Aurora R6

Настройка и технические

характеристики

Модель компьютера: Alienware Aurora R6

нормативная модель: D23M

нормативный тип: D23M001

Примечания, предупреждения

и предостережения

ПРИМЕЧАНИЕ: Пометка ПРИМЕЧАНИЕ указывает на важную

информацию, которая поможет использовать данное изделие

более эффективно.

ОСТОРОЖНО: Пометка ВНИМАНИЕ указывает на

потенциальную опасность повреждения оборудования или

потери данных и подсказывает, как этого избежать.

ПРЕДУПРЕЖДЕНИЕ: Пометка ПРЕДУПРЕЖДЕНИЕ указывает на

риск повреждения оборудования, получения травм или на

угрозу для жизни.

© 2017 Dell Inc. или ее дочерние компании. Все права защищены. Dell, EMC и

другие товарные знаки являются товарными знаками корпорации Dell Inc. или ее

дочерних компаний. Другие товарные знаки могут быть товарными знаками

соответствующих владельцев.

2017 - 01

Ред. A00

Содержание

Настройте компьютер............................................... 4

Настройка гарнитуры виртуальной

реальности — дополнительно................................ 7

Виды.............................................................................8

Передняя панель........................................................................8

Назад.......................................................................................10

Задняя панель..........................................................................12

Технические характеристики................................. 15

Размеры и вес.......................................................................... 15

Сведения о системе................................................................. 15

Память.....................................................................................16

Порты и разъемы......................................................................16

Связь....................................................................................... 17

Видео.......................................................................................18

Audio........................................................................................18

При хранении........................................................................... 19

Мощность.................................................................................20

Условия эксплуатации компьютера........................................... 20

Получение справки и обращение в Alienware.... 22

Материалы для самостоятельного разрешения вопросов.......... 22

Обращение в Alienware.............................................................22

3

Настройте компьютер

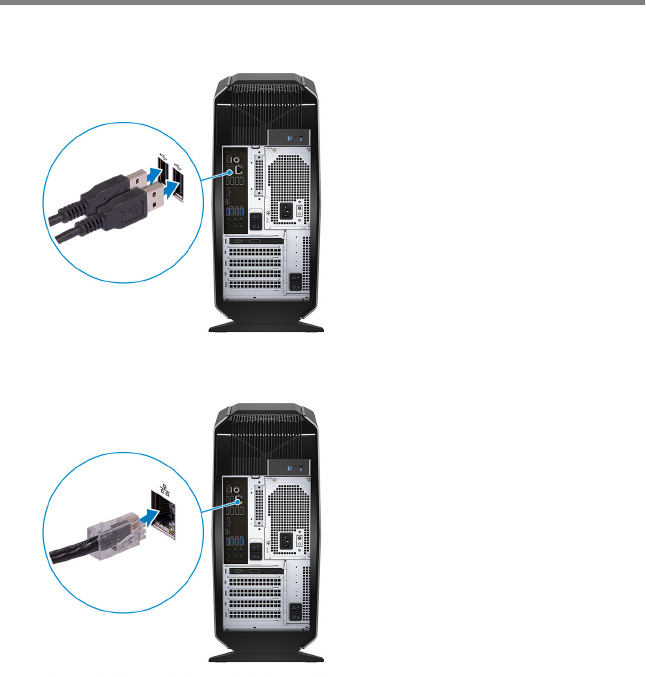

1 Подключите клавиатуру и мышь.

2 Подключите сетевой кабель (заказывается дополнительно).

4

3 Подключите дисплей.

ПРИМЕЧАНИЕ: Порт DisplayPort на задней панели закрыт.

Дисплей следует подключить к выделенному графическому

адаптеру.

ПРИМЕЧАНИЕ: При наличии двух видеокарт в качестве

основной видеокарты будет выступать видеокарта,

установленная в (графический) слот 1 PCI-Express X16.

4 Подсоедините кабель питания.

5

5 Нажмите кнопку питания

6

Настройка гарнитуры

виртуальной реальности —

дополнительно

ПРИМЕЧАНИЕ: Гарнитура виртуальной реальности

приобретается отдельно.

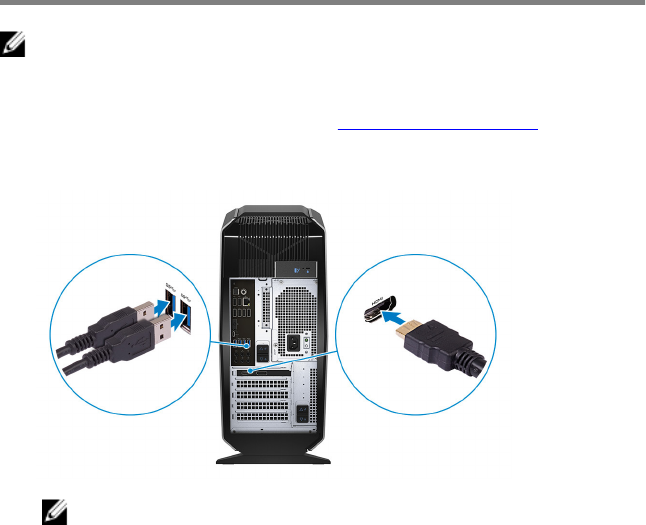

1 Загрузите и запустите инструменты настройки для вашей гарнитуры

виртуальной реальности по адресу www.dell.com/VRsupport.

2 При появлении соответствующей подсказки подключите гарнитуру

виртуальной реальности к указанным портам USB и HDMI.

ПРИМЕЧАНИЕ: Подключите гарнитуру к порту HDMI на

основной видеокарте и подключите дисплей к любому

свободному порту на видеокарте.

3 Для завершения установки следуйте инструкциям на экране.

7

Виды

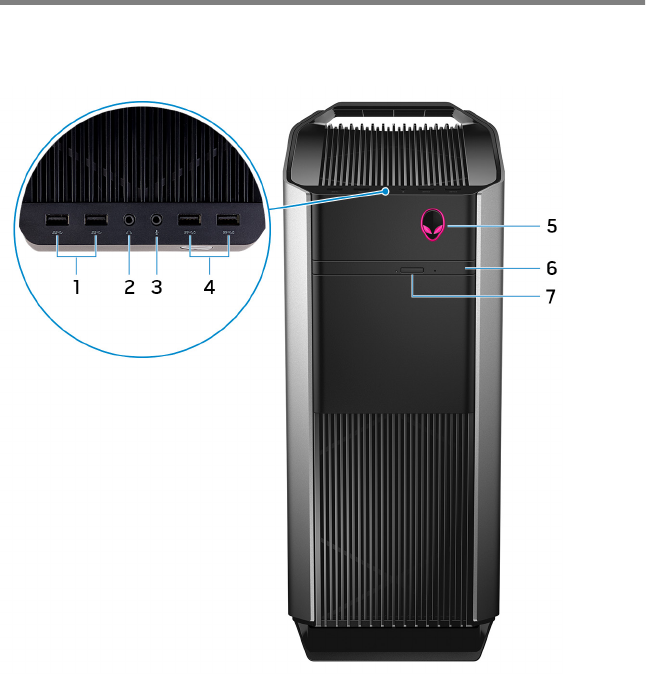

Передняя панель

1Разъемы USB 3.0 (2)

Используется для подключения периферийных устройств, например

накопителей и принтеров. Обеспечивает передачу данных со

скоростью до 5 Гбит/с.

2Разъем для наушников

Подключение наушников или динамиков.

8

3Порт для микрофона

Подключение внешнего микрофона для ввода звука.

4Порты USB 3.0 с функцией Powershare (2)

Используется для подключения периферийных устройств, например

накопителей и принтеров. Обеспечивает передачу данных со

скоростью до 5 Гбит/с.

PowerShare позволяет выполнять зарядку USB-устройств, даже когда

компьютер выключен.

5AlienHead/Кнопка питания

Нажмите, чтобы включить компьютер, если он выключен или находится

в спящем режиме.

Нажмите для завершения работы компьютера, если он включен.

Нажмите и удерживайте в течение 4 секунд для принудительного

выключения компьютера.

6Оптический дисковод (заказывается дополнительно)

Чтение с диска и запись на диски CD, DVD и Blu-ray.

7Кнопка выброса лотка оптического дисковода

Нажмите, чтобы открыть или закрыть лоток оптического дисковода.

9

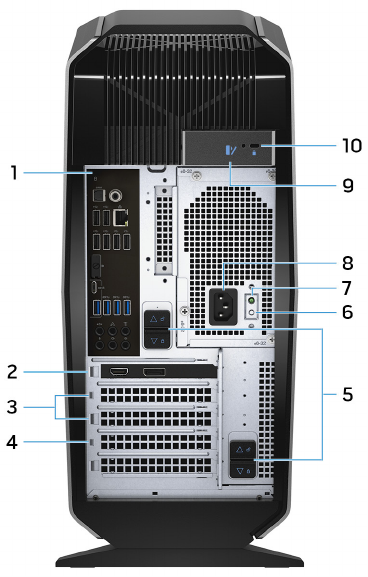

Назад

1Задняя панель

Подключите кабель USB, аудио и другие устройства.

2PCI-Express X16 (графический слот 1)

Подключите к компьютеру плату PCI-Express, например графическую,

аудио или сетевую плату, для расширения возможностей компьютера.

Для обеспечения оптимальной производительности графической

подсистемы используйте слот PCI-Express X16 для подключения

графической платы.

10

ПРИМЕЧАНИЕ: При наличии двух видеокарт в качестве

основной видеокарты будет выступать видеокарта,

установленная в (графический) слот 1 PCI-Express X16.

3Слоты PCI-Express X4 (2)

Подключите к компьютеру плату PCI-Express, например графическую,

аудио или сетевую плату, для расширения возможностей компьютера.

4PCI-Express X16 (графический слот 2)

Подключите к компьютеру плату PCI-Express, например графическую,

аудио или сетевую плату, для расширения возможностей компьютера.

Для обеспечения оптимальной производительности графической

подсистемы используйте слот PCI-Express X16 для подключения

графической платы.

5Защелки отсека блока питания (2)

Позволяют извлечь модуль блока питания из компьютера.

6Кнопка диагностики источника питания

Нажмите для проверки состояния блока питания.

7Индикатор диагностики блока питания

Отображает состояние блока питания.

8Разъем питания

Подключите кабель питания для обеспечения питания компьютера.

9Защелка боковой панели

Позволяет снять боковую панель с компьютера.

10 Гнездо защитного кабеля

Используется для присоединения защитного троса, который позволяет

предотвратить несанкционированное перемещение компьютера. Если

к этому гнезду присоединен трос, открыть защелку боковой панели

невозможно.

11

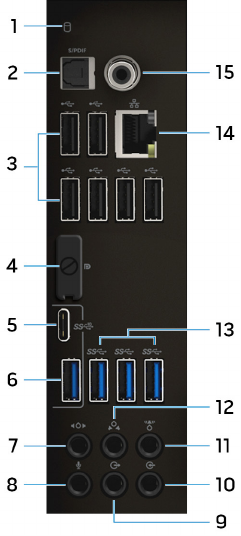

Задняя панель

1Индикатор активности жесткого диска

Загорается при операциях чтения или записи жесткого диска.

2Разъем под оптический кабель S/PDIF

Подключение усилителя, динамиков или телевизора для цифрового

аудиовыхода через оптические кабели.

3Порты USB 2.0 (6)

Используется для подключения периферийных устройств, например

накопителей и принтеров. Обеспечивает передачу данных со

скоростью до 480 Мбит/с.

4разъем DisplayPort

Служат для подключения внешнего дисплея или проектора.

12

ПРИМЕЧАНИЕ: Порт DisplayPort на задней панели закрыт.

Дисплей следует подключить к выделенному графическому

адаптеру.

5Порт USB 3.1 Type-C

Используется для подключения периферийных устройств, например

внешних накопителей и принтеров. Обеспечивает передачу данных со

скоростью до 10 Гбит/с.

6Порт USB 3.1 Type-A

Используется для подключения периферийных устройств, например

накопителей и принтеров. Обеспечивает передачу данных со

скоростью до 10 Гбит/с.

7Порт объемного звучания для боковых левого и правого

динамиков

Служит для подключения бокового левого и бокового правого

динамиков или динамиков объемного звука.

8Порт для микрофона

Подключение внешнего микрофона для ввода звука.

9Линейный выход объемного звучания для фронтальных левого и

правого динамиков

Используется для подключения выходных аудиоустройств, например

динамиков и усилителей. При использовании конфигурации

каналов 5.1 к этому разъему следует подключить передний левый и

передний правый динамики.

10 Порт линейного входа

Подключение устройств записи или воспроизведения, например,

микрофона или CD-плеера.

11 Порт объемного звучания для центрального канала/сабвуфера

Подключение сабвуфера.

ПРИМЕЧАНИЕ: Для получения дополнительной информации

о настройке динамиков, обратитесь к документации,

поставляемой с динамиками.

12 Порт объемного звучания для тыловых левого и правого

динамиков

Используется для подключения выходных аудиоустройств, например

динамиков и усилителей. При использовании конфигурации

13

каналов 5.1 к этому разъему следует подключить задний левый и

задний правый динамики.

13 Разъемы USB 3.0 (3)

Используется для подключения периферийных устройств, например

накопителей и принтеров. Обеспечивает передачу данных со

скоростью до 5 Гбит/с.

14 Сетевой порт

Используется для подключения кабеля Ethernet (RJ45) от

маршрутизатора или широкополосного модема для обеспечения

доступа в локальную сеть или сеть Интернет.

Два индикатора рядом с разъемом показывают состояние подключения

и активность сети.

15 Разъем под коаксиальный кабель S/PDIF

Подключение усилителя, динамиков или телевизора для цифрового

аудиовыхода через коаксиальные кабели.

14

Технические характеристики

Размеры и вес

Таблица 1. Размеры и вес

Высота 472,5 мм (18,60 дюйма)

Ширина 212 мм (8,34 дюйма)

Глубина 360,50 мм (14,19 дюйма)

Вес 14,62 кг (32,23 дюйма)

ПРИМЕЧАНИЕ: Вес компьютера может

отличаться в зависимости от

заказанной конфигурации и

особенностей производства.

Сведения о системе

Таблица 2. Сведения о системе

Модель компьютера Alienware Aurora R6

Процессор • Intel Core i3 7-го поколения

• Intel Core i5/i5k 7-го поколения

• Intel Core i7/i7k 7-го поколения

ПРИМЕЧАНИЕ: Если ваш компьютер

поставляется в комплекте с

процессором Intel Core i5k или Intel

Core i7k, можно повысить скорость

обработки данных относительно

стандартных характеристик при

помощи разгона.

Набор микросхем Набор микросхем Intel Z270

15

Память

Таблица 3. Технические характеристики памяти

Слоты Четыре разъема DIMM

Тип DDR4

Быстродействие • 2 400 МГц

• До 2 667 МГц при использовании XMP

(опционально)

Поддерживаемые

конфигурации

4, 8, 16, 32 и 64 Гбайт (только 2 400 МГц)

Порты и разъемы

Таблица 4. Порты и разъемы на задней панели

Задняя панель:

Сеть Один порт RJ45

USB • Шесть портов USB 2.0

• Один порт USB 3.1 Type-C

• Один порт USB 3.1 Type-A

• Три порта USB 3.0

Audio • Один порт аудиовхода/микрофона

• Один оптический порт S/PDIF

• Один коаксиальный порт S/PDIF

• Один линейный выход объемного звучания

для фронтальных левого и правого

динамиков

• Один порт объемного звучания для

боковых левого и правого динамиков

• Один порт объемного звучания для

тыловых левого и правого динамиков

• Один порт объемного звучания для

центрального канала/сабвуфера

16

Задняя панель:

• Один порт линейного входа

Видео Один порт DisplayPort (опционально)

ПРИМЕЧАНИЕ: Порт DisplayPort на

задней панели закрыт. Дисплей

следует подключить к выделенному

графическому адаптеру.

Таблица 5. Порты и разъемы на передней панели

Передняя панель:

USB • Два порта USB 3.0

• Два порта USB 3.0 с функцией PowerShare

Audio • Один порт аудиовыхода/наушников

• Один порт аудиовхода/микрофона

Связь

Таблица 6. Поддерживаемые средства связи

Ethernet Встроенный в системную плату контроллер

Ethernet Killer E2400 10/100/1000 Мбит/с

Беспроводная связь • 802.11b/g/n

• 802.11ac

• Bluetooth 4.1/Bluetooth 4.2

17

Видео

Таблица 7. Технические характеристики видеосистемы

Встроенный видеоадаптер:

Контроллер Intel HD Graphics 630

Память Совместно используемая системная память

На отдельной плате:

Тип До двух плат PCI-Express X16, одиночной

ширины/двойной ширины, полной длины

(макс. 10,5 дюймов)

ПРИМЕЧАНИЕ: Графическая

конфигурация вашего настольного

компьютера изменяется в зависимости

от заказанной конфигурации

графических плат.

Контроллер • AMD или NVIDIA

• Также поддерживается работа двух

видеокарт AMD или NVIDIA (SLI)

Память До 12 Гбайт

Audio

Таблица 8. Технические характеристики аудиосистемы

Контроллер Realtek ALC3861

Тип Встроенный контроллер 7.1-канального звука

с поддержкой S/PDIF

18

При хранении

Таблица 9. Технические характеристики подсистемы хранения данных

Интерфейс SATA 6 Гбит/с

Внешние Один 5,25-дюймовый отсек для дисковода

DVD+/-RW, комбинированного дисковод Blu-

ray (опционально) или пишущего дисковода

Blu-ray (опционально)

Внутренние

Твердотельный диск

(SSD)

Один диск M.2

ПРИМЕЧАНИЕ: Если вы приобрели

диск M.2, он назначается в качестве

основного диска и все другие диски

SATA в вашем компьютере

назначаются в качестве

второстепенных дисков.

Один 3,5-дюймовый отсек

дисковода

Для одного 3,5-дюймового диска SATA или

двух 2,5-дюймовых дисков SATA

(опционально)

ПРИМЕЧАНИЕ: Если компьютер

поставляется с одним 3,5-дюймовым

накопителем SATA, этот накопитель

будет первичным. Если компьютер

поставляется с двумя 2,5-дюймовыми

накопителями SATA, то один из них

будет первичным, а другой —

вторичным.

Два 2,5-дюймовых отсека

для дисководов

Для двух 2,5-дюймовых дисков SATA

ПРИМЕЧАНИЕ: Диски SATA,

установленные в эти отсеки для

дисков являются второстепенными

дисками.

19

Мощность

Таблица 10. Технические характеристики адаптера питания

Входное напряжение 100–240 В переменного тока

Входная частота 50–60 Гц

Диапазон температур:

При работе От 5°C до 50°C (от 41°F до 122°F)

При хранении от -40°C до 70°C (от -40°F до 158°F)

Тип 460 Вт 850 Вт

Входной ток

(максимальный):

8 A 10 A

Выходной ток: 3,3 В/17 А, 5 В/25 А, 12

В(А)/18 А, 12 В(В)/16

А, 12 В(С)/8 А, 5

В(aux)/3 А

3,3 В/20 А, 5 В/20 А, 12

В(А)/32 А, 12 В(В)/48

А, 12 В(D)/16 А, -12

В/0,5 А, 5 В(aux)/4 А

Номинальное выходное

напряжение:

3,3 В, 5 В, 12 В(A), 12

В(B), 12 В(C), 5 В(aux)

3,3 В, 5 В, 12 В(A), 12

В(B), 12 В(D), -12 В, 5

В(aux)

Условия эксплуатации компьютера

Количество загрязняющих веществ в воздухе: G2 или ниже по

классификации ISA-S71.04-1985

Таблица 11. Условия эксплуатации компьютера

При работе При хранении

Диапазон

температур:

От 5 °C до 35 °C (от 41 °F

до 95 °F)

от –40°C до 65°C (от –

40°F до 149°F)

Относительная

влажность (макс.)

от 10% до 90% (без

образования конденсата)

от 0% до 95% (без

образования конденсата)

Вибрация

(максимальная)

0,26 GRMS 1,37 GRMS

20

При работе При хранении

Ударная нагрузка

(максимальная)*

40 G в течение 2 мс с

изменением скорости

51 см/с (20 дюймов/с)†

105 G в течение 2 мс с

изменением скорости

133 см/с (52,5 дюймов/с)‡

Высота над

уровнем моря

(макс.)

От –15,20 м до 3 048 м

(от –50 футов до 10 000

футов);

От –15,20 до 10 668 м (от

–50 до 35 000 футов)

* Измерено с использованием спектра случайных колебаний, имитирующих условия работы

пользователя.

† Измерено с использованием полусинусоидального импульса длительностью 2 мс во время работы

жесткого диска.

21

Получение справки и

обращение в Alienware

Материалы для самостоятельного

разрешения вопросов

Получить информацию и помощь по продукции и услугам Alienware можно

при помощи следующих интерактивных ресурсов:

Таблица 12. Продукты Alienware и интернет-ресурсы

Информация о продукции и услугах

Alienware

www.alienware.com

Для получения информации по

устранению неисправностей,

руководств пользователя,

инструкций по настройке,

технических характеристик

продуктов, блогов технической

поддержки, драйверов, обновлений

программного обеспечения и т.д.

www.alienware.com/gamingservices

Видеоматериалы с пошаговыми

инструкциями по обслуживанию

компьютера.

www.youtube.com/alienwareservices

Обращение в Alienware

Чтобы обратиться в Alienware по вопросам продаж, технической поддержки

или обслуживания клиентов, посетите веб-сайт www.alienware.com.

ПРИМЕЧАНИЕ: Доступность служб различается в зависимости от

страны и типа продукции. Некоторые службы могут быть

недоступны в вашем регионе.

22

ПРИМЕЧАНИЕ: При отсутствии действующего подключения к

Интернету можно найти контактные сведения в счете на

приобретенное изделие, упаковочном листе, накладной или

каталоге продукции компании Dell.

23
