Aurora R6
設定と仕様
コンピュータモデル： Alienware Aurora R6
規制モデル： D23M
規制タイプ： D23M001
メモ、注意、警告
メモ: 製品を使いやすくするための重要な情報を説明しています。
注意: ハードウェアの損傷やデータの損失の可能性を示し、その問題を回
避するための方法を説明しています。
警告: 物的損害、けが、または死亡の原因となる可能性があることを示し
ています。
著作権 © 2017 すべての著作権は Dell Inc. またはその子会社にあります。 Dell、EMC、
およびその他の商標は、Dell Inc. またはその子会社の商標です。その他の商標は、それ
ぞれの所有者の商標である場合があります。
2017 - 01
Rev. A00
目次
コンピュータのセットアップ........................................ 4
バーチャルリアリティ( VR )ヘッドセットのセット
アップ — オプション.................................................... 7
ビュー............................................................................ 8
前面............................................................................................8
背面..........................................................................................10
背面パネル................................................................................ 12
仕様..............................................................................15
寸法と重量................................................................................ 15
システム情報.............................................................................15
メモリ...................................................................................... 15
ポートとコネクタ...................................................................... 16
通信..........................................................................................17
ビデオ...................................................................................... 17
オーディオ................................................................................ 18
ストレージ................................................................................ 18
電源定格................................................................................... 19
コンピュータ環境...................................................................... 19
「困ったときは」と「Alienware へのお問い合わせ」 21
セルフヘルプリソース................................................................21
Alienware へのお問い合わせ....................................................... 21
3
コンピュータのセットアップ

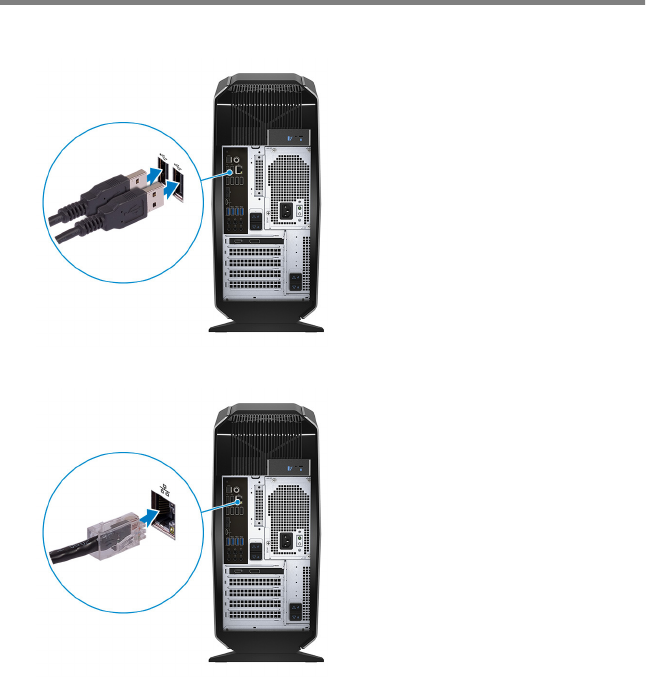

1 キーボードとマウスを接続します。
2 ネットワークケーブルを接続します（オプション）。
4

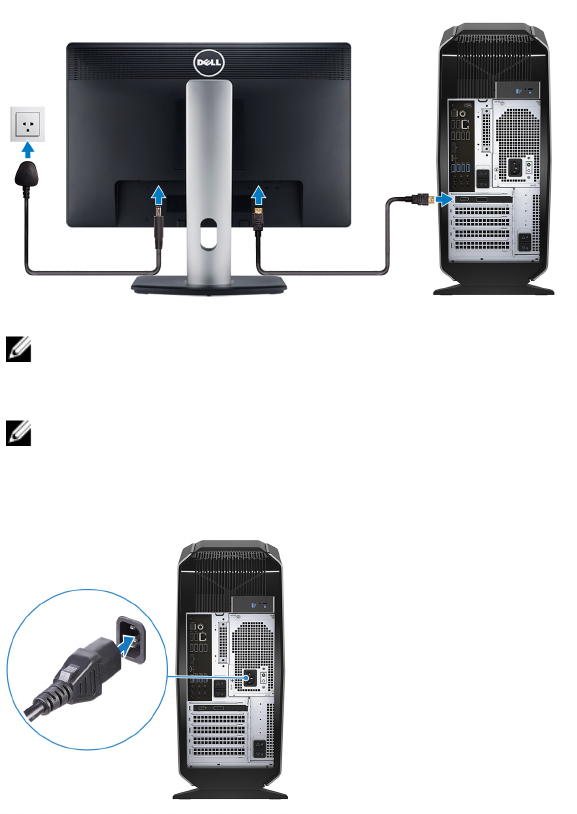

3 ディスプレイを接続します。
メモ: コンピュータの背面パネルの DisplayPort はカバーされていま
す。コンピュータの外付けグラフィックスカードに、ディスプレイを
接続します。
メモ: グラフィックスカードが 2 枚ある場合は、PCI-Express X16（グ
ラフィックススロット 1）に取り付けられているカードがプライマリグ
ラフィックスカードになります。
4 電源ケーブルを接続します。
5

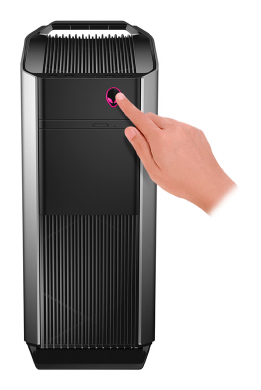

5 電源ボタンを押します。
6
バーチャルリアリティ( VR )ヘッド
セットのセットアップ — オプショ
ン
メモ: VR ヘッドセットは別売りです。
1 www.dell.com/VRsupport で VR ヘッドセットのセットアップツールをダウ
ンロードして実行します。

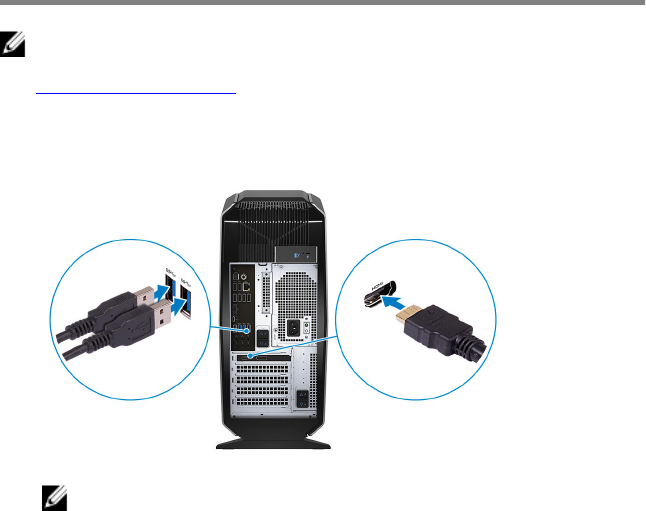

2 プロンプトが表示されたら、VR ヘッドセットをコンピュータの指定された
USB および HDMI ポートに接続します。
メモ: ヘッドセットをプライマリグラフィックスカードの HDMI ポー
トに接続し、ディスプレイをカードの使用可能なポートに接続します。
3 画面の指示に従ってセットアップを完了します。
7
ビュー

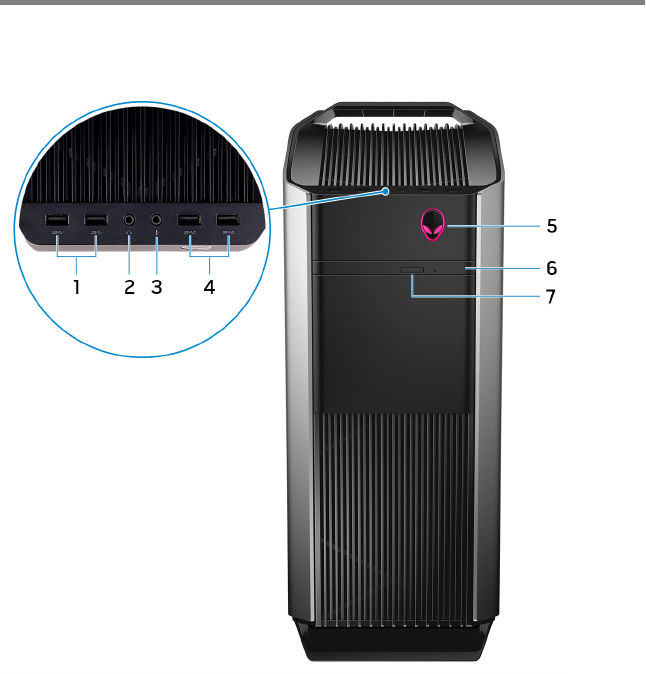

前面
1USB 3.0 ポート（2）
ストレージデバイスやプリンタなどの周辺機器を接続します。データ転送
速度は最大で 5 Gbps です。
2ヘッドフォンポート
ヘッドフォンまたはスピーカーを接続します。
3マイクポート
外部マイクを接続し、サウンド入力を提供します。
8
4PowerShare 機能付き USB 3.0 ポート（2）
ストレージデバイスやプリンタなどの周辺機器を接続します。データ転送
速度は最大で 5 Gbps です。
お使いのコンピュータがオフになっている場合でも、PowerShare で USB
デバイスを充電できます。
5AlienHead/ 電源ボタン
コンピュータの電源がオフまたはスリープ状態の場合は、押すと電源がオン
になります。
コンピュータの電源が入っている場合は、押すとコンピュータをシャットダ
ウンします。
4 秒間押し続けると、コンピュータを強制終了します。
6光学ドライブ（オプション）
CD、DVD、および Blu-ray ディスクの読み取り/書き込みを行います。
7光学ドライブ取り出しボタン
押して光学ドライブトレイを開閉します。
9

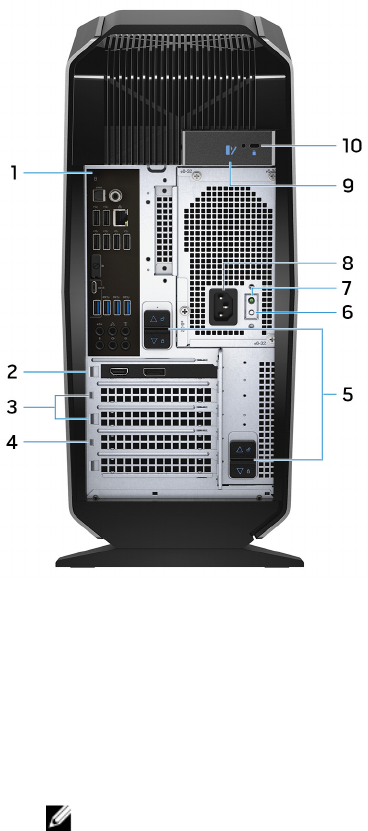

背面
1背面パネル
USB、オーディオ、その他のデバイスを接続します。
2PCI-Express X16（グラフィックススロット 1）
グラフィックス、オーディオ、またはネットワークカードなどの PCI-
Express カードを接続して、コンピュータの機能を強化します。
最適なグラフィックスパフォーマンスのため、グラフィックスカードを接続
する場合は、PCI-Express X16 スロットを使用します。
メモ: グラフィックスカードが 2 枚ある場合は、PCI-Express X16（グ
ラフィックススロット 1）に取り付けられているカードがプライマリ
グラフィックスカードになります。
10
3PCI-Express X4 スロット（2）
グラフィックス、オーディオ、またはネットワークカードなどの PCI-
Express カードを接続して、コンピュータの機能を強化します。
4PCI-Express X16（グラフィックススロット 2）
グラフィックス、オーディオ、またはネットワークカードなどの PCI-
Express カードを接続して、コンピュータの機能を強化します。
最適なグラフィックスパフォーマンスのため、グラフィックスカードを接続
する場合は、PCI-Express X16 スロットを使用します。
5電源装置ケージリリースラッチ（2）
電源装置ユニットをコンピュータから取り外すことができます。
6電源診断ボタン
押して電源の状態を確認します。
7電源診断ライト
電源の状態を示します。
8電源ポート
電源ケーブルを接続してコンピュータに電源を供給します。
9サイドパネルリリースラッチ
サイドパネルをコンピュータから取り外すことができます。
10 セキュリティケーブルスロット
セキュリティケーブルを接続してコンピュータが無断で動かされるのを防
ぎます。これにより、サイドパネルリリースラッチが開かないようになりま
す。
11

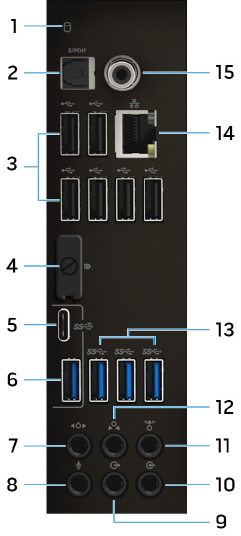

背面パネル
1ハードドライブアクティビティライト
コンピュータがハードドライブの読み取りまたは書き込みを行う際に点灯
します。
2オプティカル S/PDIF ポート
デジタルオーディオ出力用にオプティカルケーブルでアンプ、スピーカー、
または TV を接続します。
3USB 2.0 ポート（6）
ストレージデバイスやプリンタなどの周辺機器を接続します。データ転送
速度は最大で 480 Mbps です。
4ディスプレイポート
外部ディスプレイまたはプロジェクタを接続します。
12
メモ: コンピュータの背面パネルの DisplayPort はカバーされていま
す。コンピュータの外付けグラフィックスカードに、ディスプレイを
接続します。
5USB 3.1 Type-C ポート
外部ストレージデバイスやプリンタなどの周辺機器を接続します。データ
転送速度は最大で 10 Gbps です。
6USB 3.1 Type-A ポート
ストレージデバイスやプリンタなどの周辺機器を接続します。データ転送
速度は最大で 10 Gbps です。
7サイド L/R サラウンドポート
左右のスピーカーまたはサラウンドサウンドスピーカーを接続します。
8マイクポート
外部マイクを接続し、サウンド入力を提供します。
9前面 L/R サラウンドライン出力ポート
スピーカーやアンプなどのオーディオ出力デバイスに接続します。5.1 チ
ャネルスピーカーのセットアップで、前面左および前面右のスピーカーを接
続します。
10 ライン入力ポート
マイクや CD プレーヤーなどのレコーディングまたは再生デバイスを接続
します。
11 センター/サブウーハー LFE サラウンドポート
サブウーハーを接続ます。
メモ: スピーカーのセットアップの詳細については、スピーカーに付属
のマニュアルを参照してください。
12 後部 L/R サラウンドポート
スピーカーやアンプなどのオーディオ出力デバイスに接続します。5.1 チ
ャネルスピーカーのセットアップで、背面左および背面右のスピーカーを接
続します。
13 USB 3.0 ポート（3）
ストレージデバイスやプリンタなどの周辺機器を接続します。データ転送
速度は最大で 5 Gbps です。
14 ネットワークポート
ルーターまたはブロードバンドモデムから Ethernet（RJ45）ケーブルを接
続し、ネットワークまたはインターネットアクセスを可能にします。
13
コネクタの隣にある 2 つのライトは、接続の状態とネットワークの動作を示
します。
15 同軸 S/PDIF ポート
デジタルオーディオ出力用に同軸ケーブルでアンプ、スピーカー、または
TV を接続します。
14
仕様
寸法と重量
表1. 寸法と重量
高さ 472.5 mm（18.60 インチ）
幅212 mm（8.34 インチ）
奥行き 360.50 mm（14.19 インチ）
重量 14.62 kg（32.23 ポンド）
メモ: コンピュータの重量は、発注時の構成や
製造上の条件により異なる場合があります。
システム情報
表2. システム情報
コンピュータモデル Alienware Aurora R6
プロセッサ •第 7 世代 Intel Core i3
•第 7 世代 Intel Core i5/i5k
•第 7 世代 Intel Core i7/i7k
メモ: お使いのコンピュータに、Intel Core
i5k または Intel Core i7k プロセッサが標準
装備されている場合は、標準仕様を超えた処
理速度をオーバークロックできます。
チップセット Intel Z270 チップセット
メモリ
表3. メモリの仕様
スロット DIMM ソケット（4）
タイプ DDR4
15
速度 • 2400 MHz
• XMP（オプション）で最大 2667 MHz
サポートされている構成 4 GB、8 GB、16 GB、32 GB、64 GB（2400 MHz
のみ）
ポートとコネクタ
表4. 背面パネルのポートとコネクタ
背面パネル：
ネットワーク RJ45 ポート（1）
USB • USB 2.0 ポート（6）
• USB 3.1 Type-C ポート（1）
• USB 3.1 Type-A ポート（1）
• USB 3.0 ポート（3）
オーディオ •オーディオ入力/マイクポート（１）
•オプティカル S/PDIF ポート（1）
•オプティカル同軸 S/PDIF ポート（１）
•前面 L/R サラウンドライン出力ポート（1）
•サイド L/R サラウンドポート（1）
•後部 L/R サラウンドポート（1）
•センター/サブウーハー LFE サラウンドポー
ト（1）
•ライン入力ポート（1）
ビデオ DisplayPort（オプション）（1）
メモ: コンピュータの背面パネルの
DisplayPort はカバーされています。コンピ
ュータの外付けグラフィックスカードに、デ
ィスプレイを接続します。
16
表5. 前面パネルのポートとコネクタ
前面パネル：
USB • USB 3.0 ポート（2）
• PowerShare 機能付き USB 3.0 ポート（2）
オーディオ •オーディオ出力/ヘッドフォンポート（1）
•オーディオ入力/マイクポート（１）
通信
表6. サポートされる通信
イーサネット システム基板に内蔵された 10/100/1000 Mbp
Killer E2400 イーサネットコントローラ
Wireless（ワイヤレス） • 802.11b/g/n
• 802.11ac
• Bluetooth 4.1/Bluetooth 4.2
ビデオ
表7. ビデオの仕様
内蔵：
コントローラ Intel HD グラフィックス 630
メモリ 共有システムメモリ
外付け：
タイプ 最大 2 枚の PCI Express x16、シングル幅 / ダブ
ル幅、フルレングス（最大 10.5 インチ）
メモ: デスクトップのグラフィックス構成
は、発注時のグラフィックスカードの構成に
より異なります。
コントローラ • AMD または NVIDIA
17
内蔵：
•デュアル AMD または NVIDIA（SLI）もサポ
ート
メモリ 最大 12 GB
オーディオ
表8. オーディオの仕様
コントローラ Realtek ALC3861
タイプ S/PDIF 対応内蔵 7.1 ch オーディオ
ストレージ
表9. ストレージの仕様
インタフェース SATA 6 Gbps
外部アクセス可能 DVD±RW ドライブ、Blu-ray Disc コンボ（オプシ
ョン）、Blu-ray Disc ライター（オプション）用
5.25 インチドライブベイ（1）
内部アクセス用
ソリッドステートドライブ
（SDD）
M.2 ドライブ（1）
メモ: M.2 ドライブを購入した場合、M.2 ド
ライブはプライマリドライブとして割り当
てられ、お使いのコンピュータの他のすべて
の SATA ドライブはセカンダリドライブと
して割り当てられます。
3.5 インチドライブベイ（1）3.5 インチ SATA ドライブ（1）、または 2.5 イン
チ SATA ドライブ（オプション）（2）用
メモ: コンピュータに 3.5 インチ SATA ドラ
イブが 1 台付属している場合、それがプライ
マリドライブになります。コンピュータに
2.5 インチ SATA ドライブが 2 台付属してい
る場合、1 台がプライマリドライブで、もう
1 台がセカンダリドライブになります。
18
2.5 インチドライブベイ（2）2.5 インチ SATA ドライブ（2）用
メモ: 上記のドライブベイに取り付けられて
いる SATA ドライブはセカンダリドライブ
となります。
電源定格
表10. 電源アダプタの仕様
入力電圧 100 VAC ～ 240 VAC
入力周波数 50 Hz～60 Hz
温度範囲
動作時 5°C ～ 50°C（41°F ～ 122°F）
保管時 –40°C ～ 70°C（–40°F ～ 158°F）
タイプ 460 W 850 W
入力電流 （最大）： 8 A 10 A
出力電流： 3.3V/17A、5V/25A、
12VA/18A、12VB/16A、
12VC/8A、5Vaux/3A
3.3V/20A、5V/20A、
12VA/32A、12VB/48A、
12VD/16A、-12V/0.5A、
5Vaux/4A
定格出力電圧： 3.3V、5V、12VA、
12VB、12VC、5Vaux
3.3V、5V、12VA、
12VB、12VD、-12V、
5Vaux
コンピュータ環境
空気汚染物質レベル：G2（ISA-S71.04-1985 が定める規定値以内）
表11. コンピュータ環境
動作時 保管時
温度範囲 5 ～ 35°C（41 ～ 95°F）-40 ～ 65°C（-40 ～ 149°F）
相対湿度（最大） 10 ～ 90 %（結露しないこ
と）
0 ～ 95 %（結露しないこ
と）
振動（最大） 0.26 GRMS 1.37 GRMS
19
動作時 保管時
衝撃（最大）*51 cm/秒（20 インチ/秒）の
ベロシティ変化で 2 ms、40
G†
133 cm/秒（52.5 インチ/
秒）のベロシティ変化で 2
ms、105 G‡
高度（最大） –15.20 ～ 3,048 m（–50 ～
10,000 フィート）
–15.20 ～ 10,668 m（–50
～ 35,000 フィート）
* ユーザー環境をシミュレートするランダム振動スペクトラムを使用して測定。
† ハードドライブの使用中に、2 ミリ秒のハーフサインパルスを使用して測定。
20
「困ったときは」と「Alienware への
お問い合わせ」
セルフヘルプリソース
オンラインのセルフヘルプリソースを使って Alienware の製品とサービスに関
するヘルプ情報を取得できます。
表12. Alienware 製品とオンラインのセルフヘルプリソース
Alienware 製品とサービスに関する情
報は、
www.alienware.com
トラブルシューティング情報、ユーザ
ーズガイド、セットアップ方法、製品
仕様、テクニカルサポートブログ、ド
ライバ、ソフトウェアのアップデート
などは
www.alienware.com/gamingservices
お使いのコンピュータの保守に関する
段階的な手順が分かるビデオは、
www.youtube.com/alienwareservices
Alienware へのお問い合わせ
販売、テクニカルサポート、カスタマーサービスに関する Alienware へのお問い
合わせは、www.alienware.com を参照してください。
メモ: 各種サービスのご提供は国や製品によって異なり、国によってはご利
用いただけないサービスもございます。
メモ: お使いのコンピュータがインターネットに接続されていない場合は、
購入時の納品書、出荷伝票、請求書、またはデルの製品カタログで連絡先
をご確認ください。
