Aurora R7
Manuale di servizio
Modello computer: Alienware Aurora R7Alienware Aurora R7
Modello normativo: D23M
Tipo normativo: D23M002
Messaggi di N.B., Attenzione e
Avvertenza
N.B.: un messaggio N.B. (Nota Bene) indica informazioni importanti
che contribuiscono a migliorare l'utilizzo del prodotto.
ATTENZIONE: Un messaggio di ATTENZIONE indica un danno
potenziale all'hardware o la perdita di dati, e spiega come evitare il
problema.
AVVERTENZA: Un messaggio di AVVERTENZA indica un rischio di
danni materiali, lesioni personali o morte.
Copyright © 2017 Dell Inc. o delle sue sussidiarie. Tutti i diritti riservati. Dell, EMC e
gli altri marchi sono marchi commerciali di Dell Inc. o delle sue sussidiarie. Gli altri marchi
possono essere marchi dei rispettivi proprietari.
2017 - 10
Rev. A00
Sommario
Prima di intervenire sui componenti interni del
computer...................................................................... 12
Operazioni preliminari ....................................................................12
Istruzioni di sicurezza.......................................................................12
Strumenti consigliati........................................................................14

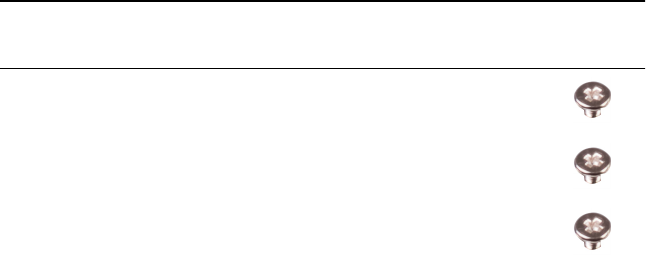

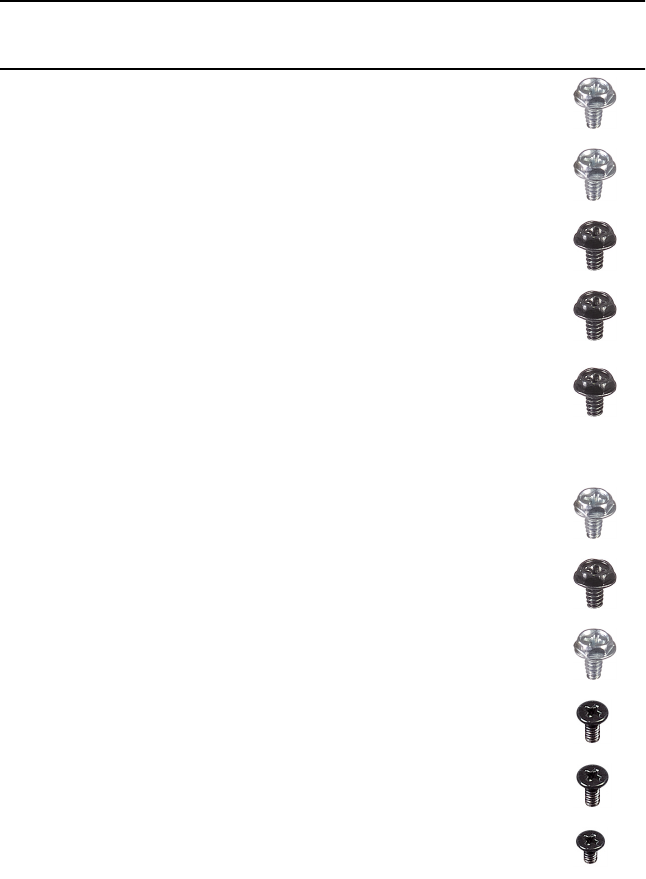

Elenco viti.......................................................................................14
Dopo aver eettuato interventi sui componenti
interni del computer.................................................... 17
Panoramica tecnica...................................................... 18
Vista interna del computer...............................................................19

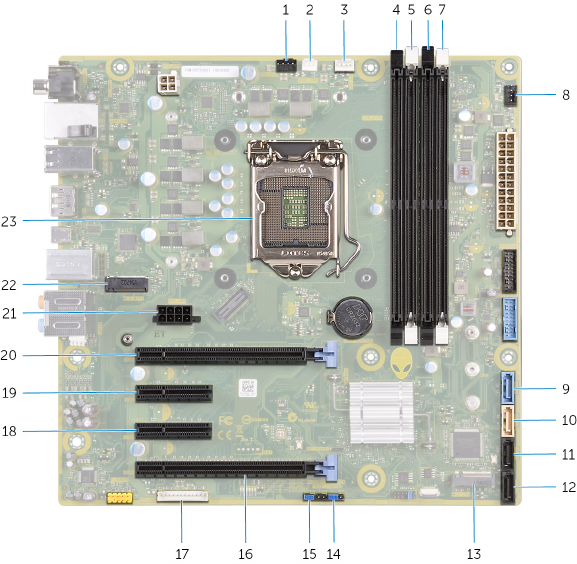

Componenti della scheda di sistema................................................ 20

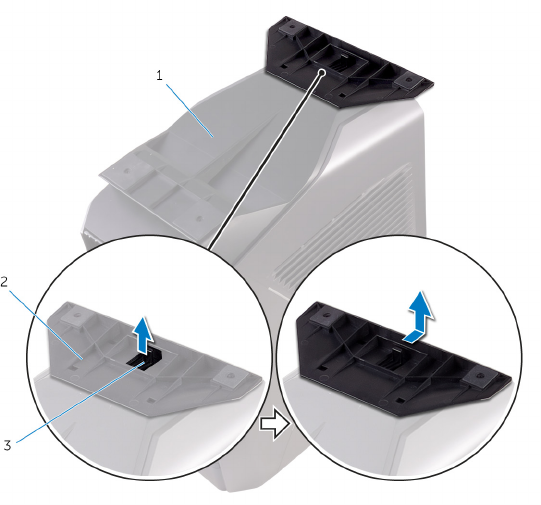

Rimuovere il piedino di stabilità..................................22
Procedura...................................................................................... 22
Ricollocare il piedino di stabilità................................. 24
Procedura...................................................................................... 24

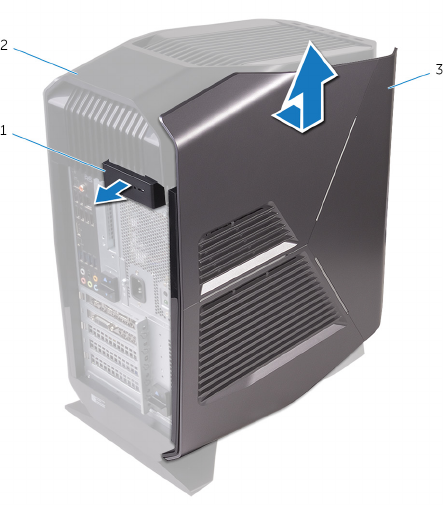

Rimuovere il pannello laterale sinistro........................25
Procedura......................................................................................25

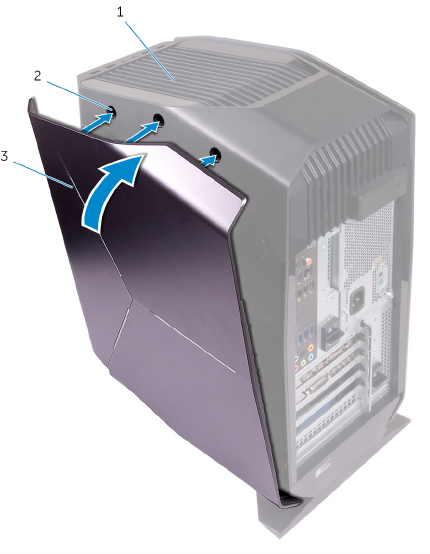

Ricollocamento del pannello laterale sinistro............. 27
Procedura...................................................................................... 27

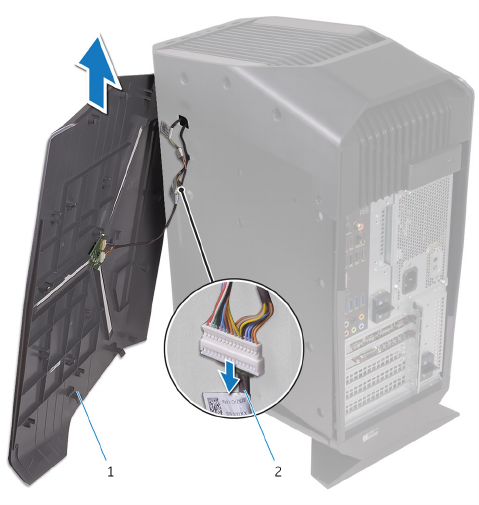

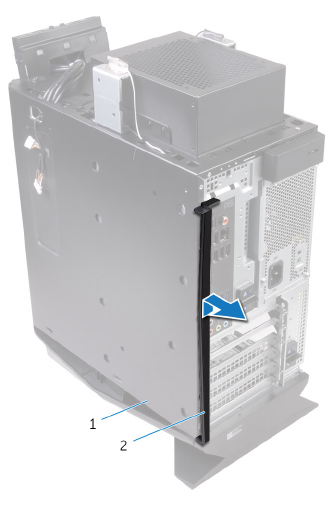

Rimozione del pannello laterale destro.......................29
Procedura......................................................................................30
3
Ricollocamento del pannello laterale destro...............32
Procedura...................................................................................... 33

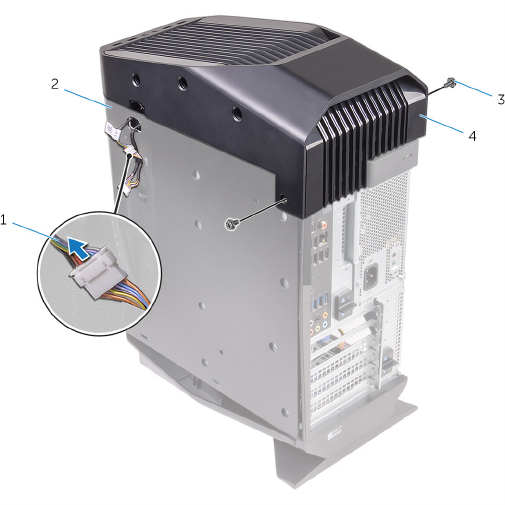

Rimozione del gruppo del coperchio superiore..........35
Prerequisiti.....................................................................................35
Procedura...................................................................................... 35
Ricollocamento del gruppo del coperchio superiore
41
Procedura.......................................................................................41
Post-requisiti...................................................................................41

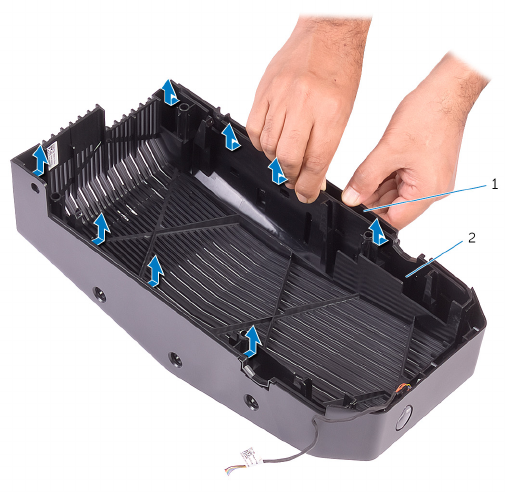

Rimozione del coperchio inferiore.............................. 42
Prerequisiti.....................................................................................42
Procedura...................................................................................... 42
Ricollocamento del coperchio inferiore...................... 43
Procedura...................................................................................... 43
Post-requisiti..................................................................................43

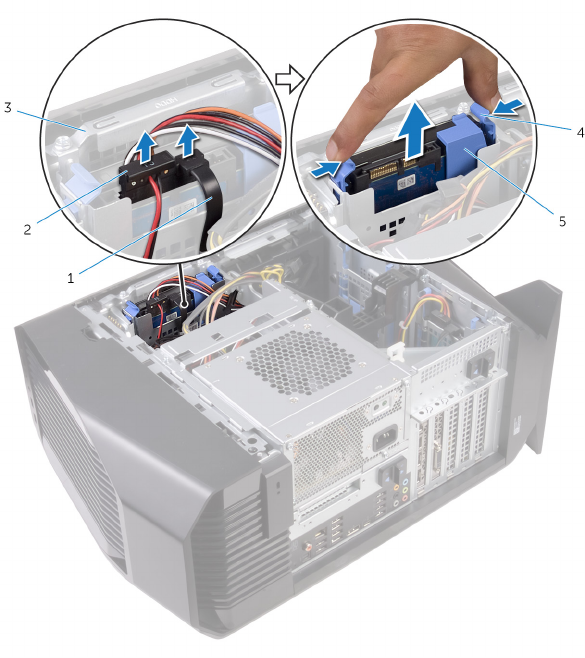

Rimozione del disco rigido da 3,5 pollici....................44
Prerequisiti.....................................................................................44
Procedura......................................................................................44
Ricollocamento del disco rigido da 3,5 pollici............47
Procedura...................................................................................... 47
Post-requisiti.................................................................................. 47

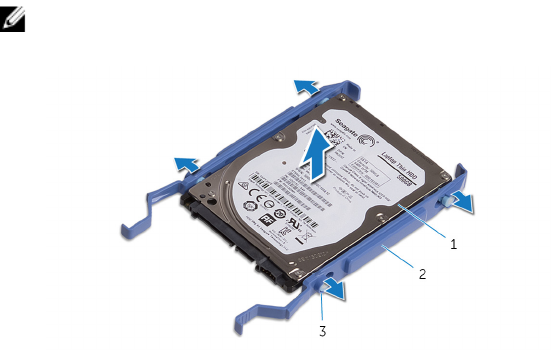

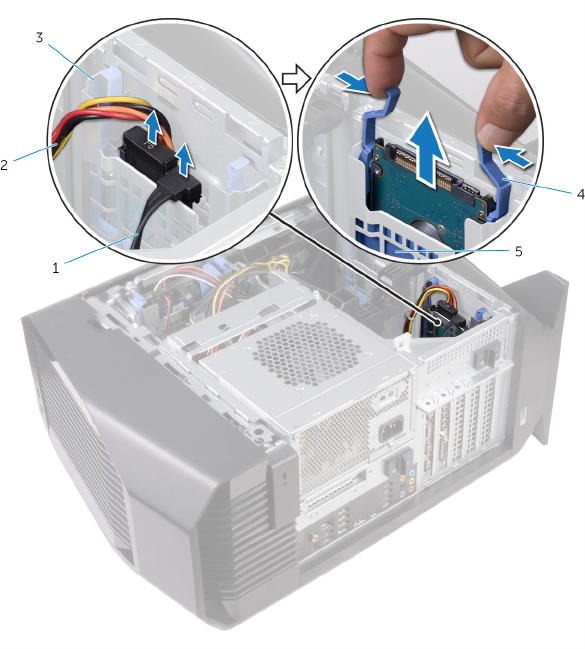

Rimozione del disco rigido da 2,5 pollici....................48
Prerequisiti.....................................................................................48
Procedura...................................................................................... 48
4
Ricollocamento del disco rigido da 2,5 pollici............ 51
Procedura.......................................................................................51
Post-requisiti.................................................................................. 51
Rimozione della gabbia del disco rigido.....................52
Prerequisiti.....................................................................................52
Procedura......................................................................................52
Ricollocamento della gabbia del disco rigido.............54
Procedura......................................................................................54
Post-requisiti..................................................................................54

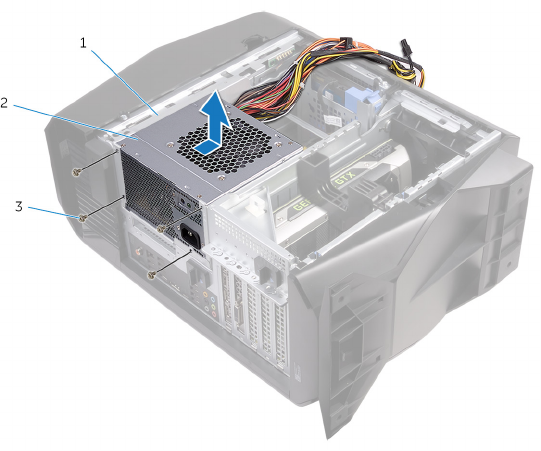

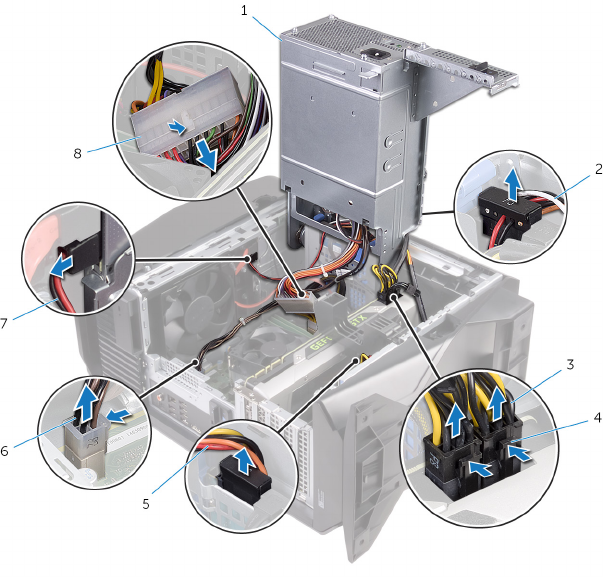

Rimozione dell'unità di alimentazione........................55
Prerequisiti.................................................................................... 55
Procedura......................................................................................55
Ricollocamento dell'unità di alimentazione................62
Procedura......................................................................................62
Post-requisiti..................................................................................63

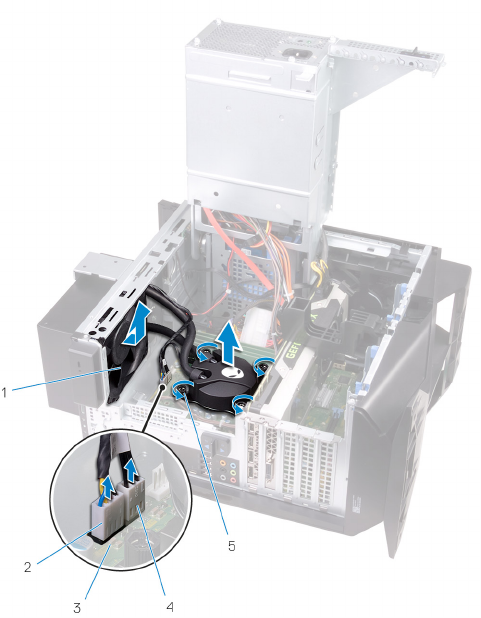

Rimozione del gruppo di rareddamento del
processore....................................................................64
Prerequisiti.....................................................................................64
Procedura......................................................................................65

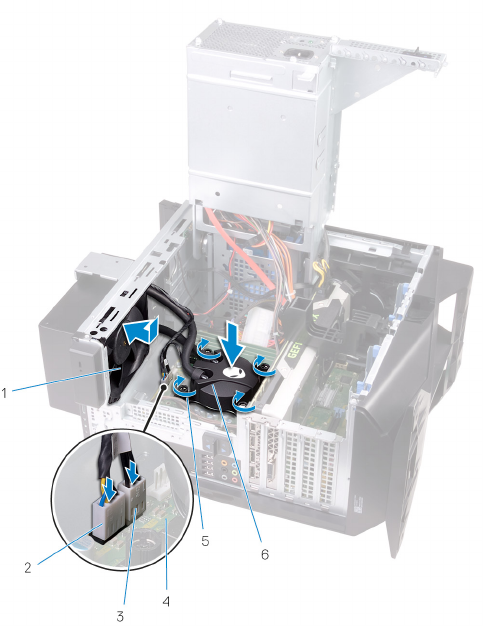

Ricollocare il gruppo di rareddamento del
processore....................................................................68
Procedura...................................................................................... 68
Post-requisiti..................................................................................70
5
Rimozione della batteria pulsante...............................71
Prerequisiti......................................................................................71
Procedura.......................................................................................71
Ricollocamento della batteria pulsante.......................73
Procedura...................................................................................... 73
Post-requisiti.................................................................................. 73
Rimozione dei moduli di memoria...............................74
Prerequisiti.....................................................................................74
Procedura...................................................................................... 74

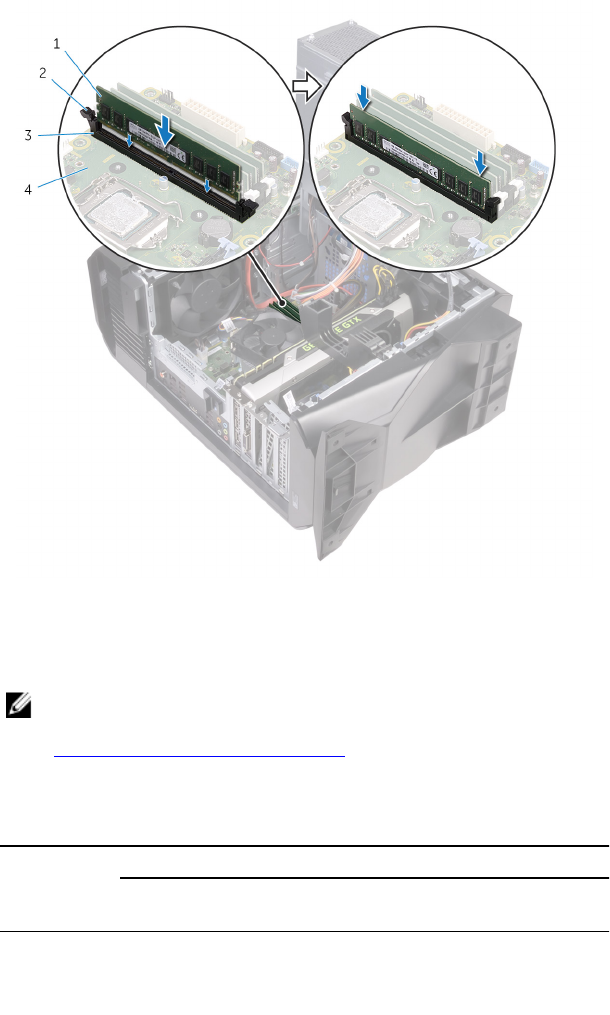

Ricollocamento dei moduli di memoria.......................76
Procedura.......................................................................................76
Post-requisiti.................................................................................. 78

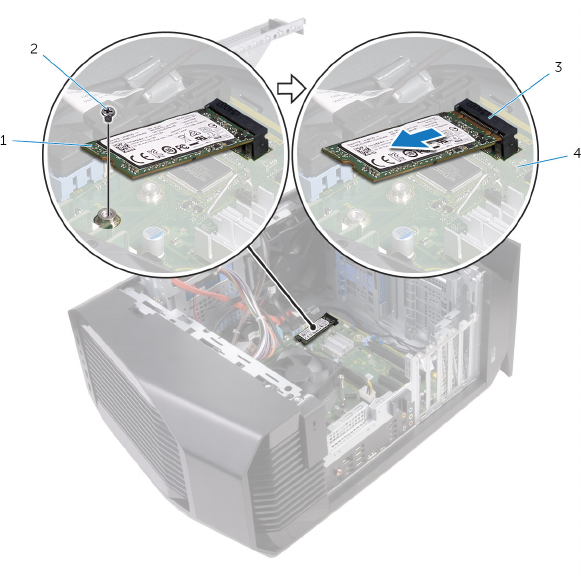

Rimozione dell'unità a stato solido............................. 79
Prerequisiti.....................................................................................79
Procedura...................................................................................... 79
Ricollocamento dell'unità a stato solido......................81
Procedura.......................................................................................81
Post-requisiti..................................................................................82
Rimozione della scheda graca...................................83
Prerequisiti.....................................................................................83
Procedura...................................................................................... 84
Ricollocamento della scheda graca...........................86
Procedura...................................................................................... 86
Post-requisiti..................................................................................86
6
Rimozione del dissipatore di calore VR...................... 87
Prerequisiti.....................................................................................87
Procedura...................................................................................... 87
Ricollocamento del dissipatore di calore VR..............89
Procedura...................................................................................... 89
Post-requisiti..................................................................................89

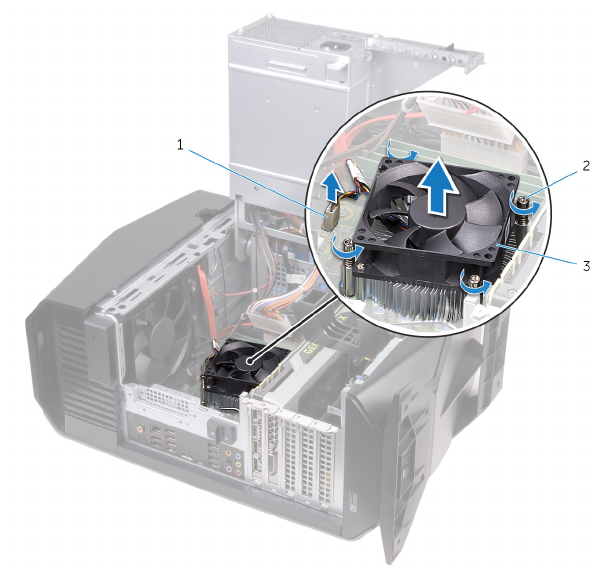

Rimozione del gruppo ventola del processore e
dissipatore di calore.................................................... 90
Prerequisiti.................................................................................... 90
Procedura......................................................................................90
Ricollocamento del gruppo ventola del processore
e dissipatore di calore..................................................92
Procedura......................................................................................92
Post-requisiti..................................................................................92

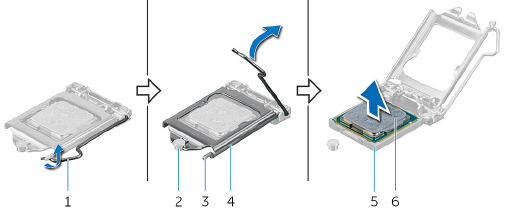

Rimozione del processore............................................93
Prerequisiti.....................................................................................93
Procedura...................................................................................... 93
Ricollocamento del processore....................................95
Procedura......................................................................................95
Post-requisiti..................................................................................96

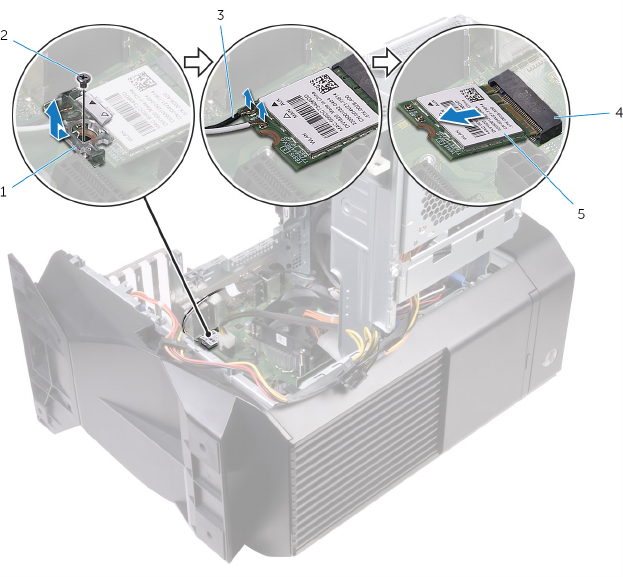

Rimozione della scheda per reti senza li...................97
Prerequisiti.....................................................................................97
Procedura...................................................................................... 97
7
Ricollocamento della scheda per reti senza li...........99
Procedura......................................................................................99
Post-requisiti................................................................................100
Rimozione dell'antenna..............................................101
Prerequisiti................................................................................... 101
Procedura.....................................................................................101
Ricollocamento dell'antenna..................................... 104
Procedura.................................................................................... 104
Post-requisiti................................................................................104

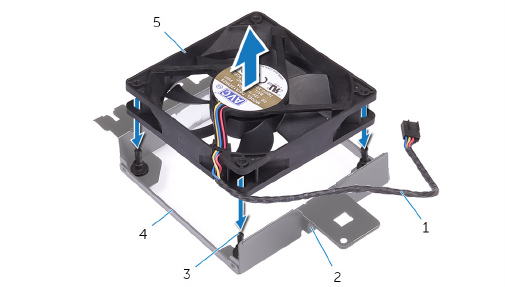

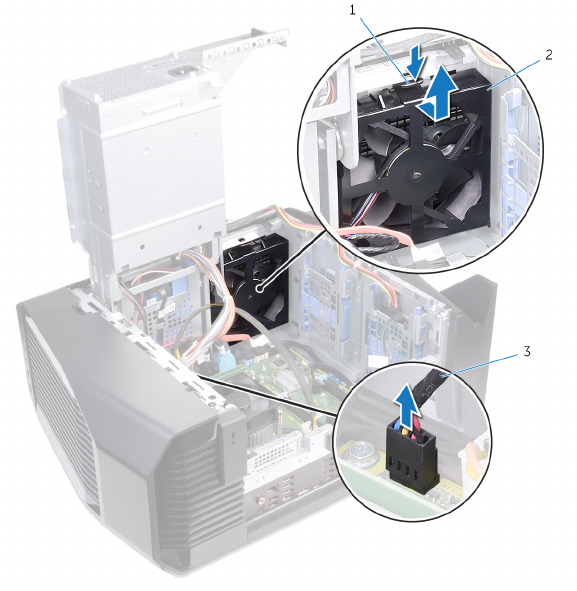

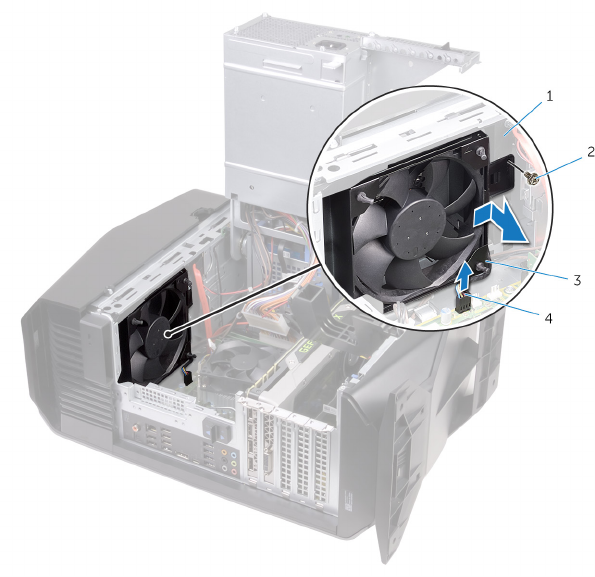

Rimuovere la ventola anteriore dal telaio.................105
Prerequisiti...................................................................................105
Procedura.................................................................................... 105
Ricollocare la ventola anteriore dello chassis........... 108
Procedura.................................................................................... 108
Post-requisiti................................................................................ 108
Rimozione della ventola superiore dallo chassis.......109
Prerequisiti...................................................................................109
Procedura.................................................................................... 109
Ricollocamento della ventola superiore dello
chassis.........................................................................112
Procedura..................................................................................... 112
Post-requisiti.................................................................................112
Rimozione dell’unità ottica.........................................113
Prerequisiti....................................................................................113
Procedura..................................................................................... 113
8
Ricollocamento dell'unità ottica................................ 117
Procedura..................................................................................... 117
Post-requisiti................................................................................. 117

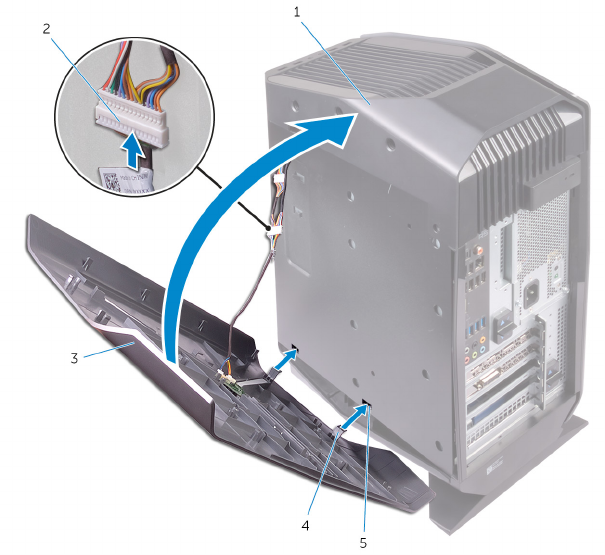

Rimozione della cornice anteriore ............................ 118
Prerequisiti....................................................................................118
Procedura..................................................................................... 118
Ricollocamento della cornice anteriore..................... 121
Procedura..................................................................................... 121
Post-requisiti.................................................................................121
Rimozione della scheda del pulsante di Accensione 122
Prerequisiti...................................................................................122
Procedura.....................................................................................122
Ricollocamento della scheda del pulsante di
Accensione.................................................................125
Procedura.................................................................................... 125
Post-requisiti................................................................................ 125
Rimuovere il pannello posteriore.............................. 126
Prerequisiti...................................................................................126
Procedura.................................................................................... 126
Ricollocare il pannello posteriore..............................128
Procedura.....................................................................................128
Post-requisiti................................................................................ 128

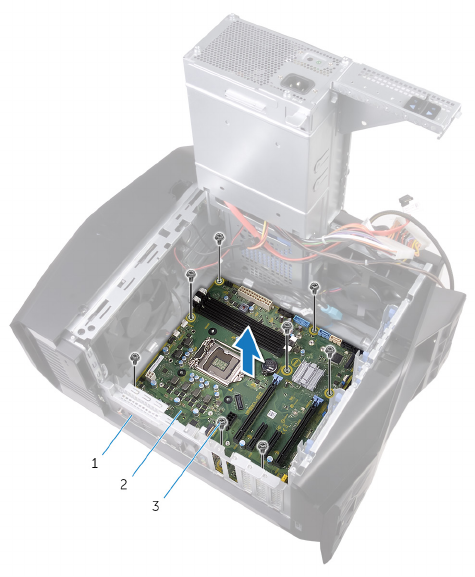

Rimozione della scheda di sistema............................129
Prerequisiti...................................................................................129
Procedura.................................................................................... 130
9
Ricollocamento della scheda di sistema.................... 133
Procedura.....................................................................................133
Post-requisiti.................................................................................133
Inserimento del numero di servizio nel BIOS...................................134
Download dei driver..................................................135
Download del driver audio............................................................135
Download del driver graco..........................................................135
Download dei driver per USB 2.0 e USB 3.0..................................136
Download del driver del chipset....................................................136
Download del driver di rete...........................................................137
Installazione di sistema..............................................138
Sequenza di avvio.........................................................................138
Tasti di navigazione....................................................................... 138
Panoramica sul BIOS..................................................................... 139
Funzionalità del BIOS....................................................................139
Inserimento del programma di installazione del BIOS......................140
Opzioni di installazione del sistema................................................140
Password di sistema e password di installazione..............................146
Assegnazione di una password di sistema e di una password di
congurazione........................................................................ 147
Eliminazione o modica di una password di installazione o di
sistema....................................................................................147
Cancellazione delle password dimenticate................................148
Cancellazione delle impostazioni CMOS...................................151
10
Risoluzione dei problemi........................................... 153
Aggiornamento del BIOS.............................................................. 153
Aggiornamento del BIOS (chiavetta USB)......................................153
Diagnostica avanzata della valutazione del sistema di pre-avvio
(ePSA).........................................................................................154
Esecuzione diagnostica ePSA.................................................. 155
Indicatori di diagnostica di sistema.................................................155
Rilascio dell'energia residua...........................................................156
Ciclo di alimentazione Wi-Fi......................................................... 156
Come ottenere assistenza e contattare Alienware...158
Risorse di self-help........................................................................158
Come contattare Alienware...........................................................158
11
Prima di intervenire sui componenti
interni del computer
N.B.: Le immagini contenute in questo documento possono dierire a
seconda della congurazione ordinata.
Operazioni preliminari
1 Salvare e chiudere tutti i le aperti e uscire da tutte le applicazioni in
esecuzione.
2 Arrestare il computer.
Windows 10: fare clic o toccare Start → Alimentazione → Arresta il
sistema.
N.B.: Se si utilizza un sistema operativo diverso, consultare la
documentazione relativa alle istruzioni sullo spegnimento del sistema
operativo.
3 Scollegare il computer e tutte le periferiche collegate dalle rispettive prese
elettriche.
4 Scollegare tutti i cavi come cavi telefonici, cavi di rete e così via, dal
computer.
5 Scollegare tutti i dispositivi collegati e periferiche come tastiera, mouse,
monitor, e così via, dal computer.
6 Rimuovere qualsiasi scheda ash e disco ottico dal computer, se applicabile.
7 Dopo aver scollegato il computer, tenere premuto il pulsante di alimentazione
per circa 5 secondi per mettere a terra la scheda di sistema.
Istruzioni di sicurezza
Utilizzare le seguenti istruzioni di sicurezza per proteggere il computer da danni
potenziali e per garantire la propria sicurezza personale.
12
AVVERTENZA: Prima di eettuare interventi sui componenti interni,
leggere le informazioni sulla sicurezza fornite assieme al computer. Per
maggiori informazioni sulle procedure consigliate relative alla sicurezza,
consultare la home page Conformità alle normative su www.dell.com/
regulatory_compliance.
AVVERTENZA: Scollegare tutte le fonti di alimentazione prima di aprire
il coperchio o i pannelli del computer. Dopo aver eseguito gli interventi
sui componenti interni del computer, ricollocare tutti i coperchi, i pannelli
e le viti prima di collegare la presa elettrica.
ATTENZIONE: Per evitare danni al computer, assicurarsi che la supercie
di lavoro sia piana e pulita.
ATTENZIONE: Per evitare danni ai componenti e alle schede,
maneggiarli dai bordi ed evitare di toccare piedini e contatti.
ATTENZIONE: L'utente dovrà eseguire solo interventi di risoluzione dei
problemi e le riparazioni nella misura autorizzata e secondo le direttive
ricevute dal team dell'assistenza tecnica Dell. I danni dovuti alla
manutenzione non autorizzata da Dell non sono coperti dalla garanzia.
Consultare le istruzioni di sicurezza fornite insieme al prodotto o
all'indirizzo www.dell.com/regulatory_compliance.
ATTENZIONE: Prima di toccare qualsiasi componente interno del
computer, scaricare a terra l'elettricità statica del corpo toccando una
supercie metallica non verniciata, ad esempio sul retro del computer.
Nel corso delle varie operazioni, toccare di tanto in tanto una supercie
metallica non verniciata per scaricare l'elettricità statica eventualmente
accumulata che potrebbe danneggiare i componenti interni.
ATTENZIONE: Per scollegare un cavo, aerrare il connettore o la
linguetta di tiramento, non il cavo stesso. Alcuni cavi sono dotati di
connettori con linguette di blocco o viti a testa zigrinata che bisogna
sganciare prima di scollegare il cavo. Quando si scollegano i cavi,
mantenerli allineati uniformemente per evitare di piegare eventuali
piedini dei connettori. Quando si collegano i cavi, accertarsi che le porte e
i connettori siano orientati e allineati correttamente.
ATTENZIONE: Premere ed estrarre eventuali schede installate nel lettore
di schede multimediali.
13
Strumenti consigliati
Le procedure in questo documento potrebbero richiedere i seguenti strumenti:
• Cacciavite a croce n. 1
• Cacciavite a testa piatta
•Graetto in plastica
Elenco viti
La seguente tabella fornisce l'elenco delle viti utilizzate per la messa in sicurezza di
diversi componenti di Alienware Aurora R7.
Tabella 1. Elenco viti
Componente Fissata al Tipo di vite Quantit
àImmagi
ne della
vite

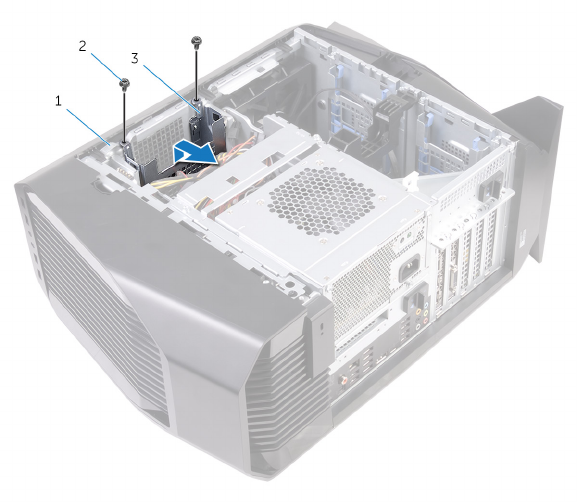

Gabbia del disco rigido da
3,5 pollici Telaio n. 6-32 x 1/4" 2
Gabbia del disco rigido da
2,5 pollici Telaio n. 6-32 x 1/4" 4
Cardine dell'unità di
alimentazione Telaio n. 6-32 x 1/4" 6
Vite n. 6-32 X
1/4" BLK 3
Unità di alimentazione Cardine
dell'unità di
alimentazion
e
n. 6-32 x 1/4" 4
Staa dell'unità di
alimentazione n. 6-32 x 1/4" 2
Gruppo unità ottica Telaio n. 6-32 x 1/4" 2
14
Componente Fissata al Tipo di vite Quantit
àImmagi
ne della
vite
Scheda di sistema Telaio n. 6-32 x 1/4" 8
Coperchio superiore Telaio n. 6-32 x 1/4" 2
Gruppo I/O superiore Telaio Vite n. 6-32 X
1/4" BLK 4
Staa del gruppo di
rareddamento del
processore
Telaio Vite n. 6-32 X
1/4" BLK 2
Radiatore del gruppo di
rareddamento del
processore
Staa del
gruppo di
rareddame
nto del
processore
Vite n. 6-32 X
1/4" BLK 4
Gruppo della ventola
superiore dello chassis Telaio n. 6-32 x 1/4" 1
Staa della ventola superiore
dello chassis Telaio Vite n. 6-32 X
1/4" BLK 1
Gruppo dell'antenna Telaio n. 6-32 x 1/4" 2
Scheda del pulsante di
alimentazione Coperchio
superiore M3 x 4 2
Piedino in gomma Coperchio
inferiore M3 x 4 4
Scheda SSD M.2 Scheda di
sistema Piedino M2 1
15
Componente Fissata al Tipo di vite Quantit
àImmagi
ne della
vite
M2 x 2,5 1
supporto dell'unità ottica Unità ottica M2 x 2,5 1
supporto WLAN Scheda di
sistema M2 x 2,5 1
16
Dopo aver eettuato interventi sui
componenti interni del computer
ATTENZIONE: Lasciare viti sparse o allentate all'interno del computer
potrebbe danneggiarlo gravemente.
1 Ricollocare tutte le viti e accertarsi che non rimangano viti sparse all'interno
del computer.
2 Collegare eventuali periferiche, cavi o dispositivi esterni rimossi prima di aver
iniziato gli interventi sul computer.
3 Ricollocare eventuali schede multimediali, dischi e qualsiasi altra parte rimossa
prima di aver iniziato gli interventi sul computer.
4 Collegare il computer e tutte le periferiche collegate alle rispettive prese
elettriche.
5 Accendere il computer.
17
Panoramica tecnica
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
18
Vista interna del computer
1 unità di alimentazione 2 gruppo unità ottica
3 coperchio 4 ventola superiore dello chassis
5 scheda di sistema 6 gruppo ventola del processore e
dissipatore di calore
7 scheda graca 8 pannello laterale destro
19
Componenti della scheda di sistema
1 ventola superiore dello chassis
(TOP_FAN)
2 connettore della ventola del
gruppo di rareddamento del
processore (PUMP_FAN)
3 connettore della ventola del
processore (CPU_FAN)
4 slot del modulo di memoria 1
(XMM1)
5 slot del modulo di memoria 2
(XMM2)
6 slot del modulo di memoria 3
(XMM3)
20
7 slot del modulo di memoria 4
(XMM4)
8 connettore della ventola
anteriore dello chassis
(FRONT_FAN)
9 SATA 6 Gbps per connettore unità
(SATA 1)
10 SATA 6 Gbps per connettore
unità (SATA 2)
11 SATA 6 Gbps per connettore unità
(SATA 3)
12 SATA 6 Gbps per connettore
unità (SATA 4)
13 slot dell'unità a stato solido (SSD
M.2)

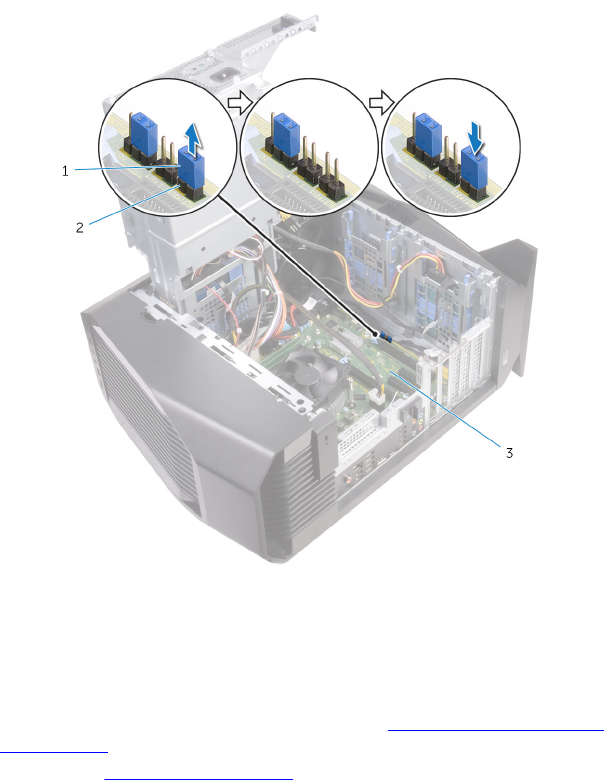

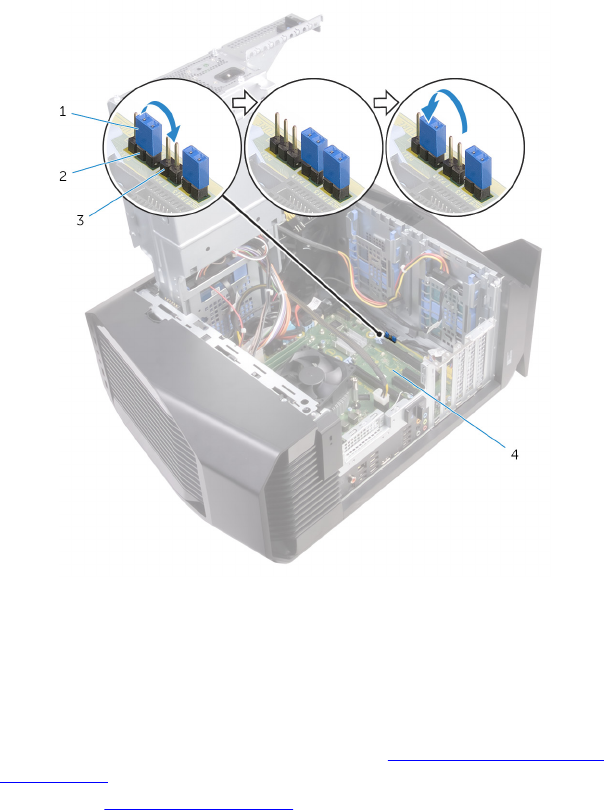

14 ponticello di reimpostazione
CMOS (CMOS JUMPER)
15 ponticello di reimpostazione
password (PASSWORD JUMPER)
16 slot della scheda PCI-Express x16
meccanica/x8 elettrica (SLOT4)
17 connettore LED del controller
(LED_CONTROLLER)
18 slot per PCI-Express x4 (SLOT3)
19 slot per PCI-Express x4 (SLOT2) 20 slot della scheda PCI-Express x16
meccanica/x8 elettrica (SLOT1)
21 connettore di alimentazione della
scheda graca (GPU_POWER)
22 slot per scheda senza li (M.2
WIFI)
23 zoccolo del processore (CPU1)
21
Rimuovere il piedino di stabilità
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Posizionare il computer su una supercie piatta e pulita, con il coperchio
inferiore rivolto verso l'alto.
2 Tirare la linguetta di ssaggio per sganciare il piedino di stabilità dagli slot sul
coperchio inferiore.
22
3 Estrarre il piedino di stabilità dal coperchio inferiore.
Figura 1. Rimozione del piedino di stabilità
1 coperchio inferiore 2 piedino di stabilità
3 linguetta di ssaggio
4 Adagiare il computer su un lato.
23
Ricollocare il piedino di stabilità
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Posizionare il computer su una supercie piatta e pulita, con il coperchio
inferiore rivolto verso l'alto.
2 Allineare le linguette presenti sul piedino di stabilità agli slot sul coperchio
inferiore e far scattare il piedino di stabilità in posizione.
3 Capovolgere il computer per portarlo in posizione verticale.
24
Rimuovere il pannello laterale
sinistro
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
N.B.: Accertarsi di rimuovere il cavo e la vite di sicurezza dal relativo slot
(se possibile).
1 Tirare il dispositivo di chiusura a scatto sul pannello laterale.
25
2 Rimuovere il pannello laterale sinistro dallo chassis e quindi toglierlo dal
computer.
Figura 2. Rimozione del pannello laterale sinistro
1 dispositivo di chiusura a
scatto del pannello laterale
2 coperchio
3 pannello laterale sinistro
26
Ricollocamento del pannello
laterale sinistro
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare le linguette sul pannello laterale sinistro agli slot presenti sullo
chassis.
27
2 Far scattare il pannello laterale sinistro per bloccarlo in posizione.

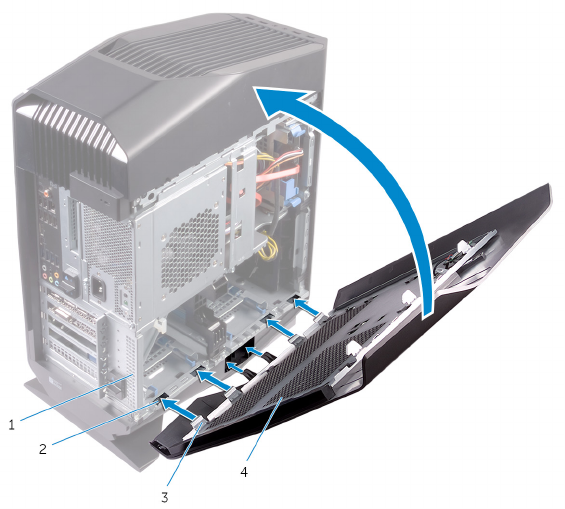

Figura 3. Ricollocamento del pannello laterale sinistro
1 telaio 2 slot
3 linguette 4 pannello laterale sinistro
28
Rimozione del pannello laterale
destro
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
29
Procedura
1 Sollevare con attenzione i bordi del coperchio laterale destro dallo chassis.
Figura 4. Rimozione del pannello laterale destro
1 telaio 2 pannello laterale destro
2 Scollegare il cavo di illuminazione dal coperchio laterale destro.
30
3 Rimuovere il pannello laterale destro dallo chassis.
Figura 5. Rimozione del pannello laterale destro
1 pannello laterale destro 2 cavo di illuminazione
31
Ricollocamento del pannello
laterale destro
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
32
Procedura
1 Collegare il cavo di alimentazione al coperchio laterale destro.
Figura 6. Collegare il cavo di illuminazione
a telaio
b cavo di illuminazione
c pannello laterale destro
d linguette
e slot
33
2 Allineare le linguette presenti sul pannello laterale destro agli slot sul telaio e
far scattare il pannello laterale destro per bloccarlo in posizione.
Figura 7. Ricollocamento del pannello laterale destro
a telaio
b slot
c pannello laterale destro
34
Rimozione del gruppo del
coperchio superiore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il pannello laterale destro.
Procedura
1 Rimuovere le viti che ssano il coperchio superiore allo chassis.
2 Scollegare il cavo di illuminazione dal coperchio superiore.
35
3 Far scorrere il cavo di illuminazione attraverso lo slot sullo chassis.

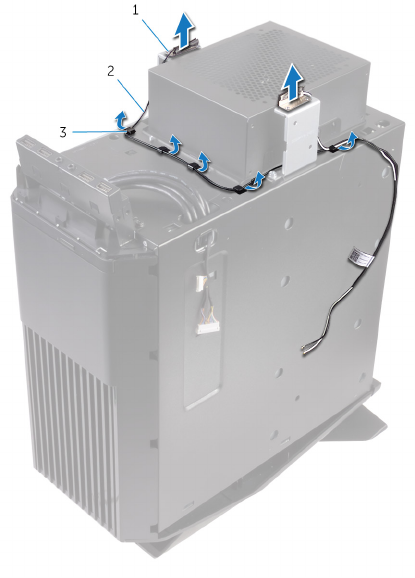

Figura 8. Rimozione del coperchio superiore
1 cavo di illuminazione 2 telaio
3 viti (2) 4 coperchio
4 A partire dalla parte posteriore, sbloccare le linguette presenti sul coperchio
superiore dagli slot sullo chassis.
36
5 Sollevare il coperchio dallo chassis.
Figura 9. Rimozione del coperchio superiore
1 coperchio 2 slot
3 cavo di illuminazione 4 telaio
37
6 Far scorrere il coperchio superiore e rilasciare le linguette sul coperchio dagli
slot sulla cornice superiore.
Figura 10. Rilasciare il coperchio superiore dalla cornisce superiore.
38

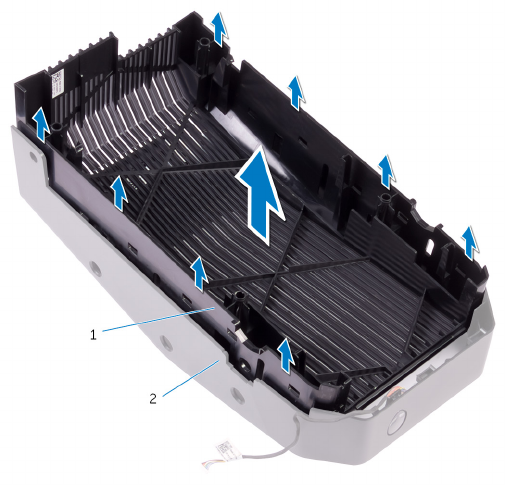

7 Sollevare il coperchio superiore dalla cornice superiore.
Figura 11. Sollevare il coperchio superiore dalla cornice superiore.
a coperchio
b Cornice superiore
39
8 Rimangono il coperchio e la cornice superiori.
Figura 12. Coperchio superiore e cornice superiore
a Cornice superiore
b coperchio
40
Ricollocamento del gruppo del
coperchio superiore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare le linguette del coperchio superiore agli slot della cornice e far
scattare il coperchio superiore in posizione.
2 Far scorrere il cavo di illuminazione attraverso lo slot sullo chassis.
3 Allineare le linguette del coperchio superiore agli slot dello chassis e far
scattare il coperchio superiore in posizione.
4 Collegare il cavo di illuminazione al coperchio superiore.
5 Ricollocare le viti che ssano il coperchio superiore allo chassis.
Post-requisiti
1 Ricollocare il pannello laterale destro.
2 Ricollocare il pannello laterale sinistro.
41
Rimozione del coperchio inferiore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere le due gabbie per dischi rigidi da 2,5".
Procedura
1 Premere sulle linguette di ssaggio per rilasciare il coperchio inferiore dagli
slot sullo chassis.
2 Rimettere il computer in posizione perpendicolare.
42
Ricollocamento del coperchio
inferiore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Mettere sottosopra il computer in modo che la base sia rivolta verso l'alto.
2 Allineare le linguette presenti sul pannello inferiore agli slot sullo chassis e far
scattare il pannello in posizione.
3 Capovolgere il computer per portarlo in posizione verticale.
Post-requisiti
1 Ricollocare le gabbie per i due dischi rigidi da 2,5".
2 Ricollocare il pannello laterale sinistro.
43
Rimozione del disco rigido da 3,5
pollici
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
Rimuovere il pannello laterale destro.
Procedura
1 Scollegare i cavi dei dati e di alimentazione dal disco rigido.
44
2 Premere le linguette sul cassetto del disco rigido e farlo scorrere fuori dalla
gabbia del disco rigido.
Figura 13. Rimozione del disco rigido
1 cavo dati 2 Cavo di alimentazione
3 gabbia del disco rigido 4 Linguette a scatto
5 portante del disco rigido
3 Fare leva sul cassetto del disco rigido per rilasciare le linguette dagli slot sul
disco rigido.
45
4 Estrarre il disco rigido dal relativo cassetto.
N.B.: Prendere nota dell'orientamento dell'unità ottica in modo da
poterla ricollocare correttamente.

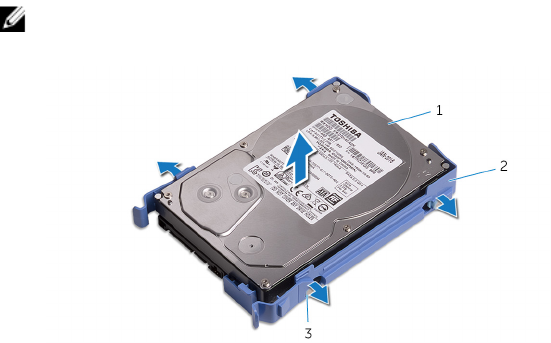

Figura 14. Rimozione del disco rigido dal relativo supporto
1 disco rigido 2 portante del disco rigido
3 linguette (4)
46
Ricollocamento del disco rigido da
3,5 pollici
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Collocare il disco rigido nel cassetto corrispondente, quindi allineare le
linguette sul cassetto agli slot sul disco rigido.
2 Bloccare il cassetto del disco rigido nel disco rigido stesso.
3 Far scorrere il gruppo del disco rigido nella relativa gabbia, no a farlo
scattare in posizione.
4 Collegare i cavi dati di alimentazione e dati al disco rigido.
Post-requisiti
Ricollocare il pannello laterale sinistro.
47
Rimozione del disco rigido da 2,5
pollici
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
Rimuovere il pannello laterale destro.
Procedura
1 Scollegare i cavi dei dati e di alimentazione dal disco rigido.
48

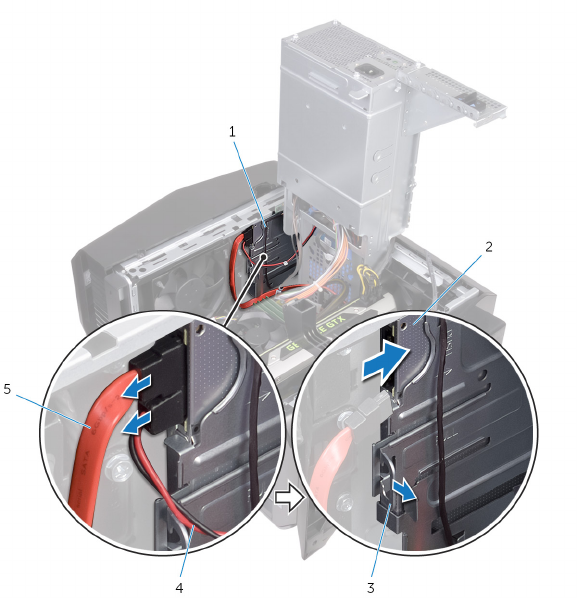

2 Premere le linguette sul cassetto del disco rigido e farlo scorrere fuori dalla
gabbia del disco rigido.
Figura 15. Rimozione del disco rigido
1 cavo dati 2 Cavo di alimentazione
3 gabbia del disco rigido 4 Linguette a scatto
5 portante del disco rigido
3 Fare leva sul cassetto del disco rigido per rilasciare le linguette dagli slot sul
disco rigido.
49
4 Estrarre il disco rigido dal relativo cassetto.
N.B.: Prendere nota dell'orientamento dell'unità ottica in modo da
poterla ricollocare correttamente.
Figura 16. Rimozione del disco rigido dal relativo cassetto
1 disco rigido 2 portante del disco rigido
3 linguette (4)
50
Ricollocamento del disco rigido da
2,5 pollici
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Collocare il disco rigido nel cassetto corrispondente, quindi allineare le
linguette sul cassetto agli slot sul disco rigido.
2 Bloccare il cassetto del disco rigido nel disco rigido stesso.
3 Far scorrere il gruppo del disco rigido nella relativa gabbia, no a farlo
scattare in posizione.
4 Collegare il cavo dati e il cavo di alimentazione al disco rigido.
Post-requisiti
Ricollocare il pannello laterale sinistro.
51
Rimozione della gabbia del disco
rigido
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il disco rigido da 3,5 pollici.
Procedura
1 Rimuovere le viti che ssano la gabbia del disco rigido al telaio.
52
2 Estrarre la gabbia del disco rigido dal telaio.
Figura 17. Rimuovere la gabbia del disco rigido
1 telaio 2 Viti n. 6-32x1/4'' (2)
3 gabbia del disco rigido
53
Ricollocamento della gabbia del
disco rigido
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Inserire la gabbia del disco rigido nel relativo slot sul telaio.
2 Allineare le linguette sulla gabbia a quelle sul telaio.
3 Ricollocare le viti che ssano la gabbia del disco rigido al telaio.
Post-requisiti
1 Ricollocare il disco rigido da 3,5".
2 Ricollocare il pannello laterale sinistro.
54
Rimozione dell'unità di
alimentazione
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
Rimuovere il pannello laterale destro.
Procedura
N.B.: Prestare attenzione all'instradamento di tutti i cavi durante la
rimozione degli stessi, in modo da poterli reinstradare correttamente
dopo aver ricollocato l'alimentatore.
1 Adagiare il computer sul lato destro.
55
2 Far scorrere le chiusure a scatto della gabbia dell'unità di alimentazione verso
la posizione di sblocco.
Figura 18. Far scorrere le chiusure a scatto della gabbia dell'unità di
alimentazione
1 unità di alimentazione 2 telaio
3 dispositivi di chiusura a scatto
della gabbia dell'unità di
alimentazione (2)
56

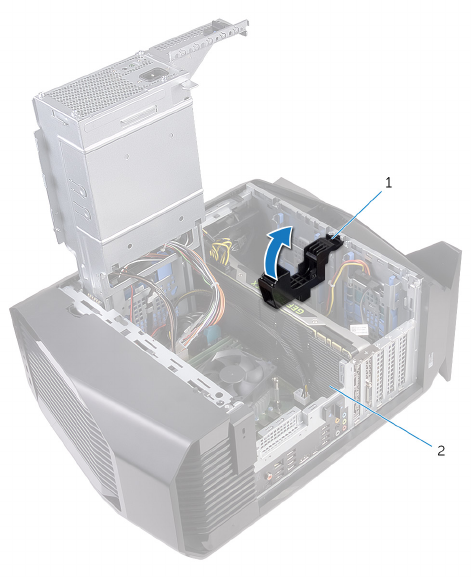

3 Sollevare la gabbia dell'unità dell'alimentatore tenendo premuta la staa della
scheda graca.
1 gabbia dell'unità di
alimentazione 2staa della scheda graca
3 telaio
57

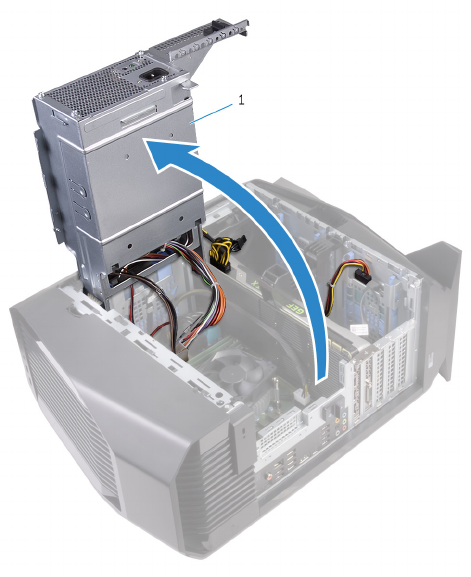

4 Ruotare la gabbia dell'unità di alimentazione per estrarlo dal telaio.
1 unità di alimentazione
5 Premere il fermaglio di sblocco sui connettori del cavo di alimentazione e
scollegare i cavi di alimentazione dalla scheda graca.
6 Scollegare i cavi di alimentazione dall'unità ottica e dal disco rigido.
58
7 Scollegare il cavo di alimentazione del processore e della scheda di sistema
dalla scheda di sistema.
1 unità di alimentazione 2 cavo di alimentazione del
disco rigido
3 cavi di alimentazione della
scheda graca (2) 4 fermagli di sblocco (2)
5 cavo di alimentazione del
disco rigido 6 cavo di alimentazione del
processore
7 cavo di alimentazione
dell'unità ottica 8 cavo di alimentazione della
scheda di sistema
8 Ruotare la gabbia dell'unità di alimentazione verso il telaio nché l'unità non
scatta in posizione.
9 Rimuovere le viti che ssano l'unità di alimentazione alla relativa gabbia.
59

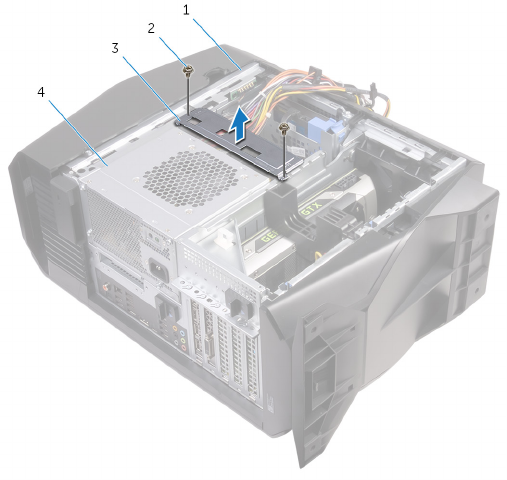

10 Rimuovere la staa dell'unità di alimentazione dalla relativa gabbia.
1 telaio 2 viti (2)
3staa dell'unità di
alimentazione 4 unità di alimentazione
11 Rimuovere le viti che ssano l'unità di alimentazione al telaio.
60
12 Sollevare l'unità di alimentazione e i relativi cavi dal telaio.
1 telaio 2 unità di alimentazione
3 viti (4)
61
Ricollocamento dell'unità di
alimentazione
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Posizionare l'alimentatore sullo chassis.
2 Allineare i fori delle viti sull'unità di alimentazione con i fori sul telaio.
3 Ricollocare le viti che ssano l'unità di alimentazione al telaio.
4 Allineare i fori delle viti sulla staa dell'alimentatore a quelli sulla gabbia
dell'unità di alimentazione.
5 Ricollocare le viti che ssano l'unità di alimentazione alla relativa gabbia.
6 Far scorrere i dispositivi di chiusura a scatto verso la posizione di sblocco.
7 Sollevare e ruotare la gabbia dell'unità di alimentazione per allontanarla dallo
chassis, tenendo premuto il supporto della scheda graca.
8 Collegare tutti i cavi di alimentazione a scheda graca, dischi rigidi e unità
ottiche.
9 Collegare il cavo di alimentazione del processore e della scheda di sistema
alla scheda stessa.
10 Ruotare la gabbia dell'unità di alimentazione verso il telaio nché l'unità non
scatta in posizione.
11 Far scorrere le chiusure a scatto della gabbia dell'unità di alimentazione verso
la posizione di blocco.
62
Post-requisiti
Ricollocare il pannello laterale sinistro.
63
Rimozione del gruppo di
rareddamento del processore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il pannello laterale destro.
3 Rimuovere il coperchio superiore.
64
Procedura
1 Rimuovere le viti che assicurano il gruppo di ventola e radiatore nella relativa
gabbia.

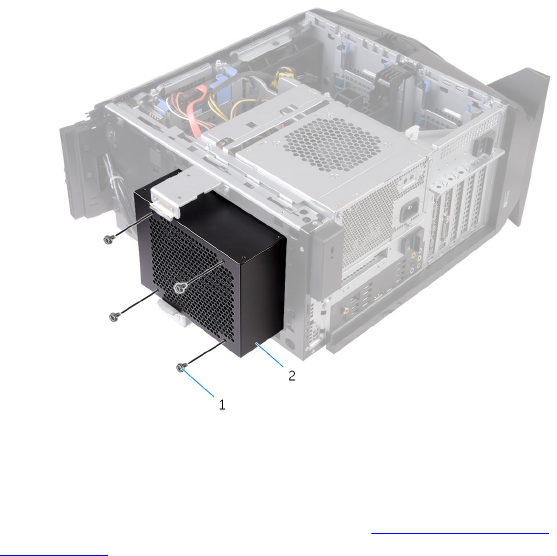

Figura 19. Rimozione del gruppo di rareddamento del processore
1 viti (4) 2 gabbia di ventola e
radiatore
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
3 Allentare le viti di ssaggio che assicurano il dissipatore di calore VR alla
scheda di sistema.
65
4 Sollevare il dissipatore di calore VR per estrarlo dal computer.
Figura 20. Rimozione del dissipatore di calore VR
1 viti di ssaggio (2) 2 Dissipatore di calore VR
5 Scollegare i cavi del gruppo di rareddamento del processore dalla scheda di
sistema.
6 In ordine inverso (come indicato sulla ventola di rareddamento del
processore), allentare le viti che ssano il dissipatore di calore del processore
alla scheda di sistema.
N.B.: Se si utilizza un cacciavite elettrico, allentare le viti a 6,9 +/-
1,15 kg-cm.
66
7 Estrarre dal computer il gruppo di rareddamento del processore insieme ai
rispettivi cavi.
Figura 21. Rimozione del gruppo di rareddamento del processore
1 ventola radiatore 2 cavo della ventola radiatore
3 scheda di sistema 4 cavo del gruppo di
rareddamento del
processore
5 viti di ssaggio (4)
67
Ricollocare il gruppo di
rareddamento del processore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Far scorrere il gruppo di ventola e radiatore nella relativa gabbia.
2 Allineare i fori delle viti del gruppo di ventola e radiatore ai fori della gabbia
di ventola e radiatore.
3 Ricollocare le viti che assicurano il gruppo di ventola e radiatore nella relativa
gabbia.
4 Allineare i fori delle viti sul dispositivo di rareddamento del processore ai
fori sulla scheda di sistema.
5 Serrare le viti di ssaggio che ssano il dispositivo di rareddamento alla
scheda di sistema rispettando la sequenza indicata sul dispositivo stesso.
N.B.: Se si utilizza un cacciavite elettrico, allentare le viti a 6,9 +/-
1,15 kg-cm.
68
6 Collegare i cavi del gruppo di rareddamento del processore alla scheda di
sistema.
Figura 22. Ricollocamento del gruppo di rareddamento del processore
1 ventola radiatore 2 cavo della ventola radiatore
3 cavo del gruppo di
rareddamento del
processore
4 scheda di sistema
5 viti di ssaggio (4) 6 gruppo rareddamento del
processore
7 Allineare i fori delle viti del dissipatore di calore VR a quelli sulla scheda di
sistema.
69
8 Serrare le viti di ssaggio che ssano il dissipatore di calore VR alla scheda di
sistema.
Figura 23. Ricollocamento del dissipatore di calore VR
1 Dissipatore di calore VR 2 viti di ssaggio (2)
9 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
10 Ricollocare le viti che assicurano il gruppo di ventola e radiatore allo chassis.
Post-requisiti
1 Ricollocare il coperchio superiore.
2 Ricollocare il pannello laterale destro.
3 Ricollocare il pannello laterale sinistro.
70
Rimozione della batteria pulsante
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
ATTENZIONE: La rimozione della batteria a bottone comporta il
ripristino del programma di congurazione del BIOS alle impostazioni
predenite. Si consiglia di prendere nota delle impostazioni del
programma di congurazione del BIOS prima di rimuovere la batteria a
bottone.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Utilizzando un graetto in plastica, premere la leva di sblocco della batteria
per allontanarla dalla batteria a bottone no alla rimozione di quest'ultima.
71
2 Estrarre la batteria pulsante dal relativo zoccolo.
Figura 24. Rimozione della batteria pulsante
1 leva di sblocco della batteria 2 graetto in plastica
3 batteria a pulsante 4 zoccolo della batteria
pulsante
72
Ricollocamento della batteria
pulsante
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
Inserire la nuova batteria pulsante (CR2032) nel relativo zoccolo con il lato
positivo rivolto verso l'alto e premere la batteria in posizione.
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
73
Rimozione dei moduli di memoria
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Individuare gli slot del modulo di memoria sulla scheda di sistema. Per ulteriori
informazioni, consultare "Componenti della scheda di sistema".
2 Spingere i fermagli di ssaggio per allontanarli dal modulo di memoria.
74
3 Aerrare il modulo di memoria vicino al fermaglio di ssaggio, quindi
allontanarlo delicatamente no a estrarlo dal relativo slot.
N.B.: Ripetere la procedura dal punto 2 al punto 3 per rimuovere
eventuali altri moduli di memoria installati nel computer.
ATTENZIONE: Per evitare danni al modulo di memoria, tenere il
modulo di memoria dai bordi. Non toccare i componenti sul modulo di
memoria.
Figura 25. Rimozione del modulo di memoria
1 modulo di memoria 2 fermagli di ssaggio (2)
3 slot del modulo di memoria 4 scheda di sistema
75
Ricollocamento dei moduli di
memoria
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Accertarsi che i fermagli di ssaggio siano estesi ed estrarli dallo slot del
modulo di memoria.
2 Allineare la tacca sul modulo di memoria con la linguetta sul relativo slot.
76
3 Inserire il modulo di memoria nello slot del modulo di memoria, quindi
premere il modulo di memoria verso il basso no a quando quest'ultimo non
scatta in posizione e i fermagli di ssaggio si bloccano in posizione.
Figura 26. Ricollocamento del modulo di memoria
1 modulo di memoria 2 fermagli di ssaggio (2)
3 slot del modulo di memoria 4 scheda di sistema
N.B.: Utilizzare gli slot XMM1 e XMM2 se si necessita di utilizzare
due moduli di memoria. Per ulteriori informazioni, consultare
"Componenti della scheda di sistema".
La seguente tabella elenca la matrice di congurazione disponibile di
memoria:
Tabella 2. Matrice di congurazione della memoria
Conguratio
n
(Congurazi
one)
Slot
DIMM1 DIMM2 DIMM3 DIMM4
DDR4 da 8
GB
8 GB
DDR4 da 16
GB
8 GB 8 GB
DDR4 da 32
GB
16 GB 16 GB
DDR4 da 64
GB
16 GB 16 GB 16 GB 16 GB
8 GB XMP 8 GB
16 GB XMP 8 GB 8 GB
32 GB XMP 16 GB 16 GB
64 GB XMP 16 GB 16 GB 16 GB 16 GB
77
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
78
Rimozione dell'unità a stato solido
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
ATTENZIONE: Le unità a stato solido sono estremamente delicate. e
vanno maneggiate con cura.
ATTENZIONE: Per evitare la perdita di dati, non rimuovere l'unità a stato
solido quando il computer è acceso o in stato di sospensione.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
3 Rimuovere la scheda graca.
Procedura
1 Individuare lo slot dell'unità a stato solido sulla scheda di sistema. Per ulteriori
informazioni, consultare "Componenti della scheda di sistema".
2 Rimuovere la vite che ssa l'unità a stato solido alla scheda di sistema.
79
3 Far scorrere e sollevare l'unità a stato solido dalla scheda di sistema.
1 unità a stato solido 2 vite
3 slot dell'unità a stato solido 4 scheda di sistema
80
Ricollocamento dell'unità a stato
solido
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
ATTENZIONE: Le unità a stato solido sono estremamente delicate. e
vanno maneggiate con cura.
Procedura
1 Allineare la tacca sull'unità a stato solido con la linguetta sullo slot dell'unità
stessa.
2 Inserire l'unità a stato solido con un'angolazione di 45 gradi nella scheda di
sistema.
81
3 Premere l'altra estremità dell'unità a stato solido e ricollocare la vite che ssa
l'unità a stato solido alla scheda di sistema.
1 unità a stato solido 2 tacca
3 linguetta 4 vite
5 slot dell'unità a stato solido 6 scheda di sistema
Post-requisiti
1 Ricollocare la scheda graca.
2 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
3 Ricollocare il pannello laterale sinistro.
82
Rimozione della scheda graca
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
83
Procedura
1 Sollevare per sbloccare la staa della scheda graca dal telaio.
Figura 27. Rimozione della scheda graca
1staa della scheda graca 2 scheda graca
2 Premere il fermaglio di sblocco sui connettori del cavo di alimentazione e
scollegare i cavi di alimentazione dalla scheda graca.
84
3 Allontanare la linguetta di ssaggio sullo slot PCIe dalla scheda graca,
aerrare la scheda dal suo angolo superiore ed estrarla delicatamente dal
relativo slot.
Figura 28. Rimozione della scheda graca
1 cavi di alimentazione 2 fermagli di sblocco (2)
3 scheda graca 4 linguetta di ssaggio
85
Ricollocamento della scheda graca
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare la scheda graca con lo slot sulla scheda di sistema.
2 Posizionare la scheda nello slot e premere con forza verso il basso nché la
scheda graca non scatta in posizione.
3 Collegare i cavi di alimentazione alla scheda graca.
4 Far scorrere la linguetta sulla staa della scheda graca nello slot sul telaio e
farla scattare in posizione.
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
86
Rimozione del dissipatore di calore
VR
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
AVVERTENZA: Il dissipatore di calore può surriscaldarsi durante il
normale funzionamento. Fornire al dissipatore di calore tempo suciente
per rareddarsi prima di toccarlo.
ATTENZIONE: Per garantire il massimo rareddamento del processore,
non toccare le aree di trasferimento di calore sul dissipatore di calore. Il
sebo della pelle può ridurre la capacità di trasferimento di calore della
pasta termoconduttiva.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Allentare le viti di ssaggio che assicurano il dissipatore di calore VR alla
scheda di sistema.
87
2 Sollevare il dissipatore di calore VR dalla scheda di sistema.
Figura 29. Rimozione del dissipatore di calore VR
1 viti di ssaggio (2) 2 Dissipatore di calore VR
88
Ricollocamento del dissipatore di
calore VR
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare e collocare il dissipatore di calore VR sulla scheda di sistema.
2 Serrare le viti di ssaggio che ssano il dissipatore di calore VR alla scheda di
sistema.
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
89
Rimozione del gruppo ventola del
processore e dissipatore di calore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
AVVERTENZA: Il dissipatore di calore può surriscaldarsi durante il
normale funzionamento. Fornire al dissipatore di calore tempo suciente
per rareddarsi prima di toccarlo.
ATTENZIONE: Per garantire il massimo rareddamento del processore,
non toccare le aree di trasferimento di calore sul dissipatore di calore. Il
sebo della pelle può ridurre la capacità di trasferimento di calore della
pasta termoconduttiva.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Scollegare il cavo della ventola del processore dalla scheda di sistema.
90
2 Sollevare il gruppo ventola del processore e dissipatore di calore dalla scheda
di sistema.
Figura 30. Rimuovere il gruppo ventola del processore e dissipatore di calore
1 cavo della ventola del
processore 2 viti di ssaggio (4)
3 gruppo ventola del
processore e dissipatore di
calore
91
Ricollocamento del gruppo ventola
del processore e dissipatore di
calore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
N.B.: La pasta termina originale può essere riutilizzata se il gruppo del
processore e del dissipatore di calore originali sono reinstallati insieme.
ATTENZIONE: Se il gruppo del processore o del dissipatore di calore
vengono sostituiti, utilizzare la pasta termica fornita nel kit per assicurarsi
che vi sia conduttività termica.
1 Collocare il gruppo ventola del processore e dissipatore di calore sul
processore.
2 Allineare le viti di ssaggio sul gruppo ventola del processore e dissipatore di
calore con i fori sulla scheda di sistema.
3 Collegare il cavo della ventola del processore alla scheda di sistema.
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
92
Rimozione del processore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
3 Rimuovere la ventola del processore e il dissipatore di calore o il gruppo di
rareddamento del processore (se applicabile).
Procedura
1 Premere la leva di sblocco verso il basso, quindi tirarla verso l'esterno per
sganciarla dalla linguetta di ssaggio.
2 Aprire la leva di sblocco completamente e aprire il coperchio del processore.
93
3 Estrarre il processore dal relativo socket.
Figura 31. Rimozione del processore
1 leva di sblocco 2 montante di allineamento
3 linguetta 4 coperchio del processore
5 zoccolo del processore 6 processore
94
Ricollocamento del processore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
ATTENZIONE: Nel caso in cui il processore o il relativo dissipatore di
calore vengano sostituiti, utilizzare la pasta termoconduttiva fornita nel
kit per assicurarsi che vi sia conduttività termica.
N.B.: Viene fornito un nuovo processore con un cuscinetto termico. In
alcuni casi, il processore può essere fornito con il cuscinetto termico
allegato.
Procedura
1 Assicurarsi che la leva di sblocco sullo zoccolo del processore sia
completamente estesa e aperta.
ATTENZIONE: Per evitare danni permanenti al processore,
posizionarlo correttamente nel relativo socket.
2 Allineare gli angoli del piedino 1 del processore con l'angolo del piedino 1
dello zoccolo e inserire il processore nello zoccolo.
ATTENZIONE: Accertarsi che la tacca del coperchio del processore
sia posizionata al di sotto del supporto di allineamento.
3 Quando il processore è completamente inserito nello zoccolo, chiudere il
coperchio del processore.
95
4 Ruotare la leva di sblocco verso il basso e collocarla sotto la linguetta sul
coperchio del processore.
Figura 32. Sostituzione del processore
1 zoccolo del processore 2 processore
3 montante di allineamento 4 linguetta
5 coperchio del processore 6 leva di sblocco
Post-requisiti
1 Sostituire la ventola del processore e il dissipatore di calore o il gruppo di
rareddamento del processore (se applicabile).
2 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
3 Ricollocare il pannello laterale sinistro.
96
Rimozione della scheda per reti
senza li
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Rimuovere la vite che ssa la scheda per reti senza li alla scheda di sistema.
2 Sollevare il supporto della scheda per reti senza li ed estrarlo dalla scheda
per reti senza li.
3 Scollegare i cavi dell'antenna dalla scheda per reti senza li.
97
4 Far scorrere e rimuovere la scheda per reti senza li dal relativo slot.
Figura 33. Rimozione della scheda per reti senza li
1staa della scheda senza li 2 vite
3 cavi dell'antenna 4 slot della scheda senza li
5 scheda senza li
98
Ricollocamento della scheda per
reti senza li
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
ATTENZIONE: Per evitare di danneggiare la scheda per reti senza li,
non posizionare i cavi sotto di essa.
1 Allineare la tacca presente sulla scheda senza li con la linguetta sullo slot
della scheda stessa.
2 Far scorrere la scheda per reti senza li a un angolo nello slot della relativa
scheda.
3 Collegare i cavi dell'antenna alla scheda senza li.
La seguente tabella fornisce la combinazione di colori dei cavi dell'antenna
per la scheda per reti senza li supportata dal computer.
Tabella 3. Combinazione di colori dei cavi dell'antenna
Connettori sulla scheda senza li Colore del cavo dell'antenna
Principale (triangolo bianco) Bianco
Ausiliario (triangolo nero) Nero
4 Collocare la staa della scheda senza li sulla scheda per reti senza li.
99
5 Ricollocare la vite che ssa la scheda per reti senza li alla scheda di sistema.
Figura 34. Ricollocamento della scheda per reti senza li.
1 scheda senza li 2 tacca
3 linguetta 4 cavi dell'antenna
5 vite 6 staa della scheda senza li
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
100
Rimozione dell'antenna
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il pannello laterale destro.
3 Rimuovere il coperchio superiore.
4 Seguire la procedura dal punto 1 al punto 4 in "Rimozione della scheda senza
li".
Procedura
1 Prendere nota dell'instradamento dei cavi dell'antenna e rimuoverli dalle
guide di instradamento all'interno del telaio.
101
2 Spingere i cavi dell'antenna dal basso verso la parte superiore del computer
attraverso l'apposito slot di instradamento dei cavi sullo chassis.

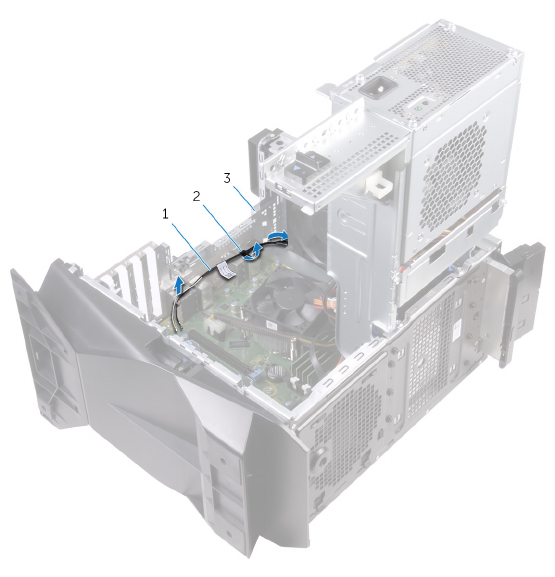

Figura 35. Rimuovere i cavi dell'antenna
1 cavi dell'antenna 2 guide di instradamento
3 telaio
3 Rimuovere i cavi dell'antenna dalle relative guide di instradamento sullo
chassis.
102
4 Rimuovere l'antenna dal telaio.
Figura 36. Rimuovere i cavi dell'antenna
1 antenna 2 cavi dell'antenna
3 guide di instradamento
103
Ricollocamento dell'antenna
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Far aderire l'antenna al telaio.
2 Instradare i cavi dell'antenna attraverso le guide di instradamento sullo chassis
e far scorrere i cavi attraverso lo slot di instradamento dei cavi sullo chassis.
3 Instradare i cavi dell'antenna nelle guide di instradamento sul telaio.
Post-requisiti
1 Seguire le procedure dal punto 1 al punto 3 in "Ricollocamento della scheda
senza li".
2 Ricollocare il coperchio superiore.
3 Ricollocare il pannello laterale destro.
4 Ricollocare il pannello laterale sinistro.
104
Rimuovere la ventola anteriore dal
telaio
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
3 Rimuovere la scheda graca.
Procedura
1 Scollegare il cavo della ventola anteriore dello chassis dalla scheda di sistema.
2 Premere la linguetta di rilascio per sganciare la ventola anteriore dallo chassis.
105
3 Far scorrere ed estrarre la ventola del telaio dallo chassis.
Figura 37. Rimozione della ventola del telaio
1 linguetta 2 staa della ventola anteriore
dello chassis
3 cavo della ventola anteriore
dello chassis
106
4 Allargare le linguette sulla staa della ventola anteriore dello chassis e
sollevare quest'ultima con il relativo cavo per estrarla dalla staa.
Figura 38. Rimozione della ventola del telaio
1 cavo della ventola anteriore
dello chassis 2staa della ventola anteriore
dello chassis
3 ventola anteriore dello chassis
107
Ricollocare la ventola anteriore
dello chassis
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare le linguette di ssaggio della ventola anteriore alla ventola stessa e
premere verso il basso no a farla scattare in posizione.
2 Allineare le linguette di ssaggio della ventola agli slot sullo chassis e far
scorrere la ventola nché non scatta in posizione.
3 Collegare il cavo della ventola anteriore dello chassis alla scheda di sistema.
Post-requisiti
1 Ricollocare la scheda graca.
2 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
3 Ricollocare il pannello laterale sinistro.
108
Rimozione della ventola superiore
dallo chassis
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Rimuovere la vite che ssa la ventola superiore allo chassis.
2 Scollegare il cavo della ventola superiore dello chassis dalla scheda di sistema.
109
3 Rimuovere la ventola superiore dallo chassis.
Figura 39. Rimozione della ventola superiore dallo chassis
1 telaio 2 vite
3 ventola superiore dello
chassis 4 cavo della ventola superiore
dello chassis
4 Rimuovere il cavo della ventola superiore dello chassis dalla guida di
instradamento sulla staa della ventola stessa.
5 Spingere i gommini antivibranti attraverso i fori a ogni angolo della ventola
superiore per sbloccarla dalla relativa staa.
110
6 Sollevare la ventola superiore dello chassis dalla relativa staa.
Figura 40. Rimozione della ventola superiore dallo chassis
1 cavo della ventola superiore
dello chassis 2 guida di instradamento
3 Gommini antivibranti (4) 4 staa della ventola
superiore dello chassis
5 ventola superiore dello
chassis
111
Ricollocamento della ventola
superiore dello chassis
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare i fori della ventola superiore del telaio ai fori della staa della
ventola stessa.
2 Inserire le estremità dei gommini antivibranti attraverso i fori ad ogni angolo
della ventola.
3 Allineare i gommini antivibranti nella ventola ai fori presenti ad ogni angolo
del supporto della ventola sulla parte superiore del telaio e tirare no a
quando scattano in posizione.
4 Instradare il cavo della ventola della parte superiore del telaio attraverso le
relative guide di instradamento sul supporto.
5 Allineare la linguetta sul supporto della ventola della parte superiore del
telaio allo slot sul telaio e far scorrere la ventola in posizione.
6 Ricollocare la vite che ssa la ventola al relativo telaio.
7 Collegare il cavo della ventola sulla parte superiore del telaio alla scheda di
sistema.
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
112
Rimozione dell’unità ottica
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Scollegare il cavo di alimentazione e dei dati dall'unità ottica.
113
2 Tirare la linguetta di ssaggio per sbloccare il supporto dell'unità ottica dallo
chassis.
Figura 41. Scollegare i cavi di alimentazione e di dati
1 supporto dell'unità ottica 2 unità ottica
3 linguetta di ssaggio 4 Cavo di alimentazione
5 cavo dati
114
3 Spingere per estrarre il gruppo dell'unità ottica attraverso la parte anteriore
del computer.
Figura 42. Rimozione dell’unità ottica
1 gruppo unità ottica 2 telaio
115
4 Rimuovere la vite che ssa il supporto dell'unità ottica all'unità ottica.
Figura 43. Rimozione dell’unità ottica
1 vite 2 supporto dell'unità ottica
3 unità ottica
5 Tirare delicatamente e scollegare il frontalino dell'unità ottica dall'unità.
Figura 44. Rimozione dell’unità ottica
1 unità ottica 2 frontalino dell'unità ottica
116
Ricollocamento dell'unità ottica
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare e far scattare il frontalino nella relativa unità ottica.
2 Allineare il foro della vite sul supporto dell'unità ottica al relativo foro
sull'unità ottica.
3 Ricollocare la vite che ssa il supporto dell'unità ottica a quest'ultima.
4 Far scorrere il gruppo dell'unità ottica attraverso la parte anteriore del
computer no a quando la linguetta di ssaggio non scatta in posizione.
5 Collegare il cavo dati e il cavo dell'alimentazione all'unità ottica.
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
117
Rimozione della cornice anteriore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il pannello laterale destro.
3 Seguire la procedura dal punto 1 al punto 3 in "Rimozione dell'unità ottica".
4 Rimuovere il coperchio superiore.
Procedura
1 Posizionare il computer in posizione verticale.
118
2 Aerrare e sbloccare le linguette della cornice anteriore una dopo l'altra
partendo dall'alto, allontanandole dal pannello anteriore.
Figura 45. Rimozione del frontalino anteriore
1 cornice anteriore 2 telaio
3 linguette
119
3 Ruotare ed estrarre la cornice anteriore dalla parte anteriore dello chassis per
sbloccare le linguette della cornice anteriore dagli slot del pannello anteriore.

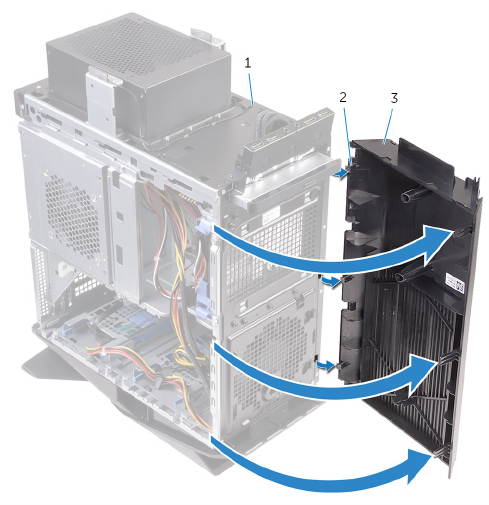

Figura 46. Rimozione del frontalino anteriore
1 telaio 2 linguette
3 cornice anteriore
120
Ricollocamento della cornice
anteriore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare e inserire le linguette della cornice anteriore negli slot del pannello
anteriore.
2 Ruotare la cornice anteriore verso il telaio nché le relative linguette non
scattano in posizione.
Post-requisiti
1 Ricollocare il coperchio superiore.
2 Seguire la procedura dal punto 4 al punto 5 in "Ricollocamento dell'unità
ottica".
3 Ricollocare il pannello laterale destro.
4 Ricollocare il pannello laterale sinistro.
121
Rimozione della scheda del
pulsante di Accensione
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il pannello laterale destro.
3 Rimuovere il coperchio superiore.
Procedura
1 Prendere nota dell'instradamento del cavo del modulo del pulsante di
alimentazione e rimuovere il cavo dalle guide di instradamento sul coperchio
superiore del telaio.
2 Rimuovere le viti che ssano il modulo del pulsante di alimentazione al
coperchio superiore.
122
3 Estrarre il modulo del pulsante di alimentazione dal coperchio superiore.
Figura 47. Rimozione del modulo di Accensione
1 coperchio 2 modulo Accensione
3 viti (2) 4 guida di instradamento
5 cavo del modulo Accensione
4 Scollegare la scheda del pulsante di alimentazione da sotto le relative schede.
123
5 Rimuovere la scheda del pulsante di alimentazione insieme al suo cavo.

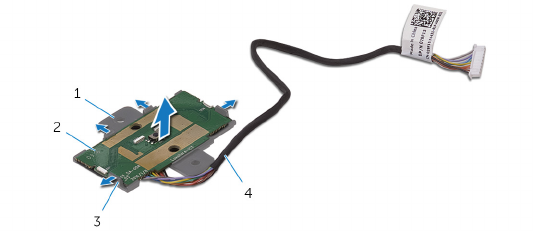

Figura 48. Rimozione del modulo di Accensione
1staa della scheda di
alimentazione 2 scheda del pulsante di
alimentazione
3 linguette (4) 4 cavo del modulo
Accensione
124
Ricollocamento della scheda del
pulsante di Accensione
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
1 Allineare e far scorrere la scheda del pulsante di alimentazione sulla relativa
staa e farla scattare in posizione.
2 Allineare i fori per le viti sul modulo del pulsante di alimentazione con quelli
sull'intelaiatura centrale.
3 Ricollocare le viti che ssano il modulo del pulsante di alimentazione alla
parte superiore dello chassis.
4 Instradare il modulo del pulsante di alimentazione nelle guide di
instradamento sulla parte superiore dello chassis.
Post-requisiti
1 Ricollocare il coperchio superiore.
2 Ricollocare il pannello laterale destro.
3 Ricollocare il pannello laterale sinistro.
125
Rimuovere il pannello posteriore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Rimuovere il pannello laterale destro.
3 Rimuovere il coperchio superiore.
Procedura
1 Posizionare il computer in posizione verticale.
126
2 Utilizzando la linguetta, far scorrere e rimuovere il pannello posteriore dal
telaio.
Figura 49. Rimuovere il pannello posteriore
1 telaio 2 pannello posteriore
127
Ricollocare il pannello posteriore
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Procedura
Allineare le linguette presenti sul pannello posteriore agli slot sullo chassis e far
scattare il pannello per bloccarlo in posizione.
Post-requisiti
1 Ricollocare il coperchio superiore.
2 Ricollocare il pannello laterale destro.
3 Ricollocare il pannello laterale sinistro.
128
Rimozione della scheda di sistema
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
N.B.: Il Numero di servizio del computer è memorizzato nella scheda di
sistema. Inserire il Numero di sevizio nel programma di congurazione
del BIOS dopo aver ricollocato la scheda di sistema.
N.B.: Il ricollocamento della scheda di sistema annulla eventuali modiche
apportate al BIOS mediante il programma di congurazione del sistema.
È necessario apportare nuovamente le modiche appropriate dopo aver
ricollocato la scheda di sistema.
N.B.: Prima di scollegare i cavi dalla scheda di sistema, prendere nota
dell'ubicazione dei connettori, così da poterli ricollegare correttamente
dopo aver ricollocato la scheda di sistema.
Prerequisiti
1 Rimuovere il pannello laterale destro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
3 Rimuovere i moduli di memoria.
4 Rimuovere l'unità a stato solido.
5 Rimuovere la scheda senza li.
6 Rimuovere il gruppo ventola del processore e dissipatore di calore.
7 Rimuovere la scheda graca.
8 Rimuovere il processore.
129
Procedura
N.B.: Prendere nota dell'instradamento di tutti i cavi durante la rimozione
degli stessi, in modo da poterli reinstradare correttamente dopo aver
ricollocato la scheda di sistema. Per informazioni sui connettori della
scheda di sistema, consultare "Componenti della scheda di sistema".
130
1 Scollegare tutti i cavi collegati al gruppo della scheda di sistema.
Figura 50. Rimozione della scheda di sistema
1 Cavi USB del coperchio
superiore (SSUSB) 2 Cavo per unità SATA 6
Gbps (SATA 1)
3 Cavo per unità SATA 6 Gbps
(SATA 2) 4 scheda di sistema
5 cavo audio del pannello
anteriore (F_AUDIO) 6 cavo LED del controller
(LED_CONTROLLER)
7 cavo di alimentazione della
scheda graca
(GPU_POWER)
8 avo di alimentazione del
processore (ATX_CPU)
9 avo della ventola superiore
dello chassis (TOP_FAN) 10 cavo di alimentazione della
scheda di sistema
11 cavo della ventola anteriore
dello chassis (FRONT_FAN)
131
2 Rimuovere le viti che ssano il gruppo della scheda di sistema allo chassis.
3 Sollevare il gruppo della scheda di sistema per rimuoverla dallo chassis.
Figura 51. Rimozione della scheda di sistema
1 telaio 2 scheda di sistema
3 viti (8)
132
Ricollocamento della scheda di
sistema
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
N.B.: Il Numero di servizio del computer è memorizzato nella scheda di
sistema. Inserire il Numero di sevizio nel programma di congurazione
del BIOS dopo aver ricollocato la scheda di sistema.
N.B.: Il ricollocamento della scheda di sistema annulla eventuali modiche
apportate al BIOS mediante il programma di congurazione del sistema.
È necessario apportare nuovamente le modiche appropriate dopo aver
ricollocato la scheda di sistema.
Procedura
1 Allineare il gruppo della scheda di sistema agli slot sullo chassis e inserire il
gruppo della scheda di sistema in posizione.
2 Far scorrere il gruppo della scheda di sistema in modo da far innestare i
dispositivi di chiusura che lo ssano allo chassis.
3 Riposizionare le viti che ssano il gruppo della scheda di sistema allo chassis.
4 Instradare e collegare i cavi precedentemente scollegati dal gruppo scheda di
sistema.
Post-requisiti
1 Riposizionare il processore.
2 Ricollocare la scheda graca.
3 Ricollocare il gruppo ventola del processore e dissipatore di calore.
133
4 Ricollocare la scheda senza li.
5 Ricollocare l'unità a stato solido.
6 Ricollocare i moduli di memoria.
7 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
8 Ricollocare il pannello laterale destro.
Inserimento del numero di servizio nel BIOS
1 Accendere o riavviare il computer.
2 Per accedere alle impostazioni del BIOS, premere F2 quando viene
visualizzato il logo AlienHead.
3 Passare alla scheda Principale e immettere il Numero di servizio nel campo
Ingresso Numero di servizio.
134
Download dei driver
Download del driver audio
1 Accendere il computer.
2 Accedere al sito Web www.dell.com/support.
3 Fare clic su Product support (Supporto prodotto), immettere il Numero di
Servizio del computer e quindi fare clic su Submit (Invia).
N.B.: Se non si dispone del Numero di Servizio, utilizzare la funzione
di rilevamento automatico o ricercare manualmente il modello del
computer.
4 Fare clic su Driver e download → Provvederò da solo.
5 Scorrere la pagina verso il basso ed espandere Audio.
6 Fare clic su Download per scaricare il driver audio per il computer in uso.
7 Al termine del download, accedere alla cartella in cui è stato salvato il le del
driver audio.
8 Fare doppio clic sull'icona del le del driver audio e seguire le istruzioni
visualizzate sullo schermo per installare il driver.
Download del driver graco
1 Accendere il computer.
2 Accedere al sito Web www.dell.com/support.
3 Fare clic su Product support (Supporto prodotto), immettere il Numero di
Servizio del computer e quindi fare clic su Submit (Invia).
N.B.: Se non si dispone del Numero di Servizio, utilizzare la funzione
di rilevamento automatico o ricercare manualmente il modello del
computer.
4 Fare clic su Driver e download → Provvederò da solo.
5 Scorrere la pagina verso il basso ed espandere Video.
6 Fare clic su Download (Scarica) per scaricare il driver della scheda graca del
computer in uso.
7 Al termine del download, accedere alla cartella in cui è stato salvato il le del
driver graco.
135
8 Eettuare un doppio tocco sull'icona del le del driver graco e seguire le
istruzioni sullo schermo.
Download dei driver per USB 2.0 e USB 3.0
1 Accendere il computer.
2 Accedere al sito Web www.dell.com/support.
3 Fare clic su Product support (Supporto prodotto), immettere il Numero di
Servizio del computer e quindi fare clic su Submit (Invia).
N.B.: Se non si dispone del Numero di Servizio, utilizzare la funzione
di rilevamento automatico o ricercare manualmente il modello del
computer.
4 Fare clic su Driver e download → Provvederò da solo.
5 Scorrere la pagina verso il basso ed espandere Chipset.
6 Fare clic su Download (Scarica) per scaricare il driver per USB 2.0 o USB 3.0
per il computer in uso.
7 Al termine del download, accedere alla cartella in cui è stato salvato il le del
driver USB 2.0 o USB 3.0.
8 Fare doppio clic sull'icona del le del driver e seguire le istruzioni sullo
schermo.
Download del driver del chipset
1 Accendere il computer.
2 Accedere al sito Web www.dell.com/support.
3 Fare clic su Product support (Supporto prodotto), immettere il Numero di
Servizio del computer e quindi fare clic su Submit (Invia).
N.B.: Se non si dispone del Numero di Servizio, utilizzare la funzione
di rilevamento automatico o ricercare manualmente il modello del
computer.
4 Fare clic su Drivers & downloads (Driver e download) → Find it myself
(Provvederò da solo).
5 Scorrere la pagina verso il basso ed espandere Chipset.
6 Fare clic su Download (Scarica) per scaricare il driver del chipset per il
computer in uso.
136
7 Al termine del download, accedere alla cartella in cui è stato salvato il le del
driver del chipset.
8 Eettuare un doppio tocco sull'icona del le del driver del chipset e seguire
le istruzioni sullo schermo.
Download del driver di rete
1 Accendere il computer.
2 Accedere al sito Web www.dell.com/support.
3 Fare clic su Product support (Supporto prodotto), immettere il Numero di
Servizio del computer e quindi fare clic su Submit (Invia).
N.B.: Se non si dispone del Numero di Servizio, utilizzare la funzione
di rilevamento automatico o ricercare manualmente il modello del
computer.
4 Fare clic su Driver e download → Provvederò da solo.
5 Scorrere la pagina verso il basso ed espandere Network (Rete).
6 Fare clic su Download per scaricare il driver di rete per il computer in uso.
7 Salvare il le e, al completamento del download, accedere alla cartella in cui è
stato salvato il le del driver di rete.
8 Fare doppio clic sull'icona del le del driver di rete e seguire le istruzioni sullo
schermo.
137
Installazione di sistema
N.B.: A seconda del computer e dei dispositivi installati, gli elementi
elencati in questa sezione potrebbero essere visualizzati o meno.
Sequenza di avvio
La sequenza di avvio consente di bypassare l'avvio denito dalla congurazione
del sistema e di avviare direttamente su un dispositivo specico (ad esempio,
un'unità ottica o un disco rigido). Durante il POST (Power-on Self Test), quando
appare il logo Dell, è possibile:
• Accedere al programma di installazione del sistema premendo il tasto F2
• Attivare il menu di avvio temporaneo premendo il tasto F12
Il menu di avvio temporaneo visualizza i dispositivi da cui è possibile procedere
all'avvio, inclusa l'opzione di diagnostica. Le opzioni di avvio sono:
• Unità estraibile (se disponibile)
• Unità STXXXX
N.B.: XXX denota il numero dell'unità SATA.
• Unità ottica (se disponibile)
• Disco rigido SATA (se disponibile)
• Diagnostica
N.B.: Scegliendo Diagnostica, verrà mostrata la schermata ePSA
diagnostics (diagnostica ePSA).
Lo schermo della sequenza di avvio mostra inoltre le opzioni per l'accesso allo
schermo della congurazione del sistema.
Tasti di navigazione
N.B.: Per la maggior parte delle opzioni di congurazione del sistema, le
modiche eettuate sono registrate ma non hanno eetto no al riavvio
del computer.
138
Tasti Esplorazione
Freccia SU Consente di tornare al campo precedente.
Freccia GIÙ Consente di passare al campo successivo.
Invio Permette di selezionare un valore nel campo prescelto (se
applicabile) o di seguire il collegamento nel campo.
BARRA
SPAZIATRICE
Espande o riduce una lista a scorrimento, se applicabile.
Linguetta Porta all'area successiva.
N.B.: Solo per browser con graca normale.
Esc Passa alla pagina precedente nché non viene visualizzata
la schermata principale. Premento ESC nella schermata
principale viene visualizzato un messaggio che chiede se si
desidera salvare le modiche prima di riavviare il sistema.
Panoramica sul BIOS
ATTENZIONE: Se non si è utenti esperti, non modicare le impostazioni
nel programma di congurazione del BIOS. Alcune modiche possono
compromettere il funzionamento del computer.
N.B.: Prima di modicare il programma di congurazione del BIOS,
annotare le informazioni visualizzate sulla relativa schermata per
riferimento futuro.
Utilizzare il programma di congurazione del BIOS per i seguenti scopi:
• Trovare le informazioni sull'hardware installato sul computer, come la quantità
di RAM e le dimensioni del disco rigido.
•Modicare le informazioni di congurazione del sistema.
• Impostare o modicare un'opzione selezionabile dall'utente, ad esempio la
password utente, il tipo di disco rigido installato e abilitare o disabilitare le
periferiche di base.
Funzionalità del BIOS
• Supporto per USB 2.0/3.1 Gen 1/3.1 Gen 2
139
• Scansione del codice Wake on USB da S4/S5 - Tutte le porte USB
• Supporto Wake-on-LAN (WOL) da S3/S4 per l'accesso di rete integrato.
• Supporto per la partizione dell'utilità.
• Supporto per BIOS UEFI per garantire la conformità del logo di Windows 10
• Possibilità di rilevare il display collegato e visualizzare le informazioni POST sul
display in questione
• Letture per il monitoraggio del voltaggio dell'hardware e supporto per
applicazioni di terze parti che rilevano la tensione
• Supporto per iRST
• Avvio dal supporto SSD NVMe
Inserimento del programma di installazione
del BIOS
1 Accendere (o riavviare) il computer.
2 Durante il POST, quando viene visualizzato il logo DELL, attendere no alla
visualizzazione del prompt F2 , quindi premere immediatamente F2.
N.B.: Il prompt F2 indica che la tastiera è stata inizializzata. Tale
prompt può comparire molto rapidamente, prestare quindi estrema
attenzione e premere F2. Se si preme F2 prima della comparsa del
prompt, viene persa la pressione sul tasto. Se si attende troppo a
lungo e compare il logo del sistema operativo, continuare ad
attendere no alla visualizzazione del desktop. Spegnere quindi il
computer e riprovare.
Opzioni di installazione del sistema
N.B.: A seconda del computer e dei dispositivi installati, gli elementi
elencati in questa sezione potrebbero non essere disponibili.
140
Tabella 4. Opzioni di congurazione di sistema - Menu principale
Principale
System Date Visualizza la data corrente nel
formato mm/gg/aaaa.
System Time Visualizza l'ora corrente nel formato
hh:mm:ss.
Informazioni sul BIOS
BIOS Version Visualizza il numero di versione del
BIOS.
Informazioni sul prodotto
Product Name Visualizza il nome del prodotto.
Opzione predenita: Alienware
Aurora R7.
Service Tag Visualizza il Numero di servizio del
computer.
Asset Tag Visualizza il tag asset del computer.
Memory Information
System Memory Visualizza la memoria del computer
totale installata.
Memory Speed Visualizza la velocità di memoria.
Informazioni sulla CPU
CPU Type Visualizza il tipo di processore.
CPU Speed Visualizza la velocità del processore.
CPU ID Visualizza il codice di identicazione
del processore.
Cache L1 Visualizza le dimensioni della
memoria cache L1 del processore.
Cache L2 Visualizza le dimensioni della
memoria cache L2 del processore.
Cache L3 Visualizza le dimensioni della
memoria cache L3 del processore.
141
Tabella 5. Opzioni di congurazione di sistema - Menu avanzato
Advanced
Funzionalità avanzate del BIOS
Intel SpeedStep Consente di attivare o disattivare la
tecnologia Intel SpeedStep.
Impostazione predenita: Enabled
(Abilitata).
N.B.: Se attivati, la velocità di
clock e il voltaggio del core del
processore vengono regolati
dinamicamente in base al carico
del processore.
Virtualization Consente di abilitare o disabilitare la
tecnologia Intel Virtualization per il
processore.
VT for Direct I/O Consente di abilitare o disabilitare la
tecnologia Intel Virtualization per l'I/O
diretto.
SATA Operation Consente di congurare la modalità
operativa del controller del disco rigido
SATA integrato.
Intel Ready Mode Technology Consente di abilitare o disabilitare la
tecnologia Intel Ready Mode.
Intel Software Guard Extensions Consente di abilitare o disabilitare le
estensioni Intel Software Guard.
BIOS Recovery from Hard Drive Consente di abilitare o disabilitare il
ripristino del BIOS dal disco rigido.
USB Conguration
Front USB Ports Consente di abilitare o disabilitare le
porte USB anteriori.
Rear USB Ports Consente di abilitare o disabilitare le
porte USB posteriori.
Power Options
142
Advanced
Numlock Key Consente di impostare lo stato del tasto
Bloc Num durante l'avvio On (Attivo) o
O (Disattivo).
Wake Up by Integrated LAN Consente di accendere il computer
tramite speciali segnali LAN.
AC Recovery Imposta le azioni che esegue il
computer quando l'alimentazione viene
ripristinata.
Deep Sleep Control Consente di denire i controlli quando
è abilitata la modalità Deep Sleep.
USB Wake Support (S3) Consente di abilitare i dispositivi USB
per riattivare il sistema dalla modalità
standby.
USB PowerShare (S4/S5) Consente di caricare i dispositivi esterni.
USB PowerShare Wake Support
(S4/S5) Consente di abilitare i dispositivi USB
sul lato anteriore per riattivare il
computer da S4/S5.
Auto Power On
Auto Power On Mode Consente di impostare l'accensione
automatica del computer ogni giorno o
a una data prestabilita. Questa opzione
può essere attivata solo se la modalità di
accensione automatica è impostata su
Attivata Everyday (Ogni giorno) o
Selected Day (Giorno selezionato)
Auto Power On Date Consente di impostare la data in cui il
computer deve accendersi
automaticamente. Questa opzione può
essere congurata solo se la modalità di
Accensione automatica è impostata su
Enabled (Attivata) dall'1 al 31.
Auto Power On Time Consente di impostare l'ora in cui il
computer deve accendersi
automaticamente. Questa opzione può
essere congurata solo se la modalità di
143
Advanced
Accensione automatica è impostata su
Enabled (Attivata) hh:mm:ss.
Performance Options (Opzioni di prestazioni)
Funzionalità di overclocking
Core Over Clocking Level Consente di abilitare o disabilitare
l'impostazione del livello OC 1/2 e di
regolare il ex ratio e il voltaggio del
processore nella modalità di
personalizzazione.
Computrace Consente di abilitare o disabilitare il
servizio Computrace utilizzando il
software Absolute.
Core Ratio Limit Override Consente di impostare il limite di
rapporto di core.
Single Core Consente di selezionare core singoli o
multipli.
Core Voltage Mode Consente di scegliere tra modalità di
voltaggio adattiva e di sostituzione.
Core Voltage Oset Consente di impostare il valore di
sostituzione del voltaggio del core.
Long Duration PWR Limit Consente di impostare il limite di
alimentazione in modalità turbo.
Short Duration PWR Limit
Options Consente di impostare il limite di
alimentazione in modalità turbo.
XMP Memory Consente di impostare la memoria XMP.
Tabella 6. Opzioni di installazione del sistema - Menu Security
Security
Admin Password Status Visualizza se è stata impostata la
password dell'amministratore.
System Password Status Visualizza se è stata impostata la
password di sistema.
144
Security
HDD Password Status Visualizza se è stata impostata la
password del disco rigido.
Admin Password Visualizza la password
dell'amministratore.
System Password Visualizza la password di sistema.
HDD Password Visualizza la password del disco
rigido.
Firmware TPM Visualizza il TPM del rmware.
Tabella 7. Opzioni di congurazione di sistema - Menu di avvio
Boot (Avvio)
Boot List Option Visualizza i dispositivi di avvio
disponibili.
File Browser Add Boot Option Consente di impostare il percorso di
avvio nell'elenco delle opzioni di
avvio.
File Browser Del Boot Option Consente di eliminare il percorso di
avvio nell'elenco delle opzioni di
avvio.
Secure Boot Control Consente di abilitare o disabilitare il
controllo di avvio sicuro.
Load Legacy OPROM Consente di abilitare o disabilitare la
ROM opzionale legacy.
Boot Option Priorities Visualizza i dispositivi di avvio
disponibili.
Boot Option #1 Visualizza la prima periferica di avvio.
Impostazione predenita: UEFI:
Windows Boot Manager.
Boot Option #2 Visualizza la seconda periferica di
avvio. Impostazione predenita:
Onboard NIC Device.
145
Boot (Avvio)
Boot Option #3 Visualizza la terza periferica di avvio.
Impostazione predenita: Onboard
NIC Device.
Tabella 8. Opzioni di congurazione di sistema - Uscita dal menu
Salvare e uscire
Save Changes and Reset Consente di uscire dalla
congurazione di sistema e salvare le
modiche eettuate.
Discard Changes and Reset Consente di uscire dalla
congurazione del sistema e
ripristinare i valori precedenti per
tutte le opzioni della congurazione
di sistema.
Restore Defaults Consente di caricare i valori
predeniti di tutte le opzioni della
congurazione di sistema.
Discard Changes Consente di non salvare l modiche.
Save Changes Consente di salvare le modiche.
Password di sistema e password di
installazione
È possibile creare una password del sistema e una password della congurazione
per proteggere il computer.
Tipo di
password Descrizione
Password del
sistema
La password da inserire per accedere al sistema.
Password della
congurazione
La password da inserire per accedere ed eettuare
modiche alle impostazioni del BIOS del computer.
ATTENZIONE: Le funzionalità della password forniscono un livello di
sicurezza di base per i dati sul computer.
146
ATTENZIONE: Chiunque può accedere ai dati memorizzati sul computer
se non è bloccato o se lasciato incustodito.
N.B.: L'opzione della password di sistema e congurazione è disattivata.
Assegnazione di una password di sistema e di una
password di congurazione
È possibile assegnare una nuova Password di sistema solo se lo stato è Non
impostato.
Per immettere una congurazione del sistema, premere F2 subito dopo
l'accensione o il riavvio.
1 Nella schermata System BIOS (BIOS di sistema) o System Setup
(Installazione del sistema), selezionare Security (Protezione) e premere
Invio.
La schermata Security (Protezione) viene visualizzata.
2 Selezionare System Password (Password di sistema) e creare una password
nel campo Enter the new password (Immettere la nuova password).
Utilizzare le seguenti linee guida per assegnare la password del sistema:
– Una password può contenere no a 32 caratteri.
– La password può contenere numeri tra 0 e 9.
– Sono consentite solo lettere minuscole, lettere maiuscole non sono
consentite.
– Sono consentiti solo i seguenti caratteri speciali: spazio, (”), (+), (,), (-), (.),
(/), (;), ([), (\), (]), (`).
3 Digitare la password di sistema inserita in precedenza nel campo Conrm
new password (Conferma nuova password) e fare clic su OK.
4 Premere Esc e un messaggio richiede di salvare le modiche.
5 Premere Y per salvare le modiche.
Il computer si riavvia.
Eliminazione o modica di una password di installazione o
di sistema
Assicurarsi che Password Status (Stato password) sia sbloccato (nella
congurazione del sistema) prima di provare ad eliminare o modicare la
password di sistema o di installazione esistente. Non è possibile eliminare o
147
modicare una password di sistema o di installazione esistente se Password Status
(Stato password) è bloccato.
Per entrare nell'installazione del sistema, premere F2 immediatamente dopo
l'accensione o il riavvio.
1 Nellla schermata System BIOS (BIOS di sistema) o System Setup
(Installazione del sistema), selezionare System Security (Protezione del
sistema) e premere Enter.
La schermata System Security (Protezione del sistema) viene mostrata.
2 Nella schermata System Security (Protezione del sistema), vericare che
Password Status (Sato password) sia Unlocked (Sbloccato).
3 Selezionare System Password (Password del sistema), alterare o eliminare la
password del sistema esistente e premere Invio o Tab.
4 Selezionare System Password (Password del sistema), alterare o eliminare la
password dell'installazione esistente e premere Invio o Tab.
N.B.: Se si modica la password di sistema e/o di installazione,
reinserire la nuova password quando richiesto. Se si elimina la
password di sistema e/o di installazione, confermare l'eliminazione
quando richiesto.
5 Premere Esc e un messaggio richiede di salvare le modiche.
6 Premere Y per salvare le modiche e uscire dall'installazione del sistema.
Il computer si riavvia.
Cancellazione delle password dimenticate
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
148
Procedura
1 Individuare il ponticello della password (P215) sulla scheda di sistema.
Per ulteriori informazioni sull'ubicazione del ponticello della password,
consultare Componenti della scheda di sistema.
2 Rimuovere la presa del ponticello dai piedini 215.
3 Seguire la procedura dal punto 8 al punto 9 in "Ricollocamento dell'unità di
alimentazione".
4 Ricollocare il pannello laterale sinistro.
5 Accendere il computer e attendere nché il sistema operativo è
completamente caricato.
6 Arrestare il computer.
7 Rimuovere il pannello laterale destro.
8 Seguire la procedura dal punto 1 al punto 3 in "Rimozione dell'unità di
alimentazione".
149
9 Ricollocare la presa del ponticello sui piedini 215.
Figura 52. Cancellazione delle password dimenticate
1 spina del ponticello 2 P215
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
150
Cancellazione delle impostazioni CMOS
AVVERTENZA: Prima di eettuare interventi sui componenti interni del
computer, leggere le informazioni sulla sicurezza fornite con il computer e
seguire la procedura in Prima degli interventi sui componenti interni del
computer. Dopo gli interventi sui componenti interni del computer,
seguire le istruzioni descritte in Dopo gli interventi sui componenti interni
del computer. Per maggiori informazioni sulle procedure consigliate
relative alla sicurezza, consultare la home page Conformità alle normative
su www.dell.com/regulatory_compliance.
Prerequisiti
1 Rimuovere il pannello laterale sinistro.
2 Seguire la procedura dal punto 1 al punto 4 in "Rimozione dell'unità di
alimentazione".
Procedura
1 Individuare il ponticello CMOS (P217) sulla scheda di sistema.
Per ulteriori informazioni sull'ubicazione del ponticello CMOS, consultare
"Componenti della scheda di sistema".
2 Scollegare il cavo di alimentazione della scheda di sistema.
3 Rimuovere la presa del ponticello dai piedini 217 e ricollocarla sui piedini 216
(P216).
4 Attendere circa 5 secondi.
5 Rimuovere la presa del ponticello dai piedini 1 e 216 e ricollocarla sui piedini
3 e 217.
151
6 Collegare il cavo di alimentazione della scheda di sistema alla scheda stessa.
Figura 53. Cancellazione delle impostazioni CMOS
1 spina del ponticello 2 P217
3 P216 4 scheda di sistema
Post-requisiti
1 Seguire la procedura dal punto 10 al punto 11 in "Ricollocamento dell'unità di
alimentazione".
2 Ricollocare il pannello laterale sinistro.
152
Risoluzione dei problemi
Aggiornamento del BIOS
Potrebbe essere necessario aggiornare il BIOS quando è disponibile un
aggiornamento oppure dopo aver ricollocato la scheda di sistema.
Seguire questi passaggi per aggiornare il BIOS:
1 Accendere il computer.
2 Accedere al sito Web www.dell.com/support.
3 Fare clic su Product support (Supporto prodotto), immettere il Numero di
Servizio del computer e quindi fare clic su Submit (Invia).
N.B.: Se non si dispone del Numero di Servizio, utilizzare la funzione
di rilevamento automatico o ricercare manualmente il modello del
computer.
4 Fare clic su Drivers & Downloads (Driver e download) → Find it myself
(Provvederò da solo).
5 Selezionare il sistema operativo installato nel computer.
6 Scorrere la pagina no in fondo ed espandere BIOS.
7 Fare clic su Download (Scarica) per scaricare l'ultima versione del BIOS del
computer.
8 Al termine del download, accedere alla cartella in cui è stato salvato il le di
aggiornamento del BIOS.
9 Fare doppio clic sull'icona del le dell'aggiornamento del BIOS e seguire le
istruzioni visualizzate.
Aggiornamento del BIOS (chiavetta USB)
1 Seguire la procedura dal punto 1 al punto 7 in "Aggiornamento del BIOS" per
scaricare la versione più recente del le del programma di installazione del
BIOS.
2 Creare un'unità ash USB di avvio. Per ulteriori informazioni, consultare
l'articolo della knowledge base SLN143196 all'indirizzo www.dell.com/
support.
3 Copiare i le del programma di installazione del BIOS nell'unità USB di avvio.
153
4 Collegare l'unità USB di avvio per il computer che richiede l'aggiornamento
del BIOS.
5 Riavviare il computer e premere F12 quando viene visualizzato il logo Dell
sullo schermo.
6 Avviare l'unità USB dal Menu di avvio temporaneo.
7 Digitare il nome del le del programma di installazione del BIOS e premere
Invio.
8 Viene visualizzata l'utilità di aggiornamento del BIOS. Seguire le istruzioni
visualizzate per completare il processo di aggiornamento del BIOS.
Diagnostica avanzata della valutazione del
sistema di pre-avvio (ePSA)
ATTENZIONE: Utilizzare la diagnostica ePSA per testare esclusivamente
il computer personale. L'utilizzo di questo programma con altri computer
potrebbe causare risultati non validi oppure messaggi di errore.
La diagnostica ePSA (o diagnostica di sistema) esegue un controllo completo
dell'hardware. Integrata nel BIOS, viene avviata dal BIOS internamente. La
diagnostica di sistema integrata ore una serie di opzioni per determinati
dispositivi o gruppi di dispositivi che consentono di:
• Eseguire i test automaticamente oppure in modalità interattiva.
• Ripetere i test.
• Mostrare o salvare i risultati dei test.
• Scorrere i test in modo da familiarizzare con opzioni di test aggiuntive per
fornire ulteriori informazioni sui dispositivi.
• Visualizzare i messaggi di stato che informano se i test sono stati completati
con successo.
• Visualizzare i messaggi di errore che informano dei problemi incontrati durante
l'esecuzione del test.
N.B.: Alcuni test per determinati dispositivi richiedono l'interazione
dell'utente. Durante l'esecuzione del test di diagnostica, rimanere al
computer.
Per ulteriori informazioni, consultare Diagnostica 3.0 ePSA di Dell.
154
Esecuzione diagnostica ePSA
1 Accendere il computer.
2 Per quando riguarda l'avvio del computer, premere il tasto F12 quando viene
visualizzato il logo Dell.
3 Sullo schermo del menu di avvio, selezionare l'opzione Diagnostica
(Diagnostica).
4 Fare clic sul tasto freccia nell'angolo in basso a sinistra.
Viene visualizzata la pagina iniziale della diagnostica.
5 Premere la freccia nell'angolo in basso a destra per passare all'elenco delle
pagine.
Vengono elencati gli elementi rilevati.
6 Se si desidera eseguire un test di diagnostica su un dispositivo specico,
premere Esc e fare clic su Yes (Sì) per fermare il test di diagnostica.
7 Selezionare il dispositivo dal pannello sinistro e fare clic su Run Tests (Esegui i
test).
8 In caso di problemi, viene visualizzato un messaggio di errore.
Annotare il codice di errore e il numero di convalida, quindi contattare Dell.
Indicatori di diagnostica di sistema
Il computer esegue il POST (Power On Self Test) che assicura che il dispositivo
soddis i requisiti di base del computer e l'hardware funzioni in modo appropriato
prima dell'inizio del processo di avvio. Se ha superato il processo di verica
automatica all'accensione (POST), il computer continua l'avvio in modalità normale.
Tuttavia, se non riesce a eettuare il POST, il computer emette una serie di codici
LED di colore ambra durante la procedura di avvio.
La tabella seguente mostra le diverse combinazioni di indicatori e il signicato di
ciascuna.
Tabella 9. Diagnostica
Numero di lampeggi del
LED di alimentazione Descrizione del problema
1Scheda di sistema: errore BIOS e ROM
2Nessuna memoria/RAM rilevata
3Errore della scheda di sistema/del chipset
155
Numero di lampeggi del
LED di alimentazione Descrizione del problema
4Errore di memoria/RAM
5Errore batteria CMOS
6Guasto al chip o alla scheda video
7Guasto alla CPU
3.6 Immagine di ripristino del BIOS non trovata
3.7 Immagine di ripristino del BIOS trovata ma non
valida
Rilascio dell'energia residua
L'energia residua è l'elettricità statica che rimane nel computer anche dopo averlo
spento. La procedura seguente elenca i passaggi da eettuare per rilasciare
l'energia residua dal computer.
1 Spegnere il computer.
2 Scollegare il cavo di alimentazione.
3 Tenere premuto il pulsante di accensione per 15 secondi per prosciugare
l'energia residua.
4 Collegare il cavo di alimentazione.
5 Accendere il computer.
Ciclo di alimentazione Wi-Fi
Se il computer non è in grado di accedere a Internet a causa di problemi alla
connettività Wi-Fi, è possibile eseguire una procedura di ciclo di alimentazione
Wi-Fi. La procedura seguente fornisce le istruzioni su come eseguire un ciclo di
alimentazione Wi-Fi.
N.B.: Alcuni provider di servizi Internet orono un dispositivo modem/
router combinato.
1 Spegnere il computer.
2 Spegnere il modem.
3 Spegnere il router senza li.
4 Attendere circa 30 secondi.
156
5 Accendere il router senza li.
6 Accendere il modem.
7 Accendere il computer.
157
Come ottenere assistenza e
contattare Alienware
Risorse di self-help
È possibile richiedere informazioni e assistenza sui prodotti e i servizi Alienware
mediante l'utilizzo di tali risorse di assistenza fai-da-te in linea:
Tabella 10. Risorse di self-help
Informazioni sui prodotti e i servizi
Alienware
www.alienware.com
Informazioni su risoluzione dei
problemi, manuali utente, istruzioni di
installazione, speciche del prodotto,
blog assistenza tecnica, driver,
aggiornamenti software e così via
www.alienware.com/gamingservices
Per i video con istruzioni passo per
passo per l'assistenza al computer
www.youtube.com/alienwareservices
Come contattare Alienware
Per contattare Alienware per problemi con vendita, supporto tecnico o servizio
clienti, consultare il sito Web www.alienware.com.
N.B.: La disponibilità varia in base al Paese e al prodotto, e alcuni servizi
possono non essere disponibili nel proprio Paese.
N.B.: Se non si dispone di una connessione Internet attiva, è possibile
recuperare i recapiti su ricevuta d'acquisto, distinta di imballaggio,
fattura o catalogo dei prodotti Dell.
