Aurora R7

Oppsett og spesikasjoner

Datamaskinmodell: Alienware Aurora R7Alienware Aurora R7

Forskriftsmessig modell: D23M

Forskriftmessig type: D23M002

Merknader, forholdsregler og

advarsler

MERK: En merknad inneholder viktig informasjon som hjelper deg

med å bruke ditt produkt mer eektivt.

FORSIKTIG: En FORHOLDSREGEL angir enten potensiell fare for

maskinvaren eller for tap av data og forteller hvordan du kan unngå

problemet.

ADVARSEL: En ADVARSEL angir potensiell fare for skade på

eiendom, personskade eller død.

andre varemerker er varemerker for Dell Inc. eller dets datterselskaper. Andre varemerker

kan være varemerker for deres respektive eiere.

2017 - 08

Rev. A00

Innholdsfortegnelse

Sette opp datamaskinen................................................5

Opprette en USB-gjenopprettingsstasjon for

Windows........................................................................ 8

Installere Windows på nytt ved hjelp av en USB-

gjenopprettingsstasjon......................................................................9

Kongurere VR (Virtual Reality)-hodesett —

valgfritt.........................................................................10

Visninger...................................................................... 11

Forsiden..........................................................................................11

Baksiden.........................................................................................13

Bakpanel........................................................................................ 15

Spesikasjoner.............................................................18

Datamaskinmodell...........................................................................18

Dimensjoner og vekt....................................................................... 18

System Information..........................................................................18

Operativsystem...............................................................................19

Minne.............................................................................................19

Intel Optane minne......................................................................... 19

Porter og kontakter........................................................................20

Kommunikasjon...............................................................................21

Trådløsmodul.............................................................................21

Skjermkort..................................................................................... 22

Audio.............................................................................................22

Oppbevaring................................................................................. 22

Strømstyrke....................................................................................24

Datamaskinens omgivelser.............................................................. 24

Intel Optane minne......................................................26

Aktivere Intel Optane minne........................................................... 26

Å deaktivere Intel Optane minne.....................................................26

Få hjelp og kontakte Alienware..................................28

Selvhjelpsressurer........................................................................... 28

Kontakte Alienware........................................................................ 28

Sette opp datamaskinen

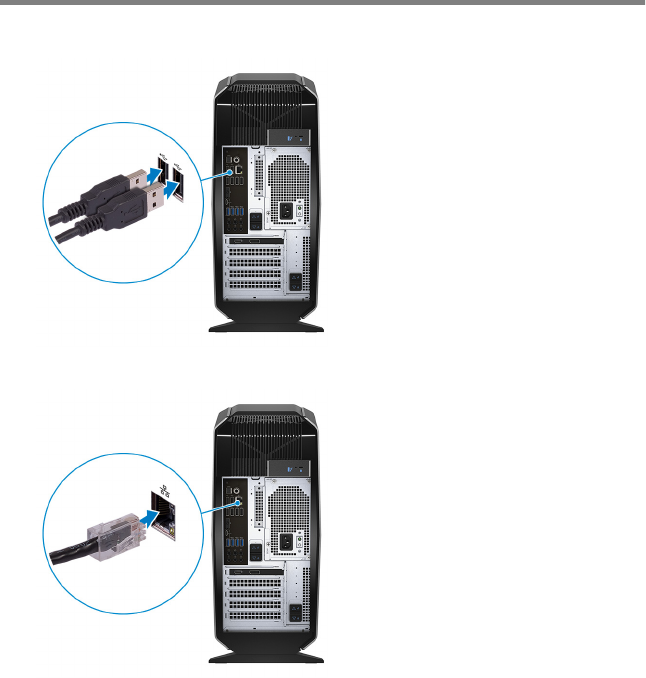

1 Koble til tastaturet og musen.

2 Koble til nettverkskabelen - tilleggsutstyr

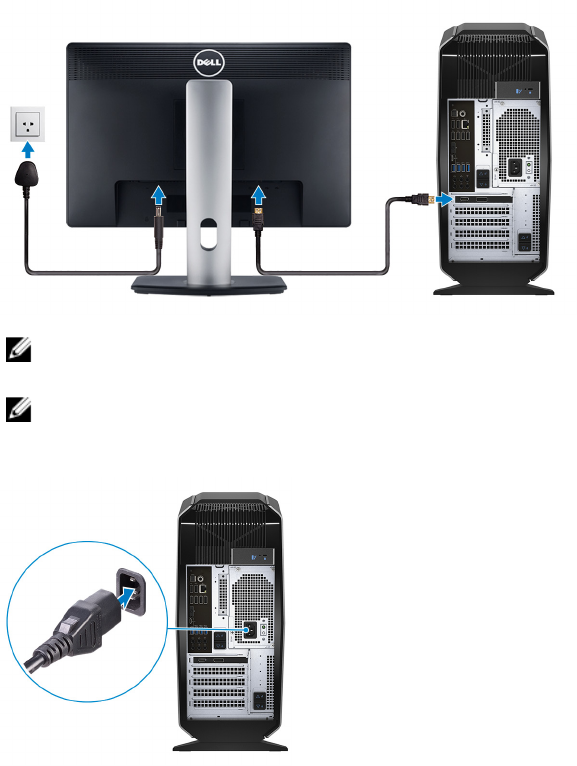

3 Koble skjermen.

MERK: DisplayPort på bakpanelet på datamaskinen er tildekket.

Koble skjermen til det diskrete grakkortet på datamaskinen.

MERK: Hvis du har to grakkort, er det installerte kortet i PCI-

Express x16-grakkort (spor 1) det primære grakkortet.

4 Koble til strømledningen.

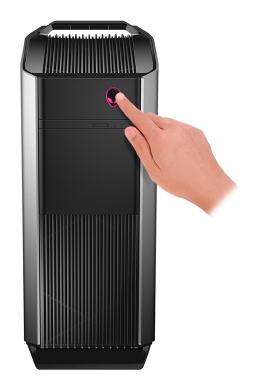

5 Trykk på strømknappen.

Opprette en USB-

gjenopprettingsstasjon for

Windows

Dell anbefaler at du oppretter en gjenopprettingsstasjon før du feilsøker og løser

problemer som kan oppstå med Windows. En tom USB-Flash-enhet med en

minimumskapasitet på 16 GB er nødvendig for å opprette

gjenopprettingsstasjonen.

MERK: De følgende trinnene kan variere avhengig av hvilken versjon av

Windows som er installert. Se Microsofts kundestøttenettsted for

oppdaterte instruksjoner.

1 Koble USB-Flash-enheten til datamaskinen.

2 Skriv inn Gjenoppretting i Windows-søket.

3 Klikk på Opprett en gjenopprettingsstasjon i søkeresultatene.

Vinduet Brukerkontokontroll vises.

4 Klikk på Ja for å fortsette.

Vinduet Gjenopprettingsstasjon vises.

5 Velg Sikkerhetskopier systemler til gjenopprettingsstasjonen og klikk på

Neste.

6 Velg USB-ash-enhet og klikk på Neste.

En melding som bekrefter at alle data i USB-ash-enheten vil bli slettet, vises.

7 Klikk på Opprett.

MERK: Denne prosessen kan ta ere minutter.

8 Klikk på Avslutt.

Installere Windows på nytt ved hjelp av en

USB-gjenopprettingsstasjon

FORSIKTIG: Denne prosessen formaterer harddisken for godt og sletter

alle data fra datamaskinen. Sørg for å sikkerhetskopiere dataene på

datamaskinen før du begynner på denne oppgaven.

MERK: Før du installerer Windows, må du forsikre deg om at

datamaskinen har mer enn 2 GB minne og mer enn 32 GB lagringsplass.

1 Koble USB-gjenopprettingsstasjonen til datamaskinen.

2 Start datamaskinen på nytt.

3 Trykk på F12 når Dell-logoen vises på skjermen for å få tilgang til

oppstartsmenyen.

Du får en melding om at maskinen forbereder en engangsoppstartsmeny.

4 Etter at oppstartsmenyen er lastet inn, velger du USB-

gjenopprettingsenheten under UEFI BOOT.

Systemet starter på nytt og et skjermbilde hvor du kan velge tastaturoppsett

vises.

5 Velg tastaturoppsett.

6 I skjermbildet Choose an option (Velg et alternativ), klikker du på

Troubleshoot (Feilsøking).

7 Klikk på Recover from a drive (Gjenopprett fra en stasjon).

8 Velg ett av følgende alternativene:

–Just remove my les (Bare slett lene mine) å gjøre en rask formatering.

–Fully clean the drive (Tøm stasjonen helt) å gjøre en fullstendig

formatering.

9 Klikk på Recover (Gjenopprett) for å starte gjenopprettingen.

Dette vil ta ere minutter og datamaskinen starter på nytt under denne

prosessen.

Kongurere VR (Virtual Reality)-

hodesett — valgfritt

MERK: VR-hodesettet selges separat.

1 Last ned, og kjør kongurasjonsverktøyet til VR-hodesettet på

www.dell.com/VRsupport.

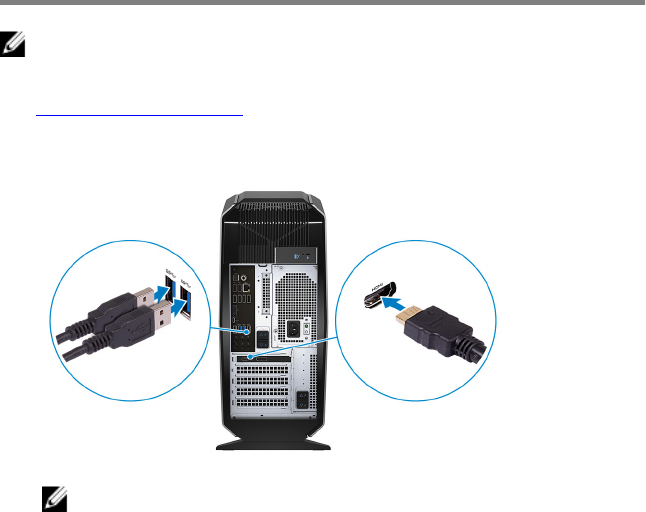

2 Koble VR-hodesettet til USB 3.1 Gen 1-porten og HDMI-porten på

datamaskinen når du blir bedt om det

MERK: Koble hodesettet til HDMI-porten på det primære

grakkortet, og koble skjermen til en hvilken som helst tilgjengelig

port på kortet.

3 Følg veiledningen på skjermen for å fullføre oppsettet.

Visninger

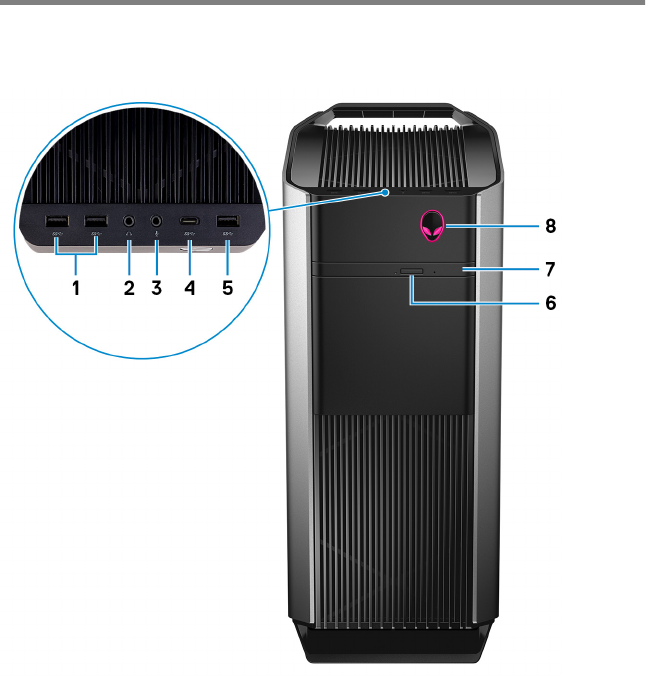

Forsiden

1USB 3.1 Gen 1-porter (2)

Koble til eksterne enheter som eksterne lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 5 Gbps.

2Hodetelefonport

Koble en hodetelefon eller høyttalere.

3Mikrofonport

Koble til en ekstern mikrofon for å gi lydinngang.

4USB 3.1 Gen 2 Type-C-port

Kople til eksterne lagringsenheter. Gir dataoverføringshastigheter på opptil

5 Gbps.

MERK: Denne porten støtter ikke video/lyd-streaming eller

strømlevering.

5USB 3.1 Gen 1-port

Koble til eksterne enheter som eksterne lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 5 Gbps.

6Utløserknapp for optisk stasjon

Trykk for å åpne eller lukke den optiske stasjonen.

7optisk stasjon (tilleggsutstyr)

Leser og skriver til CD-, DVD- og Blu-ray-plater.

8Strømknapp (Alienhead)

Trykk for å slå på datamaskinen hvis den er slått av, i hvilemodus eller i

dvalemodus.

Trykk for å sette datamaskinen i hvilemodus hvis den er slått på.

Trykk og hold inne i 4 sekunder for å tvinge datamaskinen til å slå av.

MERK: Du kan tilpasse hvordan strømknappen oppfører seg i

strømalternativene.

Baksiden

1Bakpanel

Koble USB, lyd, video og andre enheter.

2PCI-Express x16 (grakk spor 1)

Koble et PCI-Express-kort, for eksempel grakk, lyd, eller nettverkskort for å

øke egenskapene til datamaskinen.

For optimal grakk ytelse bør du bruke en PCI-Express x16-spor for

tilkobling av grakkortet.

MERK: PCI-Express x16-spor arbeider bare på X8 hastighet.

MERK: Hvis du har to grakkort, er det installerte kortet i PCI-

Express x16-grakkort (spor 1) det primære grakkortet.

3PCI-Express X4-spor (2)

Koble et PCI-Express-kort, for eksempel grakk, lyd, eller nettverkskort for å

øke egenskapene til datamaskinen.

4PCI-Express x16 (grakk spor 2)

Koble et PCI-Express-kort, for eksempel grakk, lyd, eller nettverkskort for å

øke egenskapene til datamaskinen.

For optimal grakk ytelse bør du bruke en PCI-Express x16-spor for

tilkobling av grakkortet.

MERK: PCI-Express x16-spor arbeider bare på X8 hastighet.

5Utløserlåser for strømforsyningskabinett (2)

Her kan du fjerne strømforsyningsenheten fra datamaskinen.

6Strømforsyning diagnostikknappen

Trykk for å kontrollere strømforsyningstilstanden.

7Strømforsyning diagnostikklampe

Indikerer at strømforsyningen er slått på.

8Strømport

Koble til en strømkabel for å gi strøm til datamaskinen.

9Etikett med servicemerke

Servicemerket er en unik alfanumerisk identikator som gjør at Dell-

teknikere kan nne maskinvarekomponentene i datamaskinen og nne

garantiinformasjon.

10 Sidepanel utløserlås

Her kan du fjerne sidepanelet fra datamaskinen.

11 Spor for sikkerhetskabel (for Kensington-låser)

Koble til en sikkerhetskabelen for å forhindre uautorisert bevegelse av

datamaskinen.

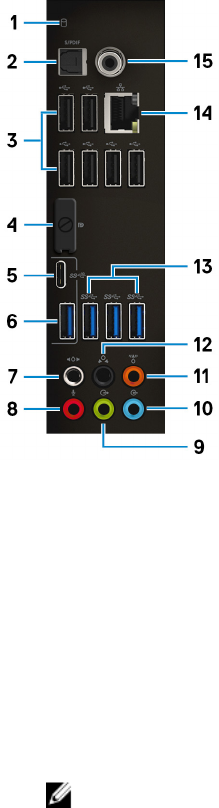

Bakpanel

1Aktivitetslampe for harddisk

Slår på når datamaskinen leser fra eller skriver til harddisken.

2Optisk S/PDIF-port

Koble til en forsterker, høyttalere eller en TV for digital lydoverføring

gjennom en optisk kabel.

3USB 2.0-porter (6)

Koble til eksterne enheter som eksterne lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 480 Mbps.

4DisplayPort

Koble til en ekstern skjerm eller en projektor.

MERK: DisplayPort på bakpanelet på datamaskinen er tildekket.

Koble skjermen til det separate grakkortet på datamaskinen.

5USB 3.1 Gen 2 Type-C-port

Koble til eksterne enheter som for eksempel eksterne lagringsenheter og

skrivere. Gir dataoverføringshastigheter på opptil 10 Gbps.

MERK: Denne porten støtter ikke video/lyd-streaming eller

strømlevering.

6USB 3.1 Gen 2-port

Koble til eksterne enheter som for eksempel eksterne lagringsenheter og

skrivere. Gir dataoverføringshastigheter på opptil 10 Gbps.

7Side V/H surroundport

Koble til audtioutgangsenheter, f.eks. høyttalere og forsterkere. I et 7.1-

høyttaler-kanaloppsett, skal du koble venstre og høyre side-høyttalerne.

8Mikrofonport

Koble til en ekstern mikrofon for å gi lydinngang.

9V/H surroundport foran med linje ut

Koble til audtioutgangsenheter, f.eks. høyttalere og forsterkere. I et 2.1-

høyttaler-kanaloppsett skal du koble venstre og høyre høyttaler. I et 5.1 eller

7.1-høyttaler-kanaloppsett, skal du koble høyttalerne foran til venstre og

foran til høyre.

10 Linje inn-port

Koble opptaks- eller avspillingsenheter, for eksempel en mikrofon eller CD-

spiller.

11 Midtre/subwoofer LFE-surround-port

Koble den midtre høyttaleren eller subwooferen.

MERK: For mer informasjon om kongurasjon av høyttalere kan du

se dokumentasjonen som fulgte med høyttalerne.

12 Bakre V/H-surroundport

Koble til audtioutgangsenheter, f.eks. høyttalere og forsterkere. I et 5.1 eller

7.1-høyttaler-kanaloppsett, skal du koble høyttalerne bak til venstre og bak

til høyre.

13 USB 3.1 Gen 1-porter (3)

Koble til eksterne enheter som eksterne lagringsenheter og skrivere. Gir

dataoverføringshastigheter på opptil 5 Gbps.

14 Nettverksport (med lys)

Koble til en Ethernet (RJ45)-kabel fra en ruter eller et bredbåndsmodem for

tilkobling til nettverk eller Internett.

De to lampene ved siden av kontakten angir tilkoblingsstatusen og

nettverksaktiviteten.

15 Koaksial S/PDIF-port

Koble til en forsterker, høyttalere eller en TV for digital lydoverføring

gjennom en koaksialkabel.

Spesikasjoner

Datamaskinmodell

Tabell 1. Datamaskinmodell

Datamaskinmodell Alienware Aurora R7

Dimensjoner og vekt

Tabell 2. Dimensjoner og vekt

Høyde 472,5 mm (18,60 tommer)

Bredde 212 mm (8,34 tommer)

Dybde 360,50 mm (14,19 tommer)

Vekt 14,62 kg (32,23 lb)

MERK: Datamaskinens vekt kan variere ut

fra den bestilte kongurasjonen og

produksjonsvariansen.

System Information

Tabell 3. Systeminformasjon

Prosessor • 8. generasjons Intel Core i5/i5k

• 8. generasjons Intel Core i7/i7k

MERK: Hvis datamaskinen leveres med en

Intel Core i5k- eller Intel Core i7-k-

prosessor, kan du overklokke

behandlingshastigheten utover

standardspesikasjonene.

Brikkesett Intel Z370 brikkesett

Operativsystem

Tabell 4. Operativsystem

Operativsystemer som støttes Windows 10 Home 64-biters

Windows 10 Pro 64-biters

Minne

Tabell 5. Minnespesikasjoner

Spor Fire DIMM-kontakter

Type DDR4

Hastighet • 2666 MHz

• Opptil HyperX FURY DDR4 XMP ved 2933

MHz

Kongurasjoner som støttes

Per spor 4 GB, 8 GB og 16 GB

Totalt minne 4 GB, 8 GB, 16 GB, 32 GB, og 64 GB

Intel Optane minne

Intel Optane minne fungerer som en lagringsakselerator. Det akselererer systemet,

og alle typer SATA-basert lagringsmedier som harddisker og SSD-disker.

MERK: Intel Optane minne støttes på datamaskiner som oppfyller

følgende krav:

• 7. generasjons Intel Core i3/i5/i7 prosessor eller høyere

• Windows 10 64-bits versjonen eller høyere(Jubileumsoppdatering)

• Intel Rapid lagringsteknologi-driverversjon 15.5.xxxx eller høyere

Tabell 6. Intel Optane minne

Grensesnitt PCIe NVMe 3.0 x2

Kontakt M.2

Kongurasjoner som støttes 16 GB og 32 GB

MERK: For mer informasjon om aktivering eller deaktivering av Intel

Optane minne, kan du se Aktivere Intel Optane minne eller deaktivere

Intel Optane minne.

Porter og kontakter

Tabell 7. Porter og kontakter på bakpanelet

Bakpanel:

Nettverk Én RJ45-port

USB • Seks USB 2.0-porter

• Tre USB 3.1 Gen 1-porter

• Én USB 3.1 Gen 2-port

• Én USB 3.1 Gen 2 Type-C-port

Audio • Én lydinngang-/mikrofonport

• Én optisk S/PDIF-port

• Én koaksial S/PDIF-port

• Én V/H surroundport foran med linje ut

• Én V/H surroundport på siden

• Én V/H surroundport bak

• Én senter/subwoofer LFE-surroundport

• Én port med linje inn

Skjermkort Én DisplayPort – tilleggsutstyr

MERK: DisplayPort på bakpanelet på

datamaskinen er tildekket. Koble skjermen

til det diskrete grakkortet på

datamaskinen.

Tabell 8. Porter og kontakter på frontpanelet

Frontpanel:

USB • Tre USB 3.1 Gen 1-porter

Frontpanel:

• Én USB 3.1 Gen 1 Type-C-port

Audio • Én lydutgang-/hodetelefonport (støtter 2-

kanals lyd)

• Én lydinngang-/mikrofonport

Kommunikasjon

Tabell 9. Støttede kommunikasjon

Ethernet 10/100/1000 Mb/s Killer E2500 Ethernet-

kontrollenhet integrert på hovedkortet

Trådløs • 802.11b/g/n

• 802.11ac

• Bluetooth 4.1 / Bluetooth 4.2

Trådløsmodul

Tabell 10. Spesikasjoner for trådløsmodulen

Type QCA9377

(DW1810) QCA61x4A

(DW1820) Nagle 1535

(Killer)

Overføringshastig

het 433 Mb/s Opptil 867 Mb/s Opptil 867 Mb/s

(1,867 Gb/s med

Doubleshot Pro-

teknologi)

Frekvensbånd som

støttes Dual-band 2,4

GHz / 5 GHz Dual-band 2,4

GHz / 5 GHz

Kryptering • 64-bits og

128-bit WEP

• CKIP

• TKIP

• AES-CCMP

• 64-bits og

128-bit WEP

• CKIP

• TKIP

• AES-CCMP

• 64-bits og

128-bit WEP

• CKIP

• TKIP

• AES-CCMP

Skjermkort

Tabell 11. Videospesikasjoner

Integrert:

Kontroller Intel HD Graphics 630

Minne Delt systemminne

Separat:

Type Opptil to PCI-Express X16, enkelbredde/

dobbelbredde, full lengde (maksimalt 10,5

tommer)

MERK: Grakkortkongurering av

skrivebordet varierer avhengig av

grakkortkongurering som er bestilt.

Kontroller • AMD eller NVIDIA

• Støtter også NVIDIA SLI- og AMD Crossre-

teknologier

Minne Opptil 12 GB

Audio

Tabell 12. Lydspesikasjoner

Kontroller Realtek ALC3861

Type Integrert 7.1-kanallyd med S/PDIF-støtte

Oppbevaring

Tabell 13. Lagringsspesikasjoner

Grensesnitt SATA 6 Gbps

Eksternt tilgjengelig Én 9,5 mm tynn stasjonsbrønn for DVD+/-RW-

stasjon, Blu-ray Disc-kombinasjon

(tilleggsutstyr), eller Blu-ray Disc-skriver

(tilleggsutstyr)

Internt tilgjengelig

SSD (Solid-State Drive) Én M.2-stasjon

MERK: Hvis du har kjøpt en M.2-

stasjonen, blir den tilordnet som

primærstasjon og alle andre SATA-

stasjoner i datamaskinen tilordnes som

sekundærstasjoner.

U.2-stasjon Én ekstra U.2-stasjon er installert i 3,5” HDD-

brønn.

Én 3,5-tommers stasjonsbrønn For én 3,5-tommers SATA-stasjon eller to 2,5-

tommers SATA-harddisker (valgfritt)

MERK: Hvis datamaskinen bare leveres

med én 3,5-tommers SATA-disk, er det

den primære stasjonen. Hvis

datamaskinen leveres med to 2,5-

tommers SATA-stasjoner, er den ene den

primære stasjonen og den andre den

sekundære stasjonen.

To 2,5-tommers

stasjonsbrønner For to 2,5-tommers SATA-stasjoner

MERK: SATA-stasjonene som installeres i

disse stasjonsbrønnene, er

sekundærstasjoner.

Kapasitet

SSD Opptil 1 TB

U.2 Inntil 960 GB

Harddisk Inntil 2 TB

Strømstyrke

Tabell 14. Strømstyrke-spesikasjoner

Inngangsspenning 100–240 VAC

Inngangsfrekvens 50 Hz–60 Hz

Temperaturområde

Ved bruk 5 °C til 50 °C (41 °F til 122 °F)

Oppbevaring -40°C til 70 °C (-40 °F til 158 °F)

Type 460 W 850 W

Inngangsstrøm (maks.): 8 A 10 A

Utgangsstrøm: 3,3 V /17 A, 5 V /25 A,

12 VA/18 A, 12 VB/16

A, 12 VC/8 A, 5

Vaux/3 A

3,3 V/20 A, 5V/20 A,

12 VA/32 A, 12 VB/48

A, 12 VD/16 A, -12

V/0,5 A, 5 Vaux/4 A

Nominell utgangsspenning: 3,3 V, 5 V, 12 VA, 12

VB, 12 VC, 5 Vaux 3,3 V, 5 V, 12 VA, 12

VB, 12VD, -12 V, 5

Vaux

Datamaskinens omgivelser

Luftforurensningsnivå: G2 eller lavere som denert i henhold til ISA-

S71.04-1985

Tabell 15. Datamaskinens omgivelser

Ved bruk Oppbevaring

Temperaturområde 5 °C til 35 °C (41 °F til

95 °F) –40 °C til 65 °C (–40 °F

til 149 °F)

Relativ fuktighet

(maks.) 10 % til 90 % (ikke-

kondenserende) 0 % til 95 % (ikke-

kondenserende)

Vibrasjon (maksimal) 0,26 GRMS 1,37 GRMS

Støt (maks.)*40 G i 2 ms med en

hastighetsendring på 51

cm/s (20 t/s)†

105 G i 2 ms med en

hastighetsendring på 133

cm/s (52,5 t/s)‡

Ved bruk Oppbevaring

Høyde over havet

(maks.): –15,20 m til 3048 m (–

50 fot til 10 000 fot) –15,20 m til 10 668 m (–

50 fot til 35 000 fot)

* Måles med tilfeldig vibrasjonsspektrum som simulerer brukermiljøet.

† Måles med et 2 ms halvsinuspuls når harddisken er i bruk.

Intel Optane minne

Aktivere Intel Optane minne

1 På oppgavelinjen klikker du på søkefeltet, og skriver inn Intel Rapid

lagringsteknologi.

2 Klikk på Intel Rapid lagringsteknologi.

Vinduet for Intel Rapid lagringsteknologi vises.

3 På kategorienStatus, klikk Aktiver for å aktivere Intel Optane minne.

4 På varselskjermen, velg en kompatibel hurtig disk, og klikk deretter på Ja for

å fortsette å aktivere Intel Optane minne.

5 Klikk Intel Optane minne → Start på nytt for å fullføre aktiverer Intel

Optane minnet.

MERK: Applikasjoner kan ta opptil tre etterfølgende starter etter

aktivering for å se fordeler ved full ytelse.

Å deaktivere Intel Optane minne

FORSIKTIG: Ikke prøv å fjerne driveren for Intel Rapid

lagringsteknologien etter å deaktivere Intel Optane minnet. Det vil føre

til en blå skjerm-feil. Brukergrensesnittet for Intel Rapid

lagringsteknologien kan fjernes uten å avinstallere driveren.

MERK: Å deaktivere Intel Optane minne er nødvendig før du tar ut

SATA-lagringsenheten akselerert av Intel Optane minnet eller Intel

Optane minnemodulen fra systemet.

1 På oppgavelinjen klikker du på søkefeltet, og skriver inn Intel Rapid

lagringsteknologi.

2 Klikk på Intel Rapid lagringsteknologi.

Vinduet for Intel Rapid lagringsteknologi vises.

3 På iken for Intel Optane minne, klikk Deaktiver for å deaktivere Intel

Optane minnet.

4 Klikk Ja hvis du godtar advarsel.

Prosessen for deaktiving pågår vises.

5 Klikk på Start på nytt for å fullføre dersom du deaktiverer Intel Optane

minnet og starter datamaskinen på nytt.

Få hjelp og kontakte Alienware

Selvhjelpsressurer

Du kan nne informasjon og få hjelp om Alienwares produkter og tjenester ved

bruk av disse elektroniske selvhjelpsressursene:

Tabell 16. Alienwares produkter og elektroniske selvhjelpsressurser

Informasjon om Alienwares produkter

og tjenester

www.alienware.com

Feilsøkingsinformasjon,

bruksanvisninger,

oppsettsinstruksjoner,

produktspesikasjoner, tekniske

hjelpeblogger, drivere,

programvareoppdateringer osv.

www.alienware.com/gamingservices

Videoer gir trinn-for-trinn instruksjoner

om service på din datamaskin.

www.youtube.com/alienwareservices

Kontakte Alienware

Se www.alienware.com for å kontakte Alienware om salg, teknisk støtte eller

problemer i forbindelse med kundeservice.

MERK: Tilgjengelighet varierer etter land og produkt, og noen tjenester

er kanskje ikke tilgjengelige i ditt land.

MERK: Hvis du ikke har en aktiv Internett-tilkobling, kan du nne

kontaktinformasjon på fakturaen, følgeseddelen, regningen eller i Dells

produktkatalog.

Dell Alienware Aurora R7 Desktop Oppsett Og Spesifikasjoner User Manual Flere Dokumenter Specifications No

Navigation menu

Versions of this User Manual:

Views

Navigation
