Alienware Alpha R2
Configurazione e specifiche
Modello computer: Alienware Alpha R2
Modello normativo: D07U
Tipo normativo: D07U002/ D07U003
Messaggi di N.B., Attenzione e
Avvertenza
N.B.: Un messaggio di N.B. indica informazioni importanti che contribuiscono
a migliorare l'utilizzo del computer.
ATTENZIONE: Un messaggio di ATTENZIONE indica un danno potenziale
all'hardware o la perdita di dati, e spiega come evitare il problema.
AVVERTENZA: Un messaggio di AVVERTENZA indica un rischio di danni
materiali, lesioni personali o morte.
© 2016 Dell Inc. Tutti i diritti riservati. Questo prodotto è protetto dalle leggi sul copyright e
sulla proprietà intellettuale internazionali e degli Stati Uniti. Dell e il logo Dell sono marchi
registrati di Dell Inc. negli Stati Uniti e/o in altre giurisdizioni. Tutti gli altri marchi e nomi qui
menzionati possono essere marchi registrati delle rispettive società.
2016-04
Rev. A00
Sommario
Impostare il computer................................................................4
Viste................................................................................................7
Parte anteriore....................................................................................................7
Parte posteriore................................................................................................. 8
Specifiche......................................................................................9
Dimensioni e peso............................................................................................. 9
Informazioni di sistema..................................................................................... 9
Memoria............................................................................................................. 9
Porte e connettori............................................................................................10
Comunicazioni.................................................................................................10
Video................................................................................................................. 11
Audio.................................................................................................................11
Archiviazione.................................................................................................... 11
Adattatore di alimentazione.............................................................................11
Ambiente del computer...................................................................................12
Come ottenere assistenza e contattare Alienware............. 13
Risorse di self-help...........................................................................................13
Come contattare Alienware.............................................................................13
3
Impostare il computer

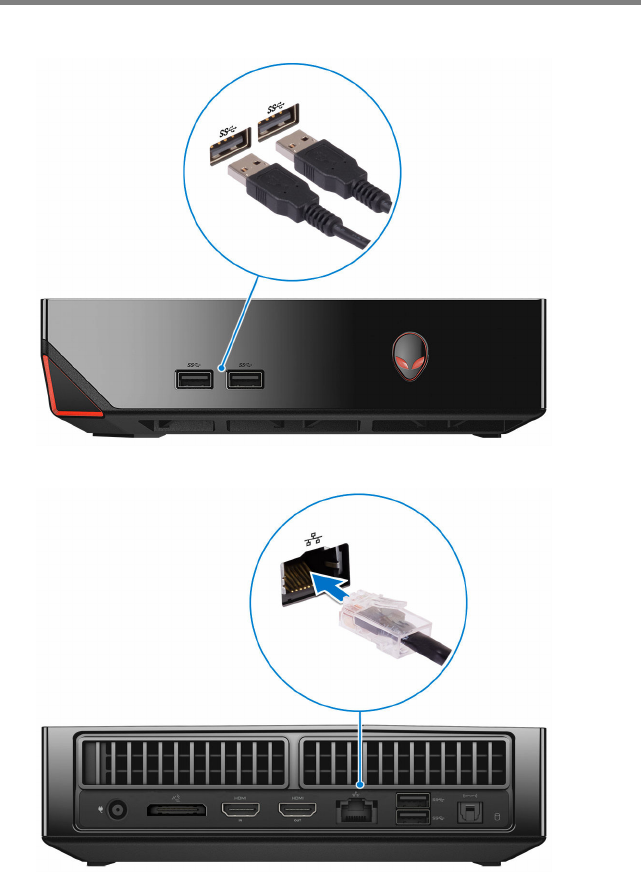

1 Collegare la tastiera e il mouse.
2 Collegare il cavo di rete (opzionale).
4

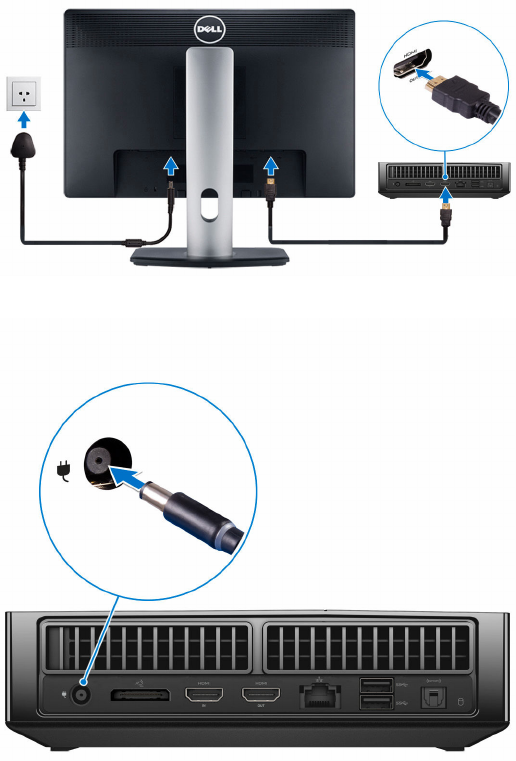

3 Collegare lo schermo.
4 Collegare l'adattatore di alimentazione.
5

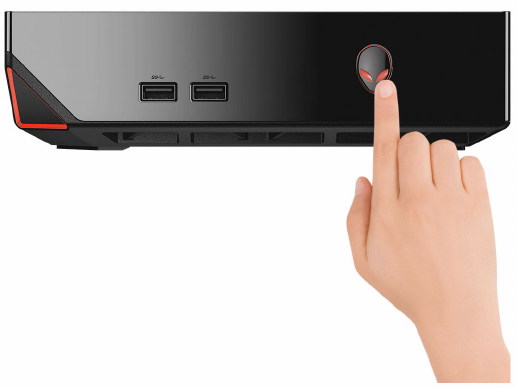

5 Premere il pulsante di alimentazione.
6
Viste
Parte anteriore
1Porta USB 2.0 (sotto al coperchio della porta USB)
Collegare un adattatore Bluetooth/wireless per tastiera, mouse e altri
dispositivi wireless. Offre velocità di trasferimento dei dati fino a 480
Mbps.
2Porte USB 3.0 (2)
Collegare periferiche come dispositivi di archiviazione, stampanti e così
via. Offre velocità di trasferimento dei dati fino a 5 Gbps.
3Posizione del Numero di servizio
Il Numero di servizio è un identificatore alfanumerico univoco che
consente ai tecnici dell'assistenza di Dell di identificare i componenti
hardware del computer e accedere alle informazioni sulla garanzia.
4Pulsante di alimentazione
Premere per accendere il tablet se è spento o in stato di sospensione.
Premere per arrestare il computer se è acceso.
Tenere premuto per 4 secondi per forzare l'arresto del computer.
N.B.: È possibile personalizzare il funzionamento del pulsante di
alimentazione in Opzioni risparmio energia. Per ulteriori
informazioni, consultare Il mio Dell e io e visitare il sito Web
www.dell.com/support.
7

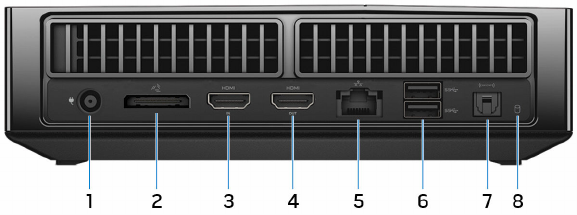

Parte posteriore
1Porta dell'adattatore di alimentazione
Collegare un adattatore di alimentazione per fornire alimentazione al
computer.
2Porta per Graphics Amplifier
Collegare Alienware Graphics Amplifier.
3Porta HDMI in entrata
Collegare una console per videogiochi, un lettore Blu-ray o altri
dispositivi abilitati all'HDMI in uscita.
4Porta HDMI in uscita
Collegare monitor, TV o altri dispositivi abilitati all'HDMI in entrata.
Fornisce output video e audio.
5Porta di rete
Collegare un cavo Ethernet (RJ45) da un router o da un modem a banda
larga per l'accesso alla rete o a Internet.
6Porte USB 3.0 (2)
Collegare periferiche come dispositivi di archiviazione, stampanti e così
via. Offre velocità di trasferimento dei dati fino a 5 Gbps.
7Porta ottica S/PDIF
Collegare amplificatore, altoparlanti o TV per l'uscita audio digitale
tramite cavi in fibra ottica.
8Indicatore di attività del disco rigido
Si accende quando il computer legge da o scrive sul disco rigido.
8
Specifiche
Dimensioni e peso
Altezza 55 mm (2,17 pollici)
Larghezza 200 mm (7,87 pollici)
Profondità 200 mm (7,87 pollici)
Peso 1,81 kg (4 libbre)
N.B.: Il peso del computer può variare a
seconda della configurazione desiderata e
della variabilità produttiva.
Informazioni di sistema
Modello computer Alienware Alpha R2
Processore • Intel Dual Core i3 di 6° generazione
• Intel Dual Core i5 di 6° generazione
• Intel Dual Core i7 di 6° generazione
Chipset • Intel H110
• Intel H170
Velocità DMI 8,0 GT/s (64 bit)
Memoria
Slot Singolo slot SODIMM
Tipo DDR4
Velocità 2133 MHz
Configurazioni supportate 4 GB, 8 GB e 16 GB
9
Porte e connettori
Esterna:
Rete Una porta RJ45
USB Quattro porte USB 3.0
Video/Audio • Una porta ottica S/PDIF
• Una porta HDMI in entrata
• Una porta HDMI in uscita
• Una porta per Alienware Graphics Amplifier
N.B.: Alienware Graphics Amplifier è
supportato solo su computer con scheda
grafica NVidia (discreta), Intel i5, Intel i7 e
sistema operativo Windows 10.
N.B.: Il computer viene fornito con
Alienware Graphics Amplifier solo se
appositamente richiesto.
N.B.: La porta per Alienware Graphics
Amplifier non è supportata da computer
forniti con la scheda video AMD.
Interna:
Scheda M. 2 Uno slot per schede M.2 per WLAN e Bluetooth
Comunicazioni
Ethernet Controller Ethernet Realtek RTL8111
10/100/1000 Mbps integrato sulla scheda di
sistema
Wireless • Wi-Fi 802.11a/g/n
• Wi-Fi 802.11a/g/n/ac
• Bluetooth
10
Video
Controller Memoria
GPU NVIDIA GeForce GTX960 4 GB
AMD Radeon R9 M470X 2 GB
Audio
Controller • Intel HD Audio
• Realtek ALC3234 per uscita ottica S/PDIF
Archiviazione
Interfaccia SATA 6 Gbps
Disco rigido Un'unità da 2,5 pollici
Unità a stato solido Uno slot M. 2
Adattatore di alimentazione
Tipo • 130 W
• 180 W
Tensione d'ingresso 100 V c.a.–240 V c.a.
Frequenza d'entrata 50 Hz-60 Hz
Corrente di uscita (continua) • 6,70 A
• 9,23 A
Tensione nominale di uscita 19,50 V c.c.
Intervallo di temperatura: in
funzione
Da 0 °C a 40 °C (da 32 °F a 104 °F)
Intervallo di temperatura:
archiviazione
Da -40 °C a 70 °C (da -40 °F a 158 °F)
11
Ambiente del computer
Livello di inquinanti aerodispersi: G2 o inferiore come definito da ISA-
S71.04-1985
In funzione Archiviazione
Intervallo di
temperatura
Da 5 °C a 35 °C (da 41 °F
a 95 °F)
Da –40 °C a 65 °C (da –40
°F a 149 °F)
Umidità relativa
(massima)
Dal 10% al 90% (senza
condensa)
Dallo 0% al 95% (senza
condensa)
Vibrazione
(massima)*0,26 GRMS 1,37 GRMS
Urto (massimo): 40 G per 2 ms con una
variazione della velocità
di 20"/s (51 cm/s)†
105 G per 2 ms con una
variazione della velocità di
52,5"/s (133 cm/s)‡
Altitudine
(massima):
Da -15,20 m a 3048 m
(da -50 piedi a 10.000
piedi)
Da –15,20 a 10.668 m (da
–50 piedi a 35.000 piedi)
* Misurata utilizzando uno spettro a vibrazione casuale che simula l'ambiente dell'utente.
† Misurato utilizzando un impulso semisinusoidale di 2 ms quando il disco rigido è in uso.
12
Come ottenere assistenza e
contattare Alienware
Risorse di self-help
È possibile richiedere informazioni e assistenza sui prodotti e i servizi
Alienware mediante l'utilizzo di tali risorse di assistenza fai-da-te in linea:
Informazioni sui prodotti e i servizi
Alienware
www.alienware.com
Informazioni su risoluzione dei
problemi, manuali utente, istruzioni
di installazione, specifiche del
prodotto, blog assistenza tecnica,
driver, aggiornamenti software e così
via
www.alienware.com/gamingservices
Per i video con istruzioni passo per
passo per l'assistenza al computer
www.youtube.com/
alienwareservices
Come contattare Alienware
Per contattare Alienware per problemi relativi a vendita, supporto tecnico o
servizio clienti, consultare il sito Web www.alienware.com.
N.B.: La disponibilità varia in base al Paese e al prodotto, e alcuni servizi
possono non essere disponibili nel proprio Paese.
N.B.: Se non si dispone di una connessione Internet attiva, è possibile
trovare i recapiti su ricevuta d'acquisto, distinta di imballaggio, fattura o
catalogo dei prodotti Dell.
