Alienware Steam Machine R2
Konfiguration og specifikationer
Computermodel: Alienware Steam Machine R2
Forordningsmodel: D07U
Forordningstype: D07U002/ D07U003
Bemærk, forsigtig og advarsel
BEMÆRK: BEMÆRK! angiver vigtige oplysninger om, hvordan du bruger
computeren optimalt.
FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware
eller tab af data og oplyser dig om, hvordan du kan undgå dette problem.
ADVARSEL: ADVARSEL! angiver risiko for tingskade, personskade eller død.
© 2016 Dell Inc. Alle rettigheder forbeholdes. Dette produkt er beskyttet af amerikansk og
international copyright og lovgivning om immateriel ejendom. Dell og Dell-logoet er
varemærker tilhørende Dell Inc. i USA og/eller andre jurisdiktioner. Alle andre mærker og
navne nævnt heri, kan være varemærker for deres respektive firmaer.
2016-04
rev. A00
Indholdsfortegnelse
Konfigurer din computer........................................................... 4
Fjern batterierne fra Steam-controlleren..........................................................8
Controller-visninger................................................................... 9
Bagside............................................................................................................... 9
Forside..............................................................................................................10
Visninger......................................................................................11
Forside...............................................................................................................11
Bagside............................................................................................................. 12
Specifikationer........................................................................... 13
Mål og vægt......................................................................................................13
Systemoplysninger...........................................................................................13
Memory (Hukommelse)................................................................................... 13
Porte og stik..................................................................................................... 14
Communications (Kommunikation)................................................................14
Video.................................................................................................................14
Audio.................................................................................................................14
Opbevaring.......................................................................................................15
Strømadapter....................................................................................................15
Computermiljø.................................................................................................15
Rekvirere hjælp og kontakte Alienware................................ 17
Selv-hjælpsressourcer......................................................................................17
Kontakt til Alienware.........................................................................................17
3
Konfigurer din computer
1 Tilslut skærmen.
2 Tilslut netværkskablet — valgfrit tilbehør.
4

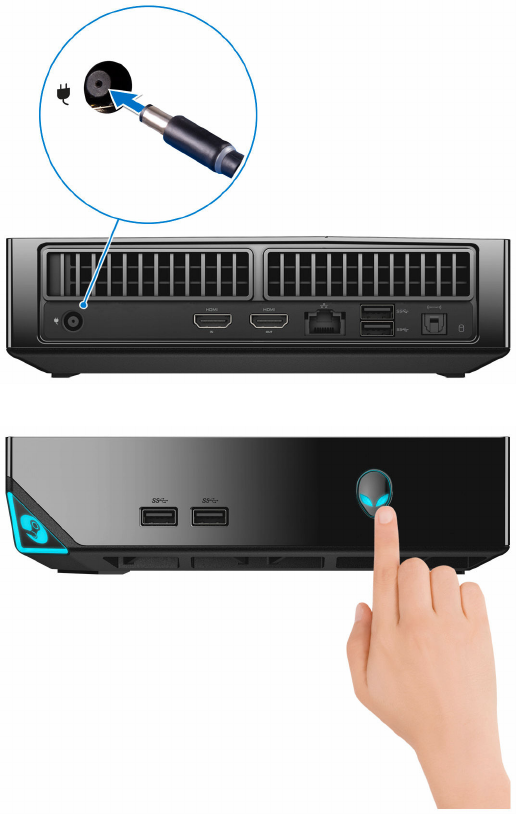

3 Tilslut strømadapteren.
4 Tryk på Tænd/sluk-knappen.
5

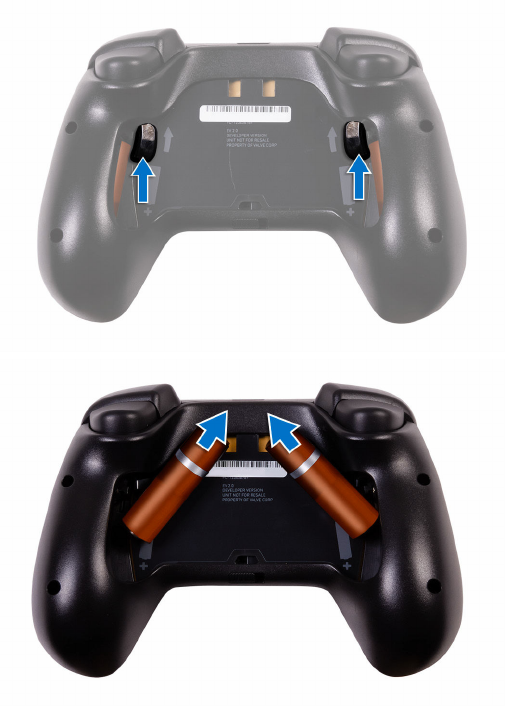

5 Indsæt batterierne i Steam-controlleren
6
6 Tænd for controlleren.
7

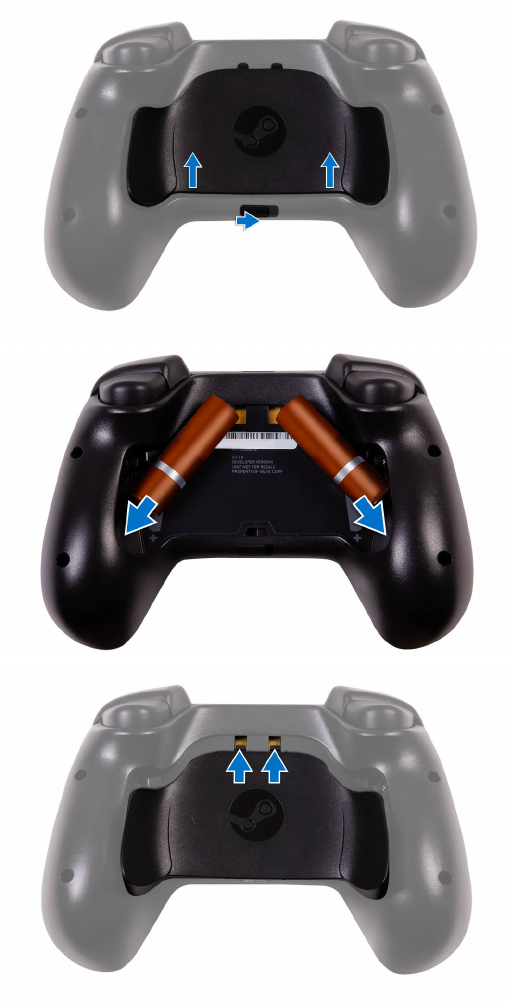

Fjern batterierne fra Steam-controlleren
8

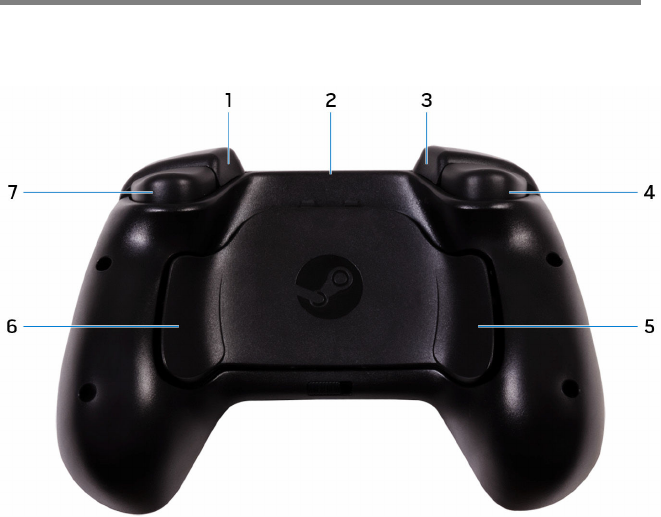

Controller-visninger
Bagside
1 Højre udløser
2 Mini USB-port 2.0
3 Venstre udløser
4 Venstre kantknap
5 Venstre greb
6 Højre greb
7 Højre kantknap
9

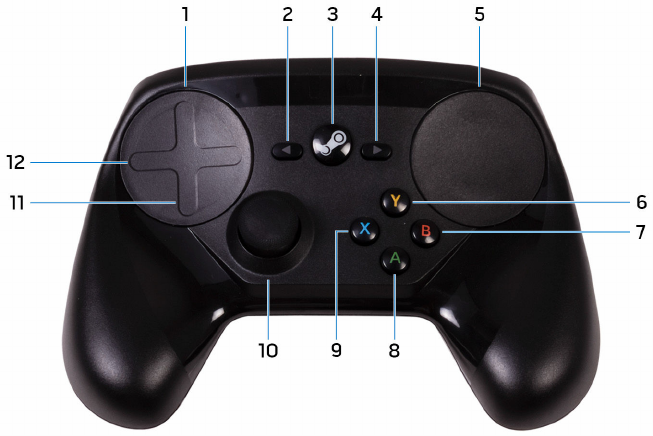

Forside
1 Venstre retningsplade
2 Tilbageknap
3 Knap til Steams startside
4 Startknap
5 Højre retningsplade
6 Y-knap
7 B-knap
8 A-knap
9 X-knap
10 Analog stav
11 D-plade op/ned
12 D-plade venstre/højre
10
Visninger
Forside
1USB 2.0-port (under USB-portdækslet)
Tilslut en Bluetooth-/trådløs-dongle til trådløst tastatur, mus, osv. Giver
dataoverførselshastigheder op til 480 Mbps.
2USB 3.0-porte (2)
Tilslut perifert udstyr som lagerenheder, printere, skærme osv. Giver
dataoverførselshastigheder op til 5 Gbps.
3Placering af servicemærke
Servicemærket er en unik alfanumerisk identifikator, der gør det muligt
for Dells teknikere at identificere hardwarekomponenter i din computer
og få adgang til garantioplysninger.
4Tænd/sluk-knap
Tryk på for at tænde computeren, hvis den er slukket eller i
slumretilstand.
Tryk på, for at slukke for computeren hvis den er tændt.
Tryk på og hold i 4 sekunder for at tvinge computeren til at slukke.
BEMÆRK: Du kan tilpasse tænd/sluk-knappens funktion i Power
Options (Strømindstillinger). For flere oplysninger, se Me and My
Dell (Mig og mit Dell) på www.dell.com/support.
11

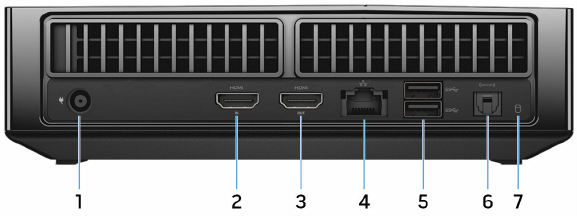

Bagside
1Port til strømadapter
Tilslut en strømadapter for at strømforsyne computeren.
2HDMI-in-port
Tilslut en spillekonsol, Bluray-afspiller eller andre HDMI-out-aktiverede
enheder.
3HDMI-out-port
Tilslut en skærm, tv eller andre HDMI-in-aktiverede enheder. Giver
video- og audio-output.
4Netværksport
Tilslut et Ethernet (RJ45)-kabel fra en router eller et bredbåndsmodem
for at få adgang til netværk eller internet.
5USB 3.0-porte (2)
Tilslut perifert udstyr som lagerenheder, printere, skærme osv. Giver
dataoverførselshastigheder op til 5 Gbps.
6Optisk S/PDIF-port
Tilslut en forstærker, højttalere eller et tv for digital lydsignal via optiske
kabler.
7Indikator for harddiskaktivitet
Tændes, når computeren læser fra, eller skriver data til harddisken.
12
Specifikationer
Mål og vægt
Højde 55 mm (2,17")
Bredde 200 mm (7,87")
Dybde 200 mm (7,87")
Vægt 1,81 kg (4 lb)
BEMÆRK: Computerens vægt afhænger af
den bestilte konfiguration og
produktionsvariationer.
Systemoplysninger
Computermodel Alienware Steam Machine R2
Processor • 6. generation af Intel Core i3
• 6. generation af Intel Core i5
• 6. generation af Intel Core i7
Chipsæt • Intel H110
• Intel H170
DMI Speed (DMI-
hastighed)
8,0 GT/s (64 bits)
Memory (Hukommelse)
Slots Et SODIMM-slot
Type DDR4
Hastighed 2.133 MHz
Understøttede
konfigurationer
4 GB og 8 GB
13
Porte og stik
Ekstern:
Netværk En RJ45-port
USB Fire USB 3.0-porte
Video/Audio • En optisk S/PDIF-port
• En HDMI-in-port
• En HDMI-out–port
Internt:
M.2-kort Et M.2-kortslot til WLAN og Bluetooth
Communications (Kommunikation)
Ethernet 10/100/1000 Mbps Realtek RTL8111 Ethernet-
controller integreret på systemkort
Trådløst • Wi-Fi 802.11a/g/n
• Wi-Fi 802.11a/g/n/ac
• Bluetooth
Video
Controller Memory (Hukommelse)
NVIDIA GeForce GTX960 GPU 4GB
AMD Radeon R9 M470X 2 GB
Audio
Controller • Intel HD Audio
• Realtek ALC3234 for optisk S/PDIF-output
14
Opbevaring
Grænseflade SATA 6 Gbps
Harddisk Et 2,5"-drev
Solid-state-drev Et M.2-slot
Strømadapter
Type • 130 W
• 180 W
Indgangsspænding 100 VAC–240 VAC
Lysnetfrekvens 50 Hz–60 Hz
udgangsstrøm (kontinuerligt) • 6,70 A
• 9,23 A
Nominel udgangsspænding 19,50 VDC
Temperaturområde: Drift 0°C til 40°C (32°F til 104°F)
Temperaturområde: Opbevaring –40°C til 70°C (–40°F til 158°F)
Computermiljø
Luftbåret forureningsniveau: G2 eller lavere som defineret i ISA-S71.04-1985
Drift Opbevaring
Temperaturområde 5°C til 35°C (41°F til 95°F) –40°C til 65°C (–40°F til
149°F)
Relativ luftfugtighed
(maksimum)
10% til 90% (ikke-
kondenserende)
0% til 95% (ikke-
kondenserende)
Vibration
(maksimum)*0,26 GRMS 1,37 GRMS
Stød (maksimum) 40 G ved 2 ms med en
hastighedsændring på 20
in/s (51 cm/s)†
105 G ved 2 ms med en
hastighedsændring på 52,5
in/s (133 cm/s)‡
15
Drift Opbevaring
Højde over havet
(maksimum)
–15,20 m til 3.048 m (–
50 ft til 10.000 ft)
–15,20 m til 10.668 m (–50
ft til 35.000 ft)
* Målt ved brug af et vilkårligt vibrationsspektrum, der simulerer brugermiljøet.
† Målt ved brug af en 2 ms halvsinus-impuls når harddisken er i funktion.
16
Rekvirere hjælp og kontakte
Alienware
Selv-hjælpsressourcer
Du kan få oplysninger og hjælp til Alienware-produkter og services ved at
bruge disse online selv-hjælpsressourcer:
Information om Alienwares produkter
og services
www.alienware.com
Fejlfindingsinformation,
brugermanualer,
installationsvejledning,
produktspecifikationer, teknisk
hjælpe-blogs, drivere, software-
opdateringer, osv.
www.alienware.com/gamingservices
Videoer der giver dig instruktioner
trin for trin for servicering af din
computer.
www.youtube.com/
alienwareservices
Kontakt til Alienware
For at kontakte Alienwares salg, tekniske support, eller kundeservice, se
www.alienware.com.
BEMÆRK: Tilgængeligheden varierer for de enkelte lande og produkter,
og nogle services findes muligvis ikke i dit land.
BEMÆRK: Hvis ikke du har en aktiv internetforbindelse, kan du finde
kontaktinformation på din faktura, pakkens mærkat eller Dells
produktkatalog.
