Dell™ E1913S/E1913/E2213
モニター
ユーザーガイド
ディスプレイ解像度を1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）に設定（最大）
この文書の情報は事前の通知なく変更することがあります。
© 2012 Dell Inc. All rights reserved.
Dell Inc.の書面による許可なくいかなる方法においても、これら資料の複製は固く禁じられています。
この文章中で使用されている商標は次のとおりです。 DellおよびDELLのロゴはDell Inc.の商標です。Microsoft およびWindowsは米国内およびその他の国におけるMicrosoft社の商標または登録商標で
す。ENERGY STARは米国環境保護省の登録商標です。 ENERGY STARのパートナーとしてDell Inc.はこの製品がENERGY STARのエネルギー効率ガイドラインに適合していることを決定しました。
この文書中、その他の商標および商品名は、製品のマークおよび名前を主張する実体を言及するために使われていることがあります。 Dell Inc.は自社以外の商標および商品名に対して、いかなる所有権も主張す
るものではありません。
モデル E1913Sf/E1913Sc/E1913c/E2213c
2012年11月、Rev. A02
Dell™ E1913S/E1913/E2213
モニターのユーザーガイド
お使いのモニターについて
モニターの設定
モニターの操作
トラブルシューティング
付録
注意、警告、危険
注意：注意は、コンピューターのより良い使用を助けるための重要な情報を示します。
警告：警告は、もし指示に従わない場合は、ハードウェアに対する損傷またはデータ損失が起こりうることを示します。
危険：危険は器物損壊、怪我、死亡に繋がる可能性を示します。
この文書の情報は事前の通知なく変更することがあります。
© 2012 Dell Inc. All rights reserved.
Dell Inc.の書面による許可なくいかなる方法においても、これら資料の複製は固く禁じられています。
この文章中で使用されている商標は次のとおりです。 DellおよびDELLのロゴはDell Inc.の商標です。Microsoft およびWindows は米国内およびその他の国におけるMicrosoft社の商標または登録商標で
す。ENERGY STARは米国環境保護省の登録商標です。 ENERGY STARのパートナーとしてDell Inc.はこの製品がENERGY STARのエネルギー効率ガイドラインに適合していることを決定しました。
この文書中、その他の商標および商品名は、製品のマークおよび名前を主張する実体を言及するために使われていることがあります。 Dell Inc.は自社以外の商標および商品名に対して、いかなる所有権も主張す
るものではありません。
モデルE1913Sf/E1913Sc/E1913c/E2213c
2012年11月Rev. A02
目次に戻る
お使いのモニターについて
Dell™ E1913S/E1913/E2213モニターのユーザーガイド
パッケージの内容
製品の特徴
部品とコントロールの識別
モニターの仕様
プラグアンドプレイ機能
LCDモニター品質とピクセルポリシー
お手入れのガイドライン
パッケージの内容
モニターは下記で示されるすべてのコンポーネントが同梱されています。 すべてのコンポーネントが含まれていることを確認し、何か足りない場合にはDellにご連絡™下さい。
注意：一部の品目はオプションで、モニターには同梱されていないことがあります。 ご使用の国によっては、一部の機能またはメディアが利用できないことがあります。
モニター
スタンドライザー
スタンド台
電源ケーブル
VGAケーブル（モニターに接続）
DVIケーブル（E1913およびE2213のみ同梱）
ドライバーと説明書メディア
簡単セットアップガイド
製品情報ガイド
製品の特徴
Dell™ E1913S/E1913/E2213 平面パネルディスプレイは、アクティブマトリクス方式、薄膜トランジスタ、液晶ディスプレイです。 モニターの特徴は次のとおりです。
E1913S： 48.3cm（19.0インチ）の表示領域を持つディスプレイです。 解像度1280 x 1024、さらに低解像度のフルスクリーンをサポートします。
E1913：48.3cm（19.0インチ）の表示領域を持つディスプレイです。 解像度1440 x 900、さらに低解像度のフルスクリーンをサポートします。
E2213： 55.9cm（22.0インチ）の表示領域を持つディスプレイです。 解像度1680 x 1050、さらに低解像度のフルスクリーンをサポートします。

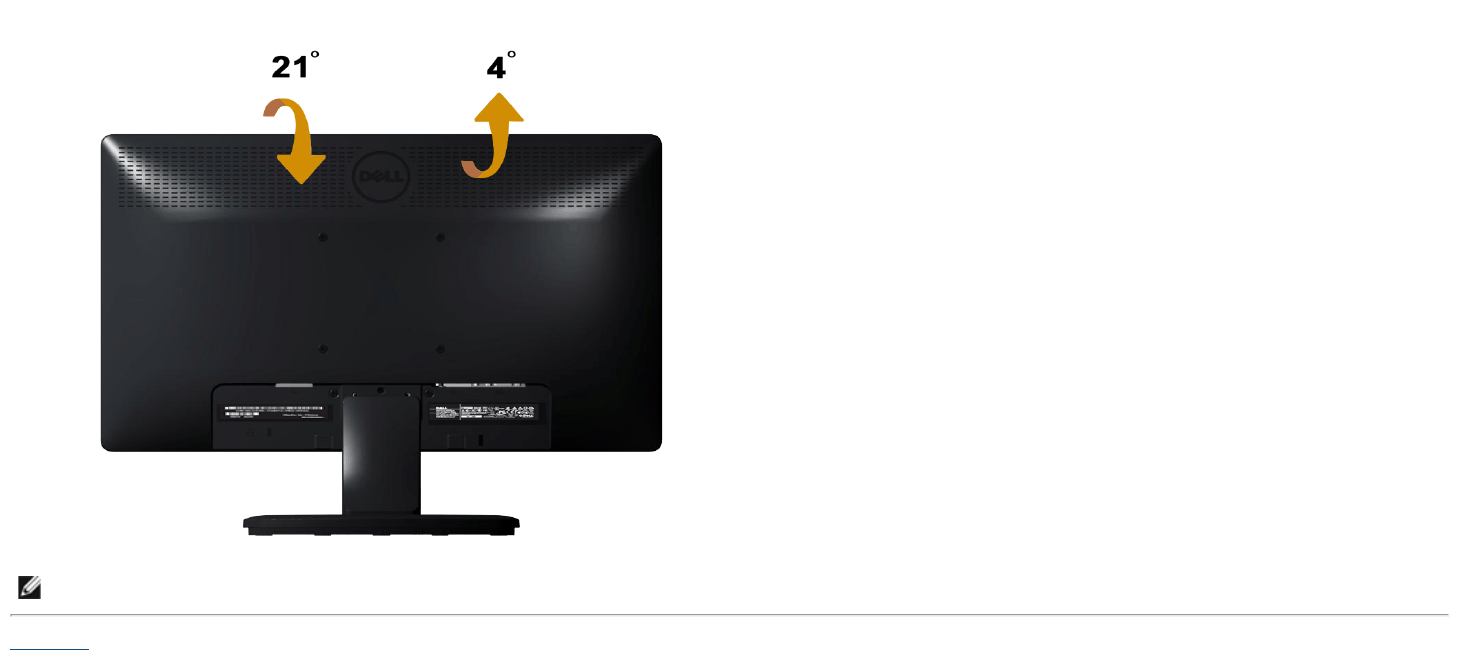

傾き調整機能。
取り外し可能なスタンドと柔軟な取り付けを可能にするVESA（ビデオエレクトロニクススタンダーズアソシエーション）100mm取り付け穴。
プラグアンドプレイ機能（システムでサポートされている場合）
簡単な設定と画面の最適化を行うためのオンスクリーンディスプレイ（OSD）調整。
ソフトウェアおよび説明書メディアには情報ファイル（INF）、画像カラーマッチングファイル（ICM）、製品説明書が含まれます。
Dellディスプレイマネージャーが含まれます（モニターに付属のCDに含まれます）。
セキュリティロックスロット。
アセットマネージメント機能。
ENERGY STAR準拠。
EPEAT™ Gold準拠。
RoHS準拠。
ハロゲン低減。
1VESA取り付け穴（100mm） モニターを取り付けます。
2レーティングラベル 定格電力およびエネルギー情報。
3バーコードシリアル番号ラベル 技術サポートを受けるためにDellに連絡する際に、このラベルを参照します。
4セキュリティロックスロット モニターを保護するために、スロットを使用してセキュリティロックします。
5Dellサウンドバー取り付けブラケット オプションのDellサウンドバーを取り付けます。
側面ビュー
右側
底面ビュー
E1913S：E1913/E2213：
ラ
ベ
ル
説明 目的
1規制ラベ 規制承認をリストします。
2AC電源コネクター モニターの電源ケーブルを接続します。
3VGAコネクター コンピューターとモニターをVGAケーブルを使用して接続します。
4規制ラベル 規制承認をリストします。
ラ
ベ
ル
説明 目的
1規制ラベル 規制承認をリストします。
2AC電源コネクター モニターの電源ケーブルを接続します。
3DVIコネクター コンピューターとモニターをDVI ケーブルを使用して接続します。
4VGAコネクター コンピューターとモニターをVGAケーブルを使用して接続します。
5規制ラベル 規制承認をリストします。
モニターの仕様
次のセクションでは、様々な電源管理モードおよびお使いのモニターの様々なコネクターのピンアサイン情報を提供します。
電源管理モード
お使いのPCにVESAのDPM準拠ディスプレイカードまたはソフトウェアがインストールされている場合、モニターは使用中でないときには、自動的に消費電源を低減します。 これは電源セーブモードです。 コンピューターがキーボード、マウス、そ
の他の入力デバイスからの入力を検出すると、モニターは自動的に機能を再開します。 次の表は消費電力とこの自動省電力機能の信号を示しています。
E1913S：
VESAモード 水平同期 垂直同期 ビデオ 電源ランプ 電力消費
通常動作 アクティブ アクティブ アクティブ 青 23 W（最大）
18 W（標準）
アクティブオフモード 無効 無効 ブランク 黄色 0.5W以下
スイッチオフ - - - オフ 0.5W以下
E1913：
VESAモード 水平同期 垂直同期 ビデオ 電源ランプ 電力消費
通常動作 アクティブ アクティブ アクティブ 青 23 W（最大）
18 W（標準）
アクティブオフモード 無効 無効 ブランク 黄色 0.5W以下
スイッチオフ - - - オフ 0.5W以下
E2213：
VESAモード 水平同期 垂直同期 ビデオ 電源ランプ 電力消費
通常動作 アクティブ アクティブ アクティブ 青 24 W（最大）
19 W（標準）
アクティブオフモード 無効 無効 ブランク 黄色 0.5W以下
スイッチオフ - - - オフ 0.5W以下

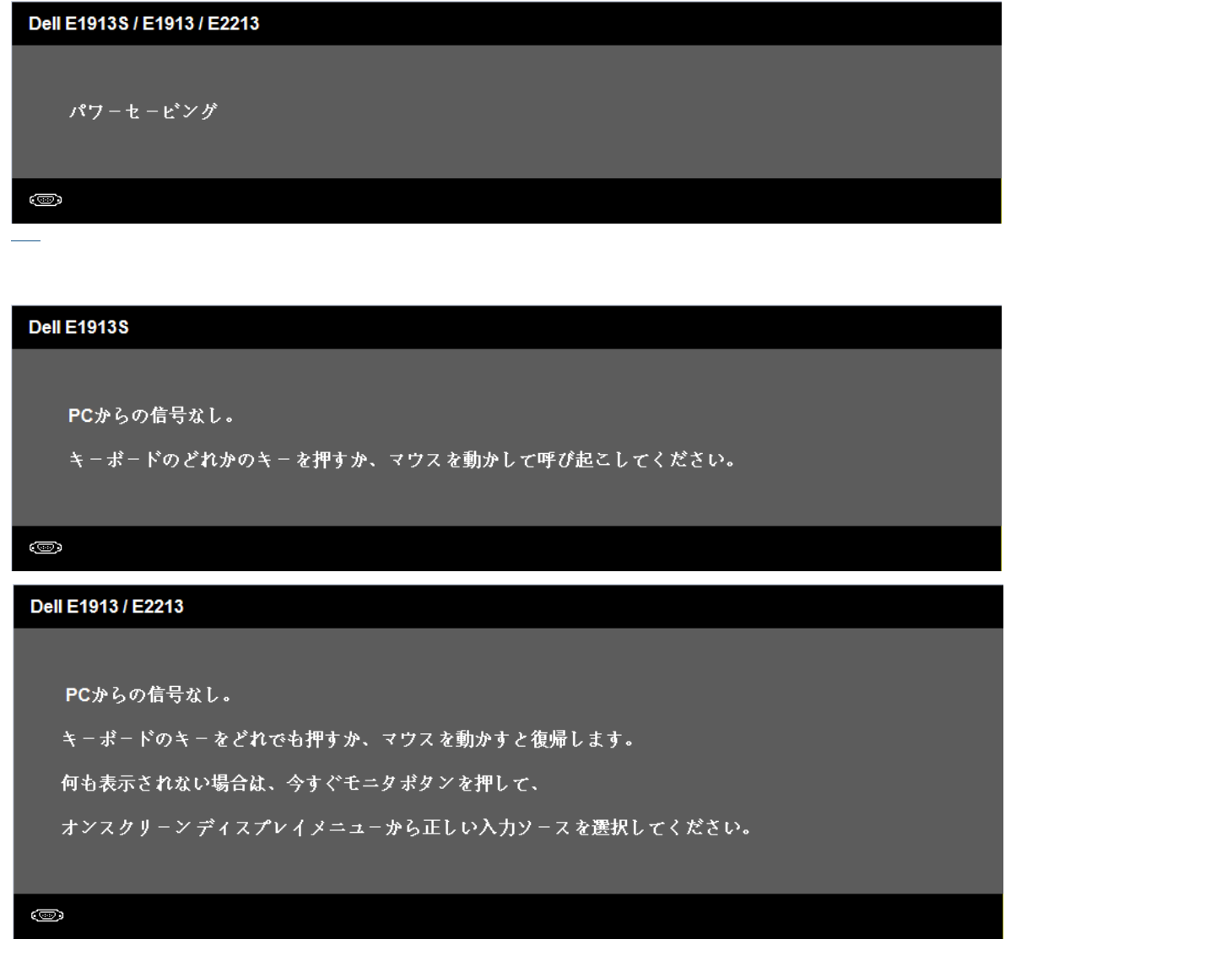

OSDは通常動作モードでのみ機能します。 アクティブオフモードで電源ボタン以外の任意のボタンを押すと、次のメッセージが表示されます。

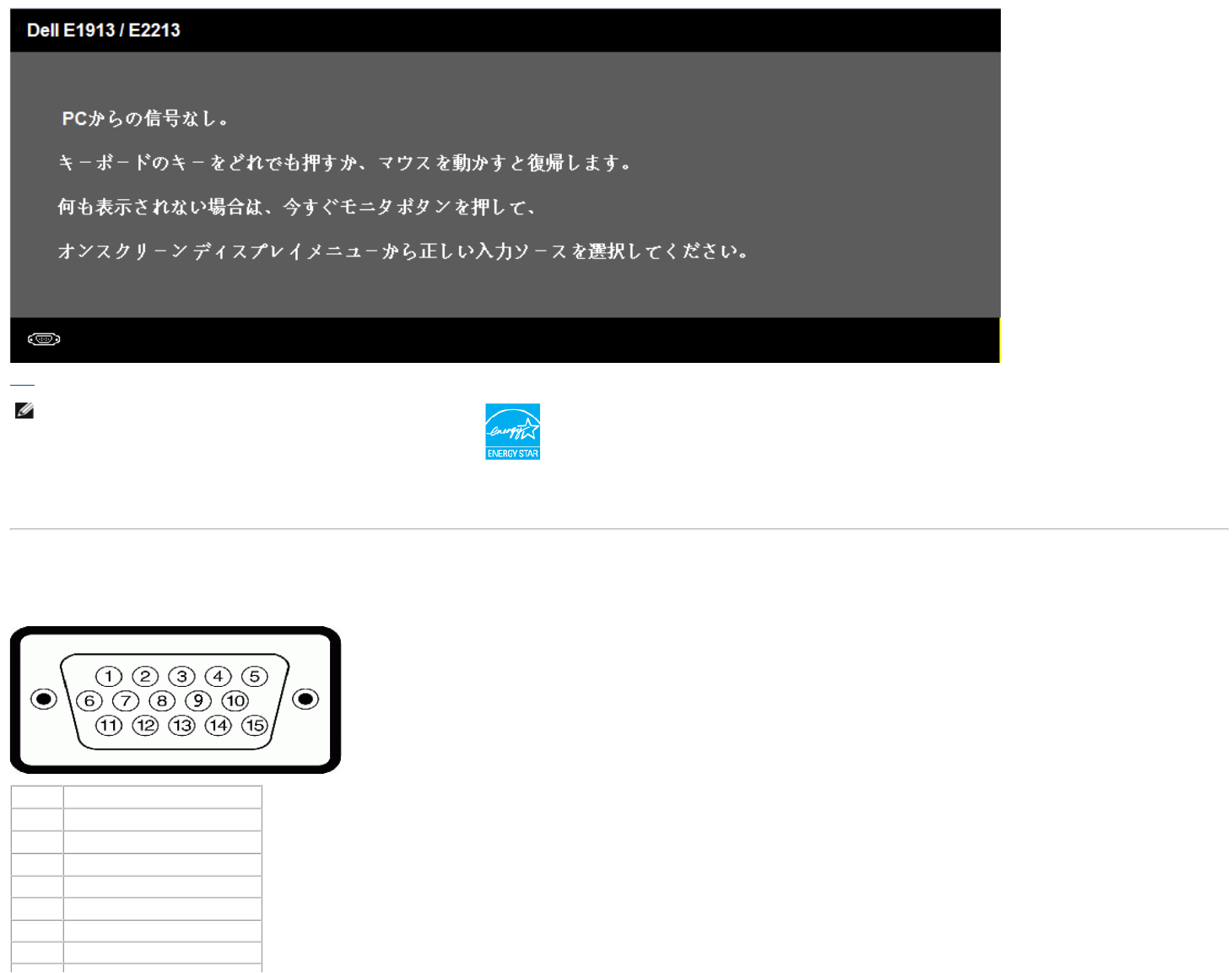

8 GND-B
9DDC +5V
10 GND-sync
11 GND
12 DDCデータ
13 H-sync
14 V-sync
15 DDCクロック
DVIコネクター
ピン番号 接続されたシグナルケーブルの24ピン側
1TMDS RX2-
2TMDS RX2+
3TMDSグラウンド
4フローティング
5フローティング
6DDCクロック
7DDCデータ
8フローティング
9TMDS RX1-
10 TMDS RX1+
11 TMDSグラウンド
12 フローティング
13 フローティング
14 +5V電源
15 セルフテスト
16 ホットプラグ検出
17 TMDS RX0-
18 TMDS RX0+
19 TMDSグラウンド
20 フローティング
21 フローティング
22 TMDSグラウンド
23 TMDSクロック+
24 TMDSクロック-
プラグアンドプレイ機能
任意のプラグアンドプレイ互換システムにモニターをインストールすることができます。 モニターは自動的にコンピューターにディスプレイデータチャンネル（DDC）プロトコールを使用した拡張ディスプレイ識別子データ（EDID）を提供し、シス
テムは自身を構成し、モニター設定を最適化します。 ほとんどのモニターのインストールは自動で行われます。 必要があれば異なる設定を選択することもできます。
平面パネルの仕様
型番 Dell E1913Sモニター Dell E1913モニター Dell E2213モニター
スクリーンタイプ アクティブマトリクス - TFT LCD アクティブマトリクス - TFT LCD アクティブマトリクス - TFT LCD
パネルタイプ TN TN TN
スクリーン寸法 48.3cm（19.0インチ）（表示可能画像サイ
ズ19.0インチ）
48.3cm（19.0インチ）（表示可能画像サイ
ズ19.0インチ）
55.9cm（22.0インチ）（表示可能画像サイ
ズ22.0インチ）
プリセット表示領域：
水平
垂直
376.3mm（14.81インチ）
301.1mm（11.85インチ）
408.2mm（16.07インチ）
255.2mm（10.05インチ）
473.8mm（18.65インチ）
296.1mm（11.66インチ）
ピクセルピッチ 0.294 mm 0.284 mm 0.282mm
視野角
水平
垂直
170 °標準値
160°標準値
170 °標準値
160°標準値
170 °標準値
160 °標準値
輝度出力 250cd/m² （標準値） 250cd/m² （標準値） 250cd/m² （標準値）
コントラスト比 1000:1（標準値） 1000:1（標準値） 1000:1（標準値）
表面コート ハードコーティング3Hと反射防止 ハードコーティング3Hと反射防止 ハードコーティング3Hと反射防止
バックライト LEDライトバーシステム LEDライトバーシステム LEDライトバーシステム
応答時間 5ms 標準値（黒から白） 5ms 標準値（黒から白） 5ms 標準値（黒から白）
色深度 1670万色 1670万色 1670万色
色域 83%（標準値）** 83%（標準値）** 83%（標準値）**
* 推定に基づく
** [E1913S/E1913/E2213] 色域（標準値）はCIE1976（82%）とCIE1931（72%）テスト標準に基づく。
解像度の仕様
型番 Dell E1913Sモニター Dell E1913モニター Dell E2213モニター
走査範囲
水平
垂直
30 kHzから81 kHz（自動）
56Hzから76Hz（自動）
30 kHzから83 kHz（自動）
56Hzから75Hz（自動）
30 kHzから83 kHz（自動）
56Hzから75Hz（自動）
最大プリセット解像度 1280 x 1024、60Hz 1440 x 900、60Hz 1680 x 1050、60Hz
電気的仕様
型番 Dell E1913S/E1913/E2213モニター
アナログRGB： 0.7V、+/- 5%、入力インピーダン
ス75Ω
ビデオ入力信号 DVI-D
：
4
つの
TMDS
ペアに基づく
8b/10b
のオーバー
ヘッドを含む単一リンク最大データレートは4.95 Gbit/s
@ 165 MHz、入力インピーダンス100Ω。
（E1913とE2213のみ）
同期入力信号 水平/垂直分離同期、極性自由TTLレベル、SOG（緑信号
に複合同期信号）
AC入力電圧/周波数/電流 100VACから240VAC/50Hzまたは60Hz +
3Hz/1.5A（最大）
突入電流 120 V： 30A（最大）
240V： 60A（最大）
プリセットディスプレイモード
次の表は、Dellが保証する画像サイズとセンタリングのプリセットモードを一覧表示したものです。
E1913S：
ディスプレイモード 水平周波数（kHz） 垂直周波数（Hz） ピクセルクロック
（MHz）
同期極性（水平/垂直）
VESA、720 x 400 31.5 70.1 28.3 -/+
VESA、640 x 480 31.5 59.9 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
VESA、800 x 600 37.9 60.3 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1152 x 864 67.5 75.0 108.0 +/+
VESA、1280 x 1024 64.0 60.0 108.0 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
E1913：
ディスプレイモード 水平周波数（kHz） 垂直周波数（Hz） ピクセルクロック
（MHz）
同期極性（水平/垂直）
VESA、720 x 400 31.5 70.1 28.3 -/+
VESA、640 x 480 31.5 59.9 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
VESA、800 x 600 37.9 60.3 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1152 x 864 67.5 75.0 108.0 +/+
VESA、1280 x 1024 64.0 60.0 108.0 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
VESA、1280 x 800 49.7 59.8 83.5 -/+
VESA、1440 x 900 55.9 59.9 106.5 -/+
VESA、1440 x 900 70.6 75.0 136.8 -/+
E2213：
ディスプレイモード 水平周波数（kHz） 垂直周波数（Hz） ピクセルクロック
（MHz）
同期極性（水平/垂直）
VESA
、
720 x 400 31.5 70.1 28.3 -/+
VESA、640 x 480 31.5 59.9 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
VESA、800 x 600 37.9 60.3 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1152 x 864 67.5 75.0 108.0 +/+
VESA、1280 x 1024 64.0 60.0 108.0 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
VESA、1680 x 1050 65.3 60.0 146.3 -/+
物理特性
次の表はモニターの物理特性を一覧表示しています。
型番 Dell E1913Sモニター Dell E1913モニター Dell E2213モニター
コネクタータイプ D-subミニ、青コネクター D-subミニ、青コネクター
DVI-D： 白コネクター
D-subミニ、青コネクター
DVI-D： 白コネクター
シグナルケーブルタイプ アナログ： 取り外し可能、D-sub、15ピン、モニターに
付属して出荷
アナログ： 取り外し可能、D-sub、15ピン、モニターに
付属して出荷
DVI-D： 取り外し可能、DVI-D、ソリッドピン（オプ
ション）
D-sub： 取り外し可能、アナログ、15ピン、モニターに
付属して出荷
DVI-D： 取り外し可能、DVI-D、ソリッドピン（オプ
ション）
寸法： （スタンドあり）
高さ
幅
奥行き
408.6mm（16.09インチ）
411.9mm（16.22インチ）
163.5mm（6.44インチ）
372.8mm（14.68インチ）
443.8mm（17.47インチ）
163.5mm（6.44インチ）
414.2mm（16.31インチ）
510.4mm（20.09インチ）
180.1mm（7.09インチ）
寸法： （スタンドなし）
高さ
幅
奥行き
336.7mm（13.26インチ）
411.9mm（16.22インチ）
52.0mm（2.05インチ）
290.8mm（11.45インチ）
443.8mm（17.47インチ）
52.0mm（2.05インチ）
332.7mm（13.10インチ）
510.4mm（20.09インチ）
52.0mm（2.05インチ）
スタンド寸法：
高さ
幅
奥行き
141.4mm（5.57インチ）
236.0mm（9.29インチ）
163.5mm（6.44インチ）
141.4mm（5.57インチ）
236.0mm（9.29インチ）
163.5mm（6.44インチ）
169.6mm（6.68インチ）
255.0mm（10.04インチ）
180.1mm（7.09インチ）
重量：
重量（パッケージ含む）
4.08 kg（8.98ポンド）
3.90 kg（8.58ポンド）
5.13 kg（11.29ポンド）
重量（組み立てスタンドとケーブル含む） 3.43 kg（7.55ポンド） 3.28 kg（7.22ポンド） 4.37 kg（9.61ポンド）
重量（組み立てスタンドなし）
（壁取り付けまたはVESAマウントを考慮。ケー
ブルなし）
2.79 kg（6.14ポンド） 2.54 kg（5.59ポンド） 3.17 kg（6.97ポンド）
組み立てスタンドの重量 0.33 kg（0.73ポンド） 0.33 kg（0.73ポンド） 0.79kg（1.74ポンド）
環境特性
次の表はモニターの環境特性を一覧表示しています。
型番 Dell E1913Sモニター Dell E1913モニター Dell E2213モニター
温度
動作
非動作
0°Cから40°C（32°Fから104°F）
保管： -20°Cから60°C（-4°Fから140°F）
輸送： -20°Cから60°C（-4°Fから140°F）
0°Cから40°C（32°Fから104°F）
保管： -20°Cから60°C（-4°Fから140°F）
輸送： -20°Cから60°C（-4°Fから140°F）
0°Cから40°C（32°Fから104°F）
保管： -20°Cから60°C（-4°Fから140°F）
輸送： -20°Cから60°C（-4°Fから140°F）
湿度
動作
非動作
10%から80%（結露しない）
保管： 5%から90 %（結露しない）
輸送： 5 %から90 %（結露しない）
10%から80%（結露しない）
保管： 5%から90 %（結露しない）
輸送： 5 %から90 %（結露しない）
10%から80%（結露しない）
保管： 5%から90 %（結露しない）
輸送： 5 %から90 %（結露しない）
高度
動作
非動作
最高3,048m（1万フィート）
最高10,668m（3万5千フィート）
最高3,048m（1万フィート）
最高10,668m（3万5千フィート）
最高3,048m（1万フィート）
最高10,668m（3万5千フィート）
熱出力 78.48BTU/時（最大）
61.42BTU/時（標準）
78.48BTU/時（最大）
61.42BTU/時（標準）
81.89BTU/時（最大）
64.83BTU/時（標準）
LCDモニター品質とピクセルポリシー
LCDモニター製造プロセスでは、1つ以上のピクセルが不変状態で固定されてしまうことは珍しくありません。 固定されたピクセルは結果として、非常に小さな黒または変色した明るい点として見えます。 ピクセルが明るいまま残るのが「ブライト
ドット」です。 ピクセルが黒のまま残るのが「ダークドット」です。
ほとんどの場合で、これら固定ピクセルは見えず、ディスプレイの品質や使い勝手を損ないません。 1-5個の固定ピクセルがディスプレイに存在することは普通であり、許容範囲内です。詳細については、Dellのサポートサイト support.dell.comを
参照下さい。
お手入れのガイドライン
モニターのお手入れ
警告： モニターを清掃する前に、安全上の注意を読んで、これに従って下さい。
警告： モニターを清掃する前に、コンセントからモニターの電源ケーブルを抜いて下さい。
モニターの開梱、清掃、取り扱いの際には、次の一覧にある手順に従うことを推奨します。
静電防止スクリーンを清掃するには、柔らかい清潔な布を水でわずかに湿らせます。 できれば、スクリーン清掃専用のティッシュまたは静電防止コーティング専用の洗剤を使用して下さい。 ベンジン、シンナー、アンモニア、研磨クリー
ナー、圧縮空気は使用しないで下さい。
プラスチックの清掃には、わずかに湿らせた暖かい布を使用します。 乳状のフィルムがプラスチック表面に残ることがあるので、洗剤は使用しないで下さい。
モニターを開梱する際、白い粉があった場合には、布で拭いて下さい。 この白い粉はモニターの出荷時に発生します。
モニターは注意して取り扱いして下さい。黒い色のモニターは引っ掻くと白い擦り傷が残り、明るい色のモニターより目立ちます。
モニターの最高画像品質を維持するために、動的に変化するスクリーンセーバーを使用し、使用しないときにはモニターの電源を切って下さい。
目次に戻る

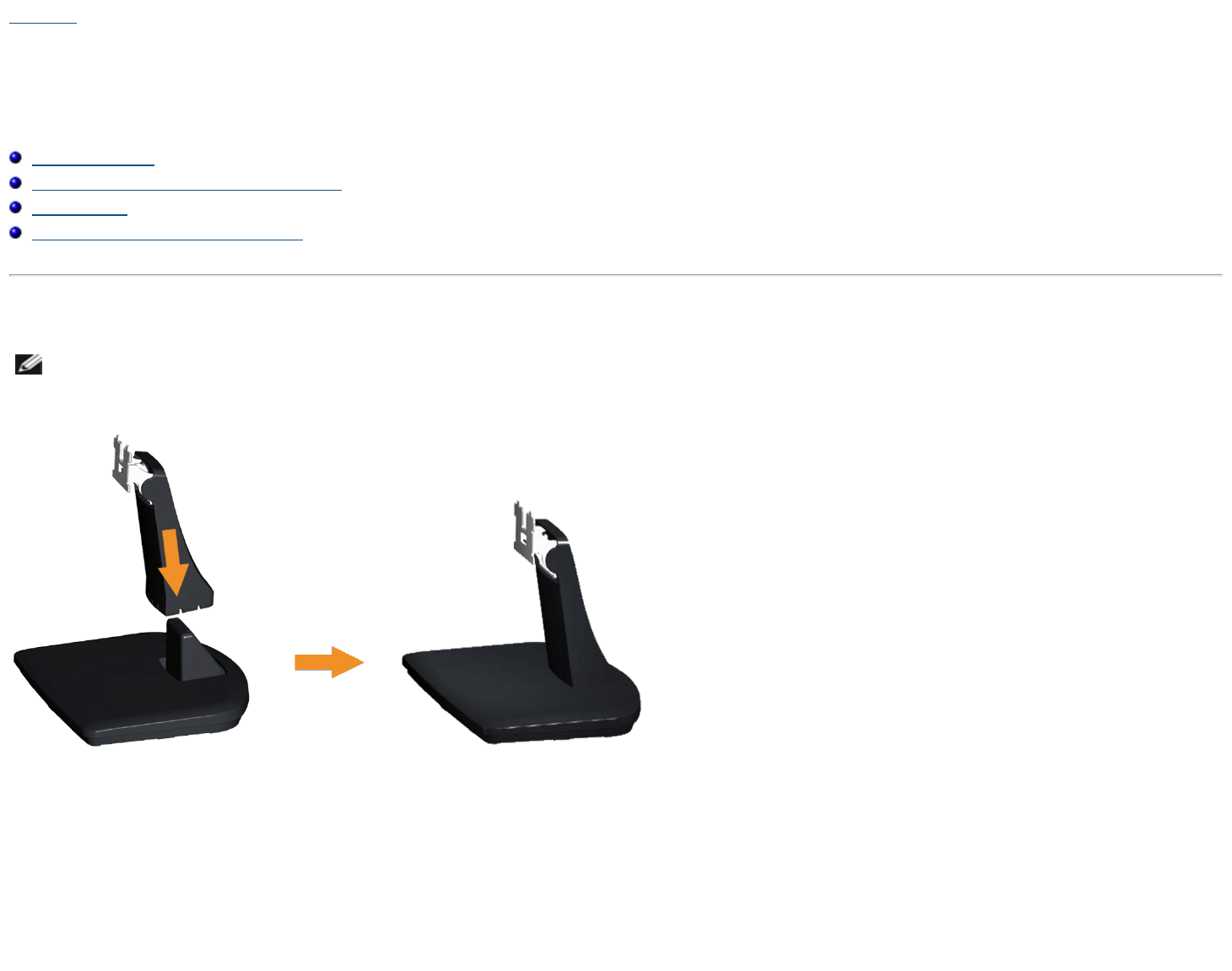

a. モニターを机の端近くの柔らかい布またはクッションの上に置きます。
b. モニターの溝と組み立てたスタンドブラケットを合わせます。
c. 正しくロックされるまでブラケットをモニターに挿入します。
VESA壁マウント用にモニタースタンドを取り外す
柔らかい布またはクッションの上にモニターパネルを置いた後、モニタースタンドを取り外すために次のステップを完了します。
1. モニタースタンドの真上にある穴の中に長いドライバーを差し込み、リリースラッチを押します。
2. ラッチを外してから、モニターからモニタースタンドを取り外します。
モニターの接続
危険： このセクションの手順を始める前に、安全上の注意に従って下さい。
モニターをコンピューターに接続するには：
1. コンピューターの電源を切り、電源ケーブルを切断します。
2. 白（デジタルDVI-D）または青（アナログVGA）ディスプレイコネクターケーブルのどちらかを、お使いのコンピューターの背面にある対応するビデオポートに接続します。同じコンピュー
ターの両方のケーブルを使用しないで下さい。 適切なビデオシステムを持つ2つの異なるコンピューターに接続されている場合にのみ、両方のケーブルを使用します。
青いVGAケーブルの接続
白いDVIケーブルの接続（E1913/E2213のみ）
警告：この図は例示のためにのみ使われています。 コンピューターの外観は異なることがあります。
DellサウンドバーAX510PA（オプション）の取り付け

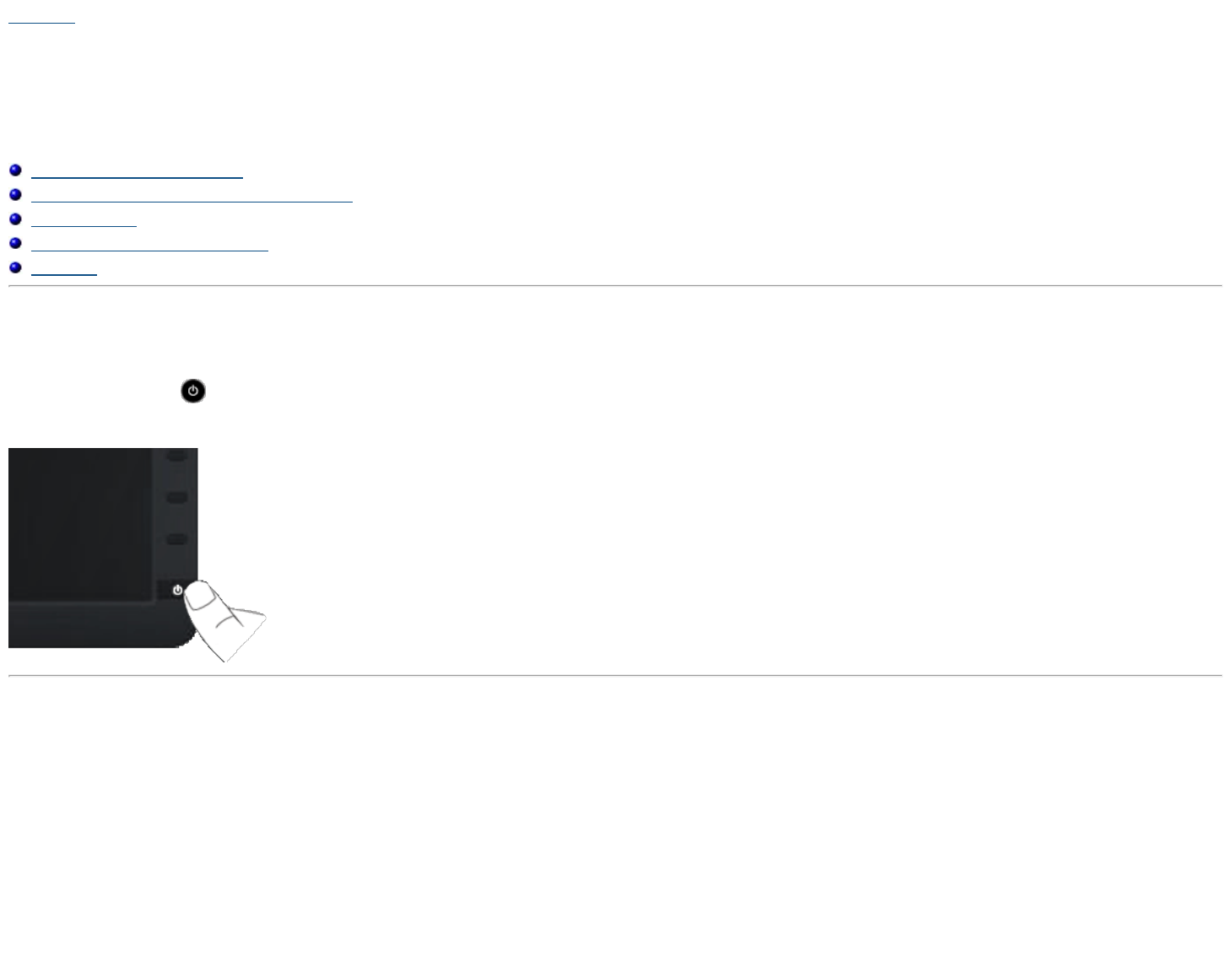

フロントパネルボタン 説明
A
上
OSDメニューでアイテムを調節（範囲を広げる）には、上ボタンを使用します。
B
下
OSDメニューでアイテムを調節（範囲を狭める）には、下ボタンを使用します。
C
OK
選択を確定するにはOKボタンを使用します。
D
戻る
前のメニューに戻るには、戻るボタンを使用します。
オンスクリーンディスプレイ（OSD）メニューの使用
メニューシステムにアクセス
注意： 設定を変更すると、別のメニューに進んだ場合でも、OSDメニューを終了した場合でも、モニターは自動的にこれらの変更を保存します。設定を変更し、OSDメニューが消えるのを待った場
合でも、変更は保存されます。
1. OSDメニューを開き、メインメニューを表示するには、 ボタンを押します。
メインメニュー
2. メニューのオプションを切り替えるには と ボタンを押します。 別のアイコンに移動すると、オプション名がハイライトされます。
3. メニューでハイライトされているアイテムを選択するには、 ボタンをもう一度押します。
4. 希望のパラメーターを選択するには と ボタンを押します。
5. ボタンを押してサイドバーに入り、メニューのインジケーターに応じて、 または ボタンを使用して変更します。
6. を選択し現在の設定を承認せずに前のメニューに戻るか、 を押して承認し、前のメニューに戻ります。
下の表は、すべてのOSDメニューオプションとその機能を一覧表示したものです。
アイコン メニューとサブ
メニュー
説明
エネルギー消費 このメーターは、モニターが消費しているエネルギーレベルをリアルタイムで表示します。
輝度/コントラ
スト
輝度/コントラストを調整するには、輝度とコントラストメニューを使用します。
輝度 バックライトの明るさまたは輝度を調整することができます。
ボタンを押して輝度を増加させ、 ボタンを押して、輝度を下げます（最小0から最大100まで）。
コントラスト コントラスト、またはモニタースクリーン上の暗さと明るさの差の程度を調整できます。 最初に輝度を調整し、さらに調整が必要な場合にのみコントラストを調整しま
す。
ボタンを押してコントラストを増加させ、 ボタンを押して、コントラストを下げます（最小0から最大100まで）。
自動調整 このボタンは自動設定と調整メニューに使用します。 現在の入力に対するモニターの自己調整として、次のダイアログが黒い画面に表示されます。
自動調整は、入力ビデオ信号に対するモニターの自己調整を可能にします。 自動調整を使用後、ディスプレイ設定からピクセルクロック（粗い）とフェーズ（細かい）コ
ントロールを使用して、モニターをさらに調整できます。
注意： 自動調整オプションはアナログ（VGA）コネクターを使用している場合のみ利用できます。
入力信
号（E1913お
よびE2213の
み）
モニターに接続された異なるビデオ信号間を選択するには、入力ソースメニューを使用します。
自動選択 利用可能な入力信号をスキャンするには自動ソースを選択します。
VGA アナログ（VGA）コネクターを使用している場合は、VGA入力を選択します。 を押して、VGA入力ソースを選択します。
DVI-D デジタル（DVI）コネクターを使用している場合は、DVI-D入力を選択します。 を押して、DVI入力ソースを選択します。
色設定 モニターの色を設定を調整するには、色設定メニューを使用します。
入力カラー形式 ビデオ入力モードを以下に設定可能です。
RGB： モニターがHDMI-DVI変換アダプターを使用してコンピューターやDVDプレイヤーと接続されている場合にこのオプションを選択します。
YPbPr： お使いのDVDプレイヤーがYPbPr出力のみをサポートしている場合にこのオプションを選択します。
プリセットモー
ド
プリセットカラーモードの一覧から選択することができます。
標準： モニターのデフォルトカラー設定を読み込みます。 これはデフォルトのプリセットモードです。
マルチメディア： マルチメディアアプリケーション用のカラー設定を読み込みます。
テキスト： オフィス環境に適したカラー設定を読み込みます。
暖色： 色温度を下げます。 画面は赤/黄色の色合いを持つ暖かい表示になります。
寒色： 色温度を上げます。 画面は青の色合いを持つ涼しい表示になります。
ユーザーカラー： 手動でカラー設定を調整することができます。 と ボタンを押して、赤、緑、青の値を調整し、独自のプリセットカラーモードを作成しま
す。
画面設定 モニターのディスプレイ設定を調整するには、画面設定を使用します。
アスペクト比
（E1913およ
びE2213の
み）
画像比をワイド16:10、4:3、5:4に調整します。
注意： ワイド16:10の調整には、最大プリセット解像度1440 x 900（E1913）または1680 x 1050（E2213）は必要ありません。
水平位置 または ボタンを使用して、画像の左と右を合わせます。 最小は0（-）です。 最大は100（＋）です。
垂直位置 または ボタンを使用して、画像の上と下を合わせます。 最小は0（-）です。 最大は100（＋）です。
シャープネス これは画像をシャープまたはソフトにする機能です。 または を使用して、シャープネスを0-100で調整します。
周波数 フェーズとピクセルクロック調整で、モニターを好みに調整できます。 または ボタンを使用して、最高の画像品質に調整します。
フェーズ フェーズ調整を使用して満足な結果が得られないときは、ピクセルクロック（粗い）調整を使用し、その後にフェーズ（細かい）をもう一度使用します。
注意： 水平位置、垂直位置、ピクセルクロック、フェーズ調整はVGA入力でのみ可能です。
画面設定のリ
セット
このオプションを選択し、デフォルトのディスプレイ設定に戻します。
その他の設定 OSDの言語、画面にメニューが残る時間など、OSD設定を調整するにはこのオプションを選択します。
言語 OSDの表示は、次の8つの言語から1つを設定することができます。 英語、スペイン語、フランス語、ドイツ語、ブラジルポルトガル語、ロシア語、簡体中国語、日本
語。
メニュー透明化 OSDの背景を不透明から透明に調整できます。
メニュータイマ
ー
モニターのボタンを押した後、OSDがアクティブで残される時間を設定できます。
と ボタンを使用して、スライダーを1秒刻みで5-60秒で調整します。
メニューロック ユーザーが調整にアクセスすることを制御します。 ロックが選択されている場合、ユーザーは調整できません。 ボタン以外のすべてのボタンがロックされます。
注意： OSDがロックされている場合、メニューボタンを押すと、エントリーで「OSDロック」があらかじめ選択されたOSD設定メニューに直接行きます。ロック
を解除するには ボタンを10秒押したままにし、そうすることでユーザーがすべての設定にアクセス可能となります。
DDC/CI DDC/CI（ディスプレイデータチャンネル/コマンドインターフェイス）はお使いのコンピューターのソフトウェアが輝度やカラーバランスなどのモニターディスプレイ設
定を行うことを可能にします。
有効（デフォルト）： モニターのパフォーマンスを最適化し、より優れたカスタマー体験を提供します。
無効： DDC/CIオプションを無効にすると、次のメッセージが画面に表示されます。
LCDコンディ
ショニング
この機能は残像の軽微な問題を低減することを助けます。
モニター上に像が貼り付いているように見えるときは、LCDコンディショニングを選択し、残像を除去することを助けます。 LCDコンディショニング機能の使用には、少
し時間がかかります。 LCDコンディショニング機能では、残像の程度が重大なものや焼き付きは除去できません。
注意： LCDコンディショニングは残像の問題が存在する場合のみ使用して下さい。
ユーザーがLCDコンディショニングの「有効」を選択すると、下の警告メッセージが表示されます。
工場リセット すべてのOSD設定を工場出荷初期値にリセットします。
カスタマイズ このオプションを選択して、2つのショートカットボタンを設定可能です。
ショートカット
キー
1
ユーザーは「プリセットモード」、「輝度/コントラスト」、「自動調整」、「入力ソース」（E1913とE2213のみ）、「アスペクト比」（E1913とE2213のみ）から選
択し、ショートカットキーとして設定できます。
ショートカット
キー2
ユーザーは「プリセットモード」、「輝度/コントラスト」、「自動調整」、「入力ソース」（E1913とE2213のみ）、「アスペクト比」（E1913とE2213のみ）から選
択し、ショートカットキーとして設定できます。
カスタマイズの
プリセット
ショートカットキーをリセットし、デフォルト設定に戻すことができます。
OSDメッセージ
モニターが特定の解像度モードをサポートしない場合、次のメッセージが表示されます。
E1913S：
E1913：
E2213：
詳細情報については、問題の解決を参照下さい。
最大解像度の設定
モニターを最大解像度に設定するには：
1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）のオプションが表示されない場合には、グラフィックドライバーを更新する必要があるかもしれません。 お使いの
コンピューターによって、次の手順の1つを完了します。
Dellデスクトップまたはポータブルコンピューターをお使いの場合：
Windows Vista®、Windows® 7、Windows® 8の場合：
1. Windows® 8の場合のみ、クラシックデスクトップに切替えるために、デスクトップタイルを選択します。
2. デスクトップを右クリックし、画面の解像度をクリックします。
3. 画面の解像度のドロップダウンリストをクリックし、1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213） を選択します。
4. OKをクリックします。
support.dell.com
に行き、サービスタグを入力し、グラフィックカード用の最新のドライバーをダウンロードします。
Dell以外のコンピューター（ポータブルまたはデスクトップ）をお使いの場合：
お使いのコンピューターのサポートサイトに行き、最新のグラフィックドライバーをダウンロードします。
お使いのグラフィックカードのWebサイトに行き、最新のグラフィックドライバーをダウンロードします。
Dellサウンドバーの使用
Dellサウンドバーはステレオ2チャンネルシステムで、Dell平面パネルディスプレイにマウント可能です。 サウンドバーには全体のサウンドシステムを調整するために電源オン/オフと回転式音量コント
ロール、電源表示用のLED、2つのオーディオヘッドセットジャックがあります。
1. 取り付けの方法
2電源コントロール/表示
3. 音量コントロール
4. オーディオインジャック
5. ヘッドフォンジャック
傾斜の使用
傾斜
目次に戻る
トラブルシューティング
Dell™ E1913S/E1913/E2213モニター
セルフテスト
ビルトイン診断
共通の問題
製品固有問題
Dellサウンドバー問題
危険：このセクションの手順を始める前に、 安全上の注意に従って下さい。
セルフテスト
モニターには、お使いのモニターが正しく機能しているかをチェックできるセルフテスト機能があります。 モニターとコンピューターが正しく接続されているにもかかわらず、モニ
ター画面が黒いままの場合は、次のステップを実行し、モニターのセルフテストを実行して下さい。
1. コンピューターとモニターの両方の電源を切ります。
2. コンピューターの裏側からビデオケーブルを抜きます。 セルフテスト操作を正常に行うために、E1913S用のアナログコネクターを取り外します。 E1913とE2213の場合
は、コンピューターの背面からデジタル（白コネクター）とアナログ（青コネクター）コネクターの両方を外します。
3. モニターの電源を入れます。
モニターがビデオ信号を感知せず、正しく動作する場合には、（黒色の背景に）フローティングダイアログボックスが画面に表示されるはずです。 セルフテストモードの
間、電源LEDは青のまま点灯します。 また、選択した入力に応じて、下に示されるダイアログの1つが、画面をスクロールし続けます。
または
4. このボックスは、ビデオケーブルが切断または破損した場合にも、通常のシステム操作時に表示されます。 この状態が続いた場合、モニターは5分後に省電力モードに入りま
す。
5. モニターの電源を切り、ビデオケーブルを再接続します。次に、コンピューターとモニターの両方の電源を入れます。
先の手順を使用しても、モニター画面がブランクのままの場合、モニターは正しく機能していますので、ビデオコントローラーとコンピューターをチェックして下さい。
注意：S-ビデオ、コンポジット、コンポーネントビデオモードでは、セルフテスト機能チェックは利用できません。
ビルトイン診断
モニターはビルトイン診断ツールを持ち、画面の異常がモニターに内在する問題なのか、コンピューターやビデオカードの問題なのかを同定することに役立ちます。
注意： ビデオケーブルが抜かれ、モニターはセルフテストモードの場合のみ、ビルトイン診断を実行することができます。
ビルトイン診断を実行するには：
1. 画面が汚れていないことを確認します（画面の表面に埃がないこと）。
2. コンピューターまたはモニターの裏側からビデオケーブルを抜きます。 モニターはセルフテストモードに入ります。
3. フロントパネルのボタン1とボタン4を同時に押し、2秒間押したままにします。 灰色の画面が表示されます。
4. 注意して画面の異常を調べます。
5. フロントパネルのボタン4をもう一度押します。 画面の色が赤に変わります。
6. ディスプレイに異常がないか調べます。
7. ステップ5と6を繰り返し、緑、青、黒、白、テキスト画面で表示を調査します。
白い画面が現れると、テストは完了です。 終了するには、もう一度ボタン4を押します。
ビルトイン診断ツールを使用して画面の異常を検出できない場合、モニターは正常に機能してます。 ビデオカードとコンピューターを調べて下さい。
共通の問題
次の表の内容は、起こりうるモニターの問題と、可能な解決策についての一般情報です。
一般的な症状 何が発生するか 可能な解決策
ビデオなし/電源LEDがオフ 映像なし モニターとコンピューターを繋ぐビデオケーブルが正しく、確実に接続されていることを確認します。
他の電子機器を使用して、電源コンセントが正しく機能していることを確認します。
電源ボタンが完全に押されていることを確認します。
ビデオなし/電源LEDがオン 画像または輝度がない OSDから輝度とコントラストコントロールを上げます。
モニターのセルフテスト機能チェックを実行します。
ビデオケーブルコネクターのピンが曲がったり、折れていないか確認します。
入力ソースの選択メニューで、正しい入力ソースが選択されているか確認します。
ビルトイン診断を実行します。
焦点がおかしい 画像がぼやけたり霞んだり、ゴー
ストが発生している
OSDで自動調整を実行します。
OSDからフェーズとピクセルクロックコントロールを調整します。
ビデオ延長ケーブルを取り除きます。
モニターを工場出荷時設定にリセットします。
ビデオ解像度を正しいアスペクト比（16:10）に変更します。
揺れ/不安定なビデオ 画像が波打ったり、微妙にぶれる OSDで自動調整を実行します。
OSDからフェーズとピクセルクロックコントロールを調整します。
モニターを工場出荷時設定にリセットします。
環境要因をチェックします。
モニターを移動させ、別の部屋でテストします。
ピクセル抜け LCDスクリーンにスポットがあり
ます。
電源を入れ直します。
ピクセルが永久的に抜けているのは、LCD技術では当然起こりうる欠陥です。
Dellモニター品質とピクセルポリシーについての詳細は、Dellサポートサイト support.dell.comを参照して
下さい。
常時点灯ピクセル。 LCDスクリーンに明るいスポット
があります。
電源を入れ直します。
ピクセルが永久的に抜けているのは、LCD技術では当然起こりうる欠陥です。
Dellモニター品質とピクセルポリシーについての詳細は、Dellサポートサイト support.dell.comを参照して
下さい。
輝度の問題 画像が暗すぎるまたは明るすぎる モニターを工場出荷時設定にリセットします。
OSDで自動調整。
OSDで輝度とコントラストコントロールを調整します。
幾何学的歪み 画面が正しく中央にない モニターを工場出荷時設定にリセットします。
OSDで自動調整。
OSDで輝度とコントラストコントロールを調整します。
注意： 「DVI-D」の使用時は、位置調整は利用できません。
水平/垂直ライン 画面に1本以上の線があります。 モニターを工場出荷時設定にリセットします。
OSDで自動調整を実行します。
OSDからフェーズとピクセルクロックコントロールを調整します。
モニターのセルフテスト機能チェックを実行し、これらの線がセルフテストモードでも存在するかどう
か確かめます。
ビデオケーブルコネクターのピンが曲がったり、折れていないか確認します。
注意： 「DVI-D」の使用時は、ピクセルクロックとフェーズ調整は利用できません。
同期の問題 画面が乱雑または乱れている モニターを工場出荷時設定にリセットします。
OSDで自動調整を実行します。
OSDからフェーズとピクセルクロックコントロールを調整します。
モニターのセルフテスト機能チェックを実行し、これらの乱れた画面がセルフテストモードでも現れる
かどうか確かめます。
ビデオケーブルコネクターのピンが曲がったり、折れていないか確認します。
コンピューターをセーフモードで再起動します。
安全に関連する問題 煙または火花が見える 問題解決のあらゆる手段を実行してはいけません。
Dellにすぐにご連絡下さい。
時々とぎれる問題 モニターがオン
/
オフの不調 モニターとコンピューターを繋ぐビデオケーブルが正しく、確実に接続されていることを確認します。
モニターを工場出荷時設定にリセットします。
モニターのセルフテスト機能チェックを実行し、とぎれる問題がセルフテストモードでも現れるかどう
か確かめます。
色が出ない 画像に色がない モニターのセルフテスト機能チェックを実行します。
モニターとコンピューターを繋ぐビデオケーブルが正しく、確実に接続されていることを確認します。
ビデオケーブルコネクターのピンが曲がったり、折れていないか確認します。
色がおかしい 画像の色が良くない アプリケーションに応じて、色設定OSDの色設定モードをグラフィックまたはビデオに変更します。
色設定OSDで異なる色プリセット設定を試します。 色管理がオフの場合、色設定OSDのR/G/B値を調整
します。
拡張設定OSDで、入力色形式をPC RGBまたはYPbPrに変更します。
静止画像を長時間モニターに映し
ていたことによる画像の残像
静止画像の薄い影が画面上に表示
される
電源管理機能を使用して、使用しないときはモニターを常に切るようにします（詳細については電源管
理モードを参照して下さい）。
代わりに、動的に変化するスクリーンセーバーを使用して下さい。
製品固有問題
固有の症状 何が発生するか 可能な解決策
画面の画像が小さすぎる 画像は画面の中央にあるが、全表示
エリアを占めていない。
モニターを工場出荷時設定にリセットします。
前面パネルのボタンを使用してモニ
ターを調整できない
OSDが画面に表示されない モニターの電源を切り、電源コードを抜き、もう一度差し、モニターの電源を入れます。
ユーザーコントロールが押される
と、入力信号なし
画像なし、LEDライトは青。
「上」、「下」、「メニュー」キー
を押すと、「入力信号なし」という
メッセージが表示されます。
信号ソースを確認します。 マウスを動かすかキーボードのキーをどれか押して、コンピューターが
省電源モードにないかを確認します。
信号ケーブルが正しく接続されているか確認します。必要に応じて信号ケーブルを差し直します。
コンピューターまたはビデオプレイヤーをリセットします。
画像が全画面に表示されない 画像が画面の縦横すべてを使って表
示されない
DVDの異なるビデオ形式（アスペクト比）のため、モニターは全画面表示しません。
ビルトイン診断を実行します。
注意： DVI-Dモードを選択した場合、自動調整機能は利用できません。
Dell™サウンドバーの問題
一般的な症状 何が発生するか 可能な解決策
サウンドバーにACアダプターから
電源が供給されているが、システム
から音がしない
サウンドバーに電源がない。電源表
示がオフとなっている
サウンドバーの電源/音量ノブを時計回りに中間の位置に合わせます。サウンドバー前面の電源表示
（青色LED）が光っていることを確認します。
サウンドバーからの電源ケーブルがアダプターに接続されているか確認します。
音が出ない サウンドバーには電源がある。電源
表示はオンとなっている
オーディオラインインケーブルをコンピューターのオーディオ出力ジャックに繋ぎます。
すべての音量コントロールを最大にし、消音オプションが有効になっていないことを確認します。
コンピューターでオーディオコンテンツ（オーディオCDやMP3など）を再生します。
サウンドバーの電源/音量ノブを時計回りに回して、音量設定を上げます。
オーディオラインインプラグを清掃し、取り付け直します。
別のオーディオソースを使用してサウンドバーをテストします。（ ポータブルCDプレイ
ヤー、MP3プレイヤーなど）。
音がひずむ コンピューターのサウンドカードが
オーディオソースとして使用されて
いる
サウンドバーとユーザーの間にあるあらゆる障害物を取り除きます。
オーディオラインインプラグがサウンドカードのジャックに完全に挿入されていることを確認しま
す。
Windowsの音量コントロールを中間に合わせます。
オーディオアプリケーションの音量を下げます。
サウンドバーの電源/音量ノブを反時計回りに回して、音量設定を下げます。
オーディオラインインプラグを清掃し、取り付け直します。
コンピューターのサウンドカードの問題を解決します。
別のオーディオソースを使用してサウンドバーをテストします。（ ポータブルCDプレイ
ヤー、MP3プレイヤーなど）。
オーディオケーブルの延長またはオーディオジャックコンバーターの使用を避けます。
音がひずむ 他のオーディオソースが使われてい
る
サウンドバーとユーザーの間にあるあらゆる障害物を取り除きます。
オーディオラインインプラグがオーディオソースのジャックに完全に挿入されていることを確認しま
す。
オーディオソースの音量を下げます。
サウンドバーの電源/音量ノブを反時計回りに回して、音量設定を下げます。
オーディオラインインプラグを清掃し、取り付け直します。
片寄ったサウンド出力 サウンドバーの片側のみからの音 サウンドバーとユーザーの間にあるあらゆる障害物を取り除きます。
オーディオラインインプラグがサウンドカードまたはオーディオソースのジャックに完全に挿入され
ていることを確認します。
Windowsのオーディオバランスコントロール（L-R）を真ん中に合わせます。
オーディオラインインプラグを清掃し、取り付け直します。
コンピューターのサウンドカードの問題を解決します。
別のオーディオソースを使用してサウンドバーをテストします。（ ポータブルCDプレイ
ヤー、MP3プレイヤーなど）。
音が小さい 音量が小さい サウンドバーとユーザーの間にあるあらゆる障害物を取り除きます。
サウンドバーの電源/音量ノブを時計回りに回して、音量設定を最高に上げます。
Windowsの音量コントロールを最大に合わせます。
オーディオアプリケーションの音量を上げます。
別のオーディオソースを使用してサウンドバーをテストします。（ ポータブルCDプレイ
ヤー、MP3プレイヤーなど）。
目次に戻る
目次に戻る
付録
Dell™ E1913S/E1913/E2213モニターのユーザーガイド
安全上の注意
FCC通知（米国のみ）およびその他規制情報
Dellに連絡
危険： 安全上の注意
危険：この説明書で指定された以外の制御、調整、手順の使用は、感電、電気事故、機械的な事故に繋がることがあります。
安全上の注意については、製品情報ガイドを参照して下さい。
FCC通知（米国のみ）およびその他規制情報
FCC通知およびその他の規制情報については、規制コンプライアンスWebサイトwww.dell.com\regulatory_complianceを参照して下さい。
このデバイスはFCC規則のパート15に準拠しています。操作は次の2つの条件に従います。
(1) このデバイスは有害な干渉を引き起こしません
(2) このデバイスは望ましくない操作を引き起こす可能性のある干渉を含め、受信する任意の干渉を受容する必要があります
Dellに連絡
米国内のお客様は、800-WWW-DELL (800-999-3355)にお電話下さい。
注意： 有効なインターネット接続がない場合には、連絡情報は仕入送り状、荷造伝票、請求書、Dell製品カタログに掲載されています。
Dellでは複数のオンライン、電話によるサポートとサービスオプションを提供しています。 国や製品によってサービスが利用できるかどうか異なります。また、一部のサービス
はお住まいの地域では提供していないことがあります。 販売、技術サービス、顧客サービスについてDellに連絡する場合は、下記にご連絡下さい。
1. support.dell.comを訪問。
2. ページの一番下の国/地域の選択ドロップダウンメニューから、お住まいの国または地域を確認します。
目次に戻る
モニターの設定
Dell™ E1913S/E1913/E2213モニター
ディスプレイ解像度を1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）
に設定（最大）
Microsoft Windowsオペレーティングシステムを使用する際の最適なディスプレイパフォーマンスのためには、次のステップを実行して、ディスプレイ解像度を1280 x
1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）ピクセルに設定します。
Windows Vista®、Windows® 7、Windows® 8の場合：
1. Windows® 8の場合のみ、クラシックデスクトップに切替えるために、デスクトップタイルを選択します。
2. デスクトップを右クリックし、画面の解像度をクリックします。
3. 画面の解像度のドロップダウンリストをクリックし、1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）を選択します。
4. OKをクリックします。
1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）のオプションが表示されない場合には、グラフィックドライバーを更新する必要があるか
もしれません。 使用しているコンピューターシステムを最もよく表している以下のシナリオを選択し、それに従って下さい。
1: Dell™デスクトップまたはDell™ポータブルコンピューターを使用している（インターネットアクセスあり）。
2: Dell以外の™デスクトップ、ポータブルコンピューター、グラフィックカードを使用している。
目次に戻る
目次に戻る
モニターの設定
Dell™ E1913S/E1913/E2213モニター
インターネットに繋がったDell™デスクトップ、またはDell™ポータブルコンピューターを持っている場合
1. http://support.dell.comに行き、サービスタグを入力し、グラフィックカード用の最新ドライバーをダウンロードします。
2. グラフィックアダプターのドライバーをインストール後、もう一度解像度を1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）に設定しま
す。
注意： 1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）の解像度に設定ができない場合には、これらの解像度をサポートするグラ
フィックアダプターについて、Dell™ までお問い合わせ下さい。
目次に戻る
目次に戻る
モニターの設定
Dell™ E1913S/E1913/E2213モニター
Dell™製以外のデスクトップ、ポータブルコンピューター、グラフィックカードをお持ちの場合
Windows Vista®、Windows® 7、Windows® 8の場合：
1. Windows® 8の場合のみ、クラシックデスクトップに切替えるために、デスクトップタイルを選択します。
2. デスクトップを右クリックし、個人用設定をクリックします。
3. ディスプレイの設定の変更をクリックします。
4. 詳細設定をクリックします。
5. ウィンドウの一番上にある説明から、グラフィックコントローラーのメーカーを特定します（例：NVIDIA、ATI、Intelなど）。
6. グラフィックカード製造業者のWebサイトへ行き、更新されたドライバーを見つけます（例えばhttp://www.ATI.comまたはhttp://www.NVIDIA.com）。
7. グラフィックアダプターのドライバーをインストール後、もう一度解像度を1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）に設定しま
す。
注意： 解像度を1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）に設定できない場合、コンピューターのメーカーに連絡する
か、1280 x 1024（E1913S）、1440 x 900（E1913）、1680 x 1050（E2213）のビデオ解像度をサポートするグラフィックアダプターの購入を検討して下さ
い。
目次に戻る
