モデル番号: E1914H / E2014H
規制モデル: E1914Hc/ E1914Hf/ E2014Hc/ E2014Hf
ユ ー ザ ー ガ イド
Dell E1914H
Dell E2014H
注意：注意は、モニターのより良い使用を助けるための重要な情報を示します。
警告：警告は、もし指示に従わない場合は、ハードウェアに対する損傷または
データ損失が起こりうることを示します。
危険：危険は器物損壊、怪我、死亡に繋がる可能性を示します。
© 2013 Dell Inc. All rights reserved.
この文書の情報は事前の通知なく変更することがあります。Dell Inc. の書面に
よる許可なくいかなる方法においても、これら資料の複製は固く禁じられてい
ます。
この文章中で使用されている商標は次のとおりです。Dell および
DELL
のロゴは
Dell Inc. の商標です。Microsoft および Windows は米国内およびその他の国
における Microsoft 社の商標または登録商標です。ENERGY STAR は米国環境
保護省の登録商標です。ENERGY STAR の パ ートナ ーとして Dell Inc. はこの製
品が ENERGY STAR のエネルギー効率ガイドラインに適合していることを決定
しました 。
この文書中、その他の商標および商品名は、製品のマークおよび名前を主張す
る実体を言及するために使われていることがあります。Dell Inc. は自社以外の
商標および商品名に対して、いかなる所有権も主張するものではありません。
2013 – 09 Rev. A01
3
目次
Dell ディスプレイマネージャーユーザーガイド .........6
概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
クイック設定ダイアログの使用 . . . . . . . . . . . . . . . . . . . 6
ベ ー シックディスプレ イ 機 能 の 設 定 . . . . . . . . . . . . . . . . 7
アプリケーションへのプリセットモードの割り当て . . . . . . . . 8
省エネルギー機能の適用 . . . . . . . . . . . . . . . . . . . . . 9
お使いのモニターについて ........................10
パッケージの 内 容 . . . . . . . . . . . . . . . . . . . . . . . . . 10
製品の特徴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
部品とコントロールの識別 . . . . . . . . . . . . . . . . . . . . 12
モニターの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . 14
電源管理モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
ピンアサイン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
プラグアンドプレイ機能. . . . . . . . . . . . . . . . . . . . . . 18
平面パネルの仕様. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
解像度の仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
電気的仕様. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
プリセットディスプレイモード . . . . . . . . . . . . . . . . . . . . . . . . 20
物理特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
環境特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
LCD モニター 品 質とピクセル ポリシー . . . . . . . . . . . . . 23
お手入れのガイドライン . . . . . . . . . . . . . . . . . . . . . 23
モニターのお手入れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4
モニターの設定..................................24

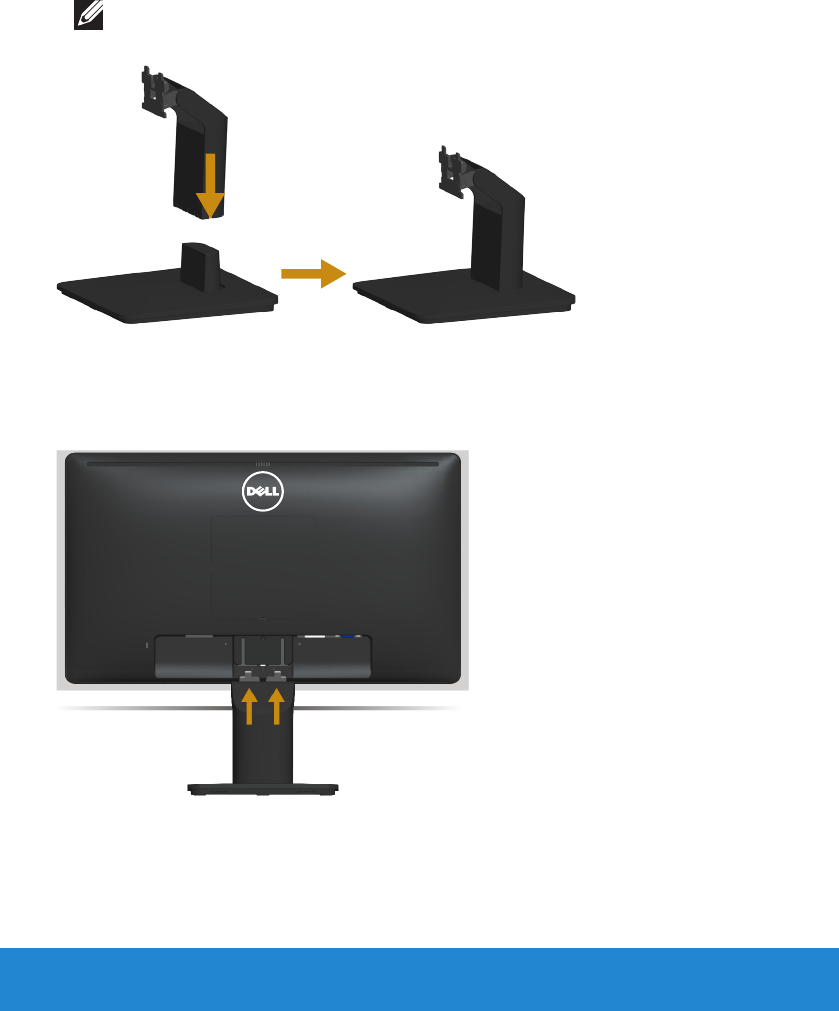

スタンドの取り付け . . . . . . . . . . . . . . . . . . . . . . . . 24
モニターの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . 25
青い VGA ケーブルの接続 . . . . . . . . . . . . . . . . . . . . . . . . . 25
白い DVI ケ ー ブ ル の 接 続（ E2014H のみ） . . . . . . . . . . . . . . . . 25

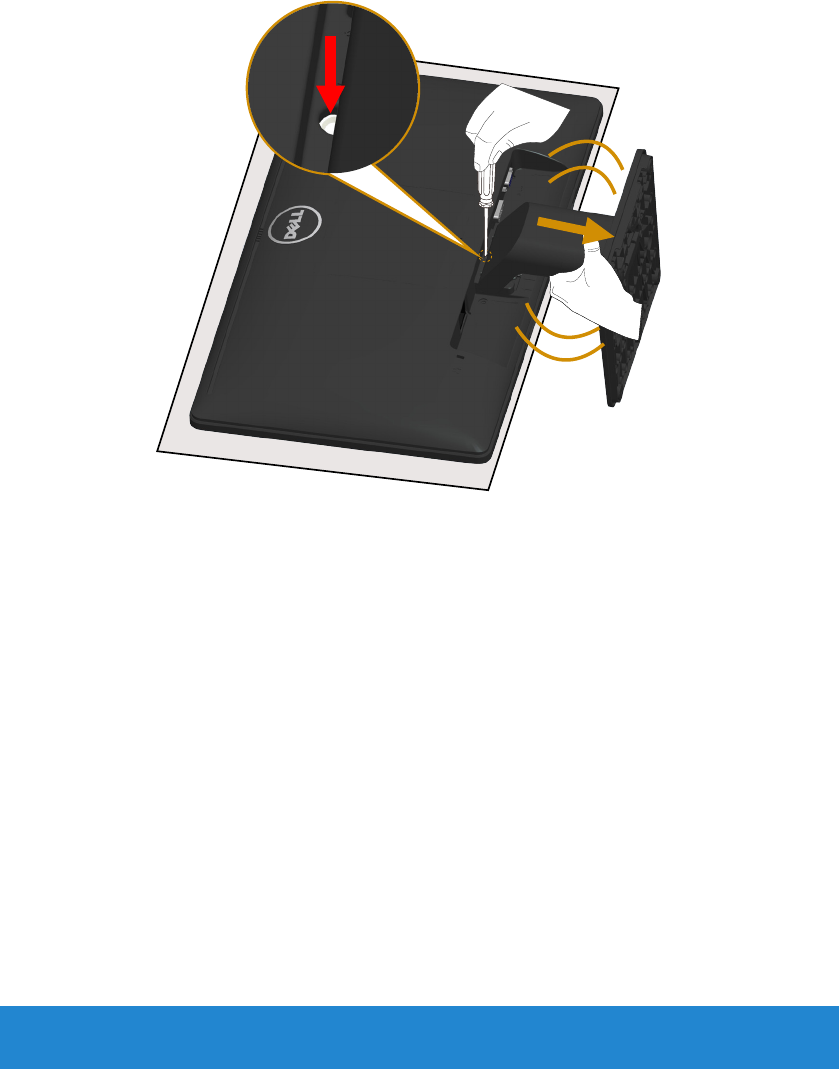

モニタースタンドを取り外す . . . . . . . . . . . . . . . . . . . 26

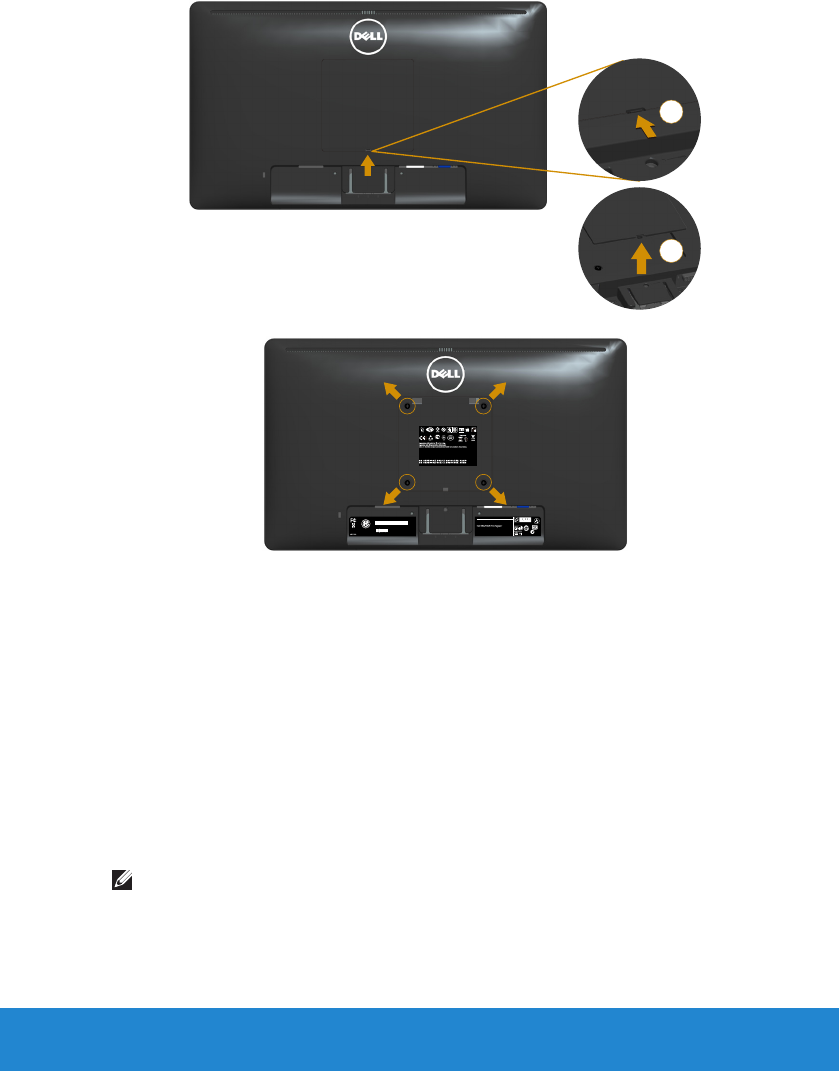

壁 取り付 け (オプ ション ) . . . . . . . . . . . . . . . . . . . . . 27
モニターの操作..................................28
モニターの電源をオン . . . . . . . . . . . . . . . . . . . . . . 28
フロントパ ネ ル コントロ ー ル の 使 用 . . . . . . . . . . . . . . . 28
フロントパネルキー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

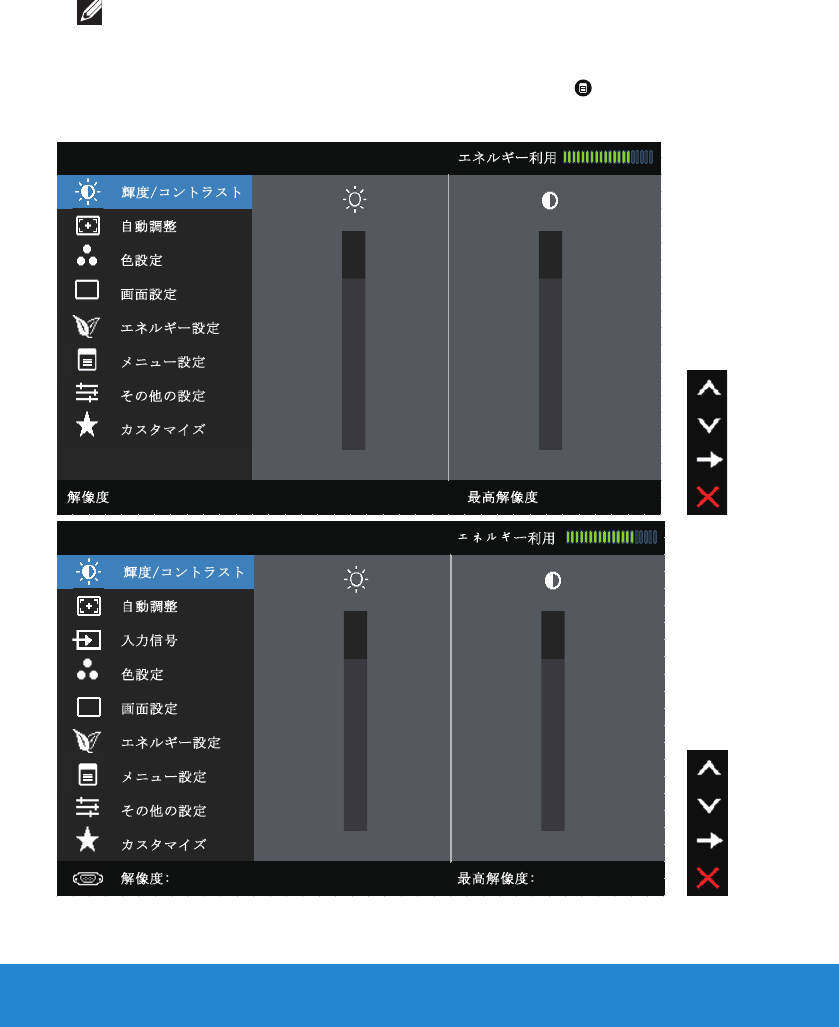

オンスクリーンディスプレイ（OSD）メ ニ ュ ー の 使 用 . . . . . . . 30
メニューシステムにアクセス . . . . . . . . . . . . . . . . . . . . . . . . . 30
OSD メッセ ージ . . . . . . . . . . . . . . . . . . . . . . . . . . 44
最大解像度の設定 . . . . . . . . . . . . . . . . . . . . . . . . 47
傾斜の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
トラブ ル シュー ティング ............................49
セルフテスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
ビ ルトイン 診 断 . . . . . . . . . . . . . . . . . . . . . . . . . . 50
共通の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
製品固有問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Dell サウンドバー問題 . . . . . . . . . . . . . . . . . . . . . . 54
付録 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
FCC 通知（米国のみ）およびその他規制情報. . . . . . . . . . 57
Dell に連絡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5
モニターの設定..................................58
ディスプレイ解像度を 1366 x 768 (E1914H) または 1600 x 900
(E2014H) ( 最大 )に設 定します。 . . . . . . . . . . . . . . . . 58
インターネットに繋がった Dell デスクトップ、または Dell ポータブ
ルコンピューターを使用している場合 . . . . . . . . . . . . . . 59
Dell 製以外のデスクトップ、ポータブルコンピューター、グラフィッ
クカードをご 使 用 の 場 合 . . . . . . . . . . . . . . . . . . . . . 59

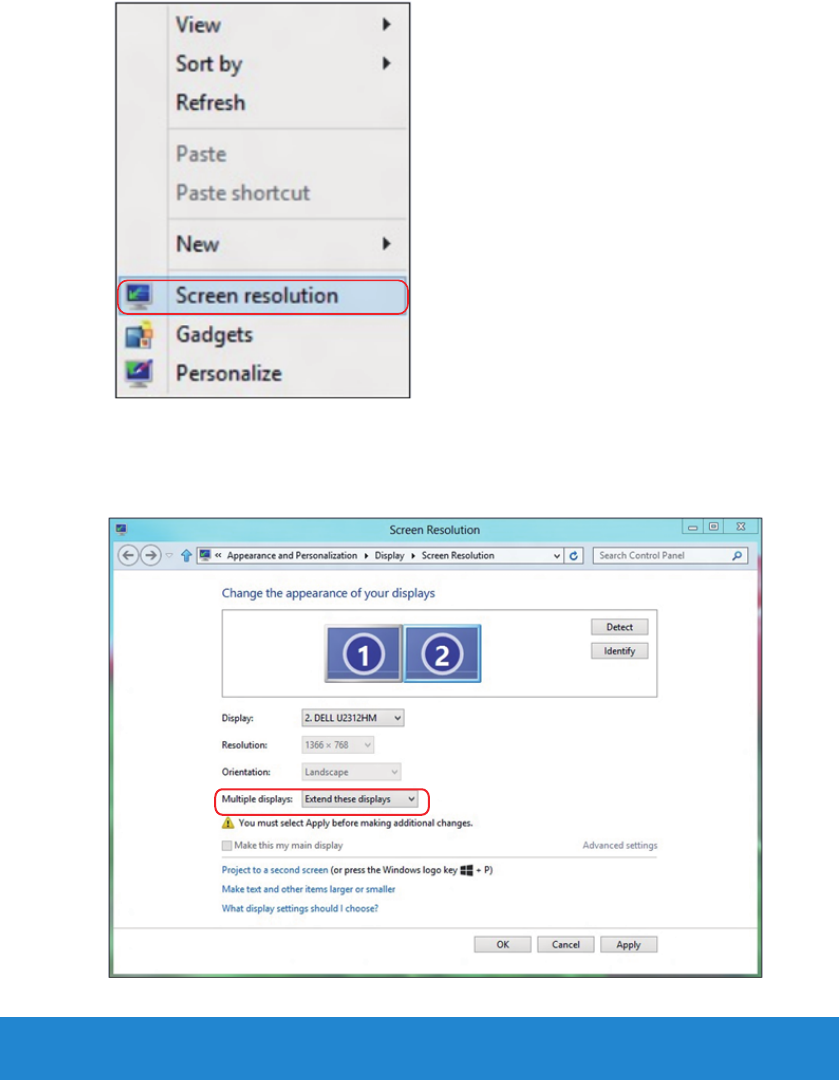

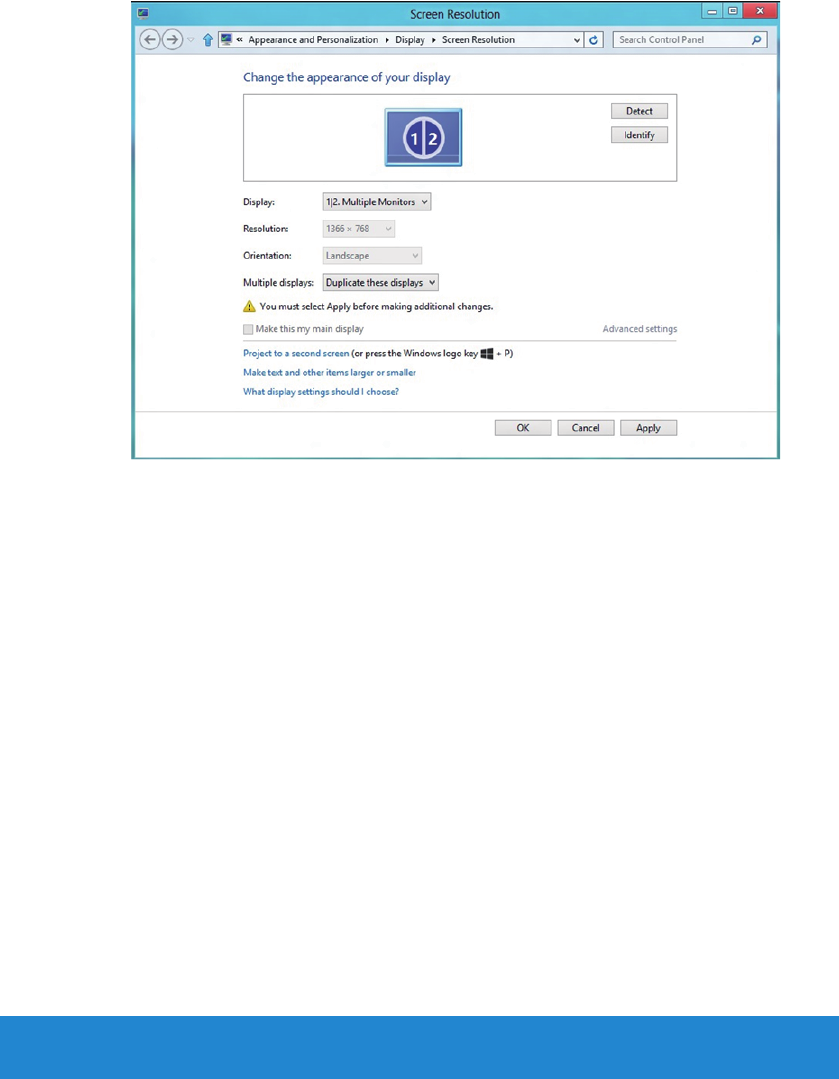

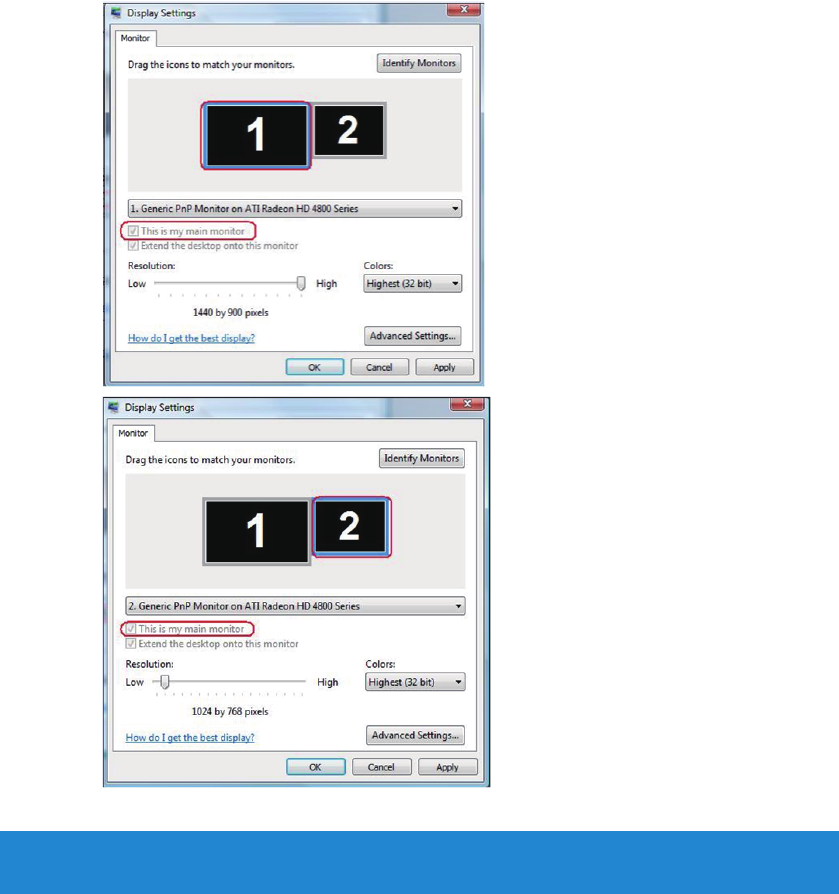

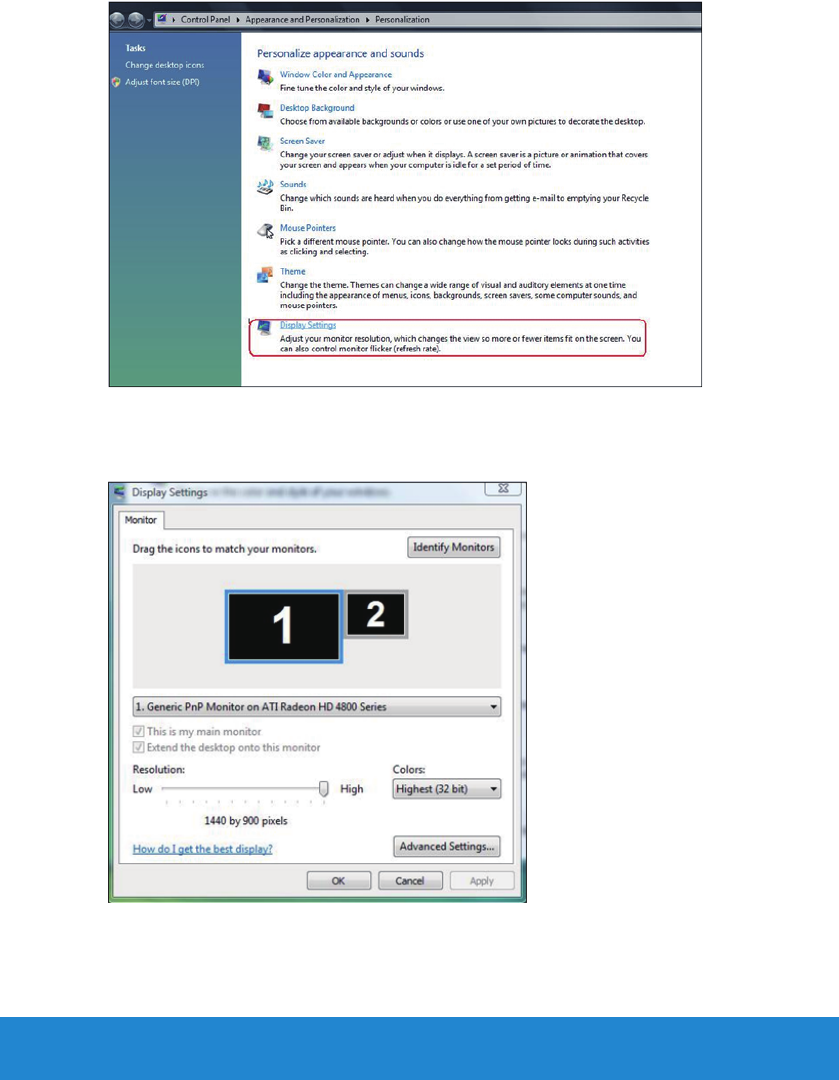

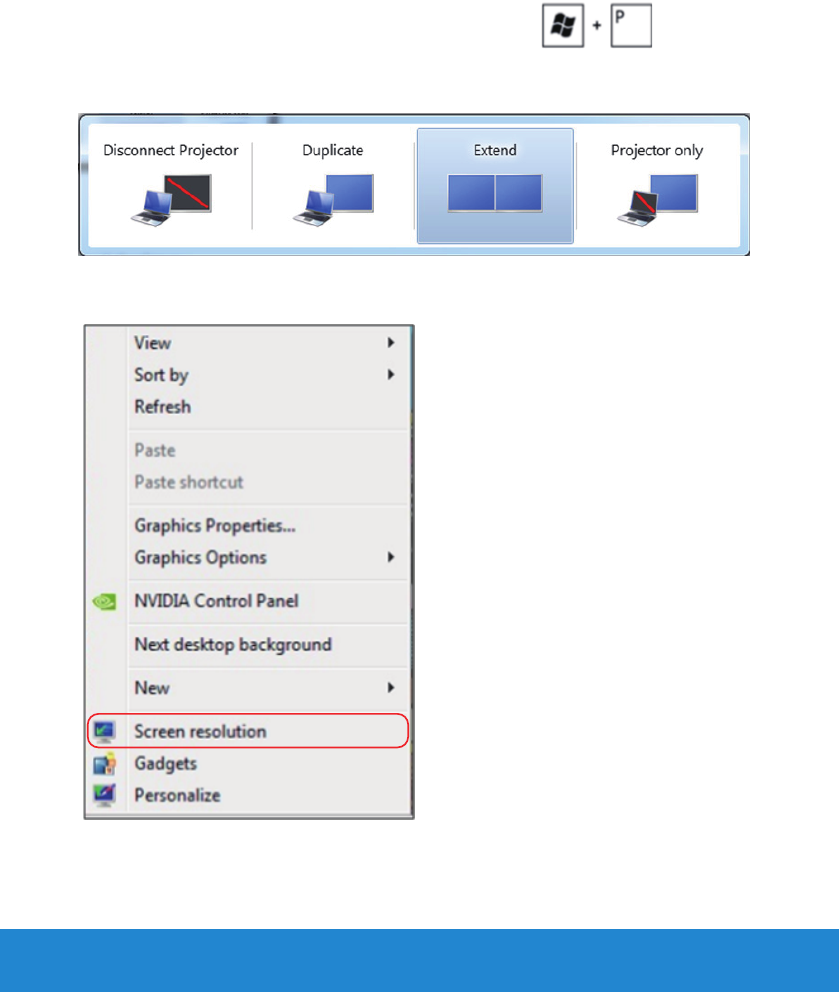

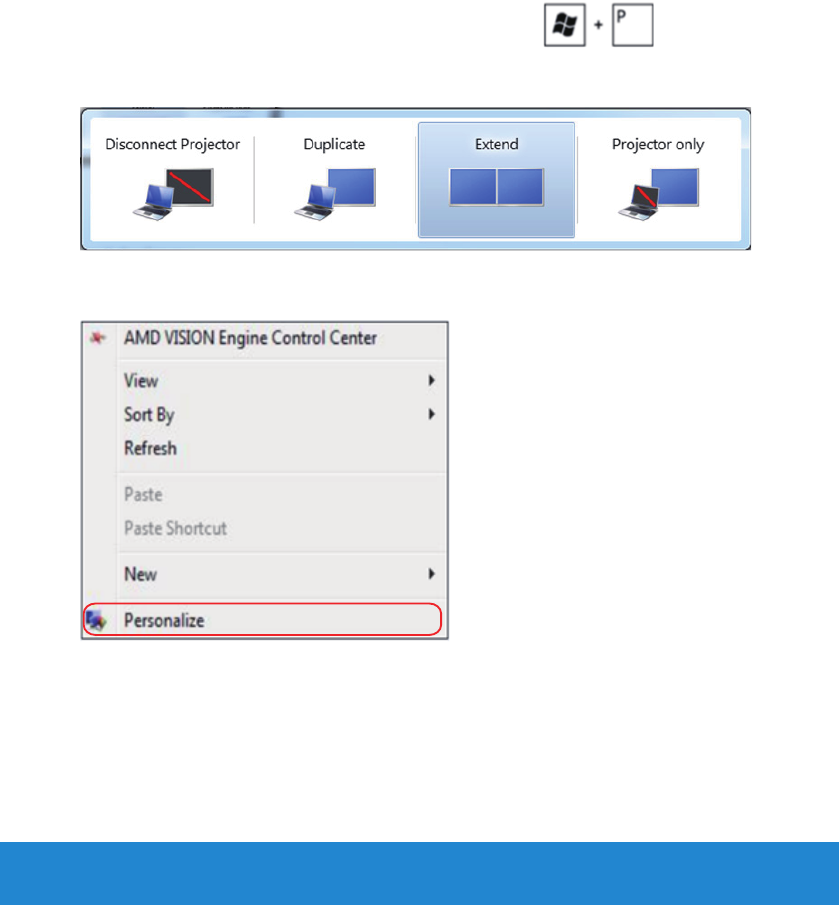

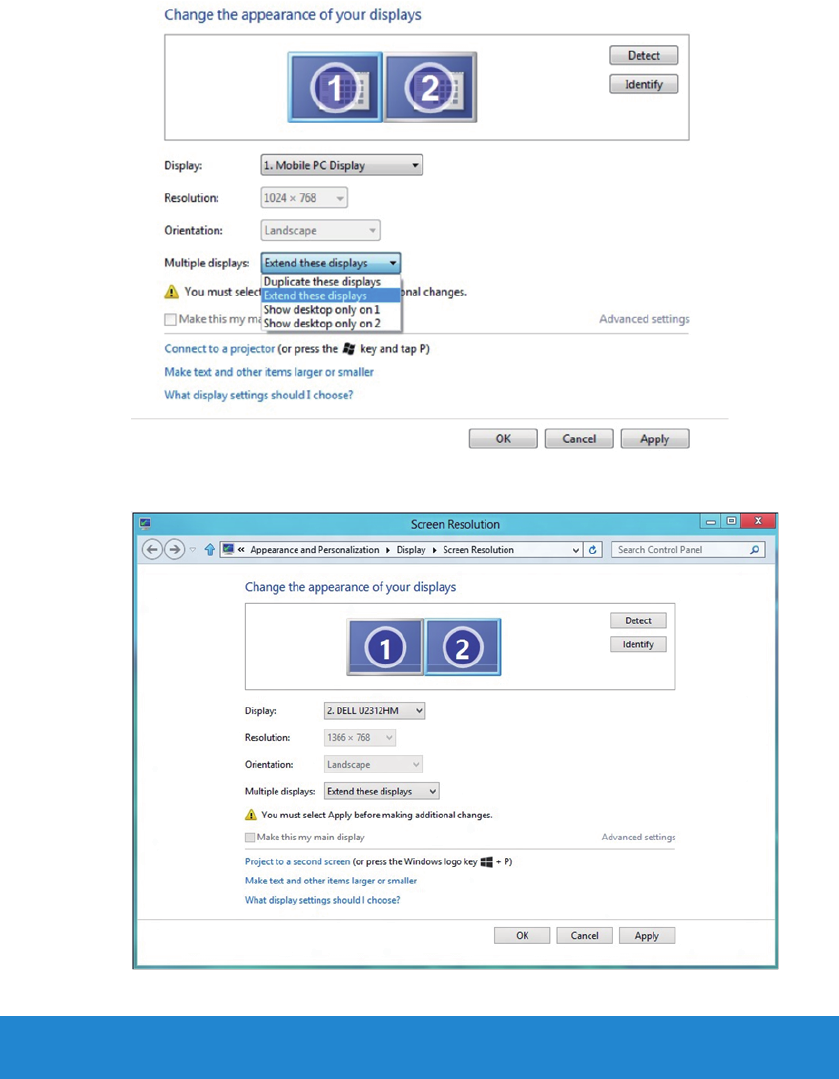

Windows Vista®、Windows® 7 または Windows® 8 /
Windows® 8.1 でデュアルモニターをセットアップするための手
順. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Windows Vista® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Windows® 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

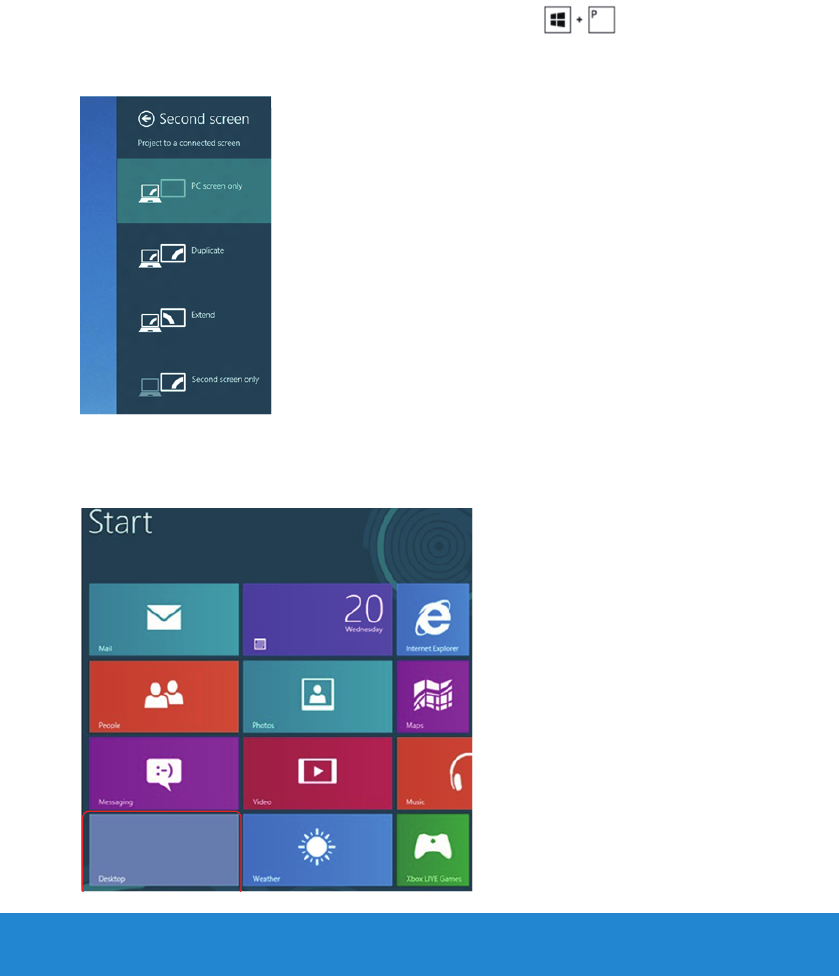

Windows® 8 / Windows® 8.1 . . . . . . . . . . . . . . . . . . . . . . 64

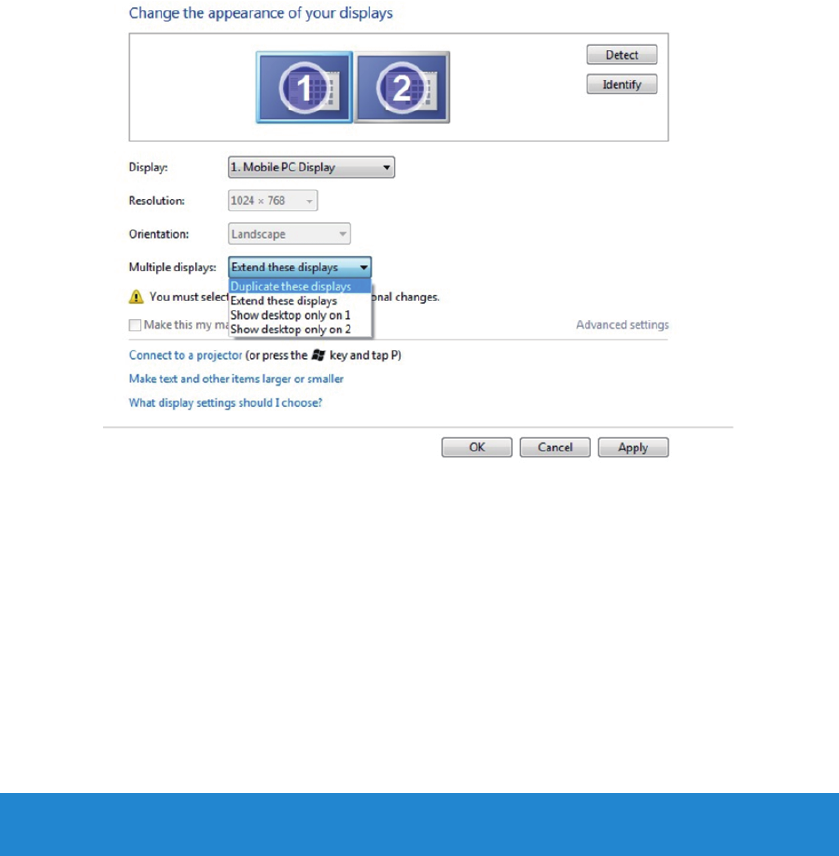

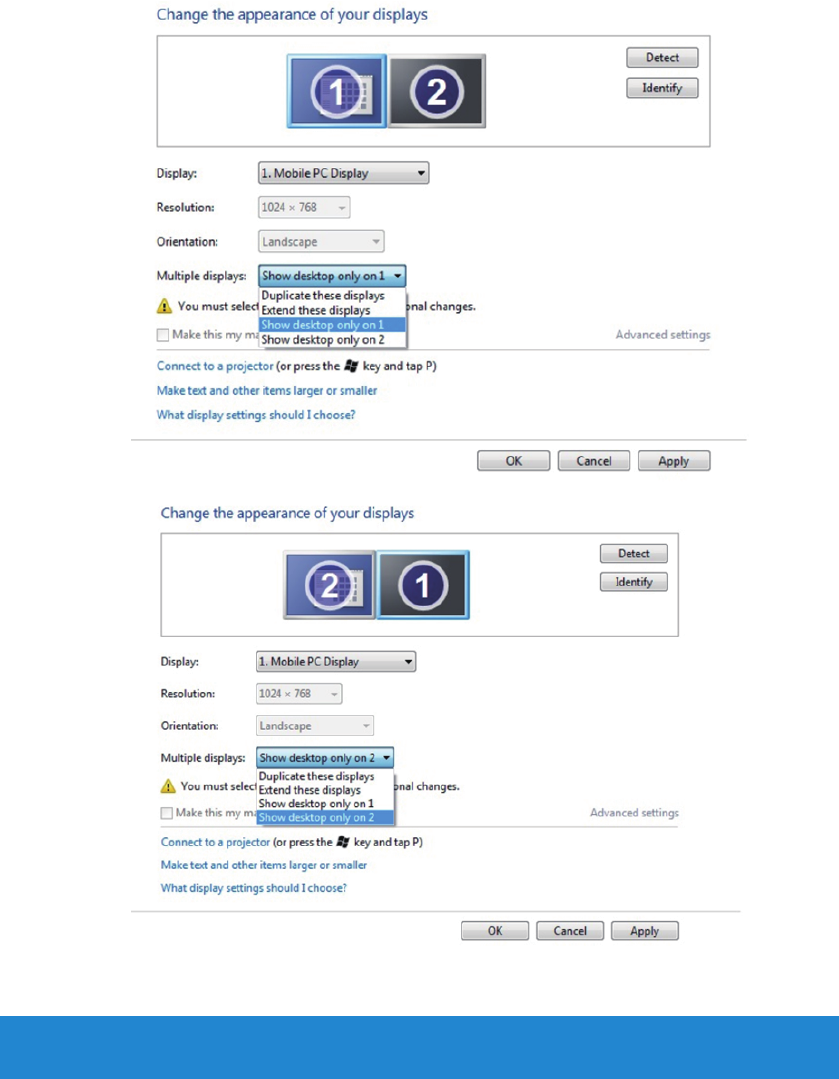

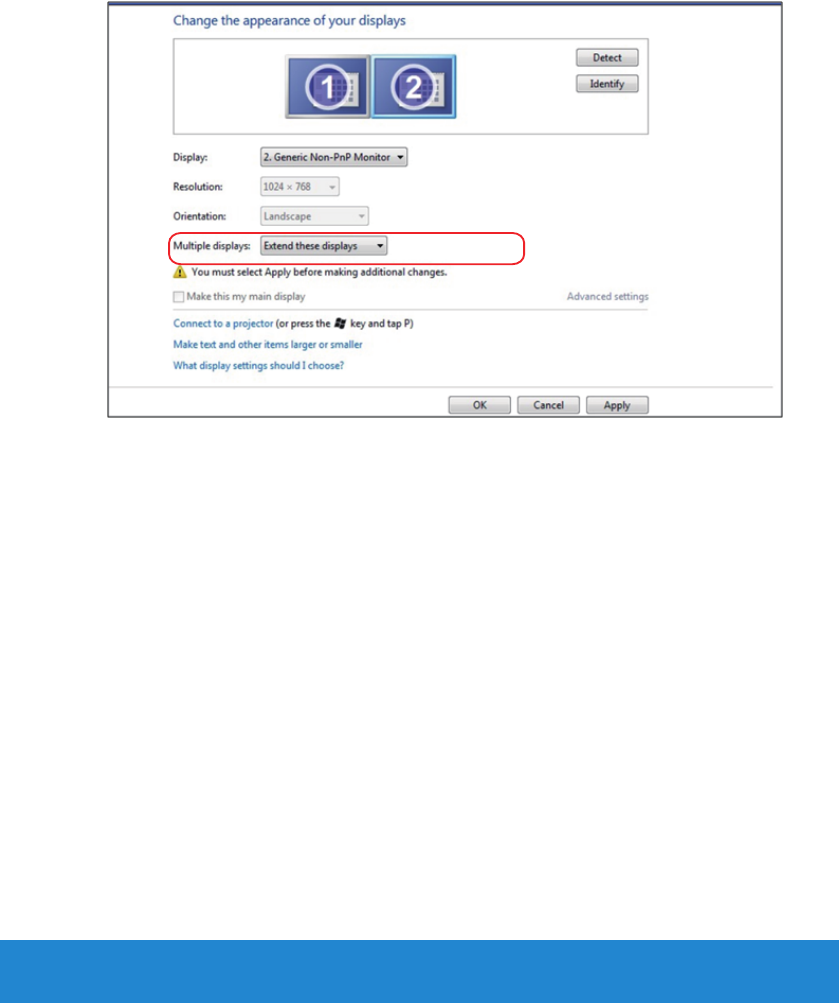

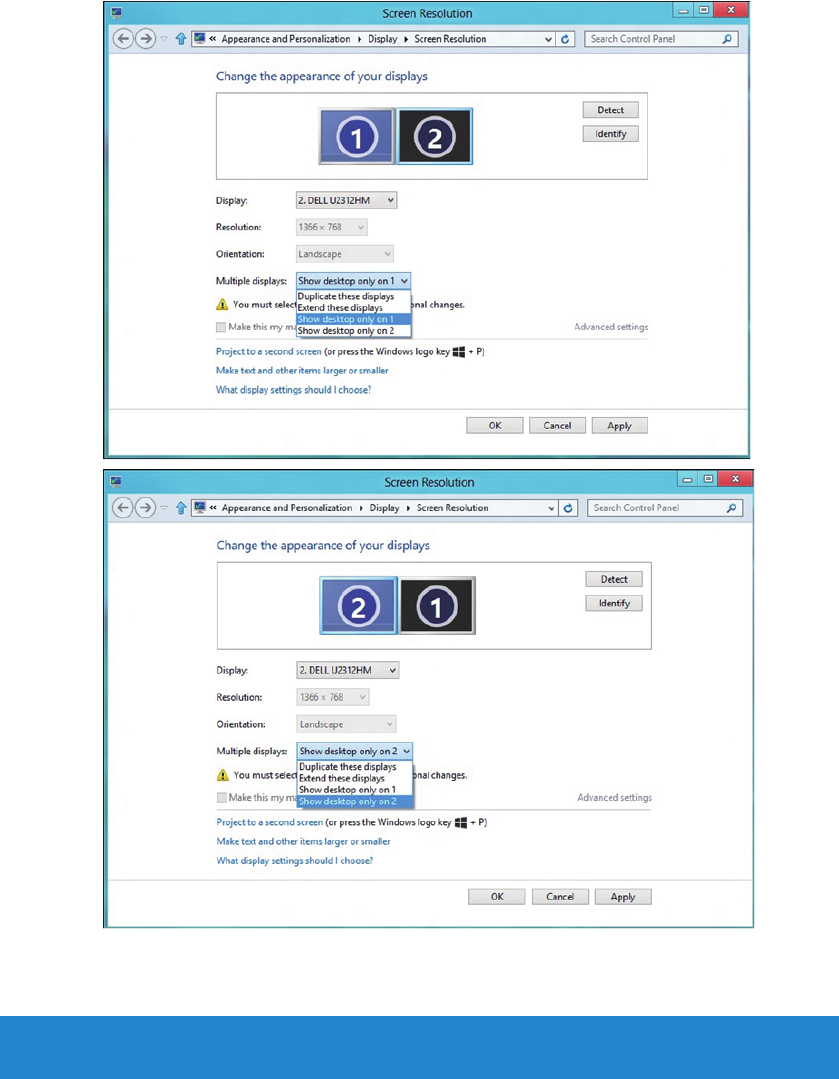

複数モニター 用ディスプレイスタイルの設 定 . . . . . . . . . . . . . . . 66
6 Dell ディスプレイマネージャーユーザーガイド
Dell ディスプレイマネージャーユーザーガイド
概要
Dell Display Manager は1台のモニターまたはモニターのグループを管理す
るために使う Windows アプリケーションです。表示された画像の手動調整、自
動設定の割り当て、エネルギー管理、画像の回転、選択した Dell モデルのその
他の機能を可能にします。一度インストールすると、システム開始時に毎回 Dell
Display Manager が起動し、通知トレイにアイコンが置かれます。この通知トレ
イアイコンの上にマウスを置くと、システムに接続されたモニターの情報がい
つでも得られます。

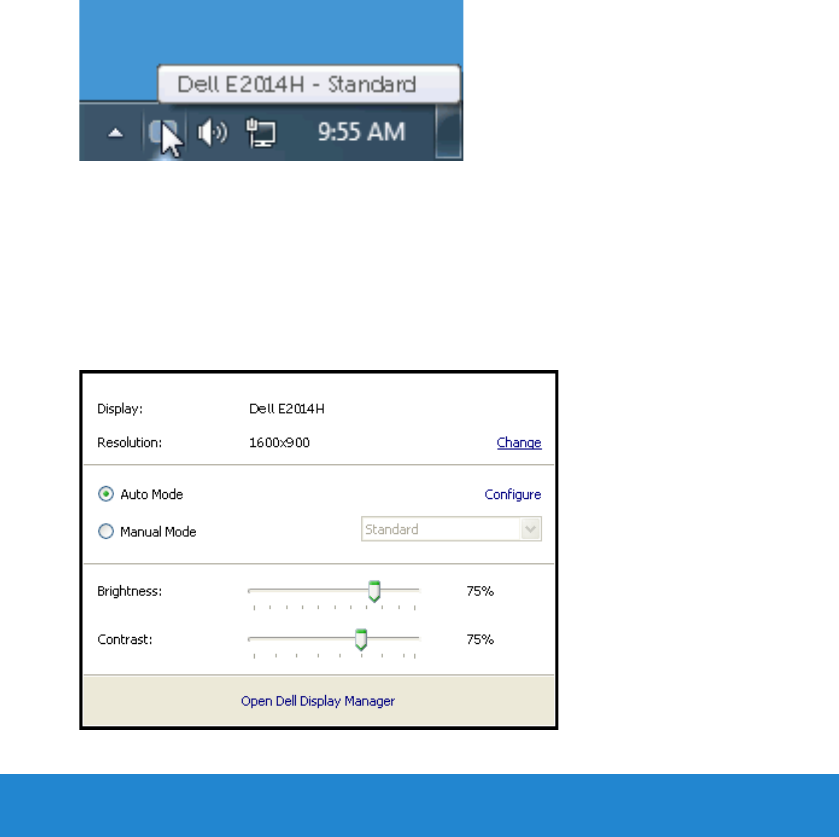

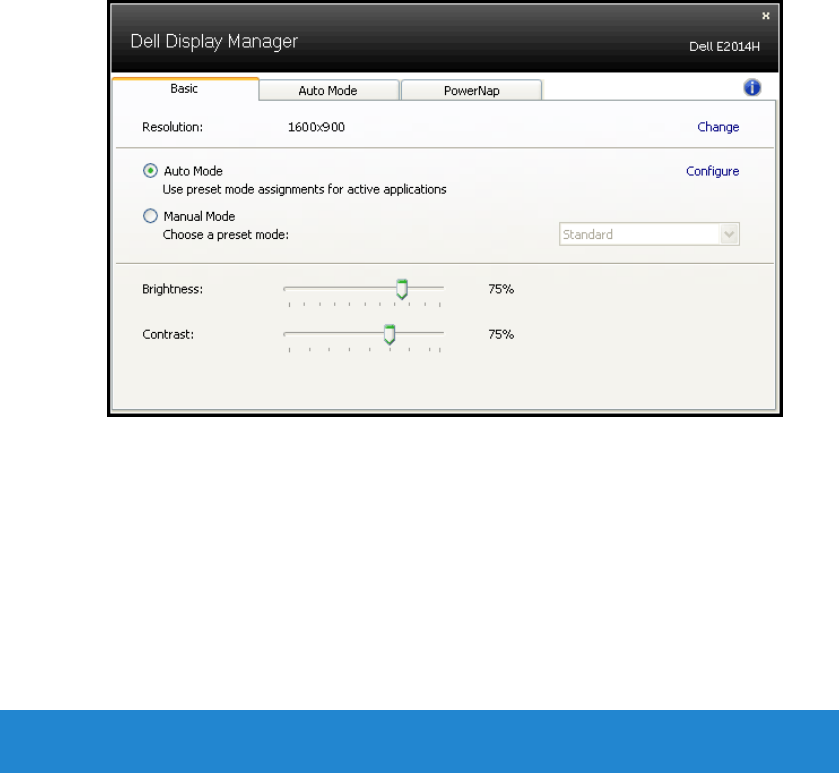

クイック設定ダイアログの使用
Dell Display Manager の通知トレイアイコンをクリックすると、クイック設定ダ
イアログボックスが開きます。2台以上のサポートされた Dell モデルがシステ
ムに接続されている場合、メニューを使用して特定のターゲットモニターを選
択できます。クイック設定ダイアログボックスでは、モニターの輝度とコントラス
トレベルを便利に調整でき、プリセットモードを手動で選択するか、オートモー
ドに設定し、システムの解像度を変更することができます。
Dell ディスプレイマネージャーユーザーガイド 7
クイック設 定ダイアログ ボックス は また 、Dell Display Manager のアド バ ンスト
ユーザーインターフェイスへのアクセスを提供し、ベーシック機能の調整、オー
トモードの設定、その他機能へのアクセスに使用されます。
ベ ー シックディスプレ イ 機 能 の 設 定
選択したモニターのプリセットモードをベーシックタブ上のメニューを使用して、
手動で適用することができます。その他、オートモードも有効にできます。オート
モードは、特定のアプリケーションがアクティブになったときに自動的に適用さ
れるようにプリセットモードになります。モード変更の度に、一時的に現在のプ
リセットモードが画面上に表示されます。
選択されたモニターの輝度およびコントラストは、ベーシックタブからも直接調
整できます。
8 Dell ディスプレイマネージャーユーザーガイド

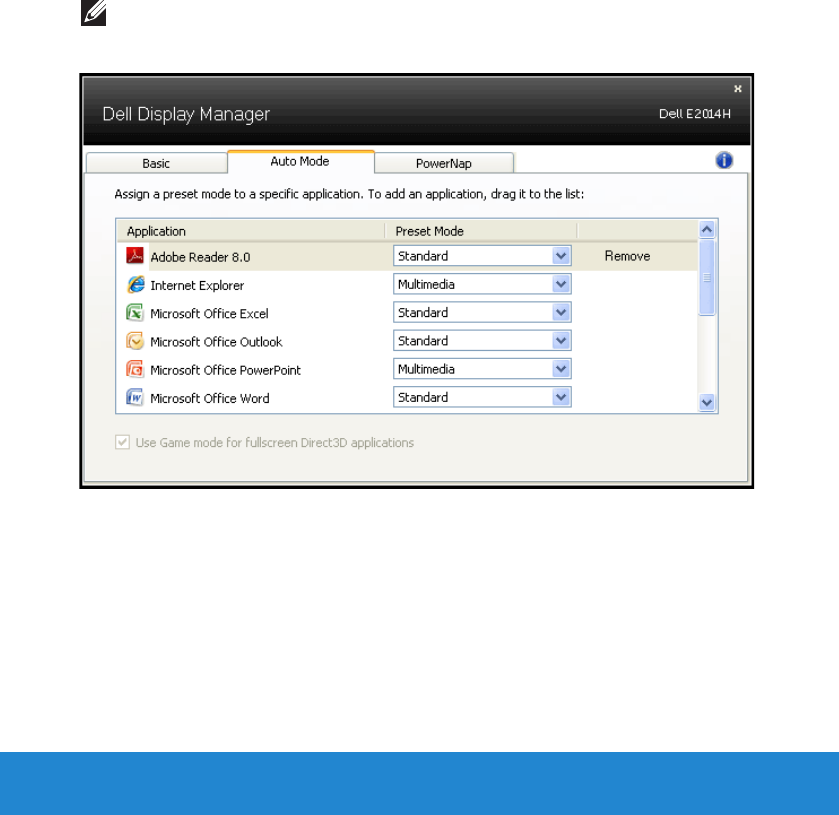

アプリケーションへのプリセットモードの割り当て
オートモードタブでは、特定アプリケーションに特定のプリセットモードを割
り当てて、自動的に適用することが可能です。オートモードが有効な場合、Dell
Display Manager は関連するアプリケーションがアクティブであれば常に対応
するプリセットモードに自動的に切り替わります。特定のアプリケーションに割
り当てられたプリセットモードは、接続されているモニターすべてで同じ場合も、
そのプリセットモードがモニターごとに 1つずつ異なる場合もあります。
Dell Display Manager は多くの有名なアプリケーション用に事前設定されてい
ます。割り当てリストに新規アプリケーションを追加するには、デスクトップデス
クトップ 、Windows の[スタート ]メニューまたは他のどこからかアプリケーシ
ョンをドラッグして現在のリストの上にドロップします。
注意：バッチファイル 、スクリプト、ローダー、および zip アーカイブや圧縮さ
れたファイルのような、非実行ファイルをターゲットとするプリセットモード
割り当ては無効となります。
Dell ディスプレイマネージャーユーザーガイド 9

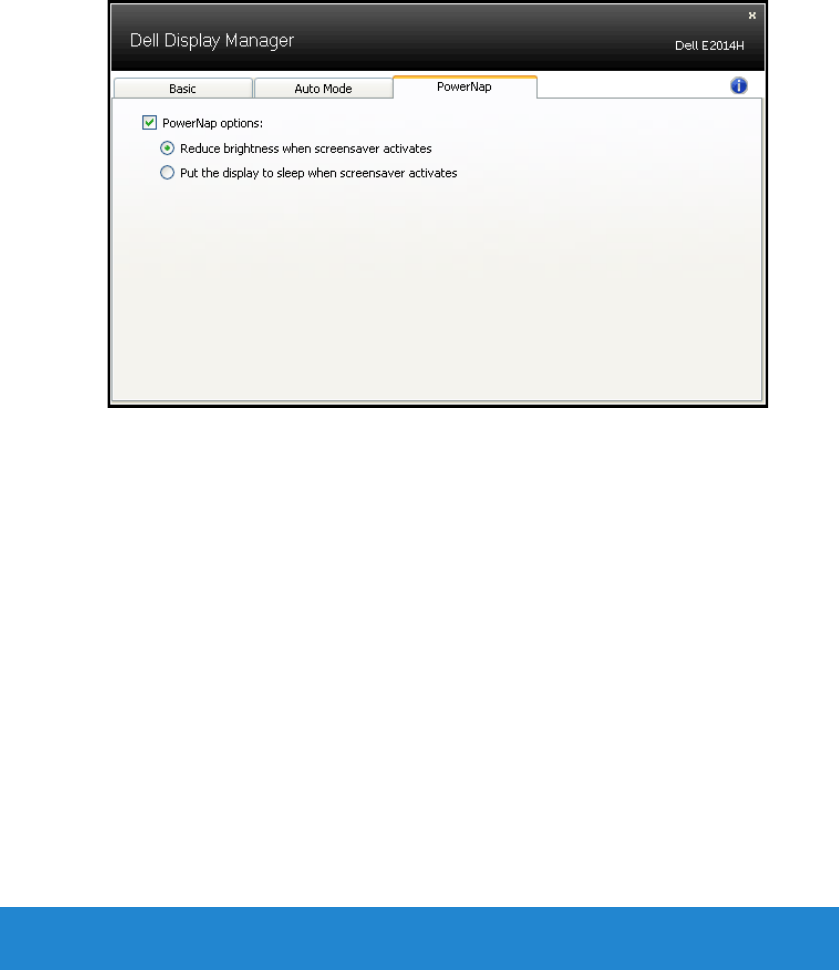

省エネルギー機能の適用
サ ポ ートさ れる Dell モデルでは、省エネルギーオプションを提供するために、
PowerNap タブが利用できます。スクリーンセーバーが有効になると、モニター
の輝度を自動的に最低レベルに設定したり、省電力のためモニターを休止状態
に入れることができます。
10 お使いのモニターについて
お使いのモニターについて
パッケージの 内 容
モニターは下記で示されるすべてのコンポーネントが同梱されています。すべ
てのコンポーネントが含まれていることを確認し、何か足りない場合には Dell
に連絡下さい。
注 意：一部の品目はオプションで、モニターには同梱されていないことがあ
ります。ご使用の国によっては、一部の機能またはメディアが利用できない
ことが ありま す。
• モニター
• スタンドライザー
• スタンド 台
• VESA ™ ねじカバー
• 電源ケーブル ( 国 によって異 なります )
• VGA ケーブル
• DVI ケーブル (E2014H)
©
2
0
1
3
D
e
l
l
I
n
c
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
P/N 40CNW Rev. A00
P/N Q70G19C170010A
March 2013
Made in China
Dell E1914H/E2014H Monitor
• ドライバと説明書メディア
• 簡単セットアップガイド
• 製品情報ガイド
お使いのモニターについて 11
製品の特徴
Dell E1914H/E2014H 平面パネルディスプレイは、アクティブマトリクス方式、
薄膜トランジスタ、液晶ディスプレイです。モニターの特徴は次のとおりです。
• E1914H: 47.01cm (18.51 インチ )対角表示可能画像サイズ、1366 x 768 解
像度、さらに低解像度のフルスクリーンをサポートします。
• E2014H: 49.40 cm (19.45 インチ )対角表示可能画像サイズ、1600 x 900
解像度、さらに低解像度のフルスクリーンをサポートします。
• LED バ ックラ イト
• 傾き調整機能。
• 取り外し可能な台座と柔軟な取り付けを可能にする VESA（ビデオエレクト
ロニクススタンダーズアソシエーション）100mm 取り付け穴。
• プラグアンドプレイ機能（システムでサポートされている場合）
• 簡単な設定と画面の最適化を行うためのオンスクリーンディスプレイ（OSD）
調整。
• ソフトウェアおよび説明書メディアには情報ファイル（INF）、画 像 カ ラ ー マ ッ
チ ン グ フ ァ イ ル（ ICM）、製品説明書が含まれます。
• Dell ディスプレイマネ ージャーソフトウェア
• ENERGY STAR 準拠。
• セ キュリティロックスロット。
• アセットマネージメント機能。
• EPEAT 準拠。E2014H では Gold。
• CECP
• RoHS 準拠。
• E2014H では TCO 準拠
12 お使いのモニターについて
部品とコントロールの識別
前 面ビュー
1
2
1. 機能ボタン (詳細については、モニターの操作を 参 照してくだ さ い )
2電源オン /オ フ ボ タ ン（ LED ランプあり）
背 面ビュー
1
2
3
5
4
BZ02
Consumo de energía: XX.X Wh
Consumo de energía en modo de espera: X.XX Wh
Удельная мощность рабочего режима - X.XXX Вт/см²
Потребляемая мощность изделием в режиме ожидания - X.XX Вт
Потребляемая мощность изделием в выключенном режиме - X.XX Вт
Canada Class B ICES-003/NMB-003.
Q40G019N-700-42A
3
XXXXXXX-XXXXX
KCC-REM-TPV-E2014Hc
TPV Electronics(Fujian) Co., Ltd.
080-854-0066
신청인/제조자:
S/N: CN-12MWY-64180-341-001L
REV A00
Made in China
Manufactured Date: Apr. 2013
Q40G019N-700-43A
X X X XXX-XX
DELL
Flat Panel Monitor /Monitor Plano Panel /
液晶顯示器/液晶显示器/모니터
Model No. /Modelo /型號/型号/모델명: E2014Hc
输入电源/정격입력: 100-240V 50/60Hz 1.5A
輸入電源: 交流電壓100-240伏特, 1.5安培, 50/60赫茲
Raheen Business Park Limerick Ireland www.dell.com
Made in China /Fabricado en China /
中國製造/中国制造/중국에서
만든
N889
XXXXX
Q40G019N-700-44A
ラベル 説明 目的
1 VESA 取り付け穴 （100mm）モニターを取り付けます。
2規制レーティングラベル 規制承認をリストします。
3規制レーティングラベル 規制承認をリストします。
4セ キュリティロックス ロット モニターを保護するために、スロットを使用
してセキュリティロックします。
5 Dell サウンドバー取り付けブラ
ケット
オプ ション の Dell サウンドバーを取り付 け
ます。
お使いのモニターについて 13
側 面ビュー
右側
底 面ビュー
E1914H:
1 2
ラベル 説明 目的
1 AC 電 源コ ネクター モニターの電源ケーブルを接続します。
2 VGA コネクター コンピューターとモニターを VGA ケーブルを使用
して接続します。
E2014H:
1 2 3
ラベル 説明 目的
1 AC 電 源コ ネクター モニターの電源ケーブルを接続します。
2 DVI コネクター コンピューターとモニターを DVI ケーブルを使用
して接続します。
3 VGA コネクター コンピューターとモニターを VGA ケーブルを使用
して接続します。
14 お使いのモニターについて
モニターの仕様
次のセクションでは、様々な電源管理モードおよびお使いのモニターの様々な
コネクターのピンアサイン情報を提供します。
電源管理モード
お使いの PC にVESA のDPM 準拠ディスプレイカードまたはソフトウェアがイ
ンストールされている場合、モニターは使用中でないときには、自動的に消費
電源を低減します。これは電源セーブモードです。コンピューターがキーボード、
マウス、その他の入力デバイスからの入力を検出すると、モニターは自動的に
機能を再開します。次の表は消費電力とこの自動省電力機能の信号を示してい
ます。
E1914H:
VESA モード 水平
同期
垂直
同期 ビデオ 電 源ランプ 電力消費
通常動作 アクティブ アクティ
ブ
アクテ
ィブ
白18 W ( 最大 ) **
12 W ( 標準 )
アクティブオフモー
ド
無効 無効 ブラン
ク
白熱する白 0.5W 以下
スイッチオフ - - オフ 0.5W 以下 *
E2014H:
VESA モード 水平
同期
垂直
同期 ビデオ 電 源ランプ 電力消費
通常動作 アクティブ アクティ
ブ
アクテ
ィブ
白22 W ( 最大 ) **
14 W ( 標準 )
アクティブオフモー
ド
無効 無効 ブラン
ク
白熱する白 0.5W 以下
スイッチオフ - - オフ 0.5W 以下 *
OSD は
通常動作
モードでのみ機能します。アクティブオフモードで電源ボタン
以外の任意のボタンを押すと、次のメッセージが表示されます。
Dell E1914H
PCからの信号なし。キーボードのキーをどれでも押すか、マウスを動か
すと復帰します。
16 お使いのモニターについて
ピンアサイン
15 ピン D-Sub コネクター
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
ピン番号 15 ピン側面信号ケーブルのモニター側
1ビデオ赤
2ビデオ緑
3ビデオ青
4 GND
5セ ルフ テスト
6 GND-R
7 GND-G
8 GND-B
9 DDC +5 V
10 GND-sync
11 GND
12 DDC データ
13 H-sync
14 V-sync
15 DDC クロック
お使いのモニターについて 17
DVI コネクター
1 2 3 6 7 8
9
10 11 14 15 16
17 18 19 22 23 24
x x
x x
x x
ピン番号 接続されたシグナルケーブルの 24 ピン側
1 TMDS RX2-
2 TMDS RX2+
3 TMDS グラウンド
4フローティング
5フローティング
6 DDC クロック
7 DDC データ
8フローティング
9 TMDS RX1-
10 TMDS RX1+
11 TMDS グラウンド
12 フローティング
13 フローティング
14 +5V 電源
15 セ ルフ テスト
16 ホットプラグ検出
17 TMDS RX0-
18 TMDS RX0+
19 TMDS グラウンド
20 フローティング
21 フローティング
22 TMDS グラウンド
23 TMDS クロック +
24 TMDS クロック -
18 お使いのモニターについて
プラグアンドプレイ機能
任意のプラグアンドプレイ互換システムにモニターをインストールすることが
できます。モニターは自動的にコンピューターにディスプレイデータチャンネル
（DDC）プロトコールを使用した拡張ディスプレイ識別子データ（EDID）を 提 供 し 、
システムは自身を構成し、モニター設定を最適化します。ほとんどのモニターの
インストールは自動で行われます。必要があれば異なる設定を選択することも
できます。
平面パネルの仕様
型番 Dell E1914H モニター Dell E2014H モニター
スクリーンタイプ アクティブ マトリクス - TFT
LCD
アクティブ マトリクス - TFT
LCD
パネルタイプ TN TN
表示可能画像寸法 :
対角 47.01 cm (18.51 インチ ) 49.40 cm (19.45 インチ )
水平 409.8 mm (16.13 インチ ) 432.0 +/- 1.92 mm
(17.00 +/- 0.08 インチ )
垂直 230.4 mm (9.07 インチ ) 239.76 +/- 3.42 mm
(9.44 +/- 0.13 インチ )
ピクセルピッチ 0.30 mm 0.27 mm
視野角 :
水平 90°標準値 170°標準値
垂直 65°標準値 160°標準値
輝度出力 200cd/m² （標準値） 250cd/m² （標準値）
コントラスト比 600:1（標準値） 1000:1（標準値）
表 面コ ート ハードコーティング 3H と反
射防止
ハードコーティング 3H と反
射防止
バ ックラ イト LED ライトバーシステム LED ライトバーシステム
応答時間 5ms 標準値（黒から白） 5ms 標準値（黒から白）
色深度 1670 万色 1670 万色
色域 83%（標準値）** 83%（標準値）**
** [E1914H/E2014H] 色域（標準値）は CIE1976（83 %）と CIE1931（72%）テ ス
ト標準に基づく。
お使いのモニターについて 19
解像度の仕様
型番 Dell E1914H モニター Dell E2014H モニター
走査範囲
• 水平 30 kHz から 83 kHz（自動） 30 kHz から 83 kHz（自動）
• 垂直 56Hz から 75 Hz（自動） 56Hz から 76Hz（自動）
最大プリセット解像度 1366 x 768、60Hz 1600 x 900、60Hz
電気的仕様
型番 Dell E1914H/E2014H モニター
ビデオ入力信号 アナログ RGB：0.7V、+/- 5%、入力インピーダンス 75Ω
同期入力信号 水平 /垂直分離同期、極性自由 TTL レベル、SOG（緑信号
に複合同期信号）
AC 入力電圧 /周波数 /
電流
100VAC から 240VAC/50Hz または 60Hz + 3Hz/1.5A
（最大）
突入電流 120 V：30 A（最大）
240V：60A（最大）
20 お使いのモニターについて
プリセットディスプレイモード
次の表は、Dell が保証する画像サイズとセンタリングのプリセットモードを一覧
表示したものです。
E1914H:
ディスプレイモード 水平
周波数（kHz）
垂直
周波数（Hz）
ピクセルクロ
ック
(MHz)
同期極性
(水平 /垂直 )
VESA、720 x 400 31.5 70.0 28.3 -/+
VESA、640 x 480 31.5 59.9 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
VESA、800 x 600 37.9 60.3 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
VESA、1366 x 768 47.7 59.8 85.5 +/+
E2014H:
ディスプレイモード 水平
周波数（kHz）
垂直
周波数（Hz）
ピクセルクロ
ック
(MHz)
同期極性
(水平 /垂直 )
VESA、720 x 400 31.5 70.1 28.3 -/+
VESA、640 x 480 31.5 59.9 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
VESA、800 x 600 37.9 60.3 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1152 x 864 67.5 75.0 108.0 +/+
VESA、1280 x 1024 64.0 60.0 108.0 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
VESA、1600 x 900 60.0 60.0 108.0 +/+
お使いのモニターについて 21
物理特性
次の表はモニターの物理特性を一覧表示しています。
型番 Dell E1914H モニター Dell E2014H モニター
コネクタータイプ D-sub ミ ニ 、青 コ ネ ク タ ー D-sub ミ ニ 、青 コ ネ ク タ ー
DVI-D：白 コ ネ ク タ ー
シグナルケーブルタイ
プ
ア ナ ロ グ：取 り 外 し 可 能 、
D-sub、15 ピン、モニターに付
属して出荷
D-sub：取り外し可能、アナログ、
15 ピン。
DVI-D：取り外し可能、DVI-D、
ソリッド ピ ン
寸 法：
（スタンドあり）
高さ 354.1 mm（13.94 インチ） 358.8 mm（14.13 インチ）
幅446.4 mm（17.57 インチ） 473.9 mm ( 標準値 )
468.6 mm ( 最小値 )
(18.66 インチ ( 標準値 )
18.45 インチ ( 最小値 ))
奥行き 165.5 mm（6.52 インチ） 165.5 mm（6.52 インチ）
寸 法：
（スタンドなし）
高さ 267.0 mm（10.51 インチ） 276.3 mm（10.88 インチ）
幅446.4 mm（17.57 インチ） 473.9 mm ( 標準値 )
468.6 mm ( 最小値 )
(18.66 インチ ( 標準値 )
18.45 インチ ( 最小値 ))
奥行き 46.5 mm（1.83 インチ） 46.5 mm（1.83 インチ）
ス タ ン ド 寸 法：
• 高さ 149.0 mm（5.87 インチ） 149.0 mm（5.87 インチ）
• 幅180.6 mm（7.11 インチ） 180.6 mm（7.11 インチ）
• 奥行き 165.5 mm（6.52 インチ） 165.5 mm（6.52 インチ）
重 量：
重量（パッケージ含む） 3.60 kg（7.92 ポンド） 4.25 kg（9.35 ポンド）
重量（組み立てスタンド
とケーブル含む）
2.99 kg（6.58 ポンド） 3.14 kg（6.91 ポンド）
22 お使いのモニターについて
重量（組み立てスタンド
なし）（壁取り付けまた
はVESA マウントを 考
慮。ケーブルなし）
2.39 kg（5.26 ポンド） 2.41 kg（5.30 ポンド）
組み立てスタンドの重
量
0.33 kg（0.73 ポンド） 0.33 kg（0.73 ポンド）
環境特性
次の表はモニターの環境特性を一覧表示しています。
型番 Dell E1914H モニター Dell E2014H モニター
温度
• 動作 0 °C∼40 °C (32 °F∼
104 °F)
0 °C∼40 °C (32 °F∼
104 °F)
• 非動作 保管時 : -20 °C∼60 °C
(-4 °F∼140 °F)
出荷時 : -20 °C∼60 °C
(-4 °F ∼140 °F)
保管時 : -20°C∼60°C
(-4 °F ∼ 140 °F)
出荷時 : -20 °C∼60 °C
(-4 °F ∼ 140 °F)
湿度
• 動作 10% から 80%（結露しない）10% から 80%（結露しない）
• 非動作 保管時 : 5 % から 90 %
（結露しない）
出荷時 : 5 % から 90 %
（結露しない）
保管時 : 5 % から 90 %
（結露しない）
出荷時 : 5 % から 90 %
（結露しない）
高度
• 動作 最高 5,000 m（1万6千
387 フィート）
最高 5,000 m（1万6千
387 フィート）
• 非動作 最高 12,191 m（4万
フィート）
最高 12,191 m（4万
フィート）
熱出力 75.09 BTU/ 時(最大 )
61.43 BTU/ 時(標準 )
85.33 BTU/ 時(最大 )
68.26 BTU/ 時(標準 )
お使いのモニターについて 23
LCD モニター 品 質とピクセルポリシー
LCD モニター製造プロセスでは、1つ以上のピクセルが不変状態で固定され
てしまうことは珍しくありません。固定されたピクセルは結果として、非常に小
さな黒または変色した明るい点として見えます。ピクセルが明るいまま残るの
が「ブライトドット」です。ピクセルが黒のまま残るのが「ダークドット」です。
ほとんどの場合で、これら固定ピクセルは見えず、ディスプレイの品質や使い勝
手を損ないません。1∼5の固定ピクセルがディスプレイに存在することは普
通であり、許容範囲内です。詳細については、Dell のサポートサイト
http://www.dell.com/support/monitors を参照してください。
お手入れのガイドライン
モニターのお手入れ
警告：モニターを清掃する前に、安全上の注意を読んで、これに従って下さい。
警告：モニターを清掃する前に、コンセントからモニターの電源ケーブルを抜
いて下さい。
モニターの開梱、清掃、取り扱いの際には、次の一覧にある手順に従うことを推
奨します。
• 静電防止スクリーンを清掃するには、柔らかい清潔な布を水でわずかに湿
らせます。できれば、スクリーン清掃専用のティッシュまたは静電防止コーテ
ィング専用の洗剤を使用して下さい。ベンジン、シンナー、アンモニア、研磨ク
リーナー、圧縮空気は使用しないで下さい。
• プラスチックの清掃には、わずかに湿らせた暖かい布を使用します。乳状の
フィルムがプラスチック表面に残ることがあるので、洗剤は使用しないで下
さい。
• モニターを開梱する際、白い粉があった場合には、布で拭いて下さい。この
白い粉はモニターの出荷時に発生します。
• モニターは注意して取り扱いして下さい。黒い色のモニターは引っ掻くと白
い擦り傷が残り、明るい色のモニターより目立ちます。
• モニターの最高画像品質を維持するために、動的に変化するスクリーンセ
ーバーを使用し、使用しないときにはモニターの電源を切って下さい。
24 モニターの設定
モニターの設定
スタンドの取り付け
注意：工場からモニターが出荷される際には、スタンド台は取り外されています。
1. スタンドライザーをスタンド台に組み立て。
a. 安定したテーブルの上にモニタースタンド台を置きます。
b. モニタースタンド本体を正しい方向でスタンド台にカチッと固定される
まで下にスライドさせます。
2. 組み立てたスタンドをモニターに取り付けます。
a. モニターを机の端近くの柔らかい布またはクッションの上に置きます。
b. モニターの溝と組み立てたスタンドブラケットを合わせます。
c. 正しくロックされるまでブラケットをモニターに挿入します。
モニターの設定 25
モニターの接続
危険：このセクションの手順を始める前に、安全上の注意に 従って下さい。
モニターをコンピューターに接続するには：
1. コンピューターの電源を切り、電源ケーブルを切断します。
2. 白（ デ ジ タ ル DVI-D）または青（アナログ VGA）ディスプレイコネクターケー
ブルのどちらかを、お使いのコンピューターの背面にある対応するビデオポ
ートに接続します。同じコンピューターの両方のケーブルを使用しないで下
さい。適切なビデオシステムを持つ 2つの異なるコンピューターに接続さ
れている場合にのみ、両方のケーブルを使用します。
青い VGA ケーブルの接続
白い DVI ケ ー ブ ル の 接 続（ E2014H のみ）
注意：この図は例示のためにのみ使われています。コンピューターの外観
は異なることがあります。
26 モニターの設定
モニタースタンドを取り外す
スタンドを取り外すには、柔らかい布やクッションの上にモニターパネルを置い
てから、次の手順を実行してください。
1. 長いドライバーを使用して、スタンドの真上にあるリリースラッチを押したま
まにします。
2. リリースラッチを押している間に、ゆっくりとモニターからスタンドを取り外
します。
モニターの設定 27
壁 取り付 け (オプ ション )
1
2
図1
BZ02
Consumo de energía: XX.X Wh
Consumo de energía en modo de espera: X.XX Wh
Удельная мощность рабочего режима - X.XXX Вт/см²
Потребляемая мощность изделием в режиме ожидания - X.XX Вт
Потребляемая мощность изделием в выключенном режиме - X.XX Вт
Canada Class B ICES-003/NMB-003.
Q40G019N-700-42A
3
XXXXXXX-XXXXX
KCC-REM-TPV-E2014Hc
TPV Electronics(Fujian) Co., Ltd.
080-854-0066
신청인/제조자:
S/N: CN-12MWY-64180-341-001L
REV A00
Made in China
Manufactured Date: Apr. 2013
Q40G019N-700-43A
X X X XXX-XX
DELL
Flat Panel Monitor /Monitor Plano Panel /
液晶顯示器/液晶显示器/모니터
Model No. /Modelo /型號/型号/모델명: E2014Hc
输入电源/정격입력: 100-240V 50/60Hz 1.5A
輸入電源: 交流電壓100-240伏特, 1.5安培, 50/60赫茲
Raheen Business Park Limerick Ireland www.dell.com
Made in China /Fabricado en China /
中國製造/中国制造/중국에서
만든
N889
XXXXX
Q40G019N-700-44A
図2
(ねじ寸法 : M4 x 10 mm)。
VESA 互換の台取り付けキットに付属する指示を参照してください。
1. モニターパネルを、柔らかい布またはクッションを敷いた安定した平らなテ
ーブルの上に置きます。
2. 台を取り外します。
3. VESA ™ ねじカバーを取り外してください (図1)
4. ドライバーを使って、プラスチックカバーを固定している 4つのねじを外し
ます。(図2)
5. 壁取り付けキットから LCD に取り付けブラケットを取り付けます。
6. 台取り付けキットに付属する取扱説明書に従って、壁に LCD を取り付けます。
注 意：9.00 kg (E1914H)/ 9.12 kg (E2014H) の最小重量 /荷重負担能力の
ある UL 規格認定取得済みの壁取り付けブラケットでのみ使用してください。
28 モニターの操作
モニターの操作
モニターの電源をオン
モニターの電源を入れるには ボタンを押します。
フロントパ ネ ル コントロ ー ル の 使 用
画像の設定を調整するには、モニターの前面にあるボタンを使 用します。
A
B
C
D
プリセットモード
輝度/コントラスト
メニュー
終了
フロントパネルキー 説明
A
プリセットモード
プリセットカラーモードの一覧から選ぶには、プリセッ
トモードキーを使用します。 オンスクリーンディスプレイ
（OSD）メ ニ ュ ー の 使 用 を参照してください。
B
輝度 /コントラスト
「輝度」と「コントラスト」コントロールメニューに直接ア
クセスするには、輝度 /コントラストキーを使用します。
C
メニュー
オンスクリーンディスプレイ（OSD）を開くには、メニュー
キーを使用します。
D
終了
メニューおよびサブメニューからオンスクリーンディスプ
レ イ（ OSD）を終了するには、終了キーを使用します。
モニターの操作 29
フロントパネルキー
フロントパネルキー 説明
A
上
OSD メニューでアイテムを調節（範囲を広げる）には、上キーを
使用します。
B
下
OSD メニューでアイテムを調節（範囲を狭める）には、下キーを
使用します。
C
OK
選択を確定するには OK キーを使用します。
D
戻る
前のメニューに戻るには、戻るキーを使用します。
30 モニターの操作
オンスクリーンディスプレイ（OSD）メ ニ ュ ー の 使 用
メニューシステムにアクセス
注 意：設定を変更すると、別のメニューに進んだ場合でも、OSD メニューを
終了した場合でも、モニターは自動的にこれらの変更を保存します。設定を
変更し、OSD メニューが消えるのを待った場合でも、変更は保存されます。
1. OSD メニューを開き、メインメニューを表示するには、 ボタンを押します。
メインメニュー
Dell E1914H エネルギー利用
輝度/コントラスト
画面設定
色設定
自動調整
カスタマイズ
その他の設定
75
75
エネルギー設定
メニュー設定
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
入力信号
自動調整
Dell E2014H エネルギー利用
輝度/コントラスト
75
75
画面設定
色設定
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
その他の設定
メニュー設定
エネルギー設定
カスタマイズ
モニターの操作 31
2. メニューのオプションを切り替えるには とボタンを押します。別のアイコンに
移動すると、オプション名がハイライトされます。
3. メニューでハイライトされているアイテムを選択するには、 ボタンをもう一度
押します。
4. 希望のパラメーターを選択するには と ボタンを押します。
5. ボタンを押してサイドバーに入り、メニューのランプに応じて、 または ボタ
ンを使用して変更します。
6. を選択し現在の設定を承認せずに前のメニューに戻るか、
を押して承認し、
前のメニューに戻ります。
下の表は、すべての OSD メニューオプションとその機能を一覧表示したものです。
アイコン メニューとサ
ブメニュー
説明
エネルギー
利用
このメーターは、モニターが消費しているエネルギーレベルをリア
ルタイムで表示します。
輝度 /コント
ラスト
輝度 /コントラストを調整するには、輝度とコントラストメニューを
使用します。
Dell E1914H エネルギー利用
輝度/コントラスト
画面設定
色設定
自動調整
カスタマイズ
その他の設定
75
75
エネルギー設定
メニュー設定
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
入力信号
自動調整
Dell E2014H エネルギー利用
輝度/コントラスト
75
75
画面設定
色設定
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
その他の設定
メニュー設定
エネルギー設定
カスタマイズ
32 モニターの操作
輝度 バックライトの明るさまたは輝度を調整することができます。
キーを押して輝度を増加させ、 キーを押して、輝度を下げます（最
小0から最大 100 ま で ）。
コントラスト コントラスト、またはモニタースクリーン上の暗さと明るさの差の
程度を調整できます。最初に輝度を調整し、さらに調整が必要な場
合にのみコントラストを調整します。
キーを押してコントラストを増加させ、 キーを押して、コントラ
ストを下げます（最小 0から最大 100 ま で ）。
モニターの操作 33
自動調整 このキーは自動設定と調整メニューに使用します。
色設定
画面設定
Dell E1914H エネルギー利用
輝度/コントラスト
自動調整 √を押すと画面は自動的に調整されます。
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
その他の設定
カスタマイズ
エネルギー設定
メニュー設定
画面設定
エネルギー設定
入力信号
色設定
Dell E2014H エネルギー利用
輝度/コントラスト
自動調整 √を押すと画面は自動的に調整されます。
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
メニュー設定
その他の設定
現在の入力に対するモニターの自己調整として、次のダイアログが
黒い画面に表示されます。
自動調整中…
自動調整は、入力ビデオ信号に対するモニターの自己調整を可能
にします。自動調整を使用後、ディスプ レ イ 設 定 からピクセルクロック
（粗い）とフェーズ（細かい）コントロールを使用して、モニターをさ
らに調整できます。
注意：アクティブなビデオ入力信号がない場合、またはケーブルが
接続されていない間にボタンを押すと、自動調整は行われません。
このオプションはアナログ（VGA）コネクターを使用している場合の
み利用できます。
34 モニターの操作
入力信号
(E2014H
のみ )
モニターに接続された異なるビデオ信号間を選択するには、入力
ソースメニューを使用します。
入力信号 DVI - D
Dell E2014H エネルギー利用
その他の設定
カスタマイズ
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
輝度/コントラスト 自動選択
自動調整 VGA
エネルギー設定
メニュー設定
色設定
画面設定
自動選択 利用可能な入力信号をスキャンするには自動選択を選 択します。
VGA ア ナ ロ グ（ VGA）コネクターを使用している場合は、VGA 入力を選
択します。 を押して、VGA 入力ソースを選択します。
DVI-D デ ジ タ ル（ DVI）コネクターを使用している場合は、DVI-D 入力を選
択します。 を押して、DVI 入力ソースを選択します。
モニターの操作 35
色設定 モニターの色設定を調整するには、色設定を使用します。
Resolution: 1024x768@60Hz Maximum Resolution: 1366x768@60Hz
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
カスタマイズ
その他の設定
メニュー設定
エネルギー設定
画面設定
色設定 色設定のリセット
自動調整 プリセットモード 標準
Dell E1914H エネルギー利用
輝度/コントラスト 入力カラー形式 RGB
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
その他の設定
メニュー設定
エネルギー設定
画面設定
色設定
色設定のリセット
自動調整 プリセットモード 標準
入力信号
Dell E2014H エネルギー利用
輝度/コントラスト 入力カラー形式 RGB
入力カラー
形式
ビデオ入力モードを以下に設定可能です。
• RGB：モニターが HDMI-DVI 変換アダプターを使用して
コンピューターや DVD プレイヤーと接続されている場合
にこのオプションを選択します。
• YPbPr：お使いの DVD プレイヤーが YPbPr 出力のみをサ
ポートしている場合にこのオプションを選択します。
36 モニターの操作
プリセットモ
ード
プリセットカラーモードの一覧から選択することができます。
Multimedia
Text
Warm
Cool
Custom Color
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
その他の設定
カスタマイズ
ユーザーカラー
メニュー設定
テキスト
エネルギー設定 暖色
寒色
自動調整 プリセットモード
画面設定
輝度/コントラスト 入力カラー形式
色設定 色設定のリセット マルチメディア
標準
Dell E1914H エネルギー利用
Multimedia
Text
Warm
Cool
Custom Color
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
その他の設定
メニュー設定
カスタマイズ
ユーザーカラー
エネルギー設定
画面設定
色設定 テキスト
暖色
寒色
入力信号 色設定のリセット
自動調整 プリセットモード 標準
Dell E2014H エネルギー利用
輝度/コントラスト 入力カラー形式
マルチメディア
• 標準：モニターのデフォルトカラー設定を読み込みます。
これはデフォルトのプリセットモードです。
• マルチメディア：マルチメディアアプリケーション用の
カラー設定を読み込みます。
• テキスト：オフィス環境に適したカラー設定を読み込み
ます。
• 暖色：色温度を上げます。画面は赤 /黄色の色合いを持
つ暖かい表示になります。
• 寒色：色温度を下げます。画面は青の色合いを持つ涼し
い表示になります。
• ユーザーカラー：手動でカラー設定を調整することがで
きます。 と キーを押して、赤、緑、青の値を調整し、
独自のプリセットカラーモードを作成します。
色設定のリ
セ ット
モニターの色設定を工場出荷時のデフォルトに戻します。
モニターの操作 37
画面設定 モニターのディスプレイ設定を調整するには、ディス プレ イ 設 定 を
使用します。
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
その他の設定
メニュー設定
カスタマイズ
画面設定
エネルギー設定
色設定
自動調整
Dell E1914H エネルギー利用
輝度/コントラスト
画面設定のリセット
フェーズ 50
周波数 50
シャープネス 50
垂直位置 50
水平位置 50
アスペクト比 ワイド16:9
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
エネルギー設定 フェーズ 50
カスタマイズ
その他の設定
画面設定のリセット
画面設定 周波数 50
メニュー設定
色設定 シャープネス 50
自動調整
垂直位置 50
入力信号
Dell E2014H エネルギー利用
輝度/コントラスト
水平位置 50
アスペクト比 ワイド16:9
ア ス ペ クト 比 画 像 比 をワイド 16:9、4:3、5:4 に調整します。
注 意：ワイド 16:9 調整には、最大プリセット解像度 1366 x 768
(E1914H) または 1600 x 900 (E2014H) は必要ありません。
水平位置 または ボタンを使用して、画像の左と右を合わせます。最小は 0
（-）です。最大は 100（+）で す 。
垂直位置 または ボタンを使用して、画像の上と下を合わせます。最小は 0
（-）です。最大は 100（+）で す 。
シャープネ
ス
これは画像をシャープまたはソフトにする機能です。 または を
使用して、シャープネスを 0-100 で調整します。
周波数 フェーズとピクセルクロック調整で、モニターを好みに調整できます。
または ボタンを使用して、最高の画像品質に調整
します。
フェーズ フェーズ調整を使用して満足な結果が得られないときは、ピクセル
クロック（粗い）調整を使用し、その後にフェーズ（細かい）をもう一
度使用します。
画面設定の
リ セ ット
このオプションを選択し、デフォルトのディスプレイ設定に戻します。
38 モニターの操作

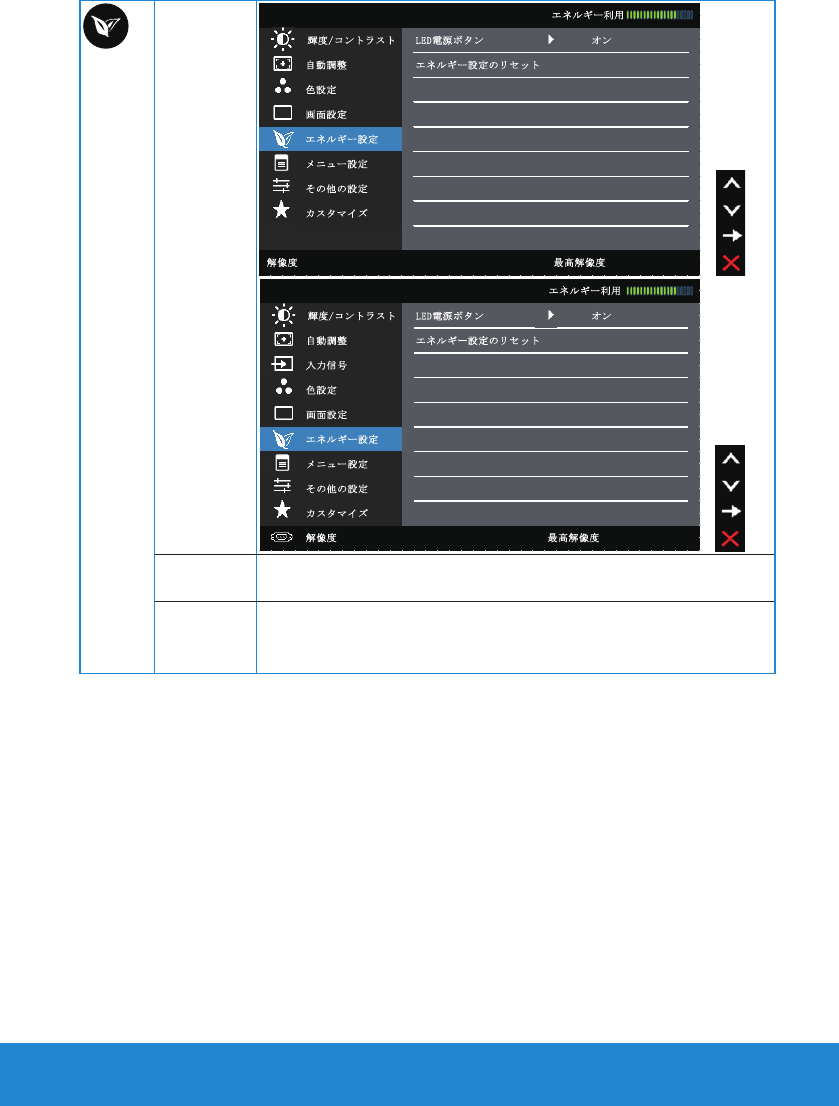

エネルギー
設定
輝度/コントラスト LED電源ボタン
自動調整 エネルギー設定のリセット
色設定
画面設定
エネルギー設定
Dell E1914H エネルギー利用
オン
その他の設定
メニュー設定
カスタマイズ
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
その他の設定
メニュー設定
エネルギー設定
画面設定
色設定
自動調整 エネルギー設定のリセット
入力信号
Dell E2014H エネルギー利用
輝度/コントラスト LED電源ボタン オン
LED 電源ボ
タン
電源 LED ランプのオン /オフを設定してエネルギーを節約します。
エネルギー
設 定 のリセッ
ト
このオプションを選択し、デフォルトのエネルギー設定に戻
します。
モニターの操作 39

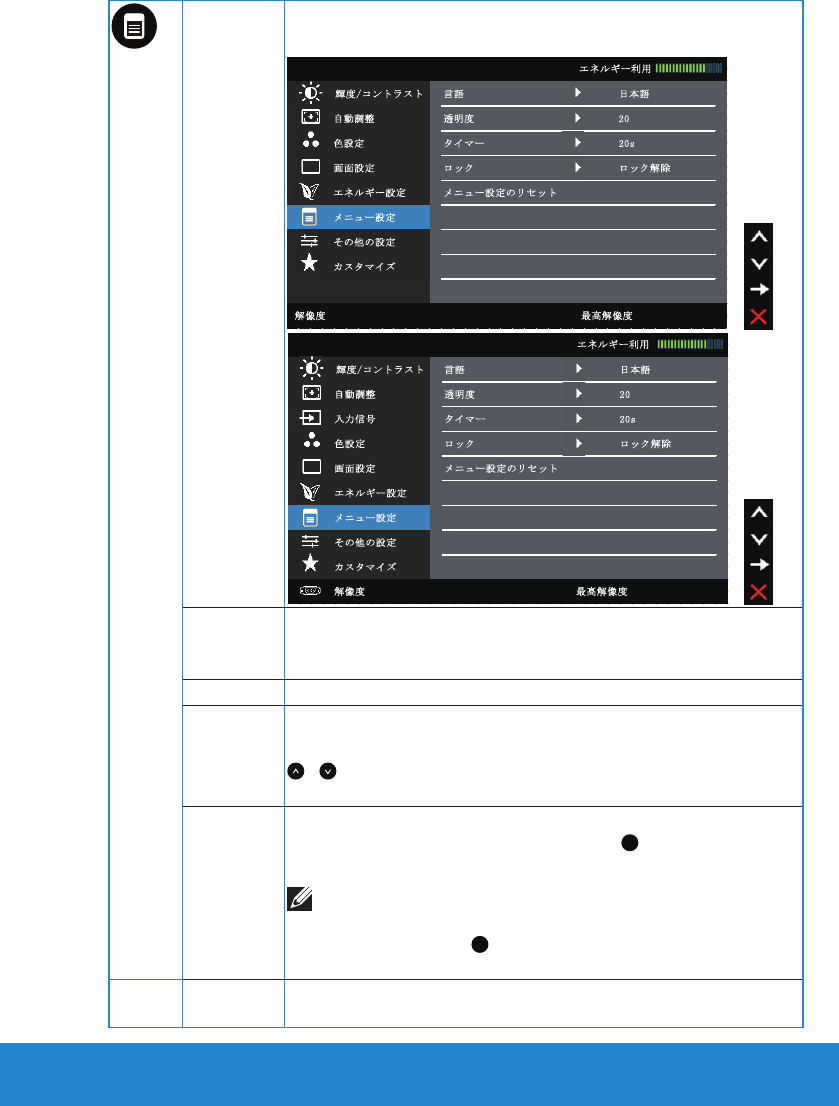

メニュー 設
定
OSD の言語、画面にメニューが残る時間など、OSD 設定を調整す
るにはこのオプションを選択します。
Dell E1914H エネルギー利用
輝度/コントラスト 言語 日本語
自動調整 透明度 20
色設定 タイマー 20s
画面設定 ロック ロック解除
エネルギー設定 メニュー設定のリセット
メニュー設定
その他の設定
カスタマイズ
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
その他の設定
20s入力信号
メニュー設定
エネルギー設定
メニュー設定のリセット画面設定
自動調整 透明度 20
Dell E2014H エネルギー利用
輝度/コントラスト 言語 日本語
ロック ロック解除色設定
タイマー
言語 OSD の表示は、次の 8つの言語から 1つを設定することができま
す。英語、スペイン語、フランス語、ドイツ語、ポルトガル語、ロシア語、
簡体中国語、日本語。
透明度 OSD の背景を不透明から透明に調整できます。
タイマー モニターのキーを押した後、OSD がアクティブで残される時間を
設定できます。
とキーを使用して、スライダーを 1秒刻みで 5-60 秒で調整し
ます。
ロック ユーザーが調整にアクセスすることを制御します。ロックが選択さ
れている場合、ユーザーは調整できません。
キー以外のすべての
キーがロックされます。
注 意：OSD がロックされているときにメニューキーを押すと、エ
ントリー で「 OSD ロック」があらかじめ設定された OSD 設定メニュ
ーが直接表示されます。
キーを 10 秒以上 押し続けるとアンロッ
クされ、適用可能なすべての設定にアクセスできるようになります。
メニュー 設
定 の リ セ ット
デフォルトのメニュー設定に戻すには、このオプションを選択します。
40 モニターの操作
その他の設
定
画面設定 工場リセット すべての設定をリセット
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
エネルギー設定
Dell E1914H エネルギー利用
他の設定のリセット
カスタマイズ
メニュー設定
色設定
自動調整 LCD コンディショニング オフ
輝度/コントラスト DDC/CI オン
その他の設定
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
その他の設定
メニュー設定
エネルギー設定
画面設定
工場リセット すべての設定をリセット色設定
他の設定のリセット入力信号
自動調整 LCD コンディショニング オフ
Dell E2014H エネルギー利用
輝度/コントラスト DDC/ CI オン
DDC/CI DDC/CI（ディスプレイデータチャンネル /コマンドインターフェイス）
はお使いのコンピューターのソフトウェアが輝度やカラーバランス
などのモニターディスプレイ設定を行うことを可能にします。
有効（デフォルト）：モニターのパフォーマンスを最適化し、より優れ
たカスタマー体験を提供します。
無 効：DDC/CI オプションを無効にすると、次のメッセージが画面
に表示されます。
Dell E1914H / E2014H
PC アプリケーションを使用してディスプレイ設定を 調整する機能は無
効になります。
DDC/CI機能を無効にしますか?
はい
いいえ
モニターの操作 41
LCD コンデ
ィショニング
この機能により、残像の軽微な問題を低減することができます。
モニター上に像が貼り付いているように見えるときは、LCD コンデ
ィショニングを選択し、残像を除去することを助けます。LCD コンデ
ィショニング機能の使用には、少し時間がかかります。LCD コンデ
ィショニング機能では、残像の程度が重大なものや焼き付きは除
去できません。
注意：LCD コンディショニングは残像の問題が存在する場合の
み使用して下さい。
ユーザーが LCD コンディショニングの「有効」を選択すると、下の
警告メッセージが表示されます。
Dell E1914H / E2014H
この機能はまれに生じる残像を削減するのに役立ちます。残像の度合い
によりプログラムを実行するまで時間がかかることがあります。
続行しますか ?
はい
いいえ
他の設定の
リ セ ット
このオプションを選択すると、DDC/CI などのその他のデフォルト
設定に戻ります。
工 場 リ セ ット すべての OSD 設定を工場出荷初期値にリセットします。
42 モニターの操作

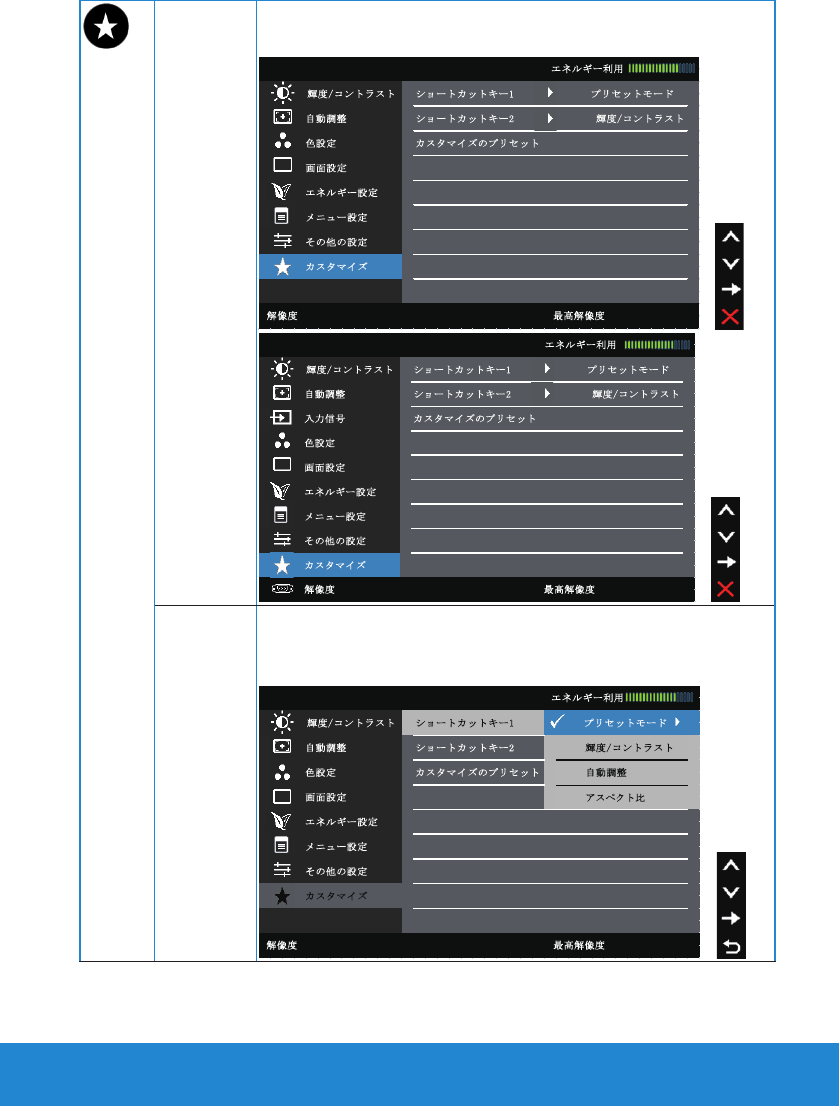

カスタマイ
ズ
このオプションを選択して、2つのショートカットキーを設定可能
です。
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
エネルギー設定
メニュー設定
画面設定
カスタマイズ
その他の設定
色設定 カスタマイズのプリセット
自動調整 ショートカットキー2 輝度/コントラスト
輝度/コントラスト ショートカットキー1 プリセットモード
Dell E1914H エネルギー利用
Dell E2014H エネルギー利用
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
エネルギー設定
その他の設定
メニュー設定
入力信号
画面設定
色設定
カスタマイズのプリセット
自動調整 ショートカットキー2 輝度/コントラスト
輝度/コントラスト ショートカットキー1 プリセットモード
ショートカッ
トキー 1
「プリセットモード」、「輝度 /コ ン ト ラ ス ト 」、「 自 動 調 整 」、
「入力ソース」（E2014H のみ）、「アスペクト比」から選択し、ショート
カットキーとして設定できます。
Brightness / Contrast
Auto Adjust
輝度/コントラスト
自動調整
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
カスタマイズ
その他の設定
メニュー設定
エネルギー設定
画面設定
色設定 カスタマイズのプリセット
ショートカットキー2自動調整
輝度/コントラスト ショートカットキー1 プリセットモード
Dell E1914H エネルギー利用
アスペクト比
モニターの操作 43
Brightness / Contrast
Auto Adjust
Aspect Raito
輝度/コントラスト
自動調整
入力信号
Dell E2014H エネルギー利用
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
メニュー設定
エネルギー設定
その他の設定
色設定
画面設定 アスペクト比
入力信号 カスタマイズのプリセット
ショートカットキー2自動調整
輝度/コントラスト ショートカットキー1 プリセットモード
ショートカッ
トキー 2
「プリセットモード」、「輝度 /コ ン ト ラ ス ト 」、「 自 動 調 整 」、
「入力ソース」（E2014H のみ）、「アスペクト比」から選択し、ショート
カットキーとして設定できます。
Brightness / Contrast
Auto Adjust
解像度: 1024x768, 60Hz 最高解像度: 1366x768, 60Hz
その他の設定
カスタマイズ
メニュー設定
エネルギー設定
画面設定
輝度/コントラスト
自動調整
色設定 カスタマイズのプリセット
自動調整 ショートカットキー2 プリセットモード
輝度/コントラスト ショートカットキー1
Dell E1914H エネルギー利用
アスペクト比
Brightness / Contrast
Auto Adjust
Aspect Raito
輝度/コントラスト
自動調整
入力信号
アスペクト比
解像度: 1024x768, 60Hz 最高解像度: 1600x900, 60Hz
カスタマイズ
その他の設定
メニュー設定
エネルギー設定
画面設定
色設定
入力信号 カスタマイズのプリセット
自動調整 ショートカットキー2プリセットモード
Dell E2014H エネルギー利用
輝度/コントラスト ショートカットキー1
カスタマイ
ズのプリセッ
ト
ショートカットキーをリセットし、デフォルト設定に戻すことができ
ます。
44 モニターの操作
OSD メッセ ージ
モニターが特定の解像度モードをサポートしない場合、次のメッセージが表示
されます。
E1914H:
Dell E1914H
現在の入力タイミングは、モニタのディスプレイでサポートされていません。
入力タイミングを 1366x768, 60Hz またはモニタ仕様で一覧された他のモニタ
タイミングに変えてください。
E2014H:
Dell E2014H
現在の入力タイミングは、モニタのディスプレイでサポートされていません。
入力タイミングを 1600x900, 60Hz またはモニタ仕様で一覧された他のモニタ
タイミングに変えてください。
これはモニターがコンピューターから受け取る信号を同期できないことを意味
しています。このモニターが対応している水平および垂直周波数についてはモ
ニターの仕様を参照してください。推奨モードは 1366 x 768 (E1914H) または
1600 x 900 (E2014H) です。
モニターの操作 45
DDC/CI 機能を無効にする前に、次のメッセージが表示されます。
Dell E1914H / E2014H
PC アプリケーションを使用してディスプレイ設定を 調整する機能は無
効になります。
DDC/CI機能を無効にしますか?
はい
いいえ
モニターが省電力モードに入る際には、次のメッセージが表示されます。
パワーセービング
Dell E1914H / E2014H
OSD にアクセスするには、コンピューターをアクティブにし、モニターを起動し
ます。
電源ボタン以外の任意のボタンを押すと、選択した入力に応じて、次のメッセー
ジが表示されます。
Dell E1914H
PCからの信号なし。キーボードのキーをどれでも押すか、マウスを動か
すと復帰します。
46 モニターの操作
Dell E2014H
PCからの信号なし。キーボードのキーをどれでも押すか、マウスを動か
すと復帰します。何も表示されない場合は、今すぐモニタボタンを押し
て、オンスクリーン ディスプレイメニューから正しい入力ソースを選択
してください。
VGA または DVI ケーブルが接続されてない場合、下に示されるフローティング
ダイアログボックスが表示されます。この状態が続いた場合、モニターは 5分
後に省電力モードに入ります。
Dell E1914H / E2014H
VGAケーブルなし
ディスプレイは5分以内に省電力モードに入ります。
Dell E2014H
DVI-Dケーブルなし
ディスプレイは5分以内に省電力モードに入ります。
詳細については、トラブ ル シュー ティング を参照してください。
モニターの操作 47
最大解像度の設定
モニターを最大解像度に設定するには：
Windows XP:
1. デスクトップを右クリックし、プロパティを選択します。
2. 設定タブを選択します。
3. 画面解像度を 1366 x 768 (E1914H) または 1600 x 900 (E2014H) に設定
します。
4. OK をクリックしま す。
Windows Vista®、Windows® 7、Windows® 8 / Windows® 8.1:
1. Windows® 8 / Windows® 8.1 の場合のみ、デスクトップタイルを選択して
クラシックデスクトップに切り替えます。
2. デ スクトップ を 右クリックし、画面解像度をクリックしま す。
3. 画面解像度のドロップダウンリストをクリックして、1366 x 768 (E1914H) ま
たは 1600 x 900 (E2014H) を選択します。
4. OK をクリックしま す。
オプ ション に 1366 x 768 (E1914H) または 1600 x 900 (E2014H) が表示され
ない場合、グラフィクスドライバを更新する必要があります。お使いのコンピュ
ーターによって、次の手順の 1つを完了します。
Dell デスクトップまたはポータブルコンピューターをお使いの場合：
• www.dell.com/support に行き、サービスタグを入力し、グラフィックカー
ド用の最新ドライバをダウンロードします。
Dell 以外のコンピューター（ポータブルまたはデスクトップ）をお使いの場合：
• お使いのコンピューターのサポートサイトに行き、最新のグラフィックド
ライバをダウンロードします。
• お使いのグラフィックカードの Web サ イト に 行 き、最 新 の グ ラフィックド
ライバをダウンロードします。
48 モニターの操作
傾斜の使用
傾斜
組み立てスタンドを使うと、一番見やすい角度にモニターを傾けることができ
ます。
21° 4° typical (maximum 5.5°)
5° 一般 (最大 5.5°)
21° 一般 (最大 22°)
注 意：工場からモニターが出荷される際には、スタンド台は取り外されています。
トラブ ル シュー ティング 49
トラブ ル シュー ティング
危険：このセクションの手順を始める前に、安全上の注意に 従って下さい
セルフテスト
モニターには、お使いのモニターが正しく機能しているかをチェックできるセル
フテスト機能があります。モニターとコンピューターが正しく接続されているに
もかかわらず、モニター画面が黒いままの場合は、次のステップを実行し、モニ
ターのセルフテストを実行して下さい。
1. コンピューターとモニターの両方の電源を切ります。
2. コンピューターの裏側からビデオケーブルを抜きます。セルフテスト操作を
正常に行うために、コンピュータの背面からデジタル (白コ ネクター )とア
ナログ (青コ ネクター )ケーブルを取り外します。
3. モニターの電源を入れます。
モニターがビデオ信号を感知せず、正しく動作する場合には、（黒色の背景に）
フローティングダイアログボックスが画面に表示されるはずです。セルフテ
ストモードの間、電源 LED は白のまま点灯します。また、選択した入力に応
じて、下に示されるダイアログの 1つが、画面をスクロールし続けます。
Dell E1914H / E2014H
VGAケーブルなし
ディスプレイは5分以内に省電力モードに入ります。
4. このボックスは、ビデオケーブルが切断または破損した場合にも、通常のシ
ステム操作時に表示されます。この状態が続いた場合、モニターは 5分後
に省電力モードに入ります。
5. モニターの電源を切り、ビデオケーブルを再接続します。次に、コンピュータ
ーとモニターの両方の電源を入れます。
先の手順を使用しても、モニター画面がブランクのままの場合、モニターは正し
く機能していますので、ビデオコントローラーとコンピューターをチェックして
下さい。
注意：S- ビデオ、コンポジット、コンポーネントビデオモードでは、セルフテ
スト機能チェックは利用できません。
50 トラブ ル シュー ティング
ビ ルトイン 診 断
モニターはビルトイン診断ツールを持ち、画面の異常がモニターに内在する問
題なのか、コンピューターやビデオカードの問題なのかを同定することに役立
ちます。
5
4
3
2
1
注意：ビデオケーブルが抜かれ、モニターはセルフテストモードの場合のみ、
ビルトイン診断を実行することができます。
ビルトイン診断を実行するには：
1. 画面が汚れていないことを確認します（画面の表面に埃がないこと）。
2. コンピューターまたはモニターの裏側からビデオケーブルを抜きます。
モニターはセルフテストモードに入ります。
3. フロントパネルのボタン 1とボタン 4を同時に押し、2秒間押したままに
します。灰色の画面が表示されます。
4. 注意して画面の異常を調べます。
5. フロントパネルのボタン 4をもう一度押します。画面の色が赤に変わりま
す。
6. ディスプレイに異常がないか調べます。
7. ステップ 5と6を繰り返し、緑、青、黒、白の画面で表示を調査します。
白い画面が現れると、テストは完了です。終了するには、もう一度ボタン 4を押
します。
ビルトイン診断ツールを使用して画面の異常を検出できない場合、モニターは
正常に機能してます。ビデオカードとコンピューターを調べて下さい。
トラブ ル シュー ティング 51
共通の問題
次の表の内容は、起こりうるモニターの問題と、可能な解決策についての一般
情報です。
一般的な症状 何が発生するか 可能な解決策
ビデオなし /電源 LED
がオフ
映像なし • モニターとコンピューターを繋ぐ
ビデオケーブルが正しく、確実に
接続されていることを確認します。
• 他の電子機器を使用して、電源コ
ンセントが 正しく機 能していること
を確 認します。
• 電源ボタンが完全に押されている
ことを確認します。
• OSD メニューのエネルギー設定
の下で [LED ボタン ]オプ ション
を チェックしてくだ さ い
ビデオなし /電源 LED
がオン
画像または輝度がない • OSD から輝度とコントラストコン
トロールを上げます。
• モニターのセルフテスト機能チェ
ックを実行します。
• ビデオケーブルコネクターのピン
が曲がったり、折れていないか確
認します。
• 入力信号メニューの選択で、正し
い入力ソースが選択されているこ
とを確認します。
• ビルトイン診断を実行します。
焦点がおかしい 画像がぼやけたり霞ん
だり、ゴーストが発生し
ている
• OSD で自動調整を実行します。
• OSD からフェーズとピクセルクロ
ックコントロ ー ル を 調 整しま す。
• ビデオ延長ケーブルを取り除き
ます。
• モニターを工場出荷時設定にリセ
ットし ま す 。
• ビデオ解像度を正しいアスペクト
比（ 16:9）に 変 更 し ま す 。
揺れ /不安定なビデオ 画像が波打ったり、微妙
にぶれる
• OSD で自動調整を実行します。
• OSD からフェーズとピクセルクロ
ックコントロ ー ル を 調 整しま す。
• モニターを工場出荷時設定にリセ
ットし ま す 。
• 環境要因をチェックします。
• モニターを移動させ、別の部屋で
テ ストしま す。
52 トラブ ル シュー ティング
ピクセル抜け LCDスクリーンにスポッ
トが ありま す
• 電源を入れ直します。
• ピクセルが永久的に抜けているの
は、LCD 技術では当然起こりうる
欠陥です。
Dell モニター品質とピクセルポリ
シーについての詳細は、Dell サポー
トサ イト
www.dell.com/support/
monitors を参照してください。
常時点灯ピクセル LCD スクリーンに明る
いスポットがあります
• 電源を入れ直します。
• ピクセルが永久的に抜けているの
は、LCD 技術では当然起こりうる
欠陥です。
Dell モニター品質とピクセルポリ
シーについての詳細は、Dell サポー
トサ イト
www.dell.com/support/
monitors を参照してください。
輝度の問題 画像が暗すぎるまたは
明るすぎる
• モニターを工場出荷時設定にリセ
ットし ま す 。
• OSD で自動調整。
• OSD で 輝 度とコントラストコント
ロールを調整します。
幾何学的歪み 画面が正しく中央にな
い
• モニターを工場出荷時設定にリセ
ットし ま す 。
• OSD で自動調整。
• OSD で 輝 度とコントラストコント
ロールを調整します。
注意：「 DVI-D」の使用時は、位置調
整は利用できません。
水平 /垂直ライン 画面に 1本以上の線が
あります
• モニターを工場出荷時設定にリセ
ットし ま す 。
• OSD で自動調整を実行します。
• OSD からフェーズとピクセルクロ
ックコントロ ー ル を 調 整しま す。
• モニターのセルフテスト機能チェ
ックを実行し、これらの線がセルフ
テストモードでも存在するかどう
か確かめます。
• ビデオケーブルコネクターのピン
が曲がったり、折れていないか確
認します。
注意：「 DVI-D」の使用時は、ピクセ
ルクロックとフェーズ調整は利用で
きません。
トラブ ル シュー ティング 53
同期の問題 画面が乱雑または乱れ
ている
• モニターを工場出荷時設定にリセ
ットし ま す 。
• OSD で自動調整を実行します。
• OSD からフェーズとピクセルクロ
ックコントロ ー ル を 調 整しま す。
• モニターのセルフテスト機能チェ
ックを実行し、これらの乱れた画
面がセルフテストモードでも現れ
るかどうか確かめます。
• ビデオケーブルコネクターのピン
が曲がったり、折れていないか確
認します。
• コンピューターをセーフモードで
再起動します。
安全に関連する問題 煙または火花が見える • 問題解決のあらゆる手段を実行し
てはいけません。
• Dell にすぐにご連絡下さい。
時々とぎ れる 問 題 モニターがオン /オフ
の不調
• モニターとコンピューターを繋ぐ
ビデオケーブルが正しく、確実に
接続されていることを確認します。
• モニターを工場出荷時設定にリセ
ットし ま す 。
• モニターのセルフテスト機能チェ
ックを実行し、とぎれる問題がセ
ルフテストモードでも現れるかど
うか確かめます。
色が出ない 画像に色がない • モニターのセルフテスト機能チェ
ックを実行します。
• モニターとコンピューターを繋ぐ
ビデオケーブルが正しく、確実に
接続されていることを確認します。
• ビデオケーブルコネクターのピン
が曲がったり、折れていないか確
認します。
色がおかしい 画像の色が良くない • アプリケーションに応じて、色設定
OSD の色設定モードをグラフィッ
クまたはビデオに変更します。
• 色設定 OSD で異なる色プリセッ
ト設定を試します。色管理がオフ
の場合、色設定 OSD のR/G/B 値
を調 整します。
• 拡張設定 OSD で、入力色形式を
PC RGB または YPbPr に変更し
ます。
54 トラブ ル シュー ティング
静止画像を長時間モニタ
ーに映していたことによ
る画像の残像
静止画像の薄い影が画
面上に表示される
• 電源管理機能を使用して、使用し
ないときはモニターを常に切るよ
うにします（詳細については 電源
管 理モ ードを参照してください）。
• 代わりに、動的に変化するスクリ
ーンセーバーを使用して下さい。
製品固有問題
固有の症状 何が発生するか 可能な解決策
画面の画像が小さすぎ
る
画像は画面の中央にあ
るが、全表示エリアを占
めていない
• モニターを工場出荷時設定にリセ
ットし ま す 。
前面パネルのボタンを
使用してモニターを調整
できない
OSD が画面に表示され
ない
• モニターの電源を切り、電源コー
ドを抜き、もう一度差し、モニター
の電源を入れます。
ユーザーコントロールが
押されると、入力信号な
し
画像なし、LEDライトは白
「上」、「下」、「メニュー」
キーを押すと、「入力信
号なし」というメッセー
ジが表示されます。
• 信号ソースを確認します。マウス
を動かすかキーボードのキーを
どれか押して、コンピューターが
省電源モードにないかを確認し
ます。
• 信号ケーブルが正しく接続されて
いるか確認します。必要に応じて
信号ケーブルを差し直します。
• コンピューターまたはビデオプレ
イヤーをリセットします。
画像が全画面に表示さ
れない
画像が画面の縦横すべ
てを使って表示されな
い
• DVD の異なるビデオ形式（アスペ
クト比）のため、モニターは全画面
表示しません。
• ビルトイン診断を実行します。
注意：DVI-D モードを選択した場合、自動調整機能は利用できません。
Dell サウンドバー問題
一般的な症状 何が発生するか 可能な解決策
サウンドバーに AC アダ
プターから電源が供給さ
れているが、システムから
音がしない
サウンドバーに電源が
ない。電源表示がオフと
なっている
• サウンドバーの電源 /音量ノブを
時計回りに中間の位置に合わせ
ます。サウンドバー前面の電源表
示（ 白 色 LED）が光っていることを
確認します。
• サウンドバーからの電源ケーブル
がアダプターに接続されているか
確認します。
トラブ ル シュー ティング 55
音が出ない サウンドバーには電源
がある。電源表示はオン
となっている
• オーディオラインインケーブルを
コンピューターのオーディオ出力
ジャックに 繋 ぎま す。
• すべての音量コントロールを最大
にし、消音オプションが有効にな
っていないことを確認します。
• コンピューターでオーディオコン
テンツ（オーディオ CD やMP3 など）
を再 生します。
• サウンドバーの電源 /音量ノブを
時計回りに回して、音量設定を上
げます。
• オーディオラインインプラグを清
掃し、取り付け直します。
• 別のオーディオソースを使用して
サウンドバーをテストします。（ ポ
ータブル CD プレイヤー、MP3 プ
レイヤーなど）。
音がひずむ コンピューターのサウン
ドカードがオーディオソ
ースとして使用されてい
る
• サウンドバーとユーザーの間にあ
るあらゆる障 害 物を取り除きます。
• オーディオラインインプラグがサ
ウンドカードのジャックに完全に
挿入されていることを確認します。
• Windows の音量コントロールを
中間に合わせます。
• オ ー ディオアプリケ ーション の 音
量を下げます。
• サウンドバーの電源 /音量ノブを
反時計回りに回して、音量設定を
下げます。
• オーディオラインインプラグを清
掃し、取り付け直します。
• コンピューターのサウンドカード
の問題を解決します。
• 別のオーディオソースを使用して
サウンドバーをテストします。（ ポ
ータブル CD プレイヤー、MP3 プ
レイヤーなど）。
• オーディオケーブルの延長または
オーディオジャックコンバーター
の使用を避けます。
56 トラブ ル シュー ティング
音がひずむ 他のオーディオソース
が使われている
• サウンドバーとユーザーの間にあ
るあらゆる障 害 物を取り除きます。
• オーディオラインインプラグがオ
ーディオソースのジャックに完全
に挿入されていることを確認し
ます。
• オーディオソースの音量を下げ
ます。
• サウンドバーの電源 /音量ノブを
反時計回りに回して、音量設定を
下げます。
• オーディオラインインプラグを清
掃し、取り付け直します。
片寄ったサウンド出力 サウンドバーの片側の
みからの音
• サウンドバーとユーザーの間にあ
るあらゆる障 害 物を取り除きます。
• オーディオラインインプラグがサ
ウンドカ ードまた は オー ディオソ
ースのジャックに完全に挿入され
ていることを確認します。
• Windows のオーディオバランス
コ ン ト ロ ー ル（ L-R）を真ん中に合
わせます。
• オーディオラインインプラグを清
掃し、取り付け直します。
• コンピューターのサウンドカード
の問題を解決します。
• 別のオーディオソースを使用して
サウンドバーをテストします。（ ポ
ータブル CD プレイヤー、MP3 プ
レイヤーなど）。
音が小さい 音量が小さい • サウンドバーとユーザーの間にあ
るあらゆる障 害 物を取り除きます。
• サウンドバーの電源 /音量ノブを
時計回りに回して、音量設定を最
高に上げます。
• Windows の音量コントロールを
最大に合わせます。
• オ ー ディオアプリケ ーション の 音
量を上げます。
• 別のオーディオソースを使用して
サウンドバーをテストします。（ ポ
ータブル CD プレイヤー、MP3 プ
レイヤーなど）。
付録 57
付録
危険：安全上の注意
危険：この説明書で指定された以外の制御、調整、手順の使用は、感電、電気事故、
機械的な事故に繋がることがあります。
安全上の注意については、
製品情報ガイド
を参照して下さい。
FCC 通知（米国のみ）およびその他規制情報
FCC 通知およびその他の規制情報については、規制コンプライアンス Web サ
イト www.dell.com\regulatory_compliance を参照して下さい。
このデ バイスは FCC 規則のパート 15 に準拠しています。操作は次の 2つの条
件に従 います。
(1) このデバイスは有害な干渉を引き起こしません
(2) このデバイスは望ましくない操作を引き起こす可能性のある干渉を含め、受
信する任意の干渉を受容する必要があります
Dell に連絡
米国内のお客様は、800-WWW-DELL (800-999-3355) にお電話下さい。
注意 :有効なインターネット接続がない場合には、連絡情報は仕入送り状、
荷造伝票、請求書、Dell 製品カタログに掲載されています。
Dell では複数 のオンライン、電話によるサポートとサービスオプションを提供して
います。国や製品によってサービスが利用できるかどうか異なります、また、
一部のサービスはお住まいの地域では提供していないことがあります。
オンラインのモニターサポートコンテンツを入手するには、以下の手順に従います。
1. www.dell.com/support/monitors にアクセスします
販売、技術サービス、顧客サービスについて Dell に連絡する場合は、下記にご連
絡下さい。
1. www.dell.com/support にアクセスします。
2. ページ左上の国/地域の選択ドロップダウンメニューから、お住まいの
国または地域を確認します。
3. ページの左上にあるお問い合わせをクリックしま す。
4. 適切なサービスまたはサポートリンクを必要に応じて選択します。
5. 都合の良い Dell への連絡方法を選択します。
58 モニターの設定
モニターの設定
ディスプレイ解像度を 1366 x 768 (E1914H) または 1600 x 900
(E2014H) ( 最大 )に設 定します。
Microsoft Windows オペレーティングシステムを使用している際に最適のディ
スプレイパフォーマンスを得るには、次のステップを実行して、ディスプレイ解
像度を 1366 x 768 (E1914H) または 1600 x 900 (E2014H) に設定します。
Windows XP:
1. デスクトップを右クリックし、プロパティをクリックします。
2. 設定タブを選択します。
3. マウスの左ボタンを押したままスライドバーを右に動かし、画面解像度を
1366 x 768 (E1914H) または 1600 x 900 (E2014H) に調 整します。
4. OK をクリックしま す。
Windows Vista®、Windows® 7、Windows® 8 / Windows® 8.1:
1. Windows® 8 / Windows® 8.1 の場合のみ、デスクトップタイルを選択して
クラシックデスクトップに切り替えます。
2. デ スクトップ を 右クリックし、画 面 解 像 度 をクリックしま す。
3. 画面解像度のドロップダウンリストをクリックして、1366 x 768 (E1914H) ま
たは 1600 x 900 (E2014H) を選択します。
4. OK をクリックしま す。
オプ ション に 1366 x 768 (E1914H) または 1600 x 900 (E2014H) が表示され
ない場合、グラフィクスドライバを更新する必要があります。使用しているコンピ
ューターシステムを最もよく表している以下のシナリオを選択し、それに従って
下さい。
1: インターネットに繋がった Dell デスクトップ、または Dell ポータブルコンピュ
ーターを使用している場合
2: Dell 製以外のデスクトップ、ポータブルコンピューター、グラフィックカードをご
使用の場合
モニターの設定 59
インターネットに繋がった Dell デスクトップ、または Dell ポータブル
コンピューターを使用している場合
1. http://www.dell.com/support に行き、サービスタグを入力し、グラフィック
カード用の最新ドライバをダウンロードします。
2. グラフィックスアダプターのドライバをインストールしたら、もう一度解像度
を1366 x 768 (E1914H) または 1600 x 900 (E2014H) に設 定します。
注意：解像度を 1366 x 768 (E1914H) または 1600 x 900 (E2014H) に設
定できない場合、これらの解像度をサポートするグラフィックスアダプター
について、Dell にお問い合わせください。
Dell 製以外のデスクトップ、ポータブルコンピューター、グラフィックカ
ードをご使用の場合
Windows Vista®、Windows® 7、Windows® 8 / Windows® 8.1:
1. Windows® 8 / Windows® 8.1 の場合のみ、デスクトップタイルを選択して
クラシックデスクトップに切り替えます。
2. デ スクトップ を 右クリックし、個 人 用 設 定 をクリックしま す。
3. ディスプレイの設定の変更をクリックします。
4. 詳細設定をクリックします。
5. ウィンドウの一番上にある説明から、グラフィックコントローラーのメーカー
を特定します（例：NVIDIA、ATI、Intel など）。
6. グラフィックカード製造業者のWeb サイトへ行き、更新された
ドライバを見つけます（例えばhttp://www.ATI.com または
http://www.NVIDIA.com）。
7. グラフィックスアダプターのドライバをインストールしたら、もう一度解像度
を1366 x 768 (E1914H) または 1600 x 900 (E2014H) に設 定します。
注意：解像度を 1366 x 768 (E1914H) または 1600 x 900 (E2014H) に
設定できない場合、コンピュータのメーカーに連絡するか、1366 x 768
(E1914H) または 1600 x 900 (E2014H) のビデオ解像度をサポートするグ
ラフィックスアダプターの購入を検討してください。
60 モニターの設定
Windows Vista®、Windows® 7 または Windows® 8 /
Windows® 8.1 でデュアルモニターをセットアップするための手順
Windows Vista®
ビデオケーブル (VGA、DVI、DP、HDMI など )を 用 い てノート PC またはデスク
トップ PC に外部モニターを接続し、以下のセットアップ方法のいずれかに従
います。
方法 1: キーボ ードショートカット「 Win+P」を 使 用 す る
1. キーボードの Windows ロゴキーと P を押します。
2. Windows ロゴキーを押したまま、Pを押してディスプレイ選択を切り替え
ます。
方法 2: 「個人用設定」メニューを使用する
1. デ スクトップ を 右クリックし、個人用設定をクリックしま す。
モニターの設定 61
2. ディスプ レ イ 設 定 をクリックしま す。
3. モニターの識別をクリックしま す。
• システムが追加したモニターを選択しない場合、システムを再起動し 1
∼3のステップを繰り返す必要があります。
62 モニターの設定
Windows® 7
ビデオケーブル (VGA、DVI、DP、HDMI など )を 用 い てノート PC またはデスク
トップ PC に外部モニターを接続し、以下のセットアップ方法のいずれかに従
います。
方法 1: キーボ ードショートカット「 Win+P」を 使 用 す る
1. キーボードの Windows ロゴキーと P を押します。
2. Windows ロゴキーを押したまま、Pを押してディスプレイ選択を切り替え
ます。
方法 2: 「画面解像度」メニューを使用する
1. デ スクトップ を 右クリックし、画面解像度をクリックしま す。
モニターの設定 63
2. 複 数 ディスプ レ イをクリックしてディスプレイ選択を選択します。追加モニタ
ーが一覧に表示されていない場合、検出をクリックしま す。
• システムが追加したモニターを選択しない場合、システムを再起動し 1
∼3のステップを繰り返す必要があります。
64 モニターの設定
Windows® 8 / Windows® 8.1
ビデオケーブル (VGA、DVI、DP、HDMI など )を 用 い てノート PC またはデスク
トップ PC に外部モニターを接続し、以下のセットアップ方法のいずれかに従
います。
方法 1: キーボ ードショートカット「 Win+P」を 使 用 す る
1. キーボードの Windows ロゴキーと P を押します。
2. Windows ロゴキーを押したまま、Pを押してディスプレイ選択を切り替え
ます。
方法 2: 「画面解像度」メニューを使用する
1. スタート画面から、デ ス クトップ タイルを選択してクラシック Windows デス
クトップに切り替えます。
モニターの設定 65
2. デ スクトップ を 右クリックし、画面解像度をクリックしま す。
3. 複 数 ディスプ レ イをクリックしてディスプレイ選択を選択します。追加モニタ
ーが一覧に表示されていない場合、[検出 ]をクリックしま す。
• システムが追加したモニターを選択しない場合、システムを再起動し 1
∼3のステップを繰り返す必要があります。
66 モニターの設定
複数モニター用ディスプレイスタイルの設定
外部モニターをセットアップしたら、複 数 ディスプ レ イメニューから希望のディス
プレイスタイル (複製、拡張、デスクトップオンの表示 )を選択できます。
• これらのディスプレイの複製 : 同じ解像度の 2台のモニター上に、低い解像
度を持つモニターに基づいて選択された同じ画面を複製します。
Windows Vista®
[複製は利用できません ]
Windows® 7
モニターの設定 67
Windows® 8 / Windows® 8.1
68 モニターの設定
• これらのディスプレイの拡張 : 外部モニターがノート PC に接続されていると
き、このオプションを推奨します。各モニターは、ユーザー体験を向上するた
めに異なる画面を独立して表示できます。画面の関連する位置はここでセッ
トアップできます。例えば、モニター 1をモニター 2の左にくるようにセット
アップしたり、そ の 逆 に なるように セットアップしたりで きま す。これ は 、ノート
PC とLCD モニターの物理的位置関係によって異なります。両方のモニター
に表示される水平線は、ノート PC または外部モニターに基づいています。
これらはすべて調整可能オプションで、すべてのユーザーはメイン画面のモ
ニターを拡張されたモニターにドラッグする必要があります。
Windows Vista®
モニターの設定 69
Windows® 7
Windows® 8 / Windows® 8.1
70 モニターの設定
• デスクトップのみの表示…: 特定モニターのステータスを表示します。このオ
プションは一般に、ノート PC がPC として使用されているとき、ユーザーが
大きな外部モニターを楽しむことができるように使用されます。最新のノー
トPC はほとんど、メインストリーム解像度に対応しています。上の図に示し
た よ う に 、ノ ー ト PC のモニターの解像度は 1280 x 800 のみですが、27の
外部 LCD モニターに接続すると、解像度は直ちに 1920 x 1080 フル HD 品
質に向上します。
Windows Vista®
モニターの設定 71
Windows® 7
72 モニターの設定
Windows® 8 / Windows® 8.1
73
