Dell Edge Gateway
Servicehandbok
Datormodell: Dell Edge Gateway 3000-serien
Regleringsmodell: N03G
Regleringstyp: N03G001
Anmärkningar, försiktighetsbeaktanden och
varningar
OBS: OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten.
VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger information om hur du
undviker problemet.
VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall.
Copyright © 2017 Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess
dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare.
2017 - 08
Rev. A00
Innehåll
1 Innan du utför något arbete inuti Edge Gateway.............................................................. 8
Innan du börjar ...................................................................................................................................................................8
Säkerhetsinstruktioner........................................................................................................................................................8
Rekommenderade verktyg..................................................................................................................................................8
Skruvlista............................................................................................................................................................................9
2 När du har arbetat inuti Edge Gateway.......................................................................... 10

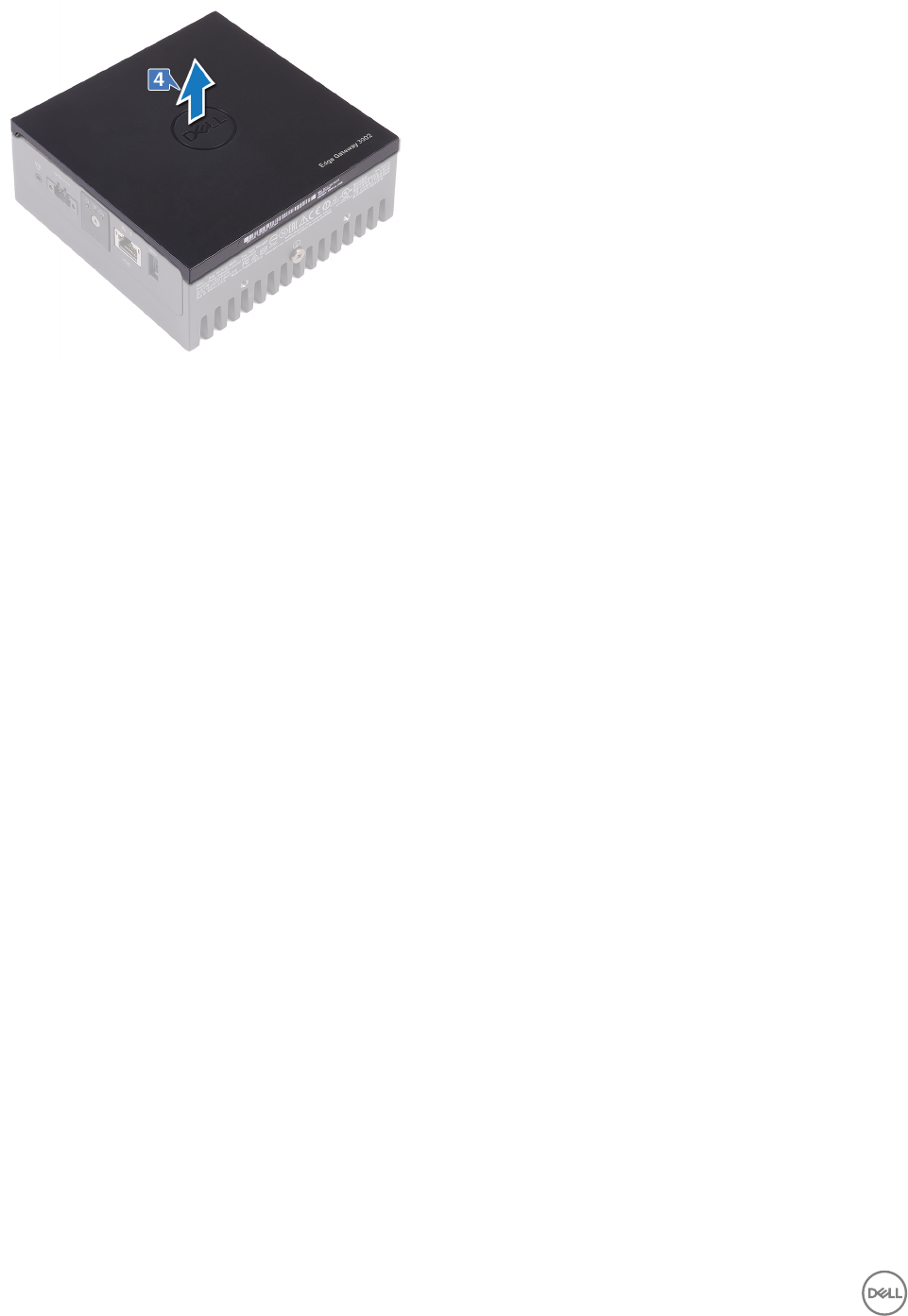

3 Ta bort frontkåpan..........................................................................................................11
Procedur............................................................................................................................................................................11
4 Sätta tillbaka frontkåpan................................................................................................13
Procedur........................................................................................................................................................................... 13
5 Ta bort fästet för antennen och kabeln.......................................................................... 14
Nödvändiga förhandsåtgärder...........................................................................................................................................14
Procedur........................................................................................................................................................................... 14
6 Sätta tillbaka fästet för antennen och kabeln................................................................. 17
Procedur........................................................................................................................................................................... 17
Nödvändiga efterhandsåtgärder........................................................................................................................................17
7 Ta bort GPS-fästet.........................................................................................................18
Nödvändiga förhandsåtgärder...........................................................................................................................................18
Procedur........................................................................................................................................................................... 18
8 Sätta tillbaka GPS-fästet............................................................................................... 19
Procedur........................................................................................................................................................................... 19
Nödvändiga efterhandsåtgärder........................................................................................................................................19

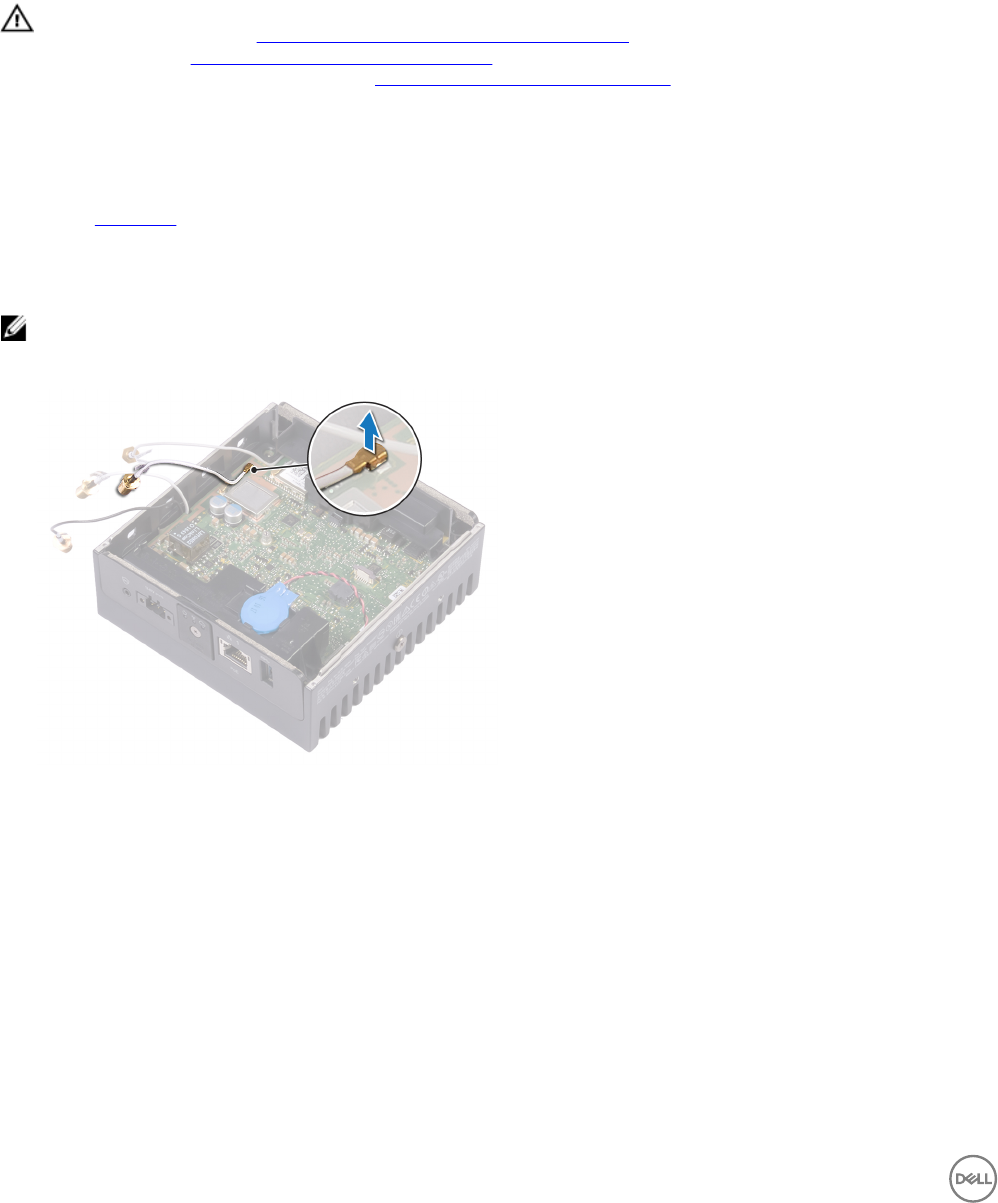

9 Ta bort WLAN-kabeln....................................................................................................20
Nödvändiga förhandsåtgärder.......................................................................................................................................... 20
Procedur.......................................................................................................................................................................... 20
10 Sätta tillbaka WLAN-kabeln..........................................................................................21
Procedur........................................................................................................................................................................... 21
Nödvändiga efterhandsåtgärder........................................................................................................................................21
11 Ta bort det högra I/O-höljet..........................................................................................22
Nödvändiga förhandsåtgärder.......................................................................................................................................... 22
Procedur.......................................................................................................................................................................... 22
12 Sätta tillbaka det högra I/O-höljet................................................................................23
3
Procedur.......................................................................................................................................................................... 23
Nödvändiga efterhandsåtgärder....................................................................................................................................... 23

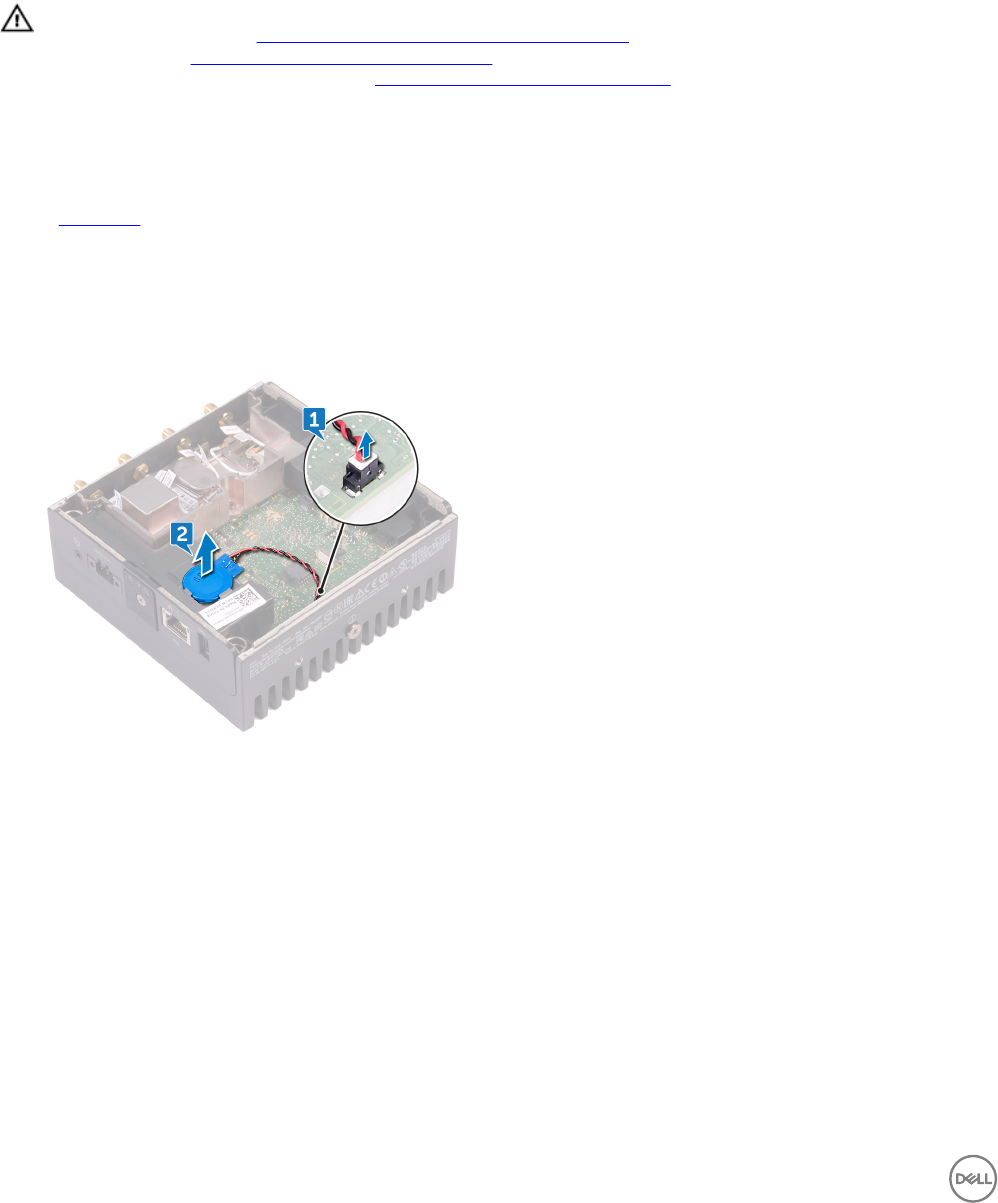

13 Ta bort knappcellsbatteriet.......................................................................................... 24
Nödvändiga förhandsåtgärder.......................................................................................................................................... 24
Procedur...........................................................................................................................................................................24
14 Sätta tillbaka knappcellsbatteriet................................................................................. 25
Procedur.......................................................................................................................................................................... 25
Nödvändiga efterhandsåtgärder.......................................................................................................................................25
15 Ta bort det vänstra I/O-fästet......................................................................................26
Nödvändiga förhandsåtgärder.......................................................................................................................................... 26
Procedur.......................................................................................................................................................................... 26
16 Sätta tillbaka det vänstra I/O-fästet.............................................................................27
Procedur...........................................................................................................................................................................27
Nödvändiga efterhandsåtgärder....................................................................................................................................... 27
17 Ta bort statusindikatorlinsen........................................................................................ 28
Nödvändiga förhandsåtgärder.......................................................................................................................................... 28
Procedur.......................................................................................................................................................................... 28
18 Sätta tillbaka statusindikatorlinsen...............................................................................29
Procedur.......................................................................................................................................................................... 29
Nödvändiga efterhandsåtgärder.......................................................................................................................................29
19 Ta bort det högra I/O-fästet........................................................................................ 30
Nödvändiga förhandsåtgärder..........................................................................................................................................30
Procedur.......................................................................................................................................................................... 30
20 Sätta tillbaka det högra I/O-fästet............................................................................... 31
Procedur........................................................................................................................................................................... 31
Nödvändiga efterhandsåtgärder........................................................................................................................................31
21 Ta bort ZigBee-kabeln..................................................................................................32
Nödvändiga förhandsåtgärder.......................................................................................................................................... 32
Procedur.......................................................................................................................................................................... 32
22 Sätta tillbaka ZigBee-kabeln........................................................................................33
Procedur.......................................................................................................................................................................... 33
Nödvändiga efterhandsåtgärder.......................................................................................................................................33
23 Ta bort WWAN-kortet................................................................................................. 34
Nödvändiga förhandsåtgärder.......................................................................................................................................... 34
Procedur.......................................................................................................................................................................... 34
4
24 Sätta tillbaka WWAN-kortet........................................................................................36
Procedur.......................................................................................................................................................................... 36
Nödvändiga efterhandsåtgärder ......................................................................................................................................36
25 Ta bort WWAN-fästet..................................................................................................37
Nödvändiga förhandsåtgärder.......................................................................................................................................... 37
Procedur...........................................................................................................................................................................37
26 Sätta tillbaka WWAN-fästet........................................................................................ 38
Procedur.......................................................................................................................................................................... 38
Nödvändiga efterhandsåtgärder.......................................................................................................................................38
27 Ta bort höger gummipackning..................................................................................... 39
Nödvändiga förhandsåtgärder.......................................................................................................................................... 39
Procedur.......................................................................................................................................................................... 39
28 Sätta tillbaka höger gummipackning............................................................................40
Procedur.......................................................................................................................................................................... 40
Nödvändiga efterhandsåtgärder.......................................................................................................................................40
29 Ta bort vänster gummipackning................................................................................... 41
Nödvändiga förhandsåtgärder...........................................................................................................................................41
Procedur........................................................................................................................................................................... 41
30 Sätta tillbaka vänster gummipackning......................................................................... 43
Procedur.......................................................................................................................................................................... 43
Nödvändiga efterhandsåtgärder.......................................................................................................................................43

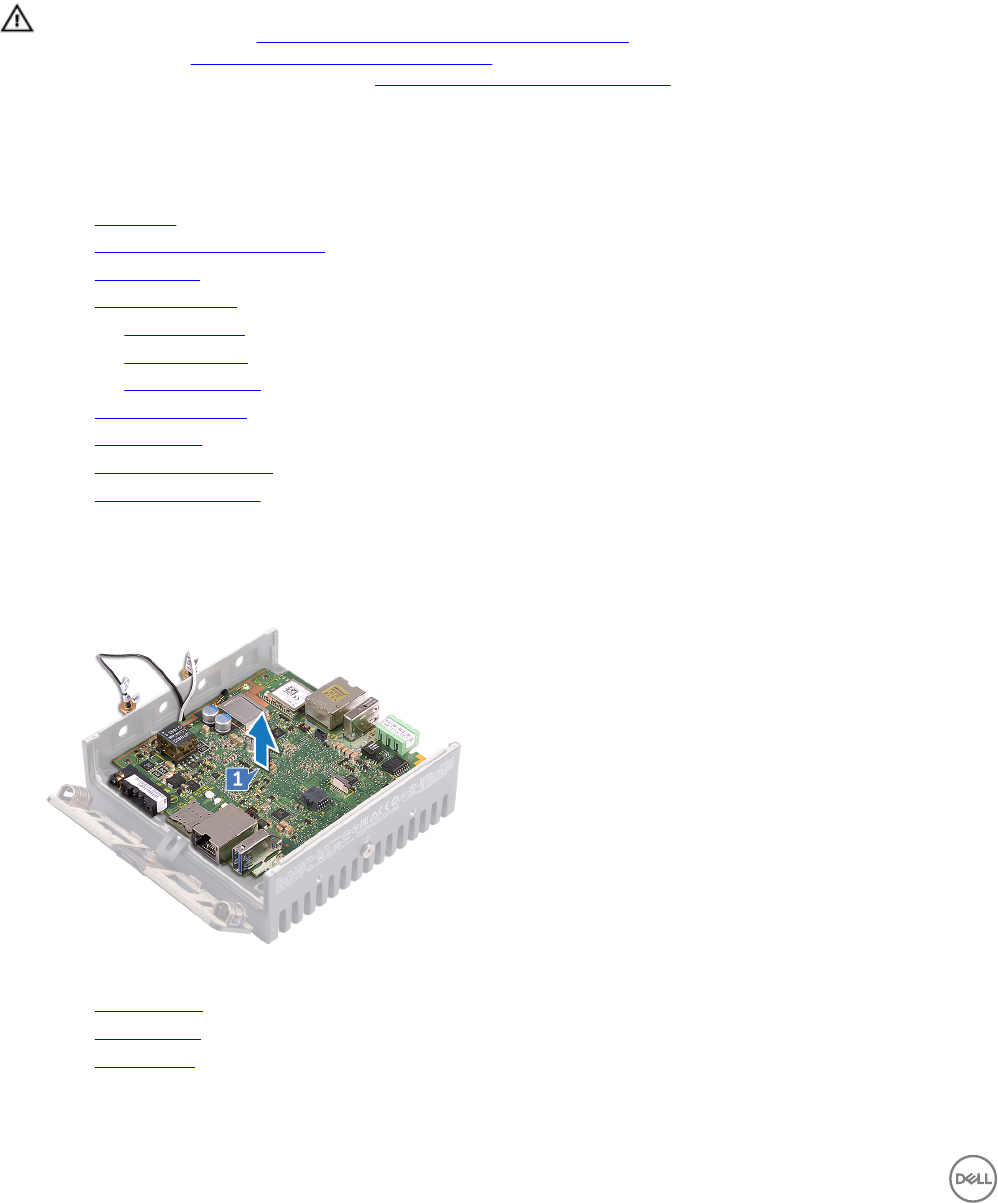

31 Ta bort moderkortet.....................................................................................................44
Nödvändiga förhandsåtgärder.......................................................................................................................................... 44
Procedur.......................................................................................................................................................................... 44
32 Sätta tillbaka moderkortet...........................................................................................46
Procedur.......................................................................................................................................................................... 46
Nödvändiga efterhandsåtgärder.......................................................................................................................................46
33 Ta bort WLAN-fästet................................................................................................... 47
Nödvändiga förhandsåtgärder.......................................................................................................................................... 47
Procedur...........................................................................................................................................................................47
34 Sätta tillbaka WLAN-fästet......................................................................................... 49
Procedur.......................................................................................................................................................................... 49
Nödvändiga efterhandsåtgärder.......................................................................................................................................49
35 Ta bort det vänstra I/O-höljet..................................................................................... 50
Nödvändiga förhandsåtgärder..........................................................................................................................................50
5
Procedur.......................................................................................................................................................................... 50
36 Sätta tillbaka det vänstra I/O-höljet.............................................................................51
Procedur........................................................................................................................................................................... 51
Nödvändiga efterhandsåtgärder........................................................................................................................................51
37 Ta bort åtkomstluckan................................................................................................. 52
Nödvändiga förhandsåtgärder.......................................................................................................................................... 52
Procedur.......................................................................................................................................................................... 52
38 Sätta tillbaka åtkomstluckan....................................................................................... 53
Procedur.......................................................................................................................................................................... 53
Nödvändiga efterhandsåtgärder.......................................................................................................................................53
39 Ta bort loopback-kabeln..............................................................................................54
Nödvändiga förhandsåtgärder..........................................................................................................................................54
Procedur.......................................................................................................................................................................... 54
40 Sätta tillbaka loopback-kabeln.....................................................................................57
Procedur...........................................................................................................................................................................57
Nödvändiga efterhandsåtgärder ...................................................................................................................................... 57
41 Öppna och uppdatera BIOS......................................................................................... 58
Öppna BIOS-inställningarna..............................................................................................................................................58
Öppna BIOS-inställningarna under självtestet.............................................................................................................58
Uppdatera BIOS............................................................................................................................................................... 58
Använda skript för anrop av kommandon på en USB-enhet....................................................................................... 59
Flasha BIOS från en USB-ashenhet..........................................................................................................................59
Uppdatera BIOS på ett Windows-system...................................................................................................................59
Använda UEFI-kapseluppdateringen på ett Ubuntu-system....................................................................................... 59
Dell Command | Congure (DCC).............................................................................................................................. 60
Edge Device Manager (EDM).................................................................................................................................... 60
BIOS-standardinställningar................................................................................................................................................61
Allmänt (BIOS-nivå 1)..................................................................................................................................................61
Systemkonguration (BIOS-nivå 1).............................................................................................................................62
Säkerhet (BIOS-nivå 1)...............................................................................................................................................64
Säker start (BIOS-nivå 1)........................................................................................................................................... 66
Prestanda (BIOS-nivå 1).............................................................................................................................................66
Energisparfunktion (BIOS-nivå 1)............................................................................................................................... 66
Självtestbeteende (BIOS-nivå 1).................................................................................................................................67
Virtualiseringsstöd (BIOS-nivå 1)................................................................................................................................ 67
Underhåll (BIOS-nivå 1)..............................................................................................................................................68
Systemloggar (BIOS-nivå 1)....................................................................................................................................... 68
42 Diagnostik................................................................................................................... 69
43 Bilaga...........................................................................................................................71
6
Ansluta till Edge Gateway..................................................................................................................................................71
Windows 10 IoT Enterprise LTSB 2016........................................................................................................................ 71
Ubuntu Core 16.......................................................................................................................................................... 72
7
1
Innan du utför något arbete inuti Edge Gateway
OBS: Bilderna i det här dokumentet kan skilja från din Edge Gateway beroende på vilken konguration du beställt.
Innan du börjar
1. Spara och stäng alla öppna ler samt avsluta alla öppna program.
2. Stäng av din Edge Gateway.
OBS: Avstängningsinstruktionen varierar beroende på vilket operativsystem som är installerat på Edge Gateway. Mer
information nns i avstängningsanvisningarna i dokumentationen för operativsystemet.
3. Koppla bort Edge Gateway och alla anslutna enheter från eluttagen.
4. Koppla bort alla kablar, såsom nätverkskablar osv. från Edge Gateway.
5. Koppla bort alla anslutna enheter och kringutrustning, såsom tangentbord, mus, bildskärm osv. från Edge Gateway.
Säkerhetsinstruktioner
Följ dessa säkerhetsföreskrifter för att skydda datorn och dig själv.
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway. Mer information om bästa metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VARNING: Koppla bort alla strömkällor innan du öppnar Edge Gateway-höljet eller -panelerna. När du är klar med arbetet
inuti Edge Gateway sätter du tillbaka alla höljen, paneler och skruvar innan du ansluter enheten till vägguttaget.
VIKTIGT!: Undvik att Edge Gateway skadas genom att se till att arbetsytan är plan och ren.
VIKTIGT!: Undvik att komponenter och kort skadas genom att hålla dem i kanterna och undvika att vidröra stift och
kontakter.
VIKTIGT!: Du bör endast utföra felsökning och reparationer som godkänts eller anvisats av Dells team för teknisk hjälp.
Skador som uppstår till följd av service som inte har godkänts av Dell täcks inte av garantin.Se säkerhetsanvisningarna
som medföljde produkten eller som nns på www.dell.com/regulatory_compliance.
VIKTIGT!: Jorda dig genom att röra vid en omålad metallyta, exempelvis metallen på Edge Gateways baksida, innan du
vidrör något inuti Edge Gateway. Medan du arbetar bör du med jämna mellanrum röra vid en omålad metallyta för att
avleda statisk elektricitet, som kan skada de inbyggda komponenterna.
VIKTIGT!: När du kopplar bort en kabel ska du alltid dra i kontakten eller i dess dragik, inte i själva kabeln. Vissa kablar
har kontakter med låsikar eller vingskruvar som måste lossas innan kabeln kan kopplas från. När du kopplar från kablar
ska du rikta in dem rakt för att undvika att kontaktstiften böjs. När du ansluter kablar ska du se till att portar och
kontakter är korrekt inriktade.
VIKTIGT!: Tryck in och mata ut eventuella kort från mediekortläsaren.
Rekommenderade verktyg
Procedurerna i detta dokument kan kräva att följande verktyg används:
8
• Krysspårmejsel
• Flat skruvmejsel
• Plastpincett
• 5 mm mejsel för sexkantsskruvar
• 8 mm mejsel för sexkantsskruvar
• 10 mm mejsel för sexkantsskruvar
• Plastrits
Skruvlista
I följande tabell visas skruvarna som används för att hålla fast olika komponenter.
Tabell 1. Skruvlista
Komponent Sitter fast i Skruvtyp Kvantitet Skruvbilld
Omslag Systemets bas M3 × 18 4
Fäste för antenn och
kabel
Moderkort M2x4 1
Fäste för antenn och
kabel
Moderkort M3 × 10 2
Höger I/O-fäste Moderkort M3 × 10 1
Vänster I/O-fäste Moderkort M3 × 10 1
WWAN-kort WWAN-kortfäste M2 × 6 2
WWAN-fäste Moderkort M2x4 1
Jord Systemets bas M4 × 7 1
9
2
När du har arbetat inuti Edge Gateway
OBS: Kvarglömda och lösa skruvar inuti Edge Gateway kan allvarligt skada Edge Gateway-enheten.
1. Sätt tillbaka alla skruvar och kontrollera att inga lösa skruvar nns kvar inuti Edge Gateway.
2. Anslut eventuella externa enheter, kringutrustning och kablar som du tog bort innan arbetet på Edge Gateway påbörjades.
3. Anslut Edge Gateway och alla anslutna enheter till eluttagen.
4. Slå på Edge Gateway-enheten.
10
3
Ta bort frontkåpan
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Vänd på systemet och placera det på en ren, slät yta.

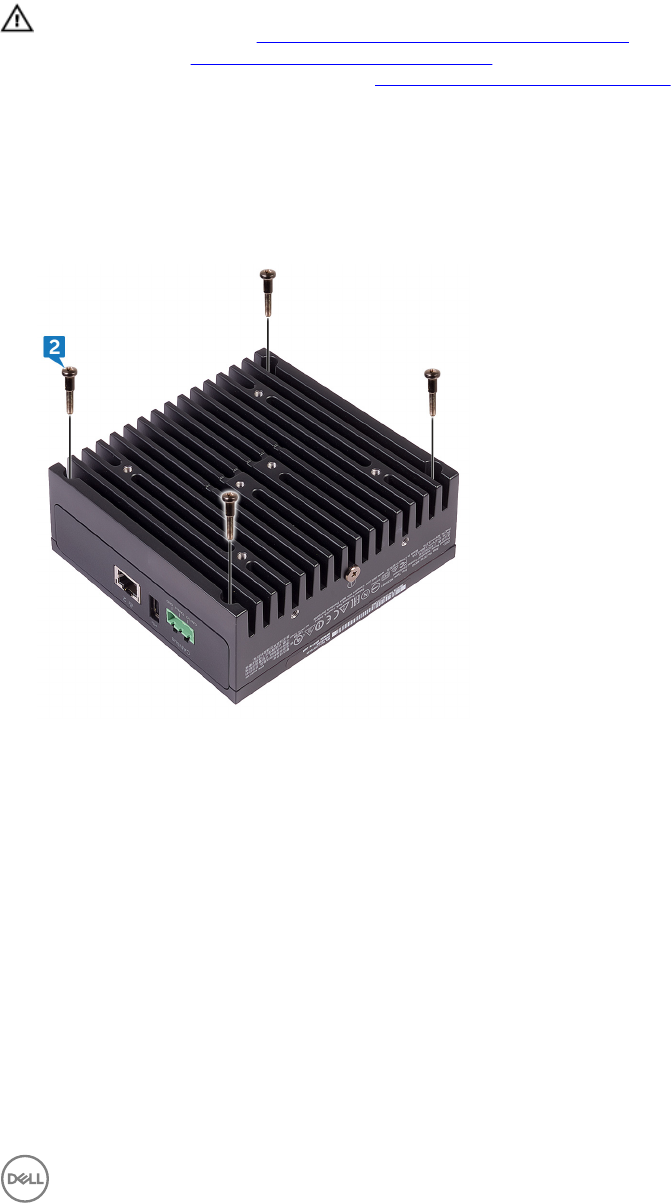

2. Ta bort de fyra skruvar (M3 × 18) som håller fast frontkåpan i systemets bas.
3. Vänd på systemet.
4. Lyft bort frontkåpan från systemets bas.
11
12
4
Sätta tillbaka frontkåpan
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Placera frontkåpan mot hålen på systemets bas.
OBS: Observera i vilken riktning den främre luckan pekar. Rikta in skåran på frontkåpan med hålen på systemets bas
och sätt tillbaka frontkåpan.
2. Vänd på systemet.
3. Sätt tillbaka de fyra skruvar (M3 × 18) som håller fast frontkåpan i systemets bas.
13
5
Ta bort fästet för antennen och kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort frontkåpan.
Procedur
OBS: ZigBee-kabeln följer endast med vissa kongurationer.
1. Ta bort muttrarna som håller fast antennkablarna i systemets bas.
2. Ta bort brickorna som håller fast antennkablarna i systemets bas.

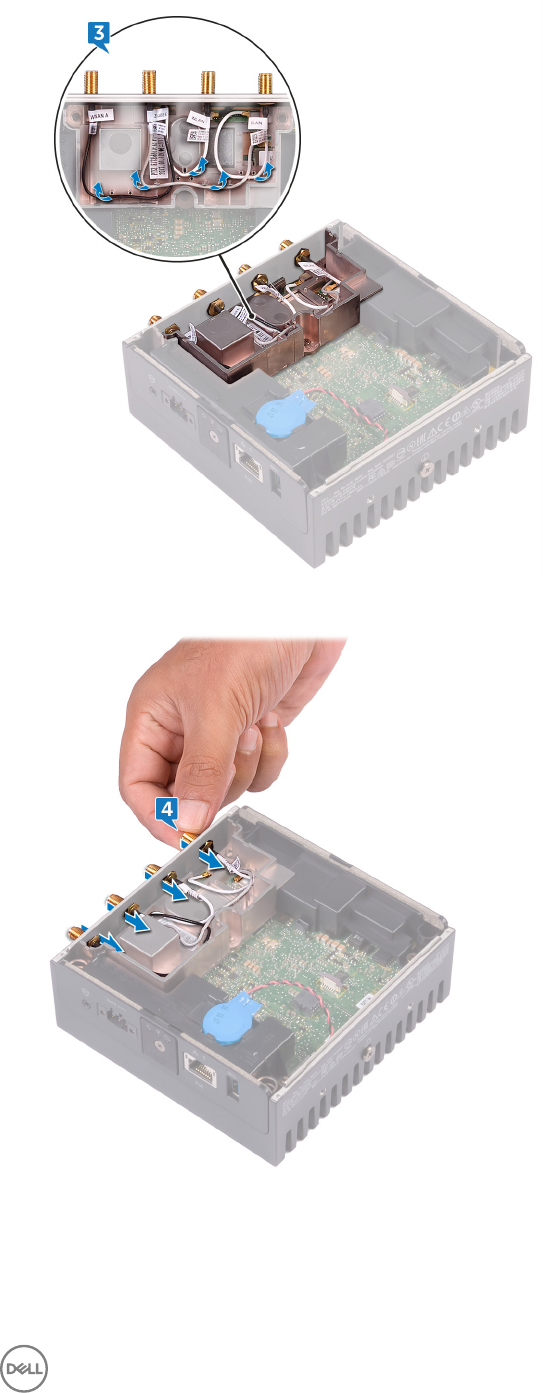

3. Ta bort antennkablarna från kabelhållarna på antennfästet.
14
4. Skjut ut och ta bort de fyra antennkablarna från platserna på systemets bas.
5. Ta bort de två skruvarna (M3 × 10) som håller fast fästet för antennen och kabeln i moderkortet.
6. Ta bort skruven (M2 × 4) som håller fast fästet för antennen och kabeln i moderkortet.
15
7. Ta bort ZigBee-kabeln från fästet för antennen och kabeln.
8. Lyft bort fästet för antennen och kabeln från moderkortet.
16
6
Sätta tillbaka fästet för antennen och kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Dra ZigBee-kabeln genom fästet för antennen och kabeln.
2. Rikta in skruvhålet på fästet för antennen och kabeln med skruvhålet i moderkortet.
3. Sätt tillbaka skruven (M2 × 4) som håller fast fästet för antennen och kabeln i moderkortet.
4. Sätt tillbaka de två skruvarna (M3 × 10) som håller fast fästet för antennen och kabeln i moderkortet.
5. För in antennkablarna genom öppningarna i systemets bas.
6. Dra antennkablarna genom kabelhållarna på antennfästet.
7. Sätt tillbaka brickorna som håller fast antennerna i systemets bas.
8. Sätt tillbaka muttrarna som håller fast antennerna i systemets bas.
Nödvändiga efterhandsåtgärder
Sätt tillbaka frontkåpan.
17
7
Ta bort GPS-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort frontkåpan.
Procedur
Lyft bort GPS-fästena från moderkortet.
18
8
Sätta tillbaka GPS-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
Rikta in och placera GPS-fästet på moderkortet.
Nödvändiga efterhandsåtgärder
Sätt tillbaka frontkåpan.
19
9
Ta bort WLAN-kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort frontkåpan.
Procedur
OBS: Antalet antenner och antennkablarna varierar beroende på vilken konguration som beställts.
Koppla bort WLAN-kabeln från moderkortet.
20
10
Sätta tillbaka WLAN-kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
Anslut WLAN-kabeln till moderkortet.
Nödvändiga efterhandsåtgärder
Sätt tillbaka frontkåpan.
21
11
Ta bort det högra I/O-höljet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort frontkåpan.
Procedur
1. Ta bort dammlocken på de högra I/O-portarna.
2. Skjut på och ta bort det högra I/O-höljet från systemets bas.
22
12
Sätta tillbaka det högra I/O-höljet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Placera det högra I/O-höljet i vinkel mot systemets bas och tryck det på plats.
2. Sätt tillbaka dammlocken på de högra I/O-portarna.
Nödvändiga efterhandsåtgärder
Sätt tillbaka frontkåpan.
23
13
Ta bort knappcellsbatteriet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort frontkåpan.
Procedur
1. Koppla bort knappcellsbatteriets kabel från moderkortet.
2. Ta bort knappcellsbatteriet från vänster gummipackning.
24
14
Sätta tillbaka knappcellsbatteriet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Sätt fast knappcellsbatteriet på vänster gummipackning.
2. Anslut knappcellsbatterikabeln till moderkortet.
Nödvändiga efterhandsåtgärder
Sätt tillbaka frontkåpan.
25
15
Ta bort det vänstra I/O-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort knappcellsbatteriet.
Procedur

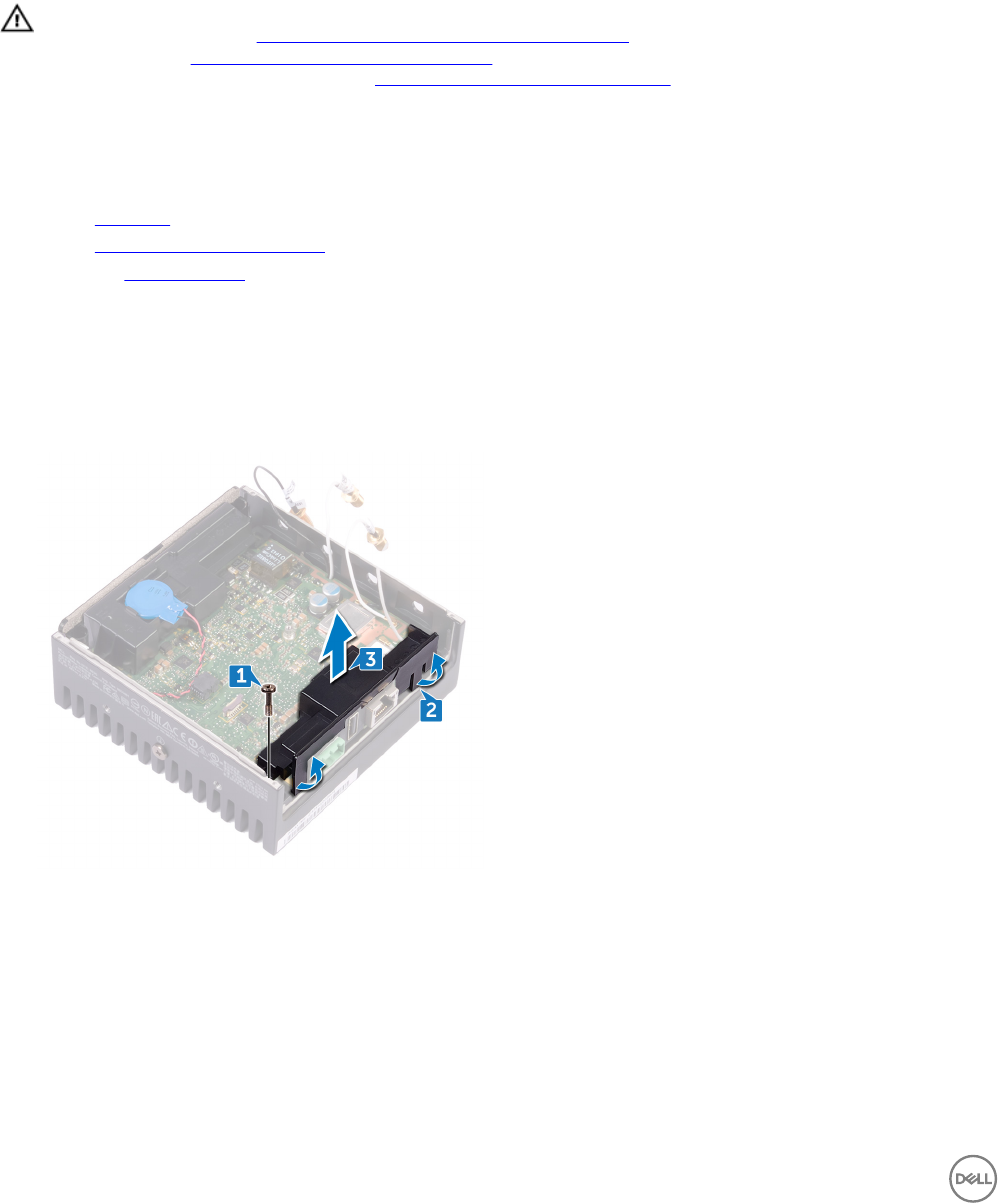

1. Ta bort skruven (M3 × 10) som håller fast det vänstra i/O-fästet i moderkortet.
2. Lyft bort det vänstra I/O-fästet från moderkortet.
26
16
Sätta tillbaka det vänstra I/O-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Rikta in det vänstra I/O-fästet på de vänstra I/O-portarna och placera det vänstra I/O-fästet på moderkortet.
2. Sätt tillbaka skruven (M3 × 10) som håller fast det vänstra i/O-fästet i moderkortet.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka knappcellsbatteriet.
2. Sätt tillbaka fästet för antennen och kabeln.
3. Sätt tillbaka frontkåpan.
27
17
Ta bort statusindikatorlinsen
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort det vänstra I/O-fästet.
Procedur

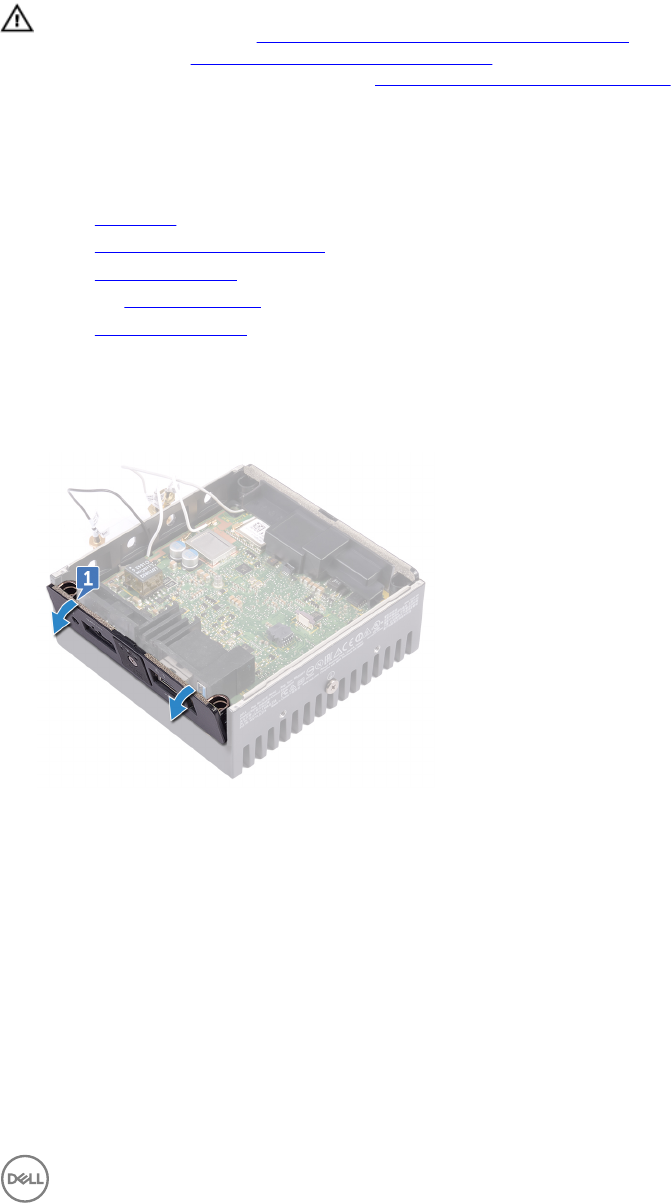

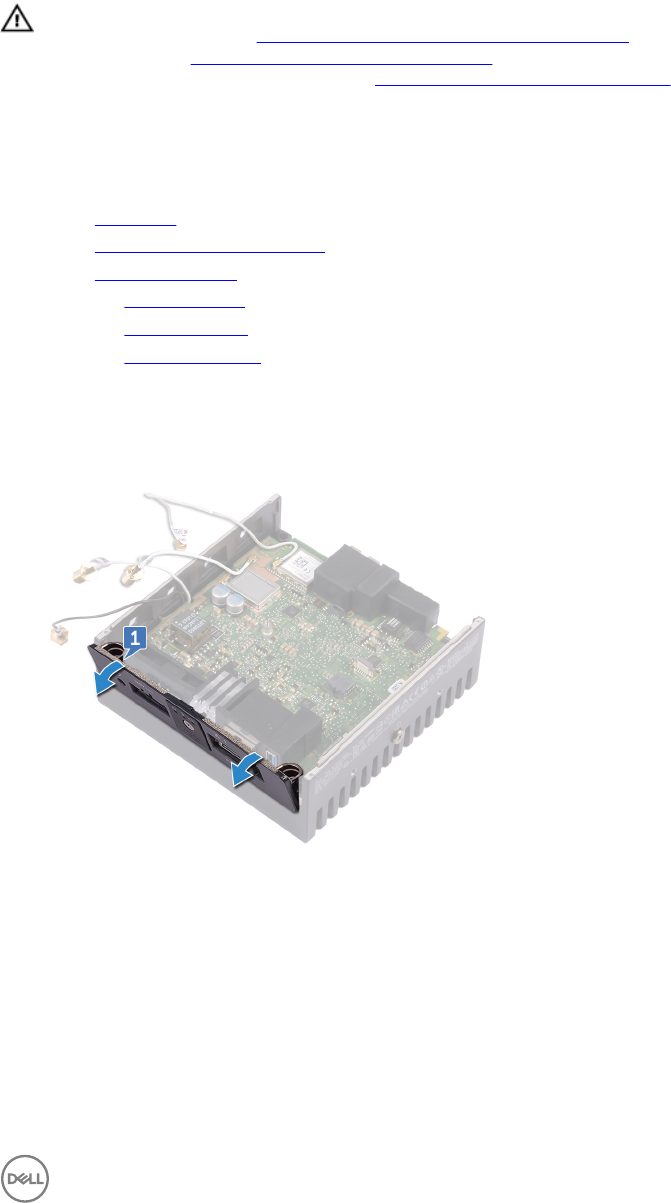

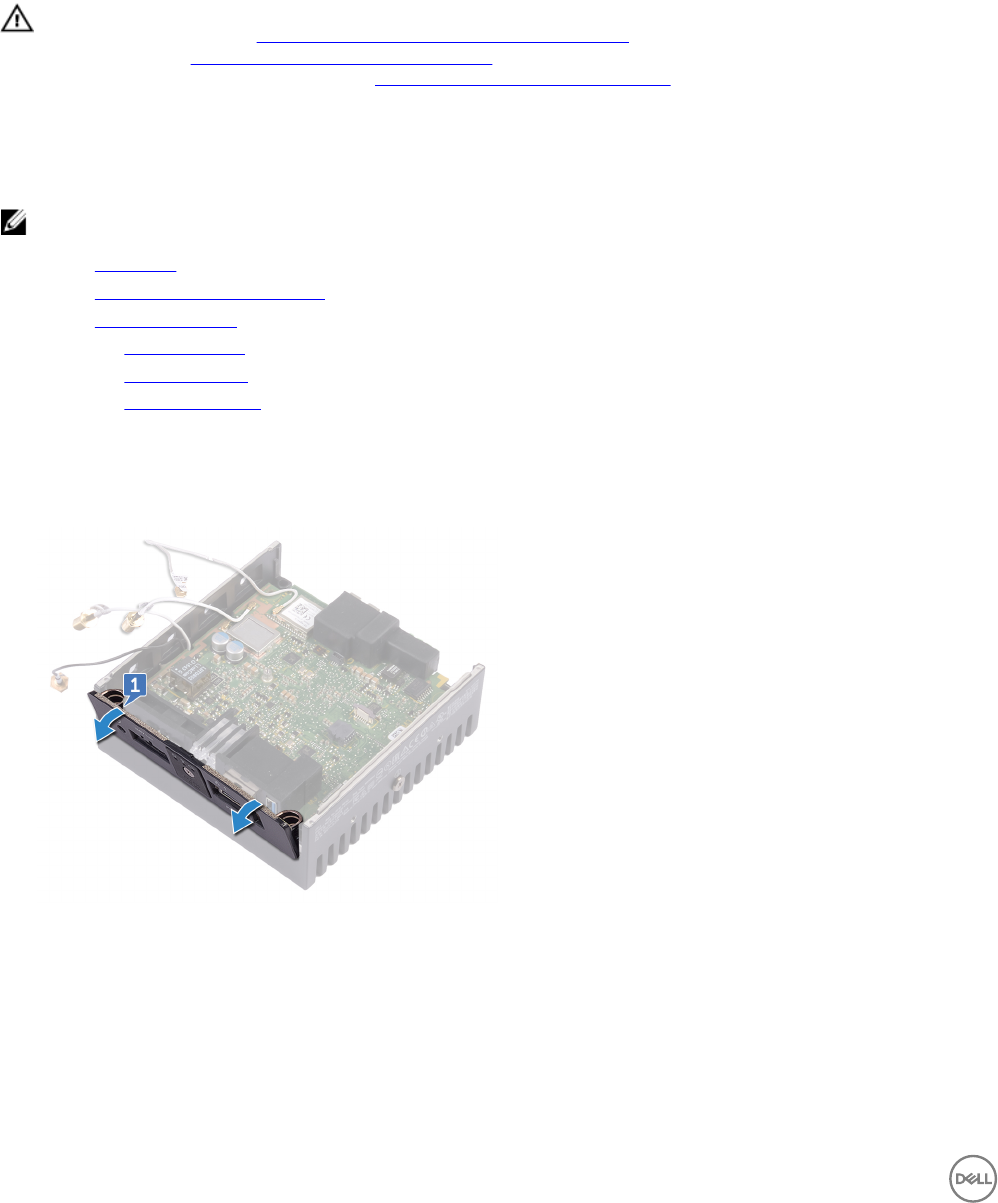

1. Vinkla det vänstra I/O-höljet och skjut ut det från systemets bas.
2. Lyft bort statusindikatorlinsen från vänster gummipackning.
28
18
Sätta tillbaka statusindikatorlinsen
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Placera statusindikatorlinsen på gummipackningen.
2. Skjut det vänstra I/O-höljet till systemets bas.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det vänstra I/O-fästet.
2. Sätt tillbaka fästet för antennen och kabeln.
3. Sätt tillbaka frontkåpan.
29
19
Ta bort det högra I/O-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort topphöljet.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort det högra I/O-höljet.
Procedur
1. Ta bort skruven (M3 × 10) som håller fast det högra I/O-fästet i moderkortet.
2. Skjut på och lossa ikarna på det högra I/O-fästet från moderkortet.
3. Lyft bort det högra I/O-fästet från moderkortet.
30
20
Sätta tillbaka det högra I/O-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Placera det högra I/O-fästet på moderkortet.
2. Rikta in ikarna på höger I/O-fäste mot moderkortet och snäpp fast höger I/O-fäste.
3. Sätt tillbaka skruven (M3 × 10) som håller fast det högra I/O-fästet i moderkortet.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det högra I/O-höljet.
2. Sätt tillbaka fästet för antennen och kabeln.
3. Sätt tillbaka frontkåpan.
31
21
Ta bort ZigBee-kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: Beroende på vilken konguration som beställts är kanske ZigBee-antennen och kabeln inte tillgängliga.
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort det högra I/O-höljet.
4. Ta bort det högra I/O-fästet.
Procedur
Ta bort ZigBee-kabeln från moderkortet.
32
22
Sätta tillbaka ZigBee-kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
Anslut ZigBee-kabeln till moderkortet.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det högra I/O-fästet.
2. Sätt tillbaka det högra I/O-höljet.
3. Sätt tillbaka fästet för antennen och kabeln.
4. Sätt tillbaka frontkåpan.
33
23
Ta bort WWAN-kortet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: WWAN-kortet och fästet är kanske inte är tillgängliga, beroende på vilken konguration som beställts.
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort knappcellsbatteriet.
4. Ta bort det högra I/O-höljet.
5. Ta bort det högra I/O-fästet.
6. Ta bort det vänstra I/O-fästet.
Procedur

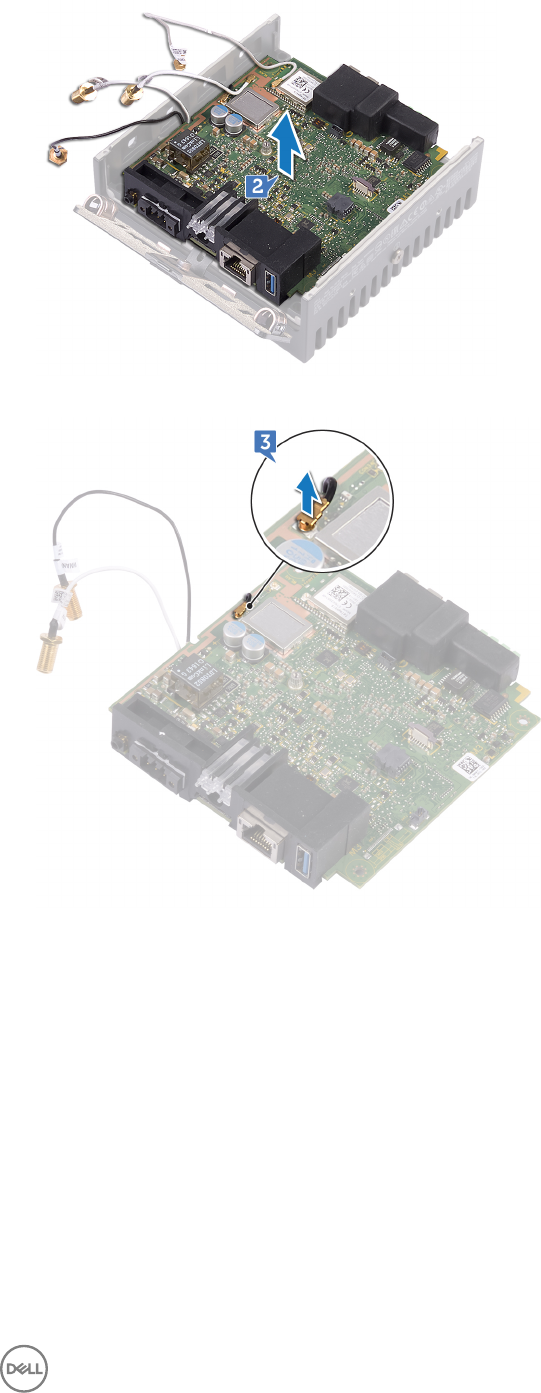

1. Skjut bort det vänstra I/O-höljet från systemets bas.
2. Lyft ut moderkortet ur systemets bas.
34
3. Vänd på moderkortet.
4. Ta bort de två skruvarna (M2 × 6) som håller fast WWAN-kortfästet i WWAN-kortet och lyft bort WWAN-kortfästet från
WWAN-kortet.
5. Ta bort tejpen som håller fast WWAN-antennkablarna och koppla bort WWAN-antennkablarna från WWAN-kortet.
6. Skjut ut WWAN-kortet och avlägsna det från WWAN-kortplatsen.
35
24
Sätta tillbaka WWAN-kortet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
OBS: Undvik att skada WWAN-kortet genom att se till att inte några kablar placeras under kortet.
1. Rikta in skåran på WWAN-kortet med iken på WWAN-kortplatsen.
2. Vinkla WWAN-kortet och skjut in det i WWAN-kortplatsen.
3. Anslut antennkabeln till WWAN-kortet.
4. Sätt fast tejpen som håller fast antennkablarna.
5. Rikta in skruvhålen på WWAN-kortfästet med skruvhålen på WWAN-kortet.
6. Sätt tillbaka de två skruvarna (M2 × 6) som håller WWAN-kortfästet i WWAN-kortet.
7. Vänd på moderkortet.
8. Rikta in och placera moderkortet på systemets bas.
9. Skjut det vänstra I/O-höljet till systemets bas.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det vänstra I/O-fästet.
2. Sätt tillbaka det högra I/O-fästet.
3. Sätt tillbaka det högra I/O-höljet.
4. Sätt tillbaka knappcellsbatteriet.
5. Sätt tillbaka fästet för antennen och kabeln.
6. Sätt tillbaka frontkåpan.
36
25
Ta bort WWAN-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: WWAN-kortet och fästet är kanske inte är tillgängliga, beroende på vilken konguration som beställts.
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort knappcellsbatteriet.
4. Ta bort det högra I/O-höljet.
5. Ta bort det högra I/O-fästet.
6. Ta bort det vänstra I/O-fästet.
7. Ta bort WWAN-kortet.
Procedur
1. Ta bort skruven (M2 × 4) som håller fast WWAN-fästet i moderkortet.
2. Lyft bort WWAN-fästet från moderkortet.
37
26
Sätta tillbaka WWAN-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Rikta in skruvhålet på WWAN-fästet med skruvhålet på moderkortet.
2. Sätt tillbaka skruven (M2 × 4) som håller fast WWAN-fästet i moderkortet.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det vänstra I/O-fästet.
2. Sätt tillbaka det högra I/O-fästet.
3. Sätt tillbaka det högra I/O-höljet.
4. Sätt tillbaka fästet för antennen och kabeln.
5. Sätt tillbaka frontkåpan.
6. Sätt tillbaka knappcellsbatteriet.
7. Sätt tillbaka WWAN-kortet.
38
27
Ta bort höger gummipackning
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort det högra I/O-höljet.
4. Ta bort det högra I/O-fästet.
Procedur
1. Lossa försiktigt portarna på moderkortet från platserna på den högra gummipackningen.
2. Skjut bort och lyft upp den högra gummipackningen från moderkortet.
39
28
Sätta tillbaka höger gummipackning
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Skjut in portarna på moderkortet i platserna på den högra gummipackningen.
2. Placera höger gummipackning på moderkortet.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det högra I/O-fästet.
2. Sätt tillbaka det högra I/O-höljet.
3. Sätt tillbaka fästet för antennen och kabeln.
4. Sätt tillbaka frontkåpan.
40
29
Ta bort vänster gummipackning
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort knappcellsbatteriet.
4. Ta bort det vänstra I/O-fästet.
5. Ta bort statusindikatorlinsen.
Procedur
1. Skjut bort det vänstra I/O-höljet från systemets bas.
2. Lossa försiktigt portarna på moderkortet från platserna på den vänstra gummipackningen.
3. Skjut bort och lyft upp den vänstra gummipackningen från moderkortet.
41
42
30
Sätta tillbaka vänster gummipackning
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Skjut in portarna på moderkortet i platserna på den vänstra gummipackningen.
2. Placera vänster gummipackning på moderkortet.
3. Skjut det vänstra I/O-höljet till systemets bas.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka statusindikatorlinsen.
2. Sätt tillbaka det vänstra I/O-fästet.
3. Sätt tillbaka knappcellsbatteriet.
4. Sätt tillbaka fästet för antennen och kabeln.
5. Sätt tillbaka frontkåpan.
43
31
Ta bort moderkortet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort WLAN-kabeln.
4. Ta bort knappcellsbatteriet.
5. Ta bort det högra I/O-höljet.
6. Ta bort det högra I/O-fästet.
7. Ta bort det vänstra I/O-fästet.
8. Ta bort statusindikatorlinsen.
9. Ta bort ZigBee-kabeln.
10. Ta bort vänster gummipackning.
11. Ta bort höger gummipackning.
Procedur
1. Lyft ut moderkortet ur systemets bas.
2. Vänd på moderkortet.
3. Ta bort WWAN-kortet.
4. Ta bort WWAN-fästet.
5. Ta bort WLAN-fästet
6. Ta bort det termiska skyddet från systemets bas.
44
45
32
Sätta tillbaka moderkortet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Sätt tillbaka det termiska skyddet på systemets bas.
2. Sätt tillbaka WLAN-fästet.
3. Sätt tillbaka WWAN-fästet.
4. Sätt tillbaka WWAN-kortet.
5. Vänd på moderkortet.
6. Rikta in och placera moderkortet på systemets bas.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka höger gummipackning.
2. Sätt tillbaka vänster gummipackning.
3. Sätt tillbaka ZigBee-kabeln.
4. Sätt tillbaka statusindikatorlinsen.
5. Sätt tillbaka det vänstra I/O-fästet.
6. Sätt tillbaka det högra I/O-fästet.
7. Sätt tillbaka det högra I/O-höljet.
8. Sätt tillbaka knappcellsbatteriet.
9. Sätt tillbaka WLAN-kabeln.
10. Sätt tillbaka fästet för antennen och kabeln.
11. Sätt tillbaka frontkåpan.
46
33
Ta bort WLAN-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort knappcellsbatteriet.
4. Ta bort det högra I/O-höljet.
5. Ta bort det högra I/O-fästet.
6. Ta bort det vänstra I/O-fästet.
Procedur
1. Skjut bort det vänstra I/O-höljet från systemets bas.
2. Lyft ut moderkortet ur systemets bas.
47
3. Vänd på moderkortet.
4. Lyft bort WLAN-fästet från moderkortet.
48
34
Sätta tillbaka WLAN-fästet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Rikta in och placera WLAN-fästet på moderkortet.
2. Vänd på moderkortet.
3. Rikta in och placera moderkortet på systemets bas.
4. Skjut det vänstra I/O-höljet till systemets bas.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det vänstra I/O-fästet.
2. Sätt tillbaka det högra I/O-fästet.
3. Sätt tillbaka det högra I/O-höljet.
4. Sätt tillbaka knappcellsbatteriet.
5. Sätt tillbaka fästet för antennen och kabeln.
6. Sätt tillbaka frontkåpan.
49
35
Ta bort det vänstra I/O-höljet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort WLAN-kabeln.
4. Ta bort knappcellsbatteriet.
5. Ta bort det högra I/O-höljet.
6. Ta bort det högra I/O-fästet.
7. Ta bort det vänstra I/O-fästet.
8. Ta bort ZigBee-kabeln.
9. Ta bort höger gummipackning.
10. Ta bort statusindikatorlinsen.
11. Ta bort vänster gummipackning.
12. Ta bort moderkortet.
Procedur
1. Ta bort dammlocken på de vänstra I/O-portarna.
2. Skjut bort det vänstra I/O-höljet från systemets bas.
50
36
Sätta tillbaka det vänstra I/O-höljet
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Sätt in iken på det vänstra I/O-höljet i öppningen på systemets bas.
2. Skjut det vänstra I/O-höljet mot systemets bas i en vinkel och tryck det på plats.
3. Sätt tillbaka dammlocken på de vänstra I/O-portarna.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka moderkortet.
2. Sätt tillbaka vänster gummipackning.
3. Sätt tillbaka statusindikatorlinsen.
4. Sätt tillbaka höger gummipackning.
5. Sätt tillbaka ZigBee-kabeln.
6. Sätt tillbaka det vänstra I/O-fästet.
7. Sätt tillbaka det högra I/O-fästet.
8. Sätt tillbaka det högra I/O-höljet.
9. Sätt tillbaka knappcellsbatteriet.
10. Sätt tillbaka WLAN-kabeln.
11. Sätt tillbaka fästet för antennen och kabeln.
12. Sätt tillbaka frontkåpan.
51
37
Ta bort åtkomstluckan
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort WLAN-kabeln.
4. Ta bort knappcellsbatteriet.
5. Ta bort det högra I/O-höljet.
6. Ta bort det högra I/O-fästet.
7. Ta bort det vänstra I/O-fästet.
8. Ta bort ZigBee-kabeln.
9. Ta bort höger gummipackning.
10. Ta bort statusindikatorlinsen.
11. Ta bort vänster gummipackning.
12. Ta bort moderkortet.
13. Ta bort det vänstra I/O-höljet.
Procedur
1. Lossa fästskruven som håller fast åtkomstluckan i det vänstra I/O-höljet.
2. Ta bort åtkomstluckan från platsen på det vänstra I/O-höljet.
52
38
Sätta tillbaka åtkomstluckan
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Sätt åtkomstluckan i platsen på det vänstra I/O-höljet.
2. Dra åt fästskruven som håller fast åtkomstluckan i det vänstra I/O-höljet.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det vänstra I/O-höljet.
2. Sätt tillbaka moderkortet.
3. Sätt tillbaka vänster gummipackning.
4. Sätt tillbaka statusindikatorlinsen.
5. Sätt tillbaka höger gummipackning.
6. Sätt tillbaka ZigBee-kabeln.
7. Sätt tillbaka det vänstra I/O-fästet.
8. Sätt tillbaka det högra I/O-fästet.
9. Sätt tillbaka det högra I/O-höljet.
10. Sätt tillbaka knappcellsbatteriet.
11. Sätt tillbaka WLAN-kabeln.
12. Sätt tillbaka fästet för antennen och kabeln.
13. Sätt tillbaka frontkåpan.
53
39
Ta bort loopback-kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1. Ta bort frontkåpan.
2. Ta bort fästet för antennen och kabeln.
3. Ta bort knappcellsbatteriet.
4. Ta bort det högra I/O-höljet.
5. Ta bort det högra I/O-fästet.
6. Ta bort det vänstra I/O-fästet.
Procedur
1. Skjut bort det vänstra I/O-höljet från systemets bas.
2. Lyft ut moderkortet ur systemets bas.
54
3. Koppla bort loopback-kabeln från moderkortet.
4. Vänd på moderkortet.
5. Lyft bort WLAN-fästet från moderkortet.
6. Koppla bort loopback-kabeln från moderkortet.
55
56
40
Sätta tillbaka loopback-kabeln
VARNING: Innan du utför något arbete inuti Edge Gateway ska du läsa säkerhetsinstruktionerna som medföljde Edge
Gateway och följa stegen i Innan du utför något arbete inuti Edge Gateway. När du har arbetat inuti Edge Gateway följer
du anvisningarna i När du har arbetat inuti Edge Gateway. Mer information om bästa metoder för säkert handhavande
nns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.
Procedur
1. Anslut loopback-kabeln till moderkortet.
2. Placera WLAN-fästet på moderkortet.
3. Vänd på moderkortet.
4. Anslut loopback-kabeln till moderkortet.
5. Rikta in och placera moderkortet på systemets bas.
6. Skjut det vänstra I/O-höljet till systemets bas.
Nödvändiga efterhandsåtgärder
1. Sätt tillbaka det vänstra I/O-fästet.
2. Sätt tillbaka det högra I/O-fästet.
3. Sätt tillbaka det högra I/O-höljet.
4. Sätt tillbaka knappcellsbatteriet.
5. Sätt tillbaka fästet för antennen och kabeln.
6. Sätt tillbaka frontkåpan.
57
41
Öppna och uppdatera BIOS
Öppna BIOS-inställningarna
Använda Dell Command | Congure (DCC) för att öppna BIOS-inställningarna
Dell Command | Congure (DCC) är ett förinstallerat program på Edge Gateway som underlättar kongurering av BIOS-inställningar.
Det består av ett kommandoradsgränssnitt (CLI) som du kan använda för att kongurera olika BIOS-funktioner. Mer information om
DCC nns i www.dell.com/dellclientcommandsuitemanuals.
• På den anslutna datorn med Windows: Klicka på Start → All Programs (alla program) → Command Congure (kongurera
Command) → Dell Command | Congure Wizard (Dell Command | Congure-guide).
• Få åtkomst till Dell Command | Congure på den anslutna datorn som kör Snappy Ubunto Code genom att använda kommandot
dcc.cctk
Mer information om hur du använder programmet Dell Command | Congure nns i Installation Guide (installationshandbok) och
User’s Guide (användarhandbok) för Dell Command | Congure på www.dell.com/dellclientcommandsuitemanuals.
Mer information om BIOS-inställningarna på Edge Gateway nns i BIOS-standardinställningar.
Använd Edge Device Manager (EDM) för att öppna BIOS-inställningarna
Edge Device Manager (EDM) gör det möjligt för dig att sköta fjärrhantering och utföra systemkonguration. Du kan använda EDM:s
molnkonsol för att visa och kongurera BIOS-inställningarna. Mer information om EDM nns på www.dell.com/support/
home/us/en/19/product-support/product/wyse-cloud-client-manager/research.
Öppna BIOS-inställningarna under självtestet
OBS: Dessa anvisningar gäller endast Edge Gateway 3003.
1. Anslut en bildskärm, ett tangentbord och en mus till systemet.
2. Slå på Edge Gateway-enheten.
3. När Dell visas under självtestet väntar du på att F2-uppmaningen ska visas och trycker sedan omedelbart på F2.
Uppdatera BIOS
OBS: Hämta den senaste BIOS-len från dell.com/support/home/us/en/19/product-support/product/dell-edge-
gateway-3000-series/drivers/.
Välj ett av alternativen nedan för att uppdatera BIOS på Edge Gateway.
•Använda skript för anrop av kommandon på en USB-enhet
OBS: Dell rekommenderar att du använder skript för anrop av skript på en USB-enhet för att uppdatera BIOS.
• (endast Edge Gateway 3003) Flasha BIOS från en USB-ashenhet
•Uppdatera BIOS på ett Windows-system
•Använda UEFI-kapseluppdateringen på ett Ubuntu-system
•Dell Command | Congure (DCC)
58
•Edge Device Manager (EDM)
Använda skript för anrop av kommandon på en USB-enhet
Edge Gateway i 3000-serien levereras med fjärradministrerade kongurationer utan grakutgång. Vissa grundläggande
systemadministrationsuppgifter i BIOS Setup (BIOS-inställningar) inte möjliga att utföra utan grak. För att ändå göra det möjligt att
utföra sådana systemadministrationsuppgifter är Edge Gateway-enheter utrustade med teknik som möjliggör körning av ett skript
som anropar BIOS-kommandon på en USB-ashenhet.
Mer information om skript för anrop av kommandon på en USB-enhet nns i Edge Gateway USB script utility User's Guide
(användarhandbok för USB-skriptverktyget för Edge Gateway) på www.dell.com/support/home/us/en/19/product-support/
product/dell-edge-gateway-3000-series/drivers/.
Flasha BIOS från en USB-ashenhet
Nödvändiga förhandsåtgärder
•BIOS-len. Ladda ned len från www.dell.com/support.
• En tom USB 2.0- eller 3.0-ashenhet med minst 4 GB lagringsutrymme.
Följ dessa steg för att uppdatera BIOS:
1. Stäng av Edge Gateway-enheten.
2. Kopiera BIOS-uppdateringslen till en USB-ashenhet.
3. Anslut USB-ashenheten till en av de tillgängliga USB-portarna på Edge Gateway-enheten.
4. Slå på Edge Gateway-enheten.
5. Tryck på F12 när systemet startas för att öppna engångsstartmenyn.
6. Välj Flash the BIOS (uppdatera BIOS) på engångsstartmenyn.
7. På nästa skärm väljer du BIOS-len på USB-ashenheten.
8. Starta uppdateringen.
Uppdatera BIOS på ett Windows-system
Följ dessa steg för att uppdatera BIOS:
1. När du har anslutit till Edge Gateway.
OBS: Anslut och logga in på Edge Gateway med ett av följande alternativ:
•Systemkonguration på distans
•Direkt systemkonguration (endast för Edge Gateway 3003)
•Statisk IP-systemkonguration (endast för Edge Gateway 3002 och 3003)
2. Gå till www.dell.com/support.
3. Klicka på Product Support (Produktsupport), ange servicenumret för din dator och klicka sedan på Submit (Skicka).
OBS: Om du inte har servicenumret, använd automatisk identiering eller slå upp din datormodell manuellt.
4. Klicka på Drivers & Downloads (Drivrutiner och hämtningar).
5. Välj det operativsystem som är installerat på datorn.
6. Bläddra nedåt på sidan och expandera BIOS.
7. Klicka på Download (Ladda ner) för att ladda ner den senaste versionen av BIOS för din dator.
8. Navigera till mappen där du sparade BIOS-len när hämtningen är klar.
9. Dubbelklicka på ikonen för BIOS-uppdateringslen och följ anvisningarna på skärmen.
Använda UEFI-kapseluppdateringen på ett Ubuntu-system
fwupgmgr-verktyget eller -kommandona används för att uppdatera UEFI BIOS i systemet. UEFI BIOS för den här plattformen
publiceras online via de sedvanliga Linux-distributörerna (LVFS).
59
Dell rekommenderar att du aktiverar UEFI-kapseluppdatering som standard så att den kan köras i bakgrunden och hålla system-BIOS
uppdaterat.
OBS: Mer information om fwupd-kommandon nns på www.fwupd.org/users.
Utan internetanslutning
1. Ladda ned den senaste .cab-len från secure-lvfs.rhcloud.com/lvfs/devicelist.
2. Kontrollera aktuell BIOS-information.
$ sudo uefi-fw-tools.fwupdmgr get-devices
3. Kopiera len rmware.cab till mappen /root/snap/ue-fw-tools/common/.
$ sudo cp firmware.cab /root/snap/uefi-fw-tools/common/
4. Kontrollera BIOS-informationen i .cab-len.
$ sudo uefi-fw-tools.fwupdmgr get-details [Full path of firmware.cab]
5. Installera uppdateringen.
$ sudo uefi-fw-tools.fwupdmgr install [Full path of firmware.cab] -v --allow-older --
allow-reinstall
6. Kontrollera EFI-startinformationen.
$ sudo efibootmgr –v
7. Starta om systemet.
$ sudo reboot
Med internetanslutning
1. Anslut och logga in på Edge Gateway.
OBS: Anslut och logga in på Edge Gateway med ett av följande alternativ:
•Systemkonguration på distans (endast för Edge Gateway 3001 och 3002)
•Direkt systemkonguration (endast för Edge Gateway 3003)
•Statisk IP-konguration (endast för Edge Gateway 3002 och 3003)
2. Kontrollera aktuell BIOS-information.
$sudo uefi-fw-tools.fwupdmgr get-devices
3. Kontrollera om uppdateringen nns tillgänglig via LVFS-tjänsten.
$sudo uefi-fw-tools.fwupdmgr refresh
4. Ladda ned BIOS från www.dell.com/support.
$sudo uefi-fw-tools.fwupdmgr get-updates
5. Installera uppdateringen.
$sudo uefi-fw-tools.fwupdmgr update -v --allow-older --allow-reinstall
6. Kontrollera EFI-startinformationen.
$ sudo efibootmgr –v
7. Starta om systemet.
$ sudo reboot
Dell Command | Congure (DCC)
Använd DCC för att uppdatera och kongurera BIOS-inställningarna.
Mer information om hur du använder DCC nns i Installation Guide (installationshandbok) och User’s Guide (användarhandbok) för
DCC nns på www.dell.com/dellclientcommandsuitemanuals.
Mer information om BIOS-inställningarna på Edge Gateway nns i BIOS-standardinställningar.
Edge Device Manager (EDM)
BIOS kan fjärruppdateras via EDM-konsolen om den är ansluten till ett fjärrsystem.
60
Mer information om EDM nns på www.dell.com/support/home/us/en/19/product-support/product/wyse-cloud-client-manager/
research.
BIOS-standardinställningar
Allmänt (BIOS-nivå 1)
Tabell 2. Allmänt (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Information om systemet Information om systemet BIOS Version Ej tillämpligt
Service Tag Ej tillämpligt
Asset Tag Ej tillämpligt
Ownership Tag Ej tillämpligt
Manufacture Date Ej tillämpligt
Ownership Date Ej tillämpligt
Express Service Code Ej tillämpligt
Memory Information
(minnesinformation)
Memory Installed Ej tillämpligt
Memory Available Ej tillämpligt
Memory Speed Ej tillämpligt
Memory Channel Mode Ej tillämpligt
Memory Technology Ej tillämpligt
Processor Information
(processorinformation)
Processor Type Ej tillämpligt
Core Count Ej tillämpligt
Processor ID Ej tillämpligt
Current Clock Speed Ej tillämpligt
Minimum Clock Speed Ej tillämpligt
Maximum Clock Speed Ej tillämpligt
Processor L2 Cache Ej tillämpligt
Processor L3 Cache Ej tillämpligt
HT Capable Ej tillämpligt
64-Bit Technology Ej tillämpligt
61
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Device Information
(enhetsinformation)
eMMC-enhet Ej tillämpligt
LOM MAC Address Ej tillämpligt
LOM2 MAC Address (LOM2
MAC-adress)
Ej tillämpligt
Video Controller Ej tillämpligt
Video BIOS Version Ej tillämpligt
Wi-Fi Device Ej tillämpligt
Celluar Device (mobiltelefon) Ej tillämpligt
Bluetooth Device Ej tillämpligt
Boot Sequence Boot Sequence Boot Sequence – beror på de
installerade startenheterna
Beror på de installerade
startenheterna
Boot List option [Legacy/UEFI]
(startlistealternativ [Äldre/
UEFI])
UEFI
Advanced Boot Options Advanced Boot Options Enable Legacy Option ROMs
[Enable/Disable] (aktivera
alternativ för äldre ROM
[aktivera/inaktivera])
Aktiverad
Date/Time Date/Time Date [MM/DD/YY] (datum
[mm/dd/åå])
Ej tillämpligt
Time [HH:MM:SS A/P]
(klockslag [hh:mm:ss AM/
PM])
Ej tillämpligt
Systemkonguration (BIOS-nivå 1)
Tabell 3. Systemkonguration (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Integrated NIC Integrated NIC Enable UEFI Network Stack
[Enable/Disable] (aktivera
UEFI-nätverksstack [aktivera/
inaktivera])
Aktiverad
[inaktiverad, aktiverad,
aktiverad med PXE]
Enabled w/PXE (aktiverad med
PXE)
Integrated NIC 2 [Disabled, Enabled] ([aktiverad,
inaktiverad])
Aktiverad
Serial Port1 (seriell port 1) [Disable, RS232, RS-485 HALF
DUPLEX, RS-485/422 FULL
DUPLEX] ([inaktivera, RS232,
RS232
62
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
RS-485 halv duplex,
RS-485/422 full duplex])
Serial Port2 (seriell port 2) [Disable, RS232, RS-485 HALF
DUPLEX, RS-485/422 FULL
DUPLEX] ([inaktivera, RS232,
RS-485 halv duplex,
RS-485/422 full duplex])
RS232
USB Conguration USB Conguration Enable Boot Support (aktivera
startstöd) [aktivera/inaktivera]
Aktiverad
Enable USB 3.0 Controller
[Enable/Disable] (aktivera USB
3.0-styrenheten [aktivera/
inaktivera])
Aktiverad
Enable USB Port1 [Enable/
Disable] (aktivera USB-port 1
[aktivera/inaktivera])
Aktiverad
Enable USB Port2 [Enable/
Disable] (aktivera USB-port 2
[aktivera/inaktivera])
Aktiverad
Audio Enable Audio (aktivera ljud)
[aktivera/inaktivera]
Aktiverad
Miscellaneous Devices Enable WWAN [Enable/
Disable] (aktivera WWAN
[aktivera/inaktivera])
Aktiverad
Enable WLAN/Bluetooth
[Enable/Disable] (aktivera
WLAN/Bluetooth [aktivera/
inaktivera])
Aktiverad
Enable CANBus [Enable/
Disable] (aktivera CANBus
[aktivera/inaktivera])
Aktiverad
Enable ZigBee [Enable/Disable]
(aktivera ZigBee [aktivera/
inaktivera])
Aktiverad
Enable Dedicated GPS Radio
[Enable/Disable] (aktivera
separat GPS-radio [aktivera/
inaktivera])
Aktiverad
Enable MEMs Sensor [Enable/
Disable] (aktivera MEMs-
sensor [aktivera/inaktivera])
Aktiverad
Watchdog Timer Support (stöd
för övervakningstimer)
Watchdog Timer Support (stöd
för övervakningstimer)
Enable Watchdog Timer
[Enable/Disable] (aktivera
övervakningstimer [aktivera/
inaktivera])
Inaktivera
63
Säkerhet (BIOS-nivå 1)
Tabell 4. Säkerhet (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Admin Password Admin Password Enter the old password (ange
det gamla lösenordet)
Ej angivet
Enter the new password (ange
nytt lösenordet)
Ej tillämpligt
Conrm new password
(bekräfta nytt lösenord)
Ej tillämpligt
System Password System Password Enter the old password (ange
det gamla lösenordet)
Ej angivet
Enter the new password (ange
nytt lösenordet)
Ej tillämpligt
Conrm new password
(bekräfta nytt lösenord)
Ej tillämpligt
Strong Password Strong Password Enable Strong Password
[Enable/Disable] (aktivera
starkt lösenord [aktivera/
inaktivera])
Inaktivera
Password Conguration Password Conguration Admin Password Min (min.
administratörslösenord)
4
Admin Password Max (max.
administratörslösenord)
32
System Password Min (min.
systemlösenord)
4
System Password Max (max.
systemlösenord)
32
Password Bypass Password Bypass [Disabled/Reboot Bypass]
([inaktiverad/ignorera vid
omstart])
Inaktivera
Password Change Password Change Allow Non-Admin Password
Changes [Enable/Disable]
(tillåt ändringar av icke-
administratörslösenord
[aktivera/inaktivera])
Aktiverad
UEFI Capsule Firmware
Updates
UEFI Capsule Firmware
Updates
Enable UEFI Capsule Firmware
Updates [Enable/Disable]
(aktivera uppdateringar av fast
UEFI Capsule-programvara
[aktivera/inaktivera])
Aktiverad
TPM 2.0 Security TPM 2.0 Security TPM 2.0 Security (TPM 2.0-
säkerhet) [aktivera/inaktivera]
Aktiverad
64
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
TPM On [Enable/Disable]
(TPM på [aktivera/inaktivera])
Aktiverad
PPI Bypass for Enable
Commands [Enable/Disable]
(PPI förbigå för aktivering av
kommandon [aktivera/
inaktivera])
Inaktivera
PPI Bypass for Disable
Commands [Enable/Disable]
(PPI förbigå för inaktivering av
kommandon [aktivera/
inaktivera])
Inaktivera
Attestation Enable (aktivera
attestering) – [aktivera/
inaktivera]
Aktiverad
Key Storage Enable (aktivera
nyckellagring) – [aktivera/
inaktivera]
Aktiverad
SHA-256 [Enable/Disable]
(SHA-256 [aktivera/
inaktivera])
Aktiverad
Clear (rensa) [aktivera/
inaktivera]
Inaktivera
Computrace(R) Computrace(R) Deactivate/Disable/Activate
(avaktivera/inaktivera/
aktivera)
Deactivate (avaktivera)
Chassis Intrusion Chassis Intrusion ([inaktivera/aktivera/aktiverat-
tyst])
Disable (inaktivera)
CPU XD Support CPU XD Support Enable CPU XD Support
[Enable/Disable] (aktivera CPU
XD-stöd [aktivera/inaktivera])
Aktiverad
Admin Setup Lockout Admin Setup Lockout Enable Admin Setup Lockout
[Enable/Disable] (aktivera
spärr av
administratörsinställning
[aktivera/inaktivera])
Inaktivera
65
Säker start (BIOS-nivå 1)
Tabell 5. Säker start (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Secure Boot Enable Secure Boot Enable [Enable/Disable] (aktivera/
inaktivera)
Inaktivera
Expert Key Management Expert Key Management Enable Custom Mode (aktivera
anpassat läge) [aktivera/
inaktivera]
Inaktivera
Custom Mode Key
Management (nyckelhantering i
anpassat läge) [PK/KEK/db/
dbx]
PK
Prestanda (BIOS-nivå 1)
Tabell 6. Prestanda (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
C-States Control Inter SpeedStep Enable Intel SpeedStep
[Enable/Disable] (aktivera Intel
SpeedStep [aktivera/
inaktivera])
Aktiverad
C-States Control C-States Control C-states [Enable/Disable] (C-
lägen [aktivera/inaktivera])
Aktiverad
Limit CPUID Value Limit CPUID Value Enable CPUID Limit [Enable/
Disable] (aktivera CPUID-gräns
[aktivera/inaktivera])
Inaktivera
Energisparfunktion (BIOS-nivå 1)
Tabell 7. Energisparfunktion (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Auto On Time Auto On Time Time Selection: [HH:MM A/P ]
Auto On Time (if Wake Period
=0) (val av tid: [HH:MM A/P]
automatisk aktiveringstid (om
väckningsperiod = 0))
12:00AM
Value Selection: [0-254] Auto-
Wake Period (0-254 minutes)
(val av värde: [0-254]
autoväckningsperiod (0-254
minuter))
000
Day Selection: [Disabled/Every
Day/Weekdays/Select Days]
(val av dag: [inaktiverat/varje
dag/vardagar/vissa dagar])
Inaktivera
66
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Under [Select Days] when
enabled [Sunday/Monday…/
Saturday] (under [vissa dagar]
när aktiverat [söndag/
måndag…/lördag])
Ej tillämpligt
Wake on LAN/WLAN Wake on LAN/WLAN [Disabled/LAN Only/WLAN
only/LAN or WLAN]
([inaktiverad/endast LAN/
endast WLAN/LAN eller
WLAN])
Inaktivera
Självtestbeteende (BIOS-nivå 1)
Tabell 8. Självtestbeteende (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Keyboard Errors Numlock LED Enable Numlock LED [Enable/
Disable] (aktivera Numlock-
lampan [aktivera/inaktivera])
Aktiverad
Keyboard Errors Keyboard Errors Enable Keyboard Error
Detection [Enable/Disable]
(aktivera detektering av
tangentbordsfel [aktivera/
inaktivera])
Aktiverad
Fastboot Fastboot [Minimal/Thorough/Auto]
([minimal/grundlig/auto])
Thorough (grundlig)
Extend BIOS POST Time Extend BIOS POST Time [0 seconds/5 seconds/10
seconds] ([0 sekunder/5
sekunder/10 sekunder])
0 seconds (0 sekunder)
Full Screen Logo Full Screen Logo Enable Full Screen Logo
[Enable/Disable] (aktivera
helskärmslogotyp [aktivera/
inaktivera])
Inaktivera
Warnings and Errors Warnings and Errors [Prompt on Warnings and
Errors/Continue on Warnings/
Continue on Warnings and
Errors] ([meddelande vid
varningar och fel/fortsätt vid
varningar/fortsätt vid varningar
och fel])
Prompt on Warnings and Error
(visa meddelande vid varningar
och fel)
Virtualiseringsstöd (BIOS-nivå 1)
Tabell 9. Virtualiseringsstöd (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Virtualization Virtualization Enable Intel Virtualization
Technology [Enable/Disable]
(aktivera Intels
virtualiseringsteknik [aktivera/
inaktivera])
Aktiverad
67
Underhåll (BIOS-nivå 1)
Tabell 10. Underhåll (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
Service Tag Service Tag <Systemets servicenummer>,
möjligt att mata in text när det
är tomt
Ej tillämpligt
Asset Tag Asset Tag <Systemets
inventariebeteckning>, möjligt
att mata in text
Ej tillämpligt
SERR Messages SERR Messages Enable SERR Messages
[Enable/Disable] (tillåt SERR-
meddelanden [aktivera/
inaktivera])
Aktiverad
BIOS Downgrade BIOS Downgrade Allow BIOS Downgrade
[Enable/Disable] (tillåt
nedgradering av BIOS
[aktivera/inaktivera])
Aktiverad
Data Wipe Data Wipe Wipe on Next Boot [Enable/
Disable] (radering vid nästa
start [aktivera/inaktivera])
Inaktivera
BIOS Recovery BIOS Recovery BIOS Recovery from Hard
Drive [Enable/Disable] (BIOS-
återställning från hårddisken
[aktivera/inaktivera])
Aktiverad
Systemloggar (BIOS-nivå 1)
Tabell 11. Systemloggar (BIOS-nivå 1)
BIOS-nivå 2 BIOS-nivå 3 Objekt Standardvärde
BIOS Events BIOS Events Lista över BIOS-händelser med
knappen ”Clear Log” (rensa
logg) för rensning av loggen
Ej tillämpligt
68
42
Diagnostik
I följande tabell beskrivs lampornas beteende i självtestet vid strömtillslag. Strömstatuslampan blinkar till exempel orange två gånger
följt av en paus och blinkar sedan vitt tre gånger följt av en paus. Det här 2-3-mönstret upprepas tills datorn stängs av och indikerar
att inget minne eller RAM detekteras.
Tabell 12. Diagnostik
Lampmönster Problembeskrivning
2,1 Processorfel
2,3 Inget minne eller RAM kunde identieras
2,4 Minnes- eller RAM-fel
2,5 Ogiltigt installerat minne
2,6 Fel på moderkort eller kretsuppsättning
3,1 CMOS-batterifel
3,2 Fel på PCI/grakkort (endast Edge Gateway 3003)
3,3 Återställningsbild hittades inte
3,4 Återställningsbild hittades men ogiltig
I följande tabell beskrivs funktionen hos varje statuslampa.
Tabell 13. Statuslampor
Funktion Indikator Färg Styrs av Status
System- Strömstatus och
systemstatus
Grön eller gul BIOS Av: Systemet är av
På (fast grön): Systemet
är på eller lyckad
uppstart
På (fast gul): Fel vid
uppstart
Blinkande gult sken: Fel
WLAN eller Bluetooth Grön Maskinvara Av: WLAN- eller
Bluetooth-modulen är
avstängd
På: WLAN- eller
Bluetooth-modulen är på
Molnet Grön Programvara Av: Ingen anslutning till
molnenheten eller -
tjänsten
På: Edge Gateway är
ansluten till en
molnenhet eller -tjänst
69
Funktion Indikator Färg Styrs av Status
Blinkande grön lampa:
Aktivitet pågår på
molnenhet eller -tjänst
LAN (RJ-45) Länk Grön/gul Drivrutin (LAN) Av: Nätverkslänk saknas
eller så är kabeln inte
ansluten
På (grön):
Höghastighetsanslutning
(100 Mbit/s)
På (gul):
Låghastighetsanslutning
(10 Mbit/s)
Aktivitet Grön Drivrutin (LAN) Av: Ingen aktivitet på
länken
Blinkande grön lampa:
LAN-aktivitet.
Blinkhastigheten är
relativ till
paketdensiteten.
OBS: Ström- och systemstatuslampan kan fungera på olika sätt under olika startscenarier, t.ex. när en USB-skriptl körs
under starten.
70
43
Bilaga
Ansluta till Edge Gateway
Windows 10 IoT Enterprise LTSB 2016
Start och inloggning – Direkt systemkonguration
1. Ansluta en bildskärm, ett tangentbord och en mus till Edge Gateway innan du loggar in.
2. Slå på Edge Gateway-enheten. Vid första starten kommer du inte att uppmanas att ange några inloggningsuppgifter.
Efterföljande starter kräver att du loggar in.
OBS: Både förvalt användarnamn och lösenord är admin.
Start och inloggning – Fjärrsystemkonguration
OBS: Datorn måste vara på samma delnät som Edge Gateway-enheten.
1. Anslut en nätverkskabel från Ethernet-port nummer ett på Edge Gateway-enheten till ett DHCP-aktiverat nätverk eller en
router som tillhandahåller IP-adresser.
OBS: Det tar cirka fem minuter att starta Windows för första gången vid en systemkonguration. Efterföljande
starter tar ungefär 50 sekunder.
2. Använd MAC-adressen som nns på Edge Gateway-enhetens framsida för att erhålla IP-adressen via nätverkets DHCP-server,
eller genom ett analysverktyg för nätverk.
3. Sök efter Remote Desktop Connection (anslutning till fjärrskrivbord) på Windows datorn och starta programmet.
4. Logga in med IP-adressen.
OBS: Ignorera eventuella certieringsfel när du ansluter till Edge Gateway-enheten.
Start och inloggning – Statisk IP-systemkonguration
OBS: Du kan kongurera Edge Gateway på distans. Den statiska IP-adressen för Ethernet-port 2 på Edge Gateway-
enheten är inställd på följande värden i fabriken:
• IP-adress: 192.168.2.1
• Nätmask: 255.255.255.0
• DHCP-server: Ej tillämpligt
Du kan ansluta din Edge Gateway till en Windows-dator som är i samma delnät med en korsad kabel.
1. Sök efter View network connections (visa nätverksanslutningar) i Control Panel (kontrollpanelen) på Windows datorn.
2. Högerklicka på Ethernet-adaptern som du vill koppla till Edge Gateway-enheten och klicka sedan på Properties (egenskaper) i
listan över nätverksenheter som visas.
3. På iken Networking (nätverk) klickar du på Internet Protocol Version 4 (TCP/IPv4) → Properties (egenskaper).
4. Välj Use the following IP address (använd följande IP-adress) och ange sedan 192.168.2.x (där x står för den sista siran
i IP-adressen, t.ex. 192.168.2.2).
71
OBS: Ställ inte in IPv4-adressen på samma IP-adress som Edge Gateway-enheten. Använd en IP-adress från
192.168.2.2 till 192.168.2.254.
5. Ange nätmasken 255.255.255.0 och klicka sedan på OK.
6. Anslut en korsad nätverkskabel mellan Ethernet-port nummer två på Edge Gateway-enheten och den kongurerade Ethernet-
porten på datorn.
7. Starta Remote Desktop Connection (anslutning till fjärrskrivbord) på Windows-datorn.
8. Ansluta till Edge Gateway med hjälp av IP-adressen 192.168.2.1. Både förvalt användarnamn och lösenord är admin.
Ubuntu Core 16
Start och inloggning – Direkt systemkonguration
1. Slå på Edge Gateway-enheten. Operativsystemet installeras automatiskt och startas om era gånger tills alla kongurationer har
tillämpats. Det tar ungefär en minut för systemet att starta till operativsystemet.
2. Logga in med de förinställda inloggningsuppgifterna när du så uppmanas. Både förvalt användarnamn och lösenord är admin.
Det förinställda datornamnet är servicenumret.
Exempel:
Ubuntu Core 16 on 127.0.0.1 (tty1)
localhost login: admin
Password: admin
Start och inloggning – Fjärrsystemkonguration
1. Anslut en nätverkskabel från Ethernet-port nummer ett på Edge Gateway-enheten till ett DHCP-aktiverat nätverk eller en
router som tillhandahåller IP-adresser.
2. Använd kommandot dhcp-lease-list i nätverkets DHCP-server för att hämta IP-adressen som är kopplad till Edge
Gateway-enhetens MAC-adress.
3. Kongurera en SSH-session med en SSH-terminalemulator (t.ex. SSH-klient för Native Command på Linux eller PuTTY i
Windows).
OBS: SSH-tjänsten är aktiverad som standard på Ubuntu Core 16.
4. Ange kommandot ssh admin@<IP-adress> följt av det förinställda användarnamnet och lösenordet. Både förvalt
användarnamn och lösenord är admin.
Exempel:
lo@lo-Latitude-E7470:~$ ssh admin@10.101.46.209
admin@10.101.46.209's password:
Start och inloggning – Statisk IP-systemkonguration
Gör att du kan ansluta Edge Gateway-enheten via en värddator som är på samma delnät.
OBS: Den statiska IP-adressen för Ethernet-port nummer två på Edge Gateway-enheten är inställd på följande värden i
fabriken:
• IP-adress: 192.168.2.1
• Nätmask: 255.255.255.0
• DHCP-server: Ej tillämpligt
1. Kongurera Ethernet-adaptern som är kopplad till Edge Gateway-enheten på värddatorn med en statisk IPv4-adress i samma
delnät. Ställ in IPv4-adressen på 192.168.2.x (där x står för den sista siran i IP-adressen, t.ex. 192.168.2.2).
OBS: Ställ inte in IPv4-adressen på samma IP-adress som Edge Gateway-enheten. Använd en IP-adress från
192.168.2.2 till 192.168.2.254.
2. Ställ in nätmasken på 255.255.255.0.
