Dell P2217H/P2317H/P2317HWH/
P2417H/P2717H モニター
ユーザーズ ガイド
モデル： P2217H/P2317H/P2317HWH/P2417H/P2717H
規定モデル： P2217Hb、P2217Hc、P2317Hb、P2317Ht、
P2317HWHb、P2417Hb、P2417Hc、P2717Ht
注、注意および警告
注： 「注」は、コンピューターをよりよく使いこなすための重要な情報を表
します。
注意： 「注意」は指示に従わなければ、ハードウェアが故障する危険性、
またはデータが消失する危険性を示しています。
警告： 「警告」は物件損害、人的被害または死亡の危険性を表します。
____________________
著作権 © 2016 Dell Inc. 複製を禁ず。
本製品は、米国および国際著作権および知的所有権により保護されています。 Dell™ および
Dell ロゴは米国およびその他の司法管轄区における Dell Inc. の商標です。 本書に記載されるそ
の他の記号および商品名は、各社の商標です。
2016 - 05 Rev. A01
目次 |3
目次
製品の特徴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
パッケージの内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
部品とコントロールの確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
モニター仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
プラグ アンド プレイ機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
ユニバーサル シリアル バス (USB) インターフェース . . . . . . . . . . . . . 24
LCD モニター品質とピクセルポリシー . . . . . . . . . . . . . . . . . . . . . . . . . . 26
保守のガイドライン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
モニターのセットアップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
スタンドを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

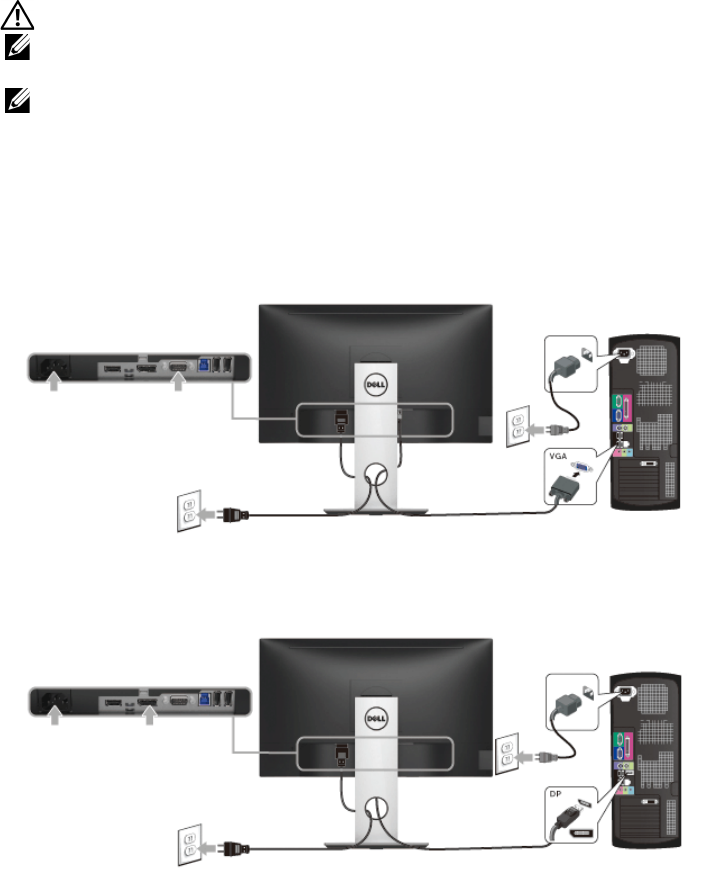

モニターを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ケーブルを調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
モニタースタンドを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

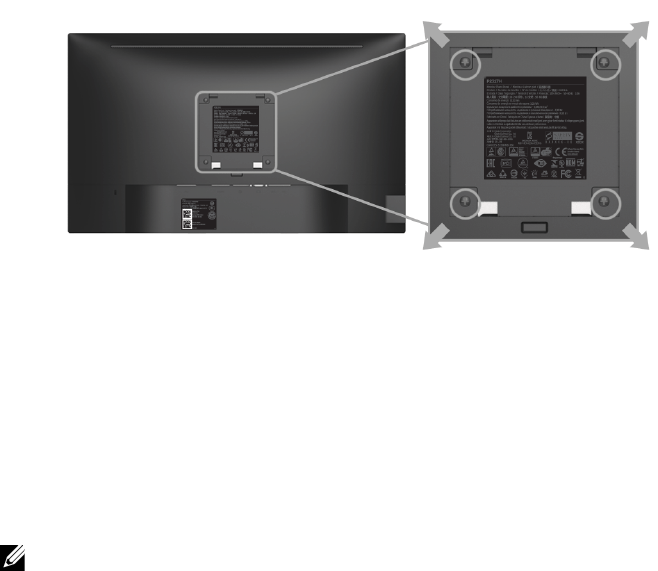

壁取り付け（別売り） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
モニターの操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
モニターを電源オンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
前面パネルのコントロールを使う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
オンスクリーン ディスプレイ (OSD) メニューの使用 . . . . . . . . . . . . . 35
4|目次
最大解像度を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
傾け、旋回させ、垂直に伸ばす . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

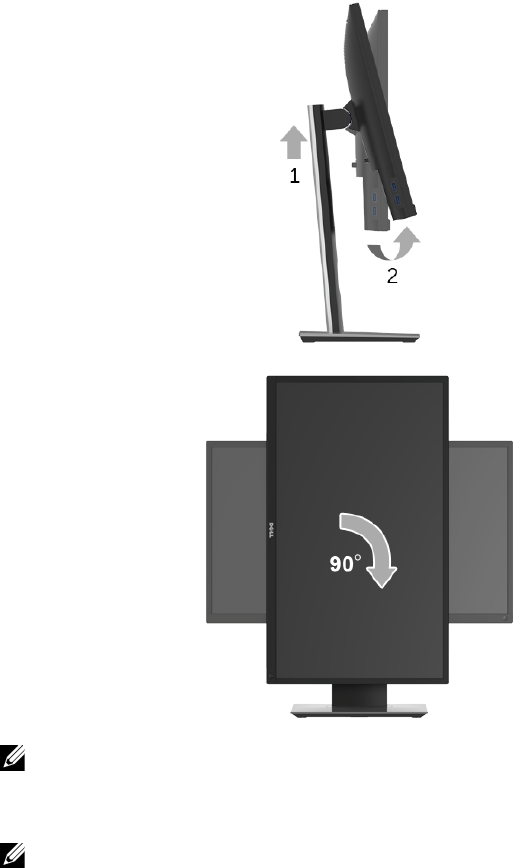

モニターの回転 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
システムのディスプレイ回転設定の調整 . . . . . . . . . . . . . . . . . . . . . . . . 52
問題を解決する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
自己テスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
内蔵診断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
よくある問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
製品特有の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
ユニバーサルシリアルバス (USB) 特有の問題 . . . . . . . . . . . . . . . . . . . . 59
付録 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
米国連邦通信委員会 (FCC) 通告（米国内のみ）およびその他規制に
関する情報 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Dell へのお問い合わせ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

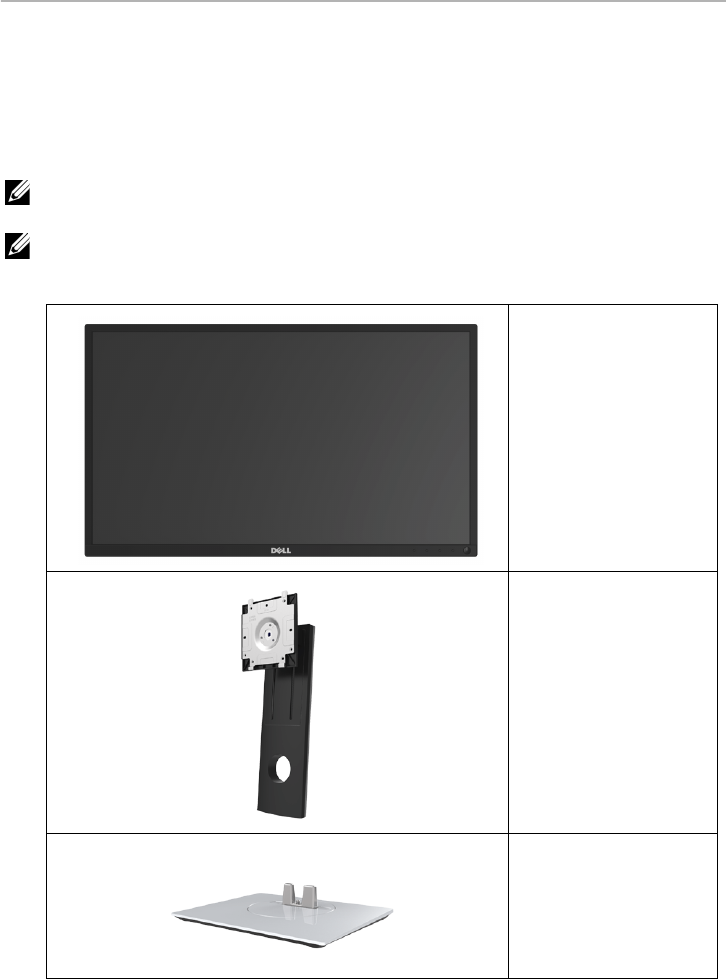

6|製品の特徴
電源ケーブル（国により異
なります）
VGA ケーブル
DP ケーブル
USB 3.0 アップストリーム
ケーブル（モニターの USB
ポートを有効にします）
•ドライバとドキュメン
テーション メディア
•クイック セットアップ ガ
イド
•安全、環境および規制
情報
製品の特徴 |7
製品の特長
Dell P2217H/P2317H/P2317HWH/P2417H/P2717H フラットパネル ディスプレイにはア
クティブ マトリックス、薄膜トランジスター (TFT)、液晶ディスプレイ (LCD) および LED
バックライトが搭載されています。 モニターの機能は、以下のようになっています：
• P2217H： 54.6 cm（21.5 インチ）表示可能領域（対角で測定）。
解像度： フルスクリーン対応または低解像度で、VGA、DisplayPort および HDMI に
より最大 1920 x 1080 まで対応します。
• P2317H/P2317HWH： 58.4 cm（23 インチ）表示可能領域（対角で測定）。
解像度： フルスクリーン対応または低解像度で、VGA、DisplayPort および HDMI に
より最大 1920 x 1080 まで対応します。
•P2417H： 60.5 cm（23.8 インチ）表示可能領域（対角で測定）。
解像度： フルスクリーン対応または低解像度で、VGA、DisplayPort および HDMI に
より最大 1920 x 1080 まで対応します。
• P2717H： 68.6 cm（27 インチ）表示可能領域（対角で測定）。
解像度： フルスクリーン対応または低解像度で、VGA、DisplayPort および HDMI に
より最大 1920 x 1080 まで対応します。
•NTSC の 72% の色域。
•チルト、スイベル、高さ、回転調整機能。
•取り外し可能なスタンドと VESA™（ビデオエレクトロニクス規格協会）100 mm 取
り付け穴で柔軟な取付が可能。
•DisplayPort および HDMI でデジタル接続。
•USB アップストリーム ポート x 1 個および USB ダウンストリーム ポート x 4 個
装備。
•システムでサポートされている場合、プラグ アンド プレイ機能。
•オンスクリーン ディスプレイ (OSD) 調整で、セットアップと画面の最適化が容易。
•ソフトウェアとドキュメンテーション メディアには、情報ファイル (INF)、画像カ
ラーマッチングファイル (ICM)、および製品マニュアルが含まれています。
•セキュリティ ロック スロット。
•スタンドロック。
•スリープモード時には 0.3 W スタンバイ電源になります。
•電源ゲージはモニターが消費している電力レベルをリアルタイムで見ることができ
ます。
•ちらつき防止画面と、ブルーライトの放出を最小限に留める ComfortView 機能によ
り、見やすさが最適化されています。
製品の特徴 |9
背面図
背面図（モニターのスタンド付き）
ラベル 説明 使用
1VESA 取り付け穴
（100 mm x 100 mm - 接続さ
れた VESA カバーの背面）
VESA 互換の壁取付キットを使う壁取付モニ
ター (100 mm x 100 mm)。
2規制ラベル 規制承認を表示します。
3スタンドリリースボタン スタンドをモニターから外します。
4セキュリティ ロックスロット セキュリティ ロックでモニターを固定します
（セキュリティ ロックは含まれません）。
5バーコード、シリアル番号、
サービスタグ ラベル
技術サポートを受けるには、Dell にお問い合
わせください。
6Dell サウンドバー取付ブラ
ケット
オプションの Dell サウンドバーを取り付ける。
注： Dell サウンドバーを取り付ける 前に取付
スロットを覆っているプラ スチックのカバー
を取り除いて下 さい。
7ケーブル管理スロット ケーブルをスロットに通してケーブル類を整
理するために使います。
10 |製品の特徴
側面図
ラベル 説明 使用
1USB ダウンストリー
ム ポート
USB デバイスを接続してください。
注： このポートを使用するには、モニターの USB アッ
プストリーム ポートとコンピューターに USB ケーブ
ル（モニター付属）を接続する必要があります。
製品の特徴 |11
底面図
モニタースタンドなし底面図
ラベル 説明 使用
1電源ケーブル コネク
ター
電源ケーブルを接続してください。
2HDMI ポート コンピューターに HDMI ケーブルを接続してくださ
い（ケーブルは含まず）。
3DisplayPort コンピューターに DP ケーブルを接続してください。
4スタンドのロック機能 M3 x 6 mm ネジを使ってスタンドをモニターにロッ
クします（ネジは含まれていません）。
5VGA コネクター コンピューターに VGA ケーブルを接続してください。
6USB アップストリー
ム ポート
USB ケーブル（モニター付属）をこのポートとコン
ピューター繋ぎ、モニターの USB ポートを有効にし
ます。
7USB ダウンストリー
ム ポート
USB デバイスを接続してください。
注： このポートを使用するには、モニターの USB
アップストリーム ポートとコンピューターに USB
ケーブル（モニター付属）を接続する必要があり
ます。
12 |製品の特徴
モニター仕様
モデル P2217H P2317H/P2317HWH
スクリーン タイプ 有効マトリックス - TFT LCD
パネルテクノロジー In Plane Switching テクノロジー
アスペクト比 16:9 16:9
表示可能画像
対角
水平、アクティブエリア
垂直、アクティブエリア
エリア
546.10 mm（21.5 インチ）
476.06 mm（18.74 インチ）
267.79 mm（10.54 インチ）
127484.10 mm2
（197.6 インチ 2）
584.20 mm（23 インチ）
509.18 mm（20.05 インチ）
286.42 mm（11.28 インチ）
145839.33 mm2
（226.05 インチ 2）
ピクセル ピッチ 0.248 mm x 0.248 mm 0.265 mm x 0.265 mm
ピクセル /インチ (PPI) 102 96
表示角度 178°（垂直）標準
178°（水平）標準
輝度 250 cd/m（標準）
コントラスト比 1000 対 1（標準）
4,000,000:1（ダイナミック）
ディスプレイ スクリーン
コーティング
硬度 3H の抗グレア
バックライト 白 LED エッジライト方式
応答時間（標準） 6 ms（グレイ -グレイ）
色の深さ 16.7 百万色
色域 82% NTSC (CIE1976)*
内蔵デバイス •USB 3.0 超高速ハブ（1 x USB 3.0 アップストリーム
ポート付）
•2 x USB 3.0 ダウンストリーム ポート
•2 x USB 2.0 ダウンストリーム ポート
接続性 •1 x DP 1.2
•1 x HDMI 1.4
•1 x VGA
•1 x USB 3.0 ポート - アップストリーム
•2 x USB 3.0 ポート - 側面
•2 x USB 2.0 ポート - 底面
製品の特徴 |13
境界幅（モニターの端から
アクティブ エリアまで）
11.4 mm（上 /左/右）
18.1 mm（下）
11.4 mm（上 /左/右）
18.1 mm（下）
調整
高さ調整スタンド
チルト
旋回
ピボット
130 mm
-5° ～ 21°
-45° ～ 45°
90°（右回り）
Dell Display Manager 対応 あり
セキュリティ セキュリティ ロックスロット（ケーブルロックは別売り
です）
モデル P2417H P2717H
スクリーン タイプ 有効マトリックス - TFT LCD
パネルテクノロジー In Plane Switching テクノロジー
アスペクト比 16:9 16:9
表示可能画像
対角
水平、アクティブエリア
垂直、アクティブエリア
エリア
604.52 mm（23.8 インチ）
527.04 mm（20.75 インチ）
296.46 mm（11.67 インチ）
156246.27 mm2
（242.18 インチ 2）
685.80 mm（27 インチ）
597.92 mm（23.54 インチ）
336.30 mm（13.24 インチ）
201073.77 mm2
（311.65 インチ 2）
ピクセル ピッチ 0.275 mm x 0.275 mm 0.311 mm x 0.311 mm
ピクセル /インチ (PPI) 93 82
表示角度 178°（垂直）標準
178°（水平）標準
輝度 250 cd/m2（標準） 300 cd/m2（標準）
コントラスト比 1000 対 1（標準）
4,000,000:1（ダイナミック）
ディスプレイ スクリーン
コーティング
硬度 3H の抗グレア
バックライト 白 LED エッジライト方式
応答時間（標準） 6 ms（グレイ -グレイ）
色の深さ 16.7 百万色
色域 82% NTSC (CIE1976)*
14 |製品の特徴
* 色域（標準）は、CIE 1976 (82% NTSC) および CIE1931 (72% NTSC) テスト基準に基づい
ています。
解像度仕様
ビデオのサポートモード
内蔵デバイス •USB 3.0 超高速ハブ（1 x USB 3.0 アップストリーム
ポート付）
•2 x USB 3.0 ダウンストリーム ポート
•2 x USB 2.0 ダウンストリーム ポート
接続性 •1 x DP 1.2
•1 x HDMI 1.4
•1 x VGA
•1 x USB 3.0 ポート - アップストリーム
•2 x USB 3.0 ポート - 側面
•2 x USB 2.0 ポート - 底面
境界幅（モニターの端から
アクティブ エリアまで）
11.4 mm（上 /左/右）
18.1 mm（下）
11.6 mm（上 /左/右）
18.2 mm（下）
調整
高さ調整スタンド
チルト
旋回
ピボット
130 mm
-5° ～ 21°
-45° ～ 45°
90°（右回り）
Dell Display Manager 対応 あり
セキュリティ セキュリティ ロックスロット（ケーブルロックは別売り
です）
モデル P2217H/P2317H/P2317HWH/P2417H/P2717H
水平走査幅 30 kHz ～83 kHz（自動）
垂直走査幅 56 Hz ～76 Hz（自動）
事前設定の最高解像度 60 Hz で 1920 x 1080
モデル P2217H/P2317H/P2317HWH/P2417H/P2717H
ビデオディスプレイ機能（VGA、
HDMI & DP 再生）
480i、480p、576i、576p、720p、1080i、1080p
製品の特徴 |15
事前設定ディスプレイ モード
電気的仕様
ディスプレイ モード 水平周波数
(kHz)
垂直周波数
(Hz)
周波数
(MHz)
同期極
（水平 /垂直）
VESA、640 x 480 31.5 60.0 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
IBM、720 x 400 31.5 70.0 28.3 -/+
VESA、800 x 600 37.9 60.0 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1152 x 864 67.5 75.0 108.0 +/+
VESA、1280 x 1024 64.0 60.0 108.0 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
VESA、1600 x 900 60.0 60.0 108.0 +/+
VESA、1920 x 1080 67.5 60.0 148.5 +/+
モデル P2217H/P2317H/P2317HWH/P2417H/P2717H
ビデオ入力信号 •アナログ RGB、0.7 ボルト +/- 5%、正電極が 75 ohm
入力インピダンス
•HDMI 1.4、各差動線路毎に 600 mV、作動ペアあたり
100 ohm 入力インピーダンス
•DisplayPort 1.2、各差動線路毎に 600 mV、作動ペア
あたり 100 ohm 入力インピーダンス
AC 入力電圧 / 周波数 / 電流 100 VAC から 240 VAC / 50 Hz または 60 Hz ± 3 Hz /
1.5 A（標準）
インラッシュ電流 •120 V： 30 A（最大）（0°C で）（コールドスタート）
•220 V： 60 A（最大）（0°C で）（コールドスタート）
16 |製品の特徴
物理特性
モデル P2217H P2317H/P2317HWH
信号ケーブル タイプ •アナログ： D-Sub、15 ピン
•デジタル： DisplayPort、20 ピン
•デジタル： HDMI、19 ピン（ケーブルは含まず）
•USB： USB、9 ピン
寸法（スタンド付き）
最高（引き伸ばし時） 477.8 mm（18.81 インチ） 487.1 mm（19.17 インチ）
最高（圧縮） 354.4 mm（13.95 インチ） 357.1 mm（14.06 インチ）
幅498.9 mm（19.64 インチ） 532.0 mm（20.94 インチ）
奥行き 180.0 mm（7.09 インチ） 180.0 mm（7.09 インチ）
寸法（スタンドなし）
高さ 297.3 mm（11.70 インチ） 315.9 mm（12.43 インチ）
幅498.9 mm（19.64 インチ） 532.0 mm（20.94 インチ）
奥行き 50.3 mm（1.98 インチ） 50.3 mm（1.98 インチ）
スタンド寸法
最高（引き伸ばし時） 400.8 mm（15.78 インチ） 400.8 mm（15.78 インチ）
最高（圧縮） 354.4 mm（13.95 インチ） 354.4 mm（13.95 インチ）
幅242.6 mm（9.55 インチ） 242.6 mm（9.55 インチ）
奥行き 180.0 mm（7.09 インチ） 180.0 mm（7.09 インチ）
重量
重さ（パッケージ含む） 6.86 kg (15.09 lb) 7.34 kg (16.18 lb)
重さ（スタンド アセン
ブリとケーブルを含む）
5.37 kg (11.81 lb) 5.59 kg (12.32 lb)
重さ（スタンド アセン
ブリなし）（壁取付また
は VESA 取付用 - ケーブ
ルなし）
2.81 kg (6.18 lb) 3.06 kg (6.75 lb)
スタンド アセンブリの
重さ
2.10 kg (4.63 lb) 2.10 kg (4.63 lb)
フロント フレーム（ツ
ヤあり）
2-4 2-4
製品の特徴 |17
モデル P2417H P2717H
信号ケーブル タイプ •アナログ： D-Sub、15 ピン
•デジタル： HDMI、19 ピン（ケーブルは含まず）
•デジタル： DisplayPort、20 ピン
•USB： USB、9 ピン
寸法（スタンド付き）
最高（引き伸ばし時） 492.1 mm（19.37 インチ） 544.9 mm（21.45 インチ）
最高（圧縮） 362.1 mm（14.26 インチ） 415.3 mm（16.35 インチ）
幅549.8 mm（21.65 インチ） 621.1 mm（24.45 インチ）
奥行き 180.0 mm（7.09 インチ） 200.3 mm（7.89 インチ）
寸法（スタンドなし）
高さ 326.0 mm（12.83 インチ） 366.1 mm（14.41 インチ）
幅549.8 mm（21.65 インチ） 621.1 mm（24.45 インチ）
奥行き 50.3 mm（1.98 インチ） 50.3 mm（1.98 インチ）
スタンド寸法
最高（引き伸ばし時） 400.8 mm（15.78 インチ） 433.4 mm（17.06 インチ）
最高（圧縮） 354.4 mm（13.95 インチ） 387.2 mm（15.24 インチ）
幅242.6 mm（9.55 インチ） 292.4 mm（11.51 インチ）
奥行き 180.0 mm（7.09 インチ） 200.3 mm（7.89 インチ）
重量
重さ（パッケージ含む） 7.63 kg (16.78 lb) 9.76 kg (21.52 lb)
重さ（スタンド アセン
ブリとケーブルを含む）
5.90 kg (12.98 lb) 7.44 kg (16.40 lb)
重さ（スタンド アセン
ブリなし）（壁取付また
は VESA 取付用 - ケーブ
ルなし）
3.33 kg (7.32 lb) 4.58 kg (10.10 lb)
スタンド アセンブリの
重さ
2.10 kg (4.63 lb) 2.44 kg (5.38 lb)
フロント フレーム（ツ
ヤあり）
2-4 2-4
18 |製品の特徴
環境特性
モデル P2217H P2317H/
P2317HWH
P2417H P2717H
準拠規格
•ENERGY STAR 認証モニター
•米国にて EPEAT 金登録。EPEAT 登録は国ごとに異なります。 国別の登録状況につい
ては、www.epeat.net をご覧ください。
•RoHS 準拠
•TCO 認証ディスプレイ
•非 BFR/PVC モニター（外部ケーブルを除く）
•パネルのみ無ヒ素ガラスかつ無水銀です
温度
運転時 0°C ～40°C（32°F ～104°F）
非運転時 •ストレージ： -20°C ～60°C（-4°F ～140°F）
•輸送時： -20°C ～60°C（-4°F ～140°F）
湿度
運転時 10% ～80%（結露しないこと）
非運転時 •ストレージ： 5% ～90%（結露しないこと）
•輸送時： 5% ～90%（結露しないこと）
高度
運転時 5,000 m (16,404 ft)（最大）
非運転時 12,192 m (40,000 ft)（最大）
熱発散 •126.24 BTU/時
（最大）
•58.01 BTU/ 時
（標準）
•129.66 BTU/時
（最大）
•61.42 BTU/ 時
（標準）
•133.07 BTU/時
（最大）
•64.83 BTU/ 時
（標準）
•187.66 BTU/ 時
（最大）
•78.48 BTU/ 時
（標準）
製品の特徴 |19
電源管理モード
VESA DPM™ コンプライアンス ディスプレイ カードをお持ちの方、または PC にソフト
ウェアがインストールされている場合は、モニターを使用していないときには自動的に電
源消費量を低減させます。 これを、
「省電力モード」
*と呼びます。 コンピューターがキー
ボード、マウス、またはその他の入力デバイスから入力を検出すると、モニターは自動的
に機能を再開します。 次の表は、この自動省電力機能の電源消費と信号を表したものです。
P2217H
P2317H/P2317HWH
P2417H
VESA モード 水平同期 垂直同期 ビデオ 電源
インジケーター
電源消費
通常運転 有効 有効 有効 白色 37 W （最大） **
17 W（標準）
無効モード 無効 無効 空白 白色（点滅） 0.3 W 以下
スイッチを切る ---
オフ 0.3 W 以下
Energy Star 電源消費
Pon 15.5 W
ETEC 50.6 kWh
VESA モード 水平同期 垂直同期 ビデオ 電源
インジケーター
電源消費
通常運転 有効 有効 有効 白色 38 W （最大） **
18 W（標準）
無効モード 無効 無効 空白 白色（点滅） 0.3 W 以下
スイッチを切る ---
オフ 0.3 W 以下
Energy Star 電源消費
Pon 14.8 W
ETEC 46.7 kWh
VESA モード 水平同期 垂直同期 ビデオ 電源
インジケーター
電源消費
通常運転 有効 有効 有効 白色 39 W （最大） **
19 W（標準）
無効モード 無効 無効 空白 白色（点滅） 0.3 W 以下
スイッチを切る ---
オフ 0.3 W 以下
20 |製品の特徴
P2717H

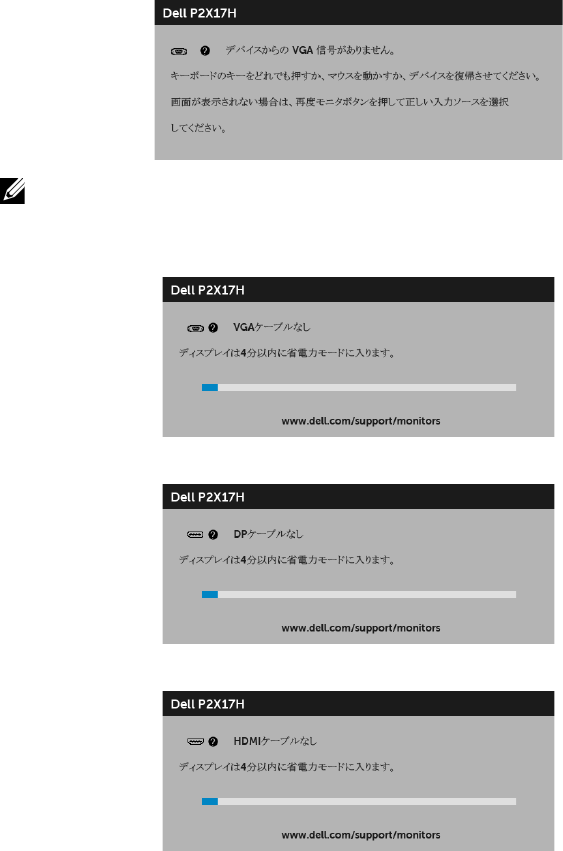

OSD は、通常の動作モードでのみ機能します。 無効モードでどれかのボタンを押すと、次
のメッセージが表示されます。
注： 接続した入力信号によっては、メッセージが異なる場合があります。
注： 本モニターは ENERGY STAR® に準拠しています。
注：
Pon：オン モードの電源消費は、Energy Star 7.0 バージョンで定義されているとお
りです。
ETEC：合計電力消費量 (kWh) は、Energy Star 7.0 バージョンで定義されているとお
りです。
* オフモードでのゼロ電源消費は、モニターからのメインケーブルを外してはじめて、有
効になります。
** 最大消費電力は最大輝度および USB と積極的な測定され。
Energy Star 電源消費
Pon 18.5 W
ETEC 54.1 kWh
VESA モード 水平同期 垂直同期 ビデオ 電源
インジケーター
電源消費
通常運転 有効 有効 有効 白色 55 W （最大） **
23 W（標準）
無効モード 無効 無効 空白 白色（点滅） 0.3 W 以下
スイッチを切る ---
オフ 0.3 W 以下
Energy Star 電源消費
Pon 15.1 W
ETEC 47.4 kWh
製品の特徴 |21
本書は参考用に提供するものであり、試験室での性能を基に作成されています。 お客様の
製品は、お使いになるソフトウェア、コンポーネント、周辺機器により異なり、本書の情
報と必ずしも一致しない場合があります。 したがって、この情報を基に裕度を決定するこ
とはお止めください。 精度や完成度について一切保障いたしません。
ピン割当
VGA コネクター
ピン数 接続した信号ケーブルの 15 ピン側
1ビデオ‐赤
2ビデオ‐緑
3ビデオ‐青
4GND
5自己テスト
6GND-R
7GND-G
8GND-B
9コンピューター 5 V / 3.3 V
10 GND- 同期
11 GND
12 DDC データ
13 H- 同期
14 V- 同期
15 DDC クロック
22 |製品の特徴
DisplayPort コネクター
ピン数 接続した信号ケーブルの 20 ピン側
1ML0(p)
2GND
3ML0(n)
4ML1(p)
5GND
6ML1(n)
7ML2(p)
8GND
9ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)
18 GND
19 Re-PWR
20 +3.3 V DP_PWR
製品の特徴 |23
HDMI コネクター
プラグ アンド プレイ機能
プラグ アンド プレイ互換システムで、モニターをインストールすることができます。 モニ
ターがディスプレイ データ チャンネル (DDC) プロトコルを使って、コンピューターシス
テムに拡張ディスプレイ特定データ (EDID) を自動的に提供するため、システムが、自己
設定により、モニター設定を最適化します。 ほとんどのモニターインストールは自動で行
われます。必要に応じて異なる設定を選択できます。 モニター設定の変更の詳細について
は、
モニターの操作
を参照してください。
ピン数 接続した信号ケーブルの 19 ピン側
1TMDS データ 2+
2TMDS データ 2 シールド
3TMDS データ 2-
4TMDS データ 1+
5TMDS データ 1 シールド
6TMDS データ 1-
7TMDS データ 0+
8TMDS データ 0 シールド
9TMDS データ 0-
10 TMDS クロック +
11 TMDS クロックシールド
12 TMDS クロック -
13 CEC
14 予約済み（デバイスでは N.C.）
15 DDC クロック信号 (SCL)
16 DDC データ (SDA)
17 DDC/CEC 接地
18 +5 V 電源
19 ホットプラグ検出
24 |製品の特徴
ユニバーサル シリアル バス (USB) インターフェース
本項では、モニターで使用できる USB ポートについて説明します。
注： このモニターは超高速 USB 3.0 およびは高速 USB 2.0 互換です。
USB 3.0 アップストリームコネクター
転送速度 データ率 電源消費
超高速 5 Gbps 4.5 W（最大、各ポート）
高速 480 Mbps 4.5 W（最大、各ポート）
全速度 12 Mbps 4.5 W（最大、各ポート）
転送速度 データ率 電源消費
高速 480 Mbps 2.5 W（最大、各ポート）
全速度 12 Mbps 2.5 W（最大、各ポート）
低速度 1.5 Mbps 2.5 W（最大、各ポート）
ピン数 9 ピン（コネクターの側面に表示）
1VCC
2D-
3D+
4GND
5SSTX-
6SSTX+
7GND
8SSRX-
9SSRX+
製品の特徴 |25
USB 3.0 ダウンストリームコネクター
USB 2.0 ダウンストリームコネクター
USB ポート
•1 x USB 3.0 アップストリーム - 底面
•2 x USB 2.0 ダウンストリーム ‐ 底面
•2 x USB 3.0 ダウンストリーム ‐ 側面
注： USB 3.0 機能には USB 3.0 対応のコンピューターが必要です。
ピン数 9 ピン（コネクターの側面に表示）
1VCC
2D-
3D+
4GND
5SSRX-
6SSRX+
7GND
8SSTX-
9SSTX+
ピン数 4 ピン（コネクターの側面に表示）
1VCC
2DMD
3DPD
4GND
26 |製品の特徴
注： モニターの USB インターフェイスは、モニターがオンのとき、または省電力
モードに入っているときにのみ作動します。 モニターをオフにしてから再びオンにす
ると、接続された周辺機器は数秒後に通常の機能を回復します。
LCD モニター品質とピクセルポリシー
LCD モニターの製造プロセスにおいて、いくつかのピクセルが特定の状態に固定されるこ
とはよくあります。見つけにくく、表示品質および使い勝手に影響しません。 Dell 社のモ
ニターの品質とピクセルに関する方針の詳細、詳細については、Dell サポート
http://www.dell.com/support/monitors を参照してください。
保守のガイドライン
モニターを洗浄する
注意： モニターの洗浄前には、
安全指示
を読み、その指示に従ってください。
警告： モニターの洗浄前には、電源コンセントからモニター電源ケーブルを外して
ください。
最高の性能を引き出すために、モニターを開梱、洗浄、または操作している間、以下のリ
ストの指示に従ってください：
•静電気防止スクリーンを洗浄するには、柔らかい、きれいな布を水で軽く湿ら
せてください。 できれば、特殊スクリーン洗浄ティッシュまたは静電気防止コー
ティングに適して溶液を使用してください。 ベンゼン、シンナー、アンモニア、
研磨クリーナー、または圧縮空気は使用しないでください。
•ぬるま湯で軽く湿らせた布を使用して、モニターを洗浄します。 合成洗剤により
モニターの乳白色のフィルムがはがれることがあるため、合成洗剤の使用は避
けてください。
•モニターの梱包を開けている間に白いパウダーにお気づきになりましたら、布
で拭き取ってください。
•暗いプラスチックは、明るいモニターより白いカフマークを削り、表示するた
め、モニターの取り扱いには注意してください。
•モニターの画像品質を最高の状態に保つために、スクリーンセーバーを作動し、
使用しないときはモニターの電源をオフにしてください。
モニターのセットアップ |27
モニターのセットアップ
スタンドを取り付ける
注： モニターを工場から出荷するときは、スタンドは外された状態になっています。
注： これはスタンド付モニターに適用されます。 その他のスタンドをご購入頂いた際
は、スタンドの設置方法はスタンド セットアップ ガイドをご参照ください。
モニタースタンドを取り付けるには：
1箱のふた部分に記載された指示に従って、スタンドを保護しているクッション材を
取り外してください。
2スタンドベースの突起部分がスタンドのスロットにしっかり収まるように挿入し
ます。
3ネジ用ハンドルを持ち上げて、右に回します。
4ネジをしっかりと締めたら、ネジ用ハンドルを元の位置に戻してください。
28 |モニターのセットアップ
5図に示すとおり、カバーを開けるとスタンド アセンブリの VESA 部分が現れます。
6スタンド アセンブリをモニターに取り付けます。
aモニター背面の溝をスタンド上部の 2 つのタブに合わせます。
bスタンドを押して、はめ込んでください。
7モニターをまっすぐに設置します。
注： モニターが滑ったり、落ちたりしないように、そっと持ち上げてください。
30 |モニターのセットアップ
HDMI ケーブルを接続する（別売り）
注： 画像は、実例を示す目的で使用されます。 コンピューターの外観は変わることが
あります。
USB 3.0 ケーブルを接続する
VGA/DP/HDMI ケーブルを接続したら、以下の手順に従って USB 3.0 ケーブルをコン
ピューターに接続し、モニターのセットアップを完了してください。
1アップストリーム USB 3.0 ケーブル（付属のケーブル）をモニターのアップスト
リーム ポートに、次にコンピューターの適切な USB 3.0 ポートに接続します （詳細
は
底面図
を参照 してください）。
2USB 3.0 周辺機器をモニターのダウンストリーム USB 3.0 ポートに接続します。
3コンピューターとモニターの電源ケーブルを近くのコンセントに差し込みます。
4モニターおよびコンピューターの電源をオンにします。
モニターに画像が表示されたら、インストールは完了します。 画像が表示されない場
合は、
ユニバーサルシリアルバス
(USB)
特有の問題
を参照してください。
5モニタースタンドのケーブルホルダーを使ってケーブルを整理してください。
モニターのセットアップ |31
ケーブルを調整する
モニターおよびコンピューターに必要なケーブルすべてを取り付けた後、（ケーブルの取
り付けについては、
モニターを接続する
を参照 してください）上記のとおり、ケーブル管
理スロットを使って、すべてのケーブルを適切に調整します。
モニタースタンドを取り外す
注： 台を取り外している間に LCD 画面に傷が付かないように、モニターは必ずきれ
いな面に置くようにしてください。
注： これはスタンド付モニターに適用されます。 その他のスタンドをご購入頂いた際
は、スタンドの設置方法はスタンド セットアップ ガイドをご参照ください。
スタンドを取り外すには：
1柔らかい布またはクッションの上にモニターを置きます。
2スタンド リリース ボタンを押し下げます。
3スタンドを持ち上げ、モニターから離します。
32 |モニターのセットアップ
壁取り付け（別売り）
（ネジの寸法： M4 x 10 mm）。
VESA 互換壁取り付けキットに付いている使用説明書を参照してください。
1モニターのパネルを、安定した平らなテーブルの軟らかい布またはクッションの上
に置きます。
2スタンドを外します。
3プラス ドライバーを使って、プラスチック カバーを固定している 4 つのネジを外し
ます。
4壁取り付けキットのブラケットをモニターに取り付けます。
5壁取り付けキットに付いている使用説明書に従って、壁にモニターを取り付けます。
注： 2.81 kg (P2217H) / 3.06 kg (P2317H/P2317HWH) /3.33 kg (P2417H) / 4.58 kg
(P2717H) の最小重量 /負荷支持強度を持つ UL 指定の壁取り付けブラケットでのみ
使用できます。
モニターの操作 |33
モニターの操作
モニターを電源オンにする
ボタンを押してモニターをオンにします。

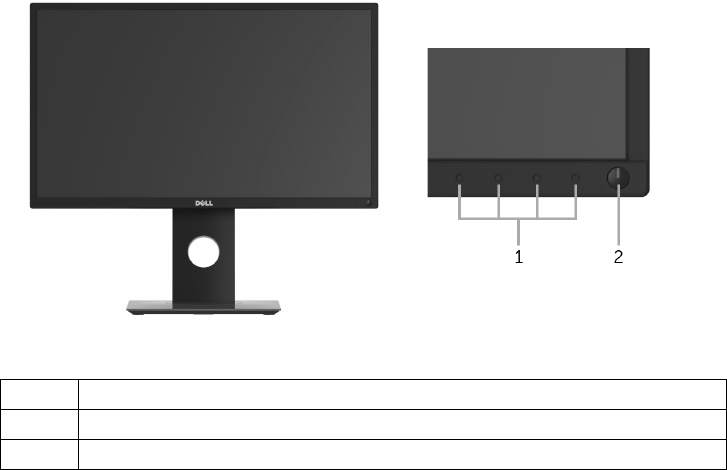

前面パネルのコントロールを使う
モニター前面のコントロールボタンを使用して、表示されている画像の特性を調整しま
す。 これらのボタンを使用して調整を行うとき、OSD に変更される特性の数値が表示され
ます。
正面パネルのボタンについては、次の表にまとめてあります：
正面パネルボタン 説明
1
ショートカット キー /
プリセットモード
プリセット カラー モードのリストから選択する際には、この
ショートカットを選択してください。
34 |モニターの操作
正面パネルボタン
モニターの正面にあるボタンを使って、画像設定を調整してください。
2
ショートカット キー /
入力信号
このボタンを使って、モニターに接続されているビデオ信号
のリストからお選びください。
3
メニュー
メニューボタンを使ってオンスクリーンディスプレイ (OSD)
を起動し、OSD メニューを選択します。 メニューシステムに
アクセスするを参照してください。
4
終了
このボタンを使ってメイン メニューに戻るか、OSD メイン メ
ニューを終了します。
5
電源
（電源ライトインジケー
ター付き）
電源ボタンを使ってモニターの電源のオン /オフを切り替え
ます。
白いライトが点灯しているときには、モニターが完全に機能
していることを示しています。 白いライトが点滅しているとき
には、省電力モードに入っていることを示しています。
正面パネルボタン 説明
1
上
「上」ボタンを使って、OSD メニューのアイテムを調整できます（範囲
を広げます）。
2
下
「下」ボタンを使って、OSD メニューのアイテムを調整できます（範囲
を狭めます）。
3
OK
「OK」ボタンを使って、OSD での選択内容を確定します。
4
戻る
「戻る」ボタンを使って、前のメニューに戻ります。
モニターの操作 |35
オンスクリーン ディスプレイ (OSD) メニューの使用
メニューシステムにアクセスする
注： 設定を変えてから別のメニューに進んだり OSD メニューを終了したりすると、
モニターはこれらの変更を自動的に保存します。 設定を変更してから OSD メニュー
が消えるのを待っても、変更は保存されます。
1 ボタンを押して OSD メニューを起動し、メイン メニューを表示します。
アナログ (VGA) 入力用のメインメニュー
ディスプレイ (HDMI) 入力用のメインメニュー
36 |モニターの操作
デジタル (DP) 入力用のメインメニュー
注： 自動調整は、アナログ (VGA) コネクターを使っているときにのみ利用できます。
2 と ボタンを押して、設定オプション間を移動します。 あるアイコンから別
のアイコンに移動すると、オプション名がハイライト表示されます。 モニターで利用
できるすべてのオプションについては、次の表を参照してください。
3 ボタンを一度押すと、ハイライトされたオプションが有効になります。
4 と ボタンを押して、目的のパラメーターを選択します。
5 を押してスライドバーに入り、メニューのインジケーターに従って と
ボタンを使い変更を行います。
6 ボタンを選択してメイン メニューに戻ります。
モニターの操作 |37
アイコン メニューとサ
ブメニュー
説明
輝度 /コント
ラスト
このメニューを使って輝度 /コントラスト調整を有効にします。
輝度 輝度は、バックライトの輝度を調整します。
輝度を上げるには ボタンを押します。輝度を下げるには ボ
タンを押します（最小 0/ 最大 100）。
注： 動的コントラストがオンになっているときには、手動で輝度を調
整することはできません。
コントラスト まず輝度を調整し、それでも調整が必要な場合のみコントラストを調
整します。
ボタンを押してコントラストを上げ、 ボタンを押してコント
ラストを下げます（最小 0/ 最大 100）。
コントラスト機能は、モニターの画面の暗い部分と明るい部分の違い
の程度を調整します。
38 |モニターの操作

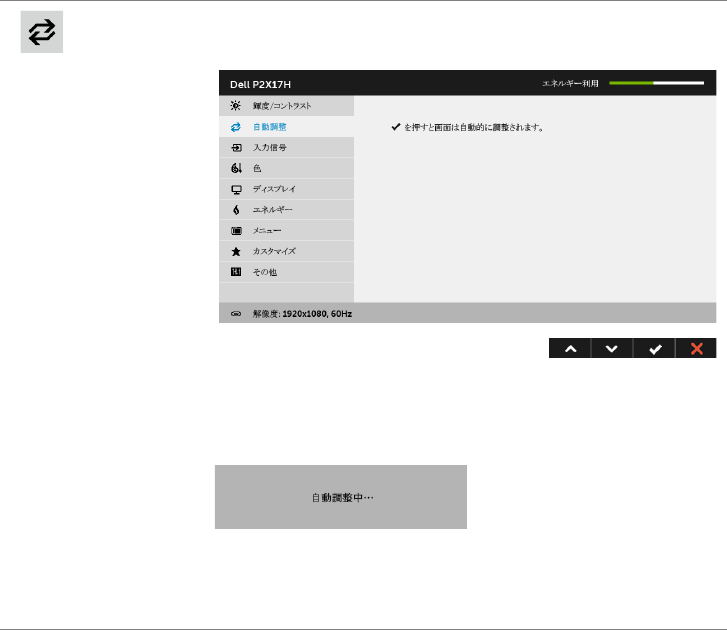

自動調整 起動時にモニターが認識された場合でも、「自動調整」機能があれば特
定のセットアップで使用するために、ディスプレイ設定を最適化でき
ます。
「自動調整」では、モニターに着信するビデオ信号を自動調整します。
「自動調整」を使用した後、ディスプレイ設定の下で周波数（粗い）と
フェーズ（細かい）コントロールを使用して、モニターを微調整する
ことができます。
注： ほとんどの場合、「自動調整」で設定すると最適の画像が得られ
ます。
注： 「自動調整」オプションは、アナログ (VGA) コネクターを使って
いるときにのみ利用できます。
モニターの操作 |39
入力信号 入力信号メニューを使って、モニターに接続されたさまざまなビデオ
信号を選択します。
VGA アナログ (VGA) コネクターを使用しているとき、「VGA 」 入力を選択し
ます。 を押して VGA 入力信号を選択します。
DP DisplayPort (DP) コネクターを使用しているとき、「DP」 入力を選択し
ます。 を押して DisplayPort 入力信号を選択します。
HDMI HDMI コネクターを使用しているとき、「HDMI」 入力を選択します。
を押して HDMI 入力信号を選択します。
自動選択 これをオンにすると、仕様可能な入力信号をスキャンできます。
入力信号のリ
セット
モニターの入力設定を工場出荷時の設定にリセットします。
色色を使って色設定モードを調整します。
40 |モニターの操作
プリセット
モード
プリセットモードを選択すると、リストから標準、ComfortView、マ
ルチメディア、ムービー、ゲーム、暖色、寒色、ユーザーカラーを選
択できます。
•標準： モニターのデフォルトの色設定をロードします。 これは、デ
フォルトのプリセットモードです。
•ComfortView： スクリーンから放射されるブルーライトのレベルを
軽減させ、スクリーンを見やすくします。
•マルチメディア： マルチメディア アプリケーションに適した色設定
をロードします。
•ムービー： ムービーに適した色設定をロードします。
•ゲーム： ほとんどのゲーム アプリケーションに適した色設定をロー
ドします。
•暖色： 色温度を増加します。 画面は赤 /黄の色合いで暖かく見え
ます。
•寒色： 色温度を減少します。 画面は青い色合いで冷たく見えます。
•ユーザーカラー： 色設定を手動で調整します。
と ボタンを使って 3 つの色（R、G、B）値を調整し、独自の
プリセット色モードを作成します。
モニターの操作 |41
入力カラー
形式
ビデオ入力モードを次のように設定できます。
RGB： モニターが DP または HDMI ケーブルを使用してコンピュー
ターまたは DVD プレーヤーに接続されている場合は、このオプション
を選択します。
YPbPr： DVD プレーヤーが YPbPr 出力しかサポートしていない場合
は、このオプションを選択してください。
色相 この機能により、ビデオ画像の色は緑または紫にシフトします。 色相
は、望ましいフレッシュな色調を調整するために使用されます。
または を使って色合いを「0」～「100」の範囲で調整します。
を使ってビデオ画像の緑の影を増加します。
を使ってビデオ画像の紫の影を増加します。
注： 色相調整は、ムービーまたはゲームプリセット モードでのみ使用
できます。
彩度 この機能は、ビデオ画像の色の彩度を調整します。 または
を使って彩度を「0」～「100」の範囲で調整します。
を使ってビデオ画像の色鮮やかな外見を増加します。
を使ってビデオ画像のモノクロの外見を増加します。
注： 彩度調整は、ムービーまたはゲームプリセット モードでのみ使用
できます。
色のリセット モニターの色設定を工場出荷時の設定にリセットします。
42 |モニターの操作
ディスプレイ ディスプレイを使って画像を調整します。
アスペクト比 画像の比率はワイド 16:9、4:3、5:4 に設定できます。
水平位置 または を使って画像を左または右に調整します。 最小は「0」
(-) です。
最大は「100」(+) です。
垂直位置 または を使って画像を上または下に調整します。 最小は「0」
(-) です。
最大は「100」(+) です。
注： 「水平位置」と「垂直位置」調整は、「VGA」 入力でのみ利用でき
ます。
シャープネス この機能を使って、画像をよりシャープにまたはソフトにします。
または を使ってシャープネスを「0」～「100」の範囲で調
整します。
周波数 「フェーズ」および「周波数」調整により、モニターをお好みに従って
調整できます。
または を使って最適の画像品質に調整します。
フェーズ フェーズ調整を使って満足する結果が得られない場合、周波数（粗い）
調整を使い、次にフェーズ（細かい）を再び使用します。
注： 「周波数」と「フェーズ」調整は、「VGA」入力でのみ利用でき
ます。
モニターの操作 |43
動的コントラ
スト
コントラスト レベルを高めて、よりシャープで鮮明な画質に仕上げ
ます。
ボタンを使用して動的コントラストのオンまたはオフを切り替え
ます。
注： 動的コントラストはゲームまたはムービー プリセット モードを選
択したときに高コントラストを実現します。
応答時間 応答時間を通常または高速に設定できます。
画面のリセ
ット
このオプションを選択して、デフォルトのディスプレイ設定を復元し
ます。
エネルギー
LED 電源
ボタン
節電のために、電源 LED インジケーターのオン /オフを設定できます。
USB モニターがスタンバイ モードのときに、USB 機能を有効 / 無効にする
ことができます。
注： スタンバイモードで USB をオン / オフにするには、USB アップス
トリーム ケーブルを外す必要があります。 USB アップストリームケー
ブルが接続されているときには、このオプションはグレー表示され使
用することができません。
エネルギーの
リセット
デフォルトのエネルギー設定を復元するには、このオプションを選択
します。
44 |モニターの操作
メニュー このオプションを選択して、OSD の言語、メニューが画面に表示され
ている時間など、OSD の設定を調整します。
言語 OSD ディスプレイを 8 つの言語（英語、スペイン語、フランス語、ド
イツ語、ブラジルポルトガル語、ロシア語、簡体字中国語、日本語）
の 1 つに設定する言語オプション。
回転 OSD を 90 度反時計回りに回転します。
ディスプレイ回転
に従って、メ
ニューを調整できます。
透明度 このオプションを選択し、 および ボタンを押してメニュー透
明化を変更します（最小 0 / 最大 100）。
タイマー モニターのボタンを押した後、OSD メニューがアクティブの状態を保
つ時間を設定できます。
または を使ってスライダを 5 ～60 秒まで、1 秒刻みで調整し
ます。
ロック ユーザーの調整へのアクセスをコントロールします。 ロックが選択され
ているとき、ユーザー調整は許可されません。 すべてのボタンがロック
されます。
注：
ロック解除機能 - ハード解除のみ（電源ボタンの横にあるボタンを 6
秒間押します）
ロック機能 - ソフトロック（OSD メニューから）かハード ロック機能
（電源ボタンの横にあるボタンを 6 秒間押します）
メニューのリ
セット
すべての OSD 設定を工場出荷時のプリセット値にリセットします。
モニターの操作 |45
カスタマイズ プリセットモード、輝度 /コントラスト、自動調整、入力信号、アス
ペクト比、回転の中から機能を選択し、ショートカットキーとして設
定することができます。
その他 DDC/CI、LCD コンディショニングなど、OSD 設定を調整する場合は
このオプションを選択します。
46 |モニターの操作
注： このモニターには自動的に輝度を調整して LED の老朽化を補正する機能が内蔵
されています。
DDC/CI DDC/CI（ディスプレイ データチャンネル /コマンド インターフェイ
ス）により、コンピューターのソフトウェアを介してモニターのパラ
メーター（輝度、色バランスなど）を調整します。
オフを選択することで、この機能を無効にできます。
ユーザー体験を最大限に高め、モニターのパフォーマンスを最適にす
る場合、この機能を有効にします。
LCD コンディ
ショニング
画像保持の微細な問題を軽減します。 画像保持の程度によっては、プロ
グラムが実行されるまでに少し時間がかかることがあります。 オンを選
択することで、この機能を有効にできます。
他をリセット その他メニューですべての設定を初期値に戻します。
工場リセット すべての設定を工場出荷時のプリセット値にリセットします。
モニターの操作 |47
OSD 警告メッセージ
動的コントラスト機能が有効に設定されている場合は （ゲームまたはムービーなどのプリ
セットモード）、手動輝度調整は無効になります。
モニターが特定の解像度モードをサポートしていないとき、次のメッセージが表示され
ます：
これは、モニターがコンピューターから受信している信号と同期できないことを意味しま
す。 このモニターが使用できる水平および垂直周波数幅については、
モニター仕様
を参照
してください。 推奨モードは、1920 x 1080 画素です。
DDC/CI 機能が無効になる前に、次のメッセージが表示されます：
モニターが省電力モードに入ると、次のメッセージが表示されます：
コンピューターを有効にして、モニターを立ち上げ、
OSD
にアクセスします。
モニターの操作 |49
最大解像度を設定する
モニターの最大解像度を設定するには：
Windows® 7、Windows® 8、および Windows® 8.1：
1Windows® 8 および Windows® 8.1 専用です。デスクトップ タイルを選択して、ク
ラシック デスクトップに切り替えます。
2デスクトップで右クリック、 画面の解像度をクリックします。
3画面の解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4OK をクリックします。
Windows® 10：
1デスクトップ上を右クリックし、ディスプレイの設定をクリックします。
2ディスプレイの詳細設定をクリックします。
3解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4適用をクリックします。
オプションとして 1920 x 1080 がない場合は、グラフィックドライバを更新する必要があ
ります。 コンピューターによっては、以下の手順のいずれかを完了してください：
Dell デスクトップまたはポータブル コンピューターをご使用の場合：
• http://www.dell.com/support に移動し、サービス タグを入力したら、グラフィッ
クス カードの最新ドライバをダウンロードしてください。
Dell 以外のコンピューター（ポータブルまたはデスクトップ）をお使いの場合：
•コンピューターのサポート サイトにアクセスして、最新のグラフィックス ドライバ
をダウンロードします。
•グラフィックス カード ウェブサイトに進み、最新のグラフィックス ドライバをダウ
ンロードします。
50 |モニターの操作
傾け、旋回させ、垂直に伸ばす
注： これはスタンド付モニターに適用されます。 その他のスタンドをご購入頂いた際
は、スタンドの設置方法はスタンド セットアップ ガイドをご参照ください。
傾き、旋回
モニターにスタンドを取り付けると、モニターを最も快適な角度に傾斜させたり、向きを
変えたりすることができます。
注： モニターを工場から出荷するときは、スタンドは外された状態になっています。
垂直に伸ばす
注： スタンドは、垂直に最大 130 mm 伸ばせます。下の図で、伸ばし方を示します。
モニターの操作 |51
モニターの回転
モニターを回転させる前に、モニターが垂直に拡張している（
垂直に伸ばす
）か、または
モニターの底部エッジの傾きを避けるために傾けてあるかいずれかになっています。
注： Dell コンピューターで「ディスプレイ回転」機能（横対縦表示）を使用するに
は、このモニターに含まれていない最新のグラフィックスドライバが必要です。
最新のグラフィックスドライバをダウンロードして更新するには、www.dell.com/
support に移動し、ビデオドライバのダウンロードセクションを参照してください。
注：
縦表示モード
に入っているとき、グラフィックを大量に使用するアプリケー
ション（3D ゲームなど）でパフォーマンスが落ちることがあります。
52 |モニターの操作
システムのディスプレイ回転設定の調整
モニターを回転させた後、以下の手順でシステムのディスプレイの回転設定を調整する必
要があります。
注： Dell コンピューター以外でモニターを使用している場合、グラフィップスドラ
イバのウェブサイトまたはお使いのコンピューターの製造元ウェブサイトに進み、
オペレーティングシステムの回転についての情報を確認します。
ディスプレイの回転設定を調整するには：
1デスクトップ上で右クリック、プロパティをクリックします。
2設定タブを選択し、詳細設定をクリックします。
3ATI グラフィックスカードを使っている場合は、回転タブを選択して、お気に入りの
回転を設定します。
4nVidia グラフィックスカードを使っている場合は、nVidia タブをクリックして、左
カラムで NVRotate を選択し、次にお気に入りの回転を選択します。
5Intel® グラフィックスカードを使っている場合は、Intel グラフィックスタブを選択
して、グラフィックスプロパティをクリックし、回転タブを選択し、次にお気に入
りの回転を設定します。
注： 回転オプションがない場合、または正常に作動しない場合は、www.dell.com/
support で、グラフィックスカード用の最新ドライバをダウンロードしてください。
問題を解決する |53
問題を解決する
警告： このセクションで手続きをはじめる前に、
安全指示
に従ってください。
自己テスト
お使いのモニターには、自己テスト機能が装備され、適切に機能しているかどうかを確認
できます。 モニターとコンピューターが適切に接続されていて、モニター スクリーンが暗
い場合は、次の手順でモニター自己テストを実行してください：
1コンピューターとモニター両方の電源をオフにする。
2コンピューターの後ろからビデオ ケーブルを外す。
3モニターの電源をオンにする。
モニターがビデオ信号を検知できないが正しく作動している場合、画面に浮動ダイアログ
ボックスが（黒い背景に）表示されます。 自己テストモードでは、電源 LED が白になりま
す。 また、選択した入力によって、下に表示されるダイアログの 1 つが画面上をスクロー
ルし続けます。
または
または
54 |問題を解決する
4ビデオ ケーブルが外されているか、または破損している場合、通常システムの運転
中、このボックスが表示されます。
5モニターの電源をオフにして、ビデオ ケーブルを再接続し、次にコンピューターと
モニター両方の電源をオンにします。
前の手順を行った後もモニター スクリーンに何も表示されない場合、モニターが適切に
機能していないため、ビデオ コントローラーおよびコンピューターをチェックしてくだ
さい。
内蔵診断
モニターには内蔵の診断ツールが付属しており、発生している画面の異常がモニターに固
有の問題か、またはコンピューターやビデオ カードに固有の問題かを判断します。
注： 内蔵の診断は、ビデオ ケーブルがプラグから抜かれ、モニターが
自己テスト
モード
に入っているときのみ、実行できます。
内蔵診断を実行するには、以下の手順に従います：
1画面がきれいであること（または、画面の表面に塵粒がないこと）を確認します。
2コンピューターの後ろからビデオ ケーブルを外します。 モニターが自己テスト モー
ドに入ります。
3フロントパネルのボタン 1 を 5 秒間押し続けます。グレイの画面が表示されます。
4画面に異常がないか、慎重に検査します。
5正面パネルのボタン 1 を再び押します。 画面の色が赤に変わります。
6ディスプレイに異常がないか、検査します。
7ステップ 5 と 6 を繰り返して、緑、青、黒、白い色の画面およびテキスト画面につ
いてもディスプレイを検査します。
テキスト画面が表示されると、テストは完了です。 終了するには、ボタン 1 を再び押し
ます。
内蔵の診断ツールを使用しているときに画面に異常が検出されない場合、モニターは適切
に作動しています。 ビデオ カードとコンピューターをチェックしてください。
問題を解決する |55
よくある問題
次の表には、発生する可能性のあるモニターのよくある問題と考えられる解決策に関する
一般情報が含まれます：
一般的な症状 発生した問題 実行可能な解決策
ビデオなし /
電源 LED オフ
画像が表示され
ない
•コンピューターにモニターを接続しているビデオ ケー
ブルが適切に接続され、しっかり固定されていること
を確認します。
•他の電気機器を使用して、コンセントが正しく機能し
ていることを確認します。
•電源ボタンが完全に押されていることを確認します。
•
入力信号
メニューにより適切な入力信号が選択されて
いることを確認してください。
ビデオなし /
電源 LED オン
画像なし、または
輝度がない
•OSD によって、輝度とコントラスト コントロールを増
加します。
•モニター自己診断テスト機能チェックを実行します。
•ビデオ ケーブル コネクター に曲がったり破損したピ
ンがないか、チェックします。
•内蔵診断を実行します。
•
入力信号
メニューにより適切な入力信号が選択されて
いることを確認してください。
フォーカスが弱い 画像が不鮮明か、
ぼやけているか、
または薄れている
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整
してください。
•ビデオ拡張ケーブルを外します。
•モニターを工場出荷時設定にリセットします。
•ビデオ解像度を正しいアスペクト比に変更します。
ビデオが揺れたり /
ずれたりする
画像が波打ったり、
微妙にぶれる
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整
してください。
•モニターを工場出荷時設定にリセットします。
•環境係数をチェックします。
•モニターの場所を変えて、他の部屋でテストします。
ピクセルが抜けて
いる
LCD スクリーンに
点が入る
•サイクル電源オン‐オフ。
•永久的にオフになっているピクセルがありますが、
これは LCD テクノロジに固有の欠陥です。
•Dell 社のモニターの品質とピクセルに関する方針の詳
細、詳細については、Dell サポート
http://www.dell.com/support/monitors を参照して
ください。
56 |問題を解決する
ドット落ち LCD スクリーンに
明るい点が入る
•サイクル電源オン‐オフ。
•永久的にオフになっているピクセルがありますが、
これは LCD テクノロジに固有の欠陥です。
•Dell 社のモニターの品質とピクセルに関する方針の詳
細、詳細については、Dell サポート
http://www.dell.com/support/monitors を参照して
ください。
輝度の問題 画像が薄すぎるか、
明るすぎる
•モニターを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD によって、輝度とコントラスト コントロールを調
整します。
幾何歪曲 スクリーンが正確
にセンタリングさ
れていない
•モニターを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD を使用して水平方向と垂直方向のコントロールを
調整する。
注： HDMI/DisplayPort 入力を使用しているとき、位置決
め調整はご利用いただけません。
水平 /垂直ライン スクリーンに複数
の線が入る
•モニターを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整
してください。
•モニター自己テスト機能チェックを行い、これらの線
が自己テスト モードでも入るかどうかを確認します。
•ビデオ ケーブル コネクター に曲がったり破損したピ
ンがないか、チェックします。
•内蔵診断を実行します。
注： HDMI/DisplayPort 入力を使用しているとき、周波数
とフェーズ調整はご利用いただけません。
同期化の問題 スクリーンがスク
ランブル状態か、
磨り減って見える
•モニターを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整
してください。
•モニター自己テスト機能チェックを行い、スクランブ
ル状態のスクリーンが自己テストモードでも入るかど
うかを確認します。
•ビデオ ケーブル コネクター に曲がったり破損したピ
ンがないか、チェックします。
•
セーフモード
でコンピューターを再起動します。
安全関連問題 スモークまたはス
パークの明らかな
症状
•トラブルシューティング手順を実行しないでください。
•直ちに Dell にご連絡ください。
問題を解決する |57
断続的問題 モニターの誤作動
をオンおよびオフ
•コンピューターにモニターを接続しているビデオケー
ブルが適切に接続され、しっかり固定されていること
を確認します。
•モニターを工場出荷時設定にリセットします。
•モニター自己テスト機能チェックを行い、断続的問題
が自己テストモードでも発生するかどうかを確認し
ます。
色が欠けている 画像の色が欠けて
いる
•モニター自己診断テスト機能チェックを実行します。
•コンピューターにモニターを接続しているビデオケー
ブルが適切に接続され、しっかり固定されていること
を確認します。
•ビデオ ケーブル コネクター に曲がったり破損したピ
ンがないか、チェックします。
色違い 画像の色が正しく
ない
•アプリケーションによって、色メニュー OSD のプリ
セットモードの設定を変更します。
•色メニュー OSD のユーザーカラーで R/G/B 値を調整
してください。
•内蔵診断を実行します。
長時間モニターに静
止画像を表示したた
めに起こる画像の焼
き付き
表示された静止画
像のかすかな影が
画面に表示される
•使用していないとき、電源管理機能を使って、常にモ
ニターの電源をオフにしてください（詳細については、
電源管理モード
を参照してください）。
•または、動的に変わるスクリーンセーバーを使用し
ます。
58 |問題を解決する
製品特有の問題
注： HDMI/DP モードを選択しているとき、自動調整機能は使用できません。
特定の症状 発生した問題 実行可能な解決策
スクリーン画像が小
さい
画像がスクリーン
上でセンタリング
されているが、全
表示領域を満たし
ていない
•ディスプレイメニュー OSD で、アスペクト比設定を確
認します。
•モニターを工場出荷時設定にリセットします。
正面パネル上のボタ
ンで、モニターを調
整できない
OSD がスクリーン
上に表示されない
•モニターの電源をオフにして、電源コードを外し、
もう一度コードを差して、電源を入れます。
•OSD メニューがロックされているかどうか確認しま
す。 ロックされている場合は、電源ボタンの上にある
ボタンを 6 秒間押し続けるとロック解除できます（詳
細は、
ロック
を参照してください）。
ユーザコントロール
を押しても入力信号
がない
画像が表示されず、
LED が白く点灯
•信号ソースをチェックします。 マウスを動かすかキー
ボードのどれかのキーを押して、コンピューターが省
電力モードに入っていないことを確認します。
•信号ケーブルが正しく差し込まれているかどうかを
チェックします。 必要に応じて、信号ケーブルを差し
込み直してください。
•コンピューターまたはビデオプレーヤーを再起動し
ます。
ピクチャが画面全体
に表示されない
ピクチャを画面の
高さまたは幅いっ
ぱいに表示でき
ない
•DVD の異なるビデオ形式により、モニターが全画面で
表示できないことがあります。
•内蔵診断を実行します。
問題を解決する |59
ユニバーサルシリアルバス (USB) 特有の問題
特定の症状 発生した問題 実行可能な解決策
USB インター
フェースが作動し
ていない
USB 周辺機器が作動
していない
•モニターの電源がオンになっているかをチェックし
ます。
•アップストリーム ケーブルをコンピューターに再接続
します。
•USB 周辺機器（ダウンストリーム コネクター）を再接
続します。
•電源をオフにして、もう一度モニターをオンにします。
•コンピューターを再起動します。
•外付けポータブル HDD のような一部の USB デバイス
は、高い電流を必要とすることがあります。デバイス
をコンピューター システムに直接接続してください。
超高速 USB 3.0 イ
ンターフェースが
遅い
超高速 USB 3.0 周辺
機器が遅いか、まっ
たく作動しない
•コンピューターが USB 3.0 対応かどうかをチェックし
ます。
•コンピューターの中には、USB 3.0、USB 2.0 と
USB 1.1 ポートの両方を搭載しているものもあります。
正しい USB ポートを使用されていることを確認してく
ださい。
•アップストリーム ケーブルをコンピューターに再接続
します。
•USB 周辺機器（ダウンストリーム コネクター）を再接
続します。
•コンピューターを再起動します。
ワイヤレス USB 周
辺機器は、USB 3.0
デバイスを繋ぐと
作動を停止します
ワイヤレス USB 周
辺機器は応答が遅く
なるか、その周辺機
器と受信装置の距離
が短くなると作動し
ます
•USB 3.0 周辺機器とワイヤレス USB 受信装置の距離を
あけます。
•ワイヤレス USB 受信装置とワイヤレス USB 周辺機器
の距離をできるだけ短くしてください。
•USB 延長ケーブルを使って、ワイヤレス USB 受信装置
をできるだけ USB 3.0 ポートから遠ざけてください。
60 |付録
付録
警告： 安全指示
警告： このマニュアルで指定された以外のコントロール、調整、または手順を使用
すると、感電、電気的障害、または機械的障害を招く結果となります。
安全についての説明は、安全、環境および規制情報 (SERI) をご覧ください。
米国連邦通信委員会 (FCC) 通告（米国内のみ）およびそ
の他規制に関する情報
米国連邦通信委員会 (FCC) 通告（米国内のみ）およびその他規制に関する情報に関して
は、規制コンプライアンスに関するウェブページ www.dell.com/regulatory_compliance
をご覧ください。
Dell へのお問い合わせ
米国のお客様の場合、800-WWW-DELL (800-999-3355) にお電話ください。
注： インターネット接続をアクティブにしていない場合、仕入送り状、パッキング
スリップ、請求書、または Dell 製品カタログで連絡先情報を調べることができます。
Dell では、いくつかのオンラインおよび電話ベースのサポートとサービス オプションを提
供しています。 利用可能性は国と製品によって異なり、お客様の居住地域によってはご利
用いただけないサービスもあります。
•オンライン テクニカルアシスタンス - www.dell.com/support/monitors
•Dell へのお問い合わせ - www.dell.com/contactdell
