Dell P2217H/P2317H/P2317HWH/
P2417H/P2717H Monitörü
Kullanıcı Kılavuzu
Model: P2217H/P2317H/P2317HWH/P2417H/P2717H
Düzenleyici model P2217Hb, P2217Hc, P2317Hb, P2317Hf,
P2317Ht, P2317HWHb, P2417Hb, P2417Hc, P2717Ht
Notlar, dikkat notları ve uyarılar
NOT: NOT, bilgisayarınızı daha iyi kullanmanıza yardımcı olacak önemli
bilgileri göstermektedir.
DİKKAT: DİKKAT, talimatlara uygun hareket edilmediğinde donanımda
zarar ya da veri kaybına neden olabilecek durumları göstermektedir.
UYARI: UYARI, mal zararı, kişisel yaralanma ya da ölümle
sonuçlanabilecek durumları göstermektedir.
____________________
Copyright © 2016-2018 Dell Inc. Tüm hakları saklıdır.
Bu ürün ABD ve uluslarası telif hakkı ve fikir hakları yasalarınca korunmaktadır. Dell™ ve Dell
logosu Dell Inc. firmasının Amerika Birleşik devletleri ve/veya diğer yasamalardaki ticari
markalarıdır. Bu belgede adı geçen diğer tüm markalar ve isimler ilgili şirketlerin ticari markaları
olabilir.
2018 - 01 Değişiklik A05
İçindekiler | 3
İçindekiler
Monitörünüz Hakkında . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Paketin İçindekiler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ürün Özellikleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Parçaları ve Kumandaları Tanıma . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Monitörün Teknik Özellikleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Tak-Çalıştır Uyumluluğu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Evrensel Seri Yol (USB) Arayüzü. . . . . . . . . . . . . . . . . . . . . . . . . . . 24
LCD Monitör Kalite ve Piksel Politikası. . . . . . . . . . . . . . . . . . . . . . 26
Bakım Kuralları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Monitörü Kurma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Standın Takılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

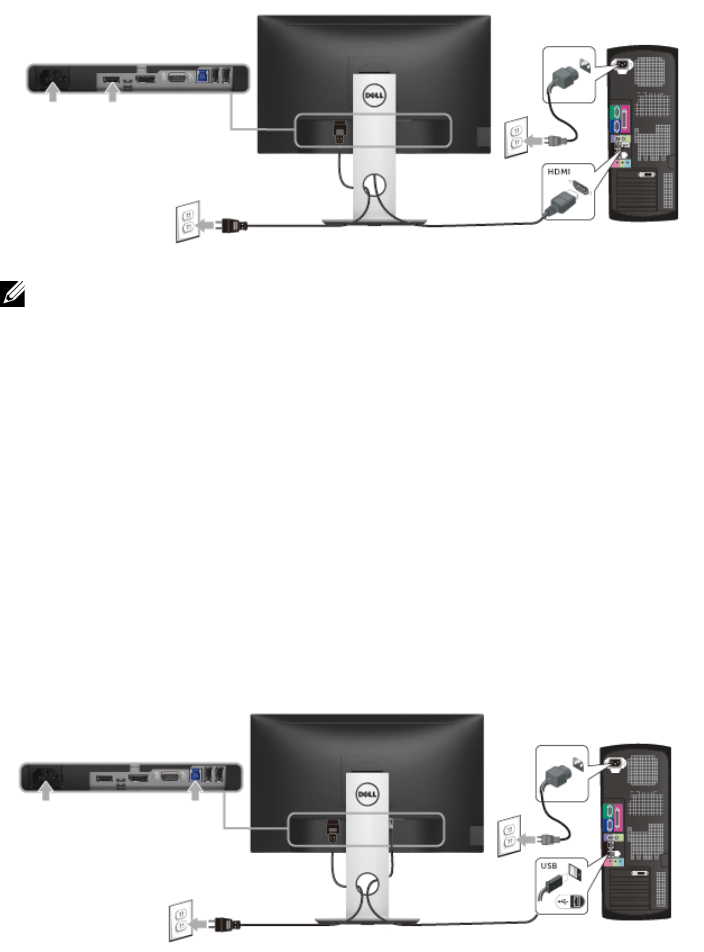

Monitörün Bağlantılarının Yapılması. . . . . . . . . . . . . . . . . . . . . . . . 29
Kabloların Düzenlenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Monitör Standının Çıkartılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Duvara Montaj (İsteğe Bağlı) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Monitörün Kullanılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Monitörü Açma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Ön Panelin Kullanılması. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

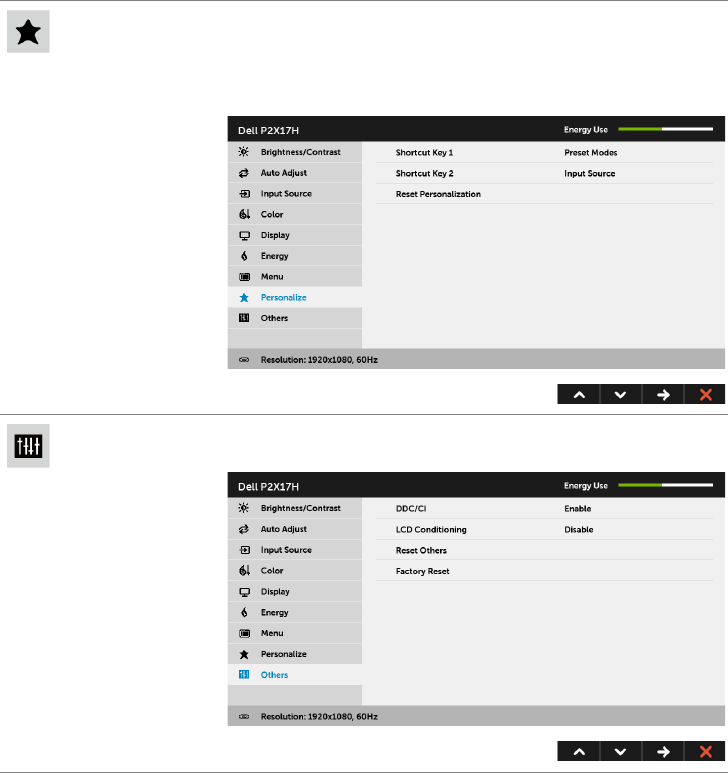

Ekranda Gösterimli (OSD) Menülerin Kullanılması . . . . . . . . . . . . 35
4|İçindekiler
En Yüksek Çözünürlüğün Ayarlanması . . . . . . . . . . . . . . . . . . . . . 49
Eğdirme, Döndürme ve Dikey Uzatmanın Kullanılması. . . . . . . . . 50
Monitörün Döndürülmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Ekranınızın Döner Ekran Ayarlarının Yapılması. . . . . . . . . . . . . . . 52
Sorun Giderme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Kendi Kendini Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Dahili Arıza Teşhis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Sık Karşılaşılan Sorunlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Ürüne Özgü Sorunlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Evrensel Seri Yola (USB) Özgü Sorunlar . . . . . . . . . . . . . . . . . . . . 59
Ek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
FCC Uyarıları (Yalnızca ABD) ve Diğer Yasal Bilgiler . . . . . . . . . . 60
Dell ile İrtibata Geçme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Monitörünüz Hakkında | 5
Monitörünüz Hakkında
Paketin İçindekiler
Mönitörünüzle, aşağıda listelenen parçalar birlikte gelmektedir. Tüm parçaları aldığınızdan
emin olun ve eksik bir parça varsa
Dell ile İrtibata Geçme
.
NOT: Bazı öğeler isteğe bağlı olabilir ve monitörünüzle birlikte gönderilmeyebilir. Bazı
özellikler ve ortamlar, bazı ülkelerde sunulmuyor olabilir.
NOT: Başka bir stand ile kuracaksanız, lütfen kurulum talimatları için ilgili standın
kurulum kılavuzuna bakın.
Monitör
Stand Yükselticisi
Stand Tabanı
6| Monitörünüz Hakkında
Elektrik Kablosu (Ülkeye
Göre Farklılık Gösterir)
VGA Kablosu
DP Kablosu
USB 3.0 karşıya yükleme
kablosu (monitör
üzerindeki USB bağlantı
noktalarının kullanılmasını
sağlar)
•Hızlı Başlangıç Kılavuzu
•Güvenlik, Çevresel ve
Düzenleyici Bilgiler
Monitörünüz Hakkında | 7
Ürün Özellikleri
Dell P2217H/P2317H/P2317HWH/P2417H/P2717H düz panel ekran, aktif matrisli, İnce
Film Transistörlü (TFT), Sıvı Kristal Ekrana (LCD) ve LED arka ışığa sahiptir. Monitörün
özellikleri arasında şunlar bulunmaktadır:
• P2217H: 54,6 cm (21,5 inç) görüntülenebilir alan (çaprazlamasına ölçülür).
Çözünürlük: Tam ekran desteği düşük çözünürlük ile birlikte VGA, DisplayPort ve
HDMI üzerinden 1920 x 1080 değerine kadar.
• P2317H/P2317HWH: 58,4 cm (23 inç) görüntülenebilir alan (çaprazlamasına ölçülür).
Çözünürlük: Tam ekran desteği düşük çözünürlük ile birlikte VGA, DisplayPort ve
HDMI üzerinden 1920 x 1080 değerine kadar.
• P2417H: 60,5 cm (23,8 inç) görüntülenebilir alan (çaprazlamasına ölçülür).
Çözünürlük: Tam ekran desteği düşük çözünürlük ile birlikte VGA, DisplayPort ve
HDMI üzerinden 1920 x 1080 değerine kadar.
• P2717H: 68,6 cm (27 inç) görüntülenebilir alan (çaprazlamasına ölçülür).
Çözünürlük: Tam ekran desteği düşük çözünürlük ile birlikte VGA, DisplayPort ve
HDMI üzerinden 1920 x 1080 değerine kadar.
•%72 NTSC renk gamı.
•Eğdirme, döndürme, yükseklik ve döndürme ayarlama özellikleri.
•Esnek montaj çözümleri için çıkartılabilir stand ve Video Electronics Standards
Association (VESA™) 100 mm montaj delikleri.
•DisplayPort ve HDMI ile dijital bağlanabilirlik.
•1 USB yükleme portu ve 4 USB indirme portu vardır.
•Sistem tarafından destekleniyorsa Tak ve çalıştır özelliği.
•Kolay ayarlama ve ekran optimizasyonu için Ekranda Gösterimli (OSD) ayarlar.
•Güvenlik kilidi yuvası.
•Stand kilidi.
•Uyku modunda 0,3 W bekleme gücü.
•Enerji Göstergesi monitörün tükettiği enerjiyi gerçek zamanlı olarak gösterir.
•Titreşimsiz ekran ve mavi ışık emisyonunu en aza indiren ComfortView özelliği ile göz
rahatınızı optimize edin.
Monitörünüz Hakkında | 9
Arkadan Görünüm
Monitör standıyla arkadan görünüm
Etiket Açıklama Kullanım
1VESA montaj delikleri
(100 mm x 100 mm -
Arkadan takılan VESA
Kapak)
VESA uyumlu montaj kiti (100 mm x 100 mm)
kullanarak duvara monte edilen monitör.
2Yasal bildirim etiketi Yasal onayları listeler.
3Stand açma düğmesi Standı monitörden ayırır.
4Güvenlik kilidi yuvasıGüvenlik kilidi ile monitörü sabitler (güvenlik kilidi
dahil değildir).
5Barkod, Seri numarası ve
Servis Etiketi
Teknik destek için Dell ile görüşmeniz gerekiyorsa
bu etikete bakın.
6Dell Soundbar montaj
braketleri
İsteğe bağlı Dell Soundbar'ın takılmasını sağlar.
NOT: Dell Soundbar'ı takmadan önce lütfen montaj
yuvalarını kaplayan plastik şeridi çıkarın.
7Kablo yönetimi yuvasıYuvadan geçirerek kabloları düzenlemek için
kullanılır.
10 | Monitörünüz Hakkında
Yandan Görünüm
Etiket Açıklama Kullanım
1USB indirme bağlantı
noktaları
USB aygıtlarınızı bağlayın.
NOT: Bu portu kullanmak için, USB kablosunu
(monitörünüz ile gönderilir) monitörünüzdeki USB
yükleme portuna ve bilgisayarınıza bağlamalısınız.
Monitörünüz Hakkında | 11
Alttan Görünüm
Monitör standı olmadan alttan görünüm
Etiket Açıklama Kullanım
1Güç kablosu konektörü Güç kablosunu bağlayın.
2HDMI portu Bilgisayarınızı HDMI kablosu ile bağlayın (kablo dahil
değildir).
3DisplayPort Bilgisayarınızı DP kablosu ile bağlayın.
4Stand kilidi özelliği Standı, M3 x 6 mm vidalarla (vidalar ürünle birlikte
verilmemektedir) monitöre kilitleyin.
5VGA konektörü Bilgisayarınızı VGA kablosu ile bağlayın.
6USB karşıya yükleme
bağlantı noktası
USB kablosunu (monitörünüz ile gönderilir) bu porta
ve bilgisayarınıza bağlayarak monitörünüzdeki USB
portlarını etkinleştirin.
7USB indirme bağlantı
noktaları
USB aygıtınızı bağlayın.
NOT: Bu portu kullanmak için, USB kablosunu
(monitörünüz ile gönderilir) monitörünüzdeki USB
yükleme portuna ve bilgisayarınıza bağlamalısınız.
12 | Monitörünüz Hakkında
Monitörün Teknik Özellikleri
Model P2217H P2317H/P2317HWH
Ekran türü Aktif matris - TFT LCD
Panel teknolojisi Uçakta Açma Teknolojisi
En-Boy Oranı16:9 16:9
Görüntülenebilir görüntü
Çaprazlama
Yatay, Aktif Alan
Dikey, Aktif Alan
Alan
546,10 mm (21,5 inç)
476,06 mm (18,74 inç)
267,79 mm (10,54 inç)
127484,10 mm2
(197,6 inç2)
584,20 mm (23 inç)
509,18 mm (20,05 inç)
286,42 mm (11,28 inç)
145839,33 mm2
(226,05 inç2)
Piksel aralığı0,248 mm x 0,248 mm 0,265 mm x 0,265 mm
İnç başına piksel (PPI) 102 96
Görüntüleme açısı178° (dikey) tipik
178° (yatay) tipik
Parlaklık 250 cd/m² (tipik)
Kontrast oranı1000:1 (tipik)
4 Milyon:1 (Dinamik)
Ekran kaplamasını göster 3H sertlikte Parlamasız
Arka ışık Beyaz LED yandan ışıtma sistemi
Yanıt Süresi (tipik) 6 ms (griden griye)
Renk derinliği 16,7 milyon renk
Renk gamı%82 NTSC (CIE1976)*
Yerleşik aygıtlar •USB 3.0 süper-hızlı göbek (1 x USB 3.0 karşıya
yükleme girişi ile)
•2 x USB 3.0 indirme girişleri
•2 x USB 2.0 indirme girişleri
Bağlanabilirlik •1 x DP 1.2
•1 x HDMI 1.4
•1 x VGA
•1 x USB 3.0 girişi - Karşıya yükleme
•2 x USB 3.0 girişi - Yan
•2 x USB 2.0 girişi - Alt
Kenar genişliği (monitörün aktif
alana kenarı)
11,4 mm (Üst/Sol/Sağ)
18,1 mm (Alt)
11,4 mm (Üst/Sol/Sağ)
18,1 mm (Alt)
Monitörünüz Hakkında | 13
Ayarlanabilirlik
Yüksekliği ayarlanabilen stand
Eğim
Döndürme
Mil
130 mm
-5° - 21°
-45° - 45°
90° (saat yönünde)
Dell Display Manager Uyumlu Evet
Güvenlik Güvenlik kilidi yuvası (kablo kilidi ayrıca satılır)
Model P2417H P2717H
Ekran türü Aktif matris - TFT LCD
Panel teknolojisi Uçakta Açma Teknolojisi
En-Boy Oranı16:9 16:9
Görüntülenebilir görüntü
Çaprazlama
Yatay, Aktif Alan
Dikey, Aktif Alan
Alan
604,52 mm (23,8 inç)
527,04 mm (20,75 inç)
296,46 mm (11,67 inç)
156246,27 mm2
(242,18 inç2)
685,80 mm (27 inç)
597,92 mm (23,54 inç)
336,30 mm (13,24 inç)
201073,77 mm2
(311,65 inç2)
Piksel aralığı0,275 mm x 0,275 mm 0,311 mm x 0,311 mm
İnç başına piksel (PPI) 93 82
Görüntüleme açısı178° (dikey) tipik
178° (yatay) tipik
Parlaklık 250 cd/m² (tipik) 300 cd/m² (tipik)
Kontrast oranı1000:1 (tipik)
4 Milyon:1 (Dinamik)
Ekran kaplamasını göster 3H sertlikte Parlamasız
Arka ışık Beyaz LED yandan ışıtma sistemi
Yanıt Süresi (tipik) 6 ms (griden griye)
Renk derinliği 16,7 milyon renk
Renk gamı%82 NTSC (CIE1976)*
Yerleşik aygıtlar •USB 3.0 süper-hızlı göbek (1 x USB 3.0 karşıya
yükleme girişi ile)
•2 x USB 3.0 indirme girişleri
•2 x USB 2.0 indirme girişleri
14 | Monitörünüz Hakkında
* Renk gamı (tipik) CIE1976 (%82 NTSC) ve CIE1931 (%72 NTSC) test standartlarını temel
almaktadır.
Çözünürlük Teknik Özellikleri
Desteklenen Video Modları
Bağlanabilirlik •1 x DP 1.2
•1 x HDMI 1.4
•1 x VGA
•1 x USB 3.0 girişi - Karşıya yükleme
•2 x USB 3.0 girişi - Yan
•2 x USB 2.0 girişi - Alt
Kenar genişliği (monitörün aktif
alana kenarı)
11,4 mm (Üst/Sol/Sağ)
18,1 mm (Alt)
11,6 mm (Üst/Sol/Sağ)
18,2 mm (Alt)
Ayarlanabilirlik
Yüksekliği ayarlanabilen stand
Eğim
Döndürme
Mil
130 mm
-5° - 21°
-45° - 45°
90° (saat yönünde)
Dell Display Manager Uyumlu Evet
Güvenlik Güvenlik kilidi yuvası (kablo kilidi ayrıca satılır)
Model P2217H/P2317H/P2317HWH/P2417H/P2717H
Yatay tarama aralığı30 kHz - 83 kHz (otomatik)
Dikey tarama aralığı56 Hz - 76 Hz (otomatik)
Maksimum ön ayarlı çözünürlük 1920 x 1080, 60 Hz'de
Model P2217H/P2317H/P2317HWH/P2417H/P2717H
Video görüntüleme yetenekleri
(VGA, HDMI ve DP oynatma)
480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Monitörünüz Hakkında | 15
Ön Ayarlı Görüntüleme Modları
Elektrik Teknik Özellikleri
Görüntüleme
Modu
Yatay Frekans
(kHz)
Dikey Frekans
(Hz)
Piksel Saati
(MHz)
Senk.
Polaritesi
(Yatay/Dikey)
VESA, 640 x 480 31,5 60,0 25,2 -/-
VESA, 640 x 480 37,5 75,0 31,5 -/-
IBM, 720 x 400 31,5 70,0 28,3 -/+
VESA, 800 x 600 37,9 60,0 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/-
VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 900 60,0 60,0 108,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
Model P2217H/P2317H/P2317HWH/P2417H/P2717H
Video giriş sinyalleri •Analog RGB, 0,7 Volt +/- %5, 75 ohm giriş
empedansında pozitif polarite
•HDMI 1.4, her farklı hat için 600 mV, her farklı çift için
100 ohm giriş empedansı
•DisplayPort 1.2, her farklı hat için 600 mV, her farklı
çift için 100 ohm giriş empedansı
AC giriş voltajı/frekansı/akımı100 VAC - 240 VAC/50 Hz ya da 60 Hz ± 3 Hz/1,5 A
(tipik)
Ani akım•120 V: 30 A (Maks.) 0°C'de (soğuk çalıştırma)
•220 V: 60 A (Maks.) 0°C'de (soğuk çalıştırma)
16 | Monitörünüz Hakkında
Fiziksel Özellikler
Model P2217H P2317H/P2317HWH
Sinyal kablosu türü • Analog: D-Sub, 15 pim
•Dijital: DisplayPort, 20 pim
•Dijital: HDMI, 19 pim (kablo dahil değildir)
•Evrensel Seri Yol: USB, 9 pim
Boyutlar (standlı)
Yükseklik (uzatılmış) 477,8 mm (18,81 inç) 487,1 mm (19,17 inç)
Yükseklik (sıkıştırılmış) 354,4 mm (13,95 inç) 357,1 mm (14,06 inç)
Genişlik 498,9 mm (19,64 inç) 532,0 mm (20,94 inç)
Derinlik 180,0 mm (7,09 inç) 180,0 mm (7,09 inç)
Boyutlar (standsız)
Yükseklik 297,3 mm (11,70 inç) 315,9 mm (12,43 inç)
Genişlik 498,9 mm (19,64 inç) 532,0 mm (20,94 inç)
Derinlik 50,3 mm (1,98 inç) 50,3 mm (1,98 inç)
Stand boyutları
Yükseklik (uzatılmış) 400,8 mm (15,78 inç) 400,8 mm (15,78 inç)
Yükseklik (sıkıştırılmış) 354,4 mm (13,95 inç) 354,4 mm (13,95 inç)
Genişlik 242,6 mm (9,55 inç) 242,6 mm (9,55 inç)
Derinlik 180,0 mm (7,09 inç) 180,0 mm (7,09 inç)
Ağırlık
Ambalajla birlikte ağırlık 6,86 kg (15,09 lb) 7,34 kg (16,18 lb)
Stand tertibatı ve kablolarla
birlikte ağırlık
5,37 kg (11,81 lb) 5,59 kg (12,32 lb)
Stand tertibatı olmadan ağırlık
(Duvara montaj ya da VESA
montajla ilgili bilgiler için -
kablo yoktur)
2,81 kg (6,18 lb) 3,06 kg (6,75 lb)
Stand tertibatının ağırlığı2,10 kg (4,63 lb) 2,10 kg (4,63 lb)
Ön çerçeve parlaklığı2-4 2-4
Monitörünüz Hakkında | 17
Model P2417H P2717H
Sinyal kablosu türü • Analog: D-Sub, 15 pim
•Dijital: HDMI, 19 pim (kablo dahil değildir)
•Dijital: DisplayPort, 20 pim
•Evrensel Seri Yol: USB, 9 pim
Boyutlar (standlı)
Yükseklik (uzatılmış) 492,1 mm (19,37 inç) 544,9 mm (21,45 inç)
Yükseklik (sıkıştırılmış) 362,1 mm (14,26 inç) 415,3 mm (16,35 inç)
Genişlik 549,8 mm (21,65 inç) 621,1 mm (24,45 inç)
Derinlik 180,0 mm (7,09 inç) 200,3 mm (7,89 inç)
Boyutlar (standsız)
Yükseklik 326,0 mm (12,83 inç) 366,1 mm (14,41 inç)
Genişlik 549,8 mm (21,65 inç) 621,1 mm (24,45 inç)
Derinlik 50,3 mm (1,98 inç) 50,3 mm (1,98 inç)
Stand boyutları
Yükseklik (uzatılmış) 400,8 mm (15,78 inç) 433,4 mm (17,06 inç)
Yükseklik (sıkıştırılmış) 354,4 mm (13,95 inç) 387,2 mm (15,24 inç)
Genişlik 242,6 mm (9,55 inç) 292,4 mm (11,51 inç)
Derinlik 180,0 mm (7,09 inç) 200,3 mm (7,89 inç)
Ağırlık
Ambalajla birlikte ağırlık 7,63 kg (16,78 lb) 9,76 kg (21,52 lb)
Stand tertibatı ve kablolarla
birlikte ağırlık
5,90 kg (12,98 lb) 7,44 kg (16,40 lb)
Stand tertibatı olmadan ağırlık
(Duvara montaj ya da VESA
montajla ilgili bilgiler için -
kablo yoktur)
3,33 kg (7,32 lb) 4,58 kg (10,10 lb)
Stand tertibatının ağırlığı2,10 kg (4,63 lb) 2,44 kg (5,38 lb)
Ön çerçeve parlaklığı2-4 2-4
18 | Monitörünüz Hakkında
Çevresel Özellikler
Güç Yönetimi Modları
Eğer bilgisayarınızda VESA'nın DPM™ uyumlu bir ekran kartı takılıysa ya da bir yazılım
yüklüyse, monitör kullanılmadığında güç tüketimini otomatik olarak azaltır. Buna Güç
Tasarrufu Modu* adı verilir. Eğer bilgisayar tarafından klavye, fare ya da diğer bir giriş
aygıtından bir giriş algılanırsa, monitörünüz otomatik olarak çalışmayı devam ettirir.
Aşağıdaki tabloda, bu otomatik güç tasarrufu özelliğinin güç tüketimi ve sinyal sistemi
gösterilmektedir.
Model P2217H P2317H/
P2317HWH
P2417H P2717H
Uyum Standartları
•ENERGY STAR onaylı Monitör
•EPEAT Altın ABD'de tescil edilmiştir. EPEAT tescili ülkeye göre farklılık gösterir. Ülkeye
göre tescil durumu için www.epeat.net sitesine bakınız
•RoHS-uyumu
•TCO-Onaylı Ekranlar
•BFR/PVC İçermeyen monitör (harici kablolar hariç)
•Yalnızca panel için Arseniksiz cam ve Cıvasız panel
Sıcaklık
Çalışma 0°C - 40°C (32°F - 104°F)
Çalışmıyorken •Saklama: -20°C - 60°C (-4°F - 140°F)
•Nakliye: -20°C - 60°C (-4°F - 140°F)
Nem
Çalışma %10 - %80 (yoğunlaşmayan)
Çalışmıyorken •Saklama: %5 - %90 (yoğunlaşmayan)
•Nakliye: %5 - %90 (yoğunlaşmayan)
Rakım
Çalışma 5.000 m (16.404 ft) (maksimum)
Çalışmıyorken 12.192 m (40.000 ft) (maksimum)
Isı yayma • 126,24 BTU/
saat
(maksimum)
•58,01 BTU/
saat (tipik)
•129,66 BTU/
saat
(maksimum)
•61,42 BTU/
saat (tipik)
•133,07 BTU/
saat
(maksimum)
•64,83 BTU/
saat (tipik)
•187,66 BTU/
saat
(maksimum)
•78,48 BTU/
saat (tipik)
Monitörünüz Hakkında | 19
P2217H
P2317H/P2317HWH
P2417H
VESA ModlarıYatay
Senk.
Dikey
Senk.
Videolar Güç Göstergesi Güç Tüketimi
Normal çalışma Etkin Etkin Etkin Beyaz 37 W (maksimum)**
17 W (tipik)
Etkin kapalı mod Etkin değil Etkin değil KararmışBeyaz
(yanıp sönüyor)
0,3 W'tan az
Kapalı- - - Kapalı0,3 W'tan az
Energy Star Güç Tüketimi
Pon 15,5 W
ETEC 50,6 kWh
VESA ModlarıYatay
Senk.
Dikey
Senk.
Videolar Güç Göstergesi Güç Tüketimi
Normal çalışma Etkin Etkin Etkin Beyaz 38 W (maksimum)**
18 W (tipik)
Etkin kapalı mod Etkin değil Etkin değil KararmışBeyaz
(yanıp sönüyor)
0,3 W'tan az
Kapalı- - - Kapalı0,3 W'tan az
Energy Star Güç Tüketimi
Pon 14,8 W
ETEC 46,7 kWh
VESA ModlarıYatay
Senk.
Dikey
Senk.
Videolar Güç Göstergesi Güç Tüketimi
Normal çalışma Etkin Etkin Etkin Beyaz 39 W (maksimum)**
19 W (tipik)
Etkin kapalı mod Etkin değil Etkin değil KararmışBeyaz
(yanıp sönüyor)
0,3 W'tan az
Kapalı- - - Kapalı0,3 W'tan az
Energy Star Güç Tüketimi
Pon 18,5 W
ETEC 54,1 kWh
20 | Monitörünüz Hakkında
P2717H
OSD yalnızca normal çalışma modunda çalışacaktır. Etkin kapalı modunda herhangi bir
düğmeye basıldığında, aşağıdaki mesaj gösterilecektir:
NOT: Mesaj, bağlı giriş sinyaline göre hafif farklı olabilir.
NOT: Bu monitör ENERGY STAR®-uyumludur.
NOT:
Pon: Güç tüketimi Energy Star 7.0 sürümünde tanımlandığı gibi açık moddadır.
ETEC: Toplam enerji tüketimi kWh olarak Energy Star 7.0 sürümünde tanımlandığı
gibidir.
* KAPALI modda sıfır güç tüketimi, yalnızca ana elektrik kablosunun monitörden
çıkartılmasıyla elde edilebilir.
** Maks. parlaklık ve USB etkinken maksimum güç tüketimi.
Bu belge sadece bilgi amaçlıdır ve laboratuvar performansını gösterir. Yazılıma,
komponentlere ve sipariş verdiğiniz çevrebirimlere bağlı olarak ürününüz farklılık
gösterebilir ve bu bilgileri güncelleme yükümlülüğü taşınmamaktadır. Buna göre, müşteri
elektrik toleransları veya diğer hususlar hakkında karar verirken bu bilgilere
güvenmemelidir. Doğruluğu ya da eksiksizliği ile ilgili açık ya da zımni herhangi bir garanti
verilmemiştir.
VESA ModlarıYatay
Senk.
Dikey
Senk.
Videolar Güç Göstergesi Güç Tüketimi
Normal çalışma Etkin Etkin Etkin Beyaz 55 W (maksimum)**
23 W (tipik)
Etkin kapalı mod Etkin değil Etkin değil KararmışBeyaz
(yanıp sönüyor)
0,3 W'tan az
Kapalı- - - Kapalı0,3 W'tan az
Energy Star Güç Tüketimi
Pon 15,1 W
ETEC 47,4 kWh
Monitörünüz Hakkında | 21
Pim Atamaları
VGA Konektörü
Pim
Numarası
Bağlı Sinyal Kablosunun
15 Pimli Tarafı
1Video-Kırmızı
2Video-Yeşil
3Video-Mavi
4GND
5 Kendi Kendini Test
6 GND-R
7 GND-G
8 GND-B
9 Bilgisayar 5 V / 3,3 V
10 GND-sync
11 GND
12 DDC veri
13 H-sync
14 V-sync
15 DDC saati
22 | Monitörünüz Hakkında
DisplayPort Konektörü
Pim
Numarası
Bağlı Sinyal Kablosunun
20 Pimli Tarafı
1 ML0(p)
2GND
3 ML0(n)
4 ML1(p)
5GND
6 ML1(n)
7 ML2(p)
8GND
9 ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)
18 GND
19 Re-PWR
20 +3,3 V DP_PWR
Monitörünüz Hakkında | 23
HDMI Konektörü
Tak-Çalıştır Uyumluluğu
Monitörü, herhangi bir Tak ve Çalıştır uyumlu sisteme takabilirsiniz. Monitör, bilgisayar
sistemine otomatik olarak Display Data Channel (DDC) protokollerini kullanarak Extended
Display Identification Data (EDID) sunarak, sistemin kendini yapılandırmasını ve monitör
ayarlarını en iyi değerlere getirmesini sağlar. Çoğu monitör otomatik olarak kurulur;
isterseniz farklı ayarlar seçebilirsiniz. Monitör ayarlarını değiştirmekle ilgili daha fazla bilgi
için
Monitörün Kullanılması
konusuna bakın.
Pim
Numarası
Bağlı Sinyal Kablosunun
19 Pimli Tarafı
1 TMDS VERİ 2+
2 TMDS VERİ 2 KORUMA
3 TMDS VERİ 2-
4 TMDS VERİ 1+
5 TMDS VERİ 1 KORUMA
6 TMDS VERİ 1-
7 TMDS VERİ 0+
8 TMDS VERİ 0 KORUMA
9 TMDS VERİ 0-
10 TMDS SAAT+
11 TMDS SAAT KORUMA
12 TMDS SAAT-
13 CEC
14 Ayrılmış (Aygıtta N.C.)
15 DDC SAAT (SCL)
16 DDC VERİ (SDA)
17 DDC/CEC Toprak
18 +5 V GÜÇ
19 HOT PLUG ALGILAMA
24 | Monitörünüz Hakkında
Evrensel Seri Yol (USB) Arayüzü
Bu bölümde, monitörünüzün üzerinde bulunan USB bağlantı noktaları hakkında bilgiler
bulunur.
NOT: Bu monitör Süper Hızlı USB 3.0 ve Yüksek Hızlı USB 2.0 uyumludur.
USB 3.0 Karşıya Yükleme Konektörü
Transfer HızıVeri HızıGüç Tüketimi
Süper Hızlı5 Gbps 4,5 W (Maks., her bağlantı noktası için)
Yüksek hız 480 Mbps 4,5 W (Maks., her bağlantı noktası için)
Tam hız 12 Mbps 4,5 W (Maks., her bağlantı noktası için)
Transfer HızıVeri HızıGüç Tüketimi
Yüksek hız 480 Mbps 2,5 W (Maks., her bağlantı noktası için)
Tam hız 12 Mbps 2,5 W (Maks., her bağlantı noktası için)
Düşük hız 1,5 Mbps 2,5 W (Maks., her bağlantı noktası için)
Pim NumarasıKonektörün 9 Pimli Tarafı
1VCC
2D-
3D+
4GND
5 SSTX-
6 SSTX+
7GND
8SSRX-
9SSRX+
Monitörünüz Hakkında | 25
USB 3.0 İndirme Konektörü
USB 2.0 İndirme Konektörü
USB Bağlantı Noktaları
•1 x USB 3.0 karşıya yükleme - alt
•2 x USB 2.0 indirme - alt
•2 x USB 3.0 indirme - yan
NOT: USB 3.0 işlevi, USB 3.0 özellikli bir bilgisayar gerektirmektedir.
Pim NumarasıKonektörün 9 Pimli Tarafı
1VCC
2D-
3D+
4GND
5SSRX-
6SSRX+
7GND
8 SSTX-
9 SSTX+
Pim NumarasıKonektörün 4 Pimli Tarafı
1VCC
2DMD
3DPD
4GND
26 | Monitörünüz Hakkında
NOT: Monitörün USB arayüzü, yalnızca monitör Açıksa ya da güç tasarrufu
modundaysa çalışır. Monitörü kapatırsanız ve daha sonra tekrar açarsanız, bağlı
cihazların normal işlevlerine geri dönmesi birkaç saniye sürebilir.
LCD Monitör Kalite ve Piksel Politikası
LCD Monitörü üretim işlemi sırasında, bir ya da daha fazla pikselin zor fark edilen şekilde
değişmez duruma gelmesi normaldir. Bu durum ekranın kalitesini ya da kullanılabilirliğini
etkilemez. Dell'in Monitör Kalitesi ve Piksel Politikası hakkında daha fazla bilgi almak için
Dell Destek sitesine bakın: http://www.dell.com/support/monitors.
Bakım Kuralları
Monitörünüzün Temizlenmesi
DİKKAT: Monitörünüzü temizlemeden önce
Güvenlik Talimatları
'nı okuyun ve
bunları uygulayın.
UYARI: Monitörü temizlemeden önce, monitörün güç kablosunu elektrik
prizinden çıkartın.
En iyi uygulama için paketi açarken, temizlik yaparken ya da monitörünüzü taşırken
aşağıdaki listede verilen talimatları uygulayın:
•Antistatik ekranınızı temizlemek için yumuşak, temiz bir bezi suyla hafifçe ıslatın.
Mümkünse, özel bir ekran temizleme bezi ya da antistatik kaplama için uygun
solüsyon kullanın. Benzen, tiner, amonyak, aşındırıcı temizleyiciler ya da basınçlı
hava kullanmayın.
•Monitörü temizlemek için hafifçe nemlendirilmiş, ılık bir bez kullanın. Bazı
deterjanlar monitörün üzerinde donuk bir film bıraktıklarından deterjan
kullanmayın.
•Monitörünüzün paketini açtığınızda beyaz toz olduğunu fark ederseniz, bir bezle
silin.
•Koyu renkli monitörler çizilebileceğinden ve açık renkli monitörlere göre beyaz
çizik izlerini daha fazla göstereceğinden monitörünüzü tutarken dikkatli olun.
•Monitörünüzün en iyi görüntü kalitesini koruması için dinamik olarak değişen bir
ekran koruyucu kullanın ve kullanmadığınızda monitörünüzü kapatın.
Monitörü Kurma | 27
Monitörü Kurma
Standın Takılması
NOT: Monitör fabrikadan gönderildiğinde stand takılı değildir.
NOT: Bu işlemler, standlı monitörler için geçerlidir. Başka bir stand alındığında
kurulum talimatları için lütfen ilgili standın kurulum kılavuzuna bakın.
Monitör standını takmak için:
1Standı sabitlendiği üst bölümden çıkarmak için karton kapaklarındaki talimatları yerine
getirin.
2Stand tabanı bloklarını stand yuvasına tam olarak yerleştirin.
3Vida tutma yerinden kaldırın ve vidayı saat yönünde çevirin.
4Vidayı tam olarak sıkıştırdıktan sonra, vida tutma kısmını yuvasında düz şekilde tutun.
28 | Monitörü Kurma
5Kapağı gösterildiği gibi kaldırarak stand montajı için VESA alanını açın.
6Stand grubunu monitöre takın.
aStandın üst kısmındaki iki tırnağı, monitörün arkasındaki girintiye yerleştirin.
bYerine oturana kadar standa basın.
7Monitörü dik yerleştirin.
NOT: Monitörü dikkatlice kaldırarak kaymaya veya düşmeye kaşı koruyun.
Monitörü Kurma | 29
Monitörün Bağlantılarının Yapılması
UYARI: Bu bölümdeki işlemlerden herhangi birine başlamadan önce
Güvenlik
Talimatları
'nı uygulayın.
NOT: Bunları bağlamadan önce kabloları kablo yönetim yuvasından yönlendirin.
NOT: Tüm kabloları aynı anda bilgisayarınıza takmayın.
Monitörünüzü bilgisayara bağlamak için:
1Bilgisayarınızı kapatın ve güç kablosunu çıkartın.
2VGA, DP veya HDMI kablosunu monitörünüzden bilgisayarınıza takın.
VGA kablosunun bağlanması
DisplayPort (DP - DP) kablosunu bağlama
30 | Monitörü Kurma
HDMI kablosunu bağlama (isteğe bağlı)
NOT: Kullanılan grafikler temsili olarak verilmektedir. Bilgisayarın görüntüsü farkı
olabilir.
USB 3.0 kablosunu bağlama
VGA/DP/HDMI kablosunu bağlama işlemini tamamladığınızda, aşağıdaki talimatları
uygulayarak USB 3.0 kablosunu bilgisayarınıza takın ve monitörünüzün kurulumunu
tamamlayın:
1Karşıya yükleme USB 3.0 bağlantı noktasını (kablo birlikte verilmektedir),
bilgisayarınızdaki uygun bir USB 3.0 bağlantı noktasına bağlayın. (Ayrıntılar için
Alttan
Görünüm
bakın.)
2Monitördeki aşağı yönlü USB 3.0 portlarını USB 3.0 çevrebirimlerine bağlayın.
3Bilgisayarınızın ve monitörün elektrik kablolarını yakındaki bir prize takın.
4Monitörü ve bilgisayarı açın.
Eğer monitörünüzde görüntü varsa kurulum tamamlanmış demektir. Eğer herhangi bir
görüntü yoksa
Evrensel Seri Yola (USB) Özgü Sorunlar
konusuna bakın.
5Kabloları düzenlemek için monitör standındaki kablo yuvasını kullanın.
Monitörü Kurma | 31
Kabloların Düzenlenmesi
Tüm gerekli kabloları monitörünüze ve bilgisayarınıza taktıktan sonra (kabloların
bağlanması hakkında bilgi için
Monitörün Bağlantılarının Yapılması
konusuna bakın)
yukarıda gösterildiği gibi tüm kabloları düzenleyin.
Monitör Standının Çıkartılması
NOT: Standı çıkartırken LCD ekranın çizilmesini önlemek için monitörün yumuşak,
temiz bir yüzeye yerleştirildiğinden emin olun.
NOT: Bu işlemler, standlı monitörler için geçerlidir. Başka bir stand alındığında
kurulum talimatları için lütfen ilgili standın kurulum kılavuzuna bakın.
Standı çıkartmak için:
1Monitörü yumuşak bir bez ya da minderin üzerine yerleştirmeyin.
2Stand açma düğmesine basın ve basılı tutun.
3Standı monitörden kaldırın ve ayırın.
32 | Monitörü Kurma
Duvara Montaj (İsteğe Bağlı)
(Ekran boyutları: M4 x 10 mm).
VESA uyumlu duvara montaj kitiyle birlikte gelen talimatlara bakın.
1Monitör panelini, düz, dengeli bir masa üzerine koyduğunuz yumuşak bir bez ya da
minder üzerine yerleştirin.
2Standı çıkartın.
3Plastik kapağı yerinde tutan dört vidayı çıkartmak için Phillips yıldız tornavida kullanın.
4Duvara montaj kitinin montaj braketini monitöre takın.
5Duvara montaj kitiyle birlikte gelen talimatları uygulayarak monitörü takın.
NOT: Yalnızca 2,81 kg (P2217H) / 3,06 kg (P2317H/P2317HWH) /3,33 kg (P2417H) /
4,58 kg (P2717H) en düşük ağırlık/yük taşıma kapasitesine sahip UL listeli duvara
montaj braketi ile birlikte kullanılabilir.
Monitörün Kullanılması|33
Monitörün Kullanılması
Monitörü Açma
Monitörü açmak için düğmesine basın.
Ön Panelin Kullanılması
Gösterilen görüntü özelliklerini ayarlamak için monitörün ön tarafındaki düğmelerin kullanın.
Kontrolleri ayarlamak için bu düğmeleri kullandıkça, OSD'de özelliklerin değişen sayısal
değerleri gösterilir.
Aşağıdaki tabloda ön panel düğmeleri açıklanmaktadır:
Ön Panel Düğmesi Açıklama
1
Kısayol Tuşu/
Preset Modes
(Ön Tanımlı Modlar)
Önceden ayarlanmış renk modları listesinden seçmek için bu
düğmeyi kullanın.
34 | Monitörün Kullanılması
Ön Panel Düğmesi
Görüntü ayarlarını düzenlemek için monitörün ön tarafındaki düğmeleri kullanın.
2
Kısayol Tuşu/
Input Source
(Giriş Kaynağı)
Monitörünüze bağlanabilecek video sinyalleri listesinden seçim
yapmak için bu düğmeyi kullanın.
3
Menü
Ekranda Gösterimli (OSD) menüyü açmak için MENÜ
düğmesini kullanın ve OSD menüsünü seçin. Menü Sistemine
Erişim konusuna bakın.
4
Çıkış
Ana menüye geri dönmek ya da OSD ana menüsünden
çıkmak için bu düğmeyi kullanın.
5
Güç
(güç lambası göstergeli)
Monitörü açmak ya da kapatmak için Güç düğmesini kullanın.
Beyaz ışık, monitörün açık ve tam işlevsel olduğunu gösterir.
Beyaz yanıp sönen ışık, güç tasarruf modunu gösterir.
Ön Panel Düğmesi Açıklama
1
Yukarı
OSD menüsündeki öğeleri ayarlamak için (aralığı artırma) Yukarı
düğmesini kullanın.
2
Aşağı
OSD menüsündeki öğeleri ayarlamak için (aralığı azaltma) Aşağı
düğmesini kullanın.
3
Tamam
OSD menüsünde seçiminizi onaylamak için Tamam düğmesini kullanın.
4
Geri
Bir önceki menüye dönmek için Geri düğmesini kullanın.
Monitörün Kullanılması|35
Ekranda Gösterimli (OSD) Menülerin Kullanılması
Menü Sistemine Erişim
NOT: Ayarları değiştirir ve daha sonra başka bir menüye geçer ya da OSD
menüsünden çıkarsanız, monitör değişiklikleri otomatik olarak kaydeder. Ayarları
değiştirdikten sonra OSD menüsünün kapanmasını beklediğinizde de değişiklikler
kaydedilir.
1OSD menüsünü başlatmak ve ana menüyü görüntülemek için düğmesine
basın.
Analog (VGA) giriş için Ana Menü
36 | Monitörün Kullanılması
Dijital (HDMI) girişi için Ana Menü
Dijital (DP) girişi için Ana Menü
NOT: Auto Adjust (Otomatik Ayarlama), yalnızca analog (VGA) konektörü ile birlikte
kullanılabilir.
2Ayar seçenekleri arasında gezinmek için ve düğmelerini kullanın. Bir
simgeden diğerine geçerken, seçenek adı vurgulanır. Monitörde kullanılabilecek tüm
seçeneklerin tam listesi için aşağıdaki tabloya bakın.
3Vurgulanan seçeneği etkinleştirmek için bir kez düğmesine bir kez basın.
4İstenen parametreyi seçmek için ve düğmesine basın.
Monitörün Kullanılması|37
5Kaydırma çubuğuna girmek için düğmesine dokunun ve daha sonra
değişikliklerinizi yapmak için menüdeki göstergelere göre ve düğmelerini
kullanın.
6Ana menüye geri dönmek için düğmesini seçin.
İkon Menü ve Alt
Menüler
Açıklama
Brightness/
Contrast
(Parlaklık/
Kontrast)
Brightness/Contrast (Parlaklık/Kontrast) ayarını etkinleştirmek için
bu menüyü kullanın.
Brightness
(Parlaklık)
Brightness (Parlaklık), arka ışığın aydınlatmasını ayarlar.
Parlaklığı artırmak için düğmesine ve parlaklığı azaltmak için
düğmesine basın (min 0 ~ maks. 100).
NOT: Dynamic Contrast (Dinamik Kontrast) açık olduğunda
Brightness (Parlaklık)'ın manuel ayarlaması devre dışı bırakılır.
Contrast
(Kontrast)
Önce Brightness (Parlaklık)'ı ayarlayın. Daha sonra başka ayarlama
gerekiyorsa Contrast (Kontrast)'ı ayarlayın.
Kontrastı artırmak için düğmesine ve kontrastı azaltmak için
düğmesine basın (min 0 ~ maks. 100).
Contrast (Kontrast) işlevi, monitör ekranındaki koyu alanla açık alan
arasındaki farkı ayarlar.
38 | Monitörün Kullanılması
Auto Adjust
(Otomatik
Ayarlama)
Bilgisayarınız monitörü açılışta algılasa bile Auto Adjust (Otomatik
Ayarlama) işlevi, sizin kurulumunuza göre ekran ayarlarını en iyi
duruma getirir.
Auto Adjust (Otomatik Ayarlama), monitörün gelen video sinyaline
göre kendi kendini ayarlamasını sağlar. Auto Adjust (Otomatik
Ayarlama)'ı kullandıktan sonra, Display (Ekran) Ayarlar altında
bulunan Pixel Clock (Piksel Saat) (Coarse) ve Phase (Faz) (Fine)
kontrollerini kullanarak monitörünüzü daha da ayarlayabilirsiniz.
NOT: Çoğu durumda Auto Adjust (Otomatik Ayarlama),
yapılandırmanız için en iyi görüntüyü sağlar.
NOT: Auto Adjust (Otomatik Ayarlama) seçeneği, yalnızca analog
(VGA) konektörü ile birlikte kullanılabilir.
Monitörün Kullanılması|39
Input Source
(Giriş Kaynağı)
Monitörünüze bağlı olabilecek farklı video sinyalleri arasında seçim
yapmak için Input Source (Giriş Kaynağı) menüsünü kullanın.
VGA Analog (VGA) konektör kullanırken VGA girişini seçin. VGA giriş
kaynağını seçmek için düğmesine basın.
DP DisplayPort (DP) konektörünü kullanırken DP girişini seçin.
DisplayPort giriş kaynağını seçmek için düğmesine basın.
HDMI HDMI konektörünü kullanırken HDMI girişini seçin. HDMI giriş
kaynağını seçmek için üzerine basın.
Auto Select
(Otomatik Seçim)
İşlevin açılması mevcut giriş kaynaklarını taramanıza olanak sağlar.
Reset Input
Source
(GirişKaynağını
Sıfırla)
Monitörünüzün giriş ayarlarını fabrika varsayılan değerlerine getirir.
Color (Renk) Color (Renk)'u renk ayar modunu ayarlamak için kullanabilirsiniz.
40 | Monitörün Kullanılması
Preset Modes
(Ön Tanımlı
Modlar)
Preset Modes (Ön Tanımlı Modlar)'nı seçtiğinizde, listeden Standard
(Standart), ComfortView, Multimedia (Multimedya), Movie (Film),
Game (Oyun), Warm (Sıcak), Cool (Soğuk) veya Custom Color
(Özel Renk) seçeneklerinden birini tercih edebilirsiniz.
• Standard (Standart): Monitörün varsayılan renk ayarlarını yükler.
Bu, varsayılan ön ayar modudur.
•ComfortView: Görüntülemeyi gözleriniz için daha rahat hale
getirmek için ekrandan çıkan mavi ışık seviyesini azaltır.
• Multimedia (Multimedya): Multimedya uygulamaları için ideal renk
ayarlarını yükler.
• Movie (Film): Filmler için ideal renk ayarlarını yükler.
• Game (Oyun): Çoğu oyun uygulamaları için ideal renk ayarlarını
yükler.
•Warm (Sıcak): Renk sıcaklığını artırır. Ekran, kırmızımsı/sarımsı bir
tonla daha sıcak görünür.
•Cool (Soğuk): Renk sıcaklığını azaltır. Ekran, mavimsi bir tonla
daha sıcak görünür.
• Custom Color (Özel Renk): Renk ayarlarını kendinizin
ayarlamanıza olanak tanır.
Üç rengi (R, G, B) ayarlamak ve kendi ön ayarlı renk modunuzu
oluşturmak için ve düğmelerini kullanın.
Monitörün Kullanılması|41
Input Color
Format
(GirişRenk
Formatı)
Video giriş modunu ayarlamanızı sağlar:
RGB: Monitörünüz bir bilgisayara (ya da DVD oynatıcıya) DP veya
HDMI kablosuyla bağlıysa bunu seçin.
YPbPr: Eğer DVD oynatıcınız sadece YPbPr çıkışını destekliyorsa bu
seçeneği seçin.
Hue (Renk Tonu) Bu özellik, video görüntüsünün rengini yeşilden mora değiştirir. Bu
ayar, istenen cilt rengini ayarlamak için kullanılır. Hue değerini '0' -
'100' arası ayarlamak için ya da düğmelerini kullanın.
Video görüntüsünün yeşil tonunu artırmak için düğmesini kullanın.
Video görüntüsünün mor tonunu artırmak için düğmesini kullanın.
NOT: Hue (Renk Tonu) ayarı yalnızca Movie (Film) ya da Game
(Oyun) ön ayarı modunu seçtiğinizde kullanılabilir.
Saturation
(Doygunluk)
Bu özellik, video görüntüsünün renk doygunluğunu ayarlamanızı
sağlar. Saturation değerini '0' - '100' arası ayarlamak için ya da
düğmelerini kullanın.
Video görüntüsünün renkli görünümünü artırmak için düğmesine
kullanın.
Video görüntüsünün monokrom görünümünü artırmak için
düğmesine kullanın.
NOT: Saturation (Doygunluk) ayarı yalnızca Movie (Film) ya da
Game (Oyun) ön ayarı modunu seçtiğinizde kullanılabilir.
Reset Color
(Renk Sıfırlama)
Monitörünüzün renk ayarlarını fabrika varsayılan değerlerine getirir.
42 | Monitörün Kullanılması
Display (Ekran) Görüntüyü ayarlamak için Display (Ekran)'i kullanın.
Aspect Ratio
(En-Boy Oranı)
Görüntü en-boy oranını Wide 16:9 (Geniş 16:9), 4:3 ya da 5:4
seçeneklerinden birine ayarlamanızı sağlar.
Horizontal
Position
(Yatay Konum)
Görüntüyü sola ya da sağa ayarlamak için ya da düğmesini
kullanın. En düşük '0'dır (-).
En yüksek '100'dür (+).
Vertical Position
(Dikey Konum) Görüntüyü yukarı ya da aşağı ayarlamak için ya da
düğmesini kullanın. En düşük '0'dır (-).
En yüksek '100'dür (+).
NOT: Horizontal Position (Yatay Konum) ve Vertical Position
(Dikey Konum) ayarları yalnızca "VGA" girişi için kullanılabilir.
Sharpness
(Netlik)
Bu özellik görüntünün daha keskin ya da daha yumuşak görünmesini
sağlar.
Sharpness değerini '0' - '100' arası ayarlamak için ya da
düğmesini kullanın.
Pixel Clock
(Piksel Saat)
Phase (Faz) ve Pixel Clock (Piksel Saat) ayarları, monitörünüzü
tercihlerinize göre ayarlamanızı sağlar.
En iyi görüntü kalitesini ayarlamak için ya da düğmesini
kullanın.
Phase (Faz) Eğer Phase (Faz) ayarıyla istediğiniz sonucu elde edemezseniz, Pixel
Clock (Piksel Saat) (coarse) ayarını kullandıktan sonra tekrar Phase
(Faz) (fine) ayarını kullanın.
NOT: Pixel Clock (Piksel Saat) ve Phase (Faz) Ayarları yalnızca
"VGA" girişi için kullanılabilir.
Monitörün Kullanılması|43
Dynamic Contrast
(Dinamik
Kontrast)
Daha keskin ve daha ayrıntılı görüntü kalitesi sağlamak için kontrast
seviyesini artırmanızı sağlar.
Alt meniye giriş yapmak için öğesini kullanın. Ardından Dynamic
Contrast (Dinamik Kontrast) işlevini açmak veya kapatmak için
öğesini kullanın.
NOT: Dynamic Contrast (Dinamik Kontrast), Game (Oyun) ya da
Movie (Film) preset mod seçerseniz daha yüksek kontrast sağlar.
Response Time
(Yanıt Süresi)
Response Time (Yanıt Süresi) Normal veya Fast (Hızlı) olarak
ayarlamanıza olanak sağlar.
Reset Display
(Ekranı Sıfırlama)
Varsayılan görüntü ayarlarını geri yüklemek için bunu seçin.
Energy (Enerji)
Power Button LED
(LED Güç
Düğmesi)
Enerji tasarrufu için güç LED'li göstergesini açık ya da kapalı duruma
ayarlamanızı sağlar.
USB Monitörün bekleme modu sırasında USB'yi etkinleştirmenizi ya da
devre dışı bırakmanızı sağlar.
NOT: Bekleme modunda USB AÇMA/KAPAMA, yalnızca USB karşıya
yükleme kablosu çıkartıldığında kullanılabilir. USB karşıya yükleme
kablosu takıldığında bu seçenek gri renkte gösterilir ve kullanılamaz.
Reset Energy
(Enerjiyi Sıfırla)
Varsayılan Energy (Enerji) ayarlarını geri yüklemek için bunu seçin.
44 | Monitörün Kullanılması
Menü OSD ayarlarını, yani OSD dilini, bu menünün ne kadar süre açık
kalacağını vs. ayarlamak için bunu seçin.
Language (Dil) Language (Dil) seçeneği, OSD menü dilini, sekiz dilden birine ayarlar
(English, Espanol, Francais, Deutsch, Brazilian Portuguese, Russian,
Simplified Chinese ya da Japanese).
Rotation (Dönüş)OSD'yi saat yönünün tersine 90 derece döndürür. Göre menüyü
ayarlayabilirsiniz yapabilirsiniz
Ekran Dönüş
.
Transparency
(Şeffaflık) Bu seçeneği seçerek ve düğmeleri (min. 0 / maks. 100) ile
menü şeffaflığını değiştirin.
Timer
(Zamanlayıcı)
Monitördeki bir düğmeye bastıktan sonra OSD'nin aktif kaldığı zamanı
ayarlamanıza olanak sağlar.
Kayar kontrolü 5-60 saniye arası 1'er saniyelik adımlarla ayarlamak
için ya da düğmelerini kullanın.
Lock (Kilitle) Ayarlara kullanıcı erişimini kontrol eder. Lock (Kilitle) seçildiğinde
hiçbir kullanıcı ayarına izin verilmez. Tüm düğmeler kilitlenir.
NOT:
Unlock (Kilit Aç) işlevi – Yalnızca donanımdan kilit açma (güç
düğmesinin yanındaki düğmeye 6 saniye boyunca basılı tutun).
Lock (Kilitle) işlevi – Yazılımdan kilitleme (OSD menüsünden) ya da
donanımdan kilitleme (güç düğmesinin yanındaki düğmeye 6 saniye
boyunca basılı tutun).
Reset Menu
(Sıfırlama
Menüsü)
Tüm OSD ayarlarını fabrika ön ayarları değerlerine sıfırlar.
Monitörün Kullanılması|45
Personalize
(Kişiselleştir)
Kullanıcılar, Preset Modes (Ön Tanımlı Modlar), Brightness/
Contrast (Parlaklık/Kontrast), Auto Adjust (Otomatik Ayarlama),
Input Source (Giriş Kaynağı), Aspect Ratio (En-Boy Oranı) ya da
Rotation (Dönüş) işlevlerinden birini seçebilir ve kısayol tuşu olarak
ayarlayabilir.
Others (Diğerleri) Bu seçeneği seçerek DDC/CI, LCD Conditioning (LCD
Şartlandırma) ve benzeri gibi OSD ayarlarını ayarlayın.
46 | Monitörün Kullanılması
NOT: Bu monitör, LED eskimesini telafi etmek için parlaklığı otomatik olarak kalibre
eden dahili bir özelliğe sahiptir.
DDC/CI DDC/CI (Display Data Channel/Command Interface), monitörünüzün
parametrelerini (brightness, color balance vs.) PC'nizdeki yazılımla
ayarlamanızı sağlar.
Disable (Devre Dışı Bırak)'ı seçerek bu özelliği devre dışı
bırakabilirsiniz.
En iyi kullanıcı deneyimi elde etmek ve monitörünüzden en iyi
performansı almak için bu özelliği etkinleştirin.
LCD Conditioning
(LCD
Şartlandırma)
Görüntünün ekranda kaldığı, çok ciddi olmayan durumların
düzeltilmesine yardımcı olur. Görüntü tutulması derecesine bağlı
olarak programın çalışması biraz zaman alabilir. Enable (Etkinleştir)'i
seçerek bu özelliği etkinleştirebilirsiniz.
Reset Others
(Diğerlerini Sıfırla)
Others (Diğerleri) menüsü altındaki tüm ayarları, fabrika ön ayarları
değerlerine sıfırlar.
Factory Reset
(Fabrika
Ayarlarına Sıfırla)
Tüm ayarları fabrika ön ayarları değerlerine sıfırlar.
Monitörün Kullanılması|47
OSD Uyarı Mesajı
Dynamic Contrast (Dinamik Kontrast) özelliği etkin olduğunda (bu ön ayar modlarında:
Game (Oyun) ya da Movie (Film)), manuel parlaklık ayarı etkinleştirilir.
Monitör, belirli bir çözünürlük modunu desteklemediğinde, aşağıdaki mesajı görürsünüz:
Bu mesaj, monitörün, bilgisayardan aldığı sinyal ile senkronize olamadığını gösterir. Bu
monitörün desteklediği Yatay ve Dikey frekans aralıklarını görmek için
Monitörün Teknik
Özellikleri
kısmına bakın. Önerilen mod 1920 x 1080'dir.
DDC/CI işlevi devre dışı bırakılmadan önce aşağıdaki mesajı göreceksiniz:
Monitör güç tasarrufu moduna girdiğinde, aşağıdaki mesaj görüntülenir:
OSD
'ye ulaşmak için bilgisayarı etkinleştirin ve monitörü uyandırın.
48 | Monitörün Kullanılması
Eğer güç düğmesinden başka herhangi bir düğmeye basarsanız, seçilen girişe bağlı olarak
aşağıdaki mesaj gösterilir.
NOT: Mesaj, bağlı giriş sinyaline göre hafif farklı olabilir.
VGA, HDMI ya da DP girişlerinden biri seçilmişse ve ilgili kablo takılı değilse, aşağıda
gösterilen şekilde bir hareketli iletişim kutusu açılır.
ya da
ya da
Daha fazla bilgi için
Sorun Giderme
bölümüne bakın.
Monitörün Kullanılması|49
En Yüksek Çözünürlüğün Ayarlanması
Monitörü en yüksek çözünürlüğe ayarlamak için:
Windows® 7, Windows® 8 ve Windows® 8.1'de:
1Yalnızca Windows® 8 ve Windows® 8.1'de, klasik masaüstüne geçmek için Masaüstü
karosuna geçin.
2Masaüstünü sağ tıklatın ve Ekran Çözünürlüğü'yi seçin.
3Ekran Çözünürlüğü Açılır listesini tıklatın ve 1920 x 1080'i seçin.
4 Tamam'ı tıklatın.
Windows® 10'da:
1Masaüstüne sağ tıklayın ve Görüntü ayarları üzerine tıklayın.
2Gelişmiş görüntü ayarları üzerine tıklayın.
3 Çözünürlük indirme listesine tıklayın ve 1920 x 1080 öğesini seçin.
4Uygula üzerine tıklayın.
Eğer seçenekler arasında 1920 x 1080'i göremiyorsanız, grafik kartınızın sürücüsünü
güncelleştirmeniz gerekebilir. Bilgisayarınıza bağlı olarak aşağıdaki işlemlerden birini
tamamlayın:
Eğer bir Dell masaüstü ya da taşınabilir bilgisayarınız varsa:
• http://www.dell.com/support, adresine gidin, servis etiketinizi girin ve grafik kartınız
için en yeni sürücüleri indirin.
Eğer Dell dışında bir bilgisayar kullanıyorsanız (taşınabilir ya da masaüstü):
•Bilgisayarınızın destek sitesine gidin ve en yeni grafik sürücüsünü indirin.
•Grafik kartınızın web sitesine gidin ve en yeni grafik sürücülerini indirin.
50 | Monitörün Kullanılması
Eğdirme, Döndürme ve Dikey Uzatmanın Kullanılması
NOT: Bu işlemler, standlı monitörler için geçerlidir. Başka bir stand alındığında
kurulum talimatları için lütfen ilgili standın kurulum kılavuzuna bakın.
Eğdirme, Döndürme
Stand monitöre takılıyken, monitörü en rahat görüntüleme açısına döndürebilir ve
eğdirebilirsiniz.
NOT: Monitör fabrikadan gönderildiğinde stand takılı değildir.
Dikey Uzatma
NOT: Stand, dik olarak 130 mm'ye kadar uzayabilir. Aşağıdaki resimde, standın dik
olarak nasıl uzatıldığı gösterilmektedir.
Monitörün Kullanılması|51
Monitörün Döndürülmesi
Monitörünüzü döndürmeden önce monitörün alt kenarını çarpmamak için tam olarak
uzatıldığından (
Dikey Uzatma
) ve tam olarak eğdirildiğinden emin olun.
NOT: Dell bilgisayarınızda, Ekran Dönüş işlevinden yararlanmak için (Yatay - Dikey
görünüm), bu monitörle birlikte verilmeyen bir güncelleştirilmiş grafik sürücüsü
gerekmektedir. Bu grafik sürücüsünü indirmek için www.dell.com/support adresine
gidin ve en yeni sürücü güncelleştirmeleri için Video Drivers'ın Download bölümüne
bakın.
NOT: Dikey Görünüm Modunda, yoğun grafikli uygulamalarda (3B Oyunlar gibi)
performans düşüşü yaşayabilirsiniz.
52 | Monitörün Kullanılması
Ekranınızın Döner Ekran Ayarlarının Yapılması
Monitörünüzü döndürdükten sonra, sisteminizin Döner Görüntüleme Ayarlarını yapmak için
aşağıdaki işlemleri tamamlamanız gerekmektedir.
NOT: Eğer monitörünüzü Dell markalı olmayan bir bilgisayarla kullanıyorsanız,
ekrandaki 'içeriklerin' döndürülmesi hakkında daha fazla bilgi için grafik sürücüsünün
ya da bilgisayar üreticisinin web sitesine bakmanız gerekmektedir.
Döner Ekran Ayarlarını düzenlemek için:
1Masaüstünü sağ tıklatın ve Özellikler'i seçin.
2 Ayarlar sekmesini seçin ve Gelişmiş'i tıklatın.
3Eğer bir ATI grafik kartına sahipseniz, Döndürme sekmesini seçin ve istediğiniz
döndürme yönünü belirleyin.
4Eğer bir nVidia grafik kartına sahipseniz, nVidia sekmesini tıklatın, sol sütunda,
NVRotate'i seçin ve daha sonra tercih ettiğiniz dönüş yönünü belirleyin.
5Eğer Intel® grafik kartı kullanıyorsanız Intel grafikleri sekmesini seçin, Grafik
Özellikleri'ni tıklatın, Dönüş sekmesini seçin ve istediğiniz dönüş yönünü belirleyin.
NOT: Eğer döndürme seçeneğini görmüyorsanız ya da düzgün çalışmıyorsa,
www.dell.com/support adresine gidin ve grafik kartınız için en yeni sürücüyü indirin.
Sorun Giderme | 53
Sorun Giderme
UYARI: Bu bölümdeki işlemlerden herhangi birine başlamadan önce
Güvenlik
Talimatları
'nı uygulayın.
Kendi Kendini Test
Monitörünüzde, cihazın düzgün çalışıp çalışmadığını kontrol etmenizi sağlayan bir kendi
kendini test özelliği bulunmaktadır. Eğer monitörünüz ve bilgisayarınız düzgün
bağlanmışsa, ancak monitör ekranı koyu rengini koruyorsa, aşağıdaki işlemleri
gerçekleştirerek monitörünüzün kendi kendini test özelliğini çalıştırın:
1Bilgisayarınızı ve monitörünüzü kapatın.
2Video kablosunu bilgisayarın arkasından çıkartın.
3Monitörü açın.
Eğer monitör video sinyalini algılamıyorsa ve düzgün çalışıyorsa ekranda hareketli bir
iletişim kutusu görünür (siyah arka plan üzerinde). Kendi kendini test modunda güç LED'i
beyaz renkte kalır. Ayrıca ekranda, seçilen girişe bağlı olarak aşağıdaki iletişim kutularından
biri sürekli olarak geçecektir.
ya da
ya da
54 | Sorun Giderme
4Bu kutu, sistemin normal çalışması sırasında, video kablosu çıktığında ya da zarar
gördüğünde de gösterilir.
5Monitörünüzü kapatın ve video kablosunu tekrar takın; daha sonra bilgisayarınızı ve
monitörünüzü açın.
Monitörünüz düzgün çalıştığından, eğer bir önceki işlemi kullandıktan sonra monitörünüzün
ekranı siyah renkte kalmaya devam ediyorsa, video denetleyicinizi ve bilgisayarınızı kontrol
edin.
Dahili Arıza Teşhis
Monitörünüzde, ekranla ilgili yaşadığınız sorununun, monitörünüzle mi yoksa bilgisayarınız
ve video kartınızla mı ilgili olduğunu belirlemenize yardımcı olacak bir dahili arıza teşhis
özelliği bulunmaktadır.
NOT: Dahili arıza teşhisi, yalnızca video kablosu çıktığında ve monitör kendi kendini
test modunda olduğunda çalıştırabilirsiniz.
Dahili arıza teşhisi çalıştırmak için:
1Ekranın temiz olduğundan emin olun (ekranın yüzeyinde toz parçacıkları
bulunmamalıdır).
2Video kablolarını bilgisayarın ya da monitörün arkasından çıkartın. Monitör, kendi
kendini test moduna girer.
35 saniye boyunca ön paneldeki Düğme 1 tuşuna basılı tutun. Gri bir ekran gösterilir.
4Ekranda herhangi bir anormallik olup olmadığını kontrol edin.
5Yeniden ön paneldeki Düğme 1 tuşuna basın. Ekran kırmızı renge değişir.
Sorun Giderme | 55
6Ekranda herhangi bir anormallik olup olmadığını inceleyin.
7Ekranı yeşil, mavi, siyah ve beyaz renkli ekran metinlerinde incelemek için 5. ve 6.
adımları tekrarlayın.
Metinlerinde ekran gösterildiğinde test tamamlanmış olur. Çıkmak için Düğme 1 tuşuna
tekrar basın.
Eğer dahili arıza teşhis aracını kullanırken ekranda herhangi bir anormallik algılamazsanız,
monitör düzgün çalışıyor demektir. Video kartını ve bilgisayarı kontrol edin.
Sık Karşılaşılan Sorunlar
Aşağıdaki tabloda, sık karşılaşılan monitör sorunlarıyla ilgili genel bilgiler ve olası çözümler
bulunmaktadır:
Sık Karşılaşılan
Belirtiler
YaşadıklarınızOlası Çözümler
Video yok/Güç LED'i
kapalı
Resim yok •Monitör ile bilgisayarı birbirine bağlayan video
kablosunun doğru ve düzgün bağlı olduğundan emin
olun.
•Başka bir elektrikli cihaz kullanarak elektrik prizinin
düzgün çalıştığını kontrol edin.
•Güç düğmesine tam olarak basıldığından emin olun.
•
Input Source (Giriş Kaynağı)
menüsünde doğru giriş
kaynağının seçildiğinden emin olun.
Video yok/Güç LED'i
açık
Resim yok ya da
parlaklık yok
•OSD üzerinden Parlaklık ve Kontrast kontrollerinin
değerlerini artırın.
•Monitör kendi kendini test özelliğini çalıştırın.
•Video kablosu konektöründe eğik ya da kırık pim olup
olmadığını kontrol edin.
•Dahili arıza teşhisi çalıştırın.
•
Input Source (Giriş Kaynağı)
menüsünde doğru giriş
kaynağının seçildiğinden emin olun.
Netlik İyi Değil Resim bulanık,
karışık ya da gölgeli
•OSD üzerinden Auto Adjust (Otomatik Ayarlama)'ı
çalıştırın.
•OSD üzerinden Phase (Faz) ve Pixel Clock (Piksel
Saat) kontrollerini ayarlayın.
•Video uzatma kabloları kullanmayın.
•Monitörü fabrika ayarlarına sıfırlayın.
•Video çözünürlüğünü doğru en-boy oranına getirin.
Titreşen/Sallanan
Video
Dalgalı resim ya da
ince hareket
•OSD üzerinden Auto Adjust (Otomatik Ayarlama)'ı
çalıştırın.
•OSD üzerinden Phase (Faz) ve Pixel Clock (Piksel
Saat) kontrollerini ayarlayın.
•Monitörü fabrika ayarlarına sıfırlayın.
•Çevresel etkenleri kontrol edin.
•Monitörün yerini değiştirin ve başka bir odada test edin.
56 | Sorun Giderme
Kayıp Pikseller LCD ekranda
noktalar var
•Ekranı kapatıp açın.
•Sürekli olarak sönük olan pikseller, LCD teknolojisinde
doğal olarak bulunan hatalardır.
•Dell'in Monitör Kalitesi ve Piksel Politikası hakkında
daha fazla bilgi almak için Dell Destek sitesine bakın:
http://www.dell.com/support/monitors.
Sürekli Yanan
Pikseller
LCD ekranda parlak
noktalar var
•Ekranı kapatıp açın.
•Sürekli olarak sönük olan pikseller, LCD teknolojisinde
doğal olarak bulunan hatalardır.
•Dell'in Monitör Kalitesi ve Piksel Politikası hakkında
daha fazla bilgi almak için Dell Destek sitesine bakın:
http://www.dell.com/support/monitors.
Parlaklık SorunlarıResim çok soluk ya
da çok parlak
•Monitörü fabrika ayarlarına sıfırlayın.
•OSD üzerinden Auto Adjust (Otomatik Ayarlama)'ı
çalıştırın.
•OSD üzerinden Parlaklık ve Kontrast kontrollerini
ayarlayın.
Geometrik Bozulma Ekran doğru
ortalanmıyor
•Monitörü fabrika ayarlarına sıfırlayın.
•OSD üzerinden Auto Adjust (Otomatik Ayarlama)'ı
çalıştırın.
•OSD üzerinden Horizontal ve Vertical kontrollerini
ayarlayın.
NOT: HDMI/DisplayPort girişini kullanırken, konum
ayarlamaları kullanılamaz.
Yatay/Dikey Çizgiler Ekranda bir ya da
daha fazla çizgi var
•Monitörü fabrika ayarlarına sıfırlayın.
•OSD üzerinden Auto Adjust (Otomatik Ayarlama)'ı
çalıştırın.
•OSD üzerinden Phase (Faz) ve Pixel Clock (Piksel
Saat) kontrollerini ayarlayın.
•Kendi kendine test özelliğini çalıştırın ve bu test
modundayken bu çizgiler hala var olup olmadığını
kontrol edin.
•Video kablosu konektöründe eğik ya da kırık pim olup
olmadığını kontrol edin.
•Dahili arıza teşhisi çalıştırın.
NOT: HDMI/DisplayPort girişini kullanırken, Pixel Clock
(Piksel Saat) ve Phase (Faz) ayarlamaları kullanılamaz.
Sorun Giderme | 57
Senkronizasyon
Sorunları
Ekran karışık ya da
bozuk görünüyor
•Monitörü fabrika ayarlarına sıfırlayın.
•OSD üzerinden Auto Adjust (Otomatik Ayarlama)'ı
çalıştırın.
•OSD üzerinden Phase (Faz) ve Pixel Clock (Piksel
Saat) kontrollerini ayarlayın.
•Kendi kendine test özelliğini çalıştırın ve bu test
modundayken karışık ekran görüntüsünün hala var
olup olmadığını kontrol edin.
•Video kablosu konektöründe eğik ya da kırık pim olup
olmadığını kontrol edin.
•Bilgisayarı güvenli modda tekrar başlatın.
Güvenlikle İlgili
Sorunlar
Duman ya da
kıvılcım belirtileri
•Sorunu gidermek için hiçbir işlem yapmayın.
•Hemen Dell ile görüşün.
Görüntü Kesilmesi
Sorunları
Monitör açılıp
kapanıyor
•Monitör ile bilgisayarı birbirine bağlayan video
kablosunun doğru ve düzgün bağlı olduğundan emin
olun.
•Monitörü fabrika ayarlarına sıfırlayın.
•Kendi kendine test özelliğini çalıştırın ve bu test
modundayken görüntü kesilmesi sorununun hala var
olup olmadığını kontrol edin.
Renk Eksik Resimde renk yok •Monitör kendi kendini test özelliğini çalıştırın.
•Monitör ile bilgisayarı birbirine bağlayan video
kablosunun doğru ve düzgün bağlı olduğundan emin
olun.
•Video kablosu konektöründe eğik ya da kırık pim olup
olmadığını kontrol edin.
Yanlış Renk Resmin rengi
düzgün değil
•Uygulamaya bağlı olarak Color (Renk) menü
OSD’deki Preset Modes (Ön Tanımlı Modlar)
ayarlarını değiştirin.
• Color (Renk) menü OSD’deki Custom Color (Özel
Renk) altındaki R/G/B değerini ayarlayın.
•Dahili arıza teşhisi çalıştırın.
Monitörde uzun süre
kalan sabit bir
görüntünün neden
olduğu görüntü izi
Görüntülenen statik
görüntünün soluk bir
gölgesi ekranda
gösteriliyor
•Kullanılmadığında her zaman monitörün kapatılması
için Güç Yönetimi özelliğini kullanın (daha fazla bilgi
için bkz.
Güç Yönetimi Modları
).
•Alternatif olarak dinamik olarak değişen bir ekran
koruyucu da kullanabilirsiniz.
58 | Sorun Giderme
Ürüne Özgü Sorunlar
NOT: HDMI/DP modunu seçerken Auto Adjust (Otomatik Ayarlama) işlevi
kullanılamaz.
Özel Belirtiler YaşadıklarınızOlası Çözümler
Ekran görüntüsü çok
küçük
Görüntü ekranda
ortalı ancak tüm
görüntülenebilir
alanı doldurmuyor
• Display (Ekran) menü OSD'sinde Aspect Ratio
(En-Boy Oranı) ayarını kontrol edin.
•Monitörü fabrika ayarlarına sıfırlayın.
Monitör, ön
paneldeki
düğmelerle
ayarlanmıyor
Ekranda OSD
gösterilmiyor
•Monitörü kapatmak için elektrik fişini çekin, tekrar takın
ve monitörü tekrar açın.
•OSD menüsünün kilitli olup olmadığını kontrol edin.
Kilitliyse, Güç düğmesinin üstündeki düğmeye 6 saniye
basılı tutarak kilidi açın (daha fazla bilgi için
Lock
(Kilitle)
konusuna bakın).
Kullanıcı
kontrollerine
basıldığında Giriş
Sinyali yok
Resim yok, LED
beyaz yanıyor
•Sinyal kaynağını kontrol edin. Fareyi hareket ettirerek
ya da klavyede herhangi bir tuşa basarak bilgisayarın
güç tasarrufu modunda olmadığından emin olun.
•Sinyal kablosunun takılı olduğundan emin olun.
Gerekiyorsa sinyal kablosunu tekrar takın.
•Bilgisayarı ya da video oynatıcıyı tekrar başlatın.
Resim tüm ekranı
doldurmuyor
Resim, ekranın
yüksekliğini ya da
genişliğini
doldurmuyor
•DVD'leirn farklı video biçimleri (en-boy oranı) nedeniyle
monitör tam ekranda gösterebilir.
•Dahili arıza teşhisi çalıştırın.
Sorun Giderme | 59
Evrensel Seri Yola (USB) Özgü Sorunlar
Özel Belirtiler YaşadıklarınızOlası Çözümler
USB arayüzü
çalışmıyor
USB çevre birimleri
çalışmıyor
•Monitörünüzün AÇIK olduğundan emin olun.
•Karşıya yükleme kablosunu tekrar bilgisayarınıza
takın.
•USB çevre birimlerini tekrar bağlayın (indirme
konektörü).
•Monitörü kapatın ve tekrar açın.
•Bilgisayarı tekrar başlatın.
•Harici taşınabilir HDD'ler gibi bazı USB aygıtları, daha
yüksek elektrik akımı gerektirir. Bu aygıtları doğrudan
bilgisayar sistemine bağlayın.
Süper Hızlı USB 3.0
arayüzü yavaş
Süper Hızlı USB 3.0
çevre birimleri yavaş
çalışıyor ya da hiç
çalışmıyor
•Bilgisayarınızın USB 3.0 özelliğine sahip olduğundan
emin olun.
•Bazı bilgisayarlarda hem USB 3.0, USB 2.0 hem de
USB 1.1 bağlantı noktaları bulunur. Doğru USB
bağlantı noktasının kullanıldığından emin olun.
•Karşıya yükleme kablosunu tekrar bilgisayarınıza
takın.
•USB çevre birimlerini tekrar bağlayın (indirme
konektörü).
•Bilgisayarı tekrar başlatın.
Bir USB 3.0 cihazı
takıldığında
kablosuz USB
çevrebirimleri
çalışmayı durdurur
Kablosuz USB
çevrebirimleri yavaş
yanıt veriyor veya
sadece kendisi ile
alıcı arasındaki
mesafe düştükçe
çalışıyor
•USB 3.0 çevrebirimleri ve kablosuz USB alıcısı
arasındaki mesafeyi artırın.
•Kablosuz USB alıcısını kablosuz USB çevrebirimlerine
mümkün olduğunca yakın konumlandırın.
•Bir USB uzatma kablosu kullanarak kablosuz USB
alıcısını USB 3.0 girişinden mümkün olduğunca uzağa
konumlandırın.
60 |Ek
Ek
UYARI: Güvenlik Talimatları
UYARI: Bu belgede açıklanandan başka kontroller, ayarlamalar ya da işlemler
yapmak, elektrik çarpması, elektrik tehlikeleri ve/veya mekanik tehlikelere
maruz kalmaya neden olabilir.
Güvenlik talimatları hakkında bilgi için, Güvenlik, Çevre ve Düzenleyici Bilgilere (SERI)
bakınız.
FCC Uyarıları (Yalnızca ABD) ve Diğer Yasal Bilgiler
FCC uyarıları ve diğer yasal bilgiler için web sitemizdeki
www.dell.com/regulatory_compliance adresindeki yasal uyumla ilgili sayfaya bakın.
Dell ile İrtibata Geçme
ABD'deki müşteriler 800-WWW-DELL (800-999-3355) numaralı telefonu arayabilirler.
NOT: Eğer İnternet bağlantınız yoksa, iletişim bilgilerini ürünün faturasında, ambalaj
fişinde, makbuzda ya da Dell ürün kataloğunda bulabilirsiniz.
Dell, çok sayıda çevrimiçi ve telefon tabanlı destek ve hizmet seçeneği sunmaktadır.
Bu hizmetlerin kullanılabilirliği ülkeye ve ürüne göre değişmektedir ve bazı hizmetler
sizin bulunduğunuz bölgede sunulmuyor olabilir.
•Çevrimiçi teknik yardım — www.dell.com/support/monitors
•Dell ile temasa geçme — www.dell.com/contactdell
