Dell™ S2240L/S2340L 顯示器使用指南
關於您的顯示器
設定顯示器
顯示器操作
疑難排解
附錄
備註、注意、警告
註：備註代表可協助您更佳使用電腦的重要資訊。
注意：注意代表未遵守說明時，可能會發生硬體毀損或資料遺失。
警告：警告代表財物損壞、人員受傷或致死的可能性。
本文件所述之資訊若有變更，恕不另行通知。© 2012 Dell Inc. 保留所有權利。
禁止在未取得 Dell Inc. 書面同意書前，以任何方式重製本文件。
本文件所用的商標： Dell 與 DELL 標誌屬於 Dell Inc. 的商標；Microsoft 與 Windows 屬於 Microsoft Corporation 在美國及／或其他國家的商標或註冊商標。ENERGY STAR屬於美國環保署的註冊商標。身為
能源之星（ENERGY STAR）的伙伴，Dell Inc. 在此宣告本產品符合能源之星的節能準則。
本文件可能使用其他商標與商業名稱，以代表宣稱此標誌與名稱的實體或其產品。Dell Inc. 否認其他商標與商業名稱的所有權權益，除本身擁有者之外。
型號 S2240Lc/S2340Lc
2012 年 11 月 版本 A01
底座
魔鬼氈
電源線
變壓器連接線
VGA 訊號線
驅動程式與說明文件媒體
快速安裝指南
產品資訊指南
產品特色
Dell™ S2240L/S2340L 平面顯示器採用主動式距陣、薄膜式電晶體以及液晶顯示技術。顯示器特色包括：
S2240L：54.61 公分（21.5 英吋）可視顯示區域。1,920 x 1,080 解析度，並支援低解析度的全螢幕顯示。
S2340L：58.42 公分（23.0 英吋）可視顯示區域。1,920 x 1,080 解析度，並支援低解析度的全螢幕顯示。
寬廣的觀賞角度，無論坐姿、站姿或是四處移動，都能夠觀賞。
可拆式底座
隨插即用功能（若系統支援）。
螢幕顯示 (OSD) 調整功能，可輕鬆設定並最佳化螢幕表現。
軟體與說明文件媒體內含資訊檔 (INF)、影像色彩校正檔 (ICM) 以及產品說明文件。
顯示器隨附光碟內含 Dell 顯示管理程式。
安全鎖插孔。
Dell 顯示管理程式功能。
符合能源之星標準。
符合 EPEAT™ 銀級標準。
符合 RoHS 規範。
識別零件與控制項目

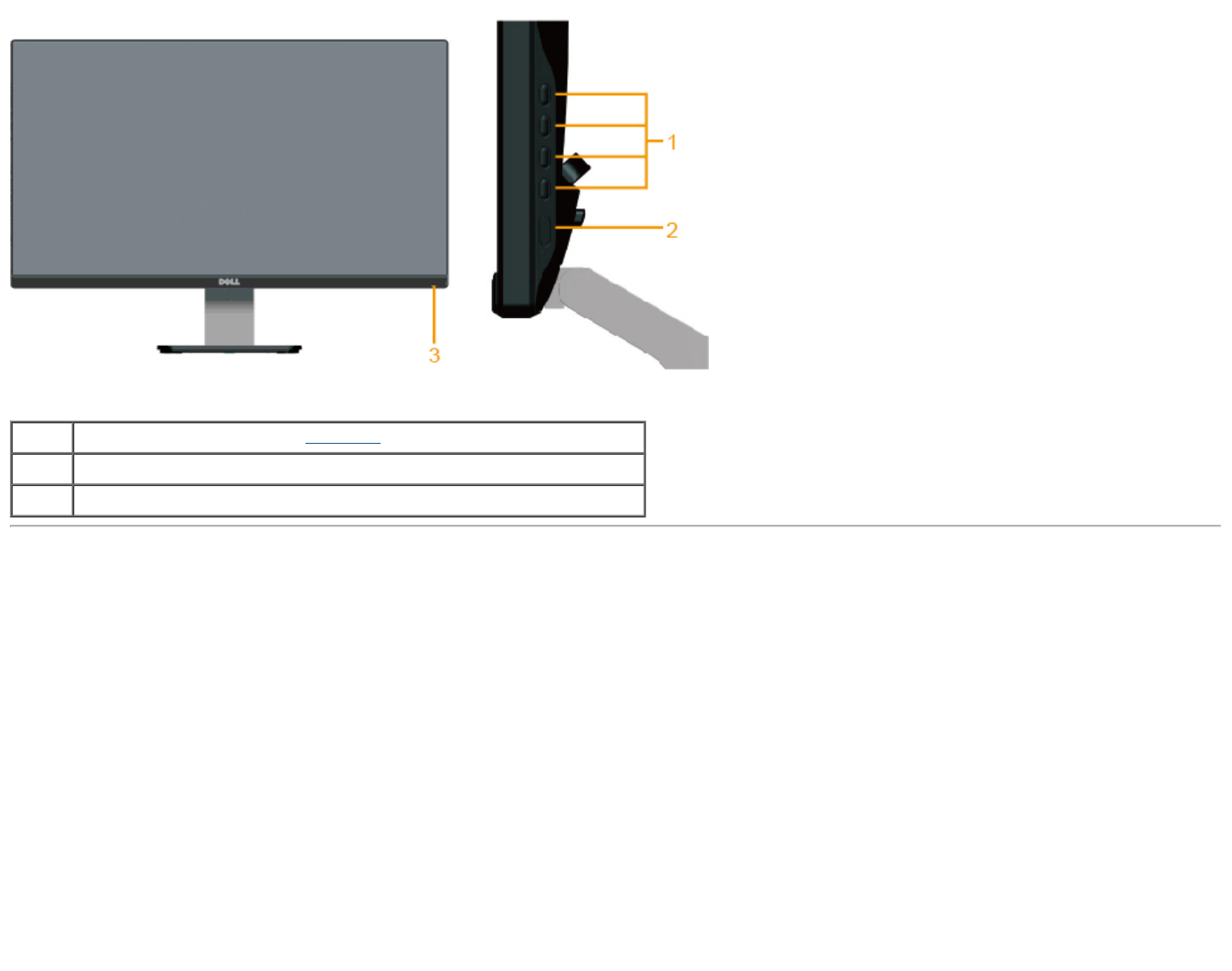

正面視圖
標籤 說明 用途
1法規評等標籤 列出法規許可。
2音效線路輸出 連接喇叭。*
3 HDMI 接頭 透過 HDMI 訊號線連接電腦與顯示器。
4 VGA 插孔 透過 VGA 訊號線連接電腦與顯示器。
5變壓器接頭 使用 12V DC 變壓器連接顯示器電源線，以利轉換。
6安全鎖插孔 在此插孔上使用安全鎖可協助保全顯示器。
7序號條碼標籤 若需聯絡 Dell 取得技術支援，則請參閱此標籤。
8連接線夾 整理連接線用。
9立座鬆脫按鈕 鬆脫顯示器立座。
* 音效線路輸出接頭不適用耳機。
側面視圖
左視圖 右視圖
底部視圖
顯示器規格
以下章節說明不同的電源管理模式以及顯示器各種連接器的針腳配置。
電源管理模式
若您的電腦有安裝 VESA DPM 相容繪圖卡或軟體，則顯示器未使用時會自動減少耗電量。這稱為省電模式。若電腦偵測到鍵盤、滑鼠或其他輸入裝置發出輸入訊號，則顯示器會自動
恢復運作。以下表格列出耗電量以及自動省電功能的燈號：
VESA 模式 水平同步 垂直同步 影像 電源指示燈 耗電量
一般操作 作用 作用 作用 白色 23 W（最大），S2240L 適用
18 W（一般），S2240L 適用
針腳編號 15 針訊號線的顯示器端
1影像-紅色
2影像-綠色
3影像-藍色
4 GND
5自我測試
6 GND-R
7 GND-G
8 GND-B
9DDC +5V
10 GND-同步
11 GND
12 DDC 資料
13 水平同步
14 垂直同步
15 DDC 時脈
HDMI 接頭
針腳編號 連接訊號線的 24 針端
1T.M.D.S. Data 2-
2T.M.D.S. Data 2 Shield
3T.M.D.S. Data 2+
4T.M.D.S. Data 1+
5T.M.D.S. Data 1 Shield
6T.M.D.S. Data 1-
7T.M.D.S. Data 0+
8T.M.D.S. Data 0 Shield
9T.M.D.S. Data 0-
10 T.M.D.S. Clock +
11 T.M.D.S. Clock Shield
12 T.M.D.S. Clock -
13 CEC
14 Reserved (N.C. on device)
15 SCL
16 SDA
17 DDC/CEC Ground
18 +5V Power
19 熱插拔偵測
隨插即用功能
您可將顯示器安裝在任何支援隨插即用功能的系統。顯示器會自動透過顯示資料頻道 (DDC) 協定，將延伸顯示識別資料 (EDID) 提供給電腦，因此系統可自行配置並將顯示器設定最
佳化。大多數的顯示器安裝步驟皆會自動進行， 若有需要，則可自行選擇其他設定。
平面螢幕規格
機型編號
Dell S2240L
顯示器
Dell S2340L
顯示器
螢幕類型 主動式矩陣 - TFT LCD 主動式矩陣 - TFT LCD
背板類型 IPS IPS
螢幕尺寸 54.61 公分（21.5 英吋）（21.5 英吋可視影像大小） 58.42 公分（23 英吋）（23 英吋寬型可視影像大小）
預設顯示區：
水平
垂直
476.06 公釐（18.76 英吋）
267.78 公釐（11.85 英吋）
509.18 公釐（20.05 英吋）
286.41 公釐（11.28 英吋）
像素點距 0.248 公釐 0.265 公釐
觀賞角度
水平
垂直
178 °（一般）
178 °（一般）
178 °（一般）
178 °（一般）
亮度輸出 250 cd/m²（一般） 250 cd/m²（一般）
對比度 1,000 比 1（一般） 1,000 比 1（一般）
動態對比度 8,000,000 比 1（一般）* 8,000,000 比 1（一般）*
面板塗層 炫光及硬化塗層 3H 炫光及硬化塗層 3H
背光 LED 光柵系統 LED 光柵系統
反應時間 14 毫秒（一般）
7 毫秒（一般，含增加） 14 毫秒（一般）
7 毫秒（一般，含增加）
色深 1670 萬色 1670 萬色
色階 82 %（一般）** 82 %（一般）**
* 依據估計。
** [S2240L/S2340L] 色階（一般）係依據 CIE1976 (82 %) 與 CIE1931 (72 %) 測試標準計算。
解析度規格
機型編號 Dell S2240L 顯示器 Dell S2340L 顯示器
掃瞄範圍
水平
垂直
30 kHz 至 83 kHz（自動）
56 Hz 至 76 Hz（自動）
30 kHz 至 83 kHz（自動）
56 Hz 至 76 Hz（自動）
預設最大解析度 1,920 x 1,080 @ 60 Hz 1,920 x 1,080 @ 60 Hz
電氣規格
機型編號 Dell S2240L 顯示器 Dell S2340L 顯示器
影像輸入訊號 類比 RGB：0.7 伏特 +/- 5 %，75 歐姆輸入阻抗 類比 RGB：0.7 伏特 +/- 5 %，75 歐姆輸入阻抗
同步輸入訊號 區隔水平與垂直同步，無極性 TTL 層級，SOG（複合同
步於綠色）
區隔水平與垂直同步，無極性 TTL 層級，SOG（複合同
步於綠色）
AC/DC 變壓
器*
輸入電壓／頻率／電流
Delta 變壓器 ADP-40DD B：100 VAC 至 240 VAC /
50 Hz 至 60 Hz ± 3 Hz / 1.5 A（最大），Lite-On
變壓器 PA-1041-71：100 VAC 至 240 VAC / 50
Hz 或 60 Hz + 3 Hz / 1.2 A（最大）
Delta 變壓器 ADP-40DD B：100 VAC 至 240 VAC /
50 Hz 至 60 Hz ± 3 Hz / 1.5 A（最大），Lite-On
變壓器 PA-1041-71：100 VAC 至 240 VAC / 50
Hz 或 60 Hz + 3 Hz / 1.2 A（最大）
輸出電壓╱電流 輸出：12 VDC / 3.33 A 輸出：12 VDC / 3.33 A
湧浪電流 120 V：30 A（最大）
240 V：60 A（最大） 120 V：30 A（最大）
240 V：60 A（最大）
* 相容的合格 AC/DC 變壓器：
注意：為避免顯示器損壞，請務必使用此 Dell 顯示器的專用變壓器。
製造商 型號 極性
Delta ADP-40DD BA
Lite-On PA-1041-71TP-LF
本顯示器配有故障安全防護機制，若將不相容的電源變壓器接到 DC 插座，會關閉顯示器。顯示器偵測到使用的電源變壓器錯誤時，會顯示下列訊息。
為避免對裝置造成傷害，強烈建議使用者使用顯示器隨附的原廠電源變壓器。
預設顯示模式
下表列出 Dell 可保證影像尺寸與置中的預設模式：
S2240L：
顯示模式 水平頻率 (KHz) 垂直頻率 (Hz) 像素時脈 (MHz) 同步極性（水平／垂直）
VESA，720 x 400 31.5 70.0 28.3 -/+
VESA，640 x 480 31.5 60.0 25.2 -/-
VESA，640 x 480 37.5 75.0 31.5 -/-
VESA，800 x 600 37.9 60.0 40.0 +/+
VESA，800 x 600 46.9 75.0 49.5 +/+
VESA，1,024 x 768 48.4 60.0 65.0 -/-
VESA，1,024 x 768 60.0 75.0 78.8 +/+
VESA，1,152 x 864 67.5 75.0 108.0 +/+
VESA，1,280 x 1,024 64.0 60.0 108.0 +/+
VESA，1,280 x 1,024 80.0 75.0 135.0 +/+
VESA，1,920 x 1,080 67.5 60.0 148.5 +/+
S2340L：
顯示模式 水平頻率 (KHz) 垂直頻率 (Hz) 像素時脈 (MHz) 同步極性（水平／垂直）
VESA，720 x 400 31.5 70.0 28.3 -/+
VESA，640 x 480 31.5 60.0 25.2 -/-
VESA，640 x 480 37.5 75.0 31.5 -/-
VESA，800 x 600 37.9 60.0 40.0 +/+
VESA，800 x 600 46.9 75.0 49.5 +/+
VESA，1,024 x 768 48.4 60.0 65.0 -/-
VESA，1,024 x 768 60.0 75.0 78.8 +/+
VESA，1,152 x 864 67.5 75.0 108.0 +/+
VESA，1,280 x 1,024 64.0 60.0 108.0 +/+
VESA，1,280 x 1,024 80.0 75.0 135.0 +/+
VESA，1,920 x 1,080 67.5 60.0 148.5 +/+
物理特性
下表列出顯示器的物理特性：
機型編號 Dell S2240L 顯示器 Dell S2340L 顯示器
接頭類型 D-Sub，藍色接頭；
HDMI
D-Sub，藍色接頭；
HDMI
訊號線類型 類比：可連接，D-Sub，15 針，出貨時未與顯示器連接 類比：可連接，D-Sub，15 針，出貨時未與顯示器連接
尺寸：（附立座）
高度
寬度
深度
380.28 公釐（14.97 英吋）
499.10 公釐（19.65 英吋）
175.80 公釐（6.92 英吋）
398.90 公釐（15.70 英吋）
532.20 公釐（20.95 英吋）
175.80 公釐（6.92 英吋）
尺寸：（無立座）
高度
寬度
深度
297.60 公釐（11.72 英吋）
499.10 公釐（19.65 英吋）
37.80 公釐（1.49 英吋）
316.20 公釐（12.45 英吋）
532.20 公釐（20.95 英吋）
37.80 公釐（1.49 英吋）
立座尺寸：
高度
寬度
深度
137.10 公釐（5.40 英吋）
175.80 公釐（6.92 英吋）
175.80 公釐（6.92 英吋）
137.10 公釐（5.40 英吋）
175.80 公釐（6.92 英吋）
175.80 公釐（6.92 英吋）
重量：
含包裝箱的重量
4.60 公斤（10.14 磅）
4.95 公斤（10.91 磅）
含立座組立、連接線、變壓器及硬體鎖的重量 3.69 公斤（8.14 磅） 3.91 公斤（8.62 磅）
立座組立的重量 0.60 公斤（1.32 磅） 0.60 公斤（1.32 磅）
環境特色
下表列出顯示器的環境特色：
機型編號 Dell S2240L 顯示器 Dell S2340L 顯示器
溫度
操作
無操作
0 °C 至 40 °C (32 °F 至 104 °F)
存放：-20 °C 至 60 ° C (-4 °F 至 140 °F)
搬運：-20 °C 至 60 °C (-4 °F 至 140 °F)
0 °C 至 40 °C (32 °F 至 104 °F)
存放：-20 °C 至 60 ° C (-4 °F 至 140 °F)
搬運：-20 °C 至 60 °C (-4 °F 至 140 °F)
濕度
操作
無操作
10 % 至 80 %（非冷凝）
存放：5 % 至 90 %（非冷凝）
搬運：5 % 至 90 %（非冷凝）
10 % 至 80 %（非冷凝）
存放：5 % 至 90 %（非冷凝）
搬運：5 % 至 90 %（非冷凝）
高度
操作
無操作
5,000 公尺（16,405 英尺）最大
12,192 公尺（40,000英尺）最大
5,000 公尺（16,405 英尺）最大
12,192 公尺（40,000英尺）最大
排熱量 78.43 BTU/時（最大）
61.38 BTU/時（一般）
81.84 BTU/時（最大）
64.79 BTU/時（一般）
LCD 顯示器品質與像素原則
在 LCD 顯示器的製造過程中，有一或多個像素保持不變狀態並非異常情況。在此情況下，您會看見極小的黑點或發亮無色的點，那就是固定像素。像素維持恆亮，即稱為「亮點」。
像素維持恆暗，即稱為「暗點」。一般情況下，肉眼並不容易發現這些固定像素，且不會影響顯示品質或使用性。顯示器若有 1 至 5 個固定像素屬於正常現象並符合業界標準。如需
更多資訊，請瀏覽 Dell 支援網站：support.dell.com。
維護準則
維護顯示器
注意：清潔顯示器前，請先閱讀並遵守安全說明事項。
注意：清潔顯示器前，請將顯示器的電源線從插座上拔除。
拆開包裝、清潔或搬動顯示器時，最好依照以下清單所列的指示操作：
若要清潔防靜電螢幕，請用乾淨的軟布沾水後，稍微沾濕。可行時，使用適合防靜電塗層的特製螢幕清潔紙或溶液。請勿使用含苯、稀釋劑、氨、研磨劑的清潔劑或壓縮空氣。
使用稍微沾溫水的軟布清潔塑膠部位。請勿使用任何去污劑，以免去污劑在塑膠部位上留下霧狀痕跡。
若您拆開顯示器包裝箱時發現白色粉末，請用清潔布清除。此白色粉末係因為運送顯示器所產生。
請小心搬動顯示器，因為深色系列顯示器比淺色系列顯示器較容易在刮傷後留下白色刮痕。
為了維持顯示器的最佳影像品質，請使用動態變換的螢幕保護程式，並在不使用關閉顯示器電源。
返回目錄頁

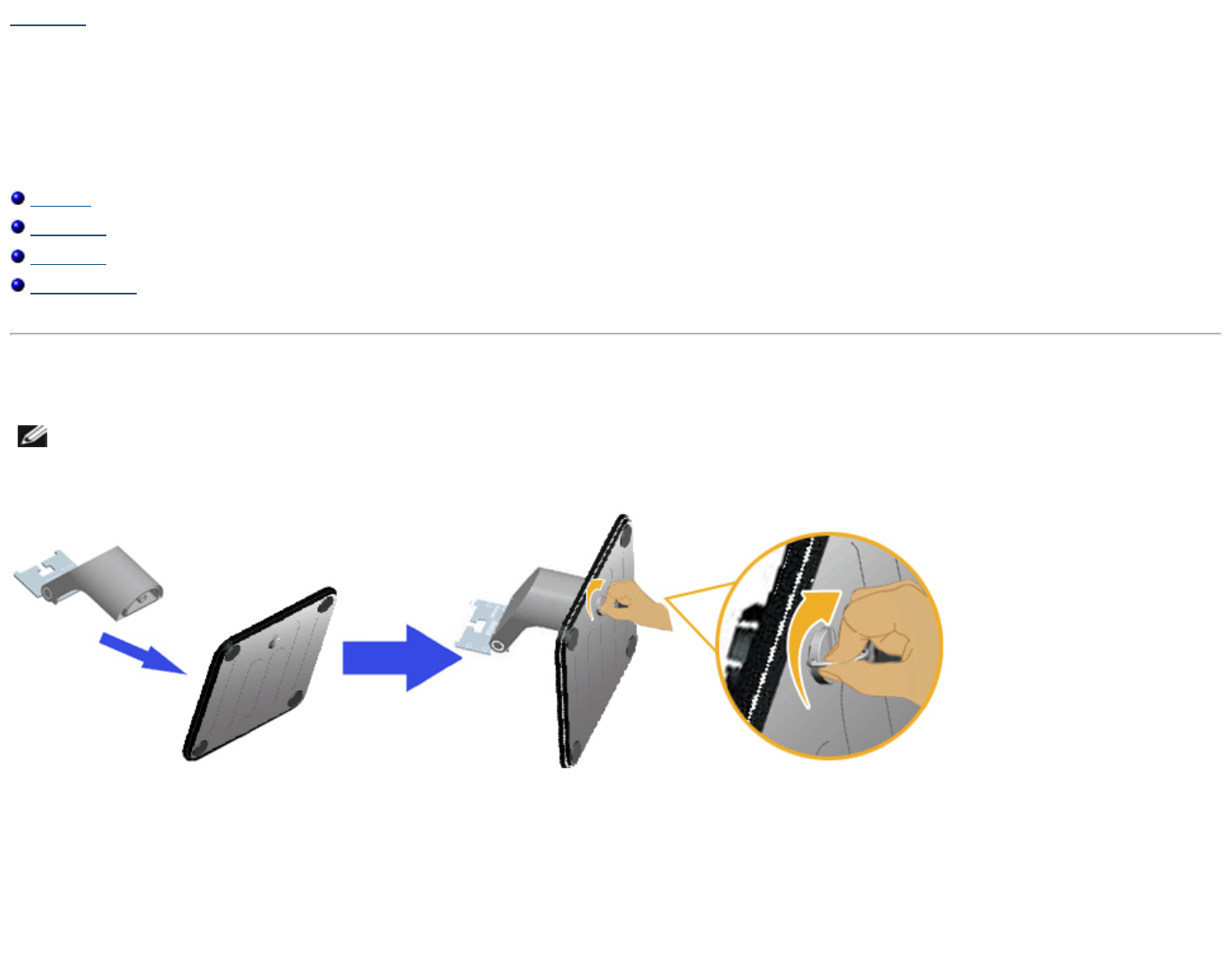

連接顯示器和 HDMI
整理連接線
將所有必要連接線接到顯示器和電腦後，請依下列步驟整理連接線：
1. 將連接線塞入連接線夾。
2. 使用顯示器隨附的魔鬼氈綑綁連接線。

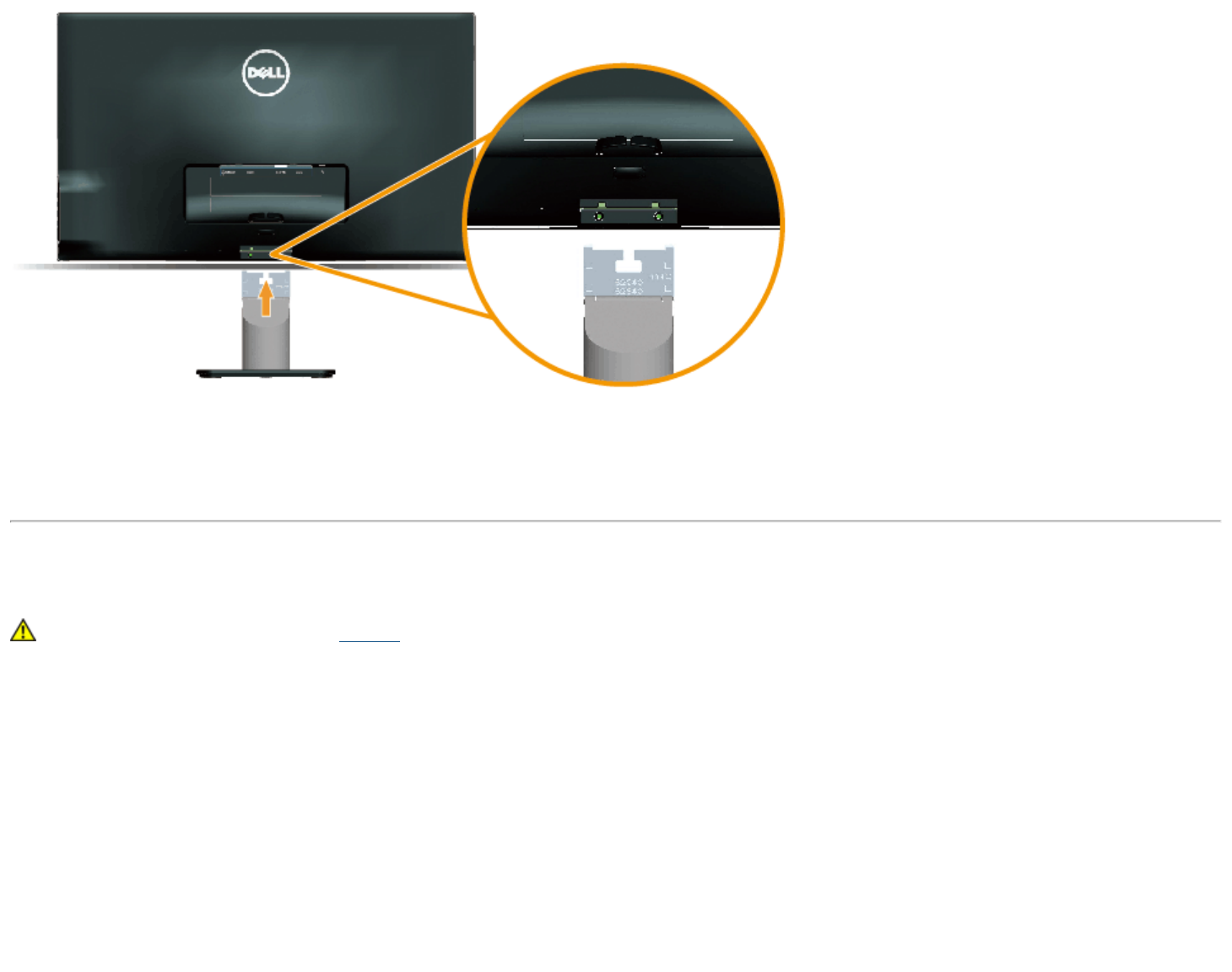

拆卸顯示器立座
將顯示器面板放在軟布或軟墊上後，完成下列步驟將底座拆除：
1. 按下立座上方的鬆脫鈕。
2. 按下鬆脫鈕後，將立座從顯示器上拉起。

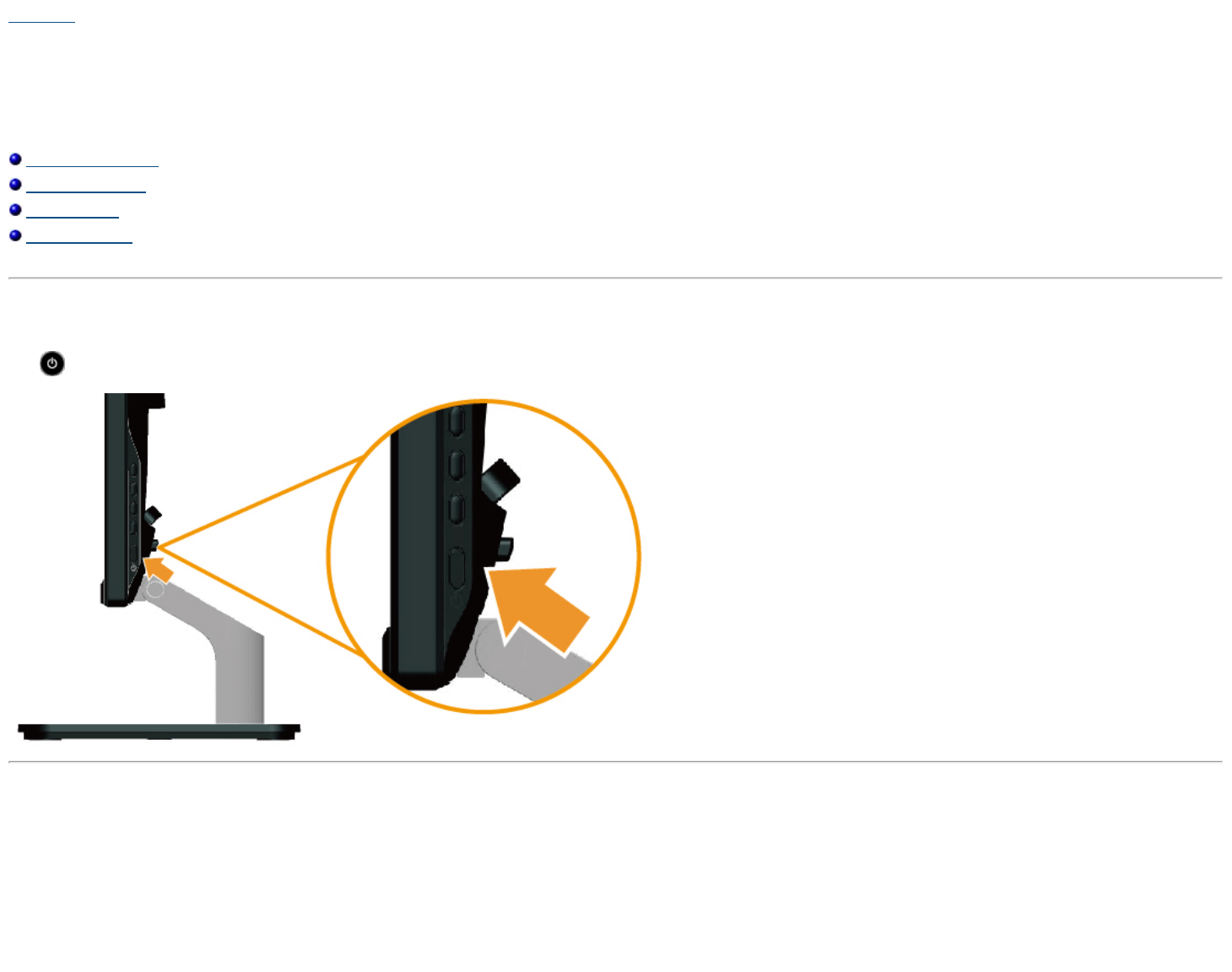

右側面板按鍵 說明
A
向上
使用向上按鍵，調整（增加範圍）OSD 功能表中的項目。
B
向下
使用向下按鍵，調整（降低範圍）OSD 功能表中的項目。
C
確定
使用確定按鍵，確認所選項目。
D
返回
使用返回按鍵，回到上一層功能表。
使用螢幕顯示 (OSD) 功能表
進入功能表系統
註：若您變更設定，接著進入另一層功能表或離開 OSD 功能表，顯示器會自動儲存您的變更。若您變更設定後，等待 OSD 功能表消失，亦會儲存變更。
1.
按下 按鈕，開啟 OSD 功能表，即會顯示主功能表。
主功能表
2. 按下 與 按鈕，在功能表中切換不同選項。在不同圖示之間移動時，選項名稱會反白。
3. 若要在功能表中選擇反白的項目，則再按一下 按鈕。
4. 按下 與 按鈕，選擇所需的參數。
5. 按下 按鈕進入滑桿，然後使用 或 按鈕，依據功能表上的指標，進行變更。
6. 選擇 返回上一層功能表，但不套用目前設定，或選擇 接受設定並返回前一層功能表。
下表列出 OSD 功能表的所有選項及其功能。
圖示 功能表與子功能表 說明
使用電力 此計量表顯示出顯示器目前的耗電程度。
亮度／對比度 使用亮度與對比度功能表調整亮度／對比度。
亮度 調整背光的亮度或明亮度。
按下 按鍵增加亮度，或按 按鍵降低亮度（最低 0 ~ 最大 100）。
對比度 調整顯示器畫面上的對比度或暗處與亮度之間的差異程度。請先調整亮度，僅在需要進一步調整時，再調整對比度。
按下 按鍵增加對比度，或按 按鍵降低對比度（最低 0 ~ 最大 100）。
自動調整 使用此按鍵即會開始自動設定並調整功能表。接會螢幕會針對目前的輸入來源進行自我調整，因此螢幕會變黑並出現以下對話：
自動調整可讓顯示器自行依據輸入的影像訊號進行調整。使用自動調整後，可進一步透過影像設定功能表下的 [像素時脈]（粗糙）及 [相位]（細緻）控制項目微調顯示器。
註：按下此按鈕時若無任何可用的影像輸入訊號或未接上訊號線，則不會自動調整。
輸入來源 使用輸入來源功能表選擇連接至顯示器的不同影像訊號。
自動選擇 選擇自動選擇掃描可用的輸入來源。
VGA 若使用類比 (VGA) 接頭，則選擇 VGA 輸入。按下 選擇 VGA 輸入來源。
HDMI 若使用數位 (HDMI) 接頭，則選擇 HDMI 輸入。按下 選擇 HDMI 輸入來源。
色彩設定 使用色彩設定功能表調整顯示器的色彩設定。
輸入色彩格式 可設定為下列影像輸入模式：
RGB：若您的顯示器透過 HDMI 訊號線或 HDMI 轉 DVI 接頭連接電腦或 DVD 播放器，則選擇此選項。
YPbPr：若您的 DVD 播放器僅支援 YPbPr 輸出，則選擇此選項。
預設模式 從預設色彩模式清單中進行選擇。
標準：載入顯示器的預設色彩設定。此為預設的模式。
多媒體：載入最適合多媒體應用的色彩設定。
電影：載入最適合電影的色彩設定。
遊戲：載入最適合大部份遊戲應用的色彩設定。
文字：載入最適合辦公環境的色彩設定。
暖色：增加色溫。螢幕會以紅／黃色調呈現較暖和的感覺。
冷色：降低色溫。螢幕會以藍色色調呈現較冷冽的感覺。
自訂色彩：可手動調整色彩設定。按下 或 按鍵調整紅色、綠色及藍色數值，建立自己的色彩模式。
電影預設模式：
色調 可調整影像的膚色。使用 或 調整色調，調整範圍介於「0」至「100」。
飽和度 可調整影像的色彩飽和度。使用 或 調整飽和度，調整範圍介於「0」至「100」。
示範模式 您可以啟用示範模式分辨一般與增強之間顯示器的顯示差異。
影像增強 此功能可增強影像輪廓。
重設色彩設定 將顯示器的色彩設定重設至出廠預設值。
顯示設定 使用顯示設定功能表調整顯示器的顯示設定。
長寬比 調整影像比例，包括寬螢幕 16:9、4:3 及 5:4。
註：預設為最高解析度 1920 x 1080 時無須調整成寬螢幕 16:9。
水平位置 使用 或 按鈕將影像調整至左邊或右邊。最小值為「0」(-)。最大值為「100」(+)。
垂直位置 使用 或 按鈕將影像向上或向下移動。最小值為「0」(-)。最大值為「100」(+)。
銳利度 此功能可讓影像看起來更銳利或柔和。使用 或 調整銳利度，調整範圍介於「0」至「100」。
像素時脈 相位與像素時脈可讓您將顯示器調整至您偏好的模式。使用 或 按鈕調整至最佳影像品質。
相位 若調整相位後未獲得滿意的顯示結果，則使用像素時脈（粗糙）調整，然後再一次使用相位（細緻）功能調整。
動態對比度 可提升對比度，呈現更銳利、細膩的影像品質。
註：在智慧節能模式下不適用動態對比度功能（顯示灰色）。
重設顯示設定 選擇此選項將復原至預設的顯示設定。
其他設定 選擇此選項調整 OSD 設定值，如 OSD 的語言、功能表顯示在畫面上的持續時間等。
語言 設定 OSD，以下列六種語言之一進行顯示：英文、西班牙文、法文、德文、簡體中文或日文。
功能表透明度 調整 OSD 的背景，從不透明到透明。
功能表計時器 針對按下顯示器的按鍵後，設定 OSD 持續維持作用的時間。
使用 及 按鍵調整滑桿（1 秒為單位），設定為 5 至 60秒。
功能表鎖定 控制使用者對調整項目的存取能力。選擇鎖定時，使用者則無法進行任何調整。所有按鈕皆會鎖定。
註：鎖定功能 – 軟體鎖定 (透過 OSD 功能表) 或硬體鎖定 (按住電源按鈕上方的按鈕 10 秒鐘) 解除鎖定功能 – 僅限硬體解除鎖定 (按住電源按鈕上方的按鈕 10 秒鐘)
智慧節能 已啟用動態調暗（顯示影像的明亮區域比例較高時，動態調暗功能會自動降低螢幕亮度）。
DDC/CI DDC/CI（顯示資料頻道／指令介面）可讓電腦中的軟體調整顯示器的顯示設定，如亮度、色彩平衡等。

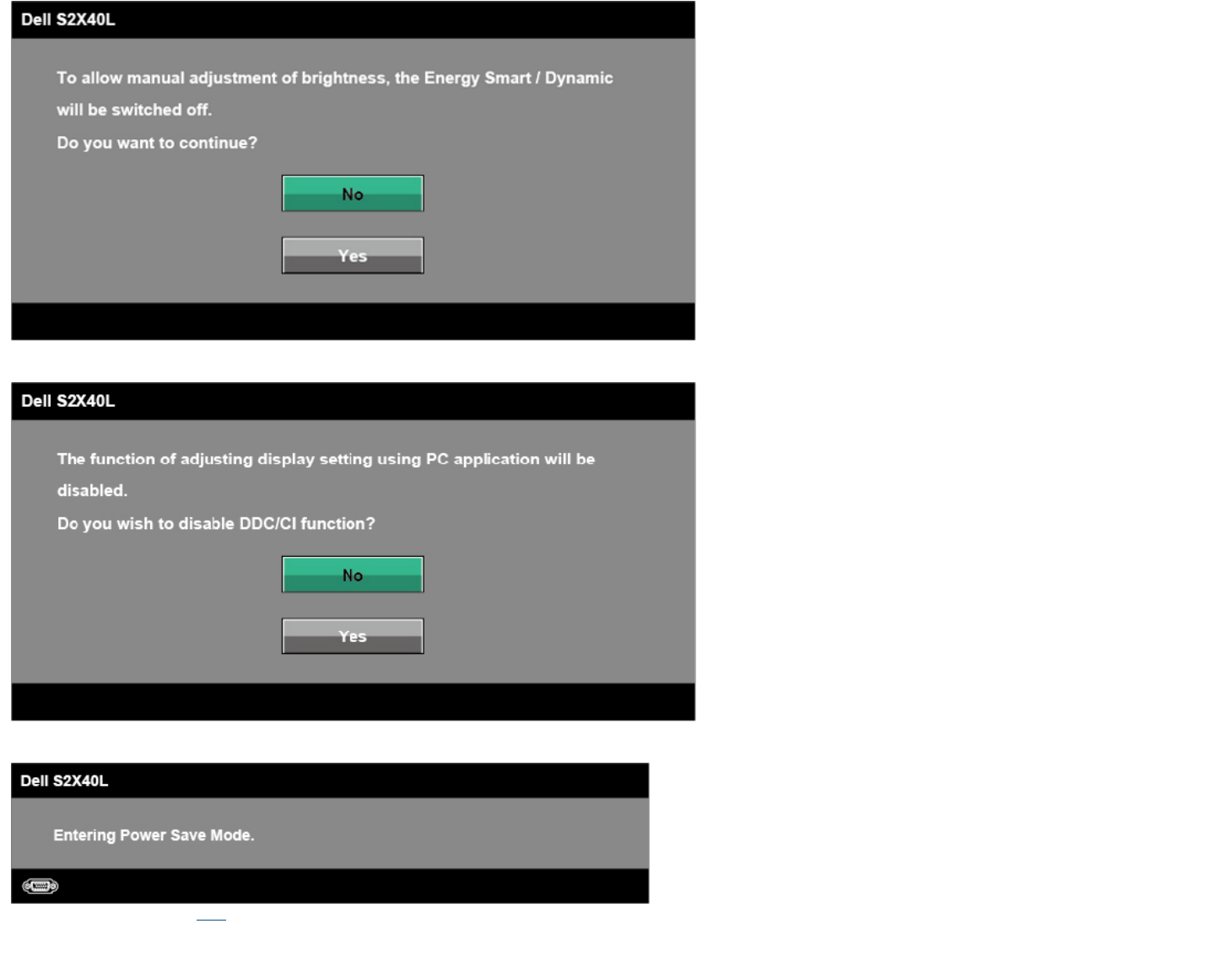

啟用（預設）：最佳化顯示器效能，提供更佳的用戶體驗。停用：停用 DDC/CI 選項，畫面即會出現下列訊息。
LCD 調適 此功能可協助減少影像輕微滯留的問題。
若影像看起來像卡在顯示器上，則選擇LCD 調適協助消除影像滯留現象。使用 LCD 調適功能需花費一些時間。LCD 調適功能無法移除嚴重的影像滯留現象或灼影。
註：僅在遭遇影像滯留問題時才可使用 LCD 調適功能。
使用者選擇「啟用」LCD 調適功能時，會出現下列警告訊息。
出廠重設 將所有 OSD 設定重設至出廠預設值。

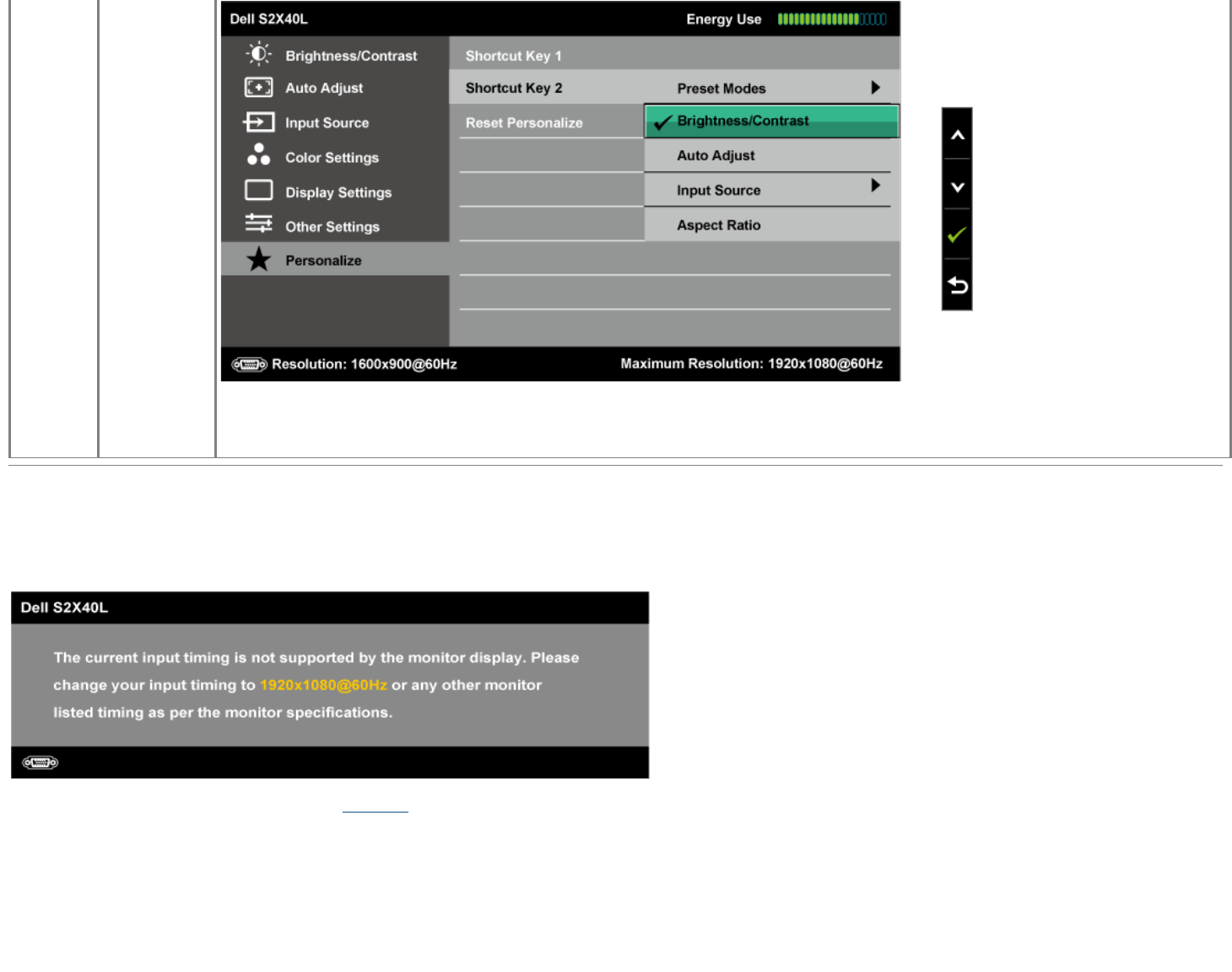

個人化 選擇此選項可設定兩個捷徑按鍵。
捷徑鍵 1 使用者可將捷徑鍵設定為「預設模式」、「亮度╱對比度」、「自動調整」、「輸入來源」或「長寬比」。
捷徑鍵 2 使用者可將捷徑鍵設定為「預設模式」、「亮度╱對比度」、「自動調整」、「輸入來源」或「長寬比」。
若您按下電源按鈕以外的任何按鈕，則會依據您所選擇的輸入來源，出現下列訊息：

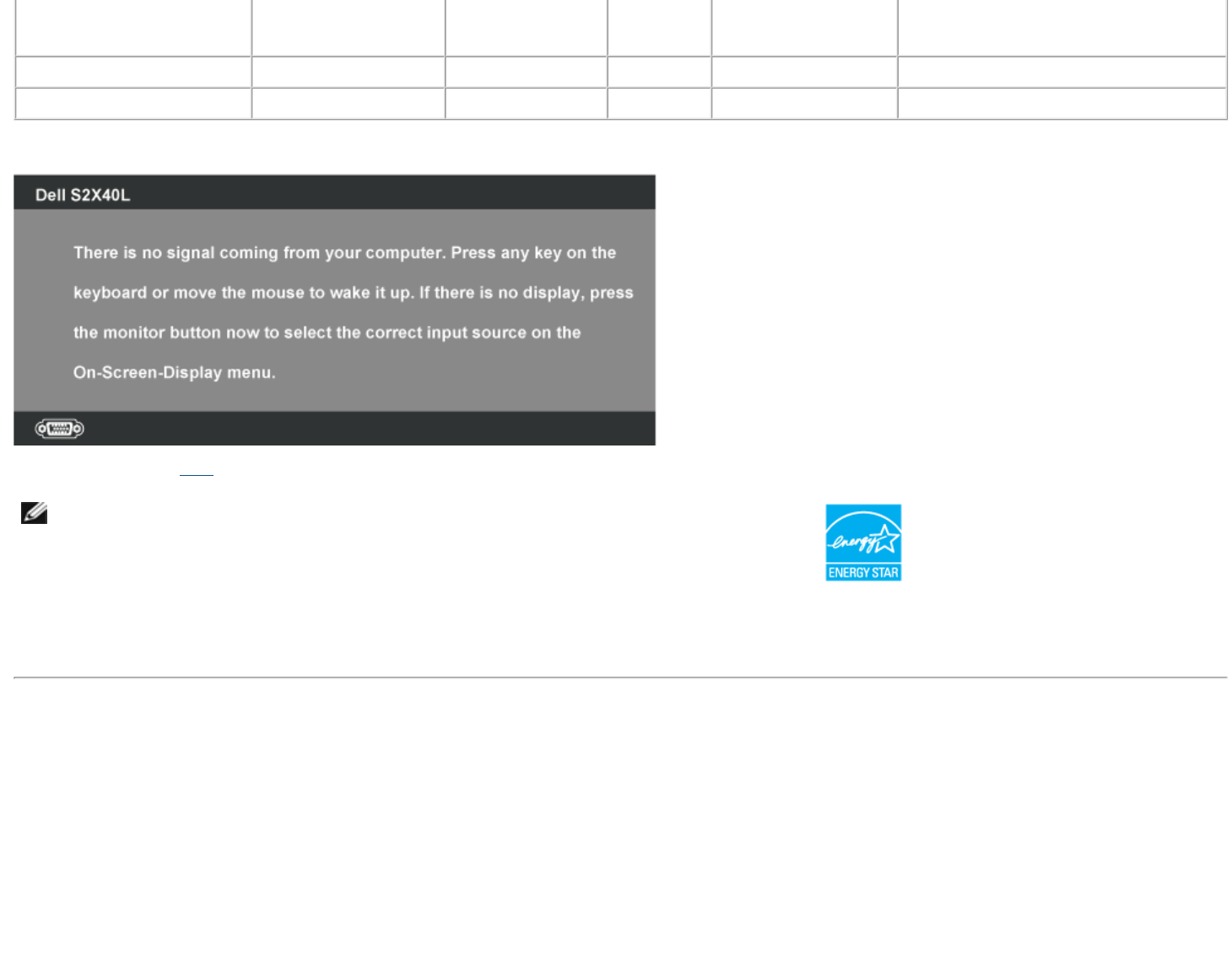

若未連接 VGA 或 HDMI 訊號線，則會出現浮動對話方塊，如下所示。若保持此狀態，顯示器會在 5 分鐘後進入省電模式。
或者
參閱疑難排解 ，瞭解更多資訊。
設定最大解析度
若要設定顯示器的最大解析度：
Windows XP：
1. 在桌面上按右鍵，然後點選內容。
2. 選擇設定標籤。
3. 將螢幕解析度設為 1920 x 1080。
4. 點選確定。
Windows Vista®、Windows® 7、Windows® 8：
1. 選取桌面動態磚可切換為傳統桌面 (僅限 Windows® 8)。
2. 在桌面上按一下滑鼠右鍵，然後按一下螢幕解析度。
3. 按一下螢幕解析度的下拉式清單並選取 1920 x 1080。
4. 點選確定。
若您未在選項中看見 1920 x 1080，則需更新您的繪圖卡驅動程式。完成下列其中一項程序，視您的電腦而定。若您使用 Dell 桌上型或筆記型電腦：
前往 support.dell.com，輸入您的服務標籤資訊，然後下載繪圖卡的最新驅動程式。
若您並非使用 Dell 電腦（筆記型或桌上型）：

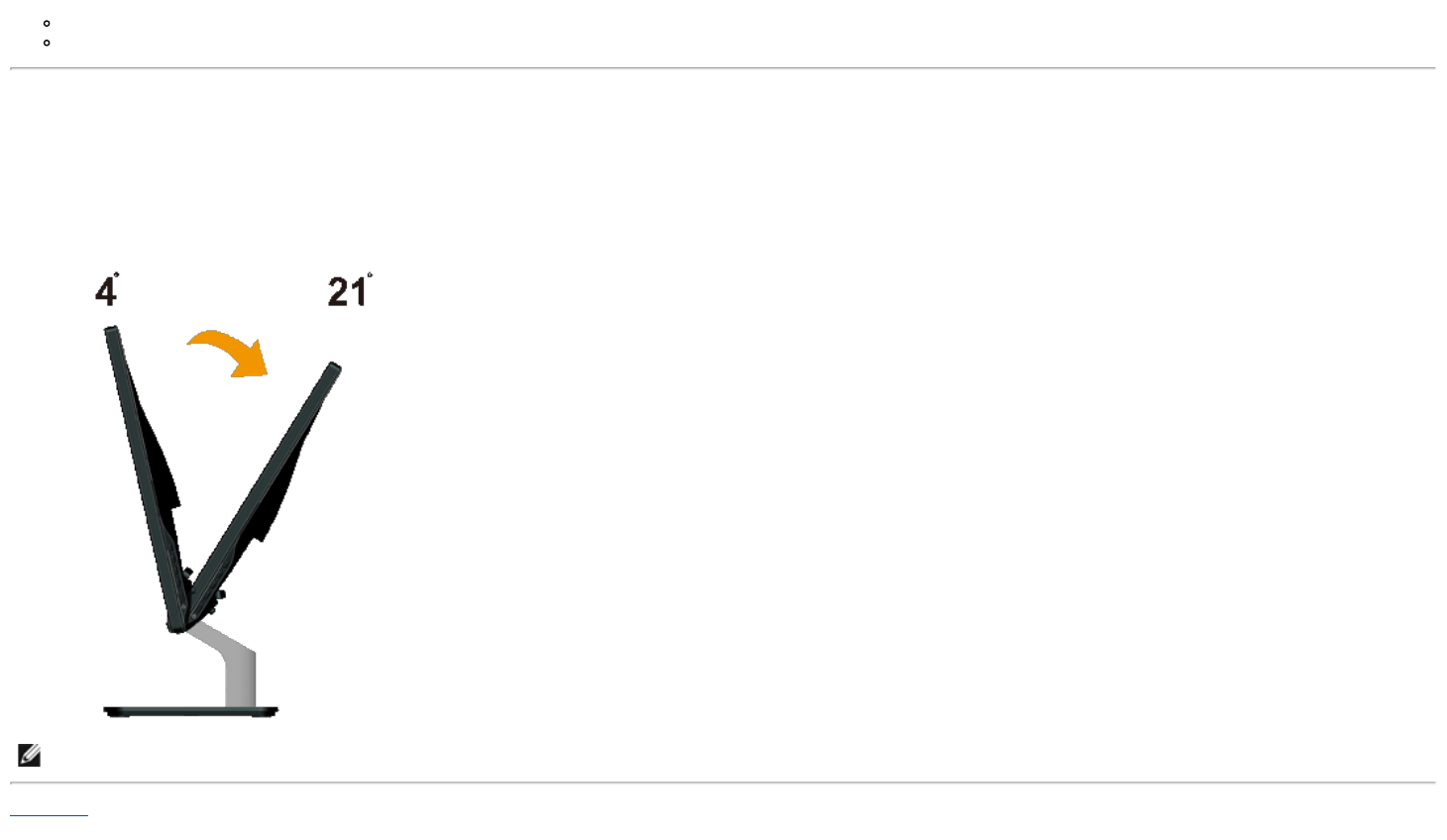

返回目錄頁
疑難排解
Dell™ S2240L/S2340L 顯示器
自我測試
內建診斷
產品推廣
一般問題
產品特定問題
警告： 開始進行此章節的任何程序前，請遵循 安全說明的指示。
自我測試
您的顯示器提供自我測試功能，可檢查顯示器是否正常運作。若顯示器與電腦已經正確連接，但螢幕仍維持黑暗，則依照下列步驟，執行顯示器自我測試：
1. 關閉電腦與顯示器的電源。
2. 拔除電腦背後的影像訊號線。為了確保自我測試順利進行，請拔除電腦背後的數位（黑色接頭）及類比（藍色接頭）連接線。
3. 開啟顯示器電源。
若顯示器未偵測到影像訊號，且運作正常，則會在畫面上（在黑色背景上）出現浮動對話方塊。在自我測試模式下，電源 LED 指示燈會亮起白色。此外，下列其中一項對話會
持續在畫面上捲動，視所選的輸入訊號而定。
或者
4. 若系統運作正常，但影像訊號線拔除或受損時亦會出現此方塊。 若保持此狀態，顯示器會在 5 分鐘後進入省電模式。
5. 關閉顯示器電源，然後重新接上影像訊號線，接著開啟電腦及顯示器的電源。
完成上一個步驟後，若顯示器畫面依舊空白，則請檢查影像控制器與電腦，而非顯示器，因為顯示器運作正常。
內建診斷
您的顯示器內建診斷工具，可協助判別您所遭遇的螢幕異常現象是否為顯示器內部問題，或是電腦與繪圖卡的問題。
註：僅可在拔除影像訊號線，且顯示器進入自我測試模式後，才可執行內建診斷功能。
執行內建診斷：
1. 確保螢幕清潔（螢幕表面無灰塵）。
2. 拔除電腦或顯示器背後的影像訊號線。顯示器接著會進入自我測試模式。
3. 同時按住右側面板上的按鈕 1及按鈕 4，持續 2 秒。即會出現灰色畫面。
4. 仔細檢查畫面是否有異常。
5. 再次按下右側面板上的按鈕 4。畫面顏色即會變成紅色。
6. 檢查顯示器是否有異常。
7. 重複步驟 5 及 6，在綠色、藍色、黑色、白色及文字畫面下檢查顯示器。文字畫面出現後，即代表測試完成。若要離開，再次按下按鈕 4。
若您在內建診斷工具協助下，未發現任何螢幕異常，則代表顯示器運作正常。檢查繪圖卡及電腦。
產品推廣
進入產品 OSD 模式
拆下╱拔除所有連接線。顯示器處於「開啟」模式。按住「功能表」(按鈕 4) +「向上」(按鈕 2) 5 秒鐘
退出產品 OSD 模式
按下電源按鈕一次。若在示範期間關閉電源，待電源恢復後會再重新示範。
一般問題
下表中的資訊，列出您可能遭遇的顯示器一般問題以及可行的解決方法。
一般症狀 遭遇的問題 可行解決方案
無影像／電源 LED 熄滅 無影像 確保影像訊號線已經正確且穩固地連接顯示器及電腦。
使用其他電氣設備，確認電源插座是否正常運作。
確保完全按下電源按鈕。
無影像／電源 LED 亮起 無影像或未發亮 透過 OSD 提升亮度及對比度控制項目。
執行顯示器的自我測試功能，進行檢查。
檢查影像訊號線的接頭是否有彎曲或受損的針腳。
確保透過輸入來源 功能表，選擇正確的輸入來源。
執行內建診斷。
對焦不全 影像模糊、暈開或出現鬼影 透過 OSD 執行自動調整。
透過 OSD 調整相位與像素時脈控制項目。
拔除影像訊號延長線。
將顯示器重設至出廠設定。
將影像解析度變更成正確的長寬比 (16:9)。
影像震動／抖動 影像呈波浪狀或輕微移動 透過 OSD 執行自動調整。
透過 OSD 調整相位與像素時脈控制項目。
將顯示器重設至出廠設定。
檢查環境因素。
移動顯示器並在另一個房間內進行測試。
像素消失 LCD 螢幕出現斑點 持續開關電源。
在 LCD 技術下，像素永遠消失屬於自然瑕疵。
如需更多有關 Dell 顯示器品質與像素原則的資訊，請瀏覽 Dell 支援網站： support.dell.com。
像素恆亮 LCD 螢幕出現亮點 持續開關電源。
在 LCD 技術下，像素永遠消失屬於自然瑕疵。
如需更多有關 Dell 顯示器品質與像素原則的資訊，請瀏覽 Dell 支援網站： support.dell.com。
亮度問題 影像過暗或過亮 將顯示器重設至出廠設定。
透過 OSD 執行自動調整。
透過 OSD 調整亮度及對比度控制項目。
幾何狀扭曲 畫面並未正常置中 將顯示器重設至出廠設定。
透過 OSD 執行自動調整。
透過 OSD 調整亮度及對比度控制項目。
註：若使用「HDMI」，則無法使用位置調整功能。
水平／垂直線條 畫面出現一或多條線條 將顯示器重設至出廠設定。
透過 OSD 執行自動調整。
透過 OSD 調整相位與像素時脈控制項目。
執行顯示器的自我測試功能，進行檢查，然後在自我測試模式下判別線條是否依然存在。
檢查影像訊號線的接頭是否有彎曲或受損的針腳。
註：若使用「HDMI」，則無法使用像素時脈與相位調整功能。
同步處理問題 畫面顯示不規則或破損 將顯示器重設至出廠設定。
透過 OSD 執行自動調整。
透過 OSD 調整相位與像素時脈控制項目。
執行顯示器的自我測試功能，進行檢查，然後在自我測試模式下，判別不規則畫面是否依舊存在。
檢查影像訊號線的接頭是否有彎曲或受損的針腳。
以安全模式重新啟動電腦。
安全相關問題 發現煙霧或火花跡象 請勿執行任何疑難排解步驟。
立即聯絡 Dell。
偶發問題 顯示器偶爾故障 確保影像訊號線已經正確且穩固地連接顯示器及電腦。
將顯示器重設至出廠設定。
執行顯示器的自我測試功能，進行檢查，然後在自我測試模式下，判別偶發問題是否依舊出現。
色彩消失 影像色彩消失 執行顯示器的自我測試功能，進行檢查。
確保影像訊號線已經正確且穩固地連接顯示器及電腦。
檢查影像訊號線的接頭是否有彎曲或受損的針腳。
色彩錯誤 影像色彩不正常 在色彩設定 OSD 下嘗試不同的色彩預設值。若已經關閉色彩管理，則在色彩設定 OSD 中調整 R/G/B 數
值。
在色彩設定 OSD 中將輸入色彩格式變更為 RGB 或 YPbPr。
顯示器長時間顯示同一張靜態影 畫面上出現靜態影像的輕微殘影 透過電源管理功能，在不使用時關閉顯示器（如需更多資訊，請參閱電源管理模式）。
像後，出現影像殘留現象 或者，使用動態變換的螢幕保護程式。
產品特定問題
特定症狀 遭遇的問題 可行解決方案
畫面影像過小 影像在畫面中置中，但未充滿整個
可視區域
將顯示器重設至出廠設定。
無法透過前面板的按鈕調整顯示器 OSD 無法出現在畫面上 關閉顯示器電源，拔除電源線後再次插上，接著開啟顯示器電源。
查看 OSD 功能表是否已鎖定。若是，按住 按鍵 10 秒鐘即可解鎖。請參閱功能表鎖定。
按下使用者控制項目時，未出現輸
入訊號
無影像、LED 指示燈亮白色。按下
「向上」、「向下」或「功能表」
按鈕時，出現「無輸入訊號」訊
息。
檢查訊號來源。移動滑鼠，或按下鍵盤任何按鍵，確保電腦並未處於省電模式。
檢查訊號線是否正確連接。必要時，重新插上訊號線。
重新設定電腦或影片播放器。
影像並未充滿整個畫面 影像無法充滿整個畫面的高度或寬
度
基於 DVD 的不同影像格式（長寬比），顯示器可能無法以全螢幕顯示。
執行內建診斷。
註： 若選擇 HDMI 模式，則無法使用自動調整功能。
返回目錄頁
返回目錄頁
附錄
Dell™ S2240L/S2340L 顯示器使用指南
安全說明
FCC 聲明（僅限美國）及其他法規資訊
聯絡 Dell
警告： 安全說明
警告：若進行非本說明書所述之控制、調整或程序，可能會暴露於電擊、電子式危險及／或機械式危險中。
如需有關安全說明的資訊，請參閱產品資訊指南。
FCC 聲明（僅限美國）及其他法規資訊
如需 FCC 聲明及其他法規資訊，請參閱法規遵循網站：www.dell.com\regulatory_compliance。
本裝置符合 FCC 規定第 15 篇。操作需符合下列兩項條件：
(1) 本裝置不可產生有礙干擾
(2) 本裝置需接受任何接收到的干擾，包括可能會導致意外操作的干擾
聯絡 Dell
美國用戶，請撥打 800-WWW-DELL (800-999-3355)。
註：若您無可用的網際網路連線，可在購買發票、包裝箱側邊、帳單或 Dell 商品目錄中找到聯絡資訊。
Dell 提供多種線上及電話支援與服務方式。服務適用性隨國家及產品而有所不同，此外，您所在區域可能不提供部分服務。若要聯絡 Dell 取得銷售資訊、技術支援或客戶服務：
1. 瀏覽 support.dell.com。
2. 在頁面底部的選擇國家／區域下拉式清單中，確認您所在的國家或區域。
