Dell S2415H
ユーザーズ ガイド
モデル： S2415H
規定モデル： S2415Hb
注、注意および警告
注：「注」は、コンピューターをよりよく使いこなすための重要な情報を表し
ます。
注意：「注意」は指示に従わなければ、ハードウェアが故障する危険性、また
はデータが消失する危険性を示しています。
警告：「警告」は物件損害、人的被害または死亡の危険性を表します。
____________________
著作権 © 2014-2015 Dell Inc. 複製を禁ず。
Dell 社の書面による許可なしには、いかなる方法による複製も厳禁します。
このテキストで使用される商標： Dell および DELL のロゴは Dell Inc の商標です。Microsoft
および Windows は商標またはアメリカ合衆国および /またはその他の国における Microsoft
Corporation の登録商標です。Intel は、米国およびその他における Intel Corporation の登録
商標の国です。と ATI は Advanced Micro Devices、Inc の登録商標です。ENERGY STAR は、
米国環境保護省の登録商標です。 ENERGY STAR パートナーとして、DELL 社は、本製品がエネ
ルギー効率に関して、ENERGY STAR ガイドラインに対応することを確認しました。
マークおよび名称を請求する団体またはその製品を参照するために、本文書中で、その他の
商標および商号を使うことがあります。 Dell 社は、自社以外の商標および商号の所有権を放棄
します。
2015 - 11 Rev. A03
目次 |3
目次
1製品の特徴. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
パッケージの内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
部品とコントロールの確認. . . . . . . . . . . . . . . . . . . . . . . . . 8
モニター仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
プラグ アンド プレイ機能. . . . . . . . . . . . . . . . . . . . . . . . . 19
LCD モニター品質とピクセル ポリシー . . . . . . . . . . . . .20
保守のガイドライン. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
2モニターのセットアップ. . . . . . . . . . . . . . . . . . . . .21
スタンドを取り付ける. . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

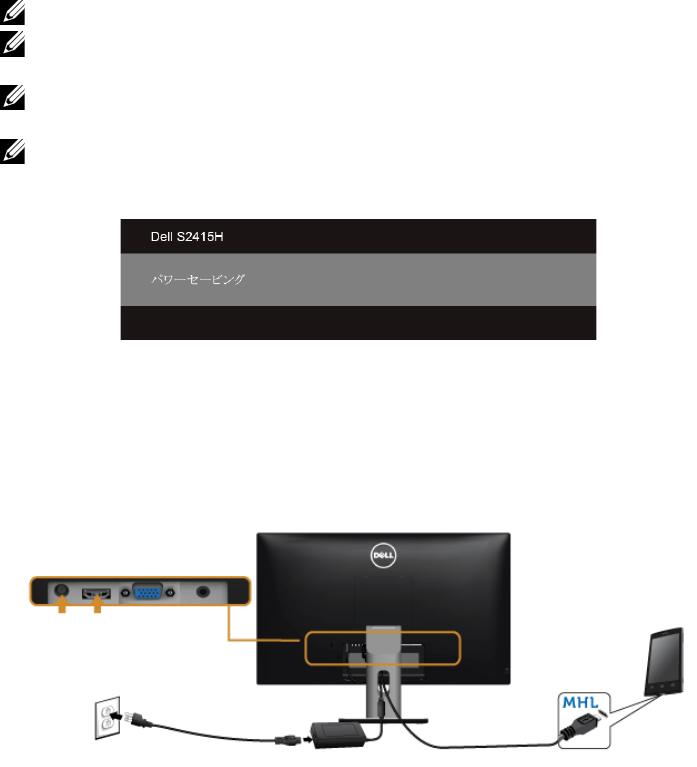

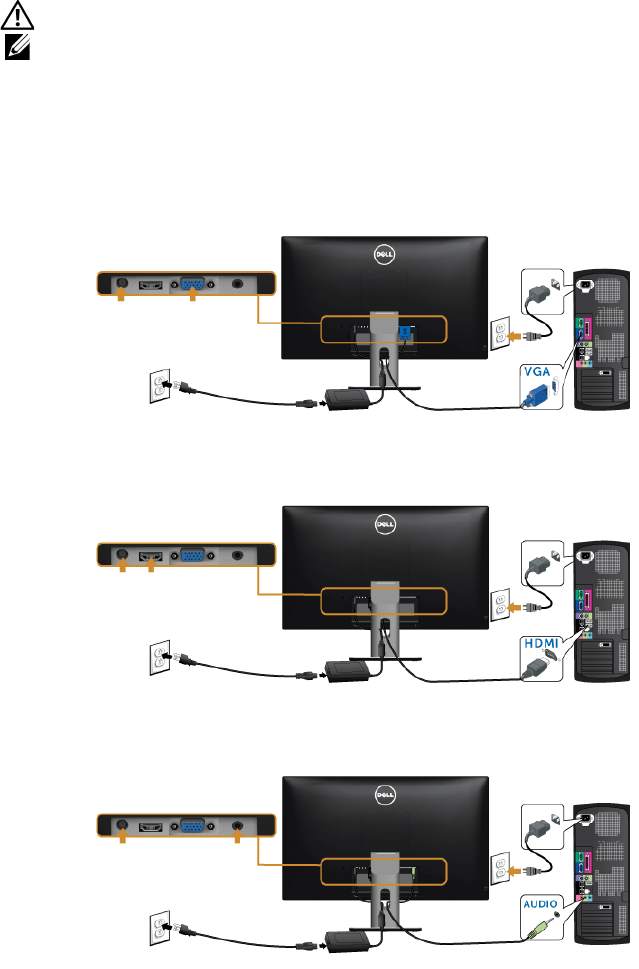

モニターを接続する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
ケーブルを調整する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
ケーブル カバーの取り付け . . . . . . . . . . . . . . . . . . . . . . . 24
モニタースタンドを取り外す . . . . . . . . . . . . . . . . . . . . . . 25
ケーブル カバーの取り外し . . . . . . . . . . . . . . . . . . . . . . . 25
壁取り付け（オプション）. . . . . . . . . . . . . . . . . . . . . . . . .26
3モニターの操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
モニターを電源オンにする. . . . . . . . . . . . . . . . . . . . . . . . 27
前面パネルのコントロールを使う . . . . . . . . . . . . . . . . . . 27
オンスクリーン ディスプレイ (OSD)
メニューの使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
最大解像度を設定する. . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
傾けを使う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
4問題を解決する. . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
自己テスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
内蔵診断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
よくある問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
製品別の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
Mobile High-Definition Link (MHL) 特有の問題. . . . . . .49
スピーカー特有の問題. . . . . . . . . . . . . . . . . . . . . . . . . . . .50
4|目次
5付録. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
米国連邦通信委員会 (FCC) 通告（米国内のみ）
およびその他規制に関する情報 . . . . . . . . . . . . . . . . . . . . 51
Dell へのお問い合わせ. . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
モニターのセットアップ. . . . . . . . . . . . . . . . . . . . . . . . . . 51
6|製品の特徴
ケーブル カバー
電源ケーブル（国により異な
ります）
電源アダプタ
HDMI ケーブル
•ドライバとマニュアル メ
ディア
•クイック セットアップ ガ
イド
•安全と規制についての
情報
製品の特徴 |7
製品の特長
Dell S2415H フラットパネル モニタにはアクティブ マトリックス、薄膜トランジスター
(TFT)、液晶ディスプレイ (LCD) および LED バックライトが搭載されています。 モニター
の機能は、以下のようになっています：
•60.47 cm（23.8 インチ）表示可能領域のディスプレイ（対角で測定）。
低解像度でのフルスクリーン対応の 1920 x 1080 解像度もサポートしています。
•広い表示角度により、座った位置からでも立った位置からでも、または横に動きな
がらでも見ることができます。
•メガダイナミック コントラスト率 (8,000,000:1)。

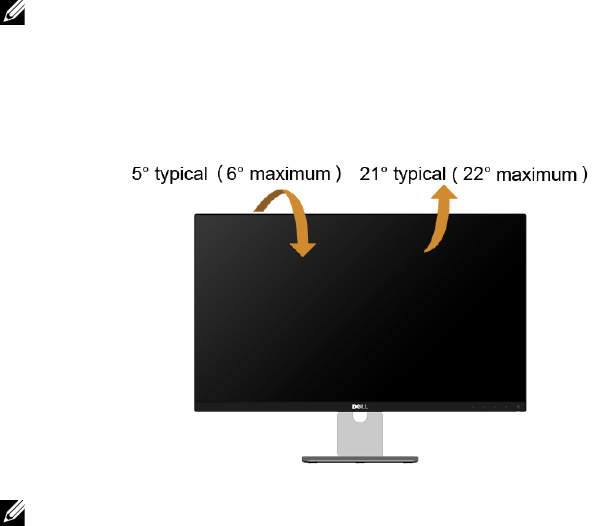

•チルト対応。
•マルチ モニタ使用時に美しさを損なわないように、溝を非常に薄くすることで溝の
ギャップをできるだけ小さくしています。
•HDMI (MHL) によるすべてのデジタル接続機能が、今もそしてこれからもモニターの
性能を保証。

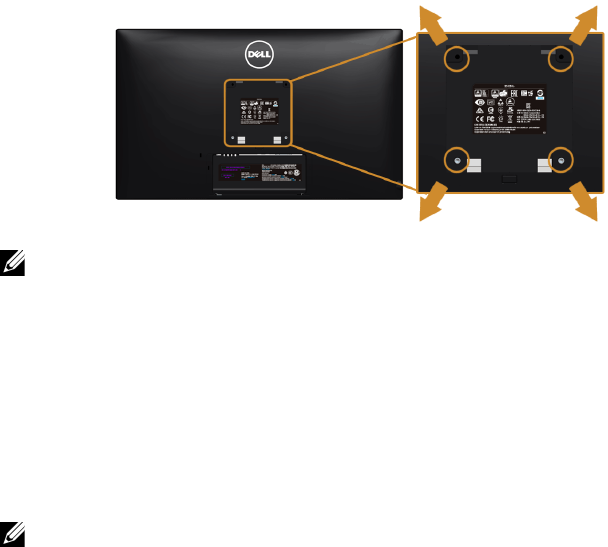

•取り外し可能なスタンドと VESA™（ビデオエレクトロニクス規格協会）100 mm 取
り付け穴で柔軟な取付が可能。
•プラグ アンド プレイ対応。
•色域 72% (CIE1931)。
•オンスクリーン ディスプレイ (OSD) 調整で、セットアップと画面の最適化が容易。
•ソフトウェアとマニュアルメディアには、情報ファイル (INF)、画像カラーマッチン
グファイル (ICM)、および製品マニュアルが含まれています。
•Dell Display Manager ソフトウェア（モニター付属のディスクに格納されています）。
•省エネ機能（Energy Star に準拠）。
•セキュリティ ロック スロット。
•スタンドロック。
•広角表示から標準表示に、画像の品質を保ちながら切り替える機能。
•EPEAT 金認定。
•BFR/PVC 低減。
•TCO 認証ディスプレイ。
•パネルのみ無ヒ素ガラスかつ無水銀です。
•スリープモード時には 0.5 W スタンバイ電源になります。
•電源ゲージはモニターが消費している電力レベルをリアルタイムで見ることができ
ます。
製品の特徴 |9
背面図
背面図（モニターのスタンド付き）
ラベル 説明 使用
1VESA 取り付け穴
（100 mm x 100 mm - 接続され
た VESA カバーの背面）
VESA 互換の壁取付キットを使う壁取付モニ
ター (100 mm x 100 mm)
2規制ラベル 規制承認を表示します。
3スタンド リリース ボタン スタンドをモニターから外します。
4セキュリティ ロックスロット セキュリティ ロックでモニターを固定しま
す（セキュリティ ロックは含まれません）。
5バーコード シリアル番号ラベル 技術サポートを受けるには Dell に連絡して
ください。
6ケーブル管理スロット ケーブルをスロットに通してケーブル類を整
理するために使います。
10 |製品の特徴
側面図
底面図
ラベル 説明 使用
1ヘッドフォン ポート ヘッドフォンを接続します。
モニタースタンドなし底面図
ラベル 説明 使用
1電源アダプタ ポート 電源アダプタを接続します。
2HDMI (MHL) ポート HDMI ケーブルでコンピュータを繋ぐか、MHL ケー
ブル（別売り）で MHL デバイスを繋ぎます。
3VGA ポート コンピュータを VGA ケーブル（別売り）で繋ぎます。
4オーディオ入力ポート コンピュータのオーディオ出力（別売り）に接続し
ます。
5スタンド ロック M3 x 6 mm ネジを使ってスタンドをモニタにロック
する（ネジは含まれていません）。
製品の特徴 |11
モニター仕様
フラットパネル仕様
* 色域（標準）は、CIE 1976 (85%) および CIE1931 (72%) テスト基準に基づいています。
解像度仕様
モデル S2415H
スクリーン タイプ 有効マトリックス - TFT LCD
パネル タイプ IPS (In Plane Switching)
表示可能画像
対角
水平、アクティブエリア
垂直、アクティブエリア
エリア
604.70 mm（23.8 インチ）
527.04 mm（20.75 インチ）
296.46 mm（11.67 インチ）
156,246.28 mm2（242.18 インチ 2）
ピクセル ピッチ 0.2745 mm x 0.2745 mm
表示角度 178°（垂直）標準
178°（水平）標準
ルミナンス出力 250 cd/m2（標準）
コントラスト比 1000 対 1（標準）
8,000,000 対 1（メガダイナミックコントラスト オン）
面板コーティング ハードコーティング グレア (3H)
バックライト LED エッジライト方式
応答時間 オーバードライブ搭載状態で 6 ms（標準）
色の深さ 16.77 万種類の色
色域 CIE 1931* (72%)
モデル S2415H
水平走査幅 30 kHz ～83 kHz（自動）
垂直走査幅 56 Hz ～75 Hz（自動）
事前設定の最高解像度 60 Hz で 1920 x 1080
12 |製品の特徴
ビデオのサポートモード
事前設定ディスプレイ モード
モデル S2415H
ビデオ ディスプレイ機能
（VGA & HDMI 再生）
480i、480p、576i、576p、720p、1080i、1080p
ディスプレイ
モード
水平周波数
(ｋHz)
垂直周波数
(Hz)
周波数
(MHz)
同期極
（水平 /垂直）
VESA、720 x 400 31.5 70.1 28.3 -/+
VESA、640 x 480 31.5 60.0 25.2 -/-
VESA、640 x 480 37.5 75.0 31.5 -/-
VESA、800 x 600 37.9 60.3 40.0 +/+
VESA、800 x 600 46.9 75.0 49.5 +/+
VESA、1024 x 768 48.4 60.0 65.0 -/-
VESA、1024 x 768 60.0 75.0 78.8 +/+
VESA、1280 x 1024 64.0 60.0 108.0 +/+
VESA、1280 x 1024 80.0 75.0 135.0 +/+
VESA、1152 x 864 67.5 75.0 108.0 +/+
VESA、1600 x 900 75.0 60.0 162.0 +/+
VESA、1920 x 1080 67.5 60.0 148.5 +/+
製品の特徴 |13
MHL ソースのディスプレイ モード
電気的仕様
*互換性のある AC/DC アダプター。
**AC ソースは chroma 6530 3KV ソース、または同レベルの AC ソースを使用していなけ
ればなりません。
注意：モニタの故障を防ぐために、本 Dell モニタ用に設計されたアダプタのみご使
用ください。
ディスプレイ モード 周波数 (Hz)
640 x 480p 60
720 x 480p 60
720 x 576p 50
1280 x 720p 60
1280 x 720p 50
1920 x 1080i 60
1920 x 1080i 50
1920 x 1080p 30
1920 x 1080p 60
1920 x 1080p 50
720 (1440) x 480i 60
720 (1440) x 576i 50
モデル S2415H
ビデオ入力信号 •アナログ RGB、0.7 ボルト +/- 5%、正電極が
75 オーム入力インピダンス
•HDMI 1.4 (MHL 2.1)、各差動線路毎に 600 mV、
作動ペアあたり 100 オーム入力インピーダンス
同期入力信号 個別水平および垂直同期、電極フリー TTL レベ
ル、SOG（複合同期オン グリーン）
AC/DC アダプ
ター *
入力電圧 /周波数 /
電流
100 VAC から 240 VAC / 50 Hz または 60 Hz
± 3 Hz / 1.7 A（最大）
出力電圧 /電流 出力： 19.5 VDC / 3.34 A
インラッシュ電流 115 V / 230 V：150 A（最大）**
14 |製品の特徴
スピーカーの仕様
物理特性
ブランド 製造元 モデル 極性
Dell Delta DA65NM111-00
Dell Chicony HA65NS5-00
モデル S2415H
スピーカー定格入力 2 x 3 W
周波数応答 200 Hz - 20 kHz
インピーダンス 4 オーム
モデル S2415H
コネクター タイプ 15-pin D-subminiature（青いコネクター）、
HDMI (MHL)、オーディオ入力、ヘッドフォン
出力
信号ケーブル タイプ •デジタル： 取り外し可、HDMI、19 ピン
•デジタル： 取り外し可、MHL、19 ピン
寸法（スタンド付き）
高さ 404.6 mm（15.93 インチ）
幅539.1 mm（21.23 インチ）
奥行き 180.0 mm（7.09 インチ）
寸法（スタンドなし）
高さ 321.1 mm（12.64 インチ）
幅539.1 mm（21.23 インチ）
奥行き 45.9 mm（1.81 インチ）
スタンド寸法
高さ 318.9 mm（12.56 インチ）
幅190.0 mm（7.48 インチ）
奥行き 180.0 mm（7.09 インチ）
製品の特徴 |15
環境特性
重量
重さ（パッケージ含む） 6.83 kg (15.06 lb)
重さ（スタンド アセンブリとケーブル
を含む）
4.72 kg (10.41 lb)
重さ（スタンド アセンブリなし）（壁取
付または VESA 取付用 - ケーブルなし）
3.24 kg (7.14 lb)
スタンド アセンブリの重さ 1.01 kg (2.23 lb)
フロント フレーム（ツヤあり） 14%~20%
モデル S2415H
温度
運転時 0°C ～40°C (32°F ～104°F)
非運転時 •ストレージ： -20°C ～60°C (-4°F ～140°F)
•輸送時： -20°C ～60°C (-4°F ～140°F)
湿度
運転時 10% ～80%（結露しないこと）
非運転時 •ストレージ： 5% ～90%（結露しないこと）
•輸送時： 5% ～90%（結露しないこと）
高度
運転時 5,000 m (16,404 ft)（最大）
非運転時 12,192 m (40,000 ft)（最大）
熱発散 •122.83 BTU/ 時（最大）
•61.42 BTU/ 時（標準）
16 |製品の特徴
電源管理モード
VESA DPM™ 準拠ディスプレイ カードまたは PC 上でインストールしたソフトウェアを
使った場合、モニターは、未使用時に、自動的に電源消費の省力を行います。 これを、「
省
電力モード
*」と呼びます。 コンピューターがキーボード、マウス、またはその他の入力
デバイスから入力を検出すると、モニターは自動的に機能を再開します。 次の表は、この
自動省電力機能の電源消費と信号を表したものです。
OSD は、通常の動作モードでのみ機能します。 アクティブオフモードでどれかのボタンを
押すと、次のメッセージが表示されます。
または
* オフモードでのゼロ電源消費は モニターからの電源アダプタを外してはじめて有効にな
ります。
** 最大輝度のとき最大電力消費量。
VESA モード 水平同期 垂直同期 ビデオ 電源インジケーター 電源消費
通常運転 有効有効有効白色 36 W（最大）**
18 W（標準）
無効モード 無効 無効 空白 白（かすかに点灯） 0.5 W 以下
スイッチを切る ---
オフ 0.5 W 以下
製品の特徴 |17
コンピューターがアクティブになり、モニターで OSD にアクセスできるようになります。
ピン割当
VGA
コネクター
注：本モニターは ENERGY STAR®に準拠しています。
ピン数 接続した信号ケーブルの
15 ピン側
1ビデオ‐赤
2ビデオ‐緑
3ビデオ‐青
4GND
5自己テスト
6GND-R
7GND-G
8GND-B
9コンピューター 5 V / 3.3 V
10 GND- 同期
11 GND
12 DDC データ
13 H- 同期
14 V- 同期
15 DDC クロック
18 |製品の特徴
HDMI
コネクター
ピン数 接続した信号ケーブルの
19 ピン側
1TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3TMDS DATA 2-
4TMDS DATA 1+
5 TMDS DATA 1 SHIELD
6TMDS DATA 1-
7TMDS DATA 0+
8 TMDS DATA 0 SHIELD
9TMDS DATA 0-
10 TMDS クロック +
11 TMDS CLOCK SHIELD
12 TMDS クロック -
13 CEC
14 予約済み（デバイスの N.C.）
15 DDC クロック信号 (SCL)
16 DDC データ (SDA)
17 DDC/CEC 接地
18 +5 V 電源
19 ホットプラグ検出
製品の特徴 |19
MHL
コネクター
プラグ アンド プレイ機能
プラグ アンド プレイ互換システムで、モニターをインストールすることができます。 モニ
ターがディスプレイ データ チャンネル (DDC) プロトコルを使って、コンピューターシス
テムに拡張ディスプレイ特定データ (EDID) を自動的に提供するため、システムが、自己
設定により、モニター設定を最適化します。 ほとんどのモニターインストールは自動で行
われます。必要に応じて異なる設定を選択できます。 モニター設定の変更の詳細について
は、
モニターの操作
を参照してください。
ピン数 接続した信号ケーブルの
19 ピン側
1TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3TMDS DATA 2-
4TMDS DATA 1+
5GND
6TMDS DATA 1-
7MHL+
8 TMDS DATA 0 SHIELD
9MHL-
10 TMDS クロック +
11 GND
12 TMDS クロック -
13 CEC
14 予約済み（デバイスの N.C.）
15 DDC クロック信号 (SCL)
16 DDC データ (SDA)
17 GND
18 VBUS（+5 V、最大 900 mA）
19 CBUS
20 |製品の特徴
LCD モニター品質とピクセル ポリシー
LCD モニターの製造プロセスにおいて、いくつかのピクセルが特定の状態に固定されるこ
とはよくあります。見つけにくく、表示品質および使い勝手に影響しません。 Dell 社のモ
ニターの品質とピクセルに関する方針の詳細、詳細については、Dell サポート
(http://www.dell.com/support/monitors) を参照してください。
保守のガイドライン
モニターを洗浄する
警告：モニターの洗浄前には、電源コンセントからモニター電源ケーブルを外して
ください。
注意：モニターの洗浄前には、
安全指示
を読み、その指示に従ってください。
最高の性能を引き出すために、モニターを開梱、洗浄、または操作している間、以下のリ
ストの指示に従ってください。
•静電気防止スクリーンを洗浄するには、柔らかい、きれいな布を水で軽く湿ら
せてください。 できれば、特殊スクリーン洗浄ティッシュまたは静電気防止コー
ティングに適して溶液を使用してください。 ベンゼン、シンナー、アンモニア、
研磨クリーナー、または圧縮空気は使用しないでください。
•ぬるま湯で軽く湿らせた布を使用して、モニターを洗浄します。 合成洗剤により
モニターの乳白色のフィルムがはがれることがあるため、合成洗剤の使用は避
けてください。
•モニターの梱包を開けている間に白いパウダーにお気づきになりましたら、布
で拭き取ってください。
•暗いプラスチックは、明るいモニターより白いカフマークを削り、表示するた
め、モニターの取り扱いには注意してください。
•モニターの画像品質を最高の状態に保つために、スクリーンセーバーを作動し、
使用しないときはモニターの電源をオフにしてください。
モニターのセットアップ |21
モニターのセットアップ

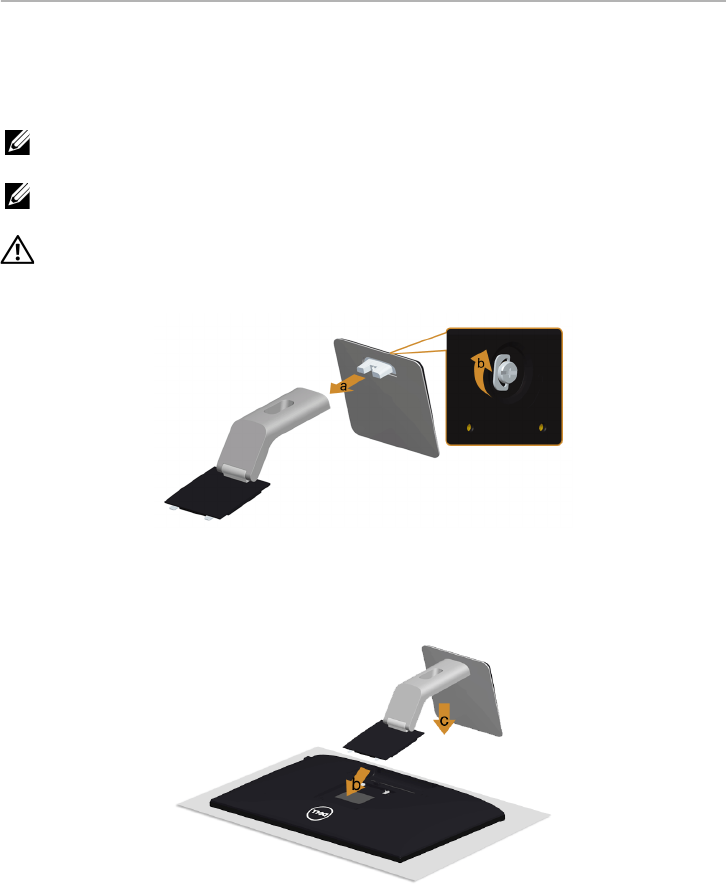

スタンドを取り付ける
注：モニターはスタンド ライザーとスタンド ベースが取り外された状態で出荷され
ています。
注：下記の手順は、デフォルトのスタンドの説明です。 標準外のスタンドを購入され
た場合は、スタンドの説明書をお読みください。
警告：ディスプレイ パネルにキズがつかないように、モニターを平坦で清潔かつ柔
らかい場所に置いてください。
1スタンド ライザーとスタンド ベースを組み立てます。
aスタンド ライザをスタンド ベースに取り付けます。
bスタンド ベースの下のネジを締めます。
2スタンド アセンブリをモニターに取り付けます。
aカバーを外し、その上にモニターを置いてください。
bスタンド上部の 2 つのつまみをモニター背面の穴に挿入します。
cスタンドを押して、はめ込んでください。
モニターのセットアップ |23
Mobile-High Definition Link (MHL) を使う
注：このモニターは MHL 認証を受けています。
注：MHL 機能を使用する場合は、MHL 出力に対応した MHL 認証を受けたケーブル
とソース デバイスだけをご使用ください。
注：MHL ソース デバイスによっては、画像を出力するのに数秒またはそれ以上かか
る場合があります。
注：接続した MHL ソース デバイスがスタンバイ モードに入ると、MHL ソース デバ
イスの出力によっては、モニターの画面が黒くなったり、あるいは次のようなメッ
セージを表示したりします。
MHL 接続を有効にするには、次の手順に従ってください。
1モニターに電源アダプタを接続し、その後でコンセントに差し込みます。
2MHL ソースデバイスの (micro) USB ポートとモニターの HDMI (MHL) ポートを MHL
認証ケーブルで繋ぎます（詳細は
底面図
参照）。
3モニターと MHL ソースデバイスの電源を入れます。
4OSD メニューを使って、モニターの入力ソースを HDMI (MHL) に設定します（詳細
は
オンスクリーン
ディスプレイ
(OSD)
メニューの使用
参照）。
5画像が表示されない場合は、
Mobile High-Definition Link (MHL)
特有の問題
を参照し
てください。
モニターのセットアップ |25
モニタースタンドを取り外す
注意：台を取り外している間に LCD 画面に傷が付かないように、モニターは必ずき
れいな面に置くようにしてください。
注：下記の手順は、デフォルトのスタンドの説明です。 標準外のスタンドを購入され
た場合は、スタンドの説明書をお読みください。
スタンドを取り外すには：
1柔らかい布またはクッションの上にモニターを置きます。
2スタンド リリース ボタンを押し下げます。
3スタンドを持ち上げ、モニターから離します。
ケーブル カバーの取り外し
1ケーブルカバーのつまみを押さえます。
2ケーブルカバーの下部分にある 2 個のつまみをモニタ背面の穴から外します。
26 |モニターのセットアップ
壁取り付け（オプション）
注：M4 x 10 mm ネジでモニターを壁取り付けキットに繋ぎます。
VESA 互換壁取り付けキットに付いている使用説明書を参照してください。
1モニターのパネルを、安定した平らなテーブルの軟らかい布またはクッションの上
に置きます。
2スタンドを外します。
3プラス ドライバーを使って、プラスチック カバーを固定している 4 つのネジを外し
ます。
4壁取り付けキットのブラケットをモニターに取り付けます。
5壁取り付けキットに付いている使用説明書に従って、壁にモニターを取り付けます。
注：5.88 kg (12.96 lb) の最小重量 /負荷支持強度を持つ UL 指定の壁取り付けブラ
ケットでのみ使用できます。
モニターの操作 |27
モニターの操作
モニターを電源オンにする
ボタンを押してモニターをオンにします。
前面パネルのコントロールを使う
モニター前面のコントロールボタンを使用して、表示されている画像の特性を調整しま
す。 これらのボタンを使用して調整を行うとき、OSD に変更される特性の数値が表示され
ます。
正面パネルのボタンについては、次の表にまとめてあります：
正面パネルボタン 説明
1
ショートカット キー /
プリセット モード
プリセット カラー モードのリストから選択する際には、こ
のショートカットを選択してください。
28 |モニターの操作
正面パネルボタン
モニタの正面にあるボタンを押して、画像設定を調整してください。
2
ショートカット キー /
音量調整
音量調整レベルバーを直接操作できます。
3
メニュー
「メニュー」ボタンを使ってオンスクリーン ディスプレイ
(OSD) を起動し、OSD メニューを選択します。
メニューシ
ステムにアクセスする
を参照してください。
4
終了
このボタンを使ってメイン メニューに戻るか、OSD メイ
ン メニューを終了します。
正面パネルボタン 説明
1
上
「上」ボタンを押すと、OSD メニューのアイテムを調整でき
ます（範囲を広げます）。
2
下
「下」ボタンを押すと、OSD メニューのアイテムを調整でき
ます（範囲を狭めます）。
3
OK
「OK」ボタンを押して、選択内容を確定します。
4
戻る
「戻る」ボタンを使用すると、前のメニューに戻ります。
モニターの操作 |29
オンスクリーン ディスプレイ (OSD) メニューの使用
メニューシステムにアクセスする
注：設定を変えてから別のメニューに進んだり OSD メニューを終了したりすると、
モニタはこれらの変更を自動的に保存します。 設定を変更してから OSD メニューが
消えるのを待っても、変更は保存されます。

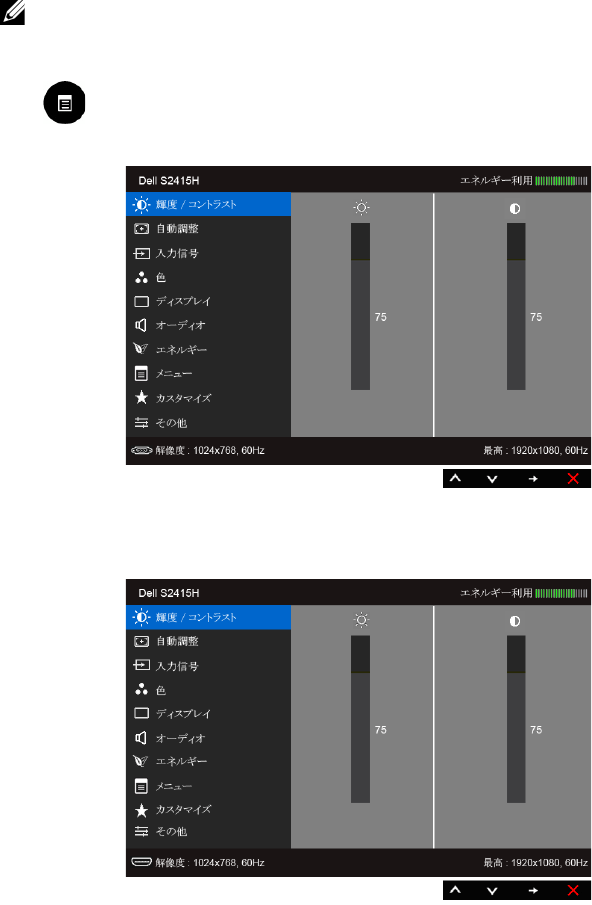

1 ボタンを押して OSD メニューを起動し、メイン メニューを表示します。
VGA
入力のメイン
メニュー
または
HDMI (MHL)
入力のメイン
メニュー
30 |モニターの操作
2 と ボタンを使って、メニューのオプション間を移動します。 あるアイコン
から別のアイコンに移動すると、オプション名がハイライト表示されます。 モニター
で利用できるすべてのオプションについては、次の表を参照してください。
3 ボタンを使うと、ハイライトされたオプションが有効になります。
4 と 使って、目的のパラメーターを選択します。
5 を使ってスライドバーに入り、メニューのインジケーターに従って と
を使い変更を行います。
6 ボタンを選択してメイン メニューに戻ります。
アイコン メニューとサ
ブメニュー
説明
輝度 /
コントラスト
このメニューを使って「輝度 /コントラスト」調整を有効にします。
輝度 「輝度」は、バックライトの輝度を調整します。
を使って輝度を上げ、 を使って輝度を下 げます（最小 0 /
最大 100）。
注：「動的コントラスト」がオンになっているときには、手動で「輝度」
を調整することはできません。
モニターの操作 |31
コントラスト まず「輝度」を調整し、それでも調整が必要な場合のみ「コントラスト」
を調整します。
を使ってコントラストを上げ、 を使ってコントラストを下げ
ます（最小 0 / 最大 100）。
「コントラスト」機能は、モニターの画面の暗い部分と明るい部分の違い
の程度を調整します。

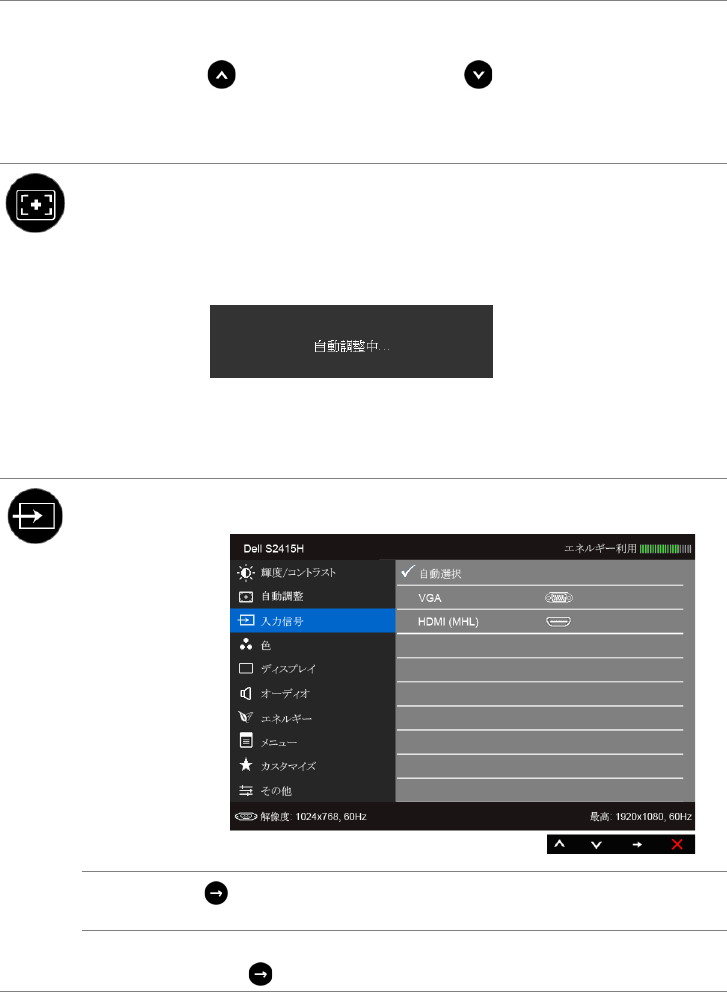

自動調整 起動時にモニターが認識された場合でも、「自動調整」機能があれば特定
のセットアップで使用するために、ディスプレイ設定を最適化できます。
「自動調整」では、モニターに着信するビデオ信号を自動調整します。
「自動調整」を使用した後、「ディスプレイ」メニューから「周波数」（粗
い）と「フェーズ」（細かい）コントロールを使用して、モニターを微調
整することができます。
注：ほとんどの場合、「自動調整」で設定すると最適の画像が得られ
ます。
注：「自動調整」オプションは、アナログ (VGA) コネクターを使ってい
るときにのみ利用できます。
入力信号 「入力信号」メニューを使って、モニターに接続されたさまざまなビデオ
信号を選択します。
自動選択 を使って「自動選択」を選択すると、モニターが有効な入力ソース
をスキャンします。
VGA アナログ (VGA) コネクターを使用しているとき、「VGA」入力を選択し
ます。 を使って VGA 入力ソースを選択します。
32 |モニターの操作
HDMI (MHL) HDMI コネクタを使用しているとき、「HDMI (MHL)」入力を選択しま
す。 を使って HDMI (MHL) 入力ソースを選択します。

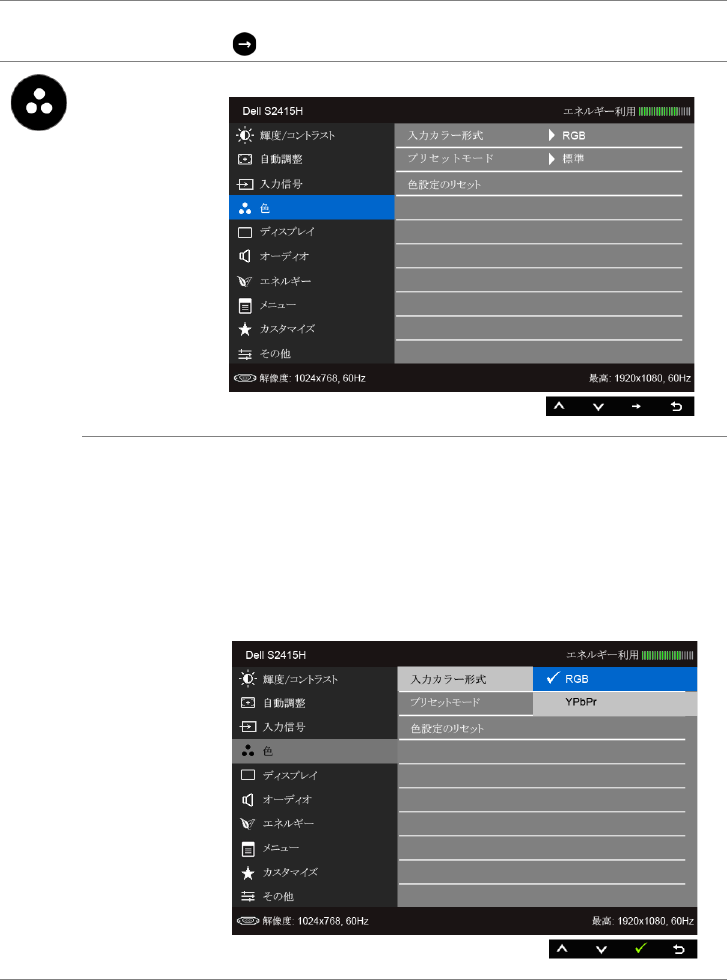

色「色」メニューを使って色設定モードを調整します。
入力カラー
形式
ビデオ入力モードを次のように設定できます。
RGB：HDMI ケーブルを使ってモニターとコンピュータに接続している
場合は（MHL デバイスの場合は MHL ケーブル）、このオプションを選択
します。
YPbPr： HDMI ケーブルを使って YPbPr の DVD プレーヤーとコンピュー
タに接続している場合は（YPbPr の MHL デバイスの場合は MHL ケーブ
ル）、このオプションを選択します。
または DVD ( または MHL デバイス ) の色出力設定が RGB 以外の場合。
モニターの操作 |33
プリセット
モード
「プリセットモード」を選択すると、リストから標準、マルチメディア、
ムービー、ゲーム、Paper、暖色、寒色、ユーザー カラーを選択でき
ます。
•標準： モニターのデフォルトの色設定をロードします。 これは、デ
フォルトのプリセットモードです。
•マルチメディア： マルチメディア アプリケーションに適した色設定
をロードします。
•ムービー： ムービーに適した色設定をロードします。
•ゲーム： ほとんどのゲーム アプリケーションに適した色設定をロー
ドします。
•Paper： テキストを表示するのに適した輝度とシャープネスの設定を
読み込みます。 テキストの背景をブレンドして、カラー画像に影響を
与えることなしに紙メディアをシミュレートします。 RGB 入力形式に
のみ適用します。
•暖色： 色温度を増加します。 画面は赤 /黄の色合いで暖かく見えます。
•寒色： 色温度を減少します。 画面は青い色合いで冷たく見えます。
•ユーザーカラー： 色設定を手動で調整します。
と
を使って
3
つの色
(R
、
G
、
B)
値を調整し、独自のプリ
セット色モードを作成します。
色相 この機能により、ビデオ画像の色は緑または紫にシフトします。 色相は、
望ましいフレッシュな色調を調整するために使用されます。 または
を使って色合いを「0」～「100」の範囲で調整します。
を使ってビデオ画像の緑の影を増加します。
を使ってビデオ画像の紫の影を増加します。
注：「色相」調整は、「ムービー」または「ゲーム」モードでのみ使用で
きます。
34 |モニターの操作
彩度 この機能は、ビデオ画像の色の彩度を調整します。 または を
使って彩度を「0」～「100」の範囲で調整します。
を使ってビデオ画像のモノクロの外見を増加します。
を使ってビデオ画像の色鮮やかな外見を増加します。
注：「彩度」調整は、「ムービー」または「ゲーム」モードでのみ使用で
きます。
色設定の
リセット
モニターの色設定を工場出荷時の設定にリセットします。
ディスプレイ「ディスプレイ」を使って画像を調整します。
アスペクト比 画像の比率はワイド 16:9、4:3、5:4 に設定できます。
水平位置 または を使って画像を左または右に調整します。
最小は「0」 (-) です。
最大は「100」 (+) です。
垂直位置 または を使って画像を上または下に調整します。
最小は「0」 (-) です。
最大は「100」 (+) です。
注：「水平位置」と「垂直位置」調整は、「VGA」 入力でのみ利用でき
ます。
シャープネス この機能を使って、画像をよりシャープにまたはソフトにします。
または を使ってシャープネスを「0」～「100」の範囲で調
整します。
モニターの操作 |35
周波数 「フェーズ」および「周波数」調整により、モニターをお好みに従って調
整できます。
または を使って最適の画像品質に調整します。
フェーズ 「フェーズ」調整を使って満足する結果が得られない場合、「周波数」
（粗い）調整を使い、次に「フェーズ」（細かい）を再び使用します。
注：「周波数」と「フェーズ」調整は、「VGA」入力でのみ利用できま
す。
動的
コントラスト
コントラスト レベルを高めて、よりシャープで鮮明な画質に仕上げま
す。
ボタンを使って「動的コントラスト」の「オン」または「オフ」
を切り替えます。
注：「動的コントラスト」は「ムービー」または「ゲーム」モードを選
択したときに高コントラストを実現します。
応答時間 「応答時間」を「通常」または「高速」に設定できます。
画面設定の
リセット
このオプションを選択して、デフォルトのディスプレイ設定を復元し
ます。

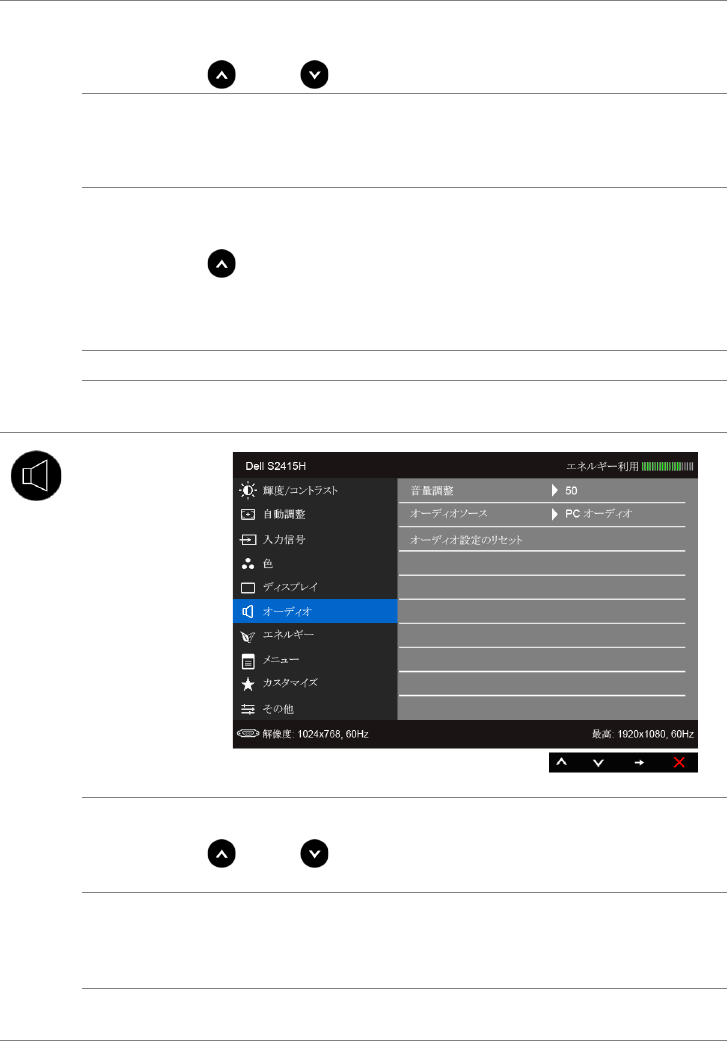

オーディオ
音量調整 オーディオ ソースの音量レベルを調整します。
または を使って、音量レベルを「0」から「100」の範囲で
調整します。
オーディオ
ソース
オーディオ ソースを「PC オーディオ」または「HDMI (MHL)」に設定し
ます。
注：「オーディオソース」オプションは、HDMI (MHL) コネクタを使用し
ている場合にのみ選択できます。
オーディオ設
定のリセット
デフォルトの音設定に戻します。
36 |モニターの操作

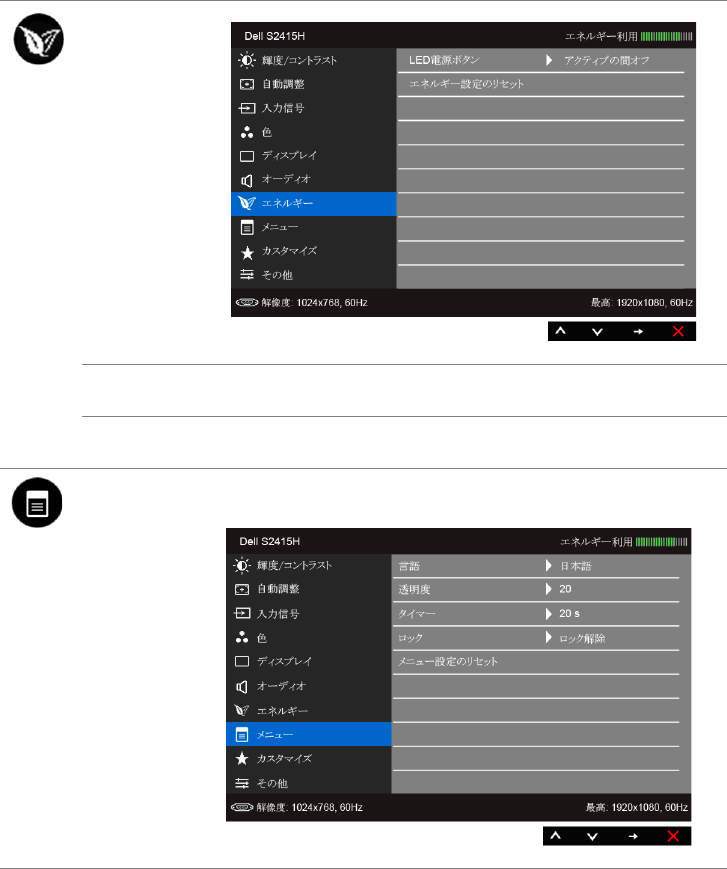

エネルギー
LED 電源
ボタン
節電のために、電源 LED インジケーターのオン / オフを設定できます。
エネルギー設
定のリセット
このオプションを選択して、デフォルトの「エネルギー」設定を復元し
ます。
メニュー このオプションを選択して、OSD の言語、メニューが画面に表示されて
いる時間など、OSD の設定を調整します。
モニターの操作 |37
言語 OSD ディスプレイを 8 つの言語（英語、スペイン語、フランス語、ドイ
ツ語、ブラジルポルトガル語、ロシア語、簡体字中国語、日本語）の 1
つに設定する「言語」オプション。
透明度 このオプションを選択し、 または ボタンを使ってメニュー透
明化を変更します（最小 0 / 最大 100）。
タイマー OSD 保持時間： ボタンを最後に押してから OSD が有効になっている時
間の長さを設定します。
または を使ってスライダを 5 ～60 秒まで、1 秒刻みで調整
します。
ロック ユーザーの調整へのアクセスをコントロールします。 「ロック」が選択
されているとき、ユーザー調整は許可されません。 すべてのボタンが
ロックされます。
注：
ロック機能 - ソフトロック（OSD メニューから）かハード機能（電源ボ
タンの横にあるボタンを 10 秒間押します）
ロック解除機能 - ハード解除のみ（電源ボタンの横にあるボタンを 10
秒間押します）
メニュー設定
のリセット
すべての OSD 設定を工場出荷時のプリセット値にリセットします。

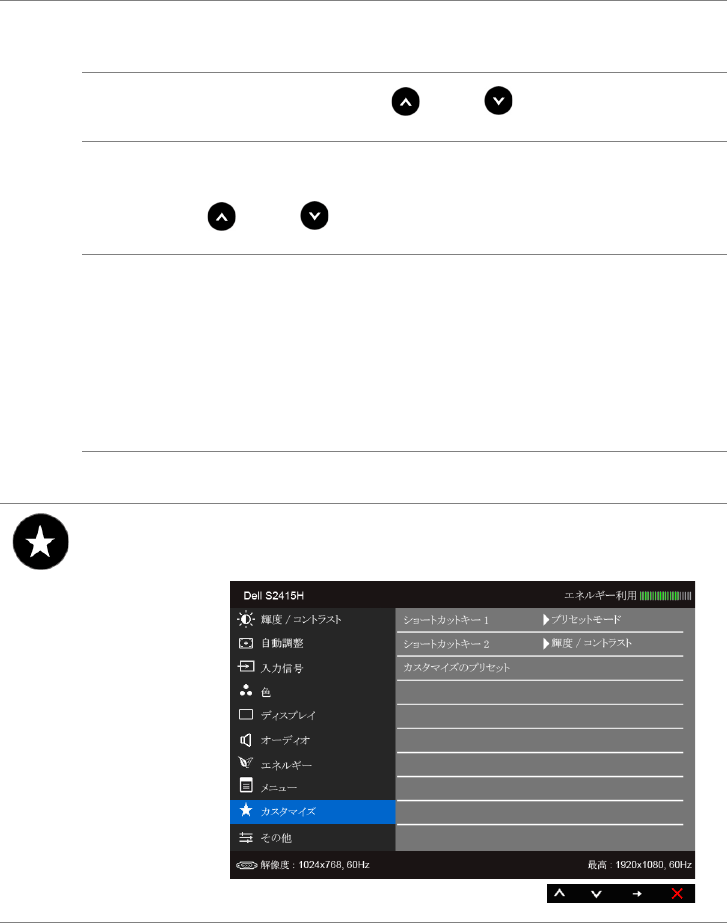

カスタマイズ「プリセットモード」、「輝度 /コントラスト」、「自動調整」、「入力信号」、
「アスペクト比」、「音量」の中から機能を選択し、ショートカットキーと
して設定することができます。
38 |モニターの操作

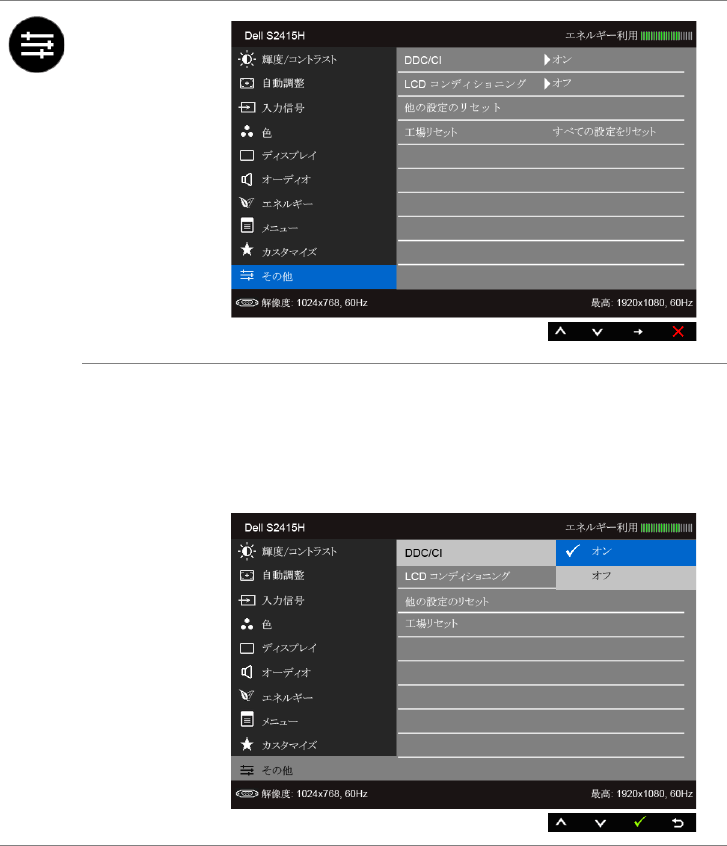

その他
DDC/CI DDC/CI（ディスプレイ データチャンネル /コマンド インターフェイス）
により、コンピューターのソフトウェアを介してモニターのパラメー
ター（輝度、色バランスなど）を調整します。
「オフ」を選択することで、この機能を無効にできます。
ユーザー体験を最大限に高め、モニターのパフォーマンスを最適にする
場合、この機能を有効にします。
モニターの操作 |39
注：このモニタには自動的に輝度を調整して LED の老朽化を補正する機能が内蔵さ
れています。

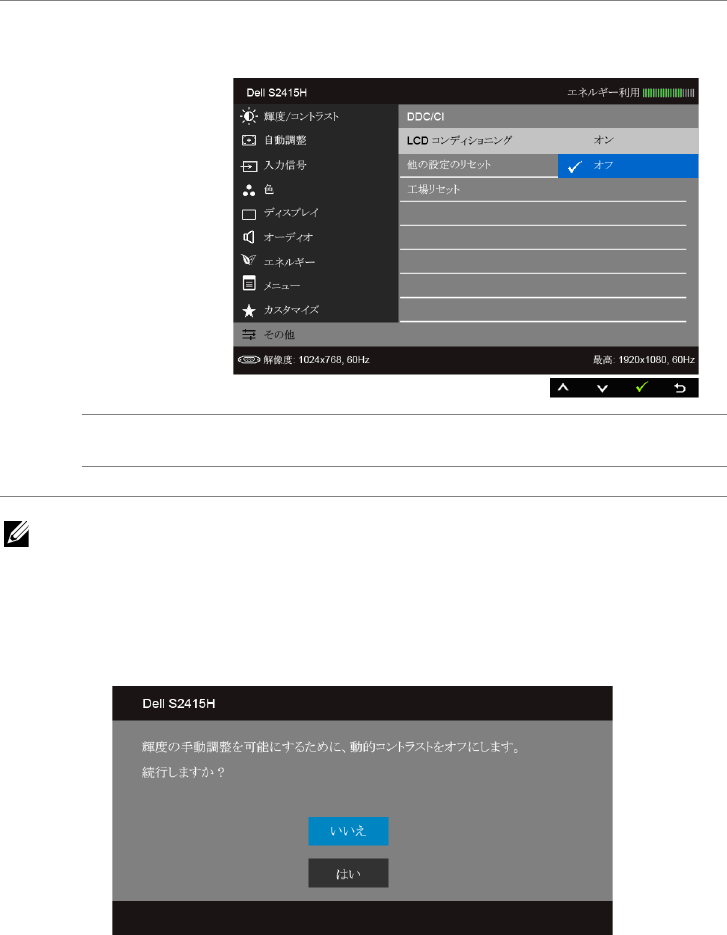

OSD 警告メッセージ
「動的コントラスト」機能が有効に設定されている場合は（「ゲーム」または「ムービー」
などのプリセットモード）、手動輝度調整は無効になります。
LCD コン
ディショ
ニング
画像保持の微細な問題を軽減します。 画像保持の程度によっては、プロ
グラムが実行されるまでに少し時間がかかることがあります。「オン」を
選択することで、この機能を無効にできます。
他の設定の
リセット
「その他」メニューですべての設定を初期値に戻します。
工場リセット すべての設定を工場出荷時のプリセット値にリセットします。
40 |モニターの操作

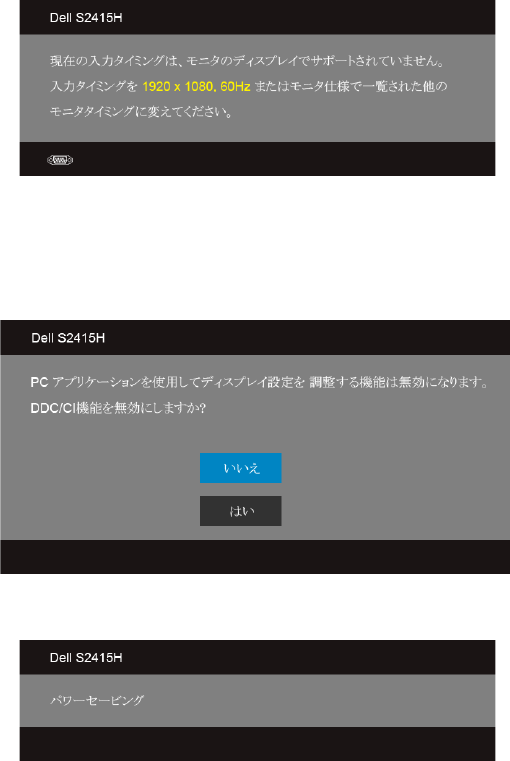

モニタが特定の解像度モードをサポートしていないとき、次のメッセージが表示され
ます。
これは、モニターがコンピューターから受信している信号と同期できないことを意味しま
す。 このモニターが使用できる水平および垂直周波数幅については、
モニター仕様
を参照
してください。 推奨モードは、1920 x 1080 画素です。
DDC/CI 機能が無効になる前に、次のメッセージが表示されます。
モニターが省電力モードに入ると、次のメッセージが表示されます：
コンピューターを有効にして、モニターを立ち上げ、
OSD
にアクセスします。

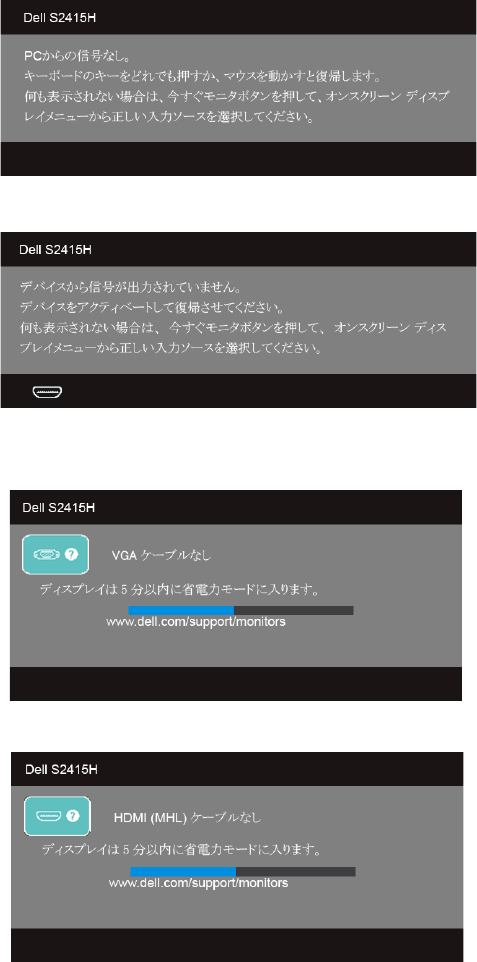

電源ボタン以外のボタンを押すと、選択した入力によって次のメッセージのどれかが表示
されます：
42 |モニターの操作
最大解像度を設定する
モニターの最大解像度を設定するには：
Windows® 7、Windows® 8、および Windows® 8.1：
1Windows® 8 および Windows® 8.1 専用です。デスクトップ タイルを選択して、ク
ラシック デスクトップに切り替えます。
2デスクトップで右クリック、 画面の解像度をクリックします。
3画面の解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4OK をクリックします。
Windows® 10：
1デスクトップ上を右クリックし、ディスプレイの設定をクリックします。
2ディスプレイの詳細設定をクリックします。
3解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4適用をクリックします。
オプションとして 1920 x 1080 がない場合は、グラフィック ドライバを更新する必要があ
ります。 コンピューターによっては、以下の手順のいずれかを完了してください。
Dell デスクトップまたはポータブル コンピューターをご使用の場合：
• http://www.dell.com/support に移動し、サービス タグを入力したら、グラフィッ
クス カードの最新ドライバをダウンロードしてください。
Dell 以外のコンピューター（ポータブルまたはデスクトップ）をお使いの場合：
•コンピューターのサポート サイトにアクセスして、最新のグラフィックス ドライバ
をダウンロードします。
•グラフィックス カード ウェブサイトに進み、最新のグラフィックス ドライバをダウ
ンロードします。
モニターの操作 |43
傾けを使う
注：これはスタンド付モニタに適用されます。 その他のスタンドをご購入頂いた際
は、スタンドの設置方法はスタンド セットアップ ガイドをご参照ください。
傾け
モニターにスタンドを取り付けると、モニターを最も快適な角度に傾斜させることができ
ます。
注：モニターを工場から出荷するときは、スタンドを取外します。
44 |問題を解決する
問題を解決する
警告：このセクションで手続きをはじめる前に、
安全指示
に従ってください。
自己テスト
お使いのモニターには、自己テスト機能が装備され、適切に機能しているかどうかを確認
できます。 モニターとコンピューターが適切に接続されていて、モニター スクリーンが暗
い場合は、次の手順でモニター自己テストを実行してください：
1コンピューターとモニター両方の電源をオフにする。
2コンピューターの後ろからビデオ ケーブルを外す。 自己テストが適切に運用できる
ようにするには、コンピュータの後ろからデジタルとアナログ ケーブル両方を外し
ます。
3モニターの電源をオンにする。

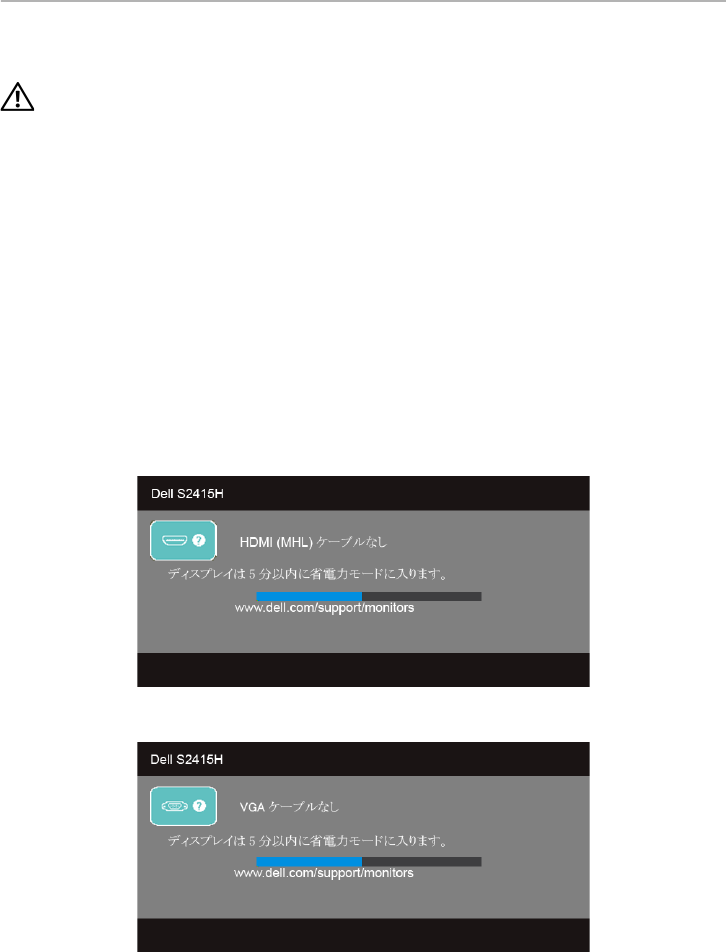

モニターがビデオ信号を検知できないが正しく作動している場合、画面に浮動ダイアログ
ボックスが（黒い背景に）表示されます。 自己テスト モードでは、電源 LED が白になりま
す。 また、選択した入力によって、下に表示されるダイアログの 1 つが画面上をスクロー
ルし続けます。
または
4ビデオ ケーブルが外されているか、または破損している場合、通常システムの運転
中、このボックスが表示されます。
問題を解決する |45
5モニターの電源をオフにして、ビデオ ケーブルを再接続し、次にコンピューターと
モニター両方の電源をオンにします。
前の手順を行った後もモニター スクリーンに何も表示されない場合、モニターが適切に
機能していないため、ビデオ コントローラーおよびコンピューターをチェックしてくだ
さい。
内蔵診断
モニターには内蔵の診断ツールが付属しており、発生している画面の異常がモニターに固
有の問題か、またはコンピューターやビデオ カードに固有の問題かを判断します。
注：内蔵の診断は、ビデオ ケーブルがプラグから抜かれ、モニターが
自己テスト
モード
に入っているときのみ、実行できます。
内蔵診断を実行するには、以下の手順に従います：
1画面がきれいであること（または、画面の表面に塵粒がないこと）を確認します。
2コンピューターの後ろからビデオ ケーブルを外します。 モニターが自己テスト モー
ドに入ります。
3正面パネルのボタン 1 とボタン 4 を 2 秒間同時に押し続けます。 グレイの画面が表
示されます。
4画面に異常がないか、慎重に検査します。
5正面パネルのボタン 4 を再び押します。 画面の色が赤に変わります。
6ディスプレイに異常がないか、検査します。
7ステップ 5 と 6 を繰り返して、緑、青、黒、白い色の画面およびテキスト画面につ
いてもディスプレイを検査します。
テキスト画面が表示されると、テストは完了です。終了するには、ボタン 4 を再び押し
ます。
内蔵の診断ツールを使用しているときに画面に異常が検出されない場合、モニターは適切
に作動しています。 ビデオ カードとコンピューターをチェックしてください。
46 |問題を解決する
よくある問題
次の表には、発生する可能性のあるモニタのよくある問題と考えられる解決策に関する一
般情報が含まれます。
一般的な症状 発生した問題 実行可能な解決策
ビデオなし /
電源 LED オフ
画像が表示されない •コンピューターにモニターを接続しているビデオ ケー
ブルが適切に接続され、しっかり固定されていること
を確認します。
•他の電気機器を使用して、コンセントが正しく機能し
ていることを確認します。
•電源ボタンが完全に押されていることを確認します。
•
入力信号
メニューにより適切な入力ソースが選択され
ていることを確認してください。
ビデオなし /
電源 LED オフ
画像なし、または輝
度がない
•OSD によって、輝度とコントラスト コントロールを増
加します。
•モニター自己診断テスト機能チェックを実行します。
•ビデオ ケーブル コネクター に曲がったり破損したピン
がないか、チェックします。
•内蔵診断を実行します。
•
入力信号
メニューにより適切な入力ソースが選択され
ていることを確認してください。
フォーカスが弱い 画像が不鮮明か、ぼ
やけているか、また
は薄れている
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整し
てください。
•ビデオ拡張ケーブルを外します。
•モニタを工場出荷時設定にリセットします。
•ビデオ解像度を正しいアスペクト比に変更します。
ビデオが揺れたり /
ずれたりする
画像が波打ったり、
微妙にぶれる
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整し
てください。
•モニタを工場出荷時設定にリセットします。
•環境係数をチェックします。
•モニタの場所を変えて、他の部屋でテストします。
ピクセルが抜けて
いる
LCD スクリーンに
点が入る
•サイクル電源オン‐オフ。
•永久的にオフになっているピクセルがありますが、こ
れは LCD テクノロジに固有の欠陥です。
•Dell 社のモニターの品質とピクセルに関する方針の詳
細、詳細については、Dell サポート
(http://www.dell.com/support/monitors) を参照して
ください。
問題を解決する |47
ドット落ち LCD スクリーンに
明るい点が入る
•サイクル電源オン‐オフ。
•永久的にオフになっているピクセルがありますが、こ
れは LCD テクノロジに固有の欠陥です。
•Dell 社のモニターの品質とピクセルに関する方針の詳
細、詳細については、Dell サポート
(http://www.dell.com/support/monitors) を参照して
ください。
輝度の問題 画像が薄すぎるか、
明るすぎる
•モニタを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD によって、輝度とコントラスト コントロールを調
整します。
幾何歪曲 スクリーンが正確に
センタリングされて
いない
•モニタを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD を使用して水平方向と垂直方向のコントロールを
調整する。
注：HDMI 入力を使用しているとき、位置決め調整はご利
用いただけません。
水平 /垂直ライン スクリーンに複数の
線が入る
•モニタを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整し
てください。
•モニター自己テスト機能チェックを行い、これらの線
が自己テスト モードでも入るかどうかを確認します。
•ビデオ ケーブル コネクター に曲がったり破損したピン
がないか、チェックします。
•内蔵診断を実行します。
注：HDMI 入力を使用しているとき、「周波数」と
「フェーズ」調整はご利用いただけません。
同期化の問題 スクリーンがスクラ
ンブル状態か、磨り
減って見える
•モニタを工場出荷時設定にリセットします。
•OSD によって「自動調整」を実行します。
•OSD によって、「フェーズ」と「周波数」制御を調整し
てください。
•モニター自己テスト機能チェックを行い、スクランブ
ル状態のスクリーンが自己テスト •モードでも入るかど
うかを確認します。
•ビデオ ケーブル コネクター に曲がったり破損したピン
がないか、チェックします。
•セーフモードでコンピューターを再起動します。
安全関連問題 スモークまたはス
パークの明らかな
症状
•トラブルシューティング手順を実行しないでください。
•直ちに Dell にご連絡ください。
48 |問題を解決する
断続的問題 モニターの誤作動を
オンおよびオフ
•コンピューターにモニターを接続しているビデオケー
ブルが適切に接続され、しっかり固定されていること
を確認します。
•モニタを工場出荷時設定にリセットします。
•モニター自己テスト機能チェックを行い、断続的問題
が自己テスト •モードでも発生するかどうかを確認し
ます。
色が欠けている 画像の色が欠けて
いる
•モニター自己診断テストを実行します。
•コンピューターにモニターを接続しているビデオケー
ブルが適切に接続され、しっかり固定されていること
を確認します。
•ビデオ ケーブル コネクター に曲がったり破損したピン
がないか、チェックします。
色違い 画像の色が正しく
ない
•アプリケーションによって、「色」メニュー OSD の
「プリセット モード」の設定を変更します。
•「色」メニュー OSD の「ユーザーカラー」で R/G/B 値
を調整してください。
•「色」メニュー OSD で、「入力カラー形式」を PC RGB
または YPbPr に変更します。
•内蔵診断を実行します。
長時間モニターに
静止画像を表示し
たために起こる画
像の焼き付き
表示された静止画像
のかすかな影が画面
に表示される
•使用していないとき、電源管理機能を使って、常にモ
ニターの電源をオフにしてください（詳細については、
電源管理モード
を参照してください）。
•または、動的に変わるスクリーンセーバーを使用し
ます。
問題を解決する |49
製品別の問題
Mobile High-Definition Link (MHL) 特有の問題
特定の症状 発生した問題 実行可能な解決策
スクリーン画像が
小さい
画像がスクリーン上
でセンタリングされ
ているが、全表示領
域を満たしていない
•「ディスプレイ」メニュー OSD で、「アスペクト比」設
定を確認します。
•モニタを工場出荷時設定にリセットします。
正面パネル上のボ
タンで、モニター
を調整できない
OSD がスクリーン
上に表示されない
•モニターの電源をオフにして、電源コードを外し、も
う一度コードを差して、電源を入れます。
•OSD メニューがロックされているかどうか確認します。
ロックされている場合は、電源ボタンの横にあるボタ
ンを 10 秒間押し続けるとロック解除できます。
ロック
を表示してください。
ユーザコントロー
ルを押しても入力
信号がない
画像が表示されず、
LED が白く点灯
•信号ソースをチェックします。 マウスを動かすかキー
ボードのどれかのキーを押して、コンピューターが省
電力モードに入っていないことを確認します。
•信号ケーブルが正しく差し込まれているかどうかを
チェックします。 必要に応じて、信号ケーブルを差し込
み直してください。
•コンピューターまたはビデオプレーヤーを再起動し
ます。
ピクチャが画面全
体に表示されない
ピクチャを画面の高
さまたは幅いっぱい
に表示できない
•DVD の異なるビデオ形式により、モニターが全画面で
表示できないことがあります。
•内蔵診断を実行します。
特定の症状 発生した問題 実行可能な解決策
MHL インターフェ
イスが作動してい
ない
MHL デバイスの画
像がに表示されない
•MHL ケーブルと MHL デバイスが MHL 認証のものであ
るか確認してください。
•MHL デバイスがオンになっているか確認してください。
•MHL がスタンバイ モードになっていないか確認してく
ださい。
•実際の MHL ケーブル接続が OSD メニュー：HDMI
(MHL) で選択した入力ソースに対応しているか確認して
ください。
•MHL デバイスの中には復帰に時間を要するものがあり
ますので、MHL ケーブルに接続した後、30 秒ほどお待
ちください。
50 |問題を解決する
スピーカー特有の問題
特定の症状 発生した問題 実行可能な解決策
スピーカーから音
が出ない
音が聞こえない •モニターの電源を切り、一旦モニターの電源コードを
抜いてからもう一度差し込んでください。その後で、
再びモニターをオンにします。
•オーディオ ケーブルが正しくコンピュータ オーディオ
出力ポートに接続されているか確認してください。
•ヘッドフォン ポートからヘッドフォン ジャックを抜き
ます。
•モニタを工場出荷時設定にリセットします。
付録 |51
付録
警告：安全指示
警告：このマニュアルで指定された以外のコントロール、調整、または手順を使用
すると、感電、電気的障害、または機械的障害を招く結果となります。
安全に関する注意事項については、
製品情報ガイド
を参照してください。
米国連邦通信委員会 (FCC) 通告（米国内のみ）およびそ
の他規制に関する情報
米国連邦通信委員会 (FCC) 通告（米国内のみ）およびその他規制に関する情報に関して
は、規制コンプライアンスに関するウェブページ www.dell.com/regulatory_compliance
をご覧ください。
Dell へのお問い合わせ
注：インターネット接続をアクティブにしていない場合、仕入送り状、パッキング
スリップ、請求書、または Dell 製品カタログで連絡先情報を調べることができます。
Dell では、いくつかのオンラインおよび電話ベースのサポートとサービス オプションを提
供しています。 利用可能性は国と製品によって異なり、お客様の居住地域によってはご利
用いただけないサービスもあります。
オンライン モニター サポートを読むには：
1 www.dell.com/support/monitors にアクセスします。
Dell の販売、技術サポート、または顧客サービス問題に連絡するには：
1 www.dell.com/support にアクセスします。
2ページ左上の国/地域の選択ドロップダウン メニューで、居住する国または地域を確
認します。
3国 を選択するドロップダウンの横にあるお問い合わせをクリックします。
4必要に応じて、適切なサービスまたはサポート リンクを選択します。
5ご自分に合った Dell への連絡方法を選択します。
モニターのセットアップ
ディスプレイ解像度を設定する
Microsoft® Windows® オペレーティング システムを使用している間最適のディスプレイ
パフォーマンスを達成するには、次のステップを実行してディスプレイ解像度を
1920 x 1080 画素：
52 |付録
Windows® 7、Windows® 8、および Windows® 8.1：
1Windows® 8 および Windows® 8.1 専用です。デスクトップ タイルを選択して、ク
ラシック デスクトップに切り替えます。
2デスクトップで右クリック、画面の解像度をクリックします。
3画面の解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4OK をクリックします。
Windows® 10：
1デスクトップ上を右クリックし、ディスプレイの設定をクリックします。
2ディスプレイの詳細設定をクリックします。
3解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4適用をクリックします。
オプションとして推奨解像度が表示されない場合、グラフィックス ドライバを更新する必
要があります。 ご使用中のコンピューター システムをもっともよく説明するシナリオを以
下から選択し、示される指示に従ってください。
インターネットにアクセスして Dell™ デスクトップ コンピュー
ターまたは Dell™ ノート PC を使用している場合
1 www.dell.com/support に移動し、サービス タグを入力したら、グラフィックス
カードの最新ドライバをダウンロードしてください。
2グラフィックス アダプタのドライバをインストールした後、解像度を再び
1920 x 1080 画素に設定します。
注：解像度 1920 x 1080 に設定できない場合、Dell™ に連絡してこれらの解像度を
サポートするグラフィックスアダプタを調べてください。
非 Dell™ デスクトップ コンピューター、ノート PC、またはグラ
フィック カードを使用している場合
Windows® 7、Windows® 8、および Windows® 8.1：
1Windows® 8 および Windows® 8.1 専用です。デスクトップ タイルを選択して、ク
ラシック デスクトップに切り替えます。
2デスクトップ上で右クリック、個人用設定をクリックします。
3ディスプレイの設定の変更をクリックします。
4詳細設定をクリックします。
5ウィンドウ上部の説明から、グラフィックス コントローラ サプライヤを確認します
（NVIDIA、ATI、Intel など）。
6更新されたドライバについては、グラフィックカードプロバイダの web サイトを参
照してください（たとえば、 http://www.ATI.com または http://www.NVIDIA.com）。
7グラフィックス アダプタのドライバをインストールした後、解像度を再び
1920 x 1080 画素に設定します。
付録 |53
Windows® 10：
1デスクトップ上を右クリックし、ディスプレイの設定をクリックします。
2ディスプレイの詳細設定をクリックします。
3解像度のドロップダウン リストをクリックし、1920 x 1080 を選択します。
4ウィンドウ上部の説明から、グラフィックス コントローラ サプライヤを確認します
（NVIDIA、ATI、Intel など）。
5更新されたドライバについては、グラフィックカードプロバイダの web サイトを参
照してください（たとえば、 http://www.ATI.com または http://www.NVIDIA.com）。
6グラフィックス アダプタのドライバをインストールした後、解像度を再び
1920 x 1080 画素に設定します。
注：推奨解像度を設定できない場合は、コンピューターの製造元にお問い合せにな
るか、ビデオ解像度をサポートするグラフィックスアダプターの購入をご考慮くだ
さい。
