Benutzerhandbuch Dell SE178WFP Flachbildschirm-Farbmonitor
Anmerkungen, Warnhinweise und Vorsichtshinweise
In diesem Benutzerhandbuch gibt es von Symbolen begleitete Textfelder, die fett oder kursiv gedruckt sind. Diese Felder sind Anmerkungen, Warnhinweise
und Vorsichtshinweise und werden wie folgend dargestellt verwendet:
Einige Warnungen erscheinen eventuell in verschiedenen Formaten und sind eventuell nicht von einem Symbol begleitet. In einem solchen Fall unterliegt die
spezifische Darstellung dieser Warnung gesetzlichen Regelungen.
DieInformationenindiesemDokumentkönnenohneAnkündigunggeändertwerden.
©2007 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in irgendeiner Weise ohne schriftliche Genehmigung von Dell Inc. ist streng verboten.
Die in diesem Text verwendeten Warenzeichen Dell, das DELL -Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind
WarenzeichenvonDellInc;Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S.
Environmental Protection Agency (US-Umweltschutzbehörde)AlsENERGYSTAR-Partner hat sich Dell Inc. dazu entschieden, dass das Produkt den ENERGY STAR-Richtlinienfür
Energieeffizienz entspricht.
AndereindiesemDokumentverwendeteWarenzeichenundHandelsmarkenbeziehensichaufdieEigentümerdieserWarenzeichenundHandelsmarkenoderaufandere
Produkte.DellInc.erhebtkeinerleiEigentumsansprücheaufanderealsihreeigenenWarenzeichenundHandelsmarken.
April 2007 Rev.A00
ÜberdenMonitor
Vorderansicht
Rückansicht
Seitenansicht
Unteransicht
Technische Daten des Monitors
Pflege Ihres Monitors
VerwendendesverstellbarenMonitorfußes

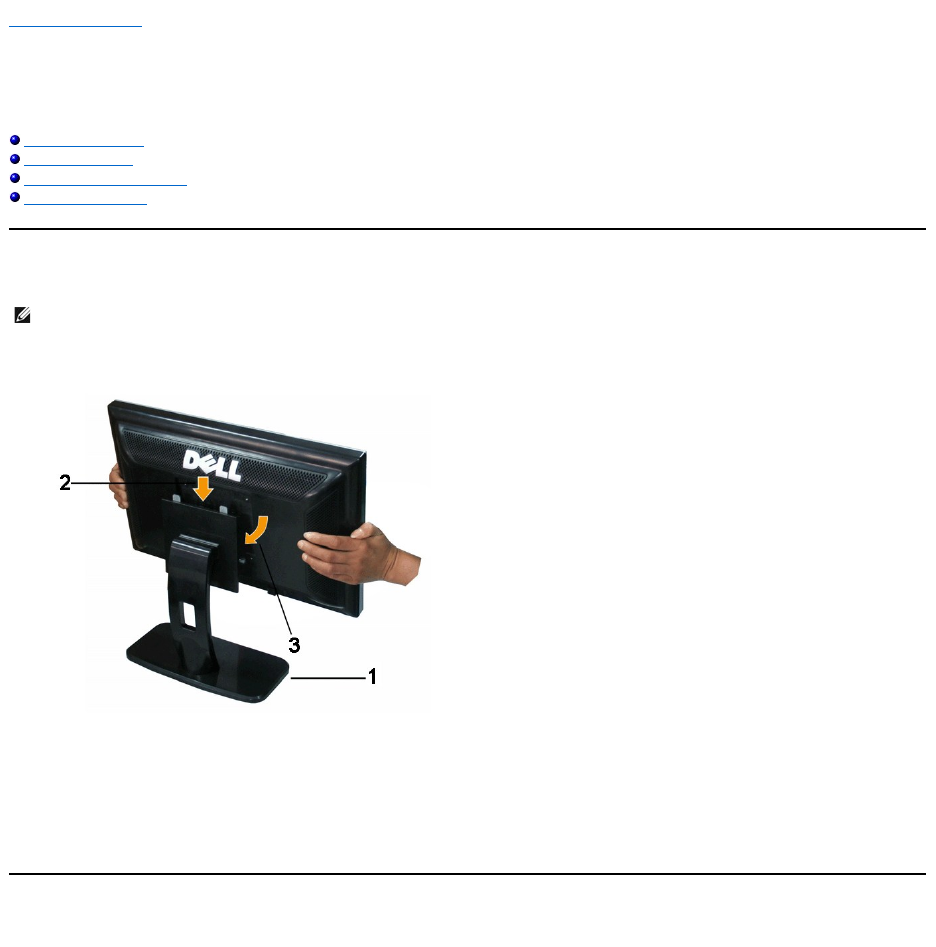

AnbringendesFußes
Verlegen der Kabel

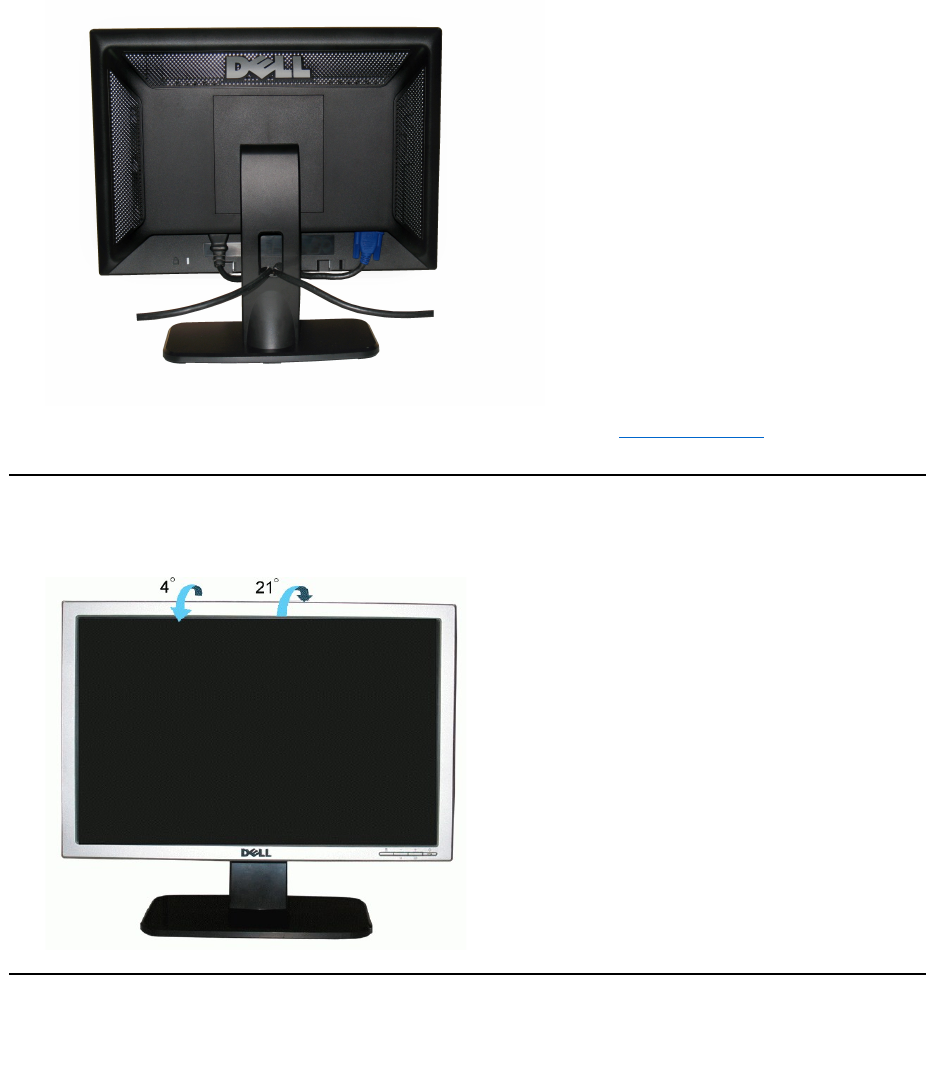

Verwenden der Kippfunktion
AbnehmendesFußes
Verwenden des OSD-Menüs
AnschließendesMonitors
Verwenden der Bedientasten am Monitor
Verwenden des OSD-Menüs
Verwenden der Dell Soundbar (optional)
Produktbezogene Probleme
Monitorbezogene Fehlerbehebung
Allgemeine Probleme
Produktbezogene Probleme
Anhang
FCC Identifikationsinformationen (nurfürUSA)
ACHTUNG: Sicherheitshinweise
DellKontaktdaten
ANMERKUNG: Eine Anmerkung gibt wichtige Informationen, die Ihnen helfen, den Computer besser zu nutzen.
WARNUNG:EinWarnhinweiswarntentwedervoreinermöglichenBeschädigungderHardwareodervoreinemDatenverlustundgibtHinweise,wiedie
Gefahr vermieden werden kann.
VORSICHT:EinVorsichtshinweismachtSieaufdieGefahreinerBeschädigungsowieVerletzungen- oder Lebensgefahr aufmerksam und gibt Hinweise,
wie die Gefahr vermieden werden kann.
![](asset-2.png)
Zum Inhaltsverzeichnis
ÜberdenMonitor
Dell SE178WFP Flachbildschirmmonitor
Vorderansicht
Rückansicht
Seitenansicht
Unteransicht
Technische Daten des Monitors
Pflege Ihres Monitors
Vorderansicht
Rückansicht
1
Menüauswahltaste
2
Helligkeits-/Kontrast-/Ab(-)-Taste
3
Auto-Einstellen- / Auf (+)-Taste
4
Stromschalter mit LED-Anzeige
![](asset-3.png)
Seitenansicht
1
SteckplatzfürSicherheitsschloss
Bringen Sie ein Schloss an, um Ihren Monitor zu
sichern.
2
Dell Soundbar-Befestigungsklammern
Bringen Sie die optionale Dell Soundbar an.
3
Aufkleber mit Barcode-Seriennummer
SehenSiediesenAufkleber,wennSieDellfür
technischenSupportkontaktierenmöchten.
4
AufklebermitbehördlicherZulassung
ZeigtbehördlicheZulassungenan.
5
TastezurEntfernungdesStänders
DrückenSieaufdieTaste,umdenStänderzu
entfernen.
6
VESA-Befestigungslöcher(100mm - hinter dem
angebrachtenStänder)
VerwendenSiedieLöcher,umdenMonitorzu
montieren.
7
Kabelhalter
Legen Sie Kabel durch den Halter, um sie
besserverstauenzukönnen.
![](asset-4.png)
Rechte Seite
Linke Seite
Unteransicht
Technische Daten des Monitors
1
Netzanschluss
2
VGA-Anschluss
Allgemein
Modellnummer
SE178WFP
![](asset-5.png)
Flachbildschirm
Bildschirmtyp
Aktiv-Matrix TFT-LCD
Bildschirmabmessungen
17Zoll(effektivediagonaleBildgröße:17Zoll)
Voreingestellter Anzeigebereich:
Horizontal
367,2 mm (14,46 Zoll)
Vertikal
229,5 mm (9,04 Zoll)
Pixelabstand
0,255 mm x 0,255 mm
Betrachtungswinkel
Betrachtungswinkel150°(vertikal)i.d.R.,160°(horizontal)i.d.R.(CR>10)
Luminanz
250 cd/m ²(i.d.R.)
Kontrastverhältnis
600:1 (Typ)
Beschichtung des Bildschirmrahmens
GlänzendmitHardstoffbeschichtung2H
Hintergrundbeleuchtung
2 CCFLs Hintergrundbeleuchtung
Ansprechzeit
8msi.d.R.(SchwarzzuWeiß)
Auflösung
Horizontaler Abtastbereich
30 kHz bis 83 KHz (automatisch)
Vertikaler Abtastbereich
50Hzbis75Hz
OptimalevoreingestellteAuflösung
1440 x 900 mit 60 Hz
HöchstevoreingestellteAuflösung
1440 x 900 mit 60 Hz
Voreingestellte Anzeigemodi
Dell™garantiertdieBildgrößeundZentrierungfüralleinderfolgendenTabelleaufgeführtenvoreingestelltenModi.
Anzeigemodus
Horizontale
Frequenz (kHz)
Vertikale
Frequenz (Hz)
Pixeltakt (MHz)
Sync-Polarität
(Horizontal/Vertikal)
VGA, 720 x 400
31,5
70,1
28,3
-/+
VGA, 640 x 480
31,5
60,0
25,2
-/-
VESA, 640 x 480
37,5
75,0
31,5
-/-
VESA, 800 x 600
37,9
60,3
40,0
+/+
VESA, 800 x 600
46,9
75,0
49,5
-/+
VESA, 1024 x 768
48,4
60,0
65,0
-/-
VESA, 1024 x 768
60,0
75,0
78,8
+/+
VESA, 1152 x 864
67,5
75,0
108,0
+/+
VESA, 1280 x 1024
64,0
60,0
108,0
+/+
VESA, 1280 x 1024
80,0
75,0
135,0
+/+
VESA, 1440 x 900
55,935
60,0
106,5
-/+
Elektrische Daten
Die folgende Tabelle listet die elektrischen Daten auf:
Videoeingangssignale
Analog RGB: 0,7 Volt +/-5%, 75 Ohm Eingangsimpedanz
Sync.-Eingangssignale
D-Sub: Abnehmbar, Analog, 15-polig, am Monitor befestigt
Netzeingangsspannung/Frequenz/Stromstärke
100 bis 240 VAC / 50-60 Hz / 0,6 A (100V)& 0,35 A(240V) max.
Zustromstärke
120V: 30A (max.)
240V: 60A (max.)
Physikalische Eigenschaften
Die folgende Tabelle listet die physikalischen Eigenschaften auf:
Signalkabeltyp
D-Sub: Abnehmbar, Analog, 15-polig, blauer Anschluss, am Monitor befestigt
Abmessungen(mitFuß):
Höhe
339,2 mm (13,35 Zoll)
Breite
403,2 mm (15,87 Zoll)
![](asset-6.png)
Energieverwaltungsmodi
Sofern Sie eine VESA DPMS-kompatible Grafikkarte oder Software auf Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch
verringern,wennernichtverwendetwird.Dieswirdals'Energiesparmodus'bezeichnet.SobaldeineEingabeüberdieTastatur,Mausodereinsonstiges
EingabegerätvomComputererkanntwird,wachtderMonitorautomatischauf.AusderfolgendenTabellegehenderStromverbrauchunddieSignaleder
automatischen Energiesparfunktion hervor:
Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugang zu dem OSD-Menü.
Polzuweisungen
VGA-Anschluss
Die folgende Tabelle zeigt die Pinbelegung des VGA-Steckers.
Tiefe
126,2 mm (4,97 Zoll)
Gewicht
Monitor(FußundKopf)
3,86 kg (8,49 lb )
Nur Flachbildschirm (VESA-Modus)
2,70 kg (5,95 lb)
Gewicht (mit Verpackung)
5,31 kg (11,68 lb )
Umgebungsbedingungen
DiefolgendeTabellelistetdieumweltbezogenenBeschränkungenauf:
Temperatur:
In Betrieb
5°bis35°C(41°bis95°F )
AußerBetrieb
Lagerung:0°bis60°C(32°bis140°F)
Transport: -20°bis60°C(-4°bis140°F)
Luftfeuchtigkeit:
In Betrieb
10% bis 80% (nicht kondensierend)
AußerBetrieb
5% bis 90% (nicht kondensierend)
Höhe:
In Betrieb
max. 3.657,6 m (12.000 ft)
AußerBetrieb
max. 12.192 m (40.000 ft)
Energieverwaltungsbeschreibung
VESA-Modus
Video
H-Sync
V-Sync
Stromverbrauch
Energieersparnis
LED-Farbe
EIN
Aktiv
Ja
Ja
max. 40W
i.d.R. 34W
0%
Blau
Energieersparnis
Keine Anzeige
Nein
Ja
<=2W
>80%
Orange
Keine Anzeige
Ja
Nein
<=2W
>80%
Orange
Keine Anzeige
Nein
Nein
<=2W
>80%
Orange
Ausgeschaltet
Keine Anzeige
--
--
<=1W
>80%
Aus
HINWEIS: Das OSD-Menü funktioniert nur im 'Normalbetrieb'-Modus.Jenachausgewählter
Eingangsquelle wird eine der nachstehenden Meldungen auf dem Bildschirm angezeigt.
Energiesparmodus
Den stromschalter des computers
ader eine beliebige Taste drücken oder die Maus bewegen
![](asset-7.png)
Plug&Play-Unterstützung
SiekönnendenMonitorinjedemPlug&Play-kompatiblen System einsetzen. Der Monitor stellt dem Computersystem automatisch die eigenen EDID-Daten
(ExtendedDisplayIdentificationData)überDDC(DisplayDataChannel)-ProtokollezurVerfügung,sodasssichdasSystemselbstkonfigurierenkannunddie
Monitoreinstellungenoptimiertwerdenkönnen.SiekönnennachBedarfdieEinstellungenändern.IndenmeistenFällenjedocherfolgtdieInstallationdes
Monitors automatisch.
LCDBildschirmqualität&Pixelrichtlinien
WährenddesHerstellungsprozessesdesLCDBildschirmesistesnichtungewöhnlich,wenneinodermehrerePixelineinenunveränderbarenStatusgesetzt
werden.DassichtbareErgebnisisteinstarresPixel,welchesalsminimalerschwarzeroderfarbigerPunkterscheint.
InbeinahjedemFallsinddiesestarrenPixelkaumsichtbarundstörendieBildqualitätnicht.EinBildschirmmit1bis5starrenPixelwirdalsnormalund
innerhalbdeswettbewerbsfähigenStandardsangesehen.WeitereInformationenfindenSieaufunsererInternetseitewww.support.dell.com.
Pflege Ihres Monitors
lBefeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie gegebenenfalls spezielle,
fürdieantistatischeBeschichtunggeeignetenBildschirmreinigungstücheroder-lösungen.VerwendenSiekeinBenzol,keineVerdünnungsmittel,kein
Ammoniak, keine aggressiven Reinigungsmittel und keine Druckluft.
lVerwendenSiefürdieReinigungderKunststoffteileeinleichtangefeuchtetes,warmesTuch.VerwendenSiekeinerleiReinigungsmittel,daeinige
Reinigungsmittel einen milchigen Schleier auf den Kunststoffteilen hinterlassen.
lFallsIhnenbeimAuspackenIhresMonitorsweißesPulverauffällt,wischenSieesbittemiteinemTuchab.DiesesweißePulverkannsichwährenddes
Transports des Monitors bilden.
lBehandelnSieIhrenMonitorbehutsam,dadunkleKunststoffteileleichterzerkratzenundweißeAbnutzungsspurenaufweisenalshelle.
lUmdieoptimaleBildqualitätIhresMonitorszuerhalten,nutzenSieeinenBildschirmschonermitbewegtenMotivenundschaltenIhrenMonitoraus,wenn
Sie ihn nicht gebrauchen.
Zum Inhaltsverzeichnis
Polnummer
15-pol. Anschluss des
Signalkabels
1
Video-Rot
2
Video-Grün
3
Video-Blau
4
MASSE
5
Selbsttest
6
MASSE-R
7
MASSE-G
8
MASSE-B
9
Computer 5V/3,3V
10
MASSE-Sync.
11
MASSE
12
DDC Daten
13
H-Sync
14
V-Sync
15
DDC Takt
VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den
Monitor reinigen.
VORSICHT: Trennen Sie den Monitor von der Stromversorgung, bevor Sie ihn
reinigen.
![](asset-8.png)
ZurückzumInhaltsverzeichnis
Anhang
Flachbildschirm-Farbmonitor Dell SE178WFP, Bedienungsanleitung
FCC-Hinweis (nur USA) und andere Informationen zu Vorschriften
ACHTUNG: Sicherheitshinweise
Dell Kontaktangaben
FCC-Hinweis (nur USA) und andere Informationen zu Vorschriften
FCC-Hinweise und Informationen finden Sie auf unserer Internetseite www.dell.com/regulatory_compliance.
ACHTUNG: Sicherheitshinweise
Sicherheitshinweise siehe Produktinformation.
Dell Kontaktangaben
WählenSiedieRufnummer800-WWW-DELL (800-999-3355), wenn Sie sich in den Vereinigten Staaten befinden.
DellbietetmehrereUnterstützungs-undDienstoptionenübereineInternetverbindungsowieperTelefonan.DieVerfügbarkeithängtvonderRegionunddem
Produktab.MancheDienstesindmöglicherweiseinIhrerRegionnichtverfügbar.SonehmenSiemitDellKontaktfürdieAngelegenheitenwieVertrieb,
technischeUnterstützungoderKundendienstauf:
1. Besuchen Sie support.dell.com .
2. WählenSieIhrLandbzw.IhreRegionausdemDropdown-Menü[Land/Regionauswählen]Choose A Country/Region unten auf der Seite.
3. Klicken Sie auf Contact Us [Uns kontaktieren] links auf der Seite.
4. WählenSiedenentsprechendenDienst-oderUnterstützungslinkfürIhreAngelegenheit.
5. WählenSiediefürSiebequemsteMethode,ummitDellKontaktaufzunehmen.
ZurückzumInhaltsverzeichnis
HINWEIS:VerfügenSieüberkeineInternetverbindung,entnehmenSiebitteIhremKaufbeleg,Packzettel,RechnungoderDell-Produktkatalog die
Kontaktdaten.
![](asset-9.png)
Zum Inhaltsverzeichnis

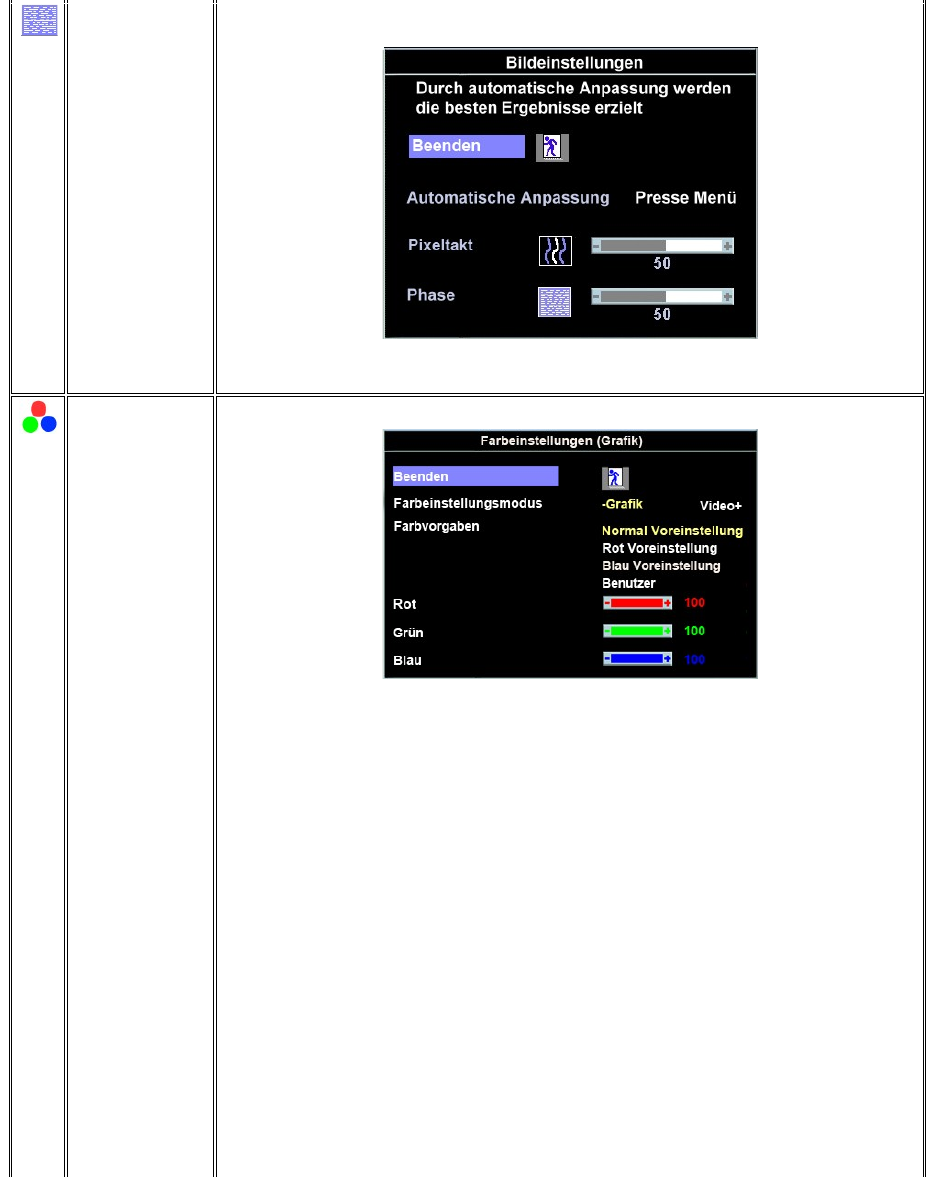

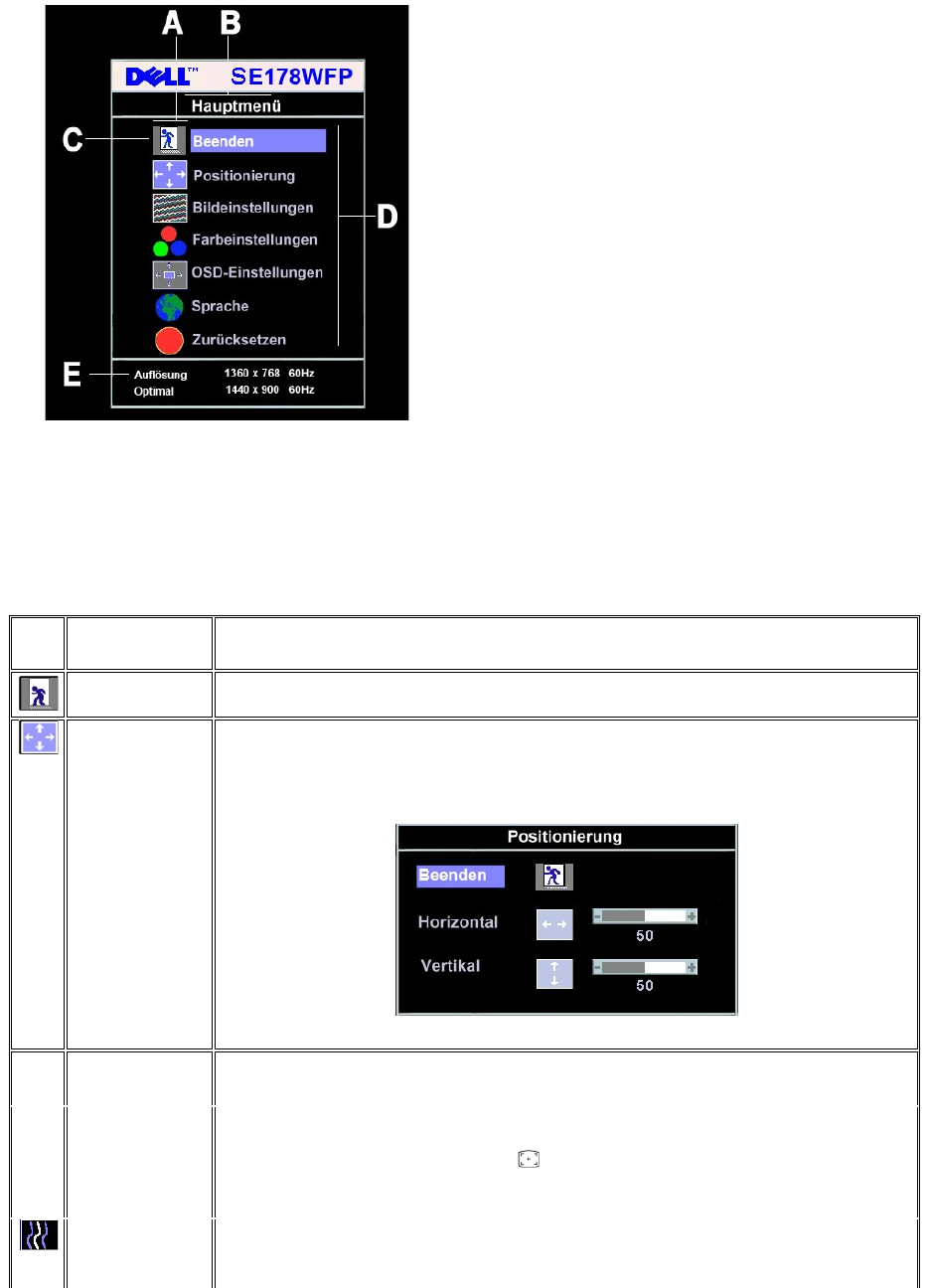

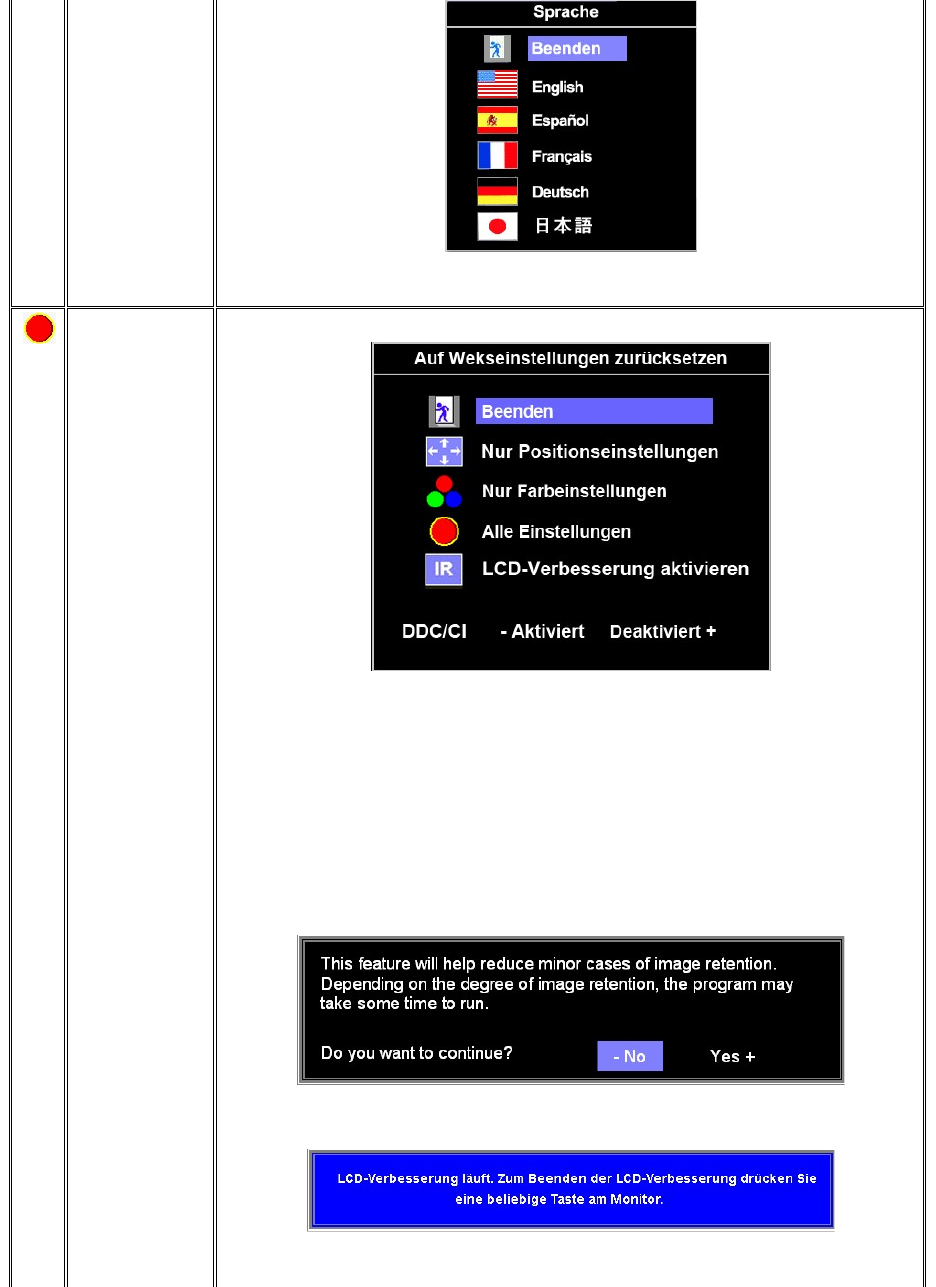

Verwenden des OSD-Menüs
Dell SE178WFP Flachbildschirmmonitor
AnschließendesMonitors
Verwenden der Bedientasten am Monitor
Verwenden des OSD-Menüs

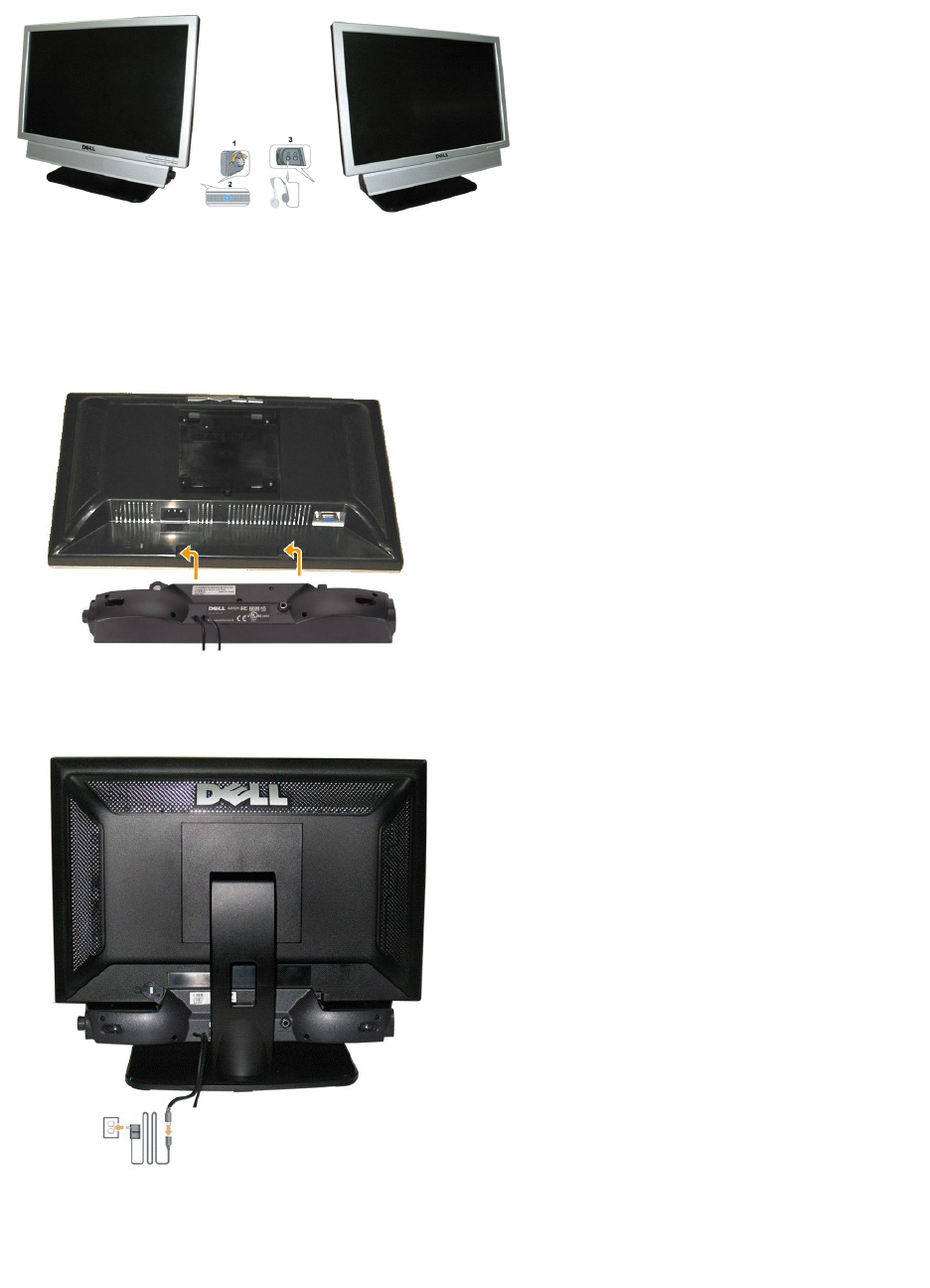

Verwenden der Dell Soundbar (optional)

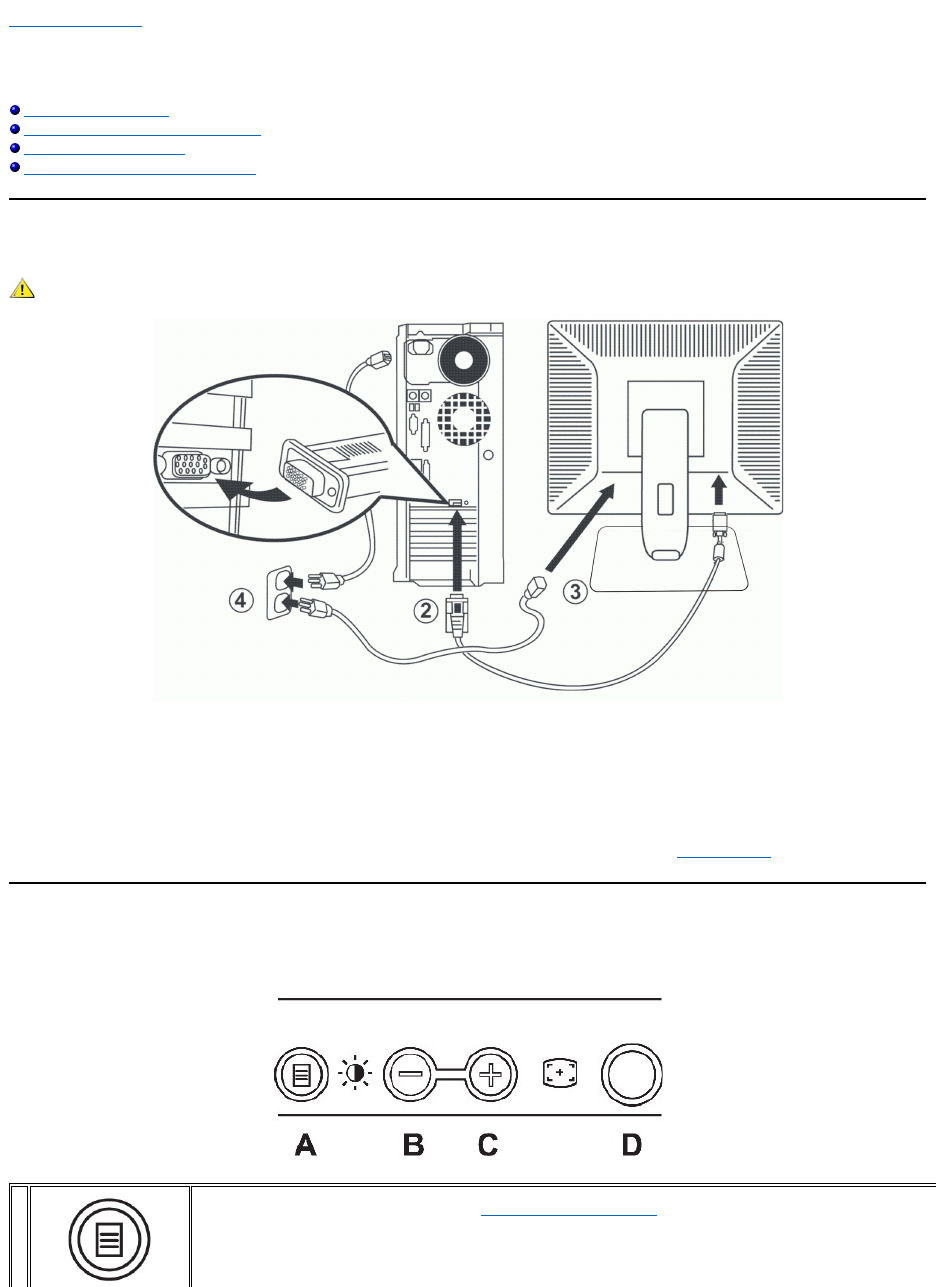

AnschließendesMonitors
1. Schalten Sie den Computer aus und ziehen das Netzkabel aus der Steckdose heraus.
2. Verbinden Sie das blaue (analog D-Sub)VideosignalkabelmitdementsprechendenVideoanschlussanderRückseiteIhresComputers.(DieAbbildung
dientnurzurErläuterung.DasAussehendesSystemskannunterschiedlichsein).
3. VerbindenSiedasStromkabeldesMonitorsmitdemStromanschlussanderRückseitedesMonitors.
4. SteckenSiedieNetzkabelIhresComputersunddesMonitorsineineSteckdoseinderNähe.DerMonitoristmiteinemNetzteilausgestattet,dassich
automatisch der Eingangsspannung von 100 bis 240 V mit einer Frequenz von 50/60 Hz anpasst. Vergewissern Sie sich, dass Ihre Netzstromversorgung
innerhalbdesunterstütztenBereichsliegt.FallsSiesichhinsichtlichdesWertsIhrerNetzstromversorgungnichtsichersind,wendenSiesichbittean
Ihren Stromanbieter.
5. Schalten Sie den Monitor und Computer ein.
Die Installation ist fertig, wenn der Monitor ein Bild anzeigt. Falls er kein Bild anzeigt, dann lesen Sie bitte die Fehlerbehebung.
Verwenden der Bedientasten am Monitor
Verwenden Sie die Tasten an der Vorderseite des Monitors, um die Eigenschaften des angezeigten Bildes einzustellen. Wenn Sie mit Hilfe dieser Tasten
Einstellungenändern,wirddieÄnderungdesjeweiligenEinstellungswertesgleichaufdemOSD-Menüangezeigt.
VORSICHT: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise.
A
Die "MENU"-Tastewirdverwendet,umdasBildschirmmenü(OSD-
Menü)aufzurufen,Funktionssymboleauszuwählen,MenüsundUntermenüszu
verlassen und das OSD-Menüzubeenden.SieheVerwendendesMenüsystems.
![](asset-a.png)
Bildschirmmenü/Anzeige (OSD)
Direktzugriffsfunktionen
Verwenden des OSD-Menüs
VerwendendesMenüsystems
1. DrückenSiedieMenu-Taste, um das OSD-SystemaufzurufenunddasHauptmenüanzuzeigen.
MENU
B
Helligkeits-/Kontrast-
Hotkey
Verwenden Sie diese Taste, um das "Helligkeit"- und "Kontrast"-Einstellungsmenüdirektzuöffnen.
B
C
- und + Tasten
Verwenden Sie diese Tasten, um Elemente im OSD-Menüeinzustellen(Wertezuerhöhen/verringern).
HINWEIS: Wenn Sie die Taste + oder -gedrückthalten,dannwirddieautomatischeRollfunktionaktiviert.
C
Auto-Einstellen
Verwenden Sie diese Taste, um die Einstellungen automatisch anpassen zu lassen. Das folgende Dialogfenster erscheint auf dem Bildschirm, wenn
der Monitor sich an die aktuelle Eingabe anpasst:
Die Auto-Einstellen -
TasteermöglichtesdemMonitor,sicheigenständigandaseingehendeVideosignalanzupassen.Nachderautomatischen
EinstellungkönnenSiedieAnzeigeüberdieFunktionen"PixelClock"[Pixeltakt]und"Phase"imOSD-Menüweiteroptimieren.
Die automatische Einstellung wird vorgenommen.
HINWEIS: Die Auto-
Einstellungsfunktionwirdnichtdurchgeführt,wennSiedieTaste,ohnedassaktiveVideoeingangssignaleoder
angeschlosseneKabelvorhandensind,drücken.
D
Stromschalter &
Betriebsanzeige
Die Blau LED zeigt an, dass der Monitor eingeschaltet und funktionsbereit ist. Eine orange LED zeigt den DPMS-
Energiesparmodus an.
Mit dem Stromschalter schalten Sie den Monitor ein oder aus.
Funktion
Einstellungsmethode
Auto-Einstellen
Verwenden Sie diese Taste, um die Einstellungen automatisch anpassen zu lassen. Das folgende
Dialogfenster erscheint auf dem Bildschirm, wenn der Monitor sich an die aktuelle Eingabe
anpasst:
Die Auto-Einstellen -TasteermöglichtesdemMonitor,sicheigenständigandaseingehende
Videosignalanzupassen.NachderautomatischenEinstellungkönnenSiedieAnzeigeüberdie
Funktionen "Pixel Clock" [Pixeltakt] und "Phase" im OSD-Menüweiteroptimieren.
Die automatische Einstellung wird vorgenommen. .
ANMERKUNG: Die Auto-Einstellungsfunktionwirdnichtdurchgeführt,wennSiedieTaste,ohne
dassaktiveVideoeingangssignaleoderangeschlosseneKabelvorhandensind,drücken.
Helligkeit / Kontrast
WenndasMenünichtgeöffnetist,verwendenSiebitte diese Taste, um das "Helligkeit"- und
"Kontrast"-Einstellungsmenüdirektzuöffnen.
>DieFunktion"Helligkeit"regeltdieLichtstärkedesFlachbildschirms.
StellenSiezunächstdieHelligkeiteinundanschließend,fallserforderlich,denKontrast.
Mit"+"erhöhenSiedieHelligkeit.
Mit " - " reduzieren Sie die Helligkeit.
Die Funktion "Kontrast" regelt den Unterschied zwischen dunklen und hellen Stellen des
Monitorbildschirms.
Mit"+"erhöhenSiedenKontrast.
Mit " - " reduzieren Sie den Kontrast.
![](asset-b.png)
2. DrückenSiedieTasten- und +, um zwischen den Funktionssymbolen zu navigieren. Wenn Sie von einem Symbol zu einem anderen wechseln, wird der
Funktionsnamemarkiert;derNamebeschreibtdieFunktionbzw.GruppederFunktionen(Untermenüs),fürdiedasSymbolsteht.EinevollständigeListe
allerverfügbarenFunktionendesMonitorsfindenSieindernachstehendenTabelle.
3. DrückenSieeinmaldieMenu-Taste,umdiemarkierteFunktionzuaktivieren.DrückenSie-/+,umdengewünschtenParameterauszuwählen.
DrückenSiedieMenu-Taste, um zum Schieberegler zu gelangen. Verwenden Sie dann die Tasten -und+,umjenachMenüanzeigeIhreÄnderungen
vorzunehmen.
4. DrückenSieeinmaldieMENU-Taste,umzumHauptmenüzurückzukehrenundeineandereFunktionauszuwählen.OderdrückenSiedieMenu-Taste
zwei oder drei Mal, um das OSD-Menüzubeenden.
A
Funktionssymbole
B
Hauptmenü
C
Menüsymbol
D
Untermenüname
E
Auflösung
Symbol
Funktionsname und
Untermenüs
Beschreibung
EXIT [Beenden]
WählenSiedieseFunktion,umdasHauptmenüzubeenden.
Positioning [Position]:
Horizontal
Vertikal
Mit dieser Funktion wird der Anzeigebereich auf dem Monitorbildschirm verschoben.
WennSieÄnderungenandenhorizontalenundvertikalenEinstellungenvornehmen,ändertsichdieGrößedes
Anzeigebereichs nicht, das Bild wird lediglich je nach Auswahl verschoben.
Der Mindestwert ist 0 (-).DerHöchstwertist100(+).
Image settings
[Bildeinstellungen]:
Auto Adjust [Auto-
Einstellen]
Obwohl Ihr Computer Ihren neuen Flachbildschirmmonitor beim Systemstart erkennt, kann die Auto-Einstellungsfunktion
dieAnzeigeeinstellungenfürIhrspeziellesSystemoptimieren.
ANMERKUNG:IndenmeistenFällenbewirktdieAuto-EinstellungsfunktiondasbesteBildfürIhreSystemkonfiguration.
DieseFunktionkönnenSieüberdenAuto-Einstellen -Hotkeydirektaktivieren.
Pixel Clock [Pixeltakt]
DieEinstellungen"Phase"und"PixelClock"[Pixeltakt]ermöglichenIhneneineFeinabstimmungderEinstellungenIhres
MonitorsjenachIhrenpersönlichenWünschen.AufdieseEinstellungenkönnenSieüberdasOSD-Hauptmenüdurch
AuswahldesMenüelements"ImageSettings"[Bildeinstellungen]zugreifen.
Verwenden Sie die Tasten -und+,umStörungenzubeseitigen.Mindestwert:0~Höchstwert:100
![](asset-c.png)
Phase
FallsSiedurchdieAnpassungderPhasekeinezufriedenstellendenErgebnisseerzielen,verwendenSiezunächstdie
Funktion"PixelClock"[Pixeltakt]undanschließenderneutdieFunktion"Phase".
ANMERKUNG:DurchdieseFunktionkannsichdieBreitedesAnzeigebildsändern.VerwendenSiedieFunktion
"Horizontal" im "Position"-Menü,umdasAnzeigebildaufdemMonitorzuzentrieren.

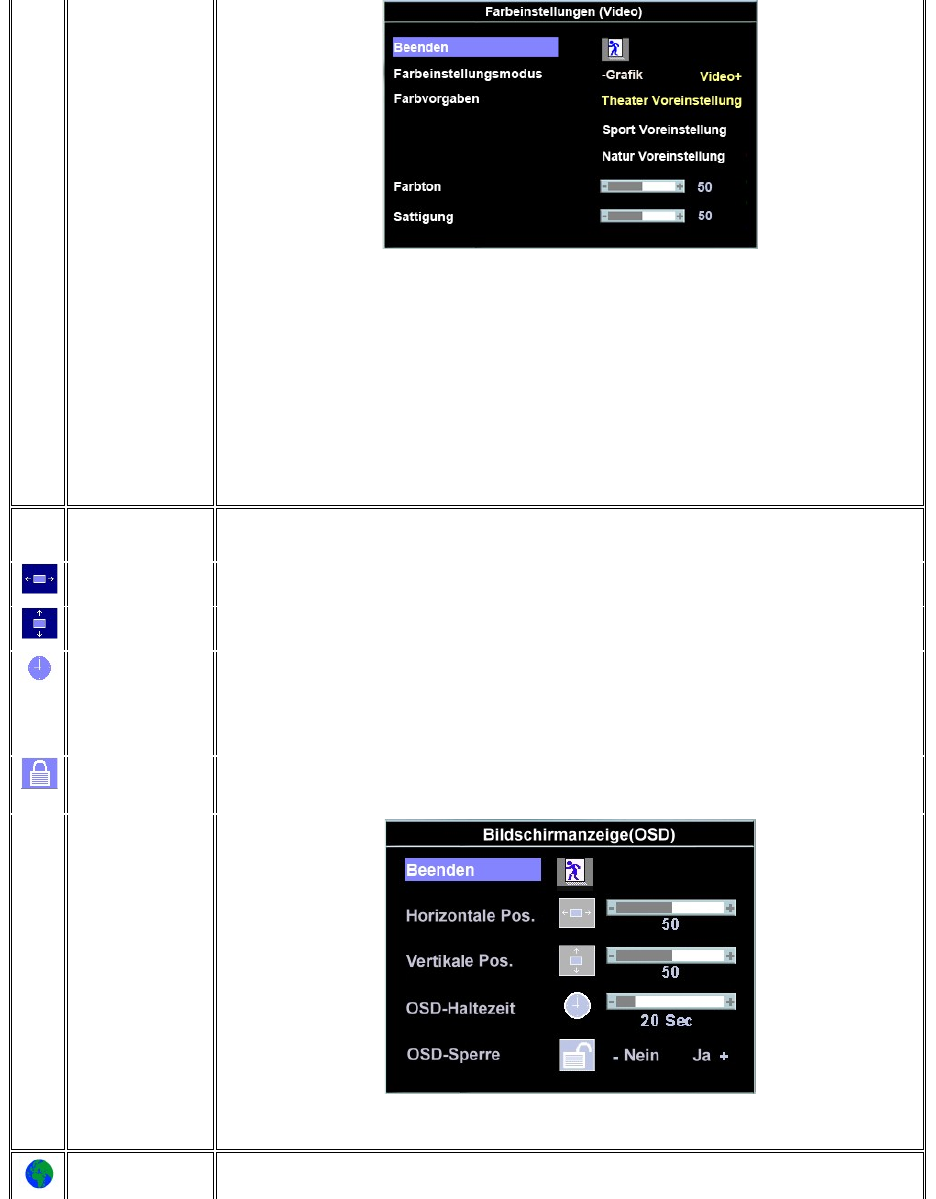

Color Settings
[Farbeinstellungen]:
Mit"ColorSettings"[Farbeinstellungen]passenSiedieFarbtemperaturundSättigungan.
Color Settings (Farbeinstellungen) – Einstellung der Farbtemperatur.
ColorSettings(Farbeinstellungen)bietetfolgendeAuswahlmöglichkeiten:Farbmanagement:
ColorSettingsMode(Farbeinstellungsmodus):WählenSiezwischenGraphics(Grafik-Modus) und Video (Video-Modus).
WennIhrComputeranIhrenMonitorangeschlossenist,wählenSieVideo.
ColorPresets(Farbvoreinstellungen):WählenSieverschiedeneFarbvoreinstellungenfürunterschiedlicheAnzeigemodi.
BeiAuswahlvonGraphics(Grafik)könnenSiezwischenNormalPreset(Standard-Voreinstellung), Red Preset
(Voreinstellungrot),BluePreset(Voreinstellungblau)oderUserPreset(Voreinstellungbenutzerdefiniert)wählen.
WählenSieRedPreset(Voreinstellungrot)fürwarmeFarben.
WählenSieBluePreset(Voreinstellungblau)fürkühlereFarben.
Die Farbe des Monitors kann mit User Preset (Voreinstellung benutzerdefiniert), R, G, B eingestellt werden. Normal Preset
(Standard-Voreinstellung) bezeichnet eine Farbtemperatur von 6500 K.
WählenSieBluePreset(Voreinstellungblau)füreinebläulicheFärbung.DieseFarbeinstellungwirdfür
Textanwendungen verwendet (Tabellenkalkulation, Programmierung, Textbearbeitung usw.).
WählenSieRedPreset(Voreinstellungrot)füreinerötlicheFärbung.DieseFarbeinstellungwirdfürfarbintensive
Anwendungen verwendet (Fotobearbeitung, Multimedia, Filme usw.).
WählenSieNormalPreset(Standard-Voreinstellung), um mit den Standard-Farbeinstellungen zu arbeiten. Diese
Einstellung wird auch als “sRGB” Standard-Farbraum bezeichnet.
User Presets (Voreinstellungen benutzerdefiniert): Verwenden Sie die Plus und Minus-Tasten, um die einzelnen Farben
(R,G,B)unabhängigundinEiner-Schritten von 0 bis 100 einzustellen.
Es gibt drei Videomodi: Theater Preset (Theater), Sports Preset (Sport), Nature Preset (Natur).
![](asset-d.png)
WählenSieTheaterPreset(Theater),wennSieFilmewiedergebenmöchten.
WählenSieSportsPreset(Sport)fürSportbilderund-aufnahmen.
WählenSieNaturePreset(Natur)fürallgemeineAnzeigezwecke.FürallgemeineBilder,InternetoderTV-Sendungen
wählenSieNaturePreset(Natur).
Hue(Farbton)/Saturation(Sättigung)könnenbeliebigeingestelltwerden.
ANMERKUNG:'Farbtemperatur'isteineMaßder"Wärme"derBildfarben(Rot/Grün/Blau).Diezweiangebotenen
Voreinstellungen("Blau"und"Rot")betonenjeweilsdieFarbeBlauundRot.WählenSiejedeeinmalaus,um
festzustellen,welcheIhnenbessergefällt.OderverwendenSiedie"UserPreset"[Benutzervoreinstellung]-Funktion,
um die Farbeinstellungen genau nach Ihrem Wunsch anzupassen.
OSD Settings [OSD-
Einstellungen]:
Wann immer das OSD-Menügeöffnetwird,erscheintesinderselbenPositionaufdemBildschirm.Mit"OSD
Settings" [OSD-Einstellungen]könnenSiediesePositionändern.
Horizontal Position
[Horizontale Position]
Mit der Taste - oder + schieben Sie das OSD-Menünachlinksoderrechts.
Vertical Position
[Vertikale Position]
Mit der Taste - oder + schieben Sie das OSD-Menünachuntenoderoben.
OSD Hold Time [OSD-
Anzeigezeit]:
Das OSD-Menübleibtaktiv,solangeesverwendetwird.
"OSD Hold Time" [OSD-Anzeigezeit]: Durch Einstellen der Anzeigezeit legen Sie fest, wie lange das OSD-Menüaktiv
bleibensoll,nachdemSiezuletzteineTastegedrückthaben.
Verwenden Sie die Tasten -und+,umdenWertüberdenSchiebereglerin5-Sekunden-Schritten von 5 bis 60 Sekunden
einzustellen.
ANMERKUNG: In der Standardeinstellung ist die OSD-Anzeigezeit 20 Sekunden.
OSD Lock [OSD-
Sperre]
"OSD Lock" [OSD-Sperre]: Diese Funktion regelt den Benutzerzugriff auf die Einstellungen. Wird "Yes" [Ja] (+)
ausgewählt,sindkeineAnpassungendurchdenBenutzermöglich.AlleTastenaußerderMenütastewerdengesperrt.
Das OSD-Menüwirdgesperrtbzw.entsperrt,wennSiedieMENU-Taste15Sekundenlanggedrückthalten.
ANMERKUNG: Wenn das OSD-Menügesperrtistunddie"MENU"-Tastegedrücktwird,gelangenSiedirektindas
Element "OSD Lock" [OSD-Sperre] im "OSD Settings" [OSD-Einstellungsmenü].WählenSie"No"[Nein](-), um die Sperre
aufzuhebenunddenBenutzerzugriffaufalleverfügbarenEinstellungenzuermöglichen.
Language [Sprache]:
HierkönnenSiefürdieAnzeigederOSD-MenüszwischenfünfSprachenauswählen(English,Español,Français,Deutsch,
Japanese).
![](asset-e.png)
ANMERKUNG:DieausgewählteSprachegiltnurfürdasOSD-Menü.DieseEinstellungwirktsichnichtaufeineam
Computer laufende Software aus.
Factory Reset
[Werkseinstellungen]:
"Factory Reset" [Werkseinstellungen] setzt alle Funktionen im OSD-MenüaufdieWerkseinstellungenzurück.
Mit der Option "Exit" [Beenden] verlassen Sie das "Factory Reset" [Werkseinstellungen]-Menü.
MitderOption"Allsettings"[AlleEinstellungen]stellenSiealleWerkseinstellungenaußerderSpracheinstellungwieder
her.
IR —Diese Funktion hilft kleinere Probleme durch verbliebene Bilder zu beheben.
LCD-Konditionierung aktivieren: Falls ein Bild wie festgeklebt auf dem Bildschirm erscheint, aktivieren Sie bitte die LCD-
Konditionierung, um das Verbleiben des Bildes zu beseitigen. Die LCD-Konditionierung kann einige Stunden dauern. Bei
schwerenFällenvonverbliebenenBildernhandeltessichumBildeinbrennungen.DieLCD-Konditionierung kann keine
Bildeinbrennung entfernen.
Die folgende Warnmeldung wird angezeigt, wenn "LCD-Konditionierungaktivieren"gewähltwird:
DDC/CI(DisplayDataChannel/CommandInterface)ermöglichtIhnendasAnpassenvonMonitorparametern(Helligkeit,
Farbe,Balance,usw.)überPC-Software.
DieseFunktionkönnenSieabschalten,indemSie"Deaktivieren"wählen.
HINWEIS: Verwenden Sie nur dann die LCD-Konditionierung, wenn ein Problem mit dem Verbleiben des
Bildes aufgetreten ist.
HINWEIS: SiekönnenzujederZeitdieLCD-Konditionierung beenden, indem Sie eine beliebige Taste am Monitor
drücken.
![](asset-f.png)
Automatisches Speichern
WennSieeineEinstellungvornehmenundanschließendentwederineinweiteresMenüwechselnoderdasOSD-Menübeenden,speichertderMonitordie
vorgenommenenÄnderungenautomatisch.AuchwennSieeineEinstellungvornehmenundanschließendwarten,bisdasOSD-Menüverschwindet,wirddie
Änderunggespeichert.
OSD-Warnmeldungen
Eine Warnmeldung wird u.U. auf dem Bildschirm angezeigt, wenn der Monitor asynchron ist.
Dasbedeutet,dassderMonitorsichnichtmitdemSignalsynchronisierenkann,daservomComputerempfängt.DasSignalistzuhochoderzuniedrigfürden
Monitor. Sehen Sie bitte in Technische DatenfürdiehorizontalenundvertikalenFrequenzbereiche,dievondiesemMonitorunterstütztwerden,nach.Der
empfohlene Modus ist 1440 X 900 mit 60Hz.
Es kann passieren, dass keine Warnmeldung erscheint und der Bildschirm einfach nichts anzeigt. Dies kann auch darauf hinweisen, dass sich der Monitor mit
dem Signal vom Computer nicht synchronisiert.
Siehe FehlerbehebungfürweitereInformationen.
Verwenden der Dell Soundbar (optional)
DieDell™SoundbaristeinZweikanal-Stereosystem,System,dasaufeinenDell™Flachbildschirmmonitormontiertwerdenkann.Auf der Soundbar befinden
sichfolgendeElemente:einDrehreglerzurLautstärkeregelungundzumEin-/AusschaltendesSystems,einegrüneLEDzurBetriebsanzeigeundzwei
Kopfhöreranschlüsse.
Belassen Sie diese Funktion aktiv, wenn Sie Ihren Monitor bequem anpassen und eine optimale Leistung erreichen
möchten.
ANMERKUNG: Wenn Sie bei DDC/CI „deaktivieren“ wählen,erscheinteineWarnmeldungaufdemBildschirm.Indiesem
FallkönnenSienachBedarfJaoderNeinwählen.
Dieser Videomodus kann nicht angezeigt werden.
optimumaleAuflösung1440x90060Hz

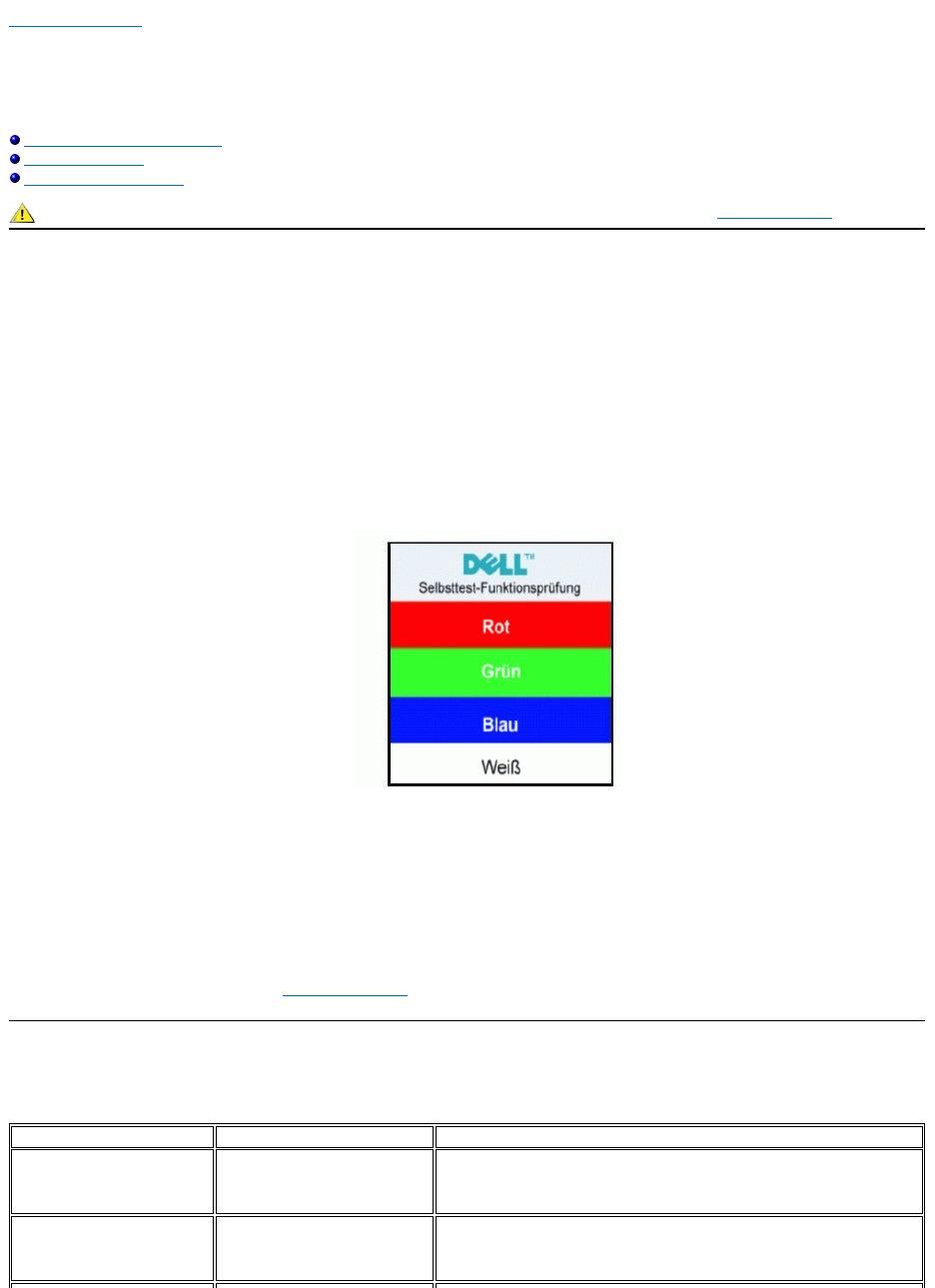

ANMERKUNG: Das umhertreibende Dialogfeld "Dell - Self-Test Feature Check" [Selbsttest-Funktionsprüfung]wirdaufdemBildschirmangezeigt,wennder
Monitor kein Videosignal erkennt.
![](asset-10.png)
Befestigen der Soundbar am Monitor
1.
Stromschalter/Lautstärkeregler
2.
Betriebsanzeige
3.
Kopfhöreranschlüsse
1.
StehenSievorderRückseitedesMonitorsundrichtenSiediebeidenSchlitzeanderSoundbaraufdieZapfenandemUnterteildesMonitorsaus.
2.
SchiebenSiedieSoundbarnachlinks,bissiehörbareinrastet.
3.
Verbinden Sie die Soundbar mit dem Stromadapter.
4.
SteckenSiedasStromkabeldesStromadaptersineineSteckdoseinderNähe.
![](asset-11.png)
Zum Inhaltsverzeichnis
5.
SchließenSiedenhellgrünenStereosteckerderRückseitederSoundbarandieAudio-Ausgangsbuchse des Computers an.
WARNUNG: VERWENDENSIEIHNNURMITDERDELLSoundbarUNDNICHTMITANDERENGERÄTEN.
ANMERKUNG: Der Soundbar Stromadapter (12VDC-Ausgang) darf nur mit der optionalen Dell Soundbar verwendet werden.
![](asset-12.png)
Zum Inhaltsverzeichnis
Produktbezogene Probleme
Dell SE178WFP Flachbildschirmmonitor
Monitorbezogene Fehlerbehebung
Allgemeine Probleme
Produktbezogene Probleme
Monitorbezogene Fehlerbehebung
Selbsttestfunktion (STFC: Self-Test Feature Check)
IhrMonitorverfügtübereineSelbsttestfunktion,mitderSieüberprüfenkönnen,obderMonitorordnungsgemäßfunktioniert.WennIhrMonitorundComputer
ordnungsgemäßmiteinanderverbundensind,derMonitorbildschirmjedochleerbleibt,führenSiebittewiefolgenddenMonitor-Selbsttest aus:
1. Schalten Sie sowohl den Computer als auch den Monitor aus.
2. TrennenSiedasVideokabelvonderRückseitedesComputers.UmeinenordnungsgemäßenSelbsttestzugewährleisten,entfernenSiebittesowohl
digitale(weißerStecker)alsauchanaloge(blauerStecker)KabelvonderRückseitedesComputers.
3. Schalten Sie den Monitor ein.
4. DieseAnzeigeerscheintauchimNormalbetrieb,wenndasVideokabelgetrenntoderbeschädigtwird.
5. SchaltenSiedenMonitorausundschließenSiedasVideokabelneuan;schaltenSieanschließendsowohldenComputeralsauchdenMonitorwieder
ein.
FallsIhrMonitorbildschirmnachdemobigenVorgangimmernochleerbleibt,überprüfenSiebitteIhreVideokarteunddenComputer;IhrMonitorfunktioniert
einwandfrei.
OSD-Warnmeldungen
FürOSD-bezogene Probleme sehen Sie bitte in OSD-Warnmeldungen nach.
Allgemeine Probleme
DiefolgendeTabelleenthältallgemeineInformationenüberMonitorprobleme,aufdieSiestoßenkönnten.
VORSICHT: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise.
Das umhertreibende Dialogfeld 'Dell - Self-Test Feature Check [Selbsttest-Funktionsprüfung]'sollte(voreinemschwarzenHintergrund)angezeigt
werden,wennderMonitorkeinVideosignalerkenntundordnungsgemäßfunktioniert.ImSelbsttestmodusbleibtdieBetriebs-LED Blau .Außerdemrollt
jenachgewählterEingangsquelleeinesdernachstehenddargestelltenDialogfelderüberdenBildschirm.
ALLGEMEINE SYMPTOME
AUSWIRKUNGEN
BEHEBUNGSVORSCHLÄGE
Kein Videobild/ Betriebs-LED aus
Kein Bild, Monitor inaktiv
lPrüfenSiedenAnschlussanbeidenEndendesVideokabels.
lPrüfenSiedieNetzsteckdose.
lVergewissernSiesich,dassderStromschaltervollständiggedrücktwird.
Kein Videobild/ Betriebs-LED ein
Kein Bild oder keine Helligkeit
lErhöhenSiedieWertefürdieHelligkeit&denKontrast.
lFührenSiedenMonitor-Selbsttest durch.
lÜberprüfenSiedieSteckeraufverbogeneoderabgebrocheneStifte.
![](asset-13.png)
Unscharfes Bild
Bild ist unscharf, verschwommen
oder weist Geisterbilder auf.
lDrückenSiedieAuto-Einstellen-Taste.
lPassenSieüberdasOSD-MenüdieWertefürPhaseundClock[Takt]an.
lEntfernenSieetwaigeVideoverlängerungskabel.
lStellen Sie die Monitorwerkseinstellungen wieder her.
lVerringernSiedieVideoauflösungodererhöhenSiedieSchriftgröße.
Zittriges/verwackeltes Videobild
Welliges Bild oder leichte
Bewegungen
lDrückenSiedieAuto-Einstellen-Taste.
lPassenSieüberdasOSD-MenüdieWertefürPhaseundClock[Takt]an.
lStellen Sie die Monitorwerkseinstellungen wieder her.
lÜberprüfenSiedieUmgebungsbedingungen.
lBringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.
Fehlende Bildpunkte
LCD-Bildschirm weist Punkte auf
lSchalten Sie den Monitor aus und wieder ein.
lEshandeltsichumpermanentinaktivePixel.DiesisteinnatürlicherDefekt,
der bei der LCD-Technologie auftritt.
UnveränderlichePixel
LCD-Bildschirm weist helle Punkte
auf
lSchalten Sie den Monitor aus und wieder ein.
lEshandeltsichumpermanentaktivePixel.DiesisteinnatürlicherDefekt,
der bei der LCD-Technologie auftritt.
Helligkeitsprobleme
Bild zu dunkel oder zu hell
lSetzen Sie die Monitoreinstellungen mit der Funktion "All Settings [Alle
Einstellungen]"zurück.
lDrücken Sie die Auto-Einstellen-Taste.
lPassenSiedieWertefürdieHelligkeit&denKontrastan.
Geometrische Verzerrung
Bild ist nicht korrekt zentriert
lSetzen Sie die Monitoreinstellungen mit der Funktion "Position Settings Only
[NurPositionseinstellungen]"zurück.
lDrückenSiedieAuto-Einstellen-Taste.
lPassen Sie die Zentrierung manuell an.
lVergewissern Sie sich, dass der Monitor im richtigen Videomodus ist.
Horizontale/vertikale Streifen
Bild weist einen oder mehrere
Streifen auf
lSetzen Sie die Monitoreinstellungen mit der Funktion "All Settings [Alle
Einstellungen]"zurück.
lDrückenSiedieAuto-Einstellen-Taste.
lPassenSieüberdasOSD-MenüdieWertefürPhaseundClock[Takt]an.
lFührenSiedenMonitor-SelbsttestdurchundprüfenSie,obdieStreifenauch
im Selbsttestmodus vorhanden sind.
lÜberprüfenSiedieSteckeraufverbogeneoderabgebrocheneStifte.
Synchronisationsprobleme
Die Anzeige auf dem Bildschirm ist
chaotisch oder erscheint gespalten
lSetzen Sie die Monitoreinstellungen mit der Funktion "All Settings [Alle
Einstellungen]"zurück.
lDrückenSiedieAuto-Einstellen-Taste.
lPassenSieüberdasOSD-MenüdieWertefürPhaseundClock[Takt]an.
lFührenSiedenMonitor-SelbsttestdurchundprüfenSie,obdieAnzeige
auch im Selbsttestmodus chaotisch erscheint.
lÜberprüfenSiedieSteckeraufverbogeneoderabgebrocheneStifte.
lStarten Sie im "abgesicherten Modus".
LCD zerkratzt
Bildschirm weist Kratzer oder
Schmutzflecken auf
lSchalten Sie den Monitor aus und reinigen Sie den Bildschirm.
lHinweise zur Reinigung finden Sie im Abschnitt Pflege Ihres Monitors.
Sicherheitsrelevante Themen
Sichtbare Anzeichen von Rauch
oder Funken
lVersuchen Sie nicht das Problem selber zu beheben.
lDer Monitor muss ersetzt werden.
Immer wieder auftretende
Probleme
Monitorfunktionsstörungentreten
auf und verschwinden wieder
lVergewissern Sie sich, dass der Monitor im richtigen Videomodus ist.
lVergewissern Sie sich, dass die Videokabelverbindung zwischen dem
ComputerunddemFlachbildschirmmonitorordnungsgemäßhergestelltist.
lSetzen Sie die Monitoreinstellungen mit der Funktion "All Settings [Alle
Einstellungen]"zurück.
lFührenSiedenMonitor-SelbsttestdurchundprüfenSie,obdasProblem
auch im Selbsttestmodus auftritt.
Farbe fehlt
Farbe fehlt im Bild
lFührenSiedenMonitor-Selbsttest durch.
lPrüfenSiedenAnschlussanbeidenEndendesVideokabels.
lÜberprüfenSiedieSteckeraufverbogeneoderabgebrocheneStifte.
Falsche Farbe
Schlechte Bildfarbe
lVerwenden Sie die Funktion "User Preset" [Benutzervoreinstellung], um die
Farbezuändern.
lÄndernSiedenR/G/B-Wert in der Funktion "User
Preset" [Benutzervoreinstellung].
Nachbild („Einbrennen“) (durch
Daueranzeige desselben Bildes)
Ein schwaches Nachbild des
statischen Bildes erscheint auf dem
Bildschirm
lLassenSiedenMonitorgrundsätzlichüberdieEnergieverwaltungsfunktion
ausschalten,wennernichtverwendetwird.AlternativkönnenSieeinen
Bildschirmschoner mit bewegten Motiven einsetzen.
lWählenSieimOSD-Menü"Enable LCD Conditioning [LCD-Konditionierung
aktivieren]" unter "Reset to Factory Settings [Werkeinstellungen laden]"
aus.DasAusführendieserFunktionkanneinigeStundendauern,bevordas
verbliebene Bild entfernt wird.
HINWEIS: Die Garantie deckt keine Bildeinbrennung ab.
![](asset-14.png)
Produktbezogene Probleme
Zum Inhaltsverzeichnis
SPEZIFISCHE SYMPTOME
AUSWIRKUNGEN
BEHEBUNGSVORSCHLÄGE
Angezeigte Bild zu klein
Das Bild ist auf dem
Bildschirm zentriert,
fülltabernichtden
gesamten
Sichtbereich aus
lSetzenSiedieMonitoreinstellungenmitderFunktion"AllSettings[AlleEinstellungen]"zurück.
Monitorlässtsichmit
den Tasten am
Bedienfeld nicht
einstellen
OSD-Menüwird
nicht am Bildschirm
angezeigt
lSchaltenSiedenMonitoraus,trennenSiedasNetzkabel,schließeneswiederanundschalten
den Monitor wieder ein.
Der Monitor wechselt
nicht in den
Energiesparmodus.
Kein Bild, Betriebs-
LED leuchtet Blau .
Die Meldung "No
input signal"
erscheint, wenn die
Taste "+" oder "-"
gedrücktwird.
lBewegenSiedieMausoderdrückenSieeinebeliebigeTasteaufderTastaturdesComputers
oder starten Sie den Video-Player.ÖffnenSieanschließenddasOSD-Menü,umAudio/Videoauf
"Aus" einzustellen.
EswirdbeiDrückender
Tasten am Bedienfeld
kein Eingangssignal
angezeigt
Kein Bild, Betriebs-
LED leuchtet Blau .
Die Meldung "No
input signal"
erscheint, wenn die
Taste "+" oder "-"
gedrücktwird.
lPrüfenSiedieSignalquelle.BewegenSiedieMausoderdrückenSieeinebeliebigeTasteaufder
Tastatur, um sicherzustellen, dass der Computer nicht im Energiesparmodus ist.
lPrüfenSie,obdasSignalkabelrichtigeingestecktwurdeundrichtigsitzt.SteckenSieeventuell
das Signalkabel erneut ein.
lStarten Sie den Computer oder Video-Player neu.
OSD-Sperre
AlleTastenaußer
der MENU-Taste
sind gesperrt. Keine
Benutzeranpassung
möglich.
lHalten Sie die MENU-Taste15Sekundenlanggedrückt,umdasOSD-Menüzuentsperren.
![](asset-15.png)
Zum Inhaltsverzeichnis
VerwendendesMonitorfußes
Dell SE178WFP Flachbildschirmmonitor
AnbringendesFußes
Verlegen der Kabel
Verwenden der Kippfunktion
AbnehmendesFußes
Attaching the Stand
1.StellenSiedenMonitorfußaufeineflacheOberfläche.
2.RichtendieAussparunganderMonitorrückseiteaufdiezweiZähneamMonitorfußaus.
3.LassenSiedenMonitorherunter,damitdieMonitormontagestelleindenMonitorfußeinrastet.
Verlegen der Kabel
HINWEIS:BeiAuslieferungausdemWerkistderFußvomMonitordemontiert.
![](asset-16.png)
Verwenden Sie nach dem Anbringen aller erforderlichen Kabel an Ihren Monitor und den Computer (siehe AnschließendesMonitorsfürHinweisezudem
AnschließenderKabel)denKabelhalter,umsämtlicheKabelwieobenabgebildetsauberzuverlegen.
Verwenden der Kippfunktion
DankdemintegriertenSäulenfußkönnenSiedenMonitorkippen,umdenbequemstenBlickwinkelzuerhalten.

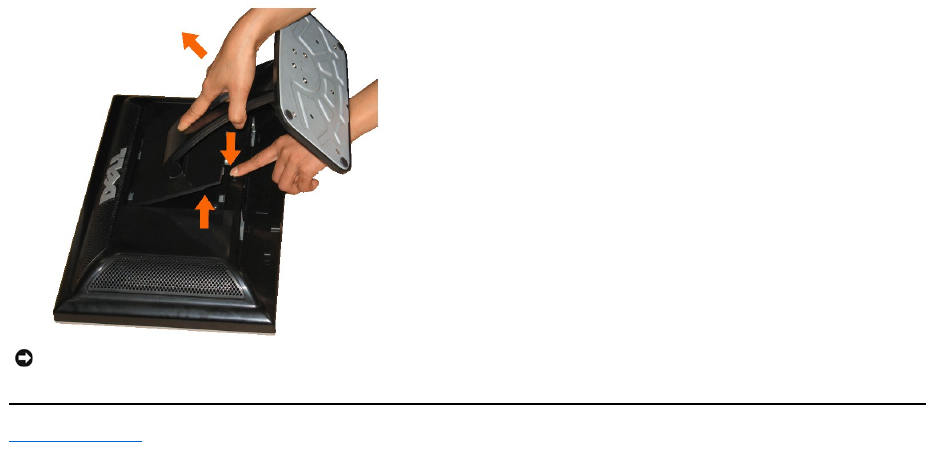

AbnehmendesFußes
LegenSiedenMonitormitdemBildschirmnachuntenzeigendaufeinweichesTuchodereinKissen,haltendieFußentfernungstastegedrücktundentfernen
danndenMonitorfuß.
