Dell™ST2220L/ST2220Mモニター ユーザーガイド

メモ、注意、警告

このガイドには、アイコンが先頭に付いた文章があります（一部については太字で示されています）。 これらの文章は、メモ、注意、警告を表します。

警告には、表記方法が異なるものやアイコンがないものもあります。この場合、警告の特別な表記法が認可機関により義務づけられています。

本書に記載されている事項は事前通告なしに変更されることがあります。

©2010 すべての著作権は Dell™Incにあります。

Dell™Inc.の書面による承諾書なしに本書を複製することは、いかなる方法といえども、固く禁止します。

本文における商標の使用： Dell および DELL のロゴは、Dell Inc. の登録商標です。Microsoft および Windows は米国あるいは他の国々で Microsoft Corporation の商標または登録商標です。 ENERGY STARは、米国環境

保護局の登録商標です。 ENERGY STARのパートナーとして、Dell Inc. は本製品をエネルギー効率に関するENERGY STARのガイドラインに準拠させています。

本書に引用される他の登録商標や商標名はその商標や商標名を有する企業もしくは製品に所属します。Dell™IncはDell Incに所属しない全ての登録商標及び商標名の所有権についてはこれを放棄します。

型名 ST2220Lb/ST2220Mb/ST2220Lc/ST2220Mc

2010年 6 月  改定. A00

モニターについて

モニターのセットアップ

モニターの調整

問題を解決する

補足





メモ： コンピュータシステムをより有効に利用するための大切な情報を示します。

注意：ハードウェア損傷やデータ損失の可能性を示し、この問題を回避する方法を説明します。

警告： 「警告」の内容は、物体への被害、人物への危害、または死亡の可能性があることを示しています。

目次へ戻る



モニターについて

Dell™ST2220L/ST2220Mモニター ユーザーガイド

パッケージ内容

主な特徴

パーツおよび制御機能の説明

モニター仕様

プラグ・アンド・プレイ機能

LCD モニタの品質と画素ポリシー

メンテナンス・ガイドライン

パッケージ内容

このモニタには、下図に示すアイテムが同梱されています。 すべてのアイテムが揃っていることを確認し、万一不足しているものがある場合は Dell までお問い合わせください。

注意： アイテムによってはオプションになっているものがあり、その場合はモニタには同梱されません。 機能やメディアの中には、国によって使用できないものがあります。

lスタンド付きモニタ

l電源ケーブル

lDVI ケーブル (オプション)



lVGA ケーブル

主な特徴

ST2220L/ST2220M フラットパネルディスプレイには、AM-TFT 液晶ディスプレイ技術を使用しています。 モニターの主な特徴は以下のとおりです。

■ ST2220L/ST2220M：54.61 cm (21.5") 表示可能エリア ディスプレイ。

■ 1920 x 1080 の高解像度に加え、低解像度のフルスクリーン表示をサポート

■ 傾斜調整機能

■ プラグ・アンド・プレイ機能 （お使いのシステムでサポートされている場合のみ）

■ OSD 調整機能による簡単なセットアップと最適化

■ INF ファイル、ICM ファイルと製品ドキュメントが含まれたソフトウェアとドキュメンテーション CD

■ Energy Star 準拠の省エネ機能

■ セキュリティロックスロット

パーツおよび制御機能の説明

前面図



lドライバとドキュメンテーションメディア

l

クイックセットアップ ガイド

l安全のために

前面図

フロントパネルの制御機能

ラベル

説明

1-2

ショートカットキー

*既定の設定はプリセットモード選択と輝度/コントラスト選択で

す。

1

ショートカット キー : プリセット モード (デフォルト)

2

ショートカット キー : 輝度/コントラスト (デフォルト)

3

OSD メニューの選択

4

終了

5

電源オン/オフ (Dell ロゴの下にあるライト インジケータ)

背面図



背面図

側面図

底面図





ラベル

説明

1

バーコード シリアル番号ラベル

Dell テクニカルサポートへのお問い合わせ

2

セキュリティロック スロット

モニタを盗難から防止します

3

Dell サウンドバー マウント用ブラケット

Dell サウンドバー (オプション) の取り付け

4

規定ラベル

適合規定がリストされています

5

スタンド取り外しボタン

スタンドをモニターから取り外すには。

左側面図

モニター仕様

パワーマネージメントモード

お使いのコンピュータに VESA の DPMS&0153 準拠ディスプレイカードやソフトウェアがインストールされている場合、モニターを長時間使用しないと、自動的に消費電力を抑えます。これは省電力モ

ードと呼ばれています*。 キーボードやマウス、その他の入力デバイスからの入力信号を検知すると、モニターは自動的に通常の動作に戻ります。以下の表は、消費電力および自動省電力機能の信号

の一覧です。

ST2220L/ST2220M



                 

ピンの割り当て

VGA コネクタ

底面図



ラベル

説明

1

AC 電源コードコネクタ

2

DVI コネクタ

3

HDMI コネクタ

4

VGA コネクタ

5

オーディオ入力

6

オーディオ出力

ラベル

説明

1

AC 電源コードコネクタ

2

DVI コネクタ

3

VGA コネクタ

VESA モード

水平同期信号

垂直同期信号

ビデオ

電源インジケータ

消費電力

通常動作

アクティブ

アクティブ

アクティブ

白

28 W （最大）

20 W （標準）

アクティブオフモード

非アクティブ

非アクティブ

非表示

黄色

1 W 未満

電源オフ

-

-

-

オフ

0.5 W 未満

メモ: このモニタは ENERGY STAR® に準拠しています。

メモ: モニターからメインケーブルを外した場合のみ、オフモード時に消費電力がゼロになります。

ピン番号

接続する信号ケーブルの 15

ピンコネクタ

1

ビデオ信号 - 赤

DVIコネクタ 

HDMI コネクタ (特定モデルのみ)

2

ビデオ信号 - 緑

3

ビデオ信号 - 青

4

GND

5

自己診断テスト

6

GND-R

7

GND-G

8

GND-B

9

PC 5V/3.3V

10

GND-sync

11

GND

12

DDC データ

13

水平同期信号

14

垂直同期信号

15

DDC クロック信号

ピン番号

接続する信号ケーブルの 24 ピンコネクタ

1

TMDS RX2-

2

TMDS RX2+

3

TMDS 接地

4

変動

5

変動

6

DDC クロック信号

7

DDC データ

8

変動

9

TMDS RX1-

10

TMDS RX1+

11

TMDS 接地

12

変動

13

変動

14

+5V 電源

15

自己診断テスト

16

ホットプラグ検出

17

TMDS RX0-

18

TMDS RX0+

19

TMDS 接地

20

変動

21

変動

22

TMDS 接地

23

TMDS クロック+

24

TMDS クロック-

ピン番号

接続した信号ケーブルの19ピン側

1

TMDS DATA 2+

2

TMDS DATA 2 SHIELD

3

TMDS DATA 2-

4

TMDS DATA 1+

5

TMDS DATA 1 SHIELD

6

TMDS DATA 1-

7

TMDS DATA 0+

8

TMDS DATA 0 SHIELD

9

TMDS DATA 0-

10

TMDS クロック+

11

TMDS CLOCK SHIELD

12

TMDS クロック-

13

CEC

14

予約済み (デバイスの N.C.)

15

DDC クロック信号 (SCL)

16

DDC データ (SDA)

17

DDC/CEC 接地

18

+5V 電源

19

ホットプラグ検出



フラットパネルの仕様



モデル

ST2220L/ST2220M

スクリーンタイプ

パネルタイプ

TN

スクリーン寸法

54.61 cm（21.5 インチ）（21.5 インチ対角表示領域）

りセット表示領域:

横

縦

476.64 mm (18.76 インチ)

268.11 mm (10.56 インチ)

ドットピッチ

0.248 mm

視野角

160°(上下) 標準、160°(左右) 標準

輝度

250 cd/m² (標準)

ダイナミック コントラスト比

8,000,000 : 1 *

表面コーティング

反射防止ハードコーティング（3H）

バックライト

LED ライト バー システム

応答速度

5ms 標準パネル

色数

16.7 百万色

色域

78 %**

* 予想に基づきます

** ST2220L/ST2220M 色域(標準) は CIE1976 (78 %) および CIE1931 (68%) を基準としています。

解像度



モデル

ST2220L/ST2220M

水平スキャン範囲

30 kHz ～ 83 kHz（自動）

垂直スキャン範囲

56 Hz ～ 76 Hz（自動）

最大プリセット解像度

1920 x 1080 （60 Hz）

ビデオサポートモード

モデル

ST2220L/ST2220M

ビデオ表示機能 (HDMI 再生)

480i/480p/576i/576p/720p/1080i/1080p

プリセットディスプレイモード

ST2220L/ST2220M

ディスプレイモード

水平周波数(kHz)

垂直周波数(Hz)

ピクセルクロッ

ク （MHz）

同期極性 (水平/ 垂直)

VGA, 720 x 400

31.469

70.087

28.3

-/+

VGA, 640 x 480

31.469

59.940

25.2

-/-

VGA, 640 x 480

37.500

75.000

31.5

-/-

VESA, 800 x 600

37.879

60.317

40.0

+/+

VESA, 800 x 600

46.875

75.000

49.5

+/+

VESA, 1024 x 768

48.363

60.004

65.0

-/-

VESA, 1024 x 768

60.023

75.029

78.8

+/+

VESA. 1152 x 864

67.500

75.000

108.0

+/+

VESA, 1280 x 1024

64.000

60.000

108.0

+/+

VESA, 1280 x 1024

79.976

75.025

135.0

+/+

VESA, 1920 x 1080

7.500

60.000

148.5

+/+

電気的仕様

次の表には電気的仕様が記載されています。

モデル

ST2220L/ST2220M

ビデオ入力信号

アナログ RGB、0.7 V +/-5 %、入力インピーダンス 75 オーム

デジタル DVI-D TMDS, 各差動ラインで600mV, 50 オーム入力インピーダンスでプラス極

HDMI, 各差動ラインで600mV, 差動ペアにつき100 オーム入力インピーダンス（ST2220L 用）



同期入力信号

水平方向と垂直方向の同期を分割、極性フリー TTL レベル、SOG (コンポジット SYNC の場合は緑)

AC 入力電圧/周波数/電流

100 ～ 240 VAC/50 または 60 Hz + 3 Hz/2.0 A（最大）

iso サージ電流流入

120V: 30A (最大)

240V： 60A (最大)

物理的仕様

次の表には物理的特性が記載されています。

プラグ・アンド・プレイ機能

このモニターは、あらゆるプラグアンドプレイ対応システムでご利用いただけます。モニターは、DDC（ディスプレイデータチャネル）プロトコルを使用して EDID（拡張ディスプレイ認識データ）をコンピュ

ータシステムに自動的に出力するため、システムが自動設定され、モニタ設定が最適化されます。ユーザーは必要に応じて異なる設定を選択できますが、多くの場合、モニタの設定は自動的に行われ

ます。

LCD モニタの品質と画素ポリシー

LCDモニタ製造プロセスの間、1つ以上の画素が不変状態で固定されるのは珍しい状況ではありません。きわめて小さな暗いまたは明るい変色スポットとして、固定画素が表示されるだけです。ピクセル

が残ってしまう状態を「ブライトドット」と呼びます。ピクセルが黒くなった状態を「ダークドット」と呼びます。

モデル

ST2220L/ST2220M

コネクタタイプ

lD-sub: 青いコネクタ

lDVI-D: 白コネクタ

lHDMI (特定モデルのみ)

信号ケーブルタイプ

lD-sub: 15 ピン、アナログ（取り外し可能）、出荷時はモニターに接続されています。

lDVI-D

lHDMI (特定モデルのみ)

寸法（スタンド込み）

高さ

385.86 mm (15.19 インチ)

幅

520.64 mm (20.50 インチ)

奥行き

203.68 mm (8.02 インチ)

寸法 (スタンド未装着)

高さ

326.02 mm (12.84 インチ)

幅

520.64 mm (20.50 インチ)

奥行き

59.40 mm (2.34 インチ)

スタンドの寸法

高さ

149.85 mm ( 5.90 インチ)

幅

203.68 mm (8.02 インチ)

奥行き

203.68 mm (8.02 インチ)

重量

重量 (パッケージを含む)

5.19 kg (11.43 lb)

モニタおよびスタンドパーツの重量

4.09kg(9.01lb)

重量 (スタンド組み立て部品を含まない)(壁取

り付け または VESA 取り付けに配慮してケー

ブルはありません)

3.10 kg (6.83 lb)

スタンド組み立て部品の重量

0.67 kg (1.48 lb)

設置環境

次の表には設置環境上の制限が記載されています。

モデル

ST2220L/ST2220M

温度：

運転時

0°～ 40°C(32°～ 104°F)

非運転時

保管時：-20°～ 60°C(-4°～ 140°F)

輸送時：-20°～ 60°C(-4°～ 140°F)

湿度：

運転時

10% ～ 80% (結露なきこと)

非運転時

保管時：5% ～ 90% (結露なきこと)

輸送時：5% ～ 90% (結露なきこと)

海抜：

運転時

4,485 m (14,700 ft) 最大

非運転時

12,191 m (40,000 ft) 最大

熱放散

95.54 BTU/時 (最大)

68.24 BTU/時 (標準)

ほとんどの場合、これらの固定画素が見えることはめったになく、ディスプレイの品質または使い勝手を損なうものではありません。1～5の固定画そのあるディスプレイは正常であり、基準内に入ってい

るとみなされています。詳細については、Dellサポートサイト:support.dell.com を参照してください。

メンテナンス・ガイドライン

モニターのお手入れ

最高の動作を得るために、開梱、清掃、および移動時には、以下に従ってください。

l本ディスプレイは静電防止対策を施していますので、汚れを取る際には、柔らかい、清潔な布を軽く水に濡らして拭いてください。可能な場合、静電防止コーティング用の特別な布か溶液を使用

してください。ベンジン、シンナー、アンモニア、表面の粗い布や圧搾空気などは使用しないでください。

lプラスチック部分は軽く水で濡らした暖かい布で拭いてください。 プラスチック部分に乳白状の薄膜を作るので、洗剤は一切使用しないでください。

lモニターを箱から取り出すと白い粉が付着している場合がありますので布で拭き取ってください。

l暗い色のモニターはキズが付くと白く擦り切れたようになり、このキズは明るい色のモニターよりも目立ちますので取り扱いによりご注意ください。

lモニタの画質を最高に維持するには、常に変化するスクリーンセーバーをご使用になり、使用しないときにはモニタを切ってください。



目次へ戻る



警告： モニターを掃除する時には、安全にお使いいただくためにを良く読 んで指示にしたがってください。

警告： モニターを掃除するときには、モニターの電源コードをコンセントから抜いてください。

目次へ戻る



付録:

Dell™ST2220L/ST2220Mモニター ユーザーガイド

注意：安全のしおり

FCC規定 (米国のみ) およびその他の規定

Dell に問い合わせ

注意：安全のしおり

安全のための注意については、「安全のために」をお読みください。

FCC規定 (米国のみ) およびその他の規定

FCC規定およびその他の規定については、www.dell.com\regulatory_compliance の適合規定サイトをご覧ください。

Dell に問い合わせ

米国内のお客様専用サポートダイヤルは、800-WWW-DELL (800-999-3355) です。

Dell では様々なオンラインサービスやサポートコールサービスなどのサービスオプションをご提供しております。 ただし、国や製品によっては、ご 利用になれない場合もございますので

ご了承ください。 販売、技術サポートやカスタマーサービスに関するお問い合わせは、以下の手順で行 ってください。

1. support.dell.comにアクセスしてください。

2. ページ下部のChoose A Country/Region（国・地域を選択）プルダウンメニューでお客様が製品をご利用になっている国または地域を選択してください。

3. ページ左のContact Us（お問い合わせ）ボタンをクリックしてください。

4. ご希望のサービスまたはサポートのリンクを選択してください。

5. ご希望の連絡方法を選択してください。

目次へ戻る

警告：このガイドで指定されている コントロール、調整機能、または手順 以外のものを使用する場合、感電、電気・機械上の危険性にさらされる恐れがあります

メモ： インターネット接続環境をお持ちでない場合は、請求書、送り状、またはDellの製品カタログに記されている連絡先までお問い合わせください。

目次に戻る



モニターのセットアップ

Dell™ST2220L/ST2220Mモニター ユーザーガイド

Dell™のデスクトップコンピュータ、または、Dell™のポータブルコンピュータの使用で、インターネットの接続

がある場合

1. http://support.dell.com を訪問し、サービスタグを入力し、画像カードに最新のドライバーをダウンロードします。

2. インストールを完了したら、もう一度解像度を 1920x1080 に設定してみます。





目次に戻る

メモ：もし解像度を 1920x1080 に設定できない場合は、解像度をサポートできるグラフィクアダプターを求める為に、Dell™に連絡してください。



目次に戻る



モニターのセットアップ

Dell™ST2220L/ST2220Mモニター ユーザーガイド

Dell™以外のデスクトップ、ポータブル コンピュータ、グラフィックカードの場合

Windows XP の場合：

1. デスクトップ上で右クリックし、Properties(プロパティ)を選択します。

2. Settings(設定)タブを選択します。

3. Advanced（アドバンスト）を選択します。

4. ウインドーの最上端の記述を見て、グラフィックカードのベンダーを確認します。(例えば、NVIDIA, ATI, Intel)。

5.グラフィックカードの各ベンダーのウェブサイトで、最新のドライバーをダウンロードします (例えば、http://www.ATI.com, http://www.NVIDIA.com) 。

6. インストールを完了したら、もう一度解像度を 1920x1080 に設定してみます。

Windows Vista® または Windows® 7 の場合：

1. デスクトップ上で右クリックした後、Personalization (個人化)をクリックします。

2. Change Display Settings (ディスプレイの設定の変更)をクリックします。

3. Advanced Settings (詳細設定)をクリックします。

5.グラフィックカードの各ベンダーのウェブサイトで、最新のドライバーをダウンロードします (例えば、http://www.ATI.com, http://www.NVIDIA.com) 。

6. インストールを完了したら、もう一度解像度を 1920x1080 に設定してみます。



目次に戻る

メモ：もし解像度を 1920x1080 に設定できない場合は、コンピュータのメーカーと連絡してください。または、1920x1080 の解像度をサポートできるグラフィックアダプターを購入してください。

目次ページに戻る



モニターの調整

Dell™ST2220L/ST2220Mフラットパネルカラーモニターユーザーズガイド

正面パネルボタンを使う

OSD メニューを使う

最高解像度を設定する

サウンドバー (オプション)を使う

傾斜機能の使い方

正面パネルボタンを使う

モニタの横にあるコントロールボタンを使ってイメージを表示する特徴を調整することができます。 これらのボタンを使ってコントロールを調整すると、それに伴い OSD に特徴の数字が表示されます。

オン スクリーン ディスプレイ (OSD) メニューの使い方

1.どれでもキーを押すと OSD メニューが開き、 を押すとメインメニューが表示されます。

1-2

ショートカットキー

このキーはカスタマイズメニューで定義できるコントロールメニューを開きます。

*既定の設定はプリセットモード選択と輝度/コントラスト選択です。

1

Preset Modes Select (プ

リセットモードの選択)

このボタンは別のモードでモニタに表示します。

2

Brightness/Contrast (輝

度/コントラスト)

このボタンは[輝度/コントラスト]コントロールメニューを開きます。

3

OSD Menu (OSD メニュ

ー)

このキーはオンスクリーンディスプレイ (OSD) を開きます。OSD メニューの使い方を参照してください。

4

Exit (終了)

このキーは OSD メニューを終了します。

5

電源ボタン

(LED インジケータ付き）

電源ボタンを使って、モニターをオンおよびオフにします。

青いライトが点灯しているときには、モニタが完全に機能していることを示しています。別のライトは、電源セーブ・モードを表します。

メモ： 設定を変更し、別のメニューに進むか、または OSD メニューを終了する場合、モニターは、その変更を自動的に保存します。設定を変更して、OSD メニューが閉じるのを待った場合も、

変更は保存されます。

メモ：設定を変更した後、別のメニューに移動するか OSD メニューを終了すると、モニターは自動的にこれらの変更内容を保存します。設定を変更した後、しばらくして OSD メニューが消

えてしまった

す。

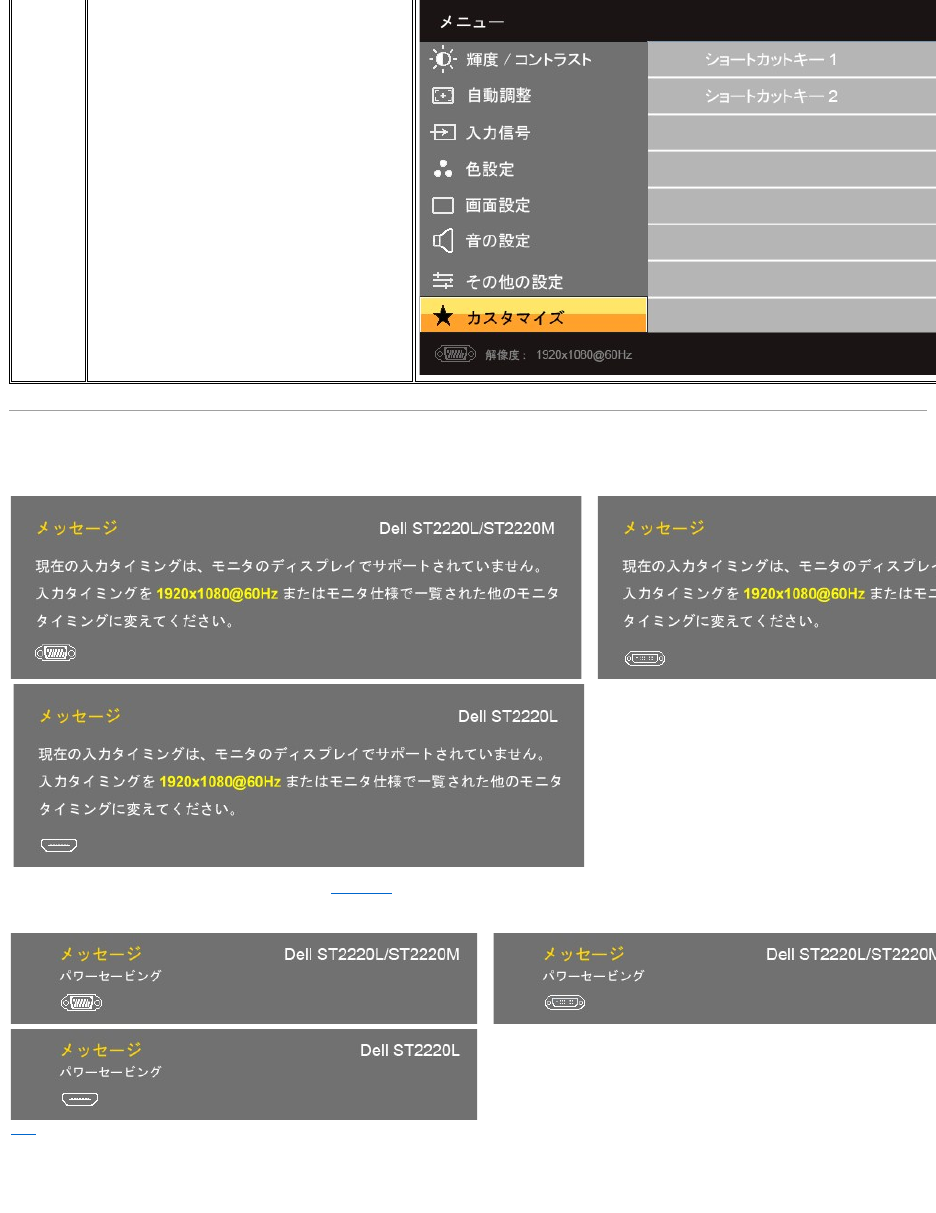

アナログ （VGA） 入力のメインメニュー

または

非アナログ （非VGA） 入力のメインメニュー

2.設定オプションを移動するには、 と ボタンを使います。あるアイコンから別のアイコンへ移動するとオプション名がハイライト表示されます。設定可能なオプションについては、表をご

覧ください。

3. ボタンを 1回押すと、ハイライトされたオプションが有効になります。

4.任意のパラメータを選択するには と ボタンを使います。

5. を押すとスライドバーに入りますので、メニューのインジケータに基づいて ボタンと ボタンを使って変更を行ってください。

6. ボタンを押すとメインメニューに戻るか、OSD メニューを終了します。

メモ：自動調整はアナログ(VGA)コネクタを使用しているときにしか有効になりません。

アイコン

メニューとサブメニュー

説明

Brightness/Contrast

(輝度/コントラスト)

このメニューは輝度/コントラスト調整を有効にします。











 



Brightness

(輝度)

Contrast

(コントラスト)

Back (戻り)

［輝度］はバックライトの明るさを調整します。

ボタンを押すと輝度を高め、 ボタンを押すと輝度を下げます （最低 0 ～ 最高 100）。

まず［輝度］を調整し、その後さらに調整が必要な場合にのみ［コントラスト］を調整してください。

ボタンを押すとコントラストを上げ 、 ボタンを押すとコントラストを下げます（最低 0 ～ 最高 100）。

コントラスト機能はモニタスクリーン上の位部分と明るい部分の差を調整します。

ボタン を押すとメインメニューに戻るか、メインメニューを終了します。







Auto Adjust

(自動調整)

 

コンピュータがスタートアップの時点でモニタを認識していたとしても、自動調整機能を使うと特定の設定

でモニタを





メモ：ほとんどの場合、自動調整を使用することにより構成に合った最高の状態で表示されます。

Input Source

(入力信号)

Auto Select (自動選択)

入力ソースメニューはモニタに接続されている別のビデオ信号を選択します。

ソースをスキャンします。 を押すと、有効な入力信号がスキャンされます。

 

VGA

DVI-D

HDMI (特定モデルのみ)

Back (戻る)

アナログ （VGA） コネクタを使用している場合は VGA 入力を選択してください。 を押して VGA 入力ソースを

選

デジタル （DVI） コネクタを使用している場合は DVI-D 入力を選択してください。 を押して DVI 入力

ソースを

HDMI コネクタを使用しているときには、HDMI 入力を選択してください。 HDMI 入力ソースを選択するには

を

を押すとメインメニューに戻るか、メインメニューを終了します。

Color Settings (色設定)

Input Color Format (入力カラー形式)

Mode Selection (モードの選択)

Preset Modes (プリセットモード)

VGA入力

Standard

(標準)

Multimedia Mode

(マルチメディアモード)

Game Mode

(ゲームモード)

Warm (暖色)

Cool (寒色)

カラー設定を使ってイメージモードとカラーフォーマットを調整します。

カラーフォーマットを設定できます。

グラフィックモードかビデオモードかのどちらかを選択することができます。 コンピュータにモニタが接続

されている



デスクトップアプリケーションに適したモードです。いるモードです。

ビデオ再生などのマルチメディアアプリケーションに適しているモードです。

ゲームアプリケーションに適しているモードです。

赤みを強めた暖色モードです。この色設定は色を重視するアプリケーション (写真イメージ編集、マルチメディア

、

青みを強めた寒色モードです。 この色設定はテキストベースのアプリケーション (スプレッドシート、

プログラミング

Custom (RGB) (カスタム(RGB))

Video input (ビデオ入力)

MovieMode

(ムービーモード

)

Game Mode

(ゲームモード)

SportsMode

(スポーツモード

)

Nature Mode

(自然色モード

)

Hue (色相)

Saturation (彩度)

Demo Mode (デモモード)

Reset Color Settings (色設定のリセット)

Back (戻り

)

赤、緑、青の 3 色をそれぞれ個別に増加または減少させるには、 または ボタンを使用します。1 回

ボタンを



ムービー再生に適したモードです。

ゲームアプリケーションに適しているモードです

スポーツのシーンを表示するのに適しているモードです。

自然のシーンを表示するのに適しているモードです

この機能はビデオ映像の色を緑から紫にシフトさせます。 これを使って肌の色を調整してください。 色相は

または

を押すとイメージの緑の色相が高められます。

を押すとイメージの紫の色相が高められます。

メモ： 色相調整はビデオ入力専用です。

ビデオ映像の彩度を調整します。 彩度は または を使って 0 から 100 の範囲で調整してください。

はビデオ映像をモノクロのように表示します。

はビデオ映像をカラフルに表示します。

メモ：彩度調整はビデオ入力専用です。

スクリーンを縦方向に二分します。スクリーンの左半分は標準モード、右半分はカラーエンハンスモードで表示

されます

メモ：デモモードはビデオ入力専用です。

モニタのカラー設定を工場出荷時の設定に戻します。

ボタン を押すとメインメニューに戻るか、メインメニューを終了します。

Display Settings

(画面設定)

Wide Mode

(ワイドモード)

H. Position

(水平位置)

V. Position

(垂直位置)

Sharpness

(シャープネス)

Pixel Clock

(周波数)

Phase

(フェーズ)

Dynamic Contrast (ダイナミックコントラスト)

Reset Display Settings (画面設定のリセット)

Back (戻り

)

画像の比率を 4:3 または全画面に調整します。

メモ： 最大プリセット解像度の 1920 x 1080 では、ワイドモードの調整は必要ありません。

画像を左右に調整するには、 か ボタンを使用します。最低は 0 (-) です。最高は 100 (+) です。

画像を上下に調整するには、 か ボタンを使用します。最低は 0 (-) です。最高は 100 (+) です。

この機能は画像をシャープまたはソフトにします。 か ボタンを使ってシャープネスを 0 から 100

までの

Phase (フェーズ)とPixel Clock (周波数)設定は、モニターを使用環境に合わせて調整することができます。

これらの

と ボタンを使って最高の画質になるように調整してください。

フェーズ調整を行っても満足のいく結果が得られない場合は、Pixel Clock (周波数) （おおまかな調整）調整を

行

コントラストのレベルを上げて、よりシャープで鮮明な画像を提供します。

画像を工場出荷時の値に戻します。

ボタン を押すとメインメニューに戻るか、メインメニューを終了します。

Audio Settings (音の設定)

 



Line Out Source (ラインアウトソース)

PowerSave Audio

(オーディオの省電力)

Reset Audio Settings

(オーディオ設定のリセット)

Back (戻る)

オーディオソースを選択します。

省電力モードでオーディオ電源をオン/オフにします。

オーディオ設定を工場出荷時の設定に戻します。

を押すとメインメニューに戻るか、メインメニューを終了します。







Other Settings (その他の設定)

Language

(言語)

Menu Transparency

(メニュー透明化)

Menu Timer

(メニュータイマー)

Menu Lock

(メニューロック)

［Languag (言語)］ オプションを使って OSD ディスプレイを 6 ヶ国語 （English、Espanol、Francais、

Deutsch

この機能は OSD の背景を不透明から透明までの間で調整します。

OSD ホールド時間：最後にボタンを押してから、OSD が無効になるまでの時間を設定します。

と ボタンを使って 1 秒間隔で 5 秒から 60 秒の間に設定してください。

調整機能へのアクセスを制御します。

これを選択するとユーザーが調整することはできなくなります。 ボタンを除き、全

てのボタンがロックされます





DDC/CI

LCD Conditioning (LCD コンディショニング)

Factory Reset

(工場リセット)

Back (戻り

)

メモ：OSDがロックされているとき、メニューボタンを押すと[OSDロック]が選択された状態で、OSD設定

メニューが

DDC/CI （ディスプレイデータチャンネル/コマンドインターフェース）で、モニタパラメータ（明るさ/色バランス等）

を

ユーザーがもっとも使いやすいように、また、モニタを最適パフォーマンスにするには、この機能を有効にします。

画像がモニターに重なって表示される場合は、LCD Conditioning (LCD コンディショニング) を選択

すると

ん。

すべての OSD 設定を工場出荷時の値に戻します。

ボタン を押すとメインメニューに戻るか、メインメニューを終了します。

Personalize (カスタマイズ)

フロントパネルには 2 つのショートカットキーがあります。各ショートカットキーにそれぞれ 1

つずつコントロールメニューを

OSD 警告メッセージ

モニタが特定の解像度モードに対応していない場合は、次のメッセージが表示されます：

ま

た

は

このメッセージは、コンピュータから受信している信号にモニタが同期できていないことを示しています。

使このモニタで対応している垂直および水平周波数範囲については、 モニター仕様 を参照してください。 推奨モードは 1920x1080 です。

モニターが省電力モードに入ると、次のメッセージが表示されます :

ま

た

は

OSD を使用する場合は、コンピュータを起動し、モニターを復帰（ウェイクアップ）させてください。

電源ボタン以外のボタンを押すと、次のメッセージが表示されます:





詳細については、問題を解決するを参照してください。

最高解像度を設定する

モニタの最高解像度に設定されます。

Windows XP:

1. デスクトップを右クリックして、プロパティを選択します。

2. 設定タブを選択します。

3. 画面解像度を 1920x1080 に設定します。

4. OKをクリックします。

Windows Vista® あるいはWindows® 7:

1. デスクトップで右クリック、カスタマイズをクリックします。

2. ディスプレイ設定の変更をクリックします。

3. マウスの左ボタンを押しながらスライダーバーを右に動かし、画面解像度を1920 x 1080 に調整します。

4. OKをクリックします。

オプションとして 1920x1080 がない場合は、グラフィック・ドライバを更新する必要があります。 コンピュータによっては、以下の手順のいずれかを完了してください。

Dellデスクトップまたはポータブル・コンピュータをご使用の場合：

¡support.dell.comに進み、サービス・タグを入力し、グラフィックス・カードに最新のドライバをダウンロードします。

Dell以外のコンピュータ（ポータブルまたはデスクトップ）をお使いの場合：

¡コンピュータのサポートサイトに進み、最新のグラフィックス・ドライバをダウンロードします。

¡グラフィックス・カード･ウェブサイトに進み、最新のグラフィックス・ドライバをダウンロードします。

ま

た

は





VGA/DVI/HDMI 入力が選択されており、VGA、DVI ケーブルと HDMI ケーブルの両方が接続されていない場合は、下のようなダイアログボックス

が表示されます。

ま

た

は





Dell サウンドバー（オプション）を使う

DellサウンドバーはDellフラットパネルディスプレイの取り付けに適した2つのチャンネルシステムから成っています。Soundbar には容量性のタッチフロント コントロールパネル、電源表示用の白い

LED、2 つのオーディオヘッドセットジャックが備えられています。

傾斜機能の使い方

傾斜

装備された台座により、モニタは最も快適な角度に傾斜させることができます。



1.

取り付け機構

2.

ヘッドフォンジャック

3.

電源インジケータ

4.

電源/音量コントロール



目次ページに戻る

メモ：モニターはスタンド ライザーとスタンド ベースが取り外された状態で出荷されています。

目次に戻る



モニターのセットアップ

Dell™ST2220L/ST2220Mモニター ユーザーガイド

重要：ディスプレイの解像度を 1920x1080 (最大) に設定してください。

Microsoft Windows® を使用する場合は、次の手順で、解像度を 1920x1080 にセットします。

Windows XP の場合：

1. デスクトップ上で右クリックし、Properties(プロパティ)を選択します。

2. Settings(設定)タブを選択します。

3. マウスの左ボタンを押すと、画面上のスライダーバーを右に移動して、スクリーンの解像度を 1920x1080 に設定します。

4. OKをクリックします。

Windows Vista® または Windows® 7 の場合：

1. デスクトップ上で右クリックした後、Personalization (個人化) をクリックします。

2. Change Display Settings (ディスプレイの設定の変更) をクリックします。

3. マウスの左ボタンを押すと、画面上のスライダーバーを右に移動して、スクリーンの解像度を 1920x1080 に設定します。

4. OK をクリックします。

オプションに 1920x1080 がない場合は、画像ドライバーをアップデートする必要があります。下記の記述から、使用しているコンピュータのの状況を選択し、指示に従ってください:

1: Dell™のデスクトップコンピュータ、または、Dell™のポータブルコンピュータの使用で、 インターネットの接続がある場合

2: Dell™以外のデスクトップ、ポータブル コンピュータ、グラフィクカードの場合

目次に戻る

Dell™ST2220L/ST2220Mモニター ユーザーガイド 

本書に記載されている事項は事前通告なしに変更されることがあります。

©2010 すべての著作権は Dell™Incにあります。

Dell™Inc.の書面による承諾書なしに本書を複製することは、いかなる方法といえども、固く禁止します。

本文における商標の使用： Dell および DELL のロゴは、Dell Inc. の登録商標です。Microsoft および Windows は米国あるいは他の国々で Microsoft Corporation の商標または登録商標です。 ENERGY STARは、米国環境

保護局の登録商標です。 ENERGY STARのパートナーとして、Dell Inc. は本製品をエネルギー効率に関するENERGY STARのガイドラインに準拠させています。

本書に引用される他の登録商標や商標名はその商標や商標名を有する企業もしくは製品に所属します。Dell™IncはDell Incに所属しない全ての登録商標及び商標名の所有権についてはこれを放棄します。

型名 ST2220Lb/ST2220Mb/ST2220Lc/ST2220Mc

2010年 6 月 改定. A00

ユーザーズガイド

重要：ディスプレイの解像度を 1920x1080 (最大) に設定してください。



目次へ戻る



モニターを設定する

Dell™ST2220L/ST2220Mモニター ユーザーガイド

ベースの取り付け

モニターを接続する

モニターへのSoundbar（オプション）の取り付け

モニター スタンドの取り外し

ベースの取り付け



1. スタンド ライザーとスタンド ベースを組み立てます。

a. スタンド ベースの上にスタンド ライザーを配置します。スタンド ライザーのつまみが完全にスタンド ベースの溝にはまるまで、横方向に滑らせます。

b. スタンド ベースの下のネジを締めます。

2. スタンドをモニターに取り付けます。

a. モニターを机の端近くのソファやクッションの上に置きます。

b. スタンドのブラケットをモニターの溝の位置に合わせます。

c. ブラケットがロックされるまで、モニターの方へ挿入します。

注意： モニターはスタンド ライザーとスタンド ベースが取り外された状態で出荷されています。



モニターを接続する

以下の手順にしたがってコンピュータにモニターを接続します。

1. コンピューターの電源を切り、電源ケーブルのプラグをコンセントから抜きます。

2. HDMI ケーブル、白 (デジタル DVI-D) または青 (アナログ VGA) ディスプレイコネクタ ケーブルをコンピュータの背面にある、相当するビデオポートに挿入します。 同一コンピュータにすべて

のケーブルを使用しないでください。 すべてのケーブルは、適切なビデオシステムを備えた別々のコンピュータに接続する場合にのみご使用ください。

VGA（青）ケーブルの接続

白 DVI ケーブルの接続*

HDMI ケーブルの接続* (特定モデルのみ)

VGA/DVI/HDMI ケーブルを接続した後は、次の手順に従ってモニターの設定を完了してください。

1. コンピューターとモニターの電源コードを近くにあるコンセントに差し込みます。

2. モニターおよびコンピュータの電源を入れます。

モニターに画像が表示されれば、設定作業は完了です。画像が表示されない場合は、トラブルシューティングを参照してください。

警告： このセクションで手続きをはじめる前に、安全指示書にしたがってください。

メモ：*別売りアイテムです。 DVI ケーブルや HDMI ケーブルの購入を希望される方は、www.Dell.com をご覧ください。

メモ： 画像は説明用のものです。実際にご使用になるコンピュータと外観が異なる場合があります。

モニターへのSoundbar（オプション）の取り付け

モニター スタンドの取り外し

モニタパネルを柔らかい布かクッションの上に置いた後、次の手順にしたがってベースを取り付けてください。

1. 長いドライバーを使って、スタンドの上にある穴の中の取り外し用つまみを押します。

2. つまみを外した後、ベースをモニターから外します。



目次へ戻る



1.

モニタの背面を表に向け、下のほうにある 2 つのツメを Soundbar の 2 つのスロットにはめ込みます。

2.

固定されるまで Soundbar を左にスライドさせます。

3.

Soundbar に DC 電源のコネクタを接続します。

4.

Soundbar の背面のミニステレオ プラグをコンピュータのオーディオ出力ジャックか、モニタのオーディオ出力ジャックに挿入してください。

注意： Dell サウンドバー以外のデバイスと一緒に使用しないでください。

目次へ戻る



問題を解決する

Dell™ST2220L/ST2220Mモニター ユーザーガイド

自己テスト

内蔵診断テスト

一般的な問題

製品固有の問題

Soundbar (オプション)のトラブルシューティング





自己テスト

お使いのモニタには自己診断機能が搭載されており、モニタが適切に機能しているかどうかを確認できます。 モニターとコンピュータが正しく接続されているが、モニタ画面に何も表示されない場合、以

下の手順でモニタの自己診断を行ってください。

1. コンピュータとモニターの電源をオフにします。

2. ビデオケーブルをコンピュータの背面から外します。 自己診断機能を正常に実行するため、アナログ （青いコネクタ） ケーブルをコンピュータの背面から外します。

3. モニターの電源をオンにします。



4. システムが正常に動作している場合でも、ビデオケーブルが外れていたり、損傷している場合にはこのダイアログボックスが表示されます。

5. モニターの電源をオフにしてビデオケーブルを再び接続し、コンピュータとモニターの電源を入れてください。

ステップ 5 を行ってもモニタの画面が空白のままの場合は、ビデオコントローラとコンピュータシステムを確認してください。

内蔵診断テスト

このモニタには内蔵診断テストツールが付いています。このツールを使って、スクリーンの異常がモニタに由来するものであるのか、あるいはコンピュータとビデオカードに由来するものであるのかを確認

することができます。

内蔵診断テストを実行するには：

1. 画面がきれいであること(または、画面の表面に塵粒がないこと)を確認します。

2. コンピュータの後ろかビデオ・ケーブルを外します。 モニターが自己テストモードに入ります。

3. 正面パネルで、

ショートカットキー

1 と

ショートカットキー

4 のキーを 2 秒間押し続けます。グレイの画面が表示されます。

警告： この章の作業を始める前に、安全にお使いいただくために に従ってください。

モニターがビデオ信号を感知することができず、正しく作動している場合は、浮動の ダイアログボックスが 画面（黒の背景）に現れなければなりません。 テストモードの間は、電源の LED が白のまま

です。また下図のダイアログは続けてスクリーンをスクロールします。

ま

た

は





注意： 内蔵診断テストはビデオケーブルが外され、モニタが自己テストモードに設定されていなければ実行できません。

4. 画面に異常がないか、慎重に検査します。

5. 正面パネルの

ショートカットキー

4 キーを押します。画面の色が赤に変わります。

6. ディスプレイに異常がないか、検査します。

7. ステップ5と6を繰り返して、緑、青、白い色の画面についてもディスプレイを検査します。

白い画面が表示されると、テストは完了です。終了するには、

ショートカットキー

4 キーを再び押します。

内蔵診断テストツールを使っても異常が見られない場合は、モニタは正常に作動していることになります。 ビデオカードとコンピュータを調べてください。

OSD 警告メッセージ

OSD関連の問題については、OSD 警告メッセージをお読みください。

一般的な問題

モニターに関する一般的な問題についてまとめた表を以下に示します。

一般的な症 状

発生する問題

解決方法

画像なし/ 電源LED オフ

画像が表示されない

lビデオケーブルがモニターに完全に接続されていることを確認してください。

l電源コードがコンセントに完全に挿入されていることを確認してください。

l電源ボタンが完全に押されていることを確認してください。

画像なし/ 電源LED オン

画像が表示されない、モニターの画面が明るくならな

い。

lOSDで、明るさとコントラストを調整してください。

lモニターの自己診断機能チェックを実行してください。

lビデオケーブルコネクタのピンが曲がったり、折れたりしていないか確認してください。

l内蔵診断テストを実行します。

フォーカスのずれ

不鮮明な画像、ブレ、ゴースト

lOSD で自動調整を実行してください。

lOSDで位相とピクセルクロックを調整してください。

lビデオ延長ケーブルは使用しないでください。

lモニターを初期設定にリセットしてください。

lビデオ解像度を調整してアスペクト比を正しく設定してください（16:9）。

画像の揺れ

画像が歪むまたは揺れる

lOSD で自動調整を実行してください。

lOSDで位相とピクセルクロックを調整してください。

lモニターを初期設定にリセットしてください。

l設置環境に問題がないことを確認してください。

l別の場所にモニターを設置し、テストしてください。

ドット欠け

液晶画面に黒い点が出る

l電源を切った後、入れ直してください。

l液晶は技術上、ドット欠けは避けられないものですのでご了承ください。

l内蔵診断テストを実行します。

ドットの常時点灯

液晶画面に明るい点が出る

l電源を切った後、入れ直してください。

l液晶は技術上、ドット欠けは避けられないものですのでご了承ください。

l内蔵診断テストを実行します。

明るさの問題

画像が暗すぎる、または明るすぎる

lモニターを初期設定にリセットしてください。

lOSD で自動調整を実行してください。

lOSDで、明るさとコントラストを調整してください。

画の歪み

画面が正しく中央に表示されない。

lモニターを初期設定にリセットしてください。

lOSD で自動調整を実行してください。

lOSDで、明るさとコントラストを調整してください。

水平/垂直線

画面に 1 本以上の線が表示される

lモニターを初期設定にリセットしてください。

lOSD で自動調整を実行してください。

lOSDで位相とピクセルクロックを調整してください。

lモニターの自己診断機能チェックを実行して、これらの線が自己診断モードでも表示

されるかどうか

lビデオケーブルコネクタのピンが曲がったり、折れたりしていないか確認してください。

製品固有の問題

Soundbar (オプション)のトラブルシューティング

l内蔵診断テストを実行します。

同期の問題

画面にスクランブルがかかる、途切れる

lモニターを初期設定にリセットしてください。

lOSD で自動調整を実行してください。

lOSDで位相とピクセルクロックを調整してください。

lモニターの自己診断機能チェックを実行して、自己診断

モードでもスクランブルがかかるかどうか

lビデオケーブルコネクタのピンが曲がったり、折れたりしていないか確認してください。

lセーフモードでコンピュータを再起動してください。

安全に関する問題

煙や火花が出る

lトラブルシューティングは一切行わないで下さい。

l早急にDellまでご連絡ください。

断続的な問題

モニタが断続的に動作しなくなる

lビデオケーブルがモニターに完全に接続されていることを確認してください。

lモニターを初期設定にリセットしてください。

lモニターの自己診断機能チェックを実行して、自己診断モードでも同様の問題が見

られるかどうか

色抜けがある

画像で色が抜けている

lモニターの自己診断機能チェックを実行してください。

lビデオケーブルがモニターに完全に接続されていることを確認してください。

lビデオケーブルコネクタのピンが曲がったり、折れたりしていないか確認してください。

正しい色が表示されない

画像の色がよくない

lカラー設定OSDのカラー設定モードを用途に応じてグラフィックか、ビデオに変更

してください

lカラー設定OSDで予め提供されている設定を試してください。

カラーマネジメントがオフになっている

値を調整してください。

lAdvance Setting OSD でInput Color Format を PC RGB または YPbPr に変更

します

モニターに長時間にわたり、残像が残る

画面に静止画像の影が表示される。

l省電力機能を使い、モニターを使用していない時は電源を切るように設定してください（詳細

については

lまたは、ダイナミックに変わるスクリーンセーバーを使用してください。

問題

状態

解決方法

画面の画像が小さすぎる

画像が画面中央に表示されるが、表示領域全体に表

示されない。

l[工場設定値にリセット]機能でモニタをリセット



前面パネルのボタンでモニタの調整ができない

OSD が画面に表示されない。

OSD が画面に表示されない。

lモニタの電源をオフにして電源コードを抜き、再びコードを差し込んで電源

をオンにします

画面調節ボタンを押しても、入力信号がない。

画像が表示されず、LED が黄に点灯している。コント

ロールボタンを押すと、「VGA ケーブルがありませ

ん」、「DVI-D ケーブルがありません」または「HDMI

ケーブルがありません」というメッセージが表示されま

す。

l信号ソースを確認します。このとき、マウスを動かすかキーボードのキーを押して、

コンピュータが

ことを確認します。

l信号ケーブルが正しく挿入されていることを確認します。必要に応じて、信号

ケーブルを

lコンピュータまたはビデオプレイヤーを再起動します。

モニター画面全体に表示されない。

画像が画面の縦または横いっぱいに表示されない。

lDVD が標準フォーマットでないことが原因で、モニター画面全体に画像が表示

されないことがあります

問題

状態

解決方法

音が出ない

Soundbar の電源がオンになっていて、電源インジ

ケータも点灯している。

lオーディオ入力ケーブルをコンピュータの出力ジャックに差し込みます。

lWindows のすべての音量コントロールを最大に設定します。

lコンピュータでオーディオ（音楽 CD、MP3 ファイルなど）を再生します。

l音量を上げます。

lオーディオ入力プラグを掃除して差し込み直します。

l別の音源 （ポータブル CD プレーヤーなど） を使用して Soundbar をテストします

。

音が歪む

使用している音源はコンピュータのサウンドカードで

ある。

lSoundbar とユーザーの間にある障害物を取り除きます。

lオーディオ入力プラグがサウンドカードのジャックに完全に差し込まれていることを

確認

lWindows のすべての音量コントロールを中間に設定します。

lオーディオアプリケーションの音量を下げます。



目次へ戻る

l音量を下げます。

lオーディオ入力プラグを掃除して差し込み直します。

lコンピュータのサウンドカードの問題を解決します。

l別の音源 （ポータブル CD プレーヤーなど） を使用して Soundbar をテストします

。

音が歪む

使用している音源はサウンドカードではない。

lSoundbar とユーザーの間にある障害物を取り除きます。

lオーディオ入力プラグが音源のジャックに完全に差し込まれていることを確認します。

l音源の音量を下げます。

l音量を下げます。

lオーディオ入力プラグを掃除して差し込み直します。

サウンド出力が左右で違う

Soundbar の片側からしか音が出ない。

lSoundbar とユーザーの間にある障害物を取り除きます。

lオーディオ入力プラグがサウンドカードまたは音源のジャックに完全に差し込

まれていることを

lWindows のすべてのオーディオバランスコントロール （L-R） を中間に設定します

。

lオーディオ入力プラグを掃除して差し込み直します。

lコンピュータのサウンドカードの問題を解決します。

l別の音源 （ポータブル CD プレーヤーなど） を使用して Soundbar をテストします

。

音が小さい

音が非常に小さい。

lSoundbar とユーザーの間にある障害物を取り除きます。

l最大音量まで上げます。

lWindows のすべての音量コントロールを最大に設定します。

lオーディオアプリケーションの音量を上げます。

l別の音源 （ポータブル CD プレーヤーなど） を使用して Soundbar をテストします

。
