型號: U2518D/U2518DX/U2518DR
安規型號：U2518Dt
Dell UltraSharp
U2518D/U2518DX/U2518DR
使用指南
註：「註」指出可協助您善用電腦的重要資訊。
注意：「注意」代表若未遵守指示，可能會導致硬體毀損或資料遺失。
警告：「警告」代表財物損失及人員傷亡的可能性。
Copyright © 2017 Dell Inc. 或其分支企業。版權所有。Dell, EMC, 及其他商標是Dell Inc.或
其分支企業的商標。其他商標各為其所有權人的商標。
2017 – 05
Rev. A00
目錄
目錄
關於顯示器 .............................................. 5
包裝內容物 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
產品特色 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
零件與控制鈕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
顯示器規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
隨插即用功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
LCD 顯示器品質與像素原則 . . . . . . . . . . . . . . . . . . . . . . . . . . 21
架設顯示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
安裝立座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
使用傾斜、旋轉和垂直展開功能 . . . . . . . . . . . . . . . . . . . . . . . . 25
調整您系統的旋轉顯示設定 . . . . . . . . . . . . . . . . . . . . . . . . . . 26
連接顯示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
整理連接線 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
拆除顯示器立座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
壁掛安裝（選擇性） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
顯示器操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
開啟顯示器電源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
使用前面板控制項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
使用螢幕顯示（OSD）功能表 . . . . . . . . . . . . . . . . . . . . . . . . . 34
| 3
4 | 目錄
疑難排解 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
自我測試 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
內建診斷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
一般問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
產品特定問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
附錄 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
安全指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
FCC 聲明（僅限美國）及其他法規資訊 . . . . . . . . . . . . . . . . . . . 50
RoHS 聲明（僅針對台灣）. . . . . . . . . . . . . . . . . . . . . . . . . . . 50
聯絡 Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
安裝您的顯示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
維護準則 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
6 | 關於顯示器

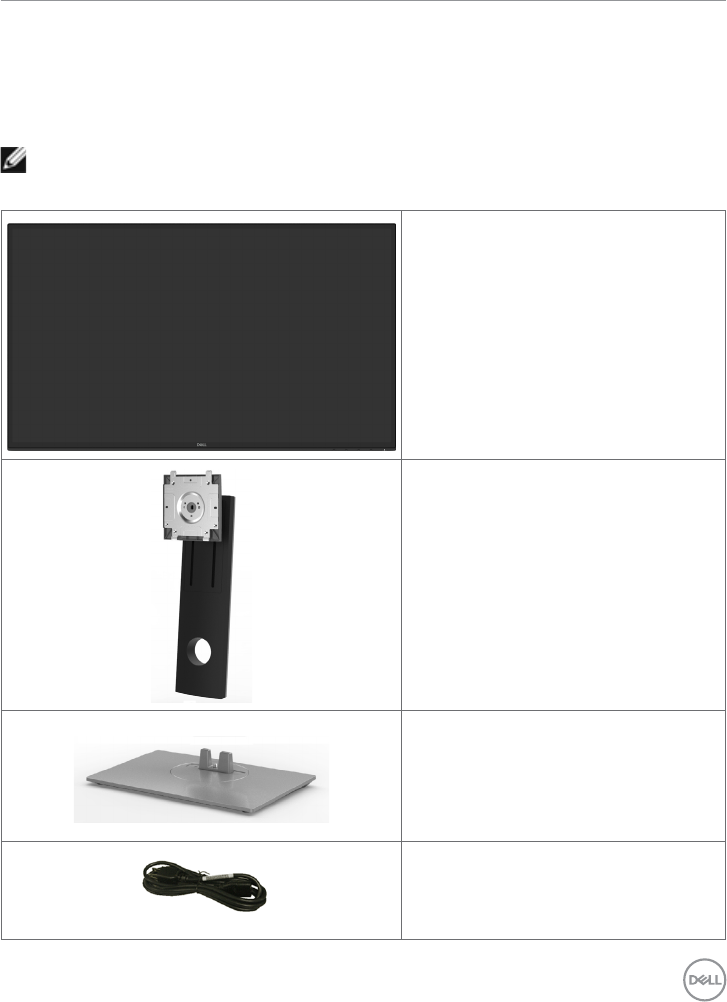

USB 3.0 上載線（啟用顯示器上的 USB
埠）
DP 連接線（DP 到 mDP, 僅適用於
U2518D）
HDMI 連接線（U2518DX &
U2518DR）
• 驅動程式與說明文件媒體
• 快速安裝指南
• 安全、環境與法規資訊
• 工廠校準報告
產品特色
Dell UltraSharp U2518D/U2518DX/U2518DR 顯示器具備主動矩陣、薄膜電晶體 (TFT)、
液晶顯示器 (LCD) 與 LED 背光技術。顯示器特色包括：
• 63.44公分（25 英吋）的可視顯示區域（對角測量）。
2560 x 1440 解析度，可支援低解析度的全螢幕顯示。
• 99% sRGB 彩色的寬視角。
• 傾斜、旋轉、軸心旋轉與垂直延伸調整功能。
• 以可拆式立座與符合影像電子標準協會 (VESA) 的 100mm 載掛孔，提供彈性的載掛方
案。
• 超薄機框能將使用多重顯示器時的機框間隙降至最低，以提供更簡便的設定及優雅的觀
賞經驗。
• 以 DP, mDP, HDMI和USB 3.0 提供廣泛的數位連線能力，讓您的顯示器永遠不會過
時。
• 隨插即用功能（若系統支援）。
• 螢幕顯示 (OSD) 調整功能，可輕鬆設定並最佳化螢幕表現。
• 軟體與說明文件媒體內含資訊檔 (INF)、影像色彩校正檔 (ICM)、Dell Display Manager
軟體應用程式以及產品說明文件。顯示器隨附光碟內含 Dell 顯示管理程式。
• 安全鎖插槽。
• 資產管理功能。
• 面板僅採用不含砷及不含汞的玻璃。
• 能源計量表可即時顯示出顯示器目前的耗電程度。
• 在睡眠模式時為 0.5 W 的待機電源。
8 | 關於顯示器
背面視圖
標號 說明 用途
1100 mm x 100 mm VESA 載掛
孔（VESA 護蓋底下）
使用 VESA 相容壁掛套件 (100 mm x 100 mm) 的
壁掛式顯示器。
2安規貼紙 列出本產品所獲的安規認證。
3立座釋放按鈕 使用安全鎖固定螢幕。
4安全鎖槽 使用安全纜鎖固定顯示器（另售）。
5條碼、序號及服務標籤 若需聯絡 Dell 取得技術支援，則請參閱此貼紙。
6連接線整理槽 可將連接線穿過插槽，方便加以整理。
側面視圖
USB 下游連接埠
含 電池圖示的連接埠支援 BC 1.2。
關於顯示器 | 9
底部視圖
標號 說明 用途
1AC 電源插孔 連接顯示器的電源線
2HDMI 連接埠 使用 HDMI 纜線 (選購) 連接電腦。
3DP 連接器（輸入） 連接電腦的 DP 電纜
4mDP 接頭（輸入） 以 mDP 轉 DP 纜線連接您的電腦
5DP 連接器（輸出） 供 MST（多串流傳輸）相容螢幕所用的 DP 輸出。DP
1.1 螢幕只能連接在整條 MST 串列的末端，做最後一台
螢幕。若要啟用 MST，請參閱「連接螢幕供 DP MST 功
能使用」小節之說明。
註：使用 DP 輸出接頭時請拔除橡膠塞。
6音訊線路輸出連接埠 連接喇叭，透過 HDMI 或 DP 聲道播放聲音。
僅支援雙聲道音訊。
註：音訊線路輸出連接埠不支援耳機。
警告：耳機或耳掛式耳機的聲壓過大時，可能會造
成聽力受損或失聰。
7USB 上游連接埠 將顯示器隨附的 USB 連接線連接至電腦。連接之後，便
可使用顯示器上的 USB 下游接頭。
8USB 下游連接埠（2）連接 USB 裝置。
以 USB 連接線連接電腦與顯示器的 USB 上游接頭，您
就可以開始使用此接頭傳輸資料。含 電池圖示
的連接埠支援 BC 1.2。
9立座鎖 若要將支架鎖在顯示器上，請使用 M3 x 6 mm 螺絲 (未
提供螺絲)
10 | 關於顯示器
顯示器規格
螢幕類型 主動式矩陣 - TFT LCD
面板類型 橫向電場效應技術
寬高比 16:9
可視影像尺寸
對角線 63.44 公分（25 英吋）
有效區域
水平 552.96 公釐（21.77 英吋）
垂直 311.04 公釐（12.25 英吋）
面積 171992.7 平方公釐（266.59 平方英吋）
像素點距 0.216 公釐 x 0.216 公釐
每英吋像素 (PPI) 117.5
觀賞角度
垂直 178 度（標準值）
水平 178 度（標準值）
亮度輸出 350 cd/m²（標準值）
對比度 1000 比 1（標準值）
顯示畫面塗層 前端偏光片 (3H) 採抗眩光處理及表面硬化鍍
膜
背光 LED
反應時間 (灰階到灰階)5 ms (快速模式)
8 ms (正常模式)
色深 16.78 百萬色
色階 99% sRGB
99% REC709
79% DCI-P3
校正精準度 Delta E < 2 (平均值)
連接性 • 1 x DP 1.2 (HDCP 1.4)
• 1 x mDP 1.2 (HDCP 1.4)
• 1 x DP 1.2 ( 輸出 ) 配備 MST (HDCP 1.4)
• 1 x HDMI2.0 (HDCP 2.2)
• 2 x USB 3.0 下游埠
• 2 x USB 3.0 含 BC1.2 充電功能，2A ( 最大 )
• 1 x USB 3.0 上游埠
• 1 x 類比 2.0 音訊線路輸出 (3.5mm 插孔 )
關於顯示器 | 11
邊框寬度 (螢幕邊緣至可用區域) 7.30 公釐 ( 頂部 )
7.30 公釐 ( 左/右)
8.80 公釐 ( 底部 )
可調整性
支架可調整高度 130 公釐
傾斜 -5度 至 21度
旋轉 -45度 至 45度
線纜管理 有
Dell Display Manager (DDM)
相容性
方便排列
及其他重要功能
安全性 安全鎖孔 (纜線鎖另售) 防竊底座及鎖孔 (至面
板)
解析度規格
水平掃瞄範圍 30 kHz to 140 kHz (HDMI2.0)
30 kHz to 88 kHz (其他)
垂直掃描範圍 56Hz - 76 Hz
最高預設解析度 2560 x 1440 at 60 Hz
視訊顯示功能
（DP、HDMI 播放）
480i, 480p, 576i, 576p, 720p, 1080i, 1080p,
1440p
12 | 關於顯示器
預設顯示模式
顯示模式 水平頻率
（
kHz
）
垂直頻率
（
Hz
）
像素時脈
（
MHz
）
同步極性
（水平垂直）
720 x 400 31.5 70.0 28.3 -/+
VESA, 640 x 480 31.5 60.0 25.2 -/-
VESA, 640 x 480 37.5 75.0 31.5 -/-
VESA, 800 x 600 37.9 60.3 40.0 +/+
VESA, 800 x 600 46.9 75.0 49.5 +/+
VESA, 1024 x 768 48.4 60.0 65.0 -/-
VESA, 1024 x 768 60.0 75.0 78.8 +/+
VESA, 1152 x 864 67.5 75.0 108.0 +/+
VESA, 1280 x 1024
64.0 60.0 108.0 +/+
VESA, 1280 x 1024
80.0 75.0 135.0 +/+
VESA, 1600 x 1200
75.0 60.0 162.0 +/+
VESA, 1920 x 1080 67.5 60.0 148.5 +/+
VESA, 2048 x 1080 66.58 60.0 147.16 +/-
CVR, 2560 x 1440 88.8 60.0 241.5 +/-
關於顯示器 | 13
MST Multi-Stream Transport (MST)模式
MST源顯示器 可支持外部顯示器最大數量
2560 x 1440/60 Hz
2560 x 1440/60 Hz 2
註： 支援的最大外部螢幕解析度僅 2560x1440 60Hz。
電氣規格
影像輸入訊號 • 每條差動線路各有數位視訊訊號
每條差動線路具有 100 ohm 阻抗
• DP/HDMI 訊號輸入支援
輸入電壓頻率電流 100–240 VAC / 50 或 60 Hz ± 3 Hz / 1.6 A（最大）
湧浪電流 120 V: 40 A (最大)
240 V: 80 A (最大)
物理特性
接頭類型 • DP連接器 (包含 DP 輸入和 DP 輸出)
• mDP連接器
• HDMI連接器
• 音訊線路輸出
• USB 上游連接埠
• USB 下游連接埠 x4
（含 電池圖示的連接埠支援 BC 1.2。）
訊號連接線類型 DP 轉 mDP 1.8 M 纜線（僅適用於 U2518D）
HDMI 1.8 M 纜線（U2518DX & U2518DR）
USB 3.0 1.8 M 纜線
尺寸（含立座）
高度(展開時) 527.2 公釐（20.76 英吋）
高度(壓縮時) 397.2 公釐（15.64 英吋）
寬度 567.6 公釐（22.35 英吋）
深度 200.1 公釐（7.88 英吋）
尺寸（不含立座）
高度 331.5 公釐（13.05 英吋）
寬度 567.6 公釐（22.35 英吋）
深度 49.2 公釐（1.94 英吋）
14 | 關於顯示器
立座尺寸
高度(展開時) 432.7 公釐（17.04 英吋）
高度(壓縮時) 386.5 公釐（15.21 英吋）
寬度 292.4 公釐（11.50 英吋）
深度 200.1 公釐（7.88 英吋）
重量
含包裝箱 8.33 公斤（18.36 磅）
含立座組與線材 6.24 公斤（13.76 磅）
不含立座組立的重量
（適用於壁掛或
VESA 載掛安裝方式
- 不含線材）
3.42 公斤（7.54 磅）
立座組 2.47 公斤（5.45 磅）
環境特性
遵循標準
能源之星認證的顯示器。 有
EPEAT EPEAT Gold 在美國註冊。 EPEAT 的註冊會隨著國家不同而
有所差異，請參閱 www.epeat.net 了解各國的註冊狀態。
TCO 認證顯示器 有
符合 RoHS 規範 有
無 BFR/PVC 顯示器 (不包
括外部纜線)有
溫度
運作 0℃ 至 40℃（32 °F 至 104 °F）
未運作 -20℃ 至 60℃（-4 °F 至 140 °F）
濕度
運作 10% 至 80%（非冷凝）
未運作 5% 至 90%（非冷凝）
高度
運作 最高 5,000 公尺（16,404 英尺）
未運作 最高 12,192 公尺（40,000 英尺）
散熱 375.32 BTU/時（最大）
102.36 BTU/時（標準值）
關於顯示器 | 15
電源管理模式
若您的電腦有安裝 VESA DPM 相容繪圖卡或軟體，則顯示器未使用時會自動減少耗電量。
這稱為省電模式*。若電腦偵測到鍵盤、滑鼠或其他輸入裝置發出輸入訊號，則顯示器會自
動恢復運作。以下表格列出耗電量以及自動省電功能的燈號：
VESA 模式 水平同步 垂直同步 影像 電源指示燈 耗電量
一般操作 作用 作用 作用 白色 110 W（最大）**
30 W（標準值）
主動關閉模式 停用 停用 關閉 白色
（發光的）
<0.5 W
關閉 - - - 關閉 <0.3 W
Energy Star 耗電量
PON 23.2 W***
ETEC 72.4 kWh****

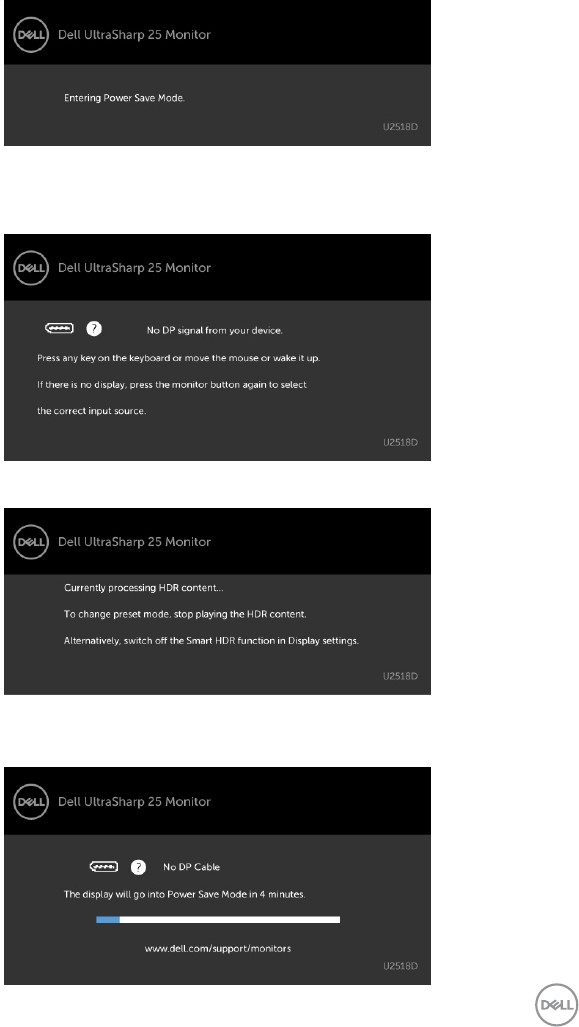

OSD 僅會在一般操作模式下運作。若在主動-關閉模式時按下任一按鈕，便會顯示以下訊
息：
*若要在關閉模式下達到零耗電量，則需拔除顯示器的電源線。
**最大亮度的耗電量最大。
***如同在 Energy Star 7.0 版本中定義的開啟模式耗電量。
****如同在 Energy Star 7.0 版本中定義單位為 kWh 的總耗電量。
本文件資訊反映實驗測試效能，僅供資料參考。 產品效能可能因訂購之軟體、組件及週邊配
備不同而有所差異，無需為此更新相關資訊。 因此，用戶在選擇電力公差或相關規格時應避
免過度依賴此資訊。 對其準確性或完整性未提供任何明示或暗示的保證。
啟動電腦與顯示器，進入 OSD。
註：本顯示器符合能源之星標準。
16 | 關於顯示器
針腳配置
DP 連接器（輸入）
針腳編號 20 pin 端，已連接訊號連接線
1ML3(n)
2GND
3ML3(p)
4ML2(n)
5GND
6ML2p)
7ML1(u)
8GND
9ML1(p)
10 ML0(n)
11 GND
12 ML0(p)
13 CONFIG1
14 CONFIG2
15 AUX CH (p)
16 GND
17 AUX CH (n)
18 熱插拔偵測
19 返回
20 DP_PWR
關於顯示器 | 17
DP 連接器（輸出）
針腳編號 20 pin 端，已連接訊號連接線
1ML0(p)
2GND
3ML0(n)
4ML1(p)
5GND
6ML1(n)
7ML2(p)
8GND
9ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 CONFIG1
14 CONFIG2
15 AUX CH(p)
16 GND
17 AUX CH(n)
18 熱插拔偵測
19 返回
20 DP_PWR
18 | 關於顯示器
mDP 接頭
針腳編號 20 pin 端，已連接訊號連接線
1GND
2熱插拔偵測
3ML3(n)
4CONFIG1
5ML3(p)
6CONFIG2
7GND
8GND
9ML2 (n)
10 ML0 (p)
11 ML2 (p)
12 ML0 (p)
13 GND
14 GND
15 ML1 (n)
16 AUX (p)
17 ML1 (p)
18 AUX (n)
19 GND
20 DP_PWR
關於顯示器 | 19
HDMI 連接器
針腳編號 19 pin 端，已連接訊號連接線
1TMDS DATA 2+
2TMDS DATA 2 SHIELD
3TMDS DATA 2-
4TMDS DATA 1+
5TMDS DATA 1 SHIELD
6TMDS DATA 1-
7TMDS DATA 0+
8TMDS DATA 0 SHIELD
9TMDS DATA 0-
10 TMDS CLOCK+
11 TMDS CLOCK SHIELD
12 TMDS CLOCK-
13 CEC
14 Reserved (N.C. on device)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC Ground
18 +5 V POWER
19 HOT PLUG DETECT
20 | 關於顯示器
通用串列匯排流（USB）介面
本節提供顯示器可用的 USB 連接埠之相關資訊。
註：在 USB 下游連接埠（帶有 電池圖示的連接埠）及 BC 1.2 相容裝置上最高
2A；在其他 3個 USB 下游連接埠上最高 0.9 A。
電腦具有下列 USB 連接埠：
• 1 個上游 - 底部
• 4 個下游 - 2 個位於左側，2 個位於底部
充電埠 - 若裝置相容 BC 1.2，則含有 電池圖示的連接埠支援快速充電功能。
註：顯示器的 USB 連接埠只有在顯示器電源開啟或處於省電模式時才可運作。若關閉顯
示器電源再加以開啟，則相連的周邊設備可能需經過幾秒鐘才能恢復正常功能。
傳輸速度 資料速率 耗電量
超高速（SuperSpeed）5 Gbps 4.5 W（各連接埠最大值）
高速（Hi-Speed）480 Mbps 2.5 W（各連接埠最大值）
全速（Full speed）12 Mbps 2.5 W（各連接埠最大值）
USB 上游連接埠 USB 下游連接埠
針腳編號 訊號名稱 針腳編號 訊號名稱
1 VBUS 1 VBUS
2D- 2D-
3D+ 3D+
4GND 4GND
5StdB_SSTX- 5StdA_SSRX-
6StdB_SSTX+ 6StdA_SSRX+
7GND_DRAIN 7GND_DRAIN
8StdB_SSRX- 8StdA_SSTX-
9StdB_SSRX+ 9StdA_SSTX+
外殼 遮罩 外殼 遮罩
關於顯示器 | 21
隨插即用功能
您可將顯示器安裝在任何支援隨插即用功能的電腦。顯示器會自動採用顯示資料頻道
（DDC）通訊協定為電腦提供延伸顯示識別資料（EDID），使電腦可自行配置並將顯示器
設定最佳化。大多數的顯示器安裝步驟皆會自動進行；若有需要，則可自行選擇其他設定。
如需有關變更顯示器設定的詳細資訊，請參閱顯示器操作。
LCD 顯示器品質與像素原則
在 LCD 顯示器的製造過程中，有一或多個像素保持不變狀態並非異常情況。這些像素難以
用肉眼察覺，但其並不會影響顯示器的品質或可用性。如需 Dell 顯示器品質與像素原則的
詳細資訊，請造訪 http://www.dell.com/support/monitors。
22 | 架設顯示器
架設顯示器
安裝立座
註：顯示器從工廠出貨時，已將立架和立座拆下。
註：下列流程適用於預設立座。 若是您購買任何其他立座，請參閱立座隨附的說明文件
以進行設定。
注意：將顯示器放置在平坦、清潔及柔軟的表面上，以避免刮傷顯示器面板。

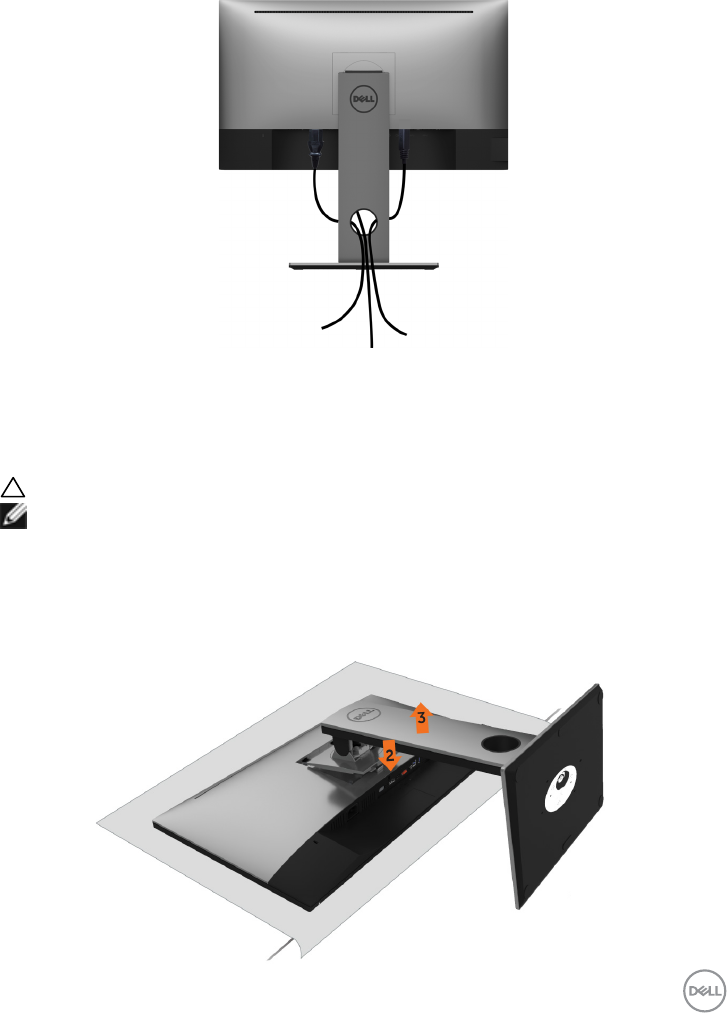

安裝顯示器底座：
1 取下螢幕保護蓋，並將螢幕正面朝下擺放。
2 將底座上方部位的兩個凸緣插入螢幕背面的溝槽。
3 按下立座，直至立座扣入定位。
架設顯示器 | 23
• 固定底座基部，且三角形記號 朝上。
• 將底座基部凸出的區塊對準底座上的配對插槽。
• 將底座基部區塊完全插入底座插槽中。
24 | 架設顯示器
• 提起螺絲柄並順時針轉動。
• 完全鎖緊螺絲後，將螺絲柄平面摺入凹槽內。
架設顯示器 | 25
使用傾斜、旋轉和垂直展開功能
註：此步驟適用於含立座的顯示器。 購買任何其他立座時，請參閱立座各自的架設指
南， 取得架設說明。
「傾斜（Tilt）」、「旋轉（Swivel）」及「垂直延伸（Vertical
Extension）」
透過連接顯示器的立架，您可將顯示器傾斜至最舒適的觀賞角度。
註：立座於顯示器原廠出貨時已經拆下。
旋轉顯示器
在您旋轉顯示器之前，您的顯示器應完全垂直伸展並完全傾斜以避免撞擊顯示器的底邊。
註：欲在您的 Dell 電腦上使用顯示旋轉功能（風景與肖像檢視），您需要 更新顯卡驅動
程式(顯示器未隨附)。 欲下載顯卡驅動程式， 請至 www.dell.com/support 並在下載區
的視訊驅動程式找到最新的驅動程式 。
26 | 架設顯示器
註：在肖像檢視模式中時，圖形密集的應用程式中效能 可能會降低（3D 遊戲等。）
調整您系統的旋轉顯示設定
在旋轉您的顯示器之後，您必須完成下方程序以調整您系統的旋轉顯示設定。
註：若您使用非 Dell 電腦，您必須至顯卡驅動程式網站或您電腦製造商網站取得有關旋
轉作業系統的資訊。
欲調整旋轉顯示設定：
1 請在桌面上按一下右鍵，然後按一下內容。
2 在 設定 分頁上，按一下 進階。
3 若您使用 AMD 圖形卡，請選擇旋轉選項並設定偏好的旋轉。
4 若您使用 nVidia 圖形卡，請選擇 nVidia 選項，在左手列選擇 NVRotate ，接著選擇偏
好的旋轉。
5 若您使用 Intel® 圖形卡，請選擇 Intel 圖形選項，請點選圖形屬性，選擇旋轉選項，接
著設定偏好的旋轉。
註：若您未見旋轉選項或旋轉不正確，請至 www.dell.com/support 並下載您圖形卡的
最新驅動程式。
連接顯示器
警告：開始進行此章節的任何程序前， 請遵循安全說明的指示。
將顯示器接至電腦：
1 關閉電腦電源。
2 將 HDMI/DP-mDP/USB 連接線連接至顯示器及電腦。
（垂直延伸並讓螢幕完全傾斜，以配合纜線連線旋轉。請參閱旋轉螢幕。）
3 開啟螢幕。
4 在螢幕的 OSD 選單中選擇正確的輸入來源，然後開啟電腦電源。
註：U2518D/U2518DX/U2518DR 預設設定值為 DP 1.2。DP 1.1 繪圖卡可能無法正常
顯示。請參閱「產品問題 – 使用 DP 連接電腦時未顯示影像」並變更預設設定值。
架設顯示器 | 27
連接 HDMI 纜線（另售）
連接 DP (或 mDP) 纜線
註：預設為 DP 連接埠。請選擇螢幕的輸入來源以切換為 mDP。
28 | 架設顯示器
連接顯示器應用 DP（MST）功能
註：支援 DP MST 功能。要使用此功能，您的 PC 圖形卡必須保證 DP 1.2 的 MST 選
項。
註：使用 DP 輸出接頭時請拔除橡膠塞。
連接 USB 纜線
30 | 架設顯示器
壁掛安裝（選擇性）
註：使用 M4 x 10 mm 螺絲，將顯示器與牆壁裝設套件連接。
請參考 VESA 相容牆壁裝設套件隨附的指示說明。
1 將顯示器放在平穩的桌面，並加墊軟布或墊子。
2 拆下立座。
3 使用十字螺絲起子拆除固定塑膠蓋的四顆螺絲。
4 將壁掛套件-的壁掛架安裝至顯示器。
5 遵照壁掛套件隨附的說明書將顯示器安裝至牆壁。
註：僅限搭配名列 UL 或 CSA 或 GS 標準的壁掛式托架使用，且最小重量/承載重量為
3.42 kg (7.54 磅)。
顯示器操作 | 31
顯示器操作
開啟顯示器電源
按下 按鈕以開啟顯示器。

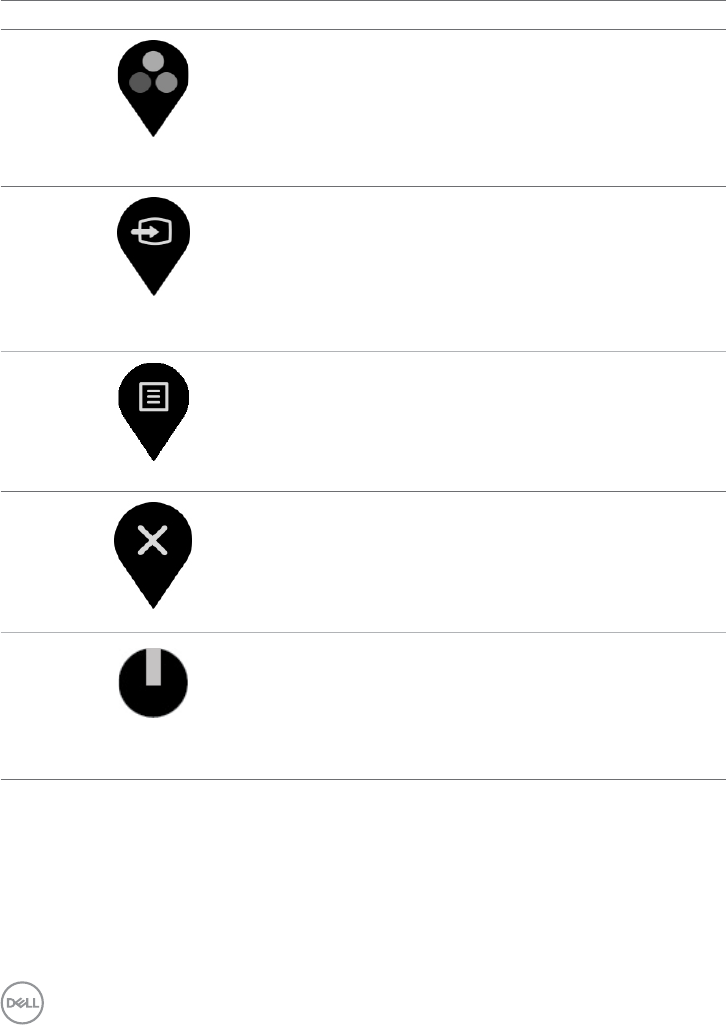

使用前面板控制項目
使用顯示器前方的控制按鈕，調整顯示之影像的特性。在您使用這些按鈕調整控制項目
時，OSD 會在特性變更時顯示特性的數值。
顯示器操作 | 33

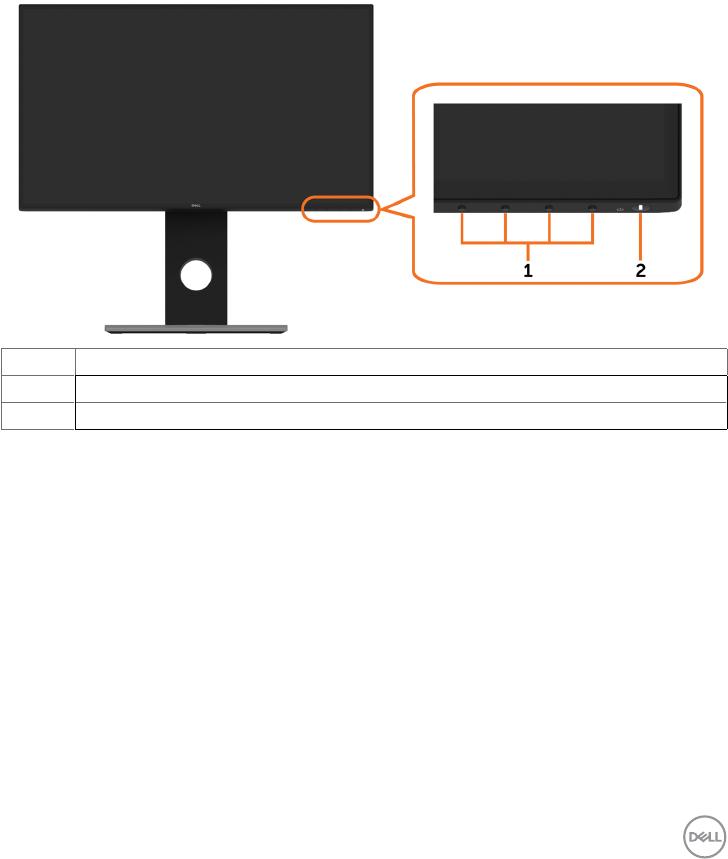

前-面板按鈕
使用顯示器前方的按鈕可調整影像設定。
前-面板按鈕 說明
1
向上 向下
使用向上（升高）和向下（降低）按鍵可調整 OSD 功能表中
的項目。
2
確定
使用確定按鍵可確認所選項目。
3
返回
使用返回按鍵可回到上一層功能表。
34 | 顯示器操作
使用螢幕顯示（OSD）功能表
進入功能表系統
註：若移至另一層 OSD 功能表、退出 OSD 功能表或等候 OSD 功能表消失，則顯示器
將自動儲存您使用 OSD 功能表所作的任何變更。
1 按下 按鈕可啟動 OSD 功能表並顯示主功能表。
2 按下 和 按鈕可在選項之間移動。在不同圖示之間移動時，選項名稱會反白。
3 按一下 或 或 按鈕可啟動反白的選項。
4 按下 和 按鈕可選取所需參數。
5 按下 按鈕進入滑桿，然後使用 或 按鈕即可變更功能表上的指標。
6 按 鍵，返回前一選單，按 接受並返回前一選單。
顯示器操作 | 35
圖示 功能表與子功
能表
說明
亮度對比度 使用此功能表可啟動亮度對比度調整功能。
亮度 可調整背光的明亮度（最低為 0；最高為 100）。
按下 按鈕可調高亮度。
按下 按鈕可調低亮度。

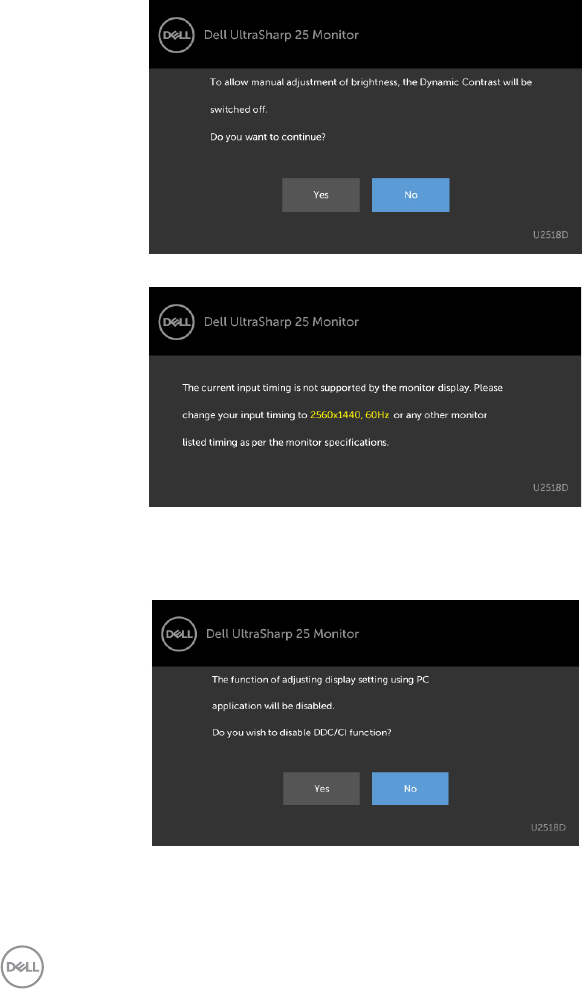

註：開啟動態對比，即會停用亮度手動調整功能。
對比度 請先調整亮度，並只在需要進一步調整時再調整對比度。
按下 按鈕可增加對比度，按下 按鈕則降低對比度（0 到
100）。
利用對比度可調整顯示器影像的明暗差異。
輸入來源 使用 Input Source（輸入來源）功能表可選擇連接至顯示器的
各種影像輸入。
36 | 顯示器操作
圖示 功能表與子功
能表
說明
DP 若使用 DP 連接線連接電腦與顯示器。
按下 選擇 DP 輸入來源。
mDP 若使用 mDP 連接線連接電腦與顯示器。
按下 選擇 mDP 輸入來源。
HDMI 若使用 HDMI 連接線連接電腦與顯示器。
按下 選擇 HDMI 輸入來源。
自動選擇 使用 選擇自動選擇，螢幕會掃描可用的輸入來源。
重設輸入來源 將顯示器的輸入來源重設為原廠預設值。
色彩 使用色彩功能表調整色彩設定模式。
預設模式 當您選擇預設模式後，即可在清單中選擇標
準、ComfortView、影片、遊戲、色溫或自訂色彩。
顯示器操作 | 37
圖示 功能表與子功
能表
說明
• 標準：預設色彩設定。此為預設模式。
• ComfortView： 降低畫面散發藍光亮度，讓眼睛觀看更舒
適。
附註：為降低眼睛疲勞的風險和頸部/手臂/背部/肩部因長
時間使用螢幕導致的疼痛，我們建議：
• 將螢幕設置在離您眼部約 20 至 28 吋 (50-70 公分)
處。
• 在使用螢幕時頻繁的眨眼，讓您的雙眼保持濕潤。
• 使用期間每 2 小時固定休息 20 分鐘。
• 在休息期間望向您螢幕以外的地方並注視 20 英呎遠的
物體至少 20 秒。
• 在休息期間稍做伸展活動以緩和頸部/手臂/背部/肩部
的緊繃狀態。
• 電影：適用於電影。
• 遊戲：適用於多數遊戲應用。
• 色板：滑桿設定為 5,000K 時，螢幕會以紅黃色調呈現較
暖和的感覺；滑桿設定為 10,000K 時，螢幕會以藍色色調
呈現較冷冽的感覺。
• 自訂彩色：可手動調整色彩設定。按下 和 按鈕可調
整紅色、綠色及藍色數值，建立自訂的預設色彩模式。
註：開啟 Smart HDR 後，影片與遊戲預設模式啟動時背光會局
部變暗。
輸入色彩格式 可設定為下列影像輸入模式：
• RGB：若您的顯示器使用 HDMI、DP-mDP 纜線連接至電
腦 (或 DVD 播放器)，請選擇此選項。
• YPbPr：若您的 DVD 播放器僅支援 YPbPr 輸出，則選擇此
選項。
38 | 顯示器操作
圖示 功能表與子功
能表
說明
色度 使用 或 調整色度，調整範圍介於「0」至「100」。
註：色度調整功能只有在影片與遊戲模式中才能使用。
飽和度 使用 或 調整飽和度，調整範圍介於「0」至「100」。
註：飽和度調整功能只有在影片與遊戲模式中才能使用。
重設色彩 將顯示器的色彩重設為原廠預設值。
顯示 使用顯示設定調整影像。
長寬比 將影像比例調整成Wide(寬螢幕) 16:9、4:3 或 5:4。
銳利度 銳化或柔化影像。
使用 或 可調整銳利度範圍為「0」至「100」。
動態對比 可增加對比度等級，提供更銳利、更詳盡的影像品質。
按下 按鈕來選擇「開啟」或「關閉」動態對比。
註：僅限電影、遊戲預設模式。
註：若選擇遊戲模式或電影模式，則動態對比可提供較高的對
比。
註：關閉 HDR 後，DCR 可設為開啟；開啟 HDR 則DCR 無法
設為開啟。
反應時間 您可將回應時間設定為正常或快速。
MST DP Multi Stream Transport，設為 ON 可啟用 MST (DP 輸出)，
設為 OFF 可停用 MST 功能。
Smart HDR 使用 或 啟用或停用高動態範圍。
重設顯示 將顯示還原成原廠預設值。
顯示器操作 | 39
圖示 功能表與子功
能表
說明
功能表 選擇此選項以調整 OSD 設定值，例如 OSD 的語言、功能表顯
示在畫面上的持續時間等。
語言 設定 OSD 顯示語言，共可選擇八種語言：
（英文、西班牙文、法文、德文、巴西葡萄牙文、俄文、簡體
中文、日文）。
旋轉 旋轉 OSD 0/90/180/270 度。
您可以依據您的顯示旋轉調整功能表。
透明度 選擇本選項，並使用 和 （最小值 0最大值 100）變更
功能表的透明度。
計時器 OSD 持續時間：可設定按下按鈕後 OSD 持續顯示的時間長
度。
使用 和 按鈕可調整滑桿（1 秒為單位），範圍為 5 到
60 秒。
重設功能表 將功能表設定還原成原廠預設值。
40 | 顯示器操作
圖示 功能表與子功
能表
說明
個人化 從預設模式、亮度/對比、輸入來源、寬高比、Smart HDR、旋
轉選擇設為快捷鍵。
電源按鈕 LED 可設定電源燈的狀態以節省電力。
USB 允許您在顯示器待命模式中啟用或停用 USB 功能。
註：待命模式底下的「USB 啟動/關閉（USB ON/OFF）」功能
只有在拔下 USB 上游連接線時才可以使用。插入 USB 上游連接
線時，此功能將會以灰色顯示。
顯示器休眠 逾時後睡眠：螢幕將在逾時後進入睡眠模式。
永不：螢幕永不進入睡眠模式。
重設個人化 將捷徑鍵設定還原成原廠預設值。
其他
選取此選項可調整 DDC/CI、LCD 調適等 OSD 設定。
Display Info
(顯示器資訊)
顯示器目前的設定。
顯示器操作 | 41
圖示 功能表與子功
能表
說明
DDC/CI 您可透過 DDC/CI（顯示資料頻道指令介面）使用電腦軟體調
整顯示器設定。
選擇 Off 可關閉此功能。
啟用此功能將可獲得最佳的使用者體驗，並讓顯示器發揮最佳
效能。
LCD 調適 可協助減少不常見的的影像殘留情況。
此程序所需的執行時間視影像殘留程度而定。選擇 On 可啟動
程序。
韌體 韌體版本。
重設其他 將 DDC/CI 等其他設定還原成原廠預設值。
原廠值重設 將所有 OSD 設定還原成原廠預設值。
註：本顯示器具有內建的功能，可自動校正亮度，以補償 LED 老化。
46 | 疑難排解
或

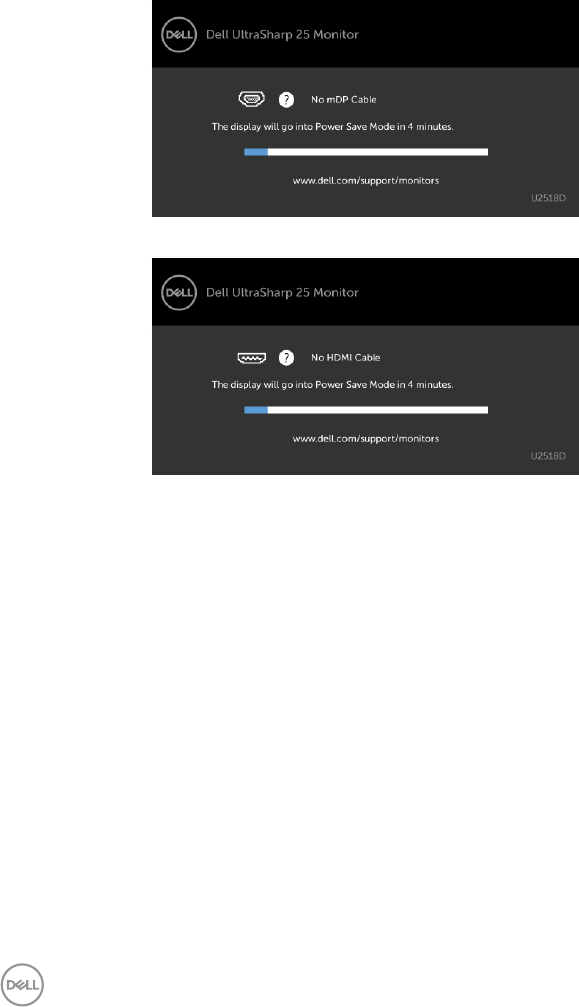

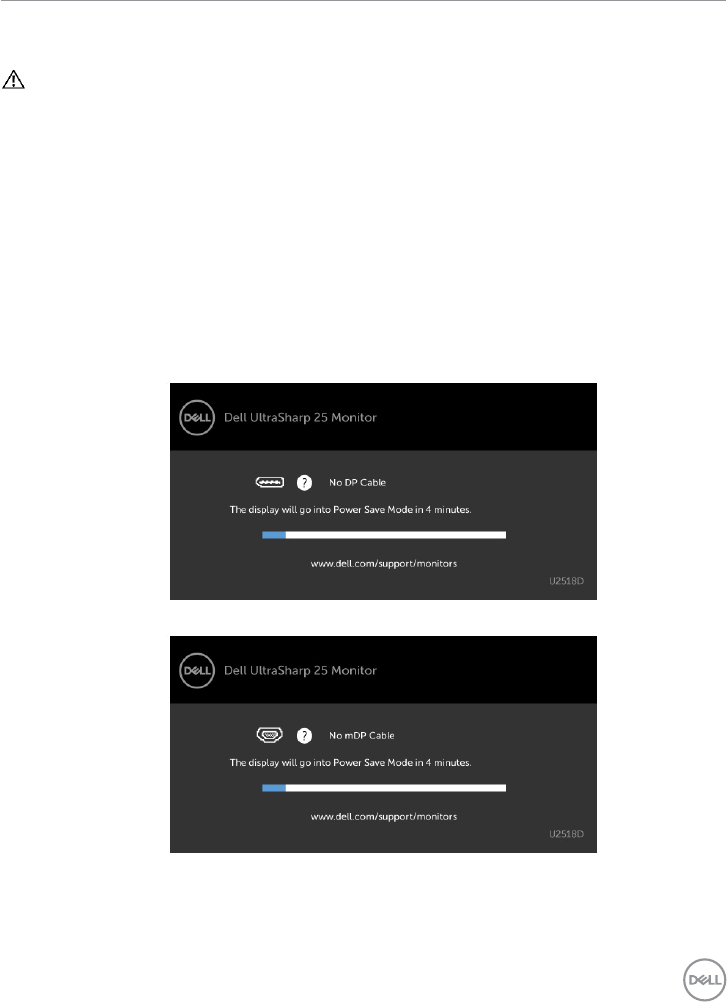

4 若系統運作正常，但影像訊號線拔除或受損時亦會出現此方塊。
5 關閉顯示器電源，然後重新接上影像訊號線，接著開啟電腦及顯示器的電源。
完成上一個步驟後，若顯示器畫面依舊空白，則請檢查影像控制器與電腦，而非顯示器，因
為顯示器運作正常。
疑難排解 | 47
內建診斷
您的顯示器內建診斷工具，可協助判別您所遭遇的螢幕異常現象是否為顯示器內部問題，或
是電腦與繪圖卡的問題。
註： 僅可在拔除影像訊號線，且顯示器進入自我測試模式後，才可執行內建診斷功
能。
執行內建診斷：
1 確保螢幕清潔（螢幕表面無灰塵）。
2 拔除電腦或顯示器背後的影像訊號線。 顯示器接著會進入自我測試模式。
3 按住按鈕 1 持續 5 秒。 將出現灰色畫面。
4 仔細檢查畫面是否有異常。
5 再次按下前面板上的按鈕 1。 畫面顏色即會變成紅色。
6 檢查畫面是否異常。
7 重複步驟 5 及 6，在綠色、藍色、黑色及白色畫面下檢查顯示器。
白色畫面出現後，即代表測試完成。 若要離開，再次按下按鈕 1。
若您在內建診斷工具協助下，未發現任何螢幕異常，則代表顯示器運作正常。 檢查繪圖卡及
電腦。
48 | 疑難排解
一般問題
下表中的資訊，列出您可能遭遇的顯示器一般問題以及可行的解決方法：
一般症狀 遭遇的問題 可行解決方案
無影像（電源
LED 熄滅）
無畫面 • 確保影像訊號線已經正確且穩固地連接顯示器及電
腦。
• 使用其他電氣設備，確認電源插座是否正常運作。
• 確保完全按下電源按鈕。
• 確保透過輸入來源功能表，選擇正確的輸入來源。
無影像電源
LED 亮起
無畫面或無亮度 • 透過 OSD 提升亮度及對比度控制項目。
• 執行顯示器的自我測試功能，進行檢查。
• 檢查影像訊號線的接頭是否有彎曲或受損的針腳。
• 執行內建診斷。
• 確保透過輸入來源功能表，選擇正確的輸入來源。
像素遺失 LCD 螢幕出現斑
點
• 持續開關電源。
• 像素永久遺失屬於 LCD 技術的自然瑕疵。
• 如需更多有關 Dell 顯示器品質與像素原則的資訊，
請瀏覽 Dell 支援網站：
http://www.dell.com/support/monitors.
像素固定不變 LCD 螢幕出現亮
點
• 持續開關電源。
• 像素永久遺失屬於 LCD 技術的自然瑕疵。
• 如需更多有關 Dell 顯示器品質與像素原則的資訊，
請瀏覽 Dell 支援網站：
http://www.dell.com/support/monitors.
亮度問題 影像過暗或過亮 • 將顯示器重設成原廠設定。
• 利用 OSD 調整亮度與對比度。
安全相關問題 明顯冒煙或火花 • 請勿執行任何疑難排解步驟。
• 請立即聯絡 Dell。
週期性問題 顯示器故障出現
與消失
• 請確定連接顯示器與電腦的視訊連接線已正確連接
並固定。
• 將顯示器重設為出廠設定值。
• 執行顯示器自我測試功能檢查，並確定自我測試模
式中是否也出現週期性問題。
色彩遺失 影像色彩遺失 • 執行顯示器自我測試。
• 請確定連接顯示器與電腦的視訊連接線已正確連接
並固定。
• 檢查視訊連接線接頭針腳是否有彎曲或斷裂。
色彩錯誤 影像色彩不佳 • 依據您的應用方式，在色彩功能表 OSD 中變更預設
模式的設定。
• 在自訂中調整 R/G/B 值。 色彩功能表 OSD 中的色
彩。
• 在進階設定 OSD 中將輸入色彩格式變更為 PC RGB
或 YPbPr。
• 執行內建診斷。
疑難排解 | 49
一般症狀 遭遇的問題 可行解決方案
顯示器長時間顯
示同一張靜態影
像後，出現影像
殘留現象
畫面上出現靜態
影像的輕微殘影
• 使用電源管理功能，以便在不使用顯示器時加以關
閉（詳細資訊請參閱電源管理模式）。
• 此外，請使用不停變化的螢幕保護程式。
產品特定問題
特定症狀 遭遇的問題 可行解決方案
畫面影像過小 影像置中於螢
幕，但未填滿整
個可視區域
• 檢查顯示設定OSD 中的長寬比設定。
• 將顯示器重設成原廠設定。
按下控制鈕時無
輸入訊號
無畫面，指示燈
亮白色。
• 請檢查訊號來源。 請移動滑鼠或按下鍵盤上任一
鍵，以確定電腦不在省電模式中。
• 請檢查訊號連接線是否正確連接，如有需要請重新
插入訊號線。
• 將電腦或視訊放影機重新啟動。
畫面未填滿整個
螢幕
畫面未填滿整個
螢幕的高度或
寬度
• 由於 DVD 有不同的視訊格式（畫面比例），因此顯
示器可以全螢幕播放影像。
• 執行內建診斷。
在使用 DP 連接
PC 時無影像
黑色畫面 • 請確認您的顯示卡認證的 DP 標準為何 (DP1.1a 或
DP1.2)。下載並安裝最新的顯示卡驅動程式。
• 某些 DP1.1a 顯示卡無法支援 DP1.2 顯示器。前往
OSD 功能表，在輸入來源選項下，按住 DP 選
擇 鍵約 8 秒，將螢幕設定從 DP 1.2 變更為 DP
1.1a。
50 | 附錄
附錄
安全指示
若顯示器的邊框會反光，請注意顯示器放置的位置，因為周圍光源及其他亮面材質對邊框造
成的反射可能會造成視覺干擾。
警告：若進行非本說明書所述之控制、調整或程序，可能會暴露於電擊、電氣危害及
或機械危害之中。
如需安全說明的資訊，請參閱安全、環境及法規資訊 (SERI)。
FCC 聲明（僅限美國）及其他法規資訊
如需 FCC 聲明及其他法規資訊，請參閱法規遵循網站
www.dell.com/regulatory_compliance.
RoHS 聲明（僅針對台灣）
單元
限用物質及其化學符號
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
機箱/檔板/支
架
— O O O O O
電路板組件 — O O O O O
FP顯示螢幕 — O O O O O
CRT顯示螢幕 — — O O O O
電線/連接器 — O O O O O
電源設備 — O O O O O
喇叭/麥克風 — O O O O O
配件 — O O O O O
備考1.“O”係指該項限用物質之百分比含量未超出百分比含量基準值。
備考2.“—”係指該項限用物質為排除項目。
附錄 | 51
聯絡 Dell
註：若無可用的網際網路連線，則可在購買發票、裝貨單、帳單或 Dell 商品目錄上找到
聯絡資訊。
Dell 提供多種線上及電話支援與服務方式。服務適用性因國家及產品而異，且並非所有地區
皆提供所有服務。
要取得顯示器線上支援說明：
請造訪 www.dell.com/support/monitors.
關於銷售、技術支援或客服的問題，請洽詢Dell：
1 前往 www.dell.com/support.
2 在頁面左上角的選擇國家區域下拉式清單中，確認您所在的國家或區域。
3 按一下國家下拉式清單旁的與我們聯絡。
4 視需要選擇適當的服務或支援的連結。
5 選擇您方便與Dell聯絡的方式。
安裝您的顯示器
將顯示解析度設定為 2560 x 1440（最大）
若想獲得最佳效能，請執行下列步驟將顯示解析度設定為 2560 x 1440 像素：
在Windows Vista、Windows 7、Windows 8或Windows 8.1 中：
1 在 Windows 8 或 Windows 8.1 中選擇桌面互動磚，以切換成傳統桌面。
2 選取螢幕解析度標籤。
3 從螢幕解析度下拉清單中點選 2560 x 1440。
4 點選「確定」。
在Windows 10 中：
1 在桌面上按一下右鍵，然後按一下顯示器設定。
2 按一下進階顯示設定。
3 點選螢幕解析度下拉式清單，再選擇 2560 x 1440。
4 按一下套用。
如果找不到建議的解析度選項，必須更新您的繪圖卡驅動程式。 請在下列選擇最符合您使用
電腦系統的情況，然後依照指定的步驟操作。
Dell 電腦
1 前往 http://www.dell.com/support，輸入您的服務標籤資訊，然後下載繪圖卡的最新
驅動程式。
2 安裝顯示卡的驅動程式之後，請再試一次將解析度設定為 2560 x 1440。
註：如果您無法將解析度設為 2560 x 1440，請洽詢 Dell 以查詢與支援這些解析度之顯
示卡的相關資訊。
52 | 附錄
非 Dell 電腦
在Windows Vista、Windows 7、Windows 8或Windows 8.1 中：
1 在 Windows 8 或 Windows 8.1 中選擇桌面互動磚，以切換成傳統桌面。
2 在桌面上按一下右鍵，然後按一下個人化。
3 按一下變更顯示設定。
4 按一下進階設定。
5 在視窗頂端的說明部分，識別您的繪圖控制器製造商（如 NVIDIA、AMD、Intel 等）。
6 請瀏覽繪圖卡製造商的網站，取得最新的驅動程式（例如 http://www.AMD.com 或
http://www.NVIDIA.com）。
7 安裝顯示卡的驅動程式之後，請再試一次將解析度設定為 2560 x 1440。
在Windows 10 中：
1 在桌面上按一下右鍵，然後按一下顯示器設定。
2 按一下進階顯示設定。
3 按一下顯示卡內容。
4 在視窗頂端的說明部分，識別您的繪圖控制器製造商（如 NVIDIA、AMD、Intel 等）。
5 請瀏覽繪圖卡製造商的網站，取得最新的驅動程式（例如 http://www.AMD.com 或
http://www.NVIDIA.com）。
6 安裝顯示卡的驅動程式之後，請再試一次將解析度設定為 2560 x 1440。
註：若您無法設定為建議解析度，請聯絡電腦製造商，或考慮購買支援影像解析度的繪
圖介面卡。
附錄 | 53
維護準則
連接顯示器
警告：清潔顯示器前，請將顯示器的電源線從插座拔除。
注意：清潔顯示器前，請先詳閱並遵守安全指示。
拆開包裝、清潔或搬動顯示器時，最好依照以下清單所列的指示操作：
• 若要清潔防靜電螢幕，請用乾淨的軟布沾水後，稍微沾濕。 可行時，使用適合防靜電塗層
的特製螢幕清潔紙或溶液。 請勿使用含苯、稀釋劑、氨、研磨劑的清潔劑或壓縮空氣。
• 使用以溫水稍微沾濕的軟布清潔顯示器。 請勿使用任何去污劑，以免去污劑在顯示器上留
下霧狀痕跡。
• 若您拆開顯示器包裝箱時發現白色粉末，請用清潔布清除。
• 請小心搬動顯示器，因為深色系列顯示器比淺色系列顯示器更容易在刮傷後留下白色刮
痕。
• 為了維持顯示器的最佳影像品質，請使用動態變換的螢幕保護程式，並在不使用顯示器時
將電源關閉。
