No. Model: UP3218K
Model resmi: UP3218Kt
Dell UltraSharp UP3218K
Panduan Pengguna
CATATAN: CATATAN berisi informasi penting yang akan membantu Anda
menggunakan komputer secara lebih baik.
PERHATIAN: PERHATIAN berisi kemungkinan kerusakan perangkat keras atau
hilangnya data jika petunjuk tidak diikuti.
PERINGATAN: PERINGATAN berisi kemungkinan kerusakan properti, cedera diri,
atau bahkan kematian.
Hak Cipta ©2017DellInc.Semua hak dilindungi undang-undang. Produk ini
dilindungi oleh undang-undang hak cipta dan kekayaan intelektual A.S. dan
internasional.
Dell™ dan logo Dell merupakan merek dagang Dell Inc. di Amerika Serikat dan/atau
wilayah hukum lainnya. Semua merk dan nama lain yang disebutkan di sini adalah
merek dagang perusahaan masing-masing.
2017 – 03 Rev. A00
Daftar Isi | 3
Daftar Isi
Tentang Monitor ................................... 5
Isi Kemasan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Fitur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Komponen dan Kontrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Spesifikasi Monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Plug-and-Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kebijakan Kualitas dan Piksel Monitor LCD . . . . . . . . . . . . . . . . 17
Menyiapkan Monitor.................................... 18
Memasang Penyangga . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Menggunakan Ekstensi Miring, Berputar, dan Vertikal . . . . . . . . . 19
Menyesuaikan Rotation Display Settings of Your System [Pengaturan
Tampilan Rotasi Sistem]. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Menyambungkan Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Mengatur Kabel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Lepaskan Dudukan Monitor . . . . . . . . . . . . . . . . . . . . . . . . . 24
Pemasangan di Dinding (Opsional) . . . . . . . . . . . . . . . . . . . . . 25
Mengoperasikan Monitor ............................... 26
Menghidupkan monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Menggunakan Kontrol Panel Depan . . . . . . . . . . . . . . . . . . . . 26
Menggunakan Menu OSD (On-Screen Display). . . . . . . . . . . . . . 29
4 | Daftar Isi
Mengatasi Masalah .....................................42
Uji Mandiri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Diagnosis Internal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Masalah Umum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Masalah Khusus Produk. . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Lampiran .............................................. 47
Petunjuk Keselamatan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Pernyataan FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya 47
Menghubungi Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Mengatur Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Panduan Pemeliharaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Tentang Monitor | 5
Tentang Monitor
Isi Kemasan
Monitor ini dilengkapi komponen yang ditunjukkan di bawah ini. Pastikan Anda telah
menerima semua komponen berikut dan menghubungi Dell jika tidak lengkap.
CATATAN: Sejumlah item mungkin bersifat opsional dan tidak diberikan bersama
monitor ini. Sejumlah fitur atau media mungkin tidak tersedia di negara tertentu.
Monitor
Penyangga
Kabel Daya (beragam menurut
negara)
Kabel DP (DP ke DP)
x 2 pcs
Kabel USB 3.0 up stream
(mengaktifkan port USB pada
monitor)
6 | Tentang Monitor
Kain pembersih
•Media Driver dan Dokumentasi
•Panduan Ringkas
•Informasi Keselamatan dan
Peraturan
•Laporan Kalibrasi Pabrik
Fitur
Monitor Dell UltraSharp UP3218K memiliki matriks aktif, TFT-LCD (Color Active Matrix
Liquid Crystal Display dengan (WLED) Matriks menggunakan Transistor Film Tipis Oksida
sebagai unsur aktif) dan lampu latar LED. Fitur monitor meliputi:
• Tampilan area yang bisa dilihat 80,01cm (31,5 inchi) (diukur secara diagonal).
Resolusi QUHD 7680 x 4320, dengan dukungan layar penuh untuk resolusi rendah.
• Sudut pandang lebar dengan Adobe RGB 100%, DCI 98% warna.
• Kemampuan penyesuaian kemiringan, pemutaran, rotasi, dan vertikal.
• Dudukan yang dapat dilepas dan lubang pemasangan berstandar video electronics
standards association (VESA) 100 mm untuk solusi pemasangan yang fleksibel.
• Cincin ultra tipis yang merapatkan bezel dalam pemakaian beberapa monitor,
sehingga lebih mudah diatur demi pengalaman menonton yang elegan.
• DP Ganda mendukung 7680 x 4320 @ 60Hz.
• Mendukung versi Displayport DP1.4.
• Kemampuan plug and play jika didukung sistem.
• Penyesuaian Tampilan pada Layar (OSD) untuk kemudahan konfigurasi dan
optimisasi layar.
• Perangkat lunak dan media dokumentasi mencakup INF (file informasi), file ICM
(Image Color Matching), aplikasi perangkat lunak dan dokumentasi produk Dell
Display Manager. Dilengkapi Manajer Tampilan Dell (terdapat dalam CD yang
diberikan bersama monitor).
• Slot kunci keamanan.
• Kemampuan Manajemen Aset.
• Mematuhi Energy Star.
• Mematuhi EPEAT Gold.
• Mematuhi RoHS.
• Monitor bebas BFR/PVC(tidak termasuk kabel).
• Hanya menggunakan panel dengan kaca bebas Arsenik dan merkuri.
• Pengukuran energi menunjukkan tingkat energi yang digunakan oleh monitor
secara aktual.
• Daya siaga 0,5 W ketika berada pada mode tidur.
Tentang Monitor | 7
Komponen dan Kontrol

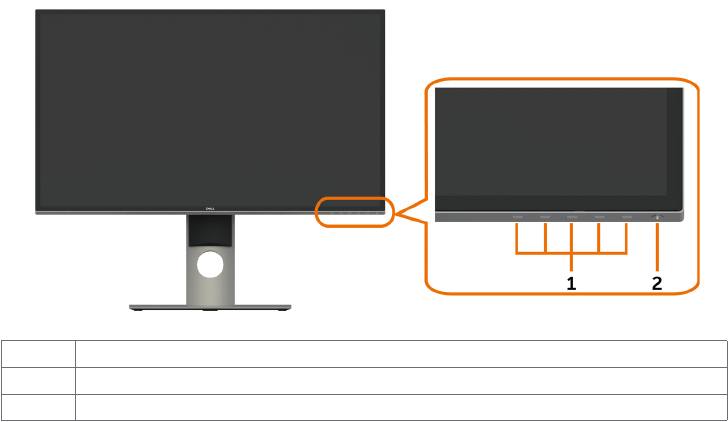

Tampilan depan
Label Keterangan
1Tombol fungsi (Untuk informasi lebih lanjut, lihat Mengoperasikan Monitor)
2Tombol Hidup/Mati (dilengkapi indikator LED)
8 | Tentang Monitor
Tampilan Belakang
Label Keterangan Penggunaan
1Lubang pemasangan VESA 100
mm x 100 mm (di bawah penutup
VESA)
Monitor untuk dipasang di dinding
menggunakan kit pemasangan di dinding
yang kompatibel dengan VESA (100 mm x
100 mm).
2Label peraturan Berisi ketentuan peraturan.
3Tombol pelepas penyangga Melepas penyangga dari monitor.
4Barcode, nomor seri, dan label Tag
Servis Lihat label ini jika Anda perlu menghubungi
Dell untuk mendapatkan dukungan teknis.
5BANTALAN sentuh LED Dudukan dipasang ketika lampu logo DELL
menyala.
6Lubang pengaturan kabel Gunakan untuk menata kabel dengan
menempatkannya melalui lubang.
Tentang Monitor | 9
Tampilan Bawah
Label Keterangan Penggunaan
1Slot kunci keamanan Gunakan kunci pengaman agar monitor aman.
(dijual terpisah).
2Konektor daya AC Untuk menyambungkan kabel daya monitor.
3a Konektor masuk
DisplayPort 1
Sambungkan kedua konektor ke komputer dengan
sepasang:
• DP ke kabel DP
untuk resolusi 8K4K (maks.).
8K4K
(max)
3b Konektor masuk
DisplayPort 2
4Port saluran audio keluar Menyambungkan speaker untuk memutar audio
dari saluran audio DisplayPort.
Hanya mendukung 2 saluran audio.
CATATAN: Port saluran audio keluar tidak
mendukung headphone.
PERINGATAN: Tekanan suara berlebih dari
earphone atau headphone dapat menimbulkan
gangguan atau kehilangan pendengaran.
5Port upstream USB Menyambungkan kabel USB yang diberikan
bersama monitor ke komputer. Setelah kabel
tersambung, Anda dapat menggunakan konektor
downstream USB di monitor.
6a,6b Ports downstream USB
(4) Sambungkan perangkat USB. *
Anda hanya dapat menggunakan konektor ini
setelah menyambungkan kabel USB ke komputer
dan konektor upstream USB di monitor.
(Port berikon baterai adalah untuk BC 1.2)
7Kunci dudukan Untuk memasang standar ke monitor dengan
menggunakan sekrup M3 x 6 mm(sekrup tidak
diberikan)
* Direkomendasikan untuk menggunakan port (6b) untuk perangkat USB Anda jika
memungkinkan.
10 | Tentang Monitor
Spesifikasi Monitor
Spesifikasi Panel Datar
Jenis layar Liquid Crystal Display Matriks Aktif Warna
dengan (WLED) - TFT LCD
Jenis panel Dalam pensaklaran datar (IPS)
Gambar terlihat
Diagonal 80,01 cm (31,5 inci)
Area aktif
Horizontal 698,1 mm (27,48 inci)
Vertikal 392,7 mm (15,46 inci)
Area 274143,9 mm2 (424,84inci2)
Pitch piksel 0,0303 mm x 0,0909 mm
Sudut tampilan
Horizontal 178° (normal)
Vertikal 178° (normal)
Output luminansi 400 cd/m² (Tengah 1 Poin, tipikal)
Rasio kontras 1300:1 (normal)
Lapisan pelat bergambar Penanganam Anti-Pantul polarizer depan
(2H)
Lampu latar LED
Waktu Respons 8 ms (normal), 6 ms (cepat)
Kedalaman warna 10-bit 1,07 Milyar warna
Gamut warna 100% Adobe RGB, 100% sRGB, 100%
REC709, 98% DCI
Spesifikasi Resolusi
Kisaran pemindaian horizontal 30 kHz – 90 kHz
Kisaran pemindaian vertikal 59 Hz – 61 Hz
Resolusi preset maksimal 7680 x 4320 pada 60 Hz
Kemampuan tampilan video
(playback DP)
480i, 480p, 576i, 576p, 720p, 1080i,
1080p, 2160p, 4320p
Tentang Monitor | 11
Mode Tampilan Preset
Mode Tampilan Frekuensi
Horizontal
(kHz)
Frekuensi
Vertikal (Hz)
Clock Piksel
(MHz)
Polaritas
Sinkronisasi
(Horizontal/
Vertikal)
720 x 400 31,5 70,0 28,3 -/+
640 x 480 31,5 60,0 25,2 -/-
640 x 480 37,5 75,0 31,5 -/-
800 x 600 37,9 60,0 40,0 +/+
800 x 600 46,9 75,0 49,5 +/+
1024 x 768 48,4 60,0 65,0 -/-
1024 x 768 60,0 75,0 78,8 +/+
1152 x 864 67,5 75,0 108,0 +/+
1280 x 800 49,3 60,0 71,0 +/+
1280 x 1024 64,0 60,0 108,0 +/+
1280 x 1024 80,0 75,0 135,0 +/+
1600 x 1200 75,0 60,0 162,0 +/+
1920 x 1080 67,5 60,0 193,5 +/+
2048 x 1080 26,3 24,0 26,3 +/-
2048 x 1080 66,7 60,0 66,6 +/-
2560 x 1440 88,8 60,0 241,5 +/-
3840 x 2160 133,3 60,0 533,3 +/-
7680 x 4320 266,6 60,0 2089,8 +/-
* Untuk menampilkan 7680 x 4320 pada 60 Hz, baik DP1 maupun DP2 harus
tersambung ke kartu grafis yang sama. Kartu grafis sumber DP haruslah bersertifikat
DP1.4 dan fitur layar Tile, mampu mendukung resolusi hingga 7680 x 4320 pada 60Hz
dan driver mendukung DisplayID v1.3.
Spesifikasi Listrik
Sinyal input video •Sinyal video digital untuk setiap lini diferensial. Per
lini diferensial pada impedansi 100 ohm.
•Dukungan input sinyal DP
Tegangan input/frekuensi/arus
daya
100 hingga 240 VAC/50 atau 60 Hz ± 3 Hz/2,1 A
(Maks.)
Arus masuk 120 V : 40 A (Maks.)
240 V : 80 A (Maks.)
12 | Tentang Monitor
Karakteristik Fisik
Jenis konektor •DP konektor x 2
•Saluran keluar audio
•Konektor port stream update USB 3.0
•Konektor port downstream USB 3.0 x 4
(Port berikon baterai adalah untuk BC 1.2)
Jenis kabel sinyal Kabel DP ke DP 1,8 M
Kabel USB 3.0 1,8 M
Dimensi (dengan dudukan)
Tinggi (dipanjangkan) 618,0 mm (24,33 inci)
Tinggi (tidak dipanjangkan) 498,4 mm (19,62 inci)
Panjang 720,5 mm (28,37 inci)
Lebar 222,0 mm (8,74 inci)
Dimensi (tanpa dudukan)
Tinggi 421,2 mm (16,58 inci)
Panjang 720,5 mm (28,37 inci)
Lebar 53,2 mm (2,10 inci)
Dimensi dudukan
Tinggi (dipanjangkan) 479,0 mm (18,85 inci)
Tinggi (tidak dipanjangkan) 441,4 mm (17,38 inci)
Panjang 333,4 mm (13,13 inci)
Lebar 222,0 mm (8,74 inci)
Berat
Dengan kemasan 17,0 kg (37,48 lb)
Dengan rangka dudukan
dan kabel
10,9 kg (24,03 lb)
Tanpa rangka penyangga
(sebagai pertimbangan untuk
pemasangan di dinding atau
VESA - tanpa kabel)
6,9 kg (15,21 lb)
Rangka dudukan 3,6 kg (7,94 lb)
Tentang Monitor | 13
Karakteristik Lingkungan
Suhu
Beroperasi 0°C hingga 35°C (32°F hingga 95°F)
Tidak beroperasi -20°C hingga 60°C (-4°F hingga 140°F)
Kelembaban
Beroperasi 10% hingga 80% (tanpa kondensasi)
Tidak beroperasi 5% hingga 90% (tanpa kondensasi)
Ketinggian
Beroperasi Maks. 5.000 m (16.404 kaki)
Tidak beroperasi Maks. 12.192 m (40.000 kaki)
Disipasi termal 426,7 BTU/jam (maksimum)
296,8 BTU/jam (normal)
14 | Tentang Monitor
Mode Manajemen Daya
Jika Anda telah memasang kartu layar yang kompatibel dengan DPM dari VESA
atau menginstal perangkat lunak di komputer, maka monitor akan secara otomatis
mengurangi penggunaan daya saat tidak digunakan. Aktivitas ini disebut mode
memat maya*. Jika komputer mendeteksi input dari keyboard, mouse, atau perangkat
input lainnya, monitor akan berfungsi kembali secara otomatis. Tabel berikut berisi
penggunaan daya dan pengaturan sinyal pada mode demat daya (power save mode):
Mode VESA Sinkronisasi
Horizontal
Sinkronisasi
Vertikal
Video Indikator
Daya
Penggunaan Daya
Pengoperasian
normal
Aktif Aktif Aktif Putih 125 W (maksimum)**
87 W (normal)
Mode Aktif-
tidak aktif
Tidak aktif Tidak aktif Mati Putih
(berkedip
perlahan)
<0,5 W
Dimatikan - - - Mati <0,3 W
Energy Star Penggunaan Daya
PON 105,2 W***
ETEC 325,45 kWh****
OSD hanya akan berfungsi dalam mode pengoperasian normal. Jika Anda menekan
salah satu tombol dalam mode Aktif-nonaktif (Active-off), berikut adalah pesan yang
ditampilkan:
Dell UltraSharp 32 Monitor
Press any key on the keyboard or move the mouse or wake it up.
If there is no display, press the monitor button again to select the correct
input source.
No DP 1 signal from your device.
UP3218K
*Penggunaan daya nol dalam mode Tidak Aktif (OFF) hanya dapat dicapai dengan
memutuskan sambungan kabel daya dari monitor.
**Konsumsi daya maksimum dengan luminasi maksimum.
***Pemakaian daya pada mode aktif sebagaimana dijelaskan dalam Energy Star versi 7.0.
****Pemakaian energi total dalam kWh sebagaimana dijelaskan dalam Energy Star versi
7.0.
Dokumen ini hanya sebagai rujukan dan mencerminkan performa laboratorium. Cara
kerja produk Anda mungkin berbeda, tergantung pada perangkat lunak, komponen,
dan periferal yang dipesan dan tidak harus memiliki kewajiban untuk memperbarui
informasi tersebut. Dengan demikian, pelanggan seharusnya tidak mengandalkan
informasi ini dalam menentukan keputusan tentang daya listrik atau lainnya. Tidak ada
jaminan, baik secara tersurat maupun tersirat terkait keakuratan atau kelengkapan.
Aktifkan komputer dan monitor agar dapat mengakses OSD.
CATATAN: Monitor ini telah sesuai dengan ENERGY STAR.
Tentang Monitor | 15
Penetapan Pin
Konektor DP
Nomor Pin 20 pin samping pada Kabel Sinyal Tersambung
1ML3(n)
2GND
3ML3(p)
4ML2(n)
5GND
6ML2(p)
7ML1(n)
8GND
9ML1(p)
10 ML0(n)
11 GND
12 ML0(p)
13 GND
14 GND
15 AUX CH (p)
16 GND
17 AUX CH (n)
18 Deteksi Hot Plug
19 Kembali
20 DP_PWR
16 | Tentang Monitor
Interface USB (Universal Serial Bus)
Bab ini berisi informasi tentang port USB yang tersedia di monitor.
CATATAN: Hingga 2 A pada port downstream USB (port berikon baterai
) dengan perangkat yang kompatibel BC 1.2; hingga 0,9 A pada 3 port downstream
USB lainnya.
Komputer ini dilengkapi port USB berikut:
• 1 upstream - bawah
• 4 downstream - 4 di bagian bawah
Port Pengisian Daya - pada penutup belakang (port berikon baterai );
mendukung kemampuan pengisian daya arus cepat jika perangkat kompatibel
dengan BC 1.2.
CATATAN: Interface USB monitor hanya berfungsi bila monitor hidup atau berada
dalam mode hemat daya. Jika monitor dimatikan, kemudian dihidupkan, periferal
yang terpasang mungkin memerlukan beberapa detik untuk melanjutkan fungsi
normal.
Kecepatan transfer Kecepatan data Penggunaan daya
SuperSpeed 5 Gbps 4,5 W (Maks., masing-masing port)
Kecepatan Tinggi 480 Mbps 2,5 W (Maks., masing-masing port)
Kecepatan penuh 12 Mbps 2,5 W (Maks., masing-masing port)
Port upstream USB Port downstream USB
Nomor Pin Nama sinyal Nomor Pin Nama sinyal
1 VBUS 1 VBUS
2D- 2D-
3D+ 3D+
4GND 4GND
5StdB_SSTX- 5StdA_SSRX-
6StdB_SSTX+ 6StdA_SSRX+
7GND_DRAIN 7GND_DRAIN
8StdB_SSRX- 8StdA_SSTX-
9StdB_SSRX+ 9StdA_SSTX+
Shell Shield Shell Shield
Tentang Monitor | 17
Plug-and-Play
Anda dapat memasang monitor ke komputer apapun yang kompatibel dengan
Plug-and-Play. Monitor akan secara otomatis menyediakan EDID (Extended Display
Identification Data) agar komputer dapat menggunakan protokol DDC (Display
Data Channel) sehingga komputer dapat mengkonfigurasi dengan sendirinya dan
mengoptimalkan pengaturan monitor. Sebagian besar pemasangan monitor dilakukan
otomatis, namun Anda dapat memilih pengaturan yang berbeda jika ingin. Untuk
informasi lebih lanjut dalam Mengkonfigurasi Monitor tentang cara mengubah
pengaturan monitor, lihat Mengoperasikan Monitor.
Kebijakan Kualitas dan Piksel Monitor LCD
Selama proses produksi Monitor LCD, satu piksel atau lebih menjadi tetap dalam
kondisi tidak berubah adalah hal yang biasa terjadi. Hal tersebut sulit terlihat dan tidak
mempengaruhi kualitas atau kegunaan layar. Untuk informasi lebih lanjut tentang
Kebijakan Kualitas dan Piksel Monitor Dell, kunjungi http://www.dell.com/support/
monitors.
18 | Menyiapkan Monitor
Menyiapkan Monitor
Memasang Penyangga
CATATAN: Penyangga dudukan dan dudukan dasar tidak terpasang saat monitor
dikirim dari pabrik.
CATATAN: Prosedur di bawah ini berlaku untuk dudukan standar. Apabila Anda
membeli dudukan lain, baca dokumentasi yang dikirim beserta dudukan untuk
memasangnya.
PERHATIAN: Letakkan monitor di atas permukaan yang rata, bersih, dan lunak
untuk menghindari goresan pada panel layar.
Untuk memasang penyangga monitor:
1 Lepas penutup pelindung monitor, lalu letakkan monitor dengan bagian depan
menghadap ke bawah.
2 Masukkan dudukan ke ceruk di belakang monitor.
3 Tekan penyangga hingga terpasang dengan benar.
Menyiapkan Monitor | 19
Menggunakan Ekstensi Miring, Berputar, dan
Vertikal
CATATAN: Kondisi ini berlaku untuk monitor dengan penyangga. Bila Anda membeli
penyangga lain, lihat panduan pemasangan penyangga terkait untuk petunjuk
pemasangan.
Miring, Berputar, Ekstensi Vertikal
Dengan dudukan terpasang pada monitor, Anda bisa memiringkan monitor ke sudut
melihat yang paling nyaman.
CATATAN: Penyangga tidak terpasang saat monitor dikirim dari pabrik.
Merotasi Monitor
Sebelum dirotasi, monitor harus diperpanjang secara vertikal dan dimiringkan hingga
maksimal agar tidak menyentuh tepi bawah monitor.
20 | Menyiapkan Monitor
CATATAN: Untuk menggunakan fungsi Display Rotation [Rotasi Tampilan]
(tampilan Landscape [Lanskap] dibandingkan dengan Portrait [Potret]) di
komputer Dell, Anda memerlukan driver grafis terbaru yang tidak disertakan
bersama monitor ini. Untuk men-download driver grafis, buka www.dell.com/
support, lalu lihat bagian Download bagi Video Drivers untuk mendapatkan
driver terbaru.
CATATAN: Saat dalam Portrait View Mode [Mode Tampilan Potret], aplikasi
grafis intensif dapat mengalami penurunan performa (Permainan 3D, dsb.)
Menyesuaikan Rotation Display Settings of Your
System [Pengaturan Tampilan Rotasi Sistem]
Setelah monitor dirotasi, Anda harus menyelesaikan prosedur di bawah ini untuk
menyesuaikan Rotation Display Settings of Your System [Pengaturan Tampilan Rotasi
Sistem].
CATATAN: Jika menggunakan monitor dengan komputer selain Dell, Anda
harus membuka situs Web driver grafis atau situs Web produsen komputer
untuk memperoleh informasi tentang cara merotasi 'konten' tampilan.
Untuk menyesuaikan Rotation Display Settings [Pengaturan Tampilan Rotasi]:
1 Klik kanan pada dekstop, lalu klik Properties [Properti].
2 Pilih tab Settings [Pengaturan], lalu klik Advanced [Lanjutan].
3 Jika Anda memiliki kartu grafis AMD, pilih tab Rotation [Rotasi], lalu atur rotasi
yang diinginkan.
4 Jika Anda memiliki kartu grafis nVidia, klik tab nVidia, pilih NVRotate [Rotasi NV] di
kolom kiri, lalu pilih rotasi yang diinginkan.
5 Jika Anda memiliki kartu grafis Intel®, pilih tab grafis Intel, klik Graphic Properties
[Properti Grafis], pilih tab Rotation [Rotasi], lalu atur rotasi yang diinginkan.
CATATAN: Jika pilihan rotasi tidak terlihat atau tidak berfungsi dengan baik,
buka www.dell.com/support, lalu download driver terbaru untuk kartu
grafis Anda.
Menyambungkan Monitor
PERINGATAN: Sebelum memulai prosedur pada bab ini, ikuti Petunjuk
Keselamatan.
Untuk menyambungkan monitor ke komputer:
1 Matikan komputer.
2 Sambungkan kabel DP-DP/USB dari monitor kekomputer.
(Panjangkan monitor secara vertikal, lalu miringkan sepenuhnya agar dapat diputar
untuk sambungan kabel. Lihat Memutar Monitor.)
3 Hidupkan monitor.
4 Pilih sumber input yang benar dalam Menu OSD Monitor, lalu hidupkan komputer.
CATATAN: Pengaturan default UP3218K adalah DP 1.4. kartu Grafis DP 1.2 yang lebih
lama mungkin tidak mendukung tampilan secara normal. Silakan lihat “masalah-
masalah spesifik produk – Tidak ada gambar ketika menggunakan sambungan DP ke
PC” untuk mengubah pengaturan default.
Menyiapkan Monitor | 21
Menyambungkan kabel DP
1. Panduan Sambungan untuk Resolusi 8K4K 60Hz (maks.) dengan
Kartu Grafis AMD atau Kartu Grafis nVidia (Dua Kabel DP)
1. Ikuti panduan sambungan di bawah
untuk sambungan kabel DP.
2. Hidupkan monitor dengan menekan
tombol daya mati/hidup.
3. Aktifkan/jalankan boot sistem
komputer.
4. Dalam mode BIOS/Post, Anda mungkin
menemukan konten layar berukuran lebar.
5. Ubah resolusi hingga 7680 x 4320 60Hz
jika perlu.
•
Daftar kartu yang direkomendasikan:
Seri nVidia GeForce : Seri GTX1070/1080,
Quadro : P5000/6000.
Seri AMD Radeon : RX480.
Pastikan kartu grafis memiliki 2output DP atau lebih.
•
Ketentuan kartu grafis:
Dengan dua port DP yang sesuai dengan DP1.4 yang
mendukung HBR3, DisplayID 1.3 yang mendukung fitur
Tampilan Tile .
•
Versi driver AMD:
revisi sesudah 17.10 atau sesudahnya
http://support.amd.com/en-us/download
•versi driver nVidia
revisi sesudah 381.xx atau sesudahnya
http://www.nvidia.com/Download/index.aspx?lang=en-us
Pemecahan masalah
•Untuk mempercepat inisialisasi monitor,
nonaktifkan Tidur pada OSD (Menu>Energy
Settings>Monitor Sleep> Disable).(Menu>Energi>
Pengaturan>Monitor Tidur> Nonaktifkan)
2. Resolusi 8K4K berubah sesudah pemulihan dari
PC siaga/ Hibernasi/ Hiduokan Ulang :
•Dalam kasus tertentu, kartu grafis mungkin tidak
mendeteksi monitor dengan benar ketika monitor
tidur.
•Nonaktifkan menu Tidur monitor melalui OSD
(Menu > Energy Settings > Monitor Sleep > Disable)
(Menu > Pengaturan Energi > Monitor Tidur >
Nonaktifkan).
•Hidupkan kembali PC
1. Layar BIOS/Post tidak diamati, layar hitam
selama BIOS/Post, layar hitam dalam jangka
waktu lama ketika monitor bangun dari tidur.
3. Tidak dapat mencapai atau gambar tidak
stabil pada resolusi 8k-4k:
•Pastikan kartu grafis Anda bisa mendukung 8k-4k.
•Batalkan penginstalan driver lama (Device Manager
-> Display Adaptor -> uninstall) (Manajer Perangkat
-> Adaptor Layar -> batalkan penginstalan) sebelum
menginstal driver baru.
•Hanya gunakan kabel DP dalam kardus untuk
sambungan ke PC Anda. Kabel bersertifikat
non-DP atau DP kualitas rendah bisa menurunkan
integritas sinyal/bandwith sehingga menyebabkan
turunnya performa. Kabel bersertifikat non-DP atau
DP kualitas rendah bisa menurunkan integritas
sinyal/bandwith sehingga menyebabkan
turunnya performa.
•Hanya sambungkan DP1 pada monitor ke port DP
manapun dari kartu grafis. Beri tenaga monitor
dan sistem PC. Setelah mendapatkan gambar
yang stabil (mis. resolusi 8k-4k) , sambungkan
DP2 monitor ke port DP lain dari kartu grafis yang
sama. Beri tenaga monitor dan sistem PC. Setelah
mendapatkan gambar yang stabil
(mis. resolusi 8k-4k) , sambungkan
DP2 monitor ke port DP lain dari kartu grafis yang
sama.
A
B
DP –Kabel DP
Sambungkan port DP1
pada monitor ke port DP
manapun pada kartu grafis.
DP –Kabel DP
Kabel DP Sambungkan port
DP2 monitor ke port DP
manapun pada kartu grafis
yang sama.
DP1 DP2
Kartu grafis dengan port DP
B
A
22 | Menyiapkan Monitor
2. Panduan sambungan untuk Resolusi 8K4K 30Hz (maks.) (Satu
Kabel DP)
1. Ikuti panduan sambungan di bawah
untuk sambungan kabel DP.
2. Hidupkan monitor dengan menekan
tombol daya mati/hidup.
3. Aktifkan/jalankan boot komputer atau
notebook.
4. Ubah resolusi hingga 7680 x 4320 30Hz
jika perlu.
Menyiapkan Monitor | 23
Menyambungkan kabel USB 3.0
Setelah selesai menyambungkan kabel DP-DP, ikuti prosedur di bawah ini untuk
menyambungkan kabel USB 3.0 ke komputer, lalu selesaikan konfigurasi monitor:
1. Sambungkan port USB 3.0 upstream (kabel tersedia) ke port USB 3.0 yang sesuai di
komputer.
2. Sambungkan periferal USB 3.0 ke port USB 3.0 downstream di monitor.
3. Sambungkan kabel daya untuk komputer dan monitor ke stopkontak terdekat.
4. Hidupkan monitor dan komputer.
Jika monitor menampilkan gambar, berarti pemasangan telah selesai. Jika tidak
menampilkan gambar, lihat Mengatasi Masalah.
USB
PERHATIAN: Gambar hanya digunakan sebagai ilustrasi. Tampilan di komputer
dapat berbeda.
24 | Menyiapkan Monitor
Mengatur Kabel
Setelah memasang semua kabel yang diperlukan ke monitor dan komputer Anda, (lihat
Menghubungkan Monitor Anda untuk pemasangan kabel) aturlah semua kabel seperti
yang ditunjukkan di atas.
Lepaskan Dudukan Monitor
PERHATIAN: Agar layar LCD tidak tergores sewaktu penyangga dilepaskan,
pastikan monitor diletakkan di permukaan yang lembut dan bersih.
CATATAN: Prosedur di bawah ini berlaku untuk dudukan standar. Apabila Anda
membeli dudukan lain, baca dokumentasi yang dikirim beserta dudukan untuk
memasangnya.
Untuk melepas penyangga:
1 Letakkan monitor di atas kain lembut atau bantal kecil.
2 Tekan terus tombol pelepas penyangga.
3 Angkat penyangga menjauhi monitor.
Menyiapkan Monitor | 25
Pemasangan di Dinding (Opsional)
CATATAN: Gunakan sekrup M4 x 10 mm untuk memasangkan monitor ke kit
dudukan dinding.
Baca instruksi yang disertakan bersama tempat dudukan dinding yang kompatibel
dengan VESA.
1 Letakkan monitor pada kain lembut atau bantal di atas meja yang rata dan stabil.
2 Lepas dudukan.
3 Gunakan obeng plus Phillips untuk melepas keempat sekrup yang
mengencangkan penutup plastik.
4 Pasang braket pemasangan dari kit pemasangan untuk di dinding ke monitor.
5 Pasang monitor di dinding dengan mengikuti petunjuk yang diberikan bersama kit
pemasangan untuk di dinding.
CATATAN: Hanya untuk digunakan dengan braket pemasangan dinding berlabel UL,
CSA, atau GS dengan beban minimum/kapasitas bantalan muatan 6,9 kg (15,21 lb).
26 | Mengoperasikan Monitor
Mengoperasikan Monitor
Menghidupkan monitor
Tekan tombol untuk menghidupkan monitor.
Menggunakan Kontrol Panel Depan
Gunakan tombol kontrol di bagian depan monitor untuk menyesuaikan
karakteristik gambar yang ditampilkan. Saat menggunakan tombol tersebut
untuk menyesuaikan kontrol, OSD menunjukkan nilai numerik karakteristikan
saat terjadi perubahan.
Mengoperasikan Monitor | 27
Tabel berikut menjelaskan tombol panel depan:
Tombol panel depan- Keterangan
1
Tombol pintas:
Mode Preset
Gunakan tombol ini untuk memilih dari daftar mode
warna preset.
2
Tombol pintas:
Kecerahan/Kontras
Gunakan tombol ini untuk mengakses menu
"Kecerahan/Kontras" secara langsung.
3
Tombol pintas:
Sumber Input
Gunakan tombol ini untuk memilih dari daftar
Sumber Input.
4
Menu
Gunakan tombol ini untuk membuka OSD (On-
Screen Display) dan memilih pilihan dalam OSD.
Lihat Mengakses Sistem Menu.
5
Keluar
Gunakan tombol ini untuk kembali ke menu utama
atau menutup menu utama OSD.
6
Daya(dengan indikator
lampu daya)
Tekan tombol Exit (Keluar) untuk menghidupkan dan
mematikan monitor.
LED putih menunjukkan monitor sedang hidup dan
berfungsi penuh.
LED putih menyala menunjukkan Mode Hemat Daya
DPMS.
28 | Mengoperasikan Monitor
Tombol Panel Depan-
Gunakan tombol di bagian depan monitor untuk menyesuaikan pengaturan gambar.
Tombol panel depan- Keterangan
1
Atas
Bawah
Gunakan tombol Atas (perbesar) dan Bawah (perkecil)
untuk menyesuaikan item dalam menu OSD.
2
OK
Gunakan tombol OK untuk mengkonfirmasikan pilihan.
3
Kembali
Gunakan tombol Kembali untuk kembali ke menu
sebelumnya.
Mengoperasikan Monitor | 29
Menggunakan Menu OSD (On-Screen Display)
Mengakses Sistem Menu
CATATAN: Setiap perubahan yang dibuat menggunakan menu OSD akan secara
otomatis tersimpan jika Anda beralih ke menu OSD lain, menutup menu OSD, atau
menunggu menu OSD hingga tertutup.
1 Tekan tombol untuk mengakses menu OSD dan menampilkan menu utama.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Input Source
75%
75%
Menu
Personalize
Others
2 Tekan tombol dan untuk beralih di antara pilihan tersebut. Saat Anda beralih
dari satu ikon ke ikon lainnya, nama pilihan akan disorot.
3 Tekan tombol atau atau sekali untuk mengaktifkan pilihan yang disorot.
4 Tekan tombol dan untuk memilih parameter yang diinginkan.
5 Tekan tombol untuk membuka panel geser, lalu gunakan tombol atau ,
sesuai indikator pada menu, untuk membuat perubahan.
6 Pilih untuk kembali ke menu sebelumnya atau untuk terima dan kembali ke
menu sebelumnya.
30 | Mengoperasikan Monitor
Ikon Menu dan
Submenu
Keterangan
Brightness/
Contrast
(Kecerahan/
Kontras)
Gunakan menu ini untuk mengaktifkan penyesuaian Brightness/
Contrast (Kecerahan/Kontras).
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Input Source
75%
75%
Menu
Personalize
Others
Brightness
(Kecerahan)
Kecerahan akan menyesuaikan pencahayaan lampu latar
(minimum 0; maksimum 100).
Tekan tombol untuk menambah kecerahan.
Tekan tombol untuk mengurangi kecerahan.
CATATAN: Penyesuaian manual Kecerahan dinonaktifkan
apabila Kontras Dinamis diaktifkan.
Contrast
(Kontras)
Sesuaikan Kecerahan terlebih dulu, lalu sesuaikan Kontras
hanya jika Anda memerlukan penyesuaian lebih lanjut.
Tekan tombol untuk menambah kontras, lalu tekan tombol
untuk mengurangi kontras (antara 0 hingga 100).
Kontras akan menyesuaikan perbedaan antara gelap dan terang
pada monitor.
Mengoperasikan Monitor | 31
Ikon Menu dan
Submenu
Keterangan
Input Source
(Sumber
Input)
Gunakan menu Input Source (Sumber Input) untuk memilih di
antara input video berbeda yang tersambung ke monitor.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
DP 2
DP 1
Auto select
Reset Input Source
On
DP 1 Pilih input DP 1 bila Anda menggunakan konektor DP
(DisplayPort).
Tekan untuk memilih sumber input DP 1.
DP 2 Pilih input DP 2 bila Anda menggunakan konektor DP
(DisplayPort).
Tekan untuk memilih sumber input DP 2.
Pemilihan
Otomatis Gunakan untuk memilih Pilihan Otomatis dan monitor akan
memindai sumber input yang tersedia.
Atur Ulang
Pengaturan
Sumber
Input
Mengatur ulang pengaturan Sumber Input monitor ke default
pabrik.
Color (Warna) Gunakan menu Warna untuk menyesuaiakan mode pengaturan
warna.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
Input Color Format
Preset Modes
Reset Color
Standard
RGB
32 | Mengoperasikan Monitor
Ikon Menu dan
Submenu
Keterangan
Preset Mode
(Mode
Preset)
Bila Anda memilih Mode Preset, berikut pilihan yang tersedia
Standar, ComfortView, Film, Game, Suhu Warna, Ruang
Warna, atau Warna Kustom dari daftar.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
Input Color Format
Preset Modes
Reset Color
Movie
Game
ComfortView
Color Temp.
Color Space
Custom Color
Standard
•Standard (Standar): Pengaturan warna default. Ini adalah
mode preset default.
•ComfortView: Menurunkan tingkat cahaya biru yang
dipancarkan dari layar agar tampilan lebih menyejukkan mata.
•Movie (Film): Ideal untuk film.
•Game (Permainan): Ideal untuk hampir semua aplikasi game.
•Color Temp. (Suhu Warna): Layar akan terlihat lebih hangat
dengan warna merah/kuning dan panel geser ditetapkan di
5.000K atau lebih sejuk dengan warna biru dan panel geser
ditetapkan di 10.000K.
•Color Space (Ruang Warna): Memungkinkan pengguna
memilih ruang warna: Adobe RGB, sRGB, DCI-P3, REC709,
CAL1, CAL2.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
Input Color Format
Preset Modes
Reset Color
CAL1 YYYY-MM-DD
YYYY-MM-DD
Adobe RGB
sRGB
DCI-P3
REC709
CAL2
Mengoperasikan Monitor | 33
Ikon Menu dan
Submenu
Keterangan
– Adobe RGB: Mode ini kompatibel dengan Adobe RGB
(cakupan 100%).
– sRGB: Mode ini kompatibel dengan sRGB (cakupan
100%).
– DCI-P3: Mode ini menghasilkan 98% dari standar warna
film digital DCI-P3.
– REC709: Mode ini cocok 100% dengan rekaman standar
709.
CATATAN: Keakuratan sRGB, Adobe RGB, DCI-P3, REC709,
CAL1, dan CAL2 dioptimalkan untuk format warna input RGB.
•Custom Color (Warna Kustom): Untuk menyesuaikan
pengaturan warna secara manual. Tekan tombol atau
untuk menyesuaikan nilai Merah, Hijau, dan Biru, serta
membuat mode warna preset Anda sendiri.
Gunakan tombol dan untuk memilih Gain, Offset, Hue,
Saturation (Penambahan, Offset, Rona Warna, Saturasi).
Dell UltraSharp 32 Monitor
Gain
Oset
Hue
Saturation
Custom Color
– Gain (Penambahan): Gunakan pilihan ini untuk
menyesuaikan tingkat penambahan sinyal RGB input
(nilai default adalah 100).
– Offset: Gunakan pilihan ini untuk menyesuaikan nilai
offset tingkat hitam RGB (nilai default adalah 50) untuk
mengontrol warna dasar monitor.
– Hue (Rona Warna): Gunakan pilihan ini untuk
menyesuaikan nilai rona warna RGBCMY secara terpisah
(nilai default adalah 50).
– Saturation (Saturasi): Gunakan pilihan ini untuk
menyesuaikan nilai saturasi RGBCMY secara terpisah
(nilai default adalah 50).
34 | Mengoperasikan Monitor
Ikon Menu dan
Submenu
Keterangan
Input Color
Format
(Format
Input Warna)
Untuk menetapkan mode input video.
•RGB: Pilih opsi ini jika monitor Anda terhubung ke sebuah
komputer (atau pemutar DVD) menggunakan kabel DP to DP.
•YPbPr: Pilih opsi ini jika pemutar DVD Anda mendukung hanya
output YPbPr.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
Input Color Format
Preset Modes
Reset Color
RGB
YPbPr
Reset Color
(Atur Ulang
Warna)
Mengatur ulang pengaturan warna monitor ke default pabrik.
Display
(Tampilan)
Gunakan Pengaturan Tampilan untuk menyesuaikan gambar.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
Normal
Sharpness
Response Time
Uniformity Compensation
50
Wide 16:9
Calibrated
Dynamic Contrast
Aspect Ratio
Reset Display
Aspect
Ratio (Rasio
Aspek)
Menyesuaikan rasio gambar ke Wide 16:9 (Lebar 16:9), Auto
Resize (Ubah Ukuran Otomatis), 4:3, atau 1:1.
Sharpness
(Ketajaman)
Membuat gambar terlihat lebih tajam atau lebih lembut.
Gunakan atau untuk menyesuaikan ketajaman dari '0'
hingga '100'.
Mengoperasikan Monitor | 35
Ikon Menu dan
Submenu
Keterangan
Dynamic
Contrast
(Kontras
Dinamis)
Dapat digunakan untuk meningkatkan kontras sehingga
menghasilkan kualitas gambar yang lebih tajam dan lebih rinci.
Tekan tombol untuk memilih Kontras Dinamis “Aktif” atau
“Tidak Aktif”.
CATATAN: Hanya untuk mode preset Permainan dan Film.
CATATAN: Kontras Dinamis memberikan kontras yang lebih
tinggi jika mode Game dan Film dipilih.
Response
Time (Waktu
Respons )
Dapat digunakan untuk mengatur Waktu Respons ke Normal
atau Cepat.
Uniformity
Compen-
sation
(Kompen-
sasi
Keserag
aman)
Memilih pengaturan kecerahan layar dan kompensasi
keseragaman warna. Calibrated (Dikalibrasi) merupakan
pengaturan yang telah dikalibrasi pabrik secara default.
Uniformity Compensation (Kompensasi Keseragaman) akan
menyesuaikan area berbeda di layar dengan berfokus di bagian
tengah untuk mencapai kecerahan yang seragam dan warna
di seluruh layar. Untuk performa layar yang optimal, Brightness
(Kecerahan) dan Contrast (Kontras) untuk sejumlah mode
preset (Standard, Color Temp.) [Standar, Suhu Warna] akan
dinonaktifkan bila Uniformity Compensation (Kompensasi
Keseragaman) diaktifkan.
Reset
Display
(Atur Ulang
Tampilan)
Mengembalikan pengaturan tampilan ke default pabrik.
36 | Mengoperasikan Monitor
Ikon Menu dan
Submenu
Keterangan
Menu Pilih opsi ini untuk menyesuaikan pengaturan OSD, misalnya
bahasa OSD, lama waktu menu tetap ditampilkan di layar, dll.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
English
20
20 s
Transparency
Language
Timer
Reset Menu
Language
(Bahasa)
Menetapkan tampilan OSD ke salah satu dari delapan bahasa.
(Inggris, Spanyol, Prancis, Jerman, Portugis (Brasil), Rusia, Cina
Modern, atau Jepang).
Transp-
arency
(Transp-
aransi)
Gunakan opsi ini untuk mengubah transparansi menu dengan
menggunakan dan (min. 0 / maks. 100).
Timer Waktu Aktif OSD: Menetapkan durasi OSD tetap aktif setelah
terakhir kali Anda menekan tombol.
Gunakan tombol dan untuk menyesuaikan panel geser
dalam penambahan 1 detik, mulai dari 5 hingga 60 detik.
Reset Menu
(Atur Ulang
Menu)
Mengembalikan pengaturan menu ke default pabrik.
Mengoperasikan Monitor | 37
Ikon Menu dan
Submenu
Keterangan
Personalize
(Personali-
sasikan)
Pilih dari Mode Preset, Kecerahan/Kontras, Sumber Input yang
ditetapkan sebagai tombol pintasan.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
On During Active
On
Power Button LED
Shortcut Key 3
Logo LED
Monitor Sleep
Input Source
Brightness/Contrast
Enable
Preset Modes
O During StandbyUSB
Shortcut Key 2
Reset Personalization
Shortcut Key 1
Power
Button LED
(LED Tombol
Daya)
Untuk menetapkan status lampu daya agar menghemat energi.
LED Logo On: Untuk menyalakan lampu logo Dell pada dudukan.
Off: Untuk mematikan lampu logo Dell pada dudukan.
USB Untuk mengaktifkan atau menonaktifkan fungsi USB saat
monitor dalam mode siaga.
CATATAN: USB aktif/tidak aktif dalam mode siaga hanya
tersedia bila kabel upstream USB dilepas. Pilihan ini akan
berwarna abu-abu bila kabel upstream USB disambungkan.
Monitor
Sleep
(Monitor
Tidur)
Mode Tidur Setelah Waktu Habis: Monitor akan beralih ke
mode tidur setelah waktu habis.
Tidak Pernah: Monitor tidak akan beralih ke mode tidur.
Reset
Person-
alization
(Atur Ulang
Person-
alisasi)
Mengembalikan tombol pintas ke default pabrik.
38 | Mengoperasikan Monitor
Ikon Menu dan
Submenu
Keterangan
Other
(Lainnya)
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
O
M2T101
LCD Conditioning
DDC/CI
Firmware
Reset Others
On
OnAuto Rotation
Factory Reset
Display Info
Pilih pilihan ini untuk menyesuaikan pengaturan OSD, seperti
DDC/CI, Kondisi LCD (LCD Conditioning), dll.
Display
Info (Info
Tampilan)
Menampilkan pengaturan aktif monitor.
Rotasi
Otomatis
Anda dapat menyesuaikan menu menurut rotasi tampilan.
DDC/CI DDC/CI (Saluran Data Tampilan/Antarmuka Perintah)
memungkinkan Anda menyesuaikan pengaturan monitor
menggunakan perangkat lunak di komputer.
Pilih Disable (Nonaktifkan) untuk menonaktifkan fitur ini.
Aktifkan fitur ini untuk pengalaman pengguna terbaik dan
performa komputer yang optimal.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
OLCD Conditioning
DDC/CI
Firmware
Reset Others
On
Auto Rotation
Factory Reset
Display Info
Mengoperasikan Monitor | 39
Ikon Menu dan
Submenu
Keterangan
LCD Cond-
itioning
(Peremajaan
LCD)
Membantu mengurangi kasus minor pada retensi gambar.
Tergantung pada derajat retensi gambar, program ini mungkin
memerlukan waktu untuk berjalan. Pilih Enable (Aktifkan) untuk
memulai prosesnya.
Dell UltraSharp 32 Monitor
Brightness/Contrast
Color
Display
Menu
Input Source
Personalize
Others
LCD Conditioning
DDC/CI
Firmware
Reset Others
On
O
Auto Rotation
Factory Reset
Display Info
Firmware Versi firmware
Reset Other
(Atur Ulang
Lainnya)
Mengembalikan pengaturan lain, misalnya DDC/CI, ke default
pabrik.
Factory
Reset
(Pengaturan
Ulang
Pabrik)
Mengembalikan semua pengaturan OSD ke default pabrik.
CATATAN: Monitor ini memiliki fitur bawaan untuk secara otomatis meningkatkan
kecerahan guna menghemat masa pakai LED.
40 | Mengoperasikan Monitor
Pesan Peringatan OSD
Bila fitur Dynamic Contrast (Kontras Dinamis) diaktifkan (dalam mode preset berikut:
Game atau Film), maka penyesuaian kecerahan manual akan dinonaktifkan.
Dell UltraSharp 32 Monitor
To allow manual adjustment of brightness, the Dynamic Contrast will be
switched o.
Do you want to continue?
Yes No
UP3218K
Bila monitor tidak mendukung mode resolusi tertentu, Anda akan melihat pesan berikut:
Dell UltraSharp 32 Monitor
The current input timing is not supported by the monitor display. Please
change your input timing to
listed timing as per the monitor specifications.
7680x4320, 60Hz or any other monitor
UP3218K
Ini berarti monitor tidak dapat mensinkronisasi dengan sinyal yang diterima dari
komputer. Lihat Spesifikasi Monitor untuk kisaran frekuensi Horizontal dan Vertikal yang
dapat digunakan monitor ini. Mode yang disarankan adalah 7680 x 4320.
Anda akan melihat pesan berikut sebelum fungsi DDC/CI dinonaktifkan.
Dell UltraSharp 32 Monitor
The function of adjusting display setting using PC
application will be disabled.
Do you wish to disable DDC/CI function?
Yes No
UP3218K
Bila monitor beralih ke Power Save Mode (Mode Hemat Daya), pesan berikut akan
muncul di layar:
Dell UltraSharp 32 Monitor
Entering Power Save Mode.
UP3218K
Mengoperasikan Monitor | 41
Aktifkan komputer dan monitor untuk mendapatkan akses ke OSD. Jika Anda menekan
tombol selain tombol daya, maka salah satu pesan berikut akan muncul, tergantung
pada input yang dipilih:
Dell UltraSharp 32 Monitor
Press any key on the keyboard or move the mouse or wake it up.
If there is no display, press the monitor button again to select the correct
input source.
No DP 1 signal from your device.
UP3218K
Jika input DP 1, DP 2 tidak dipilih dan kabel terkait tidak tersambung, maka kotak dialog
mengambang seperti ditunjukkan di bawah ini akan muncul di layar.
Dell UltraSharp 32 Monitor
The display will go into Power Save Mode in 4 minutes.
No DP 1 Cable
www.dell.com/support/monitors
UP3218K
atau
Dell UltraSharp 32 Monitor
The display will go into Power Save Mode in 4 minutes.
No DP 2 Cable
www.dell.com/support/monitors
UP3218K
Lihat Mengatasi Masalah untuk informasi lebih lanjut.
42 | Mengatasi Masalah
Mengatasi Masalah
PERINGATAN:: Sebelum memulai prosedur pada bab ini, ikuti Petunjuk Keselamatan.
Uji Mandiri
Monitor ini dilengkapi fitur uji mandiri yang memungkinkan Anda memeriksa apakah
monitor berfungsi dengan baik. Jika monitor dan komputer telah tersambung dengan
benar namun layar monitor tetap gelap, jalankan uji mandiri monitor dengan melakukan
langkah-langkah berikut:
1 Matikan komputer dan monitor.
2 Lepas kabel layar dari bagian belakang komputer. Untuk memastikan
pengoperasian uji mandiri yang benar, lepas kabel digital dan analog dari bagian
belakang komputer.
3 Hidupkan monitor.
Kotak dialog mengambang akan muncul di layar (dari latar belakang gelap) jika monitor
tidak dapat mendeteksi sinyal video dan berfungsi dengan benar. Sewaktu dalam mode
uji mandiri, LED daya tetap berwarna putih. Selain itu, tergantung pada input yang dipilih,
salah satu kotak dialog yang ditampilkan di bawah ini akan terus bergulir di layar.
Dell UltraSharp 32 Monitor
The display will go into Power Save Mode in 4 minutes.
No DP 1 Cable
www.dell.com/support/monitors
UP3218K
atau
Dell UltraSharp 32 Monitor
The display will go into Power Save Mode in 4 minutes.
No DP 2 Cable
www.dell.com/support/monitors
UP3218K
4 Kotak ini akan muncul selama pengoperasian sistem normal, jika sambungan kabel
video terlepas atau rusak.
5 Matikan monitor, sambungkan kembali kabel video, lalu hidupkan komputer dan
monitor.
Jik layar monitor tetap gelap setelah Anda menjalankan prosedur sebelumnya, periksa
pengontrol video dan komputer, karena monitor dapat berfungsi dengan baik.
Mengatasi Masalah | 43
Diagnosis Internal
Monitor Anda dilengkapi program diagnosis internal yang dapat membantu Anda
menentukan apakah ketidaknormalan layar yang dialami adalah masalah bawaan pada
monitor, atau pada komputer maupun kartu video.
CATATAN: Anda hanya dapat menjalankan diagnosis internal bila kabel video dilepas
dan monitor berada dalam mode uji mandiri.
Untuk menjalankan diagnosis internal:
1 Pastikan layar bersih (tidak ada partikel debu di permukaan layar).
2 Lepas kabel video dari bagian belakang komputer maupun monitor. Monitor akan
beralih ke mode uji mandiri.
3 Tekan terus Tombol 1 selama 5 detik. Layar abu-abu muncul.
4 Periksa ketidaknormalan layar secara menyeluruh.
5 Tekan kembali tombol 1 pada panel depan. Warna layar berubah menjadi merah.
6 Periksa ketidaknormalan layar.
7 Ulangi langkah 5 dan 6 untuk memeriksa tampilan di layar hijau, biru, hitam, dan
putih.
Pengujian akan selesai bila layar putih muncul. Untuk keluar, tekan kembali tombol 1.
Jika Anda tidak mendeteksi ketidaknormalan layar apa pun setelah menggunakan
program diagnosis internal, berarti monitor berfungsi baik. Periksa kartu video dan
komputer.
44 | Mengatasi Masalah
Masalah Umum
Tabel berikut berisi informasi umum tentang masalah monitor yang biasa terjadi dan
mungkin Anda alami beserta kemungkinan solusinya:
Gejala Umum Kondisi yang
Terjadi
Kemungkinan Solusi
Tidak ada video/
LED daya mati
Tidak ada
gambar
•Pastikan kabel video yang menyambungkan
monitor dengan komputer telah tersambung baik
dan aman.
•Pastikan stopkontak berfungsi baik menggunakan
peralatan listik lainnya.
•Pastikan tombol daya telah ditekan sepenuhnya
•Pastikan sumber input yang benar telah dipilih
melalui menu Sumber Input.
Tidak ada video/
LED daya hidup
Tidak ada
gambar atau
gelap
•Tambah kecerahan & kontrol kontras melalui
OSD.
•Jalankan pemeriksaan fitur uji mandiri monitor.
•Periksa apakah terdapat pin yang tertekuk atau
rusak pada konektor kabel video.
•Jalankan diagnosis internal.
•Pastikan sumber input yang benar telah dipilih
melalui menu Sumber Input.
Piksel hilang Layar LCD
memiliki titik
•Matikan daya, lalu hidupkan kembali.
•Piksel yang OFF secara permanen adalah cacat
alami yang dapat terjadi pada teknologi LCD.
•Untuk informasi lebih lanjut tentang Kebijakan
Kualitas dan Piksel Monitor Dell, kunjungi situs
Dukungan Dell di: http://www.dell.com/support/
monitors.
Piksel macet Layar LCD
memiliki titik
terang
•Matikan daya, lalu hidupkan kembali.
•Piksel yang OFF secara permanen adalah cacat
alami yang dapat terjadi pada teknologi LCD.
•Untuk informasi lebih lanjut tentang Kebijakan
Kualitas dan Piksel Monitor Dell, kunjungi situs
Dukungan Dell di: http://www.dell.com/support/
monitors.
Masalah
Kecerahan
Gambar terlalu
redup atau
terlalu terang
•Atur ulang monitor ke pengaturan pabrik.
•Sesuaikan kecerahan dan kontras melalui OSD.
Masalah yang
Terkait dengan
Keselamatan
Tanda-tanda
yang tampak
seperti asap
atau kilatan ap
•Jangan lakukan langkah-langkah mengatasi
masalah.
•Segera hubungi Dell.
Mengatasi Masalah | 45
Gejala Umum Kondisi yang
Terjadi
Kemungkinan Solusi
Masalah
Intermiten
Monitor gagal
berfungsi secara
berkala
•Pastikan kabel video yang menghubungkan
monitor dan komputer tersambung dengan benar
dan aman.
•Atur ulang monitor ke pengaturan pabrik.
•Lakukan pemeriksaan fitur tes mandiri monitor
untuk menentukan apakah masalah yang terjadi
sesekali tersebut juga terjadi dalam mode tes
mandiri.
Warna hilang Gambar tidak
berwarna
•Jalankan uji mandiri monitor.
•Pastikan kabel video yang menghubungkan
monitor dan komputer tersambung dengan benar
dan aman.
•Pastikan pin tidak tertekuk atau rusak pada
konektor kabel video.
Warna salah Warna gambar
tidak bagus
•Ubah pengaturan Mode Prasetel pada OSD menu
Warna tergantung pada aplikasi.
•Sesuaikan nilai R/G/B dari menu Custom. Warna
dari OSD menu Color.
•Ubah Format Warna Input ke RGB atau YPbPr PC
dalam OSD Warna menu.
•Jalankan diagnosis internal.
Retensi gambar
dari gambar
statis yang
tertinggal di
monitor dalam
waktu lama
Bayangan redup
dari gambar
statis yang
ditampilkan
muncul di layar
•Gunakan fitur Manajemen Daya untuk mematikan
monitor kapanpun tidak digunakan (untuk info
lebih lanjut, lihat Mode Manajemen Daya).
•Gunakan screensaver yang berubah dinamis.
Masalah Khusus Produk
Gejala Khusus Kondisi yang
Terjadi
Kemungkinan Solusi
Gambar layar
terlalu kecil
Gambar
dipusatkan di
layar, namun
tidak memenuhi
seluruh area
tampilan
•Periksa pengaturan Aspect Ratio (Rasio Aspek)
dalam OSD Display (Tampilan) menu.
•Atur ulang monitor ke pengaturan pabrik.
Tidak dapat
menyesuaikan
monitor
menggunakan
tombol pada
panel depan
OSD tidak
muncul di layar
•Matikan monitor, lepas kabel daya, sambungkan
kembali, lalu hidupkan monitor.
46 | Mengatasi Masalah
Gejala Khusus Kondisi yang
Terjadi
Kemungkinan Solusi
Tidak ada
Sinyal Input
saat kontrol
pengguna
ditekan
Tidak ada
gambar, LED
menyala putih
•Periksa sumber sinyal. Pastikan komputer tidak
dalam mode hemat daya dengan menggerakkan
mouse atau menekan salah satu tombol di
keyboard.
•Pastikan kabel sinyal terpasang dengan benar.
Pasang kembali kabel sinyal jika diperlukan.
•Atur ulang komputer atau pemutar video.
Gambar tidak
memenuhi
seluruh layar.
Gambar
tidak dapat
memenuhi
tinggi atau lebar
layar
•Karena format video (rasio aspek) DVD yang
berbeda, monitor dapat ditampilkan dalam layar
penuh.
•Jalankan diagnosis internal.
Tidak ada
gambar ketika
memakai
sambungan DP
ke PC
Layar Kosong • Memverifikasi standar DP yang dapat
disertifikasikan oleh Kartu Grafis Anda. Unduh dan
pasang driver kartu grafis terbaru.
•Sejumlah kartu grafis DP 1.1 atau DP 1.2 tidak
dapat mendukung monitor DP 1.4. Buka menu
OSD, pada pemilihan Sumber Input, tekan terus
tombol pemilih DP selama 8 detik untuk
mengubah pengaturan monitor dari DP 1.2 ke DP
1.1a.
Lampiran | 47
Lampiran
Petunjuk Keselamatan
Untuk layar dengan bezel mengkilap, pengguna harus mempertimbangkan penempatan
layar karena bezel dapat menyebabkan pantulan yang menggangu dari cahaya sekitar
dan permukaan yang terang.
PERINGATAN: Penggunaan kontrol, penyesuaian, atau prosedur selain yang
dijelaskan dalam dokumentasi ini dapat mengakibatkan terkena kejutan listrik,
bahaya listrik, dan/atau bahaya mekanis.
Untuk informasi tentang petunjuk keamanan, lihat Informasi Keamanan, Lingkungan,
dan Peraturan.
Pernyataan FCC (Hanya untuk A.S.) dan Informasi
Peraturan Lainnya
Untuk pernyataan FCC dan informasi peraturan lainnya, kunjungi situs web kepatuhan
hukum yang terdapat di www.dell.com/regulatory_compliance.
Menghubungi Dell
CATATAN:Jika Anda tidak memiliki sambungan Internet aktif, informasi kontak dapat
ditemukan pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.
Dell menyediakan beberapa pilihan dukungan dan layanan berbasis online dan telepon.
Ketersediaan dapat berbeda menurut negara dan produk, dan sejumlah layanan
mungkin tidak tersedia di wilayah Anda.
Untuk mendapatkan dukungan monitor online pada konten:
Kunjungi www.dell.com/support/monitors.
Untuk menghubungi Dell tentang masalah penjualan, dukungan teknis, atau layanan
pelanggan:
1 Kunjungi www.dell.com/support.
2 Verifikasikan negara atau wilayah Anda dalam menu drop-down Pilih Negara/
Wilayah A di bagian kiri atas halaman.
3 Klik Hubungi Kami di sebelah daftar gulir negara.
4 Pilih layanan yang tepat atau tautan dukungan berdasarkan kebutuhan Anda.
5 Pilihlah metode menghubungi Dell yang sesuai dengan Anda.
48 | Lampiran
Mengatur Monitor
Menetapkan Resolusi Layar ke 7680 x 4320 (maksimum)
Untuk kinerja terbaik, tetapkan resolusi tampilan ke 7680 x 4320 piksel dengan
melakukan langkah-langkah berikut:
Pada Windows Vista, Windows 7, Windows 8 atau Windows 8.1:
1 Untuk Windows 8 atau Windows 8.1 saja, pilih tampilan Desktop kembali ke
desktop classic.
2 Klik kanan desktop, lalu klik Resolusi Layar.
3 Klik daftar Gulir dari Resolusi Layar dan pilih 7680 x 4320.
4 Klik OK.
Pada Windows 10:
1 Klik kanan pada desktop, lalu klik Pengaturan Layar.
2 Klik Advanced display settings (Pengaturan tampilan lanjutan).
3 Klik daftar dropdown Resoultion (Resolusi), lalu pilih 7680 x 4320.
4 Klik Apply (Terapkan).
Apabila Anda tidak melihat resolusi yang disarankan sebagai pilihan, mungkin Anda perlu
memperbarui driver VGA. Pilih skenario berikut ini yang paling tepat menjelaskan sistem
komputer yang Anda gunakan, lalu ikuti langkah-langkah yang diberikan.
Komputer Dell
1 Kunjungi www.dell.com/support, masukkan tag servis, lalu download driver
terkini untuk kartu grafis Anda.
2 Setelah menginstal driver untuk adapter grafis, coba tetapkan kembali resolusi ke
7680 x 4320.
CATATAN:Jika Anda tidak dapat menetapkan resolusi ke 7680 x 4320, hubungi Dell
untuk mendapatkan informasi tentang adapter grafis yang mendukung resolusi
tersebut.
Lampiran | 49
Komputer Non-Dell
Pada Windows Vista, Windows 7, Windows 8 atau Windows 8.1:
1 Untuk Windows 8 atau Windows 8.1 saja, pilih tampilan Desktop kembali ke
desktop classic.
2 Klik kanan desktop, lalu klik Personalization (Personalisasi).
3 Klik Change Display Settings (Ubah Pengaturan Tampilan).
4 Klik Advanced Settings (Pengaturan Lanjut).
5 Kenali produsen pengontrol grafis dari keterangan di bagian atas jendela (misalnya,
NVIDIA, AMD, Intel, dll.).
6 Kunjungi situs web penyedia kartu grafis untuk driver terbaru (misalnya, http://
www.AMD.com ATAU http://www.NVIDIA.com).
7 Setelah menginstal driver untuk adapter grafis, coba tetapkan kembali resolusi ke
7680 x 4320.
Pada Windows 10:
1 Klik kanan pada desktop, lalu klik Pengaturan Layar.
2 Klik Advanced display settings (Pengaturan tampilan lanjutan).
3 Klik Display adapter properties (Tampilkan properti adapter).
4 Kenali produsen pengontrol grafis dari keterangan di bagian atas jendela (misalnya,
NVIDIA, AMD, Intel, dll.).
5 Kunjungi situs web penyedia kartu grafis untuk driver terbaru (misalnya, http://
www.AMD.com ATAU http://www.NVIDIA.com).
6 Setelah menginstal driver untuk adapter grafis, coba tetapkan kembali resolusi ke
7680 x 4320.
CATATAN: Jika Anda tidak dapat menetapkan resolusi yang direkomendasikan,
hubungi produsen komputer Anda atau pertimbangkan untuk membeli adaptor
grafis yang mendukung resolusi video.
50 | Lampiran
Panduan Pemeliharaan
Membersihkan Monitor
PERINGATAN: Sebelum membersihkan monitor, lepas kabel daya monitor dari
stopkontak.
PERHATIAN: Baca dan ikuti Petunjuk Keselamatan sebelum membersihkan
monitor.
Untuk praktik terbaik, ikuti petunjuk dalam daftar di bawah ini sewaktu membuka
kemasan, membersihkan, atau menangani monitor:
•Untuk membersihkan layar anti-statis, sedikit lembabkan kain lembut dan bersih
dengan air. Jika mungkin, gunakan tisu khusus pembersih layar atau larutan yang
cocok untuk lapisan anti-statis. Jangan gunakan bensin, thinner, amonia, pembersih
yang abrasif, atau udara berkompresi.
•Gunakan kain hangat yang agak lembab untuk membersihkan monitor. Hindari
penggunaan deterjen apa pun karena deterjen tertentu meninggalkan lapisan putih
pada monitor.
•Jika Anda melihat bubuk putih saat mengeluarkan monitor dari kemasan, seka dengan
kain.
•Tangani monitor dengan hati-hati karena monitor berwarna gelap lebih mudah
tergores dan menimbulkan lecet putih dibandingkan monitor berwarna terang.
•Untuk membantu mempertahankan kualitas terbaik pada gambar monitor, gunakan
screensaver yang berubah secara dinamis dan matikan monitor saat tidak digunakan.

Navigation menu
