Dell PowerEdge C8220 硬件用户手册
目录
关于系统
使用系统设置程序
安装系统组件
故障排除
跳线和连接器
获得帮助
- 联系 Dell
索引

Dell PowerEdge C8220

硬件用户手册

管制型号：B05B

管制类型：B05B001

注、小心和警告

注：“注”表示可以帮助您更好地使用计算机的重要信息。

小心：“小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。

警告：“警告”表示可能会导致财产损失、人身伤害甚至死亡。

____________________

本文中的信息如有更改，恕不另行通知。

未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。

本文中使用的商标：Dell™、DELL 徽标、和 PowerEdge™ 是 Dell Inc. 的商标。 Intel™ 是

Intel Corporation 在美国和其他国家 /地区的注册商标。

本出版物中可能使用其它商标和商品名称来指拥有相应商标和商品名称的公司或其产品。

Dell Inc. 对不属于自己的商标和商品名称不拥有任何专有权益。

管制型号 B05B

管制类型：B05B001

2014 - 01 P/N XXXXX Rev. A07

目录 3

1关于系统 . . . . . . . . . . . . . . . . . . . . . . . . . 11

在启动过程中访问系统功能. . . . . . . . . . . . . . 11

前面板功能部件和指示灯 . . . . . . . . . . . . . . . 12

NIC 指示灯代码 . . . . . . . . . . . . . . . . . . . . . 14

管理界面. . . . . . . . . . . . . . . . . . . . . . . . . 16

非中央独立模式 . . . . . . . . . . . . . . . . . . 16

非中央综合模式 . . . . . . . . . . . . . . . . . . 17

电源和系统板指示灯代码 . . . . . . . . . . . . . . . 20

BMC 信跳指示灯代码 . . . . . . . . . . . . . . . . . 21

Service Tag （服务标签） . . . . . . . . . . . . . . . 22

开机自测错误代码 . . . . . . . . . . . . . . . . . . . 23

收集系统事件日志用于调查 . . . . . . . . . . . 23

System Event Log （系统事件日志）

. . . . . . . . . . 30

处理器错误 . . . . . . . . . . . . . . . . . . . . 30

内存 Ecc . . . . . . . . . . . . . . . . . . . . . . 31

PCIe 错误 . . . . . . . . . . . . . . . . . . . . . . 33

IOH 核心错误 . . . . . . . . . . . . . . . . . . . 34

SB 错误 . . . . . . . . . . . . . . . . . . . . . . . 35

POST 开始事件. . . . . . . . . . . . . . . . . . . 36

POST 结束事件. . . . . . . . . . . . . . . . . . . 37

POST 错误代码事件 . . . . . . . . . . . . . . . . 38

BIOS 恢复事件 . . . . . . . . . . . . . . . . . . . 39

4目录

ME 失败事件 . . . . . . . . . . . . . . . . . . . . 40

SEL 生成器 ID . . . . . . . . . . . . . . . . . . . 40

BMC . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

可能需要的其他信息 . . . . . . . . . . . . . . . . . . 46

2使用系统设置程序. . . . . . . . . . . . . . . . . 47

系统设置菜单 . . . . . . . . . . . . . . . . . . . . . . 47

引导时的系统设置选项. . . . . . . . . . . . . . . . . 48

使用系统设置程序导航键 . . . . . . . . . . . . . . . 48

一般帮助 . . . . . . . . . . . . . . . . . . . . . . . . . 48

控制台重定向 . . . . . . . . . . . . . . . . . . . . . . 49

启用和配置控制台重定向 . . . . . . . . . . . . 49

串行端口连接列表. . . . . . . . . . . . . . . . . 53

Main （主屏幕）菜单 . . . . . . . . . . . . . . . . . 54

主屏幕 . . . . . . . . . . . . . . . . . . . . . . . 54

系统设置 . . . . . . . . . . . . . . . . . . . . . . 55

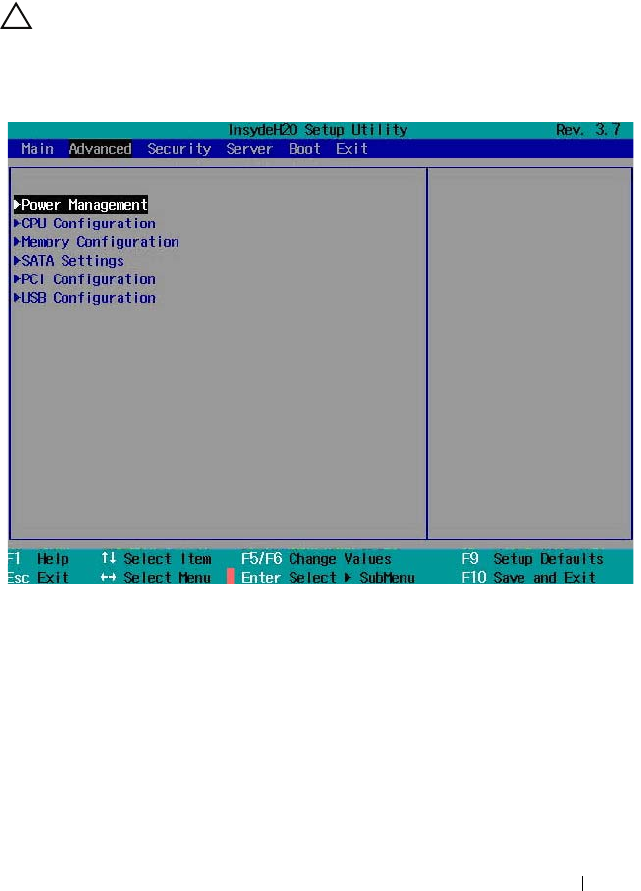

Advanced （高级）菜单 . . . . . . . . . . . . . . . . 57

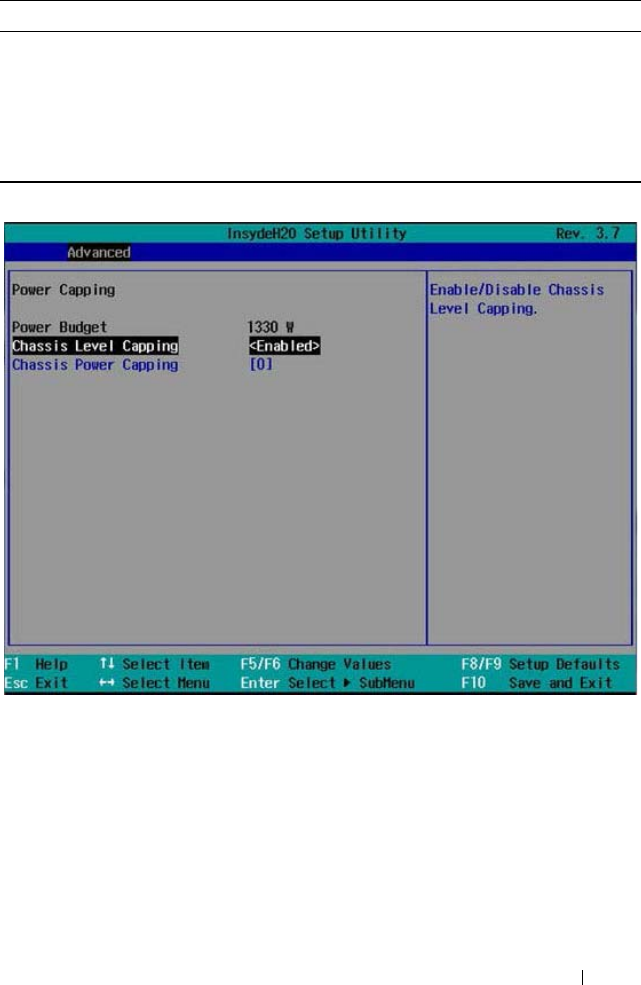

电源管理 . . . . . . . . . . . . . . . . . . . . . . 58

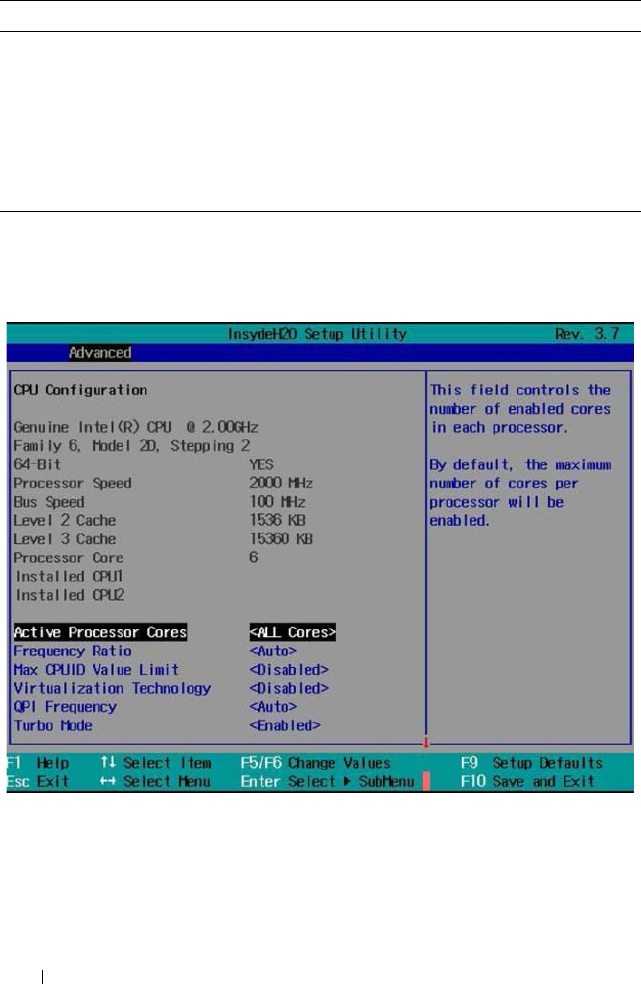

CPU 配置 . . . . . . . . . . . . . . . . . . . . . . 68

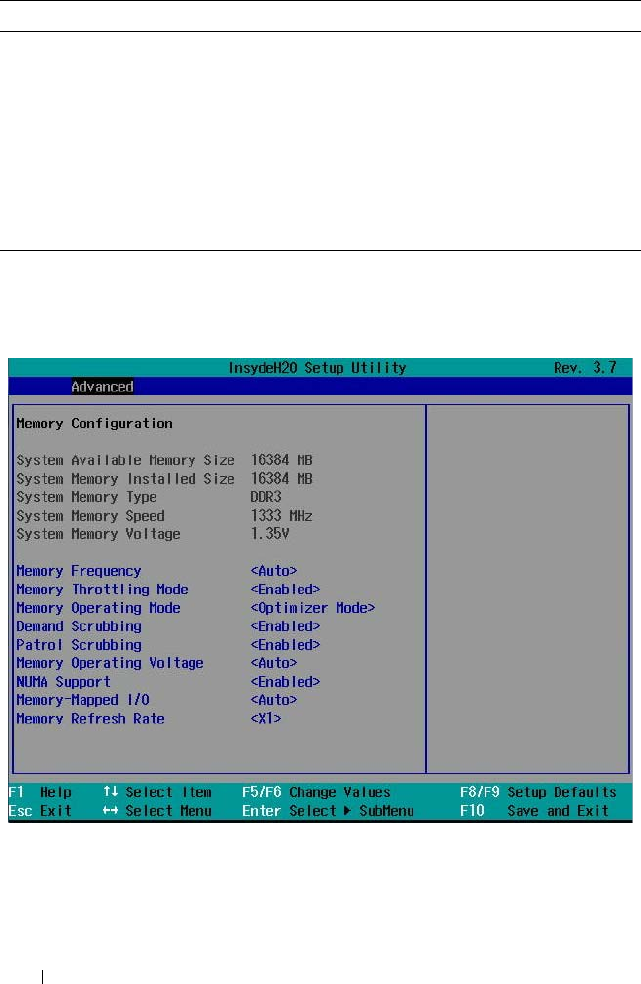

内存配置 . . . . . . . . . . . . . . . . . . . . . . 72

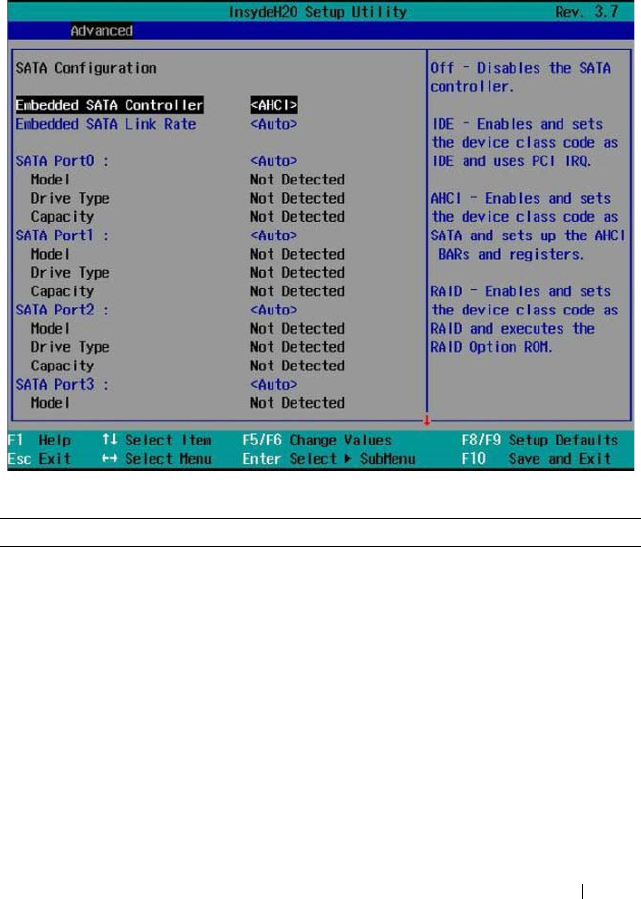

SATA 配置. . . . . . . . . . . . . . . . . . . . . . 75

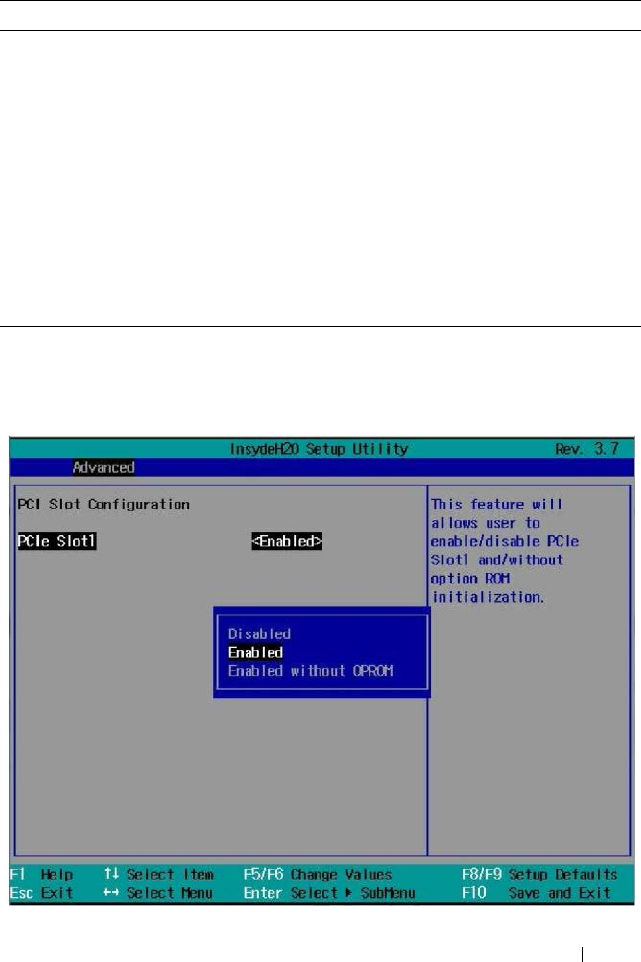

PCI 配置. . . . . . . . . . . . . . . . . . . . . . . 77

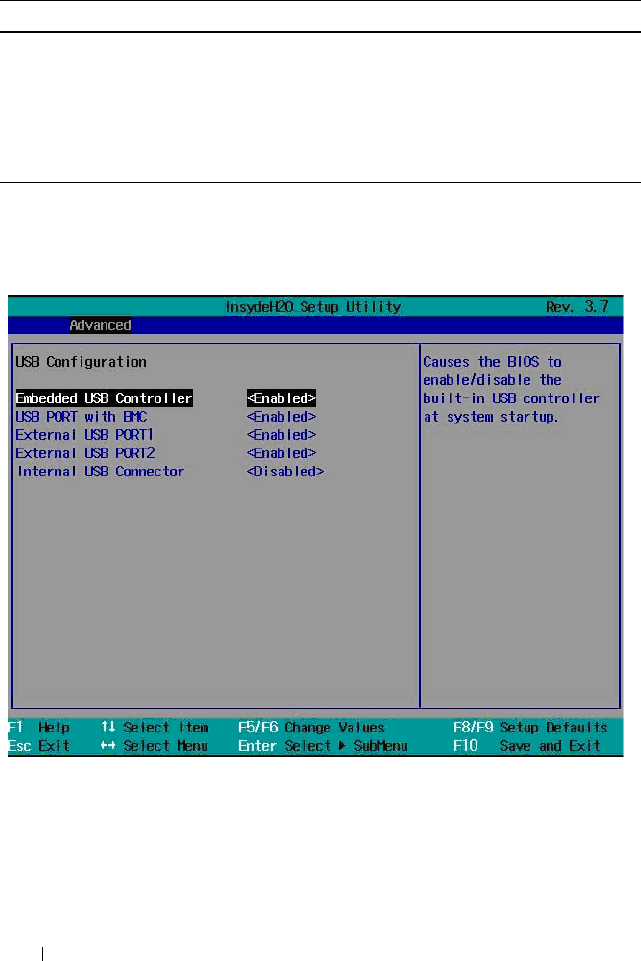

USB 配置 . . . . . . . . . . . . . . . . . . . . . . 84

Security （安全保护）菜单 . . . . . . . . . . . . . . 86

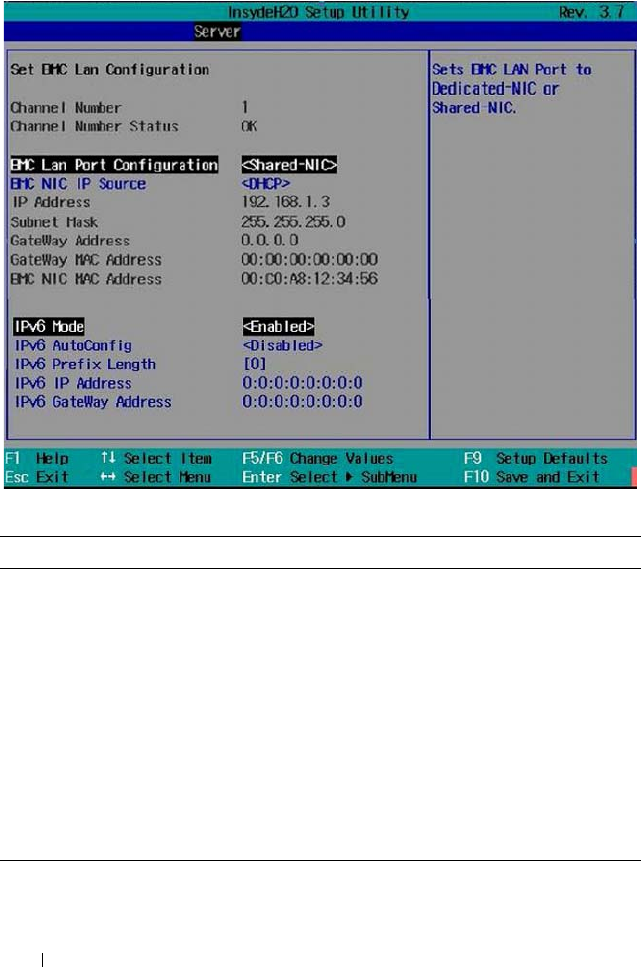

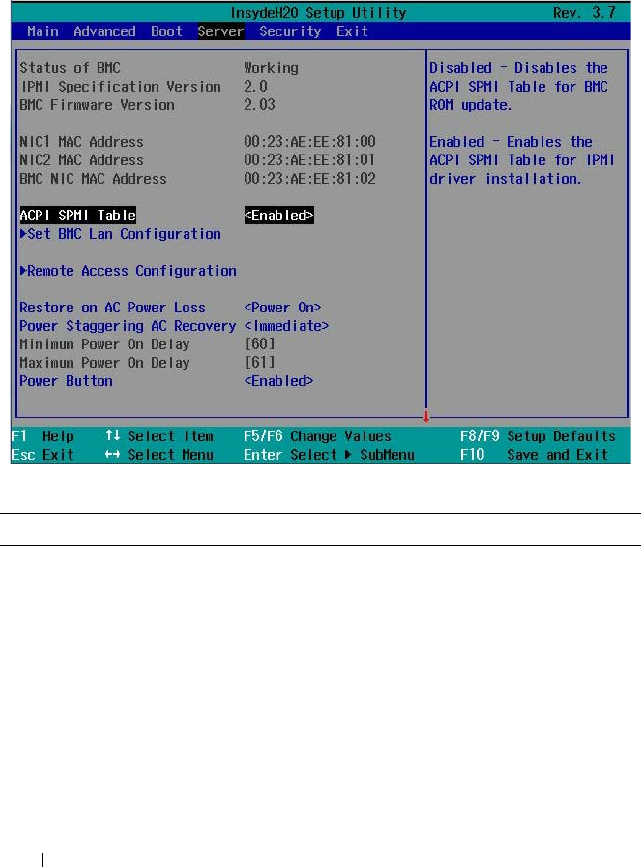

Server Menu （服务器菜单）

. . . . . . . . . . . . . . 88

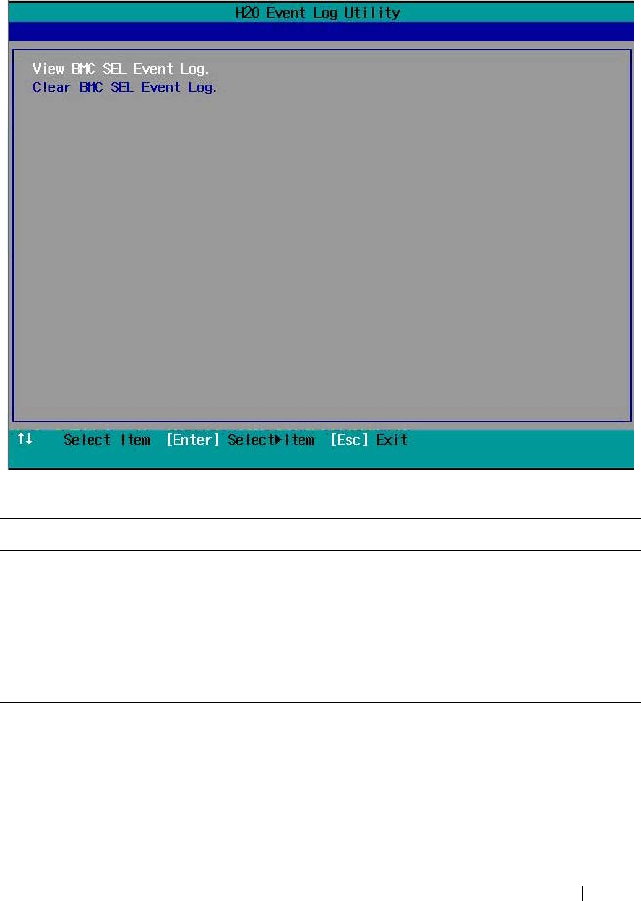

查看系统日志 . . . . . . . . . . . . . . . . . . . 95

目录 5

Boot （引导）菜单 . . . . . . . . . . . . . . . . . . . 96

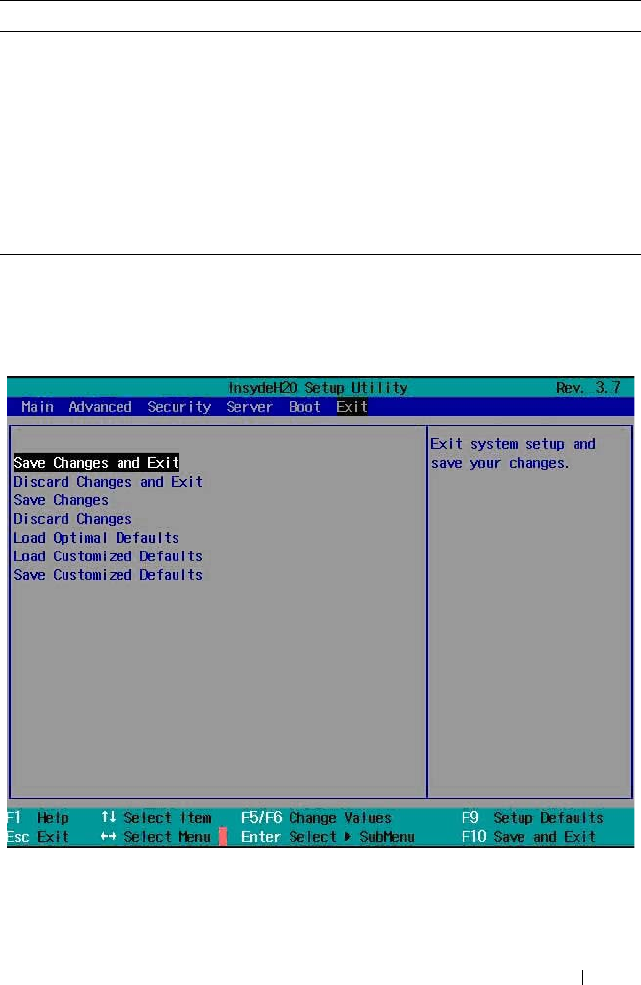

Exit （退出）菜单 . . . . . . . . . . . . . . . . . . . 97

系统设置选项的命令行界面. . . . . . . . . . . . . . 99

IPMI 命令列表. . . . . . . . . . . . . . . . . . . . . . 130

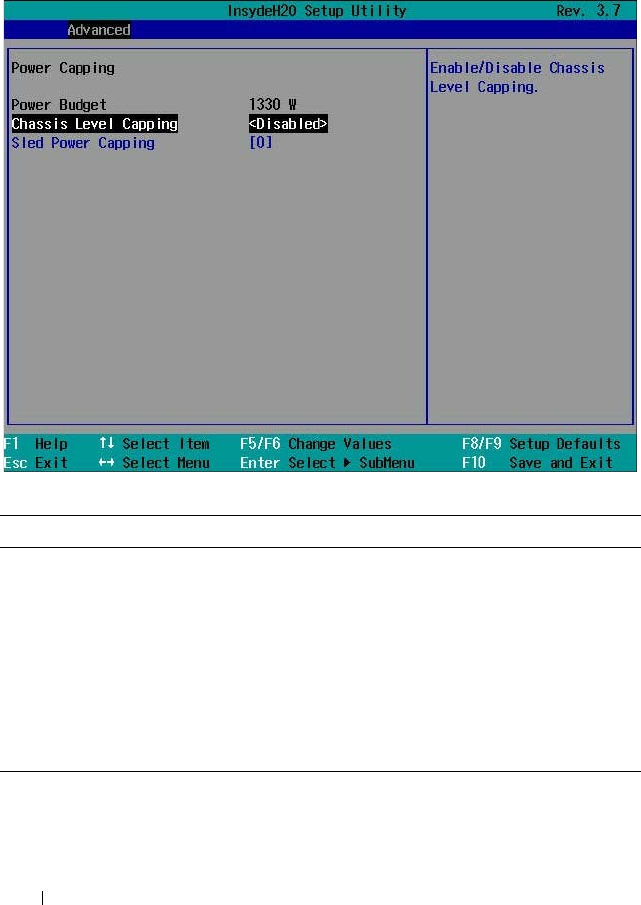

电源管理设置 . . . . . . . . . . . . . . . . . . . . . . 139

3安装系统组件 . . . . . . . . . . . . . . . . . . . . 143

安全说明. . . . . . . . . . . . . . . . . . . . . . . . . 143

图示说明. . . . . . . . . . . . . . . . . . . . . . . . . 143

建议使用的工具 . . . . . . . . . . . . . . . . . . . . 143

系统内部组件 . . . . . . . . . . . . . . . . . . . . . . 144

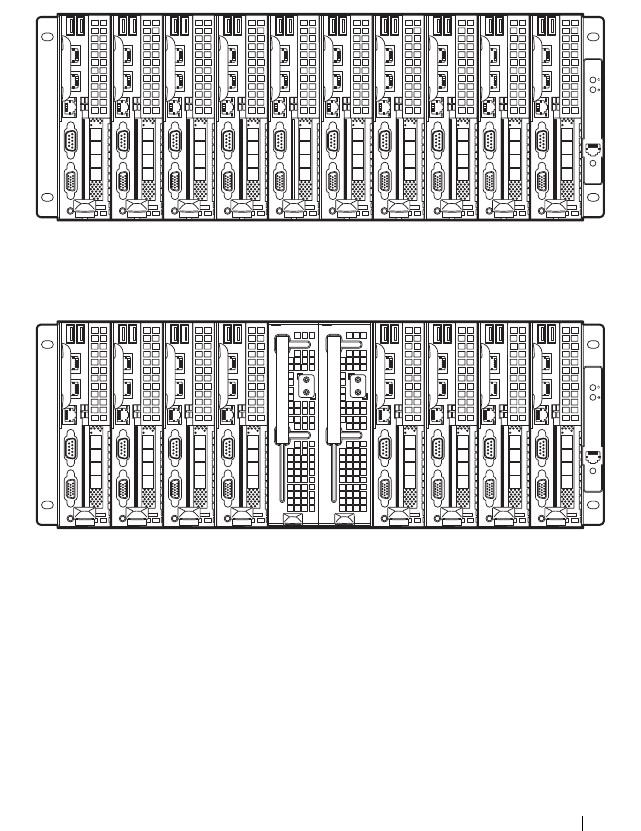

底座配置. . . . . . . . . . . . . . . . . . . . . . . . . 145

底座 . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

卸下底座 . . . . . . . . . . . . . . . . . . . . . . 146

安装底座 . . . . . . . . . . . . . . . . . . . . . . 147

底座挡片. . . . . . . . . . . . . . . . . . . . . . . . . 147

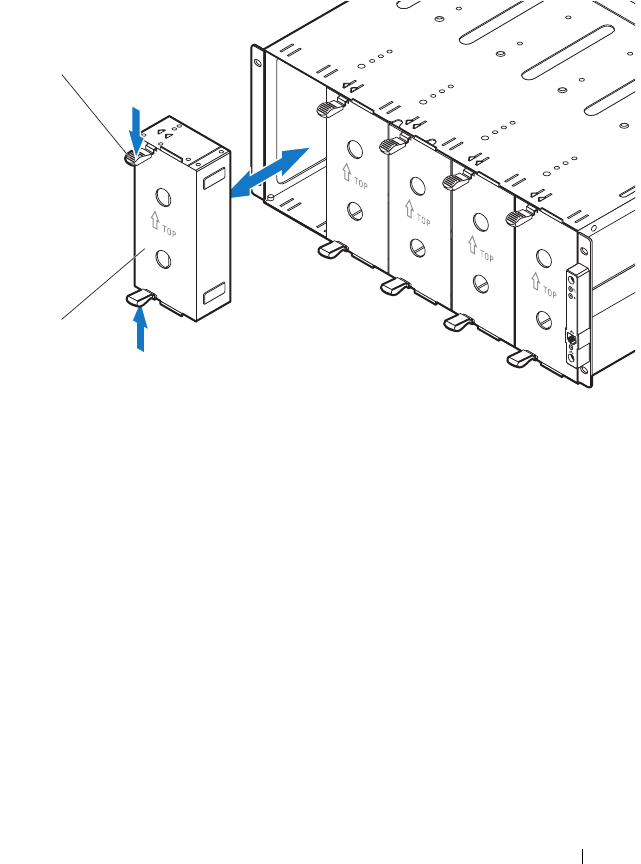

卸下单幅底座挡片 . . . . . . . . . . . . . . . . 147

安装单幅底座挡片 . . . . . . . . . . . . . . . . 148

卸下双幅底座挡片 . . . . . . . . . . . . . . . . 149

安装双幅底座挡片 . . . . . . . . . . . . . . . . 149

MicroSD 卡 . . . . . . . . . . . . . . . . . . . . . . . 150

卸下 MicroSD 卡. . . . . . . . . . . . . . . . . . 150

安装 MicroSD 卡. . . . . . . . . . . . . . . . . . 151

6目录

底座盖 . . . . . . . . . . . . . . . . . . . . . . . . . 151

卸下正面机盖 . . . . . . . . . . . . . . . . . . 151

安装正面机盖 . . . . . . . . . . . . . . . . . . 152

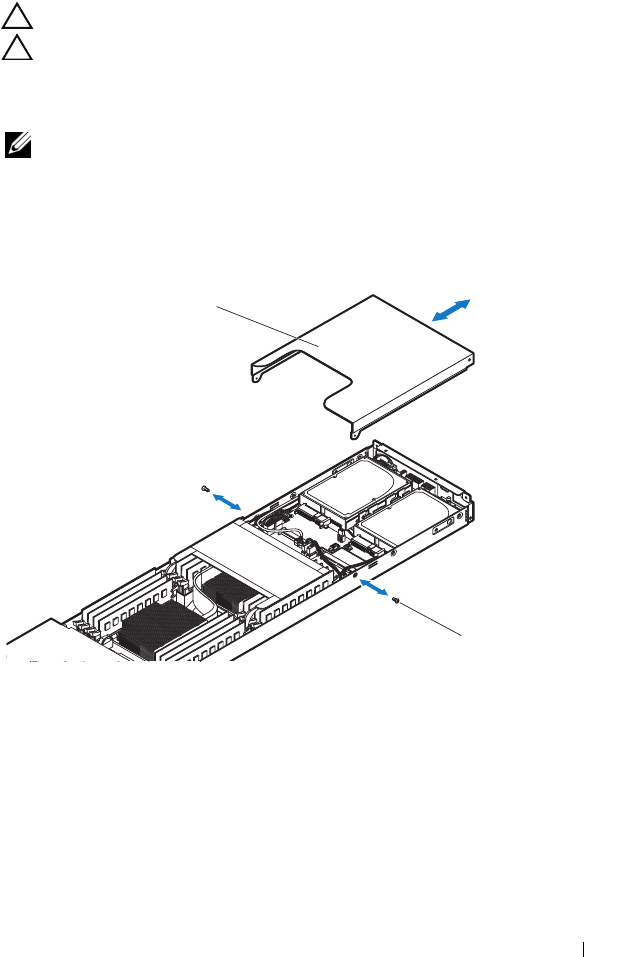

卸下背面机盖 . . . . . . . . . . . . . . . . . . 153

安装背面机盖 . . . . . . . . . . . . . . . . . . 154

冷却导流罩 . . . . . . . . . . . . . . . . . . . . . . 154

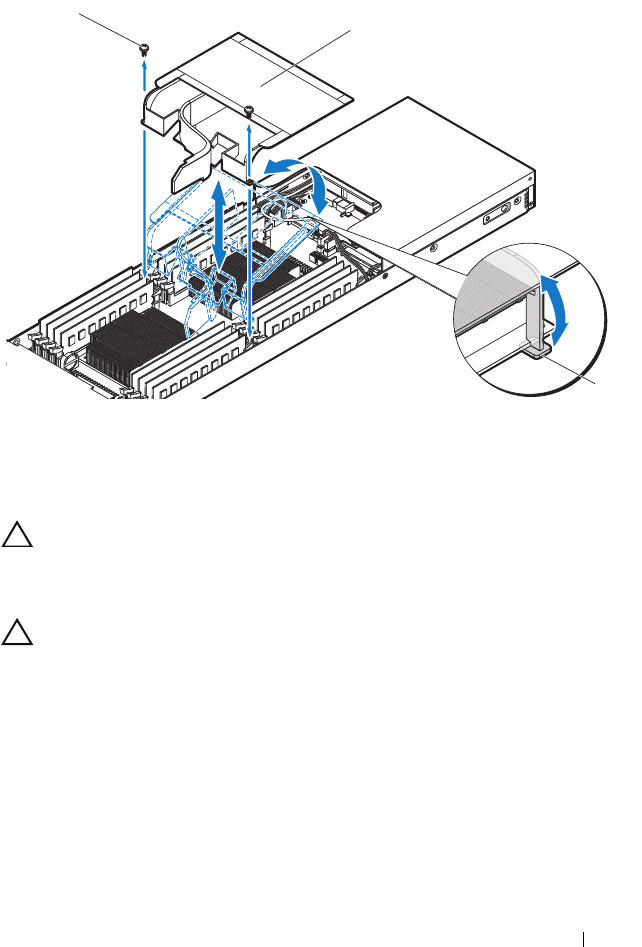

卸下冷却导流罩 . . . . . . . . . . . . . . . . . 154

安装冷却导流罩 . . . . . . . . . . . . . . . . . 155

散热器 . . . . . . . . . . . . . . . . . . . . . . . . . 156

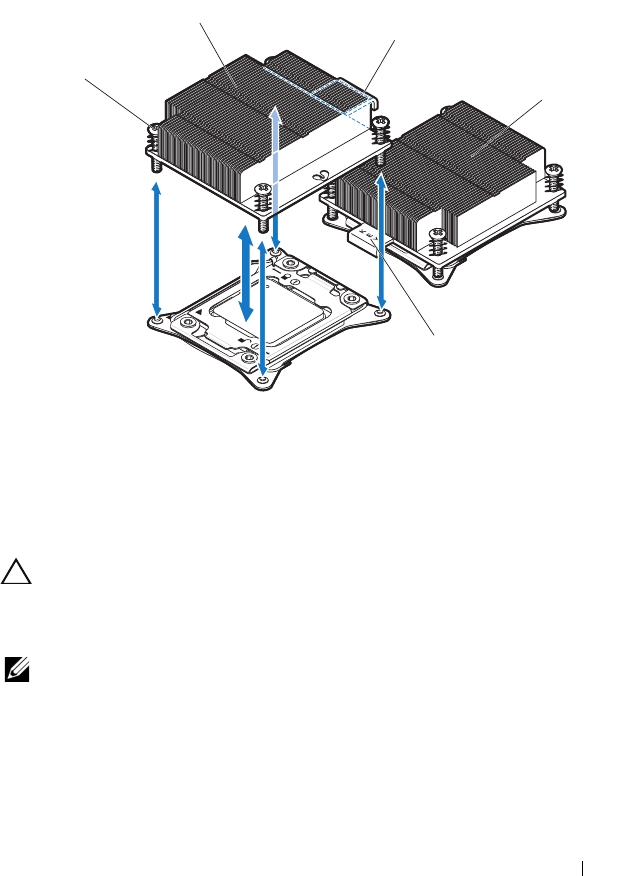

卸下散热器. . . . . . . . . . . . . . . . . . . . 156

安装散热器. . . . . . . . . . . . . . . . . . . . 157

散热器挡片 . . . . . . . . . . . . . . . . . . . . . . 158

卸下散热器挡片 . . . . . . . . . . . . . . . . . 158

安装散热器挡片 . . . . . . . . . . . . . . . . . 159

处理器 . . . . . . . . . . . . . . . . . . . . . . . . . 160

卸下处理器. . . . . . . . . . . . . . . . . . . . 160

安装处理器. . . . . . . . . . . . . . . . . . . . 161

系统内存 . . . . . . . . . . . . . . . . . . . . . . . . 162

内存模块安装原则. . . . . . . . . . . . . . . . 162

支持的 DIMM 配置. . . . . . . . . . . . . . . . 163

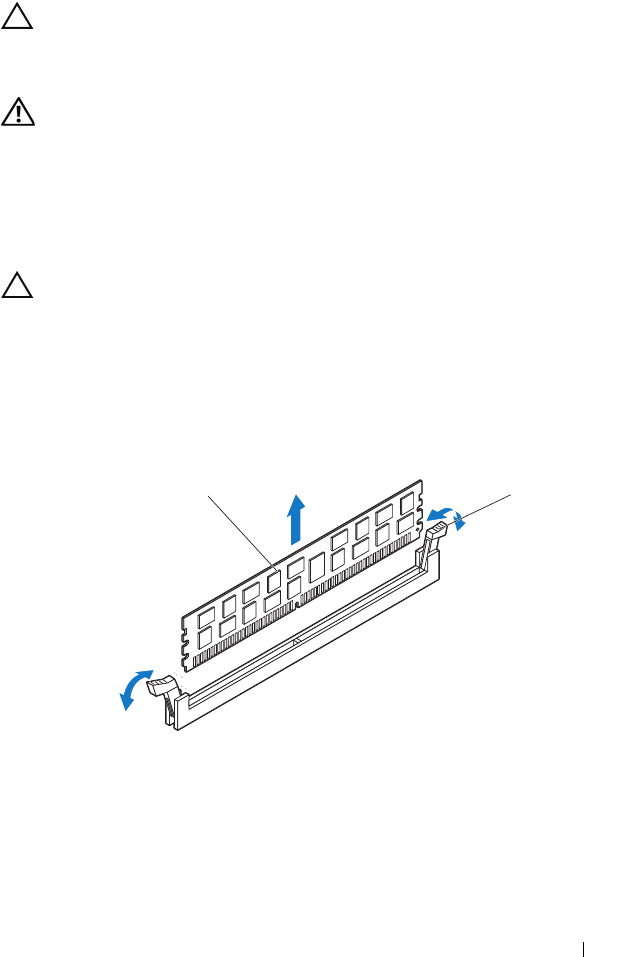

卸下内存模块 . . . . . . . . . . . . . . . . . . 165

安装内存模块 . . . . . . . . . . . . . . . . . . 166

扩展卡 . . . . . . . . . . . . . . . . . . . . . . . . . 167

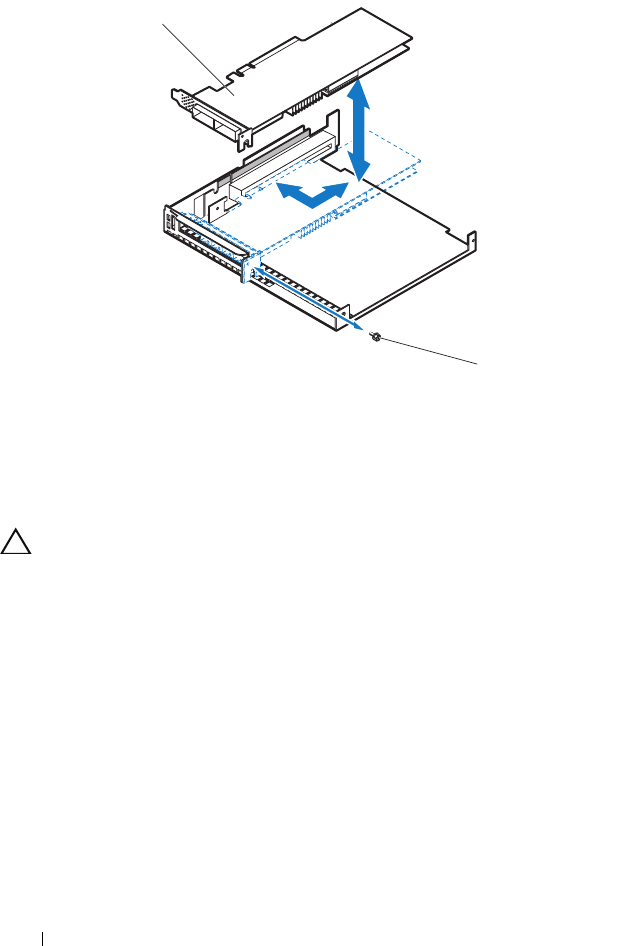

卸下扩展卡. . . . . . . . . . . . . . . . . . . . 167

安装扩展卡. . . . . . . . . . . . . . . . . . . . 168

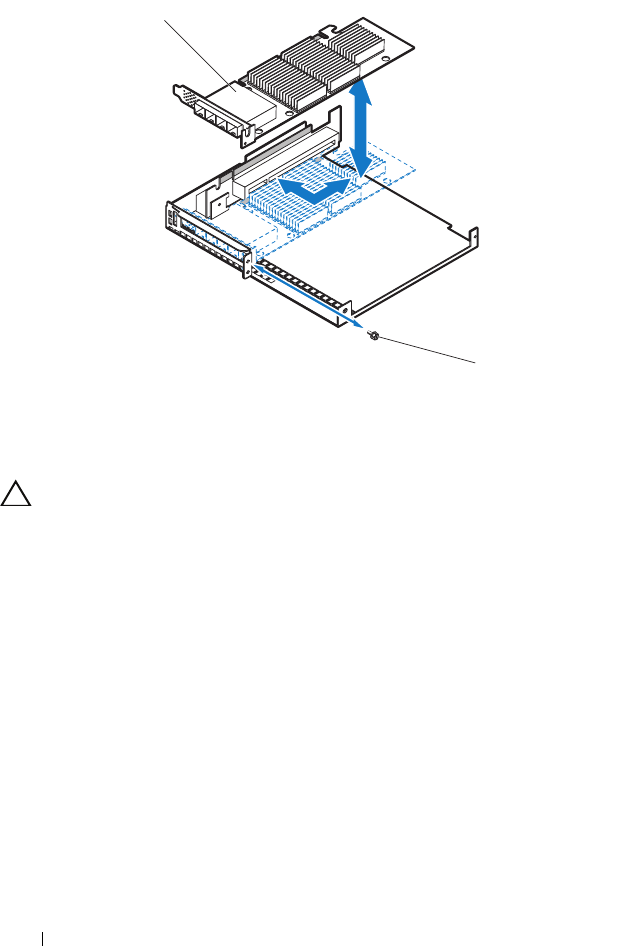

卸下 RAID 控制器卡 . . . . . . . . . . . . . . . 169

安装 RAID 控制器卡 . . . . . . . . . . . . . . . 170

目录 7

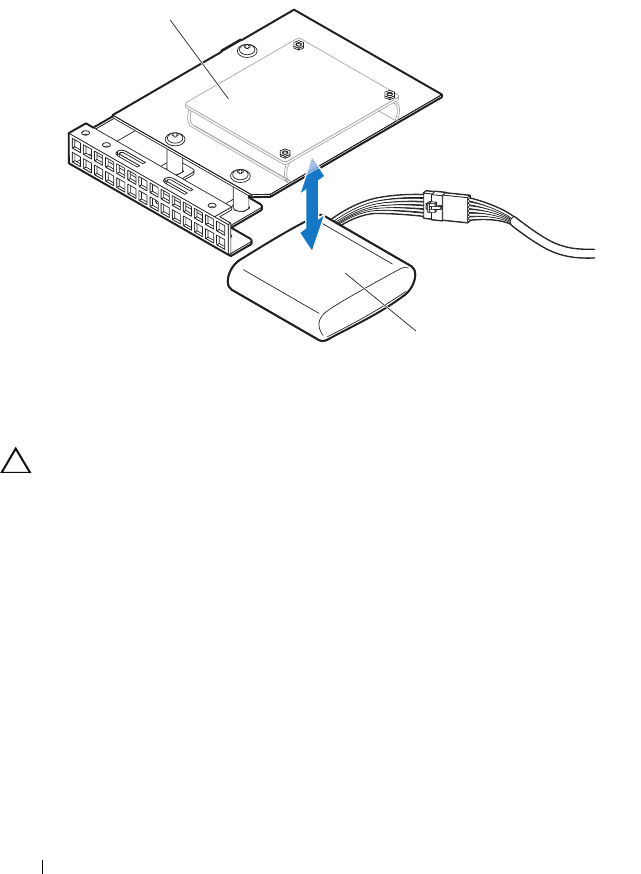

RAID 电池 . . . . . . . . . . . . . . . . . . . . . . . . 171

卸下 RAID 电池 . . . . . . . . . . . . . . . . . . 171

安装 RAID 电池 . . . . . . . . . . . . . . . . . . 172

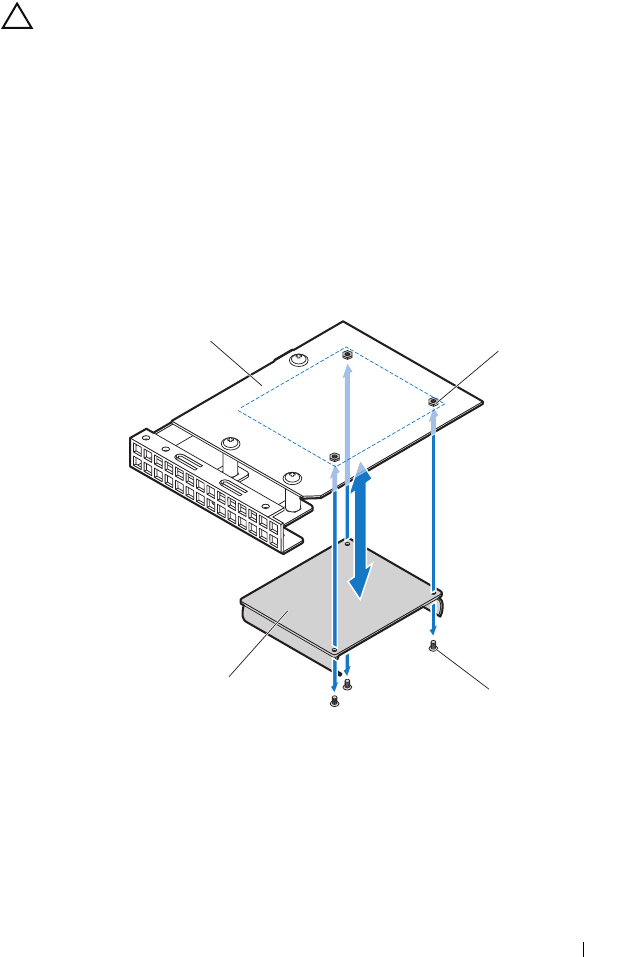

卸下 RAID 电池座 . . . . . . . . . . . . . . . . . 173

安装 RAID 电池座 . . . . . . . . . . . . . . . . . 174

扩展卡提升板 . . . . . . . . . . . . . . . . . . . . . . 175

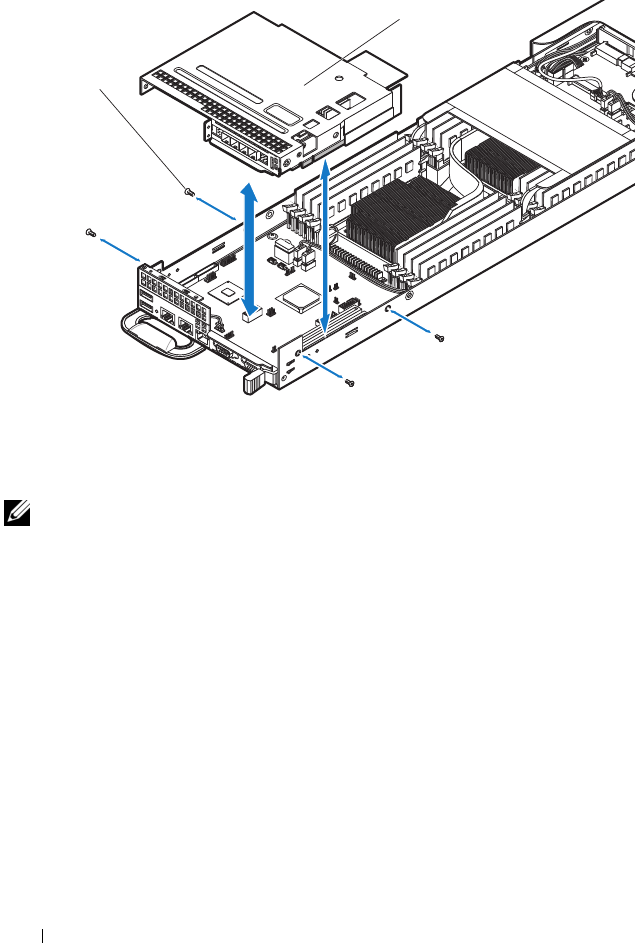

卸下扩展卡提升板 . . . . . . . . . . . . . . . . 175

安装扩展卡提升板 . . . . . . . . . . . . . . . . 176

夹层卡 . . . . . . . . . . . . . . . . . . . . . . . . . . 176

卸下 Infiniband 夹层卡 . . . . . . . . . . . . . . 176

安装 Infiniband 夹层卡 . . . . . . . . . . . . . . 179

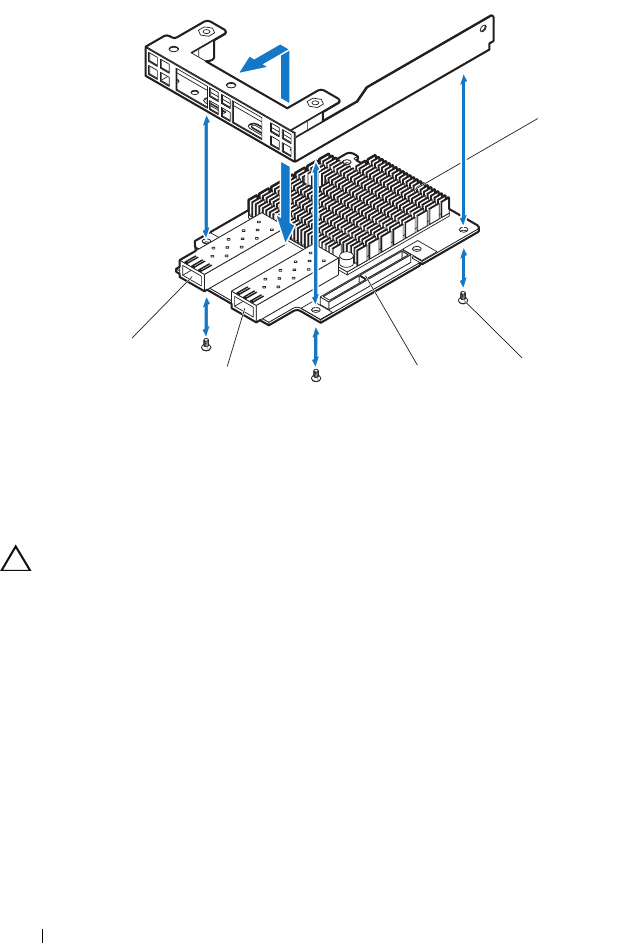

卸下 10 GbE 夹层卡 . . . . . . . . . . . . . . . . 180

安装 10 GbE 夹层卡 . . . . . . . . . . . . . . . . 182

MicroSD 卡读取器 . . . . . . . . . . . . . . . . . . . 183

卸下 MicroSD 卡读取器 . . . . . . . . . . . . . . 183

安装 MicroSD 卡读取器 . . . . . . . . . . . . . . 184

卸下 MicroSD 卡读取器支撑架. . . . . . . . . . 185

安装 MicroSD 卡读取器支撑架. . . . . . . . . . 186

内部硬盘驱动器 . . . . . . . . . . . . . . . . . . . . 187

卸下硬盘驱动器托盘 . . . . . . . . . . . . . . . 187

安装硬盘驱动器托盘 . . . . . . . . . . . . . . . 188

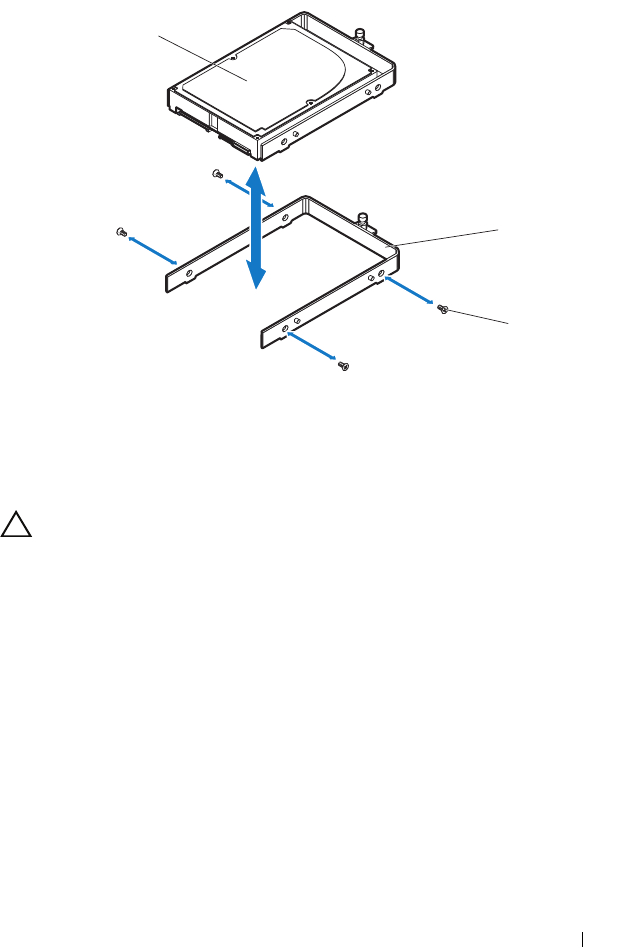

从硬盘驱动器托盘中卸下硬盘驱动器 . . . . . 188

将硬盘驱动器安装到硬盘驱动器托盘中 . . . . 189

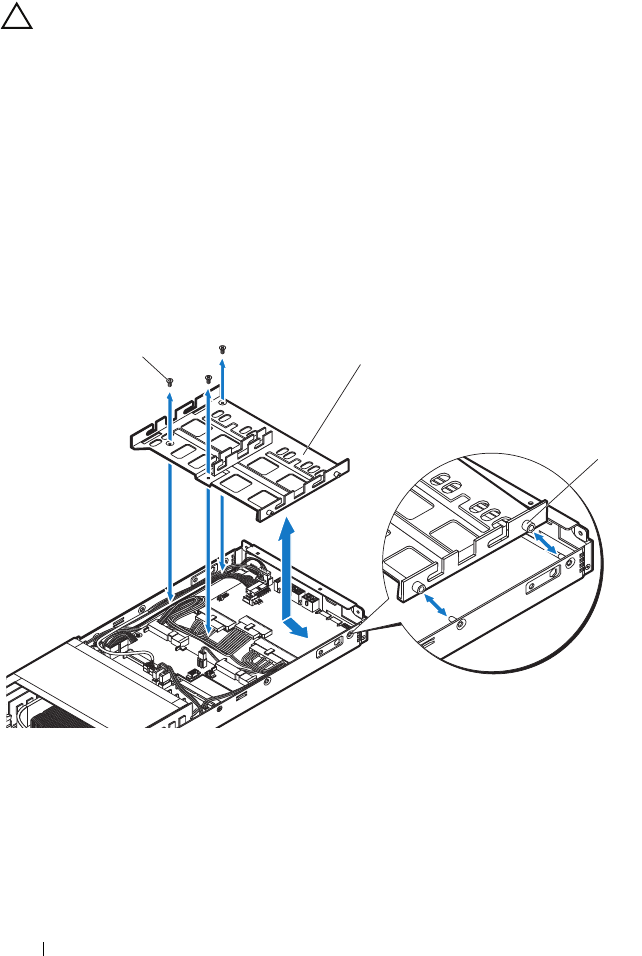

卸下硬盘驱动器托架 . . . . . . . . . . . . . . . 190

安装硬盘驱动器托架 . . . . . . . . . . . . . . . 191

插入器延长器 . . . . . . . . . . . . . . . . . . . . . . 191

卸下插入器延长器 . . . . . . . . . . . . . . . . 191

安装插入器延长器 . . . . . . . . . . . . . . . . 192

8目录

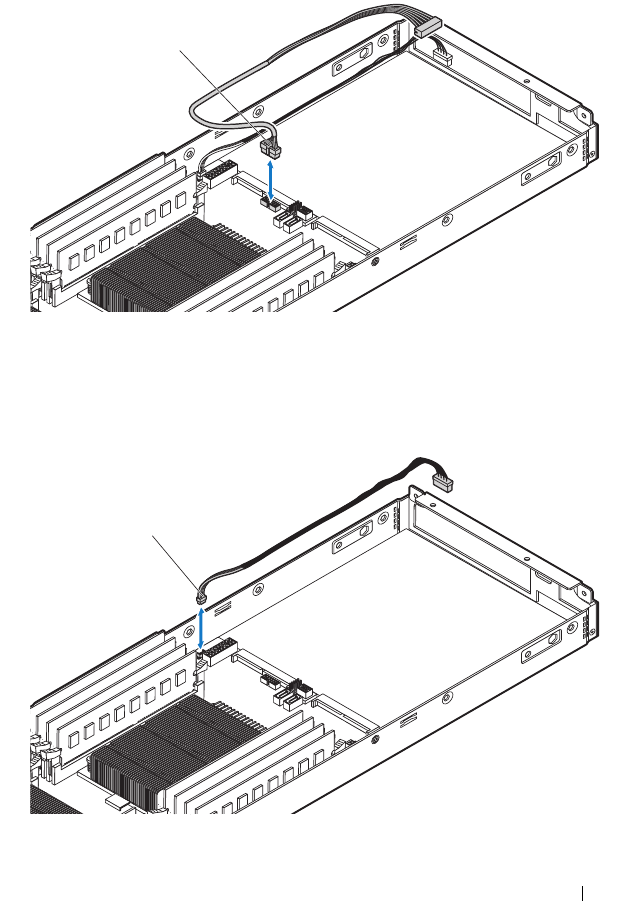

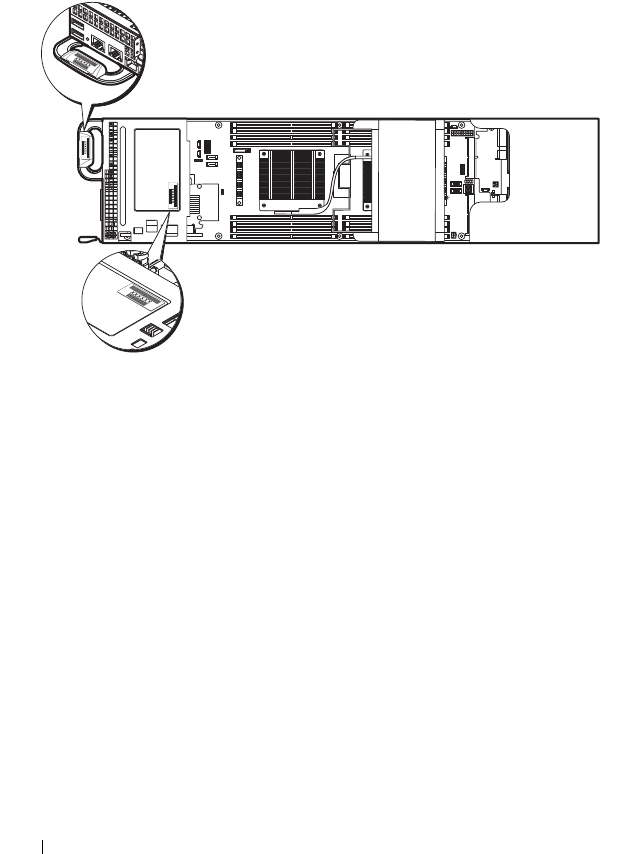

BMC 管理电缆（可选） . . . . . . . . . . . . . . . 193

拔下 BMC 管理电缆 . . . . . . . . . . . . . . . 193

安装 BMC 管理电缆 . . . . . . . . . . . . . . . 194

节点配电板 . . . . . . . . . . . . . . . . . . . . . . 195

卸下节点配电板 . . . . . . . . . . . . . . . . . 195

安装节点配电板 . . . . . . . . . . . . . . . . . 196

系统电池 . . . . . . . . . . . . . . . . . . . . . . . . 197

卸下系统电池 . . . . . . . . . . . . . . . . . . 197

安装系统电池 . . . . . . . . . . . . . . . . . . 198

系统板 . . . . . . . . . . . . . . . . . . . . . . . . . 198

卸下系统板. . . . . . . . . . . . . . . . . . . . 199

安装系统板. . . . . . . . . . . . . . . . . . . . 202

4故障排除 . . . . . . . . . . . . . . . . . . . . . . . . 205

安全第一 — 为您和您的系统着想 . . . . . . . . . 205

安装问题 . . . . . . . . . . . . . . . . . . . . . . . . 205

系统启动失败故障排除. . . . . . . . . . . . . . . . 205

外部连接故障排除 . . . . . . . . . . . . . . . . . . 206

视频子系统故障排除 . . . . . . . . . . . . . . . . . 206

USB 设备故障排除 . . . . . . . . . . . . . . . . . . 206

串行 I/O 设备故障排除 . . . . . . . . . . . . . . . . 207

NIC 故障排除 . . . . . . . . . . . . . . . . . . . . . 207

受潮机柜故障排除 . . . . . . . . . . . . . . . . . . 208

受损机柜故障排除 . . . . . . . . . . . . . . . . . . 209

目录 9

电源底座故障排除 . . . . . . . . . . . . . . . . . . . 209

系统内存故障排除 . . . . . . . . . . . . . . . . . . . 210

硬盘驱动器故障排除 . . . . . . . . . . . . . . . . . . 211

存储控制器故障排除 . . . . . . . . . . . . . . . . . . 212

扩展卡故障排除 . . . . . . . . . . . . . . . . . . . . 213

处理器故障排除 . . . . . . . . . . . . . . . . . . . . 214

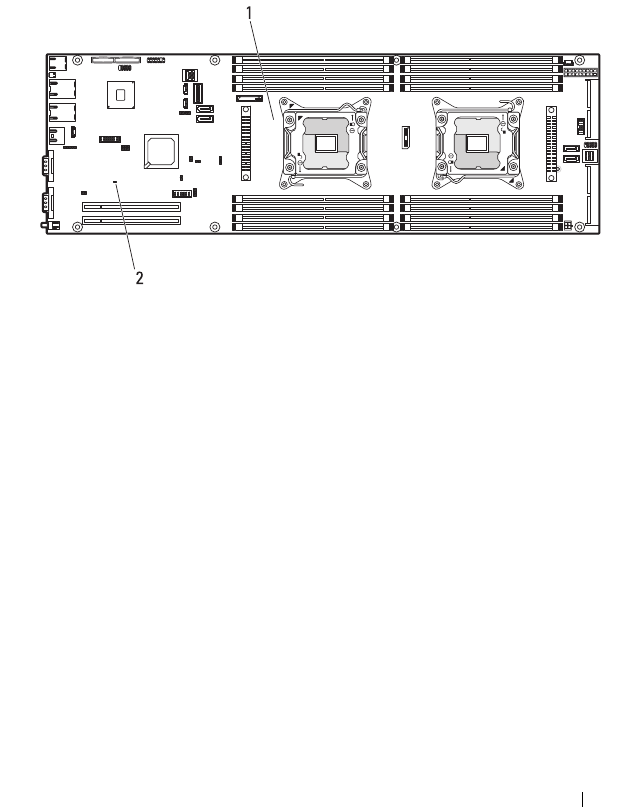

识别系统板型号 . . . . . . . . . . . . . . . . . . . . 215

系统板故障排除 . . . . . . . . . . . . . . . . . . . . 215

系统电池故障排除 . . . . . . . . . . . . . . . . . . . 216

IRQ 分配冲突 . . . . . . . . . . . . . . . . . . . . . . 216

5跳线和连接器 . . . . . . . . . . . . . . . . . . . . 219

系统板类型 . . . . . . . . . . . . . . . . . . . . . . . 219

系统板跳线设置 . . . . . . . . . . . . . . . . . . . . 220

系统板 V1.0 跳线设置 . . . . . . . . . . . . . . . 220

系统板 V1.1 跳线设置 . . . . . . . . . . . . . . . 221

系统板 V1.2 跳线设置 . . . . . . . . . . . . . . . 222

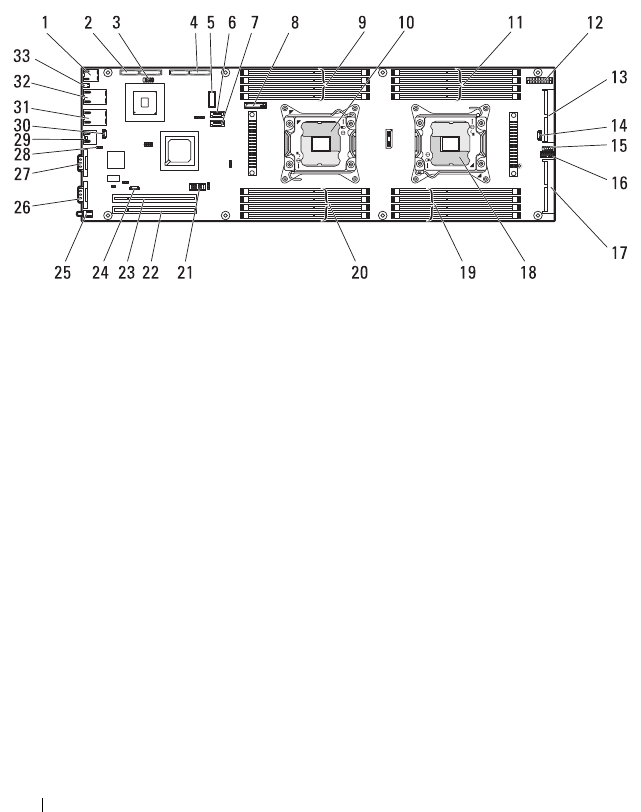

系统板连接器 . . . . . . . . . . . . . . . . . . . . . . 224

系统板 V1.0 连接器 . . . . . . . . . . . . . . . . 224

系统板 V1.1 连接器 . . . . . . . . . . . . . . . . 225

系统板 V1.2 连接器 . . . . . . . . . . . . . . . . 227

扩展卡提升板连接器 . . . . . . . . . . . . . . . . . . 229

10 目录

插入器延长器连接器 . . . . . . . . . . . . . . . . . 230

插入器延长器类型. . . . . . . . . . . . . . . . 230

插入器延长器 V1.0 连接器 . . . . . . . . . . . 230

插入器延长器 V1.1 连接器 . . . . . . . . . . . 231

MicroSD 卡读取器连接器 . . . . . . . . . . . . . . 231

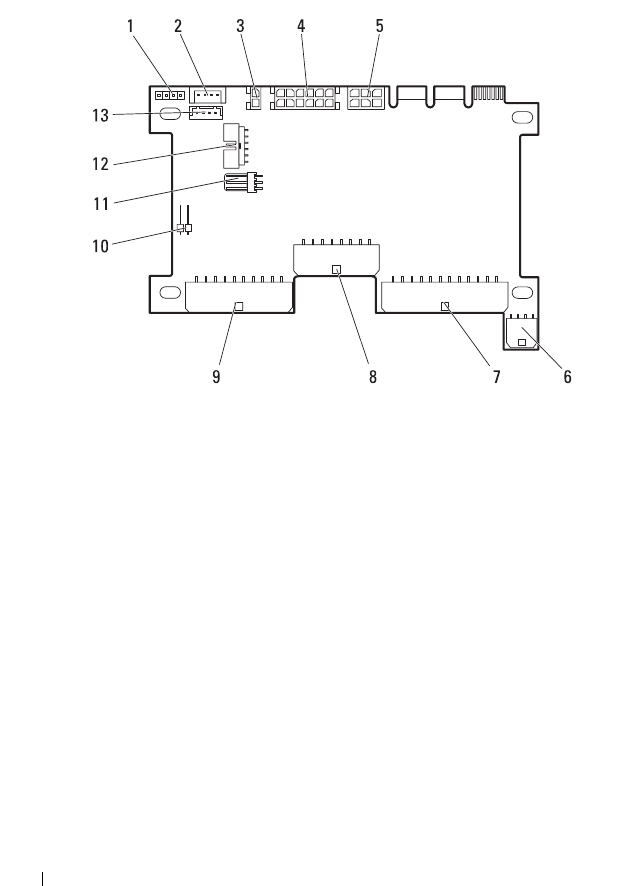

节点配电板连接器 . . . . . . . . . . . . . . . . . . 232

6获得帮助 . . . . . . . . . . . . . . . . . . . . . . . . 233

联系 Dell . . . . . . . . . . . . . . . . . . . . . 233

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

关于系统 11

关于系统

在启动过程中访问系统功能

在启动期间，可以使用下列击键功能访问系统功能。SAS/SATA 卡或 PXE

热键支持仅可用于 BIOS 引导模式。统一可扩展固件接口 (UEFI) 引导模

式不可使用热键功能。

注：在本手册中， PowerEdge C8000 服务器机柜即 “服务器机柜”或

“机箱”。

击键说明

<F2> 进入系统设置程序。请参阅第 47 页上 “系统设置菜单”。

<F11> 进入 BIOS 引导管理器或统一可扩展固件接口 (UEFI) 引导管理

器，视系统的引导配置而定。

<F12> 启动预引导执行环境 (PXE) 引导。

<Ctrl><C> 进入 LSI 2008 SAS 夹层卡配置公用程序。有关详情，请参阅

SAS 适配器说明文件。

<Ctrl><H> 进入 LSI 2008 SAS 夹层卡配置公用程序。有关更多信息，请参

阅 SAS RAID 卡的说明文件。

<Ctrl><S> 进入公用程序，为 PXE 引导配置板载 NIC 设置。有关更多信

息，请参阅集成 NIC 的说明文件。

<Ctrl><I> 进入板载 SAS 和 SATA 控制器的配置公用程序。

12 关于系统

前面板功能部件和指示灯

图 1-1. 前面板功能部件和指示灯

项指示灯、按钮或连

接器

图标说明

1USB 连接器将 USB 设备连接至系统。这些端口符合

USB 2.0 标准。

2夹层卡扩展槽安装一个 I/O 模块夹层卡。

3小型 PCIe 扩展槽安装一个小型 PCI Express x16 卡。

4释放闩锁按下此处可从机柜松开底座。

关于系统 13

5通电指示灯 /电源

按钮

当底座接通电源时，通电指示灯将亮

起。出现系统严重事件时，通电指示灯

将呈琥珀色亮起。

注：通电指示灯将在确认出现严重系统

错误日志 (SEL) 时呈琥珀色亮起。若在传

感器监测暂停时（例如，系统电源关闭

期间风扇监测暂停）， SEL 已满或出现取

消确认事件，则通电指示灯将呈琥珀色

亮起。要关闭琥珀色 LED 并重设通电指

示灯，使其恢复正常（稳定绿色），可

执行 BMC 冷重设或将底座重新放入服务

器机柜中。

电源按钮可开启计算底座。

注：

•

打开底座电源时，视频显示器可能需

要几秒钟至 2 分钟才能显示图像，

这取决于系统中安装的内存容量。

•

对于兼容

ACPI

的操作系统，使用电源

按钮关闭底座可以在底座电源关闭前

执行正常有序的关机操作。

•

强制执行非正常关机，请按住电源按

钮五秒钟。

6VGA 连接器用于将 VGA 显示屏连接至系统。

7串行连接器用于将串行设备连接至系统。

8BMC 管理端口专用管理端口。

9以太网连接器 2 嵌入式 10/100/1000 Mbit NIC 连接器。

10 以太网连接器 1 嵌入式 10/100/1000 Mbit NIC 连接器。

11 底座标识指示灯呈蓝色亮起以识别特定系统和系统板。

12 手柄按住此处可从机柜中拉出底座。

项指示灯、按钮或连

接器

图标说明

14 关于系统

NIC 指示灯代码

图 1-2. NIC 指示灯

1链路指示灯 2活动指示灯

指示灯状况指示灯代码

链路指示灯

呈琥珀色稳定亮起

端口速率为 100 Mbps 时链接

稳定绿色端口速率为 1 Mbps （最大）时链接

呈绿色闪烁端口速率为 1 Mbps 时链接

存在网络活动

•

操作系统开机自测前

•

无驱动程序的操作系统

•

有驱动程序的操作系统

在与数据包密度相关的速率下闪烁

关闭端口速率为 10 Mbps 时链接

活动指示灯稳定绿色没有活动

呈绿色闪烁传输或接收活动

关闭空闲

关于系统 15

图 1-3. NIC 指示灯（BMC 管理端口）

1链路指示灯 2活动指示灯

指示灯状况指示灯代码

链路指示灯呈琥珀色闪烁端口速率为 10 Mbps 时链接

呈绿色闪烁端口速率为 100 Mbps （最大）时链接

活动指示灯稳定绿色没有活动

呈绿色闪烁传输或接收活动

关闭空闲

16 关于系统

管理界面

该底座包含 BMC，它通过与系统板、节点配电板上的各种传感器进行通

信来负责监测底座是否发生严重事件，如果 BMC 安装在 PowerEdge

C8000 服务器机柜中，它还可与机柜的风扇控制器板进行通信，并在某些

参数超出其预置阈值时发送警报和日志事件。

您可以使用两种操作模式访问 BMC：非中央独立模式或非中央综合模

式。在非中央独立模式中，可以使用该底座的 BMC 管理端口通过专用

NIC 访问 BMC。在非中央综合模式中，可以使用 PowerEdge C8000 服务

器机柜的 BMC 管理端口或以太网端口通过共享 NIC 访问 BMC。

非中央独立模式

要使用非中央独立模式设置 BMC 连接：

在设置

BMC

之前，您必须先连接底座到本地控制台，并配置必要的系

统

BIOS

、网络和串行连接设置，以启用对

BMC

的访问。请参阅

第

页上

“通过

BMC SOL

启用和配置控制台重定向”。

使用小平口螺丝刀拆下该底座的

BMC

管理端口上的端口盖，并撬下该

底座的

BMC

管理端口的端口盖。请保存好此端口盖以备将来使用。请

参阅

图

1-4

。

连接网络电缆的一端到该底座的

BMC

管理端口。

连接网络电缆的另一端到以太网交换机上的一个可用端口。

注：请确保在 PowerEdge C8000 服务器机柜的 BMC 管理端口和以太网端口中

安装端口盖。请参阅图 1-4。

关于系统 17

图 1-4. 非中央独立模式

在受管底座上配置

BMC

。您可以使用

BMC

管理公用程序从远程管理

站管理该底座的

BMC

。

有关

BMC

管理公用程序的更多信息，请参阅

dell.com/support/manuals

上的 “使用底板管理控制器指南”。

非中央综合模式

对于此模式有两种设置选项可用，可以使用服务器机柜的以太网连接器或

BMC 管理端口来连接到以太网交换机。

要使用服务器机柜的以太网连接器来设置 BMC 连接：

注：不要将服务器机柜的正面以太网连接器和背面 BMC 管理端口连接到同

一个以太网交换机。

在设置

BMC

之前，您必须先在底座中连接

BMC

管理电缆。请参阅

第

194

页上

“安装

BMC

管理电缆”。

1底座的端口盖上的平口螺丝刀 2底座上的网络电缆

3交换机上的网络电缆

18 关于系统

卸下端口护盖，方法是使用小平口螺丝刀将端口护盖从服务器机柜的

正面以太网连接器上撬起。请保存好此端口盖以备将来使用。请参阅

图

1-5

。

将网络电缆的一端连接到以太网交换机上的可用端口，将网络电缆的

另一端连接到服务器机柜正面上的以太网连接器上。

注：请确保在该底座的 BMC 管理端口中安装端口盖。请参阅图 1-5。

图 1-5. 非中央综合模式 —以太网连接器

在受管底座上配置

BMC

。您可以使用

BMC

管理公用程序从远程管理

站管理该底座的

BMC

。

有关

BMC

管理公用程序的更多信息，请参阅

dell.com/support/manuals

上的 “使用底板管理控制器指南”。

要使用服务器机柜的 BMC 管理端口来设置 BMC 连接：

注：不要将服务器机柜的正面以太网连接器和背面 BMC 管理端口连接到同

一个以太网交换机。

1服务器机柜的端口盖上的平口螺

丝刀

2服务器机柜上的网络电缆

3交换机上的网络电缆

关于系统 19

在设置

BMC

之前，您必须先在底座中连接

BMC

管理电缆。请参阅

第

194

页上

“安装

BMC

管理电缆”。

卸下端口护盖，方法是使用小平口螺丝刀将端口护盖从服务器机柜的

背面

BMC

管理端口上撬起。请保存好此端口盖以备将来使用。请参阅

图

1-6

。

将网络电缆的一端连接到以太网交换机上的可用端口，将网络电缆的

另一端连接到服务器机柜背面上的

BMC

管理端口上。

注：请确保在该底座的 BMC 管理端口中安装端口盖。

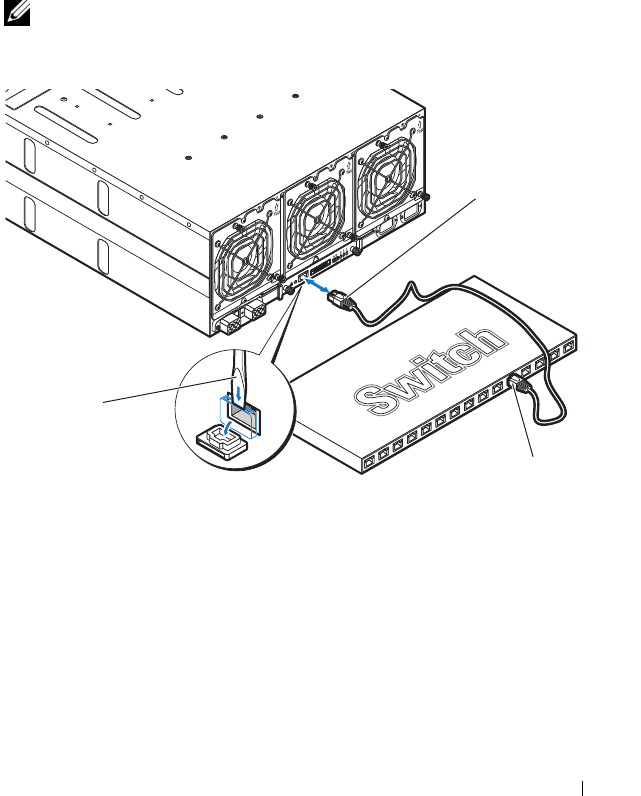

图 1-6. 非中央综合模式 — BMC 管理端口

在受管底座上配置

BMC

。您可以使用

BMC

管理公用程序从远程管理

站管理该底座的

BMC

。

有关

BMC

管理公用程序的更多信息，请参阅

dell.com/support/manuals

上的 “使用底板管理控制器指南”。

1服务器机柜的端口盖上的平口螺

丝刀

2服务器机柜上的网络电缆

3交换机上的网络电缆

20 关于系统

电源和系统板指示灯代码

系统启动时底座正面的指示灯显示状态代码。有关前面板指示灯的位置信

息，请参阅图 1-1。

表 1-1. 电源和系统板指示灯代码

指示灯颜色状况指示灯代码

通电指示灯绿色稳定

底座电源打开 (S0)

琥珀色关闭

绿色稳定 BMC 在断电模式下发生严重状况事件

(S4/S5)

琥珀色闪烁

绿色关闭 BMC 在开机模式下发生严重状况事件 (S0)

琥珀色闪烁

系统识别指

示灯

蓝色稳定生成通过机箱识别命令开启的 IPMI，或通过

按下识别按钮开启的 IPMI

蓝色闪烁仅生成通过机箱识别命令闪烁开启的 IPMI

关闭生成通过机箱识别命令关闭的 IPMI，或通过

按下识别按钮关闭的 IPMI

关于系统 21

BMC 信跳指示灯代码

系统板上有一个 BMC 信跳指示灯 (LED17) 用于调试底板管理控制器

(BMC)。当底座通电时 BMC 信跳指示灯呈绿色亮起，当 BMC 固件就绪

时呈绿色闪烁。

图 1-7. BMC 信跳指示灯

1系统板 2BMC 信跳指示灯

22 关于系统

Service Tag （服务标签）

下图提供 C8220 单幅计算底座上的服务标签编号的位置。

图 1-8. C8220 单幅计算底座的服务标签位置

关于系统 23

开机自测错误代码

收集系统事件日志用于调查

系统 BIOS 将尽可能在视频屏幕上输出当前引导进度代码。进度代码是

32 位数量加可选数据。 32 位数字包括类、子类和操作信息。类和子类字

段指向正在初始化的硬件类型。操作字段表示特定初始化活动。根据数据

位可用性以显示进度代码，进度代码可自定义以适合数据宽度。数据位越

高，可通过进度端口发送的信息粒度就越高。进度代码可能由系统 BIOS

或选项 ROM 报告。

下表中的 “响应”部分可分为 3 个类型：

•Warning

（警告）或

Not an error

（不是错误）

此信息显示在屏幕上。

但错误记录将记录到

SEL

。系统将在降级状态下继续引导。用户可能

要更换错误单元。

•Pause

（暂停）

此信息显示在屏幕上，但错误会记录到

SEL

，并且需

要用户输入一些内容才能继续。用户可以立即采取纠正措施，也可以

选择继续引导。

•Halt

（中止）

此信息显示在屏幕上，但错误会记录到

SEL

，并且除非

解决错误，否则系统无法引导。用户需要更换有故障的部件并重新启

动系统。

错误

代码

错误信息响应错误原因纠正措施

0010h Local Console

Resource Conflict

（本地控制台资

源冲突）

Pause

（暂停）

视频设备初始

化失败

请参阅第 206 页上 “视频

子系统故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0011h Local Console

Controller Error

（本地控制台控

制器错误）

Pause

（暂停）

视频设备初始

化失败

请参阅第 206 页上 “视频

子系统故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0012h Local Console

Output Error

（本地控制台输

出错误）

Pause

（暂停）

视频设备初始

化失败

请参阅第 206 页上 “视频

子系统故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

24 关于系统

0013h ISA IO Controller

Error （ISA IO

控制器错误）

Pause

（暂停）

ISA 设备初始

化失败

请参阅第 213 页上 “扩展

卡故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0014h ISA IO Resource

Conflict（ISA IO

资源冲突）

Pause

（暂停）

ISA 设备初始

化失败

请参阅第 213 页上 “扩展

卡故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0015h ISA IO Controller

Error （ISA IO

控制器错误）

Pause

（暂停）

ISA 设备初始

化失败

请参阅第 213 页上 “扩展

卡故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0016h ISA Floppy

Controller Error

（ISA 软盘控制器

错误）

Pause

（暂停）

软盘设备初始

化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0017h ISA Floppy Input

Error （ISA 软盘

输入错误）

Pause

（暂停）

软盘设备初始

化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0018h ISA Floppy

Output Error

（ISA 软盘输出

错误）

Pause

（暂停）

软盘设备初始

化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0019h USB Read Error

（

USB

读取错误）

Pause

（暂停）

USB 端口初始

化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

001Ah USB Write Error

（USB 写入错误）

Pause

（暂停）

USB 端口初始

化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

错误

代码

错误信息响应错误原因纠正措施

关于系统 25

001Bh USB Interface

Error （USB 接口

错误）

Pause

（暂停）

USB 端口初始

化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

001Ch Mouse Interface

Error （鼠标接口

错误）

Pause

（暂停）

鼠标设备初始

化失败

要启用 USB 设备，请参阅

第 84 页上 “USB 配置”

。

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

001Eh Keyboard Not

Detected

（未检测到键盘）

Pause

（暂停）

未检测到键盘要启用 USB 设备，请参阅

第 84 页上 “USB 配置”

。

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

001Fh Keyboard

Controller Error

（键盘控制器

错误）

Pause

（暂停）

键盘控制器初

始化失败

请参阅第 206 页上 “USB

设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0020h Keyboard Stuck

Key Error

（键盘上的键被

卡住错误）

Pause

（暂停）

键盘上的键被

卡住

断开然后重新连接键盘到计

算底座。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0021h Keyboard Locked

Error

（键盘锁定错误）

Pause

（暂停）

键盘锁定断开然后重新连接键盘到计

算底座。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

错误

代码

错误信息响应错误原因纠正措施

26 关于系统

0023h Memory

Correctable Error

（内存可纠正

错误）

Pause

（暂停）

检测到内存可

纠正错误

断开系统的交流电源 10 秒，

然后重新启动系统。

请参阅第 210 页上 “系统

内存故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0024h Memory

Uncorrectable

Error （内存不可

纠正错误）

Pause

（暂停）

检测到内存不

可纠正错误

请参阅第 210 页上 “系统

内存故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0025h Memory Non-

Specific Error

（内存非特定

错误）

Pause

（暂停）

检测到内存非

特定错误

请参阅第 210 页上 “系统

内存故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0026h MP Service Self

Test Error （MP

服务自检错误）

Pause

（暂停）

检测到 MP 服

务自检错误

请参阅第 214 页上 “处理

器故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0027h PCI IO Controller

Error （PCI IO

控制器错误）

Pause

（暂停）

PCI 设备初始

化失败

请参阅第 213 页上 “扩展

卡故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0028h PCI IO Read

Error （PCI IO

读取错误）

Pause

（暂停）

PCI 设备初始

化失败

请参阅第 213 页上 “扩展

卡故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

0029h PCI IO Write

Error （PCI IO

写入错误）

Pause

（暂停）

PCI 设备初始

化失败

请参阅第 213 页上 “扩展

卡故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

错误

代码

错误信息响应错误原因纠正措施

关于系统 27

002Ah Serial Port Not

Detected

（未检测到串行

端口）

Pause

（暂停）

串行设备初始

化失败

请参阅第 207 页上 “串行

I/O 设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

002Bh Serial Port

Controller Error

（串行端口控制

器错误）

Pause

（暂停）

串行设备初始

化失败

请参阅第 207 页上 “串行

I/O 设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

002Ch Serial Port Input

Error

（串行端口输入

错误）

Pause

（暂停）

串行设备初始

化失败

请参阅第 207 页上 “串行

I/O 设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

002Dh Serial Port Output

Error

（串行端口输出

错误）

Pause

（暂停）

串行设备初始

化失败

请参阅第 207 页上 “串行

I/O 设备故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

002Eh Microcode

Update Error

（微代码更新

错误）

Pause

（暂停）

处理器微代码

更新错误

检查微代码。需更新 BIOS。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

002Fh No Microcode Be

Updated

（未更新微代码）

Pause

（暂停）

处理器微代码

载入失败

请确保您的处理器与系统的

《使用入门指南》中概述的

处理器技术规格所述的型号

相符并匹配。

8012h SATA 0 Device

Not Found

（未找到 SATA 0

设备）

Pause

（暂停）

未找到 SATA 0

设备

检查是否启用 SATA 端口 0。

请参阅第 75 页上 “SATA

配置”。将 SATA 设备安装

到 SATA 端口 0。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

错误

代码

错误信息响应错误原因纠正措施

28 关于系统

8013h SATA 1 Device

Not Found

（未找到 SATA 1

设备）

Pause

（暂停）

未找到 SATA 1

设备

检查是否启用 SATA 端口 1。

请参阅第 75 页上 “SATA

配置”。将 SATA 设备安装

到 SATA 端口 1。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8014h SATA 2 Device

Not Found

（未找到 SATA 2

设备）

Pause

（暂停）

未找到 SATA 2

设备

检查是否启用 SATA 端口 2。

请参阅第 75 页上 “SATA

配置”。将 SATA 设备安装

到 SATA 端口 2。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8015h SATA 3 Device

Not Found

（未找到 SATA 3

设备）

Pause

（暂停）

未找到 SATA 3

设备

检查是否启用 SATA 端口 3。

请参阅第 75 页上 “SATA

配置”。将 SATA 设备安装

到 SATA 端口 3。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8016h SATA 4 Device

Not Found

（未找到 SATA 4

设备）

Pause

（暂停）

未找到 SATA 4

设备

检查是否启用 SATA 端口 4。

请参阅第 75 页上 “SATA

配置”。将 SATA 设备安装

到 SATA 端口 4。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8017h SATA 5 Device

Not Found

（未找到 SATA 5

设备）

Pause

（暂停）

未找到 SATA 5

设备

检查是否启用 SATA 端口 5。

请参阅第 75 页上 “SATA

配置”。将 SATA 设备安装

到 SATA 端口 5。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

错误

代码

错误信息响应错误原因纠正措施

关于系统 29

8018h Sparing Mode is

not be

Configured!!,

Please check

Memory

Configuration!!

（备用模式未配

置！！请检查内

存配置！！）

Pause

（暂停）

内存备用模式

失败

检查内存配置是否设置为备

用模式。请参阅第 72 页上

“内存配置”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8019h Mirror Mode is

not be

Configured!!,

Please check

Memory

Configuration!!

（镜像模式未配

置！！请检查内

存配置！！）

Pause

（暂停）

内存镜像模式

失败

检查内存配置是否设置为备

用模式。请参阅第 72 页上

“内存配置”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8020h Supervisor and

User Passwords

have been cleared

（管理员和用户

密码已清除）

Pause

（暂停）

Supervisor and

User Passwords

have been

cleared （管理

员和用户密码

已清除）

重设密码。有关详情，请参

阅第 220 页上 “系统板跳

线设置”

。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

8021h CMOS Battery

Error （CMOS

电池错误）

Pause

（暂停）

无

CMOS

电池

请参阅第 216 页上 “系统

电池故障排除”

。

8100h Memory device

disabled by BIOS

（BIOS 禁用内存

设备）

Pause

（暂停）

内存设备错误请参阅第 210 页上 “系统

内存故障排除”。

如果问题仍然存在，请参阅

第 233 页上 “获得帮助”

。

错误

代码

错误信息响应错误原因纠正措施

30 关于系统

System Event Log （系统事件日志）

处理器错误

信息：“Processor Sensor, IERR error, Processor 1”（处理器传感器， IERR

错误，处理器 1）

表 1-2. 处理器错误

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型07h 处理器

6传感器号04h

处理器传感器编号（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件位 6: 0 = 事件

类型代码

8Event Data1 （事件数据 1）AXh 00h：IERR 01h：热断路

02h：FRB1/BIST 故障

03h：FRB2/ 开机自检时挂起故障

04h：FBR3/ 处理器启动 /初始化

失败

0Ah：处理器自动节流

9Event Data2 （事件数据 2）XXh 00h：处理器 1

01h：处理器 2

02h：处理器 3

04h：处理器 4

10 Event Data3 （事件数据 3）FFh FFh：不存在

关于系统 31

内存 Ecc

信息：“Memory Sensor, Correctable ECC error, SBE warning threshold,

CPU1 DIMM_A1”（内存传感器，可纠正 ECC 错误， SBE 警告阈值，

CPU1 DIMM_A1）

表 1-3. 内存 ECC

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型0Ch 内存

6传感器号60h 内存传感器编号（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh 00h：可纠正 ECC 错误

01h：不可纠正 ECC 错误

03h：内存清理失败

04h：内存设备禁用

08h：备用

32 关于系统

9Event Data2 （事件数据 2）XXh 位 7:4

0x00

：

SBE

警告阈值

0x01

：

SBE

严重阈值

0x0F

：未指定

位 3:0

0x00

：

CPU1 DIMM A1-8

插槽

(1~8)

0x01

：

CPU2 DIMM B1-8

插槽

(9~16)

0x02

：

CPU3 DIMM C1-8

插槽

(17~24)

0x03

：

CPU4 DIMM D1-8

插槽

(25~32)

等等…

10 Event Data3 （事件数据 3）XXh 位的 DIMM 位图位置

位 0=1：DIMM1 错误事件

位 1=1：DIMM2 错误事件 …

位 7=1：DIMM8 错误事件

表 1-3. 内存 ECC （续）

字节字段值说明

关于系统 33

PCIe 错误

信息：“Critical Interrupt Sensor, PCI PERR, Device#, Function#, Bus#”

（严重中断传感器， PCI PERR，设备 #，功能 #，总线 #）

表 1-4. PCIe 错误

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型13h 严重中断

6传感器号73h PCI 传感器 ID （取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh 04h：PCI PERR

05h：PCI SERR

07h：总线可纠正错误

08h：总线不可纠正错误

0Ah：总线严重错误

9Event Data2 （事件数据 2）XXh 位 7:3 设备编号

位 2:0 功能编号

10 Event Data3 （事件数据 3）XXh 位 7:0 总线编号

34 关于系统

IOH 核心错误

信息：“Critical Interrupt Sensor, Fatal Error, xxxx bit, QPI[0] Error”

（严重中断传感器，严重错误， xxxx 位， QPI[0] 错误）

表 1-5. IOH 核心错误

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型C0h OEM 定义的中断

6传感器号XXh

71h

：

QPI

传感器

（取决于平台）

72h

：

INT

传感器

（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件位 6: 0 = 事件类

型代码

8Event Data1 （事件数据 1）AXh 07h：核心

08h：非严重

0Ah：严重

9Event Data2 （事件数据 2）XXh 本地错误位

10 Event Data3 （事件数据 3）XXh 00h：QPI[0] 错误

01h：QPI[1] 错误

02h：QPI[2] 错误

03h：QPI[3] 错误

04h：QPI[0] 协议错误

05h：QPI[1] 协议错误

06h：QPI[2] 协议错误

07h：QPI[3] 协议错误

23h：其它错误

24h：IOH 核心错误

关于系统 35

SB 错误

信息：“Critical Interrupt Sensor, Correctable, MCU Parity Error”

（严重中断传感器，可纠正， MCU 奇偶校验错误）

表 1-6. SB 错误

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型13h 严重中断

6传感器号77h SB 传感器 ID （取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh 07h：可纠正

08h：不可纠正

9Event Data2 （事件数据 2）XXh

位

7:5

保留的本地错误位数

(4 ~ 0)

00000b：HT 定期 CRC 错误

00001b：HT 协议错误

00010b：HT 流控制缓冲区溢出

00011b：HT 响应错误

00100b：HT 每个信息包 CRC

错误

00101b：HT 重试计数错误

00111b：MCU 奇偶校验错误

10 Event Data3 （事件数据 3）FFh FFh：不存在

36 关于系统

POST 开始事件

信息：“

System Event, POST starts with BIOS xx.xx.xx

”（系统事件，

POST

开始且

BIOS xx.xx.xx

）

表 1-7. POST 开始事件

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型12h 系统事件

6传感器号81h POST 开始（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh 01h：OEM 系统引导事件

9Event Data2 （事件数据 2）XXh 7~4：BIOS 第 1 字段版本

(0~15)

3~0：BIOS 第 2 字段版本高 4 位

(0~63)

10 Event Data3 （事件数据 3）XXh 7~6：BIOS 第 2 字段版本低 2 位

(0~63)

5~0：BIOS 第 3 字段版本

(0~63)

关于系统 37

POST 结束事件

表 1-8. POST 结束事件

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型12h 系统事件

6传感器号85h POST 结束（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh 01h：OEM 系统引导事件

9Event Data2 （事件数据 2）XXh 位 7 = 引导类型

：

兼容的引导（传统）

：

uEFI

引导

位 3:0 = 引导设备

0001b

：强制

PXE

引导

0010b

：

NIC PXE

引导

0011b

：硬盘引导

0100b

：

RAID HDD

引导

0101b

：

USB

存储设备引导

0111b

：

CD/DVD ROM

引导

1000b

：

iSCSI

引导

1001b

：

uEFI Shell

1010b

：

ePSA

诊断引导

10 Event Data3 （事件数据 3）FFh FFh：不存在

38 关于系统

POST 错误代码事件

信息：“System Firmware Progress, POST error code: UBLBh.”（系统固件进程，

POST 错误代码：UBLBh。）

表 1-9. POST 错误代码事件

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型0Fh 系统固件进程

6传感器号86h POST 错误（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh

：系统固件错误（

POST

错误）

9Event Data2 （事件数据 2）XXh 上字节

10 Event Data3 （事件数据 3）XXh 下字节

关于系统 39

BIOS 恢复事件

表 1-10. BIOS 恢复事件

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型12h 系统事件

6传感器号89h BIOS 恢复失败（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件位 6: 0 = 事件

类型代码

8Event Data1 （事件数据 1）AXh 01h：OEM BIOS 恢复事件

9Event Data2 （事件数据 2）XXh 01h：开始恢复

02h：恢复成功

03h：载入映像失败

04h：签署失败

10 Event Data3 （事件数据 3）FFh FFh：不存在

40 关于系统

ME 失败事件

SEL 生成器 ID

表 1-11. BIOS 恢复事件

字节字段值说明

1NetFunLun 10h

2Platform Event Command

（平台事件命令）

02h

3Generator ID （生成器 ID）01h 由 BIOS 生成

Event Message Format Version

（事件信息格式版本）

04h

事件信息格式版本。此规格为

04h

5传感器类型12h 系统事件

6传感器号8Ah ME 失败（取决于平台）

7Event Direction Event Type

（事件方向事件类型）

6Fh 位 7: 0 = 声明事件

位 6: 0 = 事件类型代码

8Event Data1 （事件数据 1）AXh 01h：OEM ME 失败事件

9Event Data2 （事件数据 2）XXh 01h：ME 失败

10 Event Data3 （事件数据 3）FFh FFh：不存在

表 1-12. SEL 生成器 ID

Generator ID （生成器 ID）

BIOS 0x0001

BMC 0x0020

ME 0x002C

Windows 2008 0x0137

关于系统 41

BMC

下表包括系统传感器概述。

在 “偏差值”列中：

•SI =

传感器初始化

•SC =

传感器功能

•AM =

确认掩码

•DM =

未确认掩码

•RM =

读取掩码

•TM =

可设置

可读取阈值掩码

表 1-13. 传感器摘要

传感

器号

传感器名称传感器类型事件 /读取类型偏差值

01h SEL Fullness 事件记录禁用 (10h) 特定于传感器

(6Fh)

SI：67h

SC：40h

AM：0035h

DM：0000h

RM：0035h

02h P1 Thermal Trip 处理器 (07h) 特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0002h

DM：0000h

RM：0002h

03h P2 Thermal Trip 处理器 (07h) 特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0002h

DM：0000h

RM：0002h

42 关于系统

表 1-13. 传感器摘要（续）

传感

器号

传感器名称传感器类型事件 /读取类型偏差值

04h CPU ERR2 处理器 (07h) 特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0001h

DM：0000h

RM：0001h

05h 12V Standby 电压 (02h) 阈值 (01h) SI：7Fh

SC：59h

AM：7A95h

DM：7A95h

TM：3F3Fh

06h 5V 电压 (02h) 阈值 (01h) SI：7Fh

SC：59h

AM：7A95h

DM：7A95h

TM：3F3Fh

07h 5V Standby 电压 (02h) 阈值 (01h) SI：7Fh

SC：59h

AM：7A95h

DM：7A95h

TM：3F3Fh

08h 3.3V 电压 (02h) 阈值 (01h) SI：7Fh

SC：59h

AM：7A95h

DM：7A95h

TM：3F3Fh

关于系统 43

表 1-13. 传感器摘要（续）

传感

器号

传感器名称传感器类型事件 /读取类型偏差值

09h 3.3V Standby 电压 (02h) 阈值 (01h) SI：7Fh

SC：59h

AM：7A95h

DM：7A95h

TM：3F3Fh

0Ah Battery low 电池 (29h) 特定于传感器

(6Fh)

SI：67h

SC：40h

AM：0001h

DM：0000h

RM：0001h

41h MEZZ1 TEMP 温度 (01h) 阈值 (01h) SI：7Fh

SC：68h

AM：0A80h

DM：0A80h

TM：3838h

41h CPU1 Temp 温度 (01h) 阈值 (01h) SI：7Fh

SC：68h

AM：0A80h

DM：0A80h

TM：3838h

42h CPU2 Temp 温度 (01h) 阈值 (01h) SI：7Fh

SC：68h

AM：0A80h

DM：0A80h

TM：3838h

44 关于系统

表 1-13. 传感器摘要（续）

传感

器号

传感器名称传感器类型事件 /读取类型偏差值

43h DIMM ZONE 1

Temp

温度 (01h) 阈值 (01h) SI：7Fh

SC：68h

AM：0A80h

DM：0A80h

TM：3838h

44h DIMM ZONE 1

Temp

温度 (01h) 阈值 (01h) SI：7Fh

SC：68h

AM：0A80h

DM：0A80h

TM：3838h

45h PCH Temp 温度 (01h) 阈值 (01h) SI：7Fh

SC：68h

AM：0A80h

DM：0A80h

TM：3838h

60h 内存内存 (0Ch) 特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0023h

DM：0000h

RM：0023h

A0h Watchdog 监护程序 2 (23h) 特定于传感器

(6Fh)

SI：67h

SC：40h

AM：000Fh

DM：0000h

RM：000Fh

关于系统 45

表 1-13. 传感器摘要（续）

传感

器号

传感器名称传感器类型事件 /读取类型偏差值

A1h Soft Reset 系统引导 /

重新启动已初始化

(1Dh)

特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0004h

DM：0000h

RM：0004h

A2h AC lost 电源单元 (09h) 特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0010h

DM：0000h

RM：0010h

A3h 电源关闭电源单元 (09h) 特定于传感器

(6Fh)

SI：01h

SC：40h

AM：0002h

DM：0000h

RM：0002h

46 关于系统

可能需要的其他信息

警告：请参阅系统随附的安全与管制信息。保修信息可能包括在该说明文

件中，也可能作为单独的说明文件提供。

•《使用入门指南》概述了机架安装、系统功能、系统设置以及技术

规格。

• PowerEdge C8000 Hardware Owner's Manual

（

PowerEdge C8000

硬件

用户手册）提供有关服务器机柜功能、故障排除和组件更换的信息。

该说明文件可从

dell.com

support

manuals

联机获取。

• Baseboard Management Controller Guide （底座管理控制器指南）

提供有关安装和使用系统管理公用程序的信息。请参阅

dell.com/support/manuals 上的 Using the Baseboard Management

Controller Guide （使用 Baseboard Management Controller 指南）。

注：请经常访问 dell.com/support/manuals 以获得更新，并首先阅读这些更

新，因为这些更新通常用于替代其他说明文件中的信息。

使用系统设置程序 47

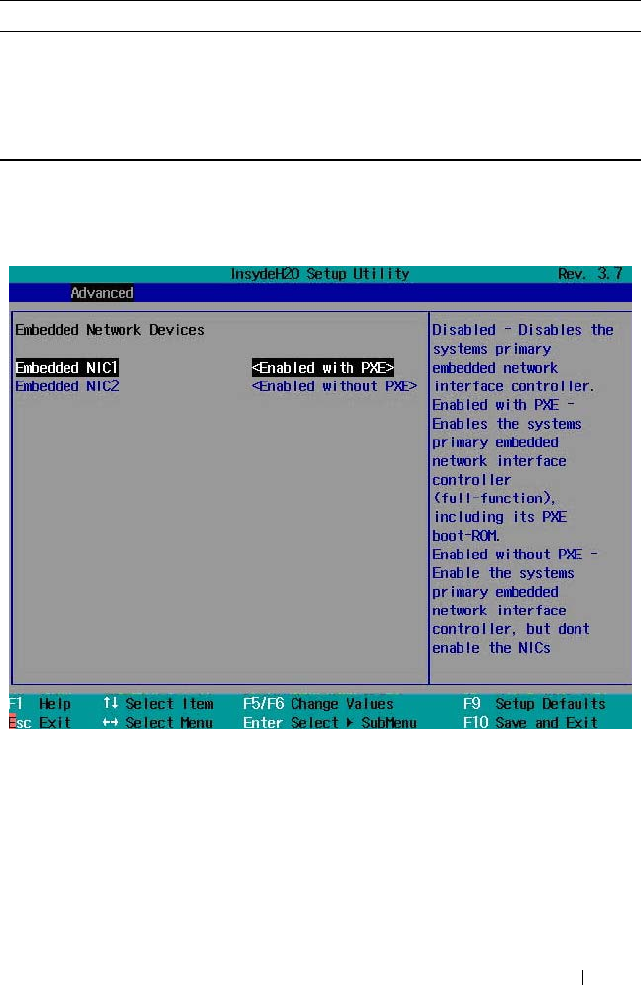

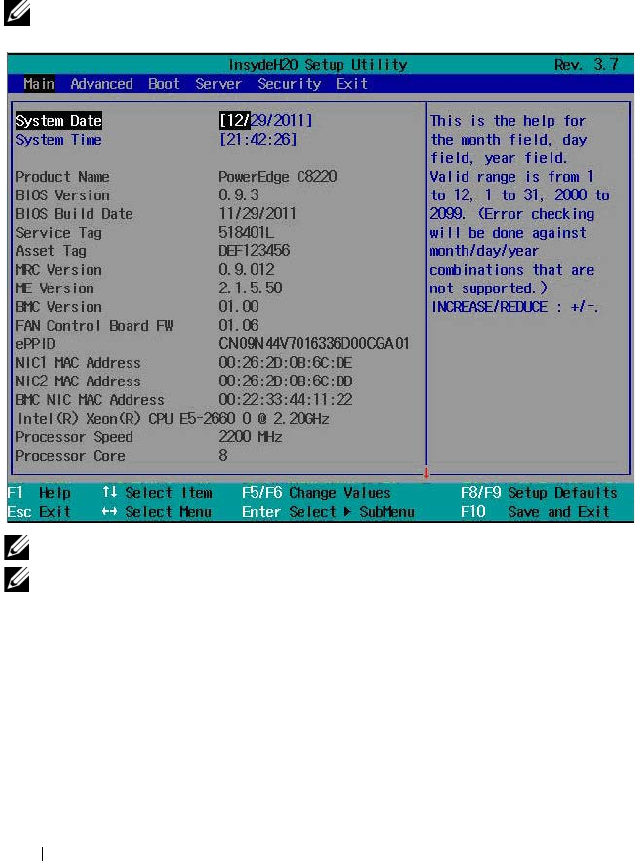

使用系统设置程序

系统设置程序是一种 BIOS 程序，使您可以管理系统硬件和指定 BIOS 级

的选项。通过系统设置程序，您可以：

•

在添加或删除硬件后更改

NVRAM

设置

•

查看系统硬件配置

•

启用或禁用集成设备

•

设置性能和电源管理阈值

•

管理系统安全

系统设置菜单

系统采用最新的 Insyde® BIOS，该 BIOS 存储在快擦写存储器中。快擦写

存储器支持即插即用规范，其中包含系统设置程序、开机自测 (POST) 例

行程序和 PCI 自动配置公用程序。

此系统支持系统 BIOS 映射，可在 64 位板载写保护 DRAM 上执行 BIOS。

可配置的项目包括：

•

硬盘驱动器、软盘驱动器和外围设备

•

密码保护

•

电源管理功能

出现以下情况时，应执行此设置公用程序：

•

更改系统配置时

•

系统检测到配置错误并提示您对设置公用程序进行更改时

•

为防止冲突而重定义通信端口时

•

更改密码或对安全设置进行其它更改时

注：仅可对方括号 [ ] 中的项目进行修改，不在方括号中的项目仅可显示。

注：PowerEdge C8000 服务器机柜在本手册中称为 “服务器机柜”或

“机箱”。

48 使用系统设置程序

引导时的系统设置选项

可在开机自测 (POST) 期间按相应的按键启动设置：

使用系统设置程序导航键

下表列出了图例栏中的键及其相应的备用键和功能：

一般帮助

除 Item Specific Help （特定项目帮助）窗口外，设置公用程序还提供

General Help （一般帮助）屏幕。按 <F1> 可从任何菜单调出此屏幕。

General Help （一般帮助）屏幕列出了图例键及其相应的备用键和功能。

要退出帮助窗口，按 <Enter> 键或 <Esc> 键。

击键说明

<F2> 进入系统设置程序

<F8> 加载自定义默认设置

<F9> 加载 Setup （设置）菜单中的最佳默认设置

<F10> 保存并退出系统设置程序

键功能

F1 一般帮助

←或→选择屏幕

↑或↓选择项目

←更改选项 /字段

Tab 选择字段

Esc 退出

Enter 转至子屏幕

Home 转至屏幕顶部

End 转至屏幕底部

使用系统设置程序 49

控制台重定向

控制台重定向允许远程用户对未成功引导操作系统 (OS) 的服务器进行诊

断并对问题进行修复。控制台重定向的核心部分是 BIOS 控制台。BIOS

控制台是一个驻留在快擦写 ROM 中的公用程序，可对通过串行连接或调

制解调器连接的输入和输出进行重定向。

BIOS 支持控制台重定向至串行端口。若系统提供了对基于串行端口的无

外设服务器的支持，则系统必须为将所有 BIOS 驱动的控制台 I/O 重定向

至串行端口提供支持。串行控制台的驱动程序必须能支持 ANSI Terminal

Definition （ANSI 终端定义）所记载的功能。

控制台重定向行为显示字符串显示更改，其降低串行端口的数据传输速率

并导致 POST 屏幕缺失或不完整。

如果在连接到控制台后看到异常 POST

屏幕，则建议按 <Ctrl><R> 重新刷新屏幕。

启用和配置控制台重定向

控制台重定向通过系统设置程序配置。有三种选项可用于在系统上建立控

制台重定向。

•

外部串行端口

•

内部串行连接器作为

LAN

上串行

(SOL)

•BMC SOL

通过 COM1 启用和配置控制台重定向

要通过 COM1 启用控制台重定向，必须配置以下设置：

将串行电缆连接至串行端口和主机系统。请参阅

图 1-1 了解底座上串

行端口的位置。

开机或重新引导后立即按

<F2>

进入系统设置程序。

在

System Setup

（系统设置）屏幕中，选择

Server

（服务器）菜单并

按

<Enter>

。

4在 Server （服务器）屏幕中，选择 Remote Access Configuration

（远程访问配置）并按 <Enter>。

5在 Remote Access Configuration （远程访问配置）屏幕中，验证以下

设置：

• Remote Access

（远程访问）：

Enabled

（启用）

• Serial port number

（串行端口号）：

COM1

50 使用系统设置程序

•Serial Port Mode

（串行端口模式）：

115200 8,n,1

•Flow Control

（流控制）：

None

（无）

• Redirection After BIOS POST

（在

BIOS

开机自测后重定向）：

Always

（始终）

•Terminal Type

（终端类型）：

ANSI

有关详情，请参阅第

页上

“远程访问配置”。确保最后四个选项与

主机和客户端同步。

6按 <Esc> 返回 System Setup （系统设置）屏幕。再次按 <Esc>，

将出现一则信息，提示您保存更改。

通过 COM2 SOL 启用和配置控制台重定向

要通过 COM2 SOL 启用控制台重定向，必须配置以下设置：

将串行电缆连接至串行端口和主机系统。请参阅

图 1-1 了解底座上串

行端口的位置。

开机或重新引导后立即按

<F2>

进入系统设置程序。

在

System Setup

（系统设置）屏幕中，选择

Server

（服务器）菜单并

按

<Enter>

。

4在 Server （服务器）屏幕中，选择 Remote Access Configuration

（远程访问配置）并按 <Enter>。

在

Remote Access Configuration

（远程访问配置）屏幕中，验证以下

设置：

• Remote Access

（远程访问）：

Enabled

（启用）

• Serial port number （串行端口号）：COM2 as SOL （COM2 作

为 SOL）

•Serial Port Mode

（串行端口模式）：

115200 8,n,1

•Flow Control

（流控制）：

None

（无）

• Redirection After BIOS POST

（在

BIOS

开机自测后重定向）：

Always

（始终）

•Terminal Type

（终端类型）：

ANSI

有关详情，请参阅第

页上

“远程访问配置”。确保主机和客户端处

于同一网络。

6按 <Esc> 返回 System Setup （系统设置）屏幕。再次按 <Esc>，

将出现一则信息，提示您保存更改。

使用系统设置程序 51

通过 BMC SOL 启用和配置控制台重定向

使用

BMC

管理端口时，有两个选项可用于连接和管理服务器：

Dedicated-

NIC

（专用

NIC

）模式和

Shared-NIC

（共享

NIC

）模式。以下步骤显示

通过

Dedicated-NIC

（专用

NIC

）或

Shared-NIC

（共享

NIC

）的

BMC

管

理端口的设置选项。

要通过专用 BMC 管理端口启用控制台重定向，必须配置以下设置：

使用

BMC

电缆来连接底座系统板和节点配电板。

将网络电缆连接至

BMC

管理端口。请参阅

图 1-1 了解底座上 BMC 管

理端口的位置。

开机或重新引导后立即按

<F2>

进入系统设置程序。

在

System Setup

（系统设置）屏幕中，选择

Server

（服务器）菜单并

按

<Enter>

。

5在 Server （服务器）屏幕中，选择 Remote Access Configuration

（远程访问配置）并按 <Enter>。

6在 Remote Access Configuration （远程访问配置）屏幕中，验证以下

设置：

• Remote Access

（远程访问）：

Enabled

（启用）

• Serial port number （串行端口号）：COM2 as SOL （COM2 作

为 SOL）

•Serial Port Mode

（串行端口模式）：

115200 8,n,1

• Flow Control

（流控制）：

None

（无）

• Redirection After BIOS POST

（在

BIOS

开机自测后重定向）：

Always

（始终）

•Terminal Type

（终端类型）：

ANSI

有关详情，请参阅第

页上

“远程访问配置”。确保最后四个选项与

主机和客户端同步。

在

Server

（服务器）屏幕中，选择

BMC LAN Configuration

（

BMC LAN

配置）并按

<Enter>

。

52 使用系统设置程序

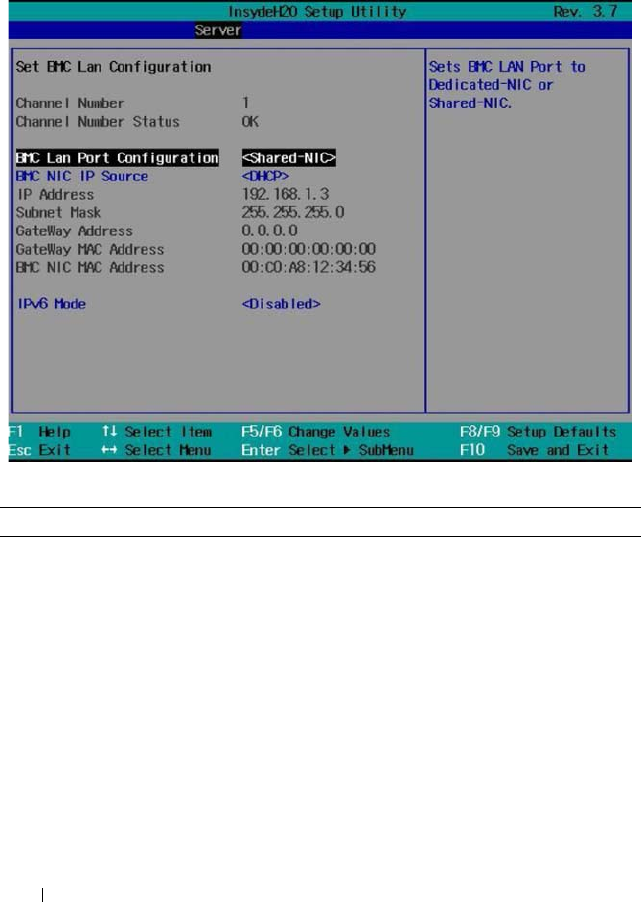

在

BMC LAN Configuration

（

BMC LAN

配置）屏幕中，验证以下

设置：

• BMC LAN Port Configuration

（

BMC LAN

端口配置）：

Dedicated-

NIC

（专用

NIC

）

• BMC NIC IP Source

（

BMC NIC IP

源）：

DHCP

或

Static

（静态）

（如果网络服务器使用

地址的自动分配，则使用

DHCP

）

• IP Address

（

地址）：

192.168.001.003

• Subnet Mask

（子网掩码）：

255.255.255.000

• Gateway Address

（网关地址）：

000.000.000.000

有关详情，请参阅第

页上

“设置

BMC LAN

配置”。确保主机和客

户端处于同一网络

9按 <Esc> 返回 System Setup （系统设置）屏幕。再次按 <Esc>，

将出现一则信息，提示您保存更改。

要通过共享 BMC 管理端口启用控制台重定向，必须配置以下设置：

使用

BMC

电缆来连接底座系统板和节点配电板。

将网络电缆连接至以太网连接器

。请参阅

图 1-1 了解底座上以太网连

接器 1 的位置。

开机或重新引导后立即按

<F2>

进入系统设置程序。

在

System Setup

（系统设置）屏幕中，选择

Server

（服务器）菜单并

按

<Enter>

。

5在 Server （服务器）屏幕中，选择 Remote Access Configuration

（远程访问配置）并按 <Enter>。

在

Remote Access Configuration

（远程访问配置）屏幕中，验证以

下设置：

• Remote Access

（远程访问）：

Enabled

（启用）

• Serial port number

（串行端口号）：

COM2

•Serial Port Mode

（串行端口模式）：

115200 8,n,1

•Flow Control

（流控制）：

None

（无）

• Redirection After BIOS POST

（在

BIOS

开机自测后重定向）：

Always

（始终）

•Terminal Type

（终端类型）：

ANSI

有关详情，请参阅第

页上

“远程访问配置”。确保最后四个选项与

主机和客户端同步。

使用系统设置程序 53

在

Server

（服务器）屏幕中，选择

BMC LAN Configuration

（

BMC LAN

配置）并按

<Enter>

。

在

BMC LAN Configuration

（

BMC LAN

配置）屏幕中，验证以下

设置：

• BMC LAN Port Configuration

（

BMC LAN

端口配置）：

Shared-NIC

（共享

NIC

）

• BMC NIC IP Source

（

BMC NIC IP

源）：

DHCP

或

Static

（静态）

（如果网络服务器使用

地址的自动分配，则使用

DHCP

）

• IP Address

（

地址）：

192.168.001.003

• Subnet Mask

（子网掩码）：

255.255.255.000

• Gateway Address

（网关地址）：

000.000.000.000

有关详情，请参阅第

页上

“设置

BMC LAN

配置”。确保主机和客

户端处于同一网络

9按 <Esc> 返回 System Setup （系统设置）屏幕。再次按 <Esc>，

将出现一则信息，提示您保存更改。

串行端口连接列表

信号类型设置选项操作系

统设置

输出

远程访问 Serial Port

Number

（串行端口号）

Serial Port

Address

（串行端口

地址）

串行控制台重

定向

Enabled

（启用）

COM1 3F8h/2F8h ttyS0 串行端口

Enabled

（启用）

COM1 2F8h/3F8h ttyS1

BMC LAN

上串行

Enabled

（启用）

COM2 作为

SOL

3F8h/2F8h ttyS1 管理端口

Enabled

（启用）

COM2 作为

SOL

2F8h/3F8h ttyS0

54 使用系统设置程序

Main （主屏幕）菜单

Main （主屏幕）菜单显示了系统板和 BIOS 的相关信息。

主屏幕

注：按 <Alt><H> 进入 BIOS 调试模式并将 BIOS 重设为默认设置。

注：系统设置程序的选项会基于系统配置发生变化。

注：在以下几节中，系统设置程序的默认设置将在各自选项下列出（如果

适用）。

使用系统设置程序 55

系统设置

选项说明

System Date

（系统日期）

滚动至此项目可调整日期。使用 <Enter>、<Tab> 或

<Shift><Tab> 可选择字段。使用 [+] 或 [-] 可配置系

统日期。

System Time

（系统时间）

滚动至此项目可调整时间。使用 <Enter>、<Tab> 或

<Shift><Tab> 可选择字段。使用 [+] 或 [-] 可配置系

统时间。

Product Name

（产品名称）

显示系统产品名称。

BIOS Version

（BIOS 版本）

显示 BIOS 版本。

注：从制造商处更新 BIOS 时，请检查此版本号。

BIOS Build Date

（BIOS 构建日期）

显示 BIOS 的创建日期。

Service Tag

（服务标签）

显示系统服务标签号码。 Service Tag （服务标签）字段

应与系统服务标签上的实际内容相匹配。

Asset Tag （资产标签）显示系统资产标签号码。

MRC Version

（MRC 版本）

显示内存引用代码 (MRC) 固件版本。

ME Version

（

版本）

显示管理引擎 (ME) 固件版本。

BMC Version

（BMC 版本）

显示底板管理控制器 (BMC) 固件版本。

FAN Control Board FW

（风扇控制板固件）

显示风扇控制器板 (FCB) 固件版本。

ePPID 显示电子零件标识符 (ePPID) 标签上的信息。

NIC1 MAC Address

（NIC1 MAC 地址）

显示 NIC1 连接器的介质访问控制 (MAC) 地址。

NIC2 MAC Address

（NIC2 MAC 地址）

显示 NIC2 连接器的 MAC 地址。

BMC NIC MAC Address

（

BMC NIC MAC

地址）

显示 BMC 管理端口的 MAC 地址。

Processor Type

（处理器类型）

显示处理器类型。

56 使用系统设置程序

Processor Speed

（处理器速度）

显示处理器的当前速度。

Processor Core

（处理器内核）

显示处理器内核。

System Memory Size

（系统内存大小）

显示系统板上安装的总内存大小。

System Memory Speed

（系统内存速度）

显示系统内存的最大速度。

System Memory Voltage

（系统内存电压）

显示系统内存的最大电压。

选项说明

使用系统设置程序 57

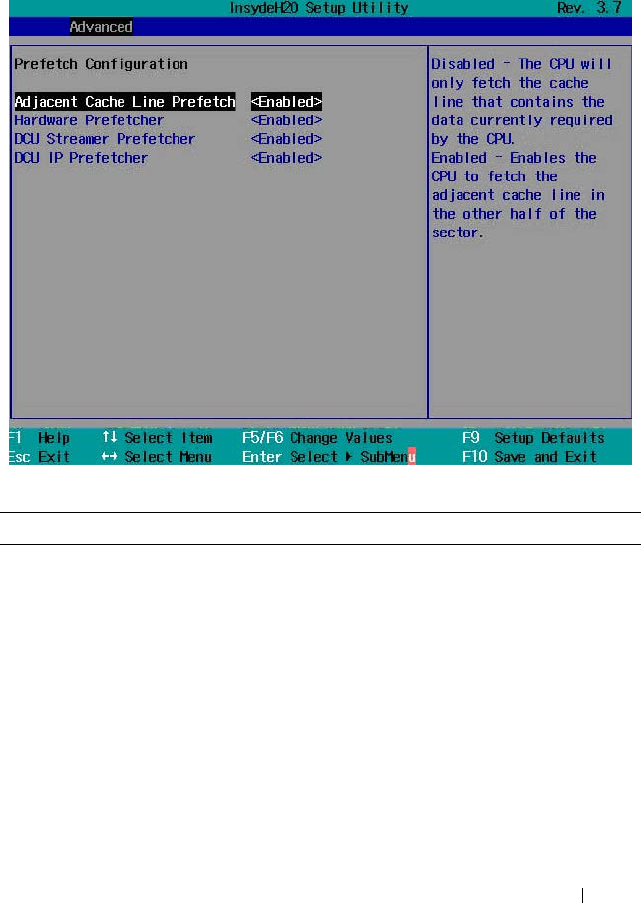

Advanced （高级）菜单

Advanced （高级）菜单以表格形式显示用于定义系统相关高级信息的项

目。滚动到此项目并按 <Enter> 键可查看以下屏幕。

小心：

对这些页面上的项目设置

不当，可能会造成系统故障。除非您有调整

这些项目的经验，否则建议您将这些设置保留默认值。如果对这些页面上的项

目进行设置后导致系统出现故障或无法引导，请打开

BIOS

并选择

Exit

（退出）

菜单中的

Load Optimal Defaults

（加载最佳默认设置）以进行正常引导。

58 使用系统设置程序

电源管理

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Power Management （电源管理）

选项说明

Power Management

（电源管理）

（默认为 OS Control

[操作系统控制 ]）

选择系统电源管理模式。

• Maximum Performance

（最佳性能）：将系统电源管理

设置为最佳性能。

•OS Control

（操作系统控制）：允许操作系统控制电源

管理。

• Node Manager

（节点管理器）：启用

Node Manager

（节点管理器）以缓和计算底座中处理器的功耗和性

能。节点管理器为单个计算底座提供电源报告和功率

上限功能。

使用系统设置程序 59

CPU Power Capping

（CPU 功率上限）

（默认为 P-State 0）

选择处理器性能状态 (P-state)。选项包括 [P-State 0]、

[P-State 1]、[P-State 2]、[P-State 3] 和 [P-state 4]。

注：当 Power Management （电源管理）设置为 OS

Control （操作系统控制）模式时启用此选项。

机箱电源管理按 <Enter> 键设置机箱电源管理。

此选项指示不同的电源管理选项，用于通过处理器节流

和功率上限来控制系统功耗。

Energy Efficient Policy

（能效策略）

（默认为

Balanced

（平衡））

选择电源策略选项。

•Max Performance

（最佳性能）：设置处理器始终处于

最佳性能状态。

• Balanced

（平衡）：通过在非活动期间降低系统功耗来

提供全性能并省电。

•Low Power（低功率）：使用不同处理器省电模式

（C 状态）降低系统功耗。

注：当操作系统不支持处理器电源管理控制时此选项发

挥作用。

选项说明

60 使用系统设置程序

机箱电源管理

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Chassis Power Management （机箱电源管理）

选项说明

Chassis PSU

Configuration

（机箱 PSU 配置）

按 <Enter> 配置机箱电源设备。

此选项用于管理和监测电源设备，并提供此服务器必须

满足的最低要求集。

Power Capping

（功率上限）

按 <Enter> 键设置功率上限值。

此选项按节点管理器控制系统电源，通过处理器来限制

底座的功耗（瓦数）。

注：底座的总功耗不包括机柜风扇的电能使用。该机柜

风扇以最大 280W 的功率运行。

使用系统设置程序 61

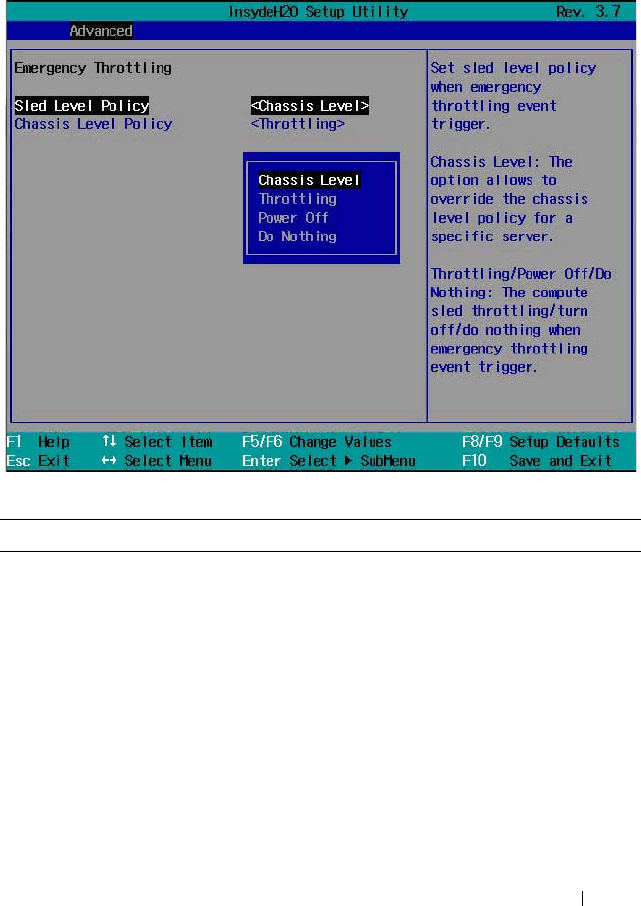

Emergency Throttling

（紧急节流）

按 <Enter> 键配置计算底座和机箱紧急节流功能。

此选项将策略设置为在底座检测到系统紧急故障时生效

（例如检测到风扇错误、机箱严重电源事件、 PSU 严重

电源事件、异常环境温度等）

。

注：当活动电源设备无法满足最高 PSU 配置或者排气温

度控制 PWM 输出高于 100% 时， FCB 启动紧急节流。

选项说明

62 使用系统设置程序

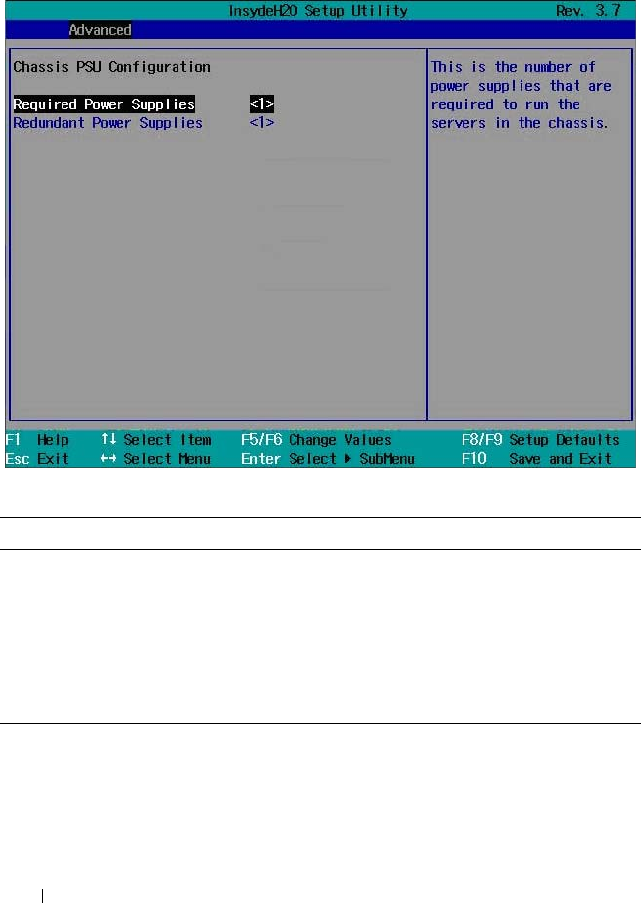

机箱 PSU 配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Chassis PSU Configuration （机箱 PSU 配置）

在将电源设备配置更改为均分负载或冗余电源时，请参阅第 63 页上的

PSU 配置边界表。

选项说明

Required Power Supplies

（所需电源设备）

（默认为 1）

选择电源设备数以提供均分负载电源以运行机柜中的底

座。选项包括 [1]、[2]、[3] 和 [4]。

Redundant Power

Supplies

（冗余电源设备）

（默认为

）

选择电源设备数为机柜提供电源冗余。选项包括 [0]、

[1] 和 [2]。

使用系统设置程序 63

PSU 配置边界

PSU 配置所需的电源数量由以下公式确定：X + N，其中 X 是所需的 PSU，而 N 是冗余 PSU。

PSU 编号所需的 PSU (X) 冗余 PSU (N)

4 4 0

3 1

2 2

3 2 1

2 2 0

1 1

64 使用系统设置程序

功率上限

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Power Capping （功率上限）

选项说明

Power Budget

（电源预算）

显示机柜可用电源瓦数。

此为每个 PSU 容量的摘要（即基于 PSU 数目和每个

PSU 的最大容量）。每个 PSU 支持的最大输出功率为

1100 瓦或 1400 瓦。机柜中的电源预算不能超过 2660

瓦。

功率预算由以下公式确定：功率预算 = （已安装 PSU

最大输出瓦数 x 机柜中 PSU 总数） x 0.95。例如，在包

含两个 PSU 的机柜中，电源预算为（1400 瓦 x 2 个

PSU）x 0.95 = 2660 瓦。

Chassis Level Capping

（机箱级别上限）

（默

认为 Disabled [ 禁用 ]）

设置为机箱级别或底座级别功率上限。（默认设置引用

自 BMC。）系统确定机柜和底座的功耗，并持续尝试将

机柜的功耗维持在上限以下。

使用系统设置程序 65

Sled Power Capping

（底座功率上限）

（默认为 0）

注：当 Chassis Level Capping （机箱级别上限）设置为

Disabled （禁用）时，启用此选项。

底座本身的功率上限基础结构能够确定底座的功耗。设

置为 0 时，功率上限功能被禁用。最低额定功率不应低

于 100 瓦，最高额定功率不应超过电源预算值。设置范

围从 100 至 1000 瓦。

选项说明

66 使用系统设置程序

功率上限

选项说明

Power Budget （电源预

算）

显示机柜可用电源瓦数。

此为每个 PSU 容量的摘要（即基于 PSU 数目和每个

PSU 的最大容量）。每个 PSU 支持的最大输出功率为

1100 瓦或 1400 瓦。机柜中的电源预算不能超过 2660

瓦。

功率预算由以下公式确定：功率预算 = （已安装 PSU

最大输出瓦数 x 机柜中 PSU 总数） x 0.95。例如，在包

含两个 PSU 的机柜中，电源预算为（1400 瓦 x 2 个

PSU）x 0.95 = 2660 瓦。

Chassis Level Capping

（机箱级别上限）

（默

认为 Disabled [ 禁用 ]）

设置为机箱级别或底座级别功率上限。（默认设置引用

自 BMC。）系统确定机柜和底座的功耗，并持续尝试将

机柜的功耗维持在上限以下。

机箱功率上限

（默认为 0）

注：当 Chassis Level Capping （机箱级别上限）设置为

Enabled （启用）时，启用此选项。

确定机箱的功耗。最低额定功率不应低于 1500 瓦，最

高额定功率不应超过电源预算值。设置范围从 1500 至

9000 瓦。

使用系统设置程序 67

紧急节流

滚动到此项目并按 <Enter> 键可查看以下屏幕。

紧急节流 (Emergency Throttling)

选项说明

Sled Level Policy

（底座级别策略）

（默认为 Chassis Level

[机箱级别 ]）

触发紧急节流事件时选择底座级别策略。

•

Chassis Level

（机箱级别）：覆盖特定服务器的机箱级

别策略。

•Throttling

（节流）：触发紧急节流事件时允许计算底

座节流。

•

Power Off

（关闭电源）：触发紧急节流事件时关闭计

算底座。

•

Do Nothing

（不采取任何措施）：触发紧急节流事件

时计算底座将不采取任何措施。

68 使用系统设置程序

CPU 配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Chassis Level Policy

（机箱级别策略）

（默认为 Throttling

[节流 ]）

触发紧急节流事件时选择机箱级别策略。当 Sled Level

Policy （底座级别策略）设置为 Chassis Level （机箱级

别）时，可配置此选项。

•Throttling

（节流）：触发紧急节流事件时允许机箱底

座节流。

•

Power Off

（关闭电源）：触发紧急节流事件时服务器

电源关闭。

选项说明

使用系统设置程序 69

CPU 配置

选项说明

Active Processor Cores

（活动处理器内核）

（默认为 All Cores

[所有内核 ]）

允许您控制每个处理器中的已启用内核数量。选项为

[1]

、

[2]

、

[4]

、

[6]

、

[8]

、

[10]

和

[All Cores]

（所有

内核）。（选项取决于处理器内核。）

Frequency Ratio

（频率比率）

（默认为 Auto [自动 ]）

将频率系数设置为最大级别。

Max CPUID Value Limit

（最大

CPUID

值限制）

（默认为

Disabled

[

已禁用

]

）

如果使用 EAX=0 执行 CPUID 指令时 EAX 中返回的

值 >3，则某操作系统即 (NT4) 将失败。

启用时，此设置将 CPUID 功能限制为 3。

禁用时，此设置禁用 3 或更少。

Virtualization

Technology （虚拟化

技术）（默认为

Disabled [ 已禁用 ]）

允许您设置适用 CPU 中的虚拟化技术。

启用（适用

CPU

）

禁用（在任何操作系统中都不可用）。

QPI Frequency

（QPI [Quick Path

Interconnect，快速路

径互联 ] 频率）

（默认为 Auto [自动 ]）

选择链接速度。选项包括 [6.4GT

s]、[7.2GTs] 和

[8.0GTs]。

Tur bo M o d e （Tu r b o

模式）（默认为

Enabled [ 已启用 ]）

启用或禁用处理器 Tu r bo 模式。

C-States （C 状态）

（默认为 Enabled

[已启用 ]）

启用时，处理器在所有可用电源 C 状态下均可操作。

禁用时，用户电源 C 状态不可用于处理器。

C1E State

（

C1E

状态）

（默认为 Enabled

[已启用 ]）

启用或禁用增强挂起 (Enhanced Halt, C1E) 状态。

注：禁用此选项的风险由使用者承担。禁用此选项时，

屏幕上将显示弹出消息，系统设置程序帮助中将显示

警告。

C6 State （C6 状态）

（默认为 Enabled

[已启用 ]）

启用或禁用处理器 C6 状态。

注：禁用此选项的风险由使用者承担。禁用此选项时，

屏幕上将显示弹出消息，系统设置程序帮助中将显示

警告。

70 使用系统设置程序

C7 State （C7 状态）

（默认为 Enabled

[已启用 ]）

启用或禁用处理器 C7 状态。

注：只有当处理器支持 C7 状态时，此功能才可见。

注：禁用此选项的风险由使用者承担。禁用此选项时，

屏幕上将显示弹出消息，系统设置程序帮助中将显示

警告。

XD Bit Capability（XD

位能力）（默认为

Enabled [ 已启用 ]）

启用或禁用处理器的执行禁用 (XD) 内存保护技术功能。

Direct Cache Access

（直接高速缓存访问）

（默认为 Enabled

[已启用 ]）

启用或禁用直接高速缓存访问。

Hyper-Threading

Technology （超线程技

术）（默认为 Enabled

[已启用 ]）

启用或禁用超线程技术。

预先访存配置按 <Enter> 配置预先访存设置。

注：此功能在处理器支持时才可用。

选项说明

使用系统设置程序 71

预先访存配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

预先访存配置

选项说明

Adjacent Cache Line

Prefetch （相邻的高速

缓存行预先访存）

（默认为 Enabled

[已启用 ]）

对顺序内存访问启用或禁用系统优化。

Hardware Prefetcher

（硬件预先访存技术）

（默认为 Enabled

[已启用 ]）

启用或禁用处理器内部的随机设备。

72 使用系统设置程序

内存配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

DCU Streamer

Prefetcher （DCU 流转

化器预先访存技术）

（默认为 Enabled

[已启用 ]）

启用或禁用数据高速缓存设备 (DCU) 流转化器预先访

存技术。

注：此功能在处理器支持时才可用。

DCU IP Prefetcher

（DCU IP 预先访存技

术）（默认为 Enabled

[已启用 ]）

启用或禁用 DCU IP 预先访存技术。

注：此功能在处理器支持时才可用。

选项说明

使用系统设置程序 73

内存配置

选项说明

Memory Frequency

（内存频率）（默认为

Auto [自动 ]）

选择操作系统频率。选项包括 [Auto] （自动）、

[800]、[1066]、[1333]、[1600] 和 [1866]。

Memory Turbo Mode

（内存 Tur bo 模式）（默认

为 Disabled [ 已禁用 ]）

启用或禁用内存 turbo 模式。

注：此功能对 Intel Xeon E5-2600 v2 处理器不可用。

Memory Throttling Mode

（内存节流模式）

（默认为

Enabled [ 已启用 ]）

启用或禁用内存以在闭合回路热节流模式下运行。

Memory Operating Mode

（内存运行模式）

（默认为 Optimizer Mode

[优化器模式 ]）

如果系统安装了有效内存配置，则选择内存运行类型。

• Optimizer Mode

（优化器模式）：两个内存控制器

将在

位模式下并行运行，从而提高内存性能。

•Spare Mode

（备用模式）：启用内存备用。在此模

式中，每个通道将一列保留为一个备用列。

如果在某列上持续检测到可纠正的错误，则会将来

自该列的数据复制到备用列，并禁用故障列。

在启用内存备用的情况下，可用于操作系统的系统

内存将每个通道减少一列。

例如，在带有十六个

32 GB

四列

DIMM

的双处理

器配置中，可用系统内存为：

32 GB x 16 (DIMM) -

32/4

（列大小）

x 8

（通道）

= 448 GB

。

对于使用

Rank Multiplication(RM)=4

的十六个

64 GB 8

列

LRDIMM

，可用的系统内存为：

64 GB x 16(DIMM) - 64/8x4

（列大小）

x 8

（通道）

= 768 GB

。

• Mirror Mode

（镜像模式）：启用内存镜像

• Advanced ECC Mode

（高级

ECC

模式）：控制器

在

128

位模式下运行多位高级

ECC

。

Demand Scrubbing

（请求清理）（默认为

Enabled [ 已启用 ]）

启用或禁用 DRAM 清理。

DRAM 清理是一种能力，即一旦在读取事务处理时

检测到可纠正错误，即可将纠正的数据写回内存。

Patrol Scrubbing

（轮询清理）（默认为

Enabled [ 已启用 ]）

启用或禁用轮询清理。

轮询清理主动搜索系统内存，修复可纠正错误。

74 使用系统设置程序

Memory Operating Voltage

（内存操作电压）

（默认为 Auto [自动 ]）

如果设置为

Auto

（自动），则系统会根据安装的内

存模块的容量将电压设置为最佳的值。如果内存模块

支持多种电压，您还可以将模块的电压设置为更高的

值

(1.5 V)

。选项包括

[Auto]

（自动）、

[1.5 volts]

（

1.5

伏）和

[1.35 volts]

（

1.35

伏）。

注：

如果

DIMM

不支持低电压，

BIOS

将自动限制

选择。

NUMA Support

（NUMA 支持）

（默认为

Enabled [ 已启用 ]）

启用或禁用非一体化内存体系结构 (NUMA) 支持以

提高处理器性能。

注：此选项适用于 NUMA 系统，其允许内存在所有

处理器节点上交叉存取。

Memory Mapped I/O

（内存映射 I/O）（默认为

Auto [自动 ]）

为 PCIe 内存空间选择基址寄存器。选项包括 [Auto]

（自动）、 [32-bit] （32 位）和 [64-bit] （64 位）。

Memory Refresh Rate

（内存刷新速率）

（默认为 X1）

启用或禁用 2X 内存刷新速率。

选项说明

使用系统设置程序 75

SATA 配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

SATA 配置

选项说明

Embedded SATA

Controller （嵌入式

SATA 控制器）

（默认为 AHCI）

为板载 SATA 控制器选择运行模式。

•Off

（关）：禁用

SATA

控制器。此令牌适用于首个板

载

SATA

控制器。

•IDE

：启用

SATA

控制器在

IDE

模式下运行。将设备分

类代码设置为

IDE

并使用

PCI IRQ

（称为本机模式）。

此令牌适用于首个板载

SATA

控制器。

•AHCI

：启用

SATA

控制器在

AHCI

模式下运行。将设

备分类代码设置为

SATA

并设置

AHCI BAR

和寄存器。

此令牌适用于首个板载

SATA

控制器。

•RAID

：启用

SATA

控制器在

RAID

模式下运行。将设

备分类代码设置为

RAID

并执行

RAID

选项

ROM.

此令

牌适用于首个板载

SATA

控制器。这可提供在系统引导

期间对

RAID

设置公用程序的访问权限。

76 使用系统设置程序

Embedded SATA Link

Rat （嵌入式 SATA 链

接速率）（默认为 Auto

[自动 ]）

选择 SATA 链接速度。

•Auto

（自动）：将

SATA

链接速度设置为最大

6.0 Gbps

。

• 1.5 Gbps：将 SATA 链接速度设置为 1.5 Gbps。针对

功耗。

• 3.0 Gbps

：将

SATA

链接速度设置为

3.0 Gbps

。

SATA Port 0 （默认为

Auto [自动 ]）

设置为

off

（关）时，关闭第

个串行

ATA

驱动器控制器。

设置为 auto （自动）时，针对第 1 个串行 ATA 驱动器

控制器启用 BIOS 支持（如果存在则启用，否则出现

POST 错误）。

SATA Port 1 （默认为

Auto [自动 ]）

设置为

off

（关）时，关闭第

个串行

ATA

驱动器控制器。

设置为 auto （自动）时，针对第 2 个串行 ATA 驱动器

控制器启用 BIOS 支持（如果存在则启用，否则出现

POST 错误）。

SATA Port 2 （SATA 端

口 2）（默认为 Auto

[自动 ]）

设置为

off

（关）时，关闭第

个串行

ATA

驱动器控制器。

设置为 auto （自动）时，针对第 3 个串行 ATA 驱动器

控制器启用 BIOS 支持（如果存在则启用，否则出现

POST 错误）。

SATA Port 3 （SATA 端

口 3）（默认为 Auto

[自动 ]）

设置为

off

（关）时，关闭第

个串行

ATA

驱动器控制器。

设置为 auto （自动）时，针对第 4 个串行 ATA 驱动器

控制器启用 BIOS 支持（如果存在则启用，否则出现

POST 错误）。

SATA Port 4 （SATA 端

口 4）（默认为 Auto

[自动 ]）

设置为

off

（关）时，关闭第

个串行

ATA

驱动器控制器。

设置为 auto （自动）时，针对第 5 个串行 ATA 驱动器

控制器启用 BIOS 支持（如果存在则启用，否则出现

POST 错误）。

SATA Port 5 （SATA 端

口 5）（默认为 Auto

[自动 ]）

设置为

off

（关）时，关闭第

个串行

ATA

驱动器控制器。

设置为 auto （自动）时，针对第 5 个串行 ATA 驱动器

控制器启用 BIOS 支持（如果存在则启用，否则出现

POST 错误）。

Power Saving Features

（省电功能）（默认为

Auto [自动 ]）

启用或禁用允许 SATA 硬盘驱动器启动链接电源管理转

换的功能。

HDD Security Erase

（HDD 安全擦除）

（默认为 Disabled

[已禁用 ]）

启用或禁用硬盘驱动器安全冻结锁定功能。

选项说明

使用系统设置程序 77

PCI 配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

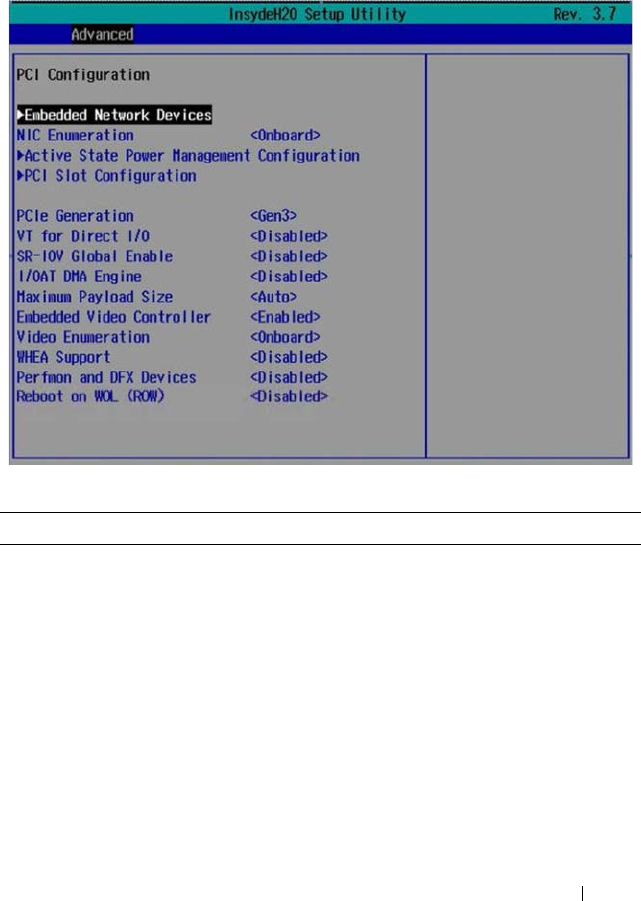

PCI 配置

选项说明

嵌入式网络设备按 <Enter> 配置可用网络驱动器。

NIC Enumeration （NIC

枚举）（默认为 Onboard

[板载 ]）

选择 LAN 引导 ROM 选项。

•Onboard

（板载）：使用

NIC

上的

PXE

引导以引导

系统。

• Add-in

（添加项）：使用添加式网络适配器上的

PXE

引导以引导系统。

活动状态电源管理配置按 <Enter> 配置 PCI Express 设备的电源管理。

PCI 插槽配置按 <Enter> 配置 PCI Express 设备。

注：在 C8220X 底座中安装 Intel Xeon Phi 卡时， BIOS

将自动启用 PCI 内存 64 位译码选项。

78 使用系统设置程序

PCIe Generation （PCIe

版本）（默认为 Gen3）

选择 PCI 信号传输速率。

• Gen1

：

2.5 GT/s

• Gen2

：

5 GT/s

• Gen3

：

8 GT/s

VT for Direct I/O （直接

I/O 虚拟技术）（默认为

Disabled [ 已禁用 ]）

启用或禁用 Intel 硬件虚拟化支持。

SR-IOV Global Enable

（

SR-IOV

全局启用）（默认

为

Disabled

[

禁用

]

）

启用或禁用单根 I/O 虚拟化 (SR-IOV) 设备的 BIOS

配置。

I/OAT DMA Engine

（I/OAT DMA 引擎）（默

认为 Disabled [ 禁用 ]）

设置为 Enabled （启用）时，将对支持此技术的网

络控制器启用 I/O 加速技术 (I/OAT) 功能。

Maximum Payload Size

（最大载荷大小）

（默认为

Auto [ 自动 ]）

设置 PCI Express 控制器的最大载荷大小。选项包括

Auto （自动）、 128 bytes （128 位）和 256 bytes

（256 位）。

Embedded Video Controller

（嵌入式视频控制器）

（默认为 Enabled [ 启用 ]）

启用或禁用板载视频控制器。

注：此选项应始终设置为 Enabled （启用）。如果设

置为禁用，远程 KVM 功能无法正常使用。

Video Enumeration （视频

枚举）

（默认为 Onboard

[板载 ]）

选择视频控制器枚举类型。

•Onboard

（板载）

板载视频控制器用于引导时显

示信息。

•Add-in

（添加项）

第一个添加式视频控制器用于

引导时显示信息。具体取决于

BIOS

搜索顺序和系

统插槽布局。

WHEA Support （WHEA

支持）（默认为 Disabled

[已禁用 ]）

启用或禁用 Windows Hardware Error Architecture

(WHEA) （Windows 硬件错误体系结构）功能。

Perfmon and DFX Devices

（Perfmon 和 DFX 设备）

（默认为

Disabled [

禁用

]

）

启用或禁用安装在系统中的 Perfmon 设备（例如，

磁盘使用、内存占用和 CPU 负载）和 DFX 设备

（如 USB 适配器）。

选项说明

使用系统设置程序 79

嵌入式网络设备

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Reboot on WOL (ROW)

（

WOL

上重新引导）（默认

为

Disabled [

禁用

]

）

启用或禁用通过 LAN 唤醒上重新引导功能。

Reboot On WOL （WOL 上重新引导）功能在网络

控制器收到 Magic 信息包时针对网络控制器。当网

络芯片支持 Reboot on WOL （WOL 上重新引导）

功能时，显示此选项。

选项说明

80 使用系统设置程序

嵌入式网络设备

选项说明

Embedded NIC1 （嵌

入式 NIC1）

（默认为

Enabled with PXE

[通过 PXE 启用 ]）

启用或禁用板载 NIC1 控制器。

• Enabled with PXE

（通过

PXE

启用）：允许您启用系统

主嵌入式

NIC

（完整功能），包括其

PXE

引导

ROM

。

• Enabled without PXE

（不通过

PXE

启用）：允许您仅

启用系统主嵌入式

NIC

。

NIC

关联

PXE

或

RPL

引导

ROM

在此选项中禁用。

• iSCSI Remote Boot

（

iSCSI

远程引导）：允许您配置

iSCSI

目标和启动器变量以支持

iSCSI

远程引导。所做

更改将在系统重新引导之后生效。

•Disabled

（禁用）：允许您禁用系统主嵌入式

NIC

。

Embedded NIC2

（嵌入式

NIC2

）（默认

为

Enabled without PXE

[

不通过

PXE

启用

]

）

启用或禁用板载 NIC2 控制器。

• Enabled with PXE

（通过

PXE

启用）：允许您启用系统

次嵌入式

NIC

（完整功能），包括其

PXE

引导

ROM

。

• Enabled without PXE

（不通过

PXE

启用）：允许您仅

启用系统次嵌入式

NIC

。

NIC

关联

PXE

或

RPL

引导

ROM

在此选项中禁用。

• iSCSI Remote Boot

（

iSCSI

远程引导）：允许您配置

iSCSI

目标和启动器变量以支持

iSCSI

远程引导。所做

更改将在系统重新引导之后生效。

•Disabled

（禁用）：允许您禁用系统主嵌入式

NIC

。

使用系统设置程序 81

iSCSI Remote Boot （iSCSI 远程引导）

在 Embedded NIC1/NIC2 （嵌入式 NIC1/NIC2）选项中选择 iSCSI

Remote Boot （iSCSI 远程引导）并按 <Enter> 查看以下屏幕。

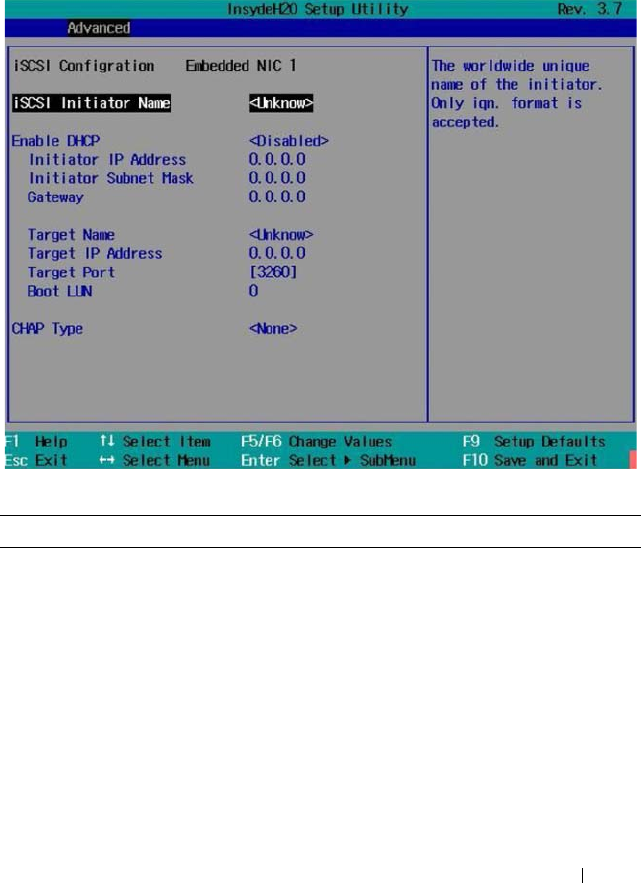

iSCSI Remote Boot （iSCSI 远程引导）

选项说明

iSCSI Initiator Name

（iSCSI 启动器名称）

显示启动器的全球唯一名称。仅接受 iqn 格式。

Enable DHCP （启用

DHCP）

（默认为

Disabled [ 已禁用 ]）

启用或禁用 DHCP 网络设置。

Initiator IP Address

（启动器 IP 地址）

设置启动器的静态 IP 地址。

Initiator Subnet Mask

（启动器子网掩码）

设置静态 IP 地址的子网掩码。

网关设置静态 IP 地址的 IP 网关。

82 使用系统设置程序

活动状态电源管理配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Targe t Name

（目标名称）

设置目标 IP 的名称。

Target IP Address

（目标 IP 地址）

设置目标的 IP 地址。

Targe t Por t

（目标端口）

设置目标端口。

Boot LUN

（引导 LUN）

设置 LU 号码的十六进制表示。

CHAP Type

（CHAP 类型）

（默认为 None [ 无]）

选择 CHAP 类型。选项包括 [None] （无）、 [One Way

CHAP] （单项 CHAP）和 [Mutual CHAP] （交互

CHAP）。

选项说明

使用系统设置程序 83

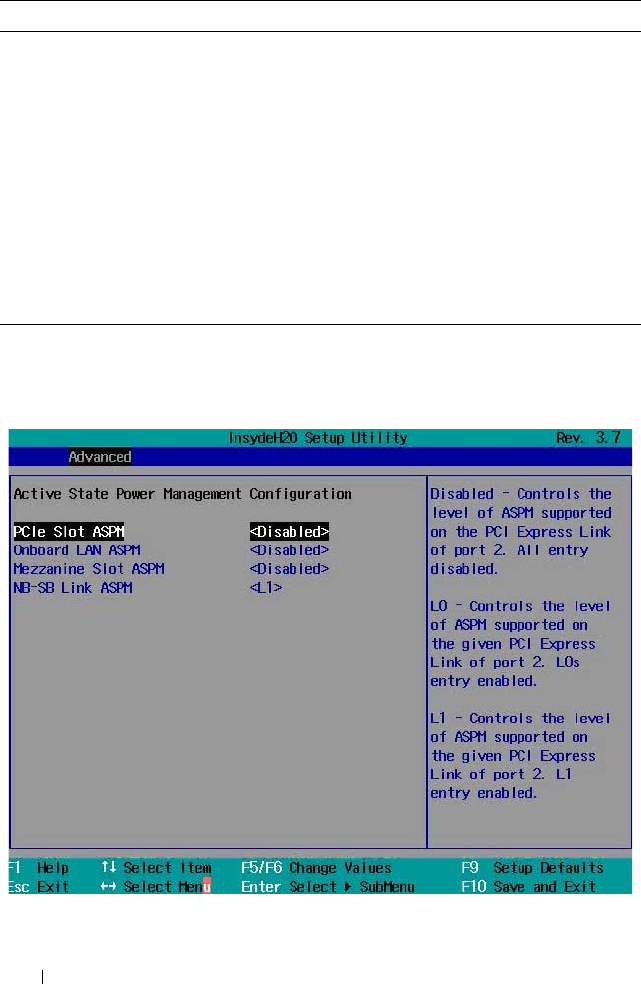

活动状态电源管理配置

PCI 插槽配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

选项说明

PCIe Slot ASPM （PCIe 插

槽 ASPM）（默认为

Disabled [ 已禁用 ]）

为 PCI Express 插槽选择活动状态电源管理 (ASPM)

协议。选项包括 [Disabled] （禁用）和 [L1]。

Onboard LAN ASPM

（板载 LAN ASPM）（默认

为 Disabled [ 已禁用 ]）

为板载网络控制器选择 ASPM 协议。选项包括

[Disabled] （禁用）和 [L1]。

Mezzanine Slot ASPM

（夹层卡插槽

ASPM

）

（默认为

Disabled [

禁用

]

）

为夹层卡插槽选择 ASPM 协议。

NB-SB Link ASPM

（NB-SB 链接 ASPM）

（默认为 L1）

为北桥和南桥芯片集选择 ASPM 协议。

84 使用系统设置程序

PCI 插槽配置

USB 配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

选项说明

PCIe Slot1 （PCIe 插槽 1）

（默认为 Enabled

[已启用 ]）

启用或禁用 PCIe 插槽 1。选项包括 [Disabled]

（禁用）、 [Enabled] （启用）

、[Enabled without

OPROM] （不通过 OPROM 启用）。

注：在 C8220X 底座中安装 Intel Xeon Phi 卡时， BIOS

将自动启用 PCI 内存 64 位译码选项。可使用 IPMI 命

令设置 GPGPU 信息。有关详情，请参阅表 2-16。

使用系统设置程序 85

USB 配置

选项说明

Embedded USB

Controller （嵌入式

USB 控制器）

（默认为 Enabled

[已启用 ]）

系统启动时启用或禁用板载 USB 控制器。

USB Port with BMC

（USB 端口 [BMC]）

（默认为 Enabled

[启用 ]）

启用或禁用带 BMC 支持的内部 USB 端口。

External USB Port1

（外部 USB 端口 1）

（默认为 Enabled

[启用 ]）

启用或禁用外部 USB 端口 1。

External USB Port2

（外部 USB 端口 2）

（默认为 Enabled

[启用 ]）

启用或禁用外部 USB 端口 2。

Internal USB Connector

（内部 USB 连接器）

（默认为 Enabled

[启用 ]）

启用或禁用内部 USB 端口。

86 使用系统设置程序

Security （安全保护）菜单

Security （安全保护）菜单可让您设置安全保护参数。滚动到此项目并按

<Enter> 键可查看以下屏幕。

安全保护设置

选项说明

Supervisor Password

（管理员密码）

指明是否已设置管理员密码。如果已安装密码，将显示

Installed （已安装）。如果没有安装，则显示 Not

Installed （未安装）。

User Password

（用户密码）

指明是否已设置管理员密码。如果已安装密码，将显示

Installed （已安装）。如果没有安装，则显示 Not

Installed （未安装）。

使用系统设置程序 87

Change Supervisor

（更改管理员）

您可以安装管理员密码，如果安装管理员密码，则可安

装用户密码。用户密码不提供对设置公用程序的访问权

限。注：Change User Password （更改用户密码）选项

仅在已设置管理员密码后显示。

选择此选项并按 <Enter> 键可访问子菜单，将出现一

个对话框，可让您输入密码。最多可输入六个字母或数

字。输入密码后按 <Enter> 键。将出现另一个对话

框，让您重新输入密码以进行确认。在重新正确输入密

码后，按 <Enter> 键。如果密码确认不正确，将出现

错误信息。完成 ezPORT 后，密码存储在 NVRAM 中。

在引导时或用户进入设置公用程序时需要密码。

Change User Password

（更改用户密码）

安装或更改用户密码。

Prevent Back-flash （防

止回闪）

（默认为 Disabled [ 已

禁用 ]）

启用此选项后，将禁止系统 BIOS 降级到 2.1.0 或更早

版本。

警告：一旦启用此功能，您将无法更改该设置。除非

绝对必要，否则强烈建议不要启用此功能。

注：启用后，您将无法使用 NVRAM 清除跳线将 Prevent

Back-flash （防止回闪）设置更改为禁用。

选项说明

88 使用系统设置程序

Server Menu （服务器菜单）

Server （服务器）菜单可让您配置计算底座参数。滚动到此项目并按

<Enter> 键可查看以下屏幕。

服务器设置

选项说明

Status of BMC

（BMC 状态）

显示 BMC 的状态。

IPMI Specification Version

（IPMI 规格版本）

显示智能平台管理接口 (IPMI) 固件版本号。

BMC Firmware Version

（BMC 固件版本）

显示 BMC 固件版本号。

NIC1 MAC Address

（NIC1 MAC 地址）

显示 NIC1 连接器的 MAC 地址。

NIC2 MAC Address

（NIC2 MAC 地址）

显示 NIC2 连接器的 MAC 地址。

使用系统设置程序 89

BMC NIC MAC Address

（BMC NIC MAC 地址）

显示 BMC NIC 连接器的 MAC 地址。

ACPI SPMI Table

（ACPI SPMI 表）

（默认为 Enabled

[已启用 ]）

启用时，

BIOS

为

IPMI

驱动程序安装启用高级配置和

电源接口

(ACPI)

服务处理器管理接口

(SPMI)

表。

禁用时，

BIOS

为

BMC ROM

更新禁用

ACPI SPMI

表。

设置 BMC LAN 配置按 <Enter> 设置 BMC 网络。

Remote Access

Configuration

（远程访问配置）

按 <Enter> 配置与控制台重定向相关的串行端口

设置。

Restore on AC Power Loss

（交流电源掉电后恢复）

（默认为 Power On

[打开电源 ]）

恢复交流电源时选择电源状态。

•Power Off

（关闭电源）：按下电源按钮前系统保持

关闭。

• Last State

（最近状态）：系统在掉电前恢复为最近

电源状态。

•Power On

（打开电源）：系统在交流电源掉电后重

新打开。

Power Staggering AC

Recovery （电源错开交流

电源恢复）

（默认为 Immediate

[立即]）

设置恢复电源后系统从交流电源掉电重新打开的时

间段。

•Immediate

（立即）：

Power On (No Delay)

（打开

电源

[

无延迟

]

）

•Random

（随机）：

Auto

（自动）

• User Defined

（用户定义）：用户定义的延迟时间。

Power Button （电源按钮）

（默认为 Enabled

[已启用 ]）

启用时，电源按钮可关闭系统电源。

禁用时，电源按钮仅可打开系统电源。

View System Event Log

（查看系统事件日志）

按 <Enter> 查看 BMC 系统事件日志。

Event Logging

（事件记录）（默认为

Enabled [ 已启用 ]）

启用或禁用 BIOS 记录系统事件。

NMI On Error （发生错误

时 NMI）（默认为

Enabled [ 已启用 ]）

启用或禁用 BIOS，在发生不可纠正的 PCI Express

错误时生成非屏蔽中断 (NMI)。

选项说明

90 使用系统设置程序

设置 BMC LAN 配置

滚动到此项目并按 <Enter> 键可查看以下屏幕。

设置 BMC LAN 配置

选项说明

Channel Number

（通道号）

显示用于 BMC LAN 的通道号。

Channel Number Status

（通道号状态）

显示 BMC 通道号状态。

BMC LAN Port

Configuration （BMC

LAN 端口配置）

（默认为 Shared-NIC

[共享 NIC]）

将 BMC 管理端口设置为专用或共享 NIC 端口。选项包

括 [Dedicated NIC] （专用 NIC）和 [Shared NIC]

（共享 NIC）。

BMC NIC IP Source

（BMC NIC IP 源）

（默认为 DHCP）

设置 BMC 为使用 DHCP 获取其 IP 地址或建立静态 IP

地址。

IP Address （IP 地址）设置静态 IP 地址。

使用系统设置程序 91

IPv6 Mode （IPv6 模式）

在 IPv6 Mode （IPv6 模式）选项中选择 Enabled （启用）并按 <Enter>

查看以下屏幕。

Subnet Mask

（子网掩码）

设置静态 IP 地址的子网掩码。

Gateway Address

（网关地址）

设置静态 IP 地址的 IP 网关。

Gateway MAC Address

（网关 MAC 地址）

设置静态 IP 地址的 MAC 地址。

BMC NIC MAC

Address （BMC NIC

MAC 地址）

设置 BMC 管理端口的 MAC 地址。

IPv6 Mode

（IPv6 模式）

（默认为 Disabled

[已禁用 ]）

启用或禁用 IPv6 Internet 协议支持。

如果设置为启用，则配置 IPv6 前缀、IP 和网关地址。

选项说明

92 使用系统设置程序

IPv6 Mode （IPv6 模式）

远程访问配置

选项说明

IPv6 AutoConfig

（IPv6 自动配置）

启用或禁用 IPv6 自动配置。

IPv6 Prefix Length

（IPv6 前缀长度）

设置 IPv6 地址的前缀长度。

IPv6 IP Address

（IPv6 IP 地址）

将 BMC 管理端口设置为专用或共享 NIC 端口。选项包

括 [Dedicated NIC] （专用 NIC）和 [Shared NIC]

（共享 NIC）。

IPv6 IP Address

（IPv6 IP 地址）

设置 BMC IPv6 地址。

IPv6 Gateway Address

（IPv6 网关地址）

设置静态 IPv6 地址的 MAC 地址。

使用系统设置程序 93

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Remote Access Configuration （远程访问配置）

选项说明

Remote Access

（远程访问）

（默认为 Enabled

[已启用 ]）

启用或禁用串行控制台重定向。

Serial port number

（串行端口号）

（默认为 COM1）

选择串行端口用于控制台重定向。

•COM1

：通过

COM1

启用控制台重定向。

请参阅令牌

D7h

。

•COM2 as SOL

（

COM2

作为

SOL

）：通过

COM2

启用控制台重定向。

94 使用系统设置程序

Serial Port Address

（串行端口地址）（默认为

3F8h/2F8h）

指定串行端口的基本 I/O 端口地址。

•

3F8h/2F8h

：将前串行端口地址设置为

0x3F8

，

将内部串行端口地址设置为

0x2F8

。

•COM2 as SOL

（

COM2

作为

SOL

）：将前串行端

口地址设置为

0x2F8

，将内部串行端口地址设置为

0x3F8

。

Serial Port Mode

（串行端口模式）

（

115200 8,n,1

为默认设置）

为串行端口选择波特率。选项包括 [115200 8,n,1]、

[57600 8,n,1]、[38400 8,n,1]、[192008,n,1] 和

[9600 8,n,1]。

Flow Control （流控制）

（默认为 None [ 无]）

针对控制台重定向选择流量控制。选项包括 [None]

（无）和 [Software] （软件）。

Redirection After BIOS

POST （BIOS 开机自测后

重定向）

（默认为 Always

[始终 ]）

如果设置为 Always （始终）

，控制台重定向将始终

为活动状态。设置为 Disabled （禁用）时，控制台

重定向在开机自测后关闭。

Ter minal Type

（终端类型）

（默认为

ANSI）

为控制台重定向选择目标终端类型。选项包括

[ANSI]、[VT100] 和 [VT-UTF8]。

VT-UTF8 Combo Key

Support （VT-UTF8 组合

键支持）（默认为 Enabled

[已启用 ]）

启用或禁用 ANSI/VT100 终端的 VT-UTF8 组合键

支持。

选项说明

使用系统设置程序 95

查看系统日志

滚动到此项目并按 <Enter> 键可查看以下屏幕。

查看系统日志

选项说明

View BMC SEL Event

Log（查看 BMC SEL

事件日志）

查看 BMC 系统事件日志中的所有事件。

Clear BMC SEL Event

Log（清除 BMC SEL

事件日志）

删除 BMC 系统事件日志中的所有记录。

96 使用系统设置程序

Boot （引导）菜单

Boot （引导）菜单可让您设置 POST 引导参数。滚动到此项目并按

<Enter> 键可查看以下屏幕。

Boot Settings （引导设置）

选项说明

Quiet Boot （静默引导）

（默认为 Enabled

[已启用 ]）

启用此项可显示启动或摘要屏幕，而非 POST 流的

详细信息。禁用时，将出现正常的开机自测 (POST)

信息。

Pause on Errors

（发生错误时暂停）

（默认为 Disabled

[已禁用 ]）

启用或禁用 BIOS 在 POST 期间出错时提示您按

<F1> 或 <F2> 键。

Force PXE Boot only

（仅强制 PXE 引导）

（默认为

Disabled [

禁用

]

）

启用或禁用 PXE 为唯一引导设备。

使用系统设置程序 97

Exit （退出）菜单

滚动到此项目并按 <Enter> 键可查看以下屏幕。

Boot Mode （引导模式）

（默认为 BIOS）

选择系统引导模式。

•

BIOS

：

标准的 BIOS 级引导接口

•UEFI

：

基于一体化可扩展固件接口规格 (UEFI)

（高于系统 BIOS）的增强 64 位引导接口。

Boot Type Order

（引导类型顺序）

按 <Enter> 从可用设备设置首选引导顺序。

Legacy Boot Device

（传统引导设备）

按

<Enter>

从可用传统

USB

设备设置首选引导顺序。

选项说明

98 使用系统设置程序

Exit （退出）选项

选项说明

Save Changes and Exit

（保存更改并退出）

突出显示此项目并按 <Enter> 键可保存您在设置公

用程序中所做的任何更改并退出设置公用程序。出

现 Save Changes and Exit （保存更改并退出）对话

框时，按 [Y] 保存更改并退出，或按 <N> 返回设置

主菜单。

Discard Changes and Exit

（放弃更改并退出）

突出显示此项目并按 <Enter> 键可放弃您在设置公

用程序中所做的任何更改并退出设置公用程序。出

现 Discard Changes and Exit （放弃更改并退出）对

话框时，按 [Y] 放弃更改并退出，或按 <N> 返回设

置主菜单。

Save Changes （保存更改）选择此项目并按 <Enter> 可保存所作的任何更改，

而不离开设置公用程序。

Discard Changes

（放弃更改）

选择此项目并按 <Enter> 键可放弃所做的任何更

改，而不离开设置公用程序。

Load Optimal Defaults

（加载最佳默认设置）

如果突出显示此项目并按 <Enter> 键，将出现一个

对话框，询问是否为设置公用程序中的所有项目安

装最佳设置。按 <Y> 键表示 Yes（是），然后按

<Enter> 键安装最佳设置。

最佳设置默认值要求十分苛刻，若使用较慢的内存

芯片或其它类型的低性能组件，系统可能无法正常

工作。

Load Customized Defaults

（加载自定义默认设置）

为所有设置参数从 NVRAM 加载第 2 个默认值。

Save Customized Defaults

（保存自定义默认设置）

将所有设置参数作为第 2 个默认值保存至 NVRAM。

使用系统设置程序 99

系统设置选项的命令行界面

系统设置菜单中的选项可让您控制系统配置公用程序 (syscfg)。此公用程

序包含在 Dell OpenManage Deployment Toolkit (DTK) 中。

请参阅《Deployment Toolkit 版本 1.3 用户指南》以了解有关安装和使用

DTK 公用程序的详情，参阅《Deployment Toolkit 版本 1.3 命令行界面参

考指南》以了解使用 BMCCFG.EXE 配置和管理 BMC 所需要的有效选

项、子选项和参数的完整列表。

在以下条件下可使用系统配置公用程序：

•

通过

令牌更改系统设置选项：

./syscfg

–

t=D4_token_id

（示例：

./syscfg -t=0x002D

以启用

NIC1 Option ROM [NIC1

选项

ROM]

）

•

检查令牌活动状态：

./syscfg --istokenactive=D4_token_id

（示例：

./syscfg --istokenactive=0x002D

以检查

NIC1 Option ROM

[NIC1

选项

ROM]

的令牌活动状态）

•

通过

BMC

内存直接更改系统设置选项：

./ipmitool raw <

命令

> <

数据

（示例：

./ipmitool raw 0xc 1 1 3 10 106 42 120

以将

BMC

管理端口的

地址设置为

10.106.42.120

）

表 2-1. D4 令牌表

令牌设置选项说明

002D Embedded NIC1

（嵌入式 NIC1）

启用板载 NIC1 控制器（完整功能），包括其 PXE

引导 ROM。

002E Embedded NIC1

（嵌入式 NIC1）

禁用板载 NIC1 控制器。

0051 不适用在下一次系统引导时，将 IPL 优先级设置为：USB

存储、硬盘、CD/DVD-ROM、RAID、网络（如果

设备可用）。

100 使用系统设置程序

0052 不适用

在下一次系统引导时，将

IPL

优先级设置为：硬盘，

然后是选项

ROM

（如果设备可用）。

0053 不适用在下一次系统引导时，将 IPL 优先级设置为：网

络、硬盘、RAID、USB 存储、CD/DVD-ROM

（如果设备可用）。

0054 不适用在下一次系统引导时，将 IPL 优先级设置为：

CD/DVD-ROM、USB 存储、硬盘、RAID、网络

（如果设备可用）。

005C 不适用启用下次重新引导时 BIOS 远程更新，以搜索操作

系统启动的 BIOS 更新映像。

005D 不适用禁用下次重新引导时 BIOS 远程更新，以搜索操作

系统启动的 BIOS 更新映像。

006E Embedded NIC1

（嵌入式 NIC1）

启用板载 NIC1 控制器，但禁用 NIC 关联的 PXE 或

RPL 引导 ROM。

0087 Video

Enumeration

（视频枚举）

允许 BIOS 对引导时信息使用板载视频控制器。

0088 Video

Enumeration

（视频枚举）

允许 BIOS 对引导时信息使用首个添加式视频控制

器。具体取决于 BIOS 搜索顺序和系统插槽布局。

008C Embedded USB

Controller

（嵌入式 USB 控

制器）

允许 BIOS 在系统启动时启用内置 USB 控制器。

008D Embedded USB

Controller

（嵌入式 USB 控

制器）

允许 BIOS 在系统启动时启用内置 USB 控制器。

00A1 Restore on AC

Power Loss

（交流电源掉电

后恢复）

按下电源按钮前系统保持关闭。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 101

00A2 Restore on AC

Power Loss

（交流电源掉电

后恢复）

系统在掉电前恢复为最近电源状态。

00A3 Restore on AC

Power Loss

（交流电源掉电

后恢复）

系统在交流电源掉电后重新打开。

00BA Embedded NIC2

（嵌入式 NIC2）

禁用板载 NIC2 控制器。

00BB Embedded NIC2

（嵌入式 NIC2）

启用板载 NIC2 控制器，但禁用 NIC 关联的 PXE 或

RPL 引导 ROM。

00BC Embedded NIC2

（嵌入式 NIC2）

启用板载 NIC2 控制器（完整功能），包括其 PXE

引导 ROM。

00BF 远程访问禁用串行控制台重定向。

00C0 Serial port

number

（串行端口号）

通过 COM1 启用控制台重定向。请参阅令牌 D7h。

00C1 Power Button

（电源按钮）

启用电源按钮以关闭系统电源。

（默认设置）

00C2 Power Button

（电源按钮）

禁用电源按钮以关闭系统电源。

00D1 Hyper-Threading

Technology

（超线程技术）

启用超线程技术。

00D2 Hyper-Threading

Technology

（超线程技术）

禁用超线程技术。

00D7 Serial port

number

（串行端口号）

通过 COM2 启用控制台重定向。

表 2-1. D4 令牌表（续）

令牌设置选项说明

102 使用系统设置程序

00D8 Load Optimal

Defaults （加载

最佳默认设置）

下次引导时为设置公用程序中的所有项安装最佳默

认设置。

00FE Legacy USB

Support （传统

USB 支持）

禁用系统为操作系统提供传统 USB 支持。

00FF Legacy USB

Support （传统

USB 支持）

启用系统为操作系统提供传统 USB 支持。

0117 SATA Port0

（SATA 端口 0）

关闭第 1 个串行 ATA 驱动器控制器。

0118 SATA Port0

（SATA 端口 0）

针对第 1 个串行 ATA 驱动器控制器启用 BIOS 支持

（如果存在则启用，否则出现 POST 错误）。

0119 SATA Port1

（SATA 端口 1）

关闭第 2 个串行 ATA 驱动器控制器。

011A SATA Port1

（SATA 端口 1）

针对第 2 个串行 ATA 驱动器控制器启用 BIOS 支持

（如果存在则启用，否则出现 POST 错误）。

011B SATA Port2

（SATA 端口 2）

关闭第 3 个串行 ATA 驱动器控制器。

011C SATA Port2

（SATA 端口 2）

针对第 3 个串行 ATA 驱动器控制器启用 BIOS 支持

（如果存在则启用，否则出现 POST 错误）。

011D SATA Port3

（SATA 端口 3）

关闭第 4 个串行 ATA 驱动器控制器。

011E SATA Port3

（SATA 端口 3）

针对第 4 个串行 ATA 驱动器控制器启用 BIOS 支持

（如果存在则启用，否则出现 POST 错误）。

011F SATA Port4

（SATA 端口 4）

关闭第 5 个串行 ATA 驱动器控制器。

0120 SATA Port4

（SATA 端口 4）

针对第 5 个串行 ATA 驱动器控制器启用 BIOS 支持

（如果存在则启用，否则出现 POST 错误）。

0121 SATA Port5

（SATA 端口 5）

关闭第 6 个串行 ATA 驱动器控制器。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 103

0122 SATA Port5

（SATA 端口 5）

针对第 6 个串行 ATA 驱动器控制器启用 BIOS 支持

（如果存在则启用，否则出现 POST 错误）。

0135 Embedded SATA

Controller

（嵌入式 SATA

控制器）

禁用 SATA 控制器。此令牌适用于首个板载 SATA

控制器。

0137 Embedded SATA

Controller

（嵌入式 SATA

控制器）

启用

SATA

控制器在

IDE

模式下运行。将设备分类

代码设置为

IDE

并使用

PCI IRQ

（称为本机模式）。

此令牌适用于首个板载

SATA

控制器。

0138 Embedded SATA

Controller

（嵌入式 SATA

控制器）

启用 SATA 控制器。将设备分类代码设置为 SATA

并设置 AHCI BAR 和寄存器。此令牌适用于首个板

载 SATA 控制器。

0139 Embedded SATA

Controller

（嵌入式 SATA

控制器）

启用 SATA 控制器。将设备分类代码设置为 RAID

并执行 RAID 选项 ROM. 此令牌适用于首个板载

SATA 控制器。

013E Memory

Remapping

（内存重新映射）

(3GB~4GB)

禁用时，内存重新映射将 PCI 孔后面的内存空间重

新定位为超过 4 GB 的空间。

013F Memory

Remapping

（内存重新映射）

(3GB~4GB)

启用时，内存重新映射将内存空间 (3GB - 4 GB) 重

新定位为超过 4 GB 的空间。

0140 Execute-Disable

(XD) Bit

Capability

（执行 -禁用

[XD] 位功能）

禁用时，支持 XD 功能的 Intel 处理器报告对操作系

统的支持。

表 2-1. D4 令牌表（续）

令牌设置选项说明

104 使用系统设置程序

0141 Execute-Disable

(XD) Bit

Capability

（执行 -禁用

[XD] 位功能）

启用时，支持

功能的

Intel

处理器报告对操作系

统的支持。如果操作系统支持此扩展的分页机制，

它将提供一些保护，避免软件病毒利用缓冲区溢出。

014A Virtualization

Technology

（虚拟化技术）

允许您禁用适用处理器中的 VT 技术。如果禁用，

VT 功能将在任何操作系统中均无法使用。

014B Virtualization

Technology

（虚拟化技术）

允许您启用适用处理器中的 VT 技术。

014E External USB

PORT1 （外部

USB 端口 1）

允许您以电子方式禁用外部 USB 连接器 1。

014F External USB

PORT1 （外部

USB 端口 1）

允许您以电子方式启用外部 USB 连接器 1。

0168 Max CPUID

Value Lim it

（最大 CPUID

值限制）

如果使用 EAX=0 执行 CPUID 指令时 EAX 中返回

的值 >3，则某操作系统即 (NT4) 将失败。此设置

禁用 3 或更少。

0169 Max CPUID

Value Limit

（最大 CPUID

值限制）

如果使用 EAX=0 执行 CPUID 指令时 EAX 中返回

的值 >3，则某操作系统即 (NT4) 将失败。此设置

将 CPUID 功能限制为 3。

016F Embedded SAS

Controller

（嵌入式 SAS 控

制器）

禁用 SAS 控制器。此令牌适用于板载 SAS 控制器。

0170 Embedded SAS

Controller

（嵌入式 SAS 控

制器）

启用 SAS 控制器。将设备分类代码设置为

AHCI/RAID 并执行 RAID 选项 ROM。此令牌适用

于板载 SAS 控制器。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 105

0171 Adjacent Cache

Line Prefetch

（相邻的高速缓

存行预先访存）

对顺序内存访问禁用系统优化。处理器将获取包含

其当前所需数据的高速缓存行。

0172 Adjacent Cache

Line Prefetch

（相邻的高速缓

存行预先访存）

对顺序内存访问启用系统优化。处理器将获取另一

半扇区中的相邻高速缓存行。

0173 Hardware

Prefetcher （硬件

预先访存技术）

禁用处理器的硬件预先访存技术。

0174 Hardware

Prefetcher （硬件

预先访存技术）

禁用处理器的硬件预先访存技术。

0178 远程访问启用串行控制台重定向。

0189 External USB

PORT2 （外部

USB 端口 2）

允许您以电子方式禁用外部 USB 连接器 2。

018A External USB

PORT2 （外部

USB 端口 2）

允许您以电子方式启用外部 USB 连接器 2。

0199 Power Saving

Features

（省电功能）

禁用允许 SATA 硬盘驱动器启动链接电源管理转换

的功能。

019A Power Saving

Features

（省电功能）

启用允许 SATA 硬盘驱动器启动链接电源管理转换

的功能。

01C4 NUMA Support

（NUMA 支持）

禁用 NUMA 支持以提高处理器性能。此选项适用

于 NUMA 系统，其允许内存在所有处理器节点上

交叉存取。

01C5 NUMA Support

（NUMA 支持）

启用 NUMA 支持以提高处理器性能。此选项适用

于 NUMA 系统，其允许内存在所有处理器节点上

交叉存取。

表 2-1. D4 令牌表（续）

令牌设置选项说明

106 使用系统设置程序

01C4 Node Interleave

（节点交叉存取）

禁用节点交叉存取选项。此选项适用于 NUMA 系

统，其允许内存在所有处理器节点上交叉存取。

01C5 Node Interleave

（节点交叉存取）

启用节点交叉存取选项。此选项适用于 NUMA 系

统，其允许内存在所有处理器节点上交叉存取。

01CF I/OAT DMA

Engine （I/OAT

DMA 引擎）

启用 I/O 加速技术 (I/OAT) DMA 引擎功能。仅在硬

件和软件支持 I/OAT 时设置为 Enabled （启用）。

01D0 I/OAT DMA

Engine （I/OAT

DMA 引擎）

禁用 I/OAT DMA 引擎功能。应仅当硬件和软件支

持 I/OAT 时方可禁用此选项。

01DA Embedded NIC1

（嵌入式 NIC1）

启用具有 iSCSI 远程引导的 NIC1。

01DB Embedded NIC2

（嵌入式 NIC2）

启用具有 iSCSI 远程引导的 NIC2。

01EA Tu r b o M o de

（Tu r b o 模式）

禁用内存 turbo 模式。此选项禁用处理器内核以提

高其频率。

01EB Tu r b o M o de

（Tur b o 模式）

启用内存 turbo 模式。此选项允许处理器内核提高

其频率。

01F0 Embedded NIC3

（嵌入式 NIC3）

启用板载 NIC3 控制器。

01F1 Embedded NIC3

（嵌入式 NIC3）

启用板载 NIC3 控制器，但禁用 NIC 关联的 PXE 或

RPL 引导 ROM。

01F2 Embedded NIC3

（嵌入式 NIC3）

启用板载 NIC3 控制器（完整功能），包括其 PXE

引导 ROM。

01F3 Embedded NIC3

（嵌入式 NIC3）

启用具有 iSCSI 远程引导的 NIC3。

0204 VT for Direct I/O

（直接 I/O 虚拟

技术）

禁用 Intel 直接 I/O 虚拟技术 (VT-d)，该技术在运行

虚拟机监视器时可增强 I/O 支持 (DMA)。

0205 VT for Direct I/O

（直接 I/O 虚拟

技术）

启用 Intel 直接 I/O 虚拟技术 (VT-d)，该技术在运行

虚拟机监视器时可增强 I/O 支持 (DMA)。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 107

0211 Internal USB

PORT （内部

USB 端口）

禁用内部 USB 连接器。

0212 Internal USB

PORT（内部

USB 端口）

启用内部 USB 连接器。

021F 最佳性能将系统电源管理设置为最佳性能。

0221 OS Control

（操作系统控制）

允许操作系统更改 P-state。

0224 Embedded Video

Controller

启用板载视频控制器作为主视频设备。

0225 Embedded Video

Controller

禁用板载视频控制器。

022D Boot Mode

（引导模式）

启用引导至支持统一可扩展固件接口 (UEFI) 的操

作系统。

022E Boot Mode

（引导模式）

启用引导至传统模式，确保与不支持 UEFI 的操作

系统的兼容性。

0231 Active Processor

Cores （活动处

理器内核）

处理器的四个内核启用。这仅适用于四核处理器。

0232 Active Processor

Cores （活动处

理器内核）

处理器的两个内核启用。这适用于四核和双核处

理器。

0233 Active Processor

Cores （活动处

理器内核）

处理器的单个内核启用。这适用于四核和双核处

理器。

024B C States

（C 状态）

启用时，处理器在所有可用电源 C 状态下均可操

作。

（默认设置）

024C C States

（C 状态）

禁用时，处理器没有 C 状态可用。

024D Pause on Errors

（发生错误时

暂停）

启用 BIOS 在发生错误时 F1/F2 提示。F1/F2 提示时

BIOS 暂停。

表 2-1. D4 令牌表（续）

令牌设置选项说明

108 使用系统设置程序

024E Pause on Errors

（发生错误时

暂停）

禁用 BIOS 在发生错误时 F1/F2 提示。F1/F2 提示时

BIOS 暂停。

024F Quiet Boot

（静默引导）

启用启动或摘要屏幕显示，而非 POST 流的详细

信息。

0250 Quiet Boot

（静默引导）

禁用启动或摘要屏幕显示。用户能够看到 POST 信

息的详细信息。

0251 不适用NIC1 用于 PXE 引导，后跟 NIC2。

0252 不适用NIC2 用于 PXE 引导，后跟 NIC1。

0254 3F8h/2F8h 将后串行端口地址设置为 0x3F8，将内部串行端口

地址设置为 0x2F8

0257 2F8h/3F8h 将后串行端口地址设置为 0x2F8，将内部串行端口

地址设置为 0x3F8。

025D Optimizer Mode

（优化器模式）

选择优化器模式作为内存操作模式。

025E Spare Mode

（备用模式）

选择备用模式作为内存操作模式。

025F Mirror Mode

（镜像模式）

选择镜像模式作为内存操作模式。

0260 Advanced ECC

Mode （高级

ECC 模式）

选择 Advanced ECC （高级 ECC）（即 Lockstep、

Chipkill）作为内存操作模式。

026A Coherent HT

Link Speed

（相干性 HT 链

接速度）

设置为支持 HyperTransport 1 规格。

026B Coherent HT

Link Speed

（相干性 HT 链

接速度）

设置为支持 HyperTransport 3 规格。

026E Active Processor

Cores （活动处

理器内核）

此字段控制每个处理器中已启用的内核总数。默认

情况下，将启用每个处理器的最大内核数。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 109

026F Active Processor

Cores （活动处

理器内核）

此字段控制每个处理器中已启用的 6 个内核。默认

情况下，将启用每个处理器的最大内核数。

0270 Active Processor

Cores （活动处

理器内核）

此字段控制每个处理器中已启用的

个内核。默认

情况下，将启用每个处理器的最大内核数。

0271 Active Processor

Cores （活动处

理器内核）

此字段控制每个处理器中已启用的

个内核。默认

情况下，将启用每个处理器的最大内核数。

0272 Active Processor

Cores （活动处

理器内核）

此字段控制每个处理器中已启用的

个内核。默认

情况下，将启用每个处理器的最大内核数。

027B HT Assist 禁用系统设置程序中的 Probe Filter （探测器过滤

器）芯片集选项。启用此选项时，有些应用程序可

能会降低芯片集性能。

027C HT Assist 启用系统设置程序中的 Probe Filter （探测器过滤

器）芯片集选项。禁用此选项时，有些应用程序可

能会降低芯片集性能。

02A1 C1E State

（C1E 状态）

启用处理器增强挂起 (C1E) 状态。

（默认设置）

02A2 C1E State

（C1E 状态）

禁用处理器 C1-E 状态。操作风险由使用者承担。

禁用此选项时， BIOS Setup （BIOS 设置）的帮助

文本中出现警告，而更改此选项时出现弹出信息。

02A9 DRAM Prefetcher

（DRAM 预先访

存技术）

禁用

DRAM

引用，避免触发

DRAM

预先访存请求。

02AA DRAM Prefetcher

（DRAM 预先访

存技术）

打开北桥中的 DRAM 预先访存单元。

02AB HW Prefetch

Training on SW

（基于软件的硬件

预先访存培训）

检测到预先访存请求的跨步时，禁用硬件预先访存

考虑软件预先访存。

表 2-1. D4 令牌表（续）

令牌设置选项说明

110 使用系统设置程序

02AC HW Prefetch

Training on SW

（

基于软件的硬件

预先访存培训

）

检测到预先访存请求的跨步时，启用硬件预先访存

考虑软件预先访存。

（默认设置）

02AD SR-IOV Global

Enable （SR-IOV

全局启用）

对 SRIOV 设备启用 BIOS 支持。

02AE SR-IOV Global

Enable （SR-IOV

全局启用）

对 SRIOV 设备禁用 BIOS 支持。

02B6 Memory

Operating Voltage

（内存操作电压）

表示系统中的所有 DIMM 都在 1.5 V 电压下操作。

02B7 Memory

Operating Voltage

（内存操作电压）

表示系统中的所有 DIMM 都在 1.35 V 电压下操作。

02B8 Memory

Operating Voltage

（内存操作电压）

此设置表示内存操作电压将由内存初始化模式自动

设置，并取决于安装的 DIMM 的功能和系统的内

存配置。这是默认设置，会将内存操作电压设置为

POR 电压。

02C5 DCU Streamer

Prefetcher

（DCU 流转化器

预先访存技术）

启用 DCU 流转化器预先访存。

（默认设置）

02C6 DCU Streamer

Prefetcher

（DCU 流转化器

预先访存技术）

禁用 DCU 流转化器预先访存。

02C7 Data Reuse

Optimization

（数据重用优化）

对 HPC 应用设置为启用。

（默认设置）

02C8 Data Reuse

Optimization

（数据重用优化）

设置为禁用以实现能效。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 111

02C9 QPI Bandwidth

Priority （QPI 带

宽优先级）

对计算密集型应用设置为 compute （计算）

。

（默认设置）

02CA QPI Bandwidth

Priority （QPI 带

宽优先级）

对 I/O 密集型应用设置为 I/O。

02CE DCU IP

Prefetcher

（DCU IP 预先访

存技术）

启用 DCU IP 预先访存。

（默认设置）

02CF DCU IP

Prefetcher

（DCU IP 预先访

存技术）

禁用 DCU IP 预先访存。

401A Terminal Type

（终端类型）

BIOS 控制台重定向，若启用，则在 VT100 仿真模

式下操作。请参阅令牌 BFh、C0h 和 D7h。

401B Terminal Type

（终端类型）

BIOS 控制台重定向，若启用，则在 ANSI 仿真模式

下操作。另请参阅令牌 BFh、C0h 和 D7h。

401C Redirection After

BIOS POST

（在 BIOS 开机自

测后重定向）

BIOS 控制台重定向，若启用，则在操作系统引导

切换后继续操作。

401D Redirection After

BIOS POST

（在 BIOS 开机自

测后重定向）

BIOS 控制台重定向，若启用，则仅在 BIOS 引导期

间操作，而在操作系统引导切换前禁用。另请参阅

令牌 BFh、C0h、D7h、401Ah 和 401Bh。

4022 1st Boot Device

（第一引导设备）

每当 BIOS 引导系统时，第一个支持 PXE 的设备就

会作为引导顺序中的第一个设备插入。启用此功能

会在下一次引导及所有后续引导时操作 BIOS，并

更改系统定义的引导顺序。BIOS 选择第一个支持

PXE 的设备作为系统的板载网络控制器（若存在并

启用），或选择在系统标准 PCI 搜索顺序中找到的

第一个可引导网络设备。

表 2-1. D4 令牌表（续）

令牌设置选项说明

112 使用系统设置程序

4026 Manufacturing

Mode

（生产模式）

启用生产模式绕过 POST 任务/内存检测和发生特

定错误信息时 F1/F2 提示。仅供制造商使用，不用

于一般用途。

4027 Manufacturing

Mode

（生产模式）

禁用生产模式绕过 POST 任务/内存检测和发生特

定错误信息时 F1/F2 提示。仅供制造商使用，不用

于一般用途。

4033 Serial Port Mode

（串行端口模式）

控制台重定向波特率设置为每秒 115,200 位。

4034 Serial Port Mode

（串行端口模式）

控制台重定向波特率设置为每秒 57,600 位

4035 Serial Port Mode

（串行端口模式）

控制台重定向波特率设置为每秒 19,200 位。

4036 Serial Port Mode

（串行端口模式）

控制台重定向波特率设置为每秒 9,600 位。

403F Clear SMBIOS

System Event Log

（清除 SMBIOS

系统事件日志）

下次引导时删除

BMC

系统事件日志中的所有记录。

4800 Node Manager

（节点管理器）

对 Intel 处理器启用 Node Manager （节点管理器）

模式。

4801 APML 对 AMD 处理器启用 Advanced Platform

Management Link （高级平台管理链接）模式。

4802 CPU Power

Capping （CPU

功率上限）

决定操作系统中的最高处理器性能状态。

（P0 状态）

。

4803 CPU Power

Capping （CPU

功率上限）

决定操作系统中的最高处理器性能状态。

（P1 状态）

。

4804 CPU Power

Capping （CPU

功率上限）

决定操作系统中的最高处理器性能状态。

（P2 状态）

。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 113

4805 CPU Power

Capping （CPU

功率上限）

决定操作系统中的最高处理器性能状态。

（P3 状态）

。

4806 CPU Power

Capping （CPU

功率上限）

决定操作系统中的最高处理器性能状态。

（P4 状态）

。

480A C6 State

（C6 状态）

禁用处理器

状态。操作风险由使用者承担。禁用

此选项时，

BIOS Setup

（

BIOS

设置）的帮助文本中

出现警告，而更改此选项时出现弹出信息。

480B C6 State

（C6 状态）

启用处理器 C6 状态。

（默认设置）

480C L3 Cache Power

Control

（L3 高速缓存电

源控制）

禁用空闲子高速缓存的时钟停止。

480D L3 Cache Power

Control

（L3 高速缓存电

源控制）

启用空闲子高速缓存的时钟停止。

480E C7 State

（C7 状态）

禁用处理器

状态。操作风险由使用者承担。禁用

此选项时，

BIOS Setup

（

BIOS

设置）的帮助文本中

出现警告，而更改此选项时出现弹出信息。

480F C7 State

（C7 状态）

启用处理器 C7 状态。

（默认设置）

4810 Non Coherent

HT Link Width

（非相干性 HT

链接宽度）

将 HT 链接设置为 8 位宽。

4811 Non Coherent

HT Link Width

（非相干性 HT

链接宽度）

将 HT 链接设置为 16 位宽。

表 2-1. D4 令牌表（续）

令牌设置选项说明

114 使用系统设置程序

4812 Non Coherent

HT Link Speed

（非相干性 HT

链接速度）

将 HT 链接速度设置为 800MHz。

4813 Non Coherent

HT Link Speed

（非相干性 HT

链接速度）

将 HT 链接速度设置为 1000MHz。

4814 Non Coherent

HT Link Speed

（非相干性 HT

链接速度）

将 HT 链接速度设置为 1200MHz。

4815 Non Coherent

HT Link Speed

（非相干性 HT

链接速度）

将 HT 链接速度设置为 1600MHz。

4816 Non Coherent

HT Link Speed

（非相干性 HT

链接速度）

将 HT 链接速度设置为 2000MHz。

4817 Non Coherent

HT Link Speed

（非相干性 HT

链接速度）

将 HT 链接速度设置为 2600MHz。

4820 Memory Turbo

Mode （内存

Tu r b o 模式）

禁用内存 turbo 模式。

4821 Memory Turbo

Mode （内存

Tu r b o 模式）

启用内存 turbo 模式。

4822 NUMA Support

（NUMA 支持）

启用 SLES11 的节点交叉存取选项。这适用于允许

内存交叉存取跨所有处理器节点的 NUMA 系统。

4823 Memory

Frequency

（内存频率）

检测硬件设计的内存运行速度（

SPD

，内存安装）。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 115

4824 Memory

Frequency

（内存频率）

设置内存运行速度，最高为 800MHz。

4825 Memory

Frequency

（内存频率）

设置内存运行速度，最高为 1066MHz。

4826 Memory

Frequency

（内存频率）

设置内存运行速度，最高为 1333MHz。

4827 Memory

Frequency

（内存频率）

设置内存运行速度，最高为 1600MHz。

4960 Memory

Frequency

（内存频率）

设置内存运行速度，最高为 1866 MHz。

4828 Memory

Throttling Mode

（内存节流模式）

设置内存作为开环吞吐量节流 (OLTT) 运行。

（默认设置）

4829 Memory

Throttling Mode

（内存节流模式）

设置内存作为闭环热节流 (CLTT) 运行。

482A DRAM Scrubbing

（DRAM 清理）

禁用 DRAM scrubbing （DRAM 清理），这样，一

旦在读取事务处理时检测到可纠正错误，可将纠正

的数据写回内存。

482B DRAM Scrubbing

（DRAM 清理）

启用 DRAM scrubbing （DRAM 清理），这样，一

旦在读取事务处理时检测到可纠正错误，可将纠正

的数据写回内存。

482C Demand

Scrubbing

（请求清理）

禁用 Demand scrubbing （请求清理）

，这样，一旦

在读取事务处理时检测到可纠正错误，可将纠正的

数据写回内存。

482D Demand

Scrubbing

（请求清理）

启用 Demand scrubbing （请求清理）

，这样，一旦

在读取事务处理时检测到可纠正错误，可将纠正的

数据写回内存。

表 2-1. D4 令牌表（续）

令牌设置选项说明

116 使用系统设置程序

482E Patrol Scrubbing

（轮询清理）

禁用 Patrol scrubbing （轮询清理）以主动搜索系统

内存，从而修复可纠正错误。

482F Patrol Scrubbing

（轮询清理）

启用 Patrol scrubbing （轮询清理）以主动搜索系统

内存，从而修复可纠正错误。

4830 HDD Security

Erase （HDD 安

全擦除）

对所有硬盘驱动器设置安全冻结锁定。

4831 HDD Security

Erase （HDD 安

全擦除）

解除所有硬盘驱动器上的安全冻结锁定。

4832 AHCI-AMD 支持 AMD 内置 AHCI 驱动程序。

4833 AHCI-MS 支持 Microsoft 内置 AHCI 驱动程序。

4834 Embedded SATA

Link Rate

（嵌入式 SATA

链接速率）

设置 SATA 链接速率为最大速度 6.0 Gbps。

4835 Embedded SATA

Link Rate

（嵌入式 SATA

链接速率）

设置 SATA 链接速率为最小速度 1.5 Gbps。针对

功耗。

4836 Embedded SATA

Link Rate

（嵌入式 SATA

链接速率）

设置 SATA 链接速率为最小速度 3.0 Gbps。

4840 PCIe Slot ASPM

（PCIe 插槽

ASPM）

控制端口 PCI Express 链路上支持的 ASPM 级别。

禁用所有条目。

4841 PCIe Slot ASPM

（PCIe 插槽

ASPM）

控制端口给定 PCI Express 链路上支持的 ASPM 级

别。启用 L0s 条目。

4842 PCIe Slot ASPM

（PCIe 插槽

ASPM）

控制端口给定 PCI Express 链路上支持的 ASPM 级

别。启用 L1 条目。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 117

4843 PCIe Slot ASPM

（PCIe 插槽

ASPM）

控制端口给定 PCI Express 链路上支持的 ASPM 级

别。启用 L0s 和 L1 条目。

4844 PCIe Slot ASPM

（PCIe 插槽

ASPM）

控制端口给定 PCI Express 链路上支持的 ASPM 级

别。启用 L0s 条目下游。

4845 PCIe Slot ASPM

（PCIe 插槽

ASPM）

控制端口给定 PCI Express 链路上支持的 ASPM 级

别。启用 L0s 条目下游和 L1

4846 Onboard LAN

ASPM （板载

LAN ASPM）

控制板载 LAN 支持的 ASPM 级别。禁用所有条目。

4847 Onboard LAN

ASPM （板载

LAN ASPM）

控制板载 LAN 支持的 ASPM 级别。启用 L0s 条目。

4848 Onboard LAN

ASPM （板载

LAN ASPM）

控制板载 LAN 支持的 ASPM 级别。启用 L1 条目。

4849 Onboard LAN

ASPM （板载

LAN ASPM）

控制板载 LAN 支持的 ASPM 级别。启用 L0s 和 L1

条目。

484A Onboard LAN

ASPM （板载

LAN ASPM）

控制板载 LAN 支持的 ASPM 级别。启用 L0s 条目

下游。

484B Onboard LAN

ASPM （板载

LAN ASPM）

控制板载 LAN 支持的 ASPM 级别。启用 L0s 条目

下游和 L1。

484C Mezzanine Slot

ASPM （夹层卡

插槽 ASPM）

控制夹层卡插槽上支持的 ASPM 级别。禁用所有

条目。

484D Mezzanine Slot

ASPM （夹层卡

插槽 ASPM）

控制夹层卡插槽上支持的 ASPM 级别。启用 L0s

条目。

表 2-1. D4 令牌表（续）

令牌设置选项说明

118 使用系统设置程序

484E Mezzanine Slot

ASPM （夹层卡

插槽 ASPM）

控制夹层卡插槽上支持的 ASPM 级别。启用 L1

条目。

484F Mezzanine Slot

ASPM （夹层卡

插槽 ASPM）

控制夹层卡插槽上支持的 ASPM 级别。启用 L0s 和

L1 条目。

4850 Mezzanine Slot

ASPM （夹层卡

插槽 ASPM）

控制夹层卡插槽上支持的 ASPM 级别。启用 L0s 条

目下游。

4851 Mezzanine Slot

ASPM （夹层卡

插槽 ASPM）

控制夹层卡插槽上支持的 ASPM 级别。启用 L0s 条

目下游和 L1。

4852 NB-SB Link

ASPM （NB-SB

链接 ASPM）

控制 NB-SB 支持的 ASPM 级别。禁用所有条目。

4853 NB-SB Link

ASPM （NB-SB

链接 ASPM）

控制 NB-SB 支持的 ASPM 级别。启用 L1 条目。

4854 Maximum

Payload Size

（最大载荷大小）

自动检测 PCIe 最大载荷大小。

4855 Maximum

Payload Size

（最大载荷大小）

将 PCIe 最大载荷大小设置为 128 字节。

4856 Maximum

Payload Size

（最大载荷大小）

将 PCIe 最大载荷大小设置为 256 字节。

4857 WHEA Support

（WHEA 支持）

禁用 Windows Hardware Error Architecture

（Windows 硬件错误体系结构）。

4858 WHEA Support

（WHEA 支持）

启用 Windows Hardware Error Architecture

（Windows 硬件错误体系结构）。

4859 NIC

Enumeration

（NIC 枚举）

将 PXE 引导从板载 NIC 设置为添加式 NIC 适配

器。

（默认设置）

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 119

485A NIC

Enumeration

（NIC 枚举）

将 PXE 引导从添加式 NIC 适配器设置为板载 NIC。

485B PCIe Generation

（PCIe 版本）

设置 PCI 信号传输速率为 Gen3 8.0 千兆位带宽。

485C PCIe Generation

（PCIe 版本）

设置 PCI 信号传输速率为 Gen2 5.0 千兆位带宽。

485D PCIe Generation

（PCIe 版本）

设置 PCI 信号传输速率为 Gen1 2.5 千兆位带宽。

485E Reboot on WOL

(ROW) （WOL

上重新引导）

禁用 ROW。

（默认设置）

ROW 改变通过 LAN 唤醒 (WOL) 信号以在系统处

于 S0/S3 状态时重新引导系统板。

485F Reboot on WOL

(ROW) （WOL

上重新引导）

启用 ROW。

ROW 改变 WOL 信号以在系统处于 S0/S3 状态时

重新引导系统板。当 NIC 接收到 WOL 数据包时，

NIC 生成的唤醒信号应导致系统板硬件重新引导。

4860 USB PORT with

BMC （USB 端

口 [BMC]）

允许您以电子方式禁用连接到 BMC 的内部 USB

端口。

4861 USB PORT with

BMC （USB 端

口 [BMC]）

允许用户以电子方式启用连接至 BMC 的内部 USB

端口。

4870 Force PXE Boot

only （仅强制

PXE 引导）

禁用 PXE 仅为引导设备。

4871 Force PXE Boot

only （仅强制

PXE 引导）

启用 PXE 仅为引导设备。系统重新尝试从 PXE 设

备引导。

4873 Active Processor

Cores （活动处

理器内核）

此字段控制每个处理器中已启用的

个内核。默认

情况下，将启用每个处理器的最大内核数。

4877 PCIe Slot1

（PCIe 插槽 1）

允许您以电子方式禁用

PCIe Slot1

（

PCIe

插槽

）。

表 2-1. D4 令牌表（续）

令牌设置选项说明

120 使用系统设置程序

4878 PCIe Slot1

（PCIe 插槽 1）

允许您以电子方式启用 PCIe Slot1 （PCIe 插槽 1）

和选项 ROM 初始化。

4879 PCIe Slot2

（PCIe 插槽 2）

允许您以电子方式禁用

PCIe Slot2

（

PCIe

插槽

）。

487A PCIe Slot2

（PCIe 插槽 2）

允许您以电子方式启用 PCIe Slot2 （PCIe 插槽 2）

和选项 ROM 初始化。

487B PCIe Slot3

（PCIe 插槽 3）

允许您以电子方式禁用

PCIe Slot3

（

PCIe

插槽

）。

487C PCIe Slot3

（PCIe 插槽 3）

允许您以电子方式启用 PCIe Slot3 （PCIe 插槽 3）

和选项 ROM 初始化。

487F Mezzanine Slot

（夹层卡插槽）

允许您以电子方式禁用 Mezzanine Slot （夹层卡

插槽）。

4880 Mezzanine Slot

（夹层卡插槽）

允许您以电子方式启用 Mezzanine Slot （夹层卡

插槽）和选项 ROM 初始化。

4881 1st Boot Device

（第一引导设备）

将硬盘驱动器设置为第一引导设备。

4882 1st Boot Device

（第一引导设备）

将 RAID 设置为第一引导设备。

4883 1st Boot Device

（第一引导设备）

将 USB 存储设备设置为第一引导设备。

4884 1st Boot Device

（第一引导设备）

将 CD/DVD ROM 设置为第一引导设备。

4885 2nd Boot Device

（第二引导设备）

将网络设备设置为第二引导设备。

4886 2nd Boot Device

（第二引导设备）

将硬盘驱动器设置为第二引导设备。

4887 2nd Boot Device

（第二引导设备）

将 RAID 设置为第二引导设备。

4888 2nd Boot Device

（第二引导设备）

将 USB 存储设备设置为第二引导设备。

4889 2nd Boot Device

（第二引导设备）

将 CD/DVD ROM 设置为第二引导设备。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 121

488A 3st Boot Device

（第三引导设备）

将网络设备设置为第三引导设备。

488B 3st Boot Device

（第三引导设备）

将硬盘驱动器设置为第三引导设备。

488C 3st Boot Device

（第三引导设备）

将 RAID 设置为第三引导设备。

488D 3st Boot Device

（第三引导设备）

将 USB 存储设备设置为第三引导设备。

488E 3st Boot Device

（第三引导设备）

将 CD/DVD ROM 设置为第三引导设备。

488F 4th Boot Device

（第四引导设备）

将网络设备设置为第四引导设备。

4890 4th Boot Device

（第四引导设备）

将硬盘驱动器设置为第四引导设备。

4891 4th Boot Device

（第四引导设备）

将 RAID 设置为第四引导设备。

4892 4th Boot Device

（第四引导设备）

将 USB 存储设备设置为第四引导设备。

4893 4th Boot Device

（第四引导设备）

将 CD/DVD ROM 设置为第四引导设备。

4894 5th Boot Device

（第五引导设备）

将网络设备设置为第五引导设备。

4895 5th Boot Device

（第五引导设备）

将硬盘驱动器设置为第五引导设备。

4896 5th Boot Device

（第五引导设备）

将 RAID 设置为第五引导设备。

4897 5th Boot Device

（第五引导设备）

将 USB 存储设备设置为第五引导设备。

4898 5th Boot Device

（第五引导设备）

将 CD/DVD ROM 设置为第五引导设备。

48A0 ACPI SPMI Table

（

ACPI SPMI

表）

禁用 ACPI SPMI 表用于 BMC ROM 更新。

表 2-1. D4 令牌表（续）

令牌设置选项说明

122 使用系统设置程序

48A1 ACPI SPMI Table

（

ACPI SPMI

表）

启用 ACPI SPMI 表用于 IPMI 驱动程序安装。

48A2 BMC LAN Port

Configuration

（BMC LAN 端口

配置）

设置

BMC LAN

端口为

Dedicated-NIC

（专用

NIC

）。

48A3 BMC LAN Port

Configuration

（BMC LAN 端口

配置）

设置 BMC LAN 端口为 Shared-NIC （共享 NIC）。

48A4 BMC NIC IP

Source （BMC

NIC IP 源）

设置 BMC LAN 以从静态模式获取 LAN IP。

48A5 BMC NIC IP

Source （BMC

NIC IP 源）

设置 BMC LAN 以从 DHCP 模式获取 LAN IP。

48A6 IPv6 Mode

（IPv6 模式）

禁用 IPv6 Internet 协议支持。

48A7 IPv6 Mode

（IPv6 模式）

启用 IPv6 Internet 协议支持。

48A8 IPv6 AutoConfig

（

IPv6

自动配置）

禁用 IPv6 自动配置。

48A9 IPv6 AutoConfig

（

IPv6

自动配置）

启用 IPv6 自动配置。

48AA Serial Port Mode

（串行端口模式）

将控制台重定向波特率设置为每秒 3,8400 位。

48AB Flow Control

（流控制）

选择 none （无）作为控制台重定向的流控制。

48AC Flow Control

（流控制）

选择

hardware

（硬件）作为控制台重定向的流控制。

48AD Flow Control

（流控制）

选择

software

（软件）作为控制台重定向的流控制。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 123

48AE Terminal Type

（终端类型）

BIOS 控制台重定向，若启用，则在 VTUTF8 仿真

模式下操作。另请参阅令牌 BFh、C0h 和 D7h。

48AF VT-UTF8 Combo

Key Support

（VT-UTF8 组合

键支持）

禁用 ANSI/VT100 终端的 VT-UTF8 组合键支持。

48B0 VT-UTF8 Combo

Key Support

（VT-UTF8 组合

键支持）

启用 ANSI/VT100 终端的 VT-UTF8 组合键支持。

48B1 Event logging

（事件记录）

禁用 BIOS 将系统事件记录到 BMC 中，错误包括

ECC/PCI/PCIe/HT…等

48B2 Event logging

（事件记录）

启用 BIOS 将系统事件记录到 BMC 中，错误包括

ECC/PCI/PCIe/HT…等

48B3 NMI On Error

（发生错误时

NMI）

禁用

BIOS

以在发生

PCIe

不可纠正错误时生成

NMI

。

48B4 NMI On Error

（发生错误时

NMI）

启用

BIOS

以在发生

PCIe

不可纠正错误时生成

NMI

。

48B5 Memory

Operating Voltage

（内存操作电压）

表示系统中的所有 DIMM 都在 1.25 V 电压下操作。

48C0 Frequency Ratio

（频率比率）

将频率系数设置为最大级别。

48C1 Frequency Ratio

（频率比率）

将频率系数降一级。

48C2 Frequency Ratio

（频率比率）

将频率系数降两级。

48C3 Frequency Ratio

（频率比率）

将频率系数降三级。

表 2-1. D4 令牌表（续）

令牌设置选项说明

124 使用系统设置程序

48C8 QPI Frequency

（

QPI [Quick Path

Interconnect

，

快速路径互联

]

频率）

设置 QPI 频率以最大速率运行。

48C9 QPI Frequency

（

QPI [Quick Path

Interconnect

，

快速路径互联

]

频率）

设置 QPI 频率以 4.800GT 运行。

48CA QPI Frequency

（

QPI [Quick Path

Interconnect

，

快速路径互联

]

频率）

设置 QPI 频率以 5.866GT 运行。

48CB QPI Frequency

（

QPI [Quick Path

Interconnect

，

快速路径互联

]

频率）

设置 QPI 频率以 6.400GT 运行。

48CC QPI Frequency

（

QPI [Quick Path

Interconnect

，

快速路径互联

]

频率）

设置 QPI 频率以 7.200GT 运行。

48CD

QPI Frequency

（

QPI [Quick Path

Interconnect

，

快速路径互联

]

频率）

设置 QPI 频率以 8.000GT 运行。

48D0 Energy Efficient

Policy

（能效策略）

控制能效策略作为性能配置文件以配置所有必需设

置。此选项支持独立于整个操作系统的处理器电源

管理。

48D1 Energy Efficient

Policy

（能效策略）

控制能效策略作为平衡配置文件以配置所有必需设

置。此选项支持独立于整个操作系统的处理器电源

管理。

（默认设置）

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 125

48D2 Energy Efficient

Policy

（能效策略）

控制能效策略作为低功率配置文件以配置所有必需

设置。此选项支持独立于整个操作系统的处理器电

源管理。

48D3 Direct Cache

Access （直接高

速缓存访问）

禁用 Direct Cache Access （直接高速缓存访问）。

48D4 Direct Cache

Access （直接高

速缓存访问）

启用 Direct Cache Access （直接高速缓存访问）。

48D8 Load Customized

Defaults

（加载自定义默

认设置）

下次引导时请求 SETUP 值的自定义默认设置。

48DA Save Customized

Defaults

（保存自定义默

认设置）

下次引导时将当前设置保存至 SETUP 的自定义默

认设置。

48DB 不适用下次引导时请求 SETUP 值的最大性能设置。

48DC 不适用下次引导时请求 SETUP 值的节能设置。

48DD 不适用下次引导时请求 SETUP 值的 HPCC 效率设置。

Dell 将在 A-can BIOS 前提供设置。

48DE Shell （外壳）下次引导时请求 EFI Shell 作为第一引导设备。

48DF Dell ePSA

Diagnostic Tool

（Dell ePSA 诊断

工具）

下次引导时请求自动启用 ePSA （高级预引导系统

评估）诊断工具。

48E0 不适用下次引导时使用 NIC3 作为第一个 PXE 引导设备，

然后是 NIC1。

48E1 不适用下次引导时使用 NIC4 作为第一个 PXE 引导设备，

然后是 NIC1。

48E2 不适用下次引导时使用 NIC5 作为第一个 PXE 引导设备，

然后是 NIC1。

表 2-1. D4 令牌表（续）

令牌设置选项说明

126 使用系统设置程序

48E3 不适用下次引导时使用 NIC6 作为第一个 PXE 引导设备，

然后是 NIC1。

48E4 不适用下次引导时使用 NIC7 作为第一个 PXE 引导设备，

然后是 NIC1。

48E5 不适用下次引导时使用 NIC8 作为第一个 PXE 引导设备，

然后是 NIC1。

48E6 不适用下次引导时使用 HDD1 作为第一 HDD 引导设备。

48E7 不适用下次引导时使用 HDD2 作为第一 HDD 引导设备。

48E8 不适用下次引导时使用 HDD3 作为第一 HDD 引导设备。

48E9 不适用下次引导时使用 HDD4 作为第一 HDD 引导设备。

48EA 不适用下次引导时使用 HDD5 作为第一 HDD 引导设备。

48EB 不适用下次引导时使用 HDD6 作为第一 HDD 引导设备。

48EC 不适用下次引导时使用 RAID HDD1 作为第一 RAID 引导

设备。

48ED 不适用下次引导时使用 RAID HDD2 作为第一 RAID 引导

设备。

48EE 不适用下次引导时使用 RAID HDD3 作为第一 RAID 引导

设备。

48EF 不适用下次引导时使用 RAID HDD4 作为第一 RAID 引导

设备。

48F0 不适用下次引导时使用 RAID HDD5 作为第一 RAID 引导

设备。

48F1 不适用下次引导时使用 RAID HDD6 作为第一 RAID 引导

设备。

48F2 不适用下次引导时使用 RAID HDD7 作为第一 RAID 引导

设备。

48F3 不适用下次引导时使用 RAID HDD8 作为第一 RAID 引导

设备。

48F4 不适用下次引导时使用 RAID HDD9 作为第一 RAID 引导

设备。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 127

48F5 不适用下次引导时使用 RAID HDD10 作为第一 RAID 引导

设备。

48F6 不适用下次引导时使用 RAID HDD11 作为第一 RAID 引导

设备。

48F7 不适用下次引导时使用 RAID HDD12 作为第一 RAID 引导

设备。

48F8 不适用下次引导时使用 RAID HDD13 作为第一 RAID 引导

设备。

48F9 不适用下次引导时使用 RAID HDD14 作为第一 RAID 引导

设备。

48FA 不适用下次引导时使用 RAID HDD15 作为第一 RAID 引导

设备。

48FB 不适用下次引导时使用 RAID HDD16 作为第一 RAID 引导

设备。

48FC 不适用下次引导时使用 HDD7 作为第一引导设备。

48FD 不适用下次引导时使用 HDD8 作为第一引导设备。

4900 PCIe Slot1

（PCIe 插槽 1）

在不执行选项 ROM 初始化的情况下启用 PCIe 扩展

槽 1。

4901 PCIe Slot2

（PCIe 插槽 2）

在不执行选项 ROM 初始化的情况下启用 PCIe 扩展

槽 2。

4902 PCIe Slot3

（PCIe 插槽 3）

在不执行选项 ROM 初始化的情况下启用 PCIe 扩展

槽 3。

4903 PCIe Slot4

（PCIe 插槽 4）

在不执行选项 ROM 初始化的情况下启用 PCIe 扩展

槽 4。

4904 Mezzanine Slot

（夹层卡插槽）

在不执行选项 ROM 初始化的情况下启用夹层卡扩

展槽。

4910 Chassis Level

Capping （机箱

级别上限）

禁用机箱级别上限功能。

4911 Chassis Level

Capping （机箱

级别上限）

启用机箱级别上限功能。（默认设置）

表 2-1. D4 令牌表（续）

令牌设置选项说明

128 使用系统设置程序

4912 Sled Level Policy

（底座级别策略）

触发紧急节流事件时选择机箱级别作为底座级别策

略。

（默认设置）

4913 Sled Level Policy

（底座级别策略）

触发紧急节流事件时选择节流作为底座级别策略。

4914 Sled Level Policy

（底座级别策略）

触发紧急节流事件时选择关闭电源作为底座级别

策略。

4915 Sled Level Policy

（底座级别策略）

将底座级别策略设置为在触发紧急节流事件时不采

取任何措施。

4916 Chassis Level

Policy （机箱级

别策略）

触发紧急节流事件时选择节流作为机箱级别策略。

（默认设置）

4917 Chassis Level

Policy （机箱级

别策略）

触发紧急节流事件时选择关闭电源作为机箱级别

策略。

4918 不适用禁用时钟扩频。

（默认设置）

4919 不适用启用时钟扩频。

491A 禁用 PCIe 内存 64 位译码选项。

491B 启用 PCIe 内存 64 位译码选项。

491C 自动配置为 PCIe 内存 64 位译码选项。

4875 Perfmon and

DFX Devices

（Perfmon 和

DFX 设备）

禁用 Perfmon 和 DFX 设备。

4876 Perfmon and

DFX Devices

（Perfmon 和

DFX 设备）

启用 Perfmon 和 DFX 设备。

4B00h

Prevent Back-flash

（防止回闪）

启用时，将禁止系统

BIOS

降级到

2.1.0

或更早版本。

注：一旦启用此功能，您将无法更改该设置。

4B01h Prevent Back-

flash （防止回

闪）

默认情况下，此功能设置为禁用，以符合系统

BIOS 更新规定。当跳线设置为启用时，此令牌处

理密码跳线。禁用该设置后，系统 BIOS 无法更新

到任何包含有效数字签名的修订版。

表 2-1. D4 令牌表（续）

令牌设置选项说明

使用系统设置程序 129

4961h PCIe 插槽 5 允许您以电子方式禁用 PCIe 插槽 5。

4962h PCIe 插槽 5 允许您以电子方式启用 PCIe 插槽 5 和选项 ROM 初

始化。

4964h PCIe 插槽 6 允许您以电子方式禁用 PCIe 插槽 6。

4965h PCIe 插槽 6 允许您以电子方式启用 PCIe 插槽 6 和选项 ROM 初

始化。

4963h PCIe 插槽 5 在不执行选项 ROM 初始化的情况下启用 PCIe 扩展

槽 5。

4966h PCIe 插槽 6 在不执行选项 ROM 初始化的情况下启用 PCIe 扩展

槽 6。

表 2-1. D4 令牌表（续）

令牌设置选项说明

130 使用系统设置程序

IPMI 命令列表

下表包含 IPMI v2.0 规格中定义的所有命令。支持所有强制性命令和一些

可选功能。超出 IPMI v2.0 范围的特殊功能作为原始设备制造商 (OEM)

命令实施。

在 O/M 列中：

•M =

在

IPMI

规格中为必需并实施。

•O =

此实施中支持的可选命令。

•N =

此实施中不支持。

请参阅《Deployment Toolkit 版本 1.3 用户指南》以了解有关安装和使用

DTK 公用程序的详情，参阅《Deployment Toolkit 版本 1.3 命令行界面参

考指南》以了解使用 BMCCFG.EXE 配置和管理 BMC 所需要的有效选

项、子选项和参数的完整列表。

注：有关标准 IPMI 工具命令的详情，请参阅

ipmitool.sourceforge.net/manpage.html。

表 2-2. IPMI 设备全局命令（NetFn：0x06H）

命令

NetFn

代码 IPMI 2.0 BMC

Get Device ID

应用程序

0x01h M是

Broadcast Get Device ID

应用程序

0x02h M是

Cold Reset

应用程序

0x03h O是

Warm Reset

应用程序

0x04h O否

Get Self Test Results

应用程序

0x05h M是

Manufacture Test On

应用程序

0x06h O是

Get ACPI Power State

应用程序

0x07h O是

Get Device GUID

应用程序

0x08h O是

Get NetFn Support

应用程序

0x09h O是

Get Command Support

应用程序

0x0Ah O 是

Get Command Sub-function Support

应用程序

0x0Bh O是

使用系统设置程序 131

表 2-2. IPMI 设备全局命令（NetFn：0x06H）（续）

命令

NetFn

代码 IPMI 2.0 BMC

Get Configurable Commands

应用程序

0x0C O是

Get Configurable Command Sub-functions

应用程序

0x0Dh O 是

Set Command Enables

应用程序

0x60h O是

Get Command Enables

应用程序

0x61h O是

Set Command Sub-function Enables

应用程序

0x62h O是

Get Command Sub-function Enables

应用程序

0x63h O是

Get OEM NetFn IANA Support

应用程序

0x64h O是

表 2-3. BMC 监护程序计时器命令（NetFn：0x06H）

命令

NetFn

代码 IPMI2.0 BMC

Reset Watchdog Timer

应用程序

0x22h M是

Set Watchdog Timer

应用程序

0x24h M是

Get Watchdog Timer

应用程序

0x25h M是

表 2-4. BMC 设备和信息发送命令（NetFn：0x06H）

命令

NetFn

代码 IPMI 2.0 BMC

Set BMC Global Enables

应用程序

0x2Eh M是

Get BMC Global Enables

应用程序

0x2Fh M是

Clear Message Buffer Flags

应用程序

0x30h M是

Get Message Buffer Flags

应用程序

0x31h M是

Enable Message Channel Receive

应用程序

0x32h O是

Get Message

应用程序

0x33h M是

Send Message

应用程序

0x34h M是

Read Event Message Buffer

应用程序

0x35h O是

132 使用系统设置程序

表 2-4. BMC 设备和信息发送命令（NetFn：0x06H）（续）

命令 NetFn 代码 IPMI2.0 BMC

Get BT Interface Capabilities

应用程序

0x36h M否

Get System GUID

应用程序

0x37h M是

Set System Info Parameters

应用程序

0x58h O是

Get System Info Parameters

应用程序

0x59h O是

Get Channel Authentication Capabilities

应用程序

0x38h O是

Get Session Challenge

应用程序

0x39h O是

Activate Session Command

应用程序

0x3Ah O是

Set Session Privilege Level Command

应用程序

0x3Bh O是

Close Session

应用程序

0x3Ch O 是

Get Session Information

应用程序

0x3Dh O 是

Get Authentication Code Command

应用程序

0x3Fh O是

Set Channel Access Commands

应用程序

0x40h O是

Get Channel Access Commands

应用程序

0x41h O是

Get Channel Info Command

应用程序

0x42h O是

Set User Access Commands

应用程序

0x43h O是

Get User Access Commands 应用程序 0x44h O是

Set User Name Commands 应用程序 0x45h O是

Get User Name Commands 应用程序 0x46h O是

Set User Password Commands 应用程序 0x47h O是

Active Payload Command 应用程序 0x48h O是

Deactivate Payload Command 应用程序 0x49h O是

Get Payload Activation Status 应用程序 0x4Ah O是

Get Payload Instance Info Command 应用程序 0x4Bh O是

Set User Payload Access 应用程序 0x4Ch O 是

Get User Payload Access 应用程序 0x4Dh O 是

Get Channel Payload Support 应用程序 0x4Eh O是

使用系统设置程序 133

表 2-4. BMC 设备和信息发送命令（NetFn：0x06H）（续）

命令

NetFn

代码 IPMI2.0 BMC

Get Channel Payload Version

应用程序

0x4Fh O是

Get Channel OEM Payload Info

应用程序

0x50h O是

Master Write-Read I2C

应用程序

0x52h M是

Get Channel Cipher Suites

应用程序

0x54h O是

Suspend/Resume Payload Encryption

应用程序

0x55h O是

Set Channel Security Keys

应用程序

0x56h O是

Get System Interface Capabilities

应用程序

0x57h O否

表 2-5. 机箱设备命令（NetFn：0x00H）

命令 NetFn 代码 IPMI2.0 BMC

Get Chassis Capabilities 机箱 0x00h M是

Get Chassis Status 机箱 0x01h M是

Chassis Control 机箱 0x02h M是

Chassis Reset 机箱 0x03h O否

Chassis Identify 机箱 0x04h O是

Set Chassis Capabilities 机箱 0x05h O是

Set Power Restore Policy 机箱 0x06h O是

Get System Restart Cause 机箱 0x07h O是

Set System Boot Options 机箱 0x08h O是

Get System Boot Options 机箱 0x09h O是

Set Front Panel Button Enable 机箱 0x0Ah O是

Set Power Cycle Interval 机箱 0x0Bh O是

Get POH Counter 机箱 0x0Fh O否

134 使用系统设置程序

表 2-6. 事件命令（NetFn：0x04H）

命令 NetFn 代码 IPMI2.0 BMC

Set Event Receiver S/E 0x00h M是

Get Event Receiver S/E 0x01h M是

平台事件 S/E 0x02h M是

表 2-7. PEF/PET 警报命令（NetFn：0x04H）

命令 NetFn 代码 IPMI2.0 BMC

Get PEF Capabilities S/E 0x10h M是

Arm PEF Postpone Timer S/E 0x11h M是

Set PEF Configuration Parameters S/E 0x12h M是

Get PEF Configuration Parameters S/E 0x13h M是

Set Last Processed Event ID S/E 0x14h M是

Get Last Processed Event ID S/E 0x15h M是

Alert Immediate S/E 0x16h O是

PET Acknowledge S/E 0x17h O是

表 2-8. 敏感设备命令（NetFn：0x04H）

命令 NetFn 代码 IPMI2.0 BMC

Get Device SDR Info S/E 0x20h O否

Get Device SDR S/E 0x21h O否

Reserve Device SDR Repository S/E 0x22h O否

Get Sensor Reading Factors S/E 0x23h O是

Set Sensor Hysteresis S/E 0x24h O是

Get Sensor Hysteresis S/E 0x25h O是

Set Sensor Threshold S/E 0x26h O是

Get Sensor Threshold S/E 0x27h O是

Set Sensor Event Enable S/E 0x28h O 是

使用系统设置程序 135

表 2-8. 敏感设备命令（NetFn：0x04H）（续）

命令 NetFn 代码 IPMI2.0 BMC

Get Sensor Event Enable S/E 0x29h O是

Set Sensor Reading and Event Status S/E 0x30h O是

Re-arm Sensor Events S/E 0x2Ah O是

Get Sensor Event Status S/E 0x2Bh O是

Get Sensor Reading S/E 0x2Dh M是

Set Sensor Type S/E 0x2Eh O否

Get Sensor Type S/E 0x2Fh O否

表 2-9. FRU 库存设备命令（NetFn：0x0AH）

命令 NetFn 代码 IPMI2.0 BMC

Get FRU Inventory Area Info 存储0x10h M是

Read FRU Inventory Data 存储0x11h M是

Write FRU Inventory Data 存储0x12h M是

表 2-10. SDR 存储库命令（NetFn：0x0AH）

命令 NetFn 代码 IPMI2.0 BMC

Get SDR Repository Info 存储0x20h M是

Get SDR Repository Allocation Info 存储0x21h O是

Reserve SDR Repository 存储0x22h M是

Get SDR 存储0x23h M是

Add SDR 存储0x24h M是

Partial ADD SDR 存储0x25h O是

Delete SDR 存储0x26h O是

Clear SDR Repository 存储0x27h M是

Get SDR Repository Time 存储0x28h O是

136 使用系统设置程序

* 支持 Add SEL （添加 SEL）时，不需要支持 Partial Add SEL （部分添加 SEL）。

表 2-10. SDR 存储库命令（NetFn：0x0AH）（续）

命令 NetFn 代码 IPMI2.0 BMC

Set SDR Repository Time 存储0x29h O是

Enter SDR Repository Update Mode 存储0x2Ah O否

Exit SDR Repository Update Mode 存储0x2Bh O否

Run Initialization Agent 存储0x2Ch O是

表 2-11. SEL 命令（NetFn：0x40H）

命令 NetFn 代码 IPMI2.0 BMC

Get SEL Info 存储0x40h M是

Get SEL Allocation Info 存储0x41h O是

Reserve SEL 存储0x42h O是

Get SEL Entry 存储0x43h M是

Add SEL Entry 存储0x44h M是

Partial Add SEL Entry 存储0x45h M否*

Delete SEL Entry 存储0x46h O是

Clear SEL 存储0x47h M是

Get SEL Time 存储0x48h M是

Set SEL Time 存储0x49h M是

Get Auxiliary Log Status 存储0x5Ah O否

Set Auxiliary Log Status 存储0x5Bh O否

Get SEL Time UTC Offset 存储0x5Ch O否

Set SEL Time UTC Offset 存储0x5D O否

使用系统设置程序 137

表 2-12. LAN 设备命令（NetFn：0x0CH）

命令 NetFn 代码 IPMI2.0 BMC

Set LAN Configuration Parameters

（注：不支持参数 9 和 25。）

传输0x01h M是

Get LAN Configuration Parameters

（注：不支持参数 9 和 25。）

传输0x02h M是

Suspend BMC ARP 传输0x03h O是

Get IP/UDP/RMCP Statistics 传输0x04h O否

表 2-13. 串行 /调制解调器设备命令（NetFn：0x 0CH）

命令 NetFn 代码 IPMI2.0 BMC

Set Serial/Modem Configuration 传输0x10h M是

Get Serial/Modem Configuration 传输0x11h M是

Set Serial/Modem Mux 传输0x12h O是

Get TAP Response Codes 传输0x13h O否

Set PPP UDP Proxy Transmit Data 传输0x14h O否

Get PPP UDP Proxy Transmit Data 传输0x15h O否

Send PPP UDP Proxy Packet 传输0x16h O否

Get PPP UDP Proxy Receive Data 传输0x17h O否

Serial/Modem Connection Active 传输0x18h M是

Callback 传输0x20h O否

SOL Activating 传输0x19h O是

Set SOL Configuration 传输0x20h O是

Get SOL Configuration 传输0x21h O是

Set User Callback Options 传输0x1Ah O否

Get User Callback Options 传输0x1Bh O否

Set Serial Routing Mux 传输0x1Ch O 是

138 使用系统设置程序

表 2-14. 命令传送命令（NetFn：0x0CH）

命令 NetFn 代码 IPMI2.0 BMC

Forwarded Command 传输0x30h O是

Set Forwarded Commands 传输0x31h O是

Get Forwarded Commands 传输0x32h O是

Enable Forwarded Commands 传输0x33h O是

表 2-15. 固件更新命令（NetFn：0x08H）

命令 NetFn 代码 IPMI2.0 BMC

Firmware Update Phase 1 固件 0x10h O是

Firmware Update Phase 2 固件 0x11h O是

Get Firmware Update Status 固件 0x12h O是

Get Firmware Version 固件 0x13h O是

Set Firmware Update Status 固件 0x16h O是

Firmware Update Phase 3 固件 0x21h O是

表 2-16. GPGPU 设置命令（NetFn：0x30H）

命令 NetFn LUN CMD 权限

Set GPGPU ID 0x30h 0h 32h 管理员

Get GPGPU ID 0x30h 0h 33h 管理员

表 2-17. 新鲜空气模式设置命令（NetFn：0x30H）

命令 NetFn CMD O/M 支持

Enable Fresh Air Mode 固件 43h O 是

Get Fresh Air Status 固件 44h O 是

Disable Fresh Air Mode 固件 43h O 是

使用系统设置程序 139

电源管理设置

系统 BIOS 提供各种电源设置选项以帮助您节能，从而最大化系统性能。下表提

供电源管理设置指南。

表 2-18. 电源管理设置

系统设置菜单设置最佳性能 (48DB) 节能 (48DC)

设置页面设置选项 D4 令牌选项 D4 令牌

Power

Management

（电源管理）

Power Management

（电源管理）

Max.

Performance

（性能）

021F Node

Manager

（节点管

理器）

4800

Energy Efficiency Policy

（节能策略）

Performance

（性能）

48D0 Low

Power

（低功耗）

48D2

140 使用系统设置程序

CPU 配置 Active Processor Cores

（活动处理器内核）

All

（全部）

026E 1/2 0233/

0232

Frequency Ratio

（频率比率）

Auto

（自动）

48C0 348C3

QPI Frequency

（QPI [Quick Path

Interconnect，快速路径

互联 ] 频率）

Auto

（自动）

48C8 4.80GT/s 48C9

Tu r bo Mo d e

（Tu r b o 模式）

Enabled

（启用）

01E8 Disabled

（禁用）

01EA

C State （C 状态） Disabled

（禁用）

024C Enabled

（启用）

024B

C1E State

（

C1E

状态）

Disabled

（禁用）

02A2 Enabled

（启用）

02A1

C6 State （C6 状态） Disabled

（禁用）

480A Enabled

（启用）

480B

C7 State （C7 状态） Disabled

（禁用）

480E Enabled

（启用）

480F

Direct Cache Access

（直接高速缓存访问）

Enabled

（启用）

48D4 Disabled

（禁用）

48D3

Hyper-Threading

Technology

（超线程技术）

Enabled

（启用）

00D1 Disabled

（禁用）

00D2

Adjacent Cache Line

Prefetch （相邻的高速缓

存行预先访存）

Enabled

（启用）

0172 Disabled

（禁用）

0171

Hardware Prefetcher

（硬件预先访存技术）

Enabled

（启用）

0174 Disabled

（禁用）

0173

DCU Streamer Prefetcher

（DCU 流转化器预先访

存技术）

Enabled

（启用）

02C5 Disabled

（禁用）

02C6

DCU IP Prefetcher

（

DCU IP

预先访存技术）

Enabled

（启用）

02CE Disabled

（禁用）

02CF

表 2-18. 电源管理设置（续）

系统设置菜单设置最佳性能 (48DB) 节能 (48DC)

设置页面设置选项 D4 令牌选项 D4 令牌

使用系统设置程序 141

内存配置 Memory Frequency

（内存频率）

Auto

（自动）

4823 800 MHz 4824

Memory Turbo Mode

（内存 Tu r bo 模式）

Enabled

（启用）

4821 Disabled

（禁用）

4820

Memory Throttling Mode

（内存节流模式）

Disabled

（禁用）

4828 Enabled

（启用）

4829

Memory Operating

Voltage

（内存操作电压）

1.5 V

02B6 1.35V/

1.25V

02B7/

48B5

SATA 配置 Embedded SATA Link

State （嵌入式 SATA 链

接状态）

Auto

（自动）

4834 1.5 Gbps 4835

Power Saving Features

（省电功能）

Disabled

（禁用）

0199 Enabled

（启用）

019A

PCI 配置 PCIe Slot ASPM

（PCIe 插槽 ASPM）

Disabled

（禁用）

4840 L0s & L1

（

L0s

和

）

4843

Onboard LAN ASPM

（板载 LAN ASPM）

Disabled

（禁用）

4846 L0s & L1

（L0s 和

L1）

4849

Mezzanine Slot ASPM

（夹层卡插槽 ASPM）

Disabled

（禁用）

484C L0s & L1

（L0s 和

L1）

484F

NB-SB Link ASPM

（NB-SB 链接 ASPM）

Disabled

（禁用）

4852 L1 4853

PCIe Generation

（PCIe 版本）

Gen3/Gen2

485B/

485C

Gen1

（第

代）

485D

表 2-18. 电源管理设置（续）

系统设置菜单设置最佳性能 (48DB) 节能 (48DC)

设置页面设置选项 D4 令牌选项 D4 令牌

142 使用系统设置程序

安装系统组件143

安装系统组件

安全说明

警告：在仍未断开电源的系统上进行操作将极其危险。

小心：静电释放可能会对系统组件和电路板造成损坏。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

为避免造成人身伤害或损坏系统，请遵守以下准则：

•

在系统内部操作时，务必断开系统与电源插座间的连接。

•

如果可能，在系统内部进行操作时还应佩带接地腕带。此外，也可通

过触摸系统外壳裸露的金属机箱或其它任何接地设备的裸露金属体以

释放静电。

•

仅持拿电路板边缘，

尽可能不接触板上的组件。请勿对电路板进行弯

曲或施压。

•

除非准备开始使用组件进行安装，否则均应将其存放于防静电包装内。

•

某些电缆的连接器带有锁定卡舌；如果要断开此类电缆的连接，请在

拔下此类电缆前先向内按锁定卡舌。在拔出接头时，应将其两边同时

拔出，以避免弄弯接头上的插针。此外，连接电缆之前，请确保两个

连接器的朝向正确并对齐。

图示说明

本章所使用的图示仅用于识别零部件，并未显示组件的逐步拆卸或更换过程。

建议使用的工具

•1

号梅花槽螺丝刀

•2

号梅花槽螺丝刀

•Torx

螺丝刀

•

镊钳起子

144 安装系统组件

系统内部组件

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：为确保正常冷却，在对本系统进行操作时必须安装底座或底座挡片。

图 3-1. 底座内部组件

1系统板 2散热器 /处理器（2 个）

3内存 (16) 4冷却导流罩

5插入器延长器 6内部 2.5 英寸硬盘驱动器（2 个）

123456

安装系统组件145

底座配置

下图显示

底座和

底座配置。

PowerEdge C8000

服务器机柜中也支持不

同底座类型混合。有关详情，请参阅《

PowerEdge C8000

硬件用户手册》。

图 3-2. PowerEdge C8220 10 底座 SKU

图 3-3. PowerEdge C8220 8 底座 SKU

图 3-3 所示的电源底座可在支持内部电源的服务器机柜中找到。

146 安装系统组件

底座

卸下底座

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：为确保系统中适当通风，如果卸下了模块，应立即使用另一底座或

底座挡片更换。

小心：长期运行未安装底座挡片的系统可导致 PowerEdge C8000 服务器机柜

过热。请参阅第 148 页上 “安装单幅底座挡片”。

使用操作系统命令或底板管理控制器关闭底座电源，并确保底座电源

已关闭。

切断底座电源后，其前面板电源指示灯不亮。

拔起底座底部的计算底座释放闩锁，使底座松离服务器机柜。请参阅

图

3-4

。

使用手柄将底座滑出机柜。请参阅图

3-4

。

图 3-4. 卸下和安装底座

1释放闩锁 2手柄

安装系统组件147

安装底座

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

定位底座，使释放闩锁位于底座的底部。请参阅图

3-4

。

将新底座滑入机柜，直至底座完全就位，并且释放闩锁卡入到位。

请参阅图

3-4

。

底座挡片

小心：为确保系统中适当通风，如果卸下了模块，应立即使用另一底座或

底座挡片更换。

此部分中的信息包括单幅和双幅底座挡片的更换过程。

卸下单幅底座挡片

拔起底座底部的底座挡片闩锁，使底座松离服务器机柜。请参阅

图

3-5

。

使用手柄将底座滑出机柜。请参阅图

3-5

。

148 安装系统组件

图 3-5. 卸下和安装单幅底座挡片

安装单幅底座挡片

定位底座挡片，使释放闩锁位于底座的底部。请参阅图

3-5

。

将底座挡片滑入机柜直至释放闩锁卡入到位。请参阅图

3-5

。

1释放闩锁 2单幅底座挡片手柄

安装系统组件149

卸下双幅底座挡片

压紧并按住释放闩锁，将挡片滑出机柜。

请参阅图

3-6

。

图 3-6. 卸下和安装双幅底座挡片

安装双幅底座挡片

握住挡片，导入滑轨朝前。将挡片滑入机柜直至完全就位，并且释放闩锁

卡入到位。

请参阅图

3-6

。

1释放闩锁（2 个） 2双幅底座挡片

150 安装系统组件

MicroSD 卡

卸下 MicroSD 卡

使用操作系统命令或底板管理控制器关闭底座电源，并确保底座电源

已关闭。

切断底座电源后，其前面板电源指示灯不亮。请参阅图

1-1

。

拔起底座底部的底座释放闩锁，使底座松离服务器机柜。请参阅

图

3-7

。

使用手柄将底座轻轻滑出，直至接触到

MicroSD

卡插槽。请参阅

图

3-7

。

向内按压

MicroSD

卡，使其脱离插槽，然后卸下插卡。请参阅图

3-7

。

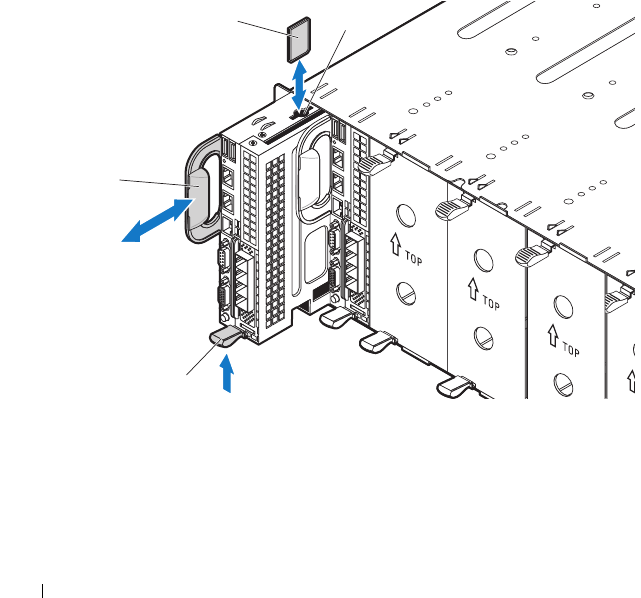

图 3-7. 卸下和安装 MicroSD 卡

1释放闩锁 2手柄

3MicroSD 卡4MicroSD 卡插槽

安装系统组件151

安装 MicroSD 卡

介质存储卡通常用一个标记（例如三角形或箭头）或一个标签说明应将

哪一端插入插槽。 PC 卡采用锁定式设计，可以防止插接不正确。如果

PC 卡没有标明插入方向，请参阅随 PC 卡附带的说明文件。

注：要在底座中使用 MicroSD 卡，请确保已在系统设置程序中启用 MicroSD

卡插槽。请参阅第 47 页上 “使用系统设置程序”

。

标签面朝右，握着

MicroSD

卡。请参阅图

3-7

。

将卡按入插槽，锁定到位。请参阅图

3-7

。

如果遇到太大的阻力，请勿强行插入卡。请检查卡的方向并再试一次。

将底座滑入服务器机柜，直至底座完全就位，并且释放闩锁卡入到位。

请参阅图

3-7

。

底座盖

卸下正面机盖

小心：为确保正常冷却，在对底座进行操作时必须安装底座护盖。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

注：拆装系统内部组件时，建议始终使用防静电垫和防静电腕带。

卸下用于固定正面机盖的四颗螺钉。请参阅图

3-8

。

从底座托架中提起正面机盖。请参阅图

3-8

。

从扩展卡上拔下所有电缆（如果已安装）。

152 安装系统组件

图 3-8. 卸下和安装正面机盖

安装正面机盖

注：拆装系统内部组件时，建议始终使用防静电垫和防静电腕带。

检查所有电缆连接是否稳固。

将正面机盖放在底座托架的顶部，将正面机盖的槽口对准底座托架中

的相应卡舌。请参阅图

3-8

。

如果已安装扩展卡，请确保扩展卡提升板稳固就位。

装回用于将正面机盖固定到底座托架的四颗螺钉。请参阅图

3-8

。

1M3 螺钉（4 颗）2正面机盖

安装系统组件153

卸下背面机盖

小心：为确保正常冷却，在对底座进行操作时必须安装底座护盖。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

注：拆装系统内部组件时，建议始终使用防静电垫和防静电腕带。

卸下用于固定背面机盖的两颗螺钉。请参阅图

3-9

。

将机盖滑出底座托架的背面。请参阅图

3-9

。

图 3-9. 卸下和安装背面机盖

1背面机盖 2M3 螺钉（2 颗）

154 安装系统组件

安装背面机盖

注：拆装系统内部组件时，建议始终使用防静电垫和防静电腕带。

将机盖放在底座托架上，并朝底座托架正面滑动，使背面机盖上的螺

孔对准底座托架。请参阅图

3-9

。

装回用于将背面机盖固定到底座托架的两颗螺钉。请参阅图

3-9

。

冷却导流罩

卸下冷却导流罩

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：请勿在卸下冷却导流罩的情况下运行系统。系统可能会迅速变得过

热，这会导致系统关闭和数据丢失。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下用于将冷却导流罩固定至底座托架的两颗螺钉。请参阅图

3-10

。

拔起定位卡舌，使冷却导流罩脱离散热器。请参阅图

3-10

。

提起冷却导流罩并将其从底座托架中提出。请参阅图

3-10

。

安装系统组件155

图 3-10. 卸下和安装冷却通风罩

安装冷却导流罩

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：请勿在卸下冷却导流罩的情况下运行系统。系统可能会迅速变得过

热，这会导致系统关闭和数据丢失。

将冷却导流罩向下放入底座托架。请参阅图

3-10

。

轻轻地按压冷却导流罩，直至定位卡舌牢牢卡入到位。请参阅

图

3-10

。

装回用于将冷却导流罩固定至底座托架的两颗螺钉。请参阅图

3-10

。

装回底座。请参阅第

147

页上

“安装底座”。

1M3 螺钉（2 颗）2冷却导流罩

3定位卡舌

156 安装系统组件

散热器

卸下散热器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

警告：在关闭系统电源后的一段时间内，散热器摸上去可能会很烫。在卸

下散热器之前，请先将其冷却。

小心：切勿从处理器上卸下散热器，除非您要卸下处理器。必须配备散热

器才能维持适当的温度条件。

使用梅花槽螺丝刀拧松一对将散热器固定到系统板的对角线固定螺钉。

请参阅图

3-11

上指示的螺钉顺序。

拧松另一对固定螺钉。请参阅图

3-11

。

图 3-11. 散热器螺钉拧松顺序

CPU1

CPU2

1458

安装系统组件157

将散热器轻轻提离处理器，并将其倒置以放置在一侧（导热油脂面

朝上）。请参阅图

3-12

。

图 3-12. 卸下和安装散热器

安装散热器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

注：在安装散热器时，确保定位散热器，使散热器标签上的 KEY 图标面朝

邻近的散热器。

使用干净、不起毛的软布擦去散热器上的导热油脂。

将新的导热油脂均匀地涂抹在新处理器顶部中心处。

定位散热器，使散热器上的

KEY

图标面朝邻近散热器的

KEY

图标。

请参阅图

3-12

。

1螺钉（4 颗）2CPU1 插槽散热器

3散热器 KEY 图标4CPU2 插槽散热器

5散热器 KEY 图标

158 安装系统组件

用梅花槽螺丝刀按对角线顺序拧紧四个散热器固定螺钉。请参阅

图

3-11

。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

装回底座。请参阅第

147

页上

“安装底座”。

散热器挡片

卸下散热器挡片

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

如果要在之前未用过的插槽中安装第二个处理器，则需从闲置的处理

器插槽中卸下散热器挡片和插槽保护器。

使用梅花槽螺丝刀拧松将散热器挡片固定到系统板的对角线固定螺钉。

请参阅图

3-13

。

将散热器挡片轻轻提离处理器插槽。保留散热器挡片以备将来使用。

请参阅图

3-13

。

安装系统组件159

图 3-13. 卸下和安装散热器挡片

安装散热器挡片

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：散热器挡片仅安装在插槽 CPU2 上。

如果要从插槽

CPU2

永久性卸下处理器，则必须安装插槽保护器和散

热器挡片，以确保正常的系统冷却。

将散热器挡片放到处理器插槽上。

拧紧散热器挡片上的两颗固定螺钉。请参阅图

3-13

。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

装回底座。请参阅第

147

页上

“安装底座”。

1螺钉（2 颗）2散热器挡片

CPU2

CPU1

160 安装系统组件

处理器

请使用以下步骤进行：

•

安装一个附加处理器

•

更换处理器

卸下处理器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

卸下散热器。请参阅第

156

页上

“卸下散热器”。

小心：留在插槽中的处理器承受着强大的压力。请注意，如果抓得不紧，

释放拉杆可能会突然弹起。

用拇指牢牢按住处理器挂勾形的插槽释放拉杆，然后从锁定位置松开

拉杆。请勿强行将拉杆拉至完全打开位置。请参阅图

3-14

。

用拇指牢牢按住弯曲载入拉杆，然后从锁定位置松开拉杆。向上转动

拉杆

度，提起处理器护盖。请参阅图

3-14

。

向上转动处理器护盖，直至其不影响处理器的取出。请参阅图

3-14

。

提起处理器，将其从插槽中取出，并使插槽释放拉杆竖直向上，以便

在插槽中安装新的处理器。请参阅图

3-14

。

小心：留在插槽中的处理器承受着强大的压力。请注意，如果抓得不紧，

释放和载入拉杆可能会突然弹起。

如果要永久性卸下处理器，则必须在闲置的插槽中安装插槽保护盖，

以保护插针和防止插槽进灰。

注：在单处理器配置中，必须将处理器安装在插槽 CPU1 中。仅在插槽

CPU2 中安装挡片。

安装系统组件161

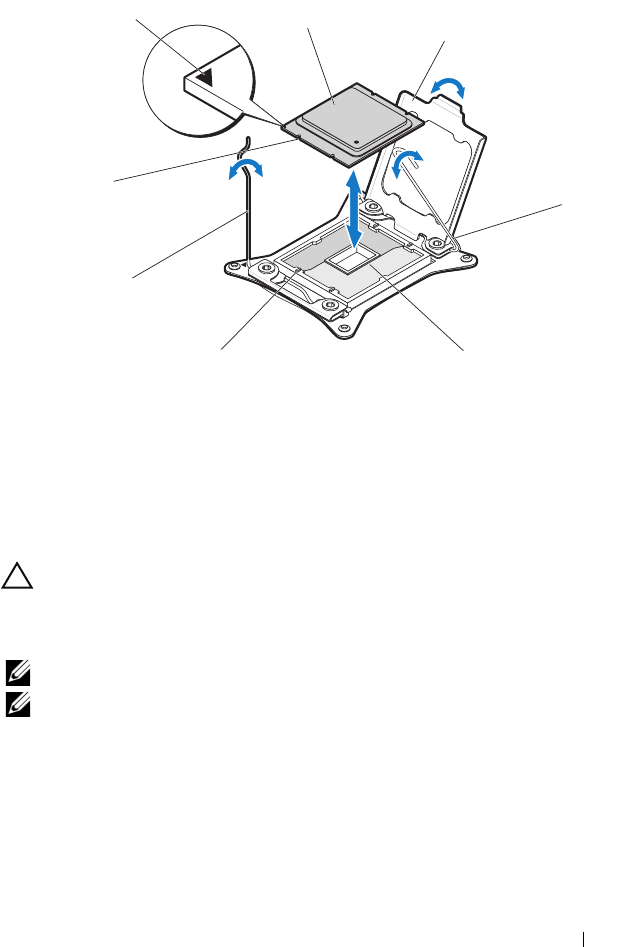

图 3-14. 卸下和安装处理器

安装处理器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

注：在单处理器配置中，必须将处理器安装在插槽 CPU1 中。

注：

如果要升级处理器，在升级系统之前，请先从

dell.com/support

下载并安

装最新的系统

BIOS

版本。按照文件下载中附带的说明在系统上安装更新。

如果要在之前未用过的插槽中安装第二个处理器，则需从闲置的处理

器插槽中卸下散热器挡片和插槽保护盖。请参阅第

158

页上

“卸下散

热器挡片”。

如果处理器尚未使用过，请打开处理器包装。

1处理器对齐标记（三角形）2处理器

3处理器护盖4挂勾形的插槽释放拉杆

5处理器插槽6插槽卡锁（4 个）

7弯曲载入拉杆 8定位槽口

162 安装系统组件

如果处理器是已经用过的，则用不起毛的软布擦去处理器顶部的所有

导热油脂。

将处理器与处理器插槽中的插槽卡锁对准。请参阅图

3-14

。

小心：处理器放置不正确会永久性地损坏系统板或处理器。请注意不要弯

曲处理器插槽上的插针。

将挂勾形的释放和弯曲载入拉杆放在处理器插槽的打开位置，使处理

器与对齐标记指示符和插槽卡锁对齐，并将处理器轻轻地置入插槽中。

请参阅图

3-14

。

小心：在插入处理器时，切勿用力过猛。如果处理器的位置正确，它会顺

利卡入插槽。

合上处理器护盖。

向下转动弯曲载入拉杆，直至其卡入到位。

向下转动挂勾形插槽释放拉杆，直至其卡入到位。请参阅图

3-14

。

装回散热器。请参阅第

157

页上

“安装散热器”。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

装回底座。请参阅第

147

页上

“安装底座”。

按

<F2>

键进入系统设置程序，并检查处理器信息是否与新的系统配

置相匹配。

系统内存

每个系统板有 16 个内存模块插槽用于安装 DDR3 非缓冲 ECC DIMM

(ECC UDIMM)、已注册的 DIMM (RDIMM) 和负载减少的 DIMM

(LRDIMM) 以支持处理器 1 和处理器 2。有关内存模块的位置信息，请参

阅第 224 页上 “系统板连接器”。

内存模块安装原则

在底座系统板上安装内存模块时，请遵循以下原则。

•仅使用经 Dell 认证的容量为 2 GB、 4 GB、8 GB、16 GB 和 32 GB 的

R/LR/UDIMM DDR3 内存模块。 DIMM 类型 (R/LR/UDIMM) 不能

混用。

•DIMM

插槽编号为

至

，由两个通道表示。使用的通道数和允许的

配置取决于在系统设置程序中选择的内存模式。

安装系统组件163

•

必须从距离处理器最远的

DIMM

插槽开始，在每个通道中安装

DIMM

（按照表

3-1

）。

•

底座系统板上支持内存优化模式。

•

底座系统板上支持内存备用和内存镜像。内存备用要求所有

DIMM

同

等安装在所有

个通道中。一个通道将为备用通道，并不可作为系统

内存访问，直到将其联机以更换出现故障的通道。对于内存镜像，两

个通道相互镜像，相同

DIMM

必须安装在跨两个通道的相同插槽中。

支持的 DIMM 配置

有关 16 个 DIMM 插槽的顺序信息，请参阅图 3-15。请始终从 DIMM_A1

开始插入 DIMM。有关单处理器配置，优化的内存模块安装顺序为

A1/A2/A3/A4/A5/A6/A7/A8。有关双处理器配置，请参阅表 3-1。

图 3-15. 内存插槽位置

1DIMM_A3 2DIMM_A7

3DIMM_A4 4DIMM_A8

5DIMM_B1 6DIMM_B5

7DIMM_B2 8DIMM_B6

9DIMM_B8 10 DIMM_B4

11 DIMM_B7 12 DIMM_B3

13 DIMM_A6 14 DIMM_ A2

15 DIMM_A5 16 DIMM_A1

12345678

910

CPU1

CPU2

164 安装系统组件

注：空 DIMM 插槽标记为“⎯”。为实现最佳性能，所安装的所有内存模块

必须具有相同的速度、容量且出自同一制造商。

表 3-1. 内存模块配置—单处理器

DIMM

数量

处理器 1

通道 A 通道 B 通道 C 通道 D

DIMM DIMM DIMM DIMM

A1 A5 A2 A6 A3 A7 A4 A8

1√ ⎯⎯⎯⎯⎯⎯⎯

2√ ⎯√ ⎯⎯⎯⎯⎯

3√⎯√⎯√⎯⎯⎯

4√⎯√⎯√⎯√⎯

6√√√√√⎯√⎯

8√√√√√√√√

表 3-2. 内存模块配置—双处理器

DIMM

数量

处理器 1 处理器 2

通道 A 通道 B 通道 C 通道 D 通道 A 通道 B 通道 C 通道 D

DIMM DIMM DIMM DIMM DIMM DIMM DIMM DIMM

A1 A5 A2 A6 A3 A7 A4 A8 B1 B5 B2 B6 B3 B7 B4 B8

2√ ⎯⎯⎯⎯⎯⎯⎯√ ⎯⎯⎯⎯⎯⎯⎯

6√⎯√⎯√⎯⎯⎯√⎯√⎯√⎯⎯⎯

8√⎯√⎯√⎯√⎯√⎯√⎯√⎯√⎯

12 √√√√√⎯√⎯√√√√√⎯√⎯

16 √√√√√√√√√√√√√√√√

安装系统组件165

卸下内存模块

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

警告：在关闭系统电源后的一段时间内，内存模块摸上去会很烫。在操作

内存模块之前，先等待一段时间以使其冷却。抓住内存模块卡的边缘，避免

碰触内存模块上的组件。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

找到内存模块插槽的位置。请参阅图

3-16

。

小心：仅抓住内存模块卡的两边，确保不要触碰内存模块中间。为避免损

坏内存模块上的组件，请一次仅拆下一个内存模块。

同时向下并向外按压内存模块插槽两端的弹出卡舌，直至模块从插槽

中释放。请参阅图

3-16

。

从插槽中提出模块。请参阅图

3-16

。

图 3-16. 卸下内存模块

1内存模块 2内存模块插槽弹出卡舌（2 个）

166 安装系统组件

安装内存模块

向下并向外按压内存模块插槽各端的弹出卡舌。请参阅图

3-17

。

将内存模块与内存模块插槽的定位卡锁正确对齐。请参阅图

3-17

。

用大拇指用力向下按压内存模块，直到模块卡入到位。请参阅

图

3-17

。

小心：在插入过程中，必须在模块两端同时施加均匀的压力，以防损坏插

槽。不得对模块中央施加压力。

对插槽的弹出卡舌向内施加压力，确保弹出卡舌处于锁定位置，完成

模块到插槽的锁定。如果内存模块已在插槽中正确就位，则内存模块

插槽上的弹出卡舌应与已安装内存模块的其它相同插槽上的弹出卡舌

对准。

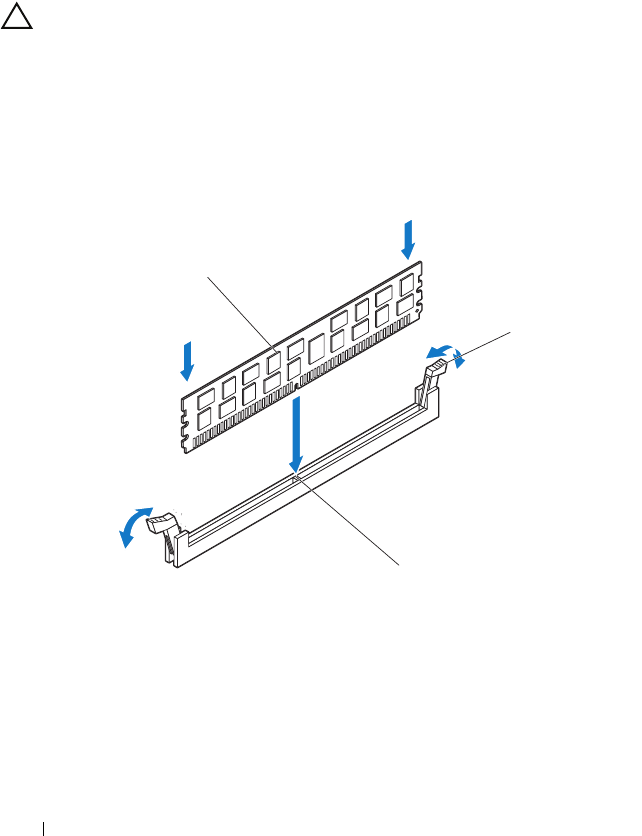

图 3-17. 安装内存模块

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

装回底座。请参阅第

147

页上

“安装底座”。

1内存模块 2内存模块插槽弹出卡舌（2 个）

3定位卡锁

安装系统组件167

扩展卡

底座支持扩展卡提升板中安装的小型 PCIe x16 扩展卡。要定位扩展卡提

升板，请参阅图 3-24。

卸下扩展卡

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：扩展卡仅能安装在扩展卡提升板上的插槽中。请勿尝试将扩展卡直

接安装到系统板上的提升板连接器中。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

分离正面机盖后，将其翻转以露出扩展卡侧。请参阅图

3-18

。

从扩展卡上拔下所有电缆（如果适用）。

拧下用于固定扩展卡的螺钉。请参阅图

3-18

。

抓住扩展卡的边缘，小心地将其从扩展卡提升板中卸下。请参阅

图

3-18

。

如果卸下卡后不打算再装回，则请在闲置的扩展槽开口处安装金属填

充挡片，然后用螺钉固定。

注：您必须在闲置的扩展槽中安装填充挡片，以维护美国联邦通信委员会

(FCC) 对本系统的认证。挡片还可以防止灰尘进入系统，并有助于底座内部

的正常冷却和通风。

168 安装系统组件

图 3-18. 卸下和安装扩展卡

安装扩展卡

小心：扩展卡仅能安装在扩展卡提升板上的插槽中。请勿尝试将扩展卡直

接安装到系统板上的提升板连接器中。

1打开扩展卡的包装并准备安装。有关说明，请参阅该卡附带的说明

文件。

握住卡的边缘，调整卡的位置，使卡边缘连接器与扩展卡提升板上的

扩展卡连接器对齐。请参阅图

3-18

。

将卡边缘连接器稳固地插入提升板连接器，直至插卡完全就位。

拧回用于固定扩展卡的螺钉。请参阅图

3-18

。

将所有电缆连接至扩展卡（如果适用）。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

1扩展卡 2M3 螺钉（1 颗）

安装系统组件169

卸下 RAID 控制器卡

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：扩展卡仅能安装在扩展卡提升板上的插槽中。请勿尝试将扩展卡直

接安装到系统板上的提升板连接器中。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

一旦正面盖断开，将其翻转以露出

RAID

控制器卡的一面。请参阅

图

3-19

。

从

RAID

控制器卡上断开所有电缆连接（如果适用）。

拧下用于固定

RAID

控制器卡的螺钉。请参阅图

3-19

。

6抓住 RAID 控制器卡的边缘，小心地将其从扩展卡提升板中卸下。

请参阅图 3-19。

如果卸下卡后不打算再装回，则请在闲置的扩展槽开口处安装金属填

充挡片，然后用螺钉固定。

注：您必须在闲置的扩展槽中安装填充挡片，以维护美国联邦通信委员会

(FCC) 对本系统的认证。挡片还可以防止灰尘进入系统，并有助于底座内部

的正常冷却和通风。

170 安装系统组件

图 3-19. 卸下和安装 RAID 控制器卡

卸下

RAID

电池（如果适用）。请参阅第

171

页上

“卸下

RAID

电池”。

安装 RAID 控制器卡

小心：扩展卡仅能安装在扩展卡提升板上的插槽中。请勿尝试将扩展卡直

接安装到系统板上的提升板连接器中。

打开

RAID

控制器卡的包装并准备安装。有关说明，请参阅该卡附带

的说明文件。

握住

RAID

控制器卡的边缘，调整卡的位置，使卡边缘连接器与正面

机盖上的扩展卡提升板连接器对齐。请参阅图

3-19

。

将卡边缘连接器稳固地插入提升板连接器，直至插卡完全就位。

装回用于固定

RAID

控制器卡的螺钉。请参阅图

3-19

。

将所有电缆连接至

RAID

控制器卡（如果适用）。

对于具有高速缓存电池的

RAID

控制器卡，请安装

RAID

电池。

请参阅第

172

页上

“安装

RAID

电池”。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

1RAID 控制器卡 2M3 螺钉（1 颗）

安装系统组件171

RAID 电池

本节中的信息仅适用于带有可选电池缓存的 RAID 控制器（例如，

MegaRAID SAS 9285CV-8e）卡的系统。

卸下 RAID 电池

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

断开连接到

RAID

控制器卡的

RAID

电池电缆的连接。请参阅图

3-20

。

拧下将

RAID

电池部件固定至底座托架的两颗螺钉。请参阅图

3-20

。

从底座托架中提起

RAID

电池部件。请参阅图

3-20

。

图 3-20. 卸下和安装 RAID 电池部件

1M3 螺钉（2 颗）2RAID 电池部件

3RAID 控制器卡 4RAID 电池电缆

172 安装系统组件

撬下

RAID

电池的一端，然后将电池直接从电池座中拉出。请参阅

图

3-21

。

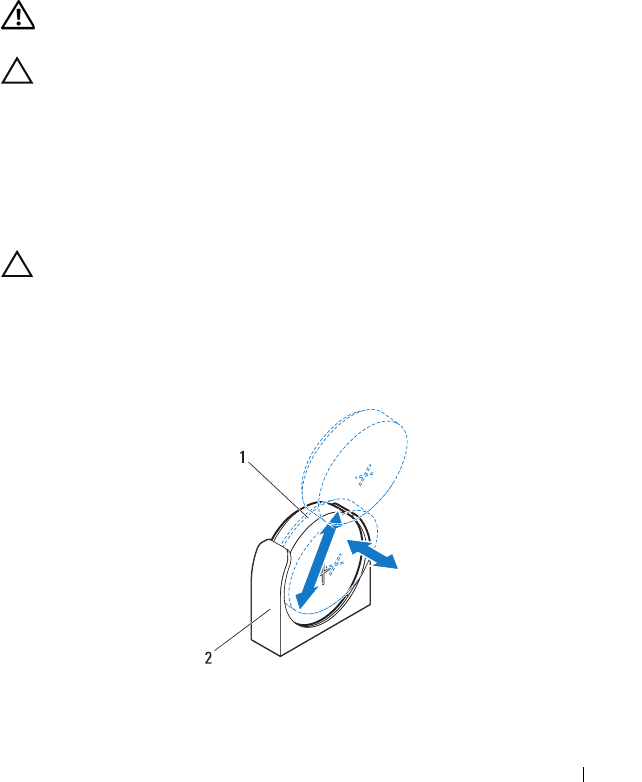

图 3-21. 卸下和安装 RAID 电池

安装 RAID 电池

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

适当调整新

RAID

电池在电池座中的方向并将电池稳固地推入电池座，

直至卡入到位。请参阅图

3-21

。

向下放置

RAID

电池部件至底座托架。请参阅图

3-20

。

装回将

RAID

电池部件固定至底座托架的两颗螺钉。请参阅图

3-20

。

将

RAID

电池电缆连接至

RAID

控制器卡。请参阅图

3-20

。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

1电池座 2RAID 电池

安装系统组件173

卸下 RAID 电池座

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

卸下

RAID

电池。请参阅第

171

页上

“卸下

RAID

电池”。

拧下将电池座固定到安装板的三颗螺钉和六角螺母。请参阅图

3-22

。

卸下电池座。请参阅图

3-22

。

图 3-22. 卸下和安装电池座

拧下将安装板固定到支架的三颗螺钉。请参阅图

3-23

。

将安装板从支架中提出。请参阅图

3-23

。

1安装板 2M2 六角螺母（3 颗）

3M3 螺钉（3 颗）4电池座

174 安装系统组件

图 3-23. 卸下和安装安装板

安装 RAID 电池座

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将安装板与支架上的螺孔对齐。请参阅图

3-23

。

装回将安装板固定到支架的三颗螺钉。请参阅图

3-23

。

将电池座与安装板上的螺孔对齐。请参阅图

3-22

。

使用三颗螺钉和六角螺母将电池座固定至安装板。请参阅图

3-22

。

装回

RAID

电池。请参阅第

172

页上

“安装

RAID

电池”。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

1M3 螺钉（3 颗）2安装板

3支架

安装系统组件175

扩展卡提升板

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

卸下扩展卡提升板

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

如果已安装扩展卡或

RAID

控制器卡，请将其卸下。请参阅第

167

页上

“卸下扩展卡”或第

169

页上

“卸下

RAID

控制器卡”。

卸下用于将扩展卡提升板固定到正面机盖的两颗螺钉。请参阅

图

3-24

。

将扩展卡提升板拉离正面机盖。请参阅图

3-24

。

图 3-24. 卸下和安装扩展卡提升板

1扩展卡提升板 2M3 螺钉（2 颗）

176 安装系统组件

安装扩展卡提升板

将扩展卡提升板放入正面机盖。请参阅图

3-24

。

装回用于固定扩展卡提升板的两颗螺钉。请参阅图

3-24

。

如果适用，装回扩展卡或

RAID

控制器卡。请参阅第

168

页上

“安装

扩展卡”或第

170

页上

“安装

RAID

控制器卡”。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

夹层卡

底座支持各种可选的夹层卡。

• Mellanox QDR ConnectX-2 Infiniband

夹层卡

• Mellanox FDR ConnectX-3 Infiniband

夹层卡

• Intel 82599

双端口

10 GbE

夹层卡

卸下 Infiniband 夹层卡

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

双端口和单端口 Infiniband 夹层卡的安装和卸下步骤类似。下例显示双端

口 Infiniband 夹层卡的更换步骤。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

卸下用于将

Infiniband

夹层卡部件固定至底座托架的两颗螺钉。请参

阅图

3-25

。

将

Infiniband

夹层卡部件从底座托架中提出。请参阅图

3-25

。

安装系统组件177

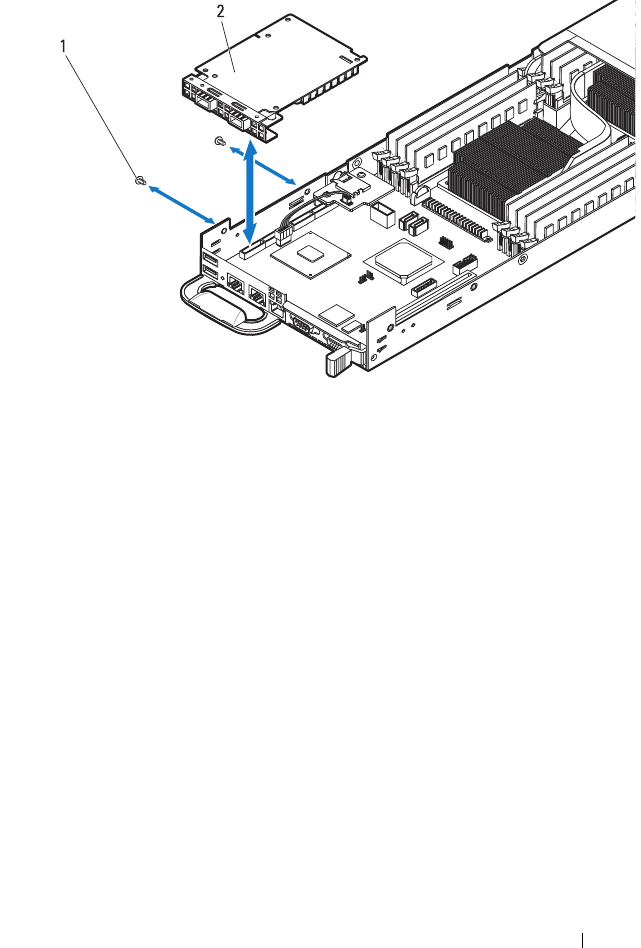

图 3-25. 卸下和安装 Infiniband 夹层卡部件

卸下用于将夹层卡桥接板固定至支架的螺钉。请参阅图

3-26

。

将夹层卡桥接板拉离夹层卡插槽。请参阅图

3-26

。

1M3 螺钉（2 颗）2Infiniband 夹层卡部件

178 安装系统组件

图 3-26. 卸下和安装夹层卡桥接板

卸下用于将

Infiniband

夹层卡固定到支架的三颗螺钉。请参阅图

3-27

。

从支架上卸下

Infiniband

夹层卡。请参阅图

3-27

。

1M3 螺钉（1 颗）2夹层卡桥接板

3支架

安装系统组件179

图 3-27. 卸下和安装 Infiniband 夹层卡

安装 Infiniband 夹层卡

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将

Infiniband

夹层卡与支架上的螺孔对齐。请参阅图

3-27

。

装回用于将

Infiniband

夹层卡固定到支架的三颗螺钉。请参阅图

3-27

。

将夹层卡桥接板安装到

Infiniband

夹层卡的夹层卡插槽中。请参阅

图

3-26

。

装回用于将夹层卡桥接板固定至支架的螺钉。请参阅图

3-26

。

将

Infiniband

夹层卡部件放低到底座托架。

装回用于将

Infiniband

夹层卡部件固定至底座托架的两颗螺钉。请参

阅图

3-25

。

1Infiniband 夹层卡 2M3 螺钉（3 颗）

3夹层卡桥接板连接器 4QSFP 固定框架 1

5QSFP 固定框架 2

180 安装系统组件

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

卸下 10 GbE 夹层卡

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

卸下用于将

10 GbE

夹层卡部件固定至底座托架的两颗螺钉。请参阅

图

3-28

。

将

10 GbE

夹层卡部件从底座托架中提出。请参阅图

3-28

。

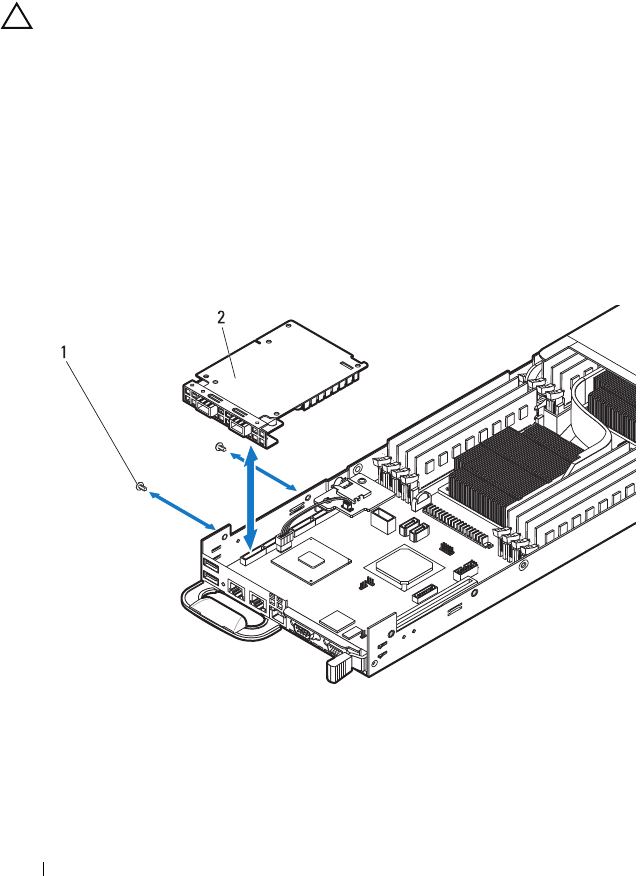

图 3-28. 卸下和安装 10 GbE 夹层卡部件

卸下用于将夹层卡桥接板固定至支架的螺钉。请参阅图

3-29

。

将夹层卡桥接板拉离夹层卡插槽。请参阅图

3-29

。

1M3 螺钉（2 颗）210 GbE 夹层卡部件

安装系统组件181

图 3-29. 卸下和安装夹层卡桥接板

卸下用于将

10 GbE

夹层卡固定到支架的三颗螺钉。请参阅图

3-30

。

从支架上卸下

10 GbE

夹层卡。请参阅图

3-30

。

1M3 螺钉（1 颗）2夹层卡桥接板

3支架

182 安装系统组件

图 3-30. 卸下和安装 10 GbE 夹层卡

安装 10 GbE 夹层卡

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将

10 GbE

夹层卡与支架上的螺孔对齐。请参阅图

3-30

。

装回用于将

10 GbE

夹层卡固定到支架的三颗螺钉。请参阅图

3-30

。

将夹层卡桥接板装入

10 GbE

夹层卡上的夹层卡插槽。请参阅图

3-29

。

装回用于将夹层卡桥接板固定至支架的螺钉。请参阅图

3-29

。

将

10 GbE

夹层卡部件放低到底座托架。请参阅图

3-28

。

装回用于将

10 GbE

夹层卡部件固定至底座托架的两颗螺钉。请参阅

图

3-28

。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

110 GbE 夹层卡 2M3 螺钉（3 颗）

3夹层卡桥接板连接器 4SFP + 端口 1

5SFP + 端口 0

安装系统组件183

MicroSD 卡读取器

卸下 MicroSD 卡读取器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

卸下

RAID

电池（如果适用）。请参阅第

171

页上

“卸下

RAID

电池”

卸下夹层卡（如果适用）。请参阅第

176

页上

“卸下

Infiniband

夹层

卡”或第

180

页上

“卸下

10 GbE

夹层卡”。

如果已安装

MicroSD

卡，请将其卸下。找到

MicroSD

卡读取器中的

MicroSD

卡插槽，向内按压卡以将其从插槽中释放出来，然后取出。

请参阅图

3-31

。

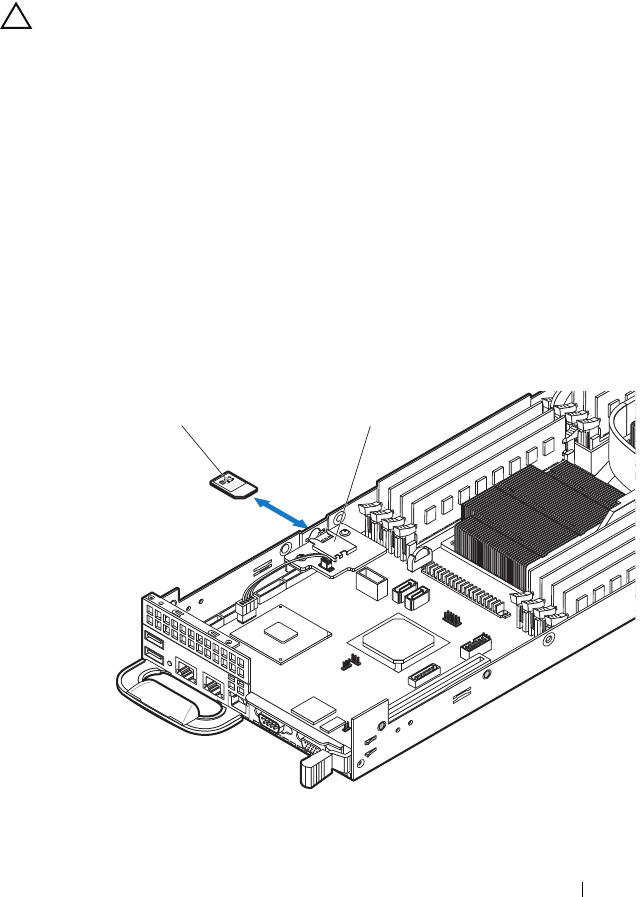

图 3-31. 卸下和安装 MicroSD 卡

1MicroSD 卡2MicroSD 卡插槽

184 安装系统组件

从

MicroSD

卡读取器中拔下

MicroSD

卡读取器电缆。请参阅图

3-32

。

卸下用于固定

MicroSD

卡读取器的两颗螺钉。请参阅图

3-32

。

从

MicroSD

卡读取器支撑架提起

MicroSD

卡读取器。请参阅图

3-32

。

图 3-32. 卸下和安装 MicroSD 卡读取器

安装 MicroSD 卡读取器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将

MicroSD

卡读取器放在

MicroSD

卡读取器支撑架上。请参阅

图

3-32

。

装回用于固定

MicroSD

卡读取器的两颗螺钉。请参阅图

3-32

。

将

MicroSD

卡读取器电缆连接至

MicroSD

卡读取器。请参阅图

3-32

。

1MicroSD 卡读取器电缆 2M3 螺钉（2 颗）

3MicroSD 卡插槽4MicroSD 卡读取器

5MicroSD 卡读取器连接器

安装系统组件185

安装

MicroSD

卡（如果适用）。标签面朝右握住

MicroSD

卡，将卡按

入插槽以锁定到位。请参阅图

3-31

。

装回夹层卡（如果适用）。请参阅第

179

页上

“安装

Infiniband

夹层

卡”或第

182

页上

“安装

10 GbE

夹层卡”。

装回

RAID

电池（如果适用）。请参阅第

172

页上

“安装

RAID

电

池”。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

卸下 MicroSD 卡读取器支撑架

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

卸下

RAID

电池（如果适用）。请参阅第

171

页上

“卸下

RAID

电池”

卸下夹层卡（如果适用）。请参阅第

176

页上

“卸下

Infiniband

夹层

卡”或第

180

页上

“卸下

10 GbE

夹层卡”。

5卸下 MicroSD 卡读取器。请参阅第 183 页上 “卸下 MicroSD 卡读

取器”。

卸下用于固定

MicroSD

卡读取器支撑架的两颗螺钉。请参阅图

3-33

。

将支撑架从底座托架中提出。请参阅图

3-33

。

186 安装系统组件

图 3-33. 卸下和安装 MicroSD 卡读取器支撑架

安装 MicroSD 卡读取器支撑架

将

MicroSD

卡读取器支撑架与底座托架的螺孔对齐。请参阅图

3-33

。

装回用于固定

MicroSD

卡读取器支撑架的两颗螺钉。请参阅图

3-33

。

3装回 MicroSD 卡读取器。请参阅第 184 页上 “安装 MicroSD 卡读

取器”。

装回夹层卡（如果适用）。请参阅第

179

页上

“安装

Infiniband

夹层

卡”或第

182

页上

“安装

10 GbE

夹层卡”。

5装回 RAID 电池（如果适用）。请参阅第 172 页上 “安装 RAID 电

池”。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

1M3 螺钉（2 颗）2MicroSD 卡读取器支撑架

安装系统组件187

内部硬盘驱动器

该底座最多支持两个已内部连接至底座托架的 2.5 英寸硬盘驱动器。

卸下硬盘驱动器托盘

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：不支持在同一个底座配置中结合使用 SATA 和 SAS 硬盘驱动器。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下背面机盖。请参阅第

153

页上

“卸下背面机盖”。

拧松将硬盘驱动器托盘固定至硬盘驱动器支架的指旋螺钉。请参阅

图

3-34

。

滑动硬盘驱动器托盘并从底座托架中提出。请参阅图

3-34

。

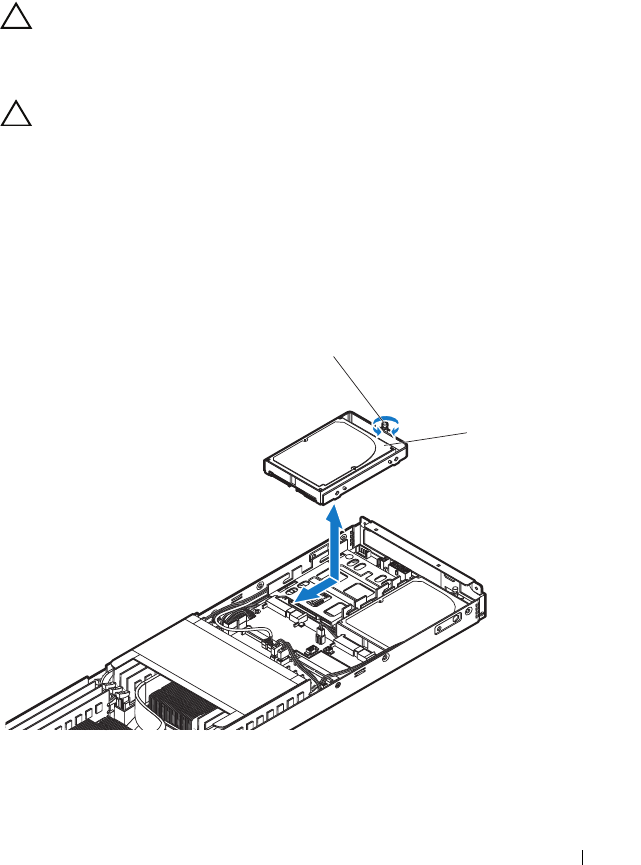

图 3-34. 卸下和安装硬盘驱动器托盘

1指旋螺钉2硬盘驱动器托盘

188 安装系统组件

安装硬盘驱动器托盘

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

小心：不支持在同一个底座配置中结合使用 SATA 和 SAS 硬盘驱动器。

将硬盘驱动器托盘放入底座托架并滑入到位。请参阅图

3-34

。

拧紧指旋螺钉以将硬盘驱动器托盘固定到位。请参阅图

3-34

。

装回背面机盖。请参阅第

154

页上

“安装背面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

从硬盘驱动器托盘中卸下硬盘驱动器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

卸下固定硬盘驱动器的四颗螺钉。请参阅图

3-35

。

将硬盘驱动器从硬盘驱动器托盘中取出。请参阅图

3-35

。

安装系统组件189

图 3-35. 从硬盘驱动器托盘中卸下硬盘驱动器，然后再安装

将硬盘驱动器安装到硬盘驱动器托盘中

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将硬盘驱动器托盘对准新的硬盘驱动器螺孔。请参阅图

3-35

。

装回固定硬盘驱动器的四颗螺钉。请参阅图

3-35

。

1硬盘驱动器 2硬盘驱动器托盘

3M3 螺钉（4 颗）

190 安装系统组件

卸下硬盘驱动器托架

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下背面机盖。请参阅第

153

页上

“卸下背面机盖”。

卸下内部硬盘驱动器。请参阅第

187

页上

“卸下硬盘驱动器托盘”。

卸下用于固定硬盘驱动器托架的三颗螺钉。请参阅图

3-36

。

以一定角度提起硬盘驱动器托架，将硬盘驱动器托架上的定位器孔从

底座托架定位器中滑出。请参阅图

3-36

。

图 3-36. 卸下和安装硬盘驱动器托架

1M3 螺钉（3 颗）2硬盘驱动器托架

3硬盘驱动器托架定位器孔（2 个）

安装系统组件191

安装硬盘驱动器托架

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将底座托架的定位器孔插入底座托架定位器。请参阅图

3-36

。

装回用于固定硬盘驱动器托架的三颗螺钉。请参阅图

3-36

。

装回内部硬盘驱动器。请参阅第

188

页上

“安装硬盘驱动器托盘”。

装回背面机盖。请参阅第

154

页上

“安装背面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

插入器延长器

下表列出了特定的系统板型号所支持的插入器延长器。

注：

有关识别底座系统板型号的信息，请参阅第

215

页上

“识别系统板

型号”。

卸下插入器延长器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下背面机盖。请参阅第

153

页上

“卸下背面机盖”。

卸下内部硬盘驱动器。请参阅第

187

页上

“卸下硬盘驱动器托盘”。

卸下硬盘驱动器托架。请参阅第

190

页上

“卸下硬盘驱动器托架”。

按下电缆锁定卡舌并从插入器延长器上拔下电源电缆。请参阅

图

3-37

。

系统板插入器延长器

V1.0 V1.0

V1.1 V1.1

V1.2 V1.1

192 安装系统组件

卸下用于将插入器延长器固定至底座托架的两颗螺钉。请参阅

图

3-37

。

抓住插入器延长器边缘，小心地将其从系统板连接器上卸下。

将插入器延长器从底座托架中提出。请参阅图

3-37

。

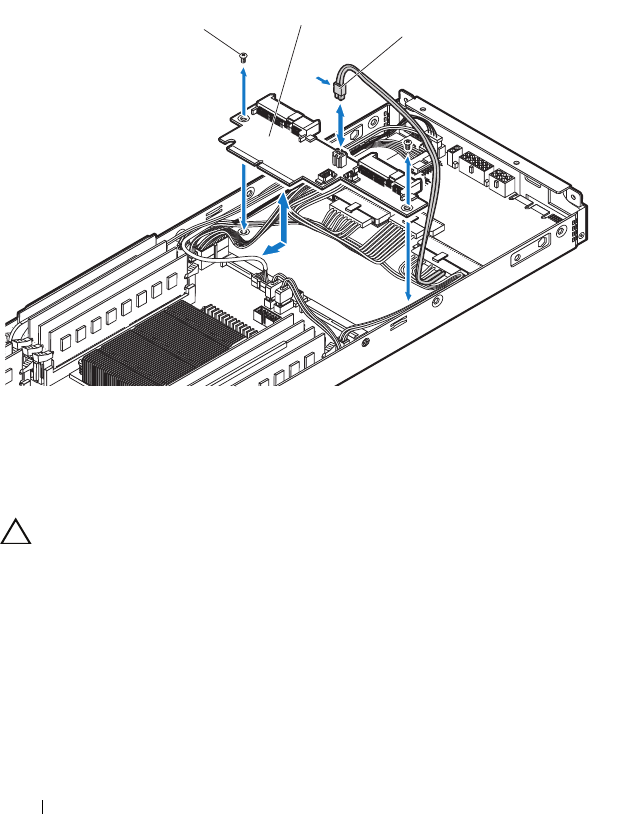

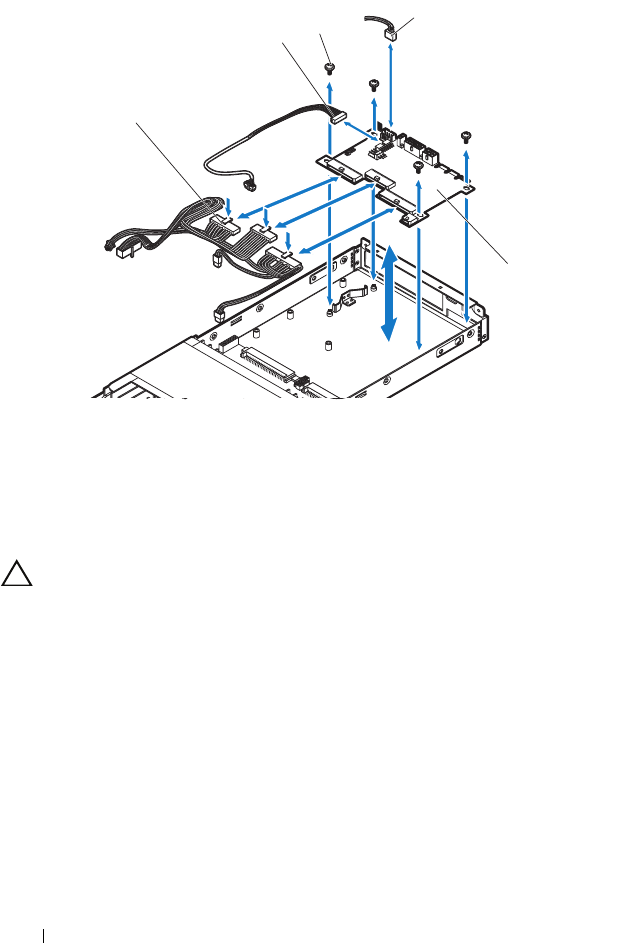

图 3-37. 卸下和安装插入器延长器

安装插入器延长器

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

抓住卡的边缘，调整插入器延长器的位置，使边缘连接器与系统板连

接器对齐。请参阅图

3-37

。

将卡边缘连接器稳固地插入系统板的连接器，直至插卡完全就位。

装回用于将插入器延长器固定至底座托架的两颗螺钉。请参阅

图

3-37

。

1M3 螺钉（2 颗）2插入器延长器

3电源电缆

安装系统组件193

将电源电缆连接至插入器延长器。按下锁定卡舌以固定电源电缆。请

参阅图

3-37

。

装回硬盘驱动器托架。请参阅第

191

页上

“安装硬盘驱动器托架”。

装回内部硬盘驱动器。请参阅第

188

页上

“安装硬盘驱动器托盘”。

装回背面机盖。请参阅第

154

页上

“安装背面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

BMC 管理电缆（可选）

要启用底座上的 BMC 支持，您必须连接 BMC 管理电缆至系统板以及节

点配电板。根据要求，您可以使用管理电缆在两个不同的模式中配置底

座：Dedicated-NIC （专用 NIC）模式和 Shared-NIC （共享 NIC）模

式。有关详情，请参阅第 90 页上 “设置 BMC LAN 配置”。

拔下 BMC 管理电缆

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅

第

146

页上

“卸下底座”。

卸下背面机盖。请参阅

第

153

页上

“卸下背面机盖”。

卸下内部硬盘驱动器。请参阅

第

187

页上

“卸下硬盘驱动器托盘”。

卸下硬盘驱动器托架。请参阅

第

190

页上

“卸下硬盘驱动器托架”。

找到节点配电板上的

LAN

直通连接器。请参阅

第

232

页上

“节点配

电板连接器”。

找到系统板上的综合

BMC

电缆连接器。

请参阅

第

220

页上

“系统板跳线设置”。

断开系统板和节点配电板上的

BMC

管理电缆。请参阅

图

3-38

。

194 安装系统组件

图 3-38. 拔下和安装 BMC 管理电缆

安装 BMC 管理电缆

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

找到系统板上的综合

BMC

电缆连接器。请参阅

第

220

页上

“系统板

跳线设置”。

找到节点配电板上的

LAN

直通连接器。请参阅

第

232

页上

“节点配

电板连接器”。

将

BMC

管理电缆的一端连接至

NPDB

上的

LAN

直通连接器，而把该

电缆的另一端连接至系统板上的综合

BMC

电缆连接器。请参阅

图

3-38

。

正确地布线，以免压住或卷曲电缆。

装回硬盘驱动器托架。请参阅

第

191

页上

“安装硬盘驱动器托架”。

装回内部硬盘驱动器。请参阅

第

188

页上

“安装硬盘驱动器托盘”。

装回背面机盖。请参阅

第

154

页上

“安装背面机盖”。

1系统板上的 BMC 管理电缆 2节点配电板上的 BMC 管理电缆

安装系统组件195

装回底座。请参阅

第

147

页上

“安装底座”。

节点配电板

卸下节点配电板

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下背面机盖。请参阅第

153

页上

“卸下背面机盖”。

卸下内部硬盘驱动器。请参阅第

187

页上

“卸下硬盘驱动器托盘”。

卸下硬盘驱动器托架。请参阅第

190

页上

“卸下硬盘驱动器托架”。

卸下插入器延长器。请参阅第

191

页上

“卸下插入器延长器”。

从节点配电板

(NPDB)

上断开所有电缆。请参阅图

3-39

。断开电源电

缆时，按下电缆锁定卡舌并从

NPDB

断开电源电缆。

从底座托架卸下电缆时，留意底座上的电缆布线。装回这些电缆时，

必须正确布线，以免压住和卷曲电缆。

卸下用于将

NPDB

固定到底座托架的四颗螺钉。请参阅图

3-39

。

将

NPDB

从底座托架中提出。请参阅图

3-39

。

196 安装系统组件

图 3-39. 卸下和安装节点配电板

安装节点配电板

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

以

度角将新配电板插入右固定夹，然后将配电板的另一端按入左

固定夹，将配电板固定到位。确保将新配电板与支架上的螺孔对齐。

请参阅图

3-39

。

装回用于固定

NPDB

的四颗螺钉。请参阅图

3-39

。

将所有电缆连接至

NPDB

。请参阅图

3-39

。

必须将电缆正确布线在底座托架上，以防止其被夹紧或出现卷曲。

装回插入器延长器。请参阅第

192

页上

“安装插入器延长器”。

装回硬盘驱动器托架。请参阅第

191

页上

“安装硬盘驱动器托架”。

1电源电缆 2系统板控制电缆

3M3 螺钉（4 颗）4I2C 电缆

5节点配电板

安装系统组件197

装回内部硬盘驱动器。请参阅第

188

页上

“安装硬盘驱动器托盘”。

装回背面机盖。请参阅第

154

页上

“安装背面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

系统电池

卸下系统电池

警告：未正确安装的新电池可能有爆炸的危险。请仅使用制造商建议的相

同或相当类型的电池进行更换。有关附加信息，请参阅安全信息。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

找到系统板上的电池插槽。请参阅第

224

页上

“系统板连接器”。

小心：为避免损坏电池连接器，在安装或卸下电池时必须稳固支撑连接器。

向外按电池的“

”端，使电池从插槽中弹出。

从连接器中提出电池。请参阅图

3-40

。

图 3-40. 卸下和安装系统电池

1系统电池 2连接器

198 安装系统组件

安装系统电池

警告：未正确安装的新电池可能有爆炸的危险。请仅使用制造商建议的相

同或相当类型的电池进行更换。有关附加信息，请参阅安全信息。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

将新电池的“

”朝向电池连接器上的固定夹。请参阅图

3-40

。

插入电池的“

”端，然后推动正极端

朝连接器正极端轻拉固定夹，将电池滑入连接器，直至固定夹卡入到

位。请参阅图

3-40

。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

将系统重新连接至电源插座，并打开系统和所有连接的外围设备。

进入系统设置程序，以确认电池是否可以正常运行。请参阅第

页上

“使用系统设置程序”。

在系统设置程序的

Time

（时间）和

Date

（日期）字段中输入正确的

时间和日期。

退出系统设置程序。

系统板

下表列出了底座中支持的不同类型的系统板，包括型号。

注：

有关识别底座系统板型号的信息，请参阅第

215

页上

“识别系统板

型号”。

系统板系统板型号

V1.0

CN0W6W6G

（对于装有

Intel Xeon E5-2600

系列处理器的底座）

V1.1

CN0TND55

（对于装有

Intel Xeon E5-2600

系列处理器的底座）

V1.2

CN09N44V

（对于装有

Intel Xeon E5-2600V2

系列处理器的底座）

安装系统组件199

卸下系统板

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下正面机盖。请参阅第

151

页上

“卸下正面机盖”。

卸下背面机盖。请参阅第

153

页上

“卸下背面机盖”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

卸下散热器。请参阅第

156

页上

“卸下散热器”。

卸下处理器。请参阅第

160

页上

“卸下处理器”。

卸下内存模块。请参阅第

165

页上

“卸下内存模块”。

如果已安装

RAID

控制器卡，请将其卸下。请参阅第

169

页上

“卸下

RAID

控制器卡”。

如果已安装

RAID

电池，请将其卸下。请参阅第

171

页上

“卸下

RAID

电池”。

如果已安装夹层卡，请将其卸下。请参阅第

176

页上

“卸下

Infiniband

夹层卡”或第

180

页上

“卸下

10 GbE

夹层卡”。

卸下

MicroSD

卡读取器。请参阅第

183

页上

“卸下

MicroSD

卡读

取器”。

卸下

MicroSD

卡读取器支撑架。请参阅第

185

页上

“卸下

MicroSD

卡

读取器支撑架”。

卸下内部硬盘驱动器。请参阅第

187

页上

“卸下硬盘驱动器托盘”。

卸下硬盘驱动器托架。请参阅第

190

页上

“卸下硬盘驱动器托架”。

卸下插入器延长器。请参阅第

191

页上

“卸下插入器延长器”。

卸下节点配电板。请参阅第

195

页上

“卸下节点配电板”。

断开以下电缆与系统板的连接。

从底座托架拔下电缆时，留意电缆的布线。装回这些电缆时，必须正

确布线，以免压住和卷曲电缆。

•

电源电缆

断开电源电缆时，按下电缆锁定卡舌并从系统板断开电源电缆。请参

阅图

3-41

。

200 安装系统组件

图 3-41. 卸下和安装电源电缆

•SATA

电缆

图 3-42. 卸下和安装 SATA 电缆

1，2电源电缆

1，2SATA 电缆

安装系统组件201

•

系统板控制电缆

图 3-43. 卸下和安装系统板控制电缆

•I2C

电缆

图 3-44. 卸下和安装 I2C 电缆

1系统板控制电缆

1I2C 电缆

202 安装系统组件

卸下用于固定系统板的六颗螺钉。请参阅图

3-45

。

抓住系统板边缘，将系统板从底座托架中提出。请参阅图

3-45

。

图 3-45. 卸下系统板

安装系统板

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经授权的维修所造成的损坏不在保修范围之列。请阅读并

遵循产品附带的安全说明。

打开新系统板的包装。

抓住系统板边缘，将系统板滑入底座托架中。请参阅图

3-45

。

装回用于将系统板固定到底座托架的六颗螺钉。请参阅图

3-45

。

1M3 螺钉（6 颗）2系统板

安装系统组件203

将以下电缆连接至系统板。

–I2C

电缆。请参阅图

3-44

。

–

系统板控制电缆。请参阅图

3-43

。

–SATA

电缆。请参阅图

3-42

。

–

电源电缆。请参阅图

3-41

。

必须将电缆正确布线在底座托架上，以防止其被夹紧或出现卷曲。

安装节点配电板。请参阅第

196

页上

“安装节点配电板”。

7将插入器延长器安装到新板上。请参阅第 192 页上 “安装插入器延

长器”。

安装硬盘驱动器托盘。请参阅第

191

页上

“安装硬盘驱动器托架”。

安装硬盘驱动器。请参阅第

188

页上

“安装硬盘驱动器托盘”。

安装

MicroSD

卡读取器支撑架。请参阅第

186

页上

“安装

MicroSD

卡

读取器支撑架”。

安装

MicroSD

卡读取器。请参阅第

184

页上

“安装

MicroSD

卡读

取器”。

将处理器转移至新的系统板。请参阅第

160

页上

“卸下处理器”和

第

161

页上

“安装处理器”。

卸下内存模块，然后将其转移至新板上的相同位置。请参阅第

165

页上

“卸下内存模块”和第

166

页上

“安装内存模块”。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

15 如果可用，另请安装夹层卡。请参阅第 179 页上 “安装 Infiniband

夹层卡”或第 182 页上 “安装 10 GbE 夹层卡”

。

安装

RAID

控制器卡和

RAID

电池（如果适用）。请参阅第

170

页上

“安装

RAID

控制器卡”和第

172

页上

“安装

RAID

电池”。

安装扩展卡。请参阅第

168

页上

“安装扩展卡”。

装回正面机盖。请参阅第

152

页上

“安装正面机盖”。

装回背面机盖。请参阅第

154

页上

“安装背面机盖”。

装回底座。请参阅第

147

页上

“安装底座”。

204 安装系统组件

故障排除 205

故障排除

安全第一 — 为您和您的系统着想

警告：如需抬高系统时，请让别人帮您。为避免受伤，请勿尝试独自提起

系统。

警告：卸下系统护盖之前，请先切断所有电源，然后拔下交流电源线，

最后断开所有外围设备和所有 LAN 缆线的连接。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

安装问题

如果您要排除安装问题，请执行以下检查：

•

检查所有电缆和电源连接（包括所有机架电缆连接）。

•

拔下电源线并等待一分钟。然后重新连接电源线并再试一次。

•

如果网络报告错误，请验证系统是否拥有足够的内存和硬盘空间。

•

请卸下连接的所有外围设备，每次卸下一个，并尝试再次打开系统电

源。如果在卸下某个外围设备后，系统可以正常工作，则可能是该外

围设备有问题，或者是该外围设备与系统间的配置有问题。请与外围

设备厂商联络以寻求帮助。

•

如果无法接通系统电源，请检查

LED

显示。如果电源

LED

未亮起，

则可能未接收交流电源。检查交流电源线，确保已连接稳固。

系统启动失败故障排除

如果系统在启动过程中停机（尤其是在安装操作系统或重新配置系统硬

件之后发生这种故障），请检查是否存在无效的内存配置。这些无效配置

可能导致系统在启动时停机，并且无任何视频输出。

对于所有其启动问题，请注意屏幕上显示的任何系统信息。有关详情，

请参阅第 47 页上 “使用系统设置程序”。

206 故障排除

外部连接故障排除

对任何外部设备进行故障排除之前，请确保所有外部电缆均已牢固地连接

至底座上的外部连接器。

有关底座上的前面板连接器，请参阅图 1-1。

视频子系统故障排除

检查显示器与底座和电源的连接。

检查底座到显示器之间的视频接口连线。

USB 设备故障排除

使用下列步骤对 USB 键盘和 /或鼠标进行故障排除。对于其它 USB

设备，请转至步骤 5。

确保底座已开启。

从底座中暂时拆除键盘和鼠标电缆，然后再重新连接。

如果问题得以解决，请重新启动底座，进入系统设置程序，检查是否

已启用不工作的

USB

端口。

换用能正常工作的键盘

鼠标。

如果安装了另一底座，则将

USB

设备连接到该底座。如果

USB

设备能

够与其它底座配合使用，则第一个底座可能出现故障。

如果问题得以解决，请更换有故障的键盘

鼠标。

如果问题仍然存在，请继续执行下一步骤，开始对与系统相连的其它

USB

设备进行故障排除。

关闭所有连接的

USB

设备，并断开其与底座的连接。

重新启动底座，如果键盘正常工作，则进入系统设置程序。验证是

否启用了所有

USB

端口。请参阅第

页上

“

USB

配置”。

如果键盘不能正常工作，还可以使用远程访问。如果无法访问系

统，请参阅第

220

页上

“系统板跳线设置”中关于设置系统内

NVRAM

清除跳线并将

BIOS

恢复至默认设置的信息。

重新连接，逐次打开

USB

设备的电源。

如果某一设备造成同一问题，请关闭该设备的电源，更换

USB

电缆，

然后再开启该设备的电源。

如果问题仍然存在，请更换此设备。

如果所有故障排除均失败，请参阅第

233

页上

“获得帮助”。

故障排除 207

串行 I/O 设备故障排除

关闭底座和所有已连接至此串行端口的外围设备。

将串行接口电缆更换为另一条可正常工作的电缆，并打开底座和串行

设备。

如果问题得以解决，则请更换接口电缆。

关闭底座和串行设备，将该设备更换为同类设备。

打开底座和串行设备。

如果问题得以解决，请更换串行设备。

如果问题仍然存在，请参阅第

233

页上

“获得帮助”。

NIC 故障排除

重新启动底座，并检查与

NIC

控制器相关的任何系统信息。

2查看 NIC 连接器上的相应指示灯。请参阅第 14 页上 “NIC 指示灯

代码”。

•

如果链路指示灯不亮，请检查所有电缆的连接。

•

如果活动指示灯不亮，则网络驱动程序文件可能已损坏或缺失。

•

删除并重新安装驱动程序（如果适用）。请参阅

NIC

的说明文件。

•

如果可能，请更改自适应设置。

•

使用交换机或集线器上的另一个连接器。

如果使用的是

NIC

卡而不是集成的

NIC

，请参阅

NIC

卡说明文件。

确保安装了相应的驱动程序并捆绑了协议。请参阅

NIC

的说明文件。

进入系统设置程序，确认已启用

NIC

端口。请参阅第

页上

“使用

系统设置程序”。

确保将网络上的

NIC

、集线器和交换机均设置为同一数据传输速率。

请参阅每个网络设备的说明文件。

确保所有网络电缆的类型无误，并且未超出最大长度限制。

如果所有故障排除均失败，请参阅第

233

页上

“获得帮助”。

208 故障排除

受潮机柜故障排除

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

关闭底座和已连接的外围设备。

断开机柜与电源插座或

PDU

的连接。

小心：等待直至所有电源设备上的指示灯均熄灭后再继续。

从机柜上卸下所有底座。请参阅第

146

页上

“卸下底座”。

打开底座。请参阅第

151

页上

“底座盖”。

拆除底座上的组件。请参阅第

143

页上

“安装系统组件”。

•

硬盘驱动器

•

冷却导流罩

•

处理器和散热器

•

内存模块

•

扩展卡

/RAID

控制器卡

•

夹层卡

•

插入器延长器

•

节点配电板

• MicroSD

卡读取器

卸下所有服务器机柜组件。有关更多信息，请参阅《

PowerEdge

C8000

系统硬件用户手册》。

使底座彻底干燥至少

小时。

重新安装所有服务器机柜组件。有关更多信息，请参阅《

PowerEdge

C8000

系统硬件用户手册》。

重新安装在步骤

中卸下的所有底座组件。

合上底座。请参阅第

151

页上

“底座盖”。

重新安装底座。请参阅第

147

页上

“安装底座”。

重新连接服务器机柜与电源插座或

PDU

。

打开底座和已连接的外围设备。

如果系统无法启动，请参阅第

233

页上

“获得帮助”。

故障排除 209

受损机柜故障排除

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

关闭底座和已连接的外围设备。

断开机柜与电源插座或

PDU

的连接。

确保以下组件正确安装在机柜中：

•

电源底座

•

风扇模块

•

底座

确保以下组件正确安装在底座中：

• MicroSD

卡读取器

•

节点配电板

•

插入器延长器

•

夹层卡

•

扩展卡

/RAID

控制器卡

•

内存模块

•

处理器和散热器

•

冷却导流罩

•

硬盘驱动器

确保所有电缆均已正确连接。

确保所有组件均已正确安装并且没有任何损坏。

如果系统无法启动，请参阅第

233

页上

“获得帮助”。

电源底座故障排除

小心：一次卸下和更换一个 PSU 模块。将出现故障的 PSU 模块留在电源底

座内，直至您准备好进行更换。在卸下电源底座的情况下，长时间运行系统

可能会导致系统过热。

注：电源底座中的 1400 W 电源设备模块需要 200-240 V 电源才能运行。

210 故障排除

找到要卸下的电源底座或包含出故障的

PSU

模块的电源底座。

PSU

模块的状态指示灯将呈绿色或琥珀色亮起。如果

PSU

模块出现故障，

状态指示灯将呈琥珀色亮起。

2更换电源底座中出现故障的 PSU 模块。

有关更多信息，请参阅

《

PowerEdge C8000

系统硬件用户手册》。

注：在新的 PSU 模块中安装完电源底座后，请等待几秒钟，以便系统识别

电源设备并确定其是否可以正常工作。状态指示灯呈绿色亮起，表示模块可

以正常工作。

如果没有

PSU

模块显示故障

LED

，并且底座也没有打开电源，则登录

到

BMC Web

界面，检查状态信息。有关更多信息，请参阅《使用底

板管理控制器指南》。

如果所有故障排除均失败，请参阅第

233

页上

“获得帮助”。

系统内存故障排除

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

注：无效的内存配置可能导致系统启动时停机，并且无任何视频输出。

请参阅第 162 页上 “系统内存”，并验证您的内存配置是否符合所有适

用的原则。

如果系统无法运行，请关闭底座和已连接的外围设备。

秒后，打开底座和已连接的外围设备，并留意屏幕上的信息。

如果系统显示特定内存模块出现故障的错误信息，请转至步骤

。

进入系统设置程序并检查系统内存设置。请参阅第

页上

“

Main

（主屏幕）菜单”。请视需要对内存设置进行更改。

如果内存设置符合所安装的内存，但仍指示存在问题，请转至步骤

。

关闭底座和已连接的外围设备。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

检查内存通道，确保内存插装无误。请参阅第

163

页上

“支持的

DIMM

配置”。

故障排除 211

在各自插槽中重置内存模块。请参阅第

165

页上

“卸下内存模块”

和第

166

页上

“安装内存模块”。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

将底座重新安装到机柜中。请参阅第

147

页上

“安装底座”。

打开底座和已连接的外围设备。

进入系统设置程序并检查系统内存设置。请参阅第

页上

“

Main

（主屏幕）菜单”。

如果问题未解决，请继续执行下一步。

关闭底座和已连接的外围设备。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

如果诊断检测程序或错误信息指示特定内存模块出现故障，请更换该

模块。

要对未指定的故障内存模块进行故障排除，请用相同类型和容量的内

存模块更换第一个

DIMM

插槽中的模块。请参阅第

166

页上

“安装

内存模块”。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

将底座重新安装到机柜中。请参阅第

147

页上

“安装底座”。

打开底座和已连接的外围设备。

在系统进行引导时，注意观察所有显示的错误信息以及系统前面的诊

断指示灯。

22 如果仍然指示内存问题，则对安装的每个内存模块重复步骤 13 至步

骤 21。

如果检查所有内存模块后，问题仍然存在，请参阅第

233

页上

“获得

帮助”。

硬盘驱动器故障排除

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

212 故障排除

小心：此故障排除步骤可能会破坏

硬盘驱动器上存储的数据。进行故障排除之前，请备份硬盘驱动器上存储的

所有文件。

如果底座存在

RAID

控制器且在

RAID

阵列中配置了硬盘驱动器，则执

行下列步骤：

重新启动底座，并进入主机适配器配置公用程序：如果是

RAID

控

制器，则按下

组合键；如果是

SAS

夹层卡，则按下

组合键；如果是板载

RAID

控制器，则按下

组合键。

有关配置公用程序的信息，请参阅主机适配器附带的说明文件。

确保已正确配置

RAID

阵列的硬盘驱动器。

将硬盘驱动器置于离线状态并重置驱动器。请参阅第

187

页上

“卸下硬盘驱动器托盘”。

退出配置公用程序并允许系统引导至操作系统。

确保已正确安装和配置控制器卡所需的设备驱动程序。有关更多信息，

请参阅操作系统说明文件。

重新启动底座，进入系统设置程序，并验证控制器是否已启用，以及

驱动器是否在系统设置程序中出现。请参阅第

页上

“使用系统设

置程序”。

如果问题仍然存在，请参阅第

233

页上

“获得帮助”。

存储控制器故障排除

注：SAS RAID 控制器进行故障排除时，另请参阅操作系统和控制器的说明

文件。

1进入系统设置程序并确保已启用 SAS 控制器。请参阅第 47 页上

“使用系统设置程序”。

重新启动底座并按住相应的按键组合进入配置公用程序。

• <Ctrl><C>

（对于

LSI SAS 2008

夹层卡）

• <Ctl><H>

（对于

LSI 9265-8i SAS RAID

卡）

有关配置设置的信息，请参阅控制器的说明文件。

检查配置设置，进行必要的纠正，然后重新启动系统。

故障排除 213

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

关闭底座和已连接的外围设备。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

打开底座。请参阅第

151

页上

“底座盖”。

7确保控制器卡已在系统板连接器中稳固就位。请参阅第 170 页上

“安装 RAID 控制器卡”。

如果使用电池缓存

SAS RAID

控制器，请确保

RAID

电池已正确连接且

RAID

卡上的内存模块已正确就位（如果可用）。

确保电缆已稳固连接到存储控制器。

合上底座。请参阅第

151

页上

“底座盖”。

将底座重新安装到机柜中。请参阅第

147

页上

“安装底座”。

打开底座和已连接的外围设备。

如果问题仍然存在，请参阅第

233

页上

“获得帮助”。

扩展卡故障排除

注：进行扩展卡故障排除时，请参阅操作系统和扩展卡的说明文件。

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

关闭底座和已连接的外围设备。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

打开底座。请参阅第

151

页上

“底座盖”。

4确保每个扩展卡均已在其连接器中牢固就位。请参阅第 170 页上

“安装 RAID 控制器卡”。

合上底座。请参阅第

151

页上

“底座盖”。

将底座重新安装到机柜中。请参阅第

147

页上

“安装底座”。

打开底座和已连接的外围设备。

如果问题仍未解决，请参阅第

233

页上

“获得帮助”。

214 故障排除

处理器故障排除

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

关闭底座和已连接的外围设备。

从服务器机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

请确保已正确安装每个散热器。请参阅第

157

页上

“安装散热器”。

确保在散热器和处理器上涂抹导热油脂。

请确保已正确安装每个处理器。请参阅第

161

页上

“安装处理器”。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

将底座重新安装到机柜中。请参阅第

147

页上

“安装底座”。

打开底座和已连接的外围设备。

如果问题仍然存在，请关闭底座和已连接的外围设备。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

卸下处理器

。请参阅第

160

页上

“卸下处理器”。

装回冷却导流罩。请参阅第

155

页上

“安装冷却导流罩”。

将底座重新安装到机柜中。请参阅第

147

页上

“安装底座”。

打开底座和已连接的外围设备。

如果问题仍然存在，则表示处理器出现故障。请参阅第 233 页上

“获得帮助”。

关闭底座和已连接的外围设备。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

卸下冷却导流罩。请参阅第

154

页上

“卸下冷却导流罩”。

用处理器

替换处理器

。请参阅第

161

页上

“安装处理器”。

重复步骤

至步骤

。

如果在检测了两个处理器之后问题仍然存在，则说明系统板出现故障。

请参阅第

233

页上

“获得帮助”。

故障排除 215

识别系统板型号

开机或重新引导后立即按

<F2>

进入系统设置程序。

在“主屏幕”菜单中，查找

ePPID

条目。

ePPID

号的前

位

(

CN09N44V)

表示系统板型号，其余

位表示系统零

件标识码。

系统板故障排除

小心：多数维修只能由经认证的维修技术人员进行。您只能根据产品说明

文件中的授权，或者在联机或电话服务和支持小组的指导下，进行故障排除

和简单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围之内。请阅

读并遵循产品附带的安全说明。

从机柜中卸下底座。请参阅第

146

页上

“卸下底座”。

打开底座。请参阅第

151

页上

“底座盖”。

找到系统板上的

NVRAM

清除跳线。

清除

NVRAM

。

216 故障排除

合上底座。请参阅第

151

页上

“底座盖”。

如果计算底座仍有问题，请卸下并重新安装底座。请参阅第

147

页上

“安装底座”。

如果问题仍然存在，请参阅第

233

页上

“获得帮助”。

系统电池故障排除

注：如果系统长期（几个星期或几个月）关闭，则 NVRAM 可能会丢失系统

配置信息。这种情况是由有故障的电池引起的。

通过系统设置程序重新输入时间和日期。请参阅第

页上

“引导时的

系统设置选项”。

关闭底座，将其从机柜中卸下至少一小时。

将底座重新连接至服务器机柜并打开底座。

进入系统设置程序。

如果系统设置程序中的日期和时间不正确，请更换电池。请参阅第

197

页上

“卸下系统电池”。

小心：您只能根据产品说明文件中的授权，或者在联机或电话服务和支持

小组的指导下，进行故障排除和简单的维修。未经 Dell 授权的维修所造成的

损坏不在保修范围之内。请阅读并遵循产品附带的安全说明。

如果更换电池后问题仍未解决，请参阅第

233

页上

“获得帮助”。

注：某些软件可能会导致系统时间加快或减慢。如果除了系统设置程序中

的时间不正确外，系统看起来运行正常，则问题可能是由软件而不是由有故

障的电池引起的。

IRQ 分配冲突

大多数 PCI 设备均可与其它设备共享同一 IRQ，但无法同时使用一个

IRQ。要避免此类冲突，请参阅各 PCI 设备的说明文件以了解特定的

IRQ 要求。

故障排除 217

PCI IRQ 池定义是运行时分配的 BIOS 代码。

IRQ 线路分配 IRQ 线路分配

IRQ0 8254 计时器 IRQ8 实时时钟

IRQ1 键盘控制器 IRQ9 PCI IRQ 池定义

IRQ2 IRQ9 的级联 IRQ10 PCI IRQ 池定义

IRQ3 串行端口 (COM2) 或

PCI IRQ 池定义

IRQ11 PCI IRQ 池定义

IRQ4 串行端口 (COM1) 或

PCI IRQ 池定义

IRQ12 鼠标控制器

IRQ5 PCI IRQ 池定义 IRQ13 处理器

IRQ6 PCI IRQ 池定义 IRQ14 主 IDE 控制器

IRQ7 保留 IRQ15 次 IDE 控制器

218 故障排除

跳线和连接器 219

跳线和连接器

本节提供了有关系统跳线的具体信息。还提供了有关跳线和开关的

一些基本信息，并对系统中各种板上的连接器进行了说明。

系统板类型

下表列出了底座中支持的不同类型的系统板，包括型号。

注：

有关识别底座系统板型号的信息，请参阅第

215

页上

“识别系统板

型号”。

系统板系统板型号

V1.0

CN0W6W6G

（对于装有

Intel Xeon E5-2600

系列处理器的底座）

V1.1

CN0TND55

（对于装有

Intel Xeon E5-2600

系列处理器的底座）

V1.2

CN09N44V

（对于装有

Intel Xeon E5-2600V2

系列处理器的底座）

220 跳线和连接器

系统板跳线设置

本节介绍系统板 1.0、1.1 和 1.2 版上可用的跳线选项和设置。

系统板 V1.0 跳线设置

图 5-1. 系统板 V1.0 跳线设置

表 5-1. 系统板跳线设置

项跳线设置说明

维修模式（默认设置）已启用快擦写安全设置。

已禁用快擦写安全和

NVRAM

清除信号。

2NVRAM

清除（默认设置）系统引导时保留配置设置。

下一次系统引导时清除配置设置。

3ME

固件恢复（默认设置）已禁用

固件恢复跳线。

固件恢复跳线启用

固件恢复模式。

4BIOS

恢复（默认设置）已禁用

BIOS

恢复跳线。

BIOS

恢复跳线启用

BIOS

闪存特殊恢复

模式。

跳线和连接器 221

系统板 V1.1 跳线设置

图 5-2. 系统板 V1.1 跳线设置

密码启用（默认设置）已启用密码功能。

已禁用密码功能。

电源按钮通过（默认设置）

BMC

触发电源按钮信号。

触发电源按钮直通信号。

表 5-2. 系统板跳线设置

项跳线设置说明

维修模式（默认设置）已启用快擦写安全设置。

已禁用快擦写安全和

NVRAM

清除信号。

2NVRAM

清除（默认设置）系统引导时保留配置设置。

下一次系统引导时清除配置设置。

表 5-1. 系统板跳线设置

项跳线设置说明

123

222 跳线和连接器

系统板 V1.2 跳线设置

图 5-3. 系统板 V1.2 跳线设置

3ME

固件恢复（默认设置）已禁用

固件恢复跳线。

固件恢复跳线启用

固件恢复

模式。

4BIOS

恢复（默认设置）已禁用

BIOS

恢复跳线。

BIOS 恢复跳线启用 BIOS 闪存特殊恢复

模式。

密码启用（默认设置）已启用密码功能。

已禁用密码功能。

快擦写描述符

安全覆盖

（默认设置）已启用快擦写描述符安全覆盖。

已禁用快擦写描述符安全覆盖。

电源按钮通过（默认设置）

BMC

触发电源按钮信号。

触发电源按钮直通信号。

表 5-2. 系统板跳线设置

项跳线设置说明

234

跳线和连接器 223

表 5-3. 系统板跳线设置

项跳线设置说明

维修模式（默认设置）已启用快擦写安全设置。

已禁用快擦写安全和

NVRAM

清除信号。

2NVRAM

清除（默认设置）系统引导时保留配置设置。

下一次系统引导时清除配置设置。

3ME

固件恢复（默认设置）已禁用

固件恢复跳线。

ME 固件恢复跳线启用 ME 固件恢复

模式。

4BIOS

恢复（默认设置）已禁用

BIOS

恢复跳线。

BIOS

恢复跳线启用

BIOS

闪存特殊恢复

模式。

密码启用（默认设置）已启用密码功能。

已禁用密码功能。

快擦写描述符

安全覆盖

（默认设置）已启用快擦写描述符安全覆盖。

已禁用快擦写描述符安全覆盖。

224 跳线和连接器

系统板连接器

本节介绍系统板 1.0、1.1 和 1.2 版上可用的连接器。

系统板 V1.0 连接器

图 5-4. 系统板 V1.0 连接器

1USB 连接器 (2) 2PCIe x8 插槽 3 （夹层卡插槽）

3MicroSD 卡读取器（内部 USB）

连接器

4内部 SAS 夹层卡插槽

5小型 SAS 连接器 0 6板载 SATA 连接器 4

7板载 SATA 连接器 5 8系统电池

9用于 CPU1 的 DIMM 插槽

DIMMA3 插槽

DIMMA4 插槽

DIMMA7 插槽

DIMMA8 插槽

10 CPU1 插槽

11 用于 CPU2 的 DIMM 插槽

DIMMB1 插槽

DIMMB2 插槽

DIMMB5 插槽

DIMMB6 插槽

12 主电源连接器

13 内部硬盘驱动器插入器 14 SGPIO 连接器 2

15 内部串行连接器 16 前面板连接器 1

跳线和连接器 225

系统板 V1.1 连接器

图 5-5. 系统板 V1.1 连接器

17 PCIe x16 插槽 4 （背面 GPGPU）18 CPU2 插槽

19 用于 CPU2 的 DIMM 插槽

DIMMB3 插槽

DIMMB4 插槽

DIMMB7 插槽

DIMMB3 插槽

20 用于 CPU1 的 DIMM 插槽

DIMMA1 插槽

DIMMA2 插槽

DIMMA5 插槽

DIMMA6 插槽

21 LAN LED 连接器 22 PCIe x16 插槽 1

23 PCIe x16 插槽 2 24 SGPIO 连接器 1

25 电源按钮 /开机指示灯 26 VGA 连接器

27 串行连接器 28 内部 BMC 串行控制台连接器

29 BMC 管理端口 30 整合的 BMC 电缆连接器

31 NIC1 连接器 (RJ45) 32 NIC0 连接器 (RJ45)

33 系统识别指示灯

1USB 连接器 (2)2PCIe x8 插槽 3 （夹层卡插槽）

3MicroSD 卡读取器（内部 USB）

连接器

4低引脚数 (LPC) 调试连接器

5SGPIO 连接器 2 6SGPIO 连接器 1

7小型 SAS 连接器 0 8板载 SATA 连接器 4

12347910 11 13

12 15

2425262728293031

65 14

226 跳线和连接器

9板载 SATA 连接器 5 10 系统电池

11 用于 CPU1 的 DIMM 插槽

DIMMA3 插槽

DIMMA4 插槽

DIMMA7 插槽

DIMMA8 插槽

12 CPU1 插槽

13 用于 CPU2 的 DIMM 插槽

DIMMB1 插槽

DIMMB2 插槽

DIMMB5 插槽

DIMMB6 插槽

14 I2C 连接器

15 主电源连接器 16 内部硬盘驱动器插入器

17 前面板连接器 1 18 内部串行连接器

19 小型 SAS 连接器 1 20 板载 SATA_IN 连接器 5

21 板载 SATA_IN 连接器 4 22 PCIe x16 插槽 4 （背面 GPGPU）

23 电源连接器插入器 24 CPU2 插槽

25 用于 CPU2 的 DIMM 插槽

DIMMB3 插槽

DIMMB4 插槽

DIMMB7 插槽

DIMMB3 插槽

26 用于 CPU1 的 DIMM 插槽

DIMMA1 插槽

DIMMA2 插槽

DIMMA5 插槽

DIMMA6 插槽

27 LAN LED 连接器 28 PCIe x16 插槽 1

29 PCIe x16 插槽 2 30 NCSI 连接器

31 电源按钮 /开机指示灯 32 VGA 连接器

33 串行连接器 34 内部 BMC 串行控制台连接器

35 BMC 管理端口 36 整合的 BMC 电缆连接器

37 NIC1 连接器 (RJ45) 38 NIC0 连接器 (RJ45)

39 系统识别指示灯

跳线和连接器 227

系统板 V1.2 连接器

图 5-6. 系统板 V1.2 连接器

1USB 连接器 (2)2PCIe x8 插槽 3 （夹层卡插槽）

3MicroSD 卡读取器（内部 USB）

连接器

4低引脚数 (LPC) 调试连接器

5SGPIO 连接器 2 6SGPIO 连接器 1

7小型 SAS 连接器 0 8板载 SATA 连接器 4

9板载 SATA 连接器 5 10 系统电池

11 用于 CPU1 的 DIMM 插槽

DIMMA3 插槽

DIMMA4 插槽

DIMMA7 插槽

DIMMA8 插槽

12 CPU1 插槽

13 用于 CPU2 的 DIMM 插槽

DIMMB1 插槽

DIMMB2 插槽

DIMMB5 插槽

DIMMB6 插槽

14 I2C 连接器

15 主电源连接器 16 内部硬盘驱动器插入器

17 前面板连接器 1 18 内部串行连接器

19 小型 SAS 连接器 1 20 板载 SATA 连接器 5

21 板载 SATA 连接器 4 22 PCIe x16 插槽 4 （背面 GPGPU）

12347910 11 13

12 15

24252628293031

65 14

228 跳线和连接器

23 电源连接器插入器 24 CPU2 插槽

25 用于 CPU2 的 DIMM 插槽

DIMMB3 插槽

DIMMB4 插槽

DIMMB7 插槽

DIMMB3 插槽

26 用于 CPU1 的 DIMM 插槽

DIMMA1 插槽

DIMMA2 插槽

DIMMA5 插槽

DIMMA6 插槽

27 LAN LED 连接器 28 PCIe x16 插槽 1

29 PCIe x16 插槽 2 30 NCSI 连接器

31 电源按钮 /开机指示灯 32 VGA 连接器

33 串行连接器 34 内部 BMC 串行控制台连接器

35 BMC 管理端口 36 整合的 BMC 电缆连接器

37 NIC1 连接器 (RJ45) 38 NIC0 连接器 (RJ45)

39 系统识别指示灯

跳线和连接器 229

扩展卡提升板连接器

图 5-7. 扩展卡提升板连接器

1PCIe x16 插槽 5

230 跳线和连接器

插入器延长器连接器

插入器延长器类型

下表列出了特定的系统板型号所支持的插入器延长器。

注：有关识别底座系统板型号的信息，请参阅第 215 页上 “识别系统板

型号”。

插入器延长器 V1.0 连接器

图 5-8. 插入器延长器 V1.0 连接器

系统板插入器延长器

V1.0 V1.0

V1.1 V1.1

V1.2 V1.1

1SATA 连接器 4 2 2 针电源连接器

3SATA 连接器 5 4IPMB 连接器

5SGPIO 连接器 6SATA 连接器 0

7SATA 连接器 1 8SATA 连接器 2

9SATA 连接器 3

跳线和连接器 231

插入器延长器 V1.1 连接器

图 5-9. 插入器延长器 V1.1 连接器

MicroSD 卡读取器连接器

图 5-10. MicroSD 卡读取器连接器

1SATA 连接器 4 2 2 针电源连接器

3SATA 连接器 5 4IPMB 连接器

5SGPIO 连接器

1MicroSD 卡读取器电缆连接器 2MicroSD 卡连接器

232 跳线和连接器

节点配电板连接器

图 5-11. 节点配电板连接器

1电源 /节流连接器 2I2C 连接器

312V S2 电源连接器 4HDD1 电源连接器

5电源连接器 6HDD3 电源连接器

7HDD2 电源连接器 8系统板电源连接器

912V S1 电源连接器 10 远程传感器连接器

11 硬盘驱动器 LED 指示灯连接器 12 系统板控制连接器

13 LAN 直通连接器

获得帮助 233

获得帮助

联系 Dell

注：如果没有可用的 Internet 连接，您可以在购货发票、装箱单、帐单或

Dell 产品目录上查找联系信息。

Dell 提供了几种联机以及电话支持和服务选项。可用性会因所在国家和地

区以及产品的不同而有所差异，您所在的地区可能不提供某些服务。有关

销售、技术支持或客户服务问题，请与 Dell 联系：

请访问

dell.com/support

。

选择您的支持类别。

在页面顶部的 “

Choose A Country/Region

”（选择国家

地区）下拉式

菜单中，确认您所在的国家或地区。

根据您的需求，选择相应的服务或支持链接。

234 获得帮助

ŒƒºžŒª÷Ð£½ E:\!Projects\!DELL\2014\!C40370220\DTP\ZH-CN_ok\C8220_HOM_bk0IX.fm

索引 235

索引

BMC 操作模式

非中央独立模式 , 16

非中央综合模式 , 17

BMC 管理电缆

安装 , 194-195

卸下 , 193-194

Dell

联系 , 233

Infiniband 夹层卡

安装 , 179

卸下 , 176-179

IPMI 命令列表 , 130

MicroSD 卡

安装 , 151

卸下 , 150

MicroSD 卡读取器

安装 , 184-185

卸下 , 183-184

MicroSD 卡读取器支架

安装 , 186

卸下 , 185

NPDB

安装 , 196

卸下 , 195

RAID 电池

安装 , 172

卸下 , 171

RAID 控制器卡

安装 , 170

卸下 , 169

安全 , 205

安装

BMC 管理电缆 , 194-195

Infiniband 夹层卡 , 179

MicroSD 卡, 151

MicroSD 卡读取器 , 184-185

MicroSD 卡读取器支架 , 186

NPDB, 196

ŒƒºžŒª÷Ð£½ E:\!Projects\!DELL\2014\!C40370220\DTP\ZH-CN_ok\C8220_HOM_bk0IX.fm

236 索引

RAID 电池 , 172

RAID 控制器卡 , 170

背面机盖 , 154

插入器延长器 , 192

处理器 , 161-162

单幅底座挡片 , 148

底座 , 147

扩展卡 , 168

扩展卡提升板 , 176

冷却导流罩 , 155

内存模块 , 166

散热器 , 157

散热器挡片 , 159

双幅底座挡片 , 149

系统板 , 202

系统电池 , 198

以太网夹层卡 , 182

硬盘驱动器 , 189

硬盘驱动器托架 , 191

硬盘驱动器托盘 , 188

正面机盖 , 152

背面机盖

安装 , 154

卸下 , 153

插入器延长器

安装 , 192

类型 , 230

连接器 , 230

卸下 , 191

处理器

安装 , 161-162

卸下 , 160-161

单幅底座挡片

安装 , 148

卸下 , 147

底座

安装 , 147

卸下 , 146

正面功能部件 , 12

底座正面功能部件 , 12

电源管理设置 , 139

服务标签 , 22

功能部件

前面板 , 12

故障排除

RTC 电池 , 216

USB 设备 , 206

处理器 , 214

串行设备 , 207

存储控制器 , 212

电源底座 , 209

扩展卡 , 213

视频 , 206

受潮机柜 , 208

受损机柜 , 209

外部连接 , 206

系统板 , 215

系统板型号 , 215

系统内存 , 210

硬盘驱动器 , 211

关于系统 , 11

管理界面 , 16

开机自测错误代码 , 23

控制台重定向

配置 , 49

扩展卡

安装 , 168

卸下 , 167

ŒƒºžŒª÷Ð£½ E:\!Projects\!DELL\2014\!C40370220\DTP\ZH-CN_ok\C8220_HOM_bk0IX.fm

索引 237

扩展卡提升板

安装 , 176

连接器 , 229

卸下 , 175

冷却导流罩

安装 , 155

卸下 , 154

连接器

插入器延长器 , 230

扩展卡提升板 , 229

系统板 , 224

命令行界面 , 99

内存模块 (DIMM)

安装 , 166

安装原则 , 162

配置 , 163-164

卸下 , 165

散热器

安装 , 157

卸下 , 156

散热器挡片

安装 , 159

卸下 , 158

双幅底座挡片

安装 , 149

卸下 , 149

系统板

安装 , 202

类型 , 219

连接器 , 224

跳线设置 , 220

卸下 , 199

系统传感器概览 , 41

系统电池

安装 , 198

卸下 , 197

系统功能

访问 , 11

系统日志

请参阅系统设置屏幕

系统设置

BMC LAN 配置 , 90

CPU 配置 , 68

iSCSI 远程引导 , 81, 91

PCI 插槽配置 , 83

PCI 配置 , 77

PSU 配置边界 , 63

SATA 配置 , 75

USB 配置 , 84

安全保护设置 , 86

电源管理 , 58

功率上限 , 64

活动状态电源管理配置 , 82

机箱 PSU 配置 , 62

机箱电源管理 , 60

紧急节流 , 67

内存配置 , 72

嵌入式网络设备 , 79

预先访存配置 , 71

远程访问配置 , 92

系统设置程序

进入 , 48

系统设置菜单 , 47

一般帮助 , 48

系统设置屏幕

安全保护 , 86

服务器 , 88

ŒƒºžŒª÷Ð£½ E:\!Projects\!DELL\2014\!C40370220\DTP\ZH-CN_ok\C8220_HOM_bk0IX.fm

238 索引

高级 , 57

退出 , 97

引导 , 96

主, 54

卸下

BMC 管理电缆 , 193-194

Infiniband 夹层卡 , 176-179

MicroSD 卡, 150

MicroSD 卡读取器 , 183-184

MicroSD 卡读取器支架 , 185

NPDB, 195

RAID 电池 , 171

RAID 控制器卡 , 169

背面机盖 , 153

插入器延长器 , 191

处理器 , 160-161

单幅底座挡片 , 147

底座 , 146

扩展卡 , 167

扩展卡提升板 , 175

冷却导流罩 , 154

内存模块 , 165

散热器 , 156

散热器挡片 , 158

双幅底座挡片 , 149

系统板 , 199

系统电池 , 197

以太网夹层卡 , 180-182

硬盘驱动器 , 188

硬盘驱动器托架 , 190

硬盘驱动器托盘 , 187

正面机盖 , 151

以太网夹层卡

安装 , 182

卸下 , 180-182

硬盘驱动器

安装 , 189

卸下 , 188

硬盘驱动器托架

安装 , 191

卸下 , 190

硬盘驱动器托盘

安装 , 188

卸下 , 187

正面机盖

安装 , 152

卸下 , 151

指示灯

NIC, 14

电源 , 13

前面板 , 12

系统标识 , 13

指示灯代码

电源和系统板 , 20

Dell Poweredge C8000 C8220 硬件用户手册使用手册 Power Edge Owner's Manual3 Zh Cn

Navigation menu

Versions of this User Manual:

Views

Navigation

Dell Poweredge C8000 C8220 硬件用户手册 使用手册 Power Edge Owner's Manual3 Zh Cn

Navigation menu

Dell Poweredge C8000 C8220 硬件用户手册使用手册 Power Edge Owner's Manual3 Zh Cn
