Dell SCv300- und SCv320-Erweiterungsgehäuse
Benutzerhandbuch
Vorschriftenmodell: E03J, E04J
Vorschriftentyp: E03J001, E04J001
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser
einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine
Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden
werden können.
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden,
Verletzungen oder sogar den Tod von Personen zur Folge haben können.
Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc.
oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
2017 - 10
Rev. A
Inhaltsverzeichnis
Über dieses Handbuch....................................................................................................... 4
Versionsverlauf................................................................................................................................................................... 4
Zielgruppe...........................................................................................................................................................................4
Kontaktaufnahme mit Dell...................................................................................................................................................4
Weiterführende Veröentlichungen.................................................................................................................................... 4
1 Wissenswertes über SCv300- und SCv320-Erweiterungsgehäuse.................................. 5
Übersicht über das SCv300- und SCv320-Erweiterungsgehäuse...................................................................................... 5
Überwachung und Diagnose des SCv300- und SCv320-Erweiterungsgehäuse................................................................. 5
SCv300- und SCv320-Erweiterungsgehäuse – Anzeigen und Funktionen der Frontblende............................................... 5
SCv300- und SCv320-Erweiterungsgehäuse – Merkmale und Anzeigen auf der Rückseite...............................................6
SCv300- und SCv320-Erweiterungsgehäuse – EMM-Merkmale und -Anzeigen................................................................7
EMM Failover (Festplatten-Failover)............................................................................................................................8
SCv300- und SCv320-Erweiterungsgehäuse – Laufwerke................................................................................................ 8
2 Austauschen von SCv300- und SCv320-Erweiterungsgehäuse-Komponenten................9
Sicherheitsvorkehrungen....................................................................................................................................................9
Sicherheitshinweise zur Montage.................................................................................................................................9
Elektrische Vorsichtsmaßnahmen.................................................................................................................................9
Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung............................................................................10
Allgemeine Vorsichtsmaßnahmen................................................................................................................................10
Maßnahmen vor dem Austausch...................................................................................................................................... 10
Senden von Diagnosedaten unter Verwendung von Dell SupportAssist....................................................................... 11
Ändern des Betriebsmodus eines Storage Center in den Wartungsmodus................................................................... 11
Wiederanbringen der Frontverkleidung.............................................................................................................................. 11
Austauschen von Festplatten............................................................................................................................................12
SCv300- und SCv320-Erweiterungsgehäuse – Laufwerknummerierung.................................................................... 12
Identizieren des fehlerhaften Festplattenlaufwerks................................................................................................... 12
Austauschen eines Festplattenlaufwerks.....................................................................................................................13
Austauschen von Rack-Schienen......................................................................................................................................15
Maßnahmen nach dem Austausch.................................................................................................................................... 16
Senden von Diagnosedaten unter Verwendung von Dell SupportAssist...................................................................... 16
Ändern des Betriebsmodus des Storage Center in den Normalmodus.........................................................................16
3 Fehlerbehebung bei den Komponenten des SCv300 und SCv320.................................. 17
Fehlerbehebung beim Netzteil-/Lüftermodul.....................................................................................................................17
Fehlerbehebung bei Festplattenlaufwerken.......................................................................................................................17
Fehlerbehebung bei Gehäuseverwaltungsmodulen (EMMs)..............................................................................................17
Fehlerbehebung beim Bedienfeld...................................................................................................................................... 18
4 SCv300- und SCv320-Erweiterungsgehäuse – Technische Daten................................. 19
Technische Daten..............................................................................................................................................................19
3
Über dieses Handbuch
In diesem Handbuch wird beschrieben, wie der Service und die Wartung auf dem SCv300- und SCv320-Erweiterungsgehäuse
durchgeführt wird.
Versionsverlauf
Dokumentnummer: 680-142-001
Revision Datum Beschreibung
A Oktober 2017 Erstveröentlichung
Zielgruppe
Die in diesem Handbuch enthaltenen Informationen richten sich an Dell Endbenutzer.
Kontaktaufnahme mit Dell
Dell bietet online oder per Telefon verschiedene Optionen für Support und Service. Die Verfügbarkeit ist je nach Land und Produkt
unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht erhältlich.
Um sich mit Dell im Zusammenhang mit Verkauf, technischem Support und Kundendienst in Verbindung zu setzen, rufen Sie die
Website www.dell.com/support auf.
• Um individuellen Support anzufordern, geben Sie Ihre Service-Tag-Nummer auf der Support-Seite ein, und klicken Sie auf
Senden.
• Um allgemeinen Support zu erhalten, durchsuchen Sie die Produktliste auf der Support-Seite, und wählen Sie Ihr Produkt aus.
Weiterführende Veröentlichungen
Die folgende Dokumentation ist für SCv300- und SCv320-Erweiterungsgehäuse verfügbar.
•Dell Storage Center SCv300 and SCv320 Expansion Enclosure Getting Started Guide (Handbuch zum Einstieg für Dell Storage
Center SCv300- und SCv320-Erweiterungsgehäuse)
Enthält Informationen zu SCv300/SCv320-Erweiterungsgehäusen, wie Anweisungen zur Installation und technische Daten.
•Dell Storage Center Software Update Guide (Aktualisierungshandbuch für die Dell Storage Center-Software)
Enthält Anweisungen zur Aktualisierung der Storage Center-Software von einer früheren Version auf die aktuelle Version.
•Dell Storage Center Command Utility Reference Guide (Referenzhandbuch für das Dell Storage Center-Befehlsdienstprogramm)
Enthält Anweisungen für die Verwendung des Storage Center-Befehlsdienstprogramms. Das Befehlsdienstprogramm enthält eine
Befehlszeilenschnittstelle (CLI) zum Verwalten von Storage Center-Funktionen unter Windows, Linux, Solaris und AIX-
Plattformen.
•Dell Storage Center Command Set for Windows PowerShell (Dell Storage Center-Befehlssatz für Windows PowerShell)
Enthält Anweisungen für die ersten Schritte mit Windows PowerShell-Cmdlets und Skript-Objekten, die mit dem Storage Center
über das PowerShell interaktive Shell, Skripts und PowerShell Hosting-Anwendungen interagieren. Hilfe zu einzelnen Cmdlets ist
online verfügbar.
•Dell Storage Manager-Administratorhandbuch
Enthält Anweisungen für die Verwendung des Datensammler-Managers und des Dell Storage Manager Client.
•Dell TechCenter
Enthält technische White Paper, Best Practices-Leitfäden und häug gestellte Fragen zu Dell Speicherprodukten. Rufen Sie die
folgende Website auf: http://en.community.dell.com/techcenter/storage/.
4
1
Wissenswertes über SCv300- und SCv320-
Erweiterungsgehäuse
Ein SCv300- und SCv320-Erweiterungsgehäuse bietet Erweiterungsspeicher für ein Dell Storage Center.
Das SCv300- und SCv320-Erweiterungsgehäuse wird direkt an die SAS-Ports auf der Rückseite des Speichersystem angeschlossen.
Übersicht über das SCv300- und SCv320-Erweiterungsgehäuse
Beim SCv300 handelt es sich um ein 2-HE-Erweiterungsgehäuse mit Unterstützung für bis zu 12 3,5-Zoll-Festplatten in einer
Konguration mit 4 Spalten und 3 Reihen. Beim SCv320 handelt es sich um ein 2-HE-Erweiterungsgehäuse mit Unterstützung für
bis zu 24 vertikal nebeneinander angeordneten 2,5-Zoll-Festplatten.
Im Lieferumfang des SCv300- und SCv320-Erweiterungsgehäuse sind zwei redundante Netzteile/Lüftermodule und zwei
redundante Gehäuseverwaltungsmodule (EMMs) enthalten.
Überwachung und Diagnose des SCv300- und SCv320-
Erweiterungsgehäuse
Das Storage Center-Betriebssystem generiert Warnmeldungen, wenn bestimmte Temperatur-, I/O-Modul-, Lüfter-, Festplatten- und
Strombedingungen bei den Storage Center-Komponenten vorliegen. Verwenden Sie den Dell Storage Manager, um diese Warnungen
anzuzeigen.
LED-Anzeigen am Erweiterungsgehäuse benachrichtigen Sie auch über mögliche Probleme.
SCv300- und SCv320-Erweiterungsgehäuse – Anzeigen und
Funktionen der Frontblende
Die Frontblende zeigt den Status des Erweiterungsgehäuse und den Status des Netzteils an.

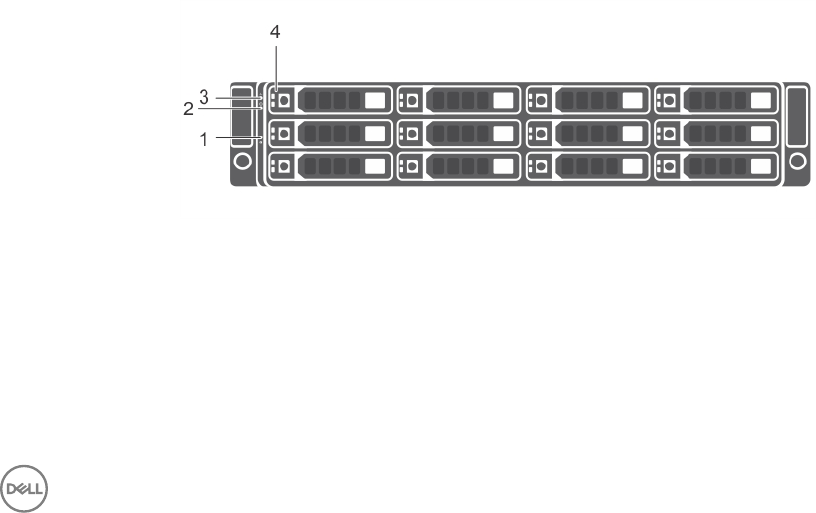

Abbildung 1. SCv300 – Anzeigen und Funktionen der Frontblende
5
Abbildung 2. SCv320 – Anzeigen und Funktionen der Frontblende
Element Name Symbol Beschreibung
1Systemidentikationstaste Mit einer Systemidentizierungstaste auf der Vorderseite kann ein
bestimmtes Erweiterungsgehäuse innerhalb eines Racks lokalisiert werden.
Wenn diese Taste gedrückt wird, blinken die Systemstatusanzeigen auf
dem Bedienfeld und das Enclosure Management(EMM)-Modul blinkt blau,
bis die Taste erneut gedrückt wird.
2 Betriebsanzeige-LED Die Betriebsanzeige-LED leuchtet, wenn mindestens ein Netzteil das
Erweiterungsgehäuse mit Strom versorgt.
3 Erweiterungsgehäuse-
Status-LED
Die LED für Erweiterungsgehäusestatus leuchtet, wenn die
Stromversorgung des Erweiterungsgehäuse eingeschaltet ist.
• Sie leuchtet während des Normalbetriebs stetig blau.
• Sie blinkt blau, während ein Host-Server dabei ist, das
Erweiterungsgehäuse zu identizieren, oder wenn die Taste zur
Systemidentizierung gedrückt wurde.
• Sie blinkt gelb oder leuchtet für einige Sekunden dauerhaft gelb und
schaltet sich dann aus, wenn die EMMs hochfahren oder
zurückgesetzt werden.
• Sie blinkt für einen längeren Zeitraum gelb, wenn sich das
Erweiterungsgehäuse in einem Warnzustand bendet.
• Sie leuchtet stetig gelb, wenn sich das Erweiterungsgehäuse im
Fehlerzustand bendet.
4 Festplattenlaufwerke • SCv300: Bis zu 12 Hot-Swap-fähige 3,5-Zoll-SAS-
Festplattenlaufwerke.
• SCv320: Bis zu 24 Hot-Swap-fähige 2,5-Zoll-SAS-
Festplattenlaufwerke.
SCv300- und SCv320-Erweiterungsgehäuse – Merkmale und Anzeigen
auf der Rückseite
Die Rückseite verfügt über Steuerungen zum Hochfahren und Zurücksetzen des Erweiterungsgehäuse, Indikatoren zum Anzeigen
des Status des Erweiterungsgehäuse sowie über Anschlüsse für die Back-End-Verkabelung.
Abbildung 3. SCv300- und SCv320-Erweiterungsgehäuse – Merkmale und Anzeigen auf der Rückseite
6
Element Name Beschreibung
1 Netzteil und Kühlungslüfter-Modul
(PS1)
600-W-Netzteil
2 Primäres Gehäuse-Verwaltungsmodul
(EMM 0)
Das EMM stellt einen Datenpfad zwischen dem Erweiterungsgehäuse und
dem Speicher-Controller her. Das EMM enthält außerdem die
Verwaltungsfunktionen für das Erweiterungsgehäuse.
3 Primäres Gehäuse-Verwaltungsmodul
(EMM 1)
Das EMM stellt einen Datenpfad zwischen dem Erweiterungsgehäuse und
dem Speicher-Controller her. Das EMM enthält außerdem die
Verwaltungsfunktionen für das Erweiterungsgehäuse.
4 Informationsbereich Ein ausziehbares Etikettenfeld, das Systeminformationen wie die Service-Tag-
Nummer aufzeichnet
5 Netzschalter (2) Steuert die Stromversorgung zum Erweiterungsgehäuse. Für jedes Netzteil
ist ein Schalter vorhanden.
6 Netzteil und Kühlungslüfter-Modul
(PS 2)
600-W-Netzteil
SCv300- und SCv320-Erweiterungsgehäuse – EMM-Merkmale und -
Anzeigen
SCv300 und SCv320 beinhalten zwei Gehäuseverwaltungsmodule (EMMs) in zwei Schnittstellen-Steckplätzen.
Abbildung 4. SCv300- und SCv320-Erweiterungsgehäuse – EMM-Merkmale und -Anzeigen
Element Name Symbol Beschreibung
1 SAS-Port-Status
(1–4)
•Grün: Alle Verbindungen zum Port sind hergestellt.
•Gelb: Eine oder mehrere Verbindungen sind nicht hergestellt.
•Aus: Das Erweiterungsgehäuse ist nicht angeschlossen.
2 EMM-
Statusanzeige
•Ein, stetig grün: Normaler Betrieb.
•Gelb: Das Erweiterungsgehäuse wurde nicht gestartet oder ist nicht
ordnungsgemäß konguriert.
•Grün blinkend: Automatische Aktualisierung wird gerade durchgeführt.
•Gelb blinkend (zweimal pro Sequenz): Das Erweiterungsgehäuse kann nicht
mit anderen Erweiterungsgehäuse kommunizieren.
•Gelb blinkend (viermal pro Sequenz): Die Firmware-Aktualisierung ist
fehlgeschlagen.
•Gelb blinkend (fünfmal pro Sequenz): Die Firmware-Versionen der beiden
EMMs unterscheiden sich.
3 SAS-Ports 1–4
(Eingang oder
Ausgang)
Bietet eine SAS-Kabelverbindung vom Speicher-Controller zum nächsten
Erweiterungsgehäuse in der Kette. (Single-Port-, redundante und Mehrketten-
Konguration).
7
Element Name Symbol Beschreibung
4 USB Mini-B
(serieller Debug-
Anschluss)
Nicht für die Verwendung durch den Kunden.
5 Einheiten-ID-
Anzeige
Zeigt die Erweiterungsgehäuse-ID an.
EMM Failover (Festplatten-Failover)
Steuerung und Überwachung der ErweiterungsgehäuseElemente kann von einem EMM auf das andere übertragen werden, wenn ein
EMM defekt ist.
Im Falle eines EMM-Fehlers, aktiviert das funktionierende EMM die gelbe Status-LED des defekten EMM. Das funktionierende EMM
verwaltet dann alle Aspekte des Erweiterungsgehäuse, einschließlich der Überwachung und Steuerung der Erweiterungsgehäuse-
LEDs, der Netzteile und der Kühlungslüfter.
SCv300- und SCv320-Erweiterungsgehäuse – Laufwerke
Dell Enterprise Plus-Festplattenlaufwerke (HDDs) und Dell Enterprise Plus-Solid-State-Laufwerke (SSDs) sind die einzigen
Laufwerke, die in SCv300- und SCv320-Erweiterungsgehäuse installiert werden können. Wird ein anderes Laufwerk als ein Dell
Enterprise Plus-Laufwerk installiert, verhindert Storage Center die Verwaltung des Laufwerks.
Die Laufwerke in einem SCv300-Erweiterungsgehäuse werden horizontal installiert. Die Laufwerke in einem SCv320-
Erweiterungsgehäuse werden vertikal installiert. Die Anzeigen auf den Laufwerken geben Aufschluss über Status und Aktivität.
Abbildung 5. SCv300- und SCv320-Erweiterungsgehäuse – Laufwerksanzeigen
Element Name Anzeigecode
1 Laufwerksaktivitätsanzeig
e
•Blinkt grün: Laufwerkaktivität
•Leuchtet stetig grün: Das Laufwerk wurde erkannt, und es liegen keine Fehler vor.
2 Laufwerk-Statusanzeige •Stetig grün: Normaler Betrieb.
•Blinkt grün (zweimal pro Sekunde): Die Laufwerksidentizierung ist aktiviert.
•Blinkt gelb (dreimal pro Sekunde): Festplattenlaufwerksfehler
•Aus: Das Laufwerk wird nicht mit Strom versorgt.
8
2
Austauschen von SCv300- und SCv320-
Erweiterungsgehäuse-Komponenten
In diesem Kapitel wird das Entfernen und Einbauen der Komponenten eines SCv300- und SCv320-Erweiterungsgehäuse
beschrieben.
Bei diesen Informationen wird davon ausgegangen, dass Sie die Ersatzkomponente bereits erhalten haben und bereit sind, sie
einzubauen.
Sicherheitsvorkehrungen
Befolgen Sie stets die folgenden Sicherheitshinweise, um Verletzungen und Beschädigungen an den Storage Center-Geräten zu
verhindern.
Wenn in dieser Anleitung beschriebene Geräte auf eine Weise verwendet werden, die nicht Dell angegeben wird, ist der von den
Geräten bereitgestellte Schutz möglicherweise eingeschränkt. Zu Ihrer Sicherheit und zum Schutz beachten Sie die in den folgenden
Abschnitten beschriebenen Regeln.
ANMERKUNG: Beachten Sie die Sicherheits- und Zulassungsbestimmungen, die mit jeder Storage Center-Komponente
geliefert wurden. Die Service-Informationen benden sich in einem separaten Dokument.
Sicherheitshinweise zur Montage
Befolgen Sie diese Sicherheitshinweise bei der Installation eines SCv300- und SCv320-Erweiterungsgehäuse:
• Dell empehlt, ein SCv300- und SCv320-Erweiterungsgehäuse nur von Personen mit Erfahrung in der Rack-Montage in einem
Rack montieren zu lassen.
• Die Rack-Konstruktion muss das gesamte Gewicht des Erweiterungsgehäuse unterstützen. Das Design sollte stabilisierende
Merkmale aufweisen, um zu verhindern, dass das Rack umfällt oder während der Installation oder bei normalem Gebrauch
umgestoßen wird.
• Um ein Umkippen des Racks zu verhindern, ziehen Sie immer nur ein Erweiterungsgehäuse gleichzeitig aus dem Rack.
• Stellen Sie sicher, dass das Erweiterungsgehäuse immer vollständig geerdet ist, um Beschädigungen durch elektrostatische
Entladungen zu vermeiden.
• Verwenden Sie beim Umgang mit den Erweiterungsgehäuse-Komponenten eine Erdungsmanschette (nicht im Lieferumfang
enthalten) oder eine vergleichbare Schutzvorrichtung.
Elektrische Vorsichtsmaßnahmen
Beachten Sie stets die elektrischen Sicherheitshinweise, um Verletzungen und Beschädigungen an den Storage Center-Geräten zu
verhindern.
WARNUNG: Unterbrechen Sie die Stromversorgung zum Erweiterungsgehäuse, wenn Sie Komponenten entfernen oder
installieren möchten, die nicht Hot-Swap-fähig sind. Achten Sie beim Trennen der Stromversorgung darauf, dass Sie
zuerst das Speichersystem unter Verwendung des Storage Client herunterfahren und dann die Stromkabel von allen
Netzteilen im Speichersystem und Erweiterungsgehäuse abziehen.
• Stellen Sie eine geeignete Stromquelle mit Überspannungsschutz bereit. Alle Storage Center-Komponenten müssen vor der
Stromzufuhr geerdet werden. Stellen Sie sicher, dass die Stromversorgungskabel über eine sichere Erdungsleitung verfügen.
Überprüfen Sie die Erdung, bevor Sie den Strom anschließen.
• Die Stecker an den Stromkabeln fungieren als primäre Trennelemente. Stellen Sie sicher, dass sich die Steckdosen in der Nähe
der Geräte benden und leicht zugänglich sind.
9
• Stellen Sie sicher, dass Sie die Position der Gerätenetzschalter kennen sowie den Einbauort des Notschalters zum Abschalten
des Stroms in dem betreenden Raum, die Position des Trennschalters bzw. der betreenden Steckdose.
• Arbeiten Sie nicht allein, wenn Sie an Hochspannungskomponenten arbeiten.
• Verwenden Sie spezielle Gummimatten als Nichtleiter.
• Entfernen Sie nicht die Abdeckungen vom Netzteil. Trennen Sie stets zuerst die Stromzufuhr, bevor Sie ein Netzteil vom
Erweiterungsgehäuse entfernen.
• Entfernen Sie ein fehlerhaftes Netzteil erst dann, wenn Sie über ein Ersatzmodell des richtigen Typs verfügen, das sofort
eingesetzt werden kann.
• Trennen Sie das Gehäuse des Erweiterungsgehäuse von der Stromversorgung, bevor Sie es verschieben, oder wenn Sie
vermuten, dass es beschädigt sein könnte. Wenn Sie mehrere Wechselstromquellen verwenden, trennen Sie alle Stromquellen,
um eine vollständige Isolierung sicherzustellen.
Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung
Befolgen Sie stets die Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung, um Verletzungen und Beschädigungen an
den Storage Center-Geräten zu verhindern.
Die elektrostatische Entladung wird durch zwei Objekte mit unterschiedlicher elektrischer Ladung erzeugt, die miteinander in
Berührung kommen. Die daraus resultierende elektrische Entladung (ESD) kann Schäden an elektronischen Komponenten und
Platinen verursachen. Beachten Sie die folgenden Hinweise, um Ihre Geräte vor elektrostatischer Entladung zu schützen:
• Dellempehlt, immer eine antistatische Unterlage zu verwenden und eine Erdungsmanschette zu tragen, wenn Sie Arbeiten an
Komponenten im Inneren des ausführen.
• Beachten Sie alle konventionellen Vorsichtsmaßnahmen zur Vermeidung von elektrostatischer Entladung, wenn Sie mit
Einsteckmodulen und -komponenten arbeiten.
• Verwenden Sie ein geeignetes ESD-Armband oder -Fußband zum Schutz vor elektrostatischer Entladung.
• Vermeiden Sie die Kontakt mit den Komponenten auf der Rückwandplatine und den Modulanschlüssen.
• Bewahren Sie sämtliche Komponenten und Platinen bis zur Verwendung immer in ihrem antistatischen Beutel auf.
Allgemeine Vorsichtsmaßnahmen
Beachten Sie stets die allgemeinen Sicherheitshinweise, um Verletzungen und Beschädigungen an den Storage Center-Geräten zu
verhindern.
• Halten Sie den Bereich um das Erweiterungsgehäuse sauber und ordentlich.
• Räumen Sie vom Erweiterungsgehäuse ausgebaute Systemkomponenten beiseite oder platzieren Sie sie auf einem Tisch, sodass
niemand darüber stolpert.
• Tragen Sie bei der Arbeit mit dem Erweiterungsgehäuse keine lose Kleidung, wie z. B. Krawatten oder Oberteile mit weiten
Ärmeln. Diese Elemente können in Kontakt mit elektrischen Schaltungen kommen oder in einen Lüfter gesogen werden.
• Entfernen Sie sämtliche Schmuck- oder Metallgegenstände vom Körper. Diese Elemente leiten Strom besonders gut und können
daher Kurzschlüsse und Verletzungen zur Folge haben, wenn sie in Kontakt mit gedruckten Leiterplatinen oder Bereichen
kommen, in denen Strom ießt.
• Heben Sie ein Erweiterungsgehäuse nicht an den Grien der Netzteile an. Diese sind baulich nicht darauf ausgelegt, das Gewicht
des gesamten Gehäuses zu tragen. Die Gehäuseabdeckung kann zudem verbogen werden.
• Entfernen Sie vor dem Verschieben eines Erweiterungsgehäuse die Netzteile, um das Gewicht zu reduzieren.
• Entfernen Sie Laufwerke erst dann, wenn Sie unmittelbar neue Laufwerke einsetzen können.
ANMERKUNG: Um eine ordnungsgemäße Kühlung des Erweiterungsgehäuse zu gewährleisten, müssen in die nicht
belegten Schächte Laufwerkplatzhalter eingesetzt werden.
Maßnahmen vor dem Austausch
Führen Sie die in diesem Kapitel beschriebenen Maßnahmen vor dem Ersetzen einer Komponente im SCv300- und SCv320-
Erweiterungsgehäuse durch.
10
Senden von Diagnosedaten unter Verwendung von Dell SupportAssist
Verwenden Sie Dell SupportAssist, um Diagnosedaten an den Dell Technical Support Services zu senden, bevor Sie Komponenten
austauschen.
1. Verwenden Sie Dell Storage Manager für die Verbindung mit dem Storage Center.
2. Klicken Sie in der Registerkarte Zusammenfassung auf SupportAssist-Informationen jetzt senden, das sich unter
SupportAssist-Aktionen im Fensterbereich Status bendet.
Das Dialogfeld Support Assist-Informationen jetzt senden wird geönet.
3. Wählen Sie Storage Center-Konguration und dann Detaillierte Protokolle aus.
4. Klicken Sie auf OK.
Ändern des Betriebsmodus eines Storage Center in den Wartungsmodus
Ändern Sie den Betriebsmodus des Storage Center in den Wartungsmodus, bevor Sie Komponenten austauschen.
1. Verwenden Sie Dell Storage Manager für die Verbindung mit dem Storage Center.
2. Klicken Sie in der Registerkarte Zusammenfassung auf Einstellungen bearbeiten. Das Dialogfeld Einstellungen des Storage
Center bearbeiten wird geönet.
3. Klicken Sie auf die Registerkarte Allgemein.
4. Wählen Sie im Feld Betriebsmodus die Option Wartung aus. Wenn Sie die Option Wartung auswählen, werden diese
Warnungen von denjenigen isoliert, die während des normalen Betriebs angezeigt werden.
5. Klicken Sie auf OK.
Wiederanbringen der Frontverkleidung
Die Frontverkleidung ist die Abdeckung an der Vorderseite des Erweiterungsgehäuse.
Info über diese Aufgabe
Die Frontverkleidung muss beim Austauschen von Festplattenlaufwerken von der Vorderseite entfernt werden.
Schritte
1. Verwenden Sie den Systemschlüssel, um das Schloss an der linken Seite der Frontverkleidung zu entriegeln.
2. Heben Sie die Sperrklinke neben dem Schloss an.
3. Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg.
4. Lösen Sie die rechte Seite der Frontverkleidung aus dem Haken, und nehmen Sie die Frontverkleidung vom
Erweiterungsgehäuse ab.

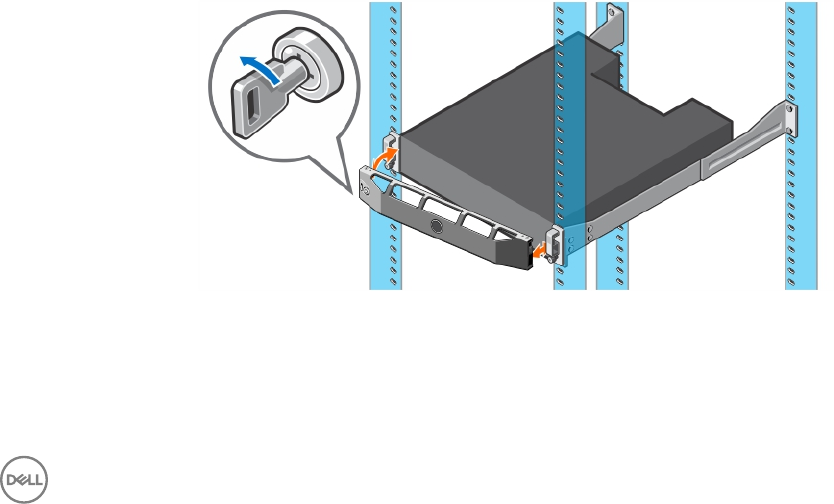

Abbildung 6. Wiederanbringen der Frontverkleidung
5. Haken Sie das rechte Ende der neuen Blende an der Vorderseite des Erweiterungsgehäuse ein.
6. Führen Sie die linke Seite der Blende in die Sicherungsschlitze ein, bis die Entriegelung einrastet.
7. Sichern Sie die Frontverkleidung mit dem Systemschloss.
11
Austauschen von Festplatten
Die SCv300- und SCv320-Erweiterungsgehäuse unterstützen Hot-Swap-fähige Festplattenlaufwerke.
Das SCv300-Erweiterungsgehäuse unterstützt bis zu 12 3,5-Zoll-Festplattenlaufwerke in einer Konguration mit 4 Spalten und 3
Reihen. Das SCv320-Erweiterungsgehäuse unterstützt bis zu 24 2,5-Zoll-Festplattenlaufwerke, die vertikal nebeneinander
angeordnet sind. . Die Festplattenlaufwerke werden über Laufwerksträger mit einer Rückwandplatine verbunden. In die nicht
bestückten Schächte werden Laufwerkplatzhalter eingesetzt.
ANMERKUNG: Eine Ersatzfestplatte wird alle 20 Laufwerke im Erweiterungsgehäuse zugeteilt.
SCv300- und SCv320-Erweiterungsgehäuse – Laufwerknummerierung
Die Laufwerke sind von links nach rechts im SCv300- und SCv320-Erweiterungsgehäuse durchnummeriert.
Das Storage Center identiziert die Laufwerke mit XX-YY, wobei XX für die Einheiten-ID des Erweiterungsgehäuse und YY für die
Laufwerkposition innerhalb des Erweiterungsgehäuse steht.
• Das SCv300 bietet Platz für bis zu 12 Laufwerke, die von links nach rechts in Reihen angeordnet sind, beginnend mit 0 für das
oberste linke Laufwerk.
Abbildung 7. SCv300-Laufwerknummerierung
• SCv320 bieten Platz für bis zu 24 Laufwerke, die von links nach rechts, beginnend mit 0, nummeriert werden.
Abbildung 8. SCv320 – Laufwerknummerierung
Identizieren des fehlerhaften Festplattenlaufwerks
Um zu bestimmen, welches Festplattenlaufwerk fehlerhaft ist, verwenden Sie den Dell Storage Manager Client.
1. Verwenden Sie den Dell Storage Manager Client für die Verbindung mit dem Storage Center.
2. Klicken Sie auf die Registerkarte Hardware.
3. Wählen Sie im Navigationsbereich der Registerkarte Hardware das Storage Center aus.
4. Suchen Sie im Bereich Hardware Alerts (Hardware-Warnungen) die Hardware-Warnung, die sich auf das Erweiterungsgehäuse
mit dem fehlerhaften Festplattenlaufwerk bezieht.
12
Abbildung 9. Die Hardware-Warnung identiziert das Erweiterungsgehäuse mit dem fehlerhaften Festplattenlaufwerk
5. Erweitern Sie im Navigationsbereich der Registerkarte Hardware das im vorherigen Schritt identizierte Erweiterungsgehäuse.
6. Wählen Sie Festplatten aus. Der Status der einzelnen Festplattenlaufwerke wird auf der Registerkarte Festplatten angezeigt.
7. Wählen Sie das fehlerhafte Festplattenlaufwerk aus. Die Position des fehlerhaften Festplattenlaufwerks wird auf der
Registerkarte Festplatten-Ansicht angezeigt.
Abbildung 10. Vorderansicht des Erweiterungsgehäuse mit Anzeige des fehlerhaften Festplattenlaufwerks
Austauschen eines Festplattenlaufwerks
Gehen Sie folgendermaßen vor, um ein fehlerhaftes Festplattenlaufwerk auszutauschen.
Voraussetzung
Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support Services zu senden.
13
Info über diese Aufgabe
Festplattenlaufwerke können ohne Herunterfahren des Erweiterungsgehäuse ausgetauscht werden.
VORSICHT: Um ein Zurücksetzen des Speichersystem zu vermeiden, muss mindestens ein Laufwerk mit eigener
Stromversorgung im primären Gehäuse installiert bleiben, wenn mehrere Laufwerke ersetzt werden.
Schritte
1. Entfernen Sie die Frontverkleidung.
Eine dauerhaft gelbe LED wird angezeigt, wenn auf einer Festplatte ein Fehler auftritt.
2. Drücken Sie die Entriegelungstaste, um den Verschlussbügel des Laufwerksträgers zu önen.
3. Ziehen Sie das Festplattenlaufwerk ganz aus dem Laufwerkschacht heraus.
Abbildung 11. Austauschen eines Festplattenlaufwerks
1. Laufwerksträgergri 2. Laufwerksanzeigen
3. Laufwerksträger 4. Laufwerkschacht
4. Drücken Sie die Entriegelungstaste auf dem neuen Festplattenlaufwerk, um den Gri des Laufwerksträgers zu önen.
ANMERKUNG: Halten Sie das Festplattenlaufwerk am Kunststoteil des Trägers oder am Gri.
5. Schieben Sie den Festplattenträger in den Laufwerkschacht, bis der Träger die Rückwandplatine berührt.
VORSICHT: Entfernen Sie nicht die Laufwerkplatzhalter, die in den nicht bestückten Schächten installiert sind. Die
Laufwerkplatzhalter sorgen für eine ordnungsgemäße Kühlung des Erweiterungsgehäuse.
6. Schließen Sie den Gri am Festplattenträger, um das Festplattenlaufwerk fest zu verriegeln.
ANMERKUNG: Warten Sie ein paar Sekunden, bis das Erweiterungsgehäuse die Festplatte erkannt und seinen
Status festgestellt hat.
7. Bringen Sie die Frontverkleidung wieder an.
8. Stellen Sie im Storage Manager sicher, dass das neue Festplattenlaufwerk erkannt wurde und als fehlerfrei angezeigt wird.
Nächster Schritt
Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support Services zu senden.
Installieren von Festplattenlaufwerken in einem SCv300- und SCv320-Erweiterungsgehäuse
Das SCv300- und SCv320-Erweiterungsgehäuse wird mit installierten Laufwerken geliefert. In den nicht verwendeten Schächten
sind Laufwerkplatzhalter eingesetzt.
Info über diese Aufgabe
Die folgenden Anweisungen beschrieben nur als Referenzbeispiel die Installation von Dell Enterprise -Festplattenlaufwerken.
Schritte
1. Önen Sie den Gri des Laufwerksträgers, und setzen Sie den Laufwerksträger in den Laufwerkschacht ein.
Beginnen Sie auf der linken Seite des Erweiterungsgehäuse mit Schacht 0, und installieren Sie die Laufwerke von links nach
rechts.
2. Schieben Sie das Laufwerk in den Schacht, bis der Laufwerksträger die Rückwandplatine berührt.
14
Abbildung 12. Installieren von Dell Enterprise -Festplattenlaufwerken in einem SCv300
Abbildung 13. Installieren von Dell Enterprise -Festplattenlaufwerken in einem SCv320
3. Schließen Sie den Gri am Festplattenträger, um das Festplattenlaufwerk fest zu verriegeln.
4. Drücken Sie weiter, bis Sie ein Klicken hören und der Gri des Laufwerksträgers vollständig eingerastet ist.
5. Setzen Sie Laufwerkplatzhalter in die nicht belegten Schächte des Erweiterungsgehäuse ein.
Alle Laufwerkschächte im Erweiterungsgehäuse müssen mit einem Laufwerk oder einem Laufwerkplatzhalter bestückt sein.
Austauschen von Rack-Schienen
Rack-Schienen werden verwendet, um SCv300- und SCv320-Erweiterungsgehäuse in ein Rack einzubauen.
Voraussetzungen
1. Verwenden Sie SupportAssist, um Diagnosedaten an den zu senden.
15
2. Ändern des Betriebsmodus des Storage Center in den Wartungsmodus.
Info über diese Aufgabe
ANMERKUNG: Der Austausch von Rack-Schienen muss während eines geplanten Wartungsfensters ausgeführt werden,
wenn das Storage Center-nicht für das Netzwerk verfügbar sein muss.
Schritte
1. Fahren Sie das Speichersystem und das Erweiterungsgehäuse herunter.
2. Trennen Sie die Stromkabel und die SAS-Kabel vom Erweiterungsgehäuse.
3. Entfernen Sie das Erweiterungsgehäuse aus den Rack-Schienen.
4. Entfernen Sie die Rack-Schienen aus dem Rack.
5. Montieren Sie die Austausch-Rack-Schienen im Rack.
6. Setzen Sie das Erweiterungsgehäuse in die Rack-Schienen ein.
7. Schließen Sie die Stromkabel und die SAS-Kabel wieder an das Erweiterungsgehäuse an.
8. Starten Sie das Speichersystem und das Erweiterungsgehäuse.
Nächste Schritte
1. Ändern des Betriebsmodus des Storage Center in den Normalmodus.
2. Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support Services zu senden.
Maßnahmen nach dem Austausch
Führen Sie die in diesem Abschnitt beschriebenen Maßnahmen nach dem Austausch einer Komponente im SCv300- und SCv320-
Erweiterungsgehäuse durch.
Senden von Diagnosedaten unter Verwendung von Dell SupportAssist
Verwenden Sie nach dem Komponentenaustausch Dell SupportAssist, um Diagnosedaten an den Dell Technical Support Services zu
senden.
1. Verwenden Sie den Dell Storage Manager für die Verbindung mit dem Storage Center.
2. Klicken Sie in der Registerkarte Zusammenfassung auf SupportAssist-Informationen jetzt senden, das sich unter
SupportAssist-Aktionen im Fensterbereich Status bendet.
Das Dialogfeld Support Assist-Informationen jetzt senden wird geönet.
3. Wählen Sie Storage Center-Konguration und dann Detaillierte Protokolle aus.
4. Klicken Sie auf OK.
Ändern des Betriebsmodus des Storage Center in den Normalmodus
Ändern des Betriebsmodus des Storage Center in den Normalmodus nach Komponentenaustausch.
1. Verwenden Sie den Dell Storage Manager für die Verbindung mit dem Storage Center.
2. Klicken Sie in der Registerkarte Zusammenfassung auf Einstellungen bearbeiten. Das Dialogfeld Einstellungen des Storage
Center bearbeiten wird geönet.
3. Klicken Sie auf die Registerkarte Allgemein.
4. Wählen Sie im Feld Betriebsmodus Normal aus.
5. Klicken Sie auf OK.
16
3
Fehlerbehebung bei den Komponenten des SCv300
und SCv320
Dieser Abschnitt enthält grundlegende Schritte zur Fehlerbehebung bei Komponenten des SCv300- und SCv320-
Erweiterungsgehäuse.
Fehlerbehebung beim Netzteil-/Lüftermodul
Führen Sie die folgenden Schritte aus, um Fehler an den Netzteil/Kühlungslüfter-Modulen zu beheben.
1. Überprüfen Sie den Status des Netzteil/Kühlungslüfter-Moduls unter Verwendung von Dell Storage Manager.
2. Bestimmen Sie den Status der LEDs für das Netzteil/Kühlungslüfter-Modul.
• Wenn die Fehleranzeige für das Netzteil/Kühlungslüfter-Modul leuchtet, liegt ein Fehler am Netzteil/Kühlungslüfter-Modul
vor.
• Wenn die Wechselstrom-LED nicht leuchtet, überprüfen Sie das Stromkabel und die Stromquelle, mit der das Netzteil
verbunden ist:
– Schließen Sie ein anderes Gerät an die Stromquelle an, und überprüfen Sie, ob das Gerät funktioniert.
– Schließen Sie das Stromkabel an eine andere Netzstromquelle an.
– Tauschen Sie das Stromkabel aus.
3. Setzen Sie das Netzteil/Kühlungslüfter-Modul neu ein, indem Sie es zunächst ausbauen und dann wieder einbauen.
ANMERKUNG: Warten Sie ein paar Sekunden, bis das Erweiterungsgehäuse das Netzteil/Kühlungslüfter-Modul
erkannt und seinen Status festgestellt hat.
Fehlerbehebung bei Festplattenlaufwerken
Führen Sie die folgenden Schritte aus, um Fehler an Festplattenlaufwerken zu beheben.
1. Überprüfen Sie den Status des Festplattenlaufwerks unter Verwendung von Dell Storage Manager.
2. Bestimmen Sie den Status der Festplattenlaufwerk-LEDs.
• Wenn die Status-LED des Festplattenlaufwerks viermal pro Sekunde gelb blinkt, ist das Festplattenlaufwerk fehlerhaft.
• Wenn die Status-LED des Festplattenlaufwerks nicht leuchtet, fahren Sie mit dem nächsten Schritt fort.
3. Überprüfen Sie die Anschlüsse, und setzen Sie das Festplattenlaufwerk neu ein.
a. Entfernen Sie das Festplattenlaufwerk.
b. Überprüfen Sie das Festplattenlaufwerk und die Rückwandplatine, um sicherzustellen, dass die Anschlüsse nicht beschädigt
sind.
c. Setzen Sie das Festplattenlaufwerk wieder ein. Stellen Sie dabei sicher, dass das Festplattenlaufwerk die Rückwandplatine
berührt.
Fehlerbehebung bei Gehäuseverwaltungsmodulen (EMMs)
Führen Sie die folgenden Schritte aus, um Fehler an EMMs zu beheben.
1. Überprüfen Sie den Status des EMM unter Verwendung von Dell Storage Manager.
2. Überprüfen Sie die Stifte, und setzen Sie das EMM neu ein.
a. Entfernen Sie das EMM.
17
b. Stellen Sie sicher, dass die Stifte an der Rückwandplatine und am EMM nicht verbogen sind.
c. Setzen Sie das EMM wieder ein.
3. Bestimmen Sie den Status der EMM-Verbindungsstatus-LEDs. Falls die LEDs nicht grün leuchten, überprüfen Sie die Kabel.
a. Lösen Sie die Kabel vom Erweiterungsgehäuse und vom Speichersystem.
b. Überprüfen Sie die Verbindungsstatus-LEDs. Sollten die Verbindungsstatus-LEDs nicht grün leuchten, tauschen Sie die
Kabel aus.
Fehlerbehebung beim Bedienfeld
Führen Sie die folgenden Schritte aus, um Fehler am Bedienfeld zu beheben.
1. Bestimmen Sie den Status der LEDs auf dem Bedienfeld. Wenn die LEDs nicht leuchten, obwohl das Gehäuse eingeschaltet ist,
liegt ein Fehler am Bedienfeld vor.
2. Setzen Sie das Bedienfeld neu ein, indem Sie es entfernen und wieder anbringen.
VORSICHT: Das Speichersystem und die Erweiterungsgehäuse müssen heruntergefahren werden, bevor Sie das
Bedienfeld neu einsetzen.
18
4
SCv300- und SCv320-Erweiterungsgehäuse –
Technische Daten
Technische Daten
Die technischen Daten des SCv300- und SCv320-Erweiterungsgehäuse sind in den nachfolgenden Tabellen dargestellt.
Laufwerke
SAS-Festplatten SCv300: bis zu 12 Hot-Swap-fähige SAS-Festplatten oder SAS-SSDs (Solid State Drives) mit
3,5 Zoll und 12 Gbit/s
SCv320: bis zu 24 Hot-Swap-fähige SAS-Festplatten oder SAS-SSDs (Solid State Drives) mit
2,5 Zoll und 12 Gbit/s
ANMERKUNG: SCv300- und SCv320-Erweiterungsgehäuse unterstützen
selbstverschlüsselnde Laufwerke (SEDs).
Gehäuseverwaltungsmodule (EMMs)
EMMs Zwei Hot-Swap-fähige IO-Module
Redundant Array of Independent Disks (RAID)
Controller Zwei Hotswap-fähige Speicher-Controller
Verwaltung RAID-Verwaltung unter Verwendung des Dell Storage Manager
Rückseitige Anschlüsse (je EMM)
SAS-Anschlüsse Vier Mini-SAS-HD-Anschlüsse für die Verbindung eines Erweiterungsgehäuse mit einem
Speichersystem.
ANMERKUNG: SAS-Anschlüsse sind SFF-8086/SFF-8088-konform.
LED-Anzeigen
Frontblende • Eine zweifarbige LED-Anzeige für den Systemstatus
• Eine einfarbige LED-Anzeige für den Energiestatus
Festplattenlaufwerksträger • Eine einfarbige Aktivitäts-LED-Anzeige
• Eine zweifarbige LED-Statusanzeige je Laufwerk
Stromversorgung/Lüfter Drei LED-Statusanzeigen für Netzteilstatus, Netzteilmodulstatus und Wechselstromstatus
Netzteile
Wechselstromversorgung (je Netzteil)
Wattleistung 600 W
19
Netzteile
Spannung 100-240 V Wechselspannung (8,6-4,3 A), automatische Bereichseinstellung, 50/60 Hz
Wärmeabgabe AC – 2047 BTU/h
Verfügbare Leistung für Festplatten (pro Steckplatz)
Unterstützte
Leistungsaufnahme von
Festplatten (konstant)
Bis zu 1,2 A bei +5 V, bis zu 0,5 A bei +12 V
Abmessungen und Gewicht
Höhe 8,7 cm
Breite 48,2 cm
Tiefe SCv300: 59,4 cm
SCv320: 54,1 cm
Gewicht (maximale
Konguration)
SCv300: 28,59 kg
SCv320: 24,2 kg
Gewicht ohne Festplatten SCv300: 9,0 kg
SCv320: 8,8 kg
Umgebungsbedingungen
ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Kongurationen nden Sie auf der
Website Produktsicherheit, EMV und Umweltdatenblätter.
Temperatur
Betrieb SCv300: 5 °C bis 35 °C mit einer max. Temperaturänderung von 10 °C pro Stunde
SCv320: 10 °C bis 35 °C mit einer max. Temperaturänderung von 10 °C pro Stunde
ANMERKUNG: Bei Höhen über 900 Meter wird die maximale Betriebstemperatur um
0,56º C pro 168 m geändert.
Bei Lagerung -40° bis 65 °C bei einer max. Temperaturschwankung von 20 °C pro Stunde
Relative Luftfeuchtigkeit
Betrieb 8 % bis 85 % (nicht-kondensierend) mit einem Anstieg der Luftfeuchtigkeit von 10 % pro Stunde
Bei Lagerung 5 % bis 95 % (nicht kondensierend)
Höhe über NN:
Betrieb –16 bis 3048 m
ANMERKUNG: Bei Höhen über 900 Meter wird die maximale Betriebstemperatur um
0,56º C pro 168 m geändert.
Bei Lagerung -16 bis 10,600 m
20

Navigation menu
