Dell SCv3000 および SCv3020 ストレージシステムの
オーナーズマニュアル
メモ、注意、警告
メモ: 製品を使いやすくするための重要な情報を説明しています。
注意: ハードウェアの損傷やデータの損失の可能性を示し、その問題を回避するための方法を説明しています。
警告: 物的損害、けが、または死亡の原因となる可能性があることを示しています。
著作権 © 2017 すべての著作権は Dell Inc. またはその子会社にあります。 Dell、EMC、およびその他の商標は、Dell Inc. またはその子会社の商標です。そ
の他の商標は、それぞれの所有者の商標である場合があります。
2017 - 10
Rev. A
目次
このマニュアルについて...........................................................................................................4
リビジョン履歴.......................................................................................................................................................................4
対象読者............................................................................................................................................................................ 4
Dell へのお問い合わせ.......................................................................................................................................................... 4
1 SCv3000 および SCv3020 ストレージシステムハードウェア................................................... 5
SCv3000 および SCv3020 ストレージシステム前面パネル図.................................................................................................. 5
SCv3000 および SCv3020 ストレージシステム背面パネル図...................................................................................................6
SCv3000 および SCv3020 ストレージシステムドライブ.............................................................................................................7
SCv3000 および SCv3020 ストレージシステムドライブの番号付け........................................................................................... 7
SCv3000 および SCv3020 ストレージコントローラの機能とインジケータ.................................................................................... 8
SCv3000 および SCv3020 ストレージコントローラ.............................................................................................................8
2 SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換..................................11
安全に関する注意事項....................................................................................................................................................... 11
取り付け時の安全に関する注意事項............................................................................................................................. 11
電気取り扱い時の安全に関する注意............................................................................................................................. 11
静電気放出に関する注意.............................................................................................................................................12
一般的な安全に関する注意......................................................................................................................................... 12
交換前の手順....................................................................................................................................................................12
Dell SupportAssist を使用した診断データの送信........................................................................................................... 12
Storage Center の動作モードのメンテナンスモードへの変更............................................................................................. 12
ストレージシステムおよび拡張エンクロージャのシャットダウン............................................................................................... 13
ベゼル................................................................................................................................................................................ 13
前面ベゼルの取り外し................................................................................................................................................... 13
前面ベゼルの取り付け...................................................................................................................................................14
ハードドライブ...................................................................................................................................................................... 14
故障したドライブの識別.................................................................................................................................................15
故障したドライブの取り外し............................................................................................................................................15
交換するドライブの取り付け........................................................................................................................................... 15
ラックレール......................................................................................................................................................................... 16
ラックレールの取り外し....................................................................................................................................................16
ラックレールの取り付け................................................................................................................................................... 16
電源装置と冷却ファンモジュール...........................................................................................................................................17
故障した電源装置の識別............................................................................................................................................. 17
故障した冷却ファンの特定.............................................................................................................................................18
電源装置と冷却ファンモジュールの交換.......................................................................................................................... 18
3 SCv3000 および SCv3020 ストレージシステムの技術仕様.................................................20
技術仕様..........................................................................................................................................................................20
3
このマニュアルについて
このマニュアルでは、SCv3000 および SCv3020 ストレージシステム の機能および技術仕様について説明しています。
リビジョン履歴
文書番号：680-137-001
リビジョン 日付 説明
A2017 年 10 月 初版発行
対象読者
このマニュアルで提供されている情報は、Dell エンドユーザーを対象としています。
Dell へのお問い合わせ
Dell では、オンラインおよび電話ベースのサポートとサービスオプションをいくつかご用意しています。サポートとサービスは国および製品によって異な
り、お住まいの地域では一部のサービスがご利用いただけない場合があります。
セールス、テクニカルサポート、またはカスタマサービスの問題についての Dell へのお問い合わせは、www.dell.com/support にアクセスしてくださ
い。
•カスタマイズされたサポートを受けるには、サポートページでお使いのシステムのサービスタグを入力し、送信 をクリックします。
•一般的なサポートについては、サポートページで製品リストを参照し、お使いの製品を選択してください。
4
1
SCv3000 および SCv3020 ストレージシステムハードウ
ェア
SCv3000 および SCv3020 ストレージシステムには、Dell Enterprise Value ドライブ、2 台の冗長電源 / 冷却ファンモジュール、および 2 台の冗
長ストレージコントローラが同梱されています。
各ストレージコントローラには、ストレージシステムのフロントエンド、バックエンド、および管理通信ポートが含まれています。
SCv3000 および SCv3020 ストレージシステム前面パネル図
ストレージシステムの前面パネルには、電源およびステータスインジケータ、システム識別ボタンが含まれます。
さらに、ハードドライブの取り付けと取り外しはストレージシステムシャーシの前面から行います。

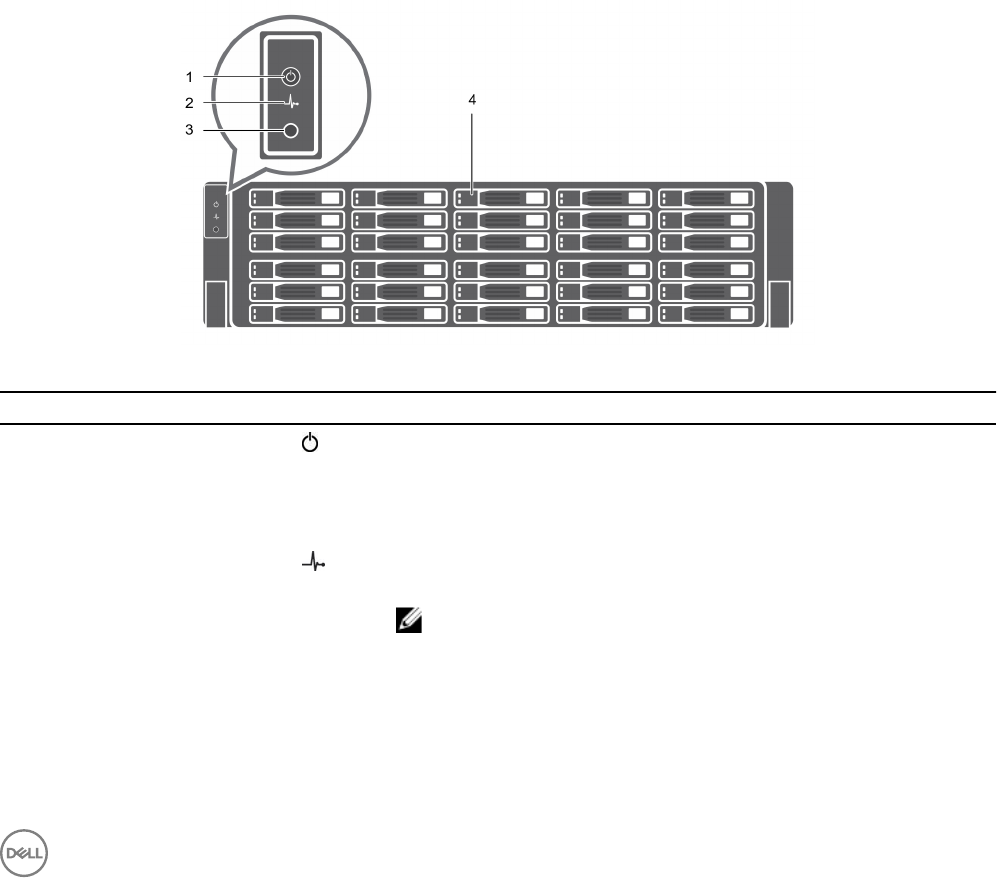

図1. SCv3000 および SCv3020 ストレージシステム前面パネル図
項目 名前 アイコン 説明
1電源インジケータ ストレージシステムの電源がオンのときに点灯します。
•消灯 – 電源が切れています
•緑色の点灯 – 少なくとも 1 台の電源装置がストレージシステムに電力を供給して
います
2ステータスインジケータ 障害が検出されずに両方のストレージコントローラのスタートアッププロセスが完了する
と、点灯します。
メモ: スタートアッププロセスを完了するには、5 ～ 10 分間またはそれ以上か
かることがあります。
•消灯 - 1 つまたは両方のストレージコントローラが起動ルーチンを実行しているか、
起動中に障害が検出されました
•青色の点灯 - 両方のストレージコントローラで起動プロセスが完了し、正常に動
作しています
•オレンジの点滅 – 障害が検出されました
SCv3000 および SCv3020 ストレージシステムハードウェア 5
項目 名前 アイコン 説明
3識別ボタン 青色の点滅（連続） – ユーザーがストレージシステムにコマンドを送信して、ラック内の
ストレージシステムを識別できるよう LED が点滅しました。
•識別 LED がシャーシのコントロールパネルで点滅し、ラックの前面を見たときにスト
レージシステムを見つけられます。
•ストレージコントローラの識別 LED も点滅し、これにより、ラックの背面を見たときに
ストレージシステムを見つけられます。
4ハードドライブ —最大 30 台の内蔵 2.5 インチ SAS ハードドライブを搭載できます
SCv3000 および SCv3020 ストレージシステム背面パネル図
ストレージシステムの背面パネルには、ストレージコントローラインジケータと電源装置インジケータがあります。
図2. SCv3000 および SCv3020 ストレージシステム背面パネル図
項目 名前 アイコン 説明
1電源装置 / 冷却ファンモ
ジュール（2）
1485 W 電源装置およびストレージシステムを冷却するファンが搭載され、200～240
V の電源装置への AC 入力があります。Dell Storage Manager では、背面パネルの
左側にある電源装置 / 冷却ファンモジュールが電源装置 1、背面パネルの右側にあ
る電源装置 / 冷却ファンモジュールが電源装置 2 です。
2ストレージコントローラ（2）—各ストレージコントローラには以下が含まれます。
•4 つの SFP+ ポートまたは 4 つの RJ45 10GBASE-T ポートがあるオプションの 10
GbE iSCSI メザニンカード
•フロントエンド I/O カード用の 1 つの拡張スロット：
–ファイバチャネル
–iSCSI
–SAS
•SAS 拡張ポート – 拡張エンクロージャへのバックエンド接続用の 2 つの 12 Gbps
SAS ポート
•USB ポート – 1 つの USB 2.0 ポート
•MGMT ポート – システム管理用の内蔵 Ethernet ポート
•シリアルポート – 代替の初期設定とサポート専用機能に使用されるマイクロ USB
シリアルポート
3電源スイッチ（2）—ストレージシステムの電源を制御します。電源装置 / 冷却ファンモジュールごとに 1 個
の電源スイッチがあります。
4電源装置 / 冷却ファンモ
ジュール LED ハンドル
—電源装置 / 冷却ファンモジュールのハンドルは、電源装置およびファンの DC 電源ステ
ータスを示します。
•点灯していない – 電源が切れています
6SCv3000 および SCv3020 ストレージシステムハードウェア
項目 名前 アイコン 説明
•緑色の点灯 – 電源装置に有効な電源があり、動作しています。
•橙色の点滅 – 電源装置にエラー状態が発生しています。
•緑色の点滅 – ファームウェアがアップデートされています。
•緑色の点滅、その後消灯 – 電源装置の不一致
5電源ソケット（2）—次の標準のコンピュータ電源コードを使用できます。
•IEC320-C13（世界各地での展開に対応）
•IEC60320-C19（日本での展開に対応）
SCv3000 および SCv3020 ストレージシステムドライブ
SCv3000 および SCv3020 ストレージシステムは、Dell Enterprise Plus Value ドライブをサポートしています。
SCv3000 ストレージシステム内のドライブは水平に取り付けられ、SCv3020 ストレージシステム内のドライブは垂直に取り付けられます。ドライブ
のインジケータは、ステータスとアクティビティ情報を提供します。

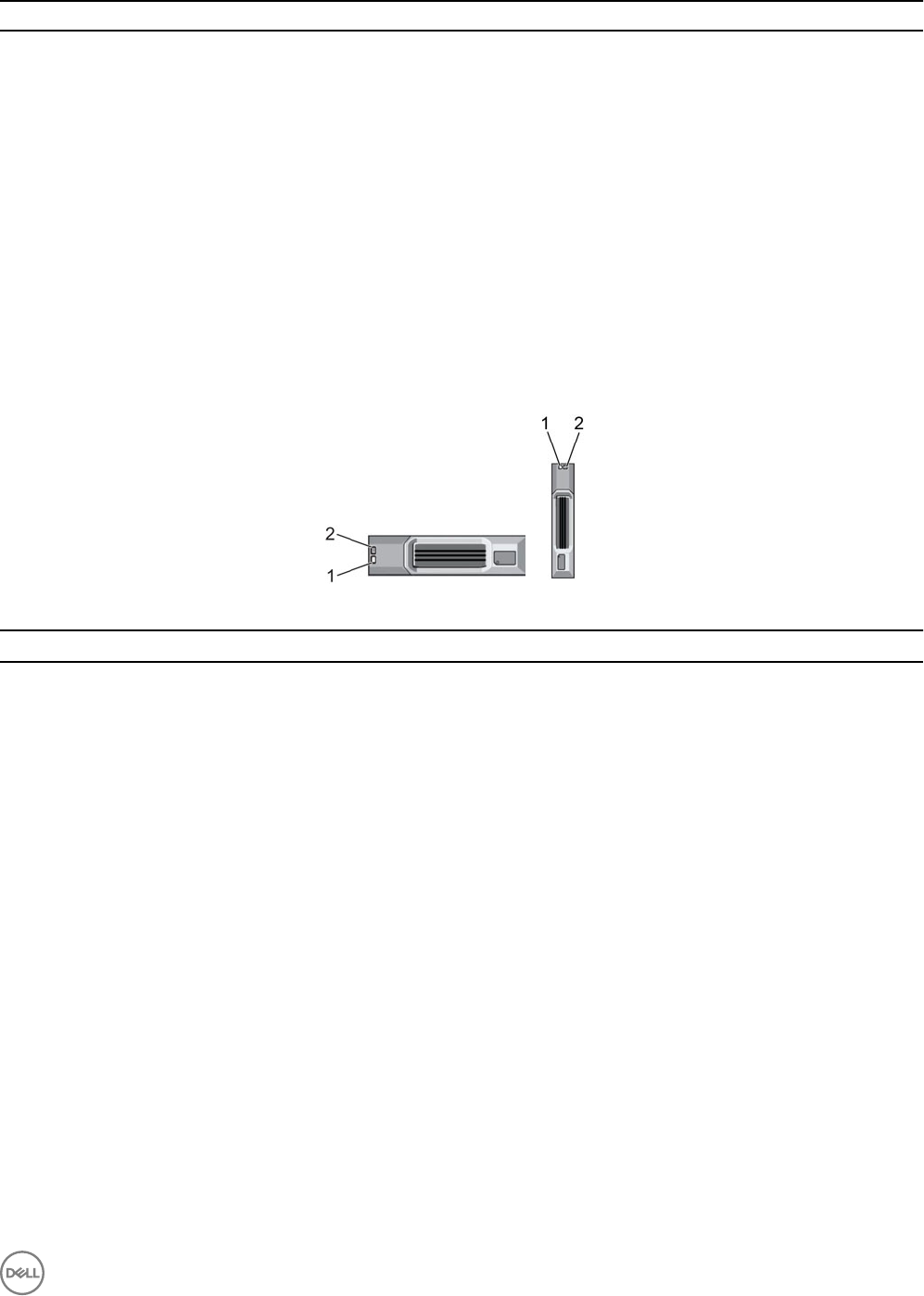

図3. SCv300 および SCv320 拡張エンクロージャドライブのインジケータ
項目 コントロール / 機能 インジケータコード
1ドライブアクティビティインジケ
ータ
•緑色の点滅 – ドライブで I/O アクティビティが発生しています
•緑色の点灯 – ドライブが検出され、障害はありません
2ドライブステータスインジケー
タ
•緑色の点灯 – 正常に動作しています
•緑色の点滅 – Dell Storage Manager によりドライブにコマンドが送信され、ラック内のドライブ
を識別できるよう LED が点滅しました。
•オレンジ色の点滅 – ハードウェアまたはファームウェアの障害
SCv3000 および SCv3020 ストレージシステムドライブの番号付け
ストレージシステムは、最大 16 または 30 台のドライブを搭載可能で、左上のドライブの 0 から始まり、左から右に順番に番号が付けられます。ド
ライブ番号は、左から右へ、次に上から下に増え、最初の列のドライブには左から右に 0 ～ 4 という番号が付けられ、2 列目のドライブは左から
右に 5 ～ 9 という番号が付けられます。
Dell Storage Manager はデバイスを XX-YY として識別します。XX はストレージシステムのユニット ID の番号で、YY はストレージシステム内部
のドライブの位置を表します。
SCv3000 および SCv3020 ストレージシステムハードウェア 7
図4. SCv3000 ストレージシステムドライブの番号付け

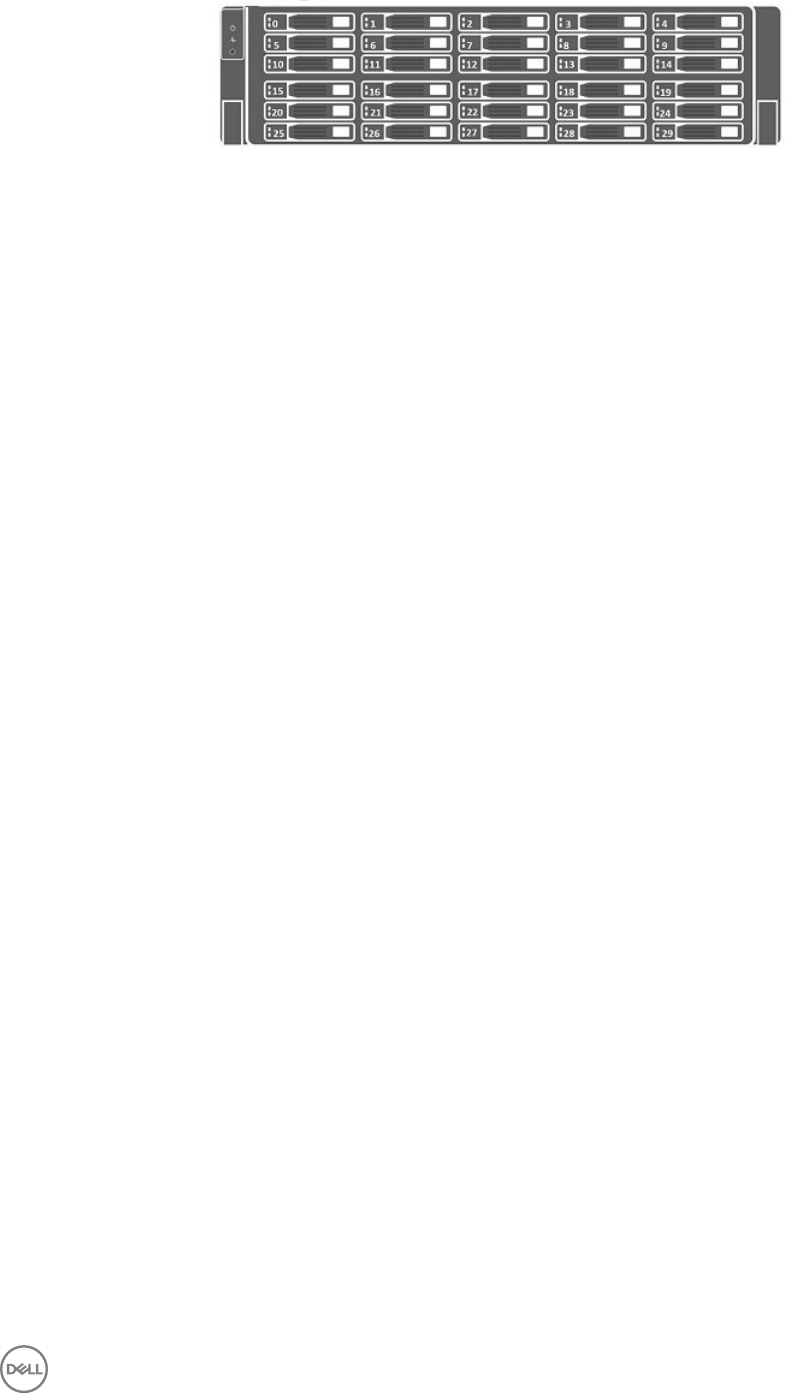

図5. SCv3020 ストレージシステムドライブの番号付け
SCv3000 および SCv3020 ストレージコントローラの機能とインジケータ
SCv3000 および SCv3020 ストレージシステムには 2 つのインタフェーススロットに 2 台のストレージコントローラが搭載されています。
SCv3000 および SCv3020 ストレージコントローラ
次の図は、ストレージコントローラの機能とインジケータを示しています。
図6. SCv3000 および SCv3020 ストレージコントローラ
項目 コントロール / 機能 アイコ
ン
説明
1I/O カードスロット ファイバチャネル I/O カード – ポートには、左から右に 1 から 4 の番号が付けられま
す。
•16 GB ファイバチャネルポートの LED には、次の意味があります。
–すべて消灯 – 電源が切れています
–すべて点灯 – 起動中
–橙色の点滅 – 4 Gbps アクティビティ
–緑色の点滅 – 8 Gbps アクティビティ
–黄色の点滅 – 16 Gbps アクティビティ
–橙色と黄色の点滅 – ビーコン
8SCv3000 および SCv3020 ストレージシステムハードウェア
項目 コントロール / 機能 アイコ
ン
説明
–すべての点滅（同時） – ファームウェアが初期化されました
–すべての点滅（交互） – ファームウェア障害
•32 GB ファイバチャネルポートの LED には、次の意味があります。
–すべて消灯 – 電源が切れています
–すべて点灯 – 起動中
–橙色の点滅 – 8 Gbps アクティビティ
–緑色の点滅 – 16 Gbps アクティビティ
–黄色の点滅 – 32 Gbps アクティビティ
–橙色と黄色の点滅 – ビーコン
–すべての点滅（同時） – ファームウェアが初期化されました
–すべての点滅（交互） – ファームウェア障害
iSCSI I/O カード – ポートには、左から右に 1 から 4 の番号が付けられます。
メモ: iSCSI I/O カードはデータセンターブリッジング（DCB）をサポートして
いますが、メザニンカードは DCB をサポートしていません。
•iSCSI ポートの LED には、次の意味があります。
–消灯 – 電源が切れています
–橙色の点灯 – リンク
–緑色の点滅 – アクティビティ
SAS I/O カード – ポートには、左から右に 1 から 4 の番号が付けられます。
SAS I/O カード上の SAS ポートには LED がありません。
2LED の識別 青色の点滅（連続）– Dell Storage Manager によりストレージシステムにコマンドが
送信され、ラック内のストレージシステムを識別できるよう LED が点滅しました。
識別 LED がシャーシのコントロールパネルで点滅し、ラックの前面を見たときにストレ
ージシステムを見つけられます。
ストレージコントローラの識別 LED も点滅し、これにより、ラックの背面を見たときにス
トレージシステムを見つけられます。
3フラッシュへのキャッシュ（C2F）•オフ – 正常に動作中
•緑色の点滅 - バッテリで動作しています（シャットダウン）
4正常性状態 •オフ – 電源が入っていない
•橙色に点滅
–オレンジでゆっくり点滅（2 秒点灯、1 秒消灯）– コントローラのハードウェア
障害が検知されました。ハードウェア障害についての具体的な詳細は、Dell
Storage Manager を使って表示します。
–オレンジで高速点滅（毎秒 4 回）– 電源が良好で、プレオペレーティングシ
ステムが起動中
•緑色の点滅
–緑色でゆっくり点滅（2 秒点灯、1 秒消灯） – オペレーティングシステムが起
動中
–緑色で点滅（1 秒点灯、1 秒消灯） – システムがセーフモード
–緑色の高速点滅（毎秒 4 回）– ファームウェアをアップデート中
•緑色の点灯 – 正常に動作中
SCv3000 および SCv3020 ストレージシステムハードウェア 9
項目 コントロール / 機能 アイコ
ン
説明
5シリアルポート（マイクロ
USB）
Dell Technical Support の監視の下でシステムのトラブルシューティングとサポートを
行うために使用されます。
6MGMT ポート —ストレージシステムの管理および Dell Storage Manager へのアクセスに使用される
Ethernet ポートです。
ポートにある 2 つの LED は、リンクステータス（左 LED）とアクティビティステータス（右
LED）を示します。
•リンクインジケータおよびアクティビティインジケータが消灯 – ネットワークに接続され
ていません
•リンクインジケータが緑色 – NIC は、最大ポート速度で有効なネットワークに接続
されています。
•リンクインジケータがオレンジ – NIC は、最大ポート速度未満で有効なネットワー
クに接続されています。
•アクティビティインジケータが緑色で点滅 – ネットワークデータが送信または受信さ
れています。
7USB ポート ストレージシステムがインターネットに接続されていないときに、SupportAssist の診断
ファイル用に使用される USB 2.0 コネクタです。
8ミニ SAS（ポート 1 および 2）バックエンド拡張ポート 1 および 2。ポートの LED はストレージコントローラと拡張エン
クロージャの間の接続情報を示します。
•緑色の点灯は、SAS 接続が正常に機能していることを示します。
•黄色の点灯は、SAS 接続が正常に機能していないことを示します。
9メザニンカード メザニンカードの iSCSI ポートは、10 GbE SFP+ ポートまたは 1 GbE/10 GbE RJ45
ポートのいずれかです。
iSCSI ポートの LED には、次の意味があります。
•消灯 – 接続していません
•緑色で点灯、左 LED – リンク（フルスピード）
•オレンジで点灯、左 LED – リンク（低下したスピード）
•緑色で点滅、右 LED – アクティビティ
メモ: メザニンカードは DCB をサポートしていません。
10 SCv3000 および SCv3020 ストレージシステムハードウェア
2
SCv3000 および SCv3020 ストレージシステムのコンポ
ーネントの交換
本章では、SCv3000 および SCv3020 ストレージシステムのコンポーネントの取り外しと取り付けの方法について説明します。
この情報は、交換用コンポーネントを受け取っており、取り付け準備が整っていることを前提としています。
安全に関する注意事項
けがを防ぎ、Storage Center 機器への損傷を避けるため、常にこれらの安全に関する注意事項に従ってください。
本ガイドで説明されている機器を Dell が指定する以外の方法で使用した場合、機器によって提供される保護機能が損なわれることがあります。
お客様の安全と保護のため、以下の項に説明されているルールをお守りください。
メモ: 各 Storage Center コンポーネントに同梱されている、安全および認可機関に関する情報を参照してください。保証情報は、別
の文書に掲載されています。
取り付け時の安全に関する注意事項
SCv3000 および SCv3020 ストレージシステムを取り付けるときは、これらの安全に関する注意事項に従ってください。
•Dell では、ラックへの SCv3000 および SCv3020 ストレージシステムの取り付けは、ラック取り付けの経験者のみが行うことを推奨していま
す。
•ラックに複数の拡張エンクロージャを取り付けるときは、下段から上段の順に、取り外すときは上段から下段の順に行ってください。
•ラックの構造は、取り付けられた拡張エンクロージャの総重量をサポートする必要があります。その設計には取り付け時や通常使用時にラック
が傾いたり、押し倒されたりすることを防ぐ、固定機能が組み込まれているようにしてください。
•ラックが傾くのを防ぐため、ラックから引き出すストレージシステムは、一度につき 1 台のみにしてください。
•静電気放出による損傷を防ぐため、ストレージシステムが常に完全に接地されていることを確認してください。
•ストレージシステムコンポーネントを取り扱うときは、静電気防止用のリストバンドまたは同様の保護用具を使用してください。
電気取り扱い時の安全に関する注意
けがを防ぎ、Storage Center 機器への損傷を避けるため、常に電気に関する安全上の注意に従ってください。
•電気過負荷保護機能が備わった適切な電源を提供します。すべての Storage Center コンポーネントは、電源を投入する前に接地する必
要があります。電源ケーブルに対して安全のための電気的な接地接続ができることを確認します。電源を投入する前に接地をチェックしてくだ
さい。
•電源装置ケーブルのプラグは、主な切断デバイスとして使用されます。コンセントが装置の近くにあり、簡単にアクセスできることを確認してくだ
さい。
•装置の電源スイッチ、部屋の緊急電源切断スイッチ、切断スイッチ、またはコンセントの位置を把握しておきます。
•高電圧コンポーネントで作業するときは、1 人で作業しないでください。
•電気絶縁体として特別に設計されたゴム製マットを使用してください。
•電源装置ユニットからカバーを取り外さないでください。ストレージシステムからの電源装置の取り外しは、電源接続を切断してから行ってくだ
さい。
•故障した電源装置は、挿入準備の整った正しいタイプの交換用モデルがある場合以外は取り外さないでください。
•ストレージシステムシャーシを移動する前、または何らかの損傷があると思われる場合は、シャーシから電源を抜いてください。複数の AC 電
源から電力が供給されている場合は、完全な絶縁のためにすべての電源を切断します。
SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換 11
静電気放出に関する注意
けがを防ぎ、Storage Center 機器への損傷を避けるため、常に静電気放電（ESD）の注意事項に従ってください。
静電気放出 (ESD) は、、2 つの異なる電荷の物体が接触することによって発生します。その結果として生じる静電放電は、電子コンポーネント
やプリント基板を損傷する場合があります。お使いの機器を ESD から保護するため、次のガイドラインに従ってください。
•Dell シャーシ内部にあるコンポーネントの作業を行う間は、静電マットと静電ストラップを常に使用することをはお勧めしています。
•プラグインモジュールとコンポーネントの取り扱い時には、ESD に関する通常の注意事項のすべてに従うようにしてください。
•適切な ESD 防止用のリストストラップまたはアンクルストラップを使用してください。
•バックプレーンコンポーネントおよびモジュールコネクタとの接触を避けてください。
•すべてのコンポーネントとプリント基板（PCB）は、使用準備が整うまで静電気防止バッグ内に保管するようにしてください。
一般的な安全に関する注意
けがを防ぎ、Storage Center 機器への損傷を避けるため、常に一般的な安全に関する注意事項に従ってください。
•ストレージシステムシャーシ周辺は清潔に保ち、整理整頓された状態にしておいてください。
•ストレージシステムシャーシから取り外されたシステムコンポーネントは、他の人の妨げにならないようにテーブルの上に置きます。
•ストレージシステムシャーシで作業する間は、ネクタイやボタンを外した袖など、ゆったりした衣服を着用しないでください。電気回路に接触した
り、冷却ファンに巻き込まれたりする場合があります。
•身に着けている宝石や金属物を外してください。これらは優れた金属導体であるため、プリント回路基板や電気を帯びた箇所に接触すると、
ショートや負傷の原因となる場合があります。
•電源装置ユニット（PSU）のハンドルを持ってストレージシステムシャーシを持ち上げないでください。このハンドルはシャーシ全体の重量に耐
えるように設計されておらず、シャーシカバーが曲がる可能性があります。
•ストレージシステムシャーシを移動させる前に、PSU を取り外して重量を最小化します。
•ドライブは、ドライブ交換の準備が整うまで取り外さないでください。
メモ: ストレージシステムの適切な冷却を確保するため、使用されていないハードドライブスロットにはハードドライブダミーを取り付け
る必要があります。
交換前の手順
Dell SupportAssist を使用した診断データの送信
コンポーネントを交換する前に、診断データを Dell Technical Support に送信するには、Dell SupportAssist を使用します。
1. Dell Storage Manager を使用して、Storage Center に接続します。
2. サマリ タブで、SupportAssist 情報を今すぐ送信 をクリックします。これは、ステータス ペインの SupportAssist アクション の下にありま
す。
SupportAssist 情報を今すぐ送信 ダイアログボックスが開きます。
3. Storage Center 設定、および 詳細ログ を選択します。
4. OK をクリックします。
Storage Center の動作モードのメンテナンスモードへの変更
コンポーネントを交換する前に、Storage Center の動作モードをメンテナンスモードに変更します。
1. Dell Storage Manager を使用して、Storage Center に接続します。
2. サマリ タブで 設定の編集 をクリックします。Storage Center 設定の編集 ダイアログボックスが開きます。
3. 全般 タブをクリックします。
12 SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換
4. 動作モード フィールドで、メンテナンス を選択します。メンテナンス を選択すると、アラートが通常の動作中に発生するアラートと区別されま
す。
5. OK をクリックします。
ストレージシステムおよび拡張エンクロージャのシャットダウン
交換用コンポーネントがホットスワップ対応ではない場合は、Dell Storage Manager を使用して、ストレージシステムと拡張エンクロージャをシャッ
トダウンします。ストレージシステムと拡張エンクロージャをシャットダウンするとシステムが停止するため、これらの手順はメンテナンス期間中に実行
するように計画してください。
前提条件
ストレージシステムおよび拡張エンクロージャをシャットダウンする前に、次のタスクを実行します。
1. 交換するパーツを識別します。
2. 交換パーツを特定します。
3. パーツの交換に必要なツールがあることを確認します。
手順
1. アクション メニューから、システム → シャットダウン / 再起動 を選択します。シャットダウン / 再起動 ダイアログボックスが表示されます。
2. Storage Center でどのような操作を行いますか? ドロップダウンメニューで、シャットダウン を選択します。
ベゼル
前面ベゼルは、SCv3000 および SCv3020 ストレージシステムの前面パネルのカバーです。
前面ベゼルの取り外し
ストレージシステムでハードドライブを取り外しまたは取り付ける前に、前面ベゼルを取り外します。
1. システムキーを使用して、ベゼルの左端にあるキーロックを解除します。
2. キーロックの横にあるリリースラッチを押し上げます。
3. ベゼルの左端を前面パネルと反対の方向へ動かします。
4. ベゼルの右端のフックを外し、ベゼルを引いてストレージシステムから取り外します。
SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換 13
図7. ベゼルの取り付けと取り外し
1. キーロック 2. 前面ベゼル
前面ベゼルの取り付け
ストレージシステムを固定するには、前面ベゼルを取り付けます。
1. 交換用ベゼルの右端のフックをストレージシステムの前面パネルに取り付けます。
2. ベゼルの左端を、リリースラッチが所定の位置に固定されるまで、固定スロットに挿入します。
3. キーロックでベゼルを固定します。
ハードドライブ
SCv3000 および SCv3020 ストレージシステムは、ホットスワップ対応ハードドライブをサポートします。
シャーシまたは拡張エンクロージャに 4 台以上の SSD または 7 台以上のドライブを取り付ける必要があります。SCv3000 および SCv3020 スト
レージシステムは、シャーシに取り付けられた最大 16 台または 30 台のドライブをサポートします。ドライブは左から右へ、次に上から下に取り付け
ます。最初の列のドライブには左から右に 0 ～ 4 という番号が付けられ、2 列目のドライブは左から右に 5 ～ 9 という番号が付けられます。
Dell Storage Manager はデバイスを XX-YY として識別します。XX はストレージシステムのユニット ID の番号で、YY はストレージシステム内部
のドライブの位置を表します。
図8. SCv3000 ストレージシステムドライブの番号付け
14 SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換
図9. SCv3020 ストレージシステムドライブの番号付け
故障したドライブの識別
どのドライブに障害が発生したかを確認するには、Dell Storage Manager を使用します。
1. ハードウェア タブをクリックします。
2. ハードウェア タブのナビゲーションペインで、エンクロージャ ノードを選択します。
3. ディスク タブをクリックします。
4. ステータスが Down のドライブを見つけます。
5. 名前 行からドライブの場所を記録します。
故障したドライブの取り外し
この手順を使用して、SCv3000 および SCv3020 ストレージシステムから故障したドライブを取り外します。
前提条件
•ドライブを取り外す前に、以下のアラートが Dell Storage Manager の アラート タブに表示されることを確認します。
Drive # is ready to be removed.ここで、# はストレージシステム内のドライブの位置を示します。
•Dell Storage Manager を使用して、Storage Center 設定を編集し、Storage Center の動作モードをメンテナンスモードに設定します。
手順
1. 前面ベゼルをストレージシステムから取り外します。
2. ストレージシステムで故障したハードドライブの位置を確認します。
3. リリースボタンを押してハードドライブキャリアリリースハンドルを開きます。
4. ハードドライブキャリアをスライドさせてハードドライブスロットから取り出します。
交換するドライブの取り付け
この手順を使用して、SCv3000 および SCv3020 ストレージシステムにドライブを取り付けます。
手順
1. ドライブキャリアのリリースハンドルを開き、ハードドライブキャリアを開いているドライブスロットに差し込みます。
2. ドライブキャリアがミッドプレーンに接触するまで、ドライブをスロット内に挿入します。
3. ドライブのキャリアハンドルを閉じて、ドライブを所定の位置にロックします。
4. カチッと音がして、ドライブキャリアのハンドルが完全にはめ込まれるまで、しっかりと押し込みます。
5. Dell Storage Manager の ハードウェア タブから、ドライブの交換ステータスをクリアします。
手順については、『 『Storage Manager Administrator
’
s Guide』
（
Storage Manager 管理者ガイド
）
』を参照してください。
次の手順
1. 前面ベゼルをストレージシステムに取り付けます。
2. Dell Storage Manager を使用して、Storage Center の設定を編集し、Storage Center の動作モードを標準モードに設定します。
3. Dell Storage Manager を使用して、SupportAssist の情報を、Dell Technical Support へ送信します。
SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換 15
ラックレール
ラックレールは、ストレージコントローラをラックに取り付けるために使用します。
ラックレールの取り外し
前提条件
1. SupportAssist を使用して、Dell Technical Support に診断データを送信します。
2. Dell Storage Manager を使用してストレージシステムをシャットダウンします。
このタスクについて
メモ: ラックレールの交換は、Storage Center システムがネットワークで使用できない、スケジュールされたメンテナンス時間中に実行
する必要があります。
手順
1. すべてのケーブルにラベルが付けられていることを確認してください。
2. ストレージシステムからすべてのケーブルを外します。
3. シャーシをラックに固定しているシャーシ耳のネジを緩めます。

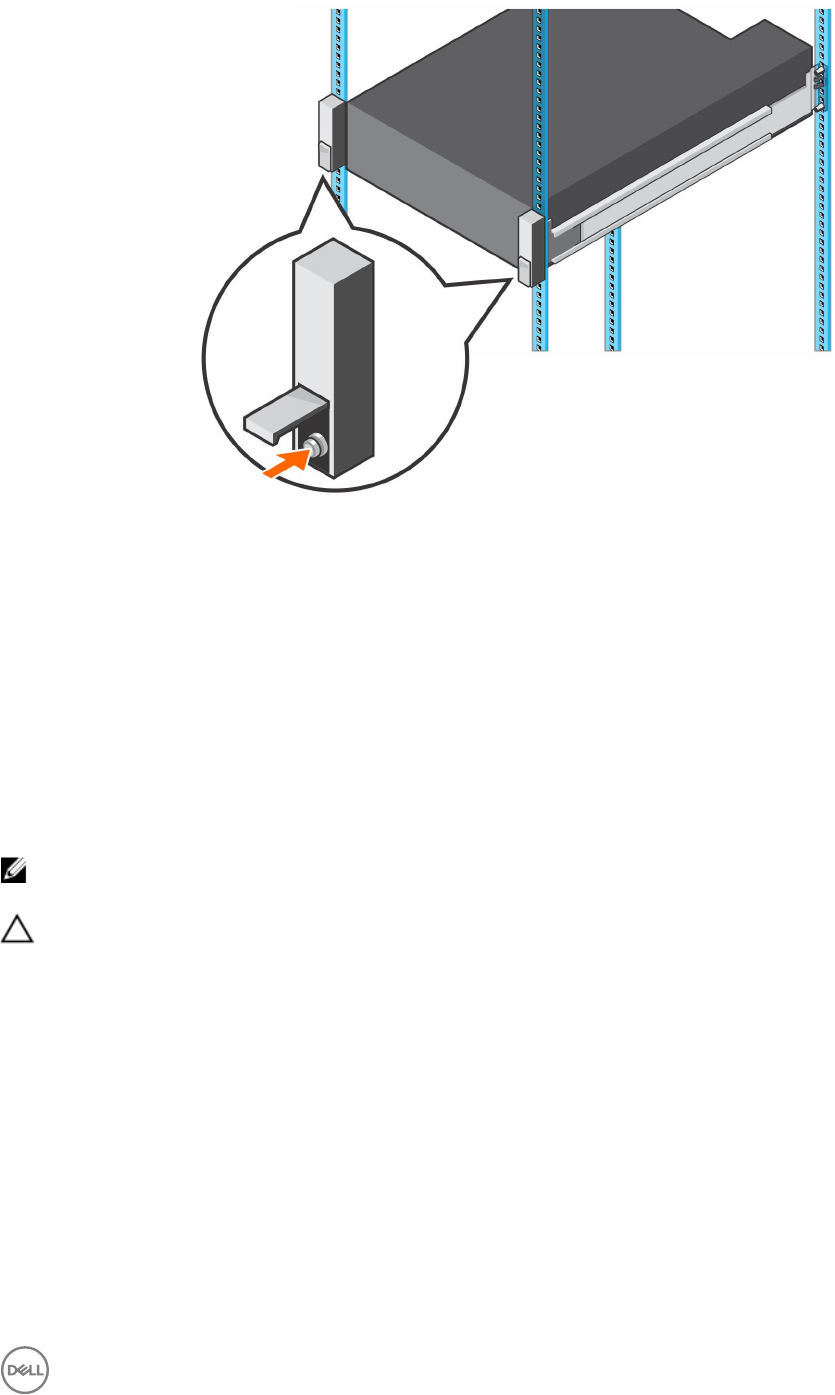

図10. ネジを緩めます
4. ラックからストレージシステムを取り外します。
5. ラックからラックレールを取り外します。
ラックレールの取り付け
次の手順を実行して、SCv3000 および SCv3020 ストレージシステム のラックレールを取り付けます。
手順
1. ラックに交換用ラックレールを取り付けます。
2. ストレージシステムをラックに取り付けます。
3. シャーシをラックに固定しているシャーシ耳のネジを締めます。
16 SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換
図11. ネジを締めます
4. ケーブルをストレージシステムに再接続します。
5. ストレージシステムを起動します。
次の手順
SupportAssist を使用して、Dell Technical Support に診断データを送信します。
電源装置と冷却ファンモジュール
SCv3000 および SCv3020 ストレージシステムは、2 台のホットスワップ可能な電源装置 / 冷却ファンモジュールをサポートします。
ストレージシステムを冷却する冷却ファンと電源装置は、電源装置 / 冷却ファンモジュールに統合されており、個別に交換することはできません。1
台の電源装置 / 冷却ファンモジュールに障害が発生しても、2 台目のモジュールが引き続きストレージシステムに電力を供給します。
メモ: 電源装置 / 冷却ファンモジュールに障害が発生した場合、十分な冷却能力を提供するために残りのモジュールの冷却ファン速
度が大幅に上昇します。新しい電源装置 / 冷却ファンモジュールが取り付けられると、冷却ファン速度は徐々に低下します。
注意: 単一の電源装置 / 冷却ファンモジュールは、電源が入ったストレージシステムから取り外しておけるのは 90 秒以内です。電源
装置 / 冷却ファンモジュールを 90 秒以上取り外しておくと、損傷を防止するためにストレージシステムが自動的にシャットダウンする可
能性があります。
故障した電源装置の識別
どの電源装置が故障したかを判断するには、Dell Storage Manager を使用します。
1. ハードウェア タブをクリックします。
2. ハードウェア タブのナビゲーションペインで、電源装置 をクリックします。
3. ステータスが Down の電源装置を見つけます。
4. 故障した PSU の位置を記録します。
SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換 17
故障した冷却ファンの特定
どの冷却ファンに障害が発生したかを確認するには、Dell Storage Manager を使用します。
1. ハードウェア タブをクリックします。
2. ファンセンサー ノードをクリックします。
3. ステータスが Down のファンを見つけます。
4. ファンが故障している電源装置の場所を記録します。
電源装置と冷却ファンモジュールの交換
この手順を使用して、故障した電源装置 / 冷却ファンモジュールを交換します。
前提条件
1. Dell Storage Manager を使用して、SupportAssist の情報を、Dell Technical Support へ送信します。
2. Dell Storage Manager を使用して、Storage Center 設定を編集し、Storage Center の動作モードをメンテナンスモードに設定します。
このタスクについて
電源装置 / 冷却ファンモジュールは、ストレージシステムをシャットダウンせずに、1 度に 1 台ずつ交換することができます。
手順
1. 電源装置 / 冷却ファンモジュールの電源スイッチを押して電源を切ります。
モジュールのオーバーヒートを防ぐには、3 分以内に交換します。
2. LED ハンドルへの電源ケーブルを固定しているマジックテープストラップを取り外し、電源ケーブルを電源装置 / 冷却ファンモジュールから外し
ます。
図12. 電源ケーブルからのマジックテープストラップの取り外し
3. 電源装置 / 冷却ファンモジュールにあるリリースタブを右側に押し、ハンドルを使用してモジュールをスライドさせてシャーシから取り出します。
注意: 電源装置 / 冷却ファンモジュールには重量があります。けがを避けるため、モジュールを取り外すときは両手を使用してくだ
さい。
18 SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換
図13. 電源装置 / 冷却ファンモジュールの取り外し
1. 電源装置 / 冷却ファンモジュール 2. 電源ソケット
3. リリースタブ 4. 電源装置 / 冷却ファンモジュール LED ハンドル
5. 電源スイッチ
4. モジュールが完全に装着され、リリースタブが所定の位置にカチッと収まるまで、交換用電源装置 / 冷却ファンモジュールをシャーシ内にスラ
イドさせます。
5. 電源ケーブルを電源装置 / 冷却ファンモジュールに接続し、ケーブルがコンセントに差し込まれていることを確認します。
6. マジックテープストラップを使用して電源ケーブルを固定します。
7. 電源装置 / 冷却ファンモジュールの電源スイッチを押して電源をオンにします。
メモ: ストレージシステムが電源装置 / 冷却ファンモジュールを認識し、そのステータスを判断するまで数秒待ちます。電源装置 /
冷却ファンモジュールが正常に機能している場合は、AC 電源ステータスインジケータが緑色に点灯し、3 つの障害インジケータ
が消灯します。
8. Dell Storage Manager で、交換用電源装置が認識され、稼動中と表示されていることを確認します。
次の手順
1. Dell Storage Manager を使用して、Storage Center の設定を編集し、Storage Center の動作モードを標準モードに設定します。
2. Dell Storage Manager を使用して、SupportAssist の情報を、Dell Technical Support へ送信します。
SCv3000 および SCv3020 ストレージシステムのコンポーネントの交換 19
3
SCv3000 および SCv3020 ストレージシステムの技術
仕様
この付録には、SCv3000 および SCv3020 ストレージシステムの技術仕様が含まれます。
技術仕様
次の表は、SCv3000 および SCv3020 ストレージシステムの技術仕様を示したものです。
ドライブ
SAS ハードドライブ SCv3000 最大 16 台の 3.5 インチホットスワップ対応ハードドライブ（12 Gb SAS）
SCv3020 最大 30 台の 2.5 インチ SAS ホットスワップ対応ハードドライブ（12 Gb SAS）
ストレージコントローラ
ストレージコントローラ 1 台につき 1 つの I/O カードスロットと 1 つのオプションのメザニンカードが搭載された、最
大 2 台のホットスワップ対応ストレージコントローラ。
各ストレージコントローラにはバッテリバックアップユニットが内蔵されています。書き込みキ
ャッシュは、2 台のストレージコントローラの間でミラーリングされます。電源障害が発生し
た場合、バッテリバックアップユニットがストレージコントローラに電源を提供し、書き込みキ
ャッシュがストレージコントローラ内部の SSD に保存されるようにします。
ストレージ接続性
構成 SCv3000 合計 150 のドライブと 1 つの SAS チェーンあたり最大 120 のドライブをサポー
トします。
SCv3020 合計 150 のドライブと 1 つの SAS チェーンあたり最大 134 のドライブをサポー
トします。
RAID（Redundant Array of Independent Disks）
コントローラ ホットスワップ対応のストレージコントローラ、2 台
管理 Dell Storage Manager を使用する RAID 管理
背面パネルポートコネクタ（ストレージコントローラごと）
Fibre Channel、iSCSI、または SAS フロントエンドコ
ネクタ
Fibre Channel ファブリック、iSCSI ネットワークへの接続、または SAS HBA を搭載したサ
ーバーへの直接接続
イーサネットコネクタ MGMT - Storage Center 管理に使用される 1 Gbps の組み込みイーサネットポート
SAS バックエンドコネクタ 12 Gb SAS ポート（拡張エンクロージャとの接続用）
メモ: SAS コネクタは SFF-80644 に準拠しています。
シリアルコネクタ（micro USB）初期設定およびサポート限定機能に使用
20 SCv3000 および SCv3020 ストレージシステムの技術仕様
LED インジケータ
前面パネル •システムステータス用の 2 色 LED インジケータ（1 個）
•電源ステータス用の単色 LED インジケータ、1 個
•単色 LED 付き識別ボタン
ハードドライブキャリア •単色のアクティビティ LED（1 個）
•各ドライブにつき 2 色の LED ステータスインジケータ 1 個
ストレージコントローラ •アクティビティおよびリンクスピードを示す単色 LED（Ethernet ポートごとに 2 個）
•ポートアクティビティおよびステータスを示す 2 色 LED（SAS コネクタごとに 1 個）
•ステータスを示す単色 LED（1 個）
•システム障害を示す単色 LED（1 個）
•システム識別用の単色 LED（1 個）
電源装置 / 冷却ファン 電源装置および冷却ファンのステータスを示す 2 色 LED ハンドル（1 個）
電源装置ユニット（PSU）
AC 電源装置（各電源装置ごと）PSU タイプ 1 PSU タイプ 2（日本のみ）PSU タイプ 3
最大出力電力 1485 W 1485 W 1378 W
最大入力電力 1688 W 1707 W 1584 W
最大入力電流 8.8 A 17.5 A 16 A
最大突入電流 10 ミリ秒以下で 55 A 10 ミリ秒以下で 55 A 10 ミリ秒以下で 55 A
公称入力電圧動作範囲 200～240 VAC 100 ～ 240 VAC 100 ～ 240 VAC
公称入力周波数 50/60 Hz 50/60 Hz 50/60 Hz
熱出力 / 熱消費 693 BTU/ 時757 BTU/ 時703 BTU/ 時
使用可能なハードディスクドライブの電力（各スロットごと）
サポートされているハードディスクドライブ消費電力
（連続）
+5 V で最大 1.2 A
+12 V で最大 0.5 A
寸法
高さ 13.34 cm（5.25 インチ）
幅44.50 cm（17.5 インチ）
奥行き SCv3000 81.91 cm（32.25 インチ）
SCv3020 78.27 cm（31 インチ）
重量概算（最大構成）SCv3000 45 kg
SCv3020 43 kg
重量概算（ドライブなし）32.5 kg（72 ポンド）
SCv3000 および SCv3020 ストレージシステムの技術仕様 21
環境
特定のストレージシステム構成における環境測定値の詳細については、dell.com/environmental_datasheets を参照してください。
温度
動作時 1 時間当たり最大 20 °C（36 °F）の温度変化で 10～35 °C（50～95 °F）
35 °C を超える温度での動作はデータロスの原因になる可能性があります
ストレージ 最大高度 12,000 m（39,370 ft）で–40～65°C（–40～149°F）
相対湿度
動作時 最大露点 26 °C（78.8 °F）で 10～80%（結露しないこと）
ストレージ 最大露点 33°C（91°F）で 5～95%（結露しないこと）
最大振動
動作時 15 分間にわたり 5～500 Hz で 0.21 g
ストレージ 15 分間にわたり 2～200 Hz で 1.04 g
最大衝撃
動作時 パルス持続時間 2.6 ミリ秒 +/- 10% で 31 G +/- 5%（51 cm/秒に相当）
ストレージ パルス持続時間 2 ミリ秒 +/- 10% で 71 G +/- 5%（89 cm/秒に相当）
高度
動作時 3,048 m（10,000 フィート）
最大定格 35 °C（95 °F）以下：950 m（3,117 フィート）より高い場所では、最大温
度が 300 m ごとに 1 °C（547 フィートごとに 1 °F）下がります
ストレージ 12,000 m（39,370 フィート）
空気汚染物質レベル
クラス G1 またはそれ未満（ISA-S71.04-1985 の定義による）
22 SCv3000 および SCv3020 ストレージシステムの技術仕様

Navigation menu
