AV SURROUND RECEIVER

RI CEPTEUR AUDIO-VIDI O

AVR-2802/982

OPERATING INSTRUCTIONS

MODE D'EMPLOI

@

FOR ENGLISH READERS PAGE 2 -PAGE 65

POUR LESLECTEURSFRANCAIS PAGE 2, 66 - PAGE127

•We greatly appreciate your purchase of the AVR-2802/982.

•To be sure you take maximum advantage of all the features the AVR-2802/982 has to offer, read these instructions

carefully and usa the set properly. Be sure to keep this manual for future reference should any questions or

problems arise.

• Nous vous remercions de I'achat de I'AVR-2802/982.

•Pour _tre st_r de profiter au maximum de toutes los caracteristiques qu'a & offrir I'AVR,2802/982, lire avec soin cos

instructions et bien utiliser I'appareiL Toujours conserver ce mode d'emploi pour s'y r_f_rer ulterieurement en cas

de question ou de probl_me.

I_qF_ I_:_

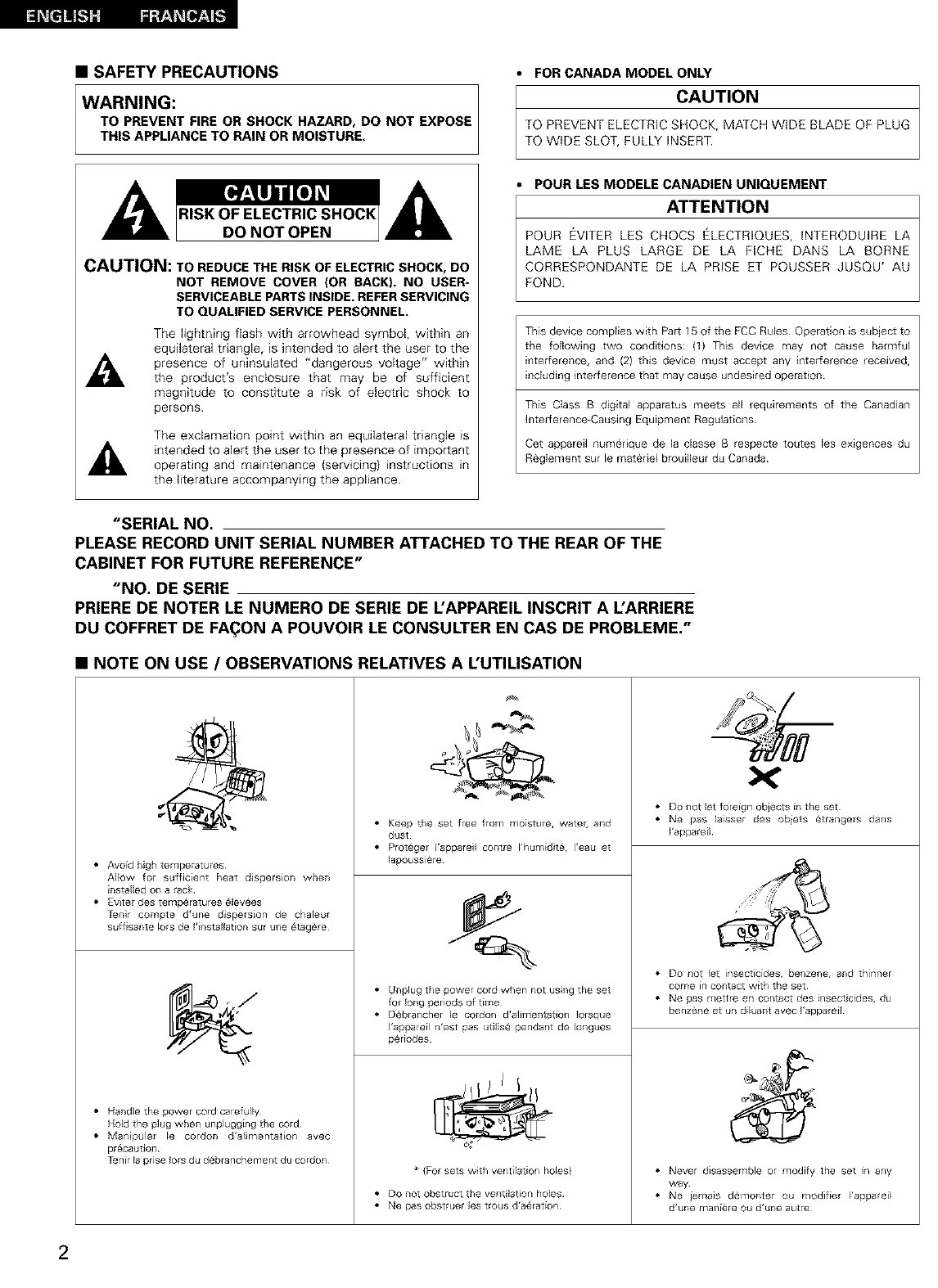

•SAFETY PRECAUTIONS

WARNING:

TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE

THIS APPLIANCE TO RAIN OR MOISTURE.

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK). NO USER-

SERVICEABLE PARTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

The fightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated "dangerous voltage" within

the product's enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to

persons.

The exclamation point within an equilateral triangle is

intended to alert the user to the presence of important

operating and maintenance {servicing) instructions in

the literature accompanying the appliance.

•FOR CANADA MODEL ONLY

I CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG

TO WIDE SLOT, FULLY INSERT.

POUR LES MODELE CANADIEN UNIQUEMENT

ATTENTION

POUR EVITER LES CHOCS ELECTRIQUES, INTERODUIRE LA

LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU' AU

FOND.

This device complies with Par_ 15 of the FCC Rules Operation is subject to

the following two conditions: (f) This device may not cause harmful

interference, and (2} this device must accept any interference recewed,

including interference that may cause undesired operation

This Class B digital apparatus meets all requirements of the Canadian

Interference-Causing Equipment Regulations

Get appareil numebque de la classe B respecte toutes les exigences du

Reglement sur le matebel brouilleur du Canada

"SERIAL NO.

PLEASE RECORD UNIT SERIAL NUMBER ATTACHED TO THE REAR OF THE

CABINET FOR FUTURE REFERENCE"

"NO. DE SERIE

PRIERE DE NOTER LE NUMERO DE SERIE DE L'APPAREIL INSCRIT A L'ARRIERE

DU COFFRET DE FA(_ON A POUVOIR LE CONSULTER EN CAS DE PROBLEME."

•NOTE ON USE /OBSERVATIONS RELATIVES A L'UTILISATION

• Avoid high temperatures

Allow for sufficient heat dispersion when

installed on a rack

• Evter des temperatures 6levees

Tenir compte d'une disperson de chaleur

suffisante lots de I'installation sur une _tag_re

• Handle the power cord carefully

Hold the plug when unplugging the cord

• Manipuler le cordon d'alimentation avec

pr6caution

Tenir la prise lots du deblanchement du cordon

• Keep the set free from moisture, water, and

dust

• Proteger ]'appareil contre I'humidit6, I'eau et

lapoussicre

• Unplug the power cord when not using the set

for long periods of time

• Oebrancher le cordon d'alimentation Iorsque

I'appareil n'est pas utilise pendant de Iongues

periodes

* {For sets with ventilation holes)

• Do not obstruct the ventlat on holes

• Ne pas obstruer les trous d'aeration

• Do not let foreign objects in the set

• Ne pas laisser des obiets etrangers dans

I'appareil

• Do not let insecticides, benzene, and thinner

come in contact with the set

• Ne gas mettre en contact des insecticides, du

benzene et un diluant avec I'appareil

• Never disassemble or modify the set in any

way

• Ne jamais demonter ou modifier I'appareil

d'une maniare ou d'une autre

2

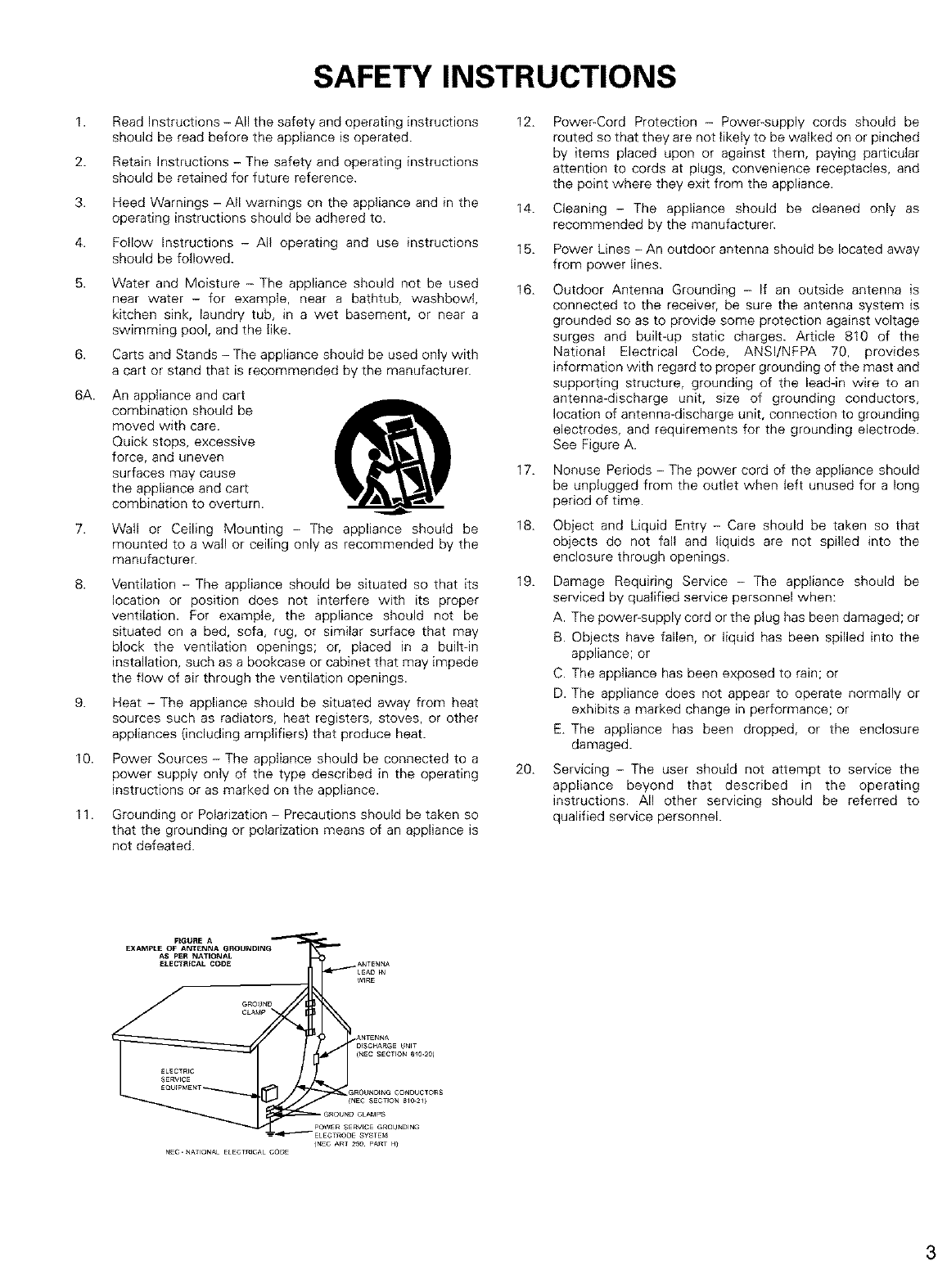

SAFETY INSTRUCTIONS

1.

2.

3.

4.

5.

6.

6A.

7.

8.

g.

10.

11.

Read Instructions - All the safety and operating instructions

should be read before the appliance is operated.

Retain Instructions - The safety and operating instructions

should be retained for future reference.

Heed Warnings -AII warnings on the appliance and in the

operating instructions should be adhered to.

Follow Instructions - All operating and use instructions

should be followed.

Water and Moisture - The appliance should not be used

near water - for example, near a bathtub, washbowl,

kitchen sink, laundry tub, in a wet basement, or near a

swimming pool, and the like.

Carts and Stands - The appliance should be used only with

a cart or stand that is recommended by the manufacturer

An appliance and cart

combination should be

moved with care.

Quick stops, excessive

force, and uneven

surfaces may cause

the appliance and cart

combination to overturn.

Wail or Ceiling Mounting - The appliance should be

mounted to a wail or ceiling only as recommended by the

manufacturer

Ventilation - The appliance should be situated so that its

location or position does not interfere with its proper

ventilation. For example, the appliance should not be

situated on a bed, sofa, rug, or similar surface that may

block the ventilation openings; of, placed in a built-in

installation, such as a bookcase or cabinet that may impede

the flow of air through the ventilation openings.

Heat - The appliance should be situated away from heat

sources such as radiators, heat registers, stoves, or other

appliances (including amplifiers) that produce heat.

Power Sources - The appliance should be connected to a

power supply only of the type described in the operating

instructions or as marked on the appliance.

Grounding or Polarization - Precautions should be taken so

that the grounding or polarization means of an appliance is

not defeated.

12.

14.

15.

16.

17.

18.

19.

20.

Power-Cord Protection - Power-supply cords should be

routed so that they are not likely to be walked on or pinched

by items placed upon or against them, paying particular

attention to cords at plugs, convenience receptacles, and

the point where they exit from the appliance.

Cleaning - The appliance should be cleaned only as

recommended by the manufacturer

Power Lines - An outdoor antenna should be located away

from power lines.

Outdoor Antenna Grounding - If an outside antenna is

connected to the receiver, be sure the antenna system is

grounded so as to provide some protection against voltage

surges and built-up static charges. Article 810 of the

National Electrical Code, ANSl/NFPA 70, provides

information with regard to proper grounding of the mast and

supporting structure, grounding of the leadqn wire to an

antenna-discharge unit, size of grounding conductors,

location of antenna-discharge unit, connection to grounding

electrodes, and requirements for the grounding electrode.

See Figure A.

Nonuse Periods - The power cord of the appliance should

be unplugged from the outlet when left unused for a long

period of time.

Object and Liquid Entry - Care should be taken so that

objects do not fall and liquids are not spilled into the

enclosure through openings.

Damage Requiring Service - The appliance should be

serviced by qualified service personnel when:

A. The power-supply cord or the ptug has been damaged; or

B. Objects have fallen, or liquid has been spilled into the

appliance; or

C. The appliance has been exposed to rain; or

D. The appliance does not appear to operate normally or

exhibits a marked change in performance; or

E. The appliance has been dropped, or the enclosure

damaged.

Servicing - The user should not attempt to service the

appliance beyond that described in the operating

instructions. All other servicing should be referred to

qualified service personnel.

(NEC ART 25e. PART H_

NEC.NATIONALELECTR_CALCODE

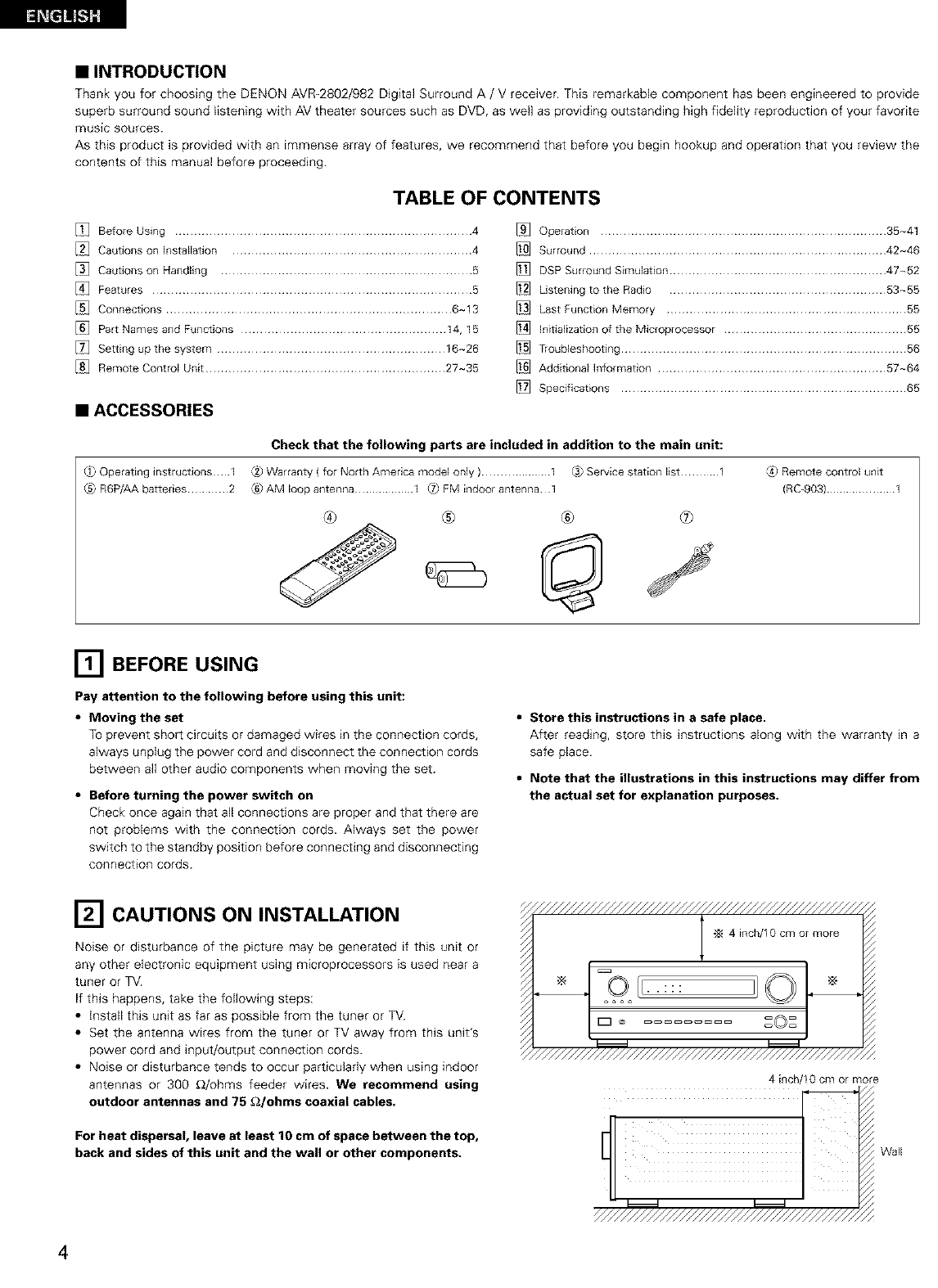

•INTRODUCTION

Thank you for choosing the DENON AVR-2802/982 Digital Surround A /V receiver. This remarkable component has been engineered to provide

superb surround sound listening with AV theater sources such as DVD, as well as providing outstanding high fidelity reproduction of your favorite

music sources.

As this product is provided with an immense array of features, we recommend that before you begin hookup and operation that you review the

contents of this manual before proceeding.

TABLE OF CONTENTS

Before Using .............................................................................. 4

Csutions on Installation ............................................................... 4

Cautions on Handling .................................................................. 5

Features .................................................................................... 5

Connections ........................................................................... 6~13

Part Names 8rid Functions ...................................................... 14, 15

Setting up the system ............................................................ 16~26

Remote Control Unit ............................................................... 27~35

•ACCESSORIES

Operation ........................................................................... 35-41

Surround .............................................................................. 42-46

DSP Surround Simulation ......................................................... 47~52

Listening to the Radio ......................................................... 53~55

Last Function Memory ............................................................... 55

Initialization of the Microprocessor ................................................ 55

Troubleshooting ........................................................................... 56

Additional Information ............................................................ 57~64

Specifications ........................................................................... 65

_} Operating instructbns I

C5_R6P/AA batteries ............ 2

Check that the following parts are included in addition to the main unit:

_2_Warranty ( for North America model only ) .................... 1 C._Service station list ........... 1

_6)AM loop antenna .................. I _ FM indoor antenna 1

®®®®

[4) Remote Control unit

(RC-903) ..................... 1

[] BEFORE USING

Pay attention to the following before using this unit:

•Moving the set

TOprevent short circuits or damaged wires in the connection cords,

always unplug the power cord and disconnect the connection cords

between all other audio components when moving the set.

•Before turning the power switch on

Check once again that all connections are proper and that there are

not problems with the connection cords. Always set the power

switch to the standby position before connecting and disconnecting

connection cords.

[] CAUTIONS ON INSTALLATION

Noise or disturbance of the picture may be generated if this unit or

any other electronic equipment using microprocessors is used near a

tuner or TV.

If this happens, take the following steps:

• install this unit as far as possible from the tuner or TV.

• Set the antenna wires from the tuner or TV away from this unit's

power cord and input/output connection cords.

• Noise or disturbance tends to occur particularly when using indoor

antennas or 300 _/ohms feeder wires. We recommend using

outdoor antennas and 75 £2/ohms coaxial cables.

For heat dispersal, leave at least 10 cm of space between the top,

back and sides of this unit and the wall or other components.

•Store this instructions in a safe place.

After reading, store this instructions along with the warranty in a

safe place.

•Note that the illustrations in this instructions may differ from

the actual set for explanation purposes,

4 incP'10 cm or more

Wall

4

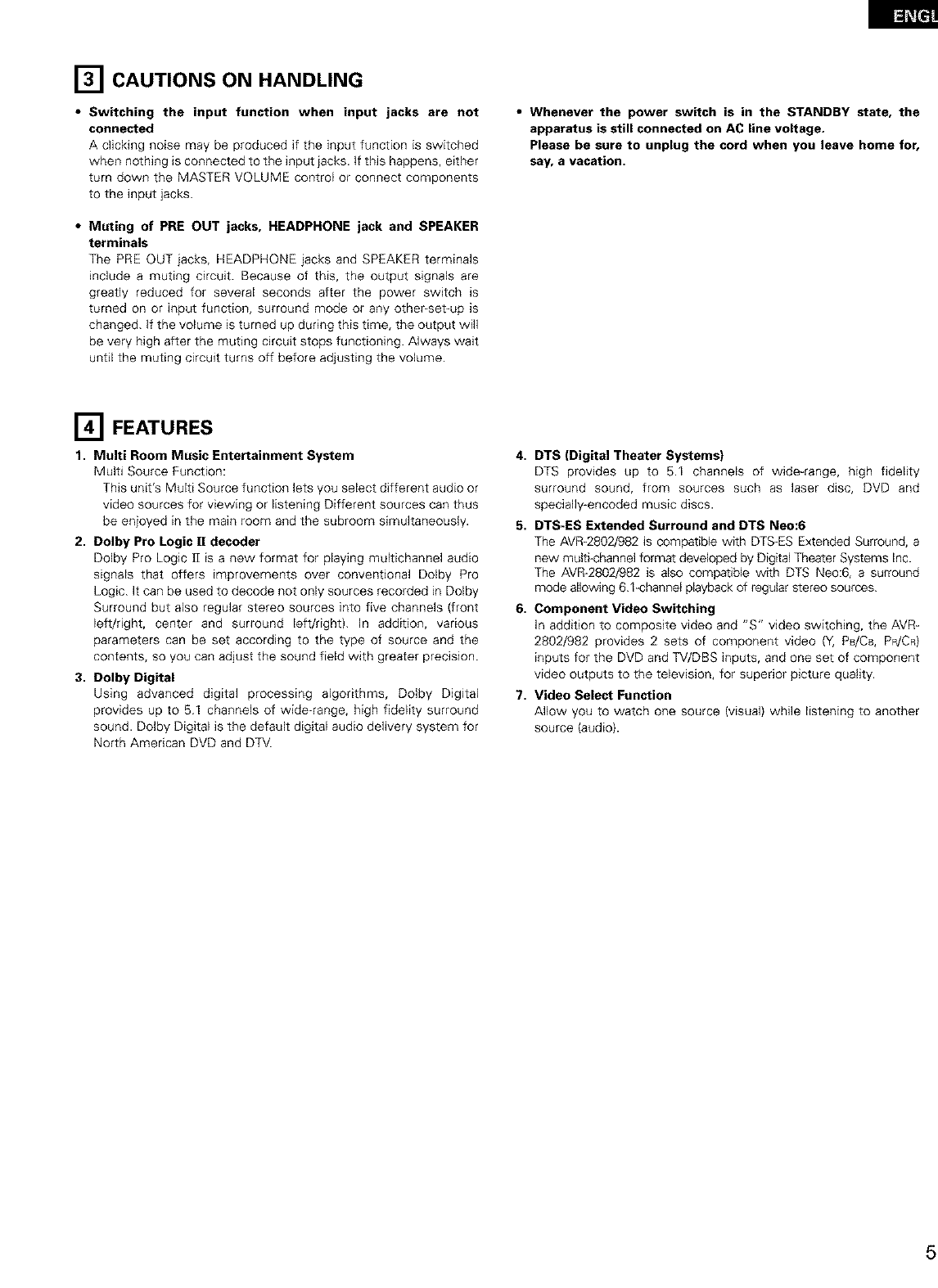

[] CAUTIONS ON HANDLING

•Switching the input function when input jacks are not

connected

A clicking noise may be produced if the input function is switched

when nothing is connected to the input jacks, if this happens, either

turn down the MASTER VOLUME control or connect components

to the input jacks.

•Muting of PRE OUT jacks, HEADPHONE jack and SPEAKER

terminals

The PRE OUT jacks, HEADPHONE jacks and SPEAKER terminals

include a muting circuit. Because of this, the output signals are

greatly reduced for several seconds after the power switch is

turned on or input function, surround mode or any other-set-up is

changed, if the volume is turned up during this time, the output will

be very high after the muting circuit stops functioning. Always wait

until the muting circuit turns off before adjusting the volume.

•Whenever the power switch is in the STANDBY state, the

apparatus is still connected on AC line voltage.

Please be sure to unplug the cord when you leave home for,

say, a vacation.

[] FEATURES

1. Multi Room Music Entertainment System

Multi Source Function:

This unit's Multi Source function lets you select different audio or

video sources for viewing or listening Different sources can thus

be enjoyed in the main room and the subroom simultaneously.

2. Dolby Pro Logic II decoder

Dolby Pro Logic iI is a new format for playing multichannel audio

signals that offers improvements over conventional Dolby Pro

Logic. It can be used to decode not only sources recorded in Dolby

Surround but also regular stereo sources into five channels (front

left/right, center and surround left/right). In addition, various

parameters can be set according to the type of source and the

contents, so you can adjust the sound field with greater precision.

3. Dolby Digital

Using advanced digital processing algorithms, Dolby Digital

provides up to 5.1 channels of wide-range, high fidelity surround

sound. Dolby Digital is the default digital audio delivery system for

North American DVD and DTV.

4, DTS (Digital Theater Systems)

DTS provides up to 5.1 channels of wide-range, high fidelity

surround sound, from sources such as laser disc, DVD and

specially encoded music discs.

5. DTS-ES Extended Surround and DTS Neo:6

The AVR-2802/982 is compatible with DTS-ES Extended Surround, a

new multi-channel format developed by Digital Theater Systems Inc.

The AVR-2802/982 is also compatible with DTS Neo:6, a surround

mode allowing 6.1-channel playback of regular stereo sources.

6. Component Video Switching

In addition to composite video and "S" video switching, the AVR-

2802/982 provides 2 sets of component video (Y, PB/Cs, PR/CR)

inputs for the DVD and TV/DBS inputs, and one set of component

video outputs to the television, for superior picture quality.

7, Video Select Function

Allow you to watch one source (visual) while listening to another

source (audio).

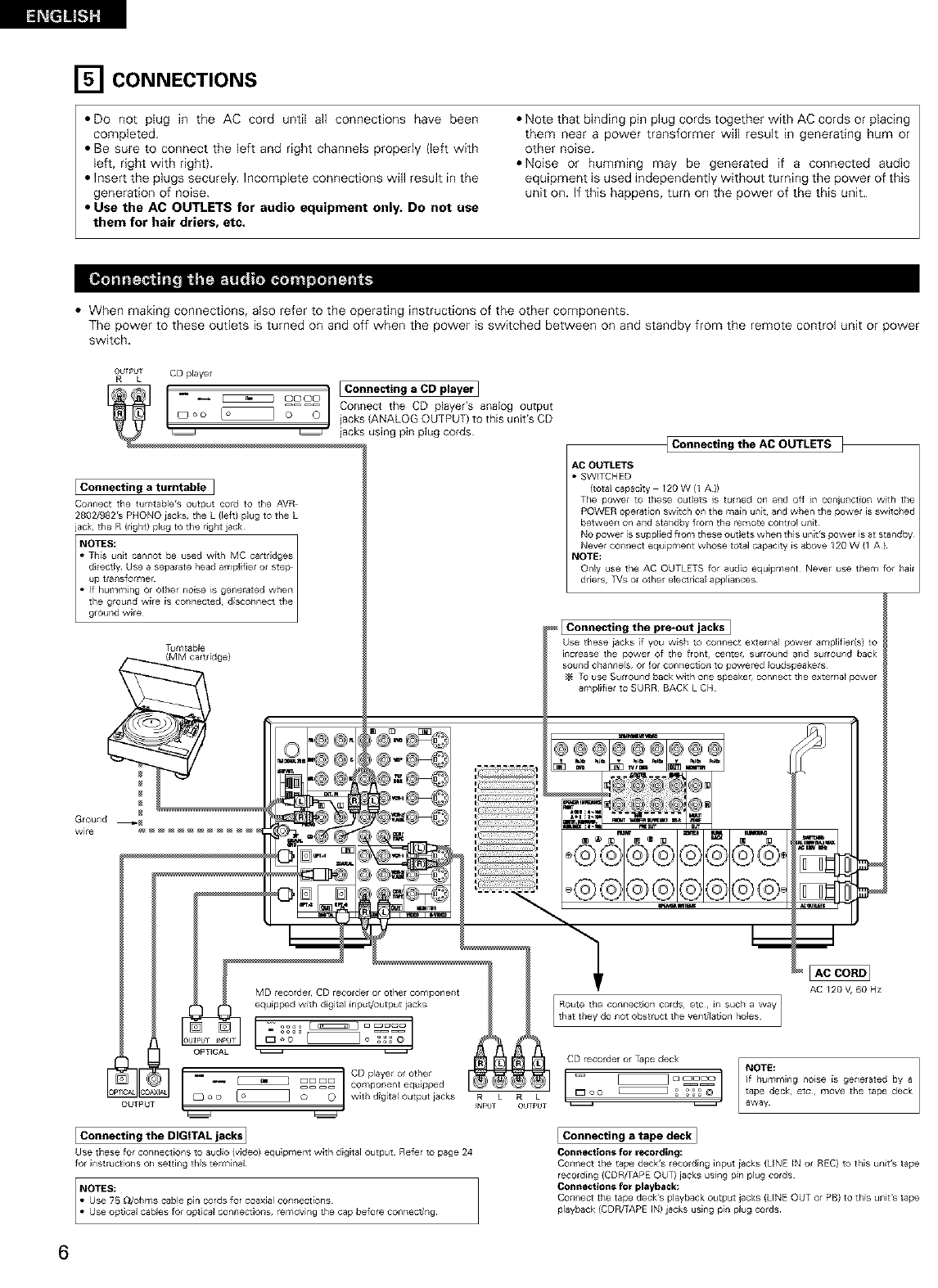

[] CONNECTIONS

• DO not plug in the AC cord until all connections have been

completed.

• Be sure to connect the left and right channels properly (left with

left, right with right).

• Insert the plugs securely. Incomplete connections will result in the

generation of noise.

•Use the AC OUTLETS for audio equipment only. Do not use

them for hair driers, etc.

•Note that binding pin plug cords together with AC cords or placing

them near a power transformer will result in generating hum or

other noise.

• Noise or humming may be generated if a connected audio

equipment is used independently without turning the power of this

unit on. If this happens, turn on the power of the this unit.

• When making connections, also refer to the operating instructions of the other components.

The power to these outlets is turned on and off when the power is switched between on and standby from the remote control unit or power

switch.

OU_I_OT CD player

I Connecting a turntable ]

Cor_[_ect the tumtable's output cord to the AVR

2802/982rs PHONO iacks, the L {Feft) PlU9 to the L

jack,, the R (right) plug to the ri9ht jack

Tumtable

(MM cartridge)

Ground _

wl_e

{Connecting the AC OUTLETS ]

AC OUTLETS

• SWITCHED

(total capacity /20 W (1 A ))

The power to these Outlets is turned on and off in coniunct_on w_th the

POWER operation switch on the main unit, and when the power is switched

between on and standby from the remote control unit

driers, TVs ot other electrical appliances

I Connecting the pro*out jacks I

Use these iacks if you wish to conllect externaJ power amplifier(s) to

increase the power of the front, ceiitet, surlound alld suiround back

soured chanr_els, or for co_nectiorl to powered Ioudspeakels

To use Surround bac_, with one speaker, connect the exterila_ power

ampiifler to SURR BACK L CH

S

_n_r,_

MD recotder, CD recorde[ or other component

equipped with digital input/output iacks

i O _ CD player or other

_ _ DDDD component equlpped

o o _ o _ _ with digital output jacks R L R L

OUTPUT _NPt;T OUTI_U

i Connecting the DIGITAL jacks ]

Use these for collnect_ons to audio (v_deol equipment with digital output Refer to page 24

for instructions on settling this terminal

AC /20 V, 60 Hz

CD recorder or Tape deck,

=_ a _acn NOTE:

,_ _ •away

Connecting a tape deck]

Connections for recording:

Connect tile tape deck's recording _rlpu_ iac_,s (LINE _N or REC) to this urllt's tape

recording {CDR/TAPE OUT) jacks using pin plug cords

Connections for playback:

Corl[lect the tape deck's playback output jacks {LINE OUT or PB) to this urllt's tape

playback, (CDR/TAPE IN) jacks using pirl plug cords

6

•TO connect the video signal, connect using a 75 _2/ohms video signal cable cord. Using an improper cable can result in a drop in video quality.

• When making connections, also refer to the operating instructions of the other components.

TV or DBS tunel I Connecting a TV/DBS tuner I

L O oo

VlOEO _ TV/DBS

ou _ •Connect the TV's or DBS tuner's video output iack {VIDEO OUTPUT) to the

I:_ o oo _ _ (yellow) TV/DBS IN iack using a 75 _Johms video coaxial pin plug

_ cord

•Connect the TV's or DBS tuner's audio output iacks (AUDIO OUTPUT) to

the _ TV/DBS IN jacks using pin plug cords

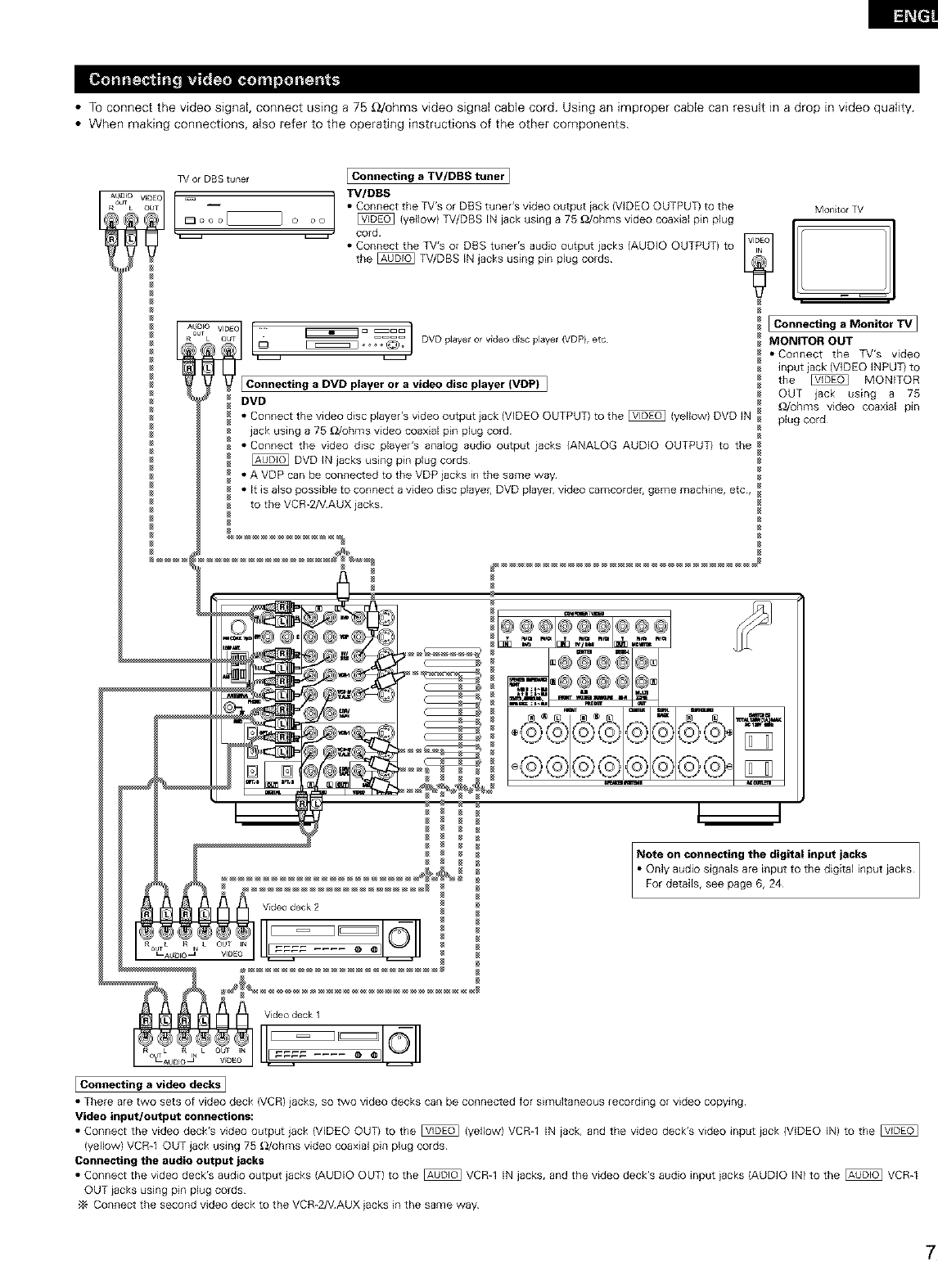

Connecting a DVD player ora video disc player (VDP)I

DVD

• Connect the video disc player's video output jack (VIDEO OUTPUT) to the _ (yellow) DVD IN

jack using a 75 _Johms video coaxial pin plug cord

• Connect the video disc player's analog audio output jacks {ANALOG AUDIO OUTPUT) to the

[_ DVD IN jacks using pin plug cords

• A VDP can be connected to the VDP jacks in the same way

• It is also possible to connect a video disc playel, DVD playel, video camcorder, game machine, etc,

to the VCR-2/VAUX jacks

Monitor TV

IConnecting a Monitor TV I

MONITOR OUT

• Connect the TV's video

input iack (VIDEO INPUT} to

the _ MONITOR

OUT jack using a 75

_/ohms video coaxial pin

plug cord¸

D_

o@C@©

Note on connecting the digital input jacks

• OnlYFordetails,aUdi°signalSseepageare6,input24to the digital input iacks

I Connecting a video decks]

• There are two sets of video deck (VCR) jacks, so two video decks can be connected for simultaneous recording or video copying

Video input/output connections:

• Connect the video deck's video output jack (VIDEO OUT) to the _ {yellow) VCR-1 IN iack, and the video deck's video input iack (VIDEO IN) to the

(yellow) VCR-1 OUT jack using 75 OJohms video coaxial pin plug cords

Connecting the audio output jacks

• Connect the video deck's audio output jacks (AUDIO OUT) to the _ VCR-1 IN jacks, and the video deck's audio input iacks (AUDIO IN) to the _ VCR-1

OUT iacks using pin plug cords

•_ Connect the second video deck to the VCR-2NAUX iacks in the same way

• When making connections, also refer to the operating instructions of the other components.

•A note on the S input jacks

The input selectors for the S inputs and pin jack inputs work in conjunction with each other.

•Precaution when using S-jacks

This unit's S-jacks (input and output) and video pin jacks (input and output) have inde _endent circuit structures, so that video signals input from

the S-jacks are only output from the S-jack outputs and video signals input from the pin iacks are only output from the pin jack outputs.

When connecting this unit with equipment that is equipped with S jacks, keep the above )oint in mind and make connections according to the

equipment's instruction manuals.

DVD player or video disc player (VDP)

[Connecting a DVD player or a video disc player (VDP) ]

DVD

• Connect the DVD player's S-Video output jack to the SWIDEO

DVD IN iack using an S-Video connection cord

• A VDP can be connected to the VDP jacks in the same way

• It is also possible to connect a video disc player, DVD player,

video camcorde game machine, etc, to the VCR-2/VAUX

jacks

Connecting a monitor TV I

MONITOR OUT

• Connect the TV's S video input (S-VIDEO INPUT) to the _ MONITOR

OUT iack using a S jack connection cord¸

E [wMontorTv

TV or satellite b¢oadcast tuner

I Connecting a TV/DBS tuner I

• Connect the TV's or DBS tuner's S video output iack {S-

VIDEO OUTPUT) to the _ TV/DBS IN iack

_H_H_H_ using an S jack connection cord

s v,oEo _

_ _ Vrdeo deck 1

iconn°ct,not.ev,deoO°o..I

_*Connect the video deck's S output jack (S-OUT) to the

_ VCR_I IN jack and the video deck's S input iack

(SqN) to the _ VCR_I OUT jack using Siack

connection cords

• Connect the video deck's S output jack (S-OUT) to the

VCR-2N AUX IN iack and the video deck's S input

jack (SdN) to the _ VCR-2NAUX OUT iack using S

jack connection cords

Connect the components' audio inputs and outputs as described on page 7 I

Video deck 2

8

• When making connections, also refer to the operating instructions of the other components.

• The signals input to the color difference (component) video jacks are not output from the VIDEO output jack (yellow) or the S-Video output jack.

in addition, the video signals input to the VIDEO input (yellow) and SWideo input jacks are not output to the color difference (component) video

jacks.

• The AVR-2802/982'S on-screen display signals are not output from the color difference (component) video output jacks (MONITOR OUT).

• Some video sources with component video outputs are labeled Y, C8, CR, or Y, Pb, Pr, or Y, R-Y, B-Y. These terms all refer to component video

color difference output.

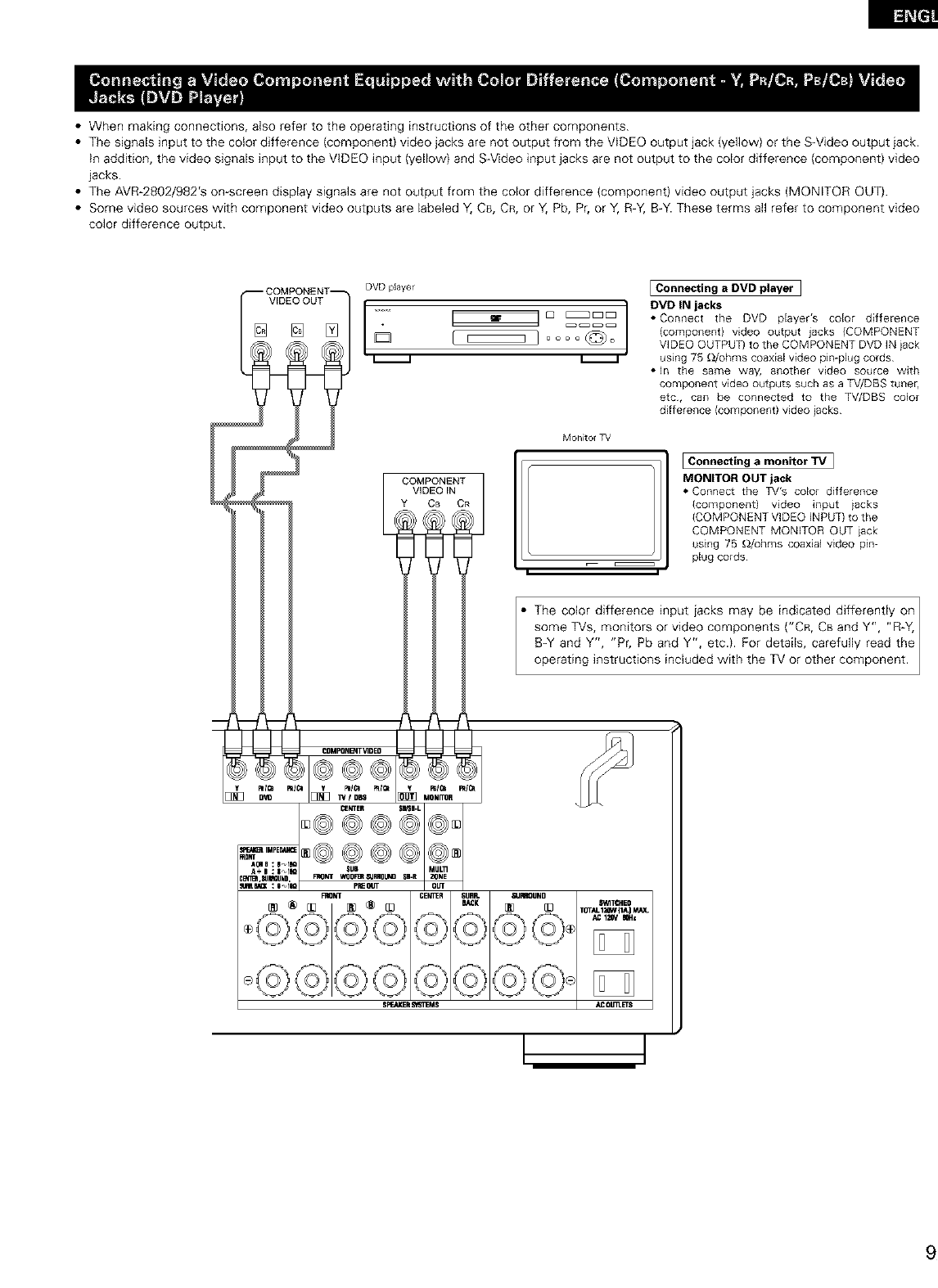

DVD player

v'°e°°°TI........ ]

I Connecting a DVD player

DVD IN jacks

• Connect the DVD pEayer's coEor difference

(component} video output jacks (COMPONENT

VIDEO OUTPUT) to the COMPONENT DVD IN iack

using 75 _/ohms coaxial video pin-plug cords

• In the same way, another video source with

component video outputs such as a TV/DBS tuner,

etc, can be connected to the TV/DBS color

difference (component) video iacks

COMPONENT

VIDEO IN

Y CB OR

Mon_tol TV

Connecting a monitor TV 1

MONITOR OUT jack

• Connect the TV's color difference

Icomponentl video input iacks

ICOMPONENT VIDEO ENPUTI to the

COMPONENT MONITOR OUT iack

using 75 _/ohms coaxial video p_n-

plug cords¸

The color difference input iacks may be indicated differently on I

some TVs, monitors or video components ("CR, CB and Y", "R-Y, I

B-Y and Y", "Pr, Pb and Y", etc.). For details, carefully read the

operat ng nstruct ons nc uded w th the TV or other component.

D_RECTiON OF

BROADCAST_NG

STATION

IFM ANTENNA

75_ohms

COAXIAL

CABLE

AM LOOP

ANTENNA

(Suppl_ed}

FM_NDOOR

ANTENNA

(Supplied)

GROUND

AM OUTDOOR

ANTENNA

•An F4ype FM antenna cable plug can be connected directly.

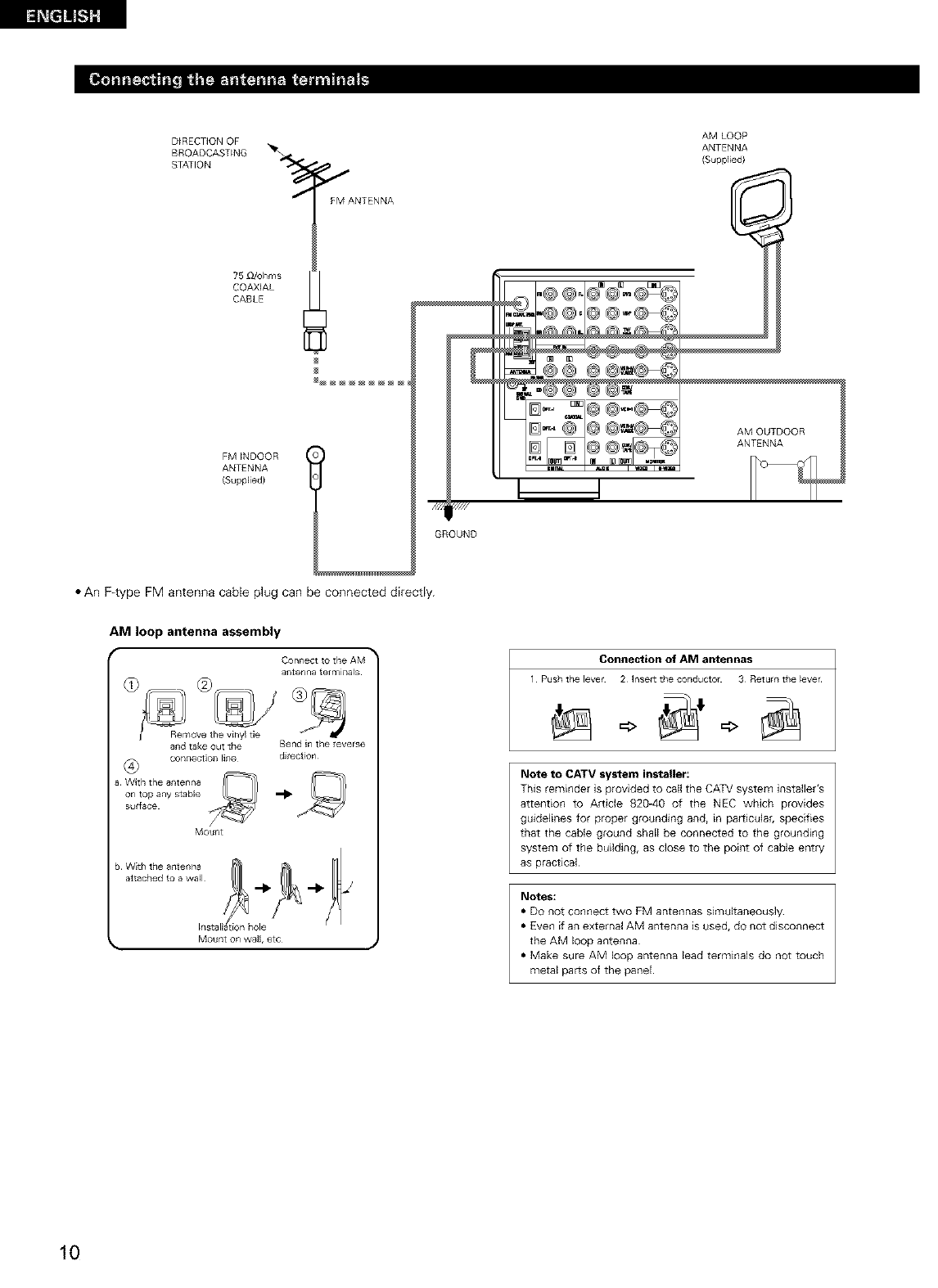

AM loop antenna assembly

(_) _R e_move the v_nyl de

and take Out the

conne¢l_o[ _ _ir}e

a With the ar_tenr/a

on top any stable

su_faee

Mount

a_tenna tot mina,s

Bend in the teverse

direction

b With the antenna

attached to a wa_l

Connection of AM antennas

1 Push the level 2 ]nsett the collductol 3 Returll the _ever

Note to CATV system installer:

This reminder is provided to call the CATV system installer's

attention to Article 820-40 of the NEC which provides

guidelines for proper grounding and, in particular, specifies

that the cable ground shall be connected to the grounding

system of the building, as close to the point of cable entry

as practical

Notes:

• DO not connect two FM antennas simultaneously

• Even if an external AM antenna is used, do not disconnect

the AM loop antenna

• Make sure AM loop antenna lead terminals do not touch

metal paris of the panel

10

• These jacks are for inputting multi-channel audio signals from an outboard decoder, or a component with a different type of multi-channel

decoder, such as a DVD Audio player, or a multi-channel SACD player, or other future multi-channel sound format decoder.

• When making connections, also refer to the operating instructions of the other components.

Decoder with 6 <'hannel

analog output

c

I

@@_I@

Dr D@@_

C )

C )

C )

( )

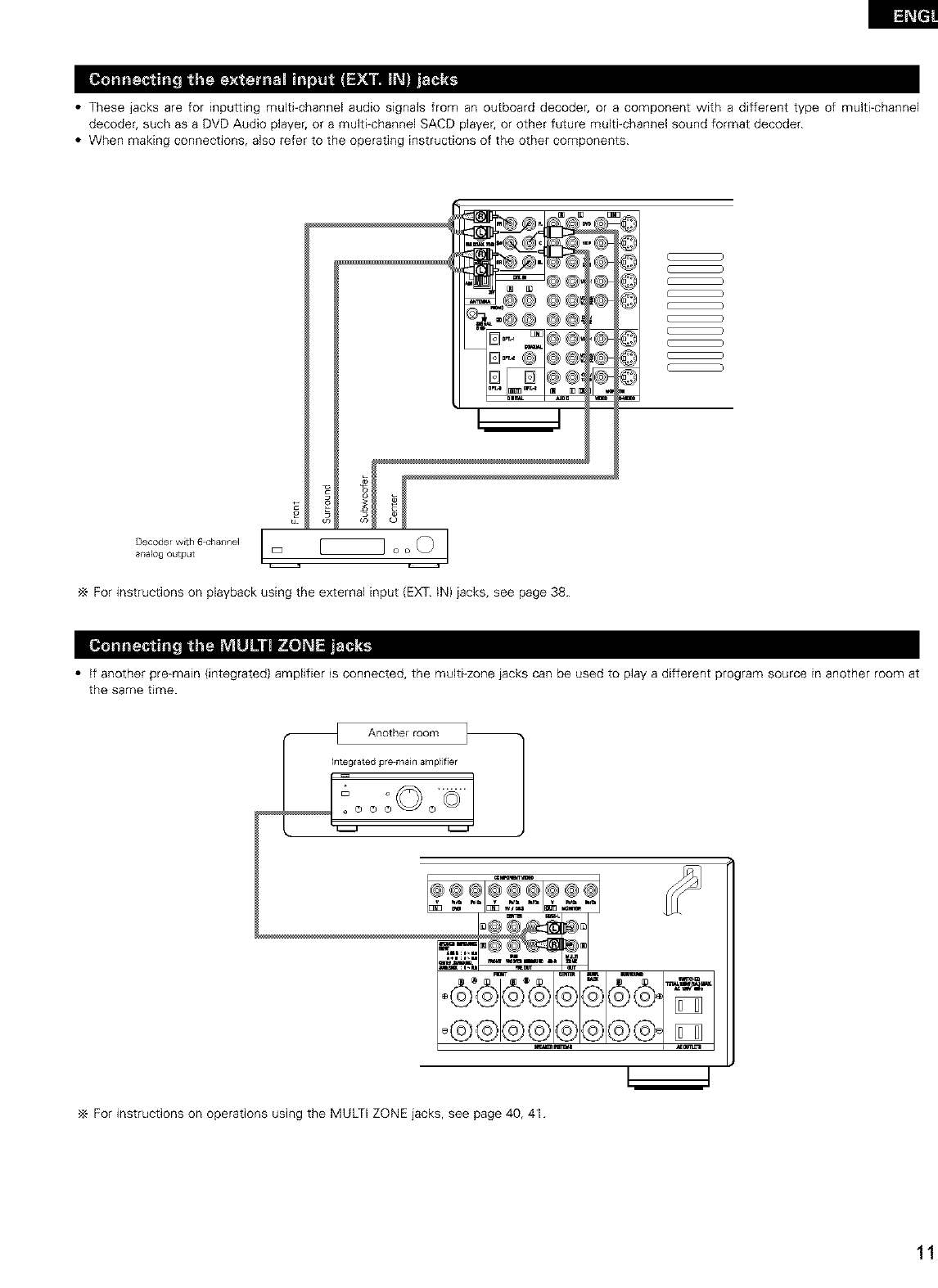

For instructions on playback using the external input (EXT. IN) jacks, see page 38.

• if another pre-main (integrated) amplifier is connected, the multi-zone jacks can be used to play a different program source in another room at

the same time.

_ Another room _ 1

hteglated pre main amplifier

E_ O Q ©"

© ©

_:i.,u r_OUT Ou,

C

@@g©

For instructions on operations using the MULTI ZONE jacks, see page 40, 41.

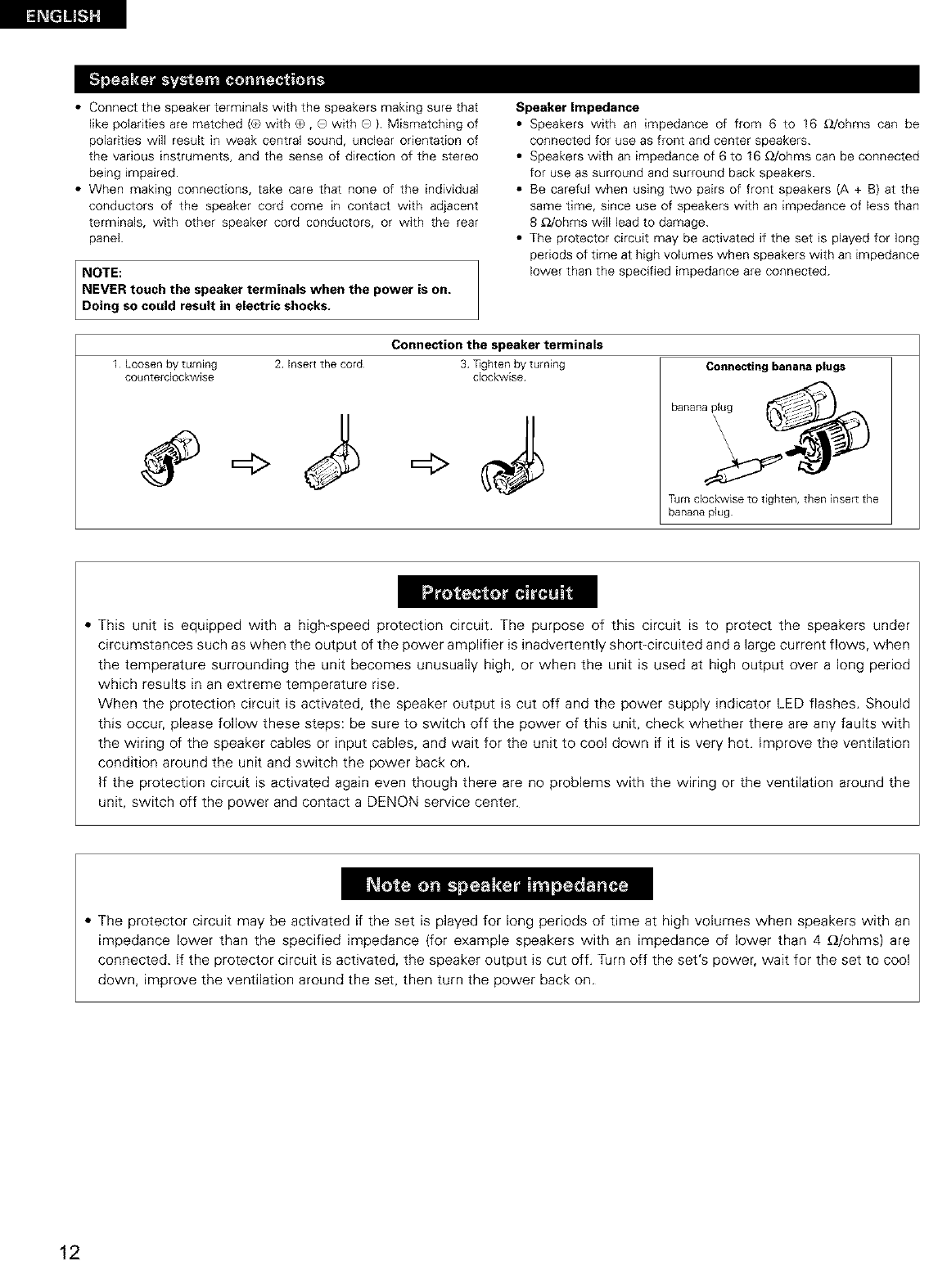

• Connectthespeakerterminalswiththespeakersmakingsurethat

likepolaritiesarematched{®withO,QwithQ).Mismatchingof

polaritieswillresultinweakcentralsound,unclearorientationof

thevariousinstruments,andthesenseofdirectionofthestereo

beingimpaired.

• Whenmakingconnections,takecarethatnoneoftheindividual

conductorsofthespeakercordcomeincontactwithadjacent

terminals,withotherspeakercordconductors,orwiththerear

panel.

NOTE:

NEVER touch the speaker terminals when the power is on.

Doing so could result in electric shocks.

Speaker Impedance

• Speakers with an impedance of from 6 to 16 _2/ohms can be

connected for use as front and center speakers.

• Speakers with an impedance of 6 to 16 _/ohms can be connected

for use as surround and surround back speakers.

• Be careful when using two pairs of front speakers (A + B) at the

same time, since use of speakers with an impedance of less than

8 _/ohms will lead to damage.

• The protector circuit may be activated if the set is played for long

periods of time at high volumes when speakers with an impedance

lower than the specified impedance are connected.

1 Loosen by turning

counterclockwise

Connection the speaker terminals

2 Insert the cord 3 _ghten by turning

clockwise Connecting banana plugs

Turn clockwise to tighten, then insert the

banana plug

,, This unit is equipped with a high-speed protection circuit. The purpose of this circuit is to protect the speakers under

circumstances such as when the output of the power amplifier is inadvertently short-circuited and a large current flows, when

the temperature surrounding the unit becomes unusually high, or when the unit is used at high output over a long period

which results in an extreme temperature rise.

When the protection circuit is activated, the speaker output is cut off and the power supply indicator LED flashes. Should

this occur, please follow these steps: be sure to switch off the power of this unit, check whether there are any faults with

the wiring of the speaker cables or input cables, and wait for the unit to cool down if it is very hot. Improve the ventilation

condition around the unit and switch the power back on.

If the protection circuit is activated again even though there are no problems with the wiring or the ventilation around the

unit, switch off the power and contact a DENON service center.

,, The protector circuit may be activated if the set is played for long periods of time at high volumes when speakers with an

impedance lower than the specified impedance (for example speakers with an impedance of lower than 4 _/ohms) are

connected. If the protector circuit is activated, the speaker output is cut off. Turn off the set's power, wait for the set to cool

down, improve the ventilation around the set, then turn the power back on.

12

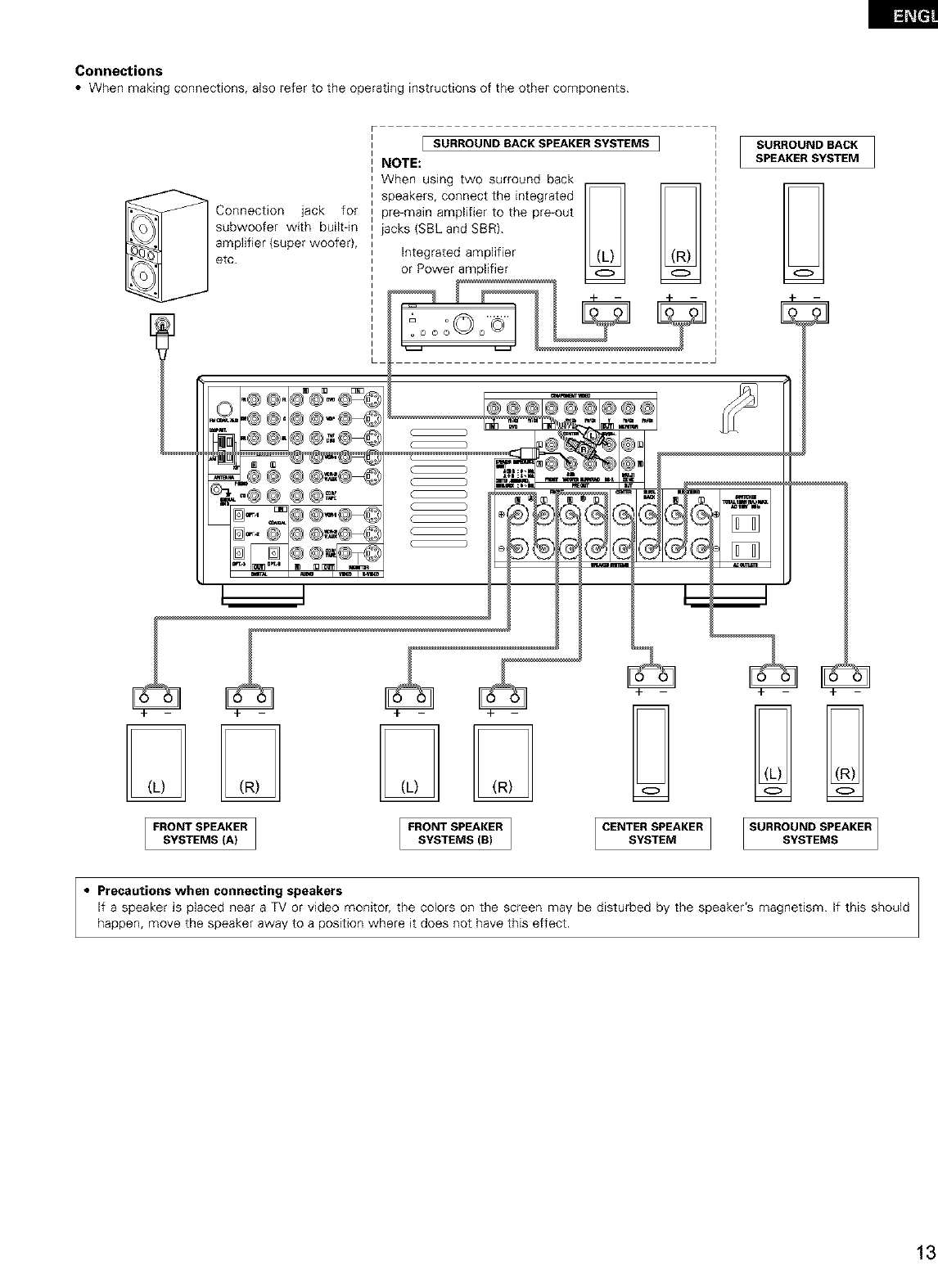

Connections

• When making connections, also refer to the operating instructions of the other components.

_ Connection jack for

subwoofer with buik-in

amplifier (super woofer),

etc.

[SURROUND SACK SPEAKERSYSTEMS ]

NOTE:

When using two surround back

o

- - %._

m

SURROUND BACK

SPEAKER SYSTEM

7

G

FRONT SPEAKER FRONT SPEAKER [ CENTER SPEAKER ] SURROUND SPEAKER

SYSTEMS (A) SYSTEMS (B) SYSTEM SYSTEMS

•Precautions when connecting speakers

If a speaker is placed near a TV or video monitor, the colors on the screen may be disturbed by the speaker's magnetism. If this should

happen, move the speaker away to a position where it does not have this effect.

[] PART NAMES AND FUNCTIONS

• For details on the functions of these parts, refer to the pages given in parentheses ().

Power ON/STANDBY switch .................................................... (35)

Headphones jack (PHONES) .................................................... (39)

6.1/7.1 SURROUND button ...................................................... (45)

_ Front speaker system selecter buttons

(SPEAKER A/B) ............................................................. (35, 39, 55)

INPUT MODE button ................................................... (36, 38, 45)

ANALOG button ................................................................. (36, 38)

EX_. IN button .................................................................... (36, 38)

VIDEO SELECT button ............................................................. (39)

DIMMER button ....................................................................... (39)

_) STATUS button ......................................................................... (39)

TONE DEFEAT button .............................................................. (38)

SURROUND MODE button ......................................... (37, 43, 49}

_) SURROUND PARAMETER button ............................... (44, 46, 49}

SELECT knob ............................................. (37, 42, 43, 45, 49, 50}

TONE CONTROL button .................................................... (38.50)

_} CH VOL button ................................................................... (42, 43)

MASTER VOLUME control ...................................................... (37)

_) Master volume indicator (VOLUME LEVEL) ............................ {37)

Display

INPUT mode indicators ............................................................ {37}

i_ SIGNAL indicators .............................................................. (37, 45}

i_ Remote control sensor (REMOTE SENSOR) ........................... (27}

Power indicator ........................................................................ {35)

i_ FUNCTION knob .............................................. (36, 40, 45, 53, 55}

i_ TUNING PRESET button .......................................................... {55)

SOURCE selector button ......................................................... {36)

i_ REC/MULTI button ................................................................... {40)

14

• For details on the functions of these parts, refer to the pages given in parentheses ( }.

I LEDs (indicators) ....................... {29, 32, 35)

I SYSTEM CALL buttons .............. (33, 34, 35}

I IbnuPt_tnSs°Ulcese!e?°i ............ (36, 41, 45, 53)

I System buttons ................................ (28, 31)

I SPEAKER select button ......................... (35)

I Surround buttons ................. (37, 43, 45, 48)

'"'_"rb':t_,',s'V_?Ett'?iltr...............(86,38,45)

I

I siWw°tdc_]Seltctci[ (28, 29, 31, 32, 34, 35, 41)

ITunersystem buttons .................... (28,53)

I USE/L ARN se ect°rI button E I ........................ {32, 35]

I Test tone button .................................... (42)

I SYSTEM SETUP button .................. (17, 26)

I Multi source button ......................... (40)

I1t tRaenms_t?tcont K_J sig?a, ............................. (27) I

I Power button .................................... (29, 35) 1

I Tuner buttons ............................. (28, 31, 54) I

Ib:it?sV?::::?:'............................'3_'1

IMUTING button ...................................... (39_I

I_o_,_ot 484959/I

_Chonnose,eot,on_botton'ttr............,17,42,48,59,_

ICursor buttons ................... (17, 42, 43, 50) I

ION SCREEN button ......................... (39, 54) 1

IDVD SETUP button .............................. (31) I

STATUS button ....................................... (39) 1

_TEe shaded buttons _ do not function with the AVD2802/982

(Nothing happens when they are pressed)

The button indicated ,_ , however, can be used with the learning function

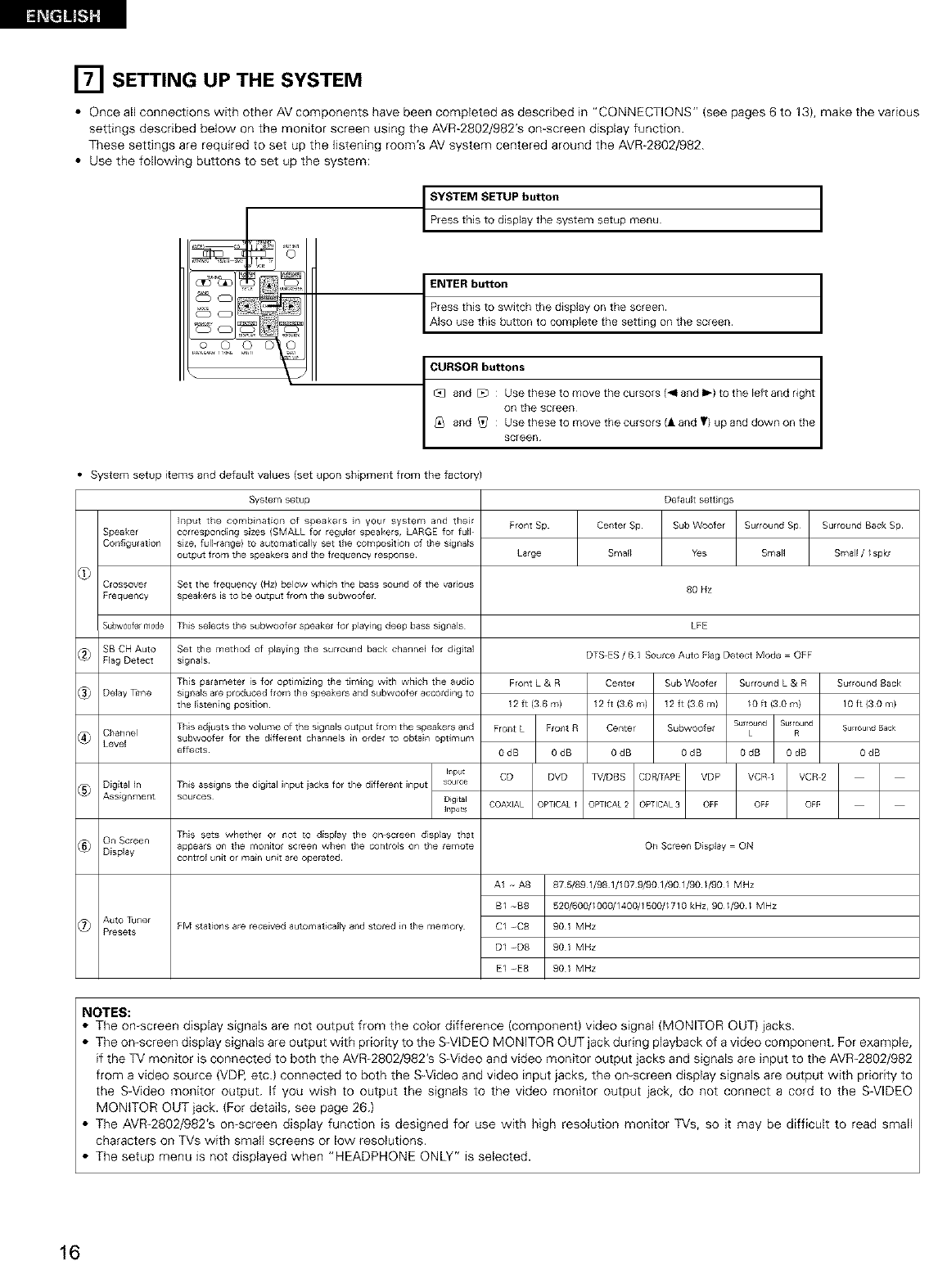

[] SETTING UP THE SYSTEM

• Once all connections with other AV components have been completed as described in "CONNECTIONS" (see pages 6 to 13), make the various

settings described below on the monitor screen using the AVR-2802/982'S on-screen display function.

These settings are required to set up the listening room's AV system centered around the AVR-2802/982.

• Use the following buttons to set up the system:

_rYe:::hiMs t__iUs:lal:lyUtt_:nsystem setup menu I

_J and [zb : Use these to move the cursors 1_1 and I_) to the Eeft and right

on the screen

_iq and _Z/ : Use these to move the cursors (l and T) up and down on the

/screen /

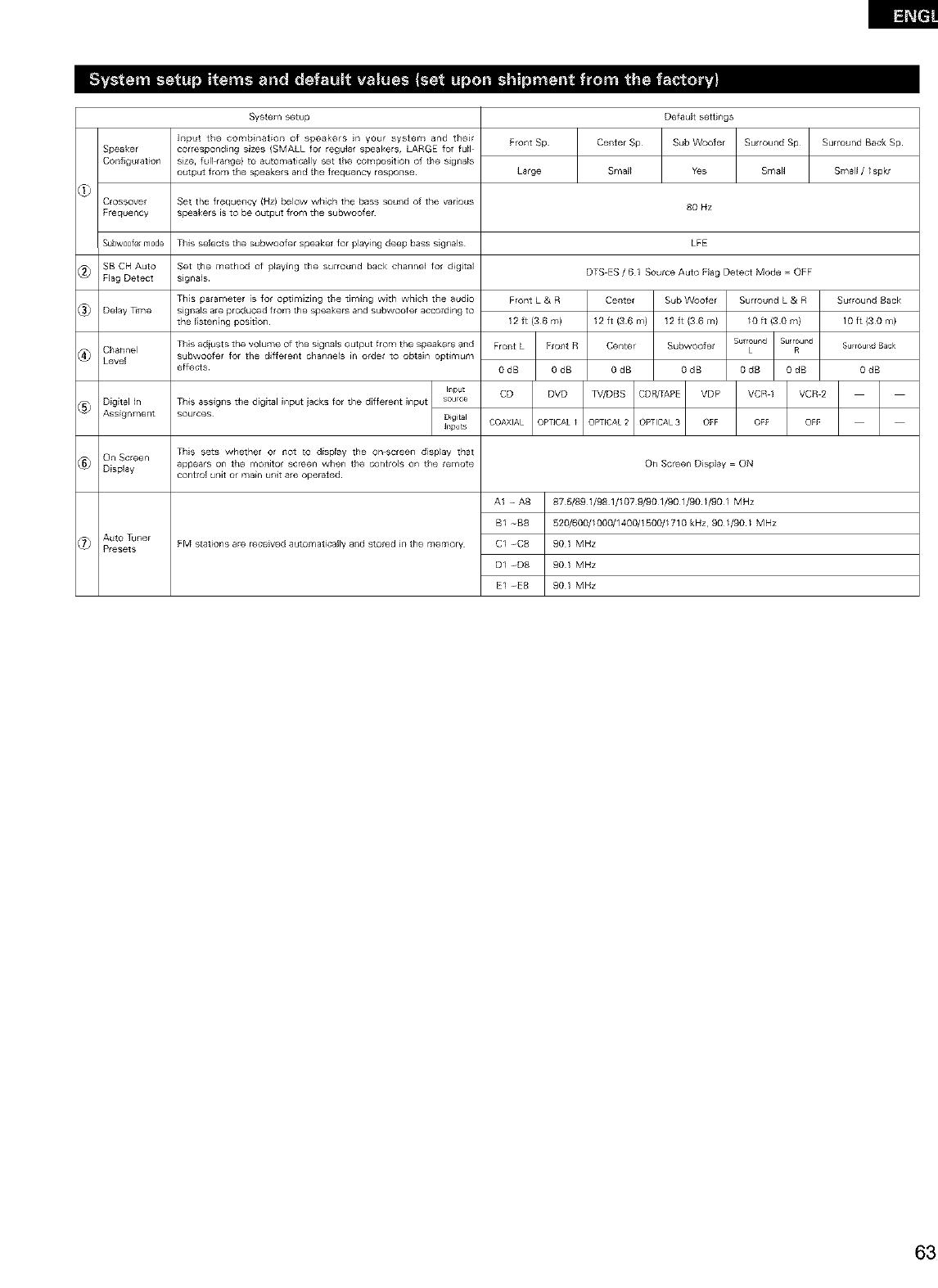

• System setup items and default values (set upon shipment from the factory)

Speaker

Collfiguration

C¢ossove_

F_equency

Su_w0ofelmode

SB CH Auto

_ Flag Detect

_ Delay _me

_ Channel

Level

Digital _n

@_ Assignment

_ On Screen

Display

_7_ Auto Tuner

Presets

System setup

]llput the combination of speakers in your system and thelr

correspondMg sizes {SMALL tot regular speakers, LARGE for full

size, full range} to automatically set tile composition of the slglla_s

output from the speakers and the frequency respollse

Set the frequency (Hz) below which the bass sound of the various

speakers is to be output from the subwooter

This selects the subwoofer speaker for playing deep bass signals

Set the method of p_aying the surround back channel for d_gltal

slgna_s

This parameter is for optimizing the timlng with which the audio

slgna_s are produced from the speakers and subwoofer accotding to

the listening posidoll

This adiust s the volume of the signals output from the speakers and

subwoofer for the dJffeterlt charlrle_s _rl order to obtain optlmum

effects

_npt

This asslglls the digital input iacks for the different input source

sources Digital

Ir_puts

This sets whether or not to display the on screer_ display that

appea_s on the monito¢ screen when the controls on the remote

control unit or ma_n unit are operated¸

FM stations are received automatically and stored in the memory

Front Sp

Large

Default settings

Center Sp Sub Woofer Surround Sp

Smal_ Yes Small

80 Nz

LFE

DTS ES /6 1 Source Auto Flag Detect Mode = OFF

Front L & R Center Sub Woofer

12 ft (36 m) 12 ft (36 m) 12 ft (36m)

Fro_t L Frorlt R Center Subwoofer

OdB OdB OdB OdB

CD DVD ]_7/DBS CDRFAPE VDP

COAXIAL OPTICALI OPTICAL2 OPTICAL3 OFF

Surround L & R

/0 ft (3Ore)

su Found Surround

L R

0dB OdB

VCR 1 VCR 2

OFF OFF

On Screen Display = ON

A1 -- A8 87 5/89 1/98 1/107 9/901/901/90//90/ MHz

B/ -g8 520/600//000/1400/1500//710 kHz, 90//90/ MHz

C/ -C8 90 1 MHz

D/ -D8 90 1 MHz

E/ -E8 90 1 MHz

Surround Back Sp

Small //spkr

Surround Back

lOft{SOre)

Surround Back

OdB

NOTES:

• The on screen display signals are not output from the color difference (component) video signal (MONITOR OUT) jacks.

• The on-screen display signals are output with priority to the S-VIDEO MONITOR OUT jack during playback of a video component. For example,

if the TV monitor is connected to both the AVR-2802/982's S Video and video monitor output jacks and signals are input to the AVR-2802/982

from a video source (VDP, etc.) connected to both the SWideo and video input jacks, the on screen display signals are output with priority to

the S-Video monitor output. If you wish to output the signals to the video monitor output jack, do not connect a cord to the SWIDEO

MONITOR OUT jack. (For details, see page 26.)

• The AVR-2802/982'S on screen display function is designed for use with high resolution monitor TVs, so it may be difficult to read small

characters on TVs with small screens or low resolutions.

• The setup menu is not displayed when "HEADPHONE ONLY" is selected.

16

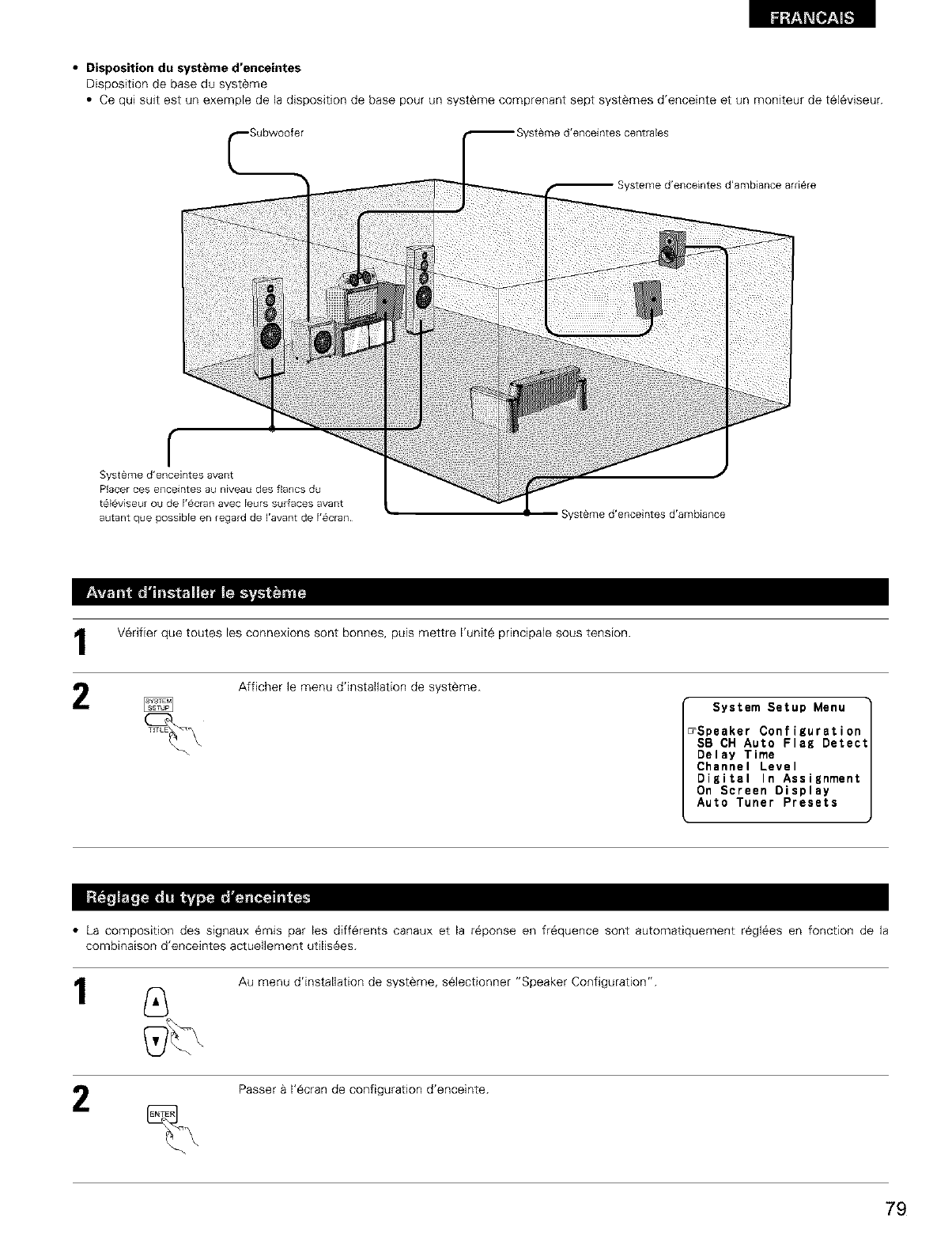

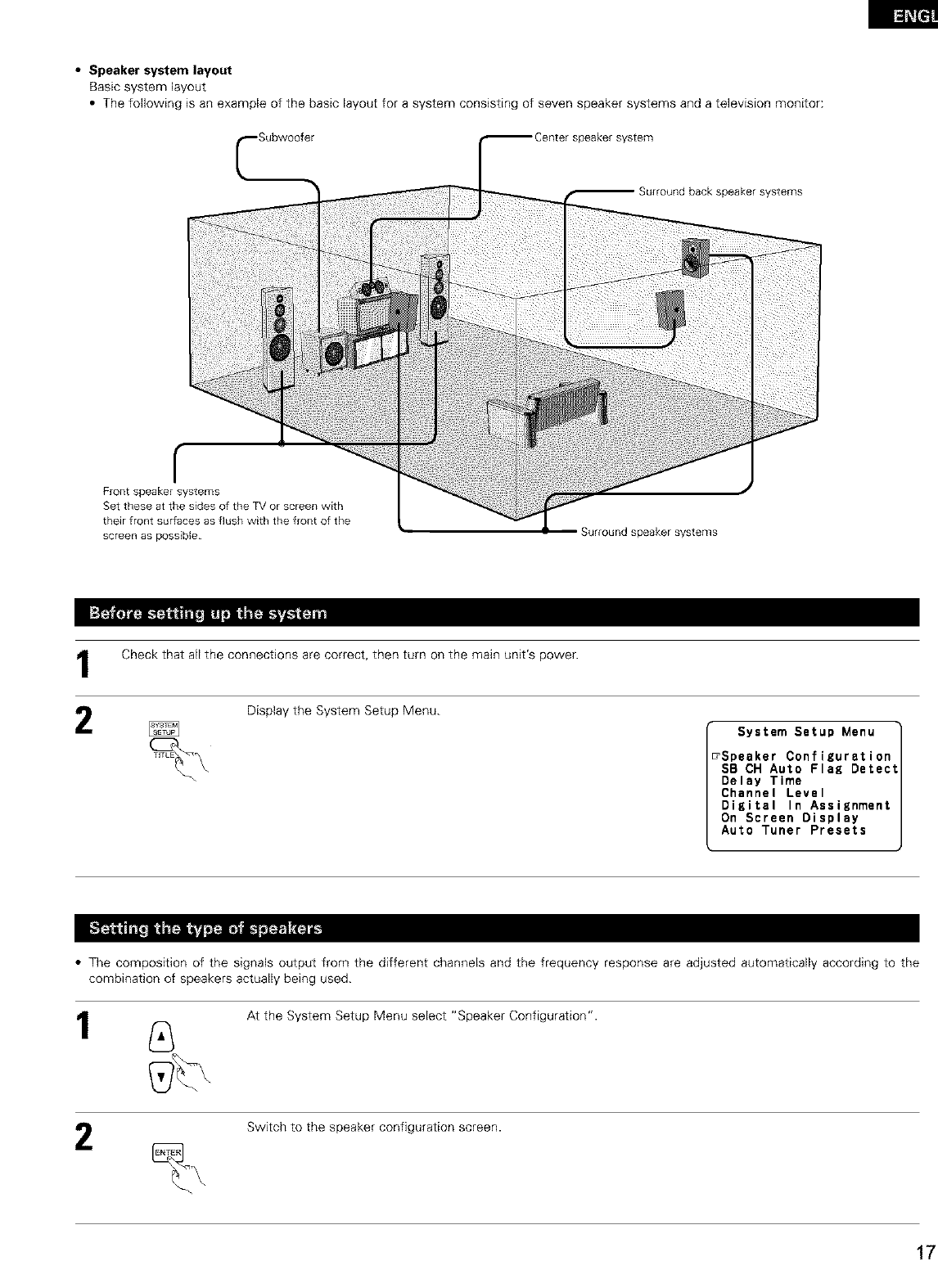

• Speaker system layout

Basic system layout

• The following is an example of the basic layout for a system consisting of seven speaker systems and a television monitor:

r

Front speaker systems

Set these at the sides of the TV or screen with

their front sur[aces as flush with the front of the

screen as possible

_Centerspeakersystem

Surround back speaker systems

Check that all the connections are correct, then turn on the main unit's power.

Display the System Setup Menu.

Surround speaker systems

System Setup Menu

_Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assignment

On Screen Display

Auto Tuner Presets

k

•The composition of the signals output from the different channels and the frequency response are adjusted automatically according to the

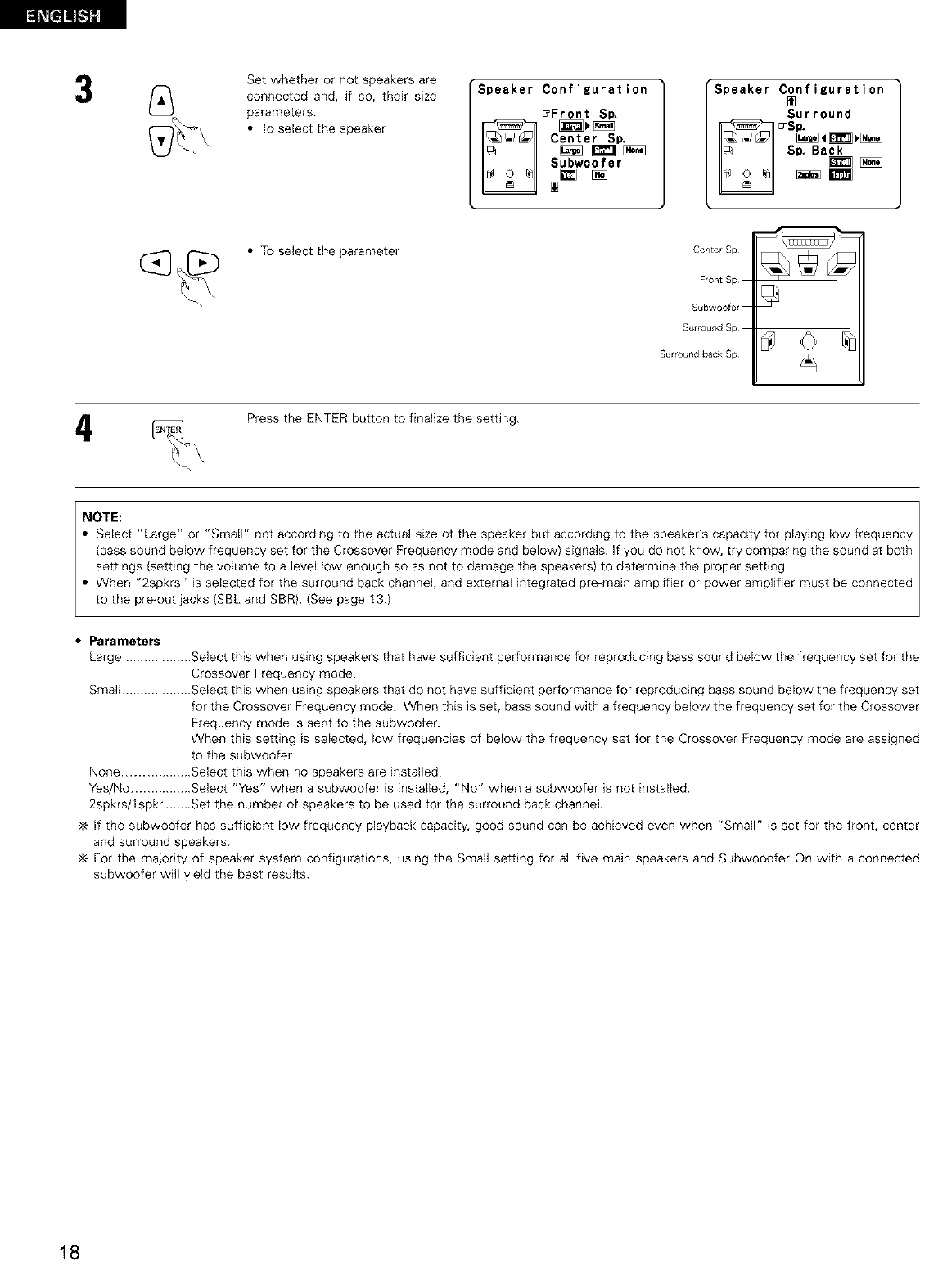

combination of speakers actually being used.

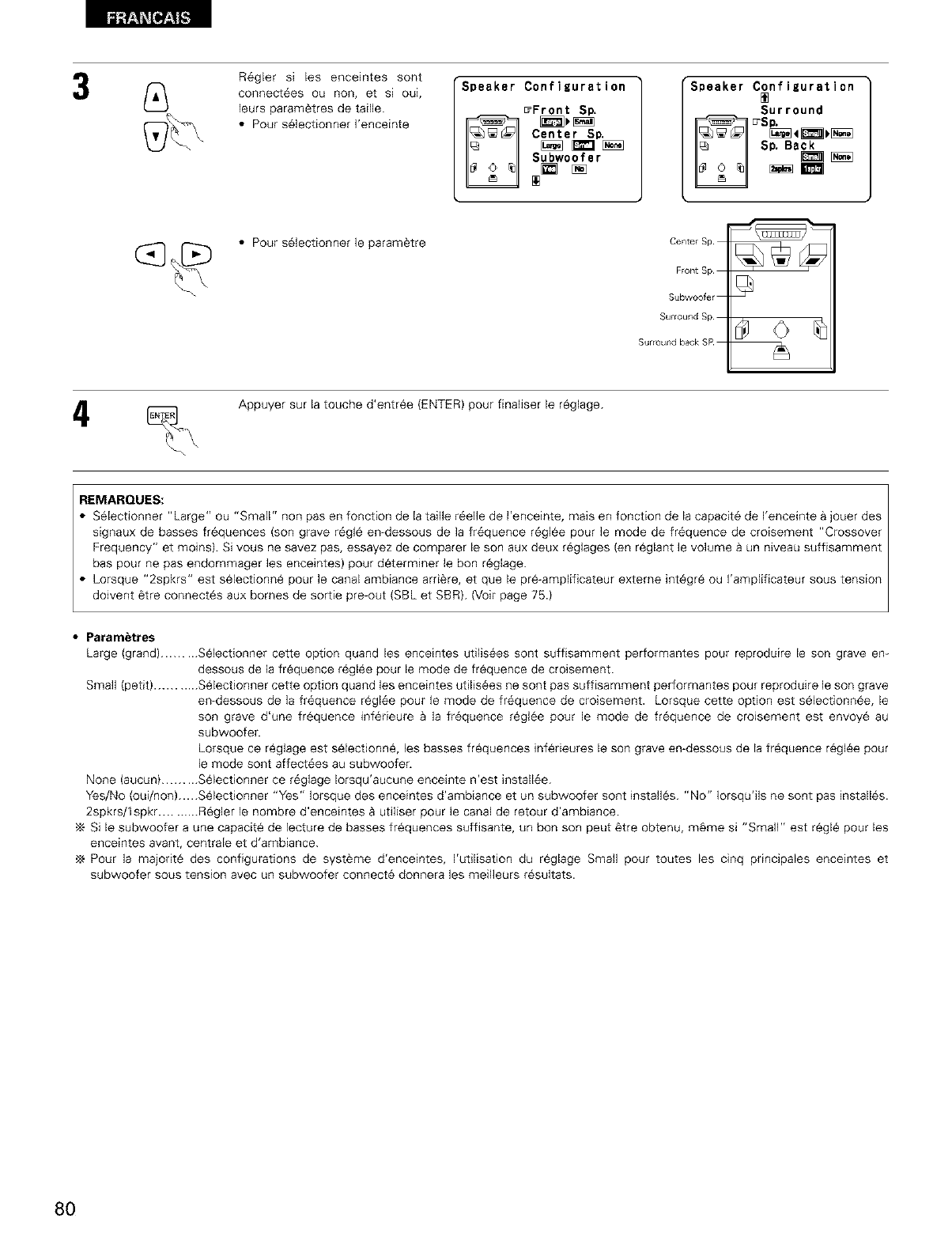

1At the System Setup Menu select "Speaker Configuration'.

Switch to the speaker configuration screen.

Setwhetherornotspeakersare

connectedand,if so,theirsize

parameters.

• Toselectthespeaker

SpeakerConfiguration

E_FrontSto.

Center SD.

Subwoofer

Speaker Configuration

Surround

SP. Ba_

_m

(_ _[_ • To select the parameter Center Sp

Front Sp

Subwoofer

Surround Sp

Surround back Sp

Press the ENTER button to finalize the setting.

..o,E= I

Select "Large" or "Small" not according to the actual size of the speaker but according to the speaker's capacity for playing low frequency

(bass sound below frequency set for the Crossover Frequency mode and below) signals. If you do not know, try comparing the sound at both

settings (setting the volume to a level low enough so as not to damage the speakers) to determine the proper setting. I

• When "2spkrs" is selected for the surround back channel, and external integrated pre-main amplifier or power amplifier must be connected

to the pre-out acks SBL and SBR. See page 13.

• Parameters

Large ................... Select this when using speakers that have sufficient performance for reproducing bass sound below the frequency set for the

Crossover Frequency mode.

Small ................... Select this when using speakers that do not have sufficient performance for reproducing bass sound below the frequency set

for the Crossover Frequency mode. When this is set, bass sound with a frequency below the frequency set for the Crossover

Frequency mode is sent to the subwoofer.

When this setting is selected, low frequencies of below the frequency set for the Crossover Frequency mode are assigned

to the subwoofer.

None .................. Select this when no speakers are installed.

Yes/No ................ Select "Yes" when a subwoofer is installed, "No" when a subwoofer is not installed.

2spkrs/lspkr.......Set the number of speakers to be used for the surround back channel.

•_ If the subwoofer has sufficient low frequency playback capacity, good sound can be achieved even when "Small" is set for the front, center

and surround speakers.

For the majority of speaker system configurations, using the Small setting for all five main speakers and Subwooofer On with a connected

subwoofer will yield the best results.

18

This screen is not displayed when not using a subwoofer.

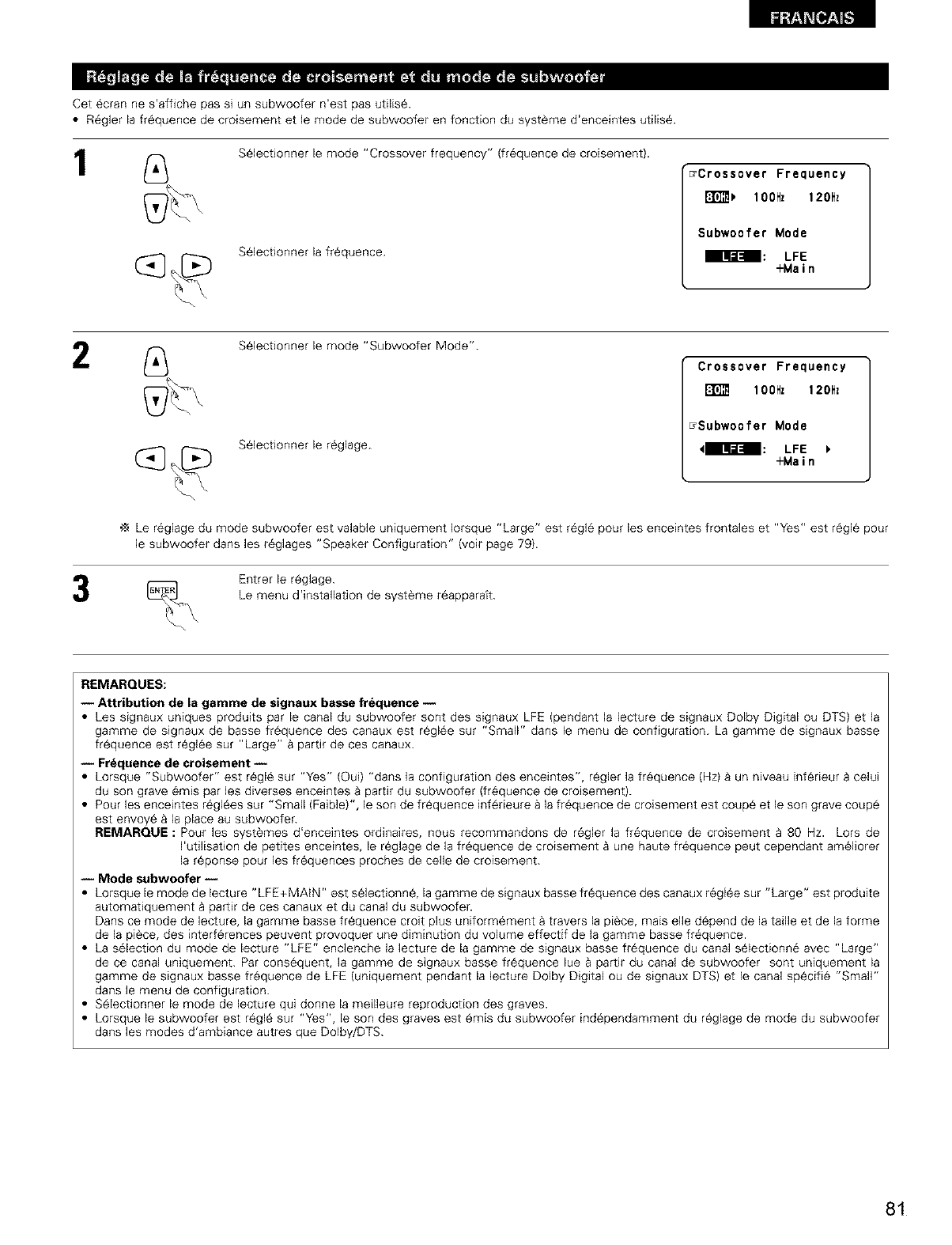

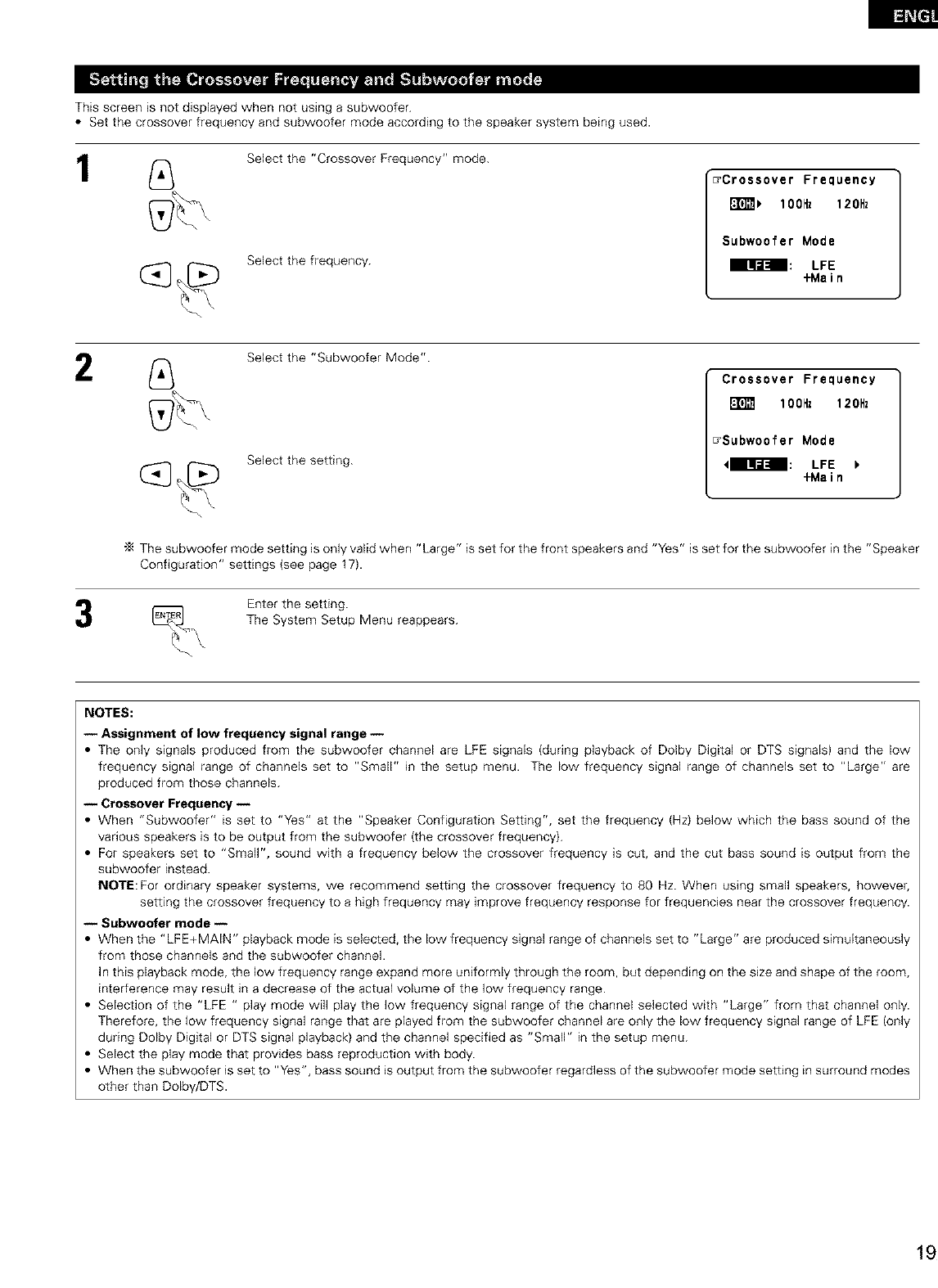

• Set the crossover frequency and subwoofer mode according to the speaker system being used.

1Select the "Crossover Frequency" mode.

Select the frequency.

_Crossover Frequency

i_ lOOHz 120Hz

Subwoofer Mode

izr-J_l LFE

+Main

2Select the "Subwoofer Mode".

Select the setting.

Crossover Frequency

I_ lOOHz 120Hz

_Subwoofer Mode

Iqi[:ll LFE

+Main

The subwoofer mode setting is only valid when "Large" is set for the front speakers and "Yes" is set for the subwoofer in the "Speaker

Configuration" settings {see page 17).

Enter the setting.

The System Setup Menu reappears.

NOTES:

-- Assignment of low frequency signal range --

•The only signals produced from the subwoofer channel are LFE signals (during playback of Dolby Digital or DTS signals) and the low

frequency signal range of channels set to "Small" in the setup menu. The low frequency signal range of channels set to "Large" are

produced from those channels.

-- Crossover Frequency --

•When "Subwoofer" is set to "Yes" at the "Speaker Configuration Setting", set the frequency (Hz) below which the bass sound of the

various speakers is to be output from the subwoofer (the crossover frequency).

•For speakers set to "Small", sound with a frequency below the crossover frequency is cut, and the cut bass sound is output from the

subwoofer instead.

NOTE: For ordinary speaker systems, we recommend setting the crossover frequency to 80 Hz. When using small speakers, however,

setting the crossover frequency to a high frequency may improve frequency response for frequencies near the crossover frequency.

-- Subwoofer mode --

• When the "LFE+MAIN" playback mode is selected, the low frequency signal range of channels set to "Large" are produced simultaneously

from those channels and the subwoofer channel.

In this playback mode, the low frequency range expand more uniformly through the room, but depending on the size and shape of the room,

interference may result in a decrease of the actual volume of the low frequency range.

• Selection of the "LFE " play mode will play the low frequency signal range of the channel selected with "Large" from that channel only.

Therefore, the low frequency signal range that are played from the subwoofer channel are only the low frequency signal range of LFE (only

during Dolby Digital or DTS signal playback) and the channel specified as "Small" in the setup menu.

• Select the play mode that provides bass reproduction with body.

• When the subwoofer is set to "Yes", bass sound is output from the subwoofer regardless of the subwoofer mode setting in surround modes

other than Dolby/DTS.

Settheoperationforthedigitalsignalswhenplayinginthe6.1SURROUNDandDTS-ESsurroundmodes.

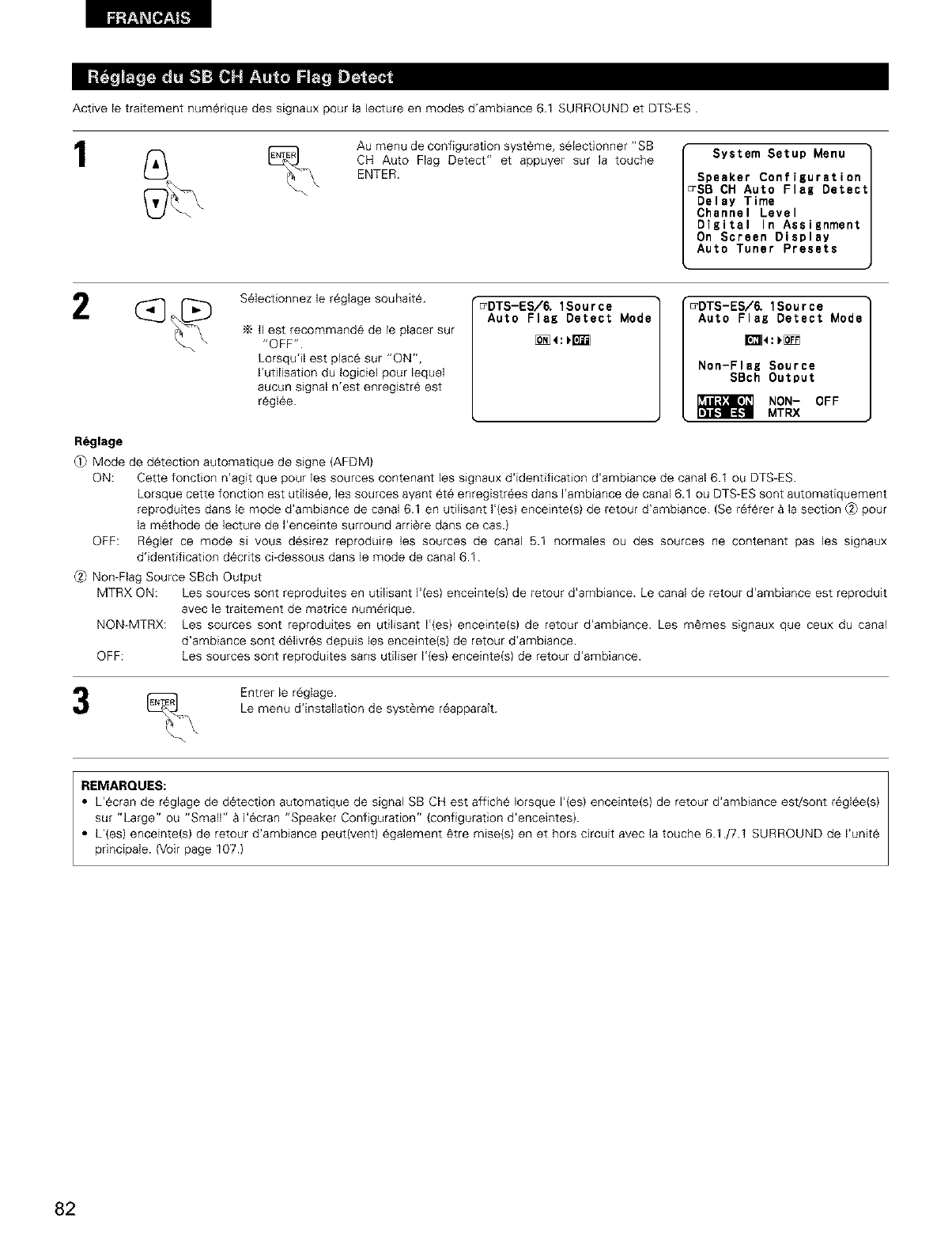

1At the System Setup Menu select "SB CH Auto Flag

Detect" and press the ENTER button. System Setup Menu

Speaker Configuration

_SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assisnment

On Screen Display

Auto Tuner Presets

Select the desired setting.

We recommend setting this to

"OFF".

When set to "ON", then set the

operation for software for which

no identification signals are

recorded {Non-Flag Source).

_DTS-ES/6. 1Sour ce

Auto Flag Detect Mode

"_DTS-ES/6. 1Source

Auto Flag Detect Mode

Non-Flag Source

SBch Output

NON- OFF

MTRX

Setting

_ Auto Flag Detect Mode (AFDM)

ON: This function only works for sources containing DTS-ES or 6.1-channel surround identification signals.

When this function is used, sources that have been recorded in 6.1-channel surround or DTS-ES are automatically played in the 6.1-

channel surround mode using the surround back speaker{s). (Refer to _2_for the method of playback of the surround back speaker in

this case.)

OFF: Set this mode if you wish to play normal 5.1-channel sources or sources not containing the identification signals in the 6.1-channel

mode.

_2_Non-Flag Source SBch Output

MTRX ON: Sources are played using the surround back speaker(s). The surround back channel is played with digital matrix processing.

NON-MTRX: Sources are played using the surround back speaker{s). The same signals as those of the surround channel are output from

the surround back speaker(s).

OFF: Sources are played without using the surround back speaker(s).

_ Enter the setting.

The System Setup Menu reappears.

NOTES:

•The SB CH Auto Flag Detect setting screen is displayed when the surround back speaker(s) is/are set to "Large" or "Small" at the "Speaker

Configuration" screen.

• The surround back speaker(s) can also be turned on and off with the 6.1/7.1 SURROUND button on the main unit. (See page 45.)

2O

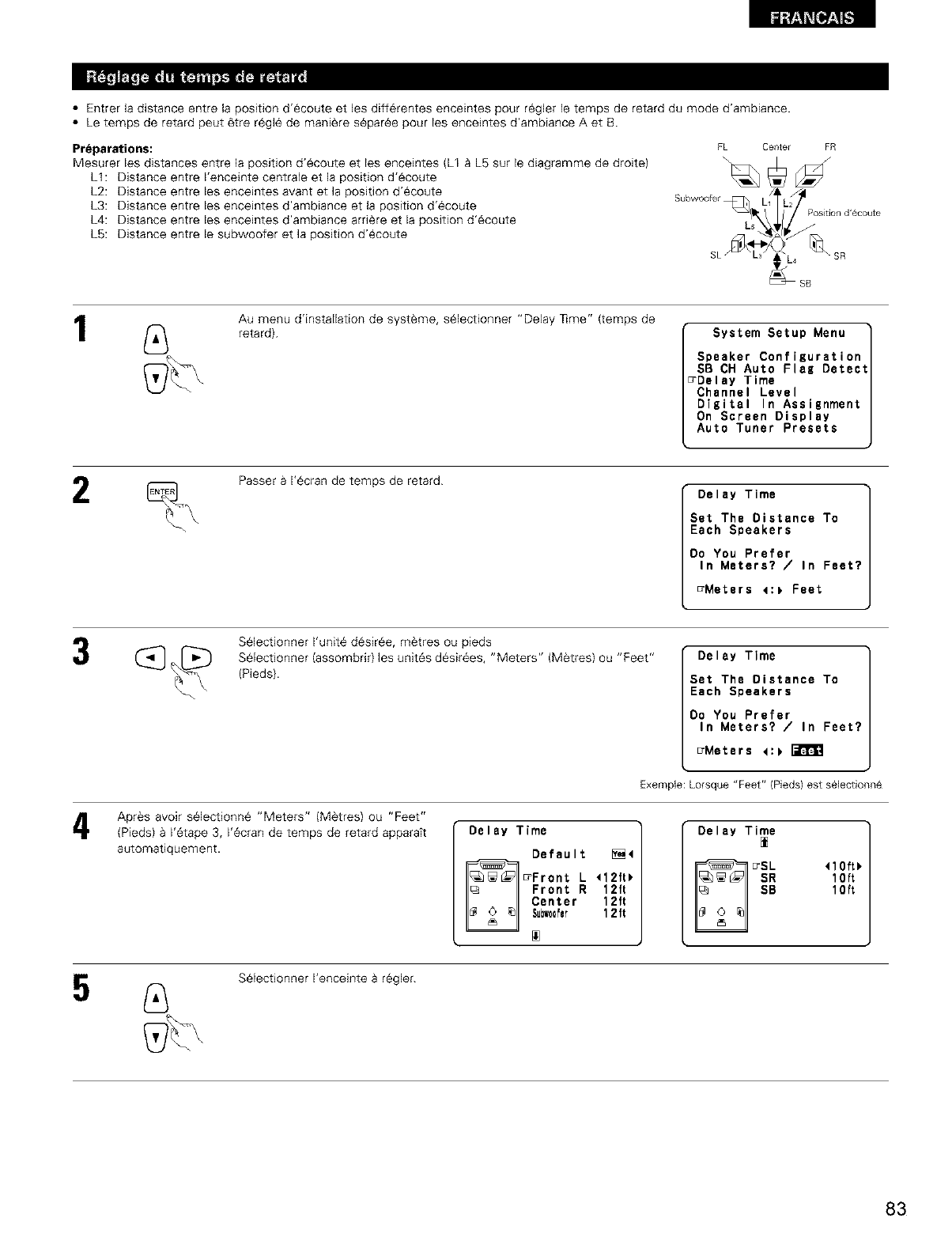

•input the distance between the listening position and the different speakers to set the delay time for the surround mode.

• The delay time can be set separately for surround speakers A and B.

Preparations:

Measure the distances between the listening position and the speakers (L1 to L5 on the diagram at

the right).

LI: Distance between center speaker and listening position

L2: Distance between front speakers and listening position

L3: Distance between surround speakers and listening position

L4: Distance between surround back speaker and listening position

L5: Distance between subwoofer and listening position

FL Center

Subwoofer

FR

SB

1

2

At the System Setup Menu select "Delay ]]me". System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

_Delay Time

Channel Level

Digital In Assignment

On Screen Display

Auto Tuner Presets

Switch to the Delay ]]me screen. Delay Time

Set The Distance To

Each Speakers

Do You Prefer

In Meters? /In Feet?

_Meters 4:_ Feet

Select the desired unit, meters or feet.

Select (darken) the desired units, "Meters" or "Feet". Delay Time

Set The Distance To

Each Speakers

Do You Prefer

In Meters? /In Feet?

_Meters <:_

Example: When "Feet" is selected

Once "Meters" or "Feet" is selected in step 3, the

Delay ]]me screen appears automatically. Delay Time

Default _4

:rFront L <12ft_

Front R 12ft

Center 12ft

Su_0fer 12ft

Delay Time

,lo,,,

10 ft

10 ft

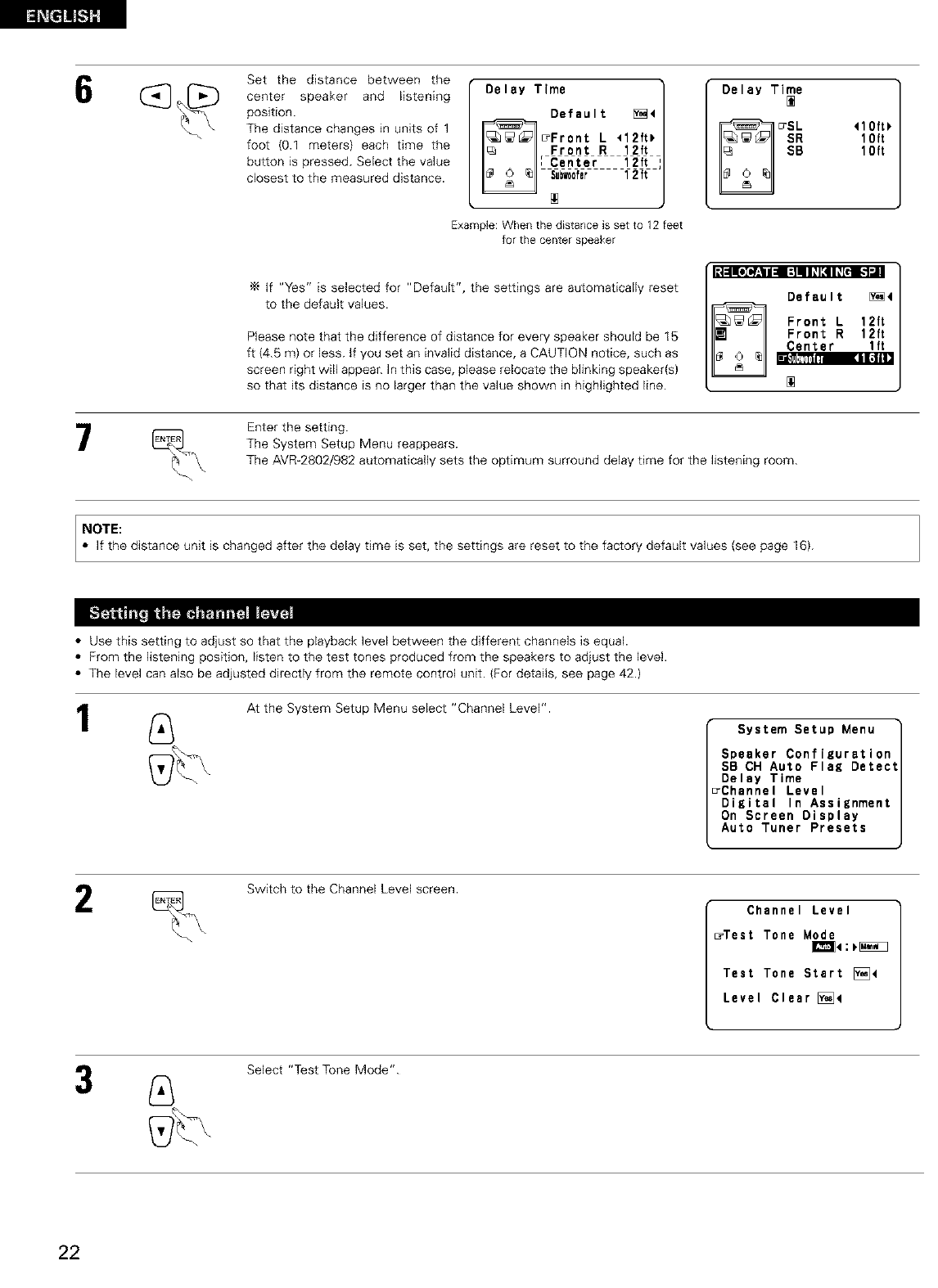

Select the speaker to be set.

Setthedistancebetweenthe

centerspeakerand listening

position.

Thedistancechangesinunitsof1

foot(0.1meters)eachtimethe

buttonispressed.Selectthevalue

closesttothemeasureddistance.

Delay Time

Default [_4

Front L 112ft_

Front R 12ft

[Center 12ft I

_r f2tf

Example:When the distanceis setto 12 feet

forthe centerspeaker

Delay Time

10 ft

10 ft

[_|:ll[eId:._lll=:]llllE41_[€l [-I_1

'_ if "Yes" is selected for "Default", the settings are automatically reset

to the default values.

Please note that the difference of distance for every speaker should be 15

ft {4.5 m) or less. If you set an invalid distance, a CAUTION notice, such as

screen right will appear. In this case, please relocate the blinking speaker{s)

so that its distance is no larger than the value shown in highlighted line.

Default [_4

Front L 12ft

Front R 12ft

Center lft

BlII,,'?_ITI _1.1ill

Enter the setting.

The System Setup Menu reappears.

The AVR-2802/982 automatically sets the optimum surround delay time for the listening room.

NOTE:

• If the distance unit is changed after the delay time is set, the settings are reset to the factory default values (see page 16).

• Use this setting to adjust so that the ptayback level between the different channels is equal.

• From the listening position, listen to the test tones produced from the speakers to adjust the level.

• The level can also be adjusted directly from the remote control unit. (For details, see page 42.)

At the System Setup Menu select "Channel Level". System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

Delay Time

rChannel Level

Digital In Assignment

On Screen Display

Auto Tuner Presets

2Switch to the Channel Level screen.

Channel Level

_Test Tone Mode

Test Tone Start [_<

Level Clear [_<

Select "Test Tone Mode".

22

4Select the mode.

Select "Auto" or "Manual".

• Auto:

Adjust the level while listening to the test tones produced automatically

from the different speakers.

• Manual:

Select the speaker from which you want to produce the test tone to

adjust the level.

Channel Level

_Test Tone Mode

Test Tone Start [_4

Level Clear [)_4

Select "Test Tone Start".

Example: When the "Auto" mode is selected

Select "Yes".

Channel Level

Test Tone Mode

_e:_

_Test Tone Start [_]4

Level Clear [_e

7a. If the "Auto" mode is selected:

Test tones are automatically emitted from the different speakers.

The test tones are emitted from the different speakers in the following

order, at 4-second intervals the first time and second time around, 2-

second intervals the third time around and on:

f

Flashing

Use the CURSOR buttons to adjust all the speakers to the same

volume.

The volume can be adjusted between -12 dB and +12 dB in units of 1 dB.

When the surround back speaker setting is set to "2spkrs" for

"Speaker Configuration", this is set to "SBR", "SBL".

b. When the "Manual" mode is selected

Use the c_qand L_ cursor buttons to select the speaker from which you

want to produce the test tone, then use the _q and _ cursor buttons

to adjust so that the volume from the different speakers sounds the J

same. Flashing

Test ToneSW ch, :-12d6

°;;ii

+1ZT_I2T _12T _12T_12T +1ZT_12T

---- i i -

i'0"oi01o i o"

41 -t2 .12 .t2 42 42 42

O

Example: When the volume is set to -12 dB

while the test tone is being

produced from the subwoofer

Test ToneSW ch. :-12d8

+i.........i

Example: When the volume is set to -12 dB

while the subwoofer is selected

8After the above settings are completed, press the ENTER button.

The "Channel Level" screen reappears.

Press the ENTER button again, the "System Setup Menu" screen reappears.

To cancel the settings, select "Level Clear" and "Yes" on the "Channel Level" screen, then make the settings again.

The level of each channel should be adjusted to 75 dB (C-weighted, slow meter mode) on a sound level meter at the listening position.

If a sound level meter is not available adjust the channels by ear so the sound levels are the same. Because adjusting the subwoofer level test

tone by ear is difficult, use a well known music selection and adjust for natural balance.

NOTE: When adjusting the level of an active subwoofer system, you may also need to adjust the subwoofer's own volume control.

Whenyouadjustthechannellevelswhilein the SYSTEM SETUP CHANNEL LEVEL mode, the channel level adjustments made wifl affect

ALL surround modes. Consider this mode a Master Channel Level adjustment mode.

After you have completed the SYSTEM SETUP CHANNEL LEVEL adjustments, you can then activate the individual surround modes and

adjust channel levels that wifl be remembered for each of those modes. Then, whenever you activate a particular surround sound mode,

your preferred channel level adjustments for just that mode will be recalled. Check the instructions for adjusting channel levels within each

surround mode on Page 42.

You can adjust the channel levels for each of the following surround modes: DIRECT, STEREO, 5CH/6CH STEREO, DOLBY/DTS

SURROUND, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MONO MOVIE, and MATRIX.

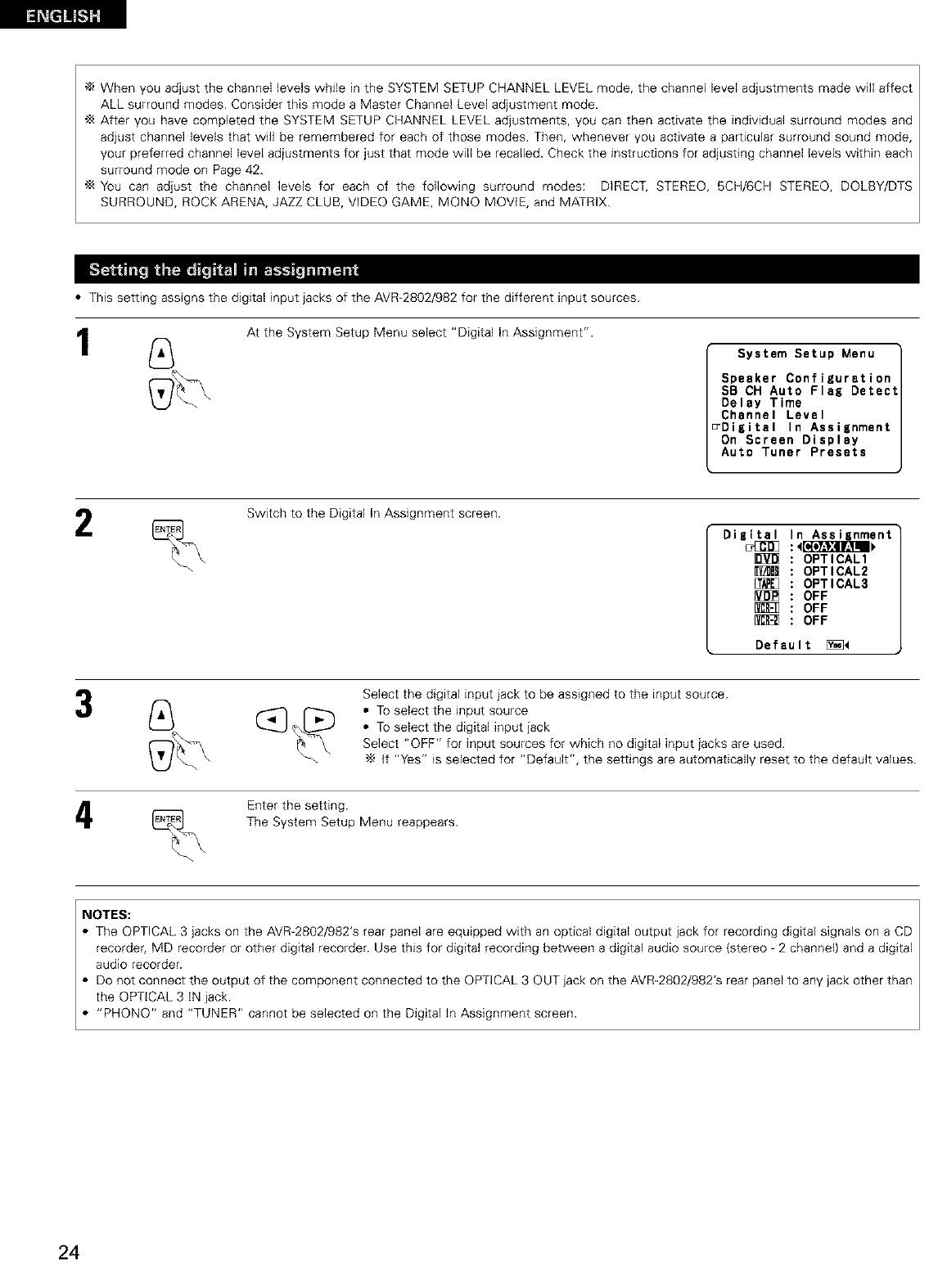

• This setting assigns the digital input jacks of the AVR-2802/982 for the different input sources.

1At the System Setup Menu select "Digital In Assignment".

System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

_Digital In Assignment

On Screen Display

Auto Tuner Presets

2Switch to the Digital In Assignment screen.

Digital In Assignment

OPTICAL1

OPTICAL2

[_ OPTICAL3

OFF

[_ OFF

[_ OFF

Default [_<

Select the digital input jack to be assigned to the input source.

(_ _ • To select the input source

• To select the digital input jack

_ Select "OFF" for input sources for which no digital input jacks are used.

if "Yes" is selected for "Default", the settings are automatically reset to the default values.

_--_ Enter the setting.

The System Setup Menu reappears.

NOTES:

• The OPTICAL 3 jacks on the AVR 2802/982's rear panel are equipped with an optical digital output jack for recording digital signals on a CD

recorder, MD recorder or other digital recorder. Use this for digital recording between a digital audio source (stereo 2 channel) and a digital

audio recorder.

• Do not connect the output of the component connected to the OPTICAL 3 OUT jack on the AVR-2802/982's rear panel to any jack other than

the OPTICAL 3 IN jack.

• "PHONe" and "TUNER" cannot be selected on the Digital in Assignment screen.

24

•Use this to turn the on-screen display {messages other than the menu screens) on or off.

1

2

At the System Setup Menu select "On Screen Display". System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assignment

DOn Screen Display

Auto Tuner Presets

Switch to the On Screen Display screen.

On Screen Display

_4:_[_

Select "ON" or "OFF".

% Enter the setting.

The System Setup Menu reappears.

Use this to automatically search for FM broadcasts and store up to 40 stations at preset channels A1 to 8, B1 to 8, C1 to 8, D1 to 8 and E1 to 8.

NOTE:

•if an FM station cannot be preset automatically due to poor reception, use the "Manual tuning" operation to tune in the station, then preset it

using the manual "Preset memory" operation.

1Use the CURSOR buttons to specify "Auto Tuner Presets" from the

"System Setup Menu" screen. System Setup Menu

Speaker Configuration

SB OH Auto Flag Detect

Delay Time

Channel Level

Digital In Assignment

On Screen Display

_Auto Tuner Presets

2Press the ENTER button.

The "Auto Preset Memory" screen appears. Auto Preset Memory

Auto Tuning &

_reset Station Memory

Storing Preset Memory

_Stert _4

Use the CURSOR button to select "Yes".

"Search" flashes on the screen and searching begins.

"Completed" appears once searching is completed.

The display automatically switches to screen.

This completes system setup. Once these settings are made, there is no need to change them unless different AV components are connected

or the speakers are repositioned.

Thisbuttoncanbepressedatanytimeduringthesystemsetupprocesstocompletetheprocess.

AttheSystemSetupMenu,presstheSYSTEMSETUPbutton.

Thechangedsettingsareenteredandtheon-screendisplayturnsoff.

• On-screen display signals

Signals input to the AVR-2802/982 On-screen display signaloutput

VIDEO MONITOR OUT video S-video MONITOR OUT video

VIDEO signal input iack (yellow) S-video signal input jack signal output jack {yellowl signal output iack

I x × C) (}

2 o × o ×

3 x (} x (}

4 0 (} x (}

((}: Signal x: No signal) (}: On-screen signals output x: On-screen signals not output)

NOTES:

•The on screen display signals are not output from the color difference (component) video signal MONITOR OUT jacks.

• For 4 above, the on-screen display signals are output to the VIDEO MONITOR OUT video signal output jack (yellow) if the monitor TV is not

connected to the S-video MONITOR OUT video signal output jack.

26

[] REMOTE CONTROL UNIT

• The included remote control unit (RC 903) can be used to operate not only the AVR-2802/982 but other remote control compatible DENON

components as well. Furthermore, it is equipped with a function for learning the control signals of remote control units of other manufacturers,

so it can also be used to operate nomDENON remote control compatible video components.

_ Remove the remote control unit's rear cover.

@ Set two R6P/AA batteries in the battery compartment in the

indicated direction.

@ Put the rear cover back on.

Notes on Batteries

• Use R6P/AA batteries in the remote control unit.

• The batteries should be replaced with new ones approximately

once a year, though this depends on the frequency of usage.

• Even if less than a year has passed, replace the batteries with new

ones if the set does not operate even when the remote control unit

is operated nearby the set. (The included battery is only for venfying

operation. Replace it with a new battery as soon as possible.)

• When inserting the batteries, be sure to do so in the proper

direction, following the "O" and "0" marks in the battery

compartment.

• To prevent damage or leakage of battery fluid:

• Do not use a new battery together with an old one.

• Do not use two different types of batteries.

• Do not short-circuit, disassemble, heat or dispose of batteries in

flames.

• Remove the batteries from the remote control unit when you do

not plan to use it for an extended period of time.

• if the battery fluid should leak, carefully wipe the fluid off the inside

of the battery compartment and insert new batteries.

• When replacing the batteries, have the new batteries ready and

insert them as quickly as possible.

• The learned remote control signals may be cleared if no batteries

are in the remote control unit for about 5 seconds.

The factory-installed codes are in permanent memory, however.

_ 30°

Approx 23 feet/7 m _

• Point the remote control unit at the remote sensor on the main unit

as shown on the diagram.

• The remote control unit can be used from a straight distance of

approximately 23 feet/7 meters from the main unit, but this

distance will be shorter if there are obstacles in the way or if the

remote control unit is not pointed directly at the remote sensor.

• The remote control unit can be operated at a horizontal angle of up

to 30 degrees with respect to the remote sensor.

NOTES:

• it may be difficult to operate the remote control unit if the remote

sensor is exposed to direct sunlight or strong artificial light.

• De not press buttons on the main unit and remote control unit

simultaneously. Doing so may result in malfunction.

• Neon signs or other devices emitting pulse-type noise nearby may

result in malfunction, so keep the set as far away from such

devices as possible.

• Turnonthepowerofthedifferentcomponentsbeforeoperatingthem.

1Set mode switch 1 to "AUDIO (AVR/AVC)".

AUDIO

AVR]AVC VIDEO

Set mode switch 2 to the position for the component to be

operated.

TAPE CDR/MD

CD_ ,t,t-MULTI

_'TT_

VDP VCR

1

3

2

Operate the audio component.

• For details, refer to the component's operating instructions.

While this remote control is compatible with a wide range of infrared controlled components, some models of components may not

be operated with this remote control.

t, CD player (CD) and CD recorder and MD recorder (CDR/MD)

system buttons

441, _1_ : Manual search (forward and reverse}

• : Stop

I_ : Play

1414, _ : Auto search (cue)

II : Pause

DISC : Switch discs

SKIP+ (for CD changers only)

2. Tape deck (TAPE) s stem buttons

@ ©

<_1 : Rewind

_1_ : Fast_orward

• : Stop

I_ : Forward play

|| : Pause

_<l : Reverse play

0

A/B : Switch between decks A and B

3, Tuner system buttons

SHIFT : Switch preset channel range

CHANNEL : Preset channel

+, - up/down

For the tuner only, the following buttons can also be operated:

TUNING Frequency

&, •up/down

BAND Switch between the AM and FM bands

MODE Switch between auto and mono

MEMORY Preset memory

28

• DENON components can be operated by setting the preset memory for CDR or MD. Operation is not possible for some models, however.

in this case use the learning function (see page 32) to store the remote control signals.

• For instructions on clearing the presettJngs stored in the preset memory, see page 35.

1

2

Set the slide switch to "AUDIO".

AUDIO

Set the slide switch to "CDR/MD.

TAPE CDPdMD

cD li MULT_I

_ f f'_

V_ VCR

Keep the POWER button pressed in

when performing steps 3 and 4 /

3Holding in the POWER button, press the

button for the components you want to

set.

The LEARNED/TX LED flashes.

_@0_

1

_._1_ _1

Combinations of Personal System Codes

"CDR/MD"

c? c?

_. (DIRECT) (STEREO) (EXT IN)

/POWERIENON'CD DENONCDRBDENONMD

1111111

3

3

2

Preset codes set upon shipment from the factory

• DENON and other makes of components can be operated by setting the preset memory for your make of video component. Operation is not

possible for some models, however, in this case use the learning function (see page 32) to store the remote control signals.

• For instructions on clearing the presettings stored in the preset memory, see page 35.

1Set the slide switch to "VIDEO".

AUDIO

AVPdAVC VIDEO

Set the slide switch to the component to

be registered (DVD, VDP, VCR or TV}.

TAPE CDR/MD

CD _li MULTI

VDP VCR

Keep the POWER button pressed in \

when performing steps 3 and 4 /

Holding in the POWER button, press the

button for the corresponding manufacturer

in block A. Flashes

(Refe_

The LEARNED/TX LED flashes.

4Next, while holding the POWER button,

press the button for the code in block B.

(Refer to Table 1.) The operation is

completed when the button is released and

the LEARNED/TX LED lights.

To continue registering other components,

repeat steps 2 to 4.

3

x/

_%o o o

3,4

4

2

• This remote control unit can be used to operate components of other manufacturers without using the learning function by registering the

manufacturer of the component as shown on Table 1.

Table 1: Combinations of Personal System Codes for Different Manufacturers

"DVD"

@ {DVDI

{8 (VDP)

@ (TUNER)

(4} {TV/DBS)

®

{6) (PHONO)

[7) (VCR-1)

® (CD)

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

c_ (CHANNEL+)

c_ (CHANNEL-}

(A/B)

( }

(DIRECT)

S_r4L_

(STEREO)

PANASONIC

SONY

PIONEER

TOSHIBA

DENON B

{EXT IN)

"VDP"

®(DVDI

[2)IVDP)

(.s}(TUNER)

(4) {TV/DBS)

®

® (PHONO)

{8 (VCRq)

® (CDI

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

_L (CHANNEL+}

_L (CHANNEL-}

(A/B)

O

(DIRECT)

MFSUBISHI

PANASONIC

}ONY A

PIONEER

PHILPS

RCA

MAGNAVOX

(STEREO)

DENON B

SONY B

(EXT IN)

DENON C

SONY C

m

m

m

m

m

m

m

m

m

"VCR"

®(DVDI

{2)(VDP)

_.s)(TUNER)

(4) {TV/DBS)

®

{6) (PHONO)

{7) (VCR-11

® (CDI

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

c_ (CHANNEL÷)

(DIRECT) {EXT IN)

MITSUBISHI C

PANASONIC C

JVC {VICTOR) C

SONY C

NEC C

PHILIPS C

MFSUBISHI A

PANASONIC A

JVC (VICTOR) A

SONY A

PIONEER

TOSHIBA A

SANYO A

SHARP A

NEC A

PHILPS A

RCA A

GENERAL

ELECTRIC A

MAGNAVOX A

S_r4L_

(STEREO)

HITACHI B

MITSUBISHI B

PANASONIC B

JVC (VICTOR) B

SONY B

TOSHIBA B

SANYO B

SHARP B

NEC B

PHILIPS B

RCA B

GENERAL

ELECTRIC B

MAGNAVOX B

_ (CHANNEL-} ---

@ (A/B) MAGNAVOX C

® (DVD)

® (VDP)

@ (TUNER)

® {TV/DBSI

®

{6) (PHONO)

{8 (VCRql

® (CDI

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

C_L (CHANNEL+}

(DIRECT)

MFSUBISHI A

PANASONIC A

JVC (VICTOR)

}ONY

PIONEER

TOSHIBA

}ANYO

}HARP

NEC

PHILPS

RCA

{EXT IN)(STEREO)

MITSUBISHI B

PANASONIC B

GENERAL

ELECTRIC B

GENERAL

_""L_)L (CHANNEL"} ELECTRIC A

@ (A/B) MAGNAVOX --

* Preset codes set upon shipment from the factory

NOTES:

The signals for the pressed buttons are emitted while setting the preset memory. To avoid accidental operation, cover the remote control

unit's transmitting window while setting the preset memory.

Some models and years of manufacture of components of the manufacturers listed on Table 1 cannot be used.

The signals stored at "learned" buttons have priority over the preset codes. If you wish to clear the "learned" signals, do so as described on

page 35.

Some manufacturers use different types of remote control codes for their products. )f the component does not operate when set to remote

codeset A, try setting to the B or C codesets.

3O

Set the slide switch to "VIDEO".

IL

Set the slide switch to the component to be registered (DVD,

VDP, VCR or TV).

T_E CD_MD

CD.11_MULTI

_tt_

VDP VCR

3

Operate the video component.

• For details, refer to the component's operating instructions.

"_ Some models cannot be operated with this remote control unit.

@ @ @ c_

@ ® ©

0 CD CD /,,

0 CD CD ..........

o Ao, o_

I. DVD player system buttons

POWER : Turns power on and off MENU : Call out menu

(ON/SOURCE) DISPLAY : Switch display

_1_1,1_ : Manual search (forward and reverse) DVD SET UP: DVD setup

• : Stop RETURN : Menu return

I_ : Play _,'_ : Cursor up/down

I_1,1_1_1 : Auto search (cue) _1,1_ : Cursor left/right

n : Pause SELECT : Enter setting

SKIP + : (for DVD changers only)

TITLE : Call out title

NOTE:

Some manufacturers use different names for the DVD remote control buttons, so also refer to the instructions on

remote control for that component

2, Video disc player {VDP) system 3Video _eck {VCR) system 4. Monito_ TV system buttons

buttons

@ @ @ c_

POWER : Power on/off

(ON/SOURCE)

_l_l,l_l_ : Manual search

(forward and reverse)

• : Stop

I_ : Play

I_1_1,1_1_1 : Auto search (cuel

n : Pause

buttons

@ @ @ _

@ ® ©

POWER : Power on/off

(ON/SOURCE)

_,1_ : Manual search

(forward and reverse)

• : Stop

I_ : Play

II : Pause

CHANNEL : Switch channel

+,-

® @ @ c_

@ ® ©

• _UaE • b_cs_p_

POWER : Power on/off

{ON/SOURCE)

VOLUME : Volume

A,Y up/down

TVNCR : Switch between TV

and VCR

CHANNEL : Switch channel

+,-

• if your AV component is not a DENON product or it cannot be operated with the preset memory codesets, you can "teach" the AVR-2802/982'S

remote control to "learn" the codes from the component's original remote control.

• The buttons that can be "learned" are the CD, TAPE and CDR/MD system buttons (see page 28) and

the DVD, VDP, VCR and TV system buttons {see page 31). (For the CD, CDR/MD, DVD, VDP and TV, the

A block buttons can also be "learned", and for the DVD and TV, the B block buttons can also be

"learned".)

1Press the USE/LEARN selector button with the tip of a pen

etc., to set the learn mode. Both the START and LEARNED/TX

indicators flash. Hashes

This unit's remote

control unit

2Set the program switch to the side to be learned.

Set to the AUDIO side for the CD, tape deck or CDR/MD

position, to the VIDEO side for the DVD, VDP, VCR or TV

position.

AUDIO

_ v'_Ng

Set the program switch to the position to be learned.

T_E CD_MD

cD __MULTI

_TT_

VDP VCR

set the remote control units so they are facing each other,

then press the button to be learned on this unit's remote

control unit.

Transmitting windows Othelremote

Light,\\\\

c°ntr°l unit

The indicator stops flashing and the START LED lights.

The learnable buttons are the buttons which can be operated

with the DENON system codes for the CD player, tape deck,

CD recorder, MD recorder, the buttons which can be operated

with the preset memory for the DVD, VCR, VDP and TV. For

the TV only, however, the buttons in the section indicated "A"

on the diagram above can also be "learned". Use these to

"learn" TV channels.

Check that the START LED is lit, then press the button to be

"learned" on the other remote control unit.

Once the START LED turns off and the LEARNEDfrX LED

lights, release the button on the other remote control unit.

The two LEDs start

flashing again Light

To "learn" other buttons, repeat steps 2 to 6.

8Once the learning operation is completed, press the

USE/LEARN selector button again.

The two LEDs stop flashing and the learning mode is

cancelled. _ twha_ktheoptOrrl_!

NOTES:

•Up to 26 codes can be "learned", but this number may be lower if the codes are long.

• If a nonqearnable button is pressed or two or more buttons are pressed at once, the two LEDs will once again light when the button{s)

is released.

• If the codes could not be stored, the LEARNEDfrX LED does not light after the START LED turns off. For limited number of models, codes

cannot be stored in RC-903.

• If the two LEDs start flashing rapidly after the START LED lights, this means that the memory is already full, and the code you have just

attempted to store was not stored.

To "learn" that code, first perform the resetting operation. {See page 35.)

32

• The included remote control unit is equipped with a system call function for transmitting multiple remote control signals when a single button

is pressed {this is often referred to as a "macro" function).

This function can be used to turn on the amplifier's power, select the input source, turn on the monitor TV's power, turn on a source

component's power and start playback, etc., all at the touch of a button.

(1) System call buttons

The buttons that can be used for the system call function are shown on the table below.

A series of up to 10 operations can be performed with the POWER ON and OFF buttons, and a series of up to 5 operations can be performed

with other buttons.

System call signals are already preset at the buttons indicated in the shaded section. System call signals can also be stored at any button on

the remote control unit, including the buttons in this section. (See page 34.)

Button

POWER OFF

POWER QN

DVD

VDP

TV/DBS

VCR 1

CD

NO

transmiss]ons

10

10

5

5

5

5

5

Stored

operation 1

Receiver

power on

Receiver

power on

Receiver

power on

Receiver

power on

Receiver

power on

Stored Stored Stored

operation 2 operation 3 operation 4

DVD player Receiver

input source

(DVD) switched to

power on DVD

LD player Receiver

input source

(VDP) switched to

poweron VDP

TVpoweron

Recelver

input source

switched to

TV/DBS

TV power on

TV power on

Receiver

Vldeo(VCR) inputsource TV poweton

poweron switchedto

VCR /

Receiver

i_put source

switched to

CD

Stored

operation 5

DVD player

{DVD)

playback

LD player

{VDP)

playback

Video (VCR)

playback

Stored

operadon 6

Stored Stored

operadon 7 operation 8

Stored Stored

operation 9 operation /0

The system call signals for the POWER OFF and

POWER ON buttons are transmitted from the

remote control unit approximately once every

second.

The signals for the other buttons (DVD, VDP, TV /

DBS, VCR-1 and CD) are transmitted approximately

once every 1.5 seconds.

(2) Using the system call function

1Press the system call button.

• The LEARNED/TX LED flashes for 5 seconds. 1

Press the button at which the desired system call signals are

stored while the LEARNED/TX LED is flashing.

• The preset signals or the signals you have stored at that

button are transmitted in succession.

2

@@0_

2-

(3) Storing signals (4} Clearing system call settings

3

@@0_

>.- ._

Press the SET button.

• The START LED and LEARNED/TX LED both flash.

Press the button at which you want to store the system call

signals.

• The START LED flashes.

Set the mode switch to the position for the component

whose remote control signals you want to store.

1,3

2

@@0@

pwo ,o o_

Press the SET button.

TAPE CDPJMD

.A-- --L vDPVCR

Press the button whose settings you want to clear.

Press the SET button.

•The button is reset to the settings shown on the table on

page 33.

Press the buttons whose remote control signals you want to

store one by one.

Press the SET button.

NOTES:

• The remote control signals for the buttons pressed while storing the system call signals are transmitted when the buttons are pressed, so

cover the remote sensor or take other measures so that the components do not operate while the signals are being stored.

• The LEARNEDfTX LED does not light if system call signals cannot be stored at the button that you have pressed or if you have already stored

the maximum number of signals.

34

1

4

®os

( }

23

1,5 _o o o

Press the USE/LEARN selector button with the tip of a pen,

etc., to set the learn mode.

4

To clear "learned" remote control signals, set the slide switch

to the position at which the signals were "learned".

AUDIO

Set the slide switch to the position at which the signals were

"learned".

T_E CD_MD

D_Y'TT_

VDP VCR

Press the SYSTEM CALL SET button, and hold it in for at least

four seconds.

• When both the START and LEARNEDfrX LEDs light

simultaneously, all the stored codes are cleared.

@h

Press the USE/LEARN selector button.

[] OPERATION

Refer to "CONNECTIONS" (pages 6 to 13) and check that all

connections are correct.

Set the remote control unit's slide AUO_O

SWitCh tO the AUDIO position. (only

when operating with the remote

control unit)

Turn on the power.

Press the POWER switch (button).

oN JSTANDBy

ON/STANDBY

(Mainurlit) (Remotecontrolunit)

When pressed, the power turns on and the display lights. The sound

is muted for several seconds, after which the unit operates normally.

When pressed again, the power turns off, the standby mode is set

and the display turns off.

Whenever the ON/STANDBY button is in the STANDBY state, the

apparatus is still connected on AC line voltage. Please be sure to

unplug the cord when you leave home for, say, a vacation.

4Select the front speakers.

Press SPEAKER A or B turn the speaker on.

SPEAKER

O O

A m SPEAKER

@@0_

4_ _ 5 _

2

1 3 5

_ _ oo

2

3

2_

5

1Select the input source to be played.

Example: CD

(Main unit} (Remote cor}trol unit)

To select the input source when REC SOURCE

/MULTI OUT or TUNING PRESET is '_'(_ \

selected, press the SOURCE button

then operate the input function

selector.

(Maill unit)

Select the input mode.

•Selecting the analog mode

Press the ANALOG button to switch to the analog input.

ANALOG

ANALOG

(Main unit) (Remote control unit)

• Selecting the external input (EXT. IN) mode

Press the EXT. IN to switch the external input.

EXTIN E×TEN

(Mainunit} (Remotecontrolunit)

• Selecting the AUTO, PCM and DTS modes

The mode switches as shown below each time the INPUT

MODE button is pressed.

AUTO _PCM _DTS

INPUt MODE

INPUT MODE

Input mode selection function

Different input modes can be selected for the different input sources.

The selected input modes for the separate input sources are stored in

the memory.

(_ AUTO (auto mode)

in this mode, the types of signals being input to the digital and

analog input jacks for the selected input source are detected and

the program in the AVR-2802/982'S surround decoder is selected

automatically upon playback. This mode can be selected for all

input sources other than PHONO and TUNER.

The presence or absence of digital signals is detected, the signals

input to the digital input jacks are identified and decoding and

playback are performed automatically in DTS, Dolby Digital or PCM

(2 channel stereo) format. If no digital signal is being input, the

analog input jacks are selected.

Use this mode to play Dolby Digital signals.

_) PCM (exclusive PCM signal playback mode)

Decoding and playback are only performed when PCM signals are

being input.

Note that noise may be generated when using this mode to play

signals other than PCM signals.

(_ DTS (exclusive DTS signal playback mode)

Decoding and playback are only performed when DTS signals are

being input.

(_ ANALOG (exclusive analog audio signal playback mode)

The signals input to the analog input jacks are decoded and played.

_) EXT. IN (external decoder input jack selection mode)

The signals being input to the external decoder input jacks are

played without passing through the surround circuitry.

NOTE:

•Note that noise will be output when CDs or LDs recorded in DTS

format are played in the "PCM" {exclusive PCM signal playback) or

"ANALOG" {exclusive PCM signal playback) mode. Select the

AUTO or DTS mode when playing signals recorded in DTS from a

laser disc player or CD player.

Note on playing a source encorded with DTS

•Noise may be generated at the beginning of playback and

while searching during DTS playback in the AUTO mode, If

so, play in the DTS mode.

(Main unit} (Remote control unit)

36

Select the play mode.

Press the SURROUND MODE button, then turn the SELECT

knob.

Example: Stereo

SURROUND SELECT

MODE ST£REO

(Main unit) {Remote cont ro_ unit)

TO select the surround mode while adjusting the surround

parameters, channel volume or tone control, press the surround

mode button then operate the selector.

SURROUND

MODE

Input mode display

• in the AUTO mode

INPUT

_UT9PCM DTS

ooo

/i \

• in the DIGITAL PCM mode

_N_UT

AUTO \p¢_ eTS

ooo

/i \

• in the DIGITAL DTS mode

_N_UT

AUTO PCM @TS_

o o o

/i _

• in the ANALOG mode

INPUT

AUTO pCM DTS

o o o

One of these Hghts, depending on the

input slgna_

{Mainunit)

Start playback on the selected component.

• For operating instructions, refer to the component's

manual.

Adjust the volume.

tO_ MAS ERV0 UME

The volume level is {Main unit) {Remote control unit)

displayed on the master

volume level display

The volume can be adjusted within the range of -70 to 0 to 18 dB,

in steps of 1 dB. However, when the channel level is set as

described on page 22 or pages 42 and 43, if the volume for any

channel is set at +1 dB or greater, the volume cannot be adjusted

up to 18 dB. {In this case the maximum volume adjustment range

is "18 dB -- {Maximum value of channel level)".}

Input mode when playing DTS sources

• Noise will be output if DTS compatible CDs or LDs are played in the

"ANALOG" or "PCM" mode.

When playing DTS-compatible sources, be sure to connect the

source component to the digital input jacks (OPTICAL/COAXIAL}

and set the input mode to "DTS'.

Input signal display

• DOLBY DIGITAL

SIGN&L

O

• DTS

• PCM

0 0

,_ The _ indicator lights when digital signals are being input

properly. If the _ indicator does not light, check whether

the digital input component setup {page 24) and connections are

correct and whether the component's power is turned on.

NOTE:

• The _ indicator will light when playing CD-ROMs

containing data other than audio signals, but no sound will be

heard.

1Set the external input (EXT.

IN} mode.

Press the EXT. IN to swkch

the external input.

EXT_N EXT EN

{Main unit} (Remote control unit}

Once this is selected, the input signals connected to the FL

(front left), FR (front nght) and C (center) channels of the EXT.

IN jacks are output directly to the front (left and right) and

center speaker systems as well as the pre-out jacks without

passing through the surround circuitry.

in addition, the signal input to the SW {subwoofer) jack is

output to the PRE OUT SUBWOOFER jack.

2Cancelling the external input mode

To cancel the external input (EXT. IN) setting, press the INPUT

MODE (AUTO, PCM, DTS) or ANALOG button to switch to

the desired input mode• (See page 36•)

INPUT MODE ANALOG

(Main unit)

INPUT MODE ANALOG

%%

{Remote contlo_ unit)

• When the input mode is set to the external input (EXT. IN), the play

mode (DIRECT, STEREO, DOLBY/DTS SURROUND, 5CH/6CH

STEREO or DSP SIMULATION) cannot be set.

0[,,,

@ooo

D_ zOZ

2 1

2 1

NOTES:

• In play modes other than the external input mode, the signals

connected to these jacks cannot be played. In addition, signals

cannot be output from channels not connected to the input

jacks•

• The external input mode can be set for any input source. To

watch video while listening to sound, select the input source to

which the video signal is connected, then set this mode.

[1] Adjusting the sound quality (tone)

The tone control function will not work in the direct mode•

The tone switches as follows each time the TONE CONTROL

button is pressed.

TONE

CONTROL

BASS H TREBLE

2

{Main unit)

With the name of the volume to be SELECT

adjusted selected, turn the SELECT D'_&

knob to adjust the level.

(Main unit)

•To increase the bass or treble: Turn the control clockwise.

(The bass or treble sound can be increased to up to +12 dB

in steps of 2 dB.)

• To decrease the bass or treble: Turn the control clockwise.

(The bass or treble sound can be decreased to up to -12 dB

in steps of 2 dB.)

O[::: ]

@ooo

Z

3 21

If you do not want the bass and treble to be adjusted, turn on

the tone defeat mode.

TONEDEFEAT The signals do not pass through the

bass and treble adjustment circuits,

providing higher quality sound.

38

[2] Listening over headphones

Connect the headphones to the

PHONES jack of the front panel. PHONES

Press the SPEAKER A or B to turn the SpEWeR

speaker off. cA OB

•The output to the speaker and pre-out

jacks is turned off and no sound is

produced from the speakers. (Mainunit)

[3] Turning the sound off temporarily (muting)

Use this to turn off the audio output

temporarily. MUT_N_

Press the MUTING button.

Cancelling MUTING mode.

• Press the MUTING button again. {Remotecontrolunit)

[4] Combining the currently playing sound with the desired image

Sim@cast playback

Use this switch to monitor a video WDEOSELECT

source other than the audio source.

Press the VIDEO SELECT button

repeatedly untilthe desired source

appears on the display.

Cancellingsimulcast playback. (Mainunit)

• Select "SOURCE" using the video select button.

• Switch the program source to the component connected to

the video input.

NOTE:

To prevent hearing loss, do not raise the volume level excessively

when using headphones.

ol /0

E3 _J ENd,,

2

o

)

°

[5] Checking the currently playing program source, etc.

1On screen display

• Each time an operation is performed,

a description of that operation

appears on the display connected to

the unit's VIDEO MONITOR OUT

jack. Also, the unit's operating status

can be checked during playback by

pressing the remote control unit's ON

SCREEN button.

Such information as the position of

the input selector and the surround

parameter settings is output in

sequence.

Front panel display

•Descriptions of the unit's STATUS

operations are also displayed

on the front panel display. In

addition, the display can be

switched to check the unit's

operating status while

playing a source by pressing

the STATUS button.

{Main unit)

{Remote co_tro_ unit)

{Remote control unit)

Using the dimmer function

• Use this to change the brightness of the display.

The display brightness changes in four steps

(bright, medium, dim and off) by pressing the

remote control unit's DIMMER button repeatedly.

,_ The brightness changes in 3 steps each time the

button is pressed, and finally the display turns

off.

1

D_MMER

(Main unit)

[1] Playing one source while recording another (REC OUT mode)

1Press the REC/MULTI button.

REC /

MULTE

(Main unit}

2With "RECOUT SOURCE" displayed,

turn the FUNCTION knob to select the

source you wish to record.

•The "REC" indicator and the indicator

of the selected source light.

(Mai_ unit}

Set the recording mode.

• For operating instructions, refer to the manual of the

component on which you want to record.

To cancel, turn the function knob and select "SOURCE".

• When "SOURCE" is selected, the "REC" indicator turns

off.

w _lor_

{Ma_n unitl

2,4

1

2I

Display 2

I

i'='=i'="='='.='='=i _'3" ='="='='=i H'='=='='.i ....

r':. E:.L., L._L._ i.:::,L._L._r':. L., i:::.

NOTES:

•Recording sources other than digital inputs selected in the REC

OUT mode are also output to the multi source audio output

jacks.

• Digital signals are not output from the REC SOURCE or audio

output jacks.

[2] Outputting aprogram source to an amplifier, etc., in a different room (MULTi mode)

Press the REC/MULTI button.

The display switches as follows each

time the button is pressed.

2

REC /

MULTE

%

(Main unit}

With "M-SOURCE SOURCE" displayed,

turn the FUNCTION knob and select the

source you wish to output.

• The "MULTI" indicator and the

indicator of the selected source light.

(Mai_ unit}

• When the AVR-2802/982 is the REC

OUT mode, the source cannot be

output using the MULTI button on the

remote control unit. (Remoteco_tro_urlJt)

Start playing the source to be output.

• For operating instructions, refer to the manuals of the

respective components.

To cancel, turn the function knob and select "SOURCE".

• When "SOURCE" is selected, the "MULTI" indicator turns

off. w _lor_

{Ma_n unitl

2,4

1

2I

Display 2

I

i.,._ ='="='='=i H'='=='='.i "=" ='="='='=i H'='=='='.i ....

NOTES:

•The signals of the source selected in the MULTI mode are also

output from the VCRd, VCR-2/V.AUX and CDR/TAPE recording

output terminals.

• Digital signals are not output from the multi source audio output

jacks.

4O

[3] Remote control unit operations during multi-source playback (selecting the source)

1Set the slide switch to "AUDIO" and "MULTI".

TAPE CDR_D

AUDIO CD_ ,_L MULT

_DV_ Tf "_

VDP VCR

{Remote contlol unit}

Press the input source Example: CD

button. (_,_

The multi source switches directly.

{Remote contro_ unit}

The remote control unit's MULTI button

can be operated at positions other than

"MULTi".

The multi source switches in order each

time the multi button is pressed. {Remote control unJtl

1

2

MULTI ZONE MUSIC ENTERTAINMENT SYSTEM

•When the outputs of the MULTi ZONE OUT terminals are wired and connected to integrated amplifiers installed in other rooms, different

sources can be played in rooms other than the main room in which this unit and the playback devices are installed. (Refer to ANOTHER ROOM

on the diagram below.)

• When a sold separately room-to-room remote control unit (DENON RC-616, 617 or 618) is wired and connected between the main room and

another room, the remote-controllable devices in the main room can be controlled from another room using the remote control unit.

To control playback devices other than the ones above, either use that device's remote control unit or preset a separately sold programmable

remote control unit.

NOTES:

• For the AUDIO output, use high quality pin-plug cords and wire in such a way that there is no humming or noise.

• For instructions on installation and operation of separately sold devices, refer to the devices' operating instructions.

•MULTI ZONE MUSIC ENTERTAINMENT SYSTEM (When using MULTI ZONE OUT}

ANOTHER ROOM

_NTEGRATED •t

AMPLIF_E_ ,,

PROGRAMMABLE

REMOTE

CONTROL UNIT

L MAIN ROOM

AVR-2802fg82

a

,5, J •

oS T O2 ;'OT

ROOM TO ROOM REMOTE CONTROL SYSTEM

{separately sold) control Erie

MULTI SOURCE AUDIO signa_ cable

-- SPEAKER cable

* Refer to CONNECTIONS on pages 6 to /3

I_SURROUND

• Before playing with the surround function, be sure to use the test tones to adjust the playback level from the different speakers. This adjustment

can be performed with the system setup (see page 22) or from the remote control unit, as described below.

• Adjusting with the remote control unit using the test tones is only possible in the "Auto" mode and only effective in the DOLBY/DTS

SURROUND modes. The adjusted levels for the different modes are automatically stored in the memory.

Press the T. TONE button.

2

{Remote contlo[ unJtl

Test tones are output from the different speakers. Use the

channel volume adjust buttons to adjust so that the volume of

the test tones is the same for all the speakers.

{Remote control unitl

After completing the adjustment, press the T. TONE button

again.

{Remote control unit}

• After adjusting using the test tones, adjust the channel levels either according to the playback sources or to suit your tastes, as described below.

Select the speaker whose level you want to adjust.

CH VOL

{Main unit) (Remote control unit)

The channel switches as shown below each time the button

is pressed.

OL::: )

D_

21

2Adjust the level of the selected speaker.

SELECT

(Main unit)

Only adjustable when the

channel is selected with the

CH VOL buttons on the main

unit.

S

(Remote control unit)

NOTES:

• The adjustment range for the different channels is +12 dB to

-12 dB.

• When using the DIRECT mode, the sound from the subwoofer

can be cut by lowering the SW (subwoofer) setting one step

from -12 dB (setting it to "OFF").

When the surround back speaker setting is set to "2spkrs" for

"Speaker Configuration", this is set to "SBR", "SBL".

1

42

• This function makes it possible to lower the volume of the front channels (FL, C and FR) or the rear channels (SL and SR) together. Use it for

example to adjust the balance of the sound from the different positions when @aying multi-channel music sources.

Select "FADER".

CH VOL

(Main unit) (Remote control unit)

The channel switches in the order shown below each time

this button is pressed.

When the surround back speaker setting is set to "2spkrs"

for "Speaker Configuration", this is set to "SBR", "SBL".

Press the _ button to reduce the volume of the front

channels, the _] button to reduce the volume of the rear

channels.

_0 _sELEcT

(Main unit) (Remote control unit)

• The channel whose channel level is adjusted lowest can be faded

to -12 dB using the fader function.

• if the channel levels are adjusted separately after adjusting the

fader, the fader adjustment values are cleared so adjust the fader

again.

f °t

Ol }

o@@o

= Z

6o

21

Fader Control

°:i:ii:i:i:i

4 -I . .i .I .I

This is only displayed when setting the fader control

O[r. -.-

oooo

z

D_

13,5 1,4,6

Select the Dolby Surround Pro Logic Il mode.

• The Dolby Pro Logic indicator lights.

/

SURROUND SELECT DOLB Y / DTS [ll_l LOGIC

MODE

DOLBY PL 11"]

(Malrl unit} (Remote control unit}

Play a program source with the rlrl[_] mark.

• For operating instructions, refer to the manuals of the

respective components.

®os

1

3

4,5,6

Set the surround parameter mode.

SURROUND

pARAMETER

(Main unitl (Remote control unit)

Display

I'iO[?E !:::]:Hiiii:HFi]

-_ The on-screen display differs according to whether the operation is performed from the

main unit or the remote control unit.

"DOLBY PL IICINEMA EQ.

TONE 1

AFDM 4[_]_

SB CH OUT

4NON MTRX)

Yes4

4Select the play mode.

SELECT

(Main unit)

DispEay

(Remote control unitl

H0[::,i![i::::i i.ii!i:Hi H0[::,i![................. ,"_'"=,.=,...,............. L,::[:i_]:,:::.=,

"DOLBY PL II OPTIONS_

TONE

AFDM 4[_

SB CH OUT

4NON MTRX)

Yes4

Select the various parameters. (See "Surround parameters (_" for a description of the various parameters.}

SURROUND

PARAMETER

(Main unitl

FMODE_INEMA [_=-MODE MUSIC

PANORAMA

EQ DIMENSION

CENTER WIDTH

(Remote control unit)

°L°°'C

A EQ

DOLBY PL II MUSIC

Optional Parameters

PANORAMA [_4:)lf_'_

DIMENSION 43

CENTER WIDTH 40

,_ When set with the on-screen display using the remote control unit

while in the MUSIC mode, set the " E_" mark to "OPTION <"

using the z_ and _ cursor buttons, then press the _ cursor button.

Press the ENTER button to return to the previous screen.

Set the various surround parameters.

SELECT

(Main unitl (Remote control unit)

When the surround parameters are set using the buttons on

the main unit, stop operating buttons after completing the

settings. The settings are automatically finalized and the

normal display reappears after several seconds.

When the settings are made using the buttons on the remote

control unit, press the SURR. PARA. button to finish.

NOTE:

•There are four Dolby Surround Pro Logic modes (NORMAL,

PHANTOM, WIDE and 3 STEREO). The AVR-2802/982 sets the

mode automatically according to the types of speakers set

during the system setup process (page 17).

Surround parameters

Pro Logic 11 Mode:

The Cinema mode is for use with stereo television shows and all

programs encoded in Dolby Surround.

The Music mode is recommended as the standard mode for

autosound music systems (no video), and is optional for AN

systems.

The Pro Logic mode offers the same robust surround processing

as original Pro Logic in case the source contents is not of optimum

quality.

Select one of the modes {"Cinema", "Music" or "Pro Logic"}.

Panorama Control:

This mode extends the front stereo image to include the surround

speakers for an exciting "wraparound" effect with side wall

imaging.

Select "OFF" or "ON".

Dimension Control:

This control gradually adjust the soundfield either towards the front

or towards the rear.

The control can be set in 7 steps from o to 6.

Center Width Control:

This control adjust the center image so it may be heard only from

the center speaker; only from the left!right speakers as a phontom

_mage; or from all three front speakers to varying degrees.

The control can be set in 8 steps from 0 to 7.

44

1

2

Select the input source.

[ Playback with a digital input I

@_Select an input source set to digital {COAXIAL!OPTICAL).

(see page 24).

(Main unit} (Remote cor}trol unit)

@_Set the input mode to "AUTO" or "DTS".

_NPUT MODE _NPUT MODE

(Main unit) (Remote controlunit)

Select the Dolby/DTS Surround mode.

DOLBY/DTS

SURROUND

(Remote control unit)

When performing this operation from the main unit's panel,

press the SURROUND MODE button, then turn the SELECT

knob and select Dolby Pro Logic or DTS NEO:6.

SURROUND

MODE

(Main unit) (Main unit}

Play aprogramsourcewiththe L_g_t[_]AL ,_ mark.

m• The Dolby Digital indicator lights

D_,Gt_AL

,O, Light when playing Dolby Digital sources.

_ Lrght

SIGNAL

DE_ECT

_Cr_ Light

• The DTS indicator lights when playing

DTS sources.

•The SIGNAL DETECT LED lights

when playing DTS-ES/6.1-channel

surround sources containing the

identification signal.

When the SIGNAL DETECT LED is lit, we recommend

turning the surround back channel using the 6.1/7.1

Surround button on the remote control unit and main unit

during playback.

Operate the 6.1/7.1 Surround button to switch Surround Back

CH ON/OFR

6¸1/7¸1

SURROUND

(Main unit)

13

%1:1 lCZ

3 1 2 4,5 2,6

F

1

2

1

4

5 6

SURROUND

8acKcn •Lights when the 6.1/7.1 Surround

OUTPUT

., / mode is on.

_O, Light

SURROUND Display the

PARAMETER surround parameter

menu.

(Mainunit} (Remotecontrolunit)

NOTE: The display on the screen differs depending on

whether you are performing the operation from

the main unit or the remote control unit.

•6. I SURROUND

CINEMA EQ.

_:_[_

D. COMP 41_J_

LFE 4 0dB_

TONE < [_

SB CH OUT

-MTRX ON -

Yes4

•DTS ES MTRX& 1

CINEMA EQ.

_: _[_]

LFE _OdBl.

TONE 4

SB CH OUT

-MTRX ON -

Yes_

Select the various parameters. _ Adjust the parameter settings.

U

(Main urlit) (Remote control unit) (Main urlit) (Remote control unit)

• Dialogue Normalization

The dialogue normalization function is activated automatically when playing Dolby Digital program sources.

Dialogue normalization is a basic function of Dolby Digital which automatically normalizes the dialog level )standard level) of the signals which are

recorded at different levels for different program sources, such as DVD, DTV and other future formats that will use Dolby Digital.

These contents can be verified with the STATUS button.

0FF:iii;ET I The number indicates the normalization level when the currently playing program is normalized to the

...... ::J',:::JJiii:standardlevel.

NOTE:

•When "Default" is selected and the _J cursor button is pressed, "CINEMA EQ." and "D.COMR" are automatically turned off, "LFE" is

reset, and the tone is set to the default value.

Surround parameters

CINEMA EQ. (Cinema Equalizer):

The Cinema EQ function gently decreases the level of the extreme high frequencies, compensating for overly-bright sounding motion picture

soundtracks Select this function if the sound from the front speakers is too bright.

This function only works in the Dolby Pro Logic, Dolby Digital and DTS Surround modes (The same contents are set for all operating modes)

D.COMR )Dynamic Range Compression):

Motion picture soundtracks have tremendous dynamic range (the contrast between very soft and very loud sounds) For listening late at night, or

whenever the maximum sound level is lower than usual, the Dynamic Range Compression allows you to hear all of the sounds in the soundtrack (but

with reduced dynamic range) )This only works when playing program sources recorded in Dolby Digital) Select one of the four parameters ("OFF",

"LOW", "MID" (middle) or "HI" )high)) Set to OFF for normal listening

LFE (Low Frequency Effect):

This sets the level of the LFE (Low Frequency Effect) sounds included in the source when playing program sources recorded in Dolby Digital or DTS

If the sound produced from the subwoofer sounds distorted due to the LEE signals when playing Dolby Digital or DTS sources when the peak Iimiter is

turned off with the subwoofer peak limit level setting (system setup menu), adjust the level as necessary

Program source and adjustment range:

1. Dolby Digital: -10 dB to O dB

2. DTS Surround: -10 dB to 0 dB

-_ When DTS encoded movie software is played, it is recommended that the LFE LEVEL be set to O dB for correct DTS playback.

-_ When DTS encoded music software is played, it is recommended that the LFE LEVEL be set to -10 dB for correct DTS playback.

TONE:

This adjusts the tone control (See "Surround parameters _" on page 51 )

AFDM (Auto Flag Detect Mode):

Turns the auto flag detect mode on and off (See page 20.)

For 5-channel Dolby Digital/DTS sources:

The surround back channel play mode can be selected when the AFDM (Auto Flag Detect Mode) is set to "OFF" The parameters that can be

selected are the same as the "Non Fhg Source SBch Output" settings.

When the AFDM (Auto Flag Detect Mode) is set to "ON", the setting selected at "Non-Fhg Source SBch Output" are displayed (See page 20)

]f you wish to change the setting, set the AFDM (Auto Flag Detect Mode) to "OFF".

SB OH OUT (6.1/7.1 Surround):

(1) Dolby Digital/DTS source

"OFF" ................... Playback is conducted without using the surround back speaker.

"NON MTRX" .Playback is conducted using the surround back speaker.

The same signals those of the surround channels are output from the surround back channels.

"MTRX ON". ......... Playback is conducted using the surround back speaker

Surround back channel is reproduced using digital matnx processing.

(2) Other source

"OFF" ................... Playback is conducted without using the surround back speaker.

"ON" .................... Playback is conducted using the surround back speaker.

NOTE: This operation can be performed directly using the "6I/7.1 Surround" button on the main unit's panel

46

[] DSP SURROUND SIMULATION

• The AVR-2802/982 is equipped with a high performance DSP (Digital Signal Processor) which uses digital signal processing to synthetically

recreate the sound field. One of six preset surround modes can be selected according to the program source and the parameters can be

adjusted according to the conditions in the listening room to achieve a more realistic, powerful sound. These surround modes can also be used

for program sources not recorded in Dolby Surround Pro Logic or Dolby Digital and DTS surround.

1 ROCK ARENA Use this mode to achieve the feeling of a live concert in an arena with reflected sounds coming from all directions.

This mode creates the sound field of a live house with a low ceiling and hard walls. This mode gives jazz a very

2 JAZZ CLUB vivid realism.

3 VIDEO GAME Use this to enjoy video game sources.

Select this to emphasize the sense of expansion for music sources recorded in stereo. Signals consisting of the

4 MATRIX difference component of the input signals (the component that provides the sense of expansion} processed for

delay are output from the surround channel.

In this mode, the signals of the front left channel are output from the left surround channel, the signals of the front

5CH/6CH right channel are output from the right surround channel, and the same (in-phase) component of the left and right

5 STEREO channels is output from the center channel. This mode provides all speaker surround sound, but without directional

steering effects, and works with any stereo program source.

MONO MOVIE

6 (NOTE 1) Select this when watching monaural movies for a greater sense of expansion.

Depending on the program source being played, the effect may not be very noticeable.

In this case, try other surround modes, without worrying about their names, to create a sound field suited to your tastes.

NOTE 1: When playing sources recorded in monaural, the sound will be one-sided if signals are only input to one channel (left or right), so input

signals to both channels. If you have a source component with only one audio output {monophonic camcorder, etc.) obtain a "Y" adaptor

cable to split the mono output to two outputs, and connect to the L and R inputs.

NOTE:

Only the DIRECT mode can be used when playing PCM signals with a sampling frequency of 96 kHz (such as from DVD-Video discs that

contain 24 bit, 96 kHz audio). If such signals are input during playback in one of the other surround modes, the mode automatically switches

to DIRECT.

Personal Memory Plus

This set is equipped with a personal memorize function that automatically memorizes the surround modes and input modes selected for the

input different sources. When the input source is switched, the modes set for that source last time it was used are automatically recalled.

-_ The surround parameters, tone control settings and playback level balance for the different output channels are memorized for each

surround mode.

• TOoperatethesurroundmodeandsurroundparametersfromtheremotecontrolunit.

1Select the surround mode for the input channel.

DOLaYt DTS

SURROUND D_RECT

(Z) Q

osp St_Ub_TI0_ 5OHJgCH STE_O STEREO

CD CD

(Remote control unit)

The surround mode switches in the following order each time

the DSP SIMULATION button is pressed:

_I_MONQ M_TER,X_VlIEE_AME_JAZZ CLUB_

2

(Remote contlol unit)

Display the surround parameter screen on the monitor.

The screen for the selected surround mode appears. ROCK ARENA

EFFECT< 15_

TONE <

SB CH OUT

_:_[_

[_ Yes<

Set the parameters.

(Remote control uhit}

To end the setting mode, press the surround parameter button again.

{Remote control unit}

NOTES:

•When "Default" is selected, "CINEMA EQ." and "D.COMP." are automatically turned off, "ROOM SIZE" is set to "medium", "EFFECT

LEVEL" to "10", "DELAY TIME" to "30ms" and "LFE" to "0dB".

• The "ROOM SIZE" expresses the expansion effect for the different surround modes in terms of the size of the sound field, not the actual

size of the listening room.

48

• Operating the surround mode and surround parameters from the main unit's panel.

1Turn the SELECT knob to select the surround mode. _

..... t O[:::

oZ

o

(Mainunit)

• When turned clockwise 1 2 1,3

• When turned counterclockwise

-_ TOselect the surround mode while adjusting the surround parameters, channel volume or tone control, press the surround mode button

then operate the selector.

SURROUND

MODE

2

(Malnunit)

Press the SURROUND PARAMETER button.

Press and hold in the surround parameter button to select the parameter you want to set.

• The parameters which can be set differ for the different surround modes. (Refer to "Surround Modes and Parameters" on page 52.)

SURROUND

pARAMETER

(Maln unit)

Display the parameter you want to adjust, then turn the SELECT knob to set it.

NOTE:

• When playing PCM digital signals or analog signals in the DOLBY PRO LOGIC, DTS NEO:6 modes and the input signal switches to a digital

signal encoded in Dolby Digital, the Dolby surround mode switches automatically. When the input signal switches to a DTS signal, the mode

automatically switches to DTS surround.

• When the "5CH/6CH STEREO" mode is selected, the display differs according to the SB CH OUT setting.

Surround Back CH ON : 6CH STEREO

Surround Back CH OFF : 5CH STEREO

• Usethetonecontrolsettingtoadjustthebassandtrebleasdesired.

• Tooperatethetonecontrolfromtheremotecontrolunit.

1

{Remote contlol urlJt )

Display the surround parameter

screen on the monitor.

The screen for the selected

surround mode appears.

"TONE" cannot be selected

in the Direct mode.

ROCK ARENJ

EFFECT4 15_

TONE 4

SB CH OUT

2

{Remote c0ntlol unit)

Select "TONE". ROCK ARENA ROOM SIZE

4med i um_

BEFFECT4 15_

_'[_Ye s4

SB CH OUT

{Remote contlol u_Jtl

Switch to the Tone Control

screen. Tone Control

_Tone Defeat [_4:_

Bass < -6dB

Treble <+lOdB

2,4

o

@@0_

1,6

3,5

4• To select Bass or Treble. • To set the level.

{Remote control unit)

Enter the setting.

The surround menu screen re-appears.

{Remote control ur_Jt }

To end the setdng mode, press the surround parameter button again.

{Remote control ur_Jt }

• TO operate the tone control from the main unit.

TONE The tone switches as follows each time the TONE CONTROL button is pressed.

CONTROL

BASSa TREBLE

{Main ulnit)

SELECT With the name of the volume to be adjusted selected, turn the SELECT knob to adjust the level.

_O_. •To increase the bass or treble:

Turn the control clockwise. (The bass or treble sound can be increased to up to +12 dB in steps of 2 dB.)

• To decrease the bass or treble:

Turn the control clockwise. (The bass or treble sound can be decreased up to -12 dB in steps of 2 dB.)

{Main ulnit)

5O

Surround parameters

MODE: (DTS NEO:6}

•Cinema

This mode is optimum for playing movies. Decoding is performed with emphasis on separation performance to achieve the same

atmosphere with 2-channel sources as with 6.1 channel sources.

This mode is effective for playing sources recorded in conventional surround formats as well, because the in-phase component is assigned

mainly to the center channel (C} and the reversed phase component to the surround (SL, SR and SB channels).

•Music

This mode is suited mainly for playing music. The front channel (FL and FR) signals bypass the decoder and are played directly so there is

no loss of sound quality, and the effect of the surround signals output from the center (C} and surround (SL, SR and SB) channels add a

natural sense of expansion to the sound field.

ROOM SIZE:

This sets the size of the sound field.

There are five settings: "small", "med.s" (medium small), "medium", "med.l" (medium-large) and "large". "small" recreates a small sound

field, "large" a large sound field.

EFFECT LEVEL:

This sets the strength of the surround effect.

The level can be set in 15 steps from 1 to 15. Lower the level if the sound seems distorted.

DELAY TIME:

in the matrix mode only, the delay time can be set within the range of O to 110 ms.

TONE CONTROL:

This can be set individually for the separate surround modes other than Direct.

However, the same contents are set for DOLBY/DTS modes.

•Surround modes and parameters

Channeloutput When When When When

playing playing playhg pFay_ng

Do,by DTS PCM ANALOG

3URROUNE SUB SURROUND Digit aJ signals signals slgnals

Mode FRONT L/R CENTER L/R WOOFER BACK L/R signals

DIRECT X X © X © {} {}

STEREO X X © X © {} {}

EXTERNALiNPUT © <_ © <_ X x

DOLBY PRO LOGIC ]] { @ <, @ <, X (} < * Only for 2 ch contents

DTS NED:6 © <_ © <_ x x {}

DOLBY DIGTAL (G_ SURROUND) { @ <_ @ <_ © x x X

DTSSURROUNDIDTSESMTRX6/) @ <_ @ <_ x (} x X

5/6CH STEREO @ 'q @'q x x (}

ROCK ARENA @ 'q @'q x x (}

JAZZ CLUB @ 'q @'q x x (}

VIDEO GAME @ 'q @'q x x (}

MONO MOVIE @ 'q @'q x x (}

MATRIX @ 'q @'q x x (}

NO signal Unable

Turned on or off by speaker configuration setting

Parameter (default values are shown in parentheses)

Mode

SURROUND PARAMETER

TONE

CONTRO

X

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

PRO LOGIC I1 MUSIC MODE ONLY

ROOM EFFECT DELAY SURROUND

MODE EFFECT LEVEL SIZE LEVEL T_ME BACK

x X X X X x X x

x X X X X x X x

x X X X X x X x

(CINEMA} }(OFF X X X x X :}(NON MTRX

(CINEMA} }(OFF X X X x X :}(NON MTRX

x } (OFF X X X x X (MTRX ON)

x } (OFF X X X x X (MTRX ON)

x X X X X x X

x X X X }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x X x C{30msec)

PANORAM/_ D_MENSION

DIRECT x x

STEREO x x

EXTERNALINPUT x x

DOLBY PRO LOGIC ]l © (OFF) { {3) © (0)

DTS NED:6 x x

DOLBY DIGTAL (_ SURROUND) x x

DTSSURROUNDIDTSESMTRX6/) x x

5/6CH STEREO x x

ROCK ARENA x X

JAZZ CLUB x X

VIDEO GAME x x

MQNQ MOVIE x x

MATRIX x x

When play_ng

Dolb_/ Digital/DTS

signals

D COMP LFE

(}{OFF) O (OdB)

{OFF} (OdB)

x x

{OFF} (OdB)

x x

{OFF} (OdB)

x (OdB)

x x

x x

x x

x x

x x

x x

C:Adjustable

X : Not adiustable

52

[] LISTENING TO THE RADIO

1Set the input function to "TUNER".

F _cTI_

{Main unit)

%

(Remote control unit}

Watching the display, press the BAND button to select the

desired band (AM or FM}.

_AND

{Remote co_tro_ unJtl

Press the MODE button to set the auto tuning mode.

MODE

"Auto" appears on the display.

(Remote control unit}

4Press the TUNING UP or DOWN button.

TUNENG

(_U e\(_) Automatic searching begins,

then stops when a station is

tuned in.

{Remote contro_ unit)

If tuning does not stop at the desired station, use to the "Manual

tuning" operation.

1ot

zOZ

1

_®os

s'S s_

0 0 0 ', ",,

4_

2

3_

ISet the input function to "TUNER".

F _cTI_

{Main unit)

%

(Remote control unit}

Watching the display, press the BAND button to select the

desired band (AM or FM}.

_AND

(Remote control unit)

4

Press the MODE button to set the manual tuning mode.

Check that the display's "AUTO" indicator turns off.

MODE

{Remote collttol unit)

Press the TUNING UP or DOWN button to tune in the desired

station.

The frequency changes continuously when the button is held

in.

TIJNSNG

{Remote corltrol unit)

NOTES:

•When in the auto tuning mode on the FM band, the "STEREO" indicator lights on the display when a stereo broadcast is tuned in. At open

frequencies, the noise is muted and the "TUNED" and "STEREO" indicators turn off.

• When the manual tuning mode is set, FM stereo broadcasts are received in monaural and the "STEREO" indicator turns off.

Usethe"Autotuning"or"Manualtuning"operationtotune

in the station to be preset in the memory.

Press the MEMORY button.

MEMORY

4

{Remote contlol urfitl

Press the SHIFT button and select the desired memory block

(A to E).

SHIFT

{Remote control urfit}

Press the CHANNEL + (UP) or - (DOWN) button to select the

desired preset channel (1 to 8).

C_D

CHANNEL

_p_'@ _ '_"

2,5

2-

3

4

{Remote c0ntlol urfitl

Press the MEMORY button again to store the station in the

preset memory.

MEMORY

{Remotecontrolunit)

TO preset other channels, repeat steps 2 to 5.

A total of 40 broadcast stations can be preset -- 8 stations

(channels 1 to 8) in each of blocks A to E.

• The preset broadcast stations can be checked on the on screen display.

Press the ON SCREEN button repeatedly until the "Tuner Preset Stations" screen appears on the

on screen display. Tuner Preset Stations"

A1FM87. 50MHz

A2FM89. IOMHz

A3FMg8, IOMHz

A4FM107. 90MHz

A5FMgO. IOMHz

A6FMgO. IOMHz

A?FMgO. IOMHz

A8FM90. IOMHz

IRemote control unit}

54

• TO call out out preset stations from the remote control unit.

Watching the display, press the

SH_T SHIFT button to select the preset

memory block.

{Remote control unit}

(z3

CHANNEL

Watching the display, press the

CHANNEL + (UP) or - (DOWN)

button to select the desired preset

channel.

{Remote control unit}

• Calling out preset stations from the main unit's panel.

TUNING Press the TUNING PRESET button.PRESET

{Main unitl

...... Turn the FUNCTION knob and

[O _ so lect the desired station.

{Main unit)

1

2

_"'_ _. '_

o 0 0 0

1 2 ,Ot o

BLAST FUNCTION MEMORY

• This unit is eq@pped with a last function memory which stores the input and output setting conditions as they were immediately before the

power is switched off.

This function eliminates the need to perform complicated resettings when the power is switched on.

• The unit is also equipped with a back-up memory. This function provides approximately one week of memory storage when the main unit's

power switch is off and with the power cord disconnected.

[] INITIALIZATION OF THE MICROPROCESSOR

When the indication of the display is not normal or when the operation of the unit does not shows the reasonable result, the initialization of the

microprocessor is required by the following procedure.

Switch off the unit and remove the AC cord from the wall

outlet.

Hold the following A button and B button, and plug the AC

cord into the outlet.

Check that the entire display is flashing with an interval of

about 1 second, and release your fingers from the 2 buttons

and the microprocessor will be initialized.

NOTES:

• If step 3 does not work, start over from step 1.

• If the microprocessor has been reset, all the button settings are

reset to the default values (the values set upon shipment from

the factory).

O[::: ]

@ooo

= Z

6 o ZOZ

2

[] TROUBLESHOOTING

If a problem should arise,first check the following.

1. Are the connections correct ?

2. Have you operated the receiver according to the Operating instructions ?

3. Are the speakers, turntable and other components operating property ?

If this unit is not operating properly, check the items listed in the table below. Should the problem persist, there may be a malfunction.

Disconnect the power immediately and contact your store of purchase.

Symptom Cause Measures Page

• Power cord not plugged in securely • Check the insertion of the power cord plug 6

DISPLAY not lit and sound not produced • Turn the power on with the remote control 35

when power switch set to on unit after turning the POWER switch on

• Speaker cords not securely connected • Connect securely 12, 13

• improper position of the audio function • Set to a suitable position 36

button

DISPLAY lit but sound not produced • Volume control set to minimum • Turn volume up to suitable level 37

• MUTING is on • Switch off MUTING 39

• Digital signals not input Digital input • input digital signals or select input jacks to 36

selected which digital signals are being input

• Speaker terminals are short-circuited

o

F

g

o

DISPLAY not lit and power indicator is

flashing rapidly

• Block the ventilation holes of the set

• The unit is operating at continuous high

power conditions and/or inadequate

ventilation

• Switch power off, connect speakers 12, 13

properly, then switch power back on

• Turn off the set's powel, then ventilate it 4, I2

well to cool it down

Once the set is cooled down, turn the

power back on

• Turn off the set's powel, then ventilate it 4, I2

well to cool it down

Once the set is cooled down, turn the

power back on

• Incomplete connection of speaker cords • Connect securely 12, 13

Sound produced only from one channel • Incomplete connection of input/output • Connect securely 6 - 13

cords

• Reverse connections of left and right • Check left and right connections 12, 13

Positions of instruments reversed during

stereo playback speakers or left and right input/output

oE cords

• "On screen display" is set to off on the • Set "on screen display" on the system 25

The on screen display is not displayed system setup menu screen setup menu screen to on

• Ground wire of turntable not connected • Connect securely 6

Humming noise produced when record is properly

playing • Incomplete PHONO jack connection • Connect securely 6

• TV or radio transmission antenna nearby • Contact your store of purchase --

• Turntable and speaker systems too close • Separate as much as possible --

oo together

Howling noise produced when volume is • Floor is unstable and vibrates easily • Use cushions to absorb speaker vibrations --

high transmitted by floor If turntable is not

-_- equipped with insulators, use audio

75. insulators (commonly available)

g

• Stylus pressure too weak • Apply proper stylus pressure --

Sound is distor[ed • Dust or dirt on stylus • Check stylus --

• Car[ridge defective • Replace cartridge --

• MC car[ridge being used • Replace with MM cartridge or use a head 6

Volume is weak amplifier or step-up transformer

• Batteries dead • Replace with new batteries 27

• Remote control unit too far from this unit • Move closer 27

o This unit does not operate propedy when • Obstacle between this unit and remote • Remove obstacle 27

remote control unit is used control unit

• Different button is being pressed • Press the proper button --

• ÷ and O ends of battery inser[ed in reverse • ]nser[battedesproper]y 27

56

[] ADDITIONAL INFORMATION

There are currently various types of multi-channel signals (signals or formats with more than two channels).

•Types of multi-channel signals

Dolby Digital, Dolby Pro Logic, DTS, high definition 3-1 signals (Japan MUSE Hi-Vision audio}, DVD-Audio, SACD (Super Audio CD), MPEG multi-

channel audio, etc.

"Source" here does not refer to the type of signal (format) but the recorded content. Sources can be divided into two major categories.

•Types of sources

• Movie audio Signals created to be played in movie theaters. In general sound is recorded to be played in movie theaters equipped

with multiple surround speakers, regardless of the format (Dolby Digital, DTS, etc.).

Movie theater sound field

Multiple surround speakers

Listening room sound field

Fq _ F_q D

_f

:SR

I

I

S8 _, Iq

D D

In this case it is important to achieve the same sense of

expansion as in a movie theater with the surround channels.

To do so, in some cases the number of surround speakers is

increased (to four or eight) or speakers with bipolar or dipolar

properties are used.

SL: Surround Lchannel

SR: Surround R channel

SB: Surround back channel (1 spkr or 2 spkrs)

(For 6 1-channel system)

• Other types of audio These signals are designed to recreate a 360 ° sound field using three to five speakers.

In this case the speakers should surround the listener from all sides to create a uniform sound

field from 360 °. Ideally the surround speakers should function as "point" sound sources in the

same way as the front speakers.

SL SR

These two types of sources thus have different properties, and different speaker settings, particularly for the surround speakers, are required

in order to achieve the ideal sound.

A6.1-channelsystemisaconventional5.1-channelsystemtowhichthe"surroundback"(SB)channelhasbeenadded.Thismakesiteasyto

achievesoundpositioneddirectlybehindthelistener,somethingthatwaspreviouslydifficultwithsourcesdesignedforconventionalmulti

surroundspeakers.Inaddition,theacousticimageextendingbetweenthesidesandtherearisnarrowed,thusgreatlyimprovingtheexpression

ofthesurroundsignalsforsoundsmovingfromthesidestothebackandfromthefronttothepointdirectlybehindthelisteningposition.

Change of positioning and acoustic image

with 5,1-channel systems

DF_D D

O__

D D c_llD D D

SLch /_ SRch

Movement of acoustic image from SR to SL

Change of positioning and acoustic image

with 6.1*channel., stems

[E]_D D

" "

/O SRch)i SLch I OC_CCCO:_

\_ \ //

\//

D D D D D D

SB ch

Movement of acoustic image from SR to SB to St,

With this set, speaker(s) for 1 or 2 channels are required to achieve a 6.1=channel system (DTS-ES, etc.). Adding these speakers, however,

increases the surround effect not only with sources recorded in 6.1 channels but also with conventional 2- to 5.1-channel sources. All the Denon

original surround modes {see page 47) are compatible with 7.1-channel playback, so you can enjoy 6.1-channel sound with any signal source.

•Number of surround back speakers

Though the surround back channel only consists of 1 channel of playback signals for 6.1-channel sources (DTS-ES, etc.), we recommend using

two speakers. When using speakers with dipolar characteristics in particular, it is essential to use two speakers.

Using two speakers results in a smoother blend with the sound of the surround channels and better sound positioning of the surround back

channel when listening from a position other than the center.

•Placement of the surround left and right channels when using surround back speakers

Using surround back speakers greatly improves the positioning of the sound at the rear. Because of this, the surround left and right channels

play an important role in achieving a smooth transition of the acoustic image from the front to the back. As shown on the diagram above, in a

movie theater the surround signals are also produced from diagonally in front of the listeners, creating an acoustic image as if the sound were

floating in space.

To achieve these effects, we recommend placing the speakers for the surround left and right channels slightly more towards the front than

with conventional surround systems. Doing so sometimes increases the surround effect when playing conventional 5.1-channel sources in the

6.1 surround or DTS-ES Matrix 6.1 mode. Check the surround effects of the various modes before selecting the surround mode.

58

Here we describe a number of speaker settings for different purposes. Use these examples as guides to set up your system according to the type

of speakers used and the main usage purpose.

1. DTS+ES compatible system (using surround back speakers)

(1) Basic setting for primarily watching movies

[] []

Surround back speakers

{1 spkr or 2 spkrs)

As seen from above

•Set the front speakers with their front surfaces as flush with the TV

or monitor screen as possible Set the center speaker between the

front left and right speakers and no further from the listening position

than the front speakers

• Consuk the owner's manual for your subwoofer for advice on placing

the subwoofer within the listening room

• If the surround speakers are direct+radiating (monopolar) then place

them slightly behind and at an angle to the listening position and

parallel to the walls at a position 60 to 90 centimeters (2 to 3 feet)

above ear level at the prime listening position As seen from the side

• When using two sunound back speakers, place them at the back

facing the front at a narrower distance than the front left and right speakers When using one surround back speaker,

place it at the rear center facing the front at a slightly higher position (0 to 20 cm) than the surround speakers

• We recommend installing the surround back speaker(s) at a slightly downward facing angle This effectively prevents

the surround back channel signals from reflecting off the monitor or screen at the front center, resulting in inter[erence

and making the sense of movement from the front to the back less sharp

Surround speaker

\Point slightly

Frontspeaker downwatds

\

60to90 cm

(2) Setting for primarily watching movies using diffusion type speakers for the surround speakers

For the greatest sense of surround sound envelopment, diffuse radiation speakers such as bipolar types, or dipolar types, provide a wider

dispersion than is possible to obtain from a direct radiating speaker (monopolar). Place these speakers at either side of the prime listening

position, mounted above ear level.

Path Of the su;'roundsound from the

speakers to the listening position

Surround back speakers

(1 spkr or 2 spkrs)

AS seen from above

• Set the front speakers, center speaker and subwoofer in the same

positions as in example (1) Surround speaker Surround back

• It is best to place the surround speakers directly at the side or slightly Point slightly

to the front of the viewing position, and 60 to 90 cm above the ears downwards

• Same as surround back speaker installation method (1)

Using dipolar speakers for the surround back speakers as well is

more effective

• Connect the surround speakers to the surround speaker jacks

• The signals from the surround channels reflect off the walls as

shown on the diagram at the left, creating an enveloping and realistic As seen from the side

surround sound presentation

For multi-channel music sources howeve+, the use of bipolar or dipolar

speakers mounted at the sides of the listening position may not be satifactory in order to create a coherent 360 degree

surround sound field Connect another pair of direct radiating speakers as described in example {3) and place them at

the rear corners of the room facing towards the prime listening position

2. When not using surround back speakers

• Set the front speakers with their front sur[aces as flush with the TV or

monitor screen as possible Set the center speaker between the front left

and right speakers and no further from the listening position than the front

speakers

• Consult the owner's manual for your subwoofer for advice on placing the

subwoofer within the listening room

• If the surround speakers are direct-radiating {monopolar) then place them

slightly behind and at an angle to the listening position and parallel to the

walls at a position 60 to 90 centimeters (2 to 3 feet) above ear level at the

prime listening position

120 °

As seen from the side

As seen from above

The AVR-2802/982 is equipped with a digital signal processing circuit that lets you play program sources in the surround mode to achieve the same

sense of presence as in a movie theater.

Dolby Surround

(1) Dolby Digital (Dolby Surround AC-3)

Dolby Digital is the multi-channel digital signal format developed by Dolby Laboratories.

Dolby Digital consists of up to "5.1" channels - front left, front right, center, surround left, surround right, and an additional channel exclusively

reserved for additional deep bass sound effects (the Low Frequency Effects - LFE - channel, also called the ".1" channel, containing bass

frequencies of up to 120 Hz).

Unlike the analog Dolby Pro Logic format, Dolby Digital's main channels can all contain full range sound information, from the lowest bass, up

to the highest frequencies - 22 kHz. The signals within each channel are distinct from the others, allowing pinpoint sound imaging, and Dolby

Digital offers tremendous dynamic range from the most powerful sound effects to the quietest, softest sounds, free from noise and distortion.

• Dolby Digital and Dolby Pro Logic

Comparison of home surround systems Dolby Digital Dolby Pro Logic

No recorded channels (elements) 51 ch 2 ch

No playback channels 51 ch 4 ch

Playback channels (max) L, R, C, SL, SR, SW L, R, C, S {SW - recommendedl

Digital discrete processing Analog matrix processing Dolby Surround

Audio processing Dolby Digital (AC-3) encoding/decoding

High frequency playback limit of surround 20 kHz 7 kHz

channel

• Dolby Digital compatible media and playback methods

Marks indicating Dolby Digital compatibility: r_Nru----] and ITIIm-m'=mouml

DIGITAl. AC,3 # I GIfAL

The following are general examples. Also refer to the player's operating instructions.

Media Dolby Digital output jacks Playback method (reference page)

Set the input mode to "AUTO"

LD {VDP) Coaxial Dolby Digital RF output iack _ 1 {Page 36)

DVD Optical or coaxial digital output Set the input mode to "AUTO"

(same as for PCM) _ 2 {Page 36)

Others Optical or coaxial digital output Set the input mode to "AUTO"

{satellite broadcasts, CATV, etc) (same as for PCM) {Page 36)

1 Please use a commercially available adapter when connecting the Dolby Digital RF {AC-3RF) output jack of the LD player to the digital input

jack.

Please refer to the instruction manual of the adapter when making connection.

2 Some DVD digital outputs have the function of switching the Dolby Digital signal output method between "bit stream" and "(convert to)

PCM". When playing in Dolby Digital surround on the AVR-2802/982, switch the DVD player's output mode to "bit stream". In some cases

players are equipped with both "bit stream + PCM" and "PCM only" digital outputs. In this case connect the "bit stream + PCM" jacks

to the AVR-2802/982.

(2) Dolby Pro Logic 11

•Dolby Pro-Logic Ii is a new multi channel playback format developed by Dolby Laboratories using feedback logic steering technology and

offering improvements over conventional Dolby Pro Logic circuits.

• Dolby Pro Logic i] can be used to decode not only sources recorded in Dolby Surround (-_ ) but also regular stereo sources into five channels

(front left, front right, center, surround left and surround right) to achieve surround sound.

• Whereas with conventional Dolby Pro Logic the surround channel playback frequency band was limited, Dolby Pro Logic I1offers a wider

band range (20 Hz to 20 kHz or greater). In addition, the surround channels were monaural {the surround left and right channels were the

same) with previous Dolby Pro Logic, but Dolby Pro Logic H they are played as stereo signals.

• Various parameters can be set according to the type of source and the contents, so it is possible to achieve optimum decoding (see page

43).

Sources recorded in Dolby Surround

These are sources in which three or more channels of surround have been recorded as two channels of signals using Dolby Surround

encoding technology.

Dolby Surround is used for the sound tracks of movies recorded on DVDs, LDs and video cassettes to be played on stereo VCRs, as well

as for the stereo broadcast signals of FM radio, TV, satellite broadcasts and cable TV.

Decoding these signals with Dolby Pro Logic makes it possible to achieve mukFchannel surround playback. The signals can also be played

on ordinary stereo equipment, in which case they provide normal stereo sound.

6O

There are two types of DVD Dolby surround recording signals.

_ 2-channel PCM stereo signals

_2_ 2-channel Dolby Digital signals

When either of these signals is input to the AVR-2802/982, the surround mode is automatically set to Dolby Pro Logic H when the

"DOLBY/DTS SURROUND" mode is selected.

•Sources recorded in Dolby Surround are indicated with the logo mark shown below.

Dolby Surround support mark: l'Tll'mmt_ I

Manufactured under license from Dolby Laboratories.

"Dolby", "Pro Logic" and the double-D symbol are trademarks of Dolby Laboratones.

Confidential Unpublished Works, @1992-1999 Dolby Laboratories. All rights reserved.

Digital Theater Surround (also called simply DTS) is a multi-channel digital signal format developed by Digital Theater Systems.

DTS offers the same "5.1" playback channels as Dolby Digital (front left, front nght and center, surround left and surround right) as well as the

stereo 2-channel mode. The signals for the different channels are fully independent, eliminating the risk of deterioration of sound quality due to

interference between signals, crosstalk, etc.

DTS features a relatively higher bit rate as compared to Dolby Digital (1234 kbps for CDs and LDs, 1536 kbps for DVDs) so it operates with a

relatively low compression rate. Because of this the amount of data is great, and when DTS playback is used in movie theaters, a separate CD-

ROM synchronized with the film is played.

With LDs and DVDs, there is of course no need for an extra disc; the pictures and sound can be recorded simultaneously on the same disc, so

the discs can be handled in the same way as discs with other formats.

There are also music CDs recorded in DTS. These CDs include 5.1-channel surround signals (compared to two channels on current CDs). They do

not include picture data, but they offer surround playback on CD players that are equipped with digital outputs (PCM type digital output required).

DTS surround track playback offers the same intricate, grand sound as in a movie theater, right in your own listening room.

•DTS compatible media and playback methods

DIGITAL

Marks indicating DTS compatibility: _ and _ .

IUIIOUND

The following are general examples. Also refer to the player's operating instructions.

Media Dolby Digital output iacks Playback method {reference page)

CD Optical or coaxial digital output Set the input mode to "AUTO" or "DTS" {page 36)

{same as for PCM) _ 2 Never set the mode to "ANALOG" or "PCM" _ 1

Optical or coaxial digital output Set the input mode to "AUTO" or "DTS" {page 36)

LD {VDP) {same as for PCM) _ 2 Never set the mode to "ANALOG" or "PCM" _ 1

DVD Optical or coaxial digital output

{same as for PCM) _ 3 Set the input mode to "AUTO" or "DTS" {page 36)

1 DTS signals are recorded in the same way on CDs and LDs as PCM signals. Because of this, the un-decoded DTS signals are output as

random "hissy" noise from the CD or LD player's analog outputs. If this noise is played with the amplifier set at a very high volume, it may

possibly cause damage to the speakers. To avoid this, be sure to switch the input mode to "AUTO" or "DTS" before playing CDs or LDs

recorded in DTS. Also, never switch the input mode to "ANALOG" or "PCM" during playback. The same holds true when playing CDs or

LDs on a DVD player or LD/DVD compatible player. For DVDs, the DTS signals are recorded in a special way so this problem does not occur.

_2 The signals provided at the digital outputs of a CD or LD player may undergo some sort of internal signal processing (output level

adjustment, sampling frequency conversion, etc.). In this case the DTS-encoded signals may be processed erroneously, in which case they

cannot be decoded by the AVR-2602/982, or may only produce noise. Before playing DTS signals for the first time, turn down the master

volume to a low level, start playing the DTS disc, then check whether the DTS indicator on the AVR-2802/982 {see page 45) lights before

turning up the master volume.

_3 A DVD player with DTS-compatible digital output is required to play DTS DVDs. A DTS Digital Output logo is featured on the front panel of

compatible DVD players. Recent DENON DVD player models feature DTS-compatible digital output - consult the player's owner's manual

for information on configuring the digital output for DTS playback of DTS-encoded DVDs.

Manufactured under license from Digital Theater Systems, Inc. US Pat. No. 5,451,942, 5,956,674, 5,974,380, 5,978,762 and other world-wide

patents issued and pending.

"DTS","DTS-ES Extended Surround" and "Neo:6" are trademarks of Digital Theater Systems, {nc. @1996, 2000 Digital Theater Systems, {nc.

All Rights Reserved.

DTS-ESExtendedSurroundisanewmuki-channeldigitalsignalformatdevelopedbyDigitalTheaterSystemsInc.Whileofferinghighcompatibility

withtheconventionalDTSDigitalSurroundformat,DTS-ESExtendedSurroundgreatlyimprovesthe360-degreesurroundimpressionandspace

expressionthankstofurtherexpandedsurroundsignals.Thisformathasbeenusedprofessionallyinmovietheaterssince1999.

Inadditiontothe5.1surroundchannels(FL,FR,C,SL,SRandLFE),DTS-ESExtendedSurroundalsoofferstheSB(SurroundBack,sometimes

alsoreferredtoas"surroundcenter")channelforsurroundplaybackwithatotalof6.1channels.DTS-ESExtendedSurroundincludestwosignal

formatswithdifferentsurroundsignalrecordingmethods,asdescribedbelow.

•DTS-ES TM Discrete 6.1

DTS-ES Discrete 6.1 is the newest recording format. With it, all 6.1 channels (including the SB channel) are recorded independently using a

digital discrete system. The main feature of this format is that because the SL, SR and SB channels are fully independent, the sound can be

designed with total freedom and it is possible to achieve a sense that the acoustic images are moving about freely among the background

sounds surrounding the listener from 360 degrees.

Though maximum performance is achieved when sound tracks recorded with this system are played using a DTS-ES decoder, when played

with a conventional DTS decoder the SB channel signals are automatically down mixed to the SL and SR channels, so none of the signal

components are lost.

•DTS-ES TM Matrix 6.1

With this format, the additional SB channel signals undergo matrix encoding and are input to the SL and SR channels beforehand. Upon

playback they are decoded to the SL, SR and SB channels. The performance of the encoder used at the time of recording can be fully matched

using a high precision digital matrix decoder developed by DTS, thereby achieving surround sound more faithful to the producer's sound design

aims than with conventional 5.1- or 6.1 channel systems.

In addition, the bit stream format is 100% compatible with conventional DTS signals, so the effect of the Matrix 6.1 format can be achieved

even with 5.1-channel signal sources. Of course it is also possible to play DTS-ES Matrix 6.1 encoded sources with a DTS 5.1-channel decoder.

When DTS-ES Discrete 6.1 or Matrix 6.1 encoded sources are decoded with a DTS-ES decoder, the format is automatically detected upon

decoding and the optimum playing mode is selected. However, some Matrix 6.1 sources may be detected as having a 5.1 channel format, so the

DTS-ES Matrix 6.1 mode must be set manually to play these sources.

(For instructions on selecting the surround mode, see page 45.)

The DTS-ES decoder includes another function, the DTS Neo:6 surround mode for 6.1-channel playback of digital PCM and analog signal sources.

•DTS Neo:6 TM surround

This mode applies conventional 2-channel signals to the high precision digital matrix decoder used for DTS-ES Matrix 6.1 to achieve 6.1-

channel surround playback. High precision input signal detection and matrix processing enable furl band reproduction (frequency response of

20 Hz to 20 kHz or greater) for all 6.1 channels, and separation between the different channels is improved to the same level as that of a digital

discrete system.

DTS Neo:6 surround includes two modes for selecting the optimum decoding for the signal source.

• DTS Nee:6 Cinema

This mode is optimum for playing movies. Decoding is performed with emphasis on separation performance to achieve the same

atmosphere with 2-channel sources as with 6.1-channel sources.

This mode is effective for playing sources recorded in conven6onsl surround formats as well, because the in-phase component is assigned

mainly to the center channel (C) and the reversed phase component to the surround (SL, SR and SB channels}.

• DTS Nee:6 Music

This mode is suited mainly for playing music. The front channel (FL and FR) signals bypass the decoder and are played directly so there is

no loss of sound quality, and the effect of the surround signals output from the center (C) and surround (SL, SR and SB} channels add a

natural sense of expansion to the sound field.

62

System setup

Input the combination of speakers in your system and thelr

corresponding s_zes(SMALL for regulalspeakers, LARGE fol fu_l

size,fullrange) to automaticallyset the composition of the slgna_s

output from the speakers and the frequency response¸

®

®

®

®

®

Speaker

Configuration

Crossover

F_equency

Su#w0ofelrr0de

SB CH Auto

Flag Detect

Delay %me

Channel

Level

Digitalh

Assignment

On Screen

Display

Auto Tuner

Presets

Set the frequency (Hz) below which the bass sound of the vanous

speakers is to be output from the subwoofer

This selects the subwoofer speaker for playing deep bass signals

Set the method of p_a¥ing the surround back channel for d_gltal

slgna_s

This parameter is for optimizing the timing with which the audio

slgna_s are produced from the speakers and subwoofer accotding to

the listening posidoll

This adiust s the volume of the signals output from the speakers and

subwoofer for the dJffeterlt chanrle_s _rl order to obtain optimum

effects

Input

This assigns the digital input lacks for the different input source

sources Digital

Inputs

This sets whether or not to display the on screen display that

appeals on the monitor screen when the controls on the remote

control unit or main unit are operated

FM stations are received automatical_ V and stored in the memory

Front Sp

Large

Default settings

Center Sp Sub Woofer Surround Sp

Smal_ Yes Small

80 Hz

LFE

DTS ES /6 1 Source Auto Flag Detect Mode = OFF

Front L & R Center Sub Woofer

12 ft (36 m) 12 ft (36 m) 12 ft (36m)

Fro_t L Fror}t R Center Subwoofer

OdB 0dB 0dB 0dB

CD DVD ]_7/DBS CDRfTAPE VDP

COAXIAL OPTICALI OPTICAL2 OPTICAL3 OFF

On Screen Display = ON

Surround L & R

/0 ft (3Ore)

Su Found Surround

L R

0dB OdB

VCR 1 VCR 2

OFF OFF

A1 -- A8 87 5/89 1/98 1/107 9/901/901/90//90/ MHz

B/ -g8 520/600//000/1400/1500//710 kHz, 90//90/ MHz

C/ -C8 90 1 MHz

D/ -D8 90 1 MHz

E/ -E8 90 1 MHz

Surround Back Sp

Small //spkr

Surround Back

lOft{3Om)

Surround Back

OdB

Channel Output When When When When

playing playing playhg pFay_ng

Do,by DTS PCM ANALOG

Digital signals signals signals

Mode FRONT WR CENTER 3URRQUNC SUB SURROUND signals

[JR WOOFER BACK L/R

DIRECT X X © X { } }

STEREO X X © X { } }

EXTERNALiNPUT © _q © _q X x

DOLBY PRO LOGIC ]l @ _, @ _, X } * Only for 2 ch contents

DTS NED!6 © _q © _q x x }

DOLBY DIGTAL (G_ SURROUND) @ _ @ _ { x x X

DTSSURROUNDIDTSESMTRX6/) © _q © _q x } X x

5/6CH STEREO @ 'q @'q x x }

ROCK ARENA © 'q ©'q x X }

JAZZ CLUB © 'q ©'q x X }

VIDEO GAME © 'q ©'q x X }

MONO MOVIE © 'q ©'q x X }

MATRIX © 'q ©'q x X }

NO signal Unable

Turned on or off by speaker configuration setting

Parameter (default values are shown in parentheses)

SURROUND PARAMETER

Mode

PRO LOGIC I] MUSIC MODE ONLY

TONE

CONTRO

X

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

MODE EFFECT LEVEL ROOM EFFECT DELAY SURROUND

SIZE LEVEL T_ME BACK

X X X X X X X X

X X X X X X X X

X X X X X X X X

(CINEMA} }(OFF x x X x x :}(NON MTRX

(CINEMA} }(OFF x x X x x :}(NON MTRX

x } (OFF x x X x x (MTRX ON)

x } (OFF x x X x x (MTRX ON)

X X X X X X X

X x x x }(Mediuml { (10) x

X x x x }(Mediuml { (10) x

x x x x }(Mediuml { (10) x

x x x x }(Mediuml { (10) x

x x x x X x C{30msec)

PANORAM/l D_MENSION

DIRECT x x

STEREO x x

EXTERNALINPUT x x

DOLBY PRO LOGIC ]l © (OFF) {3 {3) © (0)

DTS NED:6 x x

DOLBY DIGTAL (_ SURROUND) x x

DTSSURROUNDIDTSESMTRX6/) x X

5/6CN STEREO x X

ROCK ARENA x X

JAZZ CLUB x X

VIDEO GAME x x

MQNQ MOVIE x x

MATRIX x x

When play_ng

Dolby Digital/DTS

signals

D COMP LFE

{}{OFF) O (OdB)

{OFF} (OdB)

x x

{OFF} (OdB)

x x

{OFF} (OdB)

x (OdB)

x x

x x

x x

x x

x x

x x

i : Adjustable

X : Not adiustable

64

[] SPECIFICATIONS

•Audio section

• Power amplifier

Rated output:

Dynamic power:

Output terminals:

•Analog

Input sensitivity /input impedance:

Frequency response:

S/N:

Distortion:

Rated output:

•Digital

D/A output:

Digital input:

•Phono equalizer (PHONO input -- REC OUT)

Input sensitivity:

RIAA deviation:

Signal-to-noise ratio:

Rated output /Maximum output:

Distortion factor:

•Video section

•Standard video jacks

Input /output level and impedance:

Frequency response:

•S-video jacks

Input /output level and impedance:

Frequency response:

•Color component video jacks

input /output level and impedance:

Frequency response:

•Tuner section

Receiving Range:

Usable Sensitivity:

50 dB Quieting Sensitivity:

S/N (IHF-A):

Total Harmonic Distortion (at 1 kHz):

•General

Power supply:

Power consumption:

Maximum external dimensions:

Weight:

•Remote control unit (RC-903)

Batteries:

External dimensions:

Weight:

Front:

Center:

Surround:

Surround Back:

120Wx 2 ch (8 _/ohms)

170Wx 2 ch (4 _/ohms)

200Wx2ch (2_/ohms/

Front: A or B

A+B

Center, Surround, Surr. Back:

90 W + 90 W (8 _/ohms, 20 Hz - 20 kHz with 0.05% T.H.D.)

135 W + 135 W (6 _/ohms, 1 kHz with 0.7% T.H.D.)

90 W (8 _/ohms, 20 Hz - 20 kHz with 0.05% T.H.D.)

135 W (6 _/ohms, 1 kHz with 0.7% T.H.D.)

90 W + 90 W (8 _/ohms, 20 Hz _ 20 kHz with 0.05% T.H.D.)

135 W + 135 W (6 _/ohms, 1 kHz with 0.7% T.H.D.)

90 W (8 _/ohms, 20 Hz _ 20 kHz with 0.05% T.H.D.}

135 W (6 _/ohms, 1 kHz with 0.7% T.H.D.)

6-16 _/ohms

8-16 _/ohms

6-16 _/ohms

200 mV /47 k£dkohms

10 Hz -100 kHz: +0, -3 dB (DIRECT mode)

102 dB (DIRECT mode)

0.005% (20 Hz -20 kHz) (DIRECT mode)

1.2 V

Rated output -- 2 V (at 0 dB playback)

Total harmonic distortion -- 0.008% (1 kHz, at 0 dB)

S/N ratio -- 102 dB

Dynamic range -- 96 dB

Format -- Digital audio interface

2.5 mV

±1 dB (20 Hzto 20 kHz)

74 dB (A weighting, with 5 mV input)

150mV /7V

0.03% (1 kHz, 3 V)

1 Vpp, 75 _/ohms

5Hz_ 10MHz -- +0,-3dB

Y (brightness) signal -- 1 Vp-p, 75 __/ohms

C (color) signal -- 0.286 Vp-p, 75 __/ohms

5Hz_ 10MHz -- +O,-3dB

Y (brightness) signal -- 1 Vp-p, 75 _2/ohms

PB/CB(blue) signal -- 0.7 Vp-p, 75 _/ohms

PR/CR(red) signal -- O.7Vp-p, 75 _.!ohms

5Hz-27MHz -- +O,-3dB

[FM] (note: #V at 75 _/ohms, 0 dBf=l x 10 _W)

87.50 MHz -107.90 MHz

1.0 pV (11.2 dBf)

MONO 1.6 pV (15.3 dBf)

STEREO 23 pV (38.5 dBf)

MONO 77 dB

STEREO 72 dB

MONO 0.15%

STEREO 0.3%

[AM]

520 kHz - 1710 kHz

18 _V

AC 120V, 6OHz

5.0 A

2 W Max (Standby)

434 (W) x 171 (H) x 416 (D) mm (17-3/32" x 6-11/32" x 16-3/8"}

11 .B kg (25 Ibs 6 oz)

R6P/AA Type (three batteries)

70 (W) x 215 (H} x 24 (D) mm (2-3/4" x 8-15/32" x 15/16")

200 g (Approx. 7 oz) (including batteries)

For purposes of improvement, specifications and design are subject to change without notice.

•INTRODUCTION

Nous vous remerdons de I'achat de I'ampli4uner A /V Digital Surround AVR-2802/982 de DENON.

Ce remarquable composant a 6re fabrique pour fourn[r une superbe ecoute de sons d'ambiance avec des sources de cinema AV telles que DVD,

ainsi que pour assurer une formidable reproduction haute fidelite de vos sources musicales favorites.

Ce produit etant _quipe d'une immense foule de caract6ristiques, nous vous recommandons avant de commencer I'installation et I'utifisat[on de

I'appareil de bien lire le contenu de ce manuel avant de proc6der.

TABLE DES MATIERES

Avant L'utilisation ...................................................................................... 66

Precautions D'installation .......................................................................... 67

Precautions de Manipulation ..................................................................... 67

Caractedstiques ........................................................................................ 67

Connexions ......................................................................................... 68~75

Nomenclature et Fonctions ................................................................. 76, 77

Installation du Systeme ...................................................................... 78~88

Unite de T616commande .................................................................... 89~97

•ACCESSOIRES

Operation .......................................................................................... 97-103

Ambiance ........................................................................................ 104N108

Simulation d'ambiance DSP ............................................................ 109N114

Ecoute de la radio ........................................................................... 115N117

Memoire de Demiere Fonction ............................................................... 117

Initialisatione du Microprocesseur .......................................................... 117

Depistage des Pannes ............................................................................ 118

In formations Supplementaires ........................................................ 119N126

Specifications .......................................................................................... 127

Q_ Mode d'emploi 1

_5) Piles R6P/AA 2 (`6)Antenne a boucle AM 1 _ Antenne intedeure FM 1

V_rifier que les articles suivants sont inclus darts le carton en plus de I'unite principale:

(`2)Certificat de ga_antie(pour I'Amerique du Nord uniquement) 1 (_ Liste des services apres-vente I (4)Telecommande

(RC-903)..................... 1

® ®® ®

[] AVANT L'UTILISATION

Faire attention aux points suivants avant d'utiliser cet appareih

•D6placement de I'appareil

Afin d'eviter des court-circuits ou d'endommager les c&bles des

cordons de connexion, debrancher toujours le cordon

d'alimentation et deconnecter les cordons de connexion entre tous

les autres appareils audio Iors du deplacement de I'appareil.

•Avant de mettre I'appareil sous tension

Verifier de nouveau que toutes les connexions sont correctes et

qu'il n'y a pus de probl_me avec les cordons de connexion. Placer

toujours le commutateur d'alimentation sur la position d'attente

avant de connecter et de deconnecter les cordons de connexion.

•Conserver ce manuel dans un endroit s_r

Apres I'avoir lu, conserver ce manuel a[nsi que le certificat de

garantie duns un endroit sQr.

•Remarquer que les illustrations darts ce manuel sont donnees

titre explicatif et peuvent 6tre differentes par rapport

I'appareiL

66

[] PRECAUTIONS D'INSTALLATION

L'utilisation de cet amplificateur ou de tout autre appareil electronique

microprocesseurs pros d'un tuner ou d'un televiseur peut produire

des parasites dans le son ou I'image.

S[ cela se produit, prendre les mesures suivantes:

• installer cet appareil aussi loin que possible du tuner ou du

tel6viseur.

• Placer les c_bles d'antenne du tuner ou du televiseur auss[ loin que

possible du cordon d'afimentation et des c&bles de connexion

d'entr_e/sortie de cet appareiL

• Du bruit et des parasites peuvent se produire en particulier Iors de

I'utilisation d'antennes int_beures ou de c_bles d'afimentation de

300 O/ohms. L'utilisation d'antennes exterieures et de c&bles

coaxiaux de 75 _2/ohms est recommand_e.

Pour permettre Ix dissipation de la chaleur, laisser un espace d'au

moins 10 cm entre les panneaux sup_rieur, artiste et lateraux de

cet appareil et le mur ou les autres composants.

10cm minimum

////////////////////////////////////////_

Mur

[] PRECAUTIONS DE MANIPULATION

•Commutation de la fonction d'entree Iorsque les prises

d'entr6e sont d_branchees

Un bruit de claquement peut etre engendre Iorsqu'aucun appareil

n'est connecte aux prises d'entree et que la function d'entree est

commutee. Si cela se produit, tourner la commande MASTER

VOLUME au minimum ou connecter des appareils aux prises

d'entree.

•Mise en sourdine des jacks de sortie pr_ampli "PRE OUT" et de

sortie casque "HEADPHONE" et des homes de sortie haut-

parleurs "SPEAKER"

Les jacks de sortie preampli "PRE OUT" et de sortie casque

"HEADPHONE" et des bornes de sortie haut-parleurs "SPEAKER"

comportent un circuit de raise en sourdine. Pour cette raison, les

signaux de sortie sent fortement reduits pendant quelques

secondes apres la raise sous tension de I'appareil. Si le volume est

augmente pendant ce temps, la sortie est extremement importante

une fois que la raise en sourdine est terminee. Toujours attendre la

desactivation du circuit de mise en sourdine avant de regler le

volume.

A chaque fois que I'interrupteur d'alimentation est en position

STANDBY, I'appareil reste connect_ _la ligne de courant

secteur. S'assurer de d_brancher le cordon en quittant la

maison, par exemple, en cas de depart en vacances.

[] CARACTERISTIQUES

1. Systbme de musique Multi-zones (Multi Zone Music

Entertainment System)

Function avec des sources multiples :

La function multi-source de Fappareil vous permet de selectionner

differentes sources audio et video pour I'ecoute ou

le visionnage, afin d'en profiter dans la salle principale et dans

une autre piece au meme moment.

2. D@codeur Dolby Pro Logic [I

Le syst_me Dolby Pro Logic [[ est un nouveau format destine _ la

reproduction de signaux audio multivoies disposant de nombreux

avantages sur le systeme Dolby Pro Logic conventionnel. II peut

servir _ decoder non seulement des sources enregistrees en Dolby

Surround mais 11 peut aussi transformer des sources stereo

normales en cinq canaux {avant gauche/droit, centre et surround

gauche/droit). De plus, de nombreux parametres peuvent etre

regles selon le type de source et son contenu, de fagon

permettre un reglage du son de grande precision.

3. Dolby Digital

Utilisant des algorithmes de traitement numerique avances, Dolby

Digital assure jusqu'_ 5.1 canaux de son d'ambiance haute fideNte

et large gamme. Dolby Digital est le systeme de diffusion sonore

numerique par defaut pour les DVD et DTV d'Amerique du Nord.

4. DTS (Digital Theater Systems)

DTS assure jusqu'_ 5.1 canaux de son d'ambiance haute fidelite et

large gamme, a partir de sources telles que disque laser, DVD et

disques de musique specialement encodes.

5. Ambiance Etendue DTS-ES et DTS Neo:6

Le AVR-2802/982 est compatible avec I'Ambiance Etendue DTS-

ES, un nouveau format multicanaux developpe par Digital Theater

Systems inc.

Le AVR-2802/982 est aussi compatible avec le DTS Neo:6, un

mode d'ambiance permettant la lecture a canaux 6.1 de sources

stereo reguli_res.

6. Commutation de composant video

Outre la commutation video et video S composite, ]e AVR-

2802/982 assure 2 jeux d'entrees (Y, PB/CB, PWCR)de composant

video pour les entrees DVD et TV/DBS, et un jeu de sorties de

composant video au televiseur, pour une qualite d'image

superieure.

7, Fonction de s_lection vidtio

Vous permet de regarder one source (visuelle) tout en ecoutant

une autre source (sonore).

67

[] CONNEXIONS

• Ne pas brancher les Cordon Secteur avant d'avoir termin6 toutes les

conRexions

• S'assurer de connecter correctement les canaax, gauche (L) avec

gauche (L) et droit (R) avec drok (R)

• Inserer les fiches correctement Des connexions Jncompl@tes peuvent

provoquer du bruit

•Utiliser les prises AC OUTLETS seulement pour des appareils

audio. Ne jamais les utiliser pour des s_che-cheveux ou d'autres

appareils.

• Remarquer que le groupement de cordons a fiches _ broche avec des

Cordon Secteur ou le fait de les placer pr@s de transformateurs de

puissance peut provoquer un bourdonnement ou du bruit

• Du bruit ou un ronflement peut 6tre g_n_re si un appareil audio

connect6 est utilis6 Jnd6pendamment sans que cet appareU sok

allum6 SJ cela se produit, allumer cet appareik

• Lors des connexions, se reporter _galement aux instructions d'utUisation des autres composants.

L'alimentation vers ces prises de courant est allum6e ou 6teinte Iorsque I'alimentation est commut6e entre on (allum¢) et standby (veille) a partir

de la t61_commande ou du commutateur d'alimentation.

out_,u Lecteur de CD

R L I Connexion d'un lecteur CD I

I Connexion d'une platine tourne*disque ]

Connecter le c&ble de sortie de platine tourne41isque aux

prises PHONO du AVR 2802/982, la fiche gauche (L) _ la

prise gauche iLl et ]a fiche droite (R} _ la prise droite/RI

REMARQUES:

•Cet apparei) _e peut pas _tle utJlis6 dilectemerlt avee

Platine toume disque

(ceUu_e MM)

Fil de _

tere

tConnexion des prises AC OUTLETS I

AC OUTLETS

• SWITCHED

(capac[t6 tota]e 120 W (1 A })

['al)mentation de ces plises est act_v6e et d6sactiv6e pal Ir_nterrupteul

POWER de cet apparei( et Iorsque I'alimentatJon est commut6e entle ]a raise

sous tension et[e mode d'attente _ paltir de la t616commande

Ces plises ne fourn]ssent aucune a])mentation Ior sque Fapparell est erl mode

d'atterlte Ne jama_s connecter ur_ 6quJpement dont ]a capacit_ rotate

d6passe 120 W (1 AI

REMARQUE:

etJliser les prises secteul seu[emerlt pour des appareils audio Ne jamals ]es

utJ]Jser pour des s_che cheveux, _e t61_viseur ou dautres appareils

61ectriques

I Connexion des prises de sortie pr6amplifiee (PRE OUT) I

Utiliser ces prises pour connecter un (desl pI6 amp[ificateurs de

puissance extemes pour augmenter la puissance des canaux sonores

I_avant, _U ceiitle, dra_N_i_flce et d_a_[_b]al_ce 8ili_ie, o_ _0ul la

connexion _ des hauts parleurs sous tensbn

Pour ut]lise i I'effet drambiafice arli_re avec une enceirlte, connecter

le pl6 arnp_ificateur externe _ ]a bolne SUUR BACK h CH

Enregistreur de MD, Enregistteu/de CD ou autre

[Cordon CA ]

120 V CA, 60 Hz

Enregistleur de CD ou platine cassette REMAFIQUE:

_ o _=_c_ Si un bruit de ronf[ement est produit

![:_ o o _ _ __ _ @ J, par une platine cassette, etc 6_oigner

_]a pFatJne cassette

[Connexion d'une platine cassette ]

Connexions pour I'enregistrement:

Connecter les pl_ses d'entr6e d'enregistrement (UNE _N ou REC) de la platine

cassette aux plises de solt]e d'enregistrement (CDR/TAPE OUT) de cet appalei_ en

utJlisarlt des cordons avec fiche _ broche

Connexlons pour la lecture:

Connecter les prises de sot tie de lecture (LINE OUT ou PB) de (a p(atine cassette

au× prises d'erltr6e (CDRfrAPE iN) de cet apparei_ en ut]iisant des cordons avec

ficfle _ broche

68

•Pour connecter le signal video, utiliser un cordon de signal video de 75 _2/ohms. Le fait d'utiliser un c_ble non approprie, risque de d_teriorer la

qualit_ video.

• Lors des connexions, se reporter _galement aux instructions d'utilisation des autres composants.

T#l#viseur ou tuner DBS

V_DEO [

ou _ --

_ Dooo{ ]

I Connexion d'un tel_viseur/tuner DBS I

TV/DBS

• Connecter la prise de sortie video (VIDEO OUTPUT) du televiseur ou tuner

o o o DBS & la prise _ {iaune) TV/DBS IN en utilisant un cordon _ fiche &

broche coaxial video de 75 _/ohms

• Connecter la prise de sor[ie audio (AUDIO OUTPUT) du televiseur ou tuner

DBS aux poses [_ TV/DBS IN en utilisant des cordons _ fiche

broche

!o WDEO _D =_2=====1

_Connexion d'un lecteur de DVD ou d'un lecteur de video disque (VDP} I

_DVD

• Connecter la prise de sor[ie video (VIDEO OUTPUT) du lecteur de DVD _ la prise _ (iaune)

DVD IN en utilisant un cordon avec fiche _ broche pour c_ble coaxial video de 75 _2/ohms

• Connecter les prises de sortie audio analogique {ANALOG AUDIO OUTPUT) du lecteur de video

disque aux pnses _ DVD IN en utilisant des cordons avec fiche _ broche

• Un lecteur de VDP peut etre connecte aux prises VDP de la meme maniere

• II est egalement possible de connecter un lecteur de videodisque, un lecteur de DVD, un

camescope video, une machine de jeux, etc aux prises VCR-2NAUX

MonJteur de t_leviseur

w

Connexion d'un moniteur

MONITOR OUT

• Connecter la prise d'entree

{VIDEO INPUT) du

televiseur _ Is pnse

MONITOR OUT en

utilisant un cordon a fiche

broche coaxial video de 75

_2/ohms

_,@@@@ @_

@

Remarque sur la connexion des prises d'entr_e

numerique

d'entree numerique Pour les details, voir page 68, 86

• Seuls les signaux audio sont entres aux prises

I Connexion des lecteurs video ]

• II y a deux ieux de prises de lecteur video (magnetoscope), doric deux lecteurs video peuvent 8tre connectes pour I'enregistrement simultane ou la copie video

Connexions d'entree/sottie video

• Connecter la prise de sor[ie video du lecteur video (VIDEO OUT) _ la prise [_ (jaunel VCRq IN, et la prise d'entree video du lecteur video (VIDEO IN) _ la pr_se

[_ (iaune) VCR-1 OUT en utilisant un cordon _ fiche _ broche coaxial video de 75 _dohms

Connexions des prises de sortie audio

• Connecter les prises de sortie audio du lecteur video (AUDIO OUT) _ la prise [_ VCR_I IN, et la prise d'entree video du lecteur video (VIDEO IN) et les pr_ses

d'entree audio {AUDIO IN) du lecteur video aux prises [_ VCR_I OUT en utilisant des cordons _ fiche _ broche

Connecter le deuxieme lecteur video aux prises VCR-2/VAUX de la meme fagon

69

• Lors des connexions, se reporter 6galement aux instructions d'utilisation des autres composants.

•Remarque bpropes des prises en S

Les s61ecteurs d'entr6e pour les entrees en Set les entr6es des brises a broches fonctJonnent conjointement Fun avec I'autre.

•Precautions d'utilisetion des prises en S

Les prises en S (entr6e et sortie) de cet appareil et les prises _ broche vid6o (entr6e et sortie) ont des circuits independents, de fa_on _ ce que

les signaux video entres par les prises en S soient envoyes uniquement des sorties des prises en Set les signaux video des prises a broche

sent envoyes uniquement des sorties des prises _ broche.

Lors de la connexion de cet appareil a un equipement equipe de }rises en S, garder & I'esprit le point ci-dessus et faire les connexions en

respectant le mode d'emploi de cheque equipement correspondent.

Lecteur de DVD ou lecteur de v_d6odisque {VDP)

[ _i_exi_/_)pd} 'un leeteui" de DVD Ou d'un leeteui" de video

DVD

• Connecter la prise de sortie video S (S-VIDEO OUTPUT) du

bcteur de DVD _ la prise d'entree de bcteur de DVD (DVD IN)

[S-VIDEO) en utilisant un cordon de connexion video S

• Un lecteur de videodisque peut 6tre connecte aux prises VDP

de la mSme maniere

• II est egalement possible de connecter un lecteur de

videodisque, un lecteur de DVD, un camescope video, une

machine de jeux, etc aux prises VCR-2/VAUX

Connexion d'un moniteur de tel_viseur ]

MONITOR OUT

• Connecter la prise d'entree vid6o en S (S-VIDEO INPUT) du tel6viseur

la prise _ MONITOR OUT en utilisant un cordon _ pr_se en S

_ i Moniteur de t@l@v,....

T_l_viseut ou tuner d'6mission pat satellite

,one O

• Connecter la prise de sortie video en S du t_leviseur ou

tuner DBS 8 la prise _ TV/DBS IN en utilisant

un cordon de connexion 8 prise en S

S.V]_E o

Connexion des lecteurs video ]

• Connecter la prise de sortie en S du lecteur video 8 la pnse

_ VCRd IN et connecter la prise d'entree en S du

lecteur video _ la prise _ VCRd OUT en utilisant de

cordons _ prise en S

• Connecter la prise de sortie en S du lecteur video (S-OUT)

la prise _ VCR-2/VAUX IN et connecter la pr_se

d'entree en S du lecteur video 8 la prise _ VCR-

2/VAUX OUT en utilisant de cordons _ prise en S

Connecter les entrees et sorties audio des composants de la maniere decrde _ la page 69 1

Pbtine video 2

7O

• Lors des connexions, se reporter 6galement aux instructions d'utilisation des autres composants.

• Les signaux entres aux prises video (composant) avec difference de couleur ne sont pss sortis par la prise de sortie video {VIDEO) (iaune) ou la

prise de sortie video S (S-VIDEO). De plus, les signaux video entres aux prises d'entree video (VIDEO) (jaune) et aux prises d'entree video S (S-

VIDEO) ne sont pss sortis aux prises video (composant) avec difference de couleur.

• Les signaux d'affichage sur ecran du AVR-2802/982 ne sont pas sortis par les prises de sortie video {MONITOR OUT) (composant) avec

difference de couleur.

• Certaines sources video avec sorties de composants video sont etiquetees Y, C8, CRou Y, Pb, Pr ou Y, R-Y, BY. Ces termes se rapportent tous

la sortie avec difference de couleur des composants video.

Lecteurde DVD

VIDEO OUT

Connexion d'un lecteur de DVD ]

Prises d'entr_e de DVD (DVD IN)

•Connecter les prises de sortie video (COMPONENT

VIDEO OUTPUT} (composant) avec difference de couleur

du lecteur de DVD _ la prise d'entree (COMPONENT DVD

IN) en utilisant des cordons avec fiche _ broche video

coaxiaux de 75 _/ohms

• De la m@me maniere, une autre source video avec sorties

de composant video tefles que tuner TV/DBS, etc, peut

@tre connectee aux prises video (composant} avec

difference de couleur TV/DBS

COMPONENT

VIDEO IN

Y 08 CR

Moniteur de telev_seur

EConnexion d'un moniteur de t_l_viseur 1

Prise de sortie de moniteur (MONITOR OUT)

•Prise de sortie de moniteur

Connecter les prises d'entree video {COIVIPONENT

VIDEO INPUT) (composant) avec difference de

couleur de televiseur _ la prise de sortie de

moniteur de composant (COMPONENT MONITOR

OUT) en utilisant des cordons avec fiche _ broche

video coaxiaux de 75 _/ohms

•Les prises d'entree avec difference de couleur peuvent etre indiquees

de maniere differente sot certains televiseurs, moniteurs ou

composants video ('CR, CB et Y', "R-Y, B-Y et Y', "Pr, Pb et Y", etc.).

Pour les details, life attentivement les instructions d'utilisation incluses

avec e te ev seur ou autre composant.

SURRO_ID

I- 4

71

lililt,t'±1i_[t]_ [.']

DIRECTION DE LA

STATION '_

EME I_R]CE

CABLE

COAXIAL DE

75£_ohms

ANTENNE

_NTERIEURE FM

(Foumi)

ANTENNE FM

TERRE

ANTENNE A

BOUCLE AM

(Fourni)

ANTENNE

EXTERIEURE AM

•Une fiche de c_ble d'antenne FM type F peut _tre directement connect6e.

Ensemble antenne &boucle AM

I'antenne _ boucle AM

@_irer_ le ruban en

vlny_e et sot tlr _a_igne Plier en sens

de cor_nexior_ _nverse

a Avec I'antenrte sur

le dessus de tout® ,_

surface stable

Fixer

b Avec I'antenne

fix6® contre _etour

Connexion des antennes AM

1 Appuyer sur le 2 I_rer le co_duc_ur 3 Rein®net le

levler lev[er

Remarques:

•Ne _s connecter deux antennes FM simultanement

•M_me si une antenne AM e_eme ®st utilisee, ne _s

debrancher I'antenne _ boucle AM

•S'assurer que les bornes d'antenne _ boucle AM ne

touchent pas les pa_ies metaEliques du _nneau

Remarque destine® & I'instaUateur de syst&me de

c&blodiffusion

Ce _appel ®st fourn[ pour 8tt[rer VattentJon de Vinstallateur

de system® c_blodiffusion {CATV) sur I'Artide 820-40 du

code d'electdcite national (NEC) qui donne des directives

pour une raise _ la terre correcte, et, en particulier, specifie

que la raise _ la terre du c_ble doit @re fade au syst@me de

raise 8 la terre de I'immeuble, auss[ pr@s que possible du

point d'entree du c_ble

72

• Ces prises sent destin6es & I'entree des signaux audio multi canaux d'un decodeur externe ou un composant avec un autre type de d_codeur

multi-canaux, tel qu'un lecteur DVD audio, ou un lecteur SACD multi-canaux ou un autre d6codeur de format sonore multi-canaux.

• Lors des connexions, se reporter _galement aux instructions d'utilisation des autres composants.

D3,_,@ @@_l@

D3r

0

0

0

Decodeur avec une sortie

analogique & 6 canaux

Pour les instructions sur la lecture en utilisant les prises d'entree externe (EXT. IN), voir page 100.

• Si un autre pre-amplificateur-amplificateur principal est connect6, les prises mutli zone peuvent @re utilisees pour la lecture simultan6e d'une

autre source de programme dans une autre piece.

une autre piec pal I

Pr_ ampliflcateur ampF_ficateur prir_cipal

_ mm

_ 0

© ©

=MI'IrlI_'.IW

_ _i.ILl r_OUT OU,

Pour les instructions sur les operations en utilisant les prises MULTi ZONE, voir pages 102, 103.

73

• Connecter les bornes d'enceinte aux ence[ntes en respectant les

polarit6s(® avec @ , O avec O ). Si les polarit6s ne sont pas

respect_es, un son central fa[ble est entendu, I'orientation des

divers instruments n'est pas correcte et le sens de la direction du

son st_r6o est det_rior6.

• Lors de la r_alisat[on des connexions, prendre soin de ne mettre en

contact aucun des conducteurs individuels du cordon d'enceinte

avec les bornes adjacentes, avec des conducteurs d'autres cordons

d'enceinte ou avec le panneau arriere.

REMARQUE:

NE JAMAIS toucher les bornes d'enceinte Iorsque I'ampli est

sous tension, sinon des d_charges _lectriques risquent de se

produire.

Imp6dance d'enceinte

•Les enceintes ayant une imp6dance de 6 _ 16 _2/ohms peuvent _tre

connect_es pour _tre utilis_es comme enceintes d'ambiance et

centrale.

• Des enceintes avec une impedance de 6 a 16 _/ohms peuvent _tre

connect_es et utilis6es comme enceintes frontale et d'ambiance

arriere.

• Faire attention lots de I'utifisation de deux paires d'enceintes

d'avant (A + B) en m6me temps, 6tant donn6 que I'utilisation

d'enceintes ayant une impedance de moins de 8 _2/ohms risque de

les endommager.

• Le circuit de protection peut _tre activ6 si le syst_me est reproduit

pendant une Iongue duree a un volume _lev6 Iorsque des enceintes

d'une impedance inferieure _ celle specifi_e sont connectees.

Connexion des bornes d'enceinte

1 Toumer dans le sens 2 Inserer le cordon 3 Toumer darts le

contraire des aiguiEles sens des aiguiEles

d'une montre pour la d'une montre pour

desser[e[ 18 resssrre_

Connexion des fiches bananes

Fiche banane

Tourner dans le sens des aiguilles d'une

montre pour serrer, puis inserer la fiche

banane

" Cet appareil est 6quipe d'un circuit de protection haute vitesse. Le but de ce circuit est de proteger les enceintes contre des

situations telles que Iorsque la sortie de I'amplificateur de puissance est accidenteflement court-circuitee et qu'un fort courant

passe, Iorsque la temperature avoisinant I'appareil devient anormalement elevee, ou Iorsque I'appareil est utilise _ puissance

elevee pendant une Iongue duree, ce qui entralne une augmentation de temperature extreme.

Lorsque le circuit de protection est active, la sortie des enceintes est coupee, et la DEL du temoin d'alimentation clignote.

Dans ce cas, suivre ces etapes: toujours couper I'alimentation de cet appareil, verifier s'il y a des defauts de connexion des

cordons d'enceintes ou des c_bles d'entree, et attendre que I'appareil refroidisse, s'il est tres chaud. Ameliorer la ventilation

autour de I'appareil, et remettre sous tension.

Si le circuit de protection est _ nouveau active bien qu'il n'y ait pas de probleme de cSblage ou de ventilation autour de

I'appareil, couper I'alimentation, et contacter un centre d'entretien DENON.

- Le circuit de protection peut etre active si I'appareil est utilise pendant une Iongue duree a un volume eleve Iorsque des

enceintes d'une impedance inferieure 8 celle specifiee (par exemple, enceintes ayant une impedance inferieure _ 4 _/ohms)

sont connectees. Si le circuit de protection est active, la sortie des enceintes est coupee. Couper I'alimentation de I'appareil,

attendre qu'il refroidisse, ameliorer la ventilation autour de lui, puis remettre sous tension.

74

Connexions

•Lors des connexions, se reporter _galement aux instructions d'utilisation des autres composants.

Prise de connexion pour

subwoofer avec amplificateur

int_gr¢ (superwoofer, etc.)

F[ SYSTEMES D'ENCEINTE D'AMBIANCE ARRIERE]

IREMARQUE:

Lorsque I'on utilise les deux

o

m

SYSTEME D'ENCEINTE

D'AMBIANCE ARRIERE

SYSTEMES D'ENCEINTES

AVANT (A)

SYSTEME D'ENCEINTES

E

•Precautions &prendre Iors de la connexion des enceintes

Si une enceinte est plac_e pros d'un t_16viseur ou d'un moniteur video, les couleurs sur 1'6cran risquent d'etre perturb6es par le magn6tisme

des enceintes. Si cela se produit, ¢loigner I'enceinte et la mettre dans un endroit oQ elle ne pr¢sente pas cet effet.

75

lii=it,_±li_l[t]_ [.']

[] NOMENCLATURE ET FONCTIONS

• Pour les d_tails sur les fonctions de ces pi_ces, se reporter aux pages donn6es entre parentheses ().

Commutateur d'al[mentation ON/STANBY .............................. (97)

Prise de casque d'_coute (PHONES) ..................................... (101)

Touche 6.1/7.1 SURROUND ................................................... (107}

_ S¢lecteur de syst¢mes d'enceintes avant

(SPEAKER A/B) ......................................................... (97, 101, 117)

Touche INPUT MODE .............................................. (98, 100, 107)

Touche ANALOG .............................................................. (98, 100)

Touche EXT. IN (Entr6es ext_deures) .............................. (98, 100)

Touche VIDEO SELECT .......................................................... (101)

Touche DIMMER .................................................................... (101)

_) Touche STATUS (Etat) ............................................................ (101)

Touche TONE DEFEAT ........................................................... (100}

Touche SURROUND MODE (Mode Surround) ........ (99, 105, 111}

_) Touche SURROUND PARAMETER

(Param_tres Surround) ........................................... (106, 108, 111 )

Selecteur de SELECT ....................... (99, 104, 105, 107, 111, 112}

Touche TONE CONTROL (Contr61e de tonalitY) ............ (100, 112)

_} Touche CH VOL (Volume Canal) ..................................... (104, 105)

Commande MASTER VOLUME ............................................... (99}

T_moin de volume principal (VOLUME LEVEL) ....................... (99}

Affichage

_) Indicateurs mode de entr6e (INPUT) ....................................... (99}

Indicateurs type de signal (SIGNAL) ................................ (99, 107)

Capteur de tel6commande (REMOTE SENSOR) ..................... (89)

_} T_moin d'alimentation .............................................................. (97)

Selecteur de fonction (FUNCTION) .......... (98, 102, 107, 115, 117}

_} Touche de mode TUNING PRESET

(Syntonisation/Station Pr¢r_gl6es) ......................................... (117)

_} Selecteur de source (SOURCE) ................................................ (96)

Touche REC/M ULTI ................................................................ (102}

76

• Pour les d_tails sur les fonctions de ces pi_ces, se reporter aux pages donn6es entre parentheses ().

IDEL (temoins) ............................ (91, 94, 97)

ITouches SYSTE CALL ................. (95, 96, 97)

io3,lO7,.5>

I Touches de systeme ......................... (90, 93)

........../971

I Touches d'ambiance (99, 105, 107, 110)

...............(9°,I09,197,

S@Eecteurs de

Imode ................ (90, 91, 93, 94, 96, 97, 103)

ITouches de systCme de tuner (90 115)

ISeEecteur USE/LEARN ...................... (94, 97)

I Touche de tonalit6 d'essai .................... (104)

ITouche SYSTEM SETUP .................. (79, 88)

ITouche de source multiple .................... (102)

1I Touche d'alimentation ....................... (91 97)1

IT ouches de tuner ...................... (90, 93, 116) I

I_T:tth,:t1:::cm,p':i??...........................,99,I

ITouche de sourdine (MUTING) ............. (101) I

I_T:t?ne,!:1111t!tt(:::i_9,,04,0511_)I

I Touches de curseur (79, 104, 105, 112) I

I Touche ON SCREEN ..................... (101, 116) I

I Touche DVD SETUR ............................... {93) I

Touche STATUS .................................... (101) I

RE[_/IARQLIE

•Les touches ray@es _ ne fonctionnent pas avec EeAVR_ 2802/982 (Rien

ne se passe Iorsqu'elEes sont enfoncees )

Cependant, Eatouche indiquee ,_ peut 6tre utiEis6e avec la fonction d'etude

77

IIiI1'±I_[:t]_[.']

[] INSTALLATION DU SYSTEME

• Apres avoir fait toutes les connexions avec Jesautres composants AV de la maniere d6crite dans "CONNEXIONS" (voir pages 68 8 75), faire

les divers reglages decrits ci-dessous sur le moniteur en utifisant la fonction d'affichage sur ecran du AVR-2802/982.

Ces reglages sont necessaires afin de terminer le systeme AV dans votre salle d'ecoute centre cutout du AVR 2802/982.

• UtJliser les touches suivantes pour installer le systeme:

AT_r:_c::t: tt::_ P°U r afficher le men u d'installati°n de systeme I

Touche ENTER

Appuyer sur cette touche pour commuter Vaffichage & Vecran

Utiliser @galement cette touche pour terminer le reglage & I'ecran

Touches CURSOR

et [E) : Utiliser ces touches pour deplacer les curseurs (_1 et I_) vers la

gauche et vers la droke _ I'ecran

et _ : Utiliser ces touches pour deplacer les curseurs (& et T} vers le

haut et vers le bas _ i'6clan

• Articles dqnsta]lation de systeme et valeurs par defaut (reglees 8 ]a ]ivraison de ]'usine)

Installationde syst_me

@

@

®

®

®

®

Speaker

Collfiguration

Crossover

Ftequency

Su#w0ofelmode

SB CH Auto

Hag Detect

Delay %me

Channel

Level

Digitalh

Assignment

On Screen

Display

(7_ Auto Tuner

Presets

Entrer ]a combinaison des enceintes de votre syst#me et leurs tai_les

correspondantes {SMALL pour ence_ntes normales, LARG E pour pleine

taisle, p]eine gamme) pour automatiquement r_gler la composition des

$ig_au× sot tis par les e_ceintes et _a_epo_se en tr_quence

R_gler Ja fr6quence (Hz) _ un niveau inferieur _ celu_ du son glave

6mis par ]es diverses enceintes _ pa_t_r du subwoofer

Cec]s8 ect oppe le subwoofer pour 8 _ecture de signaux de profondes graves

R#glez _amethode de lecture du canal artiere d'ambiance pout des

s]_naux r_um_riques

Ce paramatre sert 8 optimlser la synchronlsation avec laquelle sont

_fodu[ts ]es s_gnau× audio des e_ceintes et du subwoofel e_

fonction de la position d'_coute

Ceci r#g[e le volume des signaux #mls par ]es enceintes et _e

s_bwoofer pour ]es die,rents canaux afin d'obtemil des effets

olstimau×

Source

Ceci aftecte [es pdses d'ent/_es num_tiques pour _es dentree

diff_re_tes soulces d'e_tr_e En_ e

_m_r_ue

Ceci t¢gle s'i_ faut ou pas afficher Vafflchage set ectan qui appara_t

sur _'_cran de moniteur Iorsque les commandes de I'unit_ de

t_commande ou de Punlt_ principa]e sont actionn_es

Les stations en FM sont automatiquement capt#es et sauvegard_es

darts la m_moire

Front Sp

Large

Va]eurs par d6faut

Center Sp Sub Woofer Surround Sp

Smal_ Yes Small

80 Hz

LFE

DTS ES /6 1 Source Auto Flag Detect Mode - OFF

FrontL & R Center Sub Woofer

12 ft (36 m) 12 e(36 m) 12 ft (36m)

FrontL FrontR Center Subwoofer

OdB 0dB 0dB 0dB

CD DVD ]_7/DBS CDRffAPE VDP

COAXIAL OPTICAL1 O_ICAL2 OPTICAL3 OFF

On Screen Display ON

Surround L &R

/0 ft (3Ore)

Su round Surround

L R

0dB OdB

VCR 1 VCR 2

OFF OFF

A1 -- A8 87 5/89 1/98 1/107 9/901/901/90//90/ MHz

B/ _a8 520/600//000/1400/1500//710 kHz, 90//90/ MHz

C/ _C8 90 1 MHz

D/ _D8 90 1 MHz

E/ _E8 90 1 MHz

Surround Back Sp

Small //spkr

SB

10 ft {30 m)

Surround Back

OdB

REMARQUES:

• Les signaux de menu d'affichage _ I'ecran ne proviennent pas du signal video de difference de couleur (composante) des jacks de sortie

moniteur (MONITOR OUT).

• Les signaux d'affichage sur ecran sont sortis avec priorite _ la prise de sortie de moniteur (MONITOR OUT) video S pendant la lecture d'un

composant video. Par exemple, si le moniteur de televiseur est connecte aux deux prises de sortie de moniteur video S et video du AVR-

2802/982 et que les signaux sont entres au AVR-2802/982 8 partir d'une source video (VDP, etc.) connectee aux deux prises d'entree video

S et video, les signaux d'affichage sur ecran sont sortis en priorite _ la sortie de moniteur video S. Si vous desirez sortir les signaux & la prise

de sortie de moniteur video, ne connectez pas de cordon _ la prise de sortie de moniteur video S (S-VIDEO MONITOR OUT). {Pour les details,

voir page 88.}

• La fonction d'affichage sur ecran du AVR-2802/982 est conoue pour eve utilisee avec des moniteurs de televiseur haute definition, ainsi il

peut etre difficile de lire de petits caracteres sur des televiseurs avec petits ecrans ou faibles definitions.

• Le menu d'installation n'est pas affiche Iorsque "HEADPHONES ONLY" est selectionn&

78

•Disposition du syst_me d'enceintes

Disposition de base do syst_me

• Ce qui suit est un exemple de la disposition de base pour un syst_me comprenant sept syst_mes d'enceinte et un moniteur de t616viseur.

[

Systeme d'enceintes avant

Placer ces enceintes au n[veaudes flancs du

televiseur ou de I'ecran avec leurs surfaces avant

autant que possible en regard de I'avant de I'ecran

_ syst@me d'enceintes centrales

Systeme d'ence[ntes d'amb[ance ardere

Systeme d'enceintes d'ambiance

V6rifier que toutes les connexions sont bonnes, puis mettre I'unite principale sous tension.

Afficher ]e menu d'insta]lation de syst_me. System Setup Menu

_Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assignment

On Screen Display

Auto Tuner Presets

k

• La composition des s[gnaux 6mis par les d[ff6rents canaux et la r6ponse en fr6quence sont automatiquement r6gi_es en fonction de la

combina[son d'enceintes actuellement ut[l[s_es.

1Au menu d'installat[on de syst_me, selectionner "Speaker Configuration".

2Passer a I'ecran de configuration d'enceinte.

79

lililt,_±1i_[t]_ [.']

R_gler si les enceintes sont

connect6es ou non, et si oui,

leurs parametres de taille.

• Pour s_lectionner I'enceinte

Speaker Configuration

E_Front Sto.

Center SD.

Subwoofer

Speaker Configuration

Surround

SP. Ba_

_m

!_ _[_ • Pour s61ectionner le parametre Center Sp

Front Sp

Subwoofer

Surround Sp

Surround back SP

Appuyer sur la touche d'entree (ENTER) pour finaliser le reglage.

REMARQUES:

• Selectionner "Large" ou "Small" non pas en fonction de la taille r6elle de I'enceinte, rnais en fonction de la capacit_ de I'enceinte a jouer des

signaux de basses fr6quences (son grave r6gle en-dessous de la fr_quence r6glee pour le mode de fr_quence de croisernent "Crossover

Frequency" et moins). Si vous ne savez pas, essayez de comparer le son aux deux r6glages (en reglant le volume a un niveau suffisamment

bas pour ne pas endommager les enceintes) pour determiner le bon reglage.

• Lorsque "2spkrs" est selectionne pour le canal ambiance arri_re, et que le pre-amplificateur exteme int_gre ou I'amplificateur sous tension

doivent etre connect6s aux bornes de sortie pre-out (SBL et SBR). (Voir page 75.)

•Parambtres

Large (grand) ......... S6lectionner cette option quand les enceintes utilis_es sont suffisamment performantes pour reproduire le son grave en-

dessous de la fr6quence reglee pour le mode de frequence de croisement.

Small (petit) ........... Selectionner cette option quand les enceintes utilis6es ne sont pas suffisamment performantes pour reproduire le son grave

en dessous de la fr6quence regl6e pour le mode de fr6quence de croisement. Lorsque cette option est selectionnee, le

son grave d'une frequence inf_rieure a la fr_quence reglee pour le mode de fr6quence de croisement est envoy6 au

subwoofer.

Lorsque ce reglage est selectionne, les basses frequences infedeures le son grave en dessous de la frequence r_gl_e pour

le mode sont affect6es au subwoofer.

None (aucun} ......... Selectionner ce r6glage Iorsqu'aucune enceinte n'est install6e.

Yes/No (oui/non).....Selectionner "Yes" Iorsque des enceintes d'ambiance et un subwoofer sont installes. "No" Iorsqu'ils ne sont pas install6s.

2spkrs/lspkr .......... R6gler le nombre d'enceintes _ utiliser pour le canal de retour d'ambiance.

Si le subwoofer a une capacite de lecture de basses frequences suffisante, un bon son peut _tre obtenu, m6me si "Small" est regl6 pour les

enceintes avant, centrale et d'ambiance.

,_ Pour la majorite des configurations de syst_me d'enceintes, I'utilisation du reglage Small pour toutes les cinq principales enceintes et

subwoofer sous tension avec un subwoofer connect_ donnera les meilleurs r_sultats.

8O

Cot 6cran ne s'affiche pas sJ un subwoofer n'est pas utilis6.

• R6gler la fr6quence de croisement et le mode de subwoofer en fonction du systeme d'enceintes utilise.

1SelectJonner le mode "Crossover frequency" (frequence de croisement).

SelectJonner la frequence.

_Crossover Frequency

i_ lOOHz 120Hz

Subwoofer Mode

izr-J_l LFE

+Main

2SelectJonner le mode "Subwoofer Mode".

SelectJonner le reglage.

Crossover Frequency

I_ 100Hz 120Hz

_Subwoofer Mode

Iqi[:ll LFE

+Main

Le reglage du mode subwoofer est valable uniquement Iorsque "Large" est regle pour los enceintes frontales et "Yes" est regle pour

le subwoofer dans les reglages "Speaker Configuration" (voir page 79}.

Entrer le reglage.

Le menu drinstallation de systeme reapparaTt.

REMARQUES:

-- Attribution de la gamme de signaux basso frequence --

•Los signaux uniques produits par le canal du subwoofer sont des signaux LFE (pendant la lecture de signaux Dolby Digital ou DTS) et la

gamme de signaux de basso frequence des canaux est reglee sur "Small" dans le menu de configuration. La gamme de signaux basso

frequence est reglee sur "Large" _ partir de cos canaux.

-- Fr_quence de ¢roisement --

•Lorsque "Subwoofer" est regle sur "Yes" (Oui) "dans la configuration des enceintes", regler la frequence (Hz) a un niveau inferieur _ celui

du son grave emis par los diverses enceintes & partir du subwoofer (frequence de croisement).

• Pour los enceintes reglees sur "Small {Faible)", le son de frequence infedeure a la frequence de croisement est coupe et le son grave coupe

est envoye & la place au subwoofer.

REMARQUE : Pour los systemes d'enceintes ordinaires, nous recommandons de regler la frequence de croisement _ 80 Hz. Lots de

I'utilisation de petites enceintes, le reglage de la frequence de croisement & une haute frequence pout cependant ameliorer

la reponse pour los frequences proches de cello de croisement.

-- Mode subwoofer --

• Lorsque le mode de lecture "LFE+MAIN" est selectionne, la gamme de signaux basso frequence des canaux reglee sur "Large" est produite

automatiquement 8 partir de cos canaux et du canal du subwoofer.

Dans ce mode de lecture, la gamme basso frequence croit plus uniformement _ travers la piece, mais elle depend de la taille et de la forme

de la piece, des interferences peuvent provoquer une diminution du volume effectif de la gamme basso frequence.

• La selection du mode de lecture "LFE" enclenche la lecture de la gamme de signaux basso frequence du canal selectionne avec "Large"

de ce canal uniquement. Par consequent, la gamme de signaux basso frequence lue _ partir du canal de subwoofer sont uniquement la

gamme de signaux basse frequence de LFE (uniquement pendant la lecture Dolby Digital ou de signaux DTS) et le canal specifie "Small"

darts le menu de configuration.

• Selectionner le mode de lecture qui donne la meilleure reproduction des graves.

• Lorsque le subwoofer est regle sur "Yes", le son des graves est emis du subwoofer independamment du reglage de mode du subwoofer

dans los modes d'ambiance autres que Dolby/DTS.

81

liililt,!'±1i_[:t]_ [.']

Active le traitement num6rique des s[gnaux pour la lecture en modes d'ambiance 6.1 SURROUND et DTS-ES.

1Au menu de configuration syst@me, s@lectionner'SB

CH Auto Flag Detect" et appuyer sur la touche

ENTER.

System Setup Menu

Speaker Configuration

_SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assisnment

On Screen Display

Auto Tuner Presets

2S@lectionnez le r6glage souhait6.

iI est recommand_ de le placer sur

"OFF".

Lorsqu'[I est place sur "ON",

I'utilisation du Iogiciel pour lequel

aucon signal n'est enregistr6 est

regime.

_DTS-ES/6. 1Sour ce

Auto Flag Detect Mode

"_DTS-ES/6. 1Source

Auto Flag Detect Mode

Non-Flag Source

SBch Output

NON- OFF

MTRX

R_glage

_ Mode de detection automatique de signe (AFDM)

ON: Cette fonction n'agit que pour les sources contenant les signaux d'identification d'ambiance de canal 6.1 ou DTS-ES.

Lorsque cette fonction est utilis6e, lea sources ayant et_ enregistr_es dans I'ambiance de canal 6.1 ou DTS-ES sont automatiquement

reproduites dans le mode d'ambiance de canal 6.1 en utilisant I'(es) enceinte(s) de retour d'ambiance. (Se r6f6rer & la section _2_pour

la m_thode de lecture de I'enceinte surround arri_re dana ce cas.)

OFF: Regler ce mode si vous d6sirez reproduire lea sources de canal 5.1 normales ou des sources ne contenant pas les signaux

d'identification d_cdts ci-dessous dans le mode de canal 6.1.

_2_Non-Flag Source SBch Output

MTRX ON: Les sources sont reproduites en utilisant I'(es) enceinte(s) de retour d'ambiance. Le canal de retour d'ambiance est reproduit

avec le traitement de matrice num6rique.

NON-MTRX: Lea sources sont reproduites en utilisant r(es) enceinte(s) de retour d'ambiance. Les m¢mes signaux que ceux du canal

d'ambiance sont d61ivr6s depuis les enceinte(s) de retour d'ambiance.

OFF: Les sources sont reproduites sans utiliser r(es) enceinte(s} de retour d'ambiance.

Entrer le reglage.

Le menu d'installation de syst_me r6apparait.

REMARQUES:

•L'_cran de r_glage de detection automatique de signal SB CHest affich_ Iorsque I'(es) enceinte(s) de retour d'ambiance est/sont r6gl6e(s)

sur "Large" ou "Small" _ 1'6cran "Speaker Configuration" {configuration d'enceintes).

• L'(es) enceinte(s) de retour d'ambiance peut(vent) 6galement _tre raise(s) en et hors circuit avec la touche 6.1 ./7.1 SURROUND de I'unite

principale. (Voir page 107.)

82

• Entrer la distance entre la position d'¢coute et les d[ff6rentes ence[ntes pour r6gler le temps de retard du mode d'ambiance.

• Le temps de retard peut _tre r6gl_ de rnanl_re s_par_e pour les enceintes d'ambiance A et B.

Preparations:

Mesurer les distances entre la position d'6coute et les enceintes (L1 & L5 sur le d[agramrne de droite)

LI: Distance entre I'enceinte centrale et ]a position d'¢coute

L2: Distance entre les enceintes avant et la position d'6coute

L3: Distance entre les enceintes d'arnb[ance et la position d'_coute

L4: Distance entre les enceintes d'arnb[ance arri¢re et la position d'6coute

L5: Distance entre le subwoofer et la position d'6coute

FL Center

Subwoofer

FR

Positlorl d'_coute

SB

1Au menu d'installation de syst6me, s61ectionner "Delay ]]me" (temps de

retard). System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

_Delay Time

Channel Level

Digital In Assignment

On Screen Display

Auto Tuner Presets

2Passer a I'¢cran de temps de retard. Delay Time

Set The Distance To

Each Speakers

Do You Prefer

In Meters? /In Feet?

_Meters 4:_ Feet

S¢lectionner I'unit_ d6s[r¢e, m_tres ou p[eds

S¢lectionner (assombrir) les unit6s d¢sir_es, "Meters" (M_tres) ou "Feet"

(Pieds).

Delay Time

Set The Distance To

Each Speakers

Do You Prefer

In Meters? /In Feet?

_Meters <:_ F-_

Exernple: Lorsque "Feet" (Pieds) est selectionn6

Apr_s avoir s61ectionne "Meters" (M6tres) ou "Feet"

(Pieds) a 1'6tape 3, I'_cran de temps de retard apparaft

automatiquement.

Delay Time

Default [_4

ErFront L <12ft_

Front R 12ft

Center 12ft

Su_0fer 12ft

Delay Time

10 ft

10 ft

Selectionner I'enceinte 8 r¢gler.

83

Regler la distance entre I'enceinte

centrale et la position d'ecoute.

La distance change en unite de 0,1

metre (1 pied} chaque fois que la

touche est enfoncee. Selectionner

la valeur la plus proche de la

distance mesuree.

Delay Time

Default [_4

Front L 112ft_

Front R 12ft

[Center 12ft I

_r f2tf

Exemple: Lorsque la distance est reglee 8 12

pied pour I'enceinte centrale (L1)

Delay Time

,,o,1,

10 ft

10 ft

[_|=ll[eltf_ll= :]lllll_41_[€l I-I;I

'_ Si "Yes" est selectionn_ pour "Default", les reglages sent

automatiquement reinitialises aux valeurs par defaut.

II est a noter que la difference de distance pour chaque enceinte doit etre

de 15 ft {4,5 m) ou moins. Si une distance non valable est regime, un

message de MISE EN GARDE, tel que 1'ecran droite apparattra. Si cela se

produit, changer I'emplacement de (des) enceinte(s) de fagon 8 ce que la

distance ne soit plus 6gale & la valeur indiquee en surbrillance.

Default [_4

Front L 12ft

Front R 12ft

Center tft

_,_ Entrer le reglage.

Le menu drinstallation de syst_me reapparaTt.

Le AVR-2802/982 r_gle automatiquement le temps de retard d'ambiance optimal pour la salle d'ecoute.

REMARQUE:

•Si I'unite de distance est modifiee apres avoir regle le temps de retard, les reglages sont reinitialis_s aux valeurs par defaut d'usine (voir page 78).

• Utiliser ce reglage pour ajuster pour que le niveau de lecture entre les differents canaux soit 6gal.

• De la position d'ecoute, 6couter les tonalites d'essai produites par les enceintes pour ajuster le niveau.

• Le niveau peut 6galement etre directement ajuste de I'unit_ de t_lecommande. (Pour les d_tails, voir page 104.)

1Au menu d'installation de syst_me, selectionner "Channel Level" (niveau

de canal). System Setup Menu

Speaker Configuration

SB CH Auto Fla8 Detect

Delay Time

_Channel Level

Disital In Assisnment

On Screen Display

Auto Tuner Presets

2Passer a I'ecran de niveau de canal.

Channel Level

_Test Tone Mode

_:_

Test Tone Start [_]_

Level Clear [2_]4

Selectionner "Test Tone Mode" {mode de tonalite d'essai).

84

4Selectionner le mode.

Selectionner "Auto" ou "Manual".

•Auto:

Ajuster le niveau pendent I'ecoute des tonalites d'essai

autometiquement produites par les diff6rentes enceintes.

• Manuel:

Selectionner I'enceinte par lequelle vous voulez produire la tonafite

d'essai pour ajuster le niveau.

Channel Level

_Test Tone Mode

Test Tone Start [_<

Level Clear [_4

Exemple: Lorsque le mode "Auto" est selectionn6

Selectionner "Test Tone Start" (d_marrage de tonaiite d'essai).

Selectlonner "Yes". Channel Level

Test Tone Mode

_Test Tone Start [_4

Level Clear [_4

7a. Si le mode "Auto" est selectionne:

Des tonalit_s d'essai sont emises automatiquement des diff6rentes

enceintes.

Les tonalit6s d'essai sont 6raises des diff_rentes enceintes dana I'ordre

suivant, _ des intervalles de 4 secondes la premiere et la deuxi_me fois

et & des intervalles de 2 secondes environ la troisieme fois etc. J

"_ [_} _ i Clignotement

Test Tone [_

SW ch. :-12d8

----ii-

44.........i

Utiliser lea touches CURSOR pour regler toutes les enceintes au m6me

niveau de volume.

Le volume peut _tre ajuste entre -12 dB et +12 dB en unit_s de 1 dB.

,_ Lorsque I'enceinte d'ambiance arri_re est r_gl_e sur "2spkrs" (2

enceinte) sous la rubrique "Speaker Configuration" (Configuration

Enceintes), cette option est r_glee sur "SBR', "SBL'.

b. Lorsque le mode "Manual" eat s_lectionne

Utifiser ]es touches de curseure qE et Ob pour selectionner

I'enceinte par laquelle vous voulez produire la tonalit_ d'essai,

puis les touches de curseur _ et _ pour ajuster pour que le

volume des diff_rentes enceintes resonne de maniere

identique.

Exemple: Lorsque le volume est regie _ -12

dB a]ors que la tonalite d'essai est

produite par le subwoofer

Clignotement

Test Tone

SW ch. :-12dB

----ii-

o-_-o' _'o o o-

+i ..............i

Exemple: Lorsque le volume est regle _ -12

dB a]ors que le subwoofer est

selectionne

8Apr_s que les r_glages ci dessus aient ete terminus, appuyez sur le bouton ENTER.

L'_cran "Channel Level" (niveaux des canaux) r_appara_t.

Appuyez _ nouveau sur le bouton ENTER. L'_cran du "System Setup Menu" (menu de r_glages du syst&me)

r_apparait.

Pour annuler les reglages, s_lectionner "Level Clear" (effacement du niveau) et "Yes" 8 I'_cran "Channel Level" (niveaux des canaux), puis

refaire les reglages.

Le niveau de chaque canal dolt _tre r_gle _ 75 dB (pondere C, mode de compteur ralenti) sur un cr_te-m_tre en position d'_coute.

Si le cr_te-metre n'est pas disponible, r_gler les canaux avec ]'oreille, de fagon 9 ce que les niveaux du son soient identiques. Parce qu'il est difficfie

de regler les tonalit_s d'essai du subwoofer avec I'oreille, utiliser une s_lection musicale connue et ajuster I'equilibre natureL

REMARQUE: Lors du reglage, le niveau d'un syst&me de subwoofer actif, il sera n_cessaire de r_gler egalement ]e propre volume du subwoofer.

85

Lorsque vous reglez les niveaux de canal en _tant dans le mode SYSTEM SETUP CHANNEL LEVEL, les r_glages de niveau de canal apportes

affectent TOUSles modes d'amb[ance. Consid6rer ce mode comme mode de reglage de niveau de canal principal.

Apr_s avoir termine les r_glages SYSTEM SETUP CHANNEL LEVEL, vous pouvez activer les modes d'amb[ance individuels et ajuster les

n[veaux de canal qui seront retenus pour chacun de ces modes. Ainsi, chaque fois que vous activez un mode de sons d'amb[ance part[culier,

vos reglages de niveau de canal pr_f6res pour ce seul mode seront rappeles. Verifier les instructions de r6glage des niveaux de canal dans

chaque mode d'ambiance 9 la page 104.

Vous pouvez ajuster les niveaux de canal de chacun des modes d'ambiance suivants: DIRECT, STEREO, 5CH/6CH STEREO, DOLBY/DTS

SURROUND, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MONO MOVIE et MATRIX.

• Ce reglage affecte les prises d'entr6es num6riques du AVR 2802/982 pour les diff6rentes sources d'entree.

1Selectionnez I'assignation d'entr6e num6rique "Digital In Assignment"

dans le menu d'installation "Setup" du syst_me. System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

_Digital In Assignment

On Screen Display

Auto Tuner Presets

2Commuter vers I'ecran Digital in Assignment.

Digital In Assignment

OPTICAL1

OPTICAL2

[_ OPTICAL3

OFF

[_ OFF

[_ OFF

Default [_<

Selectionner la prise d'entree numerique 8 affecter a la source d'entree.

• Pour s_lectionner la source d'entr_e

• Pour s_lectionner le prise d'entree numerique

Selectionner "OFF" pour les sources d'entr_e pour lesquelles aucune prise d'entree num_rique

n'est utilisee.

Si "Yes" est selectionn_ pour "Default", les r_glages sont automatiquement r_initialis_s aux

valeurs par defaut.

Entrer le reglage.

Le menu d'installation de syst_me r_appara_t.

REMARQUES:

• Les prises OPTICAL 3 du panneau arri_re du AVR 2802/982 sont equipees d'une prise de sortie numerique optique pour les signaux

d'enregistrement num6rique d'une enregistreur CD, enregistreur MD ou un autre enregistreur num_rique. Utiliser ces prises pour

I'enregistrement num6rique entre une source audio num_rique (st6r_o - 2 canaux) et un enregistreur audio numerique.

• Ne pas connecter la sortie du composant connecte 8 la prise de sortie OPTICAL 3 OUT situ_e sur le panneau arri6re du AVR-2802/982 8 une

prise autre que la prise d'entr_e OPTICAL 3 IN.

• "PHONO" et "TUNER" ne peuvent _tre selectionnes sur I'ecran d'entr_es num_riques.

86

•Utiliser ceci pour activer ou d6sactiver I'afflchage sur 6cran (messages autres que les 6crans de menu).

1

2

Au menu d'installation de syst_me, selectionner "On Screen Display"

(affichage sur 6cran). System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assignment

DOn Screen Display

Auto Tuner Presets

Passer a I'ecran d'affichage sur ecran.

On Screen Display

_4:_[_

Selectionner "ON" ou "OFF".

Entrer le reglage.

Le menu d'installation de syst_me r6apparaTt.

Utiliser ces prereglages pour la recherche automatique d'_missions FM et m_moriser jusqu'_ 40 stations dans les canaux prer_gl6s A1 & 8, B1

8, Cl&8, D188etEla8.

REMARQUE:

• Si une station FM ne peut pas 6tre pr_r6glee automatiquement & cause d'une mauvaise r6ception, utiliser I'operation "Accord manuel" pour

syntoniser la station, puis la pr6regler en effectuant I'op_ration "Pr_r6glage de memoire".

1Utiliser la touche CURSOR pour specifier "Auto Tuner Presets"

(prereglage automatique du tuner) a partir de I'_cran "System Setup

Menu" (menu d'initialisation du syst_me).

System Setup Menu

Speaker Configuration

SB CH Auto Flag Detect

Delay Time

Channel Level

Digital In Assignment

On Screen Display

_Auto Tuner Presets

2Appuyer sur la touche ENTER.

L'6cran "Auto Preset Memory" (m6moire de pr_r6glage automatique). Auto Preset Memory

Auto Tuning &

_reset Station Memory

Storing Preset Memory

_Stert _s

Utiliser la touche CURSOR pour selectionner "Yes" (oui}.

"Search" (recherche) clignote sur I'ecran et la recherche commence.

"Completed" (termine) apparaft des que la recherche est termin_e.

L'affichage commute automatiquement & I'_cran.

Ceci termine I'installation du syst_me. Apr_s avoir fait ces r_glages, il n'est pas necessaire de les changer & moins que des composants AV

diff_rents soient connect_s ou les enceintes repositionn_es.

87

li;il;_±li_l[t]_[.']

Cette touche peut etre enfoncee 8 tout moment pendant le procede d'installat[on de syst_me pour terminer le proced_.

Au menu d'instaflat[on de syst_me, appuyer sur la touche SYSTEM SETUP.

Les reglages chang6s sont entres et Faffichage sur _cran desactiv6.

• Signaux d'affichage sur _cran

Signaux entres au AVR-2802/982 Sor[ie de signal d'affichage sur eclan

Prised'entree de signauxVIDEO Prise de sortie de signaux video Prise de sortie de signaux video

(]aune) Prised'entree de signaux video S VIDEO MONITOR OUT (]aune) S-VIDEOMONITOR OUT

I x × O ()

2 O × O ×

3 x () x ()

40() x ()

(O: Signal ×: Pasde signal) (o: Signaux sur ecran so,is x: Signaux sur ec_an pas sortis)

REMARQUES: I

•Les signaux d'affichage sur ecran ne sont pas sortis par les prises de sortie de moniteur (MONITOR OUT) de signaux video (composant) avec I

difference de couleur. I

I

• Pour 4 c6dessus, les signaux d'affichage sur ecran sont sortis a la prise de sortie de signaux video {VIDEO MONITOR OUT) (jaune) si le

monteurdete6vseurnestpasconnecte& aprsedesortedesgnauxvdeo SVDEOMONTOROUT.

88

[] UNITE DE TELECOMMANDE

•!'unite de t@ecommande comprise (RC-903) peut etre utilisee pour actionner non seulement le AVR-2802/982, mais egalement d'autres

composants DENON compatibles avec telecommande. De plus, elle eat equipee d'une fonction pour programmer lea signaux de commande

d'unites de telecommande d'autres fabricants, ains[ elle peut aussi _tre utilisee pour acdonner des composants video compatibles avec

t@6commande pas de fabrication DENON.

_ D_poser le couvercle arriere de I'unit_ de t_lecommande.

@ Placer lea deux piles R6P/AA dana le compartiment _ piles dana la

direction indiqu6e.

(3_ Remettre le couverde arri_re en place.

Remarques sur les piles

• Utiliser des piles R6P/AA dana I'unite de telecommande.

• Lea piles doivent etre remplacees par des neuves

approximativement une fois par an, b[en que cela depende de la

frequence d'ut[l[sation.

• Meme s[ mains d'un an s'est ecoule, remplacer lea piles par des

neuves si I'appareil ne fonct[onne pas Iorsque I'unite de

telecommande eat actionnee 9 proximite. (La pile fournie ne sert

que pour la verification du fonctionnement. La remplacer par une

neuve le plus tet possible.)

• Lors de I'[nsertion des piles, toujours preceder dana la bonne

direction, en suivant lea marques "@" et'(_" du compartiment

piles.

• Pour eviter des dommages ou une fuite du liqu[de de pile:

• Ne pas ut[liser de pile neuve avec une ancienne.

• Ne pas ut[liser deux types de pile differents.

• Ne pas court-circuiter, d_monter, cbauffer ou jeter lea piles dana

des flammes.

• Enlever lea piles de I'unite de tel_commande chaque fois que vous

prevoyez de ne pas I'ut[liser pendant une Iongue duree.

• Si le liqu[de de pile devait fuir, essuyer soigneusement le liquide de

I'[nterieur du compartiment 9 plies, et [nserer de nouvelles plies.

• Lors du remplacement des piles, avoir les piles neuves & portee de

la main, et lea inserer auss[ rapidement que possible.

• Lea s[gnaux programmes de t_lecommande peuvent etre perdus si

les piles enlev6es ne sent pas remplac_es dana un delai d'environ

5 secondes.

Lea codes installes en uaine sont cependant dana une memoire

permanente.

Approx 7m/22 pieds _

• Didger I'unite de telecommande vers le capteur de telecommande

situe sur I'unite principale de la mani@re indiqu6e dana le

diagramme.

• L'unite de telecommande peut etre utilisee d'une distance droite

d'environ 7 m@tres/22 pieds de I'unite principale, mais cette

distance sera raccourcie s'il y a un obstacle dana le chemin ou si

I'unite de t@ecommande n'est pas directement point6e vers le

capteur de telecommande.

• L'unite de telecommande peut etre actionnee _ un angle horizontal

d'un maximum de 30 degr6s par rapport au capteur de

tel6commande.

REMARQUES:

• 11peut etre difficile d'actionner I'unite de telecommande si le

capteur de telecommande eat expose aux rayons directs du soleil

ou _ une forte lumi@e artificielle.

• Ne pas appuyer simultanement sur les touches de I'unite principale

et de I'unite de tel6commande pour ne pas entrafner de mauvais

fonctionnement.

• Des enseignes au neon ou autres appareils qui generent des

parasites de type impulsionnel peuvent entrafner des erreurs de

fonctionnement, par consequent, garder I'appareil aussi loin que

possible de tels tubes au neon.

89

liililt,!'±1i_[:t]_ [.']

• Mettre les diff@ents composants sous tension avant de les utiliser.

1Regler le commutateur de mode 1 sur "AUDIO (AVR/AVCY'.

AUDIO

AVRJAVC VIDEO

R_gler le commutateur de mode 2 & la position du composant

utiliser.

TAPE CDR/MD

ca_ MULTI

_ff_

VDP VCR

1

3

,%o o o_

)

2

Acdonner le composant audio.

• Pour les d6tafls, se reporter aux instructions d'utilisation du composant.

AIors que cette t61¢commande est compatible avec une large gamme de composants contr616s par infrarouges, certains modules de

composants peuvent ne pas 6tre actionn¢s avec cette t61_commande.

t. Touches de lecteur et d'enregistreur de disques (CD} et de

systeme d'enr_ istrement de MD (CDFI/MD)

• voLUblE •

_141, I_1_ : Recherche manuelle {en avant et en arriere)

• : Arr6t

I_ : Lecture

141_1,_ : Recherche automatique (reperage)

II : Pause

DISC : Changer les disques

SKIP+ (uniquement pour changeurs de CD}

2. Touches de systeme de platine cassette (TAPE)

_1 : Rembobinage

I_1_ : Avance rapide

• : Arr6t

I_ : Lecture en avant

II : Pause

_1 : Lecture en arriere

A/B : Changer entre les platines A et B

O

3, Touches de s, stbme de tuner

SHIFT : Changer la plage de canaux pr6r6gles

CHANNEL : Augmentat[on/_[minut[on

+, - de canal prer6gl6

Pour le tuner unJquement, les touches suivantes peuvent 6galement 6tre

actionnees:

TUNING : AugmentadonNiminution

&, •de frequence

BAND : Changer entre les bandes AM et FM

MODE : Changer entre auto et mono

MEMORY : Memoire prereglee

9O

•Les composants DENON peuvent 6tre actionnes en regiant la memoire prereglee sur MD ou CDR. Toutefois, certains modules ne

fonctionnent pas. Si cela se produit, utiliser la fonction d'apprentissage (volt page 94) pour m6moriser les signaux de t_l_commande.

• Pour les instructions d'effacement des prereglages memorises dans la m6moire preregl6e, voir page 97.

Regler le commutateur coulissant sur 3

"AUDIO".

Regler le commutateur coulissant vers

"CD R/MD".

TAPE CDR/MD

cD _ MULT_I

V_ VCR

Tout en maintenant la touche Tout en

maintenant enfonce le bouton de lecture

POWER, appuyer sur le bouton du

composant qua vous souhaitez r6gler.

La LEARNED/TX LED ciignote.

_@0_

1

_._1_ _1

Combinaisons des codes de systbme personnels

"CDR/MD"

o c?

_. (DIRECT) (STEREO) (EXT IN)

/POWERIE.ON'CD DENONCDRBDENONMD

1111111

Les codes preregles different en fonction des livraisons de I'usine

3

3

2

• Cette telecommande peut _tre utilisee pour faire fonctionner des appareils DENON et d'autres marques, en reglant la m_moire prer_glee pour

votre marque d'equipement video. Toutafois, eartains modules ne fonstionnent pas. Si sela sa produit, utilisar la fon_ion

d'apprentissage (voir page 94) pour m_moriser les signaux de t_lecommande.

• Pour les instructions d'effacement des prer_glages m_moris_s dans la memoire prer_glee, voir page 97.

1Regler le commutateur coulissant sur A

"VIDEO".

AUDIO

AV_ZT_ v'_gg5

Regler le commutateur sur I'appareil

enregistreur (DVD, VDP, VCR ou TV).

TAPE CDPdMD

CD _ _U_T_

VDP VCR

Maintenir la touche POWER enfoncee \

Iors des operations des _tapes 3 et 4. /

Tout en maintenant la touche POWER

enfoncee, appuyer sur la touche

correspondant au nom du fabricant indiqu_

sur le bloc A.)

(Se r_f_rer au tableau 1.)

Clignote

La LEARNED/TX LED clignote.

Ensuite, tout en maintenant la touche

POWER enfoncee, appuyer sur la touche

correspondant au code du bloc B. (Se

referer au tableau 1.) Cette operation eat

terminee Iorsque la touche est rei_chee et

que le voyant lumineux LEARNED/TX

s'allume.

Pour continuer I'enregistrement d'autres

appareils, rep_ter les Stapes 2 8 4.

3

1

3,4

4

2

• Cette unite de telecommande peut etre utilisee pour actionner des

composants d'autres fabricants sans utiliser la fonction de

programmation en enregistrant le fabdcant du composant de la

maniere indiquee au ]:ableau 1.

91

Tableau 1: Combinaisons des codes de systbme pr_r_gl_s pour les appareils de diff_rents fabricants

"DVD"

@ {DVDI

{8 (VDP)

@ (TUNER)

(4} {TV/DBS)

®

{6} (PHONO)

[7} (VCR-1)

® (CD)

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

c_ (CHANNEL+)

c_ (CHANNEL-}

(A/B)

(DIRECT) (STEREO)

DENON B

PANASONIC

SONY

PIONEER

TOSHIBA

{EXT IN)

"VDP"

®(DVDI

[2}IVDP)

{.s}(TUNER)

(4} {TV/DBS)

®

® (PHONO)

{7} (VCRq)

® (CDI

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

_L (CHANNEL+}

_L (CHANNEL-}

(A/B)

O

(DIRECT)

MFSUBISHI

PANASONIC

}ONY A

PIONEER

PHILPS

RCA

MAGNAVOX

(STEREO)

DENON B

SONY B

(EXT IN)

DENON C

SONY C

m

m

m

m

m

m

m

m

m

"VCR"

®(DVDI

{2}(VDP)

{.s} (TUNER)

(4) {TV/DBS)

®

® (PHONO)

{7} (VCR-11

® (CDI

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

c_ (CHANNEL÷)

O

(DIRECT) (EXT iN)

MITSUBISHI C

PANASONIC C

JVC {VICTOR) C

SONY C

NEC C

PHILIPS C

MITSUBISHI A

PANASONIC A

JVC (VICTOR) A

SONY A

PIONEER

TOSHIBA A

SANYO A

SHARP A

NEC A

PHILIPS A

RCA A

GENERAL

ELECTRIC A

MAGNAVOX A

S_r4L_

(STEREO)

HITACHI B

MITSUBISHI B

PANASONIC B

JVC (VICTOR) B

SONY B

TOSHIBA B

SANYO B

SHARP B

NEC B

PHILIPS B

RCA B

GENERAL

ELECTRIC B

MAGNAVOX B

_ (CHANNEL-} ---

@ (A/B) MAGNAVOX C

* Les codes preregl6s different en fonction des livraisons de I'usine

"TV"

® (DVD)

® (VDP)

@ (TUNER)

® {TV/DBS)

@

{6} (PHONO)

[7} (VCR-1)

® (CD)

® (CDR/TAPE)

@ (VCR-2A/AUX)

@

(SHIFT)

c_r) L (CHANNEL+}

(DIRECT)

MFSUBISHI A

PANASONIC A

JVC (VICTOR)

}ONY

PIONEER

TOSHIBA

}ANYO

}HARP

NEC

PHILPS

RCA

{EXT IN)(STEREO)

MITSUBISHI B

PANASONIC B

GENERAL

ELECTRIC B

GENERAL

_""L_)L (CHANNEL"} ELECTRIC A

@ (A/B) MAGNAVOX ---

REMARQUES:

Les signaux des touches pr@r@gl@essont @mis pendant le r@glage de la m@moire pr@regl@e.Pour @viter une utiNsation accidentefle de la

t@@commande, couvrir la fen@tre de I'@metteur pendant le r@glage de la m@moire pr@r@gl@e.

Certains mod@les et ann@es de fabrication des appereils des fabdcants figurant sur le liste du tableau 1 ne peuvent pas @tre utilis@s.

Les signaux seuvegard@s eux touches "programm@es" ont priorit@ sur les codes pr@r@gl@s.Si vous d@sirez effacer les signeux

"progremm@s", proc@der de la mani@re d@crite _ la page 97.

Certains fabricants utilisent des types de codes de t@l@commande diff@rents pour leurs produits. Si le composant ne fonctionne pas Iorsque

r@gl@au jeu de codes _ distance A, essayer de r@gler au jeu de codes B ou C.

92

Placer le commutateur coulissant sur la position "VIDEO".

Placer le commutateur coulissant sur I'appareil _ enregistrer

(DVD, VDP, VCR ou TV}.

T_E CD_MD

cD __MULTI

VDP VCR

3

Acdonner le composant vid6o.

•Pour les d6tails, se reporter aux instructions d'utilisation du composant.

"_ Certains modules ne peuvent pas _tre actionn6s avec cette unit6 de t61¢commande.

@ @ @ c_

@ ® O

•VOLUblE • _lSe_l_*

_B¥ 0iS

CD CD CD /,,

CD CD CD ..........

o Ao, o_

I, Touches du systeme du lecteur de DVD

POWER : Met sous et hors tension

(ON/SOURCEI

_1_1,1_1_ : Recherche manuelle (en avant et en arriere)

• : Arr_t

I_ : Lecture

I_1,1_1_1 : Recherche automatique Ireperagel

II : Pause

SKIP + : (pour les changeurs de DVD uniquementl

TITLE : Appeler le titre

MENU : Appeler le menu

DISPLAY : Changer I'afflchage

DVD SET UP: Installation de DVD

RETURN : Retour de menu

A,¥ : Curseur vers le haut/bas

_1,1_ : Curseur vers la gauche/droite

SELECT : Entrer le rCglage

REMAFIQUE:

Certains fabricants utilisent des noms dJff@ents pour les touches de commande de DVD, doric se reporter

ega]ement aux instructions de telecommande de ce composant

2, Touches de systeme de lecteur 3. Touches de syst&me de platine 4. Touches de syst&me de

de videodisque (VDP}

@ @ @ c_

POWER : Mise sous/hors tension

(ON/SOURCE)

_1_1,1_1_ : Recherche manuelle

{en avant et en arriere)

• : Arr@t

I_ : Lecture

I_1_,1_1_1 : Recherche automatique

{reperage)

n : Pause

video (VCFI)

@ @ @ _

@ ® O

POWER : Mise sous/hors tension

(ON/SOURCE)

_141,1_1_ : Recherche manuelle

(en avant et en ardere)

•:Art@

I_ : Lecture

II : Pause

CHANNEL : Chanager le canal

+,-

moniteur de tel_viseur

® @ @ c_

@ ® O

• _LUaE • blOS_p_

POWER : Mise sous/hors tension

(ON/SOURCE)

VOLUME : Augmentation/baisse

A,_ de volume

TVNCR : Changer entre telCviseur

et magnetoscope

CHANNEL : Changer le canal

+,-

93

liigit,_±1i_l[t]_ [.']

• Si votre composant AV n'est pas un produit DENON ou ne peut pas etre actionne avec les jeux de codes preregles en memoire, vous pouvez

"programmer" la telecommande du AVR-2802/982 pour "apprenne" les codes _ partir de la telecommande d'orig[ne du composant.

• Les touches pouvant etre "programmees" sent les touches de systeme CD, TAPE et CDR/MD (voir

page 90 et les touches de systeme (lecteur de DVD, de video disque (VDP), de magnetoscope (VCR) et

de televiseur (TV)) (voir page 93). (Pour ]e CD, CDR/MD, DVD, VDP et la TV, les touches du bloc A

pouvant egalement etre "programmees', et pour le DVD et la TV, les touches du bloc B peuvent

egalement etre "programmees'.

Appuyer sur le selecteur USE/LEARN avec la pointe d'un style

bile pour regler le mode d'apprentissage.

Les indicateurs START et LEARNED/TX clignotent.

Clgnote

T616commande de

cet apparel

1

2Regler le commutateur de programme

sur le cete & programmees.

Regler sur AUDIO pour la position CD,

platine cassette et CDR/MD, regler sur

VIDEO pour la position DVD, VDP, VCR

ou TV.

,_L

Regler le commutateur de programme

sur la position a programmees. TAPE CDR/MD

co ,LL MUL'_

VDP VCR

4Regler les telecommandes de facon ace qu'elles se trouvent

face _ face, puis appuyer sur la touche _ programmees de la

telecommande de cet appareiL

Fen6tres des _metteurs T61ecommallde de

I'autre apparel

23

Verifier que la START LED est alumee, puis appuyer sur la

touche & "programmees" de I'autre telecommande.

cetapparei,T6'6O°'T'mandede_ __'_2:;_eel

Des que la START LED s'eteint et la LEARNEDfrX LED

s'allume, rel_cher la touche de I'autre telecommande.

Allum_

Environ

5 cm

Tel6commande de

cet apparel

Uindicateur s'arrete de clignoter et la START LED s'allume.

Les touches transferables sent des touches qui peuvent etre

utilisees avec le systeme de codes DENON pour le lecteur de

CD, la p]atine cassette, la enregistreur de CD et enregistreur

de MD, la les touches qui peuvent etre utifisees avec ]a

memoire prereglee pour le magnetoscope, le lecteur DVD, le

lecteur VDP et le televiseur. Pour le televiseur un_quement,

les touches dans la section ind[quee "A" sur ]e schema ci-

dessus peuvent toutefois aussi etre programmees. Utifser

ces touches pour "programmer". les canaux TV.

Les deux LED de

demarrage clignotent

nouveau Allum_

Pour "programmer" d'autres touches, repeter los etapes 26.

8Des que I'apprentissage est termine, appuyer 8 nouveau sur

le selecteur USE/LEARN.

Les deux LED s'arretent de clignoter et le mode

d'apprentissage est annule.

REMARQUES:

• 26 Codes peuvent etre "programmees", ma[s ce nombre peut etre [nferieur si les codes sent longs.

• Si une touche non transferable est enfoncee ou deux ou plusieurs touches sent enfoncees immediatement, les deux LED s'allument

nouveau Iorsque la (les) touche(s) est (sent) rel_chee(s).

• S[ les codes ne peuvent pas etre memor[ses, la LEARNED/TX LED ne s'allume pas apres que la START LED soit ete[nte. Pour un hombre

limite de modeles, les codes ne peuvent pas etre memorises dans la telecommande RC-903.

• Si les deux LED recommencent _ clignoter apres que la START LED soit allumee, cela signifie que la memoire est dej& saturee et que le

code qu'on a essaye de memoriser n'a pas ete memorise

Pour "programmer" ce code, effectuer d'abord la reinitialsation. (Voir page 97.)

94

• L'unite de telecommande in@use est equipee d'une fonction d'appel de systeme pour la transmission de signaux de telecommande multiples

Iorsqu'une seule touche est enfoncee (ceci est souvent appele fonc6on "macro").

Cette fonction peut _tre utilisee pour mettre I'amplificateur sous tension, selectionner la source d'entree, mettre le moniteur de t61_viseur sous

tension, mettre un composant source sous tension et commencer la lecture, etc., le tout au contact d'une touche.

(1) Touches d'appel de syst_me

Les touches pouvant etre util[sees pour la fonction d'appel de systeme sont indiquees sur le tableau ci-dessous.

Une serie d'un maximum de 10 operations peuvent etre effectuees avec les touches POWER ON et OFF, et une s_rie d'un maximum de 5

operations peuvent ¢tre effectuees avec d'autres touches.

Les signaux d'appel de systeme sont dej8 pr6r6gles aux touches indiquees dans la section rayee. Les signaux d'appel de systeme peuvent

6galement ¢tre sauvegard¢s _ toute touche de I'unite de t@6commande, y compris les touches de cette section. (Voir page 96.)

Touche

POWER OFF

POWER ON

DVD

VDP

TV/DBS

VCR 1

CD

Nble

transmiss]ons

10

10

Operation

sauvegard6e /

Mise sous

tension de

I'r_cepteur

Mise sous

tension de

I'r_cepteur

Mise sous

tension de

I'r_cepteur

Mise sous

tension de

I'r_cepteur

Mise sous

tension de

I'r_cepteur

Operation Op6ration Op6rat[on

sauvegard6e 2 sauvegard6e 3 sauvegard6e 4

Mise sous Sou rce

tension de d'erltrde Mise sous

d'rdcepteur tension de

lecteur de changde _ tdldviseul

DVD (DVD) DVD

Mise sous S°urce

tension de d rentree Mise sous

d'rdcepteur tension de

lecteur de LD changde _ tdldviseul

(VDP} VDP

Source

Mise sous drerltrde

tension de d'rdcepteur

t_l_viseur chang_e

TV/DBS

Source

Mise sous drerltrde Mise sous

tension de d'rdcepteur tension de

video (VCR) changde _ tdldviseur

VCR /

Source

d'entr6e

d'recepteur

chang6e

CD

Op6tation

sauvegafd_e 5

Lecture de

lecteur de

DVD (DVD)

Lecture de

lecteur de LD

{VDP}

Lecture de

viddo (VCR)

Op6ration

sauvega/d_e 6

Op6ration OpSration

sauvega/d_e 7 sauveg_td_e 8

OpSration Op6ratior

sauvegatd6e 9 sauvegatdee 10

Les signaux d'appel de systeme des touches POWER

OFF et POWER ON sont transmls par I'unit¢ de

t@ecommande approximativement un toutes les

secondes.

Lea signaux des autres touches (DVD, VDP, TV /DBS,

VCR-1 et CD) sont transmis approximativement un

toutes les secondes et demie.

(2) Utilisation de la fonction d'appel de systeme

Appuyer sur la touche d'appel de syst¢me.

• La DEL LEARNEDfrX clignote pendant 5 secondes.

2Appuyer sur la touche a laquelle sont sauvegardes les signaux

d'appel de systeme desir@s alors que la DEL LEARNED/TX

cJignote.

• Les signaux prer6gles ou les signaux sauvegard6s sur cette

touche sont transmls en succession.

2

@ ® 0 _

1

95

liililt,!'±li_[t]_ [.']

(3) Sauvegarde de signaux (4} Effacement des reglages d'appel de syst_me

3

@@0_

>.- ._

Appuyer sur la touche SET.

•Les DEL START et LEARNED/TX clignotent toutes les deux.

Appuyer sur la touche _ laquelle vous voulez sauvegarder les

signaux d'appel de syst_me.

• La DEL START clignote.

R_gler le commutateur de mode _ la position pour le

composant dent vous voulez sauvegarder les signaux de

t616commande.

1,3

2

@ @ 0 _

pwo ,o o_

Appuyer sur la touche SET.

TAPE CDPdMD

AUDIO co _ I MULT

AVR/AVC VIDEO

.A-- --_ voPVCR

Appuyer sur la touche dont vous voulez effacer les r@glages.

Appuyer sur la touche SET.

• La touche est r6initialis6e aux reglages indiqu6s sur le

tableau de la page 95.

Appuyer sur les touches dent vous voulez sauvegarder un par

un les slgnaux de t61@commande.

Appuyer sur la touche SET.

REMARQUES:

• Les signaux de t61_commande des touches enfonc_es pendant la sauvegarde des signaux d'appel de syst_me sont transmis Iorsque les

touches sont enfonc6es, donc recouvrir le capteur de t61@commande ou prendre d'autres mesures pour que les composants ne fonctionnent

pas Iorsque les signaux sont sauvegard@s.

• La DEL LEARNEDfrX ne s'allume pas si les signaux d'appel de syst@me ne peuvent pas @tresauvegard@s _ la touche enfonc6e ou si vous

avez d@j_sauvegard6 le nombre maximum de signaux.

96

1

4

®os

( }

23

1,5 _o o o

Appuyer sur la touche du s@ecteur USE/LEARN avec la pointe

d'un stylo, etc. pour regler le mode d'apprentissage.

4

Pour effacer les signaux de telecommande "transferes',

regler le commutateur coulissant sur la position 8 laquelle les

signaux ant ete "transferes'.

AUDIO

Regler le commutateur coulissant sur la position 8 laquelle les

signaux ant ete "transferes'.

T_E CD_MD

D_Y'TT_

VDP VCR

Appuyer sur la touche SYSTEM CALL SET, et la maintenir

enfoncee pendant au moins quatre secondes.

• Lorsque les START LED et LEARNED/TX LED s'allument en

meme temps, tousles codes memorises sont effaces.

Appuyer sur la touche du selecteur USE/LEARN.

[] OPERATION

Se reporter _ "CONNEXIONS" (pages 68 a 75), et verifier que

toutes les connexions sont correctes.

Regler le commutateur coulissant de AU010

la telecommande sur la position

AUDIO (uniquement en cas

d'utJlisation de la telecommande).

AIlumer I'appareik

Appuyer sur la touche POWER.

oN/STANDBy

ON/STANDBY

(Unite ptincipale) {Unit# de t616commande)

Lorsqu'on appuie, I'alimentation s'allume et I'affichage s'eclaire, le

son est mis en sourdine pendant plusieurs secondes, apres quo_

I'appareiI fonctionne normalement. Lorsqu'on appuie encore,

I'alimentation s'eteint, le mode de veille est mis et I'affichage s'eteint.

M6me si le touche ON/STANDBY se trouve sur la position STANDBY,

I'appareiI est toujours branche sur I'alimentation secteur. Veuillez vous

assurer d'avoir debranche le c_ble Iorsque vous vous absentez pour

une duree prolongee, par exemple pour des vacances.

4Selectionner les enceintes avant.

Appuyer sur SPEAKER A ou B pour activer I'enceinte.

SPEAKER

O O

A B SPEAKER

3 4

@@0_

4_ _ 5 _

2

97

1 3 5

_ _ oo

2

3

2_

5

I

2

Selectionner la source d'entree a jouer.

Exemple: CD

(Ullite princ]pale} (Ullite de t_l_commal}de}

Pour seJectionner la source d'entree SOURCE

Iorsque REC/MU[TI OUT ou TUNING '_'(_ \

PRESET est selectionne, appuyer

sur la touche SOURCE, puis utiliser

le selecteur de fonction d'entree. (Unit_ principale}

Selectionner le mode d'entree.

•Selection du mode analogique

Appuyer sur la touche ANALOG pour passer & I'entree

analogique.

ANALOG ANALOG

(Ur_it6 princlpale) (Unite de t#l#commande}

•Selection du mode d'entree externe (EXT. IN)

Appuyer sur EXT. IN pour changer I'entree externe.

EXTIN EXTIN

(Unite prindpale) (unite de t#l#commande}

•SSelection des modes AUTO, PCM et DTS

Le mode change de la maniere indiquee ci-dessous chaque

fois que la touche INPUT MODE button est enfoncee.

AUTO _PCM _DTS

INPUt MOOE

INPUT MODE

(unit_ princlpale) (unite de t@l@commande}

Fonction de selection de mode d'entr_e

Differents modes d'entree peuvent @tre selectionnes pour les

differentes sources d'entree. Les modes d'entree selectionnes pour

les sources d'entree separees sont sauvegardes dans la memoire.

(_ AUTO (mode auto)

Dans ce mode, les types de signaux entres vers les prises d'entree

numerique et analogique de la source d'entree selectionnee sont

detectes, et le programme du decodeur d'ambiance du AVR-2802/

982 est automatiquement selectionne B la lecture. Ce mode peut

_tre selectionnee pour toutes les sources d'entree autres que

PHQNO et TUNER.

La presence ou I'absence de signaux numeriques est detectee, les

signaux entres vers les prises d'entree numerique sont identifies

et le decodage et la lecture sont automatiquement effectues en

format DTS, Dolby Digital ou PCM (stereo 2 canaux). Si aucun

signal numerique n'est entre, les prises d'entree analogique sont

selectionnees.

Utiliser ce mode pour lire des signaux au format Dolby Digital.

_) PCM (mode de lecture exclusive de signaux PCM)

Le decodage et la lecture ne sont effectues que Iorsque des

signaux PCM sont entres.

Remarquer que des parasites peuvent eve generes en cas

d'utilisation de ce mode pour life des signaux qui ne sont pas au

format PCM.

(_ DTS (mode de lecture exclusive de signaux DTS)

Le decodage et la lecture ne sont effectues que Iorsque des

signaux DTS sont entres.

(_ ANALOG (mode de lecture exclusive de signaux audio analogiques)

Les signaux entres vers les prises d'entree analogique sont

decodes et joues.

_) EXT. IN (mode de selection de prise d'entree de decodeur externe)

Les signaux entres vers les prises d'entree de decodeur externe

sont reprod@ts sans passer par le circuit d'ambiance.

REMARQUES:

• Remarquer que du bruit sera sorti Iorsque des CD ou LD

enregistres en format DTS sont reproduits en mode "PCM"

(lecture exclusive de signaux PCM) ou "ANALOG" (lecture

exclusive de signaux PCM). Selectionner le mode AUTO ou DTS en

cas de reproduction de signaux enregistres en DTS a partir d'un

lecteur de disque laser ou Lecteur de CD.

Remarque sur la reproduction d'une source encodee avec DTS

•Du bruit parasite peat apparaitre au debut de la lecture et

en cours de recherche pendant la lecture d'un DTS dans le

mode AUTO. Si cela se produit, ecoutez les disques dans le

mode DTS.

98

S61ectionner le mode de lecture.

Appuyez sur la touche SURROUND MODE, puis tournez le

bouton SELECT.

Exemple: Stereo

SURROUND SELECT

MODE ST£REO

{Unit6 pfincipa_e) (Un[t_ de t6_commande}

SURROUND

MODE

•_ Pour s_lectionner le mode d'ambiance

pendant le r6glage des parametres

d'ambiance, le volume du canal ou la

commande de tonalitY, appuyer sur ]a touche

de mode d'ambiance, puis utiliser le

s_lecteur. {Unit_ pfincipa_el

Commencer la lecture sur le composant s_lectionn_.

• Pour les instructions d'utifisation, se reporter au manuel du

composant.

Regler le volume.

_O _klAS ERV0 UME

Le niveau de volume est (Unlt_ principa]e) (Unit_ de t6_commande)

affichd sul I'aff[chage de

niveau de volume princlpa_

Le volume peut _tre ajust6 dans la gamme de -70 _ 0 8 18 dB, en

6tapes de 1 dB. Cependant, Iorsque le niveau de canal est r_gl6 de

la mani&re d¢crite _ la page 64 ou aux pages 104 et 105, si le

volume d'un canal est r6gl¢ 8 +1 dB ou plus, le volume ne peut pas

&tre ajust_ jusqu'& 18 dB. (Dans ce cas, la gamme de r_glage

maximum de volume est "18 dB -- (Valeur maximum de niveau de

canal)".}

Mode d'entree en cas de reproduction de sources DTS

• Du bruit sera sorti si des CD ou LD compatibles DTS sont

reproduits dans le mode "ANALOG" ou "PCM'.

En cas de reproduction de sources compatibles DTS, toujours

connecter le composant source aux prises d'entr¢e num6rique

(OPTICAL!COAXIAL), et r6gler le mode d'entr6e 8 "DTS'.

Affichage du mode d'entr_e

• En mode AUTO

INPUT

_UT9PCM DTS

ooo

/i \

• En mode DIGITAL PCM

_NPUT

AUTO \p¢_ OTS

ooo

/i \

• En mode DIGITAL DTS

Un de ceux<i s'al]ume selon le signal

d'entrde

_NPUT

AUTO PCM @TSz

o o @

/i _

• En mode ANALOG

INPUT

AUTO PCM DTS

O O O

Affichage du signal d'entr_e

• DOLBY DIGITAL

SIGN&L

O

• DTS

• PCM

© ©

,_ L'indicateur _ s'aflume Iorsque les signaux numeriques

sent entr_s de facon correcte. Si Vindicateur _ ne s'allume

pas, v_rifier s[ le reglage des composants d'entree numeriques

(page 66) et les connexions sont corrects et si le composant est

sous tension.

REMARQUE:

L'indicateur _ s'allume Iors de la lecture de CD-ROMs

contenant des donn¢es autres que des signaux audio, mais

aucun son n'est entendu.

99

lililt,_±1i_[t]_ [.']

1Passer au mode d'entr6e

externe (EXT. IN).

Appuyer sur EX_. iN pour

changerl'entree exteme.

EXT IN EXT IN

(Unit6 principale) {U nit6 de

t6_6commande}

Une fois selectionnes, les s[gnaux d'entr_e connectes aux

canaux FL (avant gauche), FR (avant droite) et C (centre) des

prises EX_.IN sont directement diriges vers les syst_mes

d'enceintes avant (gauche et droite) et centrale aussi b[en que

dans les prises de pr6-sortie sans passer 8 travers le circuit

d'ambiance. En plus, I'entree du signal vers la prise SW

(subwoofer) est dirig6e sur la prise PRE OUT SUBWOOFER.

2Annulation du mode d' entr6e externe

Pour annuler le r_glage de I'entree externe (EXT. IN), appuyez

sur le bouton INPUT MODE (AUTO, PCM, DTS) ou ANALOG

pour choisir le mode d'entree souhaTt& (Voir page 98).

INPUT MODE ANALOG

(U nit6 pdncipa_el

INPUT MODE ANALOG

%%

(Unit6 de t6_6commande}

• Lorsque le mode d'entr6e est r_gl6 a I'entr6e externe (EXT. IN), le

mode de lecture (DIRECT, STEREO, DOLBY/DTS SURROUND,

5CH/6CH STEREO ou DSP SIMULATION) ne peut pas _tre r6gle.

O[

@ooo

Do °t

zoz

21

2I

REMARQUES:

•Dans les modes de lecture autres que le mode d'entree externe,

les signaux connect6s _ ces prises ne peuvent pas 6tre

reproduits. De plus, les signaux ne peuvent pas _tre sortis de

canaux non connectes aux prises d'entree.

• Le mode d'entree externe peut _tre regl6 pour toute source

d'entr6e. Pour regarder la vid6o tout en 6coutant le son,

s61ectionner la source d'entr6e a laquelle est connect6 le signal

video, puis r6gler ce mode.

[1] R_glage de la qualit_ sonore (tonalite)

La fonction contr61e de tonalit6 n'est pas disponible en mode direct.

La tonalit6 commute de la maniere

suivante chaque fois que Hen appuie sur

la touche TONE CONTROL.

TONE

CONTROL

BASS _ TREBLE

\

(unit6 prlncipa_el

Lorsque le nora du volume devant 6tre

regle est selectionne, tourner le bouton

SELECT pour r6gler le nweau.

SELECT

(Unit6 principale}

• Pour augmenter les graves ou les aigu_s: Tourner la

commande dans le sens des aiguilles d'une montre. (Le

son de graves ou d'aigues peut 6tre augment6 jusqu'& +12

dB en etapes de 2 dB.)

• Pour diminuer les graves ou les aigu_s: Tourner la

commande dans le sens des aiguilles d'une montre. (Le

son de graves ou d'aigu@s peut 6tre r@duit jusqu'a -12 dB

en etapes de 2 dB.)

OL ]

oooo

T

3 21

Si vous ne voulez pas regler les graves ou les aigues, activer

le mode d'invalidation de tonalit&

TONEDEFEAT Les signaux ne passent pas parles

circuits de reglage de graves et

d'aigu_s, assurant un son de

meilleure qualit6.

100

[2] Ecoute avec casque

Connecter le casque 8 la prise

PHONES du panneau avant. PHONES

Appuyer sur le touche SPEAKER A et B SpEWeR

pour eteindre I'enceinte choisie, o o

• La sortie _ I'enceinte et aux prises de

sortie pr_amplifiee est d6sactovee et

aucun son n'est d6fivr6 par les

enceintes. {U nit6 prlncipa_el

[3] D6sactivation provisoire du son (sourdine)

Utiliser cette fonction pour d_sactiver

momentanement la sortie audio. MUT_N_

Appuyer sur la touche MUTING.

Annulation du mode MUTING.

• Appuyer _ nouveau sur la touche (Unitede telecornmande)

MUTING.

REMARQUE:

Afin d'eviter une perte de I'ou'_'e,ne pas augmenter excessive ment le

niveau du volume Iors de I'utilisation d'ecouteurs.

ol /0

2

[4] Combinaison du son actuellement en cours de reproduction avec I'image d_sir_e

1Lecture simultanee

Utiliser ce commutateur pour contr61er VlDEOSELECT

une source video autre que la source

audio.

Appuyer rep_titivement sur la touche

VIDEO SELECT jusqu% ce que la source

desiree apparaisse sur I'affichage. {Unit_principale}

"_ Annulation de la lecture simultanee.

•Selectionner "SOURCE" & I'aide de la touche de s61ection

video.

• Selectionner la source de programme 8 I'appareil connect_

I'entree video.

o(

_o zOZ

[5] V_rification de la source programme actuellement en cours de reproduction, etc.

1Affichages sur 6cran

• Chaque fois qu'une operation est

effectuee, une description de cette

op6ration apparait sur I'affichage

connecte 8 la borne VIDEO

MONITOR OUT Aussi, I'etat de {Unitedetelecornmande)

fonctionnement de I'appareil peut

6tre v@rifi@pendant la lecture en appuyant sur la touche ON

SCREEN.

Des informations telles que la position du selecteur

d'entr6e et les r@glages des parametres d'ambiance sent

envoy@s en s6quence.

Affichage du panneau avant

• Les descriptions de STATUS

fonctionnement de I'appareil

sont egalement affichees sur

I'affichage du panneau avant.

De plus, I'afflchage peut etre (Unit6prlncipa_el (unitede

commute pour verifier 1'etat t@l@commandel

de fonctionnement pendant

la lecture d'une source en

appuyant sur la touche

STATUS.

Utilisation de la fonctJon de reduction dqntensit@

d'eclairage

• UtJliser cette fonction pour modifier la luminosit@

de I'affichage.

La luminosit6 de I'affichage change en quatre

paliers (clair, moyen, sombre et 6teint) en

appuyant sur la touche DIMMER de la

tel6commande.

La luminosit6 change en 3 6tapes chaque fois

que la touche est enfoncee, et finalement

I'affichage dispara_t.

1

zOZ

DIMMER

(Unit6 principale)

101

liililt,!'±1i_[:t]_ [.']

[1] Reproduction d'une source pendant I'enregistrement d'une autre (mode REC OUT)

1

2

Appuyer sur la touche REC/MULTL

REC /

MULTE

(Unit# principale}

Lorsque "RECOUT SOURCE" est

affich6, s61ectionner la source que I'on

souhaite enre@strer en tournant le

bouton FUNCTION.

• Lqndicateur "REC" et celui de la

source selectionn6e s'allument.

(Unit_ principale}

2,4

1

2I

Affichage 2

I

I"H"'=".="H _'3" ="'='%1 H"H".I ....

r':. E:.L., L._L._ i .:::,L._L._r':. L., i:::.

REMARQUES:

•Les sources d'enregistrement autres que les entr_es

numCriques s_lectionn6es dans le mode REC OUT sont

6galement sorties vers les prises de sortie audio de source

m@tiple.

• Les signaux num6riques ne sont pas sortis par les prises de

sortie REC SOURCE ou audio.

R6gler le mode d'enregistrement.

• Pour les instructions d'utilisation, se reporter au manuel du

composant sur lequel on veut enregistrer.

Pour annulet, tournez le bouton de fonction et s_lectionnez

"SOURCE".

• Lorsque "SOURCE" est

s61ectionn6, I'indicateur "REC .........

s'@teint. .i_O_11,

(Unit6 ptincipa]e)

[2] Sortie d'une source programme vers un amplificateur, etc., darts une salle diff6rente (mode MULTI)

1

2

Appuyer sur la touche REC/MULTL

Les pages d'affichage commutent de la

maniere suivante chaque fois que I'on

appuie sur cette touche.

REC /

MULTE

%

(Unit_ pdncipale}

Lorsque "M-SOURCE SOURCE" est

affich6, s_lectionner la source que I'on

souhaite ¢couter en tournant le bouton

FUNCTION.

• L'indicateur "MULTI" et celui de la

source selectionn6e s'allument.

(Unit_ principale}

•Lorsque le AVR-2802/982 est en

mode REC OUT, la source ne peut

pas ¢tre sortie en utiNsant la touche

MULTI situ_e sur I'unit6 de

t_16commande. {Unit_ de t61_commande)

Commencer a reproduire la source a sortir.

• Pour les instructions d'utilisation, se reporter aux manuels

des composants respectifs.

Pour annulet, tournez le bouton de fonction et s_lectionnez

"SOURCE".

• Lorsque "SOURCE" est .......

s'6teint,s61ectionn6,I'indicateur "M ULTI" .l_O_l "

(Unit6 ptincipa]e)

2,4 2

1

I

Affichage 2

I

i.,._ ¢"¢"H H"H".I"" ¢"¢"H H"H".I ....

i" i "- .:::,L._L._r':. L., i:::. .:::,L._L._r':. L., i:::.

REMARQUES:

•Les signaux de la source s_lectionn_e en mode MULTI sont

6galement envoy6s des bornes de sortie VCR-1, VCR-2/V.AUX

et CDRfrAPE.

• Les signaux num6riques ne sont pas sortis par les prises de

sortie audio de source multiple.

102

[3] Fonctionnement de la t_l_commande en lecture multi-sources (selection de la source d'entree)

1Placer le commutateur coul[ssant en position "AUDIO" et

"MULTI".

TAPE CDR_D

Aurae co __

VDP VCR

IL

(Unit@de t_l@commandel

Appuyez sur la touche

de source d'entree.

La source multi commute directement.

La touche MULTI de la telecommande

de I'unite peut etre utilisee dans les

positions autres que "MULTI".

La source multi commute darts I'ordre,

chaque fois que la touche multi est

enfoncee.

Example: CD %

{Unit6 de t61_commande)

{Unit@de t61@commande)

1

2

SYSTEME DE DIVERTISSEMENT MUSICAL MULTI ZONE

• Lorsque les bornes de sortie MULTI ZONE OUT sont c_blees et connect6es aux amplificateurs integres installes dans d'autres pieces,

differentes sources peuvent 6tre lues dans les pieces autres que la piece principale dans laquelle I'appareil et les equipements de lecture sont

install6s. (Se referer _ UNE AUTRE PIECE ou au schema ci-dessous.)

• Lorsqu'une tel6commande piece 8-piece (DENON RC-616, 617 ou 618) vendue s6parement, est c_blee et connectee entre la piece principale

et une autre piece, les appareils telecommandables dans la piece principale sont commandes _ partir d'une autre piece _ I'aide de la

telecommande.

TPour commander les appareils de lecture autres que ceux cites ci-dessus, utiliser la telecommande de cet appareil ou preregler une

telecommande programmable, vendue separement.

REMARQUES:

• Pour la sortie AUDIO, utiliser de cordons _ fiches a broche de haute qual[te et cabler de telle fagon qu'il n'y a pas de ronflement ou de bruit.

• Pour les instructions sur I'installation et le fonctionnement des appareils vendus s@parement, se r@fereraux modes d'emploi des appareils respectifs.

•SYSTEME DE DIVERTISSEMENT MUSICAL MULTI ZONE (Lorsque MULTI ZONE OUT est utilise)

UNE AUTRE PIECE

AMPLIF_CATE

UR _NTEG_E _ •

• a

TELECOMMANDE j

PROGRAMMABLE

L P_ECEPRINCIPALE I

AVR-28021982

4

TELECOMMANDE

mC.el_ _ SYSTEME RC 903

12223t

......... SYSTEME DE TELECOMMANDE DE PIECE A PIECE

{vendu s#par6ment}

C_ble du signal MULTI SOURCE AUDIO

-- C_ble d'ENCEINTE

* Se t@f6rer _ CONNEX_ONS aux pages 68 _ ?_

103

li=il;_±li_l[t]_[.']

[] AMBIANCE

•Avant d'effectuer la lecture avec la fonction d'ambiance, s'assurer d'utiliser la tonalit6 d'essai pour regler le niveau de lecture des diff_rentes

enceintes. Ce r_glage peut _tre effectu_ avec I'initialisation du syst_me (voir page 84) ou _ partir de la telecommande, comme decrit ci-dessous.

• Le reglage avec la telecommande a I'aide des essais de tonalites est uniquement possible en mode "Auto" et effectif en mode DOLBY/DTS

SURROUND. Les niveaux regl¢s sont automatiquement stockes en m¢moire.

Appuyer sur la touche T.TONE.

2

{Unite de telecommande)

Les tonalites d'essai sont envoy_es des

differentes enceintes. Utiliser les

touches de reglage du volume des

canaux pour ajuster de telle faoon que le _%

volume des tonalites dressai soit

identique pour toutes les enceintes. (Unit6de te_ecommande}

Apres la fin du reglage, appuyer

nouveau sur la touche T.TONE.

(Unit6 de te_ecommande}

•Apres le reglage utilisant les tonalites d'essai, ajuster les niveaux des canaux en fonction des sources de lecture ou selon votre convenance

personnelle, comme dec@ ci dessous.

1Selectionner Irenceinte dont vous voulez ajuster le niveau.

CH VOL %

(Unite principalel (Unite de telecommande}

ke canal change de la mani_re indiqu6e ci dessous chaque

fois que la touche est enfonc6e.

0(- }

Do

21

2Ajuster le niveau de I'enceinte s_lectionn¢e.

SELECT

(Unite princlpale)

Ce r6glage n'est possibJe

que Iorsque le canal est

selectionn6 par le bouton

CH. VOL de I'appareik

S

(Unite de telecommande}

REMARQUES:

•L'intervalle drajustement pour les diff@rents canaux est de +12

dB 9 -12 dB.

• Lors de I'utilisation du mode DIRECT, le son du subwoofer peut

_tre coupe en abaissant le reglage SW (subwoofer) a partir d'un

niveau de 12dB (Le r¢gler _ "OFF").

'_ Lorsque le r_glage de renceinte arribre ambiophonique est b

"2spkr" pour "Speaker Configuration", ceci est r_gl_ b"SBR",

"SBL".

®os

{: ) O O _*,

1

_oo,o P o_

2

104

• Cette fonction permet de diminuer ensemble le volume des canaux avant (FL, C et FR) ou des canaux arri¢re (SL et SR). L'utiliser par exemple

pour ajuster 1'6quilibre du son des diff¢rentes positions lots de la reproduction de sources musicales de canaux multiples.

S61ectionner "FADER".

CH VOL

(Unit6 princlpale) (Unit6 de t61#commande}

Le canal change dans I'ordre indiqu_ cFdessous chaque fois

que la touche est enfonc_e.

Lorsque le reglage de I'enceinte arri_re ambiophonique est

"2spkr" pour "Speaker Configuration", ceci est r_gl6

"SBR", "SBL'.

Appuyer sur la touche _ pour r¢duke le volume des canaux

avant, sur la touche _ pour r6duire le volume des canaux

artiste.

_O _sELEcT

{Unit6 princ_pale) (Unit6 de t#l#commande}

•Le canal dont le niveau de canal est ajust6 au plus bas peut _tre

att6nu6 _ -12 dB en utilisant la fonction d'att6nuateur.

• Si les niveaux de canal sont ajust6s de maniCre s6par6e apr6s

r¢glage de I'att6nuateur, les valeurs de r_glage d'att6nuateur sont

effac¢es, donc r6gler _ nouveau I'att6nuateur.

f °t

Ol }

o@@o

= Z

6o

21

Fader Control

:i:i:i:i:i:i

4 -I . .i .I .I

Ceci rl'est africh6 que Iors du r6glage de la commarlde d'att_nuateur

--

oooo

D_

13,5 1,4,6

S_lectionner le mode Dolby Surround Pro Logic H.

• Le temoin Dolby Pro Logic s'allume.

2

S'al]ume

\\1 /x

SURROUND SELECT DQLBy / DTS F"_ _1 LO_I c

DOLBV PL 11"]

{Unit_ princ_pa_e) {Unit_ de t_commande)

Reproduire une source programme avec la marque

• Pour les instructions d'utilisation, se reporter aux manuels

des composants respectifs.

®os

1

3

4,5,6

105

li=ilt,_±1i_[t]_ [.']

Passer au mode de pararnetre d'ambiance.

SURROUND

pARAMETER

{Ullit6 prindpale) (Ullit6 de t#l#commande)

Affichage

I"iO[::'E !:::i HE:HFI]

-_ L'affichage sur 6cran diff¢re selon que I'op_ration est effectu_e de I'unit6 principale ou de

I'unit6 de t61_commande.

"DOLBY PL IICINEMA EQ.

TONE 1

SB CH OUT

4NON MTRX_

Yes4

4S61ectionner le mode de lecture.

SELECT

IUrfite princlpale)

Affichage

(Ullite de t#l#commande)

ii0[)E Ci i.iE:Hi H0[)E ................. ,_'_'",,,_..,_............. L([ :IH,:::,,,

"DOLBY PL II OPTIONSI

TONE

AFDM 4[_b

SB CH OUT

4NON MTRX_

Yes4

S61ectionner les divers parametres. (Voir "Surround parameters _" pour une description des divers param¢tres.)

SURROUND

PARAMETER

{Ullite princ_pale) (Ullite de t#l#commande)

_'- MODE_INEMA [_" MODE MUSIC

PANORAMA

EQ DIMENSION

CENTER WIDTH

MODE PIO LOGIC

A EQ

'_ Lorsque r_gl6 avec

I'affichage sur 6cran en

utilisant I'unite de

tel6commande tout en

_tant en mode MUSIC,

DOLBY PL II MUSIC

Optional Parameters

PANORAMA [_4:_fft_J

DIMENSION 43

CENTER WIDTH 40

r¢gler la marque " E:r" sur "OPTION <" en utilisant les touches de

curseur z_et V puis appuyer sur la touche de curseur _.

Appuyer sur la touche ENTER (d'entr_e) pour revenir _ r_cran

precedent.

7

Regler les divers parametres d'ambiance.

SELECT

{Unite princ_pale) (Unite de t#l#commande)

Lorsque les pararn¢tres d'ambiance sont r_gl_s en utilisant

les touches de I'unit_ principale, arr_ter les touches de

commande apr¢s avoir termine les reglages. Les r_glages

sont automatiquement finalists et I'affichage normal

reappara_t apr_s plusieurs secondes.

Lorsque les reglages sent faits en utilisant les touches de

runite de t_l¢commande, appuyer sur la touche SURR. PARA.

pour finaliser.

REMARQUE:

•II y a quatre modes Dolby Surround Pro Logic (NORMAL,

PHANTOM, WIDE et 3 STEREO). Le AVR-2802/982 r¢gle

automatiquement le mode en fonction des types d'enceintes

r_gl6s pendant le proced_ d'installation de syst6me (page 79).

Parambtres d'ambiance _)

Mode Pro Logic |1:

Le mode Cinema peut _tre utilis_ pour led _miss[ons de television

en stereo et tousles programmes enregistres en Dolby Surround.

Le mode Music est recornmand_ comme mode standard pour les

syst_mes musicaux _ son automatique (pas de video) et optionnel

pour le systeme A /V.

Le mode Pro Logic offre le m_me traitement d'ambiance robuste

que le mode Pro Logic d'origine si le contenu de la source n'est

pas de qualit_ optimale.

S_lectionner un des modes ("Cinema", "Music" ou "Pro Logic").

Commande de Panorama:

Ce mode _tend I'image st_r_o frontale pour inclure les enceintes

d'ambiance ou un effet "wraparound" excitant avec une

exposition d'image lat_rale.

S_lectionner "OFF" ou "ON".

Commande de dimension:

Cette commande ajuste progressivement le champ sonore vers

I'avant ou I'arriere.

La commande peut Ctre regl6e en 7 6tapes de 0 8 6.

Commande de lergeur centrale:

Cette commande ajuste I'image centrale de sorte qu'elle puisse

_tre entendue uniquement de I'enceinte centrale; uniquement des

enceintes gauche/droite comme une image fant6me ou des trois

enceintes frontales pour varier les degr_s d'enregistrement.

La commande peut ¢tre regime en 8 _tapes de 0 8 7.

106

1S61ectionner la source d'entr6e.

[ Reproduire avec une entree num6rique ]

_) S61ectionner une source d'entr6e r6gl6e _ num6rique

(COAXIAL/OPTICAL) (voir page 86).

(UIlite princ_pale} (Ullit6 de t_l_commaltde}

@_ R@gler le mode d'entr_e _ "AUTO" ou "DTS'.

INPUT MOOE INPUT MODE

{Unit_ prlncipa_el (Unit_ de t6_commande}

S61ectionner le mode Dolby/DTS Surround. DOLaY,DTS

SURROUND

(Unit6 de t6_6commande}

Lorsque Fen effectue cette operation _ partir du panneau de

commande de I'unite principale, appuyer sur la touche MODE

SURROUND, toumer alors le bouton SELECT sur Dolby Pro

Logic or DTS NEe:6.

SURROUND SELECT

MODE

(Unite princlpale) (U nit_ prlncipa_e}

Reprod@re une source programme 8vec la marque

S al_ume

Le t_moin Dolby Digital s'allume en

cas de reproduction de sources Dolby

Digital.

Le t_moin DTS s'allume en cas de

reproduction de sources DTS.

SIGNAL

DE_ECT The La LED de d_tection de signal

"SIGNAL DETECT LED" s'allume Iors

de la lecture de sources surround

DTS-ES/6.1 canaux contenant le

signal d'identification.

Lorsque le temoin SIGNAL DETECT LED s'allume, il est

conseill_ d'activer le canal d'ambiance arriere 9 I'aide de la

touche d'ambiance 6.1/7.1 de la t_l¢commande et de

I'unit_ pdncipale pendant la lecture.

Utiliser la touche d'ambiance 6.1/7.1 e_7_

SURROUND

pour commuter le canal d'ambiance

artiste sur CH ON/OFF. _('_

{Unit_ pdncipa_e}

SURROUND

BACK OH

OUTPUT

.I/

_O, S%l_ume

• S'allume Iorsque le mode d'ambiance

6.1/7.1 est active.

1 3

31 2 4,5 2,6

1

2

1

4

5 6

107

SURROUND

PARAMETER

Afficher le menu

de parametre

d'ambiance

{Unit_ pdncipa_e) (Unlt_ de t61_commande}

REMARQUE: L'affichage _ I'ecran differe si cette

op6ration est effectuee _ part[r de I'unite

princ[pale ou de la telecommande.

•6. 1SURROUNDCINEMA EQ.

D. COMPl_

LFE _0da_

TONE _ [_

SB CH OUT

-MTRX ON -

Yes_

•DTS ES MTRX6. 1

CINEMA EO.

_: _

LFE _0dB_

TONE 4

SB CH OUT

-MTRX ON -

Yes4

Selectionner los divers parametres. _ Ajuster le parametrage.

I,I

(Unit6 plincipele} (Unit6 de t@l@commandel (Unite plincipele) (Unit6 de t@l@commandel

•Normalisation de dialogue

La fonction de normalisation de dialogue est automatiquement activee en cas de reproduction de sources programmes Dolby Digital.

La normalisation du dialogue est une fonction de base de Dolby Digital qui normalise automatiquement le niveau du dialogue (niveau standard)

des signaux qui sont enregistres 8 differents niveaux pour des sources programmes differentes relies qua DVD, DTV et autres formats futurs qul

utiliseront Dolby Digital. Cos contenus peuvent etre verifies avec la touche d'etat "STATUS".

0F:F:E;Ei:T I Le numero indique ]e niveau de normalisation Iorsque le programme actuellement en cours de...... ::i'diii?= reproduction est normalise au niveau standard.

REMARQUE:

• Lorsque "Default" est selectionne et que la touche de curseur _J est enfoncee, "CINEMA EQ." et "D.COMP." sont automatiquement

desactives, "LFE" est reinitialise et la tonalite est reglee & la valour par defaut.

Parametres d'ambiance _

CINEMA EQ. (Egaliseur Cinema):

La fonction Cinema EQ diminue doucement le niveau des frequences tres elevees, compensant los pistes sonores de films a son trap eclatant.

Selectionner carte fonction s[ le son en provenance des enceintes avant est trop eclatant. Cette fonction n'est operationnelle qua dans los

modes Dolby Pro Logic, Dolby Digital et DTS Surround. (Los memos reglages sont effectues pour tousles modes de fonctionnement.)

D.COMP. (Compression de gamme dynamique):

Los pistes sonores de films ont une formidable gamma dynamique (contraste entre sons tres doux et tres forts). Pour ecouter tard la nuit ou

chaque fois qua le niveau sonora maximum est plus bas qua d'habitude, la compression de gamma dynamique vous permet d'entendre tous

los sons de la piste sonora (mais avec une gamma dynamique reduite). (Ceci n'est operationnel qu'en cas de reproduction de sources

programmes enregistrees en Dolby Digital.) Selectionner un des quatre parametres ("OFF", "LOW", "MID" (moyen) ou "HI" (haut)). Regler

"OFF" pour une ecoute normale.

LFE (Effet de basso frequence):

Ceci regle le niveau des sons LFE (Effet de basso frequence) compris dans la source en cas de reproduction de sources programmes

enregistrees en Dolby Digital ou DTS.

Si le son produit par le subwoofer semble deforme a cause des signaux LFE en cas de reproduction de sources Dolby Digital ou DTS Iorsque

le limiteur de crete est desactive avec le reglage de niveau limite de crete de subwoofer (menu d'installation de systeme), ajuster le niveau

comma il convient.

Source programme et gamma de reglage:

1. Dolby Digital: -10 dB _ 0 dB

2. DTSSurround: -10dBB0dB

-_ Lors de la lecture de programme de film au format DTS, il est recemmand6 de regl_ le niveau LFE LEVEL sur 0 dB pour corriger la

lecture DTS.

-_ Lors de la lecture de programme musicaux au format DTS, il est recommand_ de regl_ le niveau LFE LEVEL sur -10 dB pour

corriger la lecture DTS.

TONE (Tonalite):

Ceci regle la commando de tonalite. (Voir "Parametres d'ambiance (_" & la page 113.)

AFDM (Mode de d_tection autematique de signe):

Active et desactive le mode de detection automatique de signe. (Voir page 82.)

Pour les sources Dolby Digital/DTS 8 canaux:

Le mode de lecture de canal de retour d'ambiance pout etre selectionne Iorsque AFDM (Mode de detection automatique de drapeau) est

regle sur "OFF". Les parametres pouvant etre selectionnes sont les memes que ceux des reglages "NomFlag Source SBch Output".

Lorsque le AFDM (Mode de detection automatique de drapeau) est regle sur "ON", les reglages selectionnes & la "NomFlag Source SBch

Output" (Sortie SBch de la Source Sans Drapeau) sont affiches. (Voir page 82.)

Pour modifier ce reglage, reegler le AFDM {Mode de detection automatique de drapeau) sur "OFF".

108

SB CH OUT (6.1/7.1 Surround):

(1) Source Dolby Digital/DTS

"OFF". ................. La lecture est conduite sans utilisation de I'enceinte arriere ambiophonique.

"NON MTRX'......La lecture est conduite avec utilisation de I'enceinte ardere ambiophonique.

Les memes signaux que ceux des canaux ambiophoniques sont sortis des canaux arrieres ambiophoniques.

"MTRX ON" ........La lecture est conduite avec utilisation de I'enceinte arriere ambiophonique.

Le canal arriere ambiophonique est reproduit en utilisant un traitement de matrice numerique.

(2) Autre source

"OFF". ................. La lecture est conduite sans utilisation de I'enceinte arriere ambiophonique.

"ON". .................. La lecture est conduite avec utilisation de I'enceinte ardere ambiophonique.

REMARQUE: Cette operation peut etre accomplie directement en utilisant la touche "6.1/7.1 Surround" sur le panneau de I'unite principale.

[] SIMULATION D'AMBIANCE DSP

• Le AVR-2802/982 est equipe d'un DSP (processeur numedque de signal) de haute precision qui utilise le traitement des signaux numedques

pour recreer de maniere synthetique le champ sonore. Un des six modes d'ambiance preregles peut _tre selectionne en fonction de la source

programme, et les parametres peuvent _tre ajustes en fonction des conditions de la salle d'ecoute pour obtenir un son puissant et plus realiste.

Ces modes d'ambiance peuvent egalement etre utilises pour des sources programmes pas enregistrees en Dolby Surround Pro Logic ou Dolby

Digital et DTS Surround.

Utiliser ce mode pour obtenir la sensation d'un concert en direct dans une arene avec des sons reflechis venant

1 ROCK ARENA de toutes les directions.

2 JAZZ CLUB Ce mode cree le champ sonore d'un cafe-concert avec un plafond bas et des tours solides. Ce mode donne au jazz

un realisme tres net.

3 VIDEO GAME Utiliser cette possibilite pour apprecier les jeux video.

Selectionner ceci pour accentuer I'impression d'expansion de sources musicales enregistrees en stereo.

4 MATRIX Des signaux consistant en un composant different des signaux d'entree (le composant qui assure I'impression

d'expansion} traites pour retard sont sortis par le canal d'ambiance.

Dans ce mode, les signaux du canal avant gauche sent sortis par le canal d'ambiance gauche, les signaux du canal

5CH/6CH avant droit par le canal d'ambiance droit, et le meme composant {en phase) des canaux gauche et droit par le canal

5 STEREO central. Ce mode donne le son d'ambiance de toutes les enceintes, mais sans effet directionnel, et il agit avec

toute source de programme stereo.

MONO MOVIE

6 (NOTE 1) Selectionner ceci en regardant des films monauraux avec une impression d'expansion plus forte.

En fonction de la source de programme lue, I'effet peut ne pas _tre perceptible.

Si cela se produit, essayer d'autres modes d'ambiance sans se soucier des nares, pour creer un champ sonore adapte _ vos goOts.

REMARQUE 1: En cas de reproduction de sources enregistrees en monaural, le son sera unilateral si des signaux ne sont entres que vers un canal

(gauche ou droit), donc entrer des signaux vers les deux canaux. Si vous avez un composant source ayant une seule sortie audio

(camescope monophonique, etc.), procurezvous un c_ble d'adaptateur "Y" pour partager la sortie mono en deux sorties, et

connectez aux entrees Let R.

REMARQUE:

Seuls les mode DIRECT peuvent &tre utilises en cas de reproduction de signaux PCM ayant une frequence d'echantillonnage de 96 kHz (tels

que de disques video DVD contenant des sons 24 bits, 96 kHz). Si ces signaux sent entres pendant la lecture dans un des autres modes

d'ambiance, le mode change automatiquement & DIRECT.

M6moire personnelle Plus

Cet ensemble est equipe d'une fonction de memoire personnelle qui memorise automatiquement les modes d'ambiance et les modes

d'entree selectionnes pour les differentes sources d'entree. Lorsque la source d'entree est commutee, les modes regles pour cette source

la derniere utilisation sont automatiquement rappeles.

Les parametres d'ambiance, les reglages de commandes de tonalite et I'equilibre du niveau de lecture pour les differents canaux de sortie

sont memorises pour chaque mode d'ambiance.

109

• Pour util[ser les modes surround et r_gler leurs param_tres a I'aide de la t616commande.

1S61ectionner le mode d'ambiance pour le canal d'entr¢e.

DOLSYt DTS

SURROUND D_RECT

(Z) Q

osp St_Ub_TI0_ 5OHJgeH 8TE_O STEREO

CD CD

(Unit6 de t6_6commande)

Le mode d'ambiance commute dana I'ordre suivant chaque

fois que la touche DSP SIMULATION est enfonc6e.

_I_MONO M_TERIX_VtlEE_AME_JAZZ CLUB_

2

{Unit# de t616commande)

Afficher 1'6cran de param_tre d'ambiance sur le moniteur.

L'6cran du mode d'ambiance selectJonn6 apparaft. ROCK ARENA

EFFECT< 15_

TONE <

SB CH OUT

_:_[_ Yes<

R_gler les parametres.

{Unit# de tel6commande)

Pour terrniner le mode de r6glage, appuyer de nouveau sur la touche de param_tre d'ambiance.

{Unit_ de tel6commande)

REMARQUES:

• Lorsque "Default" est s61ectionn6, "CINEMA EQ." et "D.COMP." sent automatiquement d6sactiv_s, "ROOM SIZE" est r6gl_ a "medium",

"EFFECT LEVEL" _ "10", "DELAY TIME" _ "30ms" et "LFE" 9 "0 dB'.

• "ROOM SIZE" (taille de salle) exprime I'effet d'expansion des diff_rents modes d'ambiance en termes de la taille du champ sonore, pas de

la ta[lle r6elle de la salle d'¢coute.

110

• Pour utilser les modes surround et r6gler leurs param6tres a partir du panneau de commande de I'unit6 prindpale.

Toumer le bouton SELECT pour s61ect[onner le mode f

surround. O Is..... , : : :

o

_ Z

o

{Unit6 principa_e)

• Lorsqu'il est tourn6 dans le sens horaire 1 2 1,3

• Lorsqu'il est tourn6 dans le sens anti-horaire

-_ Pour selectionner le mode d'ambiance pendant le r6glage des param¢tres d'ambiance, le volume du canal ou la commande de tonatt6,

appuyer sur la touche de mode d'ambiance, puis utiliser le selecteur.

SURROUND

MODE

2

{Unit6 prlncipa_el

Appuyer sur la touche SURROUND PARAMETER.

Appuyer sur la touche de param6tre d'ambiance et la maintenir enfonc¢e pour s61ectionner le param6tre 9 definir.

• Les param6tres qui peuvent 6tre d6finis sont diff6rents pour les diff6rents modes d'ambiance. (Se r6f6rer & "Modes et param6tres

d'ambiance" _ la page 114.)

SURROUND

pARAMETER

{Unit6 prlncipa_el

Afficher le param¢tre que I'on souhaite r¢gler et tourner ensuite le bouton SELECT pour le r6gler.

REMARQUES:

• Lots de la lecture de signaux num6riques PCM ou des signaux analegiques dans les modes DOLBY PRO LOGIC, DTS NEO:6 et Iorsque le

signal d'entr6e commute _ un signal num6rique code en Dolby Digital, le mode d'ambiance Dolby est commut6 automatiquement. Lorsque

le signal d'entr6e commute _ un signal DTS, le mode commute automatiquement au mode d'ambiance DTS.

• Lorsque le mode "5CH/6CH STEREO" est selectionn6, I'affichage change selon le r6glage de SB CH OUT.

D'ambiance arri_re sur canal activ6 : 6CH STEREO

D'ambiance arri6re sur canal d6sactiv6 : 5CH STEREO

111

liililt,]l'±1i_[:t]_ [.']

• Utiliser le reglage de commande de tonalit_ pour ajuster les graves et les aigu_s comme [I convient.

• Pour util[ser la commande de tonal[te _ partir de la t616commande.

1

{Unit# de t616commande)

Afficher I'¢cran de parametre

d'ambiance sur le moniteur.

L'ecran du mode d'ambiance

s61ectionn6 apparaTt.

"TONE" ne peut pas Ctre

s61ectionn¢ dans le mode

Direct.

ROCK ARENJ

EFFECT4 15_

TONE 4

SB CH OUT

2

{Unit# de t616commande)

S61ectionner "TONE". ROCK ARENA ROOM SIZE

4med i um_

BEFFECT4 15_

_'[_Ye s4

SB CH OUT

{Unit# de t616commande)

Passer _ I'_cran de commande

de tonalitY. Tone Control

_Tone Defeat [_4:_

Bass < -6dB

Treble <+lOdB

2,4

o

@@0_

1,6

3,5

4•Pour selectionner les graves ou

_. ,as aigu_s. !_)

(unit6 de t616commande} (Unit_ de t616commande}

•Pour r6gler le niveau.

Entrer le r6glage.

L'ecran de menu d'ambiance r_-apparaft.

{Unit# de t616commande)

Pour terminer le mode de r6glage, appuyer de nouveau sur la touche de param_tre d'ambiance.

{Unit# de t616commande)

• Pour utiliser la commande de tonalite _ partir de I'unit_ principale.

1TONE

CONTROL La tonalit_ commute dela mani6re suivante chaque fois quel'on appuie surla touche TONE CONTROL.

BASSHTREBLE

(Unit# prir_cipale}

S_L_CT

(Unit# prir_cipale}

Lorsque le nora du volume devant _tre r_gle est selectionne, tourner le bouton SELECT pour r_gler le niveau.

• Pour augmenter les graves ou les aigu_s: Tourner la commande dans le sens des aiguilles d'une montre. {Le

son de graves ou d'aigu_s peut _tre augmente jusqu'8 +12 dB en ¢tapes de 2 dB.)

• Pour diminuer les graves ou les aigu_s: Tourner la commande dans le sens des aiguilles d'une montre. (Le son

de graves ou d'aigu_s peut _tre r¢duit jusqu'& -12 dB en _tapes de 2 dB.)

112

Parambtres d'ambiance

MODE: (DTS NEO:6

•Cinema

Ce mode est optimal pour le visionnement de films.. Le d6codage est accompli avec emphase sur la performance de s6paration pour r6al[ser

la m6me atmosphere avec les sources a 2 canaux et les sources _ canal 6.1.

Ce mode est efficace pour les sources de lecture en formats d'ambiance conven6onnels aussi, parce que le composant en phase est

principalement assign¢ au canal central (C} et le composant de phase inverse _ I'ambiance (canauxSL, SR et SB).

•Musique

Ce mode est congu principalement pour la lecture de musique. Les signaux de canal frontal (FL et FR) contournent le d¢codeur et sont lus

d[rectemnt alors il n'y a pas de perte de qual[te sonore, et I'effet de la sortie des signaux d'ambiance _ partir des canaux du centre (C} et de

I'amb[ance (SL, SR et SB) ajoute une sensation naturelle d'expansion au champ sonore.

ROOM SIZE (Taille de piece):

Ceci r_gle la taille du champ sonore.

11y a cinq r6glages: "small" (pe6t), "med.s" (moyen-pet[t), "medium" (moyen), "med.l" (moyen-large) et "large". "small" recr¢e un petit

champ sonore, "large" un large champ sonore.

EFECT LEVEL (Niveau d'effet):

Ceci r_gle la force de I'effet d'ambiance.

Le niveau peut _tre r6gl¢ en 15 ¢tapes de 1 _ 15. Baisser le n[veau si le son semble deform6.

DELAY TIME (Temps de retard):

Darts le mode de matrice uniquement, le temps de retard peut Ctre r_gl6 darts la gamme de 0 a 110 ms.

TONE CONTROL (Cemmande de Tonalite):

Cette commande peut _tre r_gl6e individuellement pour les modes d'ambiance s_par6s autres que Direct.

Toutefois, le mCme contenu est r6gl6 pour les modes DOLBY/DTS.

113

lililt,_±1i_l[t]_ [.']

•Modes d'ambiance et parametres

Sortie de cana)

En cas de Er, €as de En cas de En cas de

reoroduc_on eproduction reproduction re_loduct on

de sigNaux de s[gnaux de sig_aux de s]gnaux

SURROUND SUB SURROUND Do}by Digital DTS PCM ANALOG

Mode FRONT L/R CENTER L/R WOOFER BACK L/R

DIRECT X X @ X © (} (}

STEREO {3 X X @ X © ( ( {3

EXTERNALiNPUT {3 @ © @ © X x {3

DOLBY PRO LOGIC ]] O @ @ @ @ X ._ O * Seubment pour le

DTS NEO:6 {3 @ © @ © x X ( {3 coRteRu de 2 ch

DOLBY DIGTAL (8_ SURROUND) {3 @ © @ © © X x X

DT8SURROUNDIDT8ESMTRX6/) {3 @ © @ © x ( x X

5/6CH STEREO {3 @ © @ © x X ( {3

ROCK ARENA 0 @ © @ © x X ( 0

JAZZ CLUB {3 @ © @ © x X ( {3

VIDEO GAME {3 @ © @ © x x ( {3

MONO MOVIE {3 @ © @ © x X ( {3

MATRIX {3 @ © @ © x x ( {3

Pas de signal D6sactiv_

ActOr6 ou d6sacdv6 par r6glage de configuration

d'eacelnte

ParamCtre {_es va_eurs par d6faut sorlt indJqu6es entre parentheses}

PARAMETRES DrAMBIANCE

Mode

Pour I'mode PRO LOGIC [I MUSIC

TONE

CONTRO

x

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

ROOM EFFECT DELAY SURROUND

MODE EFFECT LEVEL SIZE LEVEL T_ME BACK

x X X X X x X x

x X X X X x X x

x X X X X x X x

(CINEMA} }(OFF x x X x x :}(NON MTRX

(CINEMA} }(OFF x x X x x :}(NON MTRX

x } (OFF x x X x x (MTRX ON)

x } (OFF x x X x x (MTRX ON)

x X X X X x X

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x X x C{30msec)

PANORAM/1 D_MENSION

DIRECT x x

STEREO x x

EXTERNALINPUT x x

DOLBY PRO LOGIC ]l © (OFF) {3 {3) © (0)

DTS NEO:6 x x

DOLBY DIGTAL (85 SURROUND) x x

DTSSURROUNDIDTSESMTRX6/) x x

5/6CH STEREO x X

ROCK ARENA x X

JAZZ CLUB x X

VIDEO GAME x x

MQNQ MOVIE x x

MATRIX x x

Err¢as dereproduct_or_

8esignau×Dolby

D_gitalet DTS

D COMP LFE

(}{OFF) 0 (OdB)

{OFF} (OdB)

x x

{OFF} (OdB)

x x

{OFF} (OdB)

x (OdB)

x x

x x

x x

x x

x x

x x

C:R#g_able

X : Pas ajustaMe

114

[] ECOUTE DE LA RADIO

1Regler la fonction d'entr_e sur "TUNER".

{Ullit6 princ_palel (Ullit6 de t_l_commaiide)

Tout en regardant I'affichage, appuyer sur la touche BAND

pour s61ectionner la gamme d6siree (AM ou FM}.

_AND

(Unit6 de t6_6cornmande)

Appuyer sur la touche MODE pour r6gler le mode d'accord

automatique.

MODE

(Unit6 de t616comrnande}

"Auto" apparaTt sur I'affichage.

4Appuyer sur la touche TUNING UP ou DOWN.

TUNING

{Ullit6 de t_commallde}

La recherche automatique

commence, ensuite elle

s'arrete Iorsqu'une station est

r6glee.

Si I'accord ne s'arrete pas & la station d6sir6e, utiliser I'operation

"Accord manuel".

1ot

zOZ

1

_®os

s'S s_

0 0 0 ', ',,,

4_

2

3_

IRegler la fonction d'entr_e sur "TUNER".

{Ullit6 princ_palel (Ullit6 de t_l_commaiide)

Tout en regardant I'affichage, appuyer sur la touche BAND

pour selectionner la gamme (AM ou FM).

_AND

(Ullit6 de t#l#commande)

4

Appuyer sur la touche MODE pour selectionner le mode de

reglage d'accord. Verifier que I'indicateur "AUTO" est _teint

sur I'affichage. MODE

{Unit# de t616cornmande)

Appuyer sur la touche TUNING UP ou DOWN pour syntoniser

la station d_siree.

La fr_quence change en continu Iorsque la touche est

maintenue enfonc_e.

TUNING

{Unit6 de tel_cornmande)

REMARQUES:

•En mode d'accord automatique sur la gamme FM, I'indicateur "STEREO" s'allume sur I'affichage Iorsqu'une _mission stereo est syntonisee.

Aux fr_quences ouvertes, le bruit est mis en sourdine et les indicateurs "TUNED" et "STEREO" s'eteignent.

•Lorsque le mode d'accord manuel est regiS, les emissions FM stereo sont reoues en monaural et I'indicateur "STEREO" s'_teint.

115

1

2

4

Utiliser I'op6ration "Auto tuning" (Accord automatique) ou

"Manual tuning" (Accord manuel) pour effecteur I'accord de

la station _ pr@6gler dans la m¢moire.

MEMORY Appuyer sur la touche MEMORY.

(Unit6 de t616commande)

SHIFT

(Unit6 de t616commande)

CED

CHANNEL

Appuyer sur la touche SHIFT et

s61ectionner le bloc m¢moire desire. (A

E}.

Appuyer sur la touche CHANNEL + (UP}

ou - (DOWN) pour s_lectionner le canal

pr6r_gl6 d_sir_ (1 _ 8).

(Unit6 de t616commande)

MEMORY Appuyer 8 nouveau sur la touche

MEMORY pour m_moriser la station

dans la m6moire pr6r6gl_e.

(unlt_det616commande)

Pour pr¢r_gler d'autres canaux, r6p6ter les _tapes 2 _ 5.

40 Stations au total peuvent 6tre pr¢r_gl6es -- 8 stations

(canaux 1 a 8) dans chaque bloc A & E.

_,p_'@ _ '_"

5 c_ _ ........

2,5

2-

3

4

• Les stations pr6r6gl¢es peuvent _tre verifi¢es sur I'affichage.

Appuyer r6p6titivement sur la touche ON SCREEN jusqu'a ce que 1'6cran "Tuner Preset Stations"

(stations prer¢gl_es du tuner) apparaissent sur I'affichage. Tuner Preset Stations"

A1FM87, 50MHz

A2FM89, IOMHz

A3FM98, IOMHz

A4FM10"/,90MHz

A5FM90. IOMHz

A6FM90. IOMHz

A"/FM90. IOMHz

ASFM90. IOMHz

(Unit6 de t@l@commandel

116

• Pour s61ectionner les stations pr6r¢glees a I'aide de la

telecommande.

1SHIFT

{Unit_ de t616commande)

Tout en regardant I'affichage,

appuyer sur la touche SHIFT pour

s61ectionner le bloc memoire

prer6glee.

GD

CHANNEL

{Unit_ de t616commande)

Tout en regardant I'affichage,

appuyer sur la touche CHANNEL +

(UP) ou - (DOWN) pour

selectionner le canal preregl¢

desire.

• Rappel des stations pr¢regl6es 8 partir du panneau de commande

de I'unit6 principale.

1

2

TUNING

PRESET

(Unit# principale}

Appuyer sur la touche de stations

prer6glees TUNING PRESET.

u,o,, Tourner le selecteur de fonction

_1_O_ pour choisir ,a st at ion souha itee.

(Unit# principale}

1

2

_"'_ a. '_

o 0 0 0

1 2 ,Ot o

[] MEMOIRE DE DERNIERE FONCTION

•Cet ampfificateur est equip6 d'une memoire de derniere fonction qui stocke les conditions des reglages d'entr¢e et de sortie tel qu'elles 6taient

imm6diatement apres la mise hors circuit.

Cette fonction supprime la necessite de fake des reglages compfiques Iorsque I'appareil est allum¢.

• Cet amplificateur est ¢galement ¢quipe d'une memoire de sauvegarde. Cette fonction fournit approximativement un mois de m6moire de

stockage avec le cordon debranch¢.

[] INITIALISATION DU MICROPROCESSEUR

Lorsque I'indication sur I'affichage est anormale ou quand I'utilisation de I'appare[I ne donne pas les r6sultats escomptes, le microprocesseur doit

6tre initialise en suivant la procedure suivante.

Eteignez I'appare[I et enlevez le f[I CA de la prise de courant

murale.

Maintenez la touche A suivante et la touche B, et branchez le

ffl CA dans la prise.

Verifier que I'affichage clignote dans son integralite _ un

[ntervalle de 1 seconde environ et rel_cher les doigts des 2

touches, et le microprocesseur sera initialise.

REMARQUES:

•Si I'_tape 3 ne fonctionne pas, recommencer _ partir de I'_tape 1.

• Si le micro-ordinateur a 6te reinitialise, tousles reglages de

touche sont r6initialis6s aux valeurs par defaut (les valeurs

reglees a la livraison de I'usine).

O(::: ]

@ooo

= Z

6 o ZOZ

2

117

lii=t,!r±li_[t]_[.,]

[] DEPISTAGE DES PANNES

Si un problbme se produit, verifier d'abord les points suivants:

1. Les connexions sont-elles eorrectes?

2. Le r_cepteur a-t-il ete utilise conformement au mode d'emploi?

3. Les enceintes, Is platine tourne-disque, et les sutres appareils fonctionnent-ils correctement?

Si I'appareil ne fonctionne pas correctement, v_rifier les points 6num6r_s dans le tableau ci-dessous. Si le probl_me persiste, il peut y avoir un

mauvais fonctionnement. D6brancher imm6diatement le cordon d'alimentation et contacter le revendeur.

Sympt6me Cause Remedes Page

DISPLAY ne s'allume poset • Cordon d'alimentation pas blanche fermement 68

aucun son n'est produd Iorsque

d I'interrupteur POWER est 97

_d enforce

74, 75

98

o

8

cf

q)

e_

E

oE

u_

,@

o

DISPLAY s'allume, mais aucun

son produit

• Cordon d'enceinte pas connecte correctement

• La touche de fonction audio n'est pos reglee

sur la position correcte

• Commande de volume toumee au minimum

• Sourdine activee

• Verifier que la fiche du cordon d'alimentation est

correctement branchee

• Allumer I'appareil avec al t61ecommande apres avoir

enforce I'interrupteur POWER¸

• Connecter refinement

• La regler sur la position correcte

• Augmenter jusqu'a un niveau

• Appuyer sur la touche MUTING de la telecommande

pour desactiver la sourdine

• Entrer les s_gnaux numeriques ou selectionner les

prises d'entree darts lesquelles les signaux

num6r_ques doivent entrer

• Eteindre [appareil, connecter les enceintes

correctement, ensuite rallumer I'appareil

• Eteindre I'appareil, ensuite bieR le venfiler pour le

refroidir

Des que I'appareil est refroidi, le lallumer

• Eteindre I'appareil, ensuite bieR le ventiler pour le

refroidir

Des que I'appareil est refroidi, le lallumer

• Connecter fermement

• Connecter fermement

99

101

• Les s_gnaux numedques ne SORt pos entres 98

Entree numedque selectionnee

• Les bomes d'enceinte SORtcourt_circudees 74, 75

DISPLAY pas allume et le • BIoquer les trous de ventilation de I'appareil 66, 74

temoin d'alimentation clignote

rapidement • L'appareil fonctionne en continu a haute 66, 74

puissance et/ou avec une ventilation non

appropriee

• Connexions du cordon d'enceinte incompletes 74, 75

Le son ne provient que d'un • Connexions des cordons d'entree/sortie 68 _ 75

c6te _ncompletes

Position des instruments • Enceintes gauche et droite ou cordons • Verifier les connexions gauche/droite 74, 75

mus_caux _nversee en mode d'entree/ sor[ie gauche et droite connectes

stereo I'envers

• "On Screen Display" (affichages sur ecran) est • Activer "On Screen Display" (affichages sur ecranl

Les affichages sur ecran ne 87

desactive _ I'@cran System Setup {menu I'ecran System Setup (menu d'initialisation du

SORtpos affiches d'initialisation du systeme) systeme)

• Le fil de terre de la platine toume-disque n'est • Connecter correctement 68

Un bruit de ronflement est

produit pendant la lecture d'un pas connecte correctement

• Connexion de la prise PHONO incomplete • Connecter fermement 68

disque • L'antenne TV ou de radio est situee _ proximite • Contacter votre revendeur --

• La platine tourne-disque et les systemes • Les separerle plus possible --

_- d'enceinte sont trop proches

u_ Un hudement est produit • Le sol est instable et vibre facilement • Utiliser des cales pour absorber les vibrations --

Iorsque le volume est eleve d'enceinte transmises par le sol Si la platine toume-

disque n'est pas equ_pee d'isolants, utiliser des

isolants audio {disponibles darts le commerce)

• La pression de la pointe de lecture est trop • Appliquer la pression appropdee 8 la pointe de --

faible lecture

Le son est deforme • II y a de la poussiere ou de la salete sur la pointe • Verifier la pointe de lecture --

o de lecture

• La cellule est defectueuse • Remplacer la cellule --

• Une cellule MC a Cte utilisee • Remplacer par une cellule MM ou utiliser un 68

Le volume est faible amplificateur de t_te ou un transformateur

survolteur

• Les piles SORt usees • Remplacer les piles par des piles neuves 89

•La telecommande est trop eloignee de I'unde • Rapprocher la telecommande 89

L'appareil ne fonctionne pas pdncipale

correctement Iorsque la • II y a un obstacle entre la telecommande et • Retirer I'obstacle 89

co telecommande est utilisee I'unite pdncipale

®•Une autre touche a 6te enfoncee • Appuyer sur la touche appropdee --

F- • @ et O de la batterie sont inserCes a I'envers • Inserer les piles correctement 89

118

[] INFORMATIONS SUPPLEMENTAIRES

II y a actuellement divers types de signaux de canaux multiples (signaux ou formats avec plus de deux canaux).

•Types de signaux de canaux multiples

Dolby Digital, Dolby Pro Logic, DTS, signaux 3-1 haute d6f]nition (son Hi-Vision Japan MUSE), DVD-Audio, SACD (Super Audio CD), audio de

canaux multiples MPEG, etc.

"Source" ici ne se reporte pas au type de signal (format) ma]s au contenu enregistr6. Les sources peuvent _tre d]visees en deux cat6gories

principales.

•Types de sources

•Film audio Signaux cr6es pour _tre reproduits dans des salles de cinema. En general, le son est enreg]str6 pour 6tre reproduit

dans des salles de cinema equ]pees d'enceintes d'ambiance multiples, quel que soit le format (Dolby Digital, DTS,

etc.).

Champ sonore de salle de cinema

Enceintes d'ambiance multiples

{Pour le systeme a 6I canaux)

Champ sonore de salle d'_coute

isR

I

iu'

J

SB _

D D I

Dans ce cas, il est important d'obtenir la meme impression

d'expansion que dans une salle de cinema avec les canaux

d'ambiance.

Pour ce faire, dans certains cas, le nombre d'enceintes

d'ambiance est augment_ {_ quatre ou huit) ou des enceintes

avec caract_ristiques bipolaires ou dipolaires sont util]sees.

SL: Canal ambiance gauche

SR: Canal ambiance droit

SB: Canal ambiance arri@re {1 spkr ou 2spkrs)

•Autres types d'audio Ces signaux sent con;us pour recreer un champ sonore de 360 ° en utilisant trois 8 cinq enceintes.

Dans ce cas, les enceintes doivent entourer de tousles c6t_s la personne qui ecoute pour creer

un champ sonore un]forme de 360 °. td_alement, les enceintes d'ambiance doivent fonctionner

comme sources sonores "ponctuelles" de la meme mani_re que les enceintes avant.

SL SR

Ces deux types de sources ant donc des propri_t_s differentes, et des r_glages d'enceinte diff_rents, surtout pour les enceintes d'ambiance,

sont necessaires pour obtenir le son ideal.

119

liililt,!'±1i_[:t]_ [.']

Un systeme _ 6.1 canaux est un systeme 8 5.t canaux conventionnel auquel le canal d'ambiance arriere (SB) a 6te ajout& Cette caracteristique

facilite le positionnement du son juste derriere I'auditeur qui etait difficile _ obtenir auparavant avec les sources congues pour systemes

enceintes d'ambiance multiples conventionnels. De plus, Fimage acoustique, qui s'etend entre les c6tes et I'arri¢re, est maintenant plus 6troite

et de ce fait, ameliore grandement I'expression des signaux d'ambiance de sons qui se deplacent des cetes vers I'arriere et de I'avant vers un

point directement derriere I'auditeur.

Changement du positionnement et de I'image

acoustique avec les systemes a 5.1 canaux

Changement du positionnement et de I'image

acoustique avec le systemes & &l canaux

D_placement de I'image acoustique entre SR a SL

D D D D D D

_\ SBch I/

D_lacement de fimage acou_ique de SR &SB a SL

Avec cet appareil, le(s) enceinte(s) pour le canal 1 ou 2 est (sent) necessaire(s) pour realiser le systeme 6.1 canaux. Le fait d'ajouter ces enceintes,

augmente cependant Feffet d'ambiance pas seulement avec des sources enregistrees en 6.1 canaux, mais egalement avec des sources

conventionnelles _ 2 ou 5.1 canaux. Tousles modes d'ambiance originaux de DENON (voir page 109) sont compatibles avec la lecture 8 7.1

canaux; il est donc possible d'apprecier un son _ 6.1 canaux 8 partir de n'importe quelle source.

•Nombres d'enceintes d'ambiance arriere

Bien que le canal d'ambiance arriere comprenne seulement des signaux de lecture de 1 canal pour les sources 6.1 canaux {DTS-ES, etc.) il est

conseille d'utiliser deux enceintes. Lors de I'utifisation d'enceintes avec des caracteristiques dipolaires, il est essentiel d'utiliser deux enceintes.

L'utilisation de deux enceintes procure un melange des sons des canaux d'ambiance beaucoup plus homogene et un meilleur positionnement

du canal d'ambiance arriere Iorsque I'on ecoute d'un point autre que le centre d'ecoute.

•Positionnement des canaux d'ambiance gauche et droit quand des enceintes d'ambiance arribre sont utilisees

L'utilisation d'enceintes d'ambiance arriere ameliore grandement le positionnement du son _ I'arriere. Grace _ cela, les canaux d'ambiance

gauche et droit jouent un r61eimportant dans la transition reguliere de I'image acoustique de I'avant vers I'arri¢re. Comme le montre I'illustration

ci-dessus, dans une salle de cinema, les signaux d'ambiance sont aussi produit diagonalement devant I'auditoire, creant ainsi une image

acoustique donnant Fimpression que les sons fiottent dans I'espace.

Afin d'atteindre ces effets, il est conseille de placer les enceintes des canaux d'ambiance gauche et droit 16gerement vers I'avant par rapport

aux syst¢mes d'ambiance conventionnels. En procedant ainsi, on augmente parfois I'effet d'ambiance Iors de la lecture de sources 8 5.1 canaux

conventionnels en mode d'ambiance 6.1 ou en mode 6.1 matrice DTS-ES. Verifier les effets d'ambiance des differents modes avant de

selectionner le mode d'ambiance.

120

Nous d6cdvons ici un nombre de r6glages d'enceintes pour diff6rents buts. Utfliser cos exemples pour installer votre syst_me en fonction du type

d'enceintes utifis6es et du principal objectif d'utilisation.

1. Syst_me compatible DTS-ES (utilisant des enceintes d'ambiance artiste)

(1) R_glage de base pour surtout voir des films

Ence_ntesavant

J Enceinte cent_81e_

[] []

Enceln{esd'ambiance'a/d6te

(1spkr ou 2 spkts)

Comme vu de dess_s

•Placer los enceintes avant avec leurs surfaces avanf autant que

possible en regard de I'ecran de tel6viseur ou de moniteur Placer

I'enceinte cent_ale entre los enceintes avant gauche et droite et pas

plus loin de la position d'ecoute que los enceintes avant

• Consulter le mode d'emploi de votre subwoofer pour un conseil sur

son placement darts la piece d'ecoute

• Si los enceintes d'ambiance sont 8 rayonnement direct

(monopolaire), los placer legerement derriere efa un angle par

rapport a la position d'ecoute et pa_allelement aux tours, de 60 8 90

cm (2 a 3 pieds) au-dessus du niveau des oreilles a la pdncipale

position d'ecoute

Enceinte

drambian_s_

\EHe$so[it

Enceinte avant Ul i 16g¢rement

/J60 _ 90 cm

Comme vu de c6t&

•Lots de I'utHisa6on de deux enceintes d'ambiance arriere, los placer _ Yargere face vers I'avant et mo[ns espacees que

los enceintes avant gauche et droite Lorsqu'une seule enceinfe d'ambiance ardere est utilisee, la placer pros du centre,

face vers I'avant ef legerement plus en hauteur (de g a 20 cm) que los enceintes d'ambiance

• Nous recommandons d'installer la ou los enceintes d'ambiance arriere legerement inclinees vers le has Cette position

evite bien los interferences provoquees par la reflexion des signaux du canal d'ambiance ardere sur le moniteur ou

I'ecran au centre, ce qu_ a pour effet de d'attenuer la sensation de deplacement du son d'avant en arriere

(2) R_glage pour surtout voir des films en utilisant des eneeintes types diffusion pour los enceintes d'ambiance

Pour [impression d'enveioppement des sons d'ambiance la plus forte, des enceintes a radiation diffuse telles que les types bipolaires ou

dipolaires, assurent une dispersion plus large que cello qu'il est possible d'obtenir d'une enceinte _ rayonnement direct (monopolaire).

Placer ces enceintes & I'un des c6t6s de la principale position d'_coute, mont6es au-dessus du niveau des oreilles.

Ttajet du son d'ambiance en provenance

desencelntes vers la positiond'_oute • Placer I'enceinte centrale & la memo position que darts I'exemple {1) 1

• Ilestpreferabledeplacerlesenceintesd'ambiancejusteac6feou Enceillted'ambiance Encelnted'amblance

legerement en avant de la position du spectateur et de 60 _ 90 cm \

au-dessus du niveau de I'oreille EHesso_t

• Memo methode d'installation due pour Yenceinte d'ambiance ardere

(f I le bas

Los enceintes dipolages sont aussi los enceintes d'ambiance ardere 60 # 90 cm

lea plus efficaces

• Connecter los enceintes d'ambiance aux prises d'enceintes

d'amb_ance Comme vu de c6t&

• Los signaux des canaux d'ambiance se reflechissent sur los tours de

la maniere indiquee sur le diagramme de gauche, creant une impression d'expansion

Los signaux des canaux d'ambiance se reflechissenf sur los tours de la maniere indiquee sur le diagramme de gauche,

creant une presentation des sons d'ambiance enveloppanfe ef realiste

Enceintes d'ambiance arri6re Cependant, pour des sources musicales de canaux multiples, I'utilisation d'enceintes bipolaires ou dipolaires montees

(/ spkr ou 2 spkrs) SUr lea c6tes de la pdncipale position d'ecoute pout ne pas s'averer satisfaisante pour creer un champ de sons

Comme vu de dessus d'ambiance de 360 ° coherent Connecter une autre page d'enceintes a rayonnement direct de la maniere decrite darts

I'exemple (31,et los placer aux coins ardere de la piece face _ la principale position d'ecoute

/

/

2. Quand aucune enceinte d'ambiance arri_re n'est utilisee

•Placer los enceintes avanf avec louts surfaces avant autant que possible en

regard de I'ec_an de televiseur ou de moniteur Placer Yenceinte centrale

entre los enceintes avant gauche et droite et pas plus loin de la position

d'ecoufe que los enceintes avant

• Consulter le mode d'emploi de votre subwoofer pour un conseil sur son

placement dans la piece d'ecoute

• Si los enceintes d'ambiance sont 8 layonnement direct {monopolaire), los

placer legerement derriere et _ un angle par rapport _ la position d'ecoute

et pa_allelement aux tours, de 60 _ 90 cm (2 a 3 pieds) au-dessus du niveau

des oreilles _ la principale position d'ecoute Comme vu de c6t&

120 °

Comme vu de dessus

121

Le AVR-2802/982 est 6quipe d'un circuit de traitement de signaux numeriques qui vous permet de reproduire des sources programme dans le

mode d'ambiance pour obtenir la meme impression de presence que dans une salle de cinema.

Dolby Surround

(1) Dolby Digital (Dolby Surround AC-3)

Dolby Digital est le format de signaux numeriques de canaux multiples developpe par Dolby Laboratories.

Dolby Digital comprend jusqu'_ "5.1" canaux - avant gauche, avant droit, central, gauche d'ambiance, droit d'ambiance, et un canal

supplementaire exclusivement reserve pour lea effets supplementaires des sons de graves profondes (le canal LFE - effet de basse

frequence, egalement appele le canal ".1 ", contenant de basses frequences jusqu'_ 120 Hz).

Contrairement au format analogique Dolby Pro Logic, les prindpaux canaux de Dolby Digital peuvent tous contenir des informations sonores

pleine gamme, des graves les plus basses iusqu'aux frequences les plus elevees - 22 kHz. Les signaux de chaque canal sont distincts des

autres, permettant de reperer I'imagerie aonore, et Dolby Digital offre une formidable gamme dynamique, des effets sonores les plus

puissants aux sons les plus doux, les plus calmes, sans bruit ni distorsion.

• Dolby Digital at Dolby Pro Logic

Comparaison de systemes d'ambiance domestiques Dolby Digital Dolby Pro Logic

Nbre de canaux enreg_stres (elements) 51 ch 2 ch

Nbre de canaux de lecture 51 ch 4 ch

Canaux de lecture (max) L, R, C, SL, SR, SW L, R, C, S {SW - recommande)

Traitement numerique discret T_aitement & matrice analogique Dolby Surround

Tlaitement audio Encodage/decodage Dolby Digital (AC-3)

Umite de reproduction haute frequence de canal 20 kHz 7 kHz

d'ambiance

•M_thodes de lecture at media compatibles Dolby Digital

Marques indiquant la cornpatibilite Dolby Digital: r_rlI-w---] et II"ll_=u_l

DIGITAL AG,3 l I G I f A L

Voici quelques exemples generaux. Se reporter egalement aux instructions d'utilisation du lecteur.

Media Prises de sor[ie Dolby Digital Methodes de lecture (page de reference)

LD {VDP) Prise de sor[ie RF coaxiale Dolby Digital "_I Regler le mode d'entree 8 "AUTO"

{Page 98)

DVD Sortie numedque optique ou coaxiale Regler le mode d'entree 8 "AUTO"

(comme pour PCM) _2 (Page 98]

Autres Sortie numedque optique ou coaxiale Regler le mode d'entree 8 "AUTO"

(emissions par satellite, CATV, etc) (comme pour PCM) {Page 98]

1 Utiliser un adaptateur disponible dans le commerce pour raccorder le jack de sortie Dolby Digital (AC-3RF} du lecteur LD au jack d'entree

numerique.

Lors du raccordement, consulter la notice fournie avec I'adaptateur.

2 Certaines sorties numeriques DVD ont la fonction de commuter la methode de sortie de aignaux Dolby Digital entre "courant binaire" et

"{convertir _) PCM". En cas de reproduction en ambiance Dolby Digital sur le AVR-2802/982, commuter le mode de sortie du lecteur de

DVD _ "courant binaire". Dans certains cas, les lecteurs sont equipes des deux sorties numeriques "courant binaire + PCM" et "PCM

uniquement". Darts ce cas, connecter les prises "courant binaire + PCM" au AVR-2802/982.

(2) Dolby Pro Logic I1

• Dolby Pro Logic 1Iest un nouveau format de lecture multi canaux developpe par les Laboratoires Dolby utilisant la technologie de commande

par retroaction Iogique et offrant des nombreuses ameliorations par rapport aux circuits conventionnels Dolby Pro Logic.

• Dolby Pro Logic I1 peut etre utilise pour decoder non seulement des sources enregistrees en Dolby Surround (_), mais egalement des

sources stereo normales en cinq canaux (avant gauche, avant droit, central, surround gauche et surround droit) pour parvenir 8 un son

d'environnement surround.

• Alora que pour un systeme Dolby Pro Logic conventionnel, la bande de frequences du canal d'environnement surround etait reduite, le

Dolby Pro Logic iI apporte une gamme de frequences plus large (20 Hz 8 20 kHz ou plus). De plus, alors que les canaux surround etaient

monoauraux (les canaux surround gauche et droit etant les memes) dans lea anciens syst¢mes Dolby Pro Logic, ils sont reproduits comme

signaux stereo par le systeme Dolby Pro Logic 1I.

• II est possible de regler de nombreux parametres selon le type de source et de contenu, de fagon a parvenir 8 un decodage optimal {voir

page 105}.

Sources enregistrees en Dolby Surround

Ce sont des sources pour lesquelles trois ou quatre canaux surround ont ete enregistrees comme deux canaux en utilisant la technologie

de codage Dolby Surround.

122

Le Dolby Surround est utilis6 pour les bandes sonores de films enregistres sur DVDs, LDs et cassettes video pouvant 6tre reproduites sur

des magnetoscopes stereo, de meme que pour les emissions de radio en stereo FM, de t_levision, de transmission par satellite et de

television par c_ble.

Le decodage de ces signaux par la technologie Dolby Pro Logic rend la reproduction de son d'environnement multi-canaux possible. Ces

signaux peuvent egalement etre reproduits sur un dispositif stereo ordinaire; neanmoins, dans ce cas, le son sera de type stereo normal.

II y a deux types de signaux d'enreg[strement de son d'environnement DVD Dolby.

_ Les signaux PCM stereo _ 2 canaux

_2_ Les signaux Dolby Digital _ 2 canaux

Lorsqu'un de ces signaux est entre dans le AVR-2802/982, le mode d'environnement sonore est automatiquement regle sur Dolby Pro

Logic 11Iorsque le mode "DOLBY/DTS SURROUND" est selectionne.

•Les sources enregistrees en Dolby Surround sont design6es par le logo indiqu_ ci-dessous.

Signe du support Dolby Surround: I'TII_]

Fabrique sous licence des Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole D double sont les marques de fabrique enregistrees des Dolby Laboratories.

Ouvrages confidentiels nompubli_s. @1992-1999 Dolby Laboratories. Tous droits reserves.

Digital Theater Surround (egalement appele simplement DTS) est un format de signaux numeriques de canaux multiples developpe par Digital

Theater Systems.

DTS offre les memes canaux de lecture "5.1" que Dolby Digital (avant gauche, avant droit et central, gauche et droit d'ambiance) ainsi que le

mode stereo deux canaux. Les signaux des differents canaux sont entierement independants, eliminant le risque de deterioration de qualit_

sonore _ cause d'interferences entre signaux, diaphonie, etc.

DTS se caracterise par un debit binaire relativement plus eleve compare 9 Dolby Digital (1234 kbps pour CD et LD, 1536 kbps pour DVD), donc il

fonctionne avec un taux de compression relativement bas. Pour cette raison, la quantite de donnees est grande, et Iorsque la lecture DTS est

utilisee dans les salles de cinema, un CD-ROM separe synchronise sur le film est joue.

Avec les LD et les DVD, il n'y a, bien sot, pas besoin d'un disque supplementaire; les images et le son peuvent etre simultanement enregistr_s

sur le meme disque, doric les disques peuvent eve manipules de la meme maniere que des disques d'autres formats.

Ce sont egalement des CD enregistres en DTS. Ces CD comprennent les signaux d'ambiance 5.1 canaux (compares aux deux canaux sur les CD

actuels). Elles ne comprennent pas les donnees image, mais offrent une lecture d'ambiance sur des lecteurs de CD equipes de sorties numeriques

(sortie numerique type PCM necessaire).

La lecture de pistes DTS surround offre le meme grand son compliqu_ que darts une salle de cinema, simplement darts votre propre salon.

•M_thodes de lecture et m6dia compatibles DTS DIGITA_

Marques indiquant la compatibilit6 Dolby Digital DTS: _ et _ .

SlJZROIJND

oici quelques exemples generaux. Se reporter _galement aux instructions d'utilisation du lecteur.

Media Prises de sortie Dolby Digital Methode de lecture (page de ref@rence)

CD Sortie numerique optique ou coaxiale Regler le mode d'entree _ "AUTO" ou "DTS" (Page 981

(comme pour PCM} _ 2 Ne iamais regler le mode a "ANALOG" ou "PCM" _ 1

Sortie numerique optique ou coaxiale Regler le mode d'entree _ "AUTO" ou "DTS" (Page 981

LD {VDP} {comme pour PCM} _ 2 Ne iamais regler le mode a "ANALOG" ou "PCM" _ 1

DVD Sortie numerique optique ou coaxiale

(comme pour PCM} _ 3 Regler le mode d'entree _ "AUTO" ou "DTS" (Page 98}

1 Les signaux DTS sont enregistres de la meme maniere sur les CD et les LD que les signaux PCM. Pour cette raison, les signaux DTS non

decodes sont sortis comme parasites "sifflants" par les sorties analogiques du lecteur de CD ou de LD. Si ce parasite est reproduit avec

I'amplificateur r_gle 8 un volume tres eleve, il peut eventuellement endommager les enceintes. Pour eviter ceci, toujours changer le mode

d'entree _ "AUTO" ou "DTS" avant de reproduire des CD ou des LD enregistres en DTS. De meme, ne jamais changer le mode d'entr_e

& "ANALOG" ou "PCM" pendant la lecture. Ceci s'applique egalement en cas de reproduction de CD ou de LD sur un lecteur de DVD ou

de LD/DVD compatible. Pour les DVD, les signaux DTS sont enregistres d'une maniere speciale, donc ce probleme ne se pose pas.

2 Les signaux fournis aux sorties numeriques d'un lecteur de CD ou de LD peuvent subir un certain type de traitement de signal interne

(reglage de nlveau de sortie, conversion de frequence d'echantlllonnage, etc.). Darts ce cas, les signaux encodes en DTS peuvent etre

traites de maniere erronee, auquel cas ils ne peuvent pas etre decodes par le AVR-2802/962 ou peuvent seulement generer des parasites.

Avant de reproduire des slgnaux DTS pour la premiere fois, balsser le volume principal _ un faible niveau, commencer _ reproduire le disque

DTS, puis verifier si le temoin DTS du AVR-2802/982 (voir page 107) s'allume avant d'augmenter le volume principal.

-_3 Un lecteur de DVD avec sortie numerique compatible DTS est necessaire pour reproduire des DVD DTS. Un logo de sortie num_rique DTS

est reproduit sur le panneau avant des lecteurs de DVD compatibles.

Les recents modeles de lecteurs de DVD DENON comprennent une sortie numerique compatible DTS -consulter le mode d'emploi du

lecteur pour les informatlons sur la configuration de la sortie numerique pour la lecture DTS de DVD encodes en DTS.

Fabrique sous licence de Digital Theater Systems, Inc. Brevet US No. 5,451,942, 5,956,674, 5,974,380, 5,978,762 et d'autres demandes de

brevets lnternationaux publies et en cours de demande.

"DTS", "DTS-ES Extended Surround" et "Neo:6" sont des marques d_posees de Digital Theater Systems, Inc. @1996, 2000 Digital Theater

Systems, Inc. Tous droits r_serv_s.

123

Ambiance Etendue DTSES un nouveau format multicanaux developp6 par Digital Theater Systems inc. Tout en offrant une haute compatibilite

avec le format d'ambiance numerique DTS conventionnel, I'Ambiance Etendue DTS-ES ameliore grandement I'impression d'ambiance 360 degres

et I'expression de I'espace gr&ce aux signaux d'ambiance etendus d'avantage. Ce format est professionnellement utilise en salle de cinema

depuis 1999.

En addition aux canaux d'ambiance 5.1 (FL, FR, C, SL, SR and LFE), Ambiance Etendue DTS-ES offre auss[ le canal SB (Ambiance Arriere, quelque

fois refere aussi comme le "Centre d'ambiance') pour la lecture d'ambiance avec un total de 6.1 canaux. Ambiance Etendue DTSES comprend

deux formats de signal avec de differentes methodes d'enregistrement de signaux d'ambiance, comme decrit ci-dessous.

•DTS-ES TM Discrete 6.1

DTS-ES Discrete 6.1 est le dernier format d'enregistrement. Avec lui, tous les 6.1 canaux ([ncluant le canal SB) sont enregistres en utilisant

independamment un systeme numedque discrete. La caracteristique principale de ce format est qu'etant donne que les canaux SL, SR et

SB sont completement independants, le son peut etre 9onou en toute liberte et il est possible de realiser la sensation des images accoustiques

se depla_ant librement parmi les sons de fond environnant I'auditeur en 360 degres.

M_me si la performance maximale eat atteinte Iorsque les bandes sonores enregistrees avec se systeme sent lues en utilisant un decoded

DTS-ES, Iorsque lus avec un decodeur conventionnel DTS les signaux de canal SB sont automatiquement melanges aux canaux SL et SR,

doric aucun composant du signal n'est perdu.

•Matrise DTS-ES TM 6.1 (DTS-ES TM Matrix 6.1)

Avec ce format, les signaux de canal additionnels subissent un codage matriciel et sont entres darts les canaux SL et SR au prealabJe. En

cours de lecture ils sont decodes aux canaux SL, SR et SB. Le fonctionnement de I'encodeur utilise au moment de renregistrement peut

_tre completement egale en utilisant un decoded a matrice numerique de haute precision developpe par DTS, realisant ainsi un son

d'ambiance plus fidele aux visees conceptuelles de son'des producteurs qu'avec lea systemes de canaux conventionnels 5.1- our 6.1.

En plus, le format bit stream eat 100% compatible avec lea signaux DTS conventionnels, donc I'effet du format Matrice 6.1 peut etre realiser

meme avec des sources de signal 8 canal 5.1. BiensQr il n'est pas possible de life les sources encod_es du DTS-ES Matrix 6.1 avec un

decoded DTS 8 canal 5.1.

Lorsque les sources encodees DTS-ES Discrete 6.1 ou Matrix 6.1 sont decodees avec un decoded DTS-ES, le format est automatiquement

detecte en decodage et le mode optimal de lecture est selectionn& Cependant, certaines sources Matrix 6.1 peuvent _tre detectees comme

ayant un format 9 canal 5.1, donc le mode de DTS-ES Matrix 6.1 doit etre r_gle manuellement pour lire ces sources.

(Pour les instructions sur la selection de mode d'ambiance, voir en page 107.)

Le decoded DTS comprend une autre fonction, le mode DTS Neo:6 pour la lecture de canal 6.1 de PCM numerique et de sources de signal

analogique.

•DTS Neo:6 TM surround

Ce mode applique les signaux _ 2 canaux conventionnels au decoded _ matrice numerique de haute precision utilise pour DTS_ES Matrix 6.1

pour realiser une lecture d'ambiance a canal 6.1. La detection de signal d'entree de haute precision et le proccesseur de matrice permettent

la pleine reproduction de bande (Reponse de frequence de 20 Hz 8 20 kHz ou plus) pour tousles canaux 6.1, et la separation entre les

differents canaux est amelioree jusqu'au m_me niveau que le systeme numerique discrete.

L'Ambiance DTS Neo:6. comprend deux modes pour la selection du d_codage optimal de la source numerique.

•DTS Nee:6 Cinema

Ce mode est optimal pour le visionnement de films.. Le decodage est accompli avec emphase sur la performance de s_paration pour

realiser la meme atmosphere avec les sources a 2 canaux et les sources _ canal 6.1.

Ce mode est efficace pour les sources de lecture en formats d'ambiance conventionnels aussi, parce que le composant en phase est

principalement assigne au canal central (C) et le composant de phase inverse a rambiance (canauxSL, SR et SB).

•DTS Neo:6 Musique

Ce mode est con_u principalement pour la lecture de musique. Lea signaux de canal frontal (FL et FR) contournent le d_codeur et sont lus

directemnt alors il n'y a pas de perte de qualit6 sonore, et I'effet de la sortie des signaux d'ambiance 8 partir des canaux du centre (C) et

de I'ambiance (SL, SR et SB) ajoute une sensation naturelle d'expansion au champ sonore.

124

Instal_atlon de systeme

Entrer la comb[rtaison des enceir;tes de votre syst_me et leurs tai_les

correspondantes {SMALL pour ence_ntes normales, LARG E pour pleine

tai[]e, pleine gamme) pour automatiquement r_gler la composition des

$ig_au× sot tis par les e_ceintes et _a_epo_se en tr_quence

®

®

®

®

®

Speaker

Collfiguration

Crossover

Ftequency

Su#w0ofelm0de

SB CH Auto

Flag Detect

Delay %me

Channel

Level

Digital _n

Assignment

On Screen

Display

Auto Tuner

Presets

R6gler ]a fr6quence (Hz) _ un niveau [nf6rieur _ celul du son glave

6mis par les diverses enceintes _ pa_t_r du subwoofer

Cec]s8 ect or_r_ele subwoofer pour 8 _ecture de s]gnaux de profondes grsves

R#glez _am6thode de lecture du canal arriere d'ambiance pour des

slgnaux r_um_riques

Ce paramStre sert 8 optimlser la synchron_satior_ avec laquelle sont

_fod_[t$ les slgrlau× audio des enceintea et du subwoofel en

fonction de la posltion d'_coute

Ceci r6g[e le volume des s[gnaux #mls par les enceintes et _e

subwoofer pour les ditf_rents canau× afin d'obtemil des effets

optimau×

Source

Ceci aftecte [es pdses d'entt_es num_tiques pour _es dentree

diff_re_tes soulces d'e_tr_e En_ e

_m_r_ue

Ceci t¢g]e s'i_ faut ou pas aff[cher ['affichage sur ectan qui 8pparatt

sur _'_cran de moniteur Iorsque les commandes de I'unit# de

t_#comma[ide ou de I'un_t_ principale sont actionn_es

Les stations en FM sont automatiquement capt#es et sauvegard_es

dans la m_moire

Front Sp

Large

Va]eurs par d6faut

Center Sp Sub Woofer Surround Sp

Smal_ Yes Small

80 Nz

LFE

DTS ES /6 1 Source Auto Flag Detect Mode _ OFF

FrontL & R Center Sub Woofer

12 ft (36 m) 12 ft (36 m) 12 ft (36m)

FrontL FrontR Center Subwoofer

OdB 0dB 0dB 0dB

CD DVD ]_7/DBS CDR_APE VDP

COAXIAL OPTICAL1 OPTICAL2 OPTICAL3 OFF

Surround L & R

/0 ft (3Ore)

Su round Surround

L R

0dB OdB

VCR 1 VCR 2

On Screen Display = ON

A1 -- A8 87 5/89 1/98 1/107 9/901/901/90//90/ MHz

B/ _g8 520/600//000/1400/1500//710 kHz, 90//90/ MHz

C/ _C8 90 1 MHz

D/ _D8 90 1 MHz

E/ _E8 90 1 MHz

Surround Back Sp

Small //spkr

SB

10 ft {30 m)

Surround Back

OdB

125

liililt,!'±li_l:t]_']

Sortie de cana) En cas de Er, €as de En cas de En cas de

reoroduc_on eproduction reproduction re_loduct on

de sigNaux de s[gnaux de sig_aux de s]gnaux

Mode FRONTL/R CENTER 3URROUNC SUB SURROUND DoibyDigital DTS PCM ANALOG

L/R WOOFER BACK L/R

DIRECT X X @ X O (} (}

STEREO {3 X X @ X O ( ( {3

EXTERNALiNPUT {3 @ © @ © X x {3

DOLBY PRO LOGIC ]] O @ @ @ @ X ._ O * Seubment pour le

DTS NEO:6 {3 @ © @ © x X ( {3 coRtoRu de 2 ch

DOLBY DIGTAL (8_ SURROUND) {3 @ © @ © O X x X

DT8SURROUNDIDT8ESMTRX6/) {3 @ © @ © x ( x X

5/6CH STEREO {3 @ © @ © x X ( {3

ROCK ARENA 0 @ © @ © x X ( 0

JAZZ CLUB {3 @ © @ © x X ( {3

VIDEO GAME {3 @ © @ © x x ( {3

MONO MOVIE {3 @ © @ © x X ( {3

MATRIX {3 @ © @ © x x ( {3

3 Ac,,v0

Pas de signal D6sactiv_

ActOr6 ou d6sacdv6 par r6glage de configuration

d'eace_nte

ParamCtre {les valeurs par d6faut sont indJqu6es entre parentheses}

PARAMETRES D'AMBIANCE

Mode

Pour I'mode PRO LOGIC [I MUSIC

TONE

CONTRO

x

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

C(OdB)

MODE EFFECT LEVEL ROOM EFFECT DELAY SURROUND

SIZE LEVEL T_ME BACK

x X X X x x X x

x X X X x x X x

x X X X x x X x

(CINEMA} }(OFF x x X x x :}(NON MTRX

(CINEMA} }(OFF x x X x x :}(NON MTRX

x } (OFF x x X x x (MTRX ON)

x } (OFF x x X x x (MTRX ON)

x X X X x x X

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x }(Mediuml _ (10) x

x x x x X x C{30msec)

PANORAM/1 D_MENSION

DIRECT x x

STEREO x x

EXTERNALINPUT x x

DOLBY PRO LOGIC ]l O (OFF) {3 {3) O (0)

DTS NEO:6 x x

DOLBY DIGTAL (85 SURROUND) x x

DTSSURROUNDIDTSESMTRX6/) x x

5/6CN STEREO x X

ROCK ARENA x X

JAZZ CLUB x X

VIDEO GAME x x

MONO MOVIE x x

MATRIX x x

Err¢as dereproduct_or_

designau×Dolby

D_gitalet DTS

D COMP LFE

(}{OFF) 0 (OdB)

{OFF} (OdB)

x x

{OFF} (OdB)

x x

{OFF} (OdB)

x (OdB)

x x

x x

x x

x x

x x

x x

C : R#g_able

X : Pas ajustaMe

126

[] SPECIFICATIONS

•Section audio

•Amplificateur de puissance

Puissance de sortie nominale:

Puissance dynamique:

Bornes de sortie:

•Analogique

Sensibilit_ d'entr_e/impedance d'entree:

R_ponse en fr_quence:

Rapport S/B:

Distorsion:

Puissance de sortie nominale:

• Num_rique

Sortie N/A:

Entree numerique:

•Egalisateur phono (Entree PHONO -- REC OUT)

Sensibilitd d'entr_e:

Deviation RIAA:

Rapport signal/bruit:

Puissance nominale/Sortie maximum:

Fasteur de distortion:

•Section video

•Prises video standard

Niveau/imp_dance d'entr_e/sortie:

R_ponse en fr_quence:

•Prises de sortie S-video

Niveau/imp_dance d'entr_e et de sortie:

Avant:

Centre:

Ambiance:

Ambiance arriere:

120 W x 2 canaux

170 W x 2 canaux

200 W x 2 canaux

Avant:

Centre, Ambiance, Ambiance ardere:

90 W + 90 W (8 o/ohms, 20 Hz - 20 kHz avec 0,05% T.H.D.)

135 W + 135 W (6 o/ohms, 1 kHz avec 0,7% T.H.D.)

90 W (8 o/ohms, 20 Hz - 20 kHz with 0.05% T.H.D.)

135 W (6 o/ohms, 1 kHz avec 0,7% T.H.D.)

90 W + 90 W (8 o/ohms, 20 Hz _ 20 kHz with 0.05% T.H.D.)

135 W + 135 W (6 o/ohms, 1 kHz avec 0,7% T.H.D.)

90 W (8 o/ohms, 20 Hz - 20 kHz with 0.05% T.H.D.)

135 W (6 o/ohms, 1 kHz avec 0,7% T.H.D.)

(8 £_/ohms)

(4 £_/ohms)

(2 O/ohms)

A ou B 6 - 16 o/ohms

A + B 8 - 16 o/ohms

6 _ 16 o/ohms

200 mV /47 ko/kohms

10 Hz _ 100 kHz: +0, -3 dB (mode DIRECT)

102 dB (mode DIRECT)

0,005% (20 Hz _ 20 kHz) (mode DIRECT)

1,2V

Puissance de sortie nominale -- 2 V (lecture _ 0 dB)

Distorsion harmonique totale -- 0,008% (1 kHz, _ 0 dB)

Rapport S/B -- 102 dB

Gamme dynamique -- 96 dB

Format -- interface audio numerique

2,5 mV

±1 dB (20 Hz _ 20 kHz)

74 dB (Pond6re A, avec entree de 5 mY)

150mV /7V

0,03% (1 kHz, 3 V)

1 Vc-c, 75 o!ohms

5Hz- 10MHz -- +0,-3dB

Signal Y (luminance) -- 1 Vc-c, 75 o/ohms

Signal C (chrominance) -- 0,286 Vc-c, 75 o/ohms

R_ponse en fr_quence: 5 Hz - 10 MHz -- +0, -3 dB

•Jacks videos pour signaux d'appareils couleurs

Niveau/imp6dance d'entr6e et de sortie: Signal Y (luminance) -- 1 Vc-c, 75 O/ohms

Signal PB/CB(bleu) -- 0,7 VC-C,75 o/ohms

Signal PWCR(rouge) -- 0,7Vc-c, 75 o/ohms

5Hz_27MHz -- +0,-3dB

R_ponse en fr_quence:

•Section tuner

Plage de reception:

Sensibilit_ utile:

Sensibilit_ seuil 50 dB:

Rapport signal/bruit (IHF-A):

Distorsion harmonique totale (& lkHz):

•G6n6ralit_s

Alimentation:

Consommation:

Dimensions externes maximales:

Poids:

•T_16commande (RC-gO3)

Piles:

Dimensions externes:

Poids:

[FM] (remarque: pV a 75 O/ohms, 0 dBf =1 x 10 _ W)

87,50 MHz - 107,90 MHz

1,0 pV (11,2 dBf)

MONO 1,6 pV (16.3 dBf)

STEREO 23 pV (38.5 dBf)

MONO 77 dB

STEREO 72 dB

MONO 0,15%

STEREO 0,3%

[AM]

520 kHz - 1710 kHz

18 pV

120 V CA, 60Hz

5,0 A

2 W MAX (veille)

434 (L) x 171 (H) x 416 (P} mm (173/32" x 6-11/32" x 16-3/8")

11.5 kg (25 Ibs 6 oz)

Type R6P/AA (trois piles)

70 (L) x 215 (H) x 24 (P) mm (2-3/4" x 8-15/32" x 15/16"}

200 g (Approx. 7 oz) (avec les piles)

* Darts un but d'amelioration, ces specifications et la conception sont susceptibles de changements sans pr_avis.

127

NIPPON COLUMBIA CO.. LTD.

14-14, AKASAKA 4-C HOM E, M I NATO-K U, TOKYO 107-8011, JAPAN

Telephone: (03) 3584-8111

Printed Jn Japan 511 3799 009
