Open the PDF directly: View PDF .
Page Count: 56

GENERAL HAZARD WARNING: Failure to comply

with the precautions and instructions provided with this

heater, can result in death, serious bodily injury and





electrical shock.

Only persons who can understand and follow the in-

structions should use or service this heater.

If you need assistance or heater information such as an in-

structions manual, labels, etc. Contact the manufacturer.

IMPORTANT: Read and understand this manual before

assembling, starting or servicing heater. Improper use

of heater can cause serious injury. Keep this manual for

future reference.

PROPANE/LP CONSTRUCTION FORCED AIR HEATER

OWNER’S MANUAL

55,000 BTU MODELS TB100, TB104, TB106, TB110

85,000 BTU MODELS TB102, TB111, TB114

125,000 BTU TB101, TB105, TB107, TB112

170,000 BTU TB103, TB108, TB113

Save this manual for future reference.

For more information, visit www.desatech.com

www.desatech.com 119143-01D2

SAFETy INFORMATION

WARNING: This product

  

chemicals known to the State

of California to cause cancer or

birth defects or other reproduc-

tive harm.

WARNING: Fire, burn, inhala-



solid combustibles, such as build-

ing materials, paper or cardboard,

a safe distance away from the

heater as recommended by the

instructions. Never use the heater

in spaces which do or may contain

volatile or airborne combustibles

or products such as gasoline, sol-

vents, paint thinner, dust particles

or unknown chemicals.

WARNING: Not for home or

recreational vehicle use.

The heater is designed and approved for

use as a construction heater under ANSI

Z83.7•CGA 2.14-2000 Construction Heater.

The purpose of construction heaters is to

provide temporary heating of buildings under

construction, alteration or repair. Properly

used, the heater provides safe economical

heating. Products of combustion are vented

into the area being heated.

We cannot foresee every use which may be

made of our heaters. Check with your local



about heater use.

Other standards govern the use of fuel gases and

heat producing products for specic uses. Your

local authorities can advise you about these.

 Some people are

more affected by carbon monoxide than oth-

ers. Early signs of carbon monoxide poisoning

resemble the flu, with headaches, dizziness

and/or nausea. If you have these signs, the

heater may not be working properly. Get fresh

air at once! Have heater serviced.

Propane/LP gas is odorless.

An odor-making agent is added to propane/LP

gas. The odor helps you detect a propane/LP

gas leak. However, the odor added to pro-

pane/LP gas can fade. Propane/LP gas may

be present even though no odor exists.

Make certain you read and understand all

warnings. Keep this manual for reference. It

is your guide to safe and proper operation of

this heater.

1. Install and use heater with care. Follow

all local ordinances and codes. In the

absence of local ordinances and codes,

refer to the Standard for Storage and

Handling of Liqueed Petroleum Gas,

ANSI/NFPA 58 and the Natural Gas and

Propane Installation Code CSA B149.1.

This instructs on the safe storage and

handling of propane gases.

2. Use only the electrical voltage and fre-

quency specied on model plate. The

electrical connections and grounding of

the heater shall follow the National Electric

Code, ANSI/NFPA 70 or the Canadian

Electric Code, Part 1.

3. Electrical grounding instructions - This

appliance is equipped with a three-prong

(grounding) plug for your protection against

shock hazard and should be plugged di-

rectly into a properly grounded three-prong

receptacle or extension cord.

4. This product has been approved for use in

the Commonwealth of Massachusetts.

5. For indoor use only. Provide adequate

ventilation.

6. Keep heater away from strong drafts,

wind, water spray, rain or dripping water.

TABLE OF CONTENTS

Safety Information ............................................... 2

Product Identication ........................................... 3

Unpacking............................................................ 4

Assembly ............................................................. 4

Theory of Operation............................................. 4

Propane Supply ................................................... 5

Ventilation ............................................................ 5

Installation ........................................................... 5

Operation ............................................................. 6

Storage ................................................................ 7

Maintenance ........................................................ 7

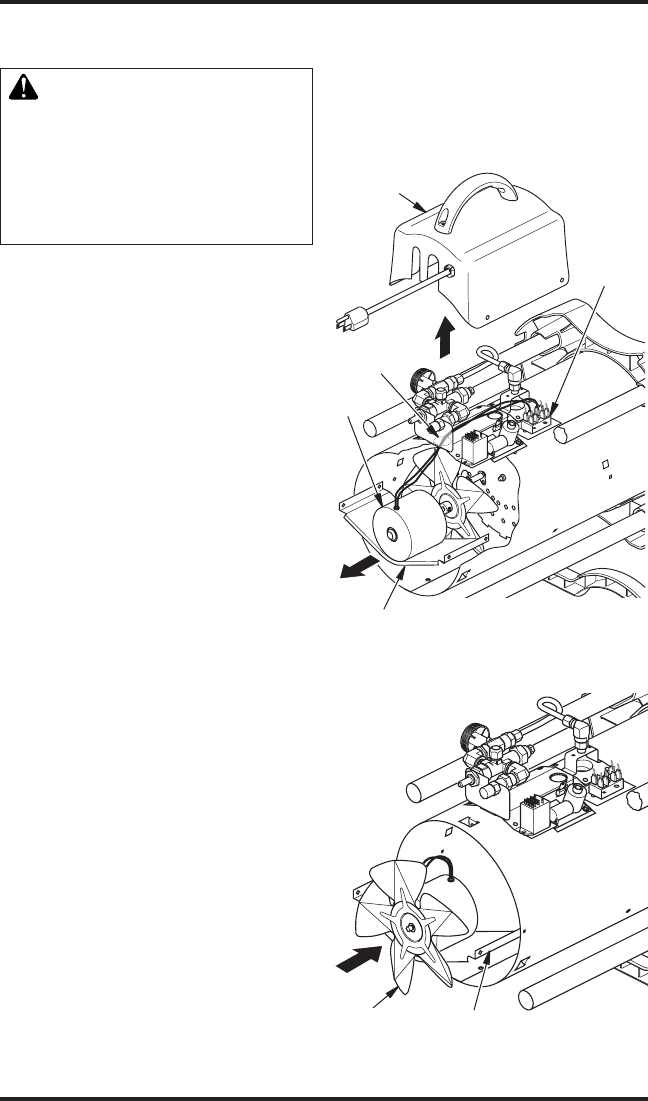

Service Procedures ............................................. 8

Specications ...................................................... 9

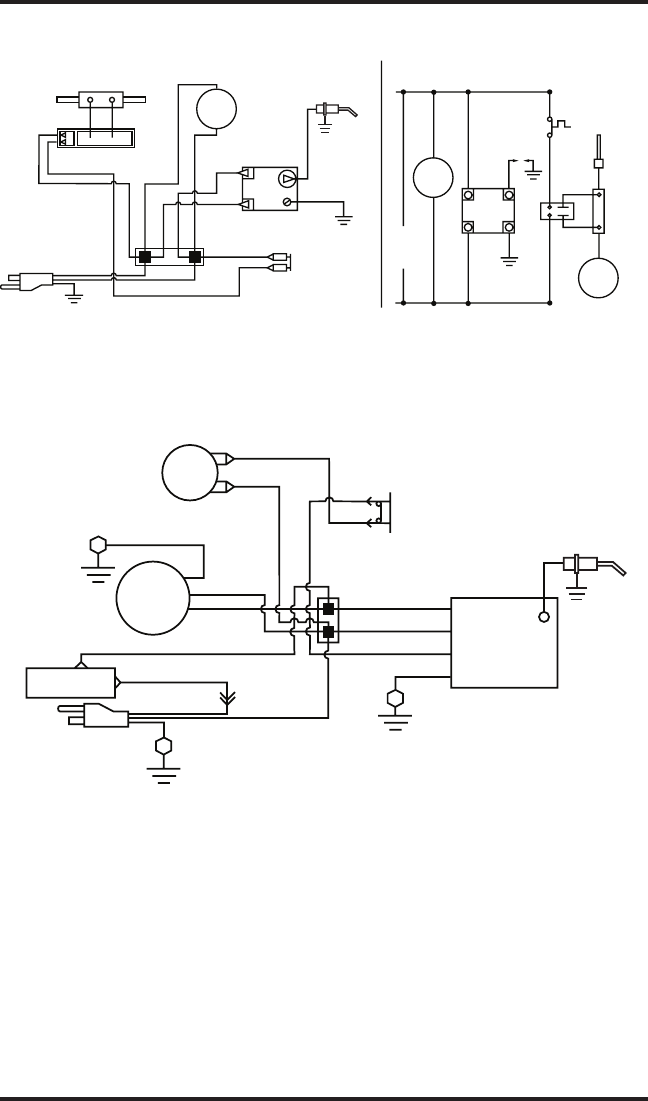

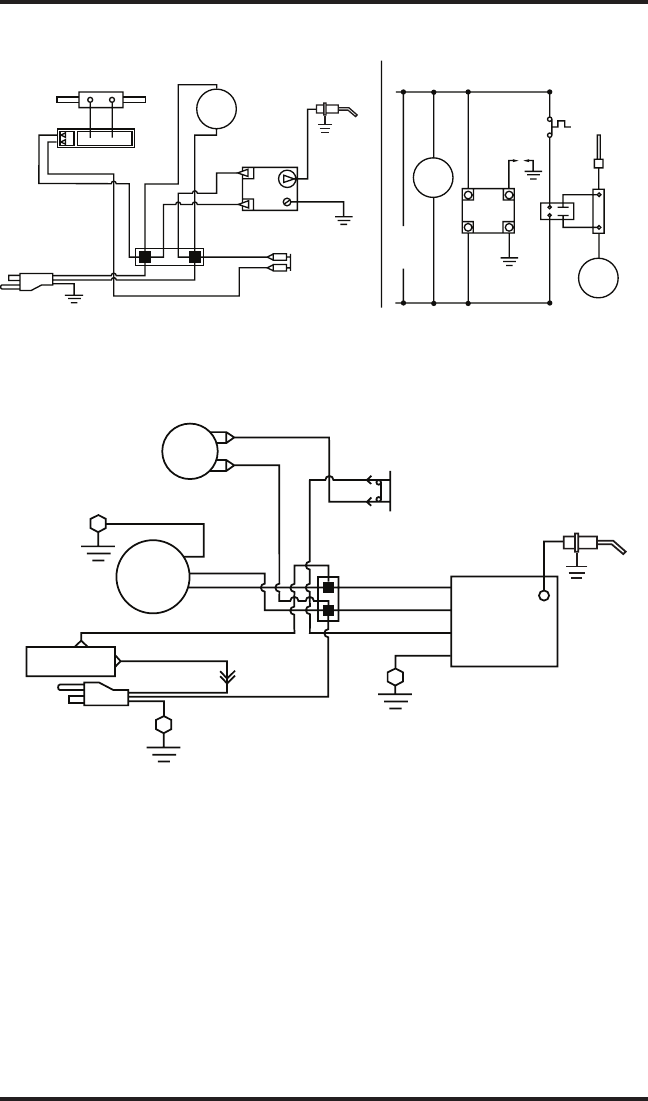

Wiring Diagrams ................................................ 10

Replacement Parts .............................................11

Technical Service................................................11

Service Publications ...........................................11

Accessories ........................................................11

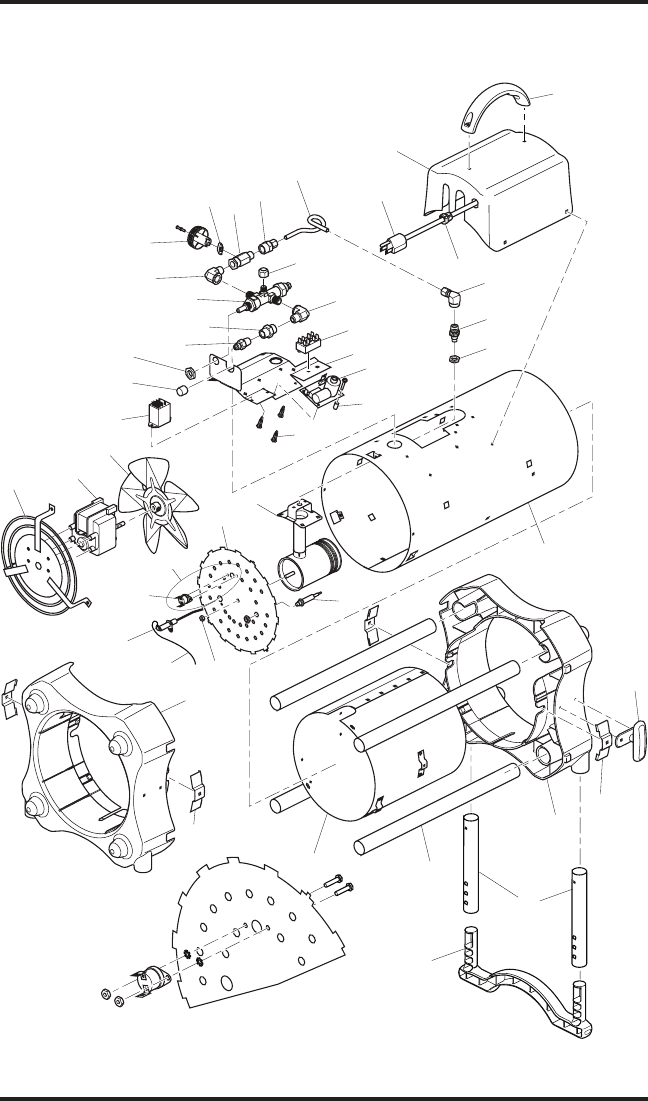

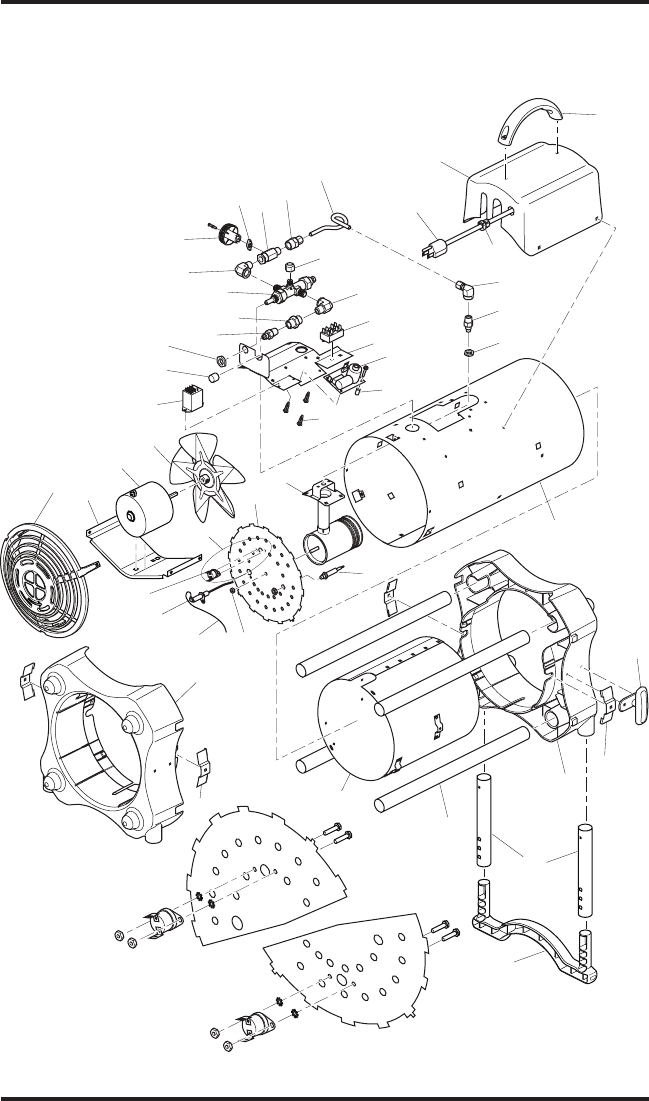

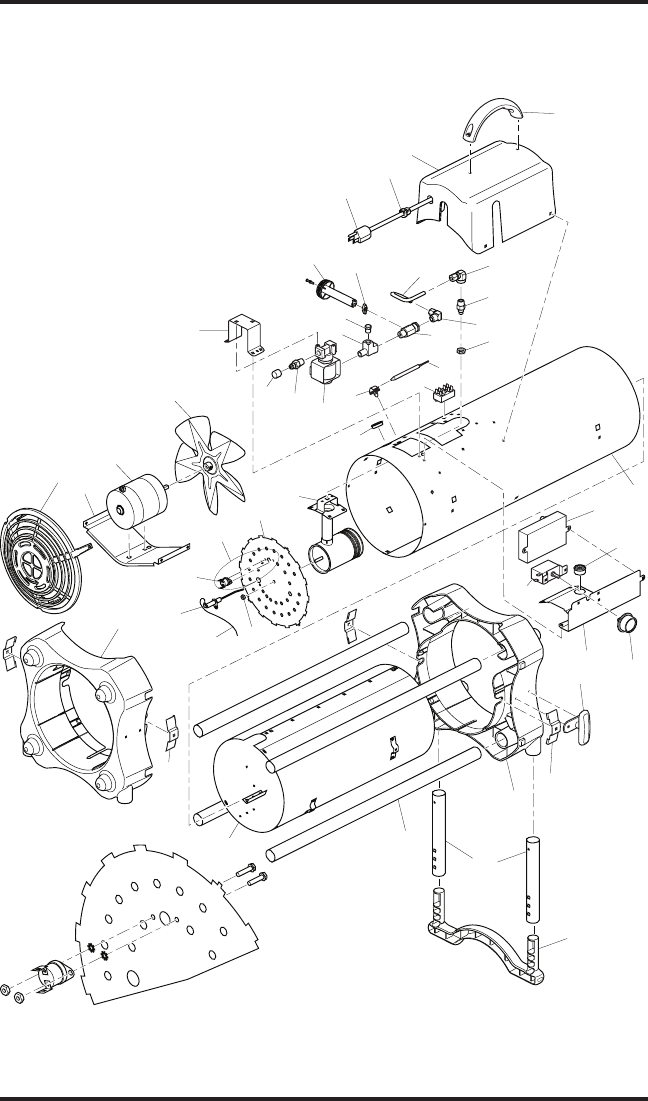

Illustrated Parts Breakdown and Parts List........ 12

Warranty and Repair Service ............................ 18

www.desatech.com

119143-01D 3

7. Use only in well-vented areas. Before using

heater, provide at least a three-square-

foot opening of fresh, outside air for each

100,000 Btu/Hr (105,500 k/j) of rating.

8. Do not use heater outdoors or in occupied

dwellings.

9. Do not use heater in living or sleeping

quarters.

10. Keep appliance area clear and free from

combustible materials, gasoline, paint

thinner and other flammable vapors and

liquids. Dust is combustible. Do not use

heater in areas with high dust content.

11. If this heater is equipped with a thermo-

stat. Heater may start at anytime.

12. Check heater for damage before each

use. Do not use a damaged heater.

13. Use only propane/LP gas set up for vapor

withdrawal.

14.

Keep propane tank(s) below 100° F (38° C).

15. Do not use heater in a basement or below

ground level. Propane/LP gas is heavier

than air. If a leak occurs, propane/LP gas

will sink to the lowest possible level.

16. Use only the hose and factory regulator

provided with the heater.

17. Check hose before each use of heater. If

highly worn or cut, replace with hose speci-

ed by manufacturer before using heater.

18. Do not alter heater. Keep heater in its

original state.

19. Do not use heater if altered.

20. Keep heater at least 6 feet (1.8 m) from

propane/LP tank(s). Do not point heater at

propane/LP tank(s) within 20 feet (6.1 m).

21. Minimum heater clearances from com-

bustibles: Outlet: 8 Ft. (2.4 m), Sides: 2

Ft. (0.6 m), Top: 6 Ft. (1.8 m), Rear: 2 Ft.

(0.6 m).

22. Locate heater on stable and level surface

if heater is hot or running.

23. Keep children and animals away from

heater.

24. Turn off propane/LP supply and unplug

heater when not in use.

25. Never block air inlet (rear) or hot air outlet

(front) of heater.

26. Never move, handle or service a hot,

operating or plugged in heater.

SAFETy INFORMATION

Continued

27. Never attach duct work to front or rear of

heater.

28. Use only original replacement parts. This

heater must use design-specic parts.

Do not substitute or use generic parts.

Improper replacement parts could cause

serious or fatal injuries.

29. Do not use this product without leg and

foot assembly.

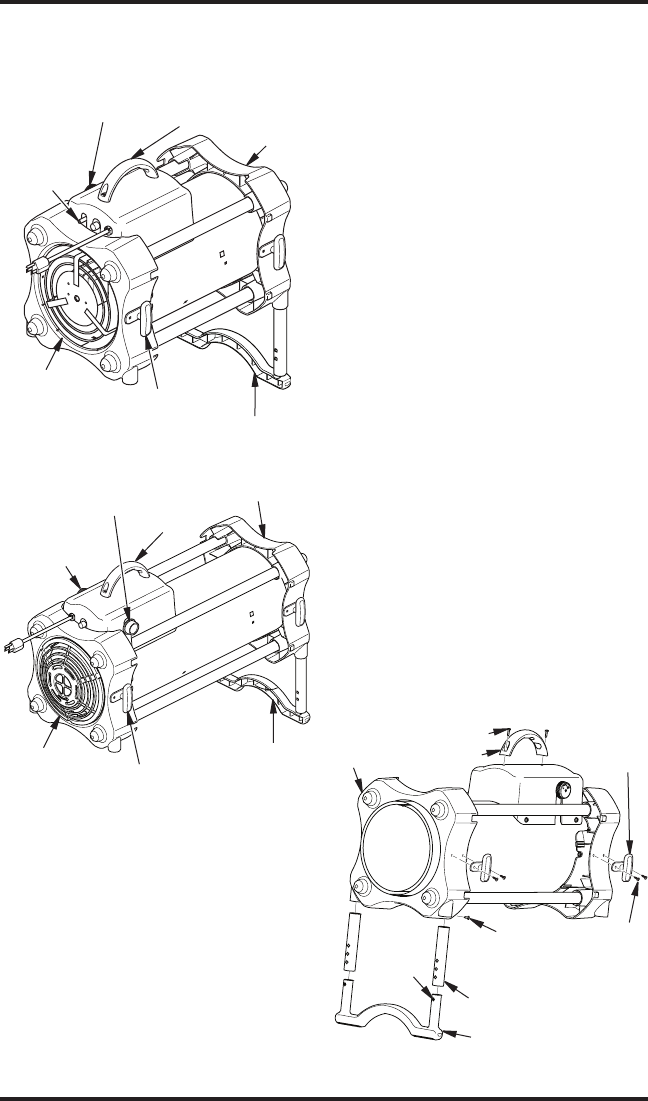

PRODUCT

IDENTIFICATION

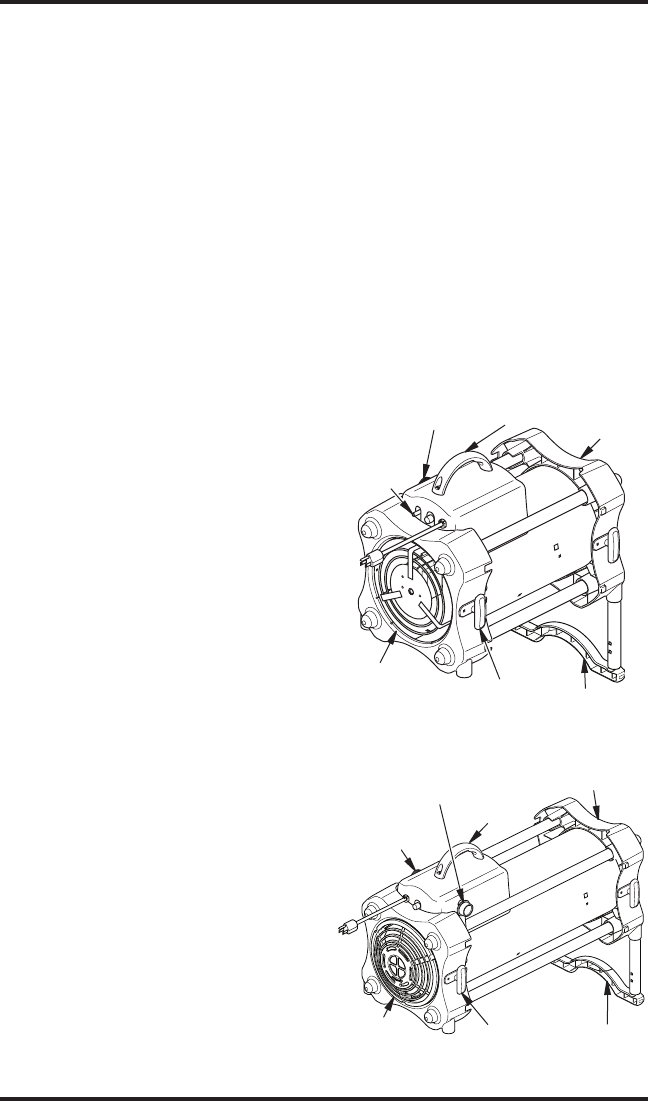

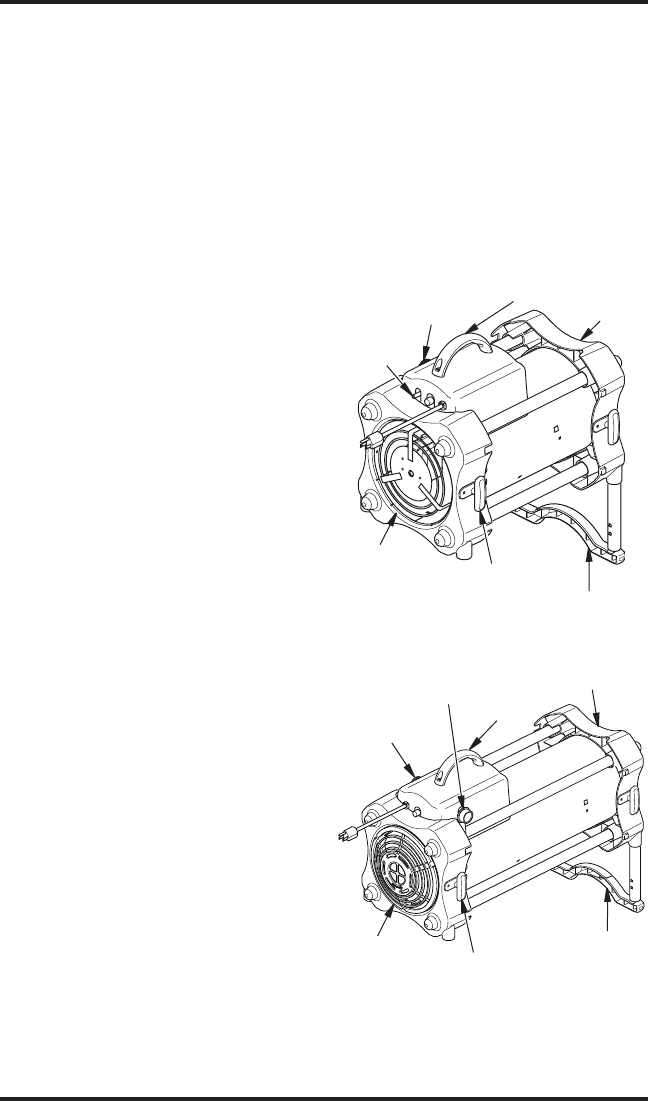

Figure 1 - 55/85/125,000 Btu/Hr Models

Cord Cleat

Adjustable Foot

Burn Rate

Adjustment

Knob

Handle

Hot Air

Outlet

(Front)

Air Inlet

(Rear)

Figure 2 - 170,000 Btu/Hr Models

Cord Cleat

Adjustable

Foot

Burn Rate

Adjustment

Knob

Handle

Hot Air Outlet

(Front)

Air Inlet

(Rear)

Automatic

Gas Control

Valve Button

Thermostat

Knob

www.desatech.com 119143-01D4

Air For

Combustion

Air For

Heating

UNPACkINg

1. Remove all packing items applied to

heater for shipment. Keep plastic cover

cap (attached to heater inlet connector and

hose/regulator assembly) for storage.

2. Remove all items from carton.

3. Check all items for shipping damage. If

heater is damaged, promptly inform dealer

where you bought heater.

ASSEMBLy

IMPORTANT: Do not use this product without

leg and foot assembly.

Handle

Attach handle to control box with 2 screws

(long) as shown in Figure 3.



1. Insert leg extensions into outlet end cap

until small hole lines up with larger hole,

visible from inside of outlet end cap (see

Figure 3). Fasten leg extensions with

provided screws (short).

2. Insert plastic foot ends into each leg ex-

tension and set heater to desired angle.

Cool

Air In

(Back)

Motor

Hose/

Regulator

Assembly

Spark Ignitor

Combustion

Chamber

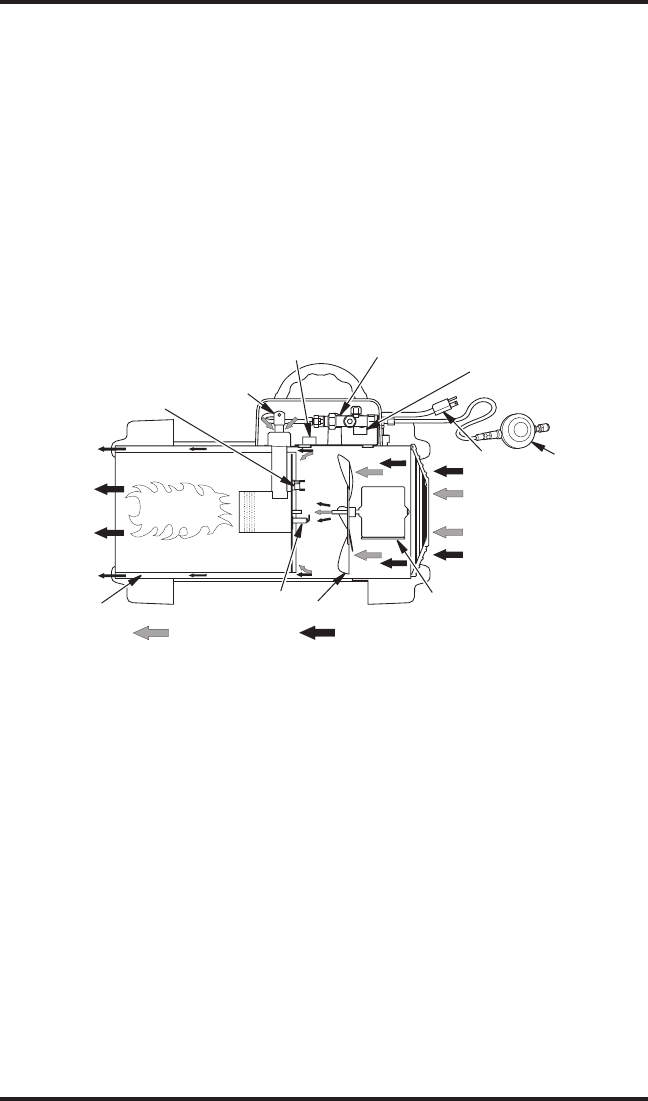

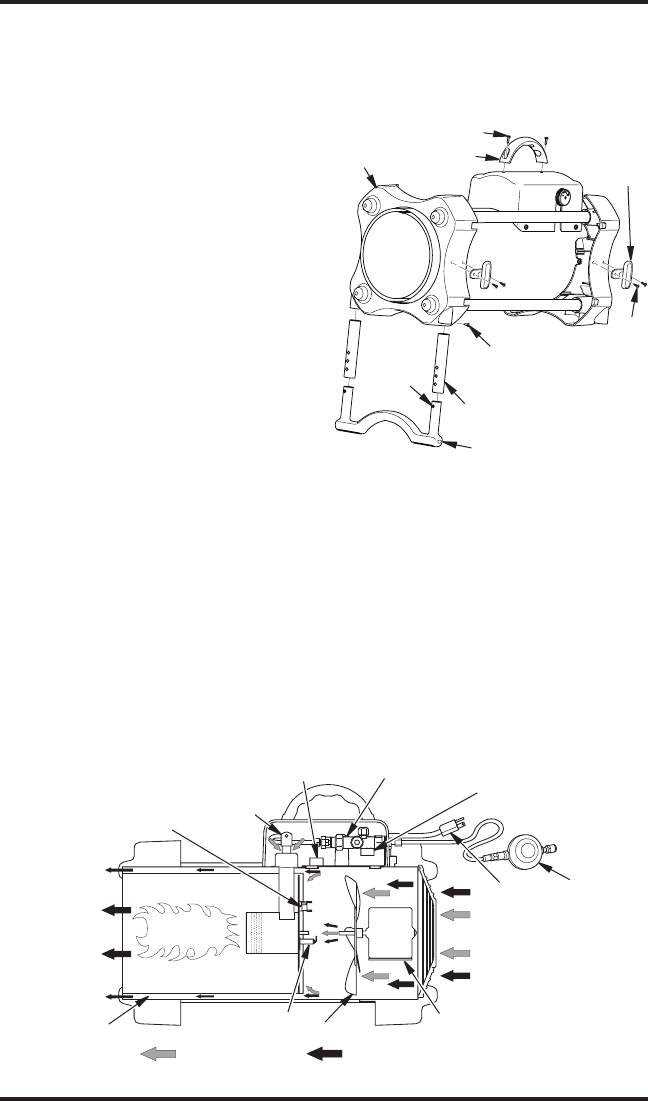

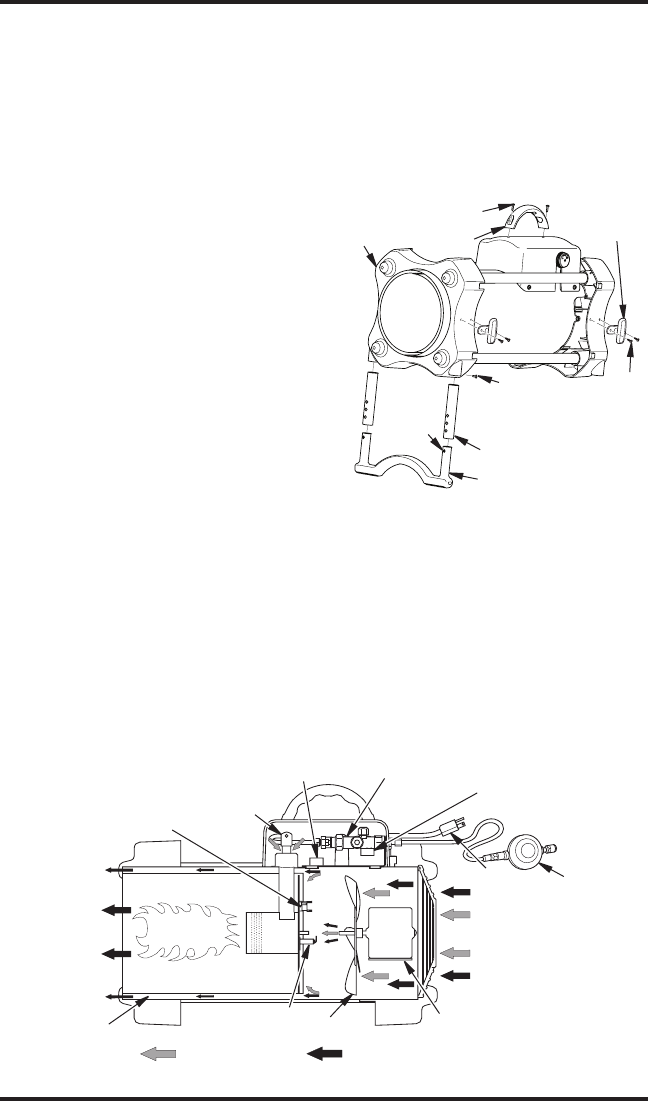

Figure 4 - Cross Section Operational View

Fan

Clean

Heated

Air Out

(Front)

THEORy OF OPERATION

The Fuel System: The hose/regulator assembly attaches to the propane gas supply. For

55/85/125 models, the propane gas moves through the automatic control valve, burn rate

adjustment valve and out the injector. For 170 models, the propane gas moves through the

solenoid valve, burn rate adjustment valve and out the injector.

The Air System: The motor turns the fan. The fan pushes air into and around the combustion

chamber. This air is heated and provides a stream of clean, hot air.

The Ignition System: For 55/85/125 models the high voltage ignitor sends voltage to the spark

ignitor. For 170 models direct spark ignitor sends voltage to the spark ignitor. The spark ignitor

ignites the fuel and air mixture.

The Safety Control System: This system causes the heater to shut down if the flame goes

out. The motor will continue to run, but no heat is produced.

Figure 3 - Handle and Foot Assembly

Solenoid Valve

(170 models only)

Power

Cord

Injector

Thermal

Limit Switch

Small post screws on plastic foot will snap

into holes in leg extensions.

Cord Cleats

Install cord cleats on side of end caps as shown

in Figure 3 with screws provided (short).

Outlet

End Cap Handle

Leg Extension

Plastic Foot

Small

Post

High Voltage Ignitor (55/85/125

Models) or DSI (170 Models)

Leg Extension

Fastening

Screw (short)

Automatic Control Valve

(55/85/125 models only)

Cord

Cleat

Long screws

Short

Screw

www.desatech.com

119143-01D 5

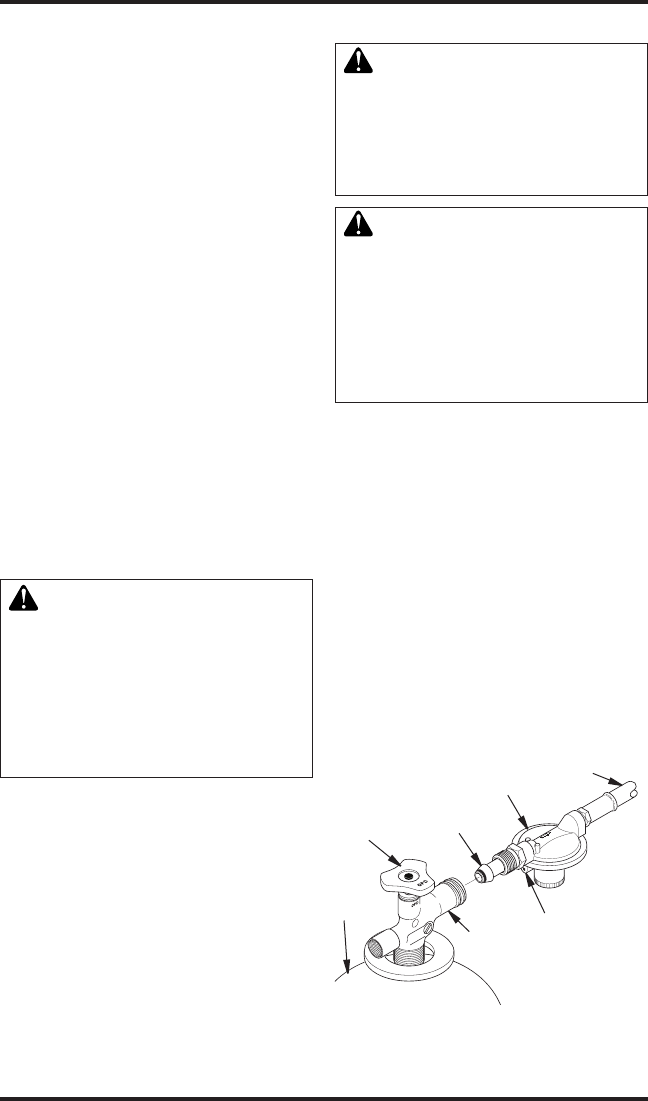

PROPANE SUPPLy

Propane/LP gas and propane/LP tank(s) are

to be furnished by the user.

Use this heater only with a propane/LP vapor

withdrawal supply system. See Chapter 5

of the Standard for Storage and Handling

of Liqueed Petroleum Gas, ANSI/NFPA 58

and the Natural Gas and Propane Installation

Code CSA B149.1. Your local library or re

department will have these booklets.

The amount of propane/LP gas ready for use

from propane/LP tanks varies. Two factors

decide this amount:

1. The amount of propane gas in tank(s)

2. The temperature of tank(s)

The chart below shows the number of 100 lb

(45 kg) tanks needed to run this heater.

Number of tanks

Temperature Models

    

above 20° F (-7° C) 1 1 2

20° F (-7° C) to -0 (-18° C)

1 2 3

Less gas is vaporized at lower temperatures.

You may need a larger tank in colder weather.

Your local propane/LP gas dealer will help you

select the proper supply system.

VENTILATION

WARNING: Follow the mini-

mum fresh, outside air ventila-

   

fresh, outside air ventilation is



poisoning can occur. Provide

proper fresh, outside air ventila-

tion before running heater.

Provide a fresh air opening of at least

three square feet for each 100,000 Btu/Hr

(105,500 k/j) rating. Provide extra fresh air

if more heaters are being used.

INSTALLATION

WARNING: Review and un-

derstand the warnings in the

Safety Information section, page

2. They are needed to safely op-

erate this heater. Follow all local

codes when using this heater.

WARNING: Test all gas piping

and connections for leaks after

installing or servicing. Never use



  

and water to all joints. Bubbles

forming show a leak. Correct all

leaks at once.

1. Provide propane/LP supply system (see

Propane/LP Supply).

2. Connect POL tting on hose/regulator

assembly to propane/LP tank(s). Turn

POL tting counterclockwise into threads

on tank. Tighten rmly using a wrench.

IMPORTANT: Tighten regulator with vent

pointing down. Pointing vent down pro-

tects regulator from weather damage.

3. Connect hose to inlet connector of heater.

Tighten rmly using a wrench.

IMPORTANT: Extra hose or piping may be

used if needed. Install extra hose or piping

between propane/LP tank and regulator.

You must ensure a minimum of 25 psig

at the inlet of the regulator. You must use

the regulator supplied with the heater.

Propane

Tank

Hose

Regulator

Vent (pointing

down)

Fuel Gas

Connector

Supply

Valve

Figure 5 - Regulator With Vent Pointing

Down

To

Heater

Inlet

Connector

POL Fitting

www.desatech.com 119143-01D6



Up to 50 feet (15 m) long, use 18 AWG

rated cord.

51 to 100 feet (15.5 to 30.5 m) long, use

16 AWG rated cord.

101 to 200 feet (30.78 to 61 m) long, use

14 AWG rated cord.

4. Plug extension cord into a 120 volt/60

hertz, three-hole, grounded outlet.

5. Open propane/LP supply valve on

propane/LP tank(s) slowly. Note: If not

opened slowly, excess-flow check valve

on propane/LP tank will activate and sig-

nicantly reduce gas flow. If this happens,

you may hear a click inside the regulator

assembly and/or notice the heater burning

at a very low heat output. You will not be

able to increase heat output when you ad-

just heat setting knob. Do not run heater

in this condition. To reset the excess

flow check valve, close propane/LP supply

valve and open again slowly.

6. Adjust variable Btu control knob fully

clockwise to LO.

55, 85, 125 Models Only

7. Press and hold in gas valve button. Heater

should ignite within a few seconds.

Note: If heater fails to ignite, hose may have

air in it. If so, keep gas valve button pressed

and wait 20 seconds. Release gas valve

button and wait 20 seconds for unburned

fuel to exit heater. Repeat step 6.

8. After heater ignites, wait 30 seconds. This

activates the automatic control system.

Release the gas control valve button.



9. Adjust thermostat to desired setting. If

heater does not start, thermostat setting

may be too low. Turn thermostat knob to

higher position to start heater. Note: If

heater does not start, unplug heater. Wait

ten seconds for safety control to reset,

plug in heater, then try again.

All Models

10. When burner remains lit, set heater to the

desired heat level by turning the variable

Btu control knob counterclockwise. If

burner goes out, turn off gas. Turn vari-

able Btu control knob fully clockwise to

the lowest position. Check fuel supply. If

adequate fuel is available, restart heater

beginning at step 1.

OPERATION

WARNING: Review and un-

derstand the warnings in the

Safety Information section, page

2. They are needed to safely op-

erate this heater. Follow all local

codes when using this heater.

TO START HEATER

1. Follow all installation, ventilation and

safety information.

2. Locate heater on stable and level surface.

Make sure strong drafts do not blow into

front or rear of heater.

3. Plug power cord of heater into a three-

prong, grounded extension cord. Exten-

sion cord must be at least six feet long.

Extension cord must be UL listed.

4. Open propane/LP supply valve on

propane/LP tank(s) slowly. Note: If not

opened slowly, excess-flow check valve

on propane/LP tank will activate and sig-

nicantly reduce gas flow. If this happens,

you may hear a click inside the regulator

assembly and/or notice the heater burning

at a very low heat output. You will not be

able to increase heat output when you ad-

just heat setting knob. Do not run heater

in this condition. To reset the excess

flow check valve, close propane/LP supply

valve and open again slowly.

5. Check all connections for leaks.

6. Close propane/LP supply valve.

INSTALLATION

Continued

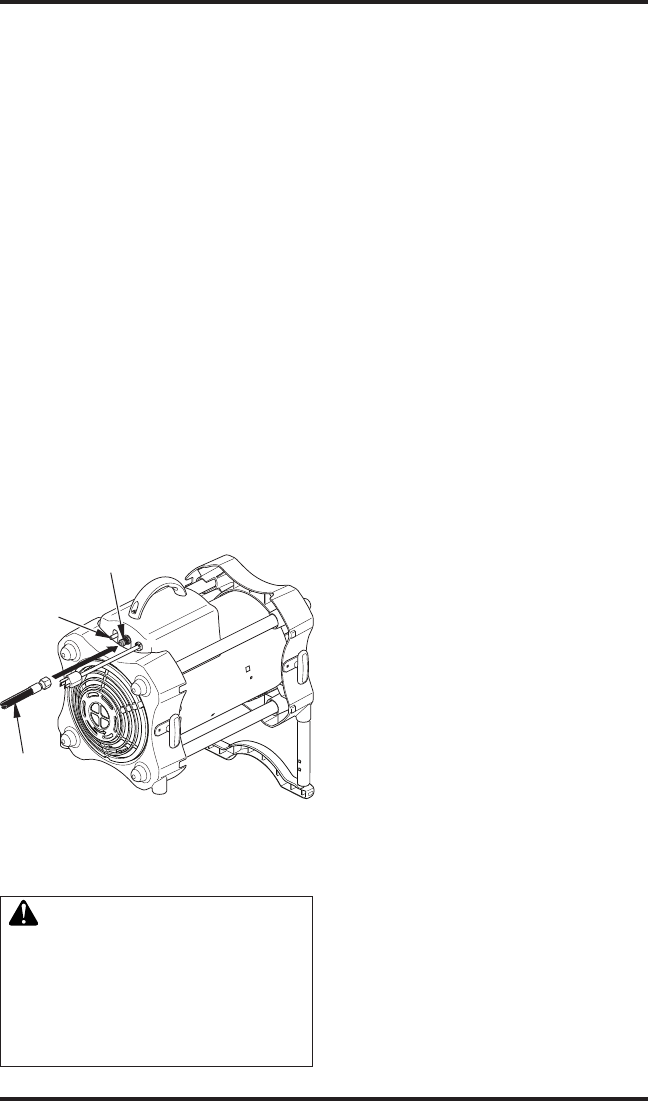

Figure 6 - Hose and Inlet Connector

(Heater may vary from illustration)

Hose

Inlet Connector

Gas Valve

Button

www.desatech.com

119143-01D 7

TO STOP HEATER

1. Tightly close propane/LP supply valve on

propane tank(s).

2. Wait a few seconds. Heater will burn gas

left in supply hoses.

3. Unplug heater.

TO RESTART HEATER

If safety control stops gas flow to heater, motor

will continue to run.

1. Unplug heater.

2. Wait ten seconds. Plug heater in.

If heater does not restart

A. Check supply valves (on propane/LP

tank). Make sure they are open.

B. Check fuel level in propane/LP tank(s). If

fuel level is too low, contact local propane/

LP gas company.

If heater still does not restart, contact your

local service center.

STORAgE

CAUTION: Disconnect heater

from propane supply tank(s).

1. Store propane/LP tank(s) in safe manner.

See chapter 5 of Standard for Storage and

Handling of Liqueed Petroleum Gases,

ANSI/NFPA 58 and the Natural Gas and

Propane Installation Code CSA B149.1.

Follow all local codes.

2. Place plastic cover caps over brass t-

tings on inlet connector of heater and

hose/regulator assembly.

3. Store in dry, clean and safe place. Do

not store hose/regulator assembly inside

heater combustion chamber.

4. When taking heater out of storage, always

check inside of heater. Insects and small

animals may place foreign objects in

heater. Keep inside of heater free from

combustible and foreign objects.

OPERATION

Continued

MAINTENANCE

WARNING: Never service

heater while it is plugged in,

connected to propane supply,

operating or hot. Severe burns

and electrical shock can occur.

1. Keep heater clean. Clean heater annually

or as needed to remove dust and debris. If

heater is dirty or dusty, clean heater with

a damp cloth.

2. Inspect heater before each use. Check

connections for leaks. Apply mixture of

liquid soap and water to connections.

Bubbles forming show a leak. Correct all

leaks at once.

3. Inspect hose/regulator assembly before

each use. If hose is highly worn or cut,

replace.

4. Have heater inspected yearly by a quali-

ed service agency.

5. Keep inside of heater free from combus-

tible and foreign objects.

www.desatech.com 119143-01D8

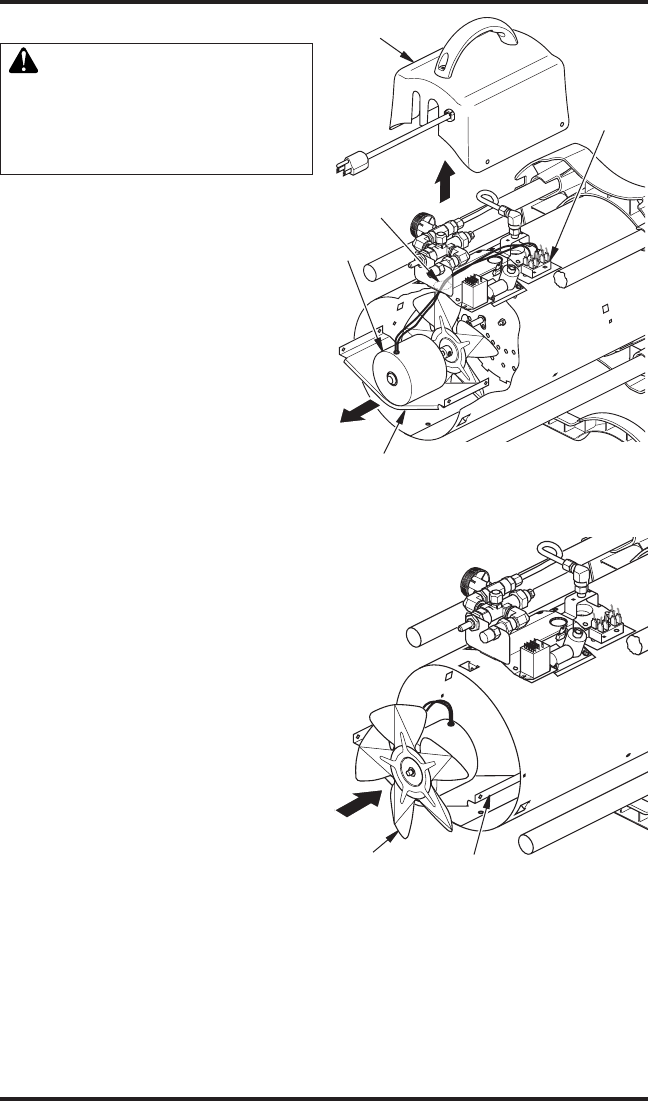

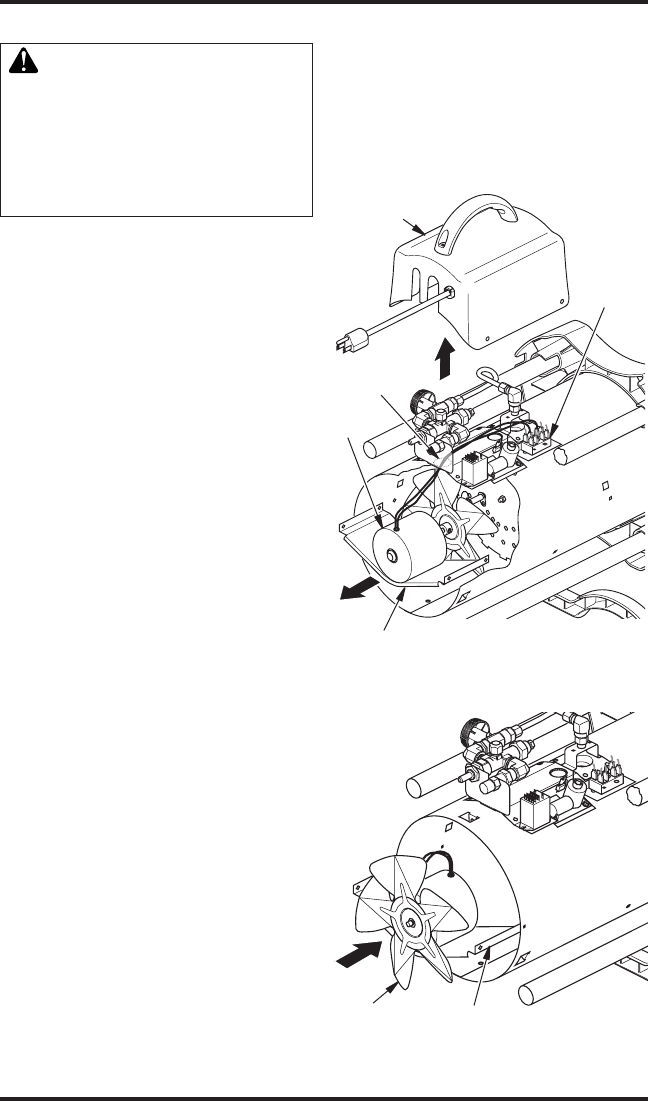

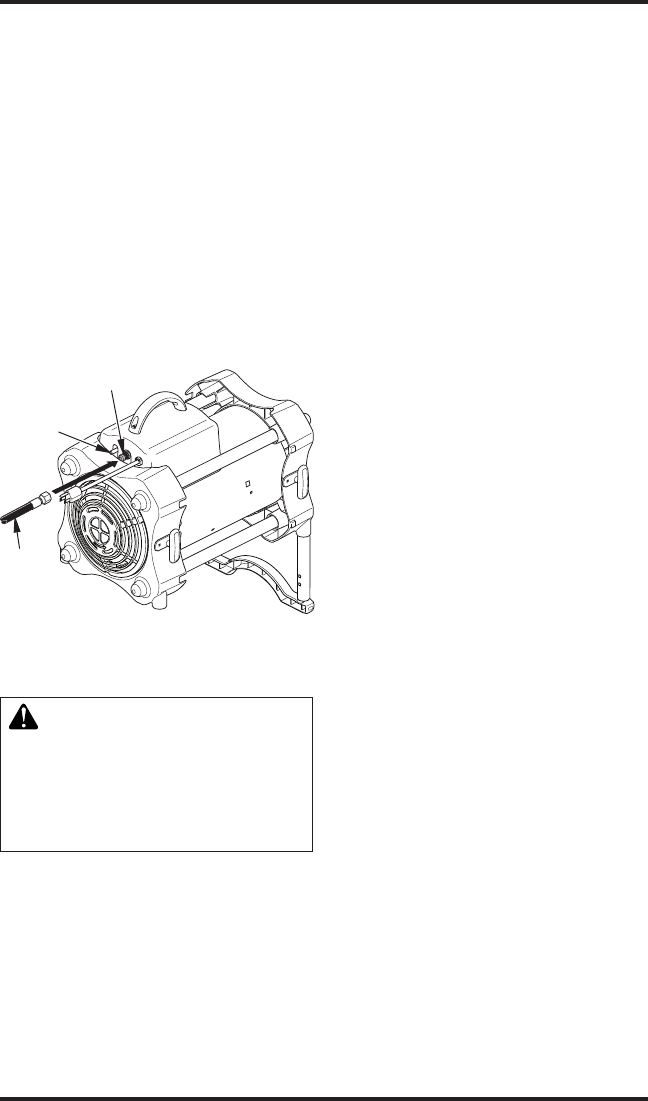

Figure 8 - Fan and Motor Reversed for

Cleaning

Fan

Terminal

Block

Figure 7 - Removing Fan and Motor

Top Cover

SERVICE PROCEDURES

WARNING: Never service

heater while it is plugged in,

connected to propane supply,

operating or hot. Severe burns

and electrical shock can occur.

CLEANING FAN

Clean fan every 500 hours of operation or

as needed.

1. Remove screws on top cover using 5/16"

nut-driver or Phillips head screw driver.

2. Remove top cover.

3. Detach the 2 black motor wires from ter-

minal block under top cover. Be sure to

detach only wires coming from motor.

4. Remove fan guard from rear of heater.

Fan guard will snap out of shell.

5. Reach into rear of heater shell. Carefully

pull motor wires through hole in bracket.

Note: Pull wires through hole one at a

time.

6. Remove screws holding motor mount to

shell. Use 5/16" nut driver or Phillips head

screw driver.

7. Carefully pull motor and fan out of shell.

IMPORTANT: Be careful not to damage

fan. Do not set motor and fan down with

the weight resting on fan. This could dam-

age fan pitch.

8. Turn motor and fan around. Place motor

and fan into shell backwards. Note: Motor

will go into shell rst (see Figure 8).

9. Line up rear mounting holes in shell with

rst hole on each side of motor mount (see

Figure 8). Note: When holes are lined up,

fan should be outside of shell.

10. Holding mounting screws, carefully reach

through fan blades into rear of heater. Be

careful not to damage fan pitch. Insert

screw through motor mount and shell.

With free hand, attach screw nger tight.

Repeat process for other mounting hole.

11. Use 1/8" hex wrench to loosen setscrew

which holds fan to motor shaft (see Fig-

ure 9, page 9).

12. Slip fan off motor shaft.

13. Clean fan using soft cloth moistened with

a cleaning solvent.

Motor

Motor Mounting

Bracket

Motor Mounting

Bracket

Hole in

Bracket

www.desatech.com

119143-01D 9

A

Fan

Hub

Setscrew

Motor

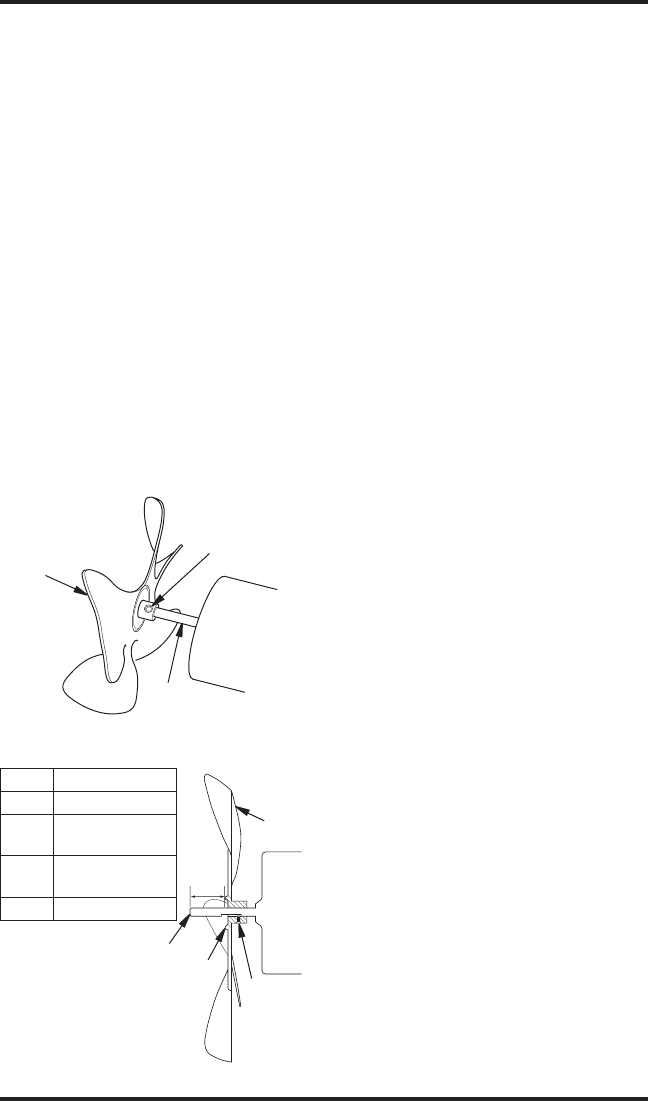

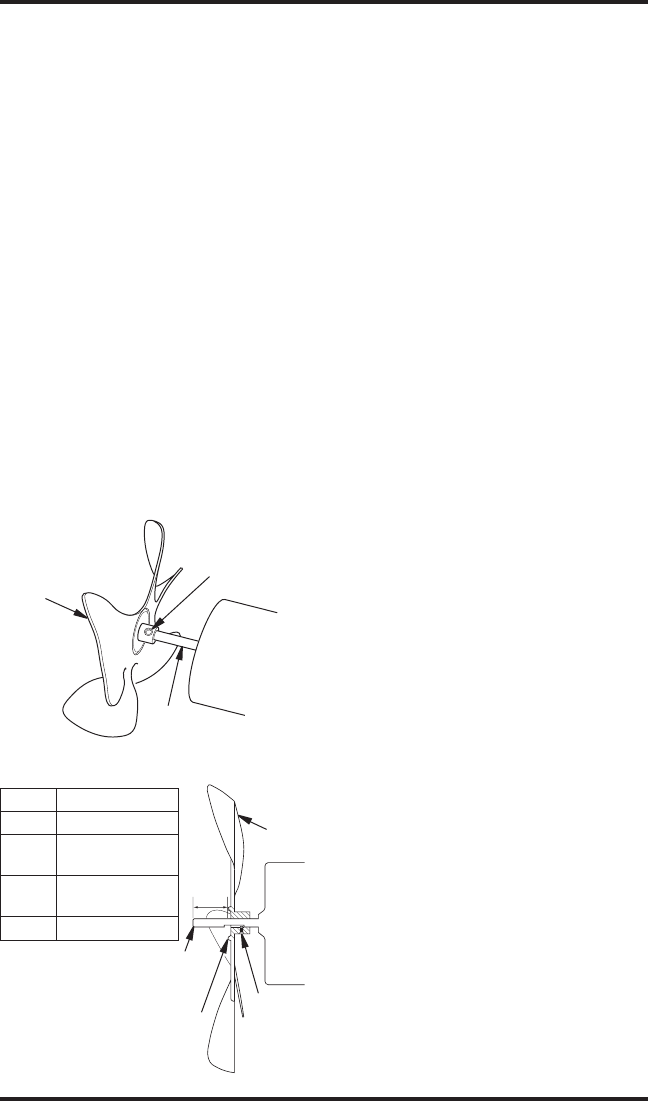

Figure 10 - Fan Cross Section

SERVICE PROCEDURES

Continued

14. Dry fan thoroughly.

15. Replace fan on motor shaft. Place set-

screw on flat of shaft. See chart in Figure

10 for distance of fan hub from end of

motor shaft. Tighten setscrew rmly (40-

50 inch-pounds).

16. Remove screws securing motor mount to

shell.

17. Pull motor and fan from shell. Turn motor

and fan around. Carefully place back in

shell. Note: Fan will go into shell rst.

18. Line up mounting holes in shell with

holes on motor mount. Replace 4 screws

through shell and motor mount.

19. Route motor wires through hole in top of

shell (see Figure 7, page 8).

20. Reconnect motor wires to the same posts

on terminal block as removed in step 3,

page 8 (see Figure 7, page 8).

21. Replace top cover.

22. Replace fan guard.

SPECIFICATIONS

All Models

• Propane/LP Gas

• Gas Supply Pressure to Regulator:

Max - Bottle Pressure, Min - 25 psig

(172.4 kPa)

• Gas Supply Pressure Regulator Out:

20 psig (137.9 kPa)

• Electrical Input: 120V, 60 Hz, 1Ø, 3a

• Direct Spark Ignition

• Minimum Ambient Temp. Rating:

0° F (-17.8° C)



• 30 - 55,000 Btu/Hr (8.8 - 16.1 kW)

• Fuel Consumption:

1.4 - 2.6 pounds/hr (0.70 - 1.28 kg/hr)

• Primary Flame Control:

Thermocouple operated gas valve

• Heated Air Output: 300 CFM (8.49 m3/min)



• 50 - 85,000 Btu/Hr (14.6 - 25.0 kW)

• Fuel Consumption:

2.3 - 3.9 pounds/hr (1.04 - 1.77 kg/hr)

• Primary Flame Control:

Thermocouple operated gas valve

• Heated Air Output: 350 CFM (9.91 m3/min)



• 75 - 125,000 Btu/Hr (21.9 - 36.6 kW)

• Fuel Consumption:

3.5 - 5.8 pounds/hr (1.59 - 2.63 kg/hr)

• Primary Flame Control:

Thermocouple operated gas valve

• Heated Air Output: 350 CFM (9.91 m3/min)



• 125 - 170,000 Btu/Hr (36.6 - 49.8 kW)

• Fuel Consumption:

5.8 - 7.9 pounds/hr (2.63 - 3.6 kg/hr)

• Primary Flame Control:

DSI Flame Rectication

•

Heated Air Output: 450 CFM (12.74 m

3

/min)

Figure 9 - Fan, Motor Shaft and Setscrew

Identication

Motor

Shaft

Fan

Setscrew

Model Distance A

55 0.19" (4.8 mm)

85

0.5" (12.7 mm)* or

0.9" (22.9 mm)*

125

0.5" (12.7 mm)* or

0.9" (22.9 mm)*

170 0.25" (6.4 mm)

Motor

Shaft

* Depending

on Motor Shaft

www.desatech.com 119143-01D10

WIRINg DIAgRAMS

55,000, 85,000 and 125,000 Btu/Hr Models

Electrode/Electrodo/

Électrode

Orange**/

Naranja**/

Orange**

CONNECTION DIAGRAM/

DIAGRAMA DE CONEXIONES/

SCHÉMA DE CONNEXION

Green/Verde/Vert

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type

AWG 105° C wire or its equivalent except as indicated (*Type SF2-200. **UL Style 3257 250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe

reemplazar con cable tipo AWG 105° C o su equivalente, excepto cuando se indica locontrario

(*Tipo SF2-200. **UL Style 3257 250° C)

• Si le câblage original fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de

type AWG 105° C ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)

High Limit Switch/

Interruptor de

límite alto/

Commutateur de

limite supérieure

Gas Valve/

Válvula de gas/Vanne de gaz

Green/

Verde/

Vert

Green/Verde/Vert

Motor/

Moteur

Flame Control/

Control de llama/

Contrôle de

la flamme

Line/Línea/Ligne

Neut/Neutral/Neutre

Valve/Válvula/Vanne

Ground/Tierra/Masse

White/Blanco/Blanc

White/

Blanco/

Blanc

White/Blanco/Blanc

Blue*/Azul*/Bleu*

Blue*/Azul*/Bleu*

Blue*/

Azul*/

Bleu*

Black/Negro/Noir

Black/Negro/Noir

Black/Negro/

Noir

Black/

Negro/

Noir Black/Negro/Noir

Thermostat/

Termostato

Chassis Ground/

Conexión a tierra

del chasis/Masse

Chassis Ground/

Conexión a tierra

del chasis/Masse

Chassis Ground/

Conexión a tierra

del chasis/Masse

Line Cord/

Cable de alimentaión/

Cordon d'alimentation

Black** or Orange**/

Negro** o Naranja**/

Noir** ou orange**

L1

L2

White/Blanco/

Blanc

Blue*/Azul*/Bleu*

Blue*/Azul*/Bleu*

Blue/Azul/Bleu

White/Blanco/

Blanc

White/Blanco/Blanc

Black/

Negro/Noir

Black/Negro/Noir

Black/Negro/Noir

Black/Negro/Noir

Green/

Verde/

Vert

Orange/

Naranja

Orange/

Naranja

Orange/

Naranja

Orange/

Naranja

Thermocouple/Termopar

CONNECTION DIAGRAM/DIAGRAMA DE CONEXIONES/

DIAGRAMME DE CONNEXION

SCHEMATIC DIAGRAM/DIAGRAMA ESQUEMÁTICO/

DIAGRAMME DE CIRCUIT

Relay/Relé/Relais

Motor/

Moteur

Ignitor/

Encendedor/

Allumeur

High-Limit Switch/

Interruptor de

límite alto/

Commutateur de

limite supérieure

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type AWG 105° C

wire or its equivalent except as indicated (*Type SF2-200. **UL Style 3257 250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe reemplazar con

cable tipo AWG 105° C o su equivalente, excepto cuando se indica lo contrario (*Tipo SF2-200. **UL Style 3257 250° C)

* Si le câblage fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de type AWG 105° C

ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)

Line Cord/

Cable de línea/

Cordon électrique

Motor/

Moteur

High Limit Switch/

Interruptor de límite alto/

Interrupteur de

limite supérieure

White/Blanco/Blanc

Black/Negro/Noir

115V

60HZ

Gas

Valve

Relay/

Relé/

Relais

Thermocouple/

Termopar

Green/Verde/Vert

L1

L2

Ignitor/

Encendedor/

Allumeur

Válvula de gas/

Robinet de gaz

Electrode/Electrodo/

Électrode

Electrode/Electrodo/

Électrode

170,000 Btu/Hr Models

www.desatech.com

119143-01D 11

REPLACEMENT PARTS

WARNING: Use only original

replacement parts. This heater



Do not substitute or use generic

parts. Improper replacement

parts could cause serious or fa-

tal injuries. This will also protect

your warranty coverage for parts

replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If

they can’t supply original replacement part(s),

either contact your nearest Parts Central or

call DESA Heating Products’ Technical Ser-

vice Department at 1-866-672-6040. When

calling DESA Heating Products, have ready:

• your name

• your address

• model and serial numbers of your heater

• how heater was malfunctioning

• purchase date

In most cases, we will ask you to return the

part to the factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If

they can’t supply original replacement part(s),

either contact your nearest Parts Central or call

DESA Heating Products at 1-866-672-6040

for referral information. When calling DESA

Heating Products, have ready:

• model number of your heater

• the replacement part number

TECHNICAL SERVICE

You may have further questions about this heater.

If so, contact DESA Heating Products’ Technical

Service Department at 1-866-672-6040. When

calling, please have your model and serial num-

bers of your heater ready.

You can also visit DESA Heating Products’ Tech-

nical Service web site at www.desatech.com.

SERVICE PUBLICATIONS

You can purchase a service manual for $5.

Make check payable to DESA Heating Prod-

ucts. Send your request to DESA Heating

Products (address on back page). Be sure to

include the heater model number.

ACCESSORIES

Purchase accessories and parts from your

nearest dealer or service center. If they can

not supply an accessory or part, either contact

your nearest Parts Central (listed in the sepa-

rate Authorized Service Center booklet) or call

DESA Heating Products at 1-866-672-6040.

You can also write to the address listed on the

back page of this manual.



A POL adapter with excess flow check valve.

www.desatech.com 119143-01D12

ILLUSTRATED PARTS BREAkDOWN



41

42

36

40

39

38

36

29

35

32

22

16

15 14

13

18

12

20

19

17

10

11

30

Detail A

Detail A

25

24

23

28

26

31

27

10

9

876

5

34

33

43

4

2

3

21

1

37

37

www.desatech.com

119143-01D 13

KEY

NO. PART NO. DESCRIPTION QTY.

1 118476-01 Handle • • • • 1

2 118472-01 Control Box • • • • 1

3 M11143-2 Strain Relief Bushing • • • • 1

4 098219-42 Power Supply Cord Assembly • • • • 1

5 100145-03 Fuel Tube • • • • 1

6 118796-01 Female Compression Fitting • • • • 1

7 114159-05 Ball Valve Assembly • • • • 1

8 113810-01 Ball Valve Knob Insert • • • • 1

9 118773-01 Ball Valve Knob • • • • 1

10 113870-01 Elbow Fitting • • • • 2

11 116981-01 Female Cap Fitting • • • • 1

12 113871-01 Control Valve • • • • 1

13 113869-01 Coupling Fitting • • • • 1

14 097809-04 Male Fitting • • • • 1

15 113794-01 Valve Nut • • • • 1

16 078978-03 Cap Sleeve • • • • 1

17 119401-01 Terminal Block • • • • 1

18 118506-01 Heat Shield • • • • 1

19 113867-01 Hi-Lo Mini Ignitor • • • • 1

20 114150-01 Steel Spacer • • • • 1

21 118802-01 Printed Circuit Board Support • • • • 3

22 113875-02 Relay Assembly • • • • 1

23 118780-01 Motor Grill Assembly • • • • 1

24 113880-02 Motor Assembly • • • • 1

25 113881-01 Fan • • • • 1

26 097805-04 Ignitor • • • • 1

27 097806-03 Ignitor Cable • • • • 1

28 101481-12 Thermal Limit Switch • • • • 1

29 098249-01 Nut • • • • 1

30 118497-02 Rear Plate • • • • 1

31 104146-05 Thermocouple • • • • 1

32 118514-01 Burner Assembly • • • • 1

33 118685-01 Injector • • • • 1

34 100146-01 Female Elbow • • • • 1

35 119496-01 Shell (Black) • • • • 1

36 118471-01 End Cap • • • • 2

37 119459-01 Hold Down Bracket • • • • 4

38 119497-01 Combustion Chamber • • • • 1

39 118477-03 Steel Tube • • • • 4

40 118475-01 Cord Cleat • • • • 2

41 118478-03 Foot Leg • • • • 2

42 118474-01 Foot • • • • 1

43 119631-01 Nut • • • • 1

PARTS AVAILABLE - NOT SHOWN

M9900-199 Wire Assembly, Black • • • • 1

M9900-200 Wire Assembly, White • • • • 1

101480-14 Wire Assembly, Blue • • • • 1

118774-04 Hose and Regulator Assembly • • • • 1

118687-01 Operation Decal • 1

118687-03 Operation Decal • • • 1

119144-01 Model Data Decal • • • • 1

119146-01 Wiring Decal • • • • 1

PARTS LIST



This list contains replaceable parts used in your heater. When ordering parts, follow the

instructions listed under Replacement Parts on page 11 of this manual.









www.desatech.com 119143-01D14

ILLUSTRATED PARTS BREAkDOWN





37

38

40

39

37

23

36

33

31

Detail A

125 Models

Detail B

85 Models

Detail A

Detail B

26

24

25

29

27

32

28 30

4

2

3

42

43

1

22

16

15 14

13

18

12

20

19

17

10

11

10

9

876

5

35

34

21

38

41

44

www.desatech.com

119143-01D 15

PARTS LIST



This list contains replaceable parts used in your heater. When ordering parts, follow the

instructions listed under Replacement Parts on page 11 of this manual.

KEY

NO. PART NO. DESCRIPTION QTY.

1 118476-01 Handle • • • • • • • 1

2 118472-01 Control Box • • • • • • • 1

3 M11143-2 Strain Relief Bushing • • • • • • • 1

4 098219-42 Power Supply Cord Assembly • • • • • • • 1

5 100145-03 Fuel Tube • • • • • • • 1

6 118796-01 Female Compression Fitting • • • • • • • 1

7 114159-05 Ball Valve Assembly • • • 1

114159-03 Ball Valve Assembly • • • • 1

8 113810-01 Ball Valve Knob Insert • • • • • • • 1

9 118773-01 Ball Valve Knob • • • • • • • 1

10 113870-01 Elbow Fitting • • • • • • • 2

11 116981-01 Female Cap Fitting • • • • • • • 1

12 113871-01 Control Valve • • • • • • • 1

13 113869-01 Coupling Fitting • • • • • • • 1

14 097809-04 Male Fitting • • • • • • • 1

15 113794-01 Valve Nut • • • • • • • 1

16 078978-03 Sleeve Cap • • • • • • • 1

17 119401-01 Terminal Block • • • • • • • 1

18 118506-01 Heat Shield • • • • • • • 1

19 113867-01 Hi-Lo Mini Ignitor • • • • • • • 1

20 114150-01 Steel Spacer • • • • • • • 1

21 118802-01 Printed Circuit Board Support • • • • • • • 3

22 113875-02 Relay Assembly • • • • • • • 1

23 118473-01 Fan Guard • • • • • • • 1

24 118482-01 Motor Mount • • • • • • • 1

25 113860-02 Motor Assembly • • • • • • • 1

26 113881-01 Fan 7" • • • 1

114160-01 Fan 8" • • • • 1

27 097805-03 Ignitor • • • • 1

097805-04 Ignitor • • • 1

28 097806-03 Ignitor Cable • • • • • • • 1

29 101481-04 Thermal Limit Switch • • • 1

101481-13 Thermal Limit Switch • • • • 1

30 098249-01 Nut • • • • • • • 1

31 118497-01 Rear Plate • • • • 1

118497-03 Rear Plate • • • 1

32 104146-05 Thermocouple • • • • • • • 1

33 118514-01 Burner Assembly • • • 1

118765-02 Burner Assembly • • • • 1

34 118685-02 Injector • • • 1

118685-03 Injector • • • • 1

35 100146-01 Female Elbow • • • • • • • 1

36 119496-02 Shell (Black) • • • • • • • 1

37 118471-01 End Cap • • • • • • • 2

38 119459-01 Hold Down Bracket • • • • • • • 4

39 119497-02 Combustion Chamber • • • • • • • 1

40 118477-01 Steel Tube • • • • • • • 4

41 118475-01 Cord Cleat • • • • • • • 2

42 118478-01 Foot Leg • • • • • • • 2

43 118474-01 Foot • • • • • • • 1

44 119631-01 Nut • • • • • • • 1

PARTS AVAILABLE - NOT SHOWN

M9900-199 Wire Assembly, Black • • • • • • • 1

M9900-200 Wire Assembly, White • • • • • • • 1

101480-14 Wire Assembly, Blue • • • • • • • 1

118774-01 Hose and Regulator Assembly • • • 1

118774-02 Hose and Regulator Assembly • • • • 1

118687-01 Operation Decal • 1

118687-03 Operation Decal • • • • • • 1

119144-02 Model Data Decal • • • 1

119144-03 Model Data Decal • • • • 1

119146-01 Wiring Decal • • • • • • • 1



TB111

TB114







TB112

www.desatech.com 119143-01D16

ILLUSTRATED PARTS BREAkDOWN



34

33

42

43

1

36

35

33

22

32

31

5

30

Detail A

Detail A

25

23

24

28

26

27 29

12

13

14

17

11 10

9

19

18

4

6

7

8

3

2

15

16

21

20

41

40 39

38

37

18

34

44

www.desatech.com

119143-01D 17

PARTS LIST



This list contains replaceable parts used in your heater. When ordering parts, follow the

instructions listed under Replacement Parts on page 11 of this manual.

KEY

NO. PART NO. DESCRIPTION QTY.

1 118476-01 Handle • • • 1

2 118770-01 Control Box • • • 1

3 M11143-2 Strain Relief Bushing • • • 1

4 098219-42 Power Supply Cord Assembly • • • 1

5 118767-01 Fuel Tube • • • 1

6 100146-01 Female Elbow • • • 1

7 118685-04 Injector • • • 1

8 M50114-02 Male Elbow • • • 1

9 114159-04 Ball Valve Assembly • • • 1

10 113810-01 Ball Valve Knob Insert • • • 1

11 118773-02 Ball Valve Knob • • • 1

12 098276-01 Plug • • • 1

13 118768-01 Street Tee • • • 1

14 098201-01 Solenoid Valve • • • 1

15 097809-04 Male Fitting • • • 1

16 078978-03 Sleeve Cap • • • 1

17 118766-01 Solenoid Valve Bracket • • • 1

18 113944-01 Thermostat Assembly • • • 1

19 119401-01 Terminal Block • • • 1

20 099123-01 Thermobulb Clip • • • 1

21 M50104-02 Shorty Bushing • • • 1

22 118473-01 Fan Guard • • • 1

23 118482-01 Motor Mount • • • 1

24 113941-02 Motor Assembly • • • 1

25 113950-01 Fan • • • 1

26 097805-03 Ignitor • • • 1

27 097806-03 Ignitor Cable • • • 1

28 101481-05 Thermal Limit Switch • • • 1

29 098249-01 Nut • • • 1

30 118497-01 Rear Plate • • • 1

31 118765-02 Burner Assembly • • • 1

32 119496-03 Shell (Black) • • • 1

33 118471-01 End Cap • • • 2

34 119459-01 Hold Down Bracket • • • 4

35 119497-03 Combustion Chamber • • • 1

36 118477-02 Steel Tube • • • 4

37 110287-01 DSI Control • • • 1

38 097776-01 Universal Bushing • • • 1

39 113961-01 Thermostat Knob • • • 1

40 118919-01 Heat Shield • • • 1

41 118475-01 Cord Cleat • • • 2

42 118478-02 Foot Leg • • • 2

43 118474-01 Foot • • • 1

44 119631-01 Nut • • • 1

PARTS AVAILABLE - NOT SHOWN

M16841-80 Wire Assembly, White • • • 1

M9900-170 Wire Assembly, Black • • • 1

101480-15 Wire Assembly, Blue • • • 1

118774-03 Hose and Regulator Assembly • • • 1

118687-04 Operation Decal • • • 1

119144-04 Model Data Decal • • • 1

119146-02 Wiring Decal • • • 1

099504-08 Warning Decal • • • 1

110267-02 DSI Control Harness • • • 1







WARRANTy AND REPAIR SERVICE

kEEP THIS WARRANTy

LIMITED WARRANTIES FOR NEW AND FACTORy

RECONDITIONED PRODUCTS

New Products: DESA Heating, LLC warrants this heater and any parts thereof, to be free of defects in

materials and workmanship for one (1) year from the date of rst purchase, when operated and maintained

in accordance with the manufacturer's instructions. These warranties are extended only to the original retail

purchaser, when proof of purchase is provided.

Factory Reconditioned Heaters: DESA Heating, LLC warrants this factory reconditioned heater and any

parts thereof, to be free of defects in materials and workmanship for thirty (30) days from the date of rst

purchase, when operated and maintained in accordance with the manufacturer's instructions. These war-

ranties are extended only to the original retail purchaser, when proof of purchase is provided.

These warranties cover only the cost of parts and labor required to restore the product to proper operating

condition. Transportation and incidental costs associated with warranty repairs are not reimbursable under

this warranty.

Warranty service is available only through authorized dealers and service centers.

This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper

maintenance, normal wear, alteration, modication, tampering, contaminated fuels, repair using improper

parts or repair by anyone other than an authorized dealer or service center. Routine maintenance is the

responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED

OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE.

DESA Heating, LLC assumes no responsibility for indirect, incidental or consequential damages. Some states

do not allow the exclusion or limitation of incidental or consequential damages or limitations or exclusions

may not apply to you. This limited warranty gives you specic legal rights and you may also have other

rights which vary from state to state.

We reserve the right to amend these specications at any time without notice. The only warranty applicable

is our standard written warranty. We make no other warranty, expressed or implied.

WARRANTy SERVICE

Should your heater require service, return it to your nearest authorized service center. Proof of purchase

must be presented with the heater. The heater will be inspected. A defect may be caused by faulty materials

or workmanship. If so, DESA Heating, LLC will repair or replace the heater without charge.

REPAIR SERVICE

Return your heater to your nearest authorized service center. Repairs not covered by the warranty will be

billed at standard prices. Each Service Center is independently owned and operated. We reserve the right

to amend these specications at any time without notice. When writing, always include model number and

serial number. For information, write:

Model __________________________________

Serial No. _______________________________

Date of Purchase _________________________

82 Akron Road

Toronto, Ontario

M8W 1T2

119143-01

Rev. D

03/07

DESA Heating, LLC

2701 Industrial Drive

P.O. Box 90004

Bowling Green, KY 42102-9004

www.desatech.com

1-866-672-6040

ADVERTENCIA GENERAL DE PELIGRO: el incumpli-

miento de las precauciones e instrucciones proporciona-

das con este calentador puede causar la muerte, lesiones

físicas graves y pérdidas o daños a la propiedad ocasiona-

dos por incendios, explosiones, quemaduras, asxia, in-

toxicación con monóxido de carbono y/o electrocución.

Únicamente las personas que puedan entender y seguir las

instrucciones deberán usar o dar servicio a este calentador.

Si necesita ayuda o información sobre el calentador, por

ejemplo, un manual de instrucciones, etiquetas, etc.,

comuníquese con el fabricante.

IMPORTANTE: lea y comprenda este manual antes de

ensamblar, encender o dar servicio al calentador. El uso

inadecuado del calentador puede causar lesiones gra-

ves. Conserve este manual para referencias futuras.

CALENTADOR DE AIRE FORZADO DE PROPANO O GAS LP

PARA CONSTRUCCIÓN

MANUAL DEL PROPIETARIO

MODELOS DE 55,000 BTU, TB100, TB104, TB106, TB110

MODELOS DE 85,000 BTU, TB102, TB111, TB114

125,000 BTU TB101, TB105, TB107, TB112

170,000 BTU TB103, TB108, TB113

Guarde este manual para futuras referencias.

Para obtener mayor información, visite el sitio www.desatech.com

www.desatech.com 119143-01D2

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA: este produc-

to contiene y/o genera químicos

reconocidos por el estado de Cali-

fornia como causantes de cáncer

o de defectos de nacimiento, u

otros daños reproductivos.

ADVERTENCIA: peligro de

incendio, quemaduras, inhalación

y explosión. Mantenga los com-

bustibles sólidos, como materiales

de construcción, papel o cartón, a

una distancia segura del calentador

según se recomienda en las instruc-

ciones. Nunca use el calentador en

áreas en las que hayan, o puedan

haber, combustibles volátiles o que

se acumulen en el aire, o bien, pro-

ductos como gasolina, solventes,

disolvente de pintura, partículas de

polvo o químicos desconocidos.

ADVERTENCIA: no se debe

usar en residencias ni en vehí-

culos recreativos.

El calentador fue diseñado y aprobado para su

uso como calentador para construcción bajo

la norma de calentadores para construcción

ANSI Z83.7•CGA 2.14-2000. El propósito de los

calentadores para construcción es proporcionar

calefacción temporal a edicios en construcción,

remodelación o reparación. Cuando se usa co-

rrectamente, el calentador proporciona calefacción

económica y segura. Los productos de combus-

tión se ventilan al área que se está calentando.

No podemos prever todos los usos que se les

pueden dar a nuestros calentadores. Consulte

con la autoridad local de seguridad contra

incendios en caso que tenga alguna pregun-

ta acerca del uso de calentadores.

Otras normas rigen el uso de gases combusti-

bles y productos que producen calor para usos

especícos. Las autoridades locales pueden

informarle acerca de éstas.

Intoxicación con monóxido de carbono: el mo-

nóxido de carbono afecta más a unas personas

que a otras. Los primeros signos de intoxicación

con monóxido de carbono son semejantes a

los de la gripe, con dolor de cabeza, mareo o

náusea. Si usted presenta estos síntomas, es

posible que el calentador no esté funcionando

correctamente. ¡Respire aire fresco inmediata-

mente! Haga que le den servicio al calentador.

Propano o gas LP: el propano o gas LP es inodo-

ro. Al propano o gas LP se le agrega un agente

que tiene olor. El olor le ayuda detectar las fugas

de propano o gas LP. Sin embargo, el olor que se

añade al propano o gas LP puede desvanecerse.

Es posible que haya propano o gas LP en el

entorno aunque no haya ningún olor.

Asegúrese de leer y comprender todas las

advertencias. Conserve este manual como

referencia. Es su guía para la operación segura

y correcta de este calentador.

1.

Instale y use el calentador con cuidado. Siga todas

las ordenanzas y los códigos locales. A falta de

reglamentos y códigos locales, consulte la Norma

de almacenamiento y manejo de gas licuado de

petróleo, ANSI/NFPA 58 y el Código para instala-

ción de gas natural y propano, CSA B149.1. Estos

proporcionan instrucciones acerca del almacena-

miento y manejo seguro del propano.

2. Use solamente el voltaje y la frecuencia

especificados en la placa del modelo.

Las conexiones eléctricas y de tierra del

calentador deberán hacerse de acuerdo al

Código eléctrico nacional, ANSI/NFPA 70,

o al Código eléctrico canadiense, parte 1.

3.

Instrucciones para la conexión eléctrica a

tierra: este aparato está equipado con una

clavija de tres patas (con conexión a tierra)

para protegerlo contra descargas eléctricas,

y se tiene que conectar directamente a un en-

chufe de pared o un cable de extensión de tres

ranuras conectado a tierra correctamente.

4. Este producto ha sido aprobado para su

uso en el estado de Massachusetts.

5. Para uso en interiores solamente. Propor-

cione una ventilación adecuada.

TABLA DE CONTENIDO

Información de seguridad .................................... 2

Identicación del producto ................................... 3

Desempaque ....................................................... 4

Ensamble............................................................. 4

Teoría de funcionamiento .................................... 4

Suministro de propano ........................................ 5

Ventilación ........................................................... 5

Instalación ........................................................... 5

Funcionamiento ................................................... 6

Almacenamiento .................................................. 7

Mantenimiento ..................................................... 7

Procedimientos de servicio.................................. 8

Especicaciones .................................................. 9

Diagramas de cableado..................................... 10

Piezas de repuesto .............................................11

Servicio técnico ..................................................11

Publicaciones de servicio ...................................11

Accesorios ..........................................................11

Clasicación ilustrada de piezas y lista de piezas ....12

Garantía y servicio de reparación...................... 18

www.desatech.com

119143-01D 3

6. Mantenga el calentador alejado de corrien-

tes fuertes de aire, viento, rocío, lluvia y

goteos de agua.

7. Úsese solamente en áreas bien ventiladas.

Antes de usar el calentador, debe existir

una abertura de cuando menos 0.28 m

cuadrados (3 pies cuadrados) para aire

fresco del exterior por cada 105,500 k/j

(100,000 BTU/h) de clasicación.

8. No use el calentador en el exterior ni en

viviendas habitadas.

9.

No use el calentador en salas o dormitorios.

10. Mantenga el área en dónde se localiza el

aparato despejada y libre de materiales

combustibles, gasolina, disolvente de pintu-

ra y otros vapores y líquidos inamables. El

polvo es combustible. No use el calentador

en áreas con alto contenido de polvo.

11. Si este calentador está equipado con ter-

mostato. El calentador puede empezar a

funcionar en cualquier momento.

12. Antes de cada uso, verique si el calentador

ha sufrido algún daño. No use un calentador

dañado.

13. Use solamente el montaje de propano o

gas LP para la extracción de vapores.

14. Mantenga los tanques de propano por

debajo de los 38 ºC (100 °F).

15. No use el calentador en un sótano ni debajo

del nivel del suelo. El propano o gas LP es

más pesado que el aire. Si se produce una

fuga, el propano o gas LP se asentará en

el nivel más bajo posible.

16. Use sólo el regulador de fábrica y la man-

guera que se incluyen con el calentador.

17. Revise la manguera antes de cada uso del

calentador. Si la manguera está muy des-

gastada o con roturas, reemplácela con una

manguera especicada por el fabricante

antes de usar el calentador.

18. No altere el calentador. Mantenga el calen-

tador en su estado original.

19.

No use el calentador si éste ha sido alterado.

20.

Mantenga el calentador alejado de los tanques

de propano o gas LP a una distancia de por lo

menos 1.8 m (6 pies). No apunte el calentador

a los tanques de propano o gas LP que se

encuentren a menos de 6.1 m (20 pies).

21. Distancias mínimas del calentador alejado

de los combustibles: enchufe 2.4 m (8 pies),

laterales 0.6 m (2 pies), parte superior 1.8 m

(6 pies), parte posterior 0.6 m (2 pies).

22. Sitúe el calentador en una supercie estable

y nivelada si el calentador está caliente o

en funcionamiento.

23. Evite que los niños y los animales se acer-

quen al calentador.

INFORMACIÓN DE

SEGURIDAD Continuación

24. Cierre el suministro de propano o gas LP

al calentador y desconéctelo cuando no se

esté usando.

25. Nunca bloquee la entrada de aire (parte

posterior) ni la salida de aire caliente (parte

anterior) del calentador.

26.

Nunca mueva, maneje ni repare un calentador

en funcionamiento caliente o conectado.

27. Nunca conecte conductos a la parte anterior

o posterior del calentador.

28.

Use sólo piezas de repuesto originales. Este

calentador debe usar piezas diseñadas especí-

camente. No las sustituya ni use piezas genéri-

cas. El uso de piezas de repuesto inadecuadas

puede ocasionar lesiones graves o fatales.

29. N

o utilice este producto sin el conjunto

del soporte y los laterales.

IDENTIFICACIÓN DEL

PRODUCTO

Figura 1 - Modelos de 55/85/125,000 BTU/h

Sujetador

del cordón Soporte

ajustable

Perilla de ajuste

del factor de

consumo Manija

Salida de aire

caliente (parte

anterior)

Entrada de

aire (parte

posterior)

Figura 2 - Modelos de 170,000 BTU/h

Sujetador

del cordón

Perilla de

ajuste del

factor de

consumo

Manija

Salida de aire caliente

(parte anterior)

Entrada de

aire (parte

posterior)

Botón de

la válvula

de control

de gas

automático

Perilla del

termostato

Soporte

ajustable

www.desatech.com 119143-01D4

Air For

Combustion

Air For

Heating

DESEMPAQUE

1. Retire todos los materiales en los que se

empacó el calentador para el envío. Con-

serve los tapones de plástico (colocados

en el conector de entrada del calentador

y en el conjunto de manguera y regulador)

para propósitos de almacenamiento.

2. Saque todas las piezas de la caja.

3. Revise todas las piezas en busca de da-

ños durante el transporte. Si el calentador

está dañado, infórmelo de inmediato al

distribuidor donde lo compró.

ENSAMBLE

IMPORTANTE: no utilice este producto sin el

conjunto del soporte y los laterales.

Manija

Fije la manija a la caja de control con 2 tornillos

(largos) como se muestra en la gura 3.

Soporte de plástico y extensiones laterales

1. Inserte las extensiones laterales en la tapa

del extremo de salida hasta que el oricio

pequeño se alinee con el orificio más

grande, visible desde dentro de la tapa

del extremo de salida (consulte la gura

3). Sujete las extensiones laterales con el

tornillo provisto (cortos).

Entrada de

aire frío (parte

posterior)

Motor

Conjunto de

manguera y

regulador

Encendedor

de chispa

Cámara de

combustión

Figura 4 - Vista transversal de funcionamiento

Ventilador

Salida de

aire caliente

y limpio

(parte

anterior)

TEORÍA DE FUNCIONAMIENTO

El sistema de combustible: el conjunto de manguera y regulador se ja al suministro del gas pro-

pano. Para los modelos 55/85/125, el gas propano uye a través la válvula de control automático,

la válvula de ajuste de factor de consumo y fuera del inyector. Para el modelo 170, el gas propano

uye a través la válvula solenoide, la válvula de ajuste de factor de consumo y fuera del inyector.

El sistema de aire: el motor hace girar el ventilador. El ventilador empuja aire al interior y alrededor de la

cámara de combustión. Este aire se calienta y proporciona una corriente de aire limpio y caliente.

El sistema de encendido: para los modelos 55/85/125 el encendedor de alto voltaje envía tensión

al encendedor de chispa. Para el modelo 170 el encendedor de chispa directa envía tensión al

encendedor de chispa. El encendedor de chispa hace que arda la mezcla de combustible y aire.

El sistema de control de seguridad: este sistema hace que el calentador se apague si la llama se

apaga. El motor continuará funcionando pero no se producirá calor.

Figura 3 - Manija y conjunto del soporte

Válvula solenoide (en

modelo 170 solamente)

Cable de

alimentación

Inyector

Interruptor de

límite térmico

2. Inserte los extremos del soporte de plástico

dentro de cada extensión lateral y ajuste el

calentador al ángulo deseado. Los tornillos

de los postes pequeños en el soporte de

plástico entrarán a presión dentro de los

oricios en las extensiones laterales.

S

ujetador del cordón

Instale los sujetadores del cordón al lado de la

tapas de los extremos como se muestra en la

gura 3 con los tornillos cortos provistos.

Tapa del

extremo

de salida Manija

Extensión lateral

Soporte de plástico

Poste

pequeño

Encendedor de alto voltaje (en modelos 55/85/125) o

encendedor de chispa directa DSI (en modelo 170)

Tornillo de sujeción

de la extensión

lateral (cortos)

Válvula de control automático (en

modelos 55/85/125 solamente)

Aire para

combustión

Aire para

calefacción

Tornillo

largos

Sujetador

del cordón

Tornillo

cortos

www.desatech.com

119143-01D 5

SUMINISTRO DE

PROPANO

El propano o gas LP y el o los tanques de pro-

pano o gas LP los debe proveer el usuario.

Use el calentador solamente con un sistema

de suministro con extracción de vapores de

propano o gas LP. Consulte el capítulo 5 de

la Norma para almacenamiento y manejo de

gas licuado de petróleo, ANSI/NFPA 58 y el

Código para instalación de gas natural y de

propano CSA B149.1. La biblioteca local o

el departamento de bomberos deben tener

estos folletos.

La cantidad de propano o gas LP lista para

usarse de los tanques de propano o gas

LP varía. Dos factores determinan esta

cantidad:

1. El volumen de gas propano en el o los

tanques

2. La temperatura del o los tanques

La siguiente tabla muestra el número de tan-

ques de 45 kg (100 libras) que se necesitan

para hacer funcionar este calentador.

Número de tanques

Temperatura Modelos

en la ubicación del tanque 55 85 125/170

superior a -7 °C (20 °F) 1 1 2

-7 °C (20 °F) a -18C (-0 °F) 1 2 3

A temperaturas más bajas se vaporiza menos

gas. Es posible que necesite un tanque más

grande cuando el tiempo esté más frío. El

surtidor de propano o gas LP de su localidad

le ayudará a seleccionar el sistema de sumi-

nistro apropiado.

VENTILACIÓN

ADVERTENCIA: siga los re-

quisitos mínimos de ventilación

con aire fresco del exterior. Si no

proporciona ventilación de aire

fresco del exterior podría haber

intoxicación con monóxido de car-

bono. Proporcione una ventilación

adecuada de aire fresco del exterior

antes de encender el calentador.

Asegúrese de que exista una abertura de aire

fresco del exterior de por lo menos 0.28 me-

tros cuadrados (tres pies cuadrados) por cada

105,500 k/j (100,000 BTU/h) de clasicación.

Proporcione aire fresco adicional si se utilizan

más calentadores.

INSTALACIÓN

ADVERTENCIA: revise y en-

tienda las advertencias en la sec-

ción Información de seguridad,

en la página 2. Son necesarias

para hacer funcionar este calen-

tador de manera segura. Obedez-

ca todos los códigos locales al

utilizar este calentador.

ADVERTENCIA: pruebe todas

las tuberías de gas y sus conexio-

nes para saber si hay fugas des-

pués de la instalación o reparación.

Nunca use una llama al descubierto

para buscar fugas. Aplique una

mezcla de jabón líquido y agua en

todas las uniones. La formación de

burbujas indicará una fuga. Repare

todas las fugas inmediatamente.

1. Proporcione un sistema de suministro de

propano o gas LP (consulte Suministro de

Propano o gas LP).

2. Instale la conexión de rosca invertida en

el conjunto de manguera y regulador al

los tanques de propano o gas LP. Gire la

conexión de rosca invertida en el sentido

contrario al de las manecillas del reloj

dentro de las roscas del tanque. Apriete

rmemente usando una llave. IMPOR-

TANTE: apriete el regulador con la ventila

orientada hacia abajo. Orientando la ven-

tila hacia abajo se protege el regulador de

daños climáticos.

3. Conecte la manguera al conector de en-

trada del calentador. Apriete rmemente

usando una llave.

Tanque de

propano

Manguera

Regulador

Ventila

(orientada

hacia abajo)

Conector

del gas

combustible

Válvula del

suministro

Figura 5 - Regulador externo con la

ventila apuntando hacia abajo

Al conector de

entrada del

calentador

Conexión

de rosca

invertida

www.desatech.com 119143-01D6

PARA ENCENDER EL CALENTADOR

1. Siga toda la información de instalación,

ventilación y seguridad.

2. Sitúe el calentador sobre una supercie

estable y nivelada. Asegúrese de que no

haya corrientes fuertes de aire entrando en

la parte anterior o posterior del calentador.

3. Conecte el cable de alimentación del calen-

tador a un cable de extensión con conexión

a tierra de tres patas. El cable de extensión

debe tener por lo menos 1.8 m (6 pies) de

longitud. El cable de extensión debe estar

aprobado por Underwriters Laboratories.

Requisitos de tamaño del cable de extensión

Hasta 15 m (50 pies) de longitud, use cable

de calibre 18 AWG.

De 15.5 a 30.5 m (51 a 100 pies) de longi-

tud, use cable de calibre 16 AWG.

De 30.78 a 61 m (101 a 200 pies) de lon-

gitud, use cable de calibre 14 AWG.

4. Conecte el cable de extensión a un enchufe

con conexión a tierra de tres oricios de

120 V/60 Hz.

5.

Abra lentamente la válvula del suministro de

los tanques de propano o gas LP. Nota: si

no se abre lentamente, la válvula de exceso

de ujo del tanque de propano o gas LP

se activará y reducirá signicativamente el

ujo de gas. Si esto ocurre, es posible que

se escuche un chasquido en el interior del

conjunto del regulador y/o que note que el

calentador funciona a un nivel muy bajo de

calor de salida. No podrá incrementar el

calor de salida cuando ajuste la perilla de

control de temperatura. No haga funcionar

el calentador en estas condiciones. Para

restablecer la válvula de exceso de ujo,

cierre la válvula del suministro de propano

o gas LP y ábrala de nuevo lentamente.

6. Ajuste la perilla de control de BTU variable

en sentido de las manecillas del reloj total-

mente hasta la posición Bajo.

En modelos 55, 85, 125 solamente

7. Presione y mantenga presionado el botón

de la válvula de gas. El calentador se debe

encender en unos cuantos segundos.

Nota: si el calentador no se enciende, es

posible que la manguera tenga aire en el

interior. Si es así, mantenga presionado

el botón de la válvula de gas y espere 20

segundos. Suelte el botón de la válvula

de gas y espere 20 segundos para que el

combustible que no se quemó salga del

calentador. Repita el paso 6.

8. Una vez que el calentador se encienda, es-

pere 30 segundos. Esto activará el sistema

de control automático. Suelte el botón de

la válvula de control de gas.

FUNCIONAMIENTO

ADVERTENCIA: revise y entien-

da las advertencias en la sección

Información de seguridad, en la

página 2. Son necesarias para hacer

funcionar este calentador de manera

segura. Obedezca todos los códigos

locales al utilizar este calentador.

IMPORTANTE: es posible usar manguera o

tubería adicionales si se requieren. Instale la

manguera o tubería adicional entre el tanque

de propano o gas LP y el regulador. Debe ase-

gurarse de exista un mínimo de 172.4 kPa (25

psig) a la entrada del regulador. Debe usar el

regulador que se incluye con el calentador.

4. Abra lentamente la válvula del suministro de

los tanques de propano o gas LP. Nota: si

no se abre lentamente, la válvula de exceso

de ujo del tanque de propano o gas LP

se activará y reducirá signicativamente el

ujo de gas. Si esto ocurre, es posible que

se escuche un chasquido en el interior del

conjunto del regulador y/o que note que el

calentador funciona a un nivel muy bajo de

calor de salida. No podrá incrementar el

calor de salida cuando ajuste la perilla de

control de temperatura. No haga funcionar

el calentador en estas condiciones. Para

restablecer la válvula de exceso de ujo,

cierre la válvula del suministro de propano

o gas LP y ábrala de nuevo lentamente.

5. Revise todas las conexiones en busca de

fugas.

6. Cierre la válvula del suministro de propa-

no o gas LP.

INSTALACIÓN

Continuación

Figura 6 - Conector de entrada y

manguera (el calentador puede ser

diferente al mostrado en la ilustración)

Manguera

Conector de entrada

Botón de la

válvula de gas

www.desatech.com

119143-01D 7

En modelo 170 solamente

9. Ajuste el termostato a la posición deseada.

Si el calentador no enciende, es posible

que el termostato tenga seleccionado un

valor muy bajo. Gire la perilla del termos-

tato hacia el valor más alto para encender

el calentador. Nota: si el calentador no

enciende, desconecte el calentador. Es-

pere diez segundos para que el control

de seguridad se restablezca, conecte el

calentador e intente nuevamente.

Todos los modelos

10. Cuando el quemador permanezca en-

cendido, ajuste el calentador al nivel de

temperatura deseada girando la perilla

de control de BTU variable en sentido

contrario al de las manecillas del reloj. Si el

quemador se apaga, cierre el gas. Gire la

perilla de BTU variable completamente en

el sentido de las manecillas del reloj hasta

la posición más baja. Revise el suministro

de combustible. Si dispone del combustible

adecuado, vuelva encender el calentador

comenzando con el paso 1.

PARA APAGAR EL CALENTADOR

1.

Cierre rmemente la válvula del suministro de

propano en los tanques de propano o gas LP.

2. Espere unos cuantos segundos. El calen-

tador quemará el gas remanente en las

mangueras de suministro.

3. Desenchufe el calentador.

PARA VOLVER A ENCENDER EL

CALENTADOR

Si el control de seguridad detiene el ujo de gas

al calentador, el motor continuará funcionando.

1. Desenchufe el calentador.

2.

Espere diez segundos. Conecte el calentador.

Si el calentador no se vuelve a encender

A. Verique las válvulas de suministro (en el

tanque de propano o gas LP). Asegúrese

de que estén abiertas.

B. Revise el nivel de combustible de los

tanques de propano o gas LP. Si el nivel

de combustible es muy bajo, póngase en

contacto con su proveedor local de propa-

no o gas LP.

Si el calentador sigue sin encender, póngase en

contacto con su centro local de servicio.

ALMACENAMIENTO

PRECAUCIÓN: desconecte el

calentador del(de los) tanque(s)

de suministro de propano.

FUNCIONAMIENTO

Continuación

1. Guarde los tanques de propano o gas LP

de forma segura. Consulte el capítulo 5 de

la Norma para almacenamiento y manejo

de gas licuado de petróleo, ANSI/NFPA 58

y el

Código para instalación de gas natural

y de propano CSA B149.1

. Siga todos los

códigos locales.

2. Coloque tapones de plástico sobre las

conexiones de latón en el conector de

entrada del calentador y en el conjunto de

manguera y regulador.

3. Guárdelo en un lugar seco, limpio y segu-

ro. No guarde el conjunto de manguera y

regulador en el interior de la cámara de

combustión del calentador.

4. Siempre revise el interior del calentador

cuando lo saque del lugar de almacena-

miento. Los insectos y animales pequeños

pueden haber introducido cuerpos extraños

en el calentador. Mantenga el interior del

calentador libre de objetos combustibles y

ajenos.

MANTENIMIENTO

ADVERTENCIA: nunca inten-

te reparar un calentador mientras

esté enchufado, conectado al

suministro de propano, esté fun-

cionando o esté caliente. Pueden

ocurrir quemaduras graves y

electrocución.

1. Mantenga el calentador limpio. Limpie el

calentador anualmente o según sea ne-

cesario para retirar el polvo y los residuos.

Si el calentador está sucio o con polvo,

límpielo con un paño húmedo.

2. Inspeccione al calentador antes de cada

uso. Revise las conexiones en busca de

fugas. Aplique una mezcla de jabón líquido

y agua en todas las conexiones. La forma-

ción de burbujas indicará una fuga. Repare

todas las fugas inmediatamente.

3. Inspeccione el conjunto de manguera y

regulador antes de cada uso. Si la man-

guera está muy desgastada o con roturas,

reemplácela.

4. Haga que una agencia de servicio calica-

da inspeccione el calentador anualmente.

5. Mantenga el interior del calentador libre de

objetos combustibles y ajenos.

www.desatech.com 119143-01D8

Figura 8 - Ventilador y motor al revés

para limpieza

Ventilador

Bloque de

terminales

Figura 7 - Desmontaje del ventilador y motor

Cubierta

superior

PROCEDIMIENTOS DE

SERVICIO

ADVERTENCIA: nunca inten-

te reparar un calentador mientras

esté enchufado, conectado al

suministro de propano, esté fun-

cionando o esté caliente. Pueden

producirse quemaduras graves

y electrocución.

LIMPIEZA DEL VENTILADOR

Limpie el ventilador cada 500 horas de funcio-

namiento o según sea necesario.

1. Retire los tornillos de la cubierta superior

utilizando una llave para tuercas de 5/16" o

un destornillador Phillips (punta de cruz).

2. Retire la cubierta superior.

3. Desconecte los 2 cables negros del motor

del bloque de terminales debajo de la cu-

bierta superior. Asegúrese de desconectar

sólo los cables que provienen del motor.

4. Retire el resguardo del ventilador de la parte

posterior del calentador. El resguardo del

ventilador sale a presión de la cubierta.

5. Acceda al interior de la parte posterior de la

cubierta del calentador. Cuidadosamente,

tire de los cables del motor a través del

oricio en el soporte. Nota: tire de los

cables a través del oricio, uno a la vez.

6. Quite los tornillos que sujetan el montaje

del motor a la cubierta. Use un destorni-

llador Phillips (punta de cruz) o llave para

tuercas de 5/16".

7. Cuidadosamente, jale el motor y el

ventilador hacia afuera de la cubierta.

IMPORTANTE: tenga cuidado para no

dañar el ventilador. No coloque el motor

y el ventilador en el suelo con el peso

descansando en el ventilador. Esto podría

dañar la inclinación del ventilador.

8. Gire el motor y el ventilador. Coloque el

motor y ventilador dentro de la cubierta al

revés. Nota: el motor debe entrar primero

a la cubierta (consulte la gura 8).

9. Alinee los oricios de montaje de la parte

posterior de la cubierta con los primeros

orificios de cada lado del montaje del

motor (consulte la gura 8). Nota: cuando

los oricios estén alineados, el ventilador

deberá estar fuera de la cubierta.

10. Mientras sujeta los tornillos de montaje, ac-

ceda cuidadosamente a la parte posterior

del calentador a través de las aspas del

ventilador. Tenga cuidado de no dañar la

inclinación del ventilador. Inserte el tornillo

través del montaje del motor y la cubierta.

Motor

Soporte de

montaje del motor

Soporte de

montaje del motor

Orificio en

el soporte

Con la otra mano, je el tornillo apretándo-

lo con los dedos. Repita el proceso para

el otro oricio de montaje.

11. Use una llave hexagonal de 1/8" para

aojar el tornillo de jación que sujeta el

ventilador al eje del motor (consulte la

gura 9, en la página 9).

12. Saque el ventilador del eje del motor.

www.desatech.com

119143-01D 9

A

Ventilador

Núcleo

Tornillo de

fijación

Motor

Figura 10 - Sección transversal del ventilador

PROCEDIMIENTOS DE

SERVICIO Continuación

13. Limpie el ventilador utilizando un trapo suave

humedecido con solvente para limpieza.

14. Seque completamente el ventilador.

15.

Vuelva colocar el ventilador en el eje del mo-

tor. Coloque el tornillo de jación en la parte

plana del eje. Consulte la tabla en la gura

10 para obtener la distancia al centro del

ventilador desde el extremo del eje del motor.

Apriete el tornillo de jación rmemente de

0.46 a 0.58 kgf·m (40 a 50 pulgadas-libra).

16. Quite los tornillos que sujetan el montaje

del motor a la cubierta.

17. Tire del motor y ventilador para quitarlos

de la cubierta. Gire el motor y el ventilador.

Vuelva colocarlos cuidadosamente en la

cubierta. Nota: el ventilador debe entrar

primero a la cubierta.

18. Alinee los oricios de montaje de la cubier-

ta con los oricios de montaje del motor.

Vuelva a colocar 4 tornillos a través de la

cubierta y montaje del motor.

19. Pase los cables del motor a través del

oricio en la parte inferior de la cubierta

(consulte la gura 7, en la página 8).

20.

Vuelva a conectar los cables a los mismos

postes en el bloque de terminales como fue-

ron desconectados en el paso 3, en la página

8 (consulte la gura 7, en la página 8).

21. Vuelva a colocar la cubierta superior.

22. Vuelva colocar el resguardo del ventilador.

ESPECIFICACIONES

Todos los modelos

• Propano o gas LP

• Presión del suministro de gas al regulador:

Máx: presión de botella, mín: 172.4 kPa

(25 psig)

• Presión del suministro de gas a la salida del

regulador:

137.9 kPa (20 psig)

•

Electricidad de entrada: 120V, 60 Hz, 1Ø, 3a

• Encendido de chispa directa

• Clasificación de temperatura ambiente

mínima: -17.8 °C (0 °F)

Modelos de 55,000 BTU/h

• 8.8 - 16.1 kW (30 - 55,000 BTU/h)

• Consumo de combustible:

0.70 - 1.28 kg/h (1.4 - 2.6 libras/h)

• Control principal de la llama:

Válvula de gas operada con termopar

• Salida de aire caliente: 8.49 m

3

/min (300

CFM)

Modelos de 85,000 BTU/h

• 14.6 - 25.0 kW (50 - 85,000 BTU/h)

• Consumo de combustible:

1.04 - 1.77 kg/h (2.3 - 3.9 libras/h)

• Control principal de la llama:

Válvula de gas operada con termopar

• Salida de aire caliente: 9.91 m

3

/min (350

CFM)

Modelos de 125,000 BTU/h

• 21.9 - 36.6 kW (75 - 125,000 BTU/h)

• Consumo de combustible:

1.59 - 2.63 kg/h (3.5 - 5.8 libras/h)

• Control principal de la llama:

Válvula de gas operada con termopar

• Salida de aire caliente: 9.91 m

3

/min (350

CFM)

Modelos de 170,000 BTU/h

• 36.6 - 49.8 kW (125 - 170,000 BTU/h)

• Consumo de combustible:

2.63 - 3.6 kg/h (5.8 - 7.9 libras/h)

• Control principal de la llama:

Recticación de ama del encendedor de

chispa directa DSI

• Salida de aire caliente: 12.74 m

3

/min (450

CFM)

Figura 9 - Identificación del ventilador,

eje del motor y tornillo de fijación

Eje del

motor

Ventilador

Tornillo de

fijación

Modelo

Distancia A

55 4.8 mm (0.19")

85

0.5" (12.7 mm)* o

0.9" (22.9 mm)*

125

0.5" (12.7 mm)* o

0.9" (22.9 mm)*

170 6.4 mm (0.25")

Eje del

motor

* Depender de

eje del motor

www.desatech.com 119143-01D10

DIAGRAMAS DE CABLEADO

Modelos de 55,000, 85,000 y 125,000 BTU/h

Electrode/Electrodo/

Électrode

Orange**/

Naranja**/

Orange**

CONNECTION DIAGRAM/

DIAGRAMA DE CONEXIONES/

SCHÉMA DE CONNEXION

Green/Verde/Vert

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type

AWG 105° C wire or its equivalent except as indicated (*Type SF2-200. **UL Style 3257 250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe

reemplazar con cable tipo AWG 105° C o su equivalente, excepto cuando se indica locontrario

(*Tipo SF2-200. **UL Style 3257 250° C)

• Si le câblage original fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de

type AWG 105° C ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)

High Limit Switch/

Interruptor de

límite alto/

Commutateur de

limite supérieure

Gas Valve/

Válvula de gas/Vanne de gaz

Green/

Verde/

Vert

Green/Verde/Vert

Motor/

Moteur

Flame Control/

Control de llama/

Contrôle de

la flamme

Line/Línea/Ligne

Neut/Neutral/Neutre

Valve/Válvula/Vanne

Ground/Tierra/Masse

White/Blanco/Blanc

White/

Blanco/

Blanc

White/Blanco/Blanc

Blue*/Azul*/Bleu*

Blue*/Azul*/Bleu*

Blue*/

Azul*/

Bleu*

Black/Negro/Noir

Black/Negro/Noir

Black/Negro/

Noir

Black/

Negro/

Noir Black/Negro/Noir

Thermostat/

Termostato

Chassis Ground/

Conexión a tierra

del chasis/Masse

Chassis Ground/

Conexión a tierra

del chasis/Masse

Chassis Ground/

Conexión a tierra

del chasis/Masse

Line Cord/

Cable de alimentaión/

Cordon d'alimentation

Black** or Orange**/

Negro** o Naranja**/

Noir** ou orange**

L1

L2

White/Blanco/

Blanc

Blue*/Azul*/Bleu*

Blue*/Azul*/Bleu*

Blue/Azul/Bleu

White/Blanco/

Blanc

White/Blanco/Blanc

Black/

Negro/Noir

Black/Negro/Noir

Black/Negro/Noir

Black/Negro/Noir

Green/

Verde/

Vert

Orange/

Naranja

Orange/

Naranja

Orange/

Naranja

Orange/

Naranja

Thermocouple/Termopar

CONNECTION DIAGRAM/DIAGRAMA DE CONEXIONES/

DIAGRAMME DE CONNEXION

SCHEMATIC DIAGRAM/DIAGRAMA ESQUEMÁTICO/

DIAGRAMME DE CIRCUIT

Relay/Relé/Relais

Motor/

Moteur

Ignitor/

Encendedor/

Allumeur

High-Limit Switch/

Interruptor de

límite alto/

Commutateur de

limite supérieure

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type AWG 105° C

wire or its equivalent except as indicated (*Type SF2-200. **UL Style 3257 250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe reemplazar con

cable tipo AWG 105° C o su equivalente, excepto cuando se indica lo contrario (*Tipo SF2-200. **UL Style 3257 250° C)

* Si le câblage fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de type AWG 105° C

ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)

Line Cord/

Cable de línea/

Cordon électrique

Motor/

Moteur

High Limit Switch/

Interruptor de límite alto/

Interrupteur de

limite supérieure

White/Blanco/Blanc

Black/Negro/Noir

115V

60HZ

Gas

Valve

Relay/

Relé/

Relais

Thermocouple/

Termopar

Green/Verde/Vert

L1

L2

Ignitor/

Encendedor/

Allumeur

Válvula de gas/

Robinet de gaz

Electrode/Electrodo/

Électrode

Electrode/Electrodo/

Électrode

Modelos de 170,000 BTU/h

www.desatech.com

119143-01D 11

PIEZAS DE REPUESTO

ADVERTENCIA: use sólo

piezas de repuesto originales.

Este calentador debe usar piezas

diseñadas especícamente. No

las sustituya ni use piezas genéri-

cas. El uso de piezas de repuesto

inadecuadas puede ocasionar

lesiones graves o fatales. Esto

también protegerá la cobertura

de su garantía para piezas reem-

plazadas bajo garantía.

PIEZAS CON GARANTÍA

Comuníquese con los distribuidores autori-

zados de este producto. Si ellos no pueden

suministrar las piezas de repuesto originales,

comuníquese con la central de piezas más

cercana o llame al Departamento de servicio

técnico de DESA Heating Products al 1-866-

672-6040. Cuando llame a DESA Heating

Products, tenga listo:

• su nombre

• su dirección

• los números de modelo y de serie de su

calentador

• la falla del calentador

• la fecha de compra

En la mayoría de los casos, le pediremos que

devuelva la pieza a la fábrica.

PIEZAS SIN GARANTÍA

Comuníquese con los distribuidores autori-

zados de este producto. Si ellos no pueden

suministrar piezas de repuesto originales,

comuníquese con la central de piezas más

cercana o llame a DESA Heating Products

al 1-866-672-6040 para obtener información

de referencias Cuando llame a DESA Heating

Products, tenga listo:

• el número del modelo de su calentador

• el número de la pieza de repuesto

SERVICIO TÉCNICO

Es posible que tenga más preguntas acerca

de este calentador. Si es así, comuníquese

con el Departamento de servicio técnico de

DESA Heating Products al 1-866-672-6040.

Al llamar tenga a la mano los números de

modelo y serie de su calentador.

También puede visitar el sitio web de ser-

vicio técnico de DESA Heating Products en

www.desatech.com.

PUBLICACIONES DE

SERVICIO

Puede comprar un manual de servicio por

$5. Escriba el cheque a nombre de DESA

Heating Products. Envíe su orden a DESA

Heating Products (dirección al reverso de la

página). Asegúrese de incluir el número de

modelo del calentador.

ACCESORIOS

Adquiera accesorios y piezas con su distri-

buidor o centro de servicio más cercano. Si

ellos no pueden suministrar un accesorio o

pieza de repuesto original, comuníquese con

la Central de piezas más cercana listada en

el folleto de Centros de servicio autorizados

provisto por separado, o bien, llame a DESA

Heating Products al 1-866-672-6040. También

puede escribir a la dirección que se encuentra

en la última página de este manual.

Conexión de combustible de gas:

LPA4020

Adaptador de rosca invertida con válvula de

exceso de ujo.

www.desatech.com 119143-01D12

CLASIFICACIÓN ILUSTRADA DE PIEZAS

MODELOS DE 55,000 BTU/H, TB100, TB104, TB106 Y TB110

41

42

36

40

39

38

36

29

35

32

22

16

15 14

13

18

12

20

19

17

10

11

30

Detail A

Detail A

25

24

23

28

26

31

27

10

9

876

5

34

33

43

4

2

3

21

1

37

37

Detalle A

Detalle A

www.desatech.com

119143-01D 13

N°

N° DE

PARTE DESCRIPCIÓN

CANT

.

1 118476-01 Manija • • • • 1

2 118472-01 Caja de control • • • • 1

3 M11143-2 Buje para atenuar deformaciones •••• 1

4 098219-42 Conjunto de cables de la fuente de alimentación • • • • 1

5 100145-03 Tubo de combustible • • • • 1

6 118796-01 Conexión de compresión hembra • • • • 1

7 114159-05 Conjunto de válvula de bola • • • • 1

8 113810-01 Acoplamiento de la perilla de la válvula de bola • • • • 1

9 118773-01 Perilla de la válvula de bola • • • • 1

10 113870-01 Conexión de codo • • • • 2

11 116981-01 Tapón de conexión hembra • • • • 1

12 113871-01 Válvula de control • • • • 1

13 113869-01 Conexión de acoplamiento • • • • 1

14 097809-04 Conexión macho • • • • 1

15 113794-01 Tuerca de la válvula • • • • 1

16 078978-03 Casquillo tapón • • • • 1

17 119401-01 Bloque de terminales •••• 1

18 118506-01 Protector de calor • • • • 1

19 113867-01 Encendedor miniatura Alto-Bajo •••• 1

20 114150-01 Espaciador de acero • • • • 1

21 118802-01 Soporte de placa de circuito impreso • • • • 3

22 113875-02 Conjunto de relé • • • • 1

23 118780-01 Conjunto de parrilla del motor • • • • 1

24 113880-02 Conjunto de motor • • • • 1

25 113881-01 Ventilador • • • • 1

26 097805-04 Encendedor • • • • 1

27 097806-03 Cable del encendedor • • • • 1

28 101481-12 Interruptor de límite térmico • • • • 1

29 098249-01 Tuerca • • • • 1

30 118497-02 Placa posterior • • • • 1

31 104146-05 Termopar • • • • 1

32 118514-01 Conjunto de quemador • • • • 1

33 118685-01 Inyector • • • • 1

34 100146-01 Codo hembra • • • • 1

35 119496-01 Cubierta (Negra) • • • • 1

36 118471-01 Tapa del extremo • • • • 2

37 119459-01 Soporte a presión • • • • 4

38 119497-01 Cámara de combustión • • • • 1

39 118477-03 Tubo de acero • • • • 4

40 118475-01 Sujetador del cordón • • • • 2

41 118478-03 Lateral del soporte • • • • 2

42 118474-01 Soporte • • • • 1

43 119631-01 Tuerca • • • • 1

PIEZAS DISPONIBLES - (NO SE MUESTRAN)

M9900-199 Conjunto de cables, negro •••• 1

M9900-200 Conjunto de cables, blanco •••• 1

101480-14 Conjunto de cables, azul •••• 1

118774-04 Conjunto de manguera y regulador • • • • 1

118687-01 Etiqueta adhesiva de funcionamiento • 1

118687-03 Etiqueta adhesiva de funcionamiento • • • 1

119144-01 Etiqueta adhesiva con datos del modelo • • • • 1

119146-01 Etiqueta adhesiva de cableado • • • • 1

LISTA DE PIEZAS

MODELOS DE 55,000 BTU/H

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de pie-

zas, siga las instrucciones enumeradas en Piezas de repuesto en la página 11 de este manual.

TB100

TB104

TB106

TB110

www.desatech.com 119143-01D14

CLASIFICACIÓN ILUSTRADA DE PIEZAS

MODELOS DE 85,000 BTU/H, TB102, TB111 Y TB114

MODELOS DE 125,000 BTU/H, TB101, TB105, TB107 Y TB112

37

38

40

39

37

23

36

33

31

Detail A

125 Models

Detail B

85 Models

Detail A

Detail B

26

24

25

29

27

32

28 30

4

2

3

42

43

1

22

16

15 14

13

18

12

20

19

17

10

11

10

9

876

5

35

34

21

38

41

44

Detalle A

Detalle B

Detalle A

Modelos 125

Detalle B

Modelos 85

www.desatech.com

119143-01D 15

LISTA DE PIEZAS

MODELOS DE 85,000 Y 125,000 BTU/H

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de pie-

zas, siga las instrucciones enumeradas en Piezas de repuesto en la página 11 de este manual.

N°

N° DE

PARTE DESCRIPCIÓN

CANT.

1 118476-01 Manija • • • • • • • 1

2 118472-01 Caja de control • • • • • • • 1

3 M11143-2 Buje para atenuar deformaciones ••••••• 1

4 098219-42 Conjunto de cables de la fuente de alimentación • • • • • • • 1

5 100145-03 Tubo de combustible • • • • • • • 1

6 118796-01 Conexión de compresión hembra • • • • • • • 1

7 114159-05 Conjunto de válvula de bola • • • 1

114159-03 Conjunto de válvula de bola • • • • 1

8 113810-01 Acoplamiento de la perilla de la válvula de bola • • • • • • • 1

9 118773-01 Perilla de la válvula de bola • • • • • • • 1

10 113870-01 Conexión de codo • • • • • • • 2

11 116981-01 Tapón de conexión hembra • • • • • • • 1

12 113871-01 Válvula de control • • • • • • • 1

13 113869-01 Conexión de acoplamiento • • • • • • • 1

14 097809-04 Conexión macho • • • • • • • 1

15 113794-01 Tuerca de la válvula • • • • • • • 1

16 078978-03 Tapón del casquillo • • • • • • • 1

17 119401-01 Bloque de terminales ••••••• 1

18 118506-01 Protector de calor • • • • • • • 1

19 113867-01 Encendedor miniatura Alto-Bajo ••••••• 1

20 114150-01 Espaciador de acero • • • • • • • 1

21 118802-01 Soporte de placa de circuito impreso • • • • • • • 3

22 113875-02 Conjunto de relé • • • • • • • 1

23 118473-01 Resguardo del ventilador • • • • • • • 1

24 118482-01 Montaje del motor • • • • • • • 1

25 113860-02 Conjunto de motor • • • • • • • 1

26 113881-01 Ventilador de 17.8 cm (7") • • • 1

114160-01 Ventilador de 20.3 cm (8") •••• 1

27 097805-03 Encendedor • • • • 1

097805-04 Encendedor • • • 1

28 097806-03 Cable del encendedor • • • • • • • 1

29 101481-04 Interruptor de límite térmico • • • 1

101481-13 Interruptor de límite térmico • • • • 1

30 098249-01 Tuerca • • • • • • • 1

31 118497-01 Placa posterior • • • • 1

118497-03 Placa posterior • • • 1

32 104146-05 Termopar • • • • • • • 1

33 118514-01 Conjunto de quemador • • • 1

118765-02 Conjunto de quemador • • • • 1

34 118685-02 Inyector • • • 1

118685-03 Inyector • • • • 1

35 100146-01 Codo hembra • • • • • • • 1

36 119496-02 Cubierta (Negra) • • • • • • • 1

37 118471-01 Tapa del extremo • • • • • • • 2

38 119459-01 Soporte a presión • • • • • • • 4

39 119497-02 Cámara de combustión • • • • • • • 1

40 118477-01 Tubo de acero • • • • • • • 4

41 118475-01 Sujetador del cordón • • • • • • • 2

42 118478-01 Lateral del soporte • • • • • • • 2

43 118474-01 Soporte • • • • • • • 1

44 119631-01 Tuerca • • • • • • • 1

PIEZAS DISPONIBLES - (NO SE MUESTRAN)

M9900-199 Conjunto de cables, negro ••••••• 1

M9900-200 Conjunto de cables, blanco ••••••• 1

101480-14 Conjunto de cables, azul ••••••• 1

118774-01 Conjunto de manguera y regulador • • • 1

118774-02 Conjunto de manguera y regulador • • • • 1

118687-01 Etiqueta adhesiva de funcionamiento • 1

118687-03 Etiqueta adhesiva de funcionamiento • • • • • • 1

119144-02 Etiqueta adhesiva con datos del modelo • • • 1

119144-03 Etiqueta adhesiva con datos del modelo • • • • 1

119146-01 Etiqueta adhesiva de cableado • • • • • • • 1

TB102

TB111

TB114

TB101

TB105

TB107

TB112

www.desatech.com 119143-01D16

CLASIFICACIÓN ILUSTRADA DE PIEZAS

MODELOS DE 170,000 BTU/H, TB103, TB108 Y TB113

34

33

42

43

1

36

35

33

22

32

31

5

30

Detail A

Detail A

25

23

24

28

26

27 29

12

13

14

17

11 10

9

19

18

4

6

7

8

3

2

15

16

21

20

41

40 39

38

37

18

34

44

Detalle A

Detalle A

www.desatech.com

119143-01D 17

LISTA DE PIEZAS

MODELOS DE 170,000 BTU/H

Esta lista contiene las piezas reemplazables utilizadas en el calentador. Al hacer un pedido de pie-

zas, siga las instrucciones enumeradas en Piezas de repuesto en la página 11 de este manual.

N°

N° DE

PARTE DESCRIPCIÓN CANT.

1 118476-01 Manija • • • 1

2 118770-01 Caja de control • • • 1

3 M11143-2 Buje para atenuar deformaciones • • • 1

4 098219-42 Conjunto de cables de la fuente de alimentación • • • 1

5 118767-01 Tubo de combustible • • • 1

6 100146-01 Codo hembra • • • 1

7 118685-04 Inyector • • • 1

8 M50114-02 Codo macho • • • 1

9 114159-04 Conjunto de válvula de bola • • • 1

10 113810-01 Acoplamiento de la perilla de la válvula de bola • • • 1

11 118773-02 Perilla de la válvula de bola • • • 1

12 098276-01 Tapón • • • 1

13 118768-01 Conector en T • • • 1

14 098201-01 Válvula de solenoide • • • 1

15 097809-04 Conexión macho • • • 1

16 078978-03 Tapón del casquillo • • • 1

17 118766-01 Soporte de la válvula solenoide • • • 1

18 113944-01 Conjunto de termostato • • • 1

19 119401-01 Bloque de terminales • • • 1

20 099123-01 Clip del bulbo térmico • • • 1

21 M50104-02 Buje corto • • • 1

22 118473-01 Resguardo del ventilador • • • 1

23 118482-01 Montaje del motor • • • 1

24 113941-02 Conjunto de motor • • • 1

25 113950-01 Ventilador • • • 1

26 097805-03 Encendedor • • • 1

27 097806-03 Cable del encendedor • • • 1

28 101481-05 Interruptor de límite térmico • • • 1

29 098249-01 Tuerca • • • 1

30 118497-01 Placa posterior • • • 1

31 118765-02 Conjunto de quemador • • • 1

32 119496-03 Cubierta (Negra) • • • 1

33 118471-01 Tapa del extremo • • • 2

34 119459-01 Soporte a presión • • • 4

35 119497-03 Cámara de combustión • • • 1

36 118477-02 Tubo de acero • • • 4

37 110287-01 Control de DSI • • • 1

38 097776-01 Buje universal • • • 1

39 113961-01 Perilla del termostato • • • 1

40 118919-01 Protector de calor • • • 1

41 118475-01 Sujetador del cordón • • • 2

42 118478-02 Lateral del soporte • • • 2

43 118474-01 Soporte • • • 1

44 119631-01 Tuerca • • • 1

PIEZAS DISPONIBLES - (NO SE MUESTRAN)

M16841-80 Conjunto de cables, blanco • • • 1

M9900-170 Conjunto de cables, negro • • • 1

101480-15 Conjunto de cables, azul • • • 1

118774-03 Conjunto de manguera y regulador • • • 1

118687-04 Etiqueta adhesiva de funcionamiento • • • 1

119144-04 Etiqueta adhesiva con datos del modelo • • • 1

119146-02 Etiqueta adhesiva de cableado • • • 1

099504-08 Etiqueta adhesiva de advertencia • • • 1

110267-02 Arnés del control del DSI • • • 1

TB103

TB108

TB113

GARANTÍA Y SERVICIO DE REPARACIÓN

GUARDE ESTA GARANTÍA

GARANTÍA LIMITADA PARA PRODUCTOS NUEVOS

Y REACONDICIONADOS DE FÁBRICA

Productos nuevos: DESA Heating, LLC garantiza este calentador y cualquiera de sus partes contra cualquier

defecto en los materiales y en la mano de obra durante un (1) año a partir de la fecha de la compra original,

siempre y cuando se haya operado y se le haya dado mantenimiento de acuerdo con la instrucciones del

fabricante. Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona

un comprobante de compra.

Calentadores reacondicionados de fábrica: DESA Heating, LLC garantiza este calentador y cualquiera

de sus partes contra cualquier defecto en los materiales y mano de obra por treinta (30) días a partir del día

de la compra, siempre y cuando se haya operado y dado mantenimiento de acuerdo con la instrucciones del

fabricante. Estas garantías se extienden solamente al comprador minorista original, cuando se proporciona

un comprobante de compra.

Estas garantías sólo cubren el costo de las piezas y de la mano de obra requeridos para restaurar el producto

a una condición de operación correcta. Los costos de transporte e incidentales asociados con reparaciones

bajo garantía no son reembolsables mediante la misma.

El servicio de garantía está disponible solamente mediante distribuidores y centros de servicio autorizados.

Esta garantía no cubre defectos ocasionados por mal uso, abuso, negligencia, accidentes, falta de mantenimiento

adecuado, desgaste normal, alteración, modificación, manipulación, combustibles contaminados, reparación

usando piezas inadecuadas o reparación realizada por cualquiera que no sea un distribuidor o centro de servicio

autorizado. El mantenimiento de rutina es responsabilidad del propietario.

ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍ-

CITA, INCLUYENDO GARANTÍAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

DESA Heating, LLC no asume ninguna responsabilidad por daños indirectos, incidentales o consecuentes.

Algunos estados no permiten la exclusión o la limitación de daños incidentales o consecuentes, o es posible

que las limitaciones o exclusiones no sean aplicables a usted. Esta garantía limitada le otorga derechos legales

específicos y posiblemente tenga otros derechos que varían de un estado a otro.

Nos reservamos el derecho de modificar estas especificaciones en cualquier momento sin previo aviso. La única ga-

rantía aplicable es nuestra garantía estándar por escrito. No otorgamos ninguna otra garantía, expresa o implícita.

SERVICIO DE GARANTÍA

Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe presentar

la prueba de compra junto con el calentador. El calentador será inspeccionado. Un defecto podría ser ocasio-

nado por materiales o mano de obra defectuosos. Si es así, DESA Heating, LLC reparará o reemplazará el

calentador sin ningún cargo.

SERVICIO DE REPARACIÓN

Devuelva su calentador al centro de servicio autorizado más cercano. Las reparaciones no cubiertas por la garantía

se cobrarán a precio estándar. Cada centro de servicio tiene propietario y operación independientes. Nos reserva-

mos el derecho de modificar estas especificaciones en cualquier momento sin previo aviso. Cuando nos escriba,

incluya siempre el número de modelo y el número de serie. Para obtener mayor información, escriba a:

Modelo _________________________________

N° de serie ______________________________

Fecha de compra _________________________

82 Akron Road

Toronto, Ontario, Canadá

M8W 1T2

119143-01

Rev. D

03/07

DESA Heating, LLC

2701 Industrial Drive

P.O. Box 90004

Bowling Green, KY 42102-9004, EE.UU.

www.desatech.com

1-866-672-6040

AVERTISSEMENT D'ORDRE GÉNÉRAL : tout manque-

ment aux précautions et aux instructions fournies avec

cet appareil de chauffage peut causer la mort, des blessu-

res corporelles graves ainsi que la perte de biens et des

dommages causés par les risques associés au feu, à une

explosion, aux brûlures, à l'asphyxie, à l'empoisonnement

au monoxyde de carbone et aux chocs électriques.

Seuls les individus qui comprennent et respectent ces instruc-

tions peuvent utiliser ou réparer cet appareil de chauffage.

Si vous avez besoin d'aide ou de renseignements concer-

nant l'appareil de chauffage comme un manuel d'instruc-

tions, des étiquettes, etc., contactez le fabricant.

IMPORTANT : lisez et comprenez ce manuel avant d'as-

sembler, d'allumer ou de réparer l'appareil de chauffage.

Une mauvaise utilisation de l'appareil de chauffage peut

causer des blessures graves. Conservez ce manuel

pour référence future.

APPAREIL DE CHAUFFAGE À AIR FORCÉ DE CHANTIER AU

GAZ PROPANE OU GPL

MANUEL D'UTILISATION

MODÈLES TB100, TB104, TB106, TB110 À 55 000 BTU

MODÈLES TB102, TB111, TB114 À 85 000 BTU

TB101, TB105, TB107, TB112 À 125 000 BTU

TB103, TB108, TB113 À 170 000 BTU

Conservez ce mode d’emploi pour consultation future.

Pour plus de détails, visitez le site www.desatech.com.

www.desatech.com 119143-01D2

INFORMATION RELATIVE

À LA SÉCURITÉ

AVERTISSEMENT : cet ap-

pareil contient ou produit des

produits chimiques déterminés

par l'État de Californie comme

cancérigènes et pouvant causer

des malformations congénitales

et d'autres troubles liés à la re-

production.

AVERTISSEMENT : danger

d'incendie, de brûlure, d'inha-

lation et d'explosion. Gardez

les produits combustibles so-

lides comme les matériaux de

construction, le papier et les

cartons à une distance sûre de

l'appareil de chauffage tel que

recommandé dans ces instruc-

tions. N'utilisez jamais l'appareil

de chauffage dans des espaces

susceptibles de contenir des

combustibles volatils ou atmos-

phériques ou des produits tels

que de l'essence, des diluants,

du solvant à peinture, des par-

ticules de poussières ou des

produits chimiques inconnus.

AVERTISSEMENT : cet ap-

pareil n'est pas conçu pour un

usage domestique ou dans les

véhicules de camping.

L'appareil de chauffage est conçu et approuvé

pour être utilisé en tant qu'appareil de chauffa-

ge de chantier conformément à la norme ANSI

Z83.7•CGA 2.14-2000 Appareil de chauffage

de chantier. La fonction des appareils de chauf-

fage de chantier est la production temporaire

de chaleur pour des édices en construction,

ou en cours de modication ou de réparation.

Utilisé correctement, cet appareil de chauffage

représente une source de chaleur économique

et sûre. Les produits de combustion sont éva-

cués dans l'espace qui est chauffé.

Nous ne pouvons pas prévoir toutes les

utilisations possibles de nos appareils de

chauffage. Consultez votre responsable lo-

cal de la sécurité-incendie si vous avez des

questions relatives à l'utilisation de l'appareil

de chauffage.

D'autres normes régissent l'utilisation des

gaz combustibles et des produits de chauf-

fage pour des utilisations particulières. Les

autorités locales peuvent vous conseiller à

propos de ces normes.

Empoisonnement au monoxyde de carbone :

certaines personnes sont plus sensibles au

monoxyde de carbone que d'autres. Les pre-

miers symptômes d'un empoisonnement au

monoxyde de carbone ressemblent à la grippe

avec des maux de tête, du vertige ou de la nau-

sée. Si vous avez ces symptômes, il se pourrait

que l'appareil de chauffage ne fonctionne pas

bien. Respirez tout de suite de l'air frais ! Fai-

tes réparer l'appareil de chauffage.

Propane/GPL : le propane et le gaz de pétrole

liquéé n'ont pas d'odeur. Un produit odorant

est ajouté au propane et au GPL. Cette odeur

vous permet de détecter une fuite de propane

ou de GPL. Cependant, cette odeur ajoutée

au propane ou au GPL peut se dissiper. Du

propane ou du GPL peuvent être présents

même s'il n'y a pas d'odeur.

Lisez et comprenez tous les avertissements.

Conservez ce manuel pour consultation future.

Il vous permettra de faire fonctionner cet appareil

de chauffage correctement et en toute sécurité.

TABLE DES MATIÈRES

Information relative à la sécurité.......................... 2

Identication du produit ....................................... 4

Déballage ............................................................ 4

Assemblage ......................................................... 4

Théorie de fonctionnement .................................. 5

Approvisionnement en propane........................... 6

Ventilation ............................................................ 6

Installation ........................................................... 7

Fonctionnement ................................................... 8

Entreposage ........................................................ 9

Entretien .............................................................. 9

Procédures d'entretien ...................................... 10

Caractéristiques..................................................11

Diagrammes de câblage.................................... 12

Pièces de rechange ........................................... 13

Service technique .............................................. 13

Publications pour le service ............................... 13

Accessoires ....................................................... 13

Vue détaillée et liste des pièces ........................ 14

Service de garantie et de réparation ...............Dos

www.desatech.com

119143-01D 3

1.

Installez et utilisez l'appareil de chauffage

avec précaution. Suivez tous les règlements

et les codes locaux. En l'absence de codes

ou de règlements locaux, consultez la Norme

pour l'emmagasinage et la manipulation du

gaz de pétrole liquéé (ANSI/NFPA58) et le

Code d'installation du gaz naturel et du propa-

ne, CSA B149.2.Ces documents décrivent les

précautions à prendre pour l'entreposage et

la manutention du gaz propane.

2. N'utilisez que la tension et la fréquence

électrique indiquées sur la plaque signa-

létique. Les connexions électriques et la

mise à la terre de l'appareil de chauffage

se feront en conformité avec le Code

national de l'électricité, ANSI/NFPA 70 ou

le Code électrique du Canada, partie 1.

3. Instructions relatives à la mise à la terre : cet

appareil de chauffage est muni d'une che

de terre trilaire pour vous protéger des

décharges électriques ; il doit être branché

directement dans une prise ou une rallonge

électrique trilaire avec mise à la terre.

4. Ce produit a été approuvé pour usage dans

le Commonwealth du Massachusetts.

5. Usage à l'intérieur seulement. Assurez

une ventilation sufsante.

6. Éloignez l'appareil de chauffage des cou-

rants d'air, du vent, des éclaboussures, de

la pluie ou de l'eau ruisselante.

7.

Utilisez-le uniquement que dans des endroits

bien aérés. Pour utiliser l'appareil de chauf-

fage, il doit y avoir une ouverture sur l'exté-

rieur d'au moins 0,28 m² (3 pi²) pour chaque

105 500 kJ (100 000 BTU/h) de puissance.

8. N'utilisez pas l'appareil de chauffage à

l'extérieur ou dans des lieux habités.

9. N'utilisez pas l'appareil de chauffage dans

une pièce habitée ou dans une chambre

à coucher.

10. Ne placez pas de matériaux combustibles,

d'essence, de solvant à peinture ou d'autres

vapeurs ou liquides inammables à proxi-

mité de l'appareil. La poussière est combus-

tible. N'utilisez pas l'appareil de chauffage

là où il y a beaucoup de poussière.

11.

Si cet appareil de chauffage est équipé d'un

thermostat, il peut s'allumer à tout moment.

12. Vériez l'appareil de chauffage avant cha-

que utilisation. N'utilisez pas un appareil

de chauffage endommagé.

13. N'utilisez que du gaz propane ou de pétrole

liquéé composé pour le retrait de vapeur.

INFORMATION RELATIVE

À LA SÉCURITÉ

suite

14. Conservez les bouteilles de propane à

moins de 38° C (100 °F).

15. N'utilisez pas l'appareil de chauffage dans

un sous-sol ou sous le niveau du sol. Les

gaz propane et de pétrole liquéé sont plus

lourds que l'air. Si une fuite se manifeste, le

gaz propane ou de pétrole liquéé s'écou-

lera au niveau le plus bas possible.

16. N'utilisez que le tuyau et le détendeur

fournis avec l'appareil de chauffage.

17. Vériez le tuyau avant chaque utilisation

de l'appareil de chauffage. S'il est très usé

ou fendu, remplacez le tuyau par le type

de tuyau spécié par le fabricant avant

d'utiliser l'appareil de chauffage.

18. Ne modiez pas l'appareil de chauffage.

Maintenez l'appareil de chauffage dans

son état initial.

19. N'utilisez pas l'appareil de chauffage s'il

a été modié.

20. Placez l'appareil de chauffage à au moins

1,8 m (6 pi) des bouteilles de propane

ou de GPL. Ne pointez pas la sortie d'air

chaud de l'appareil de chauffage en direc-

tion des bouteilles de propane ou de GPL

à moins de 6,1 m (20 pi) de ces derniers.

21.

Distances minimales entre l’appareil de

chauffage et les combustibles : sortie 2,4 m

(8 pi), côtés 0,6 m (2 pi), dessus 1,8 m (6 pi),

arrière 0,6 m (2 pi)

22. Placez l'appareil de chauffage sur une

surface stable et de niveau quand il est

brûlant et en fonctionnement.

23. Ne laissez pas les enfants et les animaux

s'approcher de l'appareil de chauffage.

24.

Lorsque l'appareil de chauffage n'est pas uti-

lisé, fermez la vanne d'approvisionnement en

propane ou GPL et débranchez l'appareil.

25. Ne bloquez jamais l’entrée d’air (à l’ar-

rière) ou la sortie d’air chaud (à l’avant)

de l’appareil de chauffage.

26. Ne déplacez, ne manipulez et ne réparez

jamais un appareil de chauffage brûlant,

en fonctionnement ou branché.

27. N'installez jamais de tuyauterie de venti-

lation à l'avant ou à l'arrière de l'appareil

de chauffage.

28. Utilisez seulement des pièces de rechan-

ge d'origine. Cet appareil de chauffage

utilise des pièces conçues spéciquement

pour lui. N'utilisez pas de substituts ou de

pièces génériques. L'utilisation de pièces

de rechange inadéquates peut causer des

blessures graves ou fatales.

29. N’utilisez pas ce produit sans les tubes

rallonge et le pied.

www.desatech.com 119143-01D4

Figure 1 - Modèles à 55/85/125 000 BTU/h

Enrouleur

de cordon Pied réglable

Bouton de

réglage de la

consommation Poignée

Sortie

d'air

chaud

(avant)

Entrée d'air

(arrière)

Figure 2 - Modèles à 170 000 BTU/h

Enrouleur

de cordon

Pied réglable

Bouton de

réglage de la

consommation

Poignée

Sortie d'air

chaud (avant)

Entrée d'air

(arrière)

Bouton de

la vanne

de contrôle

automatique

Bouton du

thermostat

IDENTIFICATION DU

PRODUIT

Figure 3 - Assemblage de la poignée et

du pied

Embout

de la

sortie Poignée

Tube rallonge

Pied en plastique

Petit

montant

Vis d'attache de tube

rallonge (courte)

Longue vis Enrouteur

de cordon

Vis

courte

DÉBALLAGE

1. Enlevez tout matériau d'emballage appliqué

sur l'appareil de chauffage pour son expé-

dition. Conservez le bouchon en plastique

(sur le raccord d'entrée et l'assemblage

du tuyau et du détendeur de l'appareil de

chauffage) pour l'entreposa ge.

2. Retirez toutes les pièces de l'emballage.

3. Inspectez toutes les pièces pour voir si

elles ont été endommagées pendant

l'expédition. Si l'appareil de chauffage est

endommagé, informez-en promptement le

revendeur où vous l'avez acheté.

ASSEMBLAGE

IMPORTANT : n’utilisez pas ce produit sans

les tubes rallonge et le pied.

Poignée

Fixez la poignée à la boîte de contrôle avec deux

vis (longues) comme illustré à la gure 3.

Pied en plastique et tubes rallonge

1. Insérez les tubes rallonge dans l'embout

de sortie jusqu'à ce que le petit trou soit

aligné sur le plus grand trou et soit visi-

ble de l'intérieur de l'embout (voir gure

3). Fixez les tubes rallonge avec les vis

fournies (courte).

2. Insérez les embouts du pied de plastique

dans chacun des tubes rallonge et réglez

l'appareil de chauffage à l'angle désiré. Les

petites vis sur le pied de plastique s'enclen-

cheront dans les trous des tubes rallonge.

Enrouteur de cordon

Installez un enrouleur de cordon sur le côté de

chaque embout avec les vis courtes fournies,

comme illustré à la gure 3.

www.desatech.com

119143-01D 5

THÉORIE DE

FONCTIONNEMENT

Système d'approvisionnement en com-

bustible : l'assemblage du tuyau et du

détendeur est relié à l'approvisionnement

en gaz propane. Dans le cas des modèles

55/85/125, le gaz propane passe par la vanne

de contrôle automatique, la vanne de réglage

automatique et sort par l'injecteur. Dans le cas

des modèles 170, le gaz propane passe par

l'électrovanne, la vanne de réglage automa-

tique et sort par l'injecteur.

Système d'admission d'air : le moteur fait

tourner le ventilateur. Le ventilateur pousse

l'air à l'intérieur et autour de la chambre de

combustion. L'air est chauffé et fournit un

courant d'air propre et chaud.

Système d'allumage : dans le cas des modè-

les 55/85/125, l'allumeur haute tension envoie

une tension élevée à l'allumeur par étincelle.

Dans le cas des modèles 170, l'allumeur par

étincelle directe envoie de l'énergie à l'allu-

meur par étincelle. L'allumeur par étincelle

allume le mélange de gaz et d'air.

Système de protection automatique : ce

système provoque l'arrêt de l'appareil de

chauffage en cas d'extinction de la amme.

Ce moteur continuera à fonctionner, mais

aucune chaleur ne sera produite.

Air For

Combustion

Air For

Heating

Entrée

d'air frais

(arrière)

Moteur

Assemblage

du tuyau et

du détendeur

Chambre de

combustion

Figure 4 - Vue opérationnelle en coupe transversale

Sortie d'air

chaud propre

(avant)

Électrovanne (modèles

170 seulement)

Cordon

électrique

Buse

Interrupteur

thermique

Allumeur haute tension (modèles

55/85/125) ou AED (modèles 170)

Vanne de contrôle automatique

(modèles 55/85/125 seulement)

Allumeur par

étincelle Ventilateur

Air pour la

combustion

Air pour le

chauffage

www.desatech.com 119143-01D6

APPROVISIONNEMENT

EN PROPANE

Le gaz propane ou le GPL, et les bouteilles

de propane ou de GPL doivent être fournis

par l'utilisateur.

N'utilisez cet appareil de chauffage qu'avec un

système d'approvisionnement à élimination de

vapeurs de propane ou de GPL. Consultez le

chapitre 5 de la Norme pour l'emmagasinage

et la manipulation du gaz de pétrole liquéé,

ANSI/NFPA 58 et le Code d'installation du

gaz naturel et du propane, CSA B149.2. Votre

bibliothèque ou votre service d'incendie ont

ces publications.

La quantité de gaz propane ou GPL utilisa-

ble dans les bouteilles de propane ou de

GPL varie. Deux facteurs inuencent cette

quantité :

1. La quantité de gaz propane contenue

dans les bouteilles

2. La température des bouteilles

Le tableau ci-dessous indique le nombre de

bouteilles de 45 kg (100 lb) à utiliser pour faire

fonctionner cet appareil de chauffage.

Nombre de bouteilles

Température Modèles

ambiante 55 85 125/170

supérieure à -7 °C (20 °F) 1 1 2

entre -7° C ( 20° F ) et 1 2 3

-18 °C (-0° F)

Moins de gaz se vaporise à basse tempéra-

ture. Il se peut que vous ayez besoin d'une

bouteille plus grande par température froide.

Votre fournisseur de gaz propane ou GPL

local vous aidera à choisir le système d'ap-

provisionnement qui vous convient.

VENTILATION

AVERTISSEMENT : respec-

tez les exigences minimales en

matière d'apport en air frais de

l'extérieur. Si une ventilation

sufsante d'air frais de l'exté-

rieur n'est pas fournie, un em-

poisonnement au monoxyde de

carbone peut se produire. Il doit

y avoir une entrée d'air frais de

l'extérieur adéquate pour utiliser

l'appareil de chauffage.

Il doit y avoir une ouverture sur l'extérieur

d'au moins 0,28 m² (3 pi²) pour chaque 105

500 kJ/h (100 000 BTU/h) de puissance.

Fournissez davantage d'air frais si plus d'un

appareil de chauffage est utilisé.

www.desatech.com

119143-01D 7

INSTALLATION

AVERTISSEMENT : lisez et

comprenez les avertissements

de la section Information relative

à la sécurité, page 2. Ils sont

requis pour faire fonctionner

cet appareil de chauffage sans

danger. Respectez tous les co-

des locaux lors de l'utilisation de

cet appareil de chauffage.

AVERTISSEMENT : testez

toutes les conduites de gaz et

les raccords pour détecter les

fuites après l'installation ou des

réparations. N'utilisez jamais

de amme pour rechercher une

fuite. Appliquez une solution de

savon liquide et d'eau sur tous

les joints. La présence de bulles

indique une fuite. Réparez toutes

les fuites immédiatement.

1. Assurez-vous d'avoir un système d'ap-

provisionnement en propane/GPL (voir

Approvisionnement en propane et GPL,

page 6).

2. Branchez le raccord PP de l'assemblage

du tuyau et du détendeur aux bouteilles de

propane ou GPL. Tournez le raccord PP

dans le sens inverse des aiguilles d'une

montre dans le letage de la bouteille.

Resserrez fermement avec une clef.

Bouteille

de propane

Tuyau

Régulateur

Prise d'air

(dirigée vers

le bas)

Raccord

de gaz

Vanne

d'approvisionnement

Figure 5 - Détendeur avec prise d'air

dirigée vers le bas.

Au raccord

d'entrée de

l'appareil de

chauffage

Raccord PP

IMPORTANT : serrez le détendeur en

dirigeant la prise d'air vers le bas. Le fait

qu'elle soit dirigée vers le bas la protège

des intempéries.

3. Raccordez le tuyau au raccord d'entrée

de l'appareil de chauffage. Resserrez

fermement avec une clef.

IMPORTANT : un tuyau ou une canalisa-

tion supplémentaire peut être employé au

besoin. Installez tout tuyau ou toute cana-

lisation supplémentaire entre la bouteille

de propane/GPL et le régulateur. Vous

devez vous assurer qu'il y a une pression

de 25 psig à l'entrée du régulateur. Vous

devez utiliser le détendeur fourni avec

l'appareil de chauffage.

4.

Ouvrez lentement la vanne d'approvisionne-

ment en propane ou GPL des bouteilles de

propane/GPL. Remarque : si vous ne l'ouvrez

pas lentement, la vanne de limitation de débit

de la bouteille de propane ou GPL s'activera

et réduira le débit d'approvisionnement en

gaz. Si c'est le cas, il se peut que vous en-

tendiez un déclic à l'intérieur de l'assemblage

du régulateur et/ou remarquiez que l'appareil

de chauffage produit peu de chaleur. Vous ne

pourrez pas changer le réglage de la chaleur

à l'aide du bouton de réglage. N'utilisez

pas l'appareil de chauffage quand il est

dans cet état. Pour réamorcer la vanne de

limitation de débit, fermez la vanne d'approvi-

sionnement en propane ou GPL et rouvrez-la

plus lentement.

5. Vérifiez les fuites à chaque branche-

ment.

6. Fermez la vanne d'approvisionnement en

propane ou GPL.

Figure 6 - Tuyau et raccord d'entrée

(l'appareil de chauffage peut être

différent de celui illustré)

Tuyau

Raccord d'entrée

Bouton de la vanne

d'approvisionnement

en gaz

www.desatech.com 119143-01D8

cer la vanne de limitation de débit, fermez

la vanne d'approvisionnement en propane

ou GPL et rouvrez-la plus lentement.

6. Tournez le bouton de réglage de la chaleur

dans le sens des aiguilles d'une montre

vers la position BAS.

Modèles 55, 85 et 125 seulement

7. Appuyez et maintenez le bouton de

la vanne d'approvisionnement en gaz

enfoncé. L'appareil de chauffage devrait

s'allumer après quelques secondes.

Remarque : si l'appareil de chauffage ne

s'allume pas, le tuyau peut contenir de

l'air. Si c'est le cas, maintenez le bouton

de la vanne d'approvisionnement en gaz et

attendez 20 secondes. Relâchez le bouton

de la vanne de contrôle du gaz et attendez

20 secondes pour laisser le combustible

non brûlé s'échapper de l'appareil de

chauffage. Répétez l'étape 6.

8. Attendez 30 secondes après l'allumage de

l'appareil de chauffage. Cela active le sys-

tème de contrôle automatique. Relâchez le

bouton de la vanne de contrôle du gaz.

Modèles 170 uniquement

9. Réglez le thermostat au niveau désiré. Si

l'appareil de chauffage ne s'allume pas,

le réglage du thermostat peut être trop

bas. Tournez le bouton du thermostat à la

position maximale pour allumer l'appareil

de chauffage. Remarque : si l'appareil de

chauffage ne s'allume pas, débranchez-

le. Attentez dix secondes pour que le

système de protection automatique se

réinitialise, branchez l'appareil de chauf-

fage et essayez à nouveau.

Tous les modèles

10. Quand le brûleur reste allumé, réglez l'ap-

pareil de chauffage au niveau de chaleur

de votre choix en tournant le bouton de

réglage de la chaleur dans le sens inverse

des aiguilles d'une montre. Si le brûleur

s'éteint, coupez le gaz. Tournez complè-

tement le bouton de réglage de la chaleur

variable dans le sens des aiguilles d'une

montre à son niveau le plus bas. Vériez

l'approvisionnement en combustible.

Si l'approvisionnement en combustible

est conforme, redémarrez l'appareil de

chauffage en commençant par l'étape 1.

FONCTIONNEMENT

AVERTISSEMENT : lisez et

comprenez les avertissements

de la section Information relative

à la sécurité, page 2. Ils sont

requis pour faire fonctionner

cet appareil de chauffage sans

danger. Respectez tous les co-

des locaux lors de l'utilisation de

cet appareil de chauffage.

POUR ALLUMER L'APPAREIL DE

CHAUFFAGE

1. Suivez toutes les consignes d'installation,

de ventilation et de sécurité.

2. Placez l'appareil de chauffage sur une

surface stable et de niveau. Assurez-

vous qu'il n'y a pas de courants d'air forts

à l'avant ou à l'arrière de l'appareil de

chauffage.

3. Branchez le cordon électrique de l'ap-

pareil de chauffage dans une rallonge

trilaire mise à la terre. La rallonge doit

être au moins de 1,83 m (6 pi). Elle doit

porter l'homologation UL.

Exigences en matière de dimensions de

la rallonge électrique

Jusqu'à 15 m (50 pi), utilisez une rallonge

de calibre 18 AWG.

Entre 15,5 et 30,5 m (51 et 100 pi), utilisez

une rallonge de calibre 16 AWG.

Entre 30,78 et 61 m (101 et 200 pi), utilisez

une rallonge de calibre 14 AWG.

4. Branchez la rallonge électrique dans une

prise trilaire avec mise à la terre de 120

volts et 60 hertz.

5. Ouvrez lentement la vanne d'approvision-

nement en propane ou GPL des bouteilles

de propane/GPL. Remarque : si vous ne

l'ouvrez pas lentement, la vanne de limi-

tation de débit de la bouteille de propane

ou GPL s'activera et réduira le débit

d'approvisionnement en gaz. Si c'est le

cas, il se peut que vous entendiez un

déclic à l'intérieur de l'assemblage du

régulateur et/ou remarquiez que l'appareil

de chauffage produit peu de chaleur. Vous

ne pourrez pas changer le réglage de la

chaleur à l'aide du bouton de réglage.

N'utilisez pas l'appareil de chauffage

quand il est dans cet état. Pour réamor-

www.desatech.com

119143-01D 9

POUR ARRÊTER L'APPAREIL DE

CHAUFFAGE

1. Fermez complètement la vanne d'appro-

visionnement en propane ou GPL des

bouteilles de propane.

2. Attendez quelques secondes. L'appareil

de chauffage brûlera le gaz qui reste dans

les tuyaux d'approvisionnement.

3. Débranchez l'appareil de chauffage.

POUR RALLUMER L'APPAREIL DE

CHAUFFAGE

Si le système de protection automatique arrê-

te le débit du gaz vers l'appareil de chauffage,

le moteur continuera de fonctionner.

1. Débranchez l'appareil de chauffage.

2. Attendez dix secondes. Branchez l'appa-

reil de chauffage.

Si l'appareil de chauffage ne se rallume pas

A. Vériez les vannes d'approvisionnement

(sur la bouteille de propane/GPL). Assu-

rez-vous qu'elles sont ouvertes.

B. Vériez le niveau de combustible dans

les bouteilles de propane ou GPL. Si

le niveau du combustible est trop bas,

contactez votre compagnie de propane

ou de GPL locale.

Si l'appareil de chauffage ne s'allume toujours

pas, contactez votre centre de service local.

ENTREPOSAGE

ATTENTION : débranchez

l'appareil de chauffage des bou-

teilles de propane.

1. Entreposez les bouteilles de propane ou

GPL avec les précautions de sécurité

nécessaires. Consultez le chapitre 5 de

la Norme pour l'emmagasinage et la

manipulation du gaz de pétrole liquéé,

ANSI/NFPA 58 et le Code d'installation du

gaz naturel et du propane, CSA B149.2.

Respectez tous les codes locaux.

2. Revissez les bouchons en plastique sur

les xations en laiton des raccords d'en-

trée et de l'assemblage du tuyau et du

détendeur.

FONCTIONNEMENT

suite

3. Entreposez l'appareil de chauffage dans

un endroit sec, propre et sans danger.

N'entreposez pas l'assemblage du tuyau et

du détendeur à l'intérieur de la chambre de

combustion de l'appareil de chauffage.

4. Avant d'utiliser un appareil de chauffage

qui a été entreposé, vériez toujours l'in-

térieur de l'appareil. Des insectes et de

petits animaux peuvent avoir introduit des

corps étrangers dans l'appareil de chauf-

fage. Enlevez les produits combustibles et

les corps étrangers qui se trouvent dans

l'appareil de chauffage.

ENTRETIEN

AVERTISSEMENT : ne répa-

rez jamais un appareil de chauf-

fage qui est branché, raccordé à

une source d'approvisionnement

en propane, en fonctionnement

ou brûlant. De graves brûlures et

décharges électriques peuvent

se produire.

1. Gardez l'appareil de chauffage propre.

Nettoyez l'appareil de chauffage chaque

année ou selon les besoins pour enlever

la poussière et les débris. Si l'appareil

de chauffage est sale ou poussiéreux,

nettoyez-le avec un chiffon humide.

2. Inspectez l'appareil de chauffage avant

chaque utilisation. Vériez qu'il n'y a pas

de fuite aux raccords. Appliquez une solu-

tion de savon et d'eau sur les raccords. La

présence de bulles indique une fuite. Ré-

parez toutes les fuites immédiatement.

3.

Inspectez l'assemblage du tuyau et du dé-

tendeur avant chaque utilisation. Si le tuyau

est très usé ou fendu, remplacez-le.

4. Faites inspecter l'appareil de chauffage

une fois l'an par une entreprise de service

qualiée.

5. Enlevez les produits combustibles et les

corps étrangers qui se trouvent dans

l'appareil de chauffage.

www.desatech.com 119143-01D10

Figure 8 - Ventilateur et moteur

retournés pour le nettoyage

Ventilateur

Bornier

Figure 7 - Retrait du ventilateur et du

moteur

Revêtement

supérieur

PROCÉDURES D'ENTRETIEN

AVERTISSEMENT : ne réparez

jamais un appareil de chauffage qui

est branché, raccordé à une source

d'approvisionnement en propane,

en fonctionnement ou brûlant. De

graves brûlures et décharges élec-

triques peuvent se produire.

NETTOYAGE DU VENTILATEUR

Nettoyez le ventilateur toutes les 500 heures

de fonctionnement ou au besoin.

1. Retirez les vis du revêtement supérieur

avec un tourne-écrou de 5/16 po ou un

tournevis Phillips.

2. Retirez le revêtement supérieur.

3. Détachez les deux ls noirs du moteur du

bornier qui se trouve sous le revêtement

supérieur. Prenez garde de ne détacher

que les ls venant du moteur.

4. Retirez la grille de protection du ventila-

teur de l'arrière de l'appareil de chauffage.

La grille de protection du ventilateur se

détachera de l'habillage.

5. Essayez d'atteindre l'arrière de l'habillage

de l'appareil de chauffage. Faites passer

délicatement les ls du moteur à travers

le trou du support. Remarque : passez les

ls un par un.

6. Retirez les vis qui retiennent le support du

moteur à l'habillage. Utilisez un tourne-

écrou de 5/16 po ou un tournevis Phillips.

7. Retirez délicatement le moteur et le

ventilateur de l'habillage. IMPORTANT :

faites attention à ne pas endommager le

ventilateur. Ne déposez pas le moteur et

le ventilateur de façon à faire reposer leur

poids sur ce dernier. Cela pourrait endom-

mager l'angle des pales du ventilateur.

8. Retournez le moteur et le ventilateur.

Placez le moteur et le ventilateur dans

l'habillage par l'arrière. Remarque : le

moteur ira dans l'habillage en premier

(voir gure 8).

9. Alignez les trous de montage arrière de

l'habillage avec le premier trou sur chaque

côté du support de montage du moteur

(voir gure 8). Remarque : quand les

trous sont alignés, le ventilateur doit être

en dehors de l'habillage.

Moteur

Support de

montage du moteur

Support de

montage du moteur

Trou dans

le support

10. En tenant les vis de montage, passez vo-

tre main délicatement à travers les pales

du ventilateur vers l'arrière de l'appareil

de chauffage. Prenez garde de ne pas

endommager l'angle des pales. Insérez la

vis dans le support de montage du moteur

et l'habillageAvec la main libre, serrez

fermement la vis. Répétez le processus

pour les autres trous de montage.

www.desatech.com

119143-01D 11

A

Ventilateur

Moyeu Vis

d'arrêt

Moteur

Figure 10 - Coupe transversale du

ventilateur

PROCÉDURES

D'ENTRETIEN

suite

11. Utilisez une clef hexagonale de 1/8 po pour

desserrer la vis d'arrêt qui maintient le ven-

tilateur à l'arbre du moteur (voir gure 9).

12. Glissez le ventilateur pour le libérer de

l'arbre moteur.

13. Nettoyez le ventilateur à l'aide d'un linge

doux humecté avec du solvant.

14. Séchez le ventilateur complètement.

15. Replacez le ventilateur sur l'arbre mo-

teur. Placez la vis d'arrêt sur le côté plat

de l'arbre. Voir le tableau de la gure

10 sur les distances entre le moyeu du

ventilateur et l'extrémité de l'arbre du

moteur. Serrez bien la vis d'arrêt à 2,8-

3,50 kg/cm² (40-50 po/lb).

16. Retirez les vis qui retiennent le support

du moteur à l'habillage.

17. Retirez le moteur et le ventilateur de l'ha-

billage. Retournez le moteur et le ventila-

teur. Remettez délicatement l'habillage en

place. Remarque : le ventilateur ira dans

l'habillage en premier.

18. Alignez les trous de montage dans l'ha-

billage avec les trous sur le montage du

moteur. Replacez les quatre vis à travers

l'habillage et le montage du moteur.

19. Acheminez les ls du moteur à travers

l'orice sur le dessus de l'habillage (voir

gure 7, page 10).

20. Rebranchez les ls du moteur aux mêmes

bornes sur le bornier que lors du démon-

tage à l'étape 3, page 10 (voir gure 7,

page 10).

21.

Remettez en place le revêtement supérieur.

22. Remettez en place la grille de protection

du ventilateur.

CARACTÉRISTIQUES

Tous les modèles

• Propane/GPL

• Pression de gaz à l'entrée du régulateur :

Max. pression de la bouteille ; min. 172,4

kPa (25 psig)

• Pression de gaz à la sortie du régulateur :

137,9 kPa (20 psig )

•

Alimentation électrique : 120V, 60 Hz, 1Ø, 3 A

• Allumage par étincelle directe

• Température ambiante minimale puissance

nominale : -17,8 °C (0 °F)

Modèles à 55 000 BTU/h

• 30 - 55 000 BTU/h (8,8 - 16,1 kW)

• Consommation de carburant :

0,70 - 1,28 kg/h (1,4 - 2,6 lb/h)

• Contrôle de amme primaire :

Vanne contrôlée par thermocouple

• Sortie d'air chaud : 8,49 m3/min (300 CFM)

Modèles à 85 000 BTU/h

• 50 - 85 000 BTU/h (14,6 - 25,0 kW)

• Consommation de carburant :

1,04 - 1,77 kg/h (2,3 - 3,9 lb/h)

• Contrôle de amme primaire :

Vanne contrôlée par thermocouple

• Sortie d'air chaud : 9,91 m3/min (350 CFM)

Modèles à 125 000 BTU/h

• 75 - 125 000 BTU/h (21,9 - 36,6 kW)

• Consommation de carburant :

1,59 - 2,63 kg/h (3,5 - 5,8 lb/h)

• Contrôle de amme primaire :

Vanne contrôlée par thermocouple

• Sortie d'air chaud : 9,91 m3/min (350 CFM)

Modèles à 170 000 BTU/h

• 125 - 170 000 BTU/h (36,6 - 49,8 kW)

• Consommation de carburant :

2,63 - 3,6 kg/h (5,8 - 7,9 lb/h)

• Contrôle de amme primaire :

Rectication de amme par AED

•

Sortie d'air chaud : 12,74 m

3

/min (450 CFM)

Figure 9 - Identification du ventilateur, de

l'arbre du moteur et de la vis d'arrêt

Arbre

moteur

Ventilateur

Vis d'arrêt

Modèle Distance A

55 4,8 mm (0,19 po)

85

0.5" (12.7 mm)* ou

0.9" (22.9 mm)*

125

0.5" (12.7 mm)* ou

0.9" (22.9 mm)*

170 6,4 mm (0,25 po)

Arbre

moteur

* Selon le

arbre moteur

www.desatech.com 119143-01D12

DIAGRAMMES DE CÂBLAGE

Modèles à 55 000, 85 000 et 125 000 BTU/h

Electrode/Electrodo/

Électrode

Orange**/

Naranja**/

Orange**

CONNECTION DIAGRAM/

DIAGRAMA DE CONEXIONES/

SCHÉMA DE CONNEXION

Green/Verde/Vert

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type

AWG 105° C wire or its equivalent except as indicated (*Type SF2-200. **UL Style 3257 250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe

reemplazar con cable tipo AWG 105° C o su equivalente, excepto cuando se indica locontrario

(*Tipo SF2-200. **UL Style 3257 250° C)

• Si le câblage original fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de

type AWG 105° C ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)

High Limit Switch/

Interruptor de

límite alto/

Commutateur de

limite supérieure

Gas Valve/

Válvula de gas/Vanne de gaz

Green/

Verde/

Vert

Green/Verde/Vert

Motor/

Moteur

Flame Control/

Control de llama/

Contrôle de

la flamme

Line/Línea/Ligne

Neut/Neutral/Neutre

Valve/Válvula/Vanne

Ground/Tierra/Masse

White/Blanco/Blanc

White/

Blanco/

Blanc

White/Blanco/Blanc

Blue*/Azul*/Bleu*

Blue*/Azul*/Bleu*

Blue*/

Azul*/

Bleu*

Black/Negro/Noir

Black/Negro/Noir

Black/Negro/

Noir

Black/

Negro/

Noir Black/Negro/Noir

Thermostat/

Termostato

Chassis Ground/

Conexión a tierra

del chasis/Masse

Chassis Ground/

Conexión a tierra

del chasis/Masse

Chassis Ground/

Conexión a tierra

del chasis/Masse

Line Cord/

Cable de alimentaión/

Cordon d'alimentation

Black** or Orange**/

Negro** o Naranja**/

Noir** ou orange**

L1

L2

White/Blanco/

Blanc

Blue*/Azul*/Bleu*

Blue*/Azul*/Bleu*

Blue/Azul/Bleu

White/Blanco/

Blanc

White/Blanco/Blanc

Black/

Negro/Noir

Black/Negro/Noir

Black/Negro/Noir

Black/Negro/Noir

Green/

Verde/

Vert

Orange/

Naranja

Orange/

Naranja

Orange/

Naranja

Orange/

Naranja

Thermocouple/Termopar

CONNECTION DIAGRAM/DIAGRAMA DE CONEXIONES/

DIAGRAMME DE CONNEXION

SCHEMATIC DIAGRAM/DIAGRAMA ESQUEMÁTICO/

DIAGRAMME DE CIRCUIT

Relay/Relé/Relais

Motor/

Moteur

Ignitor/

Encendedor/

Allumeur

High-Limit Switch/

Interruptor de

límite alto/

Commutateur de

limite supérieure

• If any original wiring as supplied with the heater must be replaced, it must be replaced with type AWG 105° C

wire or its equivalent except as indicated (*Type SF2-200. **UL Style 3257 250° C)

• Si es necesario reemplazar algún cable suministrado originalmente con el calentador, éste se debe reemplazar con

cable tipo AWG 105° C o su equivalente, excepto cuando se indica lo contrario (*Tipo SF2-200. **UL Style 3257 250° C)

* Si le câblage fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de type AWG 105° C

ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)

Line Cord/

Cable de línea/

Cordon électrique

Motor/

Moteur

High Limit Switch/

Interruptor de límite alto/

Interrupteur de

limite supérieure

White/Blanco/Blanc

Black/Negro/Noir

115V

60HZ

Gas

Valve

Relay/

Relé/

Relais

Thermocouple/

Termopar

Green/Verde/Vert

L1

L2

Ignitor/

Encendedor/

Allumeur

Válvula de gas/

Robinet de gaz

Electrode/Electrodo/

Électrode

Electrode/Electrodo/

Électrode

Modèles à 170 000 BTU/h

www.desatech.com

119143-01D 13

PIÈCES DE RECHANGE

AVERTISSEMENT: n'utilisez

que des pièces de rechange

d'origine. Cet appareil de chauf-

fage utilise des pièces conçues

spéciquement pour lui. N'uti-

lisez pas de substituts ou de

pièces génériques. L'utilisation

de pièces de rechange inadéqua-

tes peut causer des blessures

graves ou fatales. Cela protégera

également la garantie des pièces

remplacées sous garantie.

PIÈCES SOUS GARANTIE

Communiquez avec un revendeur autorisé

de ce produit. S'il ne peut pas vous fournir de

pièces de rechange DESA d'origine, commu-

niquez avec le dépôt de pièces le plus proche

ou appelez le service technique de DESA

Heating Products au 1-866-672-6040.Lorsque

vous appelez DESA Heating Products, ayez

sous la main :

• votre nom

• votre adresse

• le modèle et le numéro de série de votre

appareil de chauffage

• une description de la panne de l'appareil

de chauffage

• la date de l'achat

En général, nous vous demanderons de

retourner la pièce à l'usine.

PIÈCES QUI NE SONT PAS SOUS

GARANTIE

Communiquez avec un revendeur autorisé

de ce produit. S'il ne peut pas vous fournir de

pièces de rechange DESA d'origine, contactez

le dépôt de pièces le plus près ou DESA Hea-

ting Products au 1-866-672-6040 pour plus de

renseignements. Lorsque vous appelez DESA

Heating Products, ayez sous la main :

• le numéro du modèle de l'appareil de

chauffage

• le numéro de la pièce de rechange

SERVICE TECHNIQUE

Vous avez peut-être d'autres questions sur

cet appareil de chauffage. Si tel est le cas,

contactez le service technique de DESA Hea-

ting Products au 1-866-672-6040. Lorsque

vous appelez, ayez sous la main les numéros

de modèle et de série de votre appareil de

chauffage.

Vous pouvez aussi visiter le site web du ser-

vice technique de DESA Heating Products à

l'adresse www.desatech.com.

PUBLICATIONS POUR

L'ENTRETIEN

Vous pouvez acheter un manuel d'entretien

pour cinq dollars américains. Écrivez votre

chèque à l'ordre de DESA Heating Products.

Faites parvenir votre commande à DESA

Heating Products (adresse sur la dernière

page). N'oubliez pas d'inclure le numéro de

modèle de l'appareil de chauffage.

ACCESSOIRES

Achetez les accessoires et pièces chez un

revendeur ou au centre de service le plus

près de chez vous. S'ils ne peuvent pas vous

fournir un accessoire ou une pièce, communi-

quez avec le dépôt de pièces le plus proche

(les dépôts sont répertoriés dans la brochure

des centres de service autorisés) ou appelez

DESA Heating Products au 1-866-672-6040.

Vous pouvez aussi nous écrire à l'adresse

indiquée au dos de ce manuel.

Raccord de gaz - LPA4020

Un adaptateur PP avec vanne de limitation

de débit.

www.desatech.com 119143-01D14

VUE DÉTAILLÉE DES PIÈCES

MODÈLES TB100, TB104, TB106, TB110 À 55 000 BTU/H

41

42

36

40

39

38

36

29

35

32

22

16

15 14

13

18

12

20

19

17

10

11

30

Detail A

Detail A

25

24

23

28

26

31

27

10

9

876

5

34

33

43

4

2

3

21

1

37

37

www.desatech.com

119143-01D 15

N°

Nº DE

PIÈCE DESCRIPTION QTÉ

1 118476-01 Poignée • • • • 1

2 118472-01 Boîte de contrôle • • • • 1

3 M11143-2 Bride de cordon •••• 1

4 098219-42 Cordon d'alimentation • • • • 1

5 100145-03 Tuyau de combustible • • • • 1

6 118796-01 Raccord à compression femelle • • • • 1

7 114159-05 Assemblage de vanne à tournant sphérique • • • • 1

8 113810-01 Insert de vanne à tournant sphérique • • • • 1

9 118773-01 Bouton de vanne à tournant sphérique •••• 1

10 113870-01 Raccord en coude • • • • 2

11 116981-01 Capuchon de raccord femelle • • • • 1

12 113871-01 Vanne de contrôle • • • • 1

13 113869-01 Fixation de raccord • • • • 1

14 097809-04 Raccord mâle • • • • 1

15 113794-01 Écrou de vanne • • • • 1

16 078978-03 Manchon de capuchon • • • • 1

17 119401-01 Bornier • • • • 1

18 118506-01 Grille anti-chaleur • • • • 1

19 113867-01 Mini allumeur Haut-Bas •••• 1

20 114150-01 Entretoise d'acier • • • • 1

21 118802-01 Montage du circuit imprimé • • • • 3

22 113875-02 Assemblage du relai • • • • 1

23 118780-01 Assemblage de la grille du moteur • • • • 1

24 113880-02 Assemblage du moteur • • • • 1

25 113881-01 Ventilateur • • • • 1

26 097805-04 Allumeur • • • • 1

27 097806-03 Câble de l'allumeur • • • • 1

28 101481-12 Interrupteur thermique • • • • 1

29 098249-01 Écrou • • • • 1

30 118497-02 Plaque arrière • • • • 1

31 104146-05 Thermocouple • • • • 1

32 118514-01 Assemblage du brûleur • • • • 1

33 118685-01 Buse • • • • 1

34 100146-01 Coude femelle • • • • 1

35 119496-01 Habillage (noir) • • • • 1

36 118471-01 Embout • • • • 2

37 119459-01 Fixation de retenue • • • • 4

38 119497-01 Chambre de combustion • • • • 1

39 118477-03 Tuyau d'acier • • • • 4

40 118475-01 Enrouleur de cordon • • • • 2

41 118478-03 Tube rallonge • • • • 2

42 118474-01 Pied • • • • 1

43 119631-01 Écrou • • • • 1

PIÈCES DISPONIBLES (NON ILLUSTRÉES)

M9900-199 Assemblage de ls noirs •••• 1

M9900-200 Assemblage de ls blancs •••• 1

101480-14 Assemblage de ls bleus •••• 1

118774-04 Assemblage du tuyau et du régulateur • • • • 1

118687-01 Étiquette d'utilisation • 1

118687-03 Étiquette d'utilisation • • • 1

119144-01 Étiquette signalétique du modèle • • • • 1

119146-01 Étiquette de câblage • • • • 1

LISTE DES PIÈCES

MODÈLES À 55 000 BTU/H

Cette liste représente les pièces de rechange utilisées dans votre appareil de chauffage.

Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de

rechange, à la page 13 de ce manuel.

TB100

TB104

TB106

TB110

www.desatech.com 119143-01D16

VUE DÉTAILLÉE DES PIÈCES

MODÈLES TB102, TB111, TB114 À 85 000 BTU/H

MODÈLES TB101, TB105, TB107, TB 112 À 125 000 BTU/H

37

38

40

39

37

23

36

33

31

Detail A

125 Models

Detail B

85 Models

Detail A

Detail B

26

24

25

29

27

32

28 30

4

2

3

42

43

1

22

16

15 14

13

18

12

20

19

17

10

11

10

9

876

5

35

34

21

38

41

44

www.desatech.com

119143-01D 17

LISTE DES PIÈCES

MODÈLES À 85 000 ET 125 000 BTU/H

Cette liste représente les pièces de rechange utilisées dans votre appareil de chauffage.

Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de

rechange, à la page 13 de ce manuel.

N°

Nº DE

PIÈCE DESCRIPTION QTÉ

1 118476-01 Poignée • • • • • • • 1

2 118472-01 Boîte de contrôle ••••••• 1

3 M11143-2 Bride de cordon ••••••• 1

4 098219-42 Cordon d'alimentation • • • • • • • 1

5 100145-03 Tuyau de combustible • • • • • • • 1

6 118796-01 Raccord à compression femelle • • • • • • • 1

7 114159-05 Assemblage de vanne à tournant sphérique • • • 1

114159-03 Assemblage de vanne à tournant sphérique • • • • 1

8 113810-01 Insert de vanne à tournant sphérique • • • • • • • 1

9 118773-01 Bouton de vanne à tournant sphérique ••••••• 1

10 113870-01 Raccord en coude • • • • • • • 2

11 116981-01 Capuchon de raccord femelle • • • • • • • 1

12 113871-01 Vanne de contrôle • • • • • • • 1

13 113869-01 Fixation de raccord • • • • • • • 1

14 097809-04 Raccord mâle • • • • • • • 1

15 113794-01 Écrou de vanne • • • • • • • 1

16 078978-03 Manchon de capuchon • • • • • • • 1

17 119401-01 Bornier ••••••• 1

18 118506-01 Grille anti-chaleur • • • • • • • 1

19 113867-01 Mini allumeur Haut-Bas ••••••• 1

20 114150-01 Entretoise d'acier • • • • • • • 1

21 118802-01 Montage du circuit imprimé • • • • • • • 3

22 113875-02 Assemblage du relai • • • • • • • 1

23 118473-01 Grille de protection du ventilateur • • • • • • • 1

24 118482-01 Montage du moteur • • • • • • • 1

25 113860-02 Assemblage du moteur • • • • • • • 1

26 113881-01 Ventilateur 7 po • • • 1

114160-01 Ventilateur 8 po • • • • 1

27 097805-03 Allumeur • • • • 1

097805-04 Allumeur • • • 1

28 097806-03 Câble de l'allumeur • • • • • • • 1

29 101481-04 Interrupteur thermique • • • 1

101481-13 Interrupteur thermique • • • • 1

30 098249-01 Écrou • • • • • • • 1

31 118497-01 Plaque arrière • • • • 1

118497-03 Plaque arrière • • • 1

32 104146-05 Thermocouple • • • • • • • 1

33 118514-01 Assemblage du brûleur • • • 1

118765-02 Assemblage du brûleur • • • • 1

34 118685-02 Buse • • • 1

118685-03 Buse •••• 1

35 100146-01 Coude femelle • • • • • • • 1

36 119496-02 Habillage (noir) ••••••• 1

37 118471-01 Embout • • • • • • • 2

38 119459-01 Fixation de retenue • • • • • • • 4

39 119497-02 Chambre de combustion • • • • • • • 1

40 118477-01 Tuyau d'acier • • • • • • • 4

41 118475-01 Enrouleur de cordon • • • • • • • 2

42 118478-01 Tube rallonge • • • • • • • 2

43 118474-01 Pied • • • • • • • 1

44 119631-01 Écrou • • • • • • • 1

PIÈCES DISPONIBLES (NON ILLUSTRÉES)

M9900-199 Assemblage de ls noirs ••••••• 1

M9900-200 Assemblage de ls blancs ••••••• 1

101480-14 Assemblage de ls bleus ••••••• 1

118774-01 Assemblage du tuyau et du régulateur • • • 1

118774-02 Assemblage du tuyau et du régulateur • • • • 1

118687-01 Étiquette d'utilisation • 1

118687-03 Étiquette d'utilisation • • • • • • 1

119144-02 Étiquette signalétique du modèle • • • 1

119144-03 Étiquette signalétique du modèle • • • • 1

119146-01 Étiquette de câblage • • • • • • • 1

TB102

TB111

TB114

TB101

TB105

TB107

TB112

www.desatech.com 119143-01D18

VUE DÉTAILLÉE DES PIÈCES

MODÈLES TB103, TB108, TB113 À 170,000 BTU/H

34

33

42

43

1

36

35

33

22

32

31

5

30

Detail A

Detail A

25

23

24

28

26

27 29

12

13

14

17

11 10

9

19

18

4

6

7

8

3

2

15

16

21

20

41

40 39

38

37

18

34

44

www.desatech.com

119143-01D 19

LISTE DES PIÈCES

MODÈLES À 170 000 BTU/H

Cette liste représente les pièces de rechange utilisées dans votre appareil de chauffage.

Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de

rechange, à la page 11 de ce manuel.

N°

Nº DE

PIÈCE DESCRIPTION QTÉ

1 118476-01 Poignée • • • 1

2 118770-01 Boîte de contrôle • • • 1

3 M11143-2 Bride de cordon • • • 1

4 098219-42 Cordon d'alimentation • • • 1

5 118767-01 Tuyau de combustible • • • 1

6 100146-01 Coude femelle • • • 1

7 118685-04 Buse • • • 1

8 M50114-02 Coude mâle • • • 1

9 114159-04 Assemblage de vanne à tournant sphérique • • • 1

10 113810-01 Insert de vanne à tournant sphérique • • • 1

11 118773-02 Bouton de vanne à tournant sphérique • • • 1

12 098276-01 Fiche • • • 1

13 118768-01 Té mâle-femelle • • • 1

14 098201-01 Électrovanne • • • 1

15 097809-04 Raccord mâle • • • 1

16 078978-03 Manchon de capuchon • • • 1

17 118766-01 Support d'électrovanne • • • 1

18 113944-01 Assemblage du thermostat • • • 1

19 119401-01 Bornier • • • 1

20 099123-01 Pince de thermobulbe • • • 1

21 M50104-02 Bague courte • • • 1

22 118473-01 Grille de protection du ventilateur • • • 1

23 118482-01 Montage du moteur • • • 1

24 113941-02 Assemblage du moteur • • • 1

25 113950-01 Ventilateur • • • 1

26 097805-03 Allumeur • • • 1

27 097806-03 Câble de l'allumeur • • • 1

28 101481-05 Interrupteur thermique • • • 1

29 098249-01 Écrou • • • 1

30 118497-01 Plaque arrière • • • 1

31 118765-02 Assemblage du brûleur • • • 1

32 119496-03 Habillage (noir) • • • 1

33 118471-01 Embout • • • 2

34 119459-01 Fixation de retenue • • • 4

35 119497-03 Chambre de combustion • • • 1

36 118477-02 Tuyau d'acier • • • 4

37 110287-01 Contrôle AED • • • 1

38 097776-01 Douille universelle • • • 1

39 113961-01 Bouton du thermostat • • • 1

40 118919-01 Grille anti-chaleur • • • 1

41 118475-01 Enrouleur de cordon • • • 2

42 118478-02 Tube rallonge • • • 2

43 118474-01 Pied • • • 1

44 119631-01 Écrou • • • 1

PIÈCES DISPONIBLES (NON ILLUSTRÉES)

M16841-80 Assemblage de ls blancs • • • 1

M9900-170 Assemblage de ls noirs • • • 1

101480-15 Assemblage de ls bleus • • • 1

118774-03 Assemblage du tuyau et du régulateur • • • 1

118687-04 Étiquette d'utilisation • • • 1

119144-04 Étiquette signalétique du modèle • • • 1

119146-02 Étiquette de câblage • • • 1

099504-08 Étiquette d'avertissement • • • 1

110267-02 Harnais de contrôle AED • • • 1

TB103

TB108

TB113

SERVICE DE GARANTIE ET DE RÉPARATION

CONSERVEZ CETTE GARANTIE

GARANTIES LIMITÉES POUR LES PRODUITS NEUFS

ET LES PRODUITS REMIS EN ÉTAT

Produits neufs : DESA Heating, LLC garantit que cet appareil de chauffage et ses pièces sont exempts de

défauts de matériaux et de fabrication et cela pour une durée d'un an à partir de la date du premier achat,

lorsque l'appareil de chauffage est utilisé et entretenu en conformité avec les instructions du fabricant. Ces

garanties ne protègent que l'acheteur au détail d'origine, lorsqu'une preuve d'achat est fournie.

Appareils de chauffage remis en état : DESA Heating, LLC garantit que cet appareil de chauffage remis

en état en usine et ses pièces sont exempts de défauts de matériaux et de fabrication et cela pour une durée

de trente jours à partir de la date du premier achat, lorsque l'appareil de chauffage est utilisé et entretenu en

conformité avec les instructions du fabricant. Ces garanties ne protègent que l'acheteur au détail d'origine,

lorsqu'une preuve d'achat est fournie.

Ces garanties ne couvrent que le coût des pièces et de la main d'œuvre requis pour restaurer le produit à

son état de fonctionnement normal. Le transport et les frais incidents associés aux réparations sous garantie

ne sont pas remboursables sous cette garantie.

Les réparations sous garantie ne sont disponibles que par l'intermédiaire de revendeurs et de réparateurs agréés.

Cette garantie ne couvre pas les défauts causés par la mauvaise utilisation, l'abus, la négligence, les accidents,

le manque d'entretien adéquat, l'usure normale, les modifications, les altérations, le trafic, les combustibles

contaminés, les réparations avec des pièces inadéquates ou les réparations par quelqu'un d'autre qu'un

revendeur ou un centre de service autorisé. L'entretien de routine est la responsabilité du propriétaire.

CETTE GARANTIE EXPRESSE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y

COMPRIS LES GARANTIES DE COMMERCIALITÉ ET D'ADÉQUATION À UN BESOIN PARTICULIER.

DESA Heating, LLC n'assume aucune responsabilité pour les dommages indirects, imprévus ou incidents.

Certains états ou provinces ne permettent pas l'exclusion ou la restriction des dommages imprévus ou

incidents et certaines restrictions ou exclusions pourraient ne pas s'appliquer à votre cas. Cette garantie

limitée vous donne des droits spécifiques selon la loi ; vous pourriez aussi avoir d'autres droits selon l'état

ou la province où vous habitez.

Nous nous réservons le droit de modifier ces spécifications à tout moment sans préavis. La seule garantie

valable est notre garantie écrite standard. Nous n'offrons aucune autre garantie, expresse ou implicite.

RÉPARATION SOUS GARANTIE

Si votre appareil de chauffage a besoin de réparation, retournez-le au centre de service autorisé le plus près

de chez vous. Une preuve d'achat doit être présentée avec l'appareil de chauffage. L'appareil de chauffage

sera inspecté. Un défaut peut être causé par des matériaux défectueux ou un vice de fabrication. Si tel est

le cas, DESA Heating, LLC réparera ou remplacera l'appareil de chauffage sans frais.

SERVICE DE RÉPARATIONS

Retournez votre appareil de chauffage au centre de service autorisé le plus proche de chez vous. Les répara-

tions non couvertes par la garantie seront facturées aux prix normaux. Chaque centre de service est autonome.

Nous nous réservons le droit de modifier ces spécifications à tout moment sans préavis. Quand vous écrivez,

incluez le numéro de modèle et le numéro de série. Pour obtenir des informations, écrivez à :

Modèle _________________________________

Numéro de série __________________________

Date d'achat _____________________________

82 Akron Road

Toronto, Ontario

M8W 1T2

119143-01

Rev. D

03/07

119143 01

NOT A UPC

DESA Heating, LLC

2701 Industrial Drive

P.O. Box 90004

Bowling Green, KY 42102-9004

www.desatech.com

1-866-672-6040
