iNSTRUCTiON MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA

DE GARANTIA. ADVERTENClA: Lt_ASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

D55146

Oil Free Portable Air Compressor

Compresseur d'air portatif, lubrifi6 & I'huile

Compresor de aire con aceite port_til

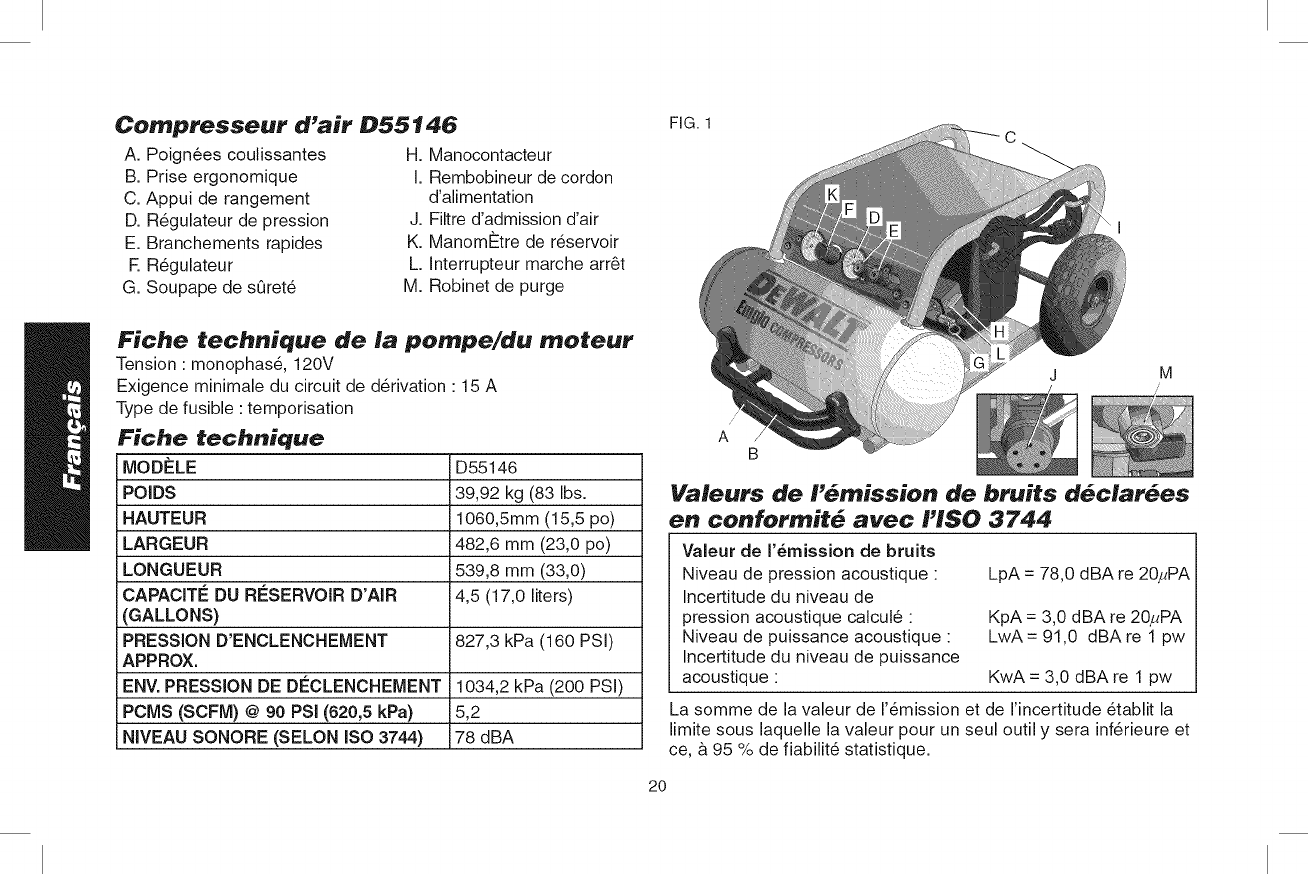

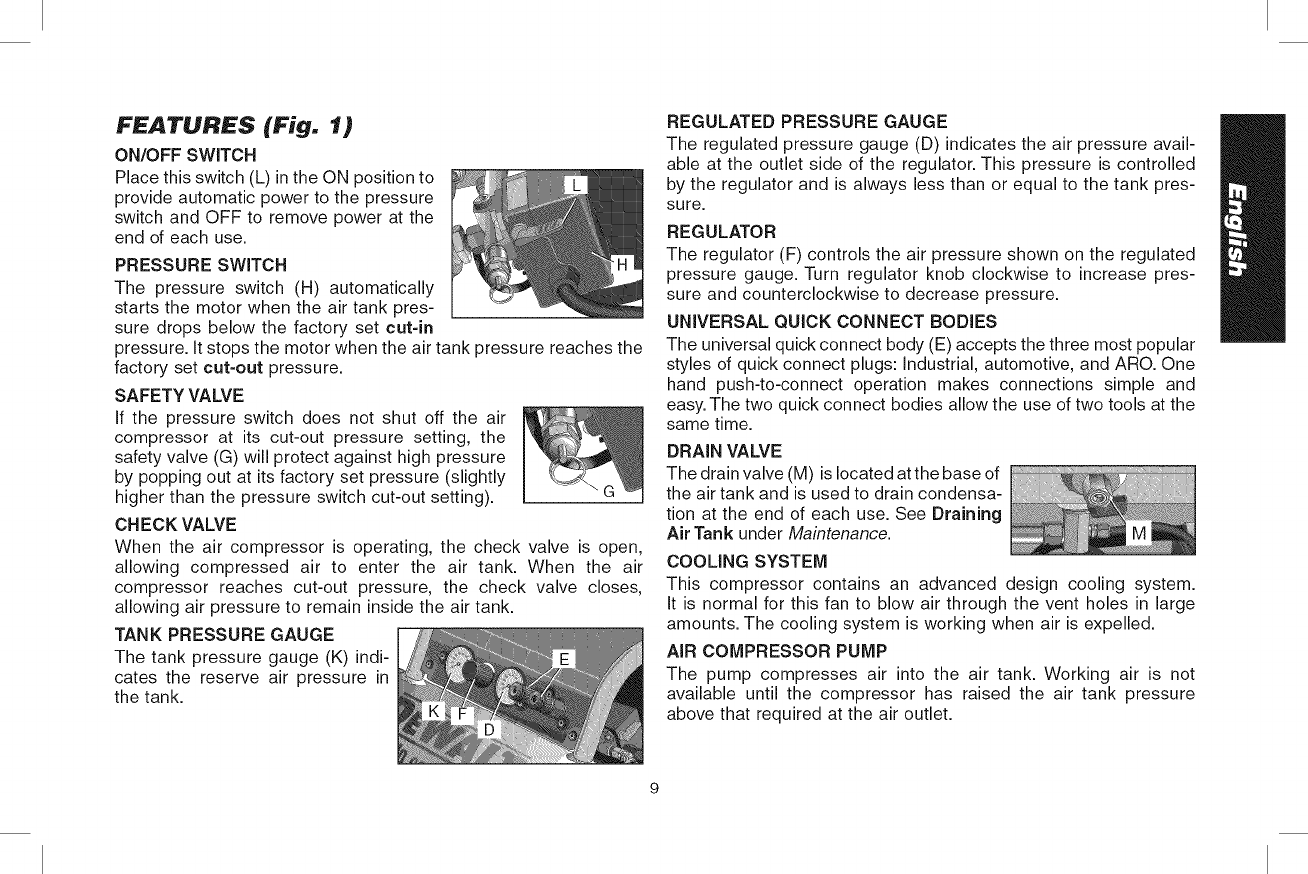

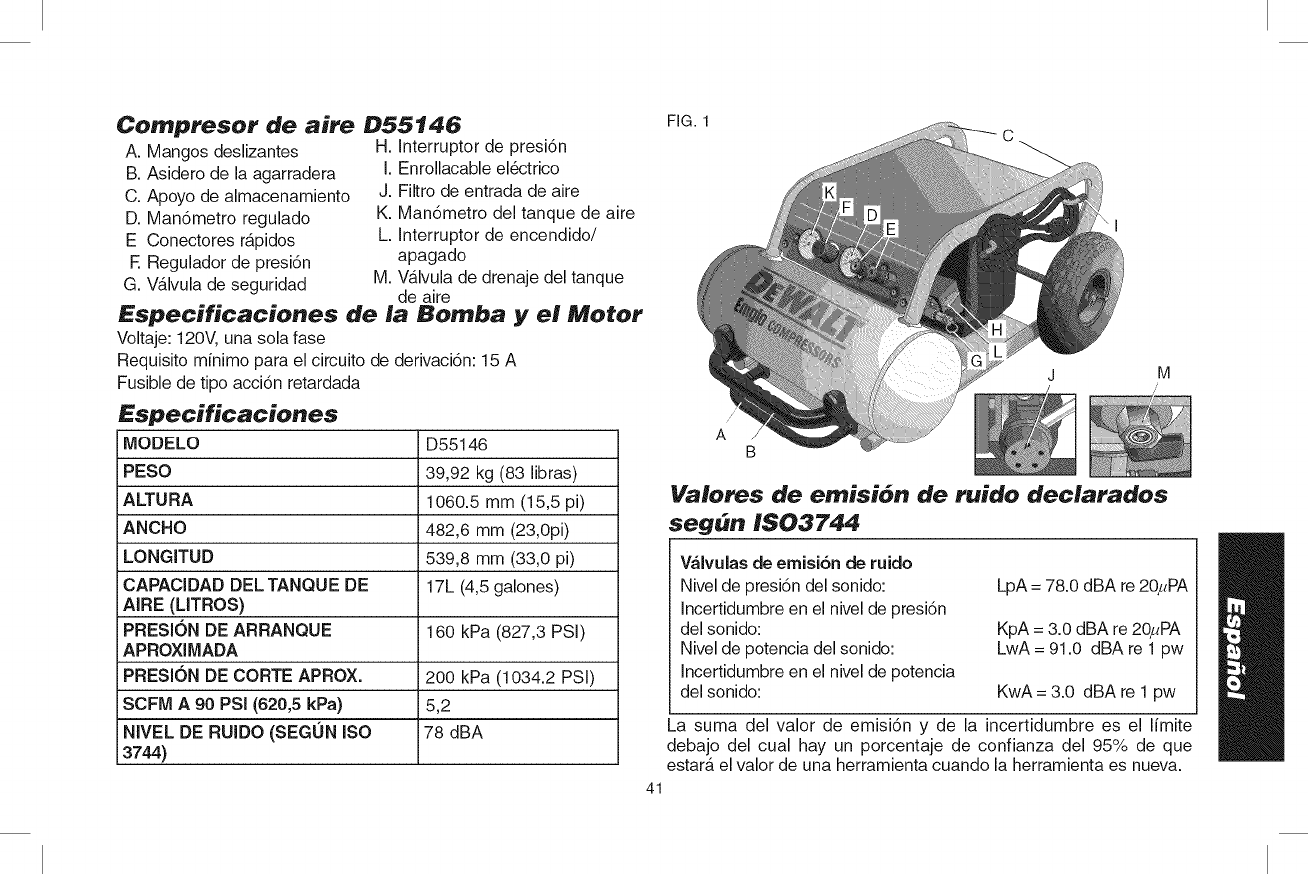

D55146 Air Compressor

A. Sliding Handles

B. Handle Grip

C. Storage Support

D. Regulator Pressure Gauge

E. Quick Connects

R Regulator

G. Safety Valve

H. Pressure Switch

I. Cord Wrap

J. Air Filter

K. Tank Pressure Gauge

L. On/Off Switch

M. Drain Valve

Pump/Motor Specifications

Voltage: Single 120V

Minimum branch circuit requirement: 15 A

Fuse Type: Time delay

Specifications

MODEL D55146

WEIGHT 83 Ibs. (39.92 kg)

HEIGHT 15.5" (1060.5mm)

WIDTH 23.0" (482.6 mm)

LENGTH 33.0" (539.8 mm)

AIR TANK CAPACITY (GALLONS) 4.5 Gallon (17.0 liters)

APPROX CUT-IN PRESSURE 160 PSI (827.3 kPa)

APPROX. CUT-OUT PRESSURE 200 PSI (1034.2 kPa)

SCFM @ 90 PSi (620.5 kPa) 5.2

NOISE LEVEL (PER ISO 3744) 78 dBA

Declared Noise Emission Values per

IS03744

Noise Emission Values

Sound Pressure Level: LpA = 78.0 dBA re 20FPA

Uncertainty in the Sound Pressure Level: KpA = 3.0 dBA re 20FPA

Sound Power Level: LwA = 91.0 dBA re 1 pw

Uncertainty in the Sound Power Level: KwA = 3.0 dBA re 1 pw

The sum of the emission value and the uncertainty is the limit

below which there is a 95% confidence the value of a single tool

will lie below when the tool is new.

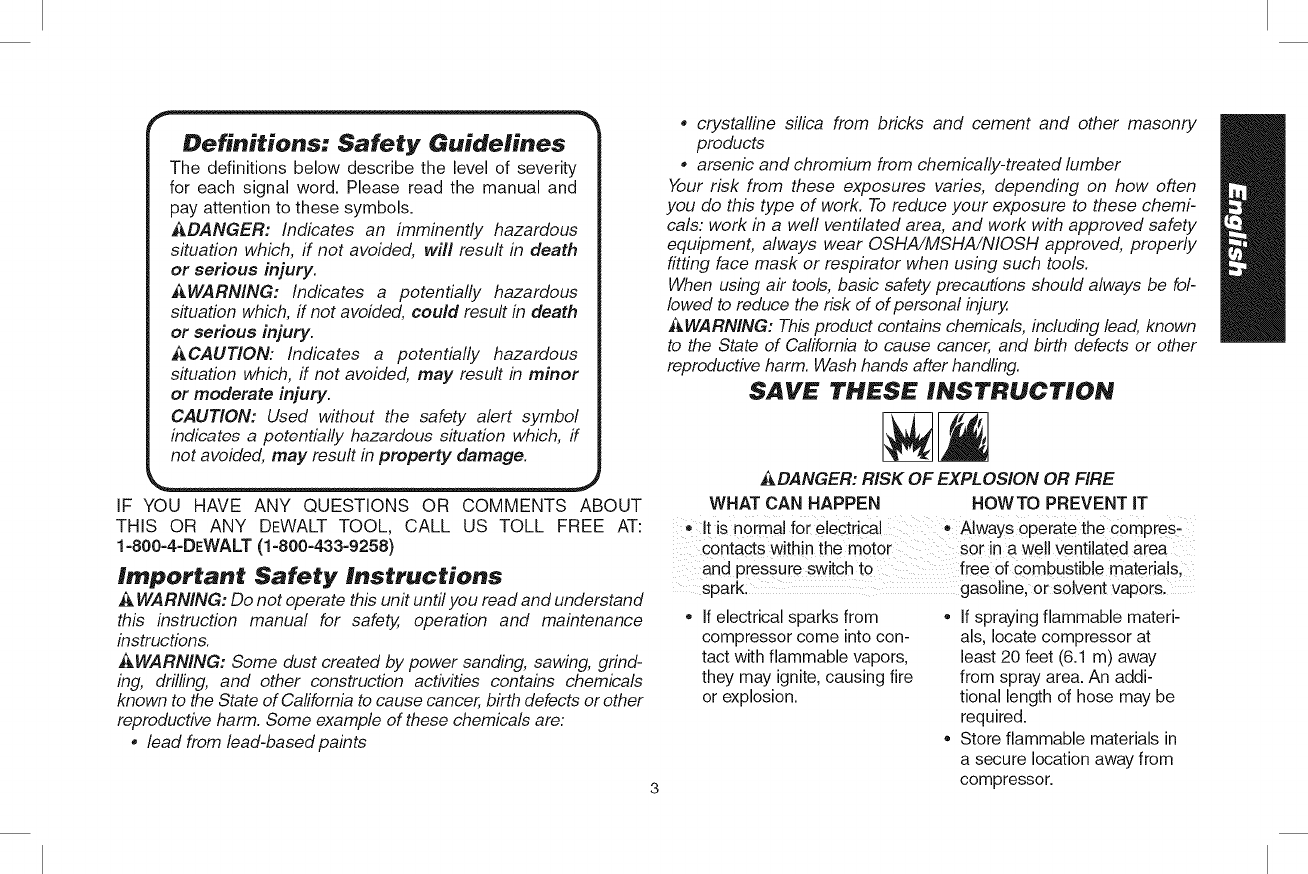

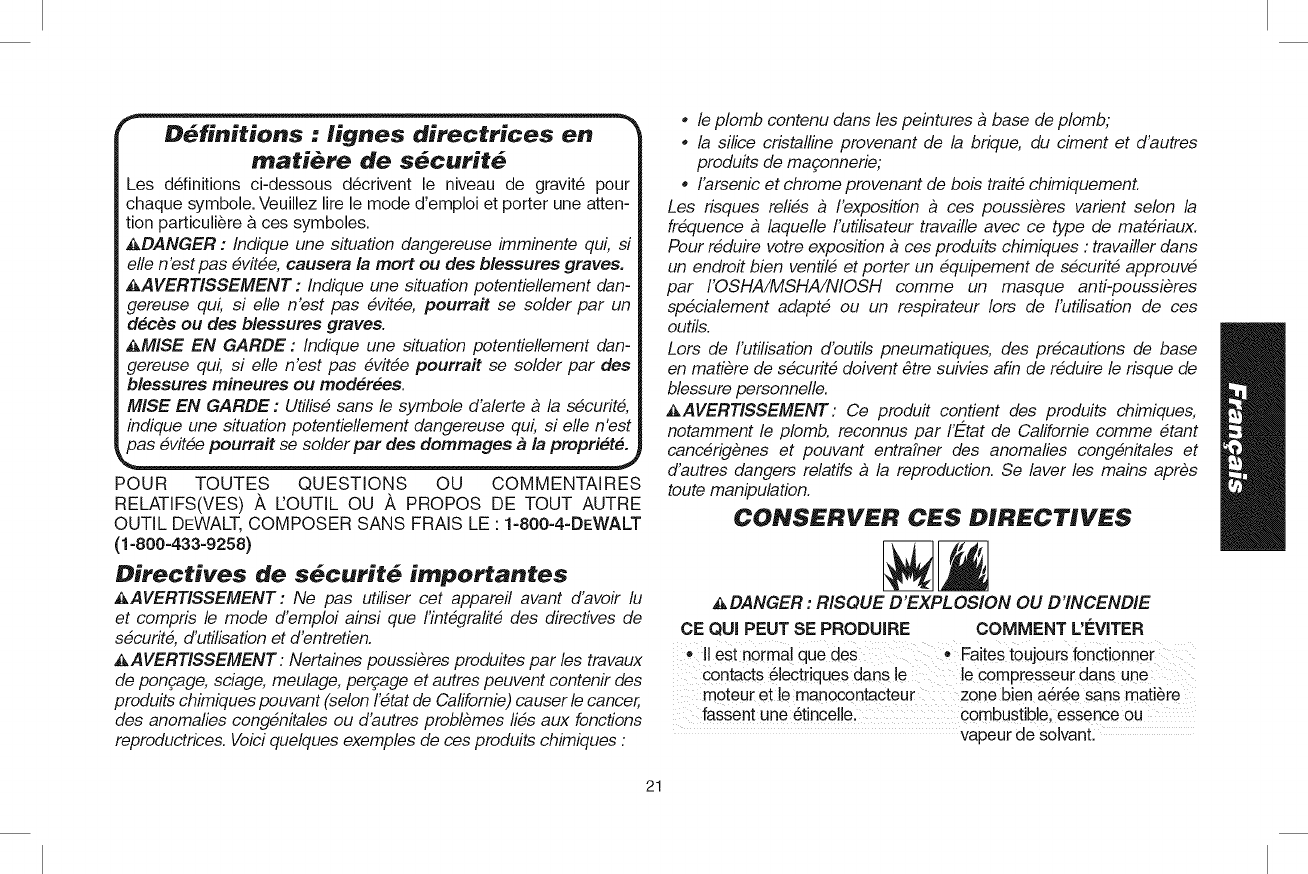

Definitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

_,DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death

or serious injury.

AWARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death

or serious injury.

ACAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor

or moderate injury.

CAUTION: Used without the safety alert symbol

indicates apotentially hazardous situation which, if

not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT

THIS OR ANY DEWALT TOOL, CALL US TOLL FREE AT:

1=800=4=DEWALT(1-800-433=9258)

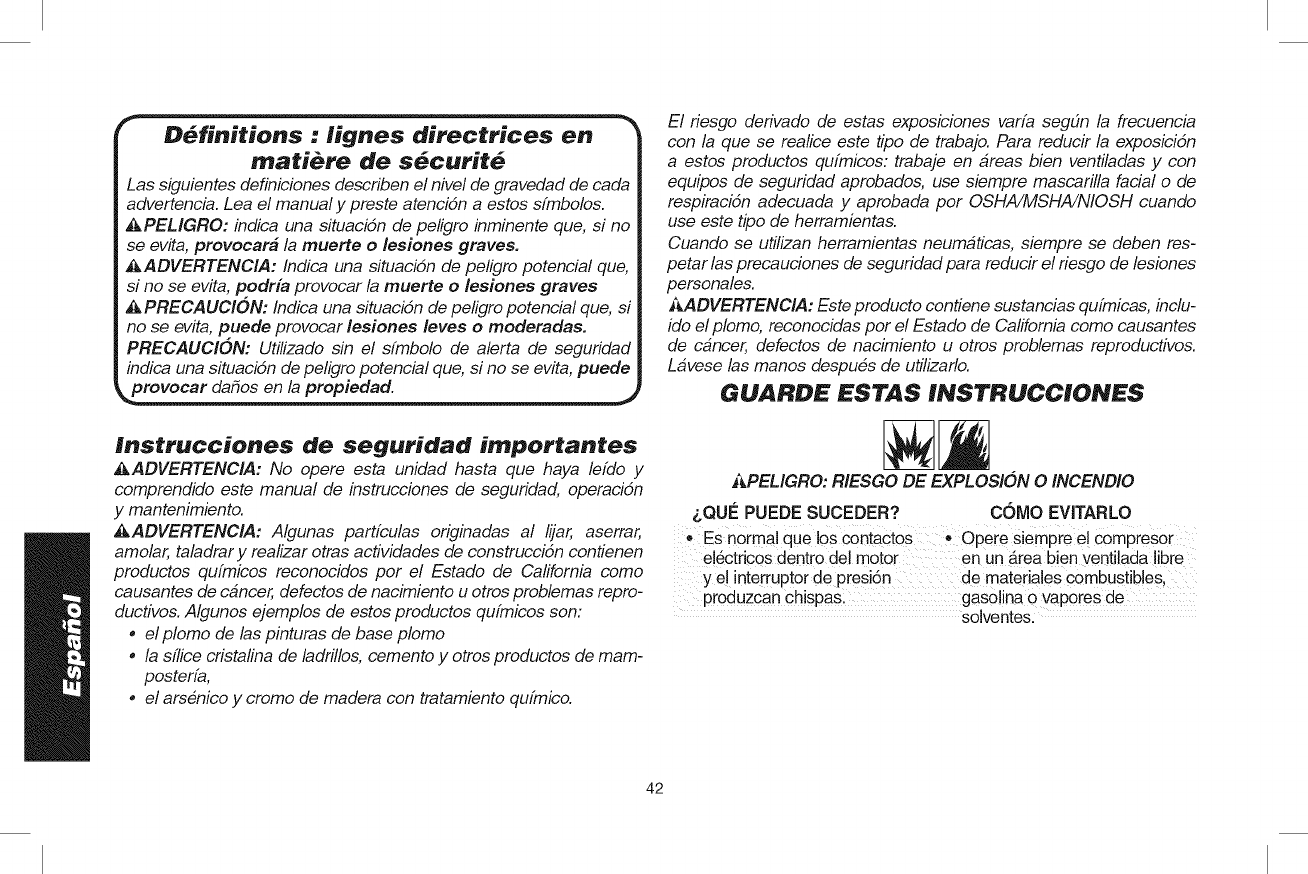

Important Safety Instructions

WARNING: Do not operate this unit until you read and understand

this instruction manual for safety, operation and maintenance

instructions.

AWARNING: Some dust created by power sanding, sawing, grind-

ing, drilling, and other construction activities contains chemicals

known to the State of California to cause cancer, birth defects or other

reproductive harm. Some example of these chemicals are:

* lead from lead-based paints

* crystalline silica from bricks and cement and other masonry

products

* arsenic and chromium from chemically-treated lumber

Your risk from these exposures varies, depending on how often

you do this type of work. To reduce your exposure to these chemi-

cals: work in a weft ventilated area, and work with approved safety

equipment, always wear OSHA/MSHA/NIOSH approved, properly

fitting face mask or respirator when using such tools.

When using air tools, basic safety precautions should always be fol-

lowed to reduce the risk of of personal injury,

i_,WARNING: This product contains chemicals, including lead, known

to the State of California to cause cancer, and birth defects or other

reproductive harm. Wash hands after handling.

SAVE THESE INSTRUCTION

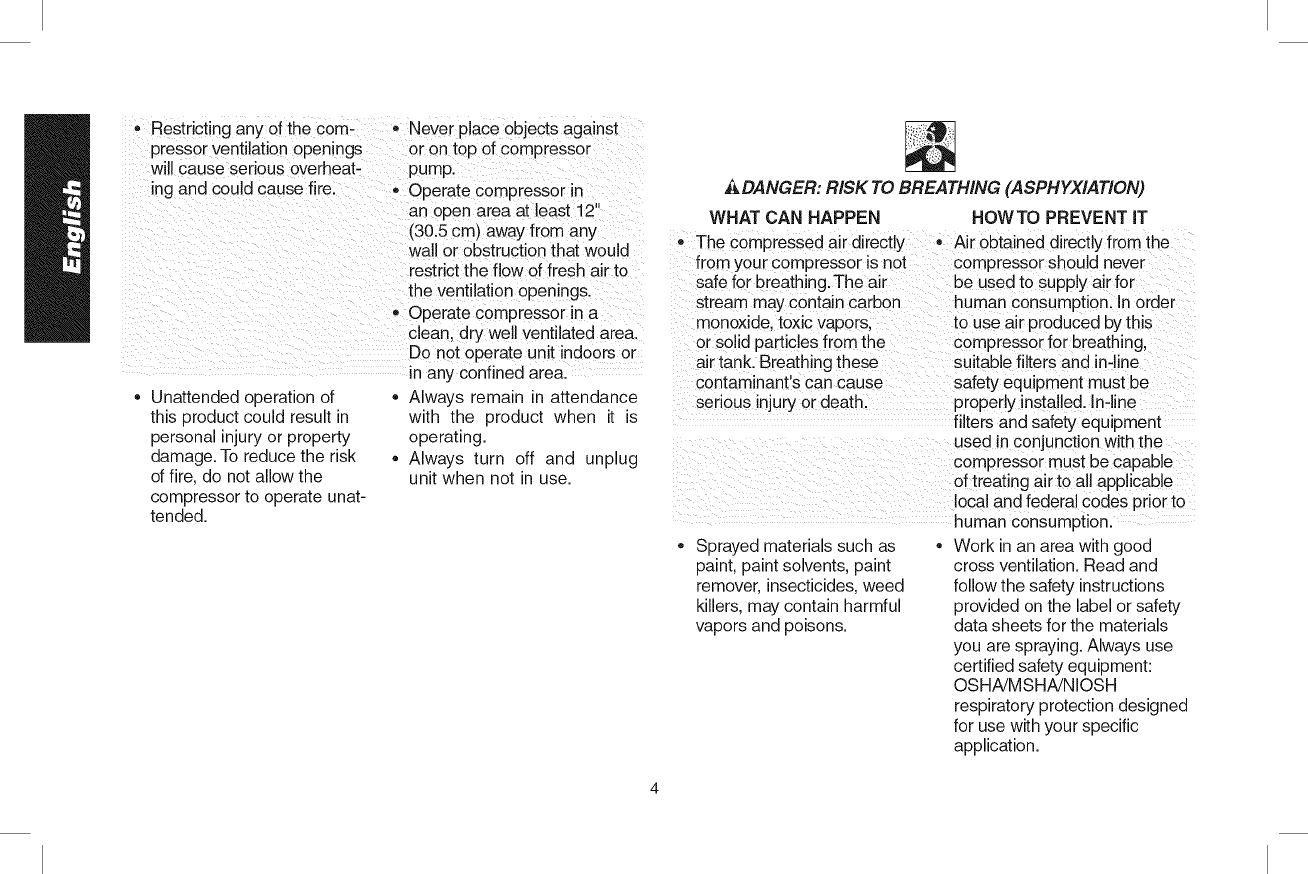

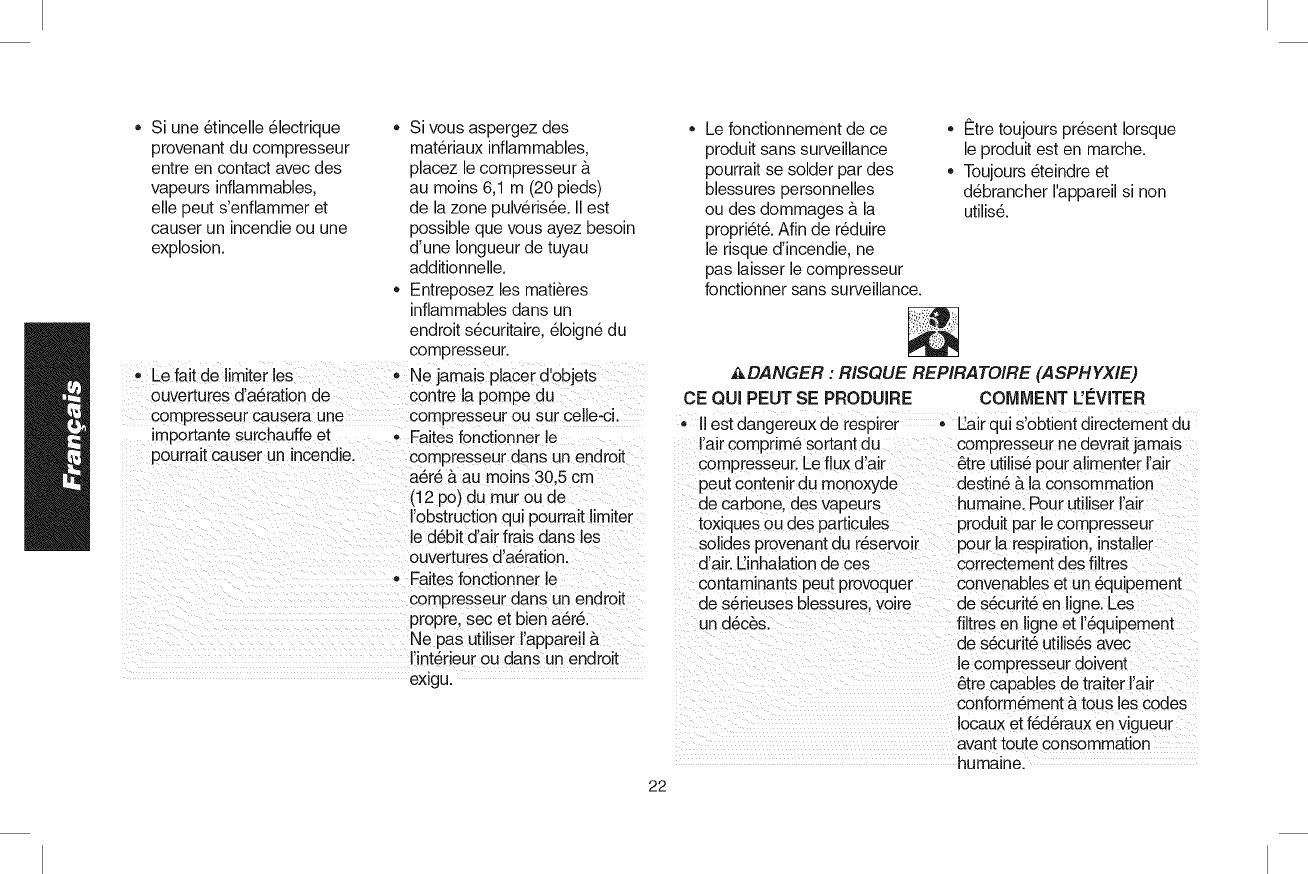

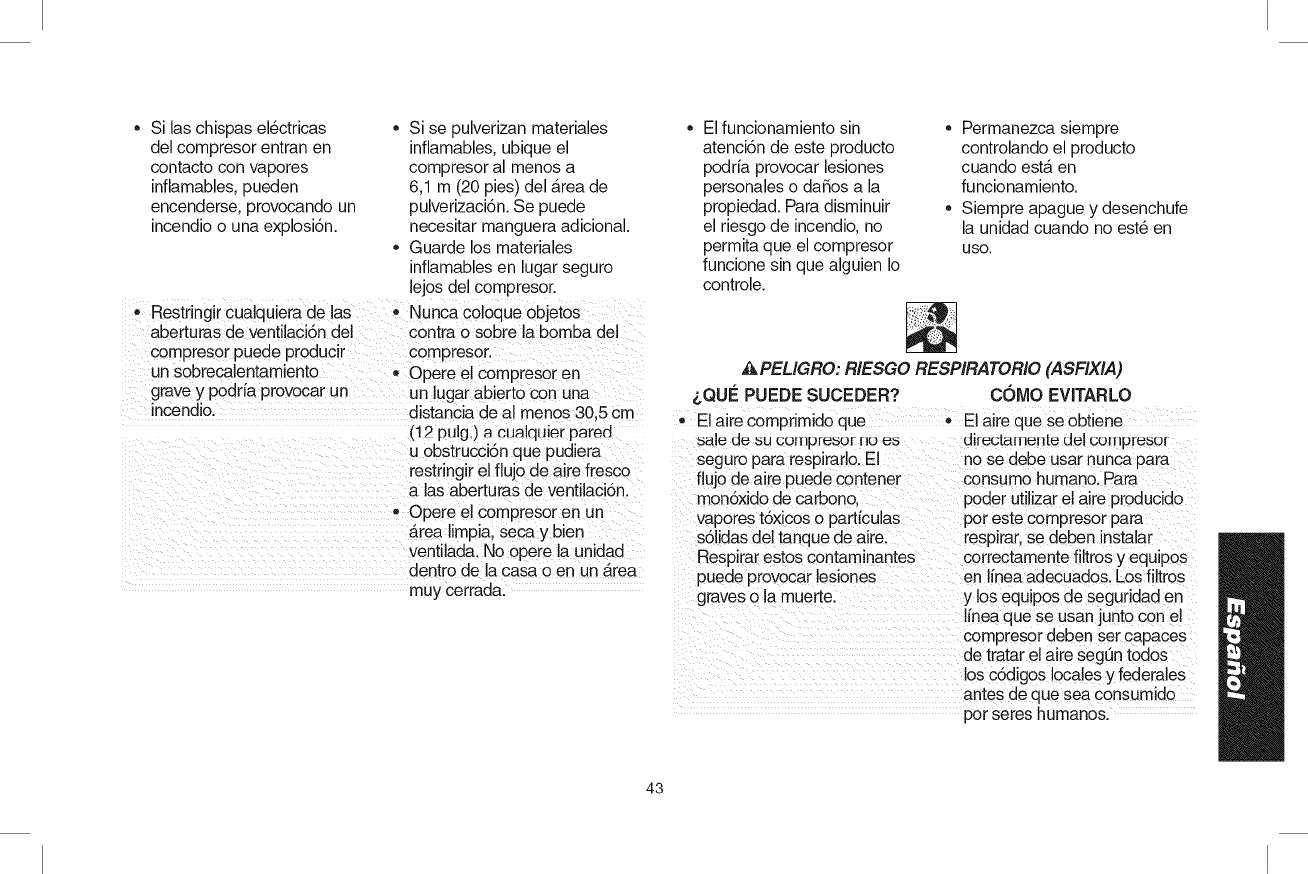

_&DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOWTO PREVENT IT

Itis n0ima! f0r electdca! ,Always Operate the C0mpreSi

contacts within the motor s0r in a well Ventilated area

and pressure switch t0 free 0f combUStible materials;

spark: gasoline, or solvent vapors,

If electrical sparks from

compressor come into con-

tact with flammable vapors,

they may ignite, causing fire

or explosion.

•If spraying flammable materi-

als, locate compressor at

least 20 feet (6.1 m) away

from spray area. An addi-

tional length of hose may be

required.

•Store flammable materials in

a secure location away from

compressor.

, Restrictinganyofthecom- • Neverplaceobjectsagainst

pressorventilationopenings orontopofcompressor

willcauseseriousoverheat- pump.

ingandcouldcausefire. , Operate compressor in

• Unattended operation of

this product could result in

personal injury or property

damage. To reduce the risk

of fire. do not allow the

compressor to operate unat-

tended.

an open area at least 12"

(30.5 cm) away from any

,wallor obstruction that would

restrict the flow of fresh air to

the ventilation openings.

- Operate compressor in a

clean, dry well ventilated area.

Do not operate unit indoors or

in any confined area.

• Always remain in attendance

with the producl when it is

operating.

• Always turn off and unplug

unit when mot in use.

ADANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOWTO PREVENTIT

=The compressed air directly , Air obtained directly from the

from your compressor is not compressor should never

safe for breathing. The air be used to supply air for

stream may contain carbon human consumption, in order

monoxide, toxic vapors, to use air produced by this

or solid particles from the compressor for breathing,

air tank. Breathing these suitable filters and in-line

contaminant's can cause safety equipment must be

serious Injury or death, properly installed. In-line

Sprayed materials such as

paint, paint solvents, paint

remover, insecticides, weed

killers, may contain harmful

vapors and poisons.

filters and safety equipment

used in conjunction with the

compressor must be capable

of treating air to all applicable

local and federal codes prior to

human consumption

Work in an area with good

cross ventilation. Read and

follow the safety instructions

provided on the label or safety

data sheets for the materials

you are spraying. Always use

certified safety equipment:

OSHA/MSHA/NIOSH

respiratory protection designed

for use with your specific

application.

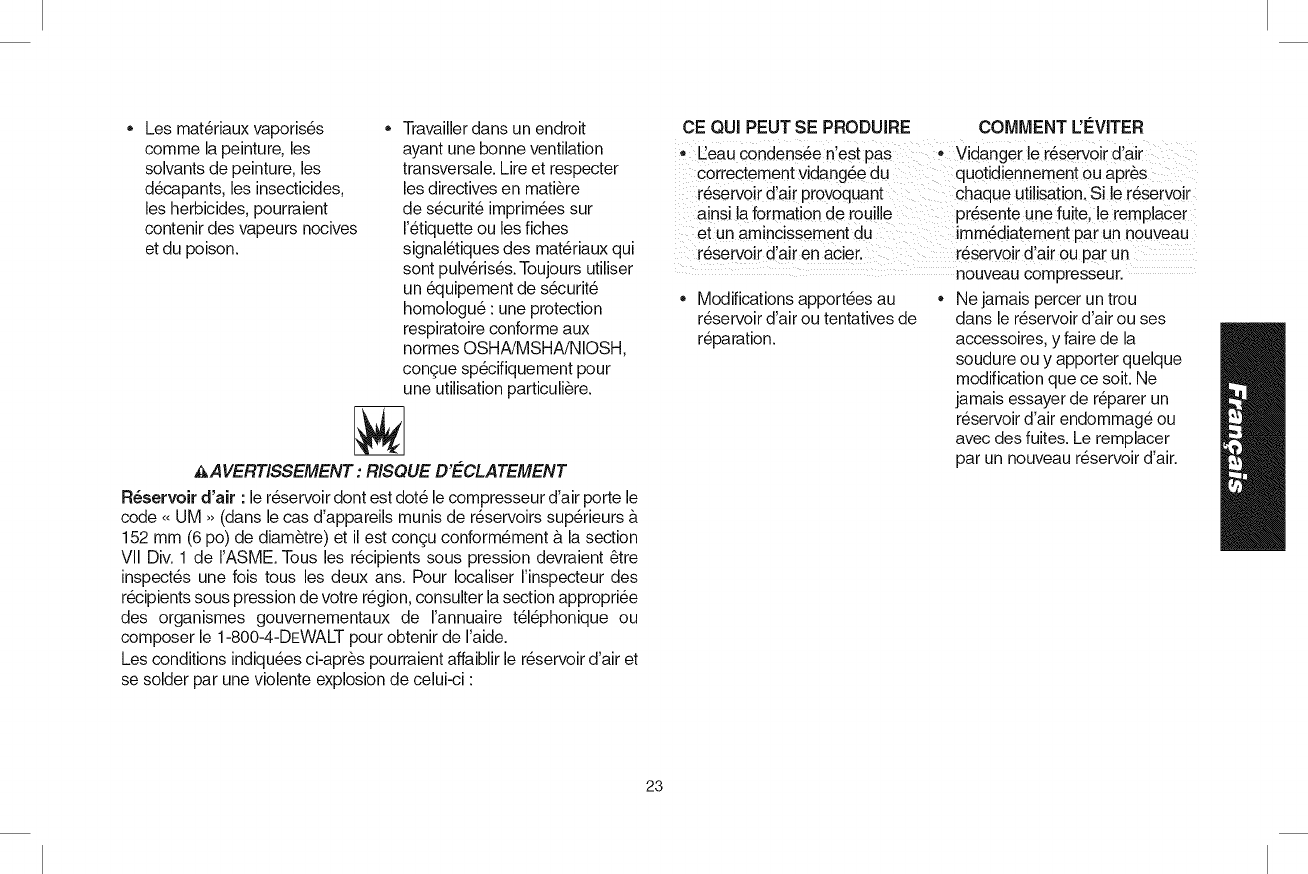

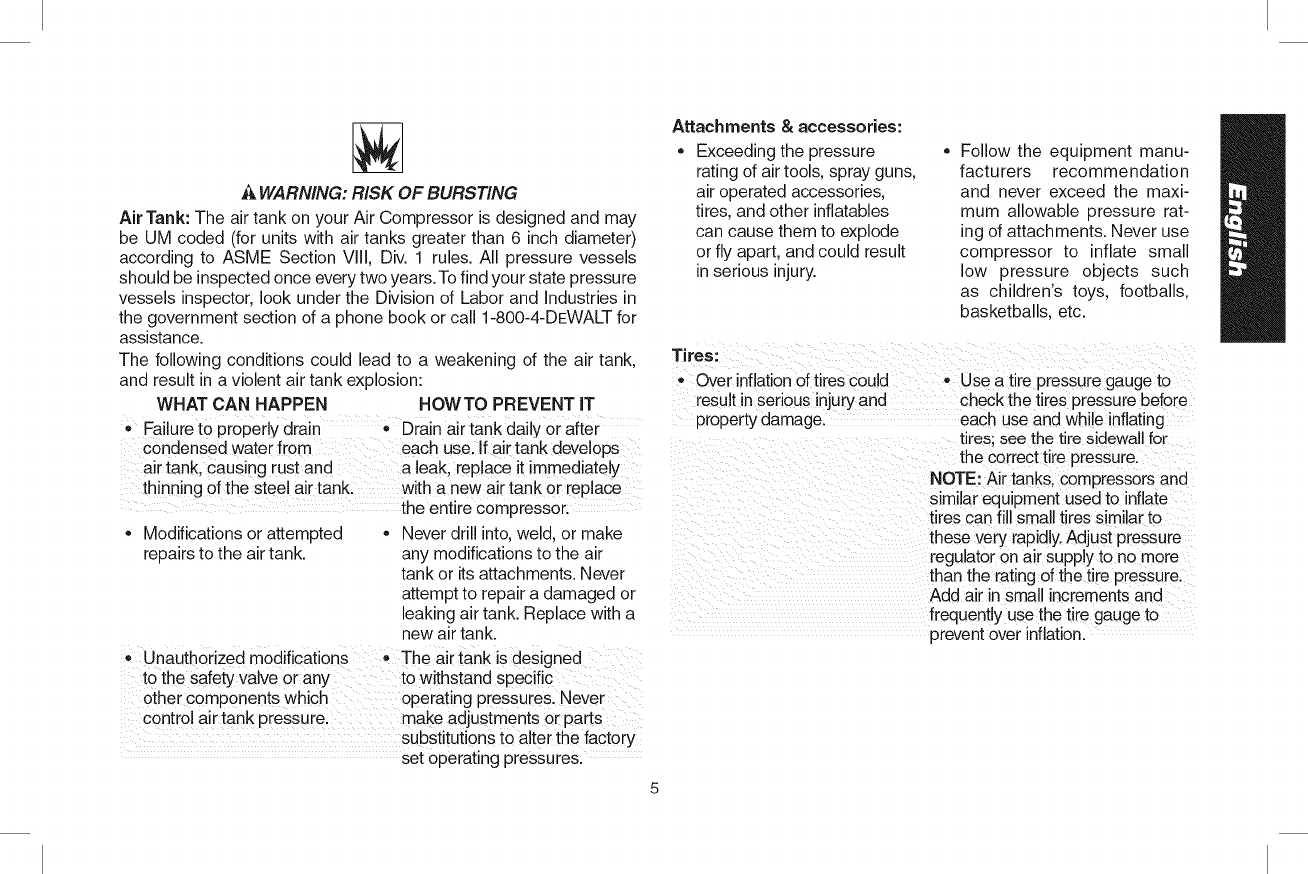

J_WARNING: RiSK OF BURSTING

Air Tank: The air tank on your Air Compressor is designed and may

be UM coded (for units with air tanks greater than 6 inch diameter)

according to ASME Section VIII, Div. 1 rules. All pressure vessels

should be inspected once every two years.To find your state pressure

vessels inspector, look under the Division of Labor and Industries in

the government section of a phone book or call 1-800-4-DEWALT for

assistance.

The following conditions could lead to a weakening of the air tank.

and result in a violent air tank explosion:

WHAT CAN HAPPEN HOWTO PREVENT iT

• Failure to properly drain • Drain air tank daily or after

condensed water from each use. If air tank develops

air tank. causing rust and a leak. replace it immediately

thinning of the steel air tank. with a new air tank or replace

the entire compressor.

• Modifications or attempted - Never drill into. weld. or make

repairs to the air tank. any modifications to the air

tank or its attachments. Never

attempt to repair a damaged or

eaking air tank. Replace with a

new air tank.

Unauthorized modifications • The airtank is designed

to the safety valve or any to withstand specific

other components which operating pressures. Never

control air tank pressure, make adjustments or parts

substitutions to alter the factory

set operating pressures.

Attachments & accessories:

Exceeding the pressure

rating of air tools, spray guns,

air operated accessories,

tires, and other inflatables

can cause them to explode

or fly apart, and could result

in serious injury.

Follow the equipment manu-

facturers recommendation

and never exceed the maxi-

mum allowable pressure rat-

ing of attachments. Never use

compressor to inflate small

low pressure objects such

as children's toys, footballs,

basketballs, etc.

Tires:

Over inflation of tires could - Use a tire pressure gauge to

result in serious injury and check the tires pressure before

property damage, each use and while inflating

tires: see the tire sidewall for

the correct tire oressure.

NOTE: Air tanks, compressors and

similar equipment used to inflate

tires can fill small tires similar to

these very rapidly.Adjust pressure

regulator on air supply to no more

than the rating of the tire pressure.

Add air in small increments and

frequently use the tire gauge to

prevent over inflation.

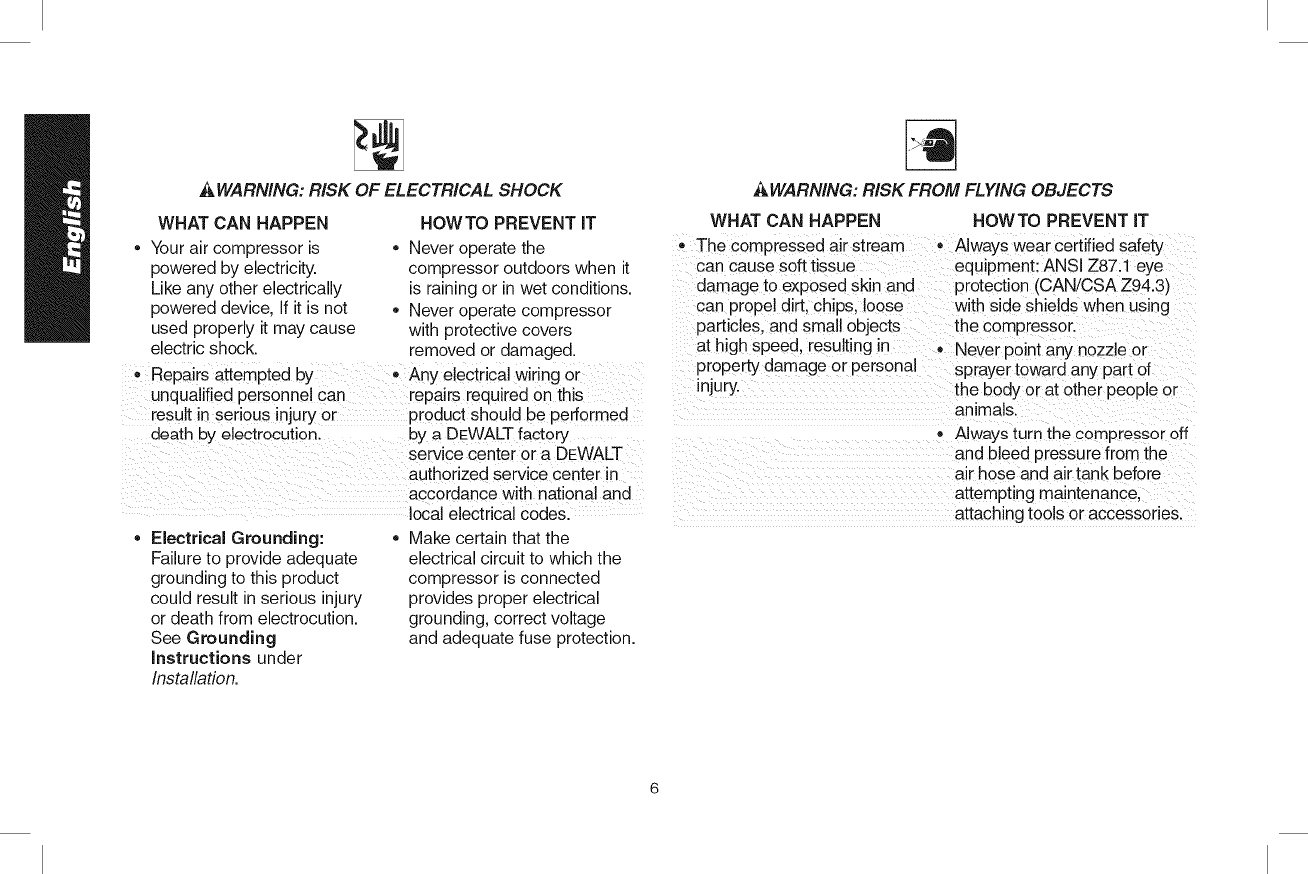

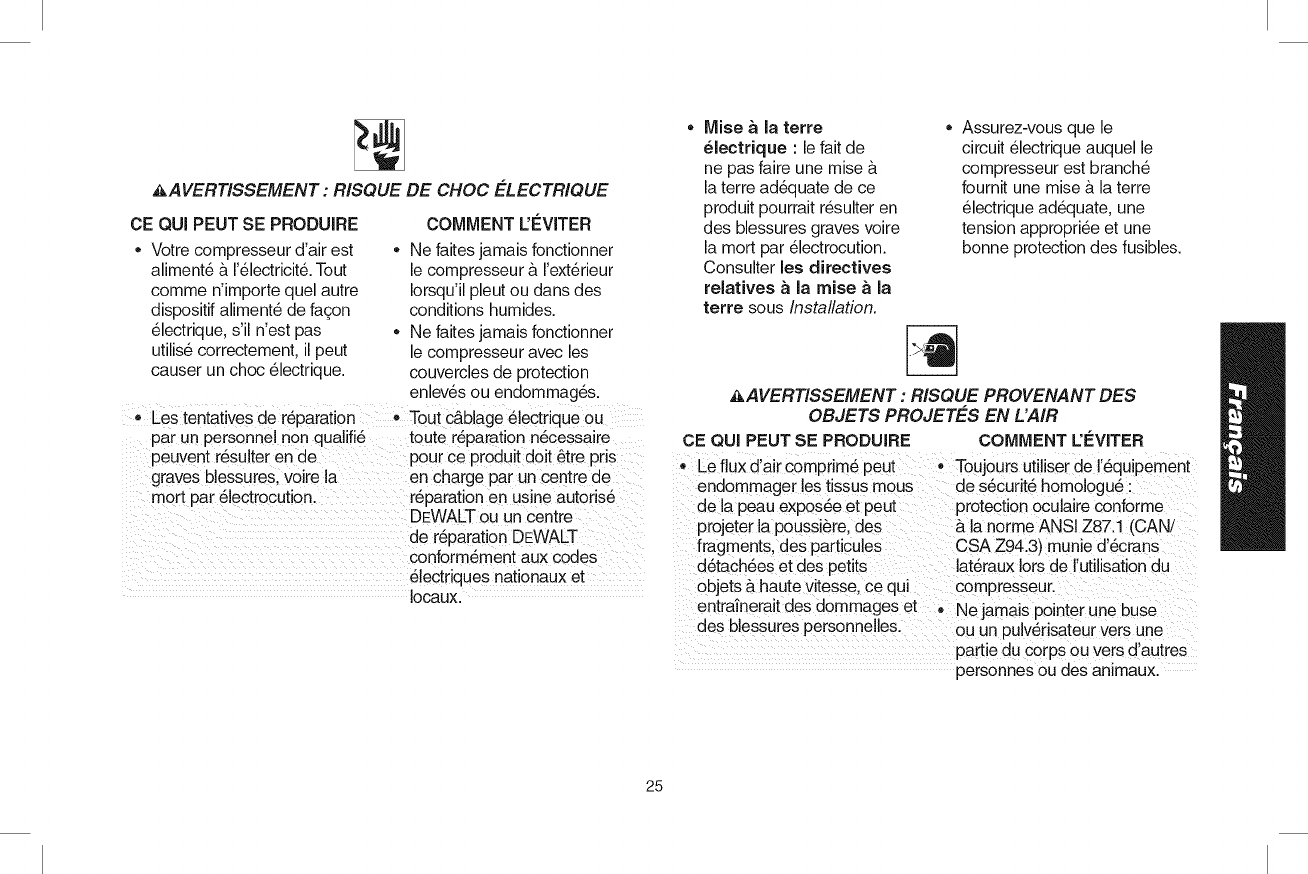

,&WARNING: RISK OF ELECTRICAL SHOCK

WHAT CAN HAPPEN

• Your air compressor is

Like any other electrically

powered device. If it is not

used properly it may cause

electric shock.

• Repairs attempted by

HOWTO PREVENT IT

• Never operate the

compressor outdoors when it

is raining or in wet conditions.

- Never operate compressor

with protective covers

removed or damaged.

Any electrical wiring or

unqualified personnel can repairs required on this

result in serious injury or product should be performed

death by electrocution, by a DEWALT factory

service center or a DEWALT

authorized service center in

accordance with national and

local electrical codes.

• Electrical Grounding:

Failure to provide adequate

grounding to this product

could result in serious injury

or death from electrocution.

See Grounding

Instructions under

Installation.

Make certain that the

electrical circuit to which the

compressor is connected

provides proper electrical

grounding, correct voltage

and adequate fuse protection.

,&WARNING: RISK FROM FLYING OBJECTS

WHAT CAN HAPPEN

The compressed air stream •

can cause soft tissue

damage to exposed skin and

can propel dirt, chips, loose

particles, and small objects

at high speed, resulting in

property damage or personal

injury.

HOWTO PREVENTIT

Always wear certified safety

equipment: ANSI Z87.1 eye

protection (CAN/CSA Z94.3)

with side shields when using

the compressor.

Never point any nozzle or

sprayer toward any part of

the body orat other people or

animals.

o Always turn the compressor off

and bleed pressure from the

air hose and air tank before

attempting maintenance.

attaching tools or accessories.

•_WARNING: RiSK OF NOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT iT

• Touching exposed metal

such as the compressor

head, engine head, engine

exhaust or outlet tubes, can

result in serious burns.

• Never touch any exposed

metal parts on compressor

during or immediately after

operation. Compressor will

remain hot for several minutes

after operation.

• Do not reach around

protective shrouds or attempt

maintenance until unit has

been allowed to cool.

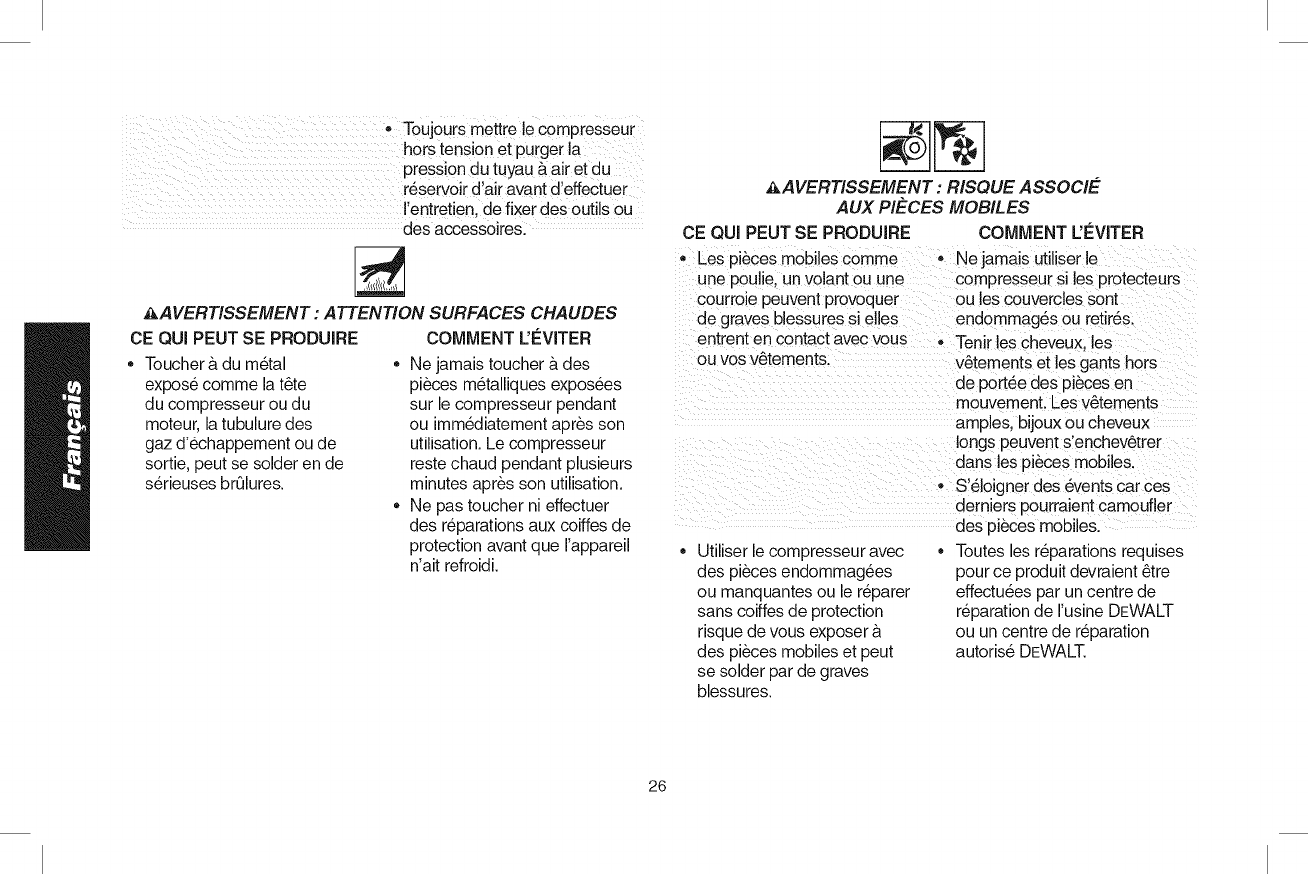

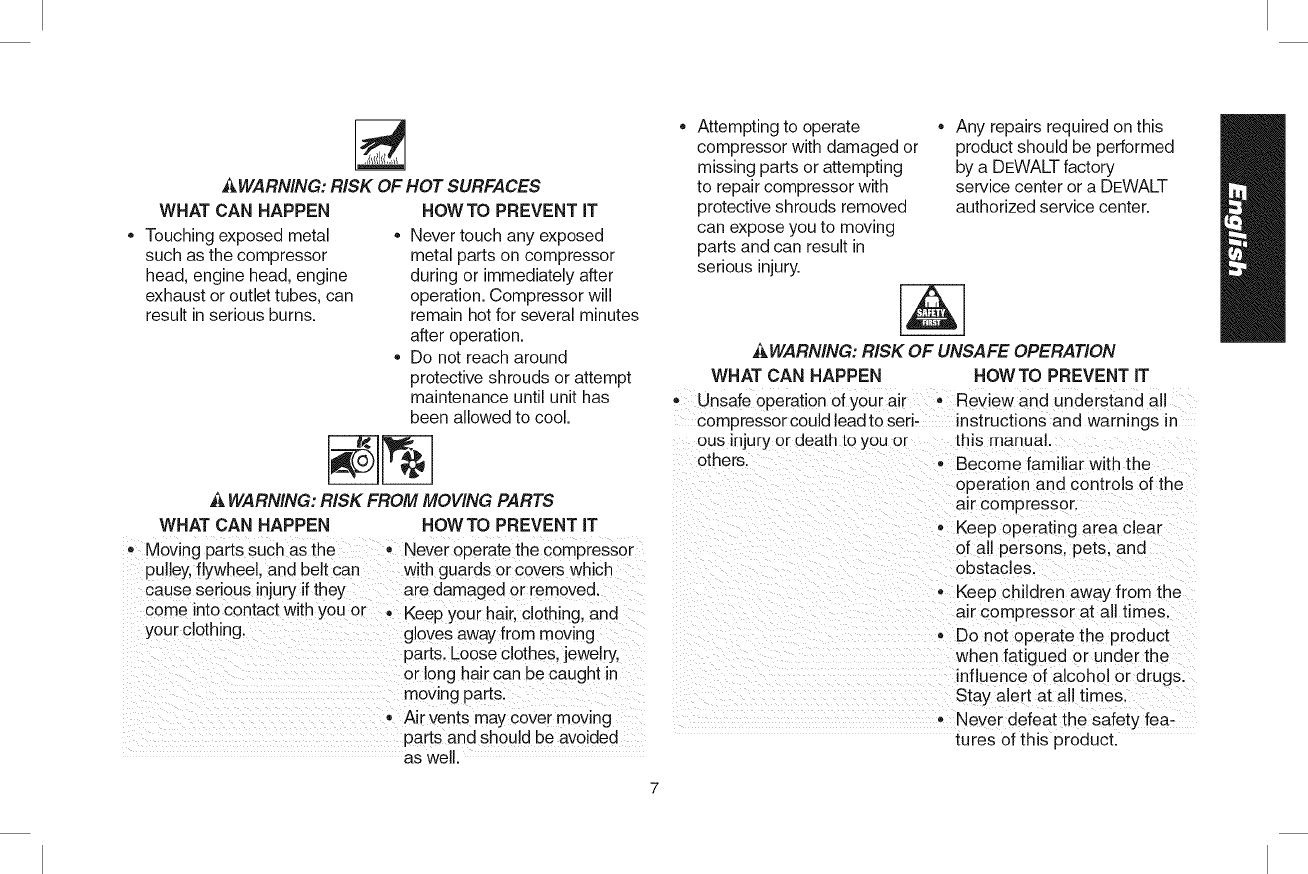

AWARNING: RISK FROM MOVING PARTS

WHAT CAN HAPPEN HOWTO PREVENTJT

Moving parts such as the _ Never operate the compressor

pulley, flywheel, and belt can with guards or covers which

cause serious injury if they are damaged or removed.

come into contact with you or •Keep your hair, clothing, and

your clothing, gloves away from moving

parts. Loose clothes, jewelry,

or long hair can be caught in

moving parts.

• Air vents may cover moving

parts and should be avoided

as well.

• Attempting to operate

compressor with damaged or

missing parts or attempting

to repair compressor with

protective shrouds removed

can expose you to moving

parts and can result in

serious injury.

J_WARNING: RiSK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOWTO PREVENT iT

• Any repairs required on this

product should be performed

by a DEWALT factory

service center or a DEWALT

authorized service center.

Unsafe operation of your air • Review and understand all

compressor could lead to seri- instructions and warnings in

ous injury or death 1oyou or this manual.

others. , Become familiar with the

operation and controls of the

air compressor.

•Keep operating area clear

of all persons, pets, and

obstacles.

•Keep children away from the

air compressor at all times.

-Do not operate the product

when fatigued or under the

influence of alcohol or drugs.

Stay alert at all times.

- Never defeat the salety fea-

tures of this product.

,Do notoperatemachinewith

missing,broken,Orunauthoi

rizedparts.

,,Never Stand On the

compressor.

`& WARNING: RiSK OF FALLING

WHAT CAN HAPPEN

A portable compressor

can fall from a table,

workbench, or roof causing

damage to the compressor

and could result in serious

injury or death to the

operator.

HOWTO PREVENT IT

• Always operate compressor

in a stable secure position to

prevent accidental movement

of the unit. Never operate

compressor on a roof or

other elevated position. Use

additional air hose to reach

high locations.

`& WARNING: RISK OF INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

*serious injurycan result

from attempting to lift too heavyto be lifted byone

heavy an object, person. Qbtain assistance

from others before lifting.

,&CAUTION: RISK FROM NOISE

WHAT CAN HAPPEN

• Under some conditions and

duration of use, noise from

this product may contribute

to hearing loss.

HOWTO PREVENT IT

• Always wear certified safety

equipment: ANSI $12.6

($3.19) hearing protection.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

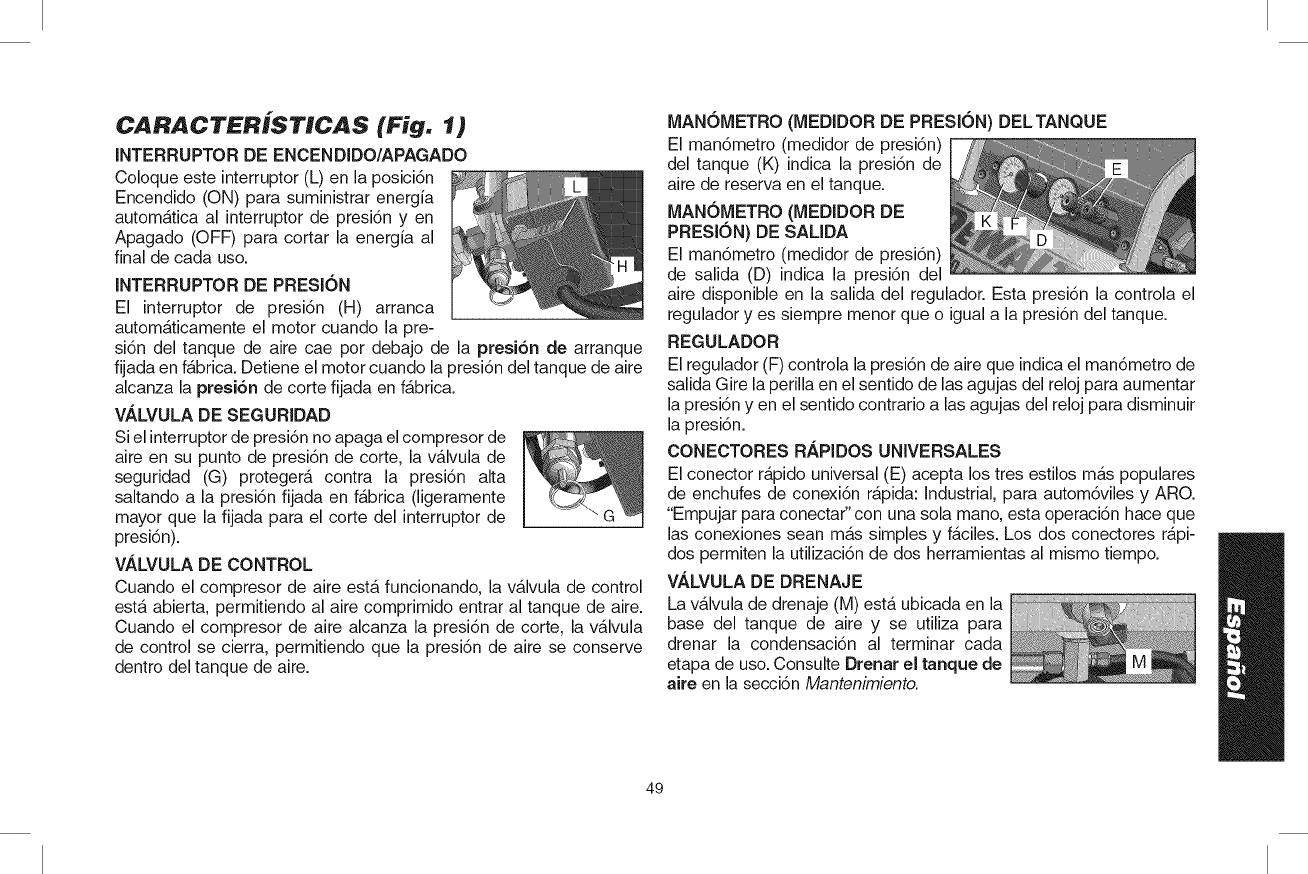

FEATURES (Fig. 1)

ON/OFF SWITCH

Place this switch (L) in the ON position to

provide automatic power to the pressure

switch and OFF to remove power at the

end of each use.

PRESSURE SWITCH

The pressure switch (H) automatically

starts the motor when the air tank pres-

sure drops below the factory set cut-in

pressure. It stops the motor when the air tank pressure reaches the

factory set cut-out pressure.

SAFETY VALVE

If the pressure switch does not shut off the air

compressor at its cut-out pressure setting, the

safety valve (G) will protect against high pressure

by popping out at its factory set pressure (slightly

higher than the pressure switch cut-out setting).

CHECK VALVE

When the air compressor is operating, the check valve is open,

allowing compressed air to enter the air tank. When the air

compressor reaches cut-out pressure, the check valve closes,

allowing air pressure to remain inside the air tank.

TANK PRESSURE GAUGE

The tank pressure gauge (K) indi-

cates the reserve air pressure in

the tank.

REGULATED PRESSURE GAUGE

The regulated pressure gauge (D) indicates the air pressure avail-

able at the outlet side of the regulator. This pressure is controlled

by the regulator and is always less than or equal to the tank pres-

sure.

REGULATOR

The regulator (F) controls the air pressure shown on the regulated

pressure gauge. Turn regulator knob clockwise to increase pres-

sure and counterclockwise to decrease pressure.

UNIVERSAL QUICK CONNECT BODIES

The universal quick connect body (E) accepts the three most popular

styles of quick connect plugs: Industrial, automotive, and ARO. One

hand push-to-connect operation makes connections simple and

easy. The two quick connect bodies allow the use of two tools at the

same time.

DRAIN VALVE

The drain valve (M) is located atthe base of

the air tank and is used to drain condensa-

tion at the end of each use. See Draining

Air Tank under Maintenance.

COOLING SYSTEM

This compressor contains an advanced design cooling system.

It is normal for this fan to blow air through the vent holes in large

amounts. The cooling system is working when air is expelled.

AIR COMPRESSOR PUMP

The pump compresses air into the air tank. Working air is not

available until the compressor has raised the air tank pressure

above that required at the air outlet.

AIRINTAKEFILTER

Thefilter(J)isdesignedtocleanairentering

thepump.Toensure the pump continually

receives a clean, cool, and dry air supply the

filter must always be clean and the filter intake

must be free from obstructions.

INSTALLATION

Assembly (Fig. 1)

INSTALLING HOSES

_k WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

1. Ensure regulated pressure gauge reads 0 PSi (0 kPa).

2. Grasp the hose at the quick connect plug and push the plug

into the quick connect body (E). Coupler will snap into place.

3. Grasp the hose and pull to ensure coupler is seated.

DISCONNECTING HOSES

,_ WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

1. Ensure regulated pressure gauge reads 0 PSI (0 kPa).

2. Push coupler on quick connect body back to release quick

connect plug on hose.

Groundin9 Instructions

_WARNING: Risk of electrical shock. In the event of a short

circuit, grounding reduces the risk of shock by providing an escape

wire for the electric current. This air compressor must be properly

grounded.

The portable air compressor is equipped with a cord having a

grounding wire with an appropriate grounding plug.

1. The cord set and plug (R) with this unit R

contains a grounding pin (S). This plug

MUST be used with a grounded outlet

(T).

IMPORTANT: The outlet being used must

be installed and grounded in accordance

with all local codes and ordinances.

2. Ensure the outlet being used has the same configuration as the

grounded plug. DO NOT USE AN ADAPTER.

3. Inspect the plug and cord before each use. Do not use if there

are signs of damage.

4. If these grounding instructions are not completely understood, or

if in doubt as to whether the compressor is properly grounded,

have the installation checked by a qualified electrician.

DANGER: Risk of electrical shock. IMPROPER GROUNDING

CAN RESULT IN ELECTRICAL SHOCK.

•Do not modify the plug provided, ff it does not fit the available

outlet, a correct outlet should be installed by a qualified electri-

cian.

•Repairs to the cord set or plug MUST be made by a quafified

electrician.

Extension Cords

If an extension cord must be used, be sure it is:

• a 3-wire extension cord that has a 3-blade grounding plug, and

a 3-slot receptacle that will accept the plug on the product

• in good condition

• plug is not worn

• no longer than 50 feet (15,2 m)

• 12 gauge (AWG) or larger. (Wire size increases as gauge num-

ber decreases. 10 AWG and 8 AWG may also be used. DO NOT

USE 14 OR 16 AWG.)

CAUTION: The use of an undersized extension cord wifl cause volt-

age to drop resulting in power loss to the motor and overheating.

Instead of using an extension cord, increase the working reach of

the air hose by attaching another length of hose to its end. Attach

additional lengths of hose as needed. Always use a minimum 3/8"

(9.5 mm) or greater air hose rated at 300 PSI.

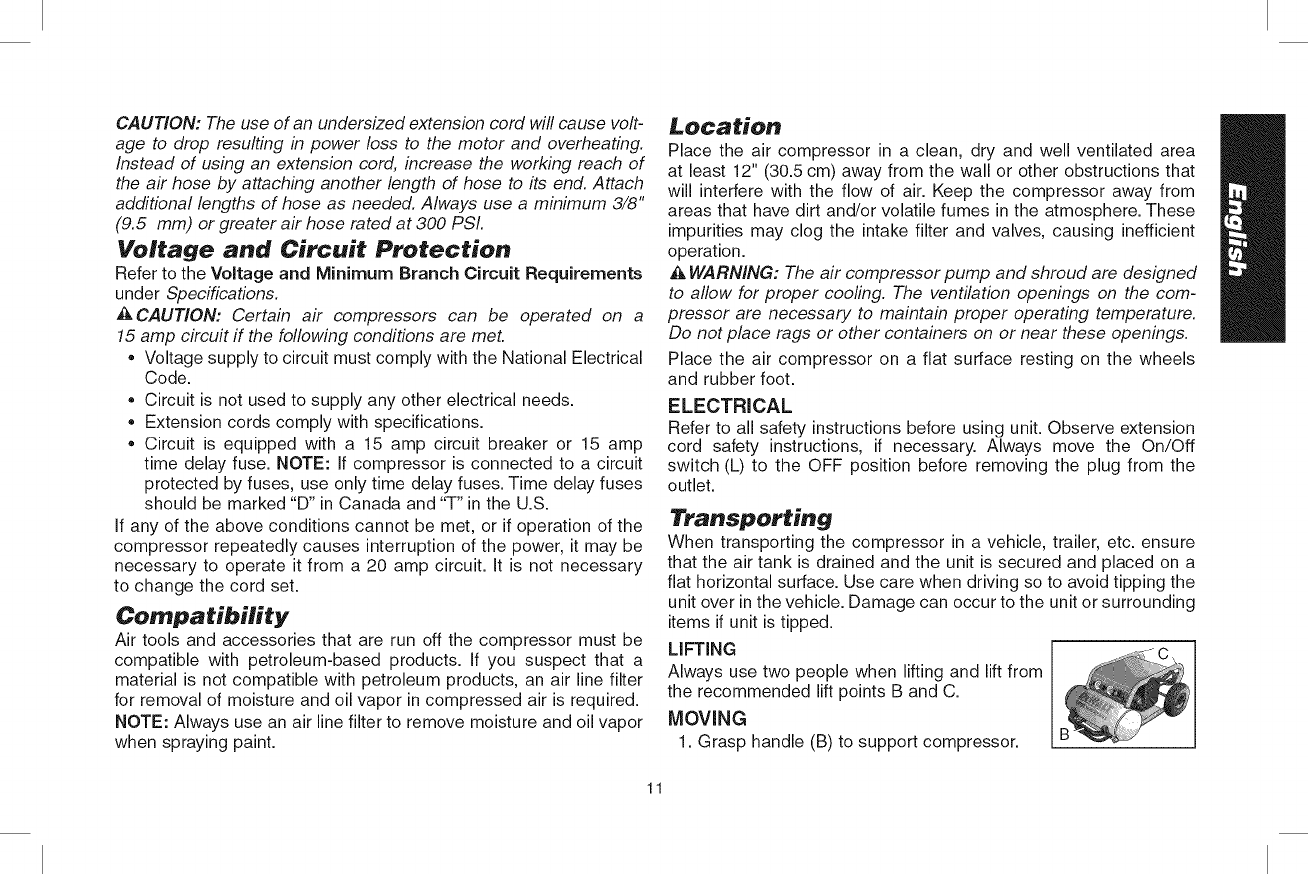

Voltage and Circuit Protection

Refer to the Voltage and Minimum Branch Circuit Requirements

under Specifications.

&CAUTION: Certain air compressors can be operated on a

15 amp circuit ff the following conditions are met.

• Voltage supply to circuit must comply with the National Electrical

Code.

• Circuit is not used to supply any other electrical needs.

• Extension cords comply with specifications.

• Circuit is equipped with a 15 amp circuit breaker or 15 amp

time delay fuse. NOTE: If compressor is connected to a circuit

protected by fuses, use only time delay fuses. Time delay fuses

should be marked "D" in Canada and "T" in the U.S.

If any of the above conditions cannot be met, or if operation of the

compressor repeatedly causes interruption of the power, it may be

necessary to operate it from a 20 amp circuit. It is not necessary

to change the cord set.

Compatibility

Air tools and accessories that are run off the compressor must be

compatible with petroleum-based products. If you suspect that a

material is not compatible with petroleum products, an air line filter

for removal of moisture and oil vapor in compressed air is required.

NOTE: Always use an air line filter to remove moisture and oil vapor

when spraying paint.

Location

Place the air compressor in a clean, dry and well ventilated area

at least 12" (30.5 cm) away from the wall or other obstructions that

will interfere with the flow of air. Keep the compressor away from

areas that have dirt and/or volatile fumes in the atmosphere. These

impurities may clog the intake filter and valves, causing inefficient

operation.

_k WARNING: The air compressor pump and shroud are designed

to allow for proper cooling. The ventilation openings on the com-

pressor are necessary to maintain proper operating temperature.

Do not place rags or other containers on or near these openings.

Place the air compressor on a flat surface resting on the wheels

and rubber foot.

ELECTRICAL

Refer to all safety instructions before using unit. Observe extension

cord safety instructions, if necessary. Always move the On/Off

switch (L) to the OFF position before removing the plug from the

outlet.

Transporting

When transporting the compressor in a vehicle, trailer, etc. ensure

that the air tank is drained and the unit is secured and placed on a

flat horizontal surface. Use care when driving so to avoid tipping the

unit over in the vehicle. Damage can occur to the unit or surrounding

items if unit is tipped.

LIFTING

Always use two people when lifting and lift from

the recommended lift points B and C.

MOVING

1. Grasp handle (B) to support compressor.

2. Pull handle (A) until fully extended (lock position).

WARNING: Risk of unsafe operation. Ensure proper footing and

use caution when rolling compressor so that unit does not tip or

cause loss of balance.

3. To move, roll compressor on tires using handle (A) as shown

above.

Store compressor in a vertical or horzitional position.

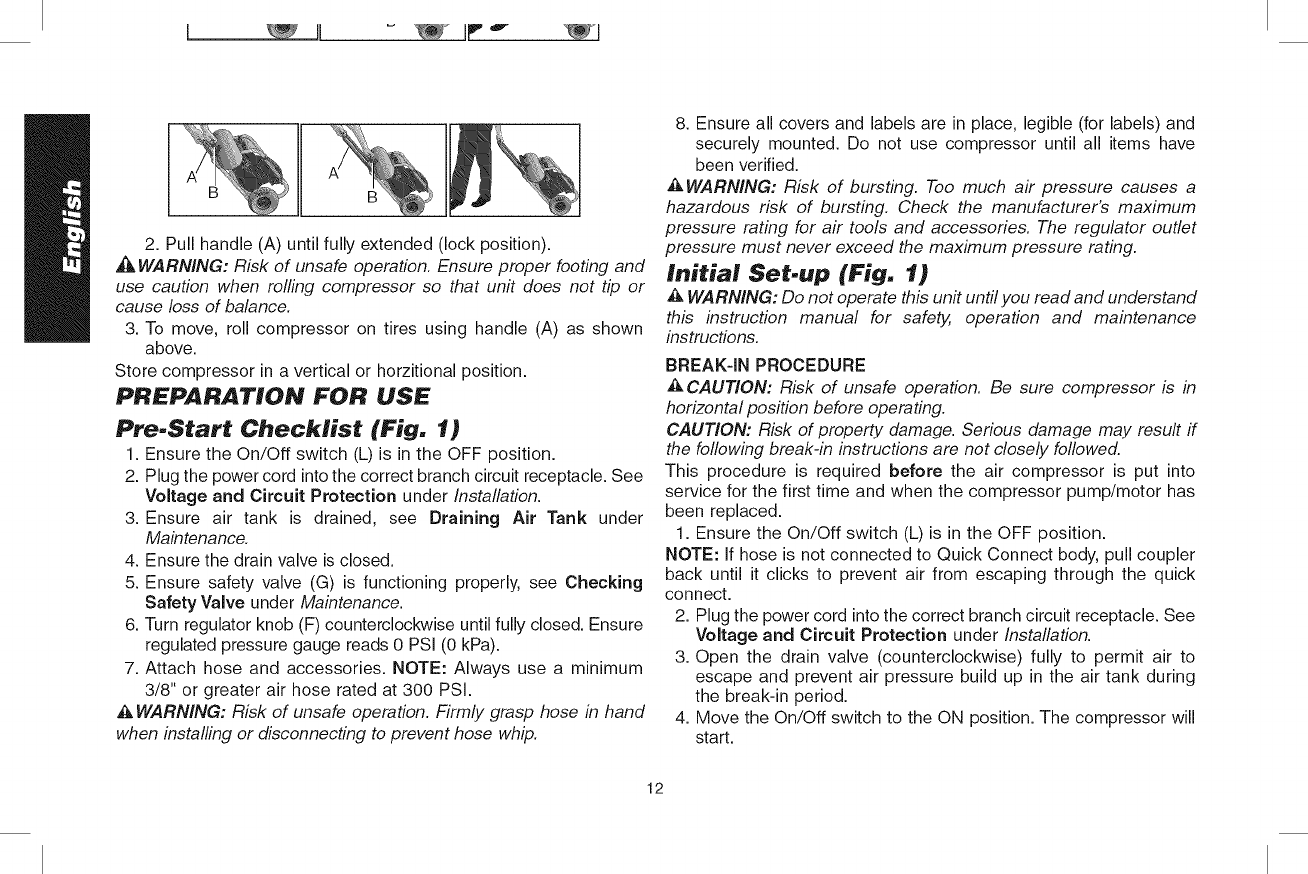

PREPARATION FOR USE

Pre-Start Checklist (Fig. 1)

1. Ensure the On/Off switch (L) is in the OFF position.

2. Plug the power cord into the correct branch circuit receptacle. See

Voltage and Circuit Protection under Installation.

3. Ensure air tank is drained, see Draining Air Tank under

Maintenance.

4. Ensure the drain valve is closed.

5. Ensure safety valve (G) is functioning properly, see Checking

Safety Valve under Maintenance.

6. Turn regulator knob (F) counterclockwise until fully closed. Ensure

regulated pressure gauge reads 0 PSI (0 kPa).

7. Attach hose and accessories. NOTE: Always use a minimum

3/8" or greater air hose rated at 300 PSI.

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

8. Ensure all covers and labels are in place, legible (for labels) and

securely mounted. Do not use compressor until all items have

been verified.

_&WARNING: Risk of bursting. Too much air pressure causes a

hazardous risk of bursting. Check the manufacturer's maximum

pressure rating for air tools and accessories. The regulator outlet

pressure must never exceed the maximum pressure rating.

Initial Set.up (Fig. 1)

WARNING: Do not operate this unit until you read and understand

this instruction manual for safety, operation and maintenance

instructions.

BREAK-IN PROCEDURE

CAUTION: Risk of unsafe operation. Be sure compressor is in

horizontal position before operating.

CAUTION: Risk of property damage. Serious damage may result if

the following break-in instructions are not closely followed.

This procedure is required before the air compressor is put into

service for the first time and when the compressor pump/motor has

been replaced.

1. Ensure the On/Off switch (L) is in the OFF position.

NOTE: If hose is not connected to Quick Connect body, pull coupler

back until it clicks to prevent air from escaping through the quick

connect.

2. Plug the power cord into the correct branch circuit receptacle. See

Voltage and Circuit Protection under Installation.

3. Open the drain valve (counterclockwise) fully to permit air to

escape and prevent air pressure build up in the air tank during

the break-in period.

4. Move the On/Off switch to the ON position. The compressor will

start.

5. Run the compressor for 15 minutes.

6. After 15 minutes, close the drain valve by turning clockwise.

The tank will fill to cut-out pressure and the motor will stop.

7. Compressed air will be available until it is used or bled off.

OPERATING PROCEDURES

Start-up (Fig. 1)

1. Follow Pre-Start Checklist under Preparation for Use.

CAUTION: Risk of unsafe operation. Do not operate in upright

position. Upright position is for storage only.

2. Move the On/Off switch to the ON position and allow tank pres-

sure to build. Motor will stop when tank pressure reaches

cut-out pressure.

CAUTION: Risk of unsafe operation. Compressed air from the

unit may contain water condensation and oil mist. Do not spray unfil-

tered air at an item that could be damaged by moisture. Some air

operated tools or devices may require filtered air. Read the instruc-

tions for the air tool or device.

3. Adjust regulator (F) to desired setting. See Regulator under

Features.

Shut-down (Fig. 1)

1. Move On/Off switch (L) to the OFF position. NOTE: If finished

using compressor, follow Steps 2 - 6.

2. Turn regulator knob (F) counterclockwise until fully closed. Ensure

regulated pressure gauge reads 0 PSI (0 kPa).

3. Remove hose and accessory.

4. Drain the air tank, see Draining Air Tank under Maintenance.

Ensure air tank pressure gauge reads 0 PSI (0 kPa).

_k WARNING: Risk of bursting. Drain air tank daily. Water will con-

dense in air tank. ff not drained, water will corrode and weaken the

air tank causing a risk of air tank rupture.

5. Allow the compressor to cool down.

6. Wipe air compressor clean and store in a safe, non-freezing

area.

_k CAUTION: Risk of unsafe operation. Do not operate in upright

position. Upright position is for storage only.

MAINTENANCE

The following procedures must be followed when maintenance or

service is performed on the air compressor.

1. Ensure On/Off switch is in the OFF position.

2. Remove air compressor plug from outlet.

3. Drain air tank.

4. Allow air compressor to cool down before starting service.

NOTE: All compressed air systems contain maintenance parts (e.g.,

oil, filters, separators) that are periodically replaced. These used parts

may contain substances that are regulated and must be disposed of in

accordance with local, state, and federal laws and regulations.

NOTE: Take note of the positions and locations of parts during

disassembly to make reassembly easier.

NOTE: Any service operations not included in this section should

be performed by a DEWALT factory service center or a DEWALT

authorized service center.

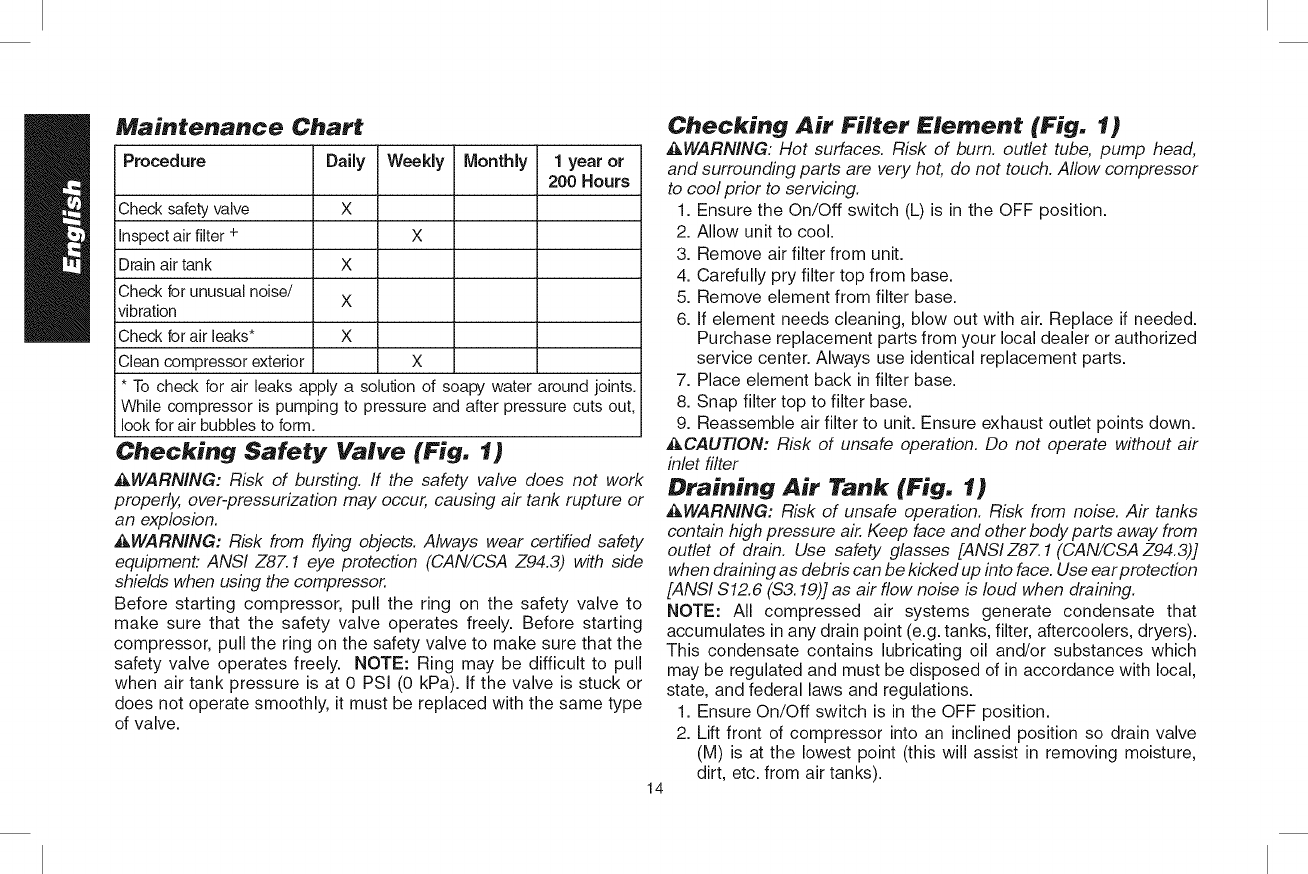

Maintenance Chart

Procedure Daily Weekly Monthly 1year or

200 Hours

Check safetyvalve

inspect air filter +

Drain air tank X

Check for unusual noise/ X

vibration

Check for air leaks* X

Clean compressor exterior X

* To check for air leaks apply a solution of soapy water around joints.

While compressor is pumping to pressure and after pressure cuts out,

look for air bubbles to form.

Checking Safety Valve (Fig. 1)

_,WARNING: Risk of bursting. If the safety valve does not work

properly, over-pressurization may occur, causing air tank rupture or

an explosion.

AWARNING: Risk from flying objects. Always wear certified safety

equipment: ANSI Z87.1 eye protection (CAN/CSA Z94.3) with side

shields when using the compressor.

Before starting compressor, pull the ring on the safety valve to

make sure that the safety valve operates freely. Before starting

compressor, pull the ring on the safety valve to make sure that the

safety valve operates freely. NOTE: Ring may be difficult to pull

when air tank pressure is at 0 PSi (0 kPa). If the valve is stuck or

does not operate smoothly, it must be replaced with the same type

of valve.

Checking Air Filter Element (Fig. 1)

_,WARNING: Hot surfaces. Risk of burn. outlet tube, pump head,

and surrounding parts are very hot, do not touch. Allow compressor

to cool prior to servicing.

1. Ensure the On/Off switch (L) is in the OFF position.

2. Allow unit to cool.

3. Remove air filter from unit.

4. Carefully pry filter top from base.

5. Remove element from filter base.

6. If element needs cleaning, blow out with air. Replace if needed.

Purchase replacement parts from your local dealer or authorized

service center. Always use identical replacement parts.

7. Place element back in filter base.

8. Snap filter top to filter base.

9. Reassemble air filter to unit. Ensure exhaust outlet points down.

_,CAUTION: Risk of unsafe operation. Do not operate without air

inlet filter

Draining Air Tank (Fig. 1)

_WARNING: Risk of unsafe operation. Risk from noise. Air tanks

contain high pressure air. Keep face and other body parts away from

outlet of drain. Use safety glasses [ANSI Z87.1 (CAN/CSA Z94.3)]

when draining as debris can be kicked up into face. Use ear protection

[ANSI $12.6 ($3.19)] as air flow noise is loud when draining.

NOTE: All compressed air systems generate condensate that

accumulates in any drain point (e.g. tanks, filter, aftercoolers, dryers).

This condensate contains lubricating oil and/or substances which

may be regulated and must be disposed of in accordance with local,

state, and federal laws and regulations.

1. Ensure On/Off switch is in the OFF position.

2. Lift front of compressor into an inclined position so drain valve

(M) is at the lowest point (this will assist in removing moisture,

dirt, etc. from air tanks).

3.Placea suitablecontainerunderthedrainvalveto catch

discharge.

4.Graspknobondrainvalve.

5.Slowlyrotateknobtograduallybleedairfromairtank.

_kWARNING: Risk of bursting. Drain air tank daily. Water will con-

dense in air tank. If not drained, water will corrode and weaken the

air tank causing a risk of air tank rupture.

CAUTION: Risk of property damage. Drain water from air tank may

contain oil and rust, which can cause stains.

6. When air tank pressure gauge reads 10 PSI (68,9 kPa), rotate

valve to the fully open position.

7. Close drain valve when finished.

ACCESSORIES

_WARNING: The use of any other accessory not recommended for

use with this tool could be hazardous. Use only accessories rated

equal to or higher than the rating of the air compressor.

Recommended accessories for use with your tool are available

for purchase from your local dealer or authorized service center.

If you need assistance in locating any accessory for your tool,

please contact DEWALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286, call 1-800-4-DEWALT (1-800-433-9258) or visit

our website www.dewalt.com.

SERVICE INFORMATION

Please have the following information available for all service calls:

Model Number Serial Number

Date and Place of Purchase

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment should be performed by a DEWALT factory service

center, a DEWALT authorized service center or other qualified

service personnel. Always use identical replacement parts.

Full One Year Warranty

DEWALT heavy duty industrial tools are warranted for one year from

date of purchase. We will repair, without charge, any defects due

to faulty materials or workmanship. For warranty repair information,

call 1-800-4-DEWALT. This warranty does not apply to accessories

or damage caused where repairs have been made or attempted by

others. This warranty gives you specific legal rights and you may

have other rights which vary in certain states or provinces.

LATIN AMERICA: This warranty does not apply to products sold

in Latin America. For products sold in Latin America, see country

specific warranty information contained either in the packaging, call

the local company or see website for warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-DEWALT for a free

replacement.

IX) NOT OPERfq E IN UPRIGH [ NO OPERE LA HERRAMIEN [A EN NE RAS FAIRE FONCTIONNER EN POSITION

POSITION. U PRIGH ["POSI]ION POSICION VERIICAL SO[() VERTICAL E, [A POSrflON VERTICALE ESI

IS FOR STORAGE ONLY. AL MACENE EN ES[A POSICION. RESERVEE AU STOC KAGE UNIQUEMEN L

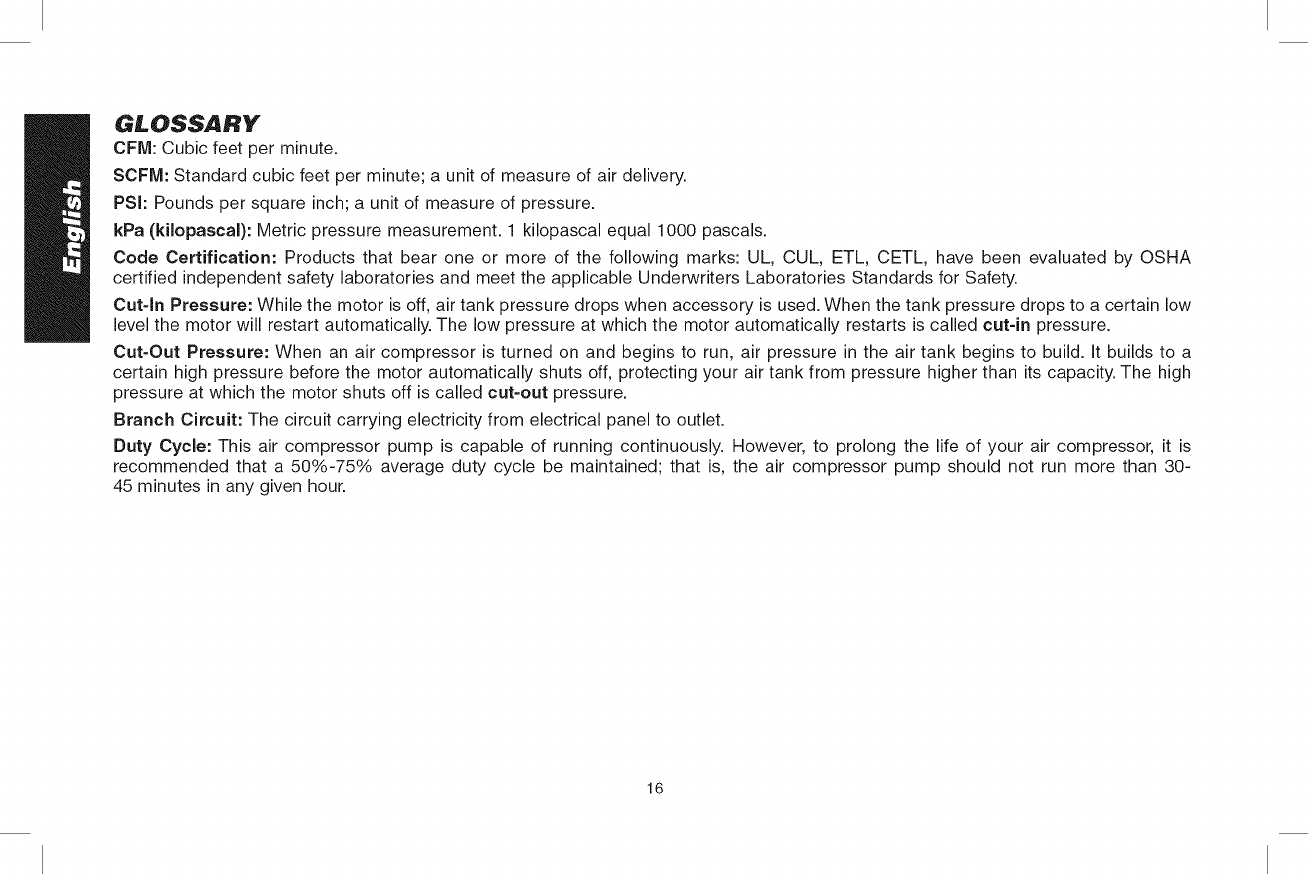

GLOSSARY

CFM: Cubic feet per minute.

SCFM: Standard cubic feet per minute; a unit of measure of air delivery.

PSi" Pounds per square inch; a unit of measure of pressure.

kPa (kilopascal): Metric pressure measurement. 1 kilopascal equal 1000 pascals.

Code Certification: Products that bear one or more of the following marks: UL, CUL, ETL, CETL, have been evaluated by OSHA

certified independent safety laboratories and meet the applicable Underwriters Laboratories Standards for Safety.

Cut-In Pressure: While the motor is off, air tank pressure drops when accessory is used. When the tank pressure drops to a certain low

level the motor will restart automatically. The low pressure at which the motor automatically restarts is called cut-in pressure.

Cut-Out Pressure: When an air compressor is turned on and begins to run, air pressure in the air tank begins to build. It builds to a

certain high pressure before the motor automatically shuts off, protecting your air tank from pressure higher than its capacity. The high

pressure at which the motor shuts off is called cut-out pressure.

Branch Circuit: The circuit carrying electricity from electrical panel to outlet.

Duty Cycle: This air compressor pump is capable of running continuously. However, to prolong the life of your air compressor, it is

recommended that a 50%-75% average duty cycle be maintained; that is, the air compressor pump should not run more than 30-

45 minutes in any given hour.

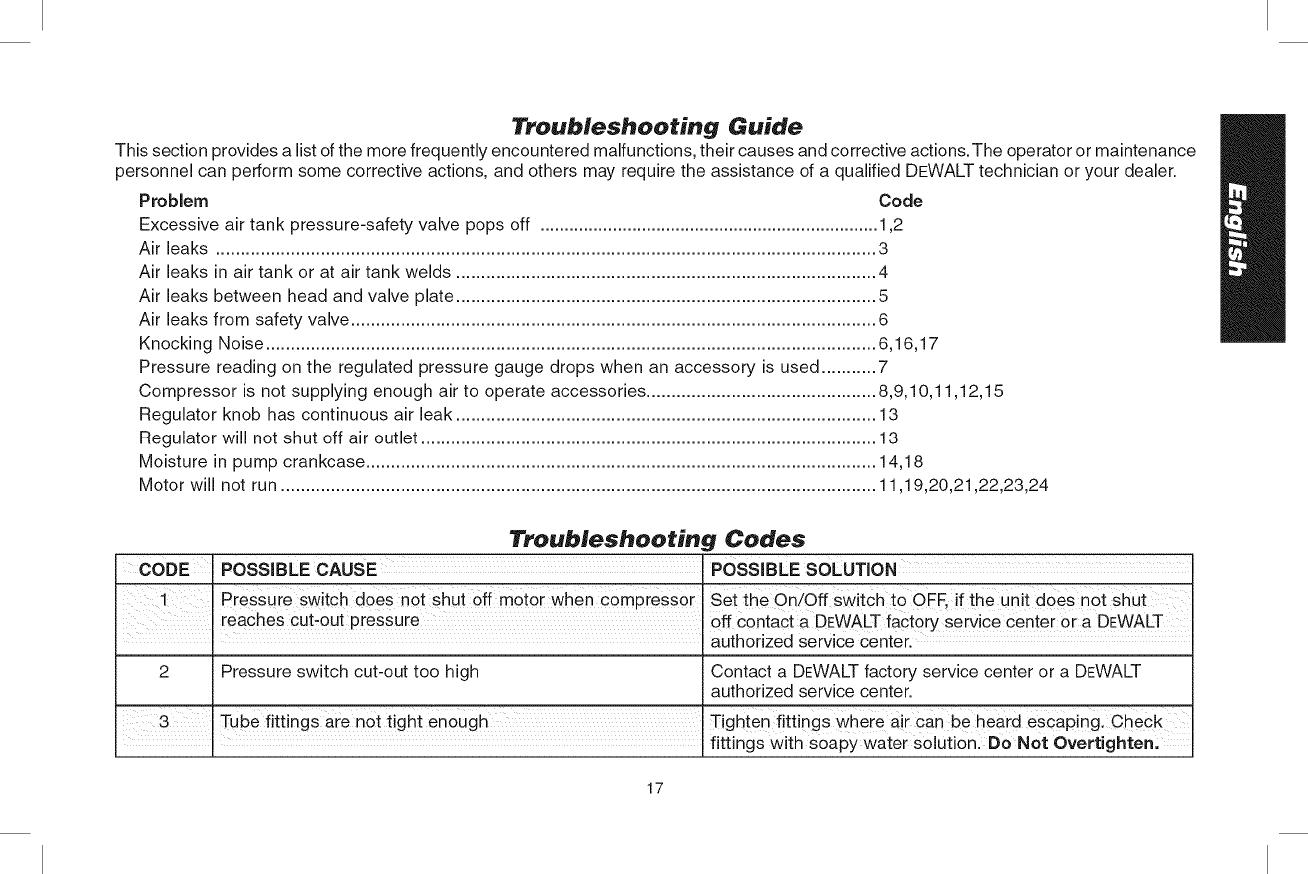

Troubleshooting Guide

This section provides a listof the more frequently encountered malfunctions, their causes and corrective actions.The operator or maintenance

personnel can perform some corrective actions, and others may require the assistance of a qualified DEWALT technician or your dealer.

Problem Code

Excessive air tank pressure-safety valve pops off ...................................................................... 1,2

Air leaks .................................................................................................................................... 3

Air leaks in air tank or at air tank welds .................................................................................... 4

Air leaks between head and valve plate .................................................................................... 5

Air leaks from safety valve ......................................................................................................... 6

Knocking Noise .......................................................................................................................... 6,16,17

Pressure reading on the regulated pressure gauge drops when an accessory is used ........... 7

Compressor is not supplying enough air to operate accessories .............................................. 8,9,10,11,12,15

Regulator knob has continuous air leak .................................................................................... 13

Regulator will not shut off air outlet ........................................................................................... 13

Moisture in pump crankcase ...................................................................................................... 14,18

Motor will not run ....................................................................................................................... 11,19,20,21,22,23,24

Troubleshooting Codes

CODE POSSIBLE CAUSE 'POSSIBLE SOLUTION

' pressure switch does not shut off m0t0r when compressor Set the on/off Switch t0 OFF, if the unit doeS not shut

reaches cut_0ut pressure Off contact a DEWALT fact0iy service Ceniei or a DEWALT

! authorized service center.

2 Pressure switch cut-out too high Contact a DEWALT factory service center or a DEWALT

authorized service center.

3 Tube fittingS are n0t tight enough Tighte_ fittings Where air can be heaid esCaPing. Check

: fittings with soapy water solution. Do Not Overtighten,

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

4 Defective air tank Air tank must be replaced. Do not repair the leak.

_k WARNING: Risk of bursting. Do not drill into, weld or

otherwise modify air tank or it will weaken. The air tank can

rupture or explode.

5 Leaking seals Contact a DEWALT factory serv ce center or a DEWALT

J auth0rized service center.

6 Defective safety valve Operate safety valve manually by pulling on ring. If valve

still leaks, it must be replaced.

Reguiatei is not adjuSted Correct!y for acCesS0ry being It is norma! for some pressure drop t° occur when an aCoes_

used sory is used, adjust the regulator as instructed in Regu!ator

under Features if pressure droP is excessivei

NOTE: Adjust the regu ated pressure under f ow cond t 0ns

while accessory is being used.

8 Prolonged excessive use of air Decrease amount of air usage.

check the acCeSSorYair requiremenL if it is higher than

the CFM or pressure supplied by your air compressor, a

! larger compressor is needed to operate accessory.

10 Hole in air hose Replace air hose.

11 check valve restricted Remove; Clean or replacel

12 Air leaks Tighten fittings.

Reguiat0r is damaged

14 Unit operating in damp or humid conditions Move unit to a dry well ventilated area

15 'Restricted air intake filter ................................................................................................Clean or replace air intake filter

16 Carbon build-up in pump. Contact a DEWALT factory service center or a DEWALT

authorized service center.

CODE

18 Extension cord is wrong length or gauge

20 Possible defective motor or starting capacitor

POSSIBLE CAUSE i POSSIBLE SOLUTION:

'Drain oiJ and refill pumP with DEWALT synthetic compressor

0il,

Check for proper gauge wire and cord length. See

Extension Cords under Installation.

COntact a DEWALT factory service Center a DEWALT

authorized service center.

Contact a DEWALT factory service center or a DEWALT

authorized service center.

21 Paint spiay 0n internal motor parts Contact a DEWALT faCt0rY Seivice Centei a DEWALT

I auth0rized Service Center. Do not operate the compressor in

• the paint spray area. See flammaMe vapor warning.

22 Fuse blown, circuit breaker tripped 1. Check fuse box for blown fuse and replace as necessary.

23 Tank pressure exceeds pressure switch cut-in pressure

24 Pressure release valve on pressure switch has not

unloaded head pressure

Reset circuit breaker. Do not use a fuse or circuit breaker

with higher rating than that specified for your particular

branch circuit.

2. Check for proper fuse. Use only a time delay fuse.

3. Check for low voltage conditions and/or proper extension

cord.

4. Disconnect the other electrical appliances from circuit or

operate the compressor on its own branch circuit.

i Motor will start automatically when tank pressure drops

below cut-in pressure of pressure switch!

Set the On/Off switch to OFE If the valve does not open,

replace switch. Contact a DEWALT factory service center or

a DEWALT authorized service center.

Cornpresseur d_air D55146

A. Poignees coulissantes

B. Prise ergonomique

C. Appui de rangement

D. R_gulateur de pression

E. Branchements rapides

R R6gulateur

G. Soupape de sOret6

H. Manocontacteur

I. Rembobineur de cordon

d'alimentation

J. Filtre d'admission d'air

K. ManomEtre de r6servoir

h Interrupteur marche arr_t

M. Robinet de purge

FIG. 1

Fiche technique de la pornpe/du rnoteur

Tension : monophas6, 120V

Exigence minimale du circuit de d6rivation : 15 A

Type de fusible : temporisation

Fiche technique

MODELE

POIDS

HAUTEUR

LARGEUR

LONGUEUR

CAPACIT# DU RI_SERVOIR D'AIR

(GALLONS)

PRESSION D'ENCLENCHEMENT

APPROX.

ENV. PRESSION DE DI_CLENCHEMENT

PCMS (SCFM) @ g0 PSI (620,5 kPa)

NIVEAU SONORE (SELON ISO 3744)

D55146

i39,92 kg (83 Ibs.

i 1060,5mm (15,5 po)

i482,6 mm (23,0 po)

i539,8 mm (33,0)

i4,5 (17,0 liters)

i827,3 kPa (160 PSI)

i1034,2 kPa (200 PSI)

5,2

78 dBA

Valeurs de r_rnission de bruits d_clar_es

ere conforrnit_ avec rlSO 3744

Valeur de r6mission de bruits

Niveau de pression acoustique :

Incertitude du niveau de

pression acoustique calcule :

Niveau de puissance acoustique :

Incertitude du niveau de puissance

acoustique :

LpA = 78,0 dBA re 20!_PA

KpA = 3,0 dBA re 20!_PA

LwA = 91,0 dBA re 1 pw

KwA = 3,0 dBA re 1 pw

La somme de la valeur de 1'6mission et de I'incertitude 6tablit la

limite sous laquelle la valeur pour un seul outil y sera inf6rieure et

ce, a 95 % de fiabilit6 statistique.

D_finitions : lignes directrices en

rnati_re de s_curit_

Les d_finitions ci-dessous d_crivent le niveau de gravit_ pour

chaque symbole. Veuillez lire le mode d'emploi et porter une atten-

tion particuli_re & ces symboles.

&DANGER: Indique une situation dangereuse imminente qui, si

elle n'est pas evit_e, causera la mort ou des blessures graves.

_AVERTISSEMENT : Indique une situation potentiellement dan-

gereuse quL si elle n'est pas evit_e, pourrait se solder par un

deces ou des blessures graves.

_MISE EN GARDE : Indique une situation potentiellement dan-

gereuse quL si die n'est pas evitee pourrait se solder par des

blessures mineures ou moder_es.

MISE EN GARDE : Utilise sans le symbole d'alerte a la s6cufit_,

indique une situation potentiellement dangereuse quL si die n'est

pas evitee pourrait se solder par des dommages a la propriet6.

POUR TOUTES QUESTIONS OU COMMENTAIRES

RELATIFS(VES) ,a, L:OUTIL OU ,_, PROPOS DE TOUT AUTRE

OUTIL DEWALT, COMPOSER SANS FRAIS LE : 1-800-4-DEWALT

(1-800-433-9258)

Directives de s_curit_ irnportantes

_AVERTISSEMENT :Ale pas utiliser cet appareil avant d'avoir lu

et compris le mode d'emploi ainsi que I'int6gralit6 des directives de

s6curit6, d'utilisation et d'entretien.

_AVERTISSEMENT : Nertaines poussieres produites par les travaux

de pongage, sciage, meulage, pergage et autres peuvent contenir des

produits chimiques pouvant (selon 1'6tatde Califomie) causer le cancer,

des anomalies cong6nitales ou d'autres problemes li6s aux fonctions

reproductrices. Voici quelques exemples de ces produits chimiques :

•le plomb contenu clans les peintures a base de plomb;

•la silice cristalline provenant de la brique, du ciment et d'autres

produits de magonnerie;

• I'arsenic et chrome provenant de bois traite chimiquement.

Les risques reli6s a I'exposition aces poussieres varient selon la

fr6quence a laquelle I'utilisateur travaille avec ce type de mat6riaux.

Pour reduire votre exposition a ces produits chimiques : travailler clans

un endroit bien ventil6 et porter un 6quipement de securit6 approuve

par I'OSHA/MSHA/NIOSH comme un masque anti-poussieres

specialement adapt6 ou un respirateur lots de I'utilisation de ces

outils.

Lots de I'utilisation d'outils pneumatiques, des precautions de base

en matibre de s_curit6 doivent _tre suivies afin de r6duire le risque de

blessure personnelle.

Z_AVERTISSEMENT: Ce produit contient des produits chimiques,

notamment le plomb, reconnus par I'E-tat de Californie comme etant

cancerigbnes et pouvant entrainer des anomalies congenitales et

d'autres dangers relatifs a la reproduction. Se laver les mains apres

route manipulation.

CONS_BV_B C_S D_B_CT_V_S

DANGER: RISQUE D'EXPLOSION OU D'INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L'#VITER

• II eSt n0rma! que des FaiteSt0uj0urs foncti0nner

contacts electdques clans le !e c0mpresseur dans une

moteur et le manocontacteur zone bien a_r_e sans mati_re

fassent Une _tinCelle: €0mbustiblel essence ou

vapeur de solvant:

• Si une _tincelle 61ectrique • Si vous aspergez des

provenant du compresseur mat@iaux inflammables,

entre en contact avec des placez le compresseur a.

vapeurs inflammables, au moins 6,1 m (20 pieds)

elle peut s'enflammer et de la zone pulv@is6e. II est

causer un incendie ou une possible que vous ayez besoin

explosion, d'une Iongueur de tuyau

additionnelle.

Entreposez les mati@es

inflammables dans un

endroit s6curitaire, eloign_ du

compresseur.

,, Le fait de limiter les ,, Ne jarnais placer d'obiets

ouvertures d'a@ation de contre la pompe du

comuresseur causera une compresseur ou sur celle-ci.

importante surchauffe et ,, Faites fonctionner le

pourrait causer un incendie, compresseur dans un endroit

a@_ & au moins 30.5 crn

(12 po) du tour ou de

I'obstruction qui pourrait limiter

le d_bit d'air frais dans les

ouvertures d'a@ation.

Faitesfonctionner le

compresseur dans un endroit

propre, sec et bien a@6.

Ne pas utiliser I'appareil &

I'int@ieur ou dans un endroit

exigu.

Le fonctionnement de ce

produit sans surveillance

pourrait se solder par des

blessures personnelles

ou des dommages & la

propri6t6. Afin de reduire

le risque d'incendie, ne

pas laisser le compresseur

fonctionner sans surveillance.

,, €:tretoujours present Iorsque

le produit est en marche.

Toujours _teindre et

d6brancher I'appareil si non

utilis6.

_,DANGER : RISQUE REPIRATOIRE (ASPHYXIE)

CE QUI PEUT SE PRODUIRE COMMENT L'¢VITER

toxiques ou des particules

solides provenant du reservoir

d'air. Linhalation de ces

contaminants peut provoquer

de s@ieuses blessures, voire

un d6c_s.

,, II est dangereux de resplrer I'alr quJs'obtient directement du

I'air compnme sortant du compresseur ne devrait jamais

compresseur. Leflux d'air 6tre utilis_ pour alimenter I'air

peut contenir du monoxyde destin_ b,la consommatJon

de carbone, des vapeurs humaine. Pour utiliser I'air

produit par le compresseur

pour la respiration, installer

correctement des filtres

convenabies et un equipement

de s_curit6 en ligne. Les

filtres en ligne et I'_quipement

de securit_ utilis_s avec

le compresseur doivenl

8tre capables de traiter I'air

conform6ment & tousles codes

Iocaux et f_d@aux en vigueur

avant toute consommatJon

humaine.

Lesmat@iauxvaporis_s

commelapeinture,les

solvantsdepeinture,les

d_capants,lesinsecticides,

lesherbicides,pourraient

contenirdesvapeursnocives

etdupoison.

• Travaillerdansunendroit

ayantunebonneventilation

transversale.Lireetrespecter

lesdirectivesenmati@e

desecuriteimprim_essur

I'etiquetteoulesfiches

signal6tiquesdesmat@iauxqui

sontpulv@is6s.Toujoursutiliser

unequipementdes6curit_

homologue:uneprotection

respiratoireconformeaux

normesOSHA/MSHAiNIOSH,

con_:uesp_cifiquementpour

uneutilisationparticuli@e.

&AVERTISSEMENT:RISQUE O'ECLATEMENT

R6servoir d'aJr : le reservoir dont est dot6 le compresseur d'air porte le

code _ UM >>(dans le cas d'appareils munis de r6servoirs sup@ieurs &

152 mm (6 po) de diam_tre) et il est congu conform_ment & la section

VII Div. 1 de I'ASME. Tousles recipients sous pression devraient _tre

inspect_s une fois tous les deux ans. Pour Iocaliser I'inspecteur des

recipients sous pression de votre r6gion, consulter la section appropriee

des organismes gouvernementaux de I'annuaire t61@honique ou

composer le 1-800-4-DEWALT pour obtenir de I'aide.

Les conditions indiquees ci-apres pourraient affaiblir le r_servoir d'air et

se solder par une violente explosion de celui-ci :

CE QUI PEUT SE PRODUIRE COMMENT L'E_VlTER

Eeau condensee nest pas V!danger le reservo!r d air

correctement vidang_e du quotidiennement ou apr_s

r_servoir d!ai[ provoquant chaque uti!isation.Si le reservoir

ainsi !a formation de rouil!e presente une fu!te, le remplacer

etun amincissement du imm_diatement parun nouveau

reservoir d airen acier, r6servoir d air ou par un

nouveau compresseur.

Modifications apport6es au • Ne jamais percer un trou

r6servoir d'air ou tentatives de dans le reservoir d'air ou ses

r@aration, accessoires, y faire de la

soudure ou y apporter quelque

modification que ce soit. Ne

jamais essayer de r@arer un

reservoir d'air endommag6 ou

avec des fuites. Le remplacer

par un nouveau r_servoir d'air.

• Des modifications non *Le r6servoir d'air a _t_ con£u

autoris6es de la soupape pour supporter des pressions

de sQret_ou de tous autres sp_cifiques de fonctionnement.

composants qui r6gissent la Ne faites jamais effectuer de

pression du r_servoir d'air, reglages ou de substitutions de

pi_ces en vue de modifier les

pressions de fonctionnement

r6gl_es en usine,

Accessoires :

Lorsqu'on exc_de la

pression nominale des

outils pneumatiques, des

pistolets pulv@isateurs, des

accessoires & commande

pneumatique, des pneus

et d'autres dispositifs

pneumatiques, on risque de

les faire exploser ou de les

projeter et ainsi entra'iner des

blessures graves.

Respecter les recommanda-

tions du fabricant de 1'6qulpe-

ment et ne jamais d6passer la

presslon nominale maximale

permise des accessoires. Ne

jamais utiliser le compresseur

pour gonfler de petits objets

& basse pression comme des

jouets d'enfant, des ballons de

football et de basket-ball, etc.

Pneus :

•Des pneus surgonfles

pourraient provoquer des

blessures graves et des

.....................

,, Utiliser un manom_tre pour

v@ifier la pression des pneus

avant chaque utilisation et Iors

du gonflage: consulter le flanc

de pneu pour obtenir la pression

correcte.

REMARQUE :des reservoirs d'air,

des compresseurs et d'autres

appareils similaires utilises pour

gonfler les pneus peuvenl remplir

de petits pneus #,ces pressions

tr_s rapidement. Regler le regula-

teur de pression d'air & une pres-

sion moindre que celle indiqu_e sur

le pneu. Ajouter de I'air par petite

quantite et utiliser frequemment

le manom_tre pour emp_cher un

surgonflage.

_,AVERTISSEMENT: RISQUE DE CHOC ELECTRIQUE

CE QUI PEUT SE PRODUIRE

•Votre compresseur d'air est

aliment6 & 1'61ectricit&Tout

comme n'importe quel autre

dispositif aliment6 de fagon

electrique, s'il n'est pas

utilis6 correctement, il peut

causer un choc 61ectrique.

COMMENT L'EVITER

• Ne faites jamais fonctionner

le compresseur & I'ext@ieur

Iorsqu'il pleut ou dans des

conditions humides.

Ne faites jamais fonctionner

le compresseur avec les

couvercles de protection

enlev_s ou endommag_s.

par un personnel non qualifi6

peuvent r6suiter en de

graves blessures, voire la

mort par _lectrocution.

,, Les tentatives de r@aration ,, Tout c&blage _lectrique ou

toute r6paration n6cessaire

pour ce produit doit 6tre pris

en charge par un centre de

r@aration en usine autoris6

DEWALTou un centre

de r_paration DEWALT

conform6ment aux codes

_lectriques nationaux et

Iocaux.

MJse a la terre

_lectrJque : le fait de

ne pas faire une mise &

la terre adequate de ce

produit pourrait resulter en

des blessures graves voire

la mort par _lectrocution.

Consulter Jes directives

relatives a la raise a la

terre sous Installation.

Assurez-vous que le

circuit _lectrique auquel le

compresseur est branche

fournit une mise & la terre

electrique adequate, une

tension appropri_e et une

bonne protection des fusibles.

_,AVERTISSEMENT :RISQUE PROVENANT DES

OBJETS PROJETES EN L'AIR

CE QUI PEUT SE PRODUIRE COMMENT L'E_VITER

Leflux d'air comprim6 peut ,, Toujours utiliser de 1'6quipement

endommager les tissus mous de s6curite homologu6 :

de la peau expos6e et peut protection ocuJaireconforme

projeter la poussi@e,des & la norme ANSI Z87.1 (CAN/

fragments, des particules ......................

d6tach6es et des petits lat@aux Iors de I'utilisation du

objets b,haute vitesse, ce qui compresseur.

entrafnerait des dommages et ,, Ne jamais pointer une buse

des blessures personnelles, ou un Dulv@isateurvers une

partie du corps ou vers d'autres

personnes ou des animaux.

*Toujours mettre le compresseur

hors tension et purger la

pression du tuyau & air et du

reservoir d'air avant d'effectuer

I'entretien. de fixer des outils ou

des accessoires.

&AVERTISSEMENT :ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L'EVITER

• Toucher a.du m_ta

expos_ comme la t@e

du compresseur ou du

moteur, la tubulure des

gaz d'echappement ou de

sortie, peut se solder en de

s@ieuses brQlures.

Ne jamais toucher a.des

pieces m6talliques exposees

sur le compresseur pendanl

ou immediatement apres son

utilisation. Le compresseur

reste chaud pendant plusieurs

minutes apres son utilisation.

Ne pas toucher ni effectuer

des r@arations aux coiffes de

protection avant que I'appareil

n'ait refroidi.

_kAVERTISSEMENT :RISQUE ASSOCIE:

AUX PIE'CES MOBILES

CE QUI PEUT SE PRODUIRE COMMENT L'¢VlTER

Les pi_ces mobiles comme ,, Ne jamais utiliser le

une poulie, un volant ou une compresseur si les protecteurs

courroie peuvent provoquer ou les couvercles sont

de graves blessures si elles endommag6s ou retires.

entrent en contact avec vous - Tenir les cheveux, les

ou vos v6tements, v_tements et les gants hors

de port_e des pi_ces en

mouvement. Les v_tements

amples, bijoux ou cheveux

longs peuvent s'enchev6trer

dans les pi_ces mobiles.

*S'_loig ner des _vents car ces

derniers pourraient camoufler

des pi_ces mobiles.

, Toutes les r@arations requises

pour ce produit devraient 6tre

effectu6es par un centre de

r_paration de I'usine DEWALT

ou un centre de r@aration

autorise DEWALT.

• Utiliser le compresseur avec

des pieces endommagees

ou manquantes ou le r@arer

sans coiffes de protection

risque de vous exposer &

des pieces mobiles et peut

se solder par de graves

blessures.

Z_AVERTISSEMENT :RISQUE ASSOCIE ,4

UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L'C:VlTER

Une utilisation dangereuse - Revoir et comprendre toutes les

de votre compresseur d'air directives et les avertissements

pourrait provoquer de graves contenus dans le pr6sent mode

blessures, voire votre d6c_s d emploi.

ou celle d'autres personnes. • Se familiariser avec le

fonctionnement et les

commandes du compresseur

d'air.

- Degager la zone de travail de

routes personnes, animaux et

obstacles.

• Tenir les enfants hors de Dort6e

du compresseur d'air en tout

temps.

• Ne pas utiliser le produit en cas

de fatigue ou sous I'emprise

d'alcool ou de drogues. Rester

vigilant en tout temps.

- Ne jamais rendre inop6rant les

fonctionnalit6s de s6curit6 du

produit.

- nstaller un extincteur dans la

zone de travail.

*Ne pas utiliser I'appareil Iorsqu'il

manque des pi_ces ou que

des pi_ces sont bnsees ou non

autoris6es.

- Ne jamais se tenir debout sur le

compresseur.

&AVERTISSEMENT :RISQUE DE CHUTE

•Un compresseur portatif peut

tomber d'une table, d'un 6tabli

ou d'un toit et causer des

dommages au compresseur.

ce qui pourrait r6sulter en de

graves blessures, voire la mort

de I'op6rateur,

Toujours faire fonctionner le

compresseur alors qu'il est

dans uns position securitaire

et stable afin d'emp6cher

un mouvement accidentel

de rappareil. Ne jamais faire

fonctionner le compresseur

sur un toit ou sur toute autre

position 61ev6e.Utiliser un

tuyau d'air supplementaire pour

atteindre les emplacements en

hauteur.

_&AVERTISSEMENT :RISQUE DE BLESSURE

EN SOULEVANT LE PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L'EVlTER

Soulever un 0bjet trop Iourd ,, Le c0mpresseur est trop Iourd

peut se solder parde graves pour 6tre souleve par une

b!essuresl seule personne. Demander de

I'aide avant de le soulever.

_MISE EN GARDE : RISQUE ASSOCIE AU BRUIT

CE QUI PEUT SE PRODUIRE

•Dans certaines conditions et

selon la dur6e d'utilisation, le

bruit provoqu6 par ce produit

peut contribuer & une perte

auditive.

COMMENT L'#:VITER

•Toujours utiliser un equipement

de s6curit6 homologu6 :

protection auditive conforme &

la norme ANSI S12.6 (S3.19).

CONSERVER CES DIRECTIVES

POUR UN USAGE ULTERIEUR

CARACTERISTIQUES

INTERRUPTEUR MARCHE ARRET

Mettre cet interrupteur (L) sur la position

MARCHE pour avoir une alimentation

automatique au manocontacteur et sur

la position ARRC:T pour la mise hors

tension & la fin de chaque utilisation.

MANOCONTACTEUR

Le manocontacteur (H) d6marre automatiquement le moteur

Iorsque la pression du r6servoir d'air chute sous la pression

d'enclenchement r6gl6e en usine. II arr6te le moteur Iorsque la

pression du r6servoir d'air atteint la pression de d_clenchement

r6gl6e en usine.

SOUPAPE DE SORETE

Si le manocontacteur ne met pas hors tension le

compresseur d'air & sa pression de d6clenchement

r6gl6e, la soupape de st_ret6 (G) sert de protection

contre une pression 61ev6e en allant & la pression

r6gl6e en usine (pression 16g@ement plus 61ev6e

que le r6glage de d6clenchement du manocontacteur).

CLAPET

Lorsque le compresseur d'air fonctionne, le clapet est ouvert, ce

qui permet & rair comprime d'entrer dans le reservoir d'air. Lorsque

le compresseur d'air atteint la pression de d6clenchement, le

clapet se ferme, ce qui permet & la pression d'air de rester dans

le r6servoir d'air.

MANOMETRE DE RE_SERVOIR

Le manom_tre de r6servoir (K)

indique la pression d'air de r6serve

dans le r6servoir.

MANOM#:TRE REGULI_

Le manom_tre de prise (D) indique

la pression d'air disponible du c6t6 de la prise du r6gulateur. Cette

pression est contr616e par le r6gulateur et est toujours inf@ieure

ou 6gale & la pression du r6servoir.

REGULATEUR

Le r6gulateur (F) contrSle la pression d'air montr6e sur le

manom_tre de prise. Toumez la poign6e du r6gulateur en sens

horaire pour augmenter la pression et en sens antihoraire pour la

diminuer.

CORPS DE BRANCHEMENT RAPIDE UNJVERSELS

Le corps de branchement rapide universel (E) accepte les trois

styles de prises de branchement rapide les plus populaires:

industrielle, automobile, et ARO. II suffit tout simplement d'appuyer

une seule fois pour connecter le corps de branchement rapide & la

prise. Les deux corps de branchement rapide permettent d'utiliser

deux outils en m6me temps.

ROBJNET DE PURGE

Le robinet de purge (M) se trouve & la base

du r6servoir d'air et est utilis6 pour

vidanger la condensation & la fin de

chaque utilisation. Consulter le chapitre

Vidange du r_servoir sous Entretien.

SYSTEME DE REFROJDISSEMENT

Ce compresseur contient un syst_me de refroidissement de

conception 6volu6e. II est tout & fait normal pour ce ventilateur de

souffler de I'air par les orifices d'a6ration en grandes quantit6s. Le

syst_me de refroidissement fonctionne Iorsque I'air est expuls6.

POMPE DE COMPRESSEUR D'AIR

La pompe compresse I'air dans le r6servoir d'air. L_airde travail

n'est pas disponible avant que le compresseur ait augment6 la

pression du r6servoir d'air au-dessus de ce qui est requis & la

sortie d'air.

FILTRE D'ADMISSION D'AIR

Le filtre (J) sert & purifier I'air qui ente dans la

pompe. Pour que la pompe re_oive un flux d'air

constant propre, froid et sec, le filtre dolt tou-

jours 6tre propre et I'entr6e d'air doit 6tre

exempte d'obstructions.

INSTA££ATION

Assemblage (Fig. 1)

RACCORDEMENT DES TUYAUX

&AVERTISSEMENT: Risque d'utilisation dangereuse. Saisir

fermement le tuyau en main lots du raccordement ou de la

deconnexion pour emp#cher un a-coup du tuyau.

1. S'assurer que le manom_tre r6gul6 indique 0 PSi (0 kPa).

2. Saisir le tuyau au niveau de la prise de branchement rapide

et enfoncer la prise clans le corps de brarlchement rapide (E). Le

coupleur se mettra en place.

3. Saisir le tuyau et tirer pour s'assurer que le coupleur est bien en

place.

DECONNEXION DES TUYAUX

Z_AVERTISSEMENT: Risque d'utilisation dangereuse. Saisir

fermement le tuyau en main lots du raccordement ou de la

deconnexion pour emp#cher un a-coup du tuyau.

1. S'assurer que le manom_tre r6gul6 indique 0 PSI (0 kPa).

2. Pousser le coupleur du corps de branchement rapide vers

rarri@e pour d6gager la prise de branchement rapide du tuyau.

Directives relatives _la rnise _ la terre

_AVERTISSEMENT :Risque de choc 41ectrique.Au cas ob un court-

circuit se produirait, la mise a la terre reduit le risque de choc electrique

en fournissant un fil d'dchappement pour le courant dlectrique. Le

compresseur d'air dolt #tre correctement mis a la terre.

Le compresseur d'air portatif est muni d'un cordon ayant un fil de

mise & terre avec une prise de mise & la terre.

1. Le cordon qui se fixe et se branche (R)

avec cet appareil contient une goupille R

de mise & la terre (S). Cette prise DOlT

6tre utilis6e avec une prise correctement

raise & la terre (T).

IMPORTANT: la prise utilis6e doit 6tre

install6e et mise & la terre en fonction de

tousles codes et de toutes les ordonnances & 1'6chelle locale.

2. Assurez-vous que la prise utilis6e a la m6me configuration que

la fiche mise & la terre. N'UTILISEZ PAS UN ADAPTATEUR

3. Inspectez la fiche et le cordon avant chaque utilisation. Ne les

utilisez pas s'ils pr6sentent des signes de dommages.

4. Si ces directives sur la mise & la terre ne sont pas enti_rement

comprises, ou si vous n'6tes pas certain que le compresseur a

correctement 6t6 mis & la terre, faites v6rifier I'installation par un

61ectricien qualifi6.

Z_DANGER : Risque de choc #lectrique. UNE MISE ,4 LA TERRE

INADE-QUATE PEUT PROVOQUER UN CHOC E-LECTRIQUE.

•Ne modifiez pas la fiche foumie. Si elle ne s'incere pas dans

la prise disponible, une prise ad#quate doit #tre install#e par

un 61ectricien qualifi#.

•Les r#parations au cordon ou a la fiche DOIVENT #tre faites

par un #lectricien quafifi#.

Railonges

Si une rallonge doit 6tre utilis6e, s'assurer :

• d'utiliser une rallonge & trois ills, munie d'une fiche & trois lames

avec mise & la terre et une prise de courant & trois fentes qui

accepte la fiche de la rallonge;

• qu'elle est en bon 6tat;

• prise n'est pas us6e;

• qu'elle n'exc_de pas 50 pi (15,2 m);

• que les ills sont d'un calibre minimum de 12 AWG. (La grosseur

du fil augmente comme le num6ro de calibre diminue. Les ills de

calibre 10 AWG et 8 AWG peuvent 6galement 6tre utilis6s. NE

PAS UTILISER UN FIL DE CALIBRE 14 OU 16 AWG.)

MISE EN GARDE : L'utilisation d'une rallonge produira une chute

de tension qui entrMnera une perte de puissance au moteur ainsi

qu'une surchauffe. Au lieu d'utiliser une rallonge 61ectrique, aug-

mentez plutSt la Iongueur du boyau d'air en connectant un autre

boyau a I'extr6mit6. Connectez des boyaux suppl6mentaires au

besoin. Toujours utiliser un tuyau d'air de 9,5 mm (3/8 po) ou plus

pr6vu pour une pression de 20, 7 bars (300 PSI).

Protection de la tension et du circuit

Consulter les Exigences en rnati_re de tension et de circuit

de d6rivation minimales sous Fiche technique de la pompe/du

moteur.

_MISE EN GARDE: Certains compresseurs d'air peuvent

fonctionner sur un circuit de 15 A si les conditions suivantes sont

r6unies.

•Ealimentation en tension doit se conformer au Code 61ectrique

national.

Le circuit n'est pas utilis6 pour alimenter d'autres besoins en

61ectricit6.

Les rallonges doivent se conformer aux sp6cifications.

Le circuit est 6quip6 d'un disjoncteur de 15A au minimum

ou d'un fusible & temporisation de 15A. REMARQUE: si le

compresseur est branch6 a un circuit prot6g6 par des fusibles,

utiliser seulement des circuits a temporisation. Les fusibles de

temporisat!on devraient avoir I'inscription <<D>>au Canada et

<_T >_aux E.-U.

Si unedesconditionsci-dessusn'estpassatisfaite,ou si le

fonctionnementdu compresseurcausedesinterruptionsdu

courant61ectrique, il peut s'av6rer n6cessaire de faire fonctionner

I'appareil & partir d'un circuit & 20 A. II n'est pas n6cessaire de

changer les cordons.

Cornpatibilit_

Les outils pneumatiques et les accessoires utilis6s avec le

compresseur doivent 6tre compatibles avec des produits d6riv6s

du p6trole. En cas d'incompatibilit6 probable avec des d6riv6s du

p6trole, utiliser un filtre de canalisation d'air pour retirer rhumidit6 et

les vapeurs d'huile du compresseur d'air.

REMARQUE :toujours utiliser un filtre de canalisation d'air pour

retirer I'humidit6 et les vapeurs d'huile Iors de la pulv6risation de

peinture.

Emplacement

Placer le compresseur d'air dans un endroit propre, sec et bien

a6r6 & au moins 30,5 mm (12 po) du mur ou d'autres obstructions

qui pourraient interf6rer avec le d6bit d'air. Tenir le compresseur

& 1'6cart des endroits poussi6reux et charg6s d'6manations. Ces

impuret6s pourraient boucher le filtre et les soupapes d'admission et

s'y agglutiner, nuisant ainsi au bon fonctionnement du compresseur

d'air.

&AVERTISSEMENT: La pompe de compresseur d'air et le

d@flecteur ont @t@congus pour assurer un refroidissement ad@quat.

Les ouvertures d'a@ration sur le compresseur sont n@cessaires

pour garder une temp@rature de fonctionnement appropri@e. Ne

placez pas de chiffons ou d'autres contenants sur les ouvertures

ou a proximit@ de celles-cL

Placer le compresseur d'air sur ses pieds de caoutchouc et roues

sur une surface plane.

I_LECTRIClTI_

Consulter toutes les directives de s6curit6 avant d'utiliser I'appareil.

Respecter les directives de s6curit6 du cordon d'alimentation le cas

6ch6ant. Toujours mettre I'interrupteur Marche/Arr6t (A) en position

d'ARRI_T avant de retirer la fiche de la prise.

TRA NSPOR T

Lors du transport du compresseur d'air dans un v6hicule, une remor-

que, etc. s'assurer que le r6servoir d'air soit bien purg6 et que rappareil

soit bien ancr6 sur une surface plane horizontale. Conduire prudem-

ment pour 6viter de basculer I'appareil dans le v6hicule. Un bascule-

ment risque d'endommager rappareil ou les pi_ces contigu@s.

LEVAGE

Toujours transporter rappareil & deux personnes

et utiliser les points de transport (B et C) recom-

mand6s.

1. Saisir la poign6e (B) pour soutenir le com-

presseur.

2. Tirer sur la poign6e (A) pour la d6ployer compl_tement (position

de verrouillage).

_AVERTISSEMENT :Risque d'utilisation dangereuse. Garder les

pieds bien ancr@s et faire preuve d'une grande prudence en rou-

lant le compresseur afin d'@viter de le faire basculer ou de perdre

I'@quilibre.

3. Pour le d6placer, faire rouler le compresseur sur ses pneus &

I'aide de la poign6e (A) comme indiqu6 ci-dessus.

Ranger le compresseur en position verticale ou horizontale.

MODE D_EMPLOI

Lis*e de v_rification de pr_-d_rnarrage

(Fig. 1)

1. S'assurer que le commutateur MARCHE/ARRET (A) est en

position d'ARRET.

2. Branchez le cordon d'alimentation dans le bon r@ceptacle de

circuit de d@rivation. Consulter la rubrique Protection de la

tension et du circuit sous Installation.

3. S'assurer que le r@servoir d'air soit bien purg@, consulter la

rubrique Vidange du r_servoir d'air sous Entretien.

4. S'assurer que la soupape de purge (M) soit ferm@e.

5. S'assurer que la soupape de sQret@(G) fonctionne correctement,

consulter la rubrique V_rification de la soupape de s_ret_ sous

Entretien.

6. Tourner le bouton du r6gulateur (F) en sens antihoraire jusqu'&

fermeture complete. S'assurer que le manom_tre r@gul@indique

0 kPa (0 PSi).

7. Fixez le tuyau et les accessoires. REMARQUE: toujours utiliser

un tuyau d'air de 9,5 mm (3/8 po) ou plus pr@vu pour une

pression de 20,7 bars (300 PSi).

_AVERTISSEMENT :Risque d'utilisation dangereuse. Saisir fer-

mement le tuyau en main lots du raccordement ou de la d@con-

nexion pour emp@cher un a-coup du tuyau.

8. S'assurer que tous les couvercles et @tiquettes sont pr@sents,

lisibles (dans le cas des @tiquettes)et bien fix@s.Ne pas utiliser le

compresseur avant de v@rifiertous ces points.

_AVERTISSEMENT: Risque d'@clatement. Trop de pression

d'air cause un risque s@rieux d'@clatement. V@rifiez la pression

maximum sugg@r@epar le fabricant pour les outils pneumatiques

et les accessoires. La pression de sortie du r@gulateur ne dolt

jamais d@passer une pression nominale maximale. 32

R_glage initial (Fig. 1)

_AVERTISSEMENT :Ale pas utiliser cet appareil avant d'avoir lu

et compris le mode d'emploi ainsi que I'int@grafit@des directives de

s@curit@,d'utilisation et d'entretien.

PROCI_DURE DE RODAGE

AMISE EN GARDE : Risque d'utilisation dangereuse. Ne pas faire

fonctionner en position verticale. La position verticale est r@serv@e

au stockage uniquement.

MISE EN GARDE : Risque de dommages a la propri@t@.Respecter

la lettre les directives de rodage ci-dessous pour emp@cher de

graves dommages.

Cette proc@dure est requise avant que le compresseur d'air soit mis

en service pour la premiere fois et Iors du remplacement du moteur

ou de la pompe de compresseur.

1. S'assurer que le commutateur MARCHE/ARRI_T (A) est en

position d'ARRET.

REMARQUE :si letuyau n'est pas raccord@au corps de branchement

rapide, retirer le coupleur jusqu'b, entendre un clic pour emp@cher

rair de s'@chapper par le branchement rapide.

2. Branchez le cordon d'alimentation dans le bon r@ceptacle de

circuit de d@rivation. Consulter la rubrique Protection de la

tension et du circuit sous Installation.

3. Ouvrez le robinet de purge en entier (en sens antihoraire) pour

laisser @chapper I'air et emp@cher une accumulation de pression

d'air dans le r@servoir d'air pendant la p@riode d'adaptation.

4. Mettre I'interrupteur Marche/Arr@t en position MARCHE. Le

compresseur d@marre.

5. Fakes fonctionner le compresseur pendant 15 minutes.

6. Apr_s 15 minutes, fermez le robinet de purge en le faisant

tourner en sens horaire. Le r@servoir se remplira pour

d_clencher la pression et le moteur s'arr@tera.

7.Laircomprim6seradisponiblejusqu'&utilisationcompletedeI'air

ousapurge.

PROCEDURES DE FONCTIONNEMENT

D_rnarrage (Fig. 1)

1. Utiliser la Liste de v_rification de pr6=d_marrage sous Mode

d'emploL

&MISE EN GARDE : Risque d'utilisation dangereuse. Ne pas faire

fonctionner en position verticale. La position verticale est r6serv6e

au stockage uniquement.

2. Mettre rinterrupteur Marche/Arr6t en position MARCHE et laisser

du temps pour I'accumulation de pression du reservoir. Le

moteur s'arr6te Iorsque la pression du reservoir atteint la

pression de declenchement.

MISE EN GARDE :Risque d'utilisation dangereuse. L'air comprim#

de I'apparefl pourrait contenir de I'eau condens6e et des brumes

d'huile. Ne pas vaporiser de I'air non filtr6 sur un article que

I'humidit6 pourrait endommager. Certains outils ou dispositifs

pneumatiques pourraient requerir de I'air filtr#. Lire les directives

pour Ibutil ou le dispositif pneumatique.

3. R6gler le r6gulateur (F) & la valeur souhait6e. Consulter la

rubrique R_gulateur sous Caract#ristiques.

Arr_t (Fig. 1)

1. Mettre I'interrupteur Marche/Arr6t (L) en position d'ARRI_T.

REMARQUE :si rutilisation du compresseur est termin6e, suivre

les 6tapes 2b, 6.

REMARQUE :Iorsque I'appareil est 6teint, il est normal d'entendre

un court sifflement quand I'air s'6chappe.

2. Tourner le bouton du r6gulateur (F) en sens antihoraire jusqu'&

fermeture complete. S'assurer que le manom_tre r6gul6 indique 0

PSi (0 kPa).

3. Retirer le tuyau et raccessoire.

4. Purger le r6servoir d'air, consulter la rubrique Purger le r6servoir

d'air sous Entretien. S'assurer que le manom_tre du r6servoir

d'air affiche 0 PSi (0 kPa).

_,AVERTISSEMENT :Risque d'6clatement. Purger le r6servoir d'air

quotidiennement. L'eau se condensera clans le r#servoir d'air. Si

I'eau n'est pas vidang#e, elle corrodera et affaiblira le r6servoir d'air,

provoquant ainsi un risque de rupture du r#servoir d'air.

5. Laisser refroidir le compresseur.

6. Nettoyer le compresseur d'air avec un chiffon et le ranger dans un

endroit sQr sans risque de gel.

_,MISE EN GARDE : risque d'utilisation dangereuse. Ne pas faire

fonctionner en position verticale. La position verticale est r#serv#e

au stockage uniquement.

ENTRETIEN

Suivre les procedures suivantes Iors de rentretien ou des reparations

du compresseur d'air.

1. S'assurer que le commutateur Marche/Arr6t est en position

d'ARRET.

2. D6brancher le compresseur d'air.

3. Purger le r6servoir d'air.

4. Laisser refroidir le compresseur d'air avant de d6buter une

r6paration.

REMARQUE : tousles syst_mes de compression d'air comprennent

des pi_ces (par ex., huile, filtres, s6parateurs) qui sont r6guli_rement

remplac6es. Ces pi_ces us6es pourraient contenir des substances

contr616es et doivent 6tre mises au rebut conform6ment aux lois et

r_glements municipaux, provinciaux, territoriaux et f6d6raux.

REMARQUE: noter la position et remplacement des pi_ces au

d6montage pour faciliter le remontage subs6quent.

REMARQUE: toute r@aration non d6crite dans cette rubrique

devrait @re ex6cut6e & un centre de r6paration de I'usine DEWALT ou

un centre de r6paration agr66 DEWALT.

Programme d'entretien

Procedure Quoti- Hebdo- MensueJle 1an

dienne madaire ou 200

heures

V@ification de la soupape de

sQret6

Inspecter le filtre b, air +

Vidange du r6servoir d'air X

Recherche de bruits ou de X

vibrations inhabituels

V@ificationdes fuites d'air* X

Nettoyagede la pattie X

externe du compresseur

* Pour trouver des fuites d'air, appliquer une solution d'eau savonneuse

autour desjoints. Alors que le compresseur d6veloppe la pression et que

I'accumulation de pression cesse, rechercher toute trace de bulles d'air.

V_rification de la soupape de s_ret_ (Fig. 1)

_AVERTISSEMENT :Risque d'dclatement. Si la soupape de s_retd

ne fonctionne pas correctement, il peut se produire une surpressurisa-

tion, causant ainsi la rupture du reservoir d'air ou une explosion.

_kAVERTISSEMENT: Risque provenant des objets projet. E-s

Toujoursutiliser de 1'6quipementde s6curit6 homotogu6 :protection ocu-

laire conforme a la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d'6crans

lat6raux lots de I'utilisation du compresseur.

Avant de mettre en marche le compresseur, tirez sur la hague de

la soupape de sOret6 pour vous assurer que la soupape fonctionne

librement. REMARQUE : il peut 6tre difficile de tirer sur I'anneau

si la pression du r6servoir d'air est & 0 kPa (0 PSi). Si la soupape

est coinc6e ou ne fonctionne pas bien, il faut la remplacer par une

soupape du m6me type.

Vdrification des _l_rnents du _tre d'air

(Fig. t)

_,AVERTISSEMENT : Surfaces chaudes. Risque de brOlure. Le tube

de sortie, la t#te de pompe et les pi#ces contigu#s sont tr#s chaudes

-ne pas les toucher. Laisser refroidir le compresseur avant d'effectuer

des reparations sur I'appareil.

1. S'assurer que le commutateur Marche/Arr6t est en position

d'ARRET.

2. Laisser refroidir I'appareil.

3. D6visser le filtre & air (N) de I'appareil.

4. Soulever doucement le dessus du filtre de la base.

5. Retirer les 616ments de la base du filtre.

6. En cas de nettoyage, souffler de I'air. Remplacer le cas 6ch6ant.

Acheter les pi_ces de rechange aupr_s de votre distributeur ou

centre de r@aration agr66 r6gionaI.Toujours utiliser des pi_ces de

rechange identiques.

7. Replacer les 616ments dans la base du filtre.

8. Reconnecter la base et le dessus du filtre.

9. R6assembler le filtre & air b, I'appareil. S'assurer que la prise

d'6chappement pointe vers le bas.

&MISE EN GARDE : Risque d'utilisation dangereuse. Ne pas utiliser

sans le filtre d'admission d'air.

Vidange du r_servoir d_air (Fig. 1)

_kAVERTISSEMENT: Risque d'utilisation dangereuse. Risque

associ6 au bruit. Les reservoirs d'air contiennent de Fair sous haute

pression. E-Ioigner le visage [ANSI Z87. I (CAN/CSA Z94.3)] et toutes

autres parties du corps de I'orifice de vidange. Porter des lunettes de

securitd lots de la vidange car il y a risque de projection de d6bris

au visage. Utiliser une protection auditive [ANSI $12.6($3.19)] car le

flux d'air sortant est strident en cours de vidange.

REMARQUE : tousles syst_mes de compression d'air g6n@ent des

condensats qui s'accumulent & un point de vidange (par ex., r6servoir,

filtre, dispositifs de postrefroidissement ou s6cheur). Le condensat

contient de I'huile lubrifiante ou des substances contr616es, ou les

deux, et doivent 8tre 61imin6s conform6ment aux lois et r_glements

municipaux, provinciaux, territoriaux et f6d@aux.

1. S'assurer que le commutateur Marche/Arr_t est en position

d'ARRET.

2. Soulever I'avant du compresseur pour I'incliner et de mani6re &

ce que la soupape de purge (M) soit au point le plus bas (cette

position aidera & 61iminer I'humidit6, les salet6s, etc. des r6servoirs

d'air).

3. D6poser un r6cipient convenable sous la soupape de purge pour

recueillir les r6sidus.

4. Saisir le bouton molet6 sur la soupape de purge.

5. Tourner lentement le bouton pour purger graduellement I'air du

r6servoir.

_AVERTISSEMENT :Risque d'dclatement. Purger le r4servoir d'air

quotidiennement. L'eau se condensera clans le reservoir d'air. Si

I'eau n'est pas vidangee, elle corrodera et affaiblira le reservoir d'air,

provoquant ainsi un risque de rupture du rdservoir d'air.

MISE EN GARDE : Risque de dommages a la propri4td. L'eau qui est

purgee du r4servoir d'air pourrait contenir de I'huile et de la rouille. Ces

demiers risquent de tacher.

6. Une fois que le manom_tre du r6servoir affiche 68,9 kPa (10 psi),

tourner compl_tement le levier en position ouverte.

7. Fermer la soupape de purge d_s la fin de rop@ation.

ACCESSOIR£S

_AVERTISSEMENT :L'utilisation de tout autre accessoire non

recommande avec cet outil pourrait s'averer dangereuse. Utiliser

uniquement des accessoires de classement 6gal ou superieur a celui

de la compresseur d'air.

Les accessoires recommand_s pour votre outil peuvent 8tre achet6s

aupr_s du distributeur local ou d'un centre de r@aration agr6& Si vous

avez besoin d'assistance pour trouver un accessoire pour votre outil,

veuillez contacter DEWALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286, Fttats-Unis, composer le 1(800) 4-DEWALT

(1-800-433-9258) ou visiter notre site Web & www.dewalt.com.

Inforrnation sur les r_parations

Veuillez recueillir les informations suivantes pour tousles appels au

Service & la clientele :

Num@o du module Num@o de s@ie

Date et lieu de I'achat

R_parations

Pour assurer la S¢:CURIT¢: et la FIABILIT¢: du produit, les r_parations,

I'entretien et les r6glages doivent 8tre r6alis6s par un centre de r6para-

tion en usine DEWALT,un centre de r6paration agr_ DEWALT ou par

d'autres techniciens qualifi6s. Toujours utiliser des pi_ces de rechange

identiques.

Garantie complete d'un (1) are

Les outils industriels de service intensif de DEWALT sont garantis

pour une p_riode de un (1) an b, partir de la date d'achat. DeWALT

r6parera gratuitement toutes d6fectuosit6s provoqu6es par un d_faut

de materiel ou de fabrication. Pour des renseignements relatifs aux

r6parations sous garantie, composer le 1-800-4-DEWALT. Cette garan-

tie ne s'applique pas aux accessoires ni aux dommages caus6s par

des r6parations r6alis_es ou tent6es par des tiers. Cette garantie vous

accorde des droits 16gauxsp_ci.fiques et il est possible que vous ayez

d'autres droits qui varieut d'uu Etat ou d'uue pruviuce _. I'autre.

AME_RJQUE LATINE : cette garantie ne s'applique pas aux produits

vendus en Am6rique latine. Pour ceux-ci, veuillez consulter les infor-

mations relatives b, la garantie sp6cifique pr6sente dans I'emballage,

appeler I'entreprise locale ou consulter le site Web pour les informa-

tions relatives & cette garantie.

REMPLACEMENT GRATUIT DES E_TIQUETTES

D'AVERTISSEMENT: si les 6tiquettes d'avertissement deviennent

illisibles ou sont manquantes, composer le 1-800-4-DEWALT pour en

obtenir le remplacement gratuit.

DO NOT OPERATE IN UPRIGHT NO OPERE LA HERRAMIENTA EN NE PAS FAIRE FON(-TIONNER EN PosmoN

POSmON. UPRIGHT POSIqqON POSICION VERqqCAL. SOLO VERTICALE. LA POSIqqON VERTICALE EST

IS FOR STORAGE ONLY. ALMACENE EN ESTA POSICION. RESERVEE AU STOC KAGE UNIQUEM ENq_

GLOSSAIRE

CFM : pied cube par minute.

SCFIVJ: pied cube par minute (standard), une unit6 de mesure du

soufflage.

PSi :livres par pouce carr6, une unit6 de mesure de pression.

kPa (kJJopascaJ) : unit6 de mesure de pression. 1 kilopascal est

6gal & 1000 pascals.

Code de certifications : les produits qui affichent un ou plusieurs

des 6tampes suivantes : UL, CUL, ETL, CETL ont 6t6 _valu6s pas

un laboratoire de s6curit6 ind6pendant sanctionn6 par I'OSHA et

qui r6pond aux normes en vigueur des Underwriters Laboratories

en ce qui a trait & la s6curit&

Pression d'enclenchement: Iorsque le moteur est 6teint, la

pression du r6servoir d'air chute quand vous continuez & utiliser votre

accessoire. Lorsque la pression du r_servoir chute pour atteindre

un niveau bas, le moteur se remet en marche automatiquement.

La basse pression & laquelle le moteur se remet en marche

automatiquement est appel6e pression d'enclenchement.

Pression de d_clenchement : Iorsqu'un compresseur d'air est

mis sous tension et se met & fonctionner, la pression d'air dans

le r_servoir d'air commence & s'accumuler. Une haute pression

s'accumule avant que le moteur se mette automatiquement

hors tension en prot6geant votre r6servoir d'air d'une pression

sup6rieure b,sa capacit& La haute pression & laquelle le moteur se

met hors tension est appel6e pression de d6clenchement.

Circuit de d6rivation :le circuit qui transporte de 1'61ectricit6 du

panneau 61ectrique & la prise.

Cycle de travail :cette pompe du compresseur d'air peut fonctionner en continu. Cependant, pour prolonger la duree de vie de votre

compresseur, il est recommande de maintenir un cycle de travail de 50 % a 75 % en moyenne, donc que la pompe du compresseur ne

dolt pas fonctionner plus de 30 & 45 minutes par heure.

Guide de d_pannage

Cette section 6num_re les d6faillances les plus communes, leurs causes et les mesures correctives. L:op6rateur ou le personnel d'entretien

peut ex6cuter certaines mesures correctives, d'autres exigent I'assistance d'un technicien DEWALT qualifi6 ou du distributeur.

Probl_me Code

Pression excessive dans le r6servoir d'air - la soupape de sOret6 claque ......................................... 1,2

Fuites d'air .............................................................................................................................................. 3

Fuites d'air dans le r6servoir d'air ou dans les soudures du r6servoir d'air ........................................ 4

Fuites d'air entre la t6te et la plaque porte-soupapes .......................................................................... 5

Fuites d'air & la soupape de sOret6........................................................................................................ 6

Cliquetis ................................................................................................................................................... 6,16,17

Le relev6 de pression sur le manom_tre r6glement6 chute Iorsque raccessoire est utilis6 ..............7

Le compresseur ne fournit pas la quantite d'air requise pour le fonctionnement d'accessoires ........ 8,9,10,11,12,15

Fuite d'air continuelle au bouton du r6gulateur ..................................................................................... 13

Le r6gulateur ne parvient pas a fermer la sortie d'air ........................................................................... 13

Humidit6 pr6sente dans le carter de la pompe ..................................................................................... 14,18

Moteur refuse de d6marrer .......................................................................................................... 11,19,20,21,22,23,24

CODE CAUSE POSSIBLE

Codes de d_pannage

SOLUTION POSSIBLE

2 La pression de I'interrupteur de d6clenchement est trop Communiquer avec un centre de r6paration en usine de

elev6e DEWALT ou un centre de r6paration agr66 DEWALT.

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

R6servoir d'air d6fectueux Le r6servoir d'air doit 6tre remplac6. Ne pas r6parer la fuite.

_AVERTISSEMENT :Rbque d'6clatement. Ne pas percer le

r6servoir d'air, nile souder ou le modifier de quelque maniere

qui soit. Ces interventions I'affaibfiront. Le r6servoir risque de

rompre ou d'exploser.

6 Soupape de sOret6 d6fectueuse Faites fonctionner la soupape manuellement en tirant sur la

bague. Si la soupape fuit toujours, la remplacer.

8 Utilisation excessive prolong6e de I'air Diminuer la quantit6 d'air utilis6e.

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

11 Clapet obstru6 Retirer, nettoyer ou remplacer.

13 Le r6gulateur est endommag6 Le remplacer.

15 Filtre d'admission d'air obstru6 Nettoyer ou remplacer le filtre d'admission d'air.

17 Utilisation d'huile d6tergente dans la pompe Vidanger I'huile et remplir avec le I'huile de synth_se de

DEWALT pour compresseur.

19 Raccords electriques I&ches Communiquer avec un centre de r6paration en usine de

DEWALT ou un centre de r6paration agr66 DEWALT.

21 Pr6sence de peinture sur les pi_ces internes du moteur Communiquer avec un centre de r6paration en usine de

DEWALT ou un centre de r6paration agr66 DEWALT. Ne pas

faire fonctionner le compresseur dans une zone de pulv6risa-

tion de peinture. Lire I'avertissement concernant les vapeurs

inflammables

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

23 La pression du r6servoir exc_de la pression d'enclenchement

du commutateur Le moteur demarre automatiquement Iorsque la pression du

r6servoir chute sous la pression d'enclenchernent.

4 La s0upape de dec0mpress_on du commutateur de press!0n Reglez I _nterrupteur Marche/A[ret a Arret (OFE), S! las0upape

n'a pas d6compress6 a press on de refoulement , ne S'ouvre pas; remp acez- a. Commun quer avec un centre de

r@araton en usne de DEWALT ou un centre de r6parat on

• agr66 DEWALT.

Cornpresor de aire D55146

A. Mangos deslizantes

B. Asidero de la agarradera

C. Apoyo de almacenamiento

D. Man6metro regulado

E Conectores rapidos

R Regulador de presi6n

G. V_.lvula de seguridad

H. Interruptor de presi6n

I. Enrollacable el_ctrico

J. Filtro de entrada de aire

K. Man6metro del tanque de aire

h Interruptor de encendido/

apagado

M. Valvula de drenaje del tanque

de aire

Especificaciones de la Bornba Y el Mo,or

Voltaje: 120V, una sola fase

Requisito minimo para el circuito de derivaci6n: 15 A

Fusible de tipo acci6n retardada

Especificaciones

MODELO D55146

PESO 39,92 kg (83 libras)

ALTURA 1060.5 mm (15,5 pi)

ANCHO 482,6 mm (23,0pi)

LONGITUD 539,8 mm (33,0 pi)

CAPAClDAD DELTANQUE DE 17L (4,5 galones)

AIRE (MTROS)

PRESION DE ARRANQUE 160 kPa (827,3 PSi)

APROXIMADA

PRESION DE CORTE APROX. 200 kPa (1034.2 PSi)

SCFM A 90 PSI (620,5 kPa) 5,2

NIVEL DE RUIDO (SEGUN ISO 78 dBA

3744)

j M

Valores de ernisi6n de ruido declarados

seg_rt IS03744

V_lvulas de emisi6n de ruido

Nivel de presi6n del sonido:

Incertidumbre en el nivel de presi6n

del sonido:

Nivel de potencia del sonido:

Incertidumbre en el nivel de potencia

del sonido:

LpA = 78.0 dBA re 20!_PA

KpA = 3.0 dBA re 20FPA

LwA = 91.0 dBA re 1 pw

La suma del valor de emisi6n y de la incertidumbre es el limite

debajo del cual hay un porcentaje de confianza del 95% de que

estara el valor de una herramienta cuando la herramienta es nueva.

KwA = 3.0 dBA re 1 pw

D_finitions : ligrees directrices ere

rnati_re de s_curit_

Las siguientes definiciones describen e/nive/de gravedad de cada

advertencia. Lea el manual y preste atencidn a estos sfmbolos.

AREMGRO: indica una situacidn de peligro inminente que, si no

se evita, provocar_ la muerte o lesiones graves.

_,ADVERTENCIA: Indica una situacidn de peligro potencial que,

si no se evita, podr[a provocar la muerte o lesiones graves

_kPRECAUCI6N: Indica una situacidn de peligro potencial que, si

no se evita, puede provocar lesiones leves o moderadas.

PRECAUCION: Utilizado sin el sfmbolo de aterta de seguridad

indica una situacidn de peligro potencial que, si no se evita, puede

%provocar dahos en la propiedad. ,_

Irestrucciones de seguridad irnportantes

_,ADVERTENCIA: No opere esta unidad hasta que haya lefdo y

comprendido este manual de instrucciones de seguridad, operacidn

y mantenimiento.

_,ADVERTENCIA: Algunas partfculas originadas al lijar, aserrar,

amolar, taladrar y realizar otras actividades de construccidn contienen

productos qufmicos reconocidos pot el Estado de California como

causantes de cancer, defectos de nacimiento u otros problemas repro-

ductivos. Algunos ejemplos de estos productos qufmicos son:

* el plomo de las pinturas de base plomo

* la sflice cristalina de ladrillos, cemento y otros productos de mam-

posterfa,

* el arsenico y cromo de madera con tratamiento qufmico.

El riesgo derivado de estas exposiciones varfa seg_n la frecuencia

con la que se realice este tipo de trabajo. Para reducir la exposicidn

a estos productos qufmicos: trabaje en areas bien ventiladas y con

equipos de seguridad aprobados, use siempre mascarilla facial o de

respiracidn adecuada y aprobada por OSHA/MSHA/NIOSH cuando

use este tipo de herramientas.

Cuando se utilizan herramientas neumaticas, siempre se deben res-

petar las precauciones de seguridad para reducir el riesgo de lesiones

personales.

AADVERTENCIA: Este producto contiene sustancias qufmicas, inclu-

ido el plomo, reconocidas por el Estado de California como causantes

de cancer, defectos de nacimiento u otros problemas reproductivos.

Lavese las manos despues de utilizarlo.

GUARDE ESTAS INSTRUCCiONES

_&PELIGRO: RIESGO DE EXPLOSION 0 INCENDIO

&QUE_PUEDE SUCEDER? C()MO EVlTARLO

,,Es norma! que 10Sc0ntactos, opere siempre ei €ompresor

e!_ctricos dentro de! motor en un _rea bien ventilada !ibre

y e! interruptor de pres!6n de matedales combustib!es,

produzcan chispas: gaso!ina 0 vapores de

solventes.

• Si las chispas electricas

del compresor entran en

contacto con vapores

inflamables, pueden

encenderse, provocando un

incendio o una explosi6n.

o Restringir cualquiera de las

aberturas de ventilaci6n del

Si se pulverizan materiales

inflamables, ubique el

compresor al menos a

6,1 m (20 pies) del Area de

pulverizaci6n. Se puede

necesitar manguera adicional.

• Guarde los materiales

inflamables en lugar seguro

lejos del compresor.

Nunca coloque objetos

contra esobre la bomba del

compresor puede producir compresor.

un sobrecalentamiento • Opere el compresor en

grave y podria provocar un un lugar abierto con una

incendio, distancia de al menos 30.5 cm

(12 pulg.) a cualquier pared

u obstrucci6n que pudiera

restringir el fiujo de aire fresco

alas aberturas de ventilaci6n.

- Opere el compresor en un

_.realimpia, seca y bien

ventilada. No opere la unidad

dentro de la casa o en un Area

muy cerrada.

El funcionamiento sin

atenci6n de este producto

podria provocar lesiones

personales o daSos a la

propiedad. Para disminuir

el riesgo de incendio, no

permita que el compresor

funcione sin que alguien Io

controle.

Permanezca siempre

controlando el producto

cuando esta.en

funcionamiento.

Siempre apague y desenchufe

la unidad cuando no est6 en

use.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

&QU# PUEDE SUCEDER? C0MO EVITARLO

El aire comprimido que • El aire que se obtiene

sale de su compresur no es directameHte del compresur

seguro para respirarlo. El no se debe usar nunca para

flujo de aire puede contener consume humane. Para

mon6xido de carbono.

vapores t6xicos o particulas

s61idasdel tanque de aire.

Respirar estos contaminantes

puede provocar lesiones

graves o la muerte.

poder utilizar el aire producido

per este compresor para

respirar, se deben instalar

correctamente filtros y equipos

en linea adecuados. Los filtros

y los equipes de seguridad en

linea que se usan junto con el

compresor deben ser capaces

de tratar el aire segQn todos

los c6digos locales y federales

antes de que sea consumido

per seres humanos.

•Los materiales pulverizados

como pintura, solventes

para pinturas, removedor

de pintura, insecticidas y

herbicidas pueden contener

vapores da_inos y venenos.

Trabaje en un a.reacon buena

ventilaci6n cruzada. Lea y

siga las instrucciones de

seguridad que se proveen

en la etiqueta o en la ficha

t6cnica de los materiales que

esta.utilizando. Utilice siempre

equipo de seguridad certificado:

protecci6n respiratoria

aprobada por NIOSH/OSHA

y dise_ada para usar para los

fines que usted requiere.

,& ADVERTENCIA: RIESGO DE EXPLOSION

Tanque de aire: El tanque de aire de su compresor de aire esta.

diseSado y puede tener c6digo UM (para unidades con tanques de aire

de ma.sde 152 mm (6 pulgadas) de alia.metro)segun las normas de la

ASME, Secci6n VIII, Div. 1. Todos los recipientes de presi6n se deben

inspeccionar cada dos aSos. Para encontrar al inspector de recipientes

de presi6n de su estado, busque en la Divisi6n Trabajo eIndustrias

de la secci6n gubernamental de la guia telef6nica o Ilame al 1-800-4-

DEWALT para obtener ayuda.

Las siguientes condiciones podrian Ilevar a un debilitamiento del

tanque de aire, y provocar una explosi6n violenta del tanque:

&QU¢: PUEDE SUCEDER? cOMO EVITARLO

•No drenai correctamente e! ,, Drene el tanque diariamente 0

agua condensada del tanque !uego de cada uso. Si un tanque

de aire, que provoca 6xido y de aire Presenta una p#rdida,

adeJgazamiento del tanque de [eemp!ace!o inmediatamente

aire de acero, con un tanque nuevo e

reemplace todo el compresor.

•Modificaciones o intento de •Nunca pen'ore, suelde o haga

reparaci6n del tanque de aire. ninguna modificaci6n al tanque

de aire o a sus elementos.

Nunca intente reparar un

tanque de aire da_ado o con

p_rdidas. Reemplacelo con un

tanque de aire nuevo.

,Las m0dificaciones n0 • El tanque estA disefiado

autorizadas de !a vbJvulade para soportar determinadas

seguridad o cualquier otro presiones de operaci6n, Nunca

componente que controle la realice ajustes ni sustituya

presi6n del tanque, piezas para Cambia[ las

presiones de operac 6n fjadas

en la fabric&

Elementos y accesorios:

•Exceder las indicaciones de

presi6n para las herramientas

neuma.ticas, las pistolas

pulverizadoras, los accesorios

neuma.ticos, los neuma.ticos

y otros arficulos inflables

puede hacer que exploten o

revienten, y puede provocar

lesiones graves.

Siga la recomendaci6n del

fabricante del equipo y nunca

exceda el nivel ma.ximode

presi6n aceptable para los

elementos. Nunca utilice el

compresor para inflar objetos

pequeSos de baja presi6n,

tales como juguetes de

niSos, pelotas de f0tbol o de

basquetbol, etc.

Neum&ticos:

El infiadoexcesivo de los

neum_.ticos podria causar

iesiones graves y daSo a la

propbdad.

*Utilice un medidor de presbn

de neumAticos para controlar

la presi6n de estos antes

de cada uso y mientras los

infla: observe el flanco para

vet la presi6n correcta del

neum_,tico.

NOTA: Los tanques de aire. los

compresores y el equipo similar

que se usa para inflar neum_.ticos

pueden Ilenar neumaticos peque-

5os como _stos con mucha rapi-

dez. Ajuste el regulador de presi6n

en el suministro de a_rea un valor

que no supere el de la presi6n del

neum_.tico.Agregue alre en forma

gradual y use con frecuencia el

medidor de presi6n de neumaticos

Daraevitar inflarlos.

A&ADVERTENCIA: RIESGO DE DESCARGA ELECTRICA

&QUE PUEDE SUCEDER?

• Su compresor de aire

funciona con electricidad.

Como cualquier otto

mecanismo que funciona

con electricidad, si no se

Io utiliza correctamente

puede provocar descargas

el_ctricas.

COMO EVITARLO

Nunca haga funcionar el

compresor al aire libre

cuando esta.Iloviendo o en

condiciones de humedad.

, Nunca haga funcionar el

compresor sin las cubiertas de

protecci6n o si esta.ndaSadas.

•Puesta a tierra: La no

colocaci6n de la puesta a

tierra adecuada para este

producto puede provocar

lesiones graves o muerte por

electrocuci6n. Consulte las

Instrucciones de Conexi6n

a tierra en InstalaciSn.

Oue personal no calificado - Cualquier cabbado el6ctrico

intenterealizar reparaciones o ias reparaciones requeridas

puede provocar lesiones para este producto deben set

graves o muerte por realizadas por un centro de

electrocuci6n, servicio de f#,brica DEWALTo

un centro de mantenimiento

autorizado DEWALTde

acuerao con losc6digos

el6ctricos nacionales y locales.

•AsegOrese de que el circuito

electrico al que se conecta

el compresor suministre la

conexi6n a tierra adecuada, el

voltaje adecuado y el fusible

de protecci6n adecuado.

_&ADVERTENCIA: RIESGO DE OBJETOS DESPEDIDOS

&QU¢ PUEDE SUCEDER? COMO EVJTARLO

La corriente de aire - Utilice siempre equipo de

comprimido puede provocar seguridad certificado: anteojos

lesiones en los tejidos blandos de seguridad ANSI Z87.1(CAN/

de la piel expuesta y puede CSA Z94.3) con proteccbn

impulsar suciedad, astillas, lateral al usar el compresor.

partfcuias sueltas y objetos * Nunca apunte ninguna boquilla

pequehos a gran velocidad, ni pulverizador a ninguna parte

que pueden oroducir daSos del cuerpo o a otras personas o

animales.

en la prop_edady lesiones

personales.

Apague siempre el compresor

y drene la presi6n de la

manguera de aire y del tanque

de aire antes de intentar hacer

mantenimiento, conectar

herramientas o accesorios.

&QUE_PUEDE SUCEDER?

Tocar metal expuesto como

el cabezal del compresor,

el cabezal del motor, el

escape del motor, o los tubos

de salida puede provocar

quemaduras graves.

,_ADVERTENCIA: RIESGO DE SUPERFICIES CAMENTES

COMO EVITARLO

•Nunca toque ninguna

parte meta.licaexpuesta

del compresor durante o

inmediatamente despues

de su funcionamiento. El

compresor continuara caliente

durante varios minutos

despues de su funcionamiento.

•No toque las cubiertas

protectoras ni intente realizar

mantenimiento hasta que la

unidad se haya enfriado.

_ADVERTENCIA: RIESGO POR PIEZAS MOVILES

&QUE_PUEDE SUCEDER? COMO EVJTARLO

Las piezas m6viles como la * Nunca haga funcionar eJ

pole& el volante y la correa

pueden provocar lesiones

graves si entran en contacto

con usted o con sus ropas, o

compresor sin los protectores o

cubiertas o si los mismos estb,n

daSados.

Mantenga el cabello, la ropa

y los guantes alejados de las

piezas en movJmiento.Las

ropas holgadas, las joyas o el

cabello largo pueden quedar

atrapados en las piezas

m6viles.

Los orificios de ventilaci6n

pueden cubdr piezas en

movimlento, pot Io que tambi_n

se deben evitar.

Intentar hacer funcionar

el compresor con partes

daSadas o faltantes, o intentar

reparar el compresor sin las

cubiertas protectoras puede

exponerlo a piezas m6viles Io

que puede provocar lesiones

graves.

Cualquler reparaci6n requerida

por este producto debe set

realizada por un centro de

servicio de fa.brica DEWALTo

un centro de servicio autorizado

DEWALT.

&ADVERTENCIA: RIESGO DE OPERACION INSEGURA

&QUE_PUEDE SUCEDER? colvIo EVITARLO

*La operacbn insegura de • Revise y comprenda todas las

su compresor de aire podria instrucciones y advertencias de

producir lesiones graves o la este manual.

muerte, a usted mismo o a •Familiaricese con la operacbn

otras personas, y los controles del compresor

de aire.

-Mantenga el b,rea de

operaciones libre de personas.

mascotas y obstAculos.

-Mantenga a los ni_os alejados

del compresor de aire en todo

momento.

- No opere eJproducto cuando

est_ cansado o bajo la

influencia de alcohol o drogas.

Mant_ngase alerta en todo

momento.

-Nunca anuJe las caracteristicas

de seguridad de este producto.

- Equipe el Areade operaciones

con un extintor de incendios.

• No opere lamb,quina si faltan

piezas, si _stas estAn rotas o si

no son las autorizadas.

,Nunca se pare sobre el

compresor.

_.AOVERTENClA: RIESGO DE CA[DAS

_,QUI_PUEDE SUCEDER?

•Un compresor portAtil se

puede caer de una mesa,

banco o techo, provocanclo

da_os al compresor y puede

producir lesiones graves o la

muerte del operador.

COMO EVITARLO

•Opere siempre el compresor

en una posici6n estable

y segura para evitar

que la unidad se mueva

accidentalmente. Nunca opere

el compresor sobre un techo

u otra ubicaci6n elevada.

Utilice una manguera de aire

adicional para alcanzar las

ubicaciones elevadas.

j_J,DVERTENCIA: RIESGO DE LESION POR LEVANTAR

MUCHO PESO

&QUE PUEDE SUCEDER? COMO EVITARLO

- El intento de levantar un *El compresor es demasiado

objeto muy pesado puede pesado come para que/o

provocar lesiones graves, levante una sola persona.

Consiga ayuda de otras perso-

nas para levantarlo.

&PRECAUCION: RIESGO POR RUIDOS

&QUI_ PUEDE SUCEDER?

•En determinadas

condiciones y segt_Lnel

periodo de uso, el ruido

provocado por este producto

puede originar perdida de

audici6n.

C01VlOEVITARLO

Utilice siempre equipo

de seguridad certificado:

protecci6n auditiva ANSI

$12.6 (S3.19).

CONSERVE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULfAS

CARACTERJSTICAS (Fig. 1)

INTERRUPTOR DE ENCENDIDO/APAGADO

Coloque este interruptor (L) en la posici6n

Encendido (ON) para suministrar energia

autom&tica al interruptor de presi6n yen

Apagado (OFF) para cortar la energia al

final de cada uso.

INTERRUPTOR DE PRESION

El interruptor de presi6n (H) arranca

autom&ticamente el motor cuando la pre-

si6n del tanque de aire cae por debajo de la presJ6n de arranque

fijada en f&brica. Detiene el motor cuando la presi6n del tanque de aire

alcanza la presi6n de corte fijada en f&brica.

V,_LVULA DE SEGURIDAD

Si el interruptor de presi6n no apaga el compresor de

aire en su punto de presi6n de corte, la v&lvula de

seguridad (G) proteger& contra la presi6n alta

saltando a la presi6n fijada en f&brica (ligeramente

mayor que la fijada para el corte del interruptor de

presi6n).

VA,LVULA DE CONTROL

Cuando el compresor de aire est& funcionando, la v&lvula de control

est& abierta, permitiendo al aire comprimido entrar al tanque de aire.

Cuando el compresor de aire alcanza la presi6n de corte, la v&lvula

de control se cierra, permitiendo que la presi6n de aire se conserve

dentro del tanque de aire.

MANOMETRO (MEDIDOR DE PRESJON) DELTANQUE

El man6metro (medidor de presi6n)

del tanque (K) indica la presi6n de

aire de reserva en el tanque.

MANOMETRO (MEDIDOR DE

PRESION) DE SALIDA

El man6metro (medidor de presi6n)

de salida (D) indica la presi6n del

aire disponible en la salida del regulador. Esta presi6n la controla el

regulador yes siempre menor que o igual a la presi6n del tanque.

REGULADOR

El regulador (F) controla la presi6n de aire que indica el man6metro de

salida Gire la perilla en el sentido de las agujas del reloj para aumentar

la presi6n yen el sentido contrario alas agujas del reloj para disminuir

la presi6n.

CONECTORES RA,PJDOS UNIVERSALES

El conector r&pido universal (E) acepta los tres estilos m&s populares

de enchufes de conexi6n r@ida: Industrial, para autom6viles y ARO.

"Empujar para conectar" con una sola mano, esta operaci6n hace que

las conexiones sean m&s simples y f&ciles. Los dos conectores r&pi-

dos permiten la utilizaci6n de dos herramientas al mismo tiempo.

V_,LVULA DE DRENAJE

La v&lvula de drenaje (M) est& ubicada en la

base del tanque de aire y se utiliza para

drenar la condensaci6n al terminar cada

etapa de uso. Consulte Drenar el tanque de

aire en la secci6n Mantenimiento.

SISTEMA DE ENFRIAMIENTO

Este compresor tiene un sistema de enfriamiento de diseSo avanzado.

Es normal que este ventilador sople aire a trav@sde los orificios de

ventilaci6n en cantidades importantes. El sistema de enfriamiento esta

funcionando cuando se expulsa aire.

BOMBA DEL COMPRESOR DE AIRE

La bomba comprime el aire en el tanque de aire. No hay aire para

trabajar hasta que el compresor no ha elevado la presi6n del tanque

de aire por encima de la requerida en la salida de aire.

FILTRO DE ENTRADA DE AIRE

El filtro (J) esta dise_ado para limpiar el aire

que ingresa a la bomba. Para asegurar que la

bomba reciba continuamente un suministro

de aire limpio, fresco y seco, el filtro debe

estar siempre limpio y la entrada del filtro libre

de obstrucciones.

INSTA£ACiON

Ensarnblaje (Fig. 1)

INSTALACION DE LAS MANGUERAS

_ADVERTENCIA: Riesgo de operacidn insegura. Sostenga la

manguera firmemente con las manos al instalarla o desconectarla

para evitar la desconexidn repentina de la manguera.

1. AsegOrese de que el man6metro regulado marque 0 kPa (0 PSI).

2. Empuje el acople del cuerpo de conexi6n rapida hacia atras

para liberar el enchufe de conexi6n rapida de la manguera.

3. Tome la manguera y tire de ella para asegurarse de que el acople

est@bien colocado.

DESCONEXION DE LAS MANGUERAS

_&ADVERTENCIA: Riesgo de operacidn insegura. Sostenga la

manguera firmemente con /as manos al instalarla o desconectarla

para evitar la desconexidn repentina de la manguera.

1. AsegQrese de que el man6metro regulado marque 0 PSI (0 kPa).

2. Del conector r6,pido, tire el acople hacia atrAs para liberar el

enchufe de conexi6n rApida de la manguera.

Instrucciones de conexi6n atierra

_ADVERTENCIA: Riesgo de descarga e/@ctrica.En el caso de cor-

tocircuito, la puesta a tierra reduce el riesgo de descarga el@ctricaal

proveer un cable de escape para la corriente el@ctrica.Este compresor

de aire debe estar correctamente conectado a tierra.

El compresor de aire portatil esta equipado con un cable que tiene un

cable a tierra con el enchufe a tierra apropiado.

1. El juego de cable y enchufe (R) de esta

unidad tiene una pata a tierra (S). Este

enchufe SE DEBE usar con un

tomacorriente con puesta a tierra (T).

IMPORTANTE: El tomacorriente que se

utiliza debe estar instalado y puesto a

tierra de acuerdo con todos los c6digos y

ordenanzas locales.

2. AsegQrese de que el tomacorriente que se utiliza tenga la

misma configuraci6n que el enchufe a tierra. NO UTILICE UN

ADAPTADOR.

3. Inspeccione el enchufe y el cable cada vez que vaya a utilizarlo. No

Io utilice si hay seSales de daSo.

4. Si no se comprenden completamente estas instrucciones de

puesta a tierra, o si tiene dudas sobre si el compresor est#,puesto

a tierra correctamente, haga que un electricista calificado controle

la instalaci6n.

&PELIGRO: Riesgo de descarga el6ctrica. UNA PUESTA A

TIERRA INCORRECTA PUEDE PROVOCAR UNA DESCARGA

ELECTRICA.

•No modifique el enchufe provisto. Si no coincide con el tomacorri-

ente disponible, un electricista calificado debe instalar un tomacor-

riente apropiado.

Las reparaciones del cable o del enchufe deben set realizadas por

un electricista cafificado.

Cables prolongadores

Si - no obstante - debe utilizarse una extensi6n de cable,

asegOrese de que:

La extensidn electrica de 3 conductores, tenga un enchufe de

conexidn a tierra de 3 hojas, y que exista un recepta.culo que

acepte el enchufe del producto.

Este en buenas condiciones.

El enchufe no esta desgastado

No m_.s largo que 15,2 m (50 pies).

Calibre 12 (AWG) o mayor. (La medida de los cables se incre-

menta a medida que su nOmero ordinal decrece. 10 y 8 AWG

pueden set usados tambien. NO USE 14 NI 16 AWG).

PRECAUCION: El uso de cables de extensidn el#ctrica originara una

cafda de tensidn, Io que determinara una perdida de potencia del

motor asf como su recalentamiento. En lugar de utilizar un cable de

extensidn electrica, incremente el alcance de la manguera de aire

dentro de la zona de trabajo, ahadi#ndole otto largo de manguera

a su extremo. Conecte los largos adicionales de manguera de

acuerdo a su necesidad. Use siempre una manguera de aire de un

mfnimo de 9,5 mm (3/8") o mayor con una capacidad nominal de

3OOPSI.

Voltaic y proteccidn del circuito

Consulte el Voltaje ylos requisitos minimos del circuito de deri=

vaci6n en la secci6n Especificaciones de la Bombay el Motor.

&PRECAUCl6N: Ciertos compresores de aire se pueden operar

mediante un circuito de 15A si se cumplen las siguientes condicio-

nes.

• El suministro de voltaje al circuito debe cumplir con el C6digo de

Electricidad Nacional.

• El circuito no se utiliza para cubrir ninguna otra necesidad de

electricidad.

• Los cables prolongadores cumplen con las especificaciones.

• El circuito estA equipado con un disyuntor de 15 A minimo o

un fusible de acci6n retardada de 15 A. NOTA: Si el compresor

estA conectado a un circuito protegido con fusibles, utilice Onica-

mente fusibles de acci6n retardada. Los fusibles de acci6n retar-

dada deben estar marcados "D" en Canada y "T" en EE.UU.

Si no se puede cumplir alguna de las condiciones indicadas anterior-

mente, o si el funcionamiento del compresor provoca repetidas inter-

rupciones de energfa, puede set necesario hacerlo funcionar con un

circuito de 20 A. No es necesario cambiar el cable.

Compatibilidad

Las herramientas neumaticas y los accesorios que funcionan con el

compresor deben ser compatibles con productos a base de petr61eo.

Si sospecha que un material no es compatible con productos del

petr61eo se requiere un filtro de linea de aire que elimine la humedad

y el vapor de aceite en el aire comprimido.

NOTA: Utilice siempre un filtro de linea de aire para eliminar la hume-

dad y el vapor de aceite al pulverizar pintura.

Lugar

Coloque el compresor de aire en un _.rea limpia, seca y bien venti-

lada a una distancia de al menos 30,5 mm (12 pulg.) de la pared o

cualquier obstrucci6n que interfieran con el flujo de aire. Mantenga el

compresor alejado de Areas que tengan suciedad y/o humo volb_tilen

la atm6sfera. Estas impurezas puedan atascar el filtro de entrada y las

vbJvulas, provocando un funcionamiento ineficiente.

_ADVERTENCIA: La bombay la cubierta del compresor de aire

estan disefiadas para permitir un enfriamiento correcto. Las aberturas

de ventilacidn del compresor son necesarias para mantener la tem-

peratura de operacidn correcta.

No coloque trapos u otros recipientes sobre o cerca de estas aber-

turas.

ELI_CTRICAS

Consulte todas las instrucciones de seguridad antes de utilizar la

unidad. Observe las instrucciones de seguridad del cable prolongador,

de ser necesario. Siempre mueva el interruptor de Encendido/

Apagado (L) a la posici6n de Apagado (OFF) antes de quitar el

enchufe del tomacorriente.

Transporting

AI transportar el compresor en un vehiculo, remolque, etc.,

asegOrese de que el tanque de aire se haya drenado y que la

unidad est6 asegurada y colocada sobre una superficie plana y

horizontal. Maneje con cuidado para evitar que la unidad se incline

en el vehiculo. La unidad o los elementos circundantes se pueden

da_ar si la unidad se inclina.

LEVANTAR LA UNIDAD

Utilice siempre dos personas cuando levante la

unidad y levantela desde los puntos recomenda-

dos B y C.

TRASLADAR LA UNIDAD

1. Tome el mango (B) para sostener el compresor.

2. Tire del mango (A) hasta que est6 extendido por completo

(posici6n de bloqueo).

_ADVERTENClA: Riesgo de operacidn insegura. Asegure el punto

de apoyo adecuado y tenga precaucidn al desplazar el compresor

de manera que la unidad no se incline ni pierda el equilibrio.

3. Para moverlo, haga girar al compresor sobre las ruedas con el

mango (A), como se muestra anteriormente.

Guarde el compresor en posici6n horizontal o vertical.

PREPARACI6N PARA EJ- USO

£ista de control previa a la puesta en

rnarcha (Fig. 1)

1. AsegQrese de que el interruptor Encendido/Apagado (On/Off) (L)

est,. en la posici6n Apagado (OFF).

2. Enchufe el cable electrico en el receptaculo apropiado del circuito

de derivaci6n. Consulte Voltaje y protecci6n del circuito en la

secci6n Instalacidn.

3. Asegurese de que el tanque de aire se haya drenado, consulte

Drenar el tanque de aire en la secci6n Mantenimiento.

4. Asegurese de que la valvula de drenaje (H) este cerrada.

5. Asegurese de que la valvula de seguridad (G) funcione

correctamente, consulte Controlar la v_lvula de seguridad en la

secci6n Mantenimiento.

6. Gire la perilla del regulador (F) en sentido contrario alas agujas

del reloj hasta que est6 completamente cerrada. AsegOrese de

que el man6metro regulado marque 0 kPa (0 PSI).

7. Conecte la manguera y los accesorios. NOTA: use siempre una

manguera de aire de un minimo de 9,5 mm (3/8") o mayor con

una capacidad nominal de 300 PSI.

_kADVERTENCIA: Riesgo de operacidn insegura. Sostenga la

manguera firmemente con las manos al instatarla o desconectarla

para evitar la desconexidn repentina de la manguera.

8. AsegL_rese de que todos los cubiertas y etiquetas est6n en su

lugar, sean legibles (en el caso de las etiquetas) yest6n monta-

dos en forma segura. No utilice el compresor hasta que no haya

veriflcado todos los puntos.

&ADVERTENCIA: Riesgo de explosidn. Demasiada presidn de

aire produce peligro de estallido. Controle el valor nominal maximo

de presidn del fabricante para las herramientas y los accesorios

neumaticos. La presidn de salida del regulador nunca debe exceder el

valor maximo de presidn.

Configuraci6n inicial (Fig. 1)

_ADVERTENC/A: No opere esta unidad hasta que haya lefdo y

comprendido este manual de instrucciones de seguridad, operacidn

y mantenimiento.

PROCEDIMIENTO DE PUESTA EN MARCHA INICIAL

_kPRECAUCI6N: Riesgo de operacidn insegura. AsegEirese de que

el compresor est6 en posicidn horizontal antes de la operacidn.

PRECAUCION: Riesgo de dado a la propiedad. No seguir

cuidadosamente las siguientes instrucciones de puesta en marcha

inicial puede provocar dados graves.

Se requiere este procedimiento antes de que el compresor de aire sea

puesto en servicio y cuando se ha reemplazado la v&lvula de control

o la bomba/motor del compresor.

1. AsegOrese de que el interruptor Encendido/Apagado (On/Off) (L)

est,, en la posici6n Apagado (OFF).

NOTA: Si no hay una manguera conectada al conector rapido, tire

el acople hacia atras hasta que cierre con un "clic" para evitar que

el aire se escape a trav6s de la conexi6n rapid&

2. Enchufe el cable el6ctrico en el receptaculo apropiado del circuito

de derivaci6n. Consulte Voltaje y protecci6n del circuito en la

secci6n Instalacidn.

3. Abra completamente la valvula de drenaje (en el sentido contrario

alas agujas del reloj) para permitir que escape el aire y evitar que

se eleve la presi6n del aire en el tanque de aire durante el periodo

de puesta en marcha inicial.

4. Mueva el bot6n de Encendido/Apagado (On/Off) a la posici6n

Encendido (ON). El compresor arrancarb,.

5. Haga funcionar el compresor durante 20 minutos.

6. Luego de 20 minutos, cierre la v&lvula de drenaje en el sentido de

las agujas del reloj. El tanque se Ilenara hasta la presi6n de corte

y el motor se apagar&

7. Habra aire comprimido disponible hasta que se utilice o

descargue.

PROCEDIMIENTOS OPERATIVOS

Puesta en rnarcha (Fig. 1)

1. Siga la Lista de control previa ala puesta en marcha en la sec-

ci6n Preparacidn para el uso.

PRECAUCl6N: Riesgo de operacidn insegura. Aseg#rese de que

el compresor est# en posicidn horizontal antes de la operacidn.

2. Mueva el bot6n de Encendido/Apagado (On/Off) a la posici6n

Encendido (ON) y permita que se acumule presi6n en el tanque.

El motor se detendra, cuando la presi6n del tanque alcance la

presi6n de corte.

PRECAUCION: Riesgo de operacidn insegura. El aire comprimido

de la unidad puede contener condensacidn de agua y emanacidn

de aceite. No pulverice aire no filtrado sobre un artfculo que podrfa

daharse con la humedad. Algunos dispositivos o herramientas

neumaticas pueden requerir aire filtrado. Lea las instrucciones del

dispositivo o la herramienta neumatica.

3. Ajuste el regulador (F) en la configuraci6n deseada. Consulte el

punto Regulador en la secci6n Caracterfsticas.

Apagado (Fig. 1)

1. Mueva el interruptor Encendido/Apagado (On/Oft) (L) hacia

la posicidn Apagado (OFF). NOTA: Si termin6 de utilizar el

compresor, siga los pasos 2 a 6.

2. Gire la perilla del regulador (D) en sentido contrario alas agujas

del reloj hasta que est6 completamente cerrada. AsegOrese de

que el man6metro regulado marque 0 kPa (0 PSI).

3. Retire la manguera y los accesorios.

4. Drene el tanque de aire, consulte Drenar el tanque de aire en la

secci6n Mantenimiento. AsegOrese de que el man6metro regulado

marque 0 kPa (0 PSI).

_ADVERTENCIA: Riesgo de explosidn. Drene el tanque de aire diari-

amente. El agua se condensara en el tanque de aire. Si no se drena,

el agua corroera y debilitara al tanque de aire provocando el riesgo de

rotura de/mismo.

5. Deje enfriar el compresor.

6. Limpie el compresor de aire y guArdelo en un Area segura, que no

se congele.

_PRECAUCI6N: Riesgo de operacidn insegura. No opere el

compresor en posicidn vertical La posicidn vertical es sdlo para

almacenamiento.

MANTENIMIENTO

Se deben seguir los siguientes procedimientos cuando se realicen

tareas de mantenimiento o servicio en el compresor de aire.

1. Aseg_rese de que el interruptor Encendido/Apagado (On/O_ (L)

este en la posici6n Apagado (OFF).

2. Retire el enchufe del compresor de aire del tomacorriente.

3. Drene el tanque de aire.

4. Deje enfriar el compresor de aire antes de comenzar las tareas de

mantenimiento.

NOTA: Todos los sistemas de aire comprimido contienen piezas

de mantenimiento (por ejemplo, aceite, filtros, separadores) que se

reemplazan peri6dicamente. Estas piezas usadas pueden contener

sustancias reguladas y se deben desechar conforme alas leyes y

reglamentaciones locales, estatales y federales.

NOTA: Tome nota de las posiciones y ubicaciones de las piezas

durante el desarmado para facilitar el reensamblaje.

NOTA: Cualquier tarea de mantenimiento no incluida en esta secci6n

debe ser realizada por un centro de servicio de fabrica DEWALT o un

centro de servicio autorizado DEWALT.

Tabla de rnantenirniento

Procedimiento Diaria- Semanal= lVlensual= 1vez al

mente mente mente a_o o

cada 200

horas

Controlar la v_tl- X

vula de se,qufidad

Inspeccionar el X

filtrode aire +

Drenar el tanque X

de aire

Controlar ruidoso

vibraciones inusu- X

ales

Vefificarsi hay X

p6rdidas de aire*

Limpiar el exterior X

del compresor

*Para verificar si hay p6rdidas de aire aplique una soluci6n de agua

jabonosa alrededor de las juntas. Mientras el compresor bombea para

generar presi6n y luego de que la presi6n se corte, vea si se forman

burbuias de aire.

Controlar la v_ivula de seguridad [Fig. 1)

_,ADVERTENCIA: Riesgo de explosidn. Si la valvula de seguridad no

trabaja correctamente, puede haber sobrepresurizacidn, provocando

la rotura del tanque de aire o una explosidn.

&ADVERTENCIA: Riesgo de objetos despedidos. Utilice siempre equi-

po de seguridad certificado: anteojos de seguridad ANSI Z87.1(CAN/

CSA Z94.3) con proteccidn lateral al usar el compresor.

Antes de arrancar el compresor, tire det anilto de la valvula de segu-

fidad para asegurarse de que la valvula de seguridad trabaja tibre-

mente. NOTA: Es posible que resulte dificil jalar del anillo cuando

la presi6n del tanque de aire sea 0 PSi (0 kPa). Si la vatvula esta

atascada o no opera con facitidad, se la debe reemplazar con et

mismo tipo de valvula.

Controlar el elernento del filtro de aire

(Fig. 1)

_,ADVERTENCIA: Superficies calientes. Riesgo de quemaduras.

El tubo de salida, el cabezal de la bombay las piezas circundantes

estan muy calientes, no los toque. Espere hasta que el compresor

se enfrfe antes de realizar el mantenimiento.

1. AsegL_rese de que el interruptor Encendido/Apagado (On/Oft) (L)

(Leste on la posici6n Apagado (OFF).

2. Espere que la unidad se enfrie.

3. Desenrosque el filtro de aire de la unidad.

4. Cuidadosamente levante la parte superior del filtro de la base.

5. Retire el elemento de la base del filtro.

6. Si el elemento requiere limpieza, sople con aire. Reemplacelo

si es necesario. Compre las piezas de repuesto en un comercio

minorista o en un centre de mantenimiento autorizado. Utilice

siempre piezas de repuesto id6nticas.

7. Coloque el elemento nuevamente en la base del filtro.

8. Coloque la parte superior del filtro en la base.

9. Vuelva a conectar el filtro de aire a la unidad. AsegOrese de que

la salida de escape apunte hacia abajo.

_,PRECAUCI6N: Riesgo de operacidn insegura. No opere la uni-

dad sin el filtro de entrada de aire.

Drenar el tanque de aire (Fig. 1)

_ADVERTENCIA: Riesgo de operacidn insegura. Riesgo por rui-

dos. Los tanques de aire contienen aire de alta presidn. Mantenga

la cara y otras partes del cuerpo lejos de la salida del drenaje. Utilice

lentes de seguridad [ANSI 787. I(CAN/CSA Z94.3)], ya que al dre-

nar se pueden desprender residuos hacia la cara. Utilice proteccidn

auditiva [ANSI $12.6($3.19)], ya que el ruido del flujo de aire es alto

durante el drenaje.

NOTA: Todos los sistemas de aire comprimido generan conden-

saci6n que se acumula en cualquier punto de drenaje (por ejemplo,

tanques, filtro, posenfriadores, secadores). Esta condensaci6n con-

tiene aceite lubricante y/o sustancias que pueden estar reguladas

y que se deben desechar conforme alas leyes y reglamentaciones

locales, estatales y federales.

1. Aseg0rese de que el interruptor Encendido/Apagado (On/Off)

est6 en la posici&n Apagado (OFF).

2. Mueva el compresor hacia una posici6n inclinada de manera

que la valvula de drenaje (M) est6 en el punto mb_sbajo (esto

ayudara a eliminar la humedad, suciedad, etc. de los tanques de

aire)

3. Coloque un recipiente adecuado debajo de la v_.lvula de drenaje

para recoger la descarga.

4. Tome el bot6n estriado de la valvula de drenaje.

5. Gire lentamente el bot6n para descargar aire del tanque de aire

en forma gradual.

_ADVERTENClA: Riesgo de explosidn. Drene el tanque de aire diari-

amente. El agua se condensara en el tanque de aire. Si no se drena,

el agua corroera y debilitara al tanque de aire provocando el riesgo de

rotura del mismo.

PRECAUCION: Riesgo de dafio a la propiedad. Drene el agua del

tanque de aire puede contener aceite y dxido, Io que puede provocar

manchas.

6. Cuando el man6metro del tanque de aire marque 68,9 kPa

(10 PSI), gire la v_.lvula hasta la posici6n de completamente

abierta.

7. Cierre la valvula de drenaje cuando termine.

ACCESORIOS

_ADVERTENCIA: El uso de accesorios no recomendados para uti-

lizar con esta herramienta puede resultar peligroso. Use solamente

accesorios con una capacidad nominal igual o superior a la de la

compresor de aire.

Los accesorios que se recomiendan para la herramienta estb,n

disponibles para la compra en su distribuidor local o en el centro

de mantenimiento autorizado. Si necesita ayuda para Iocalizar

alg0n accesorio para su herramienta, comuniquese con DEWALT

Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,

Ilame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio Web

www. dewalt, com.

INFORMACiON #E£ SERVICIO T_'CNICO

Tenga a mano lasiguiente informaci6n cuando Ilame al mantenimiento:

NOmero del modelo NOmero de serie

Fecha y lugar de compra

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto,

las reparaciones, el mantenimiento y los ajustes deben ser realiza-

dos por un centro de servicio de fabrica DEWALT, un centro de servi-

cio autorizado DEWALT u otro personal de mantenimiento calificado.

Utilice siempre piezas de repuesto id6nticas.

Garantia cornpleta de un a_o

Las herramientas industriales DEWALT para trabajo pesado tienen

garantia de un aSo a partir de la fecha de compra. Repararemos,

sin cargo, cualquier defecto debido a fallas en los materiales o la

mano de obra. Para obtener informaci6n sobre las reparaciones

cubiertas por la garantia, Ilame al 1-800-4-DEWALT. Esta garantia no

se extiende a los accesorios o a los daSos causados por terceros

al intentar realizar reparaciones. Esta garanfia le concede derechos

legales especificos; usted goza tambi6n de otros derechos que

varian seg0n el estado o provincia.

AM#RJCA LATINA: Esta garantia no se aplica a los productos que

se venden en Am@ica Latina. Para los productos que se venden en

Am@ica Latina, debe consultar la informaci6n de la garantia espe-

cifica del pais que viene en el empaque, Ilamar a la compaSia local

o visitar el sitio Web a fin de obtener esa informaci6n.

REEMPLAZO GRATUITO DE LAS ETIQUETA£ DE

ADVERTENCIA: Si sus etiquetas de advertencia se tornan ilegibles

o faltan, Ilame al 1-800-4-DEWALT para que se le reemplacen gra-

tuitamente.

DO NOT OPERATE IN UPRIGHT NO OPERE LA HERRAMIENTA EN NE PAS FAIRE FONCTIONNER EN POSmON

POSITION. UPRIGHT POSITION POSICION VERTICAL SOLO VERTICALE LA POSITION VERTICALE EST

iS FOR STORAGE ONL'L ALMACENE EN ESTA POSICION RESERV_E AU STOCKAGE UNJQUEMENT

PARA REPARACION Y SERVlClO DE SUS HERRAMIENTAS

ELI_CTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO

MAS CERCANO

CULIACAN, SIN

Av. Nicol#,s Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Ju#,rez (33) 3825 6978

MEXICO, D.E

Eje Central L_zaro C#,rdenas No. 18

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A - Col. Centro

MONTERREY, N.L

Av. Francisco I. Madero No.831 - Col. Centro

PUEBLA, PUE

17 Norte #205 - Col. Centro

QUERETARO, QRO

Av. Madero 139 Pte.- Col. Centro

SAN LUIS POTOSl, SLP

Av. Universidad 1525 - Col. San Luis

TORREON, COAH

Blvd. Independencia, 96 Pte.- Col. Centro

VERACRUZ, VER

Prolongaci6n D[az Mir6n #4280 - Col. Remes

VlLLAHERMOSA, TAB

Constituci6n 516-A - Col. Centro

PARA OTRAS LOCALIDADES LLAME AL:

(55) 5588 9377

(999) 928 5038

(81) 8375 2313

(222) 246 3714

(442) 214 1660

(444) 814 2383

(871) 716 5265

(229) 921 7016

(993) 312 5111

(55) 5326 7100

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCION, CP 05120

DELEGACION CUAJIMALPA, MEXICO, D.F

TEL. 5 326 7100

R.RC.: BDE810626-1W7

IECCI_

Para servicio y ventas consulte"HERRAMIENTAS AMARELA

ELECTRICAS" en la secci6n amarilla .... r,r:_':_:,;....

G£OSARIO

CFM: Pies c_bicos por minuto.

SCFM: pies cQbicos estAndar por minuto; unidad de medida de suministro de aire.

PSI: Libras por pulgada cuadrada; una unidad de medida de presi6n.

kPa (kilopascaJ): Medici6n m_trica de la presi6n. 1 kilopascal es equivalente a 1000 pascales.

CertJficacJ6n de c6digo: Los productos que tienen una o mas de las indicaciones siguientes: UL, CUL, ETL, CETL, ban sido evaluados por

los laboratorios de seguridad independientes certificados de OSHA y cumplen los est&ndares de seguridad de Underwriters Laboratories

cuya aplicaci6n corresponda.

Presi6n de arranque: Mientras el motor esta apagado, la presi6n del tanque de aire cae cuando utiliza un accesorio. Cuando la presi6n del

tanque baja a determinado nivel el motor volvera a encenderse automAticamente. La presi6n baja en la cual el motor se vuelve a encender

automaticamente se llama presi6n de arranque.

Presi6n de corte: Cuando se enciende o cuando comienza a funcionar un compresor de aire, comienza a elevarse la presi6n del aire en el

tanque de aire. Se eleva hasta determinada presi6n antes de que el motor se apague autom_,ticamente, protegiendo a su tanque de aire

de una presi6n de aire mayor a su capacidad. La presi6n alta en la cual el motor se apaga se llama presi6n de corte.

Circuito de derivaci6n: Es el circuito que Ileva electricidad del tablero el6ctrico al tomacorriente.

Factor de trabajo: Esta bomba del compresor de aire puede funcionar en forma continua. Sin embargo, para prolongar la vida Qtil del

compresor de aire, se recomienda que se mantenga un promedio entre un 50% y un 75% de factor de trabajo, por Io que la bomba del

compresor de aire no debe funcionar mas de 30 a 45 minutos en una hora dada.

Guia de detecci6n de problernas

Esta secci6n proporciona una Iista de las fallas que se presentan con mayor frecuencia, sus causas y las medidas correctivas correspondientes.

El operador o el personal de mantenimiento pueden Ilevar a cabo algunas de estas acciones correctivas, pero es posible que otras necesiten

la asistencia de un t6cnico DEWALT calificado o de su distribuidor.

Problema C6digo

Presi6n excesiva en el tanque de aire: la valvula de seguridad salta ................................................ 1,2

P_rdidas de aire ..................................................................................................................................... 3

P_rdidas de aire en el tanque de aire o en las soldaduras del tanque de aire ................................. 4

P_rdidas de aire entre el cabezal y la placa de la valvula .................................................................... 5

P6rdidas de aire de la valvula de seguridad ......................................................................................... 6

Ruido de golpeteo ................................................................................................................................... 6,16,17

La lectura de la presi6n en el manSmetro regulado cae cuando se usa un accesorio ...................... 7

El compresor no suministra suficiente aire para operar los accesorios .............................................. 8,9,10,11,12,15

La perilla del regulador tiene una p_rdida constante de aire ............................................................... 13

El regulador no cierra la salida de aire .................................................................................................. 13

Humidit6 pr6sente dans le carter de la pompe ..................................................................................... 14,18

El motor no funciona .................................................................................................................. 11,19,20,21,22,23,24

C6digos de detecci6n de problernas

CODIGO CAUSA POSIBLE SOLUCION POSIBLE

El inieiiuPt0r de presi6n n0 apaga eJ m0t0r cuand0 el Ubique el interrupter EnCendidoiApagado en !a p0sici6n

c0mpres0r alcanza la presiSn de c0rte. Apagado (OFF), si la Unidad no se apaga Comun[quese con

i ...... un cEntro tie servicio de fAbrica DEWALT o C0n un CEntro de

• servici0 aut0rizad0 DEWALT.

2 El valor de corte del interruptor de presi6n es demasi- Comuniquese con un centro de servicio de fabrica DEWALT o

ado alto con un centro de servicio autorizado DEWALT.

C6DIGO CAUSA POSIBLE SOLUCION POSIBLE

Las c0aexi0nes de !os tub0S no eSt4n bien ajustadaS Ajuste las C0aexiones en los !ugares donde S!enta escapes

de aJre Controle las conexiones con una soluci6n de agua

jabonosa: No ajuste demaslado.

4 Tanque de aire defectuoso Se debe reemplazar el tanque de aire. No repare la p@dida.

&ADVERTENClA: Riesgo de explosidn. No perfore, suelde ni

modifique el tanque de aire o el mismo se debilitara. El tanque

de aire se puede romper o explotar.

I Se 0S dep@d das C0muniquese con un centro de servc o de f_br ca DEWALT 0

con un Centro de servicio autorizado DEWALT.

6 Valvula de seguridad defectuosa Opere la valvula de seguridad manualmente tirando del anillo.

Si la valvula aOn pierde, debe ser reemplazada.

7 El regulador no est& correctamente ajuStado para el uso Es normal que se presente alguna Caida de presi6n Cuando

de un acces0rio se usa un accesorio, ajuste el regulador c0mo se indica

en Regulador en !a secci6B Caracterfsticas si la ca!da es

, excesiva.

NOTA: Ajuste la presi6n regu!ada bajo cond!ciones de f!uJo

mientras se usa el acces0rio.

8 Uso excesivo y prolongado de aire Disminuya el uso de aire.

9 _E! compresor n0 es Io suficientemente grande para el Controle !os requisit0s de a!re de! accesorio, s! es mayor que

neCesita un c0mpres0r mAs grande para operar el accesorio.

Jaccesorio e! fiujo de aire0 la presi6n pr0vista por su €ompresor de aire,

10 Agujero en la manguera de aire Reemplace la manguera de aire.

11 VAIvula de control restringida Retire, limpie o reemplace. ..............

12 P@didas de aire Ajuste las conexiones.

CODIGO CAUSA POSIBLE SOLUCION POSIBLE

13 i El regulador ester daSadO

14 La unicladfunciona en lugares humedos o mojados Traslade la unidad a un Area seca y bien ventilada

15 " ..... I .:

FItro de entrada de a_rerestnngldo ........... DmpJe o reemp ace e filtro de entrada de aire

16 Acumulacidn de carbono en la bomba Comuniquese con un centro de servicio de fabrica DEWALT o

con un centro de servicio autorizado DEWALT.

i 7 Ace te t #0 detergente Ut zad0 en a bomba' Drenee ace te y vue vaa enar a bomba con ace te s nt_t c0

DEWALT para compreS0res.

Verifique el calibre del conductor y la Iongitud del cable

adecuados. Consulte Cables prolongadores en la secci6n

Instalacidn.

c0muniquese Con un Centr0 de serVici0 de fAbrica DEWALT o

con un centro de servicio autorizado DEWALT.

Comuniquese con un centro de servicio de fabrica DEWALT o

con un centro de servicio autorizado DEWALT.

Piezas inter_as de! mot0i sa!picadas C0n pintura C0muniqueSe C0nun Centi0 de Seivicio de ffibdCa DEWALT

con un centro de servicio autodzado DEWALT. No opere el corn:

presor en la zona saJpicada con pintura. Consulte la advertencia

sobre vapor infiamablel

18 El cable prolongador es de Iongitud o calibre

incorrectos

' c0neXi0nes el6ctricas fl0jaS

2o Posible motor o capacitor de arranque defectuosos

CODIGO CAUSA POSIBLE SOLUCION POSIBLE

22 Fusible quemado, interruptor autom&tico activado 1. Controle si hay alg_n fusible quemado en la caja de

fusibles y reempl&celo de ser necesario. Reinicie el

interruptor autom&tico. No utilice un fusible o un interruptor

autom&tico de valor mayor al especificado para su circuito

de derivaci6n en particular.

2. Verifique si el fusible es correcto. Utilice solamente un

fusible de acci6n retardada.

3. Verifique si hay bajo voltaje y/o si el cable prolongador es

el adecuado.

4. Desconecte los otros artefactos el6ctricos del circuito

u opere el compresor sobre su propio circuito de

derivaci6n.

23 La presi6n del tanque eXcede la presi6n de arranque El motor arrancar_ en forma autom_tica CUando !a presi6n del

del interruptor de presi6n i tanque descienda pot debaJ0 de la pres!6n de arranque de!

! interruptor de presi6nl

24 La valvula de liberaci6n de presi6n del interruptor de Coloque el interruptor Encendido/Apagado (On/Off) en

presi6n no descarg6 la presi6n principal Apagado (OFF). Si la vAIvula no se abre, reemplace el

interruptor. Comuniquese con uncentro de servicio de fabrica

DEWALT o con un centro de servicio autorizado DEWALT.

DEWALT Industrial Tool Co., 701 Joppa Road, Baltimore, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme; the "D" shaped air intake grill; the

array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

Dewalt D55146 TYPE 1 User Manual COMPRESSOR Manuals And Guides L0902587

DEWALT Air compressor Manual L0902587 DEWALT Air compressor Owner's Manual, DEWALT Air compressor installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
