DPH3100

Pressure Washer

Laveuse à pression

Lavadora a presión

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA

DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT • www.dewalt.com

2

English

DPH3100 PRESSURE WASHER

Specications

MODEL WEIGHT HEIGHT WIDTH LENGTH PSI MAX* AVERAGE

OPERATING

PSI

GPM MAX* AVERAGE

OPERATING

GPM

ENGINE

DPH3100 83.6 lbs 26.5" 23" 40" 3100

(21373 kPa) 2780

(19167 kPa) 2.8

(10.6 L/min)

2.7

(10.2 L/min)

Honda

GX200,196 cc OHV,

5.5 Net HP **

* Maximum PSI and GPM ratings determined in accordance with the Pressure Washers Manufacturers Association (PWMA)

standard PW101

** Horsepower rating (shown as maximum output @ 3600 rpm) is in accordance with SAE J1349. Actual engine power will be lower. Engine

power depends on the application, operating speed, operating conditions and other variables.

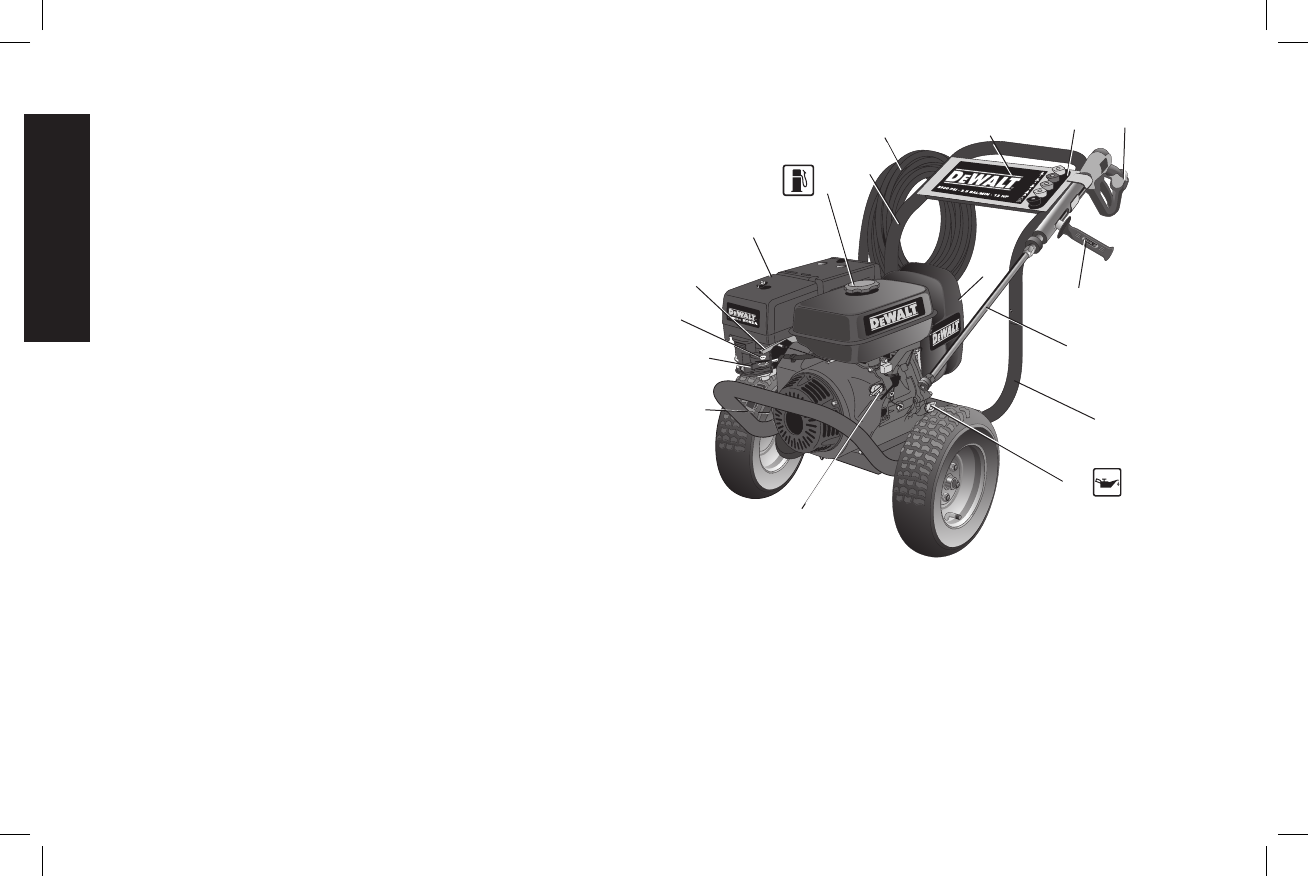

A. Panel assembly

B. Nozzle holder

C. Professional Spray gun

D. Side Handle

E. Quick-connect

spray wand

F. Frame

G. Engine dipstick/oil plug

H. Engine switch

I. Starter grip

J. Fuel valve lever

K. Choke control

L. Throttle control lever

M. Engine

N. Gas cap

O. Handle assembly

P. High-pressure hose

Q. High-pressure pump

ENGINE

Refer to the engine instruction manual for location and operation of

other engine controls.

Pump Specications

DeWALT MAINTENANCE FREE DESIGN

The high pressure pump is maintenance free and requires no oil. If

there is a problem with the pump contact a DeWALT factory service

center, a DeWALT authorized service center or other qualified service

personnel.

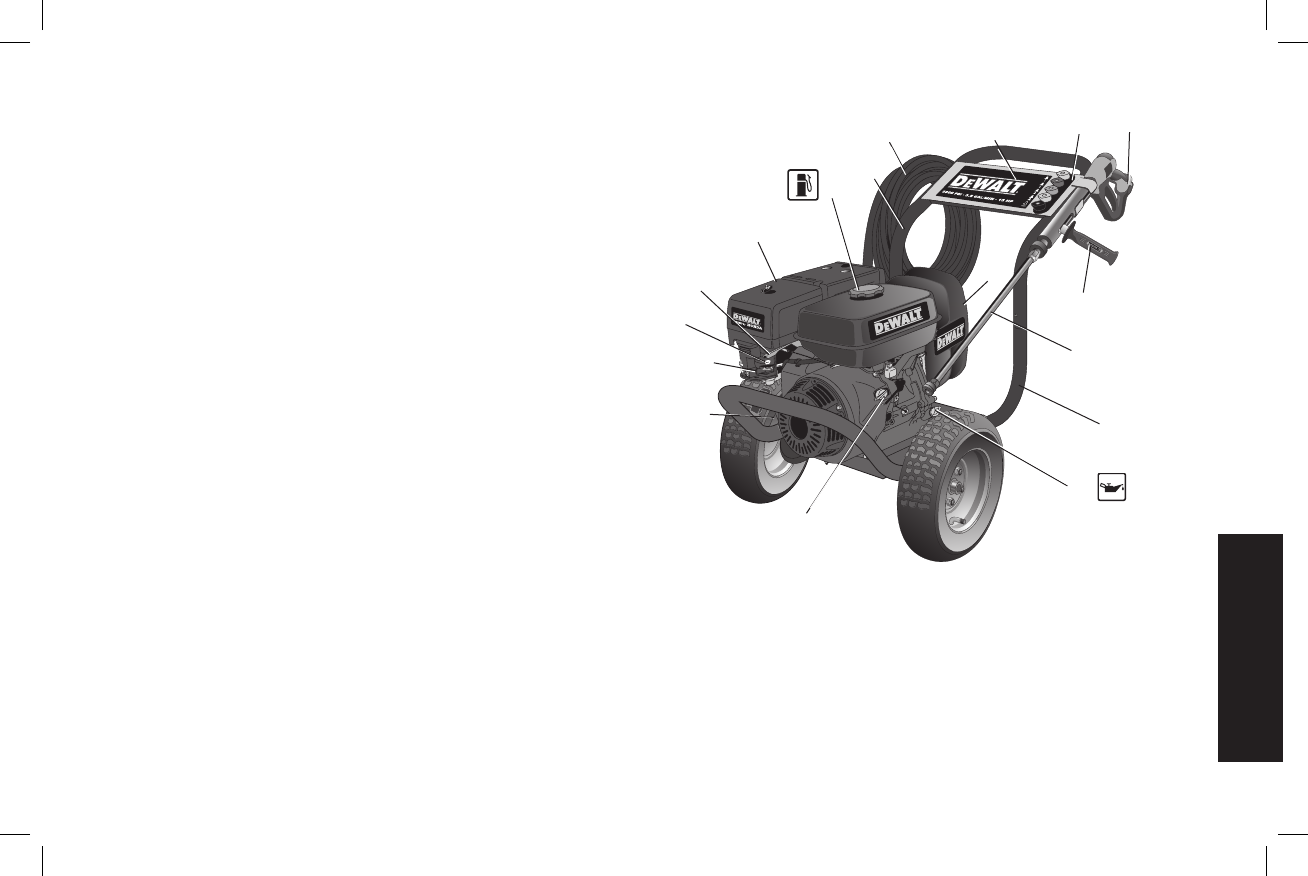

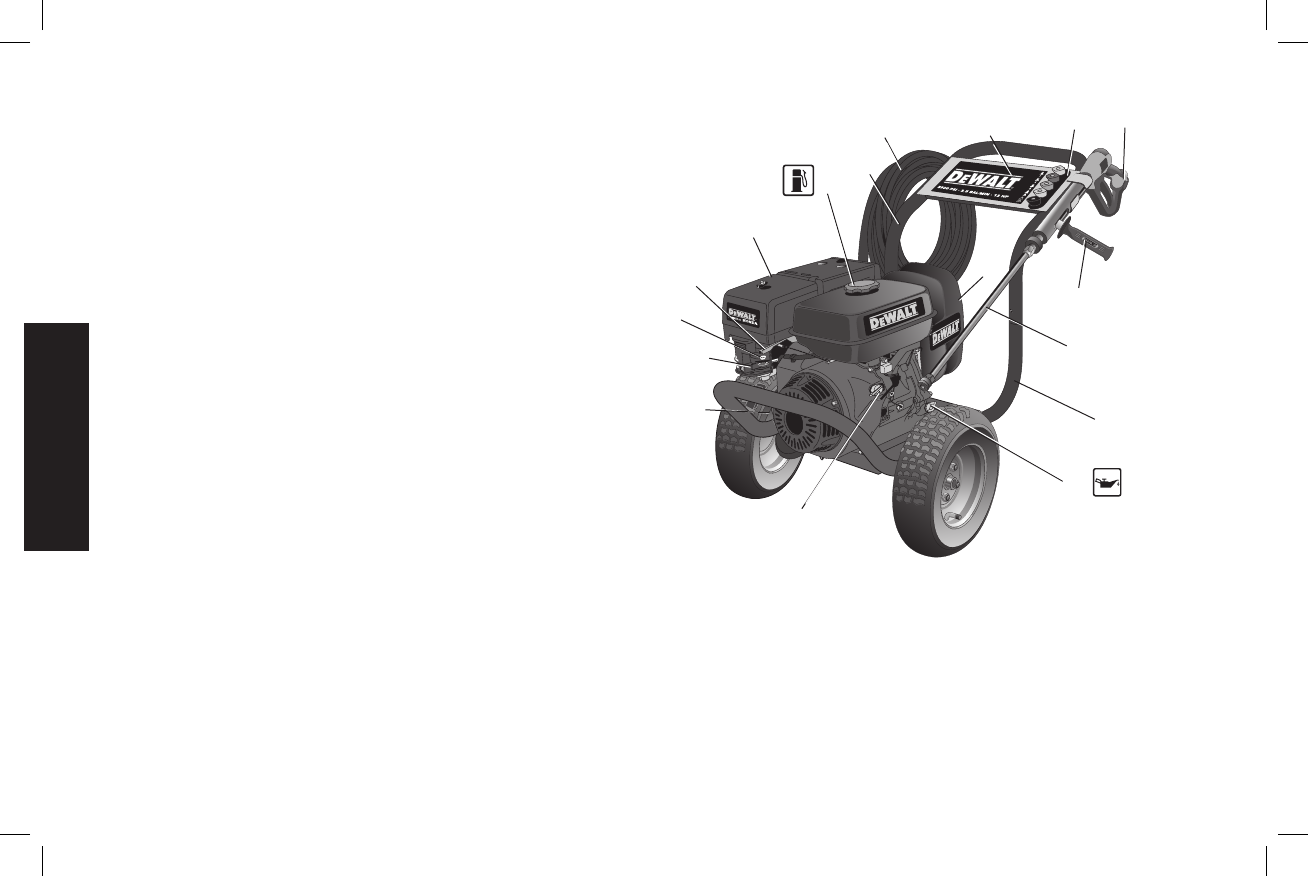

FIG. 1

M

C

E

P

K

O

AB

Q

H

G

N

L

J

I

D

F

3

English

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT

THIS OR ANY DeWALT TOOL, CALL US TOLL FREE AT:

1-800-4-DeWALT (1-800-433-9258)

Important Safety Instructions

WARNING: Do not operate this unit until you read and understand

this instruction manual and the engine instruction manual for safety,

operation and maintenance instructions.

WARNING: When using this product basic precautions should

always be followed, including the following:

1. Read all instructions before using the product.

2. To reduce the risk of injury, close supervision is necessary when

a product is used near children.

3. Know how to stop the product and bleed pressures quickly. Be

thoroughly familiar with the controls.

4. Stay alert–watch what you are doing.

5. Do not operate the product when fatigued or under the influence

of alcohol or drugs.

6. Keep operating area clear of all persons.

7. Do not overreach or stand on unstable support. Keep good

footing and balance at all times.

8. Follow the maintenance instructions specified in the manual.

DANGER: RISK OF INJECTION OR SEVERE INJURY. KEEP

CLEAR OF NOZZLE. DO NOT DIRECT DISCHARGE STREAM AT

PERSONS. THIS PRODUCT IS TO BE USED ONLY BY TRAINED

OPERATORS.

WARNING: This product may not be equipped with a spark-

arresting muffler. If the product is not equipped and will be used

around flam ma ble ma teri als or on land covered with materials such

as agricultural crops, forest, brush, grass or other similar items, then

an ap proved spark arrester must be installed and is legally required

in the state of California. It is a violation of California statutes

section 130050 and/or sec tions 4442 and 4443 of the California

Public Re sourc es Code, unless the engine is equipped with a spark

arrester, as defined in section 4442, and maintained in ef fec tive

work ing order. Spark arresters are also required on some U.S.

For est Service land and may also be legally required under other

statutes and or di nanc es.

WARNING: This product contains chemicals, known to the

State of California to cause cancer, and birth defects or other

reproductive harm. Wash hands after handling.

Save theSe inStructionS

Denitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death

or serious injury.

WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death

or serious injury.

CAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor

or moderate injury.

CAUTION: Used without the safety alert symbol

indicates a potentially hazardous situation which, if

not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT

THIS OR ANY DeWALT TOOL, CALL US TOLL FREE AT:

1-800-4-DeWALT (1-800-433-9258)

Important Safety Instructions

WARNING: Do not operate this unit until you read and understand

this instruction manual and the engine instruction manual for safety,

operation and maintenance instructions.

WARNING: When using this product basic precautions should

always be followed, including the following:

1. Read all instructions before using the product.

2. To reduce the risk of injury, close supervision is necessary when

a product is used near children.

3. Know how to stop the product and bleed pressures quickly. Be

thoroughly familiar with the controls.

4. Stay alert–watch what you are doing.

5. Do not operate the product when fatigued or under the influence

of alcohol or drugs.

6. Keep operating area clear of all persons.

7. Do not overreach or stand on unstable support. Keep good

footing and balance at all times.

8. Follow the maintenance instructions specified in the manual.

DANGER: RISK OF INJECTION OR SEVERE INJURY. KEEP

CLEAR OF NOZZLE. DO NOT DIRECT DISCHARGE STREAM AT

PERSONS. THIS PRODUCT IS TO BE USED ONLY BY TRAINED

OPERATORS.

WARNING: This product may not be equipped with a spark-

arresting muffler. If the product is not equipped and will be used

around flam ma ble ma teri als or on land covered with materials such

as agricultural crops, forest, brush, grass or other similar items, then

an ap proved spark arrester must be installed and is legally required

in the state of California. It is a violation of California statutes

section 130050 and/or sec tions 4442 and 4443 of the California

Public Re sourc es Code, unless the engine is equipped with a spark

arrester, as defined in section 4442, and maintained in ef fec tive

work ing order. Spark arresters are also required on some U.S.

For est Service land and may also be legally required under other

statutes and or di nanc es.

WARNING: This product contains chemicals, known to the

State of California to cause cancer, and birth defects or other

reproductive harm. Wash hands after handling.

Save theSe inStructionS

Denitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death

or serious injury.

WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death

or serious injury.

CAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor

or moderate injury.

CAUTION: Used without the safety alert symbol

indicates a potentially hazardous situation which, if

not avoided, may result in property damage.

4

English

DANGER: RISK OF EXPLOSION OR FIRE

What can happen How to prevent it

 • Spilledgasolineandit’s

vapors can be come ignited

from cigarette sparks,

electrical arcing, exhaust

gas es and hot engine

components such as

the muffler.

 • Shutoffengineandallow

it to cool before adding fuel

to the tank.

 • Usecareinfillingtankto

avoid spill ing fuel. Move pres-

sure wash er away

from fueling area before

start ing en gine.

 • Heatwillexpandfuelinthe

tank which could result in

spillage and pos si ble fire

explosion.

 • Keepmaximumfuellevel

1/2" (12.7 mm) be low

bottom of filler neck

to allow for expansion.

 • Operatingthepressure

washer in an ex plo sive

en viron ment could

re sult in a fire.

 • Operateandfuelequipment

in well-ven ti lat ed areas free

from ob struc tions. Equip

areas with fire extinguisher

suit able for gas o line fires.

 • Materialsplacedagainstor

near the pressure washer

can in ter fere with its proper

ventilation fea tures caus ing

overheating and possible

ig ni tion of the materials.

 • Neveroperatepressure

wash er in an area containing

dry brush or weeds.

 • Mufflerexhaustheatcan

damage paint ed sur fac es,

melt any material sen si tive

to heat (such as siding,

plas tic, rub ber, vinyl or the

pressure hose, itself), and

dam age live plants.

 • Alwayskeeppressurewasher

a min i mum of 4' (1.2 m) away

from sur fac es (such as

houses, au to mo biles or

live plants) that could be

damaged from muffler exhaust

heat.

 • Improperly stored fuel could

lead to acciden tal ignition.

Fuel im prop er ly secured

could get into the hands of

children or oth er un qual i fied

persons.

 • StorefuelinanOSHA-

ap proved con tain er, in a

se cure location away from

work area.

 • Useofacids,toxicor

cor ro sive chemicals,

poisons, in sec ti cides, or any

kind of flam ma ble solvent

with this product could re sult

in se ri ous injury or death.

 • Donotsprayflammable

liquids.

DANGER: RISK TO BREATHING (ASPHYXIATION)

What can happen How to prevent it

 • Breathingexhaustfumes

will cause se ri ous injury

or death! En gine exhaust

con tains carbon mon ox ide,

an odorless and deadly gas.

 • Operatepressurewasherin

a well-ventilated area. Avoid

en closed areas such as ga rag-

es, base ments, etc.

 • Neveroperateunitina

lo ca tion occupied by

humans or animals.

5

English

DANGER: RISK TO BREATHING (ASPHYXIATION) CONTINUED

 • Somecleaningfluids

con tain sub stanc es which

could cause injury to skin,

eyes or lungs.

 • Useonlycleaningfluids

spe cif i cal ly rec om mend ed

for high-pressure washers. Fol-

low manufacturers

recommendations. Do not use

chlorine bleach or any other

corrosive compound.

DANGER: RISK OF FLUID INJECTION AND LACERATION

What can happen How to prevent it

 • Yourpressurewasher

operates at fluid pressures

and velocities high enough to

penetrate human and

animal flesh, which could

result in amputation or

other serious injury. Leaks

caused by loose fittings or

worn or damaged hoses can

result in injection injuries.

DO NOT TREAT FLUID

INJECTION AS

A SIMPLE CUT! See a

physician immediately!

 • Inspectthehigh-pressure

hose regularly. Replace

the hose immediately if it is

damaged, worn, has melted

from contacting the engine,

or shows any signs of cracks,

bubbles, pinholes, or other

leakage. Never grasp a

high-pressure hose that

is leaking or damaged.

 • Nevertouch,grasporattempt

to cover a pinhole or similar

water leak on the high-

pressure hose. The stream

of water IS under high

pressure and WILL

penetrate skin.

 • Neverplacehandsinfront

of noz zle.

 • Directsprayawayfromself

and others.

 • Makesurehoseandfittings

are tight ened and in good

condition. Never hold onto

the hose or fittings during

op er a tion.

 • Donotallowhosetocontact

muf fler.

 • Neverattachorremovewand

or hose fittings while sys tem is

pres sur ized.

 • Whenusingreplacement

lances or guns with this

pressure washer, DO NOT

use a lance and/or lance/gun

combination that is shorter

in length than what was

provided with this pressure

washer as measured from the

nozzle end of the lance to the

gun trigger.

 • Injuriescanresultifsystem

pressure is not reduced

before attempting mainte-

nance or disassembly.

 • Torelievesystempressure,

shut off engine, turn off water

sup ply and pull gun trigger

until water stops flowing.

 • Use only accessories rated

equal to or higher than the

rating of the pressure washer.

6

English

DANGER: RISK OF UNSAFE OPERATION

What can happen How to prevent it

 • Unsafeoperationofyour

pressure wash er could lead

to se ri ous in ju ry or death to

you or others.

 • Donotusechlorine

bleach or any other

corrosive compound.

 • Becomefamiliarwiththeoper-

a tion and con trols of

the pressure washer.

 • Keepoperatingareaclear

of all persons, pets and

obstacles.

 • Donotoperatetheproduct

when fatigued or under the

influence of alcohol or drugs.

Stay alert at all times.

 • Neverdefeatthesafety

fea tures of this prod uct.

 • Donotoperatemachine

with missing, broken or

un au tho rized parts.

 • Neverleavewand

unattended while unit

is running.

DANGER: RISK OF INJURY FROM SPRAY

What can happen How to prevent it

 • High-velocityfluidspray

can cause objects to break,

propelling particles at high

speed.

 • AlwayswearANSI-approved

Z87.1 safety glasses. Wear

protective clothing to protect

against accidental spraying.

 • Neverpointwandatorspray

people or animals.

 • Lightorunsecuredobjects

can become hazardous

projectiles.

 • Alwayssecuretriggerlock

when wand is not in service

to prevent accidental

operation.

 • Neverpermanentlysecure

trigger in pull-back (open)

position.

7

English

 • Ifproperstartingprocedure

is not followed, engine can

kickback causing serious

hand and arm injury.

 • Ifenginedoesnotstartafter

two pulls, squeeze trigger

of gun to relieve pump

pressure. Pull starter cord

slowly until resistance is felt.

Then pull cord rapidly to avoid

kickback and prevent hand or

arm injury.

 • Thespraygun/wandis

a powerful clean ing tool

that could look like a toy

to a child.

 • Keepchildrenawayfromthe

pressure washer at all times.

 • Reactiveforceofspray

will cause gun/wand to

kickback, and could cause

the op er a tor to slip or fall

or misdirect the spray.

Im prop er control of gun/

wand can re sult in

in ju ries to self and

others.

 • Donotoverreachorstand

on an unstable support.

 • Donotusepressurewasher

while standing on a ladder.

 • Gripgun/wandfirmlywith

both hands. Expect the

gun to kickback when

triggered.

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

TRANSPORTING OR STORING

What can happen How to prevent it

 • Fueloroilcanleakorspill

and could result in fire or

breathing hazard. Se ri ous

in ju ry or death can re sult.

Fuel or oil leaks will dam age

carpet, paint or oth er

surfaces in ve hi cles

or trailers.

 • Ifpressurewasherisequipped

with a fuel shut-off valve, turn

the valve to the OFF position

before transporting to avoid

fuel leaks. If pres sure wash er

is not equipped with a fuel

shut-off valve, drain the fuel

from tank before trans port-

ing. Only trans port fuel in an

OSHA-approved container.

Al ways place pressure washer

on a protective mat when

transporting to protect against

dam age to vehicle from leaks.

Re move pres sure washer

from vehicle immediately upon

arrival at your destination.

8

English

WARNING: RISK OF BURSTING

What can happen How to prevent it

 • Over inflation of tires could

result in serious injury and

property damage.

 • Useatirepressuregaugeto

check the tires pressure before

each use and while inflating

tires; see the tire sidewall for

the correct tire pressure.

NOTE: Air tanks,

compressors and similar

equipment used to inflate

tires can fill small tires similar

to these very rapidly. Adjust

pressure regulator on air

supply to no more than the

rating of the tire pressure.

Add air in small increments

and frequently use the tire

gauge to prevent over

inflation.

• High-velocityfluidspray

directed at pneumatic tire

sidewalls (such as found

on automobiles, trailers and

the like) could damage the

sidewall resulting in serious

injury.

• Onpressurewashersrated

above 1600 PSI (11032 kPa)

use the widest fan spray

(40º nozzle) and keep the

spray a minimum of 8"

(20 cm) from the pneumatic

tire sidewall. Do not aim spray

directly at the joint between

the tire and rim.

WARNING: RISK OF HOT SURFACES

What can happen How to prevent it

 • Contactwithhotsurfaces,

such as engines exhaust

com po nents, could result in

se ri ous burn.

 • Duringoperation,touch

only the control surfaces

of the pres sure washer.

Keep children away from

the pres sure washer at all

times. They may not be able

to recognize the haz ards of

this product.

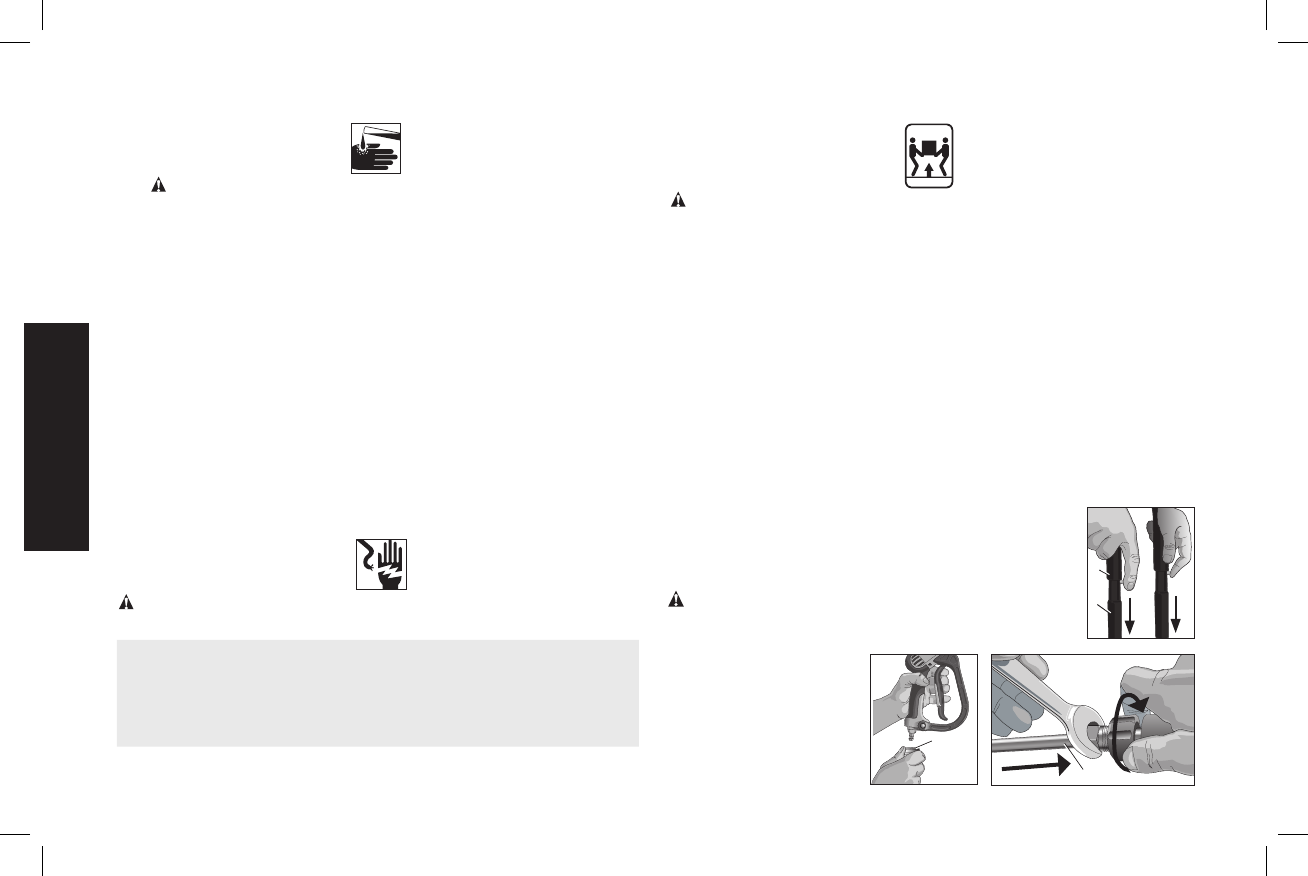

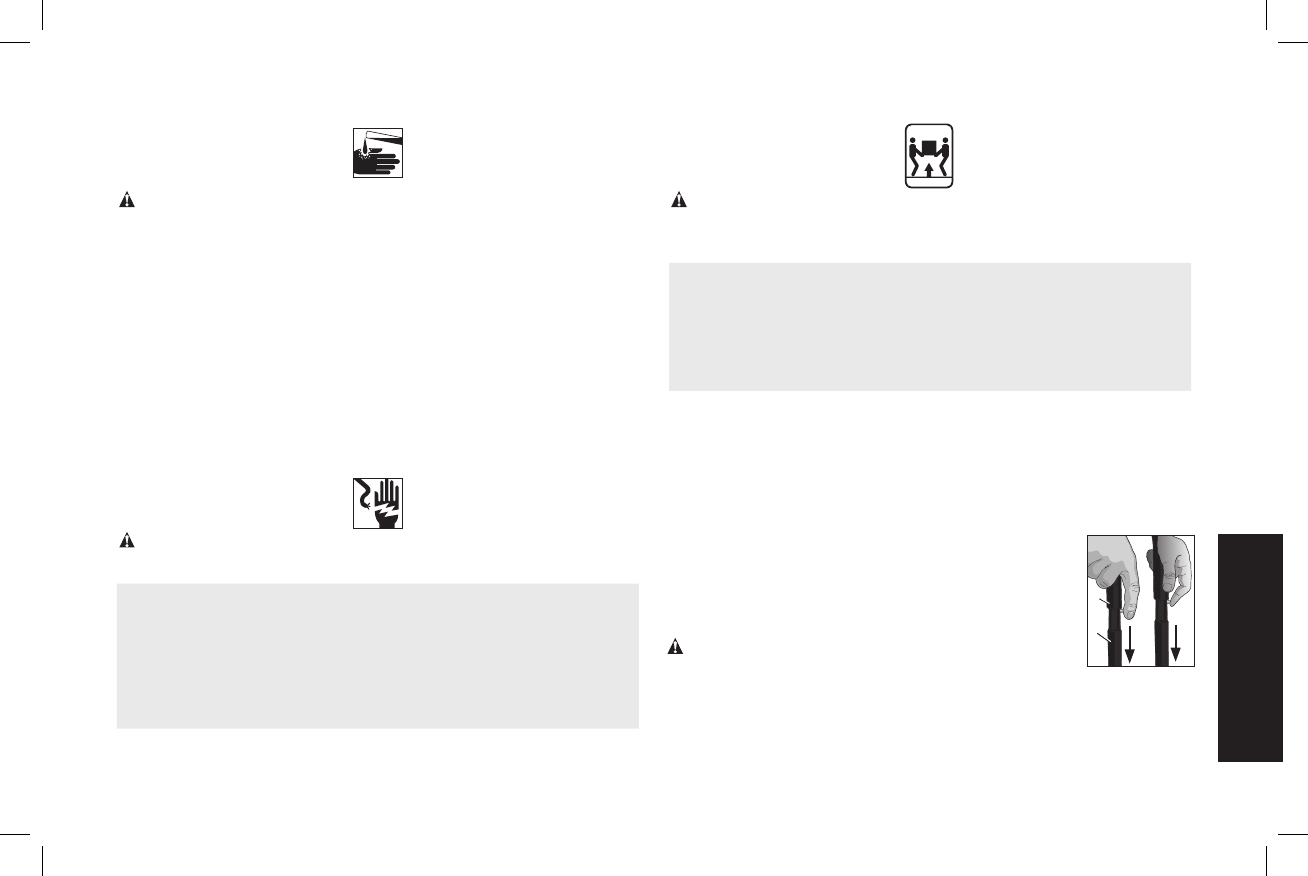

WARNING: RISK OF CHEMICAL BURN

What can happen How to prevent it

 • Useofacids,toxicor

corrosive chemicals, poisons,

in sec ti cides, or any kind of

flam ma ble solvent with this

product could re sult in se ri-

ous injury or death.

 • Donotsprayacids,gasoline,

ker o sene, or any other

flammable materials with this

product. Use only household

de ter gents, cleaners and

degreasers recommended

for use with pres sure

washers.

 • Wearprotectiveclothing

to protect eyes and skin

from con tact with sprayed

materials.

9

English

WARNING: RISK OF

ELEC TRI CAL SHOCK

What can happen How to prevent it

 • Spraydirectedatelectrical

outlets or switch es, or ob jects

con nect ed to an elec tri cal

circuit, could re sult in a

fatal electrical shock.

 • Unpluganyelectrically

op er at ed product before

attempting to clean it. Direct

spray away from electric

out lets and switches.

WARNING: RISK OF

INJURY FROM LIFTING

What can happen How to prevent it

 • Seriousinjurycanresult

from attempting to lift too

heavy an object.

 • Thepressurewasheristoo

heavy to be lifted by one

person. Obtain assistance

from others before lifting.

Save theSe inStructionS

For Future uSe

inStaLLation

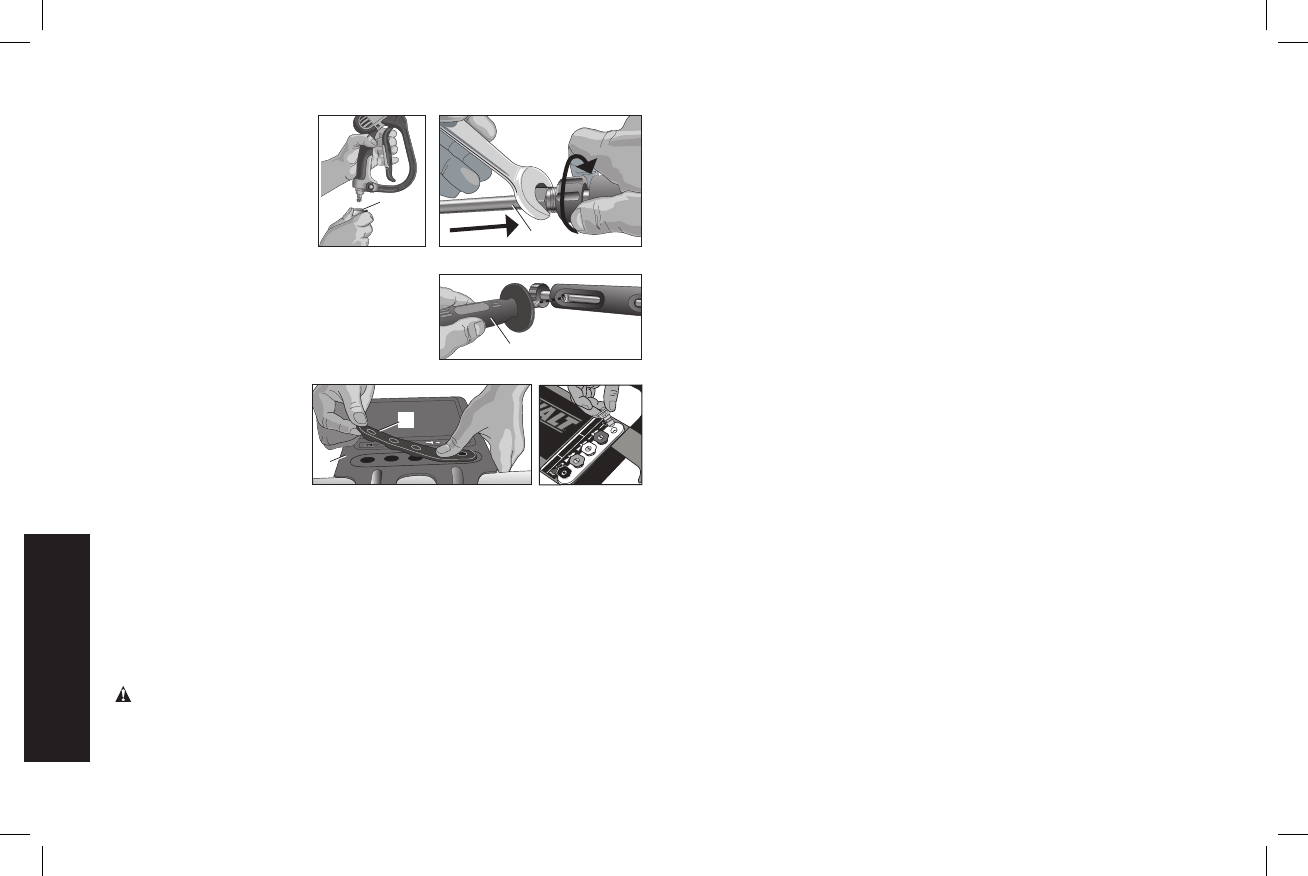

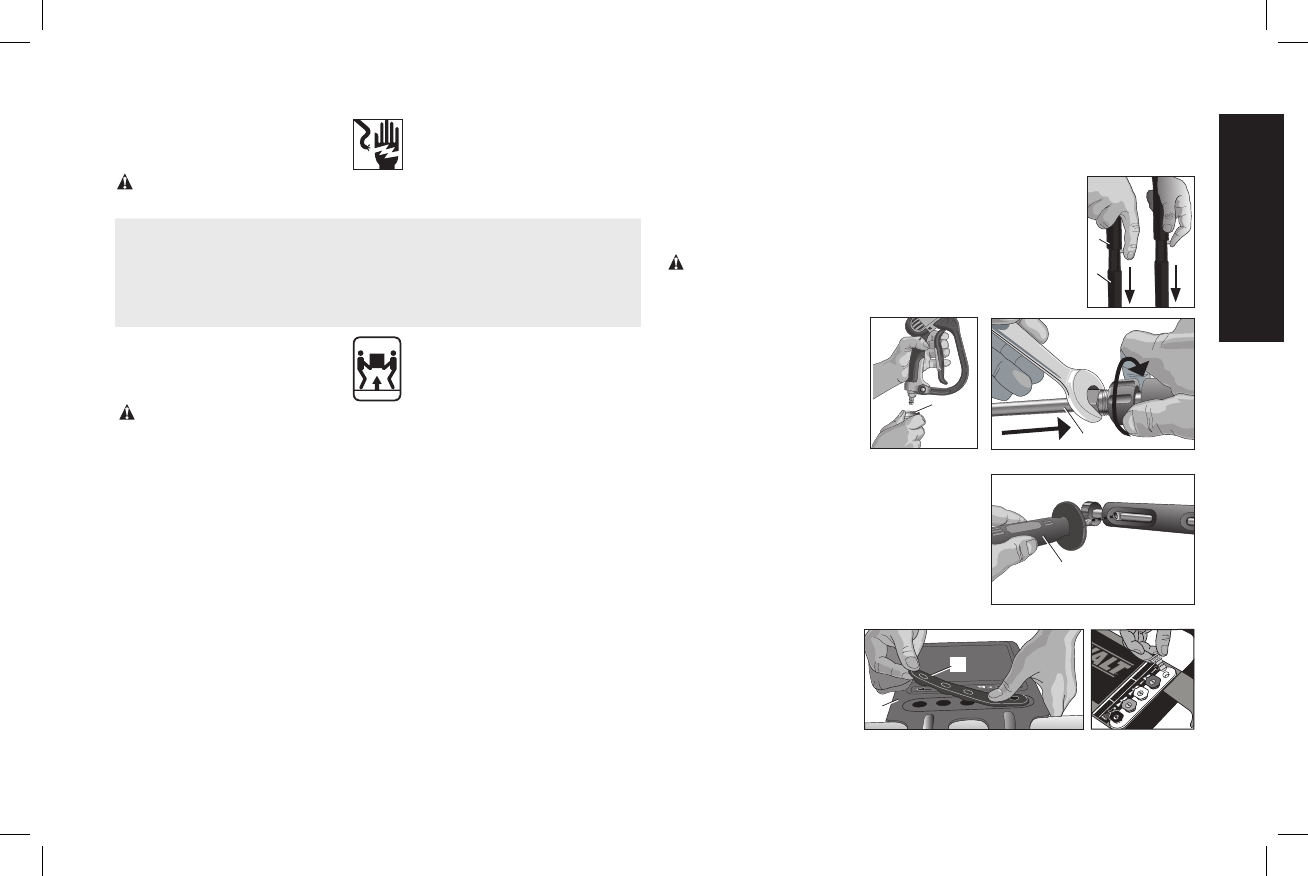

Pressure Washer Assembly (Fig. 1)

1. Place handle assembly (O) onto frame, depress

F

O

the snap buttons, and slide the handle assembly

onto the frame (F) until snap buttons are secured

in place.

CAUTION: Risk of personal injury. Avoid placing

hands between handle and frame when assembling

to prevent pinching.

2. Attach high-pressure

E

P

hose (P) to spray gun.

Make sure it is

secure.

3. Connect wand (E) to

spray gun. Make sure

connection is secure.

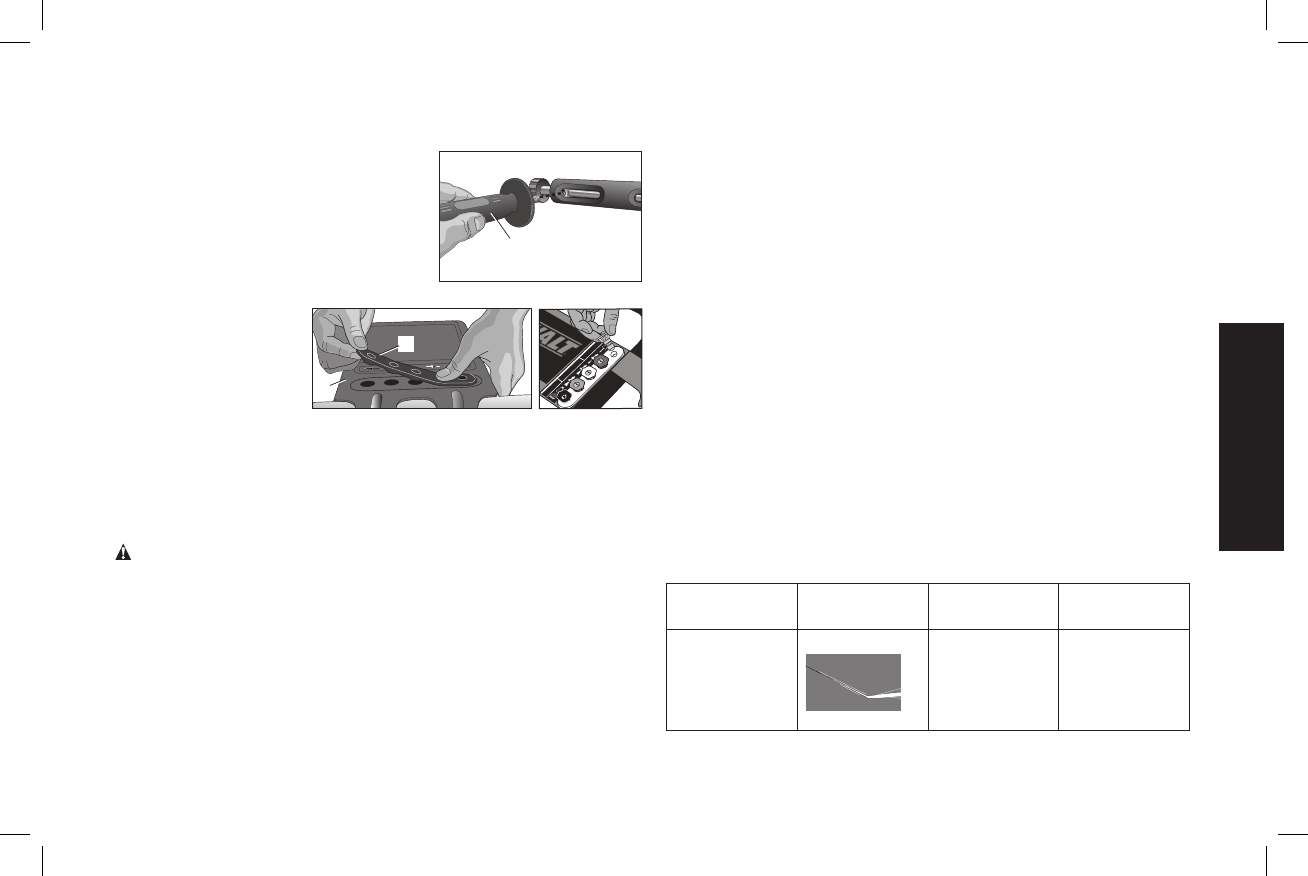

4. Thread the side handle (D) into spray

D

gun extension and tighten to desired

position.

5. Place the nozzle holder (B) onto the

panel assembly (A) and push each

nozzle holder into place.

6. Remove the five colored quick-connect

nozzles from the plastic bag and

insert them into

B

A

correct grommet on

the nozzle holder.

Nozzles are color

coded to match

colored nozzles on

panel assembly.

10

English

NOTE: The high pressure pump is maintenance free and requires

no oil, if there is a problem with the pump contact a DeWALT factory

service center, a DeWALT authorized service center or other qualified

service personnel.

WARNING: Risk of bursting.

Use a tire pressure gauge to check the

tires pressure before each use and while inflating tires; see the tire side-

wall for the correct tire pressure.

NOTE: Air tanks, compressors and similar equipment used to inflate

tires can fill small tires similar to these very rapidly. Adjust pressure

regulator on air supply to no more than the rating of the tire pressure.

Add air in small increments and frequently use the tire gauge to

prevent over inflation.

oPeration

Pressure Adjustments

The pressure setting is preset at the factory to achieve op ti mum

pres sure and cleaning. To lower the pres sure, follow these instruc-

tions.

1. Back away from the sur face to be cleaned. The further away you

are, the less the pressure will be on the surface to be cleaned.

2. Change to the 40˚ nozzle (white). This nozzle delivers a less

powerful stream of water and a wider spray pattern. Refer to

Spray Wand Nozzles.

CAUTION: DO NOT attempt to increase pump pressure. A higher

pressure setting than the factory set pressure may damage pump.

3. Reduce the speed of the gasoline engine (RPM). Slow the

engine down and the water pressure will go down with it.

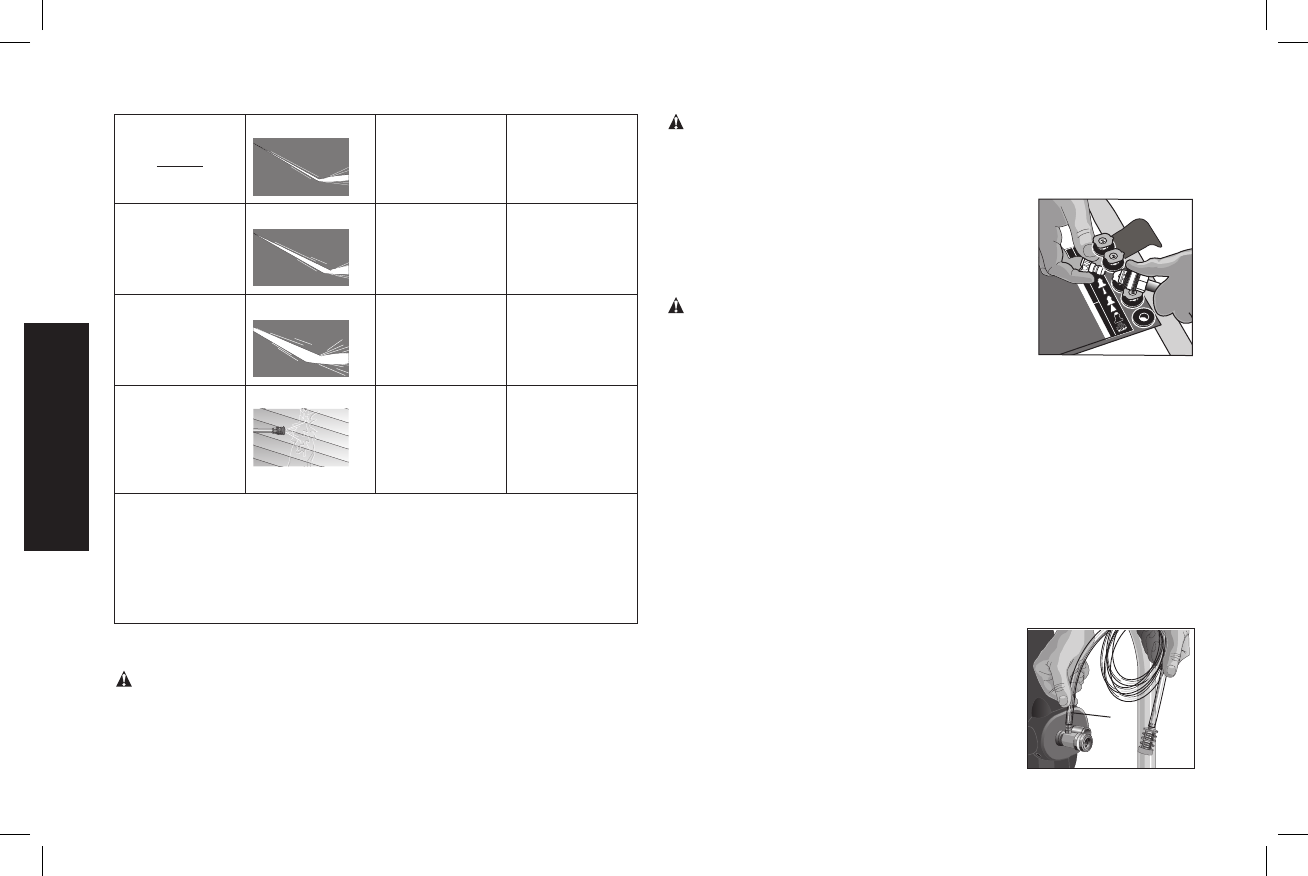

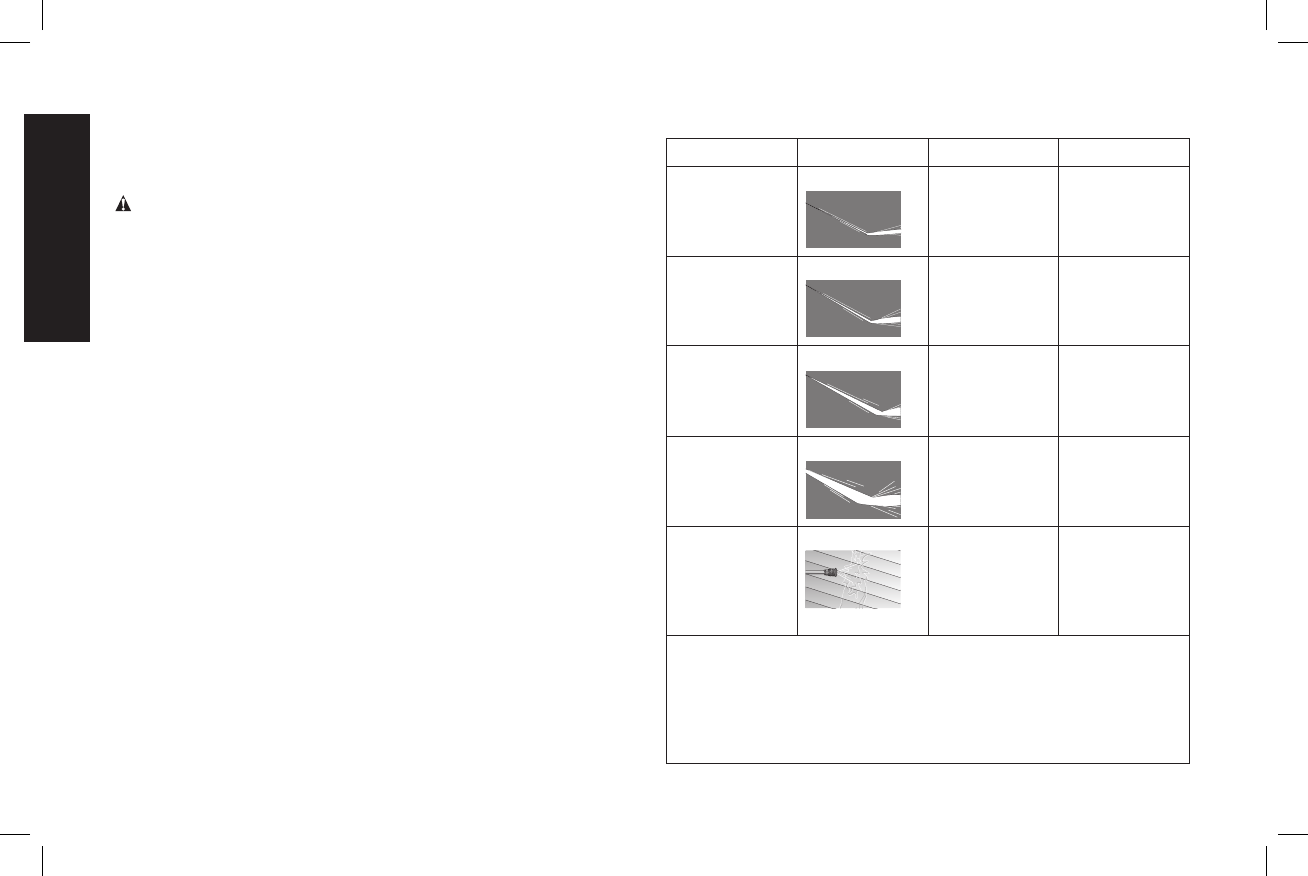

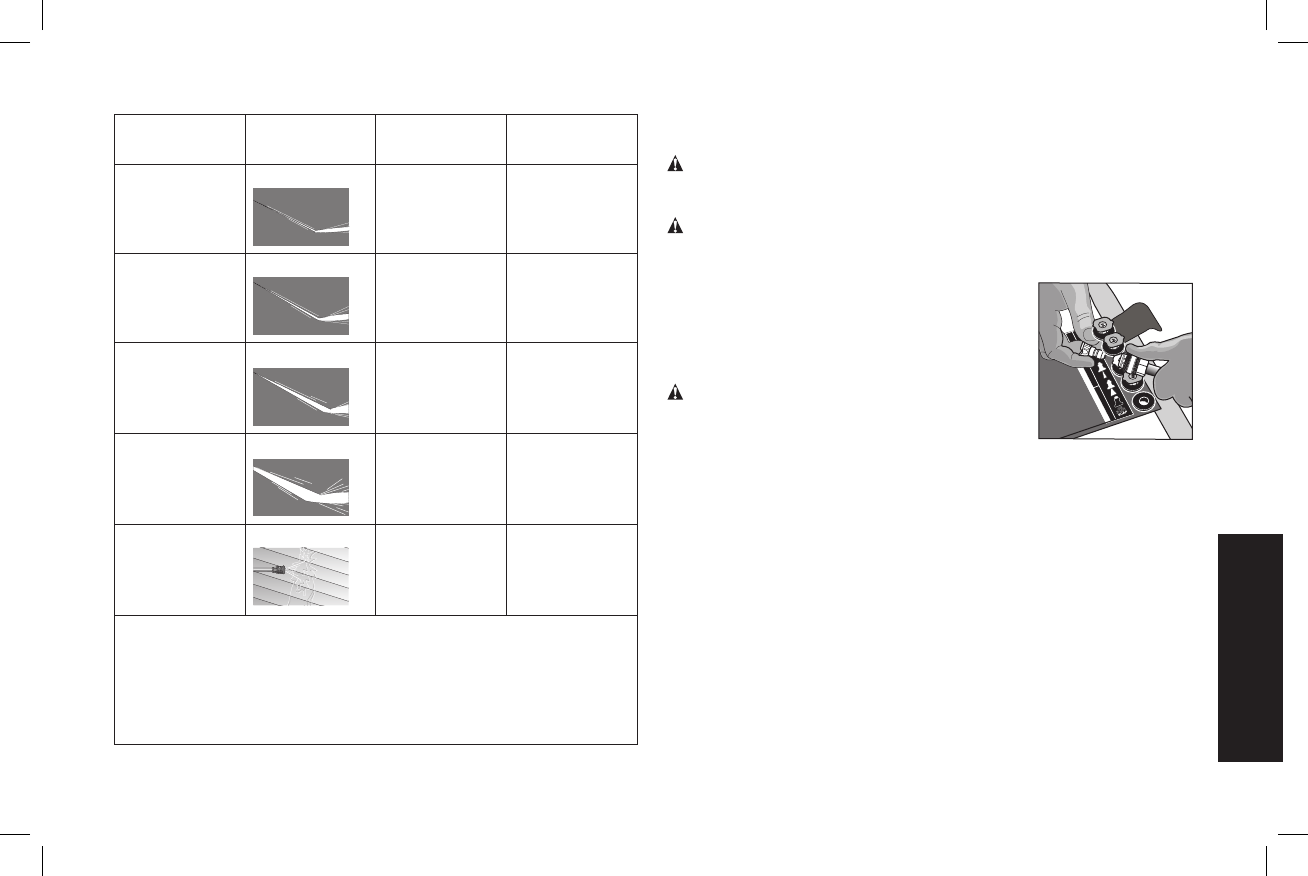

Spray Wand Nozzles (Fig. 1)

The nozzles for the spray wand are stored in the nozzle holder (B) on

the panel assembly (A). Colors on the panel identify nozzle location

and spray pattern. Refer to the following chart to choose the correct

nozzle for the job to be performed.

Nozzle Color Spray Pattern Uses Surfaces*

Red

0˚ powerful

pinpoint for

very intense

cleaning

metal or

concrete;

DO NOT use

on wood

Yellow

15˚ intense

cleaning of

small areas

metal, concrete

or wood

Green

25˚ intense

cleaning of

larger areas

metal, concrete

or wood

White

40˚ covers wide

areas of

cleaning

metal, concrete,

wood or vinyl

Black

low pressure applies cleaning

solutions metal, concrete,

wood or vinyl

* CAUTION: The high-pressure spray from your pressure washer

is capable of causing damage to surfaces such as wood, glass,

automobile paint, auto striping and trim, delicate objects such

as flowers and shrubs. Before spraying, check the item to

be cleaned to assure yourself that it is strong enough to resist

damage from the force of spray.

11

English

3. Install low-pressure (black) nozzle into quick connect fitting of spray

wand, refer to Spray Wand Nozzles.

NOTE: Chemicals and soaps

will not siphon if the black soap nozzle is not installed on the

spray wand.

4. After use of chemicals, place chemical hose into container of clean

water and draw clean water through chemical injection system

to rinse system thoroughly. If chemicals remain in the pump it

could be damaged. Pumps damaged due to chemicals will not be

covered under warranty.

Starting

WARNING: To reduce the risk of injury, read the pressure washer

instruction manual and the engine instruction manual before starting

pressure washer.

DANGER: Risk of fluid injection and laceration. When using the

high-pressure setting, DO NOT allow the high-pressure spray to

come in contact with unprotected skin, eyes, or with any pets or

animals. Serious injury will occur.

• Your washer operates at fluid pressures and velocities high

enough to penetrate human and animal flesh, which could result

in amputation or other serious injury. Leaks caused by loose fit-

tings or worn or damaged hoses can result in injection injuries.

DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a

physician immediately!

WARNING: Risk of fire, asphyxiation and burning. NEVER fill fuel

tank when engine is running or hot. Do not smoke when filling fuel

tank.

  fill fuel tank completely. Fill tank to 1/2" (12.7 mm) below

bottom of filler neck to provide space for fuel expansion. Wipe any

fuel spillage from engine and equipment before starting engine.

  run engine in doors or in en closed, poorly ven ti lat ed

       

and deadly gas.

CHANGING NOZZLES ON SPRAY WAND

DANGER: Risk of fluid injection. Do not direct discharge stream

toward persons, unprotected skin, eyes or any pets or animals.

Serious injury will occur.

WARNING: Flying objects could cause risk of serious injury. DO

NOT attempt to change nozzles while pressure washer is running.

Turn engine off before changing nozzles.

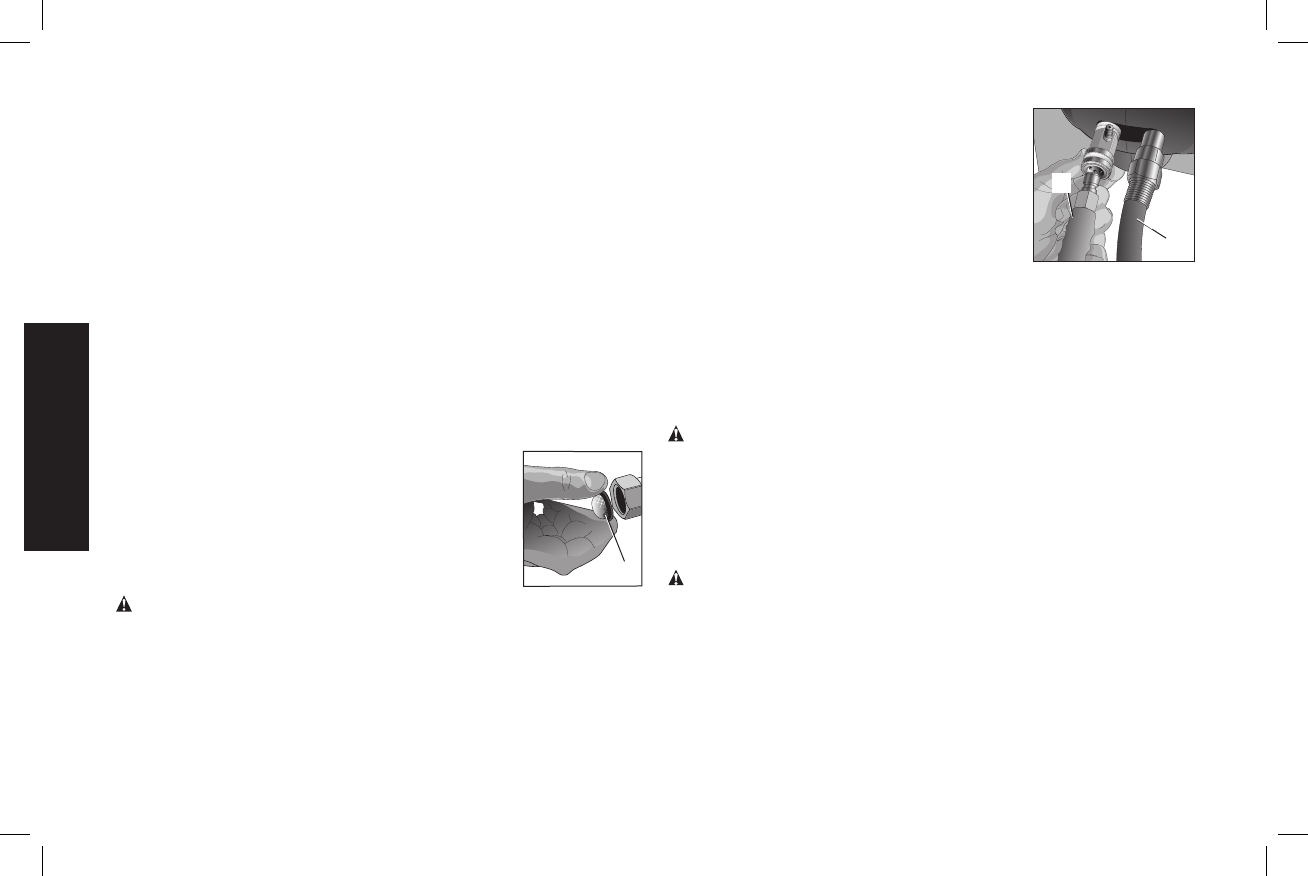

1. Pull quick-connect coupler back and insert

nozzle.

2. Release quick-connect coupler and

twist nozzle to make sure it is secure in

coupler.

WARNING: Flying object could cause risk



inserted in quick-connect socket and quick-

connect snap ring is fully engaged (forward)

before squeezing gun trigger.

Chemicals and Cleaning Solvents

Applying chemicals or cleaning solvents is a low-pressure operation.

NOTE: Use only soaps and chemicals designed for pressure washer

use. Do not use bleach.

TO APPLY CHEMICALS AND SOLVENTS

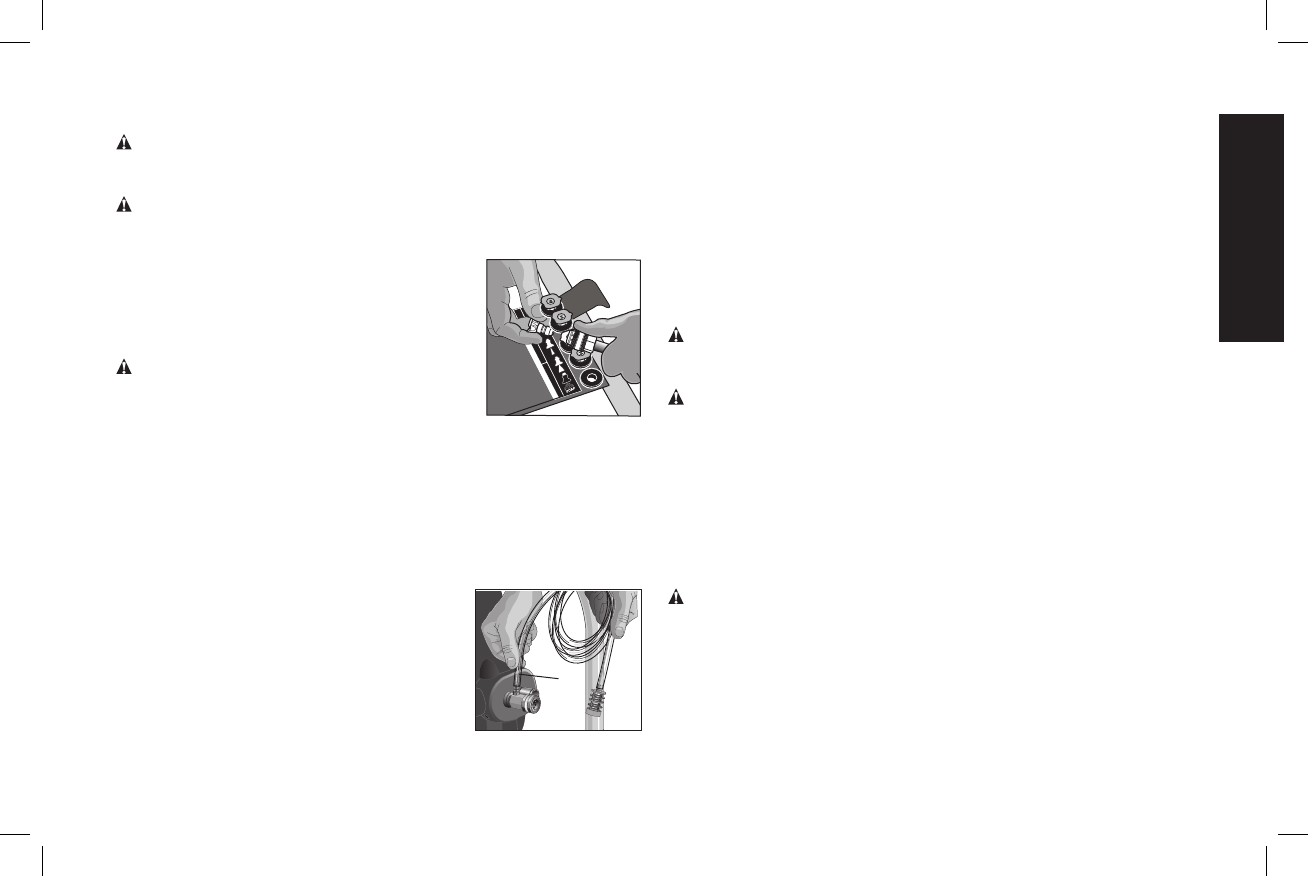

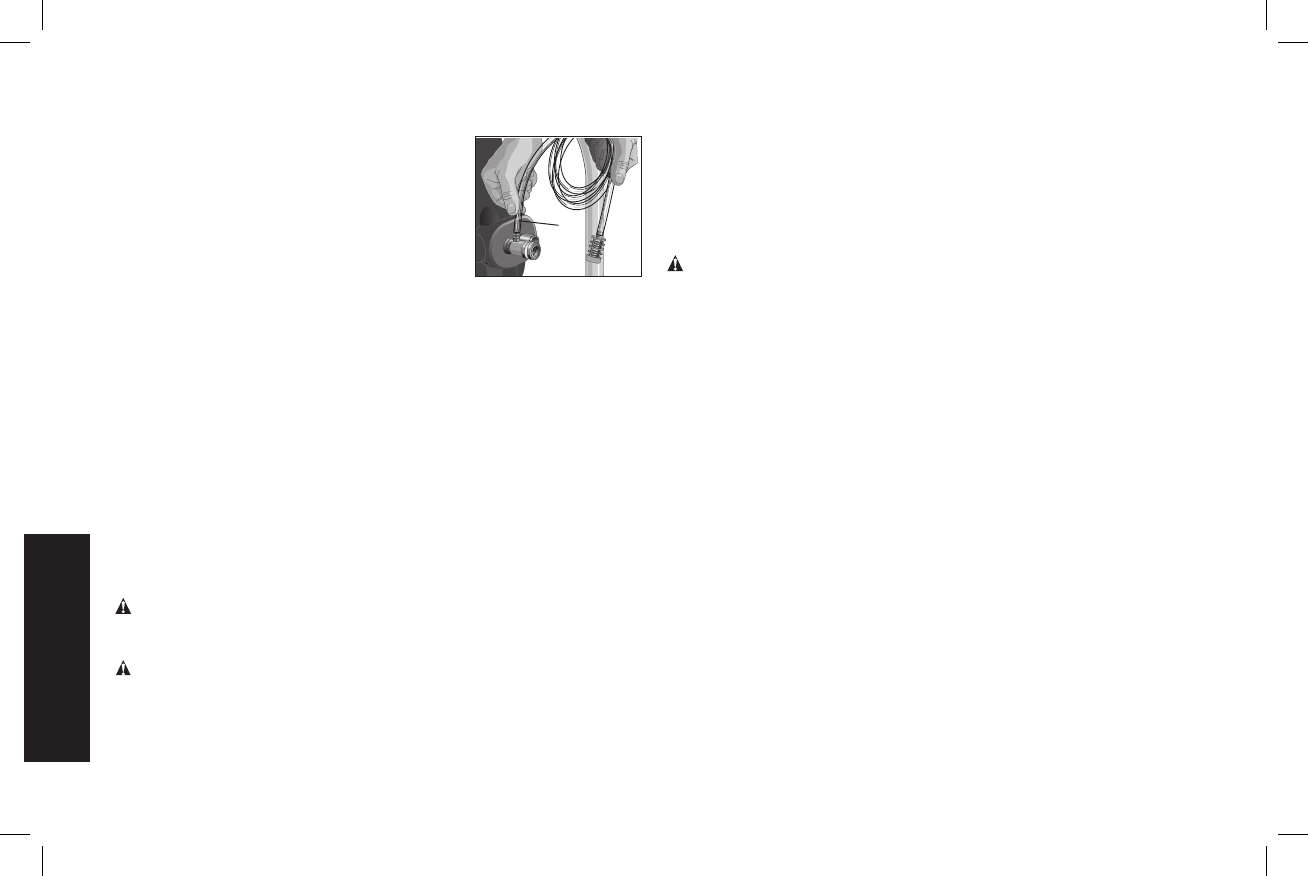

1. Press chemical hose (S) onto barbed fitting

S

located near high pressure hose connection

of pump as shown.

2. Place the other end of chemical hose with

filter on it into the container holding chemi-

cal/cleaning solution.

NOTE: For every 7 gallons (26.5 liters) of

water pumped 1 gallon (3.8 liters) of chemi-

cal/cleaning solution will be used.

12

English

           

muffler during or immediately after use of your pressure

washer. Damage to hoses from contact with hot engine

surfaces will NOT be covered by warranty.

CAUTION: NEVER pull water supply hose to move pres sure washer.

This could damage hose and/or pump inlet.

 DO NOT use hot water, use cold water only.

  turn water supply off while pressure washer engine is

running or damage to pump will result.

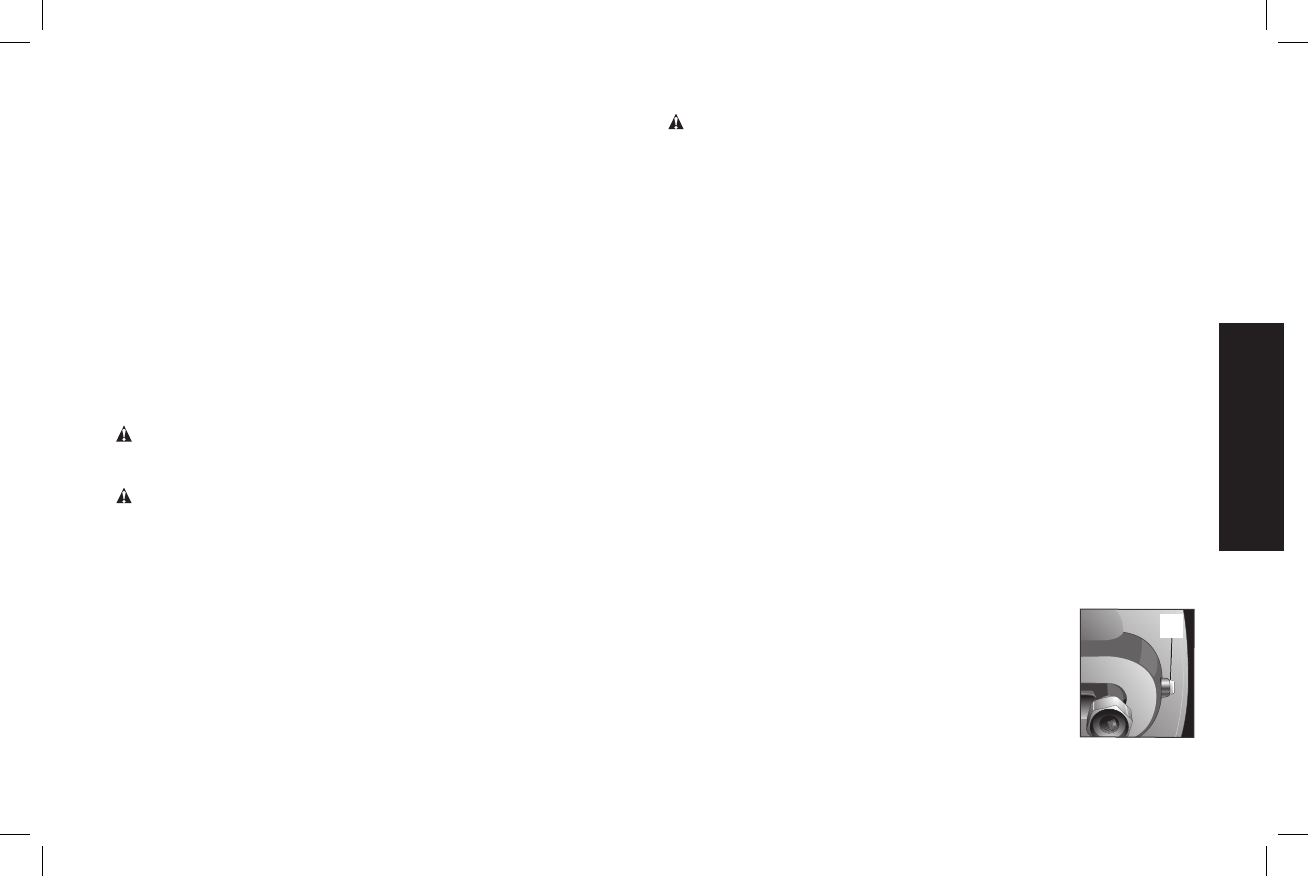

 DO NOT stop spraying water for more than T

two minutes at a time. Pump operates in

bypass mode when spray gun trigger is not

pressed. When the temperature inside the

pump rises too high the thermal relief valve (T)

will open and release a gush of water in an

effort to lower the temperature inside the pump.

The thermal relief valve will then close. If pump is left in bypass

mode for more than two minutes internal components of the

pump can be damaged.

START-UP PROCEDURE

1. In a well-ventilated outdoor area, add fresh, high-quality, unleaded

gasoline with a pump octane rating of 86 or higher. Do not overfill.

Wipe up spilled fuel before starting the engine. Refer to engine

instruction manual for correct procedure.

2. Check engine oil level. Refer to the engine instruction manual for

correct procedure.

3. Connect the water hose to the water source. Turn the water source

on to remove all air from the hose. When a steady stream of water

is present, turn the water source off.

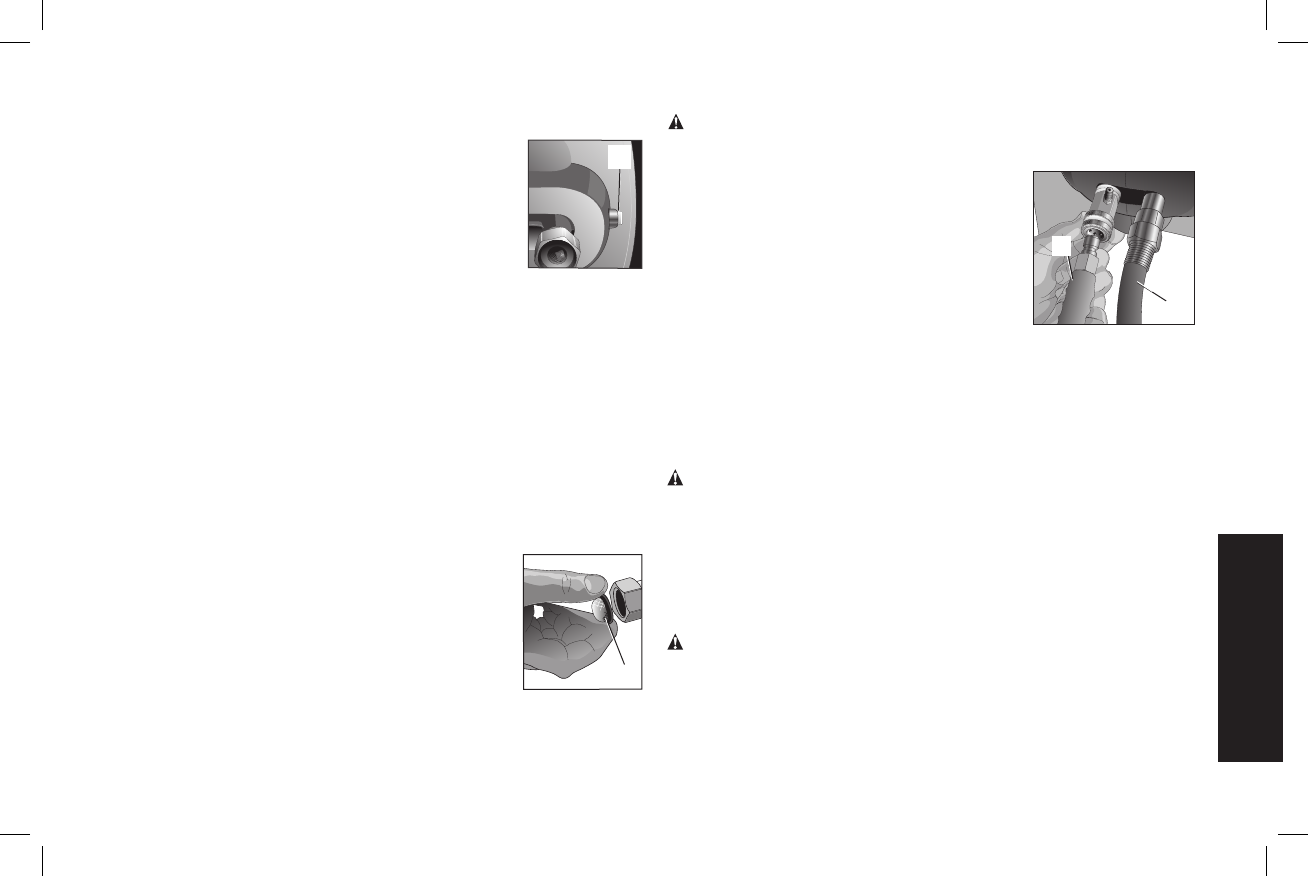

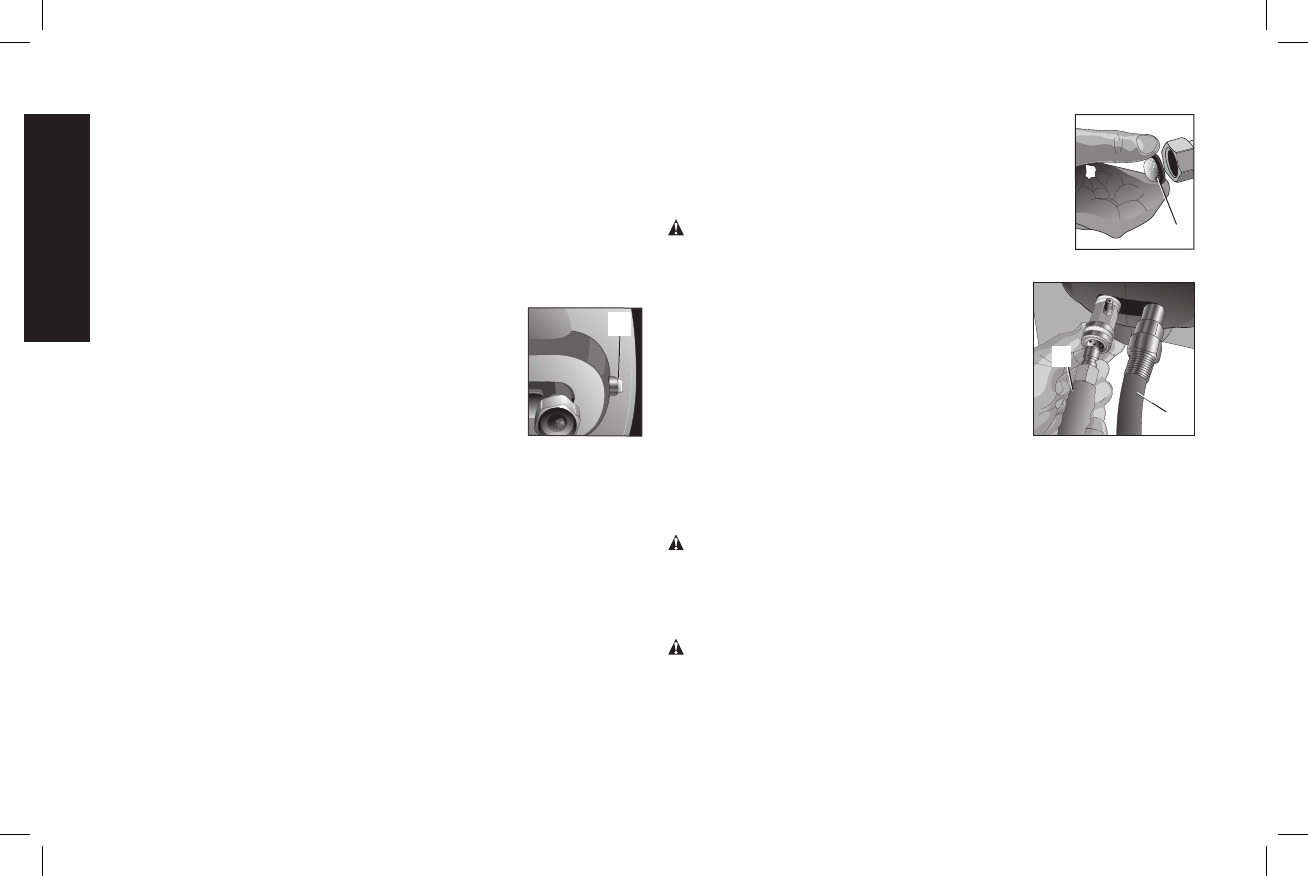

4. Verify the filter screen (U) is in water inlet of pump.

U

The cone side faces out.

5. Connect the cold water source (V) to pump inlet.

NOTE: Water source must provide a minimum of

5 gallons per minute at 20 PSI (138 kPa).

WARNING: To reduce the possibility of contami-

nation always protect against backflow when con-

nected to a potable water system.

6. Connect high-pressure hose (P) to pump

V

P

outlet.

7. If applying a chemical or cleaning solution,

refer to Chemicals and Cleaning

Solvents.

8. Turn the water source on.

CAUTION: Risk of property damage. Failure

to do so could cause damage to the pump.

9. Remove all air from the pump and high pressure hose by depress-

ing trigger until a steady stream of water is present.

10. Start engine. Refer to the engine instruction manual for correct

procedure.

WARNING: Risk of unsafe operation. If engine does not start

after two pulls, squeeze trigger of gun to relieve pump pressure. Pull

starter cord slowly until resistance is felt. Then pull cord rapidly to

avoid kickback and prevent hand or arm injury.

11. Depress trigger on gun to start water flow.

WARNING: Risk of unsafe operation. Stand on a stable



kickback when triggered.

12. Release trigger to stop water flow.

13

English

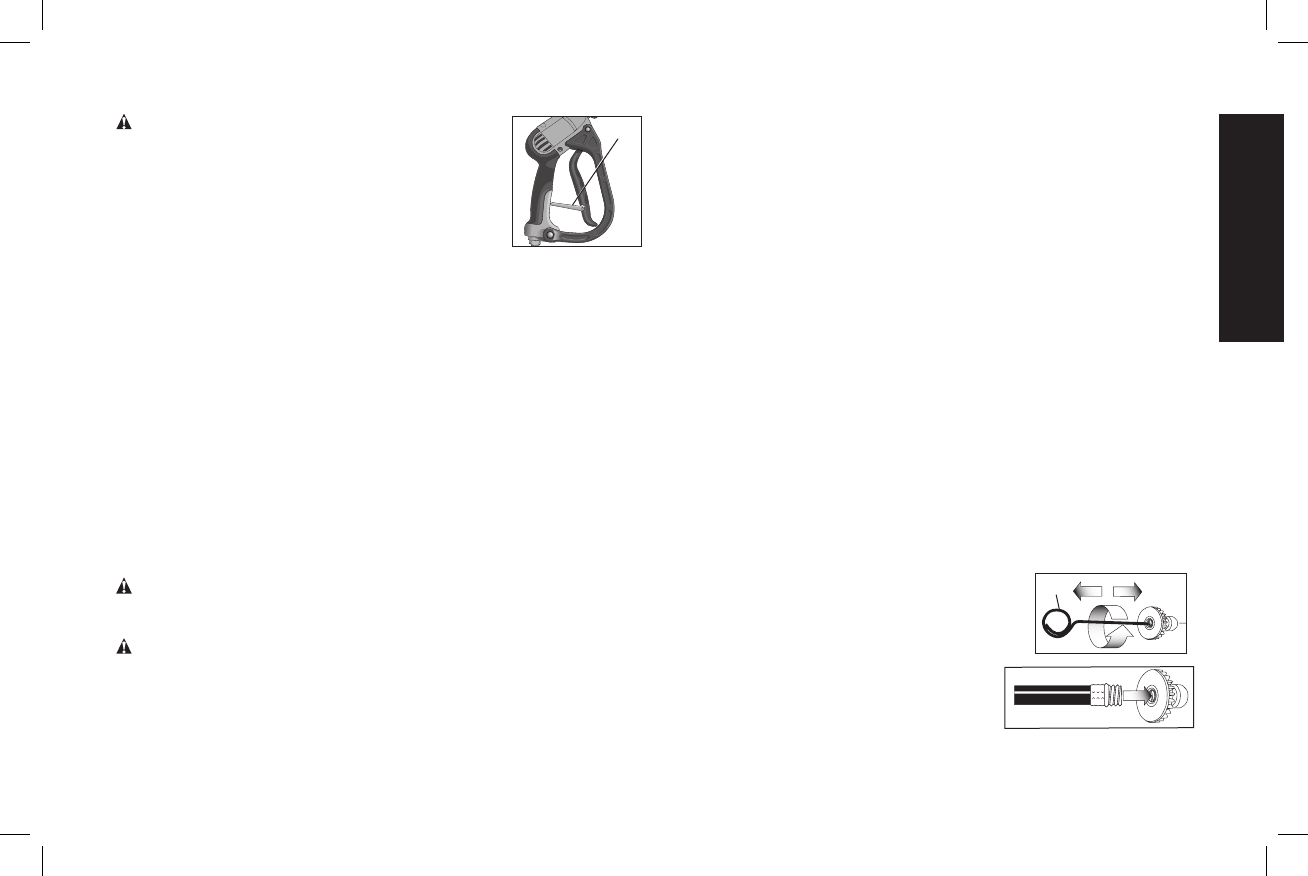

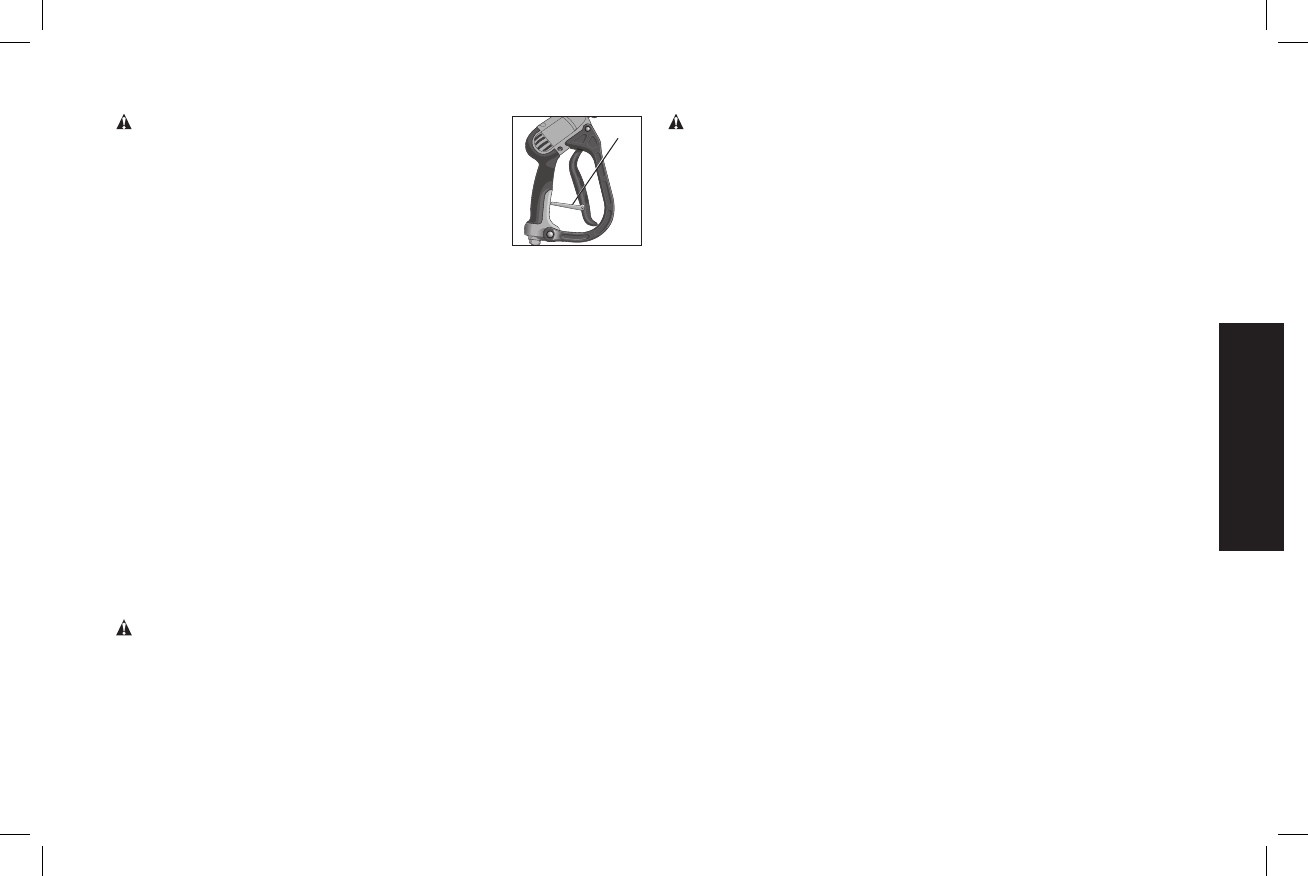

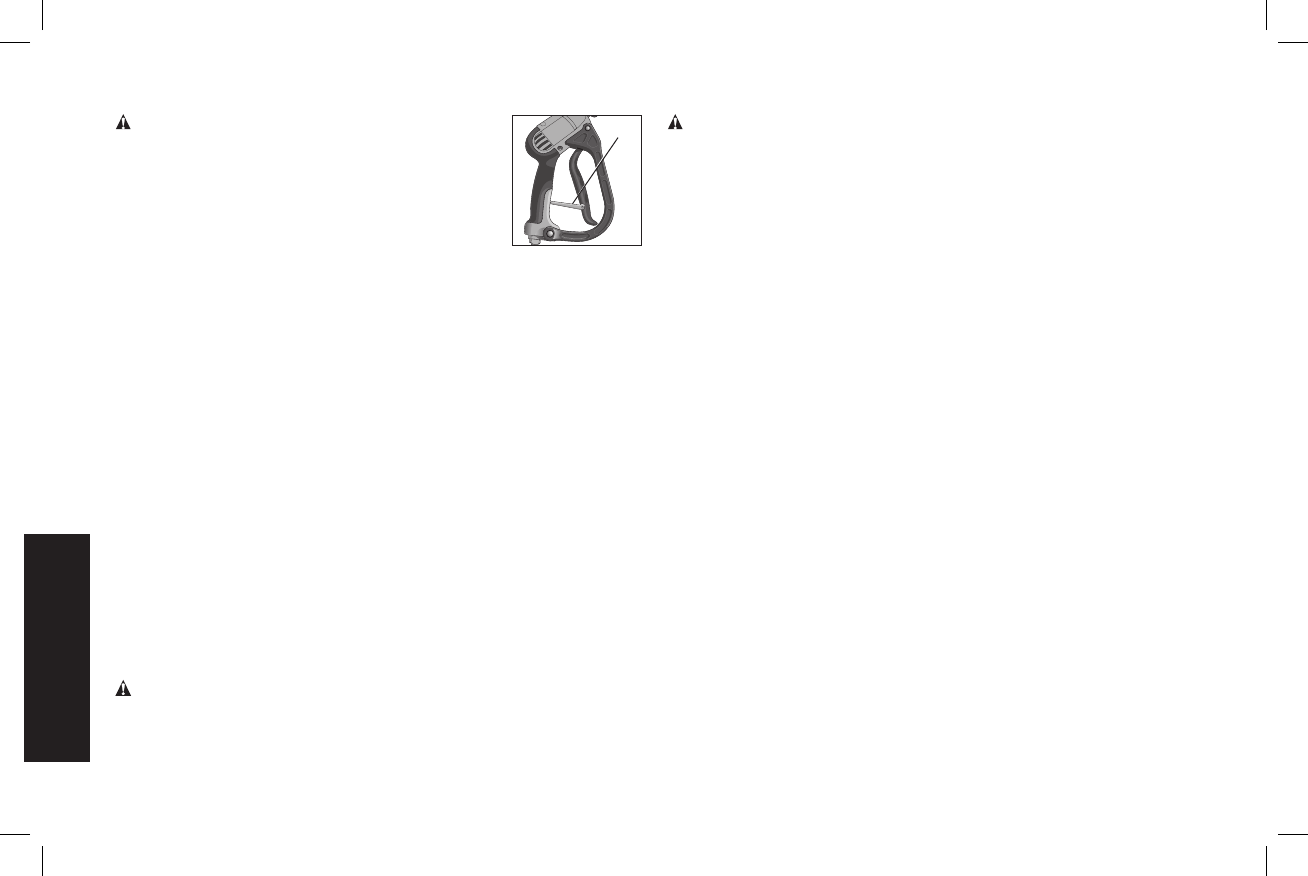

DANGER: X

trigger lock (X) when gun is not in use to prevent

accidental spraying.

13. Adjust spray for the task being performed

by changing quick connect nozzle. Refer to

Spray Wand Nozzles.

Shutting Down

1. If chemicals were applied, place the chemical hose into a

container of clean water and draw clean water through chemical

injection system to rinse system thoroughly.

CAUTION: Risk of property damage Failure to do so could cause

damage to the pump.

2. Turn engine off. Refer to the engine instruction manual.

CAUTION: Risk of property damage.  turn water supply off

while pressure washer engine is running or damage to pump will

result.

3. Turn water source off.

4. Pull trigger on spray gun to relieve any water pressure in hose or

spray gun.

5. Refer to Storage for proper storage procedures.

Maintenance

WARNING: Risk of burning. When performing maintenance, you

may be exposed to hot surfaces, water pressure or moving parts that

can cause serious injury or death.

WARNING: Risk of fire. Always disconnect, spark plug wire, let

the engine cool and release all water pressure before performing

any maintenance or repair. The engine contains flammable fuel. Do

not smoke or work near open flames while performing maintenance.

To ensure efficient operation and longer life of your pressure washer,

a routine maintenance schedule should be prepared and followed.

If the pressure washer is used in unusual conditions, such as high

temperatures or dusty conditions, more fre quent maintenance

checks will be required.

Engine

Consult the engine instruction manual for the man u fac tur er's recom-

mendations for any and all maintenance.

NOTE: The pressure washer frame is equipped with an oil drain

hole to help make changing the engine oil easier.

Pump

The high pressure pump is maintenance free and requires no oil, if

there is a problem with the pump contact a DeWALT factory service

center, a DeWALT authorized service center or other qualified

service personnel.

Nozzle Cleaning

If the nozzle becomes clogged with foreign materials, such as dirt,

excessive pressure may develop. If the nozzle becomes partially

clogged or restricted, the pump pressure will pulsate. Clean the

nozzle immediately using the nozzle kit supplied and the following

instructions:

1. Shut off the pressure washer and turn off the water supply.

2. Pull trigger on gun handle to relieve any water pressure.

3. Disconnect the spray wand from the gun. Y

4. Remove the high-pressure nozzle from

the spray wand. Remove any obstructions

with the nozzle cleaning tool (Y) provided

and back flush with clean water.

5. Direct water supply into spray wand to

back flush loosened particles for 30

seconds.

6. Reassemble the nozzle to the wand.

14

English

7. Reconnect spray wand to gun then turn on water supply.

8. Start pressure washer and place spray wand into high pressure

setting to test.

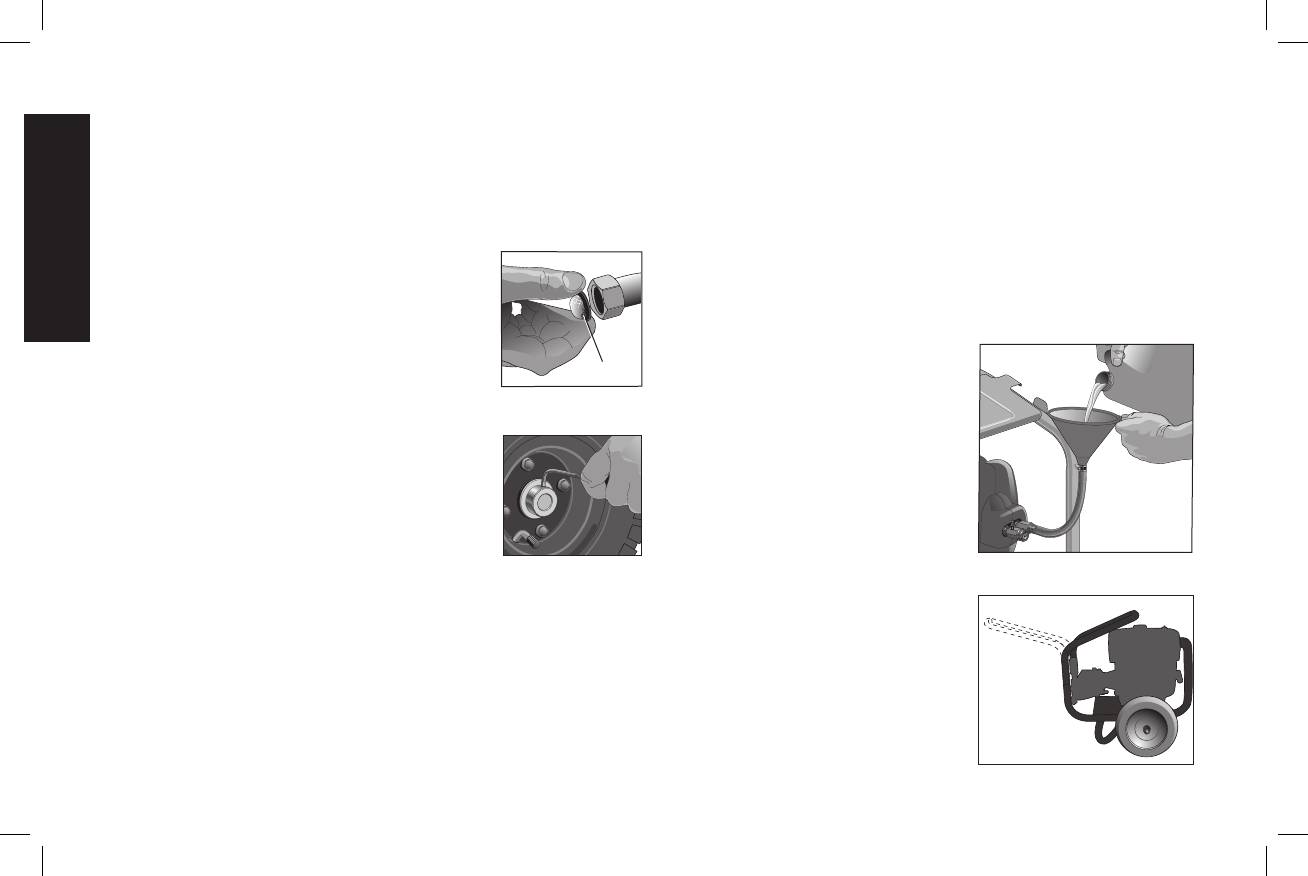

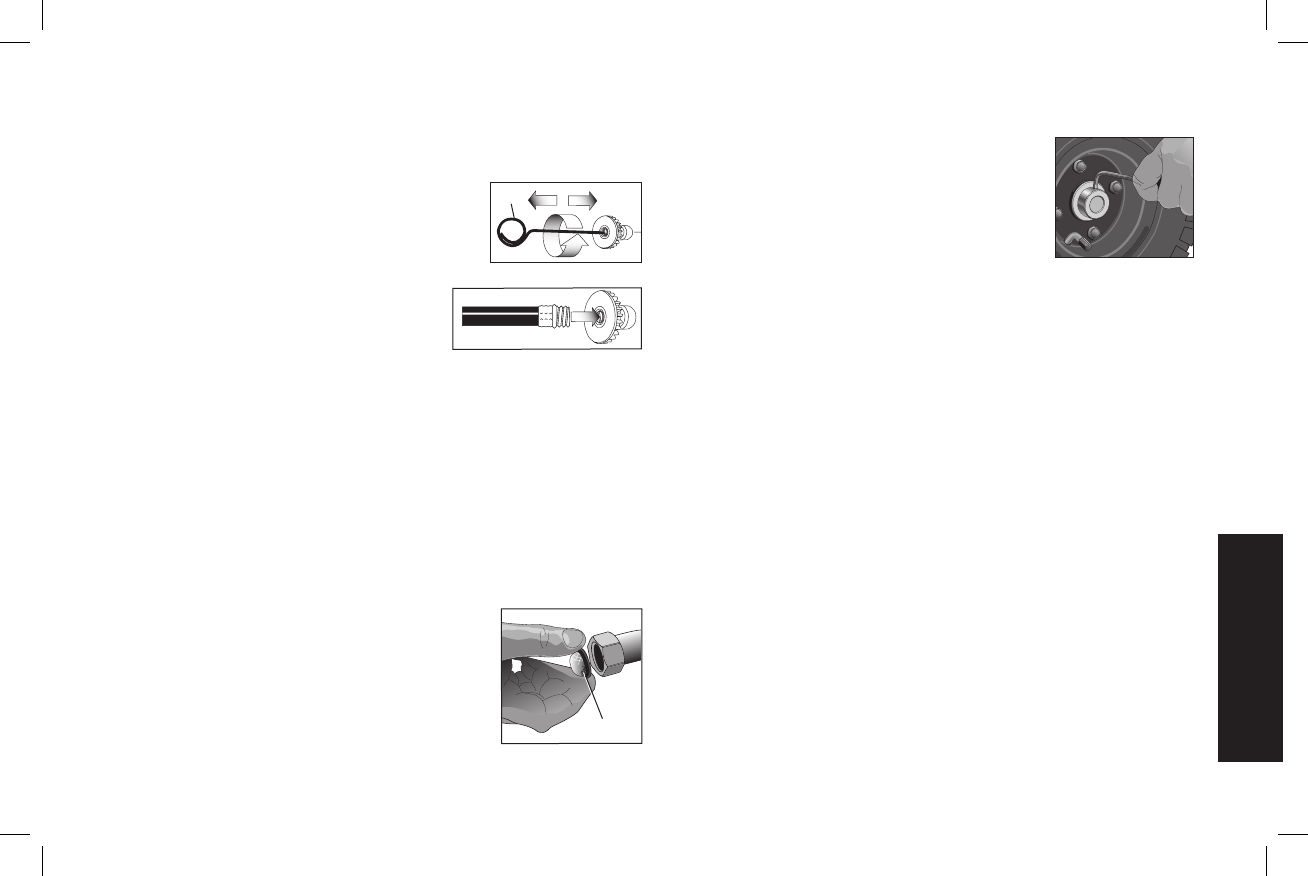

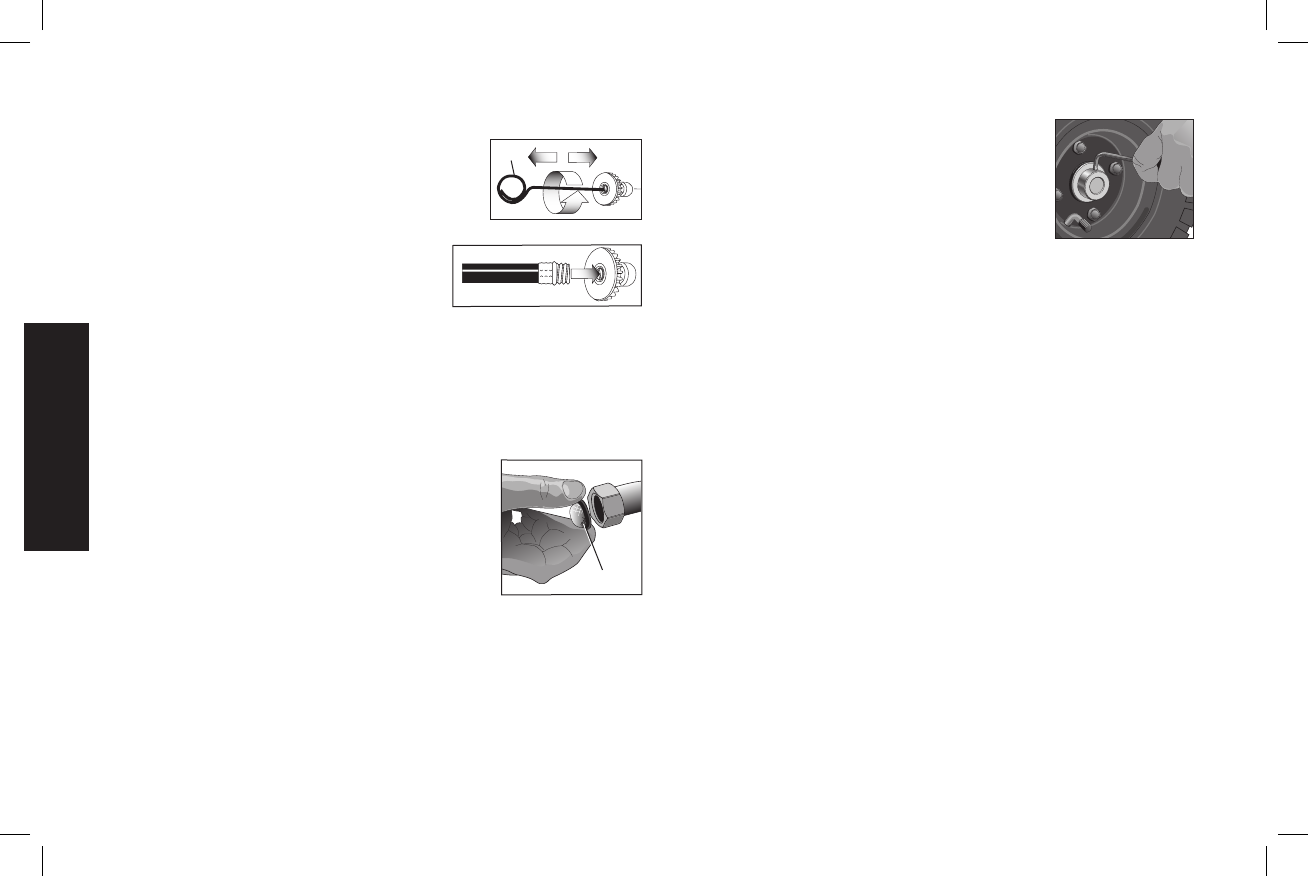

To Clean the Water Inlet Filter

This filter screen (U) should be checked periodically and cleaned if

necessary.

1. Remove the filter screen (U) by grasping the

U

end and removing it from water inlet of

pump.

2. Clean filter by flushing it with water on both

sides.

3. Reinsert filter into water inlet of pump. Cone

side faces out.

NOTE: Do not operate pressure washer without

filter properly installed.

To Remove Tires

1. Using a 1/8" hex head wrench loosen set

screw in hub collar.

2. Slide hub collar from axle and remove the

tire.

STORAGE

Engine

Consult the engine instruction manual for the man u fac tur er's

recommendations for storage.

Pump

The manufacturer recommends using a pump protector/winter-

izer, such as DeWALT winterizer (DP80) when storing the unit

for more than 30 days and/or when freezing temperatures are

expected. DeWALT winterizer (DP80) is availabe at the store

where the pressure washer was purchased. If a pump protector/

winterizer is not available, RV antifreeze can be used as outlined in

the following steps.

NOTE: Using a pump protector/ winterizer or RV antifreeze helps to

provide proper lubrication to the internal seals of the pump regard-

less of temperature or environment.

1. Obtain a funnel, 6 oz. (170 mL) of RV antifreeze and 16–36"

(40–91cm) of garden hose with a male hose connector attached

to one end.

CAUTION: 

other an ti freeze is corrosive and can damage pump.

2. Disconnect spark plug wire.

3. Connect length of garden hose

to water inlet of pump.

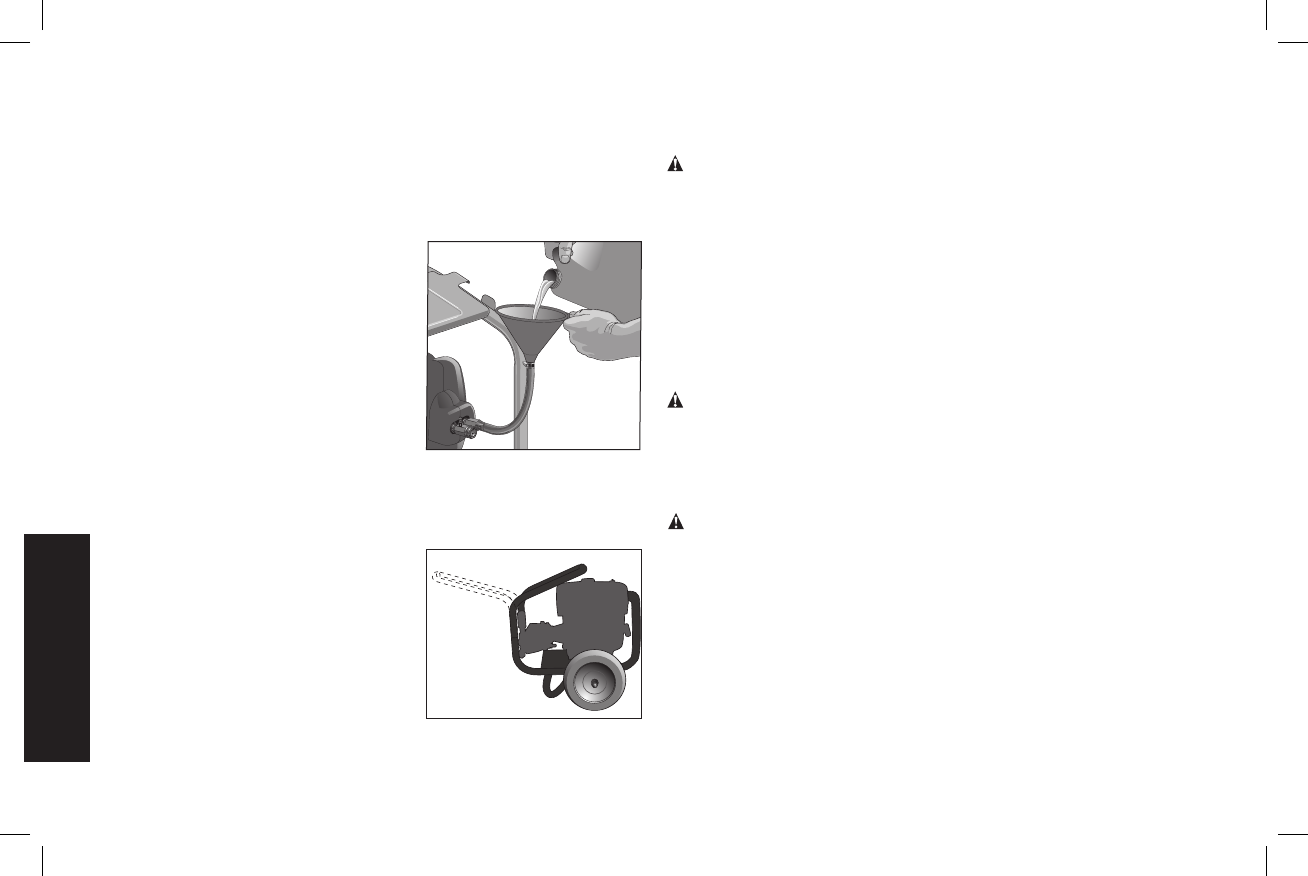

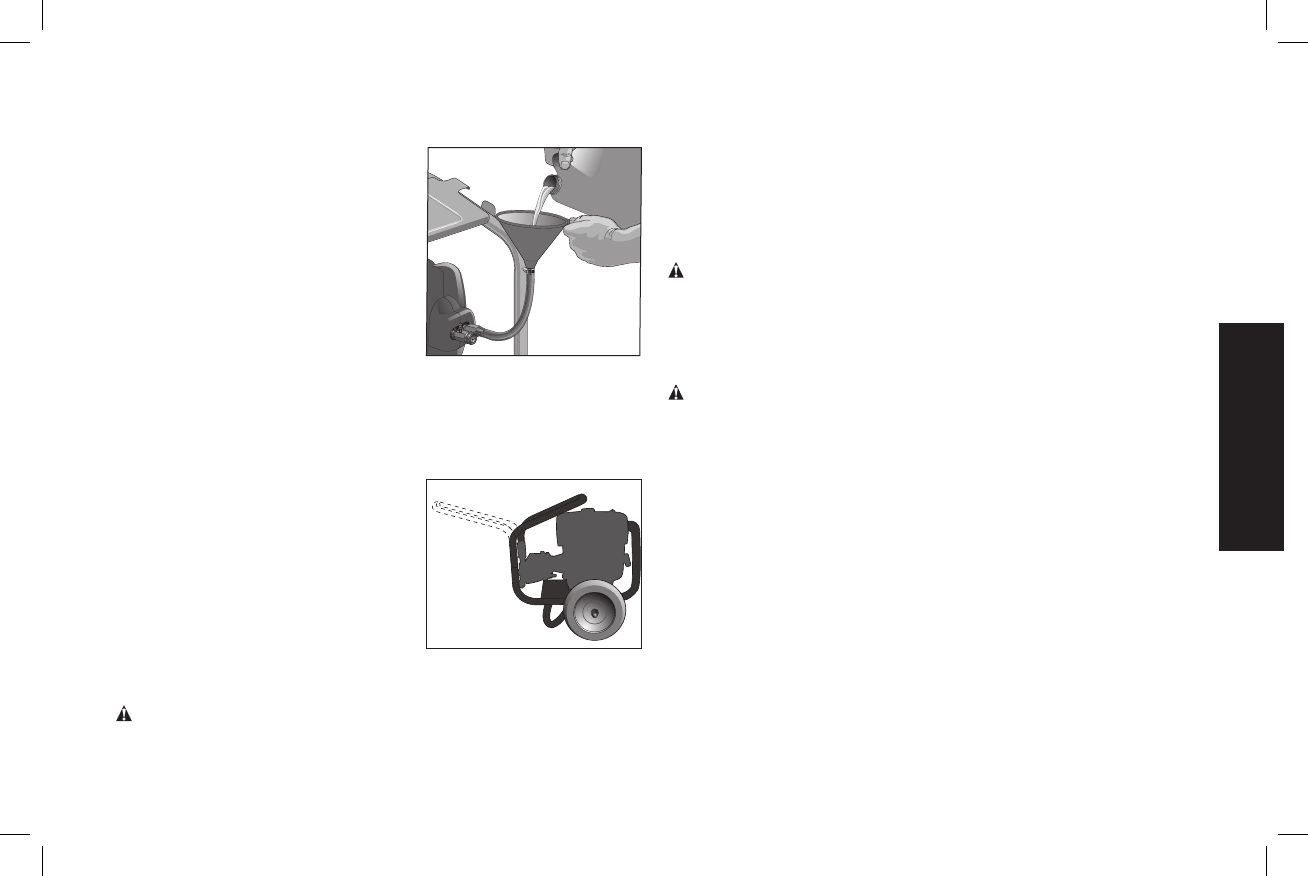

4. Add RV antifreeze to hose as

shown.

5. Pull engine starter rope slow-

ly several times until an ti freeze

comes out of high-pressure hose

con nec tion of pump.

6. Remove garden hose from

water inlet of pump.

7. Reconnect spark plug wire.

Pressure Washer

1. Drain all water from high-

pressure hose, coil it and store it

in cradle of the pressure washer

handle.

2. With nozzle pointed down and

the spray gun and wand in a

vertical position, squeeze trigger

to drain all water from spray gun

and wand. Store in gun holder.

15

English

3. Store chemical hose so it is protected from dam age.

4. If space is needed, handles may be removed and attached as

shown.

CAUTION: Risk of personal injury. Avoid placing hands between

handle and frame when assembling to prevent pinching.

acceSSorieS

Recommended accessories for use with your tool are available for

purchase from your local dealer or authorized service center. If you

need assistance in locating any accessory for your tool, please con-

tact DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore,

MD 21286, call 1-800-4-DeWALT (1-800-433-9258) or visit our web-

site www.dewalt.com.

DANGER: Risk of fluid injection. When using replacement lances

or guns with this pressure washer, DO NOT use a lance and/or

lance/gun combination that is shorter in length than what was pro-

vided with this pressure washer as measured from the nozzle end

of the lance to the gun trigger.

WARNING: The use of any other accessory not recommended for

use with this tool could be hazardous. Use only accessories rated

equal to or higher than the rating of the pressure washer.

Service inForMation

Please have the following information available for all service calls:

Model Number ____________ Serial Number ___________

Date and Place of Purchase ____________________________

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment should be performed by a DeWALT factory service

center, a DeWALT authorized service center or other qualified

service personnel. Always use identical replacement parts.

Limited Warranty

DeWALT pressure washers are warranted for two years from the

date of purchase. DeWALT will repair, without charge, any defects

due to faulty materials or workmanship. This warranty does not

cover parts that are damaged through misuse or abuse, or parts

which must be replaced from time to time due to normal pressure

washer operation. Normal wear parts include, but are not limited to,

the engine air filter, spark plug, pump valve seals and O rings. This

warranty does not apply to accessories or damage caused where

repairs have been made or attempted by a repair center not autho-

rized by DeWALT. This warranty gives you specific legal rights and

you may have other rights which vary in certain states or provinces.

For further details of warranty coverage and warranty repair informa-

tion, visit www.dewalt.com and click on Service and Support or call

1-800-4-DeWALT (1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products sold in

Latin America. For products sold in Latin America, see country spe-

cific warranty information contained either in the packaging, call the

local company or see website for warranty information.

16

English

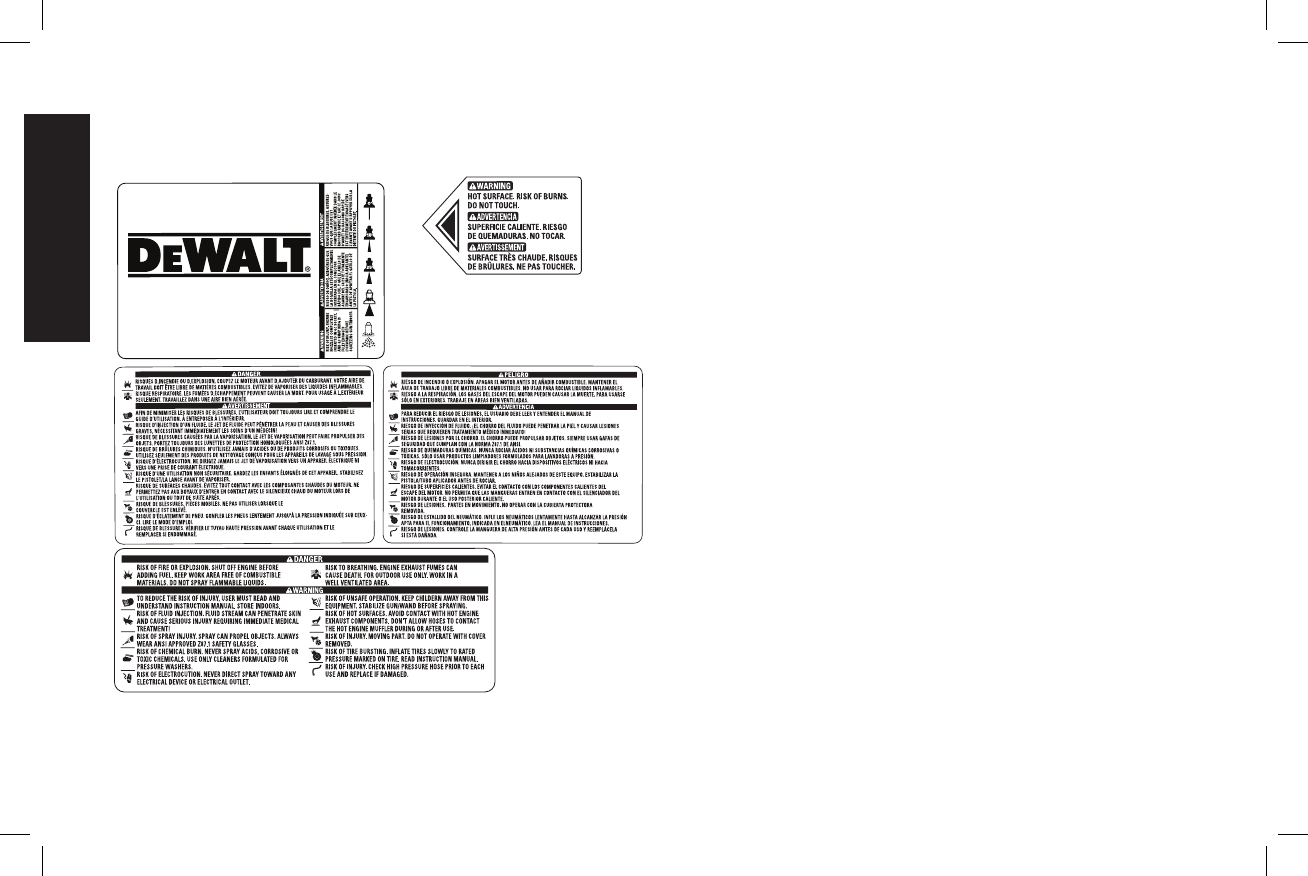

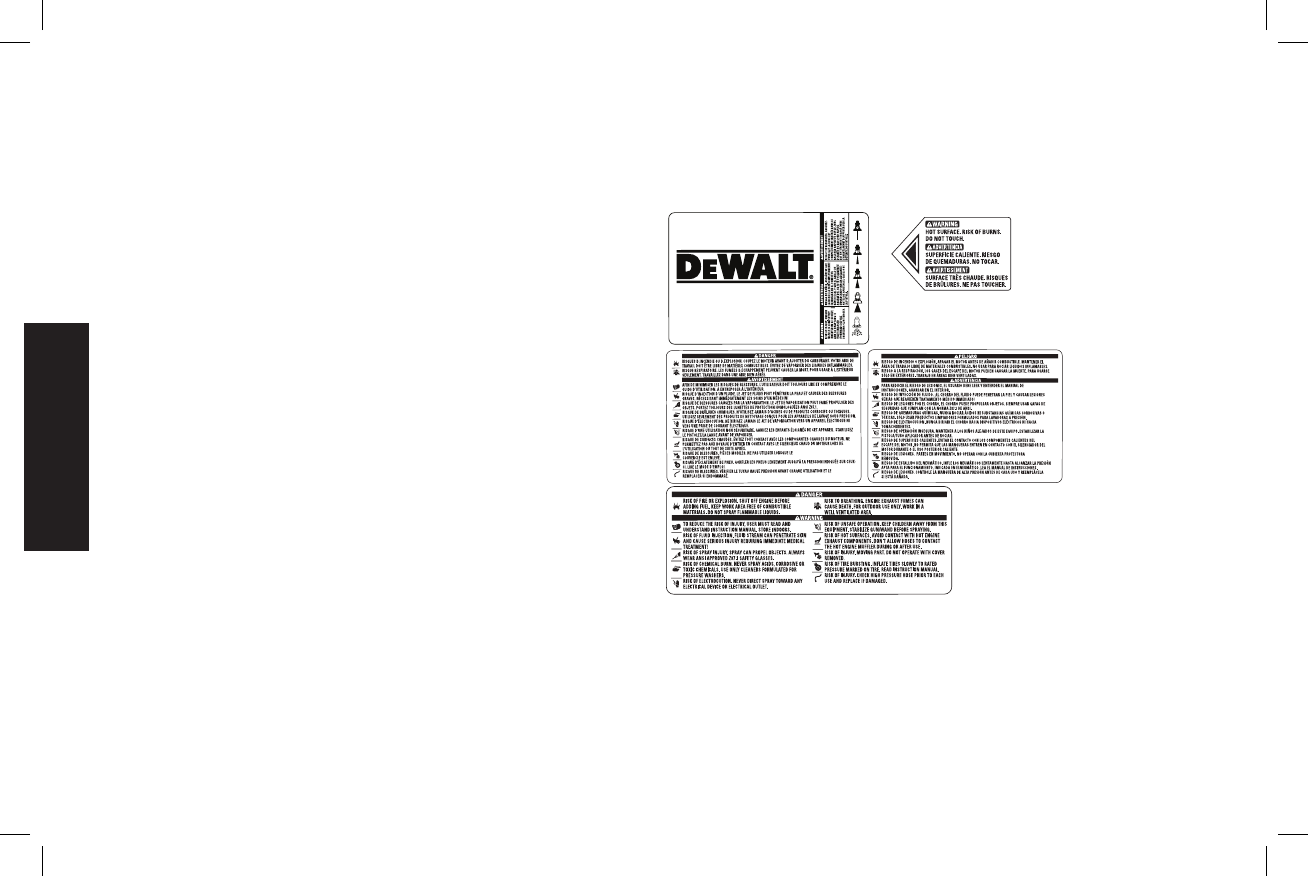

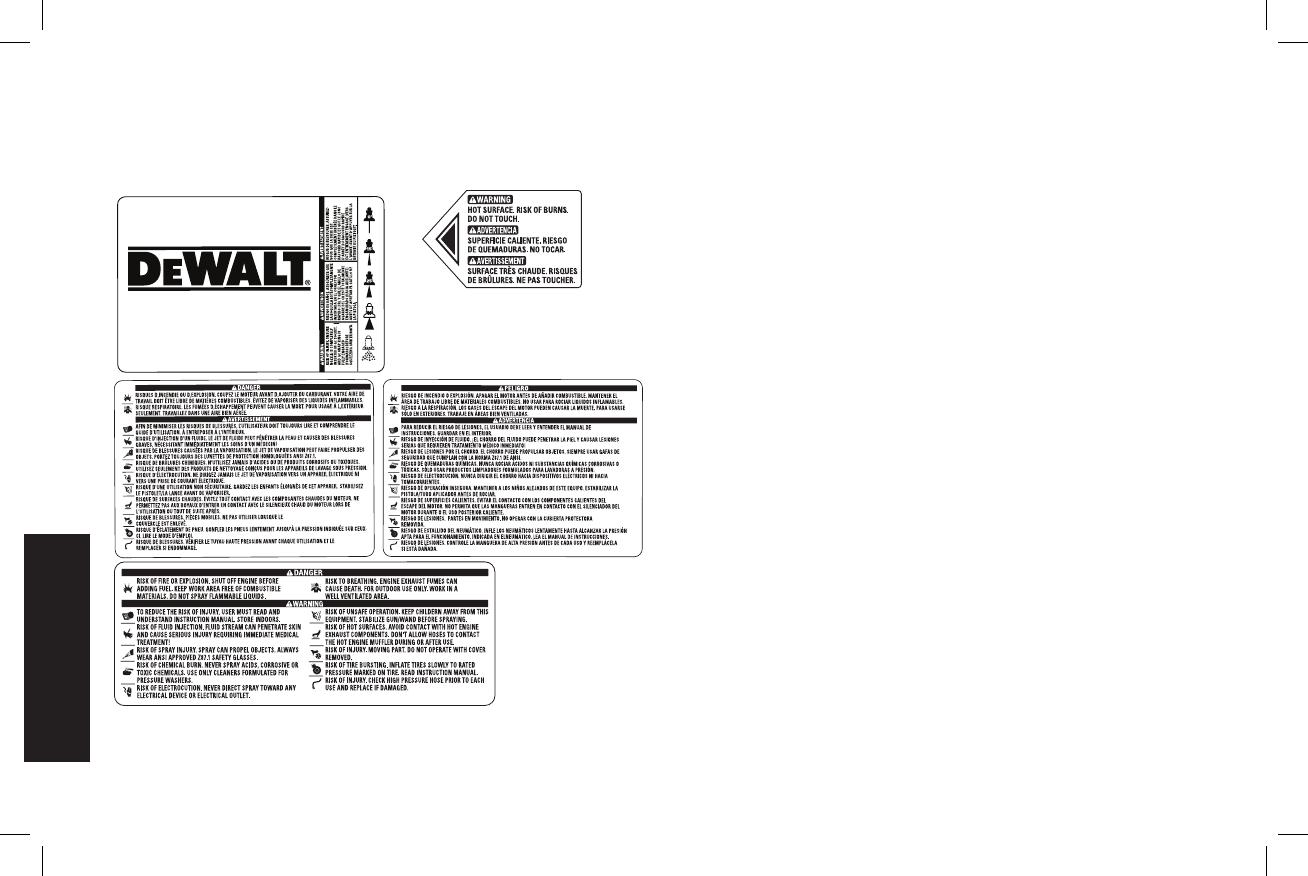

FREE WARNING LABEL REPLACEMENT: If your warning labels

(next page) become illegible or are missing, call 1-800-4-DeWALT

for a free replacement.

Glossary

Bypass mode: Allows water to re-circulate within pump when the

gun trigger is not pulled.

Chemical hose: Feeds cleaning agents into the pump to mix with

the water. Refer to Chemicals and Cleaning Solvents.

Chemical injection system: Mixes cleaners or cleaning solvents

with water to improve cleaning effectiveness.

Choke control: Opens and closes carburetor choke valve.

CU: Cleaning Units. GPM multiplied by PSI. (GPM x PSI = CU)

Fuel valve lever: Opens/closes connection between fuel tank and

carburetor.

GPM: Gallons Per Minute. The unit of measure for the flow rate of

water.

PSI: Pounds per Square Inch. The unit of measure for water pres-

sure. Also used for air pressure, hydraulic pressure, etc.

kPa (kilopascal): Metric pressure measurement. 1 kilopascal equal

1000 pascals.

Quick-connect spray wand: Allows the user to quickly change out

high-pressure nozzles. Refer to Spray Wand Nozzles.

Thermal relief valve: When the temperature inside the pump rises too

high the valve will open and release a gush of water in an effort to

lower the temperature inside the pump. The valve will then close.

Water supply: All pressure washers must have a source of water. The

minimum requirements for a water supply are 20 PSI (138 kPa)

and 5 gallons per minute.

17

English

Troubleshooting Guide

This section provides a list of the more frequently encountered malfunctions, their causes and corrective actions. The

operator or maintenance personnel can perform some corrective actions, and others may require the assistance of a qualified DeWA LT

technician or your dealer.

Problem Code

Engine will not start ......................................................................................................1, 2, 3, 4, 5, 6, 7, 8, 29

(refer to the engine's instruction manual for further engine troubleshooting)

No or low pressure (initial use) ......................................................................................9, 10, 11, 12, 13, 14, 15, 16

Will not draw chemicals .................................................................................................16, 17, 18, 19, 20, 22

No or low pressure (after period of normal use) ...........................................................21, 23, 24

Water leaking at gun/spray wand connection ................................................................25, 26

Water leaking at pump ...................................................................................................25, 26, 27, 28

Pump Pulsates ...............................................................................................................12

Troubleshooting Codes

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

1 No fuel. Add fuel.

2 Low oil. Add required amount of oil.

3 Pressure builds up after two pulls on the recoil starter or after

initial use. Squeeze gun trigger to relieve pres sure.

4 Choke lever in the NO CHOKE position. Move choke to the CHOKE po si tion.

5 Spark plug wire not attached. Attach spark plug wire.

6 Engine ON/OFF switch in OFF po si tion. Place engine ON/OFF switch in ON position.

7 Choke lever in the CHOKE position on a hot engine or an engine

that has been exposed to thermal heat for a long period of time. Move choke to the NO CHOKE po si tion.

8 Fuel valve closed. Move the fuel valve lever to the OPEN position.

18

English

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

9 Spray wand not in high pressure. See Spray Wand Nozzles under Operation.

10 Low water supply. Water supply must be at least 5 GPM @ 20 PSI (138 kPa).

11 Leak at high-pressure hose fitting. Repair leak. Apply sealant tape if necessary.

12 Nozzle obstructed. See Nozzle Cleaning under Maintenance.

13 Water filter screen clogged. Remove and clean filter.

14 Air in hose. Turn off the engine, then the water source. Disconnect the

water source from the pump inlet and turn the water source

on to remove all air from the hose. When there is a steady

stream of water present, turn water source off. Recon nect

water source to pump inlet and turn on wa ter source. Squeeze

trigger to re move re main ing air.

15 Choke lever in the CHOKE position. Move choke to the NO CHOKE po si tion.

16 High-pressure hose is too long. Use high-pressure hose under 100 feet (30.48 m). Lengthen water

supply hose instead of high-pressure hose.

17 Spray wand not in low pressure. See Spray Wand Nozzles under Operation.

18 Chemical filter clogged. Clean filter.

19 Chemical screen not in cleaning solution. Make sure end of chemical hose is fully submerged into cleaning

solution.

20 Chemical too thick. Dilute chemical. Chemical should be the same consistency as water.

21 Worn seal or packing. Have parts cleaned or replaced by authorized service center.

22 Chemical build up in chemical injector. Have replaced by an authorized service center.

23 Worn or obstructed valves. Have replaced by authorized service center.

24 Worn unloader piston. Have replaced by authorized service center.

(Troubleshooting Codes cont.)

19

English

(Troubleshooting Codes cont.)

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

25 Worn or broken o-ring. Check and replace.

26 Loose hose connection. Tighten.

27 Piston packings worn. Have replaced by authorized service center.

28 Pump head or tubes damaged from freezing. Have replaced by authorized service center.

29 Air filter filled with oil. Clean air filter element. Refer to engine instruction manual for

correct procedure.

Français

20

LAVEUSE HAUTE PRESSION, MODÈLE DPH3100

A. Panneau

B. Porte-buse

C. Pistolet de pulvérisation pro-

fessionnel

D. Poignée latérale

E. Tube de pulvérisation à

changement rapide

F. Cadre

G. Jauge graduée/Bouchon du

réservoird’huiledumoteur

H. Interrupteur moteur

I. Poignée de démarrage

J. Levier de la soupape à

essence

 K.Commanded’étrangleur

L. Levier de contrôle de

l’étrangleur

M. Moteur

N. Bouchon du réservoir

d’essence

O. Module de poignée

P. Tuyau haute pression

Q. Pompe haute pression

MOTEUR

Sereporteraumoded’emploidumoteurpourl’emplacementet

l’utilisationdescommandesmoteur.

Caractéristiques techniques de la

pompe

MODÈLE SANS ENTRETIEN DeWALT

Lapompehautepressionestsansentretienetn’exigeaucunehuile.

En cas de problème avec la pompe, communiquer avec un centre

de réparation en usine DeWALT, un centre de réparation autorisé

DeWALT ou un personnel de réparation professionnel.

FIG. 1

M

C

E

P

K

O

AB

Q

H

G

N

L

J

I

D

F

Français

21

Dénitions : lignes directrices en

matière de sécurité.

Les définitions ci-dessous décrivent le niveau de danger pour

chaque mot-indicateur employé. Veuillez lire le mode d’emploi et

porter une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si

ellen’estpasévitée,causera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dan-

gereusequi,siellen’estpasévitée,pourrait causer la mort ou

des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse

qui,siellen’estpasévitée,peut causer des blessures mineures

ou modérées.

ATTENTION :utilisésanslesymboled’alertede sécurité,indique

unesituationpotentiellementdangereusequi,siellen’estpasévi-

tée, peut se solder par des dommages à la propriété.

EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR

CET OUTIL OU SUR TOUT AUTRE OUTIL D

e

WALT,

APPELEZ-NOUS SANS FRAIS AU NUMÉRO SUIVANT :

1 (800) 4-D

e

WALT (1 (800) 433-9258)

Directives de sécurité importantes

AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu et com-

pris le mode d’emploi, et celui du moteur, et l’intégralité des directives

de sécurité, d’utilisation et d’entretien.

AVERTISSEMENT : lors de l’utilisation du produit, toujours mettre

en pratique des précautions de base, notamment les suivantes :

1. Liretouteslesdirectivesavantd’utiliserleproduit.

2. Pour réduire les risques de blessures, exercer une étroite surveil-

lancepourl’utilisationduproduitàproximitéd’enfants.

3. Apprendre à arrêter le produit et à purger la pression rapidement.

Se familiariser à fond avec les commandes.

4. Être vigilant – Surveiller le travail effectué.

5. Ne pas utiliser le produit en cas de fatigue ou sous l’emprise

d’alcooloudedrogues.

Fiche technique

MODÈLE POIDS HAUTEUR LARGEUR LONGUEUR PSI MAX*

PRESSION

MOYENNE DE

FONCTION-

NEMENT

GPM MAX *

DÉBIT

MOYEN DE

FONCTION-

NEMENT

MOTEUR

DPH3100 37,9 kg

(83.6 lb) 67,3 cm

(26.5 po) 58,4 cm

(23 po) 101,6 cm

(40 po)

3100

(21373

kPa)

2780

(19167 kPa)

2,8

(10,6 L/min)

2,7

(10,2 L/min)

Moteur Honda

GX200,

196 cm³ OHV

5,5 HP nette **

* Les caractéristiques limites de pression et de débit d’eau sont déterminées en conformité avec la norme PW101 de la Pressure

Washers Manufacturers Association (PWMA) américaine.

** La puissance nominale en HP (reportée comme la puissance maximale fournie à 3 600 tr/min) est conforme aux stipulations de la SAE

J1349.Lapuissanceeffectivedumoteurseramoindre.Lapuissancedisponibledumoteurvariedépendammentdel’application,durégime

etdesconditionsdefonctionnementetd’autresvariables.

Français

22

6. S’assurerquepersonnenesetrouvedanslazonedetravail.

7. Ne pas trop tendre les bras ou se tenir sur une surface instable.

Bien conserver son équilibre et une position stable en perma-

nence.

8. Suivrelesdirectivesd’entretiendécritesdanslemoded’emploi.

DANGER : RISQUE D’INJECTION OU DE BLESSURE GRAVE.

S’ÉLOIGNER DE LA BUSE. NE PAS DIRIGER LE JET EN DIRECTION

DE PERSONNES. CE PRODUIT NE DOIT ÊTRE UTILISÉ QUE PAR

DES OPÉRATEURS FORMÉS.

AVERTISSEMENT : il est possible que le produit ne soit pas doté

d’un silencieux avec pare-étincelles. Si le produit n’en est pas équipé

et qu’il est destiné à être utilisé près de matières inflammables ou

sur un terrain cultivé ou couvert d’arbres, arbustes, herbes ou autres

matières similaires, alors l’installation d’un pare-étincelles homo-

logué est obligatoire et exigée par la loi dans l’État de Californie.

Le produit sans cet équipement viole la législation californienne,

section 130050 et/ou sections 4442 et 4443 du California Public

Resources Code, à moins que le moteur ne soit muni d’un pare-

étincelles comme stipulé à la section 4442 et tenu en bon état de

fonctionnement. Les pare-étincelles sont exigés sur certaines terres

du Service des forêts américain et peuvent être également exigés

par d’autres législations ou ordonnances.

AVERTISSEMENT : ce produit contient des produits chimiques,

reconnus par l’État de la Californie comme étant cancérigènes

et pouvant entraîner des anomalies congénitales et d’autres

dangers relatifs à la reproduction. Se laver les mains après la

manipulation de l’appareil.

conServer ceS DirectiveS

DANGER : RISQUE D’EXPLOSION OU D’INCENDIE

Ce qui peut se produire Comment l’éviter

 • Lescigarettes,étince-

lles, arc électrique, gaz

d’échappementetdesparties

chaudes du moteur telles

qu’unsilencieuxpeuvent

enflammerl’essencedéver-

sée et ses vapeurs.

 • Éteindrelemoteuretlelais-

ser refroidir avant de remplir

leréservoird’essence

 • Êtreattentifetéviterde

déverserdel’essencelors

du remplissage du réservoir.

Éloigner la laveuse haute

pression de la zone de ravi-

taillement avant de démarrer

le moteur.

 • Lecombustibleduréservoir

sedilatesousl’effetdela

chaleur et pourrait se solder

par un déversement et un

incendie ou une explosion.

 • Laisserenviron127mm

(1/2 po) de dégagement

sous le bord du goulot de

remplissage pour permettre

l’expansiondel’essence.

 • Lefonctionnementdela

laveuse haute pression dans

un milieu explosif pourrait se

solder par un incendie.

 • Utiliseretfaireleplein

d’essencedel’équipement

dans des zones bien déga-

gées de tout obstacle. Installer

un extincteur adéquat dans

les zones de travail pour com-

battre les incendies à base

d’essence.

Français

23

 • Dumatérieldéposécontre

ou près de la laveuse haute

pression peut interférer avec

lesfonctionnalitésd’aération

del’équipementetpro-

voquer une surchauffe et

l’allumagedumatériel(risque

d’incendie).

 • Nejamaisutiliserlalaveuse

haute pression dans une

zone avec arbustes ou brous-

sailles secs.

 • Lachaleurdel’échappement

du silencieux peut endom-

mager des surfaces peintes,

faire fondre tout type de

matériel sensible à la chaleur

(comme du revêtement exté-

rieur, plastique, caoutchouc,

vinyle ou même le tuyau

haute pression) et nuire aux

plantes vivantes.

 • Toujourséloignerlalaveuse

hautepressiond’aumoins

1,2 m (4 pi) de toutes sur-

faces (telles que desmaisons,

voitures, ou des plantes

vivantes) qui pourraient être

endommagées par la chaleur

s’échappantdusilencieux.

 • Del’essencemalentreposée

pourrait provoquer un allum-

age (incendie) accidentel.

Rangerl’essencedefaçon

sécuritaire pour en empêcher

l’accèsauxenfantsetà

toutes autres personnes non

qualifiées.

 • Entreposerl’essencedansun

contenant homologué par la

Loi sur la santé et la sécurité

du travail dans un emplace-

ment sécuritaire loin de la

zone de travail.

 •L'utilisationd'acides,de

produits chimiques toxiques

ou corrosifs, de poisons,

d'insecticides ou de toute

sorte de solvant inflammable

dans ce produit pourrait pro-

voquer des blessures graves

ou la mort.

 • Nepasvaporiserdesliquides

inflammables.

DANGER : RISQUE D’ASPHYXIE

Ce qui peut se produire Comment l’éviter

 • Respirerlesvapeurs

d’échappementprovo-

quera de graves blessures

voire, un décès ! Les gaz

d’échappementdesmoteurs

contiennent du monoxyde de

carbone, un gaz inodore et

mortel.

 • Utiliserlalaveusehautepres-

sion dans une zone bien

aérée. Éviter les endroits clos

comme les garages, les sous-

sols, etc.

 • Nejamaisutiliserl’appareil

dans un endroit habité par

des hommes ou des an

maux.

 • Certainsliquidesnettoyants

contiennent des substances

pouvant provoquer des bles-

sures à la peau, aux yeux ou

au système respiratoire.

 • Utiliseruniquementdes

liquides nettoyants spéciale-

ment recommandés pour

les laveuses haute pression.

Suivre les recommandations

des fabricants. Ne pas utiliser

de produit à blanchir au chlore

ou tout autre composé cor-

rosif.

Français

24

DANGER : RISQUE D’INJECTION ET DE LACÉRATION

Ce qui peut se produire Comment l’éviter

 • Votrelaveusehautepression

fonctionne à des pressions

de liquides et des vitesses

suffisamment élevées pour

pénétrerlapeaudel’homme

et animale, ce qui pourrait

se solder par une amputa-

tion ou autre blessure grave.

Des fuites provoquées par

des raccords lâches ou des

tuyaux usés ou endom-

magés peuvent se solder

par des blessures par injec-

tion. NE PAS TRAITER UN

INJECTION DE LIQUIDE

COMM UNE SIMPLE

COUPURE ! Consulter un

médecin immédiatement !

 • Inspecterpériodiquement

le tuyau haute pression.

Remplacer immédiatement

letuyaus’ilestendommagé,

usé,s’ilafonduencontact

aveclemoteurous’ildémon-

tre un signe de fissure, des

bulles,destrousd’épingle

ou tout autre fuite. Ne jamais

saisir untuyau haute pression

quifuit ou est endommagé.

 • Nejamaistoucher,saisir

ou essayer de couvrir un

trou minuscule ou tout autre

fuite similaire sur le tuyau

hautepression.Lejetd’eau

EST sous haute pression et

PÉNÈTRERA la peau.

 • Nejamaismettrelesmains

devantl’embouchure.

 • Éloignerlejet,nepasle

diriger vers soi-même ou

autrui.

 • Votrelaveusehautepression

fonctionne à des pressions

de liquides et des vitesses

suffisamment élevées pour

pénétrerlapeaudel’homme

et animale, ce qui pourrait

se solder par une amputa-

tion ou autre blessure grave.

Des fuites provoquées par

des raccords lâches ou des

tuyaux usés ou endom-

magés peuvent se solder

par des blessures par injec-

tion. NE PAS TRAITER UN

INJECTION DE LIQUIDE

COMM UNE SIMPLE

COUPURE ! Consulter un

médecin immédiatement !

(SUITE)

 • S’assurerqueletuyauetles

raccords sont serrés et en

bonétat.Nejamaiss’agripper

au tuyau ou aux raccords en

cours de fonctionnement.

 • Nepasmettreletuyauen

contact avec le silencieux.

 • Nejamaisattacherouretirer

le tube ou les raccords du

tuyau avec le système sous

pression.

 • Siunelanceouunpistoletde

rechange est utilisé avec cette

laveuse à pression, NE PAS

utiliser une lance et/ou une

combinaison lance et pistolet

dont la longueur est inférieure

à celle des lance et pistolet

fournis avec cette laveuse à

pression; la mesure se fait

del’extrémitédelabuseàla

détente du pistolet.

 • Ilyarisquedeblessuressi

lapressionn’estpasréduite

avantd’essayerdeprocéder

à un entretien ou un démon-

tage.

 • Pourdécompresserlesys-

tème, éteindre le moteur,

fermerl’approvisionnementen

eau et enclencher la détente

dupistoletjusqu’àl’arrêtcom-

pletdel’écoulementd’eau.

 •

Utiliser uniquement des

accessoires de classement

égal ou supérieur à celui de

la laveuse haute pression.

Français

25

DANGER : RISQUE DE BLESSURE PAR JET

Ce qui peut se produire Comment l’éviter

 • Unjetdeliquideàhaute

vitesse peut briser des objets

et projeter les éclats à haute

vitesse.

 • Toujoursporterdeslunettes

de sécurité conformes à la

norme ANSI Z87.1 Porter des

vêtements protecteurs pour

se protéger de jets acciden-

tels.

 • Nejamaisdirigerlalanceou

le jet vers une personne ou

des animaux.

 • Desobjetslégersoumal

fixés peuvent se transformer

en projectiles dangereux.

 • Toujoursfixersolidementle

verrou de la détentelorsque le

tube pulvérisateur est inutilisé

pour empêcher tout fonc-

tionnement accidentel.

 • Nejamaisfixer,defaçonper-

manente, la détente en posi-

tion arrière (ouverte).

DANGER : RISQUE D’UTILISATION DANGEREUSE

Ce qui peut se produire Comment l’éviter

 • Uneutilisationdangereuse

de la laveuse haute pression

pourrait provoquer de graves

blessures, voire son propre

décèsoucelled’autresper-

sonnes.

 • Nepasutiliserdeproduit

à blanchir au chloreou tout

autre composé corrosif.

 • Sefamiliariseravelefonc-

tionnement et les commandes

de la laveuse haute pression.

 • Tenirlazonedetravail

exempte de toutes personnes,

animaux et obstacles.

 • Nepasutiliserleproduit

en cas de fatigue ou sous

l’emprised’alcooloude

drogues. Rester vigilant en

tout temps.

 • Nejamaisrendreinopérant

les caractéristiques de sécu-

rité du produit.

 • Nepasutiliserl’appareilavec

des pièces manquantes, bri-

sées ou non autorisées.

 • Nejamaislaisserletubepul-

vérisateur sans surveillance

lors du fonctionnement de

l’appareil.

Français

26

 • Suivrelaprocédurede

démarrage correcte pour

éviterl’effetderebondmoteur

qui provoquerait ainsi une

blessure grave à la main ou

au bras..

 • Silemoteurnedémarrepas

après deux tentatives, appuy-

er sur la détente du pistolet

pour décompresser la pompe.

Tirer délicatement la corde du

démarreurjusqu’àobtention

d’unerésistance.Puistirer

rapidement sur celui-ci pour

éviterl’effetderebondmoteur

et empêcher toute blessure à

la main ou au bras.

 • Lepistoletetletubedepul-

vérisation sont des outils de

nettoyage puissants qui res-

semblent à un jouet pour un

enfant.

 • Garderlalaveusehaute

pression hors de portée des

enfants en tout temps.

 • Lepistoletetletubede

pulvérisation réagissent à

la pression du jet et provo-

queront un effet de rebond

qui pourrait faire glisser,

outomber,l’opérateurou

rediriger le jet. Une maîtrise

imparfaite du pistolet et de

la lance peut provoquer des

blessures à soi même et à

autrui.

 • Nepastroptendrelesbras

ou se tenir debout sur une

surface instable.

 • Nepasutiliserunelaveuse

haute pression debout sur

une échelle.

 • Saisirsolidementàdeux

mains le pistolet/tube de

pulvérisation.S’attendre

à un effet de rebond lors

del’enclenchementdela

détente.

DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

Ce qui peut se produire Comment l’éviter

 • Ilyarisquedefuiteoude

déversementd’essenceou

d’huilequipourraitsesol-

der par un incendie ou des

problèmes respiratoires, des

blessures graves, voire la

mort.Desfuitesd’essence

oud’huileendommageront

les tapis, peinture ou toutes

autres surfaces de véhicules

ou de remorques.

 • Silalaveusehautepression

estdotéed’unesoupape

d’arrêt,FERMER la soupape

d’arrêtavantletransportpour

évitertoutefuited’essence.

S’iln’yapasdesoupape

d’arrêt,purgerl’essencedu

réservoir avant le transport.

Transporterl’essenceunique-

ment dans un contenant

homologué par la Loi sur

la santé et la sécurité du

travail . Toujours installer la

laveuse haute pression sur

un revêtement protecteur lors

du transport pour protéger le

véhicule de tout dommage de

fuites. Retirer immédiatement

la laveuse haute pression du

véhiculedèsl’arrivéeàdesti-

nation.

Français

27

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

Ce qui peut se produire Comment l’éviter

 • Des pneus surgonflés pour-

raient provoquer des bles-

sures graves et des dom-

mages à la propriété.

 • Utiliserunmanomètrepour

vérifier la pression des pneus

avant chaque utilisation et

lors du gonflage; consulter

le flanc de pneu pour

obtenir la pression correcte.

REMARQUE :

des réservoirs

d’air,descompresseurset

d’autresappareilssimilaires

utilisés pour gonfler les

pneus peuvent remplir de

petits pneus à ces pressions

très rapidement. Régler le

régulateurdepressiond’air

à une pression moindre que

celle indiquée sur le pneu.

Ajouterl’airparpetitequantité

et utiliser fréquemment le

manomètre pour empêcher

un surgonflage.

• Toutliquidepulvériséà

haute vitesse directement

sur les flancs des pneus

(commeceuxquel’on

retrouve sur les voitures,

remorques et autres véhi-

cules semblables) risque

d’endommagerlesflancset

d’entraînerdesblessures

graves.

• Avecleslaveuseshaute

pression cotées au-dessus

de 11032 kPa (1 600 PSI),

utiliser le jet en éventail le

plus large (buse de 40º) et

maintenir le jet à au moins

200 mm (8 po) des flancs

des pneus. Ne pas diriger le

jet directement sur le joint

séparant le pneu et la jante.

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

Ce qui peut se produire Comment l’éviter

 • Lecontactdesurfaces

chaudes comme les com-

posantsd’échappement

moteur, pourrait provoquer

des brûlures graves

 • Encoursdefonctionnement,

ne toucher que les surfaces

de commande de la laveuse

haute pression. Tenir en tout

tempslesenfantsàl’écartde

la laveuse haute pression. Ils

n’ontpasassezdejugement

pour reconnaître les dangers

inhérents au produit.

Français

28

AVERTISSEMENT : RISQUE DE BRÛLURE CHIMIQUE

Ce qui peut se produire Comment l’éviter

 • L’utilisationd’acides,de

produits chimiques toxiques

ou corrosifs, de poisons,

d’insecticides,oudetouttype

de solvant inflammable avec

le produit risque de se solder

par des blessures graves,

voire la mort.

 •

Nepaspulvériserd’acides,

d’essence,dekérosène

ou toute autre matière

inflammable avec ce produit.

Utiliser uniquement des

détergents domestiques,

des nettoyants et des

dégraissants recommandés

avec la laveuse haute

pression.

 • Porterdesvêtements

protecteurs pour protéger

les yeux et la peau contre le

contact avec les matériaux

sous pression.

AVERTISSEMENT : RISQUE DECHOC ÉLECTRIQUE

Ce qui peut se produire Comment l’éviter

 • Unjetendirectiondeprises

électriquesoud’interrupteurs

ou tout objet branché à un

circuit électrique pourrait se

solder par un choc électrique.

 • Débranchertoutproduitfonc-

tionnantàl’électricitéavant

d’essayerdelenettoyer.

Éloigner le jet des prises élec-

triques et interrupteurs.

AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT

LE PRODUIT

Ce qui peut se produire Comment l’éviter

 • Essayerdesouleverunobjet

trop lourd peut se solder par

de graves blessures.

 • Lalaveusehautepression

est trop lourde pour être sou-

levée par une seule personne.

Demanderdel’aideavantde

la soulever.

conServer ceS DirectiveS Pour

UN USAGE ULTÉRIEUR

inStaLLation

Assemblage de la laveuse haute

pression (Fig. 1)

1. Insérer le module de la poignée (O) dans le cadre,

F

O

enfoncer les boutons pression et glisser le module

depoignéedanslecadre(F)jusqu’àcequeles

boutons soient solidement fixes.

ATTENTION : risque de blessures corporelles. Ne

pas placer les mains entre le module et le cadre pour

éviter de se pincer les mains.

2. Assembler le tuyau

E

P

haute pression (P)

au pistolet de pulvéri-

sation.S’assurerque

les deux pièces sont

bien fixées.

Français

29

3. Brancher le tube de pulvérisation (E) au pistolet de pulvérisation.

S’assurerqueleraccordsoitbienfixe.

4. Fileter la poignée latérale (D) dans la

D

rallonge du pistolet de pulvérisation,

puis serrer à la position voulue.

5. Installer le porte-buse (B) sur e pan-

neau (A) et enfoncer chaque porte-

buse en position.

6. Retirer du sac plastique les cinq

buses colorées à

B

A

changement rapide

et les insérer dans

l’anneau correspon-

dant sur le porte-

buse. Les couleurs

des buses correspondent aux couleurs sur le panneau.

REMARQUE :

La pompe haute pression est sans entretien et

n’exigeaucunehuile.Encasdeproblèmeaveclapompe,commu-

niquer avec un centre de réparation en usine DeWALT, un centre de

réparation autorisé DeWALT ou un personnel de réparation profes-

sionnel.

AVERTISSEMENT : risque d’éclatement. Utiliser un manomètre

pour vérifier la pression des pneus avant chaque utilisation et lors

du gonflage; consulter le flanc de pneu pour obtenir la pression

correcte.

REMARQUE : desréservoirsd’air,descompresseursetd’autres

appareils similaires utilisés pour gonfler les pneus peuvent

remplir de petits pneus à ces pressions très rapidement. Régler

lerégulateurdepressiond’airàunepressionmoindrequecelle

indiquéesurlepneu.Ajouterdel’airparpetitequantitéetutiliser

fréquemment le manomètre pour empêcher un surgonflage.

FonctionneMent

Réglages de la pression

Le paramètre de pression est prédéfini en usine pour optimiser

la pression et le nettoyage. Pour diminuer la pression, suivre ces

directives.

 1.S’éloignerdelasurfaceànettoyer.Plusons’éloigne,moinsily

aura de pression sur la surface à nettoyer.

2. Installer la buse de 40° (blanche). La buse de 40° produit un

jet d’eau moins puissant et pulvérise sur une plus grande

superficie. Se reporter à la section Buses du tube de pulvéri-

sation.

ATTENTION :        

pompe. Un réglage de pression plus élevé que la valeur de consigne

réglée en usine peut endommager la pompe.

3. Réduire la vitesse du moteur à essence (régime). La réduction

durégimemoteurdiminueralapressiondel’eau.

Buses du tube de pulvérisation (Fig. 1)

Les buses du tube de pulvérisation sont rangées dans le porte-buse

(B) sur le panneau (A). Les couleurs sur le panneau identifient la

positiondelabuseetl’angledepulvérisation.Sereporterautableau

suivant pour sélectionner la bonne buse pour le travail souhaité.

Couleur de la

buse Angle de

pulvérisation Utilisations Surfaces*

Rouge Rouge

0˚ jet puissant

en un seul

point pour un

nettoyage très

en profondeur

métal ou béton ;

NE PAS utiliser

sur le bois

Français

30

Jaune

15˚ nettoyage en

profondeur de

petites surfaces

métal, béton ou

bois

Vert

25˚ nettoyage en

profondeur

de grandes

surfaces

métal, béton ou

bois

Blanc

40˚ pour de

grandes

superficies de

nettoyage

métal, béton,

bois ou vinyle

Noir

basse pression applique des

solutions de

nettoyage

métal, béton,

bois ou vinyle

* ATTENTION : le jet sous haute pression de la laveuse haute

pressionestcapabled’endommagerdessurfacescommelebois,

leverre,lespeinturesd’automobiles,lesgarnituresd’automobiles,

les objets délicats comme les fleurs et les arbustes. Avant de pul-

vériser,vérifierl’articleànettoyerets’assurerqu’ilestsuffisam-

ment solide pour résister à la puissance du jet.

CHANGEMENT DES BUSES SUR LE TUBE DE

PULVÉRISATION

DANGER : risque d’injection de liquides. Ne pas diriger le jet en

direction de personnes, sur la peau et les yeux sans protection ou

sur des animaux. Une blessure grave se produira.

AVERTISSEMENT : la projection d’objets pourrait provoquer de

graves blessures.essayer de changer de buse lorsque la

laveuse haute pression est en fonctionnement. Éteindre le moteur

avant de changer de buse.

 1.Pousser vers l’arrière le coupleur à

branchement rapide et insérer la buse.

2. Relâcher le coupleur et tourner la buse

pour s’assurer de la bonne fixation de

celle-ci.

AVERTISSEMENT : la projection d’objets

pourrait provoquer de graves blessures.

S’assurer que la buse est complètement

insérée sur la douille du dispositif de

branchement rapide et quele joint de blocage est complètement

engagé (vers l’avant) avant d’appuyer sur la détente du pistolet de

pulvérisation.

Produits chimiques et solvants de

nettoyage

Utiliserlabassepressionpourl’applicationdeproduitschimiques

pour de solvants de nettoyage. REMARQUE : utiliser uniquement

dessavonsetdesproduitschimiquesconçuspourl’utilisationavec

laveuse haute pression. Ne pas utiliser de produit à blanchir au

chlore.

APPLICATION DE PRODUITS CHIMIQUES ET SOLVANTS

 1.Insérer l’extrémité du tuyau pour produit

S

chimique (S) dans le raccord cannelé situé

près du raccord du tuyau haute pression

de la pompe comme indiqué.

 2.Déposer l’autre extrémité du tuyau, avec

filtre, dans le contenant qui contient la

solution chimique/nettoyante.

Français

31

REMARQUE :

l’appareilpompera7litresd’eaupourchaquelitre

de solution chimique/nettoyante utilisé.

3. Insérer la buse de basse pression (noire) sur le raccord à

branchement rapide du tube de pulvérisation, se reporter à la

section

Buses du tube de pulvérisation. REMARQUE : lors

del’utilisationdeproduitschimiquesetdesavons,lasuccionne

fonctionnerapassilabusenoireàsavonn’estpasinséréesur

le tube de pulvérisation.

 4.Après l’utilisation de produits chimiques, déposer le tuyau

pour produits chimiques dans un contenant d’eau fraîche et la

pomper dans le système de pulvérisation pour bien le nettoyer.

La présence de résidus de produits chimiques dans la pompe

risquerait de l’endommager. Les dommages provoqués par les

produits chimiques ne seront pas couverts par la garantie.

Démarrage

AVERTISSEMENT : afin de réduire le risque de blessures, lire le

mode d’emploi de la laveuse haute pression avant de la mettre en

marche.

DANGER : risque d’injection de liquide et de lacération Lors du

fonctionnement à haute pression, veiller à ce que le jet à haute pres-

sion     avec la peau et les yeux sans

protection ou avec des animaux. Une blessure grave se produira.

         

liquides et des vitesses suffisamment élevées pour pénétrer

la peau humaine et animale, ce qui pourrait se solder par une

amputation ou autres blessures graves. Des fuites provoquées

par des raccords lâches ou des tuyaux usés ou endommagés

         

      



AVERTISSEMENT : risque d’incendie, d’asphyxie et de brûlure.



chaud. Ne pas fumer lors du plein d’essence.

         

12,7 mm (1/2 po) de dégagement sous le bord du goulot de



toute trace d’essence du moteur et de l’équipement avant de

démarrer le moteur.

 

clos peu aéré. Les gaz d’échappement des moteurs contien-

nent du monoxyde de carbone, un gaz inodore et mortel.

 

chaud en cours de fonctionnement ou immédiatement après

l’utilisation de la laveuse haute pression. Les dommages aux

tuyaux suite à un contact avec les surfaces chaudes du moteur,



ATTENTION :       

en eau pour déplacer la laveuse haute pression. Cette action risque

d’endommager le tuyau ou l’arrivée d’eau de la pompe.

         

froide.

 

la laveuse haute pression, cela endommagera la pompe.

          

plus de deux minutes à chaque fois. La pompe T

fonctionne en mode de dérivation lorsque la

détente du pistolet de pulvérisation n’est pas

engagée. Lorsque la température à l’intérieur

de la pompe dépasse un certain seuil (tem-

pérature élevée), une soupape de surpression

thermique (T) s’ouvre et relâche un jet d’eau

Français

32

6. Raccorder le tuyau haute pression (P) à la

V

P

sortiede la pompe.

 7.Lorsdel’utilisationd’unesolutiondeproduit

chimique ou de nettoyant, se reporter à la

section

Produits chimiques et solvants

de nettoyage.

 8.Ouvrirl’approvisionnementeneau.

ATTENTION : risque de dommages à la

propriété. Négliger de suivre cette directive pourrait endommager

la pompe.

 9.Retirertoutetracedebullesd’airdelapompeetdutuyauhaute

pressionenappuyantsurladétentejusqu’àl’obtentiond’unjet

d’eauconstant.

10.Démarrerlemoteur.Sereporteraumoded’emploi dumoteur

pour connaître la procédure correcte.

AVERTISSEMENT : risque d’utilisation dangereuse Si le moteur

ne démarre pas après deux tentatives, appuyer sur la détente du

pistolet pour décompresser la pompe. Tirer lentement la corde du

démarreur jusqu’à obtention d’une résistance. Puis tirer rapidement

sur celui-ci pour éviter l’effet de rebond moteur et empêcher toute

blessure à la main ou au bras.

11.Enfoncerladétentedupistoletpouractiverlejetd’eau.

AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur

une surface stable et saisir solidement le pistolet/le tube avec les

deux mains. S’attendre à un effet de recul lorsque la détente du

pistolet de pulvérisation est engagée.

12.Relâcherladétentepourarrêterlejetd’eau.

pour essayer d’abaisser la température à l’intérieur de la

pompe. La soupape de surpression thermique se fermera par

la suite. Il y a risque d’endommagement des composants

internes de la pompe si elle demeure en mode de dérivation

pour plus de deux minutes.

PROCÉDURE DE DÉMARRAGE

 1. Dans une zone extérieure bien aérée, faire l’appoint d’essence

avec de l’essence fraîche et de bonne qualité, d’indice d’octane

de 86 ou plus. Ne pas remplir plus que nécessaire. Essuyer toute

traced’essenceavantdedémarrerlemoteur.Sereporteraumode

d’emploidumoteurpourconnaîtrelaprocédurecorrecte.

 2.Vérifierleniveaud’huile.Sereporteraumoded’emploidumoteur

pour connaître la procédure correcte.

 3.Raccorderletuyaud’eauàl’approvisionnementd’eau.Fairecouler

del’eaudansletuyaupourretirertoutebulled’air.Dèsquelejet

d’eauestconstant,fermerl’approvisionnementd’eau.

 4.Vérifierlefiltregrillagé(U)dansl’admissiond’eaude

U

lapompe.Lafaceconiquefaitfaceàl’extérieur.

 5.Raccorderl’approvisionnementd’eaufroide(V)à

l’admissiondelapompe.

REMARQUE :

l’approvisionnement d’eau doit

êtred’aumoins19l/min(5gpm)àunepression

de 138 kPa (20 PSI).

AVERTISSEMENT : pour réduire la possibilité de contamination,

toujours protéger le système contre les refoulements s’il est rac-

cordé au système d’apport en eau potable.

Français

33

DANGER :  X

la détente (X) lorsque le pistolet n’est pas utilisé

pour empêcher une pulvérisation accidentelle.

13. Régler le jet selon le travail à effectuer en

changeant la buse à branchement rapide.

Se reporter à la section Buses du tube de

pulvérisation.

Mise à l’arrêt de l’appareil

 1.Encasd’utilisationdeproduitschimiques,déposerletuyaupour

produitschimiquesdansuncontenantd’eaufraîcheetlapom-

per dans le système de pulvérisation pour bien le nettoyer.

ATTENTION : risque de dommages à la propriété Négliger de suivre

cette directive pourrait endommager la pompe.

 2.Éteindrelemoteur.Sereporteraumoded’emploidumoteur.

ATTENTION :        

fermer l’arrivée d’eau lors du fonctionnement de la laveuse haute

pression, cela endommagerait la pompe.

 3.Fermerl’approvisionnementeneau.

4. Enfoncer la détente du pistolet de pulvérisation pour décom-

presser la pression dans le tuyau ou le pistolet de pulvérisation.

5. Se reporter à la section Rangement pour les bonnes procédures

d’entreposage.

entretien

AVERTISSEMENT : risque de brûlure. Lors d’un entretien, il y a

présence de surfaces chaudes, d’eau à pression élevée et de pièces

mobiles qui peuvent provoquer des blessures graves ou un décès.

AVERTISSEMENT : risque d’incendie. Avant tout entretien ou

réparation, toujours débrancher le fil de la bougie, laisser refroidir le

moteur et décompresser toute pression d’eau. Le moteur contient

un combustible inflammable. Ne pas fumer ou travailler près de

flammes nues lors d’un entretien.

Veuillez préparer et suivre un calendrier d’entretien de routine pour

assurer un fonctionnement efficace et prolonger la vie de la laveuse

hautepression.Encasd’utilisationdel’appareildansdesconditions

anormales, telles que des températures élevées ou des conditions

poussiéreuses, effectuer des vérifications de contrôle plus fréquentes.

Moteur

Consulterlemoded’emploidumoteurpourconnaîtreles

recommandations du fabricant concernant toutes les procédures

d’entretien.

REMARQUE : le cadre de la laveuse haute pression est pourvu

d’unoricedevidanged’huilepourfaciliterlavidange.

Pompe

Lapompehautepressionestsansentretienetn’exigeaucunehuile.

En cas de problème avec la pompe, communiquer avec un centre

de réparation en usine DeWALT, un centre de réparation autorisé

DeWALT ou un personnel de réparation professionnel.

Nettoyage des buses

Encasd’obturationdelabuseavecunematièreétrangère(saletés

par exemple), une pression excessive peut se développer. En cas

d’obturation ou de restreinte partielle de la buse, la pression de

la pompe pulsera. Nettoyer immédiatement la buse à l’aide de la

trousse de nettoyage fournie. Suivre les directives suivantes :

 1.Éteindrelalaveusehautepressionetfermerl’arrivéed’eau.

2. Enfoncer la détente du pistolet de pulvérisation pour décom-

pressertoutepressiond’eau.

Français

34

3. Débrancher le tube de pulvérisation du pistolet.

4. Retirer la buse haute pression du tube de Y

pulvérisation. Retirer toute trace

d’obstruction à l’aide de l’outil de nettoy-

agedebuse(Y)fournipuisrinceràl’eau

fraîche en sens contraire.

 5.Dirigerl’arrivéed’eaudansletubede

pulvérisation pendant 30 secondes

pour évacuer les particules déta-

chées.

6. Replacer la buse sur le tube de pulvérisation.

7. Rebrancher le tube de pulvérisation au pistolet puis ouvrir

l’arrivéed’eau.

8. Démarrer la laveuse haute pression et sélectionner la pression

élevée pour tester le pistolet de pulvérisation.

Nettoyage du ltre de l’admission d’eau

Vérifier régulièrement le filtre grillagé (U) et le

U

nettoyer au besoin.

1. Retirer le filtre grillagé (U) en en saisissant

l’extrémitéetenlaretirantdel’admissionde

la pompe.

 2.Nettoyerlefiltreenlerinçantdesdeuxcôtés

avecdel’eau.

 3.Réinsérerlefiltredansl’admissiondelapompe.Lafaceconique

faitfaceàl’extérieur.

REMARQUE : ne pas utiliser la laveuse haute pression sans le filtre

installé correctement.

Retrait des pneu

 1.Àl’aided’uneclé3,2mm(1/8po),desserrer

la vis de serrage du collet du moyeu.

 2.Glisserlecollethorsdel’essieuetretirerle

pneu.

RANGEMENT

Moteur

Consulter le mode d’emploi du moteur pour connaître les

recommandations du fabricant en ce qui concerne le rangement.

Pompe

Le fabricant recommande l’utilisation d’un liquide protecteur de

pompe/produit d’hivérisation, tel que le produit d’hivérisation

DeWALT(DP80),lorsdel’entreposagedel’appareilpourunedurée

supérieure à 30 jours et/ou lorsque des températures sous le point

de congélation sont prévues. Le produit d’hivérisation DeWALT

(DP80) peut être acheté au magasin où l’achat de la laveuse

haute pression a été effectué. Si un protecteur de pompe/produit

d’hivérisationn’estpasdisponible,utilisezunantigelpourvéhicule

récréatif comme décrit dans les étapes décrites ci-dessous.

REMARQUE : l’utilisationd’unliquideprotecteurdepompe/produit

d’hivérisationoud’unantigelpourVRpermetdelubrifiercorrecte-

ment les joints internes de la pompe, quels que soient la tempéra-

tureoul’environnement.

 1.Prendreunentonnoirde170ml(6onces)d’antigelpourvéhi-

cule récréatif et un tuyau de jardin de 40,6 à 91,5 cm (16 à 36

po) avec un connecteur mâle à une extrémité.

ATTENTION : risque de dommages matériels. Utiliser uniquement

de l’antigel pour véhicule récréatif. Tout autre antigel est corrosif et

peut endommager la pompe.

Français

35

2. Débrancher le fil de la bougie.

3. Raccorder le tuyau de jardin à

l’admissiond’eaudelapompe.

 4.Ajouterdel’antigelpourvéhicule

récréatif comme indiqué.

5. Tirer lentement plusieurs fois

sur la corde du démarreur du

moteurjusqu’àcequedel’antigel

sorte par le raccord du tuyau

haute pression de la pompe.

6. Détacher le tuyau de jardin de

l’admissiond’eaudelapompe.

7. Rebrancher le fil de la bougie.

Laveuse haute pression

 1.Vider toute l’eau du tuyau haute pression, l’enrouler et le

ranger dans le support de la poignée de la laveuse haute

pression.

2. Avec la buse en direction du sol et

le pistolet et le tube de pulvérisation

en position verticale, enfoncer la

détentepourvidangertoutel’eau.

Ranger dans le support du

pistolet.

3. Ranger le tuyau pour produits

chimiques afin de le protéger de

dommages éventuels.

 4.En cas de besoin d’espace supplémentaire, les poignées

peuvent être détachées et rangées comme indiqué.

ATTENTION : risque de blessures corporelles. Ne pas placer

les mains entre le module et le cadre pour éviter de se pincer les

mains.

acceSSoireS

Les accessoires recommandés pour votre outil peuvent être achetés

auprèsdudistributeurlocaloud’uncentrederéparationagréé.Sivous

avezbesoind’assistancepourtrouverunaccessoirepourvotreoutil,

veuillez contacter DeWALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286, États-Unis, composer le 1(800) 4-DeWA LT

(1-800-433-9258) ou visiter notre site Web à www.dewalt.com.

DANGER : Risque d’injection de liquides. Si une lance ou un

 

PAS utiliser une lance et/ou une combinaison lance et pistolet dont

la longueur est inférieure à celle des lance et pistolet fournis avec

cette laveuse à pression; la mesure se fait de l’extrémité de la buse

à la détente du pistolet.

WARNING : l’utilisationdetoutautreaccessoirenonrecommandé

aveccetoutilpourraits’avérerdangereuse.Utiliseruniquementdes

accessoires de classement égal ou supérieur à celui de la laveuse

haute pression.

INFORMATION SUR LES RÉPARATIONS

Veuillez disposer des informations suivantes pour tout appel

concernant une réparation :

Numéro de modèle ____________ Numéro de série ___________

Dateetlieudel’achat____________________________

Réparations

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les

réparations,l’entretienetlesréglagesdoiventêtreréalisésparun

centre de réparation en usine DeWALT un centre de réparation

agréé DeWALToupard’autrestechniciensqualifiés.Toujoursutiliser

des pièces de rechange identiques.

Français

36

Garantie limitée

Les laveuses haute pression DeWALT sont garanties pendant

deuxansàpartirdeladated’achat.DeWALT réparera gratuitement

toutes défectuosités provoquées par un défaut de matériel ou de

fabrication. La présente garantie ne couvre pas les pièces endom-

magéesàlasuited’unemauvaiseutilisationoud’unabusoules

pièces qui doivent être remplacées de temps à autre en fonction de

l’utilisationnormaledelalaveusehautepression.Lespiècesd’usure

normale comprennent, sans toutefois s’y limiter, le filtre à air du

moteur,labougieetlesjointsd’étanchéitéettoriquesdelasoupape

depompe.Laprésentegarantienes’appliquepasauxaccessoires

ni aux dommages causés par des réparations réalisées ou tentées à

un centre de réparation non agréé par DeWALT. Cette garantie vous

accorde des droits légaux spécifiques et il est possible que vous

ayezd’autresdroitsquivarientd’unÉtatoud’uneprovinceàl’autre.

Pour plus de détails relatifs à la couverture de la garantie et aux

réparations sous garantie, visiter le site www.dewalt.com et cliquer

sur Service and Support (réparation et assistance) ou composer le

1-800-4-DeWALT (1-800-433-9258).

AMÉRIQUE LATINE : cettegarantienes’appliquepasauxproduits

vendus en Amérique latine. Pour ceux-ci, veuillez consulter les infor-

mationsrelativesàlagarantiespécifiqueprésentedansl’emballage,

appelerl’entrepriselocaleouconsulterlesiteWebpourlesinforma-

tions relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : silesétiquettesd’avertissementdeviennent

illisibles ou sont manquantes, composer le 1-800-4-DeWALT pour

en obtenir le remplacement gratuit.

Français

37

GLOSSAIRE

Mode de dérivation : l’eaurecirculeauseindelapompelorsqueladétentedupistolet-pulvérisateurn’estpasengagé.

Tuyau pour produits chimiques : alimentelapompeenagentsnettoyantsquiserontajoutésàl’eaupompée.Sereporteràlasection

Produits chimiques et solvants de nettoyage.

Système d’injection de produit chimique : mélangelesnettoyantsoulessolvantsdenettoyageavecl’eaupouraméliorerl’efficacitédu

nettoyage.

Commande d’étrangleur : ouvreetfermelasoupaped’étranglementducarburateur.

UN : unités de nettoyage. GPM multiplié par la PSI. (GPM x PSI = UN)

Levier de la soupape à essence : Ouvre et ferme la connexion entre le réservoir à essence et le carburateur.

GPM : gallonsparminute.L’unitédemesuredudébitd’eau.

PSI : livresparpoucescarrés.L’unitédemesuredelapressiond’eau.S’utiliseégalementpourlapressionatmosphérique,hydraulique,

etc.

kPa (kilopascal) : unité de mesure de pression. 1 kilopascal est égal à 1000 pascals.

Tube de pulvérisation à branchement rapide : cesystèmepermetàl’utilisateurdechangerrapidementlesbuseshautepression.Se

reporter à la section Buses du tube de pulvérisation.

Soupape de surpression thermique : lorsquelatempératureàl’intérieurdelapompedépasseuncertainseuil(températureélevée),la

soupapes’ouvriraetrelâcheraunjetd’eaupouressayerd’abaisserlatempératureàl’intérieurdelapompe.Lasoupapesefermera

par la suite.

Approvisionnement/Arrivée d’eau : toutesleslaveuseshautepressionexigentunearrivéed’eau.Ellesrequièrentunepressiond’eaud’au

minimum

138 kPa (20 PSI)

etunvolumed’aumoins19l/min(5gallonsparminute).

Français

38

Guide de dépannage

Cettesectionénumèrelesdéfaillanceslespluscommunes,leurscausesetlesmesurescorrectives.L’opérateuroulepersonneld’entretien

peutexécutercertainesmesurescorrectives,d’autresexigentl’assistanced’untechnicienDEWALT qualifié ou du distributeur.

Problème Code

Le moteur ne démarre pas ...........................................................................................1, 2, 3, 4, 5, 6, 7, 8, 29

(sereporteraumoded’emploidumoteurpourplusderenseignementsàproposdudépannagemoteur)

Pression basse ou inexistante (première utilisation) .....................................................9, 10, 11, 12, 13, 14, 15, 16

N’aspirepaslesproduitschimiques ..............................................................................16, 17, 18, 19, 20, 22

Pressionbasseouinexistante(aprèsunepérioded’utilisationnormale) ....................21, 23, 24

Water leaking at gun/spray wand connection ................................................................25, 26

Fuited’eauauraccordpistolet/tubedepulvérisation ....................................................25, 26, 27, 28

La pompe pulse .............................................................................................................12

Codes de dépannage

CODE CAUSE PROBABLE SOLUTION PROBABLE

1 Sans essence. Fairel’appointd’essence.

2Niveaud’huilebas. Fairel’appointd’huile.

3 La pression se développe après deux utilisations du lanceur ou

après la première utilisation. Appuyer sur la détente du pistolet pour décompresser le système.

4Lelevierdel’étrangleurestenpositionNOCHOKE(sans

étranglement). Déplacerl’étrangleurenpositionCHOKE(étranglement).

5 Fil de la bougie détaché. Raccorder le fil de la bougie.

6InterrupteurMarche/Arrêtdumoteurenpositiond’arrêt. Déplacerl’interrupteurdeMarche/ArrêtenpositionMARCHE.

7Lelevierdel’étrangleurestenpositionCHOKE(étranglement)

et le moteur est chaud ou le moteur a été exposé à une chaleur

thermique pour une période de temps prolongée.

Déplacerl’étrangleurenpositionNOCHOKE(sansétranglement).

Français

39

CODE CAUSE PROBABLE SOLUTION PROBABLE

8 Soupape à essence fermée. OUVRIR le levier de la soupape à essence.

9Letubedepulvérisationn’estpasréglésurhautepression. Consulter la section Buses du tube de pulvérisation sous

Fonctionnement.

10 Faible approvisionnement en eau. L’approvisionnementeneaudoitêtred’aumoins19l/min(5GPM)

à

138 kPa (20 PSI)

.

11 Fuite au raccord du tuyau haute pression. Réparerlafuite.Utiliserunruband’étanchéitéaubesoin.

12 Buse obstruée. Consulter la section Nettoyage des buses sous Entretien.

13 Grilledufiltred’eauobstruée. Retirer et nettoyer le filtre.

14 Présenced’airdansletuyau. Éteindrelemoteurpuisfermerl’approvisionnementeneau.

Débrancherl’arrivéed’eaudel’admissiondelapompeetl’ouvrir

pourenlevertouteslesbullesd’airdutuyau.Dèsl’obtentiond’un

jetd’eau,fermerl’arrivéed’eau.Raccorderl’arrivéed’eauà

l’admissiondelapompeetl’ouvrir.Appuyersurladétentepour

retirerlesdernièresbullesd’air.

15 Lelevierdel’étrangleurestenpositionCHOKE(étranglement). Déplacerl’étrangleurenpositionNOCHOKE(sansétranglement).

16 Le tuyau haute pression est trop long. Utiliser un tuyau haute pression de moins de 30,48 m (100 pi).

Utiliserunboyaud’eaupluslongaubesoinaulieud’untuyau

haute pression plus long.

17 Tubedepulvérisationn’estpasréglésurbassepression. Consulter la section Buses du tube de pulvérisation sous

Fonctionnement.

18 Filtredusystèmed’injectiondeproduitschimiquesobstrué. Nettoyer le filtre.

19 Dans la solution de nettoyant, la grille pour produit chimique est

absente.

S’assurerquel’extrémitédutuyaupourproduitchimiquesoit

entièrement immergée dans la solution nettoyante.

20 Produit chimique trop épais. Diluer le produit chimique. La solution doit avoir la même

consistancequel’eau.

(Codes de dépannage suite)

Français

40

(Codes de dépannage suite)

CODE CAUSE PROBABLE SOLUTION PROBABLE

21 Accumulationdeproduitchimiquedanslesystèmed’injection. Faire nettoyer ou remplacer les pièces par un centre de réparation

autorisé.

22

Joint d'étanchéité ou garniture usés.

Les faire remplacer par un centre de réparation autorisé.

23 Soupapes obstruées ou usées. Les faire remplacer par un centre de réparation autorisé.

24 Piston de décompression usé. Les faire remplacer par un centre de réparation autorisé.

25 Joint torique usé ou brisé. Vérifier et remplacer.

26 Raccord de tuyau lâche. Serrer.

27 Garnituresd’étanchéitédupistonusées. Les faire remplacer par un centre de réparation autorisé.

28 Tête ou tubulures de la pompe endommagées par le gel. Les faire remplacer par un centre de réparation autorisé.

29 Leltreàairestremplid’huile. Nettoyerl’élémentdultreàair.Sereporteraumoded’emploidu

moteur pour connaître la procédure correcte.

Español

41

LAVADORA A PRESIÓN CON MOTOR A DPH3100

A Ensamblado del panel

B. Soporte para la boquilla

C. Pistola pulverizadora profe-

sional

D. Mango lateral

E. Varilla pulverizadora de con-

exión rápida

F. Marco

G. Tapón/varilla para medición

del nivel de aceite del motor

H. Interruptor del motor

I. Agarradera de arranque

J. Palanca de la válvula de

combustible

K. Control de la estrangulación

del carburador

L. Tapa del control de gases

M. Motor

N. Tapa del gas

O. Ensamblado del mango

P. Manguera de alta presión

Q. Bomba de alta presión

MOTOR

Consulte el manual de instrucciones del motor para localizar y operar

otros controles del motor.

Especicaciones de la bomba

DISEÑO DeWALT QUE NO REQUIERE MANTENIMIENTO

Bomba de alta presión que no requiere mantenimiento ni aceite. Si

la bomba presenta un problema, póngase en contacto con un centro

de mantenimiento en la fábrica DeWALT, un centro de mantenimiento

autorizado DeWALT u otro personal de mantenimiento calificado.

FIG. 1

M

C

E

P

K

O

AB

Q

H

G

N

L

J

I

D

F

Español

42

Deniciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de señal. Lea el manual y preste atención a estos

símbolos.

PELIGRO: Indica una situación de peligro inminente que, si

no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial

que, si no se evita, podría provocar la muerte o lesiones

graves.

ATENCIÓN: Indica una situación de peligro potencial que, si

no se evita, posiblemente provocaría lesiones leves o mod-

eradas.

ATENCIÓN: Utilizado sin el símbolo de alerta de seguridad

indica una situación de peligro potencial que, si no se evita,

puede provocar dañ os en la propiedad.

SI TIENE ALGUNA DUDA O COMENTARIO ACERCA DE ÉSTA U

OTRA HERRAMIENTA DEWALT, LLÁMENOS AL NÚMERO

GRATUITO: 1-800-4-DEWALT (1-800-433-9258)

Instrucciones de seguridad importantes

ADVERTENCIA: No opere esta unidad hasta que haya leído y

comprendido este manual de instrucciones y el del motor y las instruc-

ciones de seguridad, operación y mantenimiento.

ADVERTENCIA: Cuando use este producto, siempre debe seguir

precauciones básicas, incluidas las siguientes:

1. Lea todas las instrucciones antes de usar el producto.

2. Para reducir el riesgo de lesiones, debe supervisar atentamente

cuando un producto se use cerca de niños.

3. Aprenda a detener el producto y a drenar la presión con rapidez.

Familiarícese bien con los controles.

4. Esté alerta: ponga atención en lo que está haciendo.

5. No opere el producto cuando esté cansado o bajo la influencia de

alcohol o drogas.

Especicaciones

MODELO PESO ALTURA ANCHO LONGITUD PSI MÁX.* PSI DE

OPERACIÓN

PROMEDIO

GPM MÁX. * GPM DE

OPERACIÓN

PROMEDIO

MOTOR

DPH3100 37,9 kg

(83.6 lbs) 673 mm

(26.5 pulg.) 584 mm

(23 pulg.) 1016 mm

(40 pulg.) 3100

(21373

kPa)

2780

(19167 kPa) 2,8

(10,6 L/min)

2.7

(10.2 L/min)

Honda GX200,

196 cc OHV,

5,5 HP netos**

* Valores máximos de PSI y GPM determinados según la norma PW101 de la Pressure Washers Manufacturers Association, PWMA

(Asociación de Fabricantes de Lavadoras a Presión).

** La potencia (que se muestra como salida máxima a 3600 rpm) se clasifica según la norma SAE J1349. La potencia real del motor será

menor. La potencia del motor depende de la aplicación, la velocidad de operación, las condiciones de operación y otras variables.

Español

43

6. No deje que otras personas entren al área de operación.

7. No se estire ni se pare sobre una superficie que no brinde esta-

bilidad. Conserve el equilibrio adecuado y manténgase parado

correctamente en todo momento.

8. Siga las instrucciones de mantenimiento especificadas en el

manual.

PELIGRO: RIESGO DE INYECCIÓN O LESIÓN GRAVE.

MANTÉNGASE ALEJADO DE LA BOQUILLA. NO DIRIJA EL

FLUJO DE AGUA HACIA PERSONAS. ESTE PRODUCTO SÓLO

DEBE SER UTILIZADO POR OPERADORES ENTRENADOS.

ADVERTENCIA:



con un silenciador apagachispas. Si el producto no está equipado con

este dispositivo y se usará alrededor de materiales inflamables o sobre

tierra cubierta con materiales como cultivos agrícolas, bosques, male-

zas, césped u otros elementos similares, debe instalarle un apaga-

chispas aprobado. Éste es un requisito legal en el estado de California.



en la sección 4442 del Código de Recursos Públicos de California, ni

se mantenga en un orden de trabajo eficaz, constituye una infracción a

la sección 130050 y/o a las secciones 4442 y 4443 de los estatutos de

California. Los apagachispas también se requieren en ciertas tierras



en virtud de otros estatutos y ordenanzas.

ADVERTENCIA: Este producto contiene sustancias químicas

reconocidas por el Estado de California como causantes de

cáncer, defectos de nacimiento u otros problemas reproductivos.

Lávese las manos después de utilizarlo.

conServe eStaS inStruccioneS

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿Qué puede suceder? Cómo evitarlo

 • Lagasolinaderramadaysus

vapores pueden encenderse a

causa de chipas de cigarrillos,

arcos eléctricos, gases de

escape y componentes

calientes del motor, como el

silenciador

 • Apagueelmotorydejeque

se enfríe antes de poner

combustible en el tanque.

 • Seacuidadosoalllenarel

tanque para evitar el derrame

de combustible. Aleje la

lavadora a presión del área

combustible antes de poner en

marcha el motor.

 • Elcalorexpandiráel

combustible dentro del

tanque, lo que podría provocar

un derrame y una posible

explosión incendio

 • Lleneeltanquehasta12,7

mm (1/2

pulg.

) por debajo

de la parte inferior del cuello

de llenado, a fin de brindar

espacio para la expansión del

combustible.

 • Laoperacióndelalavadora

a presión en un entorno

explosivo podría provocar un

incendio

 • Opereycoloquecombustible

al equipo en áreas bien

ventiladas y libres de

obstrucciones. Equipe las

áreas con un extintor de

incendios adecuado para

incendios por gasolina.

Español

44

 • Lacolocacióndemateriales

contra o cerca de la lavadora

a presión puede interferir con

la ventilación adecuada del

equipo, lo que causaría un

sobrecalentamiento y podría

encender los materiales.

 • Nuncaoperelalavadoraa

presión en un área que tenga

malezas secas.

 • Elcalordelescapedel

silenciador puede dañar las

superficies pintadas, derretir

los materiales sensibles al

calor (como revestimientos

interiores, plástico, goma,

vinilo o la propia manguera

de presión) y perjudicar a las

plantas naturales.

 • Mantengasiemprelalavadora

a presión a una distancia

mínima de 1,2 m (4

pies

) de

las superficies (tales como

casas, automóviles o plantas

naturales) que podrían sufrir

daños por el calor del escape

del silenciador.

 • Elcombustiblequenose

almacena en forma correcta

podría causar la ignición

accidental. Si no se lo

resguarda adecuadamente,

podría terminar en manos de

niños u otras personas no

calificadas.

 • Almaceneelcombustible

dentro de un contenedor

aprobado por OSHA en un

lugar seguro, lejos del área de

trabajo.

• Elusodeácidos,productos

químicos tóxicos o corrosivos,

venenos, insecticidas o

cualquier clase de solventes

inflamables con esta unidad,

podría ocasionar lesiones

serias o la muerte.

• Norocíelíquidosinamables.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿Qué puede suceder? Cómo evitarlo

 • Lainhalacióndevapores

de escape causará lesiones

graves o la muerte. El escape

del motor contiene monóxido

de carbono, un gas inodoro

que es fatal.

 • Operelalavadoraapresiónen

un área bien ventilada. Evite

los lugares cerrados como

garajes, sótanos, etc.

 • Nuncaoperelaunidadenun

lugar en el que haya otras

personas o animales.

 • Algunoslíquidosparalimpieza

contienen sustancias que

podrían causar lesiones en la

piel, los ojos o los pulmones.

 • Utilicesolamente

limpiadores recomendados

específicamente para

lavadoras a alta presión. Siga

las recomendaciones de

los fabricantes. No use lejía

de cloro ni otro compuesto

corrosivo.

Español

45

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO

Y LACERACIÓN

¿Qué puede suceder? Cómo evitarlo

 • Sulavadoraapresiónopera

el líquido con una presión y

velocidad lo suficientemente

altas como para penetrar

la carne humana y animal,

y por ello podría ocasionar

una amputación u otra

lesión grave. Las pérdidas

causadas por accesorios

sueltos o mangueras dañadas

pueden producir lesiones

por inyección. NO TRATE LA

INYECCIÓN DE LÍQUIDO

COMO SI FUERA UN

SIMPLE CORTE Consulte al

médico de inmediato.

 • Inspeccionelamanguerade

alta presión periódicamente.

Reemplace la manguera de

inmediato si está dañada,

gastada, se derritió por

contacto con el motor o

evidencia signos de grietas,

burbujas, agujeros u otros

tipos de pérdida. Nunca tome

una manguera de alta presión

que tenga una pérdida o esté

dañada.

 • Nuncatoque,tomenitratede

cubrir un agujero o causa de

pérdida de agua similar en

la manguera de alta presión.

El flujo de agua ESTÁ a alta

presión y PENETRARÁ la piel.

 • Nuncacoloquelasmanos

frente a la boquilla.

 • Sulavadoraapresiónopera

el líquido con una presión y

velocidad lo suficientemente

altas como para penetrar

la carne humana y animal,

y por ello podría ocasionar

una amputación u otra

lesión grave. Las pérdidas

causadas por accesorios

sueltos o mangueras dañadas

pueden producir lesiones

por inyección. NO TRATE LA

INYECCIÓN DE LÍQUIDO

COMO SI FUERA UN

SIMPLE CORTE Consulte

al médico de inmediato.

(continuar)

 • Nodirijaelpulverizadorhacia

sí mismo u otras personas.

 • Asegúresedequela

manguera y los accesorios

estén ajustados y en buenas

condiciones. Nunca se

sujete de la manguera ni de

los accesorios durante la

operación.

 • Nopermitaquelamanguera

entre en contacto con el

silenciador.

 • Nuncacoloqueniquitela

varilla ni los accesorios de la

manguera mientras el sistema

esté presurizado.

 • Cuandoutilicelaslanzaso

pistolas de repuesto con esta

lavadora a presión, NO utilice

una lanza o una combinación

de lanza/pistola que sea

más corta en longitud que la

que se suministró con esta

lavadora a presión. Esta

longitud se mide desde el

extremo de la boquilla de la

lanza hasta el disparador de

la pistola.

Español

46

 • Podríaresultarheridosila

presión del sistema no se

reduce antes de intentar

realizarle mantenimiento o

desarmarlo.

 • Paraaliviarlapresióndel

sistema, apague el motor,

cierre el suministro de agua

y hale del disparador de la

pistola hasta que deje de salir

líquido.

 •

Use solamente accesorios,

ya que tienen una capacidad

nominal igual o mayor que

la capacidad nominal de la

lavadora a presión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN

¿Qué puede suceder? Cómo evitarlo

 • Lapulverizacióndelíquidos

a alta velocidad puede hacer

que los objetos se rompan

y lancen partículas a gran

velocidad.

 • Usesiempregafasde

seguridad aprobadas según la

ANSI Z87.1. Utilice ropa que

lo proteja de una pulverización

accidental.

 • Nuncaapunteelpulverizador

a personas o animales.

 • Losobjetoslivianoso

no asegurados pueden

convertirse en

proyectiles peligrosos.

 • Aseguresiempreelbloqueador

del disparadorcuando la varilla

no esté en uso para evitar la

operación accidental.

 • Nuncaasegureeldisparador

hacia atrás, en posición abierta

permanente.

PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿Qué puede suceder? Cómo evitarlo

 • Laoperacióninseguradesu

lavadora a presión podría

producir lesiones graves o la

muerte, a usted mismo o a

otras personas..

 • Noutilicelejíadecloroniotro

compuesto corrosivo.

 • Familiaríceseconlas

operaciones y los controles de

la lavadora a presión.

 • Mantengaeláreade

operaciones libre de personas,

mascotas y obstáculos.

 • Noopereelproductocuando

esté cansado o bajo la

influencia de alcohol o drogas.

Manténgase alerta en todo

momento.

 • Nuncaanulelascaracterísticas

de seguridad de este producto.

 • Nooperelamáquinasifaltan

piezas, están rotas o no son

las autorizadas.

 • Nuncadejelavarillasin

atención mientras la unidad

está en funcionamiento.

Español

47

 • Sinosesigueel

procedimiento de puesta en

marcha adecuado, el motor

puede retroceder, lo que

podría causar daños graves a

las manos y los brazos.

 • Sielmotornoarranca

después de halar dos veces,

apriete el disparador de la

pistola para aliviar la presión

de la bomba. Hale del cable

de arranque lentamente

hasta sentir cierta resistencia.

Entonces, hale de él

rápidamente para evitar el

retroceso y que se produzcan

lesiones en las manos o los

brazos.

 • Lapistola/varillapulverizadora

es una herramienta de

limpieza poderosa, que podría

parecer un juguete ante los

ojos de un niño.

 • Mantengaalosniñosalejados

de la lavadora a presión en

todo momento.

 • Lafuerzareactivadela

pulverización hará que la

pistola/varilla retroceda, lo cual

podría hacer que el operador

se resbale, caiga o apunte

el pulverizador hacia una

dirección incorrecta. El control

inadecuado de la pistola/varilla

puede causar lesiones al

usuario y a otras personas.

 • Noseestiredemasiadonise

pare en una superficie que no

brinde estabilidad.

 • Nouselalavadoraapresión

cuando esté subido a una

escalera.

 • Agarrelapistola/varilla

firmemente con ambas manos.

Espere que la pistola retroceda

cuando la dispare.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD

AL TRANSPORTAR O ALMACENAR LA UNIDAD

¿Qué puede suceder? Cómo evitarlo

 • Sepuedeproduciruna

pérdida o derrame de

combustible y aceite, lo cual

podría generar peligro de

incendio o inhalación. Puede

causar lesiones graves o la

muerte. Los derrames de

combustible o aceite dañarán

alfombras, pintura y otras

superficies de vehículos o o

remolques.

 • Silalavadoraapresiónestá

equipada con una válvula

de cierre de combustible,

colóquela en la posición

CERRADA antes de

transportar la unidad, a fin de

evitar pérdidas de combustible.

Si la lavadora no está

equipada con esta válvula,

drene el combustible del

tanque antes de transportarla.

Sólo transporte combustible

en un contenedor aprobado

por OSHA. Coloque siempre

la lavadora a presión en un

tapete protector cuando la

transporte, para proteger

al vehículo de daños por

pérdidas. Quite la lavadora

a presión del vehículo

inmediatamente una vez que

haya llegado a destino.

Español

48

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿Qué puede suceder? Cómo evitarlo

 • El inflado excesivo de los

neumáticos podría causar

lesiones graves y daño a la

propiedad.

 • Utiliceunmedidordepresión

de neumáticos para controlar

la presión de éstos antes de

cada uso y mientras los infla;

observe el flanco para ver la

presión correcta del neumático.

NOTA:

Los tanques de aire,

los compresores y el equipo

similar que se usa para inflar

neumáticos pueden llenar

neumáticos pequeños como

éstos con mucha rapidez.

Ajuste el regulador de presión

sobre el suministro de aire

a un valor no superior a la

calificación de la presión

del neumático. Agregue aire

en forma gradual y use con

frecuencia el medidor de

presión de neumáticos para

evitar inflarlos en exceso.

• Lapulverizacióndelíquidos

a alta velocidad dirigida

hacia los flancos de los

neumáticos (como los de

los automóviles, remolques

y otros vehículos similares)

podría dañar el flanco y

provocar lesiones graves.

• Enlaslavadorasapresión

de más de 11032 kPa

(1600 PSI) utilice la pul-

verización en abanico más

ancha (boquilla de 40º) y

pulverice a una distancia

mínima de 20 cm (8 pulg.)

del flanco del neumático. No

pulverice directamente sobre

la unión entre el neumático y

el borde.

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿Qué puede suceder? Cómo evitarlo

 • Elcontactoconsuperficies

calientes, tales como los

componentes de escape de

motores, podría causar que-

maduras graves.

 • Durantelaoperación,toque

solamente las superficies de

los controles de la lavadora

a presión. Mantenga a los

niños alejados de la lavadora

a presión en todo momento.

Es posible que ellos no reco-

nozcan los peligros de este

producto.

Español

49

ADVERTENCIA: RIESGO DE QUEMADURA QUÍMICA

¿Qué puede suceder? Cómo evitarlo

 • Elusodeácidos,químicos

tóxicos o corrosivos, venenos,

insecticidas o cualquier tipo de

solvente inflamable con este

producto podría provocar una

lesión grave o la muerte

 •

No pulverice ácidos,

gasolina, kerosén o cualquier

otro material inflamable con

este producto. Utilice sólo

detergentes, limpiadores

y desgrasadores para uso

doméstico recomendados

para lavadoras a presión.

 • Utiliceropaqueleprotejalos

ojos y la piel del contacto con

los materiales pulverizados.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA

¿Qué puede suceder? Cómo evitarlo

 • Lapulverizaciónde

tomacorrientes o interruptores

eléctricos, u objetos

conectados a un circuito

eléctrico podría provocar una

descarga eléctrica fatal.

 • Desenchufetodoslos

productos que operan

con electricidad antes

de intentar limpiarlos. No

dirija el pulverizador hacia

tomacorrientes e interruptores

eléctricos.

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿Qué puede suceder? Cómo evitarlo

 • Elintentodelevantarun

objeto muy pesado puede

provocar lesiones graves.

 • Lalavadoraapresiónes

demasiado pesada como

para que la levante una sola

persona. Consiga la ayuda

de otras personas para

levantarla.

conServe eStaS inStruccioneS

Para FuturaS conSuLtaS

inStaLaciÓn

Ensamblado de la lavadora a presión

(Fig. 1)

1. Coloque el ensamble del mango (O) sobre el

F

O

marco, oprima los botones de acción rápida y

deslice el ensamble del mango sobre el marco (F)

hasta que los botones queden asegurados en el

lugar.

ATENCIÓN:     

colocar las manos entre el mango y el marco cuando

realice el ensamblado para no pellizcarse.

Español

50

2. Conecte la manguera

E

P

de alta presión (P) a

la pistola pulverizado-

ra. Asegúrese de que

esté firme.

3. Conecte la varilla (E)

a la pistola pulveriza-

dora. Asegúrese de que la conexión esté firme.

4. Enrosque el mango lateral (D) en la

D

extensión de la pistola pulverizadora

y ajuste en la posición deseada.

5. Coloque el soporte para boquillas (B)

sobre el ensamblado el panel (A) y

empuje todos los

B

A

soportes para boquil-

las hasta que queden

el lugar.

6. Retire las boquillas

de conexión rápida

de cinco colores de la bolsa plástica e insértelas en de la arandela

aislante correcta en el soporte para boquillas. Las boquillas están

codificadas por color, para coincidir con las boquillas coloreadas

del ensamblado del panel.

NOTA: Bomba de alta presión que no requiere mantenimiento ni

aceite. Si la bomba presenta un problema, póngase en contacto

con un centro de mantenimiento en la fábrica DeWALT, un centro de

mantenimiento autorizado DeWALT u otro personal de mantenimiento

calificado.

ADVERTENCIA: Riesgo de explosión. Utilice un medidor de

presión de neumáticos para controlar la presión de éstos antes de

cada uso y mientras los infla; observe el flanco para ver la presión

correcta del neumático.

NOTA: Los tanques de aire, los compresores y el equipo similar que

se usa para inflar neumáticos puede llenar neumáticos pequeños

como éstos con mucha rapidez. Ajuste el regulador de presión en

el suministro de aire a un valor que no supere el de la presión del

neumático. Agregue aire en forma gradual y use con frecuencia el

medidor de presión de neumáticos para evitar inflarlos.

oPeraciÓn

Ajustes a la presión

El valor de la presión está preestablecido desde fábrica para lograr

presión y limpieza óptimas. Si desea bajar la presión, siga estas

instrucciones.

1. Aléjese de la superficie por limpiar. Mientras más lejos esté,

menor será la presión sobre esta superficie.

2. Cambie a la boquilla de 40˚ (blanca). Esta boquilla libera un

flujo de agua potente y un patrón de pulverización más ancho.

Consulte la sección Boquillas para la varilla pulverizadora.

ATENCIÓN: 

una presión mayor que la configurada de fábrica puede dañar la

bomba.

3. Reduzca la velocidad del motor a gasolina (RPM). Disminuya la

velocidad del motor y la presión del agua también disminuirá.

Boquillas para la varilla pulverizadora

(Fig. 1)

Las boquillas para la varilla pulverizadora están guardadas en el

soporte para boquillas (B) en el ensamblado del panel (A). Los colo-

res del panel identifican la ubicación de la boquilla y el patrón de

pulverización. Consulte el cuadro siguiente a fin de elegir la boquilla

correcta para el trabajo por realizar.

Español

51

Color de la

boquilla Patrón de

pulverización Usos Superficies*

Rojo

0˚ potente pre-

cisión para

limpieza muy

intensa

metal u

hormigón;

NO use en

madera

Amarillo

15˚ impieza intensa

de áreas

pequeñas

metal, hormigón

o madera

Verde

25˚ limpieza intensa

de áreas más

grandes

metal, hormigón

o madera

Blanco

40˚ cubre amplias

áreas de limp-

ieza

metal, hor-

migón, madera

o vinilo

Negro

presión baja aplica solucio-

nes limpiadoras metal, hor-

migón, madera

o vinilo

* ATENCIÓN: La pulverización a alta presión de su lavadora puede

dañar superficies como madera, vidrio, pintura, calcomanías y

terminaciones de automóviles; y objetos delicados como flores y

arbustos. Antes de pulverizar verifique el artículo por limpiar a fin de

asegurarse de que sea lo suficientemente fuerte como para resistir

el daño de la fuerza de la pulverización.

CAMBIO DE LAS BOQUILLAS DE LA VARILLA

PULVERIZADORA

PELIGRO: Riesgo de inyección de líquido. No dirija el flujo de

agua hacia personas, piel y ojos desprotegidos, ni animales o

mascotas. Se producirán lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones

graves. NO intente cambiar las boquillas mientras la lavadora a

presión está funcionando. Apague el motor antes de hacerlo.

1. Tire el acople de conexión rápida hacia

atrás e inserte la boquilla.

2. Libere el acople y gire la boquilla para

asegurarse de que está asegurada

dentro del acople.

ADVERTENCIA: Los objetos despedidos

podrían causar lesiones graves. Asegúrese

de que la boquilla esté completamente

insertada en el adaptador de conexión rápida

yque el anillo a presión de conexión rápida esté totalmente trabado

(hacia adelante) antes de oprimir el disparador de la pistola.

Productos químicos y solventes de

limpieza

La aplicación de productos químicos o solventes de limpieza es una

operación de baja presión.

NOTA: Use sólo jabones y químicos diseñados para uso con lava-

dora a presión. No utilice lejía.

Español

52

PARA APLICAR PRODUCTOS QUÍMICOS Y SOLVENTES

1. Presione la manguera para productos

S

químicos (S) sobre el pico dentado que

está cerca de la conexión de la manguera

de alta presión de la bomba, como se

muestra.

2. Coloque el otro extremo de la manguera

con el filtro dentro del recipiente que con-

tiene la solución química/de limpieza.

NOTA: Por cada 26,5 litros (7 galones) de agua expulsada, se

deben usar 3,8 litros (1 galón) de solución química/de limpieza.

3. Instale la boquilla de baja presión (negra) en el pico de conexión

rápida de la varilla pulverizadora. Consulte la sección Boquillas

para la varilla pulverizadora. NOTA: Los productos químicos y

los jabones no se expulsarán si la boquilla negra para jabón no

está instalada en la varilla pulverizadora.

4. Después de usar los productos químicos, coloque la manguera

química correspondiente dentro de un recipiente con agua lim-

pia y hágala correr a través del sistema de inyección química

para enjuagarla completamente. Si quedaran restos de estos

productos, la bomba podría dañarse. En caso de que las bom-

bas se dañen por esta causa, la garantía no cubrirá los daños.

Puesta en marcha

ADVERTENCIA: Para reducir el riesgo de lesión, lea los manu-

ales de instrucciones de la lavadora a presión y del motor antes de

poner en marcha la unidad.

PELIGRO: Riesgo de inyección de líquido y laceración. Cuando

utilice la configuración de alta presión, NO permita que el pulveriza-

dor entre en contacto con personas, piel y ojos desprotegidos, ni

con animales o mascotas. Puede ocasionar lesiones graves.

 

suficientemente altas como para penetrar la carne humana

y animal, y esto podría provocar una amputación u otra

lesión grave. Las pérdidas causadas por accesorios sueltos o

mangueras dañadas pueden provocar lesiones por inyección.





ADVERTENCIA: Riesgo de incendio, asfixia y quemadura.

NUNCA llene el tanque de combustible cuando el motor esté encen-

dido o caliente. No fume mientras llena el tanque.

 

tanque hasta 12,7 mm (1/2") por debajo de la parte inferior del

cuello de llenado, a fin de brindar espacio para la expansión

del combustible Limpie cualquier derrame de combustible del

motor y el equipo antes de poner en marcha el motor.

 



carbono, un gas inodoro que es fatal.

 -

ciador del motor, que estará muy caliente, durante o inmedi-

atamente después de usar la lavadora a presión. La garantía

NO cubrirá el daño a las mangueras que se produzca por el

contacto con superficies muy calientes del motor.

ATENCIÓN: NUNCA tire de la manguera de suministro de agua

          

manguera y/o la entrada de la bomba.

 

 

lavadora a presión esté encendido, esto dañaría la bomba.

          

minutos por vez. La bomba opera en modo de derivación

Español

53

cuando no se presiona el disparador de la pistola pulveriza-

dora. Cuando la temperatura del interior de la T

bomba se eleva demasiado, la válvula de

descompresión térmica (T) se abrirá y liberará

un chorro de agua, en un esfuerzo por dis-

minuir la temperatura interior de la bomba.

Después, la válvula se cerrará. Si la bomba

queda en modo de derivación durante más de

dos minutos, sus componentes internos

podrían dañarse.

PROCEDIMIENTO DE PUESTA EN MARCHA

1. En un área bien ventilada al aire libre, agregue gasolina sin

plomo nueva de alta calidad con un octanaje de 86 o superior.

No llene de más. Limpie el combustible derramado antes de

poner en marcha el motor. Consulte el manual de instrucciones

del motor para conocer el procedimiento correcto.

2. Controle el nivel de aceite del motor. Consulte el manual de

instrucciones del motor para conocer el procedimiento correcto.

3. Conecte la manguera de agua a la fuente de agua. Abra la

fuente de agua para quitarle todo el aire a la manguera. Cuando

haya un flujo de agua constante, apague la fuente de agua.

4. Verifique que el tamiz de filtrado (U) esté en la

U

entrada de agua de la bomba. El lado cónico

mira hacia afuera.

5. Conecte la fuente de agua fría (V) a la entrada

de la bomba.

NOTA: La fuente de agua debe proporcionar,

como mínimo, 19 litros (5 galones) por minuto a

138 kPa (20 PSI).

ADVERTENCIA: Para reducir la posibilidad de contaminación

proteja siempre el sistema contra la contracorriente cuando realice

una conexión al sistema de agua potable.

6. Conecte la manguera de alta presión (P)

V

P

con la salida de la bomba.

7. Si desea aplicar una solución química o de

limpieza, consulte la sección Productos

químicos y solventes de limpieza.

8. Abra la fuente de agua.

ATENCIÓN: Riesgo de daño a la propiedad.

Si no se observan las precauciones, se podría

dañar la bomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión

presionando el disparador hasta que haya un flujo constante de

agua.

10. Ponga en marcha el motor. Consulte el manual de instrucciones

del motor para conocer el procedimiento correcto.

ADVERTENCIA: Riesgo de operación insegura. Si el motor no

arranca después de tirar dos veces, apriete el disparador de la pis-

tola para liberar la presión de la bomba. Tire del cable de arranque

-

damente para evitar el retroceso y que se produzcan lesiones en las

manos o los brazos.

11. Presione el disparador de la pistola para que empiece a fluir el

agua.

ADVERTENCIA: Riesgo de operación insegura. Párese en una

superficie estable y agarre la pistola/varilla firmemente con ambas



12. Suelte el disparador para detener el flujo de agua.

Español

54

PELIGRO: Riesgo de lesión por pulverización. X

Trabe el bloqueador del disparador (X) cuando la

pistola no esté en uso, a fin de evitar la pulver-

ización accidental.

13. Ajuste el pulverizador para la tarea que se

realiza mediante el cambio de la boquil-

la de conexión rápida. Consulte la sección

Boquillas para la varilla pulverizadora.

Apagado

1. Si se aplicaron productos químicos, coloque la manguera cor-

respondiente dentro de un recipiente con agua limpia y hágala

correr a través del sistema de inyección química para enjuagarlo

completamente.

ATENCIÓN: Riesgo de daño a la propiedad. Si no se observan las

precauciones, se podría dañar la bomba.

2. Apague el motor. Consulte el manual de instrucciones del

motor.

ATENCIÓN: Riesgo de daño a la propiedad. NUNCA cierre el

suministro de agua mientras el motor de la lavadora a presión esté

encendido, esto dañaría la bomba.

3. Cierre la fuente de agua.

4. Tire del disparador de la pistola pulverizadora para liberar la pre-

sión de agua que pueda haber en la manguera o en la pistola.

5. Consulte la sección Almacenamiento para conocer los proced-

imientos de almacenamiento adecuados.

ManteniMiento

ADVERTENCIA: Riesgo de quemadura. Cuando realice el

mantenimiento, es posible que se exponga a superficies calientes,

presión de agua o piezas movibles, que pueden causar lesiones

graves o la muerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el

cable de la bujía, deje que el motor se enfríe y libere toda la presión

del agua antes de realizar cualquier tarea de mantenimiento o repa-



cerca de llamas mientras hace el mantenimiento.

Para asegurar que su lavadora a presión tenga una operación efi-

ciente y una vida útil más prolongada, se debe diseñar y seguir un

programa de mantenimiento. Si la lavadora se usa en condiciones

inusuales, tales como altas temperaturas o entornos polvorosos,

será necesario realizar controles de mantenimiento con más fre-

cuencia.

Motor

Consulte el manual de instrucciones del motor para conocer las

recomendaciones del fabricante con respecto a cualquier y todo tipo

de mantenimiento.

NOTA: El marco de la lavadora a presión está equipado con un

orificio de drenaje de aceite para facilitar el cambio del aceite del

motor.

Bomba

Bomba de alta presión que no requiere mantenimiento ni aceite. Si

la bomba presenta un problema, póngase en contacto con un centro

de mantenimiento en la fábrica DeWALT, un centro de mantenimiento

autorizado DeWALT u otro personal de mantenimiento calificado.

Limpieza de las boquillas

Si la boquilla está obstruida con materiales extraños, como polvo,

es posible que se genere una presión excesiva. Si se obstruye o

restringe parcialmente, la presión de la bomba oscilará. De inmedi-

ato, limpie la boquilla con el juego para boquillas provisto. Siga estas

instrucciones:

1. Apague la lavadora a presión y cierre el suministro de agua.

Español

55

2. Tire del disparador sobre el mango de la pistola para liberar la

presión del agua, si la hay.

3. Desconecte la varilla pulverizadora de la pistola.

4. Retire la boquilla de alta presión de la Y

varilla pulverizadora. Elimine las obstruc-

ciones con la herramienta proporcionada

para limpiar boquillas (Y) y enjuáguela con

agua limpia.

5. Dirija el suministro de agua hacia el

interior de la varilla pulverizadora

durante 30 segundos para enjuagar

las partículas sueltas.

6. Vuelva a conectar la boquilla a la varilla.

7. Conecte otra vez la varilla pulverizadora a la pistola. Luego, abra

el suministro de agua.

8. Ponga en marcha la lavadora a presión y coloque la varilla pul-

verizadora en la configuración de alta presión para probarla.

Para limpiar el ltro de entrada de agua

El tamiz de filtrado (U) debe controlarse y limpiarseperiódicamente,

si fuera necesario.

1. Retírelo tomando el extremo para sacarlo del interior de la

entrada de agua de la bomba.

2. Limpie el filtro: enjuáguelo con agua en ambos lados.

3. Vuelva a insertar el filtro en la entrada de

U

agua de la bomba. El lado cónico mira hacia

afuera.

NOTA: No opere la lavadora a presión si el filtro

no está adecuadamente instalado.

Para quitar los neumáticos

1. Afloje el tornillo de sujeción del anillo de la

bobina con una llave de cabeza hexagonal

de 3,17 mm (1/8 pulg.).

2. Deslice el anillo de la bobina fuera del eje y

retire el neumático.

aLMacenaMiento

Motor

Consulte el manual de instrucciones del motor para conocer las

recomendaciones del fabricante con respecto al almacenamiento.

Bomba

El fabricante recomienda que se utilice un protector/protec-

tor de invierno para bombas, como el protector de invierno

DeWALT (DP80), cuando almacene la unidad por más de 30

días o cuando estén pronosticadas heladas.El protector de invi-

erno DeWALT (DP80) está disponible en la tienda donde se

adquirió la lavadora a presión. Si no se dispone de un protector/

protector de invierno para bombas, puede utilizar un anticonge-

lante para vehículos recreativos (RV) como se detalla en los pasos

siguientes.

NOTA: El uso de un protector/protector de invierno para bombas o

anticongelante para vehículos recreativos (RV) ayuda a brindarle

una lubricación adecuada a los sellos internos de la bomba, inde-

pendientemente de la temperatura o el entorno.

1. Consiga un embudo, 172 ml (6 onzas) de anticongelante RV y

una manguera de jardín de entre 40 y 91cm (16 a 36 pulg.) con

un conector macho de mangueras unido a un extremo.

Español

56

ATENCIÓN: Riesgo de daño a la propiedad. Use sólo anticonge-



dañar la bomba.

2. Desconecte el cable de la bujía.

3. Conecte la manguera de jardín a la entrada de agua de la

bomba.

4. Agregue anticongelante RV a la

manguera, tal como se muestra.

5. Tire de la cuerda de arranque

varias veces hasta que el anti-

congelante salga por la conexión

para manguera de alta presión de

la bomba.

6. Quite la manguera de jardín de

la entrada de agua de la bomba.

7. Vuelva a conectar el cable de la

bujía.

Lavadora a presión

1. Drene toda el agua de la manguera de alta presión, enróllela y

guárdela en la base de la lavadora a presión.

2. Con la boquilla hacia abajo y la

pistola y la varilla pulverizadoras en

posición vertical, apriete el dispara-

dor para drenar toda el agua de la

pistola y la varilla. Guárdelas en el

soporte de la pistola.

3. Guarde la manguera para produc-

tos químicos a fin de evitar que se

dañe.

4. Si se necesita espacio, los mangos pueden retirarse y conec-

tarse como se muestra.

ATENCIÓN:        

entre el mango y el marco cuando realice el ensamblado para no

pellizcarse.

acceSorioS

Los accesorios que se recomiendan para la herramienta están

disponibles para la compra en su distribuidor local o en el cen-

tro de mantenimiento autorizado. Si necesita ayuda para localizar

algún accesorio para su herramienta, comuníquese con DeWALT

Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,

llame al 1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio Web

www.dewalt.com.

PELIGRO: Riesgo de inyección de líquido. Cuando utilice las lan-

zas o pistolas de repuesto con esta lavadora a presión, NO utilice

una lanza o una combinación de lanza/pistola que sea más corta en



longitud se mide desde el extremo de la boquilla de la lanza hasta

el disparador de la pistola.

ADVERTENCIA: El uso de accesorios no recomendados para

utilizar con esta herramienta puede resultar peligroso. Use solamente

accesorios, ya que tienen una capacidad nominal igual o mayor que la

capacidad nominal de la lavadora a presión.

inForMaciÓn De ManteniMiento

Tenga a mano la siguiente información cuando llame al mantenimiento:

Número del modelo ____________ Número de serie ___________

Fecha y lugar de compra ____________________________

Español

57

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto,

las reparaciones, el mantenimiento y los ajustes deben ser realiza-

dos por un centro de mantenimiento de fábrica DeWALT, un centro

de mantenimiento autorizado DeWALT u otro personal de manten-

imiento calificado. Utilice siempre piezas de repuesto idénticas.

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: __________ Mod./Cat.: _____________

Marca: _____________________ Núm. de serie:__________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: __________________

Nombre y domicilio del distribuidor donde se adquirió el producto:

_____________________________________________________

Este producto está garantizado por un año a partir de la fecha de

entrega, contra cualquier defecto en su funcionamiento, así como en

materiales y mano de obra empleados para su fabricación. Nuestra

garantía incluye la reparación o reposición del producto y/o compo-

nentes sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente erogados

derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta

y esta póliza sellada por el establecimiento comercial donde se

adquirió el producto, de no contar con ésta, bastará la factura de

compra.

EXCEPCIONES.

Esta garantía no será válida en los siguientes casos:

 • Cuando el producto se hubiese utilizado en condiciones dis-

tintas a las normales;

 • Cuandoelproductonohubiesesidooperadodeacuerdoconel

instructivo de uso que se acompaña;

 • Cuandoelproductohubiesesidoalteradooreparadoporperso-

nas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica,

centros de servicio autorizados y franquiciados en la República

Mexicana, donde podrá hacer efectiva su garantía y adquirir partes,

refacciones y accesorios originales.

Garantía limitada

Las lavadoras a presión DeWALT tienen una garantía de dos años

a partir de la fecha de compra. DeWALT reparará, sin cargo, cual-

quier defecto debido a fallas en los materiales o la mano de obra.

Esta garantía no cubre a las piezas dañadas por mal uso o abuso,

ni las piezas que deben reemplazarse periódicamente debido al

funcionamiento normal de la lavadora a presión. Las piezas de des-

gaste normal son, entre otras, el filtro de aire del motor, la bujía, y

los sellos de válvula y las juntas tóricas de la bomba. Esta garantía

no se extiende a los accesorios o a los daños causados al intentar

realizar reparaciones en un centro de reparaciones no autorizado

por DeWALT. Esta garantía le concede derechos legales especí-

ficos; usted goza también de otros derechos que varían según el

estado o provincia. Para obtener información detallada sobre la

cobertura de la garantía y las reparaciones en garantía, visite la

sección Mantenimiento y asistencia www.dewalt.com o llame al

1-800-4-DeWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no se aplica a los productos que

se venden en América Latina. Para los productos que se venden en

América Latina, debe consultar la información de la garantía espe-

cífica del país que viene en el empaque, llamar a la compañía local

o visitar el sitio Web a fin de obtener esa información.

Español

58

PARA REPARACIÓN Y SERVICIO DE SUS

HERRAMIENTAS ELÉCTRICAS, FAVOR DE DIRIGIRSE

AL CENTRO DE SERVICIO MÁS CERCANO

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael (667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18

Local D, Col. Obrera (55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro (818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes (229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-DeWALT)

REEMPLAZO GRATUITO DE LA ETIQUETA DE PRECAUCIONES:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al

1-800-4-DeWALT para que se le reemplacen gratuitamente.

Español

59

kPa (kilopascal): Medición métrica de la presión. 1 kilopascal es

equivalente a 1000 pascales.

Varillas pulverizadoras de conexión rápida: Permite al usuario el

cambio rápido de las boquillas de alta presión. Consulte la sección

Boquillas para la varilla pulverizadora.

Válvula de descompresión térmica: Cuando la temperatura del inte-

rior de la bomba se eleva demasiado, la válvula de descompresión

térmica se abrirá y liberará un chorro de agua para disminuir la

temperatura interior de la bomba. Luego la válvula se cerrará.

Suministro de agua: Todas las lavadoras a presión deben poseer

una fuente de agua. Los requisitos mínimos que debe satisfacer el

suministro de agua son 138 kPa (20 PSI) y 5 galones por minuto.

Para servicio y ventas consulte

“HERRAMIENTAS ELECTRICAS”

en la sección amarilla.

SOLAMENTE PARA PROPÓSITO DE MÉXICO:

IMPORTADO POR: DeWALT S.A. DE C.V.

BOSQUES DE CIDROS, ACCESO RADIATAS NO.42

3A. SECCIÓN DE BOSQUES DE LAS LOMAS

DELEGACIÓN CUAJIMALPA,

05120, MÉXICO, D.F.

TEL. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Glosario

Modo de derivación: Permite que el agua recircule dentro de la

bomba cuando el disparador de la pistola no se halla oprimido.

Manguera para productos químicos: Incorpora los productos

limpiadores en la bomba para mezclarlos con agua. Consulte la

sección Productos químicos y solventes de limpieza.

Sistema de inyección química: Mezcla los limpiadores o los sol-

ventes de limpieza con agua para mejorar la efectividad de la

limpieza.

Control del estrangulador: Abre y cierra la válvula del estrangula-

dor del carburador.

CU: Unidades de limpieza. GPM multiplicados por PSI.

(GPM x PSI = CU)

Palanca de la válvula de combustible: Abre y cierra la conexión

entre el tanque de combustible y el carburador.

GPM: Galones por minuto. La unidad de medida para la velocidad de

circulación del agua.

PSI: Libras por pulgada cuadrada. La unidad de medida para la presión

del agua. También se la utiliza para la presión del aire, la presión

hidráulica, etc.

Español

60

Guía de detección de problemas

Esta sección proporciona una lista de las fallas que se presentan con mayor frecuencia, sus causas y las medidas correctivas correspon-

dientes. Eloperador o el personal de mantenimiento pueden llevar a cabo algunas de estas acciones correctivas, pero es posible que otras

necesiten la asistencia de un técnico DEWALT calificado o de su distribuidor.

Problema Código

El motor no arranca .......................................................................................................1, 2, 3, 4, 5, 6, 7, 8, 29

(Consulte el manual de instrucciones del motor para localizar y operar otros controles del motor).

No hay presión o la presión es baja (uso inicial) ..........................................................9, 10, 11, 12, 13, 14, 15, 16

No succiona los productos químicos .............................................................................16, 17, 18, 19, 20, 22

No hay presión o la presión es baja (luego de un período de uso normal) .................21, 23, 24

Filtración de agua en la conexión pistola/varillas pulverizadoras .................................25, 26

Filtración de agua en la bomba .....................................................................................25, 26, 27, 28

Oscilación de la bomba .................................................................................................12

Códigos de detección de problemas

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

1 Falta de combustible. Agregue combustible.

2 Bajo nivel de aceite. Agregue la cantidad de aceite requerida.

3 Acumulación de presión después de traccionar dos veces el

arrancador o luego del uso inicial. Oprima el disparador de la pistola para liberar la presión.

4 Palanca del estrangulador está en la posición NO

ESTRANGULAR. Mueva el estrangulador a la posición ESTRANGULAR.

5 El cable de la bujía está desconectado. Conecte el cable de la bujía.

6 El interruptor de ENCENDIDO/ APAGADO (ON/OFF) del motor

está en la posición de APAGADO (OFF). Coloque el interruptor de ENCENDIDO/APAGADO en la posición

de ENCENDIDO.

7 La palanca del estrangulador está en la posición ESTRANGULAR

en un motor caliente o en un motor que ha estado expuesto a

calor térmico durante un período prolongado.

Mueva el estrangulador a la posición NO ESTRANGULAR.

Español

61

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

8 La válvula del combustible está cerrada. Mueva la palanca de la válvula del aceite a la posición ABIERTA.

9 La varilla pulverizadora no está configurada en alta presión. Consulte la sección Boquillas para la varilla pulverizadora en

Operación.

10 Bajo suministro de agua. El suministro de agua debe ser como mínimo 5 GPM a 138 kPa

(20 PSI).

11 Filtración en la manguera de alta presión. Repare la filtración. Aplique cinta para sellar, si es necesario.

12 Boquilla obstruida. Consulte la sección Limpieza de la boquilla en Mantenimiento.

13 El tamiz de filtrado está obstruido. Saque el filtro y límpielo.

14 Aire en la manguera. Apague el motor y luego cierre el suministro de agua. Desconecte

la fuente de agua de la entrada de la bomba y abra la fuente

de agua para eliminar el aire de la manguera. Cuando el chorro

de agua es constante, cierre el suministro de agua. Vuelva a

conectar el suministro de agua a la entrada de la bomba y abra

el suministro de agua. Oprima el disparador para eliminar el

remanente de aire.

15 La palanca del estrangulador está en la posición ESTRANGULAR. Mueva el estrangulador a la posición NO ESTRANGULAR.

16 La manguera de alta presión es demasiado larga. Debajo de los 30,5 m (100 pies) use una manguera de alta

presión. Prolongue la manguera del suministro de agua en lugar

de la manguera de alta presión.

17 La varilla pulverizadora no está configurada en baja presión. Consulte la sección Boquillas para la varilla pulverizadora en

Operación.

18 El filtro de productos químicos está obstruido. Limpie el filtro.

19 El tamiz de productos químicos no está en la solución de

limpieza.

Asegúrese de que el extremo de la manguera se halla

completamente sumergido en la solución de limpieza.

(Códigos de detección de problemas continuar)

Español

62

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

20 Productos químicos muy espesos. Diluya el producto químico. El producto químico debería tener la

misma consistencia del agua.

21 Acumulación de productos químicos en el inyector químico. Los repuestos deben limpiarse y cambiarse en los centros de

mantenimiento autorizados.

22 Sello o empaquetadura gastada. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

23 Válvulas desgastadas u obstruidas. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

24 Pistón de descarga desgastado. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

25 Junta tórica rota o desgastada. Verifique y cambie.

26 Conexión de la manguera rota. Ajuste.

27 Empaquetadura del pistón desgastada. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

28 Tubos o cabezal de la bomba dañados por congelamiento. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

29 Filtro de aire con aceite. Limpie el elemento del filtro. Consulte el procedimiento correcto en

el manual de instrucciones del motor.

(Códigos de detección de problemas continuar)

Español

63

D

e

WALT Industrial Tool Co., 701 Joppa Road, Baltimore, MD 21286

(OCT07) Part No. N001238 DPH3100 Copyright © 2007 D

e

WALT

The following are trademarks for one or more D

e

WALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the

array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
