Gebrauchsanleitung UFT930

Deutsch

You will find an English version of this document

at www.kathrein.com.

WICHTIG

Vor Gebrauch

sorgfältig

lesen!

2 von 44

Inhaltsverzeichnis

1 Vorwort 3

2 Zu dieser Anleitung 4

2.1 Inhalt 4

2.2 Symbolerklärung 4

2.2.1 Symbole 4

2.2.2 Signalwörter 5

2.2.3 Weitere Symbole 5

2.3 Darstellungskonventionen 5

3 Abkürzungen und Fachbegriffe 6

4 Live-TV – Grundbedienung 7

4.1 Grundfunktionen der Fernbedienung 7

4.2 Live-TV/Radio umschalten und Programme wählen 7

4.2.1 Live-TV/Radio umschalten 7

4.2.2 Programm wählen 7

4.3 Programminformationen anzeigen 10

4.4 Lautstärke regeln 10

5 Live-TV–erweiterte Funktionen 11

5.1 Programmführer (EPG) 11

5.1.1 Allgemeine Informationen zum EPG 11

5.1.2 EPG anzeigen 11

5.2 Ausführliche Programminformationen anzeigen 12

5.2.1 Ausführliche Programminformationen über die Infotaste anzeigen 12

5.2.2 Ausführliche Informationen über EPG anzeigen 13

5.3 Sleep-Timer-Funktion 14

5.4 Kanalliste bearbeiten 15

5.4.1 Programmliste bearbeiten 15

5.5 Videotext anzeigen 17

5.5.1 Videotext anzeigen 17

5.5.2 Im Videotext navigieren 17

5.6 Untertitel anzeigen 18

5.7 Tonspur wählen 18

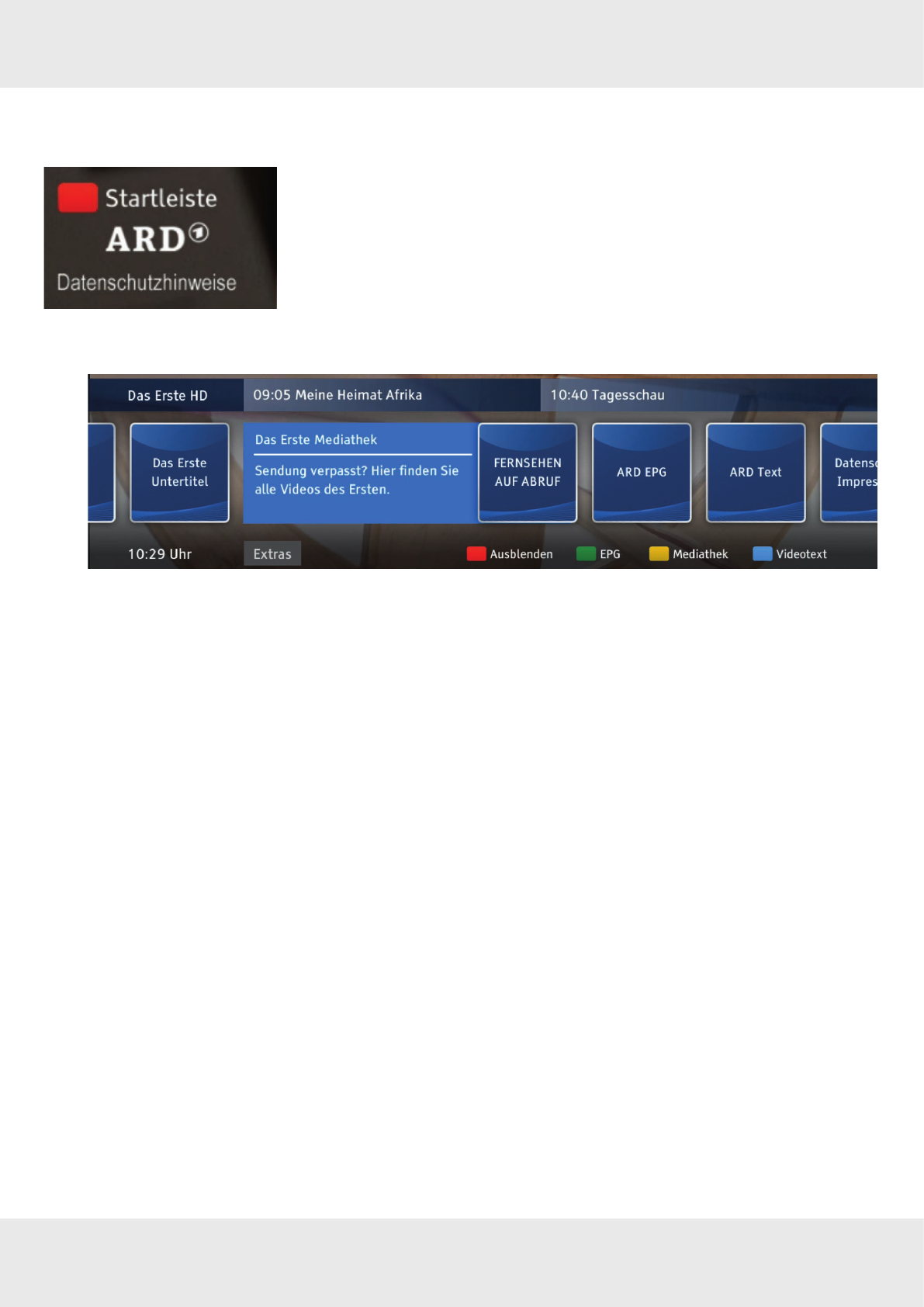

5.8 HbbTV 19

6 Hauptmenü 20

6.1 Wichtige Bedienfunktionen 20

6.1.1 Hauptmenü öffnen 20

6.1.2 Im Hauptmenü navigieren 20

6.1.3 Einstellungen ändern 20

6.1.4 Änderungen speichern und das Hauptmenü schließen 21

6.2 Überblick über das Hauptmenü 21

6.3 EPG 22

6.3.1 Programmführer 22

6.4 Programmliste 22

6.4.1 Programmliste bearbeiten 22

6.5 Einstellungen 25

6.5.1 Systemeinstellungen 25

6.5.2 Freenet 37

6.5.3 Entschlüsselungssystem 37

6.5.4 Programmsuchlauf 38

7 Service 40

8 Reinigung 41

9 Entsorgung 42

10 Urheberrecht und Lizenzbedingungen 43

3 von 44

1 Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

die vorliegende Gebrauchsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Receivers optimal zu

nutzen.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten. Zum besseren

Verständnis sind Fachausdrücke im AbschnittAbkürzungen und Fachbegriffe,S.6, erklärt.

Mit dem Ein-/Aus-Schalter und der Stand-by-Taste haben wir der Umweltfreundlichkeit Rechnung getragen. Schalten Sie

Ihren Receiver bei längeren Fernsehpausen mit dem Ein-/Aus-Schalter (Geräterückseite) aus, um Strom zu sparen. Bei

kürzeren Pausen können Sie den Receiver mit der Fernbedienung (Taste on/off) in den Stand-by-Betrieb schalten, sodass

ein Minimum an Strom verbraucht wird.

Wir wünschen Ihnen einen guten Empfang und viel Freude mit Ihrem neuen DVB-T2-HD-Receiver.

Ihr

KATHREIN-Team

4 von 44

Zu dieser Anleitung

2 Zu dieser Anleitung

2.1 Inhalt

Diese Gebrauchsanleitung enthält folgende Informationen:

• Bedienung und Funktionen von Live-TV/Radio und Programmführer (EPG)

• Einstellungen des Hauptmenüs (ab S.20)

• Urheberschutz und Lizenzbedingungen

Alle darüber hinaus gehenden Informationen finden Sie auf

►www.kathrein.de▶ Lösungen ▶ Satellitenempfang ▶ Produkte ▶ Receiver ▶ Produktseite Ihres

Receivers

➯Auf der Produktseite Ihres Receivermodells stehen die Anleitungen zum Download zur

Verfügung.

WARNUNG

Beachten Sie bei der Installation und dem Gebrauch des Geräts die allgemeinen Sicherheitshinweise in der

mitgelieferten Kurzanleitung.

ACHTUNG

Bei den Beschreibungen in dieser Gebrauchsanleitung wird vorausgesetzt, dass das Gerät gemäß der Kurz-

anleitung fachgerecht angeschlossen wurde.

Tipp Die Abbildungen von Inhalten in dieser Anleitung sind in der Regel Beispiele. Dies gilt insbesondere dann,

wenn die Abbildungen Inhalte von TV-Sendungen enthalten.

Tipp Falls nicht anders angegeben, schalten Sie auf Live-TV-/Radiosendung, bevor Sie eine der Bedienungsan-

weisungen in dieser Gebrauchsanleitung ausführen.

2.2 Symbolerklärung

2.2.1 Symbole

allgemeines Warnsymbol

Gefahr von Sachschäden oder Funktionsstörungen

5 von 44

2.2.2 Signalwörter

Warnung Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die den Tod oder eine schwere

Verletzung zur Folge haben kann.

Vorsicht Das Signalwort bezeichnet eine Gefährdung mit einem niedrigem Risikograd, die eine geringfügige oder

mäßige Verletzung zur Folge haben kann.

Achtung Das Signalwort bezeichnet eine Gefährdung, die einen Sachschaden zur Folge haben kann.

Tipp Das Signalwort bezeichnet nützliche Tipps und Empfehlungen.

2.2.3 Weitere Symbole

Symbol Bedeutung

►Handlungsschritt

1, 2, 3...n Handlungsschritte mit fester Reihenfolge

➯Ergebnis eines Handlungsschrittes

✔Bedingung für die Ausführung eines Handlungsschrittes

●Aufzählung/Listeneintrag

–– Aufzählung/Listeneintrag 2. Ebene

OK Tasten der Fernbedienung oder Elemente im Receivermenü

2.3 Darstellungskonventionen

Für die Handlungsschritte in dieser Gebrauchsanleitung gilt:

• Falls nicht anders angegeben, wird in den Handlungsschritten davon ausgegangen, dass sich der beschriebene

Bereich in der Grundstellung befindet (Live-TV/-Radio, EPG, Hauptmenü).

• Die Tasten der Fernbedienung sind mit ihrem Aufdruck genannt und nicht grafisch dargestellt, z.B. Back, MENU.

• Die folgenden Tasten müssen standardmäßig gedrückt werden. Ihre Bedienung ist nur an einigen Stellen beispielhaft

beschrieben.

– -    markieren einen Eintrag (Sendung, Menü, Liste etc.).

– OK bestätigt eine Eingabe oder öffnet ein Untermenü.

– Back schließt ein Menü/Untermenü oder geht einen Schritt zurück.

• Die Handlungsschritte sind in der Kurz- oder Langform verfasst:

Kurzform Beispiel

Schritt 1▶ Schritt 2 ▶ Schritt 3 ▶... Menü▶ Systemeinstellung▶ Netzwerkeinstellungen...

Langform Beispiel

Schritt1 1. MENU drücken.

Schritt2 2. Systemeinstellung wählen.

Schritt3 3. Netzwerkeinstellungen wählen.

6 von 44

Abkürzungen und Fachbegriffe

3 Abkürzungen und Fachbegriffe

DHCP Mit DHCP (Dynamic Host Configuration Protocol) wird ein Gerät (Computer/Receiver) automa-

tisch in ein bestehendes Netzwerk eingebunden (automatischer Bezug von IP-Adresse, Netzmaske,

Gateway usw.).

DVB-T2-Antenne Antenne, die benötigt wird, um digital terrestrische Signale (DVB-T2) zu empfangen.

EPG Der EPG (Electronic Programme Guide) ist ein elektronischer Programmführer, den der Receiver am

TV-Gerät anzeigt.

FAT32 FAT32 (File Allocation Table) ist ein häufig verwendetes Dateisystem für Dateien bis zu einer Größe

von 4 GB.

HDCP HDCP (High-bandwidth Digital Content Protection) ist ein Verschlüsselungssystem, das für die

Schnittstellen HDMI und DVI zur geschützten Übertragung von Video- und Audio-Daten verwendet

wird.

HDMI HDMI (High Definition Multimedia Interface) ist eine digitale Schnittstelle für Bild und Ton.

IP-Adresse Jedes Gerät in einem Netzwerk muss eine eigene IP-Adresse (Internet-Protokoll-Adresse) besitzen,

um eine eindeutige Adressierung bei der Netzwerkkommunikation zu ermöglichen.

LAN LAN (Local Area Network) ist ein lokales Netzwerk, z.B. ein Heimnetzwerk.

LCN LCN (Logical Channel Numbering) ermöglicht ein komfortables Aktualisieren der vom DVB-T2-Netz-

betreiber ausgestrahlten Programme.

Live-Betrieb Im sog. Live-Betrieb zeigt das TV-Gerät eine zurzeit laufende Sendung an. Andere Betriebsarten sind

Timeshift und die Wiedergabe einer Sendung aus dem Media Player.

OTA OTA (Over-the-air) ist die Bezeichnung für Softwaredownload über Satellit.

Pay-TV Englische Bezeichnung für Bezahlfernsehen. Für den Empfang von Pay-TV-Programmen muss mit

dem Pay-TV-Anbieter ein kostenpflichtiger Vertrag abgeschlossen werden.

PCM PCM (Pulse-Code Modulation) ist ein Verfahren, um ein analoges Tonsignal in ein digitales Tonsignal

umzusetzen. Das digitale Tonsignal wird am S/PDIF-Ausgang ausgegeben.

S/PDIF S/PDIF (Sony/Philips Digital Interface Format) ist eine digitale Schnittstelle für die elektrische oder

optische Übertragung digitaler Audiosignale, wie z.B. Dolby Digital AC-3.

GMT GMT (Greenwich Mean Time, mittlere Greenwich-Zeit) ist die mittlere Sonnenzeit bezogen auf den

Nullmeridian, der durch den Londoner Stadtteil Greenwich verläuft. Die Mitteleuropäische Zeit (MEZ)

entspricht GMT+1:00, die im Sommer geltende Mitteleuropäische Sommerzeit (MESZ) entspricht

GMT+2:00.

7 von 44

4 Live-TV – Grundbedienung

4.1 Grundfunktionen der Fernbedienung

Die Grundfunktionen der Fernbedienung sind in der mitgelieferten Kurzanleitung beschrieben.

4.2 Live-TV/Radio umschalten und Programme wählen

✔Der Receiver zeigt jeweils eine Live-TV-/Radiosendung an.

4.2.1 Live-TV/Radio umschalten

►TV/R-Taste drücken, um zwischen TV- und Radioprogrammen umzuschalten.

4.2.2 Programm wählen

Programm mit den Plus-/Minustasten wählen

►P+/P– drücken, um ein Programm zu wählen.

Programm mit den Zifferntasten wählen

►Mit den Zifferntasten 0–9 die Programmnummer eingeben, um ein Programm zu wählen. Mehrere Zifferntasten hin-

tereinander drücken, um höhere Programme zu wählen.

Programm über die Kanalliste wählen

1. OK drücken, um die Kanalliste anzuzeigen.

➯Die Kanalliste erscheint (Abb. links).

2.  drücken, um ein Programm zu wählen.

Tipp - drücken, um seitenweise durch die Kanal-

liste zu blättern. Auf jeder Seite befinden sich 10

Programme.

3. OK drücken, um das ausgewählte Programm anzuzeigen.

➯Das ausgewählte Programm wird angezeigt. Die Kanal-

liste schließt automatisch.

Verwandte Themen

Kanalliste bearbeiten,S.15

8 von 44

Live-TV – Grundbedienung

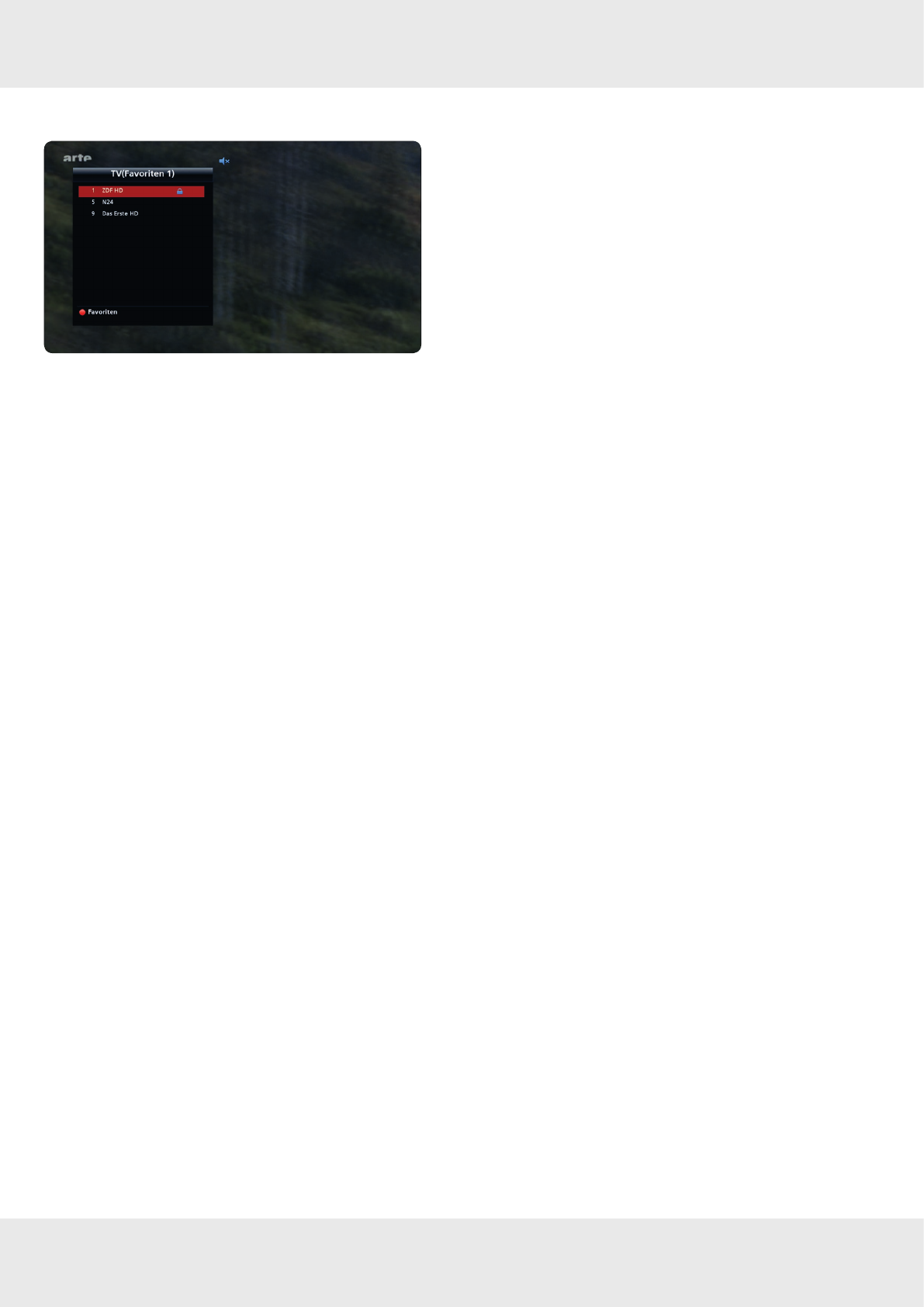

Programm über die Favoritenlisten wählen

1. OK drücken, um die Kanalliste anzuzeigen.

➯Die Kanalliste erscheint; siehe Abb. in Programm über

die Kanalliste wählen,S.7.

2. Rote Taste drücken, um Favoritenlisten zu öffnen.

➯Die erste Favoritenliste erscheint (Beispiel in Abb. links).

3. Rote Taste erneut drücken, um zu einer anderen Favoriten-

liste umzuschalten.

4.  drücken, um zwischen den Programmen in der

gewählten Favoritenliste zu wählen. Es werden nur Pro-

gramme aus der gewählten Favoritenliste angezeigt.

5. OK drücken.

➯Das ausgewählte Programm wird angezeigt. Die Favori-

tenliste wird ausgeblendet.

Aus der gesamten Programmliste wählen:

1. OK drücken, um die Favoritenlisten zu öffnen.

➯Die Favoritenliste erscheint (Beispiel in Abb. links).

2. Rote Taste so oft drücken, bis die Kanalliste (TV (Alle)) ange-

zeigt wird.

3. OK drücken, um die Kanalliste zu schließen.

➯Das letzte von Ihnen angesehene Programm wird

angezeigt.

Verwandte Themen

Programme zu einer Favoritenliste hinzufügen,S.15

Programme zu einer Favoritenliste hinzufügen/entfernen,S.24

9 von 44

Programm über Programmführer (EPG) wählen

1. EPG drücken.

➯Der Programmführer erscheint und das aktuelle Pro-

gramm ist rot markiert (Abb. links).

2.  drücken, um ein Programm zu wählen.

➯Das ausgewählte Programm ist rot markiert und wird im

Hintergrund angezeigt.

3. BACK drücken, um das Programm anzuzeigen und den Pro-

grammführer zu verlassen.

➯Der Programmführer wird geschlossen und das

gewählte Programm wird angezeigt.

Verwandte Themen

Programmführer (EPG),S.11

Ausführliche Programminformationen anzeigen,S.12

10 von 44

Live-TV – Grundbedienung

4.3 Programminformationen anzeigen

Programminformationen automatisch anzeigen

Nach jedem Umschalten des Programms wird für einige Sekunden die Infoleiste mit Programminformationen am unteren

Bildschirmrand eingeblendet, siehe Abb. 1.

►Back drücken, um die Infoleiste auszublenden.

Programminformationen manuell anzeigen

►Info drücken, um die Infoleiste anzuzeigen (Abb. 1).

1234

5

6

Abb. 1: Programminformationen

①Programmplatz in der Kanalliste ④aktuelles Datum

②Programmname ⑤aktuelle Sendung

③aktuelle Uhrzeit ⑥folgende Sendung

4.4 Lautstärke regeln

Lautstärke regeln

►VOL+/VOL– drücken, um die Lautstärke lauter oder leiser zu stellen.

➯Am unteren Bildschirmrand erscheint der Lautstärkebalken:

Ton ausschalten

► drücken, um den Ton stummzuschalten.

➯Der Ton ist stummgeschaltet und am oberen Bildschirmrand erscheint das Stummsymbol in blau. Das Symbol

wird solange angezeigt, bis der Ton wieder eingeschaltet wird.

► erneut drücken, um den Ton einzuschalten.

11 von 44

5 Live-TV–erweiterte Funktionen

5.1 Programmführer (EPG)

5.1.1 Allgemeine Informationen zum EPG

Der EPG (Electronic Programme Guide) ist ein redaktionell aufbereiteter elektronischer Programmführer mit kostenlosen

Informationen. Je nach Sender zeigt der EPG TV-Programme von 3 Tagen bis zu 1 Woche im Voraus an.

Der EPG zeigt Programmnamen, Sendungsnamen, Sendezeiten sowie detaillierte Informationen zur ausgewählten Sen-

dung an.

5.1.2 EPG anzeigen

►EPG drücken, um den EPG zu öffnen.

➯Der EPG erscheint:

12

3

4

5

6

7

Abb. 2: EPG

①aktuelles Datum der angezeigten EPG-Seite

②aktuelle Uhrzeit

③Datum der angezeigten EPG-Seite

④Liste der Sendungen mit den Sendezeiten und Titel

⑤ ►Drücken, um detaillierte Informationen zur ausgewählten Sendung anzuzeigen; siehe Ausführliche Programmin-

formationen anzeigen,S.12

⑥ ► drücken, um zwischen den Kanälen und Programmen umzuschalten.

⑦Kanalliste

►EPG erneut drücken, um den EPG zu schließen.

➯Eine Live TV-Sendung wird angezeigt.

12 von 44

Live-TV–erweiterte Funktionen

5.2 Ausführliche Programminformationen anzeigen

5.2.1 Ausführliche Programminformationen über die Infotaste anzeigen

► (Info) 2x drücken, um die ausführlichen Programminformationen anzuzeigen.

➯Die ausführlichen Programminformationen werden angezeigt:

►Info erneut drücken, um in der ausführlichen Programminformation zur nächsten Seite zu gehen (nur wenn länger als

1Seite):

12

3

4

5

6

①Auflösung

②verschlüsselter Sender

③HD-Sender

④Untertitel

⑤Videotext

⑥Anzahl con Audiospuren

►Info erneut drücken, um die Programminformation auszublenden.

13 von 44

5.2.2 Ausführliche Informationen über EPG anzeigen

1. EPG drücken, um den EPG zu öffnen.

➯Der EPG erscheint und das aktuelle Programm ist rot markiert.

2.  drücken, um ein Programm zu wählen.

3. - drücken, um zur Liste der Sendungen umzuschalten.

4.  drücken, um die gewünschte Sendung zu wählen.

➯Die ausgewählte Sendung ist rot markiert:

5.  (Info) drücken, um die ausführlichen Programminformationen anzuzeigen.

➯Die ausführlichen Programminformationen werden angezeigt:

6.  (Info) erneut drücken, um die Programminformationen auszublenden.

14 von 44

Live-TV–erweiterte Funktionen

5.3 Sleep-Timer-Funktion

Die Sleep-Timer-Funktion ermöglicht es, den Receiver nach einer vorgegebenen Zeit automatisch in den Stand-by-

Betrieb zu schalten.

►MENU ▶ Einstellungen ▶ Systemeinstellung ▶ Uhrzeit ▶ Sleep-Timer

Aus Der Receiver bleibt eingeschaltet.

Einmal Der Receiver wird einmalig um die eingestellte Uhrzeit ausgeschaltet.

Jeden Tag Der Receiver wird täglich um die eingestellte Uhrzeit ausgeschaltet.

Mon- – Fr Der Receiver wird von Montag bis Freitag um die eingestellte Uhrzeit ausgeschaltet.

Mon. – Sat. Der Receiver wird von Montag bis Samstag um die eingestellte Uhrzeit ausgeschaltet.

Sa. – So. Der Receiver wird am Samstag und Sonntag um die eingestellte Uhrzeit ausgeschaltet.

So. Der Receiver wird am Sonntag um die eingestellte Uhrzeit ausgeschaltet.

Um das Datum und Uhrzeit einzustellen:

1. Mit den Pfeiltasten zu einem Feld navigieren.

2. OK drücken, um die Bearbeitung zu starten.

3.  drücken, um das Datum oder die Uhrzeit zu ändern.

4. OK drücken, um die Eingaben zu bestätigen.

➯Die Einstellungen sind gespeichert.

Verwandte Themen

Uhrzeit,S.26

15 von 44

5.4 Kanalliste bearbeiten

Abb. 3: Kanalliste

1. OK drücken, um die Kanalliste anzuzeigen.

➯Die Kanalliste erscheint (Beispiel in Abb. links).

Tipp - drücken, um seitenweise durch die Kanal-

liste zu blättern. Auf jeder Seite befinden sich 10

Programme.

5.4.1 Programmliste bearbeiten

1

2

3

4

1. Gelbe Taste drücken, um die Programmliste zu öffnen.

➯Das Untermenü Programmliste erscheint (Beispiel in Abb.

links).

2. Zwischen folgenden Optionen wählen:

Favoriten ①siehe Programme zu einer Favoritenliste

hinzufügen,S.15

Sperren ②siehe Programm sperren,S.16

Löschen ③siehe Programm löschen,S.16

Verschieben ④siehe Programme verschieben,S.16

3.  drücken, um eine der o.g. Optionen zu öffnen.

Verwandte Themen

Programm über die Kanalliste wählen,S.7

Programme zu einer Favoritenliste hinzufügen,S.15

Programme zu einer Favoritenliste hinzufügen

1

2

1.  drücken, um Favoriten zu wählen.

2. - drücken, um zur Favoritenliste 1–8 (②) zu wechseln.

3.  drücken, um eine Favoritenliste zu markieren.

➯Die ausgewählte Favoritenliste ist rot markiert.

4. OK drücken, um das in der TV-Liste (links) markierte Pro-

gramm zu einer oder mehreren Favoritenlisten hinzufügen.

➯Die ausgewählten Favoritenlisten sind mit einem Häk-

chen markiert. Das ausgewählte Programm befindet

sich in den markierten Favoritenlisten.

5. - drücken, um zur TV-Liste zu gehen und ein anderes

Programm zu wählen.

Verwandte Themen

Programm über die Favoritenlisten wählen,S.8

Programme zu einer Favoritenliste hinzufügen/entfernen,S.24

16 von 44

Live-TV–erweiterte Funktionen

Programm sperren

2

1

1.  drücken, um Sperren zu wählen.

2. OK drücken, um den Kanal zu sperren.

➯Im Kästchen neben Sperren erscheint ein Häkchen.

Neben dem Kanal erscheint ein Schloss ② (Beispiel in

Abb. links). Der Kanal ist gesperrt. Bei Live-TV wird bei

den gesperrten Programmen kein Bild angezeigt. Um

die gesperrte Programme zu einem späteren Zeitpunkt

anzuzeigen, den PIN-Code 0000 eingeben.

3. - drücken, um zu Kanälen zu wechseln und einen

anderen Kanal zu markieren.

4. - drücken, um zur Programmliste zu wechseln.

5.  drücken, um Sperren zu wählen.

6. OK drücken, um den Kanal zu sperren.

7. Back drücken, um Sperren zu beenden zur Programmliste

zurück zu gehen.

Verwandte Themen

Programmliste bearbeiten (am Beispiel von Sperren):,S.23

Programm löschen

2

1

1.  drücken, um Löschen zu wählen.

2. OK drücken.

➯Die Meldung mit der Frage Möchten Sie löschen? mit Opti-

onen Ja ① und Absagen ② erscheint (Beispiel in Abb.

links).

3. OK drücken, um das Programm zu löschen.

Back drücken, um die Änderungen zu verwerfen.

4. Back drücken, um Löschen zu beenden und zur Programm-

liste zurück zu gehen.

Verwandte Themen

Programmliste bearbeiten,S.22

Programme verschieben

1

1.  drücken, um Verschieben zu wählen.

2. OK drücken.

➯Das ausgewählte Programm ist markiert (①).

3.  drücken, um das Programm nach oben oder nach

unten zu verschieben.

➯Die Reihenfolge der Programme ändert sich.

4. Back drücken, um Verschieben zu beenden und zur Pro-

grammliste zurückzugehen.

17 von 44

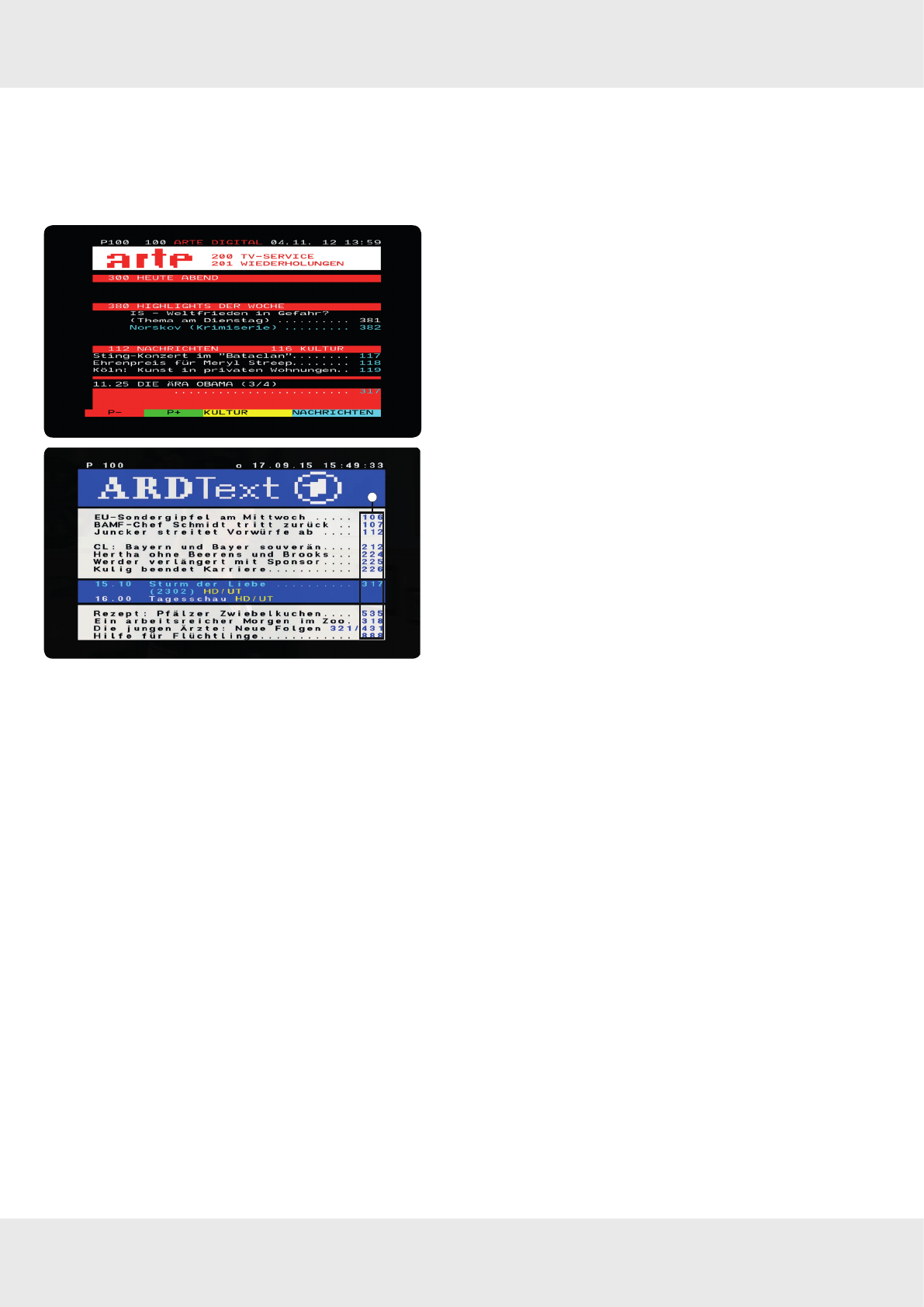

5.5 Videotext anzeigen

Videotext kann nur angezeigt werden, wenn das Programm entsprechende Daten enthält.

5.5.1 Videotext anzeigen

1. Text drücken.

➯Der Videotext erscheint (Beispiel in Abb. links).

2. , Ziffern- oder Farbtasten drücken, um zwischen ver-

schiedenen Inhalten umzuschalten, z.B. Nachrichten, TV-

Programmen, Wiederholungen usw.

1

Abb. 4: Videotext

3. OK drücken, um Videotext anzuzeigen.

➯Der Videotext erscheint (Beispiel in Abb. links).

4. Back drücken, um Videotext zu schließen.

5.5.2 Im Videotext navigieren

►Mit den Zifferntasten die Videotext-Seitenzahl ① eingeben, um eine Seite zu öffnen (Abb. 4).

► drücken, um zwischen den Seiten zu wechseln.

18 von 44

Live-TV–erweiterte Funktionen

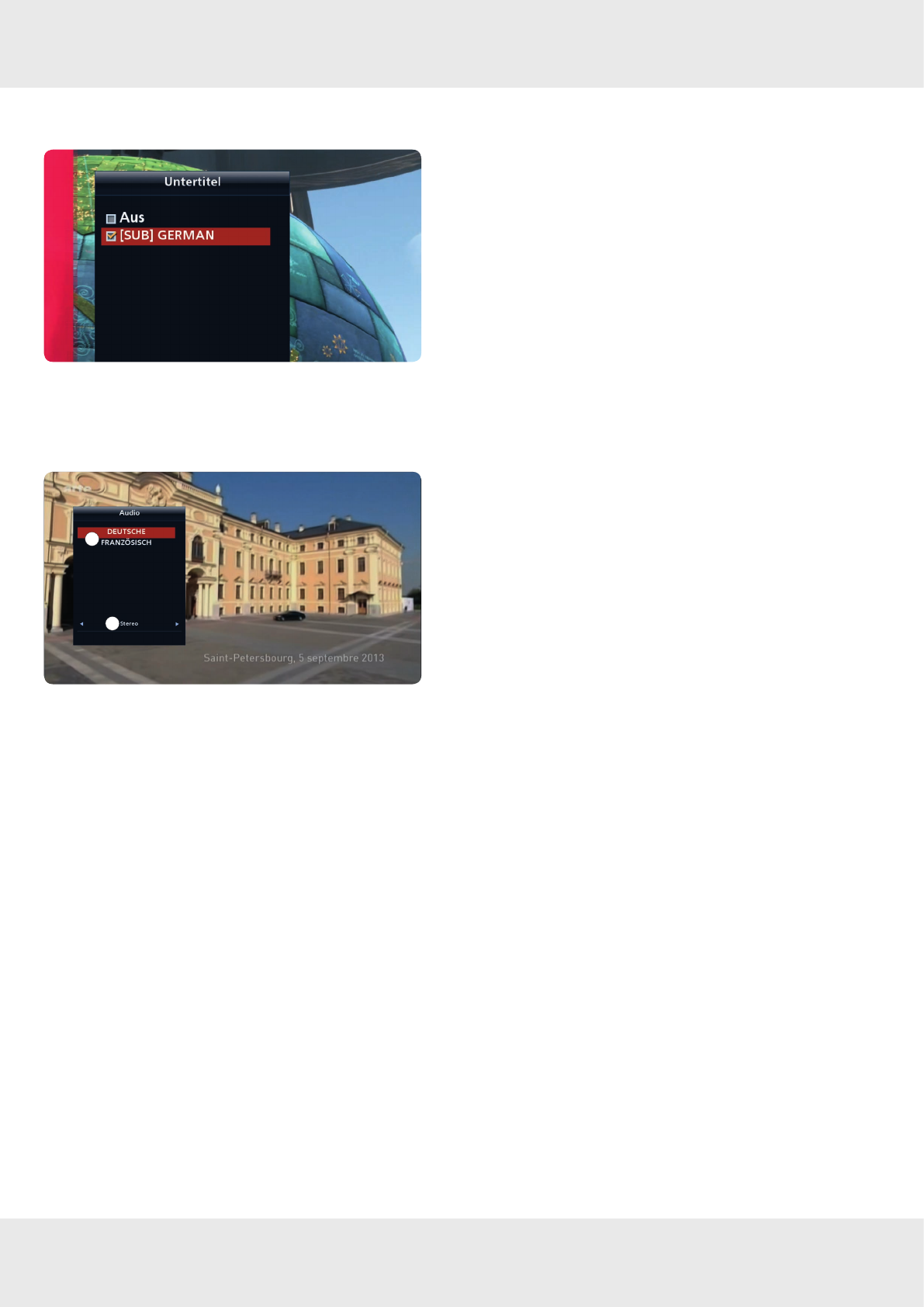

5.6 Untertitel anzeigen

1. Gelbe Taste 2x drücken.

➯Eine Auswahlliste erscheint (Abb. links).

2. Zwischen folgenden Optionen wählen:

Aus Keine Untertitel werden angezeigt.

Sprache ►Wenn mehrere Sprachen vorhanden

sind, Sprache wählen, in der die Unter-

titel angezeigt werden sollen.

3. OK drücken, um die Untertitel anzuzeigen.

➯Die Untertitel werden in der ausgewählten Sprache

angezeigt.

5.7 Tonspur wählen

1

2

1. Gelbe Taste drücken.

➯Eine Auswahlliste erscheint (Abb. links).

2. Bei ①  drücken, um die Audiosprache oder Tonspur

zu wählen.

3. Bei ② - drücken, um eine der folgenden Optionen zu

wählen:

Stereo Beide Lautsprecher sind aktiv.

Right (rechts) Der rechte Lautsprecher ist aktiv

(Monowiedergabe).

Left (links) Der linke Lautsprecher ist aktiv

(Monowiedergabe).

19 von 44

5.8 HbbTV

Ist HbbTV verfügbar, erscheint nach dem Programmumschalten eine automatische Einblendung, z.B.:

►Rote Taste drücken, um die HbbTV-Startleiste anzuzeigen.

➯Die HbbTV-Startleiste erscheint. Die Bedienungshinweise sind unter der Startleiste angezeigt:

20 von 44

Hauptmenü

6 Hauptmenü

Tipp Für dieses Kapitel gilt:

Bei den Beschreibungen wird davon ausgegangen, dass Ihnen ein funktionierender Receiver mit TV-Gerät zur

Verfügung steht, an dem Sie die beschriebenen Funktionen nachvollziehen können.

6.1 Wichtige Bedienfunktionen

6.1.1 Hauptmenü öffnen

►MENU drücken, um das Hauptmenü zu öffnen.

6.1.2 Im Hauptmenü navigieren

1. MENU drücken.

➯Das Hauptmenü erscheint (z.B. Einstellungen in Abb.

links) und das vom Benutzer zuletzt verwendete Menü

ist rot markiert (z.B. Systemeinstellung in Abb. links).

2.  drücken, um zwischen den Menüs zu wechseln.

●OK drücken, um ein Menü zu öffnen.

➯Das Menü mit Untermenüs öffnet sich (z.B. Systemein-

stellung in Abb. links).

•  drücken, um zwischen den Menüs zu wechseln.

• - drücken, um zum Einstellbereich des Untermenüs zu

wechseln.

●OK drücken, um das Einstellbereich des Untermenüs zu

öffnen.

6.1.3 Einstellungen ändern

Es bestehen 3 Möglichkeiten, Einstellungen zu ändern:

• Einstellwert mit den Pfeiltasten - ändern.

• Einstellwert mit OK aus einer Liste wählen.

21 von 44

6.1.4 Änderungen speichern und das Hauptmenü schließen

1. OK drücken.

➯Die Änderungen werden gespeichert.

oder

Back drücken, um das Untermenü zu verlassen.

➯Die Systemmeldung Wollen Sie speichern? erscheint.

- drücken, um Ja zu wählen und die Änderungen zu

speichern oder um Nein zu wählen und die Änderungen

zu verwerfen.

2. Back mehrmals drücken, um das Hauptmenü zu schließen.

6.2 Überblick über das Hauptmenü

EPG,

S.22 Programmliste,

S.22 Einstellungen,

S.25

Programmführer,

S.22 Programmliste

bearbeiten,

S.15

Systemeinstellungen,

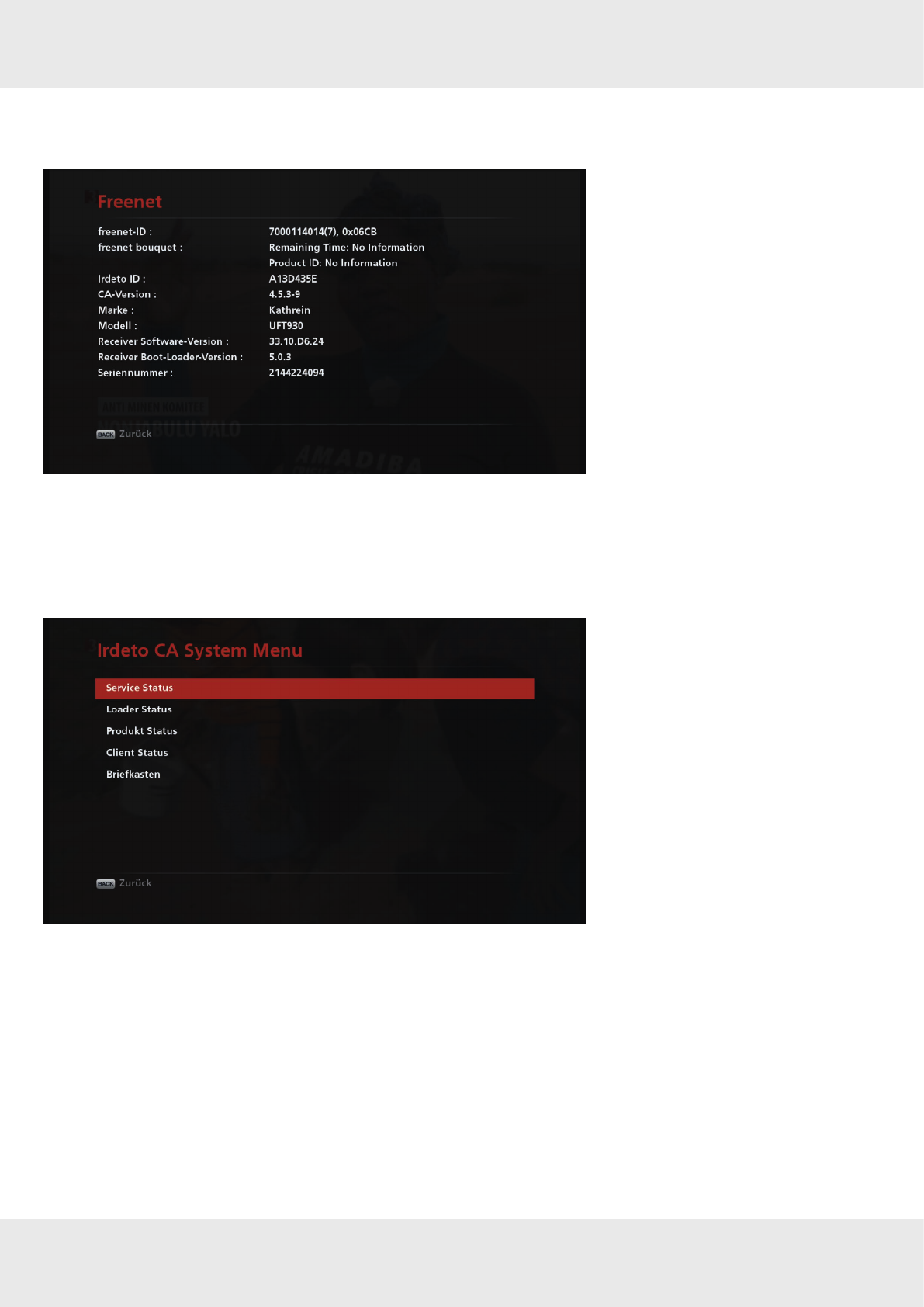

S.25 Freenet,

S.37 Entschlüsselungs-

system,

S.37

Programmsuchlauf,

S.38

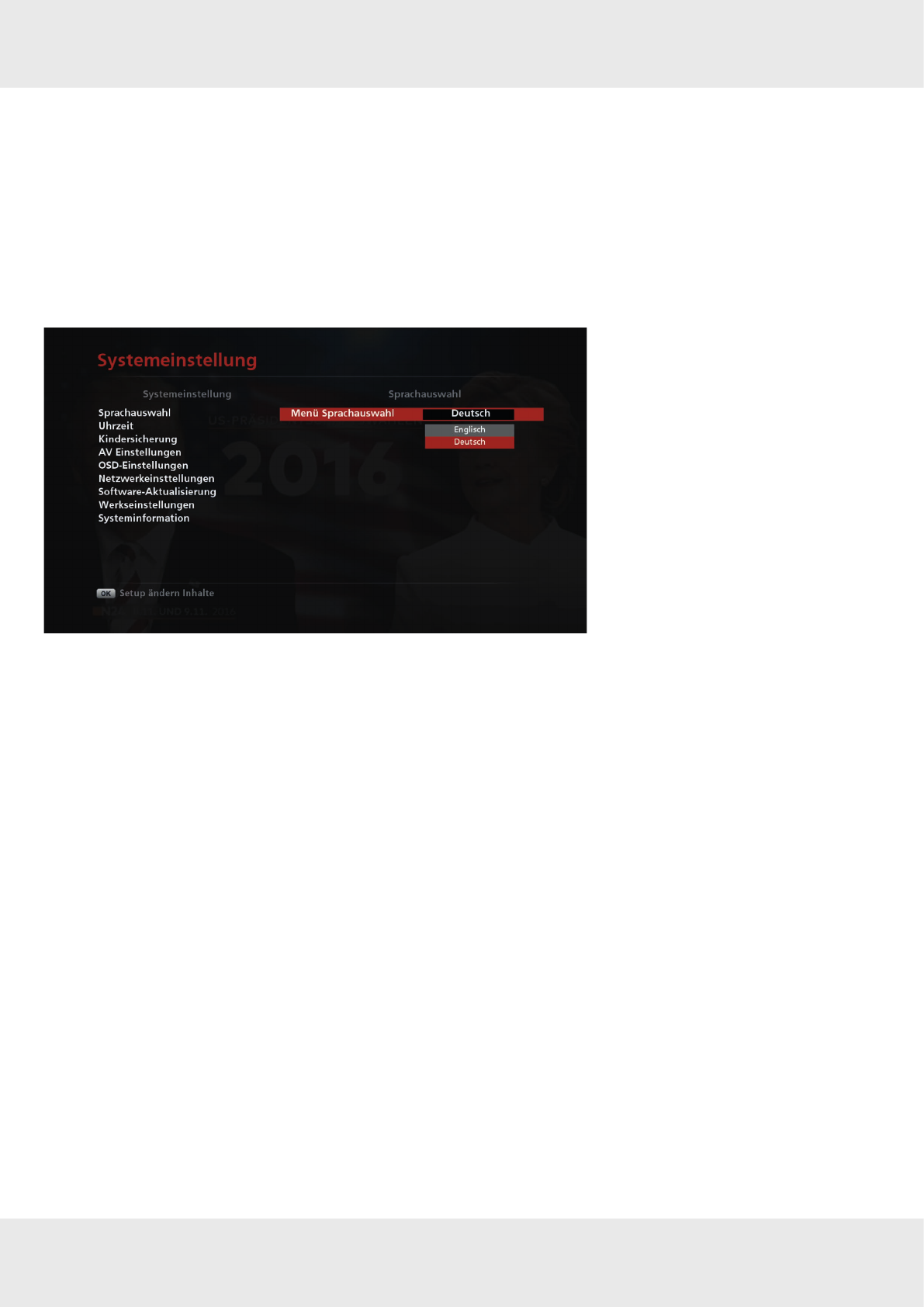

Sprachauswahl,

S.25

Uhrzeit,

S.26

Kindersicherung,

S.27

AV–Einstellungen,

S.28

OSD-Einstellungen,

S.30

Netzwerkeinstellungen,

S.31

Softwareaktualisierung,

S.32

Werkseinstellungen,

S.35

Systeminformation,

S.36

Tab. 1: Überblick über das Hauptmenü

22 von 44

Hauptmenü

6.3 EPG

6.3.1 Programmführer

►MENU ▶ EPG ▶ Programmführer

Siehe Programmführer (EPG),S.11.

6.4 Programmliste

6.4.1 Programmliste bearbeiten

In diesem Untermenü ist es möglich, die Programme zu sperren/entsperren, zu löschen und zu überspringen (das Pro-

gramm wird in der Programmliste nicht angezeigt) sowie die Favoritenlisten zu verwalten.

►MENU ▶ Programmliste ▶ Programmliste bearbeiten

12 3

a

b

c

d

Abb. 5: Programmliste: Programmliste bearbeiten

Modus ①Sperren (ⓐ), Löschen (ⓑ), Überspringen (ⓒ) und Favoriten (ⓓ)

TV (Alle) ②Alle TV-Programme

TV (Wählen) ③Programme, die einer der Kategorien ⓐ – ⓓ zugeordnet sind

23 von 44

Programmliste bearbeiten (am Beispiel von Sperren):

12 3

a

Programme in der Liste anzeigen

1.  drücken, um eine der Kategorien ⓐ – ⓓ zu mar-

kieren (Sperren (ⓐ) in der Abb. links).

2. OK drücken.

➯Bei TV (Sperren) (③) werden die Programme angezeigt,

die in der Liste Sperren enthalten sind.

Programm entsperren

1. - drücken, um zur TV (Sperren) zu wechseln.

2.  drücken, um ein Programm in der TV (Sperren) zu

markieren.

3. OK drücken.

➯Das Programm wird entsperrt und in die Liste TV (Alle)

verschoben.

Programm sperren

1. - drücken, um zur Liste TV (Alle) zu wechseln.

2.  drücken, um ein Programm zu markieren.

3. OK drücken.

➯Das Programm wird gesperrt und in die Liste TV (Sperren)

verschoben.

4. Back drücken, um das Menü zu schließen.

24 von 44

Hauptmenü

Programme zu einer Favoritenliste hinzufügen/entfernen

12 3

d

1.  drücken, um Favoriten zu markieren (ⓓ in Abb. links).

2. OK drücken.

➯Die Favoritenliste 1–8 werden angezeigt.

3.  drücken, um eine Favoritenliste zu markieren.

4. OK drücken.

➯Bei TV (Favoriten 1) (③) werden die Programme ange-

zeigt, die in der Liste Favoriten 1 enthalten sind.

5. Um ein Programm zu einer Favoritenliste hinzuzufügen

oder aus einer Favoritenliste zu entfernen, so vorgehen,

wie in Abschnitten Programm entsperren und Programm

sperren,S.23 beschrieben ist.

Verwandte Themen

Programme zu einer Favoritenliste hinzufügen,S.15

25 von 44

6.5 Einstellungen

6.5.1 Systemeinstellungen

Im Menü Systemeinstellungen ist es möglich, Änderungen in den Einstellungen vorzunehmen und Systeminformationen zu

erhalten.

Sprachauswahl

►MENU ▶ Einstellungen ▶ Systemeinstellung ▶ Sprachauswahl

Abb. 6: Systemeinstellungen: Sprachauswahl

1. - drücken, um die Zeile Menü Sprachauswahl zu markieren.

2. OK drücken, um das Drop-down-Menü zu öffnen.

3.  drücken, um die Sprache zu wählen.

4. OK drücken, um die Auswahl zu bestätigen.

➯Die Sprache der Bedienoberfläche ändert sich.

26 von 44

Hauptmenü

Uhrzeit

►MENU ▶ Einstellungen ▶Systemeinstellung ▶ Uhrzeit

1

2

3

Abb. 7: Systemeinstellungen: Uhrzeit

Lokaler Zeitzonenversatz

①

Zeitzone des Receiverstandorts

Auto Die Zeitzone wird automatisch vom Receiver bestimmt.

GMT –12 bis

GMT +12 ►- drücken, um den Wert an den Standort des Receivers manuell anzupassen.

Receiver aufwecken ②schaltet den Receiver um eine vorgegebene Zeit automatisch ein

Sleep-Timer ③schaltet den Receiver um eine vorgegebene Zeit automatisch in den Stand-by-Betrieb; siehe

Sleep-Timer-Funktion,S.14

Bildschirmschoner nach

④

Wartezeit nach dem letzten Tastendruck der Fernbedienung, bevor der Bildschirmschoner einge-

schaltet wird

►Wartezeit mit den Pfeiltasten ändern oder mit den Zifferntasten0–9 direkt eingeben (1 bis 60

Minuten).

Untertitel ⑥An Untertitel werden angezeigt (wenn verfügbar).

Aus Untertitel werden nicht angezeigt.

27 von 44

Kindersicherung

►MENU ▶ Einstellungen ▶Systemeinstellung ▶ Kindersicherung

1

2

3

4

Abb. 8: Systemeinstellungen: Kindersicherung

Programm sperren ①

An Das Programm kann über das Menü Programmliste bearbeiten gesperrt und entsperrt

werden; siehe Programmliste bearbeiten,S.22

Aus Programme werden nicht gesperrt.

Altersbeschränkung ② ► drücken, um das Alter von 4 bis 18 Jahren einstellen.

Hauptmenü sperren ③

An

Die Eingabe des PIN-Codes ist erforderlich, um Untermenüs zu öffnen. Die folgende Ein-

gabemaske erscheint:

►PIN-Code eingeben, um das Hauptmenü zu bearbeiten.

Aus Keine Eingabe des PIN-Codes ist erforderlich.

Kennwort ändern ④ 1. OK drücken.

➯Folgende Maske erscheint:

2. Den aktuellen PIN-Code und einen neuen PIN-Code eingeben und bestätigen.

➯Der neue PIN-Code ist gespeichert.

28 von 44

Hauptmenü

AV-Einstellungen

►MENU ▶ Einstellungen ▶Systemeinstellung ▶ AV-Einstellungen

1

2

3

4

5

6

7

8

Abb. 9: Systemeinstellungen: AV-Einstellungen

29 von 44

TV-Format ①Seitenverhältnis des TV-Gerätes

16:9 TV Das Seitenverhältnis ist 16:9.

4:3 TV Das Seitenverhältnis ist 4:3.

Bildausgabeformat ②Anpassungsmethode, um Sendungen im 4:3-Format an einem TV-Gerät mit 16:9-Format anzu-

zeigen. Mögliche Einstellungen:

TV-Format = 4:3 Auto automatische Anpassung

normal Dem 4:3-Bild werden schwarze Ränder hinzugefügt, das Bild ist

vollständig sichtbar.

aufgezoomt Das 4:3-Bild wird proportional gestreckt, überstehende Bild-

ränder werden abgeschnitten.

TV-Format = 16:9 Auto automatische Anpassung

normal Ausgabe 1:1

Pan und Scan analog zu aufgezoomt

HDMI-Format ③Bildauflösung des Signals am HDMI-Ausgang

576p 720x576, Vollbilder

720p 1280x720, Vollbilder

1080i 1920x1080, Halbbilder

1080p 1920x1080, Vollbilder

TV-Signalausgabe ④ TV-Signal wird mit dem PAL-Standard ausgegeben.

Audioformat über HDMI ⑤

Art des Audiosignals, das zusammen mit dem TV-Bild über die HDMI-Schnittstelle übertragen wird

Digital Audio

Das Audioformat Dolby Digital wird über den HDMI-Ausgang übertragen.

PCM Das Audioformnat PCM wird über den HDMI-Ausgang übertragen.

Aktive Antenne 5 V ⑥An Die angeschlossene aktive Antenne wird vom Receiver mit Spannung versorgt.

Aus Die angeschlossene aktive Antenne wird nach einem Neustart vom Receiver nicht

mit Spannung versorgt.

HDCP ⑦

An HDCP (digitaler Kopierschutz) ist bei freien, nicht kopiergeschützten Programmen

eingeschaltet.

Aus HDCP ist bei freien Programmen ausgeschaltet.

Automatischer Stand-by

⑧

An Der Receiver schaltet nach dem letzten Tastendruck der Fernbedienung automa-

tisch nach 3/4/5/6/7 Stunden in den Stand-by-Betrieb

Aus Der Receiver schaltet nicht automatisch in den Stand-by-Betrieb.

30 von 44

Hauptmenü

OSD-Einstellungen

►MENU ▶ Einstellungen ▶Systemeinstellungen ▶ OSD-Einstellungen

2

1

Abb. 10: Systemeinstellungen: OSD-Einstellungen

Menütransparenz ①Transparenz von Einblendungen und Menüs; 30–80%

Je höher der Wert, desto transparenter werden Einblendungen und Menüs dargestellt.

Anzeigedauer ②Anzeigedauer der Infoleiste, die nach dem Umschalten des Programms eingeblendet wird

1–15 Sekunden

31 von 44

Netzwerkeinstellungen

►MENU ▶ Einstellungen ▶ Systemeinstellungen ▶ Netzwerkeinstellungen

2

3

1

Abb. 11: Systemeinstellungen: Netzwerkeinstellungen

Netzwerkanmeldung ①DHCP Die Netzwerkkonfiguration erfolgt automatisch durch den Server oder Router

Statisch Weitere Eingaben sind notwendig, siehe Netzwerkkonfiguration ② und DNS ③

Netzwerkkonfiguration ②aktiv im Modus Statisch

IP IP-Adresse eingeben.

Netzmaske Netzmaske eingeben.

Gateway

(Tor) Gateway eingeben.

DNS ③aktiv im Modus Statisch

32 von 44

Hauptmenü

Softwareaktualisierung

►MENU ▶ Einstellungen ▶ Systemeinstellungen ▶ Softwareaktualisierung

2

1

Abb. 12: Systemeinstellungen: Softwareaktualisierung

OTA Upgrade ①siehe Softwareaktualisierung über OTA Upgrade durchführen,S.33

USB-Update ②siehe Softwareaktualisierung über USB-Upgrade durchführen,S.34

ACHTUNG

Sachschäden am Gerät oder Funkstionsstörung durch das Ausschalten des Receivers während des

Updatevorgangs oder Datenänderung!

►Die voreingestellten Daten nicht verändern, da sonst kein Update möglich ist.

►Das Update dauert bis zu 1 Stunde. Das Gerät in dieser Zeit nicht ausschalten, da es sonst zu einem

Defekt kommen kann.

33 von 44

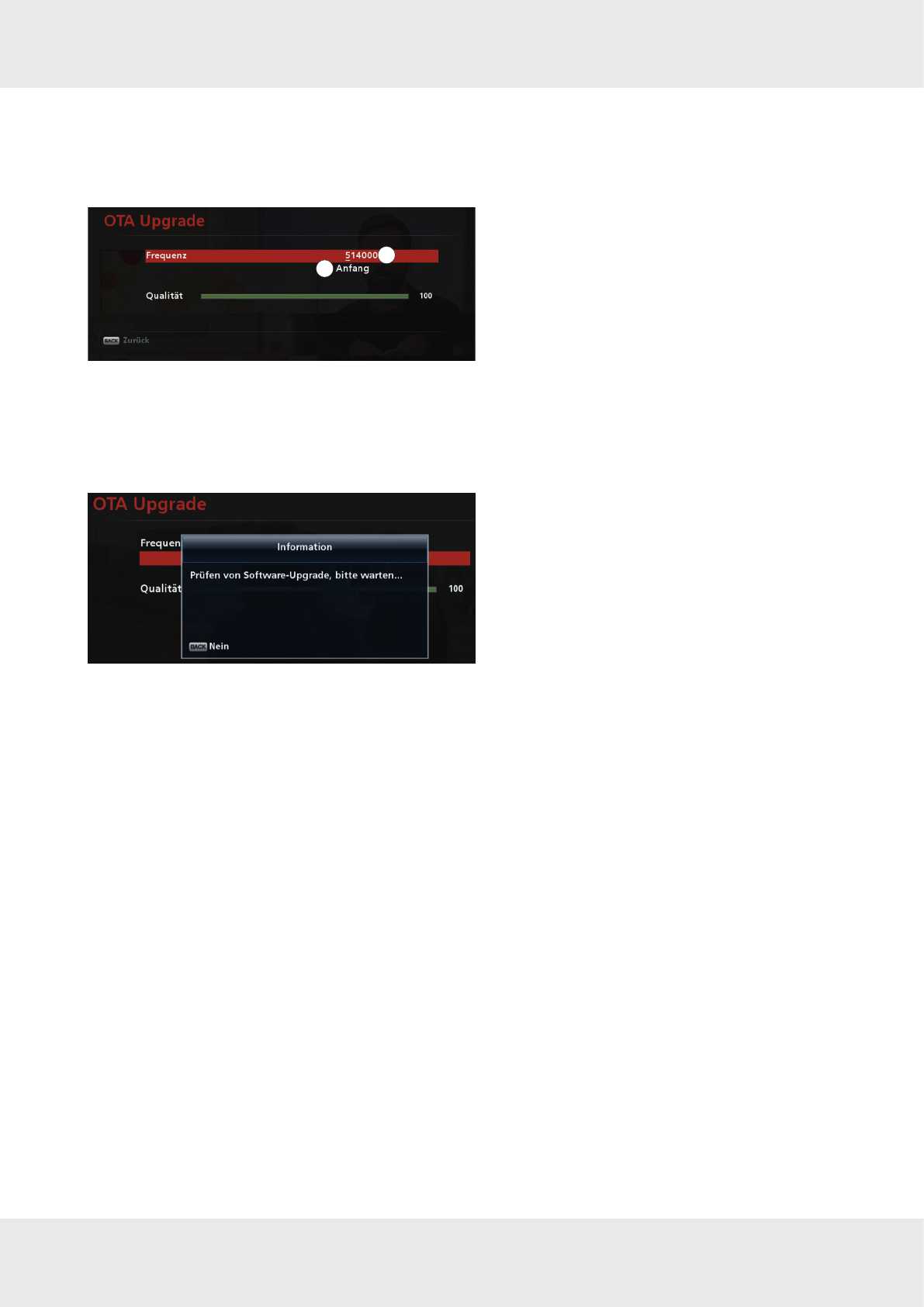

Softwareaktualisierung über OTA Upgrade durchführen

1.  drücken, um OTA Upgrade zu markieren.

2. OK drücken.

➯Die folgende Ansicht erscheint:

1

2

3. Bei Frequenz (①) OK drücken.

➯Es ist möglich, die Frequenz mit den Zifferntasten einzugeben.

4.  drücken, um Anfang (②) zu wählen.

5. OK drücken.

➯Die folgende Einblendung erscheint:

➯Der Receiver prüft, ob eine neue Softwareversion verfügbar ist. Falls eine neue Softwareversion vorhanden ist,

wird diese nach dem Herunterladen installiert. Der Receiver startet nach dem Update automatisch neu.

6. BACK drücken, um die Softwareaktualisierung zu unterbrechen.

34 von 44

Hauptmenü

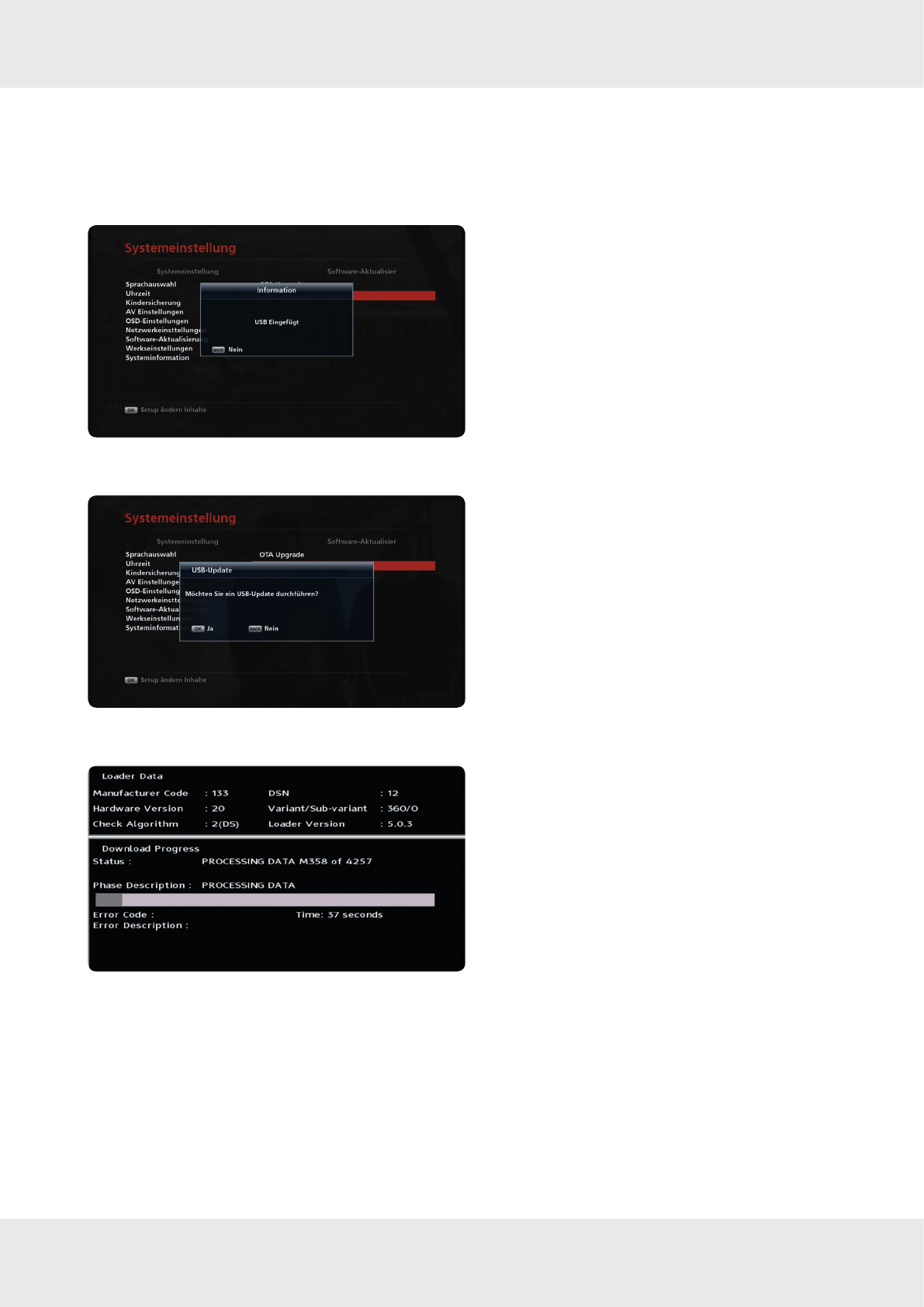

Softwareaktualisierung über USB-Upgrade durchführen

✔Aktuelle Software wurde auf den USB-Stick von der Kathrein-Webseite auf www.kathrein.de/service/downloads

heruntergeladen und im Hauptverzeichnis im IRDETO-Ordner gespeichert.

1. Den USB-Stick an den Receiver anschließen.

➯Der Receiver erkennt den USB-Stick automatisch. Es wird die folgende Information eingeblendet:

2. OK drücken.

➯Die folgende Einblendung erscheint:

3. OK drücken, um die Softwareaktualisierung durchzuführen.

➯Der Receiver schaltet sich in den Loader-Modus:

4. Nachdem das Update abgeschlossen ist, den USB-Stick entfernen.

5. Den Receiver mit dem Ein-/Aus-Schalter auf der Geräterückseite aus- und wieder einschalten.

➯Der Receiver startet. Eine Live-TV-Sendung wird angezeigt.

35 von 44

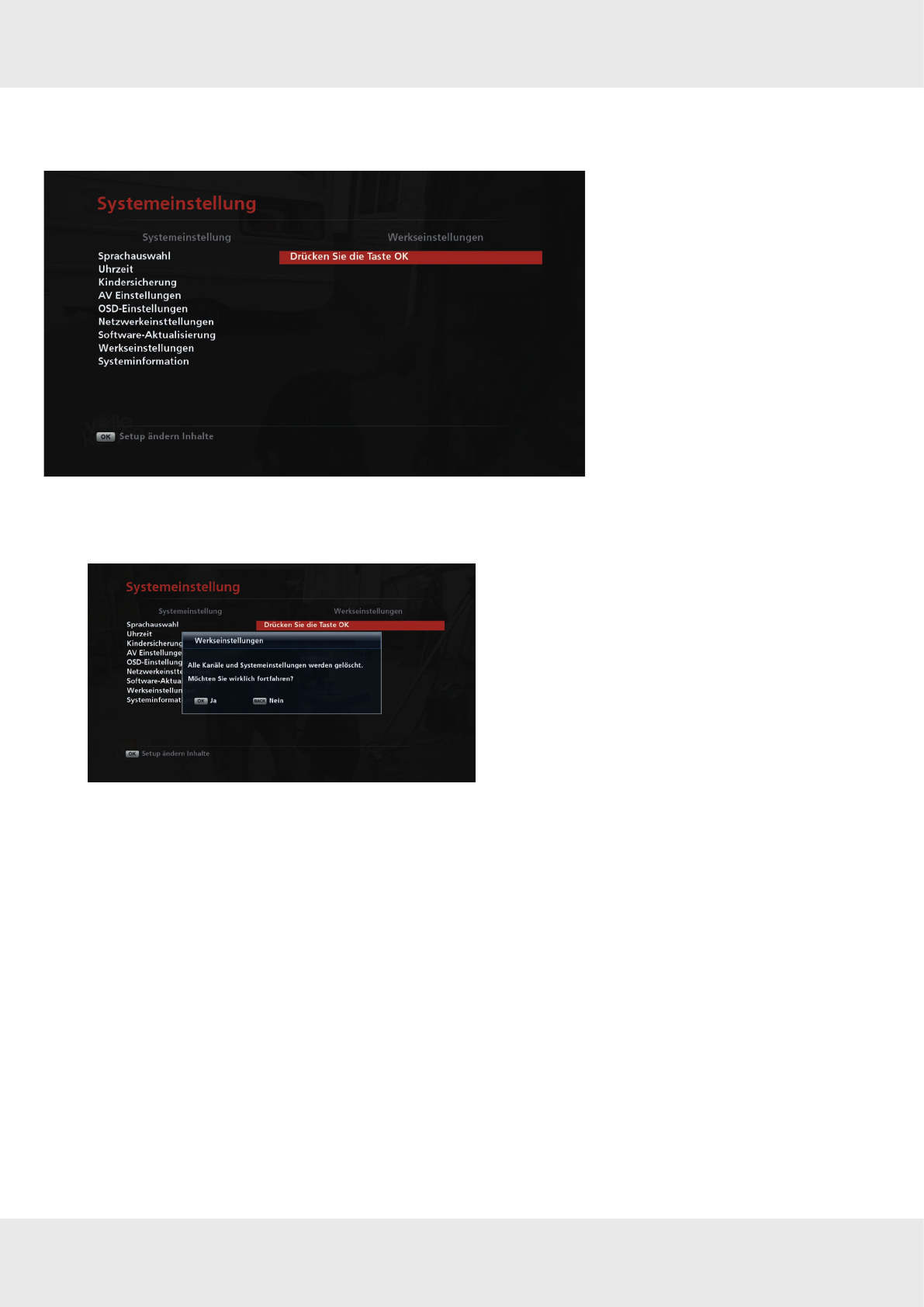

Werkseinstellungen

►MENU ▶ Einstellungen ▶ Systemeinstellungen ▶ Werkseinstellungen

Abb. 13: Systemeinstellungen: Werkseinstellungen

1. OK drücken.

➯Eine Systemmeldung mit der Frage erscheint:

2. OK drücken, um den Receiver auf die Werkseinstellungen zurückzusetzen.

BACK drücken, um den Vorgang abzubrechen.

36 von 44

Hauptmenü

Systeminformationen

►MENU ▶ Einstellungen ▶ Systemeinstellungen ▶ Systeminformationen

In diesem Untermenü ist es möglich, Informationen zum Receiver anzusehen.

2

3

4

5

1

Abb. 14: Systemeinstellungen: Systeminformationen

Modell ①Bezeichnung des Receivers

Datum ② Veröffentlichungsdatum der installierten Firmware

Softwareversion ③Version der installierten Firmware

Hardwareversion ④Version der installierten Hardware

Loader-Version ⑤Version des installierten Bootloaders

37 von 44

6.5.2 Freenet

►MENU ▶ Einstellungen ▶ Freenet

Abb. 15: Einstellungen: Freenet

Siehe das beigelegte Beiblatt AGBs freenet TV.

6.5.3 Entschlüsselungssystem

►MENU ▶ Einstellungen ▶ Entschlüsselungssystem

Abb. 16: Einstellungen: Entschlüsselungssystem

In diesem Untermenü werden verschiedene Status vom Entschlüsselungssystem angezeigt.

38 von 44

Hauptmenü

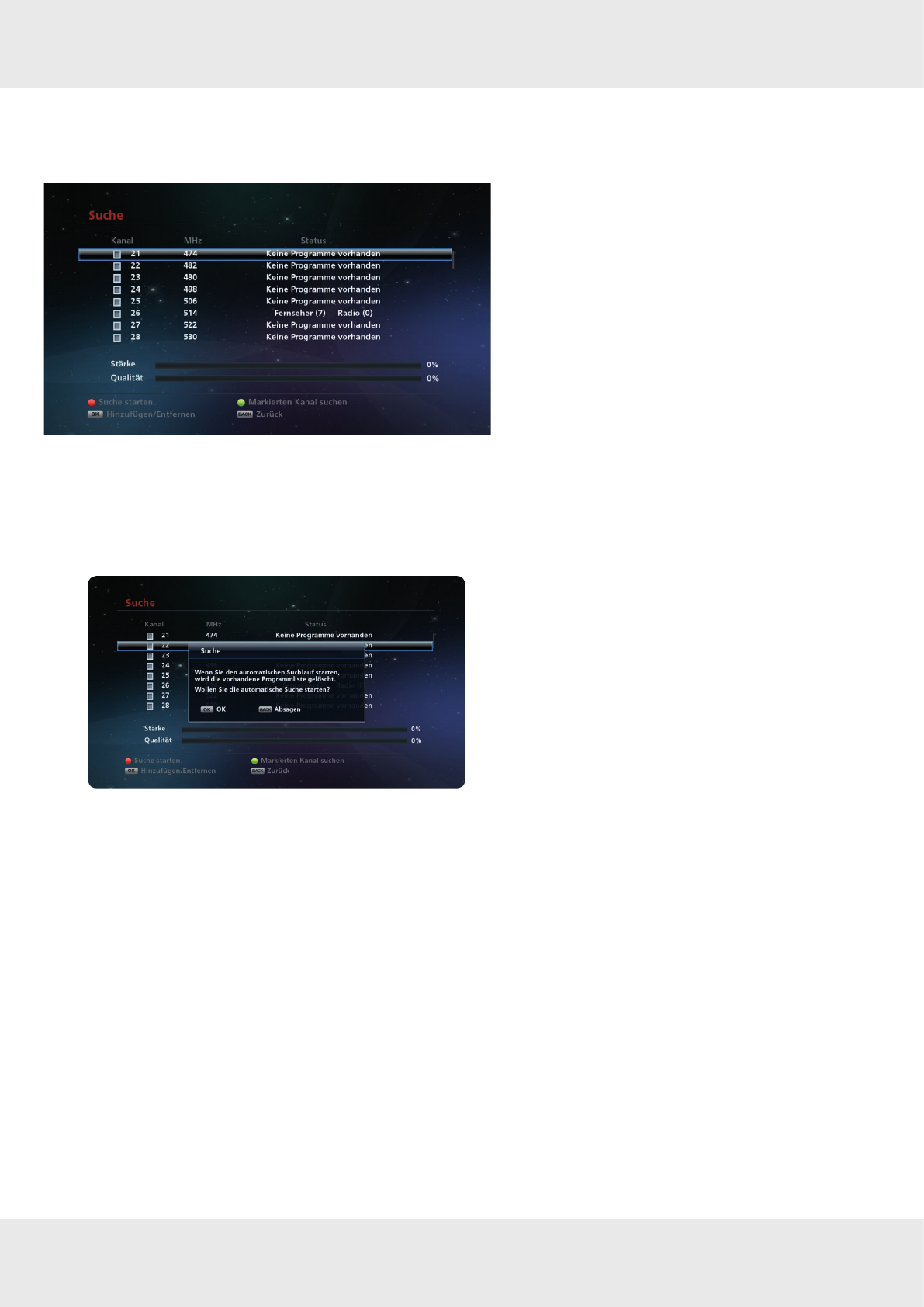

6.5.4 Programmsuchlauf

►MENU ▶ Einstellungen ▶ Programmsuchlauf

In diesem Untermenü ist es möglich, einen automatischen oder manuellen Programmsuchlauf durchzuführen.

Abb. 17: Einstellungen: Programmsuchlauf

Automatische Programmsuche durchführen

1. Rote Taste drücken, um einen Programmsuchlauf im gesamten Frequenzbereich durchzuführen.

➯Die folgende Meldung erscheint:

2. OK drücken, um die Programmsuche durchzuführen.

Back drücken, um den Vorgang abzubrechen.

Weitere Informationen über den automatischen Programmsuchlauf finden Sie in der mitgelieferten Kurzanleitung.

39 von 44

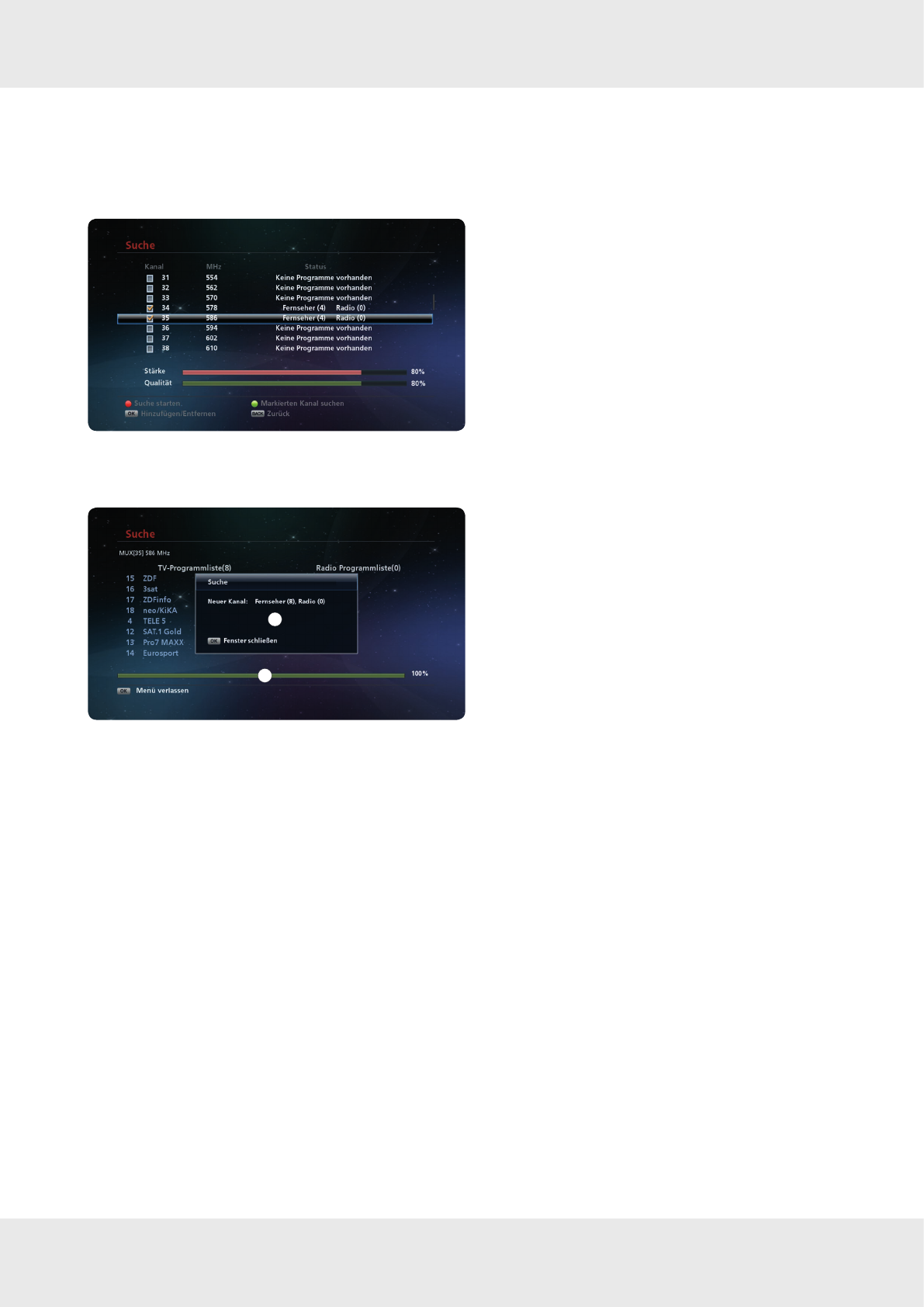

Manuelle Programmsuche durchführen

Es ist möglich, einen Programmsuchlauf in einem bestimmten Frequenzbereich durchzuführen. Dazu:

1.  drücken, um ein oder mehrere Kanäle zu markieren.

➯Neben den markierten Kanälen erscheint ein Häkchen:

2. Grüne Taste drücken, um die manuelle Suche zu starten.

➯Der Receiver sucht nach Programmen. Im unteren Teil wird der Fortschritt (①) angezeigt. Am Ende der Suche

erscheint ein Pop-up-Fenster mit dem Suchergebnis (②):

2

1

3. OK drücken, um das Pop-up-Fenster zu schließen.

40 von 44

Service

7 Service

Setzen Sie sich mit Ihrem Fachhändler in Verbindung, wenn Sie nach dem Lesen der Kurz- und Gebrauchsanleitung

unbeantwortete Fragen haben oder ein Problem nicht lösen können.

Zusätzlich steht Ihnen die Kathrein-Kunden-Hotline zur Verfügung unter 0180 5 122240 *).

Tipp Geräteinformationen im Fall einer Gewährleistung

Im Fall einer Gewährleistung werden möglicherweise genaue Informationen zu Ihrem Gerät benötigt wie Gerä-

tebezeichnung, Bestellnummer, Seriennummer. Diese Informationen finden Sie auf einem Aufkleber an der

Unterseite des Receivers.

*) 0,14 €/Min über das Festnetz der Deutschen Telekom AG, Mobilfunkkosten können ggf. abweichen.

41 von 44

8 Reinigung

Folgende Hinweise beachten, um das Gerät zu reinigen:

►Das Netzteil vor der Reinigung aus der Steckdose ziehen.

►Das Gerät nicht öffnen.

►Keine Gegenstände in die Lüftungsschlitze stecken.

►Das Gerät mit einem trockenen Tuch reinigen.

►Nur die Oberfläche des Geräts reinigen.

42 von 44

Entsorgung

9 Entsorgung

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG

DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elek-

tronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwen-

dung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Verbrauchte Batterien

Verbrauchte Batterien sind Sondermüll. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, son-

dern geben Sie diese bei einer Sammelstelle für Altbatterien ab.

43 von 44

10 Urheberrecht und Lizenzbedingungen

Audio MPEG Inc. und SisvelS.p.A.

Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere

Immaterialgüterrechte auch in anderen Ländern geschützt sind. KATHREIN-Werke KG hat hierzu von AudioMPEGInc.

und Societa‘ Italiana per lo sviluppo dell‘elettronica, SisvelS.p.A. Nutzungsrechte erhalten, die bestimmten Beschrän-

kungen unterliegen, welche auch von Ihnen als Kunde zu beachten sind. Danach darf dieses Gerät nur im privaten,

nicht-gewerblichen Einsatz durch Endkunden und für lizenzierte Inhalte genutzt werden. Ein Einsatz zu gewerblichen

Zwecken ist nicht gestattet. Die Nutzung von Produkten oder Verfahren, die zusammen mit diesem Gerät verkauft oder

genutzt werden, ist nicht mit umfasst. Die Anwendung reversibler Techniken sowie die Demontage ist in Bezug auf die

lizenzierten Technologien ebenfalls nicht gestattet.

Software-Änderungen/Verwendung von Applikationen

Änderungen an der Software des Receivers sowie die Verwendung von Applikationen, die nicht durch die Firma Kathrein

zur Verfügung gestellt wurden, führen zum Verlust des Gewährleistungsanspruches. Die Kosten für Versand und Repa-

ratur von Receivern, die durch das Verwenden von Software und Applikationen verursacht wurden, die nicht von der

Firma Kathrein zur Verfügung gestellt wurden, sind von Ihnen selbst zu tragen.

Verwenden Sie deshalb für Ihren Receiver ausschließlich Software und Applikationen, die von der Firma Kathrein zum

Download über Satellit oder über deren Internetseite (www.kathrein.com) zur Verfügung gestellt wird.

Die Firma Kathrein übernimmt keine Haftung für den Verlust von Aufnahmen/Daten von der internen Festplatte oder von

externen Speichermedien.

Die auf dem Gerät/Produkt ab Werk installierte Software ist funktionstauglich und hat die bei dieser Art übliche Qualität.

Etwaige Fehler lassen sich bei der Entwicklung von Software technisch nicht völlig ausschließen. Ein Mangel der mitge-

lieferten Software liegt aber nur vor, wenn die Nutzbarkeit zur gewöhnlichen Verwendung mit dem Gerät/Produkt nicht

gegeben ist. Eine lediglich unerhebliche Minderung der Qualität bleibt unberücksichtigt. Eine Funktionsbeeinträchtigung

der Software/des Programmes, die aus Hardware-Mängeln, Umgebungsbedingungen, Fehlbedienung oder Ähnlichem

resultiert, ist kein Mangel der Software.

Hergestellt unter Lizenz der Dolby Laboratories. Dolby, DolbyAudio und das Doppel-D-

Symbol sind eingetragene Warenzeichen der DolbyLaboratories.

®

HDMI, das HDMI-Logo und High-Definition MultimediaInterface sind Warenzeichen bzw. ein-

getragene Warenzeichen der HDMILicensingLLC in den Vereinigten Staaten und anderen

Ländern.

936.5149/-/PSA/0117/DE | Änderungen vorbehalten.www.kathrein.com | sat@kathrein.de

KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Telefon +49 8031 184-0, Fax +49 8031 184-52360
