XENYX

1202FX/1002FX

Premium 12/10-Input 2-Bus Mixer with XENYX Mic Preamps,

British EQs and Multi-FX Processor

2XENYX 1202FX/1002FX クイックスタートガ イド 3

安全にお使いいただくために

限定保証

法的放棄

注意

感電の.恐れがありますので、カ

バーやその他の部品を取り外

したり、開けたりしな いでください 。高品

質なプロ用スピーカーケーブル（¼" TS標準

ケーブルおよびツイストロッキングプラ

グケーブル）を 使 用してください 。

注意

火事および感電の危険を防ぐ

ため、本装置を水分や湿気の

あるところには設置しないで下さい。装置

には決して水分がかからないように注意

し、花瓶など水分を含んだものは、装置の

上には置かないようにしてください。

注意

このマークが表示されている

箇所には、内部に高圧電流が

生じています。手を触れると感電の恐れが

あります。

注意

取り扱いとお手入れの方法に

ついての重要な説明が付属の

取 扱 説 明 書 に記 載さ れています。ご使用の

前に良くお読みください。

注意

1. 取 扱 説 明 書 を 通してご 覧ください 。

2. 取扱説明書を大切に保管してくだ

さい。

3. 警告に従ってください。

4. 指 示 に 従 ってくだ さい 。

5. 本機を水の近くで使用しないでくだ

さい。

6. お手入れの際は常に乾燥した布巾を使

ってください 。

7. 本機は、取扱説明書の指示に従い、

適切な換気を妨げない場所に設置してく

ださい。取 扱 説 明 書 に 従って 設 置してくだ

さい。

8. 本機は、電 気ヒー ター や 温 風 機 器 、

ストーブ、調理台やアンプといった熱源か

ら離 して 設 置してください 。

9. ニ極式プラグおよびアースタイプ

(三芯)プラグの安全ピンは取り外さないで

ください 。ニ極式プラグにはピンが二本つ

いており、そのうち一本はもう一方よりも幅

が 広くなって い ま す。アースタイプの三 芯プ

ラグにはニ本のピンに加えてアース用のピ

ン が 一 本 ついていま す。これらの幅の広い

ピン、および アースピ ンは 、安全のためのも

ので す。備え付けのプラグが、お使いのコン

セントの形状と異なる場合は、電器技師に

相 談 してコン セントの 交 換 をして 下さい 。

10. 電源コードを踏みつけたり、挟 んだりし

ないようご注意ください。電源コードやプ

ラグ、コンセント及び製品との接続には十

分にご注意ください。

11. すべての装置の 接 地（アース）が確保

されていることを確認して下さい。

12. 電 源 タップ や

電源プラグは電

源 遮 断 機として 利

用されている場合

には、これが 直ぐ

に操作できるよう

手元に設置して下

さい。

13. 付属品は本機製造元が指定したもの

のみをお使いください。

14. カートスタンド、三脚、ブラケット、

テーブルなどは、本 機 製 造 元 が 指定したも

の、もしくは 本 機 の付属 品となるもののみ

をお使いください。カートを使用しての運

搬の際は、器具の落下による怪我に十分ご

注意ください。

15. 雷雨の場合、もしくは長 期間ご使 用に

ならない場合は、電 源プラグ をコン セント

か ら 抜 いてください 。

16. 故障の際は当社指定のサービス技術

者にお問い合わせください。電源コードも

しくは プラグの 損 傷 、液体の装置内への浸

入、装置の上に物 が 落下した場 合、雨や湿

気に装置が晒されてしまった場合、正常に

作動しない場合、もしくは装置を地面に落

下させてしまった場合など、いかなる形で

あれ装置に損傷が加わった場合は、装置

の 修 理・点 検 を 受 け てく だ さ い 。

17. 本製品に電源コード

が付属されている場 合、

付属の電源コードは本製

品 以外ではご 使 用いただ

けません。電源コードは

必ず本製品に付属された

電 源コードのみご使 用く

ださい。

技術的な仕様および製品の外観は予告

なく変 更される場合があります。またそ

の内容の正確性について、いかなる保証

をするものではありません。

BEHRINGERは

MUSICGROUP (MUSIC-GROUP.COM)のひとつのブ

ランドです。すべての商標はそれぞれの所

有者の財産です。

MUSICGROUPは、ここに含

まれたすべて、もしくは一 部の記 述、画像

および声明を基にお客様が起こした行動

に よって 生じた い か なる 損 害・不 利 益 等 に

関しても一切の責任を負いません。色およ

びスペックが 製品と微 妙に異 なる場合 が

あります。MUSICGROUP製品の販売は、当社

の正規代理店のみが行っています。ディス

トリビューターとディーラーはMUSICGROUP

の 代 理 人で は なく、あらゆる表現、暗示

された約束、説明等によってMUSICGROUP

を拘束する権利はまったくありません。

この説明書は、著作権保護されていま

す。本取扱説明書に記載された情報内容

は、

MUSICGROUPIPLTD. からの 書 面による 事

前の許諾がない限り、いかなる利用者もこ

れを複製、使用、変更、送信、頒布、入れ

替え、工作することは禁じられています。

製権所有

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

適用される保証条件とMUSIC Groupの限定

保証に関する概要については、オンライン

上www.music-group.com/warrantyにて詳細を

ご確認ください。

4 5XENYX 1202FX/1002FX クイックスタートガ イド

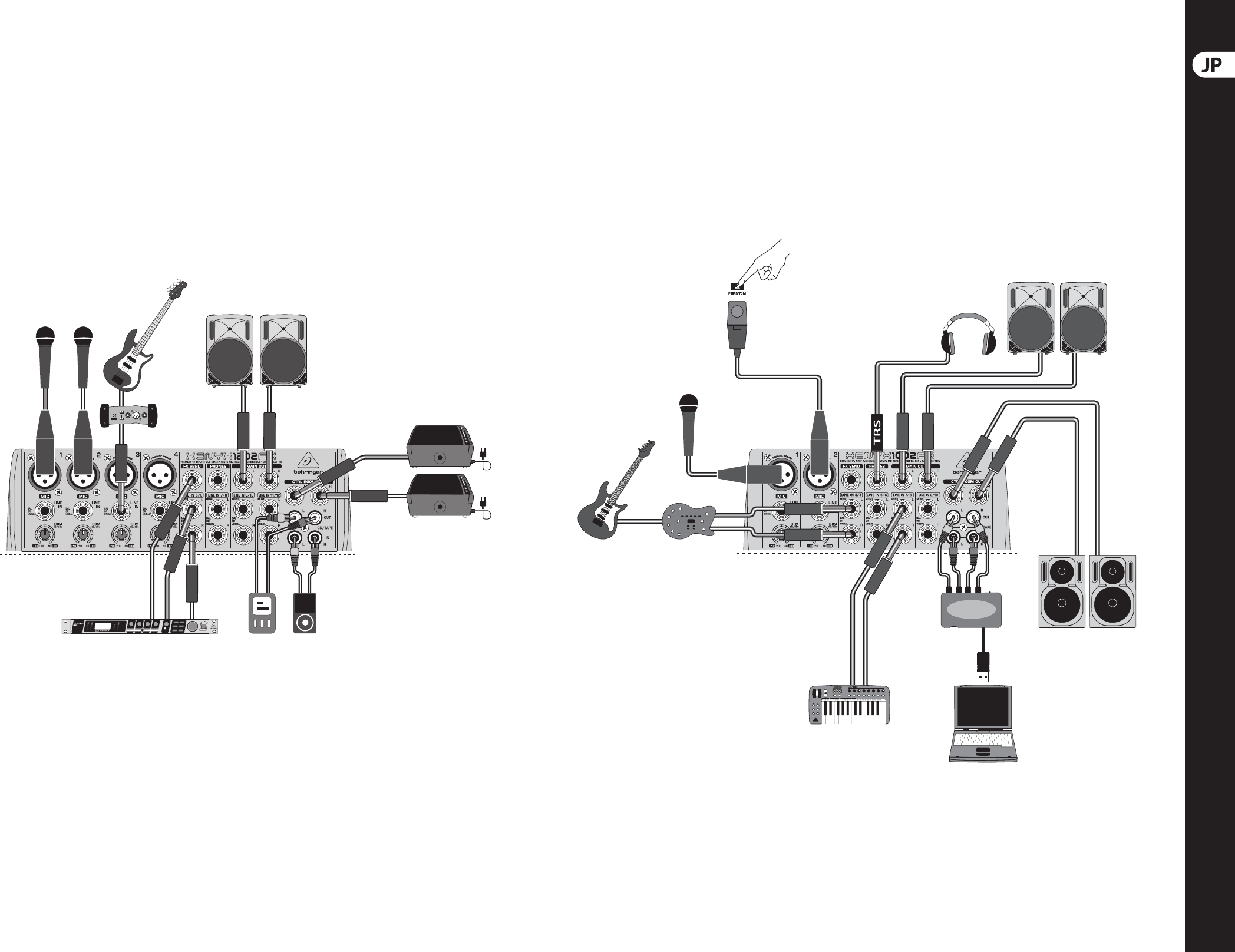

XENYX 1202FX/1002FX フックアップ

ステップ 1: フックアップ

L

R

XM8500

B215D Active Speakers

Bass Guitar

DI100

F1320D Active Monitors

MP3 PlayerFX2000 Eects Processor Portable

Digital

Recorder

UCA222

V-AMP3

XM8500

C-1

B212D

HPS3000

Keyboard

B2031A

6 7XENYX 1202FX/1002FX クイックスタートガ イド

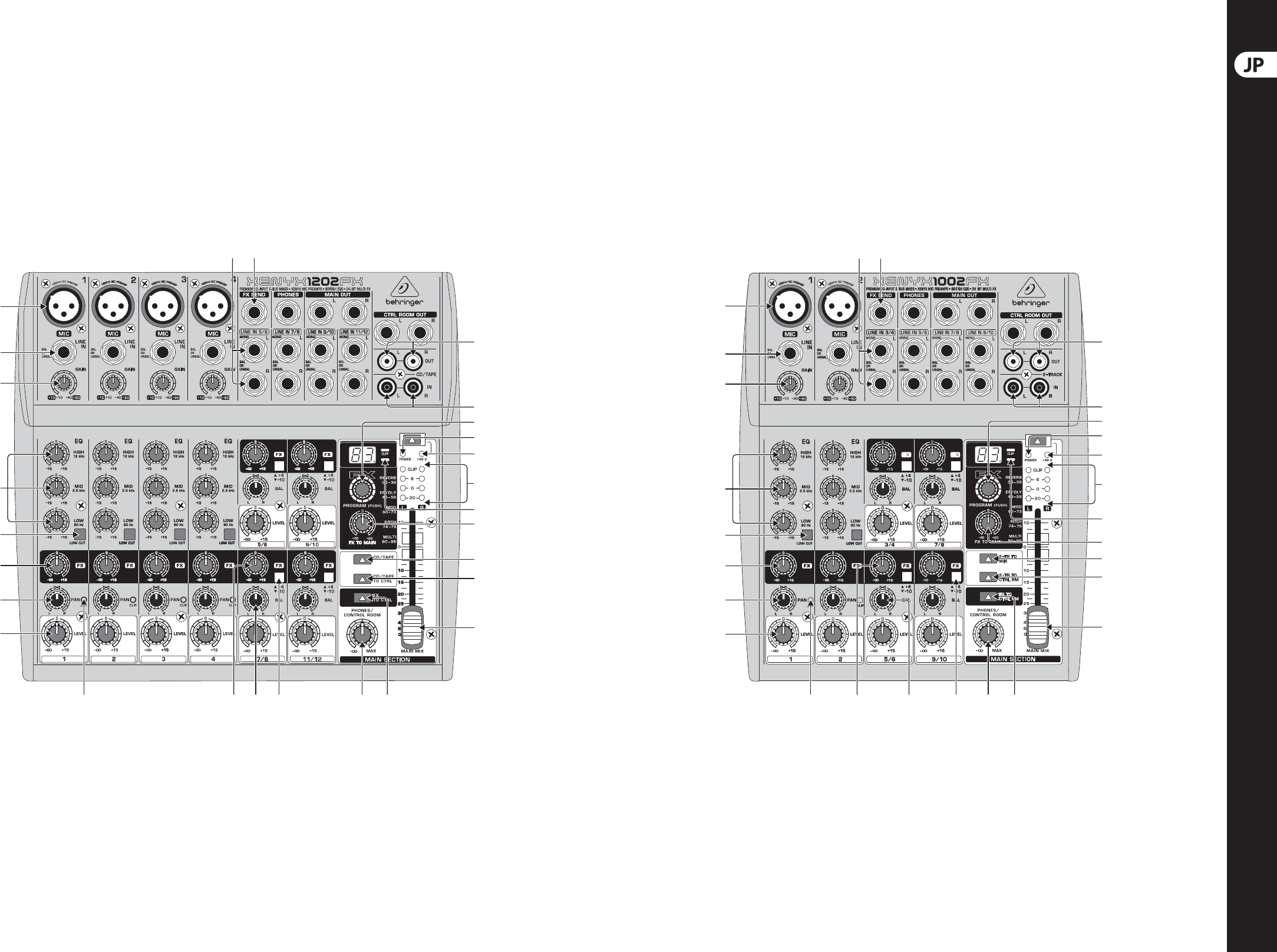

XENYX 1202FX/1002FX コントロール

ステップ 2: コントロール

(1)

(2)

(3)

(5)

(6)

(7)

(8)

(9) (12)(11) (13) (16)

(17)

(21)

(20)

(14)

(23)

(24)

(25)

(4)

(22)

(26)

(27)

(18)

(19)

(10) (15)

(1)

(2)

(3)

(5)

(6)

(7)

(8)

(9) (11) (12) (22)(13) (16)

(4)

(17)

(21)

(20)

(23)

(24)

(27)

(26)

(18)

(19)

(25)

(10) (15)

(14)

8 9XENYX 1202FX/1002FX クイックスタートガ イド

XENYX 1202FX/1002FX コントロール

ステップ 2: コントロール この章ではこのミキサーの多彩な操作部

について説明し、各コントローラー、スイッ

チおよび接続端子についての詳細説明を

得られます。

(1) MIC – それぞれのモノ入力チャンネル

は XLR コネクター を 使 用してバランス

型 マ イ ク ロ フ ォ ン を 接 続 で き ま す 。そ

してまた、スイッチの切り替えにより

コン デ ン サ ーマイク用 +48 V ファント

ム電 源 も供 給 で きます。XENYX のプリ

アンプは、外部の高価なプリアンプで

しか実現できない類稀な低歪、低ゲ

インノイズ を 提 供 で き ま す。

(2) LINE IN – モノラル入力にはさらに

6.3 mm フォンジャックによるバランス

型ライン入力端子が装備されていま

す。これらの入力端子にはアンバラン

ス型プラグ (モノラルジャック) を接

続 す る こ と も 可 能 で す 。マ イ ク 入 力 お

よびラ イン入 力 の 両 チャンネ ル の 同

時 使 用は 絶 対にお避けください 。

(3) GAIN – GAIN ポットは 入 力 信 号 増 幅 の

設 定 に 使 用 し ま す 。信 号 源 を い ず れ か

の 入 力 端 子 に 接 続 し た り 、そ こ か ら 切

り 離 し た り す る 際 に は 、必 ず こ の コ ン

トロ ー ラ ー を 左 端 ま で 回 転 させ てく

ださい。

(4) イコライザー – 各モノラル入力チャ

ンネルには、3 バンドサウンドコント

ローラーが装備されています。各バ

ンドごとに最 高 15 dB の高低調整が

可 能 で す 。各 バ ン ド を 真 中 に 設 定 す

るとイコライザーはニュートラルとな

ります。

(5) LO CUT – さらにモノラルチャンネル

には傾斜の強い LO CUT フィルター

が 装 備 さ れ て お り 、好 ま し く な い 低

域周波数信号を削除することができ

ます。

(6) FX – FX セ ン ド は 、信 号 を 単 数 お よ び

複数のチャンネルから信号を取り出

し、バスに総括することができます。

バスはミキサーの FX センド出力に

あり、ここから外部エフェクト機器

に信 号を 送り込 むことが 出 来 ます。

エフェクト 機 器 か らのリターンは 、

ステレオチ ャンネル を 経 由して 行 う

こ と が 可 能 で す 。各 FX センドはモノ

で、+15 dB ま で の ゲインとなってい ま

す。1002FX/1202FX においては、FX セン

ド は 直 接 内 蔵 エ フェ クトプ ロ セ ッ サ ー

へ と ル ー ト さ れ ま す 。エ フ ェ ク トプ ロ

セッサー が入 力 信 号 を受 信してい る

のを確認する目的で、このコントロー

ラーを左端 (-∞) まで廻すのはおやめ

ください 。

(7) PAN – PAN コントローラーにより、

ステレオ 領 域 内 に お けるチ ャンネ ル

信号の位置を設定します。コンスタン

ト・パワー特性を有するこの機構で

は、ステレオパノラマ内の信号位置に

関係なくレベル量を一定に保つこと

が 可 能 で す。

(8) LEVEL – LEVEL コントローラーにより、

メインミックス内のチャンネル信号の

レ ベル を 設 定しま す。

(9) PEAK – 入力信号が高くなりすぎ

ると、モノラルチャンネルの PEAK-

LED 表 示 が 点 灯 し ま す 。こ の 場 合

には、GAIN コントローラーを 使 用

し、LED ランプが消えるまで前置 増 幅

を下 げ てください 。

(10) LINE IN – 各ステレオチャンネルには、

左 右 チャンネル の 各フォンジャック

にバランス型ラインレベル入 力が 2

つずつ装備されています。チャンネル

をモノラル使用する際には、｢ L 」ジ

ャックのみを使います。ステレオチャ

ンネルは典 型 的なラインレベル 信号

用 に 構 成 さ れ て い ま す 。両 方 の ジ ャ ッ

クにはアンバランス型プラグを接続

することも可 能 です。

(11) FX – ステレオチャンネルの FX センド

経路はモノラルチャンネルと同様の

機 能 を 有 し ま す 。両 方 の FX センド経

路 は モノラル方 式 と なって い るた め 、

信号が一つのモノラル出力としてミッ

クスされてから FX バス (一本の回路)

へ送られます。

(12) BAL – チャンネルのステレオ出力をお

こなう際には、左右の入力信号が左

または 右 のメインミックス バ スへ 出 力

される前の、相対的な左右入力信号

の割合を BAL (バランス) コントロー

ラ ー で 調 節 し ま す 。左 側 の ラ イ ン 入 力

によりチャンネルをモノラルとして使

用する場合、このコントローラーはモ

ノラル チャンネル の PAN コントローラ

ーと同 様 の 機 能 を 有します。

(13) +4/-10 – XENYX 1002FX および 1202FX

のステレオ入力には、入力レベル調

整 用 スイッ チ が 装 備 さ れ て おり 、+4

dBu ~ -10 dBV 間の入力感度の切替が

可 能 です。-10 dBV (ホームレコー ディン

グレベル) に設定した場合、+4 dBu (

スタジオレベル) の場合に比べて入

力感 度 が 高くなります。

(14) FX TO MAIN – FX TO MAIN コントローラ

ー は 、エ フ ェ ク ト 信 号 を メ イ ン ミ ッ ク

ス に 送 り 込 み ま す 。こ の コ ン ト ロ ー ラ

ーを左端まで廻しきると、ミキサーの

サム信号にエフェクト信号は一切加わ

りません。

(15) FX SEND – FX SEND コネクターは、

FX コントロ ーラー を 使 用して各 チャ

ンネルから取り出した信号を出力する

際 に 使 用 し ま す 。エ フ ェ ク ト バ ス の マ

スター信号を処 理するためには、この

コネクターを外部エフェクト機器の入

力 端 子 に 接 続 してく だ さ い 。処 理 さ れ

た信号は、エフェクト機器の出力部か

らステレオ入 力 へと ル ートされ ます。

(16) PHONES/CONTROL ROOM – PHONES 接続

端子 (上記接続フィールド参照) はス

テレオフォンジャックとして装備され

て い ま す の で 、こ こ に ヘ ッ ド フ ォ ン を

接 続してください 。CONTROL ROOM OUT

ジャック (アンバランス型フォンジャ

ック) を使用し、信号を総体的 (エフ

ェクトミックスおよびメインミックス

) もしくは個別にコントロールするこ

とが 可 能 で す。PHONES/CONTROL ROOM

コ ン ト ロ ー ラ ー に よ り 、両 方 の 出 力 レ

ベ ル を設 定 することが で きま す。

(17) MAIN MIX – MAIN OUT ジャックはモノ

ラルフォンジ ャックとして ア ンバラン

ス型に装備されています。ここでのメ

インミックス 総 体 信 号 のレ ベ ル は お

よそ 0 dBu となっていま す。MAIN MIX

フェー ダー により出 力 音 量 を設 定 す

ること が 可 能 です。

(18) TAPE INPUT – TAPE INPUT ジャックに

は、CD プレーヤーやテープデッキな

ど の 外 部 信 号 源 を 接 続 し ま す 。も う

1 機の XENYX や当社の ULTRALINK PRO

MX882 などからの出力信号をこれらの

ジャックに接続し、ステレオライン入

力として使 用することも可能です。

(19) CD/TAPE OUTPUT – これらの端子は

ピンプラグコネクターとなってお

り、MAINOUT と並列に結線されていま

す。サウンドカードやレコーダーはこ

こ に 接 続 し てく だ さ い 。出 力 信 号 レ ベ

ルは、非常に正確な MAIN MIX フェー

ダーで行います。

(20) TAPE TO MIX – TAPE TO MIX スイッチ を 押

す と 、メ イ ン ミ ッ ク ス 内 の 2 トラック

入力が起動し、追加入力 (バンド挿

入、MIDI 楽器およびさらに加工する

必要のないその他の信号源用) とし

て使 用 することが 可 能となります。

(21) TAPE TO CTRL ROOM – モニター出力上

(CTRL ROOM OUT) で 2 トラック入 力を 聞

きたい場合には、TAPE CTRL ROOM スイ

ッ チ を 押 す と 、モ ニ タ ー ス ピ ー カ ー や

ヘッドフォンによるバックバ ンドの チ

ェック が 簡 単 になりま す。

(22) FX TO CTRL ROOM – ヘッドフォンおよび

モニタースピーカ ーを 使 用し、FX セン

ド信 号の みをモニタリング する場 合

には FXTO CTRL R スイッチ を 押してく

だ さ い 。こ れ に よ り メ イ ン ミ ッ ク ス 信

号の音量が切られ、FXSEND 出力信号

のみが モニタリング できるようにな

ります。

(23) ファントム電 源 – PHANTOM スイッチ

により、モノラルチャンネルの XLR

ジャックへ のファントム 電 源 供 給 機 能

を 起 動 さ せ ま す 。こ の 機 能 は コ ン デ

ン サ ー マイク を 使 用 す る 際 に 必 要 と

なります。この機能が起 動されると、

赤色の +48 V LED ランプが点灯しま

す。通常はダイナミックマイク (バラン

ス型) のご使用も可能です。不明点に

関 して は マイクの 各 製 造 元 に お 問 い

合わせください。

(24) POWER – 青色の POWER LED 表示は機

器の電源投入を示します。

(25) レベル表示 – 高精確 4 セ グ メント・

レベル表示により、表示信号の強弱

が常時正確にご覧いただけます。

(26) SIGNAL と CLIP LED – エフェクトモジ

ュールの SIGNAL LED には、十分な高さ

のレベルを持つ信号の存在が表示さ

れ ま す 。こ の LED は 常 に点 灯してい

なくてはなりません。しかし、クリッ

プ LED は まれ に点 灯 するようにしてく

ださい。クリップ LED が 常に点 灯して

い る と 、エ フ ェ ク ト プ ロ セ ッ サ ー を オ

ーバードライブしていることとなり、

不 快 な 歪 み の原 因となってしまい ま

す。歪みが発生した場合は、FX コント

ロ ー ラ ー を いくらか下 げ てくださ い 。

(27) PROGRAM – PROGRAM コントローラー

には二つの機能があります: これを廻

すことで、エフェクトの番号を呼び出

し ま す 。呼 び 出 し た プ リ セ ット の 番 号

が ディス プレ イに 点 滅 に よって 表 示 さ

れ ま す 。こ の 選 択 を 決 定 す る 場 合 は 、

このコントロ ー ラー を 押してくださ

い 。点 滅 が 消 え ま す 。

10 11XENYX 1202FX/1002FX クイックスタートガ イド

XENYX 1202FX/1002FX はじめに

ステップ 3: はじめに レベル調整: レベルを入れる際には、入力

チャンネル の LEVEL コントローラーを中位

置 (0 dB) に設定し、GAIN コントローラーで

入力増幅を 0 dB に上げてください。

デ ジタルレコー ダー を 使 用してレコ ー ディ

ングをおこなう際には、レコーダーのピー

クメーターが 0 dB を超 過しないようにし

てく だ さ い 。ア ナ ロ グ 方 式 の 場 合 と は 異

なり、デジタル方式でレコーディングおこ

なった場合、微小かつ突発的な過入力も

耳障りなデジタル歪み発生の原因となり

ます。XENYX に 装 備されているピークメー

タ ー は 、ほ ぼ 周 波 数 依 存 性 な く レ ベ ル を

表 示しま す。信 号 全 種 に 対してレコ ー ディ

ングレベルを 0 dB とすることが 推 奨され

ます。

12 XENYX 1202FX/1002FX クイックスタートガ イド 13

その他の重要な情報

1. ヒューズの格納部 / 電圧の選択:

ユニットをパワーソケットに接続する前

に、各モデルに対応した正しい主電源を

使用していることを確認してください。

ユ ニットによっては、230 V と 120 V の

2 つの違うポジションを切り替えて使う、

ヒューズの格納部を備えているものが

あります。正しくない値のヒューズは、

絶対に適切な値のヒューズに交換されて

いる必要がありま す。

2. 故障: MUSIC Group ディーラーがお客様

のお近くにないときは、behringer.com の

“Support” 内に列記されている、お客様

の国の MUSICGroup ディストリビュー

ターにコンタクトすることができま

す。お 客様の国がリストにない場合

は、同じ behringer. com の “Support” 内に

ある “OnlineSupport” でお客様の問題が

処理できないか、チェックしてみてく

ださい。あるいは、商品を返送する前

に、behringer.com で、オンラインの保証請

求を要請してください。

3. 電源接続: 電源ソケットに電源コー

ドを接続する前に、本製品に適切な電圧

を使用していることをご確認ください。

不具合が発生したヒューズは必ず電圧お

よび電流、種類が同じヒューズに交換す

る必要があります。

その他の重要な情報

技術仕様

モノ入 力

マイク入力

タイプ XLR コ ネ ク タ ー 、電 子 バ ラ ン ス 型 、

個 别 入 力 スイッ チ

Mic E.I.N. (20 Hz - 20 kHz)

@ 0 W 音源抵抗 -132.7 dB / 137 dB A-weighted

@ 50 W 音源抵抗 -130 dB / 133.9 dB A-weighted

@ 150 W 音源抵抗 -127.1 dB / 130.9 dB A-weighted

周波数帯域 <10 Hz - 200 kHz (-1 dB)

増幅域 +10 to +60 dB

最大入力レベル +12 dBu @ +10 dB gain

インピーダンス 約 2.6 kW バランス型

S/N 比 (0 dBu In @ +22 dB Gain) -107 dB / -111 dB A-weighted

(0 dBu In @ +22 dB gain)

歪み (THD + N) 0.005% / 0.003% A-weighted

ライン入力

タイプ 6.3 mm ステレオフォンジャック、

電子バランス型

インピーダンス約 20 kW バランス型

10 kW アンバランス型

増幅域 -10 to +40 dB

最大入力レベル +20 dBu @ 0 dB Gain

フェードアウトアッテネーション (クロストークアッテネーション)

メインフェー ダー 閉じ 85 dB

チャンネルフェー ダー 閉 じ 88 dB

周波数帯域

マイク入力からメイン出力へ

<10 Hz - 80 kHz +0 dB / -1 dB

<10 Hz - 137 kHz +0 dB / -3 dB

ステレオ入力

タイプ 6.3 mm ステレオフォンジャック、

電子バランス型

インピーダンス

約 20 kW バランス型

10 kW アンバランス型 (+ 4 dBu)

約 20 kW バランス型

5 kW アンバランス型 (-10 dBV)

最大入力レベル +22 dBu

EQ モノチャンネル

Low 80 Hz / ±15 dB

Mid 2.5 kHz / ±15 dB

High 12 kHz / ±15 dB

オーディオ出力

エフェクトセンド

タイプ 6.3 mm ステレオフォンジャック、

アンバランス型

インピーダンス 約 120 W

最大出力レベル +22 dBu

メイン出力

タイプ 6.3 mm ステレオフォンジャック、

アンバランス型

インピーダンス 約 120 W

最大出力レベル +22 dBu

コントロールルーム出力

タイプ 6.3 mm ステレオフォンジャック、

アンバランス型

インピーダンス 約 120 W

最大出力レベル +22 dBu

ヘッドフォン出力

タイプ 6.3 mm ステレオフォンジャック、

アンバランス型

最大出力レベル +19 dBu / 150 Ω (+25 dBm)

メインミックスシステムデータ

ノイズ

メインミックス @ -∞,

チャンネルフェー ダー -∞ -105 dB / -108 dB A-weighted

メインミックス @ 0 dB,

チャンネルフェー ダー -∞ -94 dB / -97 dB A-weighted

メインミックス @ 0 dB,

チャンネルフェー ダー @ 0 dB -83 dB / -85 dB A-weighted

エフェクトセクション

コンバーター 24-bit デルタシグマ

サンプリングレート 40 kHz

電源電圧

米国 / カナダ 120 V~, 60 Hz, MXUL6 adapter

英国 / オーストラリア 240 V~, 50 Hz, MXUK6 adapter

ヨーロッパ 230 V~, 50 Hz, MXEU6 adapter

日本 220 V~, 50 Hz, MXCN6 adapter

中国 100 V~, 60 Hz, MXJP6 adapter

外形寸法 / 重量

1202FX

寸法 (高さ x 幅 x 奥行き) 約 37 mm / 47 x 242 x 220 mm

正味重量 約 2.1 kg

1002FX

寸法 (高さ x 幅 x 奥行き) 約 37 mm / 47 x 189 x 220 mm

正味重量 約 1.6 kg

We Hear You
