ENGLISH

Room Air Conditioner

Installation and Operation

Manual

Registering Your Room Air Conditioner

Model information can be found on the name plate located on the

side of the unit near the control panel. Please complete and mail

the owner registration card furnished with this product or register

on-line at www.friedrich.com (USA only). For your future

convenience, record the model information here.

MODEL NUMBER SERIAL NUMBER PURCHASE DATE

920-152-00 (12/04)

CP05 CP06

115 Volts

CP Line

FRANÇAIS ESPAÑOL

Congratulations! Thank you for choosing

Friedrich.

Your Friedrich unit is designed for

maximum comfort and quietness.

Table of Contents

Introduction ..................................................................................3

Safety Precautions.......................................................................4

How to operate your Friedrich ...................................................6

Features and Installation.............................................................8

Installation Instructions...............................................................9

Troubleshooting Tips.................................................................13

Warranty......................................................................................14

ENGLISH

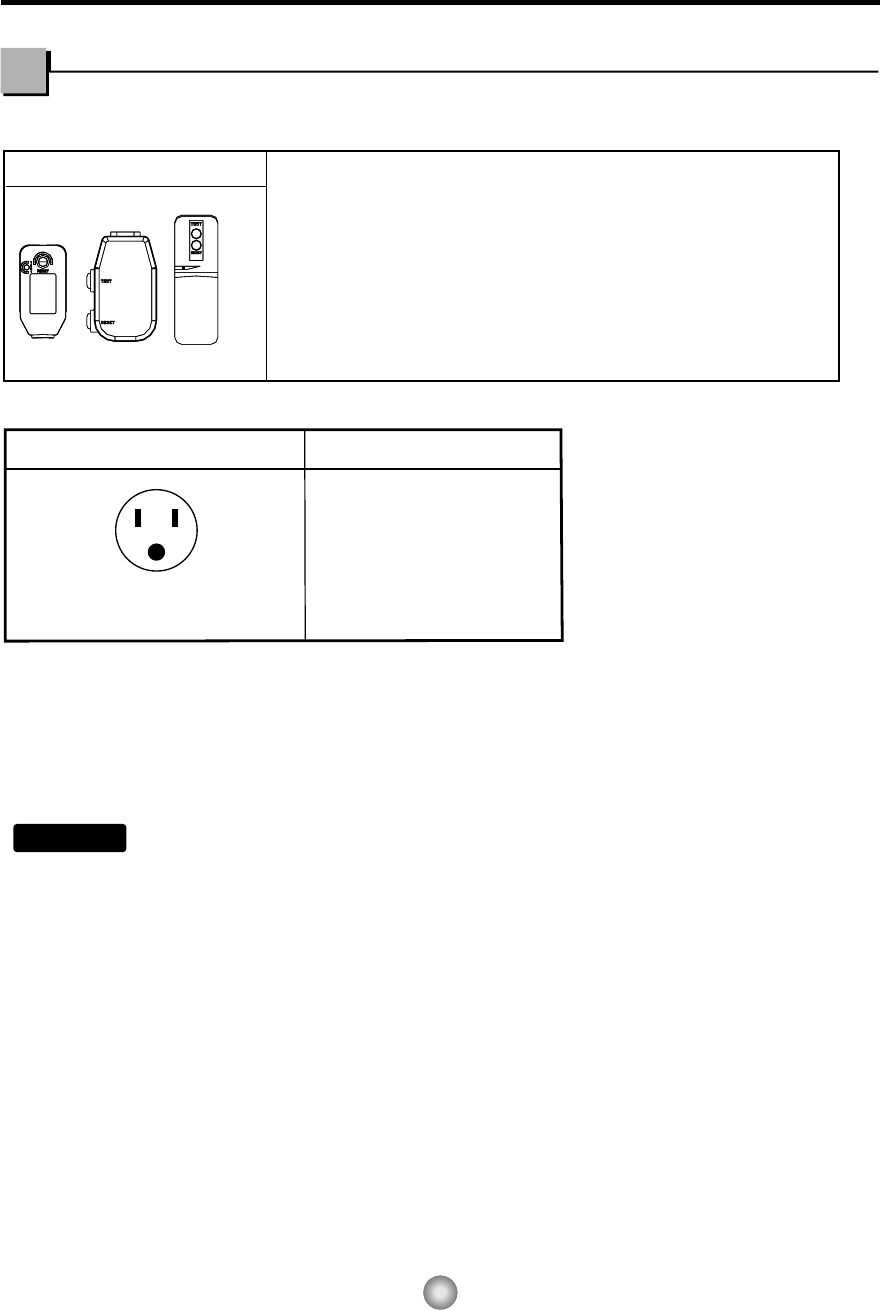

Before Operating Your Unit

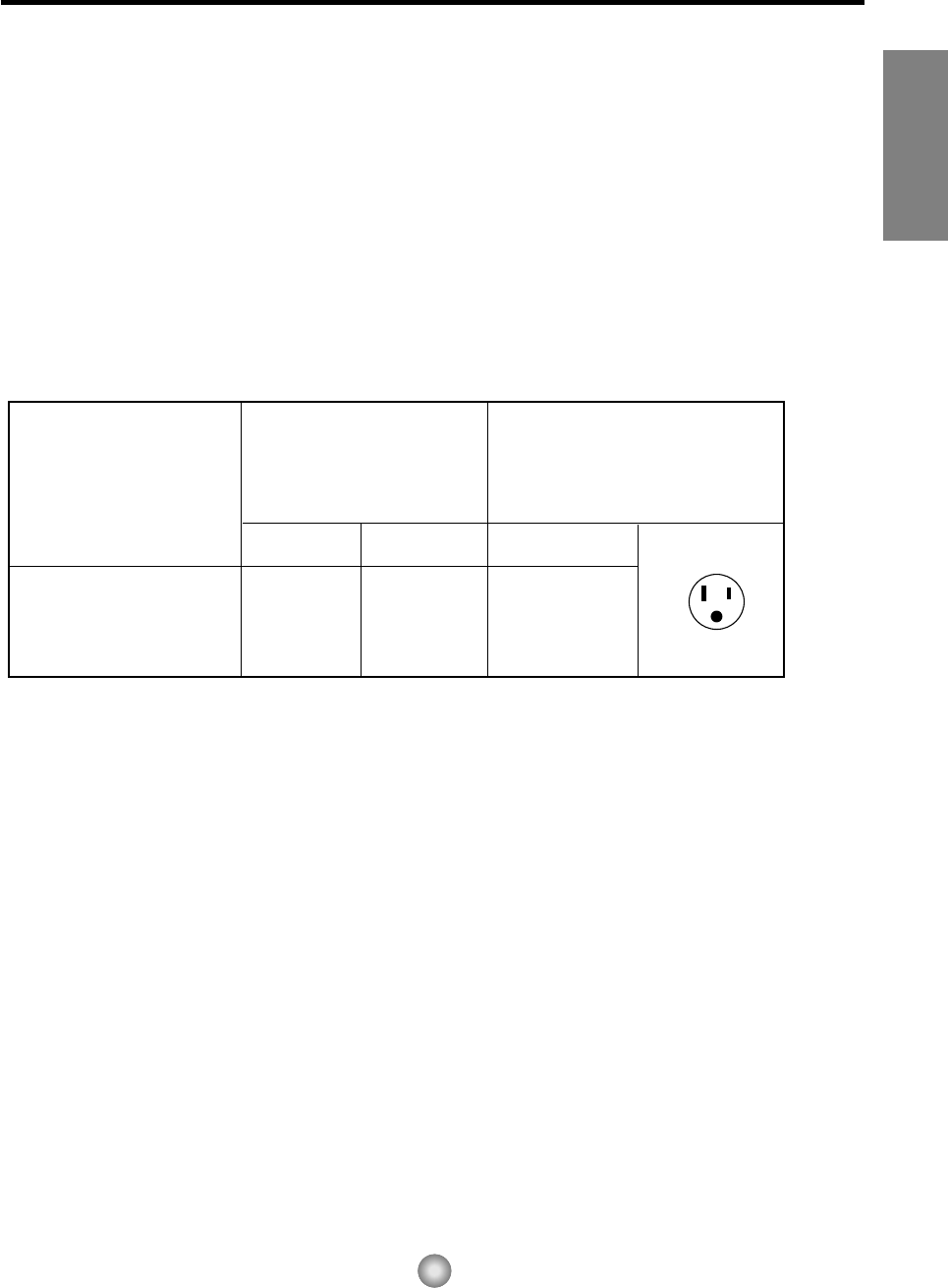

Make sure the wiring is adequate for your unit.

If you have fuses, they should be of the time delay type. Before you install or relocate this unit, be sure that

the amperage rating of the circuit breaker or time delay fuse does not exceed the amp rating listed in figure 1.

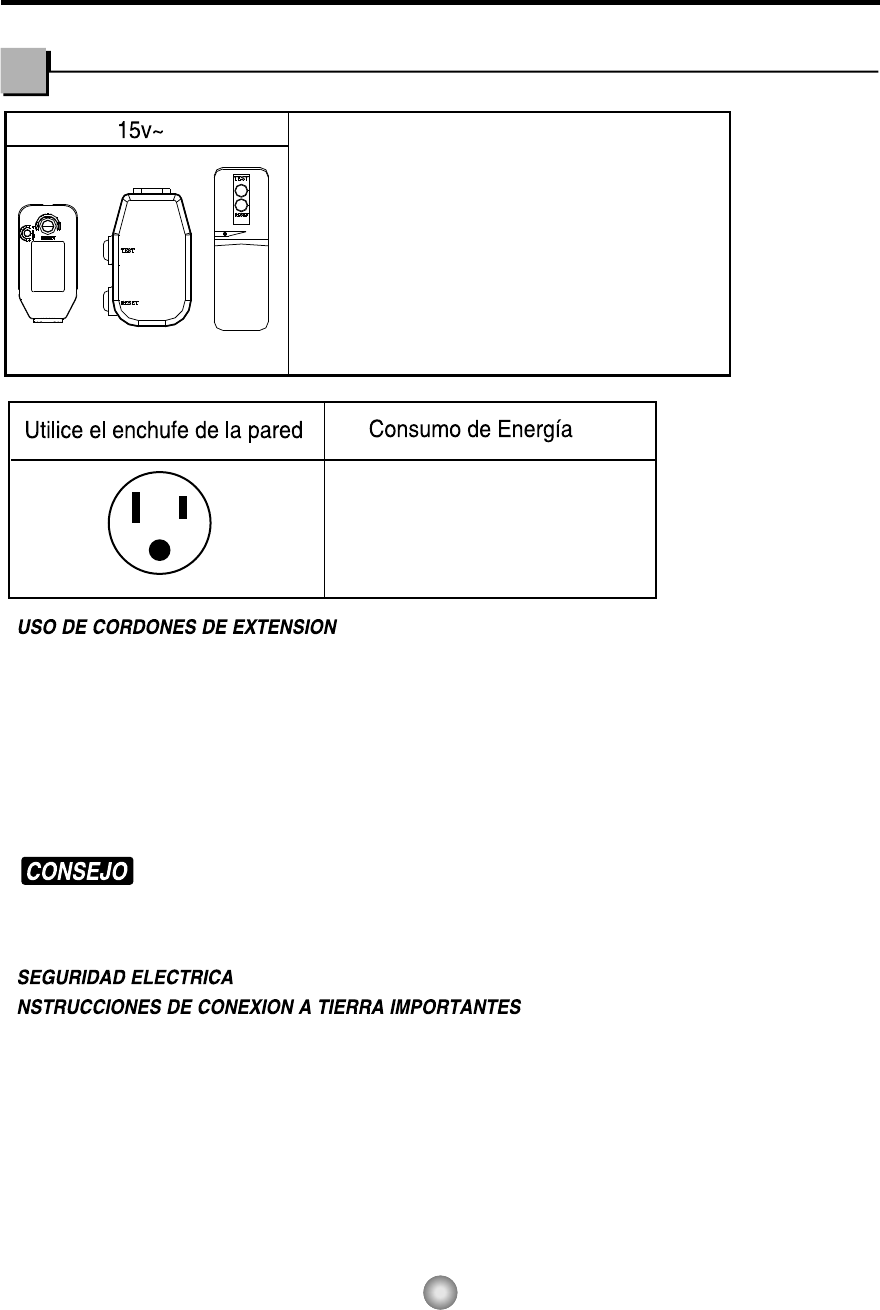

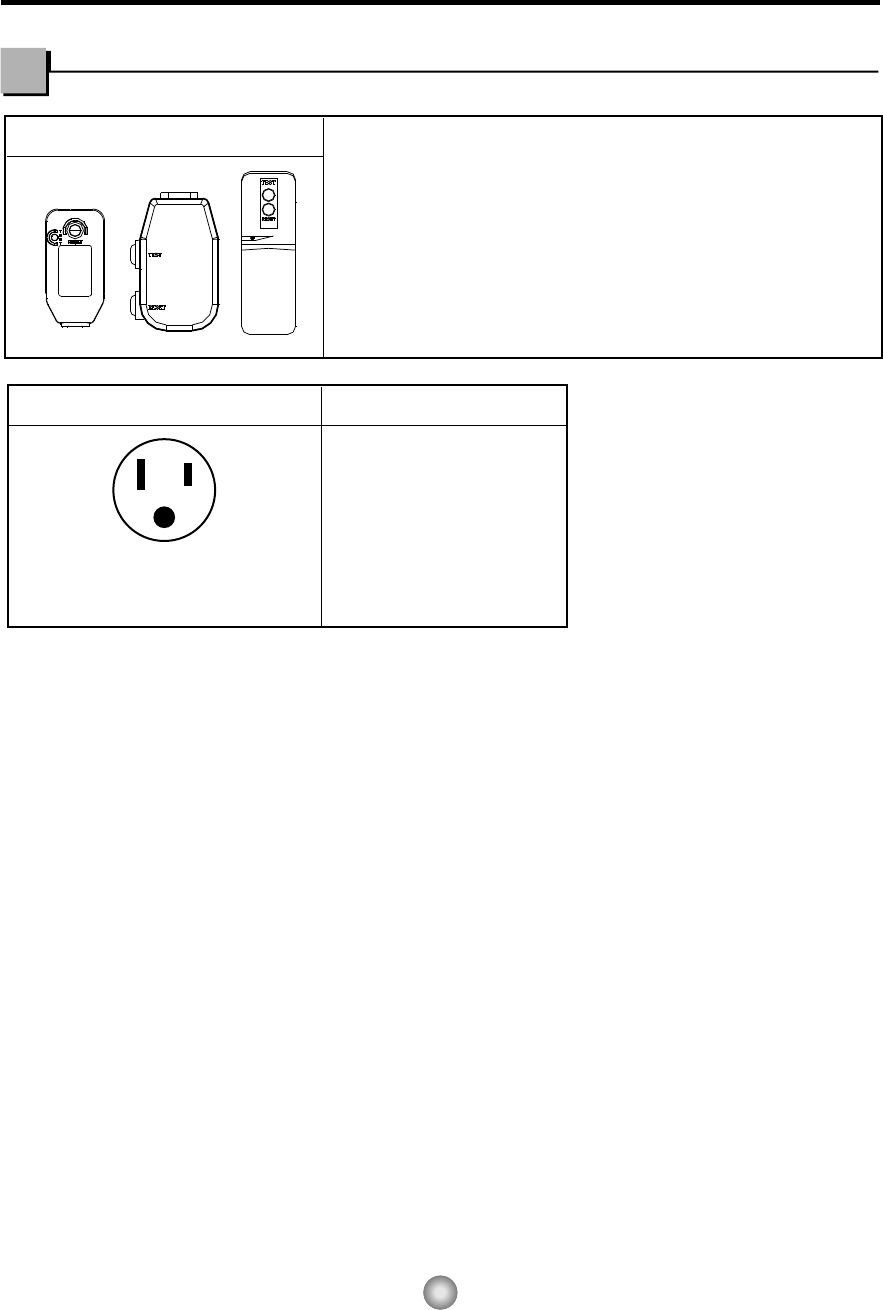

DO NOT use an extension cord.

The cord provided will carry the proper amount of electrical power to the unit; an extension cord will not.

Make sure that the receptacle is compatible with the wall plug provided.

This insures proper grounding. If you have a two-prong receptacle you will need to have the circuit replaced

by a certified electrician with a grounded circuit that meets all national and local codes and ordinances. You

must use the three-prong plug furnished with the air conditioner.

Figure 1

For the Best Cooling Performance and Energy Efficiency

Keep the filter clean

Make sure that your air conditioner is always in top performing condition by cleaning the filter regularly.

Instructions for removing and cleaning the filter can be found on page 6.

Provide good airflow

Make sure that the airflow into and out of the unit is unobstructed. (both indoors and outdoors)

Maximum airflow is critical for peak performance. Your air conditioner blows air out of the top of the unit

and takes in air at the bottom of the unit.

Unit Placement

If your air conditioner can be placed in a window or a wall that is shaded by a tree or another building, the

unit will operate even more efficiently. Using drapes or blinds on the sunny side of the dwelling will also

add to your unit's efficiency.

Insulation

Good insulation will be a big help in maintaining desirable comfort levels. Doors should have weather

stripping. Be sure to caulk around doors and windows.

Introduction

MODEL

CP05

CP06

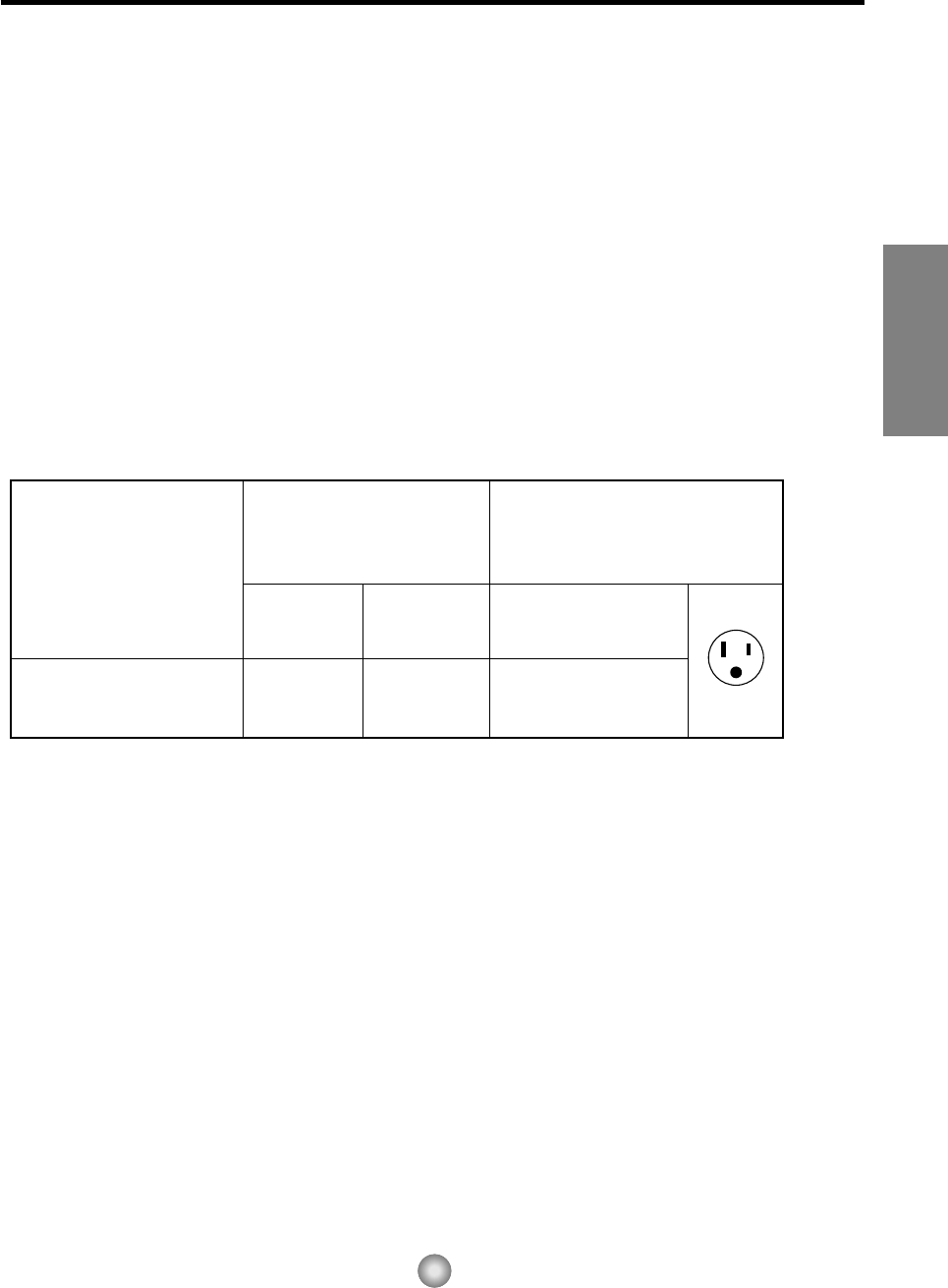

AMP VOLT NEMA NO.

15 125 5-15P

CIRCUIT

RATING OR

TIME DELAY

FUSE PLUG FACE

WARNING

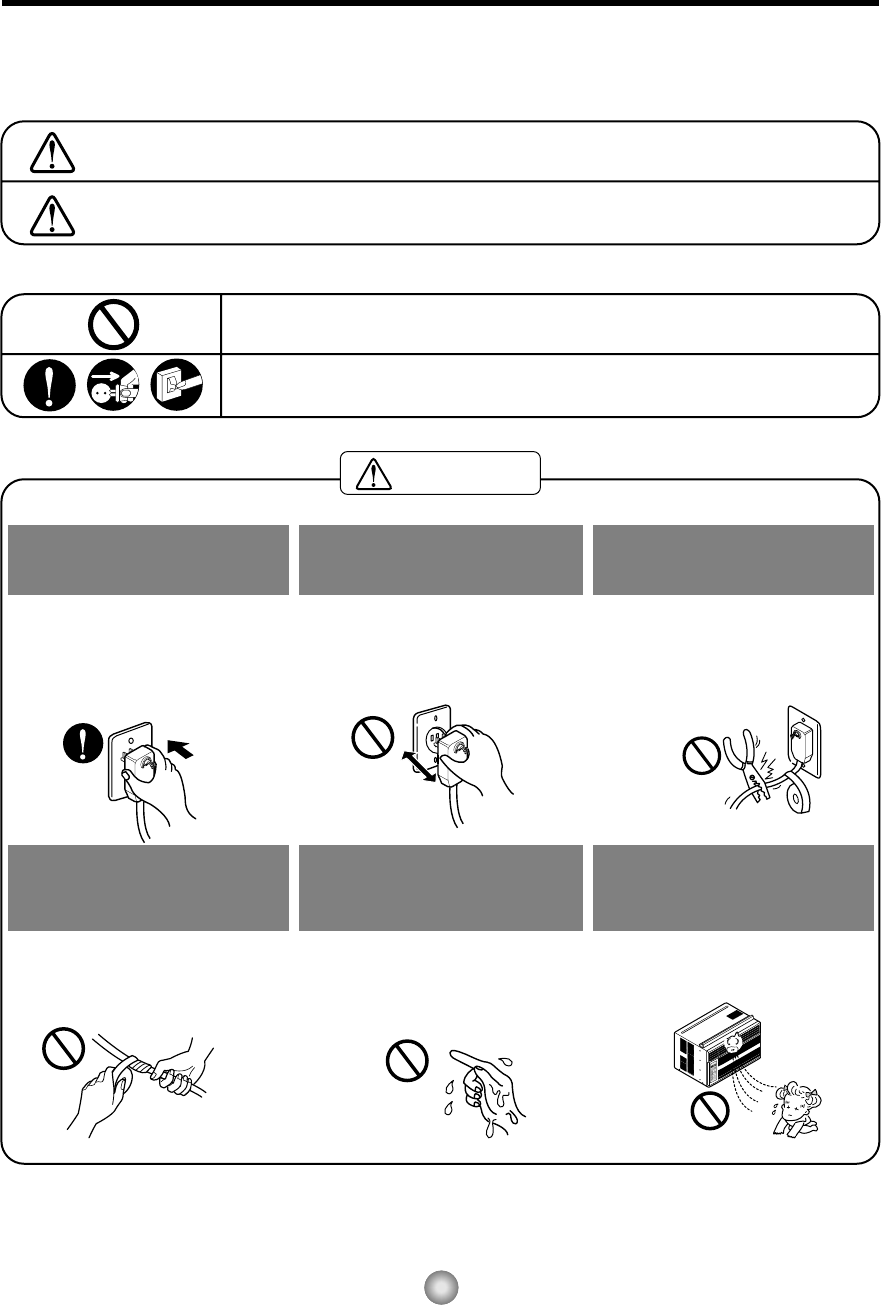

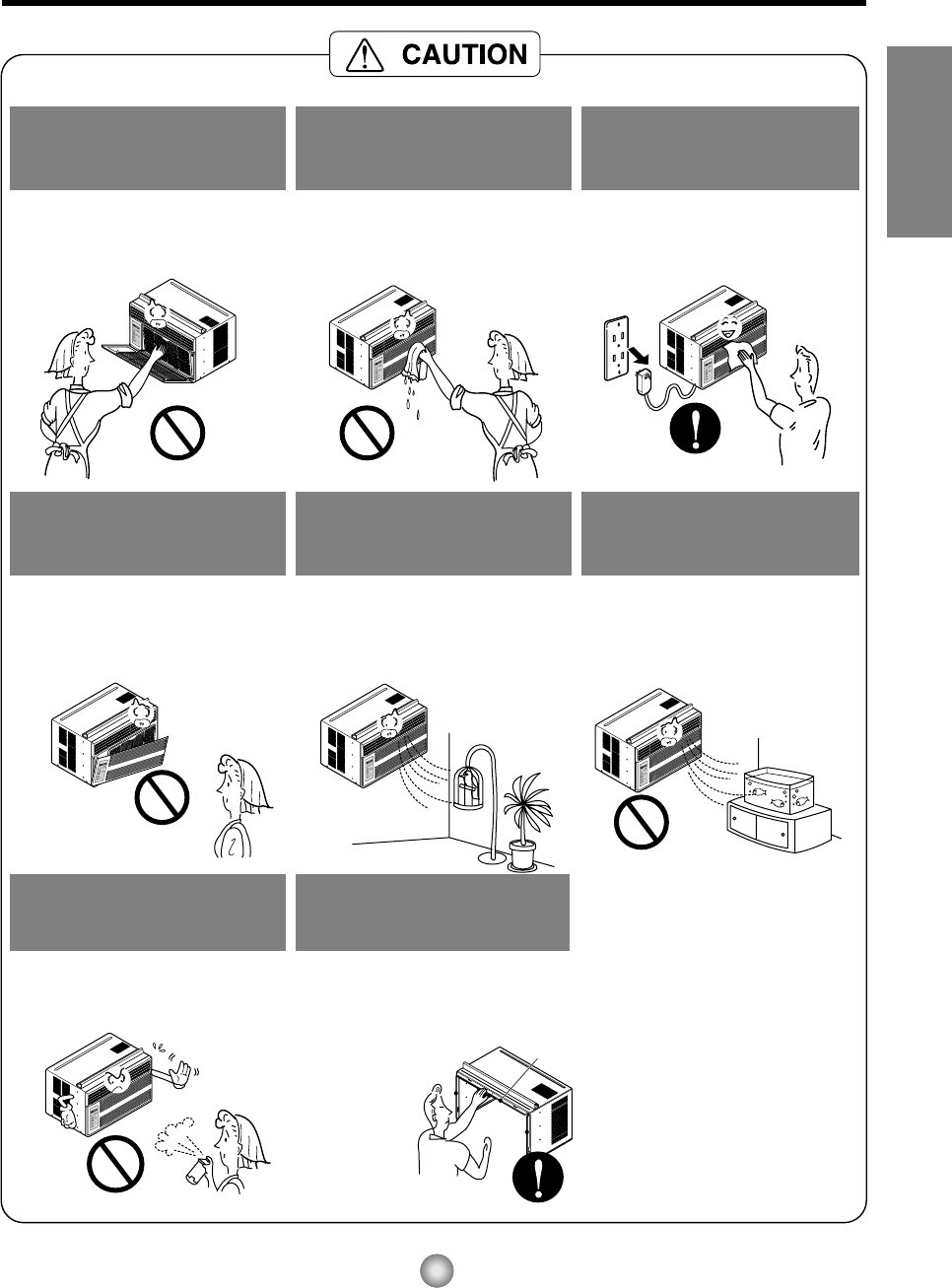

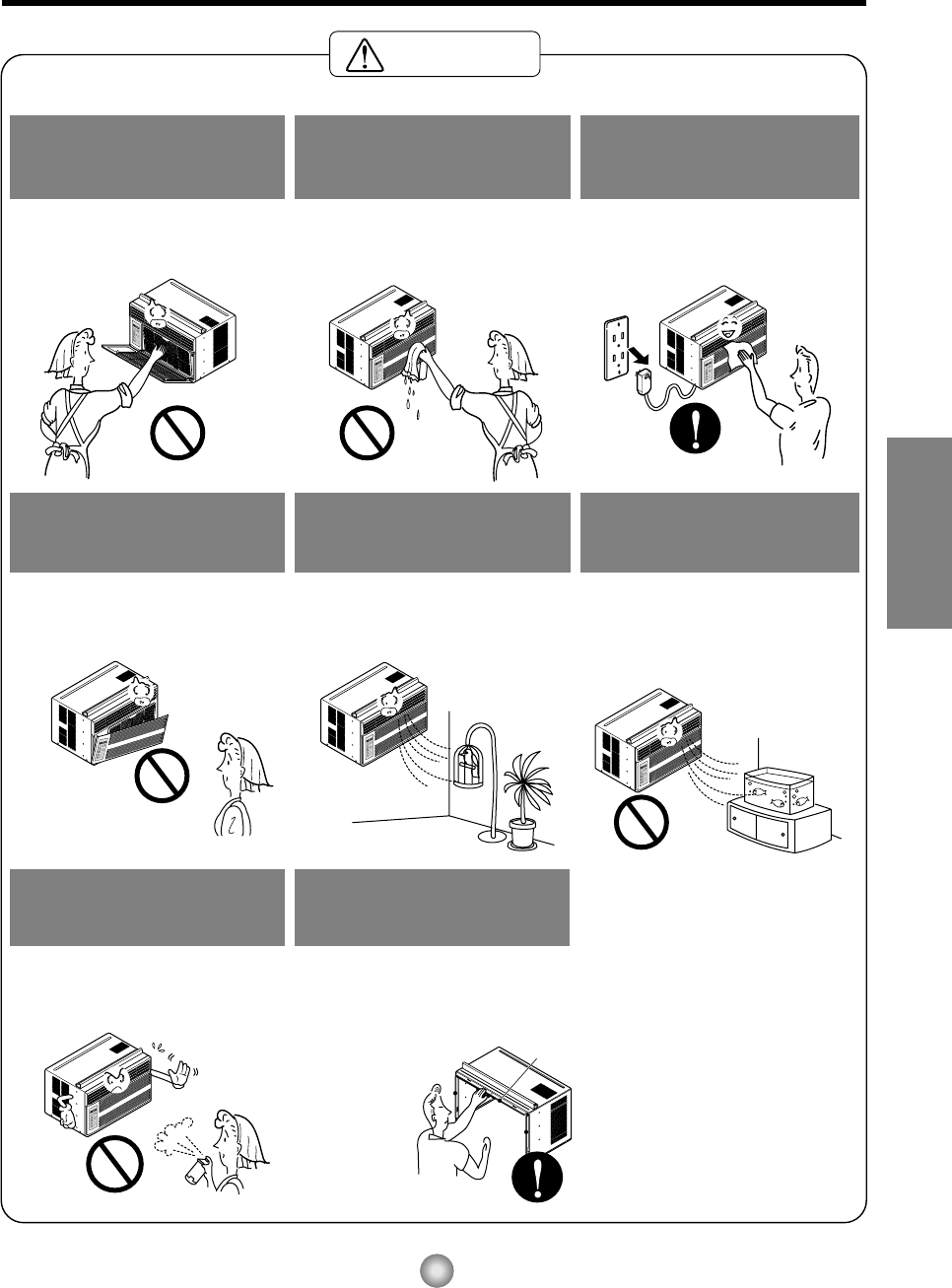

Safety Precautions

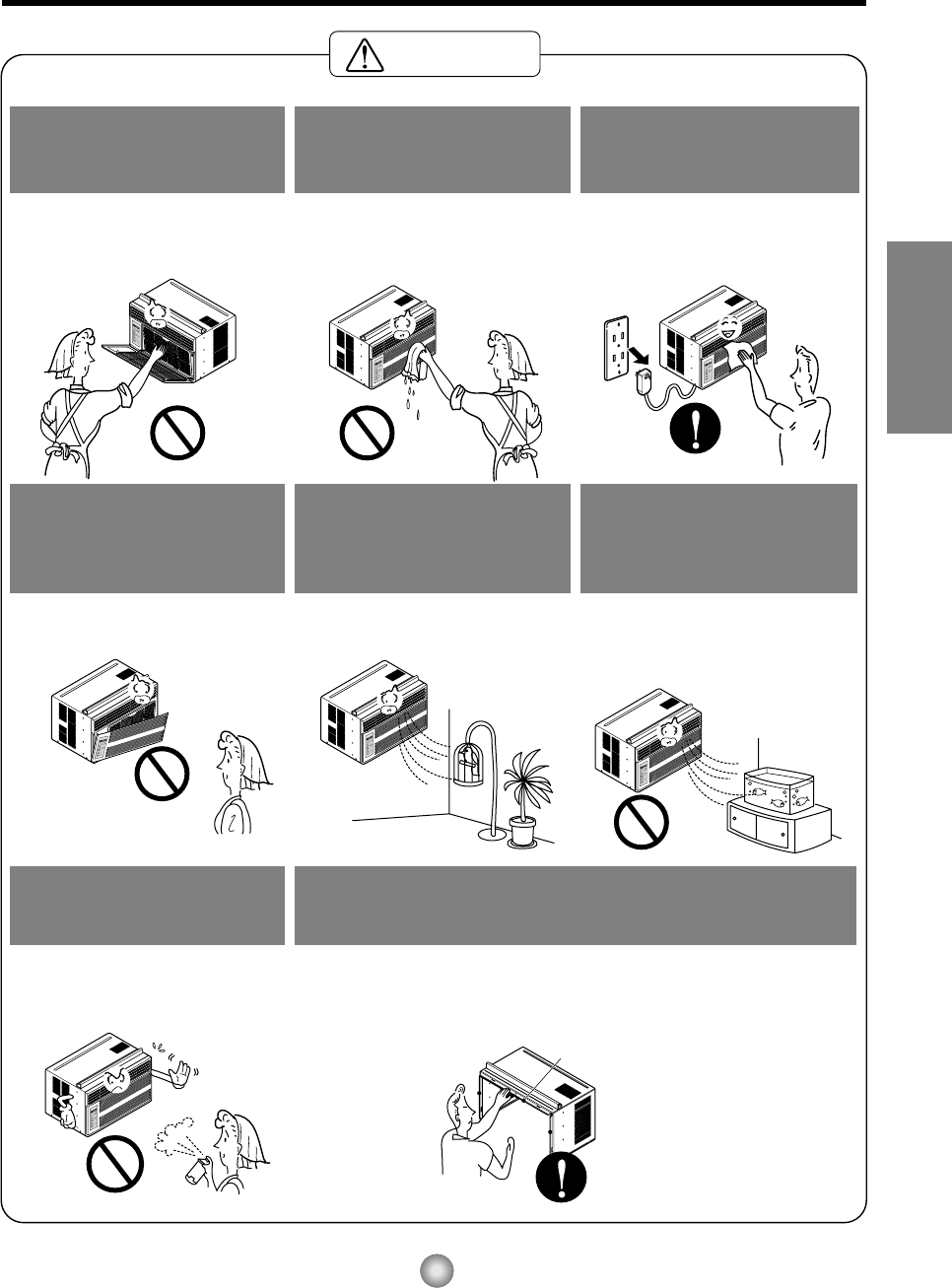

To prevent injury and property damage, follow these instructions.

■Incorrect operation due to ignoring instructions can cause harm or damage. The seriousness is classified

by the following indications.

WARNING This symbol indicates the possibility of death or serious injury.

CAUTION This symbol indicates the possibility of injury or damage to

properties only.

■Meanings of symbols used in this manual are as shown below.

Never Do This

Always Do This

Plug in the power plug

properly.

• Otherwise, it will cause electric

shock or fire due to heat

generation.

Do not operate or stop the

unit by inserting or pulling

out the power plug.

• It will cause electric shock or fire

due to heat generation.

Do not damage or use an

unspecified power cord.

• It will cause electric shock or fire.

•

If the power cord is damaged, it must

be replaced by the manufacturer or a

Friedrich-certified service agent.

Do not modify power cord

length.

• It will cause electric shock or fire

due to heat generation.

Do not operate with wet

hands or in damp

environment.

• It will cause electric shock.

Do not direct air flow directly

at room occupants.

•

This could lead to health problems

ENGLISH

Sharp

edges

When the air filter is to be

removed, do not touch the

metal parts of the unit.

• They are sharp and may cause

an injury.

Do not clean the air

conditioner with water.

• Water may enter the unit and

degrade the insulation. It may

cause an electric shock.

When the unit is to be

cleaned, switch the unit off,

and unplug it.

• Since the fan rotates at high

speed during operation, it may

cause an injury.

Do not operate the unit

without the air filter or when

the front intake grille has

been removed.

• It could cause dust to

accumulate on the heat

exchanger.

Do not put a pet or house

plant where it will be

exposed to direct air flow.

• This could injure the pets

or plants.

Do not use for special

purposes.

• Do not use this air conditioner to

preserve precision devices, food,

pets, plants, and art objects.

It may cause deterioration of

quality, etc.

Do not apply an insecticide

or flammable spray.

• It may cause a fire or

deformation of the cabinet.

SHARP EDGES!

The edges of the cabinet can

be SHARP!

• Use caution when handling the

case. Grip it firmly and do not allow

it to slip while holding it.

•

Use heavy gloves to handle

the cabinet if necessary.

•

DO NOT

allow the

cabinet to slide

against

your skin!

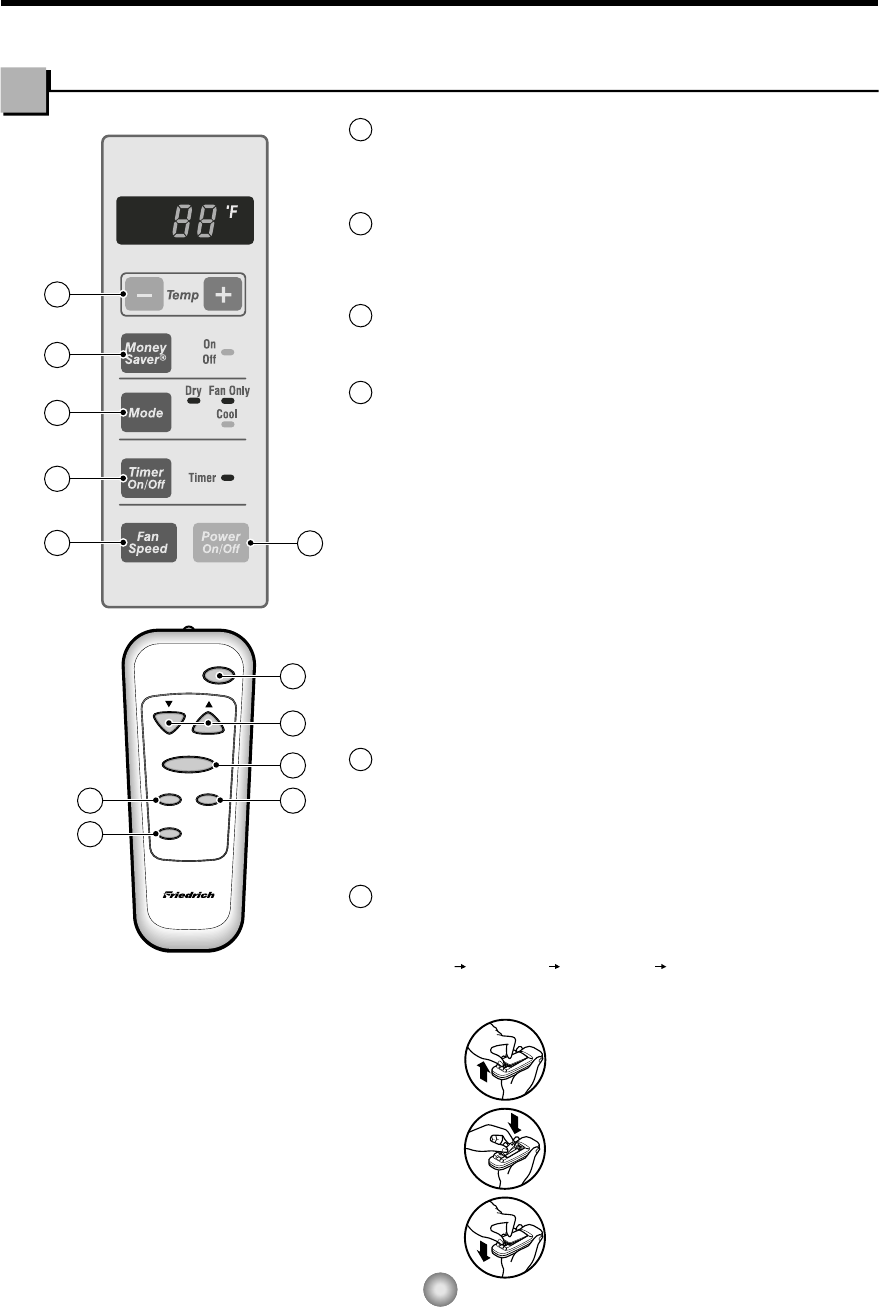

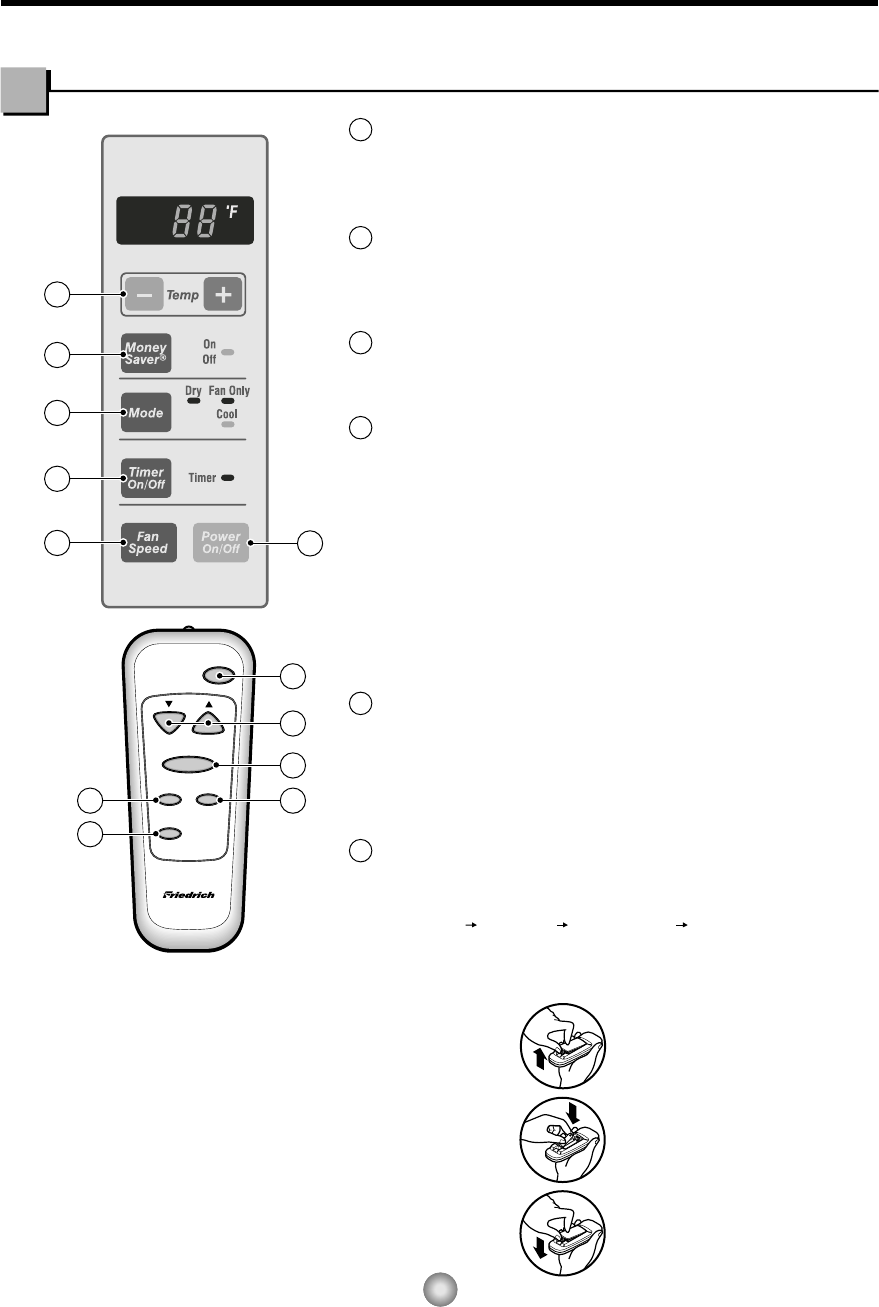

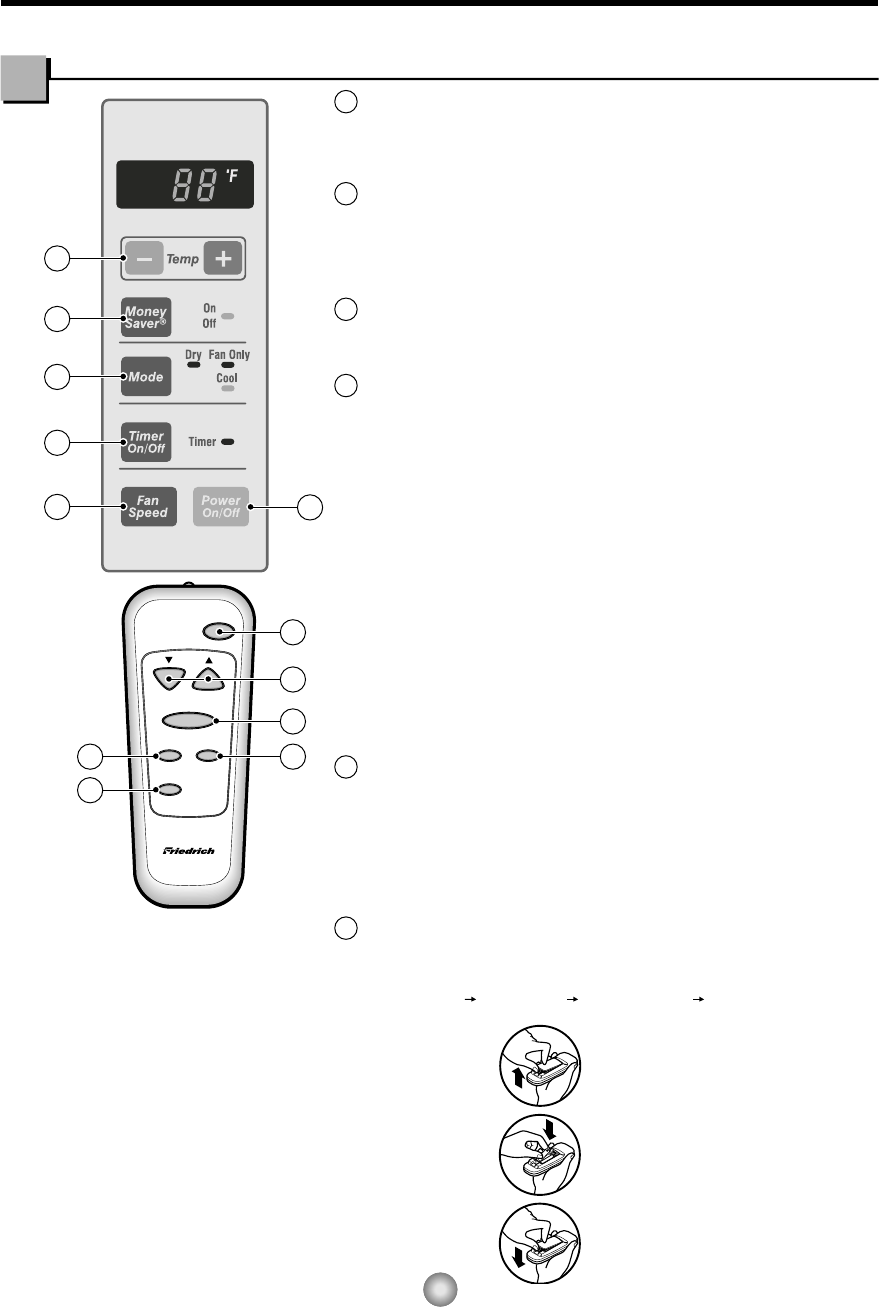

ON/OFF TIMER

OPERATION MODE SELECTOR

POWER

TEMPERATURE SETTING

• These buttons control the temperature

of the room. The temperature can be set within a range of

60°F to 86°F, in increments of 1°F.

FAN SPEED

• Everytime you push this button it will rotate between the

following fan speeds:

High (F3) Low(F1) Medium (F2) High (F3)

MONEY SAVER

The fan stops when the compressor stops cooling.

• Approximately every 3 minutes the fan will turn on and sample

the room air to determine if more cooling is needed.

ON-If unit is off, use Timer to set number of hours before unit starts.

•

Push Timer button to advance setting from 1hr - 2hrs - .....12 hrs

maximum.

OFF - You will usually use shut-off time while you sleep.

•

If unit is running, use Timer to set number of hours until shut-off.

•

For your sleeping comfort, once Time is set, the temperature

setting will rise 2

F after 30 min, and once again after another

30min.

•

Push Timer button to advance setting from 2 hrs....12 hrs

maximum.

• To turn the unit ON, push the button. To turn the unit OFF, push

the button again.

• This button takes priority over all other buttons.

• When you first turn it on, the unit is on the High Cool mode and

the temperature is set at 72°F.

Power

Temp

Fan Speed

Timer Mode

Money

Saver

• Everytime you push this button, it will rotate between the COOL,

FAN and DRY modes.

How to operate your Friedrich

The controls will look like the following.

Control and Remote Control Operations

1. Remove the cover from the back of the remote

control.

2. Insert two batteries.

• Be sure that the (+) and (-) directions are correct.

• Be sure that both batteries are new.

3. Re-attach the cover.

• Do not use rechargeable

batteries. Such batteries

differ from standard dry

cells in shape, dimensions,

and performance.

• Remove the batteries from

the remote control if the air

conditioner is not going to

be used for an extended

length of time.

How to Insert Batteries

ENGLISH

TURN THE AIR CONDITIONER OFF AND REMOVE THE PLUG FROM THE POWER OUTLET.

• TO CLEAN FILTER

The air filter will become dirty as it removes

dust from the inside air.

It should be washed at least every 2 weeks.

If the air filter remains full of dust, the air

flow will decrease and the cooling capacity

will be reduced, possibly damaging the unit.

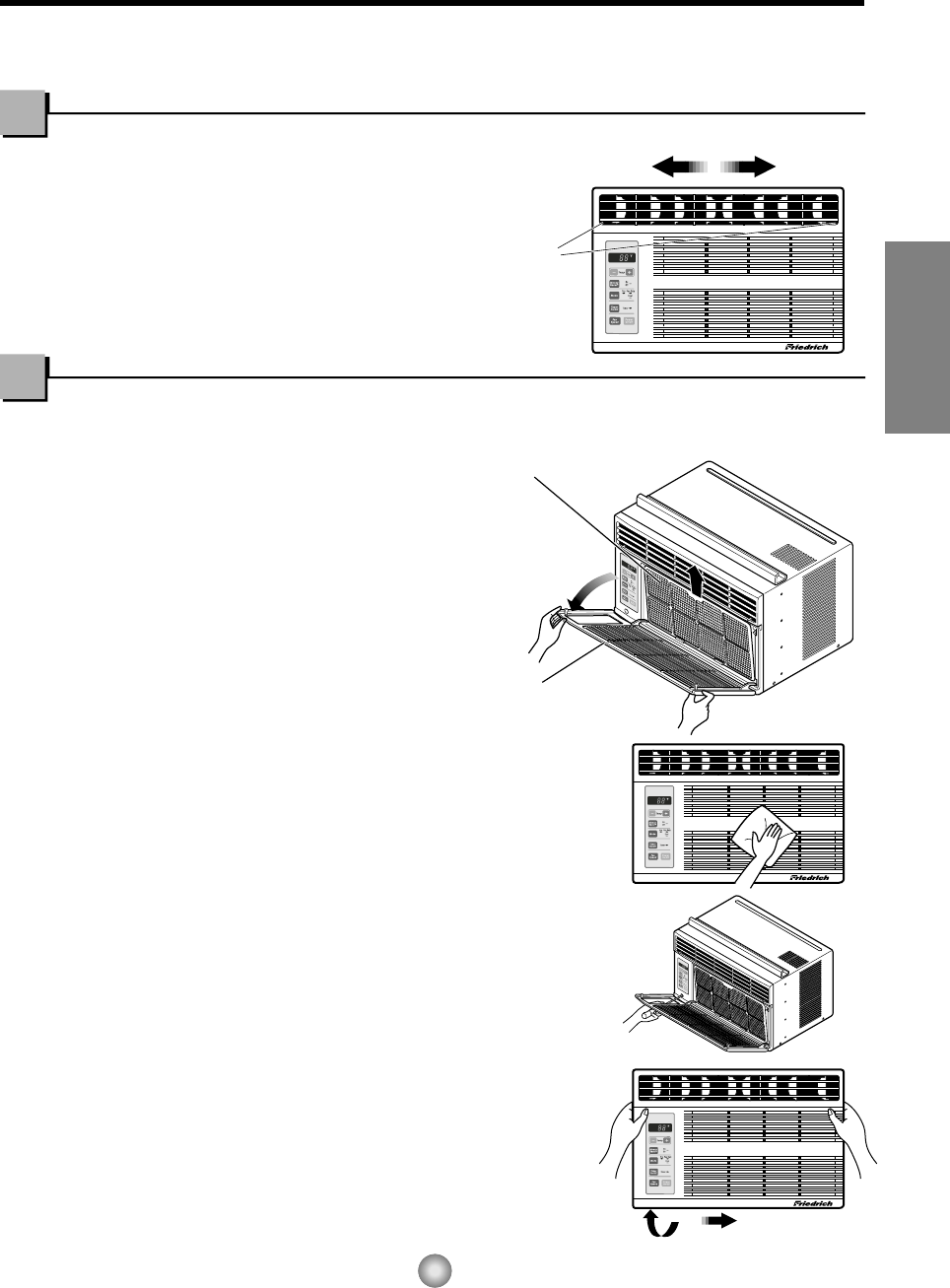

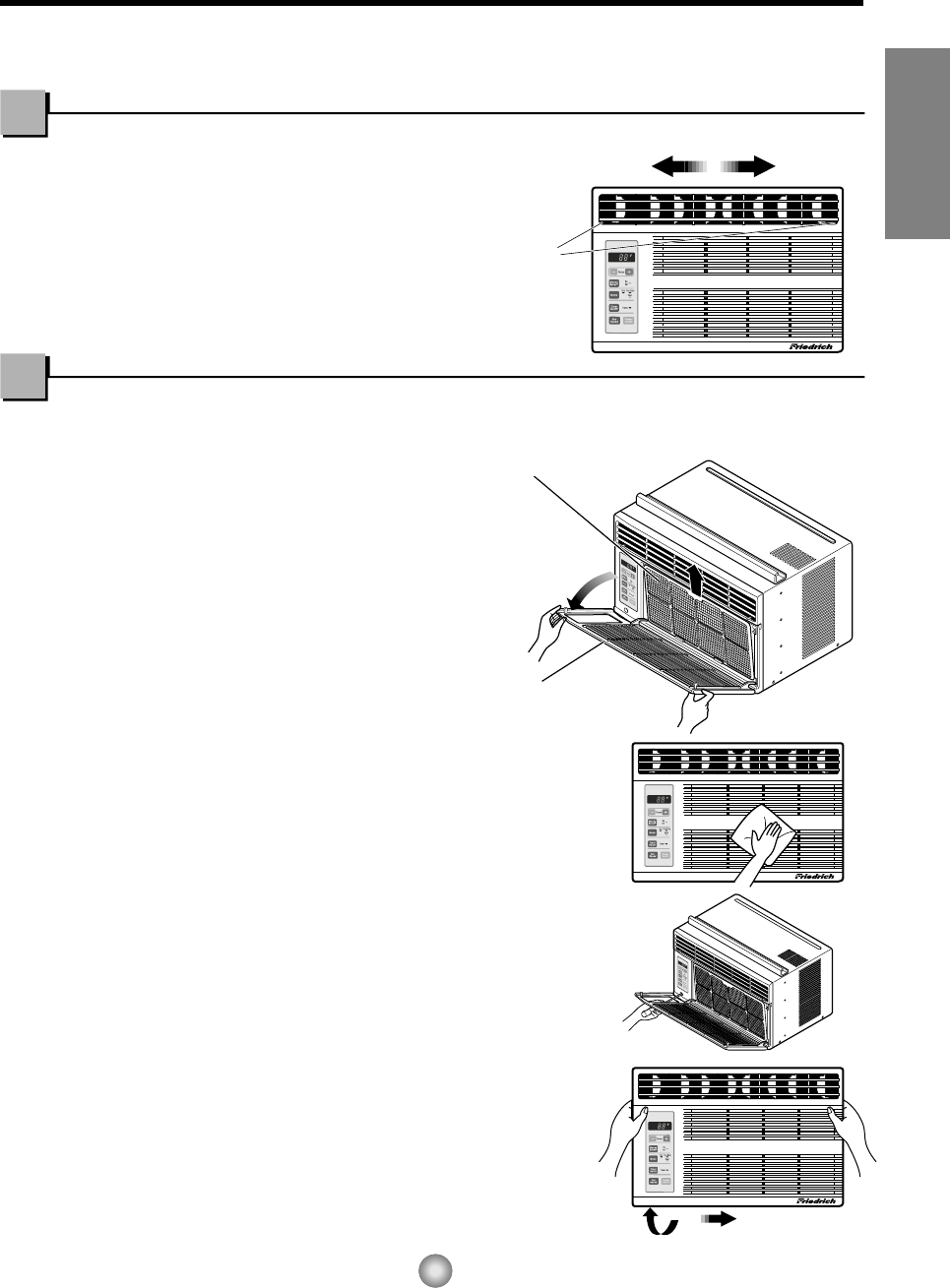

1. Pull the inlet grille forward and pull out the

air filter. (Fig. 1)

2. Wash the air filter in warm water.

Be sure to completely dry the filter before

placing it back into the unit.

• CLEANING THE AIR CONDITIONER

The front grille and inlet grille may be wiped with a

cloth dampened in a mild detergent

and lukewarm

water solution. (Fig. 2)

The cabinet may be washed with mild soap or

detergent and lukewarm water.

To ensure continued peak efficiency, the outdoor

coil (condensor coil) should be checked

periodically and cleaned if clogged with soot or

dirt from the atmosphere.

Consult a certified Friedrich service agent for more information.

• HOW TO REMOVE THE FRONT GRILLE

1. Pull the inlet grille forward.

2. Remove the screw securing the Front Grille. (Fig. 3)

3. Push the grille up from the bottom and pull the top of the

grille away from the case to lift the top tabs out of their

slots. (Fig. 4)

4. Carefully position the grille, bottom first, and snap back into

place.

5. Reposition the screw that secures the front grille and replace

the knobs.

Do not force open

or open too far

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Control Tabs

Filter

Inlet grill

Additional controls and important information.

Air Direction

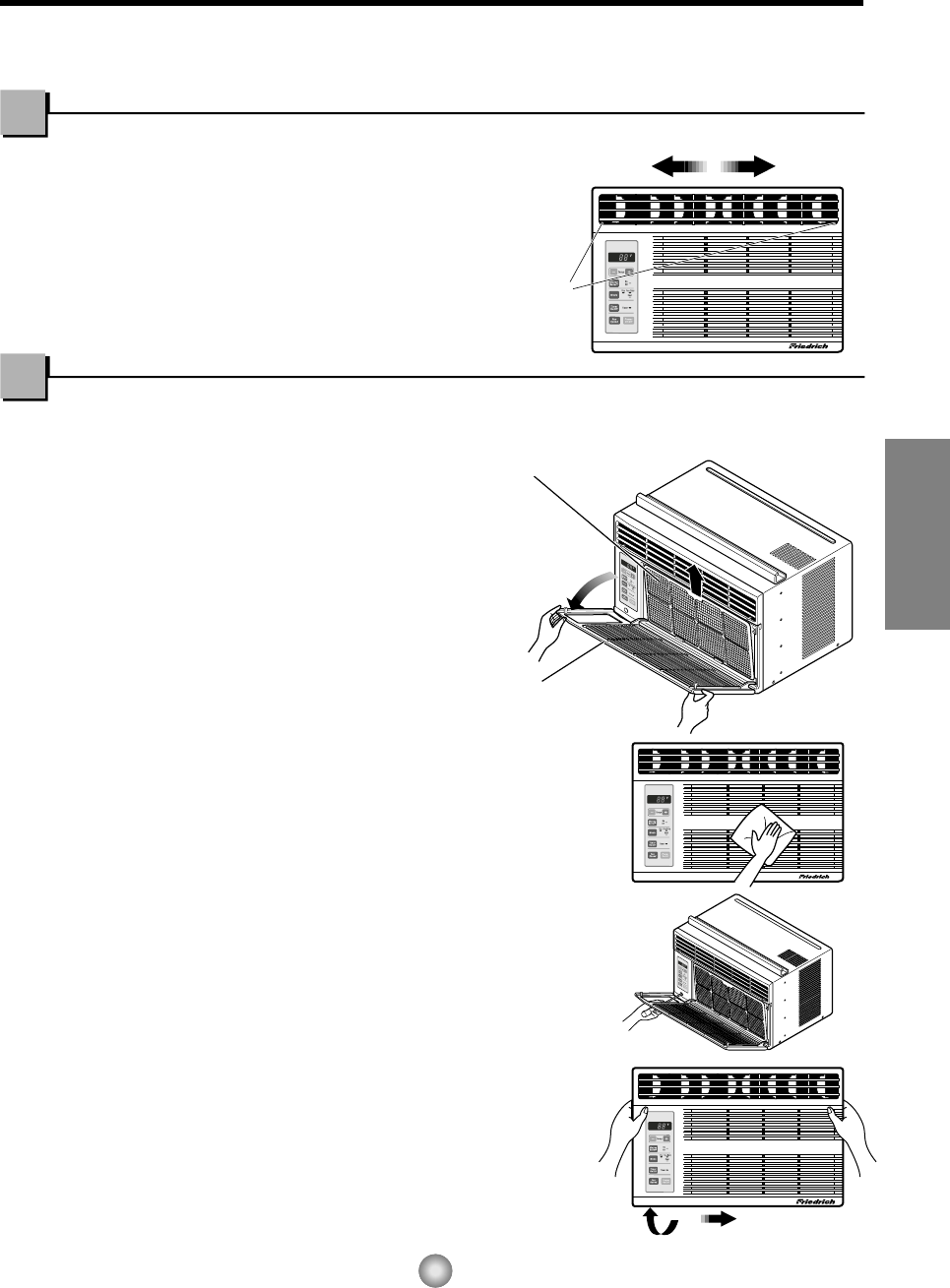

• ADJUSTING THE AIR DIRECTION USING THE HORIZONTAL AIR-DEFLECTOR CONTROL

Using the control tabs, the air flow can be directed

to the left, right, straight ahead, or any combination

of these directions.

Care and Maintenance

Learning the key components will help you properly install the unit.

Features

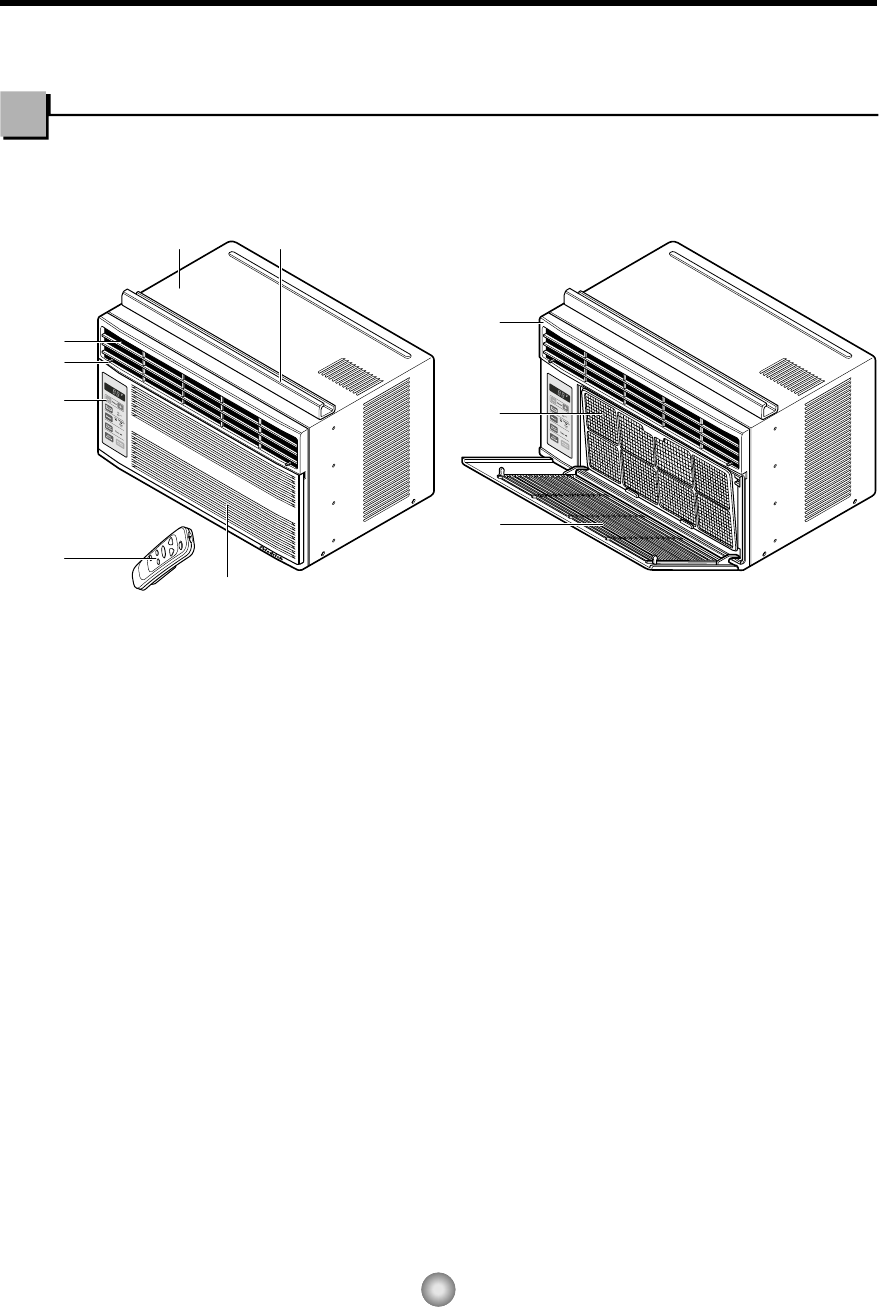

1. CABINET

2. HORIZONTAL AIR DEFLECTOR

3. COOL AIR DISCHARGE

4. FRONT GRILLE

5. INLET GRILLE

6. AIR FILTER

7. CONTROL BOARD

8. AIR INTAKE

9. UPPER GUIDE

10. REMOTE CONTROL

Features and Installation

ENGLISH

OUTDOORSINDOORS

INNER

SILL

OUTER

SILL

INNER

SILL

WOOD STRIP MOUNTED

ON TOP OF INNER SILL

WOOD STRIP

FOR

BRACKET

L BRACKET

3/4"

CLEARANCE

1" MAX.

STORM

WINDOW

FRAME

OUTDOORSINDOORS

OUTER

SILL

TYPE B: 5EA

(WOOD SCREW)

HARDWARE

TYPE A: 11EA

(SHORT SCREW) TYPE C: 3EA

(

BRACKET)

TYPE E: 1EA

(SASH SEAL)

(Not adhesive backed)

TYPE D: 1EA

(SEAL STRIP)

(Adhesive backed)

TYPE F: 2EA

(GUIDE PANEL) TYPE G: 1EA

(SUPPORT BRACKET)

10mm

16mm

NOTE: All supporting parts should be firmly secured to wood, or metal.

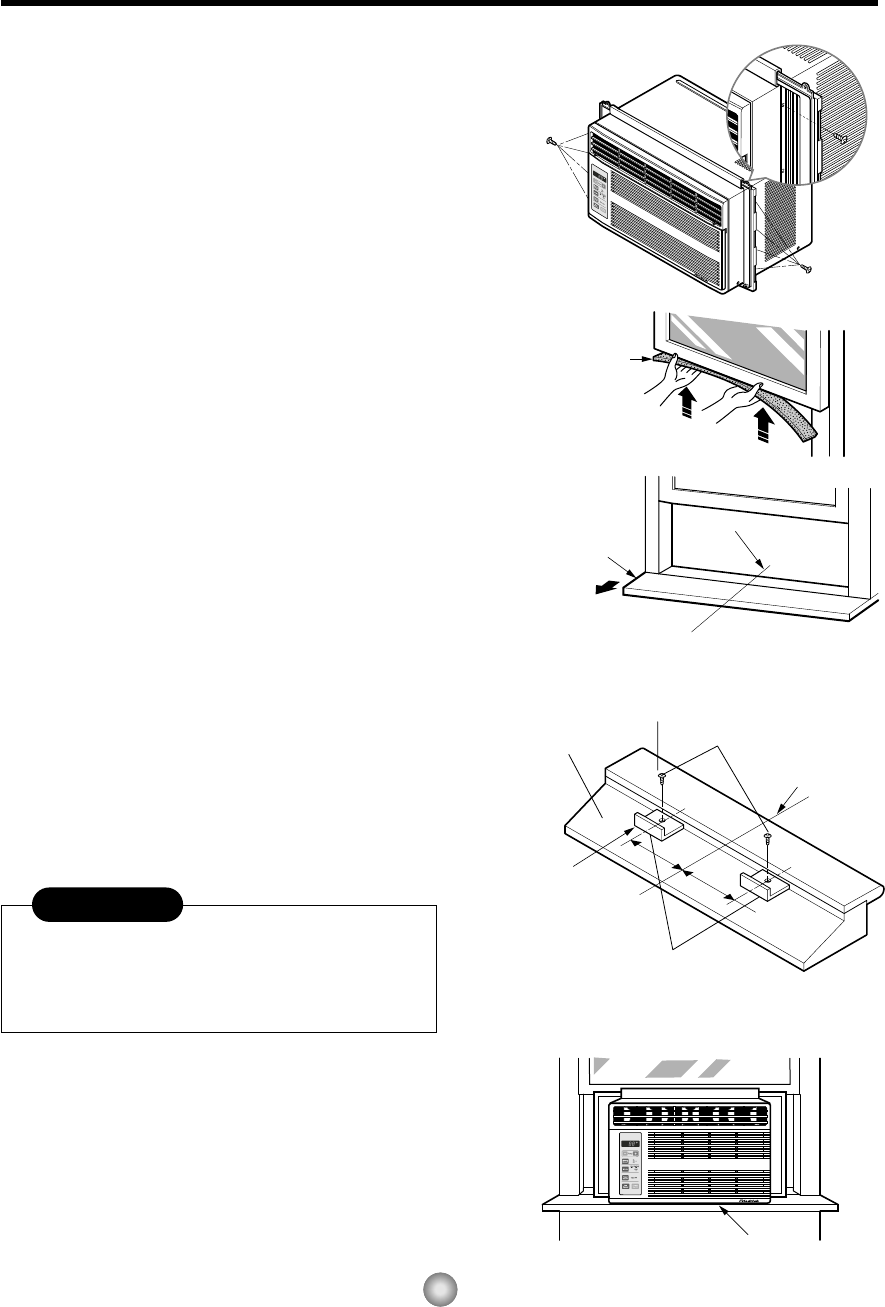

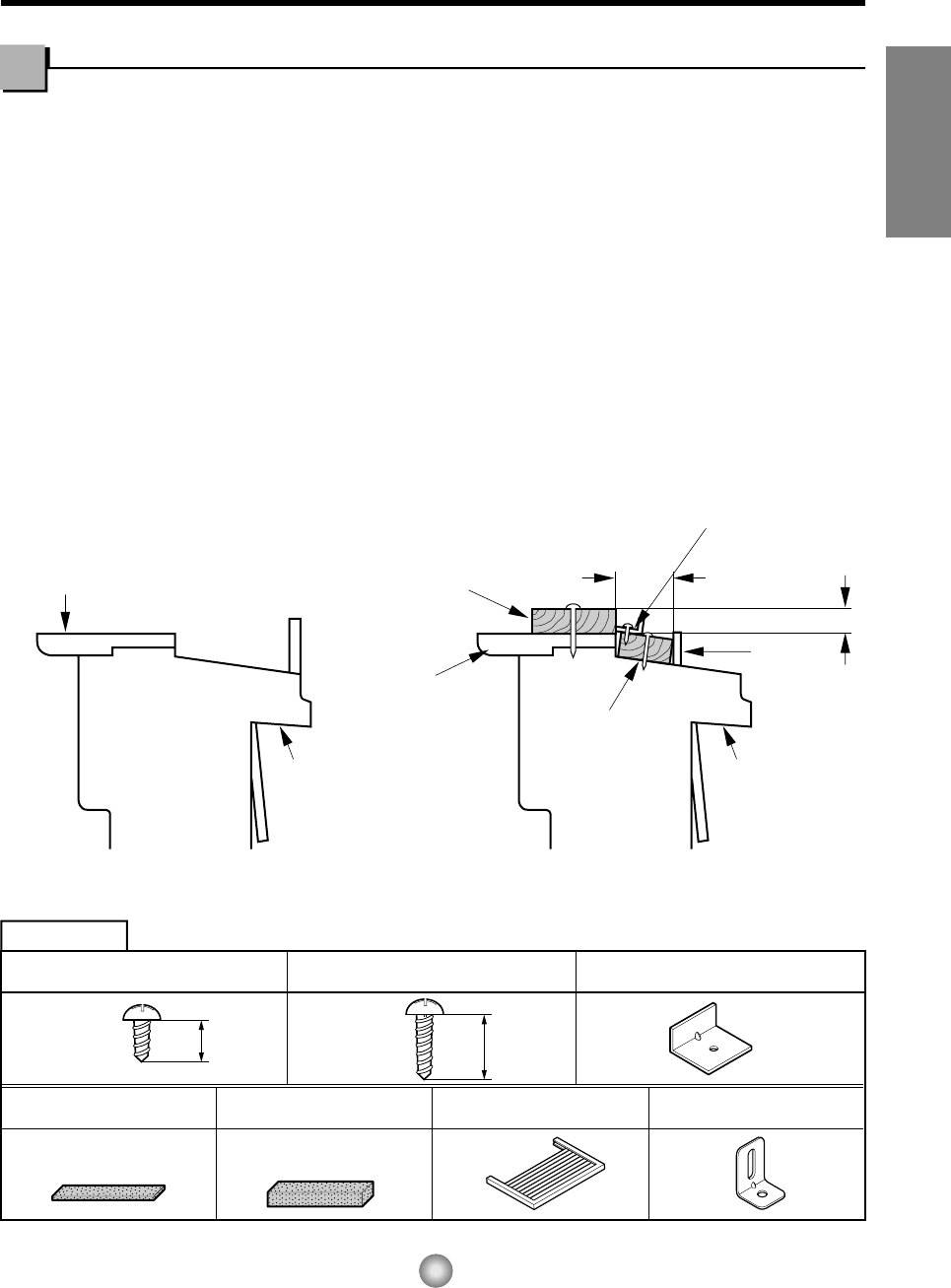

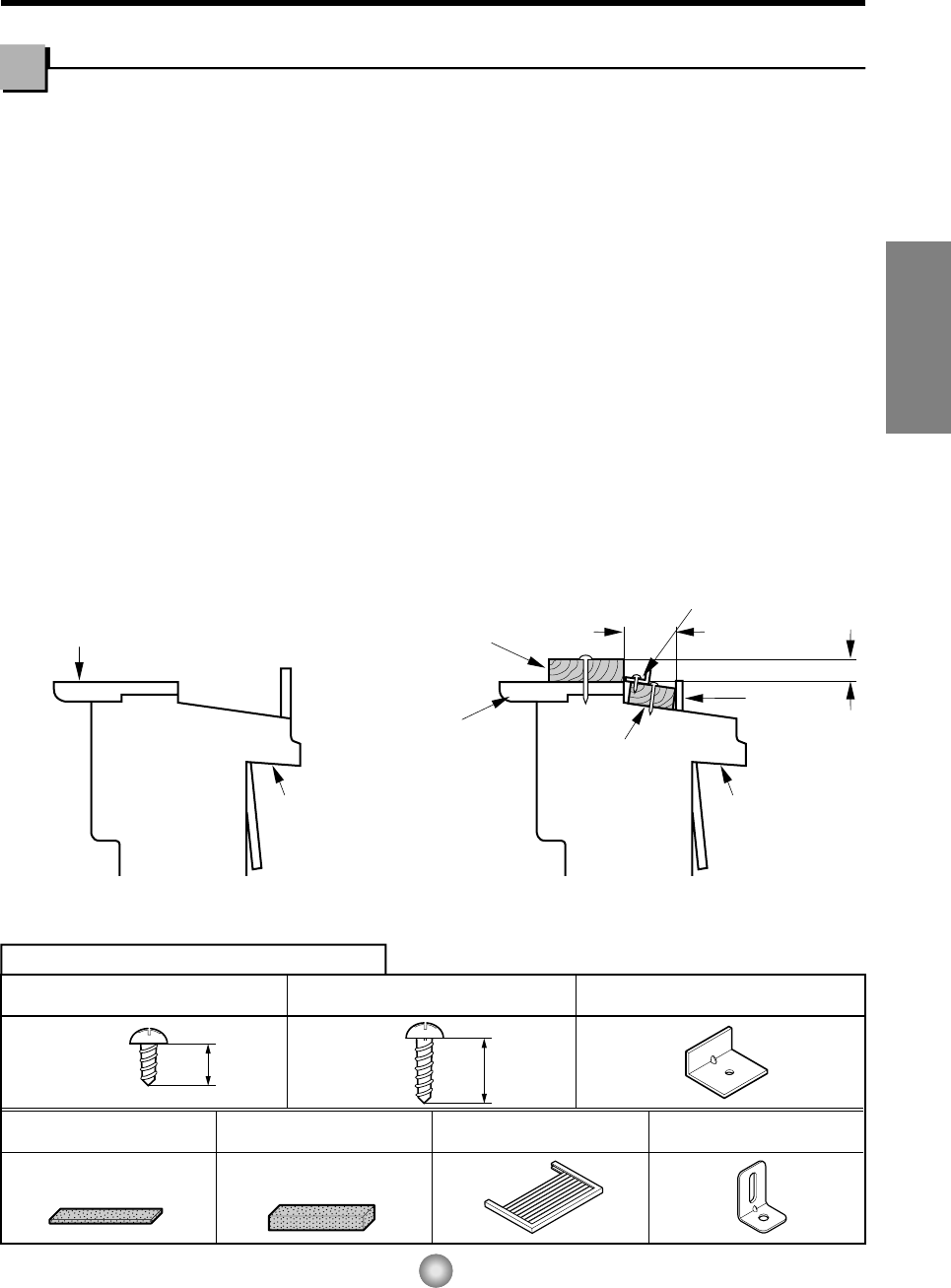

1. This unit is designed for installation in standard double hung windows with actual opening widths of

22" to 36". The upper and lower sash must open sufficiently to allow a clear vertical opening of 14"

from the bottom of the sash to the window sill.

2.If storm window presents interference, fasten a 2" wide wood strip (OUTER SILL) to the inner

window sill across the full width of the sill. The wood strip should be thick enough to raise the height

of the window sill so that the unit can be installed without interference by the storm window frame.

See Fig. 5-2. Top of wood strip should be approximately 3/4" higher than the storm window frame

(STORM WINDOW FRAME) or wood strip (OUTDOORS) to help condensation to drain properly to

the outside.

3. Install a second wood strip (approximately 6" long by 11/2" wide and same thickness as first strip) in

the center of the outer sill flush against the back off the inner sill. This will raise the Lbracket as

shown Fig. 5-2.

4. If the distance between STORM WINDOW FRAME and WOOD STRIP MOUNTED ON TOP OF

INNER SILL is more than 1", two of wood strip are not necessary.

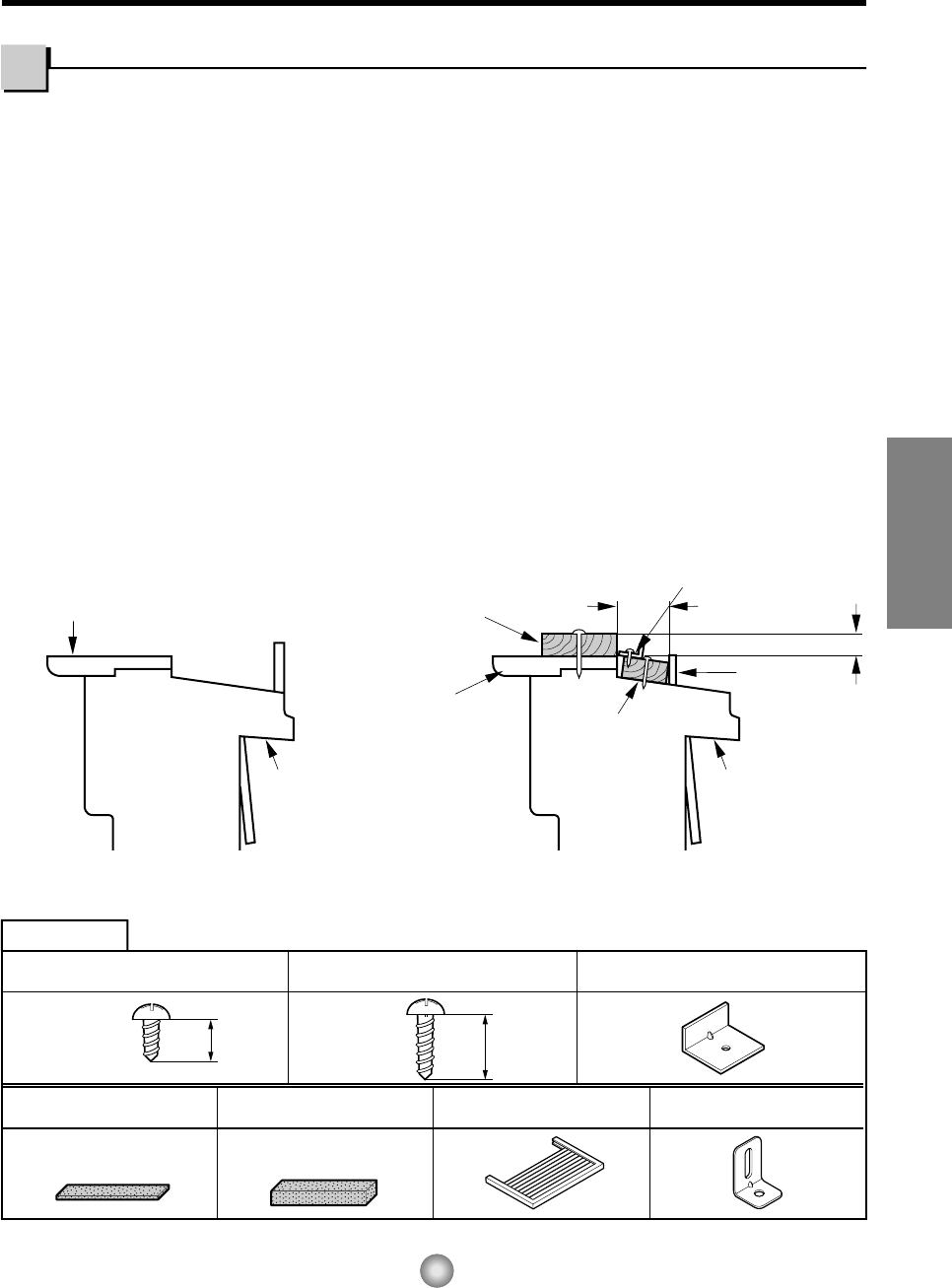

Window Requirements

Installation

Fig. 5-1 Fig. 5-2

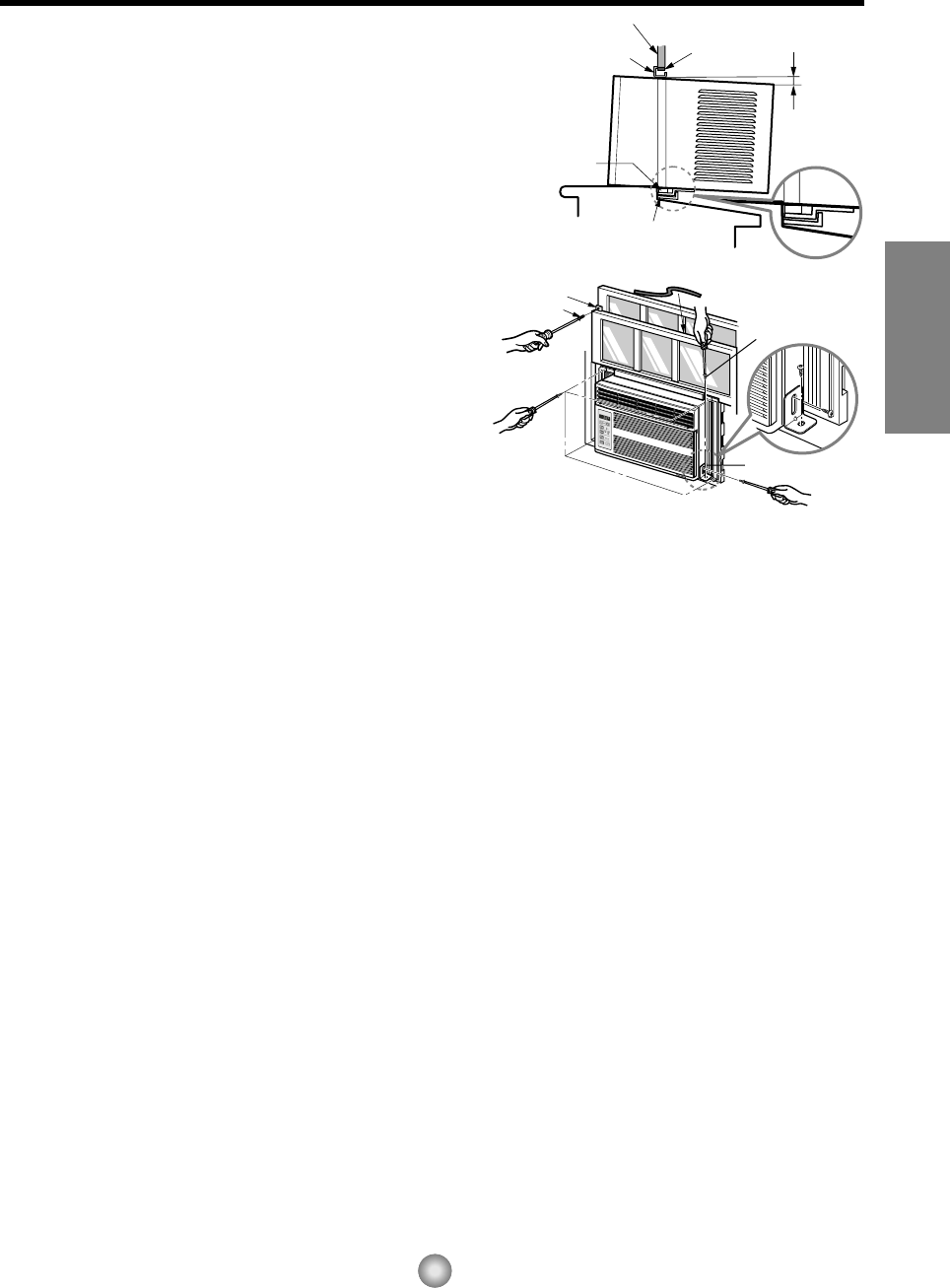

Installation Instructions

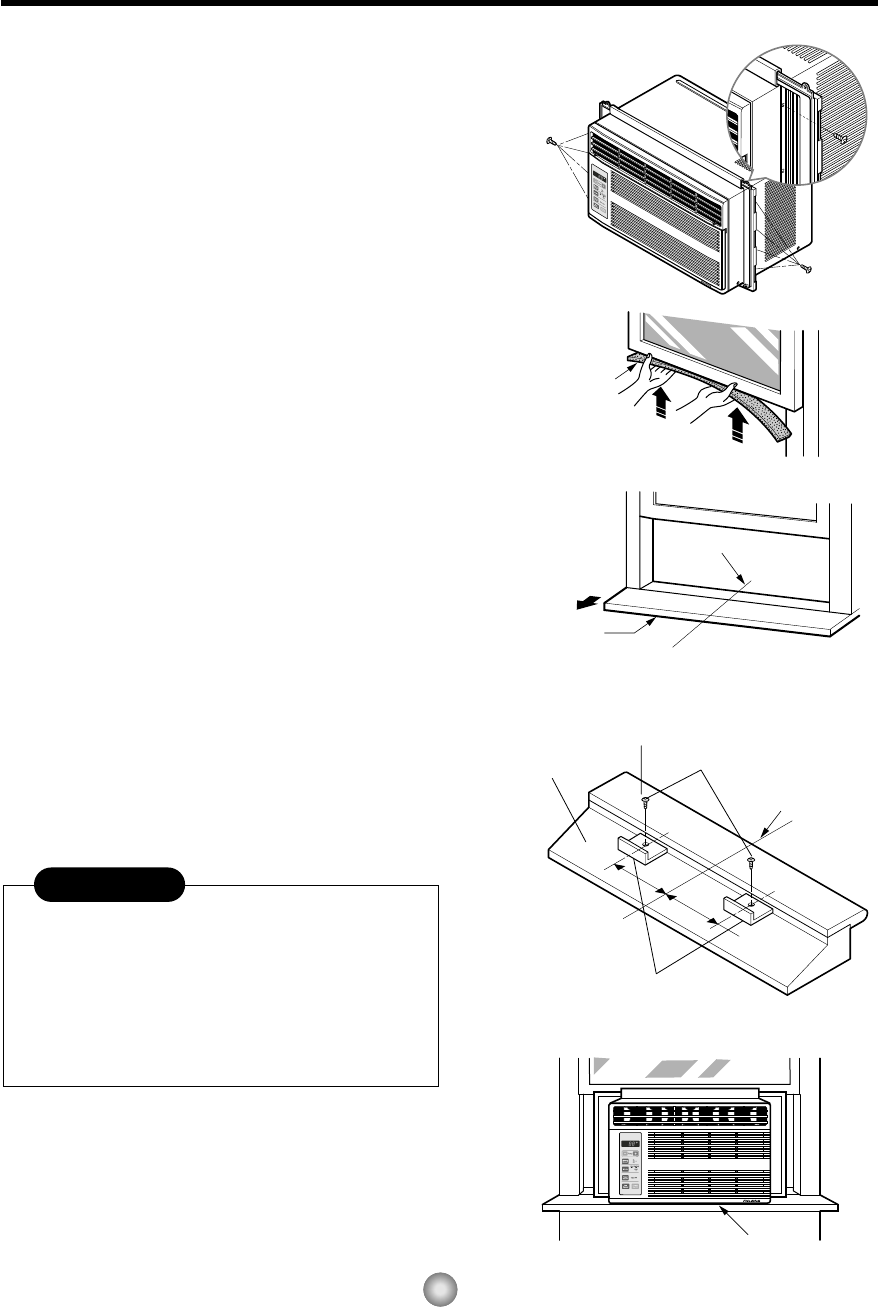

TYPE A

ROOM SIDE

CENTER LINE

OUTSIDE

INSIDE

BRACKET

OUTER SILL

SHORT SIDE

INNER SILL

TYPE A

INNER SILL

CENTER LINE

SEAL STRIP

(TYPE D)

CENTER LINE

A. BEFORE INSTALLATION

1. Insert the guide panels into the guides of the air

conditioner. Fasten the curtains to the unit with

screws (TYPE A) as shown Fig. 6.

2. Cut the adhesive-backed seal strip (TYPE D) to

match the window width.

Remove the backing from the seal strip and attach

the seal strip to the underside of the bottom

window. (Fig. 7)

B. BEGIN INSTALLATION

1. LOCATING UNIT IN WINDOW

Open the window and mark center line on the

center of the inner sill, as shown in Fig. 8.

2. ATTACH LBRACKET

a. Install the Lbrackets behind the inner window

sill, with the short side of bracket as shown.

Use the 2 screws (TYPE A) provided.

b. The bracket helps to hold unit securely in place.

Be sure to place bracket edge flush against back

of inner sill. See Fig. 9.

3. INSTALL THE AIR CONDITIONER IN THE WINDOW

a. Carefully lift the air conditioner and slide it into

the open window. Make sure the bottom guide of

the air conditioner drops into the notches of the

Lbracket. See Fig. 9.

IMPORTANT :

When the air conditioner drops into the Lbracket, the

air conditioner will be centered in window opening as

shown in Fig. 10.

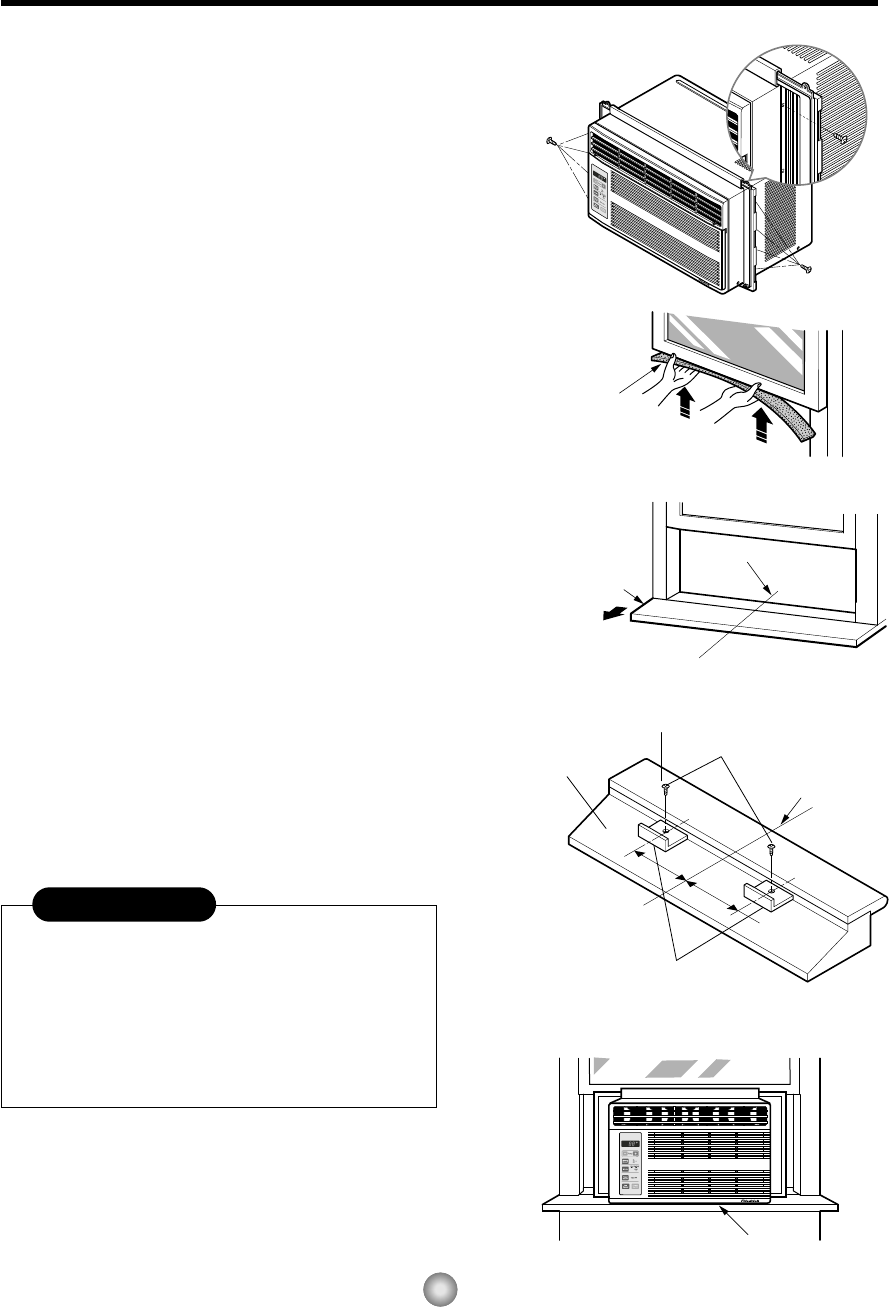

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Fig. 10

During the following step, hold unit firmly until

window sash is lowered to top channel behind

side panel frames. Personal injury or property

damage may result if unit falls from window.

CAUTION

ENGLISH

SEAL

WINDOW FRAME

BOTTOM

GUIDE

ABOUT

1/4"

BRACKET

UPPER GUIDE

TYPE B

SASH SEAL

(TYPE E)

L BRACKET

TYPE A

TYPE B

Support Bracket

(TYPE G)

b. While steadying the air conditioner, carefully bring the

window sash down behind the upper guide of the air

conditioner, as shown in Fig. 11.

4. SECURE THE GUIDE PANELS

Extend the guide panels (TYPE F) to fill the window

opening using 4 screws (TYPE B) to secure them, as

shown in Fig. 12.

5. INSTALL THE SASH SEAL AND SASH LOCK

a. Cut the sash seal (TYPE E) to the window width. Stuff

the sash seal between the glass and the window to

prevent air and insects from getting into the room, as

shown in Fig. 12.

b. Fasten the Lbracket using a (TYPE A) screw, as

shown in Fig. 12.

6. a. Remove the screws that secure the cabinet and base

pan in the right side.

Fasten the support bracket (TYPE G) using a removed

screw. Attach the support bracket (TYPE G) in the inner

window sill with a screw (TYPE B), as shown Fig. 12.

7. Window installation of room air conditioner is now

completed. See ELECTRICAL DATA for attaching

power cord to electrical outlet.

REMOVAL FROM WINDOW

Turn the air conditioner off, disconnect the power cord, remove the Lbracket and the screws installed

through the top and bottom of the guide panels, and save for reinstallation later. Close the guide panels.

Keeping a firm grip on the air conditioner, raise the sash, and carefully tilt the air conditioner backward,

draining any condensate. Lift the air conditioner from the window and remove the sash seal from between the

windows.

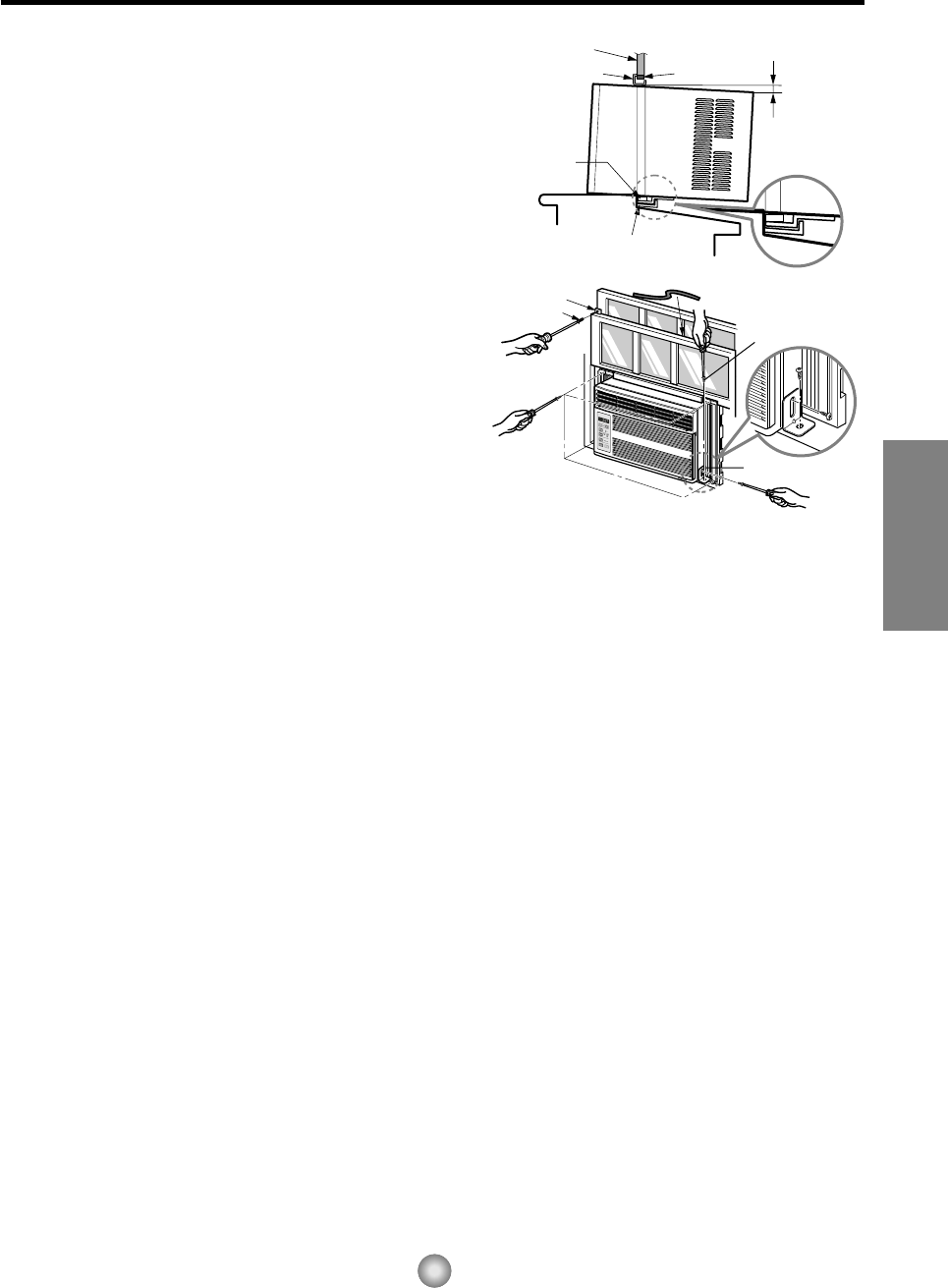

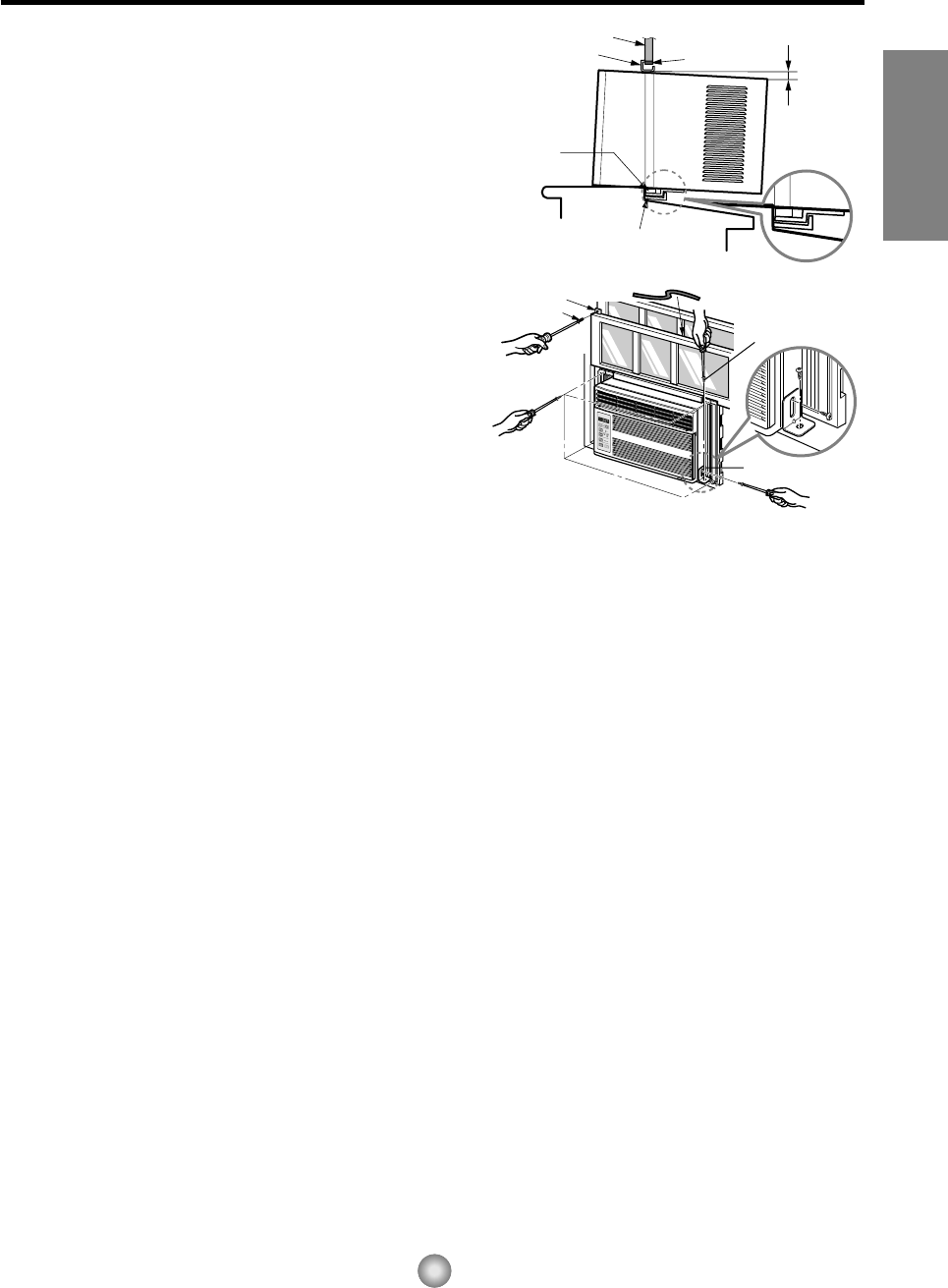

Fig. 11

Fig. 12

Electrical Safety

Electrical Data

115V~

Power cord includes a current interrupter device.

A test and reset button is provided on the plug case.

The device should be tested on a periodic basis by first

pressing the TEST button and then the RESET button.

If the TEST button does not trip or if the RESET button will

not stay engaged, discontinue use of the air conditioner

and contact a qualified service technician.

Use of extension cords

Because of potential safety hazards , we strongly discourage the use of an extension cord. However,

if you wish to use an extension cord, use a CSA certified/UL-listed3-wire (grounding) extension cord, rated 15A,

125V.

All wiring should be made in accordance with local electrical codes and regulations.

Aluminum house wiring may pose special problems. Consult a qualified electrician.

NOTICE

ELECTRICAL SAFETY

IMPORTANT GROUNDING INSTRUCTIONS

Your air conditioner has a three-prong grounding plug on its power supply cord, which must be plugged into a

properly grounded three-prong wall receptacle for your protection against a possible shock hazard.

115V~

Use Wall Receptacle Power Supply

Standard 125V, 3-wire grounding

receptacle rated 15A, 125V AC

Use 15 AMP. time

delay fuse or 15 AMP.

circuit breaker.

ENGLISH

Troubleshooting Tips

Troubleshooting Tips save time and money! Review the chart below first and you may not need to call for

service.

Problem Possible Causes What To Do

■ The air conditioner is

unplugged.

■ The fuse is blown/circuit

breaker is tripped.

■ Power failure.

■ Airflow is restricted.

■ The THERMOSTAT may

not be set high enough.

■ The air filter is dirty.

■ The room may have been

hot.

■ Cold air is escaping.

■ Cooling coils have iced up.

■ Ice blocks the air flow and

stops the air conditioner

from cooling the room.

• Make sure the air conditioner plug is pushed

completely into the outlet.

• Check the house fuse/circuit breaker box and

replace the fuse or reset the breaker.

• If power failure occurs, turn the mode control to Off.

When power is restored, wait 3 minutes to restart the

air conditioner to prevent tripping of the compressor

overload.

• Make sure there are no curtains, blinds, or furniture blocking the

front of the air conditioner.

• Push temperature setting button to coolest temperature setting of

• Clean the filter at least every 2 weeks.

See the operating instructions section.

• When the air conditioner is first turned on you need to allow time

for the room to cool down.

• Check for open furnace floor registers and cold air returns.

• Set the air conditioner's vent to the closed position.

• See Air Conditioner Freezing Up below.

• Set the mode control on high fan until the ice thaws

out.

Air conditioner

does not start

Air conditioner

does not cool as it

should

Air conditioner

freezing up

Normal Operation

• You may hear a pinging noise caused by water being picked up and thrown against the condenser

on rainy days or when the humidity is high. This design feature helps remove moisture and improve

efficiency.

• You may hear the thermostat click when the compressor cycles on and off.

• Water will collect in the base pan during high humidity or on rainy days. The water may overflow and

drip from the outdoor side of the unit.

• The fan may run even when the compressor does not.

• Your air conditioner is designed to cool in warm weather when the outside temperature is above

60°F(16°C) and below 115°F(46°C).

Abnormal Operation

FRIEDRICH AIR CONDITIONING CO.

Post Office Box 1540 • San Antonio, Texas 78295-1540

(210) 357-4400 • FAX (210) 357-4490

ROOM AIR CONDITIONERS

LIMITED WARRANTY

FIRST YEAR

SECOND THROUGH FIFTH YEAR

Revised 08/01

1. Air filters or fuses.

2. Products on which the model and serial numbers have been removed.

3. Products which have defects or damage which results from improper installation, wiring, electrical current characteristics, or

maintenance; or caused by accident, misuse or abuse, fire, flood, alterations and/or misapplication of the product and/or units

installed in a corrosive atmosphere, default or delay in performance caused by war, government restrictions or restraints, strikes,

material shortages beyond the control of FRIEDRICH, or acts of God.

ANY PART: If any part supplied by FRIEDRICH fails because of a defect in workmanship or material within twelve months from date of

original purchase, FRIEDRICH will repair the product at no charge, provided room air conditioner is reasonably accessible for service.

Any additional labor cost for removing inaccessible units and/or charges for mileage related to travel by a Service Agency that exceeds

25 miles one way will be the responsibility of the owner. This remedy is expressly agreed to be the exclusive remedy within twelve

months from the date of the original purchase.

SEALED REFRIGERANT SYSTEM: If the sealed refrigeration system (defined for this purpose as the compressor, condenser coil,

evaporator coil, reversing valve, check valve, capillary, filter drier, and all interconnecting tubing) supplied by FRIEDRICH in your Room

Air Conditioner fails because of a defect in workmanship or material within sixty months from date of purchase, FRIEDRICH will pay a

labor allowance and parts necessary to repair the Sealed Refrigeration System; PROVIDED FRIEDRICH will not pay the cost of diagnosis

of the problem, removal, freight charges and transportation of the air conditioner to and from the Service Agency, and the reinstallation

charges associated with repair of the Sealed Refrigeration System. All such cost will be the sole responsibility of the owner. This remedy

is expressly agreed to be the exclusive remedy within sixty months from the date of the original purchase.

APPLICABILITY AND LIMITATIONS:

This warranty is applicable only to units retained within the Fifty States of the U.S.A., District of

Columbia, and Canada. This warranty is not applicable to:

OBTAINING WARRANTY PERFORMANCE:

Service will be provided by the FRIEDRICH Authorized Dealer or Service Organization

in your area. They are listed in the Yellow Pages.If assistance is required in obtaining warranty performance, write to: Room Air Conditioner

Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-1540.

LIMITATIONS: THIS WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES. Anything in the warranty notwithstanding,

ANY IMPLIED WARRANTIES OF FITNESS FOR PARTICULAR PURPOSE AND/OR MERCHANTABILITY SHALL BE LIMITED TO

THE DURATION OF THIS EXPRESS WARRANTY. MANUFACTURER EXPRESSLY DISCLAIMS AND EXCLUDES ANY LIABILITY

FOR CONSEQUENTIAL OR INCIDENTAL DAMAGE FOR BREACH OF ANY EXPRESSED OR IMPLIED WARRANTY.

NOTE:

Some states do not allow limitations on how long an implied warranty lasts,or do not allow the limitation or exclusion of consequential

or incidental damages,so the foregoing exclusions and limitations may not apply to you.

OTHER: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

PROOF OF PURCHASE: Owner must provide proof of purchase in order to receive any warranty related services.

All service calls for explaining the operation of this product will be the sole responsibility of the consumer.

All warranty service must be provided by an Authorized FRIEDRICH Service Agency, unless authorized by FRIEDRICH prior to

repairs being made.

In case of questions regarding the provisions of this warranty, the English version will govern.

FRANÇAIS

NUMÉRO DU MODÈLE NUMÉRO DE SÉRIE DATE D'ACHAT

920-152-00 (12/13)

CP05 CP06

115 Volts

Manuel d'utilisation

et d'installation

de votre climatiseur de pièce

Enregistrement de votre climatiseur de pièce

Vous trouverez l'information concernant l'appareil sur la plaque signalétique

située sur le côté de l'appareil, près du panneau de commande. Veuillez

remplir et poster la carte d'enregistrement fournie avec l'appareil ou

enregistrez-vous en ligne à www.friedrich.com (USA uniquement). Veuillez

consigner l'information à l'emplacement ci-dessous pour référence ultérieure.

CP Line

Félicitations!

Merci d'avoir choisi Friedrich.

Votre unité Friedrich est conçue pour vous

offrir le confort et le silence maximums.

Table des matières

Introduction ..................................................................................3

Mesures de sécurité.....................................................................4

Instructions de Fonctionnement ................................................6

Instructions d'installation............................................................8

Guide d'installation......................................................................9

Avant de placer un appel de service... .....................................13

Garantie.......................................................................................14

FRANÇAIS

Introduction

Avant d'utiliser votre appareil

Assurez-vous que votre câblage électrique est conforme aux normes de

fonctionnement de l'appareil.

Si votre système électrique comporte des fusibles, veillez qu'ils soient de type temporisé. Avant d'installer ou

de déplacer l'appareil, veillez que l'intensité de courant du disjoncteur ou du fusible temporisé n'excède pas

l'intensité de courant spécifiée à la Schéma 1.

N'UTILISEZ JAMAIS un fil de rallonge.

Contrairement au cordon d'alimentation fourni avec l'appareil, le fil de rallonge n'acheminera pas le courant

d'alimentation approprié au bon fonctionnement de l'appareil.

Veillez à ce que la prise murale soit compatible avec la fiche du cordon

d'alimentation de l'appareil.

Cela assure la mise à la terre appropriée. Si vous possédez un réceptacle à deux broches, vous devrez le

remplacer par un réceptacle conforme à tous les codes et règlements nationaux ou municipaux. Vous devez

utiliser la fiche à trois broches fournie avec votre climatiseur.

Schéma 1

Pour obtenir le meilleur rendement énergétique et de refroidissement

Maintenez le filtre propre

Afin de maintenir le rendement de votre climatiseur à son meilleur niveau, nettoyez régulièrement le filtre.

Reportez-vous à la page 6 pour les instructions de dépose et de nettoyage du filtre.

Veillez à la présence d'une circulation d'air appropriée.

Assurez-vous que le flux d'air dans l'unité et hors d'elle n'est pas obstrué. (aussi bien pour les unités

intérieures qu'extérieures)

Un flux d'air maximum est critique pour obtenir la meilleure performance. Votre climatiseur souffle de l'air

par la partie supérieure de l'unité et il prend de l'air par la partie inférieure de l'unité.

Emplacement de l'appareil

Votre climatiseur fonctionnera plus efficacement si vous l'installez dans une fenêtre ou dans un mur

situé à l'ombre d'un arbre ou d'un autre immeuble. L'utilisation de rideaux ou stores du côté ensoleillé de

l'immeuble améliorera également le rendement de l'appareil.

Isolation

Une bonne isolation permettra de maintenir le niveau de confort souhaité. Les portes devraient

comporter un calfeutrage adéquat. Veillez à bien calfeutrer le périmètre des portes et fenêtres.

MODÈLE

CP05

CP06

AMP VOLT

NO. NEMA

(National Electrical Manufacturers Association)

15 125 5-15P

VALEUR NOMINALE OU

TEMPORISATION DU

CIRCUIT

FUSIBLE

TYPE DE FICHE

AVERTISSEMENT

Mesures de Sécurité

Pour éviter des accidents corporels ou des dommages matériels, suivez ces instructions.

■Un mauvais fonctionnement dû à l’ignorance de ces instructions peut provoquer des préjudices corporels ou des

dommages.

AVERTISSEMENT Ce symbole signale un risque de blessure grave, voire mortelle.

ATTENTION Ce symbole signale un risque limité aux dommages matériels.

■Les significations respectives des symboles utilisés dans ce manuel sont indiquées ci-dessous.

Ne faites jamais cela

Faites toujours cela

Veillez à brancher

correctement votre appareil

• Tout mauvais branchement peut

entraîner une surchauffe de votre

appareil et causer électrocution

ou incendie.

Veuillez ne pas mettre en

marche ou éteindre votre

appareil en branchant ou

débranchant votre appareil

• Ceci provoquera une surchauffe

et un risque d'électrocution ou

d'incendie.

Evitez d'endommager le

cordon d'alimentation

électrique ou d'en utiliser un

non-agéé

• Ceci pourrait causer

électrocution ou incendie.

Ne modifiez pas la longueur du

cordon d'alimentation et ne

branchez pas votre climatiseur

en commun avec d'autres

appareils sur la même prise

• Ceci pourrait provoquer un

électrique ou un incendie, dû à

une surchauffe.

Ne faites pas fonctionner

l'appareil les mains

mouillées.

• II y a risque d'électrocution.

Ne dirigez pas directement le

flux d’air sur les occupants

de la pièce.

• Ceci pourrait mener au problème

de santé.

FRANÇAIS

Bords

pointus

ATTENTION!

Lorsque le filtre à air doit

être retiré, ne pas toucher les

parties métalliques de

l'appareil.

• Vous risquez de vous blesser.

Ne pas nettoyer le

climatiseur avec de l'eau.

• L'eau peut s'infiltrer dans

l'appareil et affecter l'isolement.

Cela peut également provoquer

un choc électrique.

Quand l'unité devrait être

nettoyée, change l'unité de, et le

débrancher.

• Le ventilateur de refroidissement

tournant à grande vitesse dans

l'appareil, cela peut provoquer un

accident.

Ne pas opérer l'unité sans le

filtre à air ou quand le

grillage frontal a été enlevé.

• De la poussière pourrait

s'accumuler sur l'échangeur

thermique.

Ne pas placer une plante

d'intérieur ou un animal

domestique près de l'appareil

en risquant de l'exposer

directement à l'air froid.

• L'animal comme la plante

peuvent en souffrir.

Ne pas se servir de l'appareil

à des fins spéciales.

•

Le climatiseur ne doit pas être utilisé pour

protéger certains appareils de précision, des

aliments, des animaux, des plantes et des

objets d'art. La qualité risque d'en souffrir.

BORDS AIGUISÉS!

Les bords du boîtier peuvent être AIGUISÉS!

• Faites attention lors de la manipulation du boîtier. Saisissez-le fermement et évitez

qu'il ne glisse lorsque vous le soutenez.

• Utilisez des gants épais pour manipuler le boîtier, si nécessaire.

• ÉVITEZ que le boîtier ne glisse sur votre peau!

Ne pas utiliser d'insecticide à

proximité de l'appareil ni de

produits inflammables.

• L'appareil risque de prendre feu

ou le coffret risque d'être

déformé.

SÉLECTEUR DE MODE DE FONCTIONNEMENT

ALIMENTATION

RÉGLAGE DE LA TEMPÉRATURE

VITESSE DE VENTILATEUR

MONEY SAVER

Le ventilateur s'arrête lorsque le compressur cesse de refroidir.

• Environ toutes les 3 minutes, le ventilateur se met en marche et

contrôle l’air de la pièce pour déterminer s’il faut plus de

refroidissement.

• Chaque fois que vous appuyez sur cette touche, les modes

changent entre FROID, VENTILATEUR et SEC.

• Pour mettre l'appareil en marche (ON), pressez ce bouton.

Pour éteindre I'appareil (OFF), pressez de nouveau sur le bouton.

• Ce bouton a la priorité sur tout autre bouton.

• Lorsque vous mettez en marche le climatiseur pour la première

fois, il est réglé en mode refroidissement fort, et la température

est réglée à 72˚F.

• Chaque fois que vous appuyez sur cette touche, la vitesse du

ventilateur change de la manière suivante:

Elevée (F3) Basse (F1) Moyenne (F2) Elevée (F3)

MARCHE (ON) – Si l'unité arrêtée, utilisez le la minuterie (Timer) pour

régler le nombre d'heures restant pour que l'unité se mette en marche.

• Appuyez sur le bouton Timer (Minuterie) pour faire avancer le

réglage de la minuterie de 1 heure - 2 heures - ... 12 heures

maximum.

ARRÊT (OFF) – Vous utiliserez d'habitude la fonction Heure

d'Arrêt (shut-off time) lorsque vous dormez.

• Si l'unité est en marche, utilisez la minuterie (Timer) pour régler le

nombre d'heures restant pour l'arrêt de l'unité.

• Pour votre confort lors du sommeil, une fois la minuterie réglée, la

température réglée augmentera de 2˚F après 30 minutes, puis

elle augmentera encore de 2˚F après une autre demi-heure.

• Appuyez sur le bouton Timer (minuterie) pour faire avancer le

réglage de la minuterie de 2 heures - ... 12 heures maximum.

Power

Temp

Fan Speed

Timer Mode

Money

Saver

• Ces touches contrôlent la température de la pièce.

La température peut être réglée dans la fourchette de 60°F

à 88 °F, avec des augmentations de 1°F.

MINUTERIE MARCHE/ARRÊT

Instructions de Fonctionnement

Les commandes ressembleront l'une des suivantes.

Fonctionnement des commandes et de la télécommande

Comment inserer les piles

1. Enlevez le couvercle de la partie arrière de la

télécommande.

2. Mette deux piles neuves dans leur logement en

respectant la polarité.

3. Remettre la trappe pile dans sa glissière.

• Ne pas utiliser de piles

rechargeable dans la

télécommande.

• Si vous comptez ne pas

utiliser l'appareil pour une

longue période, retirer les

piles de la télécommande.

FRANÇAIS

Commandes suppléntaires et renseignements importants.

La Direction de L'air

• POUR AJUSTER LA DIRECTION DE L'AIR À L'AIDE DE LA COMMANDE DE DIRECTION

HORIZONTALE DE L'AIR

Envous servant des languettes de contrôle, vous

pouvez diriger la circulation d'air vers la gauche,

la droite, droit devant ou n'importe quelle

combinaison de ces directions.

Nettoyage et Entretien

FERMEZ LE CLIMATISEUR ET DÉBRANCHEZ LA FICHE DE LA PRISE DE COURANT.

•NETTOYER LE FILTRE

Le filtre à air se salira inévitablement puisqu'ille les

particules de poussière de l'air ambiant. Vous devriez

le nettoyer à toutes les 2 semaines. Si le filtre

demeure sale, la circulation d'air diminuera et la

capacité de refroidissement en sera sérieusement

diminuée, pouvant même endommager l'appareil.

1.Tirez sur le grillage d'admission vers vous en prenant

les deux languettes;retirez le filtre à air (Schéma 1).

2.Assurez-vous de faire sécher complètement le filtre

avant de le remettre à sa place dans l'unité.

•NETTOYER LE CLIMATISEUR

La grille avant et la grille d'entrée d'air peuvent être

nettoyées à l'aide d'un chiffon humidifié avec de l'eau

additionnée de détergent doux. (Schéma. 2)

Vous pouvez également nettoyer le boîtier en utilisant

un savon ou détergent doux et de l'eau tiède, puis

faites-le briller à l'aide de cire liquide pour appareils

électroménagers.

Pour assurer la continuité d'un maximum d'efficacité,

le serpentin de l'unité extérieure (serpentin du

condenseur) doit être périodiquement contrôlé et

nettoyé s'il est obstrué avec de la suie ou de la saleté

atmosphérique.

•COMMENT ENLEVER LE GRILLAGE FRONTAL

1. Retirez les boutons du thermostat et des fonctions en tirant

dessus.

2. Retirez la vis quitient le grillage frontal (Schéma 3).

3. Poussez sur le grillage vers le haut, á partir du bas, et tirez

sur le dessus de façon à l'éloigner du boˆltier; les languettes

supérieures sortiront de leurs fentes (Schéma 4).

4. Soigneusement disposer la grille, le fond en premier, et

claquement soutient à sa place.

5. Repositionnez la vis située à l’avant de la grille et replacez

les boutons.

Do not force open

or open too far

Schéma 1

Schéma 2

Schéma 3

Schéma 4

Control Tabs

Filter

Inlet grill

Instructions d'installation

Apprendre le nom des pièces avant l'installation vous aidera à mieux comprendre le

processus d'installation

Caractéristiques

1. BOÎTIER

2. DÉFLECTEUR D'AIR HORIZONTAL

3. DÉCHARGE D'AIR FROID

4. GRILLAGE FRONTAL

5. GRILLAGE D'ADMISSION

6. FILTRE À AIR

7. TABLERO DE CONTROL

8. PRISE D'ADMISSION

9. GUIDE SUPÉRIEUR

10. TÉLÉCOMMANDE

FRANÇAIS

Schéma 5-2Schéma 5-1

REBORD

INTÉRIEUR

CALE DE BOIS MONTÉE

SUR LE DESSUS

DU REBORD INTÉRIEUR

CALE DE BOIS

SUR LA QUELLE

SERONT INSTALLÉS

LE SUPPORT EN

L OU LE SUPPORT

DE REBORD

DE FENÊTRE

JEU DE

3/4 PO

1" MAX.

CADRE DE

LA DOUBLE

FENÊTRE

EXTÉRIEURINTÉRIEUR

REBORD

INTÉRIEUR

REBORD

EXTÉRIEUR

EXTÉRIEURINTÉRIEUR

REBORD

EXTÉRIEUR

TYPE B: Qté:5

(Vis à bois)

MATÉRIEL REQUIS POUR L'INSTALLATION

TYPE A: Qté:11

(Vis courte) TYPE C: Qté:3

(L Crochet )

TYPE E: Qté:1

(Bande d'étanchéité)

(Sans endos

adhésif

)

TYPE D: Qté:1

(Bande d'étanchéité)

(Endos adhésif)

TYPE F: Qté:2

(Pánneaux coulissants) TYPE G: Qté:1

(Soutenir le crochet)

10mm

16mm

L CROCHET

Instructions d'installation

Installation

REMARQUE: Toutes les pièces de d'appui doivent être fermement fixées à une structure

en bois, métal....

1. Cet appareil a été conçu pour être installé dans des fenêtres doubles à guillotine dont la

largeur d'ouverture varie entre 22 po.et 36 po. Le châssis du haut et celui du bas dovient

s'ouvrir suffisamment pour permettre une ouverture verticale de 14" à partir du bas de la

glissiére jusqu'au rebord de la fenêtre (voir le Schéma 5-2).

2. Si le cadre de la fenêtre extérieure gêne l'installation en n'offrant pas une pente de

drainage suffisante, fixez une cale de bois de 2 po/50mm de large sur toute la largeur du

rebord intérieur de la fenêtre. La cale de bois doit être assez épaisse pour remonter la

hauteur du rebord intérieur de la fenêtre, de manière à ce que le climatiseur puisse être

installé sans problème. Voir le Schéma 5-2. Le dessus de la cale de bois doit dépasser

le cadre de la fenêtre d'environ 3/4 po afin de créer une pente qui facilitera le drainage

de la condensation vers l' extérieur.

3. Fixez une deuxième cale de bois (de 6 po/150mm de long, 1 1/2 po/38 mm de large et

de la même épaisseur que la première) au centre du rebord extérieur de la fenêtre, en la

coinçant contre l' arrière du rebord intérieur. Vous soulèverez ainsi le support en Lou

celui pour le rebord de la fenêtre selon le cas, tel qu'illsustré au Schéma 5-2.

4. Si la distance entre "CALE DE BOIS MONTÉE SUR LE DESSUS DU REBORD INTÉRIEUR" et

"CADRE DE LA DOUBLE FENÊTRE" est plus de 1", deux bande en bois ne sont pas nécessaires.

Schéma 6

Schéma 9

Schéma 7

Schéma 8

CÔTÉ DE LA PIÉCE

LIGNE CENTRALE

INTÉRIEUR

BANDE

D'ÉTANCHÉITE

EXTÉRIEUR

INTÉRIEUR

SUPPORT EN

REBORD

DE EXTÉRIEUR

REBORD

DE INTÉRIEUR

TYPE A

LIGNE CENTRALE

Schéma 10

TYPE A

LIGNE CENTRALE

A. AVANT L' INSTALLATION

1. Insérez les panneaux coulissants dans les guides du

climatiseur, Attechez les panneaux coulissants à

l'appareil en vous servant des vis de type A, tel

qu'illustré au Schéma 6.

2. Coupez le bourrelet avec adhésif (Type D) de

manière à le faire coïncider avec la largeur de la

fenêtre.

Retirez l'endos autocollant de la bande et collez-la

sur le dessous de la fenêtre du bas.

(Voir le Schéma 7)

B. COMMENCEZ L'INSTALLATION

AINTENANT

1.PLACEZ L'APPAREIL DANS LA FENÊTRE

Ouverz la fenêtre et faites une marque ligne au

centre du intérieur, tel qu'illustré au Schéma 8.

2. ATTACHEZ LE SUPPORT EN L

a. Installez les consoles Lderrière le seuil de la

fenêtre intérieure, avec le côté court de la

console somme montré. Utilisez les 2 vis (Type

A) foarnis. Le support sert à maintenir l'appareil

en place de façon plus sécuritaire.

b. Assurez-vous de le fixer contre l'arrière du rebord

intérieur. Voir Schéma 9.

3. INSTALLEZ LE CLIMATISEUR À LA FENÊTRE

a. Levez doucement le climatiseur et glissez-le dans

la fenêtre ouverte. Assurez-vous que le guide

sous le climatiseur tombe dans les coches du

support en

L. Voir le Schéma 9.

IMPORTANT :

Lorsque le climatiseur tombe dans le mensula en L,

le climatiseur sera maintenant centré dans la

fenêtre, tel qu'illustré au Schéma 10.

Durant les étapes qui suivent, tenez le

climatiseur fermement jusqu'à ce que le cadre

de la fenêtre soit descendu et fermement

appuyé sur la rainure supérieure, qui se

trouve derrière les panneaux latéraux. La

chute de I'appareil pourrait causer des

blessures ou des dommages à la propriété.

ATTENTION

FRANÇAIS

BANDE D'ÉTANCHÉITÉ

CADRE DE

LA FENÊTRE

GUIDE DU

DESSOUS

MENSULA EN L

CADRE DE

LA FENÊTRE

Schéma 11

Schéma 12

APPROXI-

MATIVEMENT 1/4"

BANDE

D'ÉTANCHÉITÉ

DE LA GLISSIÉRE

VERROU DE

LA GLISSIÈRE

Type B

Type A

Type B

Soutenir le crochet

(Type G)

b. Pendant que vous stabilisez le climatiseur,

descendez tranquilement la glissière de la fenêtre en

arrière du guide supérieur du climatiseur, tel

qu'illustré au Schéma 11.

4. ATTACHEZ LES PANNEAUX COULISSANTS

Étirez les panneaux coulissants de façon à ce qu'ils

occupent toute l'ouverture de la fenêtre et attachez-les à

l'aide des 4 vis (Type B), tel qu'illustré au Schéma 12.

5. INSTALLZ LA BANDE ET LE VERROU DE LA

GLISSIÈRE

a. Coupez la bande d'etanchéité de la glissière selon la

largeur de la fenêtre. Bourrez l'espace entre la

fenêtre et le verre avec la bande de la glissière de

façon à empêcher l'air et les insectes d'entrer dans la

piuèce, tel qu'illustré au Schéma 12.

b. Vissez le verrou de la glissière en vous servant d'une

vis de type C, tel qu'illustré au Schéma 12.

a. Retirez les vis qui tiennent le boîtier et le bac de la

base sur le côté droit.

b. Vissez la patte de fixation (TYPE G) à l'appareil avec

une des vis enlevées. Fixez la patte (TYPE G) au

rebord intérieur de la fenêtre avec une vis de TYPE B,

comme illustré au schéma 12.

7. Vous avez maintenant complété l'installation de

vorte climatiseur. Consultez la section sur la LES

MESURES DE SÉCURITÉ ÉLECTRIQUES pour tous

les détails du branchement du fil d'almentation à la

prise de courant.

LE RETRAIT DE LA FENÊTRE

Tournez le bouton des fonctions à la position "Off" (hors tension), débranchez le fil d'alimentation et retirez le

verrou de la glissière et les vis installées au haut et au bas des panneaux coulissants. Conservez ces vis

pour toute installation ultérieure. Refermez les panneaux coulissants. En tenant solidement le climatiseur,

soulevez la glissiére de la fenêre à guillotione et penchez lentement l'appareil par en arrière en prenant soin

de récolter l'ecédent d'eau qui pourrait couler. Glissez le climatiseur vers la droite et sortez-le de la fenêtre;

retirez ensuite la bande d' etanchéité de la glissière qui se trouve entre les fenêtres.

L'UTILISATION DE CORDONS

PROLONGATEURS

A cause des dangers potentiels nous vous deconseillons fortement l'utilisation de cordons

prolongateurs. Toutefois, si vous tenez a les utiliser, servez-vous d'un cordon prolongateur

REMARQUE :

Le filage domestique en aluminium peut occasionner certains problemes. Veuillez consulter un electricien.

MESURES DE SECURITE ELECTRIQUES

INSTRUCTIONS IMPORTANTES RELATIVES A LA MISE A LA TERRE

Votre climatiseur est équipé d'un cordon d'alimentation muni d'une fiche à trois broches pour mise à la terre.

Cette fiche doit être branchée dans une prise murale compatible et correctement reliée à la terre afin de

vous protéger contre tout possible choc électrique.

REMARQUE: N'UTILISEZ PAS DE CORDON PROLONGATEUR.

115~

Utilisez ce type de prise murale Source d'alimentation

a 3 fils (mis a la terre) homologue par I'acnor,

Tout le câblage doit être effectué conformément aux réglementations et aux codes électriques locaux.

dont la capacite est de 15 A, 125 V.

```

Réceptacle standard de 125V

à 3 fils avec mise à la masse,

capacité de 15A,125V CA

Le cordon d'alimentation inclut un dispositif de coupure.

Un bouton TEST et un bouton RESET (rétablir) sont fournis

dans le boitier de la fiche. Ce dispositif doit être périodiquement

testé en appuyant d'abord sur le bouton TEST et ensuite sur le

bouton RESET. Si le bouton TEST ne déclenche pas ou que le

bouton RESET ne reste pas activé, veuillez suspendre l'utilisation

du climatiseur et contacter un technicien qualifié.

Utilisez un fusible à

retardement de 15 A

ou un disjoncteur de

15 A.

Electrical Safety

Instructions d' installation

FRANÇAIS

Avant de placer un appel de service...

Quelques conseils pour vous dépunner:

Epargnez temps et argent! Révisez le tableau ci-dessous et vous éviterez peut-être un appel de service

coûteux.

Fonctionnement normal

• Il se peut que vous entendiez un cliquettement causé par l'eau qui est soulevée et projetée contre le

condensateur lors des jours de pluie ou lorsque le taux d'humidité est élevé. Cette caractéristque

sert à réduire I'humidité et améliorer l'efficacité de I'appareil.

• L'eau s'accumulera dans le bac du fond lors des jours très humides ou des jours de pluie. L'eau

peut déborder et s'égoutter à l'extérieur de l'appareil.

• Le ventilateur peut fonctionner même si le compresseur est inactif.

Fonctionnement anormal

PROBLÈME CAUSES POSSIBLES SOLUTION

■ Le climatiseur est débranché

■ Le fusible est sauté ou le

disjoncteur, déclenché dans la

boîte électrique.

■ En cas de panne de courant

■ Il y a blocage de la circulation d'air.

■ Commande TEMP réglée à un

chiffe plus élevé.

■ Le filtte à air est sale.

■ Il se peut que la pièce air été

excessivement chaude avant de

partir le climatiseur.

■ Il y a de l'air froid qui s'échappe.

■ Les bobines de refroidissement

sont recouvertes de glace.

■ Le givre bloque la circulation d'air

et empêche le climatiseur de

refroidir la pièce

• Assurez-vous de bien enfoncer la fiche du climatiseur dans

la prise de courant.

• Vérifiez le fusible ou le disjoncteur, remplacez le fusible ou

remettez le disjoncteur en fonction.

• Après avoir ramené le courant, attendez 3 minutes avant

de repartir le climatiseur, ce qui empêchera de déclencher

la surcharge du compresseur.

• Assurez-vous d'éloigner tout rideau, store ou meuble

pouvant obstruer l'avant du climatiseur.

• Poussez le bouton de commande de réglage de la

température vers la position 60˚F.

• Nettoyez régulièrement le filtre (au moins à toutes les

deux semaines). Consultez la section des instructions de

fonctionnement à ce sujet.

• Lorsque vous mettez le climatiseur en marche pour la

première fois, vous devez lui laisser suffisamment de

temps pour refroidir la pièce.

• Vérifiez si les registres du système de chauffage au

plancher et les retours d'air froid sont fermés.

• Consultez la rubrique "Le climatiseur est gelé" ci-dessous.

• Réglez la commande des modes à là position élevée du

ventilateur High Fan ou de refroidissement élevé High

Cool en ajustant le thermostat à 1ou 2.

Le climatiseur

ne part pas.

Le climatiseur

ne refroidit pas

de manière

efficace.

Le climatiscur

est gelé

FRIEDRICH AIR CONDITIONING CO.

Post Office Box 1540 • San Antonio, Texas 78295-1540

(210) 357-4400 • FAX (210) 357-4490

Garantie limitée – Climatiseurs Friedrich

GARANTIE LIMITÉE -PREMIÈRE ANNÉE

GARANTIE LIMITÉE -DEUXIÈME À CINQUIÈME ANNÉE

Revised 0801

TOUTES LES PIÈCES - Si, dans les 12 mois suivant la date d’achat initial, une pièce fournie par FRIEDRICH est défectueuse à cause

d’un défaut de main d’oeuvre ou de matériel, FRIEDRICH réparera le produit gratuitement, pourvu qu’il soit raisonnablement facile

d’obtenir accès au climatiseur pour le réparer.Toute main d ’oeuvre nécessaire pour déposer des appareils d ’accès difficile et/ou les frais

de déplacement (kilométrage) par le centre de réparation, au delà de 25 miles (40km) dans une seule direction, sont la responsabilité do

propriétaire. Ce remede est expressément accepté comme le seul reméde dans les 12 mois suivant la date d’achat initial.

SYSTEME DE RÉFRIGÉRATION ÉTANCHE - Si le système de réfrigération étanche (dans le cadre de cette garantie, défini comme le

compresseur, le serpentin de condenseur, le serpentin d’évaporateur, la vanne d’inversion, le clapet de non-retour, le tube capillaire, le

filtre-déshydrateur et tous leurs tubes de raccordement) faisant partie du climatiseur FRIEDRICH est défectueux à cause d’un défaut de

main d’oeuvre ou de matériau dans les 60 mois à compter de la date d’achat initial, FRIEDRICH paiera une allocation pour les frais de

main d’oeuvre et les pièces nécessaires pour réparer le système de réfrigération étanche. FRIEDRICH ne paiera pas pour les frais de

diagnostic du problème,de dépose, de transport du climatiseur jusqu’au centre de réparation et de retour ni les frais de repose associés

à la réparation du système de réfrigération étanche. Tous ces frais sont à la charge du propriétaire. Ce remede est expressément accepté

comme le seul reméde dans les 60 mois suivant la date d’achat initial.

CONDITIONS D ’APPLICATION ET LIMITATIONS - Cette garantie s’applique à tous les appareils vendus au détail aux États-Unis, dans

le District de Colombia et au Canada. Cette garantie ne s’applique pas :

OBTENTION DE RÉPARATION SOUS GARANTIE - Le service sera fourni par un distributeur agréé par FRIEDRICH ou un centre de

réparation dans la région. Ils sont indiqués dans les Pages Jaunes. S’il faut de l’assistance pour obtenir des réparations sous garantie,

écrire à Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, Texas 78295-1540.

LIMITATIONS - CETTE GARANTIE A ÉTÉ DONNÉE EN REMPLACEMENT DE TOUTE AUTRE GARANTIE. Indépendamment de

cette garantie, TOUTE GARANTIE SOUS-ENTENDUE D’APPLICATION POUR UN BUT PARTICULIER ET/OU DE VENDABILITÉ

EST LIMITÉE À LA DURÉE DE LA GARANTIE EXPRESSE. LE FABRICANT SPÉCIFIQUEMENT DÉCLINE ET REFUSE TOUTE

RESPONSABILITÉ POUR LES DOMMAGES INDIRECTS OU SECONDAIRES POUR INEXÉCUTION DE TOUTE GARANTIE EX-

PRESSE OU SOUS-ENTENDUE.

REMARQUE - Certaines provinces ne permettent pas les limitations sur la longueur de la garantie sous-entendue ou ne permettent pas

la limitation ni l’exclusion des dommages indirects ou secondaires, il est donc possible que ces exclusions et limitations ne s’appliquent

pas à un cas spécifique.

AUTRE - Cette garantie donne des droits spécifiques et il est possible que le propriétaire ait d’autres droits qui varient d’une province à

l’autre.

PREUVE D’ACHAT - Le propriétaire doit fournir la preuve d’achat pour pouvoir recevoir des services sous garantie.

Tous les appels pour expliquer le fonctionnement de ce produit sont à la charge du consommateur.

Toute réparation sous garantie doit être faite par un agent de réparation agréé par FRIEDRICH, sauf en cas d’autorisation préalable par

FRIEDRICH.

En cas de question concernant les clauses de cette garantie,la version en anglais a priorité.

1. aux filtres à air ni aux fusibles ;

2. aux produits dont le numéro de modèle et le numéro de série ont été enlevés ;

3. aux produits dont les défauts ou dégâts ont été causés par une mauvaise installation, un mauvais câblage, l’alimentation avec une

mauvaise tension ou par un mauvais entretien ; ni causés par un accident, une mauvaise utilisation ou des abus, un incendie, des

inondations, des modifications et/ou une mauvaise application du produit et/ou des appareils installés dans une atmosphère

corrosive, problèmes ou délais de réparation causés par actes de guerre, des restrictions ou limitations par le gouvernement, des

grèves, des manquements de matériel en dehors du contrôle de FRIEDRICH ou par des cas de force majeure.

ESPAÑOL

920-152-00 (12/13)

CP05 CP06

115 Volts

NÚMERO DE MODELO NÚMERO DE SERIE FECHA DE COMPRA

Registrar su acondicionador

de aire para habitación

Model information can be found on the name plate located on the

La información sobre el modelo puede hallarse en la placa ubicada en el

costado de la unidad más cercana al panel de control. Complete y en envíe por

correo la tarjeta de registro de propietario que se entrega con este producto, o

bien regístrese por Internet en www.friedrich.com (sólo para EE.UU.) Para su

conveniencia en el futuro, registre aquí la información sobre su modelo.

Acondicionador de aire

para habitación

Manual de Instalación y

Operación

CP Line

¡Felicidades!

Gracias por elegir Friedrich.

Su unidad Friedrich está diseñada para

lograr la máxima comodidad y silencio.

Contenidos

Introducción..................................................................................3

Precauciones Importantes de Seguridad

....................................4

Instruccionnes de Funcionamiento

.............................................6

Requerimientos de la Ventana

.....................................................8

Instrucciones para la instalación ...............................................9

Antes de avisar al Servicio Técnico.........................................13

Garantía.......................................................................................14

ESPAÑOL

Introducción

Antes de poner en funcionamiento su unidad

Asegúrese que el tipo de cable sea el adecuado a su unidad.

Si tiene fusibles, deben ser del tipo de tiempo retardado. Antes de instalar o reubicar esta unidad, asegúrese

que el nivel de amperaje del disyuntor o del fusible de tiempo retardado no exceda el amperaje que figura en

la figura 1.

NO use cables de extensión.

El cable provisto llevará la cantidad adecuada de electricidad a la unidad, un cable de extensión puede no

hacerlo.

Asegúrese que el receptáculo es compatible con el enchufe provisto.

Este asegura la connexion a masa correcta. Si tiene un receptáculo de dos clavijas, necesitará reemplazarlo

por un receptáculo de tres clavijas que cumpla con todos los códigos de las diferentes naciones y las

ordenanzas. Debe usar el enchufe de tres clavijas con el acondicionador de aire.

Figura 1

Para un mejor rendimiento del enfriador y eficiencia energética

Mantenga limpio el filtro

Asegúrese que su acondicionador de aire esté en su condición óptica de rendimiento limpiando

regularmente el filtro.

Las instrucciones para quitar y limpiar el filtro pueden encontrarse en la página 6.

Provee buen flujo de aire

Asegúrese que el flujo de aire en el interior y el exterior de la unidad no esté obstruido. (Tanto en equipo

de interior como de exterior).

El flujo máximo de aire es crítico para lograr el máximo rendimiento. Su aire acondicionado expulsa aire

desde la parte superior de la tapa de la unidad y toma aire desde la parte inferior de la unidad.

Ubicación de la unidad

Si su acondicionador de aire puede ser ubicado en una ventana o una pared que tenga sombra ya sea de

árboles o de otro edificio, la unidad operará más eficientemente. El uso de cortinas o persianas del lado

donde da el sol de la vivienda, también ayudará a la eficiencia de la unidad.

Aislación

Una buena aislación será de gran ayuda para mantener los niveles de comodidad deseables. Las

puertas deberán tener protecciones contra el clima. Asegúrese de enmasillar alrededor de las puertas y

las ventanas.

MODELO

CP05

CP06

AMP VOLT NEMA NO.

15 125 5-15P

CIRCUITO

REGIMEN O

TIEMPO DE RETARDO

FUSIBLE

CARA DEL

ENCHUFE

ADVERTENCIA

Precauciones Importantes de Seguridad

Siga estas instrucciones para que no se produzcan daños en la propiedad ni daños personales.

■Se pueden producir daños si se utiliza el aparato de forma incorrecta al desconocer las instrucciones.

ADVERTENCIA Este símbolo indica la posibilidad de lesiones mortales o graves.

PRECAUCION

Este símbolo indica la posibilidad de lesiones o daños

materiales.

■

El significado de los símbolos utilizados en este manual se indica a continuación.

No realice nunca

Lleve a cabo siempre

Conecte correctamente el

enchufle

• De otra forma, ello ocasionaría

una descarga eléctrica o

incendio a causa de la

generación de calor.

No opere o pare la unidad

insertando o tirando del

enchufe

• Ello ocasionaría una descarga

eléctrica o incendio a causa de

la generación de calor.

No dañe o utilize un cable

eléctrico inadecuado

• Ello ocasionaría una descarga

eléctrica o incendio.

No modifique el largo del cable

eléctrico, y tampoco comparta

el tomacorriente con otros

aparatos

• Ello ocasionaría una descarga

eléctrica o incendio a causa de

la generación de calor.

No lo maneje con las manos

humedas

• Puede ocasionar una descarga

eléctrica.

No dirija el aire directamente

hacia los ocupantes de la

habitación.

• Esto podría dirigir al problema

de la salud.

ESPAÑOL

Bordes

afilados

PRECAUCION

Cuando se vaya a quitar el

filtro de aire no toque las

partes metálicas de la unidad

interior.

• Esto podría causar heridas.

No limpie el acondicionador

de aire con agua.

• El agua podría entrar en la

unidad y degradar el aislamiento.

También podría causar una

sacudida eléctrica.

Cuándo la unidad deberá ser

limpiada, cambia la unidad

lejos, y lo quita.

• Puesto que el ventilador gira a

alta velocidad durante la

operación, podría ocasionar

heridas.

No opere sin el filtro de aire o

cuando la rejilla frontal de toma

de aire haya sido removida.

• Podría causar acumulamiento de

polvo en el intercambiador de

calor.

No ponga un animal doméstico

ni una planta donde quede

directamente expuesto al flujo

de aire.

• Esto podría dañar al animal o a

la planta.

No lo utilice para propósitos

especiales.

•

No utilice este acondicionador de

aire para conservar dispositivos de

precisión, alimentos y objetos de

arte; no ponga tampoco animales y

plantas cerca de él. Esto podría

deteriorar la calidad, etc.

No aplique aerosoles con

insecticida o productos

inflamables.

• Esto podría causar un incendio o

deformar la caja.

¡BORDES AFILADOS!

¡Los bordes de la carcasa

pueden ser AFILADOS!

• Tenga cuidado al manejar la carcasa.

Sujétela firmemente y no permita que se

deslice mientras la sostiene.

• Utilice guantes gruesos para manejar la

carcasa en caso de

necesidad.

• ¡No permita que

la carcasa

resbale contra

su piel!

TEMPORIZADOR DE ENCENDIDO/APAGADO

FUNCIONAMIENTO DEL MODO SELECTOR

ENECNDIDO/APAGADO

AJUSTE DE LA TEMPERATURA

VELOCIDAD DEL VENTILADOR

MONEY SAVER

• Cada tres minutos el ventilador se enciende y comprueba el aire

de la habitación para determinar si sigue siendo necesario

refrigerar la habitación.

• Cada vez que pulse el botón, rotará entre los modos COOL

(refrigeración), FAN (ventilación) y DRY (seco).

• Cada vez que pulse el botón rotará entre las siguientes

velocidad del ventilador.

Alta (F3) Baja (F1) Medio (F2) Alta (F3)

• Estos botones controlan la temperatura de la habitación.

La temperatura se puede establecer en un intervalo de 15°C a

31°C en aumentos de 1°C

ENCENDIDO – Si la unidad está apagada, utilice el temporizador

para fijar el número de horas a transcurrir antes de que la unidad

comience a funcionar.

• Presione el botón Temporizador para avanzar la configuración

de 1hr - 2hrs -.....12 horas máximo.

APAGADO – Por lo general, usted utilizará la función ‘tiempo de

apagado’ justo antes de dormir.

• Si la unidad está en marcha, utilice el temporizador para fijar el

número de horas a transcurrir antes de que la unidad se

apague.

• Para su comodidad al dormir, una vez que fije la hora, el ajuste

de temperatura aumentará 2°F tras 30 minutos, y de nuevo tras

otros 30 min.

• Presione el botón Temporizador para avanzar la configuración

de 2 hrs....12 horas máximo.

• To turn the unit ON, push the button. To turn the unit OFF, push

the button again.

• Este botón tiene prioridad sobre el resto de los botones.

• Cuando encienda la unidad por primera vez, ésta se encontrará

en modo High Cool y la temperatura será de 72°F.

Power

Temp

Fan Speed

Timer Mode

Money

Saver

Instruccionnes de Funcionamiento

La apariencia de los controles será como uno de los siguientes.

Funcionamiento de los controles y del mando a distancia.

1. Desmonte la tapa en la parte posterior del

mando a distancia.

2. Introduzca las dos baterías, asegurándose

de que las direcciones (+) y (-) estén

colocadas correctament. Use baterías

nuevas.

3. Volver a cerrar, resbalando la tapa hasta la

posición inicial.

• No utilice baterís recargables,

éstas son diferentes de forma, de

dimensión y uso respecto a las

baterías secas usuales.

• Seque las baterías del telemando

cuando el acondicionador no vaya

a ser usado durante un largo

período.

Cómo Poner las Baterías

ESPAÑOL

No debe forzar

a abrir o abrir a

lo lejos.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Control Tabs

Filter

Inlet grill

Controles adicionales e informacion importante.

La dirección del aire

• PARA AJUSTAR LA DIRECCION DEL AIRE USANDO CONTROL DE LA DIRECCION DEL AIRE

Las dos lengüetas horizontales para el control

de las rejillas le permiten descargar el aire hacia

la izquierda, o algo de aire a la izquierda y otro a

la derecha, o todo el aire hacia el frente, o

cualquier combinación de las posiciones

mencionadas.

Cuidado y Mantenimiento

APAGUE EL AIRE ACONDICIONADO Y SAQUE EL ENCHUFE DEL TOMA CORRIENTE DE LA PARED.

• PARA LIMPIAR EL FILTRO

Limpie el Filtro del Aire, que extrae el polvo interior del

cuarto.

Debe ser lavado por lo menos cada dos semanas.

Un filtro de Aire sucio disminuye el flujo de aire y la

capacidad de enfriamiento se reduce.

1. Saque el Filtro de Aire de la parrilla frontal

halando hacia la izquierda (ver Fig. 1).

2. Asegúrese de secar totalmente el filtro antes de

colocarlo nuevamente dentro de la unidad.

• LIMPIEZA DEL AIRE ACONDICINADO

La rejilla frontal y la de entrada pueden limpiarse con un

paño humedecido en una solución de detergente suave y

agua tibia. (Fig. 2)

El gabinete puede ser lavado con jabón suave o

detergente y agua tibia, entonces pulido Cera Liquida

para aparatos.

Para asegurar una eficacia máxima continuada, deberá

comprobar y limpiar periódicamente el serpentín exterior

(serpentín del condensador) si está obstruido con hollín o

suciedad del ambiente.

• COMO REMOVER LA PARILLA FRONTAL

1. Saque el Filtro de Aire halando hacia la izquierda.

2. Saque el tornillo que asegura la Parrilla Frontal

(ver Fig. 3).

3. Suelte el lado izquierdo primero.

Después cuidadosamente hale desde la parte de

arriba y empuje hacia la derecha. Las lengüetas están

aseguradas (ver Fig. 4).

4. Posicione detenidamente a la rejilla, con el debajo de

fondo, y cierre al lugar correspondido.

5. Vuelva a colocar el tornillo de la rejilla delantera y

sustituta las perillas.

Requerimientos de la Ventana

Aprender el nombre de las partes antes de la instalación le ayudará a entender el proceso

de instalación.

Características

1. GABINETE

2. DEFLECTOR HORIZONTAL DE AIRE

(VENTANILLAS VERTICAKLES)

3. SALIDA DE AIRE

4. REJILLA FRONTAL

5. RECOLECTOR DE AIRE

(BANDEJA DE ENTRADA)

6. FILTRO DE AIRE

7. TABLEAU DE CONTROLE

8. TOMA DE AIRE

9. GUÍA SUPERIOR

10. CONTROL REMOTO

ESPAÑOL

Fig.

5-2

Fig.

5-1

ANTEPECHO

INTERIOR

FRANJA DE MADERA

MONTADA SOBRE

LA PARTE SUPERIOR

DEL DESCANSO

INTERIOR

TIRA DE MADERA

PARA LA MENSULA

L Y MENSULA DE

ANTEPECHO

3/4-PULG

DE SEPARACION

EL PARÉNTESIS L

1" MAX.

VENTANA DE

HOJA DOBLE

EXTERIORINTERIOR

ANTEPECHO

INTERIOR

ANTEPECHO

EXTERIORINTERIOR

ANTEPECHO

TIPO B: 5

(TORNILLO MEDIANO)

MATERIALES

TIPO A: 11

(TORNILLO CORTO) TIPO C: 3

(EL PARÉNTESIS L)

TIPO E: 1

(BANDA DEL MARCO)

(No adhesivo

posterior

)

TIPO D: 1

(BANDA ADHESIVA)

(Adhesivo posterior)

TIPO F: 2

(PANEL GUÍA) TIPO G: 1

(SOSTENGA PARÉNTESIS)

10mm

16mm

Instrucciones para la instalación

Instalacion

NOTA: Todas las piezas de soporte deben fijarse firmemente a la madera… o al metal.

1. La unidad está diseñada para ser instalada en una ventana doble con anchos entre 22"

y 36". El borde superior e inferior deben de estar lo suficientemente abierto para permitir

un espacio vertical de por lo menos 14" de la parte inferior de la ventana hasta la parte

superior de la ventana.

2. Si la sobre-ventana estorba colóquese una tira de madera de 2 pulg de ancho a lo largo

del descanso de la ventana por la parte que de internamente al cuarto, y en toda su

extensión. La tira de madera debe ser lo suficientemente gruesa para elevar el descanso

de la ventana, de tal manera que la unidad de aire acondicionado pueda ser intalada sin

interferencia del marco de la sobre-ventana (storm window). Ver Fig. 5-2. La parte

superior de la tira de madera debe estar aproximadamente a 3/4 de pulg más alta que el

marco de la sobre ventana, (storm window) para ayudar a que el agua de condensación

de la unidad fluya hacia afuera.

3. Instale una segunda tira de madera (aproximadamente 6 pulg. de largo, 1-1/2 pulg de

ancho y mismo espesor que la primeratira de madera) en el centro del descanso

exterior, póngala contra la parte posterior del descanso interior. Esto elevará la ménsula

Lcomo en la Fig. 5-2.

4. Si la distancia entre "FRANJA DE MADERA MONTADA SOBRE LA PARTE SUPERIOR

DEL DESCANSO INTERIOR" y "TIRA DE MADERA PARA LA MENSULA LY

MENSULA DE ANTEPECHO" es mas que 1", dos tiras de modetra no son necessarias.

Requerimientos de la ventana

TIPO A

Fig. 6

LINEA DEL CENTRO

Fig. 7

Fig. 8

Fig. 9

TABURETE

ANTEPECHO

INTERIOR

BANDA

ADHESIVA

(TIPO D)

EXTERIOR

INTERIOR

MÉNSULA EN

DESCANSO

EXTERIOR

DESCANSO

INTERIOR

TIPO A

LINEA DEL CENTRO

Fig. 10

LINEA DEL CENTRO

A. ANTES DE INSTALAR

1. Introduzca los paneles en los guías del aire

acondicionado. Las cortinas atorníllelas con los

tornillos (TIPO A), como en la Fig. 6.

2. Corte la tira de sellado de doble cara adhesiva

(TIPO D) del mismo ancho que la ventana.

Remueva el plástico de la banda adhesiva y

colóquela en la parte superior de el marco

inferior de la ventana. (Ver Fig. 7)

B. EMPIEZE LA INSTLACION

1. COLOCANDO LA UNIDAD EN LA VENTANA

Abra la ventana y marque LINEA en el centro esta.

2. COLOQUE EL MÉNSULA EN L

a. Instale los soportes Ldetrás de alféizar interno

de la ventana, con el lado corto del soporte

como está ilustrado. Utilice 2 tornillos (TIPO A)

proveidos.

b. La ménsula ayuda a que la unidad se encuentre

firme. Asegúrese de poner la ménsula en L

contra la parte posterior del descanso interior.

3. INSTALE EL AIRE ACONDICIONADO A LA

VENTANA

a. Cuidadosamente levante el aire acondicionado y

colóquelo en el hoyo de la ventana. Asegúrese

de que la guía inferior del aire acondicionado

caiga en lugar correcto del

ménsula en

L. Ver

Fig. 9.

IMPORTANTE :

Cuando el aire acondicionado sea fijado en el

support en L, el aire acondicionado será centrado

como pueden observar en la Fig. 10.

En las siguientes instrucciones, sostenga la

unidad firmemente hasta que la parte

corrediza de la ventana descanse sobre la

parte superior del canal y por detrás del

marco de los paneles corredizos. Puede

haber lesiones o daños si la unidad se cae de

la ventana.

PELIGRO

ESPAÑOL

BANDA DEL

MARCO

TIPO A

TIPO B

sostenga paréntesis

(TIPO G)

Fig. 11

CERRADURA

DEL MARCO

Fig. 12

BANDA

BORDE DE LA VENTANA

SUPERIOR

GUÍA INFERIOR

APROXI-

MADAMENT 1/4"

SUPPORT EN L

GUÍA SUPERIOR

TIPO B

b.Mientras mantiene el aire acondicionado en posición,

cuidadosamente baje el borde de la ventana superior

hasta la guía superior del aire acondicionado, como en

la Fig.11.

4. ASEGURE LOS PANELES

Extienda los paneles para rellenar los orificios de la

ventana usando los 4 tornillos (TIPO B) como en la

Fig. 12.

5. INSTALE LA BANDA DEL MARCO

a. Corte la banda del marco del mismo ancho de la

ventana. Coloque la banda del marco entre el vidrio y

la ventana para prevenir la penetración al cuarto de

insectos y aire, como en la Fig. 12.

b. Atornille la cerradura del marco usando un tornillo

TIPO A, como en la Fig. 12.

6. a. Quite los tornillos que aseguran el gabinete y cacerola

despreciable

en el lado correcto

Abroche el paréntesis de suport (TIPO G) usando un

tornillo quitado. Conecte el paréntesis de suport (TIPO

G) en el alféizal interior de ventana con un tornillo

(TIPO B), cuando Fig. 12.

7. La instalación del aire acondicionado de ventana no

estará completa. Vea SEGURIDAD ELECTRICA para

conectar la extensión eléctrica al toma corriente.

REMOVERLO DE LA VENTANA

Apague el aire acondicionado, desconecte el cordón eléctrico del toma corriente, remueva la cerradura del

marco y los tornillos instalados en la parte superior e inferior de los paneles, y guárdelos para reinstalación.

Cierre los paneles. Manteniendo el aire acondicionado fuertemente, levante el marco de la ventana, y

cuidadosamente, incline el aire acondicionado hacia atrás, botando cualquier agua condensada. Deslice el

aire acondicionado 1" a la derecha, luego levántelo de la ventana y remuévale la banda del marco de la

ventana.

Electrical Safety

El cable de alimentación tiene incorporado

dispositivo de interrupción de corriente. La

carcasa del enchufe cuenta con un botón de

prueba y otro de reinicio. EI dispositivo debe

comprobarse periódicamente presionando

primero el botón TEST y después RESET. Si

el botón TEST no se desconecta o si el botón

RESET no permanece activo, suspenda el

uso del aire acondicionado y póngase en

contacto con un técnico de servicio

cualificado.

Utilice un fusible de

15AMP. o un

Interruptor de 15AMP.

Debido al potencial de peligro a su seguridad bajo ciertas circunstancias

recomendamos encaredidamente no utiliar cordones de extensión. Sin

embargo, si usted decide usar un cordón de extensión, es absolutamente

necesario que este sea un cordón listado bajo UL de tres espigas con

conexión a tierra calificado 15A, 125V.

Todo el cableado debe instalarse conforme a los códigos y normativas eléctricas locales.

Su aire acondicionado tiene un enchufe de puesta a tierra de tres clavijas en su cable de alimentación,

que debe estar enchufado a una toma de pared adecuada de puesta a tierra de tres clavijas para su

protección contra un posible riesgo de descarga eléctrica.

El cableado doméstico de aluminio podría ocasionar problemas especiales.

Consulte a un electricista calificado.

Electrical Data

ESPAÑOL

Antes de avisar al Servicio Técnico

Tips para solucionar problemas

(Ahorre temopo y dinero) Cuando tenga algún problema primero consulte el cuadro que se encuentra abajo y

tal vez no necesite llamar para solicitar servicio técnico.

Operación normal

• Durar te dias lluviosos o cuando la humedad es alta usted puede escuchar un ruido metállco causa

do por agua recogida y arrojada contra el condensador. Esta caracteristica ayuda a remover la

humedad y mejorar la eficiencia.

• Durar te dias lluviosos o cuando la humedad es alta el agua será recolectada on la base del

aparato. Esta agua podrá fluir y será eliminada por el lado externo de la unidad.

• El ventilador podrá correr aún cuando el compresor no esté encendido.

Operación anormal

Probama Causas posibles Que hacer

■ El aire acondicionado está

desconectado.

■ El fusible está quemado/el

interruptor de energía se ha

bloqueado.

■ Falta de energía.

■ El flujo de aire esta

restringido.

■ Coloque el control de

TEMPERATURA en un

número más alto.

■ El filtro de aire está sucio.

■ El cuarto aún está caliente.

■ El aire frio se está

escapando.

■

El serpentin de refrigeración

se ha

congelado.

■ El hielo bloquea el flujo de

aire y detiene el

enfriamiento del cuarto.

• Asegúrese que ei aire acondicionado está conectado

completamente a la fuente de energia.

• Cheque los fusibles/interruptor de la casa y reemplace

los fusibles o reestablezca el interruptor de energía.

• Cuando la energía se reestablezca, espere 3 minutos

para encender de nuevo el aire acondicionado. Con esto

evitará que se produzca una sobrecarga en el

compresor.

• Asegúrese que no haya cortinas, persianas o muebles

bloqueando el frente del aire acondicionado.

• Fije el botón de configuración de la temperatura al

ajuste más frío de temperatura, 60°F.

• Limpie el filtro por lo menos cada dos semanas. Vea

la sección de instrucciones de operación.

• Cuando usted enciende el aire acondicionado debe

esperar un momento para que la habitación se enfrie.

• Asegúrese que todas las salidas de aire estén

cerradas para que el aire regrese.

• Establezca una temperatura más alta.

•

Elija el modo alto del ventilador High Fan o enfriado

alto High Cool con el termostato en el número 1o 2.

El aire

acondicionado no

enciende

El aire

acondicionado no

enfría corno

debiera

El aire

acondicionado

enfria dernasiado

FRIEDRICH AIR CONDITIONING CO.

Post Office Box 1540 • San Antonio, Texas 78295-1540

(210) 357-4400 • FAX (210) 357-4490

TÉRMINOS DE LA GARANTÍA LIMITADA -UNIDADES DE

AIRE ACONDICIONADO FRIEDRICH

GARANTIA LIMITADA -PRIMER AÑO

GARANTIA LIMITADA -DEL SEGUNDO AL QUINTO AÑO

Revised 0801

TODAS LAS PARTES: Si cualquiera de las partes suministradas por FRIEDRICH no funciona debido a un defecto de manufactura o del

material dentro de los 12 meses siguientes a la fecha original de compra, FRIEDRICH reparará el producto sin costo alguno, siempre y

cuando que la unidad esté razonablemente accesible para el servicio. Todo costo adicional ocasionado por remover unidades inaccesibles

y/o costos por millaje relacionados con el viaje de servico, los cuales excedan und distancia de 25 millas (una vía), correrán por cuenta del

propietario. Esta solución es la soluciión única convenida dentro de los 12 mesas seguientes de la vecha onginal de compra.

SISTEMA REFRIGERANTE SELLADO: Si el sistema refrigerante sellado (definido para este propósito como el compresor, condensador,

serpentín, serpentín de evaporación,válvula de reversa, válvula de control, capilar,secador de filtro y tubería de interconexión) suministrado

por FRIEDRICH con su unidad de aire acondicionado falla, debido a un defecto de manufactura o del material, dentro de los 60 meses

siguientes a la fecha original de compra, FRIEDRICH pagará una asignación para mano de obra y las partes necessarias para arreglar el

sistema refrigerante sellado. el sistema refrigerante sellado. Sin embargo, FRIEDRICH no pagará el costo del diagnóstico del problema, el

retiro y transporte de la unidad hacia/de la agencia de servicio, ni los gastos de reinstalación asociados con la reparación del sistema

refrigerante sellado. Todos esos costos correrán por cuenta del propietario. Esta solución es la solución única convenida dentro de los 60

mesas siguientes a la fecha original de compra.

APLICABILIDAD Y LIMITACIONES: Esta garantía es aplicable únicamente a unidades que permanezcan dentro del territorio de los 50

Estados Unidos de América, el Distrito de Columbia y Canadá. Esta garantía no es aplicable a:

PARA OBTENER CUMPLIMIENTO DE LA GARANTIA: El servicio será prestado por el concesionario/representante autorizado de

FRIEDRICH o la organización de servicio afiliada en su área. Estos están listados en las Páginas Amarillas. Si requiere ayuda para

obtener el cumplimiento de la garantía, por favor escriba a: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co.,Box

1540, San Antonio, TX 78295-1540.

LIMITACIONES: ESTA GARANTIA SE CONCEDE EN LUGAR DE OTRAS GARANTIAS. Además de lo que se detalla en la garantía,

CUALQUIER GARANTIA DE IDONEIDAD EXPRESA PARA CUALQUIER PROPOSITO PARTICULAR Y/0 PARA MERCADEO SE

LIMITARÁ A LA DURACION CONCEDIDA POR ESTA GARANTIA EXPRESA. EL FABRICANTE RENUNCIA EXPRESAMENTE Y

EXCLUYE CUALQUIER RESPONSABILIDAD POR DAÑOS INCIDENTALES O CONSECUENCIALES DETERMINADOS POR EL

ROMPIMIENTO DE CUALQUIER GARANTIA EXPRESA O IMPLICITA.

NOTA: Algunos estados no permiten limitaciones sobre el tiempo de duración de una garantía implícita, o no permiten la limitación o

exclusión de daños incidentales o consecuenciales, así que puede ser que esas exclusiones no apliquen en su caso.

OTRA: Esta garantía le da derechos legales específicos. Es posible que usted tenga otros derechos que son variables en cada estado.

PRUEBA DE COMPRA: El propietario debe tener la prueba/recibo de compra correctos para recibir servicios relacionados con la ga-

rantía.

Todas las llamadas telefónicas relacionadas con la operación/reparación de este producto correrán por cuenta del consumidor.

Todo servicio de garantía debe ser prestado por una agencia de servicio autorizada por FRIEDRICH, a menos que FRIEDRICH autorice

expresamente otro arreglo antes de que se haga la reparación.

En caso de preguntas relacionadas con los términos de esta garantía, la versión en inglés es la que tiene prioridad.

1. Filtros de aire o fusibles.

2. Productos en los cuales se hayan retirado las especificaciones de los modelos y los números de serie.

3. Productos que sufran defectos o daños resultantes de instalación o tendido eléctrico incorrectos,características de la corriente

eléctrica o mal mantenimiento. Daños causados por accidentes, mal uso o abuso, incendio, inundación, alteraciones y mala apli-

cación del producto y/o unidades que se hayan instalado en una atmósfera corrosiva, problemas causados por guerra, restricciones

gubernamentales, paros, carencia de materiales que vaya más allá del control de FRIEDRICH, o actos de la naturaleza.

920-152-00 (12/04)

Post Office Box 1540 • 4200 N. Pan Am Expressway • San Antonio, Texas 78295-1540

• (210) 357-4400 • FAX (210) 357-4490

FRIEDRICH AIR CONDITIONING CO.

Visit our web site at www.friedrich.com

P/NO.: 3828A21016B

CP06 1Room Air CP05 Installation Operation Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
