Bear Archery 2008 Compound Bow Specs Specifications

User Manual: 2008 Bow Specifications

Open the PDF directly: View PDF PDF.
Page Count: 7

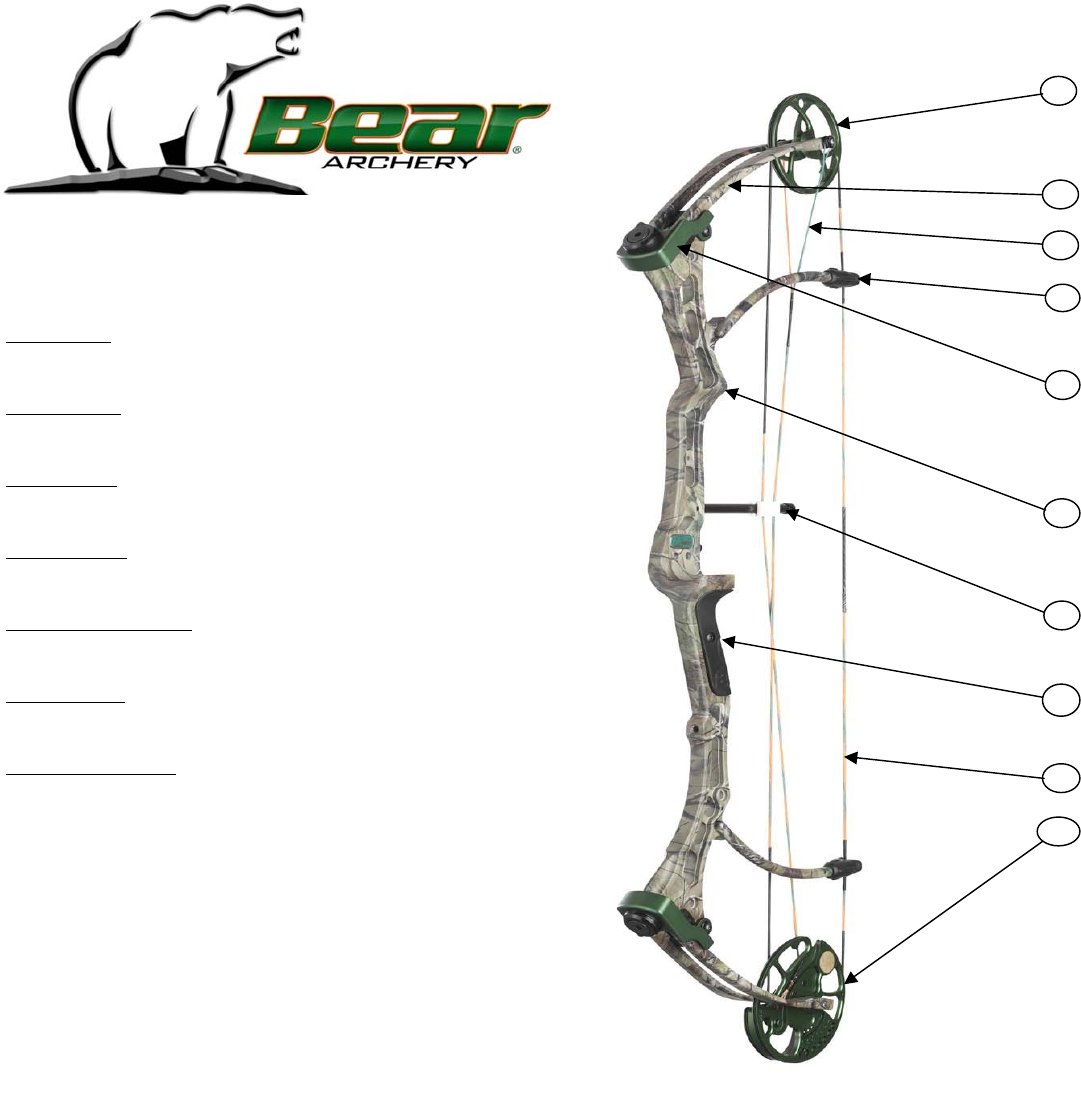

P/N 2L-7133-00
1: IDLER ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
2M-6470-00 08 IDLER AXLE THIMBLE 2
2S-9049-00
TRUTH IDLER AXLE 1
7B-1558A46 .180 AXLE SPACER 2
7B-6411-00 IDLER WHEEL BEARING 2
4A-7260-00
IDLER WHEEL 1
2: TOP & BOTTOM AXLE DAMPENERS
ITEM NO.
DESCRIPTION QTY.
4A-7548-00 AXLE DAMPENERS 4
3. QUAD LIMB SET
ITEM NO.
DESCRIPTION QTY.
6M-6487-43 APG TRUTH QUAD 60 LB SET
A81028006R RH 28" 60 LB. A81028006L LH 28" 60 LB. 6M-6488-43 APG TRUTH QUAD 70 LB SET
A81029006R RH 29" 60 LB. A81029006L LH 29" 60 LB. 4: BUSS CABLE
A81030006R RH 30" 60 LB. A81030006L LH 30" 60 LB. ITEM NO.
DESCRIPTION QTY.
A81028007R RH 28" 70 LB. A81028007L LH 28" 70 LB. 2F-6432-00 WINNER'S CHOICE CABLE 35 1/8" 1
A81029007R RH 29" 70 LB. A81029007L LH 29" 70 LB. 5: UPPER/LOWER STRING SUPPRESSOR
A81030007R RH 30" 70 LB. A81030007L LH 30" 70 LB. ITEM NO.
DESCRIPTION QTY.
2S-9057-02 SUPPRESSOR MOUNT ROD 2
2M-6469-00 STRING DAMPNER 2
1B-6876-00 10-24 X 1/2 SCKT HD CAP SCREW 2
1B-6877-00 10-24 X 3/4 SCKT HD CAP SCREW 2
6: LIMB POCKET ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
2C-6490-01 GREEN-M10.5 QUAD LIMB CUP 2
2M-6458-00 08 LIMB ISOLATION BOOT 2
2M-6464-00 POCKET PLUG 4
2M-6460-00 08 POCKET HALF ROUND 2
1B-6878-00 10-24 X 1/2 BHCS 6
4A-7550-00 3/8-16X2-1/4 LIMB BOLT ASSY 2
1B-6883-00 3/8-16 X 2 1/4 FHCS 2
7: BOW HANDLE
ITEM NO.
DESCRIPTION QTY.
2C-6528-02 APG TRUTH II HANDLE RH 1
2C-6529-02
APG TRUTH II HANDLE LH 1
7B-6408-00
HEX STAINLESS STEEL BUSHING 1
4L-7920-00 BEAR GEL LABEL 2
4L-7921-00
BEAR RISER LABEL 1
8: CABLE GUARD ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
6M-6492-00 6-1/2" CARBON ROD 1
2M-6384-00 WHITE-TEFLON CABLE SLIDE 1
1B-1551A93 10-24 SCKT HEAD SET SCREW 1
9: BOW GRIP
ITEM NO.
DESCRIPTION QTY.
2M-6459-00 08 BEAR RUBBER GRIP RH 1
2M-6466-00 08 BEAR RUBBER GRIP LH 1
1B-6878-00 10-24 X 1/2 BHCS 2
10: BOW STRING
ITEM NO.
DESCRIPTION QTY.
2F-6431-00 WINNER'S CHOICE STRING 94 1/16" 1
11: SINGLE CAM ASSEMBLY
Draw Draw ITEM NO.
DESCRIPTION QTY.
Length ITEM# DESCRIPTION
QTY. Length ITEM# DESCRIPTION
QTY. 1B-6879-00 6-32 X 5/16 SCKT HD CAP SCREWS
3
30" 2C-6498-01 RH MOD#10 130"
2C-6505-01 LH MOD#10 12S-9050-00
TRUTH CAM AXLE 1
29" 2C-6499-01 RH MOD #9 129"
2C-6506-01 LH MOD #9 17B-0164A36
RETAINER CLIP 2
28" 2C-6500-01 RH MOD #8 128"
2C-6507-01 LH MOD #8 14A-7544-00 MODULAR CAM ASSEMBLY RH 1
27" 2C-6501-01 RH MOD #7 127"
2C-6508-01 LH MOD #7 14A-7545-00 MODULAR CAM ASSEMBLY LH 1
26" 2C-6502-01 RH MOD #6 126"
2C-6509-01 LH MOD #6 17B-1558A44 .060 CAM SPACER 3
25" 2C-6503-01 RH MOD #5 125"
2C-6510-01 LH MOD #5 12B-0160A46-00
.030 CAM SPACER 1
24" 2C-6504-01 RH MOD #4 124"
2C-6511-01 LH MOD #4 1
DRAW LENGTH LISTED ABOVE IS SPECIFIC TO THIS BOW
Read owner's manual in full
,
bow re
q
uires s
p
ecific t
yp
es of bow
p
resses for maintenance
O
p
tional modules allow draw len
g
th ad
j
ustment from 24" to 30"
Mass Weight
3.9 lbs.
AMO Draw Length
28", 29", 30"
33.00"
Brace Height
7.00"
94 1/16"/ 35 1/8"
String/Cable Length
Axle to Axle
2008
Model NumberModel Number
TRUTH 2
Bow Speed
IBO f
p
s: 314-318
Cam system
Wei
hted sin
le cam 80% let-off
3
1
2
6
7
8
10
11
4
5
9

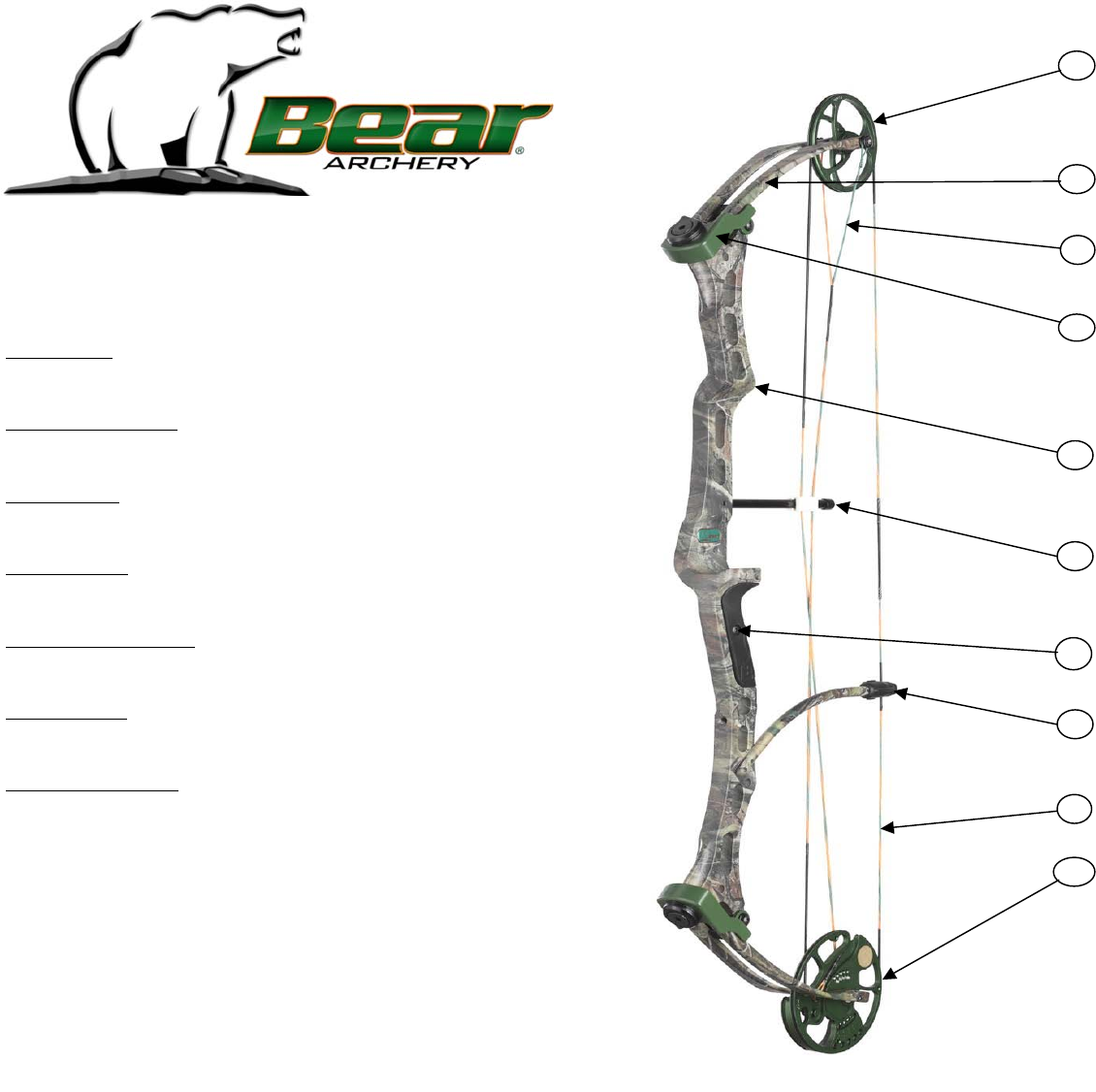

P/N 2L-7132-00
1: IDLER ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
2M-6470-00 08 IDLER AXLE THIMBLE 2
2S-9051-00
08 STD IDLER AXLE 1
7B-1558A46 .180 AXLE SPACER 2
7B-6411-00 IDLER WHEEL BEARING 2
4A-7260-00
IDLER WHEEL 1
2. QUAD LIMB SET
ITEM NO.
DESCRIPTION QTY.
6M-6487-42 APG DONE DEAL QUAD 60 LB SET
6M-6488-42 APG DONE DEAL QUAD 70 LB SET
A82028006R RH 28" 60 LB. A82028006L LH 28" 60 LB. 3: BUSS CABLE
A82029006R RH 29" 60 LB. A82029006L LH 29" 60 LB. ITEM NO.
DESCRIPTION QTY.
A82030006R RH 30" 60 LB. A82030006L LH 30" 60 LB. 2F-6430-00 BUSS CABLE 34 3/4" 1
A82028007R RH 28" 70 LB. A82028007L LH 28" 70 LB. 4: UPPER/LOWER STRING SUPPRESSOR
A82029007R RH 29" 70 LB. A82029007L LH 29" 70 LB. ITEM NO.
DESCRIPTION QTY.
A82030007R RH 30" 70 LB. A82030007L LH 30" 70 LB. 2S-9056-02 SUPPRESSOR MOUNT ROD 2
2M-6469-00 STRING DAMPNER 2
1B-6876-00 10-24X1/2 SCKTHD CAP SCREW 2
1B-6877-00 10-24X3/4 SCKTHD CAP SCREW 2
5: LIMB POCKET ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
2C-6490-01 GREEN-M10.5 QUAD LIMB CUP 2
2M-6458-00 08 LIMB ISOLATION BOOT 2
2M-6464-00 POCKET PLUG 4
2M-6460-00 08 POCKET HALF ROUND 2
1B-6878-00 10-24 X 1/2 BHCS 6
4A-7550-00 3/8-16X2-1/4 LIMB BOLT ASSY 2
1B-6883-00 3/8-16 X 2 1/4 FHCS 2
6: BOW HANDLE
ITEM NO.
DESCRIPTION QTY.
2C-6526-02 APG DONE DEAL HANDLE RH
1
2C-6527-02
APG DONE DEAL HANDLE LH
1
4L-7920-00 BEAR GEL LABEL 2
4L-7921-00
BEAR RISER LABEL 1
7: CABLE GUARD ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
6M-6489-00 6-1/2" FIBERGLASS ROD 1
2M-6384-00 WHITE-TEFLON CABLE SLIDE 1
2M-0160A34
CABLE END CAP 1
1B-1551A93 10-24 SCKT HEAD SET SCREW 1
8: BOW GRIP
ITEM NO.
DESCRIPTION QTY.
2M-6459-00 08 BEAR RUBBER GRIP RH 1
2M-6466-00 08 BEAR RUBBER GRIP LH 1
1B-6878-00 10-24 X 1/2 BHCS 2
9: BOW STRING
ITEM NO.
DESCRIPTION QTY.
2F-6429-00 BOW STRING 93 1/16" 1
10: SINGLE CAM ASSEMBLY
Draw Draw ITEM NO.
DESCRIPTION QTY.
Length ITEM# DESCRIPTION
QTY. Length ITEM# DESCRIPTION
QTY. 1B-6879-00 6-32X5/16 SCKTHD CAP SCREW
3
30" 2C-6498-01 RH MOD#10 130"
2C-6505-01 LH MOD#10 12S-9052-00
08 STD CAM AXLE 1
29" 2C-6499-01 RH MOD #9 129"
2C-6506-01 LH MOD #9 17B-0164A36
RETAINER CLIP 2
28" 2C-6500-01 RH MOD #8 128"
2C-6507-01 LH MOD #8 14A-7544-00 MODULAR CAM ASSEMBLY RH 1
27" 2C-6501-01 RH MOD #7 127"
2C-6508-01 LH MOD #7 14A-7545-00 MODULAR CAM ASSEMBLY LH 1
26" 2C-6502-01 RH MOD #6 126"
2C-6509-01 LH MOD #6 17B-1558A44 .060 CAM SPACER 3
25" 2C-6503-01 RH MOD #5 125"
2C-6510-01 LH MOD #5 12B-0160A46-00
.030 CAM SPACER 1
24" 2C-6504-01 RH MOD #4 124"
2C-6511-01 LH MOD #4 1
DRAW LENGTH LISTED ABOVE IS SPECIFIC TO THIS BOW
Read owner's manual in full, bow re
q
uires s
p
ecific t
yp
es of bow
p
resses for maintenance
O
p
tional modules allow draw len
g
th ad
j
ustment from 24" to 30"
Mass Weight
3.8 lbs.
AMO Draw Length
28", 29", 30"
32.25"
Brace Height
7.25"
93 1/16" / 34 3/4"
String/Cable Length
Axle to Axle
2008
Model NumberModel Number
Done Deal
Bow Speed
IBO f
p
s: 307-311
Cam system
Wei
g
hted sin
g
le cam 80% let-off
2
1
5
6
7
9
10
4
8
3

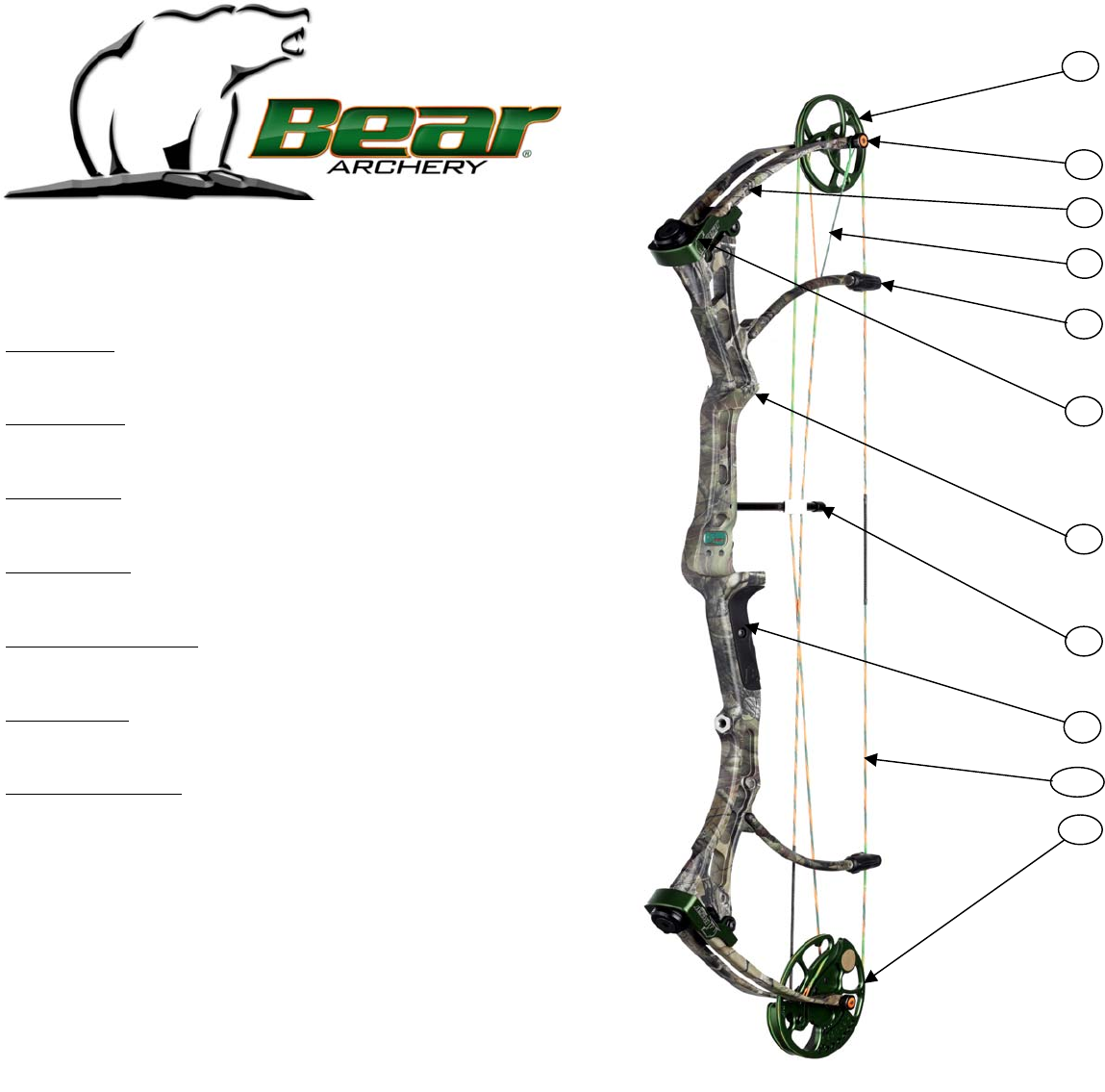

P/N 2L-7131-00
1: IDLER ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
2M-6470-00 08 IDLER AXLE THIMBLE 2
2S-9051-00
STD IDLER AXLE 1
7B-1558A46 .180 AXLE SPACER 2
7B-6411-00 IDLER WHEEL BEARING 2
4A-7543-00
IDLER WHEEL 1
2. QUAD LIMB SET QTY.
6M-6486-41 APG GAME OVER QUAD 50 LB SET
6M-6487-41 APG GAME OVER QUAD 60 LB SET
6M-6488-41 APG GAME OVER QUAD 70 LB SET
A83026005R RH 26" 50 LB. A83026005L LH 26" 50 LB. 3: BUSS CABLE
A83028006R RH 28" 60 LB. A83028006L LH 28" 60 LB. ITEM NO.
DESCRIPTION QTY.
A83029006R RH 29" 60 LB. A83029006L LH 29" 60 LB. 2F-6428-00 452X BUSS CABLE 35 1/8" 1
A83030006R RH 30" 60 LB. A83030006L LH 30" 60 LB.
A83028007R RH 28" 60 LB. A83028007L LH 28" 60 LB.
A83029007R RH 29" 70 LB. A83029007L LH 29" 70 LB. 4: LIMB POCKET ASSEMBLY
A83030007R RH 30" 70 LB. A83030007L LH 30" 70 LB. ITEM NO.
DESCRIPTION QTY.
1C-6144-01 GREEN-M10.5 CAST QUAD CUP 2
2M-6458-00 08 LIMB ISOLATION BOOT 2
2M-6464-00 POCKET PLUG 4
2M-6460-00 08 POCKET HALF ROUND 2
1B-6878-00 10-24 X 1/2 BHCS 6
4A-7550-00 3/8-16X2-1/4 LIMB BOLT ASSY 2
5: BOW HANDLE
ITEM NO.
DESCRIPTION QTY.
2C-6524-02 APG GAME OVER HANDLE RH
1
2C-6525-02
APG GAME OVER HANDLE LH
1
4L-7920-00 BEAR GEL LABEL 2
4L-7921-00
BEAR RISER LABEL 1
6: CABLE GUARD ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
6M-6490-00 7-1/2" CARBON ROD 1
2M-6384-00 WHITE-TEFLON CABLE SLIDE 1
2M-0160A34
CABLE END CAP 1
1B-1551A93 10-24 SCKT HEAD SET SCREW 1
7: BOW GRIP
ITEM NO.
DESCRIPTION QTY.
2M-6459-00 08 BEAR RUBBER GRIP RH 1
2M-6466-00 08 BEAR RUBBER GRIP LH 1
1B-6878-00 10-24 X 1/2 BHCS 2
8: STRING SUPPRESSOR
ITEM NO.
DESCRIPTION QTY.
2S-9055-02 SUPPRESSOR MOUNT ROD 1
2M-6469-00 STRING DAMPNER 1
1B-6877-00 10-24 X 3/4 SCKTHD CAP SCREW 2
9: BOW STRING
ITEM NO.
DESCRIPTION QTY.
2F-6427-00 DF97 BOW STRING 94 1/16" 1
Draw Draw
Length ITEM# DESCRIPTION
QTY. Length ITEM# DESCRIPTION
QTY. 10: SINGLE CAM ASSEMBLY
31" 2C-6498-01 RH MOD#10 1 31" 2C-6505-01 LH MOD#10 1ITEM NO.
DESCRIPTION QTY.
30" 2C-6499-01 RH MOD #9 1 30" 2C-6506-01 LH MOD #9 11B-6879-00 6-32X5/16 SCKTHD CAP SCREW
3
29" 2C-6500-01 RH MOD #8 1 29" 2C-6507-01 LH MOD #8 12S-9052-00
STD CAM AXLE 1
28" 2C-6501-01 RH MOD #7 1 28" 2C-6508-01 LH MOD #7 17B-0164A36
RETAINER CLIP 2
27" 2C-6502-01 RH MOD #6 1 27" 2C-6509-01 LH MOD #6 14A-7551-00 08 EFF ONE CAM ASSEMBLY RH 1
26" 2C-6503-01 RH MOD #5 1 26" 2C-6510-01 LH MOD #5 14A-7552-00 08 EFF ONE CAM ASSEMBLY LH 1
25" 2C-6504-01 RH MOD #4 1 25" 2C-6511-01 LH MOD #4 17B-1558A44 .060 CAM SPACER 3
DRAW LENGTH LISTED ABOVE IS SPECIFIC TO THIS BOW 2B-0160A46-00
.030 CAM SPACER 1
Read owner's manual in full, bow re
q
uires s
p
ecific t
yp
es of bow
p
resses for maintenance
Axle to Axle
2008
Model NumberModel Number
Game Over
Bow Speed
IBO f
p
s: 301-305
Inner Cam system
Wei
g
hted sin
g
le cam 80% let-off
33.00"
Brace Height
7.88"
94 1/16" / 35 1/8"
String/Cable Length
O
p
tional modules allow draw len
g
th ad
j
ustment from 25" to 31"
Mass Weight
3.9 lbs.
AMO Draw Length
26", 28", 29", 30"
2
1
4
5
6
8
10
3
7
9

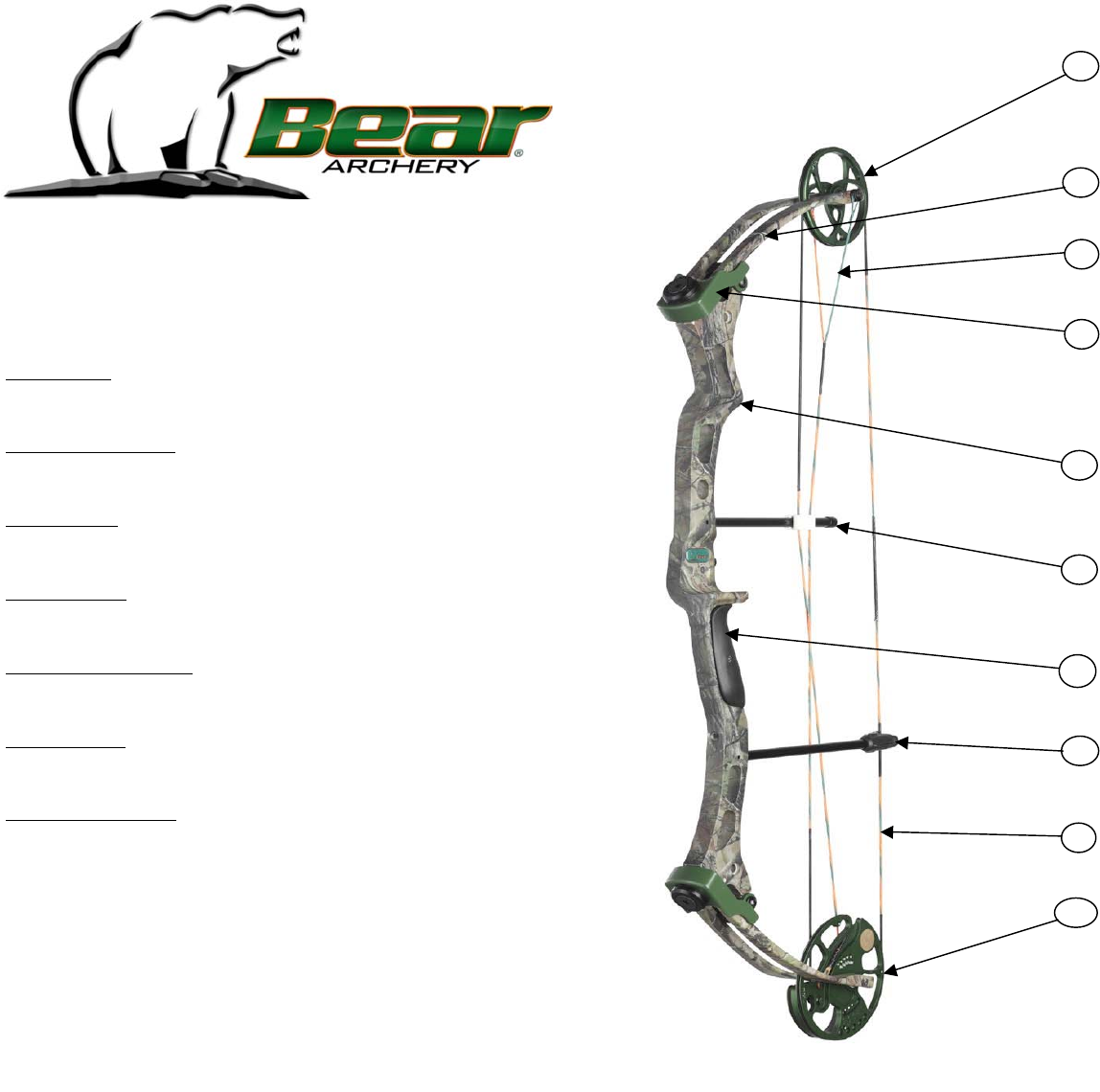

P/N 2L-7130-00
1: IDLER ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
2M-6470-00 08 IDLER AXLE THIMBLE 2
2S-9051-00
STD IDLER AXLE 1
7B-1558A46 .180 AXLE SPACER 2
7B-6411-00 IDLER WHEEL BEARING 2
4A-7543-00
IDLER WHEEL 1
2. QUAD LIMB SET QTY.
6M-6486-40 APG LIGHTS OUT QUAD 50 LB SET
6M-6487-40 APG LIGHTS OUT QUAD 60 LB SET
6M-6488-40 APG LIGHTS OUT QUAD 70 LB SET
A84026005R RH 26" 50 LB. A84026005L LH 26" 50 LB. 3: BUSS CABLE
A84028006R RH 28" 60 LB. A84028006L LH 28" 60 LB. ITEM NO.
DESCRIPTION QTY.
A84029006R RH 29" 60 LB. A84029006L LH 29" 60 LB. 2F-6426-00 452X BUSS CABLE 32 1/8" 1
A84030006R RH 30" 60 LB. A84030006L LH 30" 60 LB.
A84028007R RH 28" 60 LB. A84028007L LH 28" 60 LB.
A84029007R RH 29" 70 LB. A84029007L LH 29" 70 LB. 4: LIMB POCKET ASSEMBLY
A84030007R RH 30" 70 LB. A84030007L LH 30" 70 LB. ITEM NO.
DESCRIPTION QTY.
1C-6144-01 GREEN-M10.5 CAST QUAD CUP 2
2M-6458-00 08 LIMB ISOLATION BOOT 2
2M-6464-00 POCKET PLUG 4
2M-6460-00 08 POCKET HALF ROUND 2
1B-6878-00 10-24 X 1/2 BHCS 6
4A-7550-00 3/8-16X2-1/4 LIMB BOLT ASSY 2
5: BOW HANDLE
ITEM NO.
DESCRIPTION QTY.
2C-6522-02 APG GAME OVER HANDLE RH
1
2C-6523-02
APG GAME OVER HANDLE LH
1
4L-7920-00 BEAR GEL LABEL 2
4L-7921-00
BEAR RISER LABEL 1
6: CABLE GUARD ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
6M-6491-00 8-1/2" FIBERGLASS ROD 1
2M-6384-00 WHITE-TEFLON CABLE SLIDE 1
2M-0160A34
CABLE END CAP 1
1B-1551A93 10-24 SCKT HEAD SET SCREW 1
7: BOW GRIP
ITEM NO.
DESCRIPTION QTY.
2M-6404-00 2PC GRIP W LEATHER 1
1B-6878-00 10-24 X 1/2 BHCS 2
8: LOWER STRING SUPPRESSOR
ITEM NO.
DESCRIPTION QTY.
2S-9054-01 SUPPRESSOR MOUNT ROD 1
2M-6469-00 STRING DAMPNER 1
1B-1551A93 10-24X3/16 SCKT SET SCREW 2
9: BOW STRING
ITEM NO.
DESCRIPTION QTY.
2F-6425-00 DF97 BOW STRING 87 3/4" 1
Draw Draw
Length ITEM# DESCRIPTION
QTY. Length ITEM# DESCRIPTION
QTY. 10: SINGLE CAM ASSEMBLY
31" 2C-6498-01 RH MOD#10 1 31" 2C-6505-01 LH MOD#10 1ITEM NO.
DESCRIPTION QTY.
30" 2C-6499-01 RH MOD #9 1 30" 2C-6506-01 LH MOD #9 11B-6879-00 6-32X5/16 SCKT HD CAP SCREWS
3
29" 2C-6500-01 RH MOD #8 1 29" 2C-6507-01 LH MOD #8 12S-9052-00
STD CAM AXLE 1
28" 2C-6501-01 RH MOD #7 1 28" 2C-6508-01 LH MOD #7 17B-0164A36
RETAINER CLIP 2
27" 2C-6502-01 RH MOD #6 1 27" 2C-6509-01 LH MOD #6 14A-7551-00 08 EFF ONE CAM ASSEMBLY RH 1
26" 2C-6503-01 RH MOD #5 1 26" 2C-6510-01 LH MOD #5 14A-7552-00 08 EFF ONE CAM ASSEMBLY LH 1
25" 2C-6504-01 RH MOD #4 1 25" 2C-6511-01 LH MOD #4 17B-1558A44 .060 CAM SPACER 1
DRAW LENGTH LISTED ABOVE IS SPECIFIC TO THIS BOW 2B-0160A46-00
.030 CAM SPACER 1
Read owner's manual in full
,
bow re
q
uires s
p
ecific t
yp
es of bow
p
resses for maintenance 1
Axle to Axle
2008
Model NumberModel Number
Li
g
hts Out
Bow Speed
IBO f
p
s: 296-300
Inner Cam system
Wei
g
hted sin
g
le cam 80% let-off
30.00"
Brace Height
8.75"
87 3/4" / 32 1/8"
String/Cable Length
O
p
tional modules allow draw len
g
th ad
j
ustment from 25" to 31"
Mass Weight
3.7 lbs.
AMO Draw Length
26", 28", 29", 30"
2
1
4
5
6
8
10
3
7
9
P/N 2L-7137-00
1: IDLER WHEEL ASSEMBLY
ITEM NO. DESCRIPTION QTY.
2C-6456-00 GREEN 3-SPOKE 3" IDLER WHEEL
1
7B-0166A13 PW IDLER WHEEL BEARING 2
7B-6370-00 IH WASHER .095 X .50D X .281ID
1
7B-1558A49 IH WASHER .230X .500 DI X .189ID
2
7B-0162A32 QCC AXLE SPOOL 2
7B-0166A08 QCC ONE CAM AXLE 1
2. QUAD LIMB SET QTY.
ITEM NO. DESCRIPTION
6M-6459-41 APG SHOWDOWN QUAD 60 LB SET
6M-6460-41 APG SHOWDOWN QUAD 70 LB SET
A85028026R RH 28" 60 LB. 27" & 29" MODULES INCLUDED
A85029027R RH 29" 70 LB. 28" & 30" MODULES INCLUDED 3: BUSS CABLE
A85028026L LH 28" 60 LB. 27" & 29" MODULES INCLUDED ITEM NO.
DESCRIPTION QTY.
A85029027L LH 29" 70 LB. 28" & 30" MODULES INCLUDED 2F-6434-00 452X BUSS CABLE 34 1/2" 1
4: POCKET ASSEMBLY
ITEM NO. DESCRIPTION QTY.
2B-0161A54 .080 OMNI LIMB WASHER, PVC
2
2M-0169A85 LIMB POCKET INSERT 2
2M-0169A82 PLAS-QUAD LIMB PAD ROCKER #2 2
2C-6466-00 GREEN-CAST LIMB POCKET 2
4A-2192A55 2 1/2" LIMB BOLT ASSEMBLY 2
5: BOW HANDLE
ITEM NO.
DESCRIPTION QTY.
2C-6532-02 APG SHOWDOWN HANDLE RH 1
2C-6533-02 APG SHOWDOWN HANDLE LH 1
4L-7920-00 BEAR GEL LABEL 2
4L-7921-00 BEAR RISER LABEL 1
6: CABLE GUARD ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
6M-6491-00 9-1/4" FIBERGLASS ROD 1
2M-6384-00 WHITE-TEFLON CABLE SLIDE 1
2M-0160A34 CABLE END CAP 1
1B-1551A93 #10-32 SOCKET SET SCREW 1
7: BOW GRIP
ITEM NO.
DESCRIPTION QTY.
2M-6404-00 2PC GRIP W LEATHER 1
1B-6878-00 10-24 X 1/2 BHCS 2
8: BOW STRING
ITEM NO.
DESCRIPTION QTY.
2F-6433-00 DF97 BOW STRING 86 7/8" 1
9: SINGLE CAM ASSEMBLY
ITEM NO.
DESCRIPTION QTY.
1B-0167A29 6-32X1/4" SHCS 3
4A-2190A65 GRIZZLYII AXLE ASSY 1
O
p
tional modules allow draw 7B-6377-00 .320 DELRIN FLANGE BUSHING
2
1B-0164A31 8-32X5/8" STRING SPOOL SCREW
1
7B-0164A36 RETAINER CLIP 2
DRAW LENGTH/ITEM#/DESCRIPTION QTY. 4A-7097-00 GRN-PW2 RH CAM ASSY 1
31" 2S-2077A42 BLKA-WING MODULE#2 WM 1 4A-7098-00 GRN-PW2 LH CAM ASSY 1
30" 2S-2077A43 BLKA-WING MODULE#3 WM 1 2B-0160A55 WASHER #8 EXTERNAL TOOTH
1
29" 2S-2077A44 BLKA-WING MODULE#4 WM 1 7B-6316-00 BRASS STRING SPOOL
1
28" 2S-2077A45 BLKA-WING MODULE#5 WM 1 7B-6317-00 BRASS STRING SPOOL NO-TAP
1
27" 2S-2077A46 BLKA-WING MODULE#6 WM 1
26" 2S-2077A47 BLKA-WING MODULE#7 WM 1
25" 2S-2077A48 BLKA-WING MODULE#8 WM 1
DRAW LENGTH LISTED ABOVE IS SPECIFIC
Axle to Axle
2008
Model Number

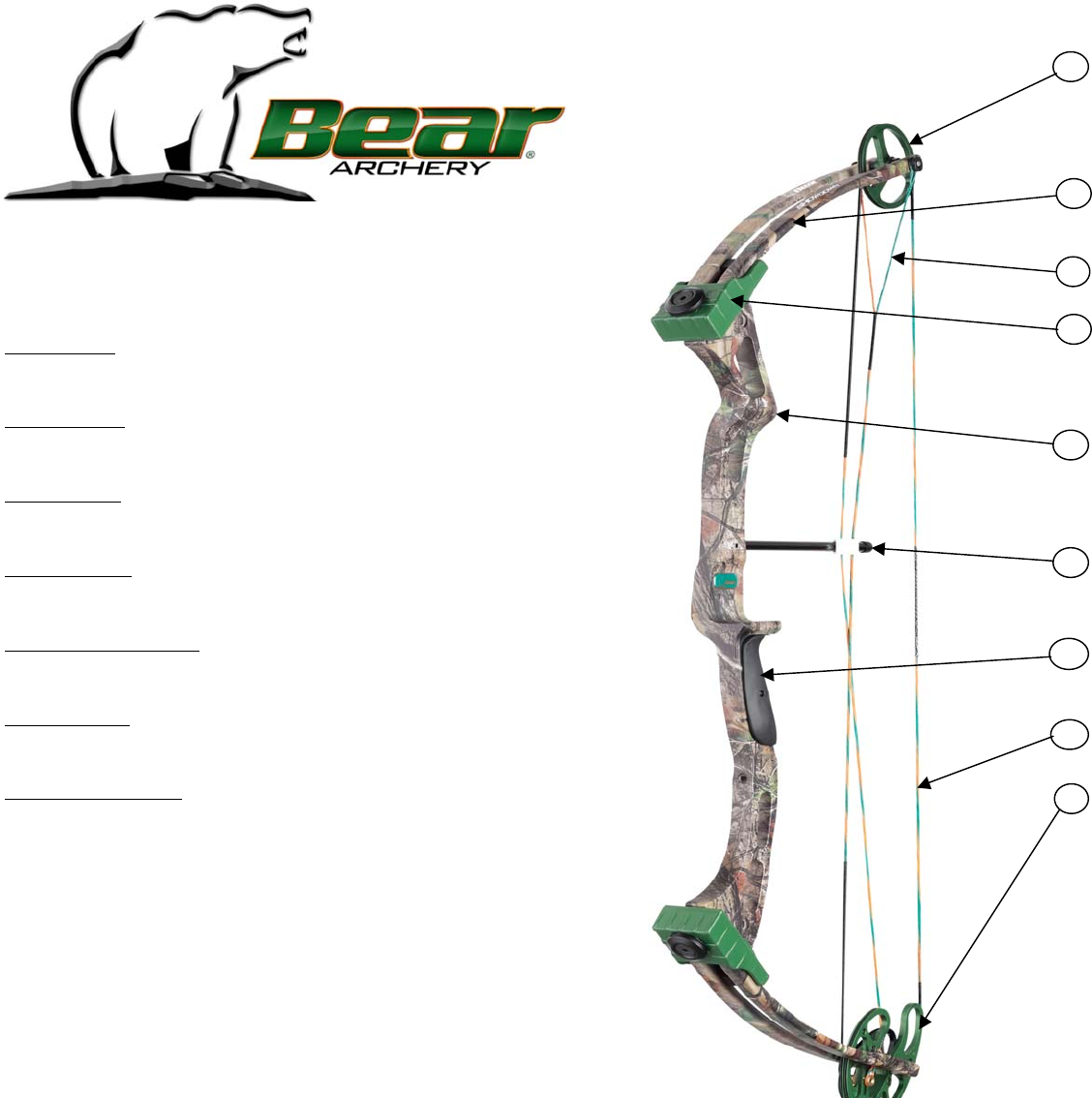

Showdown
Bow Speed
IBO f
p
s: 286-290
Cam system
Modular sin
g
le cam 80% let-off
31.75"
Brace Height
8.75"
86 7/8" / 34 1/2"
String/Cable Length
len
g
th ad
j
ustments from 25-31"
Mass Weight
3.8 lbs.
AMO Draw Length
shipped at 28"or 29".
2
1
4
5
6
8
9
3
7
2008
1: UPPER INNER CAM ASSEMBLY
ITEM NO. DESCRIPTION QTY.
1B-6823-00 #6-32 x 3/8 SOCKET HEAD CAP SCREW 1
2S-8856-02 INNER CAM MODULE 1
4A-7281-01 GREEN-INNER UPR CAM ASSY. 1
7B-6402-00 IH .200 WASHER 1
2B-0160A46 THRUST WASHER .030 2
7B-6378-00 IH .360 FLANGE BUSHING 1
7B-6402-00 IH .215 FLANGE BUSHING 1
7B-2190A45 QCC AXLE W SPOOL ASSY 1
Model Number 7B-0162A32 QCC AXLE SPOOL 1
AFR9012640 RH 13-27" 40 LB. APG BOW SET
AFR9012650 RH 13-27" 50 LB. APG BOW SET
AFR9013640 LH 13-27" 40 LB. APG BOW SET 2: LIMBS
AFR9013650 LH 13-27" 50 LB. APG BOW SET ITEM NO. DESCRIPTION QTY.
AFR9018640 RH 13-27" 40 LB. APG BOW ONLY 6M-6481-04 ODYSSEY II
(
G15
)
LIMB 40# APG PAIR
AFR9018650 RH 13-27" 50 LB. APG BOW ONLY 6M-6480-04 ODYSSEY II
(
G20
)
LIMB 50# APG PAIR
AFR9019640 LH 13-27" 40 LB. APG BOW ONLY
AFR9019650 LH 13-27" 50 LB. APG BOW ONLY 3: POCKET ASSEMBLY
ITEM NO. DESCRIPTION QTY.
2C-2073-20 GREEN-RML SOLID LMB POCKET 2
4A-2192A66 WT ADJUST BOLT ASSY 2
1B-1700A20 #10-24 X 1/2 BHCS 2
2B-1700A58 WASHER .25 X .495DIA X .200 2
283 ft/sec
@
27" 50 lb actual tested 4: ACCESSORIES-CAN VARY DEPENDING ON MODEL QTY.
4A-7106-01
(
4
)
ARROW QUIVER ASSY.-APG 1
4A-0322A63 PEEP SIGHT 1
4A-6930-00 COBRA BANTUM SIGHT 1
4A-7138-00 B2 WHISKER BISCUIT REST-CARBON 1
5A-7629-00 CARBON ARROW-FIN 3
5: CABLE GUARD ASSEMBLY
ITEM NO. DESCRIPTION QTY.
6M-6479-00 8" FIBERGLASS CABLE GUARD ROD 1
2M-1553A71 CABLE SLIDE 1
6: BOW HANDLE/GRIP
ITEM NO. DESCRIPTION QTY.
2C-2265A78 G2SL MACH HANDLE APG RH 1
2C-2265A79 G2SL MACH HANDLE APG LH 1
2M-0704A88 RH SOFT GRIP 1
2M-0704A89 LH SOFT GRIP 1
7: SYNTHETIC BUSS CABLE
ITEM NO. DESCRIPTION QTY.
2F-6361-00 34 1/2" BUSS CABLE-DF97 2
8: BOW STRING
ITEM NO. DESCRIPTION QTY.
2F-6360-00 51" BOW STRING-DF97 1
9: LOWER INNER CAM ASSEMBLY
ITEM NO. DESCRIPTION QTY.
1B-6823-00 #6-32 x 3/8 SOCKET HEAD CAP SCREW 1
2S-8856-02 INNER CAM MODULE 1
4A-7282-01 GREEN-INNER LWR CAM ASSY. 1
7B-6402-00 IH .200 WASHER 1
2B-0160A46 THRUST WASHER .030 2
7B-6378-00 IH .360 FLANGE BUSHING 1
7B-6402-00 IH .215 FLANGE BUSHING 1
7B-2190A45 QCC AXLE W SPOOL ASSY 1
7B-0162A32 QCC AXLE SPOOL 1
P/N 2L-7087-00
AMO Draw Length
13"-27" ADJUSTABLE

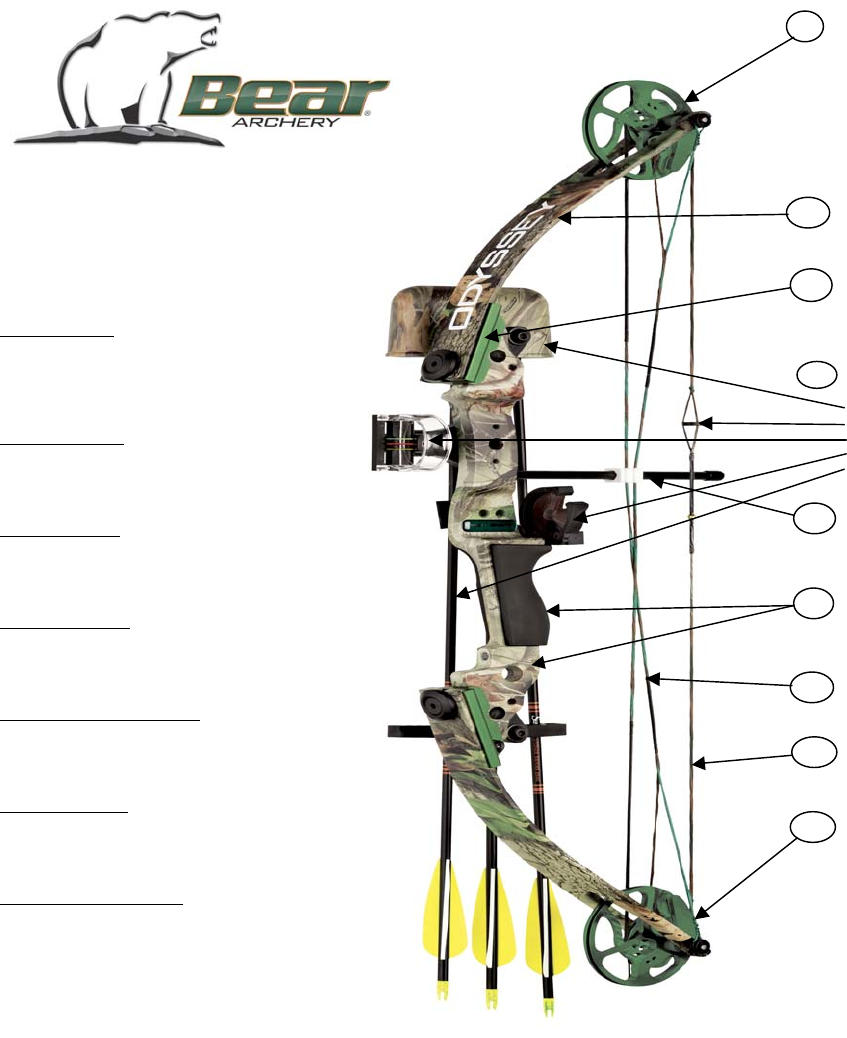

ODYSSEY II
String/Cable Length
51" / 34 1/2"
Mass Weight
2.9 lbs.
Bow Speed
IBO f
p
s: 283-287 ft/sec
Cam system
Rotatin
g
Inner Cam 70% let-off
Axle to Axle
32"
Brace Height
5.50"
1
2
3
4
5
6
9
8
7
2008
1: UPPER INNER CAM ASSEMBLY
ITEM NO. DESCRIPTION QTY.
1B-6823-00 #6-32 x 3/8 SOCKET HEAD CAP SCREW
1
2S-8856-02 INNER CAM MODULE 1
4A-7281-01 GREEN-INNER UPR CAM ASSY.
1
7B-6402-00 IH .200 WASHER 1
2B-0160A46 THRUST WASHER .030 2
7B-6378-00 IH .360 FLANGE BUSHING 1
7B-6402-00 IH .215 FLANGE BUSHING
1
AFR9014229 RH 13-27" 29 LB. BOW SET 7B-2190A45 QCC AXLE W SPOOL ASSY
1
AFR9015229 LH 13-27" 29 LB. BOW SET 7B-0162A32 QCC AXLE SPOOL 1
AFR9018229 RH 13-27" 29 LB. BOW ONLY
AFR9019229 LH 13-27" 29 LB. BOW ONLY 2: LIMBS
ITEM NO. DESCRIPTION QTY.
6M-6469-14 PIONEER II
(
G9
)
LIMB 29# BLACK
PAIR
3: POCKET ASSEMBLY
Projected speed at 27" 50 lbs ITEM NO. DESCRIPTION QTY.
2C-2073-20 GREEN-RML SOLID LMB POCKET 2
4A-2192A66 WT ADJUST BOLT ASSY 2
1B-1700A20 #10-24 X 1/2 BHCS 2
2B-1700A58 WASHER .25 X .495DIA X .200 2
4: ACCESSORIES-CAN VARY DEPENDING ON MODEL QTY.
4A-6951-00 BLACK-4 ARROW QUIVER ASSY. 1
4A-0322A63 PEEP SIGHT 1
4A-6930-00 COBRA BANTUM SIGHT 1
4A-7138-00 B2 WHISKER BISCUIT REST-CARBON 1
4A-6869-02 26" SAFETY GLASS ARROWS-BLACK 3
5: CABLE GUARD ASSEMBLY
ITEM NO. DESCRIPTION QTY.
6M-6479-00 8" FIBERGLASS CABLE GUARD ROD 1
2M-1553A71 CABLE SLIDE 1
6: BOW HANDLE/GRIP
ITEM NO. DESCRIPTION QTY.
2C-6464-00 G2SL MACH HANDLE BLACK RH 1
2C-6465-00 G2SL MACH HANDLE BLACK LH 1
2M-0704A88 RH SOFT GRIP 1
2M-0704A89 LH SOFT GRIP 1
7: SYNTHETIC BUSS CABLE
ITEM NO. DESCRIPTION QTY.
2F-6361-00 34 1/2" BUSS CABLE-DF97 2
8: BOW STRING
ITEM NO. DESCRIPTION QTY.
2F-6360-00 51" BOW STRING-DF97 1
9: LOWER ROTATABLE CAM ASSEMBLY
ITEM NO. DESCRIPTION QTY.
1B-6823-00 #6-32 x 3/8 SOCKET HEAD CAP SCREW 1
2S-8856-02 INNER CAM MODULE 1
4A-7282-01 GREEN-INNER LWR CAM ASSY.
1
7B-6402-00 IH .200 WASHER 1
2B-0160A46 THRUST WASHER .030 2
7B-6378-00 IH .360 FLANGE BUSHING 1
7B-6402-00 IH .215 FLANGE BUSHING
1
7B-2190A45 QCC AXLE W SPOOL ASSY
1
7B-0162A32 QCC AXLE SPOOL 1
P/N 2L-7094-00

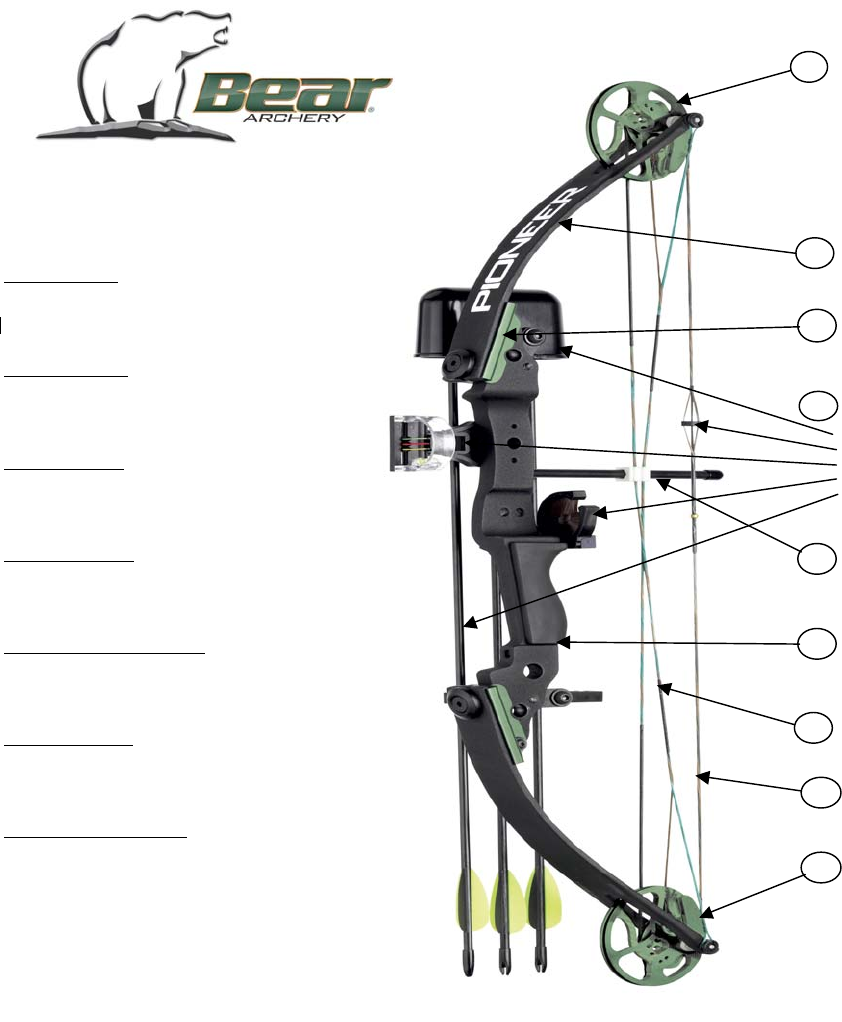

PIONEER II
Model Number
51" / 34 1/2"
Mass Weight
5 1/2"
String/Cable Length
2.9 lbs.
AMO Draw Length
13"-27" ADJUSTABLE
Bow Speed
IBO f
p
s: 283-287
Cam system
Rotatin
g
Inner Cam 70% let-off
Axle to Axle
32"
Brace Height
1
2
3
4
5
6
98
87
7

Navigation menu
