THE FINEST RADIO CONTROL MODELS

R

※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE. No. 31583

●キットの他にそろえる物 REQUIRED FOR OPERATION

●プロポの準備 RADIO PREPARATION

●組立て前の注意 BEFORE YOU BEGIN

●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS

●本体の組立て ASSEMBLY

●取扱いの注意 OPERATING YOUR MODEL SAFELY

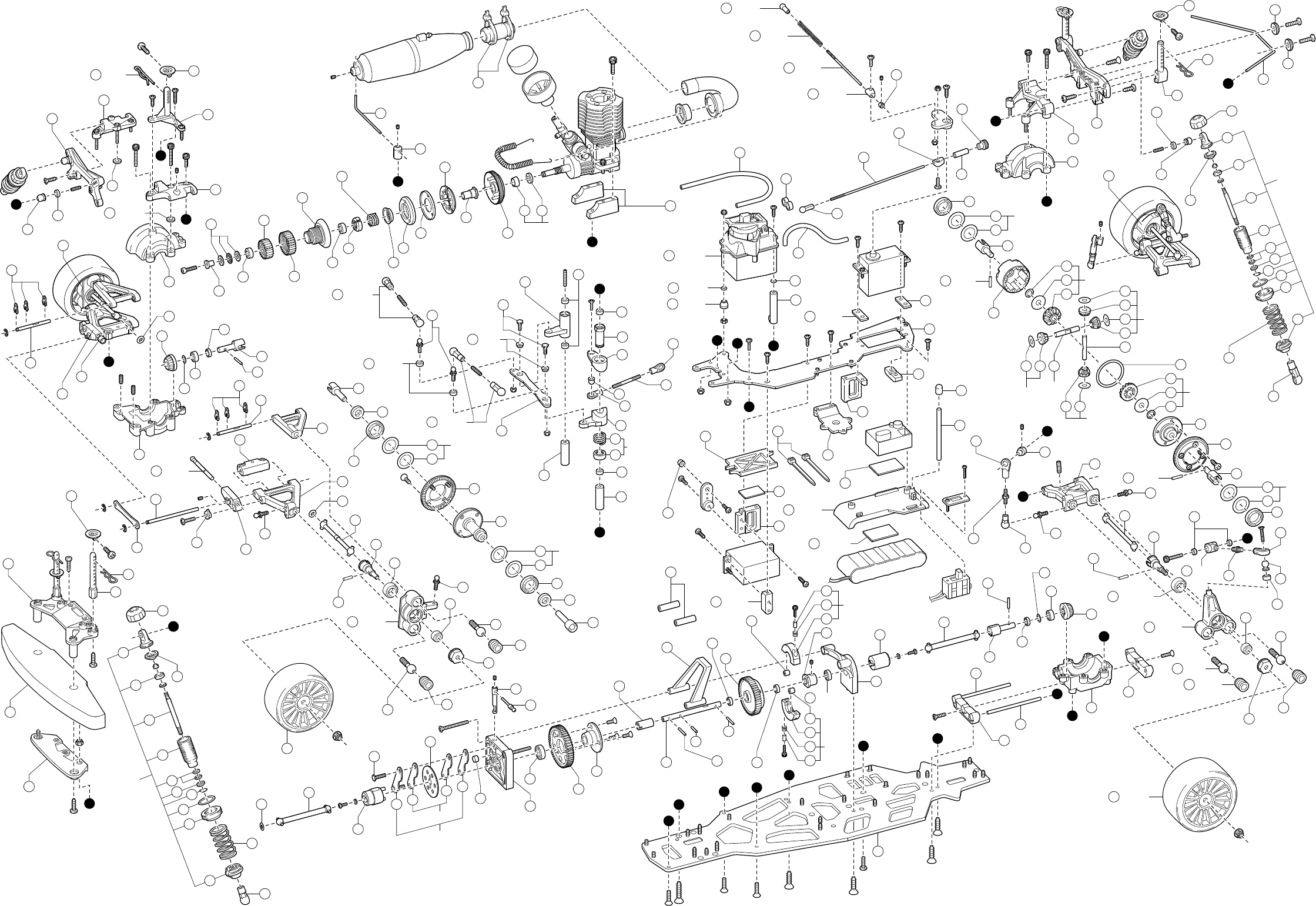

●分解図 EXPLODED VIEW

●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS

2 ∼ 3

3

4

5 ∼ 6

7 ∼ 32

33

34 ∼ 35

36 ∼ 39

目 次 INDEX

INSTRUCTION MANUAL

組立／取扱説明書

1 : 10 スケール ラジオコントロール 12 エンジン ツーリングカー シリーズ

ピュアテン GP 4WD シャシー キット

FW-05 RR スポンジタイヤ仕様

安全のための注意事項

UNDER SAFETY PRECAUTIONS

This radio control model is not a toy.

この無線操縦模型は玩具ではありません!

●この商品は高い性能を発揮するように設計されています。

 組立てに不慣れな方は、模型を良く知っている人にアド

 バイスを受け確実に組立ててください。

●小さい部品があるので、組立て作業は、幼児の手がとど

 かない所で必ず行ってください。

●動かして楽しむ場所は万一の事故を考えて、安全を確認

 してから責任をもってお楽しみください。

●組立てた後も、説明書がいつでも見られるように大切に

 保管してください。

●First-time builders should seek the advice of experienced modellers

 before

beginning

assembly and if they do not fully understand

 any part of the construction.

●Assemble this kit only in places out of children's reach!

●Take care before operating this model.

 You are responsible for this model's assembly and safe operation!

●Always keep this instruction manual ready at hand for quick

 reference, even after completing the assembly.

 2004 KYOSHO CORPORATION／禁無断転載複製

※ご使用前にこの説明書を良くお読みになり十分に理解してください。

Before beginning assembly, please read these instructions thoroughly!

RADIO CONTROLLED .12 ENGINE POWERED TOURING CAR SERIES

PureTen GP 4WD CHASSIS KIT

Foam Tyre Version

1:10 SCALE

1

２チャンネル２サーボ無線操縦機

（プロポ）

2ch radio control set with 2 servos.

●このキットには２チャンネル２サーボの

プロポが必要です。

●送信機にはスティックタイプとハンドル

タイプがありますが、お好みのタイプを

用意してください。

●リバーススイッチを使用する場合は、プ

ロポに付属の説明書を参考に設定してく

ださい。

■スティックタイプ

 ２チャンネルプロポ

Stick-type

2ch radio set.

■ハンドルタイプ

 ２チャンネルプロポ

Wheel-type

2ch radio set.

■受信機用ニカドバッテリー

Ni-Cd Battery

■単３乾電池（送信機用）

AA-size Batteries (For Transmitter)

AAAA AAAA

■サーボ

Servo

■受信機

Receiver

19∼20mm

38∼41mm

25∼29mm

36∼42.5mm

15∼17mm

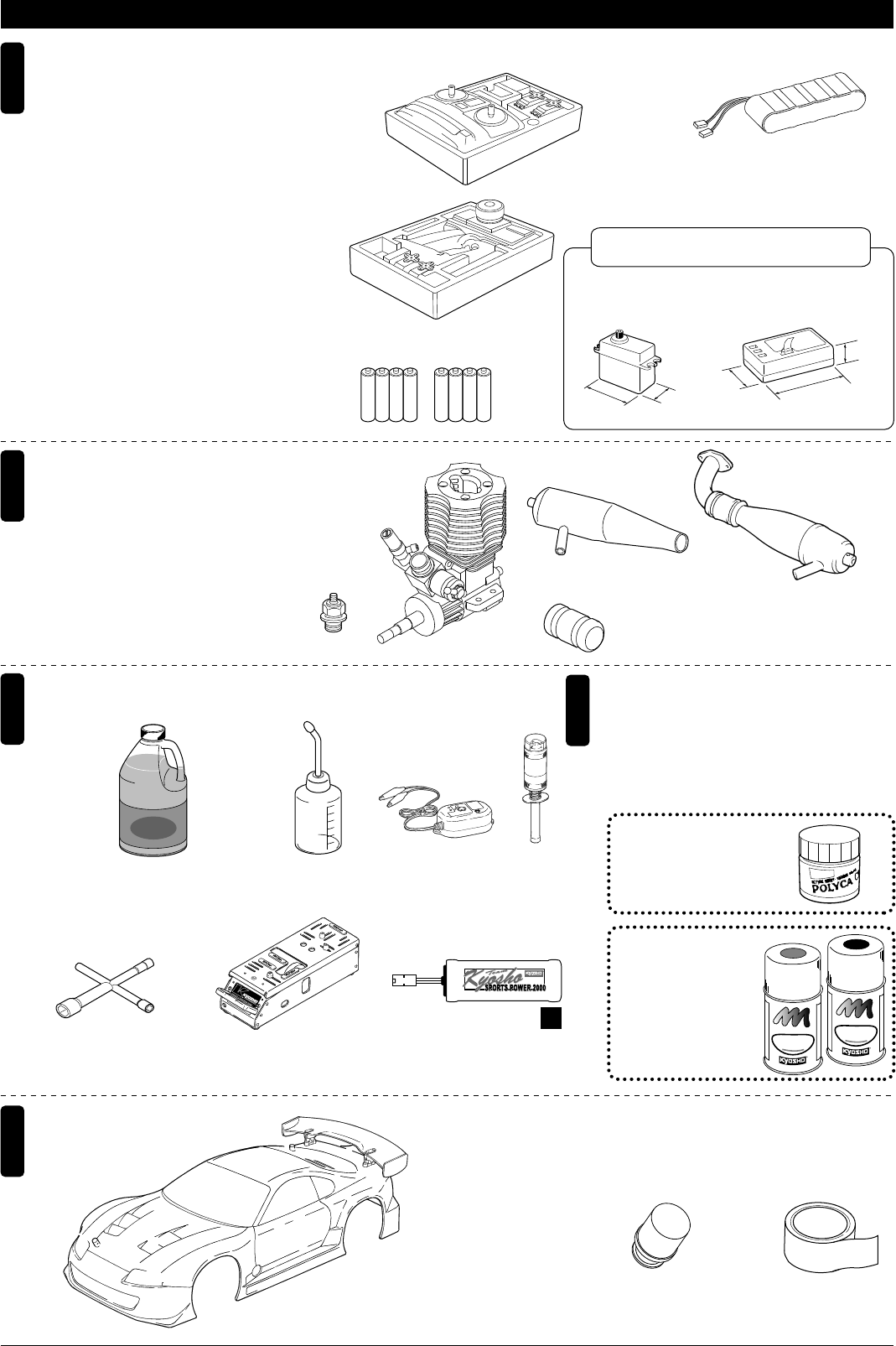

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)

使用できるサーボ・受信機サイズ

Suitable servos & receiver

●This kit requires a 2 channel radio con-

trol set with 2 servos.

●Because there are stick-type and wheel-

type transmitters, use which ever fits

your convenience best.

●In case of using reverse switch, refer to

instruction manual included in the radio

set.

※No.71162 6V600mAh RXニカドバッテリー

 を必ず使用してください。

■12クラスカー用

 エンジン

Engine for .12

class cars

■マフラー

Muffler

■プラグ

Plug

■エアフィルター ■グラステープ

Air Filter Tape

4

塗料

Paint

●ボディの塗装には塗料が必要です。京商では、

 モデル用塗料、スプレーを販売していますので

 ご利用ください。

5

その他

Other equipment required.

■ボディ

Body

※200mm幅（KYOSHO製）の

 ツーリングカーボディ

*KYOSHO Touring Car Body.

(200mm width)

●For painting the body, use Kyosho paints

for models!

京商スプレーカラー

KYOSHO SPRAY COLOR

No.76301∼76711

No.2230

ポリカカラー

POLYCA COLOR

■ジョイントパイプ

Joining Pipe

No.39011 スーパーチューンドサイレンサーRセット（側方）

No. 39011 Super Tuned Silencer Set (Side)

No.VSW008 φ5.2マフラー&マニホールドセット（後方）

No. VSW008 ¿5.2 Muffler & Manifold Set (Rear)

S

P

R

A

Y

C

O

L

O

R

R

K

Y

O

S

H

O

F

U

E

L

P

R

O

F

F

P

A

I

N

T

S

P

R

A

Y

C

O

L

O

R

R

K

Y

O

S

H

O

F

U

E

L

P

R

O

F

F

P

A

I

N

T

Only use No.71162 6V600mAh RX Ni-Cd Battery.

(Do not use other batteries.)

2

■

マフラーとマニホールド

Muffler and Manifold

2

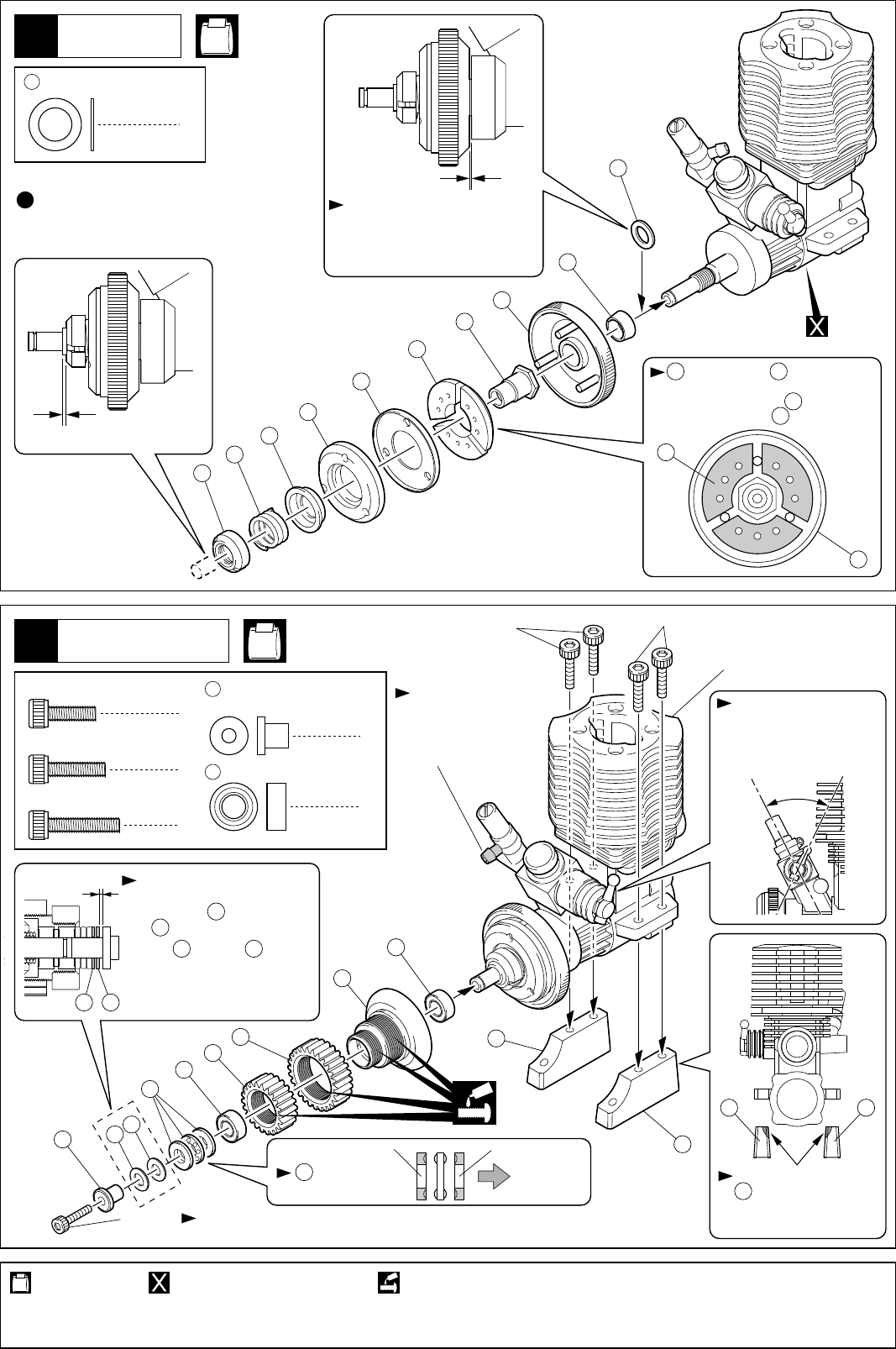

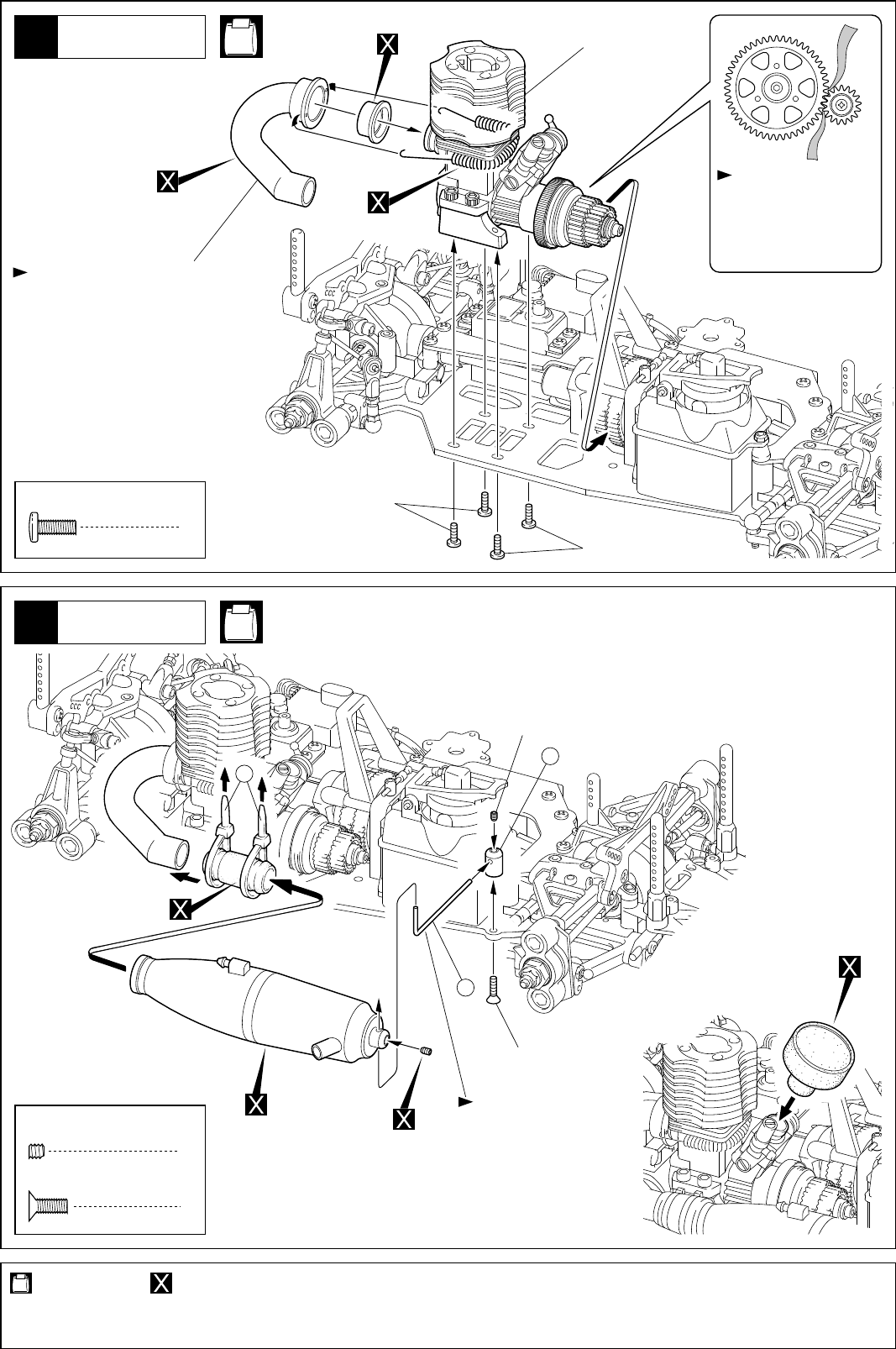

エンジンおよびマフラー

Engine & Muffler

●このキットには12クラスエンジンが必要

です。

 ※SGシャフト（パイロットシャフト）仕

 様で、スライドキャブ仕様のリコイル

 スターターなしエンジンのみ搭載でき

 ます。

●This kit requires a .12 class engine.

*Only SG Shaft (Pilot Shaft) with Slide

Carburettor engine without pull starter

is available.

Glow Engine

Fuel

3

燃料と始動用具

Required for engine starting:

No.96422

 クイックフュールポンプ

 Quick Fill Fuel Bottle

No.80312

 ロッキングジグ／レンチ

 Locking Jig & Wrench

No.36205

 マルチスターターボックスプロ

 Multi Starter Box Pro

No.71901

 

スポーツパワー2000 ニカドバッテリー

 

SPORTS POWER 2000 Ni-Cd Battery

■燃料

 Glow Fuel

■燃料ポンプ

 Fuel Pump

■プラグヒーター

 Plug Heater

■プラグレンチ

 Plug Wrench

■スターター

 Starter

■スターター用バッテリー

 Battery

No.73111

KYOSHO RACING

KANAI FUEL 20%

KYOSHO CORPORATION NO.71901

RECHARGEABLE Ni-Cd BATTERY

No.695145

 

スパークブースター

 

Spark Booster

No.695142

 

DC急速充電器

 DC Quick Charger

x2

6

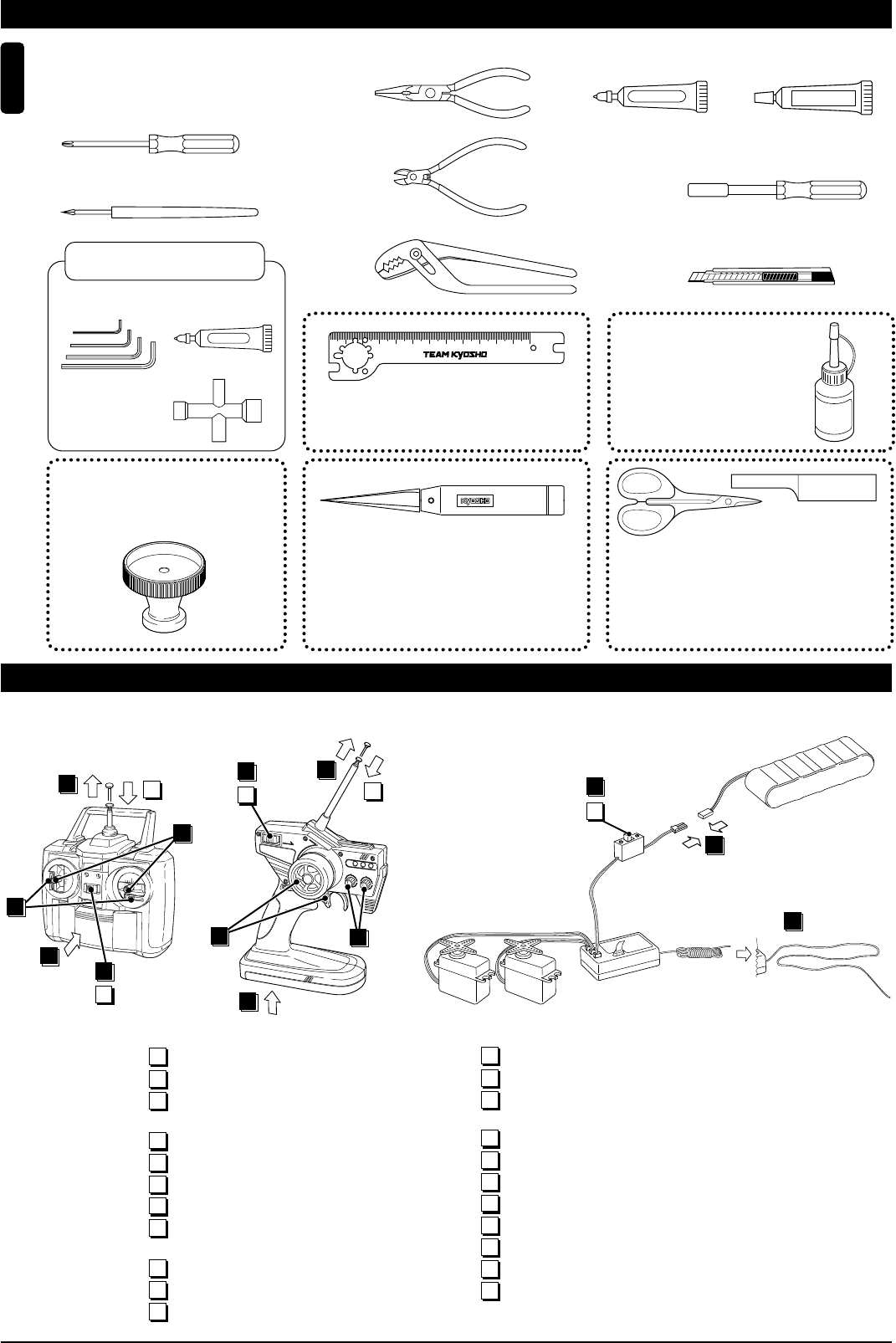

組立てに必要な工具

Tools required

キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)

下穴加工が不要で、直接

1mm∼15mmの正確な穴

あけができる工具です。

No need to pre-drill!

Drills neat 1mm to 15mm

holes directly!

ラウンドカッター＆サンダー

ROUND CUTTER & SANDER

No.1829

ボディのカット、仕上

げ用。 曲線部分も楽に

作業ができます。

For trimming bodies!

Cutting along curved lines

never was so easy!

3

キットに入っている工具

TOOLS INCLUDED

■カッターナイフ

Sharp Hobby Knife

■六角レンチ

Hex Wrench

■＋ドライバー（大、中、小）

Phillips Screwdriver (L.M.S)

■ラジオペンチ

Needle Nose Pliers

■プライヤー

Pliers

■10mmボックスドライバー

Box Wrench

■十字レンチ（小）

 Cross Wrench (S)

■グリス

 Grease

■ニッパー

 Wire Cutters

Grease

■キリ

Awl

ネジロック剤

■ネジロック剤

 Screw Cement

■ゴム系接着剤

Rubber Cement

ゴム系接着剤

KYOSHO スペシャルグルー

KYOSHO Special Glue

No.96154

瞬間接着剤

Instant Glue

KYOSHO

Special Glue

クラッチスプリングアジャストツール

Clutch Spring Adjust Tool

No.TSW5

ナイフエッジリーマー

KNIFE EDGE REAMER

No.695101

50

100

mm

No.80951B

フライホイールレンチ

Flywheel Wrench

No.80951B

プロポの準備 RADIO PREPARATION

単3乾電池をセットする。（送信機）

アンテナをのばす。（送信機）

充電した受信機用ニカドバッテリーを

つなぐ。

アンテナをのばす。（受信機）

トリムレバーを中央にセットする。

スイッチを入れる。（送信機）

スイッチを入れる。（受信機）

スティックを動かしてサーボが動くか

確認する。

スイッチを切る。（受信機）

スイッチを切る。（送信機）

アンテナを縮める。

1

2

3

5

6

7

8

9

10

11

4

Install batteries. (Transmitter)

Extend the antenna. (Transmitter)

Connect the charged Ni-Cd battery to

the receiver.

Extend the antenna. (Receiver)

Center the trims.

Switch on. (Transmitter)

Switch on. (Receiver)

Make sure the servos are in command.

Switch off. (Receiver)

Switch off. (Transmitter)

Retract the antenna. (Transmitter)

1

2

3

4

5

6

7

8

9

10

11

POWER ON

POWER

ST.D/R

DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX KT-3

ST.TRIMTH.TRIM

Model No.KT-3

●プロポを下の順番にしたがってセットします。

Set up the radio as explained below.

▲受信機

Receiver

▲スイッチ

Switch

4

3

7ON

OFF

9▲ニカドバッテリー

Ni-Cd Battery

1

2

11

送信機

Transmitter

▲

5

8

1

2

11

5

ON

OFF

10

6

8

ON

OFF

10

6

1

組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。

Read through the manual before you begin, so you will have an overall idea of what to do.

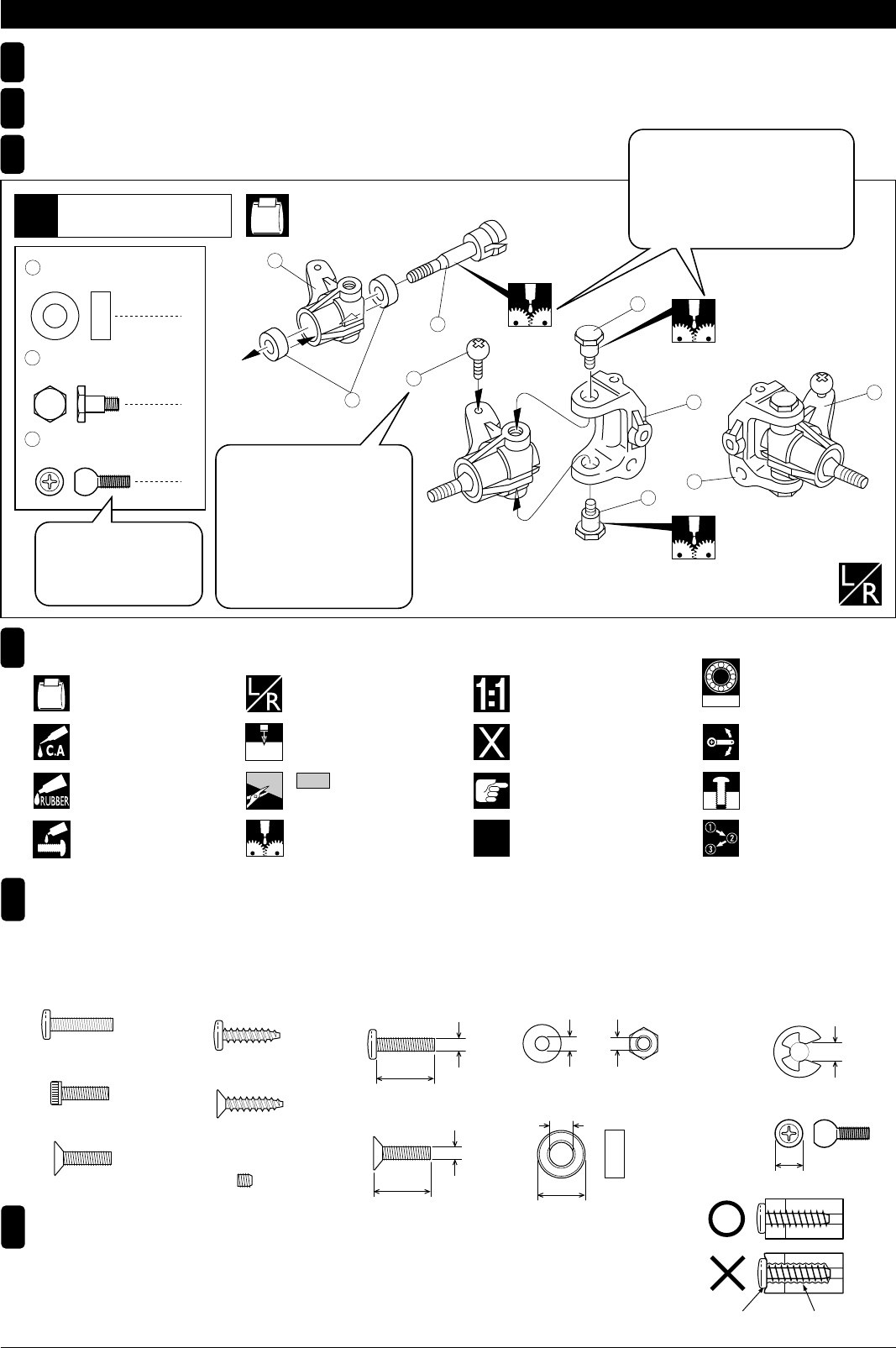

組立て前の注意 BEFORE YOU BEGIN

R

L

キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。

Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.

2

説明書の見かた

How to read the instruction manual:

3

No.4, No.5, No.6

5 x 10mm メタル

Metal Bushing

4

キングピン

King Pin

4

5.8mm ピロボール（黒）

Pillow Ball (Black)

2

3

6

小物部品のキーNo. 名前、

原寸図、使用数。

Key Number, Part Name,

True-to-scale Diagram,

Quantity Used

説明書内では多くのマークが使用

されています。マークに注意して

組立てを進めてください。

This instruction manual uses seve-

ral symbols. Please note them

during the entire assembly.

キット内の部品は、ビス類を除

いてキーNo.が付けられています。

スペアパーツを購入する時は

キーNo.を参照してください。

All parts except screws are identified

by key numbers. For purchasing

spare parts, find the key no. of the

part needed in the spare part list and

refer to the left column to look up the

corresponding order no.

説明書に使われているマーク

Symbols used throughout the instruction manual, comprise:

4

瞬間接着剤で接着する。

Apply instant glue

(CA glue, super glue).

グリスを塗る。

Apply grease.

ネジロック剤を塗る。

Apply threadlocker

(screw cement).

２セット組立てる（例）。

Assemble as many times as

specified (here: twice).

x2

左右同じように組立てる。

Assemble left and right sides

the same way.

原寸図

True-to-scale diagram.

別購入品

Must be purchased separately!

仮止め。

Tentatively tighten.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

可動するように組立てる。

Ensure smooth non-binding

movement while assembling.

注意して組立てる所。

Pay close attention here!

4

5

6

4

5

1

7

5

8

2

使用する袋詰。

Part bags used.

   をカットする。

Cut off shaded portion.

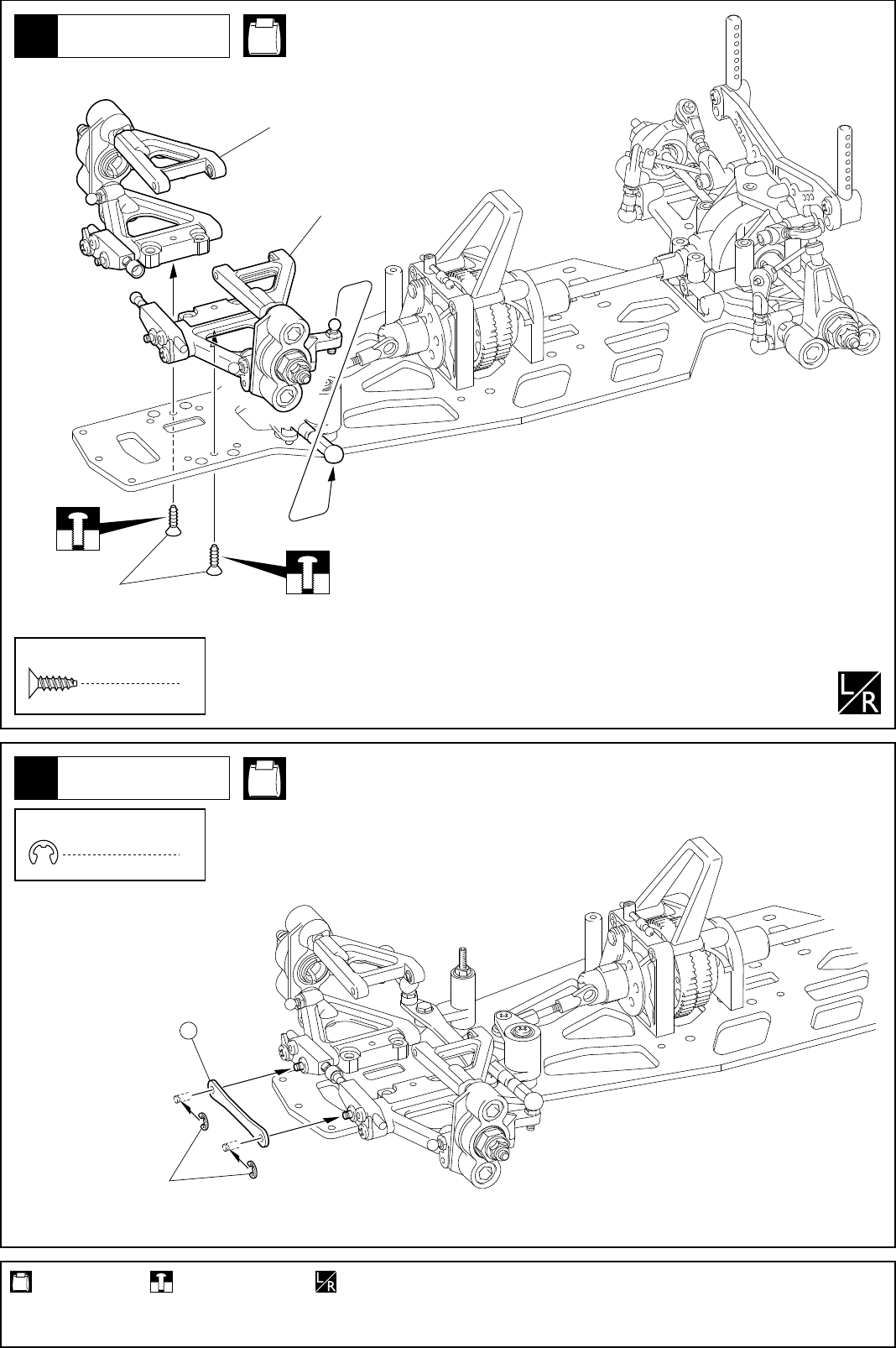

フロントサスペンション

Front Suspension

1

2mm

ゴム系接着剤で接着する。

Apply rubber cement.

〔説明例 Example〕

BRG007F

オプションのベアリング

の品番。（例 : No.BRG007F）

Ball bearings are optional!

(with optional part no.)

番号の順に組立てる。

Assemble in the specified

order.

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が

ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす

ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。

Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may

permanently damage parts when tightening TP screws. It is recommended to stop tightening when

the part is attached or when some resistance is felt after the threaded portion enters the plastic.

6

ビスがきかない

The threads are stripped.

しめすぎ

Overtightened.

Correct

Wrong

キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから

組立ててください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。

This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams

on the left side in each assembly step. Some screws are extras.

5

●ビスの種類 SCREWS

ビス

Screw

キャップビス

Cap Screw

3x12mm サラビス

F/H Screw

TPビス

Self-tapping (TP) Screw

TPサラビス

TP F/H Screw

セットビス

Set Screw

●小物部品のサイズ例 OTHER HARDWARE

3x12mm ビス

Screw

3mm

12mm

3mm

12mm

サラビス

Flat Head (F/H) Screw

3mm ワッシャー・ナット

Washer・Nut

3mm

5x10mm メタル・ベアリング

Metal Bushing・Bearing

5mm

10mm

4mm

E4 Ｅリング

E-ring

5.8mm ピロボール

Pillow Ball

5.8mm

4

R L

5

No.3

No.5

No.4

Shaded Parts are not used.

77

74

75

74

78 78

76 77

76

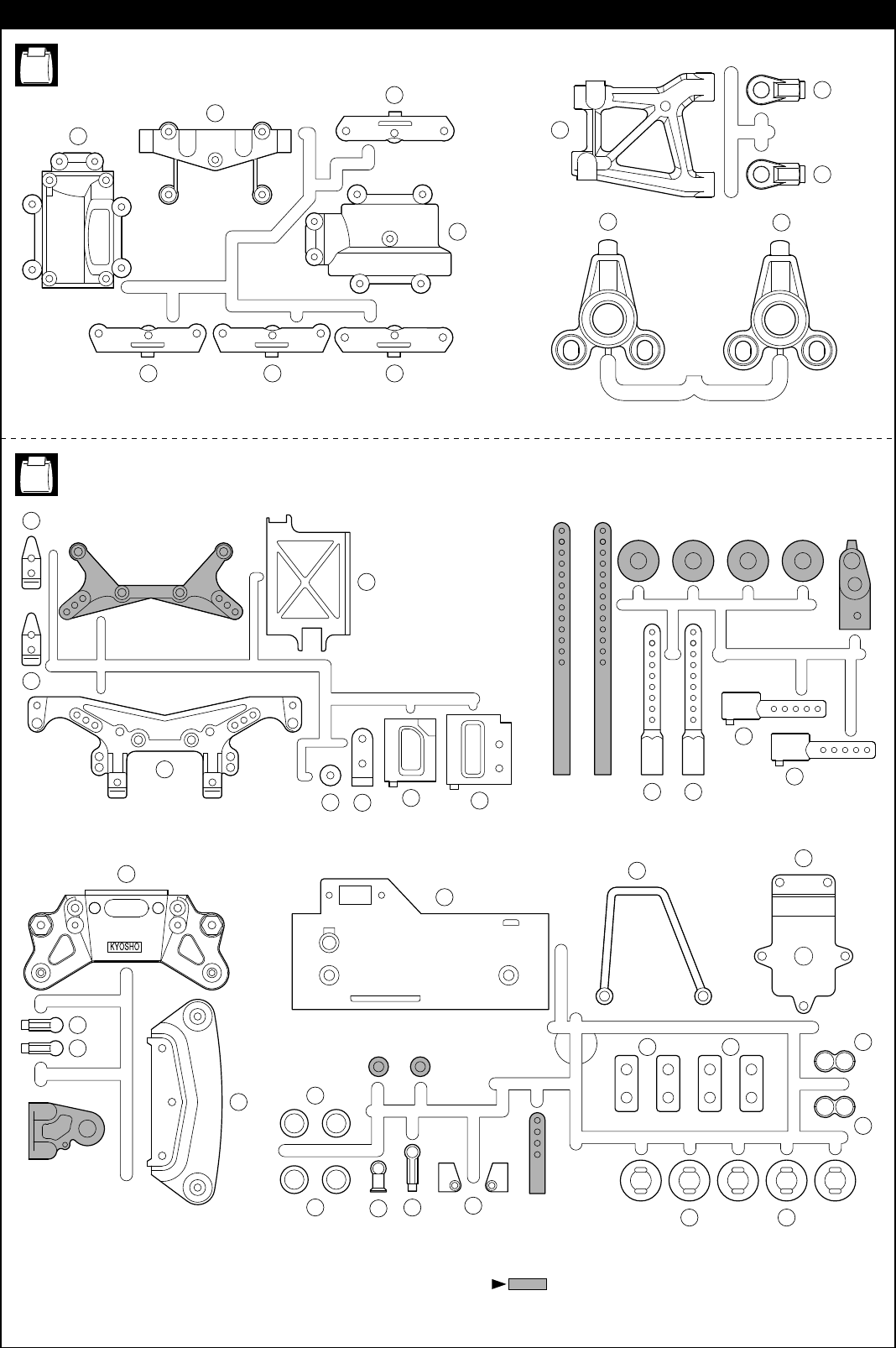

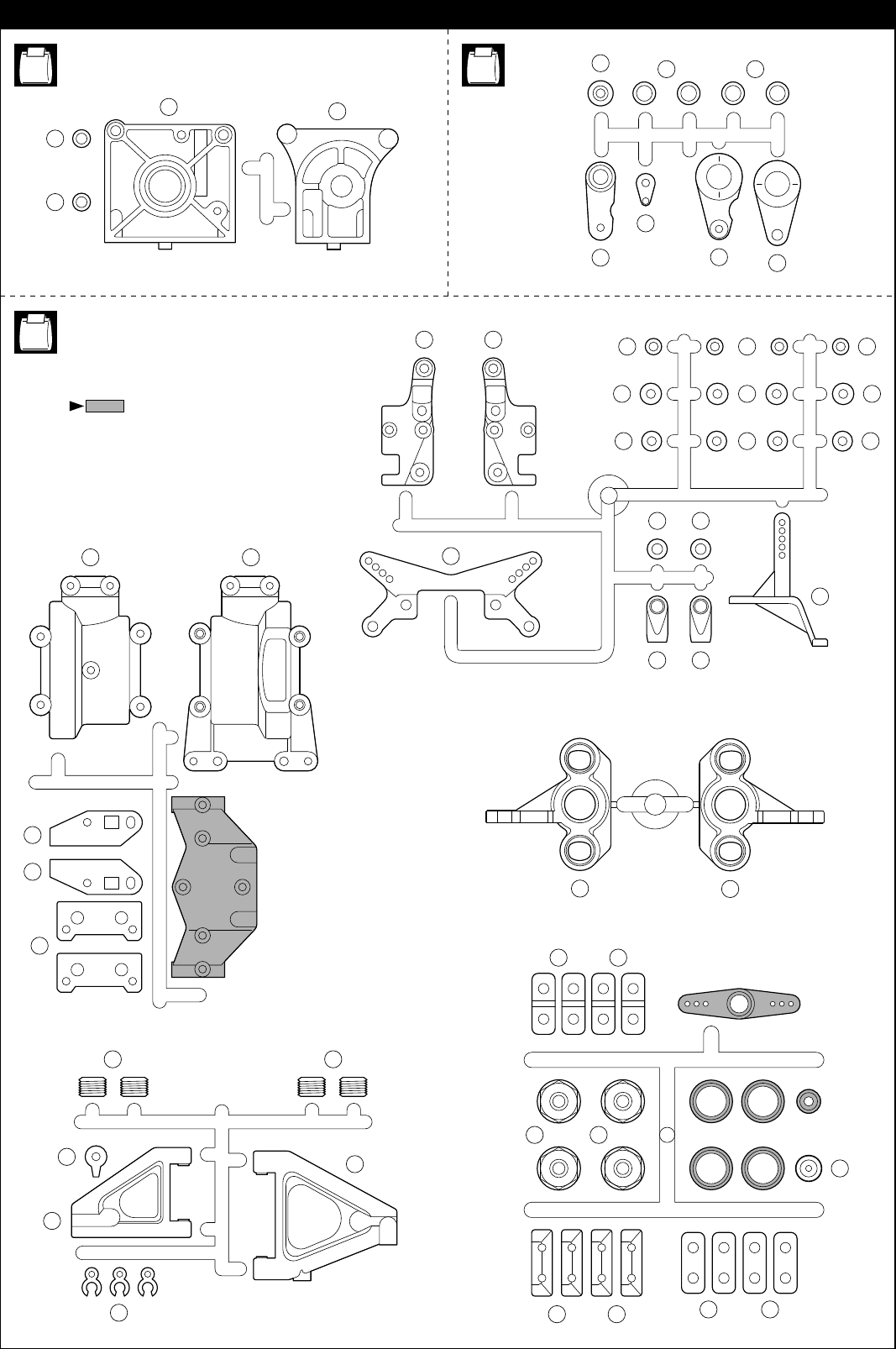

ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)

18

14 15

49

51

48 47

52 50 50

18

61

308

309 309

310

306

311 311

307307

303

310

308

309

310

308

305 304

62

66

65

64

69 69

70

68

71

67

300 301

部分の部品は、使用しません。

ランナー付プラパーツ（1）

6

No.6

No.7

Shaded Parts are not used.

ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)

121

121

120120

99

98

98

118

118

116

117

91

93 95

92

959494

126

124 130

132

132

128 118 127 131 131

129

129

123 123

110

110

105

104

109 106 108 107

302 302

部分の部品は、使用しません。

ランナー付プラパーツ（2）

No.2

7

Part bags used.

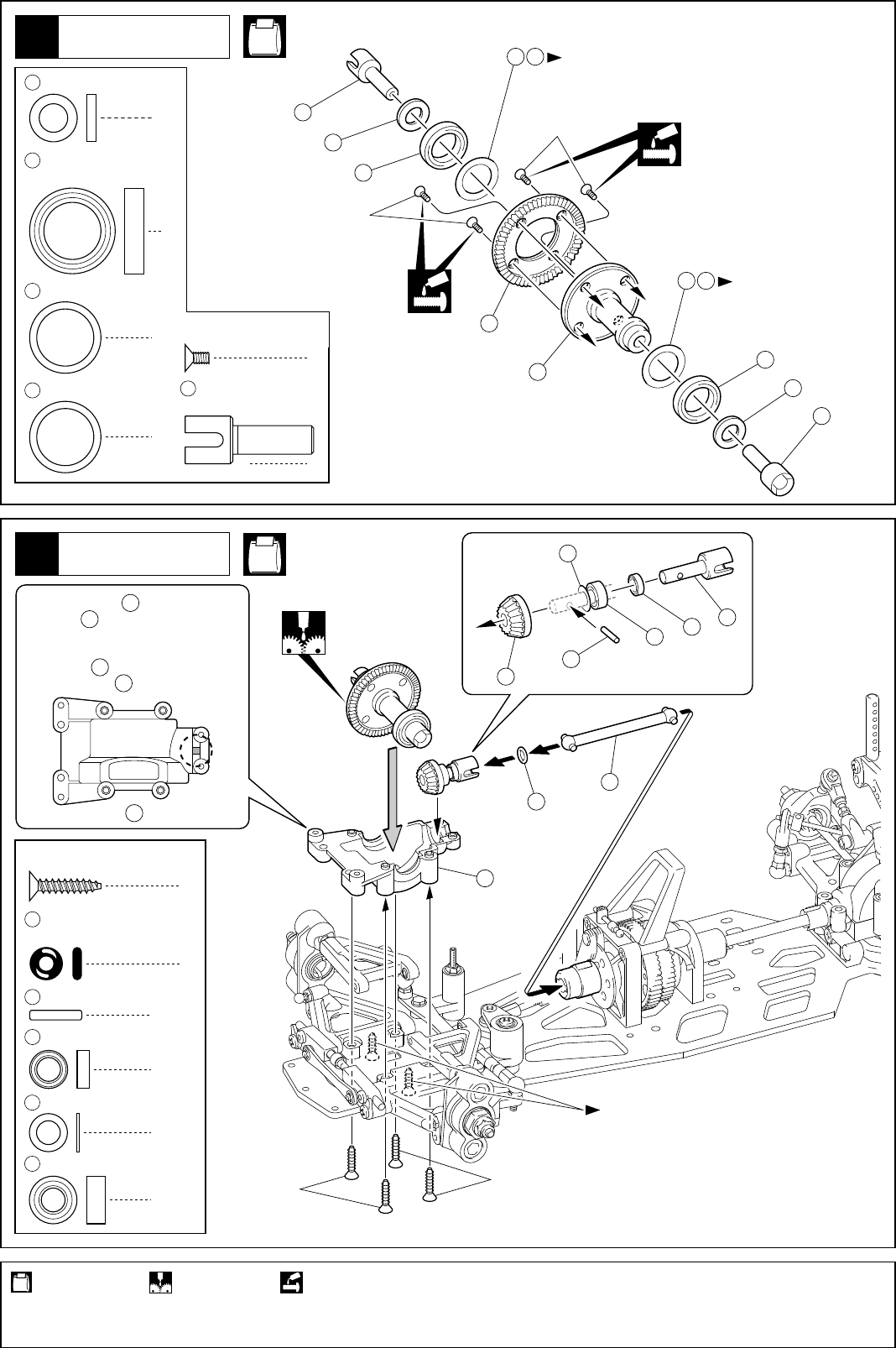

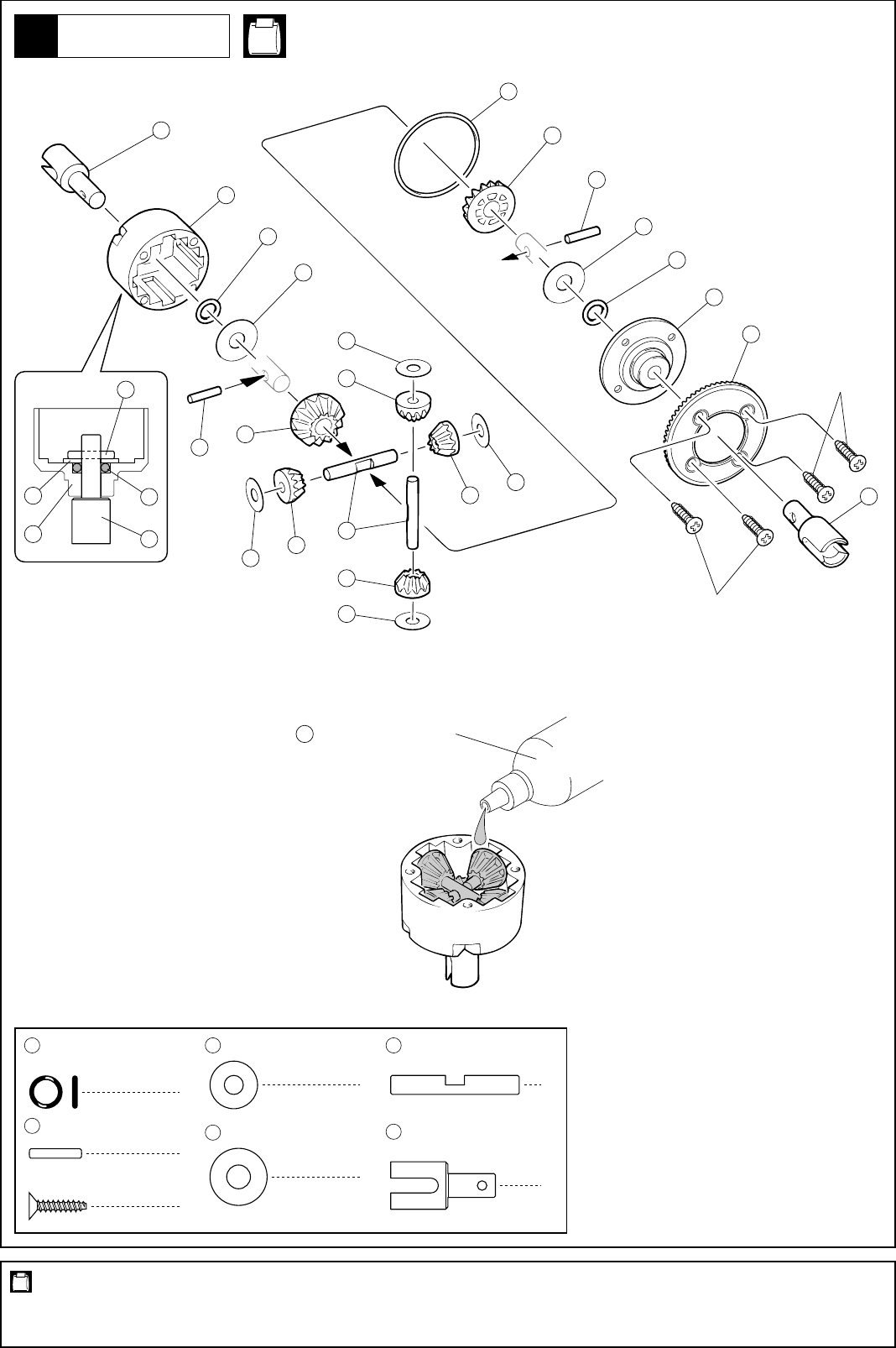

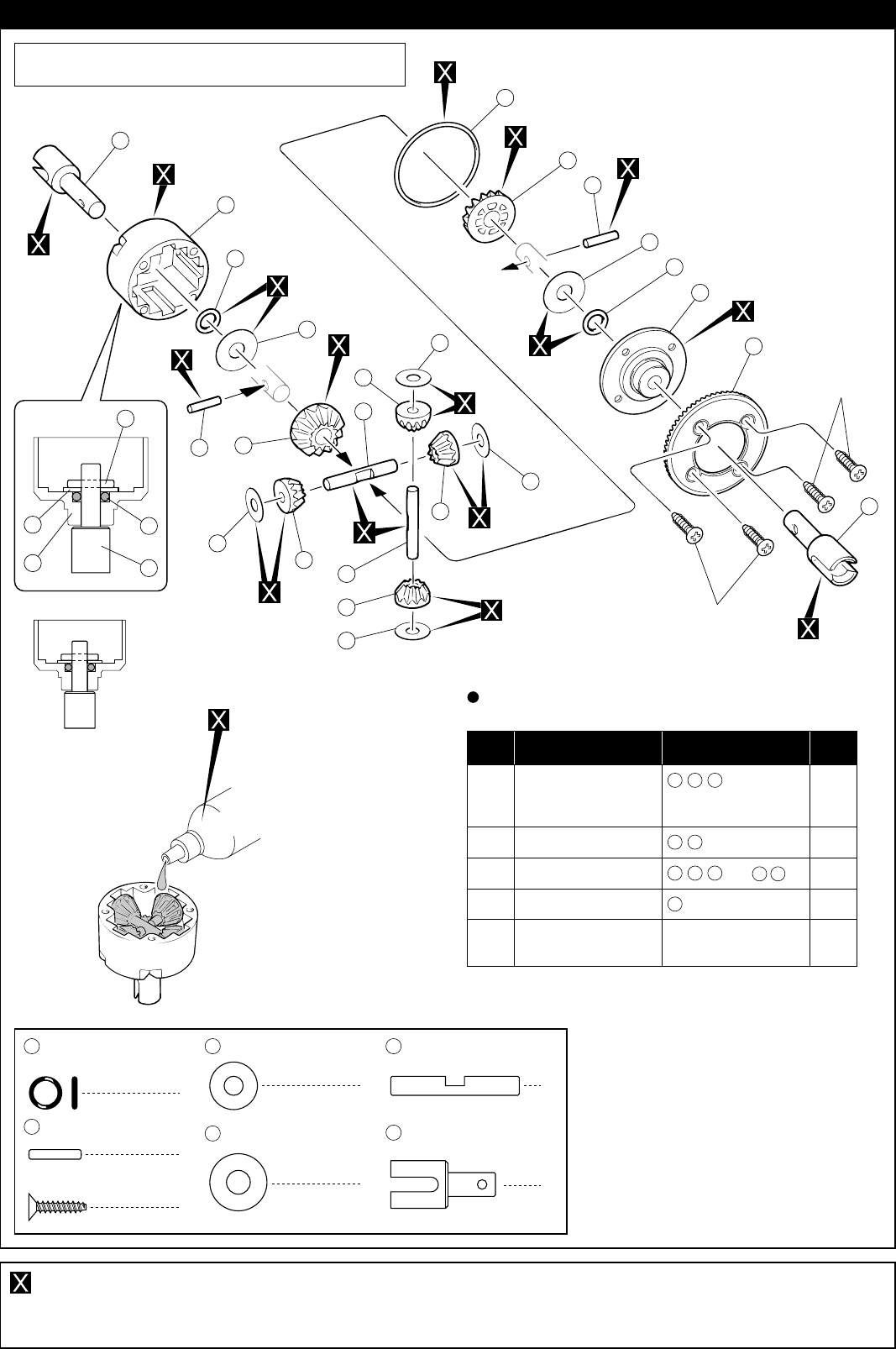

1Gear Differential

Silicone Oil (Hard)

8

2

Differential Joint

11

O-ring P5

2

13

2 x 11mm

Pin

12

2

4 x 27mm

Shaft

2

10

5 x 12mm

Shim

4

9 4 x 10mm

Shim

8

1

11

10

13

6

6

6

7

12

9

9

96

9

2

3

11

10

13

7

5

8

2.6x12mm

2.6x12mm

2.6 x 12mm

TP F/H Screw

2

11

8

10

1

13

4

194

使用する袋詰。

デフギヤ

高粘度シリコンオイル

デフジョイント

Oリング P5

ピン

シャフト

シム

シム

TPサラビス

No.1, No.3, No.7

8

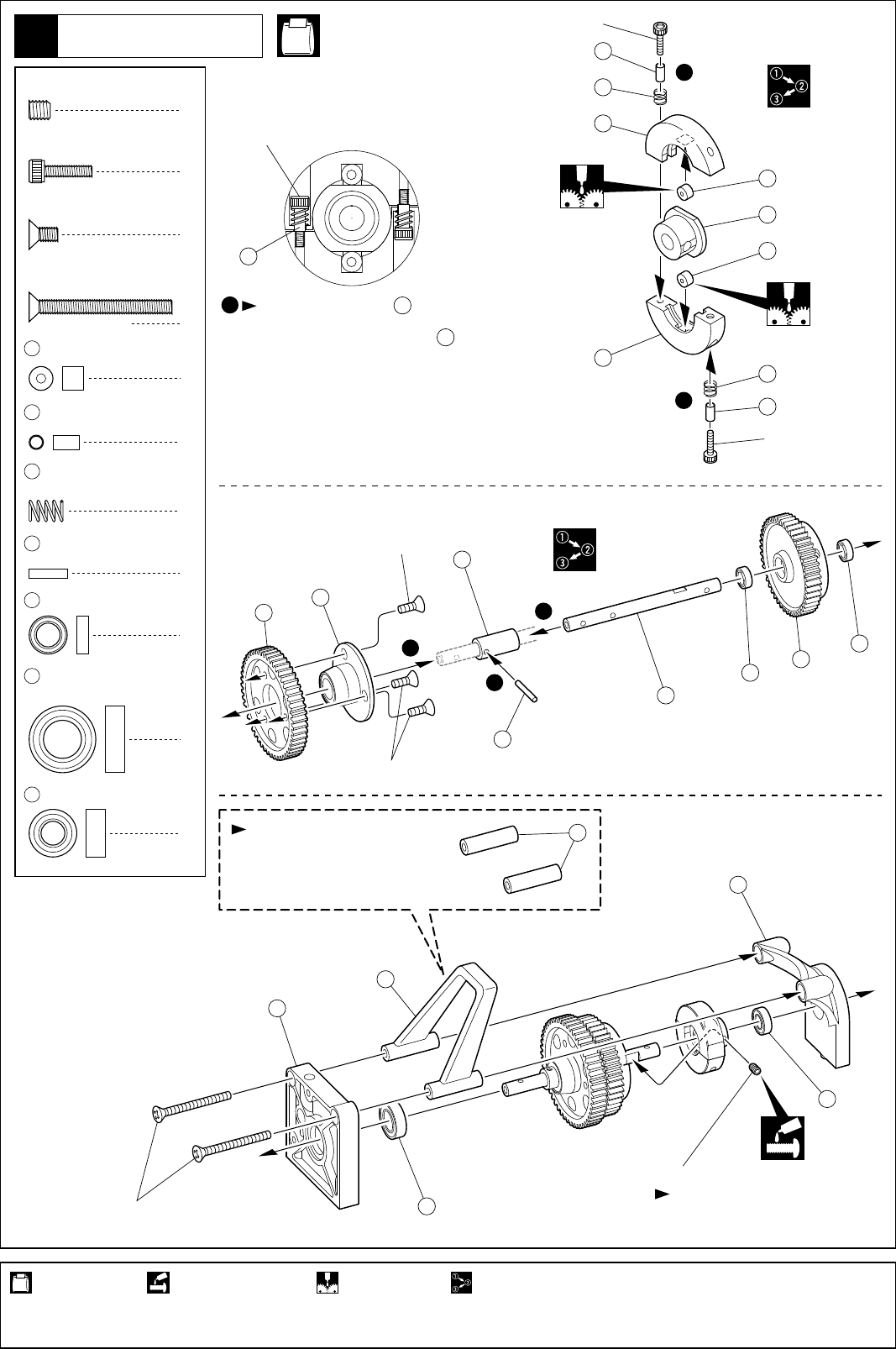

22 Speed Changer

2

21

2.6x10mm

Tighten 2.6mm Cap Screw to Collar till the

screw stops, and unscrew 1.5 rounds, then

please set up according to the track condition.

21

1

4 x 4mm

Set Screw

2.6 x 10mm

Cap Screw

2

22

2 Speed Spring

2

21

2.6 x 3 x 5.5mm

Collar

2

20

5mm

Roller

20

20

185

19

19

24 23

27

18

14

30

124

31

15

26

28

29 25 29

22

21

22

21

2.6x10mm

4x4mm

2.6x10mm

3x6mm

3x6mm

3x30mm Firmly tighten the set screw onto

the flat spot.

If you do not want to install a

Roll Bar, use these parts instead.

1

1

2

3

1

Part bags used. Apply threadlocker

(screw cement).

Apply grease. Assemble in the specified order.

3

3 x 6mm

F/H Screw

1

27

2 x 8mm

Pin

1

31

5 x 10mm

Ball Bearing

2

29

5 x 8mm

Ball Bearing

1

30

8 x 14mm

Ball Bearing

2

3 x 30mm

F/H Screw

2

2スピードミッション

2.6mmキャップビスを カラーにあたる

までしめた所から1.5回転ゆるめる。

21

セットビス

キャップビス

2速スプリング

カラー

ローラー

平らな面にセットビスを固定する。

ロールバーを使用しない場合。

使用する袋詰。 ネジロック剤を塗る。 グリスを塗る。 番号の順に組立てる。

サラビス

ピン

ベアリング

ベアリング

ベアリング

サラビス

No.3

No.1, No.3

No.1

9

Part bags used. Apply rubber type glue.

Note the direction.

Top

1

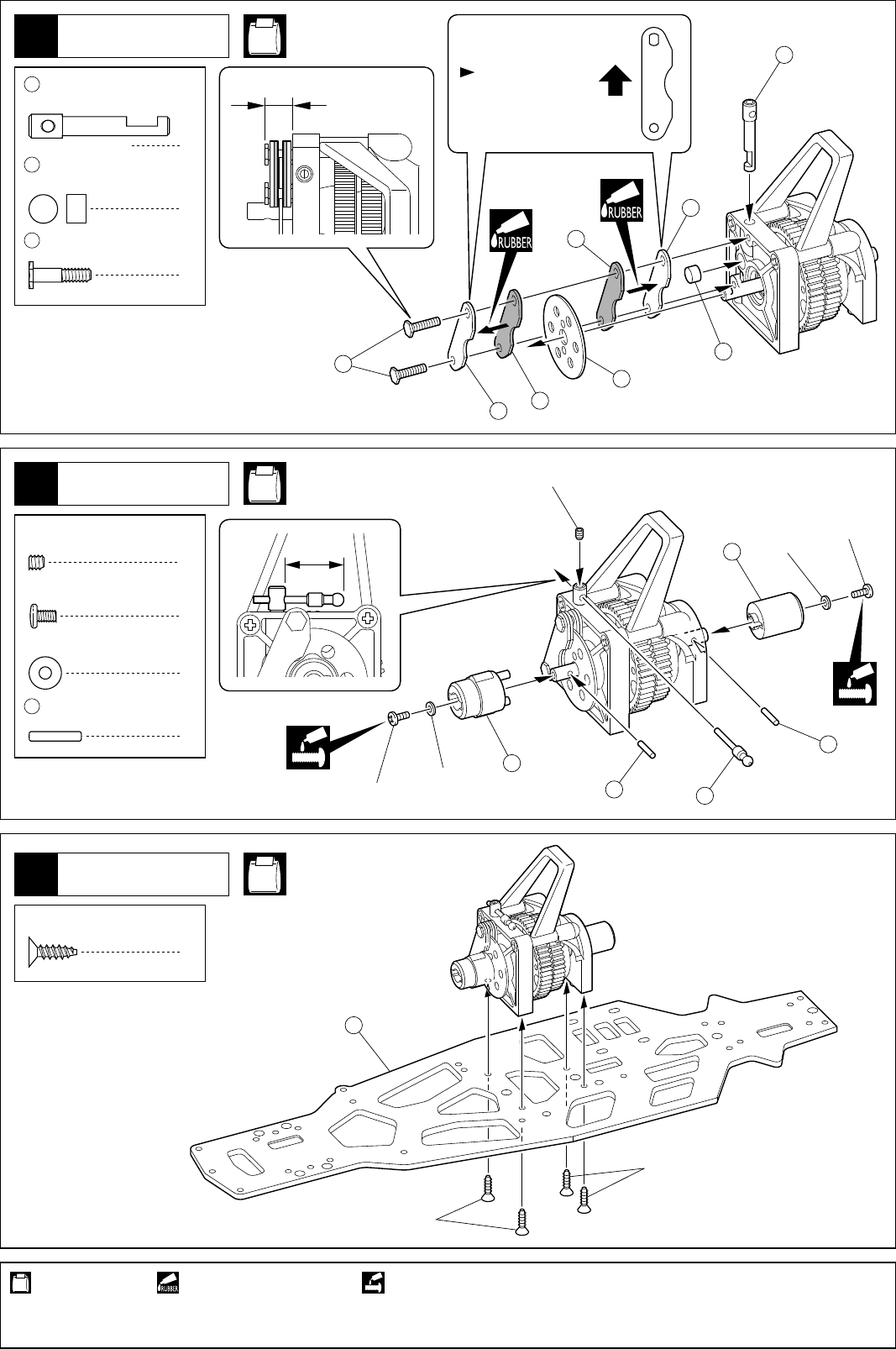

Brake Piston

33

4Center Gearbox

5Center Gearbox

3Brake

38

2

12mm

Disk Plate Bolt

1

Brake Shaft

32

7.5mm

36

36

38 37

35

35

33

32

197

17

16

13 34

13

4

3 x 10mm

TP F/H Screw

3x10mm

3x10mm

2.6x4mm

2.6x4mm

3x3mm

18mm 2.6mm

2.6mm

2

13

2 x 11mm

Pin

1

3 x 3mm

Set Screw

2

2.6mm

Washer

Apply threadlocker (screw cement).

2

2.6 x 4mm

Screw

使用する袋詰。 ゴム系接着剤で接着する。

ブレーキピストン

センターギヤボックス

センターギヤボックス

ブレーキ

ディスクプレートボルト

ブレーキシャフト 向きに注意。

上

TPサラビス

セットビス

ピン

ワッシャー

ネジロック剤を塗る。

ビス

No.4

No.1, No.4, No.9

10

Part bags used.

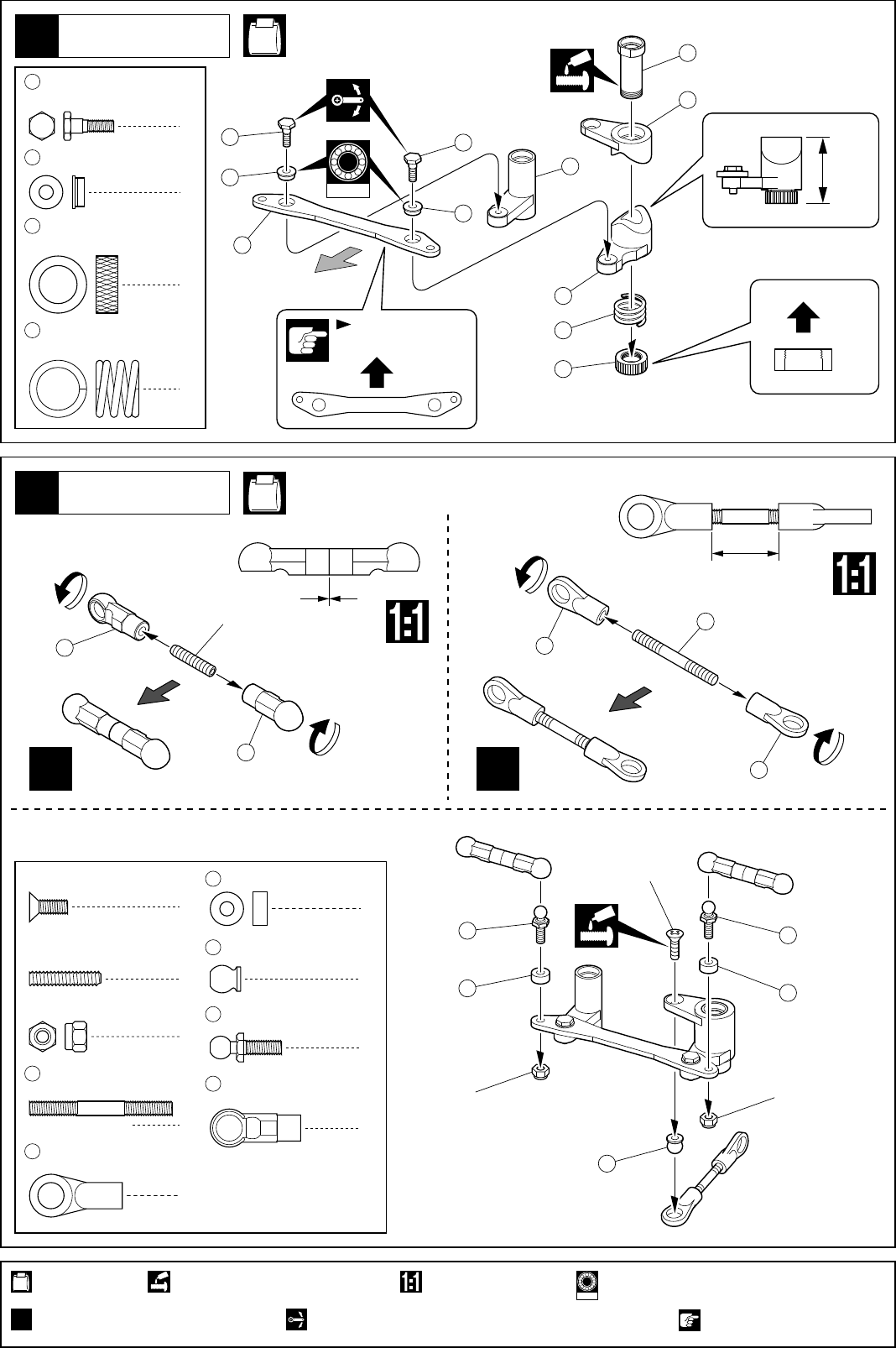

6Steering

7Steering

41

3 x 6mm

Metal Bushing

2

2

40

Steering Pin

1

45

Servo Saver Spring

44

1

Servo Saver Nut

55

3 x 7 x 3mm

Collar 2

2

3mm

Nylon Nut

2

57

4.8mm

Ball Stud

1

56

5.8mm

Flange Ball

1

3 x 8mm

F/H Screw

2

3 x 15mm

Set Screw

2

54

5.8mm

Ball End

4

112

4.8mm

Ball End (Medium)

1

53

3 x 30mm

Rod

112

54

112

54

53

x2x1

3x15mm

14mm

0mm

Apply threadlocker (screw cement). True-to-scale diagram.

Ensure smooth, non-binding movement when assembling.

40

41

42

49

43

40

41

47

48

45

57

56

55

55

57

44

3x8mm

24mm

3mm 3mm

Top

Front

Front

x2

Assemble as many times as specified. Pay close attention here!

Note the direction.

BRG007F

Ball bearings are optional ! (with optional part no.)

BRG007F

使用する袋詰。

ステアリング

ステアリング

メタル

ステアリングピン

サーボセイバースプリング

サーボセイバーナット

カラー

ナイロンナット ボールスタッド

座付ボール

サラビス

セットビス

ボールエンド

ボールエンド（中）

ロッド

ネジロック剤を塗る。

可動するように組立てる。

原寸図。

上

前

前

２セット組立てる（例）。注意して組立てる所。

向きに注意。

オプションのベアリングの品番。（例 : No.BRG007F）

11

Part bags used.

No.1, No.4

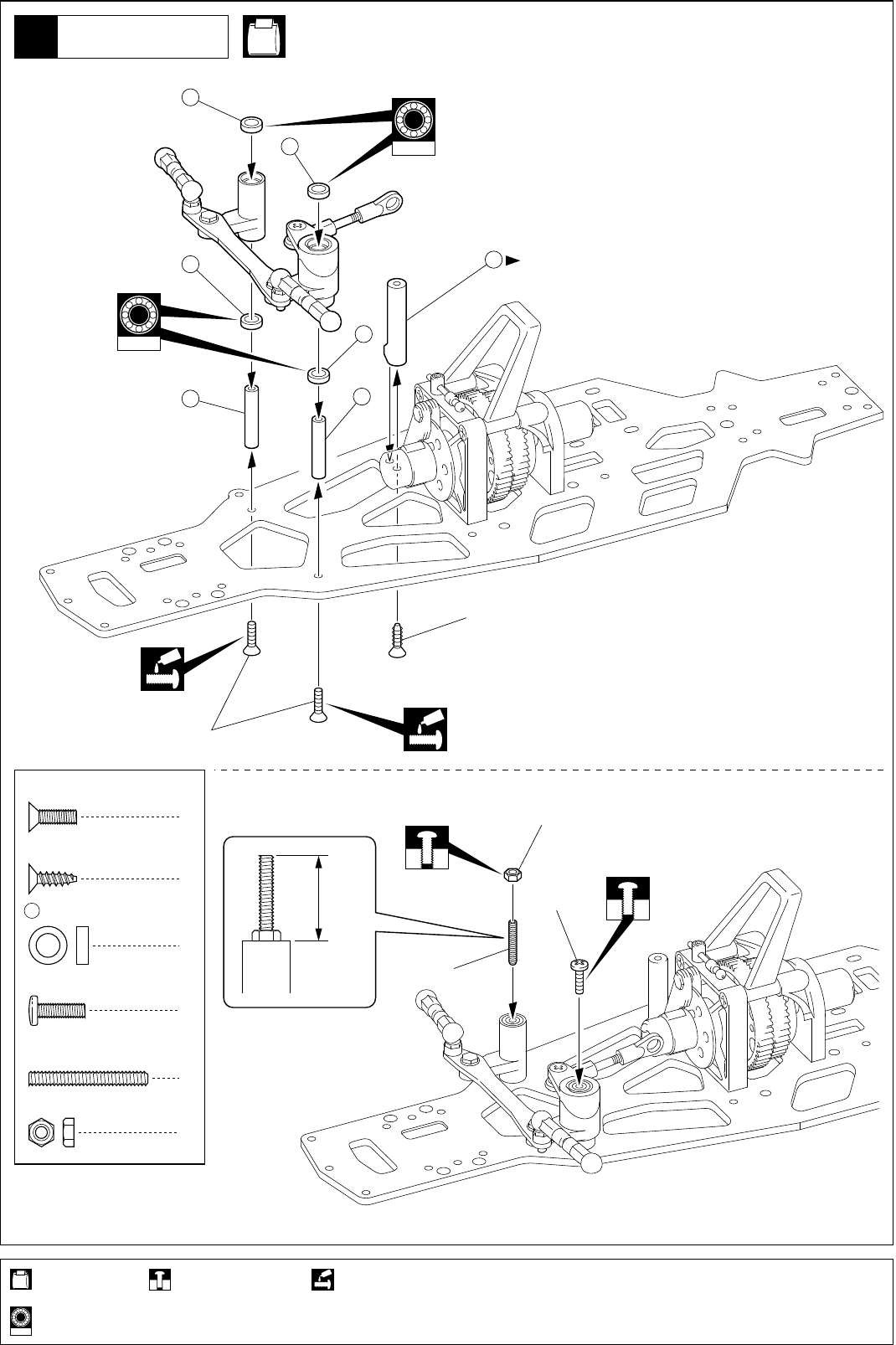

8Steering

3mm

3x25mm

3x10mm

Temporarily tighten.

BRG002

BRG002

50

50

50

50

46 46

51

3x10mm(F/H)

3x10mm(TP F/H)

Note the direction.

1

3 x 25mm

Set Screw

1

3 x 10mm

Screw

3mm

Nut 1

4

50

5 x 8 x 2.5mm

Plastic Bushing

2

3 x 10mm

F/H Screw

1

3 x 10mm

TP F/H Screw

Apply threadlocker (screw cement).

Ball bearings are optional ! (with optional part no.)

BRG002

18mm

使用する袋詰。

ステアリング

仮止め。

向きに注意。

セットビス

ビス

ナット

TPサラビス

プラメタル

サラビス

ネジロック剤を塗る。

オプションのベアリングの品番。（例 : No.BRG002）

No.1, No.5

12

Part bags used.

93

92

3x6mm

3x15mm

3x15mm

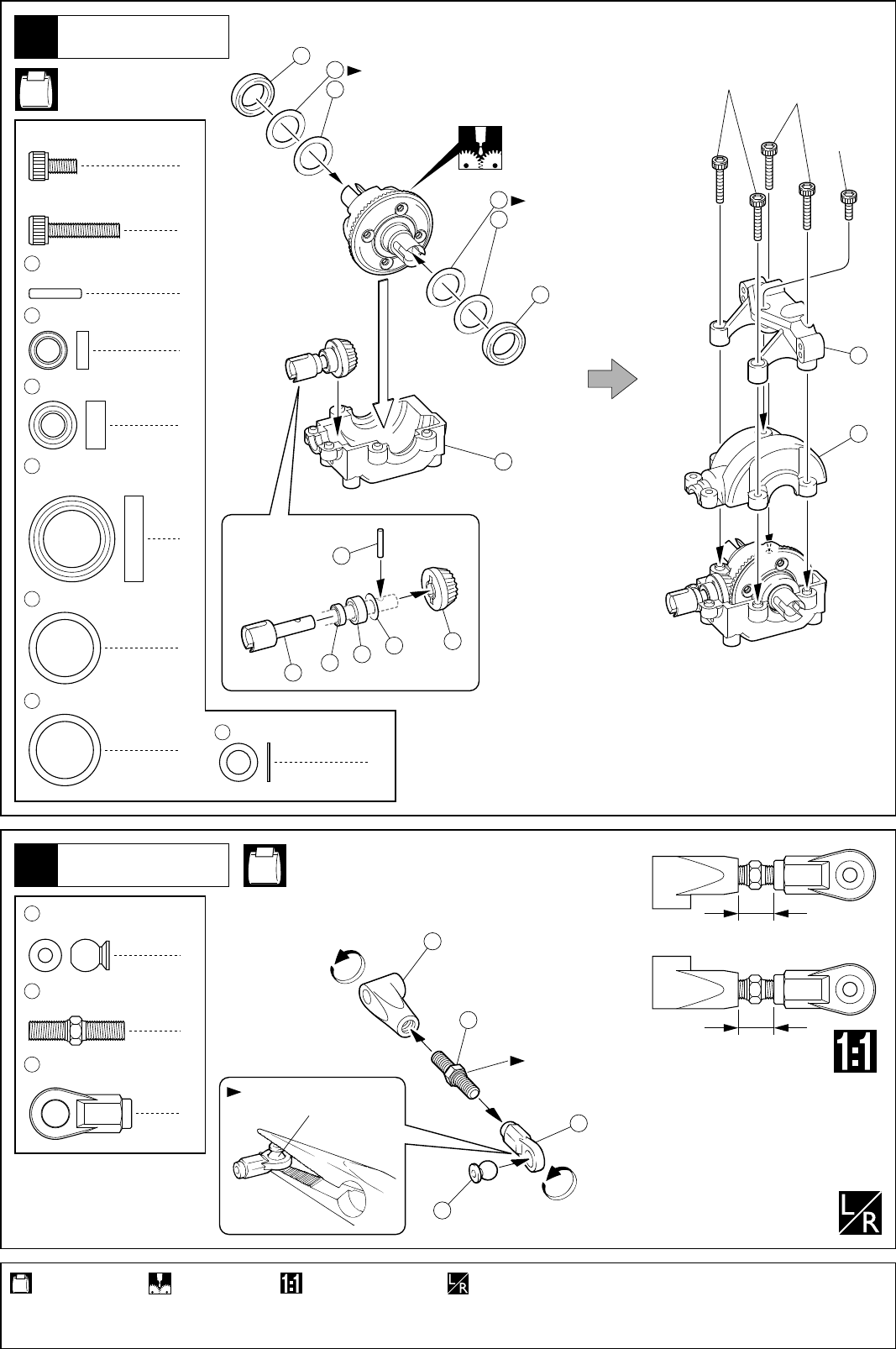

9Rear Gearbox

1

13

2 x 11mm

Pin

1

29

5 x 8mm

Ball Bearing

1

31

5 x 10mm

Ball Bearing

2

59

12 x 18mm

Ball Bearing

1

60

4

192

Apply grease.

1

3 x 6mm

Cap Screw

4

3 x 15mm

Cap Screw

59

59

60

192

91

13

29

193

31

4

58

Adjust the backlash with the shims.

192

60

Adjust the backlash

with the shims.

12 x 15 x 0.1mm

Shim

12 x 15 x 0.2mm

Shim

193

5 x 8 x 0.5mm

Shim 1

2

96

6.8mm

Flange Ball

2

97

4 x 20mm

Adjustable Rod

2

98

6.8mm

Ball End

No.5, No.6

10

Rear Upper Arm

96

97

98

307

Insert from wider side.

The side with the step

is a reverse screw.

Assemble left and right sides the same way.

True-to-scale diagram.

7.5mm

< >Left

7.5mm

使用する袋詰。

リヤギヤボックス

グリスを塗る。

ピン

ベアリング

ベアリング

ベアリング

キャップビス

キャップビス

枚数を変えて、バックラッシュ

を調整する。

枚数を変えて、

バックラッシュ

を調整する。

シム

シム

シム

座付ボール

アジャスタブルロッド

ボールエンド

リヤアッパーアーム

穴の広い方から入れる。

段のある方が逆ネジ。

左右同じように組立てる。

原寸図。

< >Right

< >左側用

< >右側用

13

Part bags used.

No.1, No.5, No.6

Temporarily tighten.

Ensure smooth, non-binding movement when assembling.

Assemble left and right sides the same way.

11

Rear Suspension

4

57

4.8mm

Ball Stud

2

13

2 x 11mm

Pin

2

80

6 x 12mm

Ball Bearing

2

81

10 x 15mm

Ball Bearing

4

82

9mm

Pillow Ball

4

69

9mm

Pillow Ball Nut

2

4mm

Flanged Nylon Nut

99 57

57

79

81

310

302

80

82

82

13

69

69

74

4x8mm

3x20mm

4mm

2

4 x 8mm

Set Screw

< >Right

< >Left

Hex Wrench (5mm) Hex Wrench (2.5mm)

Use the holes

on the bottom.

69

82

82

2.8mm

4mm

310

3 x 8 x 3mm

Collar

2

79

2

Wheel Shaft

2

3 x 20mm

F/H Screw

使用する袋詰。 仮止め。

可動するように組立てる。

左右同じように組立てる。

リヤサスペンション

ボールスタッド

ピン

ベアリング

ベアリング

ピロボール

ピロボールナット

フランジ付ナイロンナット

セットビス

< >

< >

六角レンチ（5mm） 六角レンチ（2.5mm）

右側用

左側用

下の穴を使用。

カラー

ホイールシャフト

サラビス

No.1, No.5, No.6

No.1, No.7

No.1, No.3

14

Part bags used.

12

Rear Suspension

14

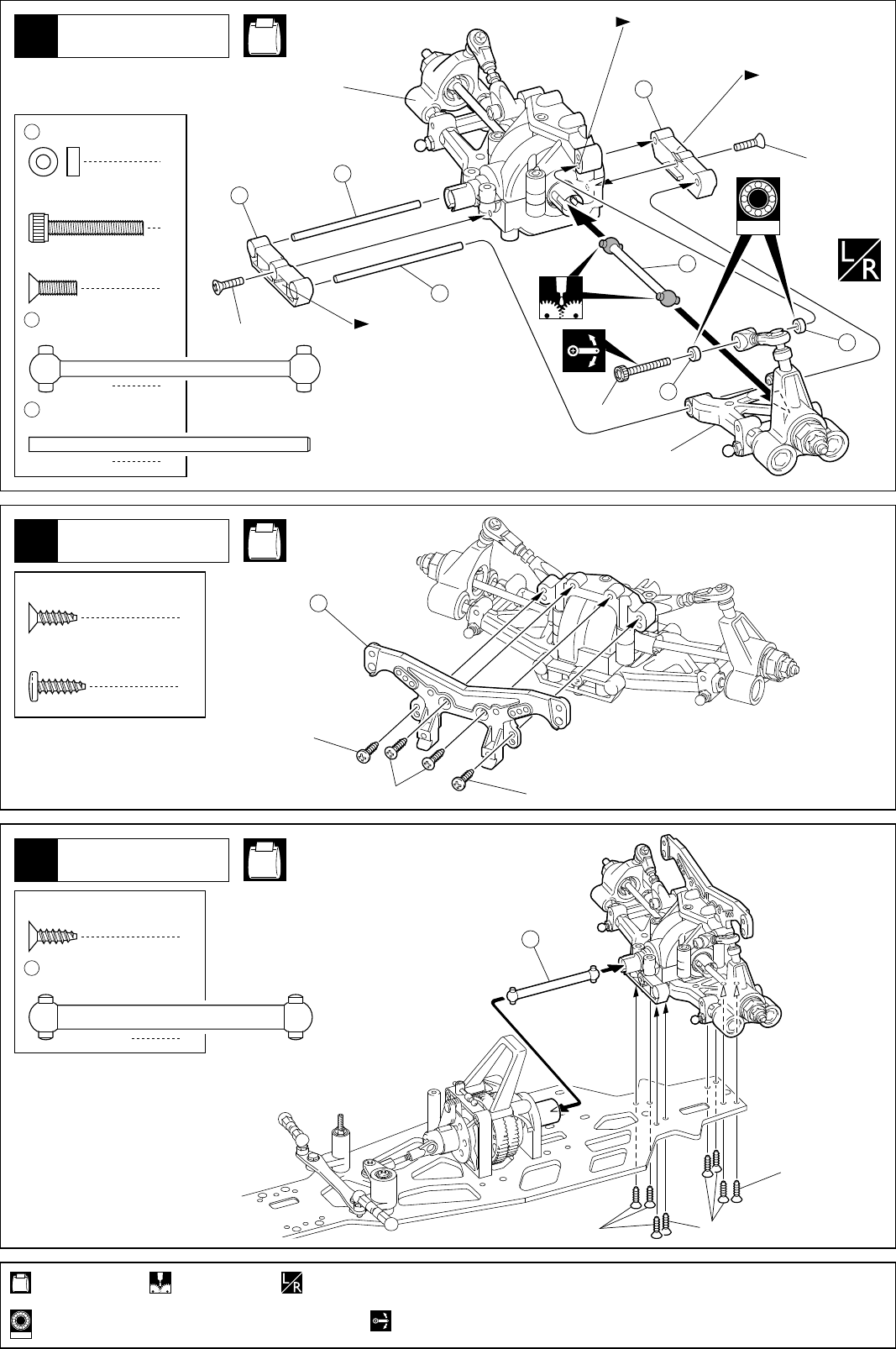

Rear Suspension

Use the holes on the bottom.

3 x 20mm

Cap Screw

2

3 x 10mm

F/H Screw

88

Swing Shaft

2

102

3 x 59mm

Shaft

88

94

94

102

308

308

102

104

3x10mm

3x10mm

3x20mm

3x10mm(TP)

3x10mm(TP)

3x10mm(TP F/H)

90

3x10mm

3x10mm 3x10mm

13

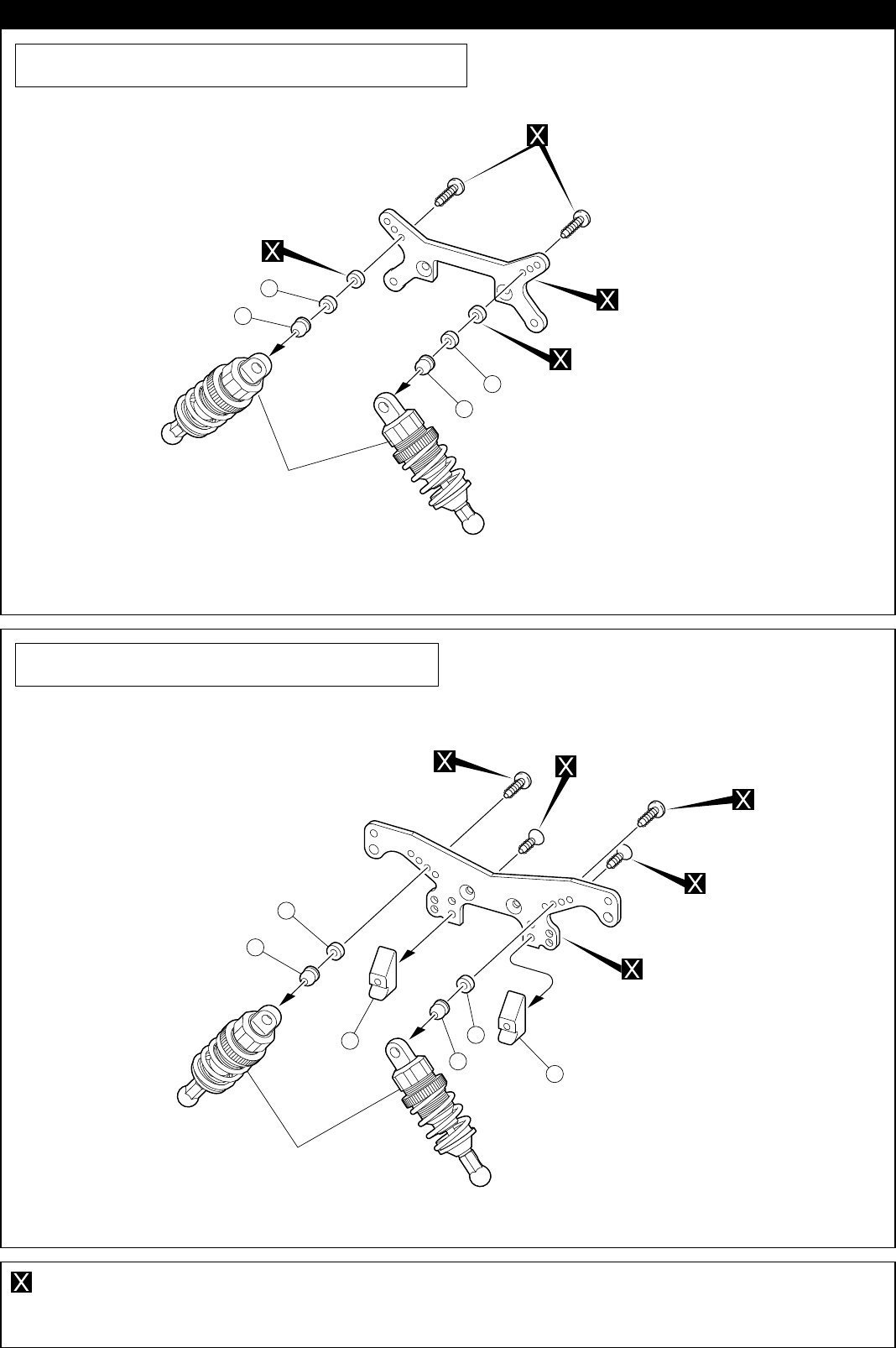

リヤダンパーステー

Rear Shock Stay

2

3 x 10mm

TP F/H Screw

8

3 x 10mm

TP F/H Screw

1

90

Center Shaft

Assemble left and right sides the same way.

Apply grease.

For Left

For Right

2

3 x 10mm

TP Screw

Marked ÒHÓ

Marked ÒHÓ

2

2

4

3 x 6 x 2.5mm

Collar

308

Ball bearings are optional ! (with optional part no.)

BRG007

BRG007

Ensure smooth, non-binding movement when assembling.

使用する袋詰。

リヤサスペンション

リヤサスペンション

下の穴を使用。

キャップビス

サラビス

スイングシャフト

シャフト

TPサラビス

TPサラビス

センターシャフト

左右同じように組立てる。

グリスを塗る。

左側用

右側用

TPビス

Hのマーク

Hのマーク

カラー

オプションのベアリングの品番。（例 : No.BRG007）可動するように組立てる。

No.1, No.5, No.6, No.9

15

Part bags used.

15

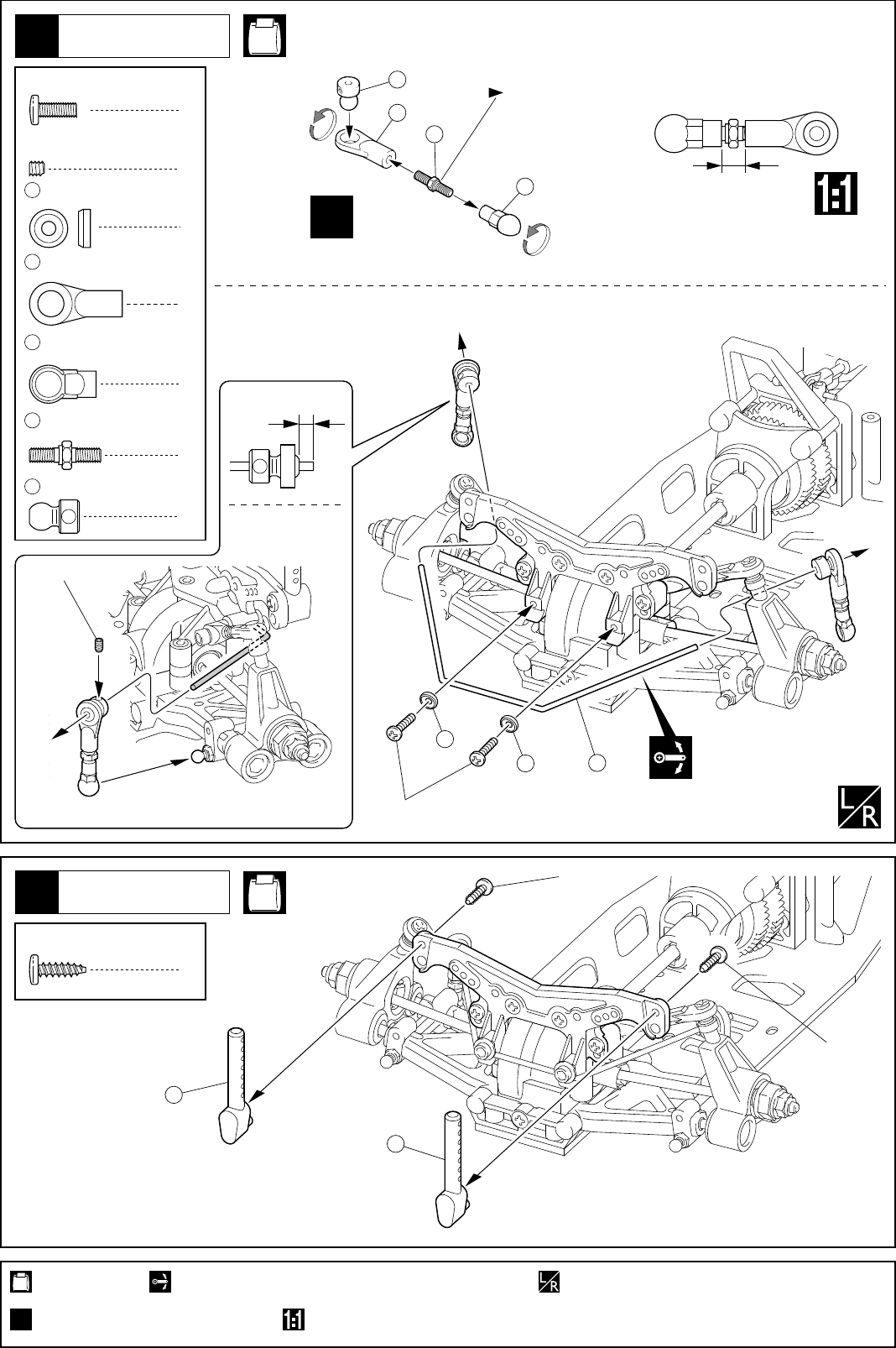

Rear Stabilizer

2

3 x 3mm

Set Screw

2

111

311

4.8mm

Ball End (Short)

2

54

5.8mm

Ball End

2

113

3 x 15mm

Adjustable Rod

2

114

5.8mm

Ball Stopper

2

3 x 8 x 2.5mm

Stabilizer Collar

115

311

311

3x8mm

3x3mm

54

113

x2

111

114

The side with

the step is a

reverse screw.

5mm

x2

Assemble as many times as specified.

Assemble left and right sides the same way.

True-to-scale diagram.

Ensure smooth, non-binding movement when assembling.

No.1, No.7

16

Rear Body Mounts

2

3 x 10mm

TP Screw

121

3x10mm

121

3x10mm

3mm

2

3 x 8mm

Screw

ビス

使用する袋詰。

リヤスタビライザー

セットビス

ボールエンド（短）

ボールエンド

アジャスタブルロッド

ボールストッパー

スタビカラー

段のある方

が逆ネジ。

２セット組立てる（例）。

可動するように組立てる。 左右同じように組立てる。

原寸図。

リヤボディマウント

TPビス

No.1, No.4, No.5, No.7

16

Part bags used.

17

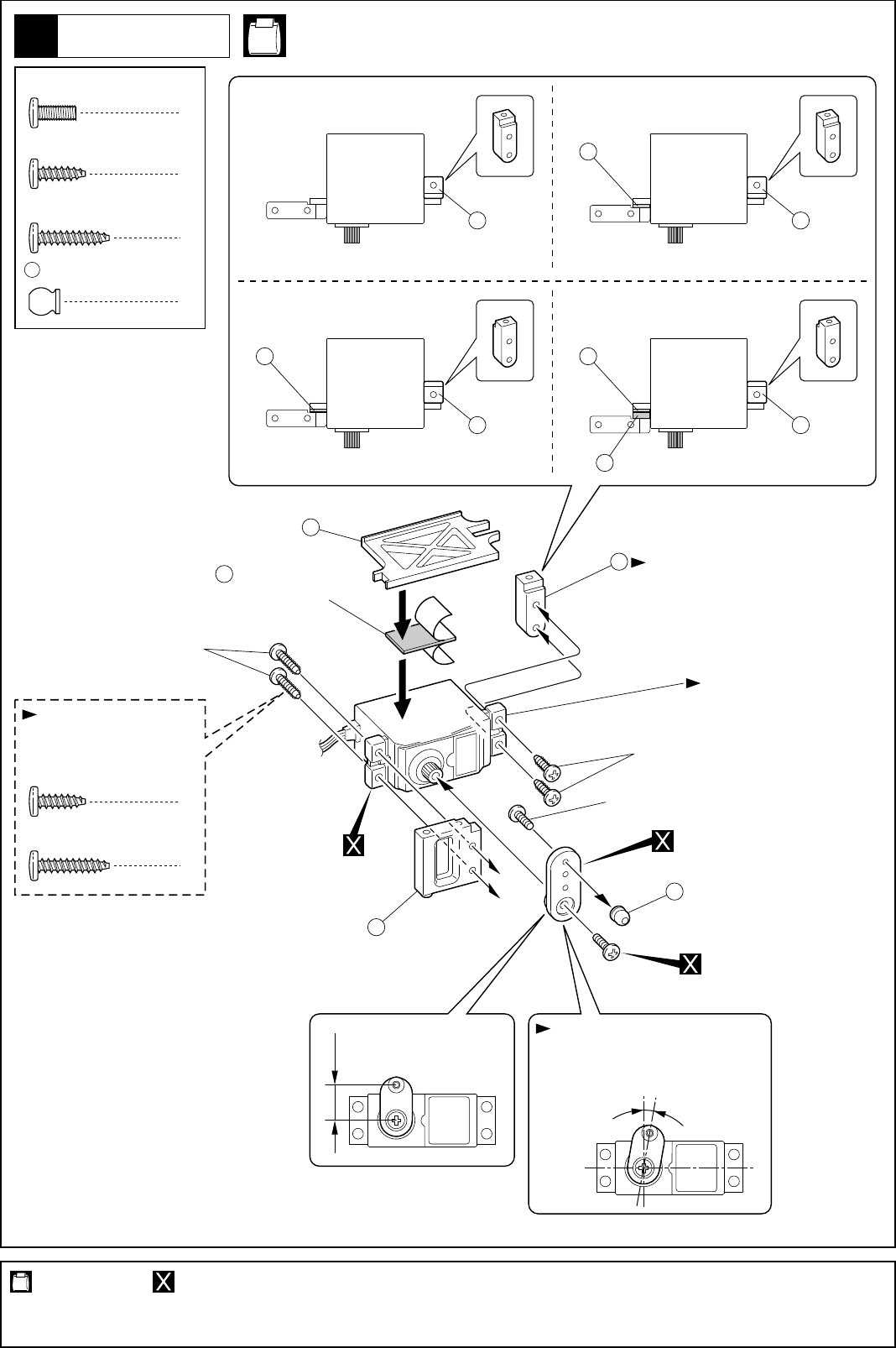

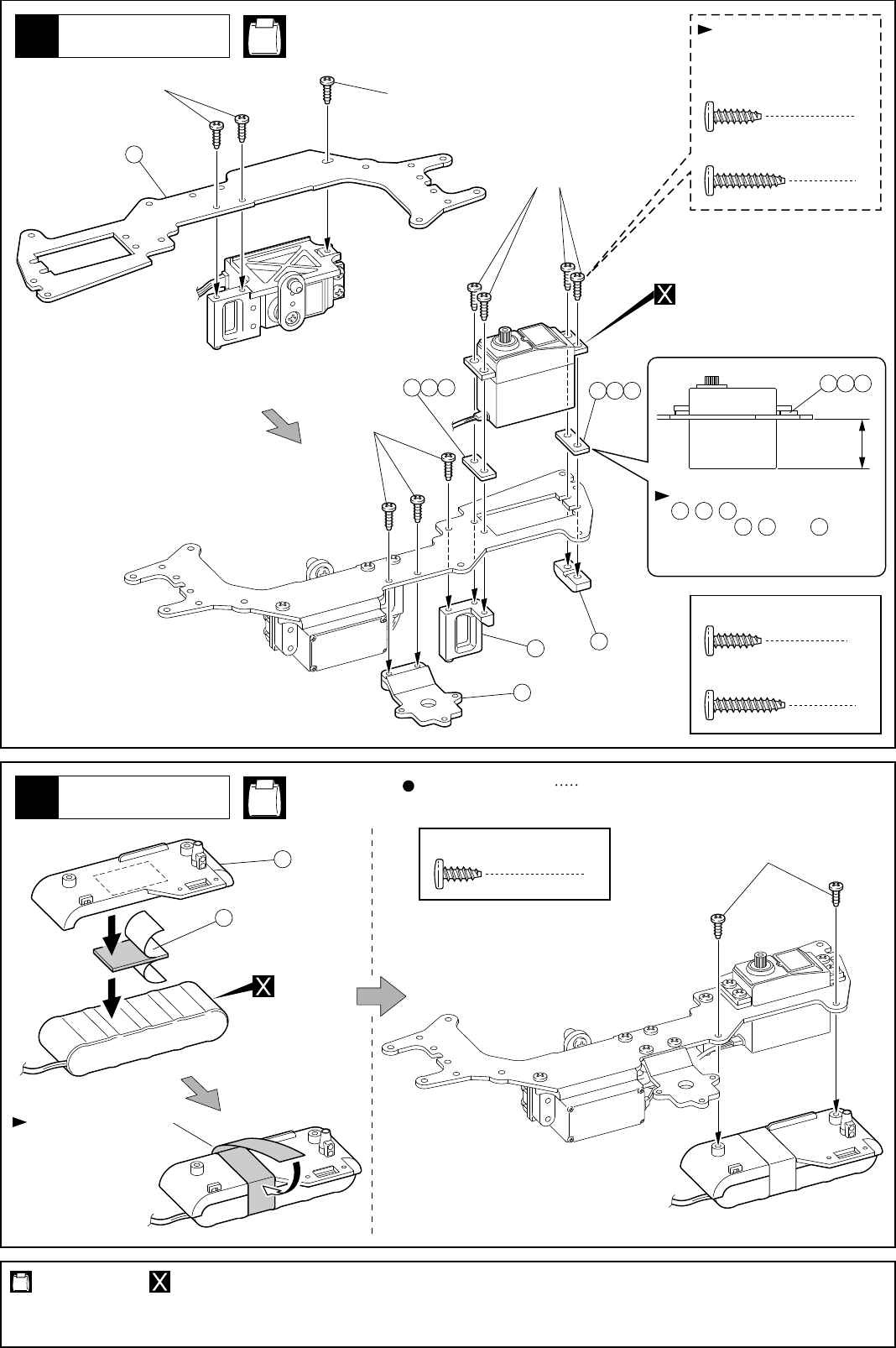

Steering Servo

4

3 x 10mm

TP Screw

Set up according the

servo you use.

Be sure to use the rubber

bushings included with

the servos.

4

3 x 15mm

TP Screw

TPビス

4

3 x 10mm

TP Screw

4

3 x 15mm

TP Screw

TPビス

1

3 x 8mm

Screw

1

56

5.8mm

Flange Ball

Neutral position must be at a

10 degree angle as shown in

the drawing.

approx. 18mm

Servo Horn

Steering Servo

105

106

122

107

56

3x8mm

3x10mm

3x10mm

3x15mm

3x15mm

Note the direction.

Double-sided Tape

< >

< > < >

< > FUTABA

< / S9451 >FUTABA

JR KO

SANWA

106 106

106 106

(1mm)

77

(1mm)

77

(1mm)

77

(2mm)

123

Must be purchased separately!

10

使用する袋詰。

ステアリングサーボ

TPビス

TPビス

使用するサーボに合わせる。

サーボ付属のゴムグロメット

を使用する。

ビス

座付ボール

約10°の所をニュートラル

位置に合わせる。

約18mm

サーボホーン

ステアリングサーボ

向きに注意。

両面テープ

別購入品。

No.1, No.5, No.7

No.1, No.7

17

Part bags used.

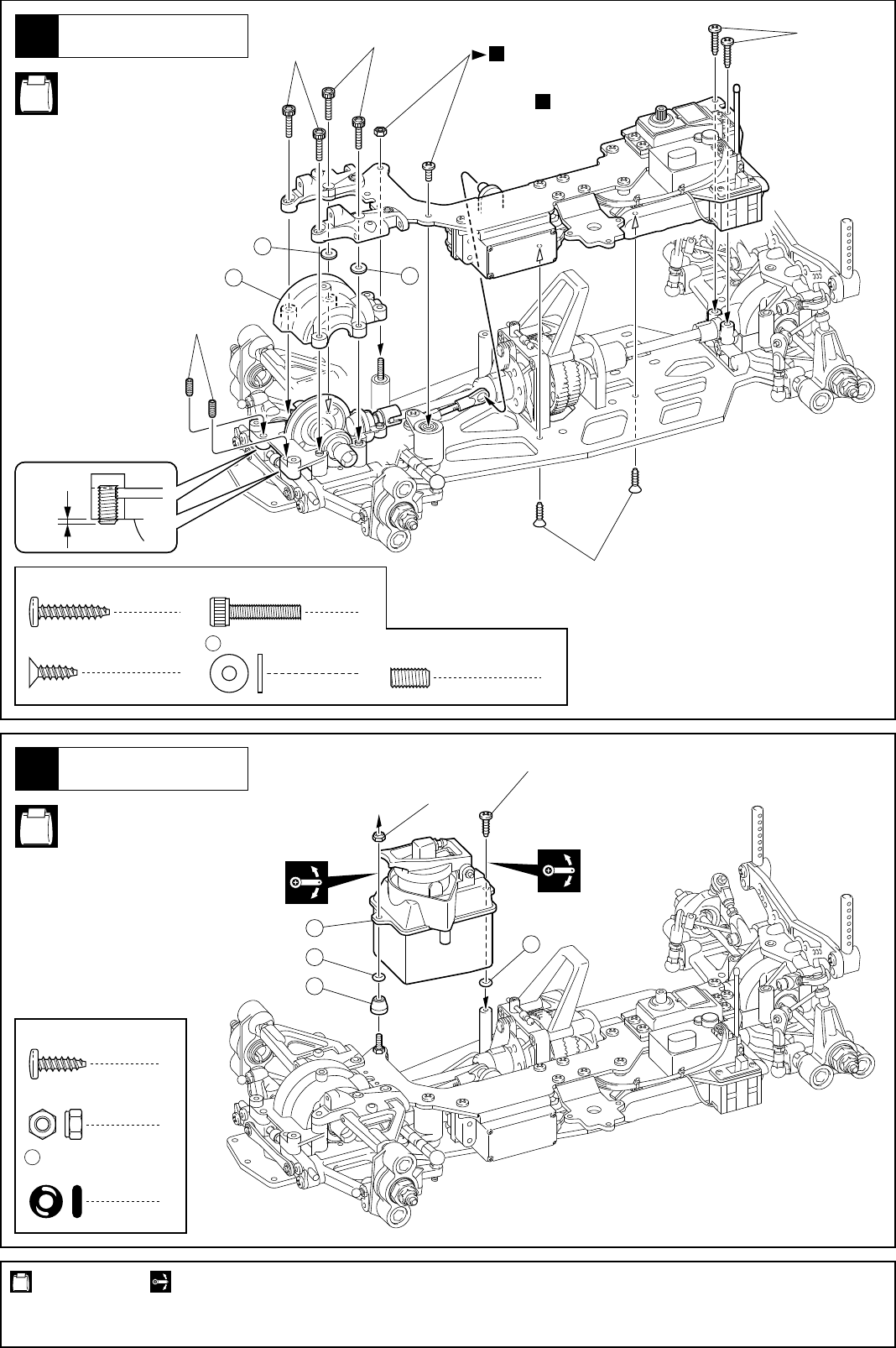

Throttle Control Servo

4

3 x 10mm

TP Screw

Choose according the

servo you use.

4

3 x 15mm

TP Screw

10

3 x 10mm

TP Screw

4

3 x 15mm

TP Screw

18

Servo Saver

77 78

123

77 78

123

77 78

123

313

76

108

130

3x10mm 3x10mm

3x10mm

3x10mm

3x15mm

23~24mm

Use parts , and to

achieve the dimensions shown

in the drawing.

77 78

123

19

Battery

2

3 x 8mm

TP Screw

126

3x8mm

122

Double-sided Tape

Battery

No.71162 6V600mAh RX Ni-cd BatterySuitable Battery

Fix with Glass Tape, etc.

Must be purchased separately!

使用する袋詰。

スロットルサーボ

TPビス

TPビス

TPビス

TPビス

使用するサーボに合わせる。

サーボセイバー

上の寸法になるように、

, , を調整する。

77 78

123

バッテリー

TPビス

両面テープ

使用できるバッテリー No.71162 6V600mAh ニカドバッテリー

グラステープ等で巻く。

別購入品。

バッテリー

No.1, No.7

18

Part bags used.

21

Receiver

No.1, No.5

20

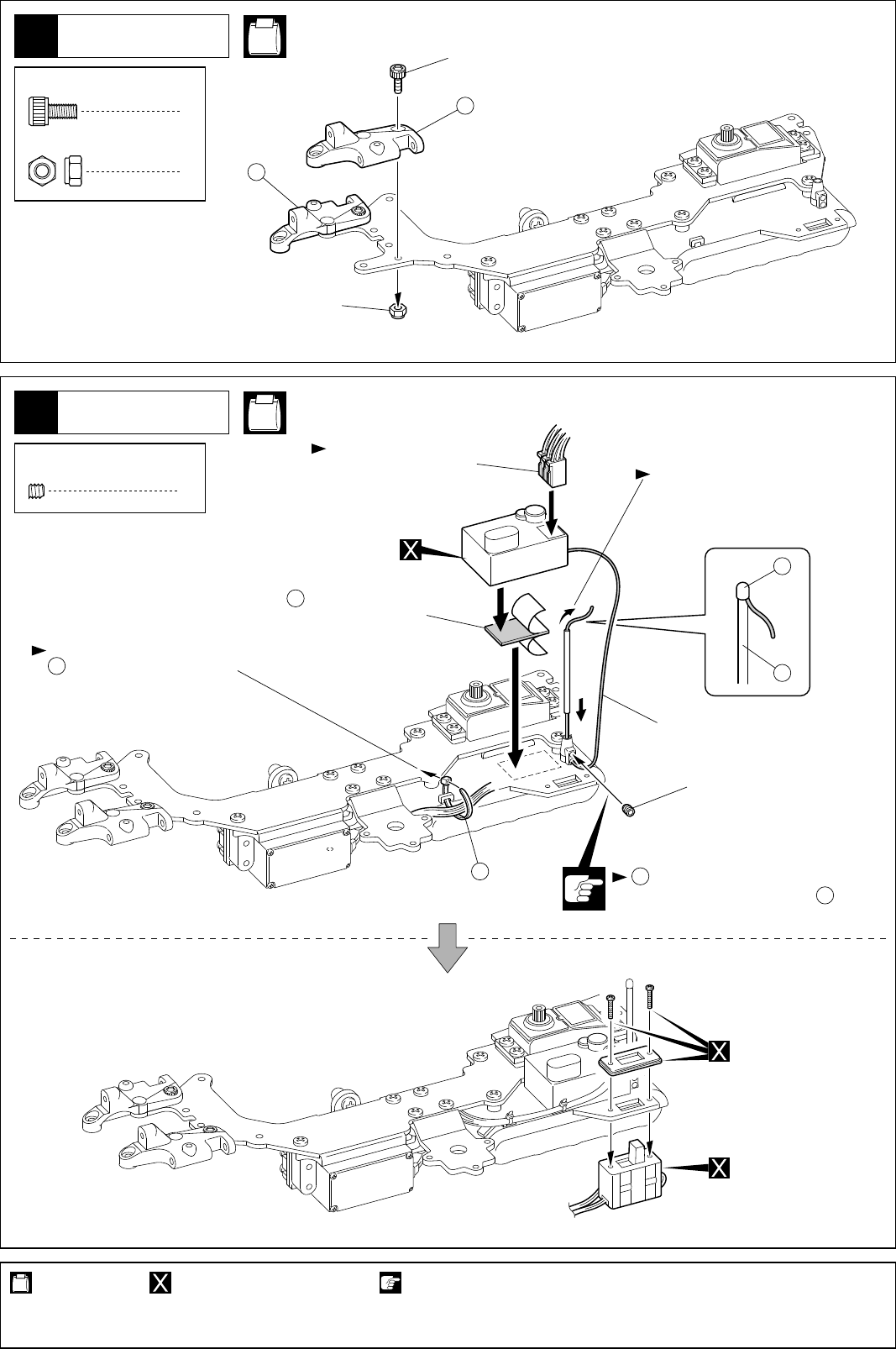

Radio Plate

Use straps to prevent the cords

from ever touching the ground.

Connect as per radio

instruction manual.

136

135

163

122

Double-sided Tape

Receiver

Switch

Switch

Thread antenna cord through.

Antenna

Must be purchased separately!

1

3 x 3mm

Set Screw

Tighten lightly for preven to fall off.

Pay close attention here!

3x3mm

135

3 x 6mm

Cap Screw

3mm

Nylon Nut 2

2

305

304

3x6mm

3mm

使用する袋詰。

受信機

メカプレート

コードが路面に接触しないように、

ストラップで固定する。

プロポの説明書を参考に、

コネクターを接続する。

163

両面テープ

受信機

スイッチ

スイッチ

アンテナコードを通す。

アンテナ

別購入品。

セットビス

注意して組立てる所。

が抜けない程度に軽くしめる。

135

キャップビス

ナイロンナット

19

Part bags used.

No.1, No.5

22

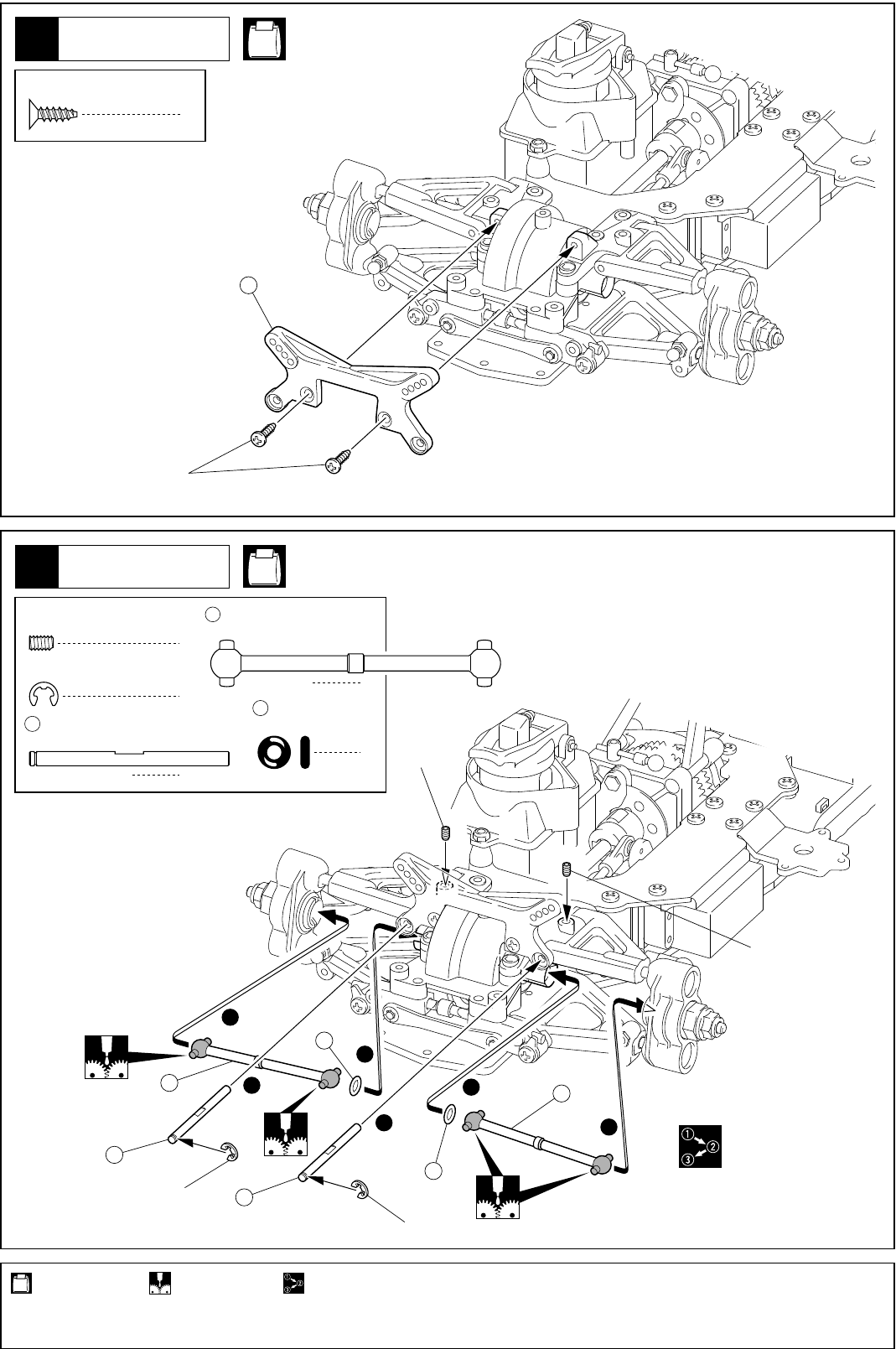

Front Suspension

2

3 x 3mm

Set Screw

2

3 x 12mm

Screw

4

57

4.8mm

Ball Stud

2

13

2 x 11mm

Pin

79

2

Wheel Shaft

2

80

6 x 12mm

Ball Bearing

2

81

10 x 15mm

Ball Bearing

4

82

9mm

Pillow Ball

2

83

3 x 57mm

Shaft

4

69

9mm

Pillow Ball Nut

2

4mm

Flanged Nylon Nut

64

79

81

68

85

83

70 66

57

57

67

301

82

80

13

69

82

69

74

84

65

300

3x3mm

3x12mm

4mm

Temporarily tighten.

Ensure smooth, non-binding movement when assembling.

Assemble left and right sides the same way.

< >Right

< >Left

Hex Wrench (5mm)

Hex Wrench (2.5mm)

82

69

82

3.5mm

3mm

7mm

6.5mm

Marked “L”

Marked “R”

使用する袋詰。

フロントサスペンション

セットビス

ビス

ボールスタッド

ピン

ホイールシャフト

ベアリング

ベアリング

ピロボール

シャフト

ピロボールナット

フランジ付ナイロンナット

仮止め。

可動するように組立てる。

左右同じように組立てる。

< >

< >

六角レンチ（5mm）

六角レンチ（2.5mm）

右側用

左側用

Lのマーク

Rのマーク

20

Part bags used.

No.1

23

Front Suspension

No.1, No.5

24

Front Suspension

Temporarily tighten.

2

3 x 10mm

TP F/H Screw

2

E2.5

E-ring

86

3x10mm

E2.5

For Left

For Right

Assemble left and right sides the same way.

使用する袋詰。

フロントサスペンション

フロントサスペンション

仮止め。

TPサラビス

Eリング

左側用

右側用

左右同じように組立てる。

21

Part bags used.

No.2, No.5, No.7

196

132

59

3

59

195 132

196

25

Front Gearbox

1

13

2 x 11mm Pin

1

29

5 x 8mm

Ball Bearing

1

31

5 x 10mm

Ball Bearing

2

59

12 x 18mm

Ball Bearing

1

60

12 x 15 x 0.1mm

Shim

4

192

12 x 15 x 0.2mm

Shim

192

60

Adjust the backlash with the shims.

192

60

Adjust the backlash

with the shims.

Apply grease.

2.6x5mm

2.6x5mm

13

31 29 58

4

193

193

5 x 8 x 0.5mm

Shim

1

4

2.6 x 5mm

F/H Screw

196

2

Cup Joint

132

6 x 10 x 2mm

Collar

2

Apply threadlocker (screw cement).

No.1, No.3, No.5

26

Front Suspension

89

90

3x15mm 3x15mm

1

89

O-ring P3 (Black)

4

3 x 15mm

TP F/H Screw

Securely tighten the screws that were

only temporarily installed earlier.

Cut off the shaded portion if the

Front Bulk interferes with the

Steering Plate .

61

61

61 42

使用する袋詰。

ピン

ベアリング

ベアリング

ベアリング

シム

シム

フロントギヤボックス

枚数を変えて、バックラッシュ

を調整する。

枚数を変えて、バック

ラッシュを調整する。

グリスを塗る。

シム

サラビス

カップジョイント

カラー

ネジロック剤を塗る。

フロントサスペンション

Oリング P3（黒）

TPサラビス

仮止めしていたビスもしめる。

フロントバルク  とステアリング

プレート  が干渉する場合は図の

部分を削る。

61

42

No.1, No.5

No.1, No.4, No.5, No.7

22

Part bags used.

27

Radio Plate / Fuel Tank

28

Radio Plate / Fuel Tank

186

309

62

309

89 89

52

3x15mm

4x8mm

3x15mm 3x15mm

3mm

3x10mm(TP F/H)

3x10mm(TP)

2

89

O-ring P3 (Black)

2

3 x 10mm

TP F/H Screw

3 x 15mm

TP Screw

1

3 x 10mm

TP Screw

3mm

Nylon Nut

Ensure smooth, non-binding movement when assembling.

Use the screws that were

tightened temporarily

in Step .

8

1

309

3 x 8 x 1mm

Collar 2

3 x 15mm

Cap Screw

4

2

1mm

2

4 x 8mm

Set Screw

使用する袋詰。

メカプレート / 燃料タンク

メカプレート / 燃料タンク

Oリング P3（黒）

TPサラビス

TPビス

TPビス

ナイロンナット

可動するように組立てる。

で、仮止めしていたもの。8

カラー

キャップビス

セットビス

No.1, No.5

23

Part bags used.

30

Front Suspension

2

3 x 5mm

Set Screw

2

E2.5

E-ring

312

3 x 42mm

Shaft

2

187

Swing Shaft

2

89

O-ring P3 (Black)

312

312

187

187

89

303

89

3x5mm

3x5mm

3x10mm

E2.5

E2.5

Apply grease. Assemble in the specified order.

1

1

2

2

3

3

No.1, No.5

29

Front Suspension

2

3 x 10mm

TP F/H Screw

2

使用する袋詰。

フロントサスペンション

フロントサスペンション

セットビス

Eリング

シャフト

スイングシャフト

Oリング P3（黒）

グリスを塗る。 番号の順に組立てる。

TPサラビス

24

Part bags used.

No.1, No.7

32

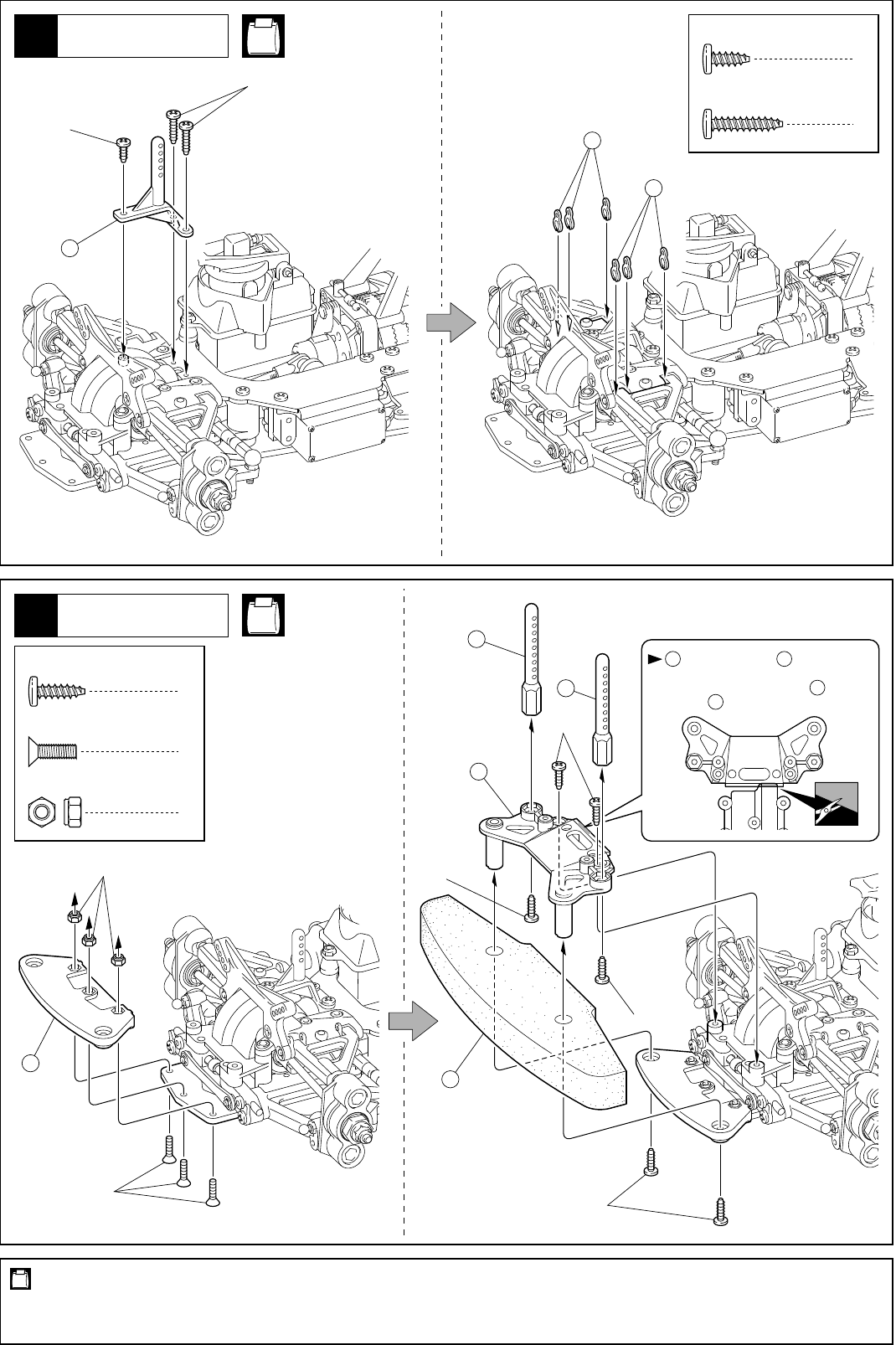

Bumper

3mm

Nylon Nut

6

3 x 10mm

TP Screw

3

3 x 10mm

F/H Screw

120

120

117

119

3x10mm

3x10mm

3x10mm

3x10mm

116

3mm

3x10mm(F/H)

3

71

71

No.1, No.5

31

Front Suspension

306

3x8mm

3x15mm

1

2

3 x 15mm

TP Screw

3 x 8mm

TP Screw

Cut off the shaded portion if interferes

with the Front Bulkhead.

117

62

とフロントバルク が干渉する

部分を削る。

117

62

使用する袋詰。

バンパー

ナイロンナット

TPビス

サラビス

フロントサスペンション

TPビス

TPビス

25

Part bags used.

No.8

No.1, No.8

33

Engine

34

Engine

3x10mm (Cap)

3x10mm (Cap)

40û

For SG shaft (Pilot shaft) type. In case of no space as shown, insert

the washer included in the kit.

147

145

144

143

142

141

137

139

140

146

155

152

31

151 150

149

31

154 153

Engine Assembly

Cut off shaded portion

if it is needed.

Match the nipple direction for

the carburetor linkage to the

angle shown in the drawing.

Position the nipple

forward as shown

in the drawing.

1

7 x 11mm

Washer

140

148

148

148

148

155

1

Bell Guide Washer

2

31

5 x 10 x 4mm

Ball Bearing

3 x 10mm

Cap Screw

1

3 x 12mm

Cap Screw

3 x 15mm

Cap Screw

1

153 154

0.5mm

1.5mm

Adjust 5x0.1mm, 5x0.5mm

so that this space to be 0.5mm

(Refer to the Setting Sheet).

153 154

4

Place the 3D Weights between the

pins of the flywheel .

137142

142

137

Must be purchased separately! Apply threadlocker (screw cement).

Select according to the engine you use.

3x12mm

3x15mm

Engine

4.8mm 5.0mm

Note the direction.

使用する袋詰。

エンジン

エンジン

このキットは、SGシャフト（パイロット

シャフト）仕様専用です。

パイロットナットをしめた時ここに

隙間ができない時は、付属のワッシ

ャーを入れる。

エンジンアッセンブリー

ワッシャー

エンジンによっては、

の内側を少し削る。

キャブレターリンケージ

部を下図の様に取付ける。

燃料チューブ取付ニッ

プルを前方に向ける。

148

ベルガイドワッシャー

ベアリング

キャップビス

キャップビス

キャップビス

ここのすきまが0.5mm（別紙

セッティングシート参照）に

なるように、 5x0.1mmシム

と 5x0.5mmシムで調節する。

153

154

3Dウエイトは、 フライホイール

のピンの間に置く。

142 137

別購入品。 ネジロック剤を塗る。

使用するエンジンに合わせる。

エンジン側

の向きに注意。

152

No.1

No.1, No.7, No.8

26

Part bags used.

35

Engine

Muffler

36

Tighten the screws

with one sheet of

paper inserted between

both gears.

For a rear exhaust engine, use Part

No. VSW009. For a side exhaust

engine, use Part No. 39013.

Engine Assembly

3 x 8mm

Screw

1

3 x 3mm

Set Screw

1

3 x 8mm

F/H Screw

Bend the wire to adjust

the muffler.

Air Cleaner

109

156

162

3x8mm

3x3mm

3x8mm

3x8mm

Must be purchased separately!

4

使用する袋詰。

エンジン

マフラー

紙1枚分のすき間を

つくって固定する。

後方排気の場合は、No.VSW009を、

サイド排気の場合は、No.39013の

マニホールドを使用してください。

エンジンアッセンブリー

ビス

セットビス

サラビス

使用するマフラーに

合わせて曲げる。

エアークリーナー

別購入品。

No.1, No.5, No.7

No.7

27

Part bags used.

37

Throttle Linkages

38

Fuel Tube

Come with radio.

157

Servo Horn

Cut off the fuel tube 15mm.

157

Cut the fuel tubing to the proper

length, as shown in the drawing.

Note the direction.

1

160

Throttle Brake Spring

1

161

2mm

Stopper

1

3 x 3mm

Set Screw

2

2mm

Nylon Nut

2

2 x 10mm

Screw

128

160

158

127

161

75

127

159

118

129

3x3mm

2mm

2mm

2x10mm

2x10mm

Must be purchased separately! Ensure smooth, non-binding movement when assembling.

approx. 15mm

approx. 15mm

10 20mm0

使用する袋詰。

プロポに付属

サーボホーン

燃料チューブを15mmに

カットして使用。

燃料チューブをエンジンと

マフラーに合わせてカットする。

向きに注意。

スロットルブレーキスプリング

ストッパー

セットビス

ナイロンナット

ビス

別購入品。 可動するように組立てる。

約15mm

約15mm

燃料チューブ

スロットルリンケージ

28

Part bags used.

No.9

No.9

4

170

O-ring

2

172

C-ring

2

168

Shock Collar (A)

2

171

2

2.6mm

Washer

2

2.6mm

Nylon Nut

167

171

172

170

166 168

175

164

169

173

111

178

165

199

174

2.6mm

2.6mm

x2

x2

176

Silicone

(Soft)

176

167

171

172

170

166 168

175

164

169

173

112

174

2.6mm

2.6mm

Black

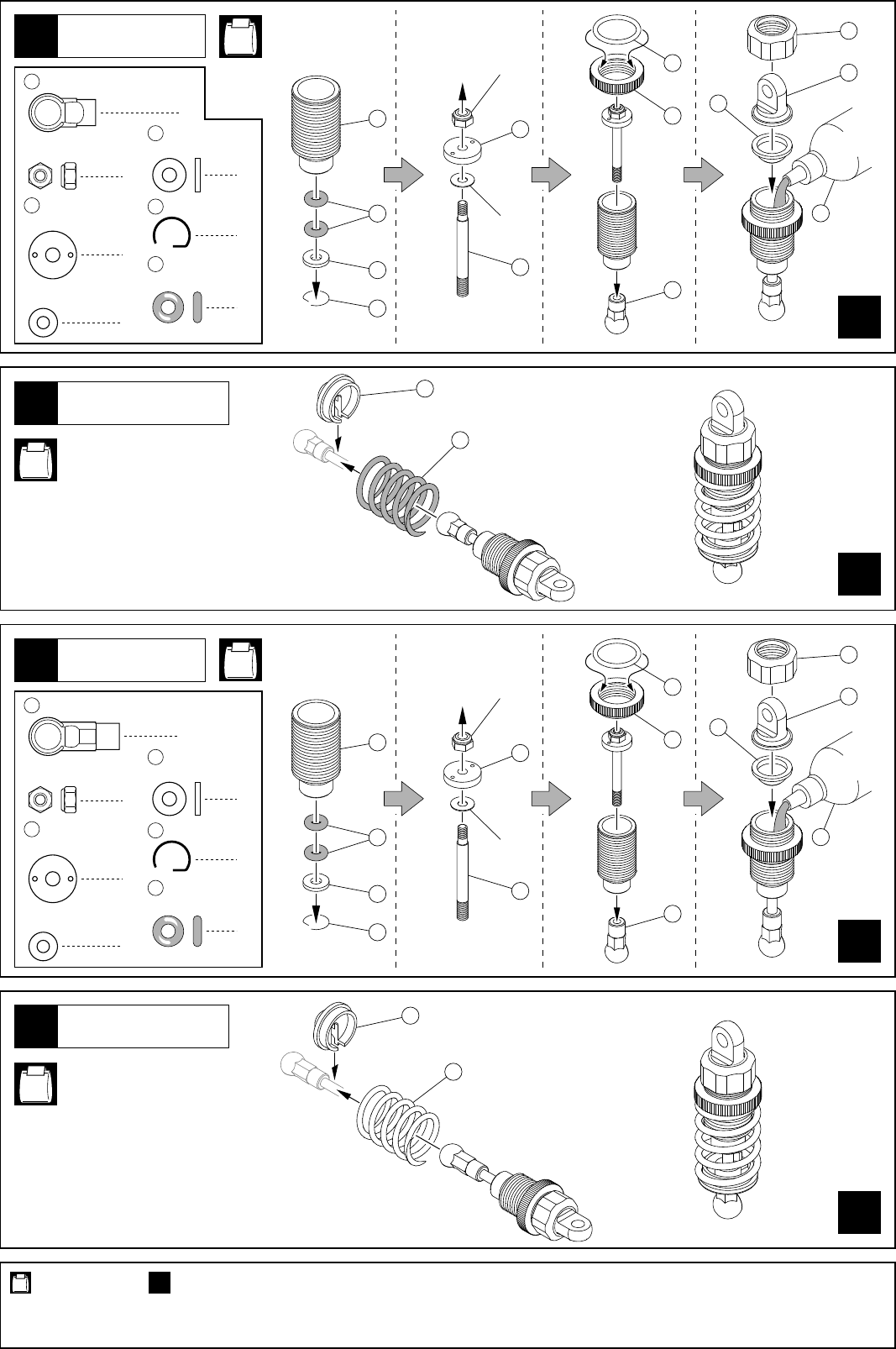

39

Front Shock

40

Front Shock

No.9

2

168

x2

2

111

4.8mm

Ball End (Short)

4

170

O-ring

2

172

C-ring

Shock Collar (A)

2

171

2

2.6mm

Washer

2

2.6mm

Nylon Nut

112

4.8mm

Ball End (Medium)

41

Rear Shock

No.9

165

x2

42

Rear Shock

Gold

Shock Piston

Shock Piston

Silicone

(Soft)

2

x2

Assemble as many times as specified.

使用する袋詰。

Oリング

Cリング

ダンパーカラー（A）

ワッシャー

ナイロンナット

低粘度

シリコン

オイル

黒

フロントダンパー

フロントダンパー

リヤダンパー

ボールエンド（短）

Oリング

Cリング

ダンパーカラー（A）

ワッシャー

ナイロンナット

ボールエンド（中）

リヤダンパー

金

ダンパーピストン

ダンパーピストン

低粘度

シリコン

オイル

２セット組立てる（例）。

No.1, No.9

No.1, No.9

29

Part bags used.

43

Front Shock

44

Rear Shock

2

3 x 12mm

Set Screw

2

3 x 6 x 2mm

Collar

179

2

3 x 12mm

Set Screw

2

3 x 6 x 2mm

Collar

179

Front Shock

179

179

56

56

179

56

179

56

3x12mm

3x12mm

3x12mm

3x12mm

Rear Shock

Apply threadlocker (screw cement).

2

56

5.8mm

Flange Ball

2

56

5.8mm

Flange Ball

使用する袋詰。

フロントダンパー

リヤダンパー

セットビス

カラー

セットビス

カラー

フロントダンパー

リヤダンパー

ネジロック剤を塗る。

座付ボール

座付ボール

30

45

Wheels

< >Front

< >Rear

4mm 4mm

Assemble left and right sides the same way.

190

191

Remove when adjust.

Part bags used.

No.1, No.7

46

Body Shell

Adjust parts up to body.

183

183

131

131

183

131

183

183

2x10mm 2x10mm

2x10mm

2x10mm

183

Body Pin

5

131

5

2 x 10mm

Screw

30mm

26mm

Safety Precautions

Always run your car with the body shell fitted!

Do not run your car on ground:

¥ that is overgrown with grass.

¥ that is muddy, sandy or rocky.

Check all screws, nuts etc. on a regular basis for looseness.

タイヤ

フロント

リヤ

< >

< >

左右同じように組立てる。

いったんはずして

取付け直します。

使用する袋詰。

ボディ

使用するボディに合わせる。

ボディピン

ビス

走行上の注意 走行時は、必ずボディを装着してください。

下記の場所での走行は、故障の原因になりますのでおやめください。

・シャシーにからむような草の生えているところ。

・泥地、砂地、砂利の多いところ。

定期的に、各部のビス類が緩んでないか確認してください。

31

Silicone Oil (Hard)

#30000 ~ #50000

* Fill up to 80%.

8

2

Differential Joint

11

O-ring P5

2

13

2 x 11mm

Pin

12

2

4 x 27mm

Shaft

2

10

5 x 12mm

Shim

4

9 4 x 10mm

Shim

8

1

11

10

13

6

6

6

7

12

12

9

9

96

9

2

3

11

10

13

7

5

8

2.6x12mm

2.6x12mm

2.6 x 12mm

TP F/H Screw

2

11

8

10

1

13

4

Instructions for installing a differential gear (Front).

Installing Option Parts

BS107

VZ012

VS003

VS001

VS003

VZ012

VS003

VS001

VZ012

VS003

VZ012

VS001

VZ012

VZ012

VZ012

VZ012

Must be purchased separately!

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★定価

（税込）

473

578

各630

VS001

VS003

SIL30000

~

SIL50000

デフケース

Differential Case

2.6x12mm TPサラビス

2.6x12mm Self-Tapping Flat Head Screw

デフジョイント

Differential Joint

シリコンオイル

Silicone Oil #30000 ~ #50000

x 8

1 2 5 x 2

8

13

x 2

945VZ012 デフギヤセット

Differential Gear Set 6 9

11

x 8 x 4

578BS107 ベベルシャフト

Bevel Shaft

12

x 6

Necessary Parts

7

10

高粘度シリコンオイル

#30000∼#50000

※オイルは8分目まで入れる。

デフジョイント

Oリング P5

ピン

シャフト

シム

シム

TPサラビス

フロントにデフを装着する場合

オプションパーツを取付ける場合

別購入品。

必要なもの

32

Must be purchased separately!

Installing No.VSW037 Carbon Shock Stay (Front).

Installing No.VSW005B Carbon Shock Stay (Rear).

Installing Option Parts

VSW037

3x6x2mm

VSW037

3x12mm

VSW037

3x6x2mm

VSW005B

3x8mm(F/H)

VSW005B

3x8mm(F/H)

VSW005B

3x10mm

VSW005B

3x10mm

VSW037

VSW005B

179

179

179

179

110

110

Front Shock

Rear Shock

56

56

56

56

別購入品。

No.VSW037 カーボンダンパーステー（フロント）を取付ける場合

No.VSW005B カーボンダンパーステー（リヤ）を取付ける場合

オプションパーツを取付ける場合

フロントダンパー

リヤダンパー

33

取扱いの注意 OPERATING YOUR MODEL SAFELY

事故やケガ等の危険防止のため、次のことを必ずお守りください。

In order to avoid accidents and personal injury, be sure to observe the following:

●燃料の蒸気、排気ガスは有害ですので、必ず屋外で取

扱ってください。

Since exhausts and fuel vapors are noxious to health,

use fuel only outdoors!

●ケガの恐れがあるので、回転部分に手や物を入れない

ようにしてください。

Keep hands and objects away from rotating engine

parts to avoid personal injury.

●エンジンは、停止後でも本体やマフラー周辺は高温に

なっているので、ヤケドに注意してください。

Because after running the engine, the engine and the

muffler are extremely hot, beware of getting burned!

●燃料は模型用グロー燃料を必ず使用してください。ガ

ソリンや灯油の使用は、火災等の事故の恐れがありま

す。絶対に使用しないでください。

Only use glow fuel for radio control models! Never use

gasoline or kerosene which might cause accidents

such as fires!

Because fuel is highly inflammable, never use fuel

indoors, near any source of heat, open flames or even

sparks! Do not dispose of an empty fuel can into a fire.

It might explode causing serious injury!

●燃料は間違って 飲んだり目に入ると有害です。万一

事故が起きた場合は、吐かせる、洗眼するなどをした

後すぐに医師の診察をうけてください。 

Be particularly careful not to swallow fuel or to get fuel

into eyes! Nevertheless, should fuel be swallowed,

immediately induce vomiting and call a physician.

Should fuel get into eyes, thoroughly rinse the eyes

and seek medical advice.

●燃料はキャップをしっかりしめ、幼児の手の届かない

冷暗所に保管してください。

Always store fuel in a safe place out of children's reach

with the cap shut tight! The place for storage should be

dark, cool and dry!

●次のような時、場所では走行させないでください。思

わぬ事故の原因となります。

For accident prevention, do not run your model under

the following circumstsnces:

人が多い場所。

In place where many people gather.

家、学校、病院などの近く。

Near residential districts, schools and hospitals.

プロポの電池が少ない時。

When the radio batteries are empty.

道路、線路、電線の近く。

Near roads, railroads, air corridors and electric lines.

同じバンドの無線操縦模型が近くにいる時。

Also make sure that nobody is using the same

frequency as you do at the same time!

車の動きがおかしい時。

When the model's control or running behavior is

strange.

●燃料は引火性がありますので、火気のあるところや室

内では絶対に使用しないでください。また、空缶は火

中には投げ入れないでください。爆発の恐れがあります。

VZ075

168

164

167

166

170

171 172

174

173

165

UM112

111

VZ073-4016

178

VZ075

W6006

169

UM112

112

VZ073-3516

199

VZ075

W0142

179

VZ085

115

VS037

311

VS037

311

VZ202

302

164

168

167

166

170

171

172 174

173

165

VS027

131

VS026

104

VS025

93

VS025

92

VZ075

W6006

169

W0158

56

FM29

183

FT22

121

VZ075

175

VZ007

116

VZ022BK

119

VZ007

117

FM29

183

FT22

120

VZ117

86

VS021

83

VS027

131

VZ075

175

W5018

89

VS024

90

IF58

38

VS004

17

VZ201

300

VZ084

84

VS038

312

VS020

71

VS020

71

VS019

65

W5018

89

VS019

61

VS020

70

VS019

64

VS038

312

VS020

68

VS019

66

UM128

57

VS020

67

W5018

89

VZ013

79

BRG014

81

VS033

187

UM128

57

VZ201

301

92051

13

VS0024

622223

190

VZ023

37

VS012

33

VS004

14

BRG004

30

VS006

24

FM359

23

92985

35

36 35

36

92051

13

VS011

28

VS012

32

VS012

34

FZ74

82

VS020

69

FZ74

82

VS020

69

BRG006

80

VZ010

74

VS027

124

VZ012

11

10

7

VZ012 BS107

12

69

VZ012

96

VZ012

BS107

VZ012

9

6

12

6

9

7

10

11

VS019

62

96643

193

BRG001

31

BRG002

29

92051

13

VS018

58

VZ099

155

BRG001

31

BRG103

152

VZ115-21

151

VZ116-26

150

BRG001

31

FM353

147

VZ093

145

FM351

144

VZ095

143

VZ094

141

VZ091

142

FMW16

146

VZ092

149

140

UM213

139

VS029

137

1701KP

162

VZ087

156

VS026

109

W0142

179

W0158

56

VS037

303

VS037

309

VS037

309

VS037

305

FM29

183

VS037

304

VS037

306

VS027

131

VS001

VZW020-01

5

VS0012

VS0023

VS0038

BRG008

59

VS027

123

VZ010

76

1708

136

1708

135

96441B

122

96441B

122

VS027

126

VS027

130

VS026

108

VS026

107

1700BK

163

96441B

122

VS026

106

W0158

56

VS026

105

1790

157

VS017

51

VS027

123

W5018

89

1790

157

VZ007

118

VS027

129

VS031

159

VS017

52

W5018

89

92050B

186

VS039

313

VS030

148

OT35

LA43

54

W0158

56

OT35

LA43

54

OT35

53

VS016

46

VSW013

195

VS0023

BRG008

59

VS002

60

192

VS002

192

60

VS027

132

VZ079

196

BRG008

59

VS027

132

VZ079

196

VS017

50

VS015

44

45

VS017

48

VS017

47

VS015

43

VS017

50

VS017

50

VS017

49

LA22

40

UM112

112

UM112

112

W0143

55

LA22

41

VS014

42

VS016

46

UM128

57

VZ084

85

VS010

26

VS010

VZW010-01

27

92051

13

BRG002

29

VS008B

25

VS005

20

VS004

18

21

VS005

22

19

VS032

185

19

BRG001

31

VS005

20

22

21

VZ018

102

VZ018

102

VS025

94

VS025

91

VS025

94

622233

191

BRG002

29

VS004

16

VS004

15

VS024

90

VS018

58

92051

13

VS0024

BRG001

31

96643

193

BRG002

29

92051

13

UM128

57

UM112

111

SPW5

113

LA43

54

92053

114

VZ004C

99

UM128

57

VS023

88

VZ013

79

BRG014

81

VZ004C

98

VS037

308

W0154

96

VS037

310

VS037

307

VZ077

97

VZ202

302

FZ74

82

VS020

69

VS020

69

VZ010

74

BRG006

80

FZ74

82

VS0038

92051

13

92051

13

VS002

192

60

VS002

60

192

BRG008

59

VS0011

VZ010

75

VS027

127

1790

157

VS031

158

VS031

160

VS027

128

VS027

127

VS031

161

92696

TSW17

197

FW-05RR

© 2004 KYOSHO CORPORATION / 禁無断転載複製

EXPLODED VIEW

< >

一部パーツ販売していないパーツがあります。

Parts indentified only by key numbers are not

sold individually !

34 35

B

C

A

C

M

O

I

J

K

L

J

E

L

K

E

H

N

G

MO

N

D

F

A

B

D

F

G

HI

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

★定価

（税込）

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

210

一律

（税込）

★定価

（税込）

210

一律

（税込）

36

スペアパーツ（1） SPARE PARTS (1) ★ FOR JAPANESE MARKET ONLY.

473

683

578

473

945

420

420

788

788

473

525

578

315

525

368

368

630

525

630

473

630

630

525

473

525

1260

630

315

473

630

683

VS001

VS002

VS003

VS004

VS005

VS006

VS007

VS008B

VS009B

VS010

VS011

VS012

VS014

VS015

VS016

VS017

VS018

VS019

VS020

VS021

VS024

VS025

VS026

VS027

VS029

VS030

VS031

VS032

VS033

VS034

VS035

VZ004C

デフケース

Differential Case

2.6x12mm TPサラビス

2.6x12mm Self-Tapping Flat Head Screw

リングギヤセット（40T）

Ring Gear Set (40T)

デフジョイント

Differential Joint

センターバルクセット

Center Bulk Set

2速クラッチシュー

2nd Clutch Shoe

2.6x10mmキャップビス

2.6x10mm Cap Screw

1速スパーギヤ（51T）

1st Spur Gear (51T)

1速スパーギヤ（50T）

1st Spur Gear (50T)

2速スパーギヤ（46T）

2nd Spur Gear (46T)

2速スパーギヤ（45T）

2nd Spur Gear (45T)

ワンウェイスリーブ

Oneway Sleeve

2速シャフト

2nd Shaft

ブレーキシャフトセット

Brake Shaft Set

ステアリングプレート

Steering Plate

サーボセイバーシャフトセットA

Servo Saver Shaft Set A

サーボセイバーシャフトセットB

Servo Saver Shaft Set B

サーボセイバー

Servo Saver

ベベルシャフト（小）

Bevel Shaft (Small)

フロントバルクセット

Front Bulk Set

フロントサスアームセット

Front Suspension Arm Set

フロントロアーサスシャフト

Front Lower Suspention Shaft

VS023

スイングシャフト

Swing Shaft

センターシャフト

Center Shaft

リヤバルクセット

Rear Bulk Set

ダンパーステーセット

Shock Stay Set

小物パーツセット

Small Parts Set

フライホイール（φ33）

Flywheel (¿33)

エンジンマウント

Engine Mount

リンケージセット

Linkage Set

2速シューホルダー

2nd Shoe Holder

スイングシャフト（ワイドタイヤ用）

Swingshaft (Wide tyres)

リングギヤセット（39T）

Ring Gear Set (39T)

x 8

1 2 5 x 2

8

13

x 2

3 4

60

192

x 2

19 20 21 22

x 2

18

x 2

14 15 16 17

x 1

x 2

24

x 1

25

x 1

26 27

x 1

28

x 1 x 2

x 1

x 2

32 33 34

x 1

42

x 1

46

x 2

43 44 45

x 1

13 58

x 2

50

x 4

47 48 49 51 52

x 1

64

x 2

61 62 63 65 66

x 1

83

x 2 x 2

71

x 6

69

x 8

67 68 70

x 2

90

x 2

88

x 2

107 108 109

x 1

110

x 2

103 104 105 106

94 95

x 2

91 92 93

x 1

123 132

x 4

131

x 5

124 125 126 130

x 1

127 128 129 133

x 2

308 309 310

x 4

303 304 305 306

x 1

307 311

x 2

137

x 1

148

x 2

187

x 2

313

x 1

158 159 160 161

x 1

x 1

185

x 1

6825

630

420

420

945

630

315

420

315

420

420

3360

420

630

1365

840

315

1260

1260

315

525

630

VZ007

VZ010

VZ012

VZ013

VZ018

VZ022

BK

VZ023

VZ073

-4016

VZ073

-3516

VZ075

VZ077

VZ079

VZ084

VZ085

VZ087

VZ091

VZ092

VZ093

VZ094

VZ095

3DクラッチASSY（φ33）

3D Clutch Assembly (¿33)

リヤサスアームセット

Rear Suspension Arm Set

バンパー

Bumper

ドライブワッシャーセット

Drive Washer Set

デフギヤセット

Differential Gear Set

ホイールシャフト

Wheel Shaft

リヤロアーサスシャフト

Rear Lower Suspention Shaft

ウレタンバンパー（ブラック）

Urethane Bumper (Black)

ブレーキディスク

Brake Disk

リヤスプリング（4x1.6）黒

Rear Spring (4x1.6) Black

リヤスプリング（3.5x1.6）金

Rear Spring (3.5x1.6) Gold

V-Oneダンパー

V-One Shock

アッパーロッド（20）

Upper Rod (20)

カップジョイント

Cup Joint

フロントスタビライザーセット

Front Stabilizer Set

リヤスタビライザーバーセット

Rear Stabilizer Bar Set

リヤスタビライザーバー（φ2.2）

Rear Stabilizer Bar (¿2.2)

リヤスタビライザーバー（φ2.6）

Rear Stabilizer Bar (¿2.6)

マフラーステー

Muffler Stay

3Dウエイト

3D Weight

3Dクラッチベル

3D Clutch Bell

3Dスプリング受け

3D Spring Catch

3Dフライホイールナット

3D Flywheel Nut

3Dクラッチディスク

3D Clutch Disk

142

x 3

153 154

x 2

144 145 146 147 155

x 1

137 139 140 141 143

VS037 630

フロントアッパーブラケット

Front Upper Blacket

VS038 525

5460

フロントアッパーサスシャフト（FW05RR用）

Front Upper Suspention Shaft (For FW05RR)

VS039

カーボンアッパーデッキ（FW05RR用）

Carbon Upper Deck (For FW05RR)

VS040 1050

デカール（FW05RR用）

Decal Set (For FW05RR)

x 1

x 1

98 99

x 2

118

x 2

116 117

x 1

75

x 1

74 76 77 78

x 4

13 79

x 2

102

x 2

119

x 1

6 7 9

10 11

x 8

37

x 1

178

x 2

199

x 2

164 165 166 167 168

169 171 173 174

x 2

170

x 4

172

x 3

97

x 2

196

x 2

84 85

x 1

115

x 1

x 1

x 1

156

x 3

142

x 3

149

x 1

145

x 1

141

x 1

143

x 1

と交換

instead of .

24 24

と交換

instead of .

25 25

2.6x6mmビス

2.6x6mm Screw

2.6mmワッシャー

2.6mm Washer

3x3mmセットビス

3x3mm Set Screw

Eリング（E2.5）

E-ring (E2.5)

312

x 2

4x4mmセットビス

4x4mm Set Screw

x 1

3x3mmセットビス

3x3mm Set Screw

, と交換

instead of , .

3 4 3 4

3x12mmキャップビス

3x12mm Cap Screw

3x15mmキャップビス

3x15mm Cap Screw

263VZ099 ベルガイドワッシャー

Bell Guide Washer

153 154

x 2 x 4

155

x 1

x 2

Eリング（E2.5）

E-ring (E2.5)

デカール

decals x1

525

525

525

525

525

525

210

VZ115

-20

VZ115

-21

VZ115

-22

VZ116

-25

VZ116

-26

VZ116

-27

VZ117

1速ギヤ（0.8M/20T）

1st Gear (0.8M/20T)

1速ギヤ（0.8M/21T）

1st Gear (0.8M/21T)

1速ギヤ（0.8M/22T）

1st Gear (0.8M/22T)

2速ギヤ（0.8M/25T）

2nd Gear (0.8M/25T)

2速ギヤ（0.8M/26T）

2nd Gear (0.8M/26T)

2速ギヤ（0.8M/27T）

2nd Gear (0.8M/27T)

フロントサスプレート

Front Suspension Plate

300 301

x 1

151

x 1

150

x 1

86

x 1

302

x 2

630VZ201

フロントナックルアーム（RRR）

Front Knuckle Arm (RRR)

630VZ202

リヤハブ（RRR）

Rear Hub (RRR)

と交換

instead of .

151 151

と交換

instead of .

151 151

525

VZ115

-23 1速ギヤ（0.8M/23T）

1st Gear (0.8M/23T)

と交換

instead of .

151 151

と交換

instead of .

150 150

と交換

instead of .

150 150

525

VZ116

-28 2速ギヤ（0.8M/28T）

2nd Gear (0.8M/28T)

と交換

instead of .

150 150

37

スペアパーツ（2） SPARE PARTS (2)

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

★定価

（税込）

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

キットの部品の一部にはスペアパーツとして販売していない物があります。

京商ではオプションパーツを販売していますのでお買い求めください。

Some of the parts included are not available as spare parts. Purchase

optional parts instead.

210

一律

（税込）

★定価

（税込）

210

一律

（税込）

★ FOR JAPANESE MARKET ONLY.

147

x 1 263

1365

315

420

315

578

420

263

315

683

399

315

420

263

1050

1050

1050

1050

1890

1260

1050

473

473

735

420

368

735

473

473

420

（各）

189

（各）

263

525

（各）

420

263

158

FM353

FM359

FMW16

FT22

FZ74

BS107

IF58

LA22

LA43

SPW5

OT35

UM112

UM128

UM213

BRG001

BRG002

BRG004

BRG006

BRG008

BRG014

BRG103

W0142

W0143

W0154

W0158

W5018

W5105

BL

W5106

W5107

W6006

1700

KP/KY

1701

KP/KY

1708

1790

BL/R/SG

1808

1879

スプリングナット

Spring Nut

1速ハウジング

1st Housing

クラッチスプリング（H）

Clutch Spring (H)

ボディマウント

Body Mount

9mmピロボール

9mm Pillow Ball

ベベルシャフト

Bevel Shaft

ディスクプレートボルト（ショート）

Disk Plate Bolt (Short)

ステアリングピン

Steering Pin

5.8mmボールエンド

5.8mm Ball End

アジャストロッドセット

Adjuster Rod Set

アッパーロッド

Upper Rod

4.8mmボールエンド

4.8mm Ball End

4.8mmボールスタッド（L）

4.8mm Ball Stud (L)

テーパーコレット

Tapered Collet

シールドベアリング（5x10x4）

Shield Bearing (5x10x4)

シールドベアリング（5x8x2.5）

Shield Bearing (5x8x2.5)

シールドベアリング（8x14x4）

Shield Bearing (8x14x4)

シールドベアリング（6x12x4）

Shield Bearing (6x12x4)

シールドベアリング（12x18x4）

Shield Bearing (12x18x4)

シールドベアリング（5x15x4）

Shield Bearing (5x15x4)

スラストベアリング（4.8x10x4）

Thrust Bearing (4.8x10x4)

アルミカラー（2mm厚）

Aluminium Collar (2mm)

アルミカラー（3mm厚）

Aluminium Collar (3mm)

6.8mmハードフランジボール

6.8mm Hard Flanged Ball

5.8mm座付ハードボール（3mm穴）

5.8mm Flanged Hard Ball (w/3mm hole)

Oリングセット

O-ring Set

ダンパーキャップ（ブルー）

Shock Cap Set (Blue)

ダンパープラパーツ

Shock Plastic Parts

Oリングセット

O-ring Set

HCダイアフラム（黒）

HC Diaphrogm (Black)

蛍光ストラップ（S）

Fluorescent Strap (S)

蛍光ストラップ（M）

Fluorescent Strap (M)

カラーアンテナ（黒キャップ付）

Color Antenna (Black Cap)

カラーシリコンチューブ

Color Silicone Tube

ロッドストッパー

Rod Stopper

ホビーグリス

Hoby Grease 2個入

2 pcs.

23

x 1

x 3

146

x 1

82

x 3

120 121

x 2

12

x 6

38

x 2

54

x 12

40 41

x 2

113

x 2

54

x 8

53

x 4

57

x 4

111 112

x 6

139 140

x 1

81

x 2

59

x 2

80

x 2

30

x 4

29

x 4

31

x 4

152

x 1 set

179

x 10

96

x 10

89

x 4

55

x 6

x 4

175

x 4

171 172

x 2

164 165

x 2

163

x 18

162

x 18

135 136

x 1

170

x 4

169

x 8

157

x 2

161

x 5

186

x 1 set 1575

315

315

420

630

315

420

315

473

92050B

92050

-01

92051

ORG05

92053

92696

92985

96441B

燃料タンク（75cc皿付）

Fuel Tank (75cc Plate)

燃料タンク用スポンジパッキン

Fuel Tank Sponge Packing

2x11mmピン

2x11mm Pin

Oリング（P5）

O-ring (P5)

5.8mmハードボールジョイント

5.8mm Hard Ball Joint

ディスクブレーキパッド

Brake Disk Pad

ハードブレーキライニング

Hard Brake Lining

両面スポンジテープ

Double-sided Sponge Tape

96646 12x15mmシムセット

12x15mm Shim Set

13

x 10

11

x 10

114

x 4

x 4

x 5

35

x 2

36

x 4

190

x 2

191

x 2

122

x 1

3x6mmサラビス

3x6mm Flat Head Screw

シート

Sheet

3x3mmセットビス

3x3mm Set Screw

（0.1厚 / 0.2厚 / 4枚入）

(0.1 t/ 0.2 / 4pcs)

5個入

5 pcs.

CS止め輪（8mm）

CS-ring (8mm)

1260FM351 クラッチシュー

Clutch Shoe

144

x 1

1365

1365

1365

1365

1365

1365

1365

1365

1365

1365

1365

1365

1365

1365

622221

622222

622223

622224

622225

622226

622227

622231

622232

622233

622234

622235

622236

622237

GRP 1/10ツーリングスポンジタイヤF30°（ホイール付）

GRP 1/10 Touring Sponge Tire F30û (Wheel)

GRP 1/10ツーリングスポンジタイヤF32°（ホイール付）

GRP 1/10 Touring Sponge Tire F32û (Wheel)

GRP 1/10ツーリングスポンジタイヤF35°（ホイール付）

GRP 1/10 Touring Sponge Tire F35û (Wheel)

GRP 1/10ツーリングスポンジタイヤF37°（ホイール付）

GRP 1/10 Touring Sponge Tire F37û (Wheel)

GRP 1/10ツーリングスポンジタイヤF40°（ホイール付）

GRP 1/10 Touring Sponge Tire F40û (Wheel)

GRP 1/10ツーリングスポンジタイヤF42°（ホイール付）

GRP 1/10 Touring Sponge Tire F42û (Wheel)

GRP 1/10ツーリングスポンジタイヤF45°（ホイール付）

GRP 1/10 Touring Sponge Tire F45û (Wheel)

GRP 1/10ツーリングWスポンジタイヤR30°（ホイール付）

GRP 1/10 Touring W Sponge Tire R30û (Wheel)

GRP 1/10ツーリングWスポンジタイヤR32°（ホイール付）

GRP 1/10 Touring W Sponge Tire R32û (Wheel)

GRP 1/10ツーリングスポンジタイヤR35°（ホイール付）

GRP 1/10 Touring Sponge Tire R35û (Wheel)

GRP 1/10ツーリングWスポンジタイヤR37°（ホイール付）

GRP 1/10 Touring W Sponge Tire R37û (Wheel)

GRP 1/10ツーリングWスポンジタイヤR40°（ホイール付）

GRP 1/10 Touring W Sponge Tire R40û (Wheel)

GRP 1/10ツーリングWスポンジタイヤR42°（ホイール付）

GRP 1/10 Touring W Sponge Tire R42û (Wheel)

GRP 1/10ツーリングWスポンジタイヤR45°（ホイール付）

GRP 1/10 Touring W Sponge Tire R45û (Wheel)

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

ホイール接着成型済み

630

368

2520

VZW010

-1

VZW020

-01

VSW013

Oリング・シャフトセット

O-ring ¥ Shaft Set

デフケースシール

Diff. Case Seal

フロントワンウェイシャフト

Front Oneway Shaft

27

x 4

5 x 4

7875

TSW17

シモブランドSPメインシャシー

SP Main Chassis (7075)

197

x 1

195

x 1

56

21092638 ボディピン

Body Pin

183

x 10

38

オプションパーツ（1） OPTIONAL PARTS (1)

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

★定価

（税込）

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

210

一律

（税込）

★定価

（税込）

210

一律

（税込）

★ FOR JAPANESE MARKET ONLY.

1575

7350

2415

3570

3570

7560

3150

5250

525

5250

1155

3570

1050

420

7140

8190

420

315

VSW003

VSW001

VSW005B

VSW006

VSW007

VSW008

VSW009

VSW010

VSW012

VSW011

VSW014

VSW015

BRG007F

FM314

39011

VZ086

VZ081

VZW040

FM352

ローハイトエンジンマウント

Aluminum Engine Mount

スペシャルメインシャシー

Special Main Chassis

カーボンダンパーステー（リヤ）

Carbon Shock Stay (Rear)

ユニバーサルスイングシャフト

Universal Swing Shaft

ユニバーサルスイングシャフト（ショート）

Universal Swing Shaft (Short)

φ5.2マフラー&マニホールドセット

¿5.2 Muffler & Manifold Set

マニホールド（後方排気用）

Manifold (Rear)

チューンドサイレンサー（φ5.2）

Tuned Silencer (¿5.2)

アルミセンターストラット

Aluminum Center Strut

チューンドサイレンサー（φ7）

Tuned Silencer (¿7)

カーボンステアリングプレート

Carbon Steering Plate

ユニバーサルスイングシャフト（ワンウェイ用）

Universal Swing Shaft (For Oneway)

3x6x2.5mmボールベアリング

3x6x2.5mm Ball Bearing

小物パーツセット

Small Parts Set

スーパーチューンドサイレンサーRセット

Super Tuned Silencer R Set

マフラーステーホルダー

Muffler Stay Holder

ホイールシャフト（ワイドタイヤ用）

Wheel Shaft (Wide tyres)

2スピードクラッチツール（0.8M用）

2-Speed Clutch Tool (0.8M)

クラッチスプリング

Clutch Spring

ゴムタイヤ&デフギヤ用

for Rubber Tire & Differential Gear.

ワイドスポンジタイヤ（リヤ）用

for Wide Sponge Tire (Rear).

側方排気用

Side

アルミ製

Aluminum

VS033と合わせて使用

Use with VS033.

ピニオンギヤ交換用

Tool for changing 0.8 Module Pinion Gears.

FM314と合わせて使用

Use with FM314.

FM338と合わせて使用

Use with FM338.

ソフトタイプ

Soft type

7140

1050

1050

210

1470

1890

893

1890

840

945

420

945

630

893

1776

1829

1948

6591

56410

80311

80411

87651

92022

92060

92212

94402

92509

36901

ピットボックス

Pit Box

ラウンドカッター＆サンダー

Hobby Shears & Sander

エアークリーナーオイル

Air Cleaner Oil

マフラーガスケット

Muffler Gasket

プレシジョン キャンバーゲージ

Precision Camber Gauge

スペシャル テーパーリーマー

Taper Reamer

ボールポイント 六角レンチ 5mm

Ball-Point Hex Wrench 5mm

メンテナンス スタンド

Maintenance Stand

マルチ車高ゲージ

Multi Ride Height Gauge

耐熱マフラージョイントパイプ（12-15）

Muffler Joint Pipe(12-15)

リヤウィングスペーサー

Rear Wing Spacer

ロックタイト（中強度）

Loctite (medium strength)

チタンアジャストロッド（20mm）

Titanium Adjustable Rod (20mm)

スーパーパワークリーナー

Super

Power Cleaner

36205

マルチスターターボックスプロ

Multi Starter Box Pro

★

★

★

★

1050

473

1680

1260

3570

630

96625

96046

96981

96422

607005

607011

SPベアリングリキッド

SP Bearing Liquid

シムセット（6x8mm）

6x8mm Shim Set

モリブデン グリススプレー

Molybdenum Coat

クイック フュールポンプ 500cc

Quick Fuel Pump 500cc

トルネード フュエル20EX-Formula

Tornade Fuel 20EX-Formula

トルネード アフターランオイル

Tornade After Run Oil

1785

1260

1155

FMW11

FMW10

W6002

クラッチシュー（レッド）

Clutch Shoe (Red)

クラッチシュー（グレー）

Clutch Shoe (Gray) つながりをマイルドに

Mild for shifting.

チタンコーティングダンパーシャフト（30）ナットタイプ

Titanium Coating Damper Shaft (30) Nut Type

420W6007 HCダイアフラム（白）

HC Diaphrogm (White)

5個入（側方排気用）

5pcs. (Side)

ウイングの角度調整用

To adjust Rear Height & Angles.

サイズ / 420x240x330mm

Size / 420x240x330mm

曲線部分のボディカットも容易

Making short work of cutting bodys.

ボディのマウント用穴開けに便利

Tool for making holes on Bodies.

作業性アップの専用スタンド

Aluminum Stand for Maintenance.

耐熱性に優れる

High Heat Resistant Type.

ネジのゆるみ防止剤

Screw Cement.

   

ベアリング本来の性能を発揮

Retrieves potentiality of Bearing.

スピーディーな給油が可能

1575

945

420

420

TSW6

FM337

FM338

FM338BL

アルミ車高ゲージ

Aluminum Ride Height Gauge

9mmボールスクリュー

9mm Ball Screw

10mmスクリューキャップ

10mm Screw Cap

10mmスクリューキャップ（ブルー）

10mm Screw Cap (Blue)

高強度&高精度（4個入）

High Intensity & Quality.

使いやすい大型タイプ

Large Type.

420

3990

7875

6300

1470

1365

1575

VZ097

APP02

VZW009

VSW017

VSW016

VZW010

TSW5

テーパーコレット（φ6）

Tapered Collet (¿6)

APPブレーキセット

APP Brake Set

TCDギヤセット（V-One用）

TCD Gear Set (for V-One)

チューンドサイレンサー（φ5.2/ポリッシュ）

Tuned Silencer (¿5.2) Polished

SPステアリングプレート

SP Steering Plate

ドライブワッシャーセット

Drive Washer Set

クラッチスプリングアジャストツール

Clutch Spring Adjust Tool

ピコ系エンジンに使用

For Picco engines.

アルミ製

Aluminum (Hard Type)

   

アッカーマン変更用

For changing ackerman ratio.

1目盛（0.05mm）

Scale (0.05mm)

42092986

ソフトブレーキライニング

Soft Brake Lining

1890

VZW024V

64チタン/9mmボールスクリュー

64 Titanium / 9mm Ball Screw

6720

1155

735

2625

VZW024V

-8

64チタン/9mmボールスクリュー（8個入り）

64 Titanium / 9mm Ball Screw (8pcs)

64チタン/リヤロアサスシャフト

64 Titanium / Rear Lower Suspention Shaft

合わせて使用

Use Together with.

1785

VZW015

VZW038

SPブレーキディスク

SP Brake Disk

と交換

instead of .

109 109

と交換

instead of .

FW-05R専用右出しマフラー

Only for FW-05R (Right)

FW-05R専用右出しマフラー

Only for FW-05R (Right)

18 18

アルミ削り出し

Aluminum

7075材削り出し

Made from 7075 Duraluminium.

マイルドな特性

For mild steering.

と交換

instead of .

148 148

軽量高剛性

lightweight high strength

と交換

instead of .

104 104

軽量高剛性

lightweight high strength

と交換

instead of .

42 42

と交換

instead of .

42 42

2本入

2 pcs.

と交換

instead of .

69 69

4個入

4 pcs.

1680

VSW037

カーボンダンパーステー（フロント）

Carbon Shock Stay (Front)

と交換

instead of .

41 41

と交換

instead of .

69 69

2個入

2 pcs.

と交換

instead of .

113 113

2本入

2 pcs.

と交換

instead of .

53 53

2本入

2 pcs.

2個入

2 pcs.

8個入

8 pcs.

と交換

instead of .

102 102

軽量タイプ

lightweight type

軽量タイプ

lightweight type

軽量タイプ

lightweight type

と交換

instead of .

69 69

と交換

instead of .

167 167

と交換

instead of .

と交換

instead of .

1050

1050

73001

39308

BPモデルエンジンフュール

Glow Fuel

73111

KANAI FUEL 20%

KANAI FUEL 20%

KANAI FUEL 30%

KANAI FUEL 30%

73112

燃料フィルター（M）

Fuel Filter (M)

3990

5040

3780

3990

5040

3780

71162

72511

73201

73401

6V X-FORCE 600 ニカドバッテリー

6V X-FORCE 600 Ni-Cd Battery

マルチチャージャー4

Multi Charger 4

スーパースターターパック

Super Starter Pack

BP燃料ピークパワー

BP Fuel Peak Power

受信機用ニカドバッテリー

R/Cエンジン用グロー燃料

Ni-Cd battery for Receiver

Glow fuel for R/C Engine

1260

80151

タイヤフィッティングツール

Tire Fitting Tool

1890

80152

トーアングルゲージ（200mm）

Toe Angle Gauge (200mm)

840

735

80312

ロッキングジグ&レンチ

Locking Jig & Wrench

2.4x6x1000mm

92213

燃料チューブ

Fuel Tube

630

92411

チタンアジャストロッド（30mm）

Titanium Adjustable Rod (30mm)

630

92508

チタンアジャストロッド（15mm）

Titanium Adjustable Rod (15mm)

525

735

2100

96153 ネジレスキュー

Screw Rescuer

840

96152 シリコンシール

Silicone Seal

ネジ回し補助剤

瞬間接着剤

Instant Glue

Support to unscrew.

96154

KYOSHOスペシャルグルー（14g）

KYOSHO Special Glue (14g)

96155

KYOSHOスペシャルプライマー（220ml）

Kyosho Special Primer (220ml)

945

96421

840

96508 HGジョイントグリス

HG Joint Grease

スピーディーな給油が可能

For quick charge!

For quick charge!

クイックフュールポンプ（250cc）

Quick Fill Fuel Bottle (250cc)

82

82

82

82

に替えて使用

Replacement for .

35 36 37 373635

ソフトタイプ（8個入）

Soft type (8 pcs.)

FW-05R専用（後方排気用）

Only for FW-05R (Rear)

FW-05R専用

Only for FW-05R

FW-05R専用右出しマフラー

Only for FW-05R (Right)

フロントワンウェイ装着時に使用

In case of using Front Oneway Unit.

つながりをシャープに

Sharp for shifting.

26339056

マニホールドスプリング

Manifold Spring 1個入

1pcs.

軽量高剛性

lightweight high strength

と交換

instead of .

303 303

39

1390

1147

1148

1149

1150

2.6x6・2.6x8・2.6x10・2.6x12

3x6・3x8・3x10・3x12・3x14

3x15・3x16・3x18・3x20

4x15・4x20・4x25

1153

1154

1157

3x6・3x8・3x10

4x8・4x10・4x12

2x8・2x10

1160

1161

1162

1163

1164

3x6・3x12・3x14・3x16

3x3・3x4・3x5・3x10

4x4・4x5・4x8・4x12

5x4・5x5・5x6

5x30・5x40

1171

1172

1174

1175

1177

1178

1179

1180

Flanged Cap Screw

Set Screw

Flanged Nut

1185

1186

1189

1190

1380

Eリング

E-Clips

Nylon Nut

フランジ付ナイロンナット

Flanged Nylon Nut

ワッシャー

Washer

1381

1382

1383

1384

1385

1386

1387

E10.0

2mm・2.6mm

3mm・4mm

3mm

4mm

2.6mm

3mm

4mm

4mm

2mm・2.6mm・3mm

4mm・5mm

2.6mm

7mm x 0.5, 1, 0

E1.5

E2.0

E2.5

E3.0

E4.0

E5.0

E6.0

E7.0

ここに明記された以外のビス、ナット等は

『ユーザー相談室』にお問い合わせください。

1101

1102

1103

1104

1105

1106

1107

2x6・2x8・2x10・2x15 5 each 10 each

10 each

10 pcs

10 pcs

10 each

10 each

10 pcs

3 each

10 pcs

10 pcs

10 pcs

10 pcs

10 pcs

10 pcs

10 pcs

2.6x8・2.6x10・2.6x12・2.6x14

3x4・3x6・3x8・3x10・3 x12

3x14・3x16・3x18・3x20

4x6・4x8・4x10・4x12

3x22・3x24・3x26・3x28

2.6x25

5 each

5 each

5 each

5 each

5 each

10 pcs

5 each

5 each

5 each

5 each

5 each

5 each

10 pcs

5 each

2 each

2 each

2 each

2 each

2 each

2 each

2 each

2 each

5 each

5 each

5 each

5 each

5 each

1110

1111

1112

1113

1114

1115

1117

2.6x4・2.6x6・2.6x8・2.6x12

3x4・3x6・3x8・3x10・3x12

3x14・3x16・3x18・3x20

4x6・4x8・4x10・4x12

3x22・3x25・3x28・3x30

4x15・4x18・4x20・4x22

2.6x6

1118

1119

1120

1121

1122

1123

2.6x8・2.6x10・2.6x12・2.6x14

3x6・3x8・3x10・3x12

3x14・3x16・3x18・3x20

4x8・4x10・4x15・4x20

3x22・3x24・3x26・3x28

3x30・3x32・3x34・3x35

1124

1125

1126

1127

1128

1129

1130

1131

2x8・2x10・2x12・2x14

2.6x8・2.6x10・2.6x12・2.6x14

3x8・3x10・3x12・3x14

3x15・3x16・3x18・3x20

3x25・3x30・3x35・3x40

4x10・4x15・4x20

4x25・4x28・4x30

4x35・4x40・4x45

4 pcs1196 2.6x18

Bind Screw

Flat Head Screw

Cap Screw

ナベビス

Round Head Screw

ナット

Nut

フランジ付ナット

ナイロンナット

バインドビス

サラビス

キャップビス

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★210

（税込）

★158

（税込）

バインドタッピングビス

1132

ナベタッピングビス

Round Head Self-Tapping Screw

1133

1134

1135

1136

1137

2x4・2x6・2x8・2x10 5 each

5 each

5 each

5 each

5 each 5 pcs

5 pcs

5 pcs

5 pcs

6 pcs

6 pcs

5 each

5 each

5 each

3 each

3 each

3 each

3 each

3 each

5 each

5 each

2 each

2 each

10 each

5 each

5 each

5 each

5 each

2.6x6・2.6x8・2.6x10・2.6x12

3x6・3x8・3x10・3x12・3x14

3x15・3x16・3x18・3x20

3x25・3x30・3x35

2.6x14・2.6x15・2.6x16・2.6x18

Bind Self-Tapping Screw

フランジ付キャップビス

Oval Head Screw

サラ小丸ビス

セットビス

1140

1141

1142

1143

2.6x6・2.6x8・2.6x10・2.6x12

3x6・3x8・3x10・3x12・3x14

3x15・3x16・3x18・3x20

4x10・4x15・4x18

5 each1151 4x8・4x12

10 pcs

10 pcs

1168

1197

4x12

4x6

1181 5mm 4 pcs

1183 3mm（薄） 5 pcs

品番

No.

サイズ（mm）

Size (mm)

品番

No.

入数（各）

QUANTITY

入数（各）

QUANTITY

1165 3x20・3x25 3 each

1166

1167

4x8（平先）

4x20

10 pcs

2 pcs

品番

No.

サイズ（mm）

Size (mm)

入数（各）

QUANTITY

サラタッピングビス

Flat Head Self-Tapping Screw

径

mm

SCREW・NUT etc.ビス・ナット類

オイル類 Oil

品番

No. パーツ名

Part Names

内容（

キーNo.と入数

）

Qty.

★発送

手数料

★定価

（税込）

品番

No. パーツ名

Part Names

内容（

キーNo.と入数

）

Qty. 品番

No. パーツ名

Part Names

内容（

キーNo.と入数

）

Qty.

★発送

手数料

★発送

手数料

オプションパーツ（2） OPTIONAL PARTS (2)

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

★定価

（税込）

品番

No.

パーツ名

Part Names 内容（キーNo.と入数）

Quantity

★発送

手数料

210

一律

（税込）

★定価

（税込）

210

一律

（税込）

★ FOR JAPANESE MARKET ONLY.

★ FOR JAPANESE MARKET ONLY.

★

FOR JAPANESE MARKET ONLY.

★定価

（税込）

★定価

（税込）

SIL0100

シリコンオイル（100）

Silicone Oil (100)

シリコンオイル（400）

Silicone Oil (400)

シリコンオイル（450）

Silicone Oil (450)

シリコンオイル（600）

Silicone Oil (600)

シリコンオイル（800）

Silicone Oil (800)

シリコンオイル（150）

Silicone Oil (150)

シリコンオイル（200）

Silicone Oil (200)

シリコンオイル（250）

Silicone Oil (250)

シリコンオイル（300）

Silicone Oil (300)

シリコンオイル（350）

Silicone Oil (350)

SIL0150

SIL0200

各630 210

一律

（税込）

各630 210

一律

（税込）

ダンパー用

for shocks.

SIL0250

SIL0300

SIL0350

SIL0400

シリコンオイル（1000）

Silicone Oil (1000)

シリコンオイル（1100）

Silicone Oil (1100)

シリコンオイル（2000）

Silicone Oil (2000)

SIL0450

シリコンオイル（500）

Silicone Oil (500)

SIL0500

シリコンオイル（550）

Silicone Oil (550)

SIL0550

SIL0600

ダンパー用

for shocks.

SIL0800

シリコンオイル（700）

Silicone Oil (700)

シリコンオイル（900）

Silicone Oil (900)

SIL0700

SIL0900

SIL1000

SIL1100

シリコンオイル（1200）

Silicone Oil (1200)

SIL1200

シリコンオイル（1300）

Silicone Oil (1300)

SIL1300

SIL2000

デフ用

for diffs.

デフ用

for diffs.

SIL3000

シリコンオイル（3000）

Silicone Oil (3000)

シリコンオイル（4000）

Silicone Oil (4000)

シリコンオイル（5000）

Silicone Oil (5000)

シリコンオイル（6000）

Silicone Oil (6000)

シリコンオイル（7000）

Silicone Oil (7000)

シリコンオイル（10000）

Silicone Oil (10000)

シリコンオイル（20000）

Silicone Oil (20000)

シリコンオイル（30000）

Silicone Oil (30000)

シリコンオイル（40000）

Silicone Oil (40000)

シリコンオイル（50000）

Silicone Oil (50000)

シリコンオイル（100000）

Silicone Oil (100000)

SIL4000

SIL5000

SIL6000

SIL7000

SIL10000

SIL20000

SIL30000

SIL40000

SIL50000

SIL100000

各630 210

一律

（税込）

2100

2100

2100

2730

1995

695022

695027

695101

695145

695142

ボディセット

オペルベクトラ（200mm）

Body Set

OPEL VECTRA (200mm)

ナイフエッジリーマー

Knife Edge Reamer

スパークブースター（GPバッテリー付）

Spark Booster (GP Battery)

DC急速充電器（スパークブースター用）

DC Quick Charger (For Spark Booster)

420

96165

アルミテープ（40x2500mm）

Aluminum Tape (40x2500mm)

ボディセット

ダッジストラトス2.1（200mm）

Body Set

DODGE STRATUS 2.1 (200mm)

ボディ デカール アルミビス一式

body, decals, screws.

ボディ デカール アルミビス一式

body, decals, screws.

ダッジよりマイルドな特性

Milder steering than Dodge Stratus body shell.

オペルよりクイックな特性

Quicker steering than Opel Vectra body shell.

2100

612021

ボディセット

アルファロメオ2.1（200mm）

Body Set

ALFA ROMEO 2.1 (200mm)

ボディ デカール アルミビス一式

body, decals, screws.

ダッジよりクイックな特性

Quicker steering than Dodge Stratus body shell.

★

★

★

40

Memo

41

Memo

40

R

THE FINEST RADIO CONTROL MODELS

京商株式会社

〒243-0034 神奈川県厚木市船子153

●ユ−ザ−相談室直通電話 046-229-4115

お問い合わせは：月曜∼金曜(祝祭日を除く)10：00∼18：00

PRINTED IN JAPAN61920411-1

メーカー指定の純正部品を使用して

  安全にR/Cを楽しみましょう。

京商ホームページ

http://www.kyosho.co.jp/
