COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
2004
SPIRIT
IF331T
300-SERIES
PORTSMOUTH OAK
R10 GREENGAGE (GREEN)
R11 CHAMBRAY BLUE (BLUE)
R12 WINTER BIRCH (BEIGE)

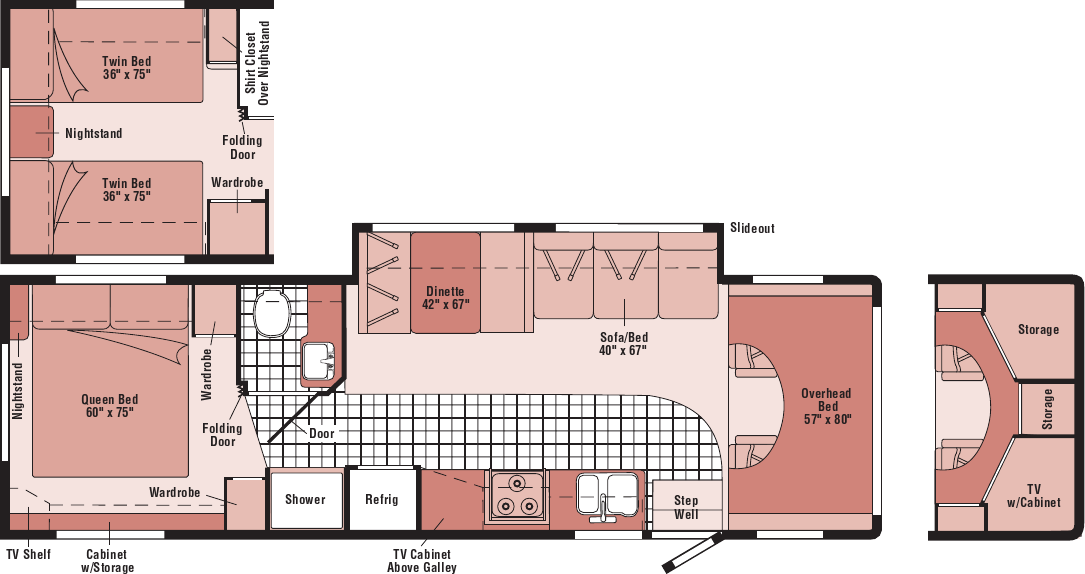

FLOORPLAN
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CONTENTS
FLOORPLAN .................................................................................................................................................. 1
ACCESSORIES GROUP ................................................................................................................................ 6
OPERATORS MANUAL ........................................................................................................................................................................................... 6
APPLIANCE GROUP ..................................................................................................................................... 7

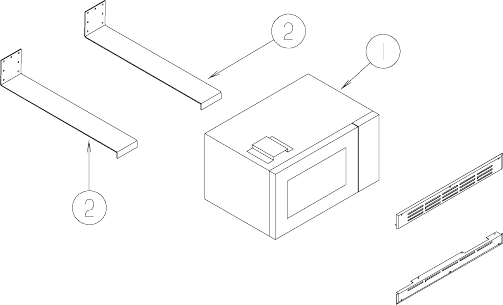

APPLIANCES ........................................................................................................................................................................................................... 7
COMPONENT PARTS FOR APPLIANCES ........................................................................................................................................................... 10
112881-04/05-01A & 151277-01/02-01A ............................................................................................................................................................... 10
114030-04-01A ....................................................................................................................................................................................................... 13
114030-02-01A, 114030-03-01A ............................................................................................................................................................................ 15
121568-06-01A, 121568-07-01A, 121568-08-01A ................................................................................................................................................. 16
128527-08-000 ....................................................................................................................................................................................................... 21
134940-01-01A ....................................................................................................................................................................................................... 21
134940-02-01A ....................................................................................................................................................................................................... 22
136354-01-01A, 136354-02-01A ............................................................................................................................................................................ 23
136354-01-01A, 136354-02-01A ............................................................................................................................................................................ 24
136354-05-01A ....................................................................................................................................................................................................... 25
136354-06-01A ....................................................................................................................................................................................................... 26
AUDIO VIDEO GROUP ................................................................................................................................. 27
RADIO SYSTEM ..................................................................................................................................................................................................... 27
COMPONENT PARTS FOR RADIO SYSTEM ....................................................................................................................................................... 28
143509-01-000 ....................................................................................................................................................................................................... 28
148231-01-000 ....................................................................................................................................................................................................... 28

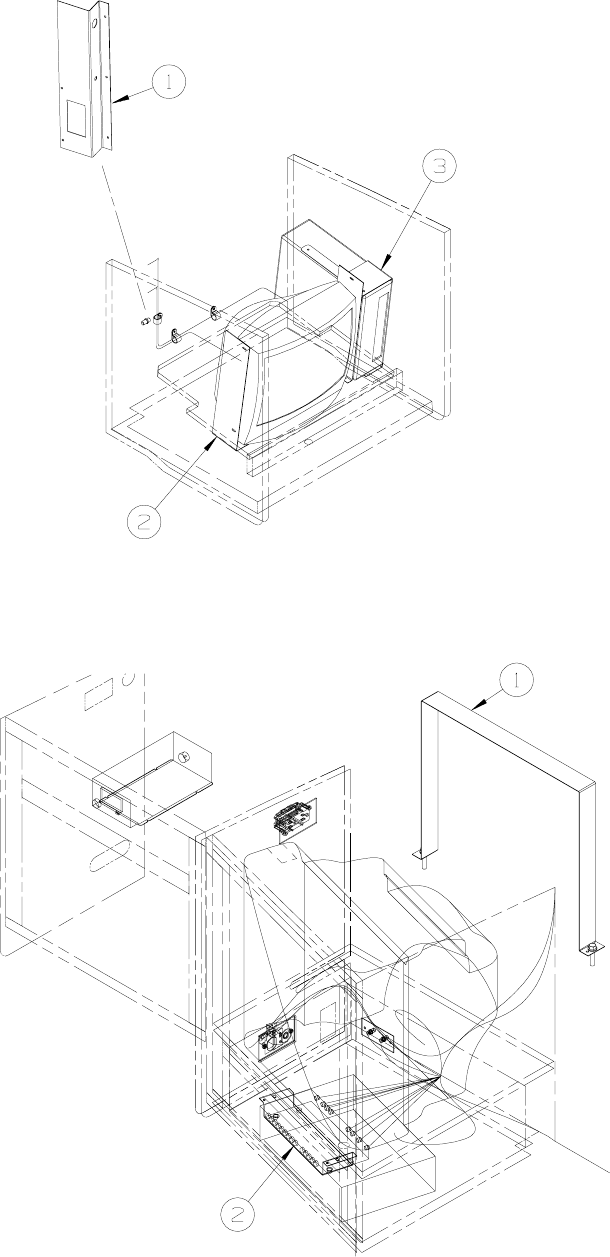

TV & VCR................................................................................................................................................................................................................ 29
COMPONENT PARTS FOR TV & VCR .................................................................................................................................................................. 31
076319-23-000 ....................................................................................................................................................................................................... 31
076319-25-000 ....................................................................................................................................................................................................... 31
086231-10-000 ....................................................................................................................................................................................................... 32
094487-07-000 ....................................................................................................................................................................................................... 32
137135-02-000 ....................................................................................................................................................................................................... 33
145641-01-000 ....................................................................................................................................................................................................... 34
145641-02-000 ....................................................................................................................................................................................................... 34
145641-03-000 ....................................................................................................................................................................................................... 34
146355-01-000 ....................................................................................................................................................................................................... 34
146356-01-000 ....................................................................................................................................................................................................... 34
148230-01-000, 148230-02-000 ........................................................................................................................................................................... 34
EXTERIOR ENTERTAINMENT .............................................................................................................................................................................. 35
BATH GROUP............................................................................................................................................... 36
CABINETS .............................................................................................................................................................................................................. 36

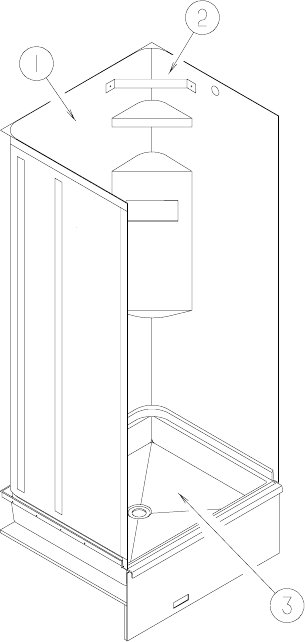

SHOWER ................................................................................................................................................................................................................ 38
COMPONENT PARTS FOR SHOWER .................................................................................................................................................................. 39
089318-01-000 ....................................................................................................................................................................................................... 39
135615-01-01A, 135615-02-01A, 135615-05-01A ................................................................................................................................................. 40
BEDROOM GROUP ..................................................................................................................................... 41

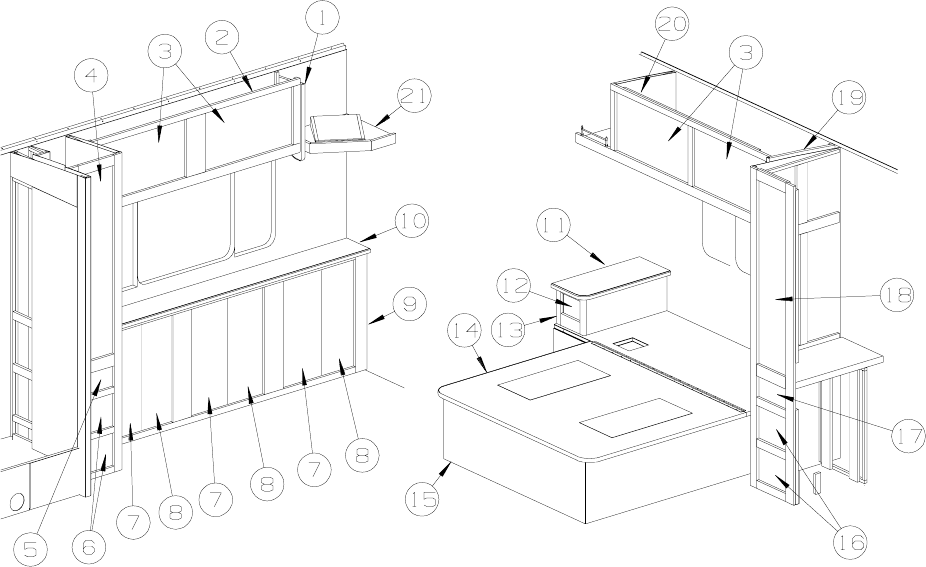

TWIN CABINETS ................................................................................................................................................................................................... 41
QUEEN CABINETS ................................................................................................................................................................................................ 42
COMPONENT PARTS FOR CABINETS ................................................................................................................................................................ 44
131595-01-01A, 131595-05-01A, 131595-10-01A ................................................................................................................................................. 44
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CONTENTS (CONTINUED)
CHASSIS GROUP ........................................................................................................................................ 45

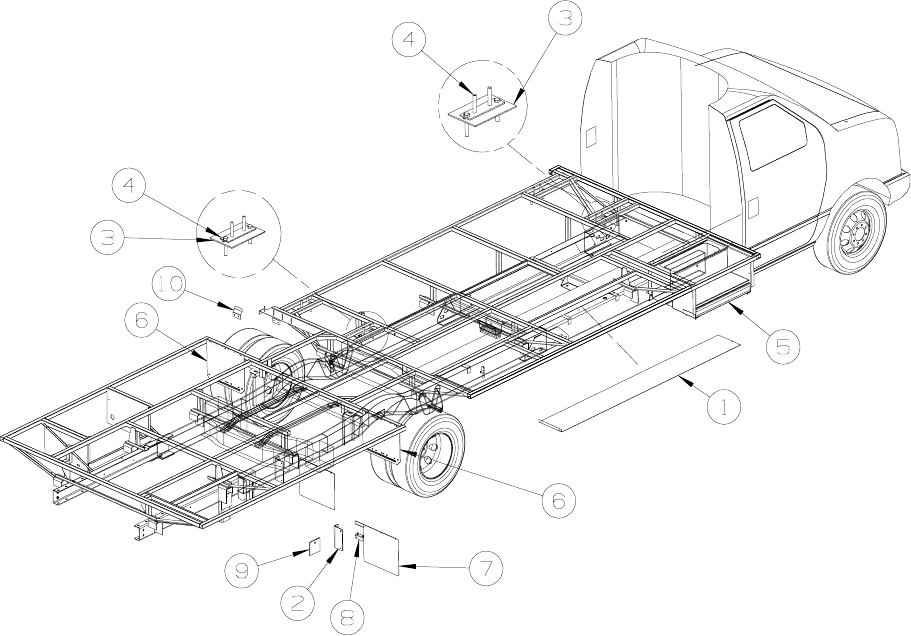

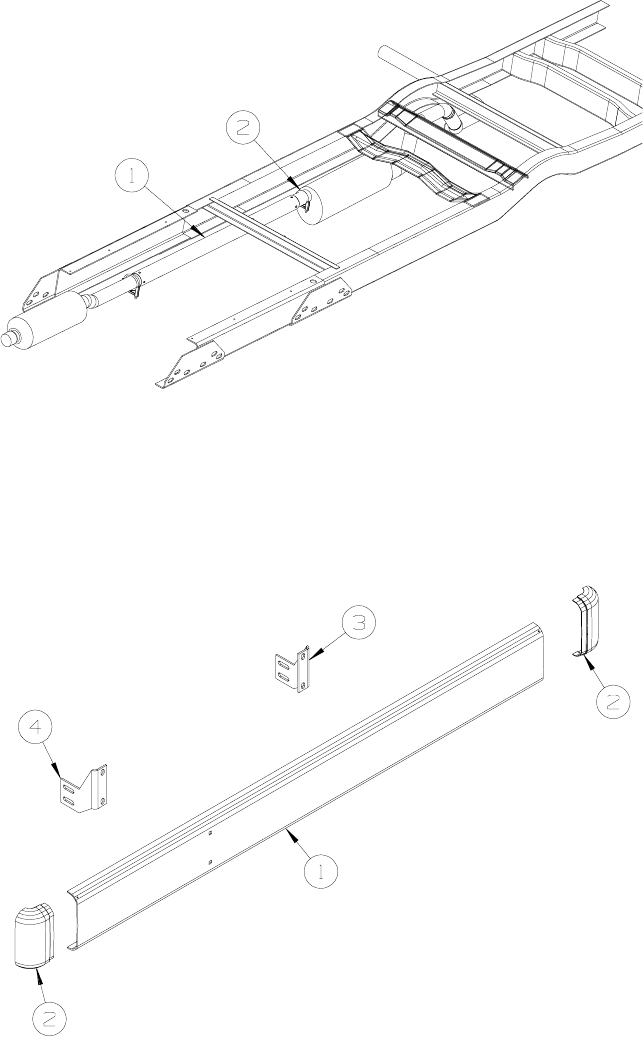

FRAME ................................................................................................................................................................................................................... 45
DRIVETRAIN .......................................................................................................................................................................................................... 45
EXHAUST ............................................................................................................................................................................................................... 46
HITCH ..................................................................................................................................................................................................................... 46
REAR BUMPER ..................................................................................................................................................................................................... 46

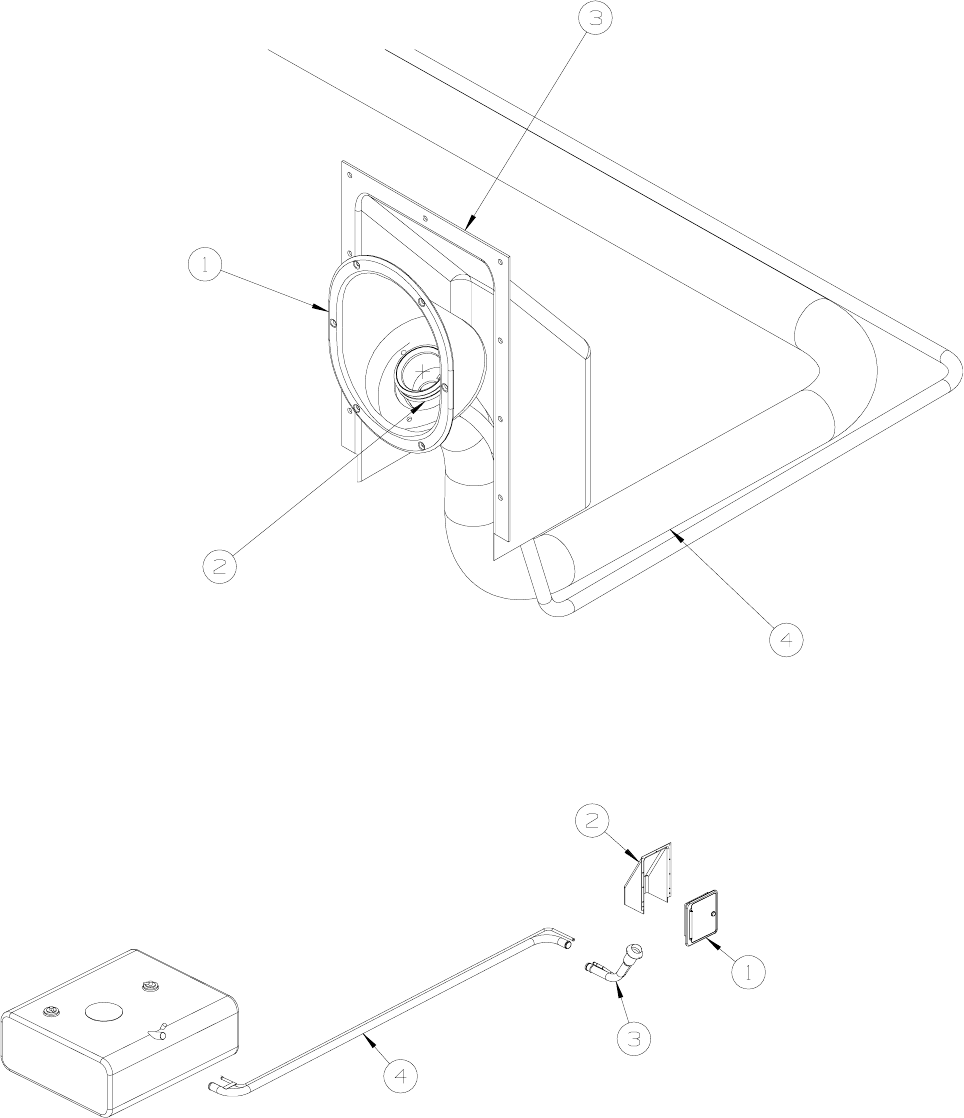

FUEL ....................................................................................................................................................................................................................... 47

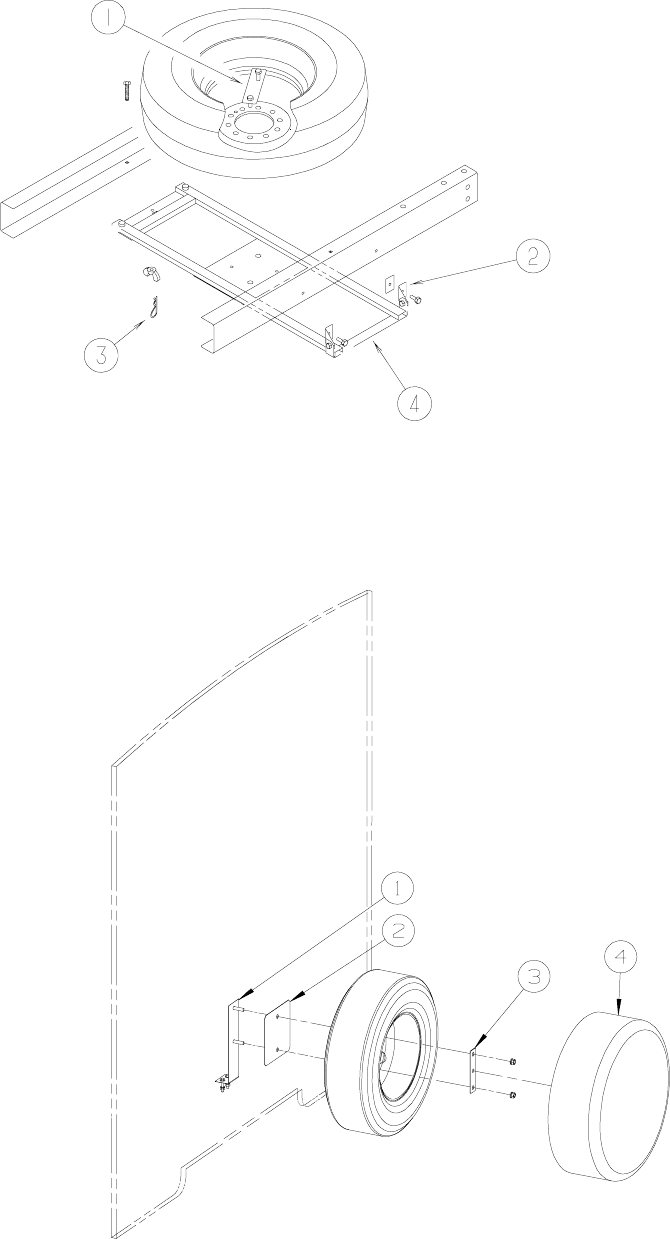

SPARE TIRE ........................................................................................................................................................................................................... 49
SUSPENSION......................................................................................................................................................................................................... 50
COMPONENT PARTS FOR SUSPENSION ........................................................................................................................................................... 51
144887-01-000 ....................................................................................................................................................................................................... 51
WHEEL, TIRES, COVERS &/OR LINERS .............................................................................................................................................................. 52
COMPONENT PARTS FOR WHEEL, TIRE, COVERS &/OR LINERS ................................................................................................................... 53
109443-05-000 ....................................................................................................................................................................................................... 53
110435-13-000 ....................................................................................................................................................................................................... 53
144647-01-000 ....................................................................................................................................................................................................... 53
BRAKELINE ........................................................................................................................................................................................................... 54
CURTAIN & CUSHION GROUP ................................................................................................................... 55
NOTICE ................................................................................................................................................................................................................... 55
CUSHION LAYOUT ................................................................................................................................................................................................ 56

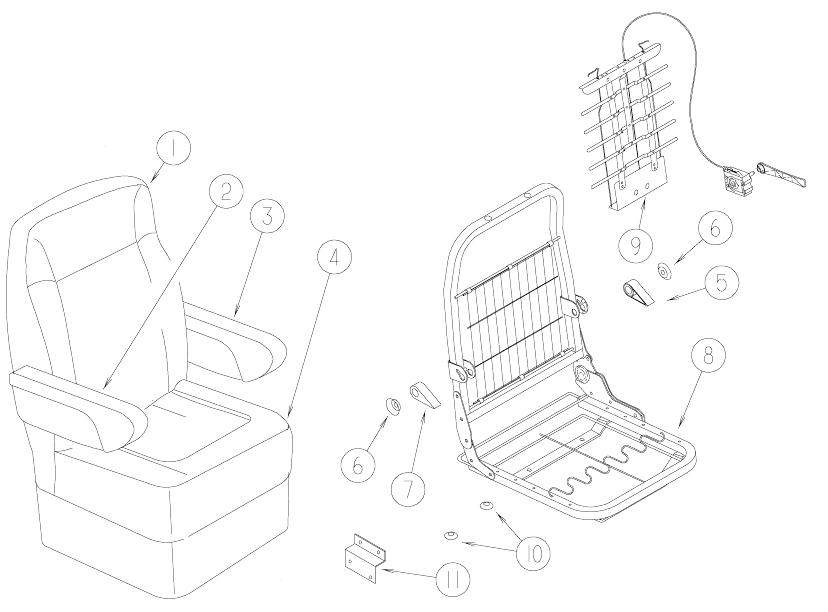

BUCKET SEATS .................................................................................................................................................................................................... 58
SOFA ...................................................................................................................................................................................................................... 59

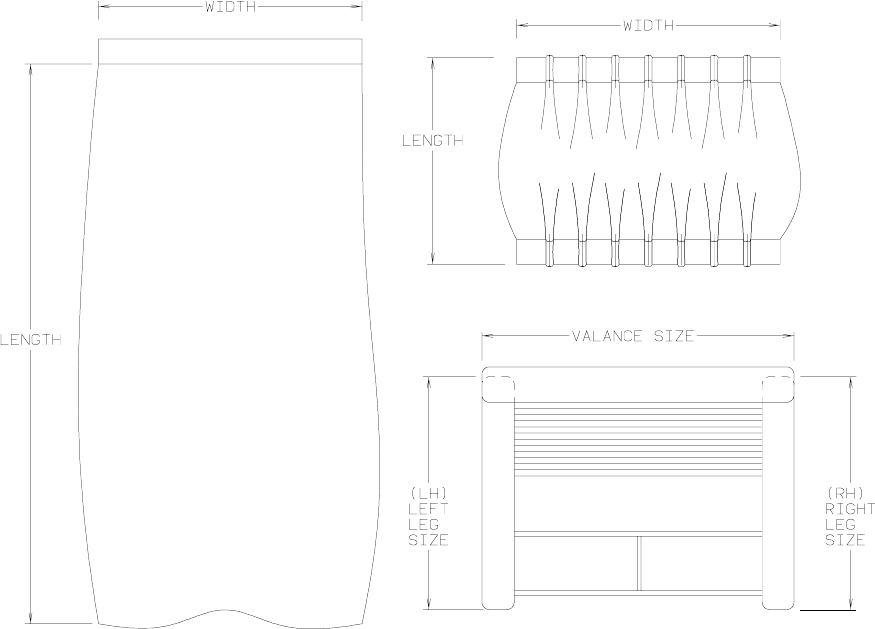

WINDOW TREATMENT .......................................................................................................................................................................................... 60

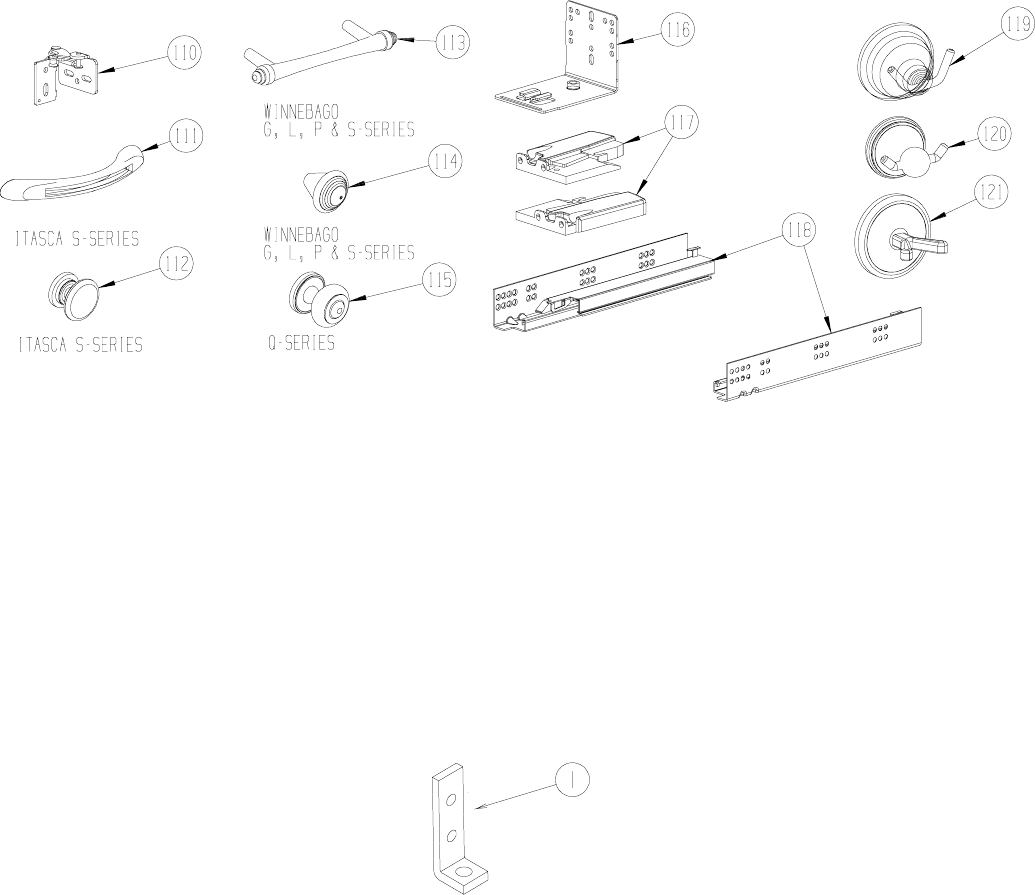

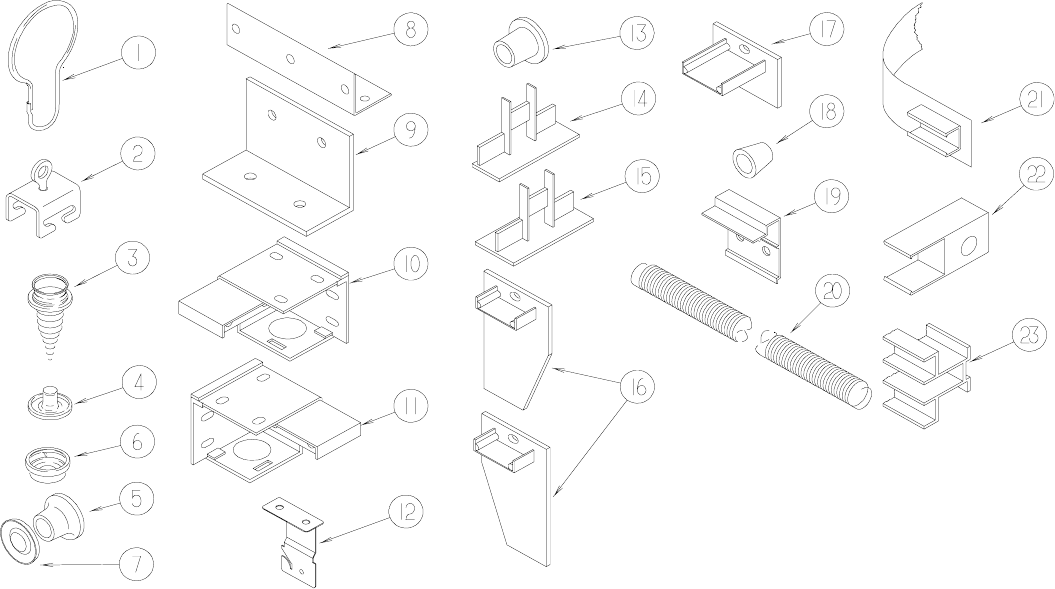

HARDWARE ........................................................................................................................................................................................................... 62
ACCESSORIES ...................................................................................................................................................................................................... 64
FABRICS ................................................................................................................................................................................................................ 65

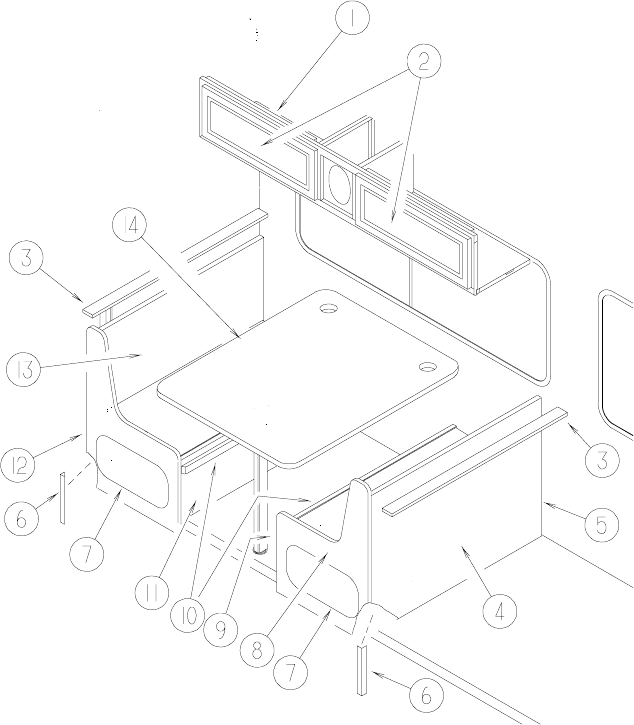

DINETTE GROUP ......................................................................................................................................... 67
CABINETS .............................................................................................................................................................................................................. 67
TABLE .................................................................................................................................................................................................................... 68
DRIVERS COMPARTMENT GROUP ........................................................................................................... 69

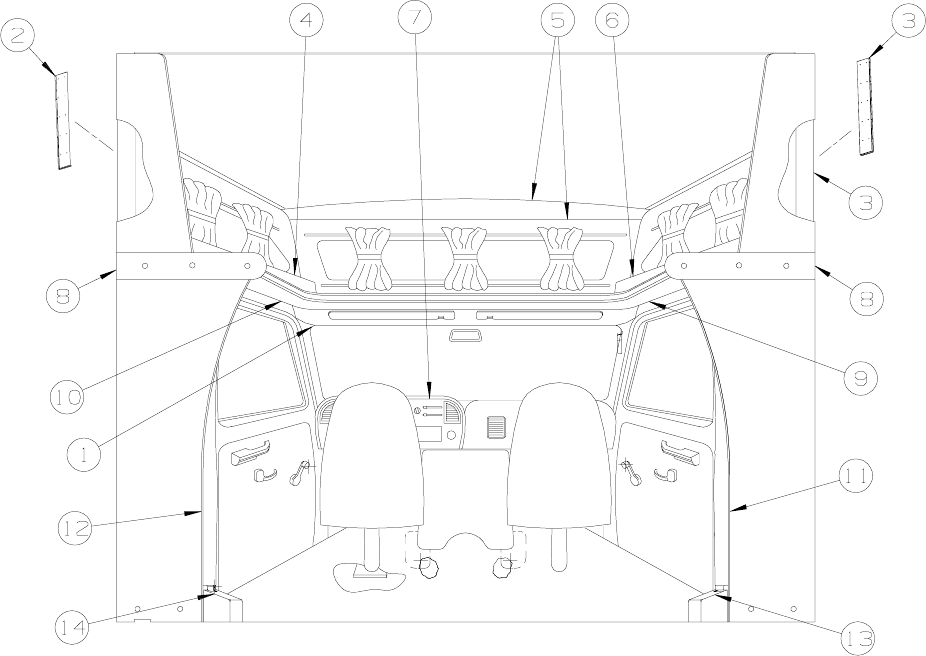

FRONT INTERIOR.................................................................................................................................................................................................. 69
COMPONENT PARTS FOR FRONT INTERIOR .................................................................................................................................................... 70
106025-02-01A ....................................................................................................................................................................................................... 70
CABINETS .............................................................................................................................................................................................................. 71
ELECTRICAL GROUP ................................................................................................................................. 73

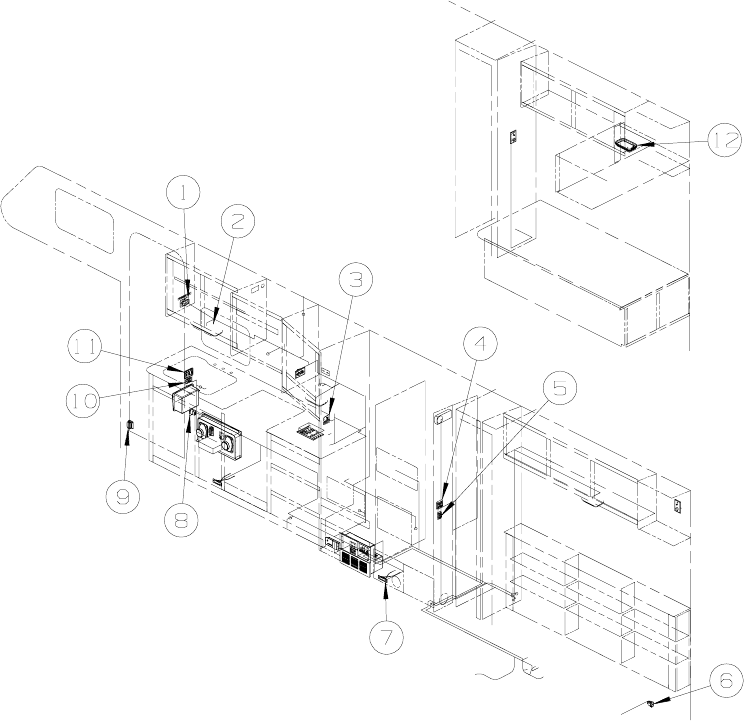

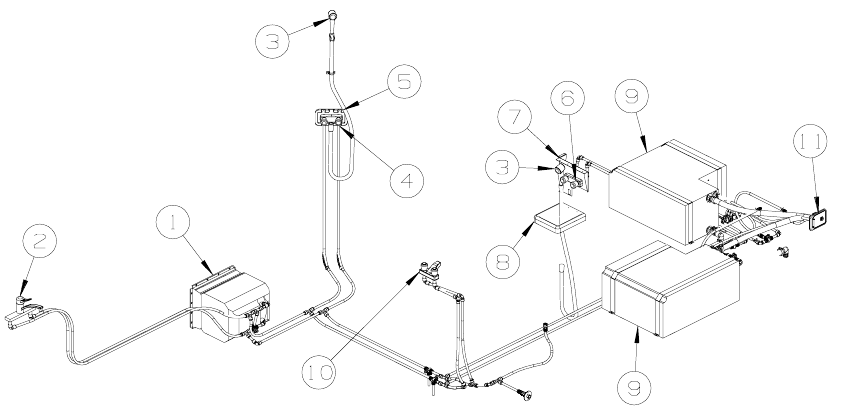

12V BODY WIRING ................................................................................................................................................................................................ 73

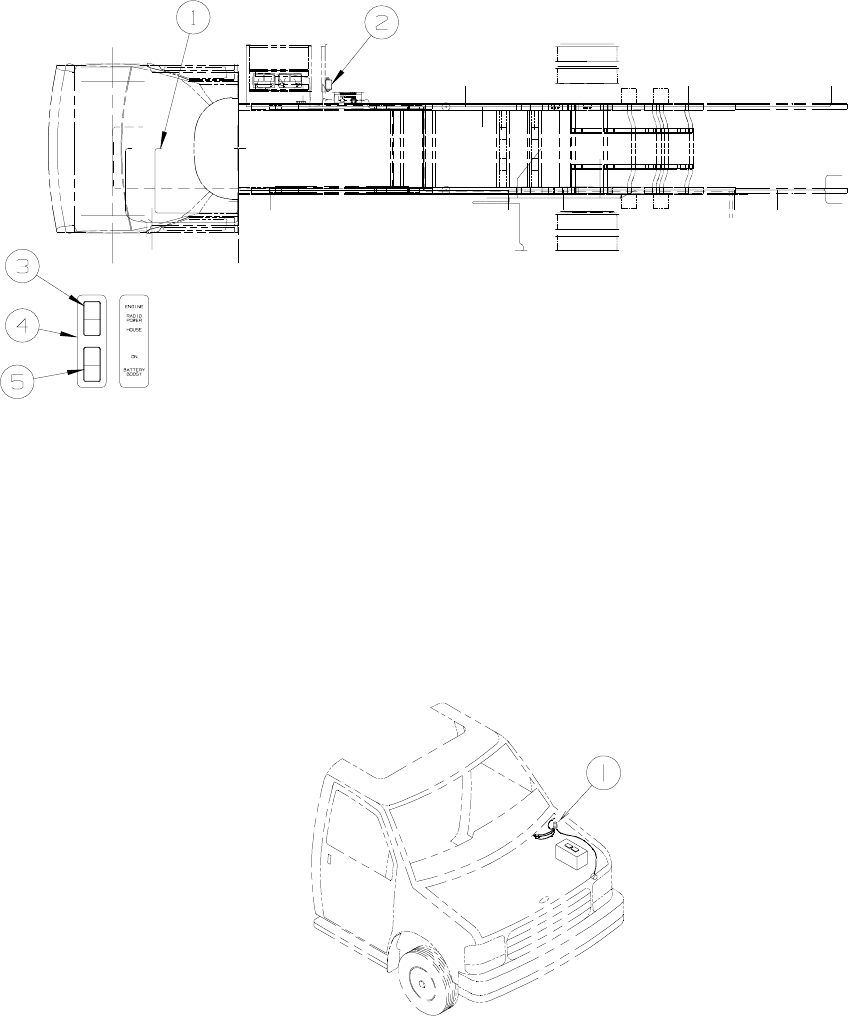

FRONT END WIRING ............................................................................................................................................................................................. 78

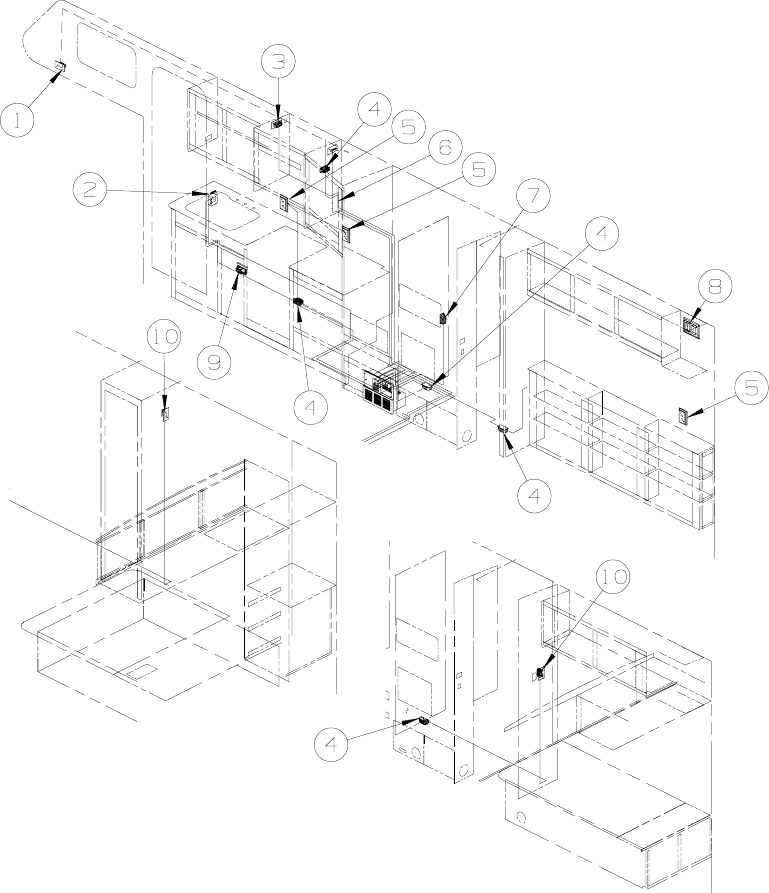

COMPONENT PARTS FOR LIGHTS & SWITCHES.............................................................................................................................................. 79
081638-01-000 ....................................................................................................................................................................................................... 79
097917-01-06A ....................................................................................................................................................................................................... 79
113589-01-000 ....................................................................................................................................................................................................... 79
113589-02-000 ....................................................................................................................................................................................................... 79
121935-01-01A ....................................................................................................................................................................................................... 79
137417-02-01A ....................................................................................................................................................................................................... 79
137417-03-01A ....................................................................................................................................................................................................... 79
137417-05-01A ....................................................................................................................................................................................................... 79
137417-06-01A ....................................................................................................................................................................................................... 79

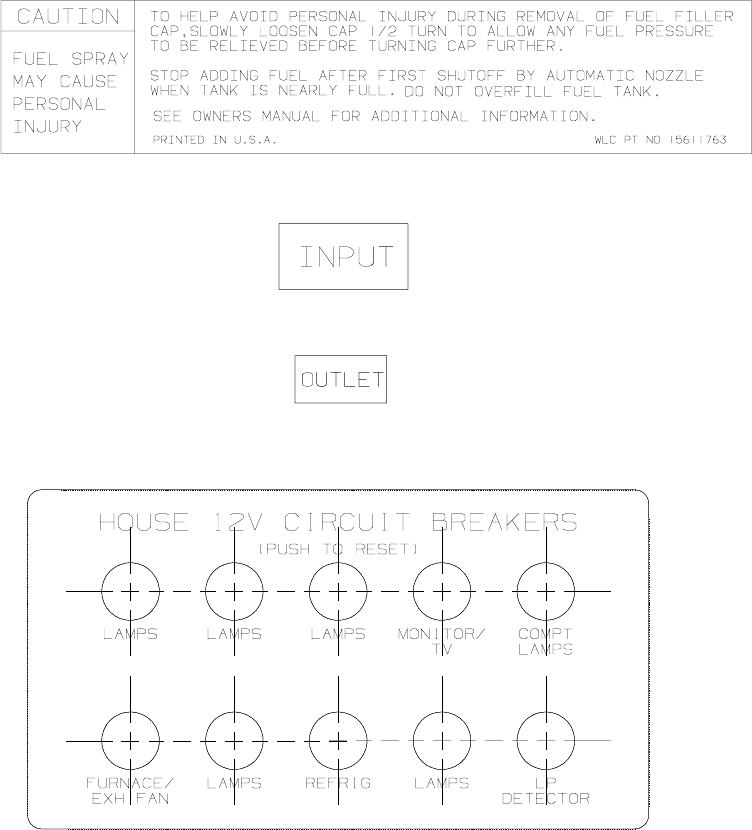

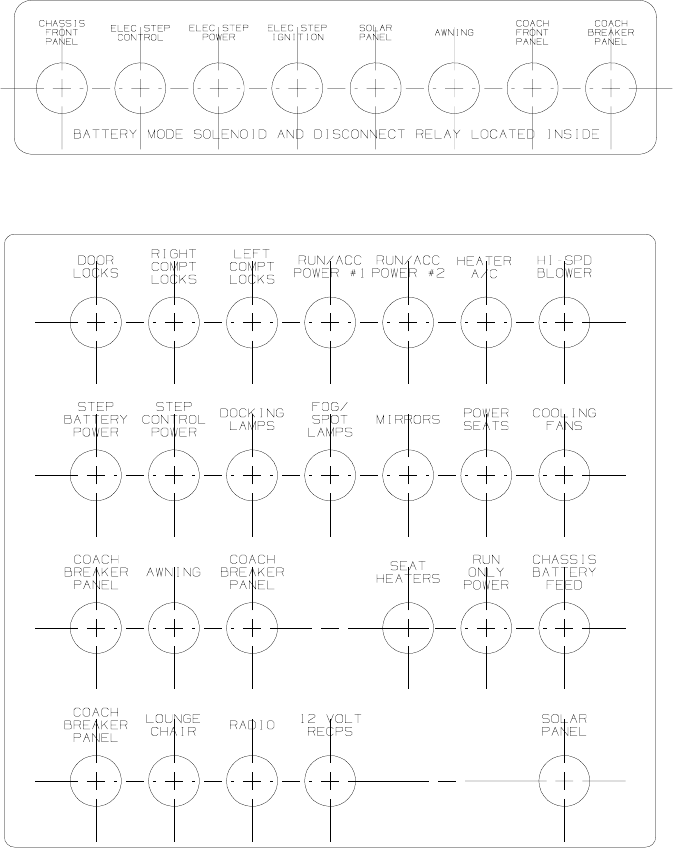

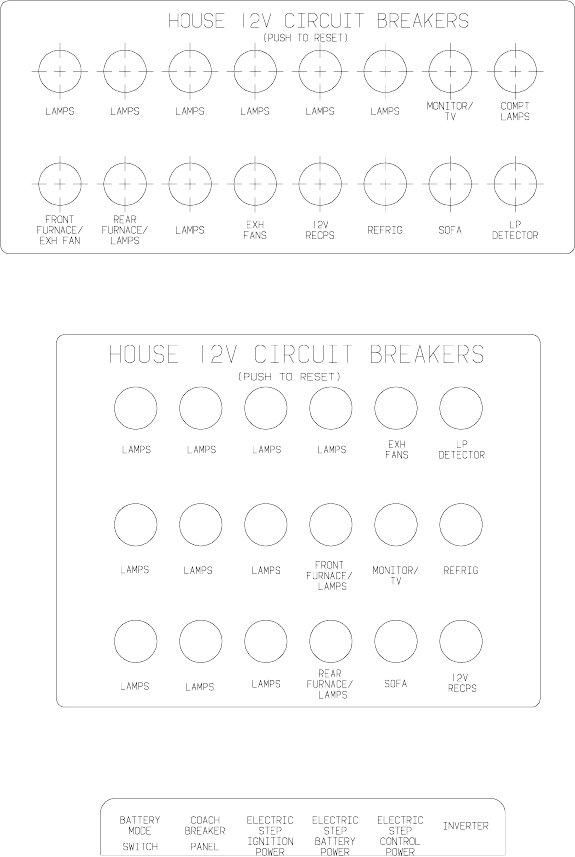

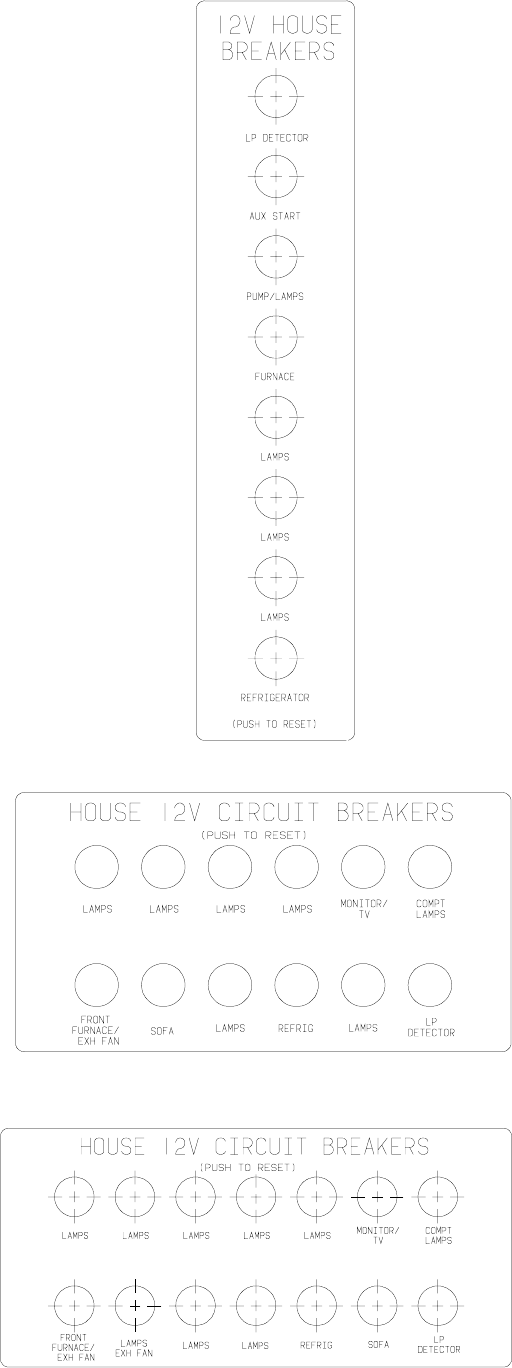

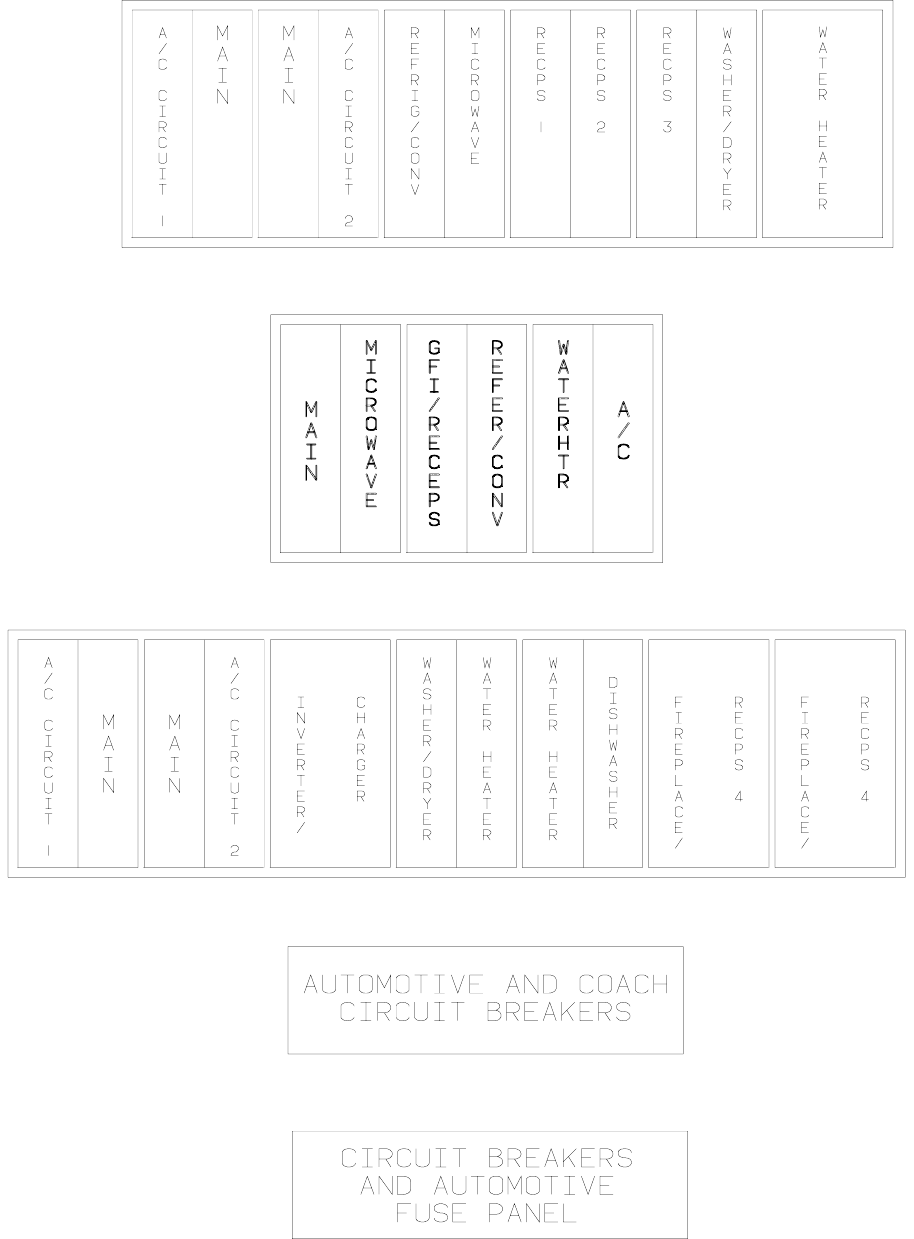

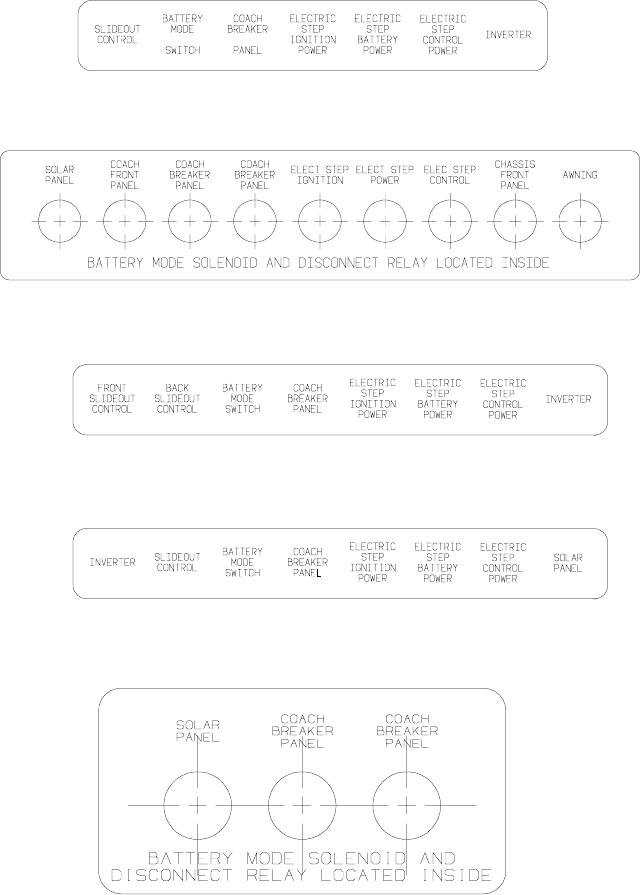

CIRCUIT BREAKERS & FUSES ............................................................................................................................................................................ 80
CONVERTER, INVERTER, LOAD CENTER .......................................................................................................................................................... 80
110V WIRING.......................................................................................................................................................................................................... 81
ENTERTAINMENT WIRING .................................................................................................................................................................................... 83
COMPONENT PARTS FOR ENTERTAINMENT WIRING ...................................................................................................................................... 85
123775-01-01A ....................................................................................................................................................................................................... 85
BOXES & CORDS .................................................................................................................................................................................................. 86
WIRE ASSEMBLIES .............................................................................................................................................................................................. 86
CONNECTORS & CONDUIT .................................................................................................................................................................................. 87
BOOTS, SOLENOIDS, RELAYS & MISCELLANEOUS......................................................................................................................................... 88
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CONTENTS (CONTINUED)
EXTERIOR BODY GROUP........................................................................................................................... 89

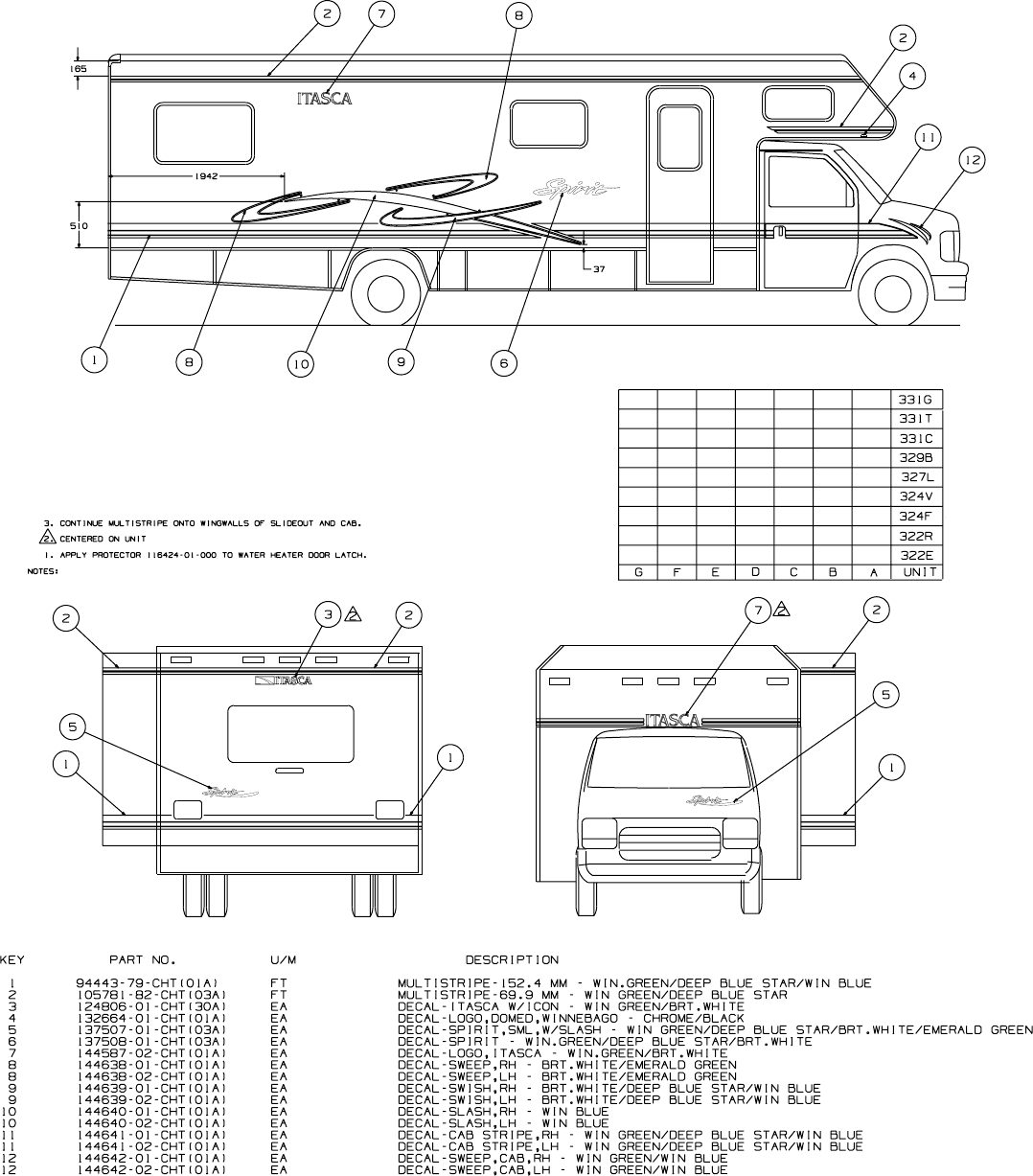

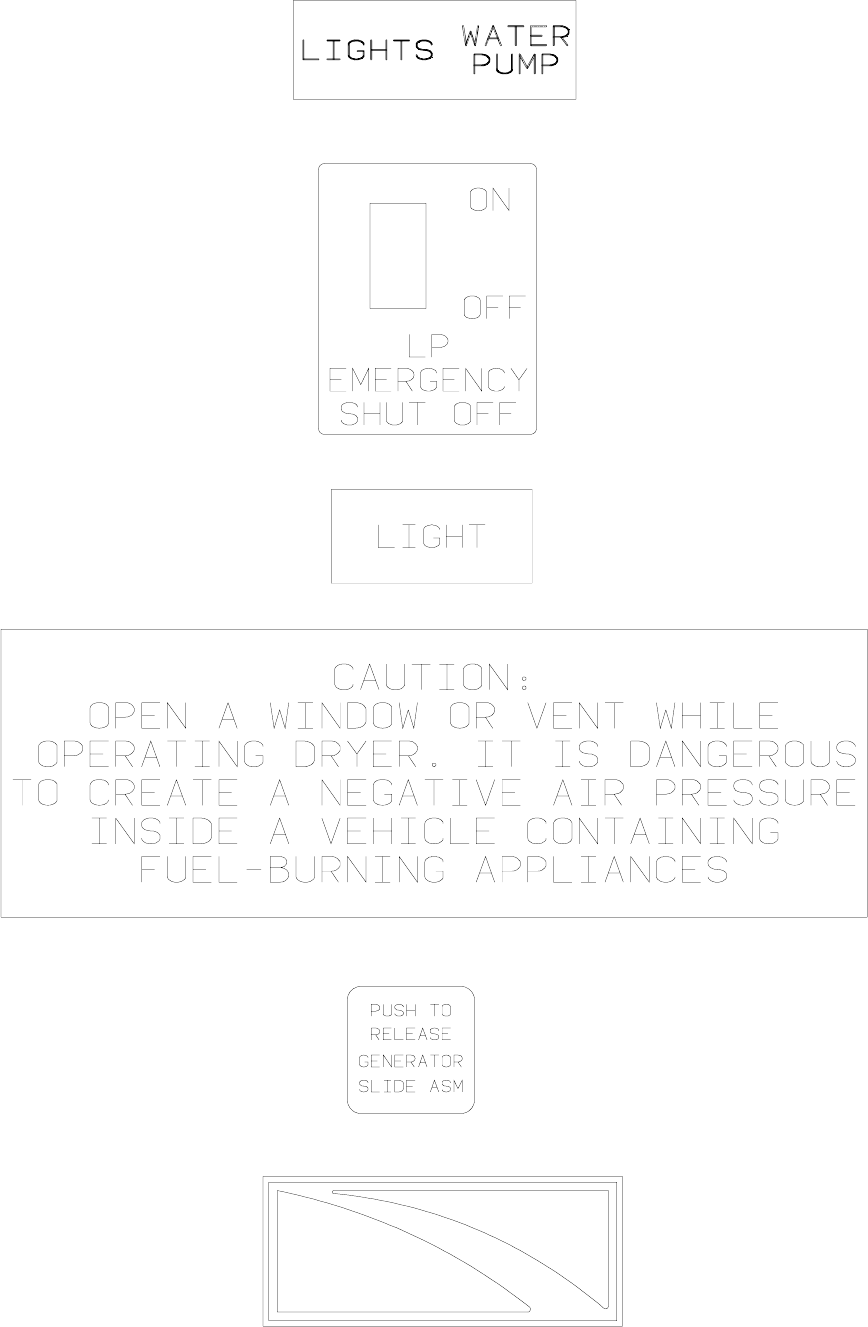

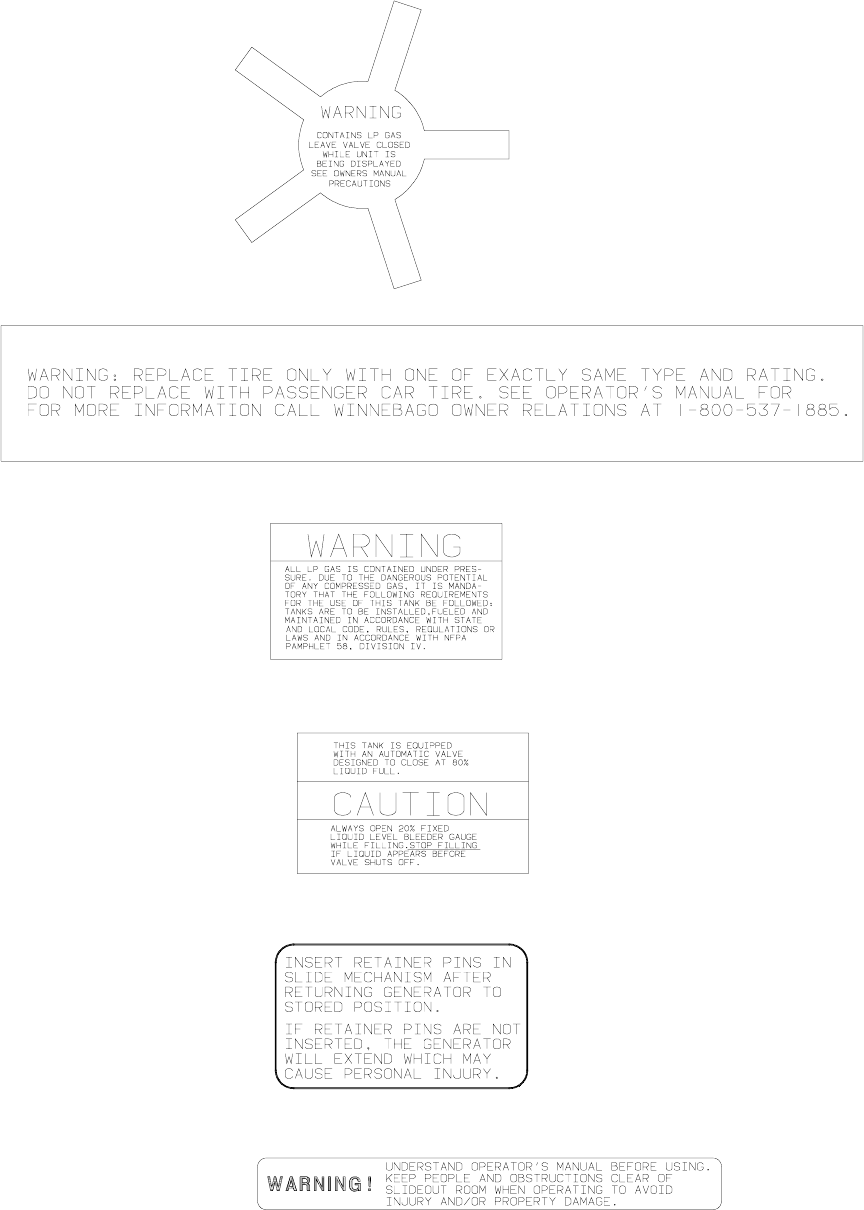

GRAPHICS & PAINT .............................................................................................................................................................................................. 89

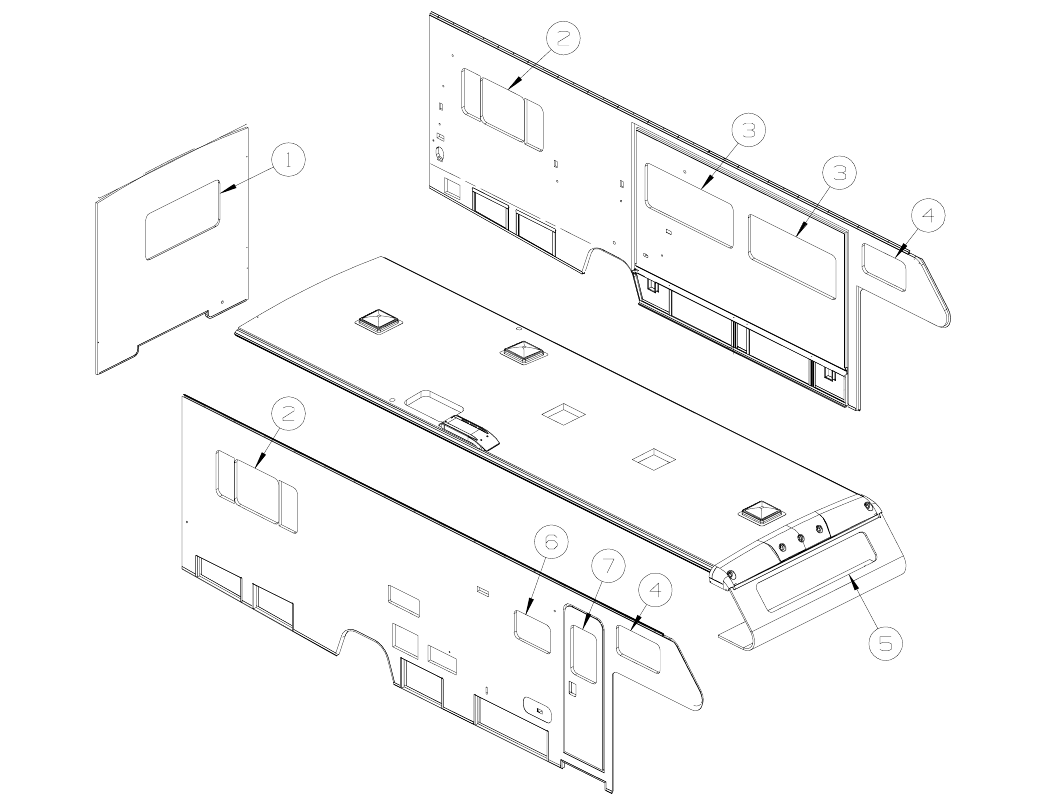

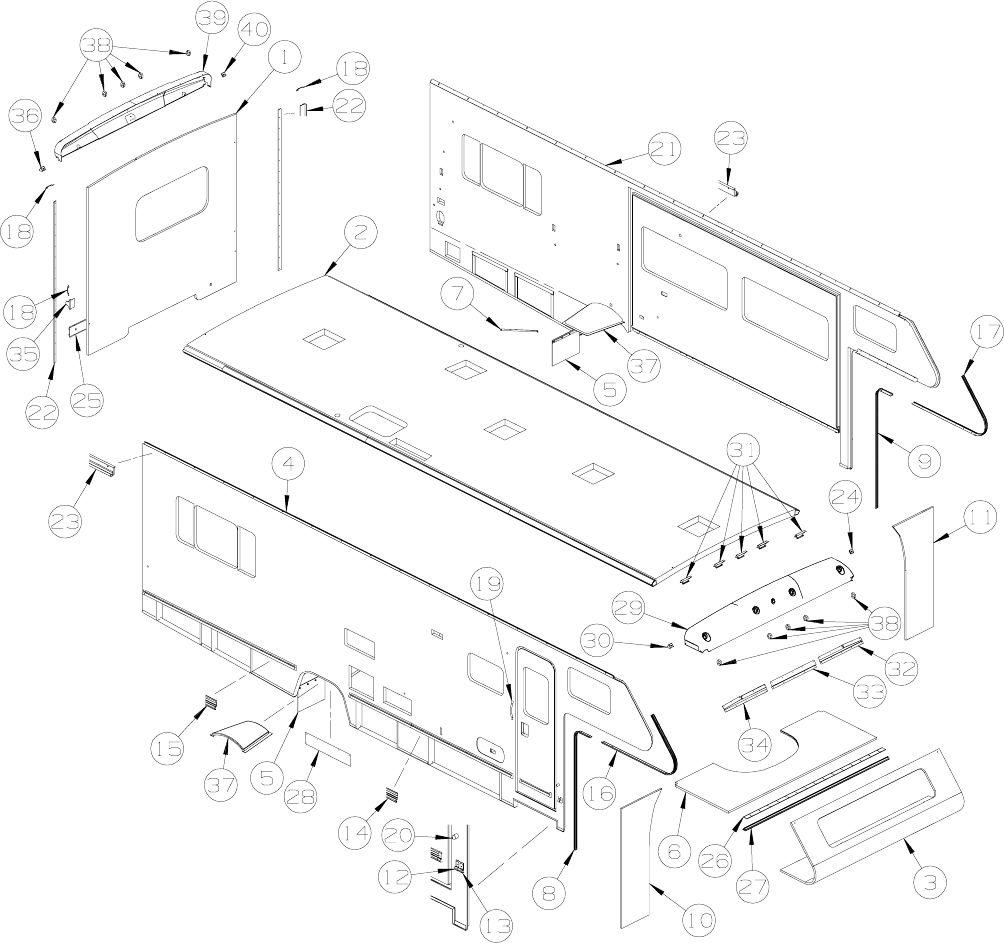

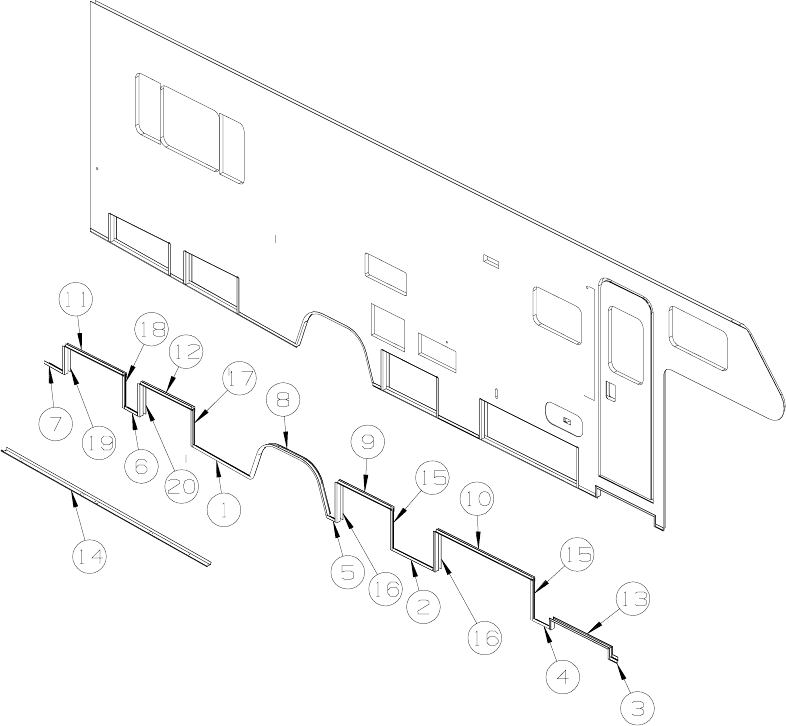

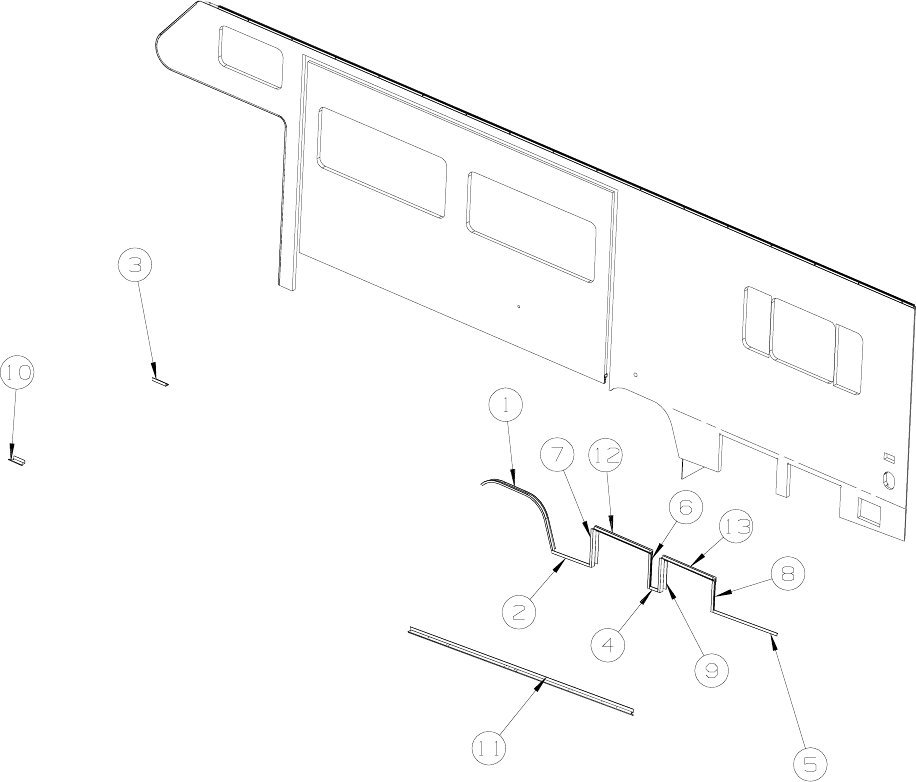

PANELS & TRIMS .................................................................................................................................................................................................. 90
LADDER ................................................................................................................................................................................................................. 94
RUNNING BOARDS ............................................................................................................................................................................................... 94
COMPONENT PARTS FOR RUNNING BOARDS ................................................................................................................................................. 95
072884-27-000 ....................................................................................................................................................................................................... 95
072884-28-000 ....................................................................................................................................................................................................... 95
MIRRORS ............................................................................................................................................................................................................... 96
COMPONENT PARTS FOR MIRRORS.................................................................................................................................................................. 97
120269-07-01A ....................................................................................................................................................................................................... 97
133908-01 THRU 133908-08, 133908-10- THRU 133908-13, 133908-16 & 133908-17- 01A/02A ....................................................................... 97
133908-09-01A ....................................................................................................................................................................................................... 97

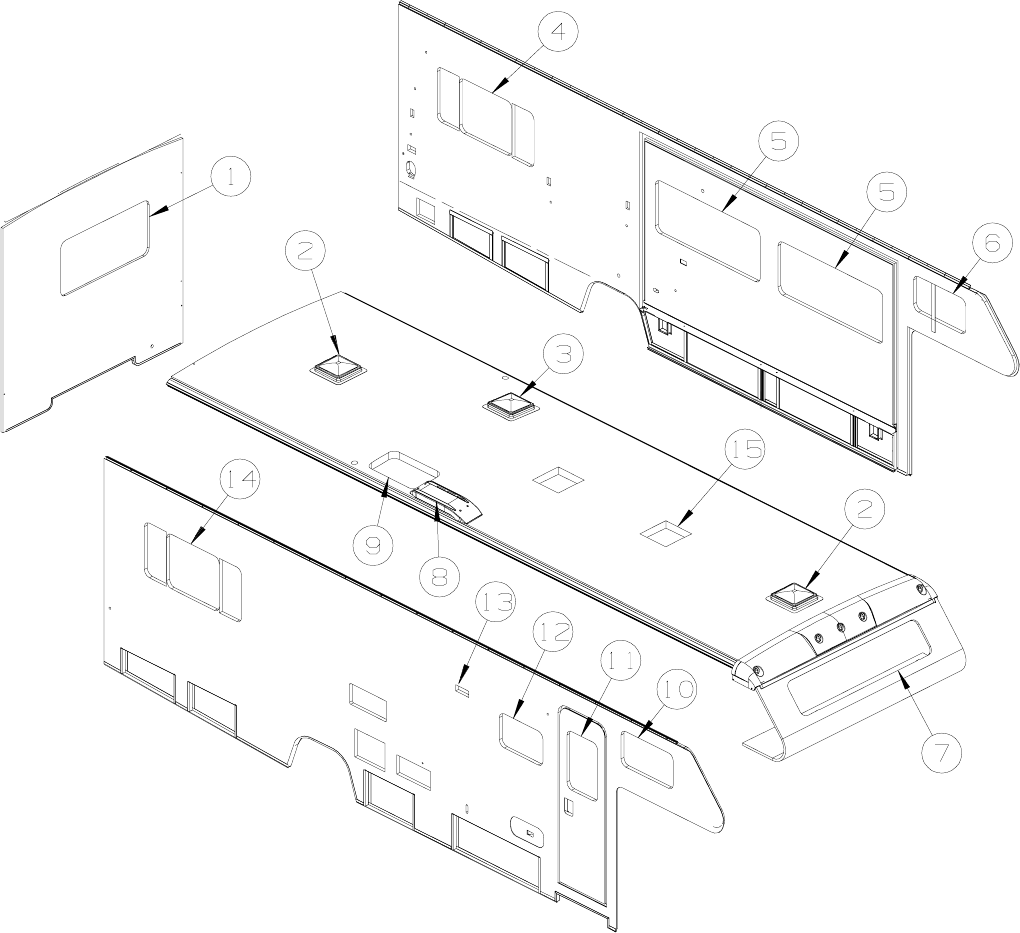

STRUCTURAL COMPONENTS ............................................................................................................................................................................. 98
AWNINGS ............................................................................................................................................................................................................... 99
COMPONENT PARTS FOR AWNINGS ............................................................................................................................................................... 100
113874-01-02A ..................................................................................................................................................................................................... 100
EXTERIOR DOORS & COMPARTMENTS GROUP ................................................................................... 101
DOOR & COMPARTMENT LAYOUT .................................................................................................................................................................... 101
COMPONENT PARTS FOR DOOR & COMPARTMENT LAYOUT ...................................................................................................................... 103
084103-08-000 ..................................................................................................................................................................................................... 103
094708-03-01A ..................................................................................................................................................................................................... 103

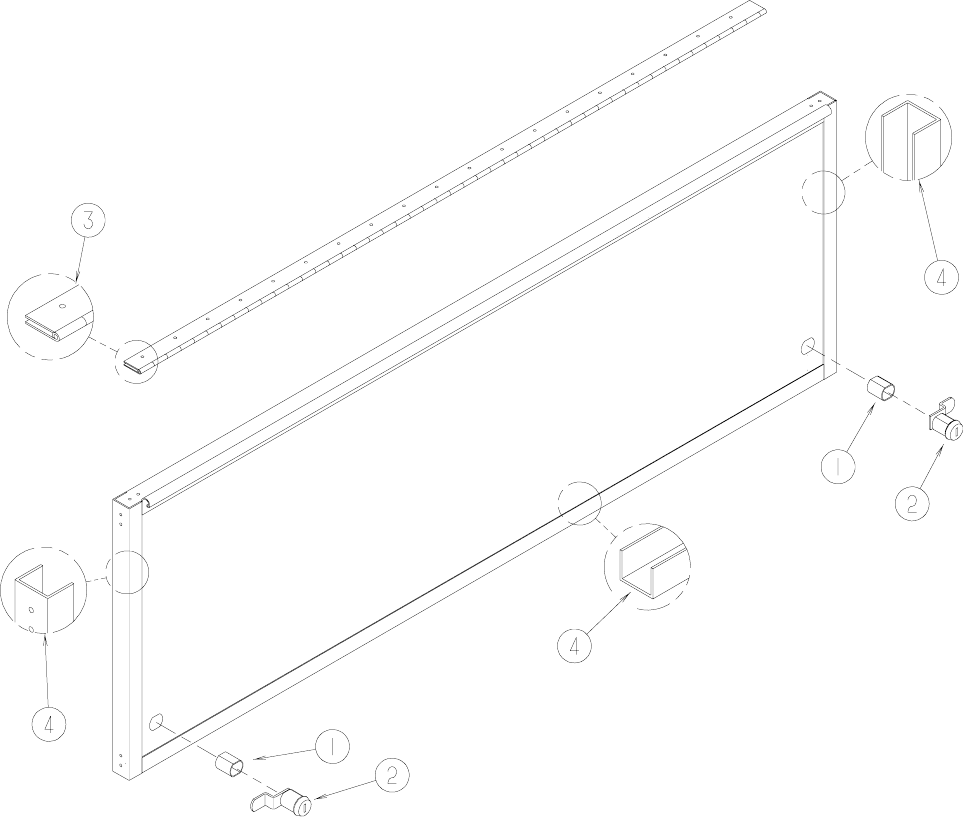

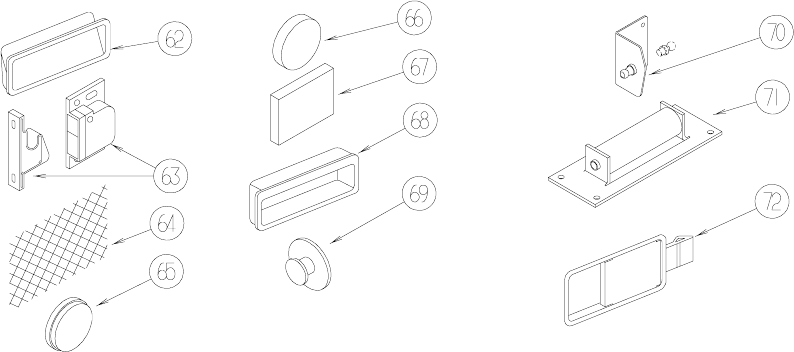

COMPARTMENT DOOR PIECE PARTS .............................................................................................................................................................. 104
COMPONENTS FOR COMPARTMENT DOOR PIECE PARTS........................................................................................................................... 106
110506-A1-000, 110506-A2-000, 110506-26-000, 110506-27-000 ..................................................................................................................... 106

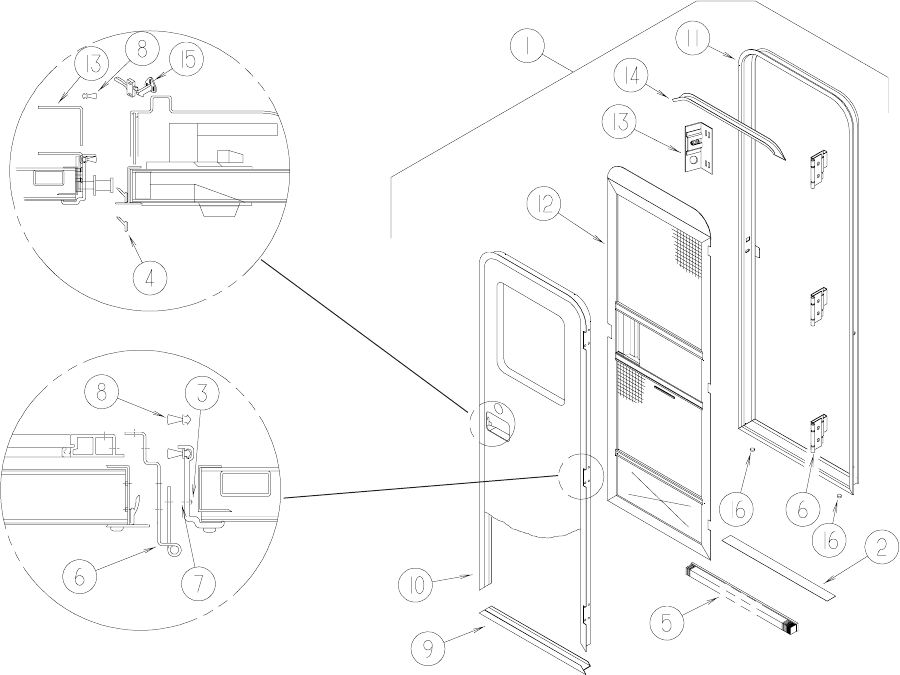

ENTRY .................................................................................................................................................................................................................. 107

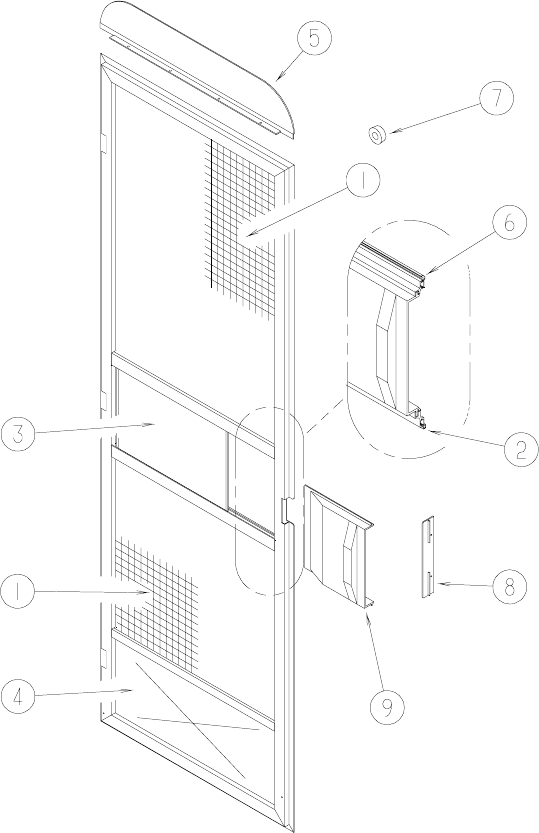

SCREEN ............................................................................................................................................................................................................... 108
LATCH - ENTRY ................................................................................................................................................................................................... 109

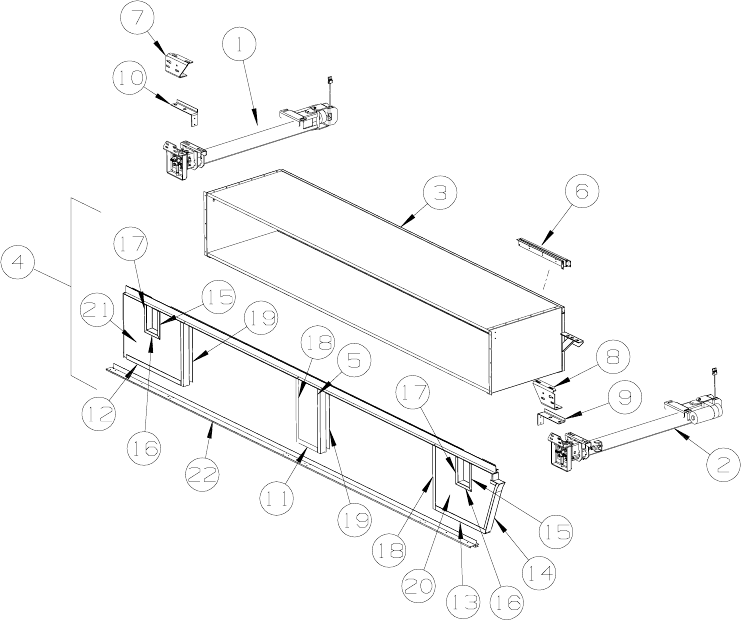

EXTERIOR SLIDEOUT GROUP................................................................................................................. 110

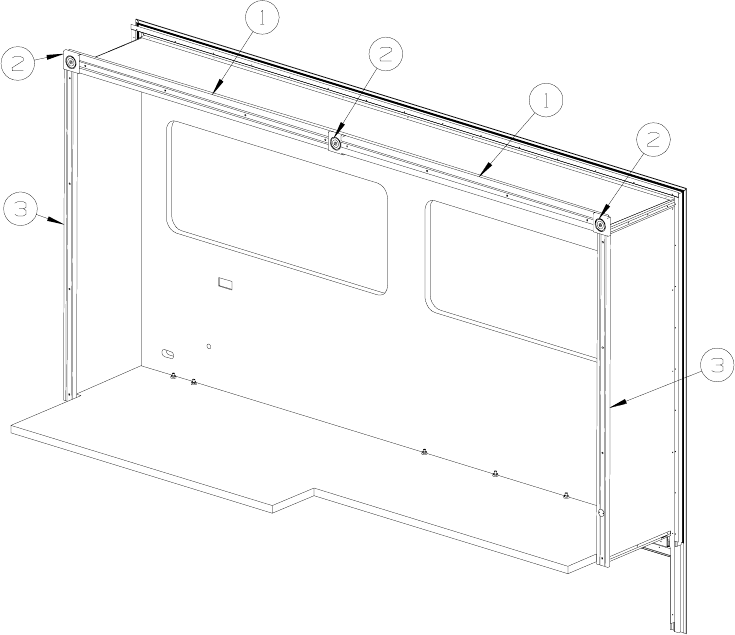

FRONT LEFT ........................................................................................................................................................................................................ 110
COMPONENT PARTS FOR FRONT SLIDEOUT ................................................................................................................................................. 114
142598-01-000, 142598-02-000 ........................................................................................................................................................................... 114
GALLEY GROUP........................................................................................................................................ 115

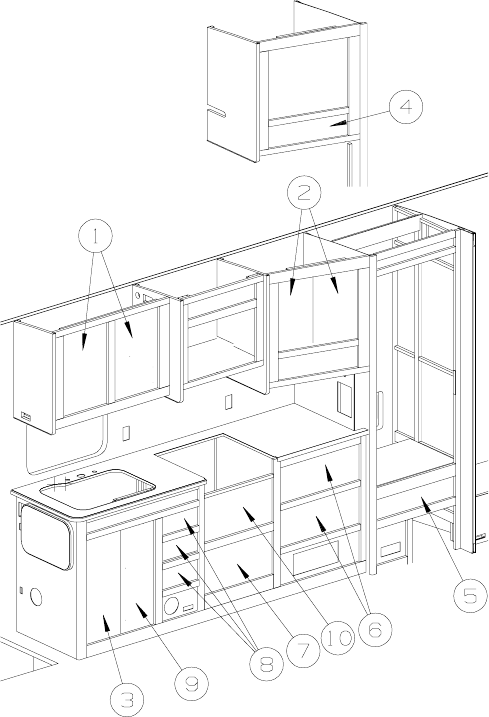

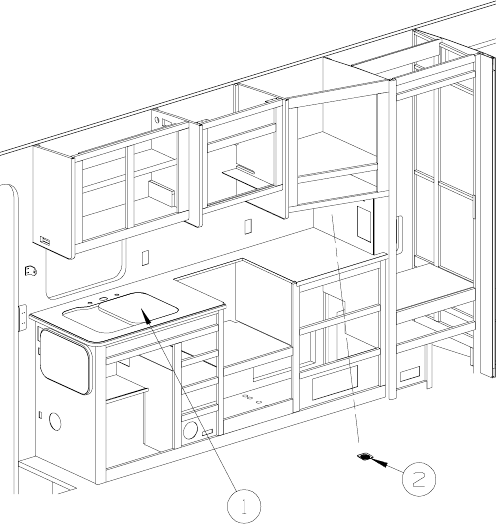

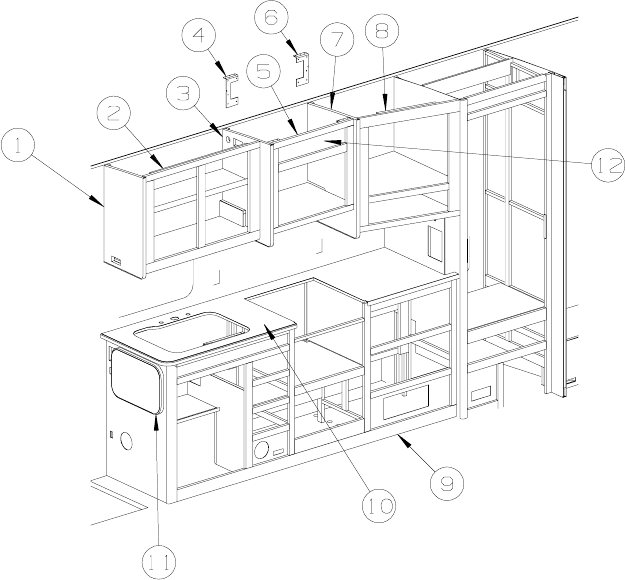

CABINETS ............................................................................................................................................................................................................ 115

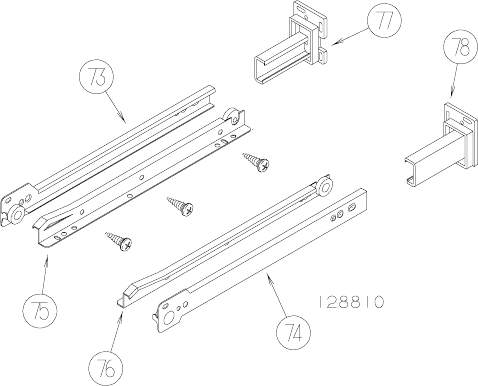

DOORS & DRAWERS .......................................................................................................................................................................................... 117
GENERATOR GROUP................................................................................................................................ 118
HEATING & A/C GROUP............................................................................................................................ 119
FURNACE............................................................................................................................................................................................................. 119
COMPONENT PARTS FOR FURNACE ............................................................................................................................................................... 120
139980-01-000 ..................................................................................................................................................................................................... 120
139980-02-000 ..................................................................................................................................................................................................... 120
ROOF .................................................................................................................................................................................................................... 122
COMPONENT PARTS FOR ROOF ...................................................................................................................................................................... 123
131184-01-01A ..................................................................................................................................................................................................... 123
131184-05-01A ..................................................................................................................................................................................................... 124
131185-03-01A ..................................................................................................................................................................................................... 125
131188-03-01A ..................................................................................................................................................................................................... 126
131188-04-01A ..................................................................................................................................................................................................... 127
INTERIOR FINISH GROUP ........................................................................................................................ 128
MOLDINGS & TRIMS ........................................................................................................................................................................................... 128
PANELING & LAMINATES................................................................................................................................................................................... 139
ACCESSORIES .................................................................................................................................................................................................... 139
COMPONENT PARTS FOR ACCESSORIES ...................................................................................................................................................... 140
094499-02-000 ..................................................................................................................................................................................................... 140
FLOOR COVERINGS ........................................................................................................................................................................................... 141
HARDWARE ......................................................................................................................................................................................................... 142
LABELS GROUP ........................................................................................................................................ 150
LP GROUP.................................................................................................................................................. 179
LP SYSTEM .......................................................................................................................................................................................................... 179
COMPONENT PARTS FOR LP SYSTEM ............................................................................................................................................................ 180
144116-04-000 ..................................................................................................................................................................................................... 180
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CONTENTS (CONTINUED)
LOUNGE GROUP ....................................................................................................................................... 181
CABINETS ............................................................................................................................................................................................................ 181
SEALANTS & FASTENERS GROUP ......................................................................................................... 182
SEALANTS & ADHESIVES ................................................................................................................................................................................. 182
BOLTS, NUTS AND WASHERS ........................................................................................................................................................................... 183
SCREWS .............................................................................................................................................................................................................. 185
CLAMPS, CLIPS, GROMMETS, RIVETS & PLUGS ............................................................................................................................................ 188
MISCELLANEOUS FASTENERS ........................................................................................................................................................................ 190
WATER & SEWAGE GROUP ..................................................................................................................... 191
DRAINAGE SYSTEM ........................................................................................................................................................................................... 191
COMPONENT PARTS FOR DRAINAGE SYSTEM .............................................................................................................................................. 193
062415-01-000 ..................................................................................................................................................................................................... 193
067487-04-000 ..................................................................................................................................................................................................... 193
096927-01-02A ..................................................................................................................................................................................................... 193
147421-01-01A, 147421-02-01A .......................................................................................................................................................................... 194
WATER SYSTEM.................................................................................................................................................................................................. 195
COMPONENT PARTS FOR WATER SYSTEM .................................................................................................................................................... 201
051391-03-000 ..................................................................................................................................................................................................... 201
075240-05-000 ..................................................................................................................................................................................................... 202
075241-04-000, 075241-05-000, 075241-06-000................................................................................................................................................. 202
098607-01-000 ..................................................................................................................................................................................................... 202
104114-05-01A ..................................................................................................................................................................................................... 202
WINDOWS & VENTS GROUP .................................................................................................................... 203
WINDOW & VENT LAYOUT ................................................................................................................................................................................. 203
COMPONENT PARTS FOR WINDOW & VENT LAYOUT .................................................................................................................................... 205
098647-29-02A ..................................................................................................................................................................................................... 205
098647-30-02A ..................................................................................................................................................................................................... 206
098647-31-02A ..................................................................................................................................................................................................... 206
098647-32-02A ..................................................................................................................................................................................................... 206
098647-47-02A ..................................................................................................................................................................................................... 207
098647-49-02A ..................................................................................................................................................................................................... 208
112795-72-01A ..................................................................................................................................................................................................... 209
112795-73-01A ..................................................................................................................................................................................................... 210
112795-77-01A ..................................................................................................................................................................................................... 210
112795-78-01A ..................................................................................................................................................................................................... 210
113502-09-01A ..................................................................................................................................................................................................... 211
113733-10-01A ..................................................................................................................................................................................................... 212
115630-04-01A ..................................................................................................................................................................................................... 212
122882-01-01A ..................................................................................................................................................................................................... 212
122882-02-01A, 122882-03-01A .......................................................................................................................................................................... 212
123780-03-01A ..................................................................................................................................................................................................... 213
129929-11-01A ..................................................................................................................................................................................................... 214
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ACCESSORIES GROUP
OPERATORS MANUAL
KEY PART NUMBER U/M DESCRIPTION
129079-01-01A EA CASE - VINYL/BLACK-EXPANDABLE ACCORDION SIDES-7"WX9"HX14"L
132000-12-004 EA MANUAL/OWNER - SPIRIT - 2004
144432-01-000 EA TOP LEVEL-C,2004
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP
APPLIANCES
KEY PART NUMBER U/M DESCRIPTION
* 134940-01-01A EA PANEL - MONITOR - 2 TANK - W/GENERATOR SWITCH/HOUR METER - GENERATOR
* 134940-02-01A EA PANEL - MONITOR - 2 TANK - W/O GENERATOR SWITCH/HOUR METER
* 136354-01-01A EA HOOD - RANGE - W/LITE/FAN - US/VENTED - TEXTURED BLK - NON CONVECTION MICROWAVE
* 136354-03-01A EA HOOD - RANGE - W/LITE/FAN - US/NON VENTED - CHARCOAL - 322E ONLY
* 136354-02-01A EA HOOD - RANGE - W/LITE/FAN - CSA/VENTED - TEXTURED BLK - NON CONVECTION MICROWAVE
* 136354-04-01A EA HOOD - RANGE - W/LITE/FAN - CSA/NON VENTED - CHARCOAL - 322 ONLY CANADIAN
* 136354-05-01A EA HOOD - RANGE - W/LITE/FAN - BLACK TEXTURED - UL - CONVECTION MICROWAVE
* 136354-06-01A EA HOOD - RANGE - W/LITE/FAN - BLACK TEXTURED - CSA - CONVECTION MICROWAVE CANADIAN
* 112881-04-01A EA RANGE-16"-3 BRNR/NEW STYLE KNOBS/GRATE/HDL-BLK DOOR/TOP
* 112881-05-01A EA RANGE-16"-3 BRNR/NEW STYLE KNOBS/GRATE/HDL - BLACK TEXTURE - CANADIAN
* 114030-04-01A EA RANGE - 3 BRNR TOP/NEW STYLE KNOBS/GRATES-W/O OVEN-BLK
140176-03-02B EA BRACKET/STOVE TIEDOWN - E-COATED - RANGE W/ OVEN
FROM: 03-10-03 THRU: 99-99-99
140176-04-02B EA BRACKET/STOVE TIEDOWN - E-COATED - RANGE W/ OVEN
FROM: 03-10-03 THRU: 99-99-99
140176-07-01B EA BRACKET/TIEDOWN - STOVE - RANGE W/ OVEN 329B, 329K
140176-08-01B EA BRACKET/TIEDOWN - STOVE - RANGE W/ OVEN 329B, 329K
116884-01-01B EA BRACKET - TIE DOWN - RANGE W/ OVEN 322E ONLY
116884-02-01B EA BRACKET - TIE DOWN - RANGE W/ OVEN 322E ONLY
142139-13-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 331, 322R, 329B, 329K
142139-14-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 331, 322R, 329B, 329K
142139-15-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 324V, 324F
142139-16-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 324V, 324F
149374-01-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 332G
116884-03-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 322E
116884-04-02B EA BRACKET/TIEDOWN - STOVE - E-COATED - RANGE TOP 322E
*COMPONENT PARTS LISTED LATER IN THIS GROUP
KEY PART NUMBER U/M DESCRIPTION
1* 128527-08-000 EA OVEN-MICROWAVE-1.0 CUBIC FT/NON CONVECTION-SAMSUNG MR1032B,
FROM: 00-00-00 THRU: 08-03-03
1* 128527-09-000 EA OVEN/MICROWAVE W/TRIM KIT - 1.1 CUBIC FT - NON CONVECTION
FROM: 08-04-03 THRU: 99-99-99
1* 128527-10-000 EA OVEN/MICROWAVE W/TRIM KIT - 1.1 CUBIC FT - NON CONVECTION - CANADIAN
FROM: 08-04-03 THRU: 99-99-99
2 143759-06-02B EA BRACKET - MICROWAVE - E-COATED
*COMPONENT PARTS LISTED LATER IN THIS GROUP
NON-CONVECTION OVEN
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
APPLIANCES (CONTINUED)
322E ONLY
KEY PART NUMBER U/M DESCRIPTION
1* 128527-08-000 EA OVEN-MICROWAVE-1.0 CUBIC FT/NON CONVECTION-SAMSUNG MR1032B,
FROM: 00-00-00 THRU: 08-03-03
1* 128527-09-000 EA OVEN/MICROWAVE W/TRIM KIT - 1.1 CUBIC FT - NON CONVECTION
FROM: 08-04-03 THRU: 99-99-99
1* 128527-10-000 EA OVEN/MICROWAVE W/TRIM KIT - 1.1 CUBIC FT - NON CONVECTION - CANADIAN
FROM: 08-04-03 THRU: 99-99-99
2 128711-01-02B EA BRACKET - MICROWAVE
2 116843-03-02B EA BRACKET - MICROWAVE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
CONVECTION OVEN
NON-CONVECTION OVEN
KEY PART NUMBER U/M DESCRIPTION
1 149418-02-02B EA BRACKET - MICROWAVE - E-COATED
1 148418-06-02B EA BRACKET - MICROWAVE - E-COATED - 322E ONLY
2 149418-01-02B EA BRACKET - MICROWAVE - E-COATED
2 148418-05-02B EA BRACKET - MICROWAVE - E-COATED - 322E ONLY
3 128527-11-000 EA OVEN/MICROWAVE W/O TRIM KIT - 1.0 CUBIC FT - CONVECTION
3 122753-02-000 EA OVEN - MICROWAVE - CONVECTION - .9 CU. FT - SHARP - UL(US)
4 128527-12-000 EA MOUNTING FRAME/RAILS-W/TRIM KIT (SASH) 1.0 FT - CONVECTION
4 150606-03-01A EA TRIM KIT - MICROWAVE .9 CU FT - BLACK - SHARP #RK-82K
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
APPLIANCES (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 141975-04-02B EA PLATE/TIEDOWN - REFRIGERATOR - E-COATED
2 141550-01-02B EA BRACKET/TIEDOWN - REFRIGERATOR - E-COATED
3 141550-02-02B EA BRACKET/TIEDOWN - REFRIGERATOR - E-COATED
4* 121568-07-01A EA REFRIGERATOR - SMALL DBL DOOR-LH/2 WAY- 52.8"HX23.5"WX24"D - 324F, 324V, 322E, 322R
4* 121568-06-01A EA REFRIGERATOR - SMALL DBL DOOR-RH/2 WAY- 52.8"HX23.5"WX24"D - 331, 332G, 329B, 329K
5 112176-01-000 FT TUBING - VINYL - REINFORCED - 1/2" ID
6 NOT USED - USE WOODGRAIN PANELING
7 NOT USED - USE WOODGRAIN PANELING
090329-01-000 FT SEAL/T - REFRIGERATOR CABINET
116751-01-01A EA TRAY - REFRIGERATOR - 322E, 322R, 324V
116751-05-01A EA TRAY - REFRIGERATOR - BLACK - 332G
FROM: 00-00-00 THRU: 02-23-03
116751-02-01A EA TRAY - REFRIGERATOR - BLACK - 332G
FROM: 02-24-03 THRU: 99-99-99
116751-02-01A EA TRAY - REFRIGERATOR - BLACK - 331
116751-04-01A EA TRAY - REFRIGERATOR - BLACK - 324F
116751-05-01A EA TRAY - REFRIGERATOR - BLACK - 329B, 329K
054450-01-000 EA LEVEL - REFRIGERATOR
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES
20 5
4
15
13
3
14
19
10
8
7
18
1
9
16
23
6
2
11
17
22
112881-04/05-01A & 151277-01/02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 126023-01-717 EA BURNER - OVEN 74003343
2 112881-04-700 EA BURNER - TOP/LEFT REAR 74004584
2 126023-01-700 EA BURNER-TOP (RT-REAR) 5100BTU 74004583
3 112881-04-701 EA BURNER - TOP/FRONT 74004582
4 102020-01-709 EA BUMPER-GRATE 8007-P020-60
5 112881-04-702 EA GRATE - BLACK 74007277
6 135065-03-700 EA FITTING - HALF UNION 74004234
7 128728-01-701 EA KNOB - BURNER - REAR 74003941
7 128728-01-702 EA KNOB - BURNER - FRONT 74003942
8 112881-04-703 EA KNOB - THERMOSTAT - BLACK 74004645
9 112881-04-706 EA PILOT - OVEN 74006334
10 126023-02-702 EA PIPE - MANIFOLD 74004360
11 126023-02-703 EA REGULATOR - PRESSURE 74004235
13 102020-01-724 EA BUMPER-MAIN TOP 8003P008-60
14 126023-01-734 EA THERMOSTAT OVEN 11/CLY MODEL 74006332
15 126023-01-728 EA TOP - MAIN (BLACK) (112881-04/05) 74003323
15 151277-01-700 EA TOP - MAIN (BLACK) (151277-01/02) 74007287
16 112881-04-704 EA VALVE - OVEN 74006333
17 126023-02-705 EA VALVE - BURNER - REAR 74004362
17 126023-02-706 EA VALVE - BURNER - FRONT 74004363
17 135065-03-701 EA SCREW - VALVE 71003231
18 135656-01-701 EA MIXER/AIR 3411F003-34
19 126023-01-711 EA ELECTRODE - IGNITER (ONLY) 7432P077-60
20 126023-01-736 EA FLASH TUBE EXTENSION (REAR) 74003326
20 126023-01-737 EA FLASH TUBE EXTENSION (FRONT) 74003327
21 112881-04-708 EA CLIP-FLASH TUBE 7112P068-60
22 126023-01-719 EA IGNITER HEAD - TOP BURNER 74002413
23 128728-01-707 EA KNOB - IGNITOR 74003944
26 112881-04-709 EA SHIELD-SPARK 3604F211-45
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
9
3
11
6
15
2
7
1
12
112881-04-01A, 112881-05-01A, 151277-02-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 112881-03-702 EA CLIP - MAIN TOP 74003998
2 126023-01-731 EA BOTTOM - OVEN 2205F016-19
3 126023-01-718 EA FLUE BOX ASSEMBLY 4006W075-80
6 112881-01-720 EA TRIM-FLAT RH BLACK TEXTURED 74002812
6 112881-01-719 EA TRIM-FLAT LH BLACK TEXTURED 74002813
7 112881-02-702 EA SPRING - OVEN DOOR 7803P051-60
9 128728-01-703 EA PIN/T-NUT F/HINGE 7103P109-60
11 112881-04-707 EA MANIFOLD - BLACK 74007296
12 112881-01-723 EA DEFLECT0R/FLUE-BLK-NON SEAL 74002809
15 126023-01-716 EA RACK - OVEN 74003106
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
2
1
9
8
112881-04-01A, 112881-05-01A, 151277-02-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 112881-01-713 EA DR-TXT/BLK NO WNDW(112881-05/151277) 2401F126-70
1 112881-02-705 EA DR-TXT/BLK F/WINDOW(112881-04) 74001273
2 128727-01-701 EA HANDLE - OVEN DOOR 74003929
8 126023-01-732 EA SEAL/OVEN DR TOP 7212P014-60
9 126023-01-733 EA SEAL/OVEN DR SIDES(2PCS) 7212P038-60
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
8
6
3
2
12 11
10
7
9
5
13
4
114030-04-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
2 102020-01-709 EA BUMPER-GRATE 8007P020-60
3 112881-04-702 EA GRATE - BLACK 74007277
4 114030-02-700 EA GUARD/FABRIC - TOWEL BAR 3609F006-70
5 128728-01-701 EA KNOB - BURNER - REAR 74003941
5 128728-01-702 EA KNOB - BURNER - FRONT 74003942
6 128728-01-703 EA PIN/T-NUT F/HINGE 7103P109-60
7 114030-04-700 EA PANEL - MANIFOLD - BLACK 74007325
8 126023-01-728 EA TOP - MAIN (BLACK) 74003323
9 114030-01-704 EA TRIM - RIGHT/BLACK TEXTURED 74002839
10 114030-01-705 EA TRIM - LEFT/BLACK TEXTURED 74002840
11 114030-01-706 EA TRIM - REAR/BLACK TEXTURED 74002841
12 102020-01-724 EA BUMPER - MAIN TOP 8003P008-60
13 128728-01-707 EA KNOB - IGNITER 74003944
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
57
3
8
2
1
4
10
114030-04-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 126023-01-700 EA BURNER - TOP (RT-REAR) 74004583
1 112881-04-700 EA BURNER - TOP /LEFT - REAR 74004584
2 126023-01-711 EA ELECTRODE - IGNITER (ONLY) 7432P077-60
2 112881-04-705 EA PUSH RING - ELECTRODE MOUNTING 7104P002-60
3 112881-04-701 EA BURNER - TOP/FRONT 74004582
4 135065-03-700 EA FITTING - HALF UNION 74004234
5 126023-02-702 EA PIPE - MANIFOLD 74004360
7 126023-02-705 EA VALVE - BURNER (REAR) 74004362
7 126023-02-706 EA VALVE - BURNER (FRONT) 74004363
8 126023-01-736 EA FLASH TUBE EXTENSION (REAR) 74003326
8 126023-01-737 EA FLASH TUBE EXTENSION (FRONT) 74003327
10 126023-01-719 EA IGNITER HEAD - TOP BURNER 74002413
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
2
1
4
12
13
8
9
7
10
3
14 11
17
5
15
16
6
114030-02-01A, 114030-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 126023-01-703 EA GRATE - TOP 74003358
2 102020-01-709 EA BUMPER - GRATE 8007-P020-60
3 126023-01-706 EA TOP - MAIN (WHITE) 74003322
3 126023-01-707 EA TOP - MAIN (BLACK) 74003323
3 126023-01-708 EA TOP - MAIN (ALMOND) 74003324
4 126023-01-700 EA BURNER - TOP (RT-REAR) 7505P195-60
5 126023-01-701 EA BURNER - TOP (LT-REAR) 7505P196-60
6 102020-01-729 EA REGULATOR - PRESSURE 7510P043-60
7 114030-01-706 EA TRIM - REAR/BLACK TEXTURED 74002841
8 114030-01-704 EA TRIM - RIGHT/BLACK TEXTURED 74002839
9 126023-01-720 EA KNOB - IGNITER 74002414
10 114030-02-700 EA GUARD/FABRIC - TOWEL BAR 3609F006-70
11 114030-01-705 EA TRIM - LEFT/BLACK TEXTURED 74002840
12 126023-01-705 EA PIPE - MANIFOLD 7513P161-60
13 126023-01-709 EA VALVE - BURNER (REAR) 74003348
13 126023-01-710 EA VALVE - BURNER (FRONT) 74003349
14 126023-01-702 EA BURNER - TOP (FRONT) 7505P144-60
15 126023-01-711 EA ELECTRODE - IGNITER 7432P077-60
16 126023-01-719 EA IGNITER - TOP BURNER 74002413
17 112881-01-705 EA KNOB - TOP BURNER 733P072-60
17 112881-01-718 EA KNOB - TOP BURNER HI-OUTPUT 74001794
126023-01-735 EA KIT-IGNITOR TOP BRNER & KNOB 12001296=74002413&
128728-01-703 EA T-NUT - F/HINGE 7103P109-60
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
2
4
5
7
1
9
1
10 11
3
38
6
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
121568-06-01A, 121568-07-01A, 121568-08-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 121568-03-700 EA RETAINER - DOOR PANEL/BLACK 619559
2 120075-01-701 EA HINGE-TOP RH/BOTTOM LH(DOOR) 618511
3 121568-03-701 EA BUSHING - HINGE PIN/GRAY 619671
4 121568-03-702 EA DOOR LINER - W/BLACK TRIM 619627
5 120075-01-702 EA CAP, (HINGE PLUG) 618160
6 121568-01-700 EA RAIL - DOOR UPPER 618618
7 120075-01-705 EA HINGE-TOP LH/BOTTOM RH(DOOR) 618510
8 121568-03-705 EA STORAGE LATCH - GRAY 619648
9 121568-01-708 EA HANDLE/FLUSH-TOP/LH-LWR/RH 619866
10 121568-01-701 EA BIN - DOOR WHITE 618619
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
2
3
4
5
1
1
7
9
6
10
3
8
121568-06-01A, 121568-07-01A, 121568-08-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 121568-03-706 EA RETAINER - DOOR PANEL/BLACK 619559
2 120075-01-701 EA HINGE-TOP RH/BOTTOM LH(DOOR) 618511
3 121568-03-701 EA BUSHING - HINGE PIN/GRAY 619671
4 121568-03-707 EA DOOR LINER - W/BLACK TRIM 619629
5 121568-03-703 EA HANDLE/FLUSH-TOP/RH-LWR/LH 619865
6 121568-03-705 EA STORAGE LATCH - GRAY 619648
7 121568-01-701 EA BIN - DOOR WHITE 618619
9 121568-01-704 EA RAIL - DOOR LOWER 618578
10 120075-01-705 EA HINGE-TOP LH/BOTTOM RH(DOOR) 618510
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
2
3
6
7
8
9
10
11
15
16
4
4
22
23
1
5
19
20
21 18
17
12
13
14
121568-06-01A, 121568-07-01A, 121568-08-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 120075-01-713 EA TRIM-TOP PIECE 619687
2 120075-01-714 EA PLUG-HOLE (BLACK) 618170
3 121568-03-710 EA HINGE/CABINET-TOP/RH-LWR/LH 619335
4 121568-03-711 EA TRIM - SIDE/BLACK 622295
6 121568-01-705 EA SHELF - WIRE FREEZER 620250
7 121568-06-700 EA FRONT BOX-N611 622002
8 121568-06-701 EA CONTROL ASSEMBLY-OPTICAL/N611 621988
9 120075-01-720 EA TRAY-DRIP 618137
9 120075-01-721 EA LOUVER-DRIP TRAY 618176
11 121568-01-708 EA SHELF - WIRE 620273
13 121568-01-707 EA SHELF - WIRE - SHORT 620272
14 120075-01-725 EA COVER-CRISPER 618158
15 121568-01-709 EA CRISPER 618571
16 120075-01-727 EA PIN-HINGE 618145
17 121568-03-701 EA BUSHING - HINGE PIN/GRAY 619671
18 121568-03-715 EA HINGE/CABINET-TOP/LH-LWR/RH 619336
19 121568-03-716 EA COVER - HINGE HOLES 619301
20 120075-01-729 EA TRIM-BOTTOM PIECE 620958
21 121568-06-702 EA CLIP - SHELF 61536522
22 121568-06-703 EA HOLE PLUG - WHITE 620282
23 120075-01-732 EA PLATE-STRIKE 618167
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
6
1
4
2
5
3
121568-06-01A, 121568-07-01A, 121568-08-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 084880-01-760 EA CLIP (THERMISTER) 61689122
2 120075-01-735 EA THERMISTER W/LAMP & WIRE/ASM 618548
3 084880-03-705 EA BRACKET-LIGHT-INTERIOR 61629722
4 084880-03-706 EA BULB-LAMP 61628922
6 084880-03-707 EA COVER-LAMP, LENS 61627922
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
1
10
11
12
98
765
4
2
3
121568-06-01A, 121568-07-01A, 121568-08-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
4 121568-06-704 EA HEATER-AC/300W/120VAC 621702
10 120076-01-704 EA COOLING UNIT, SERVICE PACK 618543
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
4
5
7
6
2
3
8
1
9
121568-06-01A, 121568-07-01A, 121568-08-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 121568-06-705 EA GAS VALVE/BRKT ASSY-COMBO 621439
1 121568-06-706 EA GAS VALVE-COMBO/WRENCH FLAT 621329
4 120075-01-738 EA COVER-POWER BOARD 618185
5 121568-06-707 EA BOARD/POWER-N611 621991
6 120075-01-740 EA COVER-BASE, POWER BOARD 618186
8 121568-06-708 EA BURNER/ORFICE-ADAPTER KIT 621957
13 104137-06-715 EA ELECTRODE-SPARK/SENSOR, SGL 61692222
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCE (CONTINUED)
121568-05-01A, 121568-07-01A, 121568-08-01A (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
121568-05-700 EA FAN 12V KIT DBLE SIDEWALL 619020
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
GENERATOR
START STOP
HOLD START UNTIL
GENERATOR STARTS
DISPLAY ON WHEN
GENERATOR RUNS
HOURS 1/10
WATER
HEATER
LEVELS
TEST WATER
PUMP
ON
OFF
PILOT OUT PUMP ON
FF F F
2/3 2/3 2/3 2/3
1/3 1/3 1/3 1/3
EE
EE
BLACK
WATER
FRESH
WATER
GREY
WATER
L.P.
GAS
BATT.
CHG.
4
6
2
3
5
7
134940-01-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
134940-01-700 EA BOARD - PC L5118-01
2 100258-10-701 EA GAUGE-HR METER ONLY (LCD) L0775-00
3 096983-01-703 EA SWITCH - ON/ON L0115-00
4 096983-01-702 EA SWITCH - MOM/OFF/MOM/3 TERM L0112-00
5 096983-01-701 EA SWITCH - SPST/MOM 2 TERMINAL L0111-00
6 134940-01-701 EA SWITCH-SPST/ON-OFF/BLK W/LGT L0109
7 134940-01-702 EA CHASSIS - SILKSCREENED CC0558-00
100258-10-702 EA HOUR METER(CLIP ON)SW & WIRE L4441-00
128527-08-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
128527-08-700 EA TRIM RING-F/1.0 NON CONV MR10BB
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
GENERATOR
START STOP
HOLD START UNTIL
GENERATOR STARTS
DISPLAY ON WHEN
GENERATOR RUNS
WATER
HEATER
LEVELS
TEST WATER
PUMP
ON
OFF
PILOT OUT PUMP ON
FF F F
2/3 2/3 2/3 2/3
1/3 1/3 1/3 1/3
EE
EE
BLACK
WATER
FRESH
WATER
GREY
WATER
L.P.
GAS
BATT.
CHG.
PLUGED
PLUGED
8
6
5
3
7
134940-02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
134940-01-700 EA BOARD - PC L5118-01
3 096983-01-703 EA SWITCH - ON/ON L0115-00
5 096983-01-701 EA SWITCH - SPST/MOM 2 TERMINAL L0111-00
6 134940-01-701 EA SWITCH-SPST/ON-OFF/BLK W/LGT L0109
7 134940-01-702 EA CHASSIS - SILKSCREENED CC0558-00
8 134940-02-700 EA SWITCH - DUMMY L0118
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
19
563
4
2
1
15
7
8
18
16
15
17
11
9
10
12
13 14
136354-01-01A, 136354-02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 100258-10-700 EA GAUGE-HOUR METER, SCREW ON L0150-00 WAS 150
4 096983-01-702 EA SWITCH - MOM/OFF/MOM/3 TERM L0112-00
6 096983-01-700 EA SWITCH/1 SPEED -ON/OFF- BLK 00108-00
8 092696-01-709 EA LAMP #912 VA415
9 092696-01-710 EA HOLDER-LAMP CB267-2
10 092696-02-701 EA LENS-LAMP CC179-2
11 090973-01-700 EA MOTOR-12 VOLT, CSA & UL CA508-1
13 090973-01-702 EA BLADE-FAN VA183-1
16 096983-01-707 EA FILTER-MESH CC246
17 100258-01-701 EA DAMPER ASSEMBLY (METAL FLAP) CAO-565-00
19 100258-01-700 EA LABEL-HOOD NOSE CC0428-00
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
15
11
14
13
12
10
9
8
715
16
2
1
17
56
34
18
136354-01-01A, 136354-02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 100258-10-700 EA GAUGE-HOUR METER, SCREW ON L0150-00 WAS 150
4 096983-01-702 EA SWITCH - MOM/OFF/MOM/3 TERM L0112-00
6 096983-01-700 EA SWITCH/1 SPEED -ON/OFF- BLK 00108-00
8 092696-01-709 EA LAMP #912 VA415
9 092696-01-710 EA HOLDER-LAMP CB267-2
10 092696-02-701 EA LENS-LAMP CC179-2
11 090973-01-700 EA MOTOR-12 VOLT, CSA & UL CA508-1
13 090973-01-702 EA BLADE-FAN VA183-1
16 096983-01-707 EA FILTER-MESH CC246
17 100258-01-701 EA DAMPER ASSEMBLY (METAL FLAP) CAO-565-00
19 100258-01-700 EA LABEL-HOOD NOSE CC0428-00
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
19
563
4
2
1
15
7
8
18
16
15
17
11
9
10
12
13 14
136354-05-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 100258-10-700 EA GAUGE-HOUR METER, SCREW ON L0150-00 WAS 150
4 096983-01-702 EA SWITCH - MOM/OFF/MOM/3 TERM L0112-00
5 096983-01-700 EA SWITCH/1 SPEED -ON/OFF- BLK L0108-00
8 117806-01-000 EA BULB - 12V - #912 - 1.0 AMP 912
9 092696-01-710 EA HOLDER-LAMP CB267-02
10 092696-02-701 EA LENS-LAMP CC179-2
11 136354-05-700 EA MOTOR-12 VOLT VC0536-02
13 136354-05-701 EA BLADE-FAN 7" DIA VD0216-00
16 096983-01-707 EA FILTER-MESH CC246-00
17 100258-01-701 EA DAMPER ASSEMBLY (METAL FLAP) CAO-565-00
19 100258-01-700 EA LABEL-HOOD NOSE CC0428-00
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
APPLIANCE GROUP (CONTINUED)
COMPONENT PARTS FOR APPLIANCES (CONTINUED)
19
563
4
2
1
15
7
8
18
16
15
17
11
9
10
12
13 14
136354-06-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 100258-10-700 EA GAUGE-HOUR METER, SCREW ON L0150-00 WAS 150
4 096983-01-702 EA SWITCH - MOM/OFF/MOM/3 TERM L0112-00
5 096983-01-700 EA SWITCH/1 SPEED -ON/OFF- BLK L0108-00
8 117806-01-000 EA BULB - 12V - #912 - 1.0 AMP 912
9 092696-01-710 EA HOLDER-LAMP CB267-02
10 096983-01-708 EA LENS-LAMP CC0179
11 136354-06-700 EA MOTOR - FAN (CSA) VC0535-02
13 136354-05-701 EA BLADE-FAN 7" DIA VD0216-00
16 096983-01-707 EA FILTER-MESH CC246-00
17 100258-01-701 EA DAMPER ASSEMBLY (METAL FLAP) CAO-565-00
19 100258-01-700 EA LABEL-HOOD NOSE CC0428-00
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP
RADIO SYSTEM
KEY PART NUMBER U/M DESCRIPTION
135420-01-000 EA RADIO - AM/FM CASSETTE/CD COMBO - M9900 - 7.2" X 3.3" R.O. - DASH
FROM: 00-00-00 THRU: 08-17-03
135420-09-000 EA RADIO-AM/FM/CASS/CD COMBO-AUX/CD CHANGER IMPUT - REMOTE COMP - DASH
FROM: 08-18-03 THRU: 99-99-99
135420-10-000 EA REMOTE CONTROL/RADIO (CREDIT CARD SIZE) - DASH
FROM: 08-18-03 THRU: 99-99-99
134520-11-000 EA REMOTE CONTROL/RADIO (STEERING WHEEL MOUNT) - DASH
FROM 08-18-03 THRU: 99-99-99
135420-05-000 EA RADIO - MOUNTING KIT - FORD- DASH
* 143509-01-000 EA RADIO - AM/FM CD - W/REMOTE - JENSEN CD3010X-W - EXTERIOR ENTERTAINMENT CENTER
FROM: 00-00-00 THRU: 11-09-03
* 148231-01-000 EA RADIO - AM/FM CD W/REMOTE - MAGNADYNE M3100CD - EXTERIOR ENTERTAINMENT CENTER
FROM: 11-10-03 THRU: 99-99-99
110469-01-000 EA SPEAKER - 4" X 6" OVAL - COAXIAL - EXTERIOR ENTERTAINMENT CENTER
110470-01-01A EA GRILLE - 4" X 6" - OVAL SPEAKER - BLACK - EXTERIOR ENTERTAINMENT CENTER
111177-01-01A EA GRILLE - 8.9" X 6.5" HOUSING - F/5" X 7" OVAL SPEAKER
077069-02-000 EA CABLE/EXTENSION - RADIO ANTENNA - 96"
077069-03-000 EA CABLE/EXTENSION - RADIO ANTENNA - 260"
090944-01-000 EA ANTENNA - RADIO - 16" RUBBER - W/72" LEAD WIRE
147741-01-09B EA BRACKET - ANTENNA GROUND
109889-04-000 EA EXTENDER - ANTENNA SHAFT - 3.7"
141679-01-000 EA CHARGING STATION ONLY - F/TWO WAY RADIO SYSTEM
FROM: 00-00-00 THRU: 10-05-03
141679-02-000 EA RADIO/BATTERY KIT - TWO WAY (4 RADIOS/8 BATTERIES)
FROM: 00-00-00 THRU: 10-05-03
141679-03-000 EA RADIOS - TWO WAY/DOCK STATION - ASA GMRS4WMWIN
FROM: 10-06-03 THRU: 99-99-99
141679-04-000 EA RADIO - TWO WAY - 5 MILE/BATTERY - ASA GMRS100
FROM: 10-06-03 THRU: 99-99-99
108137-01-000 EA PLUG - ANTENNA
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
COMPONENT PARTS FOR RADIO SYSTEM
143509-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
143509-01-700 EA REMOTE - RADIO VG70A0
148231-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
148231-01-700 EA REMOTE RC3100
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
076319-03-000 FT CABLE - COAXIAL - 75 OHM
136860-01-000 EA CABLE - RCA - #3 MALE TO #12F MALE CONNECTOR
076319-06-000 EA ADAPTER - CABLE ROOF PLATE
076319-08-000 EA WALLPLATE - CABLE RECEPTACLE - TV - SINGLE - IVORY
076319-09-000 EA WALLPLATE - TV CABLE RECEPTACLE - SINGLE - BROWN
076319-27-000 EA WALLPLATE/RECEPTACLE - WHITE
086777-02-000 EA WALLPLATE - TV CABLE - W/ANTENNA SWITCH - BLACK
086777-06-000 EA WALLPLATE - TV CABLE - ANTENNA BOOSTER/1 OUTPUT - BLACK
134006-01-03B EA PLATE - COAXIAL CABLE/OFF WHITE
139335-01-02B EA PLATE - ELECTRICAL - E-COATED
076319-12-000 EA CONNECTOR - COAXIAL - ONE PIECE
145171-01-000 EA CONNECTOR - COAXIAL
* 076319-25-000 EA KIT - HARDWARE INTERIOR
* 076319-23-000 EA ANTENNA - TV ROOF MOUNT - 44.5" MAST
* 137135-02-000 EA ANTENNA - SATELLITE DSS - W/SENSOR
* 086231-10-000 EA TV - 13” COLOR _ AUDIOVOX - FLEX VISION/AVT-1498 DC - 13” COLOR TV W/VCP
124075-07-000 EA TV - 19" - 1/8 JACK - W/RCA INPUT - RCA F19431 - 19” COLOR TV W/VIDEO SELECT SYS. - 331
* 146356-01-000 EA TV - 25" STEREO W/5 JACKS - SAMSUNG TXM2556 - 25” STEREO TV W/VIDEO SELECT SYS
* 148230-01-000 EA TV - 24" - STEREO/3 JACKS - RCA 24V510T - TV 24” COLOR
* 146355-01-000 EA DVD/VCR COMBINATION PLAYER - SAMSUNG DVD-V2000 - 24”/25” STEREO TV W/VIDEO SELECT SYS
* 145641-02-000 EA DVD/VCR PLAYER - COMBINATION - RCA DRC6100N - TV 24” COLOR
* 145641-01-000 EA DVD/VCR PLAYER - COMBINATION - RCA DRC6000N - 19” COLOR TV W/VIDEO SELECT SYS. - 331
FROM: 00-00-00 THRU: 08-10-03
* 145641-02-000 EA DVD/VCR PLAYER - COMBINATION - TCA DRC6100N - 19” COLOR TV W/VIDEO SELECT SYS. - 331
FROM: 08-11-03 THRU: 11-02-03
* 145641-03-000 EA DVD/VCR PLAYER - RCA DRC6200 - 19” COLOR TV W/VIDEO SELECT SYS. - 331
FROM: 11-06-03 THRU: 99-99-99
* 094487-07-000 EA VCP - W/O REMOTE - VERTICAL MOUNT - FLEX VISION/AVP-9000VF - 13” COLOR TV W/VCP
082134-01-000 EA ADAPTER - TV - CABLE TO CABLE
086756-01-000 EA SPLITTER - TV/2 WAY
086757-04-000 EA CONTROL CENTER - SWITCH - VCR/TV - 5 INPUTS
082136-01-000 EA NUT - HEX JAM - 3/8-32
118847-02-02B EA MOUNT - SWITCH BOX - E - COATED - 19” COLOR TV W/VIDEO SELECT SYS. - 331
146843-02-02B EA BRACKET/TIEDOWN - TV - E - COATED - 19” COLOR TV W/VIDEO SELECT SYS. - 331
*COMPONENT PARTS LISTED LATER IN THIS GROUP
AUDIO VIDEO GROUP (CONTINUED)
TV & VCR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
TV & VCR (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 122469-01-02B EA BRACKET - ZEE - 13" TV W/VCP-12V
1 122469-02-02B EA BRACKET - ZEE - W/CUTOUT - E-COATED
2 143650-01-02B EA BRACKET - TV - E-COATED
3 143676-02-02B EA BRACKET - VCP - E-COATED
KEY PART NUMBER U/M DESCRIPTION
1 146843-02-02B EA BRACKET/TIEDOWN - TV - E-COATED
2 118847-02-02B EA MOUNT - SWITCH BOX - E-COATED
331
322E, 322R, 324V, 324F, 329B, 329K, 332G
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
COMPONENT PARTS FOR TV & VCR
076319-23-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
2 076319-01-700 EA HEAD-ANTENNA, AMPLIFIED RVSA U/V
3 076319-01-701 EA GEAR-ELEVATING, PLASTIC 2200046
4 076319-01-702 EA SHAFT ASM-ELEVATING RP-4000
5 076319-01-711 EA BASE & LIFT ASM 2762802
7 076319-01-705 EA GROMMET-NYLON, 7/8"ID 3200658
8 076319-01-708 EA DECAL-CRANK 5413002
9 076319-01-707 EA SPRING-HANDLE 2160822
11 076319-01-712 EA PLATE - CEILING 3200608
12 076319-01-715 EA NUT (GEAR HOUSING) 2200047
14 076319-01-713 EA BASE-PLATE, STEEL 3100523
15 076319-01-703 EA BEARING-NYLON, 5"OD 3200656
16 076319-01-714 EA HOUSING, ROTATING GEAR 2200049
076319-01-716 EA TUBING, ELEVATING RP-2900
17 076319-01-704 EA BEARING-NYLON, 1.25"OD 3200657
18 076319-01-709 EA HANDLE-HEAD DRIECTIONAL 200644
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT
076319-25-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
6 076319-01-706 EA CRANK-W/SET SCREW UNIV/BEIGE 2750897
6 120233-01-710 EA HANDLE-CRANK W/SCREW - WHITE RP-6795
8 076319-01-708 EA DECAL-CRANK 5413002
10 076319-25-700 EA DIRECTIONAL HANDLE(WHITE) 3200612
11 076319-25-701 EA PLATE - CEILING(WHITE) 3200609
13 120233-01-709 EA WASHER-NYLON RP-2658
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
3
2
4
5
6
7
8
9
10
11
13
12
15
16
14
17
18
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
COMPONENT PARTS FOR TV & VCR (CONTINUED)
086231-10-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
086231-08-700 EA REMOTE-UNIVERSAL 892325
086231-08-701 EA CONVERTER/POWER SUP 110/12 V 891436
086231-10-700 EA ADAPTER WIRE - (CIGARETTE) 894000
094487-07-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
086231-08-700 EA REMOTE-UNIVERSAL 0892325
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
COMPONENT PARTS FOR TV & VCR (CONTINUED)
137135-02-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 120233-01-714 EA CLIP-E 5160818
2 137135-01-703 EA KIT ELEV - SHAFT/GEAR/SPRING RP-4400
3 137135-01-704 EA PIN - 1/4" X 3.25" 2160813
4 137135-01-705 EA SPRING 2160818
5 137135-01-707 EA SEAL - PIVOT SHAFT 2200852
6 137135-01-708 EA TURRET 3100728
7 137135-01-709 EA PIVOT BEARING 2200470
8 137135-01-711 EA GEAR - ELEVATING 2200464
9 137135-01-712 EA BEARING - OUTER 2590347
10 137135-01-714 EA GEAR - ELEVATING SHAFT 2200465
11 137135-01-715 EA BEARING - INNER 2590348
12 137135-01-716 EA HUB 3100731
13 137135-01-713 EA TURRET BASE 3100730
14 137135-01-710 EA PLATE - ROTATE LIMIT 3720052
16 137135-02-703 EA LOW NOISE BLOCK FILTER LB-6000 - DUAL
17 137135-01-722 EA CLAMP 2590343
18 137135-01-719 EA BRACKET - PIVOT 2744945
19 137135-01-720 EA DE-SENSOR UNIT W/43" CABLE DM4000
20 137135-02-701 EA BOX - SURFACE MOUNT SM-100
21 137135-01-717 EA BOLT - FLAT HEAD 2160362
22 120233-01-737 EA PLATE/INT-W/DIRECTIONAL HDLE RK-CEIL
23 120233-01-704 EA DIAL/DIRECTIONAL 4"W/SPRING 3200364
24 120233-01-738 EA HDW PKG-HANDLE/SPRING/WASHER RK-HAND
25 137135-01-701 EA CONNECTOR - F - MALE TO MALE FS-8100
120233-04-700 EA KIT-WALL PLATE/CABLE - GRAY DM4000
137135-01-700 EA ROOF WEDGE W/GASKET RW-5000
137135-01-706 EA KIT-TURRET/SEAL/BEARING/GEAR RP-RM30
137135-01-718 EA REFLECTOR/WHITE-46CM W/HDW RP-35RM
137135-02-700 EA DE-SENSOR 2780096
137135-02-704 EA KIT-UPDATE DIRECTIONAL HDL RP-RMDH
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT(S)
1
3
245
56
7
8
9
13
10
11
12
21 16
18 17
20
19
25
24
23
22
15
14
13
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
COMPONENT PARTS FOR TV & VCR (CONTINUED)
145641-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
145641-01-700 EA REMOTE 258154
146355-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
146355-01-700 EA REMOTE-DVD AC59-00058K
146356-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
146356-01-700 EA REMOTE - TV AA59-10110H
145641-02-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
145641-02-700 EA REMOTE 260607
145641-03-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
145641-03-700 EA REMOTE RCR311DA1
148230-01-000, 148230-02-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
148230-01-700 EA REMOTE (TV) RCR311TBM1
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
AUDIO VIDEO GROUP (CONTINUED)
EXTERIOR ENTERTAINMENT
KEY PART NUMBER U/M DESCRIPTION
1 124696-01-01A EA BOX - ENTERTAINMENT CENTER/EXTERIOR - BRIGHT WHITE
2 127409-02-L15 EA PLATE - RADIO MOUNTING
3 104898-01-02A EA PLATE - PLASTIC BOTTOM - BRIGHT WHITE
4 104898-02-02A EA PLATE - PLASTIC BACK - BRIGHT WHITE
KEY PART NUMBER U/M DESCRIPTION
1 124696-02-01A EA BOX - ENTERTAINMENT CENTER/EXTERIOR - BRIGHT WHITE
124696-01-01A EA BOX - ENTERTAINMENT CENTER/EXTERIOR - BRIGHT WHITE
2 127409-02-L15 EA PLATE - RADIO MOUNTING
3 104898-01-02A EA PLATE - PLASTIC BOTTOM - BRIGHT WHITE
4 NOT USED
331, 322E, 322R
329B, 329K, 324V, 332G, 324F
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
BATH GROUP
CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 140674-01-P07 EA CABINET - OVERHEAD/MEDICINE - W/O DOORS/HARDWARE
2 136955-40-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 10.8" X 21.8" - W/O HDW
2 076767-04-000 EA CABLE - STAINLESS STEEL - 5.9"
3 140307-03-P07 EA END CAP - OVERHEAD CABINET
4 140674-15-P07 EA SHELF - W/PLASTIC EDGE MOLDING
5 145492-53-R07 EA DRAWER - PENCIL EDGE - 15.5"W X 4.8"D - W/O SLIDES/HDW
6 137602-10-N09 EA POCKET - MAGAZINE RACK - PORTSMOUTH OAK
7 136919-A7-P10 EA DOOR - FLAT/PENCIL EDGE - 14.3" X 21.8" - W/O HARDWARE
8 135580-01-P07 EA CABINET - LAVATORY - W/O COUNTERTOP/DOORS/DRAWERS/HDW
9 133654-02-P17 EA COUNTERTOP - LAMINATED - EGGSHELL/PORTSMOUTH OAK (R10)
9 133654-02-P13 EA COUNTERTOP - LAMINATED - GRAY TRANQUILITY/PORTSMOUTH OAK (R11)
9 133654-02-R09 EA COUNTERTOP - LAMINATED - LINO FRIEZE/PORTSMOUTH OAK (R12)
10 144645-04-R13 EA DOOR - BATH - W/O TOWEL RACK/HARDWARE
111155-05-01A EA LOCK - PRIVACY/LOCKING - POLISHED BRASS - “S” SHAPE HANDLE
FROM: 00-00-00 THRU: 01-26-03
146064-01-01A EA LOCK/PRIVACY (LOCKING) LEVER STYLE - POLISHED BRASS
FROM: 01-27-03 THRU: 99-99-99
11 P34509-01-N01 EA RAIL END - RH/LH - TOWEL RACK - PORTSMOUTH OAK
12 146801-01-01A EA ROD/TOWEL BAR (OFFSET) - BRASS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
1 145980-01-01A EA PAPER HOLDER - BRASS
2 145980-05-01A EA TOWEL BAR - 18" - BRASS
3 145980-04-01A EA TOWEL BAR - POST - PAIR/BRASS
BATH GROUP (CONTINUED)
CABINETS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
BATH GROUP (CONTINUED)
SHOWER
SHOWER DOOR
KEY PART NUMBER U/M DESCRIPTION
* 089318-01-000 EA DOOR - SHOWER - HINGED W/GOLD FRAME - WINN#1 GOLD
* 135615-01-01A EA DOOR - SHOWER/FOLDING - 29.7" X 62.9" - WHITE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
KEY PART NUMBER U/M DESCRIPTION
1 105629-01-02A EA SURROUND - SHOWER - SOFT WHITE
2 113714-02-02A EA RETAINER - SHELF/SHOWER - SOFT WHITE
3 M02673-13-N09 EA SHOWER PAN - W/STRAINER
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
22
22
12
12
7
5
5
5
5
3
3
25
26
9
16
8
21
BATH GROUP (CONTINUED)
COMPONENT PARTS FOR SHOWER
089318-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 089318-01-706 EA PLATE - PIVOT (UPPER/LOWER) 796
5 089318-01-704 EA BOLT-PIVOT, TOP OR BOTTOM 1428B
7 089318-01-703 EA STRIKE-JAMB W/MAGNETIC STRIP 150G
8 092574-01-705 EA STRIP-MAGNETIC, 66" 98-41G
9 092574-01-703 EA BRACKET/DOOR PULL-W/O STUDS 8149G
12 089318-01-702 EA BUSHING W/ARM, LOWER 18712A
12 092574-01-707 EA BUSHING-PIVOT, TOP 18712B
16 092574-01-704 EA SCREW-GOLD #6 3/8 638G
19 092574-01-708 EA DRIP RAIL - (SWEEP) 927G-35"/OLD #34
21 107878-01-703 EA CAP-DRIP, PLUG SET CP933
22 089318-01-701 FT SWEEP-VINYL C171G 500FT RL
25 089318-01-707 EA LATCH/CATCH - SAFETY - BLACK 9730N
25 092574-01-700 EA KNOB/LATCH - SAFETY - BLACK 9728
26 092574-01-701 EA BRACKET-DOOR PULL/TOWEL BAR 8141G
26 116814-01-700 EA BAR-TOWEL 17 5/16" 68G
092574-01-710 EA SCREW-GOLD, FOR TOWEL BAR 83212G
092574-01-711 EA BRACKET/DOOR PULL - W/STUDS 8153G
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT(S)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
13
2
19 11
14
15 5
12
7
7
8
6
9
15
15
15
15
1
8
16
17
2
5
22
20
21
6
9
23
8
7
1
8
7
19
25
4
18 16
Roller Assembly Detail
135615-01-01A, 135615-02-01A, 135615-05-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 135615-01-702 EA TRACK - (TOP/BOTTOM) - 40" 117W
2 135615-01-701 EA STRIKE ASSEMBLY - 66" 109W
4 135615-01-703 EA JAMB/WALL - W/O MAG STRIKE 66" 112W
11 108351-01-703 EA BRACKET & ROLLER ASM. SINGLE GRB1
12 108351-01-704 EA BRACKET & ROLLER ASM. DOUBLE GRB2
13 108351-01-705 EA CLIP ONLY F/SGL/DBL ROLLER GRC1
14 108351-01-706 EA SPRING-ROLLER BRACKET GS1
16 108351-01-701 EA HANDLES-DOOR, SET SFH
17 108351-01-702 EA LATCH-DOOR SFL
23 135615-01-704 EA JAMB/WALL PANEL RECEIVER 66" 110W
25 135615-01-700 EA STRIP/MAGNETIC - 66" 98-41W
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT(S)
BATH GROUP (CONTINUED)
COMPONENT PARTS FOR SHOWER (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
BEDROOM GROUP
TWIN CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 145492-14-R07 EA DRAWER - PENCIL EDGE - 14.6"W X 11.8"D - W/O SLIDES/HDW
2 145492-13-R07 EA DRAWER - PENCIL EDGE - 14.6"W X 11.8"D - W/O SLIDES/HDW
FROM: 00-00-00 THRU: 04-25-04
2 141507-03-R35 EA DOOR - MIRRORED/PENCIL EDGE - 16.7" X 48" - W/O HARDWARE
FROM: 04-26-04 THRU: 99-99-99
3 134786-02-N04 EA DOOR - MIRROR/MITERED CORNERS - 16.7" X 47.9"-W/O HARDWARE
4 140307-05-P07 EA END CAP - OVERHEAD CABINET
5 136955-D0-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 15.7" X 20.5" - W/O HDW
6 140713-01-P07 EA CABINET - OVERHEAD/REAR/TWIN/RIGHT HAND - W/O DOORS/HDW
7 136955-D3-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 15.7" X 28" - W/O HDW
8 140650-01-P07 EA CABINET - OVERHEAD - W/O DOORS/HARDWARE
9 140888-16-R07 EA COUNTERTOP - LAMINATED - EGGSHELL/PORTSMOUTH OAK (R10)
9 140888-16-R08 EA COUNTERTOP - LAMINATED - GRAY TRANQUILITY/PORTSMOUTH OAK (R11)
9 140888-16-R09 EA COUNTERTOP - LAMINATED - LINO FRIEZE/PORTSMOUTH OAK (R12)
10 145492-15-R07 EA DRAWER - PENCIL EDGE - 13.5"W X 19.7"D - W/O SLIDES/HDW
11 140711-01-P07 EA CABINET - NIGHTSTAND/TWIN - W/O DOORS/HARDWARE
12 P40712-17-P07 EA CABINET/TOP - TWIN BED - W/HINGE/MOLDING - RIGHT HAND
13 P40712-01-P07 EA CABINET/BASE - TWIN BED/RIGHT HAND - W/O DOOR/DRAWER/HDW
14 140713-02-P07 EA CABINET - OVERHEAD/REAR/TWIN/LEFT HAND - W/O DOORS/HDW
15 140307-05-P07 EA END CAP - OVERHEAD CABINET
16 136955-73-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 12" X 40" - W/O HDW
17 140673-01-P07 EA CABINET - SHIRT CLOSET - W/O DOORS/HARDWARE
18 140888-01-P17 EA COUNTERTOP - LAMINATED - EGGSHELL/PORTSMOUTH OAK (R10)
18 140888-01-P13 EA COUNTERTOP - LAMINATED - GRAY TRANQUILITY/PORTSMOUTH OAK (R11)
18 140888-01-R09 EA COUNTERTOP - LAMINATED - LINO FRIEZE/PORTSMOUTH OAK (R12)
19 145492-09-R74 EA DRAWER - PENCIL EDGE-5.2"W X 19.7"D - W/O SLIDES/HARDWARE
20 134910-10-P07 EA CABINET - NIGHTSTAND - W/O COUNTERTOP/DOOR/DRAWER/HARDWARE
21 P40712-02-P07 EA CABINET/BASE - TWIN BED/LEFT HAND - W/O DOOR/DRAWER/HDW
22 084357-02-R07 EA TV STAND - FOLD DOWN W/MIRROR
140374-03-000 EA MIRROR - SAFETY GLASS - 14" X 12.7"
084356-08-000 EA INSERT - TV STAND - W/SUPPORT HINGES - OFF WHITE
23 120692-01-N02 EA EXTENSION - TV SHELF
24 P40712-27-000 EA CABINET/TOP - TWIN BED/LEFT HAND - W/O HARDWARE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
BEDROOM GROUP (CONTINUED)
QUEEN CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 140307-33-R10 EA END CAP - OVERHEAD CABINET
2 144660-01-R10 EA CABINET - OVERHEAD/REAR/RIGHT HAND - W/O DOORS/HARDWARE
3 136955-D3-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 15.7" X 28" - W/O HDW
4 134786-03-N04 EA DOOR - MIRROR/MITERED CORNERS - 12" X 48" - W/O HARDWARE
140374-09-000 EA MIRROR - SAFETY GLASS - 8.7" X 44.7"
5 145492-16-R07 EA DRAWER - PENCIL EDGE - 9.6"W X 11.8"D - W/O SLIDES/HDW
6 145492-17-R07 EA DRAWER - PENCIL EDGE - 9.6"W X 11.8"D - W/O SLIDES/HDW
7 136919-62-P10 EA DOOR - FLAT/PENCIL EDGE - 11.4" X 28.1" - W/O HARDWARE
8 136919-63-P10 EA DOOR - FLAT/PENCIL EDGE - 11.4" X 28.1" - W/O HARDWARE
9 139558-01-N04 EA CABINET - VANITY - W/O COUNTERTOP/DRAWERS/DOORS/HARDWARE
10 140887-15-R10 EA COUNTERTOP - LAMINATED - EGGSHELL/PORTSMOUTH OAK
10 140887-15-R11 EA COUNTERTOP - LAMINATED - GRAY TRANQUILITY/PORTSMOUTH OAK
10 140887-15-R12 EA COUNTERTOP - LAMINATED - LINO FRIEZE/PORTSMOUTH OAK
11 140888-15-R10 EA COUNTERTOP - LAMINATED - EGGSHELL/PORTSMOUTH OAK
11 140888-15-R11 EA COUNTERTOP - LAMINATED - GRAY TRANQUILITY/PORTSMOUTH OAK
11 140888-15-R12 EA COUNTERTOP - LAMINATED - LINO FRIEZE/PORTSMOUTH OAK
12 145492-08-R07 EA DRAWER - PENCIL EDGE - 6"W X 19.7"D - W/O SLIDES/HDW
13 137346-01-N04 EA CABINET - NIGHTSTAND - W/O COUNTERTOP/DOORS/DRAWERS/HDW
14 137349-24-000 EA TOP/QUEEN BED - (LARGE PORTION)
15 P37349-01-N04 EA CABINET/BASE - F/QUEEN BED - W/O DOORS/HARDWARE
16 145492-19-R07 EA DRAWER - PENCIL EDGE - 9.6"W X 19.7"D - W/O SLIDES/HDW
17 145492-18-R07 EA DRAWER - PENCIL EDGE - 9.6"W X 19.7"D - W/O SLIDES/HDW
18 136955-76-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 12" X 48" - W/O HDW
19 140307-10-P10 EA END CAP - OVERHEAD CABINET
20 140910-01-P10 EA CABINET - OVERHEAD/REAR/LEFT HAND - W/O DOORS/HARDWARE
21 144387-02-R10 EA CABINET - SHELF/TV - W/O DOORS/HARDWARE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
1* 131595-01-01A EA DOOR - FOLDING-36.9" X 74.9"-W/4 CEILING MOUNTED BRACKETS
2 131595-02-01A EA TRACK - DOOR - CURVED ENDS - 28.6"
*COMPONENT PARTS LISTED LATER IN THIS GROUP
BEDROOM GROUP (CONTINUED)
CABINETS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
BEDROOM GROUP (CONTINUED)
COMPONENT PARTS FOR CABINETS
131595-01-01A, 131595-05-01A, 131595-10-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
117431-01-707 EA CATCH/PIN - PLASTIC
131595-01-700 EA END STOP ONLY
131595-01-701 EA BRACKET/MOUNTING 908956
131595-01-702 EA TRACK/STRAIGHT - 37"
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP
FRAME
KEY PART NUMBER U/M DESCRIPTION
1 135676-01-02B EA SHIELD - HEAT - E-COATED
2 136042-01-02B EA BRACKET - LP SUPPORT - E-COATED
3 138569-01-02B EA PLATE - W/SLOTS - F/SLIDEOUT - E-COATED
4 136995-03-02B EA PLATE - E-COATED
137165-02-01A EA PLATE - W/HOLES
5 135458-04-02B EA BOX - ENTRY STEP - E-COATED
6 136388-02-02B EA GUARD - ROCK - E-COATED
7 111848-03-02B EA SHIELD - E-COAT
8 143817-01-02B EA BRACKET - ROCK GUARD - E-COATED
9 135712-01-02B EA PLATE - BODY MOUNT - E-COATED
10 141003-01-02B EA PLATE - VALVE - AIR SPRING - E-COATED
DRIVETRAIN
KEY PART NUMBER U/M DESCRIPTION
103653-23-000 EA BOLT - U-JOINT - 5/16-24 X .75
103653-24-000 EA STRAP - U-JOINT
131695-06-000 EA DRIVESHAFT - 3 BALANCED - 220" WHEELBASE - 331
131695-09-000 EA DRIVESHAFT - 3 BALANCED - 215" WHEELBASE - 332G
131694-09-000 EA DRIVESHAFT ASSEMBLY - BALANCED PAIR - 190" WHEELBASE - 329B, 329K
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HITCH
REAR BUMPER
KEY PART NUMBER U/M DESCRIPTION
130339-04-000 EA HITCH RECEIVER - BOLT ON CLASS II - 3500# - CHEVY
130339-11-000 EA HITCH RECEIVER - BOLT ON CLASS III - FORD
KEY PART NUMBER U/M DESCRIPTION
1 103099-05-02A EA BUMPER - REAR - 91.7" - BRIGHT WHITE
2 106147-02-03A EA END CAP - BUMPER - BRIGHT WHITE
3 136945-03-02B EA BRACKET - BUMPER - REAR - E-COATED
4 136945-04-02B EA BRACKET - BUMPER - REAR - E-COATED
038327-01-000 EA TAPE - ANTI-SLIP - 2” X 60’
EXHAUST
CHASSIS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 111478-04-000 EA EXHAUST PIPE - DOUBLE WALL STAINLESS STEEL - 63.9"
2 094918-06-000 EA CLAMP - EXHAUST - 3" - HEAVY DUTY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 127291-02-01A EA SHROUD - FUEL FILL - BRIGHT WHITE
2 078200-01-000 EA GASKET - FUEL FILL - 3.5"OD X 2"ID
3 078040-06-000 EA SHROUD - FUEL FILL - UPPER - RECTANGULAR
4 127628-03-000 EA NECK - FUEL FILL - UNLEADED
149468-01-000 EA FITTING - F/FUEL-SENDING UNIT - 1/4”
FROM: 00-00-00 THRU: 10-15-03
FROM: 10-16-03 THRU: 99-99-99
KEY PART NUMBER U/M DESCRIPTION
1 147587-01-01A EA DOOR - FUEL FILL
2 135557-02-01A EA SHROUD - FUEL FILL - UPPER
3 148650-01-000 EA NECK - FILLER/MAIN/EXTENSION
4 148789-01-000 EA NECK - FUEL FILL
FUEL
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
FUEL (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 106389-12-000 EA FUEL LINE - FORD - 3/8 HP - FORD
2 125187-01-000 FT HOSE - FUEL - LOW PERMEABILITY - .4" ID - FORD
3 125187-02-000 FT HOSE - FUEL - LOW PERMEABILITY - .5" ID - FORD
4 106388-12-000 EA FUEL LINE - FORD - 5/16 HP - FORD
128139-03-000 FT HOSE - FUEL - LOW PERMEABILITY - 1/4" DIAMETER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
SPARE TIRE
KEY PART NUMBER U/M DESCRIPTION
1 105209-05-C52 EA BRACKET ASSEMBLY - SPARE TIRE - CHEVY
1 105209-03-C52 EA BRACKET ASSEMBLY - SPARE TIRE - FORD
2 105208-01-000 EA PLATE - SPARE TIRE
3 143547-01-02B EA RETAINER - SPARE TIRE - E-COATED
4 073322-09-N06 EA COVER - TIRE - 30"
073322-50-000 EA COVER - UNIVERSAL LINER
KEY PART NUMBER U/M DESCRIPTION
1 116338-02-02B EA BRACKET/CLAMP - SPARE TIRE - E-COATED
2 116349-04-02B EA BRACKET - HINGE - SPARE TIRE - E-COATED - 324F, 324V, 329B, 332G, 329K
2 116349-01-02B EA BRACKET - HINGE - SPARE TIRE - E-COATED - 331
3 034513-01-000 EA PIN - HITCH - 3/16" WIRE
4 135796-02-02B EA CRADLE - SPARE TIRE - E-COATED - 324F, 324V, 329B, 332G, 329K
4 135796-04-02B EA CRADLE - SPARE TIRE - E-COATED - 331
069726-02-000 EA BUMPER - .88" OD X .40" THICK - BLACK
144388-01-000 EA TIRE - LT225/75R16 LRD - UNIROYAL LAREDO HD
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
SUSPENSION
KEY PART NUMBER U/M DESCRIPTION
* 144887-01-000 EA AIRSPRING - 4" DIAMETER TWIN
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
COMPONENT PARTS FOR SUSPENSION
144887-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
144887-01-700 EA BAG KIT - PASS - W/AIR LINE/FILL VALVE T-9RKFH4WP
144887-01-701 EA BAG KIT - DR- W/AIR LINE/FILL VALVE T-9RKFH4WD
144887-01-702 EA AIR LINE KIT - PASS - W/FILL VALVE T-9FH4WALKP
144887-01-703 EA AIR LINE KIT - PR - W/FILL VALVE T-9FH4WALKD
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
WHEEL, TIRES, COVERS &/OR LINERS
KEY PART NUMBER U/M DESCRIPTION
112358-01-000 EA WRENCH - LUG - 7/8" - L-SHAPE
* 109443-05-000 EA WHEEL COVER - 4/SET - 16" STAINLESS STEEL - 8 LUG
083425-14-000 EA TIRE - LT225/75R16 LRE - MICHELIN LTX M/S - FORD
144388-01-000 EA TIRE - LT225/75R16 LRD - UNIROYAL LAREDO HD - GM
083617-04-000 EA WHEEL - STEEL - 6" X 16" - FORD
* 110435-13-000 EA LINER - WHEEL - SET OF 4 - 16" (8 HOLE) - FORD
* 144647-01-000 EA LINER - WHEEL SET (SET=4) 16" - GM
077030-01-000 EA EXTENSION - VALVE STEM - 1.25" - METAL
077030-02-000 EA EXTENSION - VALVE STEM - 1.25" - PLASTIC
095012-05-000 EA EXTENSION/VALVE STEM - LIVE - 5"
095012-06-000 EA STABILIZER/VALVE EXTENSION - LIVE - 2"
051377-04-000 EA VALVE STEM - .5" X 2"
051377-03-000 EA VALVE STEM
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
COMPONENT PARTS FOR WHEEL, TIRE, COVERS &/OR LINERS
109443-05-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
098532-01-700 EA COVER-LUG NUT (CHROME) SHAU-LNC
109443-05-700 EA COVER-WHEEL, 16" SS EA=1 SHFM16-CVR
110435-13-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
110435-01-711 EA DECAL-CENTER CAP, 2" 2" DECAL
110435-10-705 EA TOOL/JAMB NUT INSTALLATION V195P7-TOL
110435-13-700 EA LINER - WHEEL - FRONT V160F7-FWC
110435-13-701 EA LINER - WHEEL - REAR V160F7-RWC
110435-13-702 EA JAMB NUT W/COVER - 9/16" V160F7-EJN
144647-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
110435-01-711 EA DECAL-CENTER CAP, 2" 2" DECAL
144647-01-700 EA WHEEL COVER - FRONT/1 PIECE FL60-FWC
144647-01-701 EA WHEEL COVER - REAR/1 PIECE FL60-RWC
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CHASSIS GROUP (CONTINUED)
BRAKELINE
KEY PART NUMBER U/M DESCRIPTION
088498-01-000 EA UNION - INVERTED FLARE - BRASS - 3/16
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
NOTICE
IN ORDER TO ASSIST OUR PARTS SALES DEPT. IN PROVIDING INTERIOR SOFTWARE ITEMS,
PLEASE INCLUDE THE SERIAL NUMBER AND THE COLOR CODE NUMBER FROM THE VEHICLE
CERTIFICATION LABEL WHEN ORDERING. THIS LABEL IS LOCATED ON THE LEFT SIDEWALL
AT THE END OF THE DASH (A-BODY),OR ON THE DRIVER’S DOOR LATCH PLATE (C-BODY).
AN EXAMPLE OF A COLOR CODE NUMBER IS B07, WHICH DESIGNATES AN OVERALL COLOR
SCHEME OF A PARTICULAR UNIT. THE COLOR LISTED AFTER THE ITEM DESCRIPTION ON THE
MICROFICHE, INDICATES THE OVERALL UNIT COLOR. ORDER THE ITEM YOU DESIRE ACCORD-
ING TO UNIT COLOR CODE. IF ALL COLORS USE THE SAME ITEM NO COLOR CODE WILL BE NOTED.
CURTAIN & CUSHION GROUP
NOTE: USE THIS ILLUSTRATION WHEN DETERMINING LENGTH AND WIDTH MEASUREMENTS FOR
CURTAINS. YOU WILL NOTE THE WIDTH MEASUREMENT IS TAKEN ON THE TOP OF THE
CURTAIN WITH THE CURTAIN FULLY EXTENDED. THE LENGTH MEASUREMENT IS TAKEN
FROM TOP TO BOTTOM. LEFT AND RIGHT WINDOW LEGS ARE DETERMINED WHEN FACING
THE WINDOW.
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
CUSHION LAYOUT
2
31
1
98910 47
5 6
2
3
KEY PART NUMBER U/M DESCRIPTION
1 123015-06-000 EA MATTRESS - INNERSPRING - 60" X 74.5"
1 101123-29-000 EA MATTRESS - FOAM - 35" X 74"
2 104176-04-P10 EA PILLOW SHAM - 30" (R10)
2 104176-04-R11 EA PILLOW SHAM - 30" (R11)
2 104176-04-P41 EA PILLOW SHAM - 30" (R12)
3 132336-09-P10 EA BEDSPREAD/CAP - 60" X 75" (R10)
3 132336-09-R11 EA BEDSPREAD/CAP - 60" X 75" (R11)
3 132336-09-P41 EA BEDSPREAD/CAP - 60" X 75" (R12)
3 132336-10-P10 EA BEDSPREAD/CAP - 36" X 75" (R10)
3 132336-10-R11 EA BEDSPREAD/CAP - 36" X 75" (R11)
3 132336-10-R12 EA BEDSPREAD/CAP - 36" X 75" (R12)
4 136590-09-M04 EA BUCKET SEAT - DRIVER - ULTRALEATHER
4 136590-01-P10 EA BUCKET SEAT - DRIVER (R10)
4 136590-01-R11 EA BUCKET SEAT - DRIVER (R11)
4 136590-01-R12 EA BUCKET SEAT - DRIVER (R12)
5 136590-10-M04 EA BUCKET SEAT - PASSENGER - ULTRALEATHER
5 136590-02-P10 EA BUCKET SEAT - PASSENGER (R10)
5 136590-02-R11 EA BUCKET SEAT - PASSENGER (R11)
5 136590-02-R12 EA BUCKET SEAT - PASSENGER (R12)
6 105573-17-P10 EA CUSHION - OVERHEAD BUNK/REAR - 27" X 23" X 80" X 5" (R10)
6 105573-17-R11 EA CUSHION - OVERHEAD BUNK/REAR - 27" X 23" X 80" X 5" (R11)
6 105573-17-R12 EA CUSHION - OVERHEAD BUNK/REAR - 27" X 23" X 80" X 5" (R12)
P05573-17-P10 EA COVER - OVERHEAD/REAR - 27" X 23" X 80" X 5" (R10)
P05573-17-R11 EA COVER - OVERHEAD/REAR - 27" X 23" X 80" X 5" (R11)
P05573-17-R12 EA COVER - OVERHEAD/REAR - 27" X 23" X 80" X 5" (R12)
7 105573-18-P10 EA CUSHION - OVERHEAD BUNK/FRONT - 32.5" X 80" X 5" (R10)
7 105573-18-R11 EA CUSHION - OVERHEAD BUNK/FRONT - 32.5" X 80" X 5" (R11)
7 105573-18-R12 EA CUSHION - OVERHEAD BUNK/FRONT - 32.5" X 80" X 5" (R12)
P05573-18-P10 EA COVER - OVERHEAD/FRONT - 32.5" X 80" X 5" (R10)
P05573-18-R11 EA COVER - OVERHEAD/FRONT - 32.5" X 80" X 5" (R11)
P05573-18-R12 EA COVER - OVERHEAD/FRONT - 32.5" X 80" X 5" (R12)
8 105603-23-P10 EA CUSHION - SEAT - 21" X 42" X 5" (R10)
8 105603-23-R11 EA CUSHION - SEAT - 21" X 42" X 5" (R11)
8 105603-23-R12 EA CUSHION - SEAT - 21" X 42" X 5" (R12)
P05603-23-P10 EA COVER - SEAT - 21" X 42" X 5" (R10)
P05603-23-R11 EA COVER - SEAT - 21" X 42" X 5" (R11)
P05603-23-R12 EA COVER - SEAT - 21" X 42" X 5" (R12)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
CUSHION LAYOUT (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
9 111897-21-P10 EA CUSHION - SEAT BACK - 12.5" X 42" X 5" (R10)
9 111897-21-R11 EA CUSHION - SEAT BACK - 12.5" X 42" X 5" (R11)
9 111897-21-R12 EA CUSHION - SEAT BACK - 12.5" X 42" X 5" (R12)
P11897-21-P10 EA COVER - BACK - 12.5" X 42" X 5" (R10)
P11897-21-R11 EA COVER - BACK - 12.5" X 42" X 5" (R11)
P11897-21-R12 EA COVER - BACK - 12.5" X 42" X 5" (R12)
10 SOFA-SEE SOFA AREA
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
BUCKET SEATS
KEY PART NUMBER U/M DESCRIPTION
1 M05962-E1-P10 EA COVER/BACK (R10)
1 M05962-E1-R11 EA COVER/BACK (R11)
1 M05962-E1-R12 EA COVER/BACK (R12)
1 M05962-E7-M04 EA COVER/BACK - ULTRALEATHER
2 129666-07-P10 EA ARMREST - RIGHT HAND (R10)
2 129666-07-P19 EA ARMREST - RIGHT HAND (R11)
2 129666-07-R35 EA ARMREST - RIGHT HAND (R12)
2 129666-09-M04 EA ARMREST - RIGHT HAND - ULTRALEATHER
P29666-07-P10 EA COVER/ARMREST - RIGHT HAND (R10)
P29666-07-P19 EA COVER/ARMREST - RIGHT HAND (R11)
P29666-07-R35 EA COVER/ARMREST - RIGHT HAND (R12)
P29666-09-M04 EA COVER/ARMREST - RIGHT HAND - ULTRALEATHER
130698-01-000 EA ARMREST/MOLDED - RIGHT - W/O COVER
3 129666-08-P10 EA ARMREST - LEFT HAND (R10)
3 129666-08-P19 EA ARMREST - LEFT HAND (R11)
3 129666-08-R35 EA ARMREST - LEFT HAND (R12)
129666-10-M04 EA ARMREST - LEFT HAND - ULTRALEATHER
P29666-08-P10 EA COVER/ARMREST - LEFT HAND (R10)
P29666-08-P19 EA COVER/ARMREST - LEFT HAND (R11)
P29666-08-R35 EA COVER/ARMREST - LEFT HAND (R12)
P29666-10-M04 EA COVER/ARMREST - LEFT HAND - ULTRALEATHER
130698-02-000 EA ARMREST/MOLDED - LEFT - W/O COVER
4 M05962-E2-P10 EA COVER/SEAT (R10) - FORD
4 M05962-E2-R11 EA COVER/SEAT (R11) - FORD
4 M05962-E2-R12 EA COVER/SEAT (R12) - FORD
4 M05962-E8-M04 EA COVER/SEAT - ULTRALEATHER, FORD
4 M05962-E3-P10 EA COVER/SEAT (R10) - CHEVY
4 M05962-E3-R11 EA COVER/SEAT (R11) - CHEVY
4 M05962-E3-R12 EA COVER/SEAT (R12) - CHEVY
4 M05962-E9-M04 EA COVER/SEAT - ULTRALEATHER, CHEVY
5 130802-01-000 EA LEVER - LEFT HAND
6 130802-03-000 EA SCREW F/LEVER
7 130802-02-000 EA LEVER - RIGHT HAND
8 132875-03-000 EA FRAME - RIGHT HAND CHAIR/TAPERED BACK
8 132875-04-000 EA FRAME - LEFT HAND CHAIR/TAPERED BACK
9 NOT USED
10 007221-01-000 EA SPACER - SEAT/ADJUSTER
11 NOT USED
029134-01-000 EA CLIP - FINISH - UPHOLSTERY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
SOFA
KEY PART NUMBER U/M DESCRIPTION
1 142692-01-P10 EA PANEL/DOOR - FRONT KICK/SOFA BED - FABRIC COVERED (R10)
1 142692-01-P19 EA PANEL/DOOR - FRONT KICK/SOFA BED - FABRIC COVERED (R11)
1 142692-01-R12 EA PANEL/DOOR - FRONT KICK/SOFA BED - FABRIC COVERED (R12)
2 142692-11-P10 EA DOOR/FRONT KICK PANEL - FABRIC COVERED (R10)
2 142692-11-P19 EA DOOR/FRONT KICK PANEL - FABRIC COVERED (R11)
2 142692-11-R12 EA DOOR/FRONT KICK PANEL - FABRIC COVERED (R12)
KEY PART NUMBER U/M DESCRIPTION
1 111319-03-P10 EA BACK - SOFA/BED - W/FRAME - 66.5" (R10)
1 111319-03-P19 EA BACK - SOFA/BED - W/FRAME - 66.5" (R11)
1 111319-03-R12 EA BACK - SOFA/BED - W/FRAME - 66.5" (R12)
P11319-03-P10 EA COVER - BACK - 66.5" (R10)
P11319-03-P19 EA COVER - BACK - 66.5" (R11)
P11319-03-R12 EA COVER - BACK - 66.5" (R12)
2 100032-37-P10 EA SEAT - SOFA/BED W/FRAME - 66.5" (R10)
2 100032-37-P19 EA SEAT - SOFA/BED W/FRAME - 66.5" (R11)
2 100032-37-R12 EA SEAT - SOFA/BED W/FRAME - 66.5" (R12)
P00032-37-P10 EA COVER/SEAT - SOFA/SLEEPER - 66.5" (R10)
P00032-37-P19 EA COVER/SEAT - SOFA/SLEEPER - 66.5" (R11)
P00032-37-R12 EA COVER/SEAT - SOFA/SLEEPER - 66.5" (R12)
3 M02634-25-P10 EA SKIRT - SOFA/SLEEPER (R10)
3 M02634-25-P19 EA SKIRT - SOFA/SLEEPER (R11)
3 M02634-25-R12 EA SKIRT - SOFA/SLEEPER (R12)
4 114763-08-000 EA FRAME - FORWARD FACING LEGS
5 101085-03-000 EA FRAME - BASE - SOFA/BED - 66.5"
6 101085-09-000 EA FRAME - BACK - SOFA/BED - 66.5" X 16"
7 113990-09-000 EA LOCK - BRACKET - MALE - CANADIAN
8 122556-04-01A EA LOCK - JACK KNIFE SEAT - CANADIAN
9 101085-01-000 EA FRAME - SEAT - SOFA/BED - 66.5"
10 101926-01-02A EA BRACKET - ZEE - 2" - BLACK - MOUNTS SOFA TO FLOOR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
WINDOW TREATMENT
KEY PART NUMBER U/M DESCRIPTION
1 139139-01-P10 EA VALANCE - MILAN - 54" (R10)
1 139139-01-R11 EA VALANCE - MILAN - 54" (R11)
1 139139-01-R12 EA VALANCE - MILAN - 54" (R12)
1 136988-15-N47 EA LEG - RIGHT - 26" (R10)
1 136988-15-P19 EA LEG - RIGHT - 26" (R11)
1 136988-15-R12 EA LEG - RIGHT - 26" (R12)
1 136988-16-N47 EA LEG - LEFT - 26" (R10)
1 136988-16-P19 EA LEG - LEFT - 26" (R11)
1 136988-16-R12 EA LEG - LEFT - 26" (R12)
1 140789-03-N02 EA BLIND - DAY/NIGHTER - 51" X 27"
2 139139-03-P10 EA VALANCE - MILAN - 46" (R10)
2 139139-03-R11 EA VALANCE - MILAN - 46" (R11)
2 139139-03-R12 EA VALANCE - MILAN - 46" (R12)
2 136988-15-N47 EA LEG - RIGHT - 26" (R10)
2 136988-15-P19 EA LEG - RIGHT - 26" (R11)
2 136988-15-R12 EA LEG - RIGHT - 26" (R12)
2 136988-16-N47 EA LEG - LEFT - 26" (R10)
2 136988-16-P19 EA LEG - LEFT - 26" (R11)
2 136988-16-R12 EA LEG - LEFT - 26" (R12)
2 140789-02-N02 EA BLIND - DAY/NIGHTER - 43" X 28"
3 138097-03-P10 EA VALANCE - CUFFED - 62.5" (R10)
3 138097-03-R11 EA VALANCE - CUFFED - 62.5" (R11)
3 138097-03-P41 EA VALANCE - CUFFED - 62.5" (R12)
3 127017-47-P10 EA LEG - RIGHT - 23.5" (R10)
3 127017-47-R11 EA LEG - RIGHT - 23.5" (R11)
3 127017-47-P41 EA LEG - RIGHT - 23.5" (R12)
3 127017-48-P10 EA LEG - LEFT - 23.5" (R10)
3 127017-48-R11 EA LEG - LEFT - 23.5" (R11)
3 127017-48-P41 EA LEG - LEFT - 23.5" (R12)
3 140789-08-N02 EA BLIND - DAY/NIGHTER - 59" X 26.5"
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
4 101034-63-P10 EA CURTAIN - PRIVACY/RIGHT HAND - 19.5" X 31" (R10) - BUNK FRONT OVERHEAD-DOUBLE
4 101034-63-R11 EA CURTAIN - PRIVACY/RIGHT HAND - 19.5" X 31" (R11) - BUNK FRONT OVERHEAD-DOUBLE
4 101034-63-R12 EA CURTAIN - PRIVACY/RIGHT HAND - 19.5" X 31" (R12) - BUNK FRONT OVERHEAD-DOUBLE
4 101034-64-P10 EA CURTAIN - PRIVACY/LEFT HAND - 19.5" X 31" (R10) - BUNK FRONT OVERHEAD-DOUBLE
4 101034-64-R11 EA CURTAIN - PRIVACY/LEFT HAND - 19.5" X 31" (R11) - BUNK FRONT OVERHEAD-DOUBLE
4 101034-64-R12 EA CURTAIN - PRIVACY/LEFT HAND - 19.5" X 31" (R12) - BUNK FRONT OVERHEAD-DOUBLE
5 101034-66-P10 EA CURTAIN - PRIVACY/RIGHT HAND - 19" X 56" (R10) - WINDOW-BUNK, FRONT
5 101034-66-R11 EA CURTAIN - PRIVACY/RIGHT HAND - 19" X 56" (R11) - WINDOW-BUNK, FRONT
5 101034-66-R12 EA CURTAIN - PRIVACY/RIGHT HAND - 19" X 56" (R12) - WINDOW-BUNK, FRONT
5 101034-67-P10 EA CURTAIN - PRIVACY/LEFT HAND - 19" X 56" (R10) - WINDOW-BUNK, FRONT
5 101034-67-R11 EA CURTAIN - PRIVACY/LEFT HAND - 19" X 56" (R11) - WINDOW-BUNK, FRONT
5 101034-67-R12 EA CURTAIN - PRIVACY/LEFT HAND - 19" X 56" (R12) - WINDOW-BUNK, FRONT
6 109041-57-03A EA BLIND-MINI,26X17"
7 121410-C2-P10 EA VALANCE - MODERATE - 10" X 33" (R10)
7 121410-C2-R11 EA VALANCE - MODERATE - 10" X 33" (R11)
7 121410-C2-R12 EA VALANCE - MODERATE - 10" X 33" (R12)
7 084755-57-P37 EA SHADE - PULL - 27.25"
076892-29-P10 EA CURTAIN - CAB PRIVACY - 47.5" X 74" (R10) - 24”/25" STEREO TV W/VIDEO SELECT SYSTEM
076892-29-R11 EA CURTAIN - CAB PRIVACY - 47.5" X 74" (R11) - 24”/25" STEREO TV W/VIDEO SELECT SYSTEM
076892-29-R12 EA CURTAIN - CAB PRIVACY - 47.5" X 74" (R12) - 24”/25" STEREO TV W/VIDEO SELECT SYSTEM
076892-30-P10 EA CURTAIN - CAB PRIVACY - 47.5" X 74" (R10) - BUNK FRONT OVERHEAD-DOUBLE
076892-30-R11 EA CURTAIN - CAB PRIVACY - 47.5" X 74" (R11) - BUNK FRONT OVERHEAD-DOUBLE
076892-30-R12 EA CURTAIN - CAB PRIVACY - 47.5" X 74" (R12) - BUNK FRONT OVERHEAD-DOUBLE
101668-39-P10 EA CURTAIN - PRIVACY/RIGHT HAND - 35" X 50" (R10) - BUNK FRONT OVERHEAD-DOUBLE
101668-39-R11 EA CURTAIN - PRIVACY/RIGHT HAND - 35" X 50" (R11) - BUNK FRONT OVERHEAD-DOUBLE
101668-39-R12 EA CURTAIN - PRIVACY/RIGHT HAND - 35" X 50" (R12) - BUNK FRONT OVERHEAD-DOUBLE
101668-40-P10 EA CURTAIN - PRIVACY/LEFT HAND - 35" X 50" (R10) - BUNK FRONT OVERHEAD-DOUBLE
101668-40-R11 EA CURTAIN - PRIVACY/LEFT HAND - 35" X 50" (R11) - BUNK FRONT OVERHEAD-DOUBLE
101668-40-R12 EA CURTAIN - PRIVACY/LEFT HAND - 35" X 50" (R12) - BUNK FRONT OVERHEAD-DOUBLE
073260-23-P10 EA TIEBACK - 3" X 18" (R10) - BUNK FRONT OVERHEAD-DOUBLE
073260-23-R11 EA TIEBACK - 3" X 18" (R11) - BUNK FRONT OVERHEAD-DOUBLE
073260-23-R12 EA TIEBACK - 3" X 18" (R12) - BUNK FRONT OVERHEAD-DOUBLE
CURTAIN & CUSHION GROUP (CONTINUED)
WINDOW TREATMENT (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
1 009136-02-000 EA HANGER - RING - PIN TYPE - CURTAIN - BRASS
2 009702-01-000 EA END STOP - CURTAIN CARRIER - L - ROD
3 029130-01-000 EA SCREW - SNAP STUD - #8-16 X 3/8" LONG
3 029130-03-000 EA SCREW - SNAP STUD - #8-16 X 1" LONG
4 029155-01-000 EA CAP - SNAP - 5/32" OUTSIDE DIAMETER OF PIN
5 029156-01-000 EA SOCKET - SNAP - 9/16" O.D.
6 046867-02-000 EA WASHER - HANDY BUTTON #3
7 046867-03-000 EA GROMMET - HANDY BUTTON #3
8 075943-10-000 EA BRACE - VALANCE - 20" - OFF WHITE
9 083125-07-000 EA BRACE - ANGLE/COUCH - 2.5" - OFF WHITE
9 083125-08-000 EA BRACE - WINDOW MOUNT - .75" - OFF WHITE
10 083170-01-000 EA BRACKET/BLIND - LEFT SIDE WHEN FACING WINDOW - CLEAR
11 083170-02-000 EA BRACKET/BLIND - RIGHT SIDE WHEN FACING WINDOW - CLEAR
12 084434-01-000 EA BRACKET - MOUNTING - ROLLER SHADE - 1 3/8"
13 094896-02-000 EA GROMMET - CORD/PLEATED BLIND - NYLON - GRAY
14 094907-02-000 EA END CAP - PLEATED BLIND/TOP - RH/LH - GRAY PLASTIC
15 094907-04-000 EA END CAP - PLEATED BLIND/BOTTOM - RH/LH
16 094907-05-000 EA END CAP - PLEATED BLIND/BOTTOM - PULL TYPE - PLASTIC
17 094907-06-000 EA END CAP - PLEATED BLIND/TOP
18 097564-03-000 EA HANDLE - KNOB - E-Z LIFT SHADE - TAN
18 097564-05-000 EA HANDLE - KNOB - E-Z LIFT SHADE - TEAL
18 097564-06-000 EA HANDLE - KNOB - E-Z LIFT SHADE - ALABASTER
097593-02-000 FT CORD - BLIND - PLEATED - GRAY
097593-06-000 FT CORD - BLIND - PLEATED - PEWTER
097593-10-000 FT CORD - BLIND - PLEATED - VANILLA
19 097565-01-000 EA BRACKET - MOUNTING - PLEATED BLIND
19 097565-02-000 EA BRACKET - MOUNTING - PLEATED BLIND
20 097591-01-000 EA SPRING - EXTENSION - PLEATED BLIND
21 101031-01-000 YD TAPE/GLIDE - 4.25" SPACING
22 101033-02-000 EA END CAP - LOW PROFILE TRACK - CLEAR
23 101033-08-000 EA TRACK/WALL - 75" - FRT BUNK WINDOW 300 SERIES (MINNIE/SPIRIT)
23 101033-09-000 EA TRACK/WALL - 32" - SIDE BUNK WINDOW 200 SERIES/300 SERIES (VISTA/SUNSTAR /MINNIE/SPIRIT)
CURTAIN & CUSHION GROUP (CONTINUED)
HARDWARE
CURTAIN & CUSHION GROUP (CONTINUED)
HARDWARE (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
24 102555-03-000 EA CLEAT - BLIND CORD - MILKY WHITE - PLASTIC
25 103242-01-000 EA VELCRO HOOK - BEIGE 7/8" ROUND W/CENTER HOLE
25 103242-02-000 EA VELCRO HOOK - BLACK 7/8" ROUND W/CENTER HOLE
26 105450-14-01A EA TRACK - CURTAIN - 90" - OFF WHITE - FRONT BUNK PRIVACY 300 SERIES (MINNIE/SPIRIT)
26 105450-15-01A EA TRACK - CURTAIN - 82.3" - OFF WHITE - FRONT BUNK PRIVACY 200 SERIES (VISTA/SUNSTAR)
27 105648-01-02A EA BRACE - VALANCE - OFF/WHITE - 14"
28 106544-01-000 EA PULL - SHADE/BRASS
106544-01-001 EA SCREW - SHADE/BRASS
29 109353-04-000 EA CLIP - VALANCE SLAT MOUNTING - CLEAR PLASTIC
109441-02-000 EA SPACER/BRACKET - BLIND HOLD DOWN
30 109441-03-000 EA BRACKET/HOOK - BLIND HOLD DOWN - NEW DESIGN/CLEAR
31 126456-03-04A EA TRACK/WRAPAROUND - PASSENGER - GLACIER - G SERIES (ADVENTURER/SUNCRUISER)
32 126456-04-04A EA TRACK/WRAPAROUND - DRIVER - GLACIER - G SERIES (ADVENTURER/SUNCRUISER)
33 127254-03-05A EA TRACK/WRAPAROUND - PASSENGER - GLACIER - D SERIES (SIGHTSEER/SUNOVA)
FROM: 00-00-00 THRU: 09-07-03
33 127254-14-03A EA TRACK/WRAP - PASS - GLACIER - D SERIES (SIGHTSEER/SUNOVA)
FROM: 09-08-03 THRU: 99-99-99
34 127254-04-05A EA TRACK/WRAP - DRIVER - GLACIER - D SERIES/F SERIES (SIGHTSEER/SUNOVA/BRAVE/SUNRISE)
35 127254-14-03A EA TRACK/WRAP - PASS - GLACIER - F SERIES (BRAVE/SUNRISE)
36 130549-01-01A EA STOP - CURTAIN TRACK
37 132504-01-N92 EA BRACKET - SHADE
38 146591-01-01A EA TRACK - CURTAIN - LEFT HAND - GLACIER - P SERIES (JOURNEY/MERIDIAN)
39 146591-02-01A EA TRACK - CURTAIN - RIGHT HAND - GLACIER - P SERIES (JOURNEY/MERIDIAN)
40 138460-01-02A EA TRACK/CURTAIN - PASSENGER - WHITE - Q SERIES (ULTIMATE ADVANTAGE/ULTIMATE FREEDOM)
138460-02-02A EA TRACK/CURTAIN - DRIVER - WHITE - Q SERIES (ULTIMATE ADVANTAGE/ULTIMATE FREEDOM)
40 138460-05-02A EA TRACK/CURTAIN - PASSENGER - WHITE - L SERIES (CHIEFTAIN/SUNFLYER)
138460-06-02A EA TRACK/CURTAIN - DRIVER - WHITE - L SERIES (CHIEFTAIN/SUNFLYER)
40 138460-07-02A EA TRACK/CURTAIN - PASSENGER - WHITE - S SERIES (VECTRA/HORIZON)
138460-08-02A EA TRACK/CURTAIN - DRIVER - WHITE - S SERIES (VECTRA/HORIZON)
41 141634-01-000 EA BRACKET-(BOBBIN TYPE) 7/8"H HOLDUPBASE(OVAL)-2 HOLE-CLEAR
42 143805-01-000 EA BRACKET-(BOBBIN TYPE) 1/2"H HOLDUPBASE(OVAL)-2 HOLES CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
ACCESSORIES
KEY PART NUMBER U/M DESCRIPTION
118337-06-P10 EA BUTTON - #60 - FABRIC COVERED (R10)
118337-06-R11 EA BUTTON - #60 - FABRIC COVERED (R11)
118337-06-R12 EA BUTTON - #60 - FABRIC COVERED (R12)
118337-01-P10 EA BUTTON - #60 - FABRIC COVERED (R10)
118337-01-R11 EA BUTTON - #60 - FABRIC COVERED (R11)
118337-01-P41 EA BUTTON - #60 - FABRIC COVERED (R12)
057534-01-000 EA TIEBACK - CLEAR PLASTIC - 6"
057534-03-000 EA TIEBACK - CLEAR PLASTIC - 7.5"
007021-01-000 EA SEAT BELT - 2" X 90" - BLACK
056271-01-000 EA SEAT BELT - 2" X 102" - BLACK
140221-01-02B EA WASHER - SEAT BELT - E-COAT
057759-01-000 EA WASHER - FLAT F/SEAT BELT - 4" DIAMETER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
FABRICS
2004 FAMILY R10 GREENGAGE R11 CHAMBRAY BLUE R12 WINTER BIRCH
BUCKET 566 SEAT 566 SEAT 566 SEAT
126883-L7-000 126883-N0-000 126883-N3-000
*OPT. ULTRA/STEEL GRAY *OPT. ULTRA/STEEL GRAY *OPT. ULTRA/STEEL GRAY
079680-39-000 079680-39-000 079680-39-000
DINETTE SQUARE CLUB SQUARE CLUB SQUARE CLUB
126883-L6-000 126883-M9-000 126883-N2-000
DINETTE PADS
126883-L7-000 126883-N0-000
126883-N3-000
SOFA 695 /K.E. JACK KNIFE 695 /K.E. JACK KNIFE 695 /K.E. JACK KNIFE
126883-L6-000 126883-M9-000 126883-N2-000
LOUNGE CHAIR 465 CHAIR 465 CHAIR 465 CHAIR
126883-L7-000 126883-N0-000 126883-N3-000
LOUNGE CUFFED VALANCE CUFFED VALANCE CUFFED VALANCE
WINDOWS WRAP - 126883-L7-000 WRAP - 126883-N0-000 WRAP - 126883-N3-000
OVERLAY - 126883-L6-000 OVERLAY - 126883-M9-000 OVERLAY - 126883-N2-000
BUTTONS - 126883-L7-000 BUTTONS - 126883-N0-000 BUTTONS - 126883-N3-000
LEGS - 126883-L7-000 LEGS - 126883-N0-000 LEGS - 126883-N3-000
LOUNGE PILLOW NOT NEEDED NOT NEEDED NOT NEEDED
FWA, PRIVACY & 105745-Y0-000 137813-40-000 137813-44-000
OVHD. CURTAINS
OVERHEAD BUNK 126883-L7-000 126883-N0-000 126883-N3-000
DIVIDER CURTAIN
105745-X9-000/105745-Y0-000 137813-A0-000/137813-40-000 137813-45-000/137813-44-000
DAY/NIGHTER
094911-53-000/094911-50-000 094911-53-000/094911-50-000 094911-53-000/094911-50-000
COTTON/WT. DECO COTTON/WT. DECO COTTON/WT. DECO
GALLEY BLINDS 386 SNOCAP 386 SNOCAP 386 SNOCAP
BEDROOM WDO MILAN VALANCE MILAN VALANCE MILAN VALANCE
TREATMENT
WRAP (GATH.) - 105745-X9-000 WRAP (GATH.) - 137813-A0-000 WRAP (GATH.) - 137813-45-000
OVLY & LEGS - 105745-Y0-000 OVLY & LEGS - 137813-40-000 OVLY & LEGS - 137813-44-000
BUTTONS - 105745-X9-000 BUTTONS - 137813-A0-000 BUTTONS - 137813-45-000
BEDCOVER BEDCAP W/1/2" N-G WELT BEDCAP W/1/2" N-G WELT BEDCAP W/1/2" N-G WELT
105745-X9-000/105745-Y0-000 137813-A0-000/137813-40-000 137813-45-000/137813-44-000
QUILT PATTERN DIAMOND DIAMOND DIAMOND
SHAMS 1/2" NON-GATH. WELT 1/2" NON-GATH. WELT 1/2" NON-GATH. WELT
105745-X9-000/105745-Y0-000 137813-A0-000/137813-40-000 137813-45-000/137813-44-000
BED PILLOW NOT NEEDED NOT NEEDED NOT NEEDED
VANITY CHAIR REM CHAIR REM CHAIR REM CHAIR
126883-L7-000 126883-N0-000
126883-N3-000
CARPET 096060-G9-000 139056-06-000 096060-H1-000
LAUREL GREEN CRYSTAL LAKE TAPIOCA
CARPET TAPE 102695-21-000 102695-24-000 102695-12-000
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
CURTAIN & CUSHION GROUP (CONTINUED)
FABRICS (CONTINUED)
2004 FAMILY R10 GREENGAGE R11 CHAMBRAY BLUE R12 WINTER BIRCH
DRAPERY LINING 087272-03-000 087272-03-000 087272-03-000
CEILING 113979-09-01A 113979-09-01A 113979-09-01A
VINYL-EXPANDED 103907-01-01A 103907-01-01A 103907-01-01A
VINYL-HEADLINER 103907-01-06A 103907-01-06A 103907-01-06A
VINYL-TIRE COVER 103907-05-000 103907-05-000 103907-05-000
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
DINETTE GROUP
CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 137298-02-R10 EA CABINET - OVERHEAD/FRONT - DINETTE - W/O DOORS/HARDWARE
1 137298-02-R11 EA CABINET - OVERHEAD/FRONT - DINETTE - W/O DOORS/HARDWARE
1 137298-02-R12 EA CABINET - OVERHEAD/FRONT - DINETTE - W/O DOORS/HARDWARE
2 136955-25-P34 EA DOOR - RAISED PANEL/PENCIL EDGE - 10" X 25.2" - W/O HDW
3 111338-11-P10 EA PAD - DINETTE SEATBACK (R10)
3 111338-11-R11 EA PAD - DINETTE SEATBACK (R11)
3 111338-11-R12 EA PAD - DINETTE SEATBACK (R12)
4 137450-13-N01 EA PANEL/BACK - DINETTE SEAT - RIGHT HAND
5 122021-02-02A EA ANGLE - W/HOLES - 13.7” LONG - OFF WHITE
6 122021-01-02A EA ANGLE - W/HOLES - 8.6" LONG - OFF WHITE
7 134783-02-P19 EA DOOR - RAIL/SOLID PANEL - 10" X 19.1" - W/O HARDWARE
FROM: 00-00-00 THRU: 04-25-04
7 147084-08-S04 EA DOOR - FLAT PANEL/PENCIL EDGE - 10" X 19.1" - W/O HDW
FROM: 04-26-04 THRU: 99-99-99
8 137450-16-N01 EA PANEL/END CAP - DINETTE SEAT - RIGHT HAND
9 137450-11-N01 EA PANEL/FACE - DINETTE SEAT - RIGHT HAND
10 081295-01-N70 EA SUPPORT - BED/DINETTE - 28" LONG
11 137450-18-N01 EA PANEL/FACE - DINETTE SEAT - LEFT HAND
12 137450-24-N01 EA PANEL/END CAP - DINETTE SEAT - LEFT HAND
13 137450-20-N01 EA PANEL/BACK - DINETTE SEAT - LEFT HAND
14 144605-01-R07 EA TABLE/DINETTE - LAMINATED-41.6"X25"-EGGSHELL/PORTSMOUTH OAK (R10)
14 144605-01-R08 EA TABLE/DINETTE - LAMINATED-41.6"X25"-GRAY TRANQUILITY/PORTSMOUTH OAK (R11)
14 144605-01-R09 EA TABLE/DINETTE - LAMINATED-41.6"X25"-LINO FRIEZE/PORTSMOUTH OAK (R12)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
DINETTE GROUP (CONTINUED)
TABLE
KEY PART NUMBER U/M DESCRIPTION
1 143798-01-01A EA CATCH - FLOOR TO TABLE LEG - BRIGHT WHITE
2 140921-02-01A EA SUPPORT - TABLE - 18.5" - OFF WHITE
3 140921-03-01A EA HANGER - TABLE - W/VINYL - OFF WHITE
4 024281-15-000 EA BRACKET/TABLE - LIFT ROD/LOWER WALL MOUNTED - 17.1"
5 024275-13-000 EA ROD - TABLE LIFT - OFF/WHITE
6 093550-01-000 EA BRACKET - HINGE - MOUNTS TO LEG & TABLE TOP - 1.7" X 2.6"
7 092707-04-10A EA LEG - TABLE - W/O HARDWARE - 27" - PORTSMOUTH OAK II
FROM: 00-00-00 THRU: 10-05-03
7 092707-10-03A EA LEG - TABLE - W/O HARDWARE - 26.8" - PORTSMOUTH OAK
FROM: 10-06-03 THRU: 99-99-99
8 143798-02-01A EA CATCH - TABLE LEG - BRIGHT WHITE
143798-03-01A EA WASHER - TABLE LEG - CATCH
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
DRIVERS COMPARTMENT GROUP
FRONT INTERIOR
KEY PART NUMBER U/M DESCRIPTION
1 106448-05-P07 EA HEADLINER - W/VINYL - FORD
1 124818-02-P07 EA HEADLINER - W/VINYL - CHEVY
2 109709-01-01A EA BRACKET - WINGWALL - OFF WHITE
3 109709-02-01A EA BRACKET - WINGWALL - OFF WHITE
4 141795-01-P07 EA CABINET/HAMPER - FRONT - W/DOOR - W/O HARDWARE (R10)
4 141795-01-P09 EA CABINET/HAMPER - FRONT - W/DOOR - W/O HARDWARE (R11)
4 141795-01-R08 EA CABINET/HAMPER - FRONT - W/DOOR - W/O HARDWARE (R12)
5 141829-01-01A EA TRIM - J MOLDING - OFF WHITE - 96"
6 141795-02-P07 EA CABINET/HAMPER - FRONT - W/DOOR - W/O HARDWARE (R10)
6 141795-02-P09 EA CABINET/HAMPER - FRONT - W/DOOR - W/O HARDWARE (R11)
6 141795-02-R08 EA CABINET/HAMPER - FRONT - W/DOOR - W/O HARDWARE (R12)
7 136524-04-04A EA APPLIQUE - BEZEL - DASH - WOOD GRAINED/BRUSHED PEWTER - FORD
8 141793-01-P07 EA CAP - SLEEPERBOARD (R10)
8 141793-01-P09 EA CAP - SLEEPERBOARD (R11)
8 141793-01-R08 EA CAP - SLEEPERBOARD (R12)
9 106447-07-P07 EA TRIM - CAB DOOR - UPPER/RIGHT HAND - FORD
10 106447-08-P07 EA TRIM - CAB DOOR - UPPER/LEFT HAND - FORD
11 125031-01-H04 EA TRIM - CAB - B-PILLAR - PASSENGER SIDE - FORD
12 125031-02-H04 EA TRIM - CAB - B-PILLAR - DRIVER SIDE - FORD
13 106431-01-02A EA COVER - SEATBELT RECOIL - PASSENGER SIDE - VW GREY - FORD
14 106431-02-02A EA COVER - SEATBELT RECOIL - DRIVER SIDE - VW GREY - FORD
094658-02-M01 EA HANDLE - BUNK - 2” X 14.2” - OAK
* 106025-02-01A EA LADDER - BUNK - 52”
125780-03-000 EA MAT - FLOOR - FRONT PASSENGER - “I” - FORD (GRAY) - FORD
125780-04-000 EA MAT - FLOOR - FRONT DRIVER - “I” - FORD (GRAY) - FORD
124182-03-01A EA MAT - PASSENGER FRONT - CHEVY - CHEVY
124182-04-01A EA MAT - DRIVER FRONT - CHEVY - CHEVY
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
DRIVERS COMPARTMENT GROUP (CONTINUED)
COMPONENT PARTS FOR FRONT INTERIOR
106025-02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
106025-01-700 EA BRACKET SET-F/BUNK LADDER
106025-01-701 EA END CAP-F/STEP LADDER RUNGS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
DRIVERS COMPARTMENT GROUP (CONTINUED)
CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 142076-02-P07 EA CABINET - ENTERTAINMENT CENTER/LEFT HAND-W/O DOORS/HDW
1 142076-03-R07 EA CABINET - ENTERTAINMENT CENTER/LEFT HAND-W/O DOORS/HDW - DVD/VCR COMBO
2 136268-04-03B EA BRACKET - WINGWALL - OFF WHITE
3 142077-04-P07 EA CABINET - ENTERTAINMENT CENTER/RIGHT HAND - W/O DOORS/HDW
4 136268-03-03B EA BRACKET - WINGWALL - OFF WHITE
5 142077-17-P07 EA SHELF - W/PLASTIC EDGE MOLDING
6 136269-08-02B EA BRACKET/TV TIEDOWN - E-COATED
7 142079-04-P07 EA CABINET - ENTERTAINMENT CENTER/TOP - W/O DOORS/HARDWARE
8 142119-01-02B EA BRACKET - ENTERTAINMENT CENTER - E-COATED
9 144148-04-02B EA BRACKET/TV TIEDOWN - E-COATED
10 142200-01-P07 EA PANEL - VINYL COVERED
10 142200-02-P07 EA PANEL - VINYL COVERED - INVERTER
11 136955-70-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 12" X 26" - W/O HDW
12 100708-30-000 EA DOOR/GLASS - TV CABINET - 18.8" X 18.8" - W/O HARDWARE
13 142076-34-P07 EA SHELF - W/PLASTIC EDGE MOLDING
14 142077-37-P07 EA FACE/FRAME - TV CABINET (PICTURE FRAME)
15 142077-39-P07 EA SHELF - TV CABINET
16 142078-07-P13 EA TRIM/FACE - ENTERTAINMENT CENTER
17 142078-03-P13 EA TRIM/FACE - ENTERTAINMENT CENTER
18 142078-08-P13 EA TRIM/FACE - ENTERTAINMENT CENTER
25” TV
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
24” TV
DRIVERS COMPARTMENT GROUP (CONTINUED)
CABINETS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 148347-01-R07 EA CABINET - ENTERTAINMENT CENTER/LEFT HAND - W/O DOORS/HDW
1 148347-02-R07 EA CABINET - ENTERTAINMENT CENTER - LEFT HAND - W/O DOORS/HDW - DVD/VCR COMBO
2 136268-04-03B EA BRACKET - WINGWALL - OFF WHITE
3 148339-01-R07 EA CABINET - ENTERTAINMENT CENTER/TV - W/O DOORS/HARDWARE
4 136268-03-03B EA BRACKET - WINGWALL - OFF WHITE
5 148339-22-R07 EA SHELF - W/PLASTIC EDGE MOLDING
6 136269-08-02B EA BRACKET/TV TIEDOWN - E-COATED
7 148349-01-R07 EA CABINET ASM-ENT CTR,TOP
8 148344-01-02B EA BRACKET - ENTERTAINMENT CTR - E-COATED
9 148247-03-02B EA STRAP/TIEDOWN - TV - E-COATED
10 142200-01-P07 EA PANEL - VINYL COVERED
10 142200-02-P07 EA PANEL - VINYL COVERED - INVERTER
11 136955-70-P10 EA DOOR - RAISED PANEL/OGEE EDGE - 12" X 26" - W/O HDW
12 100708-30-000 EA DOOR/GLASS - TV CABINET - 18.8" X 18.8" - W/O HARDWARE
13 148347-34-R07 EA SHELF - W/PLASTIC EDGE TRIM
14 148348-01-R07 EA TRIM - ENTERTAINMENT CENTER
15 148348-02-R07 EA TRIM - ENTERTAINMENT CENTER
16 148348-03-R07 EA TRIM - ENTERTAINMENT CENTER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP
12V BODY WIRING
KEY PART NUMBER U/M DESCRIPTION
1 111102-01-000 EA BASE - MARKER LAMP
036196-01-000 EA BULB - 12V - #194 - .27 AMP - BAYONETTE
1 111102-03-000 EA LENS - RED - MARKER LAMP
2* 097917-01-06A EA LIGHT - PORCH - BRIGHT WHITE
008215-01-000 EA BULB - 12 VOLT - #1003 - .94 AMP
3 111102-01-000 EA BASE - MARKER LAMP
036196-01-000 EA BULB - 12V - #194 - .27 AMP - BAYONETTE
3 111102-02-000 EA LENS - AMBER - MARKER LAMP
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
12V BODY WIRING (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 138996-01-000 EA LAMP - CLEARANCE - AMBER
1 138996-03-000 EA BRACKET - CLEARANCE LIGHT
2 138996-02-000 EA LAMP - CLEARANCE - RED
2 138996-03-000 EA BRACKET - CLEARANCE LIGHT
3* 081638-01-000 EA TAILLIGHT/DOUBLE W/BLACK TRIM - DRIVER/PASSENGER SIDE
3 103355-02-01A EA POD - TAIL LIGHT - BRIGHT WHITE
4 066432-02-000 EA LIGHT - LICENSE - BLACK
4 066432-03-000 EA BRACKET - LICENSE PLATE
5 136916-01-000 EA LIGHT - CENTER BRAKE - L.E.D.
6* 113589-01-000 EA CONNECTOR - PLUG - TRAILER
6* 113589-02-000 EA CONNECTOR - SOCKET - TRAILER
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
12V BODY WIRING (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1* 137417-02-01A EA LIGHT - DOME - SINGLE - W/SWITCH/OPTIC LENS - WHITE
2* 137417-05-01A EA LIGHT - DOME - DOUBLE - W/SWITCH/OPTIC LENS - WHITE
3 111414-01-000 EA RECEPTACLE/SOCKET - 12 VOLT
3 111386-01-04B EA PLATE - RECEPTACLE - 12 VOLT - BLACK
4 119258-29-01A EA LAMP - WALL - UL/CSA
4 119257-15-01A EA SHADE - LAMP - LINEN SILKARA FABRIC
4 067479-01-000 EA BULB - 12V - #1076 - 1.80 AMP
5 135740-01-02A EA SWITCH - ROCKER - SPST - ON/OFF - WHITE
5 135741-01-02A EA SWITCH - BASE - SINGLE - WHITE
5 135742-07-01A EA BEZEL - SWITCH - CEILING - WHITE
6 135740-01-02A EA SWITCH - ROCKER - SPST - ON/OFF - WHITE - SHOWER & CEILING
6 135741-02-02A EA SWITCH - BASE - DOUBLE - WHITE
6 135742-15-01A EA BEZEL - SWITCH - CEILING/SHOWER - WHITE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
12V BODY WIRING (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 138173-04-000 EA CONTROL PANEL (TOUCH PAD) - ELECTRIC SLIDEOUT - #1802931
2* 137417-05-01A EA LIGHT - DOME - DOUBLE - W/SWITCH/OPTIC LENS - WHITE
3 077942-01-000 EA SWITCH - DUMMY - BLACK
3 079364-08-000 EA SWITCH - ON/OFF LIGHTED - GREEN - W/HEATED HOLDING TANKS
3 098351-01-01A EA PLATE/SWITCH - 1 GANG - POLISHED BRASS - W/O LABEL
4 135740-01-02A EA SWITCH - ROCKER - SPST - ON/OFF - WHITE
4 135741-02-02A EA SWITCH - BASE - DOUBLE - WHITE
4 135742-16-01A EA BEZEL - SWITCH - CEILING/HALL - WHITE
5 135740-02-02A EA SWITCH - ROCKER - SPDT - ON/ON - WHITE
5 135741-01-02A EA SWITCH - BASE - SINGLE - WHITE
5 135742-06-01A EA BEZEL - SWITCH - AISLE - WHITE
6 108357-15-000 EA SWITCH - ROCKER - DPDT - ON/NONE/ON - W/LIGHT W/O COVER
6 108356-04-01A EA COVER/ACTUATOR SWITCH - 2 ROWS DIMPLES W/LENS-CONTURA-BLK
6 108355-01-000 EA HOUSING - SWITCH
7 061424-01-000 EA LIGHT - AISLE - 12 VOLT - RECTANGULAR
8 108357-06-000 EA SWITCH - ROCKER - DPDT - MOM/OFF/MOM - 6 TERMINAL - BATTERY DISCONNECT
8 108356-11-01A EA COVER/ACTUATOR SWITCH - 3 GROOVES - AUX BATT - BLACK
8 108355-01-000 EA HOUSING - SWITCH
8 098351-07-01A EA PLATE/SWITCH - 1 GANG - POLISHED BRASS - GENERATOR
9 116995-02-000 EA SWITCH/MAGNET - ELECTRIC STEP - BLACK/WHITE-CLOSED CIRCUIT
10 135740-01-01A EA SWITCH - ROCKER - SPST - ON/OFF - BROWN - STEP
10 135741-01-01A EA SWITCH - BASE - SINGLE - BROWN
10 135742-11-02A EA BEZEL - SWITCH - STEP - BROWN
11 135740-01-01A EA SWITCH - ROCKER - SPST - ON/OFF - BROWN - PORCH, CEILING
11 135740-02-01A EA SWITCH - ROCKER - SPDT - ON/ON - BROWN - AISLE
11 135741-03-01A EA SWITCH - BASE - TRIPLE - BROWN
11 135742-26-02A EA BEZEL - SWITCH - PORCH/AISLE/CEILING - BRIGHT WHITE
12* 137417-02-01A EA LIGHT - DOME - SINGLE - W/SWITCH/OPTIC LENS - WHITE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
12V BODY WIRING (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1* 137417-02-01A EA LIGHT - DOME - SINGLE - W/SWITCH/OPTIC LENS - WHITE
2* 121935-01-01A EA LIGHT - DOME - SHOWER
3* 137417-03-01A EA LIGHT - DOME - SINGLE - W/FROSTED LENS - W/O SWITCH-WHITE
4* 137417-06-01A EA LIGHT - DOME - DOUBLE - W/FROSTED LENS - W/O SWITCH-WHITE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
FRONT END WIRING
KEY PART NUMBER U/M DESCRIPTION
1 135376-01-01A EA LIGHT - DOME - CAB - BLACK
2 138173-03-000 EA MODULE - (CONTROL BOX) - SLIDEOUT CONTROL - #1802930
3 108357-08-000 EA SWITCH - ROCKER - DPDT - 0N/NONE/ON - 6 TERM - W/O COVER
3 108356-02-01A EA COVER/ACTUATOR SWITCH - 2 ROWS DIMPLES- CONTURA II - BLACK
3 108355-01-000 EA HOUSING - SWITCH
4 144363-12-02B EA PLATE - SWITCH - E-COATED
5 108357-09-000 EA SWITCH - ROCKER - SPDT - ON/NONE/MOM - 3 TERM - W/O COVER - FORD
5 108356-02-01A EA COVER/ACTUATOR SWITCH - 2 ROWS DIMPLES- CONTURA II - BLACK - FORD
5 108355-01-000 EA HOUSING - SWITCH - FORD
5 108357-09-000 EA SWITCH - ROCKER - SPDT - ON/NONE/MOM - 3 TERM - W/O COVER - CHEVY
5 108356-07-01A EA COVER/ACTUATOR SWITCH - 2 ROWS DIMPLES - AUX START - BLAC - CHEVY
5 081994-07-000 EA PLATE - SWITCH - “AUXILIARY START - CHEVY
KEY PART NUMBER U/M DESCRIPTION
1 100138-01-000 EA MODULE - DAYTIME/RUNNING LIGHT - HAMSAR DRL #H8005B
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
COMPONENT PARTS FOR LIGHTS & SWITCHES
081638-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
081638 01 700 EA LENS-TAILLIGHT, RED 30-84-010
081638 01 701 EA LENS-TAILLIGHT, W/BACKUP 30-84-700
097917-01-06A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
097917-01-700 EA LENS-LIGHT, CLEAR 30-78-021
121935-01-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
121935-01-700 EA LENS ONLY 809511
137417-02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
137417-02-700 EA LENS - SINGLE OPTIC 810844
137417-06-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
137417-06-700 EA LENS - DOUBLE WHITE 810867
137417-05-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
137417-05-700 EA LENS - DOUBLE OPTIC 810845
137417-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
137417-01-700 EA LENS - SINGLE (FROSTED) 810868
113589-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
113589-01-700 EA ADAPTER, 4-WAY/6-WAY 5291
113589-02-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
113589-03-700 EA ADAPTER 7 RND SPADE/4 FLAT 5290
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
008233-01-000 EA FUSE - 12 VOLT - 6 AMP
008235-01-000 EA FUSE - 15 AMP/12VOLT - AUTOMOTIVE
033573-01-000 EA CIRCUIT BREAKER W/MOUNT-20A, 12V - FASCO 1711-2026
062901-02-000 EA FUSE - 5 AMP - AUTOMOTIVE
062901-04-000 EA FUSE - 10 AMP - AUTOMOTIVE
062901-05-000 EA FUSE - 15 AMP - AUTOMOTIVE
062901-06-000 EA FUSE - 20 AMP - AUTOMOTIVE
062901-07-000 EA FUSE - 25 AMP - AUTOMOTIVE
062901-08-000 EA FUSE - 30 AMP - AUTOMOTIVE
083209-01-000 EA CIRCUIT BREAKER - 15 AMP - 120 VOLT - CANADIAN
083209-02-000 EA CIRCUIT BREAKER - 15/15 AMP - 120 VOLT
083209-03-000 EA CIRCUIT BREAKER - 15/20 AMP - 120 VOLT
083209-04-000 EA CIRCUIT BREAKER - 30 AMP - 120 VOLT
083209-05-000 EA CIRCUIT BREAKER - 20 AMP - 120 VOLT
083209-06-000 EA CIRCUIT BREAKER - 30/15 AMP - 120 VOLT
083209-07-000 EA CIRCUIT BREAKER - 20/20 AMP - 120 VOLT
083209-10-000 EA CIRCUIT BREAKER - 20/30 AMP - 120 VOLT
083209-11-000 EA CIRCUIT BREAKER - 20/15 AMP - 120 VOLT
092786-03-000 EA BUSS BAR - 6.9" LONG
092786-06-000 EA BUSS BAR
093654-01-000 EA CIRCUIT BREAKER - 6 AMP - 12 VOLT - PUSH BUTTON - WHITE
093654-02-000 EA CIRCUIT BREAKER - 15 AMP - 12 VOLT - PUSH BUTTON - WHITE
093654-03-000 EA CIRCUIT BREAKER - 20 AMP - 12 VOLT - PUSH BUTTON - WHITE
093654-11-000 EA COVER - RESET BUTTON
093655-01-000 EA CIRCUIT BREAKER - 25 AMP - 12 VOLT - PUSH BUTTON - WHITE
093655-02-000 EA CIRCUIT BREAKER - 30 AMP - 12 VOLT - PUSH BUTTON - WHITE
093655-03-000 EA CIRCUIT BREAKER - 40 AMP - 12 VOLT - PUSH BUTTON - WHITE
097611-01-000 EA CIRCUIT BREAKER - 10 AMP
097611-02-000 EA CIRCUIT BREAKER - 30 AMP
097611-03-000 EA CIRCUIT BREAKER - 20 AMP
097611-04-000 EA CIRCUIT BREAKER - 25 AMP
100341-01-000 EA FUSE HOLDER - IN LINE TYPE
106656-01-000 EA FUSE BLOCK - 4 CAVITY - AUTOFUSE
108567-01-000 EA CIRCUIT BREAKER - 40 AMP - 12 VOLT - TYPE II
111683-01-000 EA FUSE - HOLDER - GLASS - 1/4" X 1 1/4"
113482-01-000 EA CIRCUIT BREAKER - 55 AMP - MANUAL
115187-01-000 EA FUSE - 300 AMP - NON-DELAY
115187-02-000 EA FUSE HOLDER - BUSS ANN/ANL BLOCK
118531-05-02B EA PLATE - CIRCUIT BREAKER - E-COAT - CHIEFTAIN/SUNFLYER L-SERIES
122811-01-000 EA CIRCUIT BREAKER - 20/50/50/20 AMP - 250V
134127-01-000 EA CIRCUIT BREAKER - 10 AMP - MINI
139067-01-02B EA PLATE - CIRCUIT BRKR-HOUSE - E-CTD - 10 PLACE
139067-02-02B EA PLATE - CIRCUIT BRKR-HOUSE - E-CTD - 12 PLACE
139067-03-02B EA PLATE-CIRCUIT BKR/HOUSE-E-CTD - 14 PLACE
139067-04-02B EA PLATE - CIRCUIT BRKR-HOUSE - E-CTD - TOP 10 PLACE
139067-05-02B EA PLATE - CIRCUIT BREAKER/HOUSE - E-COATED - 16 PLACE
139067-06-02B EA PLATE - CIRCUIT BREAKER/HOUSE - E-COATED - 18 PLACE
139067-07-02B EA PLATE - CIRCUIT BREAKER/HOUSE - E-COATED - 21 PLACE
141789-01-000 EA SPACER - CIRCUIT BREAKER
ELECTRICAL GROUP (CONTINUED)
CIRCUIT BREAKERS & FUSES
CONVERTER, INVERTER, LOAD CENTER
KEY PART NUMBER U/M DESCRIPTION
083208-06-000 EA CONTROL CENTER - 45 AMP/120V/12V - W/O BREAKERS/ELECTRONIC
099048-03-000 EA INVERTER - 130 WATT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
110V WIRING
KEY PART NUMBER U/M DESCRIPTION
1 058708-06-000 EA RECEPTACLE - DUPLEX - WHITE
1 133713-01-20A EA SPACER/RECEPTACLE - WHITE VINYL
2 058708-01-000 EA RECEPTACLE - ELECTRIC - DOUBLE - BROWN
3 058707-02-000 EA RECEPTACLE - BLANK - JUNCTION BOX
4 024924-02-000 EA RECEPTACLE - POWER CORD - W/PARTIAL PLATE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
110V WIRING (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 058708-01-000 EA RECEPTACLE - ELECTRIC - DOUBLE - BROWN
2 147446-01-02A EA RECEPTACLE - GFCI - 15A 125V - BROWN
2 147450-01-02A EA PLATE - ELECTRICAL OUTLET - BROWN
3 058708-05-000 EA RECEPTACLE - ELECTRIC - SINGLE - BROWN
4 058707-02-000 EA RECEPTACLE - BLANK - JUNCTION BOX
5 058708-06-000 EA RECEPTACLE - DUPLEX - WHITE
5 133713-01-20A EA SPACER/RECEPTACLE - WHITE VINYL
6 058708-01-000 EA RECEPTACLE - ELECTRIC - DOUBLE - BROWN
6 058707-02-000 EA RECEPTACLE - BLANK - JUNCTION BOX - 24”/25” TV STEREO/VIDEO SELECT SYS.
7 058707-01-000 EA RECEPTACLE - ELECTRIC - SINGLE - BROWN
8 058708-06-000 EA RECEPTACLE - DUPLEX - WHITE
8 133713-10-20A EA SPACER - RECEPTACLE 110 VOLT/TV - VINYL WHITE
9 131826-01-01A EA RECEPTACLE - EXTERIOR - W/COVER/GASKET - WHITE
10 058708-06-000 EA RECEPTACLE - DUPLEX - WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
ENTERTAINMENT WIRING
KEY PART NUMBER U/M DESCRIPTION
1 058708-01-000 EA RECEPTACLE - ELECTRIC - DOUBLE - BROWN
2* 123775-01-01A EA LIGHT - HALOGEN - ROUND
3 058707-02-000 EA RECEPTACLE - BLANK - JUNCTION BOX
4 135740-01-01A EA SWITCH - ROCKER - SPST - ON/OFF - BROWN
4 135740-05-01A EA SWITCH - ROCKER - SPST - ON/OFF - BROWN - W/SND SYS DLX W/Q-SRND
4 138253-01-02A EA SWITCH - BLANK - BROWN - W/O DELUXE SOUND SYSTEM
4 135741-01-01A EA SWITCH - BASE - SINGLE - BROWN - 300 SERIES
4 135741-02-01A EA SWITCH - BASE - SINGLE - BROWN - 400 SERIES
4 135742-07-02A EA BEZEL - SWITCH - CEILING - BROWN - 300 SERIES
4 135742-29-02A EA BEZEL - SWITCH - CEILING - BROWN - 400 SERIES
*COMPONENT PARTS LISTED LATER IN THIS GROUP
KEY PART NUMBER U/M DESCRIPTION
1 111414-01-000 EA RECEPTACLE/SOCKET - 12 VOLT
2 058708-01-000 EA RECEPTACLE - ELECTRIC - DOUBLE - BROWN
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
ENTERTAINMENT WIRING (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 058708-01-000 EA RECEPTACLE - ELECTRIC - DOUBLE - BROWN
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
COMPONENT PARTS FOR ENTERTAINMENT WIRING
123775-01-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO
123775-01-700 EA BULB - 10 WATT - HALOGEN 71-JC10
123775-01-701 EA BEZEL/LENS - RECESSED LIGHT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
ELECTRICAL GROUP (CONTINUED)
BOXES & CORDS
KEY PART NUMBER U/M DESCRIPTION
008054-01-000 EA CORD - POWER - 10/3 WIRE - 30 AMP - 25'
008289-01-000 EA BOX - ELECTRIC/STEEL - 4" X 4" - 1/2" & 3/4" KNOCKOUTS
008294-01-000 EA COVER - ELECTRIC BOX - BLANK/STEEL - 4" X 4" - GRAY
069238-01-000 EA COVER - ELECTRICAL BOX - W/HOLE - 4" X 4" - GRAY
084993-01-000 EA STRAP - BATTERY - 43.2" LONG
091910-01-000 EA BOX - ELECTRIC - 3.8" X 3.5" X 1.8" - PLASTIC
091910-02-000 EA BOX - ELECTRIC - 2.2" X 3.5" X 1.8" - PLASTIC
092492-16-000 EA SEAL - ELECTRICAL BOX
115832-01-000 FT CORD - HEAVY DUTY - 14-2W GROUND
141272-01-02B EA BOX - ELECTRICAL - E-COATED
141273-01-02B EA COVER - ELECTRICAL BOX - E-COATED
131679-01-000 EA BOX/ELECTRIC-WATERPROOF-4" X 4" - W/4 3/4"OUTLETS-UL/CSA
131680-01-000 EA COVER - F/ELECTRIC BOX W/GASKET 4" X 4" - UL/CSA
133070-01-000 EA BOX - ELECTRIC/PLASTIC - 3" X 2" X 2.8" - UL
133070-02-000 EA BOX - ELECTRIC/PLASTIC - 3" X 2" X 2.8" - CSA
084993-02-000 EA STRAP - BATTERY - 55" LONG
107165-01-01A EA BOX - CIRCUIT BREAKER - 14.6" X 4" - PLASTIC
069238-01-000 EA COVER - ELECTRICAL BOX - W/HOLE - 4” X 4” - GRAY
084077-03-000 EA COVER/BLANK - WIRE ACCESS - 5.2” X 3.5” - IVORY
KEY PART NUMBER U/M DESCRIPTION
090986-02-000 EA WIRE ASSEMBLY - ELECTRIC STEP
096449-01-000 EA WIRE ASSEMBLY - WATER TANK TO MONITOR PANEL
096449-02-000 EA WIRE ASSEMBLY - WATER TANK TO MONITOR PANEL
096450-01-000 EA WIRE F/SENSORS - BLACK WATER - 39.3"
096450-02-000 EA WIRE F/SENSORS - BLACK WATER - 59"
096450-03-000 EA WIRE F/SENSORS - BLACK WATER - 78.6"
096450-05-000 EA WIRE F/SENSORS - BLACK WATER - 23.6"
096451-01-000 EA WIRE F/SENSORS - GREY WATER - 86"
096451-03-000 EA WIRE F/SENSORS - GREY WATER - 78.6"
096451-05-000 EA WIRE F/SENSORS - GREY WATER - 43.2"
096451-06-000 EA WIRE F/SENSORS - GREY WATER - 23.6"
097618-02-000 EA WIRE ASSEMBLY/MONITOR PANEL - 3 WIRES & RESISTOR - 102.4"
106851-01-000 EA WIRE ASSEMBLY - RUNNING LIGHTS - FUSE
116894-01-000 EA WIRE ASSEMBLY - SPEED SENSOR EXTENDED
122743-01-000 EA WIRE LOOM - DINETTE/TV
125853-04-000 EA WIRE LOOM - ENTERTAINMENT CENTER
126501-01-000 EA WIRE ASSEMBLY - REMOTE MIRRORS - FORD
134550-01-000 EA WIRE ASSEMBLY - HEATER/RELAY
134551-06-000 EA WIRE ASSEMBLY - HEATER/TANKS
134551-08-000 EA WIRE ASM-HEATER,TANKS
135420-08-000 EA WIRE - RADIO - FORD C - 4 PIN
134551-09-000 EA WIRE ASM-HEATER,TANKS
134551-10-000 EA WIRE ASM-HEATER/TANKS - 2 PADS
137135-03-000 EA WIRE LOOM - DIGITAL ELEVATION SENSOR
137135-04-000 EA WIRE HARNESS - POWER - DIGITAL ELEVATION SENSOR
WIRE ASSEMBLIES
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
007940-01-000 EA RECEPTACLE/SLIDE 16 TO 12 AWG - FEMALE END
007940-02-000 EA RECEPTACLE-SLIDE 10 AWG - AMP 180351-2
007954-01-000 EA RECEPTACLE - HOUSING - 6 POSITION
007956-05-000 EA INSULATOR - SHRINK - 1/4" ID X 1 1/2"
008058-01-700 EA ADAP-ELEC.30AMP M X 50 AMP F 30M50F
008058-01-000 EA ADAPTER - POWER CORD - 30 AMP TO 15 AMP
008311-01-000 EA CONNECTOR - WIRE NUT - INSULATED - RED
008312-01-000 EA CONNECTOR - WIRE NUT - INSULATED - BLUE
008313-01-000 EA CONNECTOR - WIRE NUT - INSULATED - YELLOW
008314-01-000 EA CONNECTOR - WIRE NUT - INSULATED - GRAY
008326-01-000 EA TERMINAL - RING - 16/14 WIRE - 3/8" STUD
008328-01-000 EA TERMINAL - RING - 12/10 WIRE - #10 STUD FIT
008331-01-000 EA TERMINAL - RING - TONGUE - #4 WIRE - 3/8" STUD - COPPER
008348-01-000 EA TERMINAL - RING - 3/8" STUD 2 GA. WIRE
008355-01-000 EA CONNECTOR - CABLE CLAMPING - 3/4"
008356-01-000 EA CONNECTOR - PLASTIC - 3/8"
008356-02-000 EA CONNECTOR - PLASTIC - 21/32"
008394-01-000 FT CONDUIT - FLEXIBLE - 1/2”
008398-01-000 EA CONNECTOR - 1/2" X 90 DEGREE - FLEX CONDUIT - UL & CSA
035416-04-000 EA TERMINAL - RING - #10 STUD FIT - INSULATED BARREL #16/14
041953-01-000 FT CONDUIT - CONVOLUTE SLIT - .5" ID - POLYETHYLENE
041953-02-000 FT CONDUIT - CONVOLUTE SLIT - .6" ID - POLYETHYLENE
041953-03-000 FT CONDUIT - CONVOLUTE SLIT - 1" ID (CLOTHES ROD COVER)
041953-06-000 FT CONDUIT - CONVOLUTE SLIT - .4" ID - POLYETHYLENE
041953-07-000 FT CONDUIT - CONVOLUTE SLIT - .25" ID - POLYETHYLENE
041953-08-000 FT CONDUIT - CONVOLUTE SLIT - 1.5" ID - POLYETHYLENE
041953-09-000 FT CONDUIT - CONVOLUTE SLIT - .5" ID - NYLON
041953-10-000 FT CONDUIT - CONVOLUTE SLIT - .75" ID - NYLON
041953-11-000 FT CONDUIT - CONVOLUTE SLIT - 1.06" ID - NYLON
041953-12-000 FT CONDUIT - CONVOLUTE SOLID - 1.1" ID - NYLON
041953-13-000 FT CONDUIT - CONVOLUTE SLIT - 1.25" ID
041953-14-000 FT CONDUIT - CONVOLUTE SLIT - 1.5" ID
041953-15-000 FT CONDUIT - CONVOLUTE SLIT - 2"
041953-16-000 FT CONDUIT - CONVOLUTE SLIT - 2"
047443-01-000 EA TERMINAL - .250 RECEPTACLE FIT - INSULATED - 16/14 AWG
047443-02-000 EA TERMINAL - .250 RECEPTACLE FIT - INSULATED - 12/10 AWG
058028-01-000 EA CONNECTOR - ELECTRICAL PIGTAIL - NYLON - CLEAR
062036-01-000 EA TERMINAL - PACK - CON - 12/10 AWG
074017-02-000 EA HOUSING - 5 POSITION - RIGHT ANGLED
077479-01-000 EA BOOT - BATTERY TERMINAL - DOUBLE CABLE
077479-02-000 EA BOOT - BATTERY TERMINAL - SINGLE CABLE
080015-02-000 EA RECEPTACLE - FLAG - .185 - 16/14 GAUGE
080015-03-000 EA RECEPTACLE - FLAG - .250 - 14/16 GAUGE
082109-01-000 EA HOUSING - CONNECTOR - PACKARD
082741-01-000 EA CONNECTOR BODY - 2 CONNECTOR MALE
087225-01-000 FT SLEEVING - 1/2” - TYPE H
087949-01-000 EA BUSS BAR - 2 POSITION - .6" X 1.5"
087949-03-000 EA BUSS BAR - 4 POSITION
087949-05-000 EA BUSS BAR - 7 POSITION
088473-01-000 EA HOUSING - PIN - 12 CAVITY (3 ROWS OF 4)
088473-02-000 EA HOUSING - PIN - 15 CAVITY (3 ROWS OF 5)
088473-03-000 EA HOUSING - PIN - 9 CAVITY (3 ROWS OF 3)
088473-04-000 EA HOUSING - PIN - 8 CAVITY IN-LINE
088473-06-000 EA HOUSING - PIN - 6 CAVITY (2 ROWS OF 3)
088473-07-000 EA HOUSING - PIN - 5 CAVITY - IN LINE
088473-08-000 EA HOUSING - PIN - 4 CAVITY - IN-LINE
088473-09-000 EA HOUSING - PIN - 3 CAVITY - IN-LINE
088473-10-000 EA HOUSING - PIN - 2 CAVITY - IN LINE
088474-01-000 EA HOUSING - SOCKET - 12 CAVITY
088474-02-000 EA HOUSING - SOCKET - 15 CAVITY
088474-03-000 EA HOUSING - SOCKET - 9 CAVITY
088474-06-000 EA HOUSING - SOCKET - 6 CAVITY
088474-07-000 EA HOUSING - SOCKET - 5 CAVITY
ELECTRICAL GROUP (CONTINUED)
CONNECTORS & CONDUIT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
088474-08-000 EA HOUSING - SOCKET - 4 CAVITY
088474-09-000 EA HOUSING - SOCKET - 3 CAVITY
088474-10-000 EA HOUSING - SOCKET - 2 CAVITY
088475-01-000 EA PIN - CONNECTOR - 14-20 AWG
088475-02-000 EA PIN - CONNECTOR - 10-12 AWG
088476-01-000 EA TERMINAL - ELECTRICAL
088476-02-000 EA SOCKET - CONNECTOR - 12-10 GA - PRE-TIN
098261-01-000 EA SOCKET - CONNECTOR - WEATHERPACK - 12 AWG
098261-02-000 EA SOCKET - CONNECTOR - WEATHERPACK - 14-18 AWG
098262-01-000 EA SEAL - CONNECTOR - WEATHERPACK
098264-01-000 EA HOUSING - 2 PIN - WEATHER PACK - MALE W/FEMALE PINS
098264-02-000 EA HOUSING - 2 PIN - WEATHER PACK - FEMALE W/MALE PINS
098265-02-000 EA PIN - CONNECTOR - WEATHER PACK
101751-02-000 EA HOUSING - 1 PIN - WEATHERPACK
102777-02-000 EA TERMINAL - RING - #6 STUD - 10 AWG
103608-01-000 EA SOCKET - WEDGE BASE W/LEADS
104100-01-000 EA HOUSING - 1 POSITION - 75 AMPS
104100-03-000 EA TERMINAL - 75 AMP
110178-01-000 EA HOUSING - WIPER MOTOR
112823-01-000 EA SPLICE - REDUCER - 16-14 TO 18-22
113135-01-000 EA TERMINAL - FEMALE - M/P - 14-16 - F/SEALED TERMINAL
113308-01-000 EA TERMINAL - FEMALE - M/P - 14-16 - 280
113468-01-000 EA HOUSING - 2 POSITION-FEMALE-USED ON WIPER/WASHER WIRE ASM
113638-02-000 EA CONNECTOR - ACTUATOR
115931-01-000 EA COVER - CONNECTOR - 30 AMP W/LOCK RING
115931-02-000 EA COVER - CONNECTOR - 50 AMP W/LOCKING RING
115932-01-000 EA CONNECTOR - FEMALE - 30 AMP/120 VOLT
115932-02-000 EA CONNECTOR - FEMALE - 50 AMP/240 VOLT
116811-01-000 EA TERMINAL - .110 RECEPTACLE - 16-14 AWG
118571-01-000 EA CONNECTOR - 3-WAY - MALE/SEALED
118571-02-000 EA CONNECTOR - 3-WAY - FEMALE/SEALED
118571-05-000 EA LOCK - SECONDARY - FEMALE
118571-06-000 EA LOCK - SECONDARY - MALE
118599-02-000 EA TERMINAL - MALE - M/P - 280/14-12
118820-01-000 EA INSULATOR - TERMINAL
129233-01-000 EA HOUSING - 2-POSITION/FEMALE - 280-SERIES
129233-02-000 EA HOUSING - 2-POSITION/FEMALE - 280-SERIES
131681-01-000 EA CONNECTOR - 3/4" SO CORD - UL/CS
137207-01-000 EA HOUSING - PIN - 2 CAVITY/HIGH AMP
137208-01-000 EA HOUSING - SOCKET - 2 CAVITY/HIGH AMP
137209-01-000 EA PIN - CONNECTOR - 10AWG/HIGH AMP
137210-01-000 EA SOCKET - CONNECTOR - 10 AWG/HIGH AMP
138419-03-000 EA SOCKET - LAMP - 3 WIRE
142520-01-000 EA TERMINAL - FEMALE - MINI-FIT 16
142522-01-000 EA HOUSING - 4 PIN/MALE - MINI FIT
142522-02-000 EA HOUSING - 6 PIN/MALE - MINI FIT
142522-03-000 EA HOUSING - 8 PIN/MALE - MINI FIT
142524-01-000 EA HOUSING - 4 PIN/FEMALE - WEATHER PACK
142524-02-000 EA HOUSING - 4 PIN/WEATHER PACK/FEMALE
144283-01-000 EA CONNECTOR - WIRE, SOW, BLUE, MOLEX 19403-0011
144283-02-000 EA CONNECTOR - WIRE, NM, CLEAR, MOLEX 19045-1000
ELECTRICAL GROUP (CONTINUED)
CONNECTORS & CONDUIT (CONTINUED)
BOOTS, SOLENOIDS, RELAYS & MISCELLANEOUS
KEY PART NUMBER U/M DESCRIPTION
008188-01-000 EA SOLENOID - 3 POST - BATTERY CHANGE OVER
063910-01-000 EA HOUSING - RELAY
063912-02-000 EA RELAY - CANISTER - SPDT
065450-05-000 EA TIEDOWN - BATTERY - 8.4" TUBE
065451-05-000 EA BRACKET/TIEDOWN - BATTERY - 7.7" FROM BRKT TO BRKT
086273-01-000 EA RELAY - BATTERY DISCONNECT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP
GRAPHICS & PAINT
KEY PART NUMBER U/M DESCRIPTION
041561-03-000 EA PAINT - 16 OUNCE SPRAY - OFF WHITE
116424-01-000 EA PROTECTOR - LATCH - WATER HEATER
DUPONT COLOR CODES ARE NOW FOUND IN THE PAINT CODE MANUAL.
YOU CAN FIND THIS MANUAL ON YOUR DEALER INDEX WEBPAGE UNDER SERVICE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
PANELS & TRIMS
KEY PART NUMBER U/M DESCRIPTION
1 144492-02-R10 EA BACKWALL - W/O WINDOWS/TRIMS
1 144492-02-R11 EA BACKWALL - W/O WINDOWS/TRIMS
1 144492-02-R12 EA BACKWALL - W/O WINDOWS/TRIMS
1 144492-05-R10 EA BACKWALL - W/O WINDOWS/TRIMS - DUAL PANE WINDOWS
1 144492-05-R11 EA BACKWALL - W/O WINDOWS/TRIMS - DUAL PANE WINDOWS
1 144492-05-R12 EA BACKWALL - W/O WINDOWS/TRIMS - DUAL PANE WINDOWS
1 144492-03-R07 EA BACKWALL - W/O WINDOWS/TRIMS (R10) - TWIN BEDS
1 144492-03-R08 EA BACKWALL - W/O WINDOWS/TRIMS (R11) - TWIN BEDS
1 144492-03-R09 EA BACKWALL - W/O WINDOWS/TRIMS (R12) - TWIN BEDS
1 144492-06-R07 EA BACKWALL - W/O WINDOWS/TRIMS (R10) - TWIN BEDS/DUAL PANE WINDOWS
1 144492-06-R08 EA BACKWALL - W/O WINDOWS/TRIMS (R11) - TWIN BEDS/DUAL PANE WINDOWS
1 144492-06-R09 EA BACKWALL - W/O WINDOWS/TRIMS (R12) - TWIN BEDS/DUAL PANE WINDOWS
2 144494-01-R10 EA ROOF - W/O LIGHTS/VENTS - W/WIRING
3 141126-01-P07 EA ROOF - FRONT SECTION - W/O LIGHTS/VENTS - W/WIRING - WINDOW-BUNK, FRONT
3 141126-02-P07 EA ROOF - FRONT SECTION - W/O LIGHTS/VENTS - W/WIRING
3 141126-03-P07 EA ROOF - FRONT SECTION - W/O LIGHTS/VENTS - W/WIRING - 24”/25” TV STEREO W/VIDEO SEL SYS
4 P44489-02-R10 EA SIDEWALL - PASSENGER - W/O WINDOWS/TRIMS
4 P44489-02-R11 EA SIDEWALL - PASSENGER - W/O WINDOWS/TRIMS
4 P44489-02-R12 EA SIDEWALL - PASSENGER - W/O WINDOWS/TRIMS
4 P44489-03-R07 EA SIDEWALL - PASSENGER - W/O WINDOWS/TRIMS (R10) - TWIN BEDS
4 P44489-03-R08 EA SIDEWALL - PASSENGER - W/O WINDOWS/TRIMS (R11) - TWIN BEDS
4 P44489-03-R09 EA SIDEWALL - PASSENGER - W/O WINDOWS/TRIMS (R12) - TWIN BEDS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
PANELS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
5 017516-01-000 EA MUD FLAP - 14"H X 18"W - W/O MOUNTING HOLES - BLACK
140922-01-02B EA PLATE - MUD FLAP - E-COATED
6 P25129-01-P07 EA SLEEPERBOARD
7 069362-06-000 EA TUBE/SUPPORT - FLOOR TO VALANCE PANEL - 17"
8 104479-09-02A EA TRIM - WINGWALL - PASSENGER SIDE - VERTICAL - BRIGHT WHITE
9 104479-10-02A EA TRIM - WINGWALL - DRIVER SIDE - VERTICAL - BRIGHT WHITE
10 125088-08-N01 EA WINGWALL - RIGHT HAND
11 125088-09-N01 EA WINGWALL - LEFT HAND
12 127910-01-01A EA CAP - TRIM/SIDEWALL - RIGHT HAND - BRIGHT WHITE
13 127910-02-01A EA CAP - TRIM/SIDEWALL - LEFT HAND - BRIGHT WHITE
14 128129-02-01A EA STRIP/FEATURE - HINGE - 143.7" - BRIGHT WHITE
15 128129-03-01A EA STRIP/FEATURE - HINGE - 119.8" - BRIGHT WHITE
16 136826-13-01A EA TRIM - CONTOUR - 80.2" - BRIGHT WHITE
17 136826-14-01A EA TRIM - CONTOUR - 80.2" - BRIGHT WHITE
18 105312-01-07A FT INSERT - FEATURE STRIP - VINYL - BRIGHT WHITE
19 009126-03-000 EA HANDLE - ASSIST - BLACK TEXTURED
20 117046-02-000 EA BUMPER - RUBBER/ROUND END - 1.5"
21 P44490-01-R07 EA SIDEWALL - DRIVER - W/O WINDOWS/TRIMS (R10
21 P44490-01-R08 EA SIDEWALL - DRIVER - W/O WINDOWS/TRIMS (R11)
21 P44490-01-R09 EA SIDEWALL - DRIVER - W/O WINDOWS/TRIMS (R12)
22 096854-14-01A EA TRIM - CONTOUR - 76.3" - BRIGHT WHITE
23 131483-01-01A EA RAIL - AWNING - 192" - BRIGHT WHITE
24 140476-01-01A EA CAP - TRIM - CORNER/PASSENGER
25 108688-06-03A EA STRIP - FEATURE - BRIGHT WHITE - 96.9"
26 100085-05-01A EA TRIM/STRAP - SLEEPERBOARD - OFF/WHITE - 92.9"
27 100086-04-01A EA TRIM - SLEEPERBOARD/ROOF/LOWER - BRIGHT WHITE - 96.5"
28 121948-02-000 EA SHIELD - SIGHT
29 140443-02-P07 EA CAP - ROOF - W/O LIGHTS/VENTS - W/WIRING
30 140476-02-01A EA CAP - TRIM - CORNER/DRIVER
31 134774-01-02B EA BRACKET - CAB ATTACHMENT - E-COATED
32 141718-01-02B EA BRACKET - ROOF CAP - END/RIGHT HAND - E-COATED
33 140805-01-02B EA BRACKET - ROOF CAP/FRONT - E-COATED
34 141718-02-02B EA BRACKET - ROOF CAP - END/LEFT HAND - E-COATED
35 108651-01-01A EA END CAP - FEATURE STRIP
36 140620-01-01A EA CAP - TRIM - REAR/RIGHT - BRIGHT WHITE
37 112435-03-000 EA WHEELWELL
38 138423-01-12B EA PLATE/BACKING - LITE - BRIGHT WHITE
39 140596-02-P07 EA CAP - ROOF - W/O LIGHTS/VENTS/WIRING-W/STEEL REINFORCEMENT
40 140620-02-01A EA CAP - TRIM - REAR/LEFT - BRIGHT WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
1 127820-03-01A EA TRIM - SIDEWALL/LOWER - 28.6" - BRIGHT WHITE
2 127820-09-01A EA TRIM - SIDEWALL/LOWER - 20" - BRIGHT WHITE
3 127820-27-01A EA TRIM - SIDEWALL/LOWER - 3.7" - BRIGHT WHITE
4 127820-28-01A EA TRIM - SIDEWALL/LOWER - 8.2" - BRIGHT WHITE
5 127820-91-01A EA TRIM - SIDEWALL/LOWER - 4.5" - BRIGHT WHITE
6 127820-92-01A EA TRIM - SIDEWALL/LOWER - 6.6" - BRIGHT WHITE
7 127820-93-01A EA TRIM - SIDEWALL/LOWER - 9.1" - BRIGHT WHITE
8 127848-01-01A EA TRIM - WHEELWELL - BRIGHT WHITE
9 128427-08-01A EA JAMB - DOOR/STORAGE - TOP - 26.8" - BRIGHT WHITE
10 128427-10-01A EA JAMB - DOOR/STORAGE - TOP - 47.6" - BRIGHT WHITE
11 128427-11-01A EA JAMB - DOOR/STORAGE - TOP - 29.1" - BRIGHT WHITE
12 128427-13-01A EA JAMB - DOOR/STORAGE - TOP - 25.8" - BRIGHT WHITE
13 128732-08-P07 EA TRIM - SIDEWALL - 142.8"
14 128426-35-01A EA TRIM - ROCKER - NOTCHED - 101.6" - BRIGHT WHITE
15 138148-01-01A EA JAMB - DOOR/STORAGE - RIGHT HAND - 16" - BRIGHT WHITE
16 138148-02-01A EA JAMB - DOOR/STORAGE - LEFT HAND - 16" - BRIGHT WHITE
17 138149-03-01A EA JAMB - DOOR/STORAGE - RIGHT HAND - 14.5" - BRIGHT WHITE
18 138149-04-01A EA JAMB - DOOR/STORAGE - RIGHT HAND - 12.8" - BRIGHT WHITE
19 138152-03-01A EA JAMB - DOOR/STORAGE - LEFT HAND - 11.3" - BRIGHT WHITE
20 138152-10-01A EA JAMB - DOOR/STORAGE - LEFT HAND - 13.3" - BRIGHT WHITE
EXTERIOR BODY GROUP (CONTINUED)
PANELS & TRIMS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
1 127815-01-01A EA TRIM - WHEELWELL - SIDEWALL - BRIGHT WHITE
2 127820-07-01A EA TRIM - SIDEWALL/LOWER - 17.4" - BRIGHT WHITE
3 127820-13-01A EA TRIM - SIDEWALL/LOWER - 6.1" - BRIGHT WHITE
4 127820-94-01A EA TRIM - SIDEWALL/LOWER - 3.7" - BRIGHT WHITE
5 127820-95-01A EA TRIM - SIDEWALL/LOWER - 28.8" - BRIGHT WHITE
6 138150-01-01A EA JAMB - DOOR/STORAGE - RIGHT HAND - 13.8" - BRIGHT WHITE
7 138151-02-01A EA JAMB - DOOR/STORAGE - LEFT HAND - 15.1" - BRIGHT WHITE
8 138150-02-01A EA JAMB - DOOR/STORAGE - RIGHT HAND - 12.4" - BRIGHT WHITE
9 138151-03-01A EA JAMB - DOOR/STORAGE - LEFT HAND - 13.1" - BRIGHT WHITE
10 128426-05-01A EA TRIM - ROCKER - NOTCHED - 6" - BRIGHT/WHITE
11 128426-33-01A EA TRIM - ROCKER - NOTCHED - 101.7" - BRIGHT WHITE
12 128427-13-01A EA JAMB - DOOR/STORAGE - TOP - 25.8" - BRIGHT WHITE
13 128427-14-01A EA JAMB - DOOR/STORAGE - TOP - 23.6" - BRIGHT WHITE
EXTERIOR BODY GROUP (CONTINUED)
PANELS & TRIMS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
PANELS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 103334-03-02A EA TRIM - BACKWALL - LOWER/DRIVER/PASSENGER - 25.6" - BRT WHT
2 103335-02-02A EA TRIM - BACKWALL - LOWER/CENTER - 46.3" - BRIGHT WHITE
3 114248-02-01A EA ANGLE - PLASTIC - 96.6"
RUNNING BOARDS
KEY PART NUMBER U/M DESCRIPTION
* 072884-27-000 EA RUNNING BOARD SET - 39" - FORD - ALUMINUM
* 072884-28-000 EA RUNNING BOARD SET - ALUMINUM - CHEVY CHASSIS
*COMPONENT PARTS LISTED LATER IN THIS GROUP
LADDER
KEY PART NUMBER U/M DESCRIPTION
129639-04-01A EA LADDER - 85.1" - 7 STEP - BRUSHED ALUMINUM
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
COMPONENT PARTS FOR RUNNING BOARDS
072884-27-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
072884-27-700 EA BRACKET SET 12" 92 RB2BRK/M
072884-27-701 EA RUNNING BOARD-FORD 39",RT&LT
072884-27-702 FT TREAD TAPE RB9202
072884-27-703 EA MUD FLAP W/HOLES, 1EA=PAIR 99171
072884-27-704 EA CAP-ENDS, 1EA=PAIR 99148
072884-28-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
072884-27-704 EA CAP-ENDS, 1EA=PAIR 99148
072884-28-700 EA RUNNING BOARD W/BRKTS RT/LT 15543
072884-28-701 EA MUD FLAP - FRONT - 1EA=PAIR 99153
072884-28-702 EA BRACKET SET - COMPLETE 206771
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
MIRRORS
KEY PART NUMBER U/M DESCRIPTION
* 133908-10-01A EA MIRROR/PASS - 102" C BODY/FORD 4-BOLT MT - BRIGHT WHITE
* 133908-11-01A EA MIRROR/DRVR - 102" C BODY/FORD 4-BOLT MT - BRIGHT WHITE
* 133908-05-02A EA MIRROR/PASS - 102" WIDE BODY/CHEVY - BRIGHT WHITE - CHEVY
* 133908-06-02A EA MIRROR/DRVR - 102" WIDE BODY/CHEVY - BRIGHT WHITE - CHEVY
* 133908-12-01A EA MIRROR/PASS - FORD 4 BOLT MT-HEATED/REMOTE-B/W- EXTERIOR MIRRORS W/DEFROST
* 133908-13-01A EA MIRROR/DRVR - FORD 4-BOLT MT-HEATED/REMOTE-B/W- EXTERIOR MIRRORS W/DEFROST
* 133908-07-02A EA MIRROR/PASS - CHEVY - HEATED REMOTE - BRT WHT- EXTERIOR MIRRORS W/DEFROST, CHEVY
* 133908-08-02A EA MIRROR/DRVR - CHEVY - HEATED/REMOTE - BRT WHT- EXTERIOR MIRRORS W/DEFROST, CHEVY
120269-08-000 EA HARNESS/WIRE - F/ELECTRIC MIRRORS- EXTERIOR MIRRORS W/DEFROST
* 120269-07-01A EA PANEL - W/ELECTRIC MIRROR/HEAT SWITCH - EXTERIOR MIRRORS W/DEFROST, FORD
* 133908-09-01A EA PANEL - F/ELECTRIC MIRROR ONLY - L28X OPTION - GM- EXTERIOR MIRRORS W/DEFROST, CHEVY
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
COMPONENT PARTS FOR MIRRORS
133908-09-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
133908-09-700 EA SWITCH-MIRROR HEATER 7475150
120269-07-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
120269-07-700 EA SWITCH - REMOTE 7475720
133908-09-700 EA SWITCH-MIRROR HEATER 7475150
133908-01 THRU 133908-08, 133908-10- THRU 133908-13, 133908-16 & 133908-17- 01A/02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
117051-01-700 EA MIRROR-CONVEX 723068-4
120269-05-701 EA GLASS ONLY REPLACEMENT RH/LH 709411
133908-03-700 EA CAP - RECT/BLACK-W/O LIGHT 7095570
133908-04-700 EA CAP-MIRROR/ROUND - W/O LIGHT 7095470
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
STRUCTURAL COMPONENTS
KEY PART NUMBER U/M DESCRIPTION
002365-03-006 EA U-CHANNEL - EXTRUDED - 1" X 192" - BRIGHT WHITE
002726-01-001 EA GARNISH - U-CHANNEL - 1.38" X 19' - SERRATED
002754-01-001 EA ANGLE - EXTRUDED - 3/4" X 3/4" X 16' - MILL ALUMINUM
068716-01-001 EA BRACE - 90 DEGREE - L- ANGLE - 16’
076054-AC-000 EA FIBERGLASS SHEET - 20" X 99.8" - OFF WHITE
076054-P9-000 EA FIBERGLASS SHEET - 37.4" X 99.3" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-02-03
076054-X9-000 EA FIBERGLASS SHEET - 22.1" X 70.6" - BRIGHT WHITE
076054-Z3-000 EA FIBERGLASS SHEET - 102" X 93.9" - ROOF/SIDEWALL - BRT WHT
077517-62-000 EA FIBERGLASS SHEET - 48" X 96" - BRIGHT WHITE
089297-01-000 SF PLYWOOD - LUAN - OVERLAY GRADE - 4' X 8'
100619-01-000 BF FOAM - EXPANDED POLYSTYRENE - 1.34" X 48" X 96"
100619-02-000 BF FOAM - EXPANDED POLYSTYRENE - 1.5" X 48" X 96"
100619-04-000 BF FOAM - EXPANDED POLYSTYRENE - .5" X 48" X 96"
100619-05-000 BF FOAM - EXPANDED POLYSTYRENE - .75" X 48" X 96"-1.5"DENSITY
100619-16-000 BF FOAM - EXPANDED POLYSTYRENE - .75" X 48" X 96"-2" DENSITY
100619-27-000 BF FOAM - EXPANDED POLYSTYRENE - 3" X 48" X 92.8"
105077-10-000 EA FOAM - PLUG - ROOF CAP
108535-05-03A SF FIBERGLASS SHEET - 108" X 500' ROLL - BRIGHT WHITE
116942-03-01A LB ALUMINUM - .7" X 40" X 158"
120107-01-000 EA FOAM - ROOF COVE - 2.8" X 96" LONG
120107-02-000 EA FOAM - PLUG - ROOF TUBE - 2.2" X 2.9" X 1.8" LONG
120107-03-000 EA FOAM - PLUG - SIDEWALL TUBE - 1.2" X 2.1" X 1.8" LONG
135926-15-01A EA FIBERGLASS - SHEET - 96.7" X 345.1" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-02-03
135926-20-01A EA FIBERGLASS - SHEET - 99.5" X 100.2" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-02-03
135926-04-01A EA FIBERGLASS - SHEET - 26.1" X 68.2" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-02-03
135926-19-01A EA FIBERGLASS - SHEET - 31.1" X 68.2" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-02-03
135926-14-01A EA FIBERGLASS - SHEET - 96.7" X 261.4" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-02-03
148884-01-01A EA FIBERGLASS SHEET - 96.7" X 261.4" -HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-02-01A EA FIBERGLASS SHEET - 96.7" X 355.7" -HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-04-01A EA FIBERGLASS SHEET - 99.5" X 100.2" -HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-05-01A EA FIBERGLASS SHEET - 37.7" X 99.7" - HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-07-01A EA FIBERGLASS SHEET - 56.4" X 99.8" - HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-08-01A EA FIBERGLASS SHEET - 27.4" X 65.8" - HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-10-01A EA FIBERGLASS SHEET - 22.1" X 68.2" - HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-22-01A EA FIBERGLASS SHEET - 47.9" X 95.8" - HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
148884-23-01A EA FIBERGLASS SHEET - 47.9" X 95.8" - HIGH GLOSS-BRIGHT WHITE
FROM: 11-03-03 THRU: 99-99-99
002766-01-001 EA ANGLE - EXTRUDED - 1" X 1 1/2" X 17'
089297-02-000 SF PLYWOOD - LUAN - OVERLAY GRADE - 4' X 9'
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
111038-01-01A EA SPACER - AWNING - LOWER
* 113874-01-02A EA HARDWARE KIT - AWNING - W/O STANDOFF BRACKET-BRIGHT WHITE
113874-10-01A EA SPACER - AWNING - LOWER BRACKET
113874-12-01A EA SCREW/LAG - AWNING - 1/4" X 2 3/4" STAINLESS STEEL
137054-01-02A EA BRACKET - AWNING - BRIGHT WHITE
127647-01-01A EA ROD/AWNING GUARD - ENTRY DOOR - 17.8" LONG
127647-02-01A EA ROD/AWNING GUARD - ENTRY DOOR - 12.7" LONG
*COMPONENT PARTS LISTED LATER IN THIS GROUP
EXTERIOR BODY GROUP (CONTINUED)
AWNINGS
SPIRIT PATIO AWNINGS
SERIES MODEL COLOR AWNING AWNING WEATHER PART #
V
ENDOR
FABRIC LENGTH WRAP(MANUAL) MANUAL
SPIRIT 322E POLAR NAVY TAUPE VINYL 11.5' VYL/BRT WHT 113874-03-48A A&E
322R POLAR NAVY TAUPE VINYL 11.5' VYL/BRT WHT 113874-03-48A
324F POLAR NAVY TAUPE VINYL 11.5' VYL/BRT WHT 113874-03-48A
324V POLAR NAVY TAUPE VINYL 11.5' VYL/BRT WHT 113874-03-48A
329B/K POLAR NAVY TAUPE VINYL 14' VYL/BRT WHT 113874-05-48A
331C POLAR NAVY TAUPE VINYL 16' VYL/BRT WHT 113874-06-48A
332G POLAR NAVY TAUPE VINYL 16' VYL/BRT WHT 113874-06-48A
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR BODY GROUP (CONTINUED)
COMPONENT PARTS FOR AWNINGS
1
2
3
4
5
6
7
9
10
11
8
113874-01-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 113874-01-714 EA RAFTER - MAIN RH/LH BRT/WHT 830295.536F
2 113874-01-715 EA RAFTER - SECONDARY BRT/WHT 830463.511F
3 113874-01-702 EA KNOB - ADJUSTING 3105421.014
4 113874-01-706 EA LOCK - TRAVEL 830587.001
5 113874-01-707 EA HANDLE - LIFT W/RIVETS 830644
6 113874-01-712 EA FOOT - PATIO 730366-001
7 113874-01-710 EA PLUG-STOP KIT 830456
8 113874-01-717 EA ARM - ADJUSTABLE BRT/WHT 830467.517/F
9 113874-01-709 EA NAIL-SPIKE, 8" 113006
10 113874-01-716 EA ARM - MAIN SUPPORT BRT/WHT 3104502.293/F
11 113874-01-703 EA ROD-CENTER PULL W/ACCESSORY 830152.102
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP
DOOR & COMPARTMENT LAYOUT
KEY PART NUMBER U/M DESCRIPTION
1 126945-09-P07 EA DOOR/STORAGE - W/O HARDWARE - 18" X 8.3"
2 142034-01-01A EA SHELF - F/EXTERIOR TV - BRIGHT WHITE
3 139748-02-04B EA STEP/PULLOUT - W/BRACKETS - BLACK
3* 094708-03-01A EA STEP - ELECTRIC - SINGLE - BLACK CONTROL BOX - KWIKEE
4 102768-01-000 EA HOLDER - COMPARTMENT/ENTRY DOOR - METAL - MILL FINISH
5 117046-02-000 EA BUMPER - RUBBER/ROUND END - 1.5"
6 127795-09-P07 EA VALANCE/DOOR - W/O HARDWARE - 46.4" X 15.3"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
7 127795-10-P07 EA VALANCE/DOOR - W/O HARDWARE - 25.6" X 15.3"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
8* 084103-08-000 EA DOOR - VENT - REFRIGERATOR - W/O JAMB - BRIGHT WHITE
8 084104-08-000 EA JAMB - VENT DOOR/REFRIGERATOR - BRIGHT WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
DOOR & COMPARMENT LAYOUT (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 123330-05-02B EA SUPPORT ASM-ENTRANCE STEP
2 133114-07-01A EA TREAD - STEP - RUBBER - 26.3" - TAUPE (R10, R12)
FROM: 00-00-00 THRU: 10-12-03
2 147781-01-01A EA TREAD/STEP - RUBBER - TAUPE (R10, R12)
FROM: 10-13-03 THRU: 99-99-99
2 133114-07-03A EA TREAD - STEP - RUBBER - 26.3" - GRAY (R11)
FROM: 00-00-00 THRU: 10-12-03
2 147781-01-03A EA TREAD/STEP - RUBBER - GRAY (R11)
FROM: 10-13-03 THRU: 99-99-99
3 133114-08-01A EA TREAD - STEP - RUBBER - 26.3" - TAUPE (R10, R12)
FROM: 00-00-00 THRU: 10-12-03
3 133114-08-03A EA TREAD - STEP - RUBBER - 26.3" - GRAY (R11)
FROM: 00-00-00 THRU: 10-12-03
4 146747-01-02B EA BRACKET/CATCH - E-COATED
5 133114-03-01A EA TREAD - STEP - RUBBER - 27.1" - TAUPE (R10, R12)
5 133114-03-03A EA TREAD - STEP - RUBBER - 27.1" - GRAY (R11)
6 116975-01-01A EA LATCH - W/O STRIKE - BLACK - NEW STYLE
KEY PART NUMBER U/M DESCRIPTION
9 127826-01-J01 EA VALANCE/DOOR - PASSENGER W/O HDW - 13.9" X 24.6" X 12.6"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
10 120863-05-000 EA BUMPER - RUBBER/RADIUS TOP - 3/4" X 3/8"
11 127826-24-P07 EA VALANCE/DOOR - PASS W/O HARDWARE - 12.1" X 27.8" X 10.7"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
12 142894-01-01A EA DOOR/POWER CORD - W/HATCH - W/LOCK - BRIGHT WHITE
13 127826-26-P07 EA VALANCE/DOOR - DRVR W/O HARDWARE - 14.3" X 22.4" X 11.7"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
14 127826-25-P07 EA VALANCE/DOOR - DRVR W/O HARDWARE - 14.4" X 24.6" X 13.2"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
15 127795-12-P07 EA VALANCE/DOOR - W/O HARDWARE - 41.3" X 15.3"
119143-02-02A EA SPACER/CENTER HINGE - COMPARTMENT DOOR - BRIGHT WHITE - 2"
16 137554-16-N01 EA COMPARTMENT - LUGGAGE
17 137554-10-N01 EA COMPARTMENT - LUGGAGE
18 139100-02-01A EA GARNISH/RADIUS - ENTRY DOOR - BRIGHT WHITE
19 139101-02-01A EA GARNISH/STRAIGHT - 35.31" - W/O NOTCHES - BRIGHT WHITE
20 102569-04-000 EA MAT - ANTI SLIP
21 137554-11-N01 EA COMPARTMENT - LUGGAGE
22 131383-03-02A EA BRACKET - SHOWER HEAD - WHITE
23 092887-01-000 EA HATCH/PLATE - 8.2" FLANGE/6.5" R.O. - BLACK
24 140662-01-02B EA COMPARTMENT - POWER CORD - E-COATED
25 139455-02-02B EA COMPARTMENT - DRAINAGE - E-COATED
132892-02-01A FT SEAL - BULB
138292-01-000 EA SEAL - LOCK CYLINDER
138289-01-000 EA CYLINDER - LOCKING
138289-02-000 EA CYLINDER - LOCKING
138289-03-000 EA CYLINDER - LOCKING
138289-04-000 EA CYLINDER - LOCKING
138289-05-000 EA CYLINDER - LOCKING
138289-06-000 EA CYLINDER - LOCKING
138289-07-000 EA CYLINDER - LOCKING
138289-08-000 EA CYLINDER - LOCKING
138289-09-000 EA CYLINDER - LOCKING
138289-10-000 EA CYLINDER - LOCKING
138637-51-000 EA KEYS - SET OF TWO
138637-51-001 EA KEYS - SET OF TWO
138637-51-002 EA KEYS - SET OF TWO
138637-51-003 EA KEYS - SET OF TWO
138637-51-004 EA KEYS - SET OF TWO
138637-51-005 EA KEYS - SET OF TWO
138637-51-006 EA KEYS - SET OF TWO
138637-51-007 EA KEYS - SET OF TWO
138637-51-008 EA KEYS - SET OF TWO
138637-51-009 EA KEYS - SET OF TWO
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
COMPONENT PARTS FOR DOOR & COMPARTMENT LAYOUT
1
2
3
4
5
6
7
8
9
084103-08-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
084104-01-700 EA LOCK-MALE, FASTENER 201-721-010
084104-01-701 EA LOCK-FEMALE, FASTENER 201-802-010
094708-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 088746-01-709 EA FRAME W/SGL STEP,2800 SERIES 908028
2 094707-02-703 EA BEARING & PINS 909530
3 094707-02-700 EA MOTOR - “UT” ASM W/BRGS/PIN 909520
4 094707-02-702 EA GEAR KIT(GEAR-BEARING-PINS) 909525
5 094707-02-704 EA CONNECTOR-MOTOR ASM.W/PLATES 909537
6 094707-03-700 EA KIT CONTROL/SWITCH-RETROFIT 909506005
7 088733-01-700 EA BULB 9004
7 088746-01-705 EA LIGHT-UNDER STEP 9004
8 094708-03-700 EA LINKAGE ASSEMBLY-SERIES 28 909533
9 094707-02-707 EA TREAD - NON-SKID - BLACK 909333
094707-03-701 EA PLUG - 4-WAY - PACKARD 909306
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
COMPARTMENT DOOR PIECE PARTS
KEY PART NUMBER U/M DESCRIPTION
1 139325-01-000 EA SPACER - LOCK - 6MM
139337-01-000 EA GASKET - LOCK
2 097111-02-04A EA POCKET - LOCK - REAR DOOR - BLACK
2 097111-02-05A EA POCKET - LOCK - REAR DOOR - BRIGHT WHITE
3 081801-V3-000 EA HINGE - ALUMINUM - 2" X 96" - BRIGHT WHITE
4 106850-02-000 FT SEAL-E - SPONGE RUBBER - .43" X .75"
5 138290-02-000 EA CASE - W/CAM - W/O CYLINDER/KEY
EXTERIOR
ENTERTAINMENT
KEY PART NUMBER U/M DESCRIPTION
1 144734-01-000 EA SPACER
2 081801-V3-000 EA HINGE - ALUMINUM - 2” X 96” - BRIGHT WHITE
3 106850-02-000 FT SEAL-E - SPONGE RUBBER - .43" X .75"
4* 110506-27-000 EA LOCK - TWIST - 1.6"
110506-55-000 EA CASE/CYLINDER -TWIST -W/O CAM -1.25" -597312AA1
110506-66-000 EA CAM - LATCHING - DOG LEG - 1.5" LONG
144474-01-000 EA ADAPTER - LOCK - 180 DEGREEE
138292-01-000 EA SEAL - LOCK CYLINDER
4 138637-04-000 EA LOCK ASM. - KEYED - 1.5" CASE (CYLINDER/CAM/HDWR PKG)
138637-53-000 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-001 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-002 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-003 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-004 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-005 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-006 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-007 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-008 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-53-009 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
138637-51-000 EA KEYS - SET OF TWO
138637-51-001 EA KEYS - SET OF TWO
138637-51-002 EA KEYS - SET OF TWO
138637-51-003 EA KEYS - SET OF TWO
138637-51-004 EA KEYS - SET OF TWO
138637-51-005 EA KEYS - SET OF TWO
138637-51-006 EA KEYS - SET OF TWO
138637-51-007 EA KEYS - SET OF TWO
138637-51-008 EA KEYS - SET OF TWO
138637-51-009 EA KEYS - SET OF TWO
138637-63-000 EA CAM - LATCHING - DOG LEG - 1.5" LONG
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
COMPARTMENT DOOR PIECE PARTS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 107997-51-004 EA SPACER - DOOR LOCK .9" DEEP - TWIST LOCKS
1 144734-03-000 EA SPACER - KEYED LOCKS
2 110506-55-000 EA CASE/CYLINDER - TWIST LOCK - W/O CAM - 1.25" - 597312AA1
2 138637-53-000 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-001 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-002 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-003 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-004 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-005 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-006 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-007 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-008 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
2 138637-53-009 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - 1.5"
110506-64-000 EA CAM - LATCHING - DOG LEG - 1.8" LONG - TWIST LOCKS
138637-64-000 EA CAM - LATCHING - KEYED LOCKS
3 126694-55-002 EA EXTRUSION = U-CHANNEL/HINGED - 143.8" - BRIGHT WHITE
4 122612-55-008 EA U-CHANNEL/EXTRUSION - 144" - BRIGHT WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
COMPONENTS FOR COMPARTMENT DOOR PIECE PARTS
110506-A1-000, 110506-A2-000, 110506-26-000, 110506-27-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO .
110506-40-700 EA HARDWARE PACKAGE-CYLINDER/CASE 596950AAL
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
ENTRY
KEY PART NUMBER U/M DESCRIPTION
1 P32206-09-P07 EA DOOR - ENTRY W/SCREEN DOOR - W/O WINDOW LATCH (R10)
1 P32206-09-R08 EA DOOR - ENTRY W/SCREEN DOOR - W/O WINDOW LATCH (R11)
1 P32206-09-N03 EA DOOR - ENTRY W/SCREEN DOOR - W/O WINDOW LATCH (R12)
2 038327-01-000 EA TAPE - ANTI-SLIP - 2" X 60'
3 039715-01-000 EA NUT-SERT - 1/4” DIAMETER - 20 THREADS
4 075671-04-000 FT SEAL - SPONGE - LAZY T - W/ADHESIVE STRIP - .5" WIDE
5 075673-05-000 FT SEAL - PILE - ADHESIVE BACK - BLACK
6 106719-01-05A EA HINGE - ENTRY DOOR - BRIGHT WHITE
7 116111-02-01A EA SCREW - TAPTITE - 1/4-20 X 3/8 PPH 0 ZINC
8 118929-01-01A FT SEAL - PILE - PUSH ON
9 121893-01-01A EA FRAME - ENTRY DOOR/LOWER - BRIGHT WHITE
10 121894-21-01A EA FRAME - ENTRY DOOR - BRIGHT WHITE
11 121898-16-01A EA JAMB - ENTRY DOOR
12 132208-04-L07 EA DOOR - SCREEN - W/O HARDWARE
13 137401-01-03B EA BRACKET - DOOR ANGLE - OFF WHITE
14 139054-01-01A EA CAP - DRIP - JAMB MOUNTED - BRIGHT WHITE
15 132915-01-01A EA LATCH - SCREEN DOOR - BLACK
148364-01-02A EA STRIKE - SCREEN DOOR - BRIGHT WHITE
FROM: 12-19-03 THRU: 02-11-04
148364-01-12B EA STRIKE - SCREEN DOOR - BRIGHT WHITE
FROM: 02-12-04 THR 99-99-99
16 081914-02-000 EA BUMPER - RUBBER - ROUND - 5/16" DIA. X 13/64" THICK
138287-01-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-02-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-03-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-04-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-05-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-06-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-07-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-08-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-09-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
138287-10-000 EA CYLINDER/LOCK - ENTRY DOOR (MASTER)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
ENTRY (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
138288-01-000 EA KEY - REVERSIBLE - #1151 - T/M 16169-02-3091
138288-02-000 EA KEY - REVERSIBLE - #1152 - T/M 16169-02-3092
138288-03-000 EA KEY - REVERSIBLE - #1153 - T/M 16169-02-3093
138288-04-000 EA KEY - REVERSIBLE - #1154 - T/M 16169-02-3094
138288-05-000 EA KEY - REVERSIBLE - #1155 - T/M 16169-02-3095
138288-06-000 EA KEY - REVERSIBLE - #1156 - T/M 16169-02-3096
138288-07-000 EA KEY - REVERSIBLE - #1157 - T/M 16169-02-3097
138288-08-000 EA KEY - REVERSIBLE - #1158 - T/M 16169-02-3098
138288-09-000 EA KEY - REVERSIBLE - #1159 - T/M 16169-02-3099
138288-10-000 EA KEY - REVERSIBLE - #1150 - T/M 16169-02-3100
SCREEN
KEY PART NUMBER U/M DESCRIPTION
1 002293-02-000 SF SCREEN - 26" - CHARCOAL
2 002294-01-000 FT SPLINE - SCREENING - .13" X .14"
3 016454-21-000 EA INSERT - SCREEN DOOR - CENTER
4 078552-03-000 EA KICK PANEL - SCREEN DOOR - LOWER INSERT - UNPAINTED
5 078595-01-000 EA TOP PLATE - SCREEN DOOR - CURVED TOP - 4.7" X 25.35"
6 078777-08-000 FT CHANNEL - SLIDER
7 120863-06-000 EA BUMPER - RUBBER - 3/4" X 3/8"
8 132081-01-01A EA STRIKE - SLIDER - SCREEN DOOR - BRIGHT WHITE
9 132082-01-01A EA SLIDER - SCREEN DOOR - BRIGHT WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR DOORS & COMPARTMENTS GROUP (CONTINUED)
LATCH - ENTRY
11
8
39
2
1
54
7
10
6
KEY PART NUMBER U/M DESCRIPTION
1 061420-14-000 EA PLUG/PLASTIC - .034" DIAMETER
2 092927-14-000 EA STRIKER - ROUND - JAMB MOUNTED
FROM: 00-00-00 THRU: 11-02-03
2 092927-15-000 EA STRIKER - ROUND - JAMB MOUNTED
FROM: 11-03-03 THRU: 99-99-99
3 112782-04-01A EA GASKET
4 112782-05-01A EA CAP - VINYL - RED
5 112782-08-01A EA SCREW - MOUNTING/PLATE - ZINC
6 112782-15-01A EA LATCH - SINGLE ROTOR
7 112782-16-01A EA LATCH - INTERIOR PLATE
8 112782-18-01A EA LATCH - EXTERIOR - W/O LOCK CYLINDER W/ICON-REVERSIBLE KEY
9 132915-01-01A EA LATCH - SCREEN DOOR
10 132207-01-02B EA STIFFENER/DOOR - FORMED - E-COATED
072893-04-000 EA NUTSERT - 10-32
11 139102-01-01A EA COVER - BRACKET - STRIKE - BRIGHT WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR SLIDEOUT GROUP
FRONT LEFT
KEY PART NUMBER U/M DESCRIPTION
1* 142598-01-000 EA SLIDE ARM ASSEMBLY - FRONT - ELECTRIC
2* 142598-02-000 EA SLIDE ARM ASSEMBLY - REAR - ELECTRIC
138173-05-000 EA HANDLE/CRANK - SLIDEOUT - ROD
3 140962-01-P07 EA COMPARTMENT - SLIDEOUT
4 140975-01-P07 EA PANELLED/SEAL PLANE-W/TRIMS/STORAGE DOOR JAMBS-F/SLIDEOUT (R10)
4 140975-01-R08 EA PANELLED/SEAL PLANE-W/TRIMS/STORAGE DOOR JAMBS-F/SLIDEOUT (R11)
4 140975-01-P09 EA PANELLED/SEAL PLANE-W/TRIMS/STORAGE DOOR JAMBS-F/SLIDEOUT (R12)
5 140838-14-P07 EA PANELLED END - F/SLIDEOUT (R10)
5 140838-14-R08 EA PANELLED END - F/SLIDEOUT (R11)
5 140838-14-P09 EA PANELLED END - F/SLIDEOUT (R12)
6 126591-01-02B EA CARRIER/EXTENSION - F/SLIDEOUT-F/EXT. OF WIRE LOOM/HOSES
7 127030-03-02B EA BRACKET - UPR FRT/MOUNT - OUTSIDE WALL/SLIDEOUT - E-COATED
8 127030-04-02B EA BRACKET - UPR REAR/MOUNT - OUTSIDE WALL/SLIDEOUT-E-COATED
9 127828-03-02B EA BRACKET - F/SLIDEOUT COMPARTMENT - E-COATED
10 127828-04-02B EA BRACKET - F/SLIDEOUT COMPARTMENT - E-COATED
11 127820-11-01A EA TRIM - SIDEWALL/LOWER - 7.2" - BRIGHT WHITE
12 127820-85-01A EA TRIM - SIDEWALL/LOWER - 20.3" - BRIGHT WHITE
13 127820-86-01A EA TRIM - SIDEWALL/LOWER - 18.8" - BRIGHT WHITE
14 127852-02-M01 EA TRIM - WHEELWELL - SLIDE OUT/REAR
15 137970-06-01A EA TRIM - SIDEWALL
16 137970-08-01A EA TRIM - SIDEWALL
17 137970-09-01A EA TRIM - SIDEWALL
18 138148-01-01A EA JAMB - DOOR/STORAGE - RIGHT HAND - 16" - BRIGHT WHITE
19 138148-02-01A EA JAMB - DOOR/STORAGE - LEFT HAND - 16" - BRIGHT WHITE
20 140838-12-P07 EA PANELLED END - F/SLIDEOUT (R10)
20 140838-12-R08 EA PANELLED END - F/SLIDEOUT (R11)
20 140838-12-P09 EA PANELLED END - F/SLIDEOUT (R12)
21 140838-13-P07 EA PANELLED CENTER - F/SLIDEOUT (R10)
21 140838-13-R08 EA PANELLED CENTER - F/SLIDEOUT (R11)
21 140838-13-P09 EA PANELLED CENTER - F/SLIDEOUT (R12)
22 140981-01-01A EA JAMB - LOWER - BRIGHT WHITE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR SLIDEOUT GROUP (CONTINUED)
FRONT LEFT (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 139624-01-01A EA TRIM/SEAL - INNER/RIGHT HAND - 73.4" - BRIGHT WHITE
2 139624-02-01A EA TRIM/SEAL - INNER/LEFT HAND - 73.4" - BRIGHT WHITE
3 139624-07-01A EA TRIM/SEAL - INNER/TOP - 141.7” - BRIGHT WHITE
4 144490-11-R07 EA SLUG - F/SLIDEOUT (R10)
4 144490-11-R08 EA SLUG - F/SLIDEOUT (R11)
4 144490-11-R09 EA SLUG - F/SLIDEOUT (R12)
5 134728-01-P31 EA PANEL - SLIDEOUT - FRONT (R10)
5 134728-01-R08 EA PANEL - SLIDEOUT - FRONT (R11)
5 134728-01-M76 EA PANEL - SLIDEOUT - FRONT (R12)
6 134729-01-P31 EA PANEL - SLIDEOUT - REAR (R10)
6 134729-01-R08 EA PANEL - SLIDEOUT - REAR (R11)
6 134729-01-M76 EA PANEL - SLIDEOUT - REAR (R12)
7 139625-08-01A EA TRIM/SEAL - TOP/W/MITERED ENDS - 143.5" - BRIGHT WHITE
8 139625-07-01A EA TRIM/SEAL - LEFT HAND - 94.9" - BRIGHT WHITE
9 141096-01-01A EA TRIM/SEAL - RIGHT HAND - 80.7" - BRIGHT WHITE
10 117058-01-01A FT TAPE - LOOP - 3/4" WIDE - ADHESIVE BACKED
11 126546-01-02A EA COVER - END/SIDEWALL SLIDEOUT - BRIGHT WHITE
12 122977-10-03A EA AWNING/SLIDEOUT W/COVER - 143" - WHITE - VINYL/VINYL WRAP
13 116444-04-12B EA TRIM/KEY CORNER - SLIDEOUT - 3.1"X3.1" - BRT WHT
14 134730-01-M07 EA ROOF - W/O VENTS/WIRING - F/SLIDEOUT ROOM
15 142718-01-01A EA RETAINER - SIDEWALL/SLIDEOUT - 72.8"
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR SLIDEOUT GROUP (CONTINUED)
FRONT LEFT (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 135619-02-01A EA PLATE - TIEDOWN - SLIDEOUT ROOM
2 135619-01-01A EA STRAP - TIEDOWN - SLIDEOUT ROOM
3 135622-01-01B EA PLATE - TIEDOWN - SLIDEOUT ROOM
KEY PART NUMBER U/M DESCRIPTION
16 142718-22-01A EA RETAINER - SIDEWALL/SLIDEOUT - 141.3"
17 142719-06-01A EA TRIM/SIDEWALL - TOP/SLIDEOUT - 143.3" - BRIGHT WHITE
18 141581-03-01A EA TRIM - SIDEWALL/SLIDEOUT - 93.3” - BRIGHT WHITE
19 141581-04-01A EA TRIM - SIDEWALL/SLIDEOUT - 78.8” - BRIGHT WHITE
20 143753-01-01A EA TRIM - SIDEWALL/SLIDEOUT - 78.8" - BRIGHT WHITE
21 136824-07-01A EA TRIM - SIDEWALL/SLIDEOUT - 144.1" - BRIGHT WHITE
22 128621-29-01A EA BRACKET/ZEE - SLIDEOUT - 137.1” - MILL
23 115075-03-000 FT SEAL - WIPE - .25" X 2.9"
24 138659-01-01A EA TRIM/FEATURE STRIP - 181.7" - BRIGHT WHITE
25 125051-01-01A EA TRIM- FEATURE STRIP/LOWER - 20.2" - BRIGHT WHITE
26 115325-06-02A EA RAIL - FLOOR/SLIDEOUT ROOM - BLACK - 19.7" LONG
27 115325-03-02A EA RAIL - FLOOR/SLIDEOUT ROOM - BLACK - 64.5" LONG
28 125466-03-02A EA SUPPORT - ROOF - INTERIOR
29 115661-01-000 FT SHOE/GLIDE - SLIDEOUT ROOM - 1/16" X 3" - POLYETHYLENE
30 136978-01-01A FT SEAL - SLIDEOUT - BLACK
31 146056-01-000 FT SEAL - TRIANGLE - W/PSA
32 134837-01-01A EA RAMP - SLIDEOUT - BLACK PVC
33 142549-01-000 EA CLIP-S TYPE
34 133954-12-01A EA TRIM/SEAL - W/MITERED ENDS - 77.8” - BRIGHT WHITE
35 133954-13-01A EA TRIM/SEAL - W/MITERED ENDS - 138.2” - BRIGHT WHITE
36 138640-01-01A EA COVER - RAM - BRIGHT WHITE
37 136824-26-01A EA TRIM - SIDEWALL/SLIDEOUT - 93.3" - BRIGHT WHITE
38 105312-01-07A FT INSERT - FEATURE STRIP - VINYL - BRIGHT WHITE
39 075673-05-000 FT SEAL - PILE - ADHESIVE BACK - BLACK
40 133954-11-01A EA TRIM/SEAL - W/MITERED ENDS - 92" - BRIGHT WHITE
41 142718-27-01A EA RETAINER - SIDEWALL/SLIDEOUT - 15.2"
151282-13-01A EA TRIM - CARPET EDGE/F-ANGLE - 66" - BLACK
134756-04-N74 EA RAMP - FABRIC COVERED - F/SLIDEOUT - 66.6
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR SLIDEOUT GROUP (CONTINUED)
FRONT LEFT (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 132663-10-08A EA MOLDING-VINYL WRAP/PRE DRILLED-.6"X3.8"X65.8" - OAK
2 132844-01-08A EA BLOCK - CORNER - 3.9" X 3.9" - PORTSMOUTH OAK
3 132663-04-08A EA MOLDING-VINYL WRAP/PRE DRILLED - .6" X 3" X 70.4" - OAK
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
EXTERIOR SLIDEOUT GROUP (CONTINUED)
COMPONENT PARTS FOR FRONT SLIDEOUT
142598-01-000, 142598-02-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 140457-01-701 EA BUSHING - 1" X 3/4" X 1/2"ID 1614006
3 140457-01-704 EA SHAFT/AXLE - REAR ROLLER 7204523
10 138173-01-710 EA MOUNT PLATE W/STUDS 7201098
14 138173-01-700 EA PIN/CLEVIS - PLATED/FRONT 1213810
15 138173-01-701 EA POP RIVET - SS 3/16"X1/4" 1214630
16 138173-01-707 EA WEAR PUCK - PLASTIC F/DRIVE 1612523
17 138173-01-705 EA WEAR PAD - PLASTIC 1612531
19 138173-01-706 EA MOTOR - DRIVE W/WORM SHAFT 1820106
138173-01-704 EA HOUSING/ENCODER-MAIN ASSY 7200055
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
REAR
FRONT
142598-01
142598-02
4
2
11
13
24
18
19 26 27
6
10 11
20
14 8
12
25
15
22
23 7
9
21 16
17
5
3
1
2
28
16
5
17
7
9
21
28
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
GALLEY GROUP
CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 140307-06-P10 EA END CAP - OVERHEAD CABINET
2 140904-01-P10 EA CABINET - OVERHEAD/GALLEY - W/O DOORS/HARDWARE
3 140307-07-P10 EA END CAP - OVERHEAD CABINET - NON CONVECTION MICROWAVE
3 140307-40-R13 EA END CAP - OVERHEAD CABINET - CONVECTION MICROWAVE
4 098916-33-02B EA BRACE - MICROWAVE CABINET - LEFT HAND - E-COATED - NON CONVECTION
4 149420-05-02B EA BRACE - MICROWAVE CABINET - LEFT HAND - E-COATED - CONVECTION
5 140905-01-P10 EA CABINET - OVERHEAD/MICROWAVE - W/O DOORS/HARDWARE - NON CONVECTION
FROM: 00-00-00 THRU: 02-15-04
5 146727-01-R07 EA CABINET - OVERHEAD/MICROWAVE - W/O DOORS/HARDWARE - NON CONVEC W/19” COLOR TV
5 146727-02-R07 EA CABINET - OVERHEAD/MICROWAVE - W/O DRS/HDW- NON CONVEC W/19” COLOR TV W/INVERTER
5 150573-01-R07 EA CABINET - OVERHEAD/MICROWAVE - W/O DRS/HDW - CONVECTION
5 150573-02-R07 EA CABINET - OVERHEAD/MICROWAVE - W/O DRS/HDW - CONVECTION W/INVERTER
6 098916-34-02B EA BRACE - MICROWAVE CABINET - RIGHT HAND - E-COATED - NON CONVECTION
6 149420-06-02B EA BRACE - MICROWAVE CABINET - RIGHT HAND - E-COATED - CONVECTION
7 140307-08-P10 EA END CAP - OVERHEAD CABINET
8 144664-01-R07 EA CABINET - OVHD/GALLEY - W/O DRS/HDW
8 144664-02-R07 EA CABINET - OVHD/GALLEY - W/O DRS/HDW- 19” COLOR TV W/STEREO/STEREO DVD/VCR W/REMOTE
8 144664-03-R07 EA CABINET - OVHD/GALLEY - W/O DRS/HDW- 19” COLOR TV W/STEREO
9 144698-01-R07 EA CABINET - GALLEY - W/O COUNTERTOP/DOORS/DRAWERS/HARDWARE - OVEN
9 144698-02-R07 EA CABINET - GALLEY - W/O COUNTERTOP/DOORS/DRAWERS/HARDWARE - OVEN W/TWO-WAY
9 144698-03-R07 EA CABINET - GALLEY - W/O COUNTERTOP/DOORS/DRAWERS/HARDWARE - RANGE TOP
9 144698-04-R07 EA CABINET - GALLEY - W/O COUNTERTOP/DOORS/DRAWERS/HARDWARE - RANGE TOP W/TWO-WAY
10 133653-31-R07 EA COUNTERTOP - LAMINATED - EGGSHELL/PORTSMOUTH OAK (R10)
10 133653-31-R08 EA COUNTERTOP - LAMINATED - GRAY TRANQUILITY/PORTSMOUTH OAK (R11)
10 133653-31-R09 EA COUNTERTOP - LAMINATED - LINO FRIEZE/PORTSMOUTH OAK (R12)
11 144585-02-R07 EA EXTENSION - GALLEY - EGGSHELL/PORTSMOUTH OAK (R10)
11 144585-02-R08 EA EXTENSION - GALLEY - GRAY TRANQUILITY/PORTSMOUTH OAK (R11)
11 144585-02-R09 EA EXTENSION - GALLEY - LINO FRIEZE/PORTSMOUTH OAK (R12)
12 146733-01-R10 EA PANEL - W/O INVERTER CORD (HOLE CUTOUT) - FABRIC COVERED
12 146733-01-R11 EA PANEL - W/O INVERTER CORD (HOLE CUTOUT) - FABRIC COVERED
12 146733-01-R12 EA PANEL - W/O INVERTER CORD (HOLE CUTOUT) - FABRIC COVERED
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
GALLEY GROUP (CONTINUED)
CABINETS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 103610-04-P17 EA COVER - SINK - 15.7" X 13.8" - EGGSHELL MOSAIC (R10)
1 103610-04-N30 EA COVER - SINK - 15.7" X 13.8" - GRAY TRANQUILITY (R11)
1 103610-04-R09 EA COVER - SINK - 15.7" X 13.8" - LINO FRIEZE (R12)
2 093214-01-03A EA GRILLE - SPEAKER - 4" - GLACIER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
GALLEY GROUP (CONTINUED)
DOORS & DRAWERS
KEY PART NUMBER U/M DESCRIPTION
1 136955-A6-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 14.4" X 21.9" - W/O HDW
2 136955-70-P10 EA DOOR - RAISED PANEL/PENCIL EDGE - 12" X 26" - W/O HDW
3 136919-47-P10 EA DOOR - FLAT/PENCIL EDGE - 10.8" X 27.9" - W/O HARDWARE
4 100708-18-000 EA DOOR/GLASS - TV CABINET - 5.3" X 20" - W/O HARDWARE - 19” COLOR TV W/STEREO
5 145492-06-R10 EA DRAWER - PENCIL EDGE - 22.6"W X 13.7"D-W/O SLIDES/HARDWARE
6 145492-07-R07 EA DRAWER - PENCIL EDGE - 22.9"W X 15.7"D - W/O SLIDES/HDW
7 145492-A5-R07 EA DRAWER - PENCIL EDGE - 19.8"W X 15.7"D - W/O SLIDES/HDW
8 145492-04-R07 EA DRAWER - PENCIL EDGE - 9.9"W X 15.7"D - W/O SLIDES/HDW
9 136919-48-P10 EA DOOR - FLAT/PENCIL EDGE - 10.8" X 27.9" - W/O HARDWARE
10 145492-X7-R30 EA DRAWER - PENCIL EDGE - 19.8"W X 11.8"D - W/O SLIDES/HDW - RANGE TOP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
GENERATOR GROUP
KEY PART NUMBER U/M DESCRIPTION
109982-03-000 EA GENERATOR - 4.0 MICROLITE
114071-02-02B EA SUPPORT - GENERATOR - RIGHT
105958-08-000 EA PIPE - GENERATOR EXHAUST - 1.5" OD X 3.1" X 19.7"
007125-04-000 EA CLAMP - MUFFLER - 1.12" DIAMETER
114070-02-02B EA SUPPORT - GENERATOR - LEFT
088258-02-000 EA CLIP - RETAINING - FUEL LINE SINGLE
024924-02-000 EA RECEPTACLE - POWER CORD - W/PARTIAL PLATE
KEY PART NUMBER U/M DESCRIPTION
109982-03-000 EA GENERATOR - 4.0 MICROLITE
114071-02-02B EA SUPPORT - GENERATOR - RIGHT
105958-08-000 EA PIPE - GENERATOR EXHAUST - 1.5" OD X 3.1" X 19.7"
007125-03-000 EA CLAMP - MUFFLER - 1.5" DIAMETER
007125-04-000 EA CLAMP - MUFFLER - 1.12" DIAMETER
114070-02-02B EA SUPPORT - GENERATOR - LEFT
024924-02-000 EA RECEPTACLE - POWER CORD - W/PARTIAL PLATE
088258-02-000 EA CLIP - RETAINING - FUEL LINE SINGLE
KEY PART NUMBER U/M DESCRIPTION
109982-03-000 EA GENERATOR - 4.0 MICROLITE - 324F, 329B, 329K, 331, 332G
109982-04-000 EA GENERATOR - 3.6 MICROLITE - LP - 324F
114071-02-02B EA SUPPORT - GENERATOR - RIGHT
105958-08-000 EA PIPE - GENERATOR EXHAUST - 1.5" OD X 3.1" X 19.7" - 331
138232-01-000 EA PIPE - EXHAUST - GENERATOR - 324F
139763-01-000 EA PIPE - EXHAUST - GENERATOR - 324F
141158-01-000 EA PIPE/EXHAUST - GENERATOR - 329B, 329K
127920-01-000 EA PIPE - EXHAUST - GENERATOR - 322G
007131-01-000 EA HANGER - TAILPIPE - 6 SLOTS - 324F, 329B, 329K, 331
007125-03-000 EA CLAMP - MUFFLER - 1.5" DIAMETER - 324F, 329B, 329K
007125-04-000 EA CLAMP - MUFFLER - 1.12" DIAMETER
114070-02-02B EA SUPPORT - GENERATOR - LEFT
024924-02-000 EA RECEPTACLE - POWER CORD - W/PARTIAL PLATE
088258-02-000 EA CLIP - RETAINING - FUEL LINE SINGLE
322E, 322R
324F, 329B, 329K, 331, 332G
324V
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP
FURNACE
KEY PART NUMBER U/M DESCRIPTION
* 139980-01-000 EA FURNACE - 25000 BTU - SF QUIET - SUBURBAN SF-25 2320J - 324F, 324V, 322E, 322R
* 139980-02-000 EA FURNACE - 30000 BTU - SF QUIET - SUBURBAN SF-30 2321J - 331, 332G, 329B, 329K
139980-07-000 EA ADAPTOR - VENT BOTTOM SF-30/35
139980-08-000 EA GASKET - BOTTOM VENT SF-30/35
098668-23-000 EA DOOR - ACCESS - FURNACE - BRIGHT WHITE
009198-01-000 FT DUCT - HEAT - FLEXIBLE - 4" ID X 25'
009198-02-000 FT DUCT - HEAT - FLEXIBLE - 2” ID X 25’
056464-10-000 EA REGISTER W/O DAMPER - 4" DIAMETER - PLASTIC - BEIGE
137965-01-01A EA REGISTER - 2.25" X 10" - W/O DAMPER - ANTIQUE BRASS
069636-02-000 EA CONNECTOR - DUCT - 4" ID
009200-01-000 EA TAPE - FURNACE - 1 1/2"
089367-01-000 EA TEE - 4" OD - 7" LONG - METAL
089367-02-000 EA TEE - 4" X 2" X 4"
024990-11-000 EA OUTLET - DEFROSTER - W/SWIVEL - 2” SLEEVE/4” OD - CAD CRM
118761-01-000 EA REDUCER - 4”-2” - GALVANIZED
093614-01-02A EA GRILL - AIR RETURN - 15.9” X 7.9” - BIEGE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR FURNACE
139980-01-000
139980-02-000
2
31
33
66
65
37 42
44
46
47
48
39
40
22
19
52
50
53
54
55
61
62
58
59
57
7
628
27
26
9
11
12
13
14
16
23
24
5
1
36
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR FURNACE (CONTINUED)
139980-02-000 (CONTNUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
9 139980-01-700 EA MANIFOLD ASSEMBLY 171571
11 092300-02-701 EA ORIFICE-MAIN BURNER (NT-30BW 180214
12 098668-22-703 EA GASKET - BURNER ACCESS COVER 070811
22 139980-01-701 EA ELECTRODE 232286
23 098668-02-700 EA BURNER ASSEMBLY,SF-30 & SF35 010745
26 098668-01-718 EA VALVE-GAS SF S.N.974903079 161122
27 139980-01-702 EA PIPE ASSEMBLY/GAS INLET 171574
31 098668-01-707 EA TUBE ASSEMBLY, EXHAUST W/CAP 260231
33 139980-01-703 EA COMBUSTION AIR HOUS FRT/HALF 390852
36 098668-01-706 EA WHEEL-COMBUSTION AIR 350184
37 139980-01-704 EA COMBUSTION AIR HOUS RR HALF 390848
39 139980-01-705 EA GASKET/FIREWALL-COMB AIR 071084
40 139980-01-706 EA MOTOR ASSEMBLY W/GASKET 232682
42 101990-01-714 EA GASKET-MICROSWITCH 230877
44 098668-21-700 EA SWITCH-MICRO-W/O FLAG 3 1/4" 232261
46 139980-01-708 EA BLOWER ASSEMBLY - ROOM AIR 390739BK
47 098668-01-711 EA WHEEL-BLOWER, ROOM AIR 350129
48 139980-01-709 EA ORFICE RING 390696
50 139980-01-710 EA SWITCH - ON/OFF 232351
52 139980-01-711 EA PANEL ASSEMBLY-MODULE BD 101663
53 139980-01-712 EA INSULATOR - MODULE BD 070807
54 098668-22-705 EA MODULE BD W/RELAY TIME DELAY 520820
55 139980-01-713 EA CAP/INSULATOR-MODULE BD 070973
57 139980-01-714 EA BUSHING - UNIVERSAL 070362
58 139980-01-715 EA BUSHING - STRAIN RELIEF 231809
59 098668-01-716 EA GASKET-FIREWALL,CHAMBER SIDE 070808
61 139980-01-716 EA CHAMBER ASSEMBLY - FINAL 021149BK
62 098668-21-701 EA SWITCH - LIMIT 232504
66 098668-01-713 EA TUBE ASSEMBLY, INTAKE 051248
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
139980-01-000 (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
9 139980-01-700 EA MANIFOLD ASSEMBLY 171571
11 090039-01-703 EA ORIFICE-MAIN BURNER 180193
12 098668-22-703 EA GASKET - BURNER ACCESS COVER 070811
22 139980-01-701 EA ELECTRODE 232286
23 098668-01-703 EA BURNER ASSEMBLY 010762
26 098668-01-718 EA VALVE-GAS SF S.N.974903079 161122
27 139980-01-702 EA PIPE ASSEMBLY/GAS INLET 171574
31 098668-01-707 EA TUBE ASSEMBLY, EXHAUST W/CAP 260231
33 139980-01-703 EA HOUSING/COMB. - FRONT/HALF 390852
36 098668-01-706 EA WHEEL-COMBUSTION AIR 350184
37 139980-01-704 EA HOUSING/COMB. - REAR/HALF 390848
39 139980-01-705 EA GASKET/FIREWALL-COMB AIR 071084
40 139980-01-706 EA MOTOR ASSEMBLY W/GASKET 232682
42 101990-01-714 EA GASKET-MICROSWITCH 230877
44 098668-21-700 EA SWITCH-MICRO-W/O FLAG 3 1/4" 232261
46 139980-01-708 EA BLOWER ASSEMBLY - ROOM AIR 390739BK
47 098668-01-711 EA WHEEL-BLOWER, ROOM AIR 350129
48 139980-01-709 EA ORFICE RING 390696
50 139980-01-710 EA SWITCH - ON/OFF 232351
52 139980-01-711 EA PANEL ASSEMBLY-MODULE BD 101663
53 139980-01-712 EA INSULATOR - MODULE BD 070807
54 098668-22-705 EA MODULE BD W/RELAY TIME DELAY 520820
55 139980-01-713 EA CAP/INSULATOR-MODULE BD 070973
57 139980-01-714 EA BUSHING - UNIVERSAL 070362
58 139980-01-715 EA BUSHING - STRAIN RELIEF 231809
59 098668-01-716 EA GASKET-FIREWALL,CHAMBER SIDE 070808
61 139980-01-716 EA CHAMBER ASSEMBLY - FINAL 021149BK
62 098668-21-701 EA SWITCH - LIMIT 232504
66 098668-01-713 EA TUBE ASSEMBLY, INTAKE 051248
098668-19-700 EA DOOR/CABINET ACCESS 101888
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT(S)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP (CONTINUED)
ROOF
KEY PART NUMBER U/M DESCRIPTION
* 131185-03-01A EA A/C - ROOF - 13,500 BTU - MACH 3 WHITE - 324F, 324V, 322E, 322R
* 131188-03-01A EA A/C - ROOF - 14,800 BTU - MACH 15 - WHITE - 331, 332G, 329B, 329K
* 131188-04-01A EA A/C - ROOF - 14,800 BTU - HEAT PUMP - WHITE - A/C HEAT PUMP
* 131184-01-01A EA CEILING ASSEMBLY - A/C DUCTED - WHITE
* 131184-05-01A EA CEILING - HEAT PUMP - WHITE - A/C HEAT PUMP
131184-02-01A EA BOARD - DIVIDER - SILVER
135618-03-01A EA THERMOSTAT - A/C & FURNACE - WHITE
135618-01-01A EA THERMOSTAT - HEAT PUMP/FURNACE - WHITE- A/C HEAT PUMP
120134-01-02A EA REGISTER - W/DAMPER - 4" PIPE/7" O.D. FACE - WHITE
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR ROOF
131184-01-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 131184-01-707 EA DUCT DIVIDER 8330-3501
5 131184-01-700 EA PLUG ASSEMBLY 7330A389
6 131184-01-701 EA TERMINAL BOARD 7330B3201
7 131184-01-702 EA ISOLATOR - BLANK 7330C365
8 108892-01-702 EA BOARD-P.C. 7330A3211
10 108892-01-703 EA FILTER 6798A3761
11 108892-01-704 EA GRILLE 16 3/8X16 3/8 RETURN 6798-3041
12 131184-01-704 EA COIL SENSOR 7330-6111
13 131184-01-705 EA JUNCTION BOX ASSEMBLY 7330B5551
131184-01-703 EA SMALL PARTS PKG 8330-5961
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
7
8
12
11
56
10
3
4
9
13
2
1
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
8
13
11
56
10
1
3
2
49
7
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR ROOF (CONTINUED)
131184-05-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
4 131184-04-703 EA BOX - JUNCTION 7330-113
5 131184-04-700 EA PLUG ASSEMBLY 7530A340
6 131184-04-702 EA BOARD - TERMINAL 7530B3201
7 131184-01-702 EA ISOLATOR - BLANK 7330C365
8 131184-04-705 EA BOARD - P.C. 7330B3311
10 108892-01-703 EA FILTER 6798A3761
11 108892-01-704 EA GRILLE 16 3/8X16 3/8 RETURN 6798-3041
13 105620-12-719 EA COIL SENSOR 7330A3231
131184-01-703 EA SMALL PARTS PKG 8330-5961
131184-04-706 EA JUNCTION BOX AMS. (HEAT PUMP) 7530-508
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR ROOF (CONTINUED)
2
18
25
19
26
22 24
10 6
7
8
28 21 9
5
3
20
23
4
12
15
14
16
13 27
11
17
1
131185-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
2 131185-03-700 EA SHROUD - ROOF AIR 8333-4161
3 131185-01-700 EA CONDENSER COIL 1452A1451
5 093763-01-712 EA BLADE-FAN-CONDENSER 6733-3221
6 131185-03-701 EA COMPRESSOR - (PANASONC) 1450A2059
6 105620-01-706 EA MOUNTING PKG.,COMP., 3 PER 6759-3081
7 131185-03-702 EA OVERLOAD 1450-0141
9 131185-01-701 EA MOTOR (115V, 60HZ) 1468-3069
10 131185-01-702 EA BLOWER WHEEL PACKAGE 1472-1091
12 105620-12-725 EA COMPRESSOR RUN CAPACITO 1499-5731
13 108889-01-708 EA CAPACITOR-FAN, 7.5MFD. 370U 1499-5461
15 105620-10-704 EA START COMPACITOR 1497-0861
15 105620-10-705 EA PTCR (START DEVICE) - W/CAP. 8333A9021
18 131185-01-703 EA EVAPORATOR COIL 1452A1491
20 037648-01-714 EA GASKET PACKAGE 8332-3301
21 131185-01-704 EA MOTOR MOUNT & SEAL KIT 8333-5151
27 131185-03-704 EA LINE - SUCTION 8333B530
28 131185-03-705 EA LINE - DISCARGE 8333-131
131185-03-703 EA PAD/FILLER (COND AIR SEAL) 8332-3301
093306-01-701 EA DECAL PACKAGE, LEFT & RIGHT 6798B3591
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR ROOF (CONTINUED)
1
2
16 22
96
7
19 8
54
3
25
11
13
14
12
15
18
21
17
23
20
27
10
28
24
29
26
131188-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
2 108889-05-700 EA SHROUD-BRIGHT/WHT. W/O LOGO 7333-4601
3 115219-01-700 EA COIL-CONDENSER 1452A1321
5 093763-01-712 EA BLADE-FAN-CONDENSER 6733-3221
6 131188-01-700 EA COMPRESSOR - TECUMSEH 1450A2609
7 105620-01-706 EA MOUNTING PKG.,COMP., 3 PER 6759-3081
8 131185-01-701 EA MOTOR (115V, 60HZ) 1468-3069
9 131185-01-702 EA BLOWER WHEEL PACKAGE 1472-1091
11 131188-01-701 EA RUN CAP. (COMP-40MFD/370V) 1499-5721
12 108889-01-708 EA CAPACITOR-FAN, 7.5MFD. 370U 1499-5461
13 126859-01-704 EA CAPACITOR - START 1497-0871
14 091225-01-709 EA RELAY-START 1497-4131
16 131186-01-701 EA EVAPORATOR COIL 1452-1521
18 037648-01-714 EA GASKET PACKAGE 8332-3301
19 131185-01-704 EA MOTOR MOUNT & SEAL KIT 8333-5151
093306-01-701 EA DECAL PACKAGE, LEFT & RIGHT 6798B3591
108889-01-710 EA PAD-FILLER, CONDENSER SEAL 6759B3971
131188-01-702 EA LINE - SUCTION 7335A134
131188-01-703 EA LINE - DISCHARGE 7335A135
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
1
2
16 22
96
7
19 8
54
3
25
11
13
14
12
15
18
21
17
23
20
27
10
28
24
29
26
HEATING & A/C GROUP (CONTINUED)
COMPONENT PARTS FOR ROOF (CONTINUED)
131188-04-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 131188-02-700 EA CONDENSER COIL 1452-1441
5 093763-01-712 EA BLADE-FAN-CONDENSER 6733-3221
6 131188-02-701 EA COMPRESSOR(TECUMSEH-RK225AT) 1450A2069
7 105620-01-706 EA MOUNTING PKG.,COMP., 3 PER 6759-3081
8 131185-01-701 EA MOTOR (115V, 60HZ) 1468-3069
9 131185-01-702 EA BLOWER WHEEL PACKAGE 1472-1091
10 131188-02-702 EA RESTRICTOR - BY FLOW 1454-2501
11 131188-01-701 EA RUN CAP. (COMP-40MFD/370V) 1499-5721
12 093763-01-704 EA CAPACITOR-FAN 1499-5461
13 131188-02-703 EA CAPACITOR-START(21-25MFD) 1497-0211
14 091225-01-709 EA RELAY-START 1497-4131
16 131186-01-701 EA EVAPORATOR COIL 1452-1521
18 037648-01-714 EA GASKET PACKAGE 8332-3301
19 131185-01-704 EA MOTOR MOUNT & SEAL KIT 8333-5151
25 131188-02-704 EA VALVE/REVERSE ASSEMBLY 7535A5301
26 105620-12-708 EA COIL - SOLENOID 1460-1081
27 131188-02-705 EA WIRE HARNESS F/SOLENOID 7535-109
28 131188-02-706 EA SWITCH - FREEZE 1460-2041
29 131188-02-707 EA LIQUID LINE 7535-135
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
1 M09412-62-N42 EA MOLDING/SHELF EDGE - W/.4" NOTCH - PORTSMOUTH II - PORTSMOUTH OAK
1 M09412-62-M52 EA MOLDING/SHELF EDGE - W/.4" NOTCH - CHERRY IV - CONCERT CHERRY
1 M09412-62-M62 EA MOLDING/SHELF EDGE - W/.4" NOTCH - WASHED MAPLE
1 M09412-62-RC3 EA MOLDING/SHELF EDGE - W/.4" NOTCH - .6” X 1.3” X 96” - HONEY CHERRY
1A M09438-02-N70 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.5" - OAK/PORTS OAK - PORTSMOUTH OAK
1A M09438-02-N85 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.5" - CHERRY/CHERRY IV - CONCERT CHERRY
1A M09438-02-N84 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.5" - MAPLE/WASHED MP - WASHED MAPLE
1B M09438-21-N95 EA MOLDING/TRIM - .8" X 2.2" X 80.2" - OAK/PORTS OAK - PORTSMOUTH OAK
1B M09438-21-N94 EA MOLDING/TRIM - .8" X 2.2" X 80.2" - CHERRY/CHERRY IV - CONCERT CHERRY
1B M09438-21-NQ0 EA MOLDING/TRIM - .8" X 2.2" X 80.2" - MAPLE/WASHED MP - WASHED MAPLE
1B M09438-23-N95 EA MOLDING - HARDWOOD-W/NOTCH - 4" X 80.2" - OAK/PORTS OAK - PORTSMOUTH OAK
1B M09438-23-N94 EA MOLDING - HARDWOOD-W/NOTCH - 4" X 80.2" - CHERRY/CHERRY IV - CONCERT CHERRY
1B M09438-23-NQ0 EA MOLDING - HARDWOOD-W/NOTCH - 4" X 80.2" - MAPLE/WASHED MP - WASHED MAPLE
1B M09438-25-N95 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.2" - OAK/PORTS OAK - PORTSMOUTH OAK
1B M09438-25-N94 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.2" - CHERRY/CHERRY IV - CONCERT CHERRY
1B M09438-25-NQ0 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.2" - MAPLE/WASHED MP - WASHED MAPLE
1B M09438-25-RA3 EA MOLDING - HARDWOOD-W/NOTCH - 1.4"X 80.2" - CHERRY/HONEY - HONEY CHERRY
1B M09450-77-PC0 EA MOLDING - TRIM/HDWD W/LIP -.4"X3.2"X79.6" - OAK/PORTS OAK - PORTSMOUTH OAK
1B M09450-77-PC1 EA MOLDING - TRIM/HDWD W/LIP -.4"X3.2"X79.6" - CHERRY/CHERRY IV - CONCERT CHERRY
1B M09450-77-PC2 EA MOLDING - TRIM/HDWD W/LIP -.4"X3.2"X79.6" - MAPLE/WASHED MP - WASHED MAPLE
1B M09450-77-RC3 EA MOLDING - TRIM/HDWD W/LIP -.4"X3.2"X79.6" - CHERRY/HONEY - HONEY CHERRY
1B M09462-75-R38 EA MOLDING/TRIM - .75" X 1.2" X 80.2" - PORTSMOUTH OAK
1B M09462-75-R39 EA MOLDING/TRIM - .75" X 1.2" X 80.2" - CONCERT CHERRY
1B M09462-75-R46 EA MOLDING/TRIM - .75" X 1.2" X 80.2" - WASHED MAPLE
2 M09454-62-P54 EA MOLDING - TRIM/VEE - .2" X 1" X 3.5" - OAK - PORTSMOUTH OAK
2 M09454-62-P55 EA MOLDING - TRIM/VEE - .2" X 1" X 3.5" - CHERRY - CONCERT CHERRY
2 M09454-62-P56 EA MOLDING - TRIM/VEE - .2" X 1" X 3.5" - MAPLE - WASHED MAPLE
2 M09454-62-RE0 EA MOLDING - TRIM/VEE - .2" X 1" X 3.5" - CHERRY - HONEY CHERRY
2 M09462-50-R74 EA MOLDING - TRIM/VEE - .2" X 1" X 93.5" - PORTSMOUTH OAK
2 M09462-50-R75 EA MOLDING - TRIM/VEE - .2" X 1" X 93.5" - CONCERT CHERRY
2 M09462-50-R76 EA MOLDING - TRIM/VEE - .2" X 1" X 93.5" - WASHED MAPLE
2 M09477-18-R83 EA MOLDING - TRIM/VEE - .2" X 1" X 32" - OAK - PORTSMOUTH OAK
2 M09477-18-R84 EA MOLDING - TRIM/VEE - .2" X 1" X 32" - CHERRY - CONCERT CHERRY
2 M09477-18-R91 EA MOLDING - TRIM/VEE - .2" X 1" X 32" - MAPLE - WASHED MAPLE
2 M09477-18-RE0 EA MOLDING - TRIM/VEE - .2" X 1" X 32" - CHERRY - HONEY CHERRY
3 M09471-79-R38 EA MOLDING-STAINED - PORTSMOUTH OAK
3 M09471-79-R39 EA MOLDING-STAINED - CONCERT CHERRY
3 M09471-79-R46 EA MOLDING-STAINED - WASHED MAPLE
3 M09471-79-RE0 EA MOLDING-STAINED - HONEY CHERRY
3A M09471-40-R83 EA MOLDING-STAINED - PORTSMOUTH OAK
3A M09471-40-R84 EA MOLDING-STAINED - CONCERT CHERRY
3A M09471-40-RE0 EA MOLDING-STAINED - HONEY CHERRY
4 M09454-52-PA0 EA MOLDING - FLUTED - .75" X 3.5" X 76.7" - OAK - PORTSMOUTH OAK
4 M09454-52-PA1 EA MOLDING - FLUTED - .75" X 3.5" X 76.7" - CHERRY - CONCERT CHERRY
4 M09454-52-PA2 EA MOLDING - FLUTED - .75" X 3.5" X 76.7" - MAPLE - WASHED MAPLE
4 P39129-01-N53 EA MOLDING - FLUTED/CURVED - 3.5" X 44.5" - PORTSMOUTH OAK
4 P39129-01-N52 EA MOLDING - FLUTED/CURVED - 3.5" X 44.5" - CONCERT CHERRY
4 P39129-01-N62 EA MOLDING - FLUTED/CURVED - 3.5" X 44.5" - WASHED MAPLE
4 P39129-01-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 44.5" - HONEY CHERRY
INTERIOR FINISH GROUP
MOLDINGS & TRIMS
PORTSMOUTH OAK
1 3
1 24
3A 5
A 1
B
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
4 P39129-08-N53 EA MOLDING - FLUTED/CURVED - 3.5" X 45.5" - PORTSMOUTH OAK
4 P39129-08-N52 EA MOLDING - FLUTED/CURVED - 3.5" X 45.5" - CONCERT CHERRY
4 P39129-08-N62 EA MOLDING - FLUTED/CURVED - 3.5" X 45.5" - WASHED MAPLE
4 P39129-08-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 45.5" - HONEY CHERRY
4 P39129-14-PA0 EA MOLDING - FLUTED/CURVED - 3.5" X 40.8" - PORTSMOUTH OAK
4 P39129-14-PA1 EA MOLDING - FLUTED/CURVED - 3.5" X 40.8" - CONCERT CHERRY
4 P39129-14-PA2 EA MOLDING - FLUTED/CURVED - 3.5" X 40.8" - WASHED MAPLE
4 P39129-14-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 40.8" - HONEY CHERRY
4 P39129-20-PA0 EA MOLDING - FLUTED/CURVED - 3.5" X 33.4" - PORTSMOUTH OAK
4 P39129-20-PA1 EA MOLDING - FLUTED/CURVED - 3.5" X 33.4" - CONCERT CHERRY
4 P39129-20-PA2 EA MOLDING - FLUTED/CURVED - 3.5" X 33.4" - WASHED MAPLE
4 P39129-20-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 33.4" - HONEY CHERRY
4 P39129-25-PA0 EA MOLDING - FLUTED/CURVED - 3.5" X 46.6" - PORTSMOUTH OAK
4 P39129-25-PA1 EA MOLDING - FLUTED/CURVED - 3.5" X 46.6" - CONCERT CHERRY
4 P39129-25-PA2 EA MOLDING - FLUTED/CURVED - 3.5" X 46.6" - WASHED MAPLE
4 P39129-25-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 46.6" - HONEY CHERRY
4 P39129-31-PA0 EA MOLDING - FLUTED/CURVED - 3.5" X 80.7" - PORTSMOUTH OAK
4 P39129-31-PA1 EA MOLDING - FLUTED/CURVED - 3.5" X 80.7" - CONCERT CHERRY
4 P39129-31-PA2 EA MOLDING - FLUTED/CURVED - 3.5" X 80.7" - WASHED MAPLE
4 P39129-31-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 80.7" - HONEY CHERRY
4 P39129-32-RA0 EA MOLDING - FLUTED/CURVED - 3.5" X 99.2" - PORTSMOUTH OAK
4 P39129-32-RA1 EA MOLDING - FLUTED/CURVED - 3.5" X 99.2" - CONCERT CHERRY
4 P39129-32-RA2 EA MOLDING - FLUTED/CURVED - 3.5" X 99.2" - WASHED MAPLE
4 P39129-32-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 99.2" - HONEY CHERRY
4 P39129-33-RA0 EA MOLDING - FLUTED/CURVED - 3.5" X 98.58" - PORTSMOUTH OAK
4 P39129-33-RA1 EA MOLDING - FLUTED/CURVED - 3.5" X 98.58" - CONCERT CHERRY
4 P39129-33-RA2 EA MOLDING - FLUTED/CURVED - 3.5" X 98.58" - WASHED MAPLE
4 P39129-33-RA3 EA MOLDING - FLUTED/CURVED - 3.5" X 98.58" - HONEY CHERRY
5 P39129-19-PA0 EA MOLDING - FLUTED/CURVED - 5.9" X 32.1" - PORTSMOUTH OAK
5 P39129-19-PA1 EA MOLDING - FLUTED/CURVED - 5.9" X 32.1" - CONCERT CHERRY
5 P39129-19-PA2 EA MOLDING - FLUTED/CURVED - 5.9" X 32.1" - WASHED MAPLE
5 P39129-19-RA3 EA MOLDING - FLUTED/CURVED - 5.9" X 32.1" - HONEY CHERRY
5 P39129-28-PA0 EA MOLDING - FLUTED/CURVED - 5.9" X 63.3" - PORTSMOUTH OAK
5 P39129-28-PA1 EA MOLDING - FLUTED/CURVED - 5.9" X 63.3" - CONCERT CHERRY
5 P39129-28-PA2 EA MOLDING - FLUTED/CURVED - 5.9" X 63.3" - WASHED MAPLE
5 P39129-28-RA3 EA MOLDING - FLUTED/CURVED - 5.9" X 63.3" - HONEY CHERRY
5 P39129-29-PA0 EA MOLDING - FLUTED/CURVED - 5.9" X 70.1" - PORTSMOUTH OAK
5 P39129-29-PA1 EA MOLDING - FLUTED/CURVED - 5.9" X 70.1" - CONCERT CHERRY
5 P39129-29-PA2 EA MOLDING - FLUTED/CURVED - 5.9" X 70.1" - WASHED MAPLE
5 P39129-29-RA3 EA MOLDING - FLUTED/CURVED - 5.9" X 70.1" - HONEY CHERRY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
6 P39129-21-PA0 EA MOLDING - FLUTED/CURVED - 5.9" X 2.5" - PORTSMOUTH OAK
6 P39129-21-PA1 EA MOLDING - FLUTED/CURVED - 5.9" X 2.5" - CONCERT CHERRY
6 P39129-21-PA2 EA MOLDING - FLUTED/CURVED - 5.9" X 2.5" - WASHED MAPLE
6 P39129-21-RA3 EA MOLDING - FLUTED/CURVED - 5.9" X 2.5" - HONEY CHERRY
6 P39129-22-PA0 EA MOLDING - FLUTED/CURVED - 5.9" X 5.3" - PORTSMOUTH OAK
6 P39129-22-PA1 EA MOLDING - FLUTED/CURVED - 5.9" X 5.3" - CONCERT CHERRY
6 P39129-22-PA2 EA MOLDING - FLUTED/CURVED - 5.9" X 5.3" - WASHED MAPLE
6 P39129-22-RA3 EA MOLDING - FLUTED/CURVED - 5.9" X 5.3" - HONEY CHERRY
7 Y00007-22-438 EA MOLDING - MAPLE - UNSTAINED
7 Y00007-32-438 EA MOLDING - CHERRY - UNSTAINED
7 Y00007-42-438 EA MOLDING - OAK - UNSTAINED
7A Y00054-72-438 EA MOLDING - VINYL - W/SLOT - .7"X 1.9"X 96" - PORTSMOUTH OAK
7A Y00054-62-438 EA MOLDING - VINYL - W/SLOT - .7"X 1.9"X 96" - CONCERT CHERRY
7A Y00054-A2-438 EA MOLDING - VINYL - W/SLOT - .7"X 1.9"X 96" - WASHED MAPLE
8 Y00070-22-438 EA MOLDING/FLUTED - MAPLE - 96" - WASHED MAPLE
8 Y00070-32-438 EA MOLDING/FLUTED - CHERRY - 96" - CONCERT CHERRY
8 Y00070-42-438 EA MOLDING/FLUTED - OAK - 96" - PORTSMOUTH OAK
9 Y00071-22-438 EA MOLDING/FLUTED - W/NOTCH - MAPLE/UNSTAINED - 96"
9 Y00071-32-438 EA MOLDING/FLUTED - W/NOTCH - CHERRY/UNSTAINED - 96"
9 Y00071-42-438 EA MOLDING/FLUTED - W/NOTCH - OAK/UNSTAINED - 96"
10 Y00074-A2-438 EA MOLDING/CROWN - VINYL WRAPPED - MAPLE - 96" - WASHED MAPLE
10 Y00074-62-438 EA MOLDING/CROWN - VINYL WRAPPED - CONCERT CHERRY - 96" - CONCERT CHERRY
10 Y00074-72-438 EA MOLDING/CROWN - VINYL WRAPPED - PORTSMOUTH OAK - 96" - PORTSMOUTH OAK
11 Y00076-22-438 EA MOLDING/TRIM - .5" X 1" X 96" - MAPLE (UNSTAINED)
11 Y00076-32-438 EA MOLDING/TRIM - .5" X 1" X 96" - CHERRY (UNSTAINED)
11 Y00076-42-438 EA MOLDING/TRIM - .5" X 1" X 96" - OAK (UNSTAINED)
12 Y00086-A2-438 EA MOLDING - VINYL WRAP - .7" X 1.6" X 96" - WASHED MAPLE
12 Y00086-62-438 EA MOLDING - VINYL WRAP - .7" X 1.6" X 96" - CONCERT CHERRY
12 Y00086-72-438 EA MOLDING - VINYL WRAP - .7" X 1.6" X 96" “ - PORTSMOUTH OAK
12 Y00086-82-438 EA MOLDING - VINYL WRAP - .7" X 1.6" X 96" - HONEY CHERRY
12 Y00087-A2-438 EA MOLDING - VINYL WRAP - .7” X 2.9” X 96" - WASHED MAPLE
12 Y00087-62-438 EA MOLDING - VINYL WRAP - .7” X 2.9” X 96" - CONCERT CHERRY
12 Y00087-72-438 EA MOLDING - VINYL WRAP - .7” X 2.9” X 96" - PORTSMOUTH OAK
12 Y00087-82-438 EA MOLDING - VINYL WRAP - .7” X 2.9” X 96" - HONEY CHERRY
12 Y00267-72-438 EA MOLDING - VINYL WRAP/MITERED - .6" X 96" - PORTSMOUTH OAK
12 Y00267-62-438 EA MOLDING - VINYL WRAP/MITERED - .6" X 96" - CONCERT CHERRY
12 Y00267-A2-438 EA MOLDING - VINYL WRAP/MITERED - .6" X 96" - WASHED MAPLE
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
8
677
15 16 17 18 19 20 22
21
10 11 12 13
914
66
40 40
48
86 78 46
A
22A
22B 22C 22D 22E
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
13 Y00152-A2-438 EA MOLDING/TRIM - VINYL - .6" X 3.5" X 96" - WASHED MAPLE
13 Y00152-62-438 EA MOLDING/TRIM - VINYL - .6" X 3.5" X 96" - CONCERT CHERRY
13 Y00152-72-438 EA MOLDING/TRIM - VINYL - .6" X 3.5" X 96" - PORTSMOUTH OAK
14 Y00153-A2-438 EA MOLDING/TRIM - VINYL - .6" X 3.9" X 96" - WASHED MAPLE
14 Y00153-62-438 EA MOLDING/TRIM - VINYL - .6" X 3.9" X 96" - CONCERT CHERRY
14 Y00153-72-438 EA MOLDING/TRIM - VINYL - .6" X 3.9" X 96" - PORTSMOUTH OAK
14 Y00153-82-438 EA MOLDING/TRIM - VINYL - .6" X 3.9" X 96" - HONEY CHERRY
15 Y00203-A2-438 EA MOLDING - VINYL/BEVELED - 96” - WASHED MAPLE
15 Y00203-62-438 EA MOLDING - VINYL/BEVELED - 96” - CONCERT CHERRY
15 Y00203-72-438 EA MOLDING - VINYL/BEVELED - 96” - PORTSMOUT OAK
15 Y00203-82-438 EA MOLDING - VINYL/BEVELED - 96” - HONEY CHERRY
16 Y00204-A2-438 EA MOLDING - VINYL/BEVELED - 96” - WASHED MAPLE
16 Y00204-62-438 EA MOLDING - VINYL/BEVELED - 96” - CONCERT CHERRY
16 Y00204-72-438 EA MOLDING - VINYL/BEVELED - 96” - PORTSMOUT OAK
16 Y00204-82-438 EA MOLDING - VINYL/BEVELED - 96” - HONEY CHERRY
17 Y00205-A2-438 EA MOLDING - VINYL/BEVELED - 96” - WASHED MAPLE
17 Y00205-62-438 EA MOLDING - VINYL/BEVELED - 96” - CONCERT CHERRY
17 Y00205-72-438 EA MOLDING - VINYL/BEVELED - 96” - PORTSMOUT OAK
17 Y00205-82-438 EA MOLDING - VINYL/BEVELED - 96” - HONEY CHERRY
18 Y00206-A2-438 EA MOLDING - VINYL/BEVELED - 96” - WASHED MAPLE
18 Y00206-62-438 EA MOLDING - VINYL/BEVELED - 96” - CONCERT CHERRY
18 Y00206-72-438 EA MOLDING - VINYL/BEVELED - 96” - PORTSMOUT OAK
18 Y00206-82-438 EA MOLDING - VINYL/BEVELED - 96” - HONEY CHERRY
19 Y00223-22-438 EA MOLDING - HARDWOOD/MAPLE - .7" X 1" X 96"
19 Y00223-32-438 EA MOLDING - HARDWOOD/CHERRY - .7" X 1" X 96"
19 Y00223-42-438 EA MOLDING - HARDWOOD/OAK - .7" X 1" X 96"
20 Y00258-A2-438 EA MOLDING - VINYL/BEVELED - 96” - WASHED MAPLE
20 Y00258-62-438 EA MOLDING - VINYL/BEVELED - 96” - CONCERT CHERRY
20 Y00258-72-438 EA MOLDING - VINYL/BEVELED - 96” - PORTSMOUT OAK
20 Y00258-82-438 EA MOLDING - VINYL/BEVELED - 96” - HONEY CHERRY
21 Y00259-A2-438 EA MOLDING - VINYL/BEVELED - 96” - WASHED MAPLE
21 Y00259-62-438 EA MOLDING - VINYL/BEVELED - 96” - CONCERT CHERRY
21 Y00259-72-438 EA MOLDING - VINYL/BEVELED - 96” - PORTSMOUT OAK
21 Y00259-82-438 EA MOLDING - VINYL/BEVELED - 96” - HONEY CHERRY
22 Y00262-22-438 EA MOLDING - 96” - MAPLE, UNSTAINED
22 Y00262-32-438 EA MOLDING - 96” - CHERRY, UNSTAINED
22 Y00262-42-438 EA MOLDING - 96” - OAK, UNSTAINED
22A Y00266-42-438 EA MOLDING - .75" X 1.5" X 96" OAK - .7" X 1" X 96"
22A Y00266-32-438 EA MOLDING - .75" X 1.5" X 96" CHERRY - .7" X 1" X 96"
22A Y00266-22-438 EA MOLDING - .75" X 1.5" X 96" MAPLE - .7" X 1" X 96"
22B Y00280-74-174 EA MOLDING/TRIM - VINYL - F/SLIDEOUT - 164.1" - PORTSMOUTH OAK
22B Y00280-64-174 EA MOLDING/TRIM - VINYL - F/SLIDEOUT - 164.1"- CONCERT CHERRY
22B Y00280-A4-174 EA MOLDING/TRIM - VINYL - F/SLIDEOUT - 164.1" - WASHED MAPLE
22B Y00281-72-438 EA MOLDING/TRIM - VINYL - F/SLIDEOUT - 96" - PORTSMTH OAK
22B Y00281-62-438 EA MOLDING/TRIM - VINYL - F/SLIDEOUT - 96"- CONCERT CHERRY
22B Y00281-A2-438 EA MOLDING/TRIM - VINYL - F/SLIDEOUT - 96" - WASHED MAPLE
22B Y00291-72-438 EA MOLDING - VINYL WRAPPED - 4" X 96" - PORTSMTH OAK
22B Y00291-62-438 EA MOLDING - VINYL WRAPPED - 4" X 96" - CONCERT CHERRY
22B Y00291-A2-438 EA MOLDING - VINYL WRAPPED - 4" X 96" - WASHED MAPLE
22C Y00282-72-438 EA MOLDING - SLIDEOUT/VINYL WRAP - 3.9" X 96"- PORTSMOUTH OAK
22C Y00282-62-438 EA MOLDING - SLIDEOUT/VINYL WRAP - 3.9" X 96"- CONCERT CHERRY
22C Y00282-A2-438 EA MOLDING - SLIDEOUT/VINYL WRAP - 3.9" X 96"- WASHED MAPLE
22D Y00284-42-438 EA MOLDING - STRAIGHT - .2" X1.5” X 96"- UNSTAINED OAK
22D Y00284-32-438 EA MOLDING - STRAIGHT - .2" X1.5” X 96"- UNSTAINED CHERRY
22D Y00284-22-438 EA MOLDING - STRAIGHT - .2" X1.5” X 96"- UNSTAINED MAPLE
22E Y00285-42-438 EA MOLDING - STRAIGHT - .63" X 3.2” X 96"- UNSTAINED OAK
22E Y00285-32-438 EA MOLDING - STRAIGHT - .63" X 3.2” X 96"- UNSTAINED CHERRY
22E Y00285-22-438 EA MOLDING - STRAIGHT - .63" X 3.2” X 96"- UNSTAINED MAPLE
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
23 009767-12-000 FT WELTING - ANTIQUE WHITE
24 009778-25-000 FT U-CHANNEL - 1" - BEIGE ILLUSION
24 009778-27-000 FT U-CHANNEL - 1" - WASHED MAPLE
24 009778-32-000 FT U-CHANNEL - 1" - PORTSMOUTH OAK
24 009778-34-000 FT U-CHANNEL - 1" - CONCERT CHERRY
24 009778-35-000 FT U-CHANNEL - 1" - HONEY CHERRY
25 009809-30-000 EA MOLDING - CORNER - OUTSIDE - 1" X 84" - BEIGE ILLUSION
25 009809-32-000 EA MOLDING - CORNER - OUTSIDE - 1" X 84" - PORTSMOUTH OAK
25 009809-31-000 EA MOLDING - CORNER - OUTSIDE - 1" X 84" - WASHED MAPLE
25 009809-33-000 EA MOLDING - CORNER - OUTSIDE - 1" X 84" - CONCERT CHERRY
25 009809-34-000 EA MOLDING - CORNER - OUTSIDE - 1" X 84" - HONEY CHERRY
26 009812-31-000 EA MOLDING - CORNER - 1/2" W/1/4"CHAN X 84" - BEIGE ILLUSION
26 009812-33-000 EA MOLDING - CORNER - 1/2" W/1/4"CHAN X 84" - WASHED MAPLE
26 009812-34-000 EA MOLDING - CORNER - 1/2" W/1/4"CHAN X 84" - VW LIGHT GRAY
26 009812-35-000 EA MOLDING - CORNER - 1/2" W/1/4"CHAN X 84" - PORTSMOUTH OAK
26 009812-36-000 EA MOLDING - CORNER - 1/2" W/1/4"CHAN X 84" - CONCERT CHERRY
26 009812-37-000 EA MOLDING - CORNER - 1/2" W/1/4"CHAN X 84" - HONEY CHERRY
27 022992-11-000 FT MOLDING - REVERSE COVE - T-SHAPED - IVORY
27 022992-14-000 FT MOLDING - REVERSE COVE - T-SHAPED - BRIGHT WHITE
27 022992-15-000 FT MOLDING - REVERSE COVE - T-SHAPED - VW GRAY
28 042357-25-000 EA MOLDING - CORNER - RADIUS/PLASTIC - WASHED MAPLE
29 070504-42-000 FT U-CHANNEL - PLASTIC - .13" X 84" - BEIGE ILLUSION
29 070504-50-000 FT U-CHANNEL - PLASTIC - .13" X 96" - WASHED MAPLE
29 070504-51-000 FT U-CHANNEL - PLASTIC - .9" X 96" - WASHED MAPLE
29 070504-54-000 FT U-CHANNEL - PLASTIC - .9" X 96" - VILLAGE OAK
29 070504-57-000 FT U-CHANNEL - PLASTIC - .13" X 84" - PORTSMOUTH OAK
29 070504-58-000 FT U-CHANNEL - PLASTIC - .9" X 84" - PORTSMOUTH OAK
29 070504-60-000 FT U-CHANNEL - PLASTIC - .13" X 84" - CONCERT CHERRY
29 070504-61-000 FT U-CHANNEL - PLASTIC - .9” X84” - CONCERT CHERRY
29 070504-62-000 FT U-CHANNEL - PLASTIC - 1.65" X 84" - HONEY CHERRY
29 070504-63-000 FT U-CHANNEL - PLASTIC - .9" X 84" - HONEY CHERRY
29 070504-64-000 FT U-CHANNEL - PLASTIC - .7" X 84" - HONEY CHERRY
30 080176-08-000 EA CAP - CORNER - RADIUS MOLDING - PLASTIC - WASHED MAPLE
31 081521-02-007 EA MOUNT - METAL MOLDING - F/RADIUS CORNER MOLDING - 151.5"
32 083620-15-000 FT MOLDING-T - W/EDGE LIP - 7/8" FACE - BEIGE ILLUSION
32 083620-19-000 FT MOLDING-T - W/EDGE LIP - 7/8" FACE - WASHED MAPLE
32 083620-20-000 FT MOLDING-T - W/EDGE LIP - 7/8" FACE - PORTSMOUTH OAK
32 083620-21-000 FT MOLDING-T - W/EDGE LIP - 7/8" FACE - CONCERT CHERRY/HONEY CHERRY
33 085746-04-000 FT TRIM-J - CARPET 1.2" X .5" ANGLE - 10' LONG - OFF WHITE
34 086229-01-000 EA RETAINER - BATTEN - .75" X 92.1" - ANY COLOR
35 086229-11-000 EA RETAINER - OFFSET - 97"
36 086229-21-000 EA BATTEN - 1.5" X 83.9" OFFSET - WHITE
37 086229-20-000 EA BATTEN - 1" X 96" - BEIGE
38 100182-10-J70 EA TRIM/WOOD - CHAIR RAIL - 2.5" X 8' - WASHED MAPLE
38 100182-10-N47 EA TRIM/WOOD - CHAIR RAIL - 2.5" X 8' - PORTSMOUTH OAK
38 100182-10-P85 EA TRIM/WOOD - CHAIR RAIL - 2.5" X 8' - CHERRY - CONCERT CHERRY
38 100182-10-RA3 EA TRIM/WOOD - CHAIR RAIL - 2.5" X 8' - HONEY CHERRY
39 100659-30-N75 EA MOLDING - TRIM - 8' - PORTSMOUTH OAK
39 100659-30-N74 EA MOLDING - TRIM - 8' - CHERRY - CONCERT CHERRY
39 100659-30-M84 EA MOLDING - TRIM - 8' - WASHED MAPLE
39 100659-27-RA2 EA MOLDING - TRIM - HONEY CHERRY
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
23
32
39 33
31
24 25 26 27
36 37 38
35 34
28 29 30
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
40 100818-01-21A EA MOLDING - VINYL WRAPPED - 1.6" X .4" X 84" - WASHED MAPLE
40 100818-01-12A EA MOLDING - VINYL WRAPPED - 1.6" X .4" X 84" - PORTSMOUTH OAK
40 100818-01-13A EA MOLDING - VINYL WRAPPED - 1.6" X .4" X 84" - CHERRY - CONCERT CHERRY
40 100818-01-14A EA MOLDING - VINYL WRAPPED - 1.6" X .4" X 84" - HONEY CHERRY
41 100819-01-21A EA MOLDING - VINYL WRAPPED-L-SHAPED-1.5"X1.5"X84" - WASHED MAPLE
41 100819-01-12A EA MOLDING - VINYL WRAPPED-L-SHAPED - 1.5" X 1.5" X 84" - OAK - PORTSMOUTH OAK
41 100819-01-13A EA MOLDING - VINYL WRAPPED-L-SHAPED-1.5"X1.5"X84" - CONCERT CHERRY
41 100819-01-14A EA MOLDING - VINYL WRAPPED-L-SHAPED-1.5"X1.5"X84" - HONEY CHERRY
42 101957-01-06A EA EXTRUDED - PLASTIC - WASHED MAPLE
43 103186-01-07A FT MOLDING/PLASTIC - 3/8" U-CHANNEL-3/4"FACE - BEIGE ILLUS 8'
43 103186-01-08A FT MOLDING/PLASTIC - 3/8" U-CHANNEL-3/4"FACE-WASHED MAPLE 8' - WASHED MAPLE
43 103186-01-09A FT MOLDING/PLASTIC - 3/8" U-CHAN’L-3/4"FACE-PORTSMOUTH OAK 8' - PORTSMOUTH OAK
43 103186-01-10A FT MOLDING/PLASTIC-3/8" U-CHAN’L-3/4"FACE-CONCERT CHERRY 8' - CONCERT CHERRY
43 103186-01-11A FT MOLDING/PLASTIC-3/8" U-CHAN’L-3/4"FACE-CONCERT CHERRY 8' - HONEY CHERRY
43 103186-02-07A FT MOLDING/PLASTIC-1" U-CHAN’L-1 3/8"FACE-BEIGE ILLUSION - 8'
43 103186-02-08A FT MOLDING/PLASTIC - 1" U-CHANNEL-1 3/8"FACE-WASHED MAPLE 8' - WASHED MAPLE
43 103186-02-09A FT MOLDING/PLASTIC - 1" U-CHAN’L-1 3/8"FACE-PORTSMOUTH OAK 8' - PORTSMOUTH OAK
43 103186-02-10A FT MOLDING/PLASTIC - 1" U-CHAN’L-1 3/8"FACE-CONCERT CHERRY 8' - CONCERT CHERRY
43 103186-02-11A FT MOLDING/PLASTIC - 1" U-CHAN’L-1 3/8"FACE-CONCERT CHERRY 8' - HONEY CHERRY
44 104676-02-06A FT MOLDING-T - W/EDGE LIP - 11/16" FACE - WASHED MAPLE
44 104676-02-08A FT MOLDING-T - W/EDGE LIP - 11/16" FACE - PORTSMOUTH OAK
44 104676-02-09A FT MOLDING-T - W/EDGE LIP - 11/16" FACE - CONCERT CHERRY
44 104676-02-10A FT MOLDING-T - W/EDGE LIP - 11/16" FACE - HONEY CHERRY
45 105004-01-21A EA MOLDING - VINYL WRAPPED - 1" X 96" - WASHED MAPLE
45 105004-01-12A EA MOLDING - VINYL WRAPPED 1" X 96" - PORTSMOUTH OAK
45 105004-01-13A EA MOLDING - VINYL WRAPPED 1" X 96" - CONCERT CHERRY
45 105004-01-14A EA MOLDING - VINYL WRAPPED 1" X 96" - HONEY CHERRY
46 105709-02-000 FT MOLDING-T - W/EDGE LIP - 3/4" FACE - BEIGE ILLUSION
47 109410-01-P25 EA MOLDING - TRIM - 8' - BLACK CHERRY/CHERRY IV - CONCERT CHERRY
47 109410-01-N75 EA MOLDING - TRIM - 8' - PORTSMOUTH OAK
47 109410-01-J70 EA MOLDING - TRIM - 8' - WHITE MAPLE - WASHED MAPLE
48 116951-11-KQ0 EA MOLDING - TRIM - 3.5" X 75.9" - WASHED MAPLE
48 116951-11-KQ1 EA MOLDING - TRIM - 3.5" X 75.9" - CONCERT CHERRY
48 116951-11-N95 EA MOLDING - TRIM - 3.5" X 75.9" - PORTSMOUTH OAK
48 116951-11-RE0 EA MOLDING - TRIM - 3.5" X 75.9" - HONEY CHERRY
48 116951-16-K37 EA MOLDING - TRIM - 3.5" X 74.3" - CONCERT CHERRY
48 116951-16-K90 EA MOLDING - TRIM - 3.5" X 74.3" - WASHED MAPLE
48 116951-16-N75 EA MOLDING - TRIM - 3.5" X 74.3" - PORTSMOUTH OAK
48 116951-16-RC3 EA MOLDING - TRIM - 3.5" X 74.3" - HONEY CHERRY
48 116951-23-L52 EA MOLDING - TRIM - 3.5" X 74.3" - CONCERT CHERRY
48 116951-23-L58 EA MOLDING - TRIM - 3.5" X 74.3" - WASHED MAPLE
48 116951-23-RE0 EA MOLDING - TRIM - 3.5" X 74.3" - HONEY CHERRY
48 116951-23-R83 EA MOLDING - TRIM - 3.5" X 74.3" - PORTSMOUTH OAK
48 116951-24-L52 EA MOLDING - TRIM - 3.5" X 74.6" - CONCERT CHERRY
48 116951-24-L58 EA MOLDING - TRIM - 3.5" X 74.6" - WASHED MAPLE
48 116951-24-RE0 EA MOLDING - TRIM - 3.5" X 74.6" - HONEY CHERRY
48 116951-24-R83 EA MOLDING - TRIM - 3.5" X 74.6" - PORTSMOUTH OAK
48 116951-27-N75 EA MOLDING - TRIM - 3.5" X 46.8" - PORTSMOUTH OAK
48 116951-27-N84 EA MOLDING - TRIM - 3.5" X 46.8" - WASHED MAPLE
48 116951-27-N85 EA MOLDING - TRIM - 3.5" X 46.8" - CONCERT CHERRY
48 116951-28-N75 EA MOLDING - TRIM - 3.5" X 79.4" - PORTSMOUTH OAK
40 41 42 43 44
48 49
45 46 47
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
48 116951-28-N84 EA MOLDING - TRIM - 3.5" X 79.4" - WASHED MAPLE
48 116951-28-N85 EA MOLDING - TRIM - 3.5" X 79.4" - CONCERT CHERRY
48 116951-29-N70 EA MOLDING - TRIM - 5.5" X 30.4" - PORTSMOUTH OAK
48 116951-29-N84 EA MOLDING - TRIM - 5.5" X 30.4" - WASHED MAPLE
48 116951-29-N85 EA MOLDING - TRIM - 5.5" X 30.4" - CONCERT CHERRY
48 116951-29-RC3 EA MOLDING - TRIM - 5.5" X 30.4" - HONEY CHERRY
48 116951-32-P75 EA MOLDING - TRIM - 3" X 33.4" - PORTSMOUTH OAK
48 116951-32-P25 EA MOLDING - TRIM - 3" X 33.4" - CONCERT CHERRY
48 116951-32-P28 EA MOLDING - TRIM - 3" X 33.4" - WASHED MAPLE
48 116951-32-RE0 EA MOLDING - TRIM - 3" X 33.4" - HONEY CHERRY
48 116951-34-P28 EA MOLDING - TRIM - 3" X 33.4" - WASHED MAPLE
48 116951-34-P78 EA MOLDING - TRIM - 3" X 33.4" - PORTSMOUTH OAK
48 116951-34-P79 EA MOLDING - TRIM - 3" X 33.4" - CONCERT CHERRY
48 116951-34-RE0 EA MOLDING - TRIM - 3" X 33.4" - HONEY CHERRY
48 116951-35-P28 EA MOLDING - TRIM - 3.5" X 96" - WASHED MAPLE
48 116951-35-P78 EA MOLDING - TRIM - 3.5" X 96" - PORTSMOUTH OAK
48 116951-35-P79 EA MOLDING - TRIM - 3.5" X 96" - CONCERT CHERRY
48 116951-35-RE0 EA MOLDING - TRIM - 3.5" X 96" - HONEY CHERRY
48 116951-36-R68 EA MOLDING - TRIM - 3.5" X 48.8" - WASHED MAPLE
48 116951-36-R69 EA MOLDING - TRIM - 3.5" X 48.8" - PORTSMOUTH OAK
48 116951-36-R76 EA MOLDING - TRIM - 3.5" X 48.8" - CONCERT CHERRY
48 116951-37-R68 EA MOLDING - TRIM - 3.5" X 38.6" - WASHED MAPLE
48 116951-37-R69 EA MOLDING - TRIM - 3.5" X 38.6" - PORTSMOUTH OAK
48 116951-37-R76 EA MOLDING - TRIM - 3.5" X 38.6" - CONCERT CHERRY
48 116951-38-RE0 EA MOLDING - TRIM - 3.5" X 82.6" - HONEY CHERRY
48 116951-38-R83 EA MOLDING - TRIM - 3.5" X 82.6" - PORTSMOUTH OAK
48 116951-38-R84 EA MOLDING - TRIM - 3.5" X 82.6" - CONCERT CHERRY
48 116951-38-R91 EA MOLDING - TRIM - 3.5" X 82.6" - WASHED MAPLE
48 116951-39-RE0 EA MOLDING - TRIM - 3.5" X 73.9" - HONEY CHERRY
48 116951-39-R83 EA MOLDING - TRIM - 3.5" X 73.9" - PORTSMOUTH OAK
48 116951-39-R84 EA MOLDING - TRIM - 3.5" X 73.9" - CONCERT CHERRY
48 116951-39-R91 EA MOLDING - TRIM - 3.5" X 73.9" - WASHED MAPLE
48 116951-40-RE0 EA MOLDING - TRIM - 4.5" X 81.9" - HONEY CHERRY
48 116951-40-R83 EA MOLDING - TRIM - 4.5" X 81.9" - PORTSMOUTH OAK
48 116951-40-R84 EA MOLDING - TRIM - 4.5" X 81.9" - CONCERT CHERRY
48 116951-40-R91 EA MOLDING - TRIM - 4.5" X 81.9" - WASHED MAPLE
48 116951-41-RE0 EA MOLDING - TRIM - 3.5" X 36.8" - HONEY CHERRY
48 116951-41-R83 EA MOLDING - TRIM - 3.5" X 36.8" - PORTSMOUTH OAK
48 116951-41-R84 EA MOLDING - TRIM - 3.5" X 36.8" - CONCERT CHERRY
48 116951-41-R91 EA MOLDING - TRIM - 3.5" X 36.8" - WASHED MAPLE
48 116951-42-RE0 EA MOLDING - TRIM - 3.5" X 46.8" - HONEY CHERRY
48 116951-42-R83 EA MOLDING - TRIM - 3.5" X 46.8" - PORTSMOUTH OAK
48 116951-42-R84 EA MOLDING - TRIM - 3.5" X 46.8" - CONCERT CHERRY
48 116951-42-R91 EA MOLDING - TRIM - 3.5" X 46.8" - WASHED MAPLE
48 116951-43-RE0 EA MOLDING - TRIM - 3.5" X 86.5" - HONEY CHERRY
48 116951-43-R83 EA MOLDING - TRIM - 3.5" X 86.5" - PORTSMOUTH OAK
48 116951-43-R84 EA MOLDING - TRIM - 3.5" X 86.5" - CONCERT CHERRY
48 116951-43-R91 EA MOLDING - TRIM - 3.5" X 86.5" - WASHED MAPLE
48 116951-44-RE0 EA MOLDING - TRIM - 3.5" X 76.1" - HONEY CHERRY
48 116951-44-R83 EA MOLDING - TRIM - 3.5" X 76.1" - PORTSMOUTH OAK
48 116951-44-R84 EA MOLDING - TRIM - 3.5" X 76.1" - CONCERT CHERRY
48 116951-44-R91 EA MOLDING - TRIM - 3.5" X 76.1" - WASHED MAPLE
48 116951-45-R68 EA MOLDING - TRIM - 3" X 30.3" - PORTSMOUTH OAK
48 116951-45-R69 EA MOLDING - TRIM - 3" X 30.3" - CONCERT CHERRY
48 116951-45-R76 EA MOLDING - TRIM - 3" X 30.3" - WASHED MAPLE
48 116951-46-RE0 EA MOLDING - TRIM - 4.5" X 72.3" - HONEY CHERRY
48 116951-46-R83 EA MOLDING - TRIM - 4.5" X 72.3" - PORTSMOUTH OAK
48 116951-46-R84 EA MOLDING - TRIM - 4.5" X 72.3" - CONCERT CHERRY
48 116951-46-R91 EA MOLDING - TRIM - 4.5" X 72.3" - WASHED MAPLE
48 116951-48-RE0 EA MOLDING - TRIM - 4.5" X 76.1" - HONEY CHERRY
48 116951-48-R83 EA MOLDING - TRIM - 4.5" X 76.1" - PORTSMOUTH OAK
48 116951-48-R84 EA MOLDING - TRIM - 4.5" X 76.1" - CONCERT CHERRY
48 116951-48-R91 EA MOLDING - TRIM - 4.5" X 76.1" - WASHED MAPLE
48 116951-49-RE0 EA MOLDING - TRIM - 4.5" X 69.8" - HONEY CHERRY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
48 116951-49-R83 EA MOLDING - TRIM - 4.5" X 69.8" - PORTSMOUTH OAK
48 116951-49-R84 EA MOLDING - TRIM - 4.5" X 69.8" - CONCERT CHERRY
48 116951-49-R91 EA MOLDING - TRIM - 4.5" X 69.8" - WASHED MAPLE
48 116951-50-RE0 EA MOLDING - TRIM - 4.5" X 70.3" - HONEY CHERRY
48 116951-50-R83 EA MOLDING - TRIM - 4.5" X 70.3" - PORTSMOUTH OAK
48 116951-50-R84 EA MOLDING - TRIM - 4.5" X 70.3" - CONCERT CHERRY
48 116951-50-R91 EA MOLDING - TRIM - 4.5" X 70.3" - WASHED MAPLE
49 119520-01-01A FT MOLDING-T/OFFSET - W/EDGE LIP - 1.3" FACE - OFF WHITE
49 119520-01-04A FT MOLDING-T/OFFSET - W/EDGE LIP - 1.3" FACE - PORTSMOUTH OAK
49 119520-01-02A FT MOLDING-T/OFFSET - W/EDGE LIP - 1.3" FACE - CONCERT CHERRY
49 119520-01-03A FT MOLDING-T/OFFSET - W/EDGE LIP - 1.3" FACE - WASHED MAPLE
49 119520-02-01A FT MOLDING-T - OFFSET W/EDGE LIP - 1.3" FACE - OFF WHITE
40 41 42 43 44
48 49
45 46 47
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
50 149326-D2-134 EA MOLDING - VINYL WRAPPED - .7" X 1.6" X 84" - WASHED MAPLE
50 149326-F2-134 EA MOLDING - VINYL WRAPPED - .7" X 2.5" X 84" - WASHED MAPLE
50 137887-D2-134 EA MOLDING - VINYL WRAPPED - .7" X 1.6" X 96" - CONCERT CHERRY
50 137887-D2-743 EA MOLDING - VINYL WRAPPED - .7" X 1.6" X 108" - CONCERT CHERRY
50 137887-F2-134 EA MOLDING - VINYL WRAPPED - .7" X 2.5" X 84" - CONCERT CHERRY
50 137887-F2-743 EA MOLDING - VINYL WRAPPED - .7" X 2.5" X 108" - CONCERT CHERRY
50 137895-D2-134 EA MOLDING - VINYL WRAPPED - .7" X 1.6" X 84” - PORTSMOUTH OAK
50 137895-D2-743 EA MOLDING - VINYL WRAPPED -.7" X 1.5" X 108"- PORTSMOUTH OAK
50 137895-F2-743 EA MOLDING - VINYL WRAPPED - .7" X 2.5" X 108" - PORTSMOUTH OAK
50 146425-D2-134 EA MOLDING - VINYL WRAPPED - .7" X 1.6" X 96" - HONEY CHERRY
50 146425-F2-134 EA MOLDING - VINYL WRAPPED - .7" X 2.5" X 84" - HONEY CHERRY
50 146425-F2-743 EA MOLDING - VINYL WRAPPED - .7" X 2.5" X 108" - HONEY CHERRY
51 127842-01-01A FT SEAL - SIGHT SHIELD - 2" BLACK
52 130247-01-02A FT MOLDING-T/OFF SET - 1.3" FACE - WASHED MAPLE
52 130247-01-04A FT MOLDING-T/OFF SET - 1.3" FACE - PORTSMOUTH OAK
52 130247-01-05A FT MOLDING-T/OFF SET - 1.3" FACE - CONCERT CHERRY/HONEY CHERRY
50
60
59
58 61 62 63 64
57
65
51 52 53 54 55 56
117 106 150 150 150
150
167 612
612
66 67
612
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
53 137108-01-02A EA RAIL - DECORATIVE - SALEM CHERRY - CONCERT CHERRY
53 137108-01-03A EA RAIL - DECORATIVE - WASHED MAPLE
53 137108-01-07A EA RAIL - DECORATIVE - PORTSMOUTH OAK
53 137108-01-08A EA RAIL - DECORATIVE - HONEY CHERRY
54 138359-01-01A FT COVER - ROOF BREAK - PEARL CREAM/PLASTIC - 96”
55 138403-01-01A EA TRIM - ROOF - MILL
56 138403-02-01A EA TRIM - ROOF - MILL
56 138403-03-01A EA TRIM - ROOF - MILL
57 141260-01-01A FT U-CHANNEL - 1" - VILLAGE OAK
57 141260-01-02A FT U-CHANNEL - 1" - GRADY BROWN
58 141303-01-N52 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
58 141303-01-N53 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
58 141303-01-N62 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
58 141303-01-RA3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
59 141303-02-N52 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
59 141303-02-N53 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
59 141303-02-N62 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
59 141303-02-RA3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
60 141303-03-N52 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
60 141303-03-N53 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
60 141303-03-N62 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
60 141303-03-RA3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
61 141303-04-PC0 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
61 141303-04-PC1 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
61 141303-04-PC2 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
61 141303-04-RA3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
62 141303-05-RE3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
62 141303-05-R89 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
62 141303-05-R90 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
62 141303-05-R91 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
63 141303-06-RE3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
63 141303-06-R89 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
63 141303-06-R90 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
63 141303-06-R91 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
64 141303-07-RE3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
64 141303-07-R89 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
64 141303-07-R90 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
64 141303-07-R91 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
65 141303-08-RE3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
65 141303-08-R89 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
65 141303-08-R90 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
65 141303-08-R91 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
66 141303-09-RE3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
66 141303-09-R89 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
66 141303-09-R90 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
66 141303-09-R91 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
67 141303-10-RE3 EA MOLDING - CROWN/BLOCK - HONEY CHERRY
67 141303-10-R89 EA MOLDING - CROWN/BLOCK - PORTSMOUTH OAK
67 141303-10-R90 EA MOLDING - CROWN/BLOCK - CONCERT CHERRY
67 141303-10-R91 EA MOLDING - CROWN/BLOCK - WASHED MAPLE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
68 141915-29-PC0 EA MOLDING - F/SLIDEOUT - 81.8" - PORTSMOUTH OAK
68 141915-29-PC1 EA MOLDING - F/SLIDEOUT - 81.8" - CONCERT CHERRY
68 141915-29-PC2 EA MOLDING - F/SLIDEOUT - 81.8" - WASHED MAPLE
68 141915-29-RC3 EA MOLDING - F/SLIDEOUT - 81.8" - HONEY CHERRY
69 141915-35-RC0 EA MOLDING - F/SLIDEOUT - 8.89’ - PORTSMOUTH OAK
69 141915-35-RC1 EA MOLDING - F/SLIDEOUT - 8.89’ - CONCERT CHERRY
69 141915-35-RC2 EA MOLDING - F/SLIDEOUT - 8.89’ - WASHED MAPLE
69 141915-35-RC3 EA MOLDING - F/SLIDEOUT - 8.89’ - HONEY CHERRY
70 141915-47-RC0 EA MOLDING - F/SLIDEOUT - 6.82’ - PORTSMOUTH OAK
70 141915-47-RC1 EA MOLDING - F/SLIDEOUT - 6.82’ - CONCERT CHERRY
70 141915-47-RC2 EA MOLDING - F/SLIDEOUT - 6.82’ - WASHED MAPLE
70 141915-47-RC3 EA MOLDING - F/SLIDEOUT - 6.82’ - HONEY CHERRY
71 144885-14-RE0 EA MOLDING - F/SLIDEOUT - 86.5” - HONEY CHERRY
71 144885-14-R83 EA MOLDING - F/SLIDEOUT - 86.5” - PORTSMOUTH OAK
71 144885-14-R84 EA MOLDING - F/SLIDEOUT - 86.5” - CONCERT CHERRY
72 145379-01-RE0 EA MOLDING/TRIM - 47.48" - HONEY CHERRY
72 145379-01-R83 EA MOLDING/TRIM - 47.48" - PORTSMOUTH OAK
72 145379-01-R84 EA MOLDING/TRIM - 47.48" - CONCERT CHERRY
72 145379-02-RE0 EA MOLDING/TRIM - 7.87" W/RIGHT SIDE ANGLE CUT - HONEY CHERRY
72 145379-02-R83 EA MOLDING/TRIM - 7.87" W/RIGHT SIDE ANGLE CUT - PORTSMOUTH OAK
72 145379-02-R84 EA MOLDING/TRIM - 7.87" W/RIGHT SIDE ANGLE CUT - CONCERT CHERRY
72 145379-03-RE0 EA MOLDING/TRIM - 7.87" W/LEFT SIDE ANGLE CUT - HONEY CHERRY
72 145379-03-R83 EA MOLDING/TRIM - 7.87" W/LEFT SIDE ANGLE CUT - PORTSMOUTH OAK
72 145379-03-R84 EA MOLDING/TRIM - 7.87" W/LEFT SIDE ANGLE CUT - CONCERT CHERRY
72 145379-04-RE0 EA MOLDING/TRIM - 86.61" - HONEY CHERRY
72 145379-04-R83 EA MOLDING/TRIM - 86.61" - PORTSMOUTH OAK
72 145379-04-R84 EA MOLDING/TRIM - 86.61" - CONCERT CHERRY
72 145379-05-RE0 EA MOLDING/TRIM - 102.75" - HONEY CHERRY
72 145379-05-R83 EA MOLDING/TRIM - 102.75" - PORTSMOUTH OAK
72 145379-05-R84 EA MOLDING/TRIM - 102.75" - CONCERT CHERRY
73 146306-01-01A FT TRANSITION - CARPET/TILE
74 149325-A2-438 EA LUMBER - VINYL WRAPPED - .7" X .75" X 96" - WASHED MAPLE
74 149325-D2-438 EA LUMBER - VINYL WRAPPED - .7" X 1.5" X 96" - WASHED MAPLE
74 149325-E2-438 EA LUMBER - VINYL WRAPPED - .7" X 2" X 96" - WASHED MAPLE
74 149325-F2-438 EA LUMBER - VINYL WRAPPED - .7" X 2.5" X 96" - WASHED MAPLE
74 149325-G2-438 EA LUMBER - STAINED - .7" X 3" X 96" - WASHED MAPLE
74 149325-H2-438 EA LUMBER - STAINED - .7" X 3.5" X 96" - WASHED MAPLE
74 149325-J2-438 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 96" - WASHED MAPLE
74 149325-J2-743 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 108" - WASHED MAPLE
74 149325-K2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.9" X 96" - WASHED MAPLE
74 149325-R2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - WASHED MAPLE
74 137885-A2-438 EA LUMBER - VINYL WRAPPED - .7" X .75" X 96" - CHERRY - CONCERT CHERRY
74 137885-D2-438 EA LUMBER - VINYL WRAPPED - .7" X 1.5" X 96" - CHERRY - CONCERT CHERRY
74 137885-E2-438 EA LUMBER - VINYL WRAPPED - .7" X 2" X 96" - CHERRY - CONCERT CHERRY
74 137885-F2-438 EA LUMBER - VINYL WRAPPED - .7" X 2.5" X 96" - CHERRY - CONCERT CHERRY
74 137885-G2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - CHERRY - CONCERT CHERRY
74 137885-H2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.5" X 96" - CHERRY - CONCERT CHERRY
74 137885-J2-438 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 96" - CHERRY - CONCERT CHERRY
74 137885-J2-743 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 108" - CHERRY - CONCERT CHERRY
74 137885-K2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.9" X 96" - CHERRY - CONCERT CHERRY
74 137885-R2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - CHERRY - CONCERT CHERRY
74 137894-A2-438 EA LUMBER - VINYL WRAPPED - .7" X .75" X 96" - PORTSMOUTH OAK
74 137894-D2-438 EA LUMBER - VINYL WRAPPED - .7" X 1.5" X 96" - PORTSMOUTH OAK
74
68 69 71
70
LUMBER
72 73
83 93
145 148
155
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
74 137894-E2-438 EA LUMBER - VINYL WRAPPED - .7" X 2" X 96" - PORTSMOUTH OAK
74 137894-F2-438 EA LUMBER - VINYL WRAPPED - .7" X 2.5" X 96" - PORTSMOUTH OAK
74 137894-G2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - PORTSMOUTH OAK
74 137894-H2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.5" X 96" - PORTSMOUTH OAK
74 137894-J2-438 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 96" - PORTSMOUTH OAK
74 137894-J2-743 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 96" - PORTSMOUTH OAK
74 137894-K2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.9" X 96" - PORTSMOUTH OAK
74 137894-R2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - PORTSMOUTH OAK
74 146419-A2-438 EA LUMBER - VINYL WRAPPED - .7" X .75" X 96" - HONEY CHERRY
74 146419-D2-438 EA LUMBER - VINYL WRAPPED - .7" X 1.5" X 96" - HONEY CHERRY
74 146419-E2-438 EA LUMBER - VINYL WRAPPED - .7" X 2" X 96" - HONEY CHERRY
74 146419-F2-438 EA LUMBER - VINYL WRAPPED - .7" X 2.5" X 96" - HONEY CHERRY
74 146419-G2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - HONEY CHERRY
74 146419-H2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.5" X 96" - HONEY CHERRY
74 146419-J2-438 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 96" - HONEY CHERRY
74 146419-J2-743 EA LUMBER - VINYL WRAPPED - .7" X 5.5" X 108" - HONEY CHERRY
74 146419-K2-438 EA LUMBER - VINYL WRAPPED - .7" X 3.9" X 96" - HONEY CHERRY
74 146419-R2-438 EA LUMBER - VINYL WRAPPED - .7" X 3" X 96" - HONEY CHERRY
INTERIOR FINISH GROUP (CONTINUED)
MOLDINGS & TRIMS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
PANELING & LAMINATES
ACCESSORIESKEY PART NUMBER U/M DESCRIPTION
072852-01-000 EA DETECTOR - SMOKE - W/9 VOLT BATTERY - US
072852-02-000 EA DETECTOR - SMOKE - W/9 VOLT BATTERY - CANADIAN
125136-02-000 EA DETECTOR/CO - GAS MODEL - 9 VOLT
094499-03-000 EA EXTINGUISHER/FIRE - DRY - 10BC - W/GAUGE/BRACKET
* 094499-02-000 EA EXTINGUISHER/FIRE - DRY - 10BC - W/GAUGE - CANADIAN
094499-04-000 EA STRAP - FIRE EXTINGUISHER MOUNTING - METAL
091261-01-000 FT SLIPNOT - ANTISLIP - 1' WIDE X 12' - BLACK
096764-02-000 FT SLIPNOT - ANTISLIP - 1’WIDE (180' ROLLS) - WHITE
064781-06-000 EA HOLDER/CUP - TWO STEP - OFF WHITE
118718-01-01A EA HOLDER/DRINK - COLLAPSIBLE MUG - BLACK PLASTIC
118718-01-02A EA HOLDER/DRINK - COLLAPSIBLE MUG - WHITE PLASTIC
000C16-07-16B EA BOLT - CARRIAGE - ASSIST HANDLE - 7/16-14 X 1
053552-02-N01 EA HANDLE - ASSIST - INTERIOR/ENTRY DOOR - VINYL/ICE WHITE
131494-04-01A EA MIRROR - ARCHED TOP - 20” X 30” - W/DIAMOND
131494-05-01A EA MIRROR - ARCHED W/BEVELED DIAMOND - 20" X 30"
140374-14-000 EA MIRROR - SAFETY GLASS - 20.8" X 35.4"
140374-36-000 EA MIRROR - SAFETY GLASS - 20.9" X 25.2"
140374-66-000 EA MIRROR - SAFETY GLASS - 20.1" X 25.2"
*COMPONENT PARTS LISTED LATER IN THIS GROUP
KEY PART NUMBER U/M DESCRIPTION
000885-A5-000 SF PARTICLE BOARD - 3/8" X 4' X 8'- WHT PEB EMBOSSED-1 SIDED
000885-92-000 SF PARTICLE BOARD - 3/8" X 4' X 8' - PORTSMOUTH OAK - 1 SIDED
000885-93-000 SF PARTICLE BOARD - 3/8" X 4' X 8' - PORTSMOUTH OAK - 2-SIDED
000885-94-000 SF PARTICLE BOARD - 1/2" X 4' X 8' - PORTSMOUTH OAK - 2-SIDED
000885-95-000 SF PARTICLE BOARD - 3/4" X 4' X 8' - PORTSMOUTH OAK - 2-SIDED
126339-01-000 SF BOARD - WHEAT - 60" X 72"
057882-04-000 SF TAMBOUR - 48" X 96" SHEET - UNFINISHED
088272-K4-000 SF PANELING - MULTI - 4' X 7' (R10)
088272-K5-000 SF PANELING - SILVERADO - 4' X 7' (R11)
088272-J9-000 SF PANELING - ALABASTER - 4' X 7' (R12)
088272-H9-000 SF PANELING - PEBBLE EMBOSSED - WHITE - 4' X 7'
080215-14-000 SF PANELING - 2 SIDED/PORTSMOUTH OAK - 3/16" X 4' X 8'
076773-15-000 SF PANELING - 2 SIDED/PORTSMOUTH OAK - 1/8" X 4' X 8'
074497-42-000 SF PANELING - PORTSMOUTH OAK - 4' X 8'
074497-46-000 SF PANELING - CEILING - SCULPTURES - 4' X 8’3"
FROM: 00-00-00 THRU: 10-26-03
074497-52-000 SF PANELING/PAPER WRAPPED - SCULPTURES PA - 1/8" X 48" X 100"
FROM: 10-27-03 THRU: 99-99-99
074498-99-000 SF LAMINATE - PLASTIC - EGGSHELL - 5' X 8' (R10)
074498-97-000 SF LAMINATE - PLASTIC - GRAY TRANQUILITY - 4' X 8' (R11)
074498-A1-000 SF LAMINATE - PLASTIC - LINO FRIEZE - 5' X 8' (R12)
074498-40-000 SF LAMINATE - PLASTIC - OFF WHITE - 4' X 8'
076325-40-000 FT MOLDING - EDGEBAND - .93" X .024" - ALMOND
076325-39-000 FT MOLDING - EDGEBAND - 1 5/16" X .030" - ALMOND
085284-H6-000 FT BATT TAPE - ADHESIVE BACKED - DECORATIVE - MULTI (R10)
085284-H8-000 FT BATT TAPE - ADHESIVE BACKED - ROCKET SILVERADO (R11)
085284-G9-000 FT BATT TAPE - ADHESIVE BACKED - DECORATIVE - ALABASTER (R12)
085284-G8-000 FT BATT TAPE - ADHESIVE BACKED - PORTSMOUTH OAK
088263-H2-000 EA BATT STRIP - DECORATIVE - MULTI - 8' (R10)
088263-H4-000 EA BATT STRIP - DECORATIVE - ROCKET SILVERADO (R11)
088263-G9-000 EA BATT STRIP - DECORATIVE - CORK/ALABASTER - 8' (R12)
069738-87-000 EA BATT STRIP - WOODGRAINED/PORTSMOUTH OAK - 8'
079653-28-000 EA BATT STRIP - KERFED - WOODGRAINED/WATERFORD OAK - 8'
132610-10-09A FT WALLPAPER - BORDER - 5 3/4" - SELF ADHESIVE (R10)
FROM: 00-00-00 THRU: 03-09-03
132610-05-01A FT WALLPAPER - BORDER - 7" - CALYPSO - SELF-ADHESIVE (R10)
FROM: 03-10-03 THRU: 99-99-99
132610-06-07A FT WALLPAPER - BORDER - 5 1/4" - SELF ADHESIVE (R11)
FROM: 00-00-00 THRU: 03-09-03
132610-05-25A FT WALLPAPER - BORDER - 7” - SELF-ADHESIVE (R11)
FROM: 03-10-03 THRU: 99-99-99
132610-10-10A FT WALLPAPER - BORDER - 5 3/4" - SELF-ADHESIVE (R12)
FROM: 00-00-00 THRU: 03-09-03
132610-05-02A FT WALLPAPER - BORDER - 7" - SELF ADHESIVE (R12)
FROM: 03-10-03 THRU: 99-99-99
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
COMPONENT PARTS FOR ACCESSORIES
094499-02-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO
094499-01-700 EA BRACKET MTG. W/PLAS. STRAP 294039
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
FLOOR COVERINGS
KEY PART NUMBER U/M DESCRIPTION
042720-29-000 SY VINYL - FLOOR COVERING - 7.5' WIDE - DIAMOND
075233-01-000 SY PAD - CARPET - 3/8" X 6' ROLL
093486-01-000 SY CARPET - COMPARTMENT - 72" WIDE - DARK GRAY
096060-G9-000 SY CARPET - LAUREL - INCREMENTS OF 4 SQ YARDS (R10)
139085-06-000 SY CARPET - CRYSTAL LAKE - 4 SQUARE YARD INCREMENTS (R11)
096060-H1-000 SY CARPET - TAPIOCA - INCREMENTS OF 4 SQ YARDS (R12)
096060-H0-000 SY CARPET - JADE GREEN - INCREMENTS OF 4 SY YDS
109583-01-P10 EA CARPET/PEDESTAL COVER - W/EDGE BINDING TAPE (R10)
109583-01-R11 EA CARPET/PEDESTAL COVER - W/EDGE BINDING TAPE (R11)
109583-01-M06 EA CARPET/PEDESTAL COVER - W/EDGE BINDING TAPE (R12)
089275-02-000 FT STRIP - 3/4" X 84" BLACK POLYETHYLENE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE
KEY PART NUMBER U/M DESCRIPTION
1 Y00136-21-218 EA DOWEL - WOOD - 1" X 4'
2 009013-01-000 EA CATCH - BULLDOG - MALE/FEMALE
3 009059-01-000 EA HINGE - DOOR - 2" X 1.4" - BRASS
3 009059-02-000 EA HINGE - DOOR - 2" X 2.7" - BRASS
3 009059-03-000 EA HINGE - BRASS - 1.75"
3 009059-04-000 EA HINGE - 2” - ZINC
4 009089-01-000 EA CLIP - MIRROR
5 009112-01-000 EA FLANGE - PLASTIC - 1" CLOTHES ROD - OFF WHITE
6 016604-01-000 EA BRACE - ANGLE - 2 1/2" - UNPAINTED METAL
6 016604-05-000 EA BRACE - ANGLE - 2 1/2" - OFF WHITE METAL
6 016604-10-000 EA BRACE - SEAT ANGLE - 2.5" - BLACK
7 023320-01-000 EA PAD - FELT 3/8" DIAMETER
8 041389-25-000 EA HINGE - PIANO - 1 1/2" X 55" - UNPAINTED
9 042438-02-000 EA DOWEL - WOOD - 2" DIAMETER X 2'
10 057460-02-000 EA BALL STUD - F/GAS SPRING .39" - 5/16"-18
11 057460-04-000 EA SPRING/GAS - BALL STUD STYLE - 120 PI - “SPD6209”
12 057671-01-000 EA COVER - SCREW - #8 - OFF WHITE
12 057671-15-000 EA COVER - SCREW - #8 - BRIGHT WHITE
12 057671-16-000 EA COVER - SCREW - #8 - SOFT WHITE
12 057671-17-000 EA COVER - SCREW - VW LT GRAY - #8
13 064467-01-000 EA GUIDE - POCKET - SLIDING DOOR - WALL MOUNTED
14 065740-01-000 EA BRACE - CABINET/CORNER - PLASTIC
15 069178-03-000 EA BRACKET/MOUNTING - ASSIST HANDLE - BRIGHT WHITE
16 072871-01-000 EA PULL - FLUSH - CHROME
17 074045-08-000 EA PLUG - OAK - 3/8" DOWEL-1/2" HEAD - SALEM CHERRY - CONCERT CHERRY
17 074045-12-000 EA PLUG - OAK - 3/8" DOWEL-1/2" HEAD - WASHED MAPLE
17 074045-13-000 EA PLUG - OAK - 3/8" DOWEL-1/2" HEAD - PORTSMOUTH OAK
17 074045-14-000 EA PLUG - OAK - 3/8" DOWEL-1/2" HEAD - HONEY CHERRY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
18 074493-02-000 EA SUPPORT - PISTON SPRING - CABINET DOOR - 26 LBS
18 074493-03-000 EA SUPPORT - PISTON SPRING - CABINET DOOR - 12 LBS
19 079921-01-000 EA ROLLER - NYLON - W/STEEL SHAFT - BARBED
20 081114-02-000 EA CAP - INSERT - ROUND - 1" DIAMETER - WHITE PLASTIC
21 004354-01-000 EA BUMPER - RUBBER - 1/2" DIA - BROWN
21 081914-01-000 EA BUMPER - RUBBER - ROUND - 1/2" DIA. X 1/8" THICK
22 083125-07-000 EA BRACE - ANGLE/COUCH - 2.5" - OFF WHITE
22 132871-02-02B EA BRACKET/L-SHAPED W/HOLES - 1.9” X 2.8” - E-COATED
23 083204-03-000 EA BUTTON - RETAINING MIRROR 5/16" TIP
24 084070-03-000 EA POST - END - 2.4" - SHINY BRASS
25 084071-05-000 EA ROD - BRASS - 15"
25 084071-19-000 EA ROD - BRASS - 7.1"
25 084071-20-000 EA ROD - BRASS - 9.8"
25 084071-23-000 EA ROD - BRASS - 13.1"
25 084071-24-000 EA ROD - BRASS - 3.8"
25 084071-33-000 EA ROD - BRASS - 20.4"
25 146840-01-01A EA ROD - .25" DIAMETER - BRASS
25 146840-01-02A EA ROD - .25" DIAMETER - PEWTER
25 146840-02-01A EA ROD - .25" DIAMETER - BRASS
25 146840-02-02A EA ROD - .25" DIAMETER - PEWTER
25 146840-03-01A EA ROD - .25" DIAMETER - BRASS
25 146840-03-02A EA ROD - .25" DIAMETER - PEWTER
25 146840-04-01A EA ROD - .25" DIAMETER - BRASS
25 146840-04-02A EA ROD - .25" DIAMETER - PEWTER
25 146840-05-01A EA ROD - .25" DIAMETER - BRASS
25 146840-05-02A EA ROD - .25" DIAMETER - PEWTER
26 084412-01-000 EA SUPPORT/HINGE KIT (LEFT & RIGHT HINGES)
27 084413-01-000 EA HINGE - 1" X 72" - ALUMINUM - W/HOLES
28 084451-01-000 EA CATCH & LATCH - 1.7" - BRASS
29 089025-01-000 EA SUPPORT - SPRING TO BED - ANGLE 1.5" X 11.8"
30 093586-03-000 EA CATCH - SPRING ROLLER - .377"
30 093586-06-000 EA CATCH - SPRING ROLLER - .236"
31 093586-04-000 EA STRIKE - SPRING STEEL - 1.14"
31 093586-05-000 EA STRIKE - SPRING STEEL - .943"
32 093622-01-000 EA TRACK - DOOR - TAMBOUR - PLASTIC - 8' LENGTHS
33 093623-01-000 EA CORNER - TRACK - TAMBOUR DOOR
34 097872-04-000 EA DOWEL - WOOD - 1" DIAMETER X 1.38" LONG - UNFINISHED
35 098196-01-000 EA LATCH - 1/4 TURN - T-BAR
36 098979-01-000 EA CLIP - ADJUSTABLE SHELF
37 098980-01-000 EA PILASTER - ADJUSTABLE SHELF - 18"
37 098980-02-000 EA PILASTER - ADJUSTABLE SHELF - 12"
37 098980-03-000 EA PILASTER - ADJUSTABLE SHELF - 9"
37 098980-04-000 EA PILASTER - ADJUSTABLE SHELF - 48"
37 098980-05-000 EA PILASTER - ADJUSTABLE SHELF - 15"
37 098980-06-000 EA PILASTER - ADJUSTABLE SHELF - 24"
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
38 100707-01-000 EA SPACER - GLASS DOOR - .8" DIA - .3" HOLE - PLASTIC
39 100710-01-01A EA LOCK - GLASS DOOR/TWIST TYPE - BRASS
40 100711-01-01A EA HINGE - GLASS DOOR
41 101766-01-000 EA PIN - SUPPORT/GLASS DOOR
42 102075-10-02A EA ROD - SHOWER CURTAIN - 1" OD X 46.3" - SOFT WHITE
43 102920-01-01A EA HINGE - SPRING LOADED - BRASS
44 103256-01-000 EA LATCH COMPLETE (SLIDE)
45 103874-01-000 EA HANGER - SLIDING DOOR
46 104174-01-000 EA HOOK - ROBE - DOUBLE
47 104181-01-01A EA SUPPORT - LEAF 5.3" EXTENDS TO 7.5" - SAFETY RING - METAL
48 142569-15-000 EA SPRING/GAS - 12" COMPRESSED/20" EXTENDED - 120 LB.
48 142569-16-000 EA SPRING/GAS - 12" COMPRESSED/20" EXTENDED - 90 LB
48 142569-05-000 EA SPRING - GAS - 15 LB. - 39.9"
48 142569-18-000 EA SPRING/GAS - 6.5" COMPRESSED/9.6" EXTENDED - 65 LB.
49 108126-01-000 EA TRAY HINGE SET (QTY. 2 PER SET)
50 109403-01-000 EA CATCH - SINGLE ROLLER - SCREEN DOOR
51 110496-01-01A EA HINGE - BRASS
52 111866-01-02A EA BRACE - SEAT - ANGLE - OFF WHITE
53 113130-01-01A EA PULL - DOOR POCKET
54 113236-01-01A EA BRACKET - CLOTHES - ROD
55 113375-02-01A EA STRIKE - DOOR - CHROME
56 113375-05-01A EA LATCH - SLAM - BACK - .8" THICK
57 113375-06-01A EA LATCH - SLAM - FACE - .7" THICK
58 113676-01-01A EA HINGE - OVERLAY - VARIABLE - BURNISHED BRASS
59 113677-01-01A EA HINGE - SELF CLOSING
60 114278-02-000 EA HINGE - CONTINUOUS - 3" WIDE
61 114443-01-01A EA HINGE - CABINET DOOR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
62 115994-01-01A EA HANDLE - POCKET
63 117095-01-01A EA LATCH - DOOR - GRABBER W/KEEPER - PLASTIC - BLK-5 LB PULL
63 117095-02-01A EA LATCH - DOOR - GRABBER W/KEEPER - PLASTIC - BLK-10 LB PULL
64 118200-01-01A SF MESH - PLASTIC 1/2" - 48" X LENGTH = SF - BLACK
65 120760-01-000 EA RUBBER BUMPER - CLEAR - .1” THICK X .8” DIAMETER
66 122717-01-01A EA PAD - NON SKID - 4" DIAMETER ROUND
67 122717-06-01A FT PAD - NON-SKID - PSA - 5"W
68 124311-01-01A EA HANDLE - RECESSED - BRASS
69 125221-01-01A EA PULL - MIRROR - W/ROUND HANDLE
70 126263-06-02B EA BRACKET - GAS SPRING W/INSIDE BALL STUD - E-COATED
70 126263-08-02B EA BRACKET - GAS SPRING W/CENTERED BALL STUD - E-COATED
71 126584-02-000 EA ROLLER - FLAT
72 127349-01-01A EA LATCH - PADDLE
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
73 128810-01-01A EA SLIDE - DRAWER - 12" - LEFT CABINET
73 128810-05-01A EA SLIDE - DRAWER - 14" - LEFT CABINET
73 128810-09-01A EA SLIDE - DRAWER - 16" - LEFT CABINET
73 128810-13-01A EA SLIDE - DRAWER - 18" - LEFT CABINET
73 128810-17-01A EA SLIDE - DRAWER - 20" - LEFT CABINET
73 128810-21-01A EA SLIDE - DRAWER - 22" - LEFT CABINET
73 128810-25-01A EA SLIDE - DRAWER - 24" - LEFT CABINET
73 128810-29-01A EA SLIDE - DRAWER - 9" - LEFT CABINET
74 128810-02-01A EA SLIDE - DRAWER - 12" - RIGHT CABINET
74 128810-06-01A EA SLIDE - DRAWER - 14" - RIGHT CABINET
74 128810-10-01A EA SLIDE - DRAWER - 16" - RIGHT CABINET
74 128810-14-01A EA SLIDE - DRAWER - 18" - RIGHT CABINET
74 128810-18-01A EA SLIDE - DRAWER - 20" - RIGHT CABINET
74 128810-22-01A EA SLIDE - DRAWER - 22" - RIGHT CABINET
74 128810-26-01A EA SLIDE - DRAWER - 24" - RIGHT CABINET
74 128810-30-01A EA SLIDE - DRAWER - 9" - RIGHT CABINET
75 128810-03-01A EA SLIDE - DRAWER - 12" - LEFT DRAWER
75 128810-07-01A EA SLIDE - DRAWER - 14" - LEFT DRAWER
75 128810-11-01A EA SLIDE - DRAWER - 16" - LEFT DRAWER
75 128810-15-01A EA SLIDE - DRAWER - 18" - LEFT DRAWER
75 128810-19-01A EA SLIDE - DRAWER - 20" - LEFT DRAWER
75 128810-23-01A EA SLIDE - DRAWER - 22" - LEFT DRAWER
75 128810-27-01A EA SLIDE - DRAWER - 24" - LEFT DRAWER
75 128810-27-01A EA SLIDE - DRAWER - 24" - LEFT DRAWER
75 128810-31-01A EA SLIDE - DRAWER - 9" - LEFT DRAWER
76 128810-04-01A EA SLIDE - DRAWER - 12" - RIGHT DRAWER
76 128810-08-01A EA SLIDE - DRAWER - 14" - RIGHT DRAWER
76 128810-12-01A EA SLIDE - DRAWER - 16" - RIGHT DRAWER
76 128810-16-01A EA SLIDE - DRAWER - 18" - RIGHT DRAWER
76 128810-20-01A EA SLIDE - DRAWER - 20" - RIGHT DRAWER
76 128810-24-01A EA SLIDE - DRAWER - 22" - RIGHT DRAWER
76 128810-28-01A EA SLIDE - DRAWER - 24" - RIGHT DRAWER
76 128810-32-01A EA SLIDE - DRAWER - 9" - RIGHT DRAWER
77 128811-01-02A EA BACKSOCKET - ADJUSTABLE - LEFT
78 128811-02-02A EA BACKSOCKET - ADJUSTABLE - RIGHT
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
79 129753-01-01A EA HINGE - SPRING LOADED - 19" X 19" - BLACK
80 130120-01-01A EA BRACKET - MIRROR
81 130787-02-000 EA TRACK - TAMBOUR DOOR/SPRING - 24"
81 130787-04-000 EA TRACK - TAMBOUR DOOR - SPRING
82 130798-01-02B EA GUIDE - POCKET DOOR - E-COATED
83 131963-01-01A EA PULL - POLISHED BRASS - WINNEBAGO VISTA/MINNIE/MINNIE WINNIE/SIGHTSEER & BRAVE
84 131964-01-01A EA PULL - POLISHED BRASS - ITASCA SUNSTAR/SPIRIT/SUNOVA & SUNRISE
85 131965-01-01A EA PULL - DOOR/DRAWER - 6.3" - BURNISHED BRASS - ULTIMATE FREEDOM
86 133313-01-02A EA PULL - DOOR/DRAWER - BRIGHT BRASS
86 133313-01-03A EA PULL - DOOR/DWR - CHROME/BRASS - ITASCA SUNDANCER/SUNCRUISER/SUNFLYER/MERIDIAN
87 133892-01-01A EA SLIDE - DRAWER - 16" - LEFT CABINET
87 133892-06-01A EA SLIDE - DRAWER - 22" - LEFT CABINET
87 133892-10-01A EA SLIDE - DRAWER - 12" - LEFT CABINET
87 133892-14-01A EA SLIDE - DRAWER - 18" - LEFT CABINET
88 133892-02-01A EA SLIDE - DRAWER - 16" - RIGHT CABINET
88 133892-07-01A EA SLIDE - DRAWER - 22" - RIGHT CABINET
88 133892-11-01A EA SLIDE - DRAWER - 12" - RIGHT CABINET
88 133892-15-01A EA SLIDE - DRAWER - 18" - RIGHT CABINET
89 133892-03-01A EA SLIDE - DRAWER - 16" - LEFT DRAWER
89 133892-08-01A EA SLIDE - DRAWER - 22" - LEFT DRAWER
89 133892-12-01A EA SLIDE - DRAWER - 12" - LEFT DRAWER
89 133892-16-01A EA SLIDE - DRAWER - 18" - LEFT DRAWER
90 133892-04-01A EA SLIDE - DRAWER - 16" - RIGHT DRAWER
90 133892-09-01A EA SLIDE - DRAWER - 22" - RIGHT DRAWER
90 133892-13-01A EA SLIDE - DRAWER - 12" - RIGHT DRAWER
90 133892-17-01A EA SLIDE - DRAWER - 18" - RIGHT DRAWER
91 133892-05-01A EA SLIDE - DRAWER - 9" - FULL SET
92 133907-01-01A EA BACKSOCKET - RIGHT HAND
93 133907-02-01A EA BACKSOCKET - LEFT HAND
94 135231-01-01A EA LATCH - COMPRESSION - BLACK
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
95 135538-01-01A EA HINGE - PIANO - FULL WRAP - BRASS PLATED
95 135538-03-01A EA HINGE - PIANO - FULL WRAP - STOCKER BRASS
95 135538-06-01A EA HINGE - PIANO - FULL WRAP
96 136944-01-01A EA SLIDE - DRAWER/RIGHT HAND - 13.8"
97 136944-02-01A EA SLIDE - CABINET/RIGHT HAND - 13.8"
98 136944-03-01A EA SLIDE - DRAWER/LEFT HAND - 13.8"
99 136944-04-01A EA SLIDE - CABINET/LEFT HAND - 13.8"
100 137446-01-01A EA PULL - CABINET - CHROME/BRASS - ITASCA SUNDANCE/SUNCRUISER/SUNFLYER & MERIDIAN
101 138136-02-02B EA GUIDE - DOOR - E-COATED
102 139136-01-01A EA HANDLE - RECESSED - BRASS
102 139136-02-01A EA HANDLE - RECESSED - BRASS
102 139136-02-02A EA HANDLE - RECESSED - PEWTER
103 140494-01-01A EA ROD - SHOWER
103 140494-01-02A EA ROD - SHOWER - SOFT WHITE
104 142276-01-01A EA HINGE - PIANO - FULL WRAP - BRASS
105 142909-01-01A EA PULL - CABINET - BRASS - ULTIMATE ADVANTAGE
106 142910-01-01A EA KNOB - CABINET - BRASS - WINNEBAGO VECTRA & ULTIMATE ADVANTAGE
107 143468-01-01A EA HINGE - SELF CLOSING - BURNISHED BRASS - ULTIMATE FREEDOM
107 143468-01-02A EA HINGE - SELF CLOSING - POLISHED BRASS
107 143468-02-02A EA HINGE - SELF CLOSING - POLISHED BRASS
107 143468-02-03A EA HINGE - SELF CLOSING - SATIN NICKEL - ITASCA SUNFLYER, L-SERIES
107 146553-01-02A EA HINGE - CABINET DOOR - BRIGHT BRASS
107 146553-01-03A EA HINGE - CABINET DOOR - SATIN NICKEL
108 137445-01-N42 EA STOP - F/SLIDING DOOR
108 137445-01-P46 EA STOP - F/SLIDING DOOR
108 137445-01-P56 EA STOP - F/SLIDING DOOR
109 137445-02-P45 EA STOP - F/SLIDING DOOR
109 137445-02-P46 EA STOP - F/SLIDING DOOR
109 137445-02-P56 EA STOP - F/SLIDING DOOR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
110 144488-01-01A EA HINGE - CABINET - ANTIQUE BRASS
110 144488-01-02A EA HINGE - CABINET - NICKEL - ITASCA HORIZON
111 144917-01-01A EA PULL - DRAWER - SATIN NICKEL - ITASCA HORIZON
112 144918-01-01A EA PULL - DRAWER/KNOB - SATIN NICKEL - ITASCA HORIZON
113 145172-01-01A EA PULL - CABINET DOOR - WINNEBAGO ADVENTURER/CHIEFTAIN/JOURNEY & VECTRA
114 145172-02-01A EA PULL - DRAWER/DNOB - WINNEBAGO ADVENTURER/CHIEFTAIN & JOURNEY
115 145180-01-01A EA KNOB - CABINET DOOR - ULTIMATE FREEDOM
116 145739-01-000 EA BRACKET - REAR MOUNT
117 145739-02-000 EA LOCKING MECHANISM - LEFT
117 145739-03-000 EA LOCKING MECHANISM - RIGHT
118 145739-04-000 EA SLIDE - DRAWER - 12"
119 145849-01-01A EA ROBE HOOK - TWIN - BRASS
119 145849-02-01A EA ROBE HOOK - TWIN - CHROME
120 145849-03-01A EA ROBE HOOK - TWIN - BRASS
121 145849-04-01A EA ROBE HOOK - TWIN - CHROME/BRASS
INTERIOR FINISH GROUP (CONTINUED)
HARDWARE (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1 096826-01-01A EA BRACE-CABINET E-COATED
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP
KEY PART NUMBER U/M DESCRIPTION
006187-01-000 EA LABEL - SEWAGE
KEY PART NUMBER U/M DESCRIPTION
006188-01-000 EA LABEL - WASTE WATER
KEY PART NUMBER U/M DESCRIPTION
023769-01-000 EA LABEL - WARNING - LPG - CANADIAN
KEY PART NUMBER U/M DESCRIPTION
039290-01-000 EA LABEL - WARNING - EXIT
KEY PART NUMBER U/M DESCRIPTION
040944-01-000 EA LABEL - ENTRANCE DOOR - “OPEN”
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
056259-01-000 EA LABEL - SAFETY CHECK LIST
KEY PART NUMBER U/M DESCRIPTION
062043-01-000 EA LABEL - FUEL - UNLEADED
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
065748-01-000 EA LABEL - WARNING - BATTERY CHARGING - UL
KEY PART NUMBER U/M DESCRIPTION
065748-02-000 EA LABEL - WARNING - BATTERY CHARGING - CSA - CANADIAN
KEY PART NUMBER U/M DESCRIPTION
068383-01-000 EA LABEL - DIESEL FUEL
KEY PART NUMBER U/M DESCRIPTION
072887-14-000 EA LABEL - EPA - 2003 MODEL YEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
073998-01-000 EA LABEL - LPG ODOR WARNING
KEY PART NUMBER U/M DESCRIPTION
077956-01-000 EA LABEL - WARNING - SMOKE DETECTOR
KEY PART NUMBER U/M DESCRIPTION
079966-01-000 EA LABEL - WARNING - STOWED - MOTION
KEY PART NUMBER U/M DESCRIPTION
079965-01-000 EA LABEL - LPG - 80% CAPACITY
KEY PART NUMBER U/M DESCRIPTION
083588-01-000 EA LABEL - ON/OFF - WATER HEATER
KEY PART NUMBER U/M DESCRIPTION
083588-02-000 EA LABEL - ON/OFF - ENGINE HEATER
083588-04-000 EA LABEL - ON/OFF - ENGINE HEATER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
087207-05-000 EA LABEL - FUEL CAP REMOVAL
KEY PART NUMBER U/M DESCRIPTION
087236-01-000 EA LABEL - CABLE - INPUT
KEY PART NUMBER U/M DESCRIPTION
087236-02-000 EA LABEL - TV OUTLET
KEY PART NUMBER U/M DESCRIPTION
092547-06-000 EA LABEL - CIRCUIT BREAKER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
092547-08-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
092547-10-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
092547-12-000 EA LABEL - CIRCUIT BREAKER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
093236-08-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
092547-14-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
092547-13-000 EA LABEL - CIRCUIT BREAKER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
093236-28-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-29-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-31-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-21-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-26-000 EA LABEL - CIRCUIT BREAKER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
093236-32-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-33-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-34-000 EA LABEL - CIRCUIT BREAKER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
093236-35-000 EA LABEL - CIRCUIT BREAKER
KEY PART NUMBER U/M DESCRIPTION
093236-37-000 EA LABEL - CIRCUIT BREAKER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
095721-27-000 EA LABEL - CONTROL CENTER - 30 AMP
KEY PART NUMBER U/M DESCRIPTION
095721-31-000 EA LABEL - CONTROL CENTER - 30 AMP - US
KEY PART NUMBER U/M DESCRIPTION
095721-20-000 EA LABEL - CONTROL CENTER W/INVERTER
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
095721-33-000 EA LABEL - CONTROL CENTER - 50 AMP - US
KEY PART NUMBER U/M DESCRIPTION
098379-01-000 EA LABEL - CIRCUIT BREAKER - FRONT BOX
KEY PART NUMBER U/M DESCRIPTION
098379-03-000 EA LABEL - ELECTRICAL BOX - FRONT
KEY PART NUMBER U/M DESCRIPTION
095721-38-000 EA LABEL - CONTROL CENTER - 30 AMP - US
KEY PART NUMBER U/M DESCRIPTION
095721-44-000 EA LABEL - CONTROL CENTER - 30 AMP - US
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
098379-04-000 EA LABEL - ELECTRICAL BOX - SIDE
KEY PART NUMBER U/M DESCRIPTION
098641-01-000 EA LABEL - FUEL - UNLEADED - DASH
KEY PART NUMBER U/M DESCRIPTION
099689-01-000 EA LABEL - WARNING - CANCER/TOXICITY
KEY PART NUMBER U/M DESCRIPTION
104678-01-000 EA LABEL - CB PREP
KEY PART NUMBER U/M DESCRIPTION
107571-01-000 EA LABEL - EXIT/ESCAPE WINDOW
KEY PART NUMBER U/M DESCRIPTION
099509-01-000 EA LABEL - AWNING INSTALLATION
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
111104-01-000 EA LABEL - HITCH - READ MANUAL - WHITE
KEY PART NUMBER U/M DESCRIPTION
109051-02-000 EA LABEL - SWITCH - 50 AMP POWER
KEY PART NUMBER U/M DESCRIPTION
111537-08-000 EA LABEL - FUSES
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
111537-09-000 EA LABEL - FUSES
KEY PART NUMBER U/M DESCRIPTION
111802-01-000 EA LABEL - CFC WARNING
KEY PART NUMBER U/M DESCRIPTION
113402-01-000 EA LABEL - CAUTION - WATER HEATER EXHAUST
KEY PART NUMBER U/M DESCRIPTION
114866-02-000 EA LABEL - PHONE & CABLE INPUT - WHITE/CLEAR BACKGROUND
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
115600-01-000 EA LABEL - WARNING LPG VALVE
KEY PART NUMBER U/M DESCRIPTION
115869-01-000 EA LABEL - WARNING - TIRE
KEY PART NUMBER U/M DESCRIPTION
116112-01-000 EA LABEL - CAUTION - LP
KEY PART NUMBER U/M DESCRIPTION
116273-01-000 EA LABEL - WARNING - GENERATOR
KEY PART NUMBER U/M DESCRIPTION
116113-01-000 EA LABEL - CAUTION - LP
KEY PART NUMBER U/M DESCRIPTION
116549-01-000 EA LABEL - WARNING - SLIDEOUT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
116756-02-000 EA LABEL - WARNING - ETHER/STARTING - RED W/CLEAR BACKGROUND
116756-03-000 EA LABEL - WARNING - ETHER/STARTING - RED W/WHITE BACKGROUND
KEY PART NUMBER U/M DESCRIPTION
116829-02-000 EA LABEL - COFFEEMAKER
KEY PART NUMBER U/M DESCRIPTION
116775-01-000 EA LABEL/CAUTION - TRAVEL LATCH
KEY PART NUMBER U/M DESCRIPTION
117628-02-000 EA LABEL - SWITCH - WATER PUMP/LIGHTS-WHITE/CLEAR BACKGROUND
KEY PART NUMBER U/M DESCRIPTION
117629-01-000 EA LABEL - WATER PUMP/FILL-BLK LETTER/CLEAR BACKGROUND-.24"
117629-03-000 EA LABEL - WATER PUMP/FILL-BLK LETTERS/CLEAR BACKGROUND-.31"
KEY PART NUMBER U/M DESCRIPTION
117629-04-000 EA LABEL - CITY WATER/TANK FILL
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
120677-01-000 EA LABEL - TV
KEY PART NUMBER U/M DESCRIPTION
123562-01-000 EA LABEL - SERVICE/UTILITY ACCESS
KEY PART NUMBER U/M DESCRIPTION
120431-01-000 EA LABEL - LOCATION - COAXIAL CABLE/SATELLITE ANTENNA
KEY PART NUMBER U/M DESCRIPTION
124519-01-01A EA LABEL - WARNING/REFUELING - BLACK ON CLEAR
124519-01-02A EA LABEL - WARNING/REFUELING - WHITE ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
124519-02-01A EA LABEL - WARNING/REFUELING - BLACK ON CLEAR - CSA
124519-02-02A EA LABEL - WARNING/REFUELING - WHITE ON CLEAR - CSA
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
124520-01-01A EA LABEL - LP GAS ONLY - BLACK ON CLEAR
124520-01-02A EA LABEL - LP GAS ONLY - WHITE ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
124572-01-000 EA LABEL - SWITCHES
KEY PART NUMBER U/M DESCRIPTION
125306-01-01A EA LABEL - ELECTRICAL ENTRANCE - 110V 30 AMP - BLACK ON CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
125697-07-000 EA LABEL - CAUTION - FLUSHING SYSTEM
KEY PART NUMBER U/M DESCRIPTION
126024-01-01A EA LABEL - TIRE HANGER REMOVAL
KEY PART NUMBER U/M DESCRIPTION
125306-04-01A EA LABEL-ELECTRICAL ENTRANCE-120/240V 50 AMP-BLACK ON CLEAR
125306-04-02A EA LABEL - ELECTRICAL ENTRANCE-120/240V 50 AMP-WHITE ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
126247-01-000 EA LABEL - GRAY HOLDING TANK-WHITE LETTERS/CLEAR BACKGROUND
126247-05-000 EA LABEL - GRAY HOLDING TANK-BLACK LETTERS/CLEAR BACKGROUND
KEY PART NUMBER U/M DESCRIPTION
126247-02-000 EA LABEL - BLACK HOLDING TANK-WHITE LETTERS/BLACK BACKGROUND
126247-06-000 EA LABEL - BLACK HOLDING TANK-BLACK LETTERS/CLEAR BACKGROUND
KEY PART NUMBER U/M DESCRIPTION
126248-03-000 EA LABEL - EXTERIOR SHOWER
KEY PART NUMBER U/M DESCRIPTION
126249-03-000 EA LABEL - CITY WATER FILL-BLK LETTERS/CLEAR BACKGROUND .31"
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
126612-01-000 EA LABEL - HANG TAG - AIR BAG - DASH
KEY PART NUMBER U/M DESCRIPTION
127170-01-000 EA LABEL - WATER TANK DRAIN
KEY PART NUMBER U/M DESCRIPTION
128218-01-01A EA LABEL - WARNING - SLIPPERY ROOF
KEY PART NUMBER U/M DESCRIPTION
128658-01-000 EA LABEL - PROP ROD - ENTRY DOOR
KEY PART NUMBER U/M DESCRIPTION
128725-01-01A EA LABEL - POTABLE WATER ONLY - BLACK ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
129669-01-01A EA LABEL - HITCH/VEHICLE RATE - 350 - WHITE ON CLEAR
129669-01-02A EA LABEL - HITCH/VEHICLE RATE - 350 - BLACK ON CLEAR
129669-02-01A EA LABEL - HITCH/VEHICLE RATE - 5OO - WHITE ON CLEAR
129669-02-02A EA LABEL - HITCH/VEHICLE RATE - 500 - BLACK ON CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
129684-01-000 EA LABEL - TIRE ROTATION
KEY PART NUMBER U/M DESCRIPTION
130166-01-000 EA LABEL - DRAIN
KEY PART NUMBER U/M DESCRIPTION
130167-02-000 EA LABEL - HOSE STORAGE
KEY PART NUMBER U/M DESCRIPTION
130168-01-000 EA LABEL - WASTE TANK FLUSH
KEY PART NUMBER U/M DESCRIPTION
130170-01-000 EA LABEL - SWITCH PANEL - BLK/CLEAR BACKGROUND-1.8"H X 5.9"L
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABEL GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
130170-02-000 EA LABEL - SWITCH PANEL-BLK/CLEAR BACKGROUND-1.4"H X 3.9"L
KEY PART NUMBER U/M DESCRIPTION
130170-04-000 EA LABEL - SWITCH PANEL
KEY PART NUMBER U/M DESCRIPTION
130170-05-000 EA LABEL - SWITCH PANEL
KEY PART NUMBER U/M DESCRIPTION
130670-01-01A EA LABEL - CAUTION DRYER VENTING - BLACK ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
131779-01-01A EA LABEL - GENERATOR
KEY PART NUMBER U/M DESCRIPTION
132651-01-01A EA DECAL - MIRROR/GALLEY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABEL GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
133423-01-01A EA LABEL - DRAIN
KEY PART NUMBER U/M DESCRIPTION
133424-01-01A EA LABEL - WATER HEATER BYPASS - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
133424-02-01A EA LABEL - NORMAL OPERATION
KEY PART NUMBER U/M DESCRIPTION
133424-03-01A EA LABEL - WATER HEATER BYPASS - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
133533-02-01A EA LABEL - CHECK ANTENNA - CLEAR W/WHITE LETTERING
KEY PART NUMBER U/M DESCRIPTION
133533-03-01A EA LABEL - LOCK/UNLOCK - BLACK/WHITE
KEY PART NUMBER U/M DESCRIPTION
133533-01-01A EA LABEL - JACKS DOWN - CLEAR W/WHITE LETTERING
KEY PART NUMBER U/M DESCRIPTION
133533-05-01A EA LABEL - SUNVISOR - DRIVER/PASSENGER - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
133533-04-01A EA LABEL - WINDOW/MIRROR HEAT- BLACK/CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
133533-06-01A EA LABEL - MAP LIGHT/SUNVISOR - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
134250-01-01A EA LABEL - SATELLITE RECEIVER - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
134537-01-01A EA LABEL - OCCUPANCY - CHAIR - US
KEY PART NUMBER U/M DESCRIPTION
134538-01-01A EA LABEL - OCCUPANCY - NO SEAT BELT - BLACK ON CLEAR - US
KEY PART NUMBER U/M DESCRIPTION
134538-02-01A EA LABEL - OCCUPANCY - NO SEAT BELT - BLACK ON CLEAR - CSA
KEY PART NUMBER U/M DESCRIPTION
134539-01-01A EA LABEL - WARNING - STOVE/HEATING - US - BLACK ON CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
134540-01-01A EA LABEL - WARNING - STOVE/HEATING - CSA - BLACK ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
134563-01-01A EA LABEL - SWITCH - HEATER
KEY PART NUMBER U/M DESCRIPTION
135869-01-01A EA LABEL - MERCURY CONTENT - BLACK ON CLEAR
135869-01-02A EA LABEL - MERCURY CONTENT - WHITE ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
136047-01-01A EA LABEL - LIQUID SOAP
KEY PART NUMBER U/M DESCRIPTION
136161-01-01A EA LABEL - RELAY - MATTE BLACK/WHITE LETTERS
KEY PART NUMBER U/M DESCRIPTION
136360-01-01A EA LABEL - AIR BAGS
KEY PART NUMBER U/M DESCRIPTION
136161-02-01A EA LABEL - RELAY - BLACK/WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
137997-01-01A EA LABEL - WINTERIZATION VALVE - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
140190-01-01A EA DECAL/LOGO - V6 (DOMED) - CYAN/MAGENTA/YELLOW/BLACK
KEY PART NUMBER U/M DESCRIPTION
141523-01-01A EA LABEL - WASHER/DRYER BRACKETS - BLACK/WHITE
KEY PART NUMBER U/M DESCRIPTION
142771-01-01A EA LABEL - WARNING/COMPRESSED AIR - WHITE LETTERING ON CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
142773-01-01A EA LABEL - CONNECT/COMPRESS AIR - WHITE LETTERING ON CLEAR
KEY PART NUMBER U/M DESCRIPTION
142908-01-000 EA LABEL - FREON CHARG
KEY PART NUMBER U/M DESCRIPTION
144183-01-01A EA LABEL - CAUTION RELEASE CATCH - WHITE/CLEAR
KEY PART NUMBER U/M DESCRIPTION
144649-01-01A EA LABEL - ADJUSTABLE VALVE - WHITE ON CLEAR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
145731-01-01A EA LABEL - SWITCH - RADIO/BATTERY - BLACK
KEY PART NUMBER U/M DESCRIPTION
145731-03-01A EA LABEL - SWITCH - REAR AUTO HEATER - BLACK
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LABELS GROUP (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
147524-01-000 EA LABEL - DRYER VENTING
KEY PART NUMBER U/M DESCRIPTION
147525-01-000 EA LABEL - DRYER VENT CUTOUT
KEY PART NUMBER U/M DESCRIPTION
146057-01-01A EA LABEL - LP SHUT OFF - RED LETTER/WHITE BACK
KEY PART NUMBER U/M DESCRIPTION
147581-01-01A EA LABEL - WATERFILL/BYPASS - BLACK/CLEAR
KEY PART NUMBER U/M DESCRIPTION
147845-01-01A EA LABEL - DRIP VALVE - BLACK/WHITE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LP GROUP
LP SYSTEM
KEY PART NUMBER U/M DESCRIPTION
* 144116-04-000 EA TANK - LP - 60 LB - 14"D X 29.75"L
103613-03-000 EA DETECTOR - LP GAS - W/O SHUT-OFF VALVE
FROM: 00-00-00 THRU: 02-08-04
150138-01-01A EA DETECTOR - LP GAS - WHITE
FROM: 02-09-04 THRU: 99-99-99
150138-01-02A EA DETECTOR - LP GAS - BROWN
FROM: 02-09-04 THRU: 99-99-99
045703-01-000 EA HOSE - LP - 3/8"ID X 24" - 3/8"MPT X 1/2"F SWIVEL - U.S.
045703-02-000 EA HOSE - LP - 3/8"ID X 24" - 3/8"MPT X 1/2"F SWIVEL - CANADA
045703-03-000 EA HOSE - LP - 3/8"ID X 18" - 3/8"MPT X 1/2"F SWIVEL - U.S.
045703-05-000 EA HOSE - LP - 3/8"ID X 28" - 3/8"MPT X 1/2"F SWIVEL - U.S.
045703-06-000 EA HOSE - LP - 3/8"ID X 28" - 3/8"MPT X 1/2"F SWIVEL - CANADA
045703-07-000 EA HOSE - LP - 3/8"ID X 10" - 3/8"MPT X 1/2"F SWIVEL - U.S.
045703-11-000 EA HOSE - LP - 3/8"ID X 36" - 3/8"MPT X 3/8"F SWIVEL - UL/CSA
045703-12-000 EA HOSE - LP - 3/8"ID X 18" - 3/8"MPT X 1/2"F SWIVEL - CANADA
045703-15-000 EA HOSE - LP - 3/8"ID X 142" - 1/2"F SWIVEL X 3/8"F SWIVEL
106150-05-000 EA REGULATOR - TWO STAGE - 322E, 322R, 324V, 329B, 329K, 331, 332G
106150-06-000 EA REGULATOR - TWO STAGE - 324F
144485-01-000 EA COVER - LP REGULATOR
105658-01-000 EA COMPARTMENT - LP REGULATOR - 324F, 332G
010323-01-000 EA ADAPTER - 3/8"F X 1/2"MPT - BRASS
010326-01-000 EA ADAPTER - FLARE - W/CONE GASKET - 3/8"F X 1/2"F
010329-01-000 EA ADAPTER - 1/2"F X 1/2"MPT - BRASS
024250-01-000 EA ADAPTER - BRASS - 3/8"F X 1/2"FPT
057042-01-000 EA ADAPTER - CROSS 1/2"PIPE
010377-02-000 EA NUT - 3/8" FLARE - FORGED - BRASS
010380-02-000 EA NUT - 1/2" FLARE - FORGED - BRASS
010265-01-000 EA ELBOW - BRASS - 90 DEGREE - 3/8"F X 1/2"FPT
FROM: 00-00-00 THRU: 02-16-03
010589-01-000 EA NIPPLE - PIPE - 1/2” X 1 1/2” - BLACK
010589-03-000 EA NIPPLE - PIPE - 1/2" X 2 1/2" - BLACK
145622-01-000 EA NIPPLE - STEEL/PIPE - 1/4" X 6" - BLACK
145639-01-02B EA BRACKET - REGULATOR - E-COATED
040440-02-000 EA TRANSMITTER - DIAL/BOLT-ON - 0-90 OHM 2 TERM(POWER/GROUND)
FROM: 00-00-00 THRU: 04-30-03
040440-03-000 EA TRANSMITTER - DIAL/SNAP-ON - 0-90 OHM 2 TERM(POWER/GROUND)
FROM: 05-01-03 THRU: 99-99-99
111848-02-02B EA SHIELD - HEAT - EXHAUST - 322R
111848-06-02B EA SHIELD - HEAT - EXHAUST - E-COATED - 322R, 324V
137828-01-02B EA PANEL - ROCKGUARD/LP - E - COATED
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LP GROUP (CONTINUED)
COMPONENT PARTS FOR LP SYSTEM
144116-04-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
040421-01-712 EA VALVE-SERV. W/O VAPOR RELIEF 29000853
040421-01-713 EA VALVE-RELIEF 1" W/SPRING 7" V-20479
144116-01-700 EA VALVE-OUTAGE(NO STEM REMOVE) V20058
144116-01-701 EA VALVE/FILL 80 % W/YELLOW CAP V13414
144116-04-700 EA SENDING UNIT (SNAP ON GAUGE) G11530
144116-04-701 EA DIAL - TRANSMITER G12846
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
LOUNGE GROUP
CABINETS
KEY PART NUMBER U/M DESCRIPTION
1 137365-01-P10 EA CABINET - OVERHEAD/FRONT - W/O DOORS/HARDWARE (R10)
1 137365-01-P19 EA CABINET - OVERHEAD/FRONT - W/O DOORS/HARDWARE (R11)
1 137365-01-R12 EA CABINET - OVERHEAD/FRONT - W/O DOORS/HARDWARE (R12)
2 109908-B7-M07 EA END CAP - OVERHEAD CABINET
3 136955-25-P34 EA DOOR - RAISED PANEL/PENCIL EDGE - 10" X 25.2" - W/O HDW
KEY PART NUMBER U/M DESCRIPTION
1 139955-14-04A EA TRIM - ENTRY STEP - TITANIUM
1 139956-06-R07 EA TRIM ASM-STEP,ENTRANCE - VINYL FLOOR
2 139955-18-03A EA TRIM - STEP/ENTRY - 62.3" - TITANIUM - VINYL FLOOR
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP
SEALANTS & ADHESIVES
KEY PART NUMBER U/M DESCRIPTION
004001-05-000 EA ADHESIVE - SCOTCH-WELD - 3M DP100 - CLEAR - 50ML
010405-02-000 EA TAPE - THREAD SEALING - 3/8"
034552-06-000 EA SILICONE - TUBE - W/O NOZZLE - OFF WHITE
034552-15-000 EA SILICONE - TUBE - W/O NOZZLE - BRIGHT WHITE
063642-01-000 FT TAPE - ADHESIVE - .4" X 1.5" X 180'
064075-07-000 FT SEAL - BULB - W/WIRED U CHANNEL - .3" X .5" CHANNEL-BLACK
067788-01-000 EA ADHESIVE - SPRAY - 3M - 19.5 OZ AEROSOL CAN
069640-01-000 FT SEALER - TAPE - .25" DIAMETER X 30' - BLACK OR GRAY
069640-02-000 FT SEALER - TAPE - .13" THICK X .5" WIDE X 60' - GRAY
069640-03-000 FT SEALER - TAPE - .13" THICK X .75" WIDE X 60' - BLACK
069640-07-000 FT SEALER - TAPE - .09" THICK X 2" WIDE X 45' - GRAY
069640-09-000 FT SEALER - TAPE - .03" THICK X 2.50" WIDE X 80' - GRAY
069640-10-000 FT SEALER - TAPE - .03" THICK X 1.50" WIDE X 90' - GRAY
069640-11-000 FT SEALER - TAPE - .19" THICK X .38" WIDE X 40' - BLACK
069640-13-000 FT SEALER - TAPE - .03" THICK X 2" WIDE X 45' - BLACK
069640-14-000 FT SEALER - TAPE - .06" THICK X 1" WIDE X 100' - GRAY
069640-15-000 FT SEALER - TAPE - .06" THICK X .38" WIDE X 100' - GRAY
069640-17-000 FT SEALER - TAPE - .03" THICK X 1" WIDE X 90' - GRAY
069640-18-000 FT SEALER - TAPE - .50" THICK X .13" WIDE X 60' - BRT WHITE
069640-19-000 FT SEALER - TAPE - .75" THICK X .13" WIDE X 60' - BRT WHITE
069640-20-000 FT SEALER - TAPE - .50" THICK X .5" WIDE X 60' - BLACK
069640-21-000 FT SEALER - TAPE - .50" THICK X .06" WIDE X 100'- BRT WHITE
069640-22-000 FT SEALER - TAPE - 1/32" THICK X 1/4" WIDE X 200'- BRT WHITE
069640-23-000 FT SEALER - TAPE - 1/16" THICK X 3/4" WIDE X 100'- BRT WHITE
069640-27-000 FT SEALER - TAPE - .06" THICK X 2.25" WIDE - BRIGHT WHITE
069640-28-000 FT SEALER - TAPE - .25" THICK X 1.86" WIDE X 90' - GRAY
069640-30-000 FT SEALER - TAPE - .03" THICK X .625" WIDE X 50' - GRAY
069640-31-000 FT SEALER - TAPE - .25"THICK X .75" WIDE X 15' - BLACK
069640-32-000 FT SEALER - RIBBON - 1/16" X 3/8" X 100' - BLACK
072889-01-000 EA SEALANT - URETHANE - BLACK - TUBE W/NOZZLE TIP
072889-27-000 EA SEALANT - URETHANE - SILVER 10 OZ - TUBE W/NOZZLE TIP
076322-01-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.03"THK X .8"W X 216'- WHT
076322-02-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.05"THK X 1"W X 108' - WHT
076322-03-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.05"THK X .5"W X 108' - WHT
076322-04-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.05"THK X .8"W X 108' - WHT
076322-05-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.05"THK X .8"W X 108' - WHT
076322-07-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.05"THK X .5"W X 200' - WHT
076322-11-000 FT TAPE-DOUBLE COATED/ADHESIVE BK-.02"THK X 1"W X 216' - CLR
076322-21-000 FT TAPE - FOAM/DOUBLE COATED - .5"
076322-22-000 FT TAPE - FOAM/DOUBLE COATED - .045" X .75”
076322-23-000 FT TAPE - FOAM/DOUBLE COATED - .045" X 1”
076322-24-000 FT TAPE - FOAM/DOUBLE COATED - .025" X 1”
076322-25-000 FT TAPE - FOAM/DOUBLE COATED - .025" X .5”
086276-01-000 EA TAPE - DOUBLE SIDED - 1/2" WIDE X 108' LONG (SOLD BY ROLL)
088479-01-000 EA TAPE - ALUMINUM - 3"
090340-01-000 FT SEAL - FOAM - CLOSED CELL - 1/4" X 1/2" X 50'
091255-02-000 FT SEAL - ADHESIVE BACKED/FOAM - 3/64" THICK X 3/16"W X 1000'
091255-03-000 FT SEAL - ADHESIVE BACKED/FOAM - 1/4" THICK X 1/4"W X 1000'
094401-01-000 EA SEALER - BODY SEAM - FLEXICLEAR
094401-03-000 EA SEALER - BODY SEAM - BLACK
094401-04-000 EA SEALER - BODY SEAM - CLEAR
098408-01-000 FT SEAL - SPONGE RUBBER - CLOSED CELL
099069-01-000 FT SEAL - RUBBER - CLOSED SPONGE - .5" WIDE X .12" THICK -BLK
099418-01-000 FT SEAL - D-SECTION/ADHESIVE BACK - .44" X .44"- BLK RUBBER
099418-02-000 FT SEAL - D-SECTION/ADHESIVE BACK - .44" X .44"- WHITE RUBBER
100128-02-000 FT SEAL - FOAM/ADHESIVE BACK - .37" WIDE X .37" THICK
104692-01-000 FT SEAL - ADHESIVE BACKED FOAM - 3/4" THICK X 3/4" WIDE X 25'
104692-03-000 FT SEAL - ADHESIVE BACKED FOAM - 1" THICK X 1 3/16"WIDE X 15'
107828-01-000 EA SEALANT - SB - 190 EVERSEAL
109506-12-000 EA FILM/ABRASION-RESISTANT - TRANSPARENT - 1" DIA.
110274-01-000 FT TAPE - DOUBLE SIDED/FOAM - .45" X 1" X 216' - BLACK
112481-02-000 EA ADHESIVE - PLEXUS ETHACRYLATE - CARTRIDGE
112864-01-000 FT SEAL - FOAM/BUTYL COVERED - 3/8" X 35'
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP (CONTINUED)
SEALANTS & ADHESIVES (CONTINUED)
BOLTS, NUTS AND WASHERS
KEY PART NUMBER U/M DESCRIPTION
0MC04K-06-016 EA BOLT - HEX - M06 X 1 X 016
0MC05K-08-055 EA BOLT - HEX - M08 X 1.25 X 2.2
0MC13K-14-110 EA BOLT - HEX
0MC13K-14-070 EA BOLT - HEX - M14 X 2 X 2 3/4
0MC31K-08-020 EA BOLT - HEX - SERRATED FLANGE - M8 X 020
0MC32K-10-030 EA BOLT - HEX - SERRATED FLANGE - M10 X 1 1/2
0MD16K-10-000 EA NUT - HEX PREV TORQUE M10 X 1 1/2 CLASS 8
0MD39K-12-000 EA NUT - HEX W/NYLON LOCK - M12 X 1 3/4
0MD40K-14-000 EA NUT - HEX W/NYLON LOCK - M14 X 2
0MD54F-06-000 EA NUT-HEX SER FLG M6X1,0 SS - DIN6923A2M6
0ME06K-14-280 EA WASHER - FLAT - 14 ID X 28 OD
000C12-04-08B EA BOLT - HEX - 1/4-20 X 1/2 - GRADE #5 - ZINC
000C12-04-12A EA BOLT - HEX - 1/4-20 X 3/4 - PLAIN 5
000C12-04-40B EA BOLT - HEX - 1/4-20 X 2 1/2 - GRADE 5 ZINC
000C12-05-16B EA BOLT - HEX - 5/16 - 18X1 - GRADE #5 - ZINC
000C12-06-44B EA BOLT - HEX - 3/8-16 X 2 3/4 - GRADE 5 - ZINC
000C12-06-16B EA BOLT - HEX - 3/8 - 16X1 - GRADE #5 - ZINC
000C12-08-28B EA BOLT - HEX - 1/2-13 X 1 3/4 - GRADE #5 - ZINC
000C12-08-24B EA BOLT - HEX - 1/2 - 13X1 1/2 - GRADE #5 - ZINC
000C12-08-16B EA BOLT - HEX - 1/2-13 X 1 - GRADE #5 - ZINC
000C12-10-24B EA BOLT - HEX - 5/8 - 11X1 1/2 - GRADE #5 - ZINC
000C13-07-48B EA BOLT - HEX - 7/16-20 X 3 - GRADE #5 - ZINC
000C13-07-40B EA BOLT - HEX - 7/16-20 X 2 1/2 - GRADE #5 - ZINC
000C14-07-28B EA BOLT - HEX - 7/16-14 X 1 3/4 - GRADE #8 - ZINC
000C14-10-32K EA BOLT - HEX - 5/8-11 X 2 - GRADE #8 - ZINC
000C14-10-24K EA BOLT - HEX - 5/8-11 X 1 1/2 - GRADE #8 - ZINC
000C16-07-16B EA BOLT - CARRIAGE - ASSIST HANDLE - 7/16TH - 14 X 1
000C18-05-40A EA BOLT - ELEVATOR - 5/16-18 X 2 1/2 - PL
000C26-04-10B EA BOLT - HEX - SERRATED FLANGE - 1/4-20 X 5/8 - ZINC
000C26-04-18B EA BOLT - HEX - SERRATED FLANGE - 1/4-20 X 1 1/8 - ZINC
000C26-04-14B EA BOLT - HEX - SERRATED FLANGE - 1/4-20 X 7/8 - ZINC
000C26-05-20B EA BOLT - HEX - SERRATED FLANGE - 5/16-18 X 1 1/4 - ZINC
KEY PART NUMBER U/M DESCRIPTION
112091-01-000 FT SEAL/D - NEOPRENE - HEAT ACTIVE ADHESIVE - .9” X .7”
112901-03-000 EA ADHESIVE - PLEXUS - MA300 - 50ML - WHITE
112902-01-000 EA NOZZLE - ELEMENT - 3/8 X 24
112902-03-000 EA MIXER NOZZLE - F/GUN #00400102000 - SCOTCH-WELD & PLEXUS
112902-04-000 EA NOZZLE - ELEMENT - 1/4" X 3.5"
113366-01-000 EA ADHESIVE - INSTANT - 1 OZ
113452-02-000 FT SEAL/TRIM - FRONT - VINYL W/WIRE CARRIER - .027"
120074-02-03A EA SILICONE - TUBE - W/O NOZZLE - LOW ODOR - SMOKEY WHITE
120074-02-02A EA SILICONE - TUBE - W/O NOZZLE - LOW ODOR - SOFT WHITE
120534-01-01A EA TAPE - SCOTCH - 3M - 1/2" FINE LINE
123244-01-000 FT TAPE - DOUBLE SIDED/FOAM - 5/64" THICK X 3/4" WIDE X 108'
123816-01-000 FT TAPE - DOUBLE SIDED - 1" X 3/4" X 200'
123816-02-000 FT TAPE - DOUBLE SIDED - 1/2" X 1 1/3" X 200'
123816-03-000 FT TAPE - DOUBLE SIDED - 1/2" X 3/4" X 200'
123816-04-000 FT TAPE - DOUBLE SIDED - 6" X 750'
126427-01-000 EA ADHESIVE - ALL PURPOSE - ABS/PVC
126427-02-000 EA PRIMER - CLEANER - FLEX PIPING
131264-01-02A EA SILICONE - TUBE - W/O NOZZLE - CLEAR
131264-01-01A EA SILICONE - TUBE - W/O NOZZLE - BLACK
131264-02-01A EA SILICONE - TUBE - W/O NOZZLE - VW GRAY - BATH ONLY
131264-03-01A EA SILICONE - TUBE - W/O NOZZLE- SELF LEVELING - BRIGHT WHITE
131264-04-01A EA SILICONE/SEALANT/ADHESIVE - FAST CURE F/GLASS/VINYL - B/W
131384-01-000 EA ADHESIVE - JET WELD
134651-01-000 FT SEAL - 1/2" X 3/4" PSA 1 SIDE
900390-01-000 EA NOZZLE - SILICONE TUBE - 2.5" LONG - W/EXTERNAL THREADS
900390-03-000 EA NOZZLE - SILICONE TUBE - 4.3" LONG W/INTERNAL THREADS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP (CONTINUED)
BOLTS, NUTS AND WASHERS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
000C26-06-12B EA BOLT - HEX - SERRATED FLANGE - 3/8-16 X 3/4 - ZINC
000C26-08-24B EA BOLT - HEX - SERRATED FLANGE - 1/2-13 X 1 1/2 - ZINC
000C27-04-40B EA BOLT - CARRIAGE - 1/4-20 X 2 1/2 - ZINC
000C27-07-40B EA BOLT - CARRIAGE - 7/16-14 X 2 1/2 - GRADE #5
000C27-08-48B EA BOLT - CARRIAGE - 1/2-13 X 3 - GRADE #5
000D16-07-00B EA NUT - HEX - 7/16-14 - ZINC
000D20-07-00B EA NUT - ACORN - ASSIST HANDLE - 7/16 - 14
000D24-10-00B EA NUT - HEX - SELF LOCKING - 10-32 - ZINC
000D28-10-00B EA NUT - HEX - W/NYLON LOCK - 10-32 ZINC
000D29-04-00B EA NUT - HEX - SELF LOCKING - 1/4 X 20 - ZINC
000D29-06-00B EA NUT - HEX - W/NYLON LOCK - 3/8-16 - ZINC
000D29-09-00B EA NUT - HEX - SELF LOCKING - 9/16-12 - ZINC
000D30-07-00B EA NUT - HEX LOCK - NYLON 7/16 X 20
000D34-04-00B EA NUT - HEX - LOCKING - 1/4-20 - ZINC
000D34-06-00B EA NUT - HEX - LOCKING - 3/8-16 GRADE C - ZINC
000D39-04-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 1/4-20 - ZINC
000D39-05-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 5/16-18 - ZINC
000D39-06-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 3/8-18 - ZINC
000D39-07-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 7/16-14 - ZINC
000D39-08-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 1/2-13 - ZINC
000D44-04-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 1/4-28 - ZINC
000D44-07-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 7/16-20 - ZINC
000D44-08-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 1/2-20 - ZINC
000D46-04-00A EA NUT - HEX - WELD - 1/4-20 - PLAIN
000D58-06-00A EA NUT - HEX - WELD 3/8-16 - PLAIN
000D65-08-00B EA NUT - HEX - LOCKING W/SERRATED FLANGE - 8-32 - ZINC
000D67-10-00B EA NUT - HEX - LOCK - 5/8-11 - ZINC
000D73-08-00C EA NUT - HEX FLANGE - 1/2-13
000D75-09-00B EA NUT - HEX LOCKING - 9/16-12 - ZINC
000D76-06-00B EA NUT - HEX FLANGE - 3/8-16
000E11-04-00F EA WASHER - LOCKING - 1/4 MED SPLIT - STAINLESS STEEL
000E11-07-00B EA WASHER - LOCKING - 7/16 MED SPLIT - ZINC
000E11-08-00B EA WASHER - LOCKING - 1/2 MED SPLIT - ZINC
000E13-17-00B EA WASHER - FLAT - 3/8 AR - ZINC
000E13-18-00B EA WASHER - FLAT - 3/8 WIDE - ZINC
000E13-20-00B EA WASHER - FLAT - 7/16 WIDE - ZINC
000E13-22-00B EA WASHER - FLAT - 1/2 WIDE - ZINC
000E13-26-00B EA WASHER - FLAT - 5/8 WIDE - ZINC
000E14-10-00B EA WASHER - LOCKING - #10 EXTERNAL TOOTH - ZINC
000E16-10-00B EA WASHER - HARDENED - 5/8 - FLAT - ZINC
000G45-05-16B EA BOLT - LAG - 5/16-9 X 1 - ZINC
000G62-08-24B EA SCREW - SF/DR - 8-18 X 1 1/2 PFH
005081-01-000 EA NUT - SPEED - C-TYPE - #8 SCREW
040921-03-000 EA NUT - SPEED - U TYPE - #10
040921-04-000 EA NUT - SPEED - U TYPE - #8-.59" LENGTH X .44" WIDTH
040921-05-000 EA NUT - SPEED - U-TYPE - 8-.67" X .44" WIDE
041322-01-000 EA WASHER - FLANGE - 15/32 ID X 2 3/8 OD - F/SEAT BELT MTG
044364-02-000 EA NUT - SPEED - FLAT - ROUND
044533-01-000 EA WASHER - 1 3/8"OD - FOR BUTTONS - PLASTIC
051387-06-000 EA BOLT - CARRIAGE W/O HOLE - 5/16-18 X 9 1/2 - ZINC
058716-02-000 EA WASHER - FLAT NYLON
064081-03-000 EA NUT - WING 3/8-16 - W/WELD NUT
077071-01-000 EA WASHER - FENDER - 3/16"ID X 1"OD
084406-01-000 EA NUT - CAPPED - CROSS RECESSED - BLACK - 1/4-20 THD
087234-01-000 EA NUT - JACK - 1/4 X 20 THD - MOLLY
088787-12-000 EA STUD - WELD - 1/4 - 20 X 1.0 LG - MN
102333-01-06A EA BOLT - CARRIAGE - 7/16-14 STAINLESS STEEL CAP
103020-02-000 EA BOLT-U - #8-32 - GRADE 5 ZINC
106166-01-000 EA BOLT/COLLARED HANGER - 8-32 X 1
106956-03-000 EA BOLT - HEX TAP - 1/2-12NC X 3 - GRADE 5 - FULL THREAD/ZINC
106956-08-000 EA BOLT - HEX TAP - 1/2-13NC X 4 - GRADE 5 - FULL THREAD/ZINC
107397-01-000 EA WASHER - FENDER - 3/4"ID X 1"OD
108067-03-000 EA STUD - WELD - 1/4 - 20 X 1/2 CD
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP (CONTINUED)
BOLTS, NUTS AND WASHERS (CONTINUED)
SCREWS
KEY PART NUMBER U/M DESCRIPTION
103020-02-000 EA BOLT-U - #8-32 - GRADE 5 ZINC
106166-01-000 EA BOLT/COLLARED HANGER - 8-32 X 1
106956-03-000 EA BOLT - HEX TAP - 1/2-12NC X 3 - GRADE 5 - FULL THREAD/ZINC
106956-08-000 EA BOLT - HEX TAP - 1/2-13NC X 4 - GRADE 5 - FULL THREAD/ZINC
107397-01-000 EA WASHER - FENDER - 3/4"ID X 1"OD
108067-03-000 EA STUD - WELD - 1/4 - 20 X 1/2 CD
109235-01-05A FT COVER - SCREW - BRIGHT WHITE
109235-01-01A FT COVER - SCREW - MAT BLACK
109917-03-000 EA WASHER - 1" X .50"
109917-04-000 EA WASHER - 1" X .75"
110794-01-000 EA WASHER - FLAT - 1” ID X 1 3/4” OD
121511-01-000 EA WASHER - SPUR
113985-02-000 EA BOLT - FLANGE - M10-1 1/2 X 30CL 10.9
114259-05-000 EA BOLT - 7/16-20 X 1 1/4 W/WASHER
128444-01-000 EA WASHER - SPRING - CONICAL
131377-01-000 EA NUT-HEX HEAD W/WASHER-1/4-20 X 2" STEEL W/3/4" OD WASHER
135092-01-01A EA BOLT - HEX - SERRATED FLANGE - 1/2-20 X 1 3/4-GRADE 5 ZINC
135092-02-01A EA BOLT - HEX - SERRATED FLANGE - 1/2-20 X 2 1/2-GRADE 5 ZINC
143399-01-01A EA NUT/RETAINING - 3/8"- 24 NFT
144904-01-01A EA BOLT - ADJUSTMENT - HEADLAMP
148817-01-000 EA WASHER/SPUR - LOCKING
KEY PART NUMBER U/M DESCRIPTION
0G1106-06-160 EA SCREW - 6-20 X 3/8 PPH
0G1106-08-240 EA SCREW - 6-20 X 1/2 PPH - VW LIGHT GRAY
0G1108-12-240 EA SCREW - 8-18 X 3/4 PPH - VW LIGHT GRAY
0G1108-16-240 EA SCREW - 8-18 X 1.00 PPS - VW LIGHT GRAY
0G1208-12-170 EA SCREW - 8-18 X 3/4 POH - BRIGHT WHITE
0G1308-10-240 EA SCREW - 8-18 X 5/8 PFH - VW LIGHT GRAY
0G3804-22-180 EA SCREW - MACHINE - 1/4-20 X 1 3/8 PFH - BLACK
0G3908-08-170 EA SCREW - SF/DR - 8-18 X 1/2 PPH - BRIGHT WHITE
0G3908-08-160 EA SCREW - SF/DR - 8-18 X 1/2 PPH - VW WHITE
0G3908-08-240 EA SCREW - SF/DR - 8-18 X 1/2 PPH - VW LIGHT GRAY
0G3908-12-250 EA SCREW - SF/DR - 8-18 X 3/4 PPH - DARK GRAY
0G3908-12-240 EA SCREW - SF/DR - 8-18 X .75 PPH - VW LIGHT GRAY
0G3908-16-170 EA SCREW - SF/DR - 8-18 X 1 PPH - BRIGHT WHITE
0G3908-24-170 EA SCREW - SF/DR - 8-18 X 1 1/2 PPH - BRIGHT WHITE
0G3910-10-330 EA SCREW - SF/DR - 20-16 X 5/8 PPH - PUTTY
0G3910-10-320 EA SCREW - SF/DR - 10-16 X 5/8 PPH - GLACIER
0G3910-10-240 EA SCREW - SF/DR - 10-16 X 5/8 PPH - VW LIGHT GRAY
0G3910-12-240 EA SCREW - SF/DR - 10-16 X .75 PPH - VW LIGHT GRAY
0G3910-12-170 EA SCREW - SF/DR - 10-16 X 3/4 PPH - BRIGHT WHITE
0G3910-12-320 EA SCREW - SF/DR - 10-16 X 3/4 PPH - GLACIER
0G5508-12-240 EA SCREW - SF/DR - 8-18 X 3/4 PWH - VW LIGHT GRAY
0G5508-12-170 EA SCREW - SF/DR - 8-18 X 3/4 PWH - BRIGHT WHITE
0G5508-12-330 EA SCREW - SF/DR - 8-18 X 3/4 PWH - PUTTY
0G5508-12-320 EA SCREW - SF/DR - 8-18 X 3/4 PWH - GLACIER
0G5508-12-260 EA SCREW - SF/DR - 8-18 X 3/4 PWH - ALLANTE ANTELOPE
0G5508-12-270 EA SCREW - SF/DR - 8-18 X 3/4 PWH - TITANIUM
0G5508-16-250 EA SCREW - SF/DR - 8-18 X 1 PWH - VW DARK GRAY
0G5508-16-330 EA SCREW - SF/DR - 8-18 X 1 PWH - PUTTY
0G5508-16-320 EA SCREW - SF/DR - 8-18 X 1 PWH - GLACIER
0G6008-16-170 EA SCREW - SF/DR - 8-18 X 1 POH - BRIGHT WHITE
0G6710-08-130 EA SCREW - 10-12 X 1/2 PPH - TAUPE
0G6710-08-170 EA SCREW - 10-12 X 1/2 PPH - BRIGHT WHITE
0G6710-08-240 EA SCREW - 10-12 X 1/2 PPH - VW LIGHT GRAY
0G6710-12-170 EA SCREW - 10-12 X 3/4 PPH - BRIGHT WHITE
0G6806-16-170 EA SCREW - 6-18 X 1 POH - BRIGHT WHITE
0G6810-24-280 EA SCREW - 10-12 X 1 1/2 POH - SOFT WHITE
000C20-04-16A EA SCREW - 1/4-20X 1 - FLAT SOCKET HEAD
000C20-05-28F EA SCREW - 5/16-18 X 1 3/4 FLAT SOC - STAINLESS STEEL
000C20-06-24T EA SCREW - 3/8-16 X 1 1/2 - FLAT SOCKET
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP (CONTINUED)
SCREWS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
000G11-06-10J EA SCREW - 6-20 X 5/8 PPH - BRASS
000G11-06-08P EA SCREW - 6-20 X 1/2 PPH - DARK BROWN
000G11-06-08B EA SCREW - 6-20 X 1/2 PPH - ZINC
000G11-07-08B EA SCREW - 7-19 X 1/2 PPH - ZINC
000G11-08-20G EA SCREW - 8-18 X 1 1/4 - ANTIQUE BRASS
000G11-08-20B EA SCREW - 8-18 X 1 1/4 PPH - ZINC
000G11-08-16B EA SCREW - 8-18 X 1 PPH - ZINC
000G11-08-12T EA SCREW - 8-18 X 3/4 PPH - BLACK MAGNESIUM
000G11-08-12P EA SCREW - 8-18 X 3/4 PPH - DARK BROWN
000G11-08-12B EA SCREW - 8-18 X 3/4 PPH - ZINC
000G11-08-08T EA SCREW - 8-18 X 1/2 PPH - FLUOROCARBON COATING
000G11-08-06B EA SCREW - 8-18 X 3/8 PPH - ZINC
000G11-10-24P EA SCREW - 10-16 X 1 1/2 PPH - DARK BROWN
000G11-10-12D EA SCREW - 10-16 X 3/4 PPH - BLACK
000G12-06-12J EA SCREW - 6-20 X .75 POH - BRASS
000G12-06-08T EA SCREW - 6-20 X 1/2 POH - BLACK
000G13-05-10B EA SCREW - 5-12 X 5/8 PFH - ZINC
000G13-06-08G EA SCREW - 6-20 X 1/2 PFH - ANTIQUE BRASS
000G13-06-08B EA SCREW - 6-20 X 1/2 PFH - ZINC
000G13-06-06I EA SCREW - 6-20 X 3/8 PFH - BLACK ZINC
000G13-06-24J EA SCREW - 6-20 X 1 1/2 PFH - BRASS
000G13-06-16J EA SCREW - 6-20 X 1 PFH - BRASS
000G13-06-10J EA SCREW - 6-20 X 5/8 PFH - BRASS
000G13-06-10G EA SCREW - 6-20 X 5/8 PFH - ANTIQUE BRASS
000G13-07-10H EA SCREW - 7-19 X 5/8 PFH - BLACK
000G13-08-16B EA SCREW - 8-18 X 1 PFH - ZINC
000G13-08-109 EA SCREW - 8-18 X 5/8 PFH
000G13-08-10B EA SCREW - 8-18 X 5/8 PFH - ZINC
000G13-08-24B EA SCREW - 8-18 X 1 1/2 PFH - ZINC
000G13-10-16I EA SCREW - 10-16 X 1 PFH - BLACK
000G16-04-24B EA SCREW - MACHINE - 1/4-20 X 1 1/2 PPH
000G18-08-16B EA SCREW - MACHINE - 8-32 X 1 PPH - ZINC
000G18-08-24B EA SCREW - MACHINE - 8-32 X 1 1/2 PPH - ZINC
000G18-08-22B EA SCREW - MACHINE - 8-32 X 1 3/8 PPH - ZINC
000G19-10-10B EA SCREW - MACHINE - 10-32 X 5/8 - PPH - ZINC
000G19-10-08B EA SCREW - MACHINE - 10-32 X 1/2 PPH - ZINC
000G19-10-20B EA SCREW - MACHINE - 10-32 X 1 1/2 PPH - ZINC
000G19-10-12F EA SCREW - MACHINE - 10-32 X 3/4 PPH - STAINLESS STEEL
000G36-10-12T EA SCREW - 10-24X 3/4 PFH TYPE 23 - BLACK
000G39-06-10T EA SCREW - SF/DR - 6-20 X 5/8 PPH - BLACK
000G39-06-16T EA SCREW - SF/DR - 6-20 X 1 PPH - BLACK
000G39-08-08S EA SCREW - SF/DR - 8-18 X 1/2 PPH - OFF WHITE
000G39-08-08B EA SCREW - SF/DR - 8-18 X 1/2 PPH - ZINC
000G39-08-08T EA SCREW - SF/DR - 8-18 X 1/2 PPH - BLACK
000G39-08-06B EA SCREW - SF/DR - 8-18 X 3/8 PPH - ZINC
000G39-08-32B EA SCREW - SF/DR - 8-18 X 2 PPH - ZINC
000G39-08-24T EA SCREW - SF/DR - 8-18 X 1 1/2 PPH - BLACK
000G39-08-24S EA SCREW - SF/DR - 8-18 X 1 1/2 - OFF WHITE
000G39-08-24B EA SCREW - SF/DR - 8-18 X 1 1/2 PPH - ZINC
000G39-08-16T EA SCREW - SF/DR - 6-20 X 1 PPH - BLACK
000G39-08-16B EA SCREW - SF/DR - 8-18 X 1 PPH - ZINC
000G39-08-12B EA SCREW - SF/DR - 8-18 X 3/4 PPH - ZINC
000G39-08-12T EA SCREW - SF/DR - 8-18 X 3/4 PPH - BLACK
000G39-10-48T EA SCREW - SF/DR - 10-16 X 3 PPH - BLACK
000G39-10-48B EA SCREW - SF/DR - 10-16 X 3 - PPH - ZINC
000G39-10-40D EA SCREW - SF/DR - 10-16 X 2 1/2 PPH - BLACK
000G39-10-32B EA SCREW - SF/DR - 10-16 X 2 - PPH - ZINC
000G39-10-20T EA SCREW - SF/DR - 10-16 X 1 1/4 PPH - BLACK
000G39-10-20B EA SCREW - SF/DR - 10-16 X 1 1/4 PPH - ZINC
000G39-10-169 EA SCREW - SF/DR - 10-16 X 1 PPH - FLU0R0CARBON SILVER
000G39-10-129 EA SCREW - SF/DR - 10-16 X 3/4 PPH - FLUOROCARBON SILVER
000G39-10-12T EA SCREW - SF/DR - 10-16 X 3/4 - BLACK
000G39-10-10T EA SCREW - SF/DR - 10-16 X 5/8 - BLACK
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP (CONTINUED)
SCREWS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
000G39-10-10B EA SCREW - SF/DR - 10-16 X 5/8 PPH - ZINC
000G39-10-08B EA SCREW - SF/DR - 10-16 X 1/2 PPH - ZINC
000G39-10-088 EA SCREW - SF/DR - 10-16 X 1/2 PPH - FLEX FLUOROCARBON
000G39-12-12E EA SCREW - SF/DR - 12 - 14 X 3/4 PPH - CHROME
000G42-04-24B EA SCREW - SF/DR - 1/4-14 X 1 1/2 - ZINC
000G42-04-16B EA SCREW - SF/DR - 1/4-14 X 1 HWH - ZINC
000G42-04-24B EA SCREW - SF/DR - 1/4-14 X 1 1/2 - ZINC
000G46-08-24T EA SCREW - MACHINE - 8-32 X 1 1/2 PFH - BLACK
000G50-04-48B EA SCREW - MACHINE - 1/4-14 X 3 - ZINC
000G52-06-05B EA SCREW - MACHINE - 6-32 X 5/16 PTH ZINC
000G52-06-06B EA SCREW - MACHINE - 6-32 X 3/8 PIN - ZINC
000G54-04-14B EA SCREW - 1/4-20 X 7/8 PTH - TYPE 23 - ZINC PLATED
000G55-08-124 EA SCREW - SF/DR - 8-18 X 3/4 PWH - ASH GRAY
000G55-08-12M EA SCREW - SF/DR - 8-19 X .75 PWH - GRAY
000G55-08-165 EA SCREW - SF/DR - 8-18 X 1 PWH - WILLOW
000G55-08-16T EA SCREW - SF/DR - 8-18 X 1 PWH - BLACK
000G55-08-16S EA SCREW - SF/DR - 8-18 X 1.00 - PWH - OFF WHITE
000G56-12-48B EA SCREW - WOOD - 12-11 X 3 POH - SPECIAL HARDENED
000G57-14-72B EA SCREW-14-10-X4 1/2 PFH ZN GENERAL MOTORHOMES
000G57-14-64B EA SCREW - 14-10 X 4 PFH ZINC
000G60-08-20F EA SCREW - SF/DR - 8-19X1.25 POH
000G60-08-16E EA SCREW - SF/DR - 8-1 X 1 POH - CHROME
000G60-08-22B EA SCREW - SF/DR - 8-18 X 1.38 POH - ZINC
000G60-10-209 EA SCREW - SF/DR - 10-16 X 1 1/4 POH - SILVER STALGAARD
000G60-10-20B EA SCREW - SF/DR - 10-16 X 1 1/4 POH - ZINC
000G60-10-16J EA SCREW - SF/DR - 10-16 X 1 POH - BRIGHT BRASS
000G60-10-28T EA SCREW - SF/DR - 10-16 X 1 3/4 - BLACK
000G67-08-32B EA SCREW - 8-15 X 2 PPH - ZINC
000G67-10-08B EA SCREW - 10-12 X 1/2 PPH - ZINC
000G67-10-24S EA SCREW - 10-12 X 1 1/2 PPH - OFF WHITE
000G67-10-24B EA SCREW - 10-12 X 1 1/2 PPH - ZINC
000G67-10-20D EA SCREW - 10-12 X 1 1/4 PPH - BLACK
000G67-10-12P EA SCREW - 10-12 X 3/4 PPH - DARK BROWN
000G67-10-12B EA SCREW - 10-12 X 3/4 PPH - ZINC
000G67-10-10T EA SCREW - 10-12 X 5/8 PPH - BLACK
000G67-10-10S EA SCREW - 10-12 X 5/8 PPH - OFF WHITE
000G67-10-10P EA SCREW - 10-12 X 5/8 PPH - DARK BROWN
000G67-10-10B EA SCREW - 10-12 X 5/8 PPH - ZINC - TYPE A
000G67-10-08S EA SCREW - 10-12 X 1/2 PPH - OFF WHITE
000G68-06-10J EA SCREW - 6-18 X 5/8 POH - BRASS
000G68-06-10G EA SCREW - 6-18 X 5/8 POH - ANTIQUE BRASS
000G68-06-12J EA SCREW - 6-18 X 3/4 POH - BRASS
000G68-06-12B EA SCREW - 6-18 X 3/4 POH - ZINC & CLEAR
029130-01-000 EA SCREW - SNAP STUD - #8-16 X 5/8" LONG
029130-03-000 EA SCREW - SNAP STUD - #8-16 X 1" LONG
049465-01-000 EA SCREW - 10-16 PTH W/WASHER - DARK BROWN
049465-03-000 EA SCREW - 10-16 X 1 POH W/WASHER - OFF WHITE
049465-04-000 EA SCREW - 10-16 X 1 PTH W/WASHER - BEIGE
049465-13-000 EA SCREW-10+16X1 PTH W/WASHER - *ASH GRAY
049465-17-000 EA SCREW - 10-16 X 1 POH W/WASHER - BRIGHT WHITE
049465-23-000 EA SCREW - 10-16 X 1.5 POH W/WASHER - VW LIGHT GRAY
054434-02-000 EA SCREW - SF/DR - 10-16 X 2 - ZINC
054434-03-000 EA SCREW - SF/DR - 10-16 X 2 - PWH - ZINC
075908-01-000 EA SCREW - MACHINE - 10-32 X .56 PTH - EXTERNAL TOOTH - ZINC
076790-01-000 EA SCREW - 6-20 X 1 1/4 PPH - BLACK
076790-05-000 EA SCREW - 6-20 X 1/2 PPH - BLACK - THREAD CUTTING/WOOD
083554-01-000 EA SCREW - DRYWALL - 8 X 1 1/4
083554-04-000 EA SCREW - DRYWALL - 8 X 2 1/2
087721-01-000 EA SCREW - FLAT HEAD - TAPPING - 1/4 X 1 1/4 LONG - ZINC
087721-02-000 EA SCREW - FLAT HEAD - TAPPING - 1/4 X 2 1/4 LONG - ZINC
090033-02-000 EA SCREW - 1/4-20 X 5/8 - ROUND WASHER HEAD - 0FF/WHITE
097974-01-000 EA SCREW - PARTICLE BOARD - 7-9 X 3/4 PPH
101618-01-000 EA SCREW - 1/4-20 X 3/4 HEX - TAPPING - STALGARD TYPE F
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
000F10-06-32B EA PIN - COTTER - 3/16" X 2" - ZINC
000H14-06-06R EA RIVET-MANDREL BLIND,3/16 AL - CHERRY BSP-66
000H16-04-06R EA RIVET - POP ALUMINUM - 1/8 X .313 - .375
000H16-06-10R EA RIVET - POP ALUMINUM - 3/16 X .501 - .625
007161-01-000 EA CLAMP - HOSE - SPRING TYPE - 1/2"
008386-01-000 EA GROMMET - SNAP - 3/8" DIAMETER - NYLON
010495-01-000 EA CLAMP - CABLE - 9/16"ID - BLACK
010495-02-000 EA CLAMP - CABLE - 3/8"ID - BLACK
010495-04-000 EA CLAMP - CABLE - 11/16"ID - WHITE
010497-01-000 EA CLAMP - CLOSED - 5/8"ID
010497-02-000 EA CLAMP - CLOSED - 1.5"ID
010497-03-000 EA CLAMP - CLOSED - 1"ID - CUSHIONED
010497-04-000 EA CLAMP - CLOSED - 1 5/8"ID
010497-07-000 EA CLAMP - CLOSED - 3/8"ID
010497-09-000 EA CLAMP - CLOSED - 5/16"ID
010497-10-000 EA CLAMP - CLOSED - 7/8"ID
010499-01-000 EA CLAMP - CLOSED - 3/8"ID
016188-03-000 EA GROMMET - LP LINE - 3/8"HOLE X 2 1/2"LONG - RUBBER
016188-04-000 EA GROMMET - LP LINE - 1/2"HOLE X 2 1/2"LONG - RUBBER
016188-05-000 EA GROMMET - LP LINE - 3/8"HOLE X 1 1/4"LONG - RUBBER
016188-06-000 EA GROMMET - L/P LINE - 3/8"HOLE X 3 1/4"LONG - RUBBER
016188-08-000 EA GROMMET - LP LINE - 1/2"HOLE X 1 1/4"LONG - RUBBER
016188-09-000 EA GROMMET - LP LINE - .68"HOLE X 1 1/4"LONG - RUBBER
016188-10-000 EA GROMMET - LP LINE - .68"HOLE X 2.5"LONG - RUBBER
023942-01-000 EA GROMMET - RUBBER - 2" OD
034141-02-000 EA PLUG/NYLON - .38" - BLACK
061420-01-000 EA PLUG/PLASTIC - 1 3/4" DIAMETER - BROWN
061420-04-000 EA PLUG/PLASTIC - 1 1/4" DIAMETER
061420-05-000 EA PLUG/PLASTIC - 1 1/2" DIAMETER
061420-08-000 EA PLUG/PLASTIC - 2 1/2" DIAMETER
061420-09-000 EA PLUG/PLASTIC - 1.00" - DIAMETER
061420-10-000 EA PLUG/PLASTIC - 1 1/2" DIAMETER - BLACK
061420-13-000 EA PLUG/PLASTIC - 3/8 - 3"
061420-14-000 EA PLUG/PLASTIC - 7/8" DIAMETER - BLACK
061420-15-000 EA PLUG/PLASTIC - 2" DIAMETER - BLACK
061420-16-000 EA PLUG/PLASTIC - 2 1/8" DIAMETER - BLACK
062401-01-000 EA CLAMP - HOSE - WORMGEAR - .25" - 1"
CLAMPS, CLIPS, GROMMETS, RIVETS & PLUGS
KEY PART NUMBER U/M DESCRIPTION
110460-05-02A EA SCREW - MACHINE - 10-24 X 2 1/2 PFH - WHITE
113563-01-01A EA SCREW - 8 X 5/8 LONG SHOULDER/WASHER HEAD
114469-01-02A EA COVER - SCREW - VW DARK GRAY
117478-01-04A EA SCREW - 8-18 X 3/4 PPH W/WASHER - VW LIGHT GRAY
118383-01-09A EA RETAINER/RECESSED - F/.22" SCREW - GLACIER
118383-01-06A EA RETAINER/RECESSED - F/.22" SCREW - ALLANTE ANTELOPE
118383-01-05A EA RETAINER/RECESSED - F/.22" SCREW - VW LIGHT GRAY
118383-01-04A EA RETAINER/RECESSED - F/.22" SCREW - BRIGHT WHITE
118383-02-09A EA RETAINER/RECESSED - F/.27" SCREW - GLACIER
118383-02-05A EA RETAINER/RECESSED - F/.27" SCREW - VW LIGHT GRAY
118383-02-04A EA RETAINER/RECESSED - F/.27" SCREW - BRIGHT WHITE
118383-03-09A EA RETAINER/RECESSED - F/.32" SCREW - GLACIER
118383-04-05A EA CAP - F/RECESSED RETAINER - VW LIGHT GRAY
118383-04-04A EA CAP - F/RECESSED RETAINER - BRIGHT WHITE
118383-04-09A EA CAP - F/RECESSED RETAINER - GLACIER
118383-04-06A EA CAP - F/RECESSED RETAINER - ALLANTE ANTELOPE
134126-01-01A EA SCREW/NAIL - HEX HEAD - 3/4"
140040-01-000 EA SCREW - 1/4-20 X 1 - BUTTON HEAD/SOCKET - W/LOCTITE
144078-01-01A EA SCREW - HEX/FLANGE HEAD CAP - 1” W/.75” THREAD LENGTH - ZINC
149753-01-01A EA RETAINER/RECESSED - F/.22” SCREW - BLACK
149753-01-02A EA RETAINER/RECESSED - F/.22” SCREW - BRIGHT WHITE
149753-02-01A EA CAP - F/RECESSED RETAINER - BLACK
149753-02-02A EA CAP - F/RECESSED RETAINER - BRIGHT WHITE
SEALANTS & FASTENERS GROUP (CONTINUED)
SCREWS (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
SEALANTS & FASTENERS GROUP (CONTINUED)
CLAMPS, CLIPS, GROMMETS, RIVETS & PLUGS (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
062401-02-000 EA CLAMP - HOSE - WORMGEAR - 1.56" - 2.5"
062401-03-000 EA CLAMP - HOSE - WORMGEAR - .22" - 1"
062401-04-000 EA CLAMP - HOSE - WORMGEAR - .69" - 1.25"
062401-05-000 EA CLAMP - HOSE - WORMGEAR - 2" - 3" ID
062401-06-000 EA CLAMP - HOSE - WORMGEAR - .22" - .62" ID
062401-09-000 EA CLAMP - HOSE - WORMGEAR - 2.8" - 3.75"
062401-11-000 EA CLAMP - HOSE - WORMGEAR - 3.50" - 4.50"
062401-12-000 EA CLAMP - HOSE - WORMGEAR - .79" X 1.26"
071015-11-000 EA GROMMET - RUBBER - 1 ID - FITS .12 MATERIAL - BLACK
071015-13-000 EA GROMMET - RUBBER - .62 ID - FITS .09 GROOVE - BLACK
071015-19-000 EA GROMMET - RUBBER - .38 ID - FITS .06 MATERIAL - BLACK
071015-22-000 EA GROMMET - RUBBER - .62 ID - 1.12 OD - W/.19 GROOVE - BLACK
071015-26-000 EA GROMMET - RUBBER - 1.5" ID X 2.1" OD W/.06" GROOVE-BLACK
071015-29-000 EA GROMMET - RUBBER - .3" ID X 1.3"OD W/.12" GROOVE - BLACK
071015-30-000 EA GROMMET - RUBBER - .3" ID X .81"OD W/.12" GROOVE - BLACK
071015-32-000 EA GROMMET - RUBBER - .75 ID X 1.375 OD W/.187 GROOVE - BLACK
071015-40-000 EA GROMMET - RUBBER - .38 ID - FITS .09 MATERIAL - BLACK
071015-41-000 EA GROMMET - .125 ID FITS .188 MTL
071015-42-000 EA GROMMET - RUBBER - .25 ID - FITS .06 MATERIAL - BLACK
075148-02-000 EA CLAMP - GROUNDING - BRONZE SCREWS
077955-01-000 EA CLIP/J - 3/8" - VINYL COATED
080734-02-000 EA CLIP - WIRE NYLON
081211-01-000 EA PLUG/PLASTIC - .31" DIAMETER - BLACK
081211-03-000 EA PLUG/PLASTIC - .50" DIAMETER - TRUSS HEAD - BLACK
081211-04-000 EA PLUG/PLASTIC - .46 DIAMETER - TRUSS HEAD - BLACK
083609-01-000 EA CLAMP - WIRE - DUAL - EQUAL DIAMETERS - 5/8"
083610-01-000 EA CLAMP - WIRE - DUAL - UNEQUAL DIAMETERS - 3/4" & 1 1/4"
083610-02-000 EA CLAMP - WIRE - DUAL - UNEQUAL DIAMETERS - 3/4" & 2"
083610-03-000 EA CLAMP - WIRE - DUAL - EQUAL DIAMETERS - 2"
088756-01-000 EA GROMMET - WEB - 1 1/8 “ I.D.
089329-02-000 EA CLIP - SPRING
091952-01-000 EA CLIP - GRIPPER - 1"
091952-02-000 EA CLIP - GRIPPER - 3/4"
091952-03-000 EA CLIP - GRIPPER - 1/2" - BLACK VINYL COATED
094362-02-000 EA CLIP - XMAS TREE - BINDER HEAD - .9" LONG
094362-05-000 EA CLIP - XMAS TREE - ROUND HEAD - 1.4" LONG
114208-01-000 EA GROMMET - EDGE LINER - FITS 1 3/4"
114208-03-000 EA GROMMET - EDGE LINER - FITS 2 1/2"
114208-05-000 EA GROMMET - EDGE LINER - FITS 2"
118626-01-02A EA RIVET - POP - ALUMINUM - 3/16 X .08 - .375
118626-01-01A EA RIVET - POP - ALUMINUM - 3/16 X .08 - .375
118626-02-01A EA RIVET - POP - ALUMINUM - 3/16 X .500 - .750
137014-01-01A EA GROMMET - CABLE - ALMOND
137014-01-02A EA GROMMET - CABLE - BROWN
137014-01-03A EA GROMMET - CABLE - BLACK
139118-02-01A EA GROMMET - SCREW - PLASTIC
140171-01-000 EA CLAMP - HOSE - STEPLESS EAR - .312
140171-02-000 EA CLAMP - HOSE - STEPLESS EAR - .250
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
KEY PART NUMBER U/M DESCRIPTION
008343-01-000 EA TIE - WIRE - 6"
008343-02-000 EA TIE - WIRE - 14"
008343-03-000 EA TIE - WIRE - 7 1/2" - BLACK
029094-04-000 YD VELCRO TAPE - LOOP - 1" WIDE - BLACK
029094-06-000 YD VELCRO TAPE - LOOP - 2" WIDE - BLACK
029096-03-000 YD VELCRO TAPE - HOOK - 1" WIDE - BLACK
029096-04-000 YD VELCRO TAPE/HOOK - 1"WIDE - BLACK - W/ADHESIVE BACK (PSA)
048394-02-000 YD VELCRO TAPE - HOOK - ADHESIVE BACK - 3/4" WIDE - BEIGE
085774-01-000 FT FASTENER - DUAL LOCK - 1" WIDE - ADHESIVE BACK - BLACK
085774-02-000 FT FASTENER - DUAL HOOK - 1" WIDE - ADHESIVE BACK - BLACK
085774-07-000 FT FASTENER - DUAL HOOK - 1" WIDE
088792-02-000 YD VELCRO TAPE - LOOP - 3/4" - ADHESIVE BACK - BEIGE
088792-04-000 YD VELCRO TAPE - HOOK - 5/8" - NON-ADHESIVE BACK - WHITE
088792-05-000 YD VELCRO TAPE - LOOP - 5/8" - NON-ADHESIVE BACK - WHITE
108046-01-000 EA CABLE TIE - SCREW MOUNT 8"
108046-02-000 EA CABLE TIE - SCREW MOUNT 15"
110943-01-000 FT FELT STRIP - 3/8" - ADHESIVE BACK - BLACK
110943-02-000 FT FELT STRIP - 3/8" - ADHESIVE BACK - WHITE
113133-02-01A EA RIVET - POP - ALUMINUM - 3/16 X .252 - .504 - BLACK
115361-01-01A EA PLUG/PLASTIC - 1/2” DIAMETER
127960-01-01A EA RETAINER - 3/8" - STAINLESS STEEL
SEALANTS & FASTENERS GROUP (CONTINUED)
MISCELLANEOUS FASTENERS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP
DRAINAGE SYSTEM
KEY PART NUMBER U/M DESCRIPTION
1 010006-01-000 EA ELBOW - 45 DEGREE - 1 1/2" HUB X HUB - PLASTIC
2 010008-01-000 EA ELBOW - 90 DEGREE - 1 1/2" HUB X HUB - PLASTIC
3 010051-01-000 EA ELBOW - 45 DEGREE - 1 1/2" SPIGOT X HUB - PLASTIC
4 010061-01-000 EA ELBOW - 45 DEGREE ST - 3" SPIGOT & HUB - PLASTIC
5 010071-01-000 EA TEE - SANITARY - 1 1/2" HUB X HUB X HUB - PLASTIC
6 010115-01-000 EA COUPLING - 1 1/2" HUB X HUB - PLASTIC
7 010123-01-000 EA BUSHING - 2" X 1 1/2" HUB - BLACK PLASTIC
8 031365-02-000 EA TEE - PLASTIC - 1 1/2" EXTRA LONG TURN
9 033761-01-000 EA ELBOW - 90 DEGREE - TURN - 1 1/2" HUB X 1 1/2" SPIGOT
10* 062415-01-000 EA CAP - SEWER - 3" DIAMETER
11 072346-01-000 EA VALVE - 3" SLIP X 3" BAYONET W/CAP X 2" SOCKET-ABS
12 079968-01-000 EA VENT - MECHANICAL/TRAP ARM - ANTI-SIPHON-2" X 7.3" PLASTIC
13 109571-01-000 EA ADAPTER - P-TRAP - 1 1/2"P X 1 1/4"MPT
14 107538-01-000 EA P-TRAP - PLASTIC - 1 1/4" W/EXTENSION ARM - USA
14 011071-01-000 EA P-TRAP - PLASTIC - 1 1/2" - CSA - CANADIAN
15 133972-01-000 EA PAD - HEATER - HOLDING TANK - 40 GALLON
16 133972-03-000 EA PAD - HEATER ELBOW - 1.5" DIAMETER
17* 067487-04-000 EA TOILET - LOW - FOOTFLUSH - WHITE
FROM: 00-00-00 THRU: 09-28-03
17* 147421-02-01A EA TOILET - AQUA MAGIC 5 - LOW/FOOTFLUSH/W/SPRAYER- WHITE
FROM: 09-29-03 THRU: 99-99-99
18 066440-01-000 EA STRAINER - SHOWER DRAIN - W/RUBBER WASHER
127440-02-01A EA WASHER - RUBBER - 1.8" X .1"
130403-01-000 EA NUT - SLIP - W/WINGS 1 1/2"
19 010129-03-000 EA NIPPLE - 3" X 3" TOE - PLASTIC
20 061607-01-000 EA GROMMET - HOLDING TANK - 1 1/2" NPS
21 061607-02-000 EA GROMMET - HOLDING TANK - 3" NPS
22 011069-02-000 EA TAILPIECE - TUB/SHOWER - 1 1/2" X 1 1/4" X 4" - BRASS
23 063641-01-000 EA FLANGE - CLOSET - 4" X 3"
24 078406-01-000 EA COUPLER - 3" X 3" W/CLAMPS - RUBBER
25 083558-03-000 EA VENT W/COVER F/PLUMBING STACK - OFF WHITE
26 091980-01-000 EA WASTE - CONTINUOUS
FROM: 00-00-00 THRU: 12-05-03
26 011091-02-000 EA WASTE - CONTINUOUS - DOUBLE SINK
FROM: 12-06-03 THRU: 99-99-99
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
DRAINAGE SYSTEM (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
27 092303-01-000 EA STRAINER - W/BASKET - GALLEY SINK - 4" OD
127440-02-01A EA WASHER - RUBBER - 1.8" X .1"
28* 096927-01-02A EA SINK - LAVATORY - RECTANGULAR - PLASTIC - SOFT WHITE
29 136828-01-01A EA SINK/DBL - LGE/SM BASIN-25"X19"X7" W/O NOTCH/FAUCET HOLES
FROM: 00-00-00 THRU: 12-05-03
29 148870-01-01A EA SINK/DOUBLE - LRG/SML BASIN - 25" X 19" X 7"
FROM: 12-06-03 THRU: 99-99-99
30 139513-01-000 EA HOSE - SEWER - 3" X 10' - W/ADAPTER
31 089355-01-000 EA COUPLER - RUBBER - 1 1/2" X 1 1/2"
32 062421-05-000 EA CABLE/ROD - F/DUMP VALVE - W/HANDLE - 48"
33 062421-03-000 EA VALVE/DUMP W/O HANDLE - 1 1/2" X 1 1/2" HUB
34 137882-01-700 EA TANK- HOLDING - W/3" NIPPLE
35 127519-01-700 EA TANK - HOLDING - 34 GALLON W/1.5" OUTLET NIPPLE
36 140220-04-02B EA STRAP - MUD GUARD SUPPORT
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
COMPONENT PARTS FOR DRAINAGE SYSTEM
062415-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
062415-01-700 EA STRING-SEWER CAP V#SV7 STRAP
9
10
25
8
7
3
4
5
6
1
2
11
12
13
14
15
16
17
18
19
20
21
22
23
24
067487-04-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
2 063740-02-703 EA KIT-LEVER/WIRE ASSM FOOT FL 24571
4 131932-02-701 EA COVER -MECHANISM- WHITE 2086562
7 063740-01-714 EA VALVE ASM (VALVE-BALL SEAL) 13168
10 063740-01-706 EA BOLT PACKAGE-FLOOR FLANGE 12524THETFORD
15 063740-01-721 EA BLADE ONLY 1248262
16 063740-01-722 EA SEAL - BLADE 12481
20 063740-01-717 EA TUBE-FLUSH 12509
23 063740-02-701 EA RESERVOIR (TANK ASM.) 24630
24 131932-01-701 EA SEAT/COVER ASSMBLY - WHITE 2464162
25 131932-02-702 EA PEDAL PACKAGE(WHITE) 2082162
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENT
096927-01-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
096927-01-700 EA SINK STOPPER M9801
096927-01-701 EA TAILPIECE-DRAIN-LAVATORY M9802
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
COMPONENT PARTS FOR DRAINAGE SYSTEM (CONTINUED)
1
2
8
4
3
6
57
147421-01-01A, 147421-02-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 147421-01-700 EA SEAT & COVER ASSEMBLY(WHT) 31703
2 147421-01-701 EA WATER MODULE ASSEMBLY 31705
3 147421-01-702 EA NOZZLE ASSEMBLY 31706
4 147421-01-703 EA LINK - WATER MODULE 31621
5 147421-01-704 EA PEDAL - WHITE 31709
6 147421-01-705 EA FOOT CABLE 31711
7 063740-01-706 EA BOLT PACKAGE-FLOOR FLANGE 12524 THETFORD
8 132389-01-708 EA HAND SPRAY KIT 19289
147421-01-706 EA SEAL - BLADE 31708
147421-01-707 EA CAP (UNIVERSAL BOLT) - WHITE 31713
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
WATER SYSTEM
KEY PART NUMBER U/M DESCRIPTION
1 010009-01-000 EA ELBOW - 90 DEGREE - 1/4 BEND - 1 1/2" PLASTIC
2 010166-01-000 EA PLUG/THREADED - 1 1/4"MPT - PLASTIC - BLACK - UL
3 010219-01-000 EA ELBOW - 1 1/4 MPT X 1 1/4 BARB - WATER FILL - PLASTIC
4 010224-01-000 EA ADAPTER - HOSE TO PIPE - 3/8 MPT X 3/8 BARB - PLASTIC
5 010230-06-000 EA FILL - CITY WATER - W/CHECK VALVE - MPT - BRUSHED ALUM
6 035539-01-000 EA ELBOW - 3/8 MPT X 3/8 BARB - PLASTIC
7 039800-04-000 FT TUBING - POLYBUTYL - 1/4"OD
7 074462-02-000 FT TUBING - VINYL - 3/8 ID X 20' - CLEAR
7 112176-01-000 FT TUBING - VINYL - REINFORCED - 1/2" ID
7 124188-01-000 FT TUBING - PEX - 1/2" ID X 20' - BLUE(COLD)
7 124188-02-000 FT TUBING - PEX - 1/2" ID X 20' - RED(HOT)
8 039808-03-000 EA ELBOW - 1/2" MPT X 1/2" MPT - PLASTIC
9 044927-01-000 EA ADAPTER - HOSE TO PIPE-1 1/4 MPTX1 1/4 BARB-BLACK PLASTIC
10 062421-03-000 EA VALVE/DUMP W/O HANDLE - 1 1/2" X 1 1/2" HUB
062421-05-000 EA CABLE/ROD - F/DUMP VALVE - W/HANDLE - 48"
11 065318-02-000 EA ELBOW - 90 DEGREE - 3/8" MPT TO 3/8" FPT
12 077954-02-000 EA FILTER - WATER TANK - W/SCREEN IN TANK
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
WATER SYSTEM (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
13 079381-01-000 FT TUBING - RIBBED FLEXIBLE - WATER FILL - 1.4" ID
14 087200-01-000 EA FILTER-WATER PURIFCATION, EVERPURE QC2-AC
15 087200-02-000 EA CARTRIDGE-WATER FILTER,AC - EVERPURE 9601-11
16* 098607-01-000 EA PUMP - WATER - W/.5" MPT FITTING - FLOW 2.8 GPM
17 101814-01-000 EA COUPLING - FEMALE - 1/2" X 1/2" FPT - GRAY
18 103798-01-000 EA CONNECTOR - 1/4 OD X 3/8 MPT
19 110438-02-000 EA VALVE - CHECK - BRASS - 1/2 MPT X 1/2 MPT
20 111223-02-000 EA ELBOW - 1/2" MPT X 3/8" BARB - PLASTIC
20 111223-03-000 EA ELBOW - 3/4" MPT X 1/2" BARB - PLASTIC
20 111223-04-000 EA ELBOW - 1/2" MPT X 1/2" BARB - PLASTIC
21 111888-01-000 EA FERRULE - PLASTIC - .250 ID X .375 OD
22 111888-02-000 EA INSERT - BRASS - 1/4 COMP
23 113697-01-000 EA CAP - 3/8"P
24 114427-01-000 EA CAP - 1/2"P
25 114427-02-000 EA PLUG - W/COMP NUT - 1/2" PLASTIC PIPE/1/2" FLAIR-IT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
WATER SYSTEM (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
039798-01-000 EA TEE - 1/2”MPT X 1/2”MPT X 1/2”MPT - PLASTIC
26 114428-01-000 EA TEE - 1/2"P X 1/2"P X 1/2"P
27 114428-02-000 EA TEE - SWIVEL - 1/2"P X 1/2"P X 1/2"FPT
28 114428-03-000 EA TEE - 1/2"P X 1/2"P X 1/2"MPT
29 114428-04-000 EA TEE - 1/2"P X 1/2"P X 1/8"FPT
30 114428-05-000 EA TEE - 1/2" SWIVEL X 1/2" MPT X 1/2" MPT
31 114428-06-000 EA TEE - 1/2" P X 1/2" MPT X 1/2" MPT
32 114428-07-000 EA TEE - 1/2" P X 1/2" MPT X 1/2" P
33 114429-01-000 EA ELBOW - 1/2"P X 1/2"P
34 114429-02-000 EA ELBOW - 1/2"P X 1/2"MPT
34 114429-04-000 EA ELBOW - 1/2"P X 3/8"MPT
34 114429-05-000 EA ELBOW - 1/2"P X 3/4"MPT
34 114429-10-000 EA ELBOW - SWIVEL - 1/2"MPT X 1/2"FPT
35 114429-03-000 EA ELBOW - SWIVEL - 1/2"P X 1/2"FPT
35 114429-06-000 EA ELBOW - SWIVEL - 1/2"P X 3/4"FPT
35 114429-08-000 EA ELBOW - SWIVEL - 1/2"P X 1/2"FPT
35 114429-11-000 EA ELBOW - 1/2"P X 1/2"FPT
36 114429-09-000 EA ELBOW - 1/2"P X 1/2"FPT DROP EAR
37 114430-01-000 EA ADAPTER - 1/2"P X 1/2"P
38 114430-02-000 EA ADAPTER - SWIVEL - 1/2"P X 1/2"FPT
38 114430-04-000 EA ADAPTER - SWIVEL - 1/2"P X 3/8"MPT
39 114430-03-000 EA ADAPTER - 1/2"P X 1/2"MPT
40 114430-06-000 EA ADAPTER - 1/2"P X 3/8"FPT
40 114430-09-000 EA ADAPTER - 1/2"P X 1/2"FPT
41 114431-01-000 EA VALVE - 180 DEGREE/CENTER DRAIN - 1/2"P - THREE WAY
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
WATER SYSTEM (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
42 114431-02-000 EA VALVE - WATER BYPASS - 1/2"P - THREE WAY (WATER HEATER)
43 114431-03-000 EA VALVE - 90 DEGREE DRAIN - 1/2"P
44 114431-04-000 EA VALVE - “INLINE SHUT-OFF” - 1/2"P
45 114431-05-000 EA VALVE - NEEDLE - 1/8" MPT X 1/4" COMPRESSION (ICE MAKER)
46 114966-01-000 EA FILTER - IN LINE - TWIST ON - 1/2"
47 118423-01-000 EA FITTING - BRASS-TEE - 1/4C X 1/4C X 1/4C
48 118809-01-000 EA ADAPTER - 1/2" MPT X 3/8" BARB - PLASTIC
48 118809-02-000 EA ADAPTER - 1/2" MPT X 1/2" BARB - PLASTIC
49 120868-01-000 EA VALVE - NEEDLE - 1/4" COMPRESSION X 1/4" COMPRESSION
50 123150-01-000 EA ELBOW - 1/2 FPT X 1/2 BARB - SWIVEL
51 123152-01-000 EA ADAPTER - 1/2 FPT X 1/2 BARB - SWIVEL
52 123243-01-000 EA TANK - ACCUMULATOR - 24 OZ
53 123317-01-000 EA TANK - ACCUMULATOR - 2 GALLON
54 124184-01-000 EA SUPPORT - WATER LINE - BEND
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
WATER SYSTEM (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
55 132148-01-000 EA CONNECTOR - 1/2” X 1/2”MPT - BRASS
56 132483-01-000 EA VALVE/BALL - 1" - THREADED ENDS
57 132483-02-000 EA VALVE/BALL - 1/2" - BRASS - FPT
58 132484-01-000 EA ELBOW - 90 DEGREE - 1MPT X 1FPT - PLASTIC
59 132781-01-000 EA ELBOW - 1.3" BARB X 1.3" BARB - 90 DEGREE - PLASTIC
60 132782-01-000 EA ELBOW - 1"FPT X 1.3" BARB - 90 DEGREE - PLASTIC
61 133835-01-000 EA ADAPTER - REDUCING - 1 1/2" X 1 1/4"
62 133837-01-000 EA ELBOW - 1 1/2" X 90 DEGREE - DOUBLE SLIP
63 133889-01-000 EA UNION - 1 1/2 DOUBLE SLIP - PVC
64 135386-01-000 EA NIPPLE - 1/2"
65 136333-01-000 EA ADAPTER - BRASS - 1/2"MPT X 1/2"FPT
66 140821-01-000 EA TUBE - WATER SUPPLY - 3/8" X 24"
66 140821-02-000 EA TUBE - WATER SUPPLY - 3/8" X 30"
66 140821-03-000 EA TUBE - WATER SUPPLY - 3/8" X 36"
66 140821-04-000 EA TUBE - WATER SUPPLY - 3/8" X 48"
66 140821-05-000 EA TUBE - WATER SUPPLY - 3/8" X 54"
66 140821-06-000 EA TUBE - WATER SUPPLY - 3/8" X 60"
66 140821-07-000 EA TUBE - WATER SUPPLY - 3/8" X 72"
67 142812-01-000 EA ELBOW - BRASS - 1/2"MPT X 1/2"FPT
68* 144215-01-000 EA PUMP - WATER - 5.7 GPM - W/1/2" MPT
144215-02-000 EA STRAINER - WATER PUMP
69 145609-01-000 EA PLUG - BRASS - 1/2" MPT/HEX HEAD
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
WATER SYSTEM (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
1* 051391-03-000 EA WATER HEATER G6A-8E ELECTRONIC IGNITION
1 052009-06-000 EA DOOR - WATER HEATER - BRIGHT WHITE - 18" X 14.6"
2* 104114-05-01A EA FAUCET - GALLEY - SINGLE CONTROL/LOOP HANDLE - CHROME
3 131383-01-02A EA SHOWER HEAD - W/60" HOSE & BRACKET - WHITE
4* 075241-04-000 EA FAUCET - SHOWER/BRASS
5 075606-03-000 EA PANEL - FAUCET SHOWER - SOFT WHITE
6* 075241-06-000 EA FAUCET - SHOWER/BRIGHT WHITE - .5" MPT W/1.9" INLET PIPES
7 114416-03-02B EA BRACKET - SUPPORT - FAUCET - E-COATED
8 114293-01-02A EA PAN/DRIP - EXTERIOR - BRIGHT WHITE
9 064214-21-000 EA TANK/WATER - 31 GALLON - W/FITTINGS - 24" X 12.8" X 30"
042989-03-000 EA FITTING - SPINWELD - 1 1/4"NPT - PLASTIC
042989-04-000 EA FITTING - SPINWELD - 3/8"FPT - PLASTIC
042989-05-000 EA FITTING - SPINWELD - 1/2"FPT - PLASTIC
042989-08-000 EA FITTING - SPINWELD - 1"FPT - PLASTIC
049032-01-000 EA PATCH - SPINWELD - 3/8" - PLASTIC
064214-01-000 EA TANK/WATER - 31 GALLON - W/O FITTINGS - 24" X 12.8" X 30"
10* 075240-05-000 EA FAUCET - LAVATORY/BRASS - W/CLEAR KNOBS
11 137169-01-01A EA WATER FILL/GRAVITY - W/DOOR - W/O LOCK - BRIGHT WHITE
11 138290-03-000 EA CASE - W/CAM - W/O CYLINDER/KEY
138637-52-000 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-001 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-002 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-003 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-004 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-005 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-006 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-007 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-008 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-52-009 EA CASE/CYLINDER - LOCKING - W/O CAM/KEY - .9"
138637-62-000 EA CAM - LATCHING - DOG LEG - 1" LONG
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
COMPONENT PARTS FOR WATER SYSTEM
1
23
18
4
8
5
6
910
11
12
13
15
14
17
16
7
051391-03-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
3 051393-01-701 EA SWITCH - REMOTE - W/LIGHT 91959
4 051391-01-704 EA VALVE-RELIEF, 1/2" FITTING 91604
5 051391-01-705 EA FASTENER-CAMLOCK 92609
6 051391-04-701 EA THERMOSTAT 12V DC-120 PRESET 91470
7 051393-01-721 EA THERMOSTAT W/ECO, 140 FRT MT 91447
9 051391-04-707 EA KIT-EXHAUST, (FLUE & GASKET) 90960
10 051391-01-710 EA ORIFICE-MAIN BURNER 92742
12 051391-04-703 EA BURNER-MAIN/ELECTRONIC 91638
13 051391-01-714 EA FITTING-ELBOW 45,3/8F X 3/8 MPT 1044
14 051391-03-700 EA HOLDER-ORIFICE 91563
16 051391-01-715 EA PLUG-DRAIN, 1 EA = 2 PER PKG 91857
17 051391-01-700 EA HINGE KIT, (PIN & CLIP) 92568&92559
18 051391-04-706 EA TANK-INNER,G6A-4E&6E FRT. MT 91641
051391-01-717 EA GRILLE-WATER HEATER DOOR 92640
051393-01-723 EA SWITCH - THERMAL CUTOUT 2/PK 93866
051393-01-724 EA BOARD-CIRCUIT,SPADE TERMINAL 93865
051393-01-725 EA ELECTRODE-SGL SPADE CONNECT. 93868
051393-01-726 EA VALVE-SOLENOID, W/O BRACKET 93870
111129-01-711 EA BRACKET-CORNER, SET OF FOUR 91928
CONTACT WINNEBAGO PARTS SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WATER & SEWAGE GROUP (CONTINUED)
COMPONENT PARTS FOR WATER SYSTEM (CONTINUED)
075241-04-000, 075241-05-000, 075241-06-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
075240-05-700 EA CARTRIDGE - WASHERLESS 9-P42
075240-05-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
075240-05-700 EA CARTRIDGE - WASHERLESS 9-P42
098607-01-000
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
098607-01-702 EA DIAPHRAGM/DRIVE ASSEMBLY KIT 94-238-04
098607-01-703 EA VALVE KIT 94-232-00
098607-01-705 EA VALVE-CHECK, KIT 94-237-00
098607-01-706 EA HOUSING, W/SWITCH ONLY 94-231-20
098607-01-707 EA MOTOR W/BASEPLATE 11-148-04
104114-05-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
104114-05-700 EA CARTRIDGE- REPAIR KIT 6-N1201-5-0WB
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP
WINDOW & VENT LAYOUT
KEY PART NUMBER U/M DESCRIPTION
1 078528-07-F15 EA WINDOW - ESCAPE W/O INSIDE TRIM - CLEAR - 24.5" X 48.5"
002282-09-000 EA WEATHERSTRIP - WINDOW - .125" X 130.5" - BLACK
002285-01-000 FT FILLER - WEATHERSTRIP - RUBBER - BLACK
076337-13-000 EA GLASS - EGRESS - 45.5" X 21.5"
1 074816-16-000 EA FRAME - WINDOW - INSIDE ESCAPE - BLACK
1* 113502-09-01A EA WINDOW - REAR/ESCAPE - THERMO/EUROPEAN - 24.7" X 48.7" - DUAL PANE
2* 122882-01-01A EA VENT - ROOF - NONPOWERED - W/O INSIDE GARNISH
009440-01-000 EA GEAR/ARM - LIFT - ROOF VENT COVER
122882-07-01A EA GARNISH - ROOF VENT - 2.5" TO 4.1"
3* 122882-02-01A EA VENT - ROOF - W/FAN - W/O INSIDE GARNISH - UL - U.S. - POWER VENT
3* 122882-03-01A EA VENT - ROOF - W/FAN - W/O INSIDE GARNISH - CSA - CANADIAN - POWER VENT
009440-01-000 EA GEAR/ARM - LIFT - ROOF VENT COVER
048648-01-000 EA MOTOR - ROOF VENT - 1/8 SHAFT - 12VOLT
048649-01-000 EA FAN BLADE - ROOF VENT - 6 BLADES - 6"
122882-07-01A EA GARNISH - ROOF VENT - 2.5" TO 4.1"
4* 098647-30-02A EA WINDOW - DRIVER HORIZ SLIDER W/TRIM - CLEAR - 24.2" X 41"
4* 129929-11-01A EA WINDOW - TORQUE - THERMO - 40.9" X 24.2" - DUAL PANE
5* 098647-47-02A EA WINDOW - DRVR HORIZ SLIDER TINTED W/RETAINER-57.4" X 23.6"
5* 112795-77-01A EA WINDOW - DRIVER HORIZONTAL SLIDER - THERMO - 57.4" X 23.6" - DUAL PANE
6* 098647-32-02A EA WINDOW - DRIVER HORIZ SLIDER W/TRIM - CLEAR - 15.7"X 28.5"
6* 112795-73-01A EA WINDOW - DRIVER HORIZONTAL SLIDER - THERMO - 28.7" X 15.7" - DUAL PANE
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOW & VENTS GROUP (CONTINUED)
WINDOW & VENT LAYOUT (CONTINUED)
KEY PART NUMBER U/M DESCRIPTION
7 103313-04-P07 EA WINDOW - PICTURE - 14.3" X 71"
002181-33-000 EA GLASS - PICTURE WINDOW - 70.9"W X 14.2"H
099154-01-000 FT CHANNEL - GLAZING - STATIONARY GLASS - .62" X .45" - BLK
103312-04-01A EA FRAME-WINDOW,PICTURE BLK
7* 115630-04-01A EA WINDOW - STATIONARY/THERMO - 15.2" X 72" - BLACK I/S TRIM - DUAL PANE
8 084073-04-000 EA BASE/VENT - ROOF/REFRIGERATOR - BLACK - NORCOLD
FROM: 00-00-00 THRU: 11-09-03
8 149508-02-02A EA BASE - REFRIGERATOR ROOF VENT - BRIGHT WHITE
FROM: 11-10-03 THRU: 99-99-99
8 084073-07-000 EA CAP - ROOF/REFRIGERATOR VENT - 10" X 32" - BRIGHT WHITE
FROM: 00-00-00 THRU: 11-09-03
8 149508-01-02A EA CAP - ROOF/REFRIGERATOR VENT - WHITE
FROM: 11-10-03 THRU: 99-99-99
9 138379-02-01A EA PANEL/SKYLIGHT OTR - RECT/4"H CTR DOME-18.4" X 29.5 - WHT
9 138372-01-02B EA TRIM - CORNER - SKYLIGHT - BRIGHT WHITE
9 122193-01-02A EA PANEL - SKYLITE - INNER
10* 098647-31-02A EA WINDOW - PASS HORIZ SLIDER W/TRIM - CLEAR - 15.7" X 28.5"
10* 112795-72-01A EA WINDOW - PASSENGER HORIZ SLIDER - THERMO - 28.5" X 15.7" - DUAL PANE
11 117053-04-FB1 EA WINDOW - PICTURE - CLEAR - 17" X 26.4" - W/O RETAINER
002181-27-000 EA GLASS - PICTURE WINDOW - 25.8"W X 16.4"H - CLEAR
087561-01-000 FT SEAL - GLASS - EXTERIOR - .5" WIDE - VINYL BLACK
11 117054-02-02A EA RETAINER - TRIM - BRIGHT WHITE
11* 113733-10-01A EA WINDOW - STATIONARY - THERMO/EUROPEAN - 26.3" X 17" - DUAL PANE
12* 098647-49-02A EA WINDOW - PASSENGER HORIZONTAL SLIDER W/RET - 15.7" X 23.7"
12* 112795-78-01A EA WINDOW - PASSENGER HORIZ SLIDER - THERMO - 23.7" X 15" - DUAL PANE
13 084616-07-000 EA SHROUD - EXHAUST VENT/RANGE HOOD - BRIGHT WHITE
13 084878-09-000 EA VENT - EXHAUST/RANGE HOOD - OFF WHITE
14* 098647-29-02A EA WINDOW - PASS HORIZ SLIDER W/TRIM - CLEAR - 24.2" X 41"
14* 129929-11-01A EA WINDOW - TORQUE - THERMO - 40.9" X 24.2" - DUAL PANE
15* 123780-03-01A EA FANTASTIC VENT-3"/4"ROOF-W/FAN-W/O THERM/PWR LIFT/WHT CVR
009440-01-000 EA GEAR/ARM - LIFT - ROOF VENT COVER
*COMPONENT PARTS LISTED LATER IN THIS GROUP
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
12
4
11
1
2
3
10
5
6
7
8
9
13
098647-29-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 098644-01-716 FT PLUG - FILLER 132-014470
2 098644-01-705 FT GLAZING - STRIP 132-010231
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
5 098644-01-719 EA STOP - SLIDER GLASS 132-014203
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 098647-54-701 EA LATCH - REPAIR KIT (RED) B081-CK
8 098644-01-708 FT CHANNEL - RUN PIERCED 122-016543
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
10 098647-29-702 EA GLASS - STATIONARY 096-019295
11 098647-29-703 EA GLASS-SLIDING W/SASH & LATCH H172-C8
12 098647-29-704 EA SCREEN ASM - W/SEALS & CLIPS 410-018864
13 098647-29-705 EA RETAINER - TRIM CH04-66
098644-01-717 FT SPLINE - SCREEN 132-004716
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
098647-32-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 098644-01-716 FT PLUG - FILLER 132-014470
2 098644-01-705 FT GLAZING - STRIP 132-010231
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-0
5 098644-01-719 EA STOP - SLIDER GLASS 132-014203
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 098647-54-701 EA LATCH - REPAIR KIT (RED) B081-CK
8 098644-01-708 FT CHANNEL - RUN PIERCED 122-016543
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
10 098647-31-702 EA GLASS - STATIONARY 096-019299
11 098647-31-703 EA GLASS-SLIDING W/SASH & LATCH H425-C8
12 098647-31-704 EA SCREEN ASM - W/SEALS & CLIPS 410-019128
13 098647-31-705 EA RETAINER - TRIM CH29-66
098644-01-717 FT SPLINE - SCREEN 132-004716
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
098647-31-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 098644-01-716 FT PLUG - FILLER 132-014470
2 098644-01-705 FT GLAZING - STRIP 132-010231
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
5 098644-01-719 EA STOP - SLIDER GLASS 132-014203
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 098647-54-701 EA LATCH - REPAIR KIT (RED) B081-CK
8 098644-01-708 FT CHANNEL - RUN PIERCED 122-016543
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
10 098647-31-702 EA GLASS - STATIONARY 096-019299
11 098647-31-703 EA GLASS-SLIDING W/SASH & LATCH H425-C8
12 098647-31-704 EA SCREEN ASM - W/SEALS & CLIPS 410-019128
13 098647-31-705 EA RETAINER - TRIM CH29-66
098644-01-717 FT SPLINE - SCREEN 132-004716
098647-30-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 098644-01-716 FT PLUG - FILLER 132-014470
2 098644-01-705 FT GLAZING - STRIP 132-010231
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
5 098644-01-719 EA STOP - SLIDER GLASS 132-014203
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 098647-54-701 EA LATCH - REPAIR KIT (RED) B081-CK
8 098644-01-708 FT CHANNEL - RUN PIERCED 122-016543
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
10 098647-29-702 EA GLASS - STATIONARY 096-019295
11 098647-29-703 EA GLASS-SLIDING W/SASH & LATCH H172-C8
12 098647-29-704 EA SCREEN ASM - W/SEALS & CLIPS 410-018864
13 098647-29-705 EA RETAINER - TRIM CH04-66
098644-01-717 FT SPLINE - SCREEN 132-004716
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
12
4
11
1
2
3
10
5
6
7
8
9
13
098647-47-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 098644-01-716 FT PLUG - FILLER 132-014470
2 098644-01-705 FT GLAZING - STRIP 132-010231
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-0
5 098644-01-719 EA STOP - SLIDER GLASS 132-014203
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 098647-54-701 EA LATCH - REPAIR KIT (RED) B081-CK
8 098644-01-708 FT CHANNEL - RUN PIERCED 122-016543
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
10 098647-47-700 EA GLASS - STATIONARY 106-025224
11 098647-47-701 EA GLASS-SLIDING W/SASH & LATCH H493-G9
12 098647-47-702 EA SCREEN ASM - W/SEALS & CLIPS 410-025226
13 098647-47-704 EA RETAINER - TRIM H493-66
098644-01-717 FT SPLINE - SCREEN 132-004716
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
098647-49-02A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 098644-01-716 FT PLUG - FILLER 132-014470
2 098644-01-705 FT GLAZING - STRIP 132-010231
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-0
5 098644-01-719 EA STOP - SLIDER GLASS 132-014203
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 098647-54-701 EA LATCH - REPAIR KIT (RED) B081-CK
8 098644-01-708 FT CHANNEL - RUN PIERCED 122-016543
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
10 098647-49-700 EA GLASS - STATIONARY 096-012066
11 098647-49-701 EA GLASS-SLIDING W/SASH & LATCH B969-G8
12 112795-56-702 EA SCREEN ASM - W/SEALS & CLIPS 410-019414
13 098647-49-702 EA RETAINER - TRIM H969-66
098644-01-717 FT SPLINE - SCREEN 132-004716
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
2
5
12
6
7
8
9
14
4
13
3
1
11
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
112795-72-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 112795-01-704 FT PLUG FILLER (DOUBLE GLAZED) 122-018737
2 112795-01-705 FT VINYL - GLAZING 132-025736
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
098644-01-717 FT SPLINE - SCREEN 132-004716
5 112795-01-701 EA SLIDE-STOP 132-019092
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 112795-01-700 EA LATCH ASM., BLK.,(BOLT ON) DH287-CK
8 112795-01-703 IN CHANNEL-RUN (INCHES) 122-018736
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
11 112795-72-700 EA GLASS - STATIONARY 390-028307
12 112795-72-701 EA GLASS - SLIDING W/SASH LATCH DC29-G8
13 098647-31-704 EA SCREEN ASSY - W/SEAL & CLIPS 410-019128
14 098647-31-705 EA RETAINER - TRIM CH29-66
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
112795-77-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 112795-01-704 FT PLUG FILLER (DOUBLE GLAZED) 122-018737
2 112795-01-705 FT VINYL - GLAZING 132-025736
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
5 112795-01-701 EA SLIDE-STOP 132-019092
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 112795-01-700 EA LATCH ASM., BLK.,(BOLT ON) DH287-CK
8 112795-01-703 IN CHANNEL-RUN (INCHES) 122-018736
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
11 112795-77-700 EA GLASS - STATIONARY 390-28313
12 112795-77-701 EA GLASS - SLIDING W/SASH LATCH DH493-G8
13 098647-47-702 EA SCREEN ASSY - W/SEAL & CLIPS 410-025226
14 098647-47-704 EA RETAINER - TRIM H493-66
098644-01-717 FT SPLINE - SCREEN 132-004716
112795-78-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 112795-01-704 FT PLUG FILLER (DOUBLE GLAZED) 122-018737
2 112795-01-705 FT VINYL - GLAZING 132-025736
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
098644-01-717 FT SPLINE - SCREEN 132-004716
5 112795-01-701 EA SLIDE-STOP 132-019092
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 112795-01-700 EA LATCH ASM., BLK.,(BOLT ON) DH287-CK
8 112795-01-703 IN CHANNEL-RUN (INCHES) 122-018736
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
11 112795-78-700 EA GLASS - STATIONARY 390-028338
12 112795-78-701 EA GLASS - SLIDING W/SASH LATCH DB969-G8
13 112795-56-702 EA SCREEN ASSY - W/SEAL & CLIPS 410-019414
14 112795-56-704 EA RETAINER - TRIM B969-66
112795-73-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 112795-01-704 FT PLUG FILLER (DOUBLE GLAZED) 122-018737
2 112795-01-705 FT VINYL - GLAZING 132-025736
3 098644-01-706 FT WEATHERSTRIP - GLASS 171-010668
4 098644-01-713 EA CLIP - SCREEN - METAL 226-016966
4 125582-01-701 EA CLIP - SCREEN - PLASTIC 130-005153
098644-01-717 FT SPLINE - SCREEN 132-004716
5 112795-01-701 EA SLIDE-STOP 132-019092
6 098644-01-710 FT TRACK - SCREEN SPACER 12' 132-017135
7 112795-01-700 EA LATCH ASM., BLK.,(BOLT ON) DH287-CK
8 112795-01-703 IN CHANNEL-RUN (INCHES) 122-018736
9 098644-01-711 FT WEATHERSTRIP - SCREEN BLACK 171-016965
11 112795-72-700 EA GLASS - STATIONARY 390-028307
12 112795-72-701 EA GLASS - SLIDING W/SASH LATCH DC29-G8
13 098647-31-704 EA SCREEN ASSY - W/SEAL & CLIPS 410-019128
14 098647-31-705 EA RETAINER - TRIM CH29-66
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
7
3
2
6
5
4
3
1
113502-09-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 113502-01-705 EA RETAINER - TRIM H098-60
2 112795-24-706 FT SEAL - SPLINE/GRAY - ESCAPE 132-010481
3 113502-09-700 EA GLASS - STATIONARY 390-028325
3 113502-09-701 EA GLASS - STATIONARY 390-028326
4 112898-06-707 EA HANDLE-LATCH/RED-RH (SLIDER) 182-025911
6 112898-06-708 EA HANDLE-LATCH/RED-LH (SLIDER) 182-025912
7 098644-01-705 FT GLAZING - STRIP 132-010231
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
115630-04-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
115630-04-701 EA RETAINER - TRIM H829-60
115630-04-700 EA GLASS-STATIONARY 390-030159
122882-01-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
009440-01-000 EA GEAR-ARM-ROOF VENT 705221K38
064470-01-700 EA COVER - VENT - W/O SLIDE BAR J7291
064470-01-701 EA SLIDE BAR - VENT LID JRP1291B
122882-01-700 EA HANDLE - CRANK - BLACK 90128
122882-01-701 EA SCREEN JRP-1124-B
122882-01-702 EA HANDLE - CRANK - WHITE JRP1031B
122882-02-01A, 122882-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
064470-01-700 EA COVER - VENT - W/O SLIDE BAR J7291
009440-01-000 EA GEAR-ARM-ROOF VENT 705221K38
048648-01-000 EA MOTOR-12V NONVENTED 1/8 SFT
048649-01-000 EA FAN-PLAS-6 IN 6 BLADED
122882-01-700 EA HANDLE - CRANK - BLACK 90128
122882-01-701 EA SCREEN JRP-1124-B
122882-01-702 EA HANDLE - CRANK - WHITE JRP1031B
064470-01-701 EA SLIDE BAR - VENT LID JRP1291B
110051-03-700 EA SWITCH-BLACK/PUSH BUTTON 27-0164
113733-10-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
112795-01-705 FT VINYL - GLAZING 132-025736
113733-10-700 EA GLASS-STATIONARY 390-028306
113733-10-701 EA RETAINER-TRIM H416-66
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
10
6
7
9
2
8
3
5
4
11
12
13
123780-03-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
2 084079-11-700 EA MOTOR & FAN BLADE W/BRACKET K4017-09
3 084079-01-705 EA MOTOR/EXT BRKT/FAN BLADE KIT 1080-00
4 084079-01-711 EA MOTOR MOUNT (BOWTIE) 1015-00
5 084079-01-704 EA BLADE-FAN 1138-00
6 084079-01-709 EA SWITCH - MAIN - 3 SPEED 1031-05
7 084079-01-707 EA SWITCH - SAFETY 1122-05
8 123780-05-700 EA BASE/MAIN-BRT WHT W/GASKET 1010-81
9 123780-01-700 EA COVER - VENT W/HINGE & SLIDE 1020K-81
10 009440-01-000 EA GEAR-ARM-ROOF VENT 705221K38
11 123780-03-701 EA SCREEN ASM 78-100MM W/SWITCH 1030BT-81
12 123780-03-700 EA GARNISH - INT. 3"-4" BRT/WHT 2040-81
13 084079-01-703 EA KNOB-LIFT, W/EXT. 1140K-00
123780-01-702 EA SCREEN INSERT (SCREEN RING) K1035-81
084079-01-706 EA PLUG, 12 VOLT 1090
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
COPYRIGHT © 2004 WINNEBAGO INDUSTRIES, INC
WINDOWS & VENTS GROUP (CONTINUED)
COMPONENT PARTS FOR WINDOW & VENT LAYOUT (CONTINUED)
2
1
11
8
14
4
12
3
8
10
13
5
7
56
129929-11-01A
KEY PART NUMBER U/M DESCRIPTION VENDOR NO.
1 100322-01-701 FT SEAL-VENT 122-016071
3 100322-01-718 EA HANDLE-DIAL 410-016081
4 129929-01-710 EA TORQUE-CTR SUPPORT (2 HOLE) 410-026806
5 129929-01-705 FT GLAZING VINYL 132-026811
6 129929-01-706 FT SEAL - TOP F/CENTER EGRESS 132-026811
6 129929-02-706 FT SEAL - FOAM 140-027022
7 129929-01-707 FT COVER/SCREW-FILLER STRIP 132-026808
8 129929-01-708 EA SUPPORT - TORQUE BAR - RT/LT 130-026804
10 129929-11-700 EA GLASS - STATIONARY 390-028304
11 129929-11-701 EA VENT GLASS ASSEMBLY DTH005-G8
12 129929-05-702 EA SCREEN ASM - W/SEALS & CLIPS 410-026909
13 129929-05-705 EA RETAINER - TRIM CH05-62
14 129929-05-704 EA OPERATOR BAR ASSEMBLY DTH005-15
100322-01-717 EA E-RING 245-015975
CONTACT WINNEBAGO PART SALES FOR UNLISTED COMPONENTS

Navigation menu
