Energierichtung Phasenanzeige
Betriebsanleitung manual
1 Allgemeine Beschreibung General Descriptions.
2 Beschreibung Display Description LCD
3 Schaltbilder Wiring Diagram
3.1
Direktanschluß Direct connected
3.2
Stromwandleranschluß CT connected
4 Impulsausgang Pulse output
5 LED LED.
6 Installation überprüfen Installation check
1 Allgemeine Beschreibung General description
2 Beschreibung Display Description LCD
Impulse LED
P
ulse LED
Impulsausgang
P
ulse outpu
t
(AC or DC)
Kennziffer
R
eference
number
Wert
Value
P
hase indication
E
nergy direction
Elektronischer Energiezähler
Electronic kWh-meter
for DIN rail mounting
EMC 1203 MDVH
EMC 1203 DVH
Produktbeschreibung Product description
Einheit Unit
FRAKO 55-00592/02/04/7376
3.2 Direktanschluß Direct connected
3 Leiter Anschluss 3-phase 3-wire meter
4 Leiter Anschluss 3-phase 4-wire meter
4 Impulsausgang Pulse output
Der Impulsausgang ist ein Lichtleiterrelais und muß
extern versorgt werden (DIN 43 864, Stromschnittstelle
für die Impulsübertragung).
The pulse output is of solid-state relay type and must
be powered by an external source (DIN 43 864, current
interface for transmitting pulses).
Pulslänge min. 30 ms Kontakt geschlossen
Pulse length min. 30 ms, contact closed
Impulskonstante Siehe Zählerschild
Pulse constants See meter label
Belastbarkeit 100 mA, 230 V AC/DC
Rating 100 mA, 230 V AC/DC
5 LED LED
Farbe Color Rot Red
Länge Pulse length 30 ms
Konstante Siehe Innenleistungsschild
Pulse constant See meter label
6 Installation überprüfen
Installation check
Liegt kein Verbrauch an oder ist die Stromrichtung
falsch angeschlossen, so ist die LED dauernd an.
If there is no energy consumption or wrong current
direction the LED will light continuously

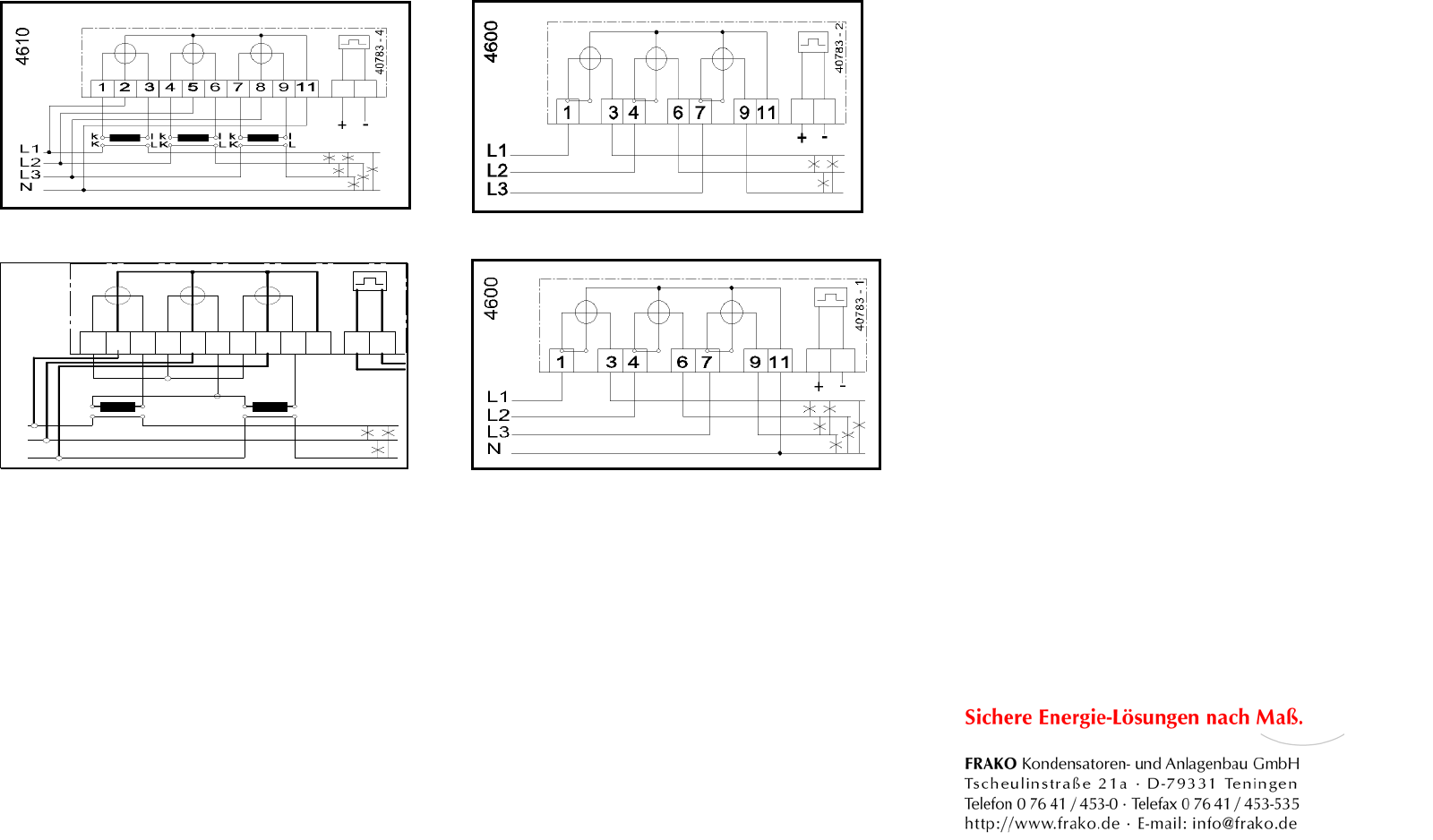

3 Schaltbilder Wiring diagram
3.1 Stromwandleranschluß CT connected
4-Leiter Anschluß 3-phase 4-wire meter (3x230/400V)
258111 3 4 6 7 9
L1
L2
L3
kl
KL
kl
KL
258111 3 4 6 7 9
L1
L2
L3
kl
KL
kl
KL
Anschluß an 2 Stromwandler two CT (3 x 400 V)
