Partie 1 : observation du trafic de diffusion lors d’une mise en œuvre de réseau local virtuel
Partie 2 : observation du trafic de diffusion sans réseau local virtuel
Partie 3 : Questions de réflexion

Packet Tracer : étude de l’implémentation d’un VLAN

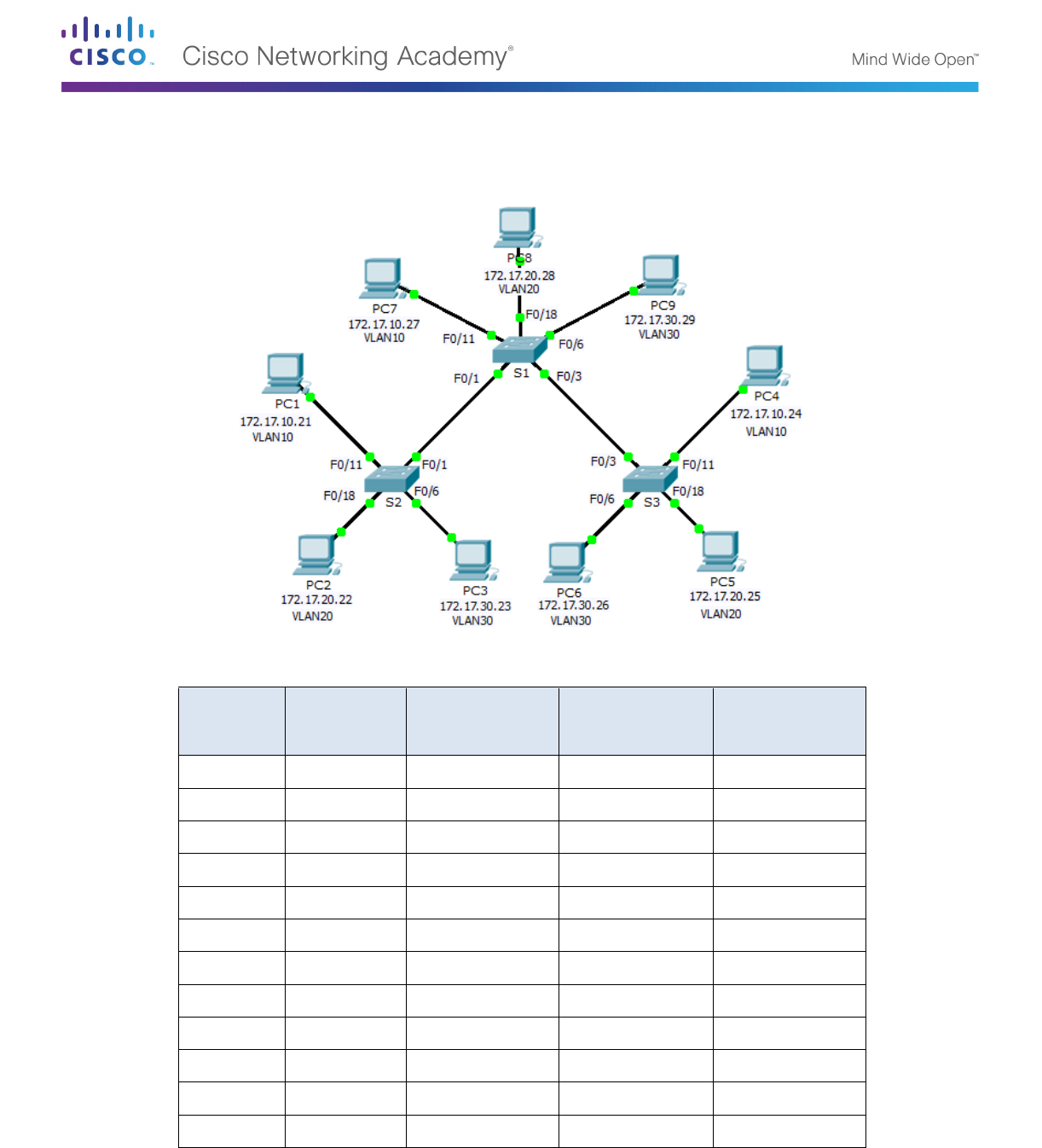

Topologie

Table d’adressage

Appareil Interface Adresse IP

Masque de

sous-réseau

Passerelle par

défaut

S1 VLAN 99 172.17.99.31 255.255.255.0 N/A

S2 VLAN 99 172.17.99.32 255.255.255.0 N/A

S3 VLAN 99 172.17.99.33 255.255.255.0 N/A

PC1 Carte réseau 172.17.10.21 255.255.255.0 172.17.10.1

PC2 Carte réseau 172.17.20.22 255.255.255.0 172.17.20.1

PC3 Carte réseau 172.17.30.23 255.255.255.0 172.17.30.1

PC4 Carte réseau 172.17.10.24 255.255.255.0 172.17.10.1

PC5 Carte réseau 172.17.20.25 255.255.255.0 172.17.20.1

PC6 Carte réseau 172.17.30.26 255.255.255.0 172.17.30.1

PC7 Carte réseau 172.17.10.27 255.255.255.0 172.17.10.1

PC8 Carte réseau 172.17.20.28 255.255.255.0 172.17.20.1

PC9 Carte réseau 172.17.30.29 255.255.255.0 172.17.30.1

Packet Tracer : étude de l’implémentation d’un VLAN

Objectifs

Partie 1 : observation du trafic de diffusion dans une implémentation VLAN

Partie 2 : observation du trafic de diffusion sans VLAN

Partie 3 : questions de réflexion

Contexte

Dans cet exercice, vous allez observer comment le trafic de diffusion est transféré par les commutateurs lorsque

des VLAN sont configurés et lorsque des VLAN ne sont pas configurés.

Partie 1 : observation du trafic de diffusion lors d’une mise en œuvre de

réseau local virtuel

Étape 1 : envoi d’une requête ping au PC6 depuis PC1

a. Attendez que les voyants de liaison deviennent verts. Pour accélérer ce processus, cliquez sur Fast

Forward Time situé dans la barre d’outils jaune inférieure.

b. Cliquez sur l’onglet Simulation et utilisez l’outil Add Simple PDU. Cliquez sur PC1, puis sur PC6.

c. Cliquez sur le bouton Capture / Forward pour progresser dans le processus. Observez les requêtes ARP

lorsqu’elles traversent le réseau. Lorsque la fenêtre Buffer Full s’affiche, cliquez sur le bouton View

Previous Events.

d. Les requêtes ping ont-elles abouti ? Pourquoi ?

____________________________________________________________________________________

e. D’après le panneau de simulation, où S3 a-t-il envoyé le paquet après l’avoir reçu ?

____________________________________________________________________________________

Au cours du fonctionnement normal, lorsqu’un commutateur reçoit une trame de diffusion sur l’un de ses

ports, il la transmet à tous les autres ports. Notez que S2 envoie seulement la requête ARP de Fa0/1 vers S1.

Notez également que S3 envoie seulement la requête ARP de F0/11 vers PC4. PC1 et PC4 appartiennent

tous deux au VLAN 10. PC6 appartient au VLAN 30. Le trafic de diffusion restant dans le VLAN, PC6 ne

reçoit jamais la requête ARP de PC1. Comme PC4 n’est pas la destination, il rejette la requête ARP. La

requête ping envoyée depuis PC1 échoue parce que PC1 ne reçoit jamais de réponse ARP.

Étape 2 : Envoi d’une requête ping de PC1 vers PC4

a. Cliquez sur le bouton New sous l’onglet déroulant Scenario 0. Cliquez à présent sur l’icône Add Simple

PDU dans la partie droite de Packet Tracer et envoyez une requête ping de PC1 vers PC4.

b. Cliquez sur le bouton Capture / Forward pour progresser dans le processus. Observez les requêtes ARP

lorsqu’elles traversent le réseau. Lorsque la fenêtre Buffer Full s’affiche, cliquez sur le bouton View

Previous Events.

c. Les requêtes ping ont-elles abouti ? Pourquoi ?

____________________________________________________________________________________

Non ils ne sont pas sur le même VLAN.

Oui, les deux PC sont sur le même VLAN.

Packet Tracer : étude de l’implémentation d’un VLAN

d. Examinez le panneau de simulation. Lorsque le paquet atteint S1, pourquoi est-il également transféré à

PC7 ?

____________________________________________________________________________________

Partie 2 : observation du trafic de diffusion sans réseau local virtuel

Étape 1 : effacement des configurations sur les trois commutateurs et suppression de la base

de données des réseaux locaux virtuels

a. Passez en mode temps réel (Realtime).

b. Supprimez la configuration initiale sur les 3 commutateurs. Quelle commande est utilisée pour supprimer

la configuration initiale des commutateurs ?

____________________________________________________________________________________

c. Où est le fichier VLAN stocké dans les commutateurs ?

____________________________________________________________________________________

d. Supprimez le fichier VLAN sur les 3 commutateurs. Quelle commande supprime le fichier VLAN stocké

dans les commutateurs ?

____________________________________________________________________________________

Étape 2 : rechargement des commutateurs

Utilisez la commande reload en mode d’exécution privilégié pour réinitialiser tous les commutateurs.

Attendez que la liaison devienne verte. Pour accélérer ce processus, cliquez sur Fast Forward Time situé

dans la barre d’outils jaune inférieure.

Étape 3 : Cliquez sur Capture/Forward pour envoyer des requêtes ARP et des requêtes ping.

a. Après le rechargement des commutateurs et le retour au vert des témoins de liaison, le réseau est prêt à

transférer votre trafic de requêtes ARP et ping.

b. Sélectionnez Scenario 0 dans l’onglet déroulant.

c. En mode Simulation, cliquez sur le bouton Capture/Forward pour suivre toutes les étapes. Notez que

les commutateurs transfèrent désormais les requêtes ARP à partir de tous les ports, à l’exception du port

sur lequel la requête ARP a été reçue. Cette action prédéfinie des commutateurs explique comment les

réseaux locaux virtuels améliorent les performances réseau. Le trafic de diffusion est contenu dans

chaque réseau local virtuel. Lorsque la fenêtre Buffer Full s’affiche, cliquez sur le bouton View Previous

Events.

Partie 3 : Questions de réflexion

1. Si un PC du VLAN 10 envoie un message de diffusion, quels périphériques le reçoivent ?

____________________________________________________________________________________

2. Si un PC du VLAN 20 envoie un message de diffusion, quels périphériques le reçoivent ?

____________________________________________________________________________________

3. Si un PC du VLAN 30 envoie un message de diffusion, quels périphériques le reçoivent ?

____________________________________________________________________________________

Car il appartient au même réseau que PC1.

Packet Tracer : étude de l’implémentation d’un VLAN

4. Qu’arrive-t-il à une trame envoyée depuis un PC du VLAN 10 vers un PC du VLAN 30 ?

____________________________________________________________________________________

5. En termes de ports, quels sont les domaines de collision sur le commutateur ?

____________________________________________________________________________________

6. En termes de ports, quels sont les domaines de diffusion sur le commutateur ?

____________________________________________________________________________________

Suggestion de barème de notation

Section d’exercice

Emplacement de

la question

Nombre

maximum

de points

Points

obtenus

Partie 1 : observation du

trafic de diffusion dans

une implémentation VLAN

Étape 1d 6

Étape 1e 5

Étape 2c 6

Étape 2d 5

Total de la partie 1 22

Partie 2 : observation du

trafic de diffusion sans

VLAN

Étape 1b 6

Étape 1c 6

Étape 1d 6

Total de la partie 2 18

Partie 3 : questions de

réflexion

1 10

2 10

3 10

4 10

5 10

6 10

Total de la partie 3 60

Score total 100
