SPAREPARTSMANUAL2005

ERSATZTEILKATALOG: FAHRGESTELL + MOTOR

SPARE PARTS MANUAL: CHASSIS + ENGINE

65 SX

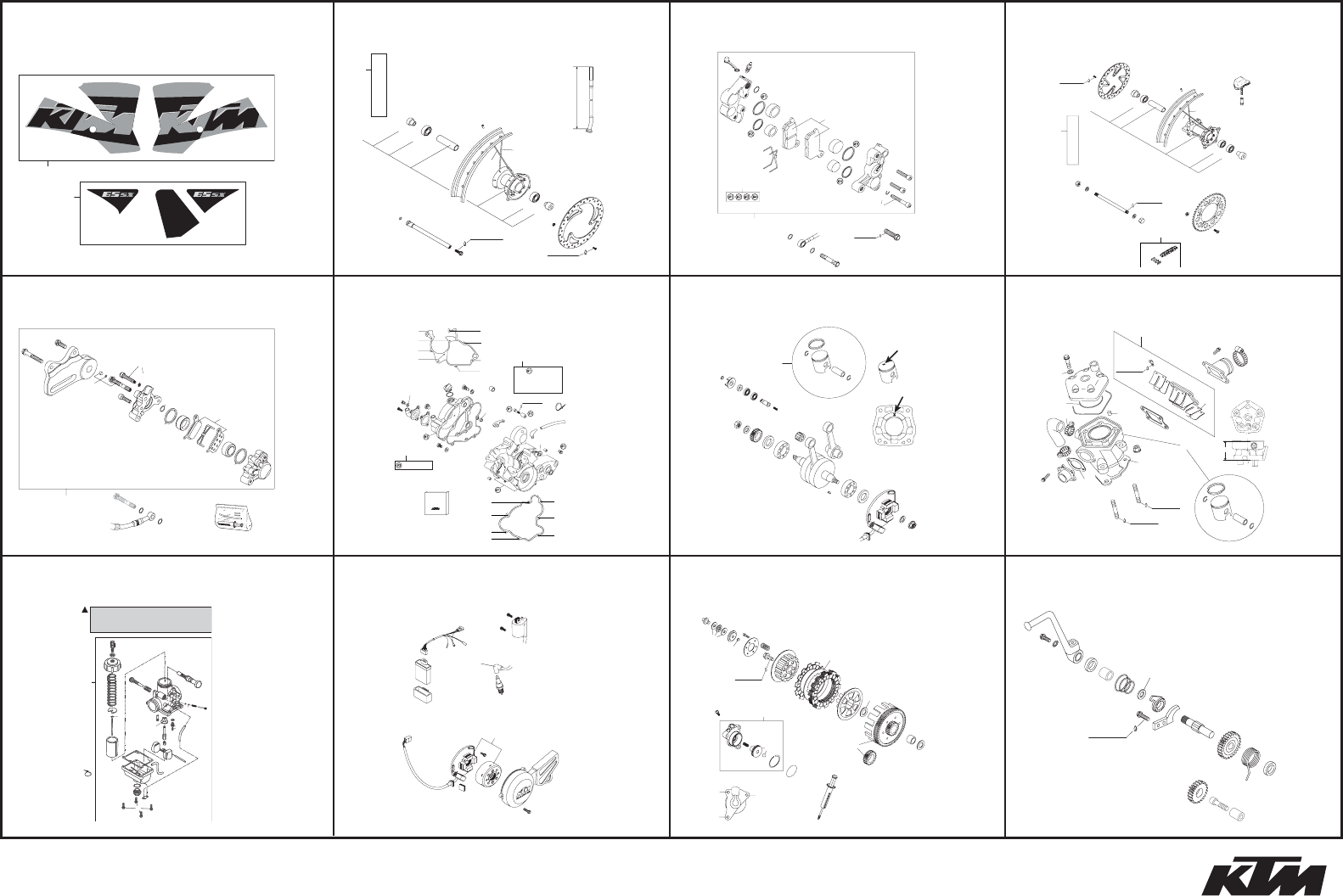

65 SX / 2005

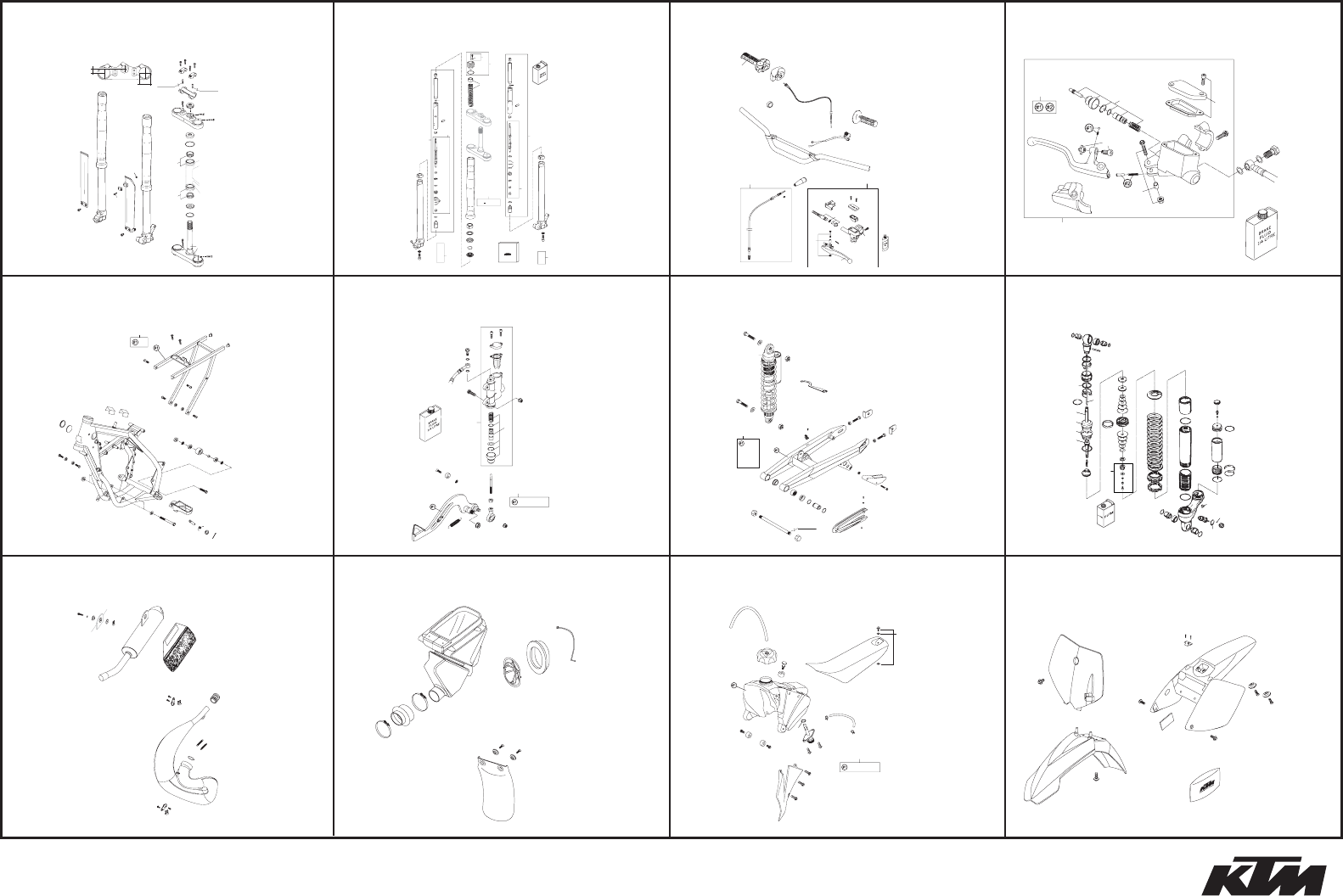

INHALT »INDEX

LOCTITE 243

TELEGABEL MARZOCCHI USD 35

FRONT FORK MARZOCCHI USD 35

GABELBEINE MARZOCCHI

FORK LEGS MARZOCCHI

LENKER, ARMATUREN

HANDLEBAR, CONTROLS

HANDBREMSZYLINDER FORMULA

HAND BRAKE CYLINDER FORMULA

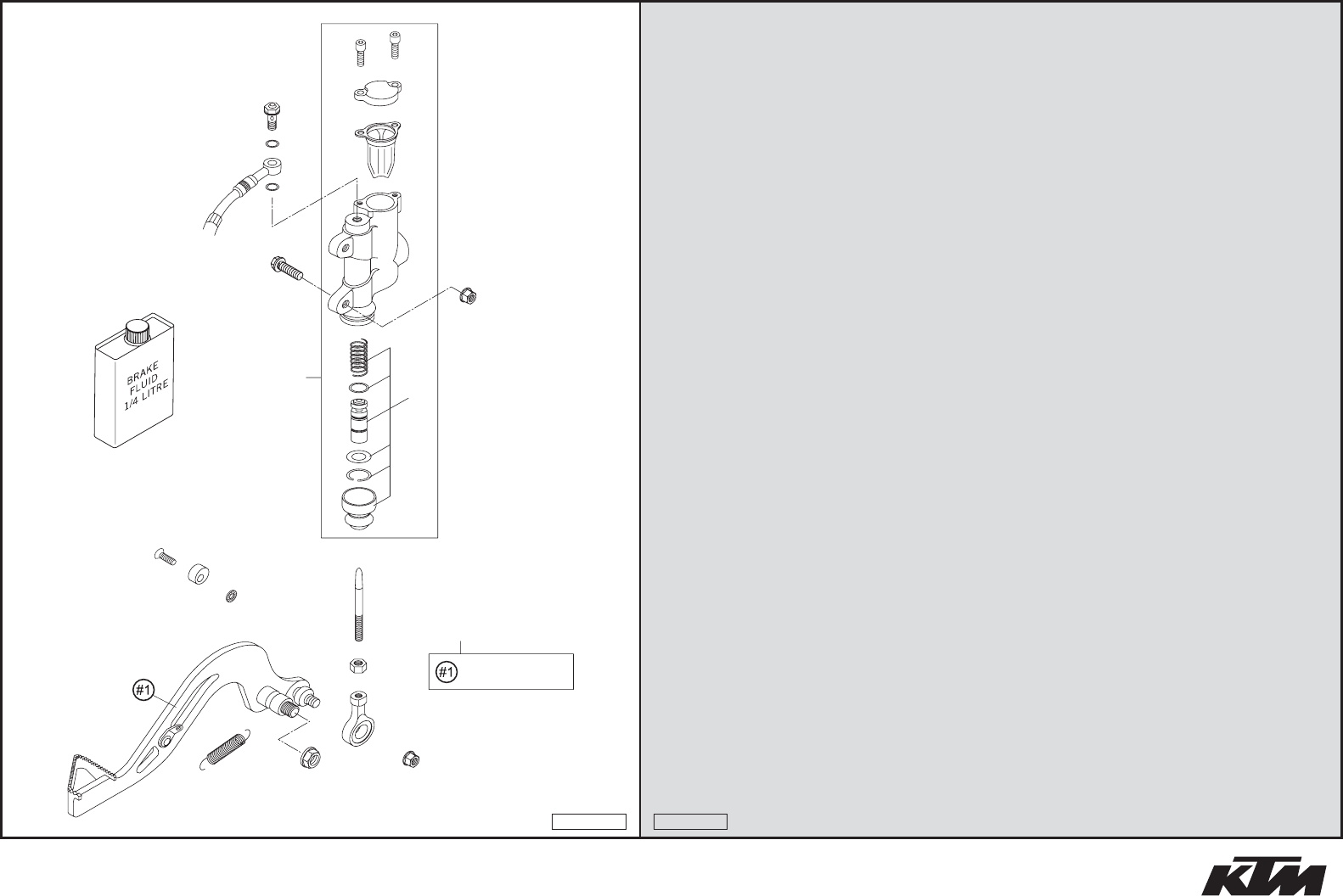

FUSSBREMSBETÄTIGUNG

REAR BRAKE CONTROL

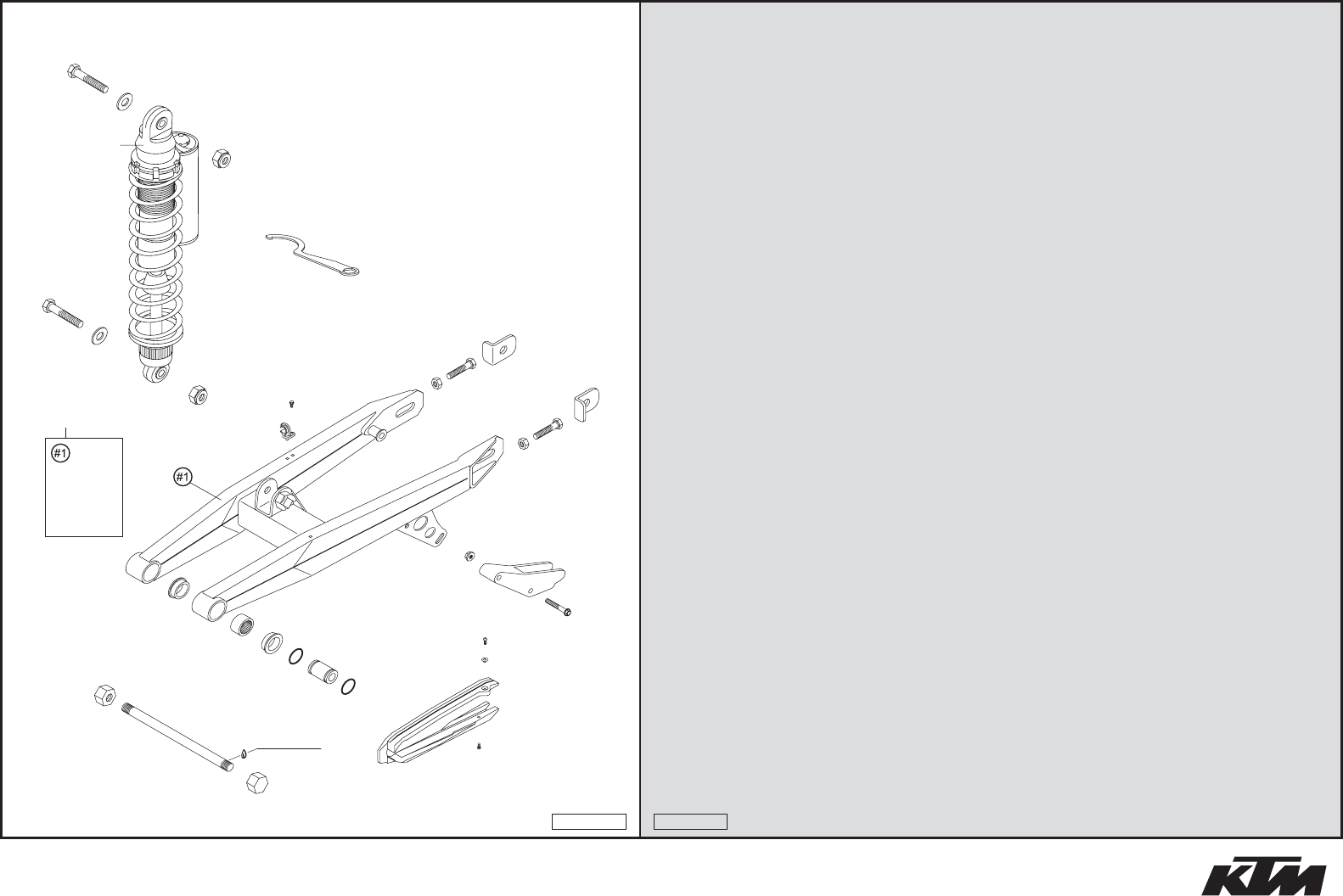

SCHWINGARM, FEDERBEIN

SWINGARM, MONOSHOCK

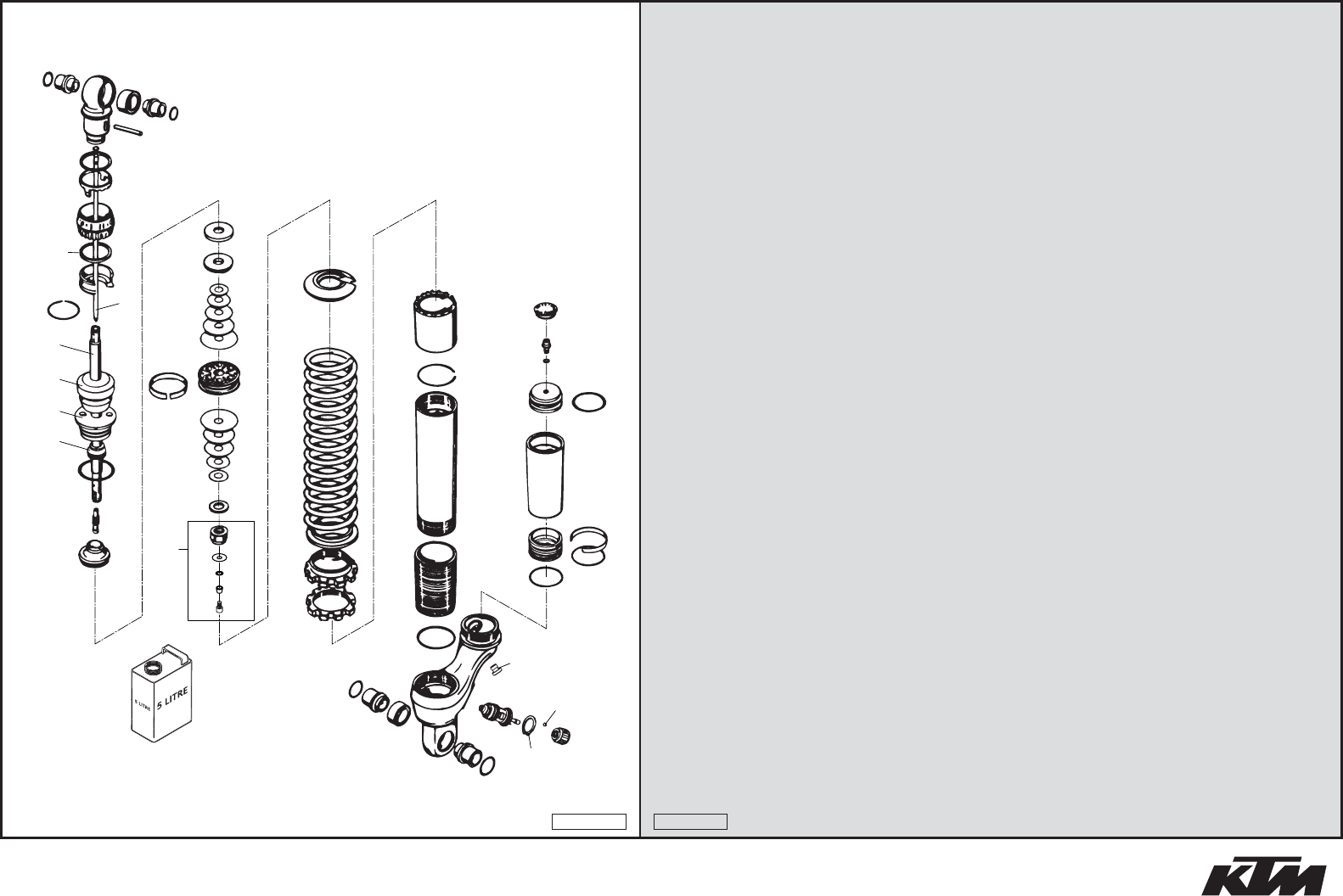

FEDERBEIN WP ZERLEGT

MONOSHOCK WP DISASSEMBLED

RAHMEN, AUSLEGER

FRAME, SUB FRAME

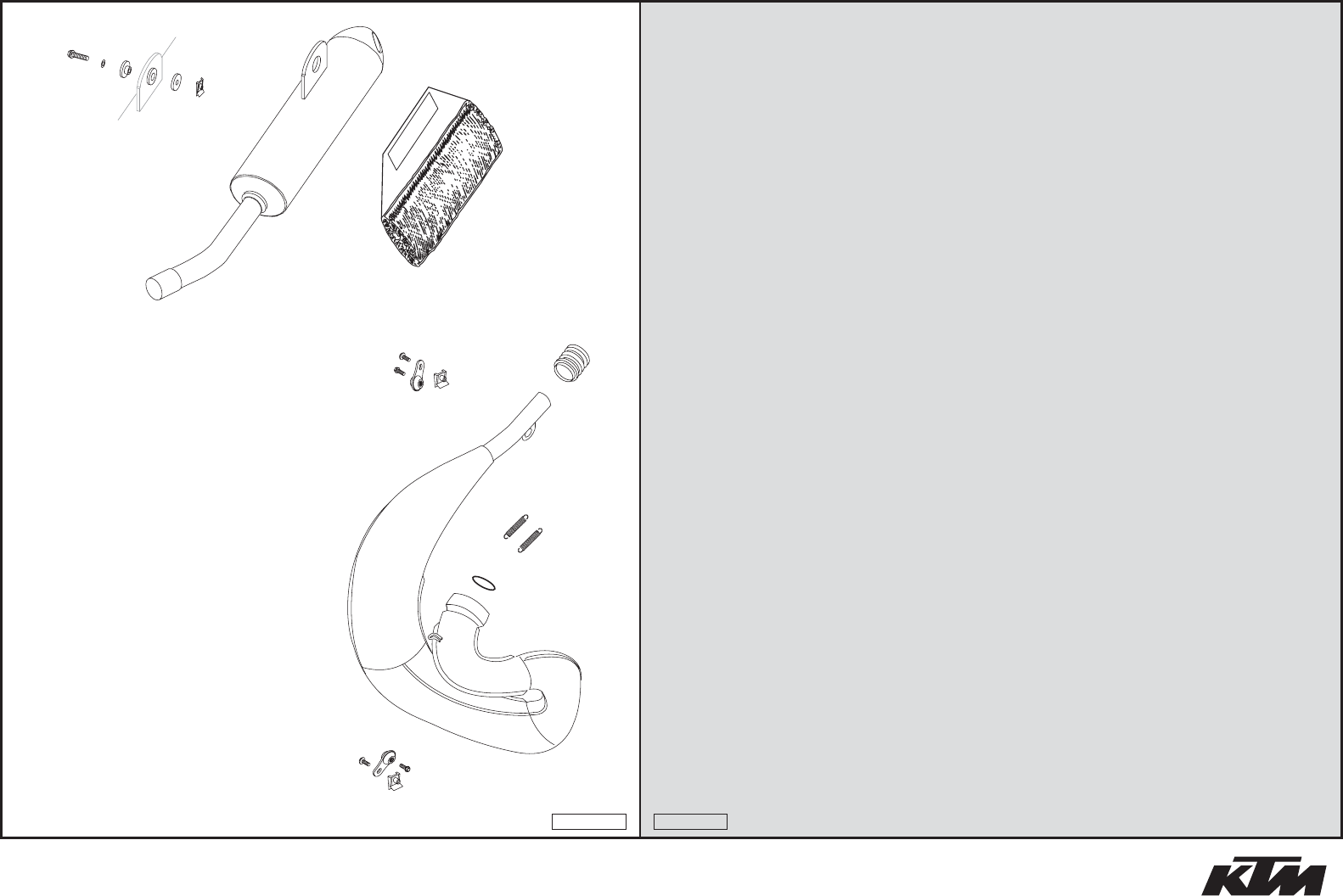

AUSPUFFANLAGE

EXHAUST SYSTEM

em eo

cp ct dr

Parts with

Reparatur-Kit

Repair-Kit

dp dq

ds dt

gk gl

en en

gq gq

7bk

cm cn

blbmbn

dldmdp

LOCTITE 243

bq br bs

bt bt

en ep

il im

bq br

bl bs

es et

15 16 17

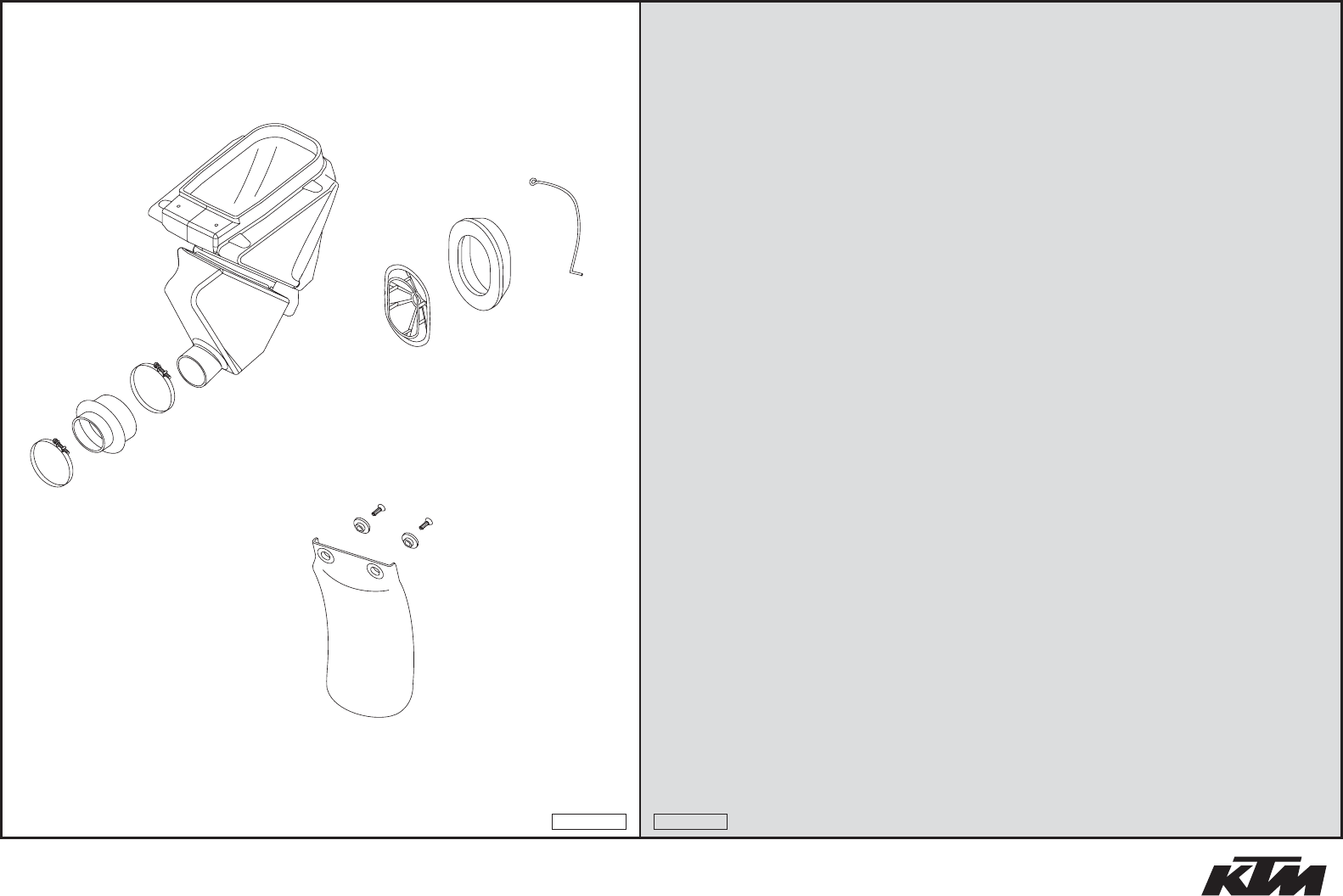

LUFTFILTERKASTEN

AIR FILTER BOX

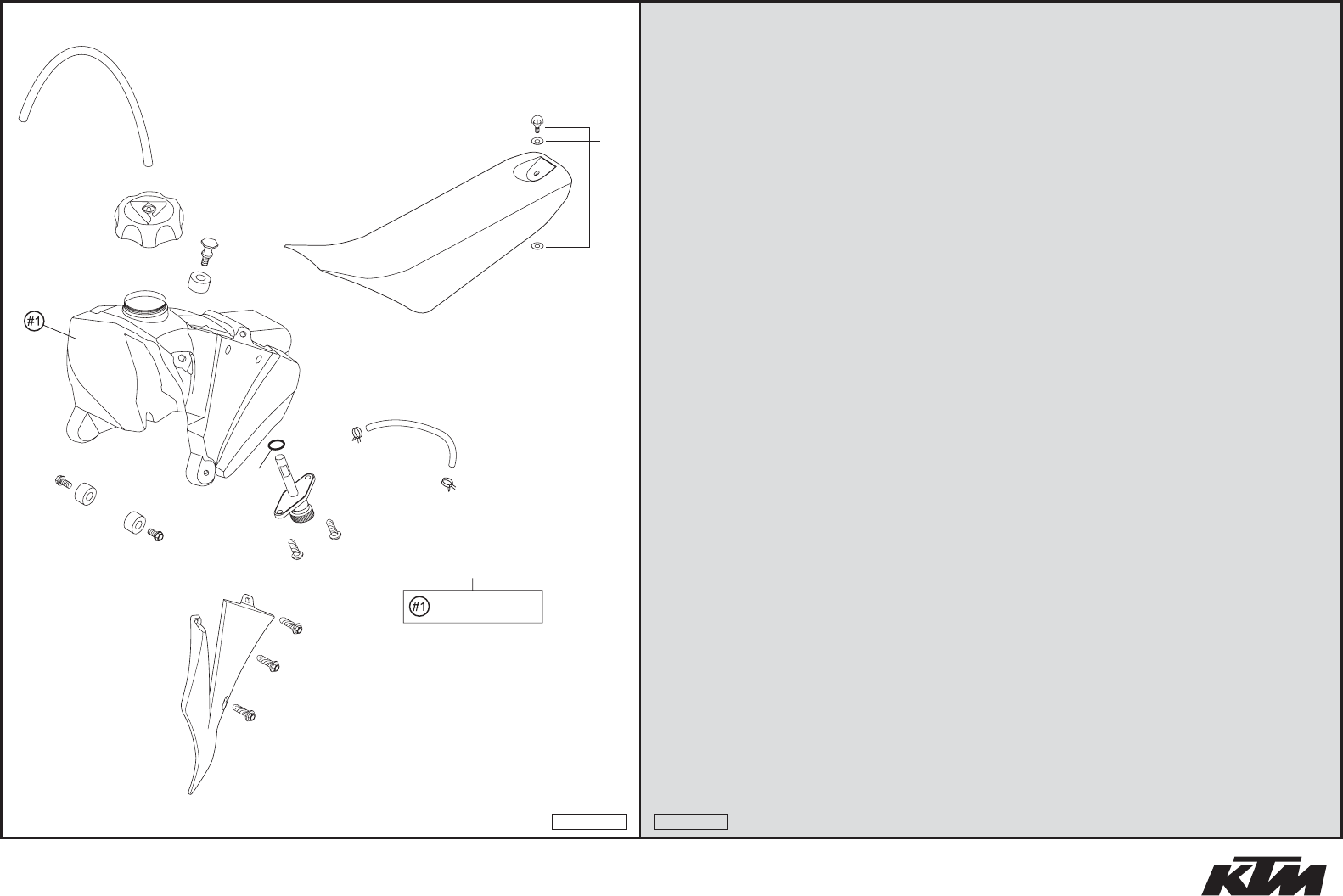

TANK, SITZBANK, VERKLEIDUNG

TANK, SEAT, COVER

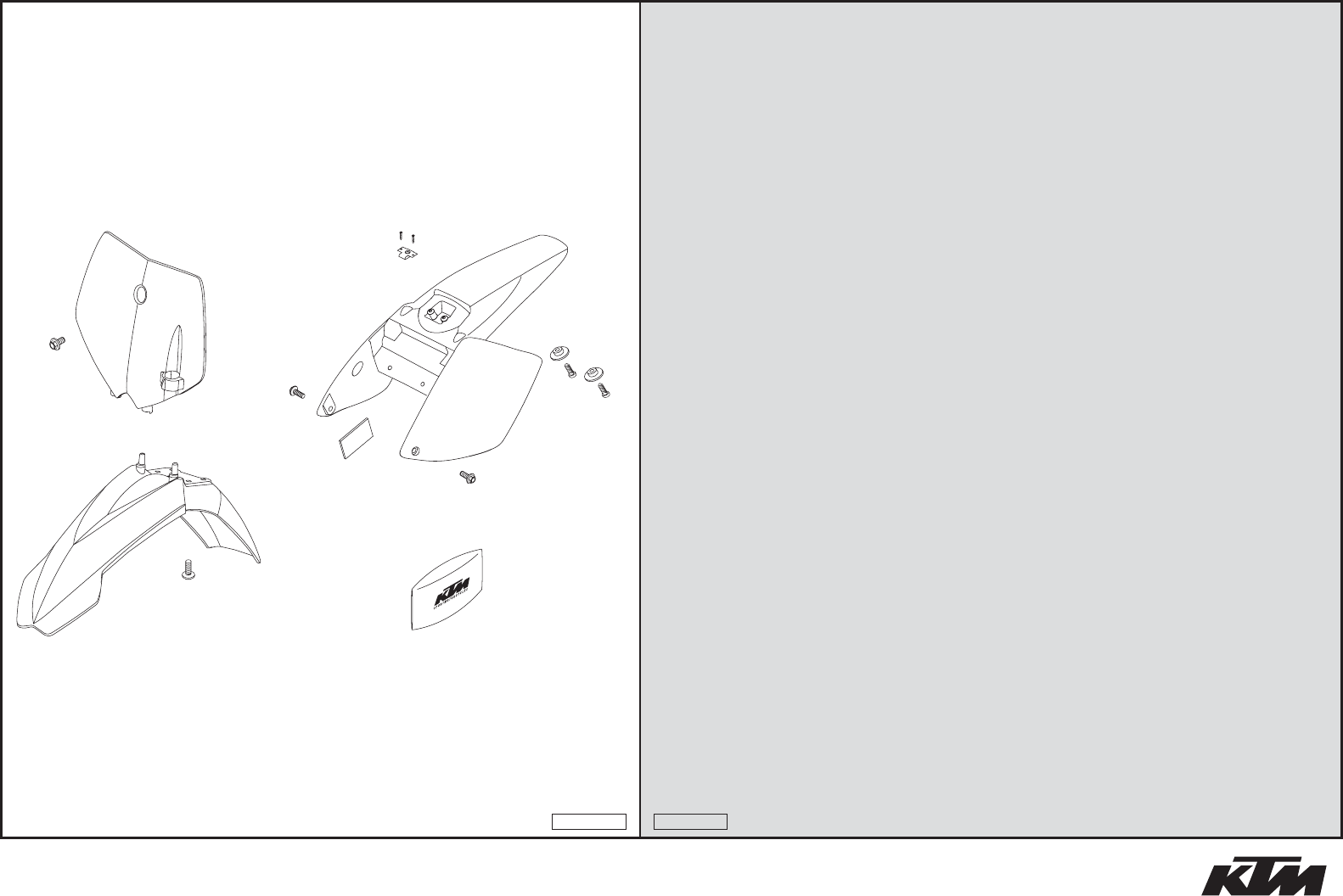

MASKE, KOTFLÜGEL

MASK, FENDERS

65 SX / 2005

INHALT »INDEX

DEKOR

DECAL

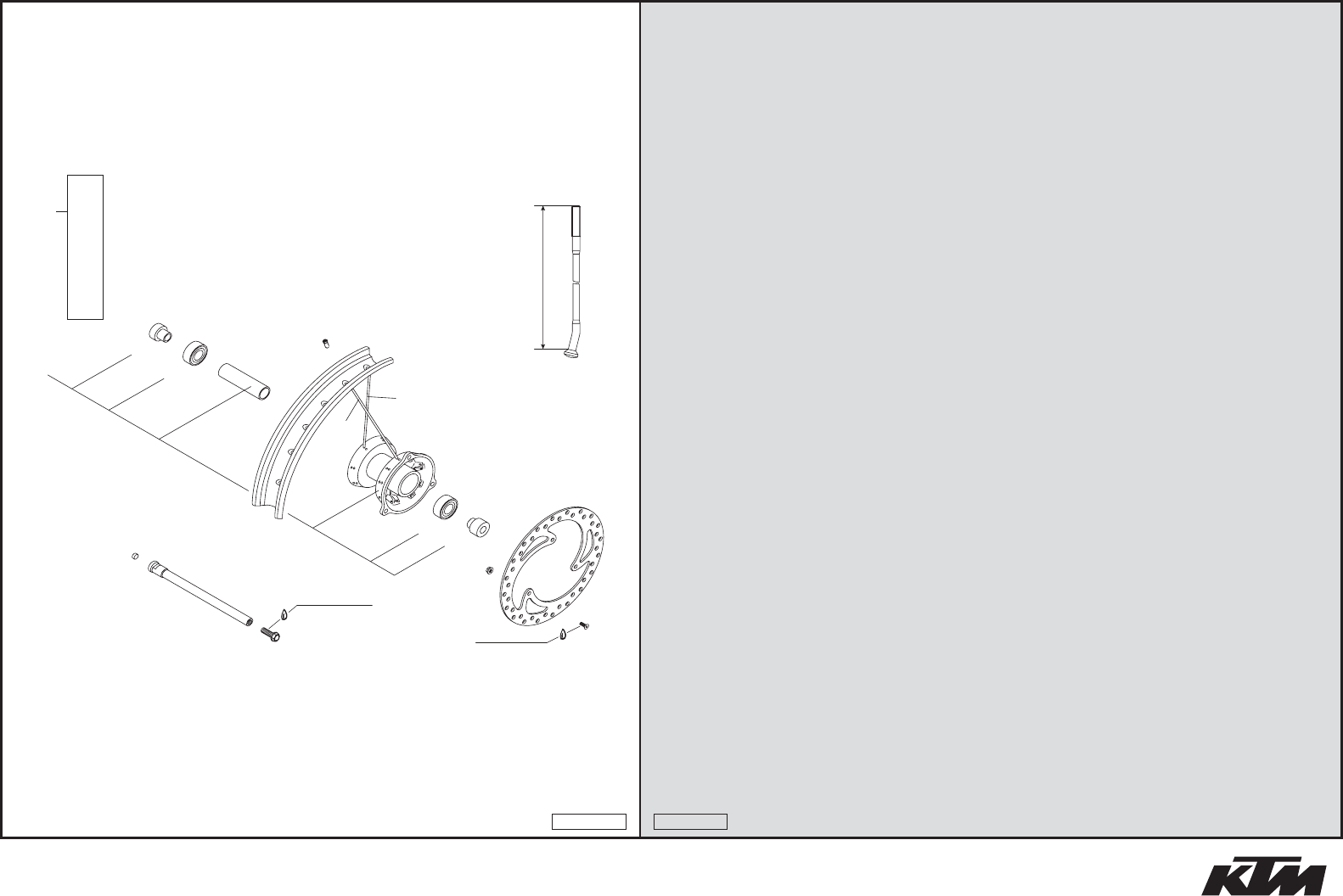

VORDERRAD

FRONT WHEEL

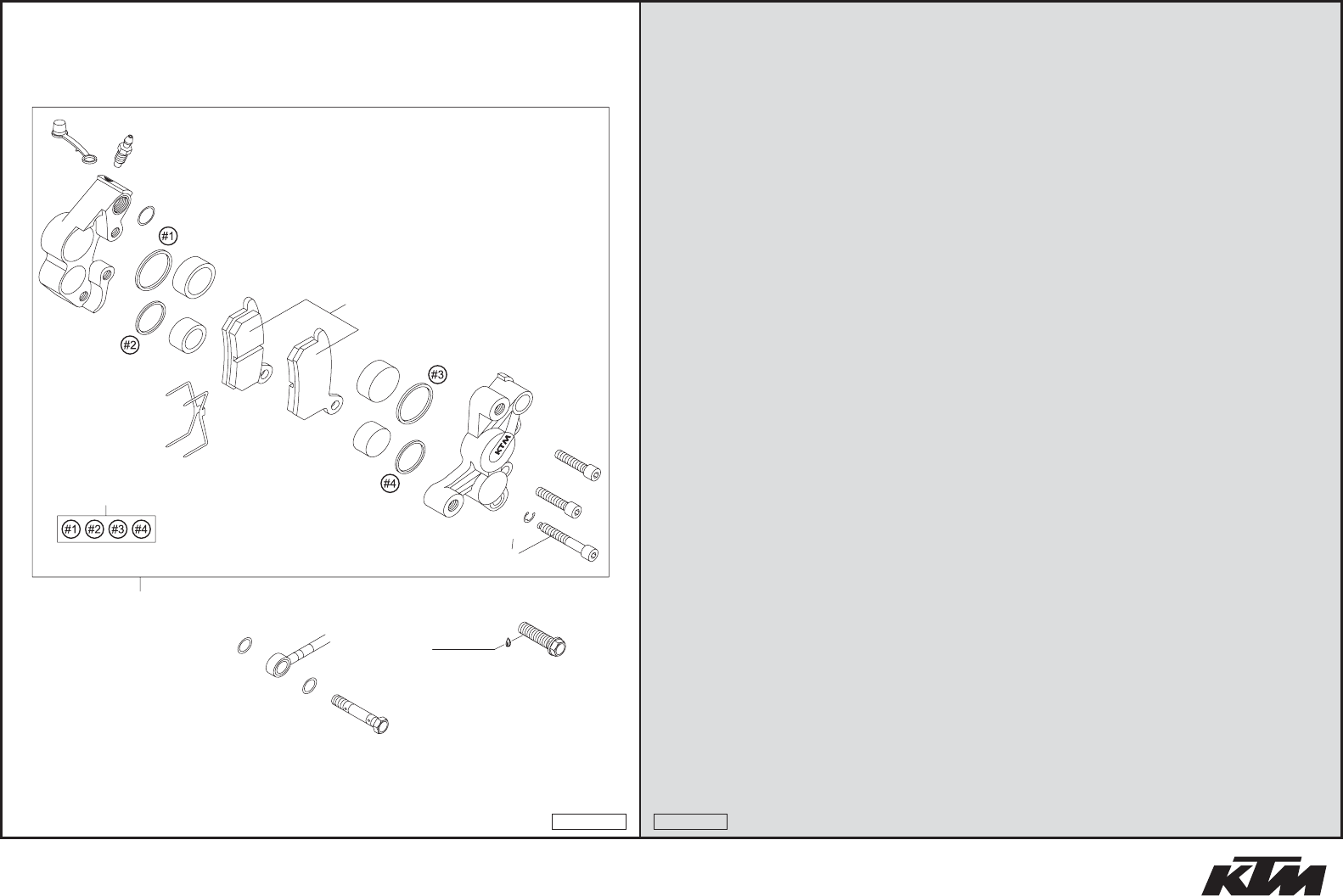

BREMSZANGE VORNE FORMULA

BRAKE CALIPER FRONT FORMULA

HINTERRAD

REAR WHEEL

MOTORGEHÄUSE

ENGINE CASE

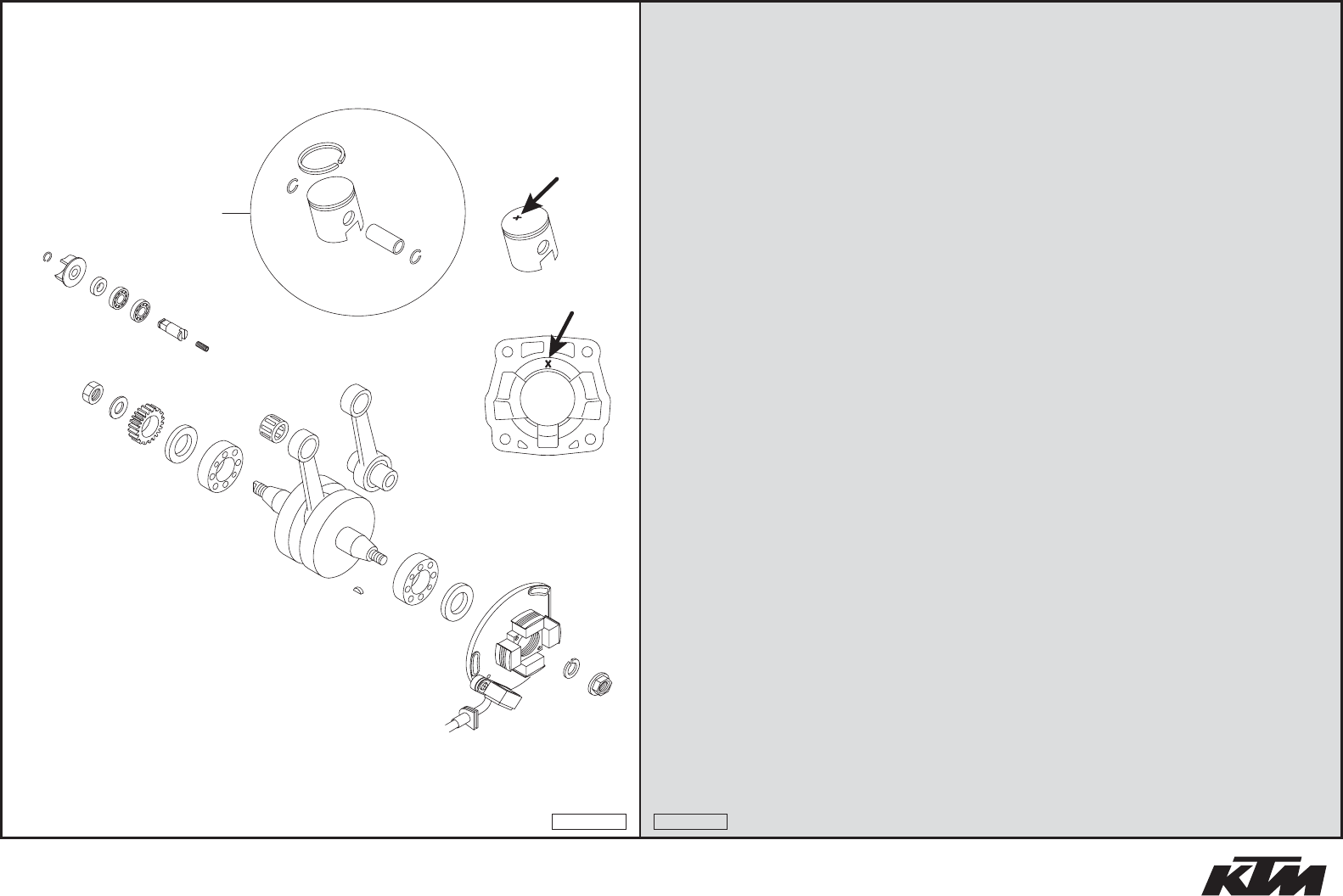

KURBELWELLE, KOLBEN

CRANKSHAFT, PISTON

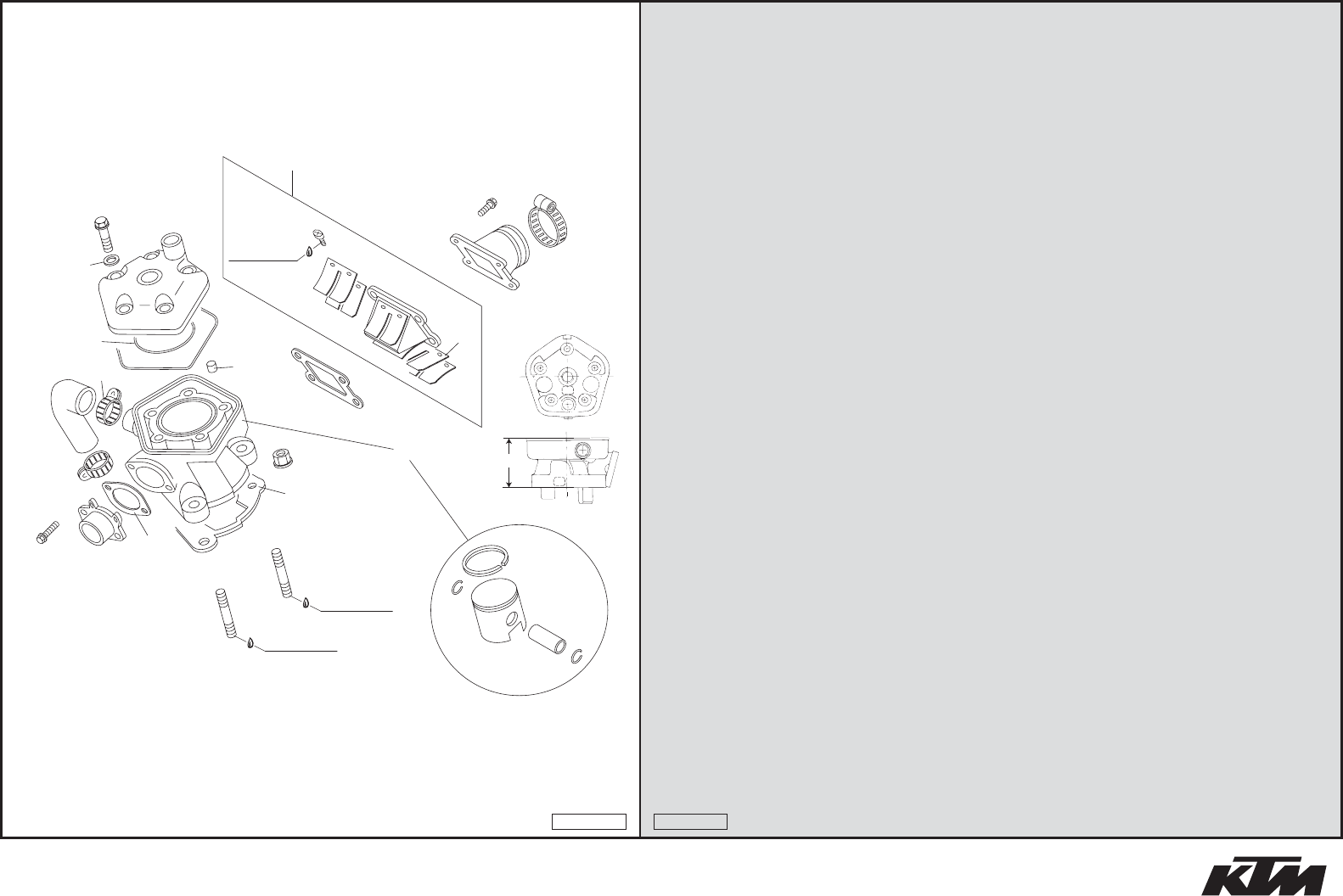

ZYLINDER

CYLINDER

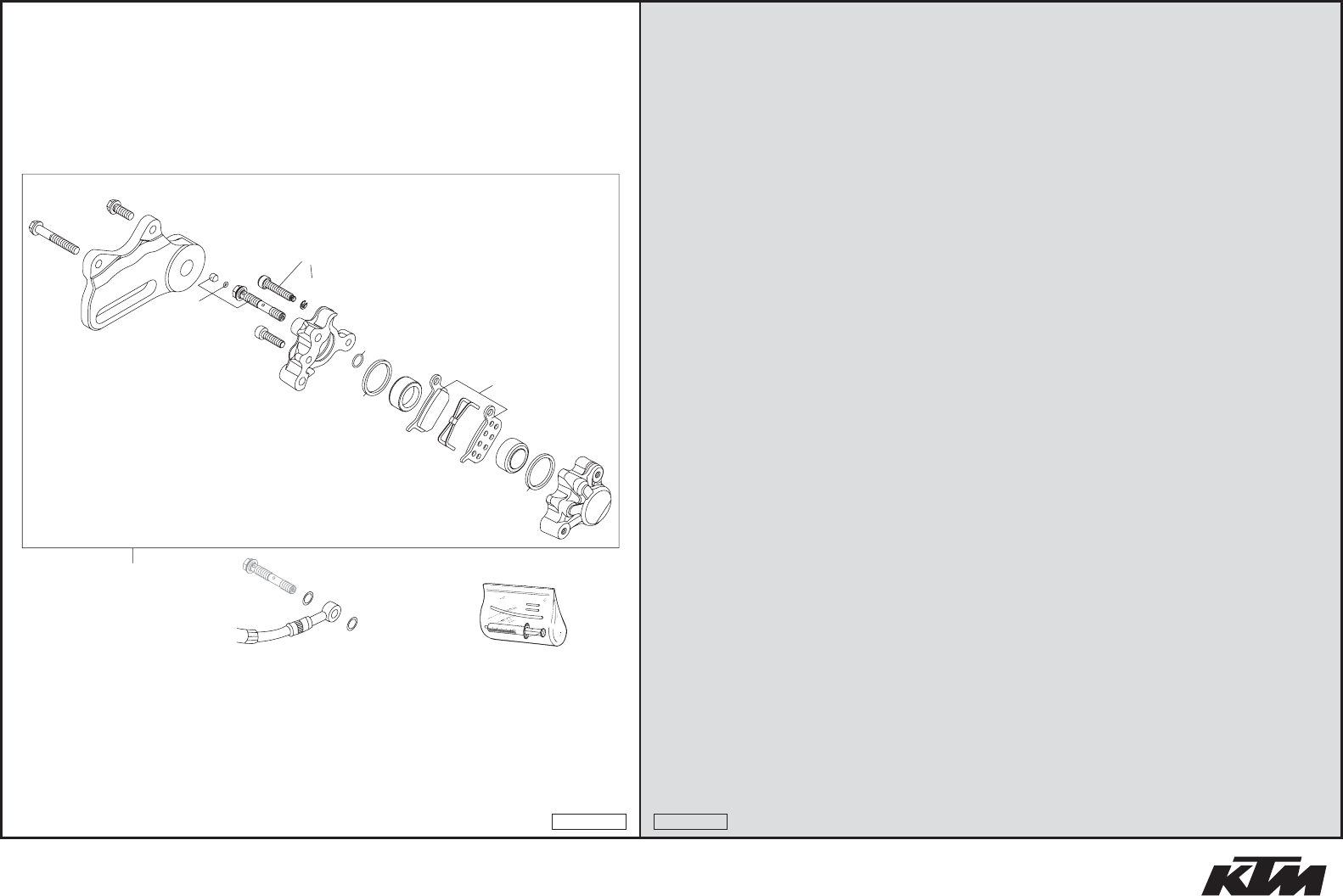

BREMSZANGE HINTEN FORMULA

BRAKE CALIPER REAR FORMULA

bl bm

ACHTUNG !!!

Vor dem Einbau des Vergasers, Bedüsung kontrollieren.

CAUTION !!!

Before mounting the carburetor, check the jetting.

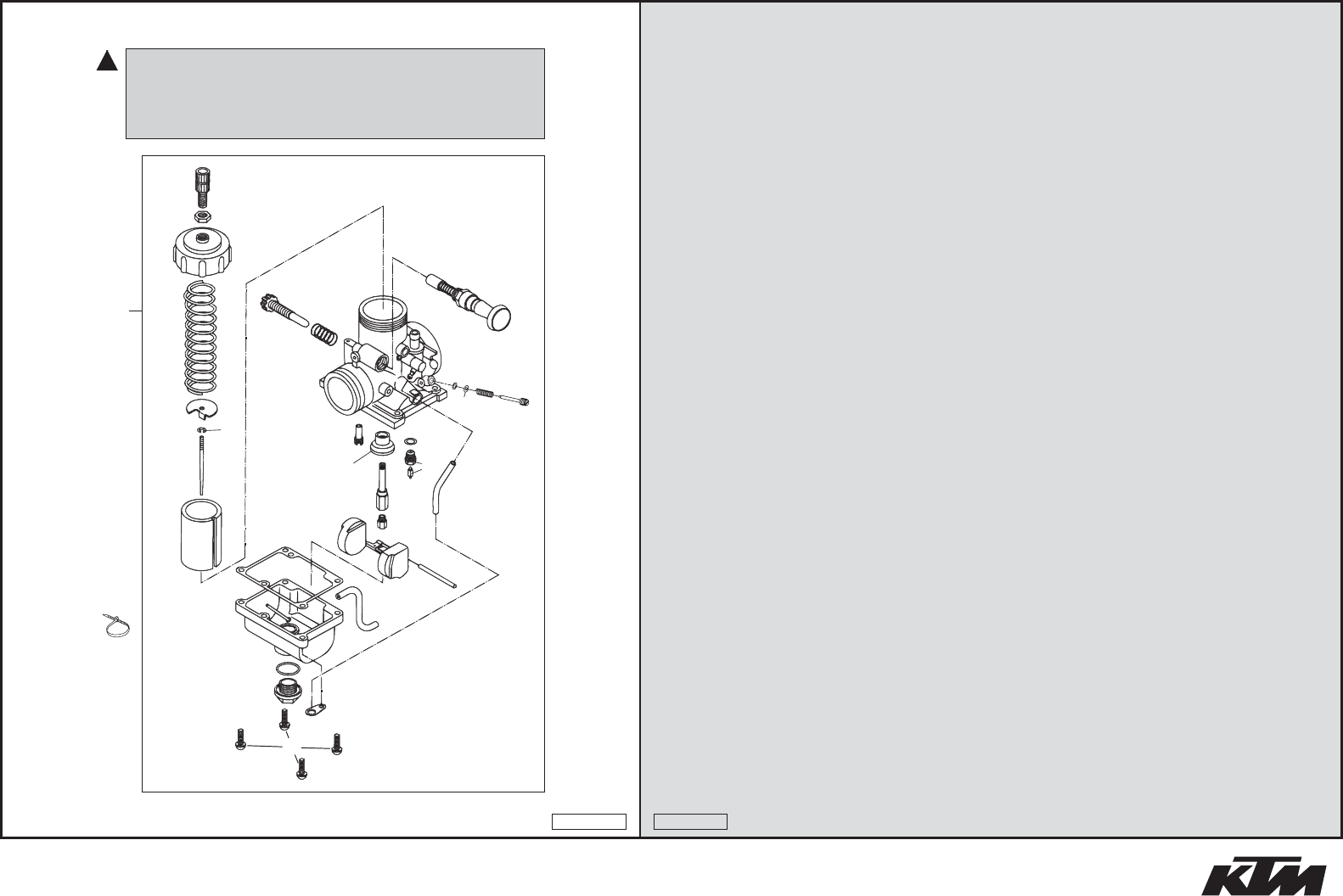

VERGASER MIKUNI VM24

CARBURETOR MIKUNI VM24

LOCTITE 243

+ 2 x 460.33.026.000

460.33.025.000

460.33.028.000

dn do

Dichtungssatz

Gasket-Set

LOCTITE 243

A,B,C

AB,CD,EF

61,8

LOCTITE 243

27 28 29

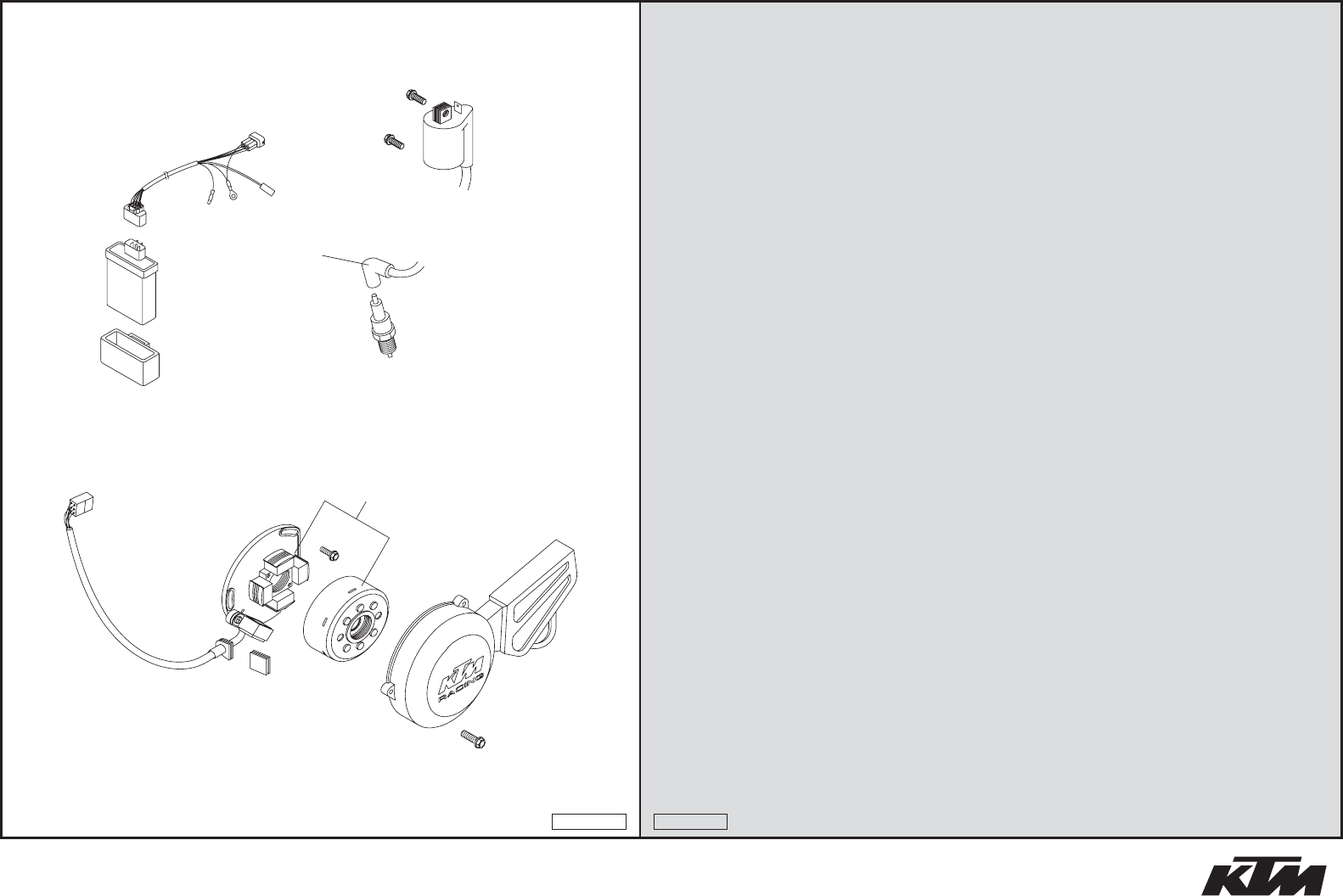

ZÜNDANLAGE

IGNITION SYSTEM

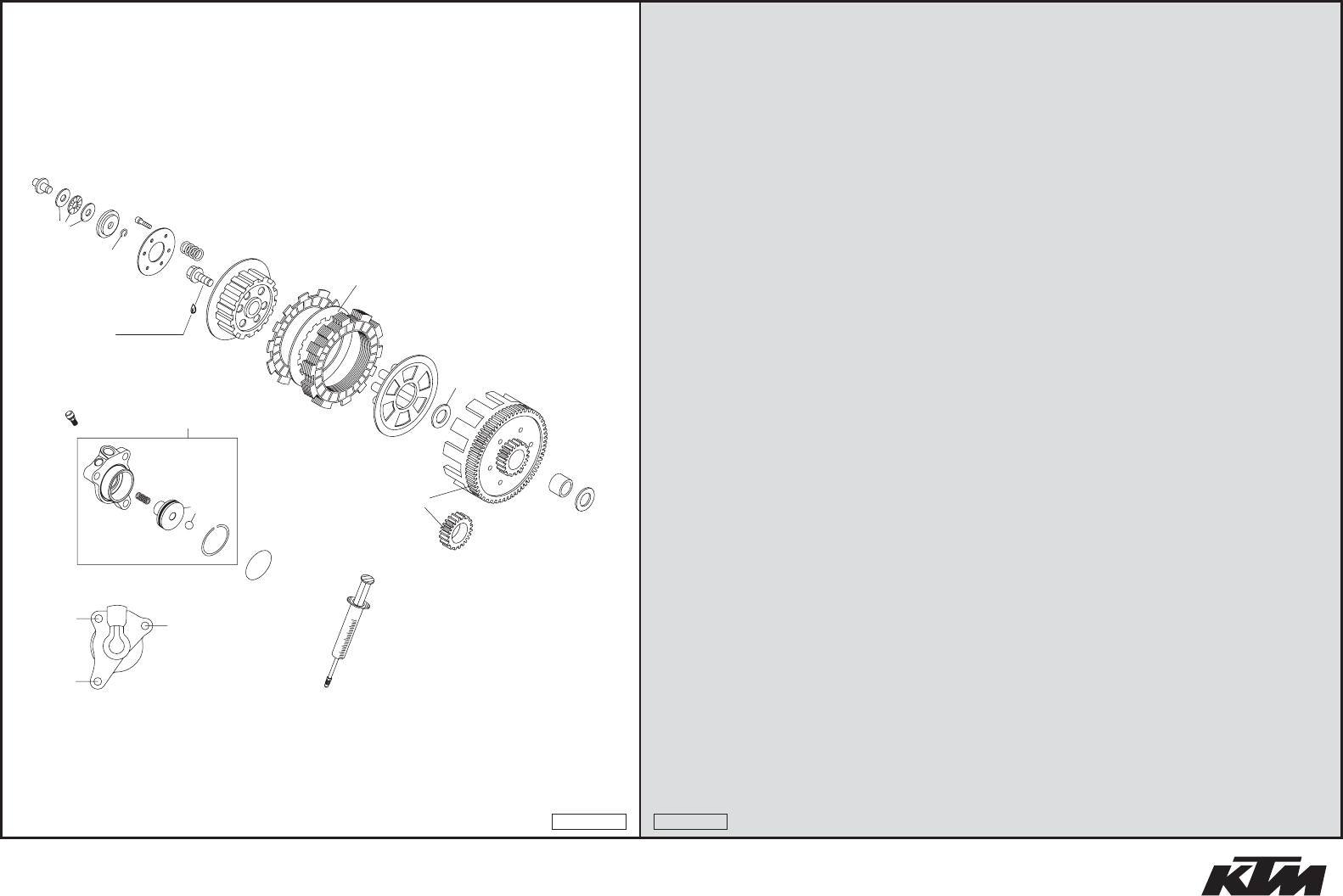

KUPPLUNG

CLUTCH

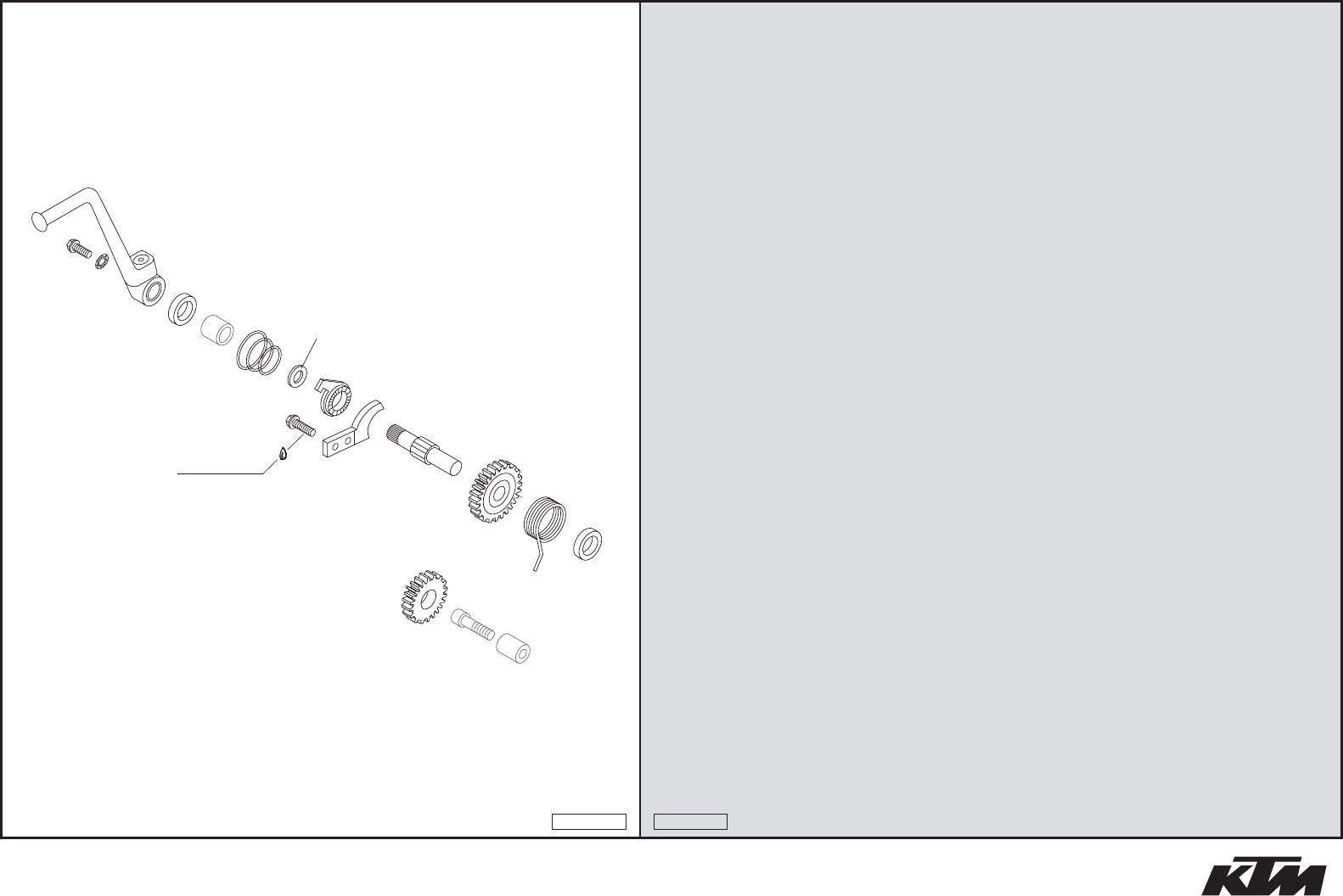

KICKSTARTER

65 SX / 2005

INHALT »INDEX

bm bp

ck ck

Alle enthaltenen Angaben sind unverbindlich. Die KTM-Sportmotorcycle AG behält sich insbesondere das Recht vor, technische Angaben, Preise, Farben,

Formen, Materialien, Dienst- und Serviceleistungen, Konstruktionen, Ausstattungen und ähnliches ohne vorheriger Ankündigung und ohne Angabe von

Gründen zu ändern bzw. ersatzlos zu streichen, sie an lokale Gegebenheiten anzupassen sowie die Fertigung eines bestimmten Modells ohne vorherige

Ankündigung einzustellen. KTM übernimmt keine Haftung für Liefermöglichkeiten, Abweichungen von Abbildungen und Beschreibungen sowie

Druckfehler und Irrtümer. Die abgebildeten Modelle enthalten zum Teil Sonderausstattungen, die nicht zum serienmäßigen Lieferumfang gehören.

Genehmigung von KTM-SPORTMOTORCYCLE AG, Mattighofen

All information contained is without obligation. KTM-Sportmotorcycle AG particularly reserves the right to modify any equipment, technical specifica-

tions, prices, colors, shapes, materials, services, service work, constructions, equipment and the like so as to adapt them to local conditions or to can-

cel any of the above items, all without previous announcement and without giving reasons. KTM may stop manufacturing certain models without previous

notice. KTM shall not be held liable for any deviations of availability and/or ability to deliver, illustrations, descriptions, printing and/or other errors. The

illustrated models partly contain extra equipment, which is not applied to standard models.

KTM-SPORTMOTORCYCLE AG, Mattighofen only.

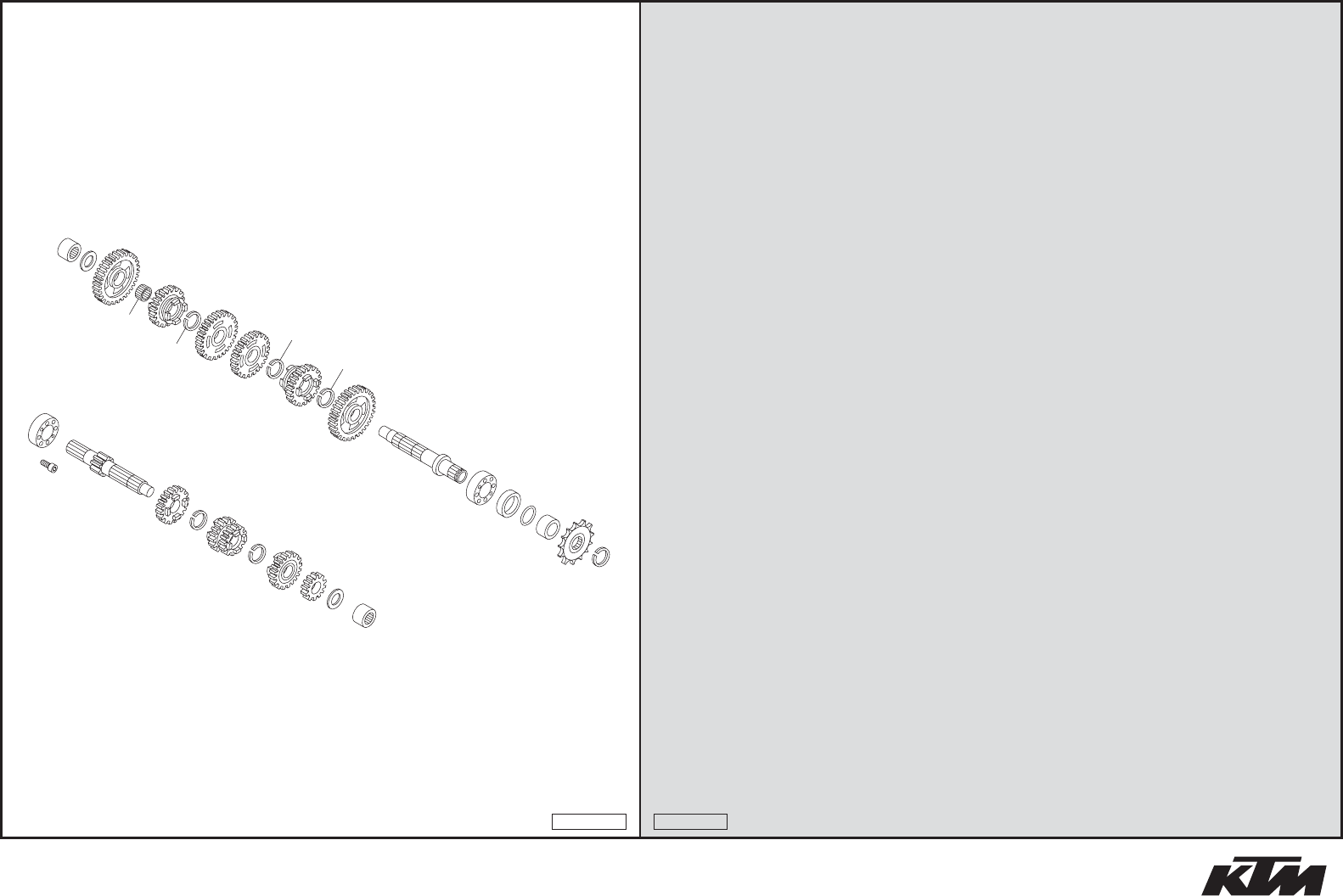

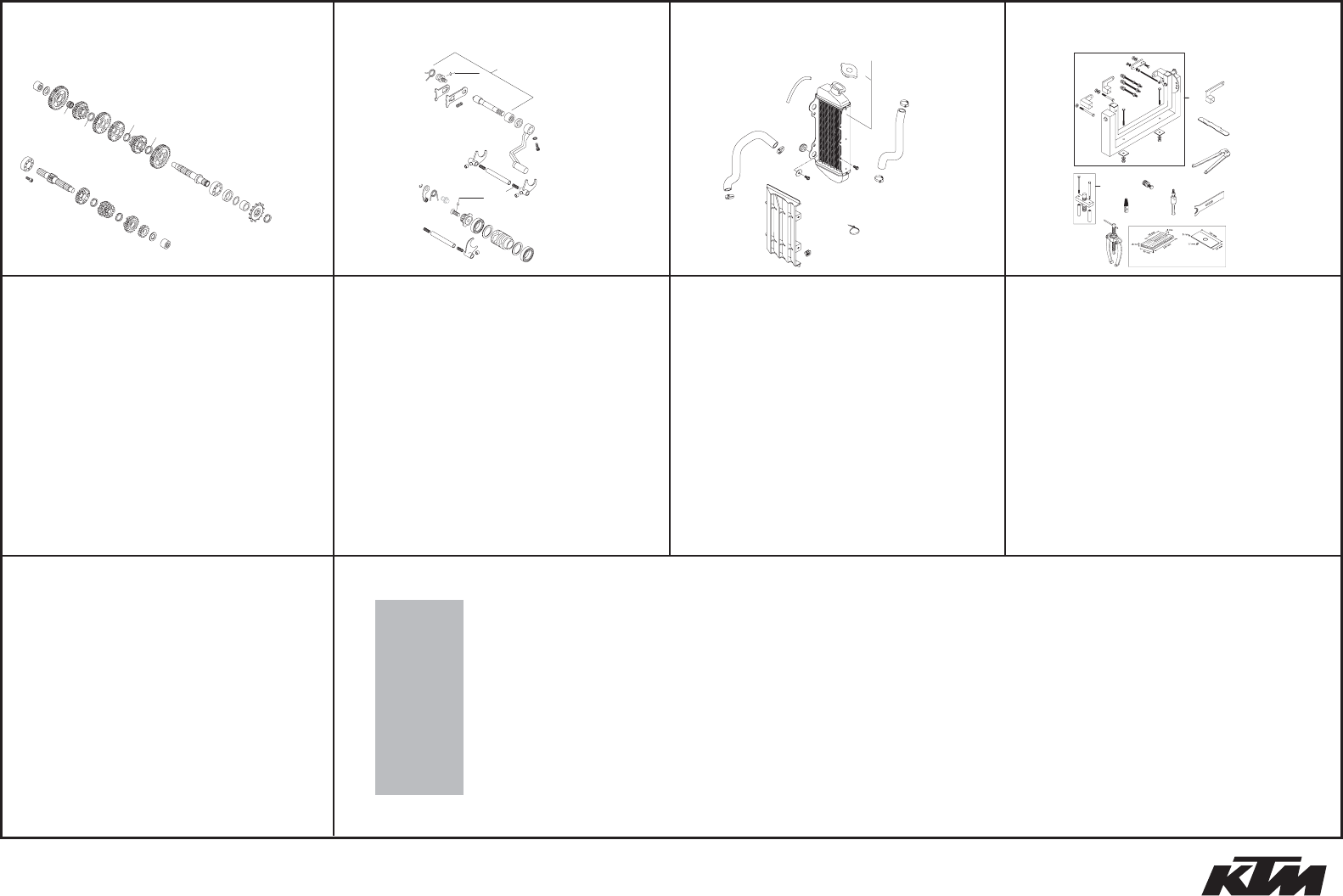

GETRIEBE

TRANSMISSION

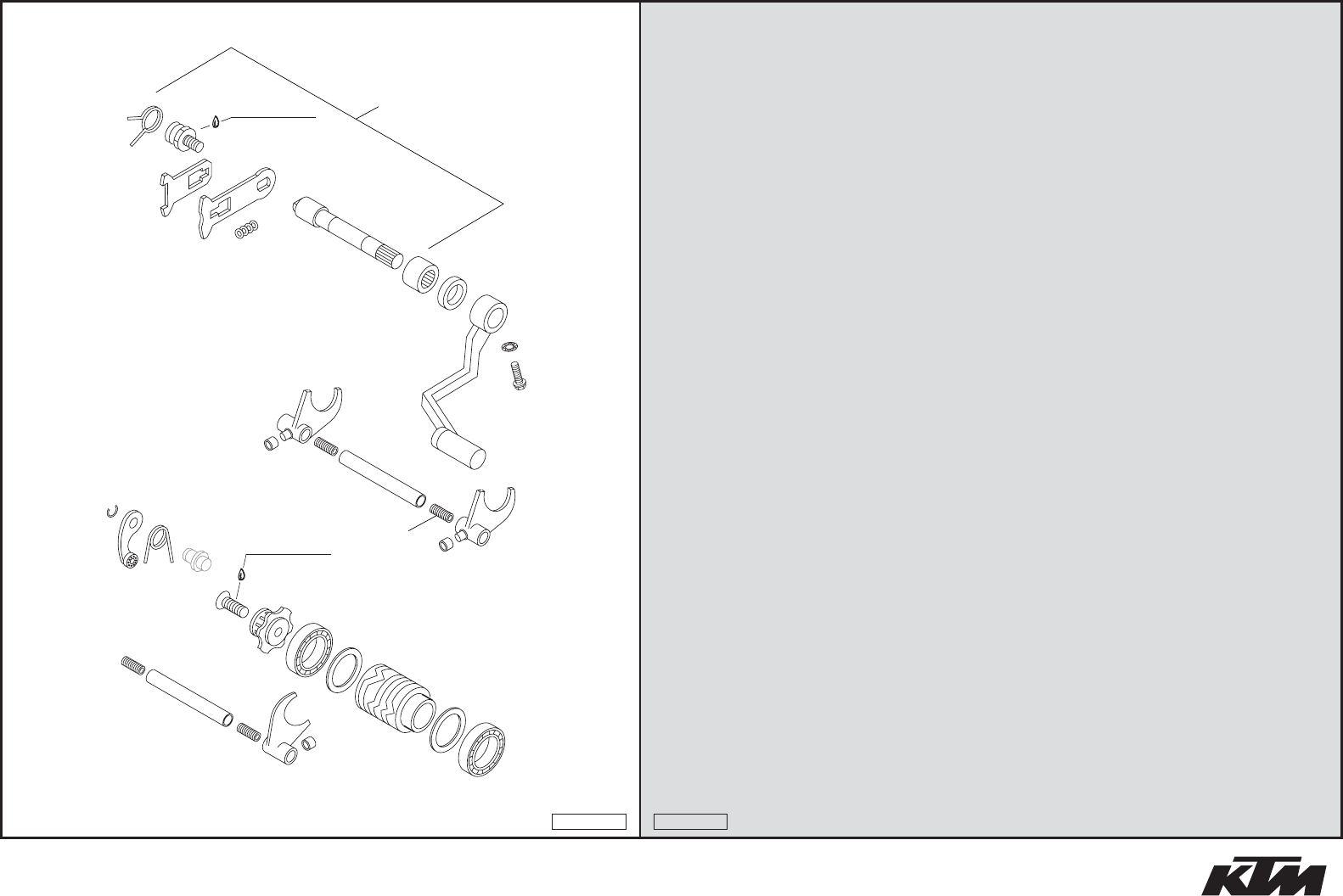

SCHALTUNG

SHIFTING MECHANISM

KÜHLSYSTEM

COOLING SYSTEM

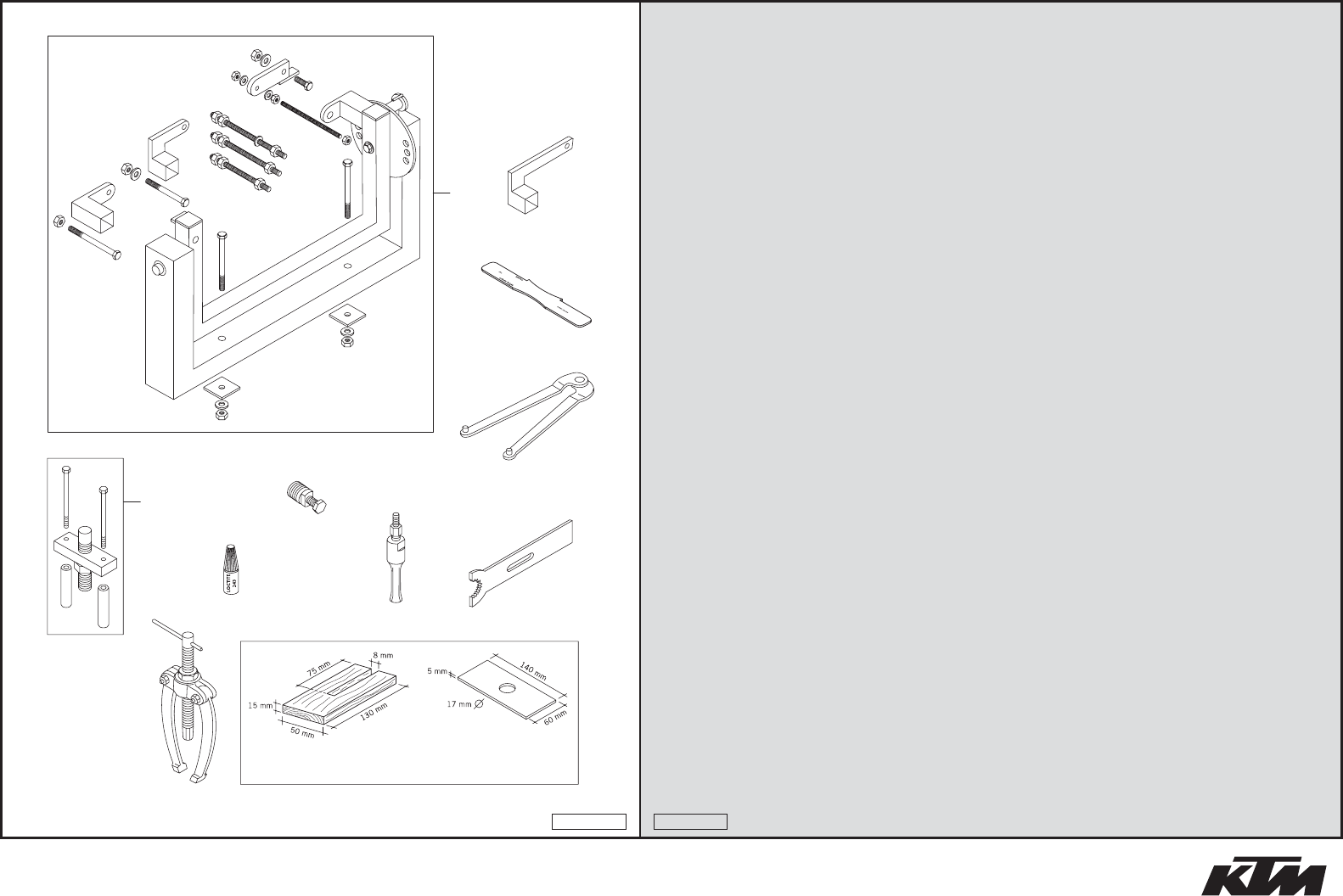

SPEZIALWERKZEUGE

SPECIAL TOOLS

LOCTITE 243

HOLZPLATTE UND STAHLPLATTE - SELBSTGEFERTIGT

WOODEN PLATE AND STEEL PLATE - HOME MADE

30 31 32 33

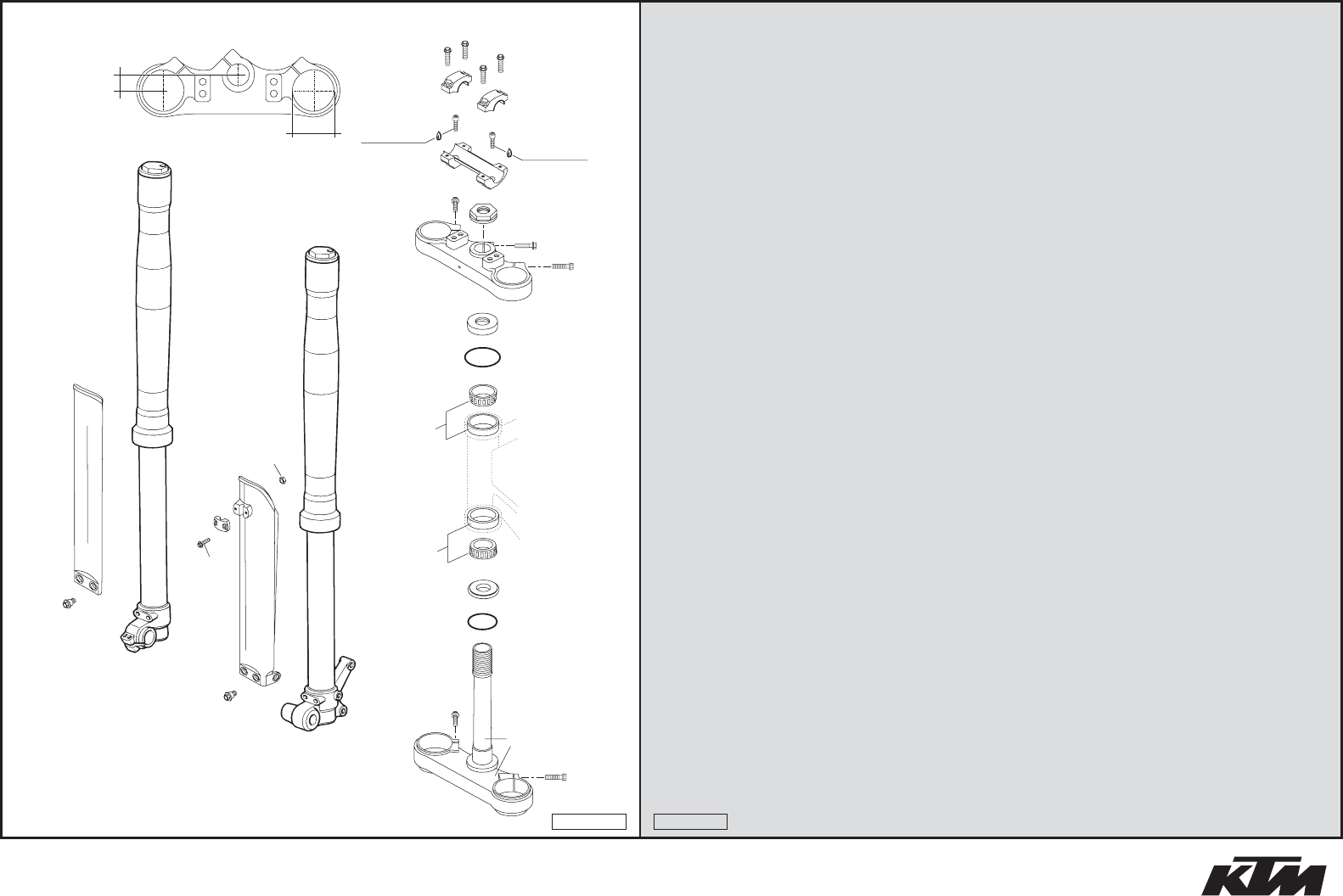

TELEGABEL MARZOCCHI USD 35 »FRONT FORK MARZOCCHI USD 35 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 7631210/F GABELBEIN LINKS USD 35 FORK LEG L/S USD 35 1

2 7631209/F GABELBEIN RECHTS USD 35 FORK LEG R/S USD 35 1

5 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 9

6 0912 100250 ISK.SCHR.DIN6912 M10X25 10.9 S AH SCREW DIN6912-M10X25,10.9,L 2

31 77051116 GABELBR.UNT. + GABELSCHAFTROHR BOT.TRIPLE CLAMP + FORK TUBE 1

34 7501478 GABELBRÜCKE OBEN TOP TRIPLE CLAMP 1

38 503.01.038.000 LENKERKLEMMBRÜCKE D=22MM 2001 HANDLEBAR CLAMP D=22MM 2001 2

39 590.01.039.000 LENKERAUFNAHME 22MM 2T 2000 HANDLEBAR SUPPORT 22MM 2T 2000 1

42 590.30.029.000 SK-MUTTER M20X1,5 SW=27 RECHTS HH NUT M20X1,5 WS=27 RIGHT 1

43 490.01.086.000 ABDECKKAPPE COVERING CAP 1

44 0770 021300 O-RING 40,94X2,62 NBR70 O-RING 40,94X2,62 NBR70 1

45 490.01.081.000 KEGELROLLENLAGER 32004X TAPERED ROLLER BEARING 32004X 2

46 460.01.086.000 SCHUTZRING STEUERK. 20,1X39X5 PROTECTION RING 20,1X39X5 1

47 0770 360030 O-RING 36,00X3,00 NBR O-RING 36,00X3,00 NBR 1

91 590.01.092.050 SONDERSCHRAUBE M6X12,5 SW=8 SPECIAL SCREW M6X12,5 WS=8 6

92 461.01.092.000 GABELSCHUTZ LINKS 65SX 2002 FORK PROTECTION L/S 65SX 2002 1

93 461.01.093.000 GABELSCHUTZ RECHTS 65SX 2002 FORK PROTECTION R/S 65SX 2002 1

94 546.01.085.000 BREMSSCHLAUCHKLEMME MARZ. '95 BRAKE HOSE CLAMP MARZOCCHI'95 1

95 0015 050163 SK.BUNDSCHRAUBE M 5X16 SW=8 HH COLLAR SCREW M 5X16 WS=8 2

96 0985 050003 SS.MUTTER DIN 985 M5 SELF LOCKING NUT DIN0985-M 5 2

03-461.01.0

LOCTITE 243

05-461.01.0

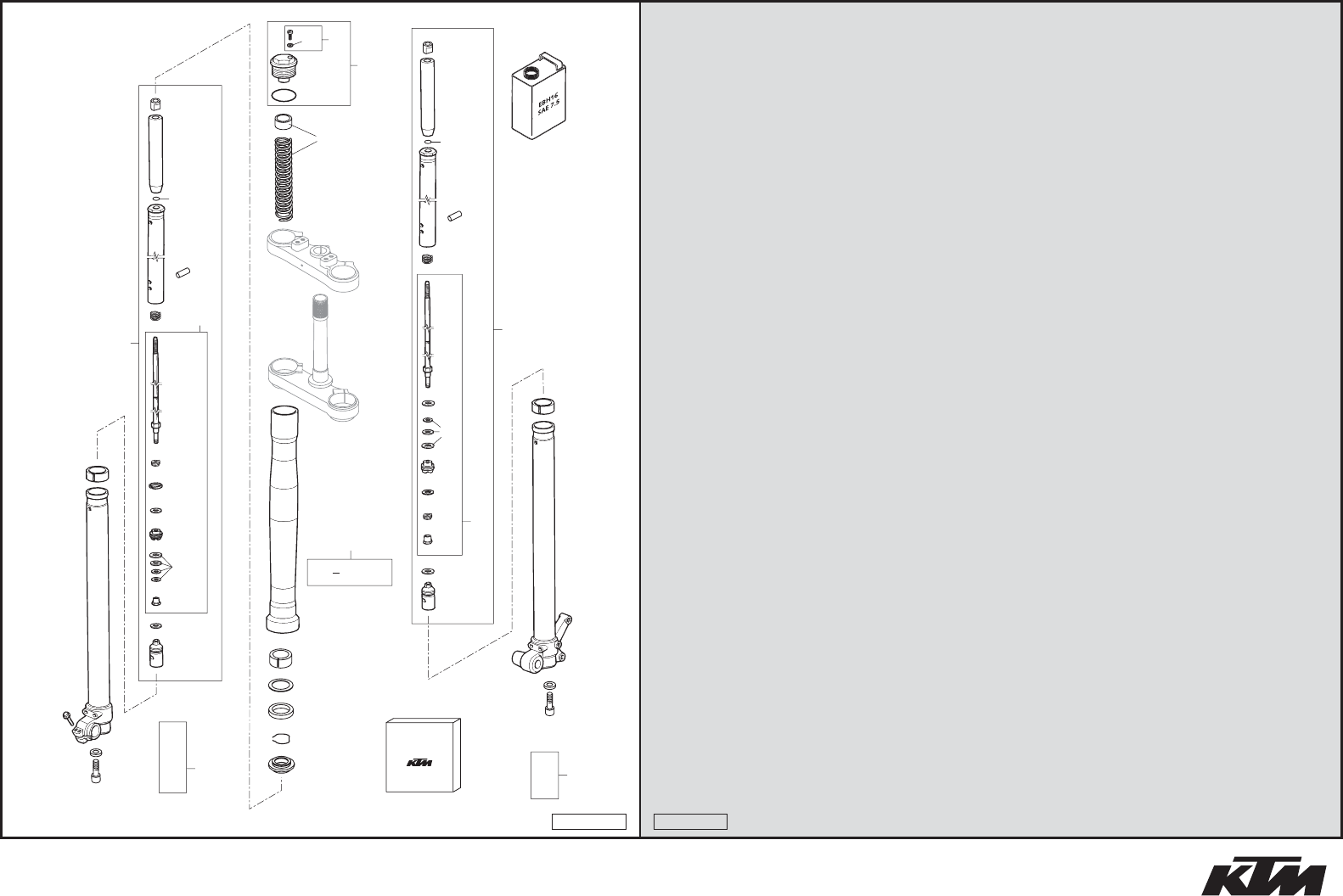

GABELBEINE MARZOCCHI »FORK LEGS MARZOCCHI 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 2

2 7819139/C GLEITROHR + FAUST KPL. RE. SLIDER + AXLE CLAMP CPL. R/S 1

3 7538029 FÜHRUNGSRING D=35 GUIDE RING D=35 2

4 7717065/R BODENVENTIL FOOT VALVE 2

5 7528005 O-RING D=20,3 O-RING D=20,3 2

6 7521092/D SPEZIALMUTTER M6X1 MIT ABSATZ SPECIAL NUT M6X1 WITH STEP 1

7 7517217 KONTROLLVENTIL 22X8,1X0,1 REED VALVE 22X8,1X0,1 4

8 7530097/B KOLBEN ZUGSTUFE D=26 PISTON REBOUND D=26 1

9 7524163 KOLBENRING D=26 PISTON RING D=26 1

11 75141087 FEDER ZUGSTUFE UNTEN LOWER REBOUND SPRING 2

13 75321033 BOLZEN 8X30 PIN 8X30 2

14 75181140/R ROHRKÖRPER RECHTS TUBE BODY R/S 1

15 7523224 STOP RING 10X1 STOP RING 10X1 2

16 75181153 FÜHRUNGSBUCHSE 6,4X12X12 GUIDE BUSH 6,4X12X12 2

17 7521005 SPEZIALMUTTER SPECIAL NUT 2

18 78031082 ZUGSTUFE KPL. REBOUND CPL. 1

19 7701196 VERSCHLUSS KPL. PLUG CPL. 2

20 7850208AR LINSENSCHRAUBE M4X6 LENTIL HEAD SCREW M4X6 2

21 7528180 O-RING D=3,69; S=1,78 O-RING D=3,69; S=1,78 2

22 7528008 O-RING D=34,6; S=1,78 O-RING D=34,6; S=1,78 2

24 7850728 FEDERN + VORSPANNHÜLSEN-SET SPRINGS + PRELOAD SLEEVES KIT 1

25 7533167 STAUBKAPPE DUST CAP 2

26 7523236 SICHERUNGSRING D=51,5 LOCK WASHER D=51,5 2

27 7528034 DICHTRING 35X47X10 OIL SEAL 35X47X10 2

28 7539032AA SCHEIBE 36X47X3 WASHER 36X47X3 2

29 7538038/A FÜHRUNGSRING 35X15 GUIDE RING 35X15 2

30 7760069FN/C AUSSENROHR KPL. OUTER TUBE CPL. 2

33 7514077 FEDER ZUGSTUFE OBEN TOP REBOUND SPRING 2

35 78031083 DRUCKSTUFE KPL. COMPRESSION CPL. 1

36 75181139/R ROHRKÖRPER LINKS TUBE BODY L/S 1

38 7535099 DRUCKSTUFENSCHEIBE COMPRESSION DAMPING SHIM 1

39 7517028 SCHEIBE 8,1X23X0,2 SHIM 8,1X23X0,2 1

39 7517039 SCHEIBE 8,1X22X0,2 SHIM 8,1X22X0,2 1

39 7517060 SCHEIBE 8,1X22X0,3 SHIM 8,1X22X0,3 1

40 7530090/B KOLBEN DRUCKSTUFE D=26 PISTON COMPRESSION D=26 1

03-461.01.1

em eo

cp ct dr

Parts with

Reparatur-Kit

Repair-Kit

05-461.01.1

GABELBEINE MARZOCCHI »FORK LEGS MARZOCCHI 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

42 7521147/A SPEZIALMUTTER M6X1 MIT ABSATZ SPECIAL NUT M6X1 WITH STEP 1

43 7819140/C GLEITROHR + FAUST KPL. LI. SLIDER + AXLE CLAMP CPL. L/S 1

44 7309651/R DRUCKSTUFENEINSATZ KPL. COMPRESSION CARTRIDGE CPL. 1

45 7309652/R ZUGSTUFENEINSATZ KPL. REBOUND CARTRIDGE CPL. 1

46 7522061 SCHEIBE 8X12X1,5 SHIM 8X12X1,5 2

47 0912 080253 ISK.SCHRAUBE DIN 912 M8X25 AH SCREW DIN0912-M 8X25 2

48 7517044 SCHEIBE 8,1X23X0,3 SHIM 8,1X23X0,3 2

90 7550013 GABELÖL EBH16 SAE 7.5 FORKOIL EBH16 SAE 7.5 1

99 7850731/C REPARATUR-KIT USD 35 REPAIR-KIT USD 35 1

03-461.01.1

05-461.01.1

em eo

cp ct dr

Parts with

Reparatur-Kit

Repair-Kit

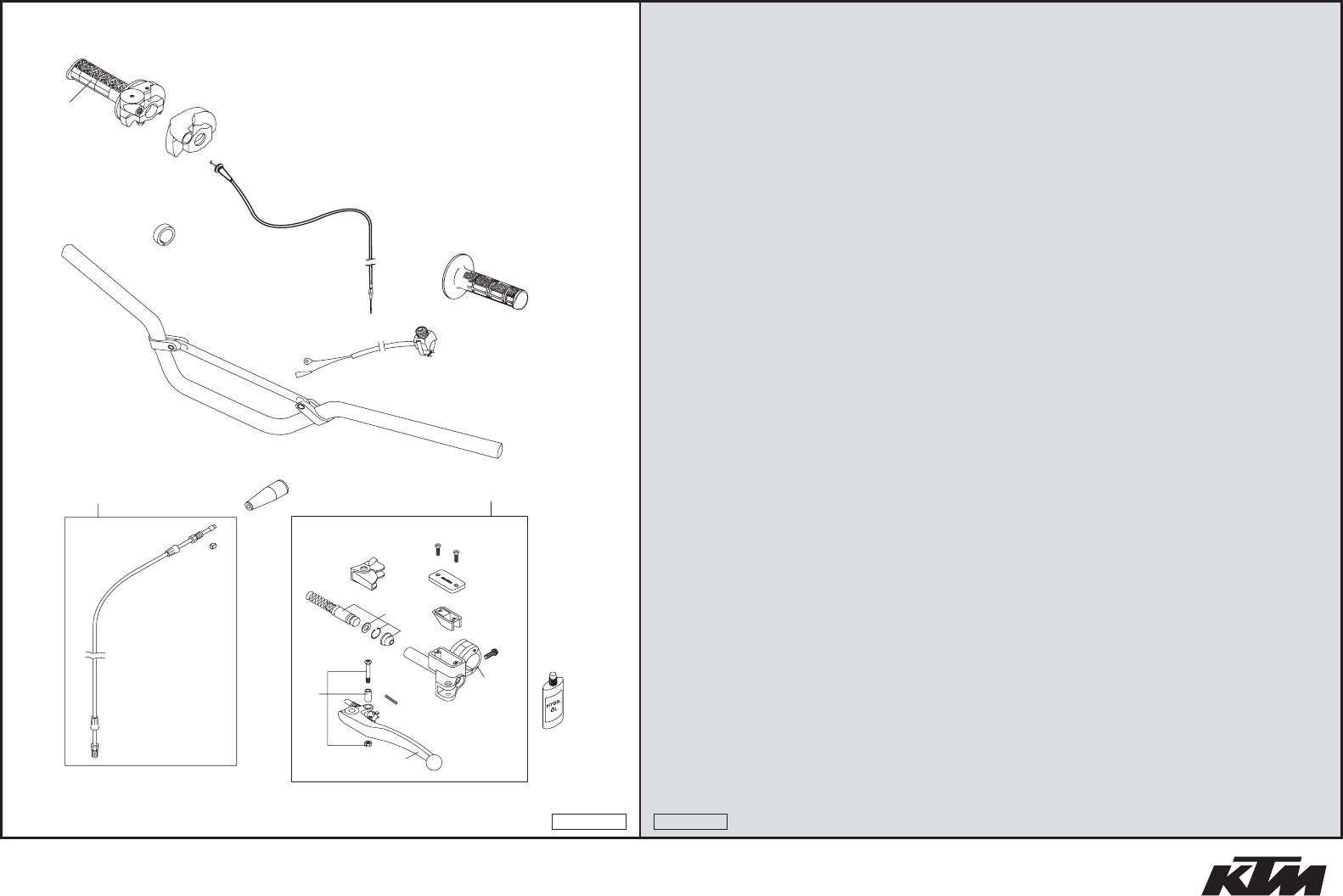

LENKER · ARMATUREN »HANDLEBAR ·CONTROLS 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1* 461.02.001.200 LENKER 65 SX 2005 HANDLEBAR 65 SX 2005 1

2 461.02.010.000 GASDREHGRIFF M.ÜBERZUG 65SX 02 THROTTLE GRIP W.COVER 65 SX 02 1

3 461.02.091.000 GASSEIL DOMINO 65 SX 2002 THROTTLE CABLE DOMINO 65 SX 02 1

4 502.02.052.000 FESTGRIFF DOMINO SCHWARZ '95 FIXED GRIP DOMINO BLACK '95 1

5 502.02.003.000 DREHGRIFFÜBERZUG DOMINO SCHW. TWIST GRIP COVER DOMINO BLACK 1

6 460.02.012.000 DISTANZBÜCHSE 21,5X28X7,5 SPACER BUSHING 21,5X28X7,5 1

7 503.02.020.000 SCHUTZKAPPE DOMINO '97 PROTECTION COVER '97 1

9 503.11.089.200 KURZSCHLUSSCHALTER 02 SHORT CIRCUIT BUTTON 02 1

30* 461.02.030.100 GEBERZYLINDER KPL. D=9MM 05 MASTER CYLINDER CPL. D=9MM 05 1

31 546.02.031.000 KUPPLUNGSHEBEL KURZ KPL. 2003 CLUTCH LEVER SHORT CPL. 2003 1

31 590.02.031.000 KUPPLUNGSHEBEL LANG KPL. 2003 CLUTCH LEVER LONG CPL. 2003 X

32* 590.02.032.100 REP.SATZ KOLBEN 9,0MM RAC.2004 REP.KIT PISTON 9,0MM RAC. 2004 1

33 503.02.033.100 DECKEL HYD.KUPPLUNG 2T 2000 COVER HYD.CLUTCH 2T 2000 1

34 503.02.034.000 GUMMIBALG FÜR RESERVOIR '98 RUBBER FOR RESERVOIR '98 1

35 590.02.035.000 FEDER FÜR KUPPLUNGSHEBEL 03 SPRING FOR CLUTCH LEVER 03 1

36* 503.02.036.200 ÖL FÜR HYD.KUPPLUNG 75ML OIL FOR HYD. CLUTCH 75ML 1

37 503.02.037.000 SCHUTZKAPPE FÜR HEBELGELENK'98 PROTECT.CAP FOR LEVER PERCH'98 1

38 503.02.038.000 HEBELSCHRAUBE KPL. 125-200 '98 LEVER SCREW CPL. 125-200 '98 1

39 503.02.030.150 KLEMMSCHELLE M.SPANNSTIFT 2000 CLAMP WITH PIN 2000 1

41 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1

44 0965 040123 SENKSCHRAUBE DIN0965-M 4X12 FLAT HEAD SCREW DIN0965-M 4X12 2

62 503.32.063.050 SCHNEIDRING FÜR HYDR.LEITUNG SELF CUTTING RING HYDR.PIPE X

63 461.32.063.000 LEITUNGSKIT F.HYDR.KUPPL. 65SX PIPE KIT FOR HYDR.CLUTCH 65 SX 1

64 540.02.016.000 SCHUTZKAPPE PROTECTION CAP 1

05-461.02.0

dp dq

ds dt

04-461.02.0

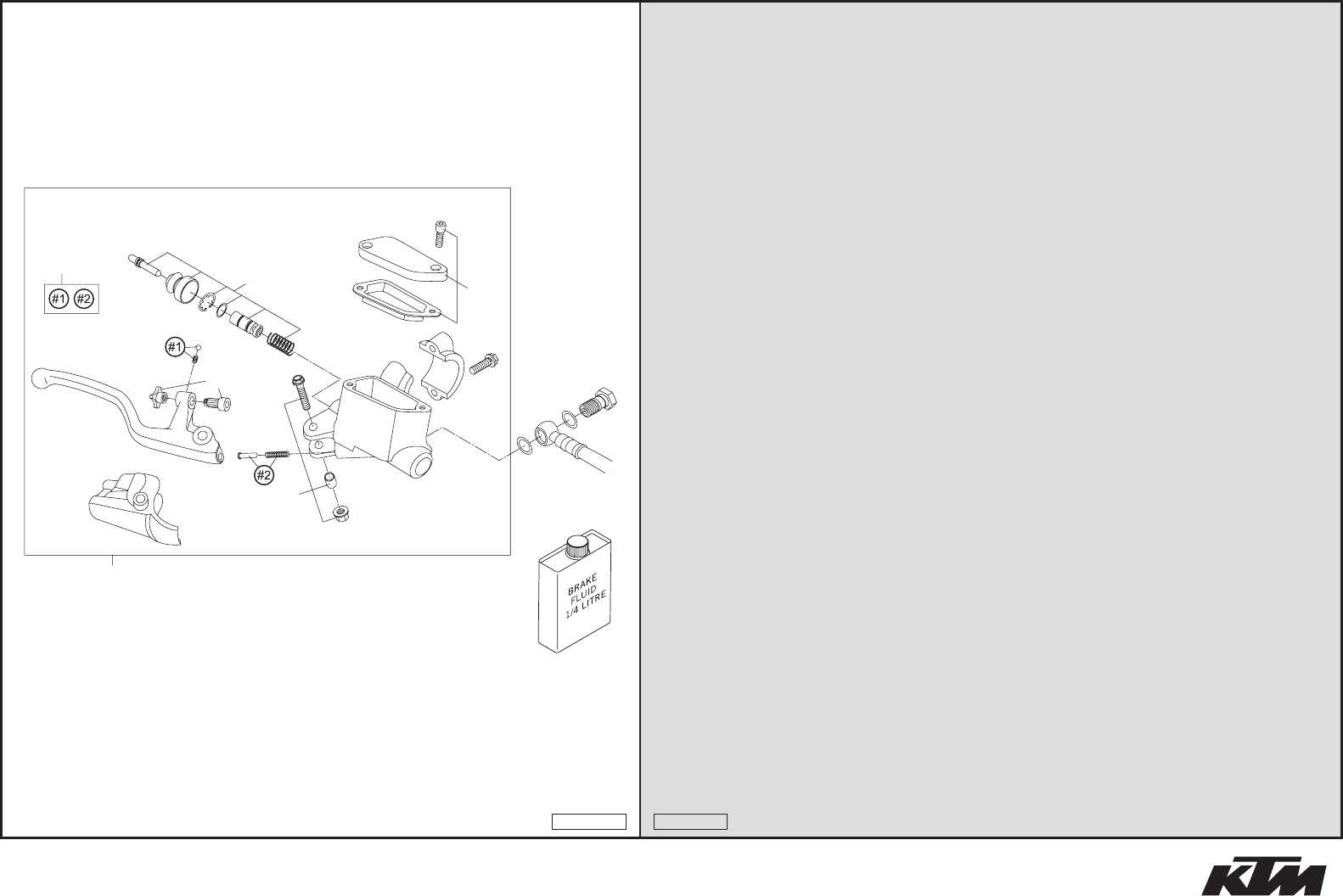

HANDBREMSZYLINDER FORMULA »HAND BRAKE CYLINDER FORMULA

65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 470.13.001.000 HANDBREMSZYLINDER KPL.85 SX 03 HAND BRAKE CYL. CPL. 85 SX 03 1

2 470.13.002.000 BREMSHEBEL LOSE 85 SX 2003 BRAKE LEVER LOOSE 85 SX 2003 1

3 470.13.003.000 ZYLINDERDECKEL KPL. VORNE 2003 CYLINDER COVER CPL. FRONT 2003 1

4 470.13.004.000 SCHUTZKAPPE 85 SX 2003 PROTECTION COVER 85 SX 2003 1

5 470.13.005.000 SCHELLE FÜR BREMSZYLINDER 2003 CLAMP FOR BRAKE CYLINDER 2003 1

6 470.13.006.000 SCHRAUBE+BÜCHSE+MUTTER 03 SCREW+BUSHING+NUT 03 1

7 470.13.007.000 EINSTELLSCHRAUBE KPL. 85 SX 03 ADJUSTING SCREW CPL. 85 SX 03 1

8 470.13.008.000 REP.SATZ KOLBEN VORNE D=11MM REP.SET PISTON FRONT D=11MM 1

9 470.13.009.000 KUGEL+FEDERN+FEDERFÜHRUNG 03 BALL+SPRING+SPRING GUIDE 03 1

10 461.13.010.100 BREMSSCHLAUCH VORNE 65 SX 2004 BRAKE HOSE FRONT 65 SX 2004 1

13 0770 080019 O-RING 8,00X1,00 EPDM O-RING 8,00X1,00 EPDM 2

16 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 1

20 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2

22 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 1

25 470.13.025.000 HOHLSCHRAUBE BREMSZYLINDER 03 HOLLOW SCREW BRAKE CYLINDER 03 1

80 306054 BREMSFLÜSSIGKEIT DOT 5.1 BRAKE FLUID DOT 5.1 1

05-461.13.0

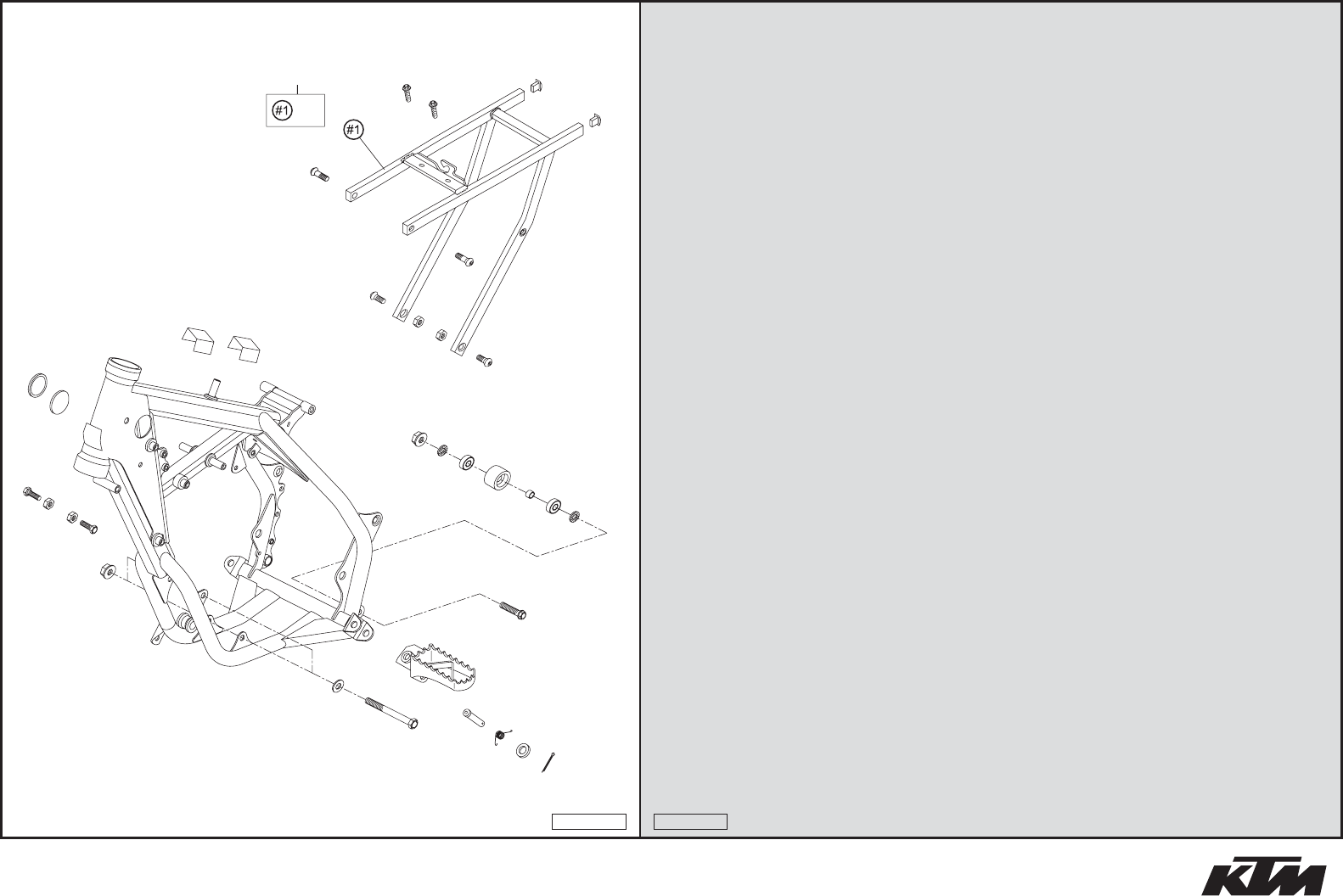

RAHMEN · AUSLEGER »FRAME ·SUB FRAME 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.03.001.100/90 RAHMEN 65 SX "MD3R" 2003 FRAME 65 SX "MD3R" 2003 1

2 461.03.002.044 AUSLEGER 65 SX 2002 SUB FRAME 65 SX 2002 1

3 587.11.054.050 METAMOLL F. BATTERIEHALTEBÜGEL METAMOLL FOR BATTERY BRACKET 2

4 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37MM 2

5 0017 060203 SONDERSCHRAUBE T60 6X20 SW=6 SPECIAL SCREW T60 6X20 WS=6 2

6 546.03.040.100/90 FUSSRASTE LINKS SILBER '98 FOOT PED L/S SILVER '98 1

6 546.03.140.100/90 FUSSRASTE RECHTS SILBER '98 FOOT PED R/S SILVER '98 1

7 0934 080003 SK.MUTTER DIN 934 M8 HEXAGON NUT DIN0934-M 8 4

8 546.10.052.000 KETTENRADSCHR. M8X20 ISK SW=6 SPROCKET SCREW-AH M8X20 WS=6 2

9 545.10.052.100 KETTENRADSCHR. M8X26 ISK SW=6 SPROCKET SCREW-AH M8X26 WS=6 2

11 0125 080003 UNTERLEGSCHEIBE DIN 125 A 8,4 WASHER DIN0125-A 8,4 2

12 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 3

13 590.01.037.000 ANSCHLAGSCHRAUBE M8X26 SW=10 SPECIAL SCREW M8X26 WS=10 2

15 0931 080805 SK.SCHRAUBE DIN 931 M8X80 10.9 HH SCREW DIN 931 M8X80 10.9 2

20 502.03.053.000 KETTENROLLE D=30MM CHAIN ROLL D=30MM 1

21 740.03.021.000 BÜCHSE 8.2 X 12 X 6 BUSHING 8.2 X 12 X 6 1

22 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 2

23 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM 2

25 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1

28 548.03.044.000 BOLZEN FÜR FUSSRASTE 03 BOLT FOR FOOT PED 03 2

29 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 2

30 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 2

31 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2

40 503.03.002.182 EINSCHUBKAPPE SW14 99 PLUG-IN CAP SW14 99 2

05-461.03.0

FUSSBREMSBETÄTIGUNG »REAR BRAKE CONTROL 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

22 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2

23 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 3

43 0934 060003 SK.MUTTER DIN 934 M6 HEXAGON NUT DIN0934-M 6 1

46 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 1

47 0991 060203 SENKSCHRAUBE DIN7991 M6X20 8.8 FLAT H.SCREW DIN7991-M6X20 8.8 1

48 583.03.063.000 BREMSHEBELANSCHLAG '93 BRAKE LEVER STOP '93 1

49 0797 060003 ZAHNSCHEIBE DIN6797-J 6,4 TOOTH LOCK WASH. DIN6797-A 6,4 1

50 460.03.060.233 FUSSBREMSHEBEL KPL 2000 BRAKE PEDAL LEVER CPL 2000 1

52 546.03.062.000 RÜCKZUGFEDER FÜR BREMSHEBEL RETURN SPRING FOR BRAKE LEVER 1

55 546.03.069.000 GELENKKOPF M6 FUßBREMSHEBEL SWIVEL HEAD M6 FOOT BRAKE LEV. 1

56 546.03.068.000 DRUCKSTANGE 250 '90 PRESSURE ROD ALU 250 '90 1

60 461.13.060.000 FUSSBREMSZYL. KPL. 50+65 04 REAR BRAKE CYL. 50+65 04 1

61 470.13.061.000 REP. SATZ KOLBEN HI. D=11 2003 REP. SET PISTON REAR D=11 2003 1

62 470.13.062.000 ZYLINDERDECKEL HINTEN 85 SX 03 CYLINDER COVER REAR 85 SX 03 1

63 470.13.063.000 DICHTUNG ZYLINDERDECKEL HI. 03 GASKET CYLINDER COVER REAR 03 1

65 461.13.325.000 HOHLSCHRAUBE M6 HOLLOW SCREW M6 1

66 0912 040103 ISK.SCHRAUBE DIN0912-M 4X10 AH.SCREW DIN0912-M 4X10 2

70 461.13.070.000 BREMSSCHLAUCH HINTEN 65 SX 04 BRAKE HOSE REAR 65 SX 04 1

71 0770 060019 O-RING 6,00X1,00 O-RING 6,00X1,00 2

80 306054 BREMSFLÜSSIGKEIT DOT 5.1 BRAKE FLUID DOT 5.1 1

05-461.13.1

gk gl

en en

gq gq

05-461.13.1

SCHWINGARM · FEDERBEIN »SWINGARM ·MONOSHOCK 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.04.030.044 SCHWINGARM KPL. 65 SX 2002 SWINGARM CPL. 65 SX 2002 1

2* 0318.7A03 MONOSHOCK 65 SX 2005 MONOSHOCK 65 SX 2005 1

3 546.03.097.000 NADELHÜLSE HK 2016 NEEDLE BUSH HK 2016 2

4 460.04.030.070 DISTANZBÜCHSE 20X26X30X9,7 SPACER BUSHING 20X26X30X9,7 4

6 460.04.030.071 LAGERBÜCHSE 12X20X36,5 BUSHING BOX 12X20X36,5 2

7 0770 160021 O-RING 16,00X2,00 VITON O-RING 16,00X2,00 VITON 4

10 461.04.066.000 KETTENGLEITSCHUTZ VO. 65SX 02 CHAIN SLID. GUARD FRO. 65SX 02 1

11 461.04.066.050 BÜCHSE F.KETTENGLEITSCHUTZ 02 BUSH FOR CHAIN SLIDER GUARD 02 1

12 0010 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 2

13 0009 050103 GEW.FURCHSCHRAUBE M 5,0X10 SPECIAL SCREW M 5,0X10 2

14 460.07.066.000 KETTENFÜHRUNG HINTEN 60/65 '98 CHAIN GUIDE REAR 60/65 '98 1

15 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 2

16 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2

21 0931 100453 SK.SCHRAUBE DIN 931 M10X45 HH SCREW DIN0931-M10X45 2

22 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 2

23 543.10.086.100 SS.MUTTER M10 CU SW=14 SELF LOCKING NUT M10 CU WS=14 2

24 460.12.024.000 HAKENSCHLÜSSEL FÜR FEDERBEIN HOOK WRENCH FOR SHOCK ABSORBER 1

25 460.04.037.000 SCHWINGARMBOLZEN 201MM M12X1 SWINGARM BOLT 201MM M12X1 1

28 0917 120103 HUTMUTTER DIN917-M12X1 NUT DIN917-M12X1 2

30 460.10.083.000 KETTENSPANNER 60/65 '98 CHAIN ADJUSTER 60/65 '98 2

31 0933 060353 SK.SCHRAUBE DIN 933 M6X35 HH SCREW DIN0933-M 6X35 2

32 0934 060003 SK.MUTTER DIN 934 M6 HEXAGON NUT DIN0934-M 6 2

35 546.11.076.100 HALTESCHELLE FÜR BREMSSCHL.'96 RETAIN.CLAMP FOR BRAKE HOSE'96 2

05-461.04.0

7bk

cm cn

blbmbn

dldmdp

LOCTITE 243

05-461.04.0

FEDERBEIN WP ZERLEGT »MONOSHOCK WP DISASSEMBLED 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 4681.1525 FEDERBEIN UNTERTEIL L=46 SHOCK ABS. BOTTOM L=46 1

2 3612.0586 KOLBENSTANGE D=14; L=126 PISTON ROD D=14; L=126 1

3 4681.1401S NADEL KPL. D=4; L=142 NEEDLE CPL. D=4; L=142 1

4 4681.1222 O-RING 36X0,5 O-RING 36X0,5 1

5 4681.1263 SCHEIBE WASHER 1

6 4681.1261 BOLZEN 4X35 PIN 4X35 1

7 4681.1262 EINSTELLSCHEIBE D=41 ADJ. KNOB D=41 1

10 4681.1221 O-RING 35X3 O-RING 35X3 1

11 4681.1367 ZWISCHENRING H=4 INTERMEDIATO RING H=4 1

12 4681.1268 SPRENGRING 22X1,2 CIRCLIP 22X1,2 1

13 4681.1259 NADELSITZ 5X17,25 NEEDLE SEAT 5X17,25 1

16 4681.1076 ADAPTER BUCHSE KGW 10X20 ADAPTOR BUSH KGW 10X20 2

17 4681.1027 LAGER KGW 1525 BUSHING KGW 1525 2

18 4681.1077 ADAPTER BUCHSE KGW 10X22 ADAPTOR BUSH KGW 10X22 2

19 4681.1050 O-RING KGW SEAL KGW 4

22 3612.0135 GUMMIPUFFER WP65 ROT BUMP RUBBER WP65 RED 1

23 3612.0650 SCHRAUBVERSCHLUSS M37,65 STAHL SCREW CAP M37,65 STEEL 1

24 4681.1044 SCHMUTZABSTREIFRING 1424 DUST SEAL 1424 1

25 3612.0064 O-RING NBR 29,74X3,53 O-RING NBR 29,74X3,53 1

26 3612.0522S1 ADAPTER KPL. D=36 H=20,5 ADAPTER CPL. D=36 H=20,5 1

27 3612.0469 SCHEIBE 28,5X14X2 SHIM 28,5X14X2 1

30 3612.0726 FEDERBEINGEHÄUSE PGB KGW H=33 SHOCK ABSORB.CASE PGB KGW H=33 1

31 4054.0037 O-RING 38X2 O-RING 38X2 3

32 3612.0137 ROHR L=167 TUBE L=167 1

33 3612.0019 GEWINDEBÜCHSE L=70 SCHWARZ THREADED BUSH L=70 BLACK 1

34 3612.0467 SCHUTZROHR L=40 PROTECTION SLEEVE L=40 1

41 3612.0015 KONTERMUTTER COUNTERNUT 1

42 3612.0418 EINSTELLMUTTER ADJUSTING NUT 1

43 4054.0015 SPRENGRING 38X1,5 CIRCLIP 38X1,5 1

45 4681.0893 O-RING NBR 5,28X1,78 O-RING NBR 5,28X1,78 1

46 3612.0151 VERSCHLUSSCHRAUBE M5X6 SCREW PLUG M5X6 1

47 9301.0049 FEDER WP 40-220 SPRING WP 40-220 1

47 9301.0050 FEDER WP 45-220 SPRING WP 45-220 X

48 3612.0386 FEDERTELLER H=3; D=14,5 SPRING RET. H=3; D=14,5 1

49 4681.1208 GUMMIKAPPE "NICHT ÖFFNEN" RUBBER CAP "DO NOT OPEN" 1

50 5018.0342S1 DÄMPFERÖL 5 LT 2003 SHOCK ABSORBER FLUID 5 LT 2003 1

05-461.04.1

bq br bs

bt bt

en ep

il im

bq br

04-461.04.1

FEDERBEIN WP ZERLEGT »MONOSHOCK WP DISASSEMBLED 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

60 3612.0557 ZUGSTUFEN-BÜCHSE H=5,6 REBOUND BUSH H=5,6 1

62 3612.0312 SCHEIBE 10X16X0,30 SHIM 10X16X0,30 1

62 3612.0334 SCHEIBE 10X21X0,20 SHIM 10X21X0,20 1

62 3612.0335 SCHEIBE 10X23X0,20 SHIM 10X23X0,20 1

62 3612.0336 SCHEIBE 10X25X0,20 SHIM 10X25X0,20 1

62 3612.0337 SCHEIBE 10X27X0,20 SHIM 10X27X0,20 1

62 3612.0330 SCHEIBE 10X29X0,15 SHIM 10X29X0,15 1

62 3612.0331 SCHEIBE 10X31X0,15 SHIM 10X31X0,15 1

62 3612.0332 SCHEIBE 10X33X0,15 SHIM 10X33X0,15 1

62 3612.0329 SCHEIBE 10X27X0,15 SHIM 10X27X0,15 1

62 3612.0325 SCHEIBE 10X19X0,15 SHIM 10X19X0,15 1

62 3612.0340 SCHEIBE 10X33X0,20 SHIM 10X33X0,20 2

68 3612.0314 SCHEIBE 10X18X0,30 SHIM 10X18X0,30 1

68 3612.0342 SCHEIBE 10X21X0,25 SHIM 10X21X0,25 1

68 3612.0343 SCHEIBE 10X23X0,25 SHIM 10X23X0,25 1

68 3612.0336 SCHEIBE 10X25X0,20 SHIM 10X25X0,20 1

68 3612.0284 SCHEIBE 10X16X0,10 SHIM 10X16X0,10 1

68 3612.0335 SCHEIBE 10X23X0,20 SHIM 10X23X0,20 1

68 3612.0328 SCHEIBE 10X25X0,15 SHIM 10X25X0,15 2

75 3612.0603 KOLBEN 6+6XD=5,5/3,5 BA PISTON 6+6XD=5,5/3,5 BA 1

77 3612.0040 KOLBENRING 8X1X108,3 PISTON RING 8X1X108,3 1

78 4681.1267 BÜCHSE 6X9X3 BUSHING 6X9X3 1

79 4681.1251 ENTLÜFTUNGSSCHRAUBE M 4X6 BLEED SCREW M 4X6 1

80 3612.0604 SCHEIBE D10XD22X2,5 SHIM D10XD22X2,5 1

81 4054.0450 SCHEIBE 6X9,5X0,3 SHIM 6X9,5X0,3 1

82 4054.0403 SCHEIBE 6X18X0,1 SHIM 6X18X0,1 4

83 3612.0605S2 KOLBENSTANGENMUTTER KPL.H=15,2 PISTON ROD NUT CPL. H=15,2 1

85 3612.0631 RESERVOIRSCHRAUBE L=98 GRAU RESERVOIR SCREW L=98 GREY 1

86 3612.0024 TRENNKOLBEN D=42 SEPARATION PISTON D=42 1

87 3612.0466 O-RING VITON 32X5 O-RING VITON 32X5 1

88 4681.0022 KOLBENRING 3,9X1,5X124 PISTON RING 3,9X1,5X124 1

89 3612.0552 SCHRAUBE FÜR RES.KAPPE M5 SCREW FOR RESERVOIR CAP M5 1

90 4681.0850S7 CC-DRUCKSTUFENREGULIERUNG KPL. CC-COMPRE.DAMPING CONTROL CPL. 1

91 4681.0334 SICHERUNGSSCHEIBE JV24 LOCK WASHER JV24 1

92 4681.0333 STAHLKUGEL D=4,75 STEEL-BALL D=4,75 1

93 5018.0131S EINSTELLSCHRAUBE CC-MECH. KPL. ADJUSTING KNOB CC-MECH. CPL. 1

94 5018.0095 ENTLÜFTUNGSSCHRAUBE R 1/8 BLEED PLUG R 1/8 1

05-461.04.1

bq br bs

bt bt

en ep

il im

bq br

04-461.04.1

AUSPUFFANLAGE »EXHAUST SYSTEM 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.05.007.000 AUSPUFF 65 SX 2002 EXHAUST PIPE 65 SX 2002 1

2 461.05.079.000 ENDDÄMPFER 65 SX 2002 SILENCER 65 SX 2002 1

3 451.05.079.056 DÄMMSTOFF FORMTEIL 50 2002 ROCKWOOL PREFOMED 50 2002 1

110 GRAMM GESAMTGEWICHT 110 GRAMM TOTAL WEIGHT

4 546.05.057.000 GUMMIMUFFE D=21/23MM '93 RUBBER SLEEVE D=21MM/23MM '93 1

5 503.05.016.000 ZUGFEDER L=62MM ÖSEN BEWEGLICH TEN.SPRING L=55MM EY.MOVEABLE 2

6 0770 350030 O-RING 35,00X3,00 VITON O-RING 35,00X3,00 VITON 1

7 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2

8 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2

9 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 3

10 503.05.012.000 SCHWINGELEMENT FÜR AUSPUFF SWINGELEMENT FOR EXHAUST PIPE 2

11 546.05.068.000 DÄMPFUNGSELEMENT SCHWARZ EXHAUST BRACKET RUBBER BLACK 1

12 546.05.069.000 BÜCHSE 7,5X12X28X7,8 '96 BUSHING 7,5X12X28X7,8 '96 2

13 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 1

14 0137 060003 FEDERSCHEIBE DIN 137 B 6 SPRING WASHER DIN0137-B 6 1

05-461.05.0

04-461.05.0

LUFTFILTERKASTEN »AIR FILTER BOX 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.06.001.200 FILTERKASTEN INKL.AUFKLEBER 04 FILTER BOX INCL. STICKER 04 1

2 584.06.015.100 LUFTFILTER E-STARTER 98 FILTERELEMENT E-STARTER '98 1

3 584.06.016.000 FILTERTRÄGER '97 FILTER CARRIER '97 1

5 460.06.010.000 SPRITZSCHUTZ 60/65 SX '98 SPLASH PROTECTOR 60/65 SX '98 1

6 461.06.017.000 HALTEBÜGEL FÜR LUFTFILTER 2002 HOLDING HANGER FOR FILTER 2002 1

7 460.06.026.000 VERGASERMANNSCHETTE 60/65 SX CARBURETOR CONNECTING BOOT 1

10 460.05.058.000 SCHLAUCHBINDER 40-60MM HOSE CLAMP 40-60MM 1

11 450.07.027.000 SCHLAUCHBINDER 32-50MM B=5MM HOSE CLAMP 32-50MM W=5MM 1

18 0017 060203 SONDERSCHRAUBE T60 6X20 SW=6 SPECIAL SCREW T60 6X20 WS=6 2

20 461.06.006.000 BÜCHSE F. SPRITZSCHUTZ 2002 BUSH FOR SPLASH PROTECTOR 2002 2

05-461.06.0

bl bs

05-461.06.0

TANK · SITZBANK · VERKLEIDUNG »TANK ·SEAT ·COVER 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

3 461.07.013.000/04 BENZINTANK KPL. 65 SX 2003 FUEL TANK CPL. 65 SX 2003 1

4* 461.07.040.200 SITZBANK 65 SX 2005 SEAT 65 SX 2005 1

5 503.07.014.000 TANKROLLE 12X26X12 '98 TANK ROLLER 12X26X12 '98 3

6 461.08.050.100/04 SPOILER LI. 65SX ORANGE 02 SPOILER L/S 65SX ORANGE 02 1

6 461.08.051.100/04 SPOILER RE. 65SX ORANGE 02 SPOILER R/S 65SX ORANGE 02 1

7 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 2

8 0017 060203 SONDERSCHRAUBE T60 6X20 SW=6 SPECIAL SCREW T60 6X20 WS=6 8

9 503.32.095.101 SCHLAUCH VINNYLAN 6X9 DVOH TUBE VINNYLAN 6X9 DVOH 0,30

10 490.07.008.044 TANKVERSCHLUSS KPL. KLEIN FILLER CAP CPL. SMALL 1

14 550.07.006.200 O-RING 11X1,8 NBR 70 O-RING 11X1,8 NBR 70 1

15 585.07.003.000 BENZINHAHN KPL.KLEIN RALLYE'96 FUEL COCK CPL. SMALL RALLYE'96 1

25 450.07.040.051 SCHNELLVERSCHLUSS KPL.50SXR'97 QUICK RELEASE CPL. 50 SXR '97 1

37 451.07.011.000 SITZBANKBEF.SCHRAUBE 50 2001 TANK SCREW MINI 50 2001 1

48 580.07.117.000 YDNAC-KLAMMER 10107 10MM YDNAC-CLAMP 10107 10MM 2

49 503.07.016.000 BENZINFORMSCHLAUCH SX 2001 FUEL PREFORMED HOSE SX 2001 1

05-461.07.0

es et

05-461.07.1

MASKE · KOTFLÜGEL »MASK ·FENDERS 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.08.007.000/04 STARTNUMMERNTAFEL 65SX 2002 START NUMBER PLATE 65SX 2002 1

2 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 5

3 461.08.013.000/04 HECKTEIL 65 SX ORANGE 2003 REAR PART 65 SX ORANGE 2003 1

4 450.07.040.050 WIDERLAGER SCHNELLVERSCHLUSS QUICK RELEASE LATCHPLATE 1

5 722.10.079.000 STÜTZSCHALE BUCKET 2

6 0017 060203 SONDERSCHRAUBE T60 6X20 SW=6 SPECIAL SCREW T60 6X20 WS=6 2

7 0981 350163 LI.BLECHSCHR. DIN7981- 3,5X16 SHEET MET.SCR.DIN7981- 3,5X16 2

8 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2

9 461.08.010.000/04 KOTFLÜGEL VORNE 65SX 2002 FENDER FRONT 65SX 2002 1

10* 590.03.001.099 METAMOLL 90X45X3MM 03 METAMOLL 90X45X3MM 03 1

15 450.29.099.000 BORDWERKZEUG 50 MINI, 60/65 SX TOOL SET 50 MINI, 60/65 SX 1

05-461.08.0

DEKOR »DECAL 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1* 461.08.099.300 SPOILERDEKOR LI.+RE. 65 SX 05 SPOILER DECAL L/S+R/S 65 SX 05 1

2 461.08.092.200 DEKORSATZ 65 SX 2004 DECAL SET 65 SX 2004 1

05-461.08.1

VORDERRAD »FRONT WHEEL 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.09.001.044 VORDERRAD-ET 1,6X14" ALU FRONT WHEEL-SP 1,6X14" ALU 1

2 461.09.010.044 VORDERRADNABE KPL. SILBER 2002 FR.WHEEL HUB CPL. SILVER 2002 1

3 460.09.013.000 LAGERDISTANZ RE. 65SX 04 SPACER BUSH R/S 65SX 04 1

4 460.09.014.000 LAGERDISTANZ LI. 65SX 04 SPACER BUSH L/S 65SX 04 1

9 0625 060037 RILLENKUGELL. 6003-2RSH/C3HMTF GR.BALL BEAR. 6003-2RSH/C3HMTF 2

30 460.09.070.000 FELGE VORNE 1,60X14" ALUMINIU. RIM FRONT 1,6X14" ALU 1

31 460.09.072.100 SPEICHENNIPPEL M3,5 2001 SPOKE NIPPEL M3,5 2001 32

36 461.09.060.000 BREMSSCHEIBE VORNE 65 SX 2004 BRAKE DISC FRONT 65 SX 2004 1

40 0991 060163 SENKSCHRAUBE DIN7991-M 6X16 FLAT HEAD SCR. DIN7991-M 6X16 3

41 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 3

42 460.09.071.000 SPEICHE M3,5X145MM SPOKE M3,5X145MM 16

43 460.09.171.000 SPEICHE M3,5X149MM SPOKE M3,5X149MM 16

44 461.09.081.000 STECKACHSE VORNE 65SX 2002 AXLE FRONT 65SX 2002 1

45 550.09.086.000 VERSCHLUSSPFROPFEN SFL13 PLUG SFL13 1

46 490.32.011.000 SK.BUNDSCHRAUBE M10X20 SW=17 HH COLLAR SCREW M10X20 WS=17 1

05-461.09.0

LOCTITE 243

05-461.09.0

BREMSZANGE VORNE FORMULA »BRAKE CALIPER FRONT FORMULA

65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

10 461.13.010.100 BREMSSCHLAUCH VORNE 65 SX 2004 BRAKE HOSE FRONT 65 SX 2004 1

11 0770 080019 O-RING 8,00X1,00 EPDM O-RING 8,00X1,00 EPDM 2

15 470.13.015.000 BREMSZANGE VORNE KPL. 85 SX 03 BRAKE CALIPER FR. CPL.85 SX 03 1

18 461.13.018.000 HALTEFEDER 65 SX RETAINING SPRING 65 SX 1

20 470.13.020.000 ENTLÜFTUNGSSCHRAUBE M6 BLEEDER SCREW M6 1

21 470.13.021.000 KAPPE FÜR ENTLÜFTUNGSSCHRAUBE CAP FOR BLEEDER SCREW 1

23 0770 100019 O-RING 10X1 EPDM O-RING 10X1 EPDM 1

25 470.13.125.000 HOHLSCHRAUBE M8X38,8 HOLLOW SCREW M8X38,8 1

30 461.13.030.000 GARN. BREMSKLÖTZE VORNE 2002 BRAKE PAD SET FRONT 2002 1

30* 470.13.090.100 GARN. BREMSKLÖTZE HINTEN 2004 BRAKE PAD SET REAR 2004 X

70 0912 060283 ISK.SCHRAUBE DIN0912-M 6X28 AH SCREW DIN0912-M 6X28 2

75 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 2

81 461.13.019.000 REP. SATZ DICHTRING 2002 REPAIR KIT SEAL RING 2002 1

83 0799 040009 SICH.SCHEIBE DIN6799-RA 4,0 TAB WASHER DIN6799-RA 4,0 1

85 461.13.125.000 ISK.SCHRAUBE + S-RING 2002 AH SCREW + CIRCLIP 2002 1

05-461.13.2

LOCTITE 243

05-470.13.2

HINTERRAD »REAR WHEEL 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.10.001.144 HINTERRAD-ET 1,6X12" ALU REARWHEEL-SP 1,6X12" ALU 1

2 460.10.010.144 HINTERRADNABE KPL.60/65SX 2000 REAR WHEEL HUB CPL.60/65 2000 1

7 460.10.070.000 FELGE HINTEN 1,60X12" ALUMINI. RIM REAR 1,6X12" ALU 1

8 460.09.072.100 SPEICHENNIPPEL M3,5 2001 SPOKE NIPPEL M3,5 2001 32

9 0625 060037 RILLENKUGELL. 6003-2RSH/C3HMTF GR.BALL BEAR. 6003-2RSH/C3HMTF 2

10 0625 062032 RILLENKUGELL. 6203-2RSHC3HMTF GR.BALL BEAR. 6203-2RSHC3HMTF 1

12 590.09.062.013 SONDERSCHRAUBE M6X13 SW=8 10.9 SPECIAL SCREW M6X13 WS=8 10.9 4

13 460.10.013.000 LAGERDISTANZ RE. SX 60/65 2000 SPACER BUSH R/S SX 60/65 2000 1

14 460.10.014.000 LAGERDISTANZ LI. SX 60/65 2000 SPACER BUSH L/S SX 60/65 2000 1

15 460.10.071.100 SPEICHE 3X140X4MM-161° SPOKE 3X140X4MM-161° 16

16 460.10.171.100 SPEICHE 3X132X5MM-150° SPOKE 3X132X5MM-150° 16

17 0991 080253 SENKSCHRAUBE DIN7991-M 8X25 FLAT HEAD SCREW DIN7991-M 8X25 5

18 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 5

19 460.10.051.046 KETTENRAD 46-Z REAR SPROCKET 46-T X

19 460.10.051.048 KETTENRAD 48-Z REAR SPROCKET 48-T X

19 460.10.051.050 KETTENRAD 50-Z REAR SPROCKET 50-T 1

22 460.10.085.100 STECKACHSE HINTEN 213MM M12X1 AXLE REAR 213MM M12X1 1

30 461.10.060.000 BREMSSCHEIBE HINTEN 65 SX 2004 BRAKE DISC REAR 65 SX 2004 1

47 0125 120003 UNTERLEGSCHEIBE DIN 125 A 13 FLAT WASHER DIN0125-A13 2

49 0917 120103 HUTMUTTER DIN917-M12X1 NUT DIN917-M12X1 2

50 461.10.165.112 KETTE 1/2X1/4" MIT K. SCHLOSS CHAIN 1/2X1/4" WITH M. LINK 1

51 461.10.166.000 KETTENSCHLOSS 1/2X1/4" MASTER LINK 1/2X1/4" 1

55 510.09.100.100 REIFENHALTER VM1 (1,60") RIM LOCK VM1 (1,60") 1

56 503.10.090.050 MUTTER FÜR REIFENHALTER '96 NUT FOR WHEEL HOLDER '96 1

05-461.10.0

LOCTITE 243

05-461.10.0

BREMSZANGE HINTEN FORMULA »BRAKE CALIPER REAR FORMULA

65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

18 451.13.018.000 HALTEFEDER 50 LC RETAINING SPRING 50 LC 1

25 461.13.225.000 HOHLSCHRAUBE KPL. HOLLOW SCREW CPL. 1

26 0912 050163 ISK.SCHRAUBE DIN 912 M5X16 AH SCREW DIN0912-M 5X16 1

30 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1

31 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 1

50* 451.19.050.000 ENTLÜFTUNGSSPRITZEN-SET 50-65 BLEEDER INJECTION-SET 50-65 1

70 461.13.070.000 BREMSSCHLAUCH HINTEN 65 SX 04 BRAKE HOSE REAR 65 SX 04 1

71 0770 060019 O-RING 6,00X1,00 O-RING 6,00X1,00 2

72 0770 080019 O-RING 8,00X1,00 EPDM O-RING 8,00X1,00 EPDM 1

80 461.13.080.000 BREMSZANGE HINTEN KPL.65 SX 04 BRAKE CALIPER REAR CPL.65SX 04 1

81 0770 022020 O-RING 22X2X2 EPDM O-RING 22X2X2 EPDM 2

82 451.13.225.000 ISK.SCHRAUBE + S-RING 50/65 04 AH SCREW + CIRCLIP 50/65 04 1

83 0799 025000 SICH.SCHEIBE DIN6799-RS 2,5 TAB WASHER DIN6799 RS2,5 1

90 451.13.030.000 GARN. BREMSKLÖTZE 50 LC 2002 BRAKE PAD SET 50 LC 2002 1

05-461.13.3

MOTORGEHÄUSE »ENGINE CASE 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.30.000.244 MOTORGEHÄUSE KPL. 65 SX 2003 ENGINE CASE CPL. 65 SX 2003 1

3 460.30.001.200 KUPPLUNGSDECKEL KPL.65 SX 2002 CLUTCH COVER CPL. 65 SX 2002 1

5 451.35.052.000 WASSERPUMPENDECKEL 50 LC 2002 WATER PUMP COVER 50 LC 2002 1

6 580.30.020.000 ÖLEINFÜLLSCHRAUBE M 24X3 PLUG M 24X3 1

7 510.30.022.000 WINKELSTÜCK 90 GRAD M10X1 ANGLE PIECE 90 DEGREE M10X1 1

10 460.30.039.000 MOTORGEHÄUSEDICHTUNG 60/65 ENGINE CASE GASKET 60/65 1

11 460.30.025.000 KUPPLUNGSDECKELDICHTUNG INNEN CLUTCH COVER GASKET INSIDE 1

15 451.35.053.000 DICHTUNG WASSERPUMPENDECKEL 02 GASKET WATER PUMP COVER 02 1

16 460.30.021.100 ÖLABLASSCHRAUBE M10 SW=13 OIL DRAIN PLUG M10 WS=13 1

17 490.30.095.000 ÖLSCHAUGLAS GN 540 LENS TYPE GN 540 1

19 460.33.068.000 EINPRESSBÜCHSE KICKST. 65SX PRESS IN BUSH KICKSTARTER 65SX 1

22 460.32.059.100 AUSRÜCKHEBEL 65 SX 2002 RELEASE LEVER 65 SX 2002 1

23 0770 160030 O-RING 16,00X3,00 NBR 70 O-RING 16,00X3,00 NBR 70 1

24 460.33.067.000 SPEZIALSCHRAUBE 65 SX SPECIAL SCREW 65 SX 1

25 460.33.067.100 SCHEIBE F. SPEZIALSCHR. 65 SX WASHER F. SPECIAL SCREW 65 SX 1

26 460.30.023.100 PASSHÜLSE 17X15 DOWEL 17X15 1

27 460.30.023.000 PASSHÜLSE 12X14,5 DOWEL 12X14,5 1

28 460.30.024.000 PASSHÜLSE 9X15 DOWEL 9X15 1

29 0603 101420 DICHTRING 10,2X14X2 MM CU 01 COPPER GASKET 10,2X14X2 MM 01 1

33 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1

34 0603 061001 CU-DICHTRING DIN7603-6X10X1 CU-SEAL RING DIN7603-6X10X1 1

40 310.07.007.001 PVC-SCHLAUCH 5 X 8 MM PVC-HOSE 5 X 8 MM 0,22

41 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 3

42 440.11.076.100 KABELBAND 100/2,5MM SCHWARZ CABLE TIE 100/2,5MM BLACK X

43 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 A2 AH SCREW DIN0912-M 6X40 A2 1

44 0912 060453 ISK.SCHRAUBE DIN 912 M6X45 AH SCREW DIN0912-M 6X45 4

45 0912 060303 ISK.SCHRAUBE DIN 912 M6X30 AH SCREW DIN0912-M 6X30 4

46 0912 060253 ISK.SCHRAUBE DIN 912 M6X25 AH SCREW DIN0912-M 6X25 6

50 460.30.099.100 DICHTUNGSSATZ KPL. 65 SX 2002 GASKET SET CPL. 65 SX 2002 1

03-461.30.0

+ 2 x 460.33.026.000

460.33.025.000

460.33.028.000

dn do

Dichtungssatz

Gasket-Set

LOCTITE 243

05-461.30.0

KURBELWELLE · KOLBEN »CRANKSHAFT ·PISTON 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.30.007.500/ A KOLBEN KPL. 45MM "A/B" 65'98 PISTON CPL. 45MM "A/B" 65'98 X

1 460.30.007.500/ C KOLBEN KPL. 45MM "C/D" 65'98 PISTON CPL. 45MM "C/D" 65'98 X

1 460.30.007.500/ E KOLBEN KPL. 45MM "E/F" 65'98 PISTON CPL. 45MM "E/F" 65'98 X

3 460.30.033.000 KOLBENBOLZEN 12X38 PISTON PIN 12X38 1

4 460.30.030.500 KOLBENRING 45MM 65CCM PISTON RING 45MM 65CCM 1

5* 451.30.074.000 KOLBENBOLZENSICHERUNG 2001 CIRCLIP 2001 2

10 460.30.018.200 KURBELWELLE KPL. HUB 40,8 2003 CRANKSHAFT CPL. STROKE 40,8 03 1

11 460.30.015.100 PLEUEL-REP.SATZ 65 SX 2003 CONN.ROD REPAIR SET 65 SX 2003 1

12 460.30.082.200 RILLENKUGELLAGER 20X52X15 NTN GROOVED BALL BEAR.20X52X15 NTN 2

14 470.30.076.100 WELLENDICHTRING 20X35X6 BTSL SEAL SHAFT RING 20X35X6 BTSL 2

17 460.30.034.000 NADELLAGER KOLBENBOLZ.12X15X17 NEEDLE BEAR.PISTONPIN 12X15X17 1

18 460.30.078.100 SICHERUNGSSCHEIBE 14X20X1 LOCKING WASHER 14X20X1 X

19 460.30.029.100 SK-MUTTER M14X1,25X5 '99 HH-NUT M14X1,25X5 '99 1

20 460.35.056.100 WELLENDICHTRING 10X18X4 SHAFT SEAL RING 10X18X4 1

21 460.35.057.000 WASSERPUMPENLAGER 10X19X5 WATER PUMP BEARING 10X19X5 1

22 460.35.058.000 WA.PU.LAGER 10X19X5 DOPPELLIP. WA.PU.BEAR. 10X19X5 DOUBLELIP 1

23 451.35.054.000 WASSERPUMPENWELLE 50 LC 2004 WATER PUMP SHAFT 50 LC 2004 1

24 460.35.055.100 WASSERPUMPENRAD 60/65 '99 WATER PUMP WHEEL 60/65 '99 1

25 0471 090010 SICHERUNGSRING DIN0471- 9X1 CIRCLIP DIN0471- 9X1 1

26 502.30.029.012 SPERRKANTRING VSK 12 LOCKING RING VSK 12 1

27 490.30.021.000 BUNDMUTTER M12X1 RECHTS COLLAR NUT M12X1 R/S 1

28 451.35.058.000 FEDER FÜR WASSERPUMPENWELLE 04 SPRING FOR WATER PUMP SHAFT 04 1

29 0888 030050 SCHEIBENFEDER DIN6888-3X5X13 WOODRUFF KEY DIN6888-3X5X13 1

05-461.30.1

A,B,C

AB,CD,EF

05-461.30.1

ZYLINDER »CYLINDER 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.30.005.600 ZYLINDER M.KOLBEN 45MM 65SX 03 CYLINDER W.PISTON 45MM 65SX 03 1

2 460.30.006.700 ZYLINDERKOPF 65 SX 2003 CYLINDERHEAD 65 SX 2003 1

3 460.35.027.000 FORMSCHLAUCH ZYL.-KUPP.DECKEL PRE-FORM.HOSE CYL.-CLUTCH COV. 1

4 460.30.035.020 ZYLINDERFUSSDICHTUNG 0,2 MM CYLINDER BASE GASKET 0,2 MM X

4 460.30.035.040 ZYLINDERFUSSDICHTUNG 0,4 MM CYLINDER BASE GASKET 0,4 MM X

4 460.30.035.050 ZYLINDERFUSSDICHTUNG 0,5 MM CYLINDER BASE GASKET 0,5 MM X

4 460.30.035.060 ZYLINDERFUSSDICHTUNG 0,6 MM CYLINDER BASE GASKET 0,6 MM X

6 460.30.046.000 AUSPUFFDICHTUNG 60/65 CCM EXHAUST GASKET 60/65 CCM 1

10 460.30.037.000 O-RING 94,97X1,78 O-RING 94,97X1,78 1

11 460.30.036.000 O-RING 53,7X1,78 VITON O-RING 53,7X1,78 VITON 1

16 460.30.043.000 STIFTSCHRAUBE M8X41 STUD M8X41 3

17 460.30.043.100 STIFTSCHRAUBE M8X44 STUD M8X44 1

18 460.30.045.000 BUNDMUTTER M8 SW=10 COLLAR NUT M8 WS=10 4

20 100.01.020.000 SCHLAUCHKLEMME GEMI 16-27 HOSE CLAMP GEMI 16-27 2

21 310.01.027.000 SCHLAUCHBINDER 32-52MM D5 HOSE CLAMP 32-52MM D5 1

22 460.30.079.100 ZYLINDERKOPFSCHR.SK-M7X38 2003 CYLINDERHEADSCR.HH-M7X38 2003 5

23 502.30.032.010 CU-DICHTRING 7,3 X 12 X 0,5 CU-SEAL RING 7,3 X 12 X 0,5 5

30 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 4

35 460.36.040.100 AUSPUFFSTUTZEN 65 SX 2002 EXHAUST FLANGE 65 SX 2002 1

36 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2

49 460.30.049.000 ANSAUGFLANSCHDICHTUNG INTAKE VALVE GASKET 1

50 460.30.050.000 ANSAUGFLANSCH INTAKE FLANGE 1

51 460.30.051.144 MEMBRANGEHÄUSE KPL. 65SX 2001 MEMBRANE HOUSING CPL.65SX 2001 1

52 460.30.052.000 MEMBRAN LOSE 60/65 CCM MEMBRANE LOOSE 60/65 CCM 2

54 0985 030063 LINSENSCHRAUBE DIN7985-M 3X6 FLAT HEAD SCREW DIN7985-M 3X6 4

55 451.30.023.000 PASSHÜLSE 7X9X10 DOWEL 7X9X10 2

05-461.30.4

61,8

LOCTITE 243

05-461.30.4

VERGASER MIKUNI VM24 »CARBURETOR MIKUNI VM24 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.31.001.000 VERGASER MIKUNI VM24-505 2004 CARBURETOR MIKUNI VM24-505 04 1

2 460.31.011.000 SCHWIMMERGEHÄUSE 5-1 VM24 FLOAT BODY 5-1 VM24 1

3 450.31.008.000 STIFT 2,5X27 PIN 2,5X27 1

4 461.31.020.000 SCHWIMMERNADELVENTIL KPL. VM24 NEEDLE VALVE CPL. VM24 1

5 460.31.018.000 DICHTUNG NADELVENT. 9,1X12X0,5 GASKET NEEDLE VALVE 9,1X12X0,5 1

6 450.31.023.185 HAUPTDÜSE 185 MAIN JET 185 X

6 450.31.023.190 HAUPTDÜSE 190 MAIN JET 190 X

6 450.31.023.195 HAUPTDÜSE 195 MAIN JET 195 X

6 450.31.023.200 HAUPTDÜSE 200 MAIN JET 200 1

6 450.31.023.205 HAUPTDÜSE 205 MAIN JET 205 X

7 460.31.074.000 PRALLGLOCKE BUFFLE 1

8 461.31.021.000 DÜSENSTOCK 864 0-0 NEEDLE JET 864 0-0 1

9 450.31.034.200 DÜSENNADEL MIKUNI 5I14 JET NEEDLE MIKUNI 5I14 1

10 450.31.007.025 LEERLAUFDÜSE 25 MIKUNI IDLING JET 25 MIKUNI 1

11 450.31.010.100 DICHTUNG SCHWIMMERGEHÄUSE GASKET FLOAT BOWL 1

12 460.31.009.000 SCHWIMMER VM24 FLOAT VM24 1

13 520.31.137.001 PVC-SCHLAUCH 3X5MM PVC-HOSE 3X5MM 0,28

14 520.31.137.001 PVC-SCHLAUCH 3X5MM PVC-HOSE 3X5MM 0,17

15 450.31.015.100 FEDER MIKUNI SPRING MIKUNI 1

16 460.31.019.000 SCHIEBERANSCHLAGSCHRAUBE M6X30 THROTTLE VALVE SCREW M6X30 1

17 460.31.043.000 O-RING 17,5X1,4 O-RING 17,5X1,4 1

18 450.31.014.016 LINSENSCHRAUBE M4X16 (SATZ) LINTIL HEAD SCREW M4X16 (SET) 1

20 461.31.035.000 GASSCHIEBER 1.5 THROTTLE VALVE 1.5 1

21 460.31.032.000 HALTESCHEIBE HOLDING WASHER 1

22 450.31.045.000 KLEMMFEDER SPRING 1

23 460.31.014.000 VERSCHLUSSCHRAUBE M16 SW=17 PLUG SCREW M16 WS=17 1

24 570.31.525.000 STELLSCHRAUBE M6X0,75 ADJUSTMENT SCREW M6X0,75 1

25 450.31.026.000 SK-MUTTER M6X0,75 HH-NUT M6X0,75 1

26 460.31.027.000 VERGASERDECKEL VM24 CARBURETOR COVER VM24 1

27 460.31.048.044 KALTSTARTKNOPF KPL. VM24 COLD STARTER KNOB CPL. VM24 1

28 460.31.030.000 SCHIEBERFEDER VM24 THROTTLE VALVE SPRING VM24 1

31 460.31.081.000 HALTEBLECH F. ENTLÜFT.SCHLAUCH BRACKET FOR BREATHER HOSE 1

33 461.31.017.000 EINSTELLSCHRAUBE MIKUNI ADJUSTING SCREW MIKUNI 1

34 450.31.015.000 FEDER SPRING 1

35 461.31.032.000 SCHEIBE EINSTELLSCHRAUBE WASHER ADJUSTING SCREW 1

36 461.31.033.000 O-RING EINSTELLSCHRAUBE O-RING ADJUSTING SCREW 1

42 440.11.076.100 KABELBAND 100/2,5MM SCHWARZ CABLE TIE 100/2,5MM BLACK X

05-461.31.0

bl bm

ACHTUNG !!!

Vor dem Einbau des Vergasers, Bedüsung kontrollieren.

CAUTION !!!

Before mounting the carburetor, check the jetting.

05-461.31.0

ZÜNDANLAGE »IGNITION SYSTEM 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.30.002.100 ZÜNDUNGSDECKEL 65 SX 2003 IGNITION COVER 65 SX 2003 1

2 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 3

3 461.39.002.100 ZÜNDANLAGE KPL. 65 SX 2003 IGNITION CPL. 65 SX 2003 1

4 0015 050163 SK.BUNDSCHRAUBE M 5X16 SW=8 HH COLLAR SCREW M 5X16 WS=8 3

5 461.39.012.000 GUMMI FÜR ZÜNDUNGSDECKEL 2003 RUBBER FOR IGNITION COVER 2003 2

7 461.39.095.000 KABELSTRANG 65 SX 2003 WIRING HARNESS 65 SX 2003 1

8 461.39.031.000 ELEKTRONIKBOX 65SX 2003 ELECTRONIC BOX 65 SX 2003 1

9 461.39.030.000 HALTEGUMMI DIGI.BOX 65SX 2003 RUBBER BR. DIGI.BOX 65SX 2003 1

10 470.39.090.000 KERZENSTECKER NGK VERSTÄRKT 04 SPARK PLUG CAP NGK REINFORC.04 1

11 543.31.093.410 ZÜNDKERZE NGK BR8ECM SPARK PLUG NGK BR8ECM 1

12 461.39.006.100 ZÜNDSPULE KPL. 65 SX 2003 IGNITION COIL CPL. 65 SX 2003 1

13 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2

05-461.39.0

03-461.39.0

KUPPLUNG »CLUTCH 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.32.000.144 PRIMÄRTR.M.KUPP.KORB 23:75 '99 PRIM.DR.W.CLUTCH HUB 23:75 '99 1

3 460.32.003.000 DRUCKKAPPE 60/65 CCM '98 PRESSURE CAP 60/65 CCM '98 1

4 460.32.010.000 ZWISCHENLAMELLE STAHL INTERMEDIATE DISK STEEL 5

5 460.32.011.000 BELAGLAMELLE LINING DISK 6

6 460.32.002.000 MITNEHMER 60/65 CCM '98 INNER CLUTCH HUB 60/65 CCM '98 1

10 460.32.006.000 FEDERTELLER 25X63,5X2 SPRING RETAINER 25X63,5X2 1

11 460.32.008.000 TRÄGER FÜR AXIALLAGER CARRIER FOR AXIAL BEARING 1

12 490.32.012.000 ANLAUFSCHEIBE 17,2X30X1,5 STOP DISK 17,2X30X1,5 2

15 460.32.015.000 INNENRING 22X17X20,5 INNER RING 22X17X20,5 1

20 460.32.056.000 AXIALLAGER 6X19X2 AXIAL BEARING 6X19X2 1

21 460.32.054.100 DRUCKPILZ 65 SX 2002 PRESSURE PIECE 65 SX 2002 1

22 460.32.019.000 SK.BUNDSCHRAUBE M10X20 HH COLLAR SCREW M10X20 1

23 460.32.005.100 KUPPLUNGSFEDER VERSTÄRKT 60/65 CLUTCH SPRING REINFORCED 60/65 6

L=27,5 D=2,1 L=27,5 D=2,1

24 0991 060203 SENKSCHRAUBE DIN7991 M6X20 8.8 FLAT H.SCREW DIN7991-M6X20 8.8 6

25* 0471 006007 SICHERUNGSRING DIN0471-6X0,7 CIRCLIP DIN0471-6X0,7 1

44 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2

45 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1

61 590.32.061.044 NEHMERZYLINDER KPL. 2003 OUTPUT CYLINDER CPL. 2003 1

64 547.32.064.000 ENTLÜFTUNGSCHR. MIT KAPPE BLEEDER SCREW WITH CAP 1

67 0770 300015 O-RING 30,00X1,50 NBR 70 O-RING 30,00X1,50 NBR 70 1

69 590.32.066.000 KOLBEN MIT O-RING UND KUGEL 03 PISTON WITH O-RING AND BALL 03 1

75 503.29.050.000 ENTLÜFT.SPRITZE HYDR. KUPPLUNG VENT INJEKTION HYDR. CLUTCH 1

05-461.32.0

LOCTITE 243

05-461.32.0

KICKSTARTER »KICKSTARTER 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.33.070.000 KICKSTARTER ALU 65 SX 2003 KICKSTARTER ALU 65 SX 2003 1

2 0760 142460 WELLENDICHTRING 14X24X6 B SHAFT SEAL RING 14X24X6 B 1

4 460.33.056.000 SPERRADFEDER RATCHET GEAR SPRING 1

5 460.30.078.100 SICHERUNGSSCHEIBE 14X20X1 LOCKING WASHER 14X20X1 1

6 460.33.052.000 SPERRAD RATCHET GEAR 1

7 460.33.069.000 ANSCHLAGBLECH STOP PLATE 1

8 460.33.050.000 KICKSTARTERWELLE KICKSTARTER SHAFT 1

9 460.33.051.000 STARTERRAD 29-Z STARTING GEAR 29-T 1

10 460.33.054.000 KICKSTARTERFEDER KICKSTARTER SPRING 1

11 460.33.055.000 MITNEHMERNABE DRIVING HUB 1

12 460.33.053.000 STARTERZWISCHENRAD 18-Z INTERMEDIATE GEAR 18-T 1

14 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2

15 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1

16 0797 060003 ZAHNSCHEIBE DIN6797-J 6,4 TOOTH LOCK WASH. DIN6797-A 6,4 1

05-461.33.0

LOCTITE 243

05-461.33.0

GETRIEBE »TRANSMISSION 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.33.011.100 LOSRAD 2.GANG 65 SX 2002 IDLER GEAR 2ND GEAR 65 SX 2002 1

2 460.33.012.200 SCHIEBERAD 6.GANG 65 SX 2002 SLIDING GEAR 6TH GEAR 65 SX 02 1

3 460.33.013.100 LOSRAD 3.GANG 65 SX 2002 IDLER GEAR 3RD GEAR 65 SX 2002 1

4 460.33.014.100 LOSRAD 4.GANG 65 SX 2002 IDLER GEAR 4TH GEAR 65 SX 2002 1

5 460.33.015.200 SCHIEBERAD 5.GANG 65 SX 2002 SLIDING GEAR 5TH GEAR 65 SX 02 1

6 460.33.016.200 LOSRAD 1.GANG 65 SX 2002 IDLER GEAR 1ST GEAR 65 SX 2002 1

7 460.33.002.100 ABTRIEBSWELLE 65SX 2001 COUNTER SHAFT 65SX 2001 1

8 460.33.001.000 ANTRIEBSWELLE 13-Z MAIN SHAFT 13-T 1

9 460.33.007.200 LOSRAD 5.GANG 65 SX 2002 IDLER GEAR 5TH GEAR 65 SX 2002 1

10 460.33.008.200 SCHIEBERAD 3./4.GANG 65SX 2002 SLIDING GEAR 3RD/4TH G.65SX 02 1

11 460.33.009.200 LOSRAD 6.GANG 65 SX 2002 IDLER GEAR 6TH GEAR 65 SX 2002 1

12 460.33.010.000 FESTRAD 2.GANG 16-Z SOLID GEAR 2ND GEAR 16-T 1

15 460.33.029.013 KETTENRITZEL 13-Z 60/65 SPROCKET 13-T 60/65 X

15 460.33.029.014 KETTENRITZEL 14-Z 65 SX 2002 SPROCKET 14-T 65 SX 2002 1

16 460.33.030.000 DISTANZBÜCHSE KETTENRITZEL DISTANCE BUSHING SPROCKET 1

17 460.33.031.000 O-RING 18,77X1,78 O-RING 18,77X1,78 1

18 0760 263560 WELLENDICHTRING 26X35X6 SHAFT SEAL RING 26X35X6 1

19 460.33.028.000 RILLENKUGELLAGER 20X42X12 GROOVED BALL BEARING 20X42X12 1

20 490.33.091.000 SEEGERRING AS20X1,75 DIN 471 CIRCLIP AS20X1,75 4

22 460.33.020.000 NADELKRANZ 14X18X8 NEEDLE BEARING 14X18X8 1

23 460.33.023.000 SICH.SCHRAUBE M6X10 SPEZIAL SPECIAL SCREW M6X10 1

24 490.33.013.000 ANLAUFSCHEIBE 12,1X25X1 STOP DISK 12,1X25X1 2

25 460.33.026.000 NADELLAGER NK12/12A 12X19X12 NEEDLE BEARING NK12 12X19X12 2

28 460.33.022.000 SICHERUNGSRING SW=17X1,2 CIRCLIP WS=17X1,2 2

29 460.33.025.000 RILLENKUGELLAGER SKF98203/C3 GROOVED BALL BEAR.SKF98203/C3 1

05-461.33.4

bm bp

ck ck

02-461.33.4

SCHALTUNG »SHIFTING MECHANISM 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 460.34.031.100 SCHALTHEBEL KPL. 65 SX 2001 SHIFT LEVER COL. 65 SX 2001 1

2 460.34.020.100 SCHALTSCHIENE 2001 SHIFT RAIL 2001 1

3 460.34.002.100 SCHALTGABEL ABTRIEBSWELLE RE. SHIFT FORK COUNTERSHAFT R/S 1

4 460.34.019.100 SCHALTSCHIENE 10X72MM 2001 SHIFT RAIL 10X72MM 2001 1

5 460.34.001.100 SCHALTGABEL ANTRIEBSWELLE 2001 SHIFT FORK MAIN SHAFT 2001 1

6 460.34.012.300 SCHALTWALZE 65 SX 2001 SHIFT ROLLER 65 SX 2001 1

7 460.34.019.052 FEDER SCHALTSCHIENE 2001 SPRING SHIFT RAIL 2001 4

8 460.34.005.044 SCHALTWELLE KPL. SHIFT SHAFT CPL. 1

9 503.34.018.100 SCHALTROLLE 6X8X5,2 SHIFTING ROLLER 6X8X5,2 3

10 460.34.091.100 DISTANZSCHEIBE-SET 2001 SPACER WASHER-SET 2001 1

0,2/0,5/0,6 MM 0,2/0,5/0,6 MM

11 460.34.015.100 SCHALTARRETIERUNG 60/65 2000 SHIFT DRUM LOCATING 60/65 2000 1

12 0991 060303 SENKSCHRAUBE DIN7991-M 6X30 FLAT HEAD SCREW DIN7991-M 6X30 1

13 460.34.002.200 SCHALTGABEL ABTR. 2.3.GANG SHIFT FORK COUNT. 2.3.GEAR 1

14 460.34.023.100 ARRETIERHEBELFEDER 2001 LOCKING LEVER SPRING 2001 1

15 460.34.024.100 ARRETIERHEBEL KPL. 65 SX 2002 LOCKING LEVER CPL. 65 SX 2002 1

16 0471 100010 SICHERUNGSRING DIN0471-10X1 CIRCLIP DIN0471-10X1 1

17 0625 618050 RILLENKUGELLAGER 61805 C3 BALL BEARING 61805 C3 2

20 0760 122050 WELLENDICHTRING 12X20X5 B SHAFT SEAL RING 12X20X5 B 1

22 460.34.027.000 NADELLAGER 12X18X12 2002 NEEDLE BEARING 12X18X12 2002 1

24 460.34.014.000 RÜCKHOLFEDER RETURN SPRING 1

25 460.34.009.000 DRUCKFEDER GLEITBLECH PRESSURE SPRING SLIDER PLATE 1

26 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1

27 0797 060003 ZAHNSCHEIBE DIN6797-J 6,4 TOOTH LOCK WASH. DIN6797-A 6,4 1

05-461.34.2

LOCTITE 243

05-461.34.2

KÜHLSYSTEM »COOLING SYSTEM 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 461.35.008.000 KÜHLER 65SX 2002 RADIATOR 65SX 2002 1

2 580.35.016.000 KÜHLERVERSCHLUSS KLEIN 1,4 BAR RADIATOR CAP SMALL 20,3 PSI 1

4 545.35.034.000 KÜHLERSCHUTZ LI.KURZ 60165 RADIATOR PROTECTOR L/S 60165 1

6 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 2

8 461.35.026.000 FORMSCHLAUCH ZYL.-KÜHLER 2002 PREFORMED HOSE CYL.-RADI. 2002 1

10 461.35.027.000 FORMSCHLAUCH WAPU-KÜHLER 2002 PREFORMED HOSE WAPU-RADI. 2002 1

13 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METRE 0,12

15 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 5

18 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 3

19 410.01.052.000 KABELTÜLLE D=12MM RUBBER SLEEVE D=12MM 3

20 420.13.037.200 SCHLAUCHBINDER GEMI 12/22 HOSE CLAMP GEMI 12/22 4

23 440.11.076.200 KABELBAND 200/3,6MM SCHWARZ CABLE TIE 200/3,6MM BLACK X

23 440.11.076.305 KABELBAND 300/4,8MM SCHWARZ CABLE TIE 300/4,8MM BLACK X

05-461.35.0

SPEZIALWERKZEUGE »SPECIAL TOOLS 65 SX / 2005

*NEUTEIL / NEW PART XNACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 560.12.001.000 UNIVERSALMONTAGEBOCK '96 UNIVERSAL MOUNTING RACK '96 1

2 491.12.008.000 AUSRÜCK-EINZIEHVORRICHTUNG MOUNTING TOOL 1

3 151.12.017.000 LAGERAUSZIEHER BUSHING EXTRACTOR 1

4 151.12.018.000 EINSATZ 12-16 MM INTERN.BEAR.PULLER 12-16 MM 1

5 6 899 785 LOCTITE 243 BLAU 6CCM LOCTITE 243 BLUE 6CCM 1

6 546.29.009.044 MAGNETABZIEHER M 27X1 KOKUSAN MAGNETIC PULLER M 27X1 KOKUSAN 1

7 490.12.004.000 HALTER FÜR PRIMÄRRAD HOLDER FOR PRIMARY WHEEL 1

9 151.12.021.000 HALTESCHLÜSSEL FÜR SCHWUNGRAD HOLDING WRENCH FOR ROTOR 1

10 461.29.006.100 EINSTELLEHRE 65 SX 2003 ADJUSTING PLATE 65 SX 2003 1

11 460.29.002.000 MOTORHALTER FÜR 60/65 CCM ENGINE BRACKET FOR 60/65 CCM 1

03-461.29.0

HOLZPLATTE UND STAHLPLATTE - SELBSTGEFERTIGT

WOODEN PLATE AND STEEL PLATE - HOME MADE

05-461.29.0

NOTIZEN »NOTES 2005

KTM-Sportmotorcycle AG

A–5230 Mattighofen

www.ktm.at

KTM Group Partner

Art.Nr.: 3.208.160 4/2004 Foto: Mitterbauer

3208160

ETK_65_SX_FG+MO_2005_3208160.qxp 2005 65 SX

Navigation menu

Versions of this User Manual:

Views

Navigation
