© 2017 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 1 de 2
Packet Tracer: configuración de OSPFv2 en un área única

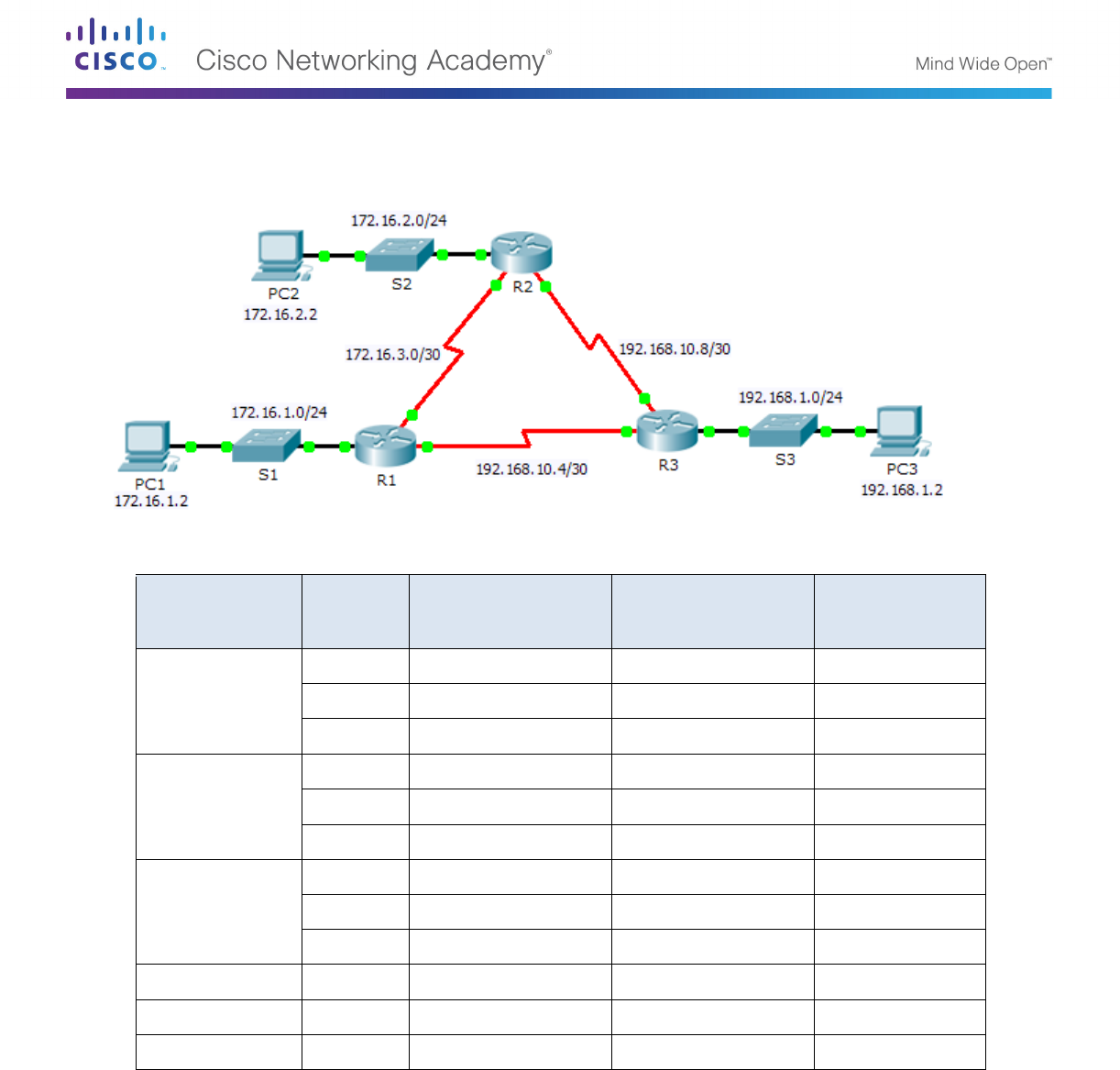

Topología
Tabla de direccionamiento
Dispositivo Interfaces
IP Address
(Dirección IP) Máscara de subred
Gateway
predeterminado
R1
G0/0 172.16.1.1 255.255.255.0 N/D
S0/0/0 172.16.3.1 255.255.255.252 N/D
S0/0/1 192.168.10.5 255.255.255.252 N/D
R2
G0/0 172.16.2.1 255.255.255.0 N/D
S0/0/0 172.16.3.2 255.255.255.252 N/D
S0/0/1 192.168.10.9 255.255.255.252 N/D
R3
G0/0 192.168.1.1 255.255.255.0 N/D
S0/0/0 192.168.10.6 255.255.255.252 N/D
S0/0/1 192.168.10.10 255.255.255.252 N/D
PC1 NIC 172.16.1.2 255.255.255.0 172.16.1.1
PC2 NIC 172.16.2.2 255.255.255.0 172.16.2.1
PC3 NIC 192.168.1.2 255.255.255.0 192.168.1.1
Objetivos
Parte 1: configurar el routing OSPFv2
Parte 2: verificar las configuraciones
Packet Tracer: configuración de OSPFv2 en un área única
© 2017 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 2 de 2
Aspectos básicos
En esta actividad, el direccionamiento IP ya está configurado. Usted es responsable de configurar la
topología de tres routers con OSPFv2 básico de área única y, a continuación, de verificar la conectividad
entre las terminales.
Parte 1: Configurar el routing OSPFv2
Paso 1: Configure el protocolo OSPF en el R1, R2 y R3.
Utilice los siguientes requisitos para configurar el routing OSPF en los tres routers:
- ID de proceso 10
- ID del router para cada router: R1 = 1.1.1.1; R2 = 2.2.2.2; R3 = 3.3.3.3
- Dirección de red de cada interfaz
- Interfaz LAN configurada como pasiva (no utilice la palabra clave default)
Paso 2: Verificar que el routing OSPF funcione.
En cada router, la tabla de routing ahora debe tener una ruta a cada red de la topología.
Parte 2: Verificación de las configuraciones
Cada computadora debe poder hacer ping a las otras dos computadoras. De lo contrario, revise las
configuraciones.
