FEATURES

For use with any SECURITY✚garage door openers having

an orange “learn” button.

Personalized Password:

Up to 10,000 possible

combinations. Password can be easily changed if desired.

Temporary Password:

Can be added for visitors or service

persons. This temporary password can be limited to a

programmable number of hours or a programmable number

of entries.

Rolling Code:

While your password remains constant until

you change it, the code between the Keyless Entry and the

receiver changes with each use, randomly accessing over

100 billion new codes.

Operation:

Opener activates when 4-digit password and

Enter button is pressed.

If wrong numbers are accidentally pressed, correction can be

made immediately. The Enter button will transmit only the

last four digits.

The Keypad will blink for 15 seconds after the password is

transmitted. During that time the Enter button can be used to

stop or reverse the door travel.

1

Model 976LM, 976LMC Security✚

Wireless Keyless Entry

NOTICE: To comply with FCC and or Industry Canada rules, adjustment or modifications of this

receiver and/or transmitter are prohibited, except for changing the code setting or replacing the

battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.

Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the

following two conditions: (1) this device may not cause harmful interference, and (2) this device

must accept any interference received, including interference that may cause undesired operation.

To prevent possible SERIOUS INJURY or DEATH from a moving

gate or garage door:

• ALWAYS keep remote controls out of reach of children. NEVER

permit children to operate, or play with remote control

transmitters.

• Activate gate or door ONLY when it can be seen clearly, is properly

adjusted, and there are no obstructions to door travel.

• ALWAYS keep gate or garage door in sight until completely closed.

NEVER permit anyone to cross path of moving gate or door.

WARNING

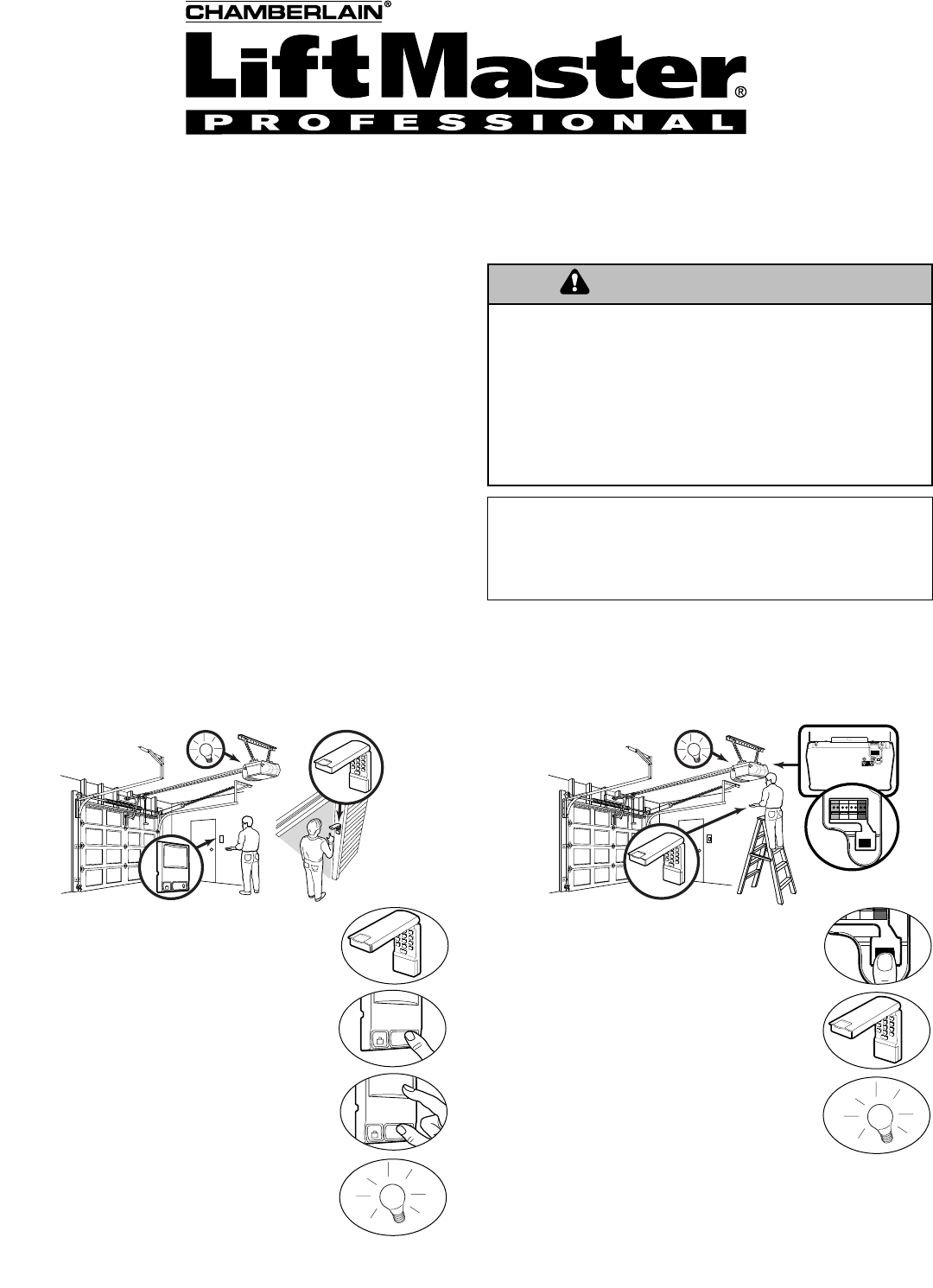

1. Enter a four digit personal identification

number (PIN) of your choice on the keypad.

Then press and hold ENTER.

2. While holding the ENTER button, press and

hold the LIGHT button on the Multi-Function

Door Control.

3. Continue holding the ENTER and LIGHT

buttons while you press the push bar on the

Multi-Function Door Control (all three buttons

are held).

4. Release buttons when the motor unit lights

blink. It has learned the code. If light bulbs

are not installed, two clicks will be heard.

1. Press and release the “learn” button on motor

unit. The learn indicator light will glow

steadily for 30 seconds.

2. Within 30 seconds, enter a four digit personal

identification number (PIN) of your choice on

the keypad. Then press and hold the ENTER

button.

3. Release the button when the motor unit lights

blink. It has learned the code. If light bulbs

are not installed, two clicks will be heard.

KG

1

3

9

7

5

KG

1

3

9

7

5

LOCK

LIGHT

SETTING THE PERSONAL ENTRY PASSWORD

We recommend that you program your password now, before you install the Keyless Entry. Then you can test the reception

at the mounting location before you proceed further.

USING THE “LEARN” BUTTON

USING THE MULTI-FUNCTION DOOR CONTROL

Side two contains instructions for installing the Keyless

Entry, changing the personal entry password and

setting a temporary password.

LOCK

LIGHT

LOCK

LIGHT

©2001, The Chamberlain Group, Inc.

114A2232C All Rights Reserved Printed in Mexico

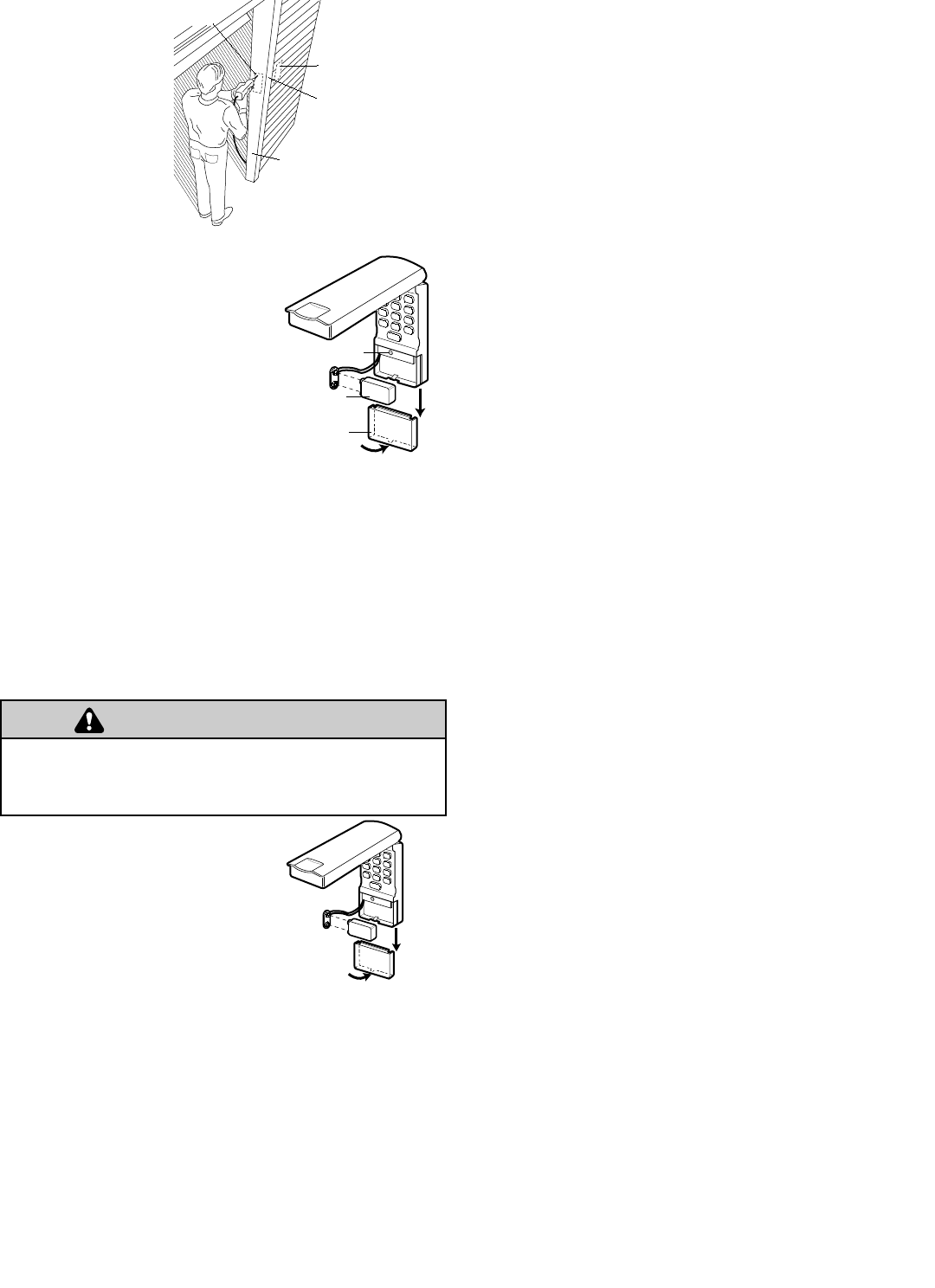

INSTALLATION

Choose a convenient

location for installation.

It should be at eye

level, reachable by the

shortest person who will

use it, and within sight

of the door.

For a one-piece door,

choose the optional

location shown in the

illustration to avoid

injury as the door

swings up and out.

Test the reception of the Keyless

Entry by operating your opener from

the selected location. Change the

location if necessary.

Remove the battery compartment

cover to access the bottom

mounting hole:

• Insert a small phillips screw driver

into the small hole at the bottom of

the cover and gently pull

outward to loosen.

• Slide the cover down to remove.

Center the keypad at eye level against the selected location.

Mark 4-1/4" up the centerline from the bottom and drill a 1/8"

pilot hole. Install top mounting screw, allowing 1/8" to protrude

above surface. Position keypad on screw head and adjust for

snug fit.

With cover open so bottom mounting hole is visible, use a

punch to mark hole. Remove keypad and drill 1/8" pilot hole.

Replace keypad and complete installation with bottom screw,

using care to avoid cracking plastic housing. Do not overtighten.

To replace the battery cover, insert the lip at the top and snap in

place.

THE KEYLESS ENTRYBATTERY

The 9 volt battery should produce

power for at least one year. Replace

when the keypad illumination

becomes dim.

Dispose of old batteries properly.

Door Jamb Edge

(Optional Location

for 1-Piece Door)

Keypad

Door Jamb Face

SECTIONAL DOOR ONLY

KEYPAD MUST BE INSTALLED

WITHIN SIGHT OF THE DOOR

Exterior Front Wall

1-Piece or

Sectional Door

Typical

Installation

Battery

Bottom

mounting hole

Battery

Cover

TO CHANGE AN EXISTING, KNOWN PIN

If the existing PIN is known, it may be changed by one

person without using a ladder.

1.Press the four buttons for the present PIN, then press and

hold the # button.

The opener light will blink twice. Release the # button.

2.Press the new 4-digit PIN you have chosen, then

pressENTER.

The motor unit lights will blink once when the PIN has been

learned.

Test by pressing the new PIN, then press ENTER. The door

should move.

TO SET ATEMPORARYPIN

You may authorize access by visitors or service people with a

temporary 4-digit PIN. After a programmed number of hours or

number of accesses, this temporary PIN expires and will no

longer open the door. It can be used to close the door even

after it has expired. To set a temporary PIN:

1.Press the four buttons for your personal entry PIN (not the

last temporary PIN), then press and hold the ✽button.

The opener light will blink three times. Release the

button.

2. Press the temporary 4-digit PIN you have chosen, then press

ENTER.

The opener light will blink four times.

3.To set the number of

hours

this temporary PIN will work,

press the number of hours (up to 255), then press✽.

OR

3.To set the number of

times

this temporary PIN will work,

press the number of times (up to 255), then press #.

The opener light will blink once when the temporary PIN has

been learned.

Test by pressing the four buttons for the temporary PIN, then

press Enter. The door should move. If the temporary PIN was

set to a certain number of openings, remember that the test

has used up one opening.To clear the temporary password,

repeat steps 1-3, setting the number of hours or times to 0 in

step 3.

SPECIAL NOTE: The temporary password can ONLY be

programmed to keypads working on a Chamberlain or

LiftMaster Garage Door Opener. It WILL NOT work on

keypads programmed to an external receiver.

The temporary password will continue to CLOSE the door even

after the time has expired. To eliminate this, program a new

temporary password into the keypad.

FOR SERVICE DIALOUR TOLLFREE NUMBER:

In the U.S. 1-800-528-2817

In Canada 1-800-654-4736

To prevent possible SERIOUSINJURYor DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor.

WARNING

CARACTÉRISTIQUES

Pour utilisation avec les ouvre-portes de Security✚ possédant un bou-

ton “learn” orange

.

Mot de passe personnalisé:

Jusqu’à 10,000 combinaisons possi-

bles. Le code peut être modifié facilement, si désiré.

Mot de passe temporaire:

On peut ajouter un mot de passe d’entrée

temporaire pour les visiteurs ou les préposés au service. Ce mot de

passe temporaire peut être limité à un nombre programmable

d’heures ou d’entrées.

Code variable:

Bien que le mot de passe soit le même à moins qu’il

ne soit changé, le code entre le système d’ouverture sans clé et le

récepteur change à chaque utilisation, accédant à plus de 100 mil-

liards de nouveaux codes de manière aléatoire.

Fonctionnement:

L’ouvre-porte est actionné lorsque le code à 4

chiffres est introduit et qu’il est appuyé sur le bouton Enter.

Si les mauvais chiffres sont introduits accidentellement, une correc-

tion peut être apportée immédiatement. Le bouton Enter ne transmet-

tra que les quatre derniers chiffres.

Le clavier clignotera pendant 15 secondes après transmission du mot

de passe. Pendant ce temps, on peut utiliser le bouton Enter pour

arrêter ou inverser le mouvement de la porte.

1

1. Introduire un numéro d’identification personnelle

(NIP) à quatre chiffres de son choix sur le pavé

numérique. Enfoncer et tenir ensuite le bouton

ENTER.

2. Tout en tenant le bouton ENTER, enfoncer et tenir

le bouton LIGHT sur la commande de porte multi-

fonction.

3. Continuer à tenir les boutons ENTER et LIGHT tout

en appuyant sur le gros bouton-poussoir de la com-

mande de porte multifonction (les trois boutons sont

tenus).

4. Relâcher les boutons lorsque l’éclairage du moteur

clignote. Il a appris le code. Si les ampoules ne

sont pas posées, deux clics se feront entendre.

1. Enfoncer et tenir le bouton LEARN sur le moteur. Le

témoin lumineux learn s’allumera en continu pen-

dant 30 secondes

2. Dans un délai de 30 secondes, introduire un numéro

d’identification personnelle (NIP) à quatre chiffres

de son choix sur le pavé numérique. Enfoncer et

tenir ensuite le bouton ENTER.

3. Relâcher le bouton lorsque l’éclairage du moteur clig-

note. Il a appris le code. Si les ampoules ne sont

pas posées, deux clics se feront entendre.

KG

1

3

9

7

5

KG

1

3

9

7

5

LOCK

LIGHT

DÉFINITION DU MOT DE PASSE PERSONNEL

Nous vous recommandons de programmer votre mot de passe maintenant, avant d’installer l’Entrée sans clé. La réception peut alors être

testée à l’emplacement de montage avant de procéder ultérieurement.

UTILISATION DU BOUTON « LEARN »

UTILISATION DE LA COMMANDE DE PORTE MULTIFONCTION

Le côté deux contient des instructions pour l’installationde

l’Entrée sans clé, changer votre mot de passe personnel et pour la

définition d’un mot de passe temporaire.

LOCK

LIGHT

LOCK

LIGHT

Modèle 976LM, 976LMC Security✚

Système d’Éntrée sans clé

Afin d’éliminer les risques de BLESSURES GRAVES ou de MORT découlant

de l’actionnement d’une clôture ou d’une porte de garage:

• TOUJOURS garder les télécommandes hors de la portée des enfants. NE

JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.

• Actionner la clôture ou la porte UNIQUEMENT lorsqu’elle est clairement

visible, correctement ajustée et que le mécanisme est libre de toute

entrave.

• TOUJOURS garder la clôture ou la porte de garage en vue jusqu’à sa

fermeture complète. NE permettez à quiconque de passer lorsqu’une

clôture ou une porte est en mouvement.

AVERTISSEMENT

AVIS : Les règles de la FCC interdisent tout ajustement ou toute modification de ce récepteur et/ou

de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N’EXISTE AUCUNE AUTRE

PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR L’UTILISATEUR.

Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU

BUREAU. L’utilisation est sujette aux deux conditions ci-après: (1) ce dispositif ne peut causer des

interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une

interférence pouvant causer un fonctionnement non désiré.

INSTALLATION

Choisir un emplacement

commode pour l’installa-

tion. Cet emplacement doit

être au niveau des yeux,

doit pouvoir être rejoint par

la personne la plus petite

qui l’utilisera, et doit être

en vue de la porte.

Pour les portes rigides,

installer comme montré

afin de ne pas être blessé

lorsque la porte s’ouvrira.

Tester la réception de

l’émetteur en activant l’ouvre-porte

depuis l’emplacement choisi. Changer

l’emplacement si nécessaire.

Retirer le couvercle du compartiment à

piles pour accéder au trou de fixation au

bas:

• Insérer un petit tournevis phillips dans

le petit trou au bas du couvercle et tirer

délicatement vers l’extérieur pour

desserrer.

• Faire glisser le couvercle vers le bas

pour l’enlever.

Centrer le clavier à la hauteur des yeux

sur l’emplacement choisi. Marquer 4-1/4

po jusqu’au centre à partir du bas et

percer un avant-trou de 1/8 de po. Poser la vis en la laissant dépasser

de 1/8 po au-dessus de la surface. Placer le clavier sur la tête de la vis

et ajuster pour qu’il tienne bien en place.

Avec le couvercle du compartiment de la pile ouvert et le trou de fixation

au bas visible, utiliser un poinçon pour marquer le trou. Enlever le

clavier et percer un avant-trou de 1/8 de po. Remettre le clavier et ter-

miner l’installation en vissant la vis au bas et en évitant de fendre le

carter en plastique. Ne pas trop serrer.

Pour remettre le couvercle du compartiment à piles en place, insérer le

rebord dans la partie supérieure et enclencher en place.

LA PILE DE SYSTÉME D’ÉNTRÉE SANS CLÉ

La pile 9 V devrait durer au moins un an.

La remplacer si l’illumination du clavier est

affaiblie.

Se débarrasser des vieilles piles

convenablement.

MODIFICATION DU MOT DE PASSE PERSONNEL

Appuyer sur les quatre boutons pour le mot de passe présent, appuyer

sur le bouton # et le tenir.

L’éclairage de l’ouvre-porte clignotera deux fois. Relâcher le bouton.

Introduire le nouveau mot de passe à quatre chiffres choisi, puis appuy-

er sur Enter.

L’éclairage de l’ouvre-porte clignotera une fois une fois le mot de passe

mémorisé.

Faire un essai en introduisant le nouveau mot de passe, puis appuyer

sur Enter. La porte devrait bouger.

DÉFINITION D’UN MOT DE PASSE TEMPORAIRE

En plus du mot de passe personnel qui peut être utilisé à tout moment,

un mot de passe temporaire à quatre chiffres peut être ajouté pour la

commodité de visiteurs ou de préposés au service. Ceci permet aux

personnes autorisées d’avoir un accès temporaire. Après un nombre

programmé d’heures ou d’accès, ce mot de passe temporaire expire et

n’ouvrira plus la porte. Le mot de passe temporaire peut être utilisé

pour fermer la porte même après l’expiration du code, jusqu’à program-

mation d’un nouveau mot de passe temporaire. Pour changer le mot de

passe temporaire:

1. Appuyer sur mot de passe personnel (non le dernier mot de passe

temporaire), appuyer ensuite sur le bouton ✽et le tenir.

L’éclairage de l’ouvre-porte clignotera trois fois. Relâcher le bouton.

2. Introduire le mot de passe temporaire à quatre chiffres choisi, puis

appuyer sur Enter.

L’éclairage de l’ouvre-porte clignotera quatre fois.

3. Pour fixer le nombre d’heures d’utilisation de ce mot de passe tem-

poraire, introduire le nombre d’heures (jusqu’à 255), appuyer

ensuite sur le bouton ✽.

OU

3. Pour fixer le nombre de fois d’utilisation de ce mot de passe tempo-

raire, introduire le nombre de fois (jusqu’à 255), appuyer ensuite sur

le bouton #.

L’éclairage de l’ouvre-porte clignotera une fois lorsque le mot de passe

temporaire aura été mémorisé.

Faire un essai en appuyant sur les quatre boutons du mot de passe

temporaire, puis appuyer sur Enter. La porte devrait bouger. Si le mot

de passe temporaire a été fixé à un certain nombre d’ouvertures, ne

pas oublier que le test a utilisé une ouverture. Pour effacer le code

temporaire, répéter les étapes 1 à 3. Régler le nombre d’heures ou d’u-

tilisations à 0 à la troisième étape.

REMARQUE SPÉCIALE: Le mot de passe temporaire est UNIQUE-

MENT programmable sur des claviers fonctionnant avec des ouvre-

portes de garage Chamberlain ou Liftmaster. Il ne FONCTIONNERA

PAS sur des claviers programmés à un récepteur externe.

Il sera possible de FERMER la porte à l’aide du mot de passe même

après son expiration. Pour éviter cela, programmer un nouveau mot de

passe temporaire sur le clavier.

POUR LE SERVICE, PRIÈRE DE COMPOSER NOTRE

NUMÉRO SANS FRAIS:

1-800-654-4736

© 2001, The Chamberlain Group, Inc.

114A2232C Tous droits réserves. Imprimé au Mexique

Clavier

LE CLAVIER DOIT ÊTRE INSTALLÉ

EN VUE DE LA PORTE

Mur avant extérieur

Porte rigide ou articulée

Bordure étroite

du montant de porte

(emplacement en option

pour les portes rigides)

Face du jambage de porte

PORTE ARTICULÉE SEULEMENT

Installation

typique

Pile

Trou de

fixation au bas

Couvercle du

compartiment

de la pile

Pour prévenir d’’eventuelles BLESSURES GRAVES ou la MORT:

• Ne JAMAIS laisser de petits enfants à proximité des piles.

• Aviser immédiatement un médecin en cas d’ingestion de la pile.

AVERTISSEMENT
