www.unique-rc.net www.uniquemodelrc.com

请使用前详细阅读此说明书。

请妥善保管此说明书。

中文说明书

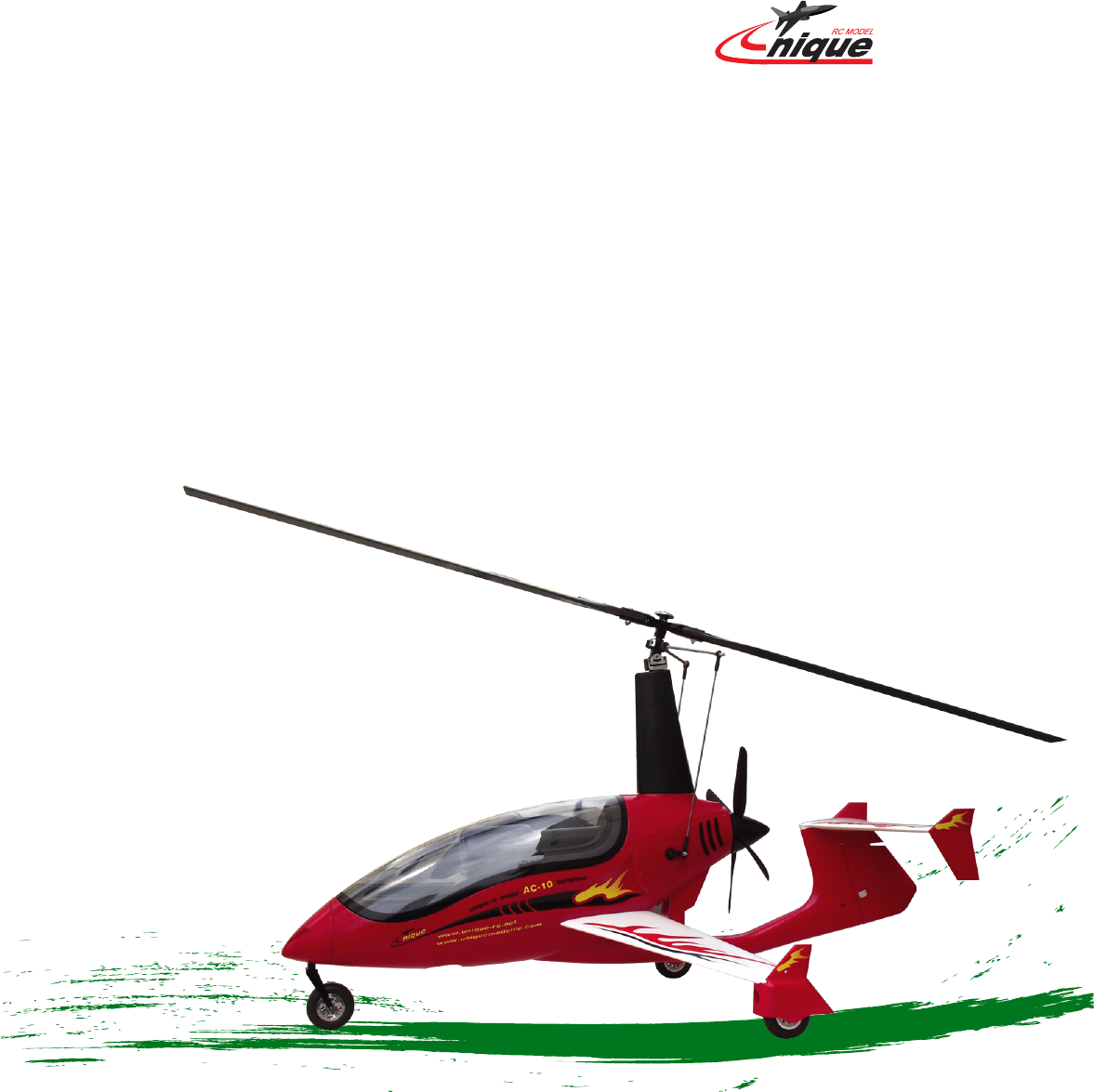

AC10 旋翼机模型飞机

UNIQUE RC MODEL

AC10

重要声明

尊敬的客户

AC10旋翼机是比较特殊的飞行器，在您使用前请务必详细阅读使用说明，如有技术问题请致电厂家

技术部咨询，请勿按自己的理解组装、调试 。

为避免不必要的纠纷，请您在购买公司商品前，请仔细阅读以下协议，您正式订购后即表示您已

了解并同意如下协议条款,相关质量问题的承诺按如下约定。

一、本公司产品出厂以经过严格检验，如有缺少配件等问题请在收货前开箱验收，及时联系厂家，如

发现严重的外观变形等问题，请立即联系厂家，使用不当或商品有任何碰撞及磨损的，厂家不负任何

责任。

二、模型产品是易损产品，正确使用不会造成部件损坏，使用不当均会造成个别部件损坏，对于初学

者更是容易损坏、电机、电调、舵机、模型机身都属易损件，短时间内损坏都不属质量问题，厂家不

给予任何维修、退换及赔偿的服务。

三、买家不能因为个人认为的产品性能差异（如新手不会操作）、材质制造差异、其它差异提出退换

货要求。

四，公司尽最大努力保证我们的产品图册、网站上信息的准确度。文件和图表有不准确或者印刷错

误，敬请见谅！

优雷特航空模型有限公司

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 1 �

目录

重要声明...............................................................

目录 、AC10基本参数...................................................1

AC10纯旋翼机部件分解图 ..............................................2

AC10纯旋翼机产品特点 ................................................3

飞行环境警示图，下列情况禁止飞行 ....................................3

AC10 旋翼机设置、调试、飞行注意事项 .................................4

AC10 动力电池配置要求 、飞行重心、初始迎角 ..........................4

滑跑起飞注意事项 ....................................................4

开箱部件表 ..........................................................5

安装步骤 后起落架 (第一步)............................................5

安装前起落架、机头罩、机翼、轮罩 （第二、第三、第四、第五步）.........6

安装 平尾、小垂尾 (第六、七步.).......................................7

安装 螺旋桨、旋翼头骨架方形铝管(第八、第九步).........................7

安装 旋翼头组件、操纵摇臂（第十、第十一步）...........................8

安装 旋翼臂、副翼 升降舵操纵杆到舵机（第十二、第十三、步）............8

主旋翼与大桨夹固定松紧程度控制方法 ..................................9

MODEL 1 模式 副翼、升降舵、方向舵、油门 操控示意图 .................10

MODEL 2 模式 副翼、升降舵、方向舵、油门 操控示意图 .................11

AC10 基本参数

主旋翼直径：1320 毫米

机身 长度： 940 毫米

宽 度： 530 毫米

高 度： 690 毫米

起飞 重量： 2200 克

1

1

1

1

1

1

1

1

1

1

1

压桨垫片

21

19

20

18

16

17

左后轮轮胎

左后轮轮罩A

后起落架钢丝

左、右侧机翼

15

13

14

12

11

左后轮轮档

左后轮轮罩B

舵机左侧摇臂

螺旋桨整流罩座

四叶螺旋桨

压桨螺母

整流罩

1

1

1

1

1

1

1

数量

1

1

备注

名 称

右后轮轮轮胎

9

8

6

5

7

飞机机头

3

2

序号

1

4

方向轮摇臂轴固定轴套

方向轮前叉

方向轮轮胎

方向轮轴

右后轮轮档

右后轮轮罩B

右后轮轮罩A

2

10

0.25

1

1

A4

MM

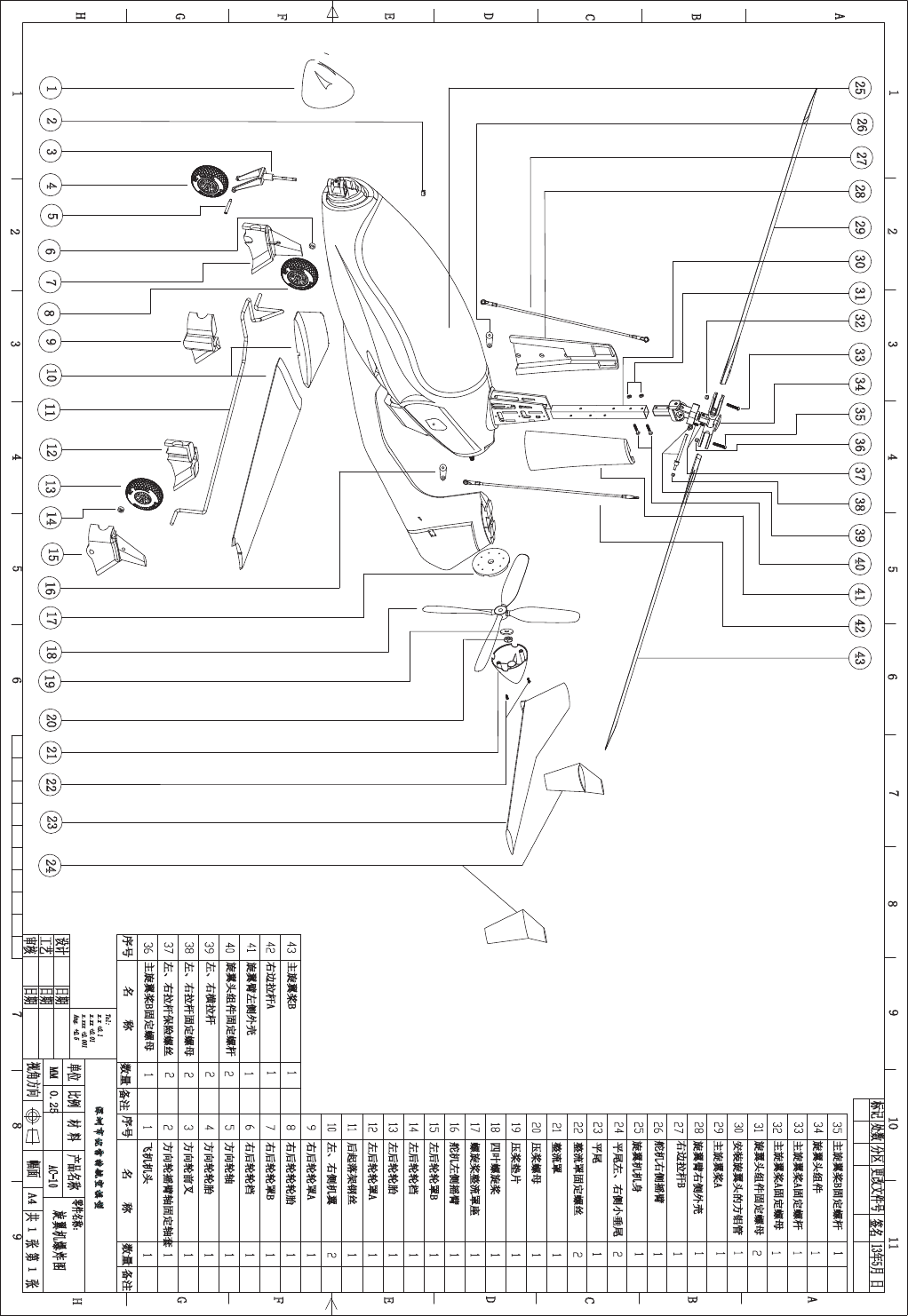

旋翼机爆炸图

视角方向

零件名称：

日期

日期

日期

工艺

审核 共 张 第 张

设计 单位

幅面

比例 材 料 产品名称

Tol:

x.x +0.1

x.xx +0.01

x.xxx +0.001

Ang. +0.5

AC-10

分区

处数 更改文件号

标记 13年5月 日

签名

22

23

24

25

26

27

28

29

30

31

32

33

34

35

序号 名 称 数量 备注

36

37

38

39

40

41

42

43

整流罩固定螺丝

平尾

平尾左、右侧小垂尾

旋翼机机身

舵机右侧摇臂

右边拉杆B

旋翼臂右侧外壳

主旋翼桨A

安装旋翼头的方铝管

旋翼头组件固定螺母

主旋翼桨A固定螺母

主旋翼桨A固定螺杆

旋翼头组件

主旋翼桨B固定螺杆

主旋翼桨B固定螺母

左、右拉杆保险螺丝

左、右拉杆固定螺母

左、右横拉杆

旋翼头组件固定螺杆

旋翼臂左侧外壳

右边拉杆A

主旋翼桨B

2

1

2

1

1

1

1

1

1

2

1

1

1

1

1

2

2

2

2

1

1

1

B

E

D

C

F

56

4

F

9

78

A

A

B

C

D

E

G

H

3

2

1

G

H

1

2345678910 11

123412

10 18 20 21

19

25 26 28 29 30 31

9

8

7

522

13 16

15 24

23

11 14

27 33

32 37 38

36

35

34

17

43

42

41

39 40

6

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 2 �

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 3 �

AC10 旋翼机产品特色

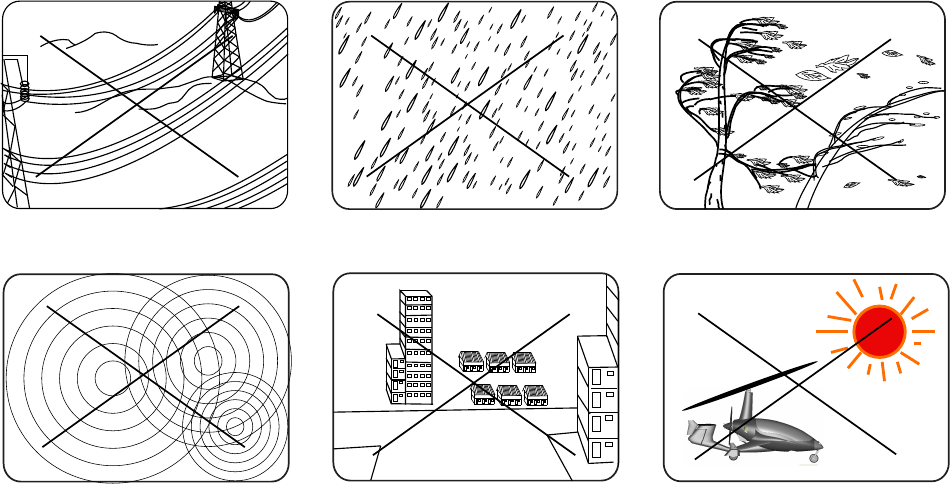

下列情况禁止飞行！

不要在高压电线附近飞行！

不要在下雨天飞行！

不要在4级风力以上的天气飞行！

不要阳光下暴晒！

不要在城市、村庄、建筑物附近

飞行！

不要在有电磁波干扰的地区飞行！

特色 1:首创采用铝合金、木板、EPO混合结构，自主产权国家专利。

2:主旋翼不包含任何动力、真正纯净的旋翼机。

3:可以折叠的主旋翼,方便装入轿车运输。

4:高弹性PU发泡轮胎，有效缓解降落时地面的冲击。

5:高弹性轮胎和高弹性后起落架更适于草地起飞。

正确的组装调试后，AC10 会给你展示她的纯净的旋翼机结构，十足的动力、优异的飞行性

能，并且在主旋翼不包含任何动力情况下，展示她精彩的短距起降特性，同时展示它充满动感与

时尚潮流的流线形气动外型设计。

正确的操控 AC10 会发挥强劲的动力性能，会体现不同于固定翼的飞行感受，也会体现不同

于直升飞机的飞行感受，让你在固定翼与直升机的飞行之间穿越！您飞过AC-10吗？

AC10 纯旋翼机有着精准的操控性能、动感的气动外形、良好的短距离起飞和降落特性，更适

合于在相对较小的空域飞行、每一个转弯都展现着动感的身影、都会发出震撼的气流震荡声响。

高弹性PU发泡轮胎更适合于在草地起降。

AC10 独具匠心的流线型气动外形、与现代新型结构的有机融合，打破了一个世纪以来旋翼机

的沉积，彻头彻尾地改变了旋翼机的简陋！将古老的旋翼机推向了现代飞行器发展潮流的宝座！

拥有AC10就拥有了简洁中的奢华，拥有AC10就拥有世界飞行器发展潮流的尊贵！

14.5度

动力电池

14.5度

动力电池

43

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 4 �

[E.POINT] 1:AIL 100/100

2:ELE 100/100

3:THR 100/100

CH1:AILE 4:RUD 100/100

5:GEA 100/100

100% 100% 6:FLP 100/100

7:AU1 100/100

8:AU2 100/100

[E.POINT] 1：AIL 100/100

2：ELE 100/100

3：THR 100/100

CH1:AILE 4：RUD 100/100

5：GEA 100/100

100% 100% 6：FLP 100/100

7：AU1 100/100

8：AU2 100/100

右图：两个独立通道比例

也都设置为100%

[ELEVON]

MIX ACT

(L) (R)

RATE-AIL1 ＋100% ＋100%

AIL2 ＋100% ＋100%

ELE2 ＋100%

ELE1 ＋100%

左图：遥控器副翼和升降混控，其他混控取消，两个通道

比例设置100%。

1、请设置遥控器为副翼升降混控模式，注意两个通道的舵量设置一定相同，设置附图说明

AC10-旋翼机、设置 、调试、飞行注意事项！

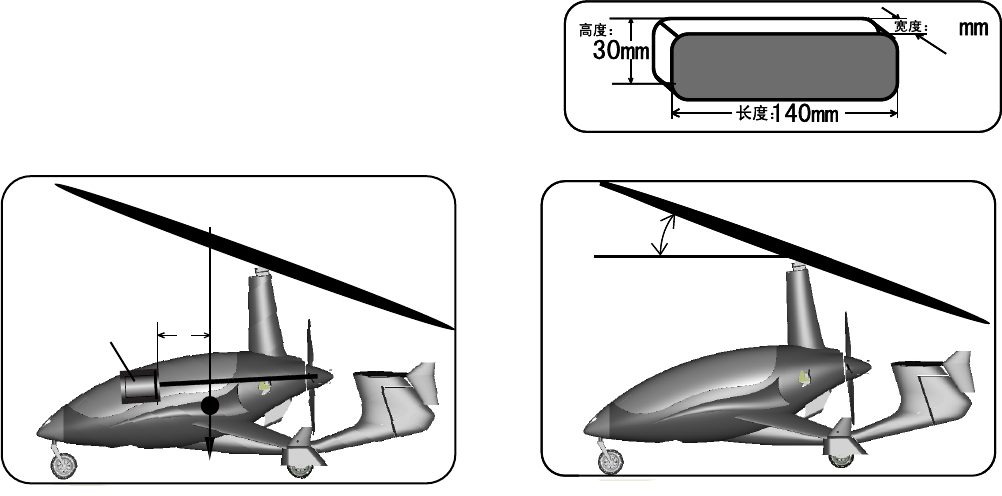

2：AC10 动力电池的要求、飞行重心、初始迎角。

重量：375克

动力电池是搭配重心的关键部件，请按照要求配置，动力

电池的重量：375克，长度：140毫米宽度43毫米 高度：

30毫米 容量：3300毫安时,放电倍率25CC以上。

3:AC10 滑跑起飞注意事项！

为使主旋翼提早积累较高的转速，起飞时要注意迎风起飞，禁止顺风起飞，主旋翼要有一定

转速、（当主旋翼的旋转速度不断提高，产生"嗖嗖"的声音之后）！方可拉杆起飞。

在无风起飞滑跑时，当飞机刚开始滑跑时，可以将升降舵摇杆拉到最大。来增加主旋翼的迎

角，主旋翼转速已经达到一定转速时，要及时将升降舵摇杆回中，继续滑跑主旋翼发出嗖嗖的

声音时，说明主旋翼转速已经达到起飞条件，方可轻拉杆起飞请务必注意此起飞事项！

主旋翼初始迎角

飞行重心

69mm

动力电机

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 5 �

打开包装盒你会看到12个部件，

机身（1）， 平尾（1）， 垂尾（2）， 前轮脚架（1）

轮罩（2）， 旋翼头组件（1）， 旋翼桨（2）， 操控杆（2）

推力桨（1） 浆罩（1） 左机翼（1） 右机翼（1）

配件包，（胶水） ，工具（1）， 视频说明光盘）（1）

开箱部件表

迎风滑跑起飞

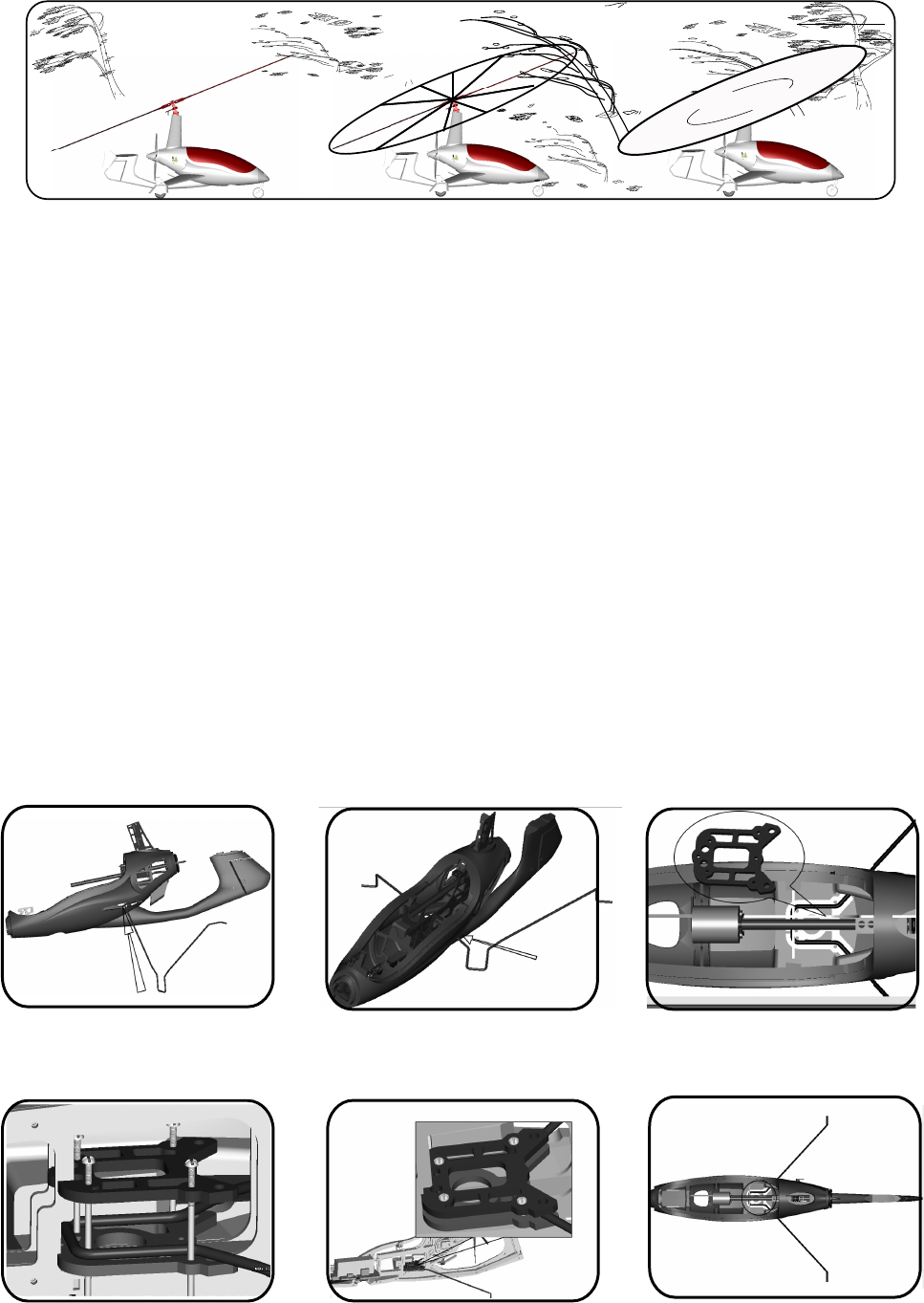

1:安装后起落架

将起落架穿入机身

转动方向，穿过机身

螺丝位置图示

将4棵螺丝分别穿入

扭紧四角的4颗螺丝

确保起落架在机身的中间

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 6 �

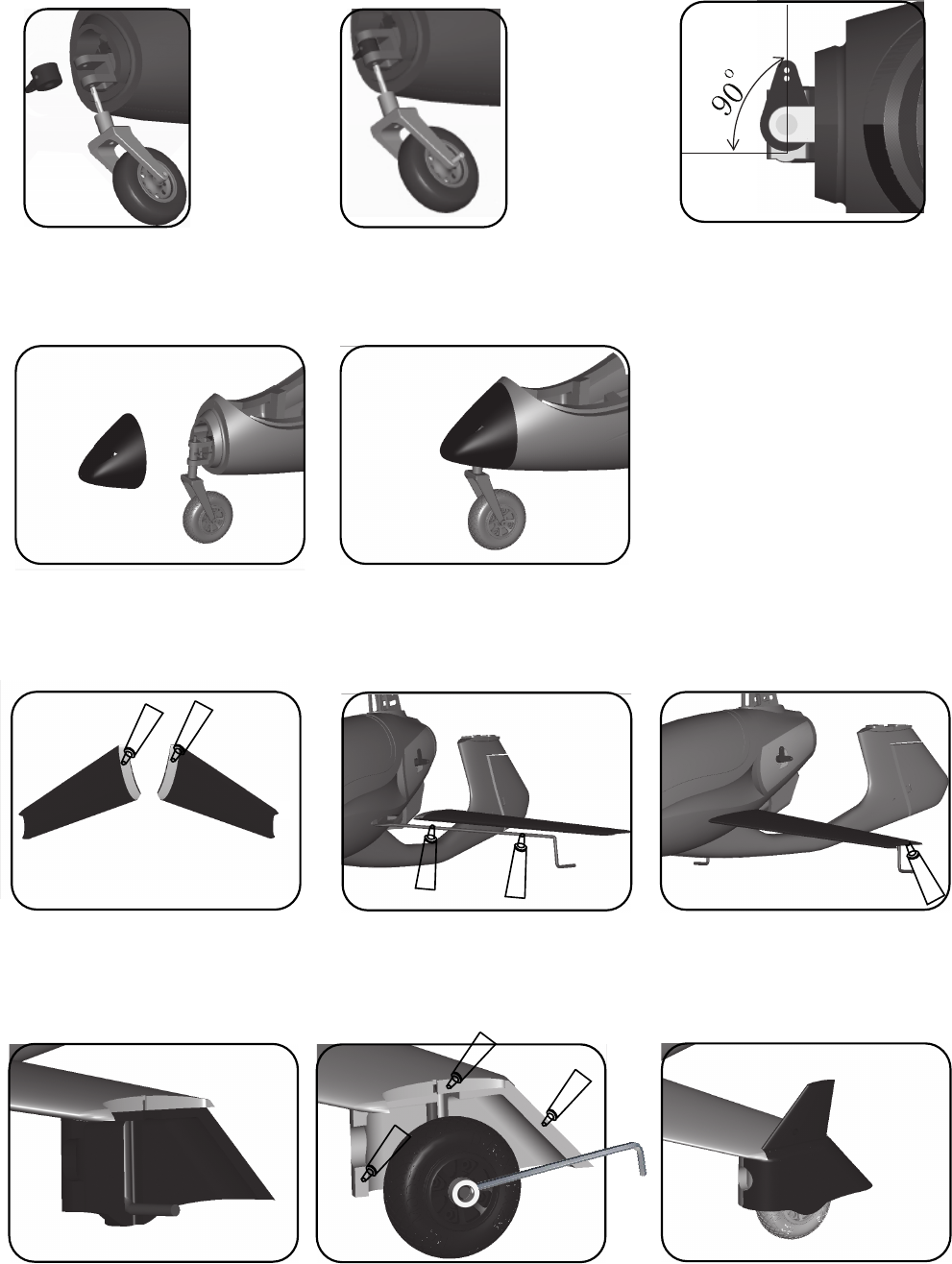

2:安装前起落架 ，请按照图示步骤调试安装前轮转向机构

3:安装机头罩

4:安装机翼

5:安装轮罩

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 7 �

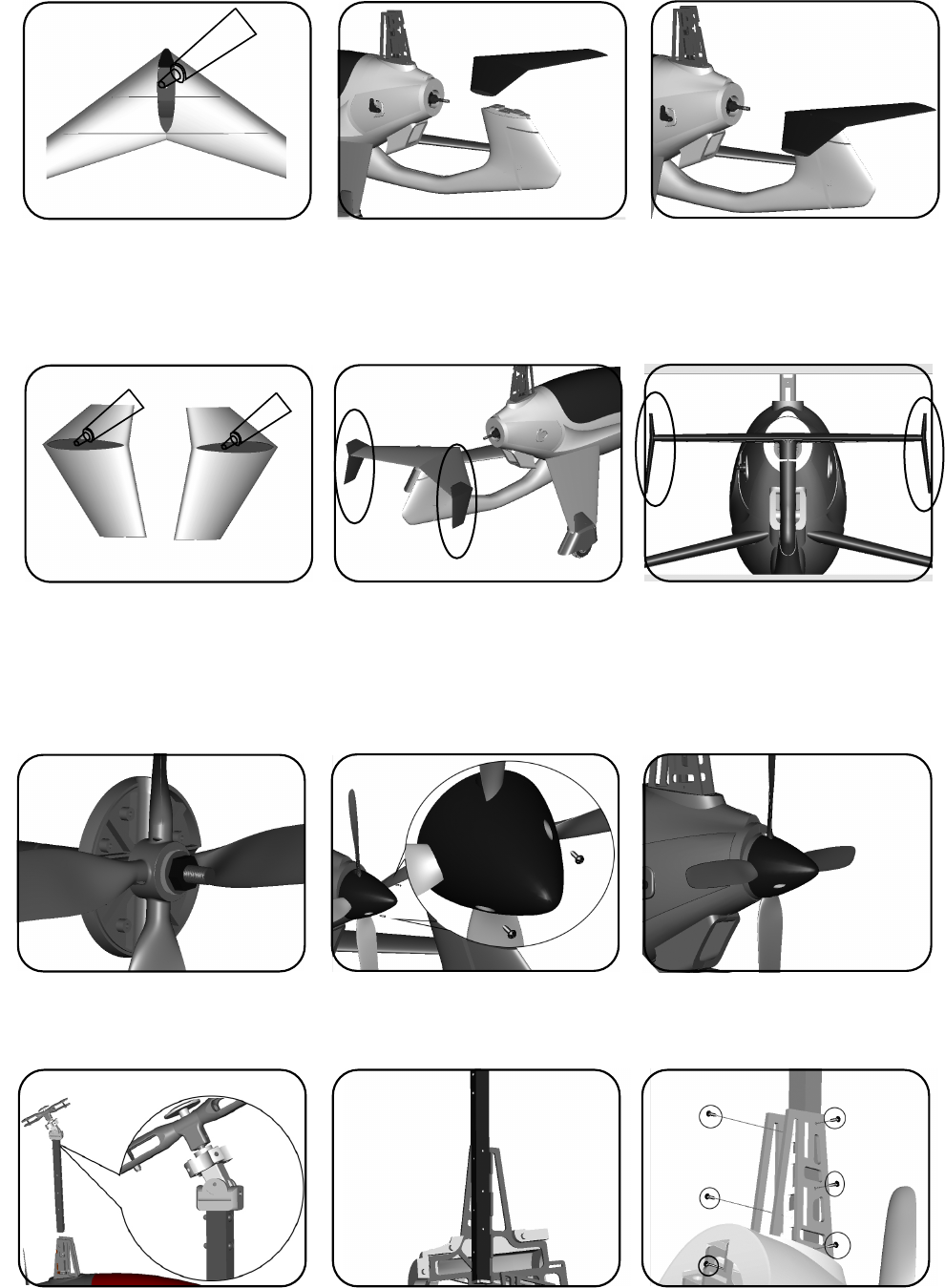

在两个小垂尾中间凹槽中均匀涂胶，对准平尾两侧结合面，分别压入连个小垂尾，确保

接触面粘接到位。

7:安装 小垂尾

在平尾中间凹槽中均匀涂胶，对准垂尾上方的结合面，压入确保接触面粘接到位。

6:安装 平尾

8:安装螺旋桨

9:安装旋翼头组件

固定两侧和前后方向的螺丝

注意方管安装时要将方管插到底部

注意方管安装时要将方管插到底部

前方

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 8 �

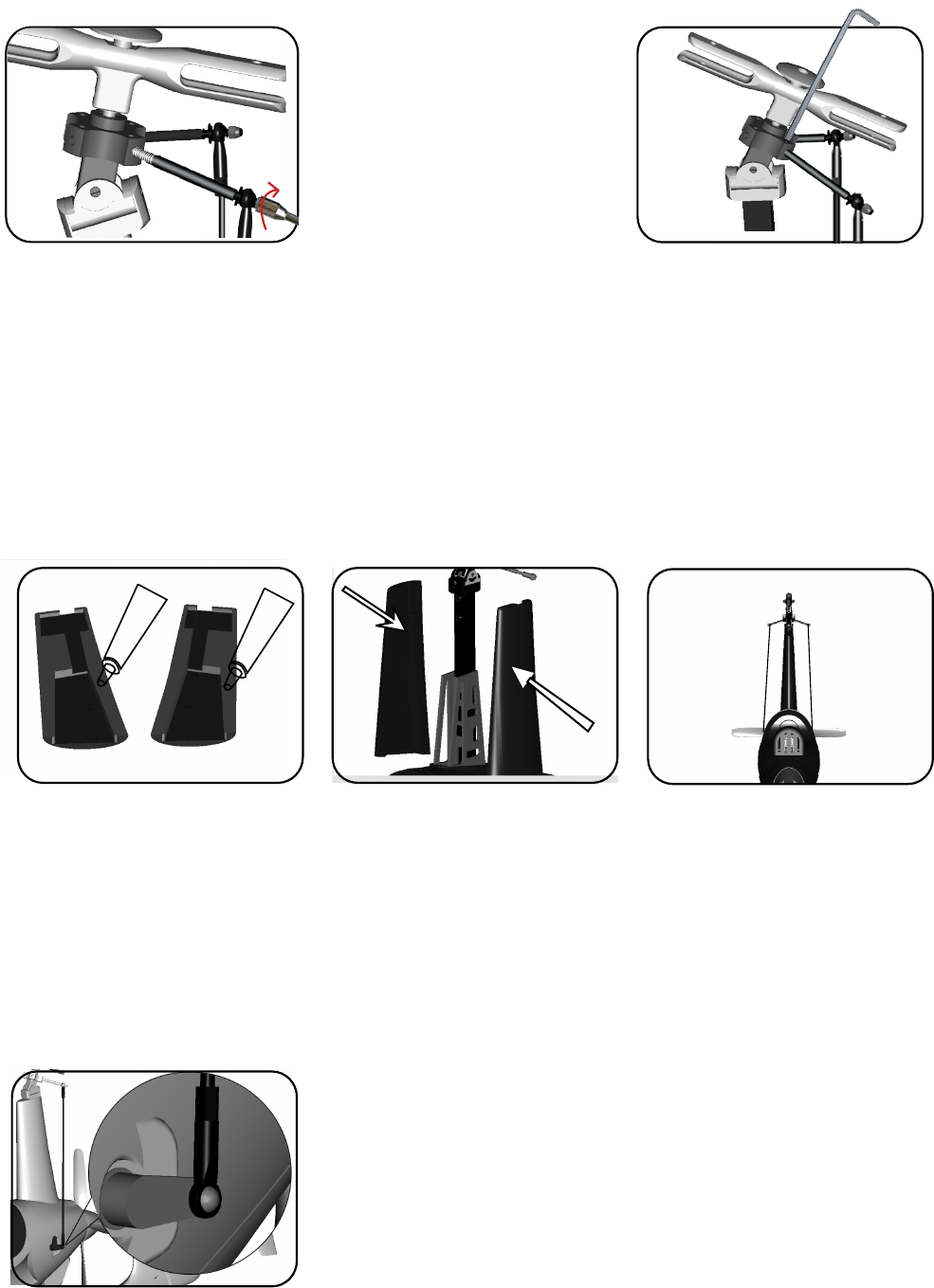

10:安装旋翼头操纵摇臂

将摇臂有平台的一端穿入旋翼臂孔中.

11:安装旋翼臂

12:安装 副翼、升降舵操纵杆到舵机球头

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 9 �

注意事项！

1：在安装操纵杆前，请将机身两侧的舵机分别接在，接收机的 （副翼通道）1通道和

（升降舵通道）2通道.

电调接在（油门通道）3通道.

机头前部的转向舵机，接在（方向舵通道）第四通道， 然后分别调整4个通道的微

调到中间位置，再打开遥控，接通飞机的电源，让舵机回中，再安装操纵杆。

2：操纵杆的长度在出厂前已经确定，请不要做任何调整，以免改变飞机的初始出厂设置。

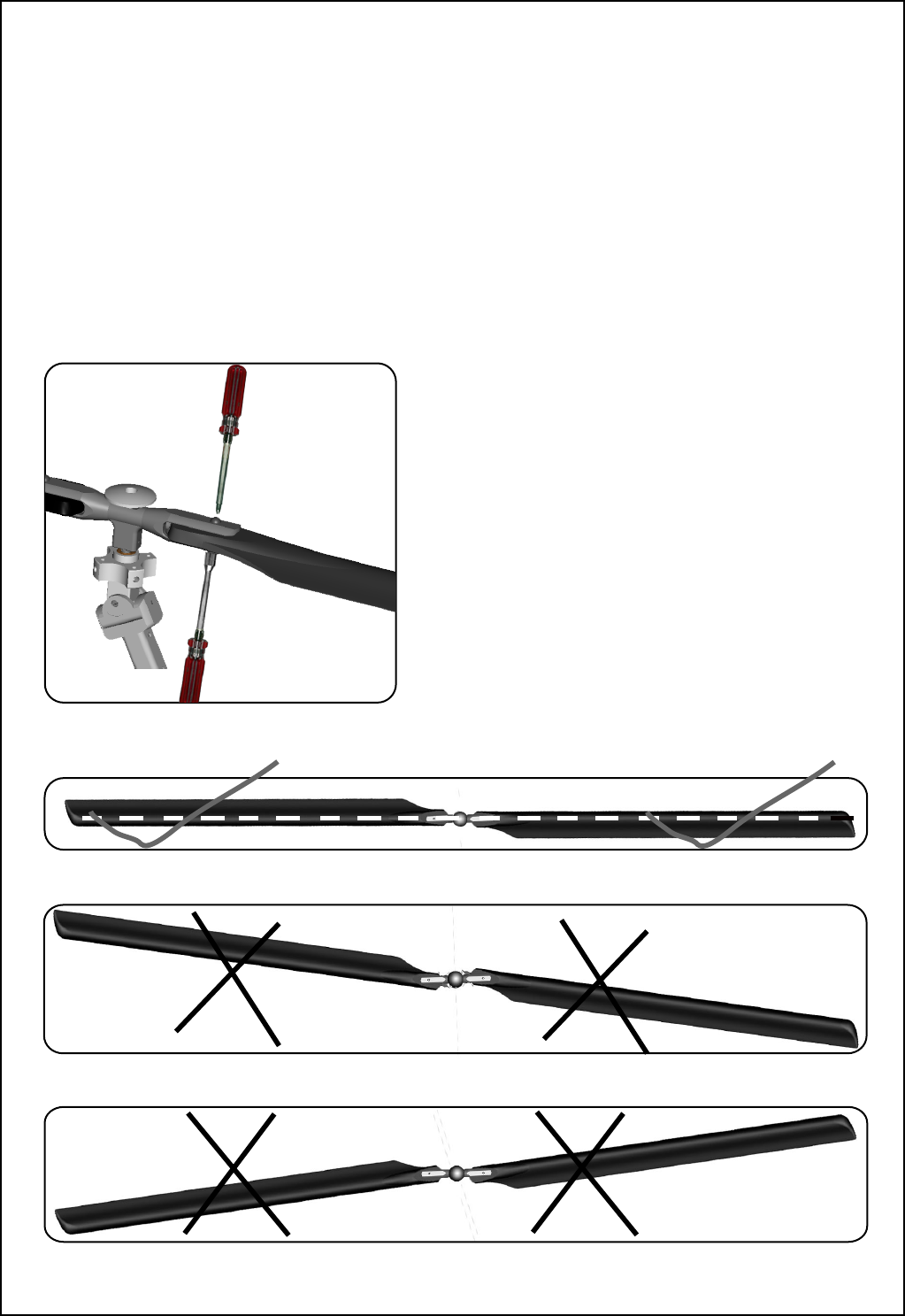

13:主旋翼与大桨夹松紧程度控制方法

用适度的力量扭紧螺丝 ，太松在主旋翼启动

时容易转动弯曲，由于安装误差不能保证主旋翼

两边，与大桨夹在一条绝对直线上。所以在主旋

翼转动时会在离心力的作用下将两只主旋翼拉

直。太紧无法依靠离心力拉直主旋翼，太松动主

旋翼在启动前期容易折弯！

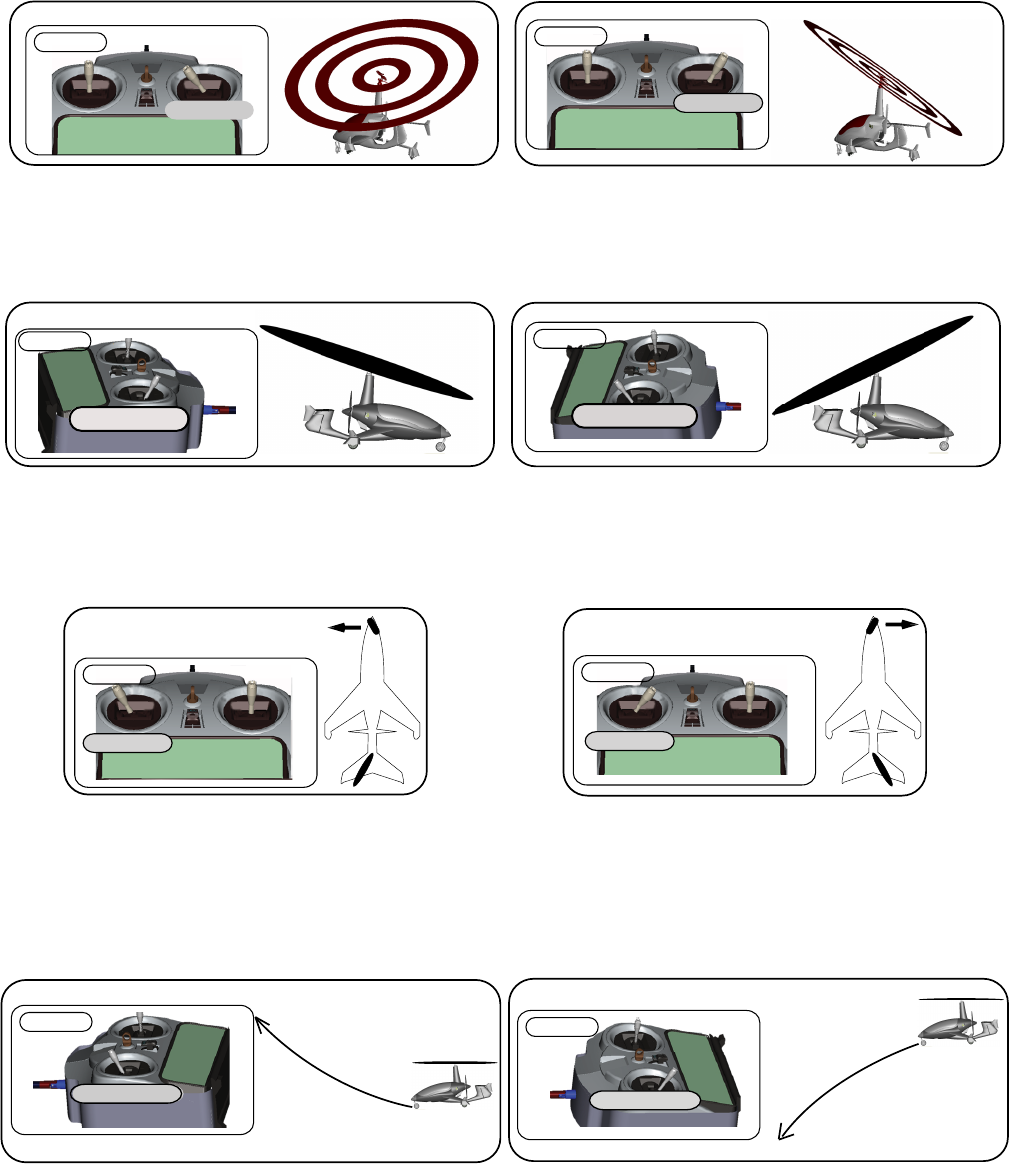

MODEL 1

副翼摇杆向右

MODEL 1

升降舵摇杆向前推

MODEL 1

MODEL 1

油门 摇杆向后拉

副翼摇杆向左

MODEL 1

方向舵向左

MODEL 1

方向舵向右边

油门摇杆向前推

MODEL 1

MODEL 1

油门 摇杆向后拉

向左边转弯 向右边转弯

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 10 �

MODEL 1 模式（右手油门模式）副翼、升降舵、油门、方向舵操控示意图

副翼摇杆往左，主旋翼向左，飞机向左倾斜。

副翼摇杆往右，主旋翼向右，飞机向右倾斜。

升降摇杆向前，主旋翼向前，飞机低头。

升降摇杆向后，主旋翼向后，飞机抬头。

副翼

副翼

升降舵

升降舵

方向舵

方向舵

油门

油门

方向舵摇杆向左，方向舵向面向左，前

轮胎向左转弯。

方向舵摇杆向右，方向舵向面向右，前

轮胎向右转弯。

油门摇杆向前，飞机加速、向上爬升。

油门摇杆向后，飞机减速、下滑。

飞机向左

倾斜

飞机向右

边倾斜

升降舵摇杆向前推

油门摇杆向前推

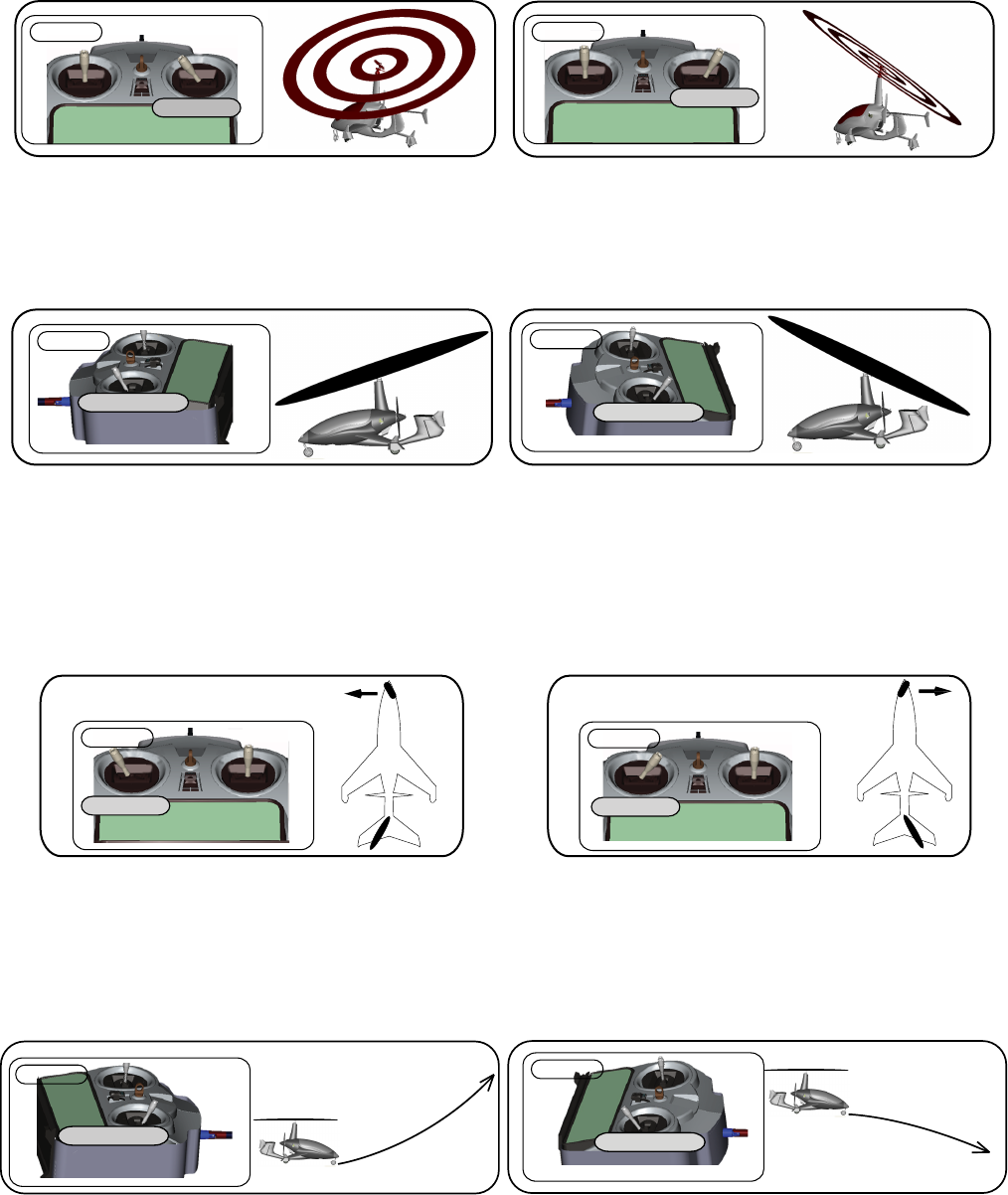

MODEL 2

副翼向右时间

MODEL 2

MODEL 2

副翼摇杆向左

MODEL 2

升降舵 摇杆向后拉

MODEL 2

MODEL 2

方向舵向右

MODEL 2

方向舵向左

MODEL 2

油门 摇杆向后拉

向左边转弯 向右边转弯

Unique RC model

AC10

www.unique-rc.net www.uniquemodelrc.com

� 11 �

副翼杆向左，主旋翼向左，飞机向左倾斜。

MODEL 2 模式（左手油门模式）副翼、升降舵、油门、方向舵操控 示意图

副翼杆向右，主旋翼向右，飞机向右倾斜。

升降摇杆向前，主旋翼向前，飞机低头。

升降摇杆向后，主旋翼向后，飞机抬头。

方向舵摇杆向左，方向舵向面向

左，前轮胎向左转弯。

方向舵摇杆向右，方向舵向面向

右，前轮胎向右转弯。

油门摇杆向前，飞机加速、向上爬升。

油门摇杆向后，飞机减速、下滑。

方向舵

方向舵

油门

油门

副翼

飞机向右

边倾斜

副翼

飞机向左

倾斜

升降舵

升降舵

中国深圳优雷特航空模型有限公司 AC10旋翼机

深圳市宝安区石岩镇料坑富太工业区C栋三楼

电话：0755-27350973 传真：0755-27350200
