1

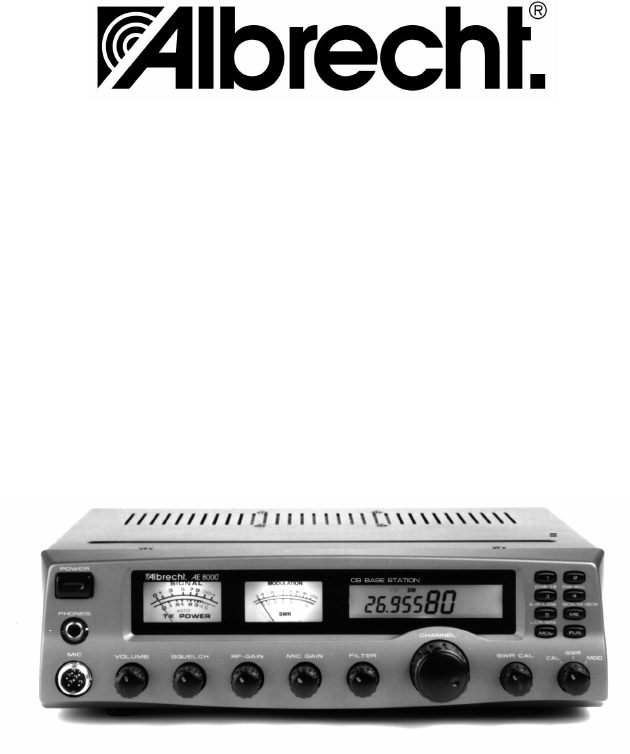

AE 8090
CB-Feststation
Bedienungsanleitung
2
3
Inhaltsverzeichnis
Inhaltsverzeichnis.................................................................. 3
Einführung ............................................................................ 5
Frontansicht.......................................................................... 6
Rückseite.............................................................................. 7
Bedienelemente.................................................................... 7
Tastenfeld mit Mehrfachbelegung.......................................... 8
Lieferumfang......................................................................... 8
Sicherheits-Hinweise............................................................. 9
Aufstellung............................................................................ 9
Rechtliche Hinweise.............................................................. 9
Benutzungsregeln ............................................................... 10
CE-Kennzeichnung ............................................................. 11
Inbetriebnahme-Programmierung........................................ 12
Späteres Umprogrammieren: .............................................. 12
Stromversorgung ................................................................ 13
Warnhinweis ....................................................................... 13
Betrieb mit 12 Volt............................................................... 13
Die Bedeutung der Sicherung im DC-Stromkabel ................ 14
Antennenanschluß .............................................................. 15
Abstimmen der Antenne...................................................... 15
Bedienung........................................................................... 16
Einschalten und Lautstärke einstellen.................................. 16
Kanal einstellen................................................................... 16
S-Meter-Anzeige................................................................. 17
Rauschsperre (Squelch) einstellen...................................... 17
AM/FM - Umschaltung A- F................................................. 18
Direktschaltung auf Kanal 9................................................. 19
Direktschaltung auf Kanal 19............................................... 19
Empfangs-Empfindlichkeit einstellen ................................... 19
Filter ................................................................................... 20
Kanäle speichern und abrufen............................................. 20
LCR - Zuletzt gewählten Kanal aufrufen (last channel recall)21
Suchlauf.............................................................................. 21
Kanal-Suchlauf.................................................................... 22
Speicher-Suchlauf............................................................... 22
Zweikanal-Überwachung (Dual Watch, DW)........................ 23
Automatischer Störbegrenzer ANL ...................................... 23
Quick Channel UP/Down (Schneller Kanalwechsel)............. 24
4
Lautsprecher und Kopfhörer abschalten...............................24
Senden ................................................................................25
Mic Gain ..............................................................................25
Sendeleistung verringern .....................................................25
Monitor-Taste (MON) ...........................................................26
Tastatur-Bestätigungston .....................................................26
Externe Anschlüsse .............................................................26
Externer Lautsprecher..........................................................26
Externes S-Meter.................................................................26
Mikrofonbuchse....................................................................27
Kopfhörerbuchse (Phones)...................................................27
Zubehörbuchse 6 polig.........................................................27
Packet-Radio Möglichkeiten.................................................28
Empfohlenes Zubehör für AE 8090.......................................28
Technische Daten................................................................30
Serviceunterlagen................................................................31
5
Einführung
Herzlichen Glückwunsch zu Ihrem neuen CB-Funkgerät AE 8090, der
bewährten Albrecht Feststation der AE 8000 Luxusklasse.
Dieses Gerät bietet Ihnen:
• Multi-Normenumschaltung bei Inbetriebnahme auf die in Europa
gebräuchlichen Kanalkombinationen:
• 80 Kanäle FM/12 Kanäle AM (für Deutschland)
• 40 Kanäle FM für alle EU Staaten (+ Island, Norwegen, Ungarn und
die Schweiz)
• 40 Kanäle FM und 40 Kanäle AM für Belgien, Finnland, Frankreich,
die Niederlande, Portugal, Spanien und die Schweiz, (auch jetzt in
Deutschland erlaubt, jedoch ist in AM das Senden auf den Kanälen
1 - 3 und 16-40 vorläufig noch nicht gestattet)
• Kanalwahl mit Drehknopf am Gerät und UP/DOWN-Tasten am
Mikrofon
• Multifunktions-LCD-Anzeige
• Power-/S-Meter (Zeigerinstrument)
• Modulations-/SWR-Meter (inkl. Kalibrierungsmöglichkeit)
• Separater Ein- Ausschalter
• Volumenregler (Lautstärke)
• Squelch (Rauschsperre)
• RF-Gain
• Mic-Gain
• AM/FM Umschalter
• Dual Watch (2-Kanal-Überwachung)
• Tiefen-Klangfilter gegen dunkle und dumpf klingende
Empfangssignale
• fünf Speicher-Kanäle, beliebig mit AM- und FM-Kanälen belegbar
• Scan und Memory-Scan-Funktion
• Direktwahltasten für die Kanäle 9 und 19
• Leistungsreduktion möglich bei FM (Hi/Lo)
• LCR Aufrufen des zuletzt benutzten Kanals
• ANL-Schaltung (Störbegrenzer) für AM
• Quick Channel Up/Down
• 6-polige Mikrofonbuchse
• Anschluss für externes S-Meter
• Anschluss für externen Lautsprecher
• externes Packet-Radio-Modem (PC-COM, separat erhältlich)
anschliessbar
• Zubehör-Buchse für ASC, AKE-Selekt usw.
6
• Umschaltbar von Netzbetrieb 230 Volt auf 12V Betrieb (z.B. im
Wohnwagen)
• Elektret-Verstärkermikrofon
• Tastatur-Bestätigungston abschaltbar
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Sie können
am schnellsten alle Merkmale Ihres neuen CB-Funkgerätes nutzen,
wenn Sie sich vor Inbetriebnahme über alle Funktionen infor-mieren!

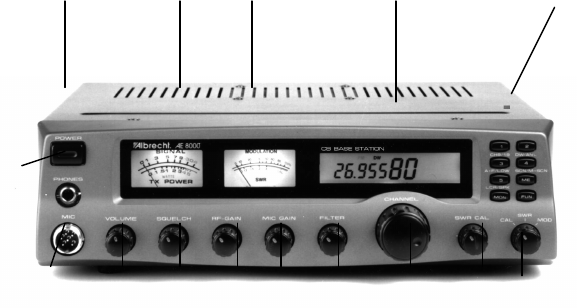

Frontansicht
1 2 3 4 5
6
7 8 9 10 11 12 13 14 15
7
Rückseite
Programmierschalter (Rückseite)
Kanalkombinationen: 40 FM - 80/12 - 40/40
Bedienelemente
1. Ein-Ausschalter POWER
2. Power/S-Meter
3. Modulations-/SWR-Meter
4. Display
5. Tastenfeld
6. Kopfhörerbuchse 6.3 mm PHONES
7. Mikrofonbuchse MIC 6-polig
8. Lautstärkeregler VOLUME
9. Rauschsperre SQUELCH
10. Eingangsempfindlichkeit RF-GAIN
11. Mikrofon-Vorverstärkung MIC GAIN
12. Klangfilter FILTER
13. Kanalwahlschalter CHANNEL
14. SWR-Kalibrationseinsteller SWR CAL
15. Anzeigeumschalter CAL / SWR / MOD
8
Tastenfeld mit Mehrfachbelegung
1. Speicherplatztaste 1 und Direktschaltung auf Kanal 9/19
2. Speicherplatztaste 2, ANL und Dual-Watch
3. Speicherplatztaste 3, AM-FM- und Leistungsumschaltung LOW
4. Speicherplatztaste 4 und Scan/Memory-Scan-Taste
5. Speicherplatztaste 5 und LCR-/SPK-Taste
ME Speichertaste ME
MON Monitortaste MON
FUN Funktionstaste FUN
Lieferumfang
Ihr AE 8090 wird betriebsbereit mit folgendem Zubehör geliefert.
• Handmikrofon
• DC-Stromkabel
• Montagezubehör
9
Sicherheits-Hinweise
Personen mit Herzschrittmachern wird empfohlen, sich vor den ersten
CB-Funk-Gehversuchen über mögliche Beeinflussungen zwischen
Sendern und Herzschrittmachern zu informieren. Nicht alle
Herzschrittmacher-Typen sind so einstrahlungsfest gegenüber einem
Sendebetrieb in unmittelbarer Nähe, daß man den Funkbetrieb
bedenkenlos starten könnte! Bedenken Sie bitte, daß Sie sich,
besonders wenn Sie eine Behelfsantenne im gleichen Raum benutzen,
ja in unmittelbarer Nähe einer Sendeantenne aufhalten. Wenn Ihr Arzt
oder der Hersteller des Herzschrittmachers Schutzabstände zur Antenne
vorschlagen sollte, halten Sie diese bitte ein!
Senden Sie nicht ohne angeschlossene Antenne und berühren Sie
niemals die Antenne, während Sie senden!
Aufstellung
Sie können Ihr ALBRECHT AE 8090 sowohl zu Hause als Feststation
oder auch z.B. im Wohnwagen oder Boot betreiben. Stellen Sie das
Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung
ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer
geringeren Lebensdauer führen kann. Achten Sie darauf, dass die
Lüftungsschlitze frei bleiben und die beim Sendebetrieb normal ent-
stehende Wärme abgeführt werden kann. Auch die unmittelbare Nähe zu
einer Heizung sollte vermieden werden. Das Gerät darf nicht an Orten,
die nicht vor Feuchtigkeit geschützt sind, aufgestellt und betrieben
werden.
Rechtliche Hinweise
Ihr Albrecht AE 8090 entspricht den Anforderungen der neuen
europäischen Regelungen für Funk- und Telekommunikationsgeräte.
Diese sogenannte R&TTE Direktive hat seit 7.4.2001 alle bisherigen
nationalen Zulassungen in der EU endgültig abgelöst und regelt auch
das Inverkehrbringen und die Benutzung von Funkanlagen. So ist der
Besitz und der Handel mit ordnungsgemäss gekennzeichneten Geräten
wie dem AE 8090 innerhalb der EU und einigen nicht EU-Staaten, die die
R&TTE Direktive anerkennen, überall erlaubt, während es für die
Benutzung von Funkanlagen noch je nach Programmierung und Land
unterschiedliche Regelungen geben kann.
Dies ist insofern verständlich, denn Frequenzen, die früher in jedem
Land für andere Zwecke freigegeben waren, lassen sich nicht so schnell
einheitlich neu vergeben.
Für den CB-Funk bedeutet dies: Die technischen Normen EN 300 135
und EN 300 433 sind zwar seit Februar 2001 europaweit harmonisiert,
10
nicht jedoch die Benutzung bestimmter Modulationsarten und
Kanalzahlen. Daher gibt es auch immer noch Unterschiede in der
Programmierung der Kanalzahlen bei AM und FM, und einige Länder
erheben immer noch Gebühren für den CB-Funk. Alle Funkgeräte, für die
es noch irgendwo in Europa Einschränkungen für die Benutzung gibt,
sind deshalb außer dem CE Zeichen noch mit einem
"Aufmerksamkeitszeichen" gekennzeichnet. Die Hersteller wurden
verpflichtet, die Benutzer deutlich auf der Verpackung und in der
Anleitung darüber zu informieren, was beim Benutzen der Geräte zu
beachten ist.
Benutzungsregeln
Für Ihr AE 8090 gelten folgende Programmierungs- und
Benutzungsregeln (Angaben ohne Gewähr, Stand März 2002):
EU-Land Programmierung Anmelde- und Gebührenpflicht
Betrieb des Funkgeräts mit Anmeldepflicht
Belgien 40/40 oder 40
FM Anmeldung und regelmässige Gebühren für
Bewohner Belgiens
Deutschland 80/12 oder
40/40, wobei
vorläufig in AM
nur Senden auf
Kanal 4
-15
erlaubt ist.
Anmeldung und jährliche Gebühren,
Sperrzonen bzw. Sondergenehmigung
erforderlich für die Benutzung der Kanäle
41 - 80 in den Grenzgebieten außer zu
Tschechien
Frankreich 40/40 Anmeldung und einmalige Zahlung
Grossbritannien 40 FM Für Bewohner ist CB-Lizenz nötig
Italien 40 FM oder
40/40 Anmeldung für alle Benutzer unbedingt
erforderlich!
Österreich 40 FM Individuelle Bewilligung erforderlich
Portugal 40/40 Anmeldung und einmalige Zahlung
Schweiz 40/40 und 40
FM Anmeldung und monatliche Gebühren für
Bewohner der Schweiz
Spanien 40/40 und 40
FM Anmeldung und regelmässige Gebühren für
Bewohner Spaniens
11
Betrieb des Funkgeräts ohne Anmeldepflicht
Belgien 40 FM
40/40
Kurzzeitige Benutzung durch Reisende
frei.
Heimatgenehmigung wird anerkannt
Deutschland 40 FM anmelde- und gebührenfrei
Dänemark 40 FM anmelde- und gebührenfrei
Finnland 40/40 anmelde- und gebührenfrei
Frankreich 40 FM anmelde- und gebührenfrei
Griechenland 40 FM Anmelde- und gebührenfrei
Grossbritannien 40 FM kurzzeitige Benutzung durch Reisende
anmelde- und gebührenfrei
Irland 40 FM anmelde- und gebührenfrei
Island 40 FM anmelde- und gebührenfrei
Luxembourg 40 FM anmelde- und gebührenfrei
Niederlande 40/40 anmelde- und gebührenfrei
Norwegen 40 FM anmelde- und gebührenfrei
Portugal 40 FM anmelde- und gebührenfrei
Schweden 40 FM anmelde- und gebührenfrei
Schweiz, Spanien 40 FM kurzzeitige Benutzung durch Reisende
anmelde- und gebührenfrei
Ungarn (H) 40 FM anmelde- und gebührenfrei
Wenn Sie Ihr Funkgerät benutzen, so nehmen Sie die Anmeldepflicht in
den oben genannten Ländern bitte ernst! Sie riskieren, wenn Sie mit
einer genehmigungspflichtigen Programmierung angetroffen werden und
keine Anmeldung vorweisen können, eine empfindliche Strafe. Wichtig
ist die Anmeldung zumindest in Ihrem Heimatland, damit Sie auf Reisen
eine Lizenz vorweisen können. Die obige Liste wird von uns in Form
eines „Gerätepass“ ständig aktualisiert. Im Internet können Sie unter
www.albrecht-online.de/service jederzeit die neueste Version erhalten.
In Deutschland ist die Regulierungsbehörde für Telekommunikation und
Post (RegTP) für Ihre Anmeldung zuständig. Sie finden in grösseren
Städten die Anschrift der zuständigen "Aussenstelle" entweder im
Telefonbuch, oder erfragen Sie einfach bei der Zentrale der RegTP unter
06131- 18-0 die für Ihren Wohnort zuständige Stelle.
CE-Kennzeichnung
Dieses Gerät mit der nach der R&TTE Direktive vorgeschriebenen
Kennzeichnung versehen:
Das CE Zeichen bedeutet, dass das Funkgerät
die grundlegenden Anforderungen der R&TTE
Direktive erfüllt. Das Gerät erfüllt die für CB
Funkgeräte harmonisierten europäischen Funk-
Standards EN 300 433 und EN 300 135, sowie ETS 300 680-1 und -2 für
die elektromagnetische Verträglichkeit und EN 60 950 für die elektrische
12
Sicherheit. Das Gerät sendet demnach keine schädlichen Funkstörungen
aus und ist auch umgekehrt einstrahlungsfest, wenn es entsprechend
dieser Bedienungsanleitung benutzt wird. Dies ist im allgemeinen dann
der Fall, wenn Sie an die Mikrofonbuchse, die Lautsprecherbuchse, den
S-Meter-Anschluss und die Stromversorgungsbuchse keine längeren
Leitungen als 3 m anschließen. Weitere Unterlagen über die Konformität
des Gerätes mit den Normen und Bestimmungen, sowie
Schaltunterlagen, Anleitungen und Nachträge können Sie im Service-Teil
der Albrecht-Homepage
www.albrecht-online.de/service
finden.
Inbetriebnahme-Programmierung
Bevor Sie Ihr Funkgerät an das Stromnetz anschliessen, bringen Sie
zuerst den Länderumschalter in die für Ihr Land richtige Position. Denn
beim ersten Einstecken des Stromsteckers programmiert sich Ihr
Funkgerät auf die Kanalkombination, die Sie mit dem Schiebeschalter
auf der Rückseite vorher eingestellt haben. Werkseitig ist die
internationale 40 Kanal- FM-CEPT Programmierung voreingestellt, die in
allen EU Ländern benutzbar ist (beachten Sie jedoch, dass noch einige
Länder auch für 40 Kanäle FM eine Genehmigung verlangen!
Wenn Sie außer 40 Kanälen FM auch die Betriebsart AM benutzen
möchten, dann nehmen Sie bitte die Programmierung entsprechend der
Liste aus dem vorherigen Kapitel vor und vergessen Sie nicht, dass in
den meisten Ländern dabei Ihr Gerät anmelde- und gebührenpflichtig
wird!
Der Schalter hat die Positionen
40 FM - 80/12 - 40/40
Späteres Umprogrammieren:
Die Programmierung gilt solange, wie das Funkgerät an der
Stromversorgung angeschlossen bleibt. Sie können jederzeit Ihr
Funkgerät auf eine andere Länderprogrammierung umschalten. dazu
ziehen Sie den Netzstecker bzw. trennen das Gerät von der 12 Volt
Stromversorgung, warten Sie eine Zeit lang (mindestens 10 und 30
Sekunden), schalten Sie den Programmierschalter in die neue Position
und stecken Sie dann die Spannungsversorgung wieder ein.
13
Stromversorgung
Betrieb am 230 V-Stromnetz
Stecken Sie das Stromkabel in eine Steckdose und stellen Sie den
Umschalter auf der Rückseite in Position AC (falls nicht schon so
eingestellt). Beachten Sie bitte:
Solange Sie das Gerät mit dem 230 Volt Stromversorgungsnetz ver-
bunden haben, ist das (interne) 12 V-Netzteil der AE 8090 eingeschaltet,
auch wenn der POWER-Schalter auf AUS stehen sollte. Diese Schaltung
wird u.a. zum Erhalt der Speicherfunktionen benötigt. Obwohl der
Stromverbrauch in ausgeschaltetem Zustand gering ist, sollten Sie, wenn
Sie die AE 8090 Feststation längere Zeit nicht benötigen, den
Netzstecker ziehen.
Nach Stromunterbrechungen von mehr als ca. 2 Sekunden startet Ihre
AE 8090 grundsätzlich wieder in der Betriebsart FM auf Kanal 9 und der
Werkseinstellung der Speicherkanäle.
Warnhinweis
Im Geräteinneren befinden sich keine Teile oder Einstellelemente, die
einer regelmäßigen Wartung bedürfen.
Im Falle eines Defektes lassen Sie das Gerät bitte nur durch einen
Fachmann öffnen und reparieren. Dies gilt auch für die im Inneren
eingebaute Netzteilsicherung. Sollte diese Sicherung ( 0,5 A träge, US-
Norm) einmal durchbrennen, ist das ein sicheres Zeichen für einen
Defekt, der nur von einem Fachmann behoben werden kann.
Unter der Abdeckplatte befinden sich Teile, die bei
Netzbetrieb unter Spannung stehen können. Das Gerät
darf keineswegs geöffnet werden, solange der
Netzstecker nicht aus der Steckdose gezogen wurde!
Betrieb mit 12 Volt
Steht kein 230 Volt Netzanschluss zur Verfügung, so lässt sich das Gerät
z.B. im Wohnwagen oder auf einem Boot auch aus einer 12 Volt-Batterie
betreiben. Die Stromversorgung wird über das mitgelieferte DC-Kabel
vorgenommen. Es ist mit einem verwechslungssicheren Stecker zum
Anschluss an die rückseitige Buchse DC 13,8 V sowie einer im Kabel
eingeschleiften Sicherung ausgestattet.
Der Anschluss an die Stromversorgung sollte auf kürzestem Wege an
eine leistungsfähige 12 Volt-Bleibatterie erfolgen. Ein Anschluss an
Dauer-Plus ist zur Speichererhaltung erforderlich. Denken Sie bitte
daran, dass die 12 Volt- Verdrahtungen z.B. in Wohnwagen oder Booten
oftmals mehrere Meter lang sind (für Beleuchtung ist das unbedenklich),
aber für Funk sollten Sie den Spannungsabfall so gering wie möglich
14
halten. Ist kein direkter Anschluss möglich, verwenden Sie dickere
Stromkabel (z.B. 2.5 qmm oder dicker).
Verbinden Sie das rote Ende des Stromversorgungskabels mit dem
Pluspol der Stromversorgung und das schwarze Kabel mit dem
Minuspol.
Praktisch sind auch die bei Wohnwagen üblichen KFZ- DC-Stecker und
Steckdosen, die verwechslungssicher sind (Innenkontakt + und
Außenkontakt -). Der Stromverbrauch des Funkgeräts beträgt bei
Senden etwa 1.5 Ampere.
Besonders wichtig für Funkzwecke ist der richtige Montageort für La-
degeräte in Wohnwagen. Ladegeräte sollten grundsätzlich direkt an die
Batterie und niemals an einer anderen Stelle des Bordnetzes an-
geklemmt sein, denn sonst können sie die Ursache für Brumm- und
Störgeräusche auf der Modulation sein.
Wir empfehlen jedoch, das Funkgeräte-Anschlusskabel direkt an die
Fahrzeugbatterie anzuschließen, wenn immer das möglich sein sollte.
Der direkte Anschluss an die Batterie bringt Ihnen meist die stabilste
Betriebsspannung und den optimalen Schutz gegen Störgeräusche bei
Empfang und auch auf der Sendermodulation.
Die Bedeutung der Sicherung im DC-
Stromkabel
Die Sicherung im Stromkabel soll Ihr Funkgerät vor ernsten
Beschädigungen bei technischen Fehlern oder falschem Anschluss
schützen.
Wenn eine Sicherung durchbrennt, hat dies immer eine Ursache. In den
meisten Fällen liegt z.B. Falschpolung vor und die im Gerät eingebaute
Schutzdiode hat angesprochen.
Kommt es aus irgendwelchen Gründen zu einem Kurzschluss im Inneren
des Gerätes, brennt durch den erhöhten Strom die Sicherung durch und
vermeidet größeren Schaden.
Falls eine Sicherung durchbrennen sollte: Suchen und beseitigen Sie
die Ursache dafür und tauschen Sie dann die durchgebrannte Siche-rung
gegen eine gleichartige (maximal 2.5 Ampere kann verwendet werden)
Ersatzsicherung aus.
Reparieren Sie bitte niemals eine durchgebrannte Sicherung mit
Silberapier oder Alufolie! Bei mehrmals durchbrennender Sicherung
geben Sie Ihr Funkgerät bitte zur Reparatur zu Ihrem Fachhändler oder
direkt zur Servicestelle von Albrecht.
Die max. Versorgungsspannung des Funkgerätes im Mobilbetrieb be-
trägt 15 V. Diese Spannung darf keinesfalls überschritten werden! Die
Senderstufen Ihres AE 8090 sind elektronisch stabilisiert. Eine Erhöhung
der Leistung durch übermäßige Betriebsspannung ist daher unmöglich.
15
Bei solchen Versuchen riskiert man nur einen schweren Geräte-defekt,
aber keine Leistungserhöhung!
Antennenanschluß
Schließen Sie eine CB-Stationsantenne an der Buchse ANT auf der
Rückseite Ihres ALBRECHT AE 8090 an. Diese Antenne muss auf den
CB-Funkbereich abgestimmt sein, damit Sie höchstmögliche Reichweite
erzielen können.
Abstimmen der Antenne
Benutzen Sie das eingebaute Stehwellenmessgerät zur Kontrolle und
zum Einstellen der Antenne. Stimmen Sie die Antenne auf bestes
Stehwellenverhältnis auf einem mittleren Kanal ab, z.B. bei der
deutschen Version auf Kanal 1 (26.965 MHz) und bei der 40 Kanal-
Programmierung auf Kanal 20.
• Wählen Sie dazu mit dem Kanalwahlschalter oder den UP/ DOWN-
Tasten am Mikrofon den gewünschten Kanal.
• Kalibrieren Sie das SWR-Meter, indem Sie den Mode-Schalter auf
Position CAL drehen und bei gedrückter Sendetaste in FM (normale
Leistung) mit dem Regler SWR-CAL den Ausschlag des SWR-
Meters auf der unteren Skala auf CAL stellen.
• Drehen Sie den Mode-Wahlschalter auf SWR. Bei gedrückter
Sendetaste können Sie auf der unteren Skala des SWR-
Instruments das Stehwellenverhältnis ablesen.
Auf mittleren Kanälen sollten Sie ein Stehwellenverhältnis von etwa 1.5
erreichen. Wenn das Stehwellenverhältnis sich auf dem obersten (Kanal
40) und untersten (Kanal 41 bzw. 1) Kanal auf nicht mehr als 2.5
verschlechtert, ist Ihre Antenne für alle Kanäle geeignet. Ansonsten
können Sie aber auch Ihre Antenne auf dem Kanal optimieren, den Sie
vorwiegend benutzen.
Es gibt auch breitbandige Antennen im Fachhandel, bei denen keine
Abstimmung notwendig ist.
Auch wenn Ihr AE 8090 eine besonders robuste Senderendstufe be-sitzt,
die selbst eine Fehlanpassung von SWR=3 verkraftet, sollten Sie
trotzdem nie ohne Antenne senden!
Benutzen Sie, wenn irgend möglich, eine gute Feststationsantenne für
Außenmontage. Behelfsantennen gibt es zwar auch für Innenräume, die
Abstrahlung ist aber aus geschlossenen Räumen nie besonders gut.
Außerdem besteht bei Innenantennen immer die Gefahr, daß Sie in
Ihrem eigenen Haushalt oder bei Ihren Nachbarn Störungen oder
16
Beeinflussungen in Geräten der Unterhaltungselektronik verursachen
können.
Hinweis: Die eingebaute SWR-Messschaltung hat nur eine
eingeschränkte Genauigkeit, die aber zum Testen von Antennen
normalerweise ausreichen sollte. Der Grund für die eingeschränkte
Genauigkeit ist physikalischer Natur: Normale externe
Stehwellenmessgeräte werden unmittelbar in das Antennenkabel
eingeschleift, messen meist sehr genau, erzeugen aber prinzipbedingt
starke Oberwellen, die sich als Störungen zum Beispiel im
Fernsehempfang bemerkbar machen können. Aus diesem Grund dürfen
"normale" Stehwellenmessgeräte nur kurzzeitig für die Dauer der
Messung angeschlossen werden, danach muss man sie wieder aus dem
Kabel entfernen. Damit nun bei der AE 8090 das Stehwellenmessgerät
ständig benutzt werden kann, haben wir ein zusätzliches Oberwellenfilter
zwischen Antennenanschluss und Stehwellen-Messschaltung eingebaut.
Dieses verfälscht etwas die Genauigkeit, ist aber unvermeidbar.
Bedienung
Vor dem ersten Einschalten
• Regler RF-GAIN auf den rechten Anschlag stellen (= höchste
Empfindlichkeit).
• Regler SQUELCH auf den linken Anschlag stellen.
• Regler MIC GAIN auf Mittelstellung bringen.
• Regler FILTER auf Linksanschlag stellen.
Einschalten und Lautstärke einstellen
• Zum Einschalten drücken Sie den POWER-Knopf. Das Display und
die Instrumente werden beleuchtet.
• Drehen Sie den VOLUME-Knopf im Uhrzeigersinn, bis die
gewünschte Lautstärke eingestellt ist.
Kanal einstellen
Am Funkgerät:
• Mit dem Kanalwähler stellen Sie fortlaufend den Kanal ein. Der
aktuelle Kanal wird auf dem Display mit Kanalnummer und Frequenz
angezeigt.
Kanalwahl am Mikrofon:
17
• UP- oder DOWN-Taste kurz drücken, um einen Kanal nach oben
oder unten zu schalten.
• Entsprechende Taste länger drücken, um fortlaufend die Kanäle
nach oben oder unten zu wechseln. Der aktuelle Kanal wird auf dem
Display angezeigt .
S-Meter-Anzeige
Auf dem Signal-Anzeige Instrument (S-Meter, obere Skala) können Sie
ablesen, wie stark das empfangene Signal etwa ist. Die Skalierung (S 1
bis S 9 +30) bietet eine Orientierung für einen Empfangsrapport in den
Stufen S 1 bis S 9+30 dB. Dabei bedeutet der S-Wert S 9 ein gutes
Signal, nach internationaler Übereinkunft entspricht dieser Wert einer
Eingangs-Klemmenspannung am Antenneneingang von 100 µV (EMK).
Jede S-Stufe weniger bedeutet (theoretisch) einen Schritt auf die jeweils
halbe Spannung (entspricht - 6 dB).
Die Genauigkeit von S-Metern bei CB-Geräten ist allerdings
begrenzt. Die Ursache ist in den Zulassungsforderungen
begründet, die von CB-CEPT-Geräten eine bestimmte
Großsignalfestigkeit verlangt. Dadurch ist es sehr schwierig,
gute S-Meter-Schaltungen mit vertretbarem Aufwand
herzustellen. Genaue S-Meter-Angaben im gesamten Bereich
sind daher nur mit teuren Labor-Messempfängern möglich. Bei
CB-Funkgeräten stimmen meist allerdings der S 9 Wert und die
benachbarten Werte gut genug (S 9 wird im Werk als
Einstellwert herangezogen).
Rauschsperre (Squelch) einstellen
Besonders in FM stört das Rauschen auf einem freien Kanal. Mit dem
Regler SQUELCH können Sie dieses Rauschen unterdrücken - aber
auch Signale, die zu schwach für einen ordentlichen Empfang sind.
Je weiter Sie den Regler SQUELCH nach rechts drehen, desto stärker
muss ein Signal sein, um im Lautsprecher hörbar zu werden.
Die Einstellung auf höchste Ansprechempfindlichkeit nehmen Sie auf
einem freien Kanal vor:
• Drehen Sie den Regler SQUELCH ganz nach links.
• Stellen Sie mit dem Kanalwähler oder den Mikrofon-Tasten einen
freien Kanal ein, auf dem auch keine Signalanzeige erfolgt.
18
• Drehen Sie dann den Regler SQUELCH vorsichtig so weit nach
rechts, bis das Rauschen gerade verschwindet.
Jetzt bleibt der Lautsprecher auf einem freien Kanal ausgeschaltet, aber
er schaltet schon beim Empfang sehr leiser Signale wieder ein.
Besonders wichtig ist die Rauschsperreneinstellung beim Suchlauf. Hier
entscheidet der Einschaltpunkt, ob der Suchlauf bei dem Signal stoppt
oder nicht. Testen Sie daher die unterschiedlichen
Rauschsperreneinstellungen für verschiedene Signalstärken und
machen Sie sich mit dieser Funktion vertraut.
AM/FM - Umschaltung A- F
Bei der deutschen Programmierung "80/12" stehen Ihnen sämtliche
80 Kanäle in FM und die Kanäle 4 bis 15 zusätzlich auch in AM zur
Verfügung. Auf diesen Kanälen können Sie mit der Taste A-F zwischen
AM und FM umschalten. Im Display erscheint entsprechend AM oder
FM.
Beim ersten Einschalten arbeitet Ihr Gerät in FM.
Bitte beachten Sie, dass auf den Kanälen 1-3 und 16-80 nicht in AM
gearbeitet werden kann. Falls Ihr AE 8090 auf AM gestellt ist und Sie
trotzdem einen FM-Kanal wählen, wird automatisch auf FM umge-
schaltet.
Dies wird durch ein Blinken des FM-Symbols im Display angezeigt.
Schalten Sie wieder auf einen für AM zugelassenen Kanal, wird auch
wieder auf AM umgeschaltet.
Bei der internationalen Programmierung "40/40" sind alle 40
internationalen Kanäle sowohl in AM als auch in FM einstellbar. Nach
den neuesten Bestimmungen ist es erlaubt, diese Programmierung jetzt
auch in Deutschland einzustellen. Sie dürfen allerdings in AM nicht auf
den Kanälen 1 bis 3 und 16 bis 40 senden. Geplant ist, auch diese
Kanäle in Deutschland vollständig für AM freizugeben. Über den
Freigabezeitpunkt informierten Sie sich bitte über die einschlägigen
Fachzeitschriften, über unsere Homepage www.albrecht-online.de
oder bei der Regulierungsbehörde.
Bei der internationalen FM-CEPT-Programmierung "40FM" hat die A-
F-Umschaltung verständlicherweise keine Funktion, da in dieser
Betriebsart AM nicht erlaubt ist..
19
Direktschaltung auf Kanal 9
Der Kanal 9 ist der Not- und Anrufkanal. Sie schalten ihn direkt ein,
indem Sie:
• Taste CH9/CH19 drücken. Die Kanalanzeige 09 blinkt, und Sie
können auf diesem Kanal empfangen.
• Mit dem Kanalwahlschalter können Sie jetzt zwischen Kanal 9 und
19 wechseln.
• Taste CH 9/ CH 19 nochmals drücken, um wieder auf den
vorhereingestellten Kanal zurückzuschalten.
Direktschaltung auf Kanal 19
Der Kanal 19 ist der Trucker-Kanal in Frankreich, Spanien und Italien
(wird auch von vielen Handfunkgeräten kleiner Leistung benutzt). Sie
schalten ihn direkt ein, indem Sie:
• Taste FUN und dann Taste CH9/CH19 drücken. Die Kanalanzeige
19 blinkt, und Sie können auf diesem Kanal empfangen.
• Mit dem Kanalwahlschalter können Sie jetzt zwischen Kanal 9 und
19 wechseln.
• Taste CH9/CH19 nochmals drücken, um wieder auf den vorher
eingestellten Kanal zurückzuschalten.
Empfangs-Empfindlichkeit einstellen
Normalerweise sollte Ihr AE 8090 immer auf der höchsten
Empfindlichkeitsstufe stehen. Manchmal aber führen "dicke Signale" in
der Nachbarschaft zu Übersteuerungen - nicht nur auf dem eigentlichen
Kanal, sondern auch auf den Nachbarfrequenzen. Deshalb können Sie
mit Regler RF GAIN die Empfindlichkeit einstellen:
• Regler RF GAIN für höchste Empfindlichkeit auf den rechten
Anschlag drehen.
• Beim Empfang starker und verzerrter Signale RF GAIN entspre-
chend nach links drehen, um die Empfindlichkeit zu reduzieren.
20
• Später nicht vergessen, wieder für höchste Empfindlichkeit auf den
rechten Anschlag zu drehen!
Filter
Der FILTER-Regler verbessert den Empfang bei sehr dunklen oder
dumpf klingenden Signalen. Viele CB-Geräte neigen häufig zu einer sehr
dunklen oder gar dumpf klingenden Modulation, wenn die tiefen Töne
vom Mikrofon oder Modulationsverstärker auf der Sendeseite zu stark
übertragen werden. Dagegen besitzt die AE 8090 ein einstellbares
Tonfilter, mit dem Sie selbst dunkel und fast unver-ständliche
Empfangssignale noch verbessern können. Der volle Ton-umfang ist bei
Einstellen auf Rechtsanschlag gegeben.
Kanäle speichern und abrufen
Mit Ihrem AE 8090 können Sie fünf Kanäle speichern und diese mit den
Tasten 1 bis 5 schnell wieder abrufen.
Speichern
• Stellen Sie den gewünschten Kanal mit dem Kanalwähler oder den
Tasten UP/DOWN am Mikrofon ein.
• Stellen Sie die gewünschte Betriebsart AM oder FM mit der Taste A-
F ein.
• Drücken Sie nacheinander die Tasten FUN und ME . Im Display
erscheint S ("Store Memory").
• Drücken Sie dann eine der Tasten 1 bis 5 bis unter der Sie den
eingestellten Kanal speichern wollen. S erlischt und die Speicherung
ist damit beendet.
Bereits belegte Speicherplätze werden durch das erneute Speichern
gelöscht und mit dem neuen Kanal überschrieben.
Gespeicherte Kanäle aufrufen
• Drücken Sie die Memorytaste ME . Im Display erscheint L (für Load
Memory).
21
• Danach drücken Sie (solange L noch erscheint) eine der Tasten 1
bis 5 bis , unter der Sie den gewünschten Kanal gespeichert haben.
Dieser Kanal wird jetzt aufgerufen.
Jetzt können Sie auf diesem Kanal empfangen und senden.
• Um einen anderen Speicherplatz einzustellen, drücken Sie wieder
Funktion (FUN) und eine der Tasten 1 bis 5 bis .
• Den Speicherplatz verlassen Sie, indem Sie am Kanalwähler drehen
oder die UP/DOWN-Tasten am Mikrofon drücken.
LCR - Zuletzt gewählten Kanal aufrufen
(last channel recall)
Wenn Sie einen Kanalwechsel durchgeführt haben, sei es durch Scan,
Memoryscan oder Betätigung des Kanalwählers, können Sie durch
Druck auf die LCR/SPK-Taste wieder auf den Kanal zu-rückschalten, auf
dem Sie zuletzt gesendet haben.
Beispiel: Sie hatten auf Kanal 7 in AM gesendet. Danach haben Sie in
FM den Scanner, die Speicherplätze oder den Kanalwähler benutzt und
sich diverse Gespräche auf anderen Kanälen angehört. Wenn Sie jetzt
LCR/SPK drücken, schaltet Ihr Gerät automatisch wieder auf den zuvor
benutzten Kanal 7 in AM zurück.
Suchlauf
Das AE 8090 bietet Ihnen einen Suchlauf aller Kanäle (von 1-80) und
einen Suchlauf der gespeicherten fünf Memory-Kanäle. Es werden dann
die entsprechenden Kanäle nacheinander aufgerufen und auf ihre
Aktivität überprüft. Wird auf dem Kanal ein Signal empfangen, das die
mit Regler SQUELCH eingestellte Schwelle überschreitet, so bleibt der
Suchlauf für ca. 5 Sekunden zum Reinhören stehen und startet dann
wieder automatisch. Schaltet das Empfangssignal hingegen innerhalb
dieser fünf Sekunden ab oder fällt unter die SQUELCH-Schwelle, so wird
der Suchlauf mit einer kleinen Verzögerung wieder fortgesetzt.
22
Kanal-Suchlauf
Ihr AE 8090 kann den Kanal-Suchlauf in beide Richtungen starten. Dies
ist besonders praktisch bei der hohen Kanalzahl der deutschen Version.
• Starten Sie den Suchlauf mit SCN/M-SCN .
• Drehen Sie während des Suchlaufs den Kanalschalter einmal kurz
nach links, dreht sich die Suchlaufrichtung um, d.h. von hohen auf
niedrige Kanalnummern.
Die Umkehrung der Scan-Richtung ist jederzeit möglich.
Suchlauf stoppen
• Taste SCN/M-SCN kurz drücken.
Im Anzeigefeld erlischt SCAN, der Suchlauf ist gestoppt, das Gerät
arbeitet auf dem zuletzt angezeigten Kanal.
• Auch mit einem kurzen Antippen der PTT-Taste am Mikrofon
schalten Sie den Suchlauf aus und verbleiben auf dem aktuellen
Kanal.
• Schalten Sie zwischendurch mit Taste CH9/19 auf Kanal 9 um, so
wird der Suchlauf ebenfalls abgeschaltet.
• Drücken Sie dann nochmals Taste CH9/19, so schaltet Ihr AE 8090
auf den Kanal zurück, auf dem sich der Suchlauf vor dem
Umschalten auf Kanal 9 gerade befand.
Bei jeder manuellen Frequenzänderung (Tasten UP/DOWN am Mikrofon
oder mit dem Kanalwähler) wird die Suchlaufrichtung automatisch
umgeschaltet.
Speicher-Suchlauf
Im Speicher-Suchlauf werden alle Speicherkanäle der gewählten Be-
triebsart nacheinander auf ihre Aktivität hin überprüft. Wählen Sie ei-nen
Memory-Kanal. Jetzt starten Sie den Speicher-Suchlauf:
• Drücken Sie Taste FUN , danach SCN/M-SCN .
Der Speicher-Suchlauf arbeitet genauso wie der Kanal-Suchlauf und
23
lässt sich auch in gleicher Weise stoppen - siehe also oben. Eine
Richtungsumkehr ist auch beim Speicher-Suchlauf möglich.
Zweikanal-Überwachung (Dual Watch, DW)
Mit der Taste DW haben Sie die Möglichkeit, zwei Kanäle automa-tisch
abwechselnd zu überwachen.
Beispiel: Sie möchten einerseits einen beliebigen Kanal hören,
andererseits aber auch auf einem bestimmten Anrufkanal weiterhin
anrufbar bleiben.
• Wählen Sie Ihren Anrufkanal
• Drücken Sie DW . Im Display sehen Sie DW .
• Wählen Sie mit dem Kanalwähler einen beliebigen anderen Kanal
Sie hören den eingestellten Kanal, der auch im Display erscheint.
Der Empfänger schaltet jetzt jedoch automatisch immer wieder zwi-
schendurch kurz auf den Anrufkanal um. Sobald auf dem Anrufkanal
Funkbetrieb herrscht, hören Sie diesen Kanal, danach schaltet das Gerät
wieder auf den anderen Kanal zurück.
Automatischer Störbegrenzer ANL
In Stellung AM (nur deutsche Version) können Sie zur Verbesserung
des Empfangs bei Störgeräuschen, die von impulsartigen Störungen
(z.B. Fahrzeug-Zündanlagen oder Kollektor-Elektromotoren) stammen,
einen automatischen Störbegrenzer einschalten
(ANL = Automatic Noise Limiter).
• Drücken Sie FUN und anschließend DW/ANL .
• Zum Ausschalten verfahren Sie genauso.
Es ist normal, dass bei Einschalten des ANL ein etwas geringerer
Lautstärkeeindruck entsteht. Die Empfindlichkeit des Empfängers bleibt
aber voll erhalten.
24
Quick Channel UP/Down (Schneller
Kanalwechsel)
Um besonders schnell die Kanäle wechseln zu können, können Sie von
jedem beliebigen Kanal aus einen besonders schnellen Durchlauf in
Schritten von 10 Kanälen starten.
• Drücken Sie FUN .
• Wenn Sie jetzt mit dem Kanalwähler oder den UP-DOWN-Tasten
am Mikrofon auf- oder abwärts schalten, erscheint mit jedem Schritt
der um jeweils 10 höhere oder tiefere Kanal.
Beispiel: Sie haben Kanal 16 gewählt. Sie drücken FUN und
anschließend drehen Sie am Kanalschalter nach rechts. Der nächste
Kanal ist dann 26, 36, 46, 56 usw. (Bei CEPT-Programmierung und
40/40 natürlich nur bis Kanal 40.)
Lautsprecher und Kopfhörer abschalten
Wenn Sie mit ein Packet Radio Modem über die hintere Zubehörbuchse
auf der Rückseite betreiben, ist es gleichgültig, welche Lautstärke Sie für
den Lautsprecher oder den Kopfhörer zum Mithören gewählt haben. Sie
können auch die Empfangswiedergabe ganz ausschalten:
Drücken Sie FUN und anschließend LCR/SPK .
Zum Wiedereinschalten verfahren Sie genauso.
Achtung: Das Ausschalten des Lautsprechers ist nur sinnvoll, wenn Sie
ein Modem oder TNC über die hintere Zubehörbuchse angeschlossen
haben.
Bei Zusatzgeräten, die Sie über die Mikrofonbuchse angeschlossen
haben, können Sie den Lautsprecherschalter nicht benutzen, da auch
die NF-Auskopplung an der Mikrofonbuchse mit abgeschaltet wird.
Bitte vergessen Sie nicht, Ihren Lautsprecher später auch wieder
einzuschalten. Ein versehentlich nicht wieder eingeschalteter
Lautsprecher kann dazu führen, daß Sie Ihr Gerät plötzlich für
defekt halten und unnötigerweise zur Reparatur geben!
25
Senden
Mit der PTT-Taste links am Mikrofon schalten Sie zwischen Empfangen
und Senden um:
• PTT-Taste drücken, um zu senden.
• Taste wieder loslassen, um auf Empfang zurückzuschalten.
Beim Senden können Sie auf dem linken Zeigerinstrument die rela-tive
Sendeleistung (POW) ablesen.
Das rechte Zeigerinstrument zeigt je nach Einstellung des Modus-
Wahlschalters den relativen Modulationsgrad (MOD) oder das Steh-
wellenverhältnis (SWR) an.
Mic Gain
Mit dem Regler MIC GAIN können Sie die Verstärkung des Mikro-fons
optimal auf die Lautstärke Ihrer Stimme anpassen. Mit dem
Originalmikrofon ist halb aufgedrehte MIC-Gain-Lautstärke mehr als
ausreichend. Wenn Sie gewohnt sind, laut und sehr nah in ein Mikro-fon
zu sprechen, drehen Sie MIC GAIN mehr zum linken Anschlag zurück.
Bei voll aufgedrehtem Regler können Sie selbst bei leisem Sprechen
sogar einen großen Sprechabstand vom Mikrofon halten.
Fragen Sie auch Ihren Gesprächspartner, bei welcher Verstärkung Sie
am besten zu verstehen sind.
Sendeleistung verringern
Es kann vorkommen, dass die Entfernung zu Ihrem Gesprächspartner
sehr gering ist und Ihr Signal dort so stark ankommt, dass man es
eigentlich bedenkenlos reduzieren könnte. Denken Sie dabei an auch an
den HF-Elektrosmog, den Sie bei zu hoher Leistung auch mit
verursachen!
Unser Tipp: Probieren Sie bei jeder Funkverbindung aus, ob Sie nicht
auch mit reduzierter Leistung gut zu verstehen sind! Die
Leistungsreduzierung arbeitet allerdings nur bei FM und reduziert die
Leistung von 4 Watt auf etwa 1 Watt.
• Drücken Sie zur Leistungsumschaltung die Taste FUN und dann A-
F/LOW .
26
• Erneutes Drücken dieser Tastenkombination schaltet Ihren Sender
wieder auf volle Leistung.
Monitor-Taste (MON)
Diese Taste überbrückt kurzzeitig die Squelcheinstellung, z.B. wenn ein
Signal nur noch wie "abgehackt" zu hören ist, Sie aber die Einstellung
des Squelchreglers nicht verändern wollen.
Tastatur-Bestätigungston
Jeder Tastendruck wird normalerweise mit einem kurzen Piepton
quittiert. Wenn Sie das nicht wünschen, schalten Sie Ihr Gerät mit dem
POWER-Schalter aus, drücken Sie die PTT-Taste am Mikrofon, halten
diese gedrückt und schalten das Gerät mit dem POWER-Schalter wieder
ein. Danach lassen Sie die PTT-Taste wieder los.
Wiedereinschalten des Tastaturtones erfolgt mit der gleichen Prozedur.
Externe Anschlüsse
Externer Lautsprecher
Je nach Umgebungsgeräuschen kann es angebracht sein, einen
externen Lautsprecher anzuschließen. Die üblichen Funklautsprecher
mit 4-8 Ohm Impedanz und 2-4 Watt Mindestleistung können ange-
schlossen werden. Die Kabellänge kann bis zu 3 Metern betragen.
Als Stecker wird ein 3.5 mm Mono-Klinkenstecker verwendet.
Externes S-Meter
Ihr AE 8090 bietet auf der Rückseite mit der Buchse für ein externes S-
Meter die Möglichkeit, ein größeres externes S-Meter (z.B. MD3, MD4,
MD5) zur Anzeige der relativen Signalstärke anzuschließen. Bitte
erkundigen Sie sich bei Ihrem Fachhändler nach externen S-Metern. Das
S-Meter soll mit einer Kabellänge von weniger als 3 m in der Nähe des
Funkgerätes installiert werden. Für den Anschluss benötigen Sie einen
2.5 mm Klinkenstecker.
Die Polung ist positiv, d.h. der Minuspol des S-Meters liegt außen und
der Pluspol am Innenleiter. Bitte beachten Sie, dass beim Einstecken
eines externen S-Meters das eingebaute S-Meter nicht abgeschaltet
27
wird. Es ist normal, dass - je nach externem S-Meter - das eingebaute
Instrument weniger Ausschlag zeigt.
Mikrofonbuchse
Die 6-polige Mikrofonbuchse ist nach der bekannten Albrecht-Norm
beschaltet (siehe technische Daten), die auch den Empfehlungen der
Gesellschaft Deutscher CB-Funk-Hersteller entspricht.
Hier können Sie neben dem serienmäßig mitgelieferten Handmikrofon
auch andere Mikrofone (z.B. das extra für die AE 8090 entwickelte
Standmikrofon AMB + 4 Spezial., Artikel-Nr. 41640) und Zubehörteile
anschließen.
Die Mikrofonbuchse ist freigegeben für den Anschluss beliebiger
Mikrofone, auch z.B. mit Verstärker oder DTMF-Tastatur.
(Ältere) Mikrofone mit Selektivrufauswertern, die die zum Schalten der
bei Mobilgeräten üblichen Lautsprecher-Masseleitung PIN 2 ausnutzen,
können Sie an der Mikrofonbuchse der AE 8090 nicht verwenden, da der
Lautsprecher der AE 8090 auch bei ausgestöpseltem Mikrofon
funktioniert. Die Mikrofonbuchse enthält auf PIN 2 bei Ihrer AE 8090
allerdings ein abgeschwächtes NF-Signal, welches für externe Packet
Radio TNC's und andere Auswerter geeignet ist (siehe auch unter
Packet-Radio Möglichkeiten).
Kopfhörerbuchse (Phones)
An diese Buchse können Sie einen handelsüblichen Kopfhörer mit 6.3
mm Klinkenstecker (Mono) anschließen. Der interne Lautsprecher ist
dann abgeschaltet.
Zubehörbuchse 6 polig
Die 6-polige Zubehörbuchse auf der Rückseite ist für den Anschluss von
Zusatzgeräten bestimmt. Sie entspricht dem üblichen Standard für
Rauschunterdrückungssysteme, wie Albrecht ASC, Selektivruf oder
AKE-Selekt. Beim AKE Selekt wählen Sie bitte nur die Version N2. Bitte
beachten Sie, dass Auswertersignale nur bei FM zur Verfügung stehen.
Für Packet Radio TNC's kann die Buchse ebenso verwendet werden (ein
ca. 50 cm langes Kabel mit einseitigem Stecker, passend in die
Zubehörbuchse der AE 8090 und freien Kabelenden zum Anschluss an
TNC's ist als Sonderzubehör erhältlich).
Selektivruflautsprecher nach dem DTMF-Sytem können Sie hier nicht
anschließen, dafür benutzen Sie bitte nur die Lautsprecherbuchse.
28
Packet-Radio Möglichkeiten
Für Packet Radio gibt es im Fachhandel geeignete Modems (z.B. PC-
COM) oder TNC's (Terminal Node Controller). Das Mini-Modem PC-
COM kann nur über die Mikrofonbuchse angeschlossen werden (bei den
Albrecht-Modems ist ein 6-poliges Anschlusskabel für die
Mikrofonbuchse beigefügt). TNC's haben meist hochohmige NF-
Eingänge und können sowohl über die Mikrofonbuchse als auch über
die hintere Zubehörbuchse betrieben werden. In beiden Fällen sind
geeignete Adapterkabel erforderlich. Bitte beachten Sie, dass Packet
Radio nicht in allen EU Staaten und wenn, dann auch nur auf speziellen
Kanälen zugelassen ist. Informationen finden Sie bei den CB-Clubs, der
Fachpresse (z.B. der Zeitschrift "CB-Funk" oder im Internet unter dem
Suchbegriff "Packet Radio".
Empfohlenes Zubehör für AE 8090
Packet-Radio Modem
Eine speziell für Albrecht hergestellte Version des bekannten
PC-COM Modems, komplett mit Kabelsatz für die Mikrofonbuchse und
DOS Softwarediskette (incl. GP Jahr 2000-Update)
Art.-Nr. 4422
Albrecht Super Squelch ASC
automatische Rauschunterdrückung, anschlussfertig zum Einstecken an
die Zubehörbuchse der AE 8090
Art.-Nr. 11051
Standmikrofon AMB + 4 S
Anschlussfertiges Spezial-Stationsmikrofon mit Vorverstärker. Wird aus
der AE 8090 mit Strom versorgt und braucht keine separate Batterie
Art.-Nr. 41640
29
Zusatzlautsprecher mit Geräuschfilter
Spezial-CB-Lautsprecher mit zuschaltbarem Frequenzfilter mit guter
Wirkung gegen Störgeräusche
Art.-Nr. 7120
DTMF Selekt 4 Selektivruflautsprecher
Ein Lautsprecher mit eingebautem 4 stelligen DTMF- Selektivruf-
Dekoder. Hiermit können Sie sich von anderen Stationen selektiv
anrufen lassen und brauchen nicht den übrigen Funkbetrieb mitzuhören
(für Verwendung an der AE 8090 ist 12 V Versorgung erforderlich).
Art.-Nr. 1104
S- Meter MD 4
Ein großes externes S-Meter mit traditionellem Drehspulinstrument und
übersichtlicher und genauer Skala. Das Instrument ist beleuchtbar
(externe 12 V erforderlich). Empfindlichkeitsregler zur Anpassung an Ihr
Funkgerät.
Art.-Nr. 4379
Vox-Set
Leichte Mikrofon-Ohrhörerkombination mit eingebauter automatischer
Sprachsteuerung (Vox). Anschlussfertig für alle Geräte mit 6 poliger
Mikrofonbuchse, Stromversorgung aus dem Funkgerät. Auch an der
Feststation ideal, nicht nur zum Funken ohne PTT-Taste, sondern auch
für Behinderte oft die einzige Möglichkeit, das Hobby auszuüben!
Art.-Nr. 40900
CBC-100
Wollen Sie Ihr Funkgerät über Ihren PC mit einer tollen Oberfläche unter
Windows 95/98 sozusagen "fern"bedienen? CBC-100 bietet alle
Funktionen, die über die 6 polige Albrecht Mikrofonbuchse und die S-
Meterbuchse fernbedienbar sind, plus eine Menge intelligente Features,
wie Selektivruf, verschiedene Scan- Betriebsarten, Ton- Aufnahme und
Wiedergabe, Überspringen von belegten Frequenzen beim Scannen,
Roger-Beep, Ruftöne nach Wahl und ein großes (korrigierbares!) S-
Meter. Pentium-PC mit Soundkarte erforderlich.
Art.-Nr. 11555
30
Technische Daten
Mikrofonbuchse Zubehörbuchse
1 Mikrofon NF 1 Sendetaste PTT
2 RX für Auswerter (ca. 2 kOhm) 2 Masse
3 PTT-TX (bei Senden auf Masse) 3 Stummschalt. RX
4 Up/Down 4 Diskriminator-Ausgang
5 Masse 5 Modulation Sender
6 12 Volt für Vorverstärker etc. 6 12 V DC
Frequenzbereiche:
80/12: 26.565 bis 27.405 MHz FM (Kanäle 1-80)
27.005 bis 27.135 MHz AM (Kanäle 4-15)
40 FM CEPT: 26.965 bis 27.405 MHz FM (Kanäle 1-40)
40/40: 26.965 bis 27.405 MHz AM und FM
(Kanäle 1-40)
Sender
Sendeleistung 4 W FM, umschaltbar auf 1 Watt
1 W AM (nur bei 80/12 und 40/40)
Mod-Empfindlichkeit 2.8 mV an 1 kOhm
Ober- und Nebenwellen -90 dBc entspr. 4 nW
Frequenzhub 2,0 kHz
AM-Modulationsgrad 90% (nur bei 80/12 und 40/40)
Empfänger
Empfindlichkeit (FM) besser +3 dBµV EMK für 20 dB SINAD
Empfindlichkeit (AM) besser +6 dBµV EMK für 12 dB SINAD (nur
bei 80/12 und 40/40)
Nachbarkanalselektion besser 60 dBµV EMK
Intermodulation besser 60 dBµV EMK
Nebenempfangsstellen besser 50 dBµV EMK
NF-Leistung 2 W an 8 Ohm , 3.5 mm Klinke,
Kopfhörerbuchse Klinke Mono 6.3 mm über Vorwiderstand
parallel zum Lautsprecherausgang
Stromverbrauch bei 230 V
POWER aus ca. 35 mA
Empfang ca. 70-90 mA
Senden 4 Watt ca. 150 mA
31
Stromverbrauch bei 12 V
POWER aus ca. 6 mA
Empfang ca. 0.35 bis 0.5 A
Senden 4Watt: ca.1.3 bis 1.5 A
Serviceunterlagen
Alle Serviceunterlagen, angefangen von Schaltplänen über technische
Beschreibungen bis hin zu Änderungsmitteilungen,
Bedienungsanleitungen usw. finden Sie zum freien Download im Internet
unter:
http://www.albrecht-online.de/service
© ALAN Electronics GmbH • Dovenkamp 11• D-22952 Lütjensee
Tel. 04154/849-0 • http://www.albrecht-online.de
Service-Hotline: 04154 849 180
Sevice-Fax 04154/849-288
Service-e-Mail: service@albrecht-online.de
Ausgabe: März 2002

Navigation menu
