LV 2 e

BRUKSANVISNING

OWNERS MANUAL

MANUEL D’UTILISATION

BEDIENUNGSANLEITUNG

MANUAL DEL PROPIETARIO

KÄYTTÖOPAS

GEBRUIKERSHANDLEIDING

ZONE VOLUME

ZONE HOUSE CODE

A B C

MASTER

VOLUME

INFO INFO

Audio Pro® , Audio Pro logotypen, ‘a’ symbolen, och ace-bass® är registrerade varumärken av Audio Pro AB, Sverige.

Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling. Speciﬁkationer kan ändras utan

föregående meddelande.

Audio Pro®, the Audio Pro logotype, the ‘a’ symbol, and ace-bass® are all registered trademarks of Audio Pro AB, Sweden.

without notice.

www.audiopro.com

www.audiopro.se

SVENSKA SPECIFIKATIONER

Typ:

Aktivt trådlöst högtalarsystem med DSP.

Två-vägs basreflex

Förstärkare:

2 x 25W digital Class D,

deciserad höger och vänster högtalare

Diskant: 1” soft dome

Bas: 4.5”

Frekvensomfång:

45 – 22.000Hz

Delningsfrekvens:

4000Hz (24dB/oktav L/R)

Dimensioner HxBxD:

210x145x180mm

INNEHÅLL

FAKTA

- Inbyggd trådlös mottagare i varje högtalare

- Trådlös full CD-kvalitétsöverföring

- Räckvidd rum till rum: Upp till 20 meter

- Samma rum: Upp till 50 meter

- Öppen yta: upp till 100 m

- Inga störningar eller tidsfördröjningar

- Fungerar både med Mac och PC

- RF band: 2.4GHz

- Sample rate: 48 KHz

- Dedicerat eget protokoll

- USB gränssnitt

DEDICERAD HÖGER OCH VÄNSTER HÖGTALARE

Endast höger högtalare är utrustad med mottagare för

fjärrkontroll. Rikta alltid fjärrkontrollen mot höger högtalare.

FJÄRRKONTROLL

Vänster högtalare Höger högtalare

Mottagare för fjärrkontroll

endast på höger högtalare

På/Av Mute (tyst)

Visar vald Zon

i display

Visar vald House

Code i display

Master volym

Zon volym

BAKRE PANEL

Till strömuttag

Strömbrytare

House Code omkopplare

Zone omkopplare

House Code omkopplare

LED, lyser blå för upprättad trådlös länk.

Röd när trådlös länk inte är upprättad, eller ingen

ljudsignal (standby).

LED, lyser blå för upprättad

trådlös länk.

Röd när trådlös länk inte

är upprättad, eller ingen

ljudsignal (standby).

3.5mm stereo kontakt*

1 X TX100 TRÅDLÖS SÄNDARE

2 X STRÖMKABEL

*Med 3.5mm stereo kontakt kan du sända trådlöst ljud från enheter med

ljudutgång (line out/hörlursuttag), till exemple iPad/iPhone/iPod docka,

Airport Express, stereo, radio, etc. TX100 behöver då en USB strömadapter,

ﬁnns separat.

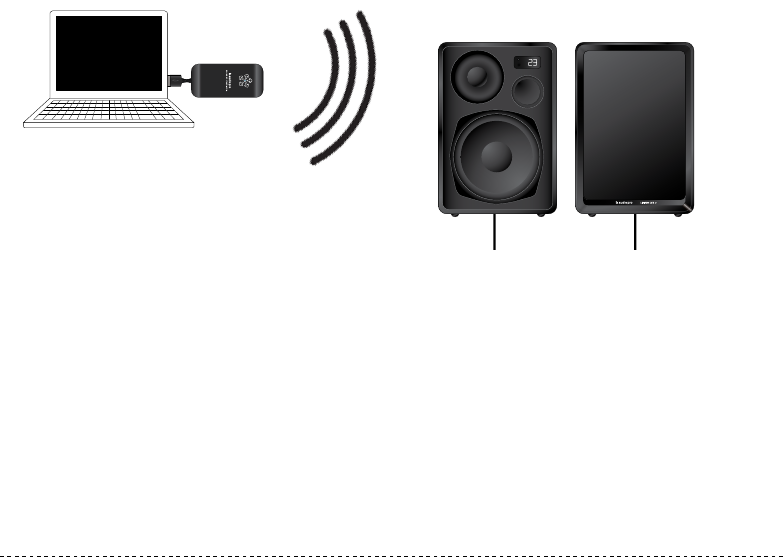

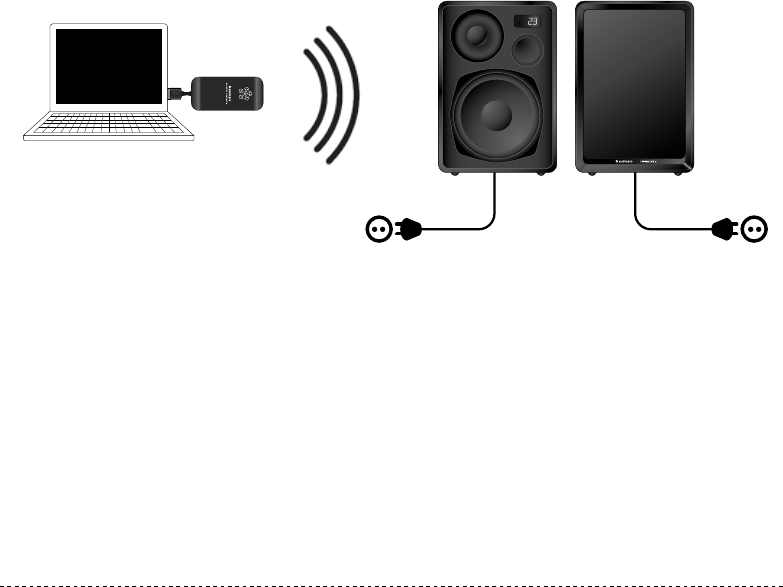

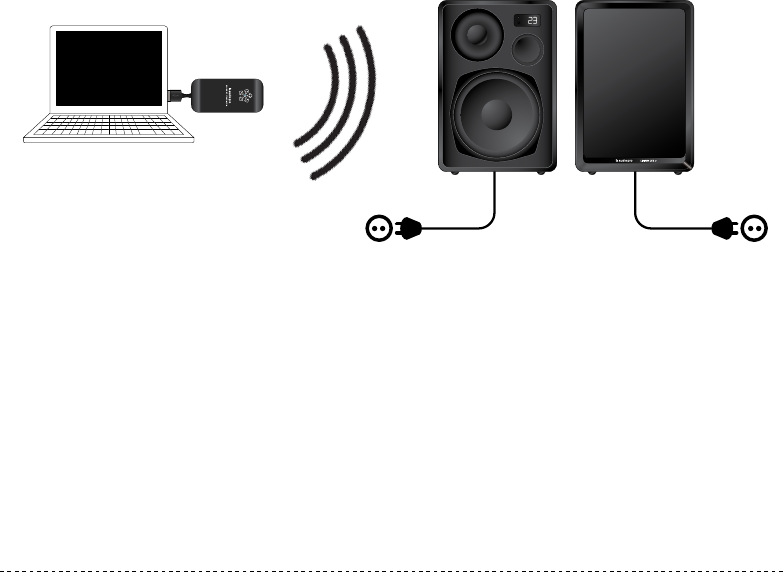

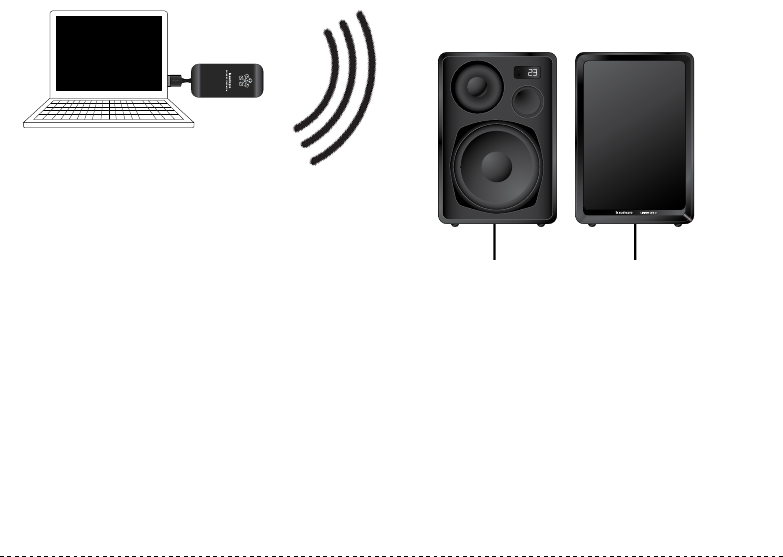

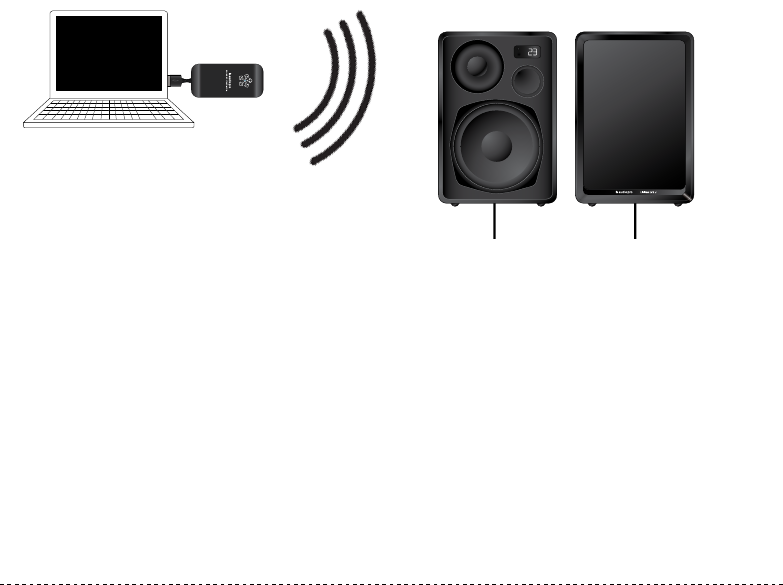

GRUNDINKOPPLING

Innan du kopplar till din dator, se Mac eller PC setup.

1. Anslut TX100 sändare till dator.

2. Anslut båda LV2 högtalarna till 230V uttag.

Klart! Spela musik på din dator.

LED TRÅDLÖS STATUS:

LED lyser blått på både högtalare och sändare när trådlös länk är upprättad.

LED lyser rött på både högtalare och sändare om trådlös länk inte kan upprättas, eller ingen

ljudsignal sänds (stand-by läge).

Notera:

Om högtalarna är i standby läge lyser LED rött även om trådlös länk är upprättad.

Lyser blått igen när högtalarna tar emot ljudsignal.

MAC SETUP

1. Anslut TX100 sändaren i ledig USB port på datorn.

2. Gå till Systeminställningar, välj Ljud under Hårdvara.

3. Välj ljudutgång i menyn, välj “USB Headset”

Klart! Du kan nu sända ljud från din dator.

PC SETUP

Gör följande inställningar innan du spelar från musikprogram. (Exempel iTunes, Spotify etc.)

1. Sätt i TX100 sändaren i ledig USB port på datorn. Vänta på att mjukvara installeras.

(Se nedre högra hörnet, meddelande visas när ljudenhet är redo.)

Klart! Du kan nu sända ljud från din dator.

Vissa operativsystem för PC kan kräva dessa steg också:

2. Klicka Start knappen, gå till Kontrollpanelen och Välj Ljud&Ljudenheter.

3. Under avspelning för ljud, (default unit), välj “USB Headset”.

Klart! Du kan nu sända ljud från din dator.

+ +

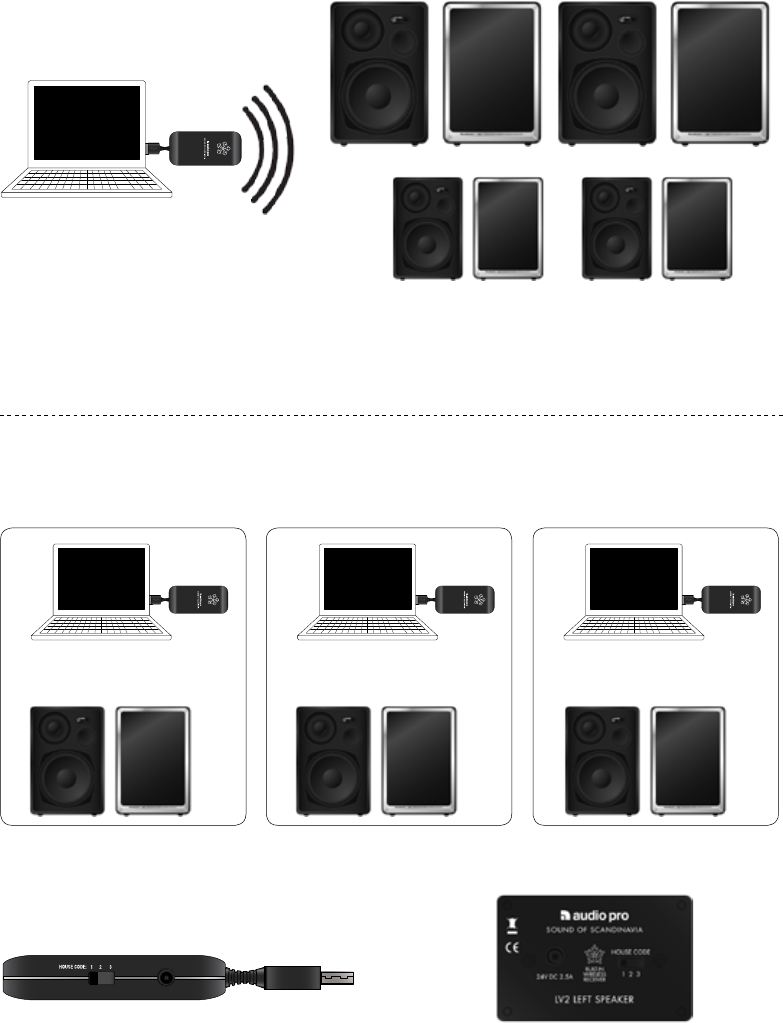

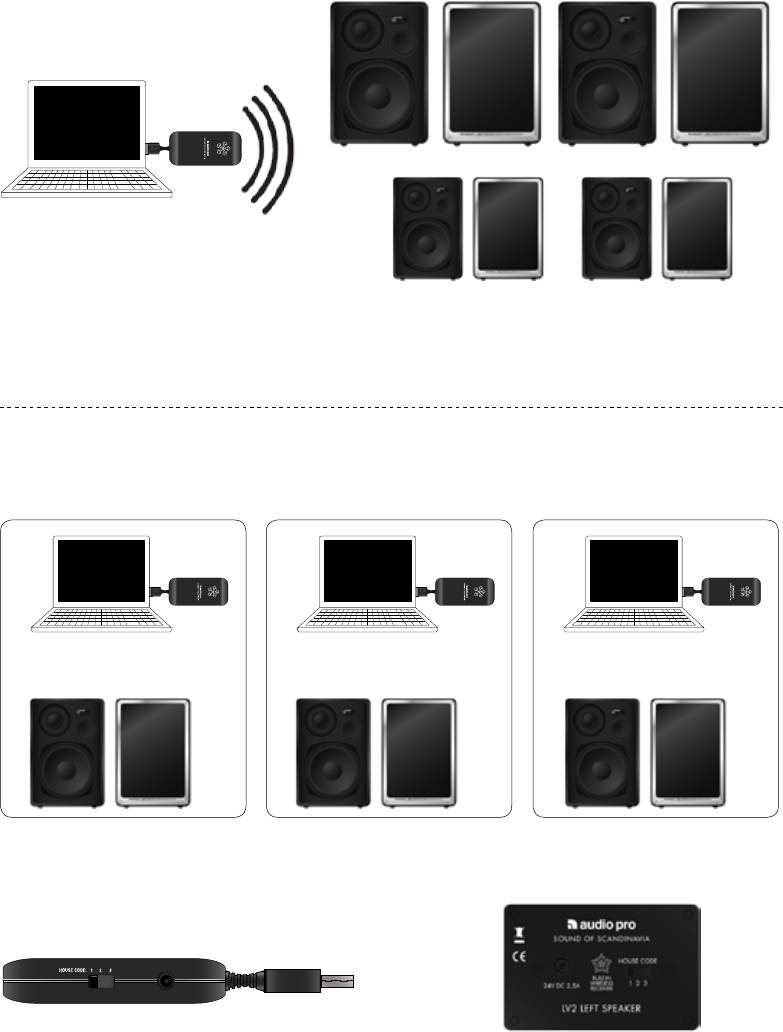

ADDERA FLER HÖGTALARE TILL NÄTVERKET

BYTA HOUSE CODE OCH VOLYMZON

ANVÄND LV2e MED LV-SUB SUBWOOFER

ANSLUT TILL ANNAN LJUDKÄLLA ÄN DATOR

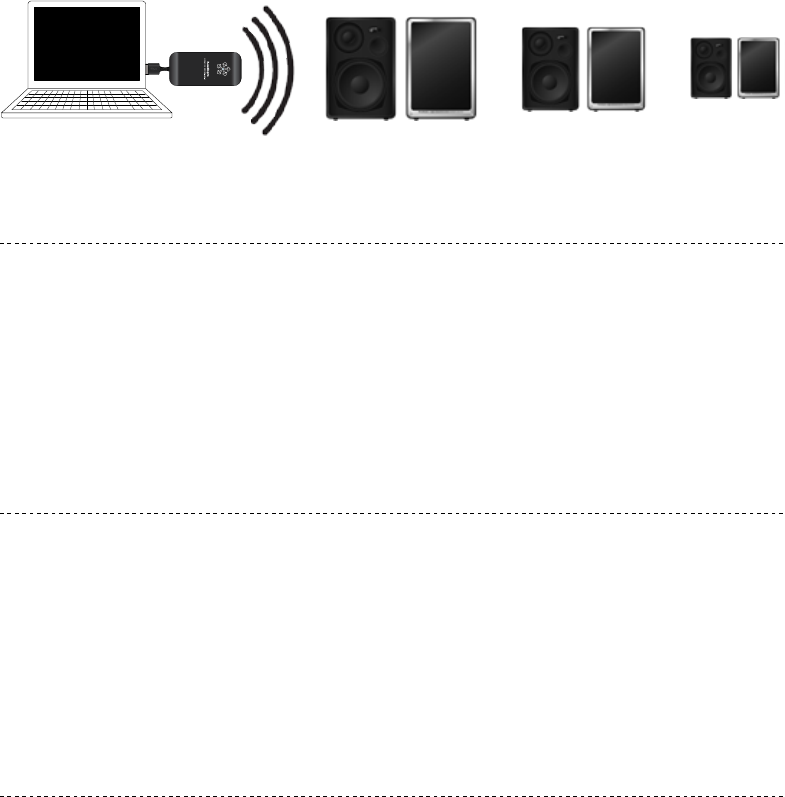

Du kan addera obegränsat antal Living högtalare inom sändarens räckvidd.

Anslut bara till högtalarna ström, och ställ in på samma House Code som används på sändaren.

Du kan ha fler högtalare i samma rum, eller högtalare i flera rum.

På bakre panelen finns knappar för att byta House Code och Zone.

Tryck för att byta House Code: 1 - 2 - 3, och tillbaka till 1.

Tryck för att byta Zone: A - B - C, och tillbaka till A.

Notera: House Code och Zone knappar på fjärrkontrollen visar

endast vald House Code/Zone. För att ändra måste det göras på

högtalaren.

LV2e kan användas i två lägen, som satellit eller fullrange. Satellite

läge är anpassat för användning tillsammans med LVSUB.

Tryck in både House Code och Zone knappen i 3 sek, SAT visas i

display. För att ändra till fullrange, upprepa samma knapptryckning.

Notera: I satellit läge skärs frekvenser under 80Hz bort från LV2e’s

frekvensåtergivning. När LV2e används i satellit läge tillsammans med

LV-SUB kan du spela hela 10dB högre ljudtryck.

Sändaren TX100 kan anslutas till vilken ljudkälla som helst med

ljudutgång (t ex hörlursuttag). Anslut kabel till ljudkälla och till ljud-

ingång på TX100. TX100 strömförsörjs då med separat USB ström-

försörjning.

Exempel: anslut till iPad/iPhone docka, TV, radio, stereo/receiver,

mobiltelefon, nätverksspelare, NAS, mediaspelare.

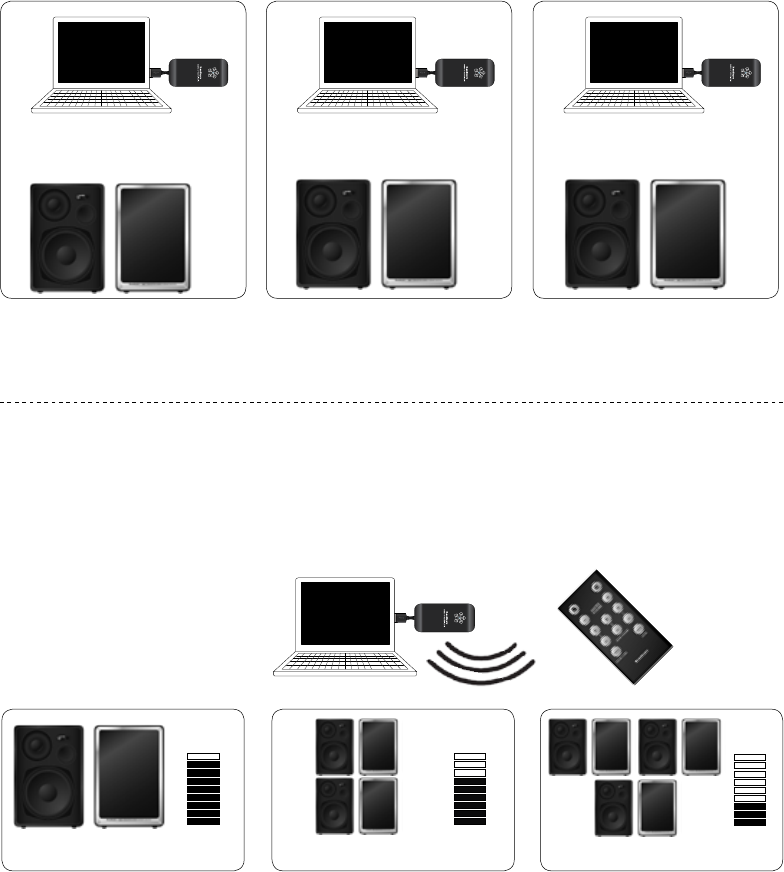

Sändare: House Code 1

Högtalare: House Code 1

Sändare: House Code 2

Högtalare: House Code 2

Sändare: House Code 3

Högtalare: House Code 3

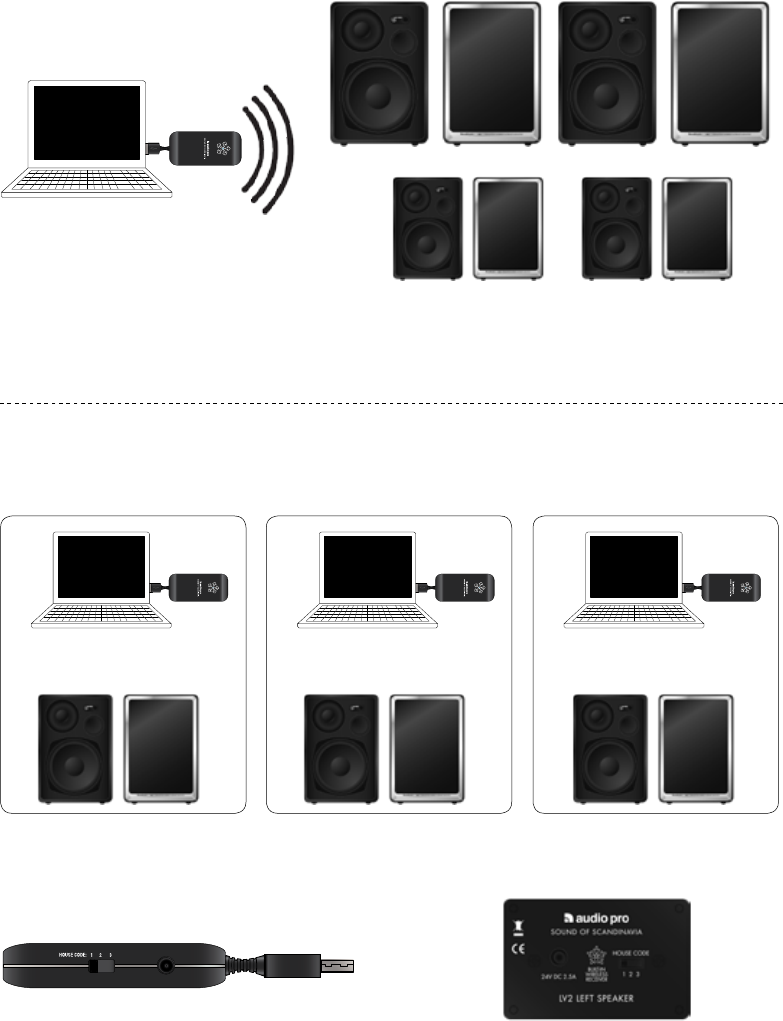

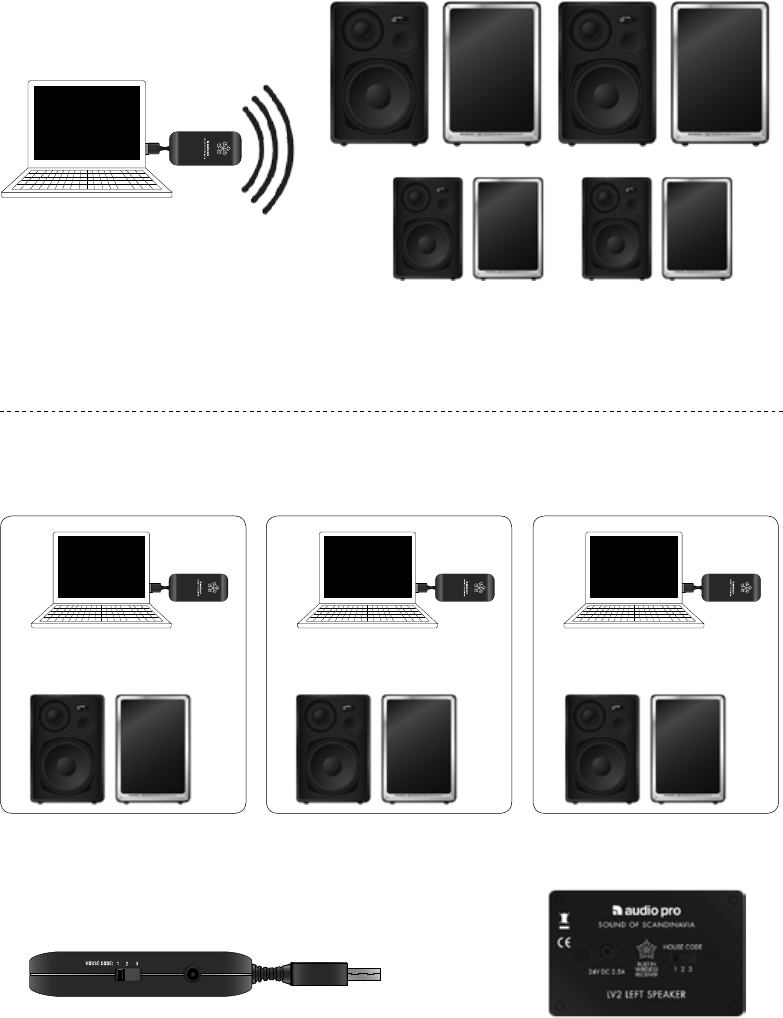

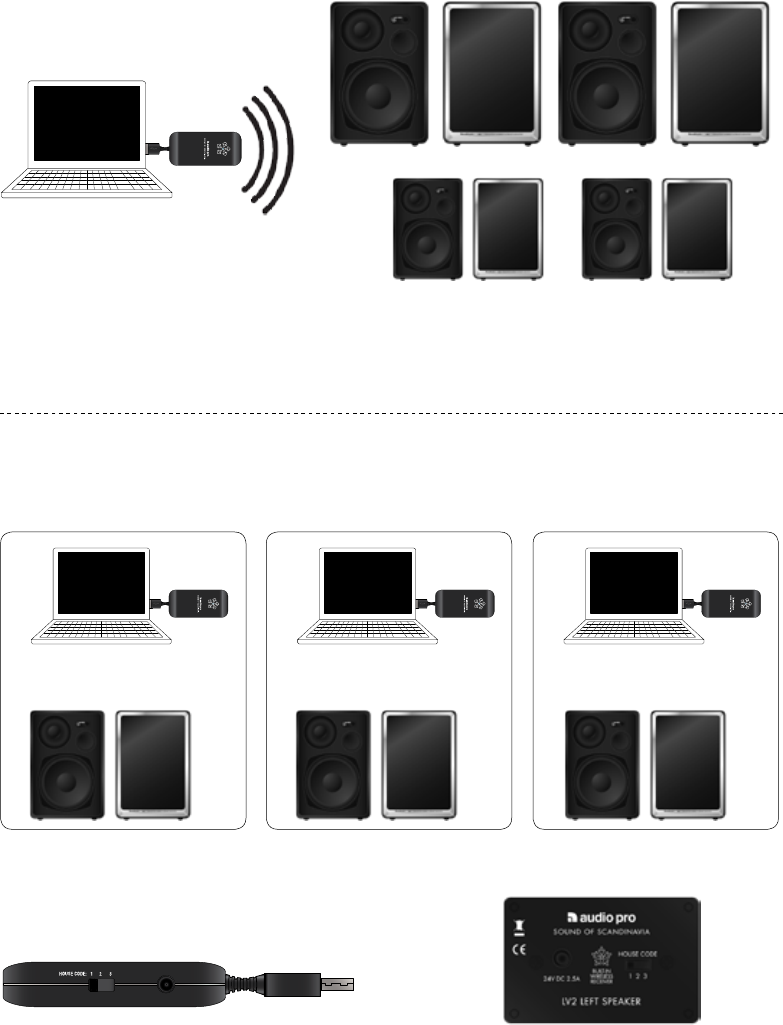

Genom att använda House Codes kan du dela det trådlösa nätverket i upp till 3 separata nätverk.

Då kan du samtidigt spela musik från olika källor (från tre olika sändare) till olika par av LV2e

högtalare i samma hus eller lägenhet.

ANVÄNDA FLERA SÄNDARE OCH HÖGTALARE SAMTIDIGT

MED HOUSECODE 1, 2 OCH 3

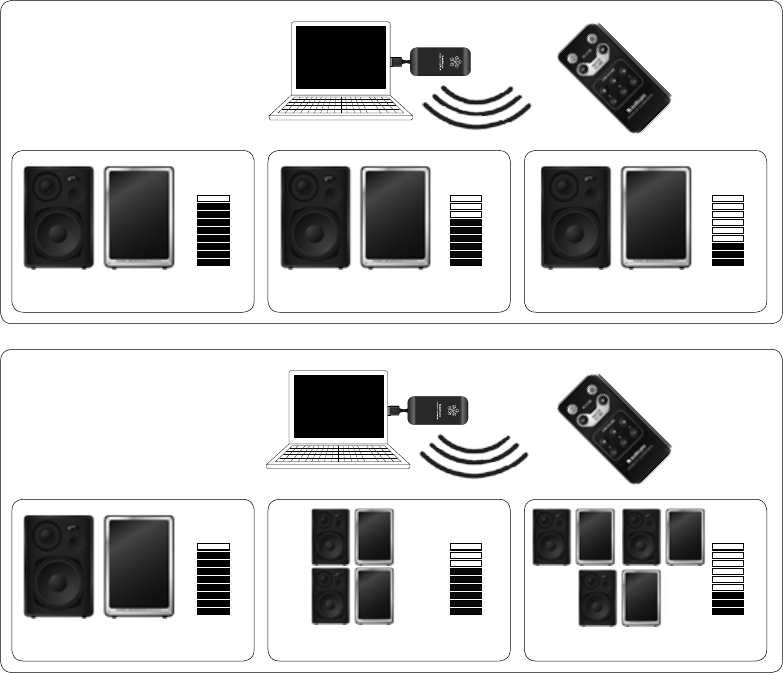

JUSTERA VOLYMEN SEPARAT I TRE OLIKA ZONER

För att kunna ha olika volym på samma musik i olika rum/områden, kan du dela in varje House

Code i upp till 3 olika volymzoner. Varje zon kan ha olika volym. Behändigt om du vill ha en volym-

nivå i vardagsrummet, och en lägre i t ex köket. Du kan ha hur många LV2 du vill i varje zon, eller

bara ett par. Zonerna styrs enkelt med hjälp av fjärrkontrollen.

Notera:

1. Alla LV2e högtalare är grundinställda på Zon A, och volymnivå 50%.

2. Varje House Code (1, 2 och 3) kan delas i upp till 3 zoner (A, B och C).

3. Du kan ha obegränsat antal LV2e högtalare på varje House Code, och så många du vill i varje zon. En zon

behöver inte vara ett rum, det kan vara hela våningsplan eller avdelningar (inom sändarens räckvidd.)

HOUSE CODE 1

Högtalare och sändare använder

samma House Code (kanal).

Zon A Volym Volym VolymZon B Zon C

TIPS OCH INSPIRATION

På vår hemsida, www.audiopro.se, delar vi med oss av vår erfarenhet och tips kring trådlöst ljud.

Några exempel:

- Spela din musik trådlöst direkt från iPad/iPhone/iPod touch

- Spela din musik trådlöst direkt från en Android OS enhet

- Få sköna Spotify spellistor från Audio Pro

- Vi ger dig ﬂer tips på inkopplingar och set-ups

- Vi ger dig tips på vvancerade multiroom lösningar

Du kan också besöka oss på Facebook för mer om Audio Pro och våra produkter.

www.facebook.com/audiopro

VIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läs igenom dessa anvisningar.

2. Spara dessa anvisningar.

3. Respektera samtliga varningar.

4. Följ samtliga anvisningar.

5. Använd ej produkten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera ej ventilationsöppningarna. Följ tillverkarens

anvisningar när du installerar produkten.

8. Installera ej produkten nära värmekällor såsom element,

varmluftsutsläpp, spisar eller annan värmealstrande utrustning

(t ex förstärkare).

9. Skydda nätsladden från tramp- och klämskador, i synnerhet

vid anslutningen till stickkontakten, vid grenuttag och där slad-

den är fäst i produkten.

10. Använd endast den extrautrustning och de tillbehör som

tillverkaren rekommenderar.

11. Drag ur produktens nätkontakt vid åskväder eller då

produkten ej används under längre tid.

12. All service ska utföras av särskilt utbildad servicepersonal.

Service erfordras då produkten har utsatts för skada. Exempel

är skador på nätsladden eller dess kontakt, att vätska spillts

eller främmande föremål kommit in i produkten, att produkten

utsatts för regn eller fukt, att den inte fungerar normalt eller att

den har tappats.

13. Skador som erfordrar service

Drag ut produktens nätkontakt ur vägguttaget och låt särskilt

utbildad servicepersonal ombesörja service då något av

följande inträffar:

A. Om nätsladden eller dess kontakt skadats,

B. Om vätska spillts eller främmande föremål kommit in i

produkten,

C. Om produkten utsätts för regn eller vatten,

D. Om produkten ej fungerar normalt då den används enligt

bruksanvisningen. Justera enbart med de reglage som omfat-

tas av bruksanvisningen. Felaktig justering med andra reglage

kan orsaka skador som ofta fordrar omfattande arbete av

särskilt utbildad reparatör för att få utrustningen att fungera

normalt igen,

E. Om produkten har tappats eller skadats på något sätt, samt

F. Om produkten prestanda förändras påtagligt detta indikera

behov av service.

14. Införande av föremål och vätska

Inga som helst föremål får införas i produkten genom dess

öppningar, eftersom de kan komma i beröring med kompo-

nenter som står under farlig spänning eller orsaka kortslutning,

vilket kan vålla brand eller elektrisk stöt. Produkten får ej utsät-

tas för vätskedropp eller stänk. Inga vätskefyllda föremål som t

ex blomvaser får ställas på utrustningen. Placera ej stearinljus

eller andra brinnande föremål på produkten.

15. Batterier

Visa alltid miljöhänsyn och följ lokala bestämmelser vid

avfallshantering av batterier.

16. Se till att det finns tillräcklig ventilation om du installerar

produkten i kringbyggda utrymmen, exempelvis bokhyllor eller

rack. Lämna ett avstånd på 20 cm över och på ömse sidor om

produkten och 10 cm bakom den. Bakkanten av hyllplan eller

skiva som ligger närmast ovanför produkten ska dras fram så

att det uppstår en glipa på cirka 10 cm till den bakre plattan

eller väggen. På så vis bildas en utsugsliknande kanal där

uppvärmd luft kan strömma upp.

17. Transformatorn och el sladden för denna produkt är

endast avsedd för inomhus bruk.

18 . Använd endast den medföljande A/C adaptern.

VARNING:

FÖR ATT MINSKA RISKEN FÖR BRAND ELLER

ELEKTRISK STÖT, UTSÄTT INTE PRODUKTEN

FÖR REGN ELLER FUKT.

OBSERVERA:

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA

STÖTAR SKA DU EJ AVLÄGSNA ENHETENS

HÖLJE ELLER DEN BAKRE PANELEN. UTRUSTNIN-

GEN INNEHÅLLER INGA KOMPONENTER

SOM KAN REPARERAS AV ANVÄNDAREN. ALL

SERVICE SKA UTFÖRAS AV SÄRSKILT UTBILDAD

PERSONAL.

Den pilförsedda blixtsymbolen i en liksidig triangel

är avsedd att varna användaren för förekomsten av

oisolerad ”farlig spänning” innanför produktens hölje.

Spänningen kan vara så hög att människor riskerar att

utsättas för elektriska stötar.

Utropstecknet i en liksidig triangel är avsett att

uppmärksamma användaren på att det finns viktiga

instruktioner för bruk och underhåll (service) i det

referensmaterial som medföljer utrustningen.

ENGLISH SPECIFICATIONS

Type:

Powered wireless loudspeaker system

with DSP,2 way bass reflex cabinet

Amplifier:

2 x 25W digital Class D,

left and right speaker

Tweeter: 1” soft dome

Woofer: 4.5”

Frequency range:

45 – 22.000Hz

Crossover frequency:

4000Hz (24dB/octave L/R)

Dimensions HxWxD:

210x145x180mm

PACKING CONTENTS

FEATURES

- Built-in wireless receiver in each speaker

- Wireless full CD quality sound

- Wireless range room to room: Up to 20 meters

- Wireless range same room: Up to 50 meters

- Wireless range open field: Up to 100 meters

- No interference or delays

- Works with both Mac and PC

- RF band: 2.4GHz

- Sample rate: 44.1 KHz

- Dedicated proprietary protocol

- USB 2.0 interface

Dedicated left and right speaker.

Only right speaker is equipped with remote receiver.

To use remote, always aim at right speaker.

Remote

Left speaker Right speaker

Remote receiver on

Right speaker only

On/Off Mute

Master volume

Zone volume

Rear panel on speakers

To power supply House Code switch

House Code switch

LED, blue for established wireless connection.

Red for no wireless connection or no transmission.

LED, blue for

established wireless

connection.

Red for no wireless

connection or no

transmission.

3.5mm stereo jack line in*

1 x TX100 wireless transmitter

2 x power cord and power supply

*Using the 3.5mm jack you can send wireless audio from units with line/

headphones output. (For example iPod, receiver, etc) TX100 will need an

aftermarket USB power supply in a setup using 3.5 mm jack.

BASIC CONFIGURATION

Before connecting to computer, see Mac or PC setup.

1. Connect the TX100 transmitter to the computer.

2. Connect both LV2 speakers to 230V outlet.

Done! Play your music on your computer.

WIRELESS STATUS:

LED lights up blue on speakers and transmitters when wireless connection is established.

LED lights up red on speakers and transmitters when no wireless connection is established.

Note:

If speakers are in standby mode, LED is red even though wireless connection is established.

Turns blue when speakers receives signal.

MAC SETUP

1. Insert TX100 transmitter to a free USB socket.

2. Go to System Preferences, choose Sound under Hardware.

3. Click Output in menu, choose “USB Headset”.

Done! You can now send audio from your computer.

PC SETUP

Please do following setup before using music playing software (for example iTunes or Spotify).

1. Insert TX100 transmitter to a free USB socket. Wait until software has been installed.

(See lower right hand corner, message window will open when sound device is ready to use.)

Done! You can now send audio from your computer.

For some PC computers you may need to perform these settings:

2. Click Start button, go to Control Panel and choose Sound & Sound devices.

3. Under playback of audio, default unit, choose “USB Headset”.

Done! You can now send audio from your computer.

ADD MORE LV2 SPEAKERS TO THE AUDIO NETWORK

You can add limitless number of LV2 speakers to your system within wireless range of transmitter.

All LV2 receiving wireless signal from transmitter using same House Code.

You can add more speakers to one room, or add speakers in several rooms

Transmitter: House Code 1

Speakers: House Code 1

Transmitter: House Code 2

Speakers: House Code 2

House Code switch on side of TX100

House Code switch on rear of speakers

Transmitter: House Code 3

Speakers: House Code 3

You can split the audio network in up to 3 different separate networks using House Codes. You can

then play from different sound sources (where transmitter is connected) to different pairs of LV2.

WIRELESS SOUND FROM MULTIPLE TRANSMITTERS,

HOUSE CODES 1,2 AND 3

DIVIDING HOUSE CODES INTO 3 ZONES,

ADJUST VOLUME IN EACH ZONE SEPARATELY.

You can add limitless number of LV2 speakers to your audio network. By using the feature of zone

volume control you can play same music with different volume in different rooms. Convienent when

you, for example, want to have higher volume in the livingroom and a bit lower in the kitchen.

You can have as many LV2 speakers in each zone as you like, or just one pair.

The wireless multiroom options are almost limitless.

Note:

1. All LV2 speakers are default Zone A, and volume setting 50%.

2. Each House Code (1, 2 and 3) can be split into up to 3 zones (A, B and C).

3. You can have as many speakers you like on each House Code, and as many as you want in

each zone. A zone does not have to be one room, can be whole floor in house.

HOUSE CODE 1

Speakers and transmitter using

same house code.

HOUSE CODE 2

Speakers and transmitter using

same house code.

Zone A Volume

Volume Zone B

Volume Zone C

ADDING RX100 WIRELESS RECEIVERS

TO THE LV2 AUDIO NETWORK

HOW TO CHANGE ZONES ON LV2 SPEAKERS

Note:

1. Zone control features volume level, On/Off and mute. This without affecting speakers in other

Zone. With Master volume you adjust volume level on all zones at the same time.

2. Returning to default settings (Zone A, 50% volume):

Turn off LV2 speakers with remote. Turn on again and press MUTE while LED flashes. Push Mute

once more. Now speaker pair (or all speakers in same Zone) are in default setting.

VPut speakers to be changed to Zone C in different House Code from the others.

Do Zone changes as above and put back to same House Code as the other speakers.

+ +

RX100 + powered

speakers RX100 + powered

subwoofer

Change to differ-

ent House Code (for

example 2) on rear of

the speaker pairs you

want to allocate to new

Zone.

(All speaker pairs you

want in Zone A, keep in

House Code 1.)

Change House Code on

the transmitter to same

as the speakers you are

changing to new Zone.

Turn off speakers with

the remote (aim at right

speaker on one of the

speaker pairs.)

All speakers set in this

(for example 2) House

Code will be turned off.

Turn on same speakers

again using the remote.

While LED on speakers

flashes red and blue,

push Zone B volume +

button.

Now the speakers are

set to Zone B.

Change all speakers

and transmitter back to

House Code 1.

Now you have Zone A

speakers (the speakers

you left in House Code

1) and Zone B on the

speakers you turned off

and on.

TO CHANGE ONE OR MORE PAIRS OF SPEAKERS FROM ZONE A TO ZONE B:

You can add the RX100 wireless receiver (sold separately) to an existing LV2 wireless system.

Add powered speakers, stereo receivers and powered subwoofers and have all units part of same

wireless audio network. You can add limitless number of RX100 within the range of transmitter.

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accord-

ance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat

registers, stoves, or other apparatus (including amplifiers) that

produce heat.

9. Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the point

where they exit from the apparatus.

10. Only use attachments/accessories specified by the

manufacturer.

11. Unplug this apparatus during lightning storms or when

unused for long periods of time.

12. Refer all servicing to qualified service personnel. Servic-

ing is required when the apparatus has been damaged in any

way, such as power-supply cord or plug is damaged, liquid

has been spilled or objects have fallen into the apparatus,

the apparatus has been exposed to rain or moisture, does not

operate normally, or has been dropped.

13. Damage Requiring Service

Unplug the apparatus from the wall outlet and refer servicing

to qualified service personnel under thee following conditions:

A. When the power-supply cord or plug is damaged,

B. If liquid has been spilled, or objects have fallen into the

apparatus,

C. If the apparatus has been exposed to rain or water,

D. If the apparatus does not operate normally by following the

operating instructions. Adjust only those controls that are

covered by the operating instructions as an improper adjust-

ment of other controls may result in damage and will often

require extensive work by a qualified technician to restore the

apparatus to its normal operation,

E. If the apparatus has been dropped or damaged in any

way, and

F. When the apparatus exhibits a distinct change in perform-

ance this indicates a need for service.

14. Object and Liquid Entry

Never push objects of any kind into the apparatus through

openings as they may touch dangerous voltage points or

short-out parts that could result in a fire or electric shock. The

apparatus shall not be exposed to dripping or splashing and

no objects filled with liquids, such as vases shall be placed on

the apparatus. Don’t put candles or other burning objects on

top of this unit.

15. Batteries

Always consider the environmental issues and follow local

regulations when disposing of batteries.

16. If you install the apparatus in a built-in installation, such as

a bookcase or rack, ensure that there is adequate ventilation.

Leave 20 cm (8”) of free space at the top and sides and 10

cm (4”) at the rear. The rear edge of the shelf or board above

the apparatus shall be set 10 cm (4”) away from the rear

panel or wall, creating a flue-like gap for warm air to escape.

17. The power supply and power cord for this apparatus is

intended for indoor use only.

18. Only use the enclosed AC adaptor.

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC

SHOCK, DO NOT EXPOSE THIS APPARATUS TO

RAIN OR MOISTURE.

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated “dangerous voltage” within the

product’s enclosure that may be of sufficient magnitude

to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is

intended to alert the user to the presence of important

operating and maintenance (servicing) instructions in

the literature accompanying the appliance.

FRANÇAIS DESCRIPTIF

Type :

Système d’enceintes actives sans fil, avec traite-

ment numérique du signal (DSP), caisson de

basse réflexe à 2 voies

Amplificateur : 2 x 25W numérique de Classe

D, enceinte gauche et droite

Enceinte d’aigus

(Tweeter): dôme souple 25 mm

Enceinte de graves (Woofer) : 11,4 cm

Bande passante: 45 à 22 000 Hz

Fréquence de recouvrement :

4 000 Hz (24 dB/octave L/R)

Dimensions HxLxP : 210x145x180 mm

CONTENU DE L’EMBALLAGE

CARACTÉRISTIQUES

- Récepteur sans fil intégré dans chaque enceinte

- Son de qualité CD sans fil

- Portée sans fil de pièce à pièce 20m

- Portée sans fil la même pièce 50m

- Portée sans fil en visibilité directe 100m

- Pas d’interférences, ni de retards

- Compatible Mac et PC

- Bande RF : 2,4 GHz

- Taux d’échantillonnage : 44,1 KHz

- Protocole interne breveté

- Interface USB 2.0

ENCEINTES GAUCHE ET DROITE SPÉCIFIQUES

Seule l’enceinte droite est équipée d’un récepteur à distance.

Pour faire fonctionner la télécommande, toujours viser l’enceinte droite.

TÉLÉCOMMANDE

Enceinte gauche Enceinte droite

Récepteur à distance sur

enceinte droite uniquement.

Marche/Arrêt Sourdine

Volume principal

Volume de zone

Panneau arrière sur les enceintes

Vers l’alimentation

électrique

Commutateur de

code domicile

Commutateur de code domicile

DEL, bleue lorsque la connexion sans ﬁl est établie.

Rouge lorsque aucune connexion sans ﬁl ou aucune

transmission n’est établie.

DEL, bleue lorsque la con-

nexion sans ﬁl est établie.

Rouge lorsque aucune

connexion sans ﬁl ou

aucune transmission n’est

établie.

Entrée jack stéréo 3,5 mm*

1 ÉMETTEUR SANS FIL TX100

2 x cordon d’alimentation et alimentation électrique

*À l’aide du jack 3,5 mm, vous pouvez transmettre sans ﬁl le son de vos appareils

à partir de la sortie ligne/casque (par exemple iPod, récepteur, etc.). Le TX100

nécessite une alimentation USB dans une installation avec un jack de 3,5 mm.

CONFIGURATION DE BASE

Avant de connecter à un ordinateur, voir installation Mac ou PC.

1. Connectez l’émetteur TX100 à l’ordinateur.

2. Connectez les deux enceintes LV2 à la prise en 230 V.

Terminé ! Écoutez votre musique sur votre ordinateur.

ÉTAT DU DISPOSITIF SANS FIL :

La DEL s’allume en bleu sur les enceintes et les émetteurs lorsque la connexion sans fil est établie.

La DEL s’allume en rouge sur les enceintes et les émetteurs lorsque la connexion sans fil n’est pas

établie.

Remarque :

Si les enceintes sont en mode veille, la DEL est rouge même si la connexion sans fil est établie.

Elle passe au bleu lorsque les enceintes reçoivent le signal.

INSTALLATION MAC

1. Branchez l’émetteur TX100 sur un port USB libre.

2. Dans le menu Préférences Système, choisissez Son sous Matériel.

3. Cliquez sur Sortie dans le menu, choisissez « Casque USB ».

Terminé ! Vous pouvez maintenant transmettre le son à partir de votre ordinateur.

INSTALLATION PC

Veuillez effectuer l’installation suivante avant d’utiliser un logiciel de lecture de musique (par exem-

ple iTunes ou Spotify).

1. Branchez l’émetteur TX100 sur un port USB libre. Attendez que le logiciel soit installé.

(Voir dans le coin inférieur droit, la fenêtre de messages s’ouvre lorsque le dispositif de son est prêt

à être utilisé.)

Terminé ! Vous pouvez maintenant transmettre le son à partir de votre ordinateur.

Pour certains ordinateurs PC, il vous faudra peut-être effectuer les réglages suivants :

2. Cliquez sur le bouton Démarrer, sélectionnez le Panneau de commande et choisissez Son &

Dispositifs de son.

3. Sous lecture d’audio, unité par défaut, choisissez « Casque USB ».

Terminé ! Vous pouvez maintenant transmettre le son à partir de votre ordinateur.

AJOUTER D’AUTRES ENCEINTES LV2 AU RÉSEAU AUDIO

Vous pouvez ajouter un nombre illimité d’enceintes LV2 à votre système, dans les limites de portée

de l’émetteur sans fil.

Tous les LV2 recevant un signal sans fil de l’émetteur à l’aide du même code domicile.

Vous pouvez ajouter d’autres enceintes dans une pièce ou en ajouter dans plusieurs pièces.

Émetteur : Code domicile 1

Enceintes : Code domicile 1

Émetteur : Code domicile 2

Enceintes : Code domicile 2

Commutateur de code domicile sur le côté du TX100 Commutateur de code domicile à

l’arrière des enceintes

Émetteur : Code domicile 3

Enceintes : Code domicile 3

Vous pouvez partager le réseau audio en 3 réseaux séparés différents au maximum, à l’aide des

codes domicile. Vous pouvez écouter différentes sources sonores (sur lesquelles l’émetteur est con-

necté) sur des paires d’enceintes LV2 différentes.

SON SANS FIL PROVENANT D’ÉMETTEURS MULTIPLES,

CODES DOMICILE 1,2 ET 3

PARTAGE DES CODES DOMICILE EN 3 ZONES,

RÉGLAGE SÉPARÉ DU VOLUME DANS CHAQUE ZONE

Vous pouvez ajouter un nombre illimité d’enceintes LV2 à votre réseau audio. En utilisant la fonc-

tion de commande de volume de zone, vous pouvez écouter la même musique à différents volumes

dans différentes pièces. Pratique lorsque vous voulez, par exemple, avoir un volume plus élevé dans

le salon et un peu moins fort dans la cuisine. Vous pouvez placer autant d’enceintes LV2 que vous

voulez dans chaque zone, ou seulement une paire.

Les possibilités de placement d’enceintes sans fil dans diverses pièces sont quasiment illimitées.

Remarque:

1. Toutes les enceintes LV2 sont en zone A par défaut et le volume est réglé à 50 %.

2. Chaque code domicile (1, 2 et 3) peut être partagé en 3 zones (A, B et C) au maximum.

3. Vous pouvez avoir autant d’enceintes que vous voulez sur chaque code domicile et autant que

vous voulez dans chaque zone. Une zone n’est pas obligatoirement une pièce ; elle peut englober

tout l’étage de la maison.

CODE DOMICILE 1

Enceintes et émetteur utilisant le

même code domicile.

CODE DOMICILE 2

Enceintes et émetteur utilisant le

même code domicile.

Zone A Volume

Volume Zone B

Volume Zone C

AJOUT DE RÉCEPTEURS RX100 SANS FIL

AU RÉSEAU AUDIO LV2

COMMENT MODIFIER LES ZONES SUR LES ENCEINTES LV2

Remarque :

1. La commande de zone permet de régler les fonctions de volume, Marche/Arrêt et sourdine, sans

affecter les enceintes d’une autre zone. Avec le volume principal, vous pouvez régler le niveau du

volume pour toutes les zones en même temps.

2. Retour aux réglages par défaut (Zone A, volume à 50 %) :

Coupez les enceintes LV2 à l’aide de la télécommande. Rallumez et appuyez sur MUTE pendant

que la DEL clignote. Appuyez à nouveau sur Mute. La paire d’enceintes (ou toutes les enceintes de

la même zone) est à présent réglée par défaut.

POUR COMMUTER DES ENCEINTES VERS LA ZONE C:

Affectez un code domicile différent des autres aux enceintes à commuter en zone C. Effectuez les

changements de zone comme indiqué ci-dessus et remettez le même code domicile que celui des

autres enceintes.

+ +

RX100 + enceintes

actives RX100 + caisson

de basse actif

Sélectionnez un code

domicile différent (par

exemple 2) à l’arrière

de l’enceinte que vous

voulez affecter à la

nouvelle zone.

(Maintenez le code

domicile 1 pour toutes les

paires d’enceintes que

vous voulez en Zone A)

Sur l’émetteur, sélec-

tionnez le même code

domicile que celui des

enceintes que vous com-

mutez vers la nouvelle

zone.

Coupez les enceintes avec

la télécommande (visez

l’enceinte droite sur l’une

des paires d’enceintes.)

Toutes les enceintes

réglées sur ce code

domicile (par exemple 2)

seront éteintes.

Allumez à nouveau les

mêmes enceintes à l’aide

de la télécommande.

Lorsque la DEL sur les en-

ceintes clignote en rouge

ou en bleu, poussez le

bouton de volume + de la

zone B.

Les enceintes sont

maintenant réglées sur la

zone B.

Commutez à nouveau

toutes les enceintes et

l’émetteur sur le code

domicile 1.

Vous avez maintenant

les enceintes en zone A

(les enceintes laissées sur

le code domicile 1) et la

zone B sur les enceintes

que vous avez allumées

puis éteintes.

POUR COMMUTER UNE OU PLUSIEURS PAIRES D’ENCEINTES DE LA ZONE A VERS LA ZONE B:

Vous pouvez ajouter le récepteur RX100 sans fil (vendu séparément) à un système de LV2 sans fil

existant. Ajoutez des enceintes actives, des récepteurs stéréo et des caissons de basse actifs sur le

même réseau audio sans fil. Vous pouvez ajouter un nombre illimité de RX100, dans les limites de

portée de l’émetteur.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respectez les avertissements.

4. Suivez les instructions.

5. N’utilisez pas cet appareil à proximité de l’eau.

6. Nettoyez-le uniquement avec un chiffon sec.

7. N’obstruez pas les orifices de ventilation. Installez-le

conformément aux instructions du fabricant.

8. N’installez pas l’appareil à proximité d’une source de cha-

leur comme un radiateur, une bouche d’air chaud, un four ou

d’autres appareils (y compris des amplificateurs) producteurs

de chaleur.

9. Évitez de marcher sur le cordon d’alimentation ou de le pin-

cer, notamment au niveau des fiches, des prises et à l’endroit

où il sort de l’appareil.

10. Utilisez uniquement des fixations/accessoires agréés par

le fabricant.

11. Débranchez cet appareil pendant les orages ou en cas de

non-utilisation prolongée.

12. Adressez-vous au personnel qualifié pour les réparations.

Des réparations sont nécessaires lorsque l’appareil a été

endommagé de quelque manière que ce soit, notamment si

la fiche ou le cordon d’alimentation est endommagé, si du

liquide a été renversé, si des objets sont tombés à l’intérieur

de l’appareil, si l’appareil a été exposé à la pluie ou à

l’humidité, s’il ne fonctionne pas correctement ou s’il est

tombé.

13. Réparation des dommages

Débranchez l’appareil de la prise murale et adressez-vous au

personnel qualifié dans les cas suivants:

A. Lorsque la prise ou le cordon d’alimentation est endom-

magé,

B. Si du liquide a été renversé ou si des objets sont tombés

dans l’appareil,

C. Si l’appareil a été exposé à la pluie ou à l’eau,

D. Si l’appareil ne fonctionne pas normalement en suivant les

instructions d’utilisation. Une utilisation ou un réglage inap

proprié

des commandes décrites dans les instructions d’utilisation

peut provoquer des dommages et nécessitera souvent un tra-

vail important de la part du personnel qualifié pour restaurer

le fonctionnement normal de l’appareil,

E. Si l’appareil est tombé ou endommagé de quelque manière

que ce soit

F. Si l’appareil montre un changement significatif de ses

performances, cela indique une réparation nécessaire.

14. Entrée d’objet et de liquide

N’insérez jamais d’objet quel qu’il soit dans l’appareil à

travers les orifices, car il peut toucher des points doté d’une

tension dangereuse ou court-circuiter des pièces et provoquer

un incendie ou une électrocution. L’appareil ne doit pas

être exposé au ruissellement ou aux éclaboussures et aucun

objet rempli de liquide, comme un vase, ne doit être placé

sur l’appareil. Ne placez pas de bougies ou d’autres objets

brûlants sur l’appareil.

15. Batteries

Tenez toujours compte des problèmes environnementaux et

respectez les dispositions réglementaires locales lors de la

mise au rebut des batteries.

16. Si vous installez l’appareil dans un endroit confiné,

comme une bibliothèque ou un rack, assurez-vous qu’il est suf-

fisamment ventilé. Laissez 20 cm d’espace libre au-dessus et

sur les côtés et 10 cm à l’arrière. Le bord arrière de l’étagère

ou du plateau au-dessus de l’appareil doit être situé à au

moins 10 cm du panneau arrière ou du mur, afin de créer un

passage pour la sortie de l’air chaud.

17. L’alimentation et le cordon d’alimentation de cet appareil

sont prévus uniquement pour un usage à l’intérieur.

18. Utilisez uniquement l’adaptateur secteur fourni.

ATTENTION:

POUR RÉDUIRE LES RISQUES D’INCENDIE OU

D’ÉLECTROCUTION, NE PAS EXPOSER CET

APPAREIL À LA PLUIE OU L’HUMIDITÉ.

AVERTISSEMENT:

POUR RÉDUIRE LES RISQUES

D’ÉLECTROCUTION, NE PAS ÔTER LE COUVERCLE

(OU LE DOS). AUCUNE PIÈCE À L’INTÉRIEUR NE

PEUT ÊTRE RÉPARÉE PAR L’UTILISATEUR. S’ADRESSER

AU PERSONNEL QUALIFIÉ POUR LES RÉPARATIONS.

La lampe clignotante avec la pointe de flèche comme

symbole, dans un triangle équilatéral, est prévue pour

alerter l’utilisateur de la présence d’une « tension dan-

gereuse» non isolée à l’intérieur du boîtier du produit,

qui peut être suffisamment importante pour constituer

un risque d’électrocution.

Le point d’exclamation dans un triangle équilatéral

est prévu pour alerter l’utilisateur de la présence

d’instructions importantes de maintenance et de répara-

tion, dans la documentation jointe au produit.

DEUTSCH TECHNISCHE DATEN

Typ:

Aktives drahtloses Lautsprechersystem mit

DSP, 2-Wege-Bassreflexgehäuse

Verstärker: 2 x 25 W digital Class D, linker

und rechter Lautsprecher

Hochtonlautsprecher: 1” Soft Dome

Tieftonlautsprecher: 4,5”

Frequenzbereich: 45 bis 22.000 Hz

Übergangsfrequenz:

4000 Hz (24 dB/Oktave L/R)

Abmessungen:

H x B x T: 210 x 145 x 180 mm

VERPACKUNGSINHALT

EIGENSCHAFTEN

- Integrierter drahtloser Empfänger in jedem

Lautsprecher

- Volle CD-Klangqualität, drahtlos

- Drahtlose Reichweite Raumuebergreifend 20m

- Drahtlose Reichweite Innerhalb eines Raumes 50m

- Drahtlose Reichweite Aussenbereich 100m

- Keine Störungsgeräusche oder Verzögerungen

- Funktioniert mit Mac und PC

- RF-Band 2,4 GHz

- Abtastrate: 44,1 KHz

- Dediziertes proprietäres Protokoll

- USB 2.0-Schnittstelle

Einzelner linker und rechter Lautsprecher

Nur der rechte Lautsprecher ist mit einem Empfänger ausgestattet.

Die Fernbedienung immer auf den rechten Lautsprecher richten.

Fernbedienung

Linker Lautsprecher Rechter Lautsprecher

Der Empfänger für die Fernbe-

dienung beﬁndet sich nur im

rechten Lautsprecher.

Ein/Aus Stumm

Gesamt-

lautstärke

Zonen-

lautstärke

Lautsprecherrückseite

Zur Stromversorgung Gerätecode-Schalter

Gerätecode-Schalter

Die blaue LED zeigt eine aufgebaute Drahtlosverbindung an.

Die rote LED zeigt an, dass keine Drahtlosverbindung vorhanden ist

oder keine Übertragung stattﬁndet.

Die blaue LED zeigt eine aufge-

baute Drahtlosverbindung an.

Die rote LED zeigt an, dass

keine Drahtlosverbindung

vorhanden ist oder keine Über-

tragung stattﬁndet.

3,5-mm-Stereo-Klinkenstecker Line-Eingang*

1 x TX100 Drahtlossender

2 x Netzkabel und Stromversorgung

*Mit dem 3,5-mm-Klinkenstecker sind Sie in der Lage, drahtlos Audiosignale

von Geräten mit einem Line-/Kopfhörer-Ausgang zu senden (zum Beispiel

iPod, Empfänger, usw.). Der TX100 benötigt, bei Verwendung eines 3,5-mm-

Klinkensteckers, eine gewöhnliche USB-Stromversorgung.

GRUNDKONFIGURATION

Vor dem Anschluss an den Computer, „Einrichtung am Mac“ oder „Einrichtung am PC“ beachten.

1. Verbinden Sie den TX100 Sender mit dem Computer.

2. Verbinden Sie beide LV2-Lautsprecher mit der 230-V-Steckdose.

Fertig! Spielen Sie Ihre Musik auf Ihrem Computer.

DRAHTLOS-STATUS:

Die blaue LED an den Lautsprechern und Sendern leuchtet, wenn die drahtlose Verbindung herg-

estellt ist. Die rote LED an den Lautsprechern und Sendern leuchtet, wenn die drahtlose Verbindung

nicht hergestellt ist.

Hinweis:

Wenn sich die Lautsprecher im Standby-Modus befinden, leuchtet die LED trotz hergestellter Draht-

losverbindung rot. Sie leuchtet blau, wenn die Lautsprecher ein Signal empfangen.

EINRICHTUNG AM MAC

1. Stecken Sie den TX100 Sender in einen freien USB-Anschluss.

2. Gehen Sie zu den Systemeinstellungen, wählen Sie Ton unter Hardware.

3. Klicken Sie auf Ausgabe und wählen Sie „USB-Kopfhörer“.

Fertig! Jetzt können Sie Audiosignale von Ihrem Computer aus senden.

EINRICHTUNG AM PC

Bitte führen Sie die folgenden Einstellungen durch, bevor Sie Musiksoftware verwenden (z. B. iTunes

oder Spotify).

1. Stecken Sie den TX100 Sender in einen freien USB-Anschluss. Warten Sie, bis die Software

installiert ist. (Beachten Sie die untere rechte Ecke des Bildschirms. Ein Hinweisfenster wird Ihnen

anzeigen, wenn das Audiogerät verwendet werden kann.)

Fertig! Jetzt können Sie von Ihrem Computer aus Audiosignale senden.

Bei einigen PCs müssen eventuell die folgenden Einstellungen vorgenommen werden.

2. Klicken Sie auf die Schaltfläche Start, gehen Sie zu Systemsteuerung und wählen Sie Sound aus.

3. Unter Soundwiedergabe, Standardgerät, wählen Sie „USB-Kopfhörer“.

Fertig! Jetzt können Sie von Ihrem Computer aus Audiosignale senden.

FÜGEN SIE IHREM AUDIONETZWERK WEITERE LV2-

LAUTSPRECHER HINZU

Lautsprecher hinzufügen.

Alle LV2-Lautsprecher, die ein Drahtlossignal vom Sender empfangen und den gleichen Gerätecode

verwenden. Sie können weitere Lautsprecher in einem Raum hinzufügen oder weitere Lautsprecher

in anderen Räumen.

Sender: Gerätecode 1

Lautsprecher: Gerätecode 1

Sender: Gerätecode 2

Lautsprecher: Gerätecode 2

Gerätecode-Schalter an der Seite des TX100

Gerätecode-Schalter an der

Rückseite der Lautsprecher

Sender: Gerätecode 3

Lautsprecher: Gerätecode 3

Mithilfe der Gerätecodes können Sie das Audionetzwerk in drei verschiedene separate Netzwerke

aufteilen. Sie sind dann in der Lage, von verschiedenen Klangquellen (wo Sie einen Sender ange-

schlossen haben) auf verschiedenen LV2-Lautsprecherpaaren abzuspielen.

DRAHTLOSER KLANG VON MEHREREN SENDERN,

GERÄTECODES 1, 2 UND 3

AUFTEILEN DER GERÄTECODES IN DREI ZONEN, FÜR JEDE

ZONE GETRENNTE EINSTELLUNG DER LAUTSTÄRKE.

Sie können Ihrem Audionetzwerk beliebig viele LV2-Lautsprecher hinzufügen. Durch die Zonen-

Lautstärkeregelung können Sie dieselbe Musik in verschiedenen Räumen mit unterschiedlichen

Lautstärken wiedergeben. Praktisch, wenn man beispielsweise etwas lautere Musik im Wohnzimmer

haben möchte, aber etwas leisere in der Küche. Sie können in jeder Zone so viele LV2-Lautsprecher

verwenden wie Sie mögen, oder auch einfach nur ein Paar.

Die drahtlosen Multiroom-Optionen sind nahezu grenzenlos.

Hinweis:

1. Alle LV2-Lautsprecher sind standardmäßig auf Zone A mit Lautstärke 50 % eingestellt.

2. Jeder Gerätecode (1, 2 und 3) kann in bis zu drei Zonen aufgeteilt werden (A, B und C).

3. Sie können jeweils für jeden Gerätecode und für jede Zone so viele Lautsprecher verwenden

wie Sie mögen. Eine Zone muss nicht aus einem Raum bestehen, es kann sich dabei auch um ein

Geschoss handeln.

GERÄTECODE 1

Lautsprecher und Sender, die den

gleichen Gerätecode verwenden.

GERÄTECODE 2

Lautsprecher und Sender, die den

gleichen Gerätecode verwenden.

Zone A Lautstärke

Lautstärke

Zone A

Zone B

Zone C

HINZUFÜGEN EINES RX100 DRAHTLOSEMPFÄNGERS

ZUM LV2-AUDIONETZWERK

WIE MAN ZONEN AN DEN LV2-LAUTSPRECHERN VERÄNDERT

Hinweis:

1. Die Zonenregelung umfasst Lautstärkeregelung, Ein/Aus und Stummschaltung. All diese Funktionen beeinflus-

sen keine Lautsprecher in anderen Zonen. Mit dem Gesamtlautstärkeregler regeln Sie die Lautstärke in allen

Zonen gleichzeitig.

2. Zurück zu den Standardeinstellungen (Zone A, 50 % Lautstärke):

Schalten Sie die LV2-Lautsprecher mit der Fernbedienung aus. Schalten Sie sie wieder ein und drücken Sie auf

STUMM während die LED blinkt. Drücken Sie erneut auf STUMM. Jetzt befindet sich das Lautsprecherpaar

(oder alle Lautsprecher in derselben Zone) in der Standardeinstellung.

LAUTSPRECHER AUF ZONE C SCHALTEN:

Schalten Sie die Lautsprecher, die Sie auf Zone C schalten möchten, auf einen anderen Gerätecode als die

restlichen Lautsprecher. Führen Sie einen Zonenwechsel wie oben beschrieben durch, und schalten Sie auf den

Gerätecode der anderen Lautsprecher zurück.

+ +

RX100 + aktive

Lautsprecher RX100 + aktiver

Subwoofer

Ändern Sie den Geräte-

code (zum Beispiel 2)

an den Rückseiten des

Lautsprecherpaares,

das Sie der neuen Zone

hinzufügen möchten.

(Alle Lautsprecherpaare,

die in Zone A verbleiben

sollen, belassen Sie auf

Gerätecode 1.)

Ändern Sie den Geräte-

code am Sender auf den

gleichen Code wie an

den Lautsprechern, die

Sie in der neuen Zone

verwenden möchten.

Schalten Sie die Lautspre-

cher mit der Fernbedi-

enung aus (richten Sie die

Fernbedienung auf den

rechten Lautsprecher eines

Lautsprecherpaares).

Alle Lautsprecher, die auf

Gerätecode (beispiels-

weise: 2) eingestellt sind,

werden ausgeschaltet.

Schalten Sie die gleichen

Lautsprecher mit der Fern-

bedienung wieder ein.

Während die LED an den

Lautsprechern rot und

blau blinkt, drücken Sie in

Zone B die Schaltfläche

Lautstärke-„+“.

Jetzt sind Lautsprecher auf

Zone B eingestellt.

Schalten Sie alle Lautspre-

cher und Sender zurück

auf Gerätecode 1.

Jetzt haben Sie Zone-

A-Lautsprecher (die

Lautsprecher, die Sie im

Gerätecode 1 belassen

haben) und Zone B an

den Lautsprechern, die

Sie ein- und ausgeschaltet

haben.

SO ÄNDERN SIE EINEN ODER MEHRERE LAUTSPRECHERPAARE VON ZONE A AUF ZONE B:

Sie können einen RX100 Drahtlosempfänger (separat erhältlich) einem bestehenden drahtlosen LV2-System

hinzufügen. Fügen Sie aktive Lautsprecher, Stereoempfänger und aktive Subwoofer hinzu und vereinen Sie alle

Geräte zu einem drahtlosen Audionetzwerk. Sie können beliebig viele RX100 innerhalb der Reichweite des

Senders hinzufügen.

WICHTIGE SICHERHEITSHINWEISE

1. Lesen Sie bitte diese Hinweise gründlich durch.

2. Bewahren sie diese Bedienungsanleitung sorgfältig auf.

3. Beherzigen Sie alle Warnhinweise.

4. Befolgen Sie sämtliche Instruktionen.

5. Verwenden Sie dieses Gerät nie in der Nähe von Wasser

(Badezimmer, Schwimmbecken, Ufer).

6. Reinigen sie das Gerät nur mit einem weichen, trockenen,

nicht fusselnden Tuch.

7. Die Lüftungsschlitze dürfen nicht verdeckt sein – daher auch

bitte keine Gegenstände auf dem Gerät oder unter der Boden-

platte ablegen (Kassettenschachteln, CD-Schatullen, Plattenhüllen,

Bedienungsanleitungen, Programmzeitschriften etc.) denn diese

behindern die Durchlüftung und somit die Kühlung der Bauteile im

Innern. Nehmen Sie das Gerät nur an den vom Hersteller erlaubten

Orten in Betrieb.

8. Betreiben Sie das Gerät niemals in der Nähe von starken

Wärmequellen wie etwa Heizstrahlern, Öfen und Herden oder

anderen Wärme erzeugenden Geräten (z.B. HiFi-Endstufen).

9. Mit dem Netzkabel vorsichtig umgehen – stets so legen, dass

man nicht drauf treten kann, auch nicht unter Teppichböden

verlegen und darauf achten, dass es nirgends geknickt wird, vor

allem nicht in Stecker- bzw. Steckdosennähe oder dort, wo es aus

dem Gerät kommt.

10. Verwenden Sie bitte nur vom Hersteller zugelassenes bzw.

empfohlenes Zubehör.

11. Bei Unwetter oder Gewitter trennen sie das Gerät durch Ziehen

des Steckers bitte ganz vom Stromnetz – und auch dann wenn sie

es länger nicht benutzen.

12. Das Gehäuse nicht öffnen – die Komponenten im Geräteinner-

en können und dürfen nur von autorisiertem Fachpersonal gewartet

und repariert werden. Bei jeglichen Änderungen am Gerät erlischt

der Garantieanspruch.

Sollte versehentlich Wasser oder ein Metallgegenstand (Büroklam-

mer, Heftklammer, Draht) in das Gehäuse fallen, ziehen Sie bitte so-

fort den Netzstecker aus der Dose und bringen das Gerät zu einer

Vertragswerkstatt. Dasselbe gilt für den Fall, dass das Netzkabel

schadhaft sein sollte, Flüssigkeit ins Gehäuse gelangen, das Gerät

nass wird oder intensiver Luftfeuchtigkeit ausgesetzt war, bzw. nicht

mehr einwandfrei arbeitet oder heruntergefallen ist.

13. Bei Schäden, die eine Reparatur durch Fachkräfte erfordern,

trennen Sie das Gerät bitte durch Ziehen des Steckers vollständig

vom Netz und wenden sich an den Kundendienst, und zwar stets

dann, wenn:

A. Das Netzgerät oder das Netzkabel beschädigt sind,

B. Flüssigkeit über das Gerät verschüttet wurde oder Gegenstände

ins Gerät gefallen sind,

C. Das Gerät im Regen stand bzw. Spritzwasser oder starker

Luftfeuchtigkeit ausgesetzt war,

D. Das Gerät nicht einwandfrei funktioniert, obwohl Sie sich an

die Bedienungsanleitung halten (betätigen Sie bitte alle Bedienung-

selemente nur so, wie in der Bedienungsanleitung angegeben,

denn unsachgemäße Handhabung kann teure Reparaturen durch

Fachkräfte erfordern),

E. Falls das Gerät heruntergefallen ist oder auf sonstige Weise

beschädigt wurde und

F. Das Gerät nicht mehr die gewohnte Leistung bringt (Empfang,

Tonqualität, Bedienung etc.).

14. Fernhalten von Gegenständen und Flüssigkeiten aus dem

Geräteinneren Versuchen Sie niemals, mit irgendwelchen Gegen-

ständen durch die Öffnungen des Geräts im Inneren herumzusto-

chern, denn dabei laufen Sie Gefahr, spannungsführende Teile zu

berühren oder kurzuschließen, was zu

einem lebensgefährlichem Stromschlag führen kann.

Nasse oder tropfende Gegenstände bitte vom Gerät fernhalten,

ebenso flüssigkeitsgefüllte offene Behälter (Gläser, Blumenvasen),

und diese vor allem niemals auf dem Gerät abstellen. Auch sollten

Sie bitte keine Kerzen oder Teelichter und ähnliche Gegenstände

mit offener Flamme auf dem Gerät abstellen.

15. Akkupack

Beim Entsorgen des Akkupacks beachten Sie bitte die jeweils

gültigen Umweltvorschriften.

16. Bitte achten Sie beim Aufstellen darauf, dass zur Belüftung

des Gerätes oben und unten genügend Abstand bleibt: ca. 20

cm oberhalb und an beiden Seiten des Geräts sowie etwa 10 cm

auf der Rückseite. Sonst werden die elektronischen und mecha-

nischen Bauteile nicht genügend gekühlt. Sofern das Gerät in

einem Schrank oder einem Regal betrieben werden soll, achten

Sie bitte auf ausreichende Luftzufuhr und Entlüftung. Dabei sollte

die rückwärtige Kante des Regalbretts oberhalb vom Gerät von der

Regalrückwand rund 10 cm entfernt sein, damit warme Luft nach

oben abziehen kann.

17. Netzteil und Kabel sind nur für den Gebrauch in geschlossenen

Räumen und nicht für den Betrieb im Freien geeignet.

18. Verwenden Sie bitte NUR das mitgelieferte Netzteil.

WARNUNG:

UM BRAND - UND STROMSCHLAGGEFAHREN

ZU VERMEIDEN, DARF DIESES GERÄT WEDER

NÄSSE NOCH FEUCHTIGKEIT AUSGESETZT SEIN

(Z. B. REGEN, DAMPF).

VORSICHT:

ZUR VERMEIDUNG ELEKTRISCHER SCHLÄGE DÜRFEN WEDER DIE

VORDERE NOCH DIE HINTERE GEHÄUSEABDECKUNG ENTFERNT

WERDEN. IM INNERN DES GERÄTES BEFINDEN SICH KEINERLEI BE-

DIENUNGSELEMENTE FÜR DEN BENUTZER. REPARATUR- UND WAR-

TUNGSARBEITEN DÜRFEN NUR VON GESCHULTEN FACHKRÄFTEN

DURCHGEFÜHRT WERDEN.

Das Blitzsymbol mit Pfeilspitze im gleichseitigen

Dreieck ist der Hinweis auf stromführende Teile im

Geräteinneren, bei deren Berührung die Gefahr eines

lebensgefährlichen Stromschlags droht.

Das Ausrufezeichen im gleichseitigen Dreieck soll auf

wichtige Bedienungs- und Wartungs-Hinweise in dieser

Bedienungsanleitung aufmerksam machen.

ESPANOL ESPECIFICACIONES

Tipo:

sistema de altavoces inalámbrico con DSP,

caja de bajos réflex de bidireccional

Amplificador: 2 x 25 W clase D digital,

altavoces izquierdo y derecho

Bafle de agudos: bóveda suave de 1”

Bafle de bajos: 4,5”

Banda de frecuencias: 45 – 22.000 Hz

Frecuencia de cruce:

4.000 Hz (24 dB/octava I/D)

Dimensiones altura x anchura x profundidad:

210 x 145 x 180 mm

CONTENIDO DEL EMBALAJE

CARACTERÍSTICAS

- Receptor inalámbrico incorporado en cada altavoz

- Sonido totalmente inalámbrico de calidad de CD

- Alcance inalámbrico:

De habitación a habitación 20m

Misma habitación 50m

Campo abierto 100m

- Sin interferencias ni retardos

- Compatible con Mac y PC

- Banda de RF: 2,4 GHz

- Frecuencia de muestreo: 44,1 KHz

- Protocolo propietario dedicado

- Interfaz USB 2.0

Altavoces izquierdo y derecho dedicados.

Solo el altavoz derecho está equipado con receptor remoto.

Para utilizar el receptor remoto, apunte siempre hacia el

altavoz derecho.

CONTROL REMOTO

Altavoz

izquierdo Altavoz

derecho

Receptor remoto solo

disponible en el altavoz

derecho.

Encendido/Apagado Silencio

Volumen general

Volumen por zonas

Panel trasero en los altavoces

Para suministro de

energía Conmutador de

código doméstico

Conmutador de

código doméstico

LED de color azul cuando se ha establecido la conexión inalámbrica.

LED de color rojo cuando no hay conexión ni transmisión inalámbrica.

LED de color azul cuando

se ha establecido la con-

exión inalámbrica.

LED de color rojo cuando

no hay conexión ni trans-

misión inalámbrica.

Conector de entrada de

línea de 3,5 mm*

1 transmisor inalámbrico TX100

2 cables de conexión y

suministro eléctrico

*Utilizando el conector de 3,5 mm puede enviar señal de audio inalámbrica

desde unidades con salida de línea/auriculares. (Por ejemplo: iPod, receptor,

etc). El TX100 necesitará un suministro de energía mediante USB (no incluido)

en una conﬁguración que utilice el conector de 3,5 mm.

CONFIGURACIÓN BÁSICA

Antes de conectarlo al ordenador, consulte la configuración del Mac o PC.

1. Conecte el transmisor TX100 al ordenador.

2. Conecte los dos altavoces LV2 a una toma de corriente de 230 V.

¡Hecho! Ya puede reproducir música en su ordenador.

ESTADO INALÁMBRICO:

La luz LED se ilumina en color azul cuando se ha establecido la conexión inalámbrica de los altav-

oces y los transmisores. La luz LED se ilumina en color rojo cuando no se ha establecido la conex-

ión inalámbrica de los altavoces y los transmisores.

Nota:

Si los altavoces están en modo de espera, el LED se iluminará en color rojo aun cuando se haya

establecido la conexión inalámbrica.

Pasa al color azul cuando los altavoces reciben señal.

CONFIGURACIÓN PARA MAC

1. Inserte el transmisor TX100 en un puerto USB disponible.

2. Vaya a Preferencias del sistema, en la pestaña de Hardware seleccione Sonido.

3. Haga clic en la opción Salida del menú, seleccione “Auriculares USB”.

¡Hecho! Ahora puede enviar archivos de audio desde su ordenador.

CONFIGURACIÓN PARA PC

Siga la configuración que se muestra a continuación antes de utilizar el software de reproducción

de música (por ejemplo, iTunes o Spotify).

1. Inserte el transmisor TX100 en un puerto USB disponible. Espere hasta que se haya instalado el

software. (En la esquina inferior derecha se abrirá un mensaje cuando el dispositivo de sonido esté

listo para usar.)

¡Hecho! Ahora puede enviar archivos de audio desde su ordenador.

Para algunos ordenadores personales necesitará hacer las siguientes configuraciones adicionales:

2. Haga clic en el botón Inicio, vaya a Panel de control y seleccione Dispositivos de sonido y audio.

3. En Reproducción de audio, Dispositivo predeterminado, seleccione “Auriculares USB”.

¡Hecho! Ahora puede enviar archivos de audio desde su ordenador.

AÑADA MÁS ALTAVOCES LV2 A LA RED DE AUDIO

Puede añadir un número ilimitado de altavoces LV2 al sistema dentro del alcance inalámbrico

del transmisor. Todos los LV2 que utilicen el mismo código doméstico recibirán señal inalámbrica

del transmisor. Puede añadir más altavoces en la misma habitación, o puede añadir altavoces en

diferentes habitaciones.

Transmisor: código doméstico 1

Altavoces: código doméstico 1

Transmisor: código doméstico 2

Altavoces: código doméstico 2

Conmutador de código doméstico en el lateral del TX100. Conmutador de código doméstico en la

trasera de los altavoces

Transmisor: código doméstico 3

Altavoces: código doméstico 3

Puede dividir la red de audio en hasta 3 redes independientes utilizando los códigos domésticos.

Entonces podrá reproducir música desde diferentes fuentes de sonido (cuando el transmisor está

conectado) en diferentes parejas de altavoces LV2.

SONIDO INALÁMBRICO DESDE MÚLTIPLES TRANS-

MISORES, CÓDIGOS DOMÉSTICOS 1, 2 Y 3

CÓMO DIVIDIR LOS CÓDIGOS DOMÉSTICOS EN 3 ZONAS Y

AJUSTAR EL VOLUMEN EN CADA ZONA POR SEPARADO

Puede añadir un número ilimitado de altavoces LV” a su red de audio. Al utilizar la función de

control de volumen por zonas, puede reproducir la misma música a diferente volumen en distintas

habitaciones. Es muy práctico cuando, por ejemplo, usted quiere tener el volumen más alto en la

sala de estar y un poco más bajo en la cocina.

Puede tener tantos altavoces LV2 como desee, o tan solo una pareja, en cada zona.

Las opciones de conexión inalámbrica en varias habitaciones son prácticamente ilimitadas.

Nota:

1. Todos los altavoces están configurados por defecto en la zona A y con el volumen al 50%.

2. Cada código doméstico (1, 2 y 3) se puede dividir en un máximo de 3 zonas (A, B y C).

3. Puede tener cuantos altavoces desee en cada código doméstico, y tantos como desee en cada

zona. Una zona no tiene que ser necesariamente una habitación, puede ser toda una planta de

una vivienda.

CÓDIGO DOMÉSTICO 1

Los altavoces y el transmisor utili-

zan el mismo código doméstico.

CÓDIGO DOMÉSTICO 2

Los altavoces y el transmisor utili-

zan el mismo código doméstico.

Zona A Volumen

Volumen Zona B

Volumen Zona C

CÓMO AÑADIR RECEPTORES INALÁMBRICOS

RX100 A LA RED DE AUDIO LV2

CÓMO CAMBIAR LAS ZONAS EN LOS ALTAVOCES LV2

Nota:

1. El control de zonas incluye el nivel de volumen, la opción de silencio así como el apagado y

encendido, todo ello sin afectar a los altavoces de otra zona. Con el volumen general usted puede

ajustar el volumen de todas las zonas al mismo tiempo.

2. Cómo volver a las configuraciones por defecto (Zona A, volumen al 50%):

Apague los altavoces LV2 con el mando a distancia. Enciéndalos de nuevo y pulse MUTE mientras

la luz LED parpadea. Pulse MUTE una vez más. Ahora la pareja de altavoces (o todos los altav-

oces de la misma zona) ha vuelto a la configuración por defecto.

PARA PASAR ALTAVOCES A LA ZONA C:

Ponga los altavoces que quiera pasar a la zona C en un código doméstico diferente a los otros.

Haga los cambios de zona siguiendo los pasos anteriores y ponga de nuevo el mismo código

doméstico que en los otros altavoces.

+ +

RX100 + altavoces

con cable RX100 + subwoofer

con cable

Cambie a un código

doméstico diferente (por

ejemplo, 2) en la parte

trasera de la pareja de

altavoces que quiere

asignar a una nueva

zona.

(En todas las parejas

de altavoces que quiera

tener en la zona A,

mantenga el código

doméstico 1.)

Cambie el código

doméstico del transmisor

al mismo que ha utilizado

en los altavoces que va

a cambiar a una zona

nueva.

Apague los altavoces

con el mando a distancia

(apunte al altavoz

derecho de una de las

parejas de altavoces).

Todos los altavoces

configurados en el código

doméstico (por ejemplo,

2) se apagarán.

Conecte los mismos altav-

oces utilizando de nuevo

el mando a distancia.

Mientras la luz LED de los

altavoces parpadea entre

el rojo y el azul, pulse el

botón de Volumen + de la

zona B.

Ahora los altavoces

están configurados en la

zona B.

Cambie todos los

altavoces y el transmi-

sor de nuevo al código

doméstico 1.

Ahora tendrá los

altavoces que dejó en el

código doméstico 1 en

la zona A y los altavoces

que apagó y encendió en

la zona B.

PARA CAMBIAR UNA O MÁS PAREJAS DE ALTAVOCES DE LA ZONA A A LA ZONA B:

Usted puede añadir un receptor inalámbrico RX100 (se vende por separado) a un sistema inalámbrico LV2

existente. Añada altavoces con cable, receptores estéreo, así como subwoofers con cable y todas las unidades

formarán parte de la misma red de audio inalámbrica. Puede añadir un número ilimitado de dispositivos

RX100 dentro del alcance del transmisor.

Instrucciones Importantes de Seguridad

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Haga caso de todas las advertencias.

4. Siga todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Limpie la unidad tan sólo con un paño seco.

7. No bloquee ninguno de los orificios de ventilación. Instale

la unidad según las instrucciones del fabricante.

8. No instale la unidad cerca de radiadores, estufas, calefac-

tores o cualquier otro aparato (incluyendo amplificadores) que

genere calor.

9. Proteja el cable de corriente de modo que no pueda ser

pisado u obstaculizado por alguna persona o algún disposi-

tivo accesorio.

10. Utilice tan sólo dispositivos accesorios especificados por

el fabricante.

11. Desconecte la unidad durante tormentas con aparato

eléctrico o cuando no vaya a utilizarla durante un período

prolongado de tiempo.

12. Diríjase a personal cualificado siempre que necesite servi-

cio técnico. Necesitará servicio técnico siempre que la unidad

– o el cable de corriente o su conector - haya sido dañada,

se haya derramado líquido o haya caído algún objeto en su

interior, haya sido expuesta a la lluvia o la humedad, haya re-

cibido algún golpe, o simplemente no funcione correctamente.

13. Requerimiento de Servicio técnico por daños

Desconecte el aparato de la toma de corriente y contacte con

personal cualificado, siempre que:

A. Se haya dañado el cable o conector de corriente,

B. Se haya derramado líquido o haya caído algún objeto en

el interior de la unidad,

C. La unidad haya sido expuesta a la lluvia o la humedad,

D. La unidad no funcione correctamente al seguir las instruc-

ciones de operación. Ajuste tan sólo los controles mostrados

en las instrucciones de operación, ya que un ajuste impropio

de otros controles podría provocar daños y se necesitará de

un exhaustivo trabajo por parte de un técnico cualificado

para restablecer el correcto funcionamiento de la unidad,

E. La unidad haya recibido un golpe o se haya dañado de

algún modo, y

F. La unidad presente anomalías en su funcionamiento que

indiquen la necesidad de servicio técnico.

14. Introducción de objetos o líquido

No presione la unidad con ningún objeto ni introduzca

objetos de ningún tipo entre sus aberturas, ya que podría

tocar puntos de voltaje peligroso o generar cortocircuitos

que podrían provocar incendios o descargas eléctricas. No

exponga la unidad a situaciones de goteo o salpicaduras de

líquido de ningún tipo ni coloque sobre la unidad a objetos

que contengan líquidos, tales como vasos. Tampoco coloque

velas u objetos candentes sobre la unidad.

15. Baterías

Tenga en cuenta siempre las cuestiones ambientales y siga las

leyes y regulaciones locales para desechar las baterías.

16. Si coloca la unidad en una ubicación que ya dispone de

instalación, como una estantería o un ‘rack’, asegúrese de

que ésta dispone de la ventilación adecuada. Deje 20 cm

(8”) de espacio disponible en la parte superior y las partes

laterales, así como 10 cm (4”) en la parte trasera. El extremo

trasero de la mesa o estantería sobre la que descansa la

unidad debería estar a 10 cm (4”) de la pared, para poder

dejar escapar el aire caliente a modo de chimenea.

17. El cable de corriente y la fuente de alimentación de este

aparato han sido diseñados tan sólo para uso en interiores.

18. Utilice tan sólo el adaptador A/C suministrado.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO O

DESCARGA ELECTRICA, NO EXPONGA LA UNI-

DAD A CONDICIONES DE LLUVIA O HUMEDAD.

PRECAUCION:

PARA REDUCIR EL RIESGO DE DESCARGA

ELECTRICA, NO RETIRE LA TAPA SUPERIOR

(O TRASERA). EN EL INTERIOR NO EXISTEN

PARTES UTILES PARA EL USUARIO. EN CASO

DE NECESITAR SERVICIO TECNICO, CONTACTE

CON PERSONAL CUALIFICADO.

El indicador luminoso parpadeante con el símbolo de

una flecha dentro de un triángulo equilátero alerta al

usuario de la presencia en la unidad de voltaje peli-

groso no aislado, que podría ser de suficiente magnitud

para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo

equilátero alerta al usuario de la presencia de instruc-

ciones y consejos de operación y mantenimiento en las

líneas que acompañan a dicho signo.

SUOMI TEKNISET TIEDOT

Tyyppi:

Vahvistettu langaton kaiutinjärjestelmä

DSP:llä, 2-tien bass reflex -kotelo

Vahvistin: 2 x 25 W digitaalinen D-luokka,

oikea ja vasen kaiutin

Tweeter: 1” soft dome

Woofer: 4.5”

Taajuuskaista: 45 – 22 000 Hz

Crossover-taajuus:

4000 Hz (24 dB/oktaavi L/R)

Mitat KxLxS: 210 x 145 x 180 mm

PAKKAUKSEN SISÄLTÖ

FEATURES

- Sisäänrakennettu langaton vastaanotin jokaisessa kaiuttimessa

- Langaton täydellinen CD-laatuinen ääni

- Langaton kantavuus:

Huoneesta huoneeseen 20m

Sama huone 50m

Vapaa kenttä 100m

- Toimii Macin ja PC:n kanssa

- RF-taajuus: 2,4 GHz

- Näytteenottotaajuus: 44,1 KHz

- Sovelluskohtainen protokolla

- USB 2.0 -liitäntä

Laitteelle tarkoitettu oikea ja vasen kaiutin.

Vain oikeassa kaiuttimessa on kauko-ohjatta vastaanotin.

Käytä kauko-ohjainta tähtäämällä aina oikeaa kaiutinta.

KAUKO-OHJAIN

Left speaker Right speaker

Kauko-ohjattava vas-

taanotin vain oikeassa

kaiuttimessa.

Virtakatkaisin

(On/Off) Vaimennin

Master-äänen-

voimakkuus

Alue-äänen-

voimakkuus

Kaiuttimen takapaneeli

Virtalähteeseen Talokoodi-kytkin

Talokoodi-kytkin

Sininen LED-valo palaa, kun langaton yhteys toimii.

Punainen LED-valo palaa, kun ei ole langatonta

yhteyttä tai lähetystä.

Sininen LED-valo palaa.

kun langaton yhteys

toimii.

Punainen LED-valo palaa,

kun ei ole langatonta

yhteyttä tai lähetystä.

3.5 mm stereo jack line

-sisäänmeno*

1 x langaton TX100 lähetin

2 x virtajohto ja virtalähde

*Kun käytät 3,5 mm jackia, voit lähettää langatonta ääntä line/kuuloke-

ulostulolla varustetuista laitteista. (esim. iPod, vastaanotin jne.) TX100

tarvitsee jälkimarkkinoilta hankitun USB-virtalähteen asetukseen, joka

käyttää 3,5 mm jackia.

PERUSKOKOONPANO

Katso Mac- ja PC-asetukset ennen tietokoneeseen kytkentää.

1. Kytke TX100-lähetin tietokoneeseen.

2. Kytke molemmat LV2-kaiuttimet 230 V pistorasiaan.

Asennus on valmis! Toista ääntä tietokoneessa.

LANGATON TILA:

Kaiuttimien ja lähettimien LED-valo on sininen, kun langaton yhteys toimii.

Kaiuttimien ja lähettimien LED-valo on punainen, kun langaton yhteys ei toimi.

Huomio:

Jos kaiuttimet ovat valmiustilassa, LED-valo on punainen vaikka langaton yhteys toimii.

Se muuttuu siniseksi, kun kaiuttimet vastaanottavat signaalin.

MAC-ASETUKSET

1. Liitä TX100-lähetin vapaaseen USB-pistokkeeseen.

2. Mene Järjestelmäasetuksiin, valitse Laitteisto-kohdasta Ääni.

3. Napsauta valikossa Ulostuloa, valitse “USB Headset”.

Asetus on valmis! Voit nyt lähettää ääntä tietokoneeltasi.

PC-ASETUKSET

Tee seuraavat asetukset ennen kuin käytät musiikkia toistavia ohjelmistoja (esim. iTunes tai Spotify).

1. Liitä TX100-lähetin vapaaseen USB-pistokkeeseen. Odota että ohjelmisto on asennettu.

(katso alempi oikeanpuoleinen kulma, viesti-ikkuna aukeaa kun äänilaite on käyttövalmis.)

Asetus on valmis! Voit nyt lähettää ääntä tietokoneeltasi.

Jotkut PC-koneet saattavat tarvita seuraavia asetuksia:

2. Napsauta Käynnistä-painiketta, mene Ohjauspaneeliin ja valitse Äänet & Äänilaitteet.

3. Valitse audiotoiston oletusyksiköksi “USB Headset”.

Asetus on valmis! Voit nyt lähettää ääntä tietokoneeltasi.

LISÄÄ USEAMPI LV2-KAIUTIN AUDIOVERKKOON

Voit lisätä rajattoman määrän LV2-kaiuttimia audiojärjestelmään lähettimen langattomalle kanta-

vuusalueelle. Kaikki LV2-kaiuttimet, jotka vastaanottavat langattoman signaalin samaa Talokoodia

käyttävästä lähettimestä. Voit lisätä useita kaiuttimia samaan tai useampaan huoneeseen.

Lähetin: Talokoodi 1

Kaiuttimet: Talokoodi 1

Lähetin: Talokoodi 2

Kaiuttimet: Talokoodi 2

Talokoodi-kytkin TX100:n sivulla

Talokoodi-kytkin kaiuttimien takana

Lähetin: Talokoodi 3

Kaiuttimet: Talokoodi 3

Voit jakaa audioverkon Talokoodeja käyttävään kolmeen erilliseen verkkoon. Sen jälkeen voit

toistaa musiikkia eri lähteistä (joihin on kytketty lähetin) eri LV2-kaiutinpareihin.

LANGATON ÄÄNI USEASTA LÄHETTIMESTÄ,

TALOKOODIT 1,2 JA 3

TALOKOODIEN JAKO 3 ALUEESEEN,

ÄÄNENVOIMAKKUUDEN SÄÄTÖ ERIKSEEN JOKA ALUEELLA

Voit lisätä rajattoman määrän LV2-kaiuttimia audioverkkoon. Kun käytät alue-äänenvoimakkuuden

hallintaominaisuutta, voit toistaa samaa musiikkia eri äänenvoimakkuuksilla eri huoneissa. Se

on kätevää, jos haluat kuunnella musiikkia kovemmalla äänenvoimakkuudella olohuoneessa ja

hiljaisemmalla äänenvoimakkuudella keittiössä.

Voit käyttää niin monta LV2-kaiutinta joka alueella kuin haluat tai vain yhtä kaiutinparia.

Langattomat monihuone-mahdollisuudet ovat lähes rajattomat.

Huomio:

1. Kaikkien LV2-kaiuttimien oletusalue on A, ja äänenvoimakkuusasetus 50 %.

2. Jokainen Talokoodi (1, 2 ja 3) voidaan jakaa 3 alueeseen (A, B ja C).

3. Voit käyttää niin monta kaiutinta kuin haluat jokaisella Talokoodilla ja jokaisessa alueessa. Alue

ei ole välttämättä yksi huone. Se voi olla myös talon koko kerros.

TALOKOODI 1

Kaiuttimet ja lähetin, jotka käyt-

tävät samaa Talokoodia.

TALOKOODI 2

Kaiuttimet ja lähetin, jotka käyt-

tävät samaa Talokoodia.

Zone A Volume

Volume Zone B

Volume Zone C

LANGATTOMIEN RX100-VASTAANOTTIMIEN LISÄYS

LV2-AUDIOVERKKOON

LV2-KAIUTTIMIEN ALUEEN VAIHTO

Huomio:

1. Aluehallintaominaisuudet sisältävät äänenvoimakkuuden tason, virtakatkaisimen (On/Off) ja

vaimentimen. Ne eivät muuta muilla alueilla olevien kaiuttimien asetuksia. Master-äänenvoimakkuus

säätää kaikkien alueiden äänenvoimakkuuden samaan aikaan.

2. Oletusasetusten palauttaminen (alue A, 50 % äänenvoimakkuus):

Kytke LV2-kaiuttimet pois päältä kauko-ohjaimella. Kytke ne takaisin päälle ja paina VAIMENNIN-

painiketta samalla kun LED-valo vilkkuu. Paina vaimennin-painiketta vielä kerran. Nyt kaiutinpari (tai

saman alueen kaikki kaiuttimet) on palautettu oletusasetuksiin.

KAIUTTIMIEN VAIHTO ALUEESEEN C:

Aseta alueeseen C vaihdettavat kaiuttimet eri Talokoodiin kuin muut kaiuttimet. Tee aluemuutokset

yllä kuvatulla tavalla ja siirrä kaiuttimet sitten samaan Talokoodiin muiden kaiuttimien kanssa.

+ +

RX100 + vahvistetut

kaiuttimet RX100 + vahvistettu

bassokaiutin

Vaihda eri Talokoodi

(esim. koodi 2) sen kai-

utinparin takana, jonka

haluat liittää uuteen

alueeseen.

(Jätä Talokoodi 1 kaikki-

in kaiutinpareihin, jotka

haluat alueeseen A)

Vaihda lähettimeen

sama Talokoodi kuin

niihin kaiuttimiin, joiden

aluetta vaihdat.

Kytke kaiuttimet pois

päältä kauko-ohjaimella

(tähtää yhden kaiutin-

parin oikeaa kaiutinta.)

Kaikki tähän Talokoodiin

(esim. koodi 2) asetetut

kaiuttimet menevät pois

päältä.

Kytke samat kaiuttimet

päälle kauko-ohjaimella.

Kaiuttimien LED-valojen

vilkkuessa punaisena ja

sinisenä, paina alueen

B äänenvoimakkuus +

-painiketta.

Nyt kaiuttimet on

asetettu alueeseen B.

Vaihda kaikki kaiut-

timet ja lähetin takaisin

Talokoodiin 1.

Nyt sinulla on kaiuttimet

alueessa A (kaiuttimet,

jotka jätit Talokoodiin 1)

ja alueen B kaiuttimet,

jotka kytkit päälle ja

pois päältä.

YHDEN TAI USEAMMAN KAIUTINPARIN VAIHTO ALUEESTA A ALUEESEEN B:

Voit lisätä langattoman RX100-vastaanottimen (myydään erikseen) olemassa olevaan langattomaan LV2-

järjestelmään. Lisää vahvistettuja kaiuttimia, stereo-vastaanottimia ja vahvistettuja bassokaiuttimia, ja liitä kaikki

laitteet samaan langattomaan audioverkkoon. Voit lisätä rajattoman määrän RX100-vastaanottimia lähettimen

kantavuusalueelle.

TURVAOHJEITA

1. Lue kaikki ohjeet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käyttöohjeita.

5. Älä altista laitetta vedelle.

6. Käytä puhdistukseen vain kuivaa kangasta.

7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan

antamia asennusohjeita.

8. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin,

uuniin, vahvistimien tai muiden lämpöä tuottavien laitteiden

läheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu

puristuksiin esineiden alle tai niitä vasten. Varmista, ettei pistot-

ulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

11. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen

pitkäksi ajaksi käyttämättömäksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopal-

velu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tav-

alla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen

sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin

esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi

normaalilla tavalla tai se on pudonnut.

13. Huoltoa edellyttäviä vikoja Irrota laite sähköverkosta

ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa

tapauksissa:

A. Laitteen virtajohto tai pistotulppa on vaurioitunut,

B. Laitteen sisään on pudonnut esine tai nestettä,

C. Laite on kastunut,

D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia

käyttöohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja

säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka

edellyttävät valtuutetulta huoltopalvelulta mittavia korjaus-

toimenpiteitä,

E. Laite on pudonnut tai se on vaurioitunut muulla tavalla

F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on

muuttunut huomattavasti alkuperäisestä.

14. Esineen tai nesteen joutuminen laitteen sisään

Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat

osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi

aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen

päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä

astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa

esinettä laitteen päälle.

15. Paristo

Huomioi ympäristönäkökohdat ja paikalliset määräykset hävit-

täessäsi käytöstä poistettua paristoa.

16. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen

kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa

vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä

vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason

ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt

ilma pääsee nousemaan sen kautta pois.

17. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa

sisätiloissa.

18. Käytä vain vakiovarusteena olevaa AC-verkkolaitetta.

VAROITUS:

ÄLÄ ALTISTA LAITETTA KOSTEUDELLE,

SILLÄ SIITÄ SAATTA AIHEUTUA TULIPALO

TAI SÄHKÖISKU.

VAROITUS:

ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT

SÄHKÖISKULTA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN

HUOLLETTAVIA OSIA. HUOLTO- JA KORJAUSTYÖT SAA

SUORITTAA VAIN VALTUUTETTU HUOLTOPALVELU.

Kolmiossa oleva salamatunnus osoittaa, että laitteen

sisällä on eristämättömiä kohtia, joiden suuri jännite

saattaa aiheuttaa vaarallisen sähköiskun.

Kolmiossa oleva huutomerkki osoittaa, että pakkauk-

sessa on erityisen tärkeitä käyttö- tai huolto-ohjeita

kohteeseen liittyen.

NEDERLANDS SPECIFICATIES

Type:

draadloos luidsprekersysteem met voeding

met DSP, 2-wegbasreflexkast

Versterker: 2 x 25W digitale Klasse D,

linker- en rechterluidspreker

Tweeter: 1” soft dome

Woofer: 4,5”

Frequentiebereik: 45 - 22.000 Hz

Crossover-frequentie:

4000 Hz (24dB/octaaf L/R)

Afmetingen HxBxD: 210x145x180mm

INHOUD VAN DE VERPAKKING

KENMERKEN

- Ingebouwde draadloze ontvanger in elke luidspreker

- Draadloze full-cd-geluidskwaliteit

- Draadloos bereik van ruimte tot ruimte 20m

- Draadloos bereik dezelfde ruimte 50m

- Draadloos bereik in open gebied 100 m

- Geen interferentie of vertraging

- Werkt zowel op Mac als op PC

- RF-band: 2,4 GHz

- Samplefrequentie: 44,1 KHz

- Toepassingsgericht eigen protocol

- USB 2.0-interface

Toepassingsgerichte linker- en rechterluidspreker

Alleen de rechterluidspreker is uitgerust met een ontvanger

voor de afstandsbediening. De afstandsbediening altijd op de

rechterluidspreker richten.

Afstandsbediening

Linker-

luidspreker Rechter-

luidspreker

Ontvanger voor af-

standsbediening alleen

op de rechterluidspreker.

Aan/Uit Stil

Hoofdvolume

Zonevolume

Achterpaneel op luidsprekers

Naar voeding Huiscodeschakelaar

Huiscodeschakelaar

Blauw ledje voor gedetecteerde draadloze verbinding.

Rood ledje voor geen draadloze verbinding of geen transmissie.

Blauw ledje voor ge-

detecteerde draadloze

verbinding.

Rood ledje voor geen

draadloze verbinding of

geen transmissie.

3,5 mm stereoplug line-in*

1 x draadloze TX100-zender

2 x stroomkabel en voeding

*Door middel van de 3,5 mm-plug kunt u draadloos audio versturen van eenheden

met line/hoofdtelefoon-uitgang. (Bijvoorbeeld iPod, ontvanger, etc.) De TX100 heeft

een USB-aansluiting van derden nodig in een opstelling met 3,5 mm-plug.

BASISCONFIGURATIE

Raadpleeg “Instelling voor Mac of pc” alvorens aan te sluiten aan de computer.

1. Verbind de TX100-zender met de computer.

2. Verbind beide LV2-luidsprekers met de 230V-uitgang.

Klaar! Speel uw muziek af op uw computer.

DRAADLOZE STATUS:

De ledjes op de luidsprekers en zenders branden blauw wanneer er draadloze verbinding is

gedetecteerd. De ledjes op de luidsprekers en zenders branden rood wanneer er geen draadloze

verbinding is gedetecteerd.

Opmerking:

Als de luidsprekers op stand-by staan, brandt het rode ledje, zelfs als er een draadloze verbinding

is gedetecteerd. Het blauwe ledje brandt wanneer de luidsprekers signaal ontvangen.

OPSTELLING VOOR MAC

1. Sluit de TX100-zender aan op een vrije USB-poort.

2. Ga naar Systeemvoorkeuren (System Preferences), selecteer Geluid (Sound) onder Hardware.

3. Klik op Output in het menu, selecteer “USB-hoofdtelefoon (USB Headset)”

Klaar! U kunt nu audio verzenden vanaf uw computer.

OPSTELLING VOOR PC

Voer de volgende instelling uit alvorens de muzieksoftware te gebruiken (bijvoorbeeld iTunes of Spotify).

(bijvoorbeeld iTunes of Spotify).

1. Sluit de TX100-zender aan op een vrije USB-poort. Wacht tot de software is geïnstalleerd.

(Zie rechtsonder; het berichtenvenster verschijnt wanneer de geluidsapparatuur klaar is voor gebruik.)

Klaar! U kunt nu audio verzenden vanaf uw computer.

Voor sommige pc’s moet u mogelijk de volgende instellingen uitvoeren:

2. Klik op de Start-knop, ga naar Controlepaneel ( Control Panel) en selecteer Geluid & Geluidsap-

paratuur (Sound & Sound devices).

3. Selecteer onder Weergeven van audio (Playback of Audio), Standaardeenheid (Default Unit),

“USB-hoofdtelefoon” (USB Headset).

EXTRA LV2-LUIDSPREKERS TOEVOEGEN AAN

HET AUDIONETWERK

U kunt een onbeperkt aantal LV2-luidsprekers aan uw systeem toevoegen binnen het draadloze

zendbereik. Alle LV2-luidsprekers ontvangen het draadloze signaal van de zender met dezelfde hu-

iscode. U kunt meerdere luidsprekers toevoegen in één kamer, of luidsprekers toevoegen in diverse

kamers

Zender: huiscode 1

Luidsprekers: huiscode 1

Zender: huiscode 2

Luidsprekers: huiscode 2

Huiscodeschakelaar op de zijkant van de TX100 Huiscodeschakelaar op de achterzijde

van de luidsprekers

Zender: huiscode 3

Luidsprekers: huiscode 3

U kunt het audionetwerk onderverdelen in max. 3 verschillende afzonderlijke netwerken door mid-

del van huiscodes. Daardoor kunt u vanuit verschillende geluidsbronnen geluid verzenden (als de

zender verbinding heeft) naar verschillende paren LV2-luidsprekers.

DRAADLOOS GELUID VANUIT MEERDERE ZENDERS,

HUISCODES 1,2 EN 3

VERDELING HUISCODES IN 3 ZONES,

GELUIDSSTERKTE IN ELKE ZONE AFZONDERLIJK INSTELLEN

U kunt een onbeperkt aantal LV2-luidsprekers toevoegen aan uw audionetwerk. Dankzij de eigen-

schap van de zonegeluidsregeling kunt u in verschillende kamers dezelfde muziek afspelen op een

andere geluidssterkte. Dit is handig wanneer u bijvoorbeeld een hogere geluidssterkte wenst in de

woonkamer en een lagere geluidssterkte in de keuken. U kunt in elke zone zoveel LV2-luidsprekers

plaatsen als u wilt, of u kunt zich gewoon beperken tot slechts een paar.

De draadloze opties voor verschillende ruimtes zijn bijna onbeperkt.

Opmerking:

1. Alle LV2-luidsprekers zijn standaard Zone A, en de geluidssterkte-instelling is 50%.

2. Elke huiscode (1, 2 en 3) kan worden onderverdeeld in max. 3 zones (A, B en C).

3. U kunt op elke huiscode zoveel luidsprekers aansluiten als u wilt, en zoveel als u wenst in elke

zone. Een zone hoeft zich niet te beperken tot één kamer, maar kan worden uitgebreid tot de volle-

dige verdieping van het huis.

HUISCODE 1

Luidsprekers en zender met

dezelfde huiscode.

HUISCODE 2

Luidsprekers en zender met

dezelfde huiscode.

Zone A Volume

Volume Zone B

Volume Zone C

DRAADLOZE RX100-ONTVANGERS TOEVOEGEN

AAN HET LV2-AUDIONETWERK

HOE ZONES TE VERANDEREN OP LV2-LUIDSPREKERS

Opmerking:

1. De zoneregeling bestaat uit de Geluidssterkte, Aan/Uit en Stil. Dit oefent geen invloed uit op luidsprekers in

een andere zone. Via het hoofdvolume kunt u het geluidsniveau in alle zones tegelijk regelen.

2. Terugkeren naar de standaardinstelling (zone A, 50% geluidssterkte):

Zet de LV2-luidsprekers uit met de afstandsbediening. Zet ze opnieuw aan en druk op MUTE (STIL) terwijl het

ledje knippert. Druk nogmaals op Mute (Stil). Nu staat het luidsprekerpaar (of alle luidsprekers in dezelfde

zone) in de standaardinstelling.

DE LUIDSPREKERS VERANDEREN IN ZONE C:

Zet de luidsprekers die veranderd moeten worden naar Zone C op een andere huiscode dan de

andere. Verander de zone zoals hierboven vermeld. Stel opnieuw dezelfde huiscode in als op de

andere luidsprekers.

+ +

RX100 + luidsprekers

met voeding RX100 + subwoofer

met voeding

Stel een andere huiscode

in (bijvoorbeeld 2) op

de achterzijde van de

luidsprekerparen die u

een nieuwe zone wenst

toe te wijzen.

(Houd alle luidsprekers

die u in zone A wenst te

houden op huiscode 1.)

Stel de huiscode op de

zender in op dezelfde

huiscode als de luidsprek-

ers die u verandert naar

een nieuwe zone.

Zet de luidsprekers uit

met de afstandsbediening

(richt op de rechterluid-

spreker van een van de

luidsprekerparen.)

Alle luidsprekers die

zijn ingesteld op deze

(bijvoorbeeld 2) huiscode,

worden uitgeschakeld.

Zet dezelfde luidsprekers

weer aan met behulp van

de afstandsbediening.

Terwijl ledjes op de luid-

sprekers rood en blauw

knipperen, drukt op de

geluidsregeling van Zone

B + knop.

Nu zijn de luidsprekers

ingesteld op Zone B.

Verander alle luidsprekers

en de zender terug naar

huiscode 1.

Nu hebt u Zone A op de

luidsprekers die u op hu-

iscode 1 hebt gelaten, en

Zone B op de luidsprekers

die u uit en weer aan

hebt gezet.

EEN OF MEER PAREN LUIDSPREKERS VERANDEREN VAN ZONE A NAAR ZONE B:

U kunt de draadloze RX100-ontvanger (afzonderlijk verkrijgbaar) toevoegen aan een bestaand draadloos LV2-

systeem. Voeg luidsprekers met voeding, stereo-ontvangers en subwoofers met voeding toe, en alle onderdelen

maken deel uit van hetzelfde audionetwerk. U kunt een onbeperkt aantal RX100’s toevoegen binnen het bereik

van de zender.

Belangrijke veiligheidsaanwijzingen

1. Lees de handleiding zorgvuldig.

2. Bewaar de handleiding.

3. Houd u aan de aanwijzingen.

4. Volg alle aanwijzingen op.

5. Gebruik het apparaat nooit in de nabijheid van water.

6. Maak het apparaat schoon met een droge doek.

7. Blokkeer nooit de ventilatiesleuven. Installeer het apparaat

als voorgeschreven.

8. Installeer het apparaat niet in de nabijheid van krachtige

warmtebronnen zoals radiatoren, kachels en andere appa-

raten die warmte produceren zoals versterkers.

9. Zorg ervoor dat er niet op het netsnoer kan worden getrapt

en let erop dat het snoer bij de stekker en waar het uit het

apparaat komt niet breekt.

10. Gebruik alleen door de fabrikant aangegeven toebe-

horen.

11. Neem de stekker uit het stopcontact bij onweer en wan-

neer het apparaat voor langere tijd niet zal worden gebruikt.

12. Laat service over aan een gekwalificeerde technicus.

Service is noodzakelijk wanneer het apparaat op enige

wijze is beschadigd, wanneer het netsnoer of de stekker zijn

beschadigd, vocht in het apparaat is gekomen, het apparaat

is blootgesteld aan vocht of regen, niet normaal werkt of is

gevallen.

13. Schade die service noodzakelijk maakt

Neem de stekker uit het stopcontact en lever het apparaat in

bij een gekwalificeerde technicus in de volgende gevallen:

A. Wanneer het netsnoer is beschadigd,

B. Wanneer water of vreemde voorwerpen in het apparaat

zijn gekomen,

C. Wanneer het apparaat aan water of vocht is blootgesteld,

D. Wanneer het apparaat niet normaal reageert op aan-

wijzingen uit de handleiding. Bedien uitsluitend de bedien-

ingsorganen als beschreven in de handleiding; elke andere

handeling kan leiden tot beschadiging en maakt het werk van

een technicus om de normale werking te herstellen een stuk

moeilijker,

E. Wanneer het apparaat is gevallen of op enige wijze is

beschadigd,

F. Wanneer het apparaat kennelijk niet meer werkt als

gebruikelijk.

14. Wanneer een voorwerp of vocht in het apparaat is terecht

gekomen. Zorg ervoor dat er geen voorwerpen langs de

openingen in het apparaat kunnen komen die gevaarlijke

spanningen kunnen raken of kortsluiting zouden kunnen

veroorzaken met als resultaat brand of een gevaarlijke schok.

Stel het apparaat ook niet bloot aan spattend of druipend

vocht en zet geen met vocht gevulde vazen op het apparaat.

Plaats evenmin kaarsen of andere hete voorwerpen op het

apparaat.

15. Accu’s en batterijen

Lever uitgeputte batterijen en defecte accu’s in op de daarvoor

aangewezen plaats.

16. Wanneer u het apparaat installeert in een afgesloten

boekenkast of rek, zorg dan voor voldoende ventilatie. Laat

minimaal 20 cm aan de bovenzijde vrij en 10 cm aan de

achterzijde. Laat aan de achterzijde van de plank boven

het apparaat minimaal 10 cm open zodat de warmte kan

ontsnappen.

17. De lichtnetadapter en het netsnoer zijn uitsluitend bedoeld

voor gebruik binnenshuis.

18. Gebruik uitsluitend de bijgeleverde lichtnetadapter.

WAARSCHUWING:

OM HET RISICO VAN ELEKTRISCHE SCHOKKEN

EN BRAND TE VERKLEINEN, HET APPARAATT

NOOIT BLOOTSTELLEN AAN REGEN OF VOCHT.

WAARSCHUWING:

OM HET RISICO VAN ELEKTRISCHE SCHOKKEN

TE VERMIJDEN DE ACHTERZIJDE NIET OPENEN.

ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER

TE ONDERHOUDEN DELEN IN HET APPARAAT.

LAAT SERVICE OVER AAN EEN GEKWALIFICEERDE

TECHNICUS.

De bliksemschicht in de driehoek maakt de gebruiker

er op attent dat er zich in het inwendige ongeïsoleerde

gevaarlijke spanningen bevinden die tot elektrische

schokken kunnen leiden.

Het uitroepteken in de driehoek maakt de gebruiker er

op attent dat er bij het apparaat belangrijke aanwijzin-

gen voor gebruik en onderhoud (service) zijn gevoegd.

Audio Pro LV2 Usermanual

Navigation menu

Versions of this User Manual:

Views

Navigation
