蓝牙模块 CSR8645 使用手册
编写人/日期
项目负责人/日期
高级管理者/日期
环亚电子
http://shop110280715.taobao.com
目 录
1. CSR8645 ............................................................................................................ 1
1.1 模块介绍 ....................................................................................................................... 2
1.2 应用领域 ....................................................................................................................... 2
1.3 基本特性 ....................................................................................................................... 2
1.4 性能参数 ....................................................................................................................... 2
1.5 模块尺寸 ....................................................................................................................... 3
1.6 IO 定义 .......................................................................................................................... 4
1.7 注意事项 ....................................................................................................................... 6
环亚电子http://shop110280715.taobao.com 2
蓝牙模块 CSR8645 使用手册
1.1 模块介绍
此模块主控采用 CSR 的BC8645 芯片为模块提供了高品质的音质和兼容性，整体性能
更优越。蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现音
乐的无线传输，享受无线音乐的乐趣。支持高品质音效 AAC、APT-X。模块上电开机后，
自动回连最后配对的手机。
1.2 应用领域
该模块主要用于短距离的音乐传输，可以方便的和笔记本电脑，手机，PDA 等数码产
品的蓝牙设备相连，实现音乐的无线传输。
1) 立体声蓝牙音箱；
2) 立体声蓝牙耳机；
3) 蓝牙免提通话；
4) 蓝牙控制和多媒体设备；
1.3 基本特性
1) Bluetooth v4.1；
2) A2DP v1.2；
3) AVRCP v1.4；
4) HFP v1.6；
5) GAVDP1.2；
6) HSP1.2；
7) 双MIC 输入。
1.4 性能参数
型号
CSR8645
蓝牙规格
Bluetooth V4.1
调制方式
GFSK，π/4 DQPSK，8DPSK
供电电压
DC3.3-4.2V，≤3.0V 自动关机，≤3.2V 报警
支持蓝牙协议
HFPV1.6, A2DPV1.2,AVRCPV1.4，HSPV1.2
工作电流
≤30mA
待机电流
<50uA
温度范围
-40ºC ~ +85ºC
无线传输范围
≤10 米
传输功率
支持 Class1/Class2/Class3 最大可调 9dbm
灵敏度
-80dBm<0.1%BER
频率范围
2.4GHz~2.480GHz
对外接口
USB（USB 声卡）
音频性能
支持 ACC，MP3，SBC，APT-X 解码
音频信噪比
≥75dB
失真度
≤0.1%

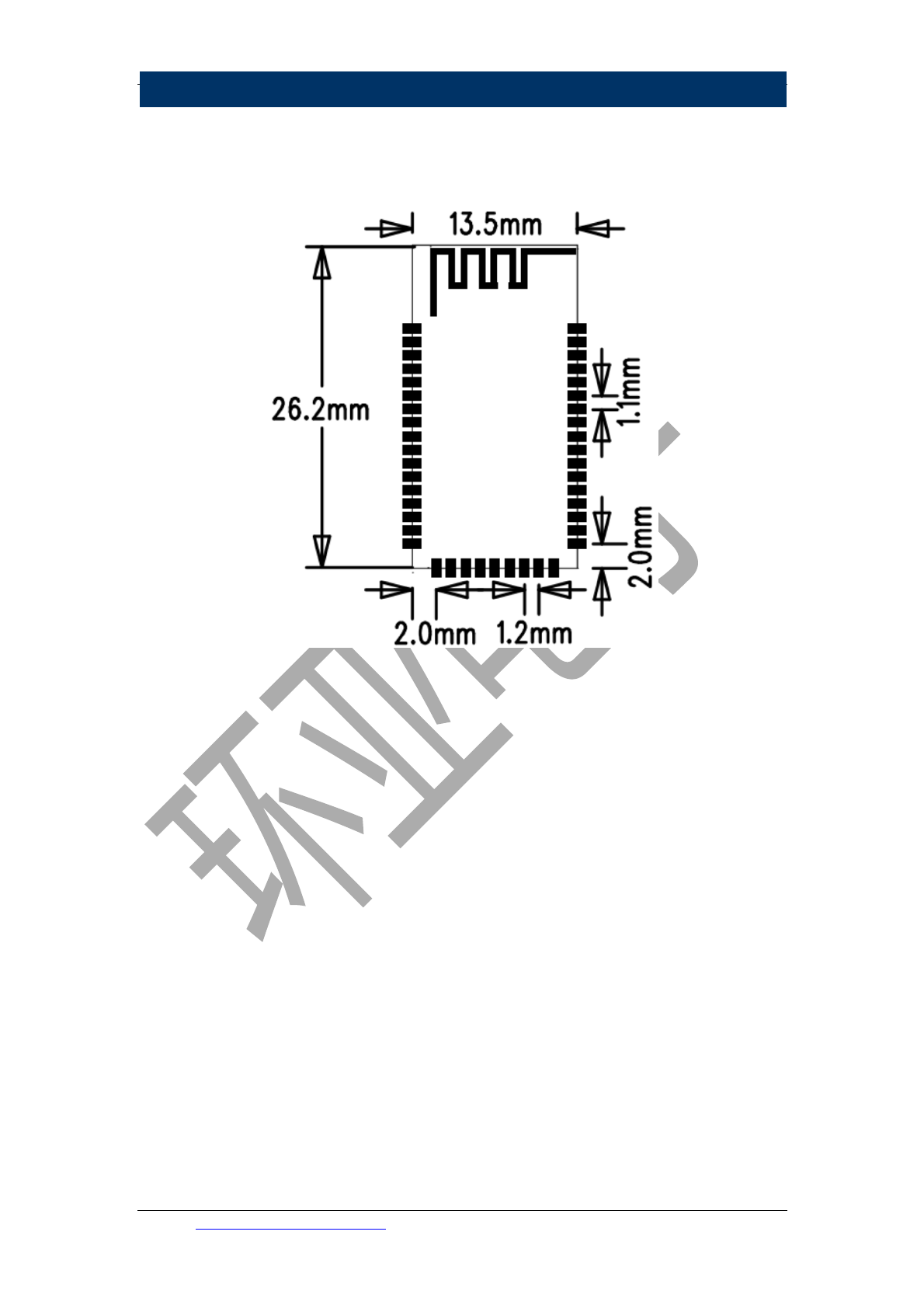

模块尺寸
26.2x13.5x0.8mm

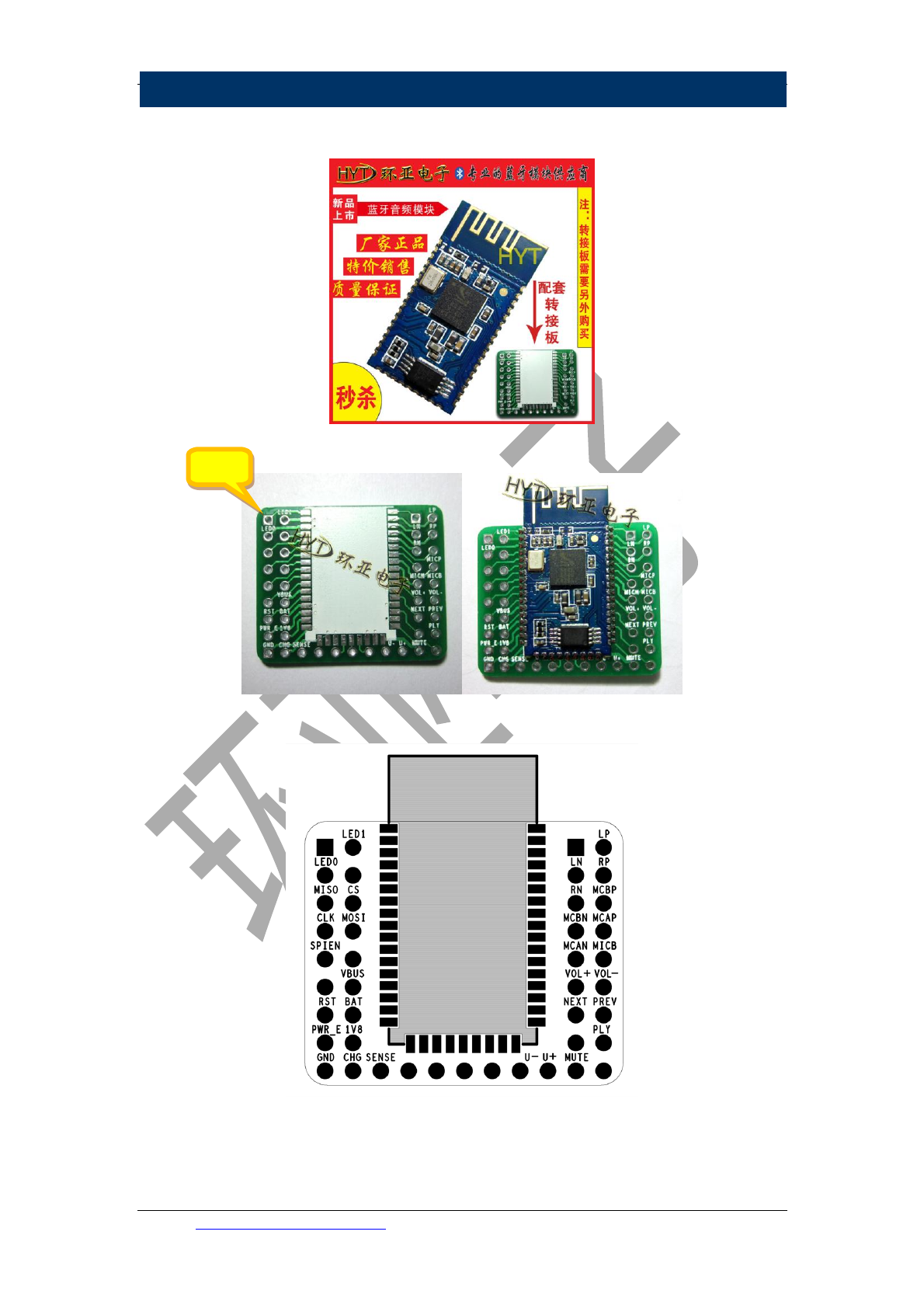

转接板尺寸
29x23mm
环亚电子http://shop110280715.taobao.com 5
蓝牙模块 CSR8645 使用手册

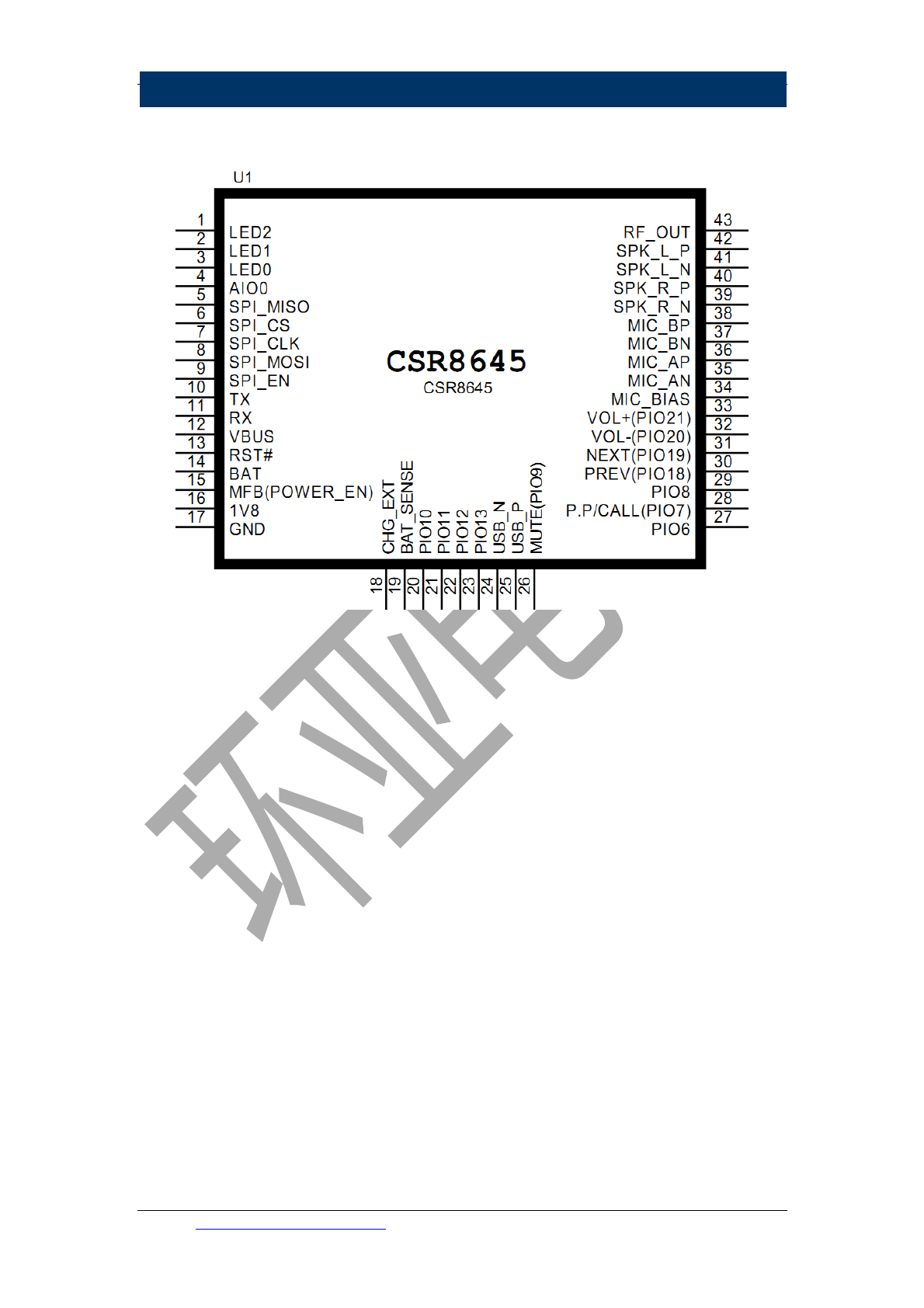

IO 编号
IO 名称
IO 描述
1
LED2
未使能
2
LED1
状态指示灯
3
LED0
状态指示灯
4
AIO0
未使能
5
MISO
烧入程序端口
6
CSB
烧入程序端口
7
CLK
烧入程序端口
8
MOSI
烧入程序端口
9
SPI_EN
烧入程序端口使能脚（高电平使能）
10
TX
串口 TX（未使能）
11
RX
串口 RX（未使能）
12
VBUS
充电口 5V 输入（未使能）
USB 声卡供电和检测口
13
RST#
低电平复位
14
BAT
电源输入（3.3~4.2V）
15
POWER_EN/MFB
模块使能端，高电平有效
（必须参考启动电路）
16
1.8V
1.8V 输出（通常作为按键公共端）
17
GND
电源地
18
CHG_EXT
外部电池充电管理（未使能）
19
BAT_SENSE
外部电池充电管理（未使能）
20
PIO10
未使能
21
PIO11
未使能
22
PIO12
未使能
23
PIO13
未使能
24
USB_N
USB 差分信号负
25
USB_P
USB 差分信号正
26
MUTE（PIO9）
外部功放静音控制脚
（有声音输出高电平 1.8V，无声音输出低电平）
27
PIO6
未使能
28
P.P/CALL（PIO7）
播放/暂停/接挂电话/回拨/重配对/清空配对列表
29
PIO8
未使能
30
PREV（PIO18）
上一曲
31
NEXT（PIO19）
下一曲
32
VOL-（PIO20）
音量减，长按持续音量减
33
VOL+（PIO21）
音量加，长按持续音量加
34
MIC_BIAS
麦克偏置电压
35
MIC_AN
麦克 1负端
36
MIC_AP
麦克 1正端
37
MIC_BN
麦克 2负端（未使能）
38
MIC_BP
麦克 2正端（未使能）
39
SPK_R_N
音频右声道差分输出负端
40
SPK_R_P
音频右声道差分输出正端
41
SPK_L_N
音频左声道差分输出负端
42
SPK_L_P
音频左声道差分输出正端
43
RFOUT
天线（默认内置天线，外部天线端口断开）
环亚电子http://shop110280715.taobao.com 6
蓝牙模块 CSR8645 使用手册
1.7 注意事项
1. 如果模组天线旁边有电池，金属物，液晶屏，喇叭等，要求离天线距离至少 3cm，
否则建议用外置天线。
2. Layout 时供电线路建议使用星型走线，并确保蓝牙模组供电线性能度要好。还有
BT 的地与运放，功放，MCU 等的地分开，而且 BT 下侧不可有其他干扰地，建议
将蓝牙模组放在底板角落处。
3. 建议将模组天线部分浮在底板外，天线周围不可走控制线，电源线，音频线，MIC
等干扰线，如果模组要放在中间，须在天线下周围开槽，建议使用外置天线。
4. 如果模组天线附近有排座，外壳有金属铁网等对信号有影响的，建议使用外置天线
解决距离问题。
5. 模组外接功放的时候，必须接差分输入的功放，如果不接差分输入的功放，必须接
一个运放平衡两个差分的电平，否则会有“啪啪”的冲击声。
