165 mm / 6.5” High-End Woofer - made in Germany
MATRIX ML6
Solid, 24 carat gold- plated
terminals for maximum
conductivity
Massive, 24-Karat vergoldete
Anschlussklemmen für maximale
Leitfähigkeit
Very stiff lightweight paper cone
with unique “MicroSphere” coating
consisting of micro ceramic hollow
spheres embedded in a polymer
layer offers best possible impulse
response without any sound
colouration
Außerordentlich steife und sehr
leichte Papiermembran mit
einer neuartigen „MicroSphere“-
Beschichtung aus keramischen
Mikro-Hohlkugeln, eingebunden
in eine Polymerschicht, ermöglicht
beste Impulswiedergabe ohne
jegliche Klangverfärbungen
Special shaped rubber surround
for long linear cone excursion
Speziell geformte Gummisicke für
maximalen linearen Membranhub
ML6D (D = dustcap) -
The new, hemispherically shaped
dustcap optimizes the frequency
response in the upper midrange
area
ML6D (D = Dustcap) -
Die neue, halbkugelförmige
Staubschutzkalotte (Dustcap)
optimiert den Frequenzgang im
oberen Mitteltonbereich
Ultra-precise machined magnet
system for highest magnetic ux
linearity
Extrem präzise gefertigtes
Magnetsystem für einen optimalen
linearen Magnetuss
Optional available - MR6:
CNC machined stainless steel
ring which can either be used as
mounting ring or grille support ring
depending on mounting position
Optional erhältlich - MR6:
Aus dem Vollen gedrehter
Edelstahlring, welcher je nach
Einbauposition als Montagering
oder zur Aufnahme des Gitters
verwendet werden kann
Aerodynamically shaped
aluminum diecast basket with
optimized voice coil ventilation
Aerodynamisch geformter
Aluminium-Druckgusskorb mit
optimaler Schwingspulenbelüftung
ML6P (P = phase plug) -
The solid stainless steel phase
plug improves off-axis response
and further reduces compression
effects
ML6P (P = Phase Plug) -
Der Phase Plug aus massivem
Edelstahl verbessert das
Abstrahlverhalten außerhalb
der Achse und minimiert
Kompressionseffekte
Hünegräben 26 · 57392 Schmallenberg · Germany · Tel.: +49 2972 97880 · E-mail: brax@audiotec-scher.com
Technical data
Technische Daten
ML6D
ML6P
Power
Leistung
RMS
Max. 120 W
170 W
120 W
170 W
Impedance
Impedanz Z4 Ω 4 Ω
DC resistance
Gleichstromwiderstand Re 3,6 Ω 3,6 Ω
Voice coil diameter
Schwingspulendurchmesser Ø37 mm 37 mm
Voice coil winding height
Schwingspulenwickelbreite 14 mm 14 mm
Max. linear excursion
Max. linearer Membranhub Xmax +/- 4,0 mm +/- 4,0 mm
Cone area
Membranäche Sd 137 cm² 137 cm²
Moving mass
Bewegte Masse Mms 16,1 g 14,8 g
Mechanical resistance
Mechanischer Widerstand Rms 0,74 kg/s 0,76 kg/s
Resonance frequency
Resonanzfrequenz Fs 49 Hz 50 Hz
Mechanical Q factor
Mechanische Güte Qms 6,75 6,20
Electrical Q factor
Elektrische Güte Qes 0,58 0,52
Total Q factor
Gesamtgüte Qts 0,54 0,48
Compliance
Nachgiebigkeit Cms 644 µm/N 670 µm/N
Equivalent air volume
Äquivalentvolumen Vas 16,8 L 17,6 L
Force factor
Kraftfaktor B*I 5,6 Tm 5,7 Tm
Efciency 1 W / 1 m
Wirkungsgrad 1 W / 1 m SPL 88,0 dB 88,5 dB
Dimensions /
Abmessungen
All dimensions are noted in mm / Alle Abmessungen in mm
Recommended enclosure volumes
Empfohlene Gehäusevolumina
Sealed box
Geschlossenes Gehäuse
Net volume
Nettovolumen 8 L
Lower limiting frequency
(-3 dB)
Untere Grenzfrequenz (-3 dB) 68 Hz
Vented box
Bassreex-Gehäuse
Net volume
Nettovolumen 15 L
Port diameter
Reex-Kanaldurchmesser Ø60 mm
Port area
Reex-Kanaläche 28 cm²
Port length
Reex-Kanallänge 19 cm
Port tuning frequency
Tunnelabstimmungsfrequenz Fb 45 Hz
Lower limiting frequency
(-3 dB)
Untere Grenzfrequenz (-3 dB) 48 Hz
96
32
143
74,71
A:
167
±0,2

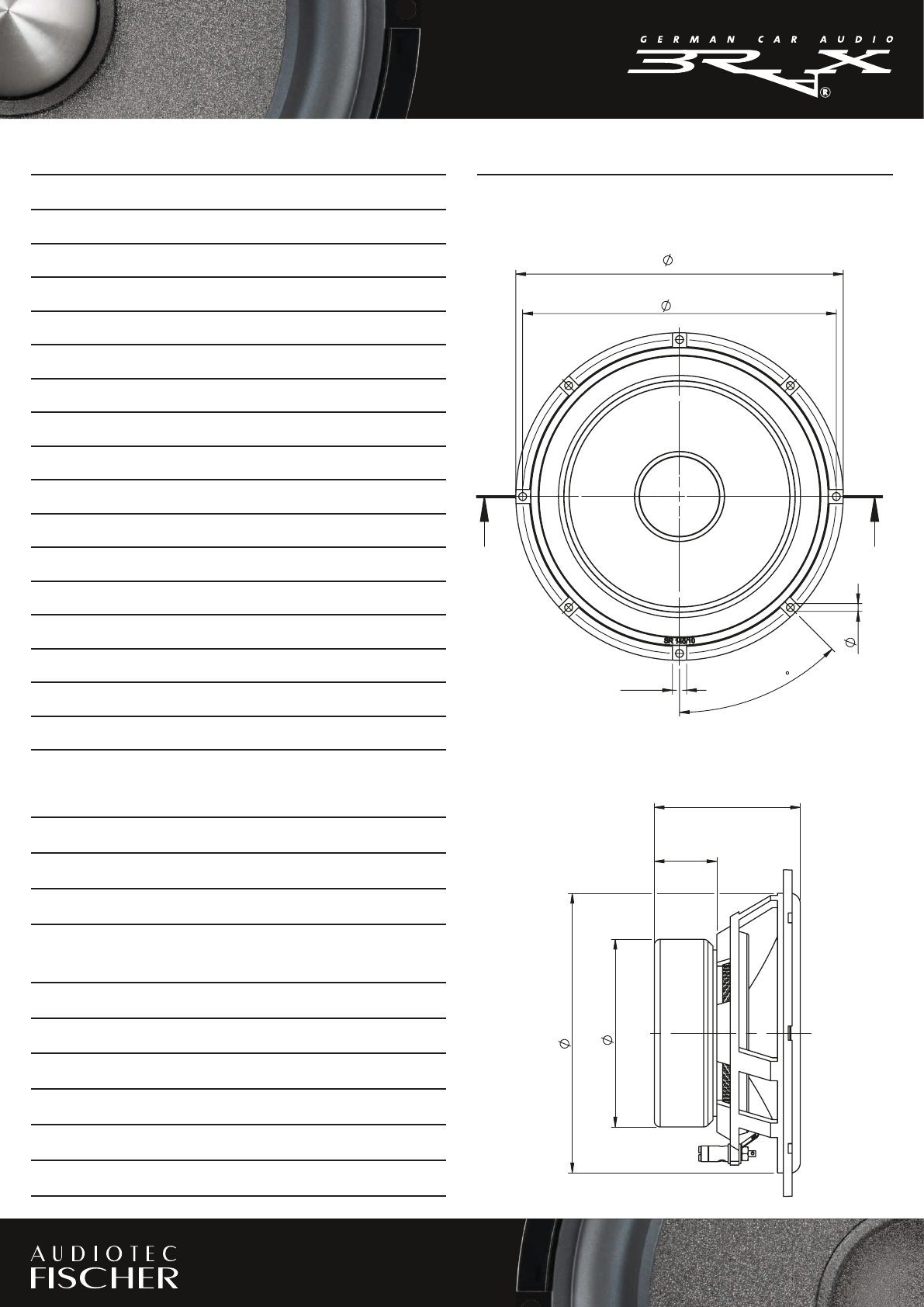

8x45°=360
7,2
TK
160
±0,1
4
AA
MATRIX ML6
