SERVICE MANUAL

CD PLAYER

MODEL

DCD-500AE

TOKYO, JAPAN

Denon Brand Company, D&M Holdings Inc.

Some illustrations using in this service manual are

slightly different from the actual set.

●

Please use this service manual with referring to the

operating instructions without fail.

●

For purposes of improvement, specifications and

design are subject to change without notice.

●

本文中に使用しているイラストは、説明の都合上現物

と多少異なる場合があります。

●

修理の際は、必ず取扱説明書を参照の上、作業を行っ

てください。

サービスをおこなう前に、このサービスマニュアルを

必ずお読みください。本機は、火災、感電、けがなど

に対する安全性を確保するために、さまざまな配慮を

おこなっており、また法的には「電気用品安全法」に

もとづき、所定の許可を得て製造されております。

従ってサービスをおこなう際は、これらの安全性が維

持されるよう、このサービスマニュアルに記載されて

いる注意事項を必ずお守りください。

●

本機の仕様は性能改良のため、予告なく変更すること

があります。

●

補修用性能部品の保有期間は、製造打切後8年です。

注意

X0303 V.01 DE/CDM 0608

For Europe &

Taiwan R.O.C. model

Ver. 1

DCD-500AE

Please heed the points listed below during servicing and inspection.

◎Heed the cautions!

Spots requiring particular attention when servicing, such as

the cabinet, parts, chassis, etc., have cautions indicated on

labels or seals. Be sure to heed these cautions and the cau-

tions indicated in the handling instructions.

◎Caution concerning electric shock!

(1) An AC voltage is impressed on this set, so touching inter-

nal metal parts when the set is energized could cause

electric shock. Take care to avoid electric shock, by for ex-

ample using an isolating transformer and gloves when

servicing while the set is energized, unplugging the power

cord when replacing parts, etc.

(2)There are high voltage parts inside. Handle with extra care

when the set is energized.

◎

Caution concerning disassembly and assembly!

Though great care is taken when manufacturing parts from

sheet metal, there may in some rare cases be burrs on the

edges of parts which could cause injury if fingers are moved

across them. Use gloves to protect your hands.

◎Only use designated parts!

The set's parts have specific safety properties (fire resis-

tance, voltage resistance, etc.). For replacement parts, be

sure to use parts which have the same properties. In particu-

lar, for the important safety parts that are marked ! on wiring

diagrams and parts lists, be sure to use the designated parts.

◎Be sure to mount parts and arrange the

wires as they were originally!

For safety reasons, some parts use tape, tubes or other insu-

lating materials, and some parts are mounted away from the

surface of printed circuit boards. Care is also taken with the

positions of the wires inside and clamps are used to keep

wires away from heating and high voltage parts, so be sure to

set everything back as it was originally.

◎Inspect for safety after servicing!

Check that all screws, parts and wires removed or discon-

nected for servicing have been put back in their original posi-

tions, inspect that no parts around the area that has been

serviced have been negatively affected, conduct an insulation

check on the external metal connectors and between the

blades of the power plug, and otherwise check that safety is

ensured.

(Insulation check procedure)

Unplug the power cord from the power outlet, disconnect the

antenna, plugs, etc., and turn the power switch on. Using a

500V insulation resistance tester, check that the insulation re-

sistance between the terminals of the power plug and the ex-

ternally exposed metal parts (antenna terminal, headphones

terminal, microphone terminal, input terminal, etc.) is 1MΩ or

greater. If it is less, the set must be inspected and repaired.

Concerning important safety parts

Many of the electric and structural parts used in the set have

special safety properties. In most cases these properties are

difficult to distinguish by sight, and using replacement parts

with higher ratings (rated power and withstand voltage) does

not necessarily guarantee that safety performance will be pre-

served. Parts with safety properties are indicated as shown

below on the wiring diagrams and parts lists is this service

manual. Be sure to replace them with parts with the designat-

ed part number.

(1) Schematic diagrams ... Indicated by the ! mark.

(2) Parts lists ... Indicated by the ! mark.

Using parts other than the designated parts

could result in electric shock, fires or other

dangerous situations.

SAFETY PRECAUTIONS

The following check should be performed for the continued protection of the customer and service technician.

LEAKAGE CURRENT CHECK

Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis

resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power

cord is less than 460 kohms, the unit is defective.

LASER RADIATION

Do not stare into beam or view directly with optical instruments, class 3A laser product.

CAUTION

サービス、点検時にはつぎのことにご注意願います。

◎注意事項をお守りください！

サービスのとき特に注意を必要とする個所についてはキャ

ビネット、部品、シャーシなどにラベルや捺印で注意事項を

表示しています。これらの注意書きおよび取扱説明書などの

注意事項を必ずお守りください。

◎感電に注意！

(1) このセットは、交流電圧が印加されていますので通電時

に内部金属部に触れると感電することがあります。従っ

て通電サービス時には、絶縁トランスの使用や手袋の着

用、部品交換には、電源プラグを抜くなどして感電にご

注意ください。

(2) 内部には高電圧の部分がありますので、通電時の取扱に

は十分ご注意ください。

◎分解、組み立て作業時のご注意！

板金部品の端面の『バリ』は、部品製造時に充分管理をして

おりますが、板金端面は鋭利となっている箇所が有りますの

で、部品端面に触れたまま指を動かすとまれに怪我をする場

合がありますので十分注意して作業して下さい。手の保護の

ために手袋を着用してください。

◎指定部品の使用！

セットの部品は難燃性や耐電圧など安全上の特性を持った

ものとなっています。従って交換部品は、使用されていたも

のと同じ特性の部品を使用してください。特に配線図、部品

表に ! 印で指定されている安全上重要な部品は必ず指定の

ものをご使用ください。

◎部品の取付けや配線の引きまわしは、

元どおりに！

安全上、テープやチューブなどの絶縁材料を使用したり、プ

リント基板から浮かして取付けた部品があります。また内部

配線は引きまわしやクランパーによって発熱部品や高圧部

品に接近しないように配慮されていますので、これらは必ず

元どおりにしてください。

◎サービス後は安全点検を！

サービスのために取り外したねじ、部品、配線などが元どお

りになっているか、またサービスした個所の周辺を劣化させ

てしまったところがないかなどを点検し、外部金属端子部

と、電源プラグの刃の間の絶縁チェックをおこなうなど、安

全性が確保されていることを確認してください。

（絶縁チェックの方法）

電源コンセントから電源プラグを抜き、アンテナやプラグな

どを外し、電源スイッチを入れます。500V 絶縁抵抗計を用

いて、電源プラグのそれぞれの端子と外部露出金属部［アン

テナ端子、ヘッドホン端子マイク端子、入力端子など］との

間で、絶縁抵抗値が１ MΩ 以上であること、この値以下の

ときはセットの点検修理が必要です。

安全上重要な部品について

本機に使用している多くの電気部品、および機構部品は安全

上、特別な特性を持っています。この特性はほとんどの場合、

外観では判別つきにくく、またもとの部品より高い定格（定

格電力、耐圧）を持ったものを使用しても安全性が維持され

るとは、限りません。安全上の特性を持った部品は、この

サービスマニュアルの配線図、部品表につぎのように表示し

ていますので必ず指定されている部品番号のものを使用願

います。

(1) 配線図… ! マークで表示しています。

(2) 部品表… ! マークで表示しています。

指定された部品と異なるものを使用した場合に

は、感電、火災などの危険を生じる恐れがあり

ます。

注意

DCD-500AE

各部のはずしかた

（組み立てるときは、逆の順序でおこなってください。）

1. トップカバーのはずしかた

(1) 側面のねじ① 4 本をはずします。

(2) 後面のねじ② 5 本をはずします。

(3) トップカバーを矢印の方向へはずします。

2. フロントパネルのはずしかた

(1) ねじ③ 2 本をはずしチャッキングプレートをはずしま

す。ドライブギア（ａ）を時計回りに廻して CD トレイ

を引き出して、ローダーパネルをはずします。

(2) リングワイヤーを止めているねじ④１本をはずします。

(3) フロントパネル底部のねじ⑤ 4 本をはずします。

(4) フロントパネル左右側部のねじ⑥ 2 本をはずします。

(5) フロントパネルをはずします。

( 注）まだ FFC( ☆マーク ) は抜かないこと。

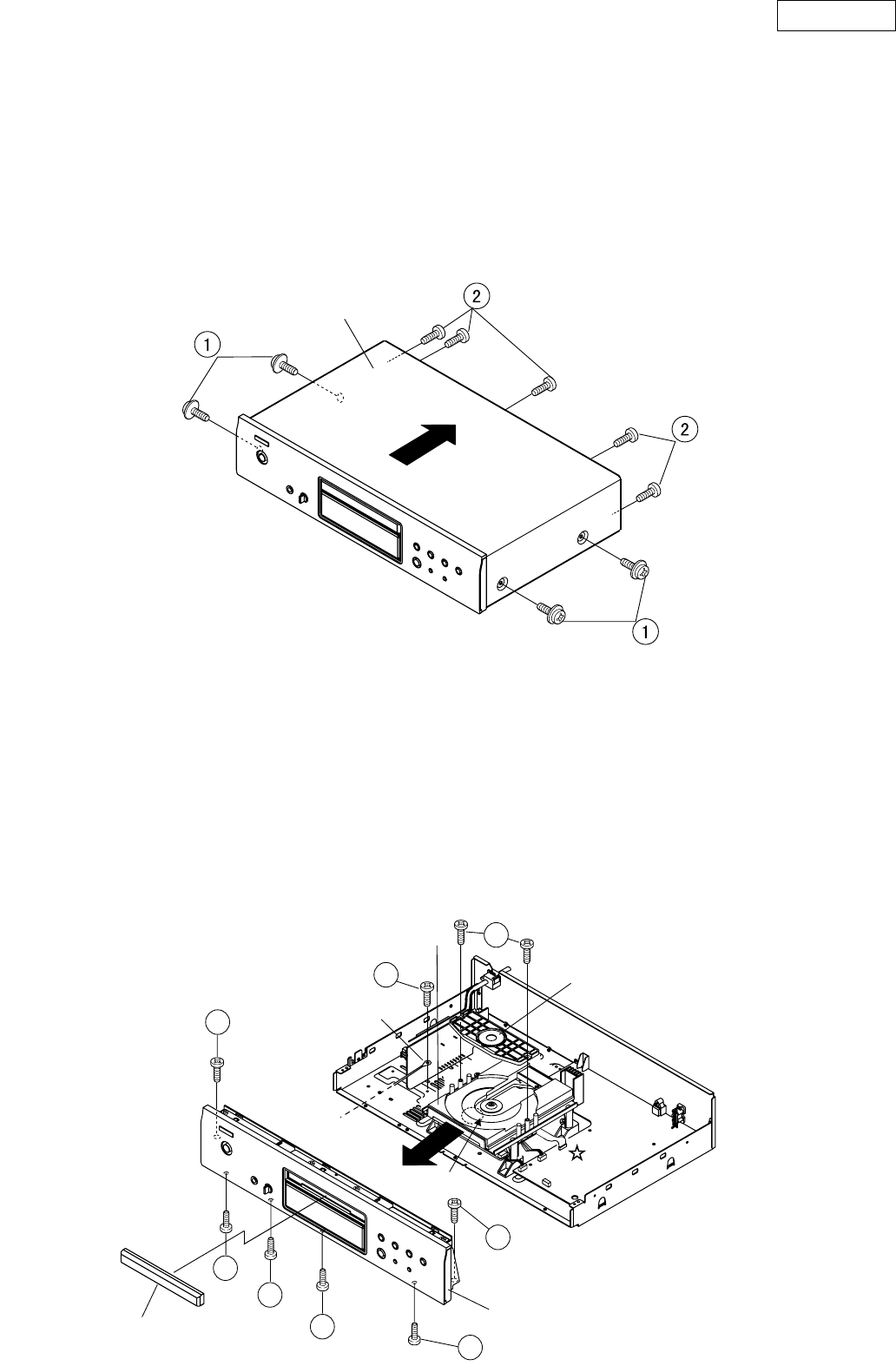

DISASSEMBLY

(Follow the procedure below in reverse order when reassem-

bling.)

1. Top Cover

(1) Remove 4 screws ①on both sides.

(2) Remove 5 screws ②on rear side.

(3) Detach the Top cover as shown in the fig.

2. Front Panel

(1) Take off the Chucking plate after removing 2 screws ③.

Open the CD tray by turning the Drive gear (a) clockwise,

then detach the Loader panel.

(2) Remove 1 screw ④fixing the Ring wire.

(3) Remove 4 screws ⑤on the bottom edge of the Front pan-

el.

(4) Remove 2 screws ⑥, at L/R ends of the Front panel.

(5) Detach the Front panel.

Note : Do not yet exclude FFC( ☆mark).

Top cover

CD tray

(a)Drive gear

Ring wire

Loader panel

Chucking plate

Front panel

DCD-500AE

3. CD メカのはずしかた

(1) CDメカを取り付けているねじ⑦4本をはずします。

(2) コネクター (b),(c) をソケットから抜きます。

※まだ FFC は抜かないこと（☆マーク）

(3) ピックアップのLD回路パターンの一部を半田付け

でショートします。

(4) FFC ケーブルをソケットから抜きます。

(5) FFC ケーブルをクランパーからはずします。

4. Main 基板 ,Power 基板のはずしかた

(1) リアパネルを取り付けているねじ⑧ 3 本と端子を

取り付けているねじ⑨∼⑪各 1 本をはずして、リ

アパネルをはずします。

(2) ねじ⑫ 2 本とねじ⑬ 3 本をはずして、Main 基板

をはずします。

(3) ねじ⑭ 1 本とねじ⑮ 1 本をはずして、Power 基板

とパワートランスをはずします。

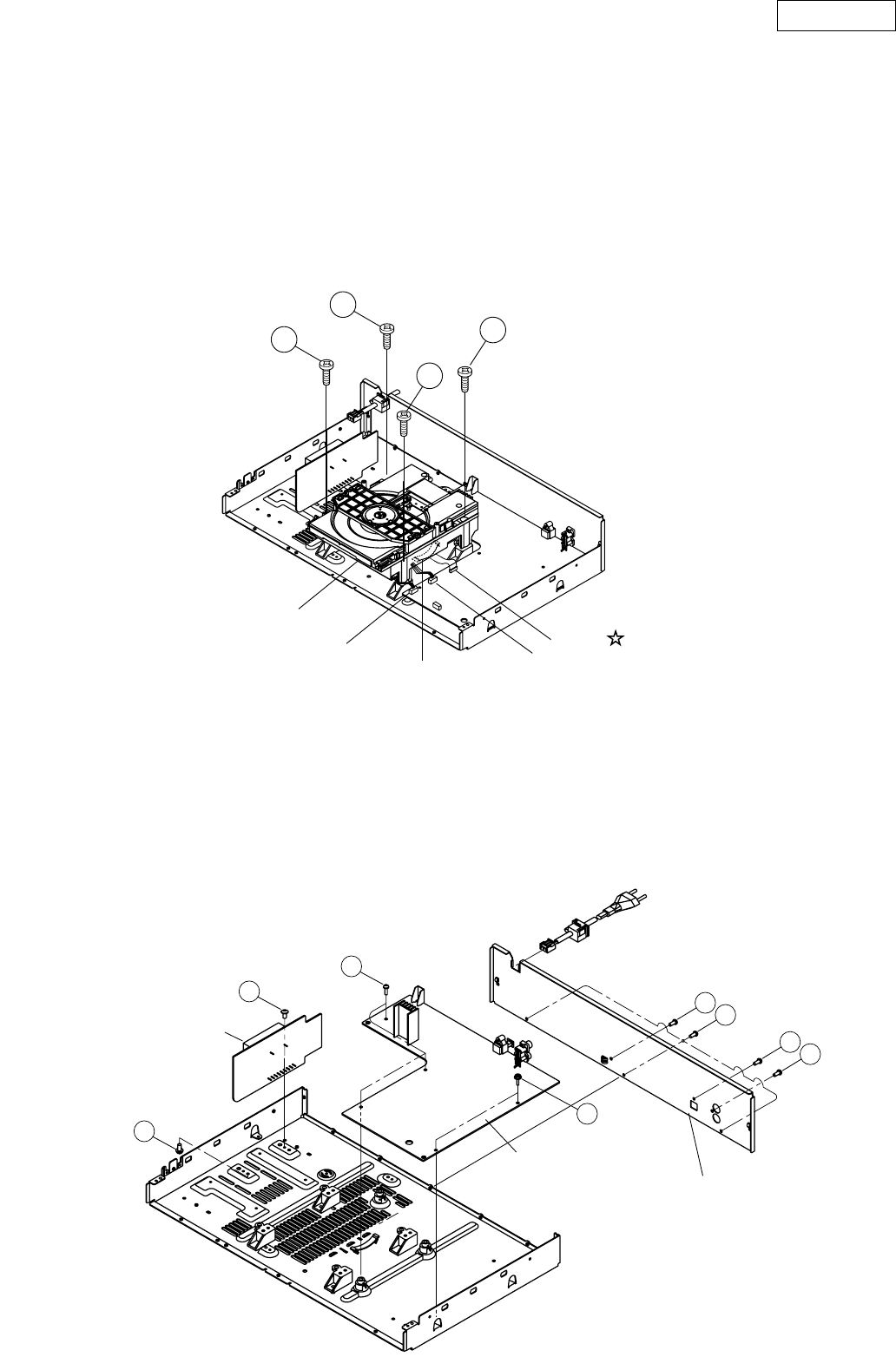

3. CD Mecha. Unit

(1) Remove 4 screws ⑦ fixing the CD Mecha..

(2) Unplug Connectors (b),(c) .

※Do not yet exclude FFC( ☆mark).

(3) Laser short-circuit in Pick-up of CD Mecha..

(4) Unplug Connector FFC from socket.

(5) Release the FFC from the Clamper.

4. Main P.W.B. and Power P.W.B.

(1) Remove 3 screws ⑧,1 screw ⑨∼⑪ of the Rear

panel and detach it.

(2) Remove 2 screws ⑫,3 screws ⑬ fixing the Main

P.W.B..

(3) Remove 1 screw ⑭,1 screw ⑮ fixing the Power

transformer with Power P.W.B..

Clamper

(b)

CD Mecha.

(c)

FFC

Main P.W.B.

Rear panel

Power transformer

with Power P.W.B.

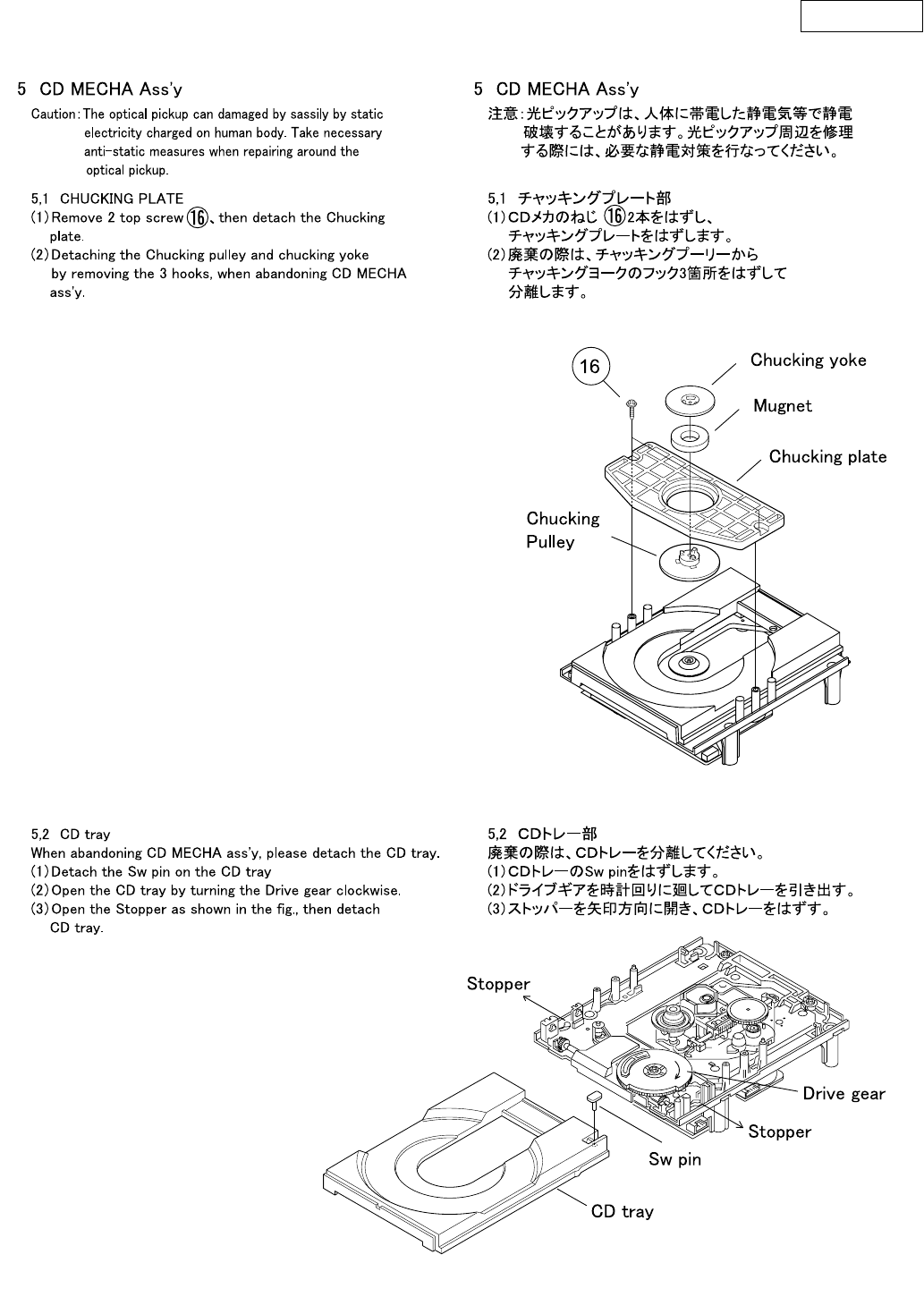

DCD-500AE



DCD-500AE

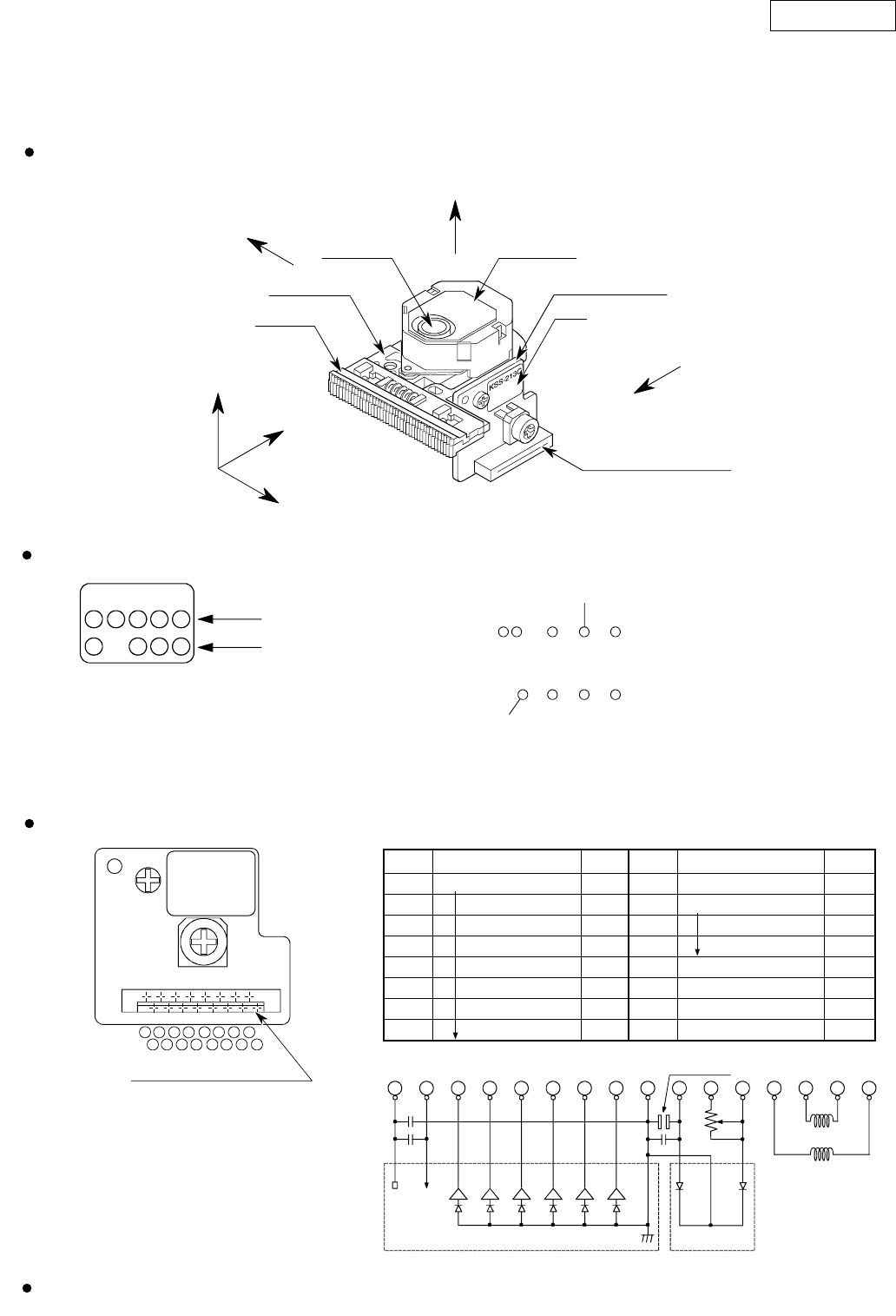

NOTE FOR HANDLING OF LASER PICK-UP

Description of the Components

Label

Pin Connector

year

(last figure)

day month quality control No.

Lot No.

lop No.

Oct. Nov. and Dec. are expressed by alphabetical letters

of X, Y and Z.

10 1 10-1

LD drive currentquality control

The expressed unit is by mA, with omission of the

decimal point as for example, 56.5mA will be ex-

pressed as 565, but the head of English letter means

the control in the manufacturning plant.

Pin No. Description

IN/OUT

1PDIC Vc IN

2 Vcc IN

3EOUT

4DOUT

5AOUT

6BOUT

7COUT

8FOUT

KSS-213C

Lot No.

lop

Slide rack

OP Slide base

Object Lens Actuator cover

PAL-2 Flexible board

Label

Flexible flat cable connector

Z-axis

Y-axis

(Tangental direction)

X-axis

(Radial direction)

+Z-axis direction

+X-axis direction

+Y-axis direction

1 3 5 7 9 11 13 15

2 4 6 8 10 12 14 16

KSS-213C

Flexible flat cable connector

Pin No. Description

IN/OUT

9GNDIN

10 LD LD IN

11 VR IN

12 PD OUT

13 FCS (+) IN

14 TRK (+) IN

15 TRK (- ) IN

16 FCS (- ) IN

PDIC

987654321 16

TRACKING

LDPDIC

+2.5V +5V

SHORT LAND

FOCUSING

CAUTION: The soldered connecting portion must be bridged when removing CN54.

DCD-500AE

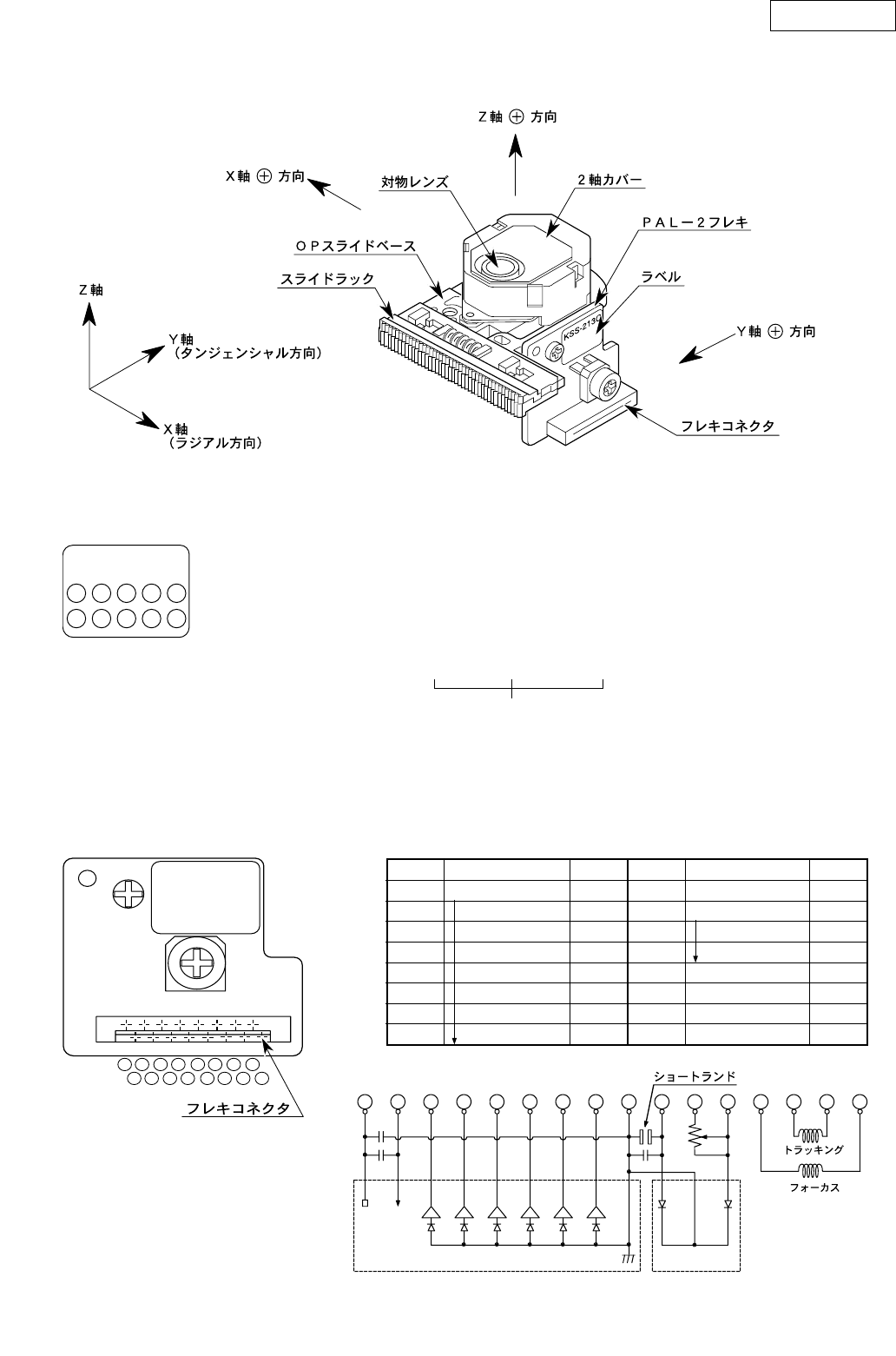

レーザピックアップ取扱い上の注意

各部の名称

ラベル表示

コネクタ結線図

KSS-213C

1 3 5 7 9 11 13 15

2 4 6 8 10 12 14 16

KSS-213C

141312

876

4321

1615

LDPDIC

+2.5V +5V

（注意）

CN54 (16P FFC

ケーブル)をはずす前にハンダ接続部（ショートランド）をブリッジしてください。

ピン No. 端子名入出力

①PD IC Vc IN

②Vcc IN

③E OUT

④D OUT

⑤A OUT

⑥B OUT

⑦C OUT

⑧F OUT

PDIC

ピン No. 端子名入出力

⑨GND IN

⑩LD LD IN

⑪VR IN

⑫PD OUT

⑬FCS (+) IN

⑭TRK (+) IN

⑮TRK (-) IN

⑯FCS (-) IN

上段日付月西暦年号の末尾品質管理No.

Lot No. ○○ ○ ○ ○

但し、月表示の10、11、12はX、Y、Zで表わす。

下段英字 10桁1桁小数点以下第１位

○○ ○ ○ ○

ＩＯＰ表示

表示単位はｍＡ、小数点は省略

頭の英字は、製造所の管理に用いる場合がある。但し、桁数は0∼2桁迄とする。

DCD-500AE

Caution for Handling the Laser Pick-up

The laser pick-up KSS-213C is assembled and precisely

adjusted using a sophisticated manufacturing process in our

plant. Do not disassemble or attempt to readjust it. Please

observe the following instructions carefully in handling the

pick-up.

1. Handle with Care

(1) Storage

Donotstorethepick-upindusty,0or

high-humidity environments.

(2) Please take care for preventing from shock by falling

down or careless handling.

2. Laser Diode (LD)

(1) Protect your eyes

The laser beam may damage the human eye, since the

intensity of the focused spot may reach 7x103

W/cm2even if the intensity at the objective lens is 400µW

maximum. As the light beam spreads after focused

through the objective lens, it does not effect you in the

place as far as more than 30 cms. However, do not look

at the laser light beam either through the objective lens

directly nor another lens or a mirror.

(2) Poison of As

Since the LD chip contains As (Arsenic), as GaAs +

GaAlAs, as known as the poison, although the poison is

relatively weak, in comparing with others, e.g. As2O3,

AsCl3etc., and the amount is small, avoid putting the

chip in acid or an alkali solution, heating it over 200 °C

or putting it into your mouth.

(3) Avoid surge current or electrostatic discharge

The LD may be damaged or deteriorated by its own

strong light if a large current is supplied to it, even if only

a short pulse.

Make sure that there is no surge current in the LD driving

circuit by switches or else. Be careful to handle pick-up

as it may be damaged in a moment by human

electrostatic discharge. The pins of the LD are short-

circuited by solder for protection during shipment.

For safety handling of an LD, grounding the human body,

measuring equipments and jig is strongly recommended.

And still it is further desirable to make use of mat on the

platform and floor for handling the LD.

To open the short-circuit, remove the soldering quickly

with a soldering iron whose metal part is grounded.

The temperature of the soldering iron should be less than

320°C (30W).

3. Actuator

(1) The performance of the actuator may be affected if

magnetic material is located nearby, since the actuator

has a strong magnetic circuit. Do not permit dust to enter

through the clearance of the cover.

(2) Cleaning the lens

It may change the specifications by attaching dust or

ash on the objective lens. Clean the lens with a cleaning

paper dampened with, not pressing lens with so much

strength by the cleaning paper.

4. Metal Bearing

As the metal bearing of Cu-compound sintered alloy is

impregnated with FROIL946P, never fail to supply the

bushing with the same lubricant at the time of replacing the

pick-up.

5. Handling

Please handle the laser pick-up with holding the slide base.

(resin molded part).

When either a part of human body or some other things may

happen to touch directly with the circuit part of P.W.Board, it

may cause deterioration, take careful attention in handling

this base.

6. Deterioration

As KSS-213C comprises built-in RF Amp and APC circuit,

resists stronger against external electrostatic damages than

the former typed pickup. However, there is possibility of

pickup deterioration in the following cases.

(1) Low HF level, or with great numbers of jitters.

(2) Tracking offset (EF Balance) is out of order (Refer to

“Confirmation Method of Adjustment” for confirmation (1)

and (2)).

DCD-500AE

取扱い上の注意事項

レーザーピックアップ

KSS-213C

は専門工場にて精密に組立調整されております。

安易に分解、調整等を行わないでください。取扱いに関して次の点に注意してください。

1. 一般事項

(1) 保管

高温高湿下、ほこりの多い所での保存はさけてください。

(2) 精密に調整されていますので落下や不用意な取扱いによる衝撃がかからない様に注意してください。

2. 半導体レーザー（LD）

(1) レーザー光に対する目の保護

LDの出力は対物レンズ出射出力で最大

400 W

ですが集光された所では約

7×10

W/cm

2に達します。対物レンズ集光後

は光束が広がりますので

30cm

以上離れれば大丈夫ですが動作中の

を直視したり、あるいは他のレンズやミラーを介

して光束を観察すると危険ですから絶対に行わないでください。

(2) Asの毒性

LDのチップは GaAs＋GaAlAsで毒物として良く知られているAsを含んでいます。

毒性は他の化合物、例えばAS2 O3、ASCl3等に比較し、はるかに弱い毒性で素子1ヶ当たりは少量ですのでほとんど問

題ありませんが、チップを取り出し、酸やアルカリ溶液へ入れたり、200 ℃以上に加熱したり、口に入れたりするこ

とは絶対に行わないでください。

(3) サージ電流、静電気による破壊

LDに大電流を流すときわめて短時間であっても自身が発する強い光によって劣化が促進され、或は破壊します。

LD駆動回路にはスイッチ、その他によるサージ電流が流れない様にしてください。又、不注意に取り扱うと人体から

の静電気が加わって瞬時に破壊されてしまいます。

LDの端子は出荷時に輸送による静電気破壊防止の為半田でショートされています。

更に、安全を期するため、取付時人体アース、計測器及び治工具のアースを必ず行ってください。又作業台、床には

アースマットを用いて接地してください。

ショート部の開放はLD コネクター差し込み後、半田ゴテで行ってください。半田ゴテは金属部分が接地されたものを

使用してください。

半田ゴテ先温度は 320℃以下（30W）のものを使用し、すみやかに行ってください。

3. 2軸アクチュエータ

(1) アクチュエータ部は強力な磁気回路を有していますので磁性体が近づくと特性が変化します。

又、カバーのすきまから異物が入ることの無い様にしてください。

(2) レンズ清掃

対物レンズにゴミ、ホコリ等の汚れがついたとき性能が変化します。

清掃に当たってはレンズペーパーに水を少量つけ無理な力がレンズに加わらない様にして拭いてください。

4. 軸受

軸受けにはフロイル946P（関東化成工業）を塗布して有りますので、ピックアップ交換時は、必ずフロイル946Pを塗布

してください。

5. 取扱い

光学ピックアップの取扱いはスライドベース（樹脂モールド部）を持って行ってください。プリント基板の回路部に人

体、又は他の物体が直接触れると劣化の原因になることが有りますので、充分ご注意ください。

6. レーザーピックアップの劣化

トラッキング及びフォーカス調整が困難になったり、まったく不可能となった場合には、レーザーピックアップの劣化が

考えられます。この場合はレーザーダイオードの電流値を測定して判定を行ってください。

DCD-500AE

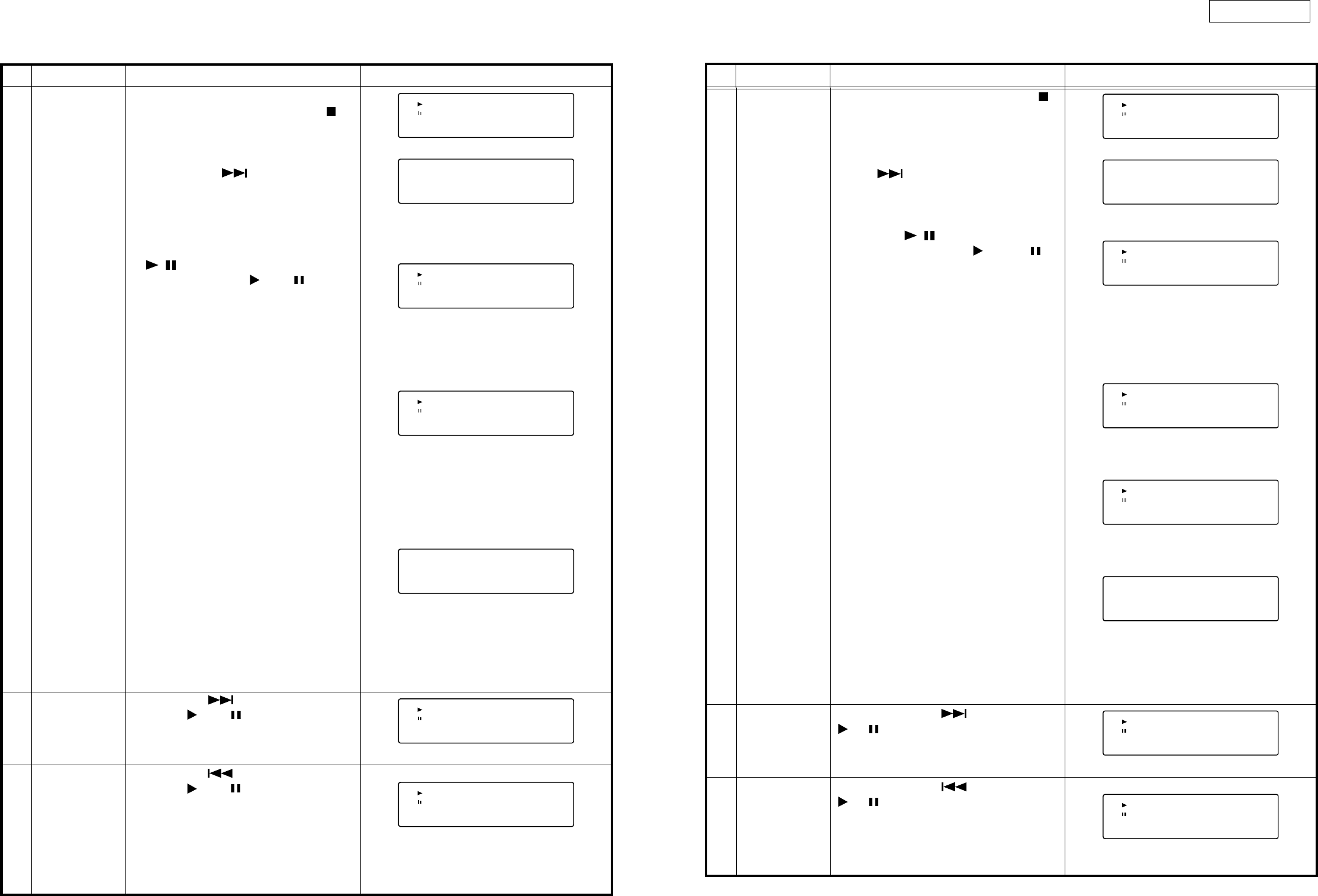

HEAT RUM MODE

No Mode Operation and Function Display

1 Heat Run Mode

①When DISC is attached, POWER switch is

turned to ON while pressing the Stop ( )

button on Main Unit.

“DCD500DNC100” is displayed.

②Press the Skip ( ) button continuously

for over 3 seconds to display the version num-

ber of main micro computer.

③While the version number of main micro com-

puter is displayed, press the Play/Pause

( ) button continuously for over 3 sec-

onds to start heat run. is lit, is flash-

ing and the other part of the FL tube is

displayed in the same way as normal play

mode. Count this as the 0th heat run repeti-

tion.

1)Play from the first to last track on disc.

2)After disc playback has finished, pickup is

moved to innermost position.

3)The tray is opened and the heat run repeti-

tion number is incremented (increased by 1).

4)The tray is closed.

5)TOC is re-read. Conduct 1) to 5) repeatedly.

・If the TIME button is pressed while operating,

number of heat run is displayed for 1 second.

・While heat run, the operation of each button is

not valid except the TIME button.

・ POWER switch is turned to OFF to clear heat

run mode.

・If an error occurs, display the error and stop

operation at that point. Number of operations

held.

xx-xxxx-xx ：The version number of main micro

computer

xx : Number of music being played

mm:ss : Elapsed time of music being played

xxxx : Number of heat run repetition

Error Code Content

E1-00 Disc cannot be detected.

E2-00 Focus servo could not follow dur-

ing playback.

E3-00 TOC could not be read within

specified time.

Number of Heat

Run Repetition

Display Mode

Press the Skip ( ) button while the error is

displayed. and are lit. And number of

heat run repetition is displayed for 5 second and

then the error display reappears. xxxx : Number of heat run repetition

Number of Track

and Elapsed Time

of Track being

played Display

Mode

Press the Skip ( ) button while the error is

displayed. and are lit. And Number of

track and elapsed time of track being played in

time when error occured are displayed for 5

second and then the error display reappears. xx : Number of track in time when error

occured

mm:ss : Elapsed time of track being played in

time when error occured

ヒートランモード

No モード操作と機能表示

1 ヒートランモード

① DISC をセットした状態で本体の Stop ( )

ボタンを押しながら、POWER スイッチを ON

にします。モデル名 DCD500DNC100 を表示

します。

② Skip ( ) ボタンを３秒以上押し、マイコ

ンのバージョン番号を表示させます。

③マイコンのバージョンが表示されている間に

Play/Pause ( ) ボタンを３秒以上押して

ヒートランを開始します。が点灯、が

点滅します。他は通常再生モードと同じで

す。

以下の動作を繰り返し行います。最初のヒー

トラン回数を０回目とします。

1) ディスクの先頭曲から最終曲までを再生し

ます。

2) ディスクの最終曲再生終了後、PU を再内

周に移動させます。

3) トレイをオープンし、ヒートラン回数をカ

ウントアップします。

4) トレイをクローズします。

5) TOC リードを行い、1) の動作から再度開始

します。

・ヒートラン動作中に TIME ボタンを押すと、1

秒間ヒートラン回数が表示されます。

・ヒートラン時は TIME ボタン以外受け付けま

せん。

・ヒートランモードを解除するときは、POWER

スイッチを OFF にします。

・ヒートラン動作中にエラーが発生すると、エ

ラーを表示し、その時の状態で停止します。

動作回数は保持されます。

xx-xxxx-xx ：メインマイコンのバージョン番号

xx ：再生中トラック番号

mm:ss ：再生時間

xxxx ：ヒートラン回数

エラーコード内容

E1-00 ディスクの検出ができない。

E2-00 再生中にフォーカスが追従できな

かった時があった。

E3-00 TOC が規定時間内に読めない。

エラー時のヒート

ラン回数表示モー

ド

エラー表示中に Skip ( ) ボタンを押すと、

とが点灯し、ヒートラン回数を 5 秒間

表示して、エラー表示に戻ります。

xxxx ：ヒートラン回数

3エラー時の曲番と

時間表示モード

エラー表示中に Skip ( ) ボタンを押すと、

とが点灯し、エラー発生時の曲番と再

生時間を 5 秒間表示して、エラー表示に戻りま

す。

xx ：エラー発生時のトラック番号

mm:ss ：エラー発生時の再生時間

DCD-500AE

SERVICE MODE

No Mode Operation and Function Display

Version Number

of Micro Com-

puter Display

Mode

①POWER switch is turned to ON while press-

ing the Stop ( ) button on Main Unit.

②Press the Skip ( ) button continuously

for over 3 seconds to display the version num-

ber of main micro computer. xx-xxxx-xx : The version number of main micro

computer

Number of Laser

ON Time Count

Display Mode

①POWER switch is turned to ON while press-

ing the Stop ( ) button on Main Unit.

②Press the Skip ( ) button continuously

for over 3 seconds to display number of Laser

ON time count.

・The number of time when the normal playback

time the Laser is turned to ON is incremented

(increased by 1) in every 15 minutes. The

accumulation number of times is recorded to

memory whenever count it.

xxxx : Number of Laser ON time count

3Initialize Mode

POWER switch is turned to ON while pressing

the TIME button on Main Unit.

・Brightness setting of display becomes 100%

(default).

・The accumulation number of laser on time is

cleared, and a count becomes 0000.

Not special display

サービスモード

No モード操作と機能表示

マイコンのバー

ジョン番号表示

モード

①本体の Stop ( ) ボタンを押しながら、

POWER スイッチを ON にします。

② Skip ( ) ボタンを３秒以上押し、マイコ

ンのバージョン番号を表示させます。 xx-xxxx-xx ：メインマイコンのバージョン番号

レーザー ON 時間

カウント回数表示

モード

①本体の Stop ( ) ボタンを押しながら、

POWER スイッチを ON にします。

② Skip ( ) ボタンを３秒以上押し、レー

ザー ON 時間カウント回数を表示させます。

・通常再生時にレーザーを ON にしている時間

を１５分毎にカウントアップします。カウン

ト時に累積回数を記憶します。

xxxx ：レーザー ON 時間カウント回数

3 初期化モード

本体 TIME ボタンを押しながら、POWER スイッ

チを ON にします。

・FL 管の輝度設定を 100%( デフォルト ) にし

ます。

・レーザー ON 時間カウントの累積回数をクリ

アします。

なし

DCD-500AE

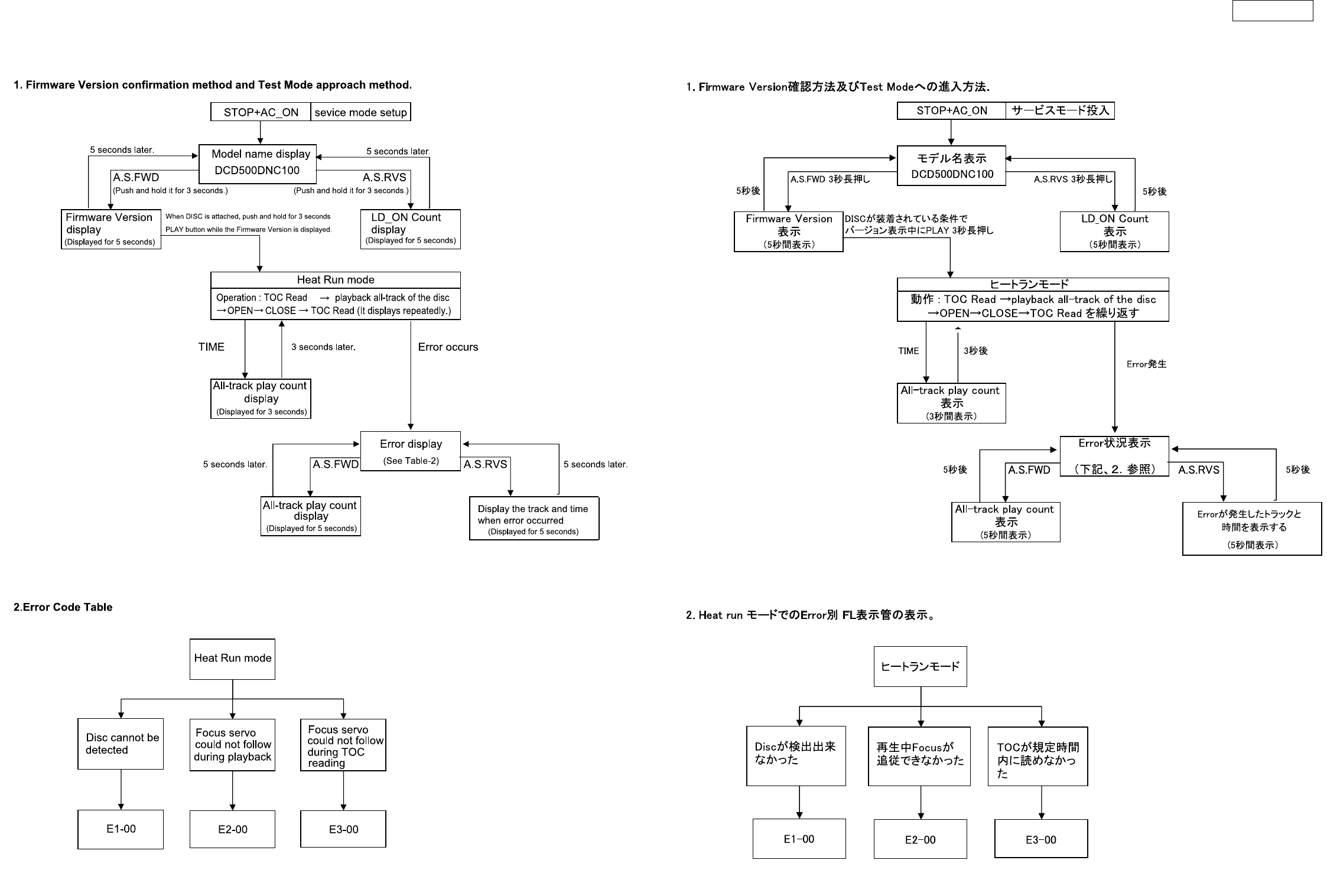

CD TEST MODE & SERVICE MODE

DCD-500AE

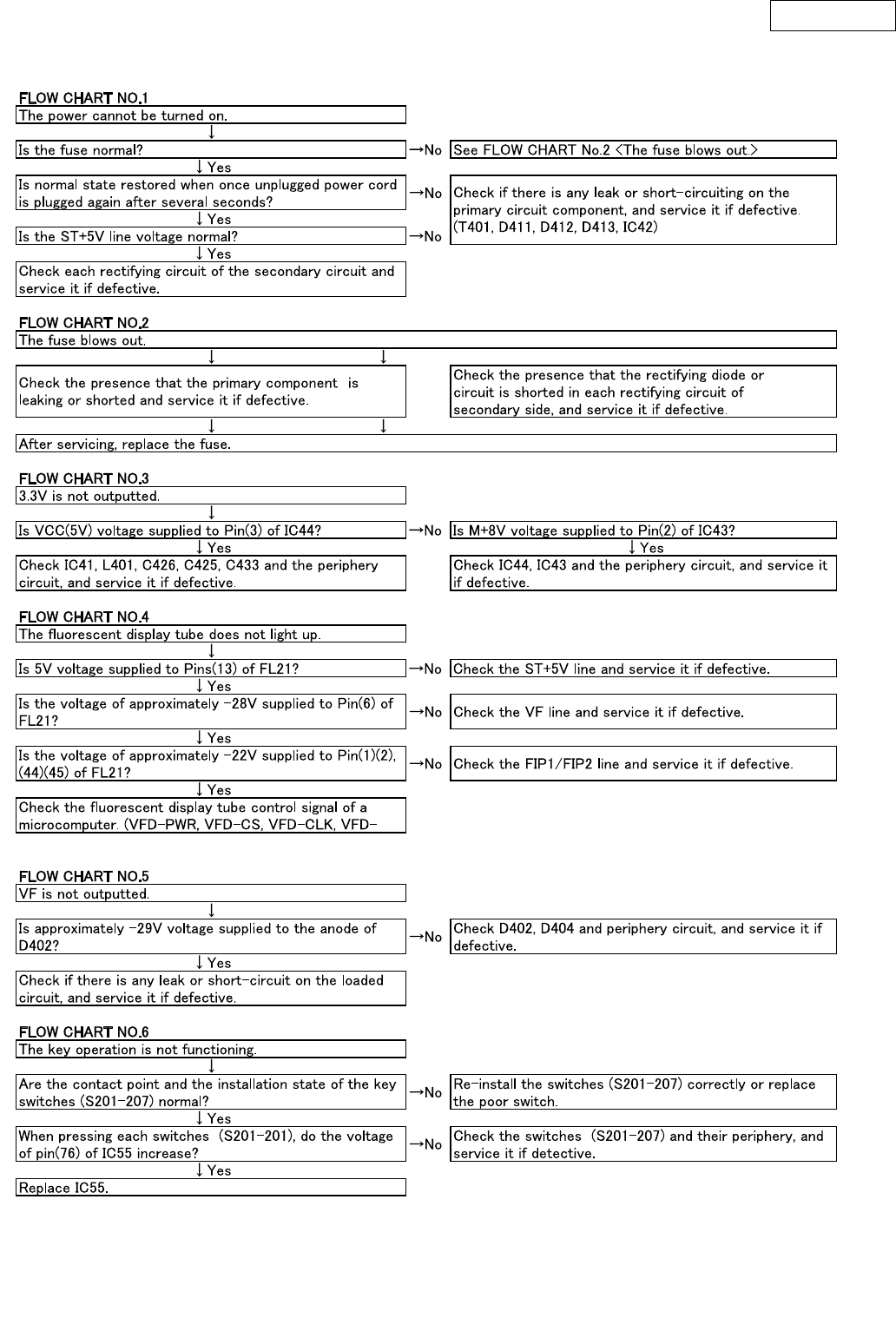

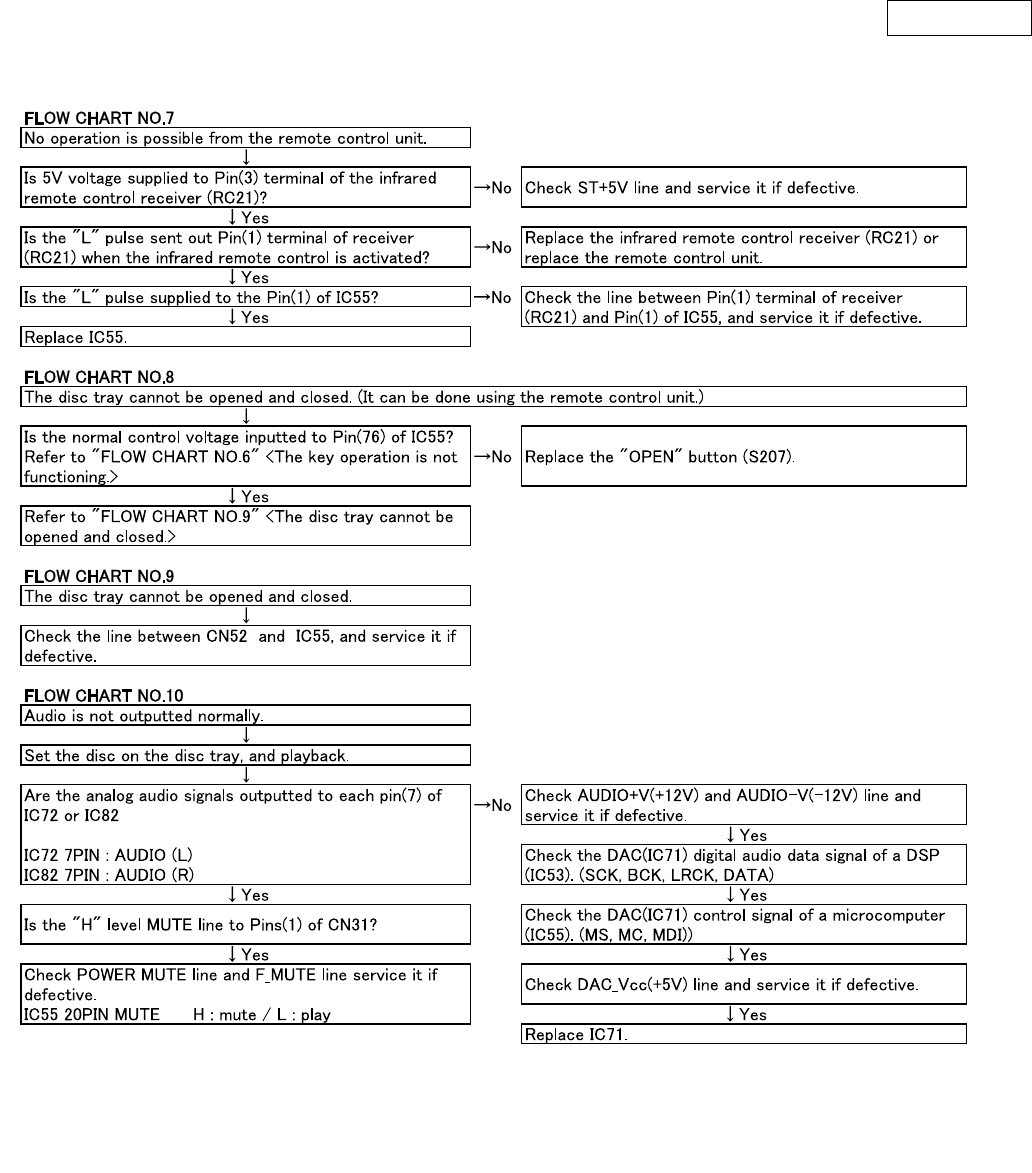

TROUBLE SHOOTING

DCD-500AE

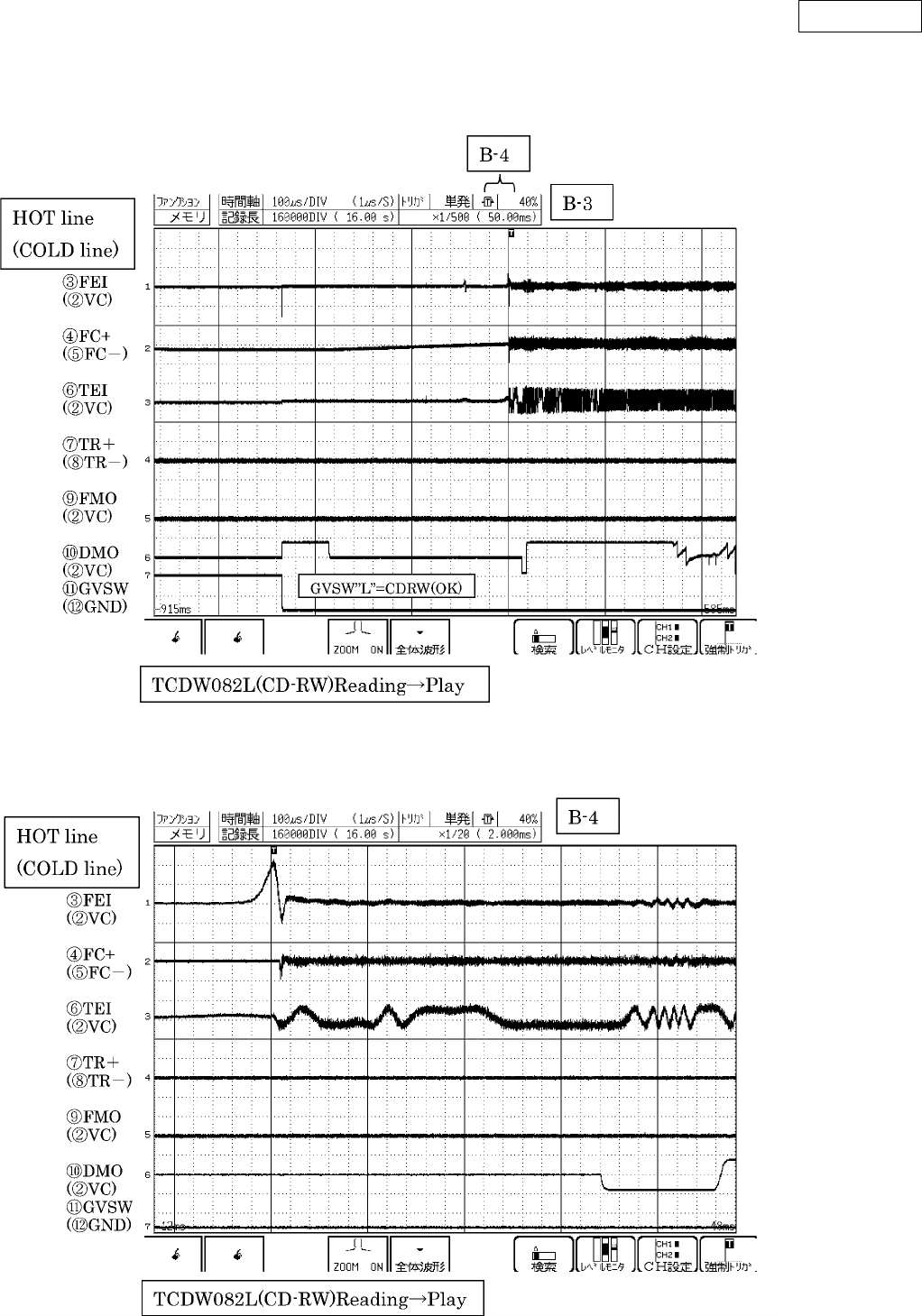

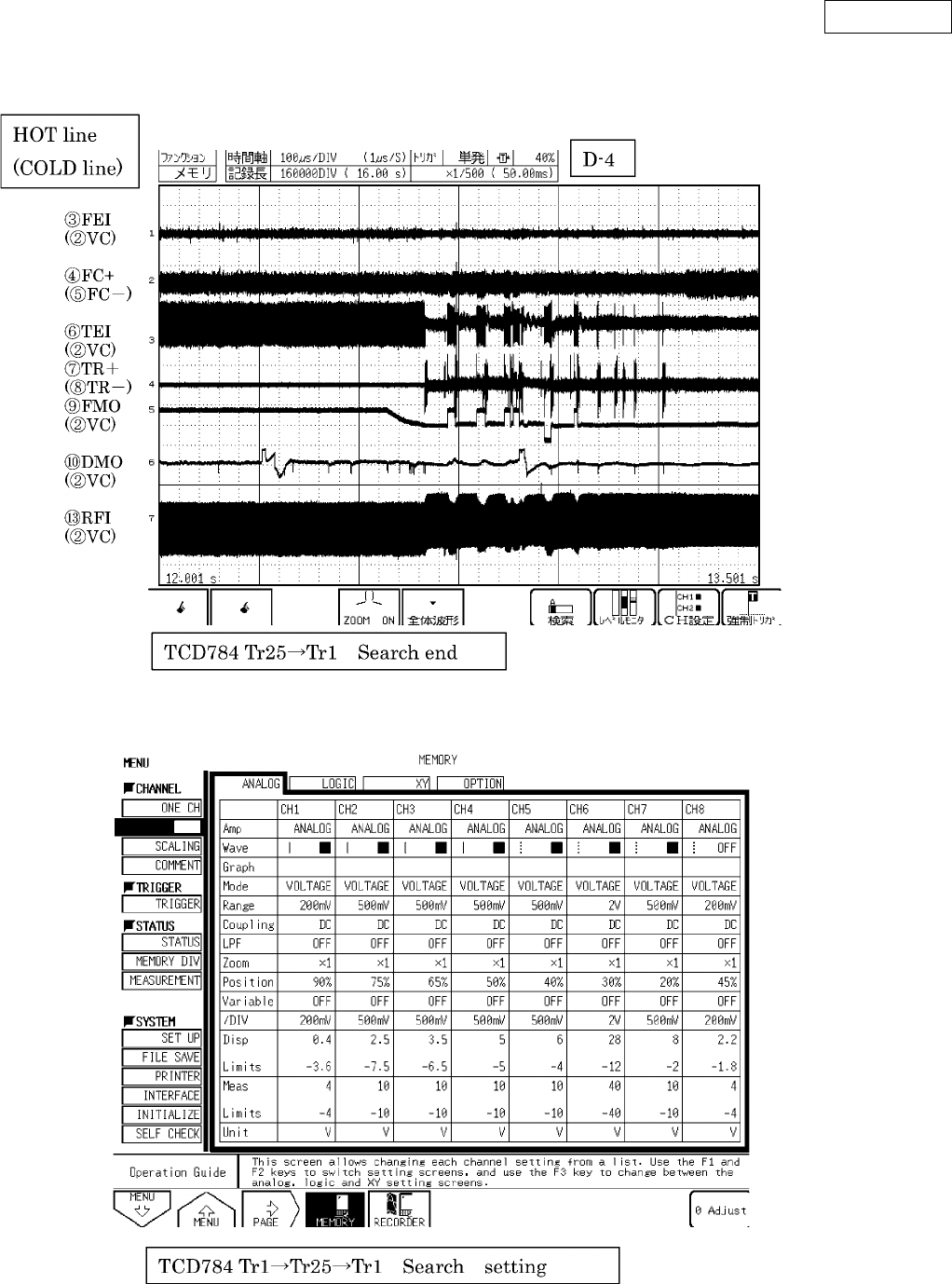

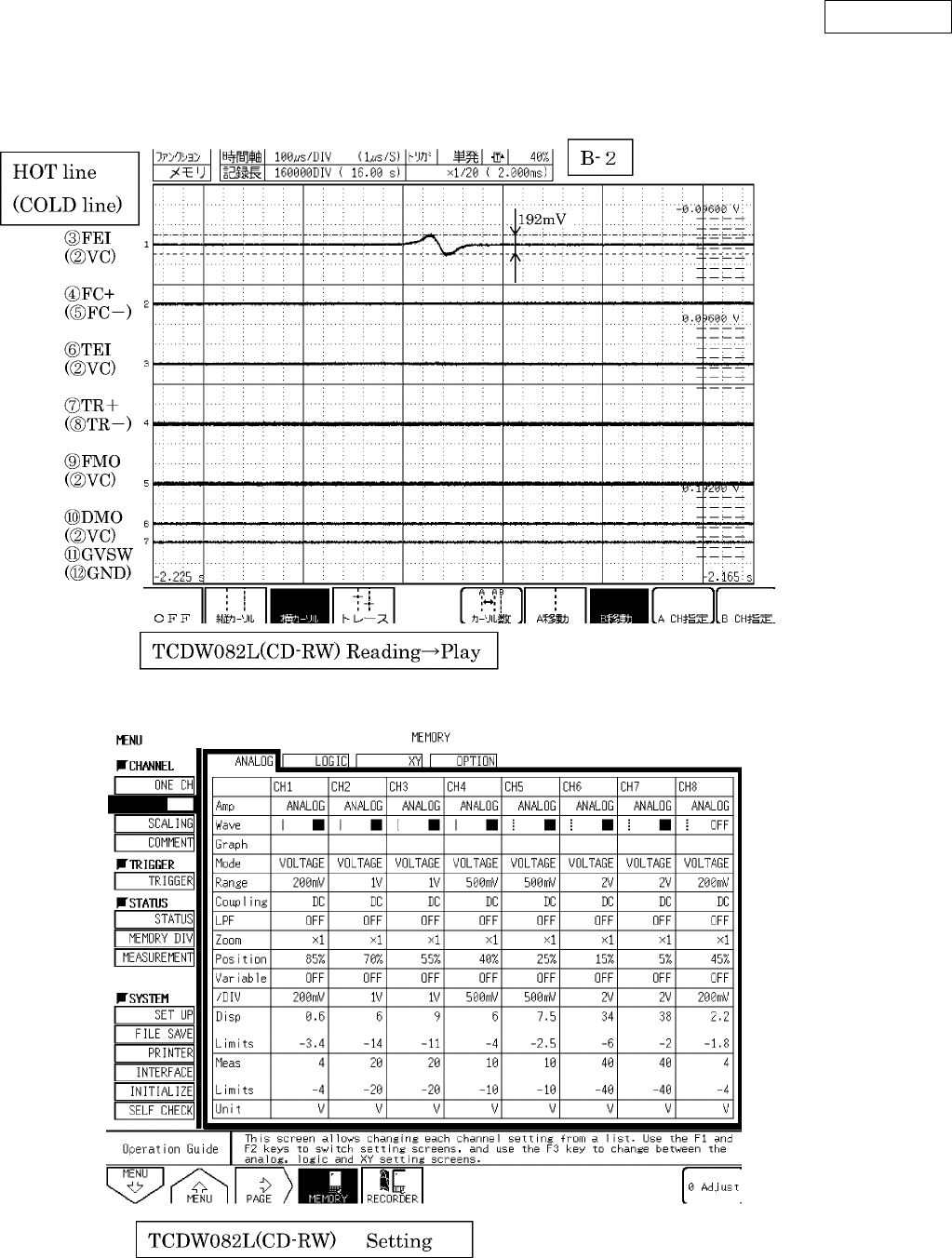

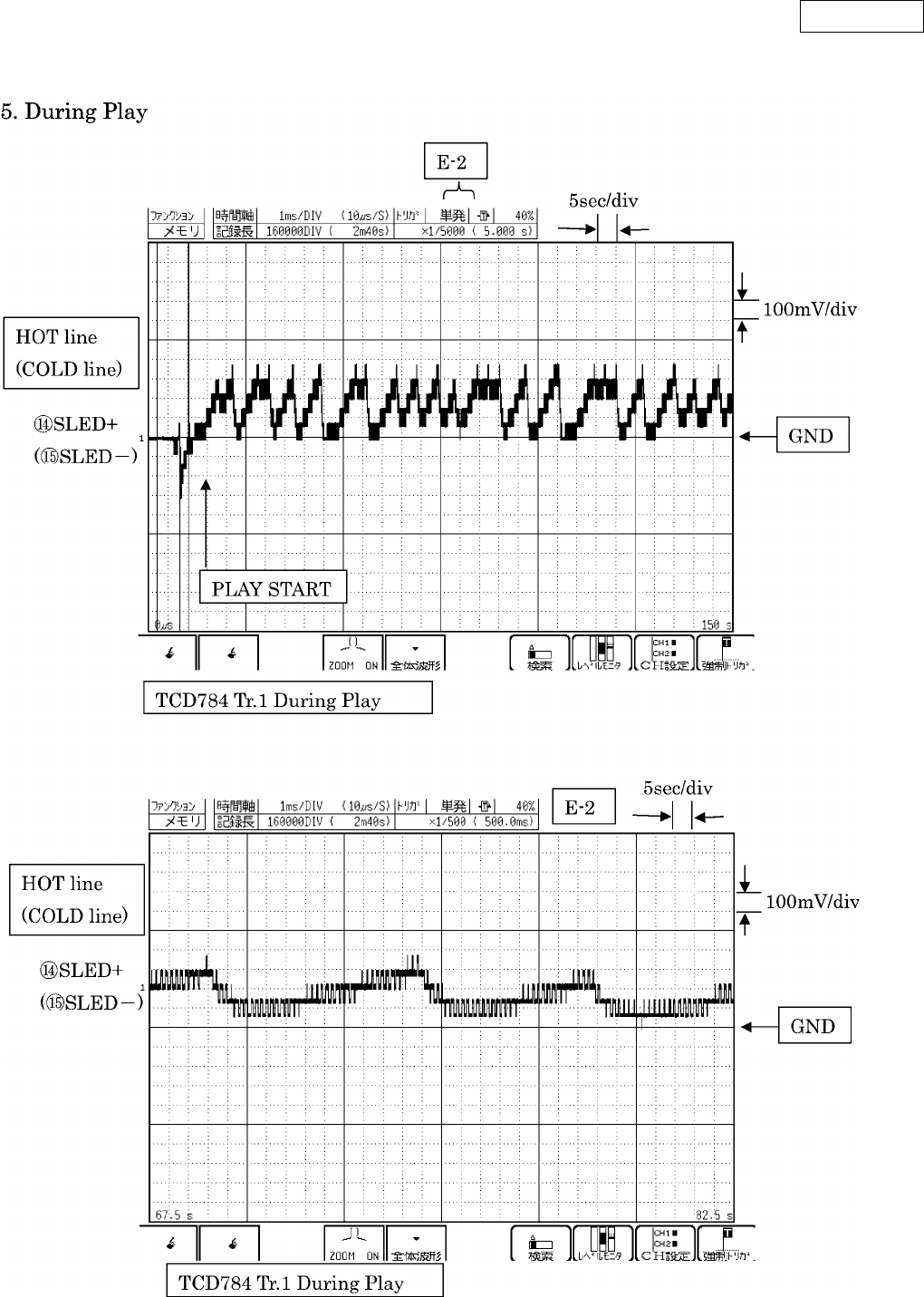

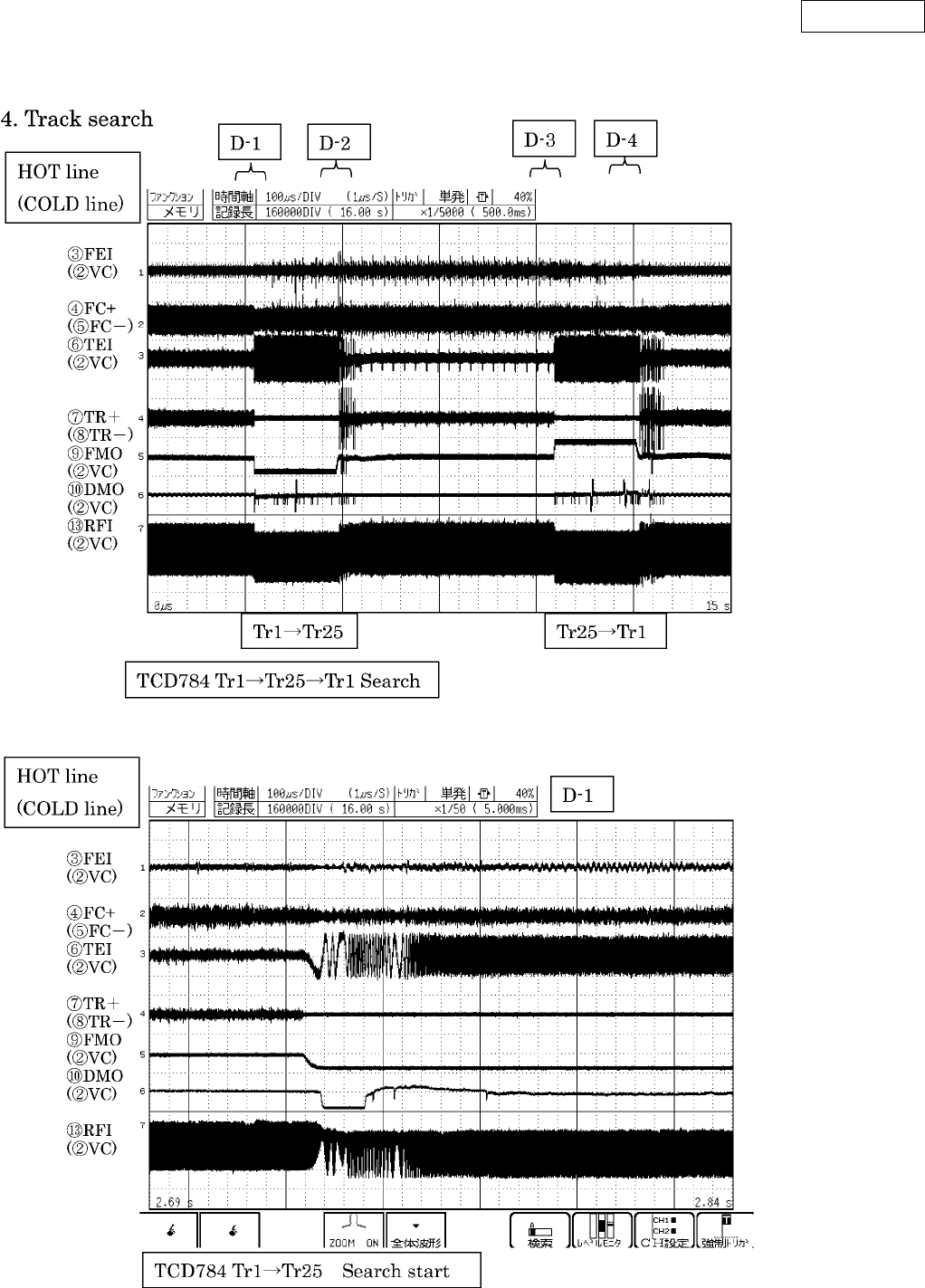

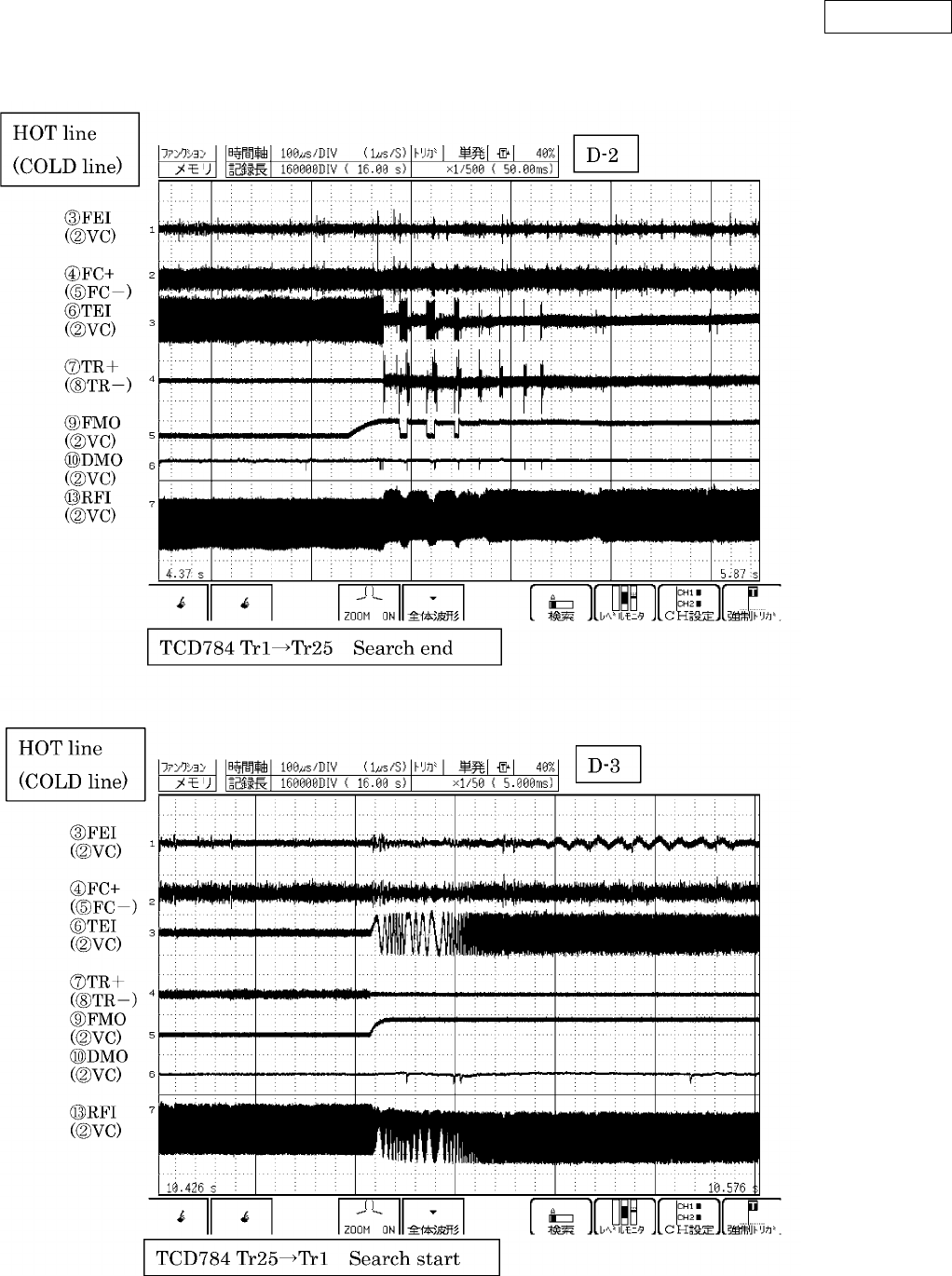

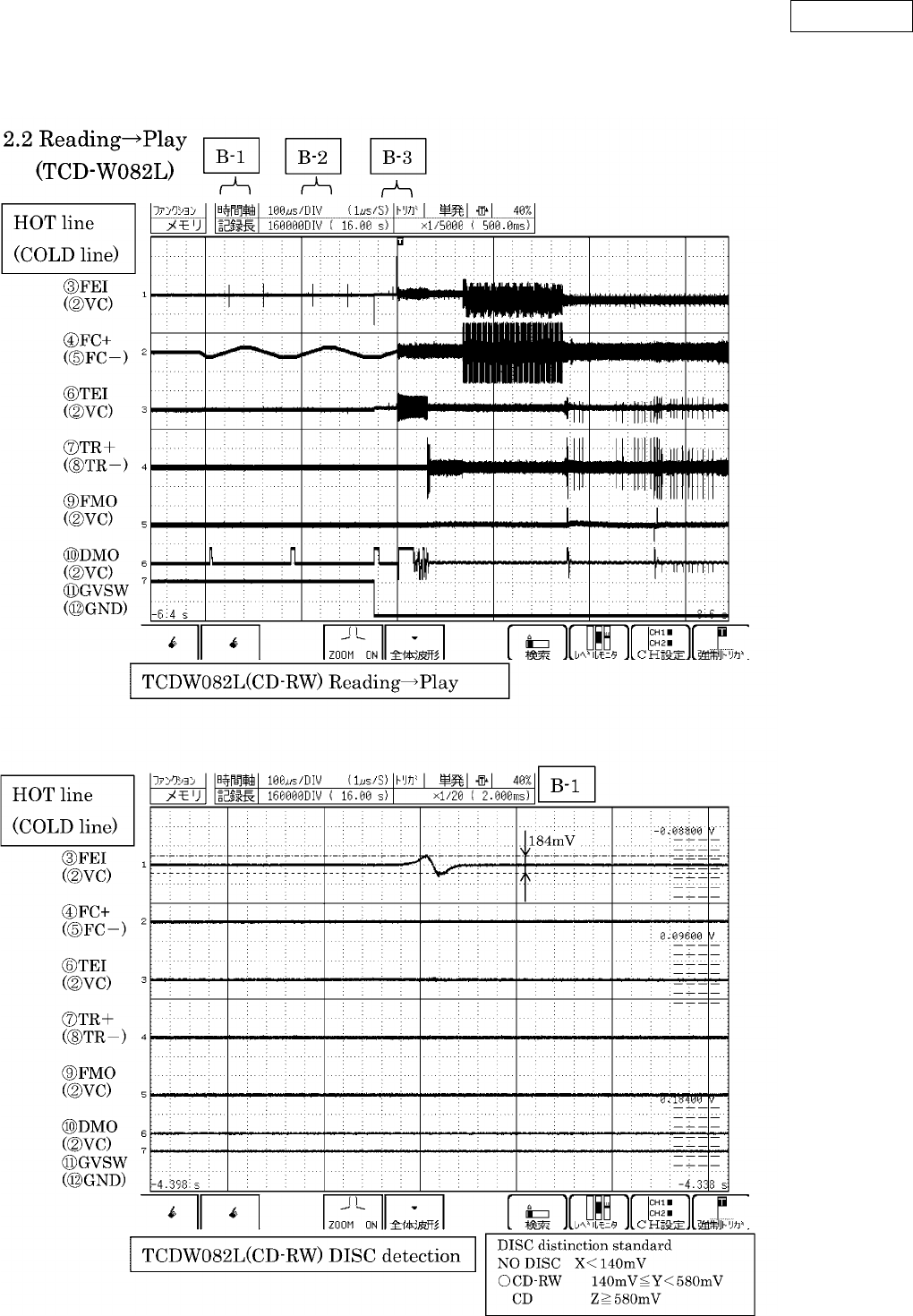

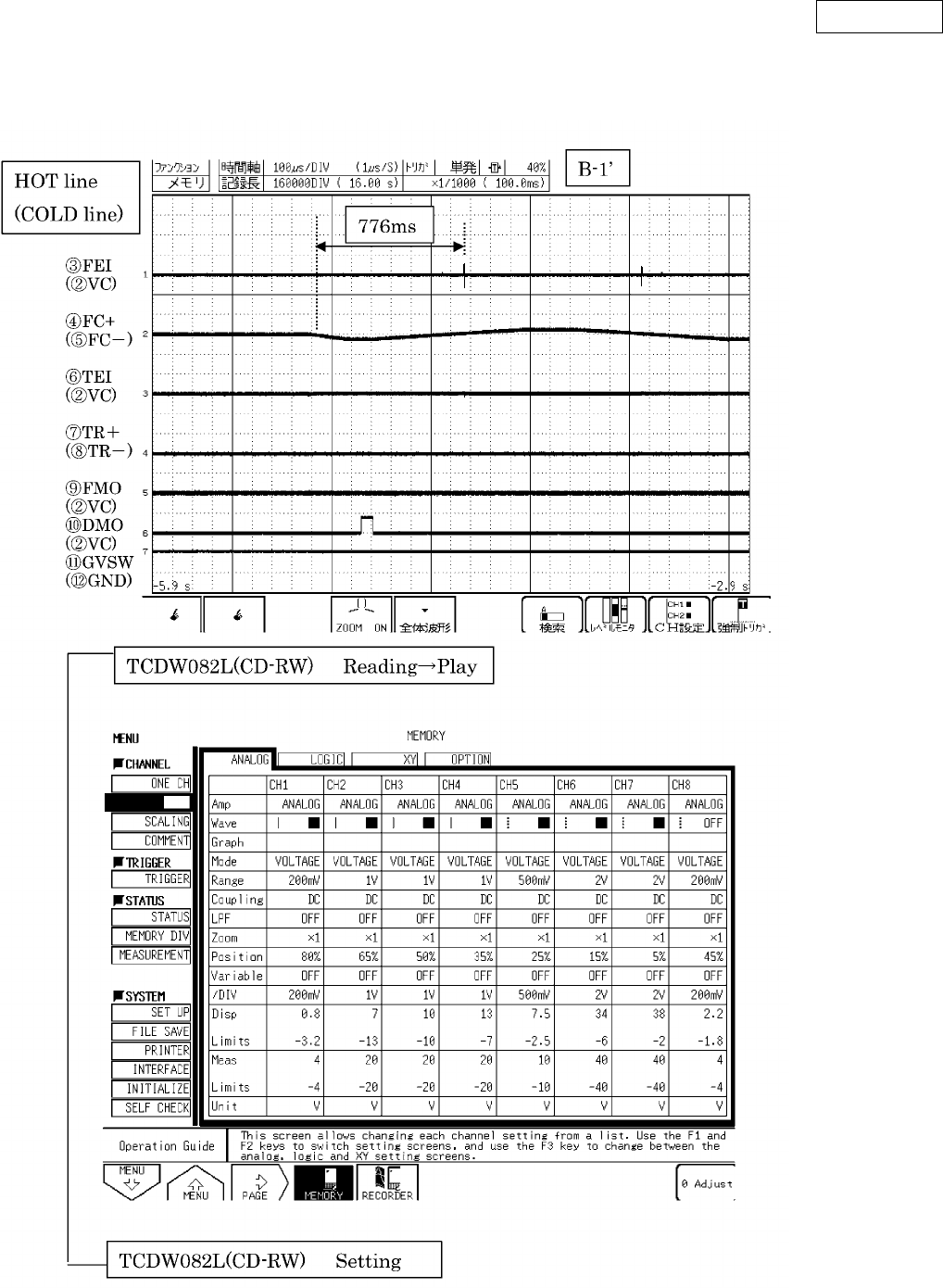

WAVEFORMS

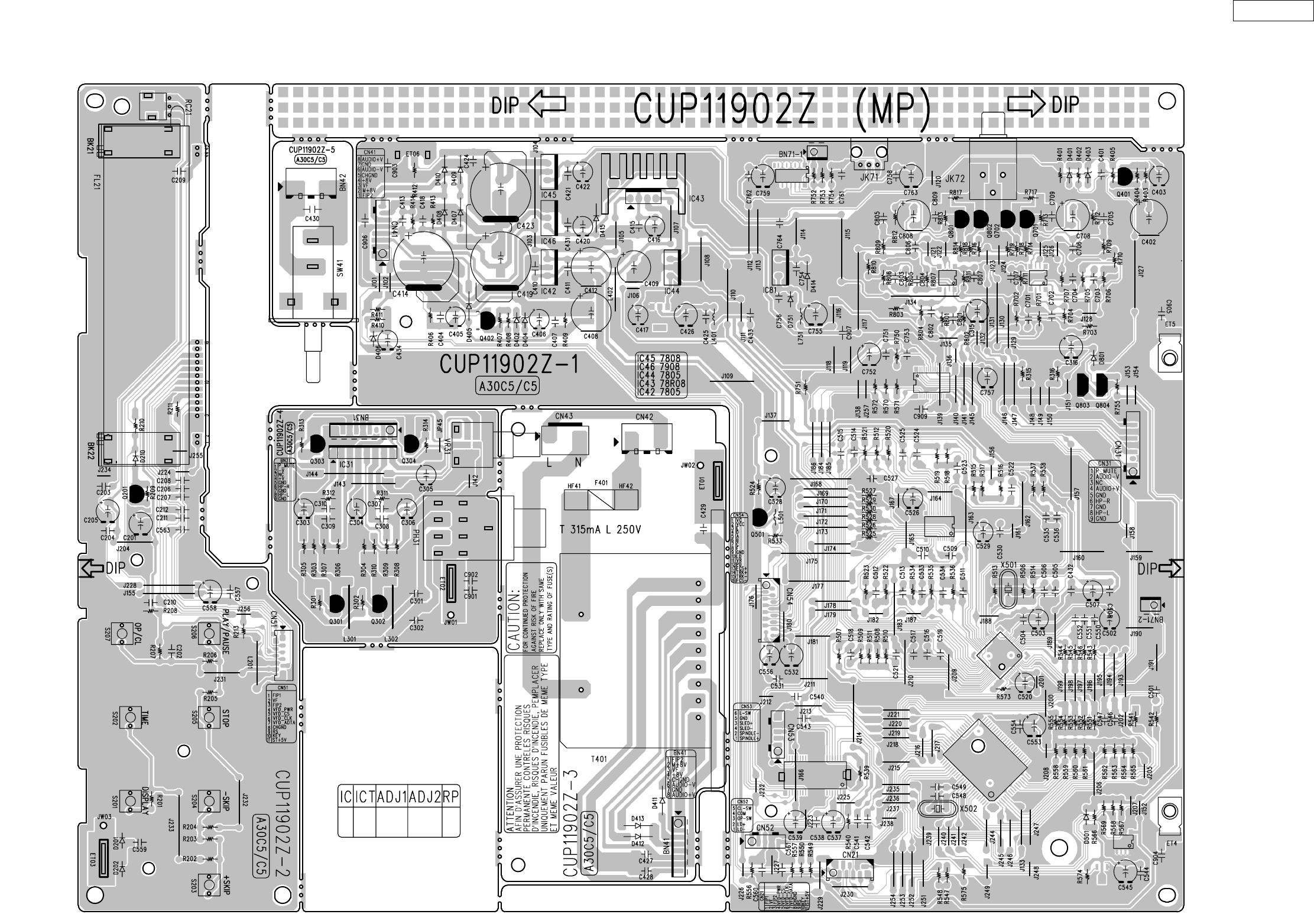

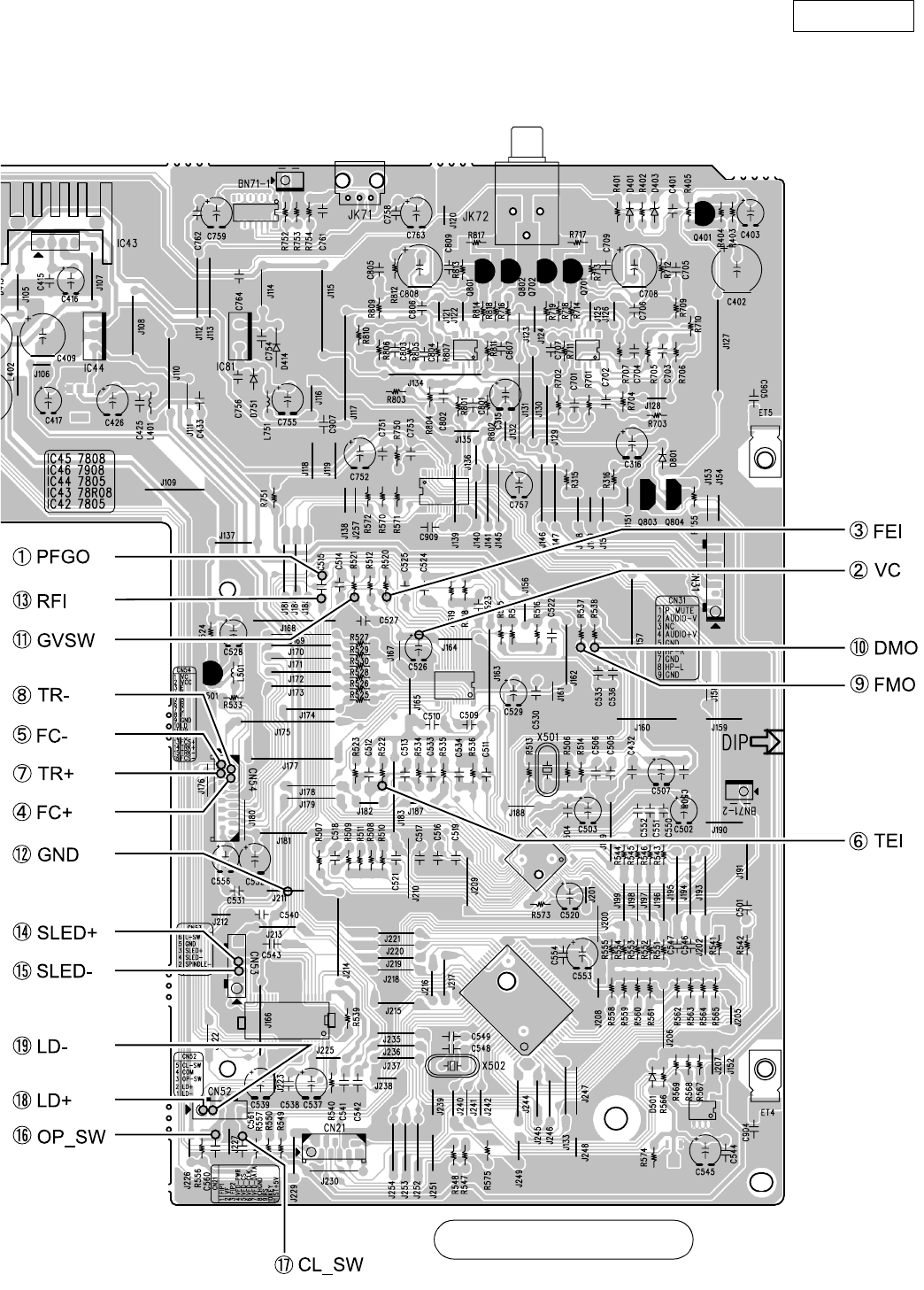

MAIN P.W.B. UNIT

DCD-500AE

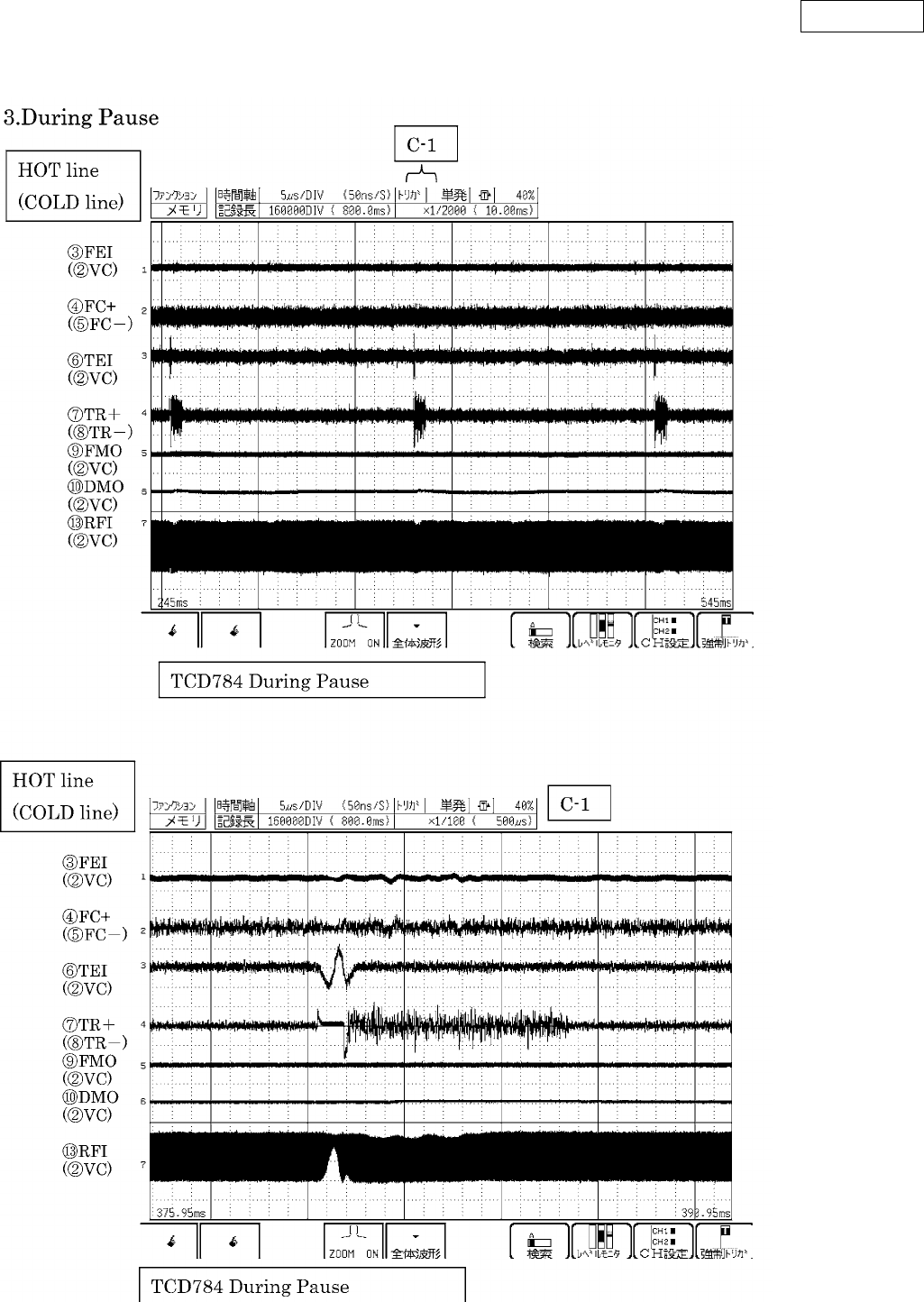

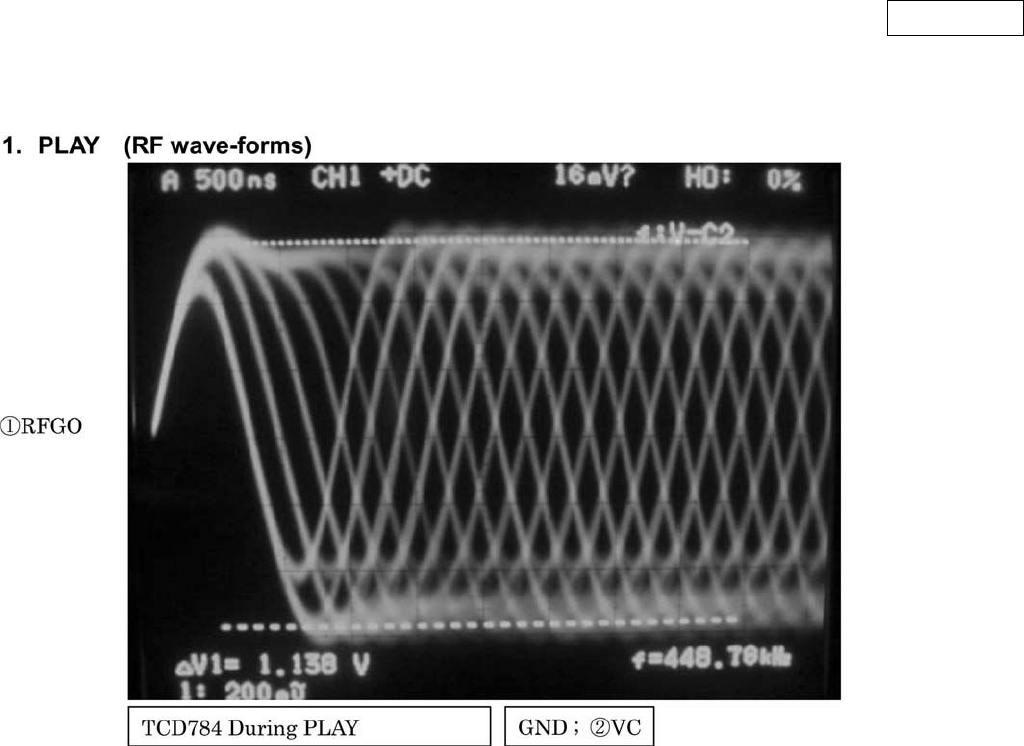

WAVE-FORMS OF EACH POINT

DCD-500AE

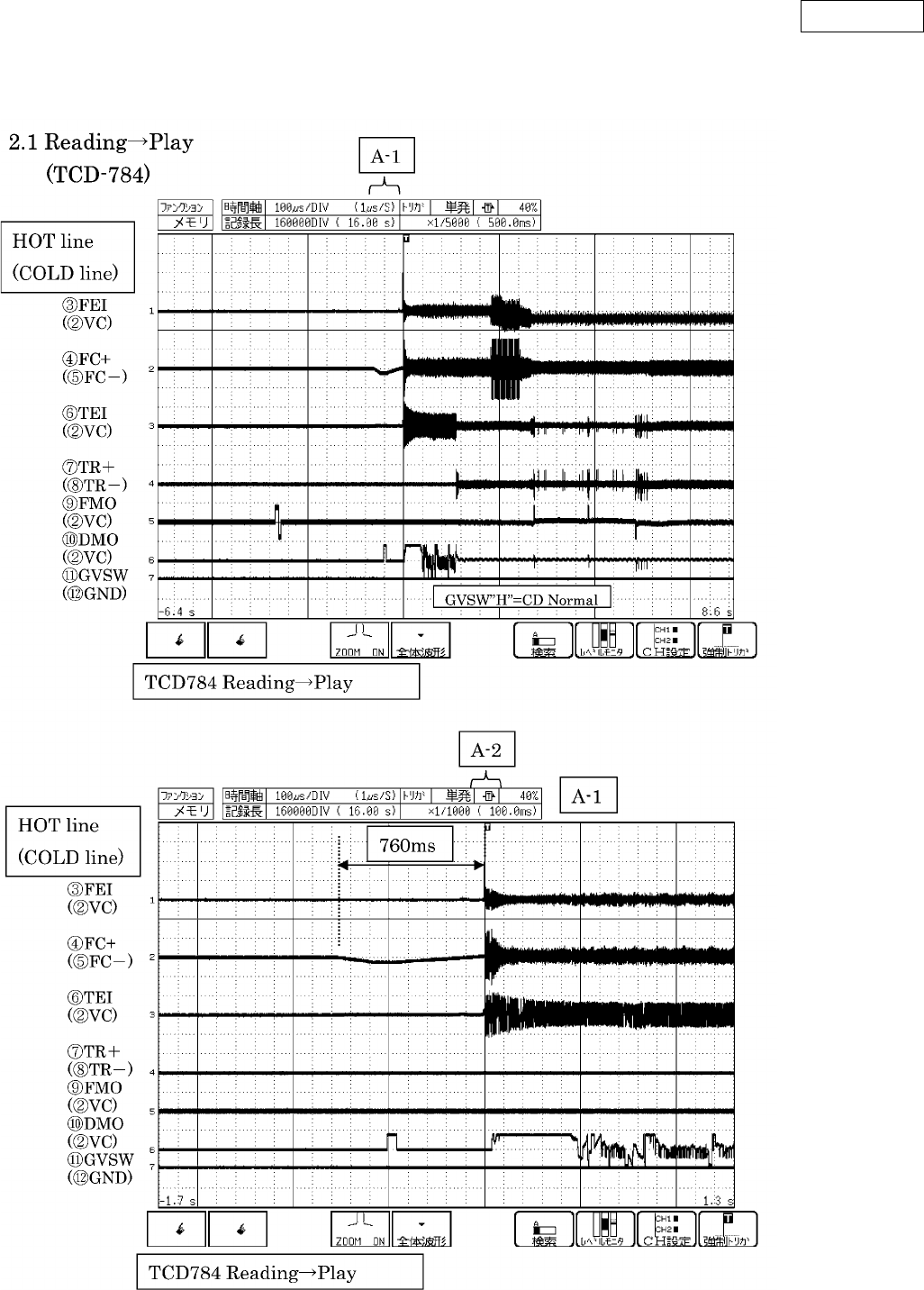

2. READING

DCD-500AE

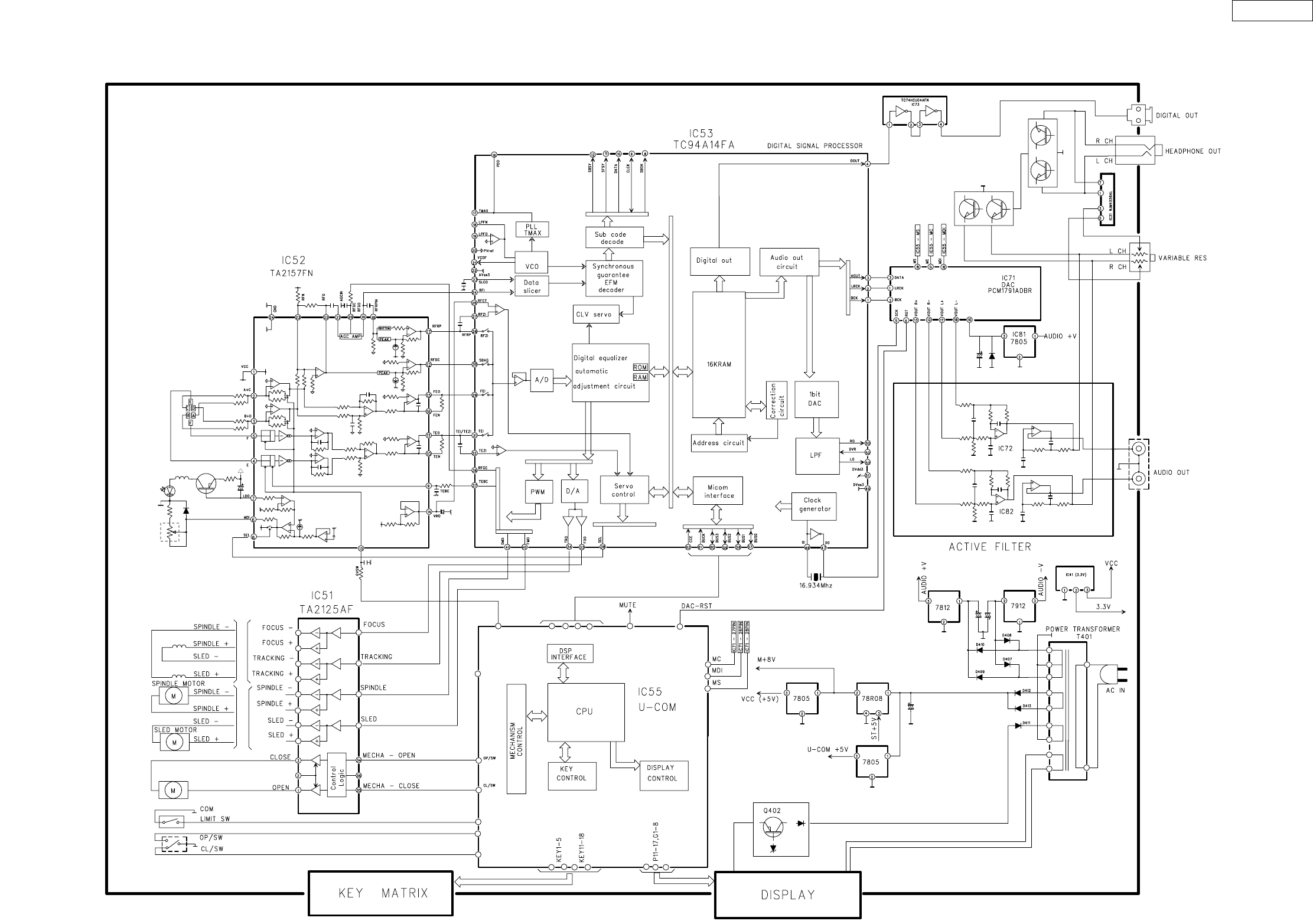

BLOCK DIAGRAM

DCD-500AE

SEMICONDUCTORS

Only major semiconductors are shown, general semiconductors etc. are omitted to list.

主な半導体を記載しています。汎用の半導体は記載を省略しています。

1. IC’s

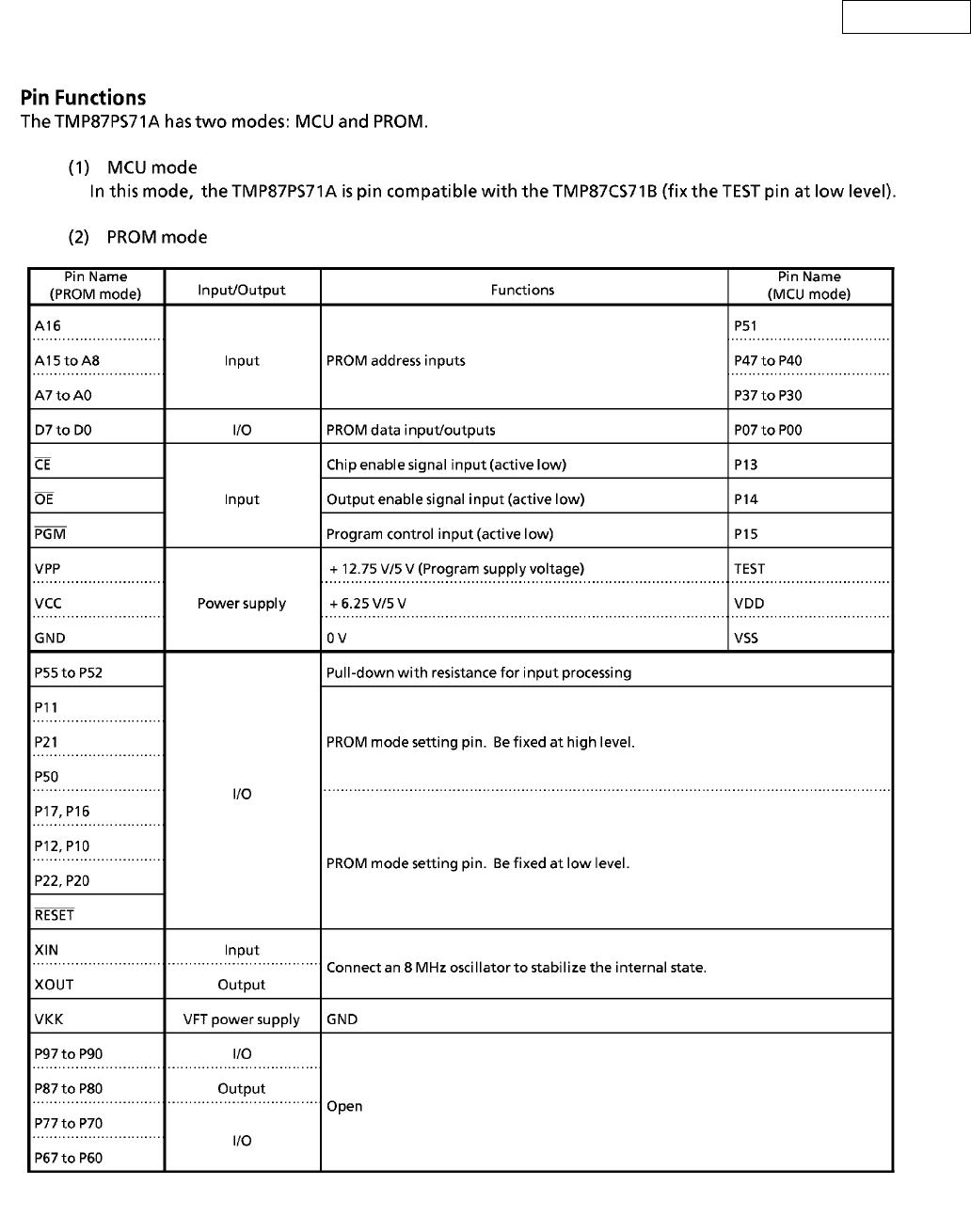

TMP87PS71AFG (IC 55)

Pin Assignments

DCD-500AE

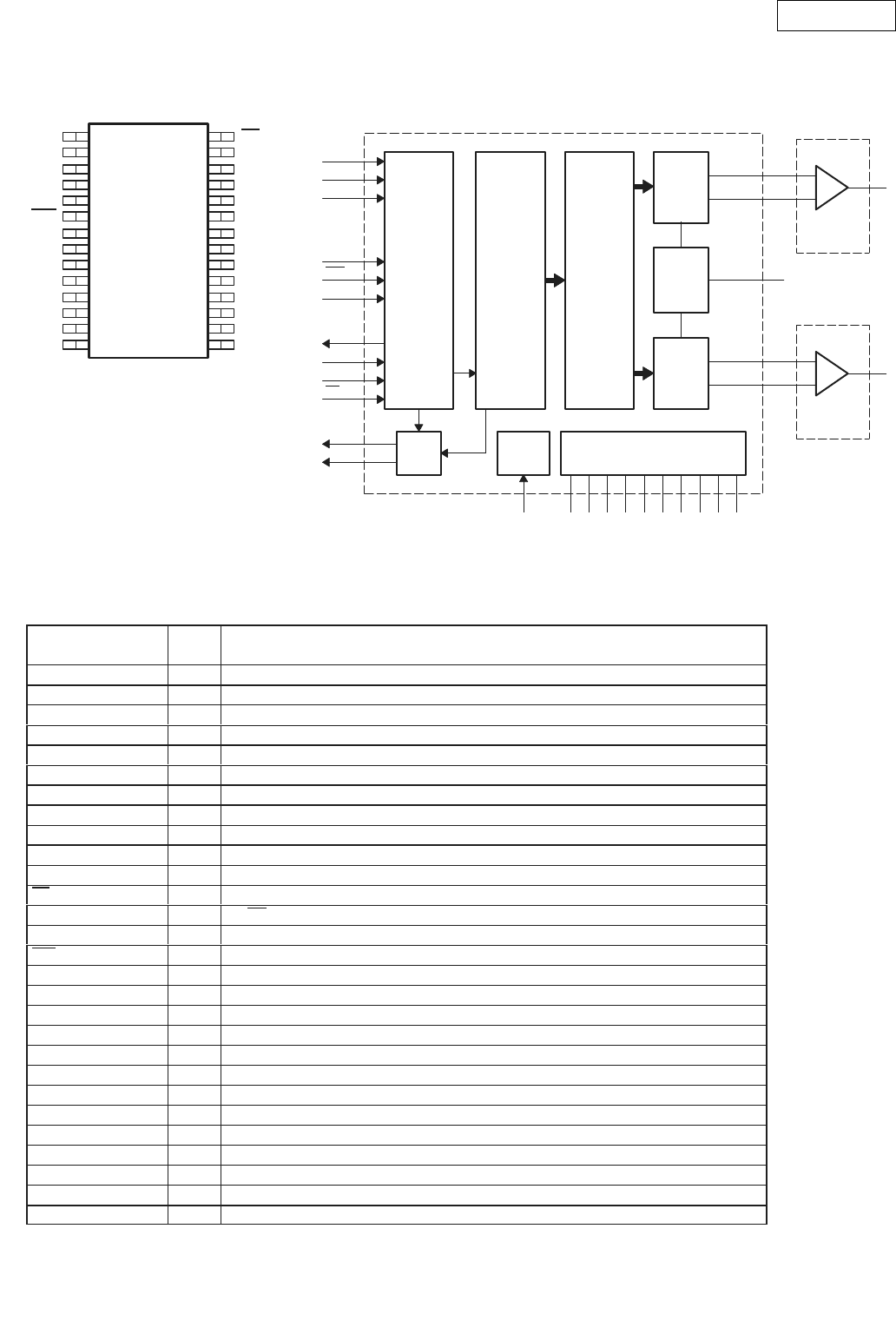

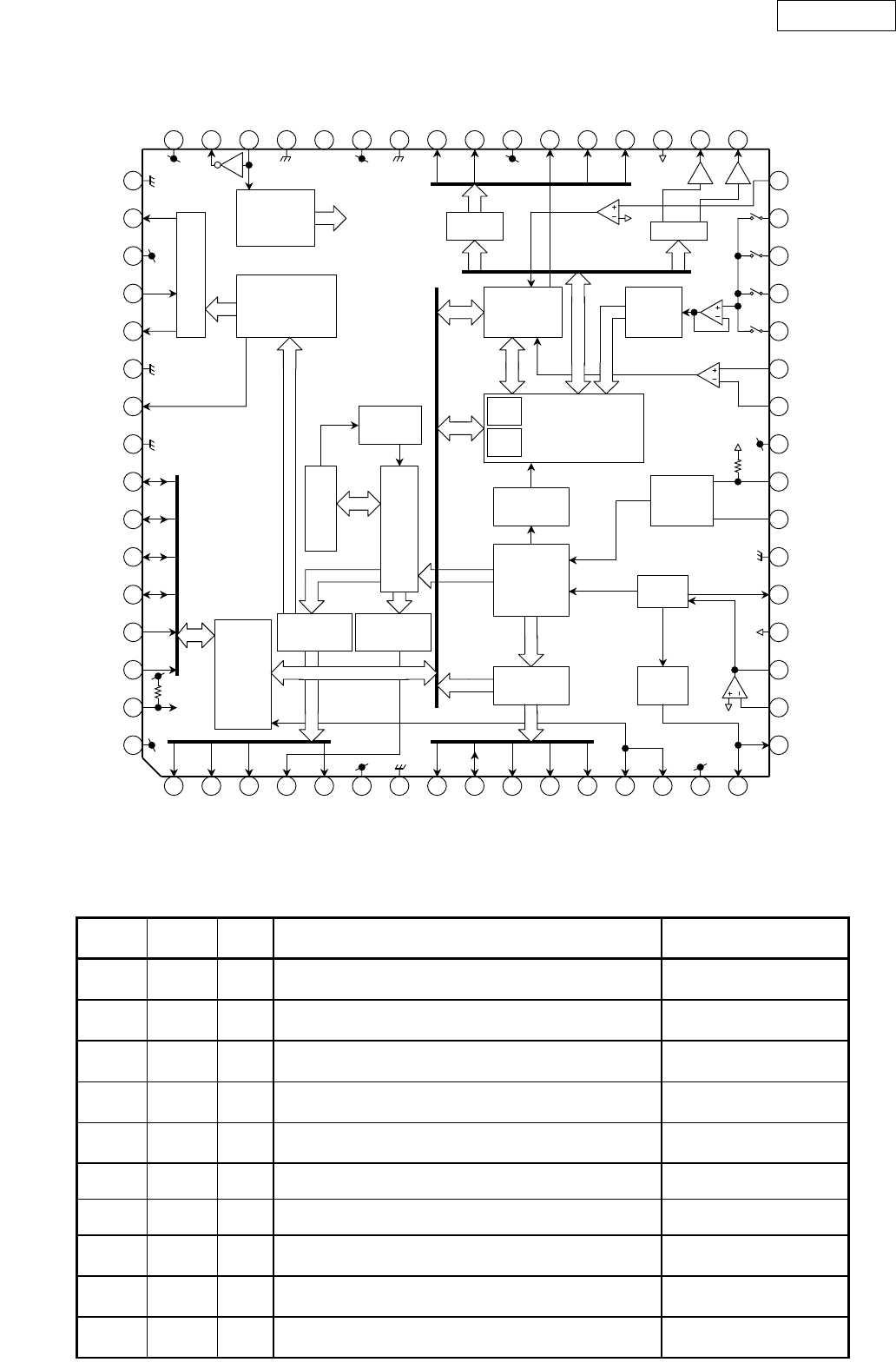

TC94A14FAG (IC 53)

Pin Functions

Pin No. Symbol I/O Function Description Remarks

1BCK O

3-5I/F Bit clock output pin. 32fs, 48fs, or 64fs selectable by command. Normal speed:

32fs 1.4112 MHz

2 LRCK O

3-5I/F

L/R channel clock output pin. “L” for L channel and “H” for R

channel. Output polarity can be inverted by command. Normal speed: 44.1 kHz

3AOUT O

3-5I/F

Audio data output pin. MSB-first or LSB-first selectable by

command.

4 DOUT O

3-5I/F Digital data output pin. Outputs up to double-speed playback. Based on CP-1201

5IPF O

3-5I/F

Correction flag output pin. When set to “H”, AOUT output cannot

be corrected by C2 correction processing. Alias: C2PO

DD3 Digital 3.3 V power supply voltage pin.

SS3 Digital GND pin.

8SBOK O

3-5I/F

Subcode Q data CRCC result output pin. “H” level when result is

OK.

9CLCK I/O

3-5I/F

Subcode P-W data read clock I/O pin. I/O polarity selectable by

command. Schmitt input

10 DA TA O

3-5I/F Subcode P-W data output pin.

DVSS3

DVDD3

DVSS3

ZDET

VSS5

BUS0

BUS1

BUS2

BUS3

BUC

/CCE

/RST

VDD5

TEZI

TEI

SBAD

FEI

RFRP

RFZI

RFCT

VDD3

RFI

SLCO

VSS3

VCOF

PVREF

LPFO

LPFN

TMAX

XVDD3

XVSS3

TESIN

VDD3

VSS3

DMO

FMO

AVDD3

SEL

TEBC

RFGC

VREF

TRO

FOO

3347 46 45 44 43 42 41 40 39 38 37 36 35 34

LRC

AOUT

DOUT

IPF

VDD3

VSS3

SBO

CLC

DAT

SFS

SBS

IO0

IO1

PVDD3

PDO

1162345678910 11 12 13 14 15

Micro-

controller

interface

Audio out

circuit Digital output

Correction

circuit

16 k

RAM

Address

circuit

LPF

Sub code

decoder

CLV servo

ROM

RAM

Digital equalizer

automatic

adjustment circuit

Servo control

PWM

A/D

D/A

Data

slicer

VCO

PLL

TMAX

Clock

generator

1-bit

DAC

Synchronous

guarantee

EFM

decoder

DCD-500AE

Pin No. Symbol I/O Function Description Remarks

26 RF CT I

AI/F RFRP signal center level input pin. Analog input: Zin 33 k

27 RFZI I

AI/F RFRP signal zero-cross input pin. Analog input

28 RFRP I

AI/F RF ripple signal input pin. Analog input

29 FE I I

AI/F Focus error signal input pin. Analog input

30 S BAD I

AI/F Sub-beam adder signal input pin. Analog input

31 TE I I

AI/F Tracking error input pin. Inputs when tracking servo is on. Analog input

32 TE ZI I

AI/F Tracking error signal zero-cross input pin. Analog input: Zin 10 k

33 FOO O

AI/F Focus equalizer output pin.

34 TRO O

AI/F Tracking equalizer output pin.

Analog output

(AVSS3~AVDD3)

35 V REF Analog reference power supply voltage pin.

36 RFGC O

AI/F RF amplitude adjustment control signal output pin.

37 TE BC O

AI/F Tracking balance control signal output pin.

3-state output

(PWM carrier 88.2 kHz)

(AVDD3,V

REF,AV

SS3)

11 S FSY O

3-5I/F Playback frame sync signal output pin.

12 S BSY O

3-5I/F

Subcode block sync signal output pin. “H” level at S1 when

subcode sync is detected.

13 I O0

14 I O1

I/O

3-5I/F

General-purpose input / output pins.

Input port at reset. Schmittatinput

15 P VDD3 PLL-only 3.3 V power supply voltage pin.

16 P DO O

AI/F EFM and PLCK phase difference signal output pin. 4-state output

(PVDD3,HiZ,PV

REF,AV

SS3)

17 TM AX O

AI/F

TMAX detection result output pin.

TMAX Detection Result TMAX Output

Longer than fixed period “PVDD3”

Within fixed period “HiZ”

Shorter than fixed period “AVSS3”

3-state output

(PVDD3,HiZ,AV

SS3)

18 LP FN I

AI/F Inverted input pin for PLL LPF amp. Analog input

19 LP FO O

AI/F Output pin for PLL LPF amp. Analog output

20 P VREF PLL-only VREF pin.

21 V COF O

AI/F VCO filter pin. Analog output

22 A VSS3 Analog GND pin.

23 S LCO O

AI/F DAC output pin for data slice level generation. Analog output

24 RFI I

AI/F RF signal input pin. Zin selectable by command. Analog input

25 A VDD3 Analog 3.3 V power supply voltage pin.

DCD-500AE

Pin No. Symbol I/O Function Description Remarks

55 ZDE T O

3-5I/F 1 bit DA converter zero data detection flag output pin.

56 V SS5 Microcontroller interface GND pin.

57 B US0

58 B US1

59 B US2

60 B US3

I/O

3-5I/F Microcontroller interface data I/O pins.

Schmitt input

CMOS ports

61 B UCK I

3-5I/F Microcontroller interface clock input pin. Schmitt input

62 / CCE I

3-5I/F

Microcontroller interface chip enable signal input pin. At “L”,

BUS0 to BUS3 are active. Schmitt input

63 / RST I

3-5I/F Reset signal input pin. At reset, “L”. Built-in pull-up resistor

64 V DD5 Microcontroller interface 5 V power supply pin.

Note: AI/F: analog input/output pin

3-5I/F: 3-5 interface built-in pin (5 V input/output pin)

3I/F: 3 V input/output pin

38 S EL O

AI/F

APC circuit ON/OFF signal output pin. At laser on, high

impedance with UHS “L”, H output with UHS “H”. 3-state output

39 A VDD3 Analog 3.3 V power supply voltage pin.

40 FM O O

AI/F Feed equalizer output pin.

41 DM O O

AI/F Disc equalizer output pin.

3-state output

(PWM carrier 88.2 kHz)

(AVDD3,V

REF,AV

SS3)

42 V SS3 Digital GND pin.

43 V DD3 Digital 3.3 V power supply voltage pin.

44 TE SIN I

3I/F Test input pin. Normally, fixed to “L”.

45 X VSS3 System clock oscillator GND pin.

46 X I I

AI/F System clock oscillator input pin.

47 X O O

AI/F System clock oscillator output pin.

48 X VDD3 System clock oscillator 3.3 V power supply voltage pin.

49 DV SS3 DA converter GND pin.

50 RO O

AI/F R-channel data forward output pin.

51 DV DD3 DA converter 3.3 V power supply pin.

52 DV R Reference voltage pin.

53 LO O

AI/F L-channel data forward output pin.

54 DV SS3 DA converter GND pin.

DCD-500AE

PCM1791ADBR (IC 71)

LRCK

BCK

DATA

MUTE

SCK

RST

VDD

DGND

AGNDF

VCCR

AGNDR

VOUTR-

VOUTR+

VCOM

MDI

MDO

MSEL

ZEROL

ZEROR

VCCF

VCCL

AGNDL

VOUTL-

VOUTL+

AGNDC

VCCC

FUNCTIONAL BLOCK DIAGRAM

Power Supply

RST

SCK

Advanced

Segment

DAC

Modulator

VOUTL+

VOUTL-

Bias

and

Vref

VCCF

VDD

AGNDR

VCCR

AGNDL

AGNDF

D/S and Filter

Oversampling

Digital

Filter

and

Function

Control

Audio

Data Input

I/F

LRCK

BCK

DATA

MDO

MDI

AGNDC

VCCC

DGND

Current

Segment

DAC

and

I/V Buffer

VCOM

Function

Control

I/F

Zero

Detect

ZEROL

ZEROR

System

Clock

Manager

MSEL

MUTE

VCCL

VOUTR-

VOUTR+

D/S and Filter

Current

Segment

DAC

and

I/V Buffer

Terminal Functions

TERMINAL

I/O

DESCRIPTIONS

NAME PIN I/O DESCRIPTIONS

AGNDC 16 - Analog ground (internal bias and current DAC)

AGNDF 9 - Analog ground (DACFF)

AGNDL 19 - Analog ground (L-channel I/V)

AGNDR 11 -Analog ground (R-channel I/V)

BCK 2 I Bit clock input (1)

DATA 3 I Serial audio data input (1)

DGND 8 - Digital ground

LRCK 1 I Left and right clock (fS) input (1)

MC 27 I Mode control clock input (1)

MDI 26 I/O Mode control data input (2)

MDO 25 O Mode control readback data output (3)

MS 28 I/O Mode control chip select input (4)

MSEL 24 I I2C/SPI select (1)

MUTE 4 I Analog output mute control (1)

RST 6 I Reset (1)

SCK 5 I System clock input (1)

VCCC 15 - Analog power supply (internal bias and current DAC), 5 V

VCCF 21 - Analog power supply (DACFF), 5 V

VCCL 20 - Analog power supply (L-channel I/V), 5 V

VCCR 10 - Analog power supply (R-channel I/V), 5 V

VCOM 14 - Internal bias decoupling pin

VDD 7 - Digital power supply, 3.3 V

VOUTL+ 17 O L-channel analog voltage output +

VOUTL– 18 O L-channel analog voltage output –

VOUTR+ 13 O R-channel analog voltage output +

VOUTR– 12 O R-channel analog voltage output –

ZEROL 23 O Zero flag for L-channel

ZEROR 22 O Zero flag for R-channel

(1) Schmitt-trigger input, 5-V tolerant

(2) Schmitt-trigger input and output. 5-V tolerant input. In I2C mode, this pin becomes an open-drain 3-state output; otherwise, this pin is a CMOS

output.

(3) 3-state output

(4) Schmitt-trigger input and output. 5-V tolerant input and CMOS output

DCD-500AE

TA2125AFG (IC 51)

TA2125AF Terminal Function

DCD-500AE

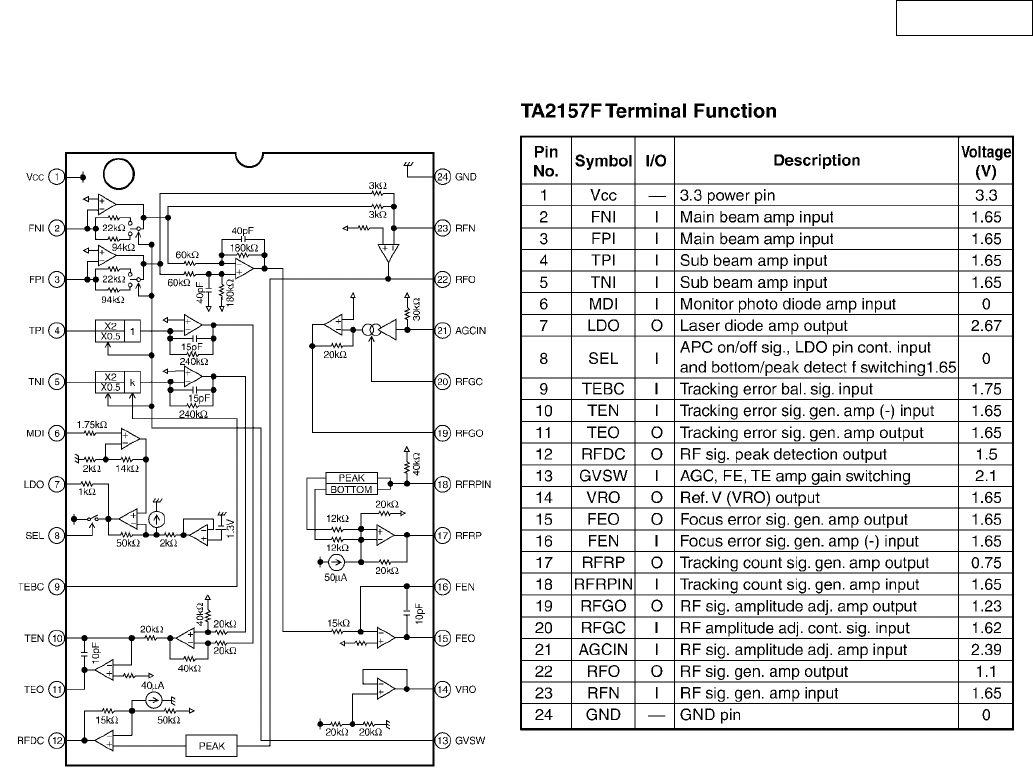

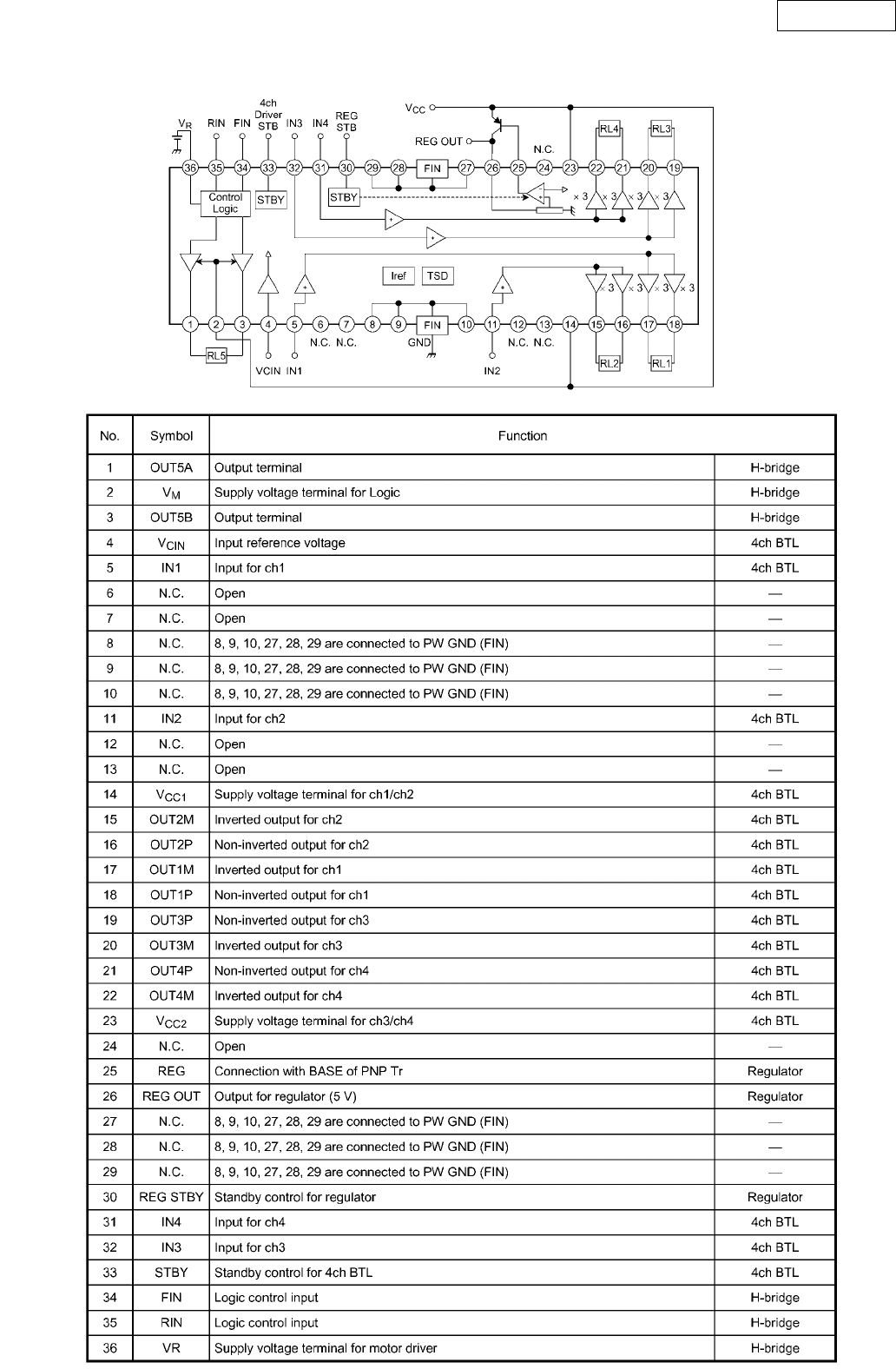

TA2157FNG (IC 52)

DCD-500AE

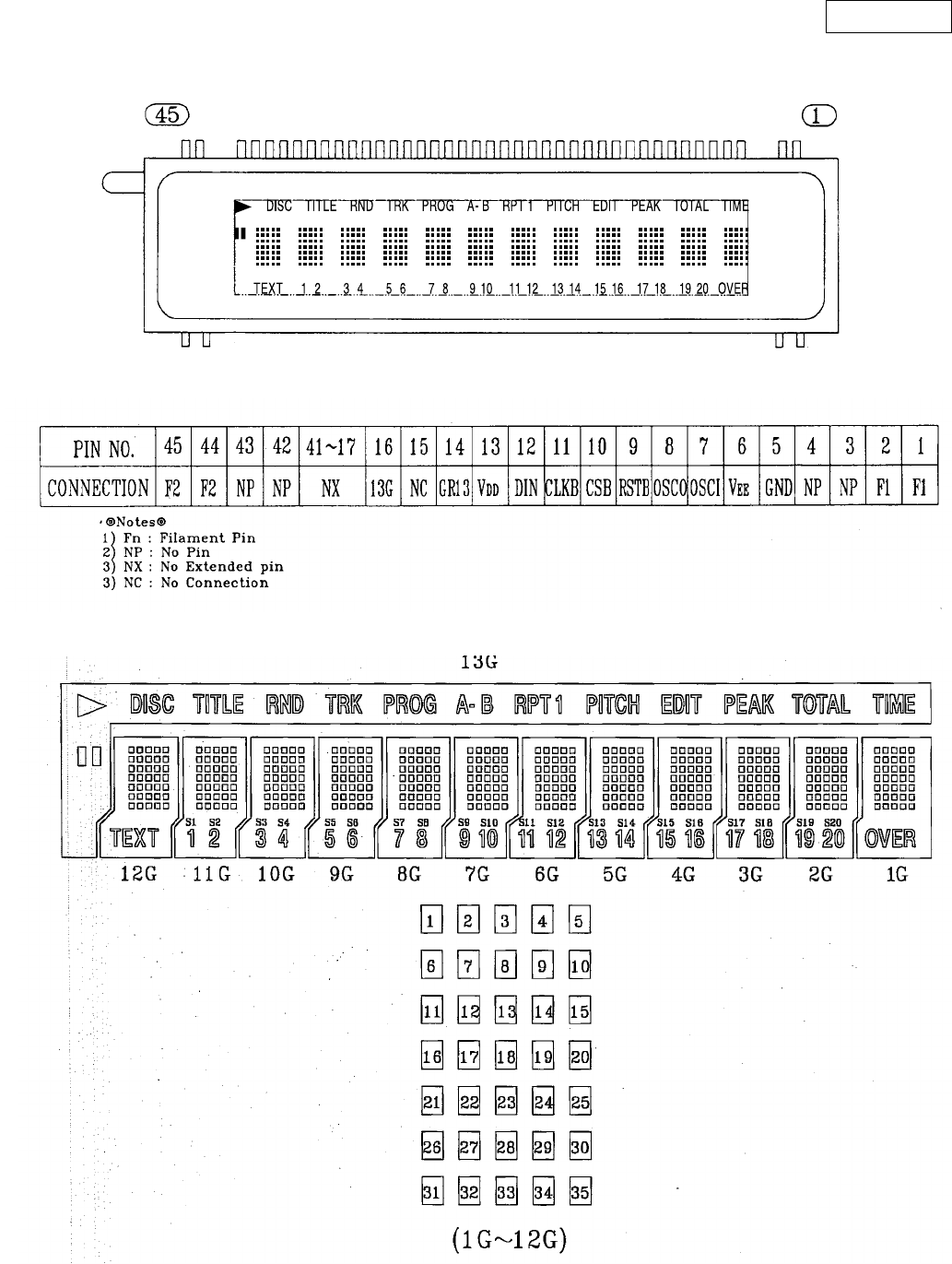

2. FL DISPLAY HCA-13SS21 (FL 21)

Pin Connection

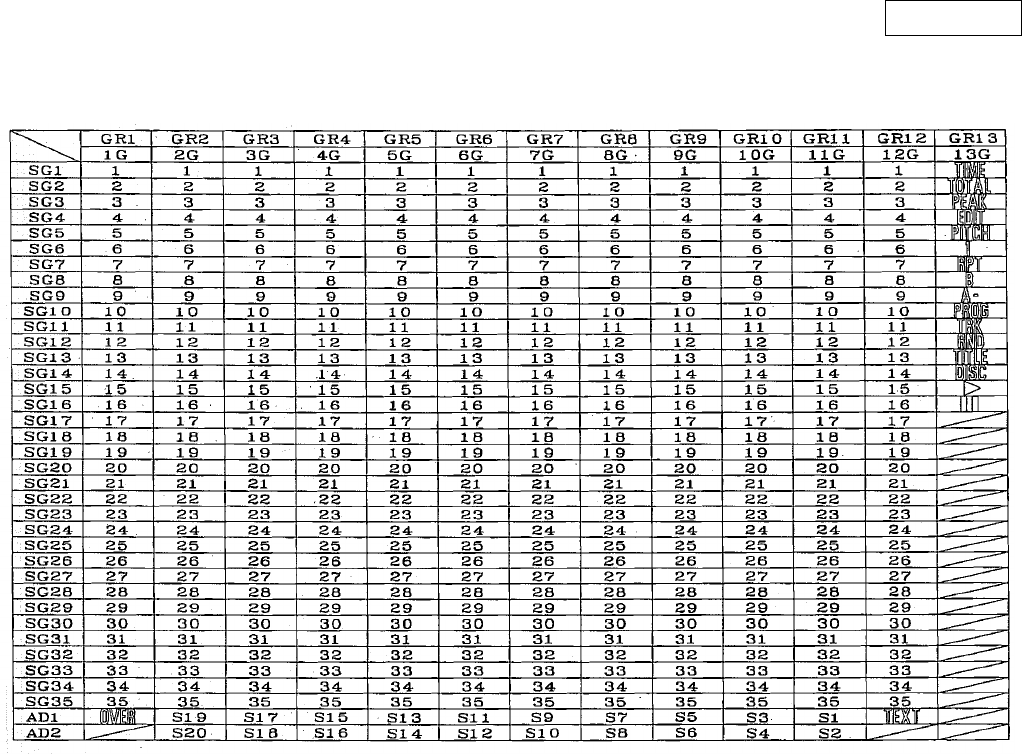

Grid Assignment

DCD-500AE

Anode Connection

DCD-500AE

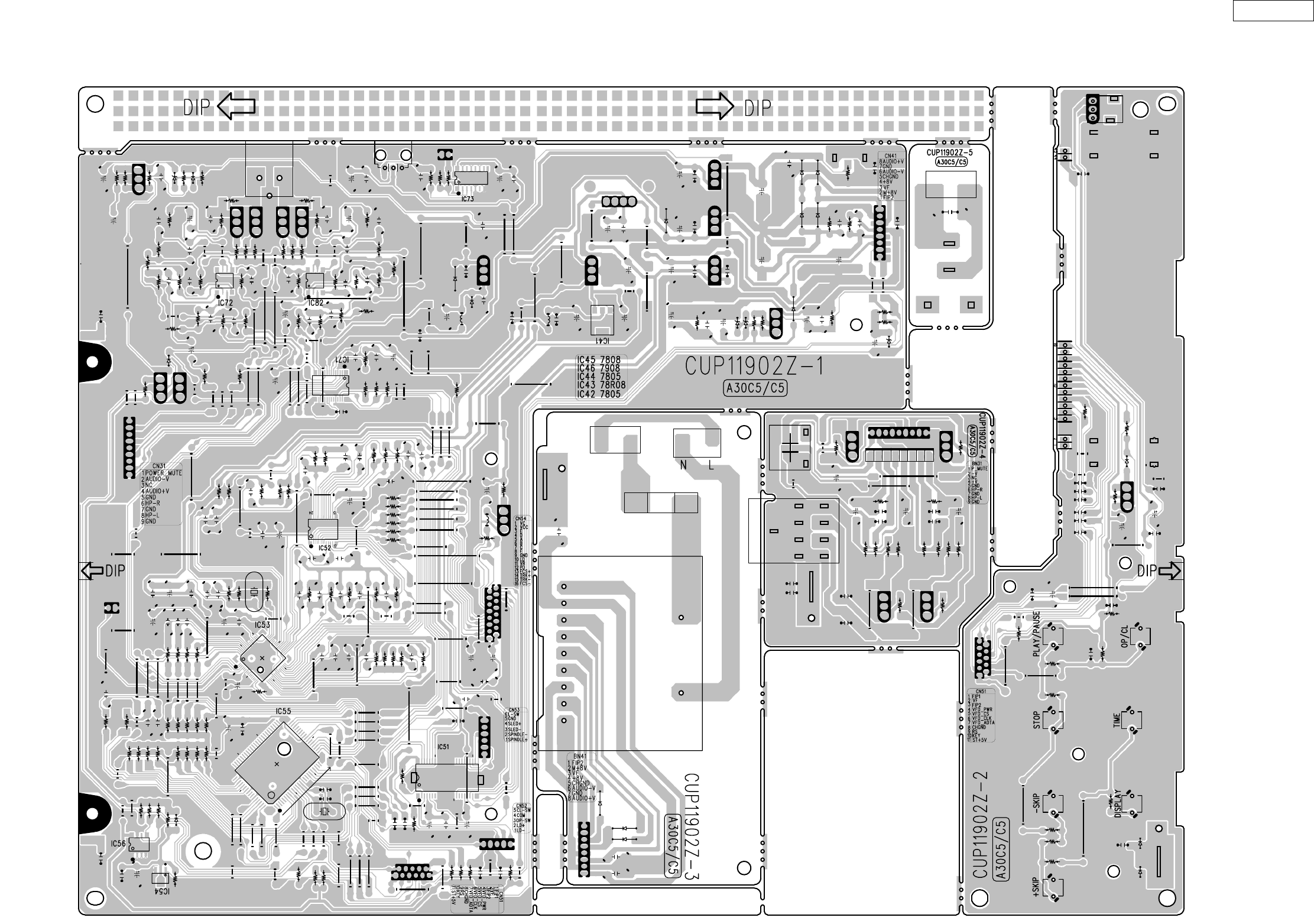

PRINTED WIRING BOARDS

MAIN P.W.B. UNIT (1/2)

COMPONENT SIDE

DCD-500AE

MAIN P.W.B. UNIT (2/2)

FOIL SIDE

DCD-500AE

NOTE FOR PARTS LIST

• Part indicated with the mark "nsp" are not always in stock and possibly to

take a long period of time for supplying, or in some case supplying of part

may be refused.

• When ordering of part, clearly indicate "1" and "I" (i) to avoid mis-

supplying.

• Ordering part without stating its part number can not be supplied.

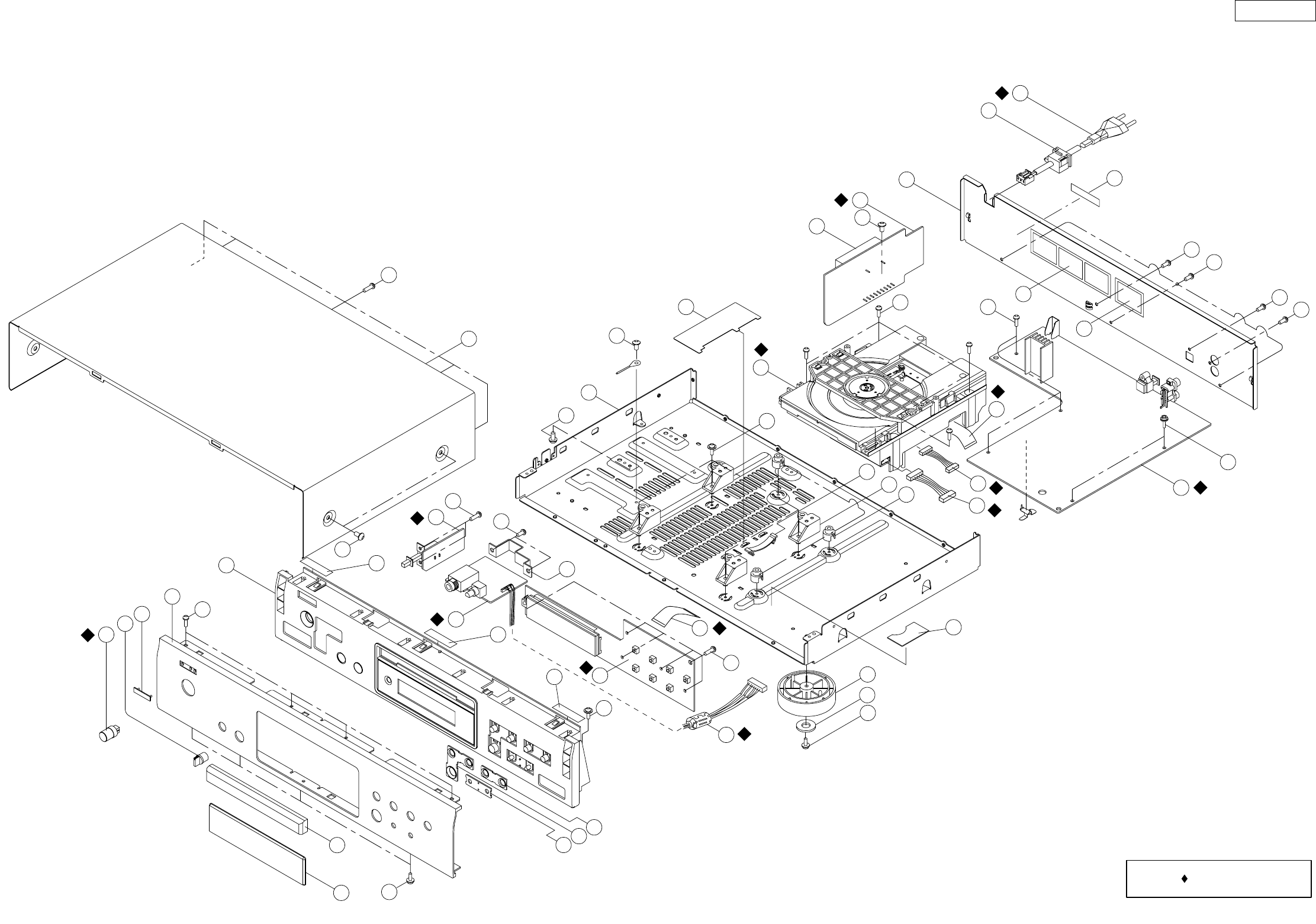

• Part indicated with the mark " ★" is not illustrated in the exploded view.

• Not including General-purpose Carbon Film Resistor in the P.W.Board

parts list. (Refer to the Schematic Diagram for those parts.)

• Not including General-purpose Carbon Chip Resistor in the P.W.Board

parts list. (Refer to the Schematic Diagram for those parts.)

WARNING:

Parts marked with this symbol ! have critical characteristics.

Use ONLY replacement parts recommended by the manufacturer.

RD : 2B : 1/8 W F : ±1% P :

RC : 2E : 1/4 W G : ±2% NL :

RS : 2H : 1/2 W J : ±5% NB :

RW : 3A : 1 W K : ±10% FR :

RN : 3D : 2 W M : ±20% F :

RK : 3F : 3 W

3H : 5 W

RN 14K 2E 182 G FR

∗18 2 Ö1800 =1.8k

1R 2 Ö1.2

2 R

CE 04W 1H 2R2 M BP

CE : 0J : 6.3 V F : ±1% HS :

CA : 1A : 10 V G : ±2% BP :

CS : 1C : 16 V J : ±5% HR :

CQ : 1E : 25 V K : ±10% DL :

CK : 1V : 35 V M : ±20% HF :

CC : 1H : 50 V Z : +80% U : UL

CP : 2A : 100 V −20% C : CSA

CM : 2B : 125 V P : +100% W : UL-CSA

CF : 2C : 160 V − 0% F :

CH : 2D : 200 V C : ±0.25pF

2E : 250 V D : ±0.5pF

2H : 500 V = :

2J : 630 V

∗

22 2 Ö2200µF

µF

22 2 Ö2200pF=0.0022µF

pFpF

22 1 Ö220pF

(0 2 )

(0 0 1 )

2R 2 Ö2.2µF

2 R

µF

RD : Carbon 2B : 1/8W F : ±1% P : Pulse-resistant type

RC : Composition 2E : 1/4W G : ±2% NL : Low noise type

RS : Metal oxide film 2H : 1/2W J : ±5% NB : Non-burning type

RW : Winding 3A : 1W K : ±10% FR : Fuse-resistor

RN : Metal film 3D : 2W M : ±20% F : Lead wire forming

RK : Metal mixture 3F : 3W

3H : 5W

CE : Aluminum foil 0J : 6.3V F : ±1% HS : High stability type

electrolytic

CA : Aluminum solid 1A : 10V G : ±2% BP : Non-polar type

electrolytic

CS : Tantalum electrolytic 1C : 16V J : ±5% HR : Ripple-resistant type

CQ : Film 1E : 25V K : ±10% DL : For change and discharge

CK : Ceramic 1V : 35V M : ±20% HF : For assuring high

requency

CC : Ceramic 1H : 50V Z : +80% U : UL part

CP : Oil 2A : 100V –20% C : CSA part

CM : Mica 2B : 125V P : +100% W : UL-CSA type

CF : Metallized 2C : 160V –0% F : Lead wire forming

CH : Metallized 2D : 200V C : ±0.25pF

2E : 250V D : ±0.5pF

2H : 500V = : Others

2J : 630V

lResistors

Ex.:RN 14K 2E 182 GFR

Type Shape Power Resist- Allowable Others

and per- ance error

formance

]Resistance

1 8 2⇒1800 ohm = 1.8 kohm

Indicates number of zeros after effective number.

2-digit effective number.

• Units: ohm

1 R 2⇒1.2 ohm

1-digit effective number.

2-digit effective number, decimal point indicated by R.

• Units: ohm

lCapacitors

Ex.: CE 04W 1H 2R2 M BP

Type Shape Dielectric Capacity Allowable Others

and per- strength error

formance

]Capacity (electrolyte only)

2 2 2⇒2200µF

Indicates number of zeros after effective number.

2-digit effective number.

• Units: µF.

2 R 2⇒2.2µF

1-digit effective number.

2-digit effective number, decimal point indicated by R.

• Units: µF.

]Capacity (except electrolyte)

2 2 2⇒2200pF=0.0022µF

(More than 2) Indicates number of zeros after effective number.

2-digit effective number.

• Units: pF.

2 2 1⇒220pF

(0 or 1) Indicates number of zeros after effective number.

2-digit effective number.

• Units: pF.

• When the dielectric strength is indicated in AC, "AC" is included after the dieelectric

strength value.

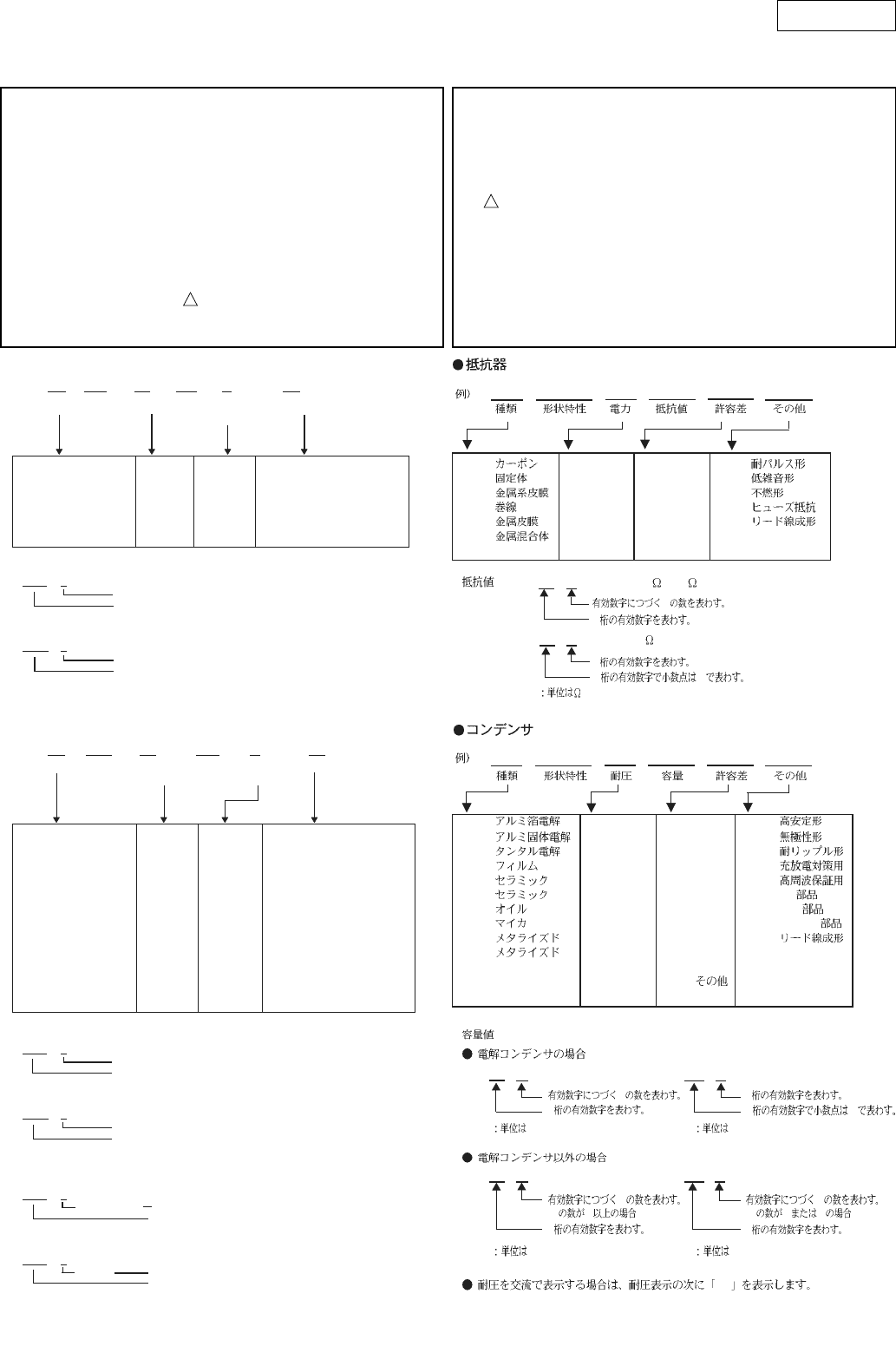

部品表について

１．nsp 印の部品は常時在庫していませんので供給に長時間を要すること

があります。

場合によっては、供給をお断りすることがあります。

２．部品を発注する際は特に数字の " １ " と英字の "Ｉ" との区別をはっき

り記入してください。

３．部品番号を表示していない部品は供給できません。

４． ! 印の部品は安全上重要な部品です。交換するときは、安全および性

能維持のため必ず指定の部品をご使用ください。

５．★印のついている部品は分解図中には記載していません。

６．汎用カーボン抵抗器は記載していません。定数は回路図を参照願いま

す。

７．汎用カーボンチップ抵抗器は記載していません。定数は回路図を参照

願います。

８．部品表の抵抗器、コンデンサの品名記号の読み方は表を参照してくだ

さい。

DCD-500AE

PARTS LIST OF P.W.B. UNIT

＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.

＊ "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。

＊ Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.

Note: The symbols in the column "Remarks" indicate the following destinations.

E2 : Europe model EUT : Taiwan R.O.C. model

MAIN P.W.B. UNIT ASSY

Ref. No. nsp Part No. Part Name Remark Q'ty New

SEMICONDUCTORS GROUP

IC31 00D 943 0059 800 I.C NJM4556AL HVINJM4556AL

IC41 00D 943 0038 902 I.C 1117S-3.3V HVILM1117S-3V3

IC42 00D 943 0184 005 I.C KA7805-ABTU HVIMC7805C

IC43 00D 943 0183 802 I.C REGULATOR HVIKA78R08

IC44 00D 943 0184 005 I.C KA7805-ABTU HVIMC7805C

IC45 00D 943 0183 705 I.C KIA7812API HVIKIA7812API

IC46 00D 943 0183 909 I.C KA7912PI HVIKIA7912PI

IC51 00D 943 0184 209 I.C TA2125AFG (Pb Free) HVITA2125AFG

IC52 00D 943 0184 306 I.C TA2157FNG (Pb Free) HVITA2157FNG

IC53 00D 943 0184 403 I.C TC94A14FAG (Pb Free) HVITC94A14FAG

IC54 00D 943 0184 102 I.C RH5VT28C HVIRH5VT28C

IC55 00D 943 0184 500 I.C TMP87PS71AFG (Pb Free) HVITMP87PS71AFG

IC56 00D 943 0182 900 I.C AT24C02NSU18 CVIAT24C02NSU18

IC71 00D 262 3332 904 I.C PCM1791ADBR CVIPCM1791ADBR

IC72 00D 943 0007 108 I.C NJM2068MD-TE1 HVINJM2068MDTE1

IC73 00D 943 0183 608 I.C 74HCU04AFNG HVI74HCU04AFNG

IC81 00D 943 0184 005 I.C KA7805-ABTU HVIMC7805C

IC82 00D 943 0007 108 I.C NJM2068MD-TE1 HVINJM2068MDTE1

Q201 00D 943 0155 306 T.R KTD1302 HVTKTD1302T

Q301-304 00D 943 0155 306 T.R KTD1302 HVTKTD1302T

Q401 00D 943 0128 702 T.R TKTA1266YT HVTKTA1266YT

Q402 00D 943 0184 908 T.R KTA1271Y HVTKTA1271YT

Q501 00D 943 0128 702 T.R TKTA1266YT HVTKTA1266YT

Q701-702 00D 943 0155 306 T.R KTD1302 HVTKTD1302T

Q801-802 00D 943 0155 306 T.R KTD1302 HVTKTD1302T

Q803 00D 943 0004 305 T.R KRC107M HVTKRC107MT

Q804 00D 943 0184 607 T.R KRA104M HVTKRA104MT

D201,202 00D 943 0182 609 DIODE 1SS133 CVD1SS133MT

D210 00D 943 0182 609 DIODE 1SS133 CVD1SS133MT

D401 00D 943 0182 609 DIODE 1SS133 CVD1SS133MT

D402 00D 943 0185 004 DIODE ZJ15BT CVDZJ15BT

D403 00D 943 0185 101 DIODE ZJ4.7BT CVDZJ4.7BT

D404 00D 943 0185 004 DIODE ZJ15BT CVDZJ15BT

D405 00D 943 0182 502 DIODE 1N4003 CVD1N4003ST

D406 00D 943 0182 803 DIODE ZJ6.2BT CVDZJ6.2BT

D407-413 00D 943 0182 502 DIODE 1N4003 CVD1N4003ST

D414,415 00D 943 0185 208 DIODE 1N5819 HVD1N5819T

D501,502 00D 943 0182 609 DIODE 1SS133 CVD1SS133MT

D751 00D 943 0182 609 DIODE 1SS133 CVD1SS133MT

D801 00D 943 0182 609 DIODE 1SS133 CVD1SS133MT

CAPACITORS GROUP

C201 - C. ELECT 47UF 16V CCEA1CKS470T

C202 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C203 - C. CERAMIC 1000PF 50V KB HCBS1H102KBT

C204 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C205 - C. ELECT 47UF 16V CCEA1CKS470T

DCD-500AE

C206,207 - C. CERAMIC 47PF 50V J HCBS1H470JT

C208,209 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C210-212 - C. CERAMIC 47PF 50V J HCBS1H470JT

C301,302 - C. CERAMIC 2200PF 50V KB HCBS1H222KBT

C303 - C. ELEC 100uF/50V CCEA1HRFO101T

C304,305 - C. ELECT 100UF 16V CCEA1CH101T

C306 - C. ELEC 100uF/50V CCEA1HRFO101T

C307 - C. CERAMIC 150PF 50V KB HCBS1H151KBT

C308,309 - C. CERAMIC 220PF 50V KB HCBS1H221KBT

C310 - C. CERAMIC 150PF 50V KB HCBS1H151KBT

C315,316 - C. ELECT 47UF 50V CCEA1HH470T

C401 - C. CERAMIC 1000PF 50V KB CCKT1H102KB

C402 - C. ELECT 1000UF 16V CCEA1CH102E

C403 - C. ELECT 0.1UF 50V CCEA1HH0R1T

C404 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C405 - C. ELECT 10UF 50V CCEA1HH100T

C406 - C. ELECT 2.2UF 50V CCEA1HH2R2T

C407 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C408 - C. ELECT 22UF 63V CCEA1JH220T

C409 - C. ELECT 470UF 16V CCEA1CH471T

C410,411 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C412 - C. ELECT 470UF 25V CCEA1EH471T

C413 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C414 00D 943 0185 305 C. ELEC 25V/3300uF ELNA RFO CCEA1ERFO332T

C415 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C416,417 - C. ELECT 100UF 16V CCEA1CH101T

C418 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C419 00D 943 0185 305 C. ELEC 25V/3300uF ELNA RFO CCEA1ERFO332T

C420 - C. ELECT 100UF 16V CCEA1CH101T

C421 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C422 - C. ELECT 100UF 16V CCEA1CH101T

C423 00D 943 0185 305 C. ELEC 25V/3300uF ELNA RFO CCEA1ERFO332T

C424 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C425 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C426 - C. ELECT 47UF 16V CCEA1CH470T

C427-429 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C430 - C. CERAMIC 0.0047UF/2.5KV KCKDKS472ME

C431 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C432 - C. SEMI 0.1UF 50V ZF CCFT1H104ZFT

C433 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C501 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C502,503 - C. ELECT 100UF 16V CCEA1CH101T

C504 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C505,506 - C. CERAMIC 10PF 50V DC CCCT1H100DC

C507 - C. ELECT 100UF 16V CCEA1CH101T

C508 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C509-511 - C. CERAMIC 0.047UF 50V ZF CCFT1H473ZF

C512 - C. CERAMIC 6800PF 50V KB CCKT1H682KB

C513,514 - C. CERAMIC 0.033UF 50V ZF CCFT1H333ZF

C515 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C516 - C. CERAMIC 2700PF 50V KB CCKT1H272KB

C517 - CAP, CERAMIC 0.01UF 50V ZF CCFT1H103ZF

C518 - C. CERAMIC 0.015UF 50V ZF CCKT1H153ZF

C519 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C520 - C. ELECT 100UF 16V CCEA1CH101T

C521 - C. CERAMIC 47PF 50V JC CCCT1H470JC

C522 - C. CERAMIC 68PF 50V JC CCCT1H680JC

C523 - C. CERAMIC 5PF 50V CC CCCT1H050CC

C524,525 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C526 - C. ELECT 100UF 16V CCEA1CH101T

C527 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

Ref. No. nsp Part No. Part Name Remark Q'ty New

DCD-500AE

C528,529 - C. ELECT 100UF 16V CCEA1CH101T

C530,531 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C532 - C. ELECT 47UF 16V CCEA1CH470T

C533,534 - C. CERAMIC 470PF 50V KB CCKT1H471KB

C535,536 - C. CERAMIC 0.047UF 50V ZF CCKT1H473ZF

C537 - C. ELECT 47UF 16V CCEA1CH470T

C538 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C539 - C. ELECT 220UF 16V CCEA1CH221T

C540-543 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C544 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C545 - C. ELECT 47UF 16V CCEA1CH470T

C548,549 - C. CERAMIC 22PF 50V JC CCCT1H220JCT

C553 - C. ELECT 47UF 10V CCEA1AH470T

C554 - CAP, CERAMIC 0.01UF 50V ZF HCBS1H103ZFT

C556 - C. ELECT 100UF 16V CCEA1CH101T

C557 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C558 - C. ELECT 22UF 50V CCEA1HKS220T

C559 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C560,561 - C. SEMI 0.1UF 50V ZF CCFT1H104ZFT

C562 - C. ELECT 10UF 50V SMALL CCEA1HKS100T

C563 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C701 - C. MYLAR 1200PF 50V J HCQI1H122JZT

C702,703 - C. CERAMIC 220PF 50V KB CCKT1H221KB

C704 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C705 - C. MYLAR 1800PF 50V J HCQI1H182JZT

C706 - C. MYLAR 2200PF 50V J HCQI1H222JZT

C707 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C708 00D 943 0185 402 C. ELEC 100uF/50V ELNA RFO CCEA1HRFO101T

C709 - C. MYLAR 1800PF 50V J HCQI1H182JZT

C751 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C752 - C. ELECT 47UF 16V CCEA1CH470T

C753,754 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C755 00D 943 0185 402 C. ELEC 100uF/50V ELNA RFO CCEA1ERFO101T

C756 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C757 - C. ELECT 1UF 50V CCEA1HH1R0T

C758 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C759 - C. ELECT 47UF 16V CCEA1CH470T

C761 - C. CERAMIC 33PF 50V JC CCCT1H330JC

C762 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C763 - C. ELECT 47UF 16V CCEA1CH470T

C764 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C801 - C. MYLAR 1200PF 50V J HCQI1H122JZT

C802,803 - C. CERAMIC 220PF 50V KB CCKT1H221KB

C804 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C805 - C. MYLAR 1800PF 50V J HCQI1H182JZT

C806 - C. MYLAR 2200PF 50V J HCQI1H222JZT

C807 - C. SEMI 0.1UF 50V ZF CCFT1H104ZF

C808 - C. ELEC 100uF/50V ELNA RFO CCEA1HRFO101T

C809 - C. MYLAR 1800PF 50V J HCQI1H182JZT

C901 - C. CERAMIC 0.01UF 50V ZF E2 HCBS1H103ZFT

- C. CERAMIC 0.1UF 50V ZF EUT HCBS1H104ZFT

C902-907 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

C909 - C. CERAMIC 0.1UF 50V ZF HCBS1H104ZFT

OTHER PARTS GROUP

BK21 - BRACKET , FIP CMD1A504

BK41 - BRACKET , P.W.B. CMD1A387

BN31 00D 943 0185 509 WIRE ASS'Y CWZDCD500AEBN31

BN41 00D 943 0185 606 WIRE ASS'Y CWB1D908170EN

BN42 00D 943 0185 703 WIRE ASS'Y CWB4D932100UZ

Ref. No. nsp Part No. Part Name Remark Q'ty New

DCD-500AE

BN71 00D 943 0185 800 SHIELD WIRE ASS'Y CWZDCD500AEBN71

CN21 nsp 00D 943 0101 402 WAFER CJP11GA117ZY

CN31 nsp 00D 943 0182 007 WAFER, STRAIGHT, 9PIN CJP09GA19ZY

CN41 nsp 00D 943 0182 007 WAFER, STRAIGHT, 8PIN CJP08GA19ZY

CN42 nsp 00D 943 0181 804 WAFER CJP02GA89ZY

CN43 nsp 00D 943 0181 901 WAFER CJP02KA060ZY

CN51 nsp 00D 943 0182 104 WAFER , CARDCABLE CJP11GB113ZY

CN52 nsp 00D 943 0182 007 WAFER, STRAIGHT, 5PIN CJP05GA19ZY

CN53 nsp 00D 943 0182 007 WAFER, STRAIGHT, 6PIN CJP06GA19ZY

CN54 nsp 00D 943 0182 201 WAFER CJP16GA117ZY

ET01,02 nsp 00D 943 0185 907 PLATE,EARTH CMC1A111

ET03 nsp 00D 943 0186 003 PLATE,PCB EARTH CMC1A272

ET4 nsp 00D 943 0186 100 PLATE,EARTH HJT1A025

ET5 nsp 00D 943 0186 100 PLATE,EARTH HJT1A025

ET06 nsp 00D 943 0186 207 BRACKET,PCB CMD1A387

!F401 00D 943 0184 704 FUSE E2 KBA2C0315TLEY

!F401 00D 943 0108 308 FUSE EUT KBA2C0630TLEY

FL21 00D 943 0181 503 F.I.P HCA13SS21 CFLHCA13SS21

HF41 - HOLDER , FUSE KJCFC5S

HF42 - HOLDER , FUSE KJCFC5S

JK71 00D 943 0183 103 OPTICAL(TX) TOTX177L HJSTOTX177L

JK72 00D 943 0186 304 JACK L,R (2P SILVER) CJJ4N062Z

JW01 - RING WIRE CWE8202100SP *

L201 - WIRE COPPER C3A206

L301,302 - WIRE COPPER C3A206

L401 00D 943 0183 200 COIL HLQ02C100KT

L402 - WIRE COPPER C3A206

L501 00D 943 0183 200 COIL HLQ02C100KT

L751 - WIRE COPPER C3A206

PH31 00D 943 0181 600 JACK H/P CJJ2E020Z

RC21 00D 943 0183 501 SENSOR KSM-603TH2A HRVKSM603TH2A

S201-207 00D 943 0077 206 SW , TACT CST1A012ZT

!SW41 00D 943 0184 801 SW ,CSH1A010ZV(SDL1P-B) CSH1A010ZV

!T401 00D 943 0182 308 TRANS , POWER(EUR) E2 CLT5M031ZES

!T401 00D 943 0182 405 TRANS , POWER (TC) EUT CLT5M031ZUS

VR31 00D 943 0183 006 RES , VR(B CURVE) CVV2J02B103Z

X501 00D 943 0183 404 CRYSTAL HOX16934A120C

X502 00D 943 0183 307 CRYSTAL 8MHz HOX08000E160C

- PLATE , HEAT SINK CMY1A276

- HEATSINK CMY4A222

- SCREW CTB3+8JR

Ref. No. nsp Part No. Part Name Remark Q'ty New

DCD-500AE

8-1

8-2

8-3

8-4

8-5

2-1 2-2 2-3

51 x4

51 x5

52 x4

53 x2

53 x4

54 x4

58 x2

54 x2

55 x4

56 x3

51 x3

62 x4

For Taiwan R.O.C.(EUT)

For Europe(E2)

30 31

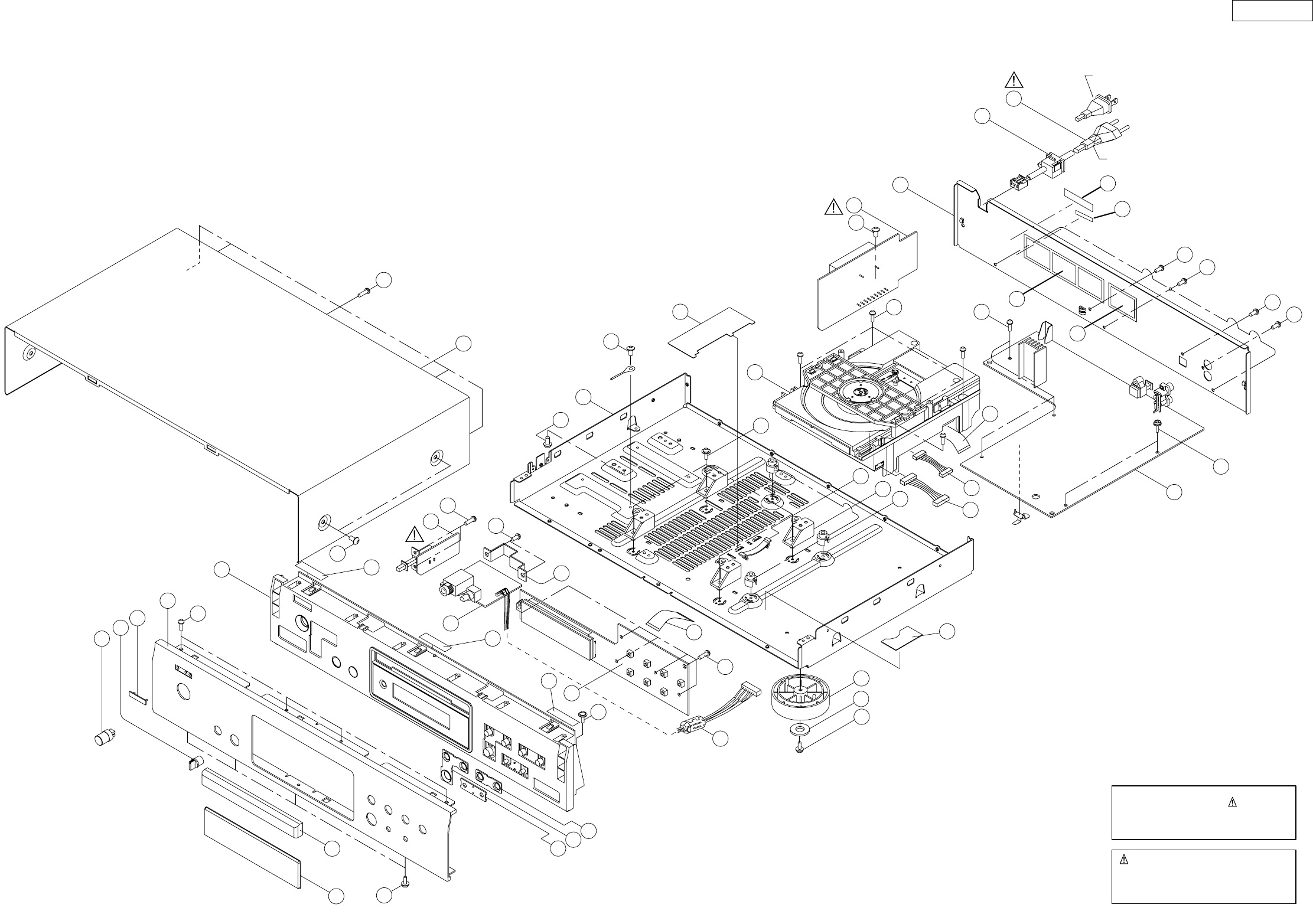

EXPLODED VIEW

Parts marked with this symbol have critical

characteristics.

Use ONLY replacement parts recommended by

the manufacturer.

WARNING:

印の部分は安全を維持するために重要

な部品です。従って交換時は必ず指定の

部品を使用してください。

DCD-500AE

PARTS LIST OF EXPLODED VIEW

＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.

＊ "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。

＊ Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.

Note: The symbols in the column "Remarks" indicate the following destinations.

BKE2 : Europe model(Black) SPE2 : Europe model(Premium Silver) EUT : Taiwan R.O.C. model(Premium Silver)

Ref. No. nsp Part No. Part Name Remark Q'ty New

8 - MAIN P.W.B. ASSY (DCD500AE) BKE2,SPE2 COP11902B 1 *

8 - MAIN P.W.B. ASSY (DCD500AE) EUT COP11902C 1 *

8-1 MAIN UNIT

8-2 FRONT UNIT

8-3 POWER UNIT

8-4 POWER SW UNIT

8-5 H/P UNIT

1 00D 943 0178 707 PANEL , FRONT BKE2 CKM1A180ZC45 1 *

1 00D 943 0178 804 PANEL , FRONT SPE2,EUT CKM1A180YC62 1 *

2 nsp 00D 943 0178 901 PANEL , INNER BKE2 CGW1A424B2 1 *

2 nsp 00D 943 0179 007 PANEL , INNER SPE2,EUT CGW1A424RGG45 1 *

2-1 - GUIDE,KNOB CGW1A424-1 1

2-2 - GUIDE,KNOB CGW1A424-2 1

2-3 - GUIDE,KNOB CGW1A424-3 1

3 nsp 00D 131 0158 007 BADGE BKE2 CGB1A171Z 1

3 nsp 00D 131 0158 010 BADGE SPE2,EUT CGB1A171Y 1

4 00D 943 0179 502 KNOB , POWER BKE2 CGK1A124ZA 1 *

4 00D 943 0179 609 KNOB , POWER SPE2,EUT CGK1A124YA 1 *

5 nsp 00D 943 0179 706 WINDOW , FIP CGU1A397Z 1 *

6 - CHASSIS , BOTTOM CUA1A269 1 *

7 - BRACKET , PHONE CMD1A598 1 *

9 nsp 00D 943 0179 308 PANEL , REAR BKE2,SPE2 CKF1A316Z 1 *

9 nsp 00D 943 0179 405 PANEL , REAR EUT CKF1A316Y 1 *

10 nsp 00D 104 0334 007 FOOT CKL1A093 4

11 nsp 00D 943 0179 900 CUSHION , FOOT CHG2A289 4

12 nsp 00D 943 0180 009 SUPPORT , MECHA CMH1A259 4 *

13 00D 943 0180 106 CD MECHANISM ASSY CJDKSL2130CCMZ 1

14 nsp 00D 943 0180 203 CLAMP , FLAT CABLE CMH1A261 1

15 nsp 00D 943 0180 300 INSULATOR CMX1A185 1 *

16 - HOLDER , P.W.B. CHE170 3

! 17 00D 943 0180 407 CORD , POWER(EUR) BKE2,SPE2 CJA2B043ZA 1

! 17 00D 943 0180 504 POWER, CORD EUT CJA2L072ZA 1 *

18 00D 943 0180 601 BUSHING , AC CORD KHR1A028 1

19 00D 943 0180 708 DOOR BKE2 CGR1A404ZB2 1 *

19 00D 943 0180 805 DOOR SPE2,EUT CGR1A404RGYG45 1 *

20 00D 943 0180 902 KNOB , LEVEL BKE2 CBC1A157B2 1 *

20 00D 943 0181 008 KNOB , LEVEL SPE2,EUT CBC1A157RGG45 1 *

21 - LABEL , LASER BKE2,SPE2 CQB1A682Z 1

22 - E2 LASER LABEL BKE2,SPE2 CQB1A689Z 1

23 nsp 00D 943 0181 105 COVER , TOP BKE2 CKC1A175S56 1 *

23 nsp 00D 943 0181 202 COVER , TOP SPE2,EUT CKC1A175S55 1 *

24 - LABEL , SERIAL NO BKE2,SPE2 CQB1A622 1

24 - LABEL , SERIAL NO EUT CQB1A776 1 *

25 - LABEL , CHINA EUT CQB1A774Z 1 *

26 nsp 00D 943 0186 401 HEMELON TAPE CHS1A032 3 *

DCD-500AE

27 00D 943 0186 508 WIRE ASS'Y CWB1B005080EG 1 *

28 00D 943 0186 605 WIRE ASS'Y CWB5A906080EG 1 *

29 00D 943 0186 702 CARD CABLE CWC4F1A16A220B 1 *

30 00D 943 0186 809 CARD CABLE CWC4F4A11A100A 1 *

31 00D 943 0200 904 HT INSULATOR CMX1A187 1 *

33 00D 943 0201 000 FERRITE CORE CLZ9Z071Z 1 *

SCREWS

51 - SCREW 3x8 BKE2 CTBD3+8JFZR 12

51 - SCREW 3x8 SPE2,EUT CTBD3+8JFN 9

52 - SCREW 3x8 BKE2 CTB3+8GFZR 4

52 - SCREW 3x8 SPE2,EUT CTB3+8GFN 4

53 - SCREW 3x10 CTB3+10GR 14

54 - SCREW 3x8 CTW3+8JR 6

55 - SCREW 3x6 CTW3+6JR 4

56 - SCREW 3x12 CTW3+12JR 3

57 - SCREW 3x6 CTB3+6FFZR 1

58 - SCREW 3x8 CTB3+8JR 2

59 - SCREW 3x8 CTB3+8GFZR 1

60 - SCREW 3x10 CTB3+10GFZR 1

61 - SCREW , TRANS CTB4+6FR 3

62 - SCREW 4x6 BKE2 CTB4+6JFZR 4

62 - SCREW 4x6 SPE2,EUT CTB4+6JFN 4

Ref. No. nsp Part No. Part Name Remark Q'ty New

DCD-500AE

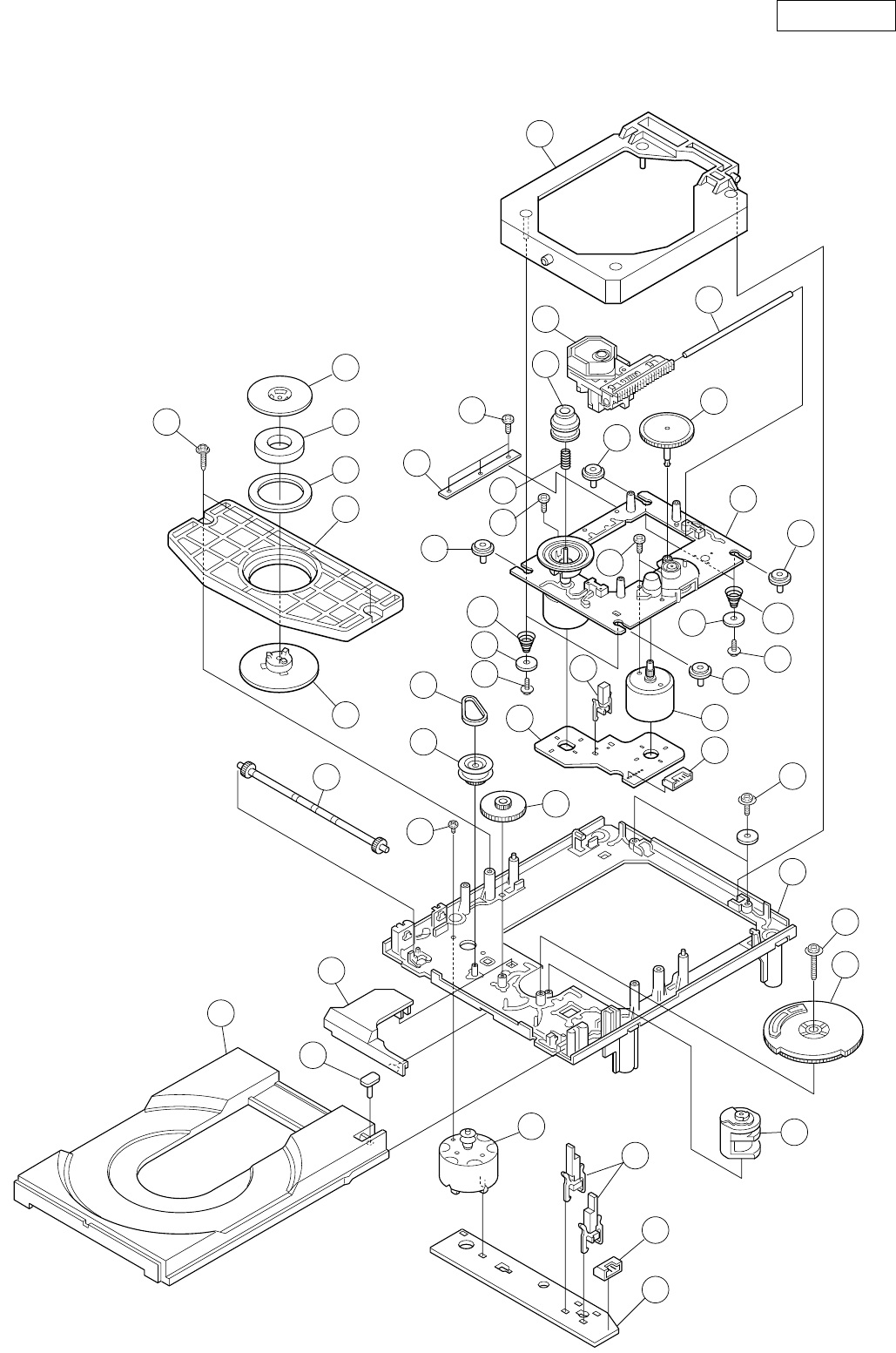

EXPLODED VIEW OF CD MECHANISM UNIT (KSL 2130 CCM)

1 2 - 2

1 2 - 1

1 1

3 7

3 6

3 1

3 8

3 2

3 3

3 4

3 2

3 3

3 5

1 0

1 3

1 4

3 2

1 3

1 4

3 2

4 0

4 3

4 2

4 1

2 7

2 6

2 5

2 8

1 8

1 9

2 0

2 4

2 1

2 2

2 3

1 7

4 4

3 9

DCD-500AE

PARTS LIST OF CD MECHANISM UNIT

＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.

＊ "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。

＊ Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.

Ref. No. nsp Part No. Part Name Remarks Q'ty New

1 00D S26 4629 001 Tray (C) 1

2- - This part (No.2)doesn't belong to the tray.

Take it down from old tray and use

again when changing the tray.

3 00D S26 2554 401 Gear cover(S) 1

4 00D S26 2553 501 Tray gear(S) 1

5 00D S26 2554 601 Chucking plate 1

6 nsp 00D S26 2629 401 Screw 2.6 x 7 +PTPWH 4

7 nsp 00D S26 2553 701 Chucking yoke 1

8 nsp 00D S14 5249 321 Magnet 1

9 nsp 00D S26 2554 102 Damper 1

10 nsp 00D S26 4629 101 Chucking pulley 1

11 nsp 00D S26 4628 801 Sub chassis Ass'y 1

12-1 00D S26 2723 601 Coil spring(front) 2

12-2 00D S26 2723 501 Coil spring(back) 2

13 - Screw 2.6 x 10 +P No slit type2 4

14 nsp 00D S26 4628 901 Washer 2130 4

17 nsp 00D S26 2555 206 Outsert main chassis(S) 1

18 nsp 00D S33 1950 151 Screw 2.6 x 16 +PTPWH 1

19 00D S26 2554 701 Drive gear(S) 1

20 00D S26 2554 504 Contorol cam(S) 1

21 00D S16 9266 711 Leaf switch 2

22 nsp 00D S15 6472 111 5P connector 1

23 nsp 00D S16 4052 311 Loading P.W.B 1

24 00D SX2 6251 171 Loading motor Ass'Y 1

25 00D S26 2553 402 Middle gear 1

26 00D S26 2553 602 Loading pulley 1

27 00D S36 5338 700 LM belt 1

28 nsp 00D S26 2527 901 Screw 2.6 x 2.5 +B 1

31 00D S26 2690 801 Sled shaft 1

32 00D S26 2723 401 Insulator 4

33 nsp 00D S26 4138 601 Tapping screw 2 x 5 4

34 nsp 00D S26 2562 501 Plate 1

35 00D S26 2519 101 Coil spring 1

36 00D S26 2547 701 Center ring 1

37 00D S88 4848 305 Laser pick up KSS-213C 1

38 00D S26 2518 802 Gear(A) 1

39 00D SX2 6259 841 Motor chassis Ass'y 1

40 00D SX2 6257 691 Motor gear Ass'y 1

41 nsp 00D S16 3967 812 Motor P.W.B. 1

42 00D S15 7208 511 Leaf switch 1

43 nsp 00D S15 6472 211 6P connector 1

44 nsp 00D S76 2125 515 Screw 2 x 3 +P 1

DCD-500AE

PACKING VIEW

PARTS LIST OF PACKING & ACCESSORIES

＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。

＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.

＊ "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。

＊ Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.

Note: The symbols in the column "Remarks" indicate the following destinations.

BKE2 : Europe model(Black) SPE2 : Europe model(Premium Silver) SPEUT : Taiwan R.O.C. model(Premium Silver)

Ref. No. nsp Part No. Part Name Remark Q'ty New

1 nsp 00D 943 0178 105 BOX , OUT CARTON CPG1A819Z 1 *

2 nsp 00D 943 0177 902 PAD , SNOW CPS1A748 1 *

3 nsp 00D 943 0178 008 PAD , SNOW CPS1A749 1 *

4 - BAG , POLY CPB1A013Y 1

5 - INSTRUCTION MANUAL ASSY 1

5-1 00D 399 1052 012 REMOCON RC-1028 BK BKE2 CARTDCD500AEBK 1 *

5-1 00D 399 1052 009 REMOCON RC-1028 SP SPE2,EUT CARTDCD500AESP 1 *

5-2 - BATTERY (SIZE 'AAA') CABR03P 1

5-3 00D 943 0178 406 CORD, PIN CJS4N014Z 1

5-4 00D 943 0178 503 MANUAL , INSTRUCTION BKE2,SPE2 CQX1A1148Z 1 *

5-4 00D 943 0178 600 MANUAL , INSTRUCTION EUT CQX1A1149Z 1 *

5-5 nsp 00D 515 0921 704 LIST , S.S (EX) CQE1A226V 1

5-6 - BAG , POLY CPB1061Y 1

6 - LABEL , CONTROL BKE2 CQB1A627 2 *

6 - LABEL , CONTROL SPE2 2 *

6 - LABEL , CONTROL EUT 2 *

7 - LABEL , POS BKE2 CQB1A772Z 2 *

7 - LABEL , POS SPE2 CQB1A772Y 2 *

8 - LABEL , COLOR SPE2,EUT CQB1A676Y 2

9 - LABEL , CARTON EUT CQB1A775Z 1 *

DCD-500AE

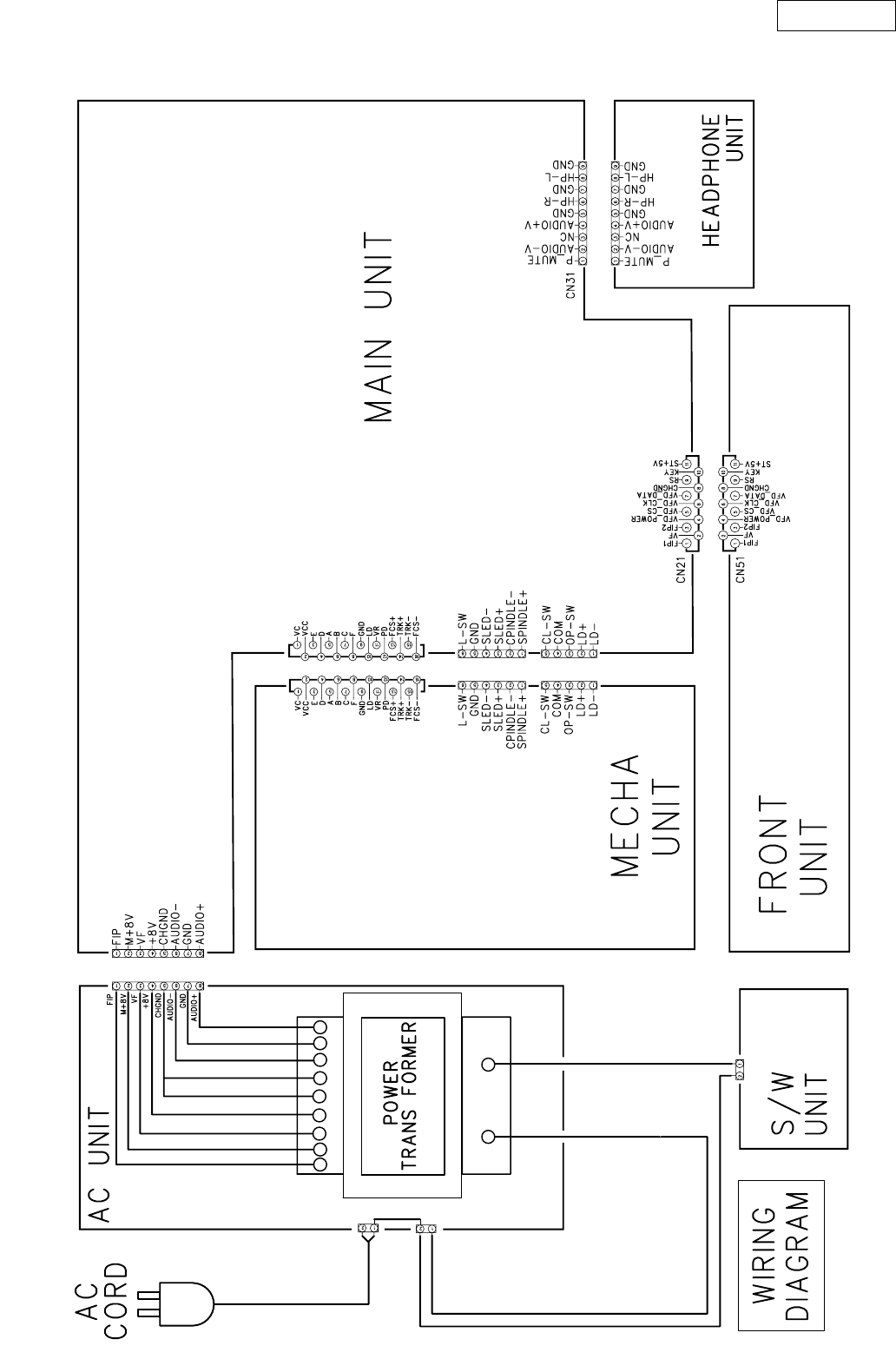

WIRING DIAGRAM

BN41 CN41

CN43

CN54

CN53

CN52 BN31

CN42

BN42

DCD-500AE

NOTE FOR SCHEMATIC DIAGRAM

WARNING:

Parts marked with this symbol ! have critical characteristics.

Use ONLY replacement parts recommended by the manufactur-

er.

CAUTION:

Before returning the unit to the customer, make sure you make

either (1) a leakage current check or (2) a line to chassis resis-

tance check. If the leakage current exceeds 0.5 milliamps, or if

the resistance from chassis to either side of the power cord is

less than 460 kohms, the unit is defective.

WARNING:

DO NOT return the unit to the customer until the problem is lo-

cated and corrected.

NOTICE:

ALL RESISTANCE VALUES IN OHM. k=1,000 OHM

M=1,000,000 OHM

ALL CAPACITANCE VALUES IN MICRO FARAD.

P=MICRO-MICRO FARAD

EACH VOLTAGE AND CURRENT ARE MEASURED AT

NO SIGNAL INPUT CONDITION.

CIRCUIT AND PARTS ARE SUBJECT TO CHANGE

WITHOUT PRIOR NOTICE.

配線図について

! 印の部品は安全を維持するために重要な部品です。

従って交換時は必ず指定の部品を使用してください。

注）

(1) 指定なき抵抗値は Ω、ｋはｋΩ、M は MΩ を示す。

(2) 指定なきコンデンサーの値は µF、ｐはｐF を示す。

(3) 各部の電圧は無信号の値を示す。

(4) この配線図は基本配線図です。改良等のため変更する

ことがありますのでご了承ください。

AVR-1906 / AVR-786 / AVC-1620

SIGNAL LINE

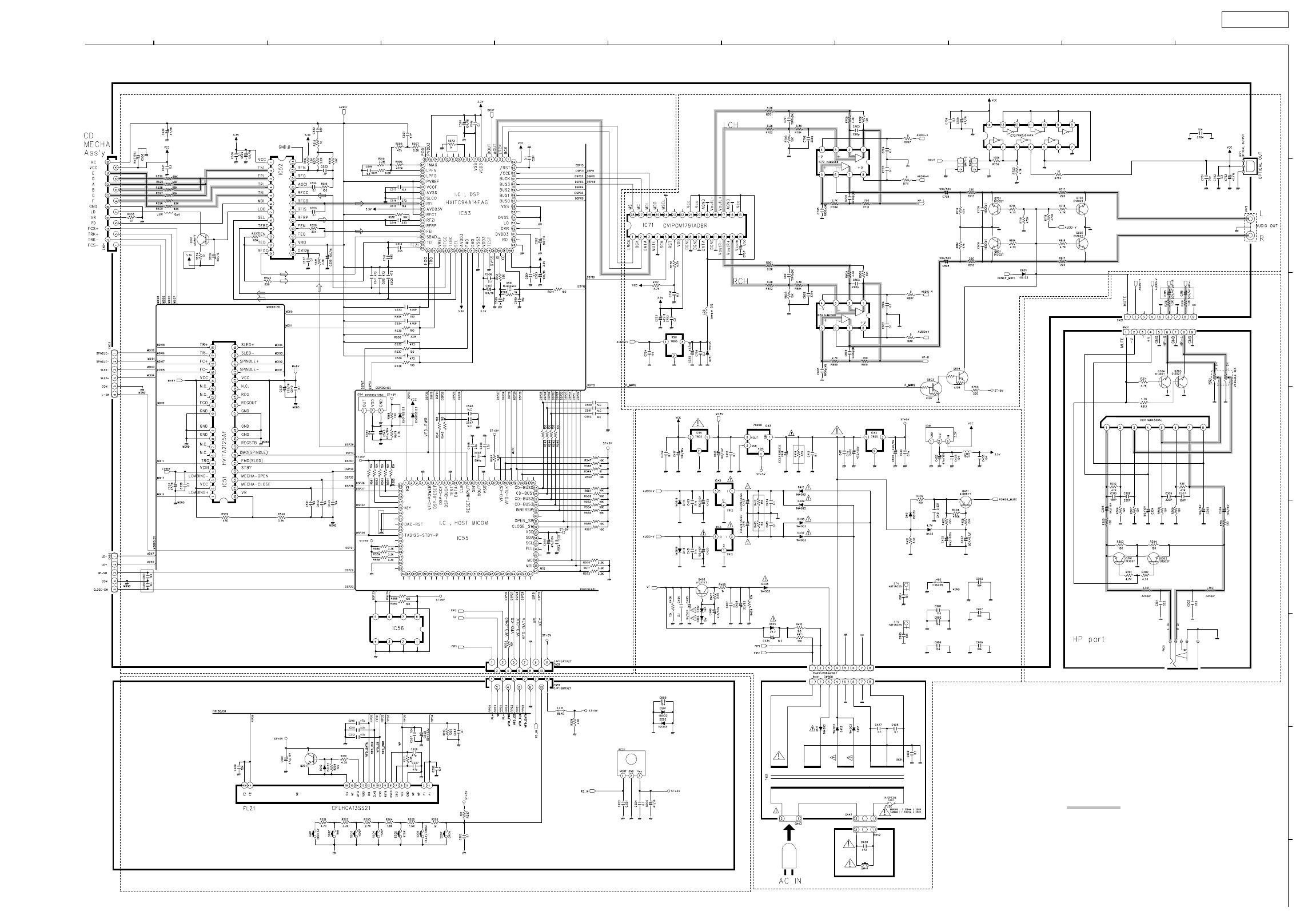

SCHEMATIC DIAGRAMS (1/1)

MAIN UNIT

FRONT UNIT

HEADPHONE UNIT

AC UNIT

S/W UNIT

(For ALL MODEL)

SCHEMATIC DIAGRAMS (1/1)

1234567891011

DCD-500AE

DOCUMENTS FOR WEEE

Details of Recycle parts for Main Unit

＊ You have to remove the parts that marked “WEEE Mark ◆” when the recycling processing. (Europe model only)

Ref. NO. WEEE

Mark Part Name Material Q'ty

1 PANEL , AL AL 1

2 PANEL , INNER ABS 1

2-1 GUIDE,KNOB ABS 1

2-2 GUIDE,KNOB ABS 1

2-3 GUIDE,KNOB ABS 1

3BADGE AL 1

4◆KNOB , POWER COMPLEX 1

5 WINDOW , FIP PMMA 1

6 CHASSIS , BOTTOM STEEL. 1

7 BRACKET , PHONE STEEL. 1

8-1 ◆MAIN P.W.B. ASSY COMPLEX 1

8-2 ◆FRONT P.W.B. ASSY COMPLEX 1

8-3 ◆POWER TRANS P.W.B. ASSY COMPLEX 1

8-4 ◆POWER SW P.W.B. ASSY COMPLEX 1

8-5 ◆H/P P.W.B. ASSY COMPLEX 1

9 PANEL , REAR STEEL. 1

10 FOOT ABS 4

11 CUSHION , FOOT PORON 4

12 SUPPORT , MECHA ABS 4

13 ◆CD MECHANISM ASSY COMPLEX 1

14 CLAMP , FLAT CABLE PA66 1

15 INSULATOR PC 1

16 HOLDER , P.W.B. ABS 3

17 ◆CORD , POWER COMPLEX 1

18 BUSHING , AC CORD PA66 1

19 DOOR ABS 1

20 KNOB , LEVEL ABS 1

21 LABEL , LASER PE 1

22 E2 LASER LABEL PE 1

23 COVER , TOP STEEL+PVC 1

24 LABEL , SERIAL NO PAPER 1

26 HEMELON TAPE PE 3

27 ◆WIRE ASS'Y COMPLEX 1

28 ◆WIRE ASS'Y COMPLEX 1

29 ◆CARD CABLE COMPLEX 1

30 ◆CARD CABLE COMPLEX 1

31 HT INSULATOR PC 1

32 TRANS , POWER COMPLEX 1

33 ◆FERRITE CORE COMPLEX 1

51 SCREW STEEL. 12

52 SCREW STEEL. 4

53 SCREW STEEL. 14

54 SCREW STEEL. 6

55 SCREW STEEL. 4

56 SCREW STEEL. 3

57 SCREW STEEL. 1

58 SCREW STEEL. 2

59 SCREW STEEL. 1

60 SCREW STEEL. 1

61 SCREW , TRANS STEEL. 3

62 SCREW STEEL. 4

DCD-500AE

Exploded view of DCD-500AE Main unit (Europe model)

8-1

8-2

8-3

8-4

8-5

2-1 2-2 2-3

51 x4

51 x5

52 x4

53 x2

53 x4

54 x4

58 x2

54 x2

55 x4

56 x3

51 x3

62 x4

30 31

You have to remove the parts that marked

"WEEE mark " when the recycling processing.

(Europe model only)

DCD-500AE

Details of Recycle parts for Power transformer (Ref. No.32)

Ref. No. Material

1COPPER

2COPPER

3COPPER

4COPPER

5COPPER

6PET

7PET

8PET

9PET

10 PET

11 PETP

12 PETP

13 PET

14 COMPLEX

15 STEEL

16 COPPER

17 COPPER

18 STEEL

19 STEEL

DCD500A

Navigation menu

Versions of this User Manual:

Views

Navigation
