Einschaltzeit.
Seite 11-12
Ausschaltzeit.
Seite 12
Automatische Rückkehr zur Uhrzeitanzeige JSeite 13
Manuelle Rückkehr zur Uhrzeitanzeige Seite 13
Deaktivierung einzelner Programmierungen Seite 13
Deaktivierung aller Programmierungen Seite 14
Deaktivierung aufheben Seite 14
Timer (Countdown-Funktion) Seite 14-15
Der Zufallsgenerator Se/'te 16
Ein-/Ausschalten manuell Seite 17
Reset Seite 17
Reinigung Seite 16
Fehlerbeseitigung Seite 18

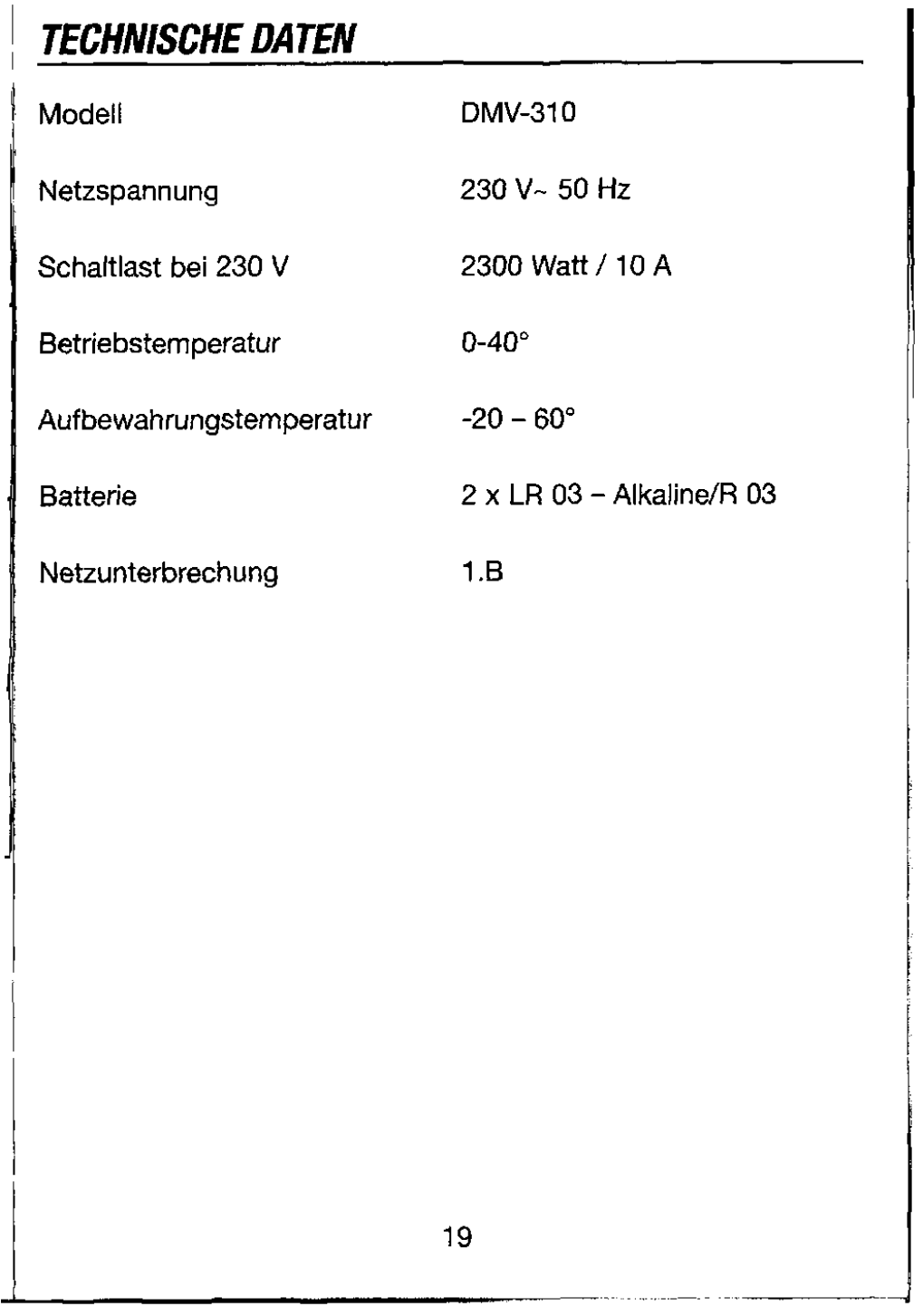

Technische
Daten Seite 19
Garantiebedingungen Seite 65-66
Garantiekarte Seite 70
DIGITALE ZEITSCHALTUHR
HORLOGEÄ MINUTERIE NUMERIQUE
OROLOGIO TIMER DIGITALE
http://waterheatertimer.org/Woods-timers-and-manuals-old.html#HPM
INHALTSANGABE
Teilebezeichnung Seite 1
Anzeige- und Bedienelemente Seite 2
Herzlichen Dank für Ihr Vertrauen Seite 3
Sicherheitshinweise Seite 4
Entsorgung Seite 5
Lieferumfang. Seite 6
Leistungsmerkmale Seite 6
Vor
dem
Start.
Seite 7-9
Einlegen / Wechseln der Batterien Seite 7
Hinweise für Batterien Seite 8-9
Inbetriebnahme Seite 10
Einstellen der
Uhrzeit.
Seite 10
Programmieren Seite 11-16
Einschaltzeit Seite 11-12
Ausschaltzeit.
-Seite 12

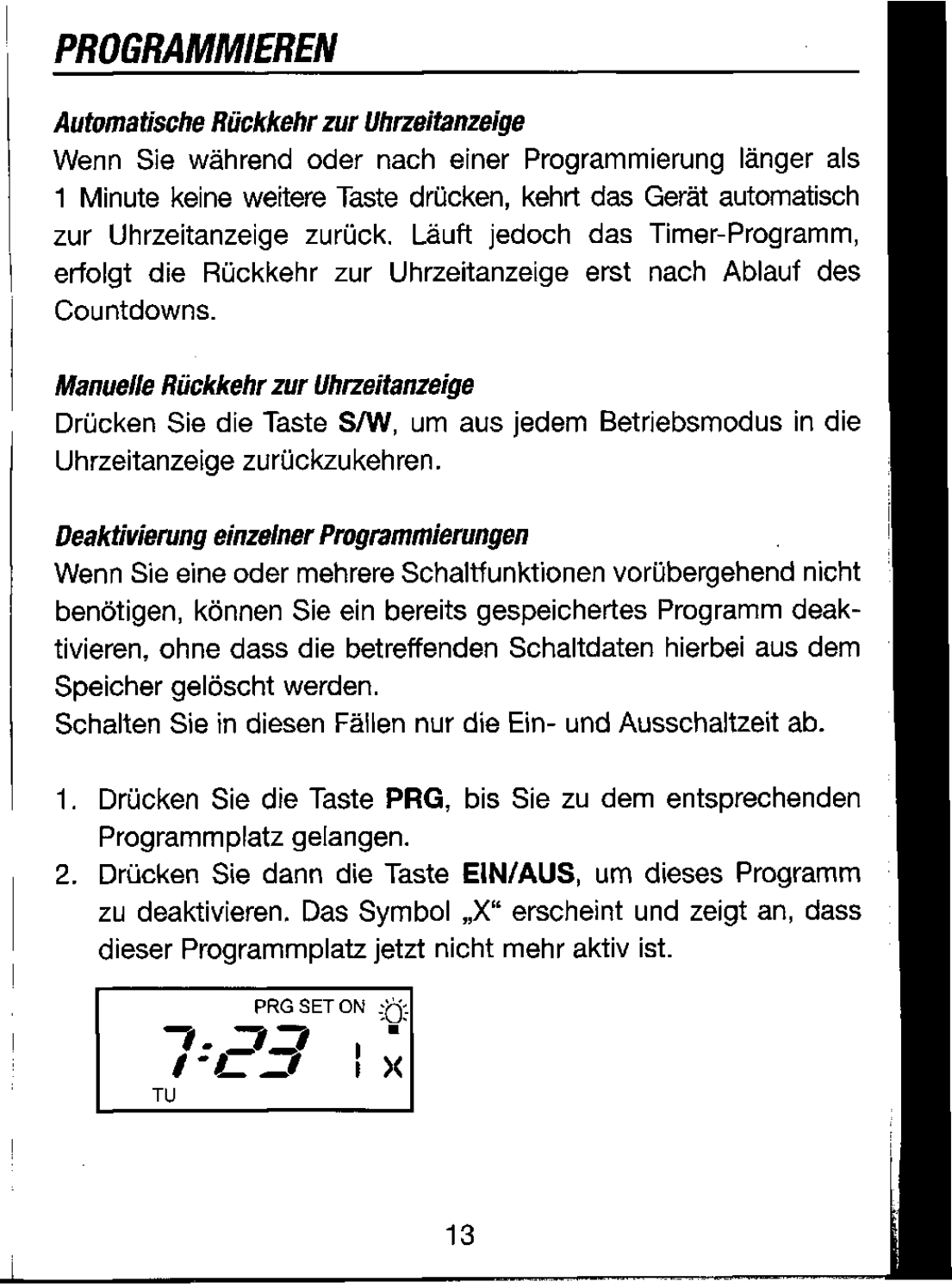

Automatische Rückkehr zur Uhrzeitanzeige Ibejte 13
Manuelle Rückkehr zur Uhrzeitanzeige Seite 13
Deaktivierung einzelner Programmierungen Seite 13
Deaktivierung aller Programmierungen Seite 14
Deaktivierung aufheben Seite 14

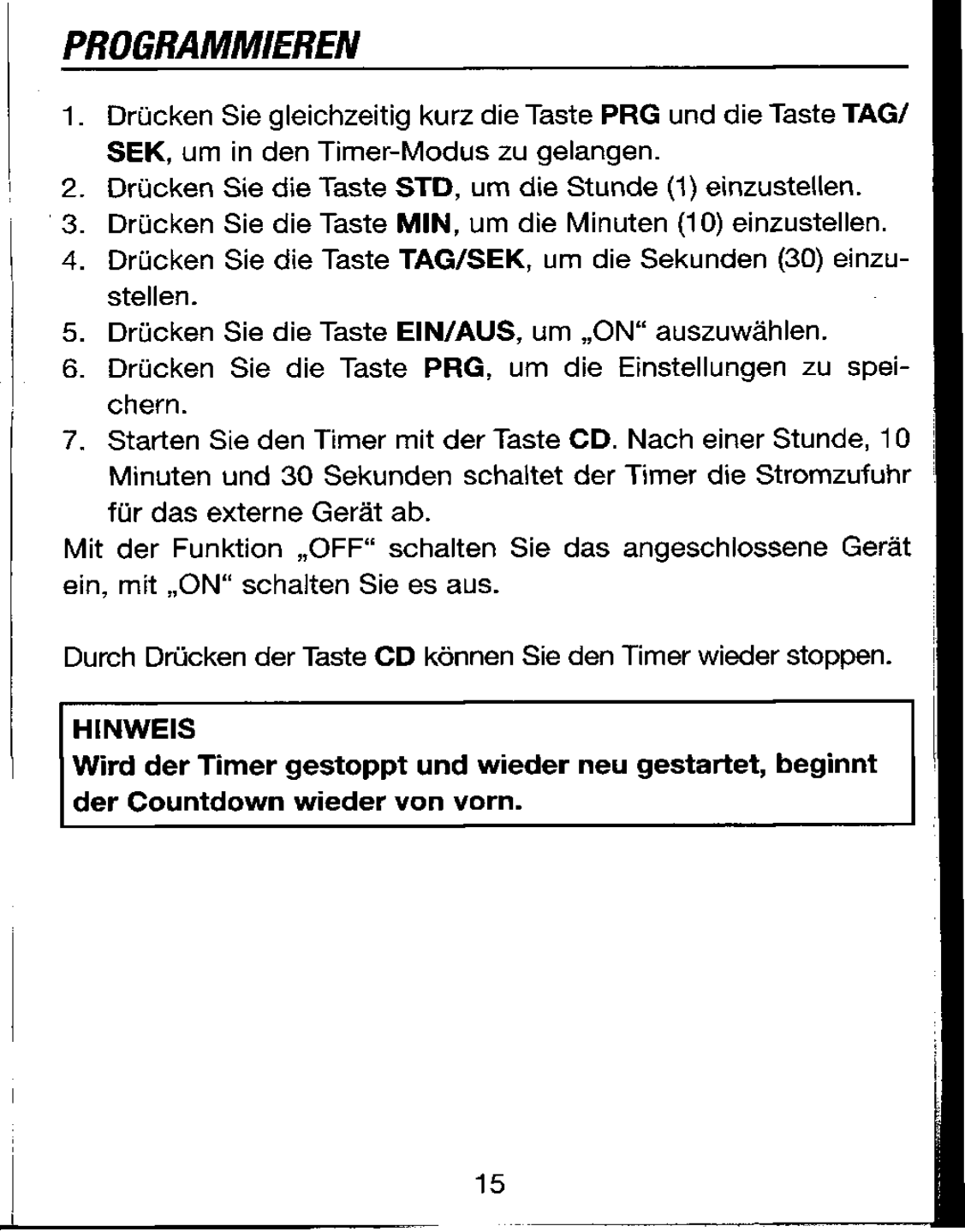

Timer (Countdown-Funktion) Seite 14-15

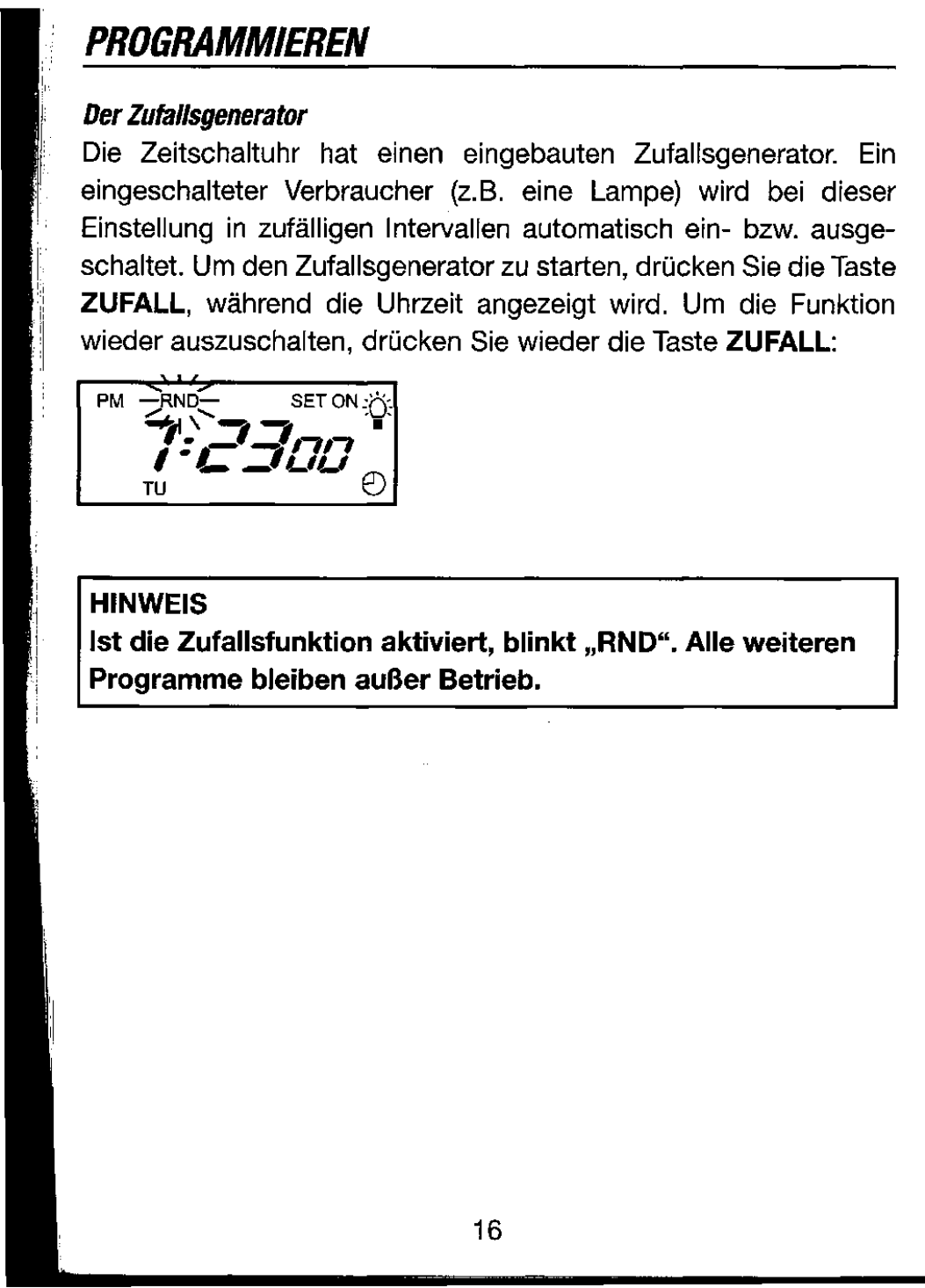

Der Zufallsgenerator Seite 16

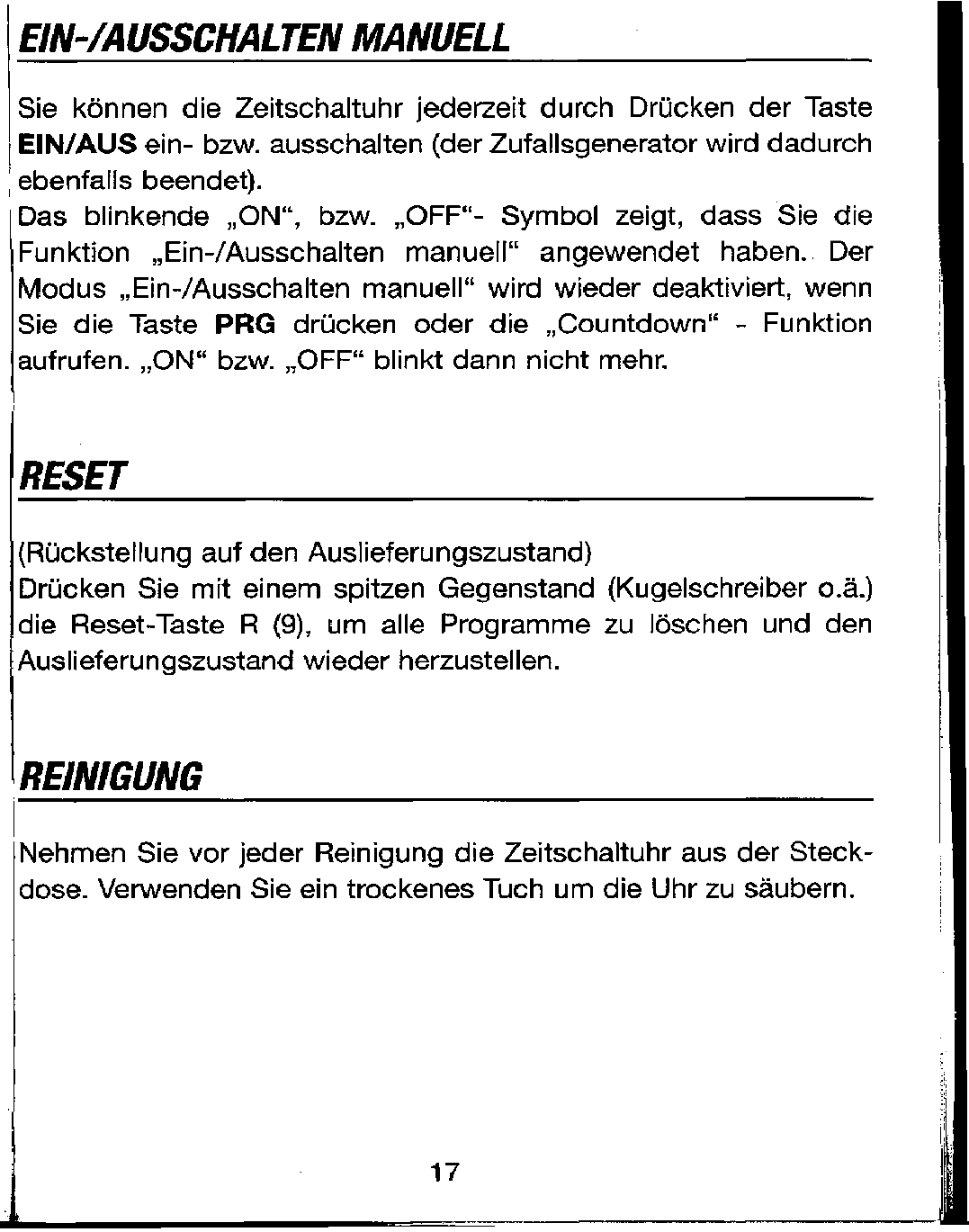

Ein-/Ausschalten
manuell.
Seite 17
Reset Seite 17
Reinigung Seite 16
Fehlerbeseitigung Seite 18
Technische
Daten Seite 19
Garantiebedingungen Seite 65-66
Garantiekarte Seite 70

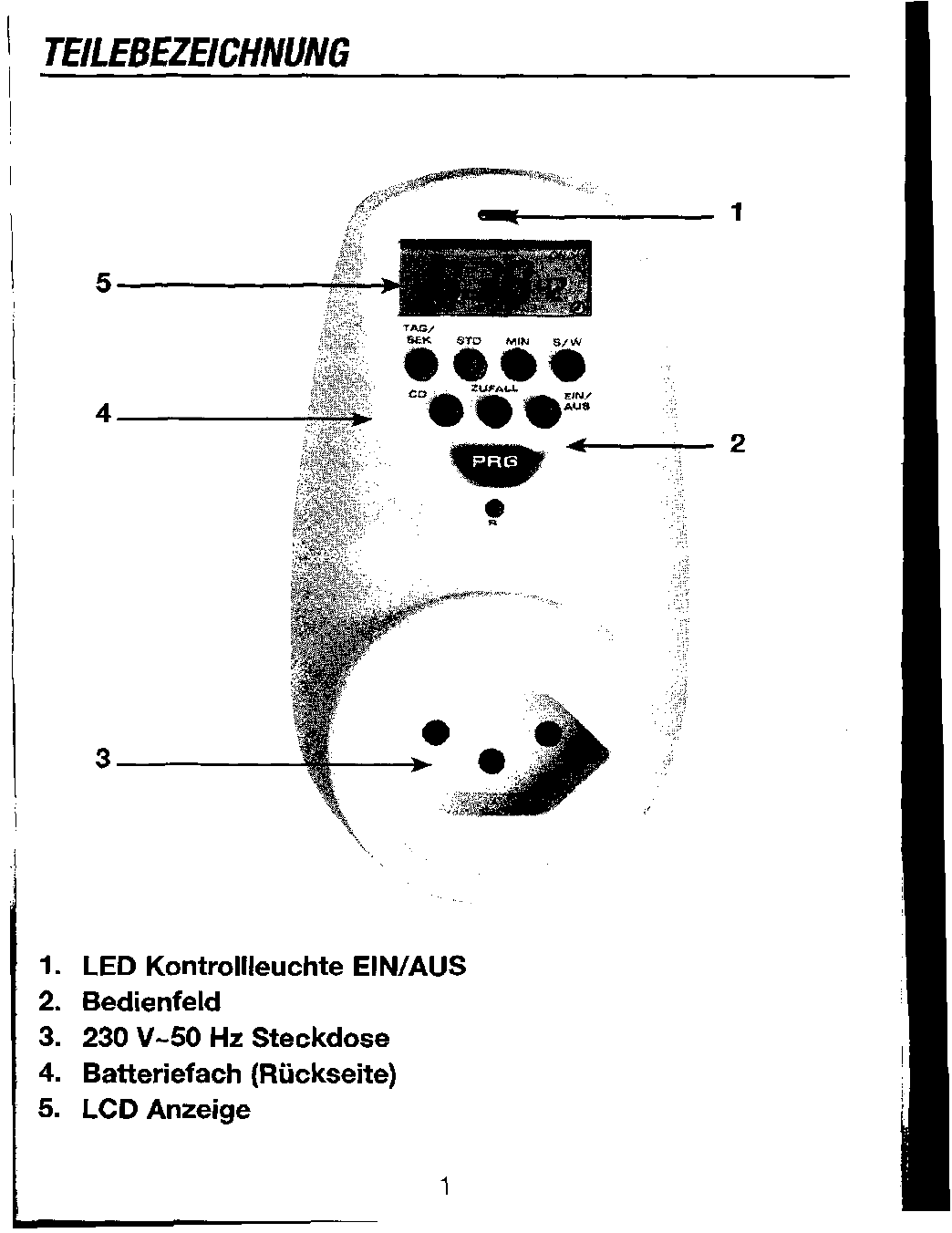

TEILEBEZEICHNUNG
1.
LED Kontrollleuchte EIN/AUS
2.
Bedienfeld
3. 230 V~50
Hz
Steckdose
4. Batteriefach
(Rückseite)
5. LCD Anzeige
1
ANZEIGE-
UND BEDIENELEMENTE
6.
7.
8.
9.
10.
11.
12.
1.
2.
3.
4.
5.
Einschalt-Symbol
Ausschalt-Symbol
Schaltzeit AUS
Uhrzeit-Symbol
Taste Sommer-/
Winterzeit
Taste Minuten
Taste EIN/AUS
Zufallsgenerator
Taste Reset
Taste Programm
Taste CD (Timer)
Taste Stunden
17
16
15
14
13
12
11
10
13.
Taste Tag/Sekunden
14.
Wochentage*
15.
Sommerzeitsymbol
16.
Uhrzeit
17.
Funktionen
* Wochentage am Display sind in Englisch
MO (Monday) Montag
TU (Tuesday) Dienstag
WE (Wednesday) Mittwoch
TH (Thursday) Donnerstag
FR (Friday) Freitag
SA (Saturday) Samstag
SU (Sunday) Sonntag
HINWEIS
Beim Einsatz der Zeitschaltuhr muss der Verbraucher eingeschaltet
sein.
Vermeiden Sie den Einsatz der Zeitschaltuhr bei Geräten mit
elektronischem Schalter.

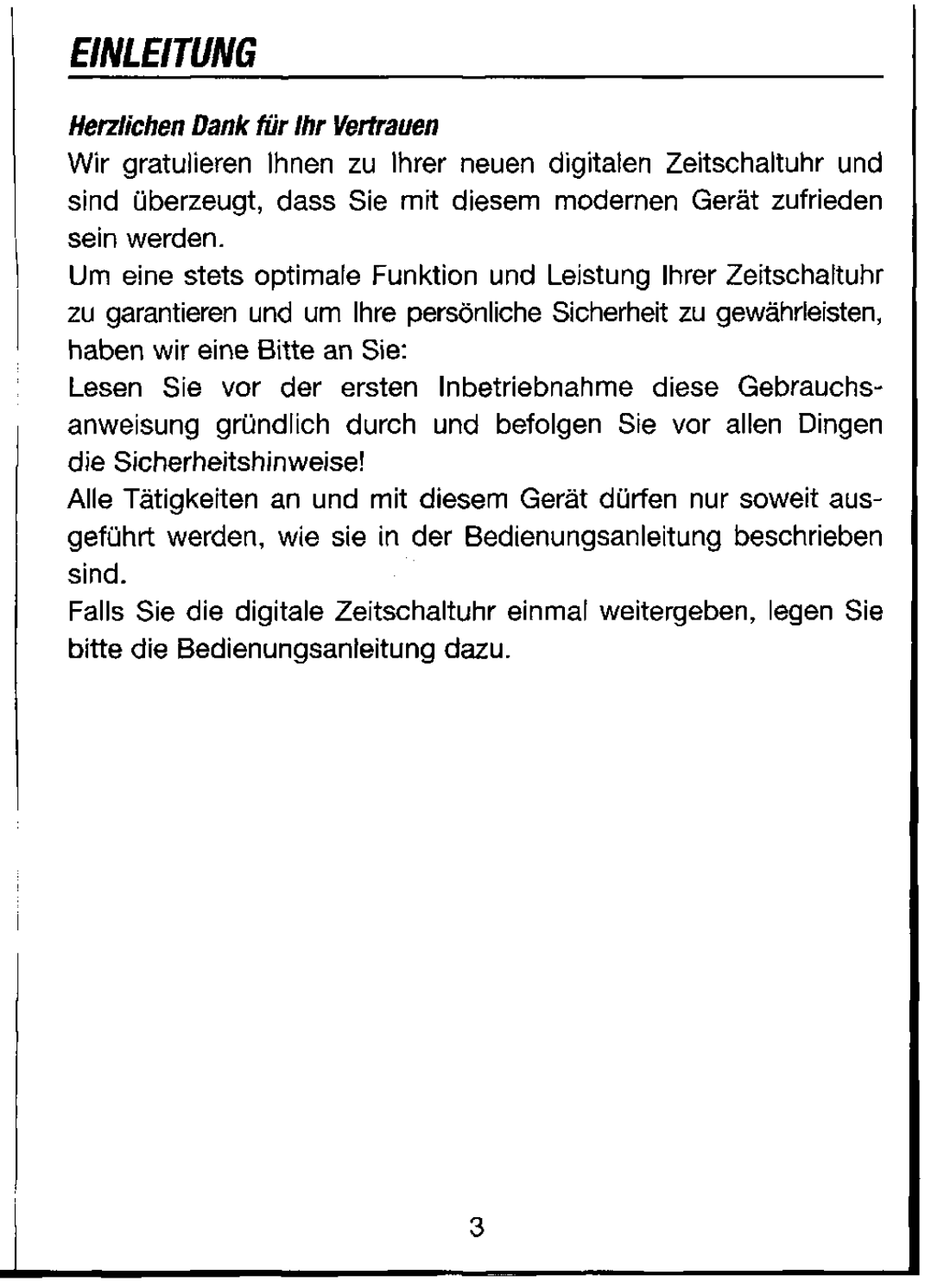

EINLEITUNG
Herzlichen Dank für Ihr Vertrauen
Wir gratulieren Ihnen zu Ihrer neuen digitalen Zeitschaltuhr und
sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden
sein werden.
Um eine stets optimale Funktion und Leistung Ihrer Zeitschaltuhr
zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten,
haben wir eine Bitte an Sie:
Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchs-
anweisung gründlich durch und befolgen Sie vor allen Dingen
die Sicherheitshinweise!
Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit aus-
geführt werden, wie sie in der Bedienungsanleitung beschrieben
sind.
Falls Sie die digitale Zeitschaltuhr einmal weitergeben, legen Sie
bitte die Bedienungsanleitung dazu.

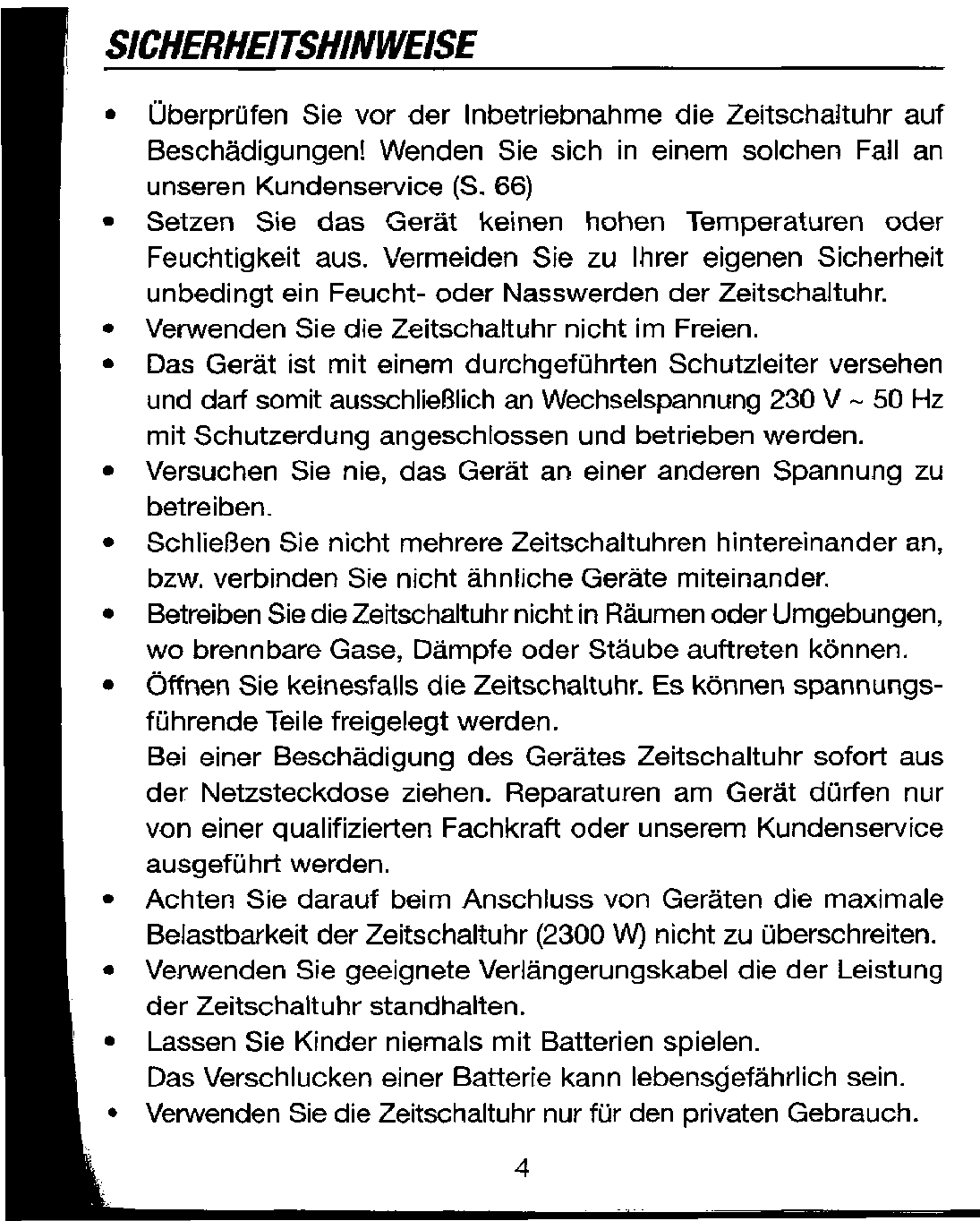

SICHERHEITSHINWEISE
• Überprüfen Sie vor der Inbetriebnahme die Zeitschaltuhr auf
Beschädigungen! Wenden Sie sich in einem solchen Fall an
unseren Kundenservice (S. 66)
• Setzen Sie das Gerät keinen hohen Temperaturen oder
Feuchtigkeit aus. Vermeiden Sie zu Ihrer eigenen Sicherheit
unbedingt ein Feucht- oder Nasswerden der Zeitschaltuhr.
• Verwenden Sie die Zeitschaltuhr nicht im Freien.
• Das Gerät ist mit einem durchgeführten Schutzleiter versehen
und darf somit ausschließlich an Wechselspannung 230 V ~ 50 Hz
mit Schutzerdung angeschlossen und betrieben werden.
• Versuchen Sie nie, das Gerät an einer anderen Spannung zu
betreiben.
• Schließen Sie nicht mehrere Zeitschaltuhren hintereinander an,
bzw. verbinden Sie nicht ähnliche Geräte miteinander.
• Betreiben Sie die Zeitschaltuhr nicht in Räumen oder Umgebungen,
wo brennbare Gase, Dämpfe oder Stäube auftreten können.
• Öffnen Sie keinesfalls die Zeitschaltuhr. Es können spannungs-
führende Teile freigelegt werden.
Bei einer Beschädigung des Gerätes Zeitschaltuhr sofort aus
der Netzsteckdose ziehen. Reparaturen am Gerät dürfen nur
von einer qualifizierten Fachkraft oder unserem Kundenservice
ausgeführt werden.
• Achten Sie darauf beim Anschluss von Geräten die maximale
Belastbarkeit der Zeitschaltuhr (2300 W) nicht zu überschreiten.
• Verwenden Sie geeignete Verlängerungskabel die der Leistung
der Zeitschaltuhr standhalten.
• Lassen Sie Kinder niemals mit Batterien spielen.
Das Verschlucken einer Batterie kann lebensgefährlich
sein.
• Verwenden Sie die Zeitschaltuhr nur für den privaten Gebrauch.
4

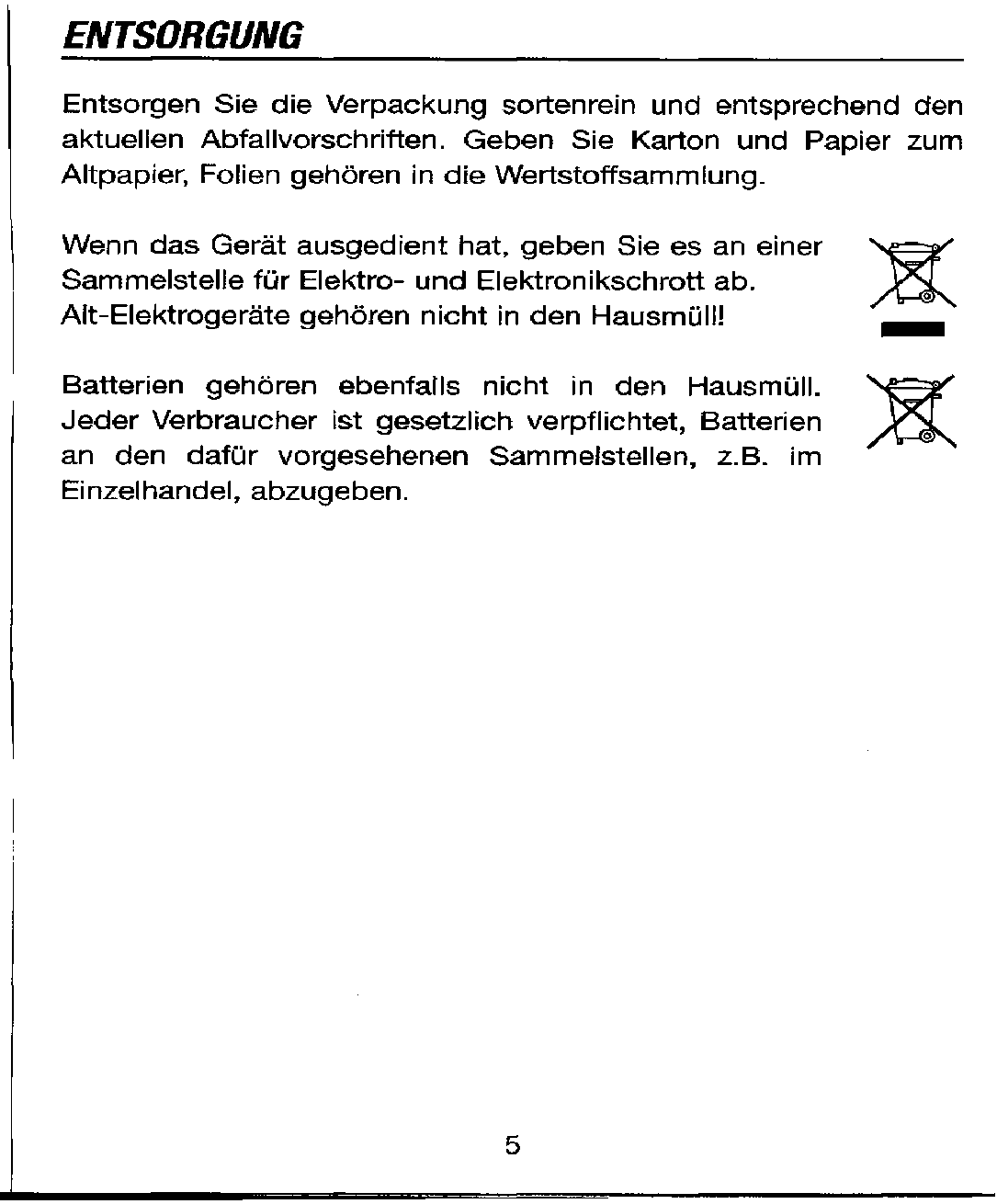

ENTSORGUNG
Entsorgen Sie die Verpackung sortenrein und entsprechend den
aktuellen Abfallvorschriften. Geben Sie Karton und Papier zum
Altpapier, Folien gehören in die Wertstoffsammlung.
Wenn das Gerät ausgedient hat, geben Sie es an einer
Sammelstelle für Elektro- und Elektronikschrott ab.
Alt-Elektrogeräte gehören nicht in den Hausmüll!
Batterien gehören ebenfalls nicht in den Hausmüll.
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien
an den dafür vorgesehenen Sammelstellen, z.B. im
Einzelhandel, abzugeben.

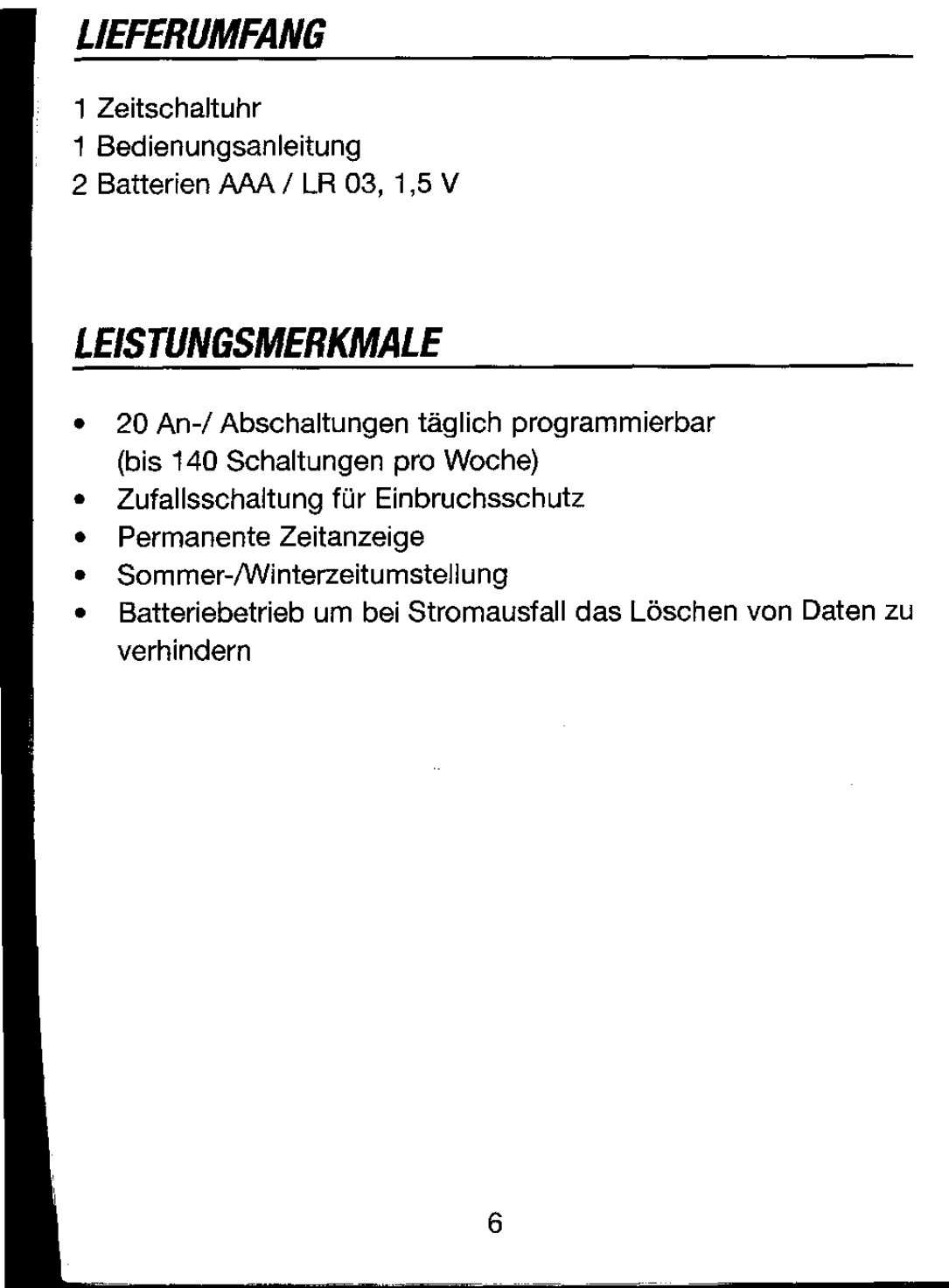

LIEFERUMFANG
1 Zeitschaltuhr
1 Bedienungsanleitung
2 Batterien AM / LR 03, 1,5 V
LEISTUNGSMERKMALE
• 20 An-/ Abschaltungen täglich programmierbar
(bis 140 Schaltungen pro Woche)
• Zufallsschaltung für Einbruchsschutz
• Permanente Zeitanzeige
• Sommer-/Winterzeitumstellung
• Batteriebetrieb um bei Stromausfall das Löschen von Daten zu
verhindern
VOR
DEM
START

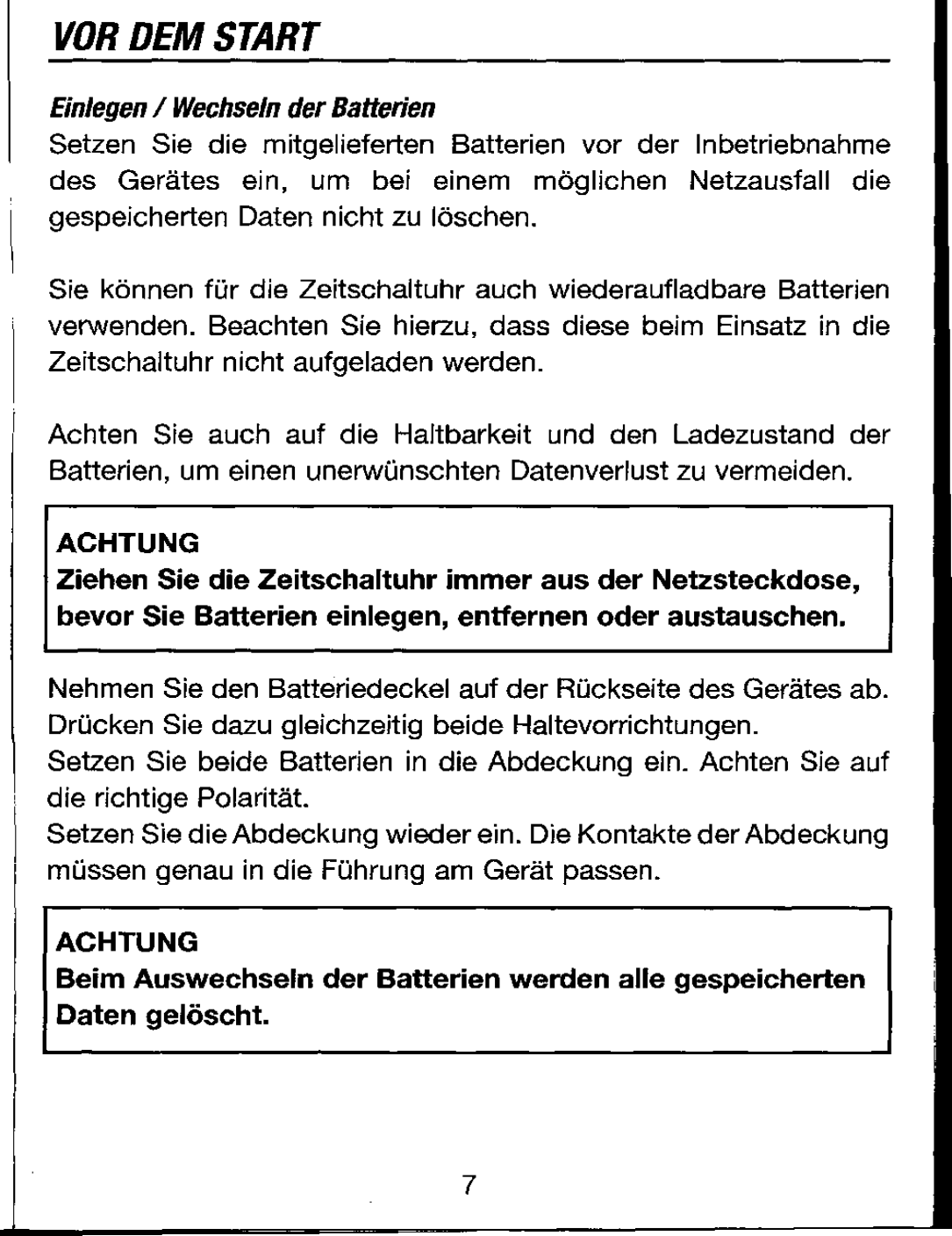

Einlegen / Wechseln der Batterien
Setzen Sie die mitgelieferten Batterien vor der Inbetriebnahme
des Gerätes ein, um bei einem möglichen Netzausfall die
gespeicherten Daten nicht zu löschen.
Sie können für die Zeitschaltuhr auch wiederauf lad bare Batterien
verwenden. Beachten Sie hierzu, dass diese beim Einsatz in die
Zeitschaltuhr nicht aufgeladen werden.
Achten Sie auch auf die Haltbarkeit und den Ladezustand der
Batterien,
um einen unerwünschten Datenverlust zu vermeiden.
ACHTUNG
Ziehen Sie die Zeitschaltuhr immer aus der Netzsteckdose,
bevor Sie Batterien einlegen, entfernen oder austauschen.
Nehmen Sie den Batteriedeckel auf der Rückseite des Gerätes ab.
Drücken Sie dazu gleichzeitig beide Haltevorrichtungen.
Setzen Sie beide Batterien in die Abdeckung ein. Achten Sie auf
die richtige Polarität.
Setzen Sie die Abdeckung wieder
ein.
Die Kontakte der Abdeckung
müssen genau in die Führung am Gerät passen.
ACHTUNG
Beim Auswechseln der Batterien werden alle gespeicherten
Daten
gelöscht.
7
VOR
DEM
START

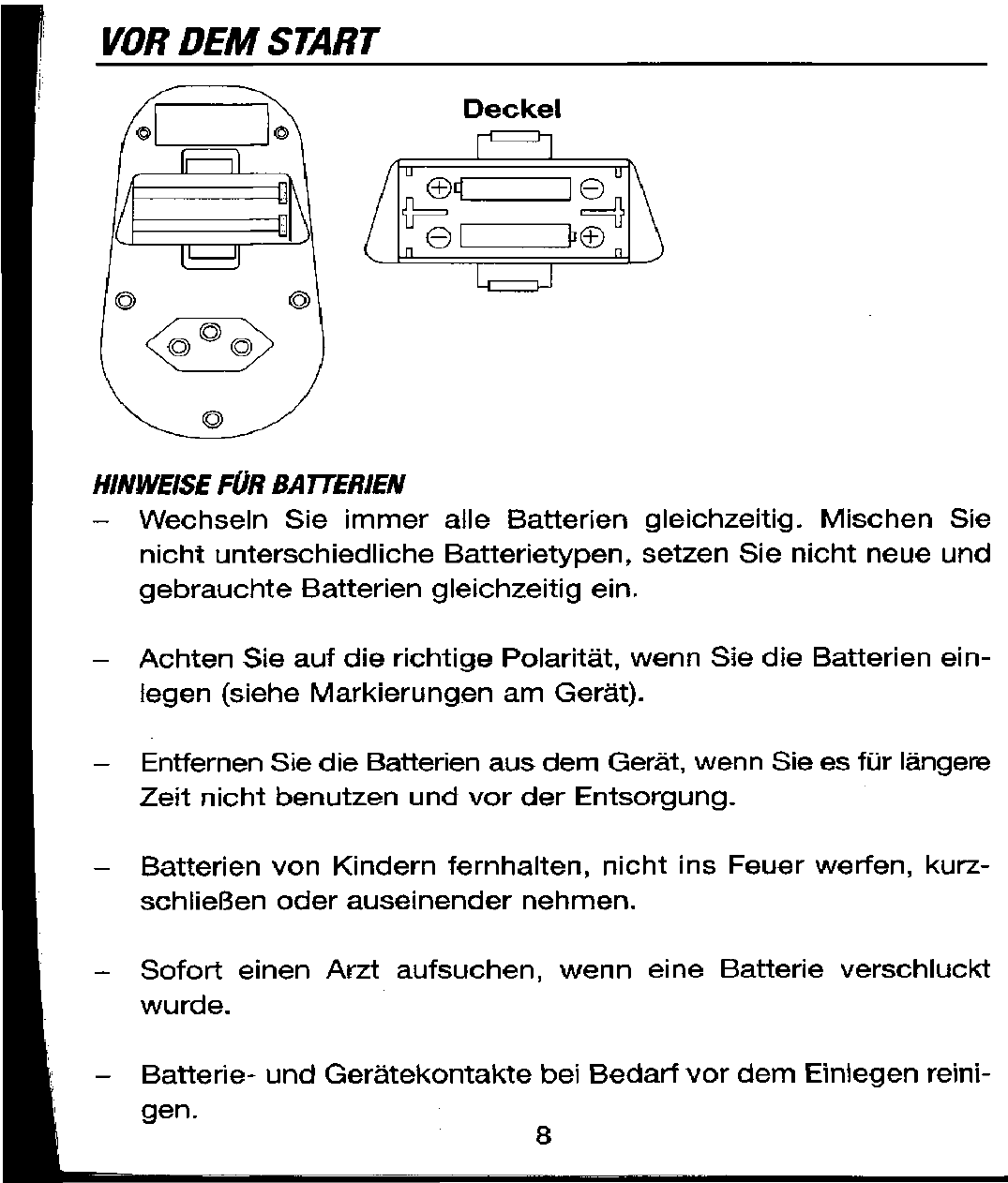

HINWEISE FÜR BATTERIEN
- Wechseln Sie immer alle Batterien gleichzeitig. Mischen Sie
nicht unterschiedliche Batterietypen, setzen Sie nicht neue und
gebrauchte Batterien gleichzeitig ein.
- Achten Sie auf die richtige Polarität, wenn Sie die Batterien
ein-
legen (siehe Markierungen am Gerät).
- Entfernen Sie die Batterien aus dem Gerät, wenn Sie es für längere
Zeit nicht benutzen und vor der Entsorgung.
- Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurz-
schließen oder auseinender nehmen.
- Sofort einen Arzt aufsuchen, wenn eine Batterie verschluckt
wurde.
- Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen
reini-
gen.
8
VOR
DEM
START

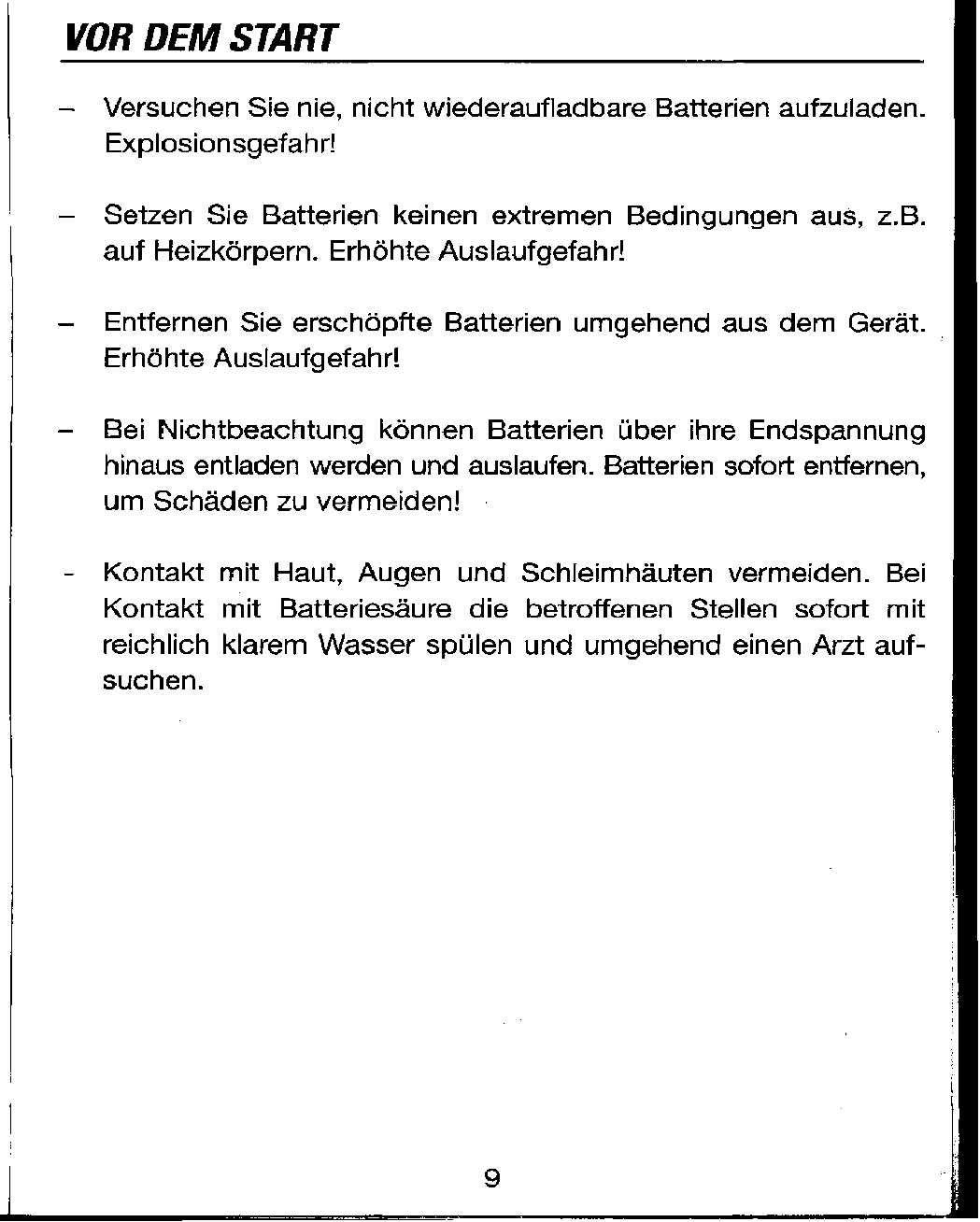

- Versuchen Sie nie, nicht wiederaufladbare Batterien aufzuladen.
Explosionsgefahr!
- Setzen Sie Batterien keinen extremen Bedingungen aus, z.B.
auf Heizkörpern. Erhöhte Auslaufgefahr!
- Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät.
Erhöhte Auslaufgefahr!
- Bei Nichtbeachtung können Batterien über ihre Endspannung
hinaus entladen werden und auslaufen. Batterien sofort entfernen,
um Schäden zu vermeiden!
- Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei
Kontakt mit Batteriesäure die betroffenen Stellen sofort mit
reichlich klarem Wasser spülen und umgehend einen Arzt auf-
suchen.
9

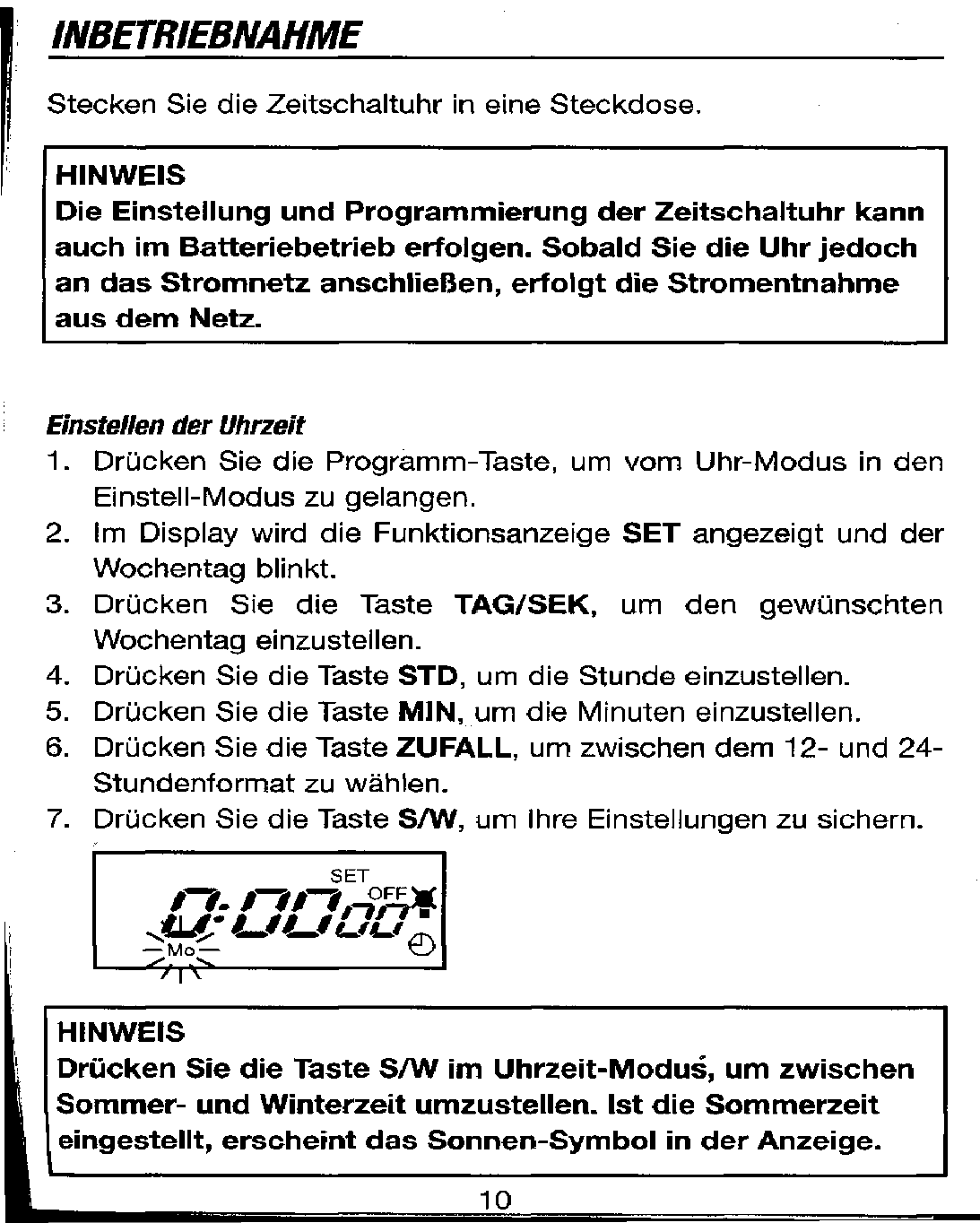

INBETRIEBNAHME
Stecken Sie die Zeitschaltuhr in eine Steckdose.
HINWEIS
Die Einstellung und Programmierung der Zeitschaltuhr kann
auch
im
Batteriebetrieb erfolgen. Sobald Sie die Uhr jedoch
an das Stromnetz
anschließen,
erfolgt die Stromentnahme
aus dem Netz.
Einstellen der Uhrzeit
1.
Drücken Sie die Programm-Taste, um vom Uhr-Modus
in den
Einstell-Modus zu gelangen.
2.
Im
Display wird
die
Funktionsanzeige
SET
angezeigt und
der
Wochentag blinkt.
3. Drücken
Sie die
Taste TAG/SEK,
um den
gewünschten
Wochentag einzustellen.
4.
Drücken Sie die Taste STD, um die Stunde einzustellen.
5. Drücken Sie die Taste MIN, um die Minuten einzustellen.
6. Drücken Sie die Taste ZUFALL, um zwischen dem 12- und 24-
Stundenformat zu wählen.
7. Drücken Sie die Taste S/W, um Ihre Einstellungen zu sichern.
HINWEIS
Drücken
Sie die Taste
S/W im
Uhrzeit-Modus,
um
zwischen
Sommer- und Winterzeit umzustellen. Ist die Sommerzeit
eingestellt, erscheint das Sonnen-Symbol
in
der Anzeige.
10

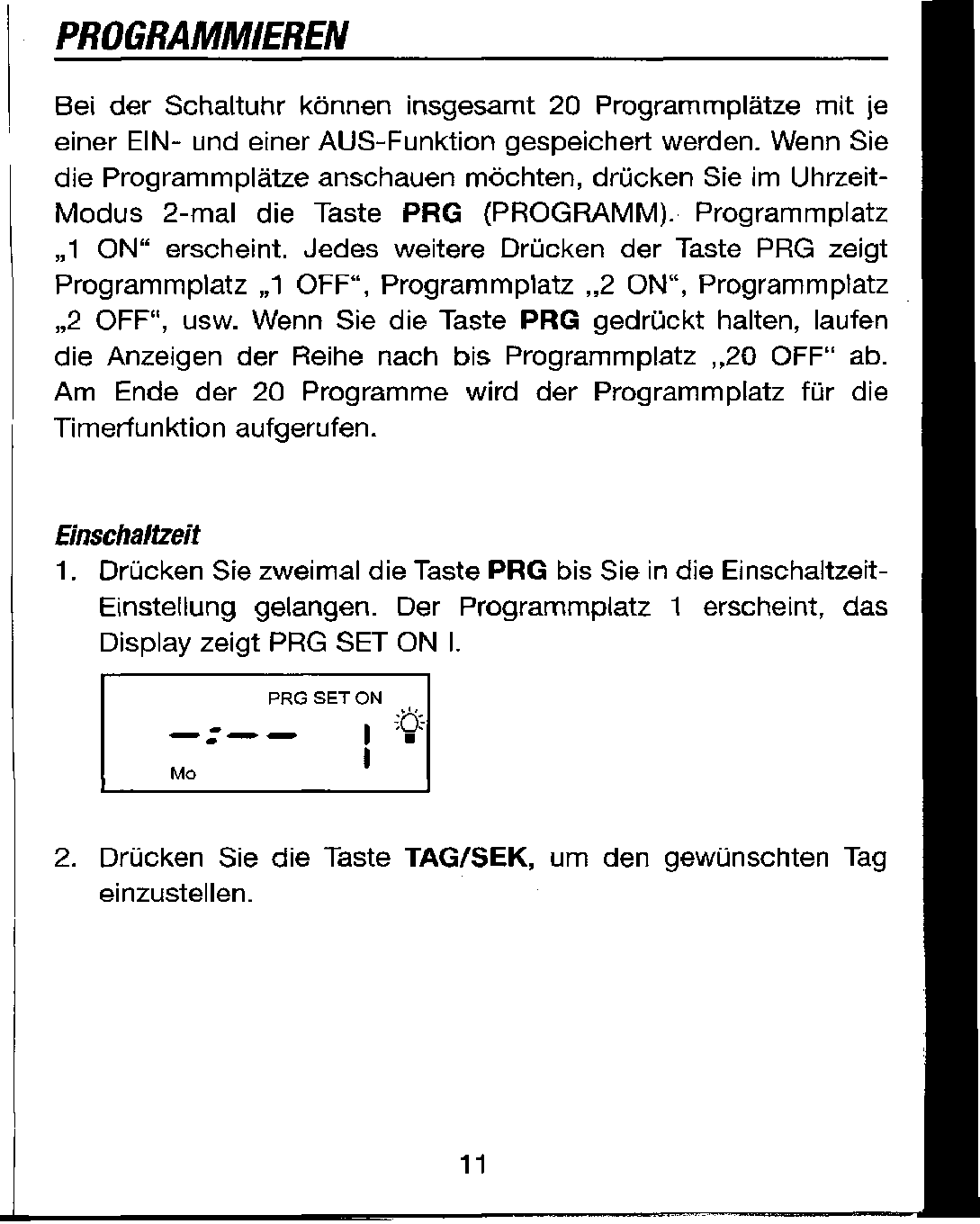

PROGRAMMIEREN
Bei der Schaltuhr können insgesamt 20 Programmplätze mit je
einer EIN- und einer AUS-Funktion gespeichert werden. Wenn Sie
die Programmplätze anschauen möchten, drücken Sie im Uhrzeit-
Modus 2-mal die Taste PRG (PROGRAMM). Programmplatz
„1 ON" erscheint. Jedes weitere Drücken der Taste PRG zeigt
Programmplatz „1 OFF", Programmplatz „2 ON", Programmplatz
„2 OFF", usw. Wenn Sie die Taste PRG gedrückt halten, laufen
die Anzeigen der Reihe nach bis Programmplatz „20 OFF" ab.
Am Ende der 20 Programme wird der Programmplatz für die
Timerfunktion aufgerufen.
Einschaltzeit
1.
Drücken Sie zweimal die Taste PRG bis Sie in die Einschaltzeit-
Einstellung gelangen. Der Programmplatz 1 erscheint, das
Display zeigt PRG SET ON I.
2.
Drücken Sie die Taste TAG/SEK, um den gewünschten Tag
einzustellen.
11
PROGRAMMIEREN

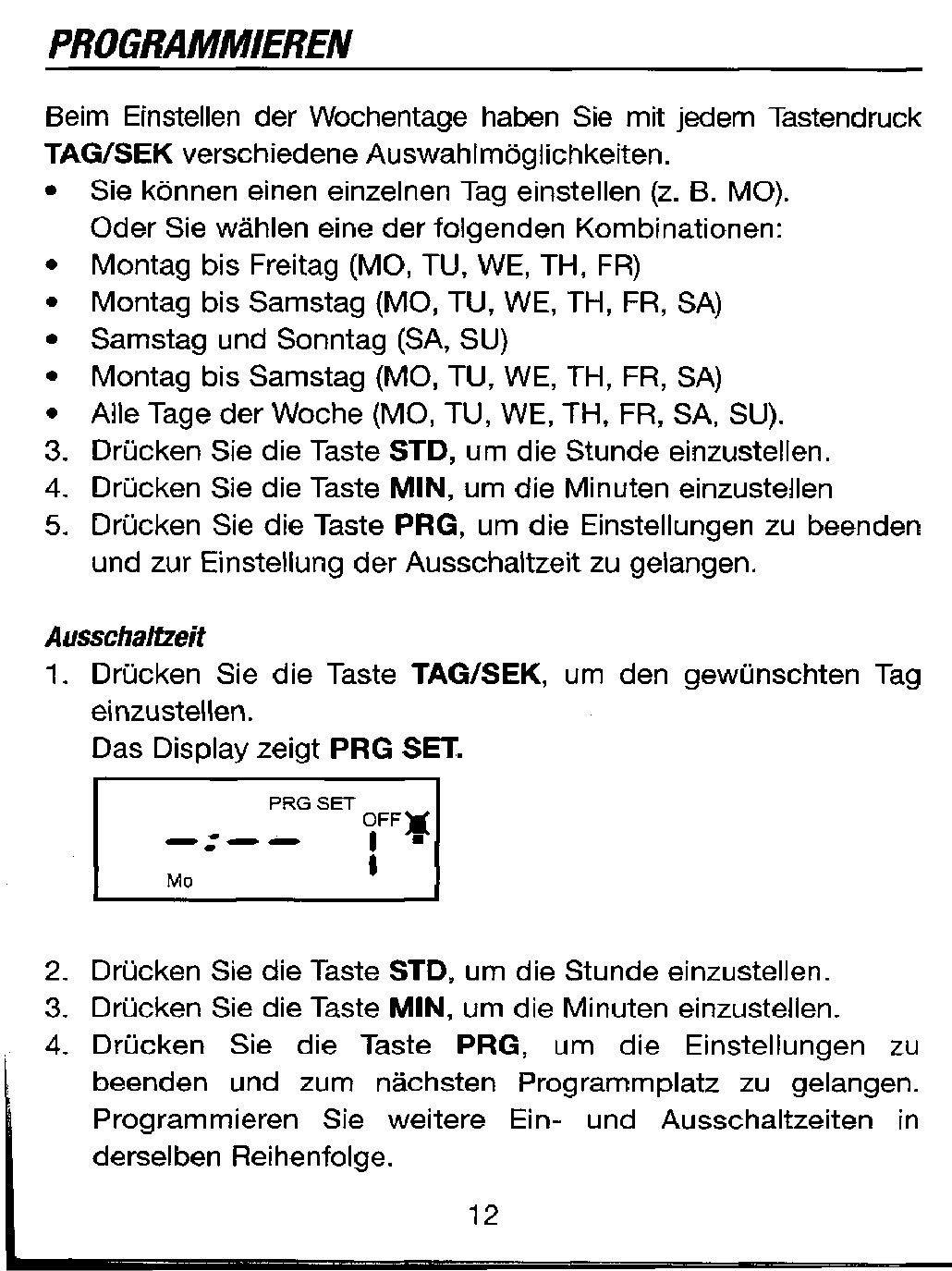

Beim Einstellen der Wochentage haben Sie mit jedem Tastendruck
TAG/SEK verschiedene Auswahlmöglichkeiten.
• Sie können einen einzelnen Tag einstellen (z. B. MO).
Oder Sie wählen eine der folgenden Kombinationen:
• Montag bis Freitag (MO, TU, WE, TH, FR)
• Montag bis Samstag (MO, TU, WE, TH, FR, SA)
• Samstag und Sonntag (SA, SU)
• Montag bis Samstag (MO, TU, WE, TH, FR, SA)
• Alle Tage der Woche (MO, TU, WE, TH, FR, SA, SU).
3. Drücken Sie die Taste STD, um die Stunde einzustellen.
4.
Drücken Sie die Taste MIN, um die Minuten einzustellen
5. Drücken Sie die Taste PRG, um die Einstellungen zu beenden
und zur Einstellung der Ausschaltzeit zu gelangen.
Ausschaltzeit
1.
Drücken Sie die Taste TAG/SEK, um den gewünschten Tag
einzustellen.
Das Display zeigt PRG SET.
2.
Drücken Sie die Taste STD, um die Stunde einzustellen.
3. Drücken Sie die Taste MIN, um die Minuten einzustellen.
4.
Drücken Sie die Taste PRG, um die Einstellungen zu
beenden und zum nächsten Programmplatz zu gelangen.
Programmieren Sie weitere Ein- und Ausschaltzeiten in
derselben Reihenfolge.
12
PROGRAMMIEREN
Automatische Rückkehr zur Uhrzeitanzeige
Wenn Sie während oder nach einer Programmierung länger als
1 Minute keine weitere Taste drücken, kehrt das Gerät automatisch
zur Uhrzeitanzeige zurück. Läuft jedoch das Timer-Programm,
erfolgt die Rückkehr zur Uhrzeitanzeige erst nach Ablauf des
Countdowns.
Manuelle Rückkehr zur Uhrzeitanzeige
Drücken Sie die Taste S/W, um aus jedem Betriebsmodus in die
Uhrzeitanzeige zurückzukehren.
Deaktivierung einzelner Programmierungen
Wenn Sie eine oder mehrere Schaltfunktionen vorübergehend nicht
benötigen,
können Sie ein bereits gespeichertes Programm deak-
tivieren,
ohne dass die betreffenden Schaltdaten hierbei aus dem
Speicher gelöscht werden.
Schalten Sie in diesen Fällen nur die Ein- und Ausschaltzeit ab.
1.
Drücken Sie die Taste PRG, bis Sie zu dem entsprechenden
Programmplatz gelangen.
2.
Drücken Sie dann die Taste EIN/AUS, um dieses Programm
zu deaktivieren. Das Symbol „X" erscheint und zeigt an, dass
dieser Programmplatz jetzt nicht mehr aktiv ist.
13
PROGRAMMIEREN
Deaktivierung aller Programmierungen
1.
Drücken Sie die Taste PRG, um vom Uhr-Modus in den Uhr-
Einstellmodus zu gelangen. Der Wochentag blinkt.
2.
Drücken Sie die Taste EIN/AUS, um alle Programme zu deak-
tivieren.
Das Symbol „X" erscheint und zeigt an, dass alle
Programmplätze nicht aktiv
sind.
Deaktivierung aufheben
1.
Um die Deaktivierung wieder aufzuheben, wählen Sie mit
der Taste PRG den entsprechenden Programmplatz für die
Aktivierung von einem Programm.
Wählen Sie den Uhr-Einstellmodus für die Aktivierung von allen
Programmen.
2.
Drücken Sie die Taste EIN/AUS, das Symbol „X" erlischt, die
Funktion/en ist /sind wieder aktiv.
Timer (Countdown-Funktion)
Diese Funktion erlaubt das gezielte Ein- oder Ausschalten eines
angeschlossenen Gerätes innerhalb eines Zeitraumes von einer
Sekunde bis zu 23 Stunden, 59 Minuten und 59 Sekunden.
Beispiel:
Sie möchten ein externes Gerät für eine Stunde, 10 Minuten und 30
Sekunden eingeschaltet lassen.
CD PRG SET ON
U'UUuO
'
14
PROGRAMMIEREN
1.
Drücken Sie gleichzeitig kurz die Taste PRG und die Taste TAG/
SEK, um in den Timer-Modus zu gelangen.
2.
Drücken Sie die Taste STD, um die Stunde (1) einzustellen.
3. Drücken Sie die Taste MIN, um die Minuten (10) einzustellen.
4.
Drücken Sie die Taste TAG/SEK, um die Sekunden (30) einzu-
stellen.
5. Drücken Sie die Taste EIN/AUS, um „ON" auszuwählen.
6. Drücken Sie die Taste PRG, um die Einstellungen zu
spei-
chern.
7. Starten Sie den Timer mit der Taste CD. Nach einer Stunde, 10
Minuten und 30 Sekunden schaltet der Timer die Stromzufuhr
für das externe Gerät ab.
Mit der Funktion „OFF" schalten Sie das angeschlossene Gerät
ein,
mit „ON" schalten Sie es aus.
Durch Drücken der Taste CD können Sie den Timer wieder stoppen.
HINWEIS
Wird der Timer gestoppt und wieder neu gestartet, beginnt
der Countdown wieder von vorn.
15
PROGRAMMIEREN
Der Zufallsgenerator
Die Zeitschaltuhr
hat
einen eingebauten Zufallsgenerator.
Ein
eingeschalteter Verbraucher
(z.B.
eine Lampe) wird
bei
dieser
Einstellung
in
zufälligen Intervallen automatisch ein- bzw. ausge-
schaltet. Um den Zufallsgenerator zu starten, drücken Sie die Taste
ZUFALL, während
die
Uhrzeit angezeigt
wird.
Um die
Funktion
wieder auszuschalten, drücken Sie wieder die Taste ZUFALL:
HINWEIS
Ist die Zufallsfunktion aktiviert, blinkt
„RND".
Alle weiteren
Programme bleiben
außer
Betrieb.
16
EIN-/AUSSCHALTEN MANUELL
Sie können die Zeitschaltuhr jederzeit durch Drücken der Taste
EIN/AUS ein- bzw. ausschalten (der Zufallsgenerator wird dadurch
ebenfalls beendet).
Das blinkende „ON", bzw. „OFF"- Symbol zeigt, dass Sie die
Funktion „EinVAusschalten manuell" angewendet haben. Der
Modus „EinVAusschalten manuell" wird wieder deaktiviert, wenn
Sie die Taste PRG drücken oder die „Countdown" - Funktion
aufrufen.
„ON" bzw. „OFF" blinkt dann nicht mehr.
RESET
(Rückstellung auf den Auslieferungszustand)
Drücken Sie mit einem spitzen Gegenstand (Kugelschreiber o.a.)
die Reset-Taste R (9), um alle Programme zu löschen und den
Auslieferungszustand wieder herzustellen.
REINIGUNG
Nehmen Sie vor jeder Reinigung die Zeitschaltuhr aus der Steck-
dose.
Verwenden Sie ein trockenes Tuch um die Uhr zu säubern.
17
FEHLERBESEITIGUNG
Problem
Lösung
Die LCD-Anzeige scheint
ein-
Drücken Sie die Taste RESET,
gefroren.
Die Tasten reagieren um den Auslieferungszustand
nicht. wieder herzustellen.
Programmierte Daten
wer-
Ersetzen Sie die Batterien
den gelöscht, wenn die durch neue.
Zeitschaltuhr nicht an der
Netzsteckdose eingesteckt ist.
Programmierte Ein-/ Prüfen Sie, ob die
Ausschaltzeiten werden nicht Deaktivierungsfunktion ausge-
ausgeführt. schaltet ist. Prüfen Sie, ob der
Verbraucher eingeschaltet ist.
Programmierte Ein-/Aus-Prüfen Sie, ob der Zufalls-
schaltzeiten werden nicht zu generator eingeschaltet ist.
gewünschten Zeit ausgeführt.
18
TECHNISCHE DATEN
DMV-310
230 V~ 50 Hz
2300 Watt
/ 10 A
0-40°
-20 - 60°
2 x LR 03 -
Alkaline/R
03
1.B
19
Modell
Netzspannung
Schaltlast
bei 230 V
Betriebstemperatur
Aufbewahrungstemperatur
Batterie
Netzunterbrechung

Navigation menu
