1. PART LIST OF DVD-950E/DVD-1050E
0110-EY650E-00 MAIN ASSEMBLY FOR DVD-950E/DVD-1050E
Item Part Number Description
Q
uantit
y
Remarks
14100-CB0000-T0 SMD RESISTOR 0 OHM 1/8W +/-5% (0805 TYPE: 2 X 1.25mm) TAPE TYPE 4L205,R246,R247,R2F9
24100-CB0510-T0 SMD RESISTOR 5.1 OHM 1/8W +/-5% (2x1.25mm) TAPE TYPE 3R224,R225,R229
34100-CB1000-T0 SMD RESISTOR 10 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 14 R233,R234,R235,R237,R238,R239,R240,R241,R242,R243,R24
4,R245,R282,R291
44100-CB1010-T0 SMD RESISTOR 100 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 9R249,R251,R2A8,R2A9,R2B0,R2B1,R2B2,R2B3,R2F6
54100-CB1020-T0 SMD RESISTOR 1K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 7R203,R209,R211.R255,R258,R289,R2E0
6 4100-CB1030-T0 SMD RESISTOR 10K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 10 R206,R298,R2C6.R2C7,R2C8,R2C9,R2D0,R2D1,R2H2,R2H5
74100-CB1040-T0 SMD RESISTOR 100K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 7R2E7,R2E8,R2E9,R2F0,R2F1,R2F2,R2H6
84100-CB1050-T0 SMD RESISTOR 1M OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 2R2E2,R2H8
94100-CB1060-T0 SMD RESISTOR 10M OHM 1/8W +/-5% (2 X 1.25mm) TAPE TYPE 1R2E1
10 4100-CB1830-T0 SMD RESISTOR 18K OHM 1/8W +/-5% (2x1.25mm) TAPE TYPE 4R2B6,R2B7,R2B8,R2B9
11 4100-CB2030-T0 SMD RESISTOR 20K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 4R2B4,R2B5,R2D2,R2D3
12 4100-CB2210-T0 SMD RESISTOR 220 OHM 1/8W +/-5% (2 X 1.25mm) TAPE TYPE 4R223,R227,R231,R267
13 4100-CB2220-T0 SMD RESISTOR 2.2K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 2R2H3,R2H4
14 4100-CB2230-T0 SMD RESISTOR 22K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 2R2A1,R2H7
15 4100-CB2710-T0 SMD RESISTOR 270 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 1R217
16 4100-CB3300-T0 SMD RESISTOR 33 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPETYPE 47
R205
,
R207
,
R208
,
R210
,
R212
,
R214
,
R216
,
R219
,
R230
,
R236
,
R25
2,R257,R259,R264,R265,R268,R269,R270,R271,R272,R273,R
276,R277,R278,R279,R280,R281,R283,R284,R285,R286,R287,
R293,R296,R297,R299,R2F4,R2G0,R2G1,R2G2,R2G3,R2G4,R
20 4100-CB3310-T0 SMD RESISTOR 330 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 3R222,R2F3,R2F5
21 4100-CB3910-T0 SMD RESISTOR 390 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 1R290
22 4100-CB3920-T0 SMD RESISTOR 3.9K OHM 1/8W +/-5% (2 X 1.25mm) TAPE TYPE 7R204,R2C0,R2C1,R2C2,R2C3,R2C4,R2C5,
23 4100-CB4700-T0 SMD RESISTOR 47 OHM 1/8W +/-5% (2x1.25mm) TAPE TYPE 8R201,R220,R221,R226,R260,R261,R262,R263
24 4100-CB4710-T0 SMD RESISTOR 470 OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 6R2A2,R2A3,R2A4,R2A5,R2A6,R2A7
25 4100-CB4720-T0 SMD RESISTOR 4.7K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 8R202,R228,R250,R256,R274,R275,R292,R295
26 4100-CB6820-T0 SMD RESISTOR 6.8K OHM 1/8W +/-5% (0805 TYPE : 2 X 1.25mm) TAPE TYPE 1R2A0
27 4100-CB7510-T0 SMD RESISTOR 750 OHM 1/8W +/-5% (2x1.25mm) TAPE TYPE 1R294
28 4300-BC106E-00 ELECTROLYTIC CAPACITOR 10UF 16V +/-20%OR 4300-BD106E-00 OR 4300-BF10
6
11 C211,C273,C278,C279,C292,C293,C294,C295,C296,C297,C2B
29 4300-BC107E-00 ELECTROLYTIC CAPACITOR 100UF 16V +/-20% 6C206,C212,C233,C266,C286,C2E1
30 4300-BC227E-00 ELECTROLYTIC CAPACITOR 220UF 16V +/-20% 5C252,C259,C260,C285,C2B6
31 4300-BC476E-00 ELECTROLYTIC CAPACITOR 47UF 16V +/-20% 3C223,C263,C267
32 4300-CF103D-T1 SMD CERAMIC CHIP CAPACITOR 0.01uF 50V +/-10% (2X 1.25mm) TAPE TYPE 1C271
33 4300-CF104E-T1 SMD CERAMIC CHIP CAPACITOR 0.1uF 50V +/-20% (2 X 1.25mm) TAPE TYPE 48
C201,C207,C208,C209,C210,C213,C214,C215,C216,C218,C21
9,C220,C221,C226,C229,C232,C236,C237,C250,C251,C253,C
254,C256,C257,C258,C261,C262,C264,C265,C268,C269,C270,
C272
,
C280
,
C282
,
C283
,
C284
,
C287
,
C288
,
C289
,
C290
,
C298
,
C29
34 4300-CF222D-T1 SMD CERAMIC CHIP CAPACITOR 2200PF 50V +/-10% (2X 1.25mm) TAPE TYPE 6C2A8,C2A9,C2B0,C2B1,C2B2,C2B3
35 4300-CF683D-T1 SMD CERAMIC CHIP CAPACITOR 0.068uF 50V +/-10% (2X 1.25mm) TAPE TYPE 6C2B5,C2B7,C2B8,C2B9,C2C0,C2C1
Bom
36 4300-NF150C-T1 SMD NPO CERAMIC CHIP CAPACITOR 15PF 50V+/-5% (2 X 1.25mm)TAPE TYPE 1 C291
37 4300-NF151C-T1 SMD NPO CERAMIC CHIP CAPACITOR 150PF 50V+/-5% (2 X 1.25mm)TAPE TYPE 6 C2A2,C2A3,C2A4,C2A5,C2A6,C2A7
38 4300-NF181C-T1 SMD NPO CERAMIC CHIP CAPACITOR 180PF 50V+/-5% (2 X 1.25mm)TAPE TYPE 6C228,C239,C241,C243,C245,C248
39 4300-NF220C-T1 SMD NPO CERAMIC CHIP CAPACITOR 22PF 50V+/-5% (2 X 1.25mm)TAPE TYPE 5C202,C240,C244,C247,C249
40 4300-NF221C-T1 SMD NPO CERAMIC CHIP CAPACITOR 220PF 50V+/-5% (2 X 1.25mm)TAPE TYPE 1C227
41 4300-NF360C-T1 SMD NPO CERAMIC CHIP CAPACITOR 36PF 50V+/-5% (2 X 1.25mm)TAPE TYPE 2C204,C205
42 4500-141481-T0 NORMAL RECTIFIER DIODE 1N4148 150mA/100V(TAPE TYPE) 7D201,D202,D203,D204,D205,D206,D207
43 4500-400051-00 ZENER DIODE 5V1 1/2W 1D210
44 4607-S90120-00 TRANSISTOR SS9012H SAMSUNG 3Q210,Q211,Q216
45 4607-S90140-00 TRANSISTOR SS9014 C/D SAMSUNG 8 Q203,Q204,Q205,Q206,Q207,Q208,Q209,Q215
46 4707-H74245-20 I.C. M74HC245M1R SGS (OCTAL BUS TRANSCEIVER NON INVERTING) SO-20 PA
C
1IC214
47 4707-H74270-20 I.C. M74HC273M1R SGS (OCTAL D-TYPE FLIPFLOP WITH CLEAR) SOIC PACKAG
E
1IC215
48 4707-T45580-08 I.C. TJM4558CD SGS (WIDE BANDWIDTH AMPLIFIERS) 3 IC210,IC211,IC212
49 471D-M10850-03 I.C. AMS1085CT AMS(3A LOW DROPOUT VOLTAGE REGULATOR) TO-220 1IC208
50 471N-V63000-05 I.C. V6300 EM(ULTRA LOW POWER VOLTAGE SURVEILLANCE W/TIME-OUT)SM 1IC209
51 471Z-B29040-32 I.C. BM29F040-90NC BRIGHT (4M-BIT ERASECMOS FLASH MEMORY) DIP PACK
A
1IC204
52 4722-C7404D-14 I.C. SN74HCU04D TEXAS INSTR. HEX INVERTERS(PLASTIC SMALL-OUTLINE(D)
P
1IC213
53 4727-A24C01-08 I.C. AT24C01A-10SC ATMEL (1K 2-WIRE SERIAL EEPROM) 8 PIN SOIC PACKAGE 1IC206
54 4760-A14280-A0 I.C. AV1428 AVS (DIGITAL VIDEO AND AUDIOANALOG COMPANION) PQFP PAK
A
1IC207
55 4762-E44080-K8 I.C. SWAN(TM) ES4408 ESS (DVD PROCESSORCHIP) 208 PIN PQFP PACKAGE 1IC201
56 4783-C43340-08 I.C. CS4334-KS CRYSTAL (24-BIT,96KHz STEREO D/A CONVERTER) SOIC PACKA
G
2IC205,IC216
57 4792-M16161-50 I.C. M12L16161A-7T ELITE (512Kx16BITx2 BANKS SDRAM) TSOP(II) PACKAGE 2IC202,IC203
58 4800-010180-00 PEAKING COIL 1.8UH +/-10% 3L202,L203,L204
59 4800-010470-00 PEAKING COIL 4.7uH 1L201
60 4900-127052-01 CRYSTAL 27.000000MHz HC-49/U CL:20PF +/-10PPM FOR DVD 1Y201
61 5301-051320-00 FIBER-OPTIC FOR DIGITAL AUDIO INTERFACEGP1F32T OR GP1FA550TZ 1CP204
62 5400-925000-03 WAFER 2.5mm H X 3 PIN 1CN203
63 5400-925000-06 WAFER 2.5MM H X 6 PIN 1CN204
64 5400-925000-07 WAFER 2.5MM H X 7 PIN 1CN202
65 5400-985000-06 WAFER 2MM H X 6 PIN 1CN206
66 5400-990010-16 FFC/FPC CONNECTOR 16 PIN PITCH=1mm H-TYPE FOR VCD 1CN207
67 5400-990010-26 FFC/FPC CONNECTOR 26 PIN PITCH=1mm H-TYPE FOR VCD 1CN208
68 5800-TCB012-01 DECODER P.C.BOARD 153 X 103 X 1.6mm FORDVD-750E 1
69 5900-F142A1-16 FILM FLAT CABLE 16 PIN PITCH=1mm L=130+5mm+5mm (DIFFERENT SIDE CON
N
1FROM CN207 TO LOADER
70 5900-F142A1-26 FILM FLAT CABLE 26 PIN PITCH=1mm L=130+5mm+5mm (DIFFERENT SIDE CON
N
1FROM CN208 TO LOADER
71 6100-010320-00 IC SOCKET 32 PINS DIP SOLDER TYPE 2.54mmW/O BAR 1FOR IC204
72 6100-161351-41 RCA JACK H=13.5mm W/MOUNTING BOSS YELLOWH-TYPE W/SHIELD PLATE 1CP203
73 6100-166298-01 RCA JACKx6 H-TYPE (RED,WHITE,GREY)X2 FORPCB-MTG PITCH=14mm W/SHIE
L
1CP202
74 6100-171600-00 Y/C SOCKET + RCA JACK YELLOW H=34.5mm W/MOUNTING BOSS 1 CP201
75 6400-020501-00 FERRITE BEAD 3.5 X 1 X 5mm W/JUMPER 13 D208,D209,FB201,FB202,FB203,FB204,FB205,FB206,FB207,
FB208,FB209,FB210,FB211
Bom
0DD0-HH0001-00 DVD LOADER MODULE FOR DVD
Item Part Number Description
Q
uantit
y
Remarks
1 5335-103300-01 DVD TRAY LOADER SANYO DV33FS 1
2 5400-321182-09 HOUSING 09 + HOUSING 09
(
PHx2
)
+ 180mm FLAT CABLE UL20080 AWG28 1 FROM LOADER TO MPEG BOARD
3 5400-320262-05 HOUSING 05 + HOUSING 05
(
PHX2
)
+ 260mm FLAT CABLE UL2468 AWG26 1 FROM LOADER TO MPEG BOARD
4 5900-F20203-24 FILM FLAT CABLE 24 PIN PITCH=0.5mm L=190mm + 5mm + 5mm 1 FROM LOADER TO MPEG BOARD

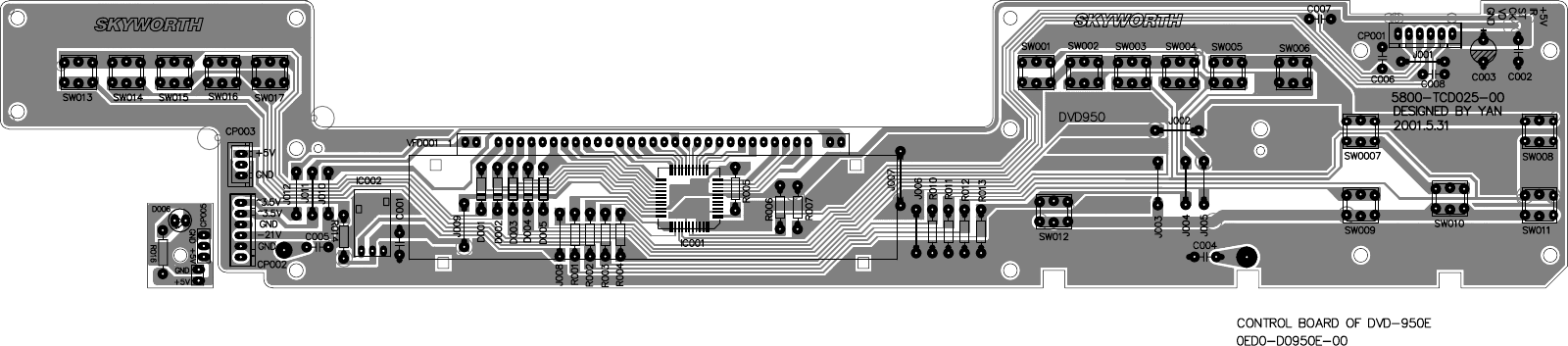

0ED0-D0950E-00 CONTROL ASSEMBLY FOR DVD-950E
Item Part Number Description
Q
uantit
y
Remarks
1 4100-AD1030-T0 CARBON FILM RESISTOR 10K OHM 1/4W +/-5%(TAPE TYPE) 2 R006,R007
2 4100-AD2720-T0 CARBON FILM RESISTOR 2.7K OHM 1/4W +/-5% (TAPE TYPE) 1 R016
3 4100-AD3330-T0 CARBON FILM RESISTOR 33K OHM 1/4W +/-5% (TAPE TYPE) 9 R001,R002,R003,R004,R005,R010,R011,R012,R013
44300-AF102D-T0 CERAMIC CAPACITOR 0.001UF 50V +/-10% (TAPE TYPE) 4C004,C005,C007,C008
5 4300-AF104H-T0 CERAMIC CAPACITOR 0.1UF 50V +80-20%
(
TAPE TYPE
)
2C001,C002
6 4300-BC107E-T0 ELECTROLYTIC CAPACITOR 100UF 16V +/-20% (TAPE TYPE) 1 C003
7 4500-141481-T0 NORMAL RECTIFIER DIODE 1N4148 150MA/100V (TAPE TYPE) 5 D001,D002,D003,D004,D005
8 4742-PT6312-44 I.C. PT6312LQ (VACUUM FLUORESCENT DISPLAY CONTROLLER DRIVER) 1 IC001
95300-142711-00 INFRARED RECEIVER MODULE 38KHz GP1U271R90 DEGREE PIN TYPE 1IC002
10 5400-220122-03 HOUSING 03 + 120mm WIRE X 2 1=RED 3=BLACK UL1007 AWG24 1FORM CP003 TO LED
11 5400-420202-06 90 DEGREE PIN 06 + HOUSING 06 + 200mm FLAT CABLE UL2468 AWG26 1 FROM CP001 TO MPEG
12 5400-924000-03 90 DEGREE WAFER 2.5mm PITCH 3 PINS 1CP003
13 5401-420132-04 90 DEGREE PIN 04 + HOUSING 04 (TJC3) + 130mm FLAT CABLE UL2468 AWG26 1 FROM CP002 TO POWER
14 5500-110150-00 TACT SWITCH VERTICAL TYPE H = 5mm KPT-1105A 4 PINS 17
SW001,SW002,SW003,SW004,SW005,SW006,SW007,SW008,
SW009,SW010,SW011,SW012,SW013,SW014,SW015,SW016,
SW017
15 5700-126120-00 LED LIGHT EMISSION 2 X 4.5mm H=8mm TOWERTYPE RED LONG LEAD 1LED001
16 5714-06SS51-00 VACUUM FLUORESCENT DISPLAY HNV-06SS51 1 VFD001

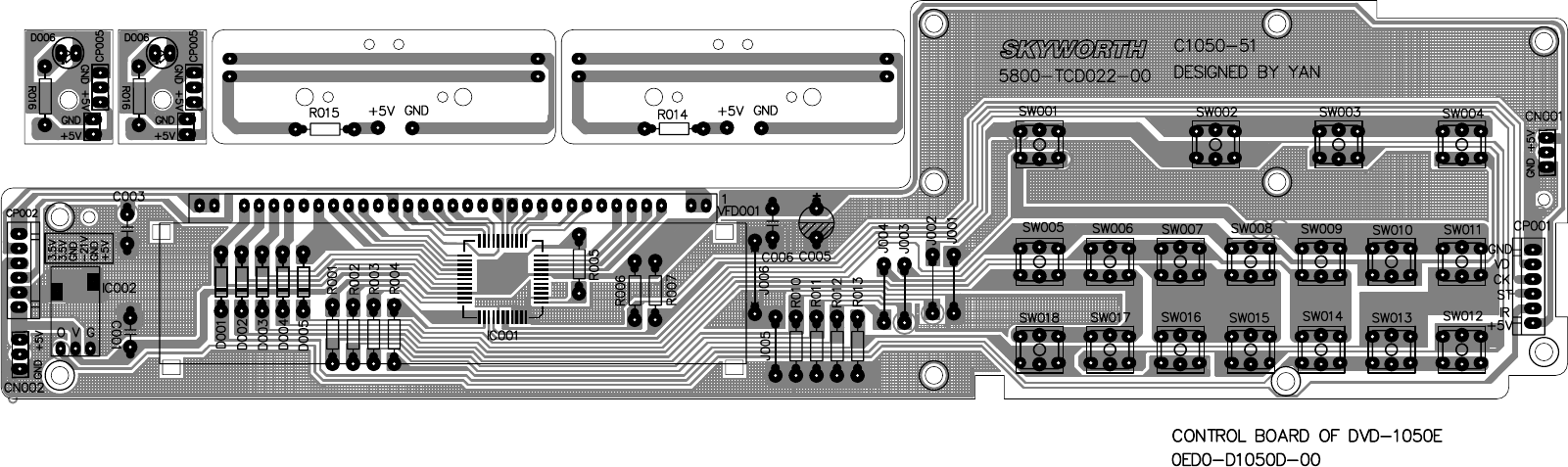

17 5800-TCD025-00 CONTROL P.C.BOARD 360 X 66 X 1.6mm FOR DVD-950 1
18 5900-B90118-01 MULTI TWIST WIRE AWG18 UL1007 BLACK 90mmW/SOLDERING PLATE 2FOR P001,P002
19 5900-G40106-00 COPPER JUMPER 0.6MM DIA. L=40mm 13 J001,J002,J003,J004,J005,J006,J007,J008,J009,J010,J012,R014
0ED0-D1050D-00 CONTROL ASSEMBLY FOR DVD-1050E
Item Part Number Description
Q
uantit
y
Remarks
1 4100-AD1030-T0 CARBON FILM RESISTOR 10K OHM 1/4W +/-5%(TAPE TYPE) 2 R006,R007
2 4100-AD2720-T0 CARBON FILM RESISTOR 2.7K OHM 1/4W +/-5% (TAPE TYPE) 1 R016
3 4100-AD3330-T0 CARBON FILM RESISTOR 33K OHM 1/4W +/-5% (TAPE TYPE) 9 R001,R002,R003,R004,R005,R010,R011,R012,R013
44100-AD7500-T0 CARBON FILM RESISTOR 75 OHM 1/4W +/-5% (TAPE TYPE) 2R014,R015
54200-310320-03 ROTARY VOLUME RESISTOR 10KB +/-20%(V) 20mm FOR VCD-300 2VR001,VR002
6 4300-AF104H-T0 CERAMIC CAPACITOR 0.1UF 50V +80-20%
(
TAPE TYPE
)
3C001,C003,C006
Bom
7 4300-BC107E-T0 ELECTROLYTIC CAPACITOR 100UF 16V +/-20% (TAPE TYPE) 1 C005
8 4500-141481-T0 NORMAL RECTIFIER DIODE 1N4148 150MA/100V (TAPE TYPE) 5 D001,D002,D003,D004,D005
9 4742-PT6312-44 I.C. PT6312LQ (VACUUM FLUORESCENT DISPLAY CONTROLLER DRIVER) 1 IC001
10 5300-142711-00 INFRARED RECEIVER MODULE 38KHz GP1U271R90 DEGREE PIN TYPE 1IC002
11 5400-220122-03 HOUSING 03 + 120mm WIRE X 2 1=RED 3=BLACK UL1007 AWG24 1FOR CP004 CP005
12 5400-420202-06 90 DEGREE PIN 06 + HOUSING 06 + 200mm FLAT CABLE UL2468 AWG26 1 FROM CP001 TO MPEG
13 5400-924000-03 90 DEGREE WAFER 2.5mm PITCH 3 PINS 2CP004,CP005
14 5401-420182-04 90 DEGREE PIN 04 + HOUSING 04 (TJC3) + 180mm FLAT CABLE UL2468 AWG26 1FROM CP002 TO POWER
15 5500-110150-00 TACT SWITCH VERTICAL TYPE H = 5mm KPT-1105A 4 PINS 17
SW001,SW002,SW003,SW004,SW005,SW006,SW007,SW008,
SW009,SW010,SW011,SW012,SW013,SW014,SW015,SW016,
SW017
16 5700-136160-00 LED LIGHT EMISSION 5 X 3mm CLEAR W/BLUELIGHT LONG LEAD 4D007,D008,D009,D010
17 5700-150120-00 LED LIGHT EMISSION 3.1mm RED LONG LEAD 1D006
18 5714-06SS51-00 VACUUM FLUORESCENT DISPLAY HNV-06SS51 1 VFD001
19 5800-TCD022-00 CONTROL P.C.BOARD 268 X 68 X 1.6mm FORDVD-1050 1
20 5900-B80124-00 MUTLI TWIST WIRE #AWG24 1007 BLACK 80mm 1CN002
21 5900-B80124-20 MUTLI TWIST WIRE #AWG24 1007 RED 80mm 1FOR CN002
22 5900-B90118-01 MULTI TWIST WIRE AWG18 UL1007 BLACK 90mmW/SOLDERING PLATE 2FOR P001,P002
23 5900-G40106-00 COPPER JUMPER 0.6MM DIA. L=40mm 6 J001,J003,J004,J010,J011,J012
0GD0-000001-00 HANDSET ASSEMBLY
(
HS09
)
FOR DVD
Item Part Number Description
Q
uantit
y
Remarks
1 4100-AD0100-00 CARBON FILM RESISTOR 1 OHM 1/4W +/-5% 1 R801
2 4100-AD1040-00 CARBON FILM RESISTOR 100K OHM 1/4W +/-5% 1 R802
3 4300-AF101C-00 CERAMIC CAPACITOR 100PF 50V +/-5% 2 C802,C803
4 4300-BA476E-02 ELECTROLYTIC CAPACITOR 47UF 4V-6.3V +/-20% (4 x 5mm) 1 C801
5 4500-141481-00 NORMAL RECTIFIER DIODE 1N4148 150MA/100V 1 D802
6 4500-800103-00 INFRARED DIODE 1 D801
7 4600-C21200-00 TRANSISTOR 2SC2120Y 1 Q801
8 4725-PT2222-24 INFRARED REMOTE CONTROL TRANSMITTER PT2222 1 IC801
9 4900-245532-00 CERAMIC RESONATOR 455KHz TW455E FOR HANDSET 1 X801
10 5800-FTW002-00 HANDSET P.C.BOARD 197 X 47 X 1.6mm HS09MODEL FOR TV, DVD 1
11 5900-G40106-00 COPPER JUMPER 0.6MM DIA. L=40mm 1 J801
0ID0-H0650E-00 HEADPHONE ASSEMBLY FOR DVD-950E
Item Part Number Description
Q
uantit
y
Remarks
1 4100-AD1030-00 CARBON FILM RESISTOR 10K OHM 1/4W +/-5% 6 R901,R905,R907,R908,R911,R912
2 4100-AD2730-00 CARBON FILM RESISTOR 27K OHM 1/4W +/-5% 2 R902,R913
3 4100-DG1010-01 METAL OXIDE FILM RESISTOR 100 OHM 1W+/-5% 2 R906,R909
4 4200-510320-00 ROTARY VOLUME RESISTOR 10KBX2(H) 20mm +/-20% 1 VR901
Bom
5 4300-AF101C-00 CERAMIC CAPACITOR 100PF 50V +/-5% 2 C904,C906
6 4300-BC105E-00 ELECTROLYTIC CAPACITOR 1UF 16V +/-20% 4 C902,C903,C905,C907
7 4300-BC107E-00 ELECTROLYTIC CAPACITOR 100UF 16V +/-20% 1 C910
8 4300-BC476E-00 ELECTROLYTIC CAPACITOR 47UF 16V +/-20% 3 C901,C908,C909
9 4600-C23830-00 TRANSISTOR 2SC2383-O 2 Q901,Q902
10 4740-A15218-08 I.C. BA15218 ROHM (OPERATIONAL AMPLITIER) 1 IC901
11 5401-021422-04 PIN 04 + HOUSING 04 (TJC3) + 420mm FLATCABLE UL2468 AWG26 1CP901
12 5800-TCM024-00 HEADPONE JACK P.C.BOARD 82 X 55 X 1.6mm FOR DVD-852E 1
13 5900-G40106-00 COPPER JUMPER 0.6MM DIA. L=40mm 3 J901,J902,J903
14 6100-020007-00 EARPHONE JACK 6.35mm FOR VCD 1 M901
1E10-NV950E-01 KARAOKE ASSEMBLY FOR DVD-950E/DVD-1050E
(
IC.PT2399
)(
*
)
Item Part Number Description
Q
uantit
y
Remarks
14100-AB1010-T0 CARBON FILM RESISTOR 100 OHM 1/16-1/6W+/-5% (TAPE TYPE) 1R921
24100-AB1020-T0 CARBON FILM RESISTOR 1K OHM 1/16-1/6W+/-5% (TAPE TYPE) 2R915,R919
34100-AB1030-T0 CARBON FILM RESISTOR 10K OHM 1/16-1/6W+/-5% (TAPE TYPE) 5R907,R910,R911,R912,R913
44100-AB1040-T0 CARBON FILM RESISTOR 100K OHM 1/16-1/6W+/-5% (TAPE TYPE) 2R906,R917
54100-AB1530-T0 CARBON FILM RESISTOR 15K OHM 1/16-1/6W+/-5% (TAPE TYPE) 7R903,R904,R905,R908,R909,R914,R916
64100-AB5610-T0 CARBON FILM RESISTOR 560 OHM 1/16-1/6W+/-5% (TAPE TYPE) 3R901,R902,R920
74100-AB5620-T0 CARBON FILM RESISTOR 5.6K OHM 1/16-1/6W+/-5% (TAPE TYPE) 1R918
84200-510312-00 ROTARY VOLUME RESISTOR 10KB(V) FOR VCD 2VR901,VR902
94300-AF104H-T0 CERAMIC CAPACITOR 0.1UF 50V +80-20% (TAPE TYPE) 5C904,C907,C910,C911,C926
10 4300-AF151C-T0 CERAMIC CAPACITOR 150PF 50V +/-5% (TAPE TYPE) 1C924
11 4300-AF332D-T0 CERAMIC CAPACITOR 0.0033uF 50V +/-10% (TAPE TYPE) 1C915
12 4300-AF471C-T0 CERAMIC CAPACITOR 470PF 50V +/-5% (TAPE TYPE) 1C903
13 4300-AF561C-T0 CERAMIC CAPACITOR 560PF 50V +/-5% (TAPE TYPE) 2C914,C921
14 4300-AF562H-T0 CERAMIC CAPACITOR 0.0056UF 50V +80% - 20% (TAPE TYPE) 1C920
15 4300-BC106E-T0 ELECTROLYTIC CAPACITOR 10UF 16V +/-20%(TAPE TYPE) 7C901,C902,C906,C917,C918,C923,C925
16 4300-BC107E-T0 ELECTROLYTIC CAPACITOR 100UF 16V +/-20% (TAPE TYPE) 2C908,C927
17 4300-BC476E-T0 ELECTROLYTIC CAPACITOR 47UF 16V +/-20%(TAPE TYPE) 2C905,C909
18 4300-BD475E-T0 ELECTROLYTIC CAPACITOR 4.7UF 25V +/-20%(TAPE TYPE) 2C919,C922
19 4300-MG822D-T0 MYLAR CAPACITOR 0.0082uF 100V +/-10% (TAPE TYPE) 3C912,C913,C916
20 4707-L78L05-03 I.C. L78L05ACZ SGS (POSITIVE VOLTAGE REGULATORS) 1IC903
21 4740-A15218-08 I.C. BA15218 ROHM (OPERATIONAL AMPLITIER) 1IC901
22 4742-PT2399-16 I.C. PT2399 (ECHO AUDIO PROCESSOR) 1IC902
23 5401-020482-03 PIN 03 + HOUSING 03(TJC3) + 480mm FLAT CABLE UL2468 AWG24 1CP901
24 5800-TCM021-00 KARAOKE P.C.BOARD 93 X 55 X 1.6mm FOR DVD-1050 1
25 5900-B90118-01 MULTI TWIST WIRE AWG18 UL1007 BLACK 90mmW/SOLDERING PLATE 1FOR GND
26 6100-032601-00 MIC JACK 6.35mm W/SWITCH FOR VCD 2M901,M902
27 6400-020501-00 FERRITE BEAD 3.5 X 1 X 5mm W/JUMPER 1L901
Bom
2ID0-000001-00 ACCESSORY ASSEMBLY FOR DVD
Item Part Number Description
Q
uantit
y
Remarks
1 5900-V15001-01 RCA TO RCA JACK VIDEO CABLE 1500mm YELLOW 1 *
2 5900-V15001-02 RCA TO RCA JACK AUDIO CABLE 1500mm X 2 RED, WHITE 1 *
* maybe change
Bom
Specifications of DVD(5.1ch)
Format: Support DVD Video,Super-VCD,VCD1.1,VCD2.0,CD-DA,CD-
R/RW,MP3
Standards: Video system NTSC,PAL
Audio system PCM(44.1,48or 96KHz),2-channel MPEG Layer2,
5.1channel AC-3.
Features: Standby power
VFD display
Infrared remote
Composite,S-video and Y,U,V,output
2-channel analog stereo out
IEC958 optical dingital audio output
Karaoek (key up/down,level up/down)
Password-protected Parental Control
CSS-encrypted disc play
Scart out
2 MIC inputs or Headphone out
Power: Input range:85~240VAC 50-60Hz,30W MAX
Performance: Video: DAC resolution:10bits,all outputs
Noise-55dB
Nominal Output load:75 ohms,all outputs
Composite Video Level: 1Vp-p into 75ohms(NTSC)
S-video Level: Y: 1Vp-p into 75 ohms
C: 0.4Vp-p into 75 ohms
Audio: Line Level: 0dB=2Vrms into 10K ohms
Frequency response: 29Hz~20kHz
S/N ratio: 90dB
Dynamic range: 80dB(1kHz)
THD+N: 80dB( 1kHz)
123456
A
B
C
D
6
54321
D
C
B
A
Title
Number RevisionSize
B
Date: 21-Oct-2001 Sheet of
File: D:\MYDOCU~1\SERVICE\1\SANYO6.SCHDrawn By:

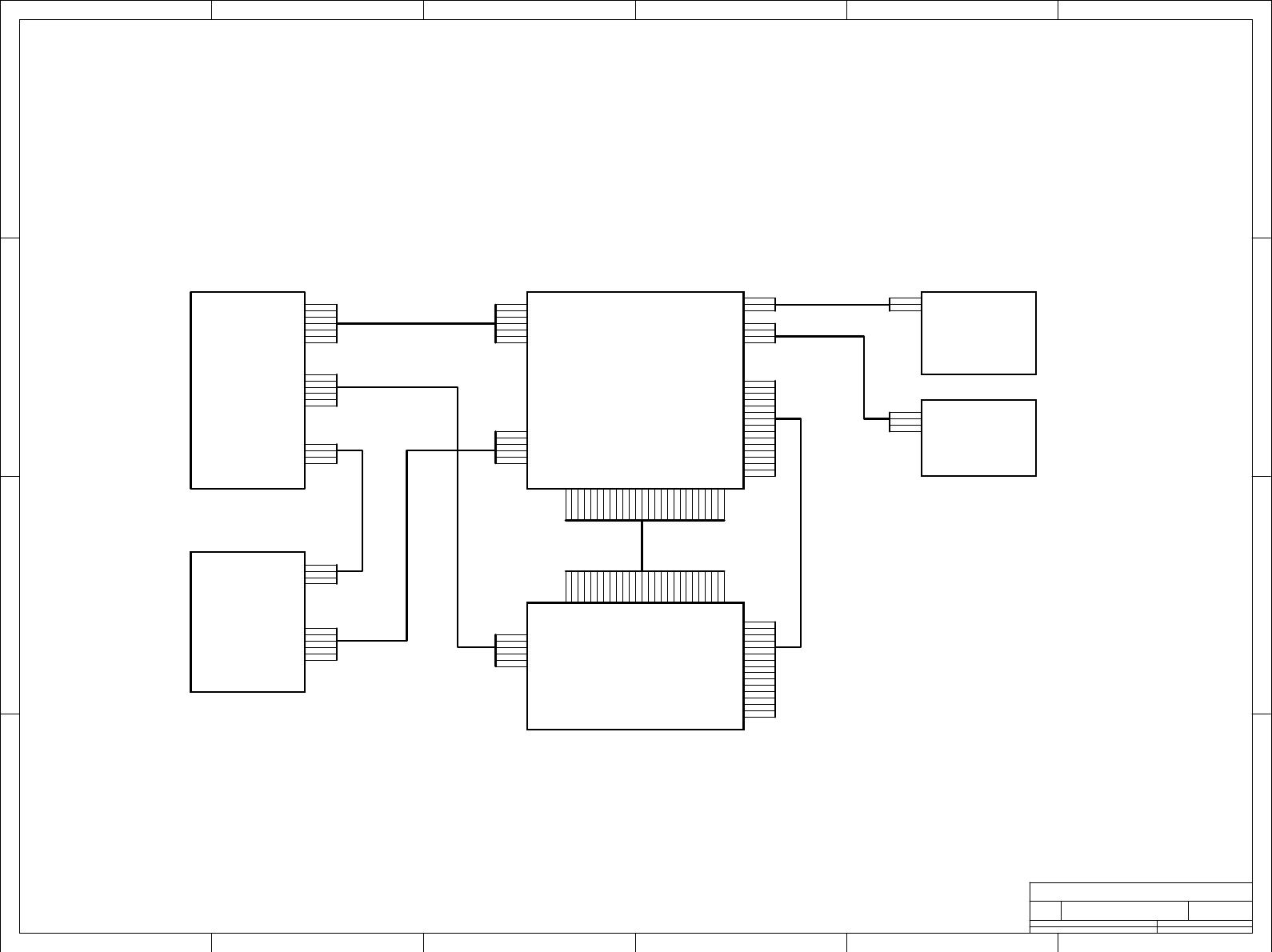

MAIN ASSEMBLY
0110-YE850E-00
DVD LOADER
03D0-HH0004-00
POWER ASSEMBLY
1GD0-P00001-01
KARAOKE ASSEMBLY
1E10-NV650E-01
HEADPHONE ASSEMBLY
0ID0-H0650E-00
21 PIN SCART
0GD0-000001-00
CONTROL ASSEMBLY
0ED0-DVD650-00
1E10-NV750E-01
1E10-NV850E-01
1E10-NV950E-01
1E10-NV1250-00
0ID0-H0750E-00
0ED0-DVD650-01
04D0-000002-02
0ED0-DVD750-01
04D0-000003-02
04D0-000003-02
0ED0-DVD850-03
0ED0-D0950E-00
0ED0-D0950E-01
0ED0-D1050D-00
0ED0-D1150E-00
0ED0-D1150E-01
0ED0-D1250E-01
0ED0-D1350E-01
CIRCUIT DIADRAM OF DVD
1.0
123456
A
B
C
D
6
54321
D
C
B
A
R001
33K
R002
33K
R016
2.7K
1
2
3
4
5
6
CP001 R006
10K
1
23
IC002
IR
C001
0.1U
D005
1N4148
D004
1N4148
D003
1N4148
1
2
3
4
5
6
CP002
D006
+5V
GND
-21V
GND
~3.5V
~3.5V
GND
VD
CK
ST
IR
F4
35 F3
34
P16
32 P15
31 P14
30 P13
29
P12
27 P11
26 P10
25 P9
24
P8
21 P7
20 P6
19 P5
18
P4
15 P3
14 P2
13 P1
12
1G
10 2G
9
3G
74G
65G
56G
4
F2
2F1
1
NC
3
NC
8
NC
11
NC
16
NC
17
NC
22
NC
23
NC
28
NC
33
VFD001
HNA-06SS51
G4
34
G3
35
G2
36
G1
37
LED4
39
LED3
40
LED2
41
LED1
42
OSC
44 VSS
43
G5 33
G6 32
S16/G7 31
S15/G8 30
S14/G9 29
S13/G10 28
S12/G11 26
S11 25
S10 24
S9 23
S8 22
S7 21
S6/K6 20
S5/K5 19
S4/K4 18
S3/K3 17
S2/K2 16
S1/K1 15
KEY1
10
KEY2
11
KEY3 12
KEY4 13
CS
9SCK
8
SO
5
SI
6
VEE 27
VDD
38
SW1
1
SW2
2
SW3
3
SW4
4
VSS
7
VDD 14
IC001
PT6312
D002
1N4148
D001
1N4148
SW001
SW003
SW005
SW006
SW008
SW007
SW012
SW009
SW011
SW010
SW015
SW013
SW017
SW002
R003
33K
R004
33K
R013
33K
R012
33K
R011
33K
R010
33K
R005
33K +5V
R007
10K
NEXTPREV
KEY10+ STOP
KEY6
OP/CL PLAY/PAUSE
KEY0 TITLE
KEY8
KEY3
KEY5
KEY7
KEY1
+5V
Design
Check
Approval
TITLE

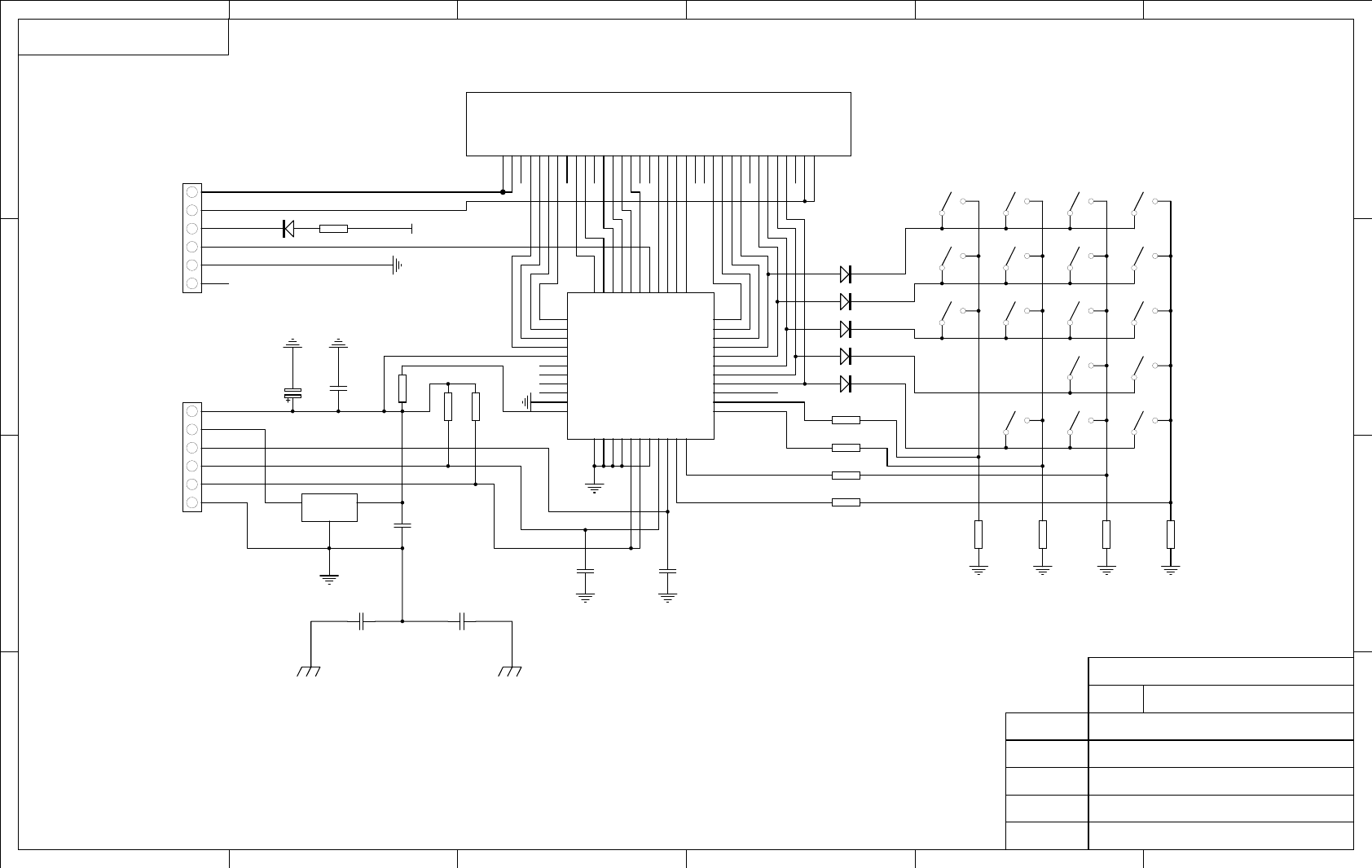

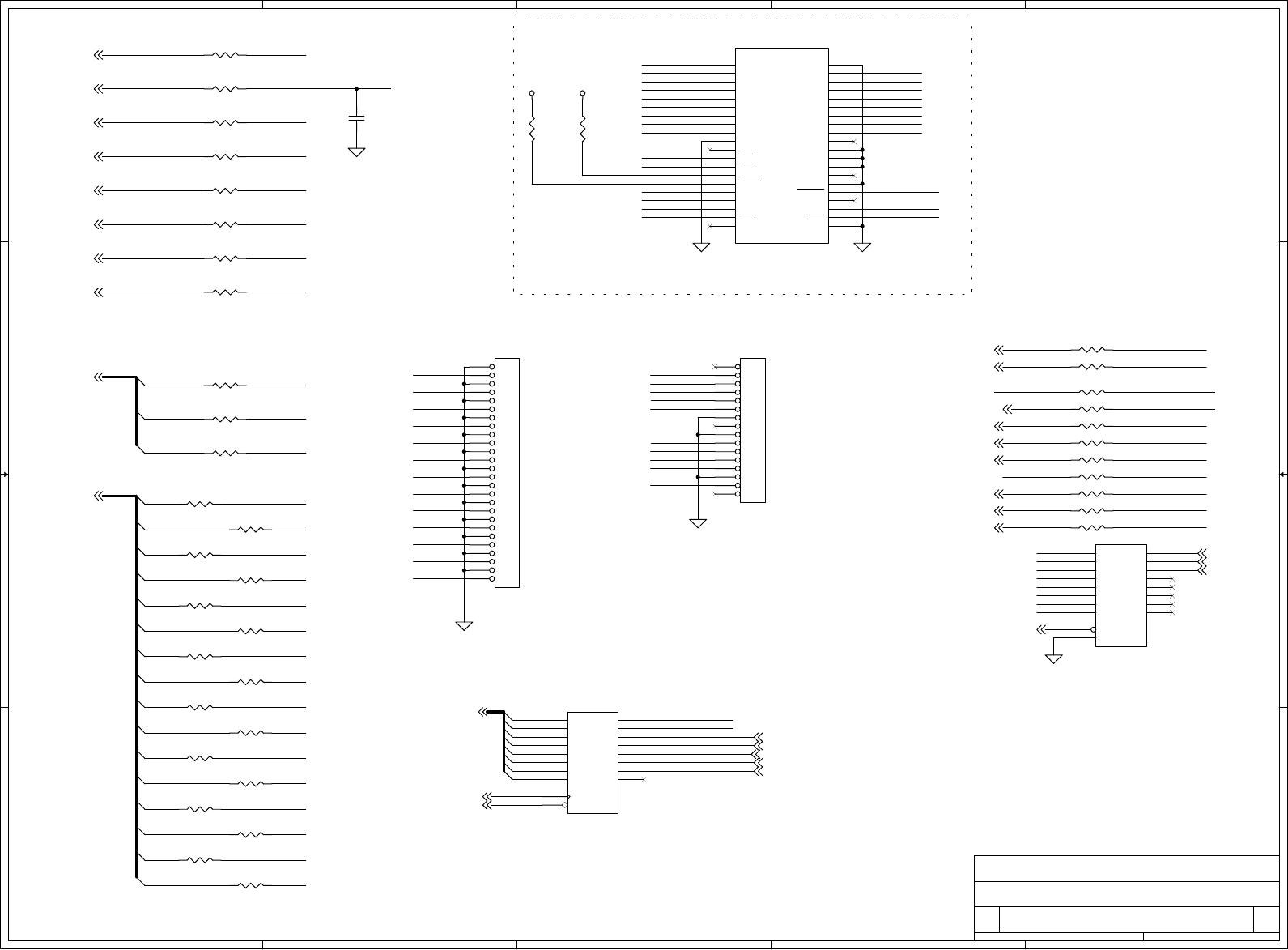

DVD-950E CONTROL SCHEMATIC
0ED0-D0950E-00
0ED0-D0950E-00
C002
0.1U
C003
100UF/16V
SW016
KEY4
SW014
KEY2
C004
0.01U
C005
0.01U
C008
0.01U
C007
0.01U
SW004
KEY9
123456
A
B
C
D
6
54321
D
C
B
A
R001
33K
R002
33K
1
2
3
4
5
6
CP001 R006
10K
1
23
IC002
IR
C002
0.1U
D005
1N4148
D004
1N4148
D003
1N4148
1
2
3
4
5
6
CP002
GND
-21V
GND
~3.5V
~3.5V
GND
VD
CK
ST
IR
F4
35 F3
34
P16
32 P15
31 P14
30 P13
29
P12
27 P11
26 P10
25 P9
24
P8
21 P7
20 P6
19 P5
18
P4
15 P3
14 P2
13 P1
12
1G
10 2G
9
3G
74G
65G
56G
4
F2
2F1
1
NC
3
NC
8
NC
11
NC
16
NC
17
NC
22
NC
23
NC
28
NC
33
VFD001
HNA-06SS51
G4
34
G3
35
G2
36
G1
37
LED4
39
LED3
40
LED2
41
LED1
42
OSC
44 VSS
43
G5 33
G6 32
S16/G7 31
S15/G8 30
S14/G9 29
S13/G10 28
S12/G11 26
S11 25
S10 24
S9 23
S8 22
S7 21
S6/K6 20
S5/K5 19
S4/K4 18
S3/K3 17
S2/K2 16
S1/K1 15
KEY1
10
KEY2
11
KEY3 12
KEY4 13
CS
9SCK
8
SO
5
SI
6
VEE 27
VDD
38
SW1
1
SW2
2
SW3
3
SW4
4
VSS
7
VDD 14
IC001
PT6312
D002
1N4148
D001
1N4148
SW004
SW003
SW001
SW010
SW009
SW011
SW015
SW008
SW007
SW016
SW013
SW012
SW018
SW002
R003
33K
R004
33K
R010
33K
R011
33K
R012
33K
R013
33K
R005
33K +5V
R007
10K
KEY3KEY4
PREV KEY5
PLAY
KEY9 KEY8
OP/CL NEXT
PAUSE
KEY10+
KEY6
STOP
TITLE
+5V
Design
Check
Approval
TITLE

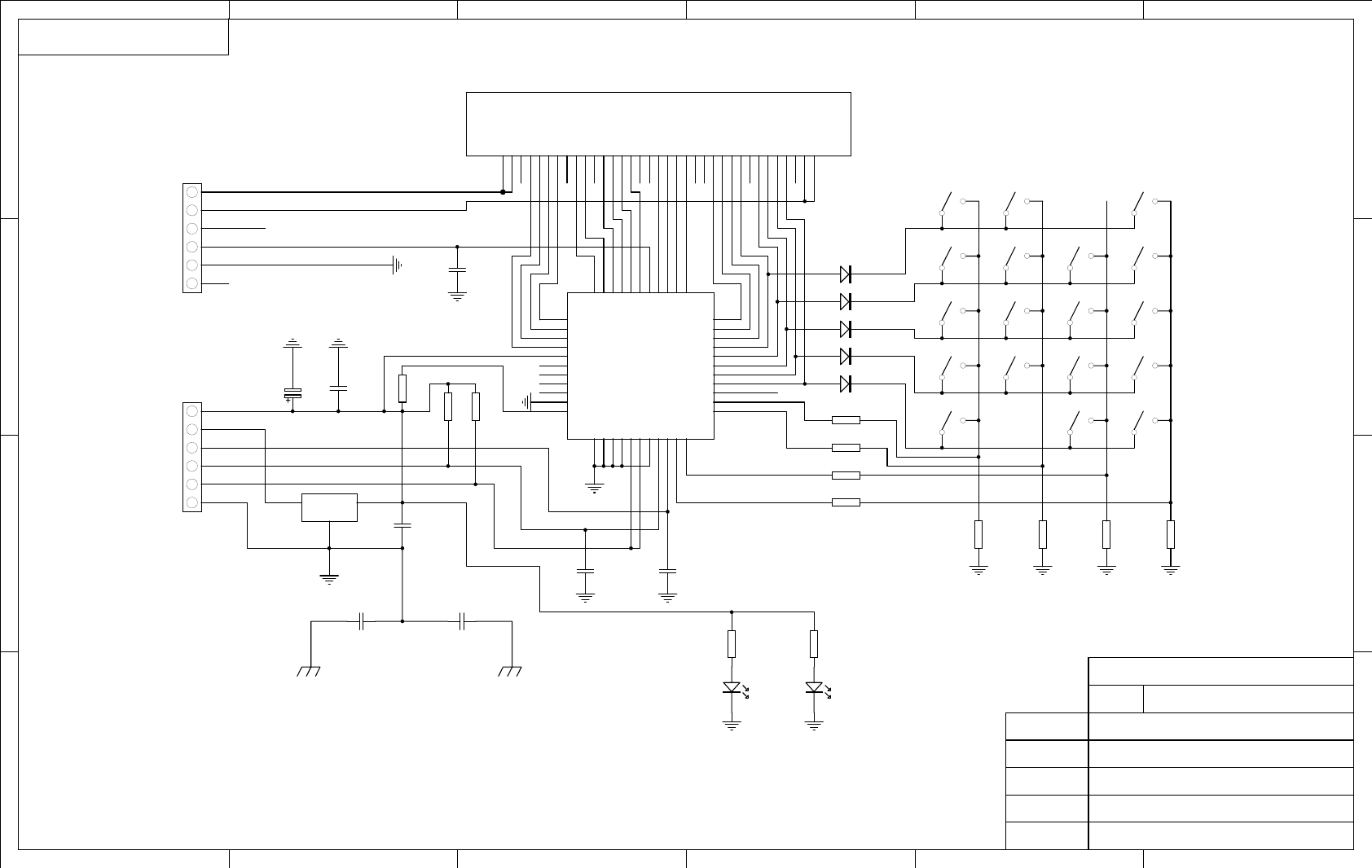

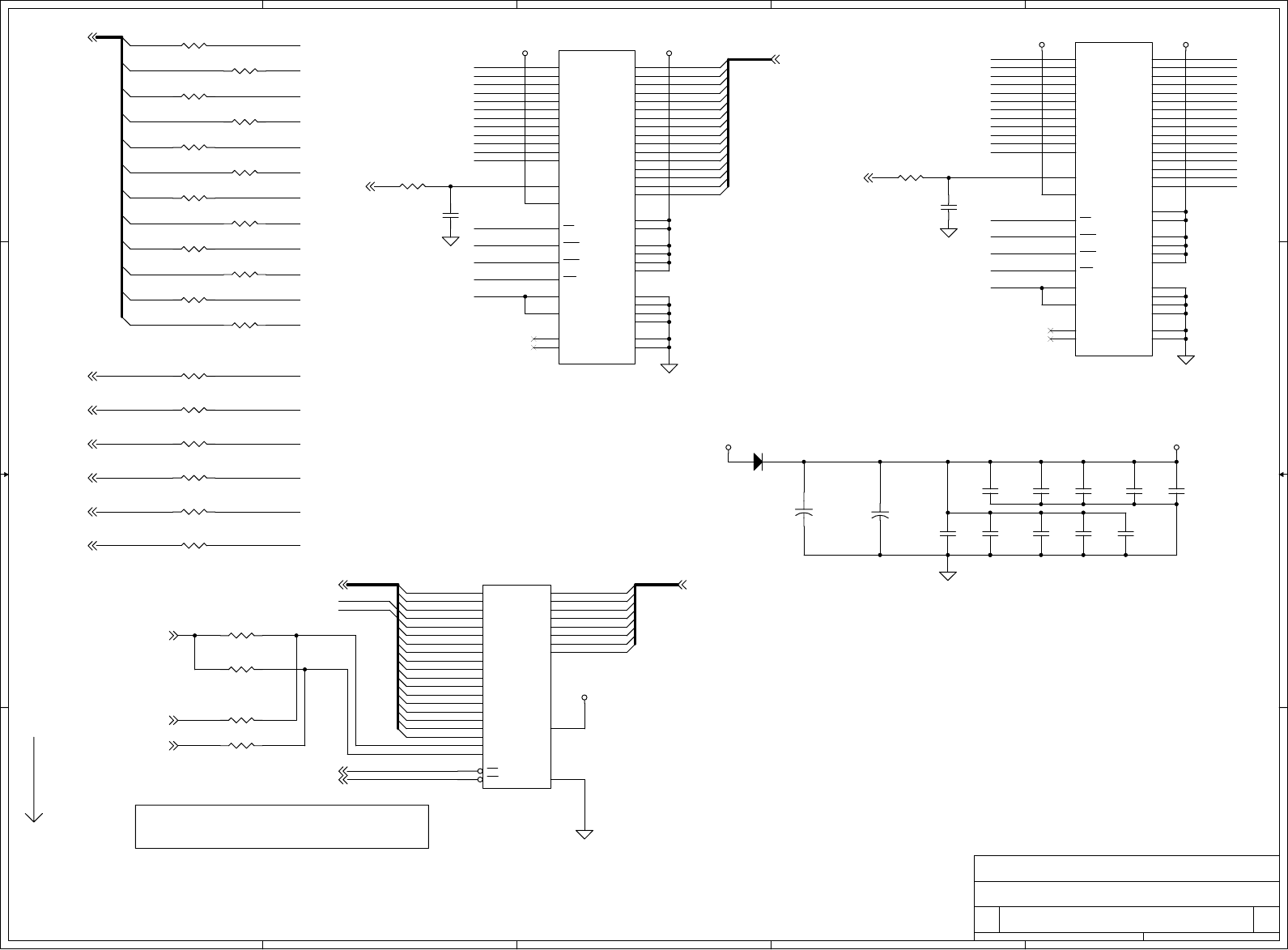

DVD-1050E CONTROL SCHEMATIC
0ED0-D1050D-00
0ED0-D1050D-00
C003
0.1U
C004
100UF/16V
SW006
KEY2
SW014
KEY0
C006
0.01U
C007
0.01U
C008
0.01U
C009
0.01U
C003
0.1U
SW017
KEY7
SW005
KEY1
D016
LED
D016
LED
R013
75
R014
75
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

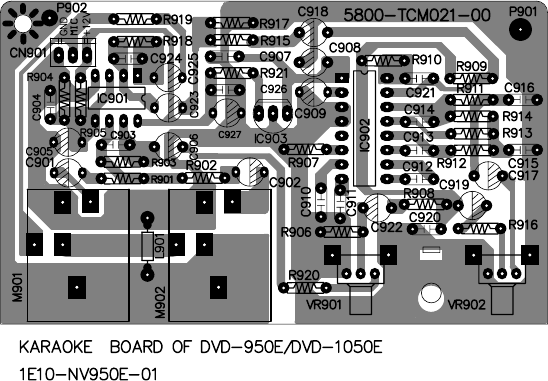

1E10-NV950E-01
1.0

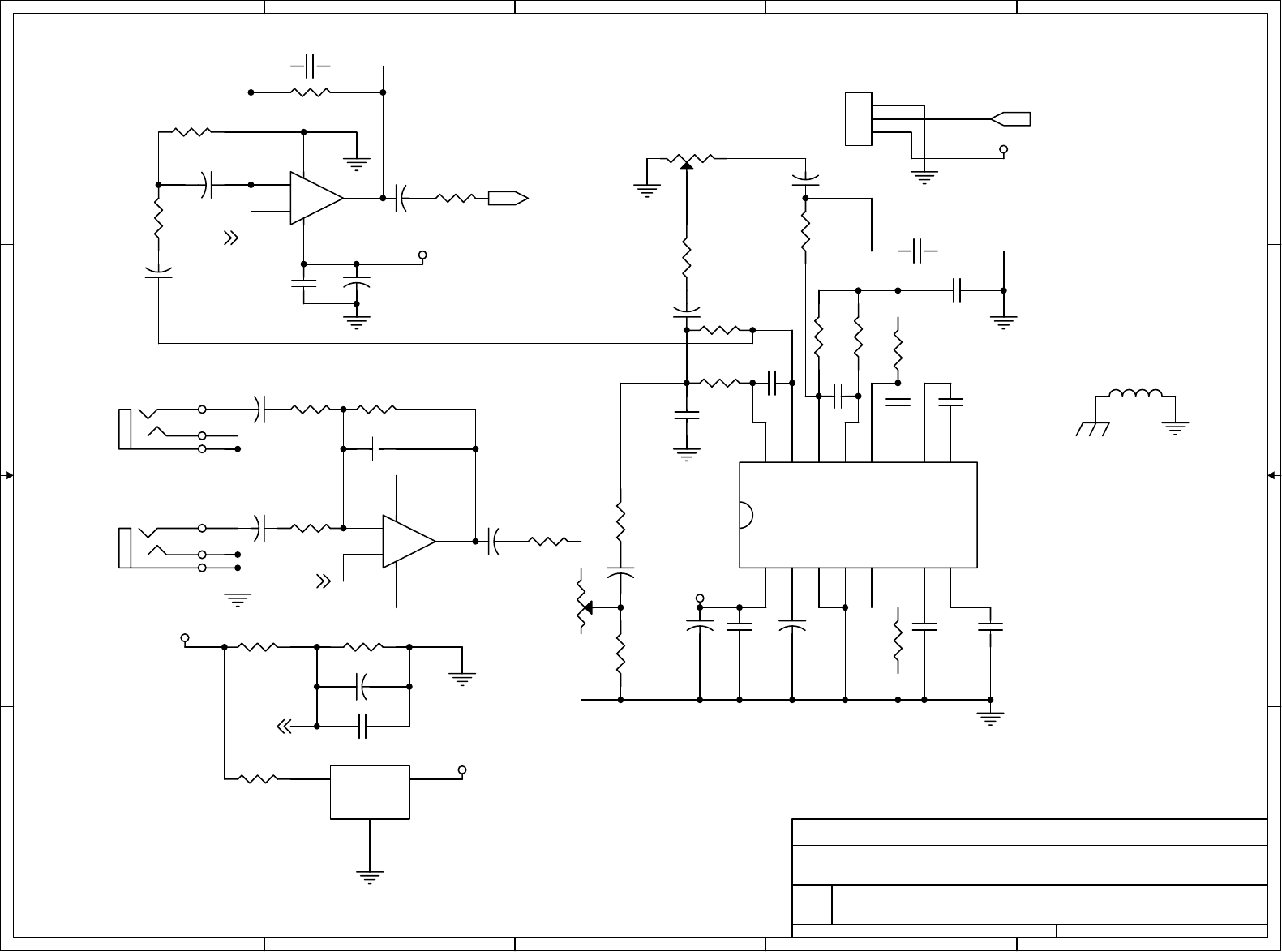

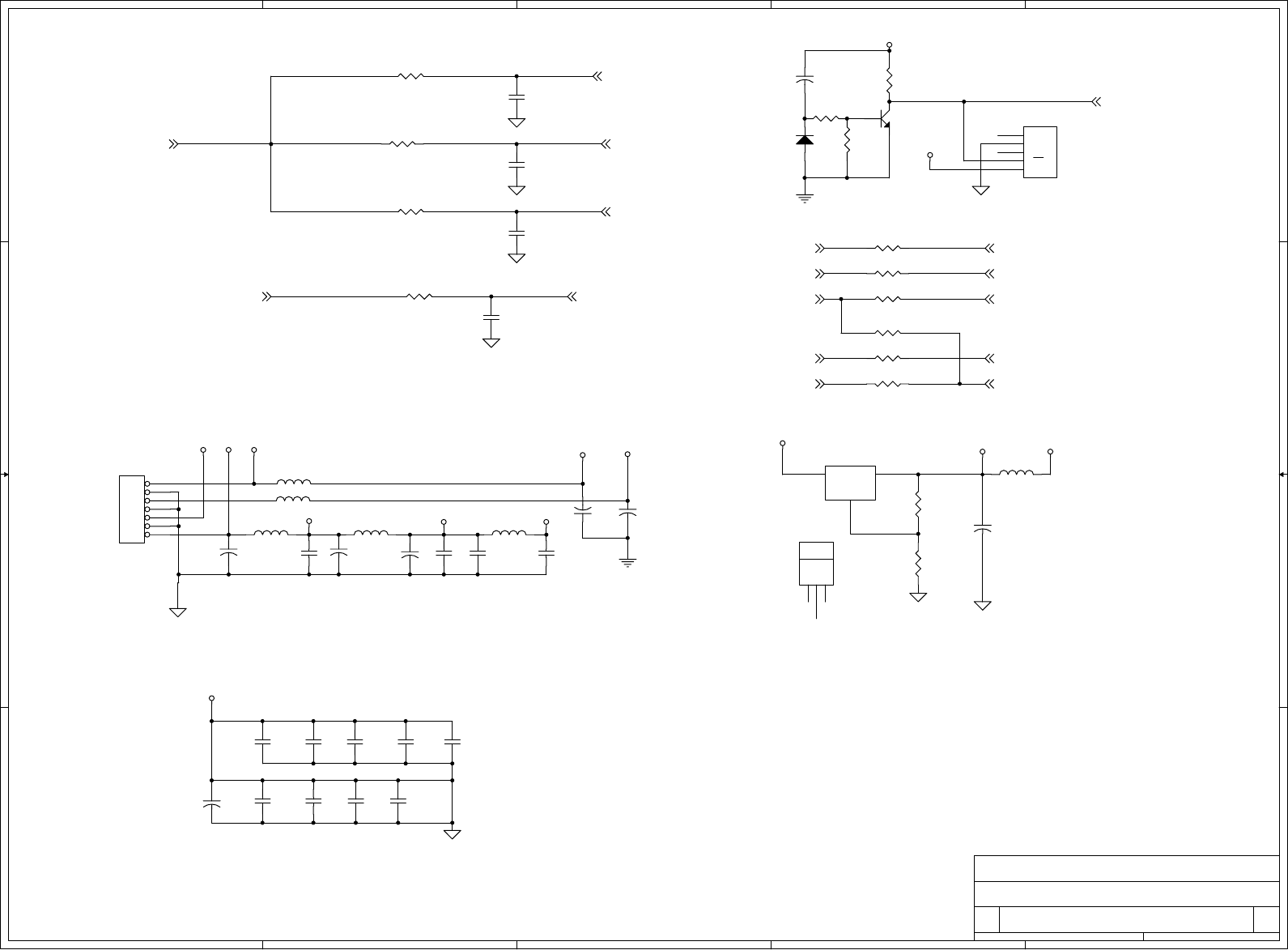

KARAOKE SCHEMATIC OF DVD-950E/DVD-1050E
A
11Thursday, October 11, 2001
Title
Size Document Number Rev
Date: Sheet of
VREF
VREF
VREF
+12V
+12V
+5V
+5V
+12V
J901
MICJACK
1
2
3
J902
MICJACK
1
2
3
C901
10U
C902
10U
C903
470P
C905 47U
C904 0.1U
C906
10U
C908
100U
C911
0.1U
C909
47U
C912
822
C913 822
C907
0.1U
C910
0.1U
C915
332
C920
562
C919
4.7U
C917
10u
C916
822
C918
10U
C921
560P
C914
560P
R902
560R
C927
100U
C926
0.1U
C925
10U
C924 150P
C923 10U
C922
4.7U
R909 15k
R908
15K
R906
100K
R905 15K
R904 15K
R903 15K
R907
10K
R910
10k
R914 15K
+
-
IC901B
BA15218
5
6
7
8 4
+
-
IC901A
BA15218
3
2
1
8 4
R918 5.6KR917 100K
R916
15K
R915
1K
R912
10K
R913 10K
R911
10K
R921 100R
R901
560R
R919
1K
VR902
10K
1 3
2
VR901
10K
1 3
2
R920 560
IC903
78L05
31
2
OUTVC
GND
L901
FERB
CN901
CON3
1
2
3
IC902
PT2399
2
4
6
10
12
14
1
15
3
5
7
9
11
13
16
8
REF
DGND
VCO
OP1-I
OP2-O
LPF2-O
VCC
LPF1-O
AGND
CLK_O
CC1
OP1-O
OP2-I
LPF2-I
LPF1-I
CC0
MIC_OUT
MIC_OUT
123456
A
B
C
D
6
54321
D
C
B
A
Title
Number RevisionSize
B
Date: 12-Oct-2001 Sheet of
File: D:\DESIGN\OUT\PHONE-~1\HP.SCH Drawn By:
Q902
NPN
C906
10K
R907
100pF
C910
100uF/16v
C908
47uF/16V
R909
100/1W
R913
27K
C901
47uF/16V
C907
1uF/16V
C903
1uF/16V
C905
1uF/16V
R911
10K
R912
10K
R905
10K
R902
27K
VR901
10K
VR901
10K
Q901
NPN
C904
10K
R908
100pF
C909
47uF/16V
R906
100/1W
C902
1uF/16V
R901
10K
+12V
+12V
AL-IN
C2383
AL-out
AR-out
AR-in
C2383

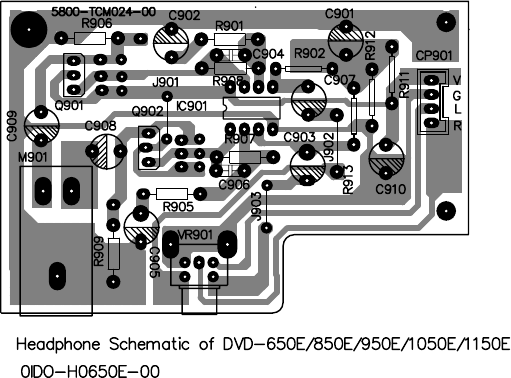

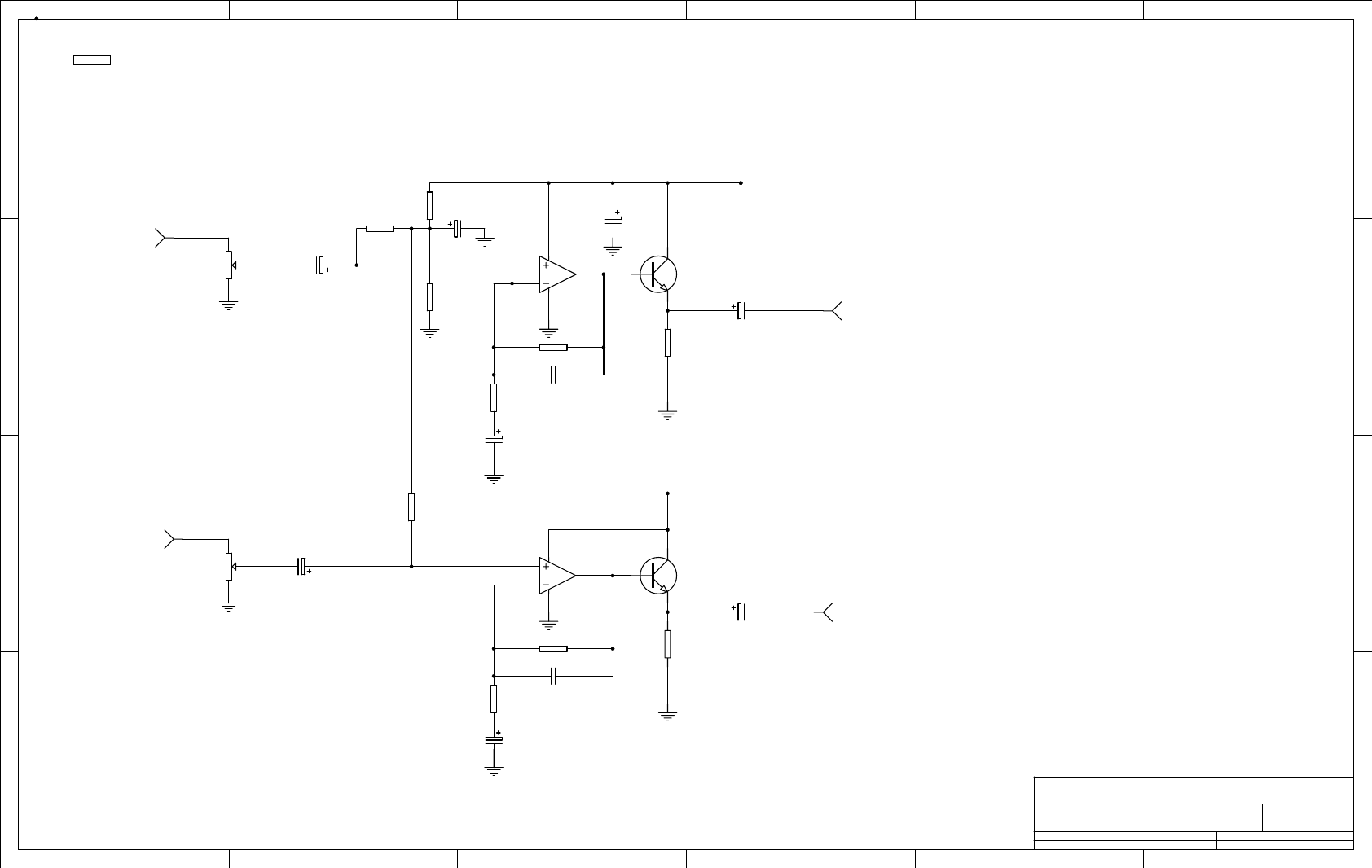

HEADPHONE SCHEMATIC OF DVD
IC901A
BA15218
IC901B
BA15218
3
2
1
84
A
3
2
1
84
A
1/1
1.0

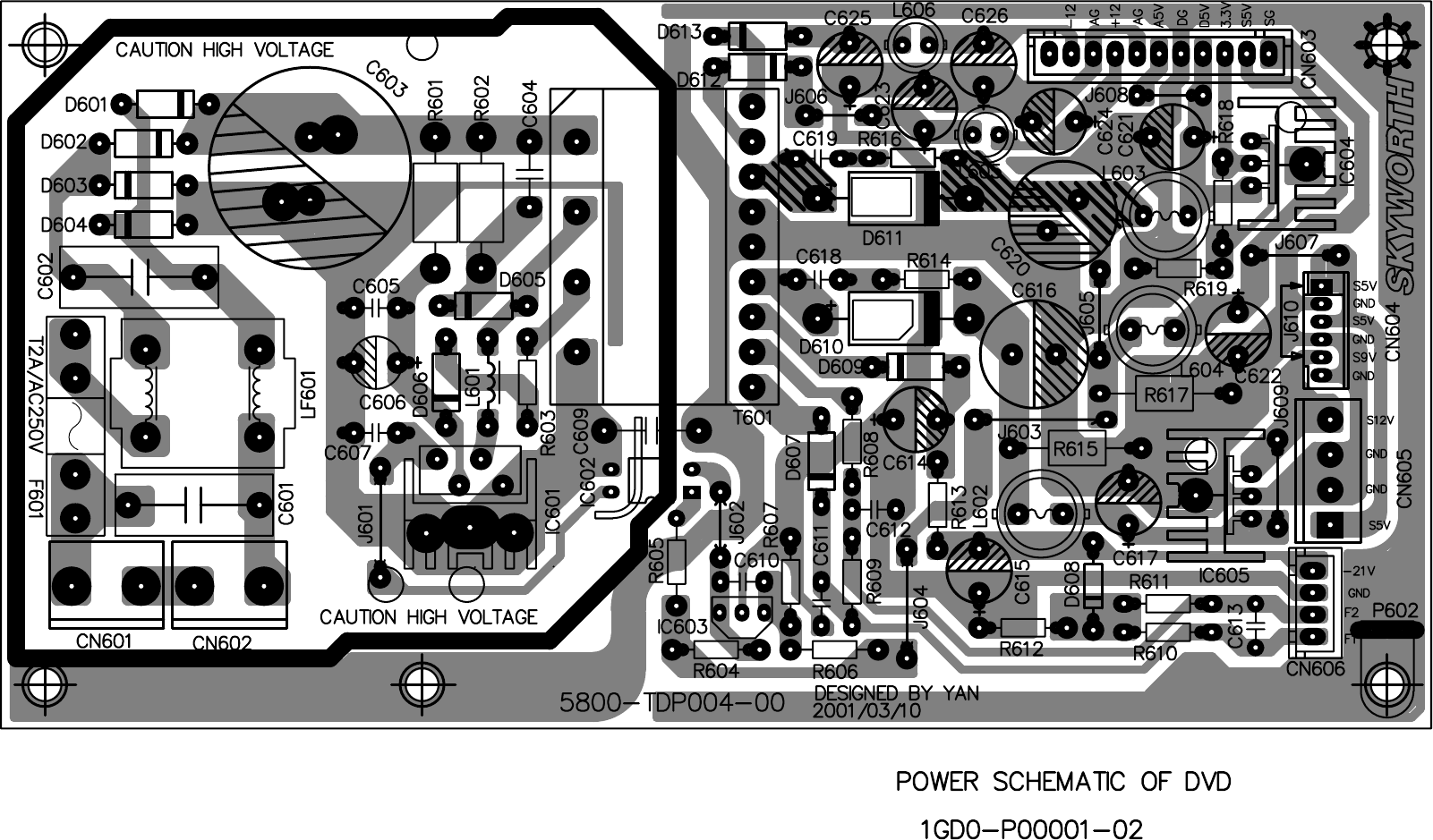

1 2 3 4
A
B
C
D
4
321
D
C
B
A
1
2
3
4
D601--D604
IN4007*4
LF601
40mH
C603
68U/400V R601
200K/2W
C603
0.1UF/X1
C601
0.1UF/X1
F601 T2A/AC250V
16
18
14
11
10
2
8
6
4
12
13
15
17
T1
T601
R602
68K/2W
C604
0.01U/1KV
C605
47U/35V
D605
1N4007
IC602
PC817
D613
BA157
D612
BA157
D609
BA157
D611
EGP50D
C625
220U/25V
C614
100U/35V
C616
1000U/25V
C620
2200U/16V
L604
20uH/2A
C615
100U/35V
C617
220U/25V
C626
470U/16V
C622
470U/16V
R611
1K
R612
10K
R607
1K
IC603
TL431
C610
0.1U
R604
1K
C611
104
C609
2200P/Y1
D606
BA157
R610
1K
R615
560E-1/2W
C621
470U/16V
R605
220
L605
20uH/0.5A
L606
20uH/0.5A
L602
20uH/2A
C623
220U/25V C624
220U/25V
D610
EGP50D
I O
AJ
IC604
AMS1085
L603
20uH/2A
R608
2.2E/2W*
D608
5.1V/1/2W
C612
104
R6061K
R616
10E
C619
1000P
C618
1000P R614 10E
-12V 100mA
12V 100mA
AGND
5V 100mA
DGND
5V 550mA
3.3V 1A
S12V 500mA
SGND
SGND
AGND
S5V 400mA
D5V
-24V 100mA
GND
3.3ac 150mA
3.3ac 150mA
C606
0.1U
1
2
3
4
5
6
7
8
9
10
11
CN603
R619
750
R618
390
R617
100-1/2W
D5V
A5V
D3.6V
S5V
S9V
SGND
GND
S5V
S9V 1A
SGND
S5V 500mA
SGND
C613
104
1
2
3
4
5
6
CN604
6PIN
1
2
CN601
1
2
CN602
VC
D
G
F
IC601
5L0380
L601
R603
56E
C607
0.1U
R609
1K
R613
390
Design
Check
Approval
TITLE

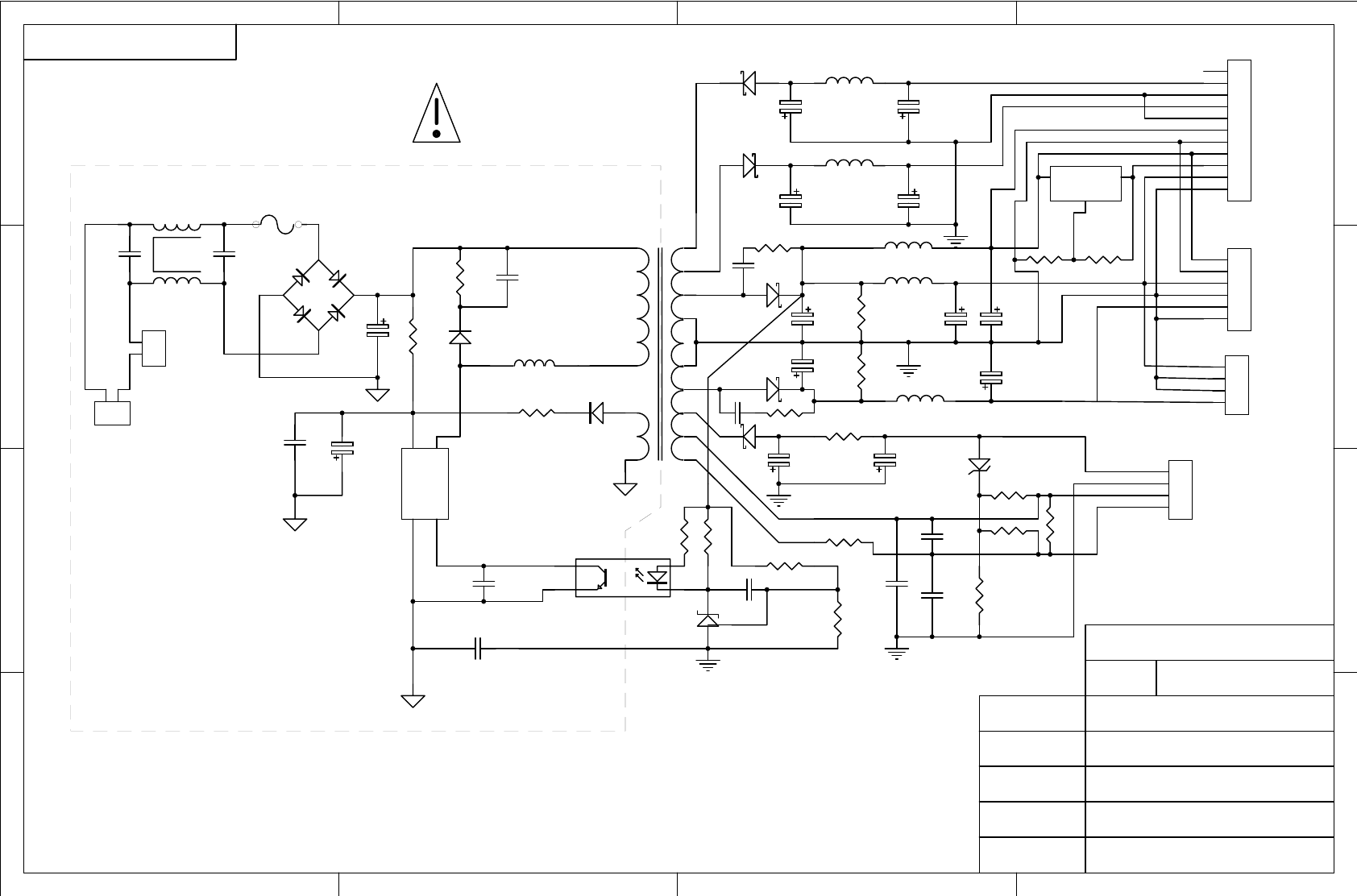

DVD POWER SCHEMATIC
1GDO-P00001-02
1
2
3
4
CN606
CON4
1
2
3
4
CN605
CON4
1GD0-P00001-02
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1
PAGE
LCEx# FUNCTION
0
1
2
3
IO EXPAND
ROM/FLASH
AUXx FUNCTION
0
1
2
3
4
5
6
7
IR
I2C CLOCK
I2C DATA
VFD CS#
VFD CLK
SWAN ES4308
VFD DATA
6
1
4
5
3
2
MEMORY - SDRAM, ROM
SWAN ES4318/4408 CHIP
INDEX
VCC
VCC36
DIGITAL 5V
DIGITAL +3.6V
GNDV VIDEO GROUND
GND DIGITAL GROUND
POWERGROUND
ES4318/ES4408
NAME TYPE DEVICENAME TYPE
SUPPLY
VIDEO/AUDIO ENCODER &Karaoke
THE INFORMATION HAS BEEN CHECKED AND IS BELIEVED TO
BE RELIABLE. HOWEVER, NO RESPONSIBILITY IS ASSUMED
FOR INNACCURACIES. CIRCUIT DIAGRAMS ARE PROVIDED
AS A MEANS OF ILLUSTRATING TYPICAL APPLICATIONS;
CONSEQUENTLY COMPLETE INFORMATION FOR CONSTRUCTION
PURPOSES IS NOT NECESSARILY GIVEN. ESS RESERVES
THE RIGHT TO MAKE CHANGES AT ANY TIME IN ORDER TO
IMPROVE THE DESIGN.
CLOCK CIRCUIT
ESS ES4308/ES4408 DVD BOARD
7
D/A RST#
VCC25 DIGITAL +2.5V ES4408
VCC3 DIGITAL +3.6V SDRAM
CS
6 CHANNEL
DVD LOADER INTERFACE
0110-EY650E-00
A5
MPEG SCHEMATIC
17Monday, November 05, 2001
Title
Size Document Number Rev
Date: Sheet of
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1

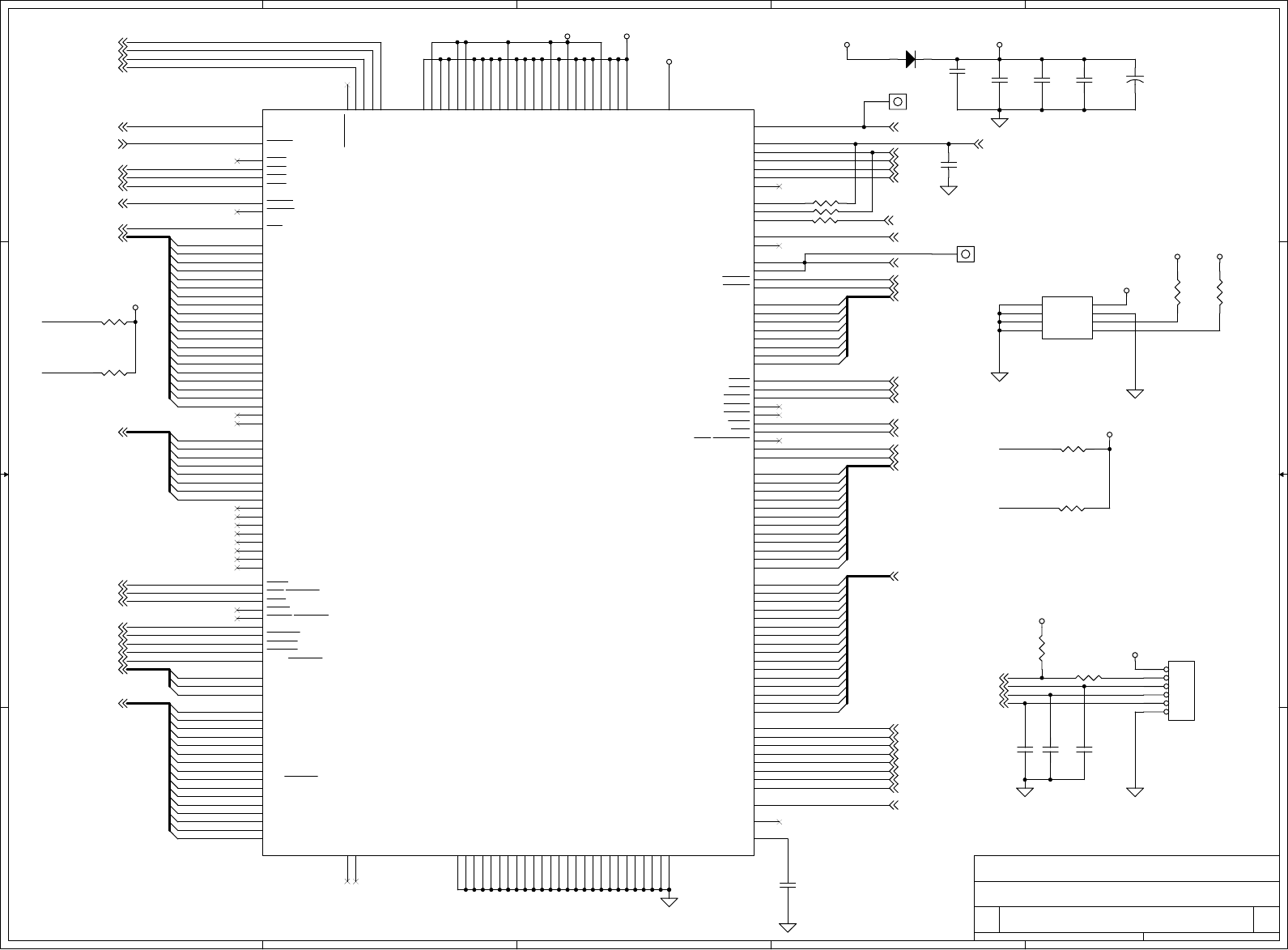

SWAN
ES4408
I2C ADDR = 0XA0
+5V
IR
GND
VFD-CLK
VFD-CS
VFD-DATA
0110-EY650E-00
A5
MPEG SCHEMATIC
27Tuesday, November 06, 2001
Title
Size Document Number Rev
Date: Sheet of
TWS
TDMDX
TSD0
TSD1
AUX1
HD3
DA4
LA9
DA10
YUV2
LA1
HD5
DA8
DA11
DB8
YUV1
HD8
LD4
TDMDX
AUX0
LA8
HD13
DA9
DB1
DB3
LA0
HD0
DA3
DA5
LA11
LA14
DB11
DB12
DB14
YUV7
HA0
LD6
LD7
HD2
LA10
TSD1
DB13
LD3
LA7
DB2
HD4
TWS
YUV6
LD5
DB6
DB10
LD1
LD2
LA3
LA12
HD11
LD0
HD6
LA17
DA6
DB15
YUV3
HD9
HD10
AUX1
DA1
LA18
HD7
AUX0
HD1
LA4
LA5
LA6
DB0
DB7
YUV0
HA1
HA2
LA2
LA15
LA16
HD12
LA19
DB9
HD14
HD15
DA0
DA2
LA13
TSD0
DA7
DB4
DB5
YUV4
YUV5
DCLK
LCS3#
WRLL#
LOE#
LA[0..19]
LD[0..7]
HRST#
HRD#
HWR#
HIORDY
HCS1#
HIOCS16#
HCS3#
HIRQ
HA[0..2]
HD[0..15]
MCLK
TBCK
TWS
TSD0
TSD1
SPDIF
PCLK2X
HSYNC
VSYNC
YUV[0..7]
DCS0#
DCS1#
DRAS0#
DCAS#
DWE#
DQM
DSCK
DA[0..11]
DB[0..15]
AUX4
AUX7
AUX6
AUX2
SD_MIC
TSD2
/RST
AUX0
AUX1
AUX6
AUX7
XIN
AUX2
AUX5
AUX3
AUX4
LCS2#
LCS1#
TDMDR
TDMFS
TDMCLK
TDMDX
VCC
VCC1
VCC
VCC VCC
VCC
VCC36 VCC25
VCC36
VCC1
VCC
VCC25
IC201
ES4408/ES4318
121
122
123
124
125
126
127
128
129
53
2
54
1
55
3
56
4
57
5
58
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
VCC
HD0/DCI[0]
HD1/DCI[1]
HD2/DCI[2]
HD3/DCI[3]
HD4/DCI[4]
HD5/DCI[5]
HD6/DCI[6]
VSS
DMA0
LA4
DMA1
VCC
DMA2
LA5
DMA3
LA6
DMA4
LA7
DMA5
LA8
LA9
VSS
VCC
LA10
LA11
LA12
LA13
LA14
LA15
LA16
VSS
VCC
LA17
LA18
LA19
LA20
LA21
RESET
TDMDX/RSEL
VSS
VCC
TDMDR
TDMCLK
TDMFS
TDMTSC
TWS/SEL_PLL1
TSD0/SEL_PLL0
VSS
VCC
TSD1/SEL_PLL2
TSD2
TSD3
MCLK
TBCK
SPDIF_DOBM
SPDIF_DIBM
VSS
VCC
RSD
RWS
RBCK
APLLCAP
XIN
XOUT
VCC
VSS
VCC
VSS
DMA6
DMA7
DMA8
DMA9
DMA10
DMA11
VSS
VCC
DCAS
DOE/DSCK_EN
DWE
DRAS0
DRAS1
DRAS2
VCC
VSS
DB0
DB1
DB2
DB3
DB4
DB5
VCC
VSS
DB6
DB7
DB8
DB9
DB10
DB11
VSS
VCC
DB12
DB13
DB14
DB15
DCS1
VSS
VCC
DCS0
DQM
DSCK
VSS
VCC
CLK
YUV0
YUV1
YUV2
YUV3
YUV4
VCC
VSS
YUV5
YUV6
YUV7
PCLK2XSCN
PCLKQSCN
VSSCN
HSSCN
VSS
VCC
HD7/DCI[7]
HD8/DCI_FDS
HD9
HD10
HD11
HD12
HD13
VSS
VCC
HD14
HD15
HWRQ/DCI_REQ
HRDQ
HIRQ/DCI_ERR
HRST
HIORDY
VSS
VCC
HWR/DCI_CLK
HRD/DCI_ACK
HIOCS16
HCS1FX
HCS3FX
HA0
HA1
VSS
VCC
HA2
VPP
AUX0
AUX1
AUX2
VSS
VCC
AUX3
AUX4
AUX5
AUX6
AUX7
LOE
VSS
VCC
LCS0
LCS1
LCS2
LCS3
VSS
LD0
LD1
LD2
LD3
LD4
VCC
VSS
LD5
LD6
LD7
LD8
LD9
LD10
LD11
VSS
VCC
LD12
LD13
LD14
LD15
LWRLL
LWRHL
VSS
VCC
NC
NC
LA0
LA1
LA2
LA3
VSS
R256
4.7K
C227
470PF
C247
22PF
R295
10K
C210
0.1uF
C220
0.1uF
C226
0.1uF
C229
0.1uF
TP2
R255
1K
R258
1K
TP1
R230 33 OHM
CN206
TO VFD
1
2
3
4
5
6
R228
4.7K
R250
4.7K
R2G4
1K
R2G5
1K
IC206
CAT24C01A
1
2
3
4 5
6
7
8
DC
RST_
WP
VSS SDA
SCL
RST
VCC
D208
1N4148 C233
100uF/16
R232
100
C235
100pF(OPEN)
C212
100pF(OPEN)
C234
100pF(OPEN)
R292
4.7K
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1

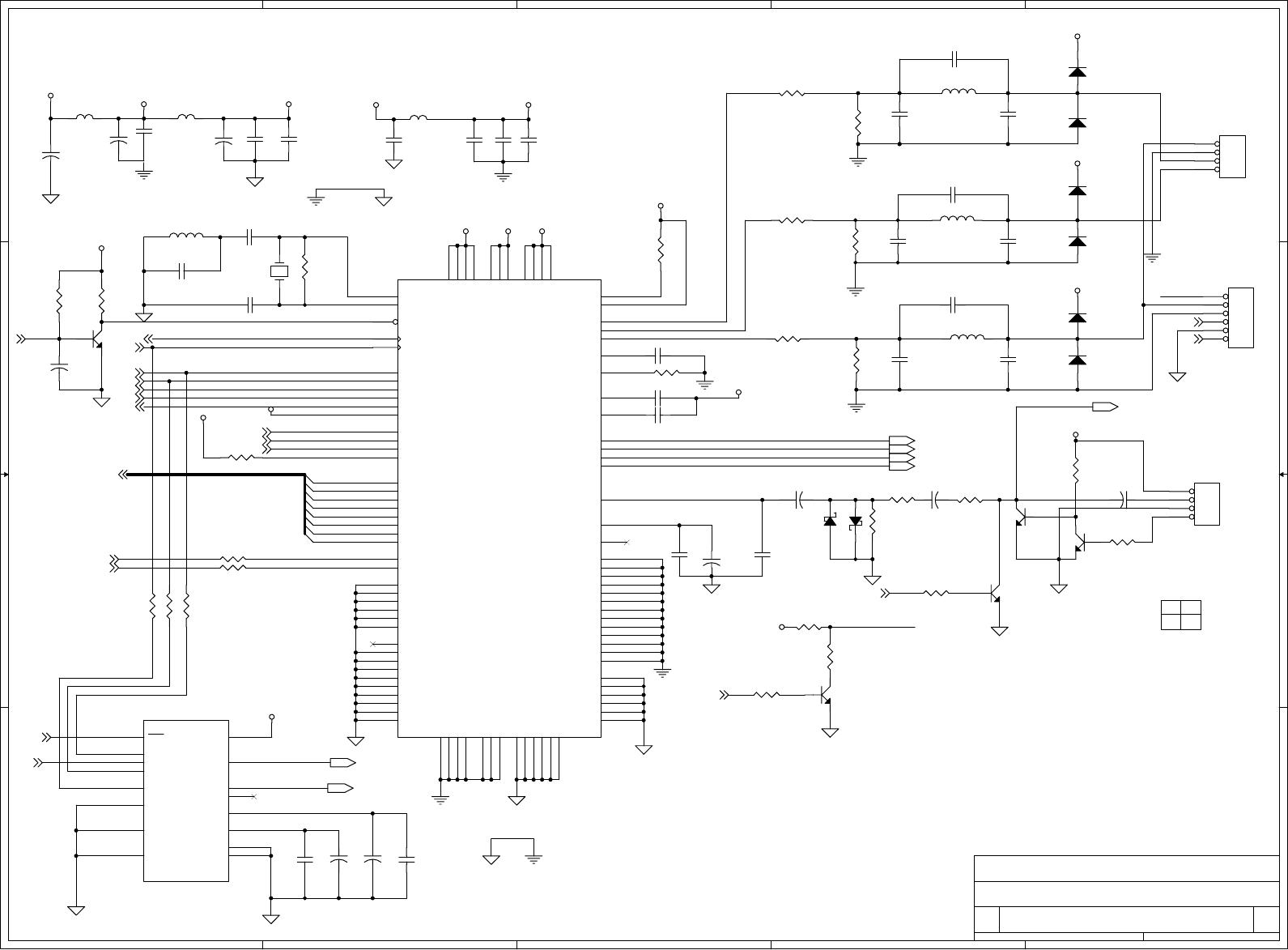

MOST
LEAST
CLOCKS
ADDRESS
CAS
RAS
WE
CSx
DQM
CRITICAL TRACES
INSTALL R46,R47,NOT INSTALL R13,R47 FOR USE EEPROM SST 28SF040
INSTALL R13,R48,NOT INSTALL R46,R48 FOR USE EEPROM NORMAL(29FS040)
0110-EY650E-00
A5
MPEG SCHEMATIC
37Tuesday, November 06, 2001
Title
Size Document Number Rev
Date: Sheet of
DB7
DB6
DB5
DB4
DB3
DB2
DB0
DB1
DB8
DB9
DB11
DB10
DB12
DB13
DB15
DB14
MA0
MA1
MA2
MA3
MA6
MA4
MA7
MA5
MA11
MA9
MA10
MA8
CS0#
RAS0#
CAS#
WE#
DQMX
DB7
DB6
DB5
DB4
DB3
DB2
DB0
DB1
DB8
DB9
DB11
DB10
DB12
DB13
DB15
DB14
MA0
MA1
MA2
MA3
MA6
MA4
MA7
MA5
MA11
MA9
MA10
MA8
CS1#
RAS0#
CAS#
WE#
DQMX
LD5
LD4
LD2
LD0
LD1
LD3
LD7
LD6
LOE#
LA11
LA8
LA4
LA10
LA3
LA15
LA0
LA14
LA2
LA17
LA16
LA12
LA1
LA7
LA13
LA9
LA6
LA5
LA18
LA19
CS1#
RAS0#
CAS#
WE#
DQMX
CS0#
MA0
MA1
MA2
MA3
MA4
MA5
MA6
MA7
MA8
MA9
MA10
MA11DA11
DA5
DA4
DA9
DA8
DA0
DA6
DA10
DA3
DA7
DA2
DA1
DB[0..15]
DSCK
DSCK
LA[0..19]
LOE#
LCS3#
LD[0..7]
LA18
LA19
WRLL#
DCS1#
DRAS0#
DCAS#
DWE#
DQM
DCS0#
DA[0..11]
SVCCSVCC
SVCCSVCC
VCC1
VCC3 SVCC
R245
10 OHM
R278
33 OHM
R291
10 OHM
C250
0.1uF
C280
0.1uF
C258
0.1uF
C269
0.1uF
C251
0.1uF
C257
0.1uF
C274
0.1uF
C264
0.1uF
C290
0.1uF
C299
0.1uF
C246
OPEN
(15PF)
R270
33 OHM
R271
33 OHM
R272
33 OHM
R283
33 OHM
R269
33 OHM
D209
1N4148
IC204
27C040 (90ns)
12
11
10
9
8
7
6
5
27
26
23
25
4
28
29
3
13
14
15
17
18
19
20
21
2
22
24
31
30
1
32
16
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
D0
D1
D2
D3
D4
D5
D6
D7
A16
CE
OE
A18
A17
A19
VCC
GND
IC202
SDRAM 512KX16X2 (8ns)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
VCC
DQ0
DQ1
VSSQ
DQ2
DQ3
VCCQ
DQ4
DQ5
VSSQ
DQ6
DQ7
VCCQ
DQML
WE
CAS
RAS
CS
BA/A11
A10
A0
A1
A2
A3
VCC
VSS
A4
A5
A6
A7
A8
A9
NC
CKE
CLK
DQMH
NC
VCCQ
DQ8
DQ9
VSSQ
DQ10
DQ11
VCCQ
DQ12
DQ13
VSSQ
DQ14
DQ15
VSS
+
C286
100uF/16
+
C206
100uF/16
IC203
SDRAM 512KX16X2 (8ns)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
VCC
DQ0
DQ1
VSSQ
DQ2
DQ3
VCCQ
DQ4
DQ5
VSSQ
DQ6
DQ7
VCCQ
DQML
WE
CAS
RAS
CS
BA/A11
A10
A0
A1
A2
A3
VCC
VSS
A4
A5
A6
A7
A8
A9
NC
CKE
CLK
DQMH
NC
VCCQ
DQ8
DQ9
VSSQ
DQ10
DQ11
VCCQ
DQ12
DQ13
VSSQ
DQ14
DQ15
VSS
R282
10 OHM
C242
OPEN
(15PF)
R213
0
R248
0
R246
0PEN
R247
OPEN
R233
10 OHM
R234
10 OHM
R235
10 OHM
R237
10 OHM
R238
10 OHM
R239
10 OHM
R240
10 OHM
R241
10 OHM
R242
10 OHM
R243
10 OHM
R244
10 OHM
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1
DVD TRANSFER REQUEST
SERIAL DATA LOADER TO HOST
OUT
DVD SECTOR ERROR
DVD DATA[4]
IN
DVD DATA BYTE CLOCK
OUT
DVD DATA[7]
CD DEMODULATION CLOCK
CD CHANNEL CLOCK
OUT
DVD DATA[2]
JST 16FLZ-RSM1-TB
CD BIT CLOCK
OUT AUDIO EMPHASIS CDDA
IN
SECTOR SYNC
IN
OUT
OUT
DVD DATA[1]
DVD DATA[3]
HOST INTERFACE READY
OUT
OUT
OUT
OUT
OUT
IN
DVD DATA[6]
CD DATA ERROR FLAG
CD SPDIF INTERFACE
DVD DATA[5]
OUT
DVD DATA[0]
OUT
OUT
HOST INTERFACE CLOCK
CD DATA
Install for ATAPI
interface
DVD DATA ACKNOWLEDGE
OUT
OUT
JST 26FLZ-RSM1-TB
OUT
OUT
SERIAL DATA HOST TO LOADER
IN
OUT
OUT
HARDWARE RESET
Install for ATAPI
interface
0110-EY650E-00
A5
MPEG SCHEMATIC
47Tuesday, November 06, 2001
Title
Size Document Number Rev
Date: Sheet of
DRST#
DIOCS16#
DRD#
DIORDY
DACS1#
DACS3#
DA0
DA1
DA2
DIRQ
HA0
HA1
HA2
HD14
DD3
HD8
DD10
DD11
DD0
HD7
DD1
HD10
DD15
DD13
HD9
HD13
HD0
HD5
HD3
DD8
DD6
DD4
DD2
HD12
HD1
HD6
DD12
DD5
DD14
HD11
HD4
HD15
HD2
DD9
DD7
DWR#
DRST#
DWR#
DRD#
DIOCS16#
DACS1# DACS3#
DA0
DA1
DA2
DIRQ
DD8
DD9
DD10
DD11
DD12
DD13
DD14
DD15
DD7
DD6
DD5
DD4
DD3
DD2
DD1
DD0
DIORDY
SDT2
LRCK
SDT6
DREQ#
C2PO
DACK#
SDT4
SDT0
SDT3
RDY
SDT1
DD8
SDT7
BCK
RXD
DSRST#
CDDAT
SCLK
DERR#
DCLK
SDT5
TXD
BCK
SCLK
RDY
LRCK
DREQ#
HSRST#
HSCLK
DSRST#
EMPH
C2PO
CDDAT
LD7
LD1
LD4
LD5
LD6
LD5
LD4
HSCLK
LD2
LD7
LD1 HSRST#
LD0
LD2
/RST
LD3
LD0
LD6
LD3
EMPH
TXD
RXD
TV
MUTE
HWR#
HRD#
HRST#
HIORDY
HIOCS16#
HCS1#
HCS3#
HIRQ
HA[0..2]
HD[0..15]
TDMCLK
HRDY
TDMFS
TDMDR
HREQ#
HEMPH
HRDY
HEMPH
LCS2#
LCS1#
HC2PO
LD[0..7]
AUX5
AUX3
MIC_MUTE
/RST
TV
MUTE
RST1428
1428CS#
HC2PO
DVCC DVCC
R274
4.7K
CN208
CONN 26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
R219
33 OHM
R205
33 OHM
R207
33 OHM
R208
33 OHM
R210
33 OHM
R212
33 OHM
R214
33 OHM
C291
(15pf)
R216
33 OHM
R287
33 OHM
R286
33 OHM
R285
33 OHM
R284
33 OHM
R280
33 OHM
R279
33 OHM
R277
33 OHM
R276
33 OHM
CN201
TO SERVO
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
27 28
29 30
31 32
33 34
35 36
37 38
39 40
RESET GND
D7 D8
D6 D9
D5 D10
D4 D11
D3 D12
D2 D13
D1 D14
D0 D15
GND KEY
DRQ GND
IOW GND
IOR GND
IOCHRDY BALE
DACK GND
IRQ14 IOCS16
A1 RESERVED
A0 A2
CS0 CS1
ACTIVITY GND
R201
47 OHM
R2G7 33
R2G3 33
R2G9 33
R2G2 33
R2G1 33
R2G4 33
R2G6 33
R2G8 33
R221
47 OHM
R220
47 OHM
R2G5 33
R226
47 OHM
R273
33 OHM
R268
33 OHM
R265
33 OHM
R263
47 OHM
R262
47 OHM
R261
47 OHM
R260
47 OHM
R236 33
R2G0 33
IC215
74HCT273
3
4
7
8
13
14
17
18
11
1
2
5
6
9
12
15
16
19
D1
D2
D3
D4
D5
D6
D7
D8
CLK
CLR
Q1
Q2
Q3
Q4
Q5
Q6
Q7
Q8
R275
4.7K
IC214
74LS245
2
3
4
5
6
7
8
9
19
1
18
17
16
15
14
13
12
11
A1
A2
A3
A4
A5
A6
A7
A8
G
DIR
B1
B2
B3
B4
B5
B6
B7
B8
CN207
CONN 16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1
Package: SOT-23 5L
No need if using CAT24C021
FRONT
OUT
INPADJ
EZ1086
0110-EY650E-00
A5
MPEG SCHEMATIC
57Tuesday, November 06, 2001
Title
Size Document Number Rev
Date: Sheet of
DCLK
MCLK AUDCLK
TBCK
TWS
TSD0
TBCK-
TWS-
TSD0-
XIN
TSD1 TSD1-
TSD2-
TSD2
27MHz
PCLK2X
/RST
VCC1
VCC1
DVCC
VCC3
+12VA
+D5V -12VA
+A5V
DVCC
+12V
VCC1VCC
VCC36
VCC36
C2E1
47uF
R281 33 OHM
C238
(15PF)
OPEN
R222
330
Q201
9013
R266
10K
FB208
FBSMT
C233
10u/25
FB209 FBSMT
D201
1N4148
R215
10K
C267
47u/25
C263
47u/25
C201
0.1uF
R294
OPEN
1%
(750 OHM)
R290
OPEN
1%
(392 OHM)
IC208
AMS1085/EZ1086
3 2
1
IN OUT
ADJ
C207
0.1uF
FB207
FBSMT
FB202 FBSMT
C208
0.1uF
C209
0.1uF
C218
0.1uF
C232
0.1uF
IC209
V6300(OPEN)
1
2
3
4
5
NC
GND
NC
RES
VDD
R297
33 OHM(6c)
FB201
FBSMT
R267 220 OHM
C230
OPEN
(15PF)
C298
0.1uF
C262
0.1uF
C212
100uF/16
CN202
POWER
1
2
3
4
5
6
7
C260
220uF/16
C282
0.1uF
R257
33 OHM
R299
33 OHM
R252
33 OHM(6c)
C236
0.1uF
C211
100UF
C216
0.1uF
C219
0.1uF
C237
0.1uF
C285
220uF/16
FB203
FBSMT
R296
33 OHM (6c)
R259 33 OHM
C222
(15PF)
OPEN
C224
OPEN
(15PF)
R264 33 OHM
R254 33 OHM (2c)
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1
DAC IS WORKING IN I2S MODE.
LAYOUT CUT OUT LINE
JS6 4Pinth IS MIC_MUTE.
IT'S COME FROM MIC BOARD.
MIC ON OFF
HL
0110-EY650E-00
A5
MPEG SCHEMATIC
67Tuesday, November 06, 2001
Title
Size Document Number Rev
Date: Sheet of
CVBS
C
Y
YUV2
YUV1
YUV0
YUV4
YUV5
YUV6
YUV7
YUV3
MUTE
MICIN
+12VA
TV1
GND
GND
TV1
TBCK-
AUDCLK
TWS-
YUV[0..7]
TSD0-
RST1428
VSYNC
HSYNC
RST1428
AUX1
TSD2-
TSD1-
1428CS#
27MHz
AUX0
SD_MIC
AUDIO_R
AUDIO_L
MIC_MUTE
TV
EVCC
+D5V
AVCC
EVCC
EVCC
AVCC
+A5V
+D5V
EVCC
VCC1
+D5V
+D5V
VCC1
+12VA
AVCC5
AVCC5
AVCC5
AVCC5
+12VA
C265
0.1uF
L202
1.8uH
R2E0
1K
Q214
9014
C215 0.1uF
FB206
FER_HI_IMP
C245
220p
C268
0.1uF
C270
0.1uF
C255
10uF/16
+
C252
220uF/16
C248
220p
FB204
FER_HI_IMP
R231
200/1%
R211
1K(6c)
IC205
CS4340(6c)
1
3
2
4
5
6
7
8
14
15
12
16
9
10
11
13
RST
SCLK/DEM1
SDATA
LRCK
MCLK
DIF1
DIF0
DEM0
VA
AOUTL
AOUTR
MUTEC
FILT+
VQ
REF_GND
AGND C225
1UF(6c)
C203
1UF(6c)
C281
0.1uF(6c)
C231
0.1uF(6c)
R2D6
1K
D202
1N4148
C213
0.1uF
R202
4.7K
+
C223
47u/25
C256
0.1uF
CP201
VIDEO_OUT
1
2
3
4
D213
2V
D212
2V
C2E7
4.7uF
R2D8
1K
R2D9
1K
C221
0.1uF
D207
1N4148
C244
22p
C214 0.1uF
D205
1N4148
D203
1N4148
R253
4.7K
FB205
FERRITE BEAD
L203
1.8uH
L204
1.8uH
C271
0.01u
C240
22p
C239
220p
L201
4.7uH
C228
220p
R227
200/1%
R229
5.1
R2H4
2.2K
C204
22pF
D206
1N4148
R249
100
C253
0.1uF
R251
100
C205
22pF
Y201
27M R204
10K
C261
0.1uF
C202
10pF
D204
1N4148
R2H3
2.2K
Q213
9014
R206
10K
R2D7
100
CN204
TO SCART
1
2
3
4
5
6
R2H2
10K
Q203
9014
C2B4
10u/16
+
C2B6
220uF/16
IC207
AV1428
87
88
89
90
91
92
93
94
8
7
23
6
10
9
20
64
95
71
73
75
37
42
48
49
16
63
86
99
68
69
84
25
34
39
44
45
61
97
98
65
66
60
74
70
72
83
82
77
76
47
33
36
41
38
43
22
11
12
13
14
15
17
18
19
24
55
56
57
58
59
1
2
3
4
5
21
26
27
28
29
30
31
32
35
40 46
50
51
52
53
54
62
67
78
79
80
81
85
100
96
PD0
PD1
PD2
PD3
PD4
PD5
PD6
PD7
XIN
XIOUT
RSTZ
CK27
XACK
VDD
VDD
VDD
VDD
VDDV
VDDV
VDDV
VDDA
VDDA
VDDA
VDDA
VSS
VSS
VSS
VSS
VSSV
VSSV
VSSV
VSSA
VSSA
VSSA
VSSA
VSSA
VSSA
HSYN
VSYN
SVIDEO
PAL
MSTR
Y/CVBS
CVBS
C
VREF
IREF
BIAS
COMP
MIC
ACM
VOL0
VOL1
VOR0
VOR1
SMOD
SC
SF
SDIN0
SDIN1
SDOUT
MD
MC
ML
TST
TST0
TST1
TST2
TST3
TST4
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
NC
+
C217
10uF
R209
1K(6c)
R203
1K(6c)
R218
100
CN203
MIC IN
1
2
3
4
R224
5.1
C241
220p
R225
5.1
R217
270
C243
220p
Q203
9014
C254
0.1uF
Q202
9013
R288
10K
+
C266
100uF/16
R223
200/1%
C249
22p
R_L
SUB
CEN
R_R
M_L
M_R
MICIN
A
A
B
B
C
C
D
D
E
E
4 4
3 3
2 2
1 1
0110-EY650E-00
A5
MPEG SCHEMATIC
77Tuesday, November 06, 2001
Title
Size Document Number Rev
Date: Sheet of

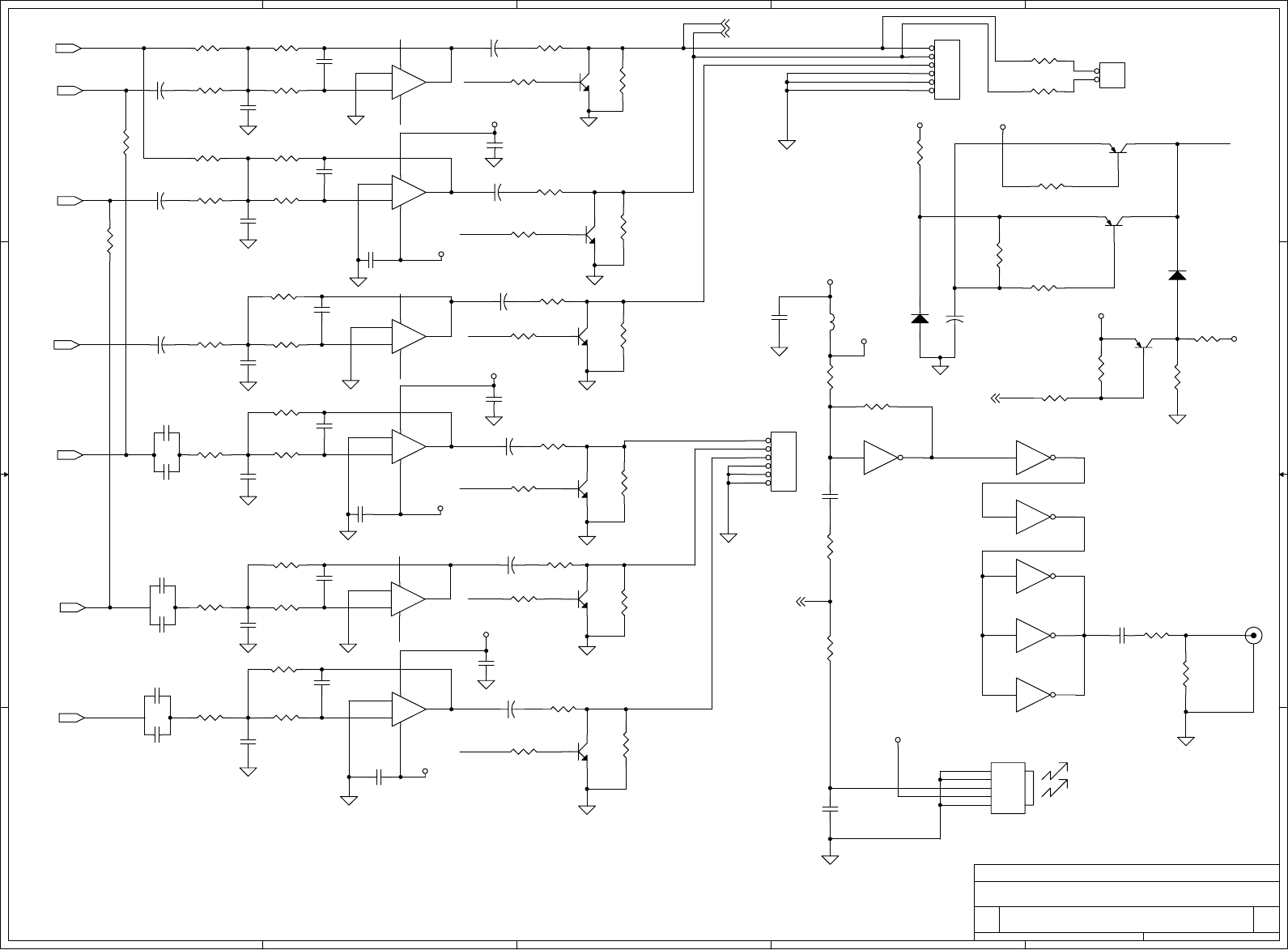

MUTE-ON
MUTE-ON
MUTE-ON
MUTE-ON
MUTE-ON
MUTE-ON
MUTE-ON
SPDIF
AUDIO_L
AUDIO_R
MUTE
+12VA
-12VA
+12VA
-12VA
-12VA
+12VA
+D5V
+12VA
GVCC
VDDA
GVCC
+5V
-12V
R2D2
20K
R2D3
20K
R2C0
3.9K(6c)
Q206
9013(6c)
R2A0
7.5K
R2A1
22K
R298
10K
R289
1K
R2H8
1M
1
R2H5
10K
1
R2H7
22K
1
U1A
7404
1 2
U1B
7404
3 4
U1C
7404
5 6
U1D
7404
9 8
U1E
7404
11 10
U1F
7404
13 12
+
-
IC212B
4558(6c)
5
6
7
84
+
-
IC212A
4558(6c)
3
2
1
84
R2E3
0(2c)
D210
5V1
R2E5
0(2c)
R2E6
0(2c)
Q210
9012
Q211
9012
R2E4
0(2c)
C259
220uF/16
CP20
AUDIO(2c)
1
2
C294
10u/50V(6c)
R2C8
10K(6c)
R2B0
100R(6c)
C293
10u/50V(6c)
R2A4
470 OHM(6c)
C272
0.1uF(6c)
R2C7
10K(6c)
R2B5
20K(6c)
C2A4
220p(6c)
R2A9
100R(6c)
R2A3
470 OHM(6c)
C2A3
220p(6c)
R2C1
3.9K(6c)
C284
0.1uF(6c)
R2B6
20K(6c)
R2C2
3.9K(6c)
+
-
IC211A
4558(6c)
3
2
1
84
Q207
9013(6c)
Q208
9013(6c)
C273
10u/50V(6c)
C278
10u/50V)
L205
FERRITE BEAD
C279
10u/50V
CP203
RCA JACK
1
2
C2E4
OPEN
(27PF)
R2E8
100K
R2F0
100K
R2E7
100K(6c)
R2E9
100K(6c)
R2F1
100K(6c)
Q209
9013(6c)
R2F2
100K(6c)
C292
10u/50V(6c)
R2C6
10K(6c)
CP204
TOTX178
1
2
3
4
5
GND
VCC
IN
NC
NC
R2B4
20K(6c)
C295
10u/50V(6c)
R2A8
100R(6c)
R2A2
470 OHM(6c)
Q216
9012
C287
0.1uF
R2C9
10K(6c)
R2F3
330
1
R2B7
20K(6c)
R2F4
33
1
C2A2
220p(6c)
C2E3
0.1uF
R2E2
1M
R2E1
10M
R2F5
330
C2E6
0.1uF
C296
10u/50V
R2B1
100R(6c)
R2F6
91
R2A5
470 OHM(6c)
C2A5
220p(6c)
R2B2
100R
R2C3
3.9K(6c)
C297
10u/50V(6c)
+
-
IC211B
4558(6c)
5
6
7
84
R2A6
470 OHM
C2A0
0.1uF
R2D1
10K
R2B9
20k
C2B9
0.068UF
C2B8
0.068UF
C2A6
220p(470p)
C289
0.1uF(6c)
R2B3
100R
R2A7
470 OHM
C2A7
220p(470p)
R2C5
3.9K(0 ohm)
D201
1N4148
C2A1
0.1uF
C2E5
0.1uF
+
-
IC210B
4558
5
6
7
84
R2B8
20K
C2B7
0.068UF
C2B5
0.068UF
Q204
9013
R2D0
10K
R2C4
3.9K(0 ohm)
+
-
IC210A
4558
3
2
1
84
Q205
9013
C2C0
0.068UF
C2C1
0.068UF
R2H6
100K
C2B2
2000p(3900p)
C2B3
2000p(3900p)
C2B0
2000p(6c)
C2A9
2000p(6c)
C2A8
2000p(6c)
C2B1
2000p(6c)
CP202A
AUDIO_OUT1
1
2
3
4
5
6
CP202B
AUDIO_OUT2
1
2
3
4
5
6
SUB
R_R
CEN
M_R
R_L
M_L
MICIN
1 2 3 4 5 6
A
B
C
D
6
54321
D
C
B
A
Title
Number RevisionSize
C
Date: 6-Nov-2001 Sheet of
File: D:\MYDOCU~1\SERVICE\1\15063\LX.SCHDrawn By:
D5V
DGND
A5V
AGND
+12V
AGND
-12V
1
2
3
4
5
6
7
+5V
IR
ST
CLK
DATA
GND
1
2
3
4
5
6
D5V
DGND
A5V
AGND
+12V
AGND
-12V
1
2
3
4
5
6
7
AV3.5V
GND
-21V
1
2
3
4
AC3.5V
AV3.5V
GND
-21V
1
2
3
4
AC3.5V
+5V
IR
ST
CLK
DATA
GND
1
2
3
4
5
6
POWER ASSM.
1GD0-P00001-01
GND
DEMCLK
GND
EMPH
C2PO
LRCK
BCK
CDDAT
1
2
3
4
5
6
7
8
9
GND
DACK#
GND
DERR#
GND
DBGN#
GND
DCLK
GND
1
2
3
4
5
6
7
8
9
SDT3
GND
SDT2
GND
SDT1
GND
SDT0
GND
DREQ#
SDT6
GND
SDT5
GND
SDT4
GND
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
A+12V
AGND
MIC
1
2
3A+12V
AGND
MIC 1
2
3
AL
AGND
AR
A12V
1
2
3
4
AL
AGND
AR
A12V 1
2
3
4
MAIN ASSM.
0110-EY650E-00
KARAOKE ASSM.
1E10-NV650E-01
EARPHONE ASSM.
0ID0-H0650E-00
LOADER ASSM.
03D0-HH0004-00
CONTROL ASSM.
1E10-NV750E-01
1E10-NV850E-01
1E10-NV950E-01
1E10-NV1250-00
0ID0-H0750E-00
0ED0-D0950E-00
0ED0-D1050D-00
5401-021352-07
5401-420132-04
5400-420202-06
5400-020262-06
5900-F142A1-16
5900-F142A1-26
5401-020482-03
5401-021422-04
Wire diagram of DVD
S5V
GND
S5V
GND
S9V
GND
1
2
3
4
5
6
S5V
GND
S5V
GND
S9V
GND
1
2
3
4
5
6
SDT7
GND
25
26
25
26
GND
DACK#
GND
DERR#
GND
DBGN#
GND
DCLK
GND
SDT3
GND
SDT2
GND
SDT1
GND
SDT0
GND
DREQ#
SDT6
GND
SDT5
GND
SDT4
GND
SDT7
GND
DRST#
GND
TXD
RXD
SCLK
RDY
10
11
12
13
14
15
16
GND
DEMCLK
GND
EMPH
C2PO
LRCK
BCK
CDDAT
1
2
3
4
5
6
7
8
9
DRST#
GND
TXD
RXD
SCLK
RDY
10
11
12
13
14
15
16

Navigation menu
