www.victronenergy.com
Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Niederlande
Allgemeine Telefonnummer: +31 (0)36 535 97 00 | Fax: +31 (0)36 535 97 40
E-Mail: sales@victronenergy.com | www.victronenergy.com
Montage Ion Control zu VE-CAN Kabel (mitgeliefert)

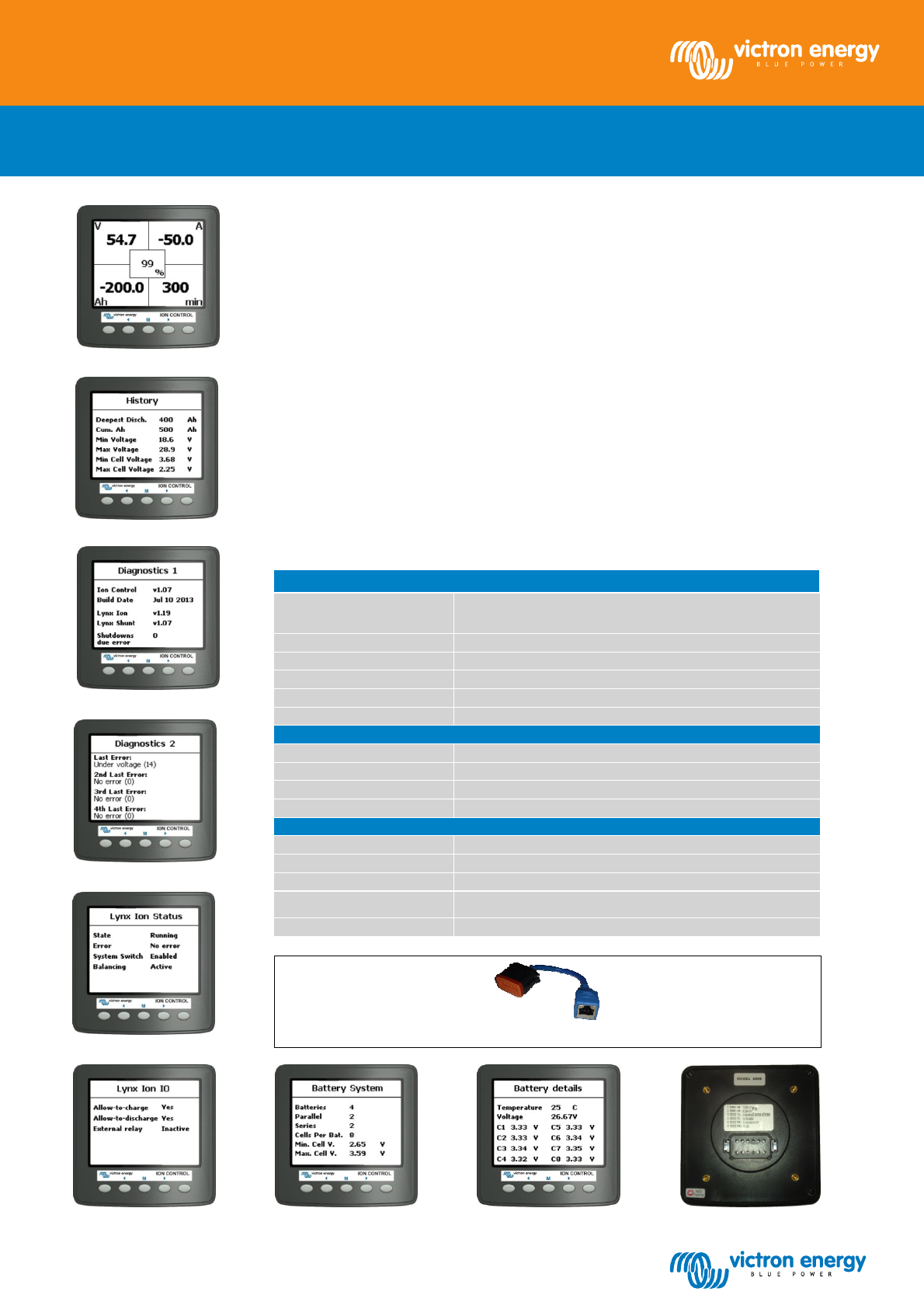

Diagnosebildschirm
1
Ion Control
Die Ion-Control zeigt sämtliche wichtigen Daten des Lithium-Batterie-Systems an:
• Batterie-Spannung (V).
• Lade-/Entlade-Strom der Batterie (A)
• Verbrauchte Amperestunden (Ah)
• Ladezustand (%)
• Restlaufzeit bei aktueller Entladerate bis die Batterie einen Entladungsgrad von 90 % erreicht hat.
• Visueller Alarm: Fast geladen, fast entladen
Außerdem werden die folgenden Verlaufsdaten angezeigt:
• Die Tiefe der tiefsten Entladung.
• Die Gesamtanzahl der Amperestunden, die der Batterie entnommen wurden.
• Die Mindest-Batteriespannung.
• Die maximale Batteriespannung.
• Die Mindest-Zellspannung.
• Die Mindest-Zellspannung.
Folgende Diagnosedaten werden angezeigt:
• Software-Versionen der Systemkomponenten
• Die Gesamtanzahl der automatischen System-Abschaltungen, die durch einen Fehler verursacht wurden.
• Die letzen vier im System aufgetretenen Fehler.
Verwendung mehrerer Ion Controls
Es lassen sich zur Überwachung eines einzelnen Lithium-Batterie-Systems mehrere Ion Controls installieren. Sämtliche Ion
Controls zeigen dieselben Daten an. Bei mehr als einer installierten Ion Control wird jedoch die Verwendung einer externen
Stromquelle empfohlen, da die Stromversorgung durch den Lynx Shunt nur über eine begrenzte Kapazität verfügt.
Ion Control
Verlaufsbildschirm
Hauptbildschirm
Lynx Ionen Status Bildschirm
Rückseite
ELEKTRISCH
Spannungsbereich
Stromversorgung
10 – 32 VDC
Keine externe Stromversorgung nötig. Die Stromversorgung des VE.CAN RJ
Netzwerkes erfolgt über den Lynx Shunt
Stromverbrauch 130 mA bei 12 VDC
Akustischer Alarm 4 kHz eingebauter Alarmgeber
Anschlüsse Eingebauter Deutsch Stecker 12-polig (DT04-12PA)
Verkabelung mitgeliefert 15 cm Deutsch Stecker 12-polig zu Victron RJ45 Canbus
Datenaustausch NMEA2000 (expects battery instance 0)
UMGEBUNG
Betriebstemperatur -25 bis +75°C
Schutzgrad IP67
Salznebel IEC 60068-2-52: 1996
EMC IEC 61000 und EN55022
GEHÄUSE
Material & Farbe Anthrazit Grau ABS Gehäuse und Acrylgläser

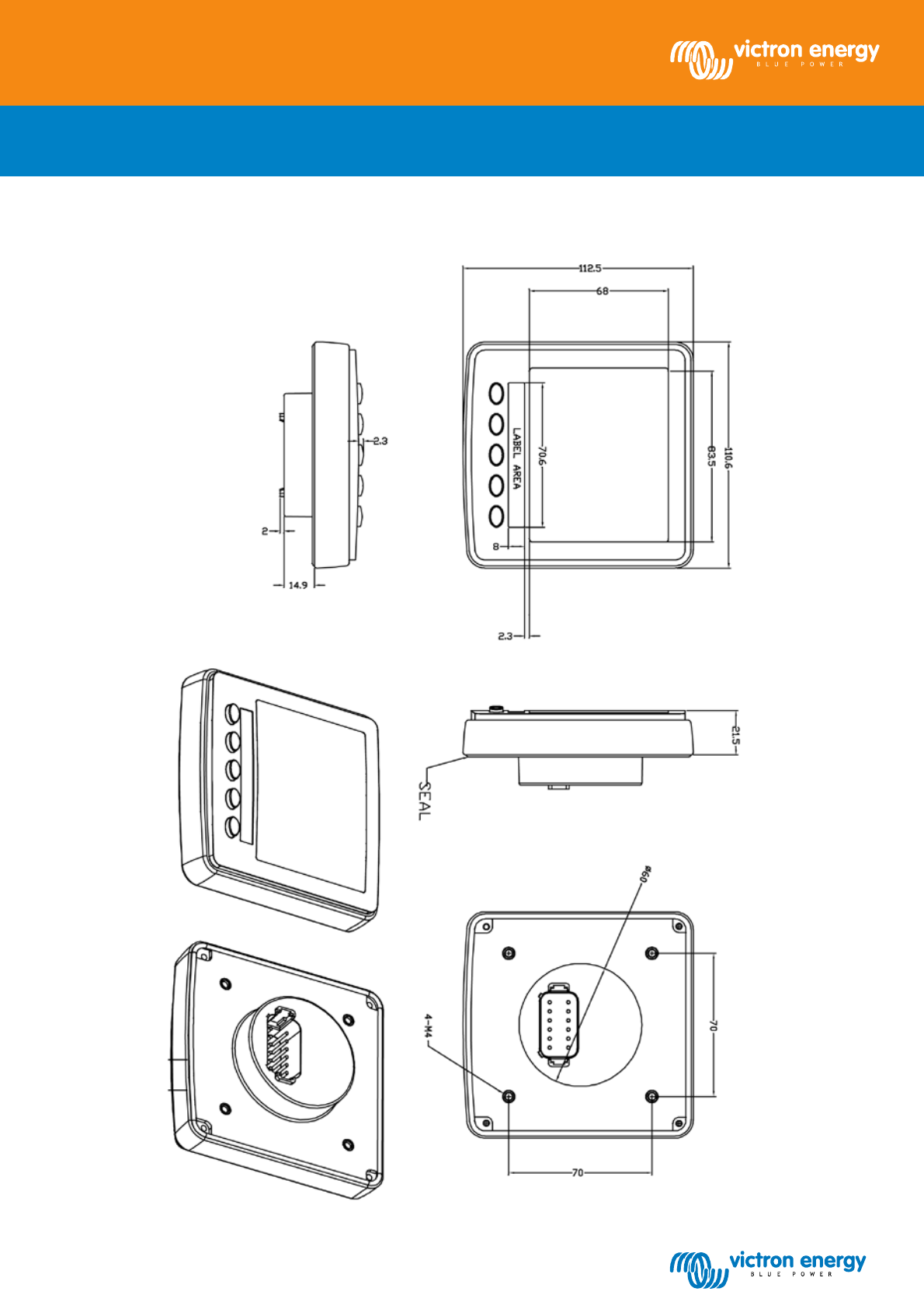

Maße 110 mm x 110 mm x 38,5 mm Tiefe (ohne Stecker)
Tiefe frontseitige Montage 21,5 mm vorderer Überstand, 17 mm rückseitiger Überstand (ohne Stecker)
Paneel Ausschnitt Öffnung mit einem Durchmesser von 64 mm mit 4 Befestigungslöchern,
4,3 mm im Durchm.
Gewicht 265 Gramm
Lynx Ion IO
Diagnosebildschirm 2
Batteriesystem
Batterieangaben
Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Niederlande
Allgemeine Telefonnummer: +31 (0)36 535 97 00 | Fax: +31 (0)36 535 97 40
E-Mail: sales@victronenergy.com | www.victronenergy.com
www.victronenergy.com
Betriebsarten
Durchblättern
Zum Durchblättern der Bildschirme werden die Tasten [D] und [B] verwendet. Betätigen Sie [D], um zum nächsten Schirm zu gelangen
und mit [B] gelangen Sie zum vorhergehenden Schirm.
Beleuchtung und Kontrast
Sie gelangen mithilfe von [C] in dieses Menü, es erscheint ein Popup-Fenster. Mithilfe von [A] und [B] lässt sich die Intensität der
Hintergrundbeleuchtung einstellen. Der LCD Kontrast kann mit [D] und [E] eingestellt werden.
Durch Betätigen von [C] werden die Einstellungen gespeichert und das Menü wird verlassen.
Zurücksetzen
Zum Zurücksetzen des Ion Control, [A] und [E] gleichzeitig drücken. Diese Funktion ist bei der Firmware Version v1.07 nicht vorhanden.

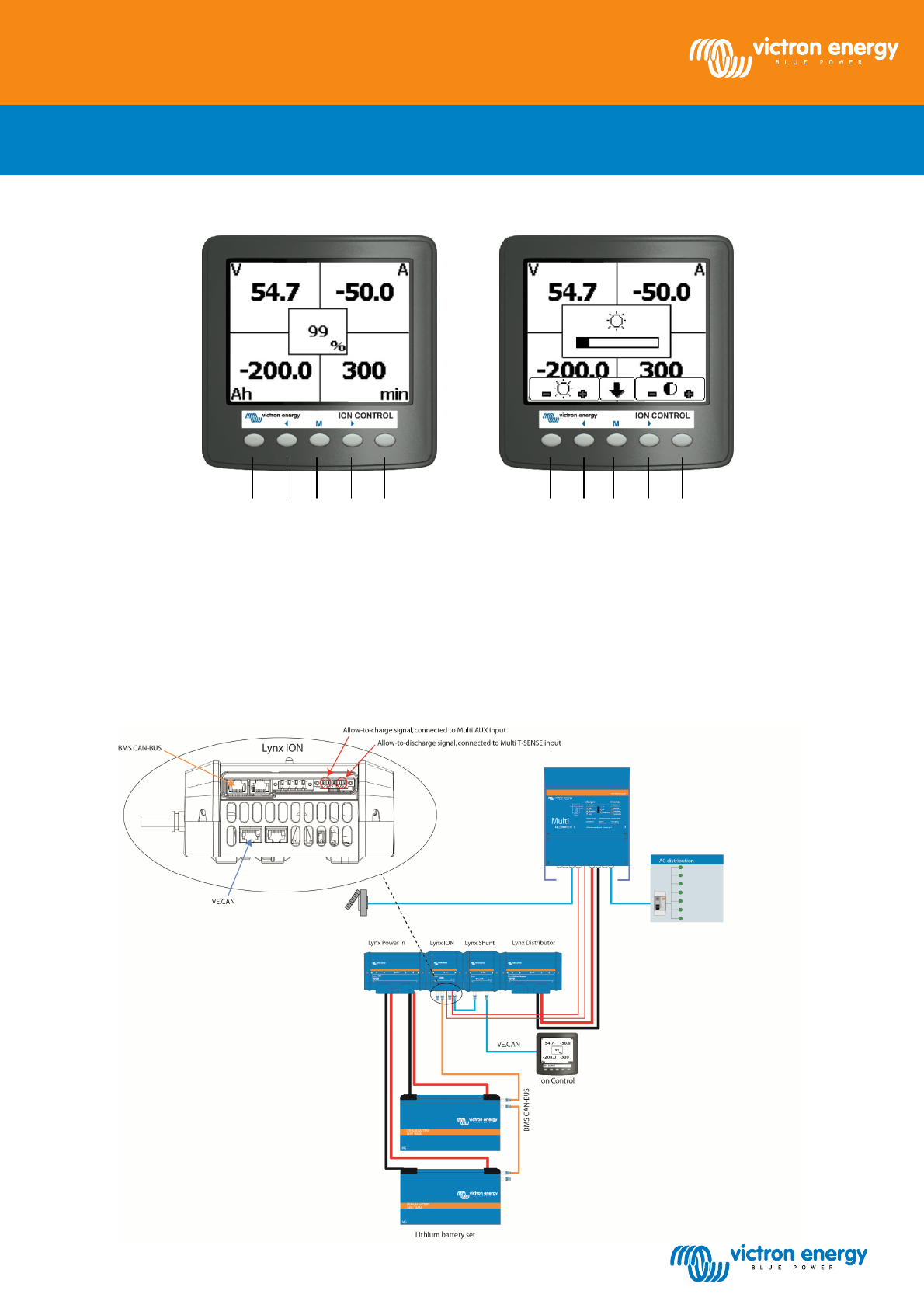

Systemdiagram
Ion Control
A B C D E A B C D E
www.victronenergy.com
Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Niederlande
Allgemeine Telefonnummer: +31 (0)36 535 97 00 | Fax: +31 (0)36 535 97 40
E-Mail: sales@victronenergy.com | www.victronenergy.com
Ion Control
