Datasheet VE Bus BMS DE
User Manual:
Open the PDF directly: View PDF
.
Page Count: 2
www.victronenergy.com

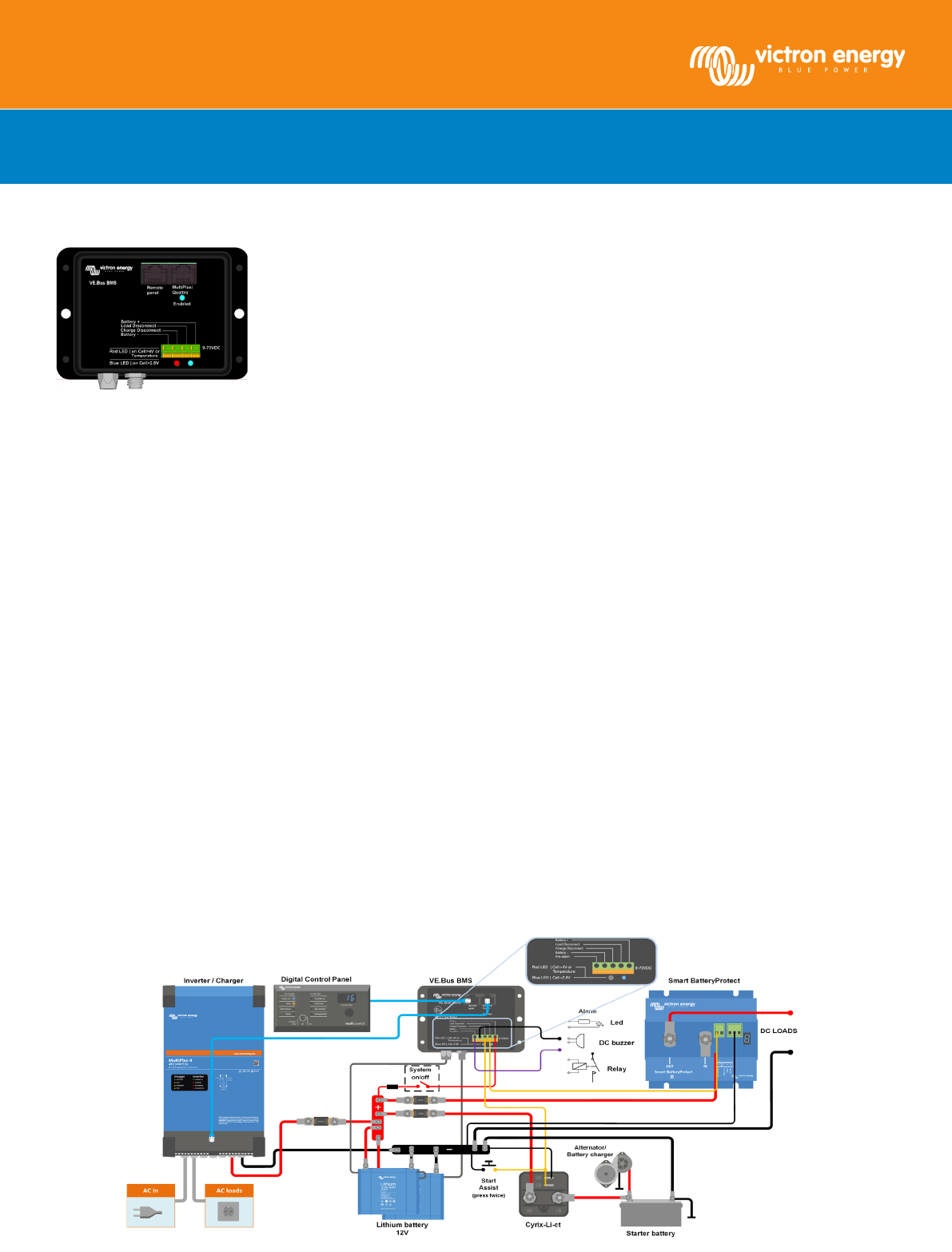

Abbildung 1: Anwendungsbeispiel für ein Fahrzeug bzw. ein Boot.
Es wird ein Cyrix Li-Ion Batterie-Koppler verwendet, um die Starter-Batterie und den Wechselstromgenerator anzuschließen.
Das UTP-Kabel zum Wechselrichter-/Ladegerät liefert auch den Minusanschluss zum BMS.
Schützt jede einzelne Zelle einer Lithium-Eisen-Phosphat (LiFePO4 oder LFP)-Batterie
Jede einzelne Zelle einer LiFePO4-Batterie muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden.
Victron LiFePO₄-Batterien verfügen über eine eingebaute Zellausgleichs-, Temperatur- und Spannungssteuerung (auf Englisch:
Balancing, Temperature and Voltage control daher das Akronym: BTV). Sie werden mit dem VE.Bus BMS über zwei M8
Rundstecker-Kabelsets verbunden.
Die BTVs mehrerer Batterien lassen sich miteinander verketten. Es lassen sich bis zu fünf Batterien parallel und bis zu vier
Batterien in Reihe schalten (BTVs sind einfach verkettet), sodass sich eine 48 V Batteriebank mit bis zu 1500 Ah zusammenbauen
lässt. Weitere Einzelheiten hierzu entnehmen Sie bitte den technischen Unterlagen zu unserer LiFePO4 Batterie.
Aufgaben des BMS:
- Abschalten bzw. Trennen von Lasten im Fall einer unmittelbar bevorstehenden Unterspannung;
- Reduzieren des Ladestroms im Falle einer unmittelbar bevorstehenden Zell-Überspannung bzw. Übertemperatur
(nur für VE.Bus Produkte, siehe unten); und
- Abschalten bzw. Trennen der Batterie-Ladegeräte im Falle einer unmittelbar bevorstehenden Zell-Überspannung
bzw. Übertemperatur.
Schützt 12V, 24V und 48V Systeme
Betriebsspannungsbereich des BMS: 9 bis 70V DC.
Kommuniziert mit allen VE.Bus-Produkten
Das VE.Bus BMS lässt sich an ein MultiPlus-, Quattro- oder Phoenix Wechselrichter Gerät anschließen. Die Verbindung erfolgt
über ein Standard RJ45 UTP-Kabel.
Andere Produkte ohne VE.Bus lassen sich wie folgt steuern:
Lasttrennung
Die Lasttrennung ist normalerweise hoch und wird frei schwebend, wenn eine Zelle unter Spannung steht (Standard 3,1 V/Zelle,
einstellbar an der Batterie zwischen 2,85 V und 3,15 V pro Zelle).
Maximale Stromstärke: 2 A.
Der Lasttrennausgang kann verwendet werden, um Folgendes zu steuern
- das ferngesteuerte Ein-/Ausschalten einer Last und/ oder
- das ferngesteuerte Ein-/Ausschalten eines elektronischen Lastschalters (Batterieschutz)
Voralarm
Der Voralarmausgang ist normalerweise frei schwebend und wird bei drohender Unterspannung der Zelle hoch (Standard 3,1
V/Zelle, einstellbar an der Batterie zwischen 2,85 V und 3,15 V pro Zelle).
Maximale Stromstärke: 1 A (nicht kurzschlussfest).
Die Mindestverzögerung zwischen Voralarm und Lasttrennung beträgt 30 Sekunden.
"Charge Disconnect" (Laden trennen)
Der Ausgang "Charge Disconnect" (Laden trennen) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-
Überspannung oder -Übertemperatur unmittelbar bevorsteht. Maximaler Strom: 10 mA.
Der Ausgang "Charge Disconnect" kann zur Steuerung folgender Funktionen verwendet werden:
- ferngesteuertes Ein-/Ausschalten eines Ladegerätes und/oder
- eines Cyrix-Li-Ladegerät-Relais und/oder
- eines Cyrix-Li-ct Batterie-Kopplers.
LED Anzeigen
-
Eingeschaltet (blau):
die VE.Bus-Produkte sind eingeschaltet.
-
Zelle>4V oder Temperatur (rot):
Der Ausgang "Charge Disconnect" ist auf LOW, da eine Zellüberspannung oder
Übertemperatur unmittelbar bevorsteht.
-
Zelle>2,8V (blau):
Ausgang "Load Disconnect" auf HIGH.
VE.Bus BMS
VE.Bus BMS
Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Niederlande
Allgemeine Telefonnummer: +31 (0)36 535 97 00 | E-Mail: sales@victronenergy.com
www.victronenergy.com
VE.Bus BMS
Eingangsspannungsbereich 9 – 70 VDC
Stromaufnahme, Normalbetrieb 10 mA (Strom für "Load Disconnect" nicht eingeschlossen)
Stromaufnahme; geringe Zellspannung 2 mA
Ausgang "Load Disconnect"
Normal HIGH
Quellstrombegrenzung: 2 A
Senkstrom: 0A (Ausgang FREE FLOATING)
Ausgang "Charge Disonnect"
Normal HIGH
Quellstrombegrenzung: 10 mA
Senkstrom: 0A (Ausgang FREE FLOATING)
Voralarmausgang
Normalerweise frei schwebend
Hoch (Vbat) im Falle eines Alarms, max. 1 A
(nicht kurzschlussfest)
ALLGEMEINES
VE.Bus-Schnittstelle Zwei RJ45 Buchsen zum Anschluss an alle VE.Bus Produkte
Betriebstemperatur -20 bis +50°C 0 - 120°F
Feuchte max. 95% (nicht kondensierend)
Schutzklasse IP20
GEHÄUSE
Material und Farbe ABS, schwarz, matt
Gewicht 0,1 kg
Abmessungen (HxBxT) 105 x 78 x 32 mm
NORMEN
Normen: Sicherheit
Emission
Störfestigkeit
Automobilbranche
EN 60950
EN 61000-6-3, EN 55014-1
EN 61000-6-2, EN61000-6-1, EN 55014-2
Richtlinie UN/ECE-R10 rev. Fassung 4

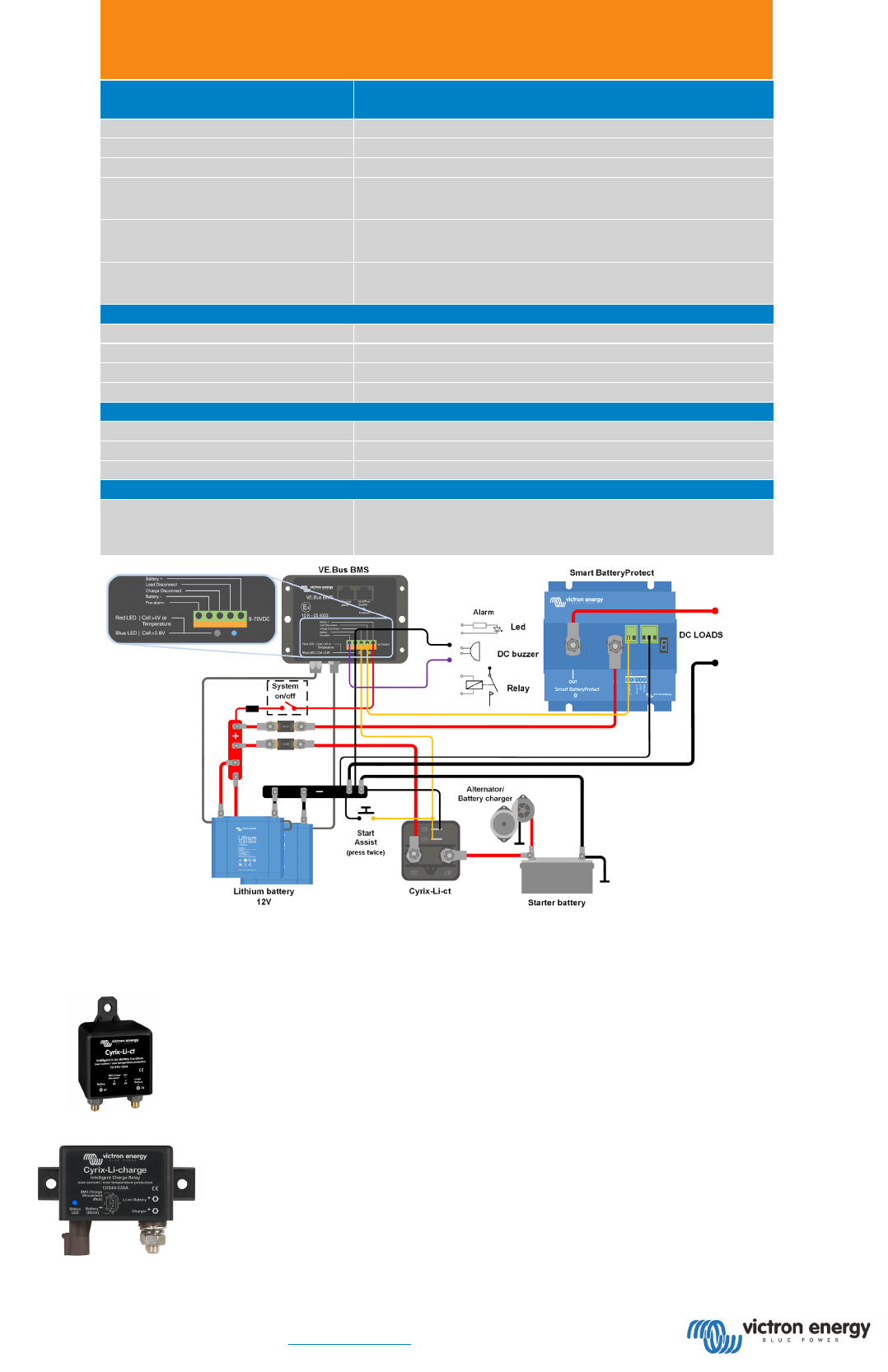

Abbildung 2: Anwendungsbeispiel für ein Fahrzeug bzw. ein Boot ohne Wechselrichter/Ladegerät.
Vier Cyrix Koppler, speziell für die Verwendung mit dem VE.Bus BMS ausgelegt:
Cyrix-Li-ct (120A oder 230A)
Ein Batterie-Koppler mit einem Lithium-Ionen angepassten Profil zum Koppeln/Entkoppeln und einem
Bedienterminal zum Anschluss an den "Charge Disconnect"-Anschluss des BMS.
Cyrix-Li-Charge (120A oder 230A)
Ein einfachgerichteter Koppler, der zwischen ein Batterieladegerät und die LFP-Batterie zwischengeschaltet
werden kann. Er schaltet sich nur ein, wenn die Ladespannung vom Batterieladegerät an seinem ladeseitigen
Anschluss anliegt. Ein Bedienterminal lässt sich mit dem Anschluss "Charge Disconnect" des BMS verbinden.
