AV1410 Drip Edge Flashing Catalog

User Manual: AV1410

Open the PDF directly: View PDF PDF.
Page Count: 10

Drip Edge & Flashing
Catalog
www.unionmetalroong.com Rev. 10/09
TABLE OF CONTENTS
Page
Roll Flashing / Valley Metal............................................................................................ 1
T-Style Drip Edges.......................................................................................................... 2-3
Drip Edge / Cap.............................................................................................................. 3-4
Step Flashing................................................................................................................ 4
Angle Flashing.............................................................................................................. 4
Preformed Valley........................................................................................................... 5
Z Flashing...................................................................................................................... 5
Shingle Endwall Flashing............................................................................................... 5
Window / Door Cap........................................................................................................ 6
Gravel Stop.................................................................................................................... 6
Vinyl Ledger Board........................................................................................................ 6
Gutter Apron................................................................................................................. 6
Rain Diverter................................................................................................................. 7
WIDTH LENGTH GAUGE/THICKNESS COLOR PART #
6” 50’ Standard Mill Finish AV06
10” 50’ Standard Mill Finish AV10
12” 50’ Standard Mill Finish AV12
14” 50’ Standard Mill Finish AV14
16” 50’ Standard Mill Finish AV16
20” 50’ Standard Mill Finish AV20
10” 10’ Standard Mill Finish AV1010
14” 10’ Standard Mill Finish AV1410
20” 10’ Standard Mill Finish AV2010
14” 50’ Commercial Mill Finish AV14COM
MILL FINISH
ALUMINUM
WIDTH LENGTH GAUGE/THICKNESS COLOR PART #
10” 10’ Standard Brown/White BRAV1010
14” 10’ Standard Brown/White BRAV1410
PAINTED
ALUMINUM
WIDTH LENGTH GAUGE/THICKNESS COLOR PART #
10” 50’ Standard Mill Finish GVEC10
14” 50’ Standard Mill Finish GVEC14
16” 50’ Standard Mill Finish GVEC16
20” 50’ Standard Mill Finish GVEC20
10” 10’ Standard Mill Finish GVEC1010
14” 10’ Standard Mill Finish GVEC1410
20” 10’ Standard Mill Finish GVEC2010
14” 25’ Standard Mill Finish GVEC1425
16” 50’ 26 Gauge Mill Finish GV1626
16” 50’ 26 Gauge Mill Finish GV1626G90
20” 50’ 26 Gauge Mill Finish GV2026G90
GALVANIZED
STEEL
WIDTH LENGTH GAUGE/THICKNESS COLOR PART #
10” 50’ 0.015” White VRFWH1050
20” 50’ 0.015” White VRFWH2050
14” 30’ 0.015” Tan VRFTN1430
BENDABLE
VINYL
WIDTH LENGTH GAUGE/THICKNESS COLOR PART #
8” 20’ 3 oz. Mill Finish CVLK3OZ0820
10” 20’ 3 oz. Mill Finish CVLK3OZ1020
COPPER
1
ROLL FLASHING/
VALLEY METAL

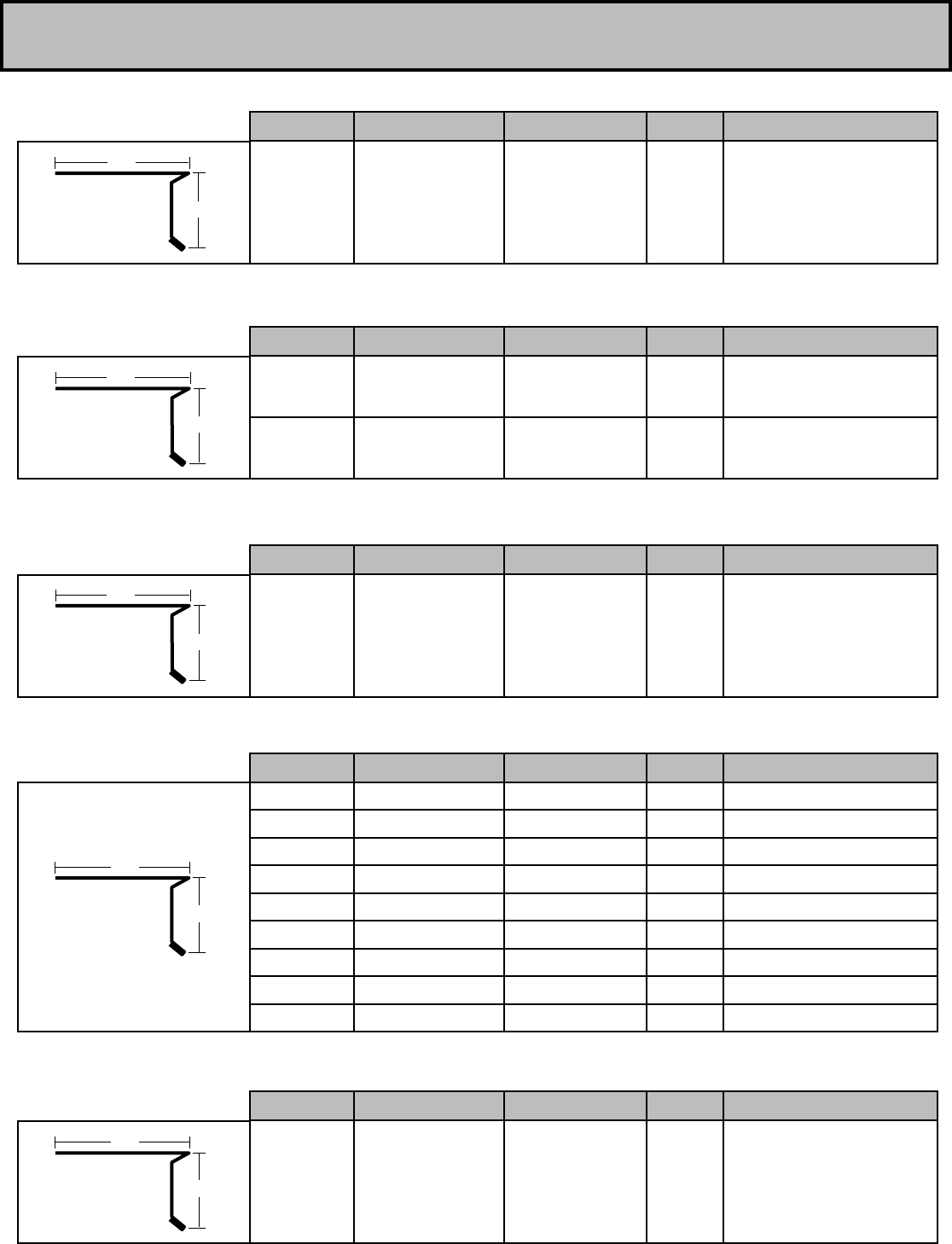

T-STYLE DRIP EDGES
1-½”
2-¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Standard White 10’ WHA45TSRE
Aluminum Standard Brown 10’ BRA45TSRE
Aluminum Standard Black 10’ BKA45TSRE
Aluminum Standard Clay 10’ CLA45TSRE
Aluminum Standard Bronze 10’ BZA45TSRE
Aluminum Standard Mill Finish 10’ A45TSRE
Aluminum Commercial Brown 10’ BRA01945TSRE15F
Galvanized Standard Mill Finish 10’ G45TSRE
Galvanized 26 ga Mill Finish 10’ G45TSRE26
1-¾”
1-¾”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Commercial Birch White
(Cedar Embossed) 10’ WHA019CE45TSRE175F
1-¼”
2-¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Standard White 4’ WHAECTSRE
1-¾”
2-¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Commercial White 10’ WHA01945TSRE175F
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Standard White 10’ WHA1F45TSRE
Aluminum Standard Brown 10’ BRA1F45TSRE
1”
2-¼”
2

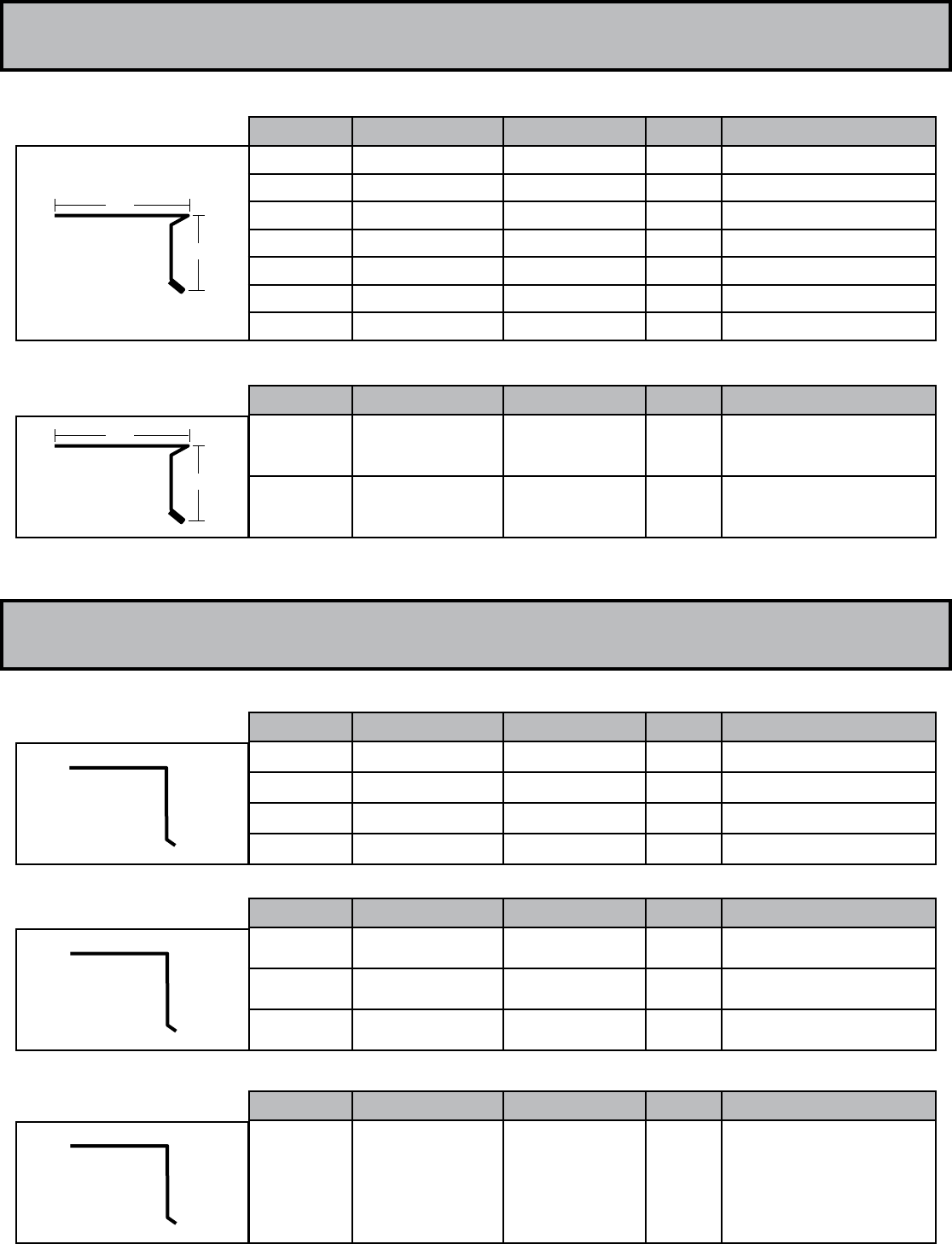

T-STYLE DRIP EDGES (cont.)
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Galvanized 26 ga Mill Finish 10’ G6TSRE26WF
Galvanized 26 ga Brown 10’ BR6TSRE26WF
Galvanized 26 ga Black 10’ BK6TSRE26WF
Galvanized 26 ga High Gloss White 10’ HGWH6TSRE26WF
Galvanized 29 ga White 10’ WH6TSREWF
Aluminum Standard Brown 10’ BRA6STREWF
Aluminum Standard White 10’ WHA6TSREWF
2-½”
3”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Galvanized 29 ga Mill Finish 10’ G8TSRE
Aluminum Commercial White 10’ WHA0198TSRE15F
1-½”
6”
DRIP EDGE / CAP
1-½”
1-¼”
¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Standard White 10’ WHADC
Aluminum Commercial White 10’ WHA1.5X1.5RE019
Galvanized Standard Mill Finish 10’ GDC
Galvanized 29 ga White 10’ WHDC
2”
1-¾”
¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Galvanized 26 ga Mill Finish 10’ G2X2RE26
Galvanized 26 ga High Gloss White 10’ HGWH2X2RE26
Galvanized 26 ga Brown 10’ CBR2X2RE26
2-¾”
1-¼”
¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Commercial White 10’ WHA3X15RE019
3
DRIP EDGE / CAP (cont.)
3”
2-¾”
¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Galvanized 26 ga Mill Finish 10’ G3X3RE26
Galvanized 26 ga Brown 10’ CBR3X3RE26
Galvanized 26 ga High Gloss White 10’ HGWH3X3RE26
A B C MATERIAL GAUGE/THICKNESS COLOR PART #
3” 4” 7” Aluminum Economy Mill Finish A3X4X7
4” 4” 8” Aluminum Economy Mill Finish A4X4X8
2.5” 2.5” 7” Aluminum Economy Mill Finish A25X25X7
4” 4” 8” Galvanized Standard Mill Finish G4X4X8
B
A
C

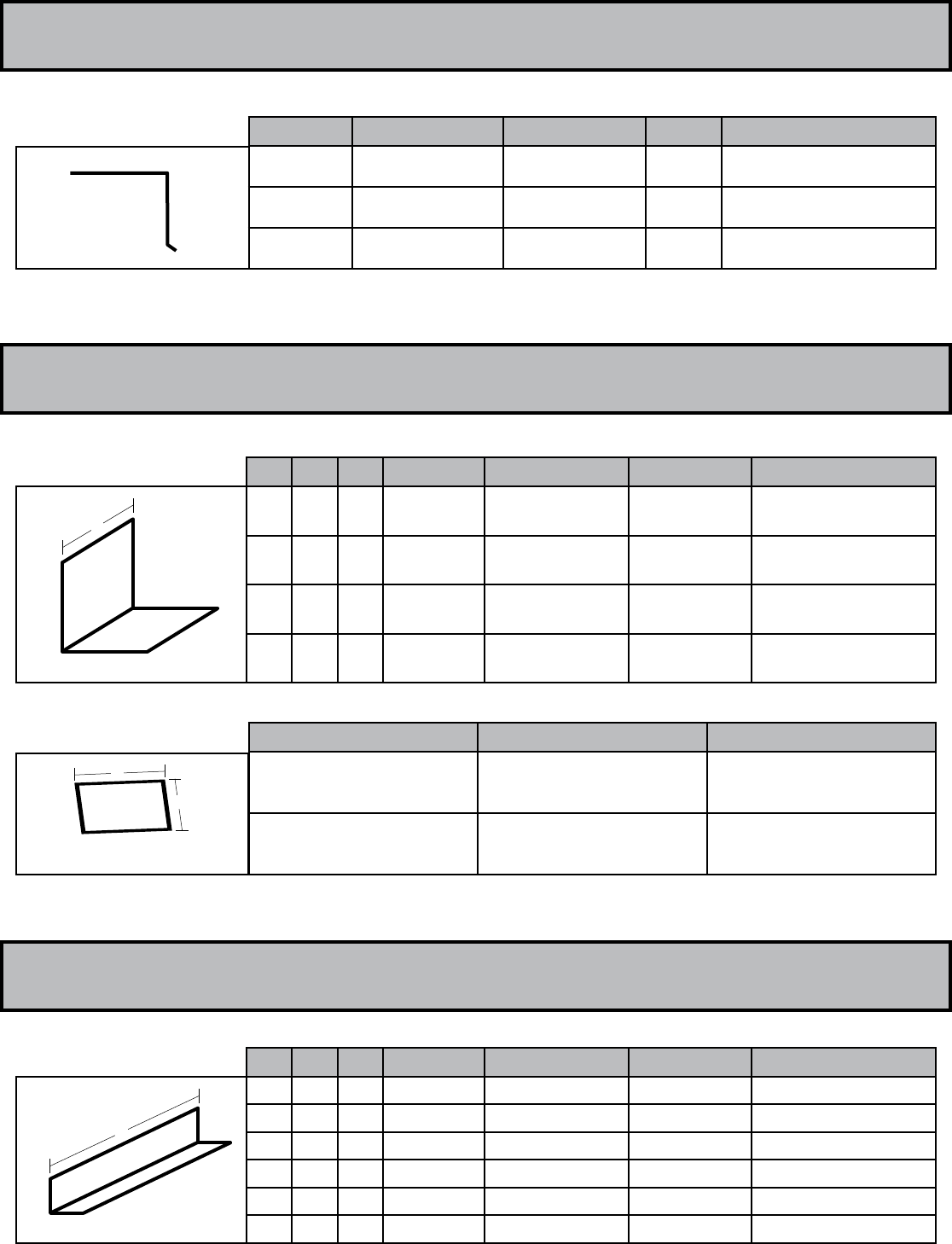

STEP FLASHING
MATERIAL GAUGE/THICKNESS PART #
Aluminum Economy A5X7B100
Galvanized Standard G5X7B100
5”
7”
(100 per)
4
ANGLE FLASHING
A B C MATERIAL GAUGE/THICKNESS COLOR PART #
4” 4” 10’ Galvanized 29 ga Mill Finish G4X4C
4” 5” 10’ Galvanized 29 ga Mill Finish G4X5C
6” 6” 10’ Galvanized 29 ga Mill Finish G6X6C
5” 7” 10’ Galvanized 26 ga Mill Finish G5X726C
6” 6” 10’ Galvanized 26 ga Mill Finish G6X626C
4” 5” 10’ Galvanized 26 ga Mill Finish G4X526C
B
A
C

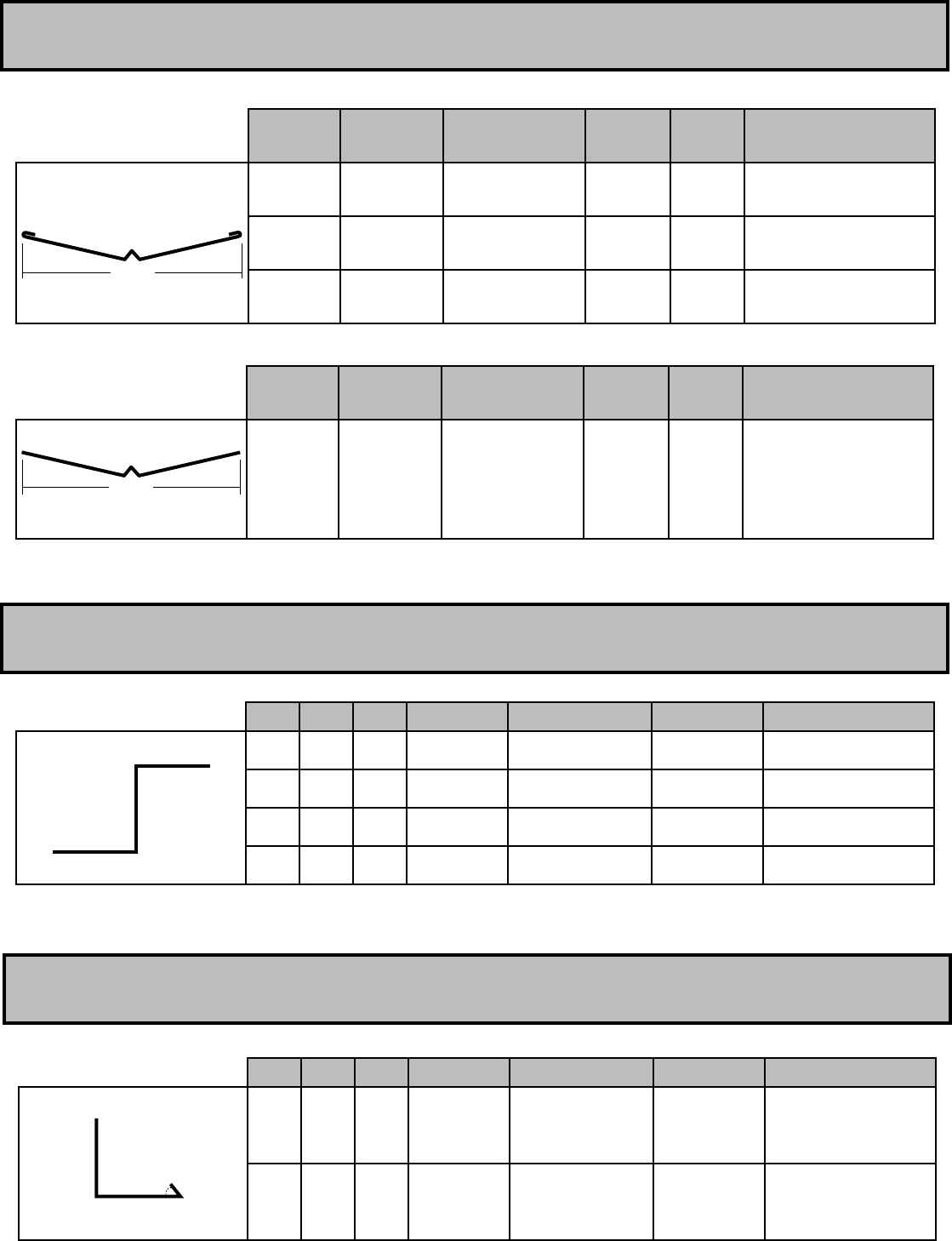

PREFORMED VALLEY
COVERAGE
WIDTH
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
18” Galvanized 29 ga Mill Finish 10’ G20PV
18” Galvalume 29 ga Black 10’ BK20PV
18” Aluminum Commercial Bronze 10’ BZA20PV019
Coverage
Width
½”
Open
Hem
COVERAGE
WIDTH
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
18” Galvanized 29 ga Brown 10’ CBRG20PV8NH
Coverage
Width
Z FLASHING
A B C MATERIAL GAUGE/THICKNESS COLOR PART #
2” 5/8” 3/8” Galvanized Standard Mill Finish GZ
2” 3/8” 5/8” Galvanized Standard Mill Finish GZ138
2” 5/8” 3/8” Aluminum Standard White WHAZ158
2” 5/8” 3/8” Aluminum Standard Brown BRAZ158
B
C
A
A B C MATERIAL GAUGE/THICKNESS COLOR PART #
4” 4-½” ½” Galvanized 29 ga Mill Finish GSEWF
6” 5-½” ½” Galvanized 29 ga Mill Finish GSEWF6
B
A
C
60°
SHINGLE ENDWALL FLASHING
5

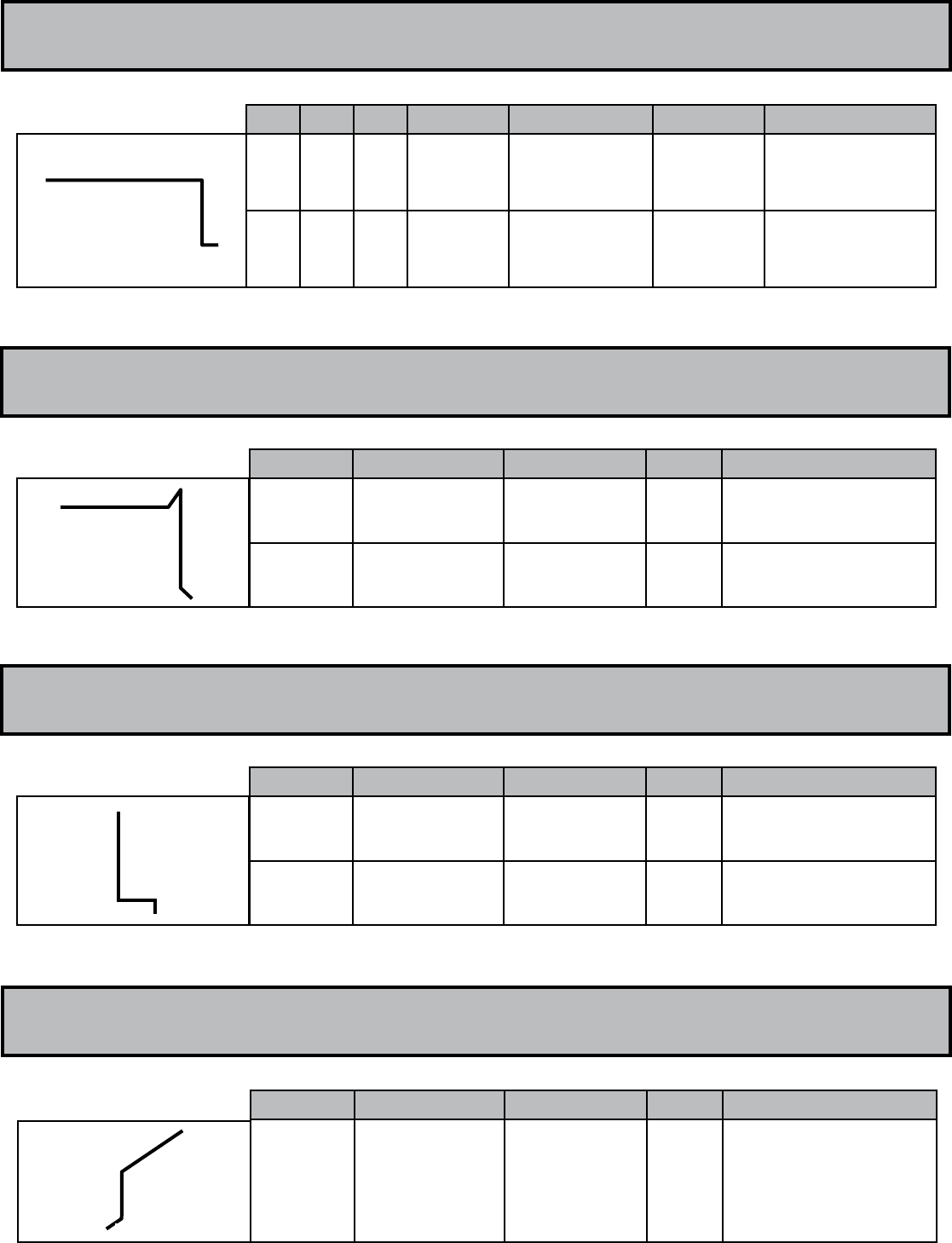

WINDOW / DOOR CAP
A B C MATERIAL GAUGE/THICKNESS COLOR PART #
¾” 2” ¼” Aluminum Standard Mill Finish ADC7542
1-5/16” 1-7/16” ¼” Aluminum Standard Mill Finish ADC1312542
B
A
C

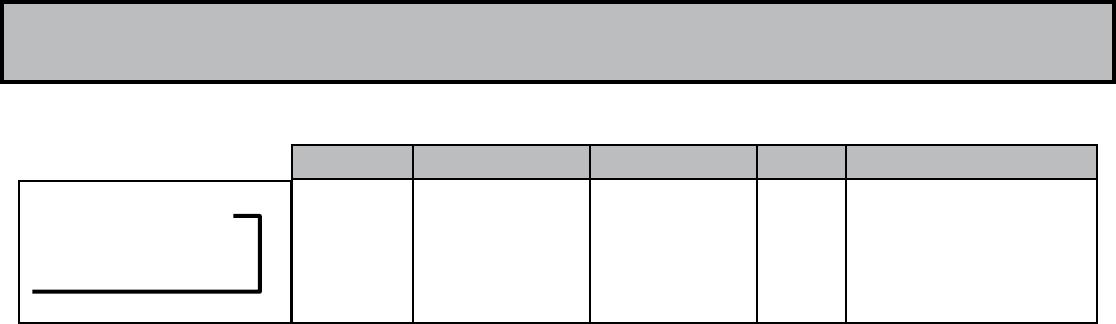

GRAVEL STOP
VINYL LEDGER BOARD
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Galvanized Standard Mill Finish 10’ G5GS
Galvanized 26 ga Mill Finish 10’ G5GS26
2”
2”
¾”
¼”
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Vinyl 0.050 White 10’ VLBFWH10
Vinyl 0.050 Tan 10’ VLBFTN10
3-¼”
1-½”
½”
6
GUTTER APRON
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Aluminum Standard White 10’ WHAGUTTERAPRON
2-3/8”
1-5/8”
¼”
RAIN DIVERTER
MATERIAL GAUGE/THICKNESS COLOR LENGTH PART #
Galvanized 29 ga Mill Finish 10’ GRD10W
5”
2”
½”
7
