Due Laser – Manual do Usuário 1.4 | Due NXT
DUE NXT
Manual do Usuário
Português
MATERIAIS PROIBIDOS
PVC, VINIL, ABS, FIBRA DE
VIDRO, FIBRA DE
CARBONO E QUALQUER
MATERIAL QUE
CONTENHA CLORO
Usar estes materiais na sua Due produzirá
gases tóxicos, podendo causar problemas
de saúde e danos à máquina.
Se você desconhece a composição do seu
material, NÃO USE.
IMPORTANTE
Sumário
1. NOTAS DE SEGURANÇA .............................................................................................................. 4
2. ESPECIFICAÇÕES TÉCNICAS ..................................................................................................... 5
3. INSTALAÇÃO ...................................................................................................................................... 6
4. VISÃO GERAL DO SOFTWARE TRABALHOS .................................................................. 14
5. TRABALHANDO COM A DUE .................................................................................................... 18
6. TABELA DE MATERIAIS............................................................................................................... 29
7. CUIDANDO DA SUA DUE NXT .................................................................................................. 31
8. RESOLUÇÃO DE PROBLEMAS ................................................................................................ 33
9. SUPORTE TÉCNICO ...................................................................................................................... 36
Due Laser – Manual do Usuário 1.4 | Due NXT 4
Leia atentamente as notas abaixo para evitar danos à saúde e à máquina. Mantenha
estas notas acessíveis e perto da máquina. Todas as pessoas que forem operar a
Due NXT devem estar cientes dos riscos e treinadas para o uso.
A Due NXT possui um laser diodo de alta potência e deve ser utilizada com o
máximo de responsabilidade e cuidado!
Produtos laser emitem radiação intensa e podem causar danos aos olhos e
queimaduras por irradiação. A Due somente opera com a tampa fechada para
evitar estes danos. Não obstrua os sensores da tampa. Seja responsável com você
mesmo e com os outros.
Nunca deixe a Due trabalhando sem supervisão. Nunca coloque objetos
espelhados ou inflamáveis sob o Laser. A Due deve ser sempre operada por
pessoas cientes dos riscos. Se você não for operar, ensine outra pessoa com
responsabilidade e cuidado.
Ao operar a Due você concorda que:
- Você entende que Lasers são perigosos;
- Você vai sempre utilizar a Due de maneira segura e responsável para
propósitos legais;
- Você é responsável pelo mau uso da sua Due;
- Você é responsável por permitir acesso somente a pessoas com capacidade e
conhecimento dos riscos.
Se você tem alguma preocupação com segurança ou não concorda com os termos
acima, não use o nosso software e a Due Laser.
1. NOTAS DE SEGURANÇA
Due Laser – Manual do Usuário 1.4 | Due NXT 5
A Due NXT tem as seguintes especificações:
Dimensões
240 (A)*800(L)*650 (C) mm
Massa
16 kg
Área de Trabalho
420x320 mm
Altura máxima do material
45 mm
Alimentação
127/220V – 50- 60Hz
Consumo
120 W
Velocidade Máxima
10000 mm/min
Tipo de Laser
Diodo 445 nm
Potência do Laser
8 W
Vida Útil do Laser
Acima de 5000 horas
Formatos de arquivos
SVG, DXF, JPEG e PNG
Conexão
WiFi ou cabo de rede
Software compatível com arquivos exportados dos programas: Corel
Draw, Illustrator, AutoCad, SolidWorks e Photoshop.
2. ESPECIFICAÇÕES TÉCNICAS
Due Laser – Manual do Usuário 1.4 | Due NXT 6
O QUE VÊM NA CAIXA
Due NXT Completa
Colmeia de Corte
Mangueira
Com trava mangueira
Cabo de Alimentação
110/220V 10 A
Padrão ABNT 3 pinos
Cabo de Rede
Ethernet RJ45
Gabarito de Foco
Padrão Due NXT
3. INSTALAÇÃO
Due Laser – Manual do Usuário | Due NXT 7
DESEMBALANDO A DUE NXT
1 - Retire da caixa a Due NXT e desencaixe as proteções laterais
2 - Retire a colmeia da caixa;
3 – Retire a caixa de acessórios de dentro da Due NXT
4 – Corte as abraçadeiras brancas que prendem os eixos da Due NXT
5 – GUARDE A CAIXA E AS PROTEÇÕES LATERAIS PARA FUTUROS
TRANSPORTES DA DUE.
Due Laser – Manual do Usuário | Due NXT 8
VISTA GERAL – DUE NXT
1 – Botão on/off
2 – Tampa de proteção
3 – Entradas de ar
1
2
3
4 – Adesivo técnico
5 – Saída para mangueira
de exaustão
6 – Conexão de cabo de
rede
7 – Conexão de
alimentação
4
5
6
7
Due Laser – Manual do Usuário | Due NXT 9
DIMENSÕES GERAIS – DUE NXT
*Dimensões em milímetros
Due Laser – Manual do Usuário | Due NXT 10
INSTALANDO A DUE
1 – Posicione a Due em uma mesa ou bancada lisa e nivelada de no
mínimo 1 x 0,8 m próxima a uma tomada e uma saída de ar ou janela;
2 – Coloque a mangueira de exaustão
na saída traseira e prenda com a trava
da mangueira
3 – Coloque a outra ponta da mangueira em um ambiente aberto e
ventilado
4 – Ligue o cabo de alimentação no conector traseiro da Due e em uma
tomada 110/220V comum (A Due NXT é Bivolt automática)
5 – Posicione manualmente a colmeia de corte na base da Due.
SUA DUE ESTÁ PRONTA PARA SER UTILIZADA ;D
Due Laser – Manual do Usuário | Due NXT 11
INSTALANDO OS SOFTWARES
Os links para download de todos os softwares estão disponíveis na
página:
duelaser.com/suporte
Nos links abaixo você encontra um vídeo detalhando a instalação dos
softwares:
Windows:
https://youtu.be/dC3Isip1NZs?list=PL2cs7gywJcN-rCGAbg-HHNTa4jSwM92_p
MAC:
https://www.youtube.com/watch?v=xTMe3XOUaBE&list=PL2cs7gywJcN9MXvoj
4bh0phR6bumZELp_&index=1
PROCEDIMENTO
Baixe e instale o Inkscape
O Inkscape é um programa aberto de desenho e é utilizado para
gerar os arquivos da Due. Para usuários do MAC é necessário
instalar o XQUARTZ.
Baixe e instale o Due Scanner.
O Due scanner instala todos os outros programas que você precisa
para usar a sua Due para sistema Windows e inicia o programa da
máquina toda vez que você for usar.
Due Laser – Manual do Usuário | Due NXT 12
CONECTANDO NA DUE VIA WIFI
1 - Na primeira vez que você liga a Due, ela criará uma rede wifi
chamada Due NXT.
2 - Conecte-se na rede DueNxt criada, abra o Due Scanner e conecte-
se na Due encontrada.
3 - O software da Due irá abrir no seu navegador de internet. Clique no
ícone da “chave”.
Na aba de configurações wifi, selecione a rede wifi que deseja utilizar e
conecte a Due digitando a senha duas vezes.
4 - Abra novamente o Due Scanner, clique em “Escanear”, espere
encontrar a Due e clique em conectar.
Due Laser – Manual do Usuário | Due NXT 13
Pronto! A partir de agora a sua Due iniciará sempre conectada na rede
configurada.
CONECTANDO NA DUE VIA CABO DE REDE
Em locais com conexão de internet fraca, é possível conectar a Due
NXT utilizando o cabo de rede incluso.
1 - Conecte o cabo de rede na Due e no seu computador. Aparecerá
uma nova conexão de cabo com o status “Identificando”.
2 - Aguarde o status mudar para conectado (é normal aparecer “sem
internet”). Abra o Due Scanner e conecte-se à Due encontrada.
3 - O software da Due abrirá em seu navegador.
Due Laser – Manual do Usuário | Due NXT 14
O software da Due abre no navegador e por ele você controla a
máquina.
Os desenhos e arquivos de corte devem ser gerados no INKSCAPE e
depois o arquivo já no formato .gcode deve ser importado para o
software.
Esta é a tela inicial do software da Due. Ele é intuitivo e fácil de usar.
No link abaixo você encontra um vídeo explicando as principais
funcionalidades e abas do software:
https://www.youtube.com/watch?v=Iso7KB4tYQk&list=
4. VISÃO GERAL DO SOFTWARE
TRABALHOS
Due Laser – Manual do Usuário | Due NXT 15
O software da Due tem cinco abas principais, que podem ser acessadas
através do menu superior mostrado na figura abaixo.
Área de Trabalho
Aqui você controla sua Due manualmente, manipula desenhos e realiza
os cortes e marcações. Além de poder ver o status dos trabalhos em
andamento e a previsão do tempo de corte.
Biblioteca
Aba para adicionar e remover desenhos e arquivos de design. Aqui
você importa os arquivos gerados no Inkscape.
Teste de Material
Para novos materiais, criamos esta aba para que você sempre utilize os
melhores parâmetros. Aqui você também encontra uma tabela de
parâmetros para utilizar nos principais materiais.
Terminal
Aba para configurações e usuários avançados.
Configurações
Nesta aba você muda as configurações globais da sua Due, como redes
wifi.
ÁREA DE TRABALHO
Na área de trabalho você controla toda a Due. As principais funções
são:
1 - Movimentar a máquina através dos botões de comando
2 – Ligar e desligar a mira
3 - Visualizar os arquivos a serem cortados,
4 - Setar o início (definir a posição x=0 e y =0),
5 - Mandar executar arquivos de corte ou marcação que estão na área
de trabalho
6 - Visualizar onde o desenho será executado
7 – Visualizar o tempo estimado e transcorrido de um trabalho
Due Laser – Manual do Usuário | Due NXT 16

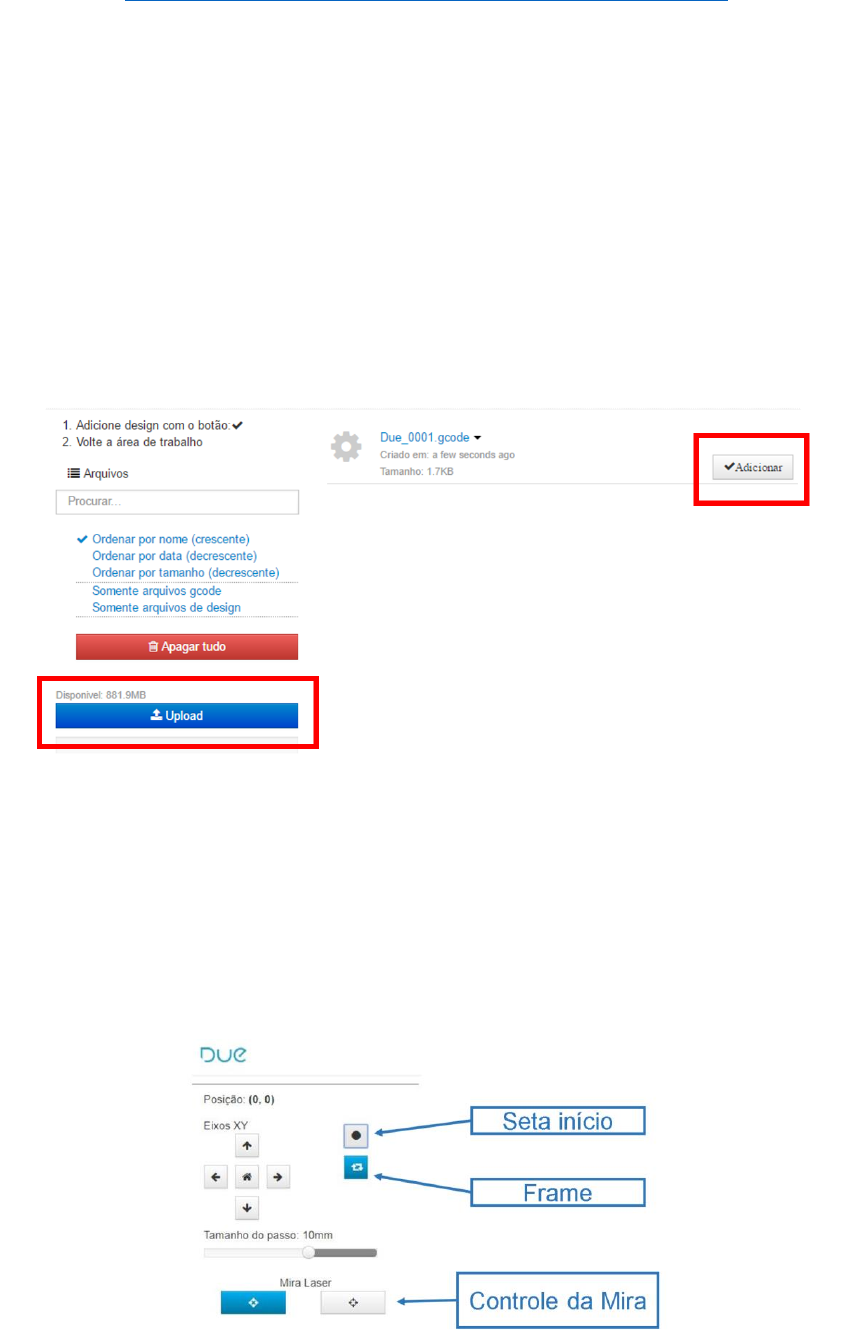

BIBLIOTECA
Na biblioteca você gerencia os arquivos que vai utilizar na Due NXT.
Aqui você faz o upload dos arquivos e seleciona quais mandar para a
área de trabalho para realizar o corte e marcação.
Due Laser – Manual do Usuário | Due NXT 17
TESTE DE MATERIAIS
Na aba teste de materiais você pode testar novos materiais para
descobrir o melhor parâmetro de corte e marcação.
Mas até mesmo a cor de um material pode requerer um novo
parâmetro e para isso criamos esta aba. Aqui você pode:
1 – Testar o corte em um novo material
2 – Testar a marcação em um novo material
3 – Visualizar os parâmetros dos materiais mais comuns (apenas
visualização, os parâmetros devem ser colocados manualmente no
Inkscape)
TERMINAL
Esta aba é utilizada para equipe Due e usuários avançados para testes
e logs na máquina. Apenas utilize esta aba se for solicitado pela
assistência.
CONFIGURAÇÕES
Na aba de configurações você muda parâmetros gerais da sua Due. As
principais funções são:
1 – Conexão da máquina em uma rede wifi;
Due Laser – Manual do Usuário | Due NXT 18
A sua Due trabalha de duas maneiras diferentes:
É possível utilizar arquivos de corte e preenchimento em um mesmo
trabalho, basta gerar um arquivo para cada operação.
O fluxo de trabalho para o corte e a marcação de contorno é o seguinte:
Corte e contorno:
Para realizar um preenchimento, o fluxo é o mesmo, mas sem a
necessidade de converter em caminho:
Preenchimento:
Na máquina, o fluxo é sempre o mesmo:
5. TRABALHANDO COM A DUE
CORTE E CONTORNO
Marca ou corta um
contorno seguindo um
caminho definido.
PREENCHIMENTO
Preenche uma imagem
linha por linha, similar a
uma impressora.
Due Laser – Manual do Usuário | Due NXT 19
CORTE E CONTORNO
Quando se trabalha com corte e contorno, o formato de arquivo a ser
utilizado é o vetor (.SVG). Você pode importar um arquivo ou desenhar
diretamente no Inkscape.
Importante: quando importar um arquivo SVG para o Inkscape, é
recomendado criar um novo documento do Inkscape, selecionar e
copiar o desenho e então colá-lo no novo para evitar erros de
compatibilidade.
Abra seu arquivo pronto no Inkscape, selecione-o e o posicione em x=
0,00 e y= 0,00 no console do Inkscape. Pode-se digitar diretamente o
valor ou utilizar as setas.
Com o arquivo selecionado, clique em caminho e depois converter em
caminho no menu superior.
Due Laser – Manual do Usuário | Due NXT 20
Com o desenho nas dimensões e posição corretas e convertido em
caminho, selecione novamente o arquivo e clique em extensões - > Due
-> DUE | Corte. ‘
No plugin Due corte, você deve selecionar os parâmetros de corte
conforme o material a ser utilizado de acordo com a tabela de
parâmetros e materiais deste manual. No corte são 3 parâmetros a
serem utilizados:
VELOCIDADE
Velocidade de movimentação do canhão laser, de 0 a 100%.
POTÊNCIA
Potência do Laser, de 0 a 100%.
PASSES
Quantidade de vezes que o laser passa sobre o mesmo caminho.
Importante: quanto mais difícil de cortar o material, menor deve ser a
velocidade, maior a potência e maior o número de passes.
O diretório se refere a pasta onde o arquivo gcode será salvo. A forma
mais fácil de inserir o diretório é abrir a pasta escolhida ou criar uma,
copiar o caminho dela, então colar no campo diretório do Due corte.
Due Laser – Manual do Usuário | Due NXT 21
Para MAC, veja como copiar o caminho no vídeo do link abaixo:
https://www.youtube.com/watch?v=kCGNdqYIAjs
Dê um nome ao arquivo .gcode a ser gerado que faça sentido para
localiza-lo posteriormente.
NÃO PODEM SER USADOS CARACTERES ESPECIAIS NO NOME DO
ARQUIVO COMO:
; . Ç $ ~ %
Clique em aplicar para gerar o arquivo. O próximo passo é importar o
arquivo gerado no software da Due.
Na aba biblioteca, clique em upload, navegue até a pasta selecionada
para abrir o arquivo gerado anteriormente.
Clique em adicionar para adicionar o arquivo para área de trabalho.
Agora posicione o material na Due, ajuste o foco utilizando o gabarito
de foco como mostrado a seguir.
Posicione o canhão no no local onde se deseja cortar.É possível
posicionar o canhão manualmente ou através do controle via software:
Para ajudar a posicionar, ligue a mira laser para saber onde está o laser.
Due Laser – Manual do Usuário | Due NXT 22
Após posicionar o canhão, clique no botão setar início para indicar para
a máquina que ali é o ponto que ela deve iniciar, e que este ponto
corresponde ao ponto x=0 e y=0 da folha no Inkscape. A posição irá se
tornar x=0 e y=0.
Caso queira visualizar se a posição está correta, utilize o botão Frame.
O frame faz com que o canhão laser percorra as dimensões externas
do desenho com a mira laser ligada, assim é possível verificar se as
dimensões do material são suficientes e se sua posição está correta.
Clique em DUE IT para iniciar. Espere a conclusão para retirar as peças.
PREENCHIMENTO
No preenchimento, a Due trabalha marcando linha por linha do
desenho, parecido com uma impressora comum de papel.
É possível utilizar arquivos JPEG, PNG e vetor (.SVG). A qualidade da
imagem é muito importante no resultado final da marcação.
Abra o Inkscape e importe o arquivo cheese.png (ou outra imagem de
sua escolha) disponível para download no seguinte link:
http://dueit.com.br/produto/cheese
Selecione o arquivo, ajuste o tamanho e a posição desejados:
Para gerar o código de máquina no formato gcode, clique em
extensões - > Due -> DUE | Preenchimento.
Due Laser – Manual do Usuário | Due NXT 23
Como exemplo, para marcar em uma madeira, podemos utilizar a
marcação com velocidade média, obtendo uma boa profundidade.
Selecione a configuração de velocidade média, escolha o diretório onde
o arquivo será gerado e o nome do arquivo. O preenchimento gera três
arquivos, dois de pré-visualização e um arquivo gcode.
Importe apenas o arquivo gcode para a biblioteca da Due e adicione o
arquivo para a área de trabalho.
Posicione o material na máquina, foque, mova o canhão laser até a
posição desejada para iniciar e clique em setar início.
Pode-se utilizar o botão frame para ver se o preenchimento será
realizado na posição desejada. Clique em Due it para iniciar a marcação.
Para utilizar parâmetros diferentes, utilize a configuraçãopersonalizada.
Na aba personalização, aparecerão os seguintes parâmetros: distância
entre linhas, velocidade e potência.
Due Laser – Manual do Usuário | Due NXT 24
A velocidade é a velocidade de movimentação do canhão. A potência
é a potência do laser. Já a distância entre linhas se refere à resolução.
Na figura abaixo é possível ver a diferença entre o preenchimento (A)
onde a distância entre linhas é de 0,5mm e (B) e (C) onde a distância
entre linhas é de 0,1mm:
(A)
Velocidade: 100%
Potência: 100%
Distância entre linhas: 0,5mm
(B)
Velocidade: 100%
Potência: 100%
Distância entre linhas: 0,1mm
(C)
Velocidade: 50%
Potência: 100%
Distância entre linhas: 0,1mm
MÁQUINA
As etapas na máquina são:
Due Laser – Manual do Usuário | Due NXT 25
Posicionar o material:
A primeira ação é inserir o material na Due. Se for realizar o
preenchimento, como no caso de uma tábua de churrasco, não é
necessário inserir a colmeia. Para corte, é indicado inserir a colmeia
abaixo do material para um melhor acabamento da superfície inferior
da peça.
Nesta etapa é importante certificar que o material está plano para que
não ocorra variação da distância do laser em relação a superfície do
material.
Ajustar o foco:
Com o material posicionado, regule a altura do canhão laser para que
esteja na distância correta em relação ao material, ou seja, esteja na
distância focal do laser, onde o feixe de luz do laser é mais pontual.
Coloque o gabarito do foco sobre a superfície do material a ser
trabalhado:
Posicione o canhão sobre o gabarito de foco, gire o manípulo soltando
o canhão e o abaixe até encostar o bocal do laser no gabarito de foco.
Due Laser – Manual do Usuário | Due NXT 26
Com o canhão encostado no gabarito (apenas encostado, não
pressione, pois, pode abaular o material), gire o manípulo para travar o
canhão nesta altura.
Ao final, remova o gabarito, pois o foco está ajustado.
No vídeo do link abaixo você pode ver na prática o procedimento
para regular o foco:
https://www.youtube.com/watch?v=BefvHM-ypbM
Posicionar o canhão laser:
Há duas formas de posicionar o canhão em relação ao material: setando
início e utilizando o homing.
1 – Setando início:
O comando de setar início é mostrado na figura abaixo:
Ele torna a posição atual do canhão laser para a máquina igual a x=0 e
y=0 no software.
Due Laser – Manual do Usuário | Due NXT 27
Dessa forma, é possível definir a posição de início em qualquer parte da
área de trabalho da máquina.
Verifique as dimensões do desenho para que seu tamanho não exceda
a área real da máquina. Para confirmar a dimensão do trabalho a ser
realizado, use o comando frame.
2 – Homing:
Para fazer o homing, basta clicar no ícone de casa no software entre as
setas de movimentação para leva o canhão laser para a posição x = 0
e y =320 como mostra a seta na figura abaixo.
Due Laser – Manual do Usuário | Due NXT 28
Após o homing, a máquina trabalhará conforme a área demarcada em
vermelho na figura acima e respeitará a posição do desenho que foi
definida no Inkscape. Se quiser verificar onde será executado o
trabalho, execute o comando frame.
Due Laser – Manual do Usuário | Due NXT 29
Os materiais mais usados e já testados pela equipe da Due Laser
encontram-se na tabela abaixo com seus respectivos parâmetros.
MATERIAL
CORTE
CONTORNO
PREENCHIMENTO
MDF 3 mm
Vel.
10%
50%
100%
Pot.
100%
80%
100%
Passes
7 a 10*
Acrílico preto opaco 2mm
Vel.
2%
50%
100%
Pot.
100%
80%
100%
Passes
2
EVA escuro 2 mm
Vel.
30%
70%
100%
Pot.
100%
50%
50%
Passes
1
EVA claro 2 mm
Vel.
15%
50%
100%
Pot.
100%
80%
60%
Passes
1
Papel colorido 90g
Vel.
15%
50%
100%
Pot.
100%
50%
30%
Passes
1
Feltro escuro
Vel.
50%
-
-
Pot.
100%
Passes
1
Feltro Claro (Exceto
branco)
Vel.
25%
-
-
Pot.
100%
Passes
1
Papel couro 1,8mm
Vel.
10%
50%
100%
Pot.
100%
80%
100%
Passes
4
Tábua de churrasco
bambu
Vel.
-
30%
40% a 100%**
Pot.
-
100%
100%
Passes
-
* Depende do tamanho do arquivo e limpeza da lente
** Depende da necessidade de profundidade (quanto menor a velocidade, mais profunda)
Esta tabela é constantemente atualizada. Para mais materiais acesse:
http://duelaser.com/parametros
6. TABELA DE MATERIAIS
Due Laser – Manual do Usuário | Due NXT 30
Utilize esses parâmetros como referência, mas sinta-se livre para
experimentar outros.
É importante notar que até mesmo variações de cores nos materiais
podem acarretar diferentes parâmetros de corte e marcação. Para
testar novos materiais utilize a aba “Teste de materiais” no software da
Due.
Se estiver em dúvida sobre a possibilidade de teste ou não de um
material, entre em contato com a equipe da Due Laser.
Alguns materiais são proibidos de utilizar com corte a laser e outros
não são possíveis de trabalhar na Due NXT, alguns deles são listados
nas tabelas abaixo:
Materiais proibidos
PVC
Tóxico
ABS
Tóxico
Vinil
Tóxico
Fibra de vidro
Tóxico
Fibra de carbono
Tóxico
Materiais que não corta e não marca
Acrílico branco
Não trabalha
Acrílico transparente
Não trabalha
Feltro branco
Não trabalha
Cetim branco
Não trabalha
Acetato transparente
Não trabalha
Termocolante branco de feltro
Corta com acabamento
inadequado
Due Laser – Manual do Usuário | Due NXT 31
MANUTENÇÃO
Para manter a sua Due em perfeito estado de funcionamento, é
fundamental a manutenção periódica conforme cronograma abaixo:
DIÁRIO
Limpeza da lente do laser
SEMANAL
Limpeza do cooler (ventilador) do cabeçote laser
Limpeza da máquina
Limpeza do exaustor (ventilador)
Limpeza da colmeia
LIMPEZA DA LENTE DO LASER
Primeiro, remova o canhão laser da máquina. Para isso, remova a
borboleta de ajuste de altura e então retire o conector verde do laser
puxando pelo conector e não pelos cabos.
Retire o canhão laser com cuidado pela parte superior.
Utilizando cotonetes embebidos em álcool isopropílico (é importante
que seja o álcool isopropílico, comumente encontrado em lojas de
eletrônica ou farmácias), limpe suavemente a lente do laser com
movimentos circulares. Utilize um cotonete limpo e seco para finalizar
a limpeza.
Este procedimento pode ser visto no vídeo do link a seguir:
https://www.youtube.com/watch?v=LjW8vuAReEc&index=11&list=PL
2cs7gywJcN8jDgdcQg1ATeQOdtc2R0U7&t=0s
LIMPEZA DO COOLER (VENTILADOR) DO CABEÇOTE LASER
Primeiro, remova o canhão laser da máquina como descrito no item
“Limpeza da lente” deste manual.
7. CUIDANDO DA SUA DUE NXT
Due Laser – Manual do Usuário | Due NXT 32
Utilizando um pincel e cotonetes umedecidos com água, limpe o cooler
(ventilador) superior do cabeçote laser.
LIMPEZA DA MÁQUINA
Utilize um pano umedecido com água para a limpeza da tampa. Não
utilizar álcool ou sabonete. Limpe por dentro e por fora com cuidado
para não riscar o acrílico.
Retire a colmeia e utilize um aspirador de pó para remover toda a poeira
e partículas da base e das laterais internas da Due.
LIMPEZA DO COOLER (VENTILADOR) DO EXAUSTOR
Utilizando um pincel de pintura, limpe bem o cooler do exaustor
localizado no interior da Due. Movimente o exaustor e utilize o pincel
para tirar partículas e poeira. Para uma limpeza mais completa, utilize
também cotonetes umedecidos com água para limpar as pás do cooler.
Limpe o interior da Due após este procedimento.
LIMPEZA DA COLMEIA
Retire a colmeia da Due e limpe com um pano umedecido. Espere secar
antes de colocar novamente na máquina.
Caso seja necessário, pode-se lavar a colmeia com uma esponja.
Due Laser – Manual do Usuário | Due NXT 33
Nesta seção você encontra dificuldades comuns encontradas pelos
usuários e o passo a passo para fazer testes e resolver problemas.
1 A DUE NÃO ESTÁ CORTANDO MEU MATERIAL
1.1 Comece checando o material. Ele está na lista da tabela de
materiais deste manual?
1.2 A espessura do material está correta?
Cheque a tabela de materiais para saber as espessuras máximas
permitidas.
1.3 Os parâmetros de corte estão corretos?
Cheque a tabela de materiais para ver os parâmetros
recomendados para cada material.
1.4 O laser está focado?
Utilize o gabarito de foco para deixar o laser na distância correta
do material.
1.5 A lente do laser está limpa?
Realize o procedimento de limpeza da lente descrito no manual
completo, na seção de manutenção.
1.6 A Due está passando sempre em cima do mesmo caminho?
Cheque para ver a existência de linhas duplas.
Se, após verificar todos os itens acima, o problema ainda persistir, entre
em contato com nossa equipe técnica.
8. RESOLUÇÃO DE PROBLEMAS
Due Laser – Manual do Usuário | Due NXT 34
2 NÃO CONSIGO CONECTAR NA DUE
2.1 Comece checando se a máquina está ligada, e se existe uma rede
wifi chamada Due NXT. Caso exista esta rede wifi, conecte-se a
ela, e abra o programa Due scanner. Clique em conectar para abrir
o programa da Due no navegador e siga o procedimento descrito
neste manual para conexão da Due em sua rede wifi.
Caso não enxergue a rede wifi, passe para o próximo passo.
2.2 Conecte o cabo de rede. Espere 1 minuto e abra o programa Due
scanner. Clique em conectar para abrir o programa da Due no
navegador. Vá à aba de configurações e rede wifi e verifique se a
Due está conectada em alguma rede.
Caso a Due não esteja conectada em nenhuma rede, siga
procedimento descrito neste manual para conexão da Due em sua
rede wifi.
É possível ver quando a máquina está conectada em alguma rede
wifi observando o nome da rede e o botão conectar na frente do
nome. Se ele estiver “desativado” a Due está conectada naquela
rede.
É recomendado conectar o computador a Due pelo cabo de rede
em locais onde a conexão wifi é limitada.
2.3 Caso a Due esteja conectada na sua rede wifi, desconecte o cabo
de rede, verifique que seu computador está na mesma rede wifi
da Due e rode o programa Due scanner para se conectar na
máquina.
Se, após verificar todos os itens acima, o problema ainda persistir, entre
em contato com nossa equipe técnica.
3 O ARQUIVO GCODE ESTÁ COM DIMENSÕES DIFERENTES DO
DESENHO OU FORA DA POSIÇÃO
3.1 Isto pode ocorrer quando você abre um arquivo vetorizado
importado de outros programas.
Copie a geometria desejada, abra um novo arquivo do Inkscape
(o tamanho da página deve ser igual ao de uma folha A4) e cole
a geometria. Gere novamente o arquivo gcode e confira se as
dimensões e posição estão corretas.
Due Laser – Manual do Usuário | Due NXT 35
3.2 Caso apenas abrir um arquivo novo e colar a geometria não
resolver, pode ser que os plug-ins da Due no Inkscape (Due corte,
Due preenchimento e Due contorno) estejam corrompidos. Neste
caso, baixe novamente os plug-ins no site (duelaser.com/suporte)
e reinstale-os.
Se, após verificar todos os itens acima, o problema ainda persistir, entre
em contato com nossa equipe técnica.
Due Laser – Manual do Usuário | Due NXT 36
A DUE NXT foi projetada para um mínimo de manutenção e tem
garantia de seis meses contra defeitos de fabricação. Acesse a página
www.duelaser.com/garantia para ler os termos e condições.
Guarde sua nota fiscal, ela é a sua garantia.
Para dúvidas e suporte entre em contato por meio dos canais:
www.duelaser.com
suporte@duelaser.com
Whatsapp: 48 9 9656 5459
Telefone: 48 3307-2477
9. SUPORTE TÉCNICO
Due Laser Máquinas LTDA
CNPJ: 24.797.131/0001-00
Av. Das Águias 231, Palhoça – SC
Indústria Brasileira
