ECX03034 Exploded View
User Manual: ECX03034-Exploded View-
Open the PDF directly: View PDF
.
Page Count: 8
101
IT
Part
Number English Deutsch Français Italiano
DYN1060EC Speedpack 2400mAh Ni-MH
6-Cell Flat with EC3 Conn
Speedpack 6-Zellen 2400mAh Flat-
NiMH-Akku m. EC3-Anschluss
Speedpack Ni-Mh 7,2V 2400mA
avec prise EC3
Speedpack 2400mAh batteria NiMH
6 celle flat con connettore EC3
DYN1070EC Speedpack 3300mAh Ni-MH
6-Cell Flat with EC3 Conn
Speedpack 6-Zellen 3300mAh Flat-
NiMH-Akku m. EC3-Anschluss
Speedpack Ni-Mh 7,2V 3300mA
avec prise EC3
Speedpack 2400mAh batteria NiMH
6 celle flat con connettore EC3
DYNC0500 20W NiMH AC Battery Charger 20W NiMH-Wechselstrom-Ladegerät Chargeur AC 20W Ni-Mh, EU Caricabatteria NiMH 20W AC
DYNC2000CA Prophet Sport NiMH 35W
AC Charger
Prophet Sport 35W NiMH-
Wechselstrom-Ladegerät
Chargeur Prophet Sport Ni-MH
35W AC
Prophet Sport caricabatteria NiMH
35W AC
ECX1079 Spring Set, Soft, Red (4):
1:10 2WD Cir/Ruk/Torm
ECX Dämpferfederset weich (4 Stk):
1:10 2WD Cir/Ruk/Torm
1/10 2WD Cir/Ruc/Torm - Set de
ressorts d’amortisseurs souples,
rouges (4)
Set molle, soft, rosse:
1:10 2WD Cir/Ruk/Torm
ECX1080 Spring Set, Firm, Blue (4):
1:10 2WD Cir/Ruk/Torm
ECX Dämpferfederset hart (4 Stk):
1:10 2WD Cir/Ruk/Torm
1/10 2WD Cir/Ruc/Torm -
Set de ressorts d’amortisseurs
durs, bleus (4)
Set molle, firm, blu:
1:10 2WD Cir/Ruk/Torm
ECX1095 Aluminum Shock Set Front:
1:10 2WD Cir/Ruk/Torm
ECX Aluminium-Dämpferset vorne:
1:10 2WD Cir/Ruk/Torm
1/10 2WD Cir/Ruc/Torm -
Amortisseurs avant en aluminium
Set ammortizz. ant., alluminio:
1:10 2WD Cir/Ruk/Torm
ECX1096 Aluminum Shock Set Rear:
1:10 2WD Cir/Ruk/Torm
ECX Aluminium-Dämpferset hinten:
1:10 2WD Cir/Ruk/Torm
1/10 2WD Cir/Ruc/Torm -
Amortisseurs arrière en aluminium
Set ammortizz. post., alluminio:
1:10 2WD Cir/Ruk/Torm
ECX13002 2.4GHz Surface TX, 2-Channel V3 ECX 2.4GHz Surface TX, 2-Kanal V3 Émetteur voiture 2 voies 2,4GHz V3 Trasmittente surface 2,4 GHz,
2 canali, V3
ECX230016 Body, White/Orange: 1:10 AMP MT ECX Karosserie weiss /orange
1:10 AMP MT
AMP MT 1/10 - Carrosserie
Blanc/Orange
Carrozzeria, bianco/arancione
1:10 AMP MT
ECX230017 Body, Black/Green: 1:10 AMP MT ECX Karosserie schwarz /grün
1:10 AMP MT
AMP MT 1/10 - Carrosserie
Noir/Vert
Carrozzeria, nero/verde
1:10 AMP MT
ECX230018 Body, Clear: 1:10 AMP MT ECX Karosserie transparent
1:10 AMP MT
AMP MT 1/10 - Carrosserie
transparente
Carrozzeria, trasparente
1:10 AMP MT
ECX331000 Front Shock Tower, Aluminum,
1:10 2WD ALL
ECX Aluminium-Dämpferbrücke vorne:
ECX 1/10 2WD
1/10 2WD - Support d’amortisseurs
avant en aluminium
Torre ammortizz. ant., alluminio:
1:10 2WD ALL
ECX332000 Wheel Hex Set, Aluminum,
1:10 2WD Circuit/Boost
ECX Aluminium Radmutterset:
Circuit/Boost 1/10 2WD
1/10 2WD Circuit/Boost - Set
d’hexagones de roues en aluminium
Set esagoni ruote, alluminio:
1:10 2WD Circuit/Boost
ECX334000 Rear Hubs, Aluminum, 1:10
2WD ALL
ECX Aluminium-Radträger hinten:
ECX 1/10 2WD
1/10 2WD - Fusées arrières en
aluminium
Mozzi posteriori, alluminio:
1:10 2WD ALL
ECX334001 Caster Block, Aluminum 1:10
2WD ALL
ECX Aluminium-Achsschenkelträger:
ECX 1/10 2WD
1/10 2WD - Étriers porte fusées
en aluminium
Caster block, alluminio:
1:10 2WD ALL
ECX334002 Steering Block, Aluminum 1:10
2WD ALL
ECX Aluminium-Lenkträger:
ECX 1/10 2WD
1/10 2WD - Fusées avant en
aluminium
Fusello dello sterzo, alluminio:
1:10 2WD ALL
SPMSS6170 S6170 Standard Digital
Surface Servo Spektrum S6170 Standard-Digitalservo Servo digital Standard S6170
pour surface
S6170 servocomando digitale
standard surface
OptionalPartsList•OptionaleTeile•Listedesoptions•Elencopartiopzionali
102
IT
Part Number English Deutsch
DYN1050EC Speedpack 1800mAh Ni-MH 6-Cell Flat with EC3 Connector Dynamite Speedpack 6-Zellen 1800mAh Flat-NiMH-Akku m. EC3-Anschluss
DYN1171 Dynamite 20-Turn Brushed Motor Dynamite Büstenmotor 20T
ECX1015 5x10x4mm Ball Bearing (8) ECX 5x10x4mm Radlager (8)
ECX1017 Chassis: 1:10 2WD Circuit ECX Hauptchassis: 1:10 2WD Circuit
ECX1018 Fr Susp Arm (2): 1:10 2WD Cir/Ruc/Tor ECX Querlenkerset vorne: 1:10 2WD Cir/Ruc/Tor
ECX1019 R Susp Arm (2): 1:10 2WD Cir/Ruc/Tor ECX Querlenkerset hinten: 1:10 2WD Cir/Ruc/Tor
ECX1021 Transmission Case Set: 1:10 2WD All ECX Getriebegehäuseset: ECX 1/10 2WD
ECX1022 Transmission Plastic Gear Set: 1:10 2WD All ECX Getriebeset: ECX 1/10 2WD
ECX1023 Top Shaft & Spacer: 1:10 2WD All ECX Hauptzahnradwelle m. Distanzstück: ECX 1/10 2WD
ECX1024 Slipper Assembly: 1:10 2WD All ECX Slippereinheit: ECX 1/10 2WD
ECX1025 Transmission Pins and Diff Pins: 1:10 2WD All ECX Stiftsatz f. Antrieb: ECX 1/10 2WD
ECX1026 Transmission Outdrive Shaft (2): 1:10 2WD All ECX Getriebeausgangswelle (2 Stk): ECX 1/10 2WD
ECX1027 Gear Cover: 1:10 2WD All ECX Getriebeabdeckungsset: ECX 1/10 2WD
ECX1028 Servo Saver Set: 1:10 2WD All ECX Servosaver: ECX 1/10 2WD
ECX1029 Top Plate: 1:10 2WD Circuit, Boost ECX Chassisoberteil: 1:10 2WD Circuit, Boost
ECX1033 3x13mm Driveshaft Screw (8) ECX CVD-Schraube (8 Stk)
ECX1035 Front Axle (2): 1:10 2WD All ECX Vorderachse (2 Stk): ECX 1/10 2WD
ECX1036 Shock Body Set, Plastic: 1:10 2WD Cir/Ruc/Tor ECX Stoßdämpfergehäuse Kunststoff 1:10 2WD Cir/Ruc/Tor
ECX1037 Shock Cap, Piston, Pivot Ball Set: 1:10 2WD All ECX Dämpferkappen u. Kolben: ECX 1/10 2WD
ECX1038 Shock End, Spr Cup, Spr Clip Set: 1:10 2WD All ECX Dämpferteileset: ECX 1/10 2WD
ECX1039 Front Shock Shaft (2): 1:10 2WD Cir/Ruc/Tor ECX vordere Dämpferstange (2 Stk): 1:10 2WD Cir/Ruc/Tor
ECX1040 Rear Shock Shaft (2): 1:10 2WD Cir/Ruc/Tor ECX hintere Dämpferstange (2 Stk): 1:10 2WD Cir/Ruc/Tor
ECX1041 Fr Spring Blk, Medium (2): All 1:10 2WD ECX vordere Dämpferfeder medium (2 Stk): ECX 1/10 2WD
ECX1042 Rear Spring Blk, Medium (2): 1:10 2WD Cir/Ruc/Tor ECX hintere Dämpferfeder medium (2 Stk): 1:10 2WD Cir/Ruc/Tor
ECX1043 Shock O-Ring Set: 1:10 2WD All ECX O-Ringeset f. Dämpfer: ECX 1/10 2WD
ECX1044 Hinge Pin Set: 1:10 2WD All ECX Scharnierstiftesatz: ECX 1/10 2WD
ECX1045 2.5x4mm BH Screw (8) ECX Scharnierstiftsicherungsschrauben (8 Stk)
ECX1046 Link Set, Plastic: 1:10 2WD Cir/Ruc/Tor ECX Radsturz u. Spurstangenset: 1:10 2WD Cir/Ruc/Tor
ECX1048 Body Clips (8) ECX Karosserieclips (8 Stk)
ECX1049 Wheel Pin (4): 1:10 2WD All ECX Radstifte (4 Stk): ECX 1/10 2WD
ECX1050 3x12mm Set Screw (4) ECX Schraubenset M 3 x 12 (4 Stk)
ECX1051 3x3mm Set Screw (6) ECX Schraubenset M 3 x 12 (6 Stk)
ECX1052 Washer/Shim Set ECX Electrix-Unterlegscheibenset
ECX1055 10x15x4mm Ball Bearing (2) ECX Kugellager 10 x 15 x 4 (2 Stk)
ECX1056 3x6x2.8mm Bushing (2) ECX Lager 3 x 6 x 2,8 mm (2 Stk)
ECX1057 3mm E-Clip (8) ECX E-Clips (8 Stk)
ECX1058 Ball Stud (6) ECX Kugelzapfen (6 Stk)
ECX1059 M3 Locknut (4) ECX M3 Stoppmutter (4 Stk)
ECX1060 M4 Locknut, Flanged (4) ECX M4 Stoppmutter (4 Stk)
ECX1061 Screw Set (64): 1:10 2WD All ECX Blechschraubenset (64 Stk): ECX 1/10 2WD
ECX1065 Shoulder Screw Set (8) ECX Bundschraubenset (8 Stk)
ECX1076 Spur Gear ECX Hauptzahnrad
ECX1088 Battery Strap, ESC Plate: 1:10 2WD Circuit, Boost ECX Electrix-Akkuhalter m. Reglerplatte: 1:10 2WD Circuit, Boost
ECX1092 Fr/R Suspension Mount Set: 1:10 2WD Circuit, Boost ECX Electrix-Federungseinheit hinten: 1:10 2WD Circuit, Boost
ECX1093 Front Body Mount Set: Circuit ECX Electrix-Karosseriehalter vorne: Circuit
ECX1098 Motor screw/washer set ECX Electrix-Motorschraubenset
ECX13006 NYAESC/RX 2.4GHZ V3 1:10 SCALE WP ECX ESC/RX 2.4ghz V3 1:10 spritzwassergeschützt
ECX231000 Front Bumper, Motor Guard: 1:10 2WD Circuit, Boost ECX Stoßfänger u. Motorschutz: 1:10 2WD Circuit, Boost
ECX234000 Caster Blck, Steer Block, RR Hub (2): 1:10 2WD All ECX Lenk- und Radträgerset vorne/hinten: ECX 1/10 2WD
ECX3010 Shock Tower Set: 1:10 2WD Boost ECX Dämpferbrücke: 1:10 2WD Boost
ECX3015 Wing, Body Mount Set: 1:10 2WD Boost ECX Flügel-Karosseriehalterung: 1:10 2WD Boost
ECX43012 FR/R Tire, Prmnt, Blk Wheel (2):1:10 AMP MT/DB ECX Reifen vorne/hinten, schwarz, vormontiert: 1:10 AMP MT/DB
LOS4118 48 Pitch Pinion Gear,18T 48 Motoritzel 18Z
ReplacementPartsList•Teileliste
103
IT
Part Number English Deutsch
DYN1050EC Speedpack 1800mAh Ni-MH 6-Cell Flat with EC3 Connector Dynamite Speedpack 6-Zellen 1800mAh Flat-NiMH-Akku m. EC3-Anschluss
DYN1171 Dynamite 20-Turn Brushed Motor Dynamite Büstenmotor 20T
ECX1015 5x10x4mm Ball Bearing (8) ECX 5x10x4mm Radlager (8)
ECX1017 Chassis: 1:10 2WD Circuit ECX Hauptchassis: 1:10 2WD Circuit
ECX1018 Fr Susp Arm (2): 1:10 2WD Cir/Ruc/Tor ECX Querlenkerset vorne: 1:10 2WD Cir/Ruc/Tor
ECX1019 R Susp Arm (2): 1:10 2WD Cir/Ruc/Tor ECX Querlenkerset hinten: 1:10 2WD Cir/Ruc/Tor
ECX1021 Transmission Case Set: 1:10 2WD All ECX Getriebegehäuseset: ECX 1/10 2WD
ECX1022 Transmission Plastic Gear Set: 1:10 2WD All ECX Getriebeset: ECX 1/10 2WD
ECX1023 Top Shaft & Spacer: 1:10 2WD All ECX Hauptzahnradwelle m. Distanzstück: ECX 1/10 2WD
ECX1024 Slipper Assembly: 1:10 2WD All ECX Slippereinheit: ECX 1/10 2WD
ECX1025 Transmission Pins and Diff Pins: 1:10 2WD All ECX Stiftsatz f. Antrieb: ECX 1/10 2WD
ECX1026 Transmission Outdrive Shaft (2): 1:10 2WD All ECX Getriebeausgangswelle (2 Stk): ECX 1/10 2WD
ECX1027 Gear Cover: 1:10 2WD All ECX Getriebeabdeckungsset: ECX 1/10 2WD
ECX1028 Servo Saver Set: 1:10 2WD All ECX Servosaver: ECX 1/10 2WD
ECX1029 Top Plate: 1:10 2WD Circuit, Boost ECX Chassisoberteil: 1:10 2WD Circuit, Boost
ECX1033 3x13mm Driveshaft Screw (8) ECX CVD-Schraube (8 Stk)
ECX1035 Front Axle (2): 1:10 2WD All ECX Vorderachse (2 Stk): ECX 1/10 2WD
ECX1036 Shock Body Set, Plastic: 1:10 2WD Cir/Ruc/Tor ECX Stoßdämpfergehäuse Kunststoff 1:10 2WD Cir/Ruc/Tor
ECX1037 Shock Cap, Piston, Pivot Ball Set: 1:10 2WD All ECX Dämpferkappen u. Kolben: ECX 1/10 2WD
ECX1038 Shock End, Spr Cup, Spr Clip Set: 1:10 2WD All ECX Dämpferteileset: ECX 1/10 2WD
ECX1039 Front Shock Shaft (2): 1:10 2WD Cir/Ruc/Tor ECX vordere Dämpferstange (2 Stk): 1:10 2WD Cir/Ruc/Tor
ECX1040 Rear Shock Shaft (2): 1:10 2WD Cir/Ruc/Tor ECX hintere Dämpferstange (2 Stk): 1:10 2WD Cir/Ruc/Tor
ECX1041 Fr Spring Blk, Medium (2): All 1:10 2WD ECX vordere Dämpferfeder medium (2 Stk): ECX 1/10 2WD
ECX1042 Rear Spring Blk, Medium (2): 1:10 2WD Cir/Ruc/Tor ECX hintere Dämpferfeder medium (2 Stk): 1:10 2WD Cir/Ruc/Tor
ECX1043 Shock O-Ring Set: 1:10 2WD All ECX O-Ringeset f. Dämpfer: ECX 1/10 2WD
ECX1044 Hinge Pin Set: 1:10 2WD All ECX Scharnierstiftesatz: ECX 1/10 2WD
ECX1045 2.5x4mm BH Screw (8) ECX Scharnierstiftsicherungsschrauben (8 Stk)
ECX1046 Link Set, Plastic: 1:10 2WD Cir/Ruc/Tor ECX Radsturz u. Spurstangenset: 1:10 2WD Cir/Ruc/Tor
ECX1048 Body Clips (8) ECX Karosserieclips (8 Stk)
ECX1049 Wheel Pin (4): 1:10 2WD All ECX Radstifte (4 Stk): ECX 1/10 2WD
ECX1050 3x12mm Set Screw (4) ECX Schraubenset M 3 x 12 (4 Stk)
ECX1051 3x3mm Set Screw (6) ECX Schraubenset M 3 x 12 (6 Stk)
ECX1052 Washer/Shim Set ECX Electrix-Unterlegscheibenset
ECX1055 10x15x4mm Ball Bearing (2) ECX Kugellager 10 x 15 x 4 (2 Stk)
ECX1056 3x6x2.8mm Bushing (2) ECX Lager 3 x 6 x 2,8 mm (2 Stk)
ECX1057 3mm E-Clip (8) ECX E-Clips (8 Stk)
ECX1058 Ball Stud (6) ECX Kugelzapfen (6 Stk)
ECX1059 M3 Locknut (4) ECX M3 Stoppmutter (4 Stk)
ECX1060 M4 Locknut, Flanged (4) ECX M4 Stoppmutter (4 Stk)
ECX1061 Screw Set (64): 1:10 2WD All ECX Blechschraubenset (64 Stk): ECX 1/10 2WD
ECX1065 Shoulder Screw Set (8) ECX Bundschraubenset (8 Stk)
ECX1076 Spur Gear ECX Hauptzahnrad
ECX1088 Battery Strap, ESC Plate: 1:10 2WD Circuit, Boost ECX Electrix-Akkuhalter m. Reglerplatte: 1:10 2WD Circuit, Boost
ECX1092 Fr/R Suspension Mount Set: 1:10 2WD Circuit, Boost ECX Electrix-Federungseinheit hinten: 1:10 2WD Circuit, Boost
ECX1093 Front Body Mount Set: Circuit ECX Electrix-Karosseriehalter vorne: Circuit
ECX1098 Motor screw/washer set ECX Electrix-Motorschraubenset
ECX13006 NYAESC/RX 2.4GHZ V3 1:10 SCALE WP ECX ESC/RX 2.4ghz V3 1:10 spritzwassergeschützt
ECX231000 Front Bumper, Motor Guard: 1:10 2WD Circuit, Boost ECX Stoßfänger u. Motorschutz: 1:10 2WD Circuit, Boost
ECX234000 Caster Blck, Steer Block, RR Hub (2): 1:10 2WD All ECX Lenk- und Radträgerset vorne/hinten: ECX 1/10 2WD
ECX3010 Shock Tower Set: 1:10 2WD Boost ECX Dämpferbrücke: 1:10 2WD Boost
ECX3015 Wing, Body Mount Set: 1:10 2WD Boost ECX Flügel-Karosseriehalterung: 1:10 2WD Boost
ECX43012 FR/R Tire, Prmnt, Blk Wheel (2):1:10 AMP MT/DB ECX Reifen vorne/hinten, schwarz, vormontiert: 1:10 AMP MT/DB
LOS4118 48 Pitch Pinion Gear,18T 48 Motoritzel 18Z
Part Number Français Italiano
DYN1050EC Speedpack Ni-Mh 7,2V 1800mA avec prise EC3 Speedpack 1800mAh NiMH 6 celle flat con connettore EC3
DYN1171 Moteur Brushed Dynamite 20T Dynamite 20-Turn motore brushed
ECX1015 Roulements 5 x 10 x 4mm (10) 5 x 10 x 4mm cuscinetto (8)
ECX1017 1/10 2WD Circuit - Châssis Telaio: 1:10 2WD Circuit
ECX1018 1:10 2WD Cir/Ruc/Tor - Set de triangles avant Braccetti sospensioni ant. (2): 1:10 2WD Cir/Ruc/Tor
ECX1019 1:10 2WD Cir/Ruc/Tor - Set de triangles arrière Braccetti sospensioni post. (2): 1:10 2WD Cir/Ruc/Tor
ECX1021 1/10 2WD - Boitier de transmission Set scatola trasmissione: 1:10 2WD All
ECX1022 1/10 2WD - Boitier de transmission en plastique Set ingranaggio trasmissione in plastica: 1:10 2WD All
ECX1023 1/10 2WD - Arbre supérieur & entretoises Albero superiore e distanziale: 1:10 2WD All
ECX1024 1/10 2WD - Slipper Gruppo slipper: 1:10 2WD All
ECX1025 1/10 2WD - Goupilles de transmission et différentiels Perni trasmissione e differenziale: 1:10 2WD All
ECX1026 1/10 2WD - Axes de transmission extérieur (2) Albero trascinatore trasmissione: 1:10 2WD All
ECX1027 1/10 2WD - Couvercle de couronne Copertura ingranaggio: 1:10 2WD All
ECX1028 1/10 2WD - Sauve servo Set salvaservo: 1:10 2WD All
ECX1029 1/10 2WD Circuit, Boost - Platine supérieure Corperchio superiore: 1:10 2WD Circuit, Boost
ECX1033 Vis de cardan 3 x 13mm (8) 3 x 13mm vite albero di trasmissione (8)
ECX1035 1/10 2WD - Axes de roues avant (2) Asse anteriore: 1:10 2WD All
ECX1036 1/10 2WD Cir/Ruc/Tor - Corps d’amortisseurs, plastique Set corpo ammortizzatore, plastica: 1:10 2WD Cir/Ruc/Tor
ECX1037 1/10 2WD - Bouchon, piston et rotule d’amortisseur Set tappo, pistone, perno a sfera ammortizzatore: 1:10 2WD All
ECX1038 1/10 2WD - Chape d’amortisseurs avec coupelle et clip Set boccole, terminali, clip ammortizzatore: 1:10 2WD All
ECX1039 1/10 2WD Cir/Ruc/Tor - Tiges d’amortisseur avant (2) Stelo ammortizzatore ant.: 1:10 2WD Cir/Ruc/Tor
ECX1040 1/10 2WD Cir/Ruc/Tor - Tiges d’amortisseur arrière (2) Stelo ammortizzatore post: 1:10 2WD Cir/Ruc/Tor
ECX1041 1/10 2WD - Ressort d’amortisseurs avant Médium (2) Molla ant. nera, media (2): All 1:10 2WD
ECX1042 1/10 2WD Cir/Ruc/Tor - Ressort d’amortisseurs arrière Médium (2) Molla post. nera, media (2): 1:10 2WD Cir/Ruc/Tor
ECX1043 1/10 2WD - Joint torique amortisseur Set o-ring ammortizz.: 1:10 2WD All
ECX1044 1/10 2WD - Set d’axes de suspension Set perni braccetti: 1:10 2WD All
ECX1045 Vis à tête bombée 2,5 x 4mm (8) 2.5x4mm vite a testa tonda (8)
ECX1046 1/10 2WD Cir/Ruc/Tor - Set de biellettes en plastique Set collegamenti, plastica: 1:10 2WD Cir/Ruc/Tor
ECX1048 Clips de carrosserie (8) Clip carrozzeria (8)
ECX1049 1/10 2WD - Goupilles d’entraînement (4) Perno cerchione (4): 1:10 2WD All
ECX1050 Vis 3 x 12mm (4) 3 x 12mm set viti (4)
ECX1051 Vis 3 x 3mm (6) 3 x 3mm set viti (6)
ECX1052 Set de cales et rondelles Set rondelle/spessori
ECX1055 Roulements 10 x 15 x 4mm (2) 10 x 15 x 4mm cuscinetto (2)
ECX1056 Paliers 3 x 6 x 2,8mm (2) 3x6x2.8mm boccola (2)
ECX1057 E-clip 3mm (8) E-clip 3mm (8)
ECX1058 Rotules (6) Sfere uniball (6)
ECX1059 Écrou auto-freiné M3 (4) M3 dadi autobloccanti (4)
ECX1060 Écrou auto-freiné épaulé M4 (4) M4 dadi autobloccanti, flangiati (4)
ECX1061 1/10 2WD - Vis (64) Set viti (64): 1:10 2WD All
ECX1065 Vis épaulée (8) Set viti a doppio stadio (8)
ECX1076 Couronne Ingranaggio
ECX1088 1/10 2WD Circuit, Boost - Sangle batterie , platine variateur Velcro fissaggio batteria e piastra ESC: 1:10 2WD Circuit, Boost
ECX1092 1/10 2WD Circuit, Boost - Jeu de renfort de suspension avant et arrière Set supporto sospensioni ant./post.: 1:10 2WD Circuit, Boost
ECX1093 1/10 2WD Circuit - Support de carrosserie avant Se supporto carrozzeria ant.: Circuit
ECX1098 Vis et rondelle moteur Set vite/rondella motore
ECX13006 Véhicule 1/10 - Module Vario/Rx 2,4GHz ESC/ricevente 2,4 GHz V3 1/10 WP
ECX231000 1/10 2WD Circuit, Boost - Pare choc avant, protection moteur Paraurto anteriore, protezione motore: 1:10 2WD Circuit, Boost
ECX234000 1/10 2WD - Etrier porte fusée, fusée avant et arrière (2) Caster Block, fusello sterzo, mozzo post.: 1:10 2WD Circuit, Boost
ECX3010 1/10 2WD Boost - Jeu de support d’amortisseur Set torre ammortizz.: 1:10 2WD Boost
ECX3015 1/10 2WD Boost - Aileron, Set Montage Carrosserie Set supporto carrozzeria, alettone: 1:10 2WD Boost
ECX43012 AMP MT/DB 1/10 - Pneus av/arr montés sur jantes noires (2) Cerchione nero con gomme montate ant./post. (2):1:10 AMP MT/DB
LOS4118 Pignon moteur 48DP, 18T Pignone 48P, (18T)
Listedespiècesderechange•Elencodeiricambi
104
IT

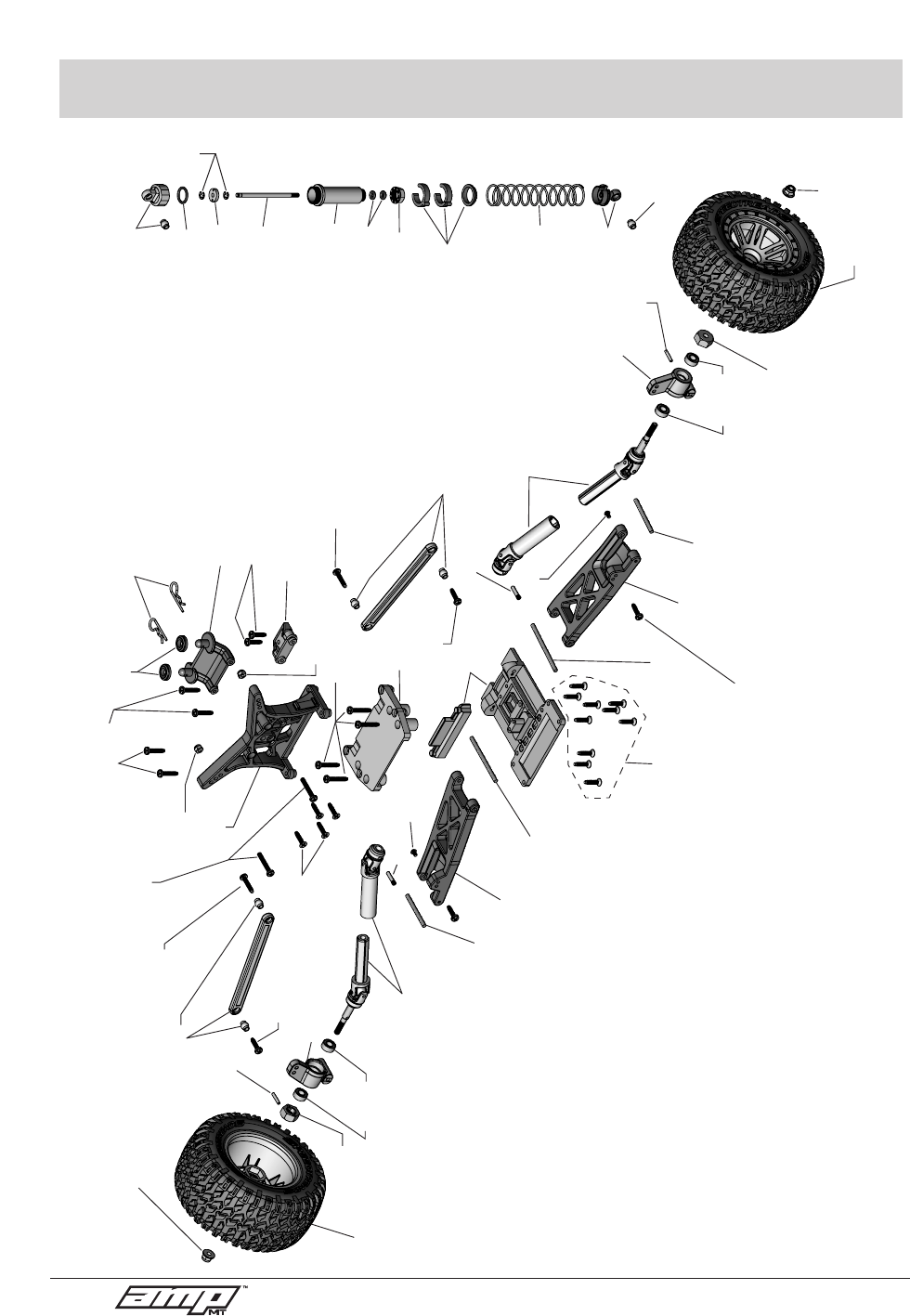

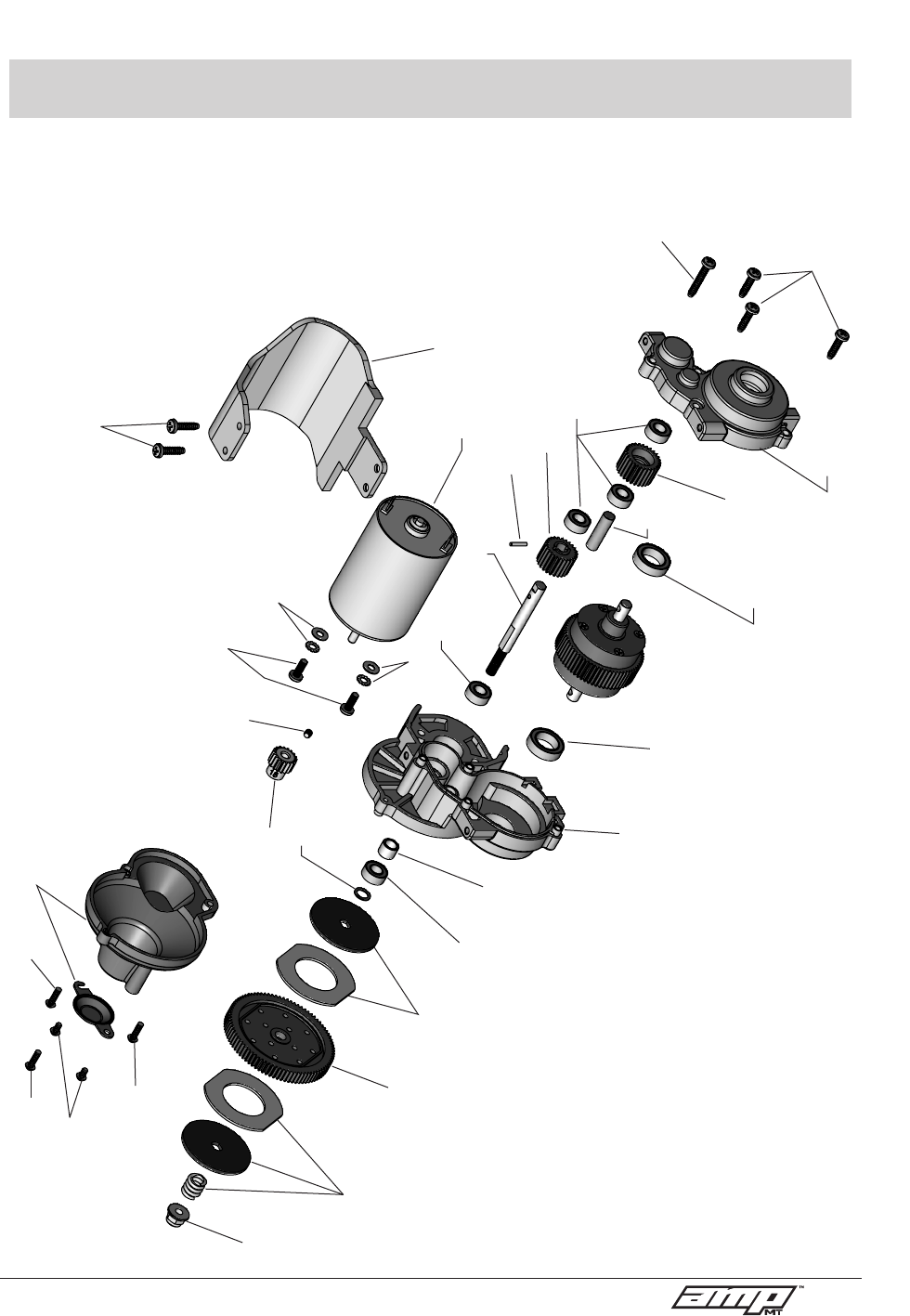

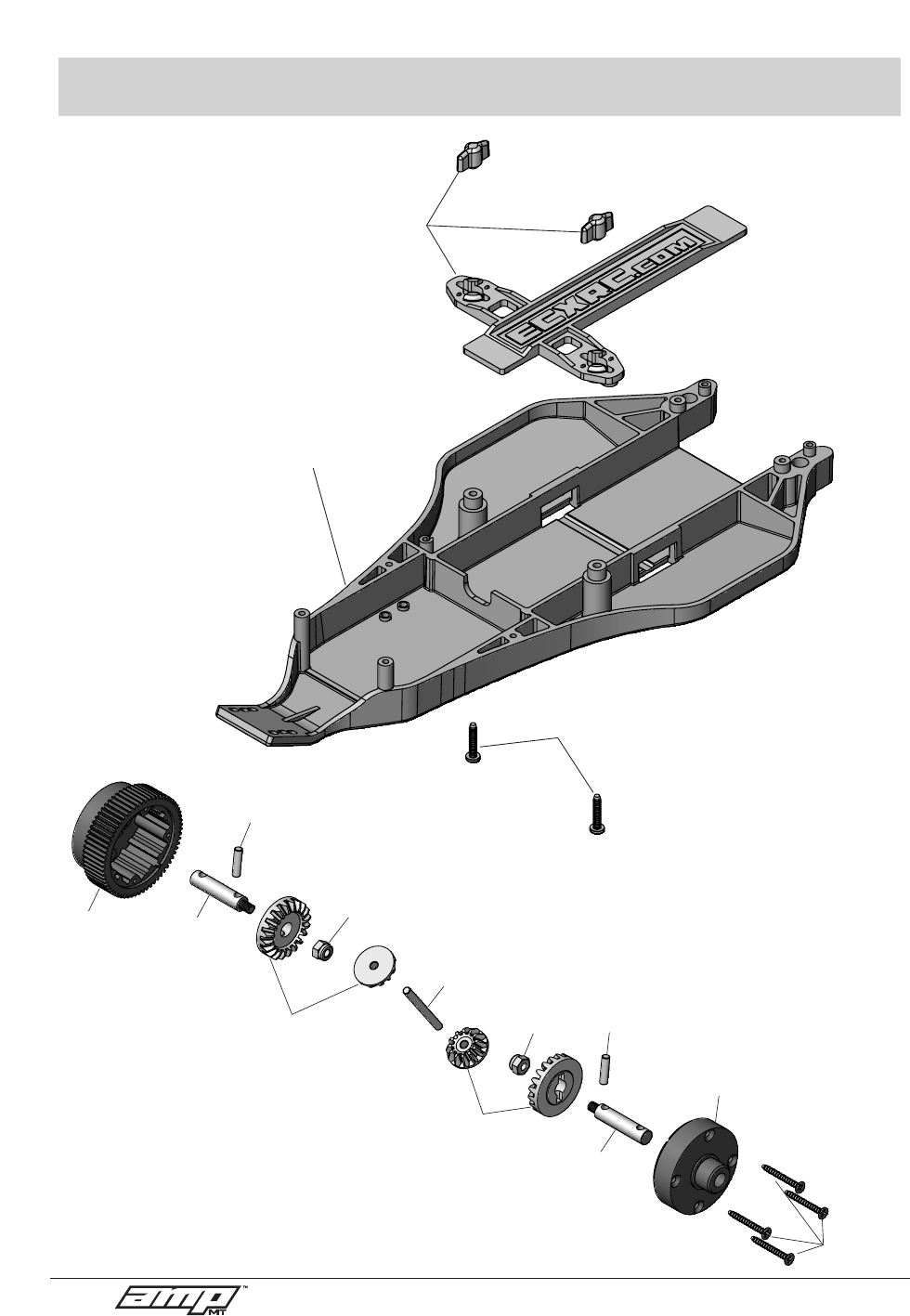

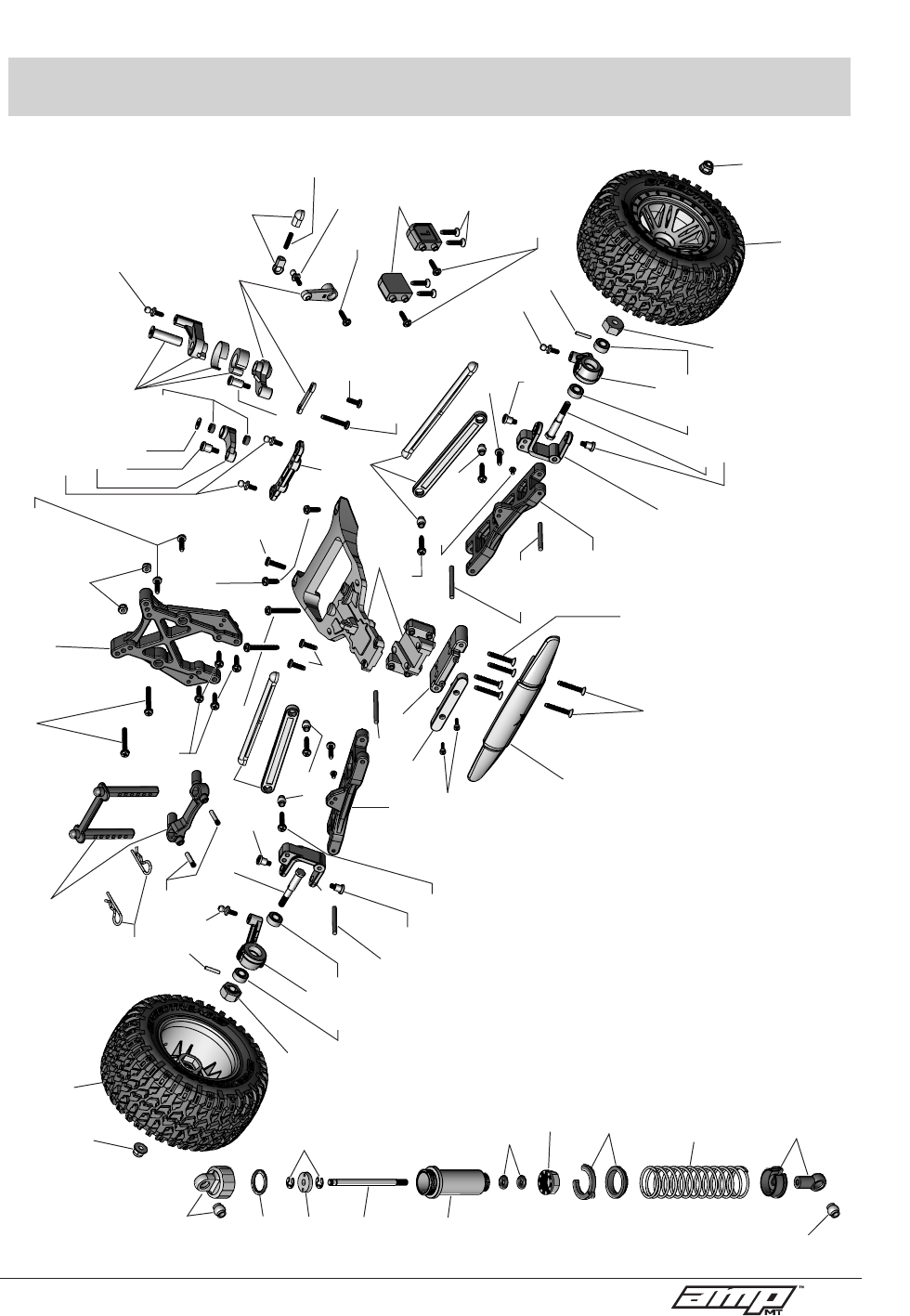

PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES |
ESPLOSO DEL MODELLO CON REFERENZA PEZZI
ECX1088
ECX1017
ECX1061
M3 x 15mm BH
ECX1022
ECX1025
ECX1026
ECX1022
ECX1059
ECX1025
ECX1022
ECX1059 ECX1025
ECX1026
ECX1022
ECX1061
M2 x 16mm FH
105
IT
ECX1046
ECX1058
ECX1092
ECX1060
ECX43012
ECX1092
ECX234000
ECX234000
ECX1065
ECX1035
ECX1015
ECX1050
ECX1028
ECX1058
ECX1028
ECX1028
ECX3010
ECX1059
ECX1058
ECX1065 ECX1028
ECX1056
ECX1044
ECX1018
ECX1092
ECX1044
ECX1028
ECX1018
ECX1065
ECX1044
ECX234000
ECX1015
ECX1043
ECX1093
ECX1046
ECX1046
ECX1033
ECX1049
ECX1058
ECX1035
ECX1065
ECX1092
ECX1037
ECX1043
ECX1057
ECX1037
ECX1039
ECX1036
ECX1043
ECX1037
ECX1038
ECX1041
ECX1038
ECX1037
ECX43012
ECX1060
ECX1029
ECX1046
ECX1046
ECX1045
ECX1065
ECX1058
ECX1049
ECX231000
ECX1061
M3 x 12mm FH
ECX1061
M3 x 10mm BH
ECX1061
M3 x 18mm BH
ECX1061
M3 x 8mm BH ECX1061
M3 x 10mm BH
ECX1061
M3 x 12mm BH
ECX1061
M3 x 25mm BH
ECX1061
M3 x 12mm BH
ECX1061
M2 x 8mm
ECX1061
M3 x 18mm FH
ECX1061
M3 x 18mm FH
ECX1061
M3 x 15mm BH
ECX1061
M3 x 10mm BH
ECX1061
M3 x 25mm BH
ECX1061
M3 x 15mm BH
ECX1061
M3 x 12mm BH
PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES |
ESPLOSO DEL MODELLO CON REFERENZA PEZZI
ECX1065
ECX234000 ECX1061
M3 x 10mm BH
ECX1052
ECX1061
M3 x 12mm BH
106
IT
ECX1037
ECX1043 ECX1057
ECX1037
ECX1040
ECX1036
ECX1043
ECX1037
ECX1038
ECX1042
ECX1038
ECX43012
ECX1049
ECX1015
ECX1044
ECX232000
ECX1033ECX1092
ECX1088
ECX1046
ECX1019
ECX1045
ECX1044
ECX1044
ECX1092
ECX234000
ECX1060
ECX1037
ECX1019
ECX1045
ECX3010
ECX3015 ECX1048
ECX3015
ECX1021
ECX1059
ECX1059
ECX1044
ECX1033
ECX1015
ECX234000
ECX1049
ECX1092
ECX43012
ECX1060
ECX232000
ECX1046
ECX1061
M3 x 12mm FH
ECX1061
M3 x 12mm BH
ECX1061
M3 x 12mm BH
ECX1061
M3 x 18mm BH
ECX1061
M3 x 15mm BH
ECX1061
M3 x 12mm BH
ECX1061
M3 x 15mm BH
ECX1061
M3 x 12mm BH
ECX1061
M3 x 15mm BH
ECX1061
M3 x 12mm FH
ECX1061
M3 x 20mm BH
PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES |
ESPLOSO DEL MODELLO CON REFERENZA PEZZI
107
IT
ECX1021
ECX1015
ECX1022
ECX1025
ECX1023
ECX1015
ECX1055
ECX1021
ECX1052
ECX1023
ECX1015
LOS4118
ECX1076
ECX1024
ECX1024
ECX1027
ECX1051
ECX1098
ECX1052
ECX1052
ECX231000
DYN1171
ECX1022
ECX1055
ECX1025
ECX1061
M3 x 12mm BH
ECX1061
M3 x 18mm BH
ECX1061
M3 x 12mm BH
ECX1061
M2.5 x 8mm BH
ECX1061
M2.5 x 4mm BH
ECX1061
M2.5 x 8mm BH
ECX1061
M2.5 x 8mm BH
PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES |
ESPLOSO DEL MODELLO CON REFERENZA PEZZI
ECX1060
ECX03034
www.ecxrc.com
© 2016 Horizon Hobby, LLC. ECX, the ECX logo, AMP, EC3, Dynamite, Speedpack and the Horizon Hobby logo are trademarks or
registered trademarks of Horizon Hobby, LLC.
Created 01/2016 48613
