FIM400 Manl Franklin Chef Ice Maker 600 1000 Manual

User Manual: Franklin Chef Ice Maker FIM400

Open the PDF directly: View PDF .
Page Count: 72

Automatic Commercial Ice Cube Machine

Máquina de hielo comercial automática

Machine à glaçons automatique commerciale

User’s Manual / Manual del usuario / Manuel de l’utilisateur00

Franklin Industries, LLC Models/Modelos/Modèles

4100 First Avenue FIM400, FIM600, FIM1000

Brooklyn, NY 11232-3321

Tel.: 1-866-837-5277

E-mail: customerservice@franklinchef.com

Be sure ice maker has been standing upright for at least 24 hours prior to plug-in.

Cerciórese de que la máquina de hielo ha estado en posición vertical durante por

lo menos 24 horas antes de enchufarla.

S’assurer que la machine à glaçons est restée à la verticale pendant au mois 24

heures avant de la brancher.

TABLE OF CONTENTS00000

Page

ICE MAKER SAFETY ............................................................................................... 2

IMPORTANT SAFEGUARDS ............................................................................2 – 4

TECHNICAL INFORMATION.................................................................................. 5

INTRODUCTION ..................................................................................................... 5

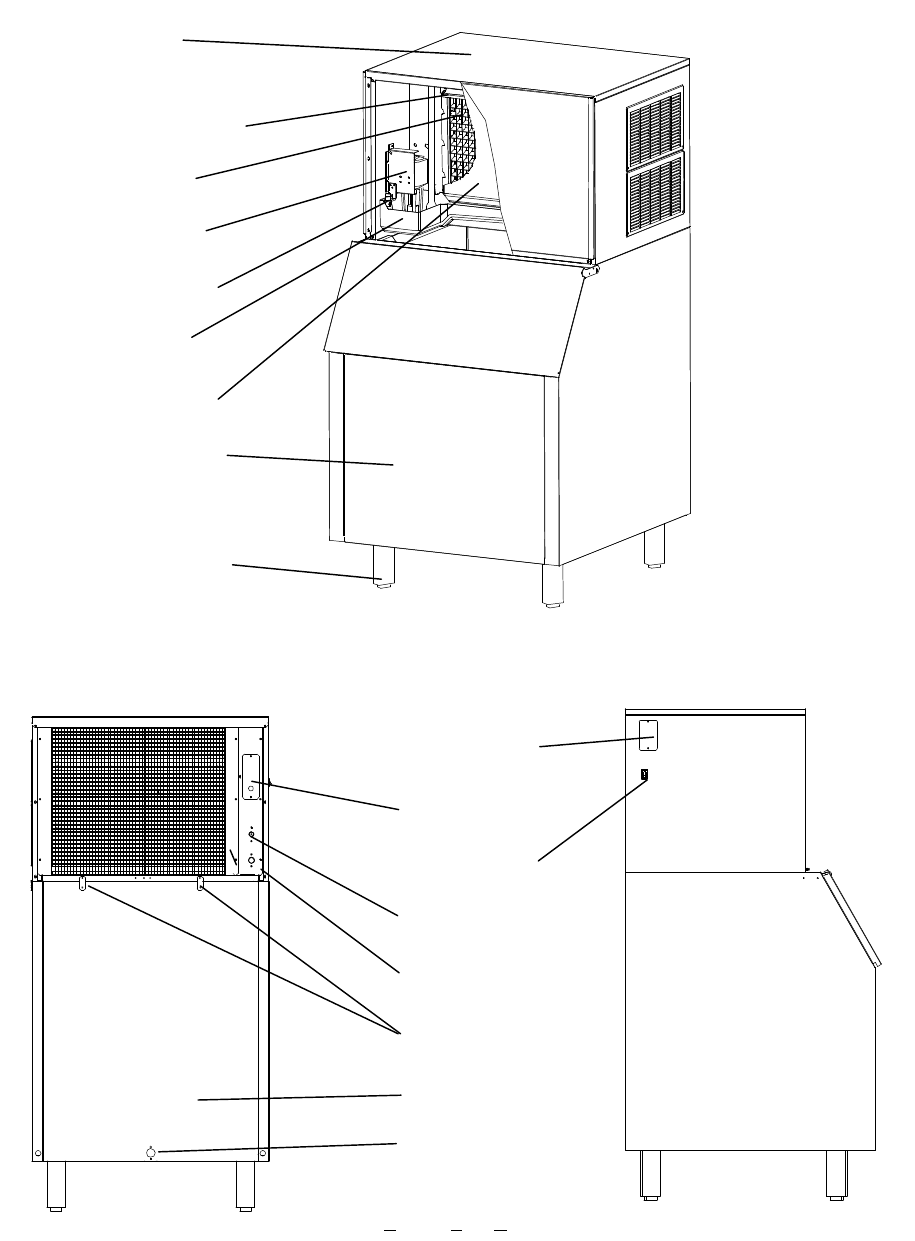

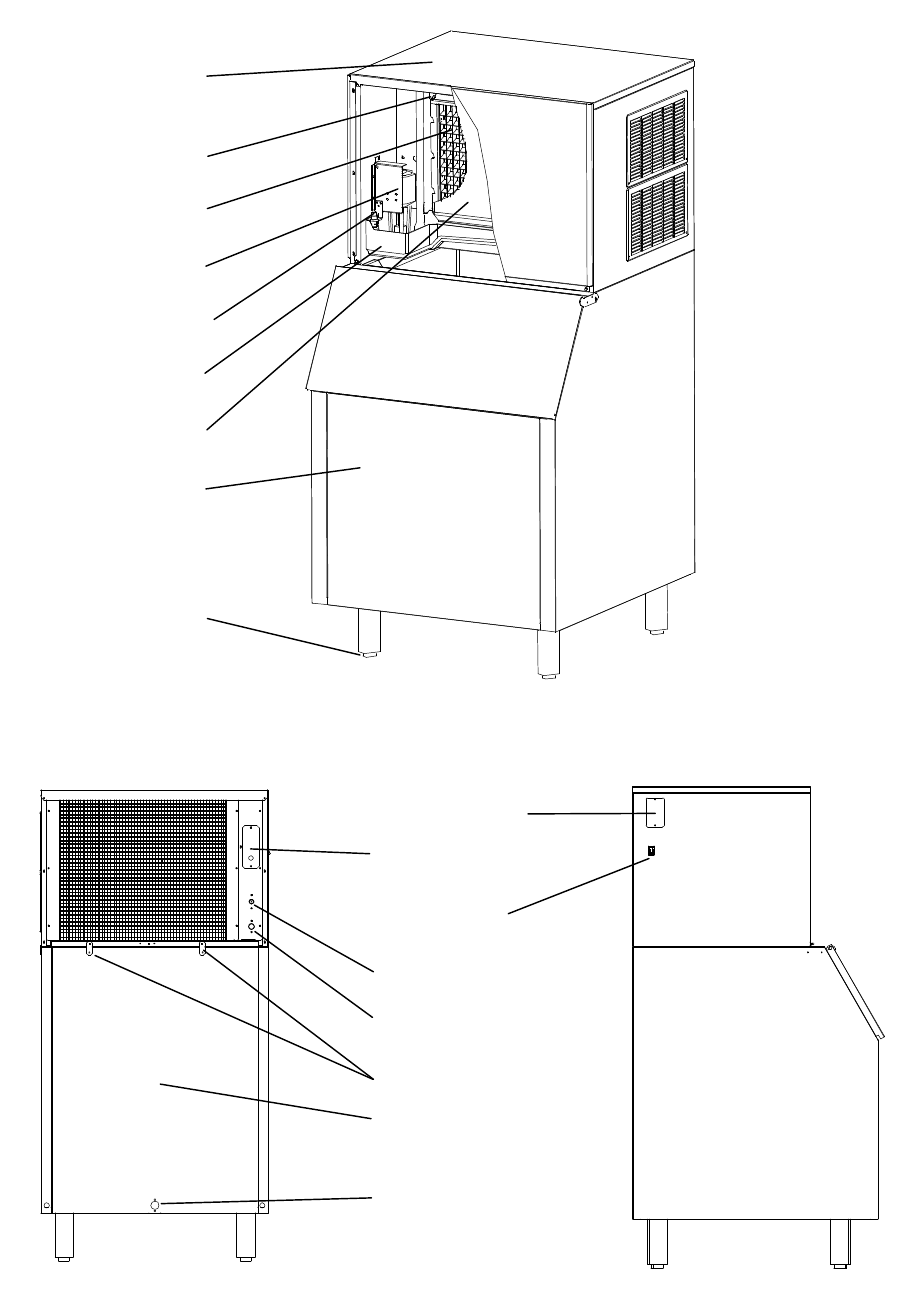

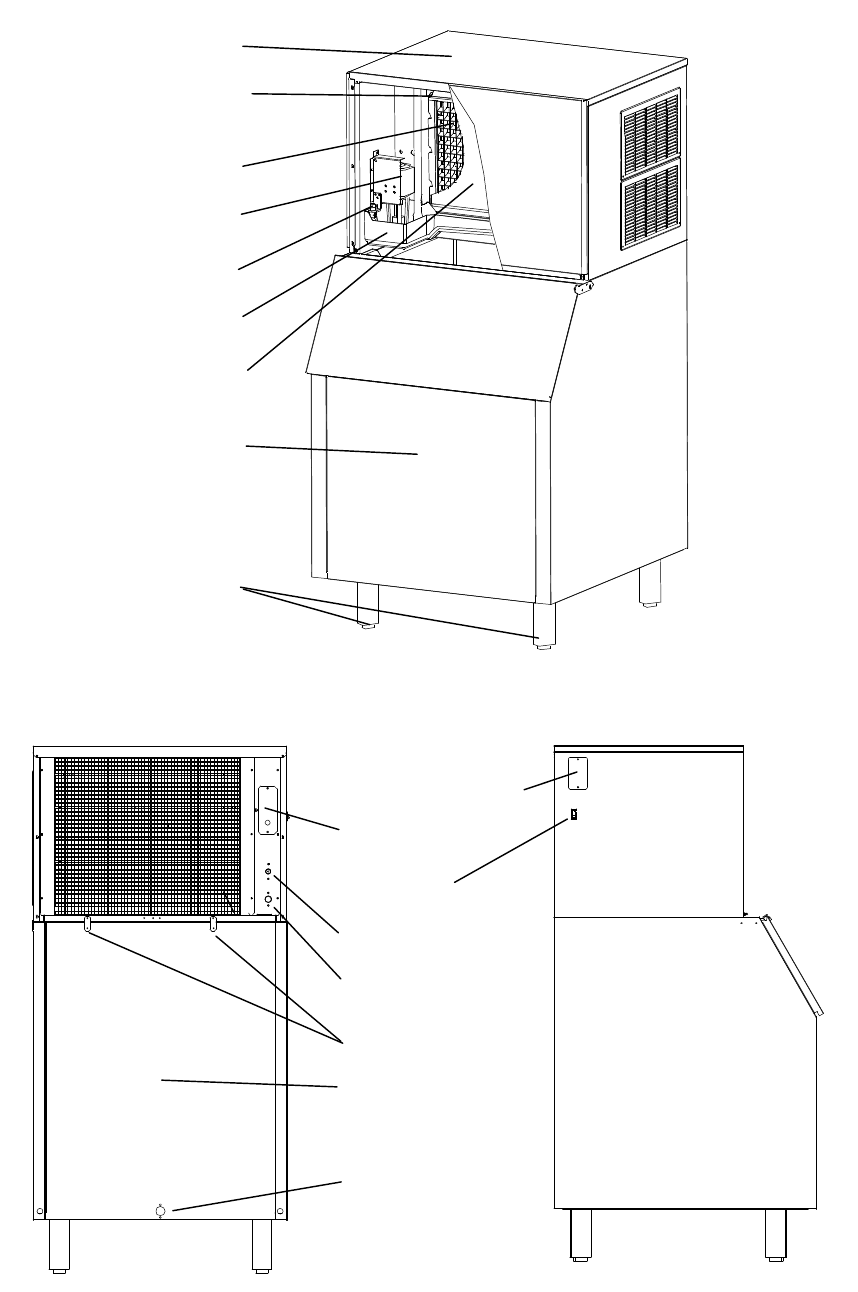

COMPONENT LOCATIONS ................................................................................... 6

ICE MAKER INSTALLATION ......................................................................... 7 - 12

Unpacking ..................................................................................................... 7

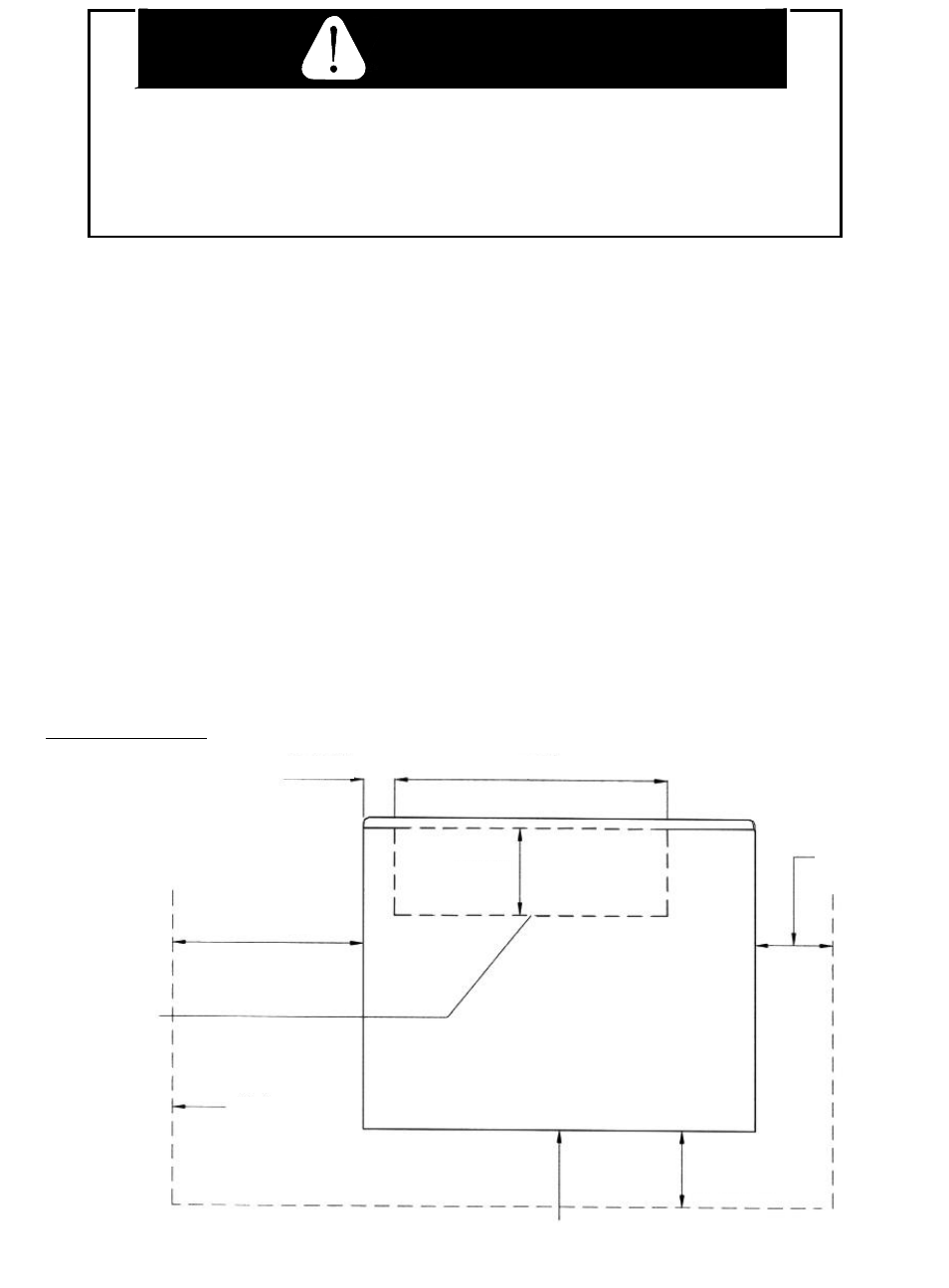

Location Requirements ...............................................................................7 – 8

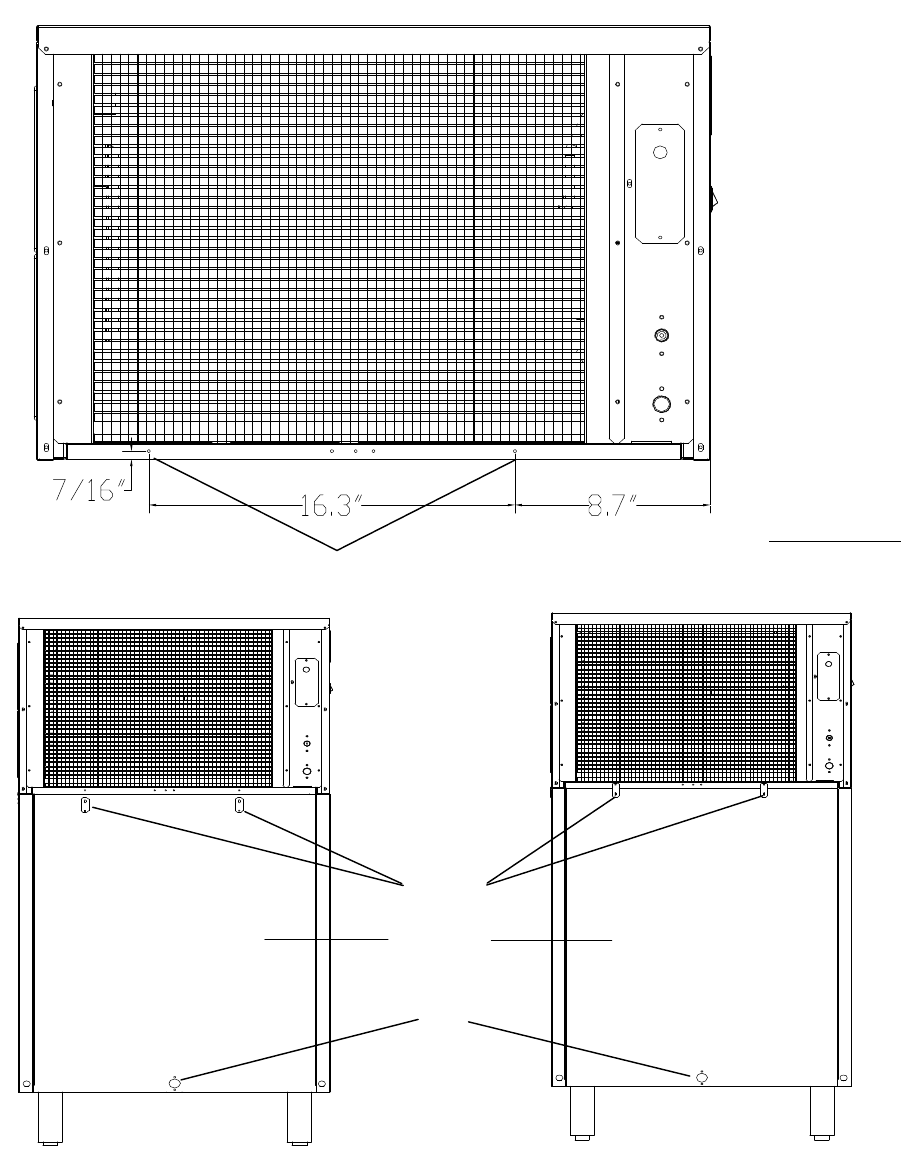

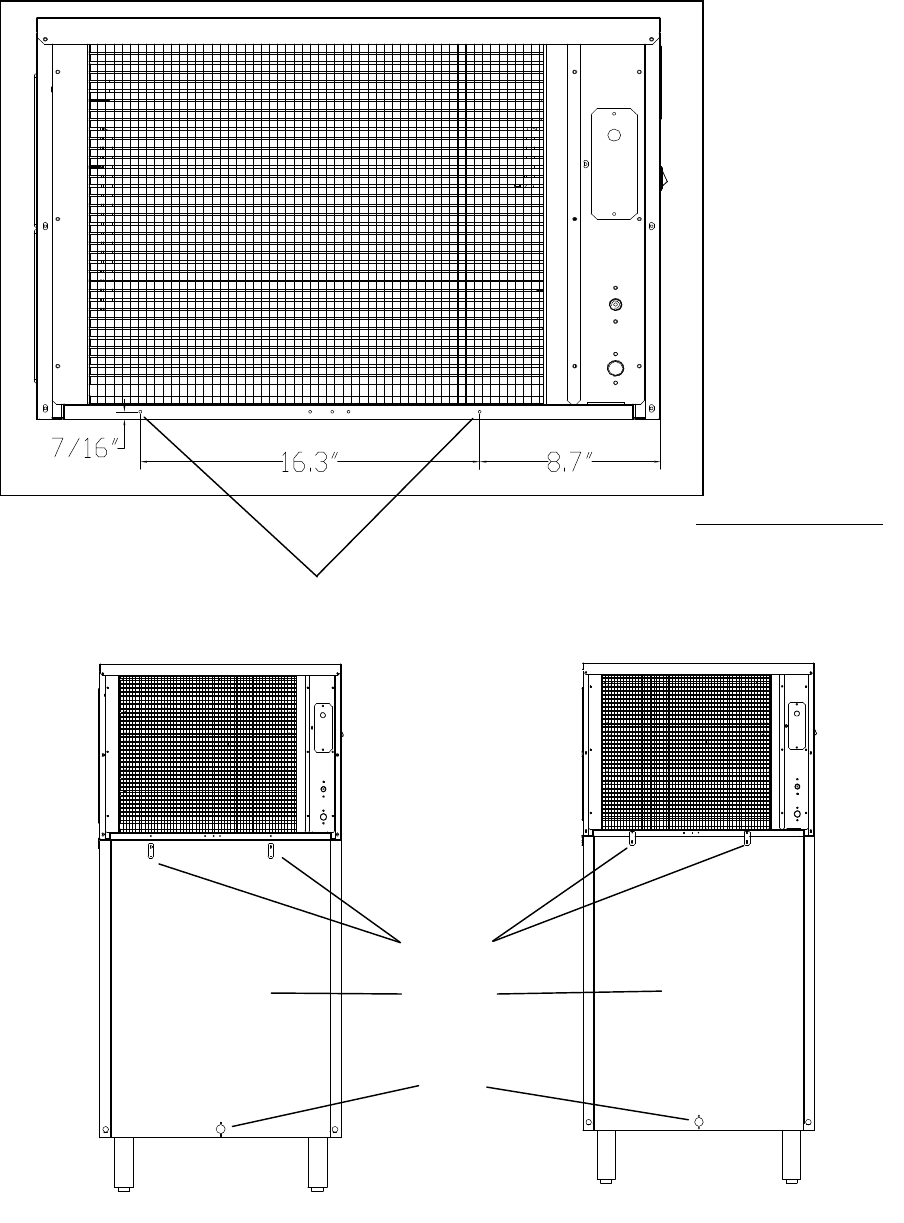

Typical Installation of Ice Storage Bin........................................................ 8 - 9

Electrical Requirements ............................................................................ 9 - 10

Connecting the Power Supply Line ....................................................... 10 - 11

Water Supply ................................................................................................11

Installation Types ...........................................................................................12

OPERATION ................................................................................................... 12 - 15

Final Checklist before Operation.....................................................................12

Operating Method ................................................................................. 12 - 13

How the Machine Makes Ice ................................................................. 13 - 14

Normal Sounds .............................................................................................14

Preparing the Ice Maker for Long Storage ............................................. 14 - 15

CLEANING AND MAINTENANCE................................................................. 15 - 18

Exterior Cleaning............................................................................................16

Interior Cleaning ...........................................................................................16

Water Distribution Tube Cleaning ......................................................... 16 - 17

Ice-Making System Cleaning ........................................................................17

Condenser Cleaning ......................................................................................18

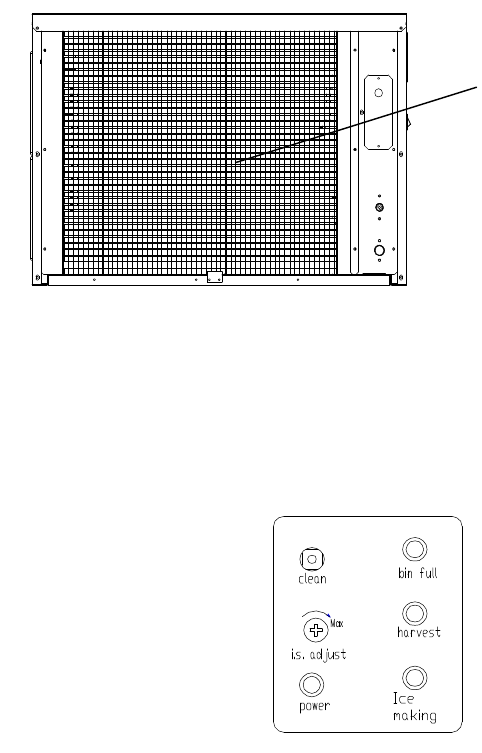

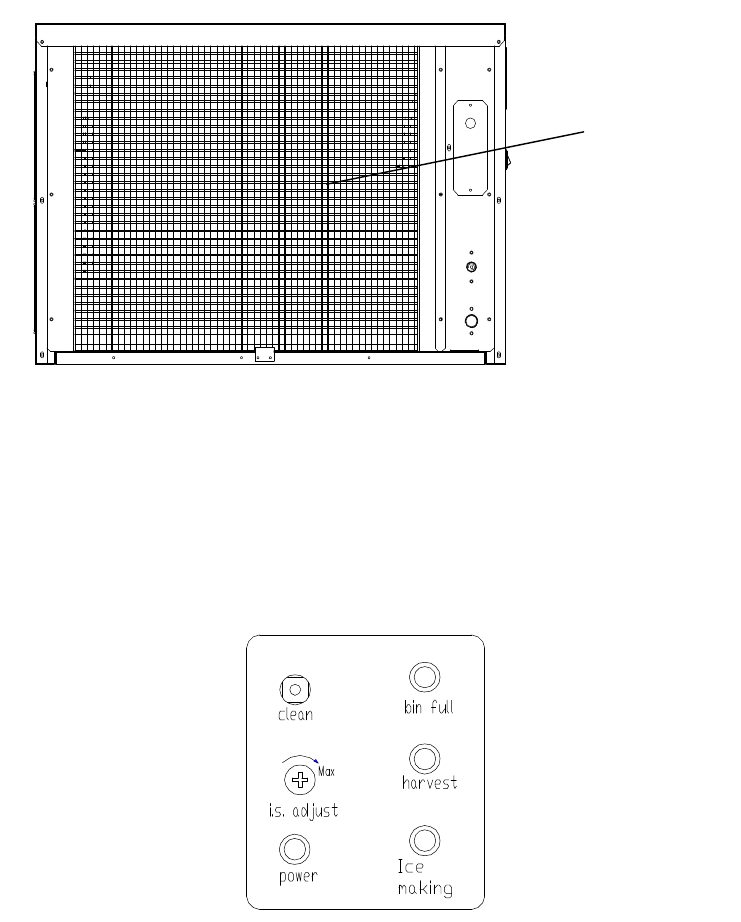

CONTROL PANEL ......................................................................................... 18 - 19

TROUBLESHOOTING ................................................................................... 20 - 21

LIMITED WARRANTY............................................................................................22

We reserve the right to make changes in specifications and design without prior notice.

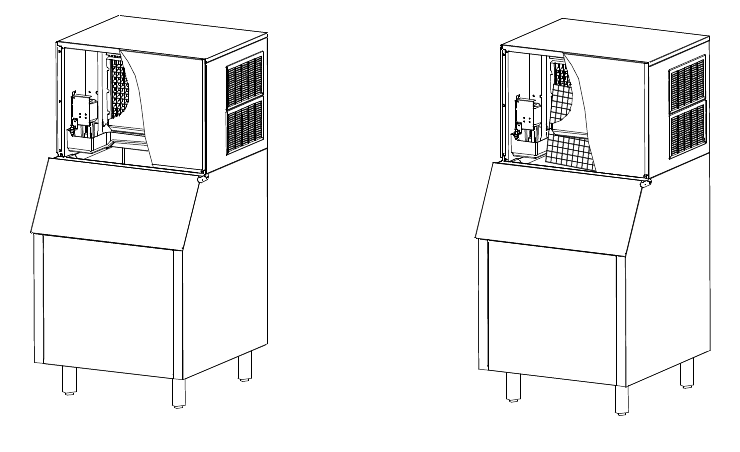

NOTICE: Models FIM400, FIM600 and FIM1000 are ice-making units and do not

include ice storage bins. If you order a bin, please follow this manual and the manual

accompanying the bin regarding installation, adjustment of storage bin feet, cleaning,

water drainage, etc.

ICE MAKER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance.

Always read and obey all safety messages.

This is the Safety Alert Symbol. This symbol alerts you to potential

hazards that can injure or kill you and others. All safety messages will

follow the Safety Alert Symbol and either the words “DANGER”,

“WARNING” OR “CAUTION”.

DANGER means that failure to heed this safety statement

may result in severe personal injury or death.

WARNING means that failure to heed this safety

statement may result in extensive product damage, severe

personal injury, or death.

CAUTION means that failure to heed this safety statement

may result in minor or moderate personal injury, or

property or equipment damage.

All safety messages will alert you to what the potential hazard is, tell you how to reduce the

chance of injury, and let you know what would happen if the instructions are not followed.

IMPORTANT SAFEGUARDS

Before the ice maker is used, it must be properly positioned and installed as

described in this manual, so read the manual carefully. Franklin Industries

strongly recommends that you have a professional install your new machine.

The warranty may be affected or voided by an incorrect installation. To

reduce the risk of fire, electrical shock or injury when using the ice maker,

follow basic precautions, including the following:

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electric shock or injury, when using your ice maker,

follow these basic precautions:

· Plug into grounded 3-prong outlet

· Do not remove grounding prong

· Do not use an adapter

· Do not use an extension cord

SAVE THESE INSTRUCTIONS

· Disconnect power before cleaning

· Disconnect power before servicing

· Replace all panels before operating

· Use 2 or more people to move and

install ice machine

· It is recommended that a separate circuit, serving only your ice maker, be provided. Use

receptacles that cannot be turned off by a switch or pull chain.

· Do not connect or disconnect the electric plug when your hands are wet.

· Never unplug the ice maker by pulling on the power cord. Always grip the plug firmly and

pull straight out from the outlet.

· Never clean ice maker parts with flammable fluids. Do not store or use gasoline or other

flammable vapors and liquids in the vicinity of this or any other appliance. The fumes can

create a fire hazard or explosion.

· Before proceeding with cleaning and maintenance operations, make sure the power line of the

unit is disconnected and the water line is shut off. (EXCEPTION: When cleaning the

machine’s ice making system, see pages 16 – 17.)

· Before operating, put all the enclosure panels back into their original place.

· Do not touch the evaporator with your hand when the machine is operating.

· Unplug the ice maker or disconnect power before cleaning or servicing. Failure to do so can

result in electrical shock or death.

· Do not attempt to repair or replace any part of your ice maker unless it is specifically

recommended in this manual. All other servicing should be done by a qualified technician.

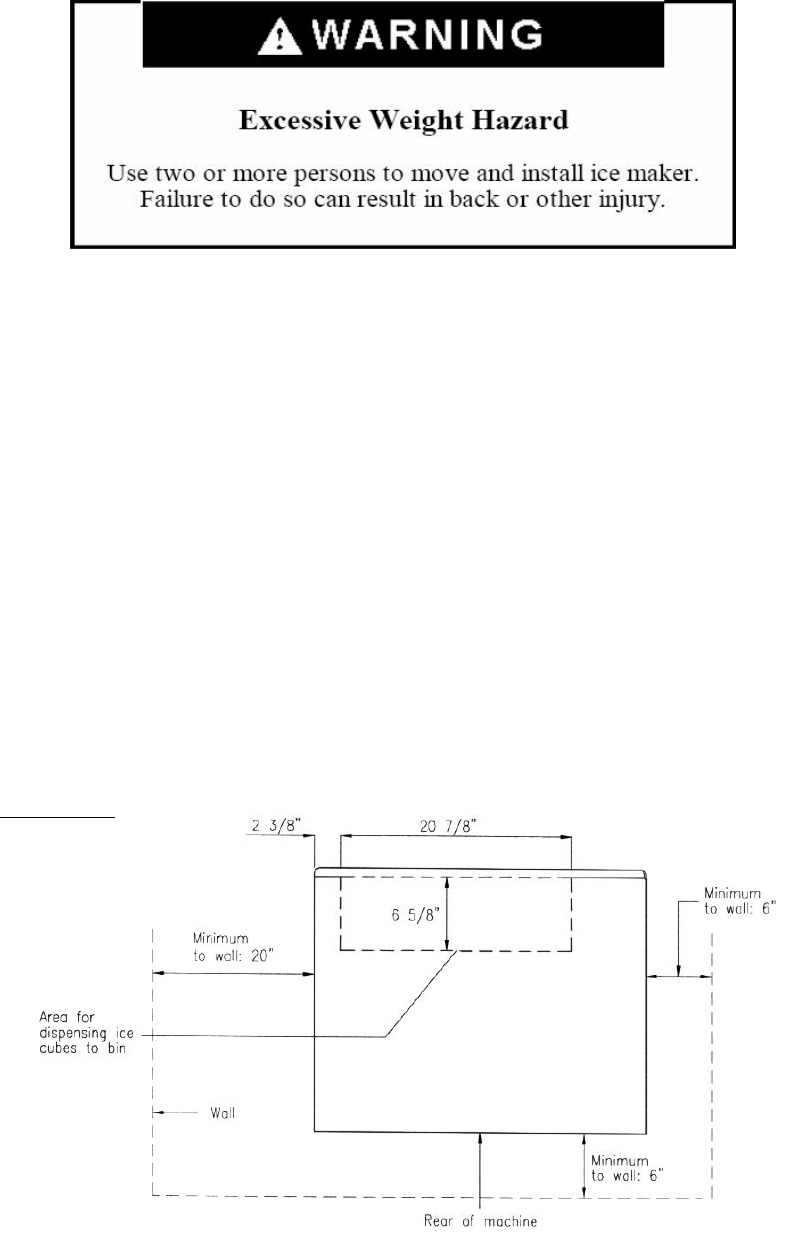

· Use two or more people to move and install ice maker. Failure to do so can result in back or

other injury.

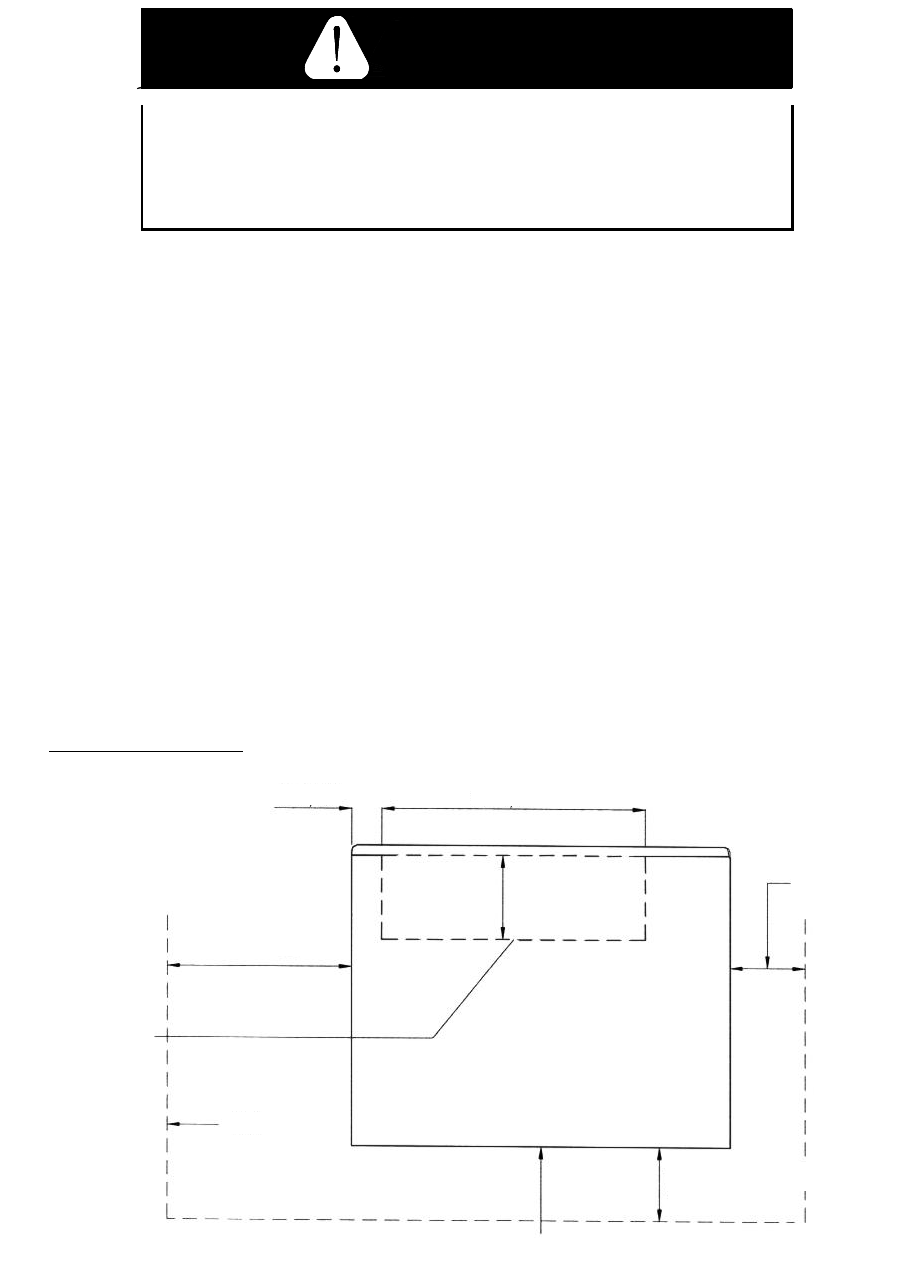

· To ensure proper ventilation for your ice maker, the front of the unit must be completely

unobstructed. Choose a well-ventilated area with temperatures above 50ºF (10ºC) and below

100ºF (38ºC). This unit MUST be installed in an area protected from the elements, such as

wind, rain, water spray or drips.

· The ice maker should not be located next to ovens, grills or other sources of high heat.

· The ice maker must be installed with all electrical and water connections in accordance with

state and local codes. The standard electrical supply listed on the nameplate (or see page 5,

Technical Information), properly grounded in accordance with the National Electrical Code

and local codes and ordinances, is required.

· Do not kink or pinch the power supply cord or drain lines between the ice maker and the

cabinet.

· The fuse (or circuit breaker) size should be 20 amperes for FIM400 and 30 amperes for

FIM600 and FIM1000.

· It is important for the ice maker to be well leveled for proper operation. You may need to make

several adjustments to level it.

· All installations must be in accordance with local plumbing code requirements.

· Make certain that the hoses are not pinched or kinked or damaged during installation.

· Check for leaks after connection.

· Although the unit has been tested at the factory, due to long-term transit and storage, the first

batch of cubes must be discarded.

· Remove the packing materials and clean the ice maker before using.

· Turn on the water supply tap before switching on the ice maker. Never turn off the water

supply tap when the ice maker is working.

· Except to take ice from the storage bin, keep the bin door closed in order to reduce ice melting

and to promote proper ice formation.

· If the ice maker will not be used for a long time, before the next use it must be thoroughly

cleaned. Follow carefully any instructions provided for cleaning or use of sanitizing solution.

Do not leave any solution inside the ice maker after cleaning.

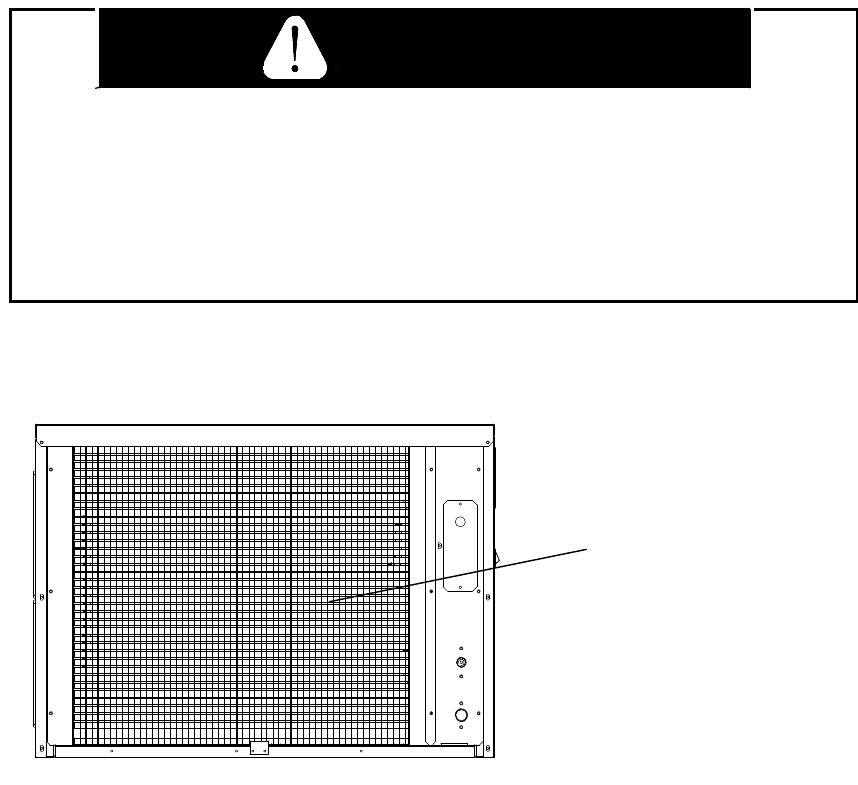

· DO NOT touch the condenser fins. The condenser fins are sharp and can be easily damaged.

· DO NOT use solvent-based cleaning agents or abrasives on the interior. These cleaners may

transmit taste to the ice cubes, or damage or discolor the interior.

· The ice machine cleaner contains acids. DO NOT use or mix with any other solvent-based

cleaner products. Use rubber gloves to protect hands. Carefully read the material safety

instructions on the container of the ice machine cleaner.

· Do not use this apparatus for other than its intended purpose.

SAVE THESE INSTRUCTIONS

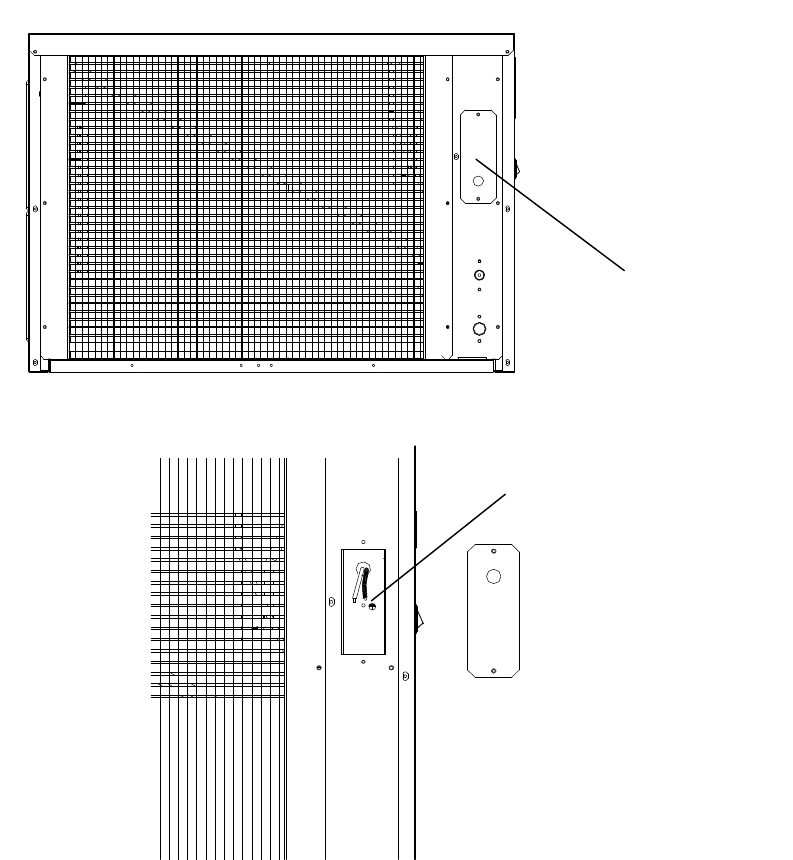

Electrical Connections

Model FIM400

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

For personal safety, this appliance must be properly grounded. The power cord of this appliance

is equipped with a 3-prong grounding plug that mates with a standard 3-prong grounding wall

outlet to minimize the possibility of electric shock hazard from the appliance. Have the wall

outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

When a standard 2-prong wall outlet is encountered, it is your responsibility and obligation to

have it replaced with a properly grounded 3-prong wall outlet.

Models FIM600 and FIM1000

Both of these models require electrical inputs of 230VAC ~ 60Hz and their power cords are

equipped with plugs that will only fit specialized high-voltage outlets.

The ice maker should always be plugged into its own individual electrical outlet which has a

voltage rating that matches the rating label on the appliance. This provides the best performance

and also prevents overloading house wiring circuits which could cause a fire hazard from

overheated wires. Never unplug your ice maker by pulling on the power cord. Always grip the

plug firmly and pull straight out from the outlet. Repair or replace immediately all power cords

that have become frayed or otherwise damaged. Do not use a cord that shows cracks or abrasion

damage along its length or at either end. When moving the ice maker, be careful not to damage

the power cord.

Extension Cord

Because of potential safety hazards under certain conditions, it is strongly recommended that you

do NOT use an extension cord with this ice maker.

Technical Information00000

Model FIM400 FIM600 FIM1000

Electrical input 115VAC / 60Hz 230VAC / 60Hz 230VAC / 60Hz

Power consumption

(kW

h/100 lbs of ice)

8.3 8.2 7.8

Ice-making/Ice-harvest

rated current

12.4A / 15.3A 7.6A / 9.85A 9.2A / 11.3A

Refrigerant R404a, 24.5 oz. R404a, 45.8 oz. R404a, 52.9 oz.

High/Low side pressure 350psig/190psig 380psig/190psig 400psig/190psig

Unit W x D x H 30” x 24” x 20⅞” 30” x 24” x 20⅞” 30” x 24” x 26⅝”

Unit weight 130 lbs max 155 lbs max 194 lbs max

Ice-making capability 400 lbs/day* 600 lbs/day* 1000 lbs/day*

Ice shape Cube Cube Cube

Ice cube size ¾” x 1” x ¾” ¾” x 1” x ¾” ¾” x 1” x ¾”

Ambient temperature

range for best operation 50ºF - 100ºF 50ºF - 100ºF 50ºF - 100ºF

Optimum feed water

temperature range 41ºF - 90ºF 41ºF - 90ºF 41ºF - 90ºF

*The actual quantity of ice produced per day can vary with room and water conditions.

The technical data and performance indices listed above should be used for reference only. They are

subject to change.

This product has been tested and certified to NSF standard 12 by NSF International.

Introduction00000

This Franklin Chef® Automatic Commercial Ice Cube Machine produces hard, crystal-clear, gourmet

cube ice. This user’s manual is intended as a resource for persons installing, using and servicing this

machine. It contains valuable information on safety and maintenance. Franklin Chef® strongly

recommends that this manual be kept in a place where it can be accessed when needed. Every Franklin

Chef® Ice Cube Machine is designed and manufactured according to the highest standards of safety and

performance. It meets or exceeds the safety standard of UL563 and sanitation standard NSF12.

Franklin Industries, L.L.C, assumes no liability or responsibility of any kind for products manufactured

by Franklin Industries, L.L.C., that have been altered in any way, including the use of any parts and/or

other components not specifically approved by Franklin Industries, L.L.C. Franklin Industries, L.L.C.,

reserves the right to make design changes and/or improvements at any time. Specifications and designs

are subject to change without notice.

Component Locations00000

Top panel

Water

distribution tube

Evaporator

Water pump

Floater valve

Water tank

Water curtain

Ice storage bin

(available

separately)

Adjustable feet

Control panel

Access box

Power switch

Water inlet

(3/8” FPT*)

Water outlet

(1/2” FPT*)

Connectors

Ice storage bin

Drain outlet

*Female Pipe Thread

Ice Maker Installation00000000

Unpacking

This unit is an ice maker only. It requires a separate ice storage bin.

Remove packaging materials

IMPORTANT: Do not remove any permanent instruction labels or the data labels on your ice

maker.

Remove tape and glue from your ice maker before using:

· To remove any remaining tape or glue, rub the area briskly with your thumb. Tape or glue

residue can also be easily removed by rubbing a small amount of liquid dish soap over the

adhesive with your fingers. Wipe with warm water and dry with a soft cloth.

· Do not use sharp instruments, rubbing alcohol, flammable fluids, or abrasive cleaners to

remove tape or glue. These products can damage the surface of your ice maker.

Location Requirements

· This ice maker should be installed by qualified personnel.

Installation clearance

TOP VIEW

REAR VIEW

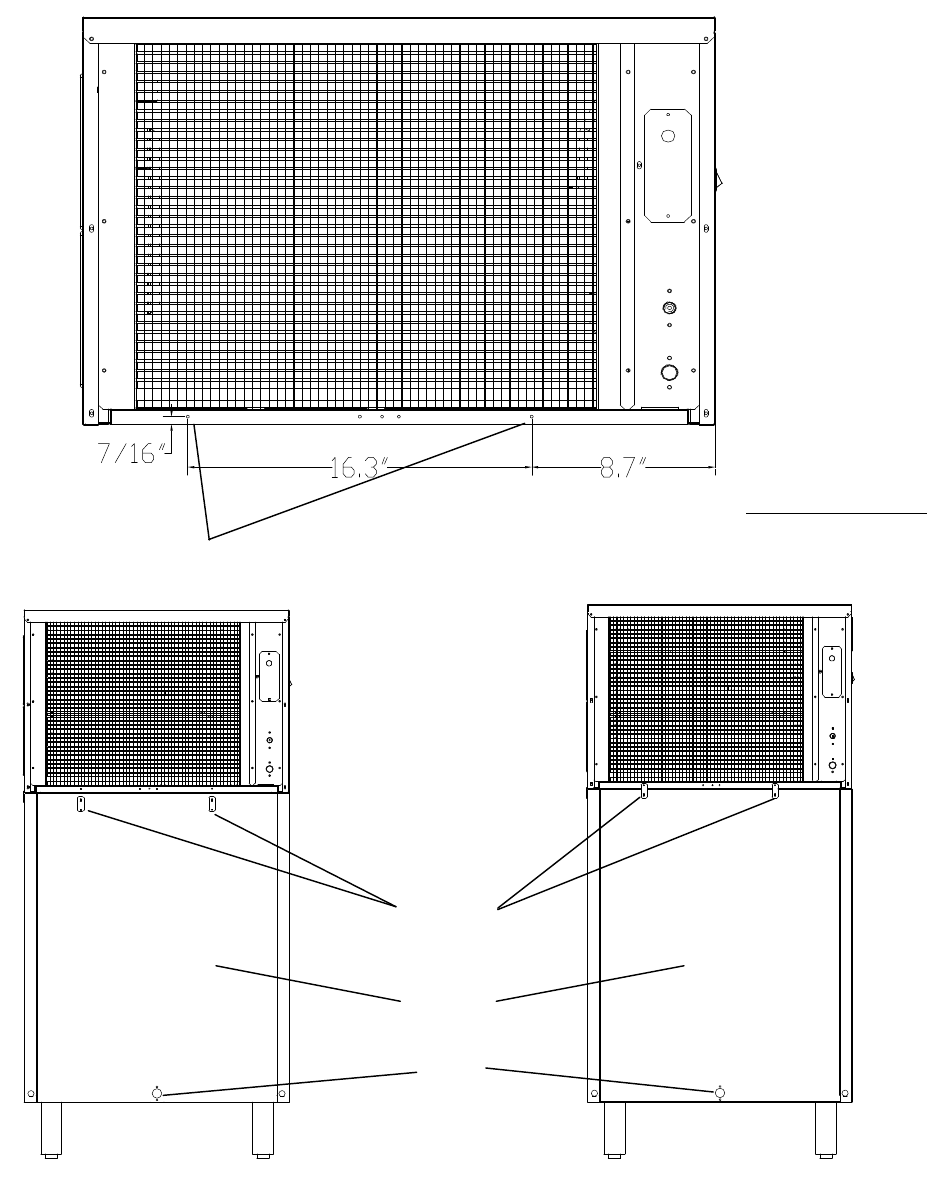

The two holes are for attachment to the ice storage bin. See drawings below.

Typical installation of ice storage bin

Two connecting brackets are attached to the upper rear edge of the ice storage bin. Turn the

brackets up (180°) and use two screws to connect the main machine and ice storage bin.

Connecting

brackets

Rear of ice

storage bin

Drain

· To ensure proper ventilation for your ice maker, you need keep the front of the unit completely

unobstructed.

· Choose a well-ventilated area with temperatures above 50ºF (10ºC) and below 100ºF (38ºC).

This unit MUST be installed in an area protected from the elements, such as wind, rain, water

spray or drips.

· The unit should not be located next to ovens, grills or other sources of high heat.

· Installation of the ice maker requires a cold water supply inlet of ⅜” (9,5 mm) soft copper

tubing with a shut-off valve.

· The ice maker requires a continuous water supply with a minimum pressure of 15 psig and a

static pressure not to exceed 80 psig. The temperature of the water feeding into the ice maker

should be between 41ºF (5ºC) and 90ºF (32ºC) for proper operation.

· In general, it is always a good idea to filter the water. A water filter, if it is of the proper type,

can remove taste and odors as well as particles.

· The ice maker must be installed with all electrical and water connections in accordance with

state and local codes.

· The ice maker and bin should be located on a firm and level surface. It is important for the ice

maker to be perfectly level for proper operation; otherwise water may not flow properly

through the evaporator (ice mold). Ice production will be less than expected and operation will

be noisy.

The feet of most bins can be rotated to adjust the height if necessary. Follow instructions

accompanying the bin you purchase.

Electrical Requirements

Before you move your ice maker into its final location, be sure you have the proper electrical

connection. Refer to the nameplate rating on the left side of the machine (or see Technical

Information on page 5) to make sure you are using the proper voltage, properly grounded in

accordance with National Electrical Code and local codes and ordinances. The ice maker should

always be plugged into its own individual electrical outlet. It is recommended that a separate

circuit, serving only your ice maker, be provided. Use receptacles that cannot be turned off by a

switch or pull chain. The fuse (or circuit breaker) size should be 20 amperes for model FIM400

and 30 amperes for models FIM600 and FIM1000.

Recommended grounding method

For your personal safety, this appliance must be grounded. For model FIM400, the power supply

cord (not included) must have a 3-prong grounding plug. To minimize possible shock hazard, the

cord must be plugged into a mating 3-pronged and grounding-type wall receptacle, grounded in

accordance with the National Electrical Code and local codes and ordinances. If a mating wall

receptacle is not available, it is the personal responsibility of the customer to have a properly

grounded, 3-prong wall receptacle installed by a qualified electrician. Models FIM600 and

FIM1000 require a cord, plug and electrical outlet intended for a 230VAC circuit.

Connecting the power supply line

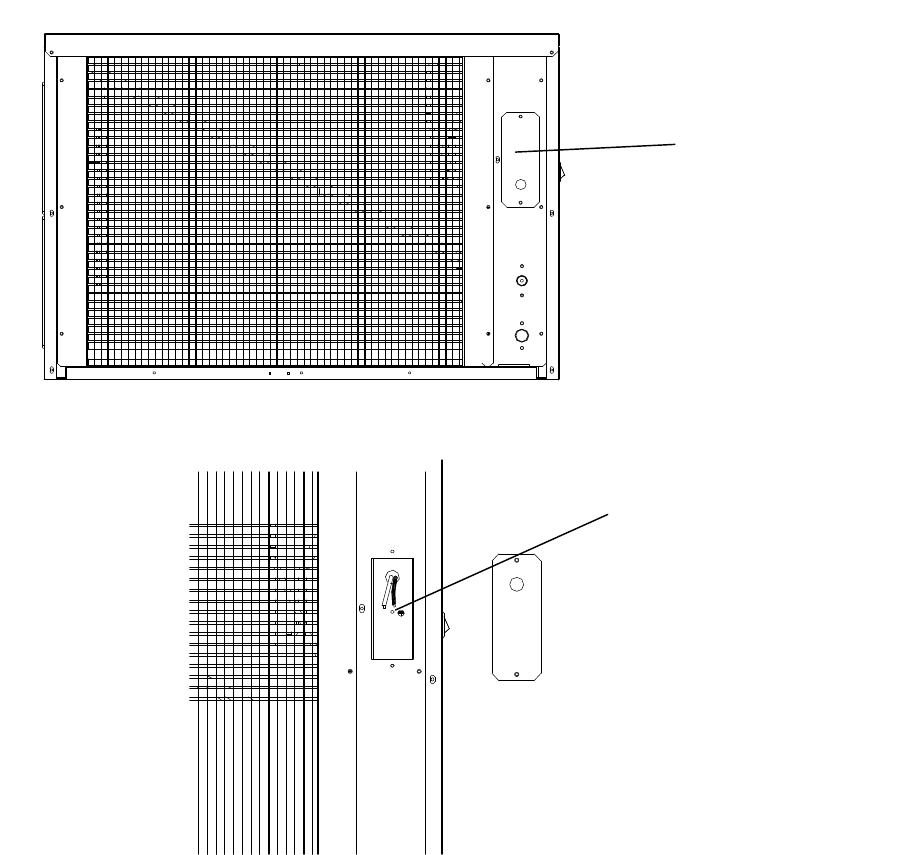

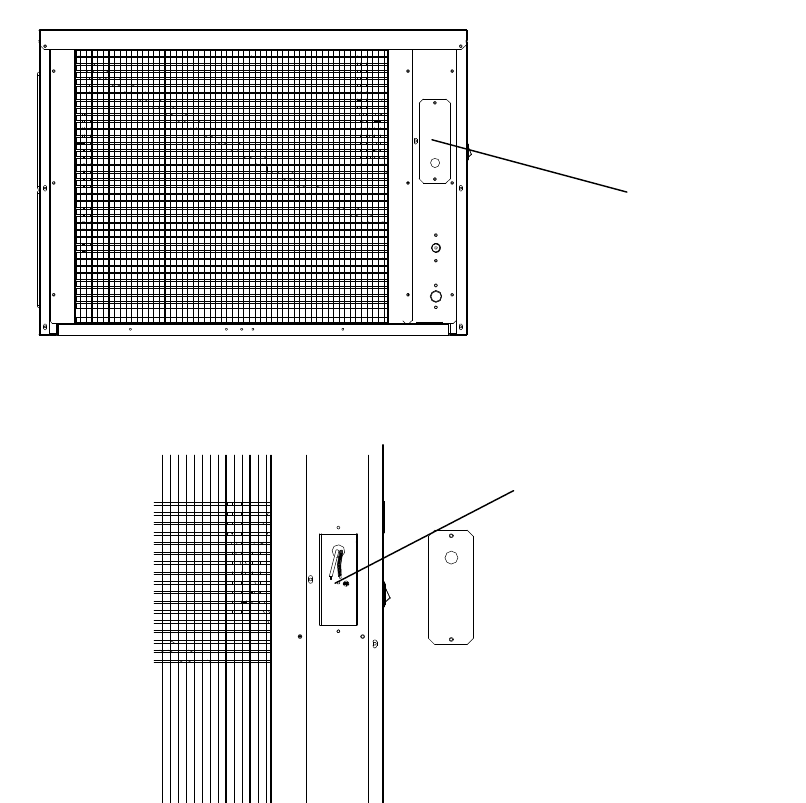

1. Unscrew the two screws holding the access cover and remove the cover. You will find two

leads (black and white). See drawing below.

2. Feed a power supply cord (not included) through the access cover and connect it with the two

leads. The ground line should be connected to the grounding screw. The two connectors must

be insulated. Put the access cover back in place.

Access cover

Grounding screw

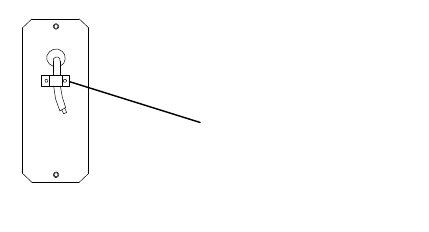

3. You will find a strain relief bracket in the accessory package. Fix the power supply cord

below the bracket, as shown in the illustration above.

4. The other end of the power supply cord should be connected to an outlet that is in accordance

with the local electrical code.

NOTE: Your machine is stackable on any of the Franklin Chef® machines mentioned in

this manual. If the machine is to be stacked on top of another machine, a stacking kit will

need to be installed. Refer to the installation instructions included with the stacking kit.

Water Supply

The water supply should be ready at the point of installation. The water supply pressure should

be a minimum of 15 psig with a static pressure not more than 80 psig. (A wall outlet directly

behind the ice maker will make installation easier.)

IMPORTANT:

1. It is extremely important for proper functioning and for the purity and taste of the ice to use a

water filter when installing the machine. Using a water filter will protect your machine and

prevent clogs that result from excess minerals in the water.

2. All installations must be in accordance with local plumbing code requirements. Professional

installation is recommended.

3. Water inlet fitting: 3/8” FPT; drain line connection: 1/2” FPT.

4. Make certain that you use a proper water supply hose and drain hose and that the hoses are

not pinched or kinked or damaged during installation.

5. Check for leaks after connection.

Tools required: 3/8″

open-end wrench, Phillips screwdriver

Connecting the water line:

1. Turn off main water supply.

2. Find a ½″ to ¾″ vertical water pipe near the installation location. The distance should be less

than the length of the water supply hose.

3. A shut-off valve must be installed to the main water supply.

4. Connect the water supply hose to tap and water inlet valve. Tighten firmly by hand, then

one-half turn with wrench.

5. Connect the water drain hose to drain line connection. Tighten firmly by hand, then one-half

turn with wrench.

6. Turn on main water supply and tap. Check for water supply connection leaks. Tighten every

connection (including connections at the water inlet and drain).

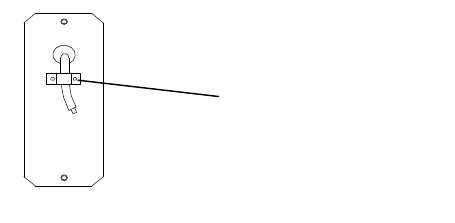

Strain relief bracket

Installation Types

This ice maker has only been designed for free-standing installation. The ice maker can be

installed free-standing in any place you desire, provided you have access to a water supply.

There must be adequate air space around the unit for ventilation purposes. (See page 7.)

You must follow the stated instructions for

a. Electrical requirements

b. Water supply

c. Drainage.

Cleaning before use

After you remove all tape from the machine, clean the inside of your ice maker and ice storage

bin before using them. See “Interior Cleaning” in the Cleaning and Maintenance section.

Operation0000000

Final Check List before Operation

1. Have all packing materials and tape been removed from the interior and exterior of the ice

maker?

2. Did you clean the ice storage bin?

3. Have the installation instructions been followed, including connecting the machine to water

and electricity?

4. Has the machine been leveled?

5. Is the ice maker in a site where the ambient temperature is between 50º F (10º C) and 100ºF

(38ºC) and the water temperature between 41º F (5º C) and 90º F (32º C) all year round?

6. Has the water supply pressure been checked to ensure a minimum of 15 psig with a static

pressure not to exceed 80 psig?

7. Is there a clearance of at least 6″ at the rear and 6″ at the sides for proper air ventilation?

8. Has the power supply voltage been checked or tested against the nameplate rating? And has

proper grounding been installed for the ice maker?

9. Is the ice maker plugged in?

10. Have you turned on the main water supply and the tap?

11. Have you checked for leaks at all water supply connections?

Operating Method

1. Turn on the water tap; water enters the water tank. Then turn on the power switch; the red

indicator LED of the power switch lights.

2. After 3 minutes, the ice maker will automatically proceed to the ice-making stage and the

sound of flowing water will be heard.

3. When a batch of ice has been fully formed, it will be harvested into the ice storage bin

automatically.

4. When the ice storage bin is full, the sheet of cubes will not fall completely. The water curtain

opens and keeps the microswitch open. The machine is in the bin full stage.

5. The unit will start making ice again after ice cubes are removed. At the same time, the water

curtain swings back to hold the microswitch in operating position.

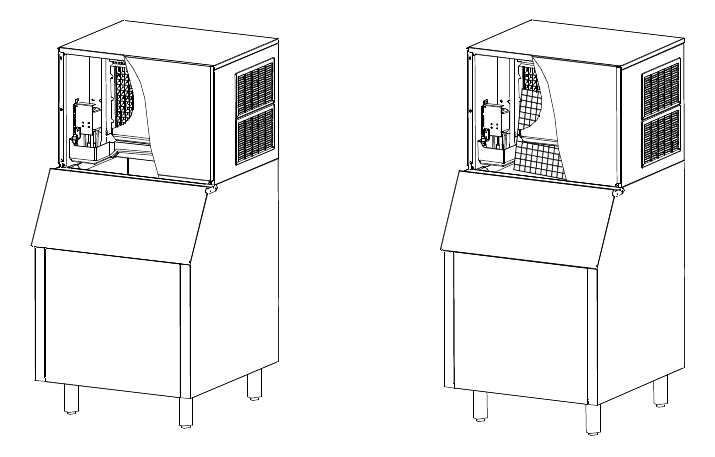

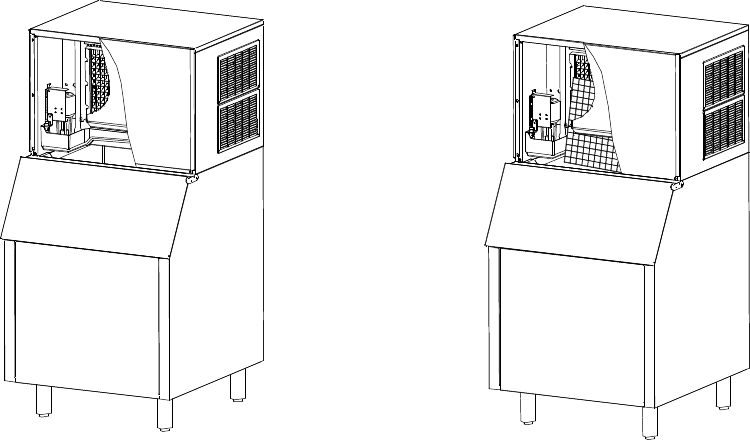

Ice-making stage Ice harvest stage

IMPORTANT:

· Although the unit has been tested and cleaned at the factory, due to long-term transit and

storage, the first batch of cubes must be discarded.

· Never turn off the water supply tap when the ice maker is working.

· Never touch the evaporator when the machine is running.

· Except to take ice from the unit, keep the bin door closed to reduce melting and ensure proper

ice formation.

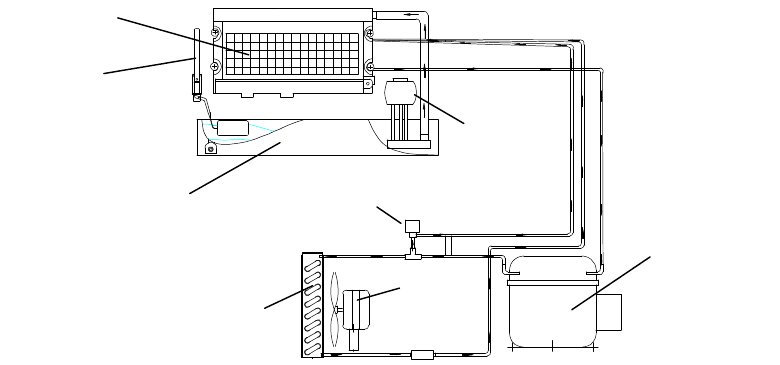

How the Machine Makes Ice

Turn the power switch to the ON position. After about 3 minutes the machine will automatically

go into the ice-making stage.

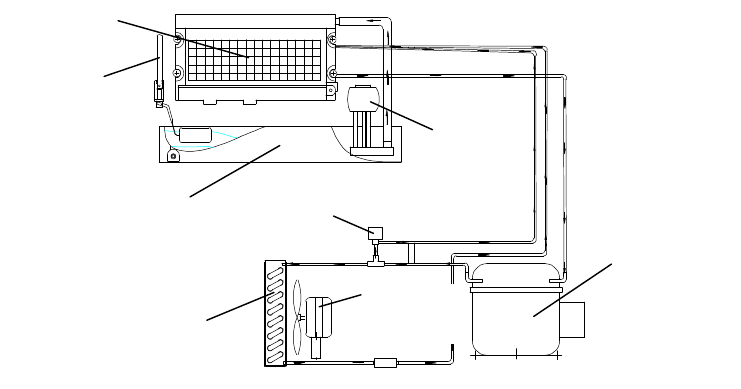

There are two distinct cycles: Freeze and Harvest. During the freeze cycle, water flows to the

evaporator surface. In the harvest cycle, the ice is released and water enters the machine. A

complete cycle (freeze cycle and harvest cycle) takes 15 to 40 minutes, depending on

temperature and operating conditions.

Freeze: During the freeze cycle the compressor is pumping refrigerant, the fan motor is blowing

air, and the water pump is pumping water. When the batch of ice has been fully formed,

the ice maker stops the freeze cycle and the harvest cycle starts.

Harvest: During the harvest cycle the compressor is still operating, and power is supplied to the

water purge and hot gas valves. The water purge valve opens and allows the water pump

Condenser

Compressor

to purge the water remaining in the water tank, removing all impurities and sediment.

This allows the machine to make clear ice cubes and keep mineral build-up at a

minimum. Then the water pump stops. When the hot gas valve opens, it allows hot gas

to go directly to the evaporator. The gas warms the evaporator, causing the cubes to slide

off the evaporator and into the storage bin. The freeze cycle will restart when all the

cubes drop into the bin.

How the machine uses water:

The ice maker begins with a fixed charge of water that is contained in the water tank. As the

water flows to the freezing evaporator surface, the water freezes and sticks to the ice cube molds.

During the ice-making process, fresh water enters the water tank continuously as the water from

the tank freezes continuously on the evaporator.

Normal Sounds

Your new ice maker may make sounds that are unfamiliar to you. Most of the new sounds are

normal. Hard surfaces like the floor and walls can amplify the sounds. The following describes

the kinds of sounds that might be new to you and what may be causing them.

· Rattling noises may come from the flow of the refrigerant or the water line. Items stored on the

top of the ice maker can also make noises.

· The high-efficiency compressor may make a pulsating or high-pitched sound.

· Running water may make a splashing sound.

· You may hear air being forced over the condenser by the condenser fan.

· During the harvest cycle, you may hear the sound of ice cubes falling into the ice storage bin.

Preparing the Ice Maker for Long Storage

If the ice maker will not be used for a long time, or it is to be moved to another place, it will be

necessary to drain water from the system.

1. Shut off the water supply at the main water source.

2. Disconnect the water supply pipe from the water inlet.

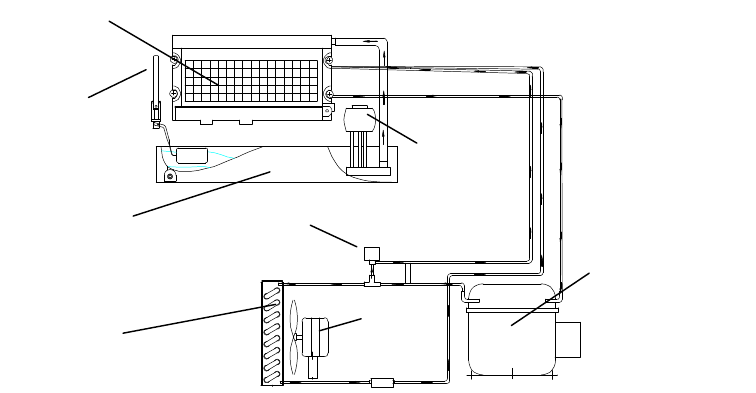

Water

pump

Fan

motor

Hot gas valve

Water tank

Water

inlet

Evaporator

3. Depress the Clean button and hold for six seconds. The machine will go into the draining

water mode automatically, with harvest and ice-making indicators blinking, until the water in

the tank has been flushed down the drain completely. After draining, the harvest and ice-

making indicator LEDs will be on. The draining process stops.

4. Shut off the power supply at the main electrical power source.

5. Dry the water tank.

6. Remove all ice cubes from the ice storage bin and dry it.

7. Leave the door open to allow for ventilation and to prevent mold and mildew.

8. Leave the water supply pipe and power cord disconnected until ready to reuse.

IMPORTANT:

· Do not touch the power plug when your hands are wet.

· Never unplug the unit by pulling on the plug.

Cleaning and Maintenance

Periodic cleaning and proper maintenance will ensure efficiency, top performance, and long life.

The maintenance intervals listed are based on normal conditions. You may want to shorten the

intervals if you have pets or there are other special considerations.

What shouldn’t be done?

Never keep anything in the ice storage bin other than ice: objects like wine and beer bottles are

unsanitary, and the labels may slip off and block the drain.

What should be kept clean?

There are 5 things to keep clean:

1. The exterior

2. The interior

3. Water distribution tube

4. The ice-making system

5. Condenser fins

Exterior Cleaning

The exterior of the ice maker and bin may be cleaned with a soft cloth or sponge dampened with

a mild detergent and warm water solution such as 1 oz of dishwashing liquid mixed with 2

gallons of warm water. Never use solvent-based or abrasive cleaning agents. Rinse with clean

water. Wipe with a soft clean towel to prevent water spotting.

Interior Cleaning

Clean the water tank before the ice maker is used for the first time and reused after stopping for

an extended period of time. It is usually convenient to sanitize the tank after the ice-making

system has been cleaned and the ice storage bin is empty. The ice storage bin should be sanitized

occasionally. Follow these steps to clean the tank and the bin:

1. Disconnect power to the unit.

2. Remove the front panel of the ice maker.

3. Using a sanitizing solution made of 1 ounce of household bleach and 2 gallons of hot water

(95º to 115ºF), wipe down the water tank and the inside of the ice storage bin with a clean

cloth. To clean hard-to-reach corners, apply the sanitizing solution with a spray bottle.

4. Rinse thoroughly with clear water. This completes the interior cleaning of the ice maker and

storage bin.

5. Reconnect power to the unit.

Water Distribution Tube Cleaning

When you find that the ice cubes are incompletely formed or the output of ice cubes is low, the

water distribution tube may be blocked. Set the power switch to OFF. Unscrew the top and front

panels. You will see the water distribution tube. Rotate the water distribution tube so that the

holes in it are facing up. Using a toothpick or similar tool, dredge the holes, then rotate the water

distribution tube back to its original position. If the tube is badly blocked, clean it as follows:

1. Shut off the water and power supplies.

2. Disconnect the water hose from the distribution tube.

3. Lift one side and remove the distribution tube.

4. With a brush, clean the tube with a dilute solution of warm water and a mild detergent such as

dishwashing liquid. After removing the dirt and lint from the surface, rinse the tube with clean

water.

5. Replace the distribution tube.

6. Reconnect the water supply and power supply lines.

7. Re-attach the top and front panels.

Ice-Making System Cleaning

Minerals that are removed from water during the freezing cycle will eventually form a hard,

scaly deposit in the water system. Cleaning the system regularly helps remove the mineral scale

buildup. How often you need to clean the system depends on how hard your water is or how

effective your filtration may be. With hard water of 15 to 20 grains/gallon (4 to 5 grains/liter),

you may need to clean the system every 3 months.

1. Remove the front panel of the ice machine.

2. Make sure all ice is off the evaporator. If ice is being made, initiate harvest or wait for cycle

completion, then turn machine off at the power switch.

3. Remove all ice cubes from the storage bin.

4. Keep the ice maker connected to the water supply. Pour 8 oz. of Nickel-Safe Ice Maker

Cleaner Solution into the water tank.

5. Turn on the power switch. Within 3 minutes press the Clean button. The machine will go into

the cleaning mode automatically.

6. The ice-making system cleaning cycle will continue for 30 minutes unless you press the

power switch (you can press the power switch to stop the cleaning cycle any time during the

30 minutes). After cleaning, the harvest indicator and ice-making indicator LEDs will be on.

The cleaning process stops.

7. Repeat steps 4 and 5 above three times to rinse the ice-making system thoroughly. This will

complete the ice-making system cleaning.

(NOTE: Do not add Ice Maker Cleaner Solution to the water tank during the rinses.)

8. Perform steps 3 and 4 in the Interior Cleaning section.

9. If you want to make ice cubes after cleaning, turn off the power switch, then turn on the power

switch. The next ice-making cycle will begin.

10. Discard the first batch of ice.

Note：If you press the power switch to stop cleaning during the cleaning cycle, some waste

water may remain in the water tank. Press the clean button and hold it for more than 6

seconds. The machine will enter the draining mode and the waste water will be drained off.

Condenser Cleaning

1. See drawing below.

2. The air-cooled condenser should be vacuumed once or twice per year to remove any lint that

may have been drawn into it. Use a pointed tool like a toothpick to remove any lint that

adheres to the condenser fins.

Control Panel (at the left side of the machine)

You will find the control panel at the left side of the machine. This panel includes one button,

one adjustable screw and four indicator LEDs.

Operation of the control panel:

1. When the unit is plugged in and the power switch is turned on, the power indicator and the

other three indicator lights are all on.

2. After three minutes for water inlet, the ice maker will start to make ice automatically. Only the

power and ice-making indicators will be on.

3. During harvest, the harvest indicator light is on and ice-making indicator is off. When the ice

storage bin is full, only the bin full indicator and power indicator are on.

4. If the Clean button is pressed during the ice-making or harvest mode, it will be ignored. The

ice-making or harvest will continue.

Condenser

5. When you want to clean the machine, turn off the power switch first, then turn it on again.

Press the Clean button within 3 minutes and the ice maker will start the cleaning mode, with

harvest and ice-making indicators blinking. After 30 minutes, the cleaning mode stops and the

harvest indicator and ice-making indicators are on steady. If you want to restart the

ice-making process after cleaning, turn off the power switch first, then turn on the power

switch again and the machine will automatically go into the ice-making process.

6. If you want to interrupt the cleaning mode before it is finished, do not press the Clean button

again. Instead, turn the power switch off. This stops the cleaning cycle.

7. If the machine is on but only the power indicator light is lit, this may indicate that not enough

water is reaching the system, that the water pump is not functioning, or some similar problem.

First check the level in the water tank, then examine the water pump, etc.

8. If the unit is connected to the power supply but no visual indicator lights up when the power

switch is turned on, the fuse in the control panel box may need to be replaced.

Descriptions of LEDs and buttons:

1. Bin Full (white) LED: Bin Full indicator light

When this LED is on, this indicates that the ice level in the bin is high enough to hold the

water curtain open, the microswitch is open, or there is something obstructing the closing of

the water curtain. The unit will stop working. When ice cubes are removed from the ice

storage bin, clearing the ice-full probe, the white LED will flash for 3 minutes. Then the unit

will restart and return to the ice-making mode.

2. Ice Making (Green) LED: Ice Making indicator light

When this LED is on, the unit is in the ice-making mode.

3. Ice Harvest (Yellow) LED: Ice Harvest indicator light

When this LED is on, the unit is working in the ice harvest mode controlled by microswitch.

4. I. S. adjust: Ice bridge adjustment

For service only. Adjustment of this screw by unqualified persons can damage the machine’s

controls.

5. Power switch

This is the main switch. When it is turned on, the unit starts working after 3 minutes. The

power indicator LED is on.

6. Clean button

If you press the Clean button within three minutes after the power has been turned on, the ice

maker will enter the cleaning mode. If you press the Clean button and hold it for more than six

seconds, the machine will enter the draining mode. The green and yellow LEDs will be

blinking together.

IMPORTANT:

· Avoid letting water contact the control box.

Troubleshooting0000000

Before Calling for Service

If the unit appears to be malfunctioning, read through the OPERATION section of this manual

first. If the problem persists, check the Troubleshooting Guide below and on the following page.

The problem could be something very simple that can be solved without a service call.

Troubleshooting Guide0000

Problem Possible cause Probable correction

The ice maker is

unplugged.

Plug the ice maker in.

The fuse is blown. Replace fuse. If it happens

again, call for service to

check for a short circuit in

the ice maker.

The ice maker power

switch is OFF.

Turn the ice maker power

switch ON.

The machine doesn’t

operate.

The ice storage bin is full

of ice.

Remove some ice. Make

sure the water curtain and

microswitch are closed.

The water tap is turned off. Turn on the water supply

tap.

Water doesn’t feed in

after the ice maker starts.

The water supply line is not

connected properly.

Reconnect the water supply

line.

Condenser may be dirty. Clean the condenser air

filter.

The air flow to the ice

maker may be obstructed.

Check the installation.

Machine makes ice cubes,

but ice storage bin does

not fill up with ice.

The ambient and water

temperatures are high, or

the machine is near some

heat source.

Check the installation.

A few water drops fall to

the floor when you open

the door to take out ice

from the ice storage bin.

Normal condensation on

the door or some water

together with ice. Take care

when you take out ice.

Water is leaking from the

unit.

Water supply connection

leaking.

Tighten fitting. See

“Connecting the water

line”.

Problem Possible Cause Probable Correction

Check if water supply

pressure is below 15 psig.

Check water supply; filter

may be restricted.

Cubes are partially

formed or are white at the

bottom.

Not enough water in the

water trough.

Check for a leak at the

water tank.

The feet are not leveled

and locked.

Check that ice bin is level;

adjust if necessary.

Noise during operation

Certain sounds are normal. See Normal Sounds.

The electricity is off. Reconnect the power supply

line.

The room temperature is

out of the stated range.

Cut off the electricity; let

the ice maker stop working

until the temperature returns

within the stated range.

The ice maker stops

suddenly while making

ice.

The ice storage bin is full

of ice.

Remove some ice cubes.

Make sure the water curtain

and microswitch are closed.

The body of the ice maker

is electrified.

The grounding line isn’t in

the socket.

Use a socket meeting the

required electrical standard.

Scaling occurs frequently

inside the machine.

The hardness of the water

is too elevated.

Use a water-softening

device installed before the

water inlet.

Limited Warranty000000

Franklin Industries, L.L.C., warrants this product to be free from defects in materials and

workmanship for a period of one year from the date of the original purchase. Franklin also

warrants the compressor for 5 years with a Parts-only warranty from the date of purchase. Any

parts that are determined to be defective will be replaced or repaired, at its sole discretion, by

Franklin Industries, L.L.C., at no charge as long as it has been determined that the unit was

operated in accordance with the instructions attached or furnished with the product. If the unit

proves to be defective, your first course of action should be to follow the retailer’s return policy.

This warranty covers units only in the continental United States and does not cover the

following:

· Damage from improper voltage or installation

· Damage in shipping

· Defects other than manufacturing defects

· Any installation expenses that may be incurred

· Labor or repairs after the initial 12-month period

· Damage from abuse, misuse, accident, alteration or lack

of proper care or maintenance

· Improper or incorrectly performed maintenance or repairs

· Use of parts not recommended by Franklin Industries, L.L.C.

· Damage due to acts of God.

This limited warranty is given in lieu of all other warranties expressed or implied. This warranty

does not cover incidental or consequential damages. Some States do not allow the exclusion or

limitation of incidental or consequential damages, so the above limitation or exclusion may not

apply to you.

This warranty provides you with specific legal rights and you may have other rights which vary

from State to State. Consult the written materials accompanying your product for the safe and

proper operation.

This warranty may not be assigned.

For warranty service, contact:

Franklin Industries, L.L.C.

4100 First Avenue

Brooklyn, NY 11232-3321

Tel.: 1-866-837-5277

E-mail: customerservice@franklinchef.com

When service is required, have on hand the Model and Serial numbers found on the rating label

on the side of the unit, as well as proof of purchase such as a sales or gift receipt.

ÍNDICE

Page

SEGURIDAD DE LA MÁQUINA DE HIELO ..........................................................24

ADVERTENCIAS DE SEGURIDAD................................................................25 – 27

INTRODUCCIÓN ....................................................................................................27

INFORMACIÓN TÉCNICA ....................................................................................28

UBICACIÓN DE COMPONENTES..........................................................................29

INSTALACIÓN DE LA MÁQUINA.................................................................. 30 - 35

Desembalaje...................................................................................................30

Requisitos del lugar de instalación .......................................................... 30 - 31

Instalación típica del recipiente de almacenamiento de hielo ................... 31 - 32

Requisitos de alimentación eléctrica........................................................ 32 - 33

Conexión de la línea de alimentación eléctrica ...................................... 33 - 34

Suministro de agua ................................................................................. 34 - 35

Tipos de instalación ........................................................................................35

USO DE LA MÁQUINA ................................................................................... 35 - 38

Lista de control final antes de la puesta en servicio .........................................35

Método de operación ......................................................................................36

Cómo la máquina hace hielo................................................................... 36 - 37

Sonidos normales ................................................................................... 37 - 38

Preparación de la máquina para almacenamiento prolongado..........................38

LIMPIEZA Y MANTENIMIENTO.................................................................... 38 - 41

Limpieza del exterior ....................................................................................39

Limpieza del interior .............................................................................. 39 - 40

Limpieza del tubo de distribución de agua .....................................................40

Limpieza del sistema de producción de hielo .......................................... 40 - 41

Limpieza de las aletas del condensador .........................................................41

TABLERO DE CONTROL .............................................................................. 42 - 43

DIAGNÓSTICO DE FALLAS ........................................................................... 43 - 45

GARANTÍA LIMITADA...........................................................................................46

Nos reservamos el derecho de efectuar modificaciones de diseño y de especificaciones

técnicas, sin obligación de aviso previo.

AVISO: Los modelos FIM400, FIM600 y FIM1000 son unidades de hacer hielo y no

incluyen recipientes de almacenamiento de hielo. Si pide un recipiente, siga las

instrucciones de este manual y el manual que acompaña el recipiente con respecto a

instalación, ajuste de las patas del recipiente de almacenamiento, limpieza, drenaje de agua,

etc.

PELIGRO

PRECAUCIÓN

SEGURIDAD DE LA MÁQUINA DE HIELO000

Su seguridad y la seguridad de los demás es de suma importancia.

Tanto en este manual como en la máquina, encontrará varios mensajes de importantes de seguridad.

Lea y observe siempre los mensajes de seguridad.

Este es el símbolo de Alerta de Seguridad. Advierte sobre posibles

riesgos que pueden causar accidentes lesivos e incluso fatales, tanto

para usted como para los demás. Los mensajes se verán a continuación

del símbolo de Alerta de Seguridad, junto con una de las siguientes

palabras: "PELIGRO", "ADVERTENCIA" o "PRECAUCIÓN".

PELIGRO indica que el incumplimiento de la medida

de seguridad podría causar lesiones personales graves

e incluso la muerte.

ADVERTENCIA indica que el incumplimiento de la

medida de seguridad podría causar daños al producto,

lesiones personales graves e incluso la muerte.

PRECAUCIÓN indica que el incumplimiento de la

medida de seguridad podría causar lesiones personales

menores o moderadas, o daños materiales o al equipo.

Los mensajes de seguridad especificarán cuál es el peligro potencial, cómo reducir las

posibilidades de accidentes y las consecuencias del incumplimiento de las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, electrocución o lesiones

accidentales al usar la máquina de hielo, observar las siguientes precauciones

· Enchufar la máquina a un tomacorriente

de 3 patas con descarga a tierra.

· No eliminar la pata de conexión a tierra.

· No usar un adaptador de 3 a 2 patas.

· No usar un cable de extensión para

enchufar la máquina.

· Desconectar la alimentación eléctrica

antes de limpiar la máquina.

CONSERVAR ESTAS INSTRUCCIONES

ADVERTENCIA

Desconectar la alimentación eléctrica antes

de hacer mantenimiento.

Colocar todos los paneles y tapas antes de

poner la máquina en servicio.

· Mover e instalar la máquina a

l menos entre

dos personas.

PELIGRO

ADVERTENCIAS DE SEGURIDAD

Antes de usarse la máquina de hielo, debe situarse e instalarse debidamente,

según se describe en este manual, así que lea el manual cuidadosamente.

Franklin Industries recomienda enfáticamente que su máquina nueva sea

instalada por un profesional. La garantía podrá ser afectada o anulada debido

a una instalación incorrecta. Para disminuir el riesgo de incendio,

electrocución o lesiones personales accidentales durante el uso de la máquina,

es importante tomar ciertas precauciones elementales, tal como las siguientes:

· Es recomendable alimentar eléctricamente la máquina con un circuito exclusivamente dedicado

a la misma. No usar un tomacorriente al que se pueda cortar la alimentación desde una llave de

luz u otro interruptor común.

· No conectar o desconectar el enchufe eléctrico con las manos mojadas.

· Nunca desenchufar la máquina de hielo halando el cable eléctrico. Agarrar siempre el enchufe

firmemente y halarlo directamente del tomacorriente.

· Nunca limpiar las piezas de la máquina de hielo con líquidos inflamables. No guardar ni usar

gasolina u otros vapores y líquidos inflamables alrededor de éste o cualquier otro aparato. Los

humos pueden crear un peligro de incendio o explosión.

· Antes de proceder con las operaciones de limpieza o mantenimiento, cerciorarse de que la

línea eléctrica de la unidad está desconectada y que la línea de agua está cerrada.

(EXCEPCIÓN: Cuando se limpia el sistema de producción de hielo, consultar las páginas

40 – 41).

· Antes de operar, reponer todos los paneles de envoltura en su posición original.

· No tocar el evaporador con la mano cuando la máquina está en funcionamiento.

· Desenchufar la máquina de hielo o desconectar la electricidad antes de limpiar o dar servicio a

la unidad. La falta de hacerlo podrá conducir a choque eléctrico o muerte.

· No intentar reparar o reemplazar cualquier pieza de su máquina de hielo salvo que sea

específicamente recomendado en este manual. Todo trabajo de servicio adicional debe ser

efectuado por un técnico calificado.

· Mover e instalar la máquina entre dos personas como mínimo. Si lo hace una sola persona, hay

riesgo de que se lesione por el esfuerzo excesivo.

· Para que la máquina tenga ventilación adecuada, no debe haber ninguna obstrucción en el frente

de la misma. Elegir un lugar bien ventilado para instalarla, con temperaturas superiores a 50° F

(10° C) e inferiores a 100° F (38° C). Esta máquina DEBE instalarse en un lugar protegido

contra el viento, la lluvia y el goteo de agua.

· No instalar la máquina de hielo cerca de hornos, parrillas ni otros elementos que generen calor

excesivo.

ADVERTENCIA

· Las conexiones eléctricas, de agua y de drenaje de la máquina de hielo, deben cumplir con todas

las reglamentaciones vigentes que correspondan a nivel municipal y estatal. Se requiere un

suministro eléctrico estándar de acuerdo con el placa en la máquina (o ven página 28,

Información Técnica), con descarga a tierra instalada de acuerdo con el Código Eléctrico

Nacional (National Electrical Code) y los reglamentos municipales.

· Asegurarse de que el cordón eléctrico no quede atrapado, retorcido ni presionado entre la

máquina y otro objeto.

· El fusible o interruptor termomagnético de alimentación del circuito debe ser de 20 amperios de

capacidad para FIM400 y 30 amperios para FIM600 y FIM1000..

· Para que la máquina funcione correctamente, es importante que esté bien nivelada. Podría ser

necesario hacer varios ajustes de la posición hasta que quede correctamente nivelada.

· La instalación de plomería debe cumplir con los reglamentos municipales vigentes que

correspondan.

· Tomar precauciones para no aplastar ni dañar las tuberías durante la instalación.

· Al terminar las conexiones, verificar que no hayan pérdidas en las tuberías.

· Si bien la máquina ha sido probada en fábrica, puede pasar mucho tiempo almacenada y en

tránsito. Por ello, se debe desechar la primera partida de cubos de hielo.

· Quitar los materiales de embalaje y limpiar la máquina de hielo antes de usarla.

· Abrir el grifo de suministro de agua antes de encender la máquina de hielo. Nunca cerrar el

grifo de suministro de agua cuando la máquina de hielo está funcionando.

· Excepto para sacar hielo del recipiente de almacenamiento, mantener la puerta del recipiente

cerrada para reducir el derretimiento de hielo y promover la formación correcta de hielo.

· Cuando la máquina permanece sin usar durante un período prolongado, es necesario limpiarla

bien antes ponerla nuevamente en servicio. Siga atentamente las instrucciones suministradas

para la limpieza y/o el uso de soluciones desinfectantes. Después de limpiar la máquina, no

debe quedar absolutamente ningún residuo de solución de limpieza en su interior.

· NO tocar las aletas del condensador. Las aletas del condensador son filosas y además se pueden

dañar con facilidad.

· NO usar productos de limpieza abrasivos ni con solventes en el interior de la máquina. Estos

productos de limpieza pueden impregnar de olor los cubos de hielo y decolorar o dañar el

interior de la unidad.

· El producto de limpieza para la máquina contiene ácidos. NO usarlo ni mezclarlo con ningún

otro producto de limpieza que contenga solvente. Usar guantes de goma para protegerse las

manos. Leer atentamente las instrucciones de seguridad para el manejo del material, que se

encuentran en el envase del producto de limpieza de la máquina.

· No usar este artefacto para propósitos ajenos a su función original.

CONSERVAR ESTAS INSTRUCCIONES

Conexiones eléctricas

El modelo FIM400

No cortar ni quitar por ningún motivo la pata de descarga a tierra del enchufe del cordón. Por razones

de seguridad personal, esta máquina debe tener circuito de descarga a tierra. El cordón eléctrico de

esta máquina tiene 3 patas, una de las cuales es la descarga a tierra, y debe enchufarse a un

tomacorriente de 3 patas con circuito de tierra, a fin de reducir al mínimo las posibilidades de

electrocución accidental. Es conveniente hacer revisar por un electricista profesional el tomacorriente

y el circuito del mismo para verificar que tengan descarga a tierra. Si el tomacorriente disponible para

enchufar la máquina fuera uno de dos patas solamente, es responsabilidad del usuario cambiarlo por

uno de tres patas con circuito de descarga a tierra.

Los modelos FIM600 y FIM1000

Los dos de estos modelos requieren las entradas eléctricas de 230VCA y 60 Hz. Sus cordones de

poder se equipan con enchufes que sólo quedarán salidas especializadas de alto-voltaje.

La máquina debe tener su tomacorriente individual, cuyo voltaje coincida con el especificado en la

etiqueta o placa de datos de la misma. Esto no sólo es mejor para máquina, sino también para evitar

sobrecargar los otros circuitos de la instalación, con el consiguiente riesgo de incendio por

sobrecalentamiento de los cables. No desenchufar la máquina tirando del cordón. Tomar directamente

el enchufe y tirar firmemente hacia afuera. Reparar o cambiar inmediatamente los cordones eléctricos

quemados o dañados. No continuar usando un cordón eléctrico que esté agrietado o dañado en

cualquier lugar. Tomar precauciones para no dañar el cordón eléctrico cuando se mueve la máquina

de hielo.

Cable de extensión

Por razones de seguridad, se recomienda enfáticamente no usar un cable de extensión para

enchufar esta máquina.

Introducción

La Máquina de Hielo Comercial Automática FIM400 de Franklin Chef® produce cubitos de

hielo duros, totalmente transparentes de calidad gourmet hasta 400 lb al día. Este manual del

usuario está diseñado como recurso para las personas que instalan, usan y dan servicio al modelo

FIM400. Contiene información valiosa sobre seguridad y mantenimiento. Franklin Chef®

recomienda enfáticamente que este manual se guarde en un lugar de fácil acceso cuando sea

necesario. Cada Máquina de Hielo Franklin Chef® está diseñada y fabricada de acuerdo con las

normas más altas de seguridad y desempeño. Cumple o excede la norma de seguridad de UL563

y norma higiénica NSF12.

Franklin Industries L.L.C. no asume ninguna responsabilidad por los productos que hayan sido

modificados de cualquier manera, inclusive el cambio de partes y/o componentes por otras/otros

que no sean específicamente aprobadas por Franklin Industries L.L.C. Franklin Industries se

reserva el derecho de implementar en cualquier momento cambios de diseño y/o mejoras del

producto. Las especificaciones técnicas y el diseño están sujetos a cambio sin obligación de aviso

previo.

Información Técnica00000

Modelo FIM400 FIM600 FIM1000

Alimentación eléctrica 115VCA ~ 60Hz 230VCA ~ 60Hz 230VCA ~ 60Hz

Consumo de Energía

(kW· h / 100 lb de hielo) 8.3 8.2 7.8

Corriente de

producción/

recuperación de hielo 12.4A /15.3A 7.6A /9.85A 9.2A /11.3A

Refrigerante R404a, 24.5 oz. R404a, 45.8 oz. R404a, 52.9 oz.

Presión lateral

alta/baja 350psig/190psig 380psig/190psig 400psig/190psig

Ancho x Fondo x

Altura de la unidad 30” x 24” x 20⅞″

(762 x 610 x 530 mm)

30” x 24” x 20⅞″

(762 x 610 x 530 mm)

30” x 24” x 26⅝″

(762 x 610 x 683 mm)

Peso de la unidad 130 lb máximo

(59,1 kg) 155 lb máximo

(70,5 kg) 194 lb máximo

(88,2 kg)

Capacidad de

producción de hielo 400 lb/día*

(181,8 kg) 600 lb/día*

(272,7 kg) 1000 lb/día*

(454,5 kg)

Forma del hielo Cubito Cubito Cubito

Dimensiones de los

cubitos de hielo ¾" x 1" x ¾"

(19 x 25 x 19 mm) ¾" x 1" x ¾"

(19 x 25 x 19 mm)

Temperaturas del

ambiente para mejor

operación

50ºF - 100ºF

(10ºC - 38ºC) 50ºF - 100ºF

(10ºC - 38ºC)

Gama óptima de la

temperatura de agua

que entra

41ºF - 90ºF

(5ºC - 32ºC) 41ºF - 90ºF

(5ºC - 32ºC)

*La cantidad real de hielo producida por día podrá variar de acuerdo con las condiciones de la habitación y el agua.

Los datos técnicos e índices de desempeño arriba indicados deben usarse para referencia

solamente. Están sujetos a cambio.

Este producto ha sido sometido a prueba y está certificado en cumplimiento con la norma NSF

12 por NSF Internacional.

Ubicaciones de los componentes0000

Panel superior

Tubo de

distribución

de agua

Evaporador

Bomba de agua

Válvula flotante

Tanque de agua

Cortina para agua

Recipiente de

almacenamiento de

hielo

(disponible por

separado)

Patas ajustables

Tablero de control

Recipiente de

distribución

Conmutador de

encendido/apagado

Entrada de agua

(⅜” FPT*)

Salida de agua

(½” FPT*)

Conectores

Recipiente de

almacenamiento de

hielo

Salida de desagüe

*Rosca feminina del tubo

INSTALACIÓN DE LA MÁQUINA0000

Desembalaje

Esta unidad es una máquina de hielo solamente. Exige un recipiente de almacenamiento de hielo

por separado.

Quitar los materiales de embalaje

IMPORTANTE: No quitar las etiquetas fijas de instrucciones ni la etiqueta de datos de la máquina

de hielo.

Quitar las cintas adhesivas y residuos de adhesivo antes de poner en servicio la máquina.

· Para ello, frotar enérgicamente con los dedos, en seco o con una solución de agua y detergente.

Después limpiar con agua tibia y secar la superficie.

· No usar instrumentos filosos, alcohol, fluidos inflamables ni productos abrasivos de limpieza

para quitar cinta adhesiva o residuos de adhesivo. Estos productos pueden dañar la superficie

de la máquina.

Requisitos del lugar de instalación

· Esta máquina de hielo debe ser instalada por personal calificado.

Espacio de Instalación

VISTA SUPERIOR

Excessive Weight Hazard

Peligro de peso excesivo

Usar dos o más personas para mover e instalar la máquina de

hielo. La falta de hacerlo podrá conducir a lesión de la espalda u

otra lesión.

ADVERTENCIA

Mínimo

hasta la pared:

500 mm

Mínimo hasta

la pared:

150 mm

Área para distribución

de cubitos de hielo

en el recipiente

Mínimo hasta la pared:

Parte trasera de la máquina

530,2 mm

60,3 mm

169,3

150 mm

Pared

VISTA TRASERA

Los dos agujeros son para sujeción al recipiente de almacenamiento de hielo. Ver los dibujos abajo.

Instalación típica del recipiente de almacenamiento de hielo

Hay dos ménsulas de conexión sujetadas al borde superior trasero del recipiente de

almacenamiento de hielo. Gire las ménsulas hacia arriba (180º) y use dos tornillos para conectar

la máquina principal al recipiente de almacenamiento de hielo.

· Para que la máquina tenga ventilación adecuada, no debe haber ninguna obstrucción en el

frente de la misma.

Ménsulas de

conexión

Parte trasera

del recipiente

de almace-

namiento de

hielo

Desagüe

ADVERTENCIA

La temperatura ambiente normal de servici

o debe ser entre 50° F (10° C) y 100° F

(38° C).

La temperatura normal del agua debe ser entre 41° F (5° C) y 90°F (32°

C).

Si la máquina funciona por períodos prolongados fuera de estos valores de

temperatura, se verá afectado su rendimiento

Peligro de electrocución

· Enchufar la máquina a un tomacorriente de 3 patas con

descarga a tierra.

· No eliminar la pata de conexión a tierra del enchufe.

· No usar un adaptador de 3 a 2 patas.

· No usar un cable de extensión para enchufar la máquina.

· El incumplimiento de estas instrucciones podría causar un

accidente fatal, incendio o electrocución.

PELIGRO

· Elegir un lugar bien ventilado para instalarla, con temperaturas superiores a 50°F (10°C) e

inferiores a 100°F (38°C). Esta máquina DEBE instalarse en un lugar protegido contra el viento,

la lluvia y el goteo de agua.

· No instalar la máquina de hielo cerca de hornos, parrillas ni otros elementos que generen calor

excesivo.

· El suministro de agua fría debe llegar por medio de un tubo de cobre de 9,5 mm (⅜"), con válvula

de paso.

· La máquina de hielo necesita un suministro de agua continuo con una presión mínima de 15

psig y una presión estática que no debe exceder 80 psig. La temperatura del agua alimentada a

la máquina de hielo debe ser entre 41º F (5º C) y 90º F (32º C) para operación correcta.

· Normalmente es conveniente filtrar el agua que se suministra a la máquina. Un filtro adecuado

para este tipo de servicio puede eliminar del agua olores, gusto y partículas suspendidas

· Las conexiones eléctricas, de agua y de drenaje de la máquina de hielo, deben cumplir con todas

las reglamentaciones vigentes que correspondan a nivel municipal y estatal.

· La máquina de hielo y el recipiente deben situarse sobre una superficie firme y nivelada. Es

importante que la máquina de hielo esté perfectamente nivelada para operación correcta; de

otra manera, es posible que el agua no fluya correctamente a través del evaporador (molde de

hielo). La producción de hielo será menos de lo previsto y la operación será ruidosa.

Las patas de la mayoría de los recipientes pueden girarse para ajustar la altura, de ser necesario.

Siga las instrucciones que acompañan el recipiente que adquiere.

Requisitos de alimentación eléctrica

ADVERTENCIA

Antes de trasladar la máquina a su lugar definitivo de instalación, verificar que la alimentación

eléctrica sea la que corresponda. Refiérase al placa en el lado izquierdo de la máquina (o vea

página 28, Información Técnica) para verificar que el voltaje apropiado, descargado

apropiadamente a tierra de acuerdo con el Código Eléctrico Nacional (National Electrical Code)

y los códigos y las ordenanzas locales, se suministran. La máquina de hielo siempre debe estar

enchufada en su propio tomacorriente individual. Es recomendable alimentar eléctricamente la

máquina con un circuito exclusivamente dedicado a la misma. No usar un tomacorriente al que se

pueda cortar la alimentación desde una llave de luz u otro interruptor común. El fusible o

interruptor termomagnético de alimentación del circuito debe ser de 20 amperios de capacidad

para el modelo FIM400, y 30 amperios para los modelos FIM600 y FIM1000.

Circuito de descarga a tierra

Por razones de seguridad personal, esta máquina debe tener circuito de descarga a tierra. Para el

modelo FIM400, el cable de alimentación eléctrica (no incluido) debe tener un enchufe de puesta

a tierra de 3 patas. Para reducir al mínimo las posibilidades de electrocución, el enchufe se debe

conectar a un tomacorriente de 3 patas con circuito de descarga a tierra instalado de acuerdo con el

Código Eléctrico Nacional (National Electrical Code) y los reglamentos municipales que

correspondan. Si el tomacorriente disponible no tuviera tercera pata de descarga a tierra, es

responsabilidad del usuario cambiarlo y hacer instalar un circuito de descarga a tierra con un

electricista profesional. Los modelos FIM600 y FIM1000 requieren un cordón, un enchufe y una

toma de corriente destinados para un circuito de 230VCA.

Conexión de la línea de alimentación eléctrica

1. Desenroscar los dos tornillos que sujetan la tapa de acceso y quitar la tapa. Encontrará dos

conductores (negro y blanco). Ver el dibujo abajo.

Tapa de acceso

Tornillo de puesta a tierra

2. Tender un cable de alimentación eléctrica (no incluido) a través de la tapa de acceso y

conectarlo con los dos conductores. La línea a tierra debe conectarse al tornillo de puesta a

tierra. Los dos conectores deben aislarse. Reponer la tapa de acceso en posición.

3. Encontrará una ménsula de alivio de tensiones en el paquete de accesorios. Conectar el cable

de alimentación eléctrica debajo de la ménsula, según se muestra en la ilustración arriba.

4. El otro extremo del cable de alimentación eléctrica debe conectarse a un tomacorriente que

cumple los requisitos del código eléctrico local.

NOTA: Su máquina puede ser amontonada en cualesquiera máquinas de hacer hielo de

Franklin Chef® mencionadas en este manual. Si la máquina deberá ser amontonada

encima de otra máquina, un juego para amontonar debe ser instalado. Refiérase a las

instrucciones de instalación incluidas con el juego para amontonar.

Suministro de agua

El suministro de agua debe estar listo en el punto de instalación. La presión del suministro de

agua debe ser un mínimo de 15 psig con una presión estática de no más de 80 psig. (Una toma de

agua de pared directamente detrás de la máquina de hielo facilitará la instalación).

IMPORTANTE:

1. Es extremadamente importante para el funcionamiento apropiado y para la pureza y el sabor

del hielo que se use un filtro de agua cuando se instala la máquina. Usar un filtro de agua

protegerá su máquina y prevendrá impedimentos que resultan de minerales excesivos en el

agua.

2. La instalación de plomería debe cumplir con los reglamentos municipales vigentes que

correspondan.

3. Entrada de agua: ⅜” FPT (Rosca feminina del tubo); conexión de la línea de drenaje: ½”

FPT

4. Tomar precauciones para tener mangueras de suministro de agua y de drenaje apropiadas y

para no aplastar ni dañar las mangueras durante la instalación.

5. Al terminar las conexiones, verificar que no hayan pérdidas en las tuberías.

Herramientas necesarias: Llave de boca abierta de ⅜", destornillador Phillips

Conexión de la línea de agua:

1. Cortar el paso de agua en la línea principal. Abrir la canilla más cercana para dejar salir toda el

agua que haya quedado en la línea.

2. Buscar un tramo vertical de tubería de agua fría de ½" a ¾" cerca del lugar de instalación. La

distancia debe ser menos que la longitud de la manguera de suministro de agua.

3. Instalar una válvula de paso en la línea de suministro de agua.

4. Conectar las tuercas de la manguera de suministro de agua al grifo y válvula de admisión de

Ménsula de alivio de

tensiones

agua. Apretar firmemente a mano y luego una media vuelta con una llave.

5. Conectar la manguera de drenaje al conexión de la línea de drenaje. Apretar firmemente a

mano y luego una media vuelta con una llave.

6. Abrir el paso en la línea de agua y abrir la válvula de suministro de agua a la máquina. Verificar

que las conexiones no tengan pérdidas. Si hubieran pérdidas, ajustar bien todas las conexiones

(inclusive las de la válvula y de drenaje) y tuercas.

Tipos de instalación

Esta máquina de hielo sólo está diseñada para instalación autónoma. Una instalación autónoma le

permitirá instalar la máquina de hielo en cualquier lugar que desee, siempre que tenga acceso a

una fuente de agua. Debe haber espacio adecuado alrededor de la unidad para fines de

ventilación. (Ver la página 30). Debe seguir las instrucciones indicadas de:

a. Requisitos eléctricos

b. Suministro de agua

c. Drenaje

Limpieza antes del uso

Después de quitar toda la cinta de la máquina, limpiar el interior de su máquina de hielo y

recipiente de almacenamiento de hielo antes de usarlos. Ver "Limpieza del interior" en la sección

titulada Limpieza y Mantenimiento.

USO DE LA MÁQUINA

Lista de control final antes de la puesta en servicio

1. ¿Se han quitado todos los materiales de embalaje y cintas adhesivas del interior y exterior de

la máquina?

2. ¿Se ha limpiado el recipiente de hielo?

3. ¿Se han seguido todos los pasos de instalación, inclusive los concernientes a las conexiones

de agua y electricidad?

4. ¿Se ha nivelado la máquina?

5. ¿La temperatura ambiente en el sitio de instalación de la máquina se mantiene entre 10ºC

(50ºF) y 38ºC (100ºF) durante todo el año? Igualmente, ¿se mantiene la temperatura del agua

corriente entre 5ºC (41ºF) y 32ºC (90ºF)?

6. ¿Se ha verificado que la presión del agua sea como mínimo 15 psig y como máximo 80 psig?

7. ¿Se ha dejado una separación mínima de 150 mm (6 pulgadas) en la parte de atrás y de 150 mm

(6 pulgadas) a los lados, para que haya suficiente circulación de aire?

8. ¿Se ha medido el voltaje de alimentación para verificar que cumpla con las especificaciones

de la máquina? ¿Se ha verificado que la máquina esté conectada a un circuito de descarga a

tierra?

9. ¿Está enchufada la máquina?

10. ¿Se encuentra abierta la válvula de paso de suministro de agua?

11. ¿Se ha comprobado que no hayan pérdidas en las conexiones de las tuberías de entrada de

agua y salida de drenaje?

Método de operación

1. Abrir el grifo de agua; entra agua en el tanque de agua. Luego, encender el conmutador de

encendido/apagado; se enciende el indicador LED rojo del conmutador.

2. Después de 3 minutos, la máquina de hielo procederá automáticamente a la etapa de

producción de hielo y se escuchará el sonido de agua corriente.

3. Cuando se haya formado plenamente un lote de hielo, se depositará automáticamente en el

recipiente de almacenamiento de hielo.

4. Cuando el recipiente de almacenamiento de agua está lleno, la hoja de cubitos no caerá

totalmente. La cortina para agua abre y mantiene abierto el microinterruptor. La máquina está

en la etapa de recipiente lleno.

5. La unidad comenzará a hacer hielo de nuevo después de quitarse los cubitos de hielo. Al

mismo tiempo la cortina para agua se cierra para mantener el microinterruptor a la posición

de operación.

Etapa de producción de hielo Etapa de almacenamiento de hielo

IMPORTANTE:

· Si bien la unidad se ha sometido a prueba y se ha limpiado en la fábrica, debido al tránsito y

almacenamiento prolongados, debe desecharse el primer lote de cubitos.

· Nunca cerrar el grifo de suministro de agua cuando la máquina de hielo está en

funcionamiento.

· Nunca tocar el evaporador cuando la máquina está en funcionamiento.

· Excepto para sacar hielo de la unidad, mantener cerrada la puerta del recipiente para reducir

el derretimiento de hielo y asegurar la formación correcta de hielo.

Cómo la máquina hace hielo

Poner el conmutador de encendido/apagado en la posición de encendido. Después de unos 3

minutos, la máquina pasará automáticamente a la etapa de producción de hielo.

Hay dos ciclos claramente distintos: congelación y almacenamiento. Durante el ciclo de

congelación, fluye agua hasta la superficie del evaporador. En el ciclo de almacenamiento, el

Compresor

hielo se suelta y entra agua en la máquina. Un ciclo completo (ciclo de congelación y ciclo de

almacenamiento) tarda de 15 a 40 minutos, dependiendo de la temperatura y condiciones de

operación.

Congelación: Durante el ciclo de congelación, el compresor bombea refrigerante, el motor del

ventilador sopla aire y la bomba de agua bombea agua. Cuando se haya formado

plenamente el lote de hielo, la máquina de hielo detiene el ciclo de congelación y

comienza el ciclo de almacenamiento.

Almacenamiento: Durante el ciclo de almacenamiento, el compresor sigue funcionando, y la

alimentación se suministra a las válvulas de purga de agua y de gas caliente. La válvula de

purga de agua abre y permite que la bomba de agua purgue el agua que permanece en el

tanque de agua, quitando todas impurezas y el sedimento. Esto permite que la máquina

aclare los cubitos de hielo y mantenga el aumento mineral en un mínimo. Entonces la

bomba de agua para. Cuándo la válvula de gas caliente abre, permite que el gas caliente

vaya directamente al evaporador. El gas calienta el evaporador, haciendo que los cubitos

se deslicen del evaporador y pasen al recipiente de almacenamiento. El ciclo de

congelación comenzará de nuevo cuando todos los cubitos se hayan caído dentro del

recipiente.

Cómo la máquina usa agua:

La máquina de hielo comienza con una carga fija de agua contenida en el tanque de agua. A

medida que fluya agua hacia la superficie congelada del evaporador, el agua se congela y se

adhiere a los moldes de cubitos de hielo. Durante el proceso de producción de agua, entra agua

limpia dentro del tanque de agua continuamente a medida que el agua del tanque se congela

continuamente sobre el evaporador.

Sonidos normales

La máquina de hielo emite algunos sonidos que aunque parezcan extraños, son parte de su

funcionamiento normal. Las superficies duras como el piso y las paredes pueden amplificar los

sonidos. A continuación se describen los sonidos a los que el usuario podría no estar acostumbrado

y la causa de los mismos.

· Podría escucharse un ruido vibratorio, que es causado por la circulación de gas refrigerante o de

agua. Si hay objetos colocados sobre la máquina, también podrían hacer ruido.

Motor del

ventilador

Condensador

Válvula de

gas caliente

Tanque

de agua

Admisión

de agua

Evaporador

Bomba

de agua

· El compresor de alto rendimiento podría hacer un ruido pulsante o agudo.

· El agua corriente puede emitir un sonido de salpicadura.

· También podría escucharse el sonido de la circulación de aire por el condensador.

· Durante el ciclo de recolección, se escuchará el ruido de los cubos de hielo cayendo en el

recipiente.

Preparación de la máquina para almacenamiento prolongado

Si la máquina no se usará por un tiempo largo o será trasladada a otro lugar, es necesario vaciar

el circuito de agua.

1. Cerrar el paso de la línea principal de agua corriente.

2. Desconectar la tubería de la válvula de entrada de agua.

3. Presione el botón Clean (Limpiar) y manténgale fijo por seis segundos. La máquina entrará

automáticamente el modo de drenaje de agua, con los indicadores de cosecha y de haciendo

de hielo que parpadean, hasta que el agua en el tanque se haya limpiado completamente por

el drenaje. Después del drenaje, los LEDs indicadores de cosecha y de haciendo de hielo

estarán activados. El proceso de drenaje para.

4. Apagar la corriente eléctrica en la fuente de alimentación principal.

5. Secar el tanque de agua.

6. Quitar todos los cubitos de hielo del recipiente de almacenamiento y secarlo.

7. Abrir la puerta para facilitar la circulación de aire y evitar la formación moho.

8. Dejar la línea de agua y el cordón eléctrico desconectados hasta que la máquina esté lista

para entrar nuevamente en servicio.

IMPORTANTE:

· No tocar el enchufe eléctrico con las manos mojadas.

· Nunca desenchufar la unidad halando el enchufe.

LIMPIEZA Y MANTENIMIENTO00

Si la máquina de hielo se deja sin usar durante un período prolongado, antes del siguiente uso,

debe limpiarse minuciosamente. Seguir cuidadosamente las instrucciones provistas para la

limpieza o uso de solución desinfectante. Asegurarse de que no queden residuos de la solución

de limpieza en el interior de la máquina.

La limpieza periódica y mantenimiento regular asegurará la eficiencia, desempeño óptimo y vida

prolongada. Los intervalos de mantenimiento indicados se basan en condiciones normales. Se le

recomienda reducir los intervalos si tiene animales domésticos o existen otras condiciones

especiales.

PRECAUCIÓN

ADVERTENCIA

Antes de proceder con la limpieza y el mantenimiento, verificar que

esté cortada la alimentatión eléctrica a la unidad y que esté cerrado el

paso de agua. (EXCEPCION: Limpieza del sistema para hacer hielo.)

¿Qué no debe hacerse?

Nunca guardar nada excepto por hielo en el recipiente de almacenamiento de hielo: los objetos

tales como botellas de vino y cerveza no están desinfectados y las etiquetas pueden desprenderse

y obturar el desagüe.

¿Qué debe mantenerse limpio?

Hay 5 elementos que deben mantenerse limpios:

1. El exterior

2. El interior

3. El tubo de distribución de agua

4. El sistema de producción de hielo

5. Las aletas del condensador

Limpieza del exterior

El exterior de la máquina de hielo y el recipiente de almacenamiento de hielo puede limpiarse

con un paño suave o esponja humedecida con una solución de detergente suave y agua tibia, por

ejemplo, 1 oz de líquido de fregar mezcladas con 2 galones de agua. Nunca usar agentes de

limpieza a base de disolvente o abrasivos. Enjuagar con agua limpia. Secar con una toalla limpia

suave para evitar manchas de agua.

Limpieza del interior

Limpiar el tanque de agua antes de usarse la máquina de hielo por primera vez y cuando se

reutiliza después de un período prolongado. Por lo general, es conveniente desinfectar el tanque

después de limpiarse el sistema de producción de hielo y el recipiente de almacenamiento de

hielo está vacío. El recipiente de almacenamiento de hielo debe desinfectarse ocasionalmente.

Seguir estos pasos para limpiar el tanque y el recipiente:

1. Desconectar la corriente eléctrica a la unidad.

2. Quitar el panel delantero de la máquina de hielo.

3. Usando una solución desinfectante hecha de 1 onza de lejía doméstica y 2 galones de agua

caliente (95º a 115ºF), limpie el tanque de agua y el interior del recipiente de almacenamiento

de agua con un paño limpio. Para limpiar las esquinas de acceso difícil, aplicar la solución

desinfectante con un frasco rociador.

4. Enjuagar minuciosamente con agua limpia. Esto completa la limpieza interior de la máquina

de hielo y recipiente de almacenamiento.

5. Conectar de nuevo la electricidad a la unidad.

ADVERTENCIA

NO USAR agents de limpieza a base de disolventes o abrasives en el

interior. Estos limpiadores pueden transitir sabor al hielo o dañar o

descolorar el interior.

Limpieza del tubo de distribución de agua

Cuando determina que los cubitos de hielo no se hayan formado completamente o la producción

de cubitos de hielo es baja, puede estar obturado el tubo de distribución de agua. Poner el

conmutador de encendido/apagado en OFF. Desenroscar el panel superior y el delantero. Verá el

tubo de distribución de agua. Girar el tubo de distribución de agua de modo que los agujeros que

contiene apunten hacia arriba. Usando un palillo o herramienta similar, limpiar los agujeros,

luego girar el tubo de agua de nuevo a si posición original. Si el tubo está intensamente obturado,

limpiarlo de la siguiente manera:

1. Cerrar el suministro de agua y apagar la corriente eléctrica.

2. Desconectar la manguera de agua del tubo de distribución.

3. Levantar un lado y quitar el tubo de distribución.

4. Con un cepillo, limpiar el tubo con una solución diluida de agua tibia y un detergente suave,

por ejemplo, líquido de fregar. Después de quitar la suciedad y pelusa de la superficie,

enjuagar el tubo con agua limpia.

5. Reemplazar el tubo de distribución.

6. Conectar de nuevo la línea de suministro de agua y corriente eléctrica.

7. Reconectar el panel superior y delantero.

Limpieza del sistema de producción de hielo

Con el tiempo, los minerales eliminados del agua durante el ciclo de congelación formarán un

depósito duro y escamoso en el sistema de agua. La limpieza regular del sistema ayuda a

remover la acumulación de escamas minerales. La frecuencia de la limpieza del sistema depende

de la dureza de su agua o la eficacia de su filtración. Con agua dura de 15 a 20 granos/galón (4 a

5 granos/litro), podrá necesitar limpiar el sistema cada 3 meses.

1. Quitar el panel delantero de la máquina de hielo.

2. Cerciórese que ningún hielo permanece en el evaporador. Si hielo se hace, inicie la cosecha o

espere la terminación del ciclo, entonces apague la máquina al conmutador de encendido/

apagado.

3. Quitar todos los cubitos de hielo del recipiente de almacenamiento.

4. Mantener la máquina de hielo conectada al suministro de agua. Verter 8 oz de solución de

Limpieza de Máquina de Hielo Compatible con Níquel dentro del tanque de agua.

5. Encender el conmutador de encendido/apagado. Dentro de 3 minutos, oprimir el botón de

Limpiar. La máquina entrará automáticamente en el modo de limpieza.

6. El ciclo de limpieza del sistema de producción de hielo continuará durante 30 minutos, salvo

que oprima el conmutador de encendido/apagado (podrá oprimir el conmutador de

encendido/apagado para detener el ciclo de limpieza en cualquier momento durante los

ADVERTENCIA

El limpiador de la máquina de hielo contiene ácidos.

NO usar ni mezclar con cualquier otro producto de limpieza a base de disolvente.

Usar guantes de goma para proteger las manos. Leer cuidadosamente las instrucciones

de seguridad de materiales en el envase del limpiador de máquina de hielo.

DESECHAR el primer lote de hielo producido despuès de la limpieza.

30 minutos). Después de la limpieza, el LED indicador de almacenamiento y LED indicador

de producción de hielo estarán encendidos. El proceso de limpieza se detiene.

7. Repetir los pasos 4 y 5 más arriba tres veces para enjuagar minuciosamente el sistema de

producción de hielo. Esto completará la limpieza del sistema de producción de hielo.

(NOTA: No añadir Solución de Limpieza de Máquina de Hielo al tanque de agua durante los

enjuagues).

8. Realizar los pasos 3 y 4 en la sección de Limpieza del interior.

9. Si desea hacer cubitos de hielo después de la limpieza, apagar el conmutador de encendido/

apagado, luego encender el conmutador de encendido/apagado. Comenzará el siguiente ciclo

de producción de hielo.

10. Desechar el primer lote de hielo.

NOTA: Si usted aprieta el conmutador principal para parar la limpieza durante el ciclo de

limpiar, alguna agua de desecho puede permanecer en el tanque de agua. Apriete el botón

Clean y lo detenga más de 6 segundos. La máquina entrará el modo de drenaje y el agua de

desecho se desaguará.

Limpieza de las aletas del condensador

1. Ver el dibujo abajo.

El condensador refrescado de aire debe ser limpiado con aspiradora un par de veces por año

para quitar cualquier pelusa que se puede haber aspirado. Use una herramienta puntiaguda como

un palillo de dientes para quitar cualquier pelusa que adhiere a las aletas del condensador.

Condensador

ADVERTENCIA

Tablero de Control (en el lado izquierdo de la máquina)000000

Encontrará el panel de control en el lado izquierdo de la máquina. Este panel incluye un botón,

un tornillo ajustable y cuatro LED indicadores.

Operación del panel de control:

1. Cuando la unidad está enchufada y el conmutador de encendido/apagado se enciende, el

indicador y las tres luces indicadoras están todas encendidas.

2. Después de tres minutos para la entrada de agua, la máquina de hielo comenzará

automáticamente a producir hielo. Sólo estarán encendidos el indicador de encendido/apagado

y el de producción de hielo.

3. Durante el almacenamiento, la luz indicadora de almacenamiento está encendida y la luz

indicadora de producción de hielo está apagada. Cuando el recipiente de almacenamiento de

hielo está lleno, sólo el indicador de recipiente lleno e indicador de encendido/apagado están

encendidos.

4. Si se oprime el botón de Limpiar (Clean) durante el modo de producción de hielo o de

coseche, la máquina no lo hará caso. Continuará la producción de hielo o la coseche.

5. Cuando desea limpiar la máquina, apagar primero el conmutador de encendido/apagado y

luego encenderlo de nuevo. Oprimir el botón de Limpiar dentro de 3 minutos y la máquina de

hielo iniciará el modo de limpieza, con los indicadores de almacenamiento y producción de

hielo parpadeando. Después de 30 minutos, el modo de limpieza se detiene y los indicadores

de almacenamiento y de producción de hielo permanecen encendidos. Si desea reiniciar el

proceso de producción de hielo después de la limpieza, apagar el conmutador de encendido/

apagado, luego encenderlo de nuevo y la máquina entrará automáticamente en el ciclo de

producción de hielo.

6. Si desea interrumpir el modo de limpieza antes de que termine, no oprimir de nuevo el botón

de Limpiar sino apagar el conmutador de encendido/apagado. Esto detiene el ciclo de

limpieza.

7. Si la máquina está encendida, pero sólo está encendida la luz indicadora de

encendido/apagado, esto podrá ser señal de que no llega agua suficiente al sistema, que la

bomba de agua no está funcionando u otro problema similar. Comprobar primero el nivel de

agua en el tanque de agua, luego examinar la bomba de agua, etc.

8. Si la unidad está conectada a la fuente de alimentación pero no se enciende ningún indicador

visual cuando se enciende el conmutador de encendido/apagado, puede ser necesario

reemplazar el fusible en el recipiente del panel de control.

Descripciones de los indicadores LED y los botones:

1. LED de Recipiente Lleno (blanco): Luz indicadora de Recipiente Lleno

Cuando este LED está encendido, esto indica que el nivel de hielo en el recipiente está

bastante alto para mantener abierta la cortina para agua, o el microinterruptor está abierto, o

hay algo que obstruye el cierre de la cortina. La unidad dejará de funcionar. Cuando se quitan

los cubitos de hielo del recipiente de almacenamiento, dejando cerrar la cortina para agua, esto

cierra el microinterruptor y el LED blanco pardeará durante 3 minutos. Luego, la unidad se

arrancará de nuevo y regresará al modo de producción de hielo.

2. LED de Producción de Hielo (Verde): Luz Indicadora de Producción de Hielo

Cuando este LED está encendido, la unidad está en el modo de producción de hielo.

LED de Almacenamiento de Hielo (Amarillo):

Luz indicadora de almacenamiento de hielo

Cuando este LED está encendido, la unidad está funcionando en el modo de almacenamiento

de hielo, controlado por el microinterruptor.

4. Ajuste I. S.: Ajuste de puente de hielo

Para el servicio sólo. El ajuste de este tornillo por personas sin título puede dañar los controles

de la máquina.

5. Conmutador de Encendido/Apagado: El conmutador principal

Cuando se enciende, la unidad comienza a funcionar después de 3 minutos. El LED indicador

de encendido/apagado está encendido.

6. Botón de Limpiar

Si oprime el botón de Limpiar dentro de tres minutos después de encender la unidad, la

máquina de hielo entrará en el modo de limpieza. Si usted aprieta el botón de Limpiar (Clean)

y lo detiene más de seis segundos, la máquina entrará el modo de drenaje. Los LED verde y

amarillo parpadearán juntos.

IMPORTANTE:

· Evitar que el agua haga contacto con el recipiente de control.

DIAGNÓSTICO DE FALLAS00

Antes de llamar al servicio de reparación

Si la máquina manifestara síntomas de estar funcionando defectuosamente, leer atentamente la

sección de USO DE LA MÁQUINA en este manual. Si el problema continuara, leer la Guía de

Diagnóstico de Fallas en las páginas siguientes. A veces, el problema es simple y se puede resolver

sin llamar a un servicio técnico.

Guía de diagnóstico de fallas

Problema Posible causa Solución probable

Está desenchufada. Enchufar la máquina.

El fusible está quemado.

Cambiar el fusible, pero si se vuelve a quemar,

llamar a un servicio técnico para detectar el

cortocircuito en la máquina.

El interruptor de encendido de

la máquina está en posición

"OFF" (máquina apagada).

Encender la máquina llevando el interruptor a la

posición "ON".

La máquina no

funciona.

El recipiente de hielo está lleno.

Sacar algo de hielo y verificar. Cerciórese que la

cortina para agua y el microinterruptor se

cierran.

Está cerrada la válvula de paso

en la línea de suministro. Abrir el paso en la línea de agua.

No hay entrada de

agua después que

la máquina

arranca. La conexión a la línea de agua

no está bien realizada.

Volver a hacer la conexión a la línea de

suministro de agua.

El condensador puede estar

sucio. Limpiar el condensador.

Podría estar obstruida la

circulación de aire en la

máquina.

Revisar la instalación.

La máquina hace

hielo, pero el

recipiente no se

llena.

La temperatura ambiente y la

temperatura del agua son muy

elevadas, o la máquina está muy

cerca de un objeto que libera

mucho calor.

Revisar la instalación.

Podría haber caído agua al piso

al abrir el recipiente de hielo.

Condensación normal en la puerta o agua

presente en el recipiente de hielo. Sacar hielo

con cuidado.

Hay pérdida de

agua.

Pérdida en la conexión de agua. Ajustar bien el acople de unión. Véase la

sección "Conexión de la línea de agua”.

Problema Posible causa Solución probable

Verificar que la presión de agua no sea

inferior a 15 psig.

Revisar el filtro de agua: podría estar

bloqueado.

Los cubos de hielo no se

terminan de formar o son

de color blanco en la parte

inferior.

No hay suficiente agua en el

recipiente.

Comprobar que no exista una pérdida en el

recipiente de agua.

Las patas no están niveladas

ni trabadas.

Verificar que el recipiente de hielo está

nivelado. Ajustar las patas si necesario.

La máquina hace ruido.

Ciertos ruidos son normales. Véase la sección Sonidos normales.

Se interrumpió la

alimentación eléctrica. Volver a conectar la alimentación eléctrica.

La temperatura ambiente está

fuera de la gama de

temperaturas admisibles de

servicio.

Cortar la alimentación eléctrica y dejar la

máquina detenida hasta que la temperatura

ambiente esté dentro de la gama admisible

de valores.

La máquina se para

repentinamente cuando

está haciendo hielo.

El recipiente de

almacenamiento de hielo está

lleno de hielo.

Quitar unos cubitos de hielo. Cerciorarse

que la cortina para agua y el

microinterruptor se cierran.

La máquina está

electrificada.

La línea de descarga a tierra

no está conectada. Usar un tomacorriente que satisface la

norma eléctrica requerida.

Se acumulan incrustaciones

frecuentemente en el

circuito interno de la

máquina.

La dureza del agua es muy

elevada.

Instalar un dispositivo "ablandador" de

agua adelante de la válvula de paso de la

línea de suministro.

GARANTÍA LIMITADA0000

Franklin Industries, L.L.C. garantiza este producto contra defectos de materiales y fabricación, por un

período de un año a partir de la fecha original de compra del producto. Franklin garantiza también el

compresor por 5 años con una garantía Piezas-solamente de la fecha de la compra. Toda pieza que se

probara que es defectuosa será cambiada o reparada en su única discreción por Franklin Industries, LLC,

sin cargos para el usuario, siempre y cuando se determine que la máquina fue usada de acuerdo con las

instrucciones proporcionadas con el producto. Si la unidad resulta defectuosa, su primera línea de

acción debe ser de seguir la norma de devolución del detallista.

Esta garantía es válida únicamente en territorio continental de Estados Unidos y no abarca los siguientes

casos:

· Daños por conexión al voltaje incorrecto para la máquina o defectos de instalación

· Daños sufridos durante el transporte

· Defectos no relacionados con la fabricación

· Cualquier gastos de instalación que se pueden contraer

· Mano de obra ni reparaciones después de los primeros 12 meses de uso

· Daños causados por maltrato, uso indebido, accidentes, modificaciones y/o falta de cuidado y

mantenimiento adecuados

· Conservación o reparaciones impropias o ejecutadas inexactamente

· Uso de piezas no recomendadas por Franklin Industries, LLC

· Daños debidos a actos de la naturaleza.

Esta garantía limitada se ofrece en reemplazo de cualquier otra garantía, sea expresa o implícita, y no

cubre perjuicios directos ni indirectos. Algunos estados no permiten imponer la exclusión o limitación de

daños incidentales o consiguientes, por lo tanto la limitación o excepción anterior no puede ser aplicable.

Esta garantía le confiere derechos establecidos por ley, pero usted también podría tener otros derechos

que varían de un/una estado/provincia a otro/otra. Consulte las materias escritas que acompañan su

producto para la operación segura y apropiada.

Esta garantía no se puede asignar.

Para solicitar servicios cubiertos por la garantía, comunicarse con:

Franklin Industries, LLC

4100 First Avenue

Brooklyn, NY 11232-3321

Tel.: 1-866-837-5277

E-mail: customerservice@franklinchef.com

Para solicitar servicios de garantía, es necesario tener los números de Modelo y de Serie, que se pueden

encontrar en la etiqueta de datos en la parte de atrás de la máquina, así como también una prueba de la

compra tal como un recibo de ventas o de obsequio.

TABLE DES MATIÈRES000 - 65

Page

SÉCURITÉ DE LA MACHINE À GLAÇONS................................................................... 48

PRÉCAUTIONS IMPORTANTES............................................................................... 48 - 50

INTRODUCTION .............................................................................................................. 51

INFORMATION TECHNIQUE........................................................................................... 51

EMPLACEMENT DES COMPOSANTS............................................................................ 52

INSTALLATION DE L’APPAREIL...............................................................................53 - 58

Déballage....................................................................................................................... 53

Spécifications pour l’emplacement .........................................................................53 - 54

Installation typique du compartiment d’emmagasinage de la glace............................ 54 - 55

Spécifications électriques .......................................................................................55 - 56

Connexion de l’alimentation ..................................................................................56 - 57

Alimentation en eau ....................................................................................................... 57

Types d’installation ....................................................................................................... 58

FONCTIONNEMENT .................................................................................................58 - 61

Check-list finale avant la mise en service........................................................................ 58

Méthode de fonctionnement....................................................................................58 - 59

Fabrication de glaçons par la machine ....................................................................59 - 60

Bruits qui indiquent un fonctionnement normal ............................................................. 60

Préparation de l’appareil pour une période de stockage prolongée............................ 60 - 61

ENTRETIEN ET NETTOYAGE ..................................................................................61 - 64

Nettoyage extérieur ....................................................................................................... 62

Nettoyage intérieur..................................................................................................62 - 63

Nettoyage du tube de distribution d’eau .......................................................................... 62

Nettoyage du système de fabrication de la glace ............................................................. 63

Nettoyage du filtre à air du condenseur............................................................................ 64

PANNEAU DE CONTRÔLE ......................................................................................64 - 65

SOLUTION DES PROBLÈMES ................................................................................66 - 67

GARANTIE LIMITÉE ....................................................................................................... 68

Franklin Industries, L.L.C., se réserve le droit d’apporter des modifications aux

spécifications

et au plan sans avis préalable.

NOTICE : Les modèles FIM400, FIM600 et FIM1000 sont des appareils à glaçons et

n'incluent pas de compartiment d'emmagasinage de la glace. Si vous commandez un

compartiment, prière de suivre ce manuel et le manuel joint au compartiment pour

l’installation, le réglage des pieds du compartiment d’emmagasinage de la glace, le nettoyage,

la vidange de l'eau, etc.

ATTENTION

SÉCURITÉ DE LA MACHINE À GLAÇONS00

Votre sécurité et celle des autres sont très importantes.

Nous avons inséré plusieurs messages importants concernant la sécurité dans ce manuel et sur l’appareil.

Lire ces messages et en respecter toujours les indications.

Celui-ci est le symbole d’alerte de sécurité. Ce symbole annonce un risque de

dommages potentiellement mortels pour l’opérateur. Tous les messages de sécurité

suivront le symbole d’alerte et aussi les mots "DANGER", "AVERTISSEMENT"

ou "ATTENTION".

DANGER signifie que la non-observation de cette

prescription de sécurité peut provoquer de graves

dommages personnels ou la mort.

AVERTISSEMENT signifie que la non-observation de cette

prescription de sécurité peut provoquer de graves dommages ay

produit et personnels ou la mort.

ATTENTION signifie que la non-observation de prescription

de sécurité peut provoquer des dommages personnels légers ou

modérés et des dommages au matériel.

Tous les messages de sécurité alertent l’utilisateur en l’informant de la nature du risque potentiel,

indiquent comment réduire les chances de dommages et signalent les conséquences de la non-observation

des prescriptions.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES0000

AVERTISSEMENT : Pour réduire les risques d’incendie, électriques ou

blessures en utilisant l’appareil suivre ces précautions de base :

· Brancher à une prise à 3 broches avec

branchement à la terre.

· Ne pas enlever la broche de terre.

· Ne pas utiliser d’adaptateurs.

· Ne pas utiliser de câbles de rallonge.

SAUVEGARDER CES INSTRUCTIONS0000

PRÉCAUTIONS

IMPORTANTES

Avant d’utiliser l’appareil pour la fabrication des glaçons, il faut le placer et l’installer

correctement selon les indications de ce manuel qui doit être lu avec attention. Franklin

Industries recommande fortement de faire installer la nouvelle machine par un

professionnel. La garantie peut être affectée ou annulée par une installation incorrecte.

Pour réduire les risques d’incendie, électrocution ou dommages personnels lors de

l’utilisation de l’appareil, suivre les précautions de base, y compris les suivantes :

AVERTISSEMENT

Couper le courant avant nettoyage.

· Couper le courant avant de commencer

les opérations d’entretien.

· Remettre en place tous les panneaux avant démarrage.

· Opérer à deux ou plusieurs personnes pour

déplacer et installer l’appareil.

· Il est recommandé de prévoir un circuit séparé, utilisé exclusivement par l’appareil de préparation des glaçons.

Utiliser des prises qui ne puissent pas être débranchées par un interrupteur ou une chaînette de traction.

· Ne pas connecter ou déconnecter la fiche électrique avec des mains mouillées.

· Ne jamais débrancher la machine à glaçons en tirant sur le cordon d’alimentation. Toujours saisir la fiche

fermement et la tirer perpendiculairement à la prise.

· Ne jamais nettoyer les pièces de la machine à glaçons avec des liquides inflammables. Ne pas ranger ou

utiliser d'essence ou d’autres vapeurs et liquides inflammables à proximité de cet appareil ou de quelque

autre appareil que ce soit. Les vapeurs peuvent créer des risques d’incendie ou une explosion.

· Avant de procéder au nettoyage et à l’entretien, s’assurer que le cordon d’alimentation de l’appareil est

débranché et que la conduite d’eau est fermée. (EXCEPTION : En nettoyant le système de fabrication

de glaçons ; voir la page 63.)

· Avant d’utiliser, remettre tous les panneaux du caisson dans leur emplacement d'origine.

· Ne pas toucher l’évaporateur avec les mains lorsque la machine fonctionne.

· Débrancher la machine à glaçons ou débrancher l’alimentation avant de procéder au nettoyage et à l’entretien.

Ne pas respecter cet avertissement risque d’entraîner une électrocution ou le décès.

· Ne pas essayer de réparer ou de remplacer quelque pièce que ce soit de la machine à glaçons, à moins que cela ne

soit recommandé spécifiquement dans ce manuel. Toutes les autres procédures d’entretien doivent être effectuées par

un technicien qualifié.

MENT

· Utiliser au moins deux personnes pour déplacer et installer l’appareil. Ceci pour éviter des lésions

dorsales ou autres.

· Pour garantir la ventilation correcte de l’appareil, la partie avant de la machine doit être complètement

dégagée. Choisir un emplacement bien ventilé avec des températures comprises entre 10°C (50°F) et 38°C

(100°F). Cet appareil DOIT être installé à l’abri des agents atmosphériques tels que vent, pluie, jets ou

coulures d’eau.

· L’appareil ne doit pas être placé près de fourneaux, grills ou autres sources de chaleur à

température élevée.

· L’appareil doit être installé avec tous les branchements électriques, au réseau de l’eau et à l’égout,

réalisées en conformité aux prescriptions nationales et locales. Est requise une prise électrique standard

conformément au plaque sur le côté de la machine (ou voit la page 51), correctement branchée à la terre

selon le Code Électrique Nationale et les prescriptions locales et nationales.

· Le câble d’alimentation ne doit pas être tordu ou coincé entre l’appareil et le mur.

· Le fusible (ou le disjoncteur) doit être prévu pour un courant de 20 ampères pour le modèle FIM400 et 30

ampères pour les FIM600 et FIM1000.

· Pour fonctionner correctement il est important que l’appareil pour la fabrication des glaçons soit

parfaitement à niveau.

· Toutes les installations hydrauliques doivent correspondre aux prescriptions locales.

· S’assurer que les tuyaux ne sont pas coincés, tordus ou endommagés pendant l’installation.

· Vérifier l’absence de fuites après branchement.

· Bien que l’appareil ait été essayé à l’usine, à cause du temps nécessaire pour l’expédition et le stockage, le

premier lot de glaçons doit être jeté.

· Retirer les matériaux d’emballage et nettoyer la machine à glaçons avant de l’utiliser.

· Ouvrir le robinet d’alimentation en eau avant de mettre en marche la machine à glaçons. Ne jamais

fermer le robinet d’alimentation en eau lorsque la machine à glaçons fonctionne.

· Sauf pour prendre des glaçons dans le compartiment d’emmagasinage, toujours maintenir la porte de

celui-ci fermée afin d’éviter que les glaçons fondent et veiller à la bonne formation de ceux-ci.

AVERTISSEMENT

· Si la machine pour la fabrication des glaçons n’est pas utilisée pendant longtemps, il faut la nettoyer à

fond avant de la remettre en service. Suivre soigneusement toutes les instructions fournies pour le

nettoyage ou l’utilisation de la solution désinfectante. Ne pas laisser des solutions à l’intérieur de

l’appareil après le nettoyage.

· NE PAS toucher les ailettes du condenseur. Les ailettes du condenseur sont tranchantes et il est facile de les

endommager.

· NE PAS utiliser à l’intérieur des produits de nettoyage à base de solvants ou abrasifs. Ces produits peuvent

transmettre un goût aux glaçons ou aussi endommager ou décolorer l’intérieur.

· Le produit de nettoyage de l’appareil contient des acides. NE PAS le mélanger ou l’utiliser en mélange

avec d’autres produits de nettoyage à base de solvants. Utiliser des gants en caoutchouc pour protéger les

mains. Lire soigneusement les instructions de sécurité sur le récipient du produit de nettoyage de

l’appareil à glaçons.

· Ne pas utiliser cet appareil pour des usages différents de ce qui est prévu.

SAUVEGARDER CES INSTRUCTIONS

Branchement électrique

Modèle FIM400

Ne jamais couper ou éliminer, pour n’importe quelle raison, la troisième broche de la fiche du câble

d’alimentation. Pour la sécurité personnelle, cet appareil doit être correctement branché à la terre. Le

câble d’alimentation de cet appareil est pourvu d’une fiche à trois broches, avec contact de terre, à

coupler avec une prise murale standard avec contact de terre pour réduire au minimum la possibilité de

risque d’électrocution par l’appareil. Faire vérifier la prise murale et le circuit par un électricien

qualifié pour s’assurer que le branchement à la terre est effectif. Si la prise disponible n’accepte que

des fiches à deux broches, il appartient à la responsabilité et aux obligations de l’utilisateur de la

remplacer par une prise murale à trois broches correctement branchée à la terre.

Modèles FIM600 et FIM1000

Les deux de ces modèles exigent une alimentation de 230VCA ~ 60Hz et leurs cordons

d'alimentation soient équipés avec des prises qui correspondront seulement aux sorties à

haute tension spécialisées.

L'appareil doit être toujours branché sur sa prise individuelle qui a un voltage correspondant aux

indications de la plaque de l’appareil. Ceci assure les meilleures performances et évite de surcharger les

câbles des circuits de la maison dont la surchauffe pourrait être une cause de risque d’incendie. Ne

jamais débrancher l’appareil en tirant sur le câble d’alimentation. Saisir toujours fermement la fiche et

la sortir de la prise. Réparer ou replacer immédiatement tous les câbles d’alimentation usés ou

endommagés. Ne pas utiliser un câble qui présente des craquelures ou des abrasions sur la longueur ou

aux extrémités. En déplaçant la machine, faire attention à ne pas endommager le câble d’alimentation.

Câble de rallonge

A cause des risques potentiels pour la sécurité dans certaines conditions, il est vivement recommandé de

ne pas utiliser de câbles de rallonge avec cet appareil.

INTRODUCTION0000

Les machines à glaçons automatiques commerciales de Franklin Chef® fabriquent des glaçons durs et

transparents comme le cristal pour les gourmets. Ce manuel de l’utilisateur est présenté en tant que ressource

pour les personnes qui les installent, utilisent et procèdent à l’entretien. Il contient de précieux

renseignements sur la sécurité et l’entretien. Franklin Chef® recommande fortement de conserver ce manuel

dans un endroit facile d’accès lorsque nécessaire. Chaque machine à glaçons de Franklin Chef® a été conçue

et fabriquée conformément aux normes de sécurité et de performance les plus strictes. Elle respecte, voire

dépasse, la norme sécurité UL563 et la norme d’hygiène NSF12.

Franklin Industries L.L.C. n’assume pas d’obligations ou responsabilité d’aucun genre pour tous types de

produits fabriqués par Franklin Industries, L.L.C., qui aient été modifiés de n’importe quelle manière, y

compris l’utilisation de toutes pièces et/ou parties non expressément approuvées par Franklin Industries

L.L.C. Franklin Industries, L.L.C., se réserve le droit d’apporter des modifications au plans et/ou des

améliorations à n’importe quel moment. Spécifications et plans peuvent être modifiés sans préavis.

INFORMATION TECHNIQUE0000

Modèle FIM400 FIM600 FIM1000

Alimentation électrique 115VCA ~ 60Hz 230VCA ~ 60Hz 230VCA ~ 60Hz

Consommation électrique

(kWh / 100 livres de glace) 8.3 8.2 7.8

Courant nominal de

fabrication des glaçons/

récolte des glaçons 12.4A/15.3A 7.6A/9.85A 9.2A/11.3A

Réfrigérant R404a, 24.5 oz. R404a, 45.8 oz. R404a, 52.9 oz.

Pression haute/basse 350psig/190psig 380psig/190psig 400psig/190psig

Largeur x profondeur x

hauteur de l’appareil

30 x 24 x 20⅞ pouces

(762 x 610 x 530 mm)

30 x 24 x 20⅞ pouces

(762 x 610 x 530 mm)

30 x 24 x 26⅝ pouces

(762 x 610 x 683 mm)

Poids de l’appareil 130 livres maximum

(59,1 kg) 155 livres maximum

(70,5 kg) 194 livres maximum

(88,2 kg)

Capacité en glaçons 400 livres/jour*

(181,8 kg) 600 livres/jour*

(272,7 kg) 1000 livres/jour*

(454,5 kg)

Forme des glaçons Cube Cube Cube

Dimensions des glaçons ¾ x 1 x ¾ pouces

(19 x 25 x 19 mm) ¾ x 1 x ¾ pouces

(19 x 25 x 19 mm)

Températures

ambiantes pour la

meilleure opération

50ºF - 100ºF

(10ºC - 38ºC) 50ºF - 100ºF

(10ºC - 38ºC)

Gamme optimale de

températures de l’eau

qui entre

41ºF - 90ºF

(5ºC - 32ºC) 41ºF - 90ºF

(5ºC - 32ºC)

*La quantité réelle de glaçons fabriquée par jour peut varier en fonction des conditions de la pièce et de l’eau.

Utiliser les données techniques et les indices de performance indiqués ci-dessus à titre exclusif de

référence. Ils peuvent varier.

Ce produit a été testé est certifié conforme à la norme 12 de NSF par NSF International.

Panneau de contrôle

Boîte de connexion

Interrupteur

d’alimentation

Entrée d’eau

(3/8 pouce FPT*)

Sortie d’eau

(½ pouce FPT*)

Connecteurs

Compartiment

d’emmagasinage

de la glace

Sortie de vidange

EMPLACEMENT DES COMPOSANTS00000

Réservoir d’e u

Panneau supérieur

Tube de distribution

d’eau

Évaporateur

Pompe à eau

Valve du flotteur

Réservoir d’eau

Rideau a l'eau

Compartiment

d’emmagasinage

de la glace

(

disponible

séparément

)

Pieds réglables

*Filetage femelle de tuyau

ADVERTENCIA

sque de po

ds excess

Utiliser

moins

deux

personnes

pour

déplacer

et installer

l’appareil.

Autrement

sont

possibles

des dommages

dos

autres.

INSTALLATION

L’APPAREIL00000

Déballage

Cet appareil ne fait que fabriquer des glaçons. Il nécessite un compartiment séparé d’emmagasinage

de la glace

Enlever les matériaux d’emballage

IMPORTANT: Ne pas enlever les étiquettes d’instructions ou les plaques d’identification fixées à l’appareil.

Enlever de l’appareil le ruban adhésif et la colle avant de l’employer.

· Pour enlever les résidus de ruban adhésif ou colle, frotter vivement la surface avec le pouce. Les

résidus d’adhésifs ou de colle peuvent aussi être enlevés en frottant sur l’adhésif avec les doigts une

petite quantité de savon à vaisselle liquide. Rincer à l’eau chaude et essuyer.

· Ne pas utiliser d’instruments tranchants, alcool, liquides inflammables ou détersifs abrasifs pour

enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de l’appareil.

Spécifications pour l’emplacement

· Cette machine à glaçons doit être installée par un technicien qualifié.

Espaces libres

VUE DU HAUT

Minimum par

rapport au mur :

150 mm

Minimum par

rapport au mur :

500 mm

Zone de distribution

des glaçons dans

le compartiment

Mur

Mínimum par

rapport au mur :

150 mm

Arrière de la machine

AVERTISSEMENT

530,2 mm 60,3 mm

169,3

VUE DE L’ARRIÈRE

Les deux trous permettent d'attacher le compartiment d'emmagasinage de la glace. Voir les schémas

ci-dessous.

Installation typique du compartiment d’emmagasinage de la glace

Deux supports de connexion sont fixés au bord arrière supérieur du compartiment d'emmagasinage de la

glace. Orienter les supports vers le haut (180°) et utiliser deux vis pour connecter la machine principale et

le compartiment d'emmagasinage de la glace.

7/16” 16.3” 8.7”

Supports de

connexion

Arrière du

compartiment

d'emmagasin-

age de la glace

Vidange

ADVERTENCIA

mpér

amb

norm

ale

fon

cti

onnem

ait

êtr

compr

ntr

C (50°F)

C (100°F). La

norm

ale

’

u d

ait

êtr

compr

e e

C (41

32°C (90

F). L

fon

cti

onn

’

ppar

eil

pendant de

ongu

s p

odes

mpér

ures

n d

hors d

cette

ect

ndemen

· Pour garantir une bonne ventilation de l’appareil, la partie avant doit être complètement dégagée.

· Choisir une zone bien ventilée avec une température comprise entre 10°C (50°F) et 38°C (100°F).

Cet appareil DOIT être installé dans un endroit protégé des agents atmosphériques tels que vent,

pluie, nébulisation ou égouttements d’eau.

· L’appareil ne doit pas être installé en proximité de fours, grills ou autres sources de chaleur à

température élevée.

· L’installation de l’appareil exige une alimentation d’eau froide de 9,5 mm (⅜ in.) de diamètre en

cuivre malléable avec une valve de fermeture.

· La machine à glaçons nécessite une alimentation continue en eau d’une pression minimum de 15 psig

et d’une pression statique ne dépassant pas 80 psig. La température de l’eau alimentant la machine à

glaçons doit être comprise entre 41°F (5°C) et 90°F (32°C) pour que l’appareil fonctionne

correctement.

· En général, le filtrage de l’eau est toujours une bonne idée. Un filtre pour l’eau, s’il est du type

approprié, peut supprimer les goûts et les odeurs et aussi les matières en suspension.

· L’appareil doit être installé avec tous les branchements électriques, de l’eau et de drainage réalisés

conformément aux prescriptions nationales et locales.

· Placer la machine à glaçons et le compartiment sur une surface ferme et de niveau. Il est important

que la machine à glaçons soit parfaitement de niveau pour pouvoir fonctionner correctement ; dans

le cas contraire l'eau risque de ne pas circuler correctement dans l'évaporateur (moule des glaçons).

Moins de glaçons que prévu sont alors fabriqués et le fonctionnement est bruyant.

Les pieds de la plupart des compartiments peuvent être tournés pour régler la hauteur selon le nécessaire.

Suivre les instructions jointes au compartiment acheté.

Spécifications électriques

AVERTISSEMENT

Risque d’électrocution

Brancher à une prise à 3 broches avec contact de terre.

Ne jamais enlever la broche de terre de la fiche.

Ne jamais utiliser un adaptateur.

Ne jamais utiliser un câble de rallonge.

La non-observation de ces prescriptions peut

provoquer la mort, un incendie ou un choc électrique.

Avant de placer l’appareil dans sa position définitive, il est important de vérifier que le branchement

électrique est correct. Se référer au plaque sur le côté gauche de la machine (ou voit Information Technique à

la page 51) pour s'assurer que vous utilisez la tension propre, convenablement mis à terre conformément au

Code Electrique National et les codes et les ordonnances locaux. Toujours brancher la machine à glaçons

dans sa propre prise électrique individuelle. Il est recommandé de prévoir un circuit séparé, utilisé

exclusivement par l’appareil de préparation des glaçons. Utiliser des prises qui ne puissent pas être

débranchées par un interrupteur ou une chaînette de traction. Le fusible (ou le disjoncteur) devront être

prévus pour un courant de 20 ampères pour le modèle FIM400 et de 30 ampères pour les FIM600 et

FIM1000.

Méthode de mise à la terre recommandée

Pour votre sécurité personnelle cet appareil doit être branché à la terre. Pour le modèle FIM400, le cordon

d’alimentation (non inclus) doit être pourvu d’une fiche avec mise à la terre à 3 broches. Pour réduire

au minimum les risques de secousses électriques, le câble doit être inséré dans une prise murale à 3 broches

correspondante et reliée à la terre selon les prescriptions du Code Électrique National et les règlements

locaux. Si une prise correspondante à la fiche n’est pas disponible, il appartient à la responsabilité

personnelle du client de faire installer par un électricien qualifié la prise à 3 broches dont ci-dessus,

correctement branchée à la terre. Les modèles FIM600 et FIM1000 exigent une corde, une fiche et une

sortie électrique projetées pour un circuit de 230VCA.

Connexion de l’alimentation

1. Dévisser les deux vis maintenant le couvercle d’accès et retirer celui-ci. Il y a deux fils (noir et blanc).

Voir le schéma ci-dessous.

Vis de mise à la terre

Couvercle d’accès

2. Faire passer un cordon d'alimentation (non inclus) dans

le couvercle d'accès et le connecter avec les deux fils. La ligne

de mise à la terre doit être connectée à la vis de mise à la

terre. Les deux connecteurs doivent être installés. Remettre

le couvercle d’accès en place.

3. Le paquet d’accessoires contient un réducteur de tension.

Fixer le cordon d’alimentation sous le réducteur, tel qu’indiqué par l’illustration ci-dessus.

4. L’autre extrémité du cordon d’alimentation doit être connectée à une prise conforme au code

électrique local.

NOTE: Votre machine peut être empilée sur n'importe quel des machines de Franklin Chef®

mentionnées dans ce manuel. Si la machine devrait être empilée sur une autre machine, une

trousse d'empilage aura besoin d'être installée. Se référer aux instructions d'installation incluses

avec la trousse d'empilage.

Alimentation en eau

La conduite d’alimentation en eau doit être prête au point d’installation. La pression d’alimentation en

eau doit être d’au moins 15 psig et la pression statique ne pas dépasser 80 psig. (Une prise murale

située juste derrière la machine à glaçons facilite l’installation.)

IMPORTANT:

1. C'est extrêmement important pour le fonctionnement propre et pour la pureté et le goût de la glace qu'un filtre d'eau se utilise

en installant la machine. L'utilisation d'un filtre d'eau protégera votre machine et empêchera les mottes qui résultent de l'excès

des minéraux dans l'eau.

2. Toutes les installations doivent être conformes aux prescriptions du code local pour les branchements

hydrauliques. L'installation professionnelle est recommandée.

Arrivée d’eau: ⅜ pouce FPT (Filetage femelle de tuyau); connexion de la ligne de vidange: ½ pouce FPT

4. Vérifier que vous avez le bon tuyau d’alimentation d’eau et que les tuyaux ne sont pas pincés ou

tordus ou endommagés pendant l’installation.

5. Après branchement, vérifier l’absence de fuites.

Outils nécessaires : clé de ⅜ pouce, tournevis Phillips

Branchement de l’alimentation d’eau :

1. Fermer la vanne principale d’alimentation de l’eau.

2. Repérer un tuyau vertical d’eau froide de diamètre compris entre 1/2 et 3/4 de pouces près de

l’emplacement de l’installation. La distance devrait être moins de la longueur du tuyau d’alimentation

d’eau.

3. Une valve de fermeture doit être installée sur la principale conduite d’alimentation en eau.

4. Connecter le tuyau d'alimentation d’eau au robinet et à la valve d'arrivée d'eau. Serrer fermement à

la main, puis donner un demi tour de clé.

5. Connecter le tuyau de vidange d’eau à la connexion de la ligne de vidange. Serrer fermement à la

main, puis donner un demi tour de clé.

6. Ouvrir la vanne principale d’alimentation en eau et le robinet. Vérifier que les raccords du système

d'alimentation en eau ne fuient pas. Serrer tous les raccords (y compris ceux situés au niveau de

l’arrivée d’eau et de la vidange).

Réducteur

de tension

Types d’installation

Cette machine à glaçons a été conçue pour une installation libre. Une installation libre permet

d’installer la machine à glaçons en mode libre en tout endroit désiré dans la mesure où celui-ci permet

d’accéder à une conduite d’alimentation en eau. Ménager un dégagement suffisant autour de l’unité

pour la ventilation. (Voir page 53.)

Suivre les instructions indiquées pour

a. les spécifications électriques

b. l’alimentation en eau

c. la vidange

Nettoyage avant utilisation

Retirer toutes les bandes autocollantes de la machine, puis nettoyer l’intérieur de la machine à glaçons et du

compartiment d'emmagasinage de la glace avant de les utiliser. Voir “Nettoyage de l’intérieur” dans la section

Nettoyage et entretien.

FONCTIONNEMENT

Check-list finale avant la mise en service

1. Tout le matériel d’emballage et le ruban adhésif ont été enlevés à l’intérieur et à l’extérieur de

l’appareil?

2. La trémie de stockage des glaçons a été nettoyée?

3. Les instructions d’installations, y compris celles concernant les branchements de la machine à l’eau

d’alimentation, au drainage et à l’électricité ont été suivies?

4. La machine est correctement à niveau? Les pieds sont bloqués?

5. L’appareil est dans un local où la température ambiante soit comprise entre 10ºC (50ºF) et 38ºC

(100ºF) et la température de l’eau entre 5ºC (41ºF) et 32ºC (90ºF) pendant toute l’année?

6. La pression d’alimentation en eau a-t-elle été contrôlée pour assurer un minimum de 15 psig et une

pression statique ne dépassant pas 80 psig ?

7. Il y a un espace libre d’au moins 150 mm (6 pouces) à l’arrière et de 150 mm (6 pouces.) sur les

côtés et en dessus pour assurer une circulation correcte de l’air?

8. Le voltage d’alimentation a été vérifié et il correspond aux indications de la plaque d’identification

de l’appareil? L’appareil a été correctement branché à la terre?

9. L’appareil est branché?

10. La vanne principale et le robinet de l’eau sont ouverts?

11. L’absence de fuites sur les branchements de l’alimentation d’eau et du drainage a été vérifiée?

Méthode de fonctionnement

1. Ouvrir le robinet d’eau ; l’eau pénètre dans le réservoir d’eau. Appuyer sur l’interrupteur de courant ;

son témoin DEL s’allume.

2. Après 3 minutes, la machine à glaçons se met automatiquement en phase de fabrication des

glaçons et on peut entendre l’eau circuler.

3. Lorsqu’un paquet de glaçons a été formé, il est automatiquement récolté dans le compartiment

d'emmagasinage de la glace.

4. Lorsque le compartiment d'emmagasinage de la glace est plein, la feuille de cubes ne tombe pas

complètement et le rideau à l'eau ouvre; le microinterrupteur est gardé ouvert. La machine est dans

la phase de remplissage en glaçons.

5. L’appareil recommence à faire des glaçons dès que ces glaçons ont été retirés. En même temps,

le rideau à l'eau se balance à la position fermée pour tenir le microinterrupteur en position de

fonctionnement.

Phase de fabrication des glaçons

Phase de récolte des glaçons

IMPORTANT :

· Bien que l’appareil ait été testé et nettoyé en usine, son premier lot de glaçons doit être jeté en

raison de la durée prolongée du rangement et du transport.

· Ne jamais fermer le robinet d'alimentation en eau lorsque la machine à glaçons fonctionne.

· Ne jamais toucher l’évaporateur lorsque la machine fonctionne.

· Sauf pour prendre des glaçons dans l’appareil, toujours maintenir la porte du compartiment fermée

afin d’éviter que les glaçons fondent et veiller à la bonne formation de ceux-ci.

Fabrication de glaçons par la machine

Mettre l’interrupteur d'alimentation en position ON. Après 3 minutes environ, la machine se met

automatiquement en phase de création de glaçons.

Il y a deux cycles distincts : congélation et récolte. L’eau circule à la surface de l’évaporateur pendant le

cycle de congélation. La glace est libérée et l’eau pénètre dans la machine pendant le cycle de récolte.

Un cycle complet (cycle de congélation et cycle de récolte) dure entre 15 et 40 minutes, selon la

température et les conditions de fonctionnement.

Congélation : Pendant le cycle de congélation, le compresseur pompe le réfrigérant, le moteur du

ventilateur souffle de l’air et la pompe à eau pompe de l’eau. Lorsque le lot de glaçons est

entièrement formé, la machine à glaçons arrête le cycle de congélation et le cycle de récolte

commence.

Récolte : Pendant le cycle de récolte, le compresseur fonctionne toujours et l'alimentation se fournit

aux soupapes pour la purge d'eau et le gaz chaud. La soupape de purge d'eau s'ouvre et

permet à la pompe d'eau de purger l'eau qui reste dans le réservoir d'eau, enlever toutes les

impuretés et tout sédiment. Ceci permet à la machine de faire des glaçons clairs et de garder

l'accumulation des minéraux à un minimum. Alors la pompe d'eau s'arrête. Quand la

soupape de gaz chaud s'ouvre, il permet au gaz chaud d'aller directement à l'évaporateur. Le

Compresseur

gaz chauffant l’évaporateur, les cubes s’en détachent et tombent dans le compartiment

d’emmagasinage. Le cycle de congélation reprend lorsque tous les cubes sont tombés

dans le compartiment.

Utilisation de l’eau par la machine :

La machine à glaçons commence avec la charge fixe d’eau contenue dans le réservoir d’eau. Lorsque

l’eau circule sur la surface congelante de l’évaporateur, elle se congèle et adhère aux moules des glaçons.

Pendant le processus de fabrication des glaçons, de l’eau fraîche pénètre en continu dans le réservoir d’eau,

au fur et à mesure que l’eau provenant du réservoir se congèle en continu sur l’évaporateur.

Bruits qui indiquent un fonctionnement normal

L’appareil encore inconnu émet des sons qui ne sont pas familiers à l’utilisateur. La plupart de ces

nouveaux sons sont normaux. Les surfaces dures telles que le plancher et les murs peuvent amplifier

les sons. Ici de suite la description des genres de sons qui peuvent apparaître nouveaux et leurs causes

relatives.

· Un cliquetis peut venir du flux dans réfrigérant ou le tuyau de l’eau. Les objets entreposés sur

l’appareil peuvent aussi émettre des bruits.

· Le compresseur à haute efficience peut aussi émettre un son pulsant ou aigu.

· La circulation de l’eau peut émettre un son de clapotis.

· Il est possible d’entendre le bruit de l’air forcé sur le condenseur par le ventilateur du condenseur.

· Pendant le cycle de récolte, l’on entendra le bruit des glaçons qui tombent dans la trémie de stockage.

Préparation de l’appareil pour une période de stockage prolongée

Si l’appareil ne devait pas être utilisé pendant longtemps, ou bien, s’il fallait le déplacer ailleurs, il sera

nécessaire de purger l’eau contenue dans le système.

1. Fermer le robinet d’alimentation de l’eau.

2. Débrancher la ligne d’alimentation de l’eau branchée sur la valve d’entrée.

3. Appuyer sur le bouton de nettoyage (Clean) et le maintenir en place pour six secondes. La machine

entrera automatiquement au mode de drainage d'eau, avec les indicateurs de récolte et congélation

clignotants, jusqu'à ce que l'eau dans le réservoir coule bas l'égout completément. Après le drainage,

les DELs indicateurs de récolte et de congélation seront allumés. Le procédé de drainage s'arrête.

Ventilateur

Condenseur

Valve du

gaz chaud

Réservoir

d’eau

Entrée de

l’eau

Evaporateur

Pompe

d’eau

Si l’appareil reste inutilisé pendant longtemps, il faut le nettoyer à fond avant

de le remettre en service. Suivre soigneusement toutes les instructions fournies

pour le nettoyage ou l’utilisation de solutions désinfectantes. Ne pas laisser

des solutions à l’intérieur de l’appareil après nettoyage.

ATTENTION

ADVERTENCIA

Avant de procéder aux opérations de nettoyage et entretien, s’assurer que

le câble d’alimentation est débranché et que l’arrivée d’eau est fermée.

(EXCEPTION : nettoyage du système de l’appareil).

4. Couper l’alimentation au niveau de la source principale d’alimentation électrique.

5. Sécher le réservoir d’eau.

6. Retirer tous les glaçons du compartiment d'emmagasinage de la glace et le sécher.

7. Laisser la porte ouverte pour permettre la circulation de l’air et prévenir la formation de moisissures

et taches d’humidité.

8. Laisser la ligne d’alimentation de l’eau et le câble d’alimentation débranchés jusqu’à la

réutilisation.

IMPORTANT :

Ne pas toucher la fiche électrique avec des mains mouillées.

Ne jamais débrancher l’appareil en tirant sur la fiche.

ENTRETIEN

NETTOYAGE00000000000000000000

Le nettoyage périodique et un entretien correct assureront l’efficience, les performances maximum et une

longue durée de vie. Les intervalles d’entretien indiqué sont prévus pour des conditions normales. Ces

intervalles peuvent être raccourcis si vous avez des animaux de compagnie ou il y a d’autres considérations

spéciales.

Ce qu’il ne faudrait pas faire

Ne jamais garder dans la trémie de stockage autres choses que les glaçons : les objets tels que les

bouteilles de vin ou de bière non seulement ne sont pas hygiéniques, mais en plus les étiquettes

peuvent se décoller et obstruer le drainage.

Ce qui doit être gardé propre

Il y a 5 choses qui doivent rester propres :

1. L’extérieur

2. L’intérieur

3. Le tube de distribution d’eau

4. Le système de fabrication de la glace

5. Les ailettes du condenseur

AVERTISSEMENT

ADVERTENCIA

NE PAS utiliser d’agent de nettoyage abrasif ou à base de solvant sur

l’intérieur. Ces produits de nettoyage peuvent transmettre le goût aux glaçons,

ou endommage ou décolore l'intérieur.

Nettoyage de l’extérieur

L’extérieur de la machine à glaçons et du compartiment peut être nettoyé à l’aide d’un chiffon doux ou

d’une éponge humide avec une solution d’eau chaude et de détergent doux, comme par exemple 1 once

(29,6 ml) de produit à vaisselle mélangé à 2 gallons (7,6 l) d’eau chaude. Ne jamais utiliser d’agent de

nettoyage abrasif ou à base de solvant. Rincer avec de l’eau propre. Essuyer avec une serviette douce propre

pour éviter les taches d'eau.

Nettoyage de l’intérieur

Nettoyer le réservoir d’eau avant d'utiliser la machine à glaçons pour la première fois et de la réutiliser

après l’avoir arrêtée pendant une durée prolongée. Il est en général pratique d’aseptiser le réservoir après

avoir nettoyé le système de fabrication de glaçons et lorsque le compartiment d'emmagasinage de la

glace est vide. Le compartiment d'emmagasinage de la glace doit être aseptisé de temps à autre. Suivre

ces étapes pour nettoyer le réservoir et le compartiment :

1. Débrancher l’appareil.

2. Retirer le panneau avant de la machine à glaçons.

3. Utiliser une solution désinfectante constituée de 1 once (29,6 ml) d'agent de blanchiment ménager et de

2 gallons (7,6 l) d’eau chaude (entre 95 et 115 ºF [35 et 46 ºC]), puis essuyer le réservoir d’eau et

l’intérieur du compartiment d’emmagasinage de la glace avec un chiffon propre. Appliquer la

solution désinfectante avec un flacon vaporisant pour nettoyer les coins difficiles à atteindre.

4. Rincer abondamment avec de l’eau claire. Ceci achève la procédure de nettoyage de la machine à

glaçons et du compartiment d'emmagasinage de la glace.

5. Rebrancher l’appareil.

Nettoyage du tube de distribution d’eau

Si les glaçons ne sont pas complètement formés ou que le rendement en glaçons est faible, il est possible que le

tube de distribution d’eau soit bloqué. Mettre l'interrupteur d’alimentation en position OFF. Dévisser les

panneaux du dessus et de l’avant. Le tube de distribution d’eau devient visible. Faire tourner le tube de

distribution d’eau de manière à ce que ses trous soient dirigés vers le haut. Utiliser un cure-dent ou un objet

similaire pour dégager les trous, puis faire tourner le tube de distribution d’eau pour le remettre dans sa

position d’origine. Si le tube est très bloqué, le nettoyer comme suit :

1. Couper l’eau et l’alimentation.

2. Déconnecter le tuyau d’eau du tube de distribution.

3. Soulever un côté et retirer le tube de distribution.

4. Utiliser une brosse pour nettoyer le tube avec une solution diluée d’eau chaude et d'un détergent

doux tel que du produit à vaisselle. Retirer la saleté et les poussières de la surface, puis rincer le

tube avec de l’eau propre.

5. Remettre le tube de distribution en place.

AVERTISSEMENT

ADVERTENCIA

Le produit de nettoyage de l’appareil contient des acides.

NE PAS utiliser ou mélanger avec d’autres produits de

nettoyage à base de solvants.

Utiliser des gants en caoutchouc pour la protection des mains. Lire

attentivement les instructions sur le récipient du produit de nettoyage.

JETER le premier lot de glaçons après tout nettoyage.

6. Reconnecter les conduits d’alimentation en eau et d'alimentation électrique.

7. Attacher à nouveau les panneaux du dessus et de l’avant.

Nettoyage du système de fabrication de glaçons

Les minéraux retirés de l’eau pendant le cycle de congélation finissent pas former un dépôt de tartre dur

dans le système d’eau. Nettoyer régulièrement le système aide à retirer ces accumulations de minéraux. La

fréquence à laquelle le système doit être nettoyé dépend de la dureté de l’eau et de l’efficacité du système

de filtration. Avec de l'eau dure de 15 à 20 grains/gallon (4 à 5 grains/litre), le système doit être nettoyé

tous les 3 mois.

1. Retirer le panneau avant de la machine à glaçons.

2. Assurez-vous que toute la glace est sortie de l'évaporateur. Si la glace s'est faite, inaugurez le récolte

ou attendez l'achèvement de cycle, alors éteindre la machine à l'interrupteur.

3. Retirer tous les glaçons du compartiment d'emmagasinage de la glace.

4. Laisser la machine à glaçons connectée à la conduite d’alimentation en eau. Verser 8 onces (236,6 ml) de

solution de nettoyage de machine à glaçons sans danger pour le nickel dans le réservoir d’eau.

5. Mettre l’interrupteur d’alimentation en position ON. Appuyer durant les 3 minutes suivantes

sur le bouton de nettoyage. La machine se met automatiquement en mode de nettoyage.

6. Le cycle de nettoyage de la machine à glaçons se poursuit pendant 30 minutes à moins que

l'interrupteur d’alimentation soit actionné (au cours de ces 30 minutes, l’utilisateur peut appuyer

sur l’interrupteur pour arrêter le cycle de nettoyage). Les DEL du témoin de récolte et du témoin de

fabrication des glaçons s’allument une fois le nettoyage achevé. La procédure de nettoyage s'arrête.

7. Répéter trois fois les étapes 4 et 5 ci-dessus pour rincer abondamment le système de fabrication de

glaçons. Ceci complète le nettoyage du système de fabrication de glaçons.

(REMARQUE : Ne pas ajouter de solution de nettoyage pour machine à glaçons dans le réservoir

d'eau au cours des rinçages.)

8. Effectuer les étapes 3 et 4 de la section Nettoyage de l'intérieur.

9. Pour faire des glaçons après le nettoyage, mettre l’interrupteur d’alimentation en position OFF,

puis mettre l'interrupteur d'alimentation en position ON. Le cycle de fabrication de glaçons

suivant commence.

10.

Jeter le premier lot de glaçons.

REMARQUE: Si vous appuyez l'interrupteur d’alimentation pour arrêter le nettoyage pendant le

cycle de nettoyage, quelque eau usée peut rester dans le réservoir d'eau. Appuyez le bouton Clean et

le détenez plus que 6 secondes. La machine entrera le mode de drainage et l'eau usée sera drainée.

AVERTISSEMENT

Nettoyage des ailettes du condenseur

1. Voir le schéma ci-dessous.

Condenseur

2. Le condenseur refroidi par l’air devrait être passé à l'aspirateur une ou deux fois par l'année pour

enlever n'importe quelles peluches qui peuvent y'avoir été aspirées. Utiliser un outil pointu comme un

cure-dent pour enlever les peluches qui adhèrent aux ailettes du condenseur.

Panneau de contrôle

(à la gauche de la machine)000000000

Le panneau de contrôle se trouve à la gauche de la machine. Ce panneau inclut un bouton, une

vis réglable et quatre témoins DEL.

Fonctionnement du panneau de contrôle :

1. Lorsque l’unité est branchée et que l’interrupteur d’alimentation est en position ON, le témoin

d’alimentation et les trois autres témoins sont allumés.

2. Après les trois minutes réservées à l’arrivée d’eau, la machine à glaçons commence automatiquement à

fabriquer des glaçons. Seuls les témoins d’alimentation et de fabrication de glaçons sont alors allumés.

3. Pendant la phase de récolte, le témoin de récolte est allumé et celui de fabrication des glaçons est

éteint. Lorsque le compartiment d'emmagasinage de la glace est plein, le témoin de remplissage en

glaçons et le témoin d’alimentation sont allumés.

4. Si le bouton de nettoyage est actionné alors que la machine est en mode de fabrication de glaçons ou

de récolte, il est ignoré. La machine continue à fabriquer des glaçons.

5. Si l’utilisateur désire nettoyer la machine, il doit d’abord mettre l'interrupteur d’alimentation successivement

en position OFF et ON. Appuyer sur le bouton de nettoyage durant 3 minutes pour que la machine à

glaçons lance le mode de nettoyage ; les témoins de récolte et de fabrication de glaçons se mettent

alors à clignoter. Le mode de nettoyage s’arrête après 30 minutes ; les témoins de récolte et de fabrication

de glaçons restent alors allumés en continu. Pour redémarrer la procédure de fabrication de glaçons

après le nettoyage, commencer par mettre l’interrupteur d’alimentation en position OFF, puis mettre

à nouveau l'interrupteur d’alimentation en position ON pour que la machine se remette

automatiquement à fabriquer des glaçons.

6. Pour interrompre le mode de nettoyage avant qu’il soit achevé, ne pas appuyer à nouveau sur le

bouton de nettoyage. Mettre en revanche l’interrupteur d’alimentation en position OFF. Ceci arrête

le cycle de nettoyage.

7. Si la machine est sous tension mais que seul le témoin d’alimentation est allumé, il est possible

qu'une quantité insuffisante d’eau atteigne le système, que la pompe à eau ne fonctionne pas ou

qu’un problème similaire se soit produit. Commencer par vérifier le niveau d’eau dans le réservoir

d’eau, puis examiner la pompe à eau, etc.

8. Si l’appareil est connecté au conduit d'alimentation en eau mais qu'aucun témoin visuel ne

s'allume lorsque l'interrupteur d'alimentation est mis en position ON, le fusible du boîtier du

panneau de contrôle doit peut-être être remplacé.

Description des témoins DEL et des boutons :

1. DEL de remplissage en glaçons (blanche) : Témoin de remplissage en glaçons

Lorsque la DEL est allumée, ceci indique que le niveau de glace dans le compartiment d’emmagasinage

de la glace est assez haut pour maintenir ouvert le rideau d'eau, le microinterrupteur est ouvert, ou quelque

chose bloque la fermeture du rideau d'eau. L’appareil s’arrête de fonctionner. Lorsque les glaçons sont

retirés du compartiment d'emmagasinage de la glace, ceci dégage la sonde de remplissage en glaçons, et la

DEL blanche clignote pendant 3 minutes. L’appareil redémarre ensuite et se remet en mode de

fabrication de glaçons.

2. DEL de fabrication de glaçons (verte) : Témoin de fabrication de glaçons

Lorsque cette DEL est allumée, l’appareil est en mode de fabrication de glaçons.

3. DEL de récolte de glaçons (jaune) : Témoin de récolte de glaçons

Lorsque cette DEL est allumée, l’appareil travaille en mode de récolte de glaçons, contrôlé par le

microinterrupteur.

4. Réglage de la taille : Réglage du pont des glaçons

Pour le service seulement. L’ajustement de cette vis par les personnes non qualifiées peut

endommager les contrôles de la machine.

5. Interrupteur d’alimentation

Il s’agit de l’interrupteur principal. Lorsqu’il est mis en position ON, l’appareil commence à fonctionner

après 3 minutes. Le témoin DEL d'alimentation est allumé.

6. Bouton de nettoyage (Clean)

Si le bouton de nettoyage est actionné au cours des trois minutes suivant la mise sous tension, la

machine à glaçons se met en mode de nettoyage. Si vous appuyez le bouton de nettoyage et le

maintenez en place plus que six secondes, la machine entrera le mode de drainage. Les DEL

verte et jaune clignotent simultanément.

IMPORTANT :

· Éviter de laisser de l’eau pénétrer dans le boîtier de contrôle.

Solution

des

problèmes000

Avant d’appeler le service d’entretien

Si le fonctionnement de l’appareil semble douteux, lire d’abord la section FONCTIONNEMENT de

ce manuel. Si le problème persiste, vérifier la section de Solution des Problèmes ci-dessous et aux

pages suivantes. Le problème pourrait être quelque chose de très simple qui peut être résolu sans

appeler le service d’entretien.

Guide

solution

des

problèmes

Problème Cause possible Remède probable

La fiche est débranchée. Brancher la fiche.

Le fusible a sauté. Remplacer le fusible – si cela se répète,

appeler l’entretien pour vérifier s’il y a un

court-circuit dans l’appareil.

L’interrupteur de l’appareil

est sur « OFF ». Amener l’interrupteur de l’appareil sur

« ON ».

L’appareil ne

fonctionne pas

La trémie de stockage des

glaçons est pleine.

Enlever quelques glaçons. Vérifier que le

rideau d’eau et le microinterrupteur

sont fermés.

Le robinet d’alimentation

de l’eau est fermé. Ouvrir le robinet d’alimentation de l’eau.

L’eau n’arrive

pas après le

démarrage de

l’appareil Le tube d’arrivée de l’eau

n’est pas bien branché. Vérifier le branchement du tube

d’alimentation de l’eau.

Il est possible que le

condenseur soit sale. Nettoyer le filtre à air du condenseur

Le passage de l’air à

l’appareil peut être obstrué. Vérifier l’installation.

L’appareil prépare

la glace, mais la

trémie ne se

remplit pas de

glaçons

La température ambiante

et la température de l’eau sont

élevées ou la machine est en

proximité d’une source de

chaleur.

Vérifier l’installation.

Quelques gouttes d’eau

tombent sur le plancher

quand on ouvre la porte pour

prélever les glaçons de la

trémie de stockage.

Condensation normale sur la porte ou un

peu d’eau avec la glace. Faire attention

quand on sort les glaçons.

Fuites d’eau par

l’appareil

Fuite du branchement

d’alimentation d’eau. Serrer les joints. Voir « Branchement de

l’alimentation d’eau ».

Problème Cause possible Remède probable

Vérifier que la pression de l’eau n’est pas

inférieure à 15 psig.

Vérifier que le filtre sur l’eau d’alimentation

n’est pas colmaté.

Les glaçons sont

partiellement

formés ou ils sont

blancs au fond

Quantité d’eau insuffisante

dans le réservoir de l’eau.

Vérifier l’absence de fuites d’eau sur le

ré

ser

Les pieds ne sont pas à niveau

et bloqués. Vérifier que la trémie de stockage des

glaçons est droite. Ajuster si nécessaire.

Bruit pendant le

fonctionnement

Certains bruits indiquent un

fonctionnement normal. Voir « Bruits qui indiquent un fonctionnement

normal ».

L’électricité est coupée. Brancher l’alimentation.

La température ambiante est en

dehors des limites prescrites.

Couper l’électricité; laisser l’appareil à

l’arrêt jusqu’à ce que la température

redevienne normale.

L’appareil s’arrête

tout à coup pendant

la fabrication de la

glace Le compartiment

d'emmagasinage de la glace

est rempli de glaçons.

Retirer certains glaçons. Vérifier que le

rideau d’eau et le microinterrupteur

sont fermés.

Le corps de

l’appareil est

électrifié

Le câble de terre n’est pas

branché. Utiliser une prise correspondante aux

normes électriques requises.

Entartrages

fréquents dans la

machine Dureté de l’eau trop élevée. Utiliser un adoucisseur en amont de la

valve d’entrée de l’eau.

Garantie limitée0000

Franklin Industries, L.L.C., garantit que ce produit est exempt de défauts de matériel et de main-d’œuvre

pour une période de 1 an à partir de la date de l’achat original. Franklin garantit aussi le compresseur pour

5 années avec une garantie Pièces-seulement de la date d’achat. Toutes pièces avérées comme

défectueuses seront remplacées ou réparées, a sa discrétion seule, gratuitement par Franklin à condition

qu’il soit démontré que l’appareil a été utilisé en respectant les instructions en annexe ou livrées avec le

produit. Si l'unité se révèle défectueuse, vous devriez d’abord suivre la règle de retour du détaillant.

Cette garantie couvre uniquement les États-Unis continentaux et ne concerne pas les éléments suivants :

· Dommages dus à un voltage ou une installation incorrecte

· Dommages dus au transport

· Défauts autres que les défauts de fabrication

· N'importe quelles dépenses d'installation qui peuvent être contractées

· Main-d’œuvre ou réparations après la période initiale de 12 mois

· Dommages dus à des abus, utilisation incorrecte, accidents, modifications ou manque des soins

appropriés ou d’entretien

· Entretien ou réparations impropres ou exécutés inexactement

· Usage de pièces pas recommandées par Franklin Industries, L.L.C.

· Dégâts grâce aux actes de Dieu.

Cette garantie limitée remplace toutes autres garanties expresses ou implicites. Cette garantie ne couvre

pas les dommages dus à des accidents ou aux conséquences. Certains pays n’autorisent pas de

l’exclusion ou limitation des dommages accidentels ou conséquents, par conséquent les limitations ou

exclusions indiquées ci-dessus peuvent ne pas s’appliquer.

Cette garantie assure au client des droits légaux spécifiques et le client peut avoir d’autres droits qui

varient d’un état à l’autre. Consulter les matériels écrits qui accompagnent votre produit pour l'opération

sûre et propre.

Cette garantie ne peut pas être assignée.

Pour les services sous garantie, contacter :

Franklin Industries, L.L.C.

4100 First Avenue

Brooklyn, NY 11232-3321

Tél. : 1-866-837-5277

Site web : www.franklinchef.com

Lors de la requête de services, avoir sous la main les chiffres qui indiquent le modèle et le numéro de

série de l’appareil, gravés sur la plaque d’identification à l’arrière de l’appareil, ainsi que la preuve

d'achat tel qu'un reçu de vente ou de cadeau.

Tested and certified to NSF standard 12 by NSF International

Probado y certificado por NSF International de acuerdo con la norma NSF 12

Testé et homologué par NSF International contre la norme NSF12

FIM400ser OM-ESF-1 Printed in China

FIM400 Manl Franklin Chef Ice Maker 600 1000 Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
