GDM 23 AND RF 220V

User Manual: GDM-23

Open the PDF directly: View PDF PDF.
Page Count: 15

TO PLACE AN ORDER OR OBTAIN INFORMATION:
WEB SITE:
www.truemfg.com
SEND INQUIRIES TO:
TRUE MANUFACTURING COMPANY, INC. ATTN: PARTS DEPARTMENT
St. Charles Industrial Center • P.O. Box 970 • O'Fallon, Missouri 63366 • U.S.A
CALL TOLL-FREE:
800-424-TRUE (Direct to Parts Department)
or 800-325-6152 (U.S.A & Canada only)
OR CALL: 636-240-2400
FAX: 636-272-9471
GDM-23
&
GDM-23RF
Parts Manual
220/50 CE
GDM-23
GDM-23RF

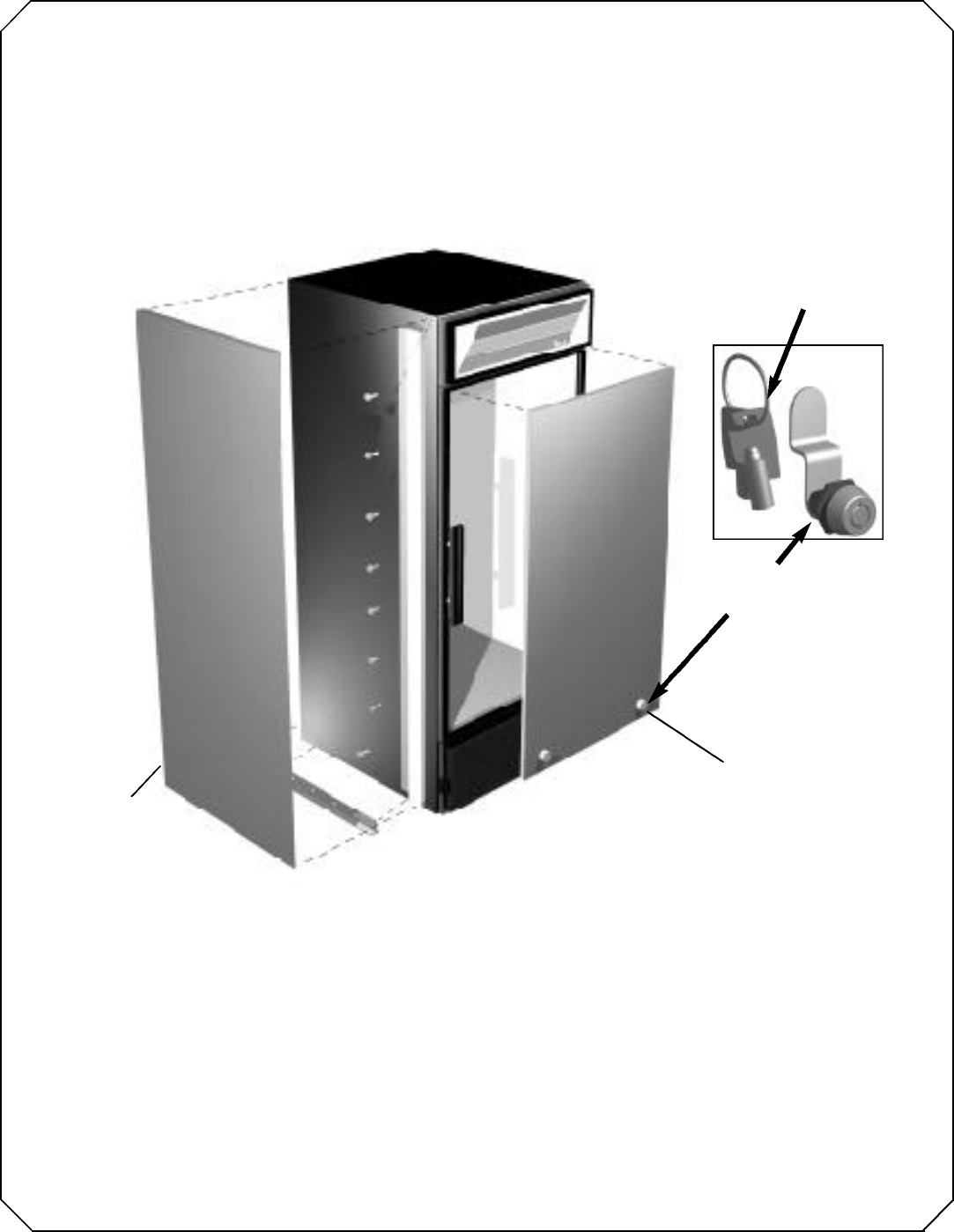

1.
Cabinet Ends
For Refurbishing (two
ends & brackets)
Specify Graphics
875533
Decal, Cabinet End.
One Only (Specify Graphics)
878320
Vandal Panel
(Swing Door)
872827
Lock , Vandal
Panel with key
872838
Key, Vandal
Panel
878818

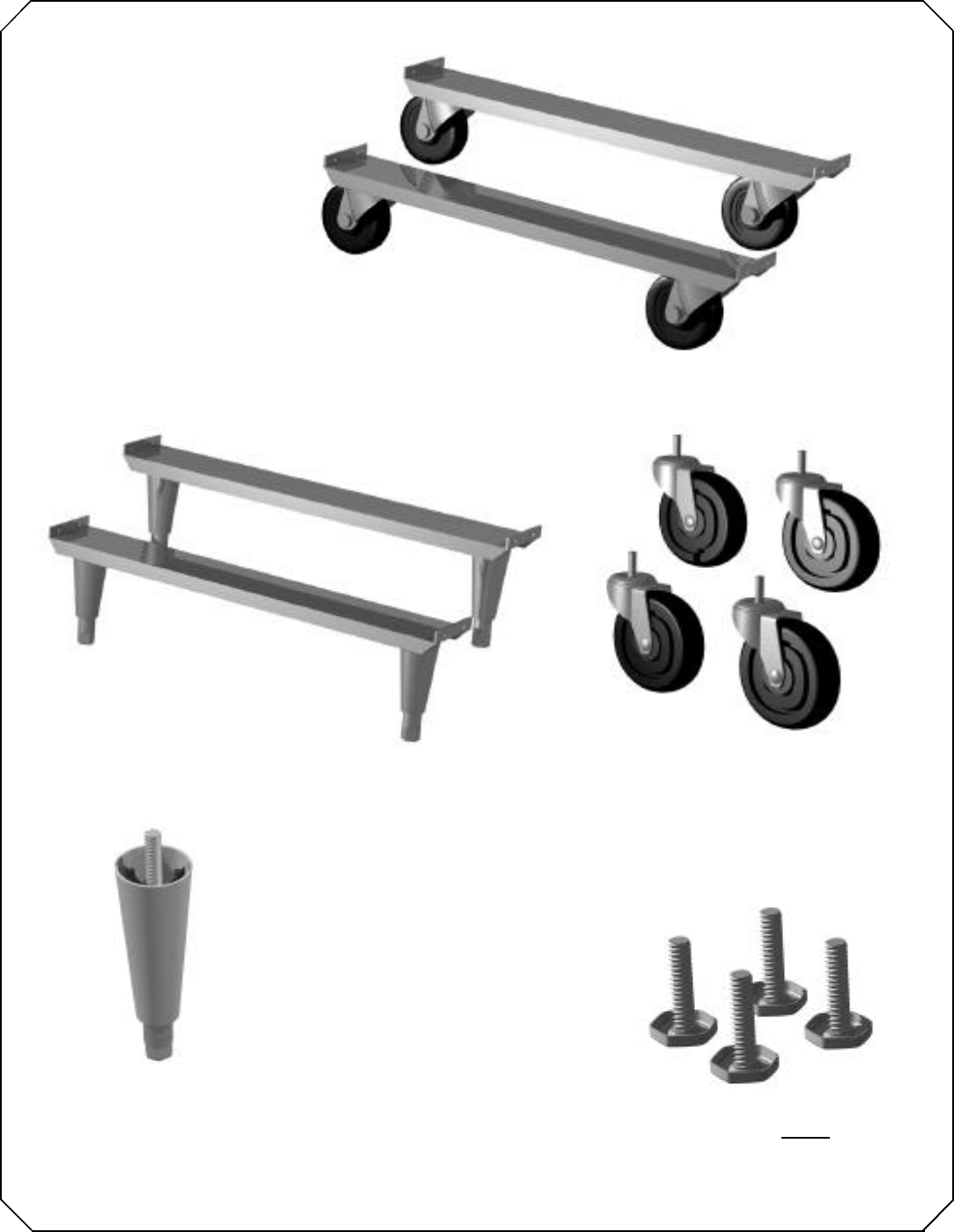

Castors, Legs & Levelers
2.
Legs
Stemmed Standard
Set of four - 872025 Screw, Leveling
Sef of four - used After serial #
1-1538282
872050 (1/2”/1.27cm) stem.
872005 (3/8”/.95 cm) stem.
Castors (stemmed)
Set of four
830277 (4”/10.2cm)
Used after serial # 1538282
830275 (2 1/2”/6.35cm)
Legs
(Framed “Optional”
Style) Optional for any
serial # 872001
Castors
GDM (Framed “Optional”
Style) Optional for any serial
#
872010 (4”/10.3 cm)
879281 (2 1/2”/6.35cm)
Outlet, Compressor
842060 220V CE
801229 220V
Cord, Power
801702 220V CE
Check list for other
cords
Block, Terminal
801894

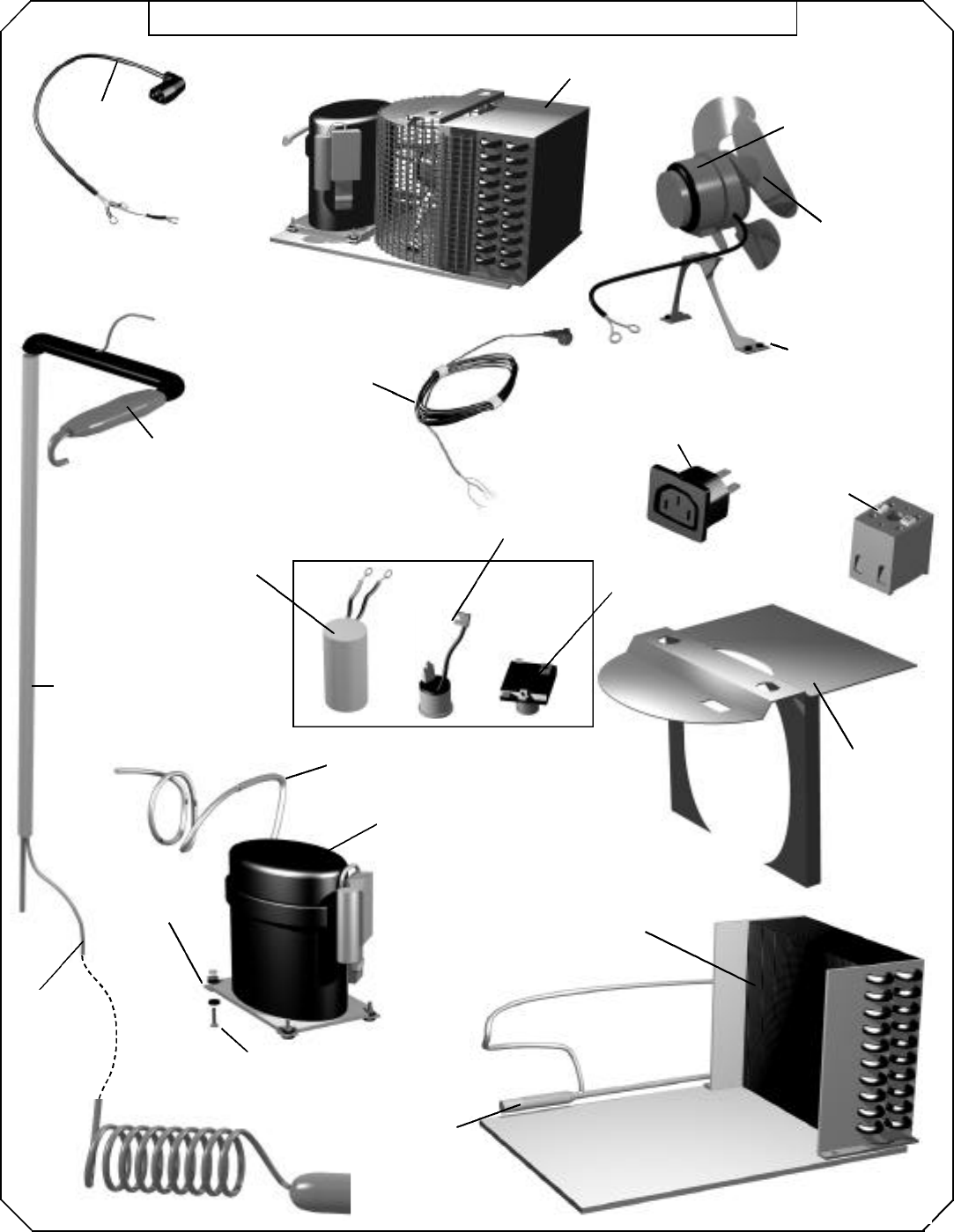

Compressors
Coil, Condenser
800602
Drier, Compressor -
800801
Bolt, Compressor
831503
Block,
Compressor
801452
Capillary
Tube
851133
(R134A)
Compressor
842081
Compressor Pull
out 870133
Accumulator &
Suction Line
874402
Capacitor, Start
802158
Motor
Condenser Fan
800404
Blade, Fan
Motor,
Condenser
801005
Bracket, Fan
Motor,
Condenser
872706
Shroud,
Condenser
Coil
801502
Relay 802227
Overload
802218
Accumulator
870140
3.
Cord, Power
(Compressor)
842070 220V CE
801709 220V
220V 50 HZ R134A AEA440YXC
Condensing Unit 875450 220V CE
874552 220V

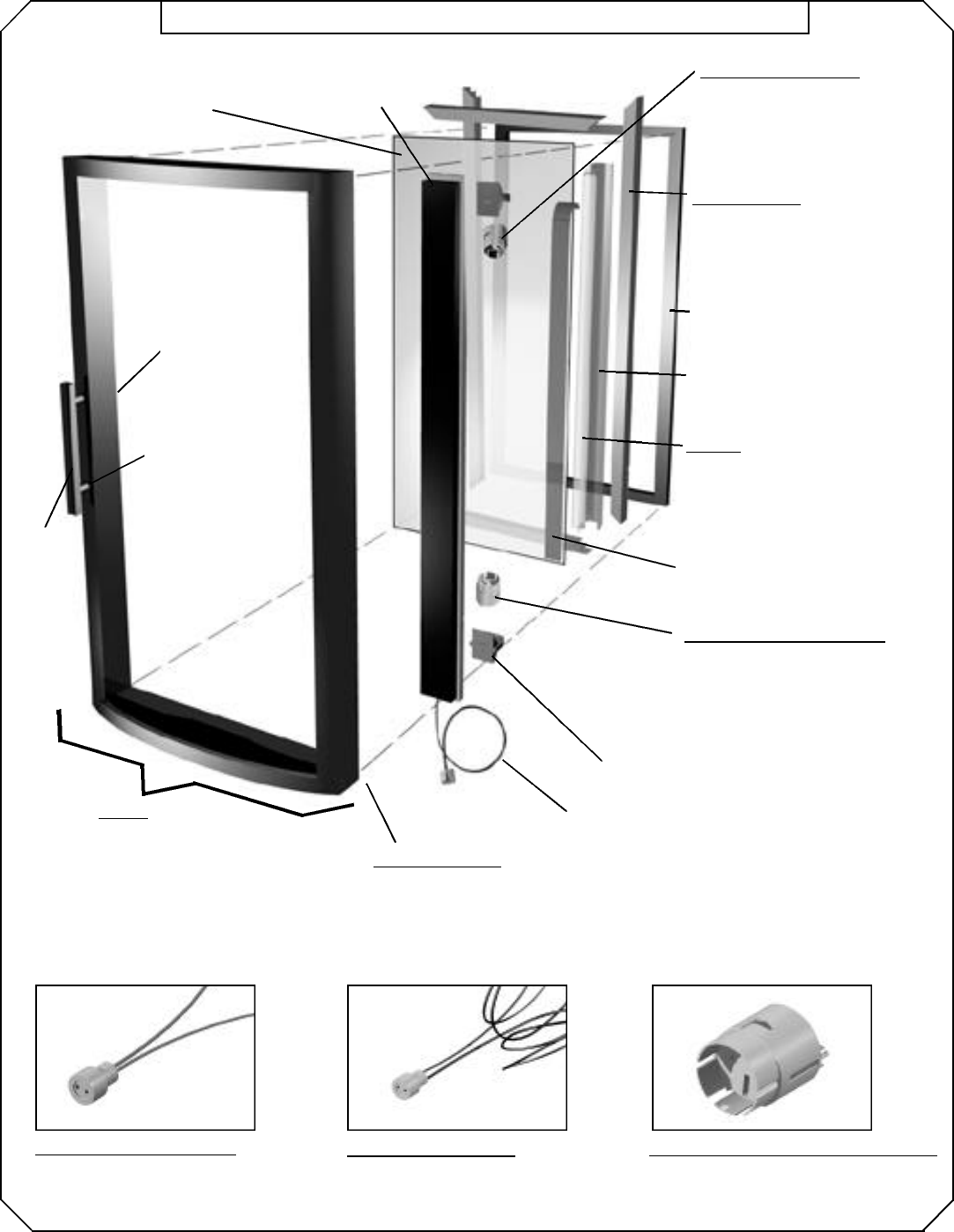

Door Parts
4.
GDM-23RF (Radius Front)
Frame, Door
880433 - 220V CE 15K
880496 - 220V CE
880432 - 220V 15K
880431 - 220V
Cord, Power, Door
801723
Base, Lampholder
841477
Lampholder Bottom
842111 - 220V CE 15K
842111 - 220V CE
801254 - 220V 15K
801254 - 220V
Lampholder Bottom and Top
842111 - 220V CE 15K
842111 - 220V CE
Lampholder Bottom
801254 - 220V 15K
801254 - 220V
Lampholder Top
801230 - 220V 15K
801230 - 220V
Tape, Light, Aluminum
820204
Lamp
841013 - 220V CE 15K
842095 - 220V CE
841013 - 220V 15K
842095 - 220V
Lampshield
810873
Gasket
810763
Back Plate
876504 - 4 Piece Kit
873004 - Side Piece
873001 - Top or Bottom Piece
Insert, Glass
875135
Channel, Light Filler
880576 - Left
880578 - Right
Screw, Door
Handle 832237
Spacer, Door handle
875582
Lampholder Top
842111 - 220V CE 15K
842111 - 220V CE
801230 - 220V 15K
801230 - 220V
Handle
870881
Door
880561 - 220V CE 15K
880560 - 220V CE
880559 - 220V 15K
880558 - 220V

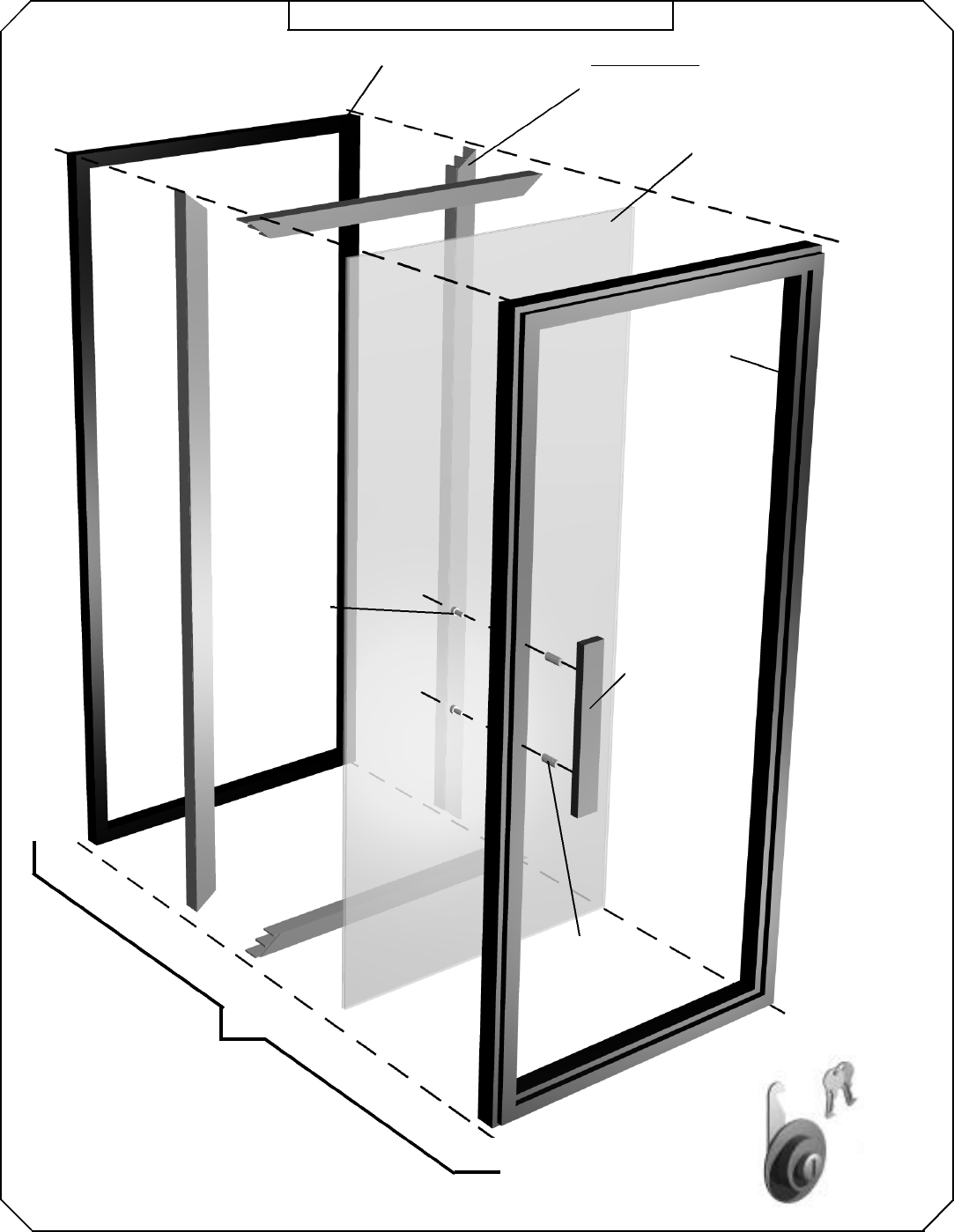

Door Parts
5.
GDM-23 Non-IDL
Gasket
810862 Back Plate
873008 - 4 Piece Kit
873004 - Side Piece
873001 - Top or Bottom Piece
Insert, Glass
871103
Frame
- Lefthand
hinged
880335
- Righthand
hinged
870240
Handle
879473
Spacer
Door - Handle
875542
Screw, Door -
Handle
830532
Door
- Door-Lefthand hinged, Black
876680
- Door-Righthand hinged, Black
870650 Lock - Swing Door
872808
Key
831307

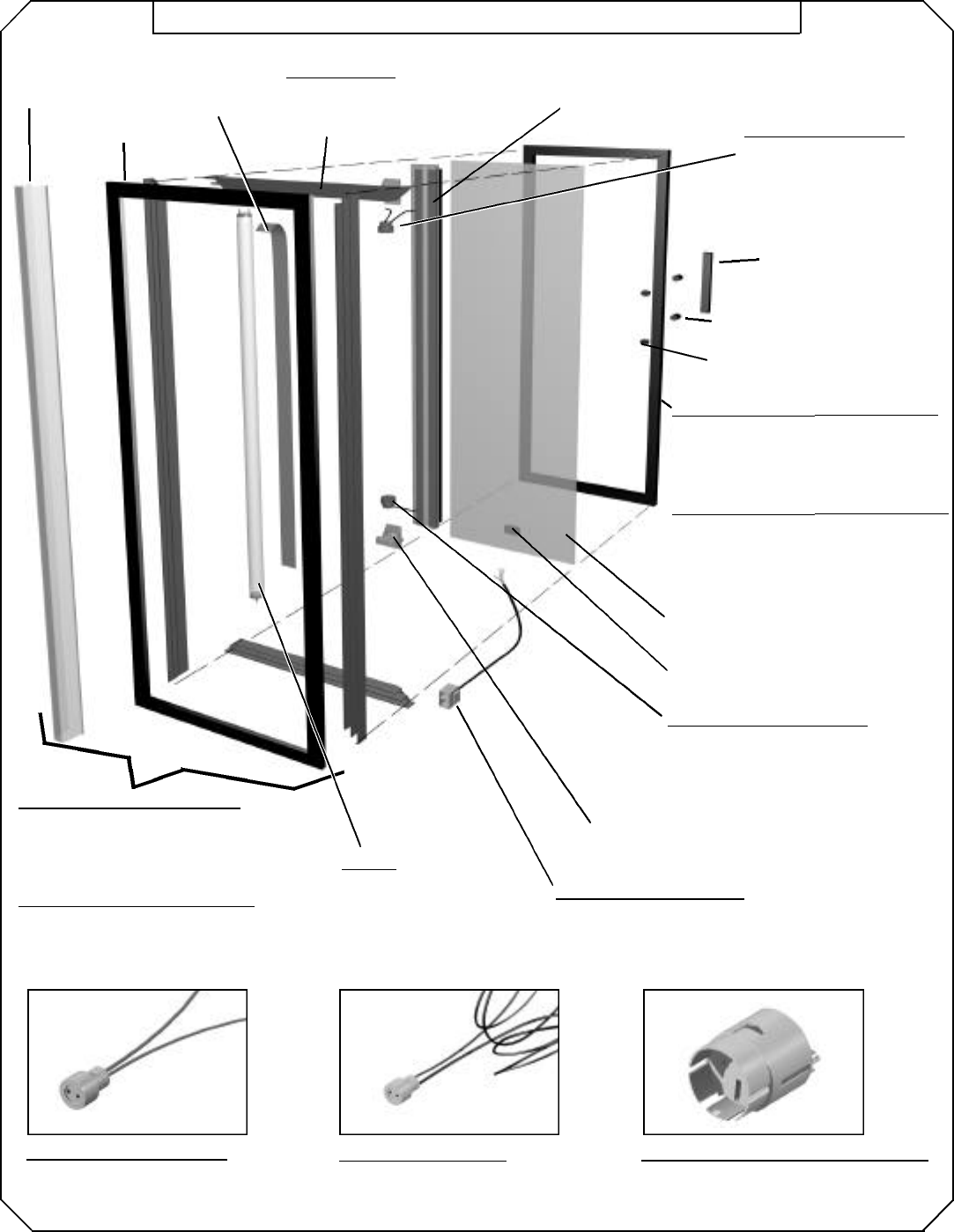

Door Parts
6.
GDM -23 with Integrated Door Light (IDL)
Frame, Door/Lefthand Hinged
880424 - 220V CE 15K
880423 - 220V CE
880492 - 220V 15K
876081 - 220V
Frame, Door/Righthand Hinged
880428 - 220V CE 15K
880494 - 220V CE
880427 - 220V 15K
876080 - 220V
Cord, Power, Door
801736 - Lefthand hinged
801723 - Righthand hinged
Base, Lampholder
841477
Lampholder Bottom
842111 - 220V CE 15K
842111 - 220V CE
801254 - 220V 15K
801254 - 220V
Lampholder Bottom and Top
842111 - 220V CE 15K
842111 - 220V CE
Lampholder Bottom
801254 - 220V 15K
801254 - 220V
Lampholder Top
801230 - 220V 15K
801230 - 220V
Tape, Light,
Aluminum
820204
Lamp
841013 - 220V CE 15K
842095 - 220V CE
841013 - 220V 15K
842095 - 220V
Lampshield
810873 Gasket
810862
Insert, Glass
875101
Bushing Strain Relief
832189
Screw, Door
Handle 830532
Door Spacer
875542
Lampholder Top
842111 - 220V CE 15K
842111 - 220V CE
801230 - 220V 15K
801230 - 220V
Handle
879473
Door Lefthand Hinged
880564 - 220V CE 15K
880562 - 220V CE
880563 - 220V 15K
876620 - 220V
Door Righthand Hinged
880374 - 220V CE 15K
880372 - 220V CE
880373 - 220V 15K
876619 - 220V
Back Plate
873008 - 4 Piece Kit
873004 - Side Piece
873001 - Top or Bottom Piece
Channel, Light Filler
Lefthand - 871298
Righthand - 871297
Door Parts
7.

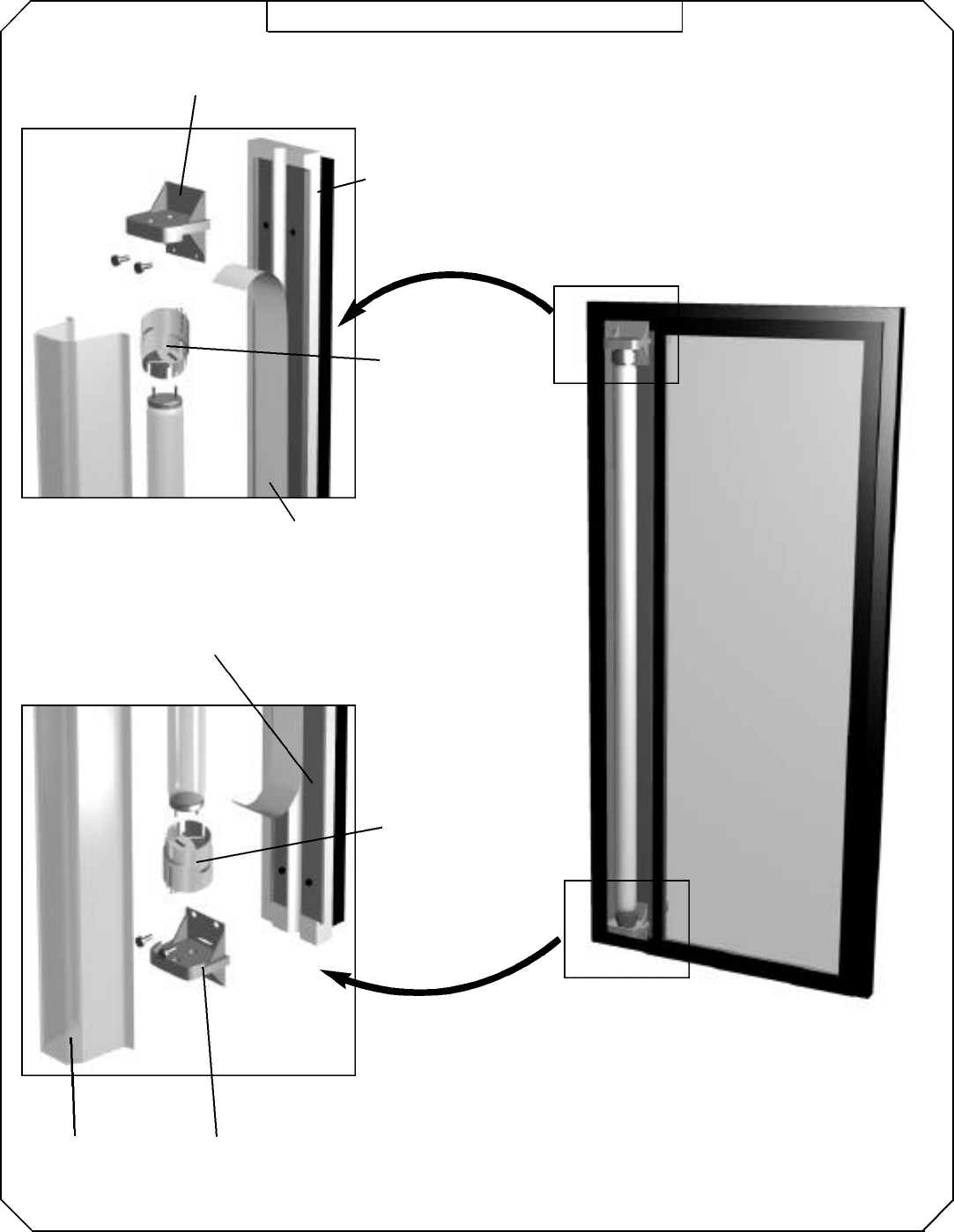

GDM -23 with Integrated Door Light (IDL) Assembly
Base, Lampholder
841477
Base, Lampholder
841477
Tape, Light
820204
Channel,
871298 Left hinge
871297 Right hinge
Channel, Light Filler
Lefthand - 871298
Righthand - 871297
Lamp assembly (Includes Lampholder, Lampholder
Base, and Light Channel)
Left hinged door 880223 220V CE
Right hinged door 880222 220V CE
Left hinged door 871047 220V
Right hinged door 871035 220V
Lampshield
810873
Lampholder
842111 220V CE
801230 220V
Lampholder
842111 220V CE
801230 220V
Door Parts

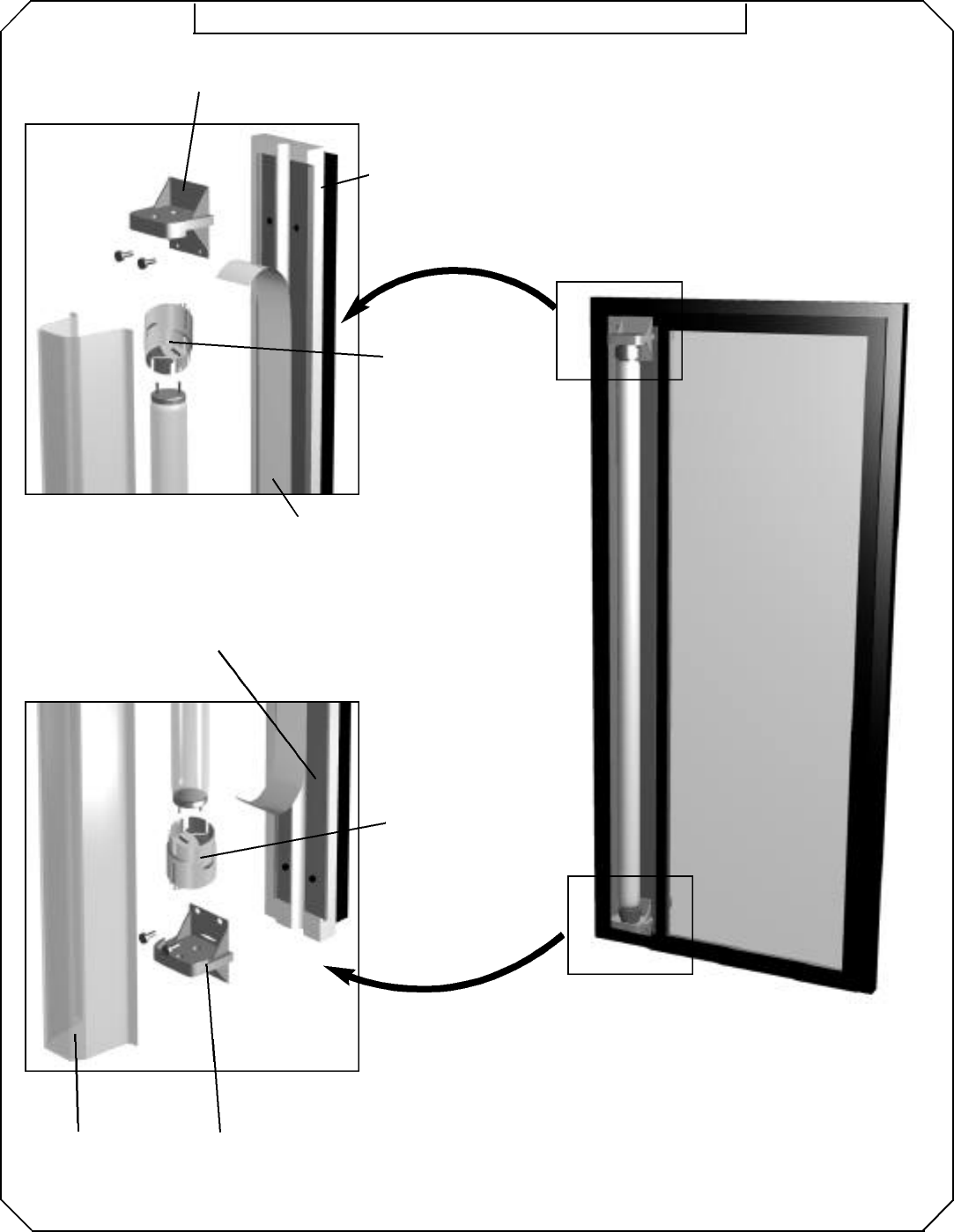

GDM--23RF with Integrated Door Light (IDL) Assembly
8.
Base, Lampholder
841477
Base, Lampholder
841477
Tape, Light
820204
Filler Channel
Left hinged 880576
Right hinged 880578
Channel, Light Filler
Lefthand - 880576
Righthand - 880578
Lamp assembly (Includes Lampholder, Lampholder
Base, and Light Channel)
Left hinged door 880223 220V CE
Left hinged door 880632 220V
Right hinged door 880633 220V
Right hinged door 880634 220V CE
Lampshield
810873
Lampholder
842111 220V CE
801230 220V
Lampholder
842111 220V CE
801254 220V

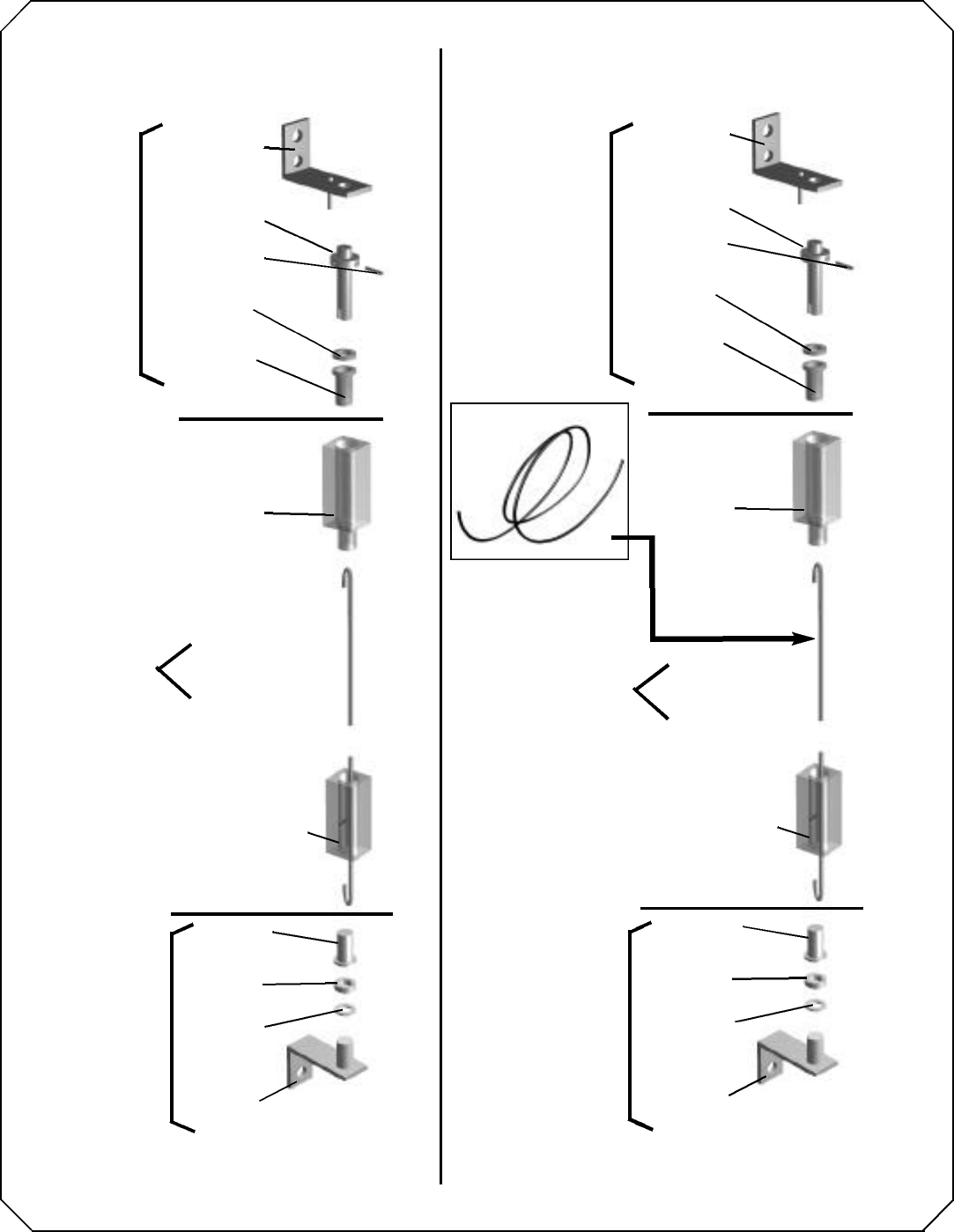

Door Parts
9.
Kit, Door Spring,
Protector, Block
Bushing.
879874
Bracket
832111
Shaft
832108
Pin, Stop
832103
Washer
832105
Washer
830906
Bushing
832110
Bushing
832110
Bearing
832109
Bracket
832113
GDM-23
Kit, Door
Hinge Top
870801
Spring
(Includes 2 door
bushings)
875587
Kit, Door
Hinge Bottom
870810
Block
832106
Door
Hinge
Spring
Block
832115
Bracket
832111
Shaft
832108
Pin, Stop
832103
Washer
832105
Washer
830906
Bushing
832110
Bushing
832110
Bearing
832109
Bracket
832113
Block
851155
Block
851156
Kit, Door
Hinge Top
870801
Spring
(Includes 2 door
bushings)
878028
Kit, Door
Hinge Bottom
870810
GDM-23RF (Radius Front)
Spring Protector
810501
Door
Hinge
Spring

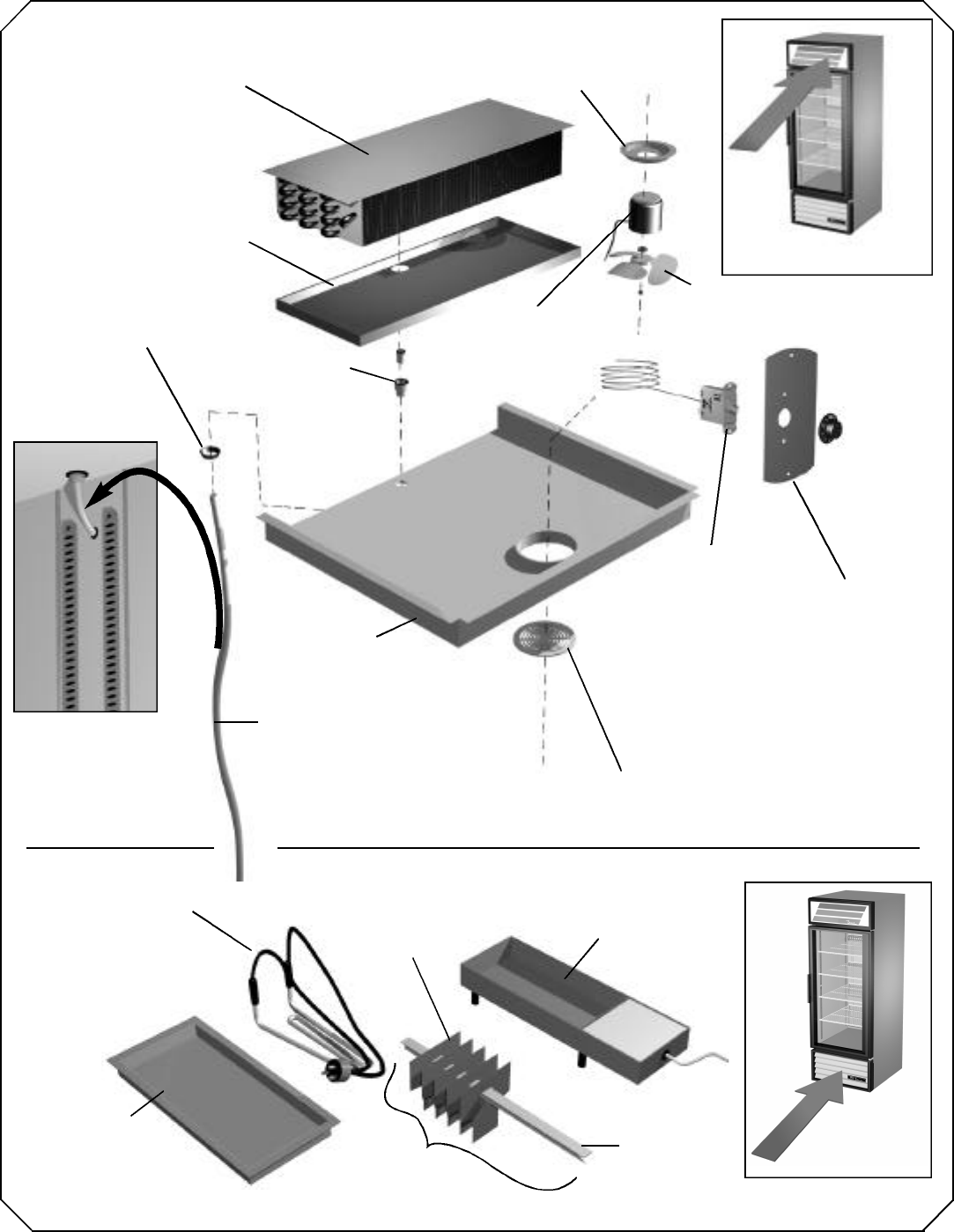

Evaporator Parts
10.
Coil, Evaporator
800220
Pan, Evaporator
Drain 871201
Elbow, Evaporator
Drain 810208
Grommet,
Evaporator
Drain Elbow
810303
Bracket, Evaporator
Fan Motor 872701
Motor, Evaporator
Fan 800412
Heater -
Condensate
Drain Pan
801817
Heater
Evaporator
Drain Pan (One
Piece)
801879
Pan, Condensate
Drain
810230 Plastic
871902 Metal
Pad, Evaporator
Wicking
874655
Bar,
Evaporator
Wicking
872948
Kit, Evaporator
Wicking
820712
Blade, Evaporator Fan
Motor 861106
Hose, Evaporator Drain
810524
Cover,
Evaporator
875911
Guard, Evaporator Fan
Motor 872901
Control,
Temperature
800386
(comes w/
knob)
Plate
Temperature
Control
872910 (For
control only).
890104 (For
control &
Rocker Switch)
knob,
Temperature
control
875548
880982
for
800386

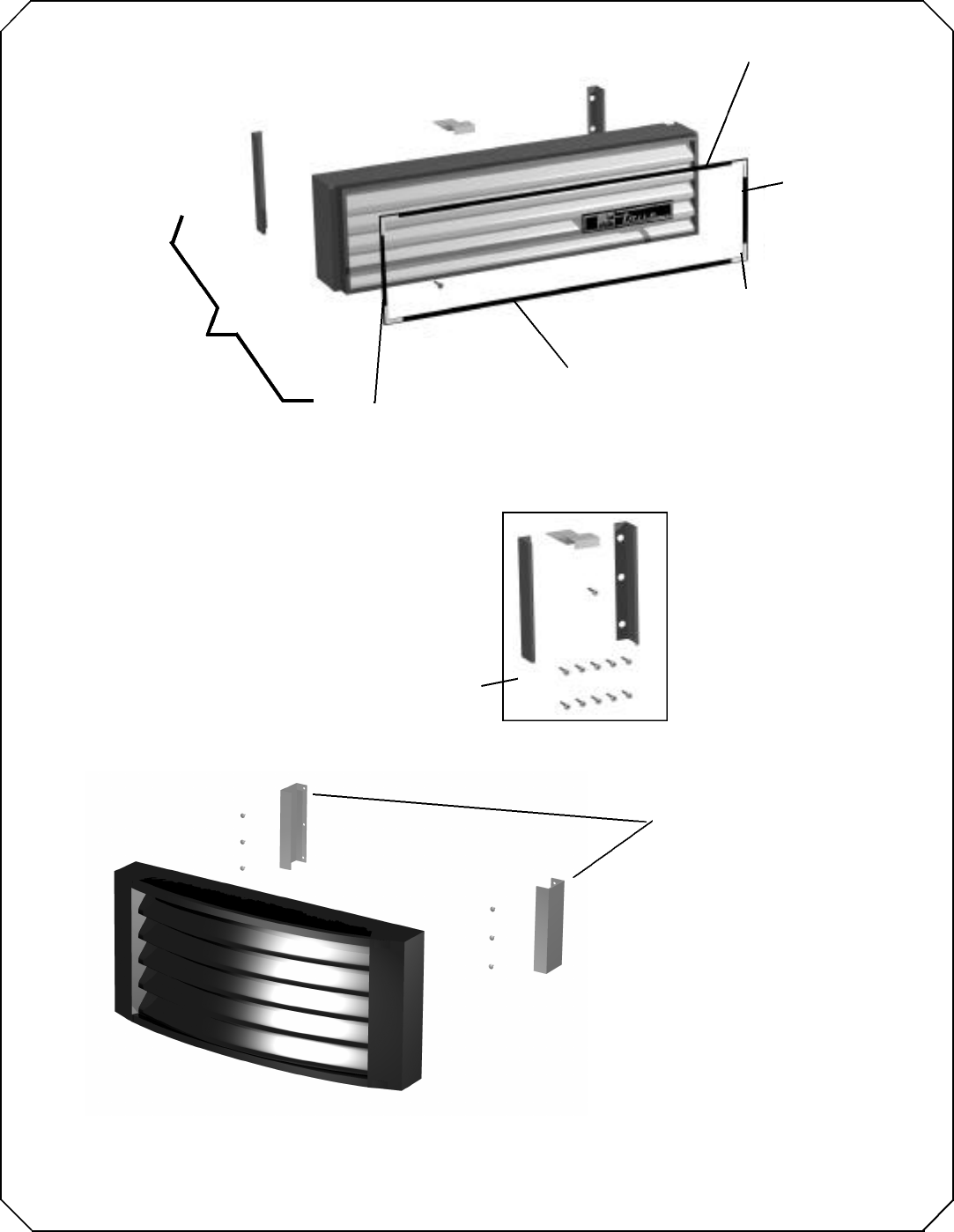

Grill Parts
11.
Grill
Assembly
- Lefthand hinged
879351
- Righthand hinged
879352
Grill Extrusion
Top Piece
867581
Grill Extrusion
Right Piece
867570
Grill Extrusion
Left Piece
867567
Radius Front Grill
810974
Kit, Grill
Mounting
871687
Grill Extrusion
Bottom Piece
867587
Bracket, Grill
Corner
872978
Kit, Grill Mounting
RF (Radius Front) Grill
875583

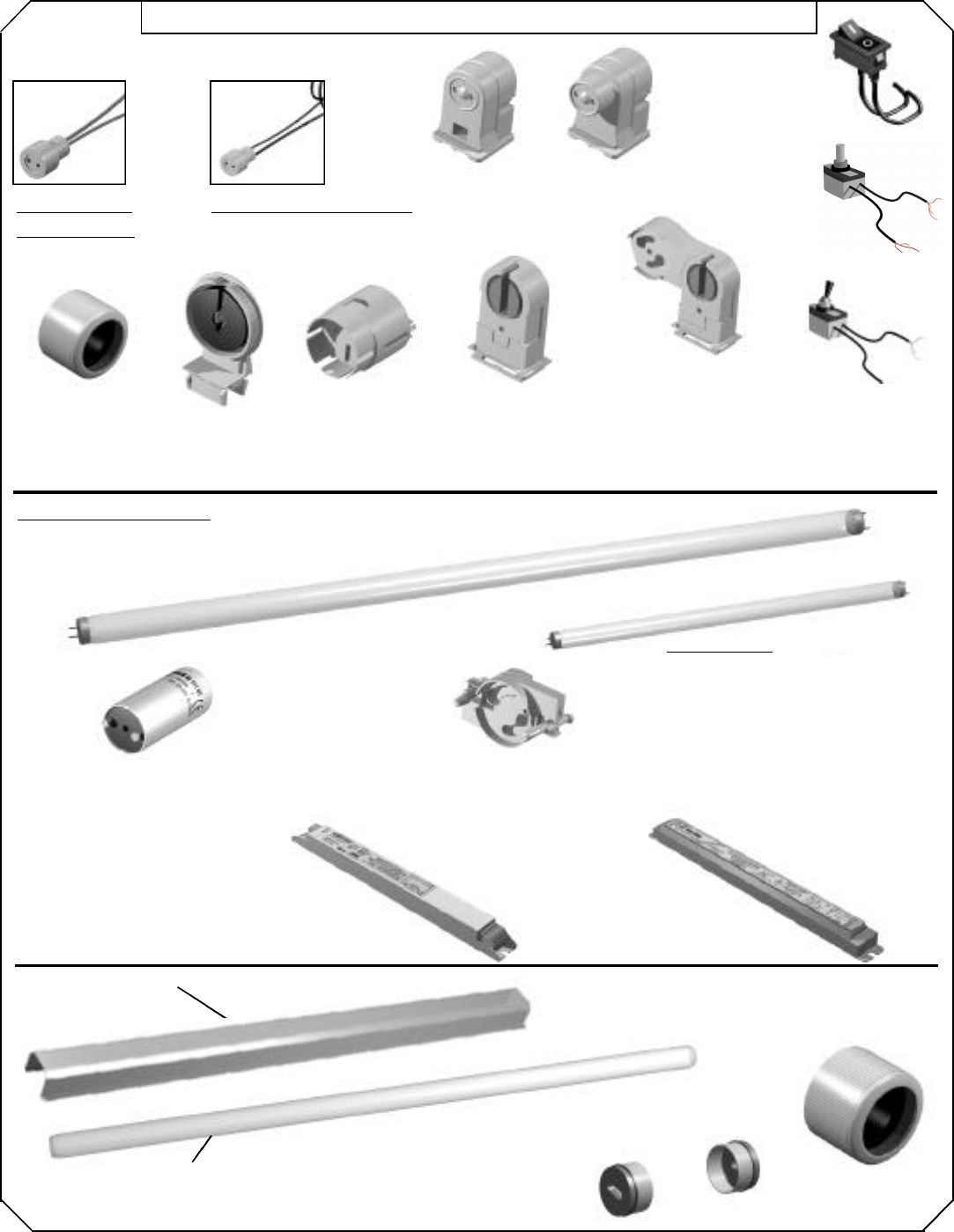

Lighting Parts
12.
Lamp Interior (IDL)
841013 - L36w/21-840
842095 - L36w20
801101 - 220V F40/0865 40w
Ballast Interior
ELXC 136.42 - 842213
L36.078 - 842036
Ballast Sign
ELXC 118.440 - 842211
L30.307 - 842037
RIP32-TP - 800525
L18.300 - 842038
Ballast Sign/Interior ES-
2/1-T8-36 - 800561
Lampshield w/ end caps
801206
Lampholder
Sleeve
842201
Lampshield, IDL
810873
Lamp Sign
841016 - L18w21-840
842097 - F18 T8/cwk/24
Switch, Light
(Toggle Style)
801901
GDM-23/GDM-23RF (220V, 220V CE, 220V 15K, 220V CE 15 K
Lampshield End Cap
801253
Sign
Stationary
225/S-13
842062
Sign
Spring Loaded
with starter base
225/C-13
842063
27.230
842055
IDL
26.420.444.50
842111
Lampholder
Sleeve
Interior Non-IDL
842201
IDL Bottom
Lampholder
801254
542 w/ 11.43 lead.
IDL Top Lampholder
801230
542 w/ 1.3m lead.
801224
#13571 801223
#13570 Switch, Light
(Push Button)
801908
Switch, Light
(Rocker Style)
842040
Light Starter
842114
Base Light Starter
26-514-6000-87 -
842048
800561-Obsolete, Must convert 
to 15K lighting. Request 
instructions from USA factory.
842036-Obsolete, 
Must convert to 15K 
lighting. Request 
instructions from USA 
factory.

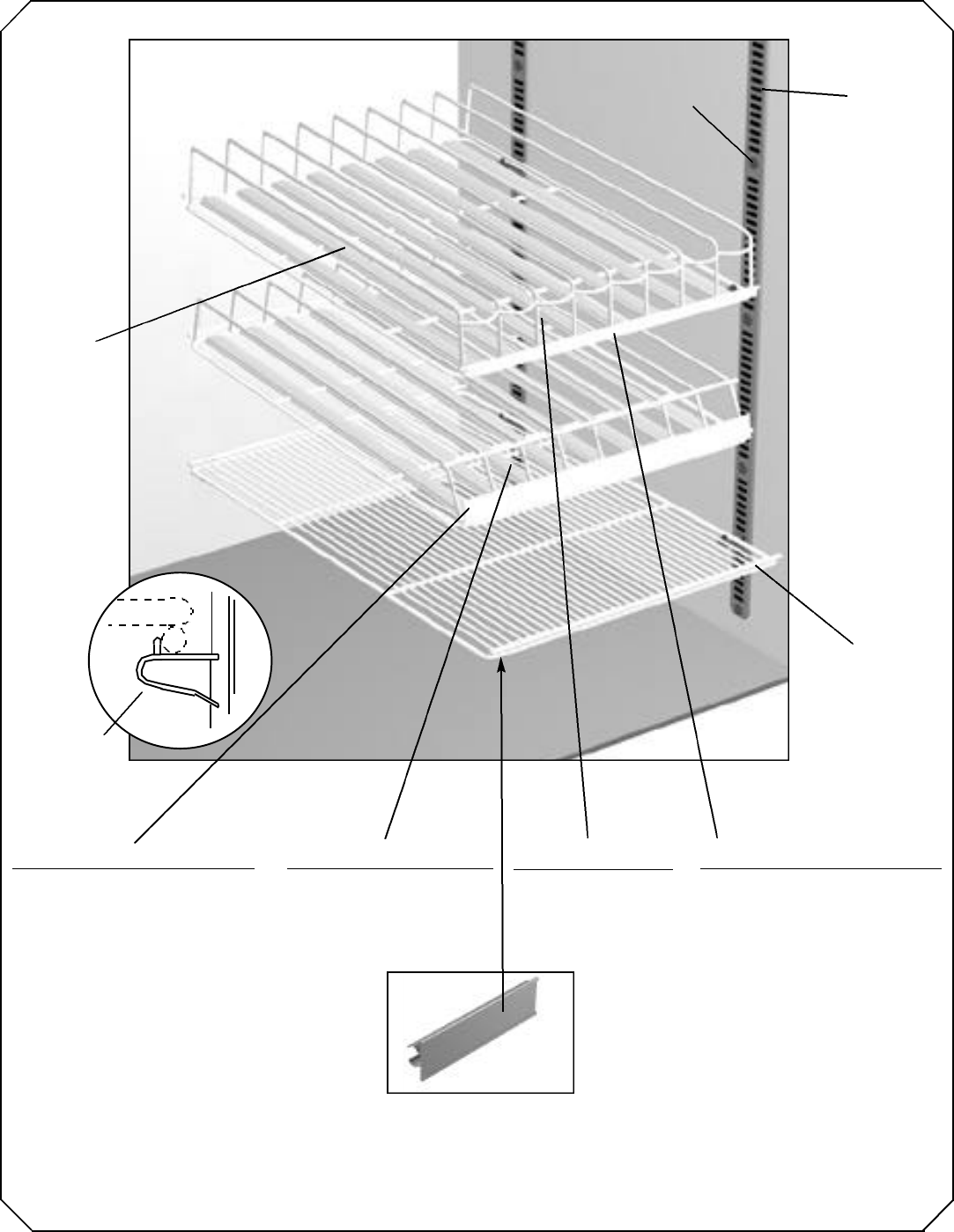

Shelf Parts
13.
Shelf Clip
831600
Shelf
Standard
872974
(1.3m)
874750
(1.2m)
Slide,
True Trac4
875652
Pricing Strip, TrueTrac 4
- 12oz 879062
- 20oz 875639
Pricing Strip, TrueTrac III
- 12oz 875617
- 20oz 875621
TrueTrac 4 (IDL)
- 12oz 876235
- 20oz 876202
- 500ml 876252
TrueTrac III (Non IDL)
- 12oz 875212
- 20oz 875213
Shelf
871751
Screw, Shelf
Standard
830501
Pricing Strip, Shelf
873774

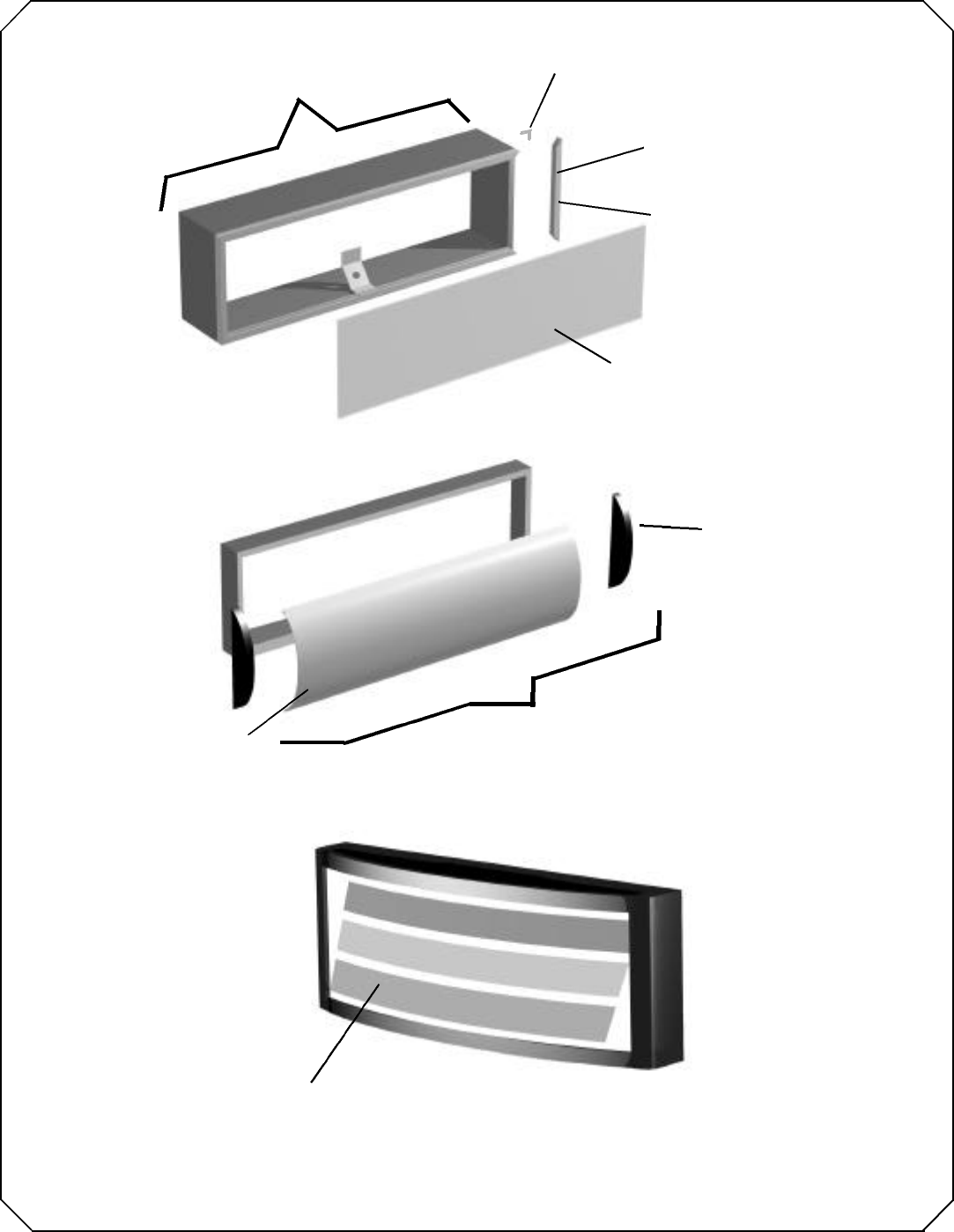

Sign & Sign Frame Parts
14.
Sign (Panel)
Frame, Sign, End Piece Right
871389
Frame, Sign, End Piece Left
871390
Frame, Sign Assembly
871323 Bracket, Sign Frame
Corner 879213
Frame, Sign Assembly,
Radius Front
830430
Frame, Sign, Assembly
Landscape (curved)
871359
(Does not include Sign)
Frame, Sign, End Piece
Landscape 871363
Sign Panel Plain White
Landscape 879974
Sign Panel
Plain White - 877537
True Stripe - 878026
Request part # from USA 
factory. Specify graphics
